Выключатель автоматический: как выбрать — 9 схем

Со времен далекой молодости после окончания института в памяти запечатлелась картинка: я у друга в однокомнатной квартире. Мы сидим за шахматами. Его молодая жена шьет рядом.

По комнате бодро ходит малыш. Ему еще нет годика: познает мир. В левой руке какая-то погремушка, в правой — женская шпилька от волос.

И вдруг — ужас! На наших глазах он вставляет эту проволоку в розетку, получает удар током. Мышцы ног мгновенно реагируют: прыжок от стенки метра на полтора. Мальчик падает.

Из розетки вырывается пламя и дым. Знаете, чем все закончилось? Пацан отделался легким испугом, а алюминиевая проводка от розетки до распределительной коробки выгорела полностью. Свет не отключился.

Защиты от короткого замыкания не сработали: автомат заклинило, но пожара не было. Огонь просто погас внутри бетонной стены после того, как отгорел провод. Шпилька успела привариться к контакту розетки.

Вот я и решил написать подробную инструкцию, что такое выключатель автоматический: как выбрать его модуль за 9 шагов поэтапно. Будете выполнять — избавитесь от многих неприятностей.

Содержание статьи

Автоматический выключатель: принцип работы и устройство в картинках

Основное назначение автомата — ликвидировать аварийные ситуации в подключенных токовых цепях. Они бывают двух видов:

  1. Короткие замыкания (КЗ) или “коротец”, как их называют на жаргоне электриков.
  2. Перегрузки.

КЗ возникают за счет подключения к цепям действующего напряжения электрических цепочек с минимальным сопротивлением, которые создают громадные токи, зависящие от мощности питающих источников.

Токи коротких замыканий могут прожигать не только изоляцию воздушной среды во время ее ионизации, но и плавить металл проводки, вызывать
пожар, причинять другие беды.

На принципе управления токов коротких замыканий работают многочисленные сварочные аппараты, люди успешно пользуются ими. Но, внезапно появляющиеся КЗ наносят огромный вред.

Перегрузки опасны тем, что незаметно создают перегрев изоляции, повреждают ее. За счет возникших в ней дефектов появляются опасные токи утечек, которые способны выявить и ликвидировать только УЗО.

Перегрузки тоже являются частой причиной пожаров оборудования.

Конструкция автоматического выключателя состоит из двух раздельных модулей, каждый из которых работает, реагируя преимущественно на КЗ или перегрузку. Это:

  1. Электромагнитная отсечка.
  2. Тепловой расцепитель.

Простая кинематическая схема показывает устройство автоматического выключателя и принцип его работы.

Электрический ток протекает от сети к нагрузке сквозь замкнутые главные контакты и катушку соленоида отключения. Тепловое воздействие воспринимается биметаллической пластиной, а силовое — сердечником электромагнита.

Биметалл или сердечник в критической ситуации бьют по поворотному рычагу, выколачивая его из зацепления с защелкой, удерживающей главный контакт во включенном состоянии. Под действием сильной отключающей пружины он быстро размыкает электрическую цепь.

Конструктивно все производители реализуют этот принцип по своим разработкам. Поэтому они немного отличаются на всех моделях. Но, общее представление внутреннего устройства дает следующая картинка.

Принцип работы электромагнита расцепителя отсечки двумя словами

Когда по обмотке протекает ток, то в ее сердечнике, служащей магнитопроводом, создается магнитное поле.

Если сила тока достигает критической величины, то магнитная энергия выстреливает сердечник, преодолевая натяжение удерживающей пружины. Тогда боек выбивает защелку.

Современный электромагнитный расцепитель имеет небольшие габариты, подключается гибкими проводниками к контактам.

Тепловой расцепитель автоматического выключателя: насколько просто работает

Конструкция состоит из двух соединенных пластин: сталь и латунь. У них разное линейное расширение: зависимость от температуры. При нагреве биметалл изгибается в одну сторону, а охлаждении — противоположно.

Ток проходит по закрепленной на биметаллической пластине обмотке. Во время перегрузки или КЗ биметалл воздействует на поворотный механизм, а тот — отключает автомат, обесточивая подключенные потребители.

Выключатель автоматический: как выбрать по науке и жить в безопасности

Огромное количество производителей и обширный ассортимент их автоматов, предназначенных для разных условий эксплуатации, усложняют выбор их приобретения.

При покупке следует использовать только научный подход, не полагаясь на мнение даже знакомых электриков. С этой целью все ведущие заводы наносят маркировку прямо на корпусе модуля автомата. Привожу пример для Legrand.

Выбирать модуль выключателя автоматического нужно минимум по 9 характеристикам:

  1. значению действующего напряжения и форме тока;
  2. числу полюсов;
  3. величине номинального тока защищаемой цепи;
  4. времятоковой характеристике;
  5. мощности нагрузки;
  6. предельной коммутационной способности;
  7. классу токоограничения;
  8. селективности действия;
  9. степени защита корпуса IP.

Вам придется учесть их действие комплексно.

Смотрим напряжение автоматического выключателя: начальный
шаг

Сразу надо обращать внимание на условия надежной работы модуля. Дело в том, что подобные защиты могут создаваться для универсальной работы в цепях постоянного или/и переменного тока.

Примером может служить известная серия советских и российских защит, выпускаемая как автоматический выключатель АП-50.

У них бывает разный уровень напряжения. Он не всегда может подойти для надежной работы в конкретной проводке. Надо проверять внимательно.

Отдельные модули могут быть созданы только для эксплуатации в цепях переменного тока.

Число полюсов автоматического выключателя: шаг №2

Бытовые автоматы изготавливают для работы в однофазной или трехфазной цепи. На защите ввода при аварии они снимают потенциалы фаз и нуля, полностью обесточивая питающую схему.

У отходящих же линий отключается только потенциал фазы, а ноль остается в работе. Этого вполне достаточно для ликвидации аварии и создания более простой схемы подключения.

Шаг 3: выбор автоматического выключателя по току — скрытые секреты

Важно: температура окружающей среды сильно влияет на время срабатывания защиты. Все проверки и расчет проводят при +30 градусах. Реальные условия требуют учета температурных коэффициентов.

Нормальная работа автомата требует учитывать 4 значения тока:

  1. Номинальной величины.
  2. Условного нерасцепления.
  3. Условного расцепления.
  4. Длительно допустимого.

Величина номинального тока пишется Iн (In). Она указывается на корпусе, используется как базовое значение для выбора, работы и проверок защиты. Такая нагрузка должна длительно проходить через замкнутые контакты без их отключения.

Током условного нерасцепления называют величину I=1,13×Iн. При такой нагрузке защита не должна отключаться за время меньшее, чем 1 час с номиналом до 63 А и 2 часа — более мощным.

Характеристика условного тока расцепления определяет величину, которая надежно разрывает превышенную нагрузку.

Длительно допустимая величина тока введена для учета температурного состояния проводки без ее чрезмерного нагрева с учетом характеристик токопроводящей способности: вида металла и поперечного сечения.

Все эти величины я привел наглядным графиком для меди.
Можете им воспользоваться при расчете проекта новой проводки. Данные брал из
справочников, а электрическими проверками не занимался.

Если кто-то возьмется за эту работу, то результаты
обязательно опубликую. А проверять надо, ибо с длительно допустимыми токами в
медном проводе 4 и 6 квадрата просматривается интересная закономерность.

С алюминием не стал возиться: в быту он опасен. Тем пользователям, кому интересен этот вопрос, предлагаю сравнить его характеристики с медью по следующей таблице.

Выбор автоматического выключателя при проектировании проводки необходимо проводить по характеристике его номинального тока. Этот анализ осуществляют последовательно за 3 приема:

  1. Расчет тока линии по нагрузке подключенных потребителей.
  2. Выбор номинала модульной защиты по ближайшему значению стандартного ряда величин токов.
  3. Подбор сечений проводников под действующие токовые нагрузки.

Каждая из трех составляющих важна. Допущенные ошибки исправлять сложно. Поэтому каждый этап следует повторно проверять.

Одиночные или групповые потребители, как и однофазная или трехфазная схема питания накладывают свои особенности на расчет тока подключенной линии по собственным формулам. Это наиболее сложная часть анализа.

Шаг 4: времятоковая характеристика выключателя — основа правильного выбора типа конструкции

Нагрузки электрической сети носят случайный либо закономерный
характер. Они всегда меняются при подключении потребителей.

Лампы накаливания и ТЭНы с резистивными сопротивлениями не дают такие эффекты, как включение индуктивных устройств: электродвигателей, дросселей, трансформаторов. Кабельные линии обладают емкостным сопротивлением.

Любое включение прибора связано с созданием апериодических
составляющих, формирующих переходные процессы. Они характеризуются различными бросками токов.

Конструкция автоматического выключателя должна учитывать эти
явления и обеспечивать нормальное электроснабжение потребителей в любой
сложной, изменчивой ситуации.

Под эти требования технически сложно создать простой и надежный автоматический выключатель с универсальным набором возможностей.
Электротехническая наука пошла по другому пути: разделение нагрузок по типам реактивных составляющих и создание модулей защит под каждую.

С этой целью используется времятоковая характеристика выключателя, имеющая 3 типа: B, C и D. Они имеют разные параметры отстроек защиты от токов переходных процессов.

На графике по оси абсцисс приведено отношение тока действующей нагрузки к номинальной величине, а ординат — время отключения в
секундах и их долях.

Тип B применяется для потребителей с характерной резистивной нагрузкой: обогреватели, цепи освещения, протяженные линии электропитания.

Тип C используется для смешанных схем с розеточными группами и потребителями, создающими умеренные нагрузки при включении электродвигателей.

Тип D выбирают для потребителей не бытового назначения: силовые трансформаторы и нагрузки с повышенными токами при пусках оборудования.

Если использовать тип B автоматического выключателя для
дома, то он может ложно срабатывать при включениях стиральной или посудомоечной машины, электрических насосов, мощных пылесосов.

Автомат типа D просто не среагирует на опасность, когда она не достигнет величины его уставки, но потребует защиты оборудования от броска тока.

Автоматические выключатели типа С по своим характеристикам лучше всего приспособлены для работы в домашней проводке. Но их настройку все равно необходимо проверять качественно.

Выбор автоматического выключателя по мощности — шаг №5: нужно ли его делать?

Именно вопросу выбора автоматов по мощности нагрузки уделяют много внимания авторы статей для интернет. Поэтому я решил тоже высказать свое
мнение. А ваша задача: учесть или высказаться против.

Вся хитрость в том, что электрические характеристики любых бытовых приборов указываются в ваттах, а защиты маркируются амперами. Никаких
других секретов здесь больше нет.

Блогеры просто переводят нагрузку, выраженную мощностью, через напряжение бытовой сети в ток. Делают это посредством новых таблиц, схем, калькуляторов.

Я предлагаю отказаться от этой идеи, а модуль защиты рассчитывать по току номинальной величины с учетом вольтамперной характеристики. Будет меньше ошибок, да и искать их станет проще. Понимаю, что выбор остается за вами.

Шаг 6: предельная коммутационная способность — критическая характеристика модуля защиты

Исходим из того, что в природе нет контактов, способных выдерживать любые нагрузки. У них всегда есть предел, выше которого они просто сгорают.

Эту величину производитель определяет экспериментально и показывает цифрой внутри прямоугольника.

Обычно модули создаются под токи КЗ до 4,5 либо 6 или 10 килоампер. Когда автомат имеет отличия предельной коммутационной способности (ПКС) для цепей переменного и постоянного тока, то они указываются отдельно. Причем каждой величине приписывается свой символ: « ~ », « — », « ~/- ».

Это значение в принципе зависит от технического состояния электропроводки — ее сопротивления. Оно закладывается в проект, зависит от многих факторов:

  • протяженности магистралей;
  • сечения и качества токопроводящих жил;
  • количества и состояния соединительных контактов;
  • удаленности от питающей трансформаторной подстанции;
  • условий технического обслуживания.

Из практики:

  • У старых зданий с ветхой алюминиевой проводкой ПКС составляет 4500 ампер.
  • Медная электропроводка обеспечивает токи КЗ 6 килоампер.
  • Когда потребитель находится близко от трансформаторной подстанции, то автоматы надо ставить на 10кА.

Если не выполнить выбор автомата по предельной коммутационной способности, то его контакты от аварийного тока могут привариться. Тогда отключения не произойдет, а вся подключенная нагрузка выгорит.

Шаг 7: классы токоограничения автоматического выключателя — в чем суть характеристики

Скорость отключения короткого замыкания напрямую влияет на
безопасность оборудования, а модули защит работают не одинаково. Показатели быстродействия позволяют подбирать автоматы, работающие в щадящем или экстремальном режиме оборудования.

Для наглядности действия рассмотрим их срабатывание на примере длительности одного периода напряжения синусоиды тока или напряжения (обозначается Т).

В него входят две полуволны гармоники. Для стандартной частоты 50 герц время прохождения периода составляет 20 миллисекунд (мс).

Максимальное значение тока или его амплитуда достигается при четверти периода или половине полупериода. На графике я показал усредненные временные показатели трех классов токоограничения: 1, 2 и 3.

Класс №1 самый продолжительный, а значит экстремальный. Его время чуть превышает 10 мс. Для наглядности показано как Т/2. На корпусе автомата его просто не обозначают.

Класс №2 занимает промежуточное время по скорости. Такая защита должна отработать за время 6÷10 мс. На графике усреднено как 1/2(Т/2).

Класс №3 самый быстрый и экономный со временем срабатывания 2,5÷6 мс, что я обозначил как 1/3(Т/2).

Классы токоограничения 2 и 3 маркируются на корпусе под прямоугольником ПКС квадратиком с соответствующей цифрой.

Шаг 8: селективность автомата — залог качественного отключения аварии

Смысл выбора этого параметра заключается в избирательной способности защиты правильно локализовать короткое замыкание или перегруз и оставить в работе исправное оборудование.

Поясняю на простом примере квартирной проводки.

Любая розетка по разным причинам может стать источником короткого замыкания. Аварию может отключить автомат №3 квартирного щитка, №2 —
подъездный или №3 — домовой.

Однако обесточивать этаж либо подъезд /дом имеет смысл только при отказе выключателя №3, используя эту функцию как резервную. В первую
очередь надежно должны срабатывать квартирные защиты.

Поэтому они настраиваются на более быстрое срабатывание или меньшие уставки тока при наладке. Предусмотреть эту возможность следует во
время выбора конструкции.

Иногда возникают затруднения с настройкой избирательности на вводном автомате. Для таких случаев можно приобрести специальный селективный
автоматический выключатель.

Его конструкция имеет механизм, обеспечивающий два пути протекания тока: основной и дополнительный для теплового расцепителя со своими
связанными силовыми контактами.

Резистор селективности внутри дополнительного канала задерживает срабатывание своего контакта на уставку избирательности. А основной канал работает как обычный.

Общее отключение защиты происходит после разрыва контактов обоих каналов, что также способен выполнить электромагнит отсечки.

Подобный механизм может быть полезен владельцам частных домов или коттеджей, хотя в большинстве случаев селективность можно обеспечить выбором характеристик быстродействия и настройкой токовых уставок обычных модулей.

Проверка селективности срабатывания защит должна обязательно проводиться до ввода их в эксплуатацию и периодически при эксплуатации.

Заключительный шаг №9: степени защиты корпуса для помещений повышенной влажности

Обычно автоматы устанавливают в квартирном или ином щитке, защищенном от проникновения воды и посторонних предметов. Но иногда их приходится включать на мобильное оборудование или удлинители.

Когда такими приборами пользуются во влажных помещениях, то следует обращать внимание на техническую способность корпуса работать в опасной
среде.

Она маркируется индексом IP с цифрами, обозначающими степень защиты. На обычных автоматах достаточно обозначения IP20. Ее показывают в сопроводительной документации.

Во всем предшествующем материале я намеренно не рекламирую ни одного производителя автоматов. Советую выбирать модуль защиты по техническим характеристикам, реально проверяя их на стендах. Бренд — хорошая вещь, но испытания важнее.

Программа Электрик 7.8 или способ компьютерного расчета автомата

На сайте электротехнических программ можно бесплатно скачать и установить на свой компьютер доступный калькулятор расчета. Адрес я показал картинкой.

Загрузка, инсталляция и работа описаны отдельной статьей. Я проверил несколько функций этой программы. Работает нормально. Результат вычислений усредненный.
Можете использовать.

Вам придется учесть 2 фактора:

  1. Сайт работает на бесплатном конструкторе и забит навязчивой рекламой.
  2. Автор не берет на себя ответственность за конечный результат вычислений. Его вам придется проверять вручную.

В целом программа подойдет начинающим электрикам для создания первоначальной схемы своего проекта.

Ошибки электриков не только начинающих в работе защит

Выбрать выключатель автоматический правильно по техническим характеристикам — еще не значит, что он будет надежно отключать случайно возникшую неисправность.

К такому выводу я пришел на работе, занимаясь многочисленной проверкой этих защит на специализированных стендах. Поэтому еще раз рекомендую приобретенный автомат до ввода в эксплуатацию подвергать жестким испытаниям от реальной нагрузки и замерять временные характеристики.

Ошибка электрика №1: проверка петля фаза-ноль не выполнена

Суть этого теста состоит в том, что ток короткого замыкания, который должен почувствовать и отключить автомат, банально по закону Ома зависит от сопротивления подключенной в него цепи.

Другими словами, длина проводов от автомата до розетки и дальше к включенному в нее потребителю может снизить ток короткого замыкания до
такого предела, когда уставка для срабатывания защиты окажется выше: выключатель не сработает.

Эта возможность проверяется специальными приборами.

Ее следует обязательно выполнять.

Ошибка электрика №2: плохой монтаж проводки обученной бригадой

Когда писал эту статью у меня в квартире пропал свет и надолго. Старенький макбук работает девятый год, аккумулятор уже изъят…

Под окном увидел аварийную машину электриков ЖКХ. Спустился вниз по лестнице спросить, что случилось. Подъездный щит вскрыт. Бригада 3
человека: пожилой монтер, производитель среднего возраста и молодой
руководитель работ после института с бумагами.

Один работает, два стоят и наблюдают. Присоединился, стал третьим. Мне сказали, что перемычка на нулевой провод греется и ее будут менять. Я это и так понял. Там алюминиевая жила где-то примерно на 6 квадрат (оценил взглядом).

Монтер ее заменил и подключил на скрутку. Да, на скрутку, причем длиной не более 4 см. Я говорю: халява, сэр! На меня устремилось 3 пары
глаз и последовал вопрос: ты кто такой? Отвечаю: релейщик с 330.

Двое ничего не поняли, а парень с института посмотрел с уважением. Попытка объяснить ошибку встретила психологический отпор со стороны
самоуверенного монтера.

Мне, увидев такую работу, пришлось сразу идти в магазин и покупать реле контроля напряжения, хотя планировал его установку позже. Здание то старое.

Обрыв нуля трехфазной сети за счет отгорания скрутки гарантирован, а ловить 380 вольт вместо 220 в своей квартире нет желания.

Тем людям, кто любит смотреть видео, рекомендую к просмотру ролик владельца elektrik-sam.info. Он тоже доступно объясняет все про выключатель автоматический: как выбрать его правильно.

Тема немного сложная и у вас могут остаться вопросы. Задавайте их в разделе комментариев. Я обязательно отвечу.

Нормативная документация по расчетам уставок автомат.выключателей? (Страница 1) — Расчёт сетей напряжением до 1000В — Советы бывалого релейщика

ПУЭ нормируется время отключения. Величина ТКЗ должна быть больше порога срабатывания расцепителя АВ с учетом разброса его характеристик.
ПУЭ 7 издание.
1.7.79. В системе TN время автоматического отключения питания не должно превышать значений, указанных в табл. 1.7.1.
Таблица 1.7.1
Наибольшее допустимое время защитного автоматического отключения для системы TN
Номинальное фазное напряжение Uo, В    Время отключения, с
       127                                                                       0,8
       220                                                                       0,4
       380                                                                       0,2
    Более 380                                                               0,1
Приведенные значения времени отключения считаются достаточными для обеспечения электробезопасности, в том числе в групповых цепях, питающих передвижные и переносные электроприемники и ручной электроинструмент класса 1.

В цепях, питающих распределительные, групповые, этажные и др. щиты и щитки, время отключения не должно превышать 5 с.
Допускаются значения времени отключения более указанных в табл. 1.7.1, но не более 5 с в цепях, питающих только стационарные электроприемники от распределительных щитов или щитков при выполнении одного из следующих условий:
1) полное сопротивление, защитного проводника между главной заземляющей шиной и распределительным щитом или щитком не превышает значения, Ом:
50 Zц/Uо,
где Zц — полное сопротивление цепи «фаза-нуль», Ом;
U0 — номинальное фазное напряжение цепи, В;
50 — падение напряжения на участке защитного проводника между главной заземляющей шиной и распределительным щитом или щитком, В;
2) к шине РЕ распределительного щита или щитка присоединена дополнительная система уравнивания потенциалов, охватывающая те же сторонние проводящие части, что и основная система уравнивания потенциалов.
Допускается применение УЗО, реагирующих на дифференциальный ток.

В 6 издании ПУЭ говорилось о кратности тока КЗ относительно уставки.
То же п. 1.7.79. Недействующая редакция.
[spoiler]1.7.79. В электроустановках до 1 кВ с глухозаземленной нейтралью с целью обеспечения автоматического отключения аварийного участка проводимость фазных и нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или на нулевой защитный проводник возникал ток КЗ, превышающий не менее чем:
в 3 раза номинальный ток плавкого элемента ближайшего предохранителя;
в 3 раза номинальный ток нерегулируемого расцепителя или уставку тока регулируемого расцепителя автоматического выключателя, имеющего обратно зависимую от тока характеристику.
При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (отсечку), проводимость указанных проводников должна обеспечивать ток не ниже уставки тока мгновенного срабатывания, умноженной на коэффициент, учитывающий разброс (по заводским данным), и на коэффициент запаса 1,1. При отсутствии заводских данных для автоматических выключателей с номинальным током до 100 А кратность тока КЗ относительно уставки следует принимать не менее 1,4, а для автоматических выключателей с номинальным током более 100 А — не менее 1,25.

Полная проводимость нулевого защитного проводника во всех случаях должна быть не менее 50 % проводимости фазного проводника.
Если требования настоящего параграфа не удовлетворяются в отношении значения тока замыкания на корпус или на нулевой защитный проводник, то отключение при этих замыканиях должно обеспечиваться при помощи специальных защит.[/spoiler]

Выбор автомата защиты и контактора по мощности двигателя

Используя информацию из таблицы ниже можно по мощности трехфазного двигателя (или его номинальному току) выбрать автомат защиты двигателя и подходящий контактор. Под таблицей даны ответы на вопросы. В таблице показано наличие изделий: зеленый — в наличии, голубой — ожидается, серый — под заказ.




Мощность двигателя 3~400В, кВт

Диапазон уставки, А
Imin – Iном
Ток мгновенного расцепителя, А
(авт. выключателя)
Ном. откл.
способн., кА
(авт. выключателя)
Автомат защиты двигателя Модуль соединения        Контактор        Адаптер
на DIN-рейку
0,10 – 0,16 2,1 100 M4-32T-0,16 M4 32 VK1 K1-09D10 230
0,06 0,16 – 0,25 3,3 100 M4-32T-0,25 M4 32 VK1 K1-09D10 230
0,09 0,25 – 0,4 5,2 100 M4-32T-0,4   M4 32 VK1 K1-09D10 230
0,18 0,4 – 0,63 8,2 100 M4-32T-0,63 M4 32 VK1 K1-09D10 230
0,25 0,63 – 1 13 100 M4-32T-1      M4 32 VK1 K1-09D10 230
0,55 1,0 – 1,6 20,8 100 M4-32T-1,6   M4 32 VK1 K1-09D10 230
0,75 1,6 – 2,5 32,5
100
M4-32T-2,5   M4 32 VK1 K1-09D10 230
1,5 2,5 – 4 52 100 M4-32T-4      M4 32 VK1 K1-09D10 230
2,2 4 – 6 78 100 M4-32T-6      M4 32 VK1 K1-09D10 230
3 5 – 8 104 100 M4-32T-8      M4 32 VK1 K1-09D10 230
4 6 – 10 130 50 M4-32T-10    M4 32 VK1 K1-09D10 230
5,5 9 – 13 169
50
M4-32T-13    M4 32 VK1 K1-12D10 230
7,5 11 – 17 221 20 M4-32T-17    M4 32 VK3 K3-18ND10 230
7,5 14 – 22 286 15 M4-32T-22    M4 32 VK3 K3-22ND10 230
11 18 – 26 338 15 M4-32T-26    M4 32 VK3 K3-22ND10 230
15 22 – 32 416 15 M4-32T-32    M4 32 VD K3-32A00 230 M4 32 HU1





0,10 – 0,16 2,1 100 M4-32R-0,16 M4 32 VK3 K3-10ND10 230
0,06 0,16 – 0,25 3,3 100 M4-32R-0,25 M4 32 VK3 K3-10ND10 230
0,09 0,25 – 0,4 5,2 100 M4-32R-0,4   M4 32 VK3 K3-10ND10 230
0,18 0,4 – 0,63 8,2 100 M4-32R-0,63 M4 32 VK3 K3-10ND10 230
0,25 0,63 – 1
13
100 M4-32R-1      M4 32 VK3 K3-10ND10 230
0,55 1,0 – 1,6 20,8 100 M4-32R-1,6   M4 32 VK3 K3-10ND10 230
0,75 1,6 – 2,5 32,5 100 M4-32R-2,5   M4 32 VK3 K3-10ND10 230
1,5 2,5 – 4 52 100 M4-32R-4      M4 32 VK3 K3-10ND10 230
2,2 4 – 6 78 100 M4-32R-6      M4 32 VK3 K3-10ND10 230
3
5 – 8
104 100 M4-32R-8      M4 32 VK3 K3-10ND10 230
4 6 – 10 130 100 M4-32R-10    M4 32 VK3 K3-10ND10 230
5,5 9 – 13 169 100 M4-32R-13    M4 32 VK3 K3-14ND10 230
7,5 11 – 17 221 50 M4-32R-17    M4 32 VK3 K3-18ND10 230
7,5 14 – 22 286 50 M4-32R-22    M4 32 VK3 K3-22ND10 230
11
18 – 26 338 50 M4-32R-26    M4 32 VK3 K3-22ND10 230
15 22 – 32 416 50 M4-32R-32    M4 32 VD K3-32A00 230 M4 32 HU1



12,5 18 – 26 338 50 M4-63R-26    M4 63 VD K3-32A00 230 M4 63 HU1
15 22 – 32 416 50 M4-63R-32    M4 63 VD K3-32A00 230 M4 63 HU1
18,5 28 – 40 520 50 M4-63R-40    M4 63 VD K3-40A00 230 M4 63 HU1
22 34 – 50 650 50 M4-63R-50    M4 63 VD K3-50A00 230 M4 63 HU1
30 45 – 63 819 50 M4-63R-63    M4 63 VD K3-62A00 230 M4 63 HU1



30 45 – 63 819 50 M4-100R-63   M4 100 VD K3-62A00 230 M4 100 HU1
37 55 – 75 975 50 M4-100R-75   M4 100 VD K3-74A00 230 M4 100 HU1
45 70 – 90 1170 50 M4-100R-90   K3-90A00 230
80 – 100 1300 50 M4-100R-100 K3-115A00 230



Как осуществлять подбор автоматического выключателя для защиты электродвигателя:

1. Номинальный ток автоматического выключателя должен быть больше или равен номинальному току электродвигателя.

2. Пусковой ток электродвигателя обычно в 7 раз превышает номинальный (точная величина для конкретного двигателя указывается в паспорте). Т.к. автоматический выключатель не должен срабатывать при пуске двигателя, необходимо удостовериться, что величина в колонке «Ток мгновенного расцепления при к.з.» с некоторым запасом будет выше пускового тока.
Пусковой ток для этих вылей вычисляем по формуле Iном*KРАТН*КОЭФ, где Iном — номинальный ток электродвигателя, КРАТН — кратность пускового тока электродвигателя, КОЭФ — поправочный коэффициент, учитывающий отклонение пускового тока от номинального, колебания напряжения (принимаем равным 1,4).

3. Номинальный ток автоматического включателя должен быть меньше предельно допустимого тока кабеля, которым осуществляется подключение электродвигателя.

Пример: возьмем двигатель АИР90L4 мощностью 2.2кВт, в паспорте указаны: номинальный ток Iн (треугольник/звезда) (220/380В) = 8,91А / 5,16А; кратность пускового тока Iп/Iн=6,8.
По номинальному току электродвигателя (5,16А) выбираем автомат защиты двигателя M4-32T-6 c номинальным током .
Проверяем: пусковой ток 5,16*6,8*1,4=49,12А не превышает «Ток мгновенного расцепления при к.з.» равный 78А.
Т.О. автомат не будет срабатывать при пуске двигателя.

Следовательно данный автоматический выключатель подходит для защиты указанного электродвигателя.







Вопросы и ответы:

В: В каких случаях срабатывает автомат защиты двигателя?
О: Автоматические выключатели M4 снабжены: 1. биметаллическим тепловым размыкателем, который срабатывает в зависимости от уставки по номинальному току двигателя (уставка задается регулятором на лицевой панели), данный размыкатель инерционен и срабатывает тем быстрее, чем выше ток. 2. мгновенным электромагнитным размыкателем, срабатывающим в случае к.з., порог срабатывания в 13 раз выше номинала автоматического выключателя и поэтому позволяет исключить ложные срабатывания при запуске электродвигателя.

В: Чем отличаются автоматы защиты M4-32T.. от M4-32R..?
О: Автоматы защиты M4-32T имеют кнопочный механизм включения, в то время как M4-32R оборудованы поворотным переключателем.

В: Для каких условий эксплуатации предназначены автоматы защиты двигателя M4?
Автоматические выключатели M4 подходят для любого климата. Для исключения ложных срабатываний рекомендуется избегать обдува автоматов свежим или холодным воздухом (от системы кондиционирования). Автоматы защиты M4 предназначены для функционирования в закрытых помещениях при нормальных условиях (т.е. без пыли, приводящих к коррозии паров или вредных газов). В случае использования в помещениях с отличными от нормальных условиями эксплуатации, необходимо использовать защитный корпус IP65, например, M4 32R PFh5 (серый) или M4 32R PFHN4 (желто-красный).

В: Где найти информацию по аксессуарам для автоматов-защиты двигателей M4?
О: См. раздел АКСЕССУАРЫ ДЛЯ МОТОР-АВТОМАТОВ BENEDICT? (блоки доп. контактов, контакты сигнализации срабатывания, расцепитель минимального напряжения, независимый расцепитель, перемычки и т.д.)

В: На какое конкретно значение должна выставляться уставка автомата защиты двигателя?
О: Уставка автоматического выключателя должна выставляться на значение номинального рабочего тока электродвигателя, указанное на шильдике (в паспорте).

В: Возможно ли использование автоматов защиты двигателя M4 для однофазных электродвигателей?
О: Да, возможно. В этом случае подключение должно осуществляться, как показано на рисунке:

В: Какую защиту обеспечивают автоматические выключатели M4?

1. Защита при возникновении токов короткого замыкания. Мгновенный расцепитель при возникновении короткого замыкания в нагрузке, обеспечивает отключение нагрузки от сети питания, таким образом предотвращая возникновение дополнительного ущерба от действия больших токов. Автоматические выключатели M4 имеют отключающую способность 50кА и 100кА, что при напряжениях 380-400В AC является исчерпывающе надежной защитой, т.к. более высокие токи обычно не могут возникать в точке установки данного оборудования. В общем случае использование предохранителей не требуется, однако установка предохранителей дополнительно может производиться в тех случаях, когда ток короткого замкания в точке монтажа оборудования может превышать номинальную отключающую способность автоматического выключателя.

2. Защита двигателя. Характеристики срабатывания автоматических выключателей M4 специально разработаны для защиты трехфазных электродвигателей. Поэтому автоматические выключатели для защиты электродвигателей так же могут называться ручными пускателями двигателя. Номинальный ток защищаемого двигателя выбирается регулятором на лицевой панели устройства.

3. Защита сети. Автоматы защиты двигателя M4 так же обеспечивают защиту сети. Они соответствуют требованиям ГОСТ IEC 60947-3-2016 (Выключатели, разъединители, выключатели-разъединители и комбинации их с предохранителями) и ГОСТ IEC 60947-2-2014 (Аппаратура распределения и управления низковольтная). В соответствии с ГОСТ Р МЭК 60204-1-2007 данные автоматические выключатели могут быть использованы как основной или аварийной выключатель (следует учитывать, что в случае использования аксессуара для дверного сочленения не выполняются требования к изоляции).

Характеристики срабатывания автоматических выключателей M4 для защиты электродвигателя:


I — Кривая показывает средний рабочий ток при температуре 20°С, если устройство было полностью охлаждено перед началом работы.
II — Кривая показывает характеристику мгновенного электромагнитного расцепителя (расцепление при к.з.)

Информация по аксессуарам для автоматов защиты двигателя M4





Автоматический выключатель

Автоматический выключатель (АВ) является одним из наиболее распространенных устройств релейной защиты и автоматики.

Использование автоматических выключателей в электрических сетях преследует сразу несколько целей, основными из которых являются:

  1. Обеспечение возможности ручного включения или отключения определенных участков низковольтной электрической сети.
  2. Защита от токов коротких замыканий.
  3. Защита электрической цепи от перегрузок, которые вызваны длительным превышением током своего номинального значения.
  4. Защита от снижения или полного пропадания напряжения питающей сети.
  5. Выключатели, рассчитанные на работу с постоянным напряжением, реагируют при изменении током своего направления.

Важно! Автоматический выключатель не предназначен для использования его для постоянного размыкания и замыкания цепи. Большое количество коммутаций, особенно под нагрузкой, через некоторое время приведет к износу и выходу из строя контактов устройства.

Требования, предъявляемые к АВ

Перед тем как выбрать автоматический выключатель для собственной квартиры следует ознакомиться с основными требованиями, предъявляемыми к этим устройствам. Существует несколько ГОСТов, которыми определяются такие требования. К основным руководящим документам относятся: ГОСТ Р 50345-99, ГОСТ Р МЭК 60898-2-2006, ГОСТ Р 50030.2-99.

Маркировка автоматических выключателей, наносимая на корпус каждого изделия, содержит сведения об основных его технических характеристиках.

Основными показателями, которым должны соответствовать все виды автоматов, согласно требованиям ГОСТов, являются:

  1. Способность токоведущей цепи устройства пропускать через себя номинальный ток в течение неограниченного времени. Это требование в равной мере относится к небольшим автоматам на 6А, обеспечивающих защиту осветительных цепей, так и к более мощным устройствам, имеющих номинальный ток 63 или 40А, которые могут быть установлены на входном электрическом щите.
  2. Способность автоматического выключателя без снижения работоспособности отключать цепь при возникновении в ней токов коротких замыканий.
  3. Тип времятоковой характеристики выключателя, который должен соответствовать потребностям подключаемых к нему потребителей.
  4. Возможность самодиагностики отключающего механизма, обеспечиваемая электронным блоком защиты.
  5. Небольшие габаритные размеры и вес устройства. Этот параметр чрезвычайно важен при установке изделия в небольших распределительных коробках или электрических щитках.
  6. Низкое тепловыделение при прохождении номинальных токов, а также токов КЗ. Этот параметр является важным с точки зрения обеспечения пожарной безопасности.
  7. Малое время отключения цепи при возникновении токов КЗ.
  8. Селективность защиты. Этим качеством обладают не все виды выключателей (как правило, селективность защиты могут обеспечивать автоматы с номинальным током 40А, а также 63, 80, 100А и выше). Селективные автоматы имеют дополнительный путь прохождения тока, оборудованный собственными контактами. Этот дополнительный контур позволяет реагировать на изменения в конструкции электрической сети, происходящие в результате срабатывания нижестоящих менее мощных выключателей. Использование этого принципа позволяет добиться отключения только тех участков проводки, в которых возникла аварийная ситуация.
  9. Электрическая безопасность пользователей.

Для проверки соответствия параметров устройства требованиям ГОСТа выполняется прогрузка автоматических выключателей. Для этого используется специальное оборудование, позволяющее получить экспериментальные данные о таких характеристиках, как номинальный ток, время отключения основных контактов, а также ток срабатывания защиты. Прогрузка автоматических выключателей не является одноразовой процедурой, периодичность ее выполнения определяется заводом-изготовителем.

Конструкция АВ

Основными элементами конструкции автоматического выключателя являются:

  1. Рычаг управления. Его верхнее положение соответствует включенному состоянию основных контактов АВ, нижнее, соответственно, — выключенному состоянию.
  2. Клеммы для подсоединения проводов. В большинстве моделей АВ верхняя клемма служит для подведения электроэнергии, а нижняя – для подключения потребителей.
  3. Подвижный контакт.
  4. Неподвижный контакт.
  5. Тепловой расцепитель. Включает в себя биметаллическую пластину.
  6. Регулировочный винт.
  7. Электромагнитный расцепитель (катушка с толкателем и механизмом расцепления).
  8. Дугогасительная камера.
  9. Корпус. Изготавливается из диэлектрического материала. Размер и степень защиты корпуса от пыли и влаги зависит от вида и назначения АВ. На переднюю часть изделия наносятся обозначения, отображающие его основные технические характеристики. Задняя часть оснащена креплением, позволяющим устанавливать автоматический выключатель на DIN-рейку.

Конструкция автоматического выключателя может быть рассмотрена на примере модели ВА47 – 63 с номинальным током 16А.

Выключатели ВА-47 – 63 имеют достаточно обширный модельный ряд. Для облегчения выбора необходимой модели, из которого приняты следующие обозначения:

  1. ВА – автоматический выключатель.
  2. 47 – 63 – номер серии изделия.
  3. После общего обозначения используются две цифры и буква, указывающие на количество полюсов, номинальный ток и тип характеристики выключателя.

Принцип работы

Способность изделия ВА47 — 63 реагировать на действие тока короткого замыкания обеспечивается электромагнитным расцепителем. Принцип его работы основан на явлении электромагнитной индукции. Большой ток, протекая по обмотке соленоида, приводит в движение его сердечник, воздействующий на механизм размыкания контактов. Вполне естественно, что чем больше значение проходящего через основные контакты ВА47 — 63 тока, тем быстрее срабатывает такой расцепитель.

Тепловой расцепитель размыкает электрическую цепь при длительном протекании по ней тока, превышающего номинальное значение 16А. Биметаллическая пластина, которая является основной частью теплового расцепителя, способна изгибаться при прохождении через нее тока определенной величины. Искривляясь, пластина приводит в действие механическую часть устройства, которая размыкает силовые контакты. Время срабатывания ВА47 — 63 в этом случае существенно зависит от величины протекаемого через него тока.

Для многих моделей автоматических выключателей необходимым условием является способность работы с перегрузкой в течение некоторого времени. Благодаря наличию регулировочного винта имеется возможность настроить параметры выключателя в соответствии с требованиями потребителей, такие настройки выполняются в заводских условиях. После срабатывания теплового расцепителя повторное включение АВ может быть выполнено только спустя некоторое время, необходимое для остывания биметаллической пластины.

Размыкание контактов расцепителя сопровождается возникновением электрической дуги. В процессе ее горения происходит разрушение контактов выключателя. Особенно большую опасность дуга составляет для мощных выключателей, расчитаных на токи 63, 100А или выше. Для того чтобы снизить негативное влияние дуги и продлить срок службы устройства используется дугогасительная камера, в которой электрическая дуга дробится и подавляется. Этот процесс сопровождается выделением газов, которые выводятся из корпуса автомата через специальное отверстие.

В разных моделях автоматических выключателей могут использоваться различные принципы подавления электрической дуги. Наиболее популярными техническими решениями при этом являются:

  1. Использование дополнительных контактов расцепителя, которые выполнены из специального сплава. Эти контакты размыкаются позже основных, принимая на себя действие электрической дуги.
  2. Использование дугогасительных решеток.
  3. Использование эффекта перекатывания контактов расцепителя. При этом горение дуги осуществляется только на определенном их участке, который выполняется из особенно прочных и жароустойчивых материалов.
  4. Использование «двойного разрыва». Является одним из наиболее перспективных технических решений, активно применяемых в современных моделях автоматических выключателей.

Классификация

Чтобы правильно подобрать вводной однополюсный АВ для использования в электрической проводке квартиры следует учитывать такие его параметры, как номинальный и максимальный токи, время срабатывания, габаритные размеры, а также цену устройства и репутацию его производителя. Основные характеристики отражаются на корпусе устройства в виде соответствующего обозначения.

В зависимости от времени срабатывания различают следующие типы автоматических выключателей:

  1. Быстродействующие. Как правило, такими характеристиками обладают выключатели постоянного тока (время срабатывания меньше 0,008 с). Требования к этим устройствам описаны в ГОСТ 2585—81.
  2. Нормального быстродействия (0,02 – 0,005 с).
  3. Пониженного быстродействия (время срабатывания больше 0,02 с).
  4. Селективный автоматический выключатель.

По количеству независимых электрических линий, отключаемых одним механизмом расцепления, автоматы могут быть разделены на одно-, двух-, трех- и четырехполюсные. Трехполюсный автоматический выключатель получил широкое распространение в низковольтных трехфазных сетях. Для организации надежной защиты однофазных сетей, а также цепей постоянного тока может быть использован двухполюсный выключатель.

В зависимости от назначения, автоматический выключатель может иметь различное значение номинального тока и тип времятоковой характеристики. В настоящее время ГОСТом установлены следующие номиналы автоматических выключателей по току:

  1. До 25 А. Такие выключатели применяются для защиты бытовой электропроводки. Устройства на 3А и 6А используются в основном для защиты цепей освещения. Автоматы на 6А, 10А или 16А могут применяться для отдельного подключения более мощных потребителей.
  2. Автоматы на 32А, 40А и 50А используются в качестве вводных устройств.
  3. Выключатели с номинальным током выше 63 А (100А, 160А) представляют собой трехполюсные устройства, предназначенные для установки их в трехфазных сетях.

Тип времятоковой характеристики указывается на корпусе изделия в виде буквенного обозначения и показывает, для какого вида нагрузки подходит данный тип автомата.

Тип В. Характеристику этого типа имеет автоматический выключатель света с небольшим номинальным током (3А и 6А).

Тип С. Такие автоматы являются наиболее популярными. Их установка рекомендуется при обустройстве домашней электрической проводки, в которой могут присутствовать одновременно осветительные приборы (3 – 6А), а также маломощные двигатели или трансформаторы (до 40А). В качестве примера можно привести автоматы АВВ S231 С 16А или АЕ246М на 40А.

Автоматические выключатели производства АВВ (Германия):

Однополюсный автомат АВВ S201 С3 3А

Двухполюсный автомат АВВ Sh302-С6 6А

АВВ S231 С 16А

Как и прочие изделия торговой марки АВВ, устройства автоматической защиты отличаются высокой надежностью и качеством изготовления.

Тип D. Выключатели, обладающие подобной времятоковой характеристикой, используются для подключения трехфазных электродвигателей с большими пусковыми токами, а также другой индуктивной нагрузки.

Особенности выбора и установки

При выборе автоматического выключателя следует в первую очередь обратить внимание на следующие его характеристики.

Номинальное напряжение

Зависит от напряжения электрической сети (220 или 380 В).

Номинальный ток

Чрезвычайно важный параметр, который определяется суммарной мощностью всех подключаемых через автомат устройств. Для того чтобы рассчитать необходимый номинальный ток, нужно общую мощность потребителей разделить на напряжение электрической сети. После этого следует подобрать ближайшее большее значение номинального тока из стандартного ряда, определенного ГОСТом.

Важно! Устанавливать автоматические выключатели, номинальный ток которых значительно превышает общий ток сети, не рекомендуется, поскольку такое решение в существенной степени снизит уровень электробезопасности системы.

Максимальный ток короткого замыкания

Согласно ГОСТу, этот параметр характеризует предельную коммутационную способность выключателя. Значение максимального тока наносится на корпус устройства в виде цифры, показывающей, какой максимальный ток в амперах или килоамперах способен отключить такой автомат. Необходимая отключающая способность автоматического выключателя определяется путем проведения достаточно сложных математических расчетов или измерений сопротивления петли фаза-нуль. На практике к таким действиям прибегают редко, гораздо чаще пользуются  приблизительной классификацией автоматических выключателей по максимальному току КЗ:

  1. 4500 А. Этот вид устройств подходит для установки в частных квартирах или домах (АВВ Sh301L). В большинстве случаев максимальный ток короткого замыкания в подобных электрических сетях не превышает 1000 А.
  2. 6000 А. (Например, АВВ Sh300). Выключатели этого вида применяются для подключения мощных потребителей.
  3. 10000 А и выше. К таким устройствам относятся мощные трехфазные автоматы (АВВ серии T7). Такие устройства применяются в большинстве случаев для использования их в качестве вводных выключателей. При этом существует определенный риск возникновения короткого замыкания в непосредственной близости от вводного электрического щитка. Такая ситуация способна вызвать появления больших токов КЗ.

Селективность системы защиты

Селективность системы означает ее избирательность, то есть способность автоматически отключать только поврежденные элементы, в которых возникают ненормальные режимы работы. Для обеспечения этого качества автоматы, имеющие небольшой номинальный ток (3А или 6А) и расположенные ближе к нагрузке по схеме электроснабжения, должны иметь меньшее время срабатывания, чем у вводных выключателей (номинальный ток которых составляет 40А – 100А).

Наиболее распространенные серии отечественных и зарубежных моделей АВ

Одной из наиболее востребованных на рынке серий автоматических выключателей, представленных зарубежными производителями, является серия c60n.

Особенности автоматических выключателей c60n:

  1. Автоматы c60n соответствуют требованиям отечественных и международных стандартов.
  2. Устройства c60n предназначены для работы в однофазных и трехфазных сетях.
  3. Автоматы c60n имеют широкий ряд мощностей, в который входят изделия с номинальным током от 0,5 до 125А.
  4. В зависимости от назначения, автоматы c60n могут иметь от одного до четырех полюсов.
  5. В отличие от большинства аналогичных устройств, автоматы c60n имеют однозначную индикацию состояния.
  6. Времятоковые характеристики устройств c60n могут иметь тип В, С и D.
  7. Отключающая способность до 20 кА (в зависимости от типа автомата с маркировкой c60n).
  8. Максимальная отключающая способность автоматов c60n составляет 6 кА.

К наиболее популярным типам отечественных автоматических выключателей относятся устройства серии ае, к которым относятся устройства типа ае 2036, ае 2043, ае 2046, а также ае 2056.

Особенности выключателей серии ае:

  1. Автоматы ае используются в трехфазных сетях переменного тока.
  2. Основной функцией автоматов типа ае является защита таких потребителей, как асинхронные электродвигатели.
  3. Выключатели серии ае предоставляют большой выбор параметров отключения, к которым относится величина уставки по току срабатывания. Например, для автомата ае с номинальным значением тока 40А и уставкой 12, ток срабатывания будет равен 40Х12=480 А.
  4. Максимальная коммутационная способность автоматов ае 2046М – 4500А.

Установка выключателя

Выбор автоматического выключателя для установки в собственной квартире является важной задачей. Приобретать подобные изделия нужно в специализированных магазинах, при этом стоит обращать внимание на продукцию проверенных и хорошо зарекомендовавших себя производителей. К наиболее известным компаниям, производящим электрооборудование, относится Schneider Electric, АВВ, IEK, Legrand.

Проверка автоматических выключателей непосредственно в магазине может быть выполнена с использованием обыкновенного тестера. Для этого следует проверить сопротивление между верхней и нижней клеммами его полюсов во включенном состоянии устройства.

Для того чтобы отличить подделку от оригинального изделия надежных производителей следует внимательно осмотреть корпус автомата, обращая внимание на качество его изготовления. Маркировка автоматических выключателей наносится машиной, поэтому все обозначения отличаются высокой четкостью и точным расположением.

Установка автоматических выключателей на входе в квартиру представляет собой достаточно простую операцию, которая включает в себя всего несколько действий:

  1. Выбор устройства по размерам и техническим характеристикам.
  2. Отключение напряжения на вышестоящем распределительном щитке.
  3. Установка выключателя на DIN-рейку.
  4. Подключение входящего фазного провода (или проводов в случае установки трехфазной модели АВ) к верхним клеммам выключателя.
  5. Подключение фазного провода, питающего нагрузку, к нижней клемме устройства.
  6. Включение питания от вышестоящего автомата.
  7. Подключение нагрузки и проверка работоспособности установленного выключателя.

Правильный выбор автоматического выключателя позволяет надежно защитить электроустановки от возникающих в них аварийных режимов, а также добиться необходимого уровня электробезопасности при эксплуатации и обслуживании домашней электрической проводки.

Настройки автоматического выключателя | Ссылка на Elasticsearch [основная]

Настройки автоматического выключателяправить

Elasticsearch содержит несколько автоматических выключателей, используемых для предотвращения возникновения ошибки OutOfMemoryError. Каждый прерыватель определяет ограничение на объем памяти, который он может использовать. Кроме того, существует прерыватель родительского уровня, который определяет общий объем памяти, который может использоваться всеми прерывателями.

Если не указано иное, эти настройки могут динамически обновляться на живой кластер с API-интерфейсом обновления кластера.

Главный выключатель цепи кредит

Выключатель родительского уровня может быть сконфигурирован со следующими настройками:

index.breaker.total.use_real_memory
(Статический) Определяет, должен ли родительский выключатель использование памяти ( истинно ) или учитывайте только количество, которое зарезервировано дочерними автоматическими выключателями ( ложь ). По умолчанию истинно .
индексов.breaker.total.limit
(Динамический) Начальный предел для общего родительского выключателя. По умолчанию 70% кучи JVM, если indices.breaker.total.use_real_memory — это false . Если indices.breaker.total.use_real_memory истинно , по умолчанию 95% кучи JVM.
Разрыв цепи полевых данных кредит

Автоматический выключатель полевых данных оценивает объем памяти кучи, необходимый для загрузки в кэш данных поля. Если загрузка поля будет приводит к превышению предустановленного предела памяти кеш-памяти, автоматический выключатель останавливает операции и возвращает ошибку.

index.breaker.fielddata.limit
(Динамический) Предел для прерывателя полевых данных. По умолчанию 40% кучи JVM.
index.breaker.fielddata.overhead
(Динамический) Константа, на которую умножаются все оценки полевых данных для определения окончательная оценка. По умолчанию 1.03 .
Запросить разрыв цепи кредит

Автоматический выключатель запросов позволяет Elasticsearch предотвращать данные по запросу структуры (например, память, используемая для вычисления агрегатов во время запрос) от превышения определенного объема памяти.

index.breaker.request.limit
(Динамический) Предел для прерывателя запросов, по умолчанию 60% кучи JVM.
индексов. Прерыватель.запрос. накладные
(Динамический) Константа, на которую умножаются все оценки запросов для определения окончательная оценка. По умолчанию 1 .
Прерывание цепи запросов в полете кредит

Автоматический выключатель запросов в полете позволяет Elasticsearch ограничивать использование памяти всеми текущие активные входящие запросы на уровне транспорта или HTTP от превышения определенного количества память на узле.Использование памяти зависит от длины содержимого самого запроса. Этот выключатель также считает, что память необходима не только для представления необработанного запроса, но и также как структурированный объект, который отражается по умолчанию.

network.breaker.inflight_requests.limit
(Динамический) Предел для прерывателя запросов в полете, по умолчанию — 100% кучи JVM. Это означает, что он связан пределом, установленным для родительского выключателя.
Сеть .breaker.inflight_requests.overhead
(Динамический) Константа, на которую умножаются все оценки запросов на полет, чтобы определить окончательная оценка. По умолчанию 2.
Цепь бухгалтерских запросов кредит

Автоматический выключатель учета позволяет Elasticsearch ограничивать память использование вещей, хранящихся в памяти, которые не освобождаются, когда запрос завершено. Сюда входят такие вещи, как сегментная память Lucene.

индексов.выключатель. учет. предел
(Динамический) Предел для прерывателя учета, по умолчанию 100% кучи JVM. Это означает, что он связан пределом, установленным для родительского выключателя.
индексов. Выключателя. Бухгалтерского учета. Накладных
(Динамический) Константа, на которую умножаются все бухгалтерские оценки, чтобы определить окончательная оценка. По умолчанию 1
Прерывание схемы компиляции скрипта кредит

Немного отличается от предыдущего автоматического выключателя с памятью, скрипт автоматический выключатель компиляции ограничивает количество компиляций встроенных скриптов в течение определенного периода времени.

См. Раздел сценария «предпочтительные параметры». документация для получения дополнительной информации.

script.context. $ CONTEXT.max_compilations_rate
(Динамический) Ограничение количества уникальных динамических скриптов в пределах определенного интервала которые разрешено компилировать для данного контекста. По умолчанию 75/5 м , то есть 75 каждые 5 минут.

Начало работы | Автоматический выключатель

Для всех приложений Spring вы должны начать с Spring Initializr.Initializr предлагает быстрый способ получить все зависимости, необходимые для приложения, и выполняет большую часть настройки за вас.

Для этого руководства нужны два приложения. Первое приложение (простой сайт книжного магазина) нуждается только в веб-зависимости.

В следующем листинге показан файл pom.xml (для службы конфигурации), который создается при выборе Maven:


<проект xmlns = "http: // maven.apache.org/POM/4.0.0 "xmlns: xsi =" http://www.w3.org/2001/XMLSchema-instance "
xsi: schemaLocation = "http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
 4.0.0
<родитель>
 org.springframework.boot
 Spring-boot-starter-parent
 2.3.2.RELEASE


 com.пример
 книжный магазин автоматических выключателей
 0.0.1-SNAPSHOT
 книжный магазин автоматических выключателей
 Демо-проект для Spring Boot

<свойства>
 1.8


<зависимости>
<зависимость>
 org.springframework.boot
 Spring-boot-starter-web


<зависимость>
 org.springframework.boot
 Spring-boot-starter-test
 тест
<исключения>
<исключение>
 org.junit.vintage
 junit-vintage-engine





<сборка>
<плагины>
<плагин>
 org.springframework.boot
 плагин весенней загрузки-maven






В следующем листинге показана сборка .файл gradle (для службы конфигурации), который создается при выборе Gradle:

 плагинов {
id 'org.springframework.boot' версия '2.3.2.RELEASE'
id 'io.spring.dependency-management' версия '1.0.9.RELEASE'
идентификатор 'java'
}

группа = 'com.example'
версия = '0.0.1-SNAPSHOT'
sourceCompatibility = '1.8'

репозитории {
mavenCentral ()
}

dependencies {
реализация 'org.springframework.boot: spring-boot-starter-web'
testImplementation ('org.springframework.boot: spring-boot-starter-test') {
исключить группу: 'org.junit.vintage ', модуль:' junit-vintage-engine '
}
}

контрольная работа {
useJUnitPlatform ()
}

Второму приложению (приложение для чтения, которое будет использовать автоматический выключатель Hystrix) требуются зависимости Web и Hystrix.

В следующем листинге показан файл pom.xml (для клиента конфигурации), который создается при выборе Maven:


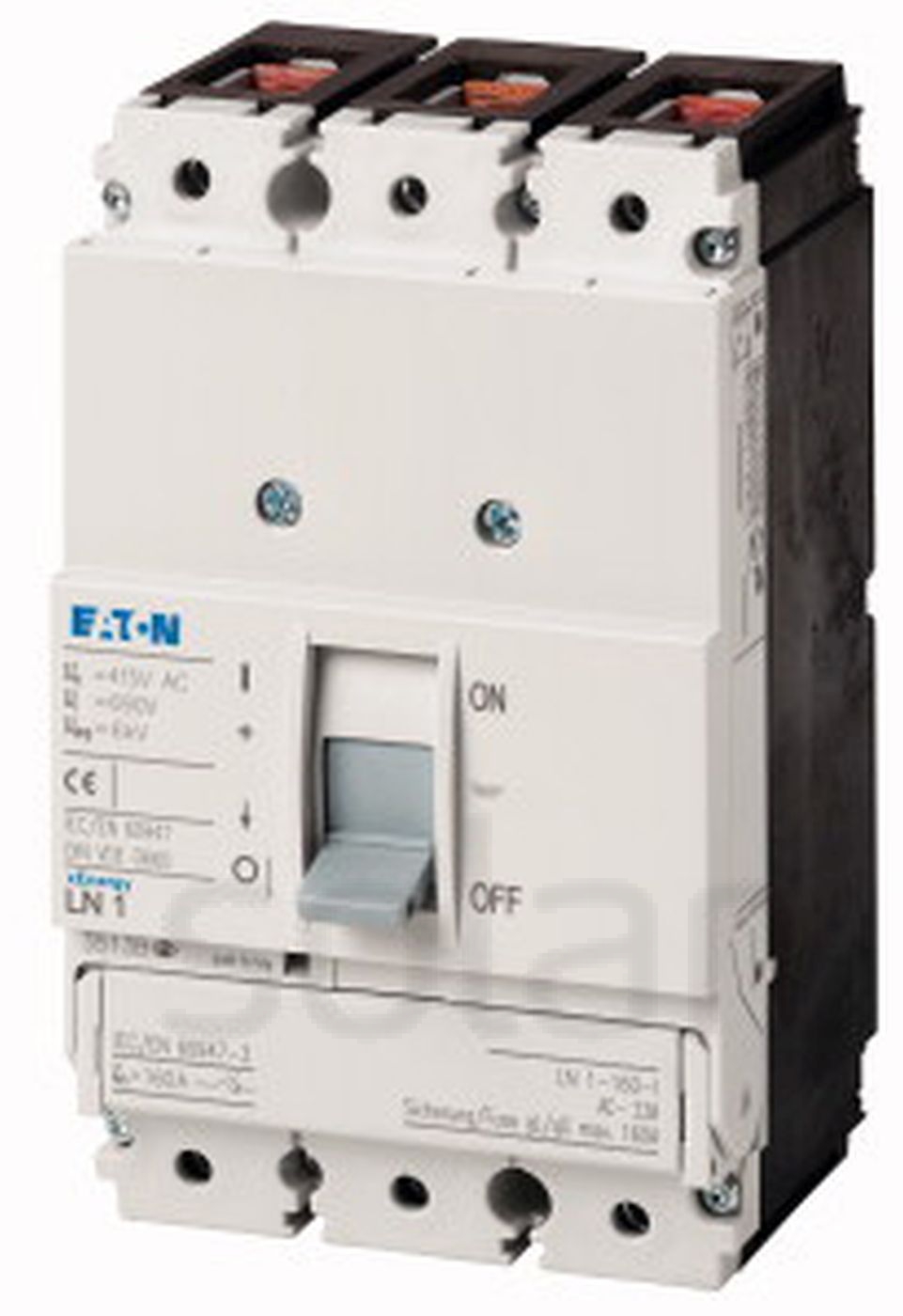

 Настройка защиты от перегрузки, короткого замыкания и замыкания на землю MCCB (ЧАСТЬ-1)

Введение:

  • В MCCB предусмотрены различные типы защиты, которые определяют различные защиты электрической сети.
  • В MCCB мы можем установить большую часть защиты, регулируемой в соответствии с профилем электрической нагрузки.
  • Основные регулируемые настройки в MCCB:
  • Настройка перегрузки по току
  • Настройка короткого замыкания
  • Настройка замыкания на землю

Значение каждого селекторного переключателя MCCB

  • В соответствии со стандартом IEC 60947-2 определены названия переключателей.
Настройка Регулировка Защита для
Ir Настройка тока срабатывания при длительном срабатывании (или тепловая настройка).Это коэффициент умножения рейтинга устройства. (Ir = xIn) Защита от перегрузок
tr Длительная задержка Установка в секундах, позволяющая, в частности, выдерживать пусковой ток двигателя. (tr = сек) Защита от перегрузок
Im / Isd Короткое время (магнитная установка). Это множитель настройки Ir, часто равный 1.В 5-10 раз больше тока Ir (im = xIr) Защита от коротких замыканий.
тм / тсд Кратковременная задержка Установка, позволяющая, в частности, увеличивать дискриминацию (время) с фидерами ниже по потоку и допускать пики намагничивания трансформатора или двигателя. Рекомендуется установить селекторный переключатель I²t в положение ON . (Tm = Sec) Защита от коротких замыканий.
Ii Установка мгновенного тока.Защита установки от сильных коротких замыканий (глухих коротких замыканий) мгновенным отключением без задержки и самозащитой автоматического выключателя.

Модель Ii> Isd.

Защита от глухих коротких замыканий.
Ig для контроля тока замыкания на землю, циркулирующего в фазе и проводнике заземления в системах TNS Защита от земли
тг Выдержка времени защиты от земли Защита от земли
треугольник I n Регулировка чувствительности защиты от утечки на землю Защита от утечки на землю
дельта t Задержка защиты от утечки на землю. Защита от утечки на землю

Настройка каждого защитного выключателя MCCB

(1) Для защиты от короткого замыкания / перегрузки по току низкого уровня (тепловая настройка):

(A) Настройка тока длительного срабатывания (Ir):

  • Определяет длительный номинальный ток выключателя.
  • Длительная защита зависит от времени.
  • Значение
  • Long Pickup (Ir) (умноженное на номинальный ток (In) MCCB) устанавливает максимальный уровень тока, который автоматический выключатель будет выдерживать непрерывно.
  • Если MCB имеет номинальное значение 1000A, но ток полной нагрузки составляет 800A, номинал MCCB можно изменить с 1000A на 800A, установив его 0,8, теперь Ir = 0,8XIn = 0,8 × 1000 = 800A
  • Если ток превышает это значение дольше, чем автоматический выключатель сработает с установленным временем задержки.
  • Долговременная защита обратнозависимого типа (с постоянной I2t)
  • Длительный датчик (Ir) регулируется в пределах от от 4 до 1,0 номинала разъема сенсора (In)
  • Стандартная практика настройки:
  • Нет отключения при токе ниже 105% от Ir
  • Отключение менее двух часов для тока, равного
  • 120% Ir для электронного расцепителя и
  • 130% Ir для термомагнитного расцепителя
  • При более высоком токе повреждения время отключения обратно пропорционально значению тока повреждения.

(B) Настройка длительной задержки (tr):

  • Длительная выдержка времени (tr) устанавливает время, в течение которого автоматический выключатель будет выдерживать устойчивую перегрузку перед отключением.
  • Полосы задержки обозначены в секундах перегрузки по току, в шесть раз превышающей номинальный ток.
  • Длительная задержка - это обратнозависимая временная характеристика, в которой время отключения уменьшается с увеличением тока.
  • Длительная задержка (tr) устанавливает время, в течение которого автоматический выключатель будет выдерживать перегрузку по току (ниже уровня кратковременного или мгновенного тока срабатывания) перед отключением.
  • Для длительной задержки можно установить значения I2t On и I2t OFF.
  • (A) I2t Response: I2t Out, Для согласования с другими автоматическими выключателями с электронными расцепителями и для согласования с магнитотермальными выключателями.
  • (B) I2t Реакция: I2t In, для согласования с предохранителями и входным трансформатором

Нравится:

Нравится Загрузка...

Связанные

О компании Jignesh.Parmar (B.E, Mtech, MIE, FIE, CEng)
Джигнеш Пармар завершил M.Tech (Power System Control), B.E (Electric). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электрических проектов (планирование-проектирование-технический обзор-координация-выполнение).В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Industrial Electrix» (Австралийские публикации в области энергетики). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
