Вступление

Устройство автоматического выключателя или автомата защиты вряд ли вам понадобиться на практике, даже если вы своими руками делаете электрику в квартире. Однако для общего понимания процессов в электрической сети квартиры и отдельный групповых цепях квартиры эта информации имеет определенную ценность.

Принцип устройства автоматических выключателей различных производителей принципиально одинаков. Автоматы АББ, Legrand, продукция WEG компании – Бразильская всемирно известная компания выпускающая устройства автоматизации, управления, подключения электрооборудования, используют в устройстве автоматов общие принципы.

Почему важно устройство автоматического выключателя

Напомню, автоматический выключатель это электротехническое устройство, устанавливаемое между энергопотребителями квартиры и распределительными цепями дома, а также на входе групповых цепей квартиры.

Назначение автоматов защиты в квартире это защита электропроводки квартиры от перегрузок и короткого замыкания, а также для механического отключения электрических цепей от электропитания.

Косвенным образом автоматы защиты защищают и человека, так как отключает подачу электротока при аварийных ситуациях и защищает квартиру от пожаров из-за перегрузок.

Устройство автоматического выключателя устроено таким образом, чтобы решать обе свои задачи защиты.

Устройство автоматического выключателя в выключенном состоянии

Автоматический выключатель имеет пластиковый корпус. На передней части автомата защиты расположен рычаг управления автоматом. С его помощью можно механически отключить электропитание, а также включить электропитание после его автоматического отключения после аварийных ситуаций.

Во внутреннее устройство автоматического выключателя  входят:

• Два расцепителя, тепловой и электромагнитный. Первый обеспечивает отключение при перегрузках цепи, второй расцепитель обеспечивает отключение при коротком замыкании.

Тепловой расцепитель это биметаллическая пластина, которая при перегрузке прогибается и бьет по системе отключения. Получается своеобразный удар по спусковому курку.

Электромагнитный расцепитель это катушка с сердечником. При коротком замыкании ток в цепи возрастает многократно, соответственно ток, протекающий по катушке, возрастает, соответственно возрастает магнитный поток, который и втягивает сердечник. Так как сердечник связан с подвижным контактом, а контакт находится в цепи контакт вход – электромагнитный расцепитель – тепловой расцепитель – контакт выход, то контакт размыкает эту цепь. Все защита сработала.

• При аварийном отключении между контактами образуется мощная электрическая дуга. Для ее подавления, а вернее ее гашения в автомате предусмотрена дуговая камера. Это ряд металлических пластин, ударяясь в которые дуга «рассыпается».
• Контакты входа (вверху) и выхода (внизу) имеют мощные прижимные контакты для проводов. Зажимаются контакты либо винтами под отвертку, либо под шестигранный ключ.
• На тыльной стороне, Устройство автоматического выключателя предусматривает специальный зажим. Это крепление автомата защиты на ДИН – рейку.

©Ehto.ru

Статьи по теме

Поделиться ссылкой:

Похожее

Принцип работы автоматического выключателя. Как работает автоматический выключатель

Для защиты бытовых электрических цепей обычно используются автоматические выключатели модульной конструкции. Компактность, легкость монтажа и замены, в случае необходимости, объясняет их широкое распространение.

Внешне такой автомат представляет собой корпус из термостойкой пластмассы. На лицевой поверхности расположена рукоятка включения и выключения, сзади – фиксатор-защелка для крепления на DIN-рейке, а сверху и снизу – винтовые клеммы. В данной статье рассмотрим

принцип работы автоматического выключателя.

Как работает автоматический выключатель?

В режиме штатной работы через автомат протекает ток, меньший или равный номинальному значению. Питающее напряжение от внешней сети подается на верхнюю клемму, соединенную с неподвижным контактом. С неподвижного контакта ток поступает на замкнутый с ним подвижный контакт, а от него, через гибкий медный проводник – на катушку соленоида. После соленоида ток подается на тепловой расцепитель и уже после него – на нижнюю клемму, с подключенной к ней сетью нагрузки.

В аварийных режимах автоматический выключатель отключает защищаемую цепь за счет срабатывания механизма свободного расцепления, приводимого в действие тепловым или электромагнитным расцепителем. Причиной такого срабатывания является перегрузка или короткое замыкание.

Тепловой расцепитель

– это биметаллическая пластина, состоящая из двух слоев сплавов с различными коэффициентами термического расширения. При прохождении электрического тока пластина нагревается и изгибается в сторону слоя с меньшим коэффициентом термического расширения. При превышении заданного значения силы тока, изгиб пластины достигает величины, достаточной для приведения в действие механизма расцепления, и цепь размыкается, отсекая защищаемую нагрузку.

Электромагнитный расцепитель состоит из соленоида с подвижным стальным сердечником, удерживаемым пружиной. При превышении заданного значения тока, по закону электромагнитной индукции в катушке наводится электромагнитное поле, под действием которого сердечник втягивается внутрь катушки соленоида, преодолевая сопротивление пружины, и вызывает срабатывание механизма расцепления. В нормальном режиме работы в катушке также наводится магнитное поле, но его силы недостаточно, чтобы преодолеть сопротивление пружины и втянуть сердечник.

Как работает автомат в режиме перегрузки

Режим перегрузки возникает, когда ток в подключенной к автомату цепи превышает номинальное значение, на которое рассчитан автоматический выключатель. При этом повышенный ток, проходящий через тепловой расцепитель, вызывает повышение температуры биметаллической пластины и, соответственно, увеличение ее изгиба вплоть до срабатывания механизма расцепления. Автомат отключается и размыкает цепь.

Срабатывание тепловой защиты не происходит мгновенно, поскольку на разогрев биметаллической пластины потребуется некоторое время. Это время может варьироваться в зависимости от величины превышения номинального значения тока от нескольких секунд до часа.

Такая задержка позволяет избежать отключения питания при случайных и непродолжительных повышениях тока в цепи (например, при включении электродвигателей которые имеют большие пусковые токи).

Минимальное значение тока, при котором должен сработать тепловой расцепитель, устанавливается при помощи регулировочного винта на заводе-изготовителе. Обычно это значение в 1,13-1,45 раз превышает номинал, указанный на маркировке автомата.

На величину тока, при котором сработает тепловая защита, влияет и температура окружающей среды. В жарком помещении биметаллическая пластина прогреется и изогнется до срабатывания при меньшем токе. А в помещениях с низкими температурами ток, при котором сработает тепловой расцепитель, может оказаться выше допустимого.

Причиной перегрузки сети является подключение к ней потребителей, суммарная мощность которых превышает расчетную мощность защищаемой сети. Одновременное включение различных видов мощной бытовой техники (кондиционер, электрическая плита, стиральная и посудомоечная машина, утюг, электрочайник и т.д.) – вполне может привести к срабатыванию теплового расцепителя.

В этом случае определитесь, какие из потребителей можно отключить. И не спешите снова включать автомат. Вы все равно не сможете взвести его в рабочее положение, пока он не остынет, а биметаллическая пластина расцепителя не вернется в свое исходное состояние. Теперь вы знаете как работает автоматический выключатель при перегрузках

Как работает автомат в режиме короткого замыкания

В случае короткого замыкания принцип работы автоматического выключателя иной. При коротком замыкании ток в цепи резко и многократно возрастает до значений, способных расплавить проводку, а точнее изоляцию электропроводки. Для того чтобы предотвратить такое развитие событий необходимо мгновенно разорвать цепь. Электромагнитный расцепитель именно так и срабатывает.

Электромагнитный расцепитель представляет собой катушку соленоида, внутри которой расположен стальной сердечник, удерживаемый в фиксированном положении пружиной.

Многократное возрастание тока в обмотке соленоида, происходящее при коротком замыкании в цепи, приводит к пропорциональному возрастанию магнитного потока, под действием которого сердечник втягивается в катушку соленоида, преодолевая сопротивление пружины, и нажимает на спусковую планку механизма расцепления. Силовые контакты автомата размыкаются, прерывая питание аварийного участка цепи.

Таким образом, срабатывание электромагнитного расцепителя защищает от возгорания и разрушения электропроводку, замкнувший электроприбор и сам автомат. Время его срабатывания составляет порядка 0,02 секунды, и электропроводка не успевает разогреться до опасных температур.

В момент размыкания силовых контактов автомата, когда по ним проходит большой ток, между ними возникает электрическая дуга, температура которой может достигать 3000 градусов.

Чтобы защитить контакты и другие детали автомата от разрушительного воздействия этой дуги, в конструкции автомата предусмотрена дугогасительная камера. Дугогасительная камера представляет собой решетку из набора металлических пластин, которые изолированы друг от друга.

Дуга возникает в месте размыкания контакта, а затем один ее конец движется вместе с подвижным контактом, а второй скользит сначала по неподвижному контакту, а потом по соединенному с ним проводнику, ведущему к задней стенке дугогасительной камеры.

Там она делится (дробится) на пластинах дугогасительной камеры, слабеет и гаснет. В нижней части автомата предусмотрены специальные отверстия для отвода газов, образующихся при горении дуги.

В случае отключения автомата при срабатывании электромагнитного расцепителя, вы не сможете пользоваться электричеством до тех пор пока не найдете и не устраните причину короткого замыкания. Вероятнее всего причина в неисправности одного из потребителей.

Отключите все потребители и попробуйте включить автомат. Если вам это удалось и автомат не выбивает, значит, действительно – виноват один из потребителей и вам осталось выяснить какой именно. Если же автомат и с отключенными потребителями снова выбивает, значит все гораздо сложнее, и мы имеем дело с пробоем изоляции проводки. Придется искать, где это произошло.

Вот таков принцип работы автоматического выключателя в условиях различных аварийных ситуаций.

Если отключение автоматического выключателя стало для вас постоянной проблемой, не пытайтесь решить ее установкой автомата с большим номинальным током.

Автоматы устанавливаются с учетом сечения вашей проводки, и, значит, больший ток в вашей сети просто не допускается. Найти решение проблемы можно только после полного обследования системы электроснабжения вашего жилища профессионалами.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Устройство и принцип работы автоматических выключателей в различных ситуациях

Для обеспечения защиты электрических сетей используют автоматические выключатели. Подобное оборудование успело завоевать популярность благодаря легкому монтажу и ремонту, а также компактным габаритам.

Внешне данное устройство выглядит как короб из пластика, который обладает сопротивлением высоким температурам. Передняя панель оснащается рукояткой для включения и отключения оборудования. Задняя панель оснащена специальным фиксатором для закрепления выключателя, а верхние и нижние крышки оснащаются клеммами особой формы. В этой статье мы рассмотрим типы данных устройств, их конструкцию, а также принцип работы дифференциального автоматического выключателя.

Вернуться к содержанию

Виды автоматических выключателей

Подобные устройства делятся на несколько типов:

• установочные автоматы – оснащаются пластиковым коробом, благодаря чему данные устройства можно монтировать в жилых помещениях без риска получения повреждений током;
• универсальные автоматы – не оснащаются защитным корпусом, а потому их можно монтировать только в специальном распределительном оборудовании;
• быстродействующие автоматы – особенность заключается в том, что время реагирования составляет менее 5 миллисекунд;
• автоматы замедленного действия – в таких моделях время срабатывания колеблется в диапазоне от 10 до 100 миллисекунд;
• селективные – подобное оборудование можно настроить на определенное время выключения в области тока короткого замыкания;
• электрооборудование обратного тока – техника срабатывает исключительно при смене направления тока в определенном участке;
• поляризованные устройства – обесточивают участок цепи при условии значительного скачка силы тока;
• неполяризованные – работают так же, как и предыдущие только во всех направлениях тока.

Разные виды автоматических выключателей

Скорость отключения напрямую зависит от принципа действия устройства. Также скорость отключения зависит от наличия условий для моментального обесточивания определенного участка цепи. Данные условия созданы в электрооборудовании, которые работают по методу токоограничения.

Вернуться к содержанию

Конструкция автоматического выключателя

Методы работы, а также конструктивные особенности подобных устройств зависят от области применения и задачами, возложенными на устройство. Запуск и выключение оборудования может происходить в ручном режиме или посредством электромагнитного и электродвигательного привода.

Ручная схема отключения присутствует в защитных устройствах, которые рассчитаны на силу тока, не превышающую 1000 ампер. Главной особенностью подобной техники является предельная коммутационная способность, которая не связана со скоростью движения рукояти. Это значит, что операция должна быть проведена до конца, чтобы изменения возымели эффект.

В некоторых случаях возникает необходимость самостоятельного ремонта выключателей, рекомендуем прочитать данную статью с пошаговой инструкцией. О том, как правильно обустроить заземление в доме можно узнать, перейдя по ссылке http://vse-postroim-sami.ru/engineering-systems/electrician/433_kak-sdelat-zazemlenie-v-dome/ Для разведения проводки придется провести такую операцию, как штробление стен.

Электродвигательный или электромагнитные элементы запитаны от электрического тока. Такие схемы должны быть оснащены защитой от произвольного повторного запуска. Также процесс включения устройства должен останавливаться при условии повышения или понижения напряжения в защищаемом участке цепи от 85 до 110 % от нормального.

Во время перегрузки сети или короткого замыкания прекращение работы автомата происходит в независимости от положения рукояти, отвечающей за запуск/отключение оборудования.

Конструкция автоматического выключателя с электромагнитным расцепителем

Одним из самых важных компонентов автоматических выключателей можно считать расцепитель. Данная деталь контролирует определенную характеристику участка сети и во время аварийной ситуации воздействует на специальный элемент, который выключает оборудование. Помимо этого, расцепитель необходим для удаленного выключения автомата. Самыми распространенными на современном рынке являются нижеперечисленные виды:

• электромагнитные – осуществляют защиту проводки от коротких замыканий;
• термические – нужны для осуществления защиты от скачков силы тока;
• смешанные;
• полупроводниковые – данный тип отличается легкостью регулировки и значительной стабильностью настроек отключения.

В отдельных случаях, когда требуется осуществить соединения цепи без электрического тока, могут использовать защитное электрооборудование, не оснащенные расцепителями.

В современном мире производится огромное количество защитного электрооборудования, которое можно использовать в разных климатических условиях и размещать в разных помещениях. Также разные серии устройств рассчитаны на установку в сложных условиях и характеризуются различной степенью сопротивления агрессивным воздействиям внешних факторов.

Вся необходимая информация, с которой следует ознакомиться до покупки подобного оборудования, находится в нормативно-технической документации. В большинстве случаев она представлена ТУ производителя. В редких случаях для обобщения товаров, которые имеют используются в различных сферах и изготавливаются одновременно большим числом компаний, уровень документации может быть повышен, причем, в некоторых случаях до Госстандарта.

Разные фиды расцепителей

Конструкция данного оборудования включает в себя следующие компоненты:

• система автоматического расцепления;
• система контроля;
• система контактов;
• решетка гашения дуги;
• расцепители.

Контактная система представлена некоторым количеством статичных контактов, которые установлены в корпусе, а также несколькими динамичными контактами. Последние закрепляются на полуоси рукояти управления при помощи шарниров. Система предназначена для одинарного разрыва участка электрической сети.

Механизм погашения дуги монтируется в обоих полюсах автомата и необходим для захвата дуги в и ее охлаждение до полного исчезновения. Механизм, по сути, является камерой для гашения дуги, в которой установлена деионная решетка из металлических пластинок. Иногда механизм может оснащаться специальными искрогасителями в виде фибровых пластинок.

Система автоматического расцепления является шарнирным устройством на три или четыре звена. Данная система используется для мгновенного расцепления и выключения системы контактов. Может использоваться и в ручных устройствах, и в автоматических.

Электромагнитный расцепитель является обычным электромагнитом с крюком. Обрудование предназначено для выключения всей системы в автоматическом режиме при коротком замыкании. Некоторые расцепители дополнительно оснащаются системой гидравлического замедления.

Тепловой расцепитель в автоматах представлен специальной металлической пластинкой. При значительном повышении напряжения данная пластинка деформируется, после чего осуществляется автоматическое выключение. Время выдержки сокращается по мере повышения напряжения.

Схема автоматического выключателя с тепловой защитой

Полупроводниковый элемент представлен измерительным устройством, магнитом и блоком реле. Магнит оказывает воздействие на систему автоматического расцепления автоматического выключателя.

Измерительный элемент в данном случае представлен трансформатором электричества или магнитным усилителем. Первый используется для переменного тока, а второй для постоянного.

В большинстве защитного электрооборудования используются совмещенные расцепители, которые используют термоэлементы для защиты от повышения силы тока и магнитные катушки для защиты от коротких замыканий.

В конструкции защитного устройства присутствуют некоторые компоненты, которые монтируются внутрь или снаружи автомата. Данные элементы могут быть различного рода расцепителями, дополнительными контактами, приводами для удаленного контроля, сигнализацией автоматического выключения.

Вернуться к содержанию

Принцип работы автоматического выключателя

В обычном рабочем режиме через автоматический выключатель проходит ток, сила которого должна быть меньшей и равной нормальному значению. Электричество, которое используется для запитки устройства, подается на клемму в верхней части устройства, которая соединена со статичным контактом. С этого контакта ток идет на динамичный контакт, после чего проходит через металлический проводник и попадает на катушку соленоида.

После прохождения через катушку электричество идет по термическому расцепителю, и только после этого ток приходит на клемму в нижней части защитного электрооборудования.

Во время значительного повышения напряжения или риска короткого замыкания защитное электрооборудование отключает сеть. Это происходит с помощью системы автоматического расцепления, которая запускается посредством термического или электромагнитного расцепителя.

Принцип работы автоматического выключателя

Вернуться к содержанию

Принцип работы автомата во время перегруза цепи

Главное назначение автоматических выключателей заключается в обеспечении защиты участка сети во время перегруза или короткого замыкания. Перегруз сети означает, что сила тока в определенном участке перевалила через максимальное значение для данного защитного электрооборудования. Слишком сильный ток проходит по тепловому расцепителю, вызывая его деформацию. В зависимости от разницы действующей силы тока и обычного значения деформация достигает определенного уровня, результатом которой может стать отключение автомата.

Тепловая защита автомата срабатывает не моментально, поскольку для деформации металлической пластинки необходимо достаточно нагреть ее. Время на отключение напрямую зависит от избыточной силы тока в защищаемом участке и может составлять как несколько секунд, так и час.

Подобная задержка необходима, чтобы автомат не срабатывал постоянно при небольших или непродолжительных скачках силы тока в определенном участке сети. В большинстве своем, такие скачки происходят во время включения электрооборудования с высокими стартовыми токами.

Сила тока, при которой срабатывает термический элемент в защитном электрооборудовании, выставляется посредством регулировочной детали еще на заводе-производителе. Как правило, данное значение должно превышать нормальное число в 1.1 – 1.5 раза.

Также следует знать, что в помещениях с высокой температурой автомат может работать некорректно, поскольку термический элемент может деформироваться быстрее, чем нужно. В свою очередь в помещениях с низкой температурой автомат сработает позже необходимого времени.

Принцип работы устройства во время перегруза цепи

Перегрузка электрической сети возникает в случае подключения большого количества приборов, общая мощность потребления которых, превышает нормальную мощность. Включение нескольких мощных электроприборов скорее всего вызовет срабатывание термического элемента.

Если такое произошло, следует до включения автомата определиться с тем, какие приборы следует отключить, произвести отключение и немного подождать. Это время необходимо, чтобы термический элемент в защитном электрооборудовании остыл и встал в начальное положение.

Вернуться к содержанию

Принцип работы автоматического выключателя во время короткого замыкания

Устройство автоматических выключателей позволяет защищать электрическую цепь не только от перегруза, но и от коротких замыканий. Во время таких аварийных ситуаций ток повышается настолько, что может расплавиться изоляция проводки. Для предотвращения такой неприятности следует моментально отключить сеть. Эта задача возложена на электромагнитный расцепитель.

Данный элемент состоит из катушки соленоида и стального сердечника, который фиксируется специальной пружиной. Моментальный скачок силы тока в обмотке катушки ведет к пропорциональному повышению магнитной индукции, вследствие чего сердечник плотнее прилегает к пружине. По мере нарастания магнитной индукции стальной сердечник преодолевает воздействие пружины и прижимает выключатель.

После этого моментально размыкаются контакты, и подача электричества в защищаемый участок прекращается. Электромагнитный элемент включается моментально и предотвращает воспламенение изоляции.

Во время отключения контактов при аварийной ситуации между ним возникает так называемая дуга, максимальная температура которой составляет 3000 градусов. Само собой разумеется, что элементы защитного электрооборудования следует защитить от настолько высоких температур. Для этих целей автоматы оснащаются специальными системами гашения дуги. Это устройство внешне похоже на коробку, которая состоит из нескольких пластинок из металла.

Разные дугогасительные камеры

Высокотемпературная дуга появляется в месте отключения контактов. После этого один край дуги движется по динамичному контакту, а другой проходит по статичному элементу, переходит на металлический проводник, а затем доходит до задней грани системы гашения дуги. Попадая на решетку из пластинок, дуга делится на части, теряет температуру и в итоге гаснет. Снизу автоматического выключателя находятся специальные отверстия для вывода образующихся в момент гашения дуги газов.

Если защитное электрооборудование сработало из-за короткого замыкания, то у вас не получится включить электричество, пока вы не обнаружите саму причину возникновения поломки. В большинстве случаев проблема кроется в выходе из строя какого-либо электрооборудования.

Для повторного запуска устройства следует отсоединить электрооборудование и попытаться запустить выключатель. Если сделать это получилось и оборудование не выбило в ближайшее время, значит, проблема заключается в поломке техники. Останется только опытным путем выяснить, какое именно устройство вышло из строя. Если автоматический выключатель срабатывает после отключения всех приборов, значит, проблема в нарушении изоляции проводки. Для устранения подобной неисправности придется вызывать специалистов, которые смогут обнаружить и устранить поломку.

Если вы столкнулись с такой проблемой, как постоянные отключения защитного электрооборудования, то не стоит устанавливать новое устройство с более высоким номинальным значением силы тока – эти действия проблему не разрешат. Данное оборудование монтируется с учетом площади поперечного сечения провода, а значит, слишком высокий ток попросту не сможет возникнуть в проводке. Выяснить причину неисправности и устранить ее помогут соответствующие специалисты, самостоятельные действия крайне рискованны.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Устройство автоматического выключателя

Автоматический выключатель – это защитное устройство, предохраняющее электропроводку потребителя от действия коротких замыканий и перегрузок. Используется он и для нечастых включений или отключений нагрузки.

Автомат пришел на смену предохранителям с плавкими вставками однократного действия. Их защитное действие заключалось в перегорании плавкой вставки после короткого замыкания. После устранения замыкания вставку приходилось менять. Если причина замыкания не была обнаружена, вставка перегорала вновь. В этом – неудобство предохранителей. Второй их недостаток – отсутствие защиты от перегрузок по току.

Автоматические выключатели имеют коммутационный ресурс, но он исчисляется сотнями тысяч включений. Производителями выпускаются автоматы различных видов и назначения, но мы рассмотрим бытовую серию этих изделий. Это – модульные автоматические выключатели. Они имеют компактные размеры, устанавливаются на DIN-рейку и позволяют подключить провода и кабели сечением 16-25 мм².

Устройство автоматического выключателя: модульная конструкция

Слово «модульный» означает, что все элементы электрооборудования собираются из модулей стандартного размера. Ширина одного модуля – около 17 мм. Такую ширину имеет один полюс автоматического выключателя, рубильника, реле и других элементов, из которых собирается электрическая схема распределительного щитка.

Рассмотрим конструкцию одного полюса автоматического выключателя. Для изготовления корпуса используется материал, не поддерживающий горение, с высокой температурой плавления и стойкостью к действию электрической дуги.

Устройство автоматического выключателя: конструкция модульного автоматического выключателя

Внутри корпуса размещены подвижный и неподвижный контакты выключателя. При повороте рычага управления через механизм взвода и расцепления они соединяются и пропускают ток нагрузки. Для подключения проводов служат клеммы. Ток через выключатель идет по цепи:

верхняя клемма — неподвижный контакт – подвижный контакт – гибкий поводок – катушка электромагнитного расцепителя – нагревательный элемент теплового расцепителя – нижняя клемма.

При возникновении короткого замыкания срабатывает катушка электромагнитного расцепителя и штоком выбивает защелку механизма расцепления. Контакты размыкаются под действием пружины. При отключении между ними возникает дуга, и в месте ее возникновения резко повышается давление. Автомат устроен так, что место возникновения дуги связано с окружающим пространством только через канал для отвода газов и дугогасительную камеру. Поэтому дугу между контактами вытягивает в камеру, где она дробится о металлические пластинки и гаснет.

Некоторые производители для лучшего гашения дуги устанавливают два контакта, соединенных последовательно.

При перегрузке ток, проходя по нагревательному элементу, заставляет изгибаться биметаллическую пластину. С выдержкой времени, зависящей от кратности тока перегрузки по отношению к номинальному току автомата, пластина вызывает срабатывание механизма свободного расцепления.

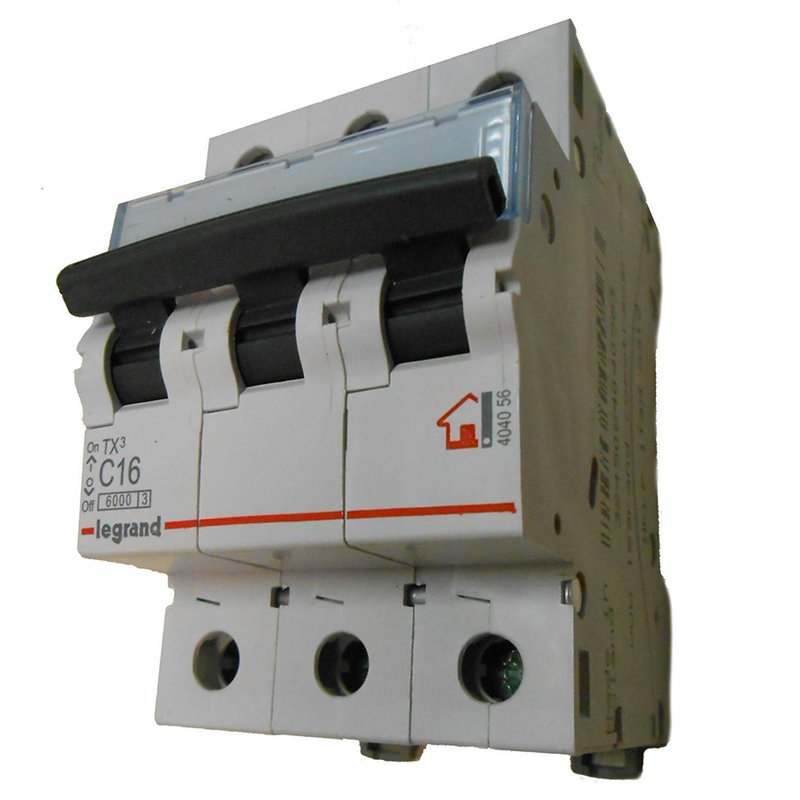

Трехполюсный выключатель получается из трех одинаковых корпусов, собранных вместе. Их рычаги управления объединяются, а между корпусами устанавливаются тяги, расцепляющие механизмы соседних фаз при срабатывании защиты.

Модульные автоматические выключатели выпускаются на номинальный ток от 0,5 до 125 А. При выборе их также учитывается характеристика электромагнитного расцепителя: С или D.

Оцените качество статьи:

Автоматический выключатель: устройство, принцип действия

Несмотря на многообразие типов автоматических выключателей (автоматов), многие работают по схожим принципам и построены на базе стандартного набора функциональных элементов. В связи с широким применением автоматов модульного типа (особенно, в бытовых и низковольтных электросетях), изучать работу автоматического выключателя резонно на их примере. В качестве подопытного образца будет выступать недорогого однополюсный автомат марки ДЭК типа ВА-101-1 C3.



Автомат модульного типа внешне представляет собой стандартизированный по габаритам аппарат в пластмассовом корпусе, имеющий две или более входных клемм (в зависимости от количества полюсов) для подключения питания с одной стороны (обычно, сверху) и подсоединения нагрузки с другой (снизу). На передней панели автомата находится рычаг управления, с помощью которого осуществляется включение и отключение автомата (нагрузки) вручную. По бокам корпуса имеются технологические отверстия для установки дополнительных устройств, например, контактов состояния автомата, независимого расцепителя и некоторых других. Сверху автомат имеет отверстия для доступа к регулировочному винту теплового расцепителя и выхода продуктов горения дугового разряда. Монтаж (крепление) модульного автомата в электрошкафу осуществляется на так называемую DIN-рейку – металлический или пластмассовый профиль определенной формы.

Крепление автомата на DIN-Рейку и снятие в неё.



Окна для подсоединений дополнительных устройств к автомату.



Автомат ДЭК. Вид сверху.
1 — отверстие выхода продуктов горения дуги; 2 — отверстие с регулировочным винтом теплового расцепителя.



В электрическую цепь автомат подключается последовательно — в разрыв цепи питания нагрузки (потребителей). Принцип действия автоматического выключателя состоит в контроле силы электрического тока через автомат и, в случае необходимости, разрыве цепи (отключении нагрузки) с той или иной скоростью (задержкой), начиная с момента превышения тока и в зависимости от «серьезности» (кратности) этого превышения.

Схема подключения однополюсного автомата в цепь питания лампы накаливания.



Корпус модульного автомата, в большинстве случаев, неразборный. Для его вскрытия, с целью изучения, потребуется удалить (высверлить и извлечь) все заклепки и разделить корпус на две части. Элементы корпуса выполнены из пластмассы, не поддерживающей горение, с достаточной (расчетной) электроизоляционной способностью. С внутренней стороны полукорпусов имеются пазы и направляющие для установки функциональных элементов автомата.

Процесс вскрытия автомата.

Автоматический выключатель ДЭК внутри.

Автомат полностью разобран.



Устройство автоматического выключателя с подписями его функциональных элементов.

Механизм взвода и расцепления – механическая система из пружин и рычажков, выполняющая две основные функции: удержание контактов в сомкнутом состоянии при штатном режиме работы, и, при возникновении аварийной ситуации, по командам расцепителей или оператора (ручное отключение) быстро отвести подвижный контакт от неподвижного.

Автомат включен, механизм взведен.



Электромагнитный расцепитель представляет собой электромагнит с подвижным сердечником (якорем), который работает как толкатель. Когда ток через обмотку достигает определенного значения, якорь надавливает на рычажок спускового механизма, что приводит к его срабатыванию и отключению нагрузки. Число витков катушки и сечение обмоточной проволоки электромагнита рассчитано так, чтобы срабатывать только при относительно больших превышениях номинального тока автомата (например, при коротком замыкании), а так же чтобы выдерживать такие превышения неоднократно.

Нижняя клемма, катушка электромагнитного расцепителя и биметаллическая пластина соединены сваркой.

Якорь электромагнитного расцепителя в собранном (слева) и разобранном (справа) виде.



При движении якоря вниз в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).

При движении якоря вниз, он увлекает за собой подвижный контакт, чем помогает механизму расцепления развести контакты.



Тепловой расцепитель – биметаллическая пластина, изгибающаяся в определенную сторону при нагреве в результате прохождения тока через специальный проводник повышенного сопротивления, намотанный поверх неё (биметаллическая пластина косвенного нагрева). При определенном угле изгиба пластины, её кончик надавливает на рычажок спискового механизма – автомат отключается. В отличие от электромагнитного расцепителя, тепловой расцепитель более медлителен и не способен срабатывать за доли секунды, однако, он более точен и поддается тонкой настройке.

При изгибании кончика биметаллической пластины в направлении красной стрелки, курок спускового механизма выходит из зацепления (красный кружок).



Дугогасительная камера, имеющаяся в устройстве автоматического выключателя, обеспечивает быстрое гашение дугового разряда, который может образовываться при размыкании контактов. Она представляет собой набор металлических пластин, находящихся на небольшом расстоянии друг от друга. Попадая на пластины, дуга разделяется, завлекается внутрь дугогасительной камеры и тухнет. Продукты горения дуги и избыточное давление сбрасываются наружу через специальный канал в корпусе автомата.



Автоматический выключатель устроен и работает по принципу постоянного слежения за силой электрического тока, использует сразу два детектора-расцепителя: электромагнитный и тепловой. Первый обладает высокой скоростью реакции, которая необходима для защиты от быстрорастущих сверхтоков, вторая – точностью и определенной задержкой в срабатывании, что позволяет исключить ложные отключения нагрузки при кратковременном и небольшом превышении силы тока.

Похожие статьи:

Техническое описание автоматических выключателей — Устройство и принцип действия

Выключатели выпускаются в пластмассовых корпусах. На основании каждого корпуса монтируется коммутирующее устройство, состоящее из неподвижных и подвижных контактов, заключённых в дугогасительную камеру, расцепители максимального тока и механизм управления.
Дугогасительные камеры обеспечивают гашение дуги.
Подвижные контакты укреплены на изолированной траверсе и через механизм свободного расцепления с рукояткой (или кнопкой) выключателя. Во включенном положении подвижная система удерживается защелкой, связанной с расцепителем.
Механизм свободного расцепления обеспечивает мгновенное замыкание и размыкание контактов с постоянной скоростью, независимой от движения рукоятки или кнопки.
Расцепитель максимального тока встраивается в каждый полюс выключателя последовательно.
Тепловой расцепитель при перегрузках срабатывает с обратнозависимой от тока, выдержкой времени, т.е. чем больше ток перегрузки, тем быстрее произойдет отключение.
Комбинированный расцепитель состоит из теплового и электромагнитного, поэтому отключение может произойти при действии любого из них.
Электромагнитные расцепители монтируются на передней стороне корпуса, а тепловые – на задней и закрываются пластмассовой пластинкой. Выключатель, кроме основных, может иметь 1 и 2 замыкающих вспомогательных контактов.
Если в автомате установлены только тепловые расцепители, то последовательно с ним должны быть включены предохранители, забщищающие установку от токов короткого замыкания.
Силовые контакты могут быть снабжены искрогасительными (дугогасительными) номерами с решетками.
В электрических силовых установках промышленных предприятий широко распространены автоматические воздушные выключатели серии А. Описание выключателя AI5-T, приводимое ниже, может дать необходимое представление о конструкции и способах ремонта большинства современных автоматических выключателей, применяемых в электроустановках промышленных предприятий в качестве аппаратов защиты и управления.
Автоматический воздушный выключатель А15-Т (рисунок 1, а) смонтирован на термостойкой и механически прочной изоляционной плите 1. Основными частями выключателя являются контакты (на рисунке они не видны, поскольку закрыты дугогасительными камерами 17), механизм свободного расцепления 2, электромеханический привод 5, максимальные 6 и дополнительные 10 расцепители, панель 11 зажимов и коммутатор 15.
В выключателе использована трехступенчатая система контактов. Каждый полюс выключателя имеет три пары контактов: главные, промежуточные (переходные) и дугогасительные (разрывные).
Главные контакты выполнены из металлокерамики, а промежуточные и разрывные — из меди. Контактная система каждого полюса выключателя расположена в дугогасительной камере 17, обеспечивающей эффективное гашение дуги и исключающей возможность переброса дуги на соседние фазы или другие токопроводящие части автомата.
Подвижные контакты автоматического выключателя укреплены на изолированном главном валу 13. Автоматический выключатель отключается с помощью валика 12 от воздействия максимальных расцепителей 6 при недопустимом увеличении тока в защищаемой цепи, а также при воздействии на валик 12 дополнительных расцепителей 10. Воздействие при токе короткого замыкания максимальных расцепителей 6 на селективный валик 14 приводит также к отклонению выключателя, но через определенный промежуток времени. Выдержка времени осуществляется механическим замедлителем 4, расположенным на правой щеке механизма свободного расцепления 2. Подвижная контактная система связана с пружиной 16, служащей для отключения выключателя. Электромеханический привод 5 связан с механизмом свободного расцепления 2. В схеме его защиты и управления имеются трубчатый резистор, плавкий предохранитель 8 и реле управления 9.
Для присоединения автоматического выключателя к сети заземления служит болт 3. Наличие огнестойкой асбесто-шиферной перегородки 18 предотвращает возможность переброса дуги. Дистанционное включение автоматического выключателя осуществляют электромеханическим приводом 5, а отключение — дополнительным расцепителем 10.

Рисунок 1 – Автоматический воздушный выключатель А15-Т на 600 А переменного тока:
а — общий вид, б, в — контактная система во включенном и отключенном положениях автоматического выключателя; 1 — плита, 2 — механизм свободного расцепления, 3 — болт заземления, 4 — механический замедлитель расцепления, 5 — электромеханический привод, 6, 10 — максимальные и дополнительный расцепители, 7 — резистор, 8 — предохранитель, 9 — реле управления, 11 — панель зажимов, 12, 14 — отключающий и селективный валики, 13 — главный вал, 15 — коммутатор, 16, SO — пружины, 17 — дугогасительная камера, 18 — огнестойкая перегородка, 19, 28, 29 — нижняя, верхняя и регулировочная гайки, 20 — держатель, 21, 23 — промежуточный и главный контакты, 22 — дугогасительные контакты, 24 — фасонный винт, 25 — стакан динамометра, 26 — шкала динамометра с указателем, 27 — штифт. Стрелками указано направление усилий при определении растворов и провалов контактов.
Контактная система автоматического выключателя (рисунок 1, б, в) состоит из трех параллельно включаемых групп контактов: главных 23, промежуточных 21 и дугогасительных 22. При включении выключателя замыкаются вначале дугогасительные, затем промежуточные и, наконец, главные контакты. Размыкание контактов при отключении выключателя происходит в обратном порядке.
Автоматы АП-50, получившие наибольшее распространение в сельском хозяйстве, могут быть построены для работы с электродвигателями мощностью до 20 кВт при напряжении 220 В.
Если трехфазный автомат снабжен только тепловыми расцепителями, то он имеет обозначение АП-50-3Т, если только электромагнитным – АП-3М, если же и тем и другим – АП-50-3 шт.
В автомате АП-50 могут быть установлены тепловые расцепители на номинальные токи ( с регулированием установки в пределах от 63 до 100% их значений): 16, 25, 4, 10, 40, 50 А. гарантийный срок службы составляет 20000 включений при номинальных значениях тока и напряжения.

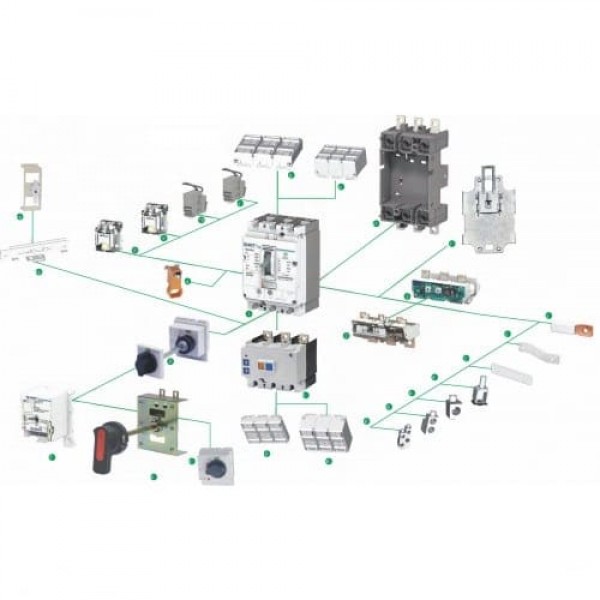

Вспомогательные устройства к автоматическим выключателям ВА47, ВА67

Автоматические выключатели ВА47, ВА67 пользуются большой популярностью  благодаря высокому уровню надежности. Для расширения функциональности этих электрических аппаратов, их глубокой интеграции в системы управления и автоматики, применяют большое количество вспомогательных устройств: контакты сигнализации, независимые расцепители, вспомогательные контакты, расцепители максимального и минимального напряжения.
Компания TEXENERGO предлагает выгодно купить широкий ассортимент вспомогательных аксессуаров для ВА47 и ВА67 с быстрой доставкой в любой город России.

Контакты сигнализации

Контакты сигнализации предназначены для совместной работы с автоматическими выключателями серии ВА47, ВА67. Они обеспечивают передачу оповещения о состоянии контактной системы автомата. Переключение положения контактов происходит независимо от причин, повлекших за собой данные изменения (ручной режим или защитное отключение).

Наиболее часто контакты сигнализации применяют для следующих целей:

• Передача сигнала о состоянии устройства в систему телемеханики, диспетчеризации и управления.
• Звуковая и визуальная сигнализации об изменении положения конкретного электрического автомата.
• Оповещение обслуживающего персонала об отключении электрической сети вследствие возникновения аварийного режима (перегрузка по току, короткое замыкание).

На лицевой стороне блока контакта сигнализации расположен флажок, который показывает состояние контактной системы ВА47, ВА67.

Независимые расцепители

Независимые расцепители обеспечивают возможность дистанционного отключения выключателей серии ВА47, ВА67. Конструкция этих аппаратов включает электрический магнит, который воздействует на рычаг механизма ручного отключения контактной системы автомата. Наличие сигнала управления с индикацией в цепи расцепителя позволяет легко и быстро определить причину сброса автоматического выключателя: вследствие воздействия расцепителя или аварии в сети.



Основными направлениями для использования независимых расцепителей являются:

• Аварийное дистанционное отключение электрических исполнительных устройств: конвейеры, технологическое оборудование, насосы и другие.

• Отключение электрического питания системы вентиляции в случае возникновения пожара или задымления.
Следует учитывать, что управляющим сигналом для независимых расцепителей является аналоговый сигнал от замыкающего контакта.

Вспомогательные контакты

Вспомогательные контакты для ВА47, ВА67 обеспечивают получение информации о положении контактов автомата, передают управляющие сигналы на другие устройства в зависимости от положения основных контактов выключателя. Вспомогательные контакты широко используют в системах автоматики, управления, защиты, сигнализации, телемеханики, диспетчеризации. В зависимости от требований к конфигурации, вспомогательные контакты могут быть нормально открытыми и нормально закрытыми. Совместное использование автоматов со вспомогательными контактами позволяет построить системы автоматики любого уровня сложности.

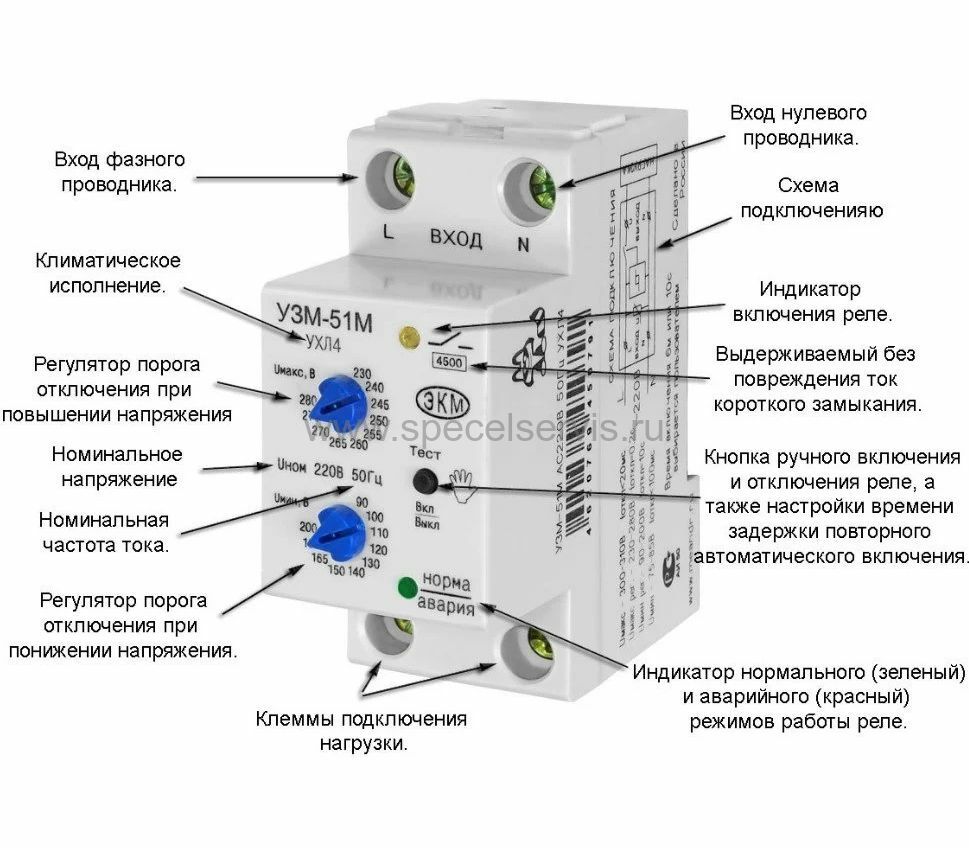

Расцепители максимального/минимального напряжения

Дополнительное оборудование такого типа предназначено для отключения автоматического выключателя серии ВА47, ВА67 в случае отклонения значения напряжения от заданного максимального или минимального предела. Принцип работы расцепителей максимального/минимального напряжения построен на чувствительной электронной схеме, которая реагирует на отклонения значений напряжения. Повторное включение автоматического выключателя станет возможным только после сброса защитного механизма на расцепителе, что обеспечивает надежную защиту потребителей электроэнергии, от скачков напряжения и ошибочных действий обслуживающего персонала.
Соединение расцепителя и автоматического выключателя осуществляется в боковой плоскости, где рычаг расцепителя подсоединяется к механизму отключения выключателя.

Основными сферами, где расцепители минимального и максимального напряжения находят применение, являются:

• Схемы управления исполнительными механизмами, где снижение величины управляющего напряжения может привести к подаче ложных команд.
• Электроснабжение потребителей, чувствительных к чрезмерно высокому или слишком низкому напряжению питания.
• Построение системы селективной защиты электрических цепей от высокого или низкого питающего напряжения.
Использование автоматических выключателей серии ВА 47, ВА 67 совместно с расцепителями максимального/минимального напряжения является самым простым и надежным способом защиты от колебаний напряжения.

Почему покупать электрооборудование у нас выгодно В каталоге товаров нашей компании представлены вспомогательные устройства к ВА47, ВА67 собственной торговой марки TEXENERGO. Наши специалисты помогут каждому клиенту подобрать вспомогательное устройство, которое будет в полной степени отвечать конфигурации автоматического выключателя. На весь перечень товаров распространяются привлекательно низкие цены и длительные гарантийные обязательства.
Остались вопросы? Хотите оформить заявку? Нужна консультация специалиста? Звоните на контактный номер телефона, и наши менеджеры с радостью помогут вам.

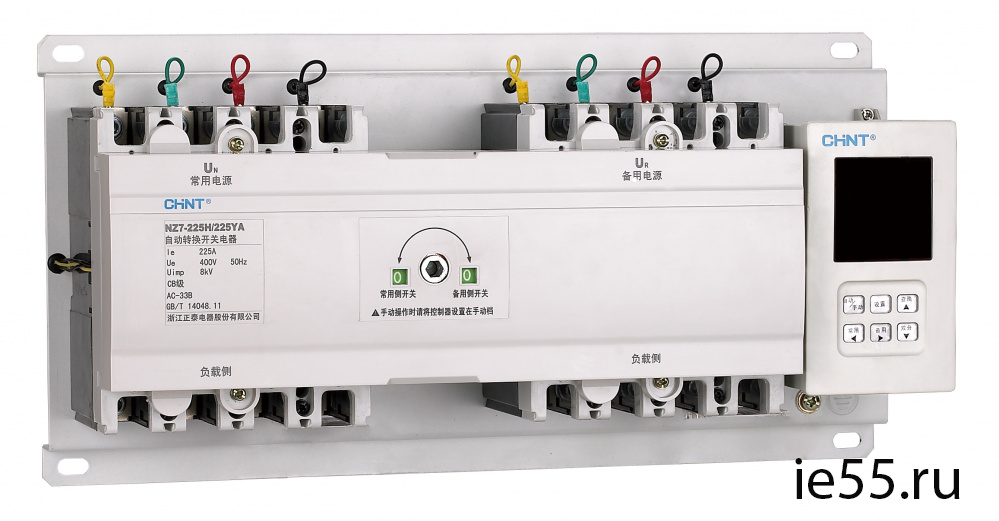

Основы автоматического ввода резерва (АВР)

Переключатель нейтрали

Для приложений с трехфазным питанием, требующих переключения нейтрального проводника, безобрывные переключатели могут быть сконфигурированы с четвертым полюсом с полным номиналом, который работает так же, как отдельные фазные (A, B, C) полюса питания. Для однофазных приложений можно сконфигурировать третий полюс с полным номиналом. Переключаемая нейтраль обычно используется, когда безобрывной переключатель питается от отдельных источников питания.



Автоматический ввод резерва с изоляцией байпаса

Для упрощения обслуживания и повышения времени безотказной работы автоматические переключатели резерва с развязкой байпаса обеспечивают двойную коммутационную функциональность и резервирование для критически важных приложений. Первичный АВР обеспечивает повседневное распределение электроэнергии на нагрузку, а обходной переключатель служит в качестве резервного или резервного устройства.

Байпасный изолирующий передаточный переключатель часто выбирается для использования в здравоохранении и других критически важных приложениях, поскольку он позволяет выдвигать и изолировать АВР и, в некоторых случаях, обходной переключатель от источника(ов) питания для облегчения регулярного обслуживания, проверки и тестирование в соответствии с нормами (NFPA 110).



Перекидные переключатели служебного входа

Объекты с одним подключением к инженерным сетям и одним источником аварийного питания часто будут иметь АВР, расположенные на служебном входе, чтобы гарантировать, что критические нагрузки могут быстро и безопасно переключиться на аварийное питание в случае прерывания питания от сети. Некритические нагрузки часто блокируются или отключаются от подключения к аварийному источнику питания, чтобы избежать перегрузки мощности.



Рейтинги

При использовании безобрывного переключателя в системе распределения электроэнергии необходимо учитывать номинальный выдерживаемый ток включения (WCR) для обеспечения целостности и надежности системы. Стандарт UL1008 позволяет маркировать автоматические переключатели одним или несколькими знаками защиты от короткого замыкания и/или короткого замыкания, специфичными для типа устройства защиты от перегрузки по току. Автоматические переключатели с несколькими номиналами обеспечивают большую гибкость применения.

12 лучших автоматических переключателей резерва, проверенных и оцененных в 2022 году

Если у вас есть альтернативный источник питания, помимо подключения к сети, вам необходимо вручную переключать цепи, когда вы меняете электропитание.Это неудобно и отнимает много времени, особенно когда вы внезапно теряете питание и работаете над ответственной задачей.

Автоматический переключатель питания является отличным решением этой проблемы. Это устройство предназначено для немедленного переключения между источниками питания в случае сбоя. Минимальное время простоя между переключениями означает, что вы не потеряете питание, даже если ваш основной источник выйдет из строя.

Чтобы помочь вам выбрать лучший автоматический переключатель, я рассмотрю 12 автоматических переключателей, с которыми я работал как профессиональный электрик.

Лучший обзор автоматических переключателей резерва

1. Вперед! Автоматический ввод резерва TS-30

Мне нравится, как Go Power! Автоматический ввод резерва прост в установке. Он имеет встроенные выбивные отверстия для легкой и профессиональной конфигурации, что позволяет несложную проводку в панели. Они также включали инструкции, поэтому даже домашние мастера могут установить его под руководством местного электрика.

Еще одной впечатляющей особенностью является мгновенное переключение.Я намеренно отключил свой основной источник питания, и он тут же переключился на резервный. Во время перехода мой ноутбук все еще работал без сбоев; Я даже не отключился от компьютера!

Он также служит в качестве автоматического переключателя для генератора, инверторов или берегового питания, что делает его универсальным устройством. Устройство имеет 30-амперный переключатель, автоматически подключающий береговое питание к панели выключателя. Эта система предотвращает повреждение бортового инвертора, изолируя его, когда система подключена к источнику переменного тока.

Единственная претензия к нему — неточная схема подключения. Хотя он служит руководством, он не упрощает весь процесс установки. Мне пришлось сравнить это с более дорогой моделью с предварительно подключенным проводом на их сайте, где есть более точная схема.

Плюсы

• Встроенные заглушки для профессиональной конфигурации и несложной проводки
• Прилагаемые инструкции позволяют домашним мастерам установить это с минимальным руководством
• Мгновенное срабатывание означает отсутствие потери мощности при переключении
• Многоцелевой и может использоваться с генераторами, инверторами или для берегового питания
• Защищает инвертор, изолируя его при подключении к источнику переменного тока

Минусы

• Неточная схема подключения требует дополнительных исследований для обеспечения правильного подключения

Я впечатлен безупречной работой АВР TS-30 30. Несмотря на то, что включенная в него диаграмма нуждается в некотором улучшении, в целом это отличный продукт, который я обязательно порекомендую своим клиентам и коллегам.

2. Xantrex 8080915 Автоматический переключатель

Автоматический переключатель ввода резерва Xantrex — это компактное, надежное устройство с хорошей маркировкой, позволяющее любому пользователю легко им управлять. Он обычно используется для конструкций, питаемых как от солнечных, так и от сетевых источников. Когда первичный источник теряет мощность, автоматический переключатель быстро переключается на резервный.

При этом перебоев с электричеством у меня не было, так как плавное переключение с источника на источник. Это идеально подходит для того, чтобы гарантировать, что я не потеряю данные и подключение к Интернету, когда я переключаюсь с сети на солнечную энергию в течение дня.

Кроме того, он поставляется с вилкой для прямого подключения к инвертору GFCI и проводным кабелем для интерфейса переменного тока. Штепсельная вилка позволит легко переключать альтернативный источник на лету; никаких специальных инструментов не требуется.

Тем не менее, вам, возможно, придется подумать о стратегии компоновки во время настройки, так как прилагаемая вилка питания немного коротковата. Я предлагаю установить установку автоматического переключателя генератора рядом с розеткой, к которой вы подключаетесь.

Плюсы

• Компактный, надежный и хорошо маркированный блок
• Наиболее подходит для строительства, использующего как солнечные батареи, так и электросети
• Отсутствие нарушения электроснабжения при переключении с источника на источник
• Поставляется с проводным подключением к сети переменного тока и вилкой для подключения к альтернативному источнику питания
• Позволяет оперативно заменять альтернативные источники питания без специальных инструментов

Минусы

• Короткая вилка питания требует предусмотрительности при установке продукта.

Я рекомендую этот продукт, особенно если вы зависите от солнечных батарей и других альтернативных источников энергии. Несмотря на короткую проводку, я считаю, что этот безобрывный переключатель очень эффективен.

3. Автоматический переключатель ввода резерва Spartan Power TS5500PLUS

Автоматический переключатель питания Spartan Power, известный как The Original Transfer Switch, отлично подходит для автономных альтернативных энергосистем. Его ЖК-панель управления позволяет пользователю настраивать точки отключения и восстановления напряжения.Помимо переключения источников питания, эта система также позволяет автоматически управлять аккумуляторной батареей.

Он имеет двойную пропускную способность 50 ампер, что делает его более чем способным выдерживать типичную домашнюю нагрузку. Это обеспечивает плавный поток мощности между инвертором и сетью переменного тока при переключении, сводя к минимуму колебания напряжения. Вы можете быть уверены, что с этим устройством у вас не будет перебоев в подаче электроэнергии.

Конкурентоспособная цена этого безынерционного переключателя делает его одним из лучших на рынке.Это, а также включенная двухлетняя гарантия, делает этот продукт действительно превосходным по соотношению цена/качество. Ни один другой производитель не предлагает такую ​​гарантию по такой цене. Даже если это доступный продукт, предоставленная гарантия дает мне душевное спокойствие.

Недостатком является отсутствие монтажной проводки. Вы должны приобрести их отдельно. Будьте осторожны, потому что провода должны выдерживать ток, предназначенный для этого элемента. Тем не менее, если у вас уже есть существующие кабели, то это дополнительная сумма, которую вы сэкономите.

Плюсы

• Оригинальный автоматический переключатель идеально подходит для альтернативных автономных энергосистем
• Возможна настройка точки отключения и восстановления напряжения
• 50-амперная емкость для передачи двойной мощности
• Конкурентоспособная цена делает его превосходным по сравнению с другими аналогичными товарами
• Двухлетняя гарантия производителя обеспечивает долговечность изделия

Минусы

• Провода не входят в комплект, приобретаются отдельно

Этот простой в использовании автоматический переключатель резерва для генераторов хорошо работает для меня. Хотя в комплект поставки не входят провода, его производительность более чем компенсирует это.

4. Автоматический ввод резерва Progressive Dynamics PD52V

Если вам необходимо установить автоматический переключатель генератора в вашем гараже или другом более открытом месте, этот прочный и надежный продукт — то, что вам нужно. Помимо работы в более суровых условиях, он также имеет функцию временной задержки, которая позволяет стабилизировать напряжение перед передачей питания.

Progressive Dynamics PD52V имеет функцию автоматического обнаружения тока, отключающую первичный источник, если он обнаруживает ток от альтернативного, чтобы предотвратить случайную перегрузку. Его емкость переменного тока 50 ампер и 240 вольт также гарантирует, что он может поддерживать нагрузку большинства домов и легких промышленных приложений.

Чтобы помочь вам сэкономить время при установке и обслуживании этого продукта, производитель предусмотрел легкодоступные передние панели со встроенными схемами. Так что, используете ли вы это впервые или проверяете его десять лет спустя, вы уверены, что внутри есть руководство — вам не нужно искать руководства и схемы.

Единственное, что меня беспокоит в этой компании, так это то, что с ними трудно связаться. Я не получаю ответов на запросы, которые я им отправляю, поэтому мне пришлось положиться на своего коллегу, у которого есть опыт работы с этим, когда я хотел что-то подтвердить. Тем не менее, после установки этот переключатель передачи не вызовет у вас никаких проблем.

Плюсы

• Прочная и прочная конструкция, идеальная для легкой промышленности и гаражных установок
• Функция временной задержки обеспечивает стабильное напряжение генератора перед передачей мощности
• Автоматическое определение тока от альтернативного источника питания предотвращает случайную перегрузку
• Мощность 50 А, 240 В переменного тока
• Панели быстрого доступа со встроенными схемами упрощают установку и обслуживание

Минусы

• Сложная послепродажная поддержка по телефону или электронной почте

Мне очень нравится этот переключатель, когда мне приходится работать с генераторами, которым требуется некоторое время для стабилизации. И даже если у них нет отличной послепродажной поддержки, она мне не понадобится после установки продукта.

5. Автоматический переключатель ввода резерва Gaeyaele W2T-3P

Если вам необходимо обеспечить непрерывное электроснабжение, как только ваш основной источник отключится, я рекомендую этот переключатель для всего дома. Он специально создан для домохозяйств, использующих блоки питания PZ30 и другие установки орбитального типа.

Мне нравится это из-за его гибкости.Его максимальная мощность 400 вольт при 60 амперах и совместимость с циклами 50 и 60 Гц гарантируют, что я могу использовать его в любой точке мира. Я не опасаюсь, что этот переключатель выйдет из строя из-за несовместимости с какой-либо системой, так как он предназначен для работы с любой электрической системой.

Выключатель W2T-3P небольшой и компактный, что позволяет разместить его непосредственно внутри силового распределительного щита. Он легко поместился бы среди элементов управления внутри, что сделало бы его неотъемлемой частью системы. Кроме того, модульная конструкция устройства упрощает его установку и не требует усилий по очистке и обслуживанию.

Однако он не переключается автоматически с альтернативного источника на основной после восстановления нормального питания. Вам придется переключаться обратно вручную, что может быть проблемой, особенно когда вам нужно покинуть помещение, все еще работая от альтернативного источника питания.

Плюсы

• Надежно обеспечивает бесперебойную подачу питания в случае отказа основного источника
• Предназначен для силовых ящиков PZ30 и других орбитальных установок
• Подходит для источников переменного тока до 400 В и 60 А/ 50 и 60 Гц
• Компактная конструкция позволяет устанавливать его непосредственно внутри силового распределительного щита
• Удобная установка и обслуживание экономят время и силы

Минусы

• Автоматически переключается только на альтернативный от основного источника питания

Если вы ищете чистый, гладкий дизайн, подходящий для вашего блока питания PZ30, это идеальный вариант для установки. Вам просто нужно следить за основным источником, когда он возобновляется, так как он не переключается автоматически.

6. Автоматический переключатель ввода резерва Tuqi GCQ2-63A/2P

Этот генератор ATS предназначен для восстановления резервного питания в вашей домашней системе в течение 2 секунд после потери тока от основного соединения. Это дает вашему генератору достаточно времени, чтобы стабилизировать его выход, чтобы вы получали постоянное напряжение в вашей системе, как только включается альтернативный источник.

Это устройство оснащено встроенной защитой от короткого замыкания, перегрузки, пониженного напряжения и рассогласования фазы, чтобы предотвратить повреждение электроники во время фазы переключения. Кроме того, он может работать с током от 6 до 63 ампер, гарантируя, что вы сможете работать с обычной нагрузкой, несмотря на работу от резервного источника питания.

Что мне больше всего нравится в этом переключателе, так это встроенные индикаторы состояния и индикаторы. Таким образом, я могу убедиться в готовности моей системы автоматического резервного копирования, даже если я давно ее не тестировал.Компания также имеет отличное обслуживание клиентов, отвечая на мой запрос в течение нескольких часов.

Единственная проблема с этим элементом заключается в том, что прилагаемое руководство несколько сбивает с толку. Я уже опытный электрик, и есть еще детали, в которых я не разбираюсь. Хорошо, что их служба послепродажного обслуживания быстро ответила на мой вопрос, что позволило мне работать без задержек.

Плюсы

• Переключение на резервное питание всего за 2 секунды
• Поставляется с защитой от короткого замыкания, перегрузки, пониженного напряжения и противофазы
• Предназначен для работы с нагрузкой от 6 до 63 А
• Встроенные световые индикаторы показывают состояние и готовность системы
• Отличный ответ службы поддержки клиентов

Минусы

• Руководство может ввести в заблуждение

Я рекомендую этот автоматический переключатель, если вам нужна полная защита при восстановлении питания.

7. Исследование технологий 41300 АВР

Если вы ищете переключатель на 30 ампер для портативных генераторов, это хороший вариант. Это устройство с преобладанием генератора, что означает, что оно автоматически переключится на ваше резервное питание, как только обнаружит ток. Это идеально, потому что вам больше не нужно переключаться вручную, что может быть затруднительно в темноте.

Он использует 30-секундную задержку для дополнительной безопасности, прежде чем разрешить генератору подавать ток для питания ваших цепей.Это гарантирует, что альтернативный источник имеет стабильное напряжение, чтобы предотвратить повреждение вашего электрооборудования. И как только вы отключите резервный источник питания, система автоматически вернется к питанию по умолчанию всего за 3 секунды.

Это одно из самых простых в установке устройств на рынке. Он имеет четко обозначенные порты и в основном представляет собой устройство plug-and-play. Это также один из самых доступных вариантов на рынке, поэтому вам не нужно прожигать дыру в кармане только для того, чтобы получить автоматический переключатель.

Напоминаем: работа с электричеством может быть опасной, поэтому, если вы не уверены, лучше вызвать профессионала.

Одна проблема, с которой я столкнулся, заключается в том, что его пластиковый корпус может быть поврежден, если вы закрутите его слишком туго. Это случилось со мной, когда я впервые использовал его, поэтому я не забываю быть осторожным со своими инструментами всякий раз, когда я работаю с этим продуктом.

Плюсы

• АВР с преобладанием генератора
• 30-секундная задержка перед подключением цепи
• Автоматически восстанавливает основной источник электроэнергии после отключения резервного
• Установка Plug-and-play с четкими этикетками для входных и выходных портов
• Один из самых доступных переключателей на рынке

Минусы

• Пластиковый корпус может сломаться, если установочные винты будут затянуты слишком сильно

Если вы хотите что-то простое и легкое в установке, то я рекомендую этот автоматический выключатель.

8. Устройство защиты от перенапряжения 40100 Автоматический переключатель резерва

Если вам нужен автоматический переключатель для переносных генераторов, Surge Guard 40100 является хорошим решением.

Он специально разработан для RV и других мобильных приложений; вот почему он оснащен механическими блокирующими разъемами. Это обеспечивает надежный физический контакт между цепями и помогает предотвратить ослабление соединения вибрацией.

50-амперная мощность этого переключателя означает, что этого более чем достаточно для большинства применений.Вам не нужно беспокоиться о перегрузке вашей системы типичной для отеля нагрузкой. Кроме того, он практически бесшумный, издает только один щелчок при переключении источников, что делает его пригодным для использования в закрытых помещениях.

Как только вы выключите генератор, переключатель автоматически вернется к основному источнику, что сэкономит вам время и усилия при развертывании и подключении к палаточному или береговому источнику питания. Все эти особенности делают его идеально подходящим для тех, кто всегда в пути.

Моя единственная жалоба на это заключается в том, что для переключения на резервный режим требуется более 45 секунд, когда я включаю свой альтернативный источник питания.Я думаю, что это слишком долго, потому что мои предыдущие автоматические переключатели обычно переключались менее чем за 30 секунд. Я считаю, что этого времени более чем достаточно для стабилизации напряжения генератора.

Плюсы

• Предназначен для жилых автофургонов и других мобильных приложений
• Соединители с механической блокировкой для дополнительной безопасности и предотвращения ослабления соединения
• 50-амперная емкость обеспечивает достаточный ток для большинства распространенных применений
• Бесшумная работа гарантирует отсутствие помех окружающей среде
• Немедленно возвращается к основному источнику питания, как только генератор выключен

Минусы

• Подключение к резервному источнику питания занимает более 45 секунд

Я настоятельно рекомендую этот раздаточный переключатель, если вам нравится образ жизни на колесах и фургонах. Он идеально подходит для автоматического переключения между стационарным и мобильным источниками питания, что позволяет сэкономить время и усилия при настройке и упаковке.

9. Автоматический переключатель ввода резерва Yister W2R-2P

Если вы ищете автоматические переключатели резерва генератора, которые будут работать где угодно, вам следует рассмотреть АВР W2R-2P.

Это устройство рассчитано на напряжение до 400 В и совместимо с циклами 50 и 60 Гц, что означает, что вы можете использовать его практически во всем мире.Он также имеет огромную мощность 100 ампер, что гарантирует, что он не будет перегружен для большинства домашних хозяйств.

Мгновенно подключается к резервному источнику питания, как только обнаруживает потерю питания в основном соединении. Это время реакции менее 0,3 секунды гарантирует, что вы не потеряете электричество в своем здании, защищая ваши компьютеры и другие питаемые устройства от потери данных.

Сам переключатель компактен и надежен, что позволяет аккуратно установить его в коробку для принадлежностей.Он становится естественной частью коробки выключателя, особенно для центров распределения электроэнергии PZ30 и других установок орбитального типа, поскольку он специально разработан для них.

Жаль, что я не могу использовать его для более традиционных блоков питания из-за такой конструкции. Это было бы идеальным дополнением для пожилых домохозяйств, которые переходят на альтернативные источники энергии. Однако для этого вам нужно полностью обновить их электрическую систему.

Плюсы

• Номинальное напряжение до 400 В для обоих циклов от 50 до 60 Гц, поэтому совместимо во всем мире
• Большая емкость 100 А – более чем достаточно для средних и больших конструкций
• Мгновенное подключение к резервному источнику при сбое основного питания
• Компактная и надежная конструкция позволяет аккуратно установить его внутри блока питания
• Предназначен для распределительных пунктов PZ30 и других орбитальных установок

Минусы

• Не совместим с традиционными силовыми блоками

Это идеальное дополнение для новых систем, позволяющее не терять мощность благодаря почти мгновенному переключению. Однако он не совместим с традиционными блоками питания.

10. Смарт-переключатель Generac RXSC100A3

RXSC100A3 производится одним из лучших и наиболее авторитетных производителей автоматических переключателей резерва в мире.

Они создали это сверхмощное устройство, которое поставляется с корпусом NEMA/UL Type 3R для внешней установки. Он выдержит дождь, снег и мокрый снег. Он также может справиться как с холодными зимними температурами, так и с жаркими летними месяцами.

И, несмотря на прочную конструкцию, его легко установить с помощью счетчика коммунальных услуг, что снижает сложность и экономит ваши деньги на человеко-часах. Он также имеет встроенные предохранители платы управления, чтобы обеспечить его безопасность и надежность, даже если его внешний корпус был поврежден.

Эта полностью автоматизированная система выполняет все функции, включая синхронизацию переключения, измерение напряжения основного и резервного источников и переключение соединений по мере необходимости. Вмешательство человека не требуется. Кроме того, он предназначен для работы с модулями Smart Management от Generac для дальнейших обновлений в соответствии с рекомендациями.

Однако все эти функции стоят дороже. Если вы выберете этот вариант, это сильно ударит по вашему бюджету, но если вы защищаете дорогое оборудование, эти инвестиции того стоят.

Плюсы

• Устройство для тяжелых условий эксплуатации в корпусе NEMA/UL типа 3R позволяет выдерживать воздействие внешних факторов
• Простая установка с помощью счетчика электроэнергии снижает сложность и экономит человеко-часы
• Встроенные предохранители платы управления для повышения безопасности и надежности
• Полностью автоматизированная система управляет синхронизацией, считыванием и передачей данных без необходимости вмешательства
• Работает в тандеме с модулями Generac Smart Management для дальнейших обновлений

Минусы

• Один из самых дорогих вариантов, доступных на рынке

Это один из лучших вариантов для автоматического включения резерва. Просто будьте готовы выложить значительную сумму, так как это дорогое вложение.

11. Автоматический переключатель ввода резерва Samlex STS-30

Если вам нужен автоматический переключатель для всего дома для портативных генераторов, который будет охватывать большинство небольших и средних домов, это вариант для вас. STS-30 имеет 30-амперную мощность 120 вольт, что делает его подходящим для большинства жилых проектов. Он также включает в себя шнур питания NEMA 5-15R на 15 ампер, поэтому вы можете подключать его к различным портативным генераторам.

Внутренний релейный переключатель, отвечающий за переключение источника питания, использует сверхмощную технологию Double Pole Double Throw (DPDT) для обеспечения надежности. Независимо от того, сколько раз в год вы используете этот безобрывный переключатель, вам гарантировано, что он будет работать так, как нужно.

Еще одним преимуществом этого устройства являются гибкие возможности установки. Вы можете разместить его рядом с основной линией, если хотите охватить всю электрическую цепь. Кроме того, вы можете установить его в подсхеме, если хотите защитить только определенный раздел, например компьютерный зал.

Он также совместим с генераторами, инверторами и батареями, поэтому независимо от того, какой у вас альтернативный источник, он будет работать.

Тем не менее, я рекомендую вам установить это профессионалом. Это не интуитивно понятно для сборки в вашу электрическую цепь, и вы должны тщательно следовать инструкциям, чтобы он работал. Кроме того, работа с такими токами и напряжениями может быть опасной, поэтому не делайте этого, если не уверены!

Плюсы

• 30-амперная емкость при 120 В переменного тока, подходит для большинства небольших и средних домов
• 15-амперный генератор NEMA 5-15R совместим с различными портативными генераторами
• Для надежности используется двухполюсный релейный переключатель (DPDT) для тяжелых условий эксплуатации
• Может быть установлен как на основной цепи, так и на выделенных подцепях по мере необходимости
• Совместим с генераторами, инверторами и батареями

Минусы

• Не интуитивно понятен в использовании, для правильной работы необходимо тщательно следовать инструкциям

Идеально подходит для небольших и средних домохозяйств, которые используют переносные генераторы или другие источники энергии в качестве альтернативы. Просто не забудьте обратиться к профессионалу, чтобы установить это правильно.

12. Исследование технологий 40100 Автоматический переключатель ввода резерва

Автоматический переключатель резерва 40100 имеет прочную конструкцию, что гарантирует качество и долговечность. Просто держа предмет в руках, я чувствую, что он прослужит мне долгие годы. Кроме того, он имеет встроенную защиту от перенапряжения, которая защищает мои схемы от нестабильных первичных источников.

Его механические блокирующие контакты обеспечивают надежное соединение, независимо от того, как много вы путешествуете.Это предотвратит ослабление незначительных вибраций внутри, что приведет к перегреву и неэффективности вашей электрической системы.

В систему встроена 30-секундная задержка при переходе на питание от генератора. Это гарантирует, что у вас есть стабильное напряжение, прежде чем оно распределяет мощность в цепи, тем самым предотвращая потенциальное повреждение ваших электроприборов. Он автоматически переключится на основное питание, как только вы отключите альтернативный источник питания.

Единственным недостатком этого предмета является то, что он имеет только два входа.Хотя этого может быть достаточно для жилых домов с генератором, он не совместим с более современными установками, которые также имеют солнечные батареи, помимо обычного генератора и береговых источников питания.

Плюсы

• Прочная конструкция гарантирует качество и долговечность
• Встроенный фильтр защиты от перенапряжений защищает ваши цепи от нестабильных первичных источников питания
• Механические блокирующие контакты обеспечивают отсутствие ослабления соединения с течением времени
• 30-секундная задержка обеспечивает стабильное напряжение генератора перед распределением мощности
• Автоматически активирует береговое питание при отключении генератора

Минусы

• Только два входа источника питания, несовместимы с автодомами с современными установками

Это хороший вариант, если вам нужен автоматический выключатель, который также защитит вашу цепь от ненадежных первичных источников питания. Просто помните, что он несовместим с системами, имеющими более двух источников.

На что обратить внимание при покупке автоматического переключателя резерва

Первое, на что следует обратить внимание при покупке лучшего автоматического переключателя резерва, — это ваши текущие требования. Если приобретенный вами АВР не имеет требуемой мощности, вы можете повредить его и потерять мощность. Убедитесь, что его рейтинг соответствует вашему основному выключателю для совместимости.

После этого вы также должны рассмотреть альтернативный источник энергии.Если вы используете генератор, вы можете использовать переключатель с некоторой временной задержкой, чтобы напряжение стабилизировалось. Но если вы используете инвертор, то мгновенный АВР будет выгоден, чтобы избежать потери мощности.

Также обратите внимание на вашу систему. Некоторые переключатели работают только с определенной моделью блока питания, а другие предназначены для мобильного использования. Лучше всего приобрести тот, который специально разработан для ваших целей, чтобы вы максимизировали его эффективность.

Наконец, рассмотрите марку, которую вы покупаете.Некоторые продукты, такие как Reliance Transfer Switch, хорошо известны своим качеством. Несмотря на то, что они немного дороже, вы платите за их надежность. Лучше всего проверить отзывы профессионалов и реальных пользователей, чтобы выбрать модель, которая лучше всего подходит для вас.

Как работает автоматический переключатель ввода резерва

Автоматический переключатель резерва обычно использует микропроцессор для непрерывного контроля электрических сигналов. Он измеряет такие параметры, как напряжение и частота, чтобы убедиться, что входящий источник питания стабилен и достаточен для питания нижестоящей цепи.

По умолчанию подключается к основному источнику питания. Однако, как только этот источник выйдет из строя, он автоматически переключится на альтернативный. Также можно вручную вернуться к резервному источнику питания, используя ручное управление.

Некоторые автоматические переключатели передают питание мгновенно, в то время как другие ждут до 30 секунд перед подключением к вторичному источнику питания. Это зависит от вашего резервного источника, будь то генератор или инвертор.

Обычно генераторам требуется несколько секунд, чтобы стабилизировать свою мощность; вот почему ATS имеет временную задержку.Но если вы используете инверторный источник, передача обычно происходит мгновенно из-за стабильной природы инвертора.

Как установить автоматический переключатель ввода резерва

Установка

ATS зависит от схемы, с которой вы работаете, и конструкции самого переключателя. Большинство продуктов поставляются со схемой, поэтому лучше следовать прилагаемой инструкции.

Если вы не уверены, лучше всего обратиться к лицензированному электрику. Работа с электричеством требует знаний и опыта.Неправильная установка может привести к тому, что система не будет работать или, что еще хуже, повредить вашу схему и дом.

Однако основная концепция такова:

Во-первых, решите, где вы разместите переключатель и альтернативный источник питания. Вам также необходимо подготовить материалы, расходные материалы и кабели, необходимые для установки. Перечислите их, а затем завершите необходимую электрическую схему. Это позволяет вам приобрести все необходимое еще до того, как вы начнете работать.

После этого подготовьте место для установки переключателя.Убедитесь, что участок чист и свободен от препятствий. Надежно закрепите переключатель передачи. После установки проверьте его на предмет безопасности, слегка потянув за него. Он не должен смещаться, даже слегка. Если он двигается, проверьте винты и при необходимости затяните их.

Отключите основное питание в вашем доме с помощью электрического щита. Перед началом работы проверьте цепь и убедитесь, что вся система обесточена. Убедившись, что это безопасно, подключите АВР к основному источнику питания и к электрической цепи, следуя схеме или инструкциям, прилагаемым к выключателю.

После этого, при отключенном основном источнике питания, установите альтернативный источник питания на безобрывный переключатель. После этого проверьте систему, запустив альтернативный источник с отключенным основным источником электроэнергии. При правильной установке ваша электрическая цепь теперь должна получать питание от вашего резервного источника.

Когда вы убедились, что система работает, вы можете включить основное питание и возобновить нормальное электроснабжение своей цепи. Вы можете снова протестировать систему, оставив альтернативную энергию включенной, а затем отключив основной источник электроэнергии.В этом случае ATS должен автоматически переключаться на альтернативный источник питания.

Разрешены ли автоматические переключатели резерва

Если в вашем доме или постройке используется генератор для всего дома, в соответствии с Национальным электротехническим кодексом у вас должен быть автоматический переключатель. Однако это не обязывает домовладельцев использовать автоматические устройства. Ручных переключателей передачи достаточно, чтобы удовлетворить закон.

Однако автоматические переключатели резерва имеют одно существенное преимущество перед ручными.Вам не нужно шарить в темноте, чтобы использовать резервное питание. Все, что вам нужно сделать, это включить генератор или инвертор, и в вашу систему вернется питание.

Это сэкономит вам много времени и усилий и даже может уберечь вас от случайного спотыкания в темноте. Это также важное дополнение к вашей электрической системе, если в вашей цепи есть чувствительная электроника, например компьютеры. Это дополнение является инвестицией, которая обеспечит безопасность вашей системы.

Заключение

Простого генератора недостаточно. Если вы полагаетесь на постоянное питание для своих систем или хотите повысить безопасность своего дома, автоматический переключатель ввода резерва является неотъемлемой частью вашей электрической цепи.

Чтобы у вас была надежная электрическая система, вы должны установить лучший автоматический переключатель резерва. Поэтому, если вам нужно переключиться на резервный источник питания, это будет ограничено отсутствием отключения электроэнергии.

Автоматический ввод резерва | MacAllister Power Systems

Основы автоматического ввода резерва

Автоматический переключатель ввода резерва (АВР) формирует интерфейс между генераторной установкой, энергосистемой и потребляющим электрооборудованием. Выполняет три функции:

1. Он контролирует источники питания на предмет отказа.
2. Переносит нагрузку с одного источника питания на другой.
3. Его можно и нужно использовать для проверки генераторной установки.

Правильная работа автоматического переключателя имеет решающее значение для всей энергосистемы. Он обеспечивает безопасность оператора генераторной установки и защищает электроснабжение и коммунальное хозяйство.

Этот переключатель должен выдерживать перегрузки в течение короткого периода времени, пока не сработает соответствующее защитное реле.

Многие факторы влияют на выбор ATS. Агрегат должен иметь правильный размер для нагрузки, которую он обслуживает, а также иметь соответствующие защитные устройства.

Иногда генераторные установки требуют параллельного подключения мощности генератора к сети. Коммунальные предприятия требуют, чтобы подключенное к сети оборудование (включая генераторные установки) не вызывало помех или ухудшало качество обслуживания других потребителей на линии.Заказчик также не может ухудшить работу предохранительных блокировок и защитных устройств в сети электропитания.

Размеры автоматических переключателей

Размер распределительного устройства определяется четырьмя факторами: постоянным током, пусковым током, током отключения и выдерживаемым током. Основное внимание уделяется длительному току, но пусковые токи и токи прерывания часто упускаются из виду.

Тип нагрузки определяет пусковой ток. Запуск двигателей может потреблять в шесть-десять раз больше нормального постоянного тока, то же самое можно сказать и о вольфрамовых и люминесцентных лампах.

Резистивные нагревательные нагрузки могут потреблять в три-пять раз больше номинального тока. Необходимо предусмотреть такие кратковременные перегрузки в АВР и защитном оборудовании.

Двигатели, отключенные от источников питания, временно сохраняют напряжение, поскольку магнитный поток продолжает создаваться вращающимся ротором. Им нужно время, чтобы поток затух, исключая возможность повреждения генераторной установки или двигателя.

И наоборот, оборудование, такое как компьютеры с системами бесперебойного питания (ИБП), также должно иметь резервную копию на случай, если сбои превысят мощность ИБП.Однако переключение с энергоснабжения на генераторную установку не обязательно должно выполняться немедленно. В этих случаях необходимо определить оптимальное время в зависимости от различных нагрузок.

АВР Типы

Есть два типа автоматических переключателей резерва, автоматический выключатель и контактор. Тип автоматического выключателя имеет два автоматических выключателя с блокировкой, поэтому в любое время может быть включен только один выключатель.

Контактор более простой конструкции с электрическим приводом и механическим удерживанием.Он работает быстрее, чем автоматические выключатели, что сокращает время переключения.

ATS обеспечивает несколько функций управления работой генераторной установки. Он определяет, когда напряжение в сети падает ниже заданных пределов, а затем инициирует запуск генераторной установки. Он переключает нагрузку на генераторную установку, когда двигатель достаточно прогрет и генератор достигает рабочего напряжения и частоты. Он также возвращает нагрузку на сеть электроснабжения при восстановлении подачи электроэнергии.

ATS также оснащен таймером, чтобы двигатель работал достаточно долго, чтобы полностью прогреться. Это также время периода охлаждения, когда двигатель находится под нагрузкой.

Эти органы управления могут быть отрегулированы оператором или полностью предварительно запрограммированы на заводе. Все блоки ATS должны соответствовать стандарту безопасности UL 1008 и различным стандартам National Electric Code (NEC), рекомендованным вашим спецификатором и поставщиком генераторной установки.

Переключите свои AirPods на другое устройство

Вы можете переключиться с прослушивания одного устройства с помощью AirPods на прослушивание другого.

Автоматическое переключение

AirPods одновременно подключены к вашему iPhone и Apple Watch. Звук переключается между ними автоматически.

Для автоматического переключения между устройствами ¹  с помощью AirPods (2-го поколения), AirPods (3-го поколения), AirPods Pro или AirPods Max:

Если вы вошли в систему с тем же Apple ID на своих устройствах, ваши AirPods автоматически переключатся с прослушивания музыки на вашем iPad, например, на ответ на телефонный звонок на вашем iPhone.

В некоторых случаях с macOS Big Sur или более поздней версии вы увидите уведомление о своих AirPods на экране вашего Mac. Нажмите «Подключиться», чтобы подтвердить, что вы хотите, чтобы ваши AirPods переключились на ваш Mac или остались с ним.

Переключение вручную

При необходимости выполните следующие действия, чтобы выбрать другое устройство для воспроизведения звука или переключить звук на другие наушники или динамики.



На вашем iPhone, iPad или iPod touch

1. Откройте Пункт управления на iPhone, iPad или iPod touch.
2. Нажмите и удерживайте звуковую карту в правом верхнем углу Центра управления, чтобы управлять звуком.
3. Коснитесь , затем выберите нужное устройство из списка. ²

На вашем Mac

Нажмите на регулятор громкости в строке меню и выберите AirPods ³ или динамики в разделе «Выход».Если вы используете macOS Big Sur или более позднюю версию, управление звуком находится в Пункте управления.

На Apple TV

1. Убедитесь, что вы вошли в iCloud на Apple TV.
2. С наушниками AirPods в ушах перейдите в «Настройки» > «Пульты и устройства» > «Bluetooth».
3. Выберите свои AirPods.
4. Выберите Подключиться. Теперь на Apple TV ваши AirPods должны появиться в разделе «Мои устройства».

Отключить автоматическое переключение

Если вы не хотите, чтобы ваши AirPods переключались автоматически, вы можете отключить автоматическое переключение на своем iPhone, iPad, Mac или Apple TV.

На вашем iPhone или iPad

1. Вставив наушники AirPods в уши и подключив их к iPhone или iPad, выберите «Настройки» > «Bluetooth».
2. Нажмите кнопку «Подробнее»  рядом с вашими наушниками AirPods в списке устройств.
3. Коснитесь «Подключиться к этому iPhone [или iPad]».
4. Коснитесь при последнем подключении к этому iPhone [или iPad].
5. Чтобы снова включить эту функцию, нажмите Автоматически.

На вашем Mac

1. Вставив наушники AirPods в уши и подключив их к Mac, выберите меню Apple  > «Системные настройки», затем нажмите Bluetooth.
2. Нажмите кнопку «Параметры» рядом с AirPods в списке устройств.
3. В меню «Подключиться к этому Mac» выберите «При последнем подключении к этому Mac».
4. Чтобы снова включить эту функцию, выберите «Автоматически».

На Apple TV

1. Вставив наушники AirPods в уши и подключив их к Apple TV, выберите «Настройки» > «Пульты и устройства» > Bluetooth.
2. Отключить «Предлагать ближайшие AirPods».



1. Звук не должен автоматически переключаться с одного устройства на другое во время разговора, например телефонного звонка, вызова FaceTime или видеоконференции.

2. AirPods появляются только тогда, когда они рядом и готовы к использованию.

3.Если вы не видите регулятор громкости в строке меню, узнайте, как его добавить.

Дата публикации: 25 октября 2021 г.

Curtis Power Solutions — Оборудование для автоматического переключения NFPA 110

Глава 6 стандарта NFPA 110 определяет требования к производительности для автоматических переключателей.Автоматические переключатели позволяют аварийному источнику питания (EPS) (т. е. генераторной установке) принимать на себя электрическую нагрузку от основного источника питания (т. е. коммунального предприятия) во время отключения электроэнергии. Существует два типа переключателей передачи.

• Ручные переключатели требуют, чтобы оператор физически воздействовал на переключатель для переключения электрической нагрузки с одного источника питания на другой.
• Автоматические переключатели резерва (АВР) являются наиболее распространенным типом переключателей, используемых в системах аварийного электроснабжения (САЭ), и автоматически переключают нагрузку на САЭ при отключении нормального источника питания и обратно на нормальный источник при отключении питания. сила вернулась.

АВР

В большинстве приложений, где применяется NFPA 110, автоматический переключатель ввода резерва (АВР) используется для переключения нагрузки с основного источника питания на двигатель-генераторную установку. В АВР используются датчики минимального напряжения для контроля основного источника питания. АТС:

• Автоматически определяет прерывание нормального источника питания
• Запускает элементы управления для запуска генераторной установки
• Переключает нагрузку на генератор после достижения надлежащего напряжения и частоты, обычно в течение 5-10 секунд
• Продолжает контролировать электроэнергию во время отключения
• Переключает нагрузку с генератора обратно на обычный источник после восстановления нормального питания
• Выключает генератор после периода охлаждения

NFPA 110 требует, чтобы каждый выключатель был внесен в список для службы экстренной помощи как устройство, полностью собранное на заводе и прошедшее заводские испытания.(6.1.6). NFPA 70, National Electric Code (NEC) также требует, чтобы автоматические переключатели, используемые для аварийных систем и рассчитанные на 1000 В переменного тока и ниже, были перечислены для использования в аварийных системах. Нет необходимости использовать выключатели, указанные для аварийного обслуживания, для переключения нагрузок, не обозначенных как аварийные.

ATS доступны в широком диапазоне мощностей и типов от различных производителей, которые могут предоставить переключатели, соответствующие требованиям NFPA 110. АВР осуществляет перенос нагрузки с одного источника питания на другой путем размыкания и замыкания контактов, подключенных к основному источнику питания и резервному источнику питания.В зависимости от приложения доступны различные конфигурации, в том числе:

• Открытый переход – перерыв перед выполнением перехода; используется в аварийных, требуемых кодом и дополнительных резервных приложениях с резистивными нагрузками или небольшими нагрузками двигателя.
• Закрытый переход – сделать перед перерывом передачу; для критически важных приложений, таких как больницы и центры обработки данных.
• Переход с задержкой – выключение по времени или задержка по времени на нейтраль; для индуктивных (двигательных) нагрузок и рекомендуется некоторыми производителями оборудования ИБП и ЧРП.
• Мягкая нагрузка — синхронизирует генераторную установку с нормальной мощностью сети
• Изоляция байпаса – позволяет обслуживать АВР без отключения питания; для критически важных требований к электропитанию и обслуживанию.
• Служебный вход – включает разъединитель сетевого выключателя в АВР; полностью соответствует требованиям и внесен в список UL для использования в качестве оборудования «служебного входа».

NFPA 110 требует механической блокировки или утвержденного альтернативного метода для предотвращения непреднамеренного соединения основного источника питания и EPS или любых двух отдельных источников питания.(6.2.3) В переключателе с разомкнутым переходом используется прерывание перед замыканием последовательности операций для предотвращения непреднамеренного соединения, и питание прерывается примерно на 40 миллисекунд. В некоторых приложениях может использоваться замкнутый переход или переход плавной нагрузки переключение, что позволяет мгновенное параллельное подключение генераторов к коммунальной сети. Переключение с закрытым переходом используется в приложениях, где прерывание питания даже на несколько миллисекунд недопустимо (например,грамм. операционные больницы). Однако это оборудование должно быть одобрено местной коммунальной службой и уполномоченным органом (AHJ).

NFPA 110 также требует, чтобы автоматические переключатели были оснащены устройствами задержки времени, таймерами работы генератора двигателя, тестовым переключателем и другими элементами управления и индикаторами для обеспечения безопасной и надежной работы. (6.2) NFPA 110 Глава 8: Текущее техническое обслуживание и эксплуатационные испытания указывает, что временные задержки для ATS должны быть установлены следующим образом:

1. Задержка при запуске :
1. Минимум 1 секунда
2. 0.Минимум 5 секунд для газотурбинных установок
2. Задержка времени при переключении на аварийный режим : минимум не требуется
3. Задержка восстановления нормального состояния : минимум 5 минут
4. Время задержки при отключении : минимум 5 минут

Чтобы получить более полное представление об оборудовании безаварийного переключения, ознакомьтесь с нашими техническими статьями, загрузите информационный документ A SCO : Основы выбора АВР или свяжитесь с нами, чтобы запланировать обед и обучение, или поговорите с одним из наших инженеров по применению.

Переключение нагрузки (сброс нагрузки)

NFPA 110 требует, чтобы при параллельном подключении двух или более генераторов для аварийного питания система с параллельным подключением должна быть организована таким образом, чтобы соединение EPS не повреждало нагрузки. (6.3) Раздел 6.3.3 требует, чтобы передача нагрузки осуществлялась в следующей последовательности:

1. Первоочередные нагрузки, такие как аварийные, должны переключаться на аварийную шину при обнаружении наличия аварийного питания на шине (в течение 10 секунд)
2. Требуемые законом резервные нагрузки следуют за аварийными нагрузками (в течение 60 секунд)
3. Последним приоритетом являются дополнительные резервные нагрузки

Каждый раз, когда к шине подключается дополнительная генераторная установка, оставшаяся нагрузка должна подключаться в порядке приоритета до тех пор, пока к шине не будут подключены все резервные нагрузки.Система также должна быть спроектирована таким образом, чтобы при выходе из строя одной или нескольких двигатель-генераторных установок нагрузка автоматически уменьшалась (сбрасывалась), начиная с нагрузки с наименьшим приоритетом, так чтобы последняя затронутая нагрузка была нагрузкой с наивысшим приоритетом или аварийной нагрузкой.

Последовательное подключение нагрузок с использованием нескольких АВР с надлежащими временными задержками может снизить требования к пуску EPS и потенциально может уменьшить размер генераторной установки. Установка временных задержек при сохранении времени, необходимого для восстановления питания по Типу САЭ, также может помочь генераторам стабилизировать напряжение и частоту.

Байпас-разъединители

Разъединители байпаса

оснащены резервным вторичным переключателем с ручным управлением, который направляет питание от источника к системе распределения, минуя безобрывный переключатель. Основная цель обходного выключателя — обеспечить безопасный доступ для осмотра, обслуживания или обслуживания выключателя без отключения питания критических нагрузок.

При выборе АВР следует учитывать то влияние, которое прерывание нагрузки может оказать на нагрузку во время технического обслуживания и ремонта безобрывного переключателя.

Для получения дополнительной информации о шунтирующих выключателях загрузите Белую книгу ASCO : Факторы применения и конструкции для автоматических и байпасных изолирующих выключателей (Часть 1 и Часть 2)

Защита

NFPA 110 требует, чтобы устройства защиты от перегрузки по току (OCPD) были скоординированы для оптимизации выборочного отключения OCPD при возникновении короткого замыкания. (6.5) Важно, чтобы различные OCPD были скоординированы, насколько это практически возможно, для изоляции поврежденных цепей и защиты от каскадного срабатывания при коротких замыканиях.Квалифицированный инженер должен выполнить исследование короткого замыкания и выборочной координации, чтобы определить максимально доступный ток короткого замыкания в службе и во всех распределительных щитах, панелях и переключателях.

АВР

или блокировка: что лучше?

Резервный или резервный генератор может спасти жизнь, когда отключится электричество. Когда бушует буря, генератор запускается и восстанавливает свет, вентиляцию, компьютеры, устройства и другие важные системы.

Но как электроэнергия будет переключаться с коммунального питания на резервное в случае отключения электроэнергии? В зависимости от ваших потребностей в электроэнергии и требований приложения вам может потребоваться автоматический переключатель или блокировка. Тип выключателя, который вы выбираете, определяет, что произойдет, когда отключится электричество.

Каждое устройство определяет, как энергия поступает от генератора в ваше здание. Для безопасного использования генератора у вас должен быть установлен одобренный переключатель в соответствии с электрическими нормами.Оба типа выключателей предотвращают опасные условия, которые могут нанести вред электрикам и потенциально повредить здание, а также любые электрические устройства.

Что лучше для вас: автоматический переключатель или блокировка? Узнайте больше, чтобы узнать, что подходит для вашего приложения резервного питания.

Что такое блокировка?

Блокировка — это устройство, которое управляет источником питания электрической панели. Блокировка гарантирует, что автоматический выключатель генератора и главный автоматический выключатель не могут быть включены одновременно.Блокировка гарантирует безопасность любого, кто работает с электрическими линиями, и предотвращает опасную электрическую обратную связь в здании.

Как работает блокировка

Блокировка управляется вручную. В жилых или небольших коммерческих помещениях выключатель блокировки перемещается с главного выключателя питания на выключатель генератора, когда отключается электроэнергия. Главный выключатель и все остальные выключатели должны быть выключены, блокировочный выключатель установлен на генератор, а затем включен генератор.Главный выключатель включается для подачи питания на панель, а затем по мере необходимости включаются отдельные выключатели.

Что такое автоматический переключатель?

Загрузите нашу электронную книгу, «Руководство по выбору правильного автоматического переключателя резерва»

Автоматический переключатель резерва или панель переключения — это устройство, которое определяет и автоматически переключается между источниками питания. Автоматический переключатель автоматически запускает генератор, когда питание отключается или становится нестабильным, а затем переключается обратно на основную сеть, когда питание сети восстанавливается и выполняются нормальные условия.

Принцип работы автоматического ввода резерва

Когда обнаруживается потеря мощности, автоматический переключатель резерва работает с вашим генератором или вспомогательным источником питания, чтобы запуститься, когда ваш основной источник питания выйдет из строя. Сложные автоматические переключатели могут управляться и контролироваться дистанционно.

Подобно блокировке, автоматический переключатель гарантирует, что основная мощность и мощность генератора не будут подаваться на панель одновременно.

Автоматический переключатель резерва по сравнению сБлокировка: что лучше для моего приложения?

Существует ряд факторов, которые влияют на решение, которое лучше всего подходит для вашего приложения. Вы должны учитывать размер генератора, электрическую нагрузку, наличие операторов на месте, частоту и продолжительность отключений, а также требования жителей здания, среди прочего, чтобы найти правильное решение. Стоимость также является важным фактором, но безопасность и простота эксплуатации будут стоить больше во время чрезвычайной ситуации.

Когда использовать блокировку

Блокировочные выключатели обычно менее сложны и, следовательно, менее дороги, чем автоматические переключатели.Для безопасного использования им требуется обучение и понимание электрической системы здания.

Блокировочные выключатели часто используются в жилых и небольших коммерческих помещениях, где не требуется непрерывное питание. Они просты в эксплуатации, но может потребоваться дополнительное управление питанием для отключения выключателей в цепях, мощность которых превышает мощность генератора. Лицо, прошедшее соответствующую подготовку, должно быть или прибыть на место, чтобы привести в действие блокировочный выключатель и включить питание генератора.

Блокировки лучше всего подходят для:

• Жилых или небольших коммерческих помещений
• Приложения, не требующие постоянного питания
• Приложения, в которых кто-то находится на объекте и может управлять блокировкой вручную

Когда следует использовать автоматический переключатель ввода резерва

Автоматический переключатель резерва используется в приложениях или ситуациях, когда питание должно включаться автоматически.

Большинству коммерческих зданий требуется какой-либо вид альтернативного источника питания в целях безопасности жизни и в соответствии с Национальным электротехническим кодексом и другими строительными нормами.Например, к автоматическому выключателю могут быть подключены холодильники с продуктами питания в продуктовых магазинах или критическое спасательное оборудование в больницах.

Они также распространены в жилых помещениях в местах, где часто случаются отключения электроэнергии из-за штормов.

Автоматические переключатели резерва лучше всего подходят для:

• Когда пользователь предпочитает полностью автоматическую систему, не требующую контроля
• Коммерческое или промышленное применение
• Приложения, требующие постоянного питания
• Приложения, в которых требуется автоматическое переключение питания

Получите помощь от экспертов General Power

Проконсультируйтесь со специалистами General Power, чтобы сконфигурировать генераторную установку в соответствии с вашими уникальными потребностями. Мы поможем вам выбрать правильный генератор переменного тока и аксессуары для генераторов в соответствии с вашими требованиями. Свяжитесь с нашей командой, чтобы индивидуально сконфигурировать генераторную установку промышленного класса для ваших потребностей в электроэнергии, или позвоните нам по телефону 1-833-428-0674.

ZONIT Micro ATS — резервное питание для отдельных устройств питания

Резервное питание для одиночных устройств питания — добавление двойного питания переменного тока к любому оборудованию проблема подачи резервного питания A+B на устройства с одним источником питания.Micro uATS получает питание от A и контролирует качество электроэнергии. uATS автоматически переключится на вторичное питание B, когда A выйдет из строя или его качество ухудшится. µATS переключится обратно на A, когда вернется и будет иметь достаточное качество. Micro uATS будет осуществлять передачу независимо от фазового угла между A и B.

• Устраняет необходимость в дорогостоящих двойных источниках питания в устройствах, просто используйте Micro ATS на индивидуальной основе для экономичного резервного развертывания N+1. Micro ATS можно перенести на новое устройство, если старое выходит из строя или заменяется.
• uATS не зависит от фазы и не нуждается в выравнивании по фазе — автоматическое универсальное питание на 1-3 фазы.
• В случае сбоя питания или ухудшения качества Z-ATS автоматически переключится на вторичное питание B. Когда питание восстановится и будет достаточного качества, Z-ATS снова переключится на A.
• В случае сбоя ATS потеряет доступ только к одному-трем устройствам вместо полного набора устройств, как в типичном случае. ПДУ или АТС.
• MTBF (среднее время наработки на отказ) — поразительные 22 года.
• Сэкономьте ценное место в стойке , приобретя ATS, не устанавливаемые в стойку.
• Быстрое переключение входного питания: 6–14 мс
• Эффективное распределение питания на 99,9 % экономит 3–15 % годовых затрат на электроэнергию в центре обработки данных
• Повышение эффективности ИБП на 3–5 %:
  % потерь при преобразовании мощности ИБП
• uATS — единственный на рынке автоматический переключатель ввода резерва 1-к-1 серии .
