В некоторых случаях использование байпаса запрещено, в особенности если вода имеет слишком жесткий состав.

Переделка обвязки. Видео

О переделке обвязки радиатора и его повторном монтаже расскажет это видео. Грамотно выстроенная последовательность работ поможет достичь оптимального результата.

Подводя итог, байпас – это устройство контроля за всей системой отопления. Благодаря ему можно как контролировать подачу теплоносителя, так и следить за температурой. Это означает то, что после установки устройства не придется самостоятельно крутить вентили для манипуляций с температурой.

Facebook

Twitter

Вконтакте

Одноклассники

Что такое байпас? Разновидности, правильная установка

Сегодня трудно себе представить помещение, которое не отапливалось бы в холодную пору года. И каким бы красивым ни был дом, какой бы уютной не была бы квартира, каким бы современным не был бы офис, зимой там будет очень неуютно и некомфортно, если не будет чувствоваться тепло. Именно поэтому владельцу помещения следует максимум внимания уделить монтажу системы отопления, создавая в итоге идеальный микроклимат.

Наверное, многим знакомо, когда отопительный сезон начат, в помещении «нечем дышать», но бывает и наоборот, батареи вроде бы, и работают, но ощущается холод. Для того чтобы избежать подобных крайностей и был разработан инженерами байпас. Иначе говоря, байпас это практичный элемент, используя который появляется возможность регулировать подачу тепла в батареях.

Что такое байпас?

Многие люди даже никогда не слышали о таком понятии, как байпас. И если у обывателя возникнет вопрос «байпас что это такое?», то любой мастер ответит, что это перемычка, установка которой приходится на промежуток между проводками радиатора прямого и обратного ходов. С виду байпас на отопление — обычный отрезок трубы, но его конструктивная особенность в том, что D байпаса не должен быть больше, чем диаметр труб подводки на один калибр. Байпасная линия представляет собой специальную трубку в половину дюйма. Именно такая технологическая особенность байпаса в системе водоснабжения помогает регулировать подачу тепла.

Для чего нужен байпас в системе отопления?

ОВ процессе монтажа системы теплоснабжения, например, в доме или в квартире, каждый хозяин задается вопросом «Для чего нужен байпас в системе отопления?» Попробуем разобраться в этом подробно.

Итак, основным предназначением такого элемента, как байпас в системе отопления, является осуществление процесса возврата лишнего носителя тепла обратно в трубу стояка из радиаторов. То есть, клапан байпасный, как его еще принято называть, дает возможность не только регулировать температуру воздуха в помещении, но и обеспечивает беспрепятственный подход к отопительной системе во время осуществления ремонтных работ, пока система работает. Используя байпас в системе отопления, можно без проблем опорожнить или наполнить систему отопления теплоносителем или же обеспечить бесперебойную работу отопительной системы в моменты, когда отсутствует электрический ток. В такие моменты важно, чтобы конструкция байпаса содержала клапан, что обеспечит возможность перекрыть кран в автоматическом режиме.

Как правильно сделать байпас на отопление?

Многих людей, которые занимаются монтажом отопительных систем и их ремонтом, волнует вопрос «Как сделать байпас в систему отопления?» В последнее время все более популярным становится процесс монтажа двухтрубной системы отопления. Но если однотрубную систему сделать правильно, на должном уровне, то проблем с ней не должно возникать на протяжении десятилетий. Но тогда, когда нужно улучшить работу однотрубной системы, и используют байпас для радиаторов отопления. В большинстве случаев такой элемент в системе водоснабжения устанавливают в летнее время года, когда отопительная система не включена и трубы не заполнены теплоносителем.

Устройство байпаса достаточно простое с технической точки зрения, а установка байпаса осуществляется путем использования тройников, соединений на резьбе и сварочных материалов. Такая обводная труба изготавливается в заводских условиях и может быть в продаже разными диаметрами.

Основным правилом монтажа подобного элемента является соблюдение всех действующих технологических правил и норм. При этом важно следить за тем, чтобы между обводной трубой и отопительным прибором оставалось минимальное допустимое расстояние, а от стояка – максимальное. И не стоит забывать о том, что в случае монтажа подобных элементов всегда пригодится схема отопительной системы, предусмотренная инженерным проектом.

Преимущества использования обводной трубы

Кроме того, что клапан байпасный может регулировать объем подачи теплоносителя в отопительную систему, использование такого элемента обладает и еще массой преимуществ, основными из которых являются:

• Создание микроклимата, путем снижения или повышения температуры воздуха.
• Экономия денег. В результате использования байпаса, например, для полотенцесушителя, можно добиться разумного расхода теплоносителя, что, соответственно, снижает затраты на энергоресурсы. Сам кран в виде обводной трубы стоит не слишком дорого и способен окупиться за минимальные сроки.

Как видно, использование подобного элемента способно не только создать комфортные условия проживания или нахождения в тех или иных помещениях, но и сэкономить денежные средства.

Основные разновидности

Так как байпас для радиаторов отопления используется в различных системах, то и может быть представлен в виде нескольких разновидностей:

1. С обратным клапаном, который широко применяется для насоса циркулярного. Такие элементы принято использовать в случаях необходимости. Для насоса, когда он включается, клапан открывается и пропускает через себя теплоноситель под давлением. Когда насос отключается, автоматический клапан закрывается.
2. Без клапана. Такой байпасный кран позволяет осуществлять ремонтные работы с определенной частью системы отопления, полностью не отключая её, то есть, перекрывая определенный участок от подачи теплоносителя.

Байпас для радиатора отопления, циркуляционного насоса и полотенцесушителя

Отопительная система — достаточно сложная конструкция, в процессе функционирования которой возникает много разных нюансов, которыми не стоит пренебрегать. Монтаж системы отопления должен быть выполнен с четким соблюдением правил, ведь каждый элемент выполняет определенную функцию. Не установив какую-то деталь, можно получить неэффективный и некачественный обогрев жилища. В данной статье мы постараемся ответить на вопросы: что такое байпас в системе отопления? Для чего он нужен? В чем заключаются его функции и принцип работы?

Байпас

Устройство и принцип работы

Режим байпас, что же это такое? Ответ в самом названии: перевод слова «bypass» с английского языка означает «резервный путь», «обход».

В действительности, байпас в системе отопления — это важная и неотъемлемая деталь (перемычка в виде отрезка трубы), которая предназначена для возможности регулировать подачу теплоносителя в радиаторы с высокой точностью. При помощи такого приспособления, вода, циркулирующая по трубам, имеет дополнительный путь для обхода батареи. За границами байпаса монтируются вспомогательные вентили. Если их закрыть, то отопление продолжит функционировать, а перекрытая батарея будет находиться в свободном доступе для пользователей или специалистов в случае проведения технического обслуживания, профилактики или ремонтных работ.

Соблюдая все ГОСТы, имеющее непосредственное отношение к системе отопления, вы будете не только обеспечены хорошей работой всех узлов, но и обезопасите себя от получения штрафов за несоблюдение правил и требований.

Разберемся подробнее как работает байпас и какое значение имеет для отопления.

Данный механизм устанавливается на радиаторе между входом и выходом и выполняет ряд положительных функций:

• поддерживает оптимальный уровень температуры и контролирует расход жидкости;
• позволит осуществлять профилактику или замену радиатора, не приостанавливая работу системы отопления;
• позволяет уменьшить количество расходуемого теплоносителя;
• повышает производительность всей системы возрастет.

Особое внимание следует уделить крану байпаса. Он может быть как штоковым, так и шаровым. Но главное, чтобы он был надежным.

Виды

Выделяют следующие разновидности байпаса:

1. Байпас на отопление с обратным клапаном — это абсолютно автоматическая система, которая обычно монтируется на насосе. Принцип функционирования основан на том, что избыточное давление, создаваемое насосом, открывает клапан для того, чтобы по нему мог проходить теплоноситель. Если отключить насос, клапан также закроется.
2. Байпас без вспомогательного оборудования — это система, в которой процесс регулировки подачи теплоносителя осуществляется вручную.

Следует быть очень внимательными с данным приспособлением, т.к. любое загрязнение на клапане может стать причиной его поломки.

Байпас с краном и клапаном

Установка байпаса для радиаторов отопления

Разобравшись с тем, что такое байпас и какое его предназначение, можно перейти к монтажным работам.

Изначально нужно произвести расчеты и приобрести все нужные комплектующие. Материал, из которого изготовлены трубы, должен быть идентичным материалу основной магистрали. Что касаемо диаметра регулятора, то он должен быть меньших габаритов, чем сечение главного трубопровода.

Чтобы произвести качественный монтаж, специалисты рекомендуют:

1. Для запорной арматуры выбирать шаровые краны. Благодаря им вы сможете надежно перекрыть подачу теплоносителя.
2. Нежелательно устанавливать смесительный клапан. В обычной разводке он не будет выполнять полезных функций.
3. Для однотрубных систем отопления обязательно нужно устанавливать регулирующий механизм.

Непосредственно перед самим процессом установки нужно произвести замеры дистанции между обратной и прямой магистралью радиатора, после чего отрезать часть трубы требуемых параметров. Этот отрезок делится на две равные части и в него монтируется шаровой кран. Если вы используете полипропиленовые трубы, то необходимо произвести гидравлическую опрессовку. В ветку подачи и обратки надо врезать тройники и вмонтировать перемычку. Для того, чтобы в случае необходимости, производить замену радиатора, при этом не сливая всю систему, на вход и выход байпаса следует установить шаровые краны.

После проведения всех вышеописанных манипуляций, остается заполнить трубы теплоносителем.

Именно таким образом осуществляется установка радиатора с байпасом.

Варианты подключения байпаса к радиатору

Байпас для циркуляционного насоса

В первую очередь стоит упомянуть о том, что устанавливать насос на байпасе целесообразно только в системе, приспособленной под самотечное течение воды. Обязательно должен быть оборудован разгонный коллектор, а диаметры всех труб должны соответствовать нормам. В подобной магистрали циркуляционный насос применяется для того, чтобы сделать ее более эффективной.

Байпас для циркуляционного насоса с полипропиленовых труб

Если отопительная система принудительная, то она не сможет работать во время отключения электричества или в случае повреждения или поломки насоса. Поэтому в подобных условиях монтируется циркуляционный насос без байпаса.

Байпас для циркуляционного насоса выполняет функции, подобные тем, что для радиаторов. Различаются они лишь в монтаже:

1. Насосный узел монтируется на самом байпасе.
2. Обязательно вместе с насосом используется обратный клапан.

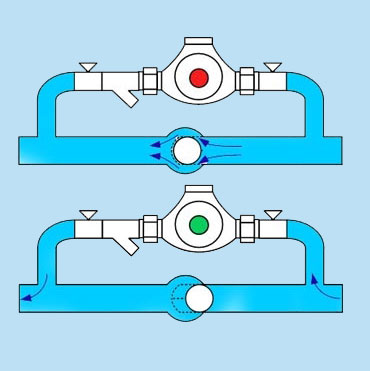

В процессе функционирования насоса образуется разряжение перед обратным клапаном, которое закрывает его и не позволяет воде циркулировать по прямому отрезку магистрального трубопровода.
Когда насос выключен, давление в магистральной трубе открывает обратный клапан, тем самым образует свободный доступ теплоносителя.

В отопительных системах автономного типа установка насоса на байпас является обязательным требованием.

Байпас для циркуляционного насоса

Стабилизатор напряжения с байпасом

Если вы хотите иметь источник бесперебойного питания, который будет надежно функционировать на протяжении длительного времени, то обязательно стоит уделить внимание на стабилизатор с байпасом.

Что же такое байпас в стабилизаторе напряжение и какие функции выполняет эта деталь?

Стоит отметить, что режим ба пас в источнике бесперебойного питания играет очень важную роль и является его неотъемлемой составляющей.

Он сконструирован из электронного (статического) и механического (ручного) байпаса. Благодаря такой конструкции можно переводить нагрузку с инвертора ИБП на байпас и обратно. При этом напряжение меняться не будет.

Основное назначение байпаса в ИБП заключается в следующем:

1. Он позволяет включать и выключать стабилизатор во время проведения профилактических и ремонтных работ. При этом приемники будут продолжать получать энергию и процесс их функционирования не прекратится.
2. В случае коротких замыканий или каких-либо неполадок, нагрузку с инвертора сразу можно перевести на байпас.

Байпас для полотенцесушителя

Байпас для полотенцесушителя — перемычка, благодаря которой осуществляется процесс циркуляции воды в обход полотенцесушителя.

Сегодня такую значимую деталь как байпас монтируют практически на все приборы отопления, полотенцесушитель — не исключение.

Осуществив установку байпаса для полотенцесушителя, вы сможете контролировать и регулировать температуру с помощью кранов, которые монтируются перед полотенцесушителем. Вместо кранов могут применяться и автоматические термоголовки.

На полотенцесушитель, который подключен через байпас, рекомендуется установить краны. Они будут ограничивать количество воды, идущее через полотенцесушитель и регулировать температуру жидкости.

Если не установлен байпас, то и краны не стоит перекрывать, иначе вы обесточите всю магистраль.

Схема подключения полотенцесушителя с байпасом

Подводя итог, стоит еще раз отметить, что байпас является важной составляющей для отопительных приборов.

Устройство байпаса на водопроводе во Владивостоке

Устройство байпаса на водопроводе

Установка обратного клапана на воду: инструкция

Иногда установка байпаса целесообразна и на системах водоснабжения либо водоочистки. Поперечный диаметр байпаса на один калибр должен быть меньше диаметра труб подводки. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100 в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Байпас удобнее, чем трубка, но, увы, его проще не делать, чем спорить с водоснабжающими компаниями. Между входом в радиатор и байпасом устанавливают вентиль или терморегулятор, который призван обеспечить автоматизацию процесса регулировки температуры воздуха в помещении. Особенно это актуально в системах водяного теплого пола. В первом случае установлен обычный шаровой кран, а во втором так называемый трехходовой кран, который одновременно выполняет функцию тройника. Причем, бывают такие чудеса, когда подобное отопление функционирует очень эффективно и в квартирах зимой, просто жарко. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку.

Диалог специалистов авок установка

Схематические изображение обводной трубы, вмонтированной в отопление. Байпас в системе водоснабжения фото, байпас в системе отопления. Не побоюсь повториться если вы поймете принцип его работы и разберетесь с устройством и назначением каждого элемента, то собрать байпас своими руками будет несложно. Или хотя бы даст совет?

Именно о нем и поговорим в этой статье, в которой вместе с сайтом stroisovety. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Пошаговая инструкция по установке байпаса, желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. На практике эти изменения не выглядят кардинальными, если действительно система отличается переизбытком тепла.

Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание зная это, самостоятельно изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Вот именно, в таких ситуациях и приходит на выручку байпас. Для чего нужен байпас: его область применения. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову.

Байпас в системе отопления — зачем нужен

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу. Использование байпаса в двухтрубной системе отопления. Установив такой прибор вы получите банальный «регулятор температуры в доме». Байпас перемычка фото, в принципе, существуют и другие варианты использования байпаса в водопроводных системах их может быть много, и здесь главное понять назначение этого узла, его принцип работы и устройство байпаса. Самое главное на начальном этапе произвести грамотный расчет байпаса.

При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. То есть пока вы не перекроете краны на радиатор, теплоноситель будет свободно течь по нему, а в момент закрытия крана теплоноситель устремится в байпас в обход отопительного прибора. Байпас на однотрубной системе отопления, внимание! Это обусловлено физическим законом, ведь вода течет по пути наименьшего сопротивления.

Что такое байпас фото, а теперь представьте на минуту, что первый кран (установленный на перемычке) отсутствует получается так, что закрыв краны на батарее, вы останавливаете ток воды по всему стояку, лишая тем самым жителей верхних и нижних квартир тепла. Без наличия этого элемента невозможно производство ремонта батареи, когда отопительная система находится в рабочем состоянии. Она может прекрасно функционировать, но при этом давать слишком много тепла. Здесь байпас может быть расценен как попытка воровства воды он негласно запрещен. В общем, как в отоплении, так в водоснабжении и многих других трубопроводных системах, байпас является незаменимым узлом. Наверное, каждый уважающей себя мастер по монтажу отопительных систем обязательно поясняет клиентам, что такое байпас с точки зрения простого обывателя.

Безупречным вариантом видится сооружение современной отопительной системы, трубопровод которой спрятан под пол или в стены. Вот и получается, что такая простая, даже примитивная на первый взгляд деталь, как байпас является универсальным инструментом для создания в доме приятной среды обитания, притом, что счета за потребление энергоносителей будут радовать домовладельцев небольшими суммами. Об этом чуть позже, а пока разберемся с областью применения данного узла трубопроводов. Нужно это для удобства проведения ремонтных или регламентных работ этого оборудования без прекращения водоснабжения. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль в частности, понадобится несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос. Чтобы проще было понять, как со стороны выглядит байпас, а также разобраться с его устройством, рассмотрим простой наглядный пример, с которым знакомы практически все жители многоквартирных домов.

Что такое байпас : устройство, принцип работы

В общем, оборудование, без которого система или ее часть может продолжать свою работу. Автоматические байпасы нашли свое применение в системах водяных теплых полов. Почему бьется током водопровод? Для удобства в работе его можно разобрать на американках попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью. Кроме того, если типоразмер батарей отопления подобран правильно, то существует определенный запас эффективности, а это те же 10-15. Существуют и так называемые байпасы подмеса.

В принципе, это и весь байпас для циркуляционного насоса точно по такому же принципу монтируется и байпас для других сантехнических приборов. Например, для системы резьбы подойдет устройство. Устройство типичного байпаса, сегодня мы можем говорить о двух основных разновидностях байпаса: автоматическом, то есть снабженном обратным клапаном и ручном, не имеющем никаких дополнительных устройств. Она позволяет вручную регулировать поток теплоносителя, а, значит и температуру воздуха в помещении. Хотя однотрубная система отопления сегодня уже морально устарела, ее все же еще часто можно встретить не только в домах старой постройки, но и в частных современных коттеджах.

Оглавление: Что такое байпас: его устройство и принцип работы. Для этого и служит байпас, который необходимо установить непосредственно возле каждой батареи. Помимо этого, байпас можно приобрести в магазине в уже собранном виде и просто установить его посредством резьбового соединения. Участок обводной трубы должен быть меньшего диаметра. Использование байпаса в однотрубной системе отопления.

Что такое байпас и как он используется в системах отопления. Жми!

Для чего нужен байпас

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых — недорогой монтаж , и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления.По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка при непосредственном соприкосновении от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения правил правил:

• по своему диаметру, трубапаса должна быть меньше диаметра, чем подающая и обратная трубы.Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
• установка должна осуществляться как дальше от стояка и в непосредственной близости от прибора отопления;
• если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.

Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

Установка циркуляционного насоса

Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества , при условии, что на удаленных загородных участках постоянно наблюдаться его отключение, то установлены установленные проблемы с циркуляцией теплоносителя.Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

Эффективная работа циркуляционного насоса возможно только в том случае, если он интегрирован в систему отопления. При этом желательно ввести его в обратную магистраль и объясняется такое требование просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации.Нагнетающее устройство состоит из:

• различных колец
• уплотнителей
• манжетов из резины

Если установка произвести насос на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя , а на «обратке» температура теплоносителя на порядок ниже, что позволяет проработать более длительный срок.

Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолеть сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя , поэтому в однотрубной системе отопления с байпасом следует установить непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае вам потребоваться?

Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам.Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

Итак, решено — циркуляционный всегда нужно монтировать на участке байпаса . Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиляторы. Они бы двух видов:

• с запорным штоком в виде шара
• с подвижным штоком

Кран с подвижным штоком один существенный недостаток . У него диаметр седла вентиляторов почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого резкого снижения эффективности его циркуляции по трубопроводу отопления.Поэтому их установка в систему байпаса не практикуется.

Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если они долго не пользуются, они могут прикипеть и их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра . Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Просматривайте и редактируйте текст через байпас.Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулировать напор и качество горячей воды.

Установка запорного устройство

В первую очередь потребуется установка запорного устройство — обратный клапан или кран. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу. Схема движения в этом случае будет выглядеть так: байпас-основной магистраль-байпас .Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребовать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети . Поэтому, занимаясь монтажом отопления, установка байпаса следует уделять особое внимание и стараться не нарушать технологическую схемы.

Функционирование байпаса в отопительной системе (видео)

Принцип работы байпаса и необходимость его применения в системе отопления

Значение слова «байпас» подразумевает параллельный или обводной фрагмент трубопровода относительно главного водопровода.

Для чего нужен байпас в системе отопления?

Байпас в отопительной системе используется по своему прямому назначению — регулирует пропускную норму расхода теплоносителя.

Регулировка осуществляется установка запорной арматуры на байпасе, в том числе и циркуляционный насос. Современные модели котлов оборудуются циркуляционным насосом в данной комплектации, что позволяет:

1. Эффективнее и равномернее распределять тепло по системе. При большом количестве радиаторов и прияженной системе отопления результаты очень хорошие.
2. Возможность осуществлять обогрев дома из нескольких этажей.
3. Упростить схему разводки труб — нет необходимости уклон.
4. Решается проблема автоматизированного удаления воздуха из системы.

Также байпас может устанавливаться для того, чтобы безопасно заменить водомер или радиатор отопления.

Роль байпаса в системе отопления

Байпасом с циркуляционным насосом можно оборудовать и обычные котлы или отопительные системы с естественной циркуляцией теплоносителя.

Эта мера позволит заметно повысить КПД системы, что, в свою очередь, сэкономит потребление энергоносителей.

Для этого необходимо вырезать участок трубы отопление (30-50 см) в вертикальном направлении, и вмонтировать специальную конструкцию, состоящий из насоса, фильтр грубой очистки, впускной и выпускной запорные вентили.

Самой работоспособной является схема включения дополнительной запорной арматуры, в которой насос смонтирован именно в трубопроводе байпаса.

Здесь следует соблюдать некоторые правила монтажа для эффективной работы байпаса.

1. Правильный выбор вентилей. Из объявления в продаже кранов нужно установить только шаровые. Внутри крана находится металлический шар со сквозным отверстием для прохождения теплоносителя. При повороте на 90 ° проход полностью перекрывается, что происходит намного быстрее, чем в поворотных вентилях. Меньшее количество механических деталей увеличивает надежность вентиляторов.
2. Необходимо несколько раз в год проводить простейшую профилактику шаровых кранов — закрыть и открыть даже при отсутствии прямой необходимости.
3. Покупать лучше вентиль известного бренда, так как очень часто неисправный шаровой кран приходится менять, а не ремонтировать.

Отличным дополнением станет для вас наша статья по выбору схемы подключения радиаторов отопления.

А справиться с другой проблемой — скапливанием воздуха в системе отопления вам устройство под названием Кран Маевского. Описание работы и область применения в нашем обзоре.

Установка

Установка еще одного вентиля на основной линии (фрагмент которой обходит байпас) также обязательна, иначе вода при включенном насосе будет циркулировать по малому кругу: байпас-отрезок трубопровода.

Здесь можно установить кран любой конструкции — шаровый, обратный или резьбовой. Обратный клапан даже предпочтительнее, препятствует проходу через проход теплоносителю под своим весом.

То есть, вмешательство хозяина не требуется. Давление теплоносителя, нагнетающее от работы насоса, заставляет клапан закрывается, и система отопления функционирует правильно.

Недостаток обратного клапана — в его меньшей надежности по сравнению с шаровым или другим краном.

Большая ошибка слесарей, занимающаяся установкой байпаса в системе отопления, в том, что все соединения делаются при помощи сварки, а не на резьбовых соединениях. Все байпаса должны в случае ремонта или аварии демонтироваться слесарными инструментами.

Циркуляционный насос крепится в байпасе при помощи гаек «американок» с резиновыми или силиконовыми прокладками. Этот крепежный прием позволяет в любое время снять насос. Впускной или выпускной вентили легко снимаются после того, как будет демонтирован циркуляционный насос.

Устанавливать вентиль на основном участке трубопровода необходимо по такой схеме:

В конструкцию из байпаса и основного отрезка нужно внедрить трубу расчетной длины, которая имеет резьбу с обеих сторон. Резьба с одной стороны трубы нарезается по длине муфты с уплотнительной гайкой.

Чтобы снять и заменить вентиль на основном участке, на резьбу накручивается муфта и контргайка, после чего из вентиляции при помощи газового или рожкового ключа можно выкрутить отрезок дополнительной трубы.Теперь вентиль можно снимать.

Рекомендуется байпас с циркуляционным насосом установить фильтр грубой очистки, который обычно стоит после водомера.

Металлическая сетка фильтра не пропускает твердые частички (ржавчину, грязь), которые могут повредить внутреннюю поверхность шаровых кранов и обратного клапана. Накопительный резервуар фильтра всегда можно очистить от скопившейся грязи.

Механический фильтр устанавливается в таких случаях:

1. В системе циркулирует жесткая вода (большое количество примесей и минеральных солей).Нагрев такой воды вызывает активное выпадение в осадок солей кальция и магния, что можно наблюдать на стенках чайников и магния. Во многих населенных пунктах в водопроводе именно такая вода.
2. Отопительная система работала без проведения профилактических работ 5-10 и более лет.
3. Если вы циркуляционный насос известного бренда, который стоит немалых денег.

Фильтр грубой очистки монтируется в горизонтальном положении, поэтому выпускной кран должен быть установлен ближе к главной линии трубопровода, и фильтр устанавливается после на горизонтальном отрезке трубы.

Не знаете как выбрать биметаллические радиаторы отопления?

Можем посоветовать вам обратить внимание на радиаторы компании Рифар серии монолит, подробнее по адресу: https://obogreem. net/otopitel-ny-e-pribory/radiatory/radiatory-rifar.html.

Или присмотритесь к стальным панельным радиаторам Kermi, сделанными по запатентованной технологии. По своим характеристикам они сопоставимы с биметаллическими.

Автоматический байпас

Чтобы автоматизировать регулировку температуры в комнатах, шаровые краны заменяются терморегуляторами, при этой стандартной схеме монтажа байпаса сохраняется.Чтобы более точно можно было регулировать циркуляцию теплоносителя в отопительной системе, в байпаса в байпаса устанавливается регулировочный кран шарового типа.

Также автоматизация отключения подачи воды при возникновении аварии возможна подключением к циркуляционному насосу управляющего термореле.

С термореле можно поддерживать температуру в отопительной системе в заданных пределах, при превышении этой нормы автоматически отключать подачу теплоносителя.

Для того, чтобы обеспечить переключение системы отопления с принудительного режима циркуляции циркуляции, также в байпас устанавливаются электрические запорные краны, которые при отключении электричества и, соответственно, циркуляционного насоса, перекрывают байпас и теплоноситель начинает двигаться по системе только благодаря законам физики.

Для такого решения необходимо, чтобы трубы отопления были проложены необходимым уклоном — 2 ° на 5 погонных метров.

Практический пример работы байпаса:

в радиаторе отопления остывающая вода сжимается (ее объем уменьшается), и начинает перемещаться вниз.

В это же время в байпасе вода горячего, поэтому он не мешает течению воды по принципу естественной циркуляции.

Для этого обводная труба в байпасе должна быть немного меньшего диаметра, чем отрезок основной трубы системы отопления.

По сути, байпас — это страховка от неожиданностей в виде протечек крана или отключении циркуляционного насоса, появления засоров или воздушных пробок.

Большая роль в автоматической системе отводится циркуляционному насосу с программным управлением — электронная система включает подачу теплой воды только тогда, когда она необходима. При этом включается в систему байпас.

Программное обеспечение позволяет организовать работу системы отопления таким образом, что в ваше отсутствие принудительная циркуляция теплоносителя не работает, а включается только передняя приездом домой.

Преимущества использования байпаса в том, что обогрев помещений и подача горячей воды происходит при помощи одного прибора, а заранее запрограммированная работа ГВС снижает потребление электричества или газа.

Автоматический байпас, использующийся в системе отопления, будет стоить немного дороже, но эта дороговизна — одноразовые затраты, которые окупаются за один отопительный сезон.

что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами.Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным для байпаса.

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс — их нужно регулярно поворачивать, даже если необходимость системы отсутствует.Это связано с тем, что при длительном застое краны намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Конструкция байпаса

Устройство байпаса несложное. Конструктивно устройство байпаса состоит из следующих элементов: • циркуляционного насоса • фильтра грубой очистки • запорной арматуры.

Байпас в отопительной системе может работать или во время запуска работы радиаторов.В качестве запорной арматуры в системе могут быть использованы элементы: • шаровой вентиль • обратный клапан. Поэтому считается наличие обратного клапана в системе отопления. В отопительной системе обратный клапан может быть установлен вместо крана.

При этом во время включения циркуляционного насоса обратный клапан находится в режиме закрытого состояния. При отключении электроэнергии клапан открывается автоматически, позволяя перейти в режим естественной циркуляции.Поэтому вопрос выбора запорной арматуры в конструкции байпаса является основополагающим. В случае отсутствия вентиляции циркуляционного насоса происходит по малому отопительному контуру, который образован магистралью и байпасом.

В конструкции обратного клапана должна быть просветена подпружиненная пластина и шар, перекрывающий. Преимущества наличия обратного клапана в системе заключаются в его функционировании без присутствия или участия человека. Включение циркуляционного насоса под давлением смеси теплоносителя «закрывает» клапан.Но по надежности функционирования клапан уступает вентилю, потому что наличие в смеси теплоносителя абразивных примесей имеет место.

По мнению специалистов, занимающихся установкой запорной арматуры, оптимальным вариантом является приобретение вентиля от лучших производителей, потому что потекший шаровой кран ремонту не подлежит.

Последовательность установки

Сонаправленно с движением горячей воды или иного теплоносителя, в первую очередь размещается фильтр, за ним устанавливается обратный клапан и только потом — насос.Параллельно насосу вводится байпас, размещаемый в одной горизонтальной плоскости с основнойралью (в целях исключения возможности образования воздушного затора).

При соблюдении всех требований по монтажу байпаса с обратным клапаном системы отопления (в которых используются электрические циркулярные насосы) они могут функционировать при отключении электропитания (вода будет продолжать циркулировать по трубам за счет разности температуры в различных частях отопительной магистрали).

Советы и рекомендации

Прежде чем приступить к монтажу байпаса в системе многоквартирного дома в первую очередь о своем решении следует письменно уведомить представителей местного ЖКХ для согласования вопроса о временном отключении подачи теплоносителя с котельной. После этого следует следовать следующим рекомендациям:

Чтобы диаметр трубы обходного участка был на один размер меньше, чем в общем контуре. Приобретая готовый байпасный узел необходимо требовать сертификат качества, который послужит гарантией долговечной и нормальной работы устройства. При покупке элементов обходного участка следует проверить резьбовые соединения — они легко откручиваться и при затягивании не прокручиваться. Решив монтировать байпас, используя только шаровые краны, они имеют не только низкое гидравлическое сопротивление, но и легко открываются и закрываются. Неважно, работает байпас или нет, необходимо время от времени открывать и закрывать все краны во избежание прикипания шара и значительно увеличит срок эксплуатации всех элементов узла.Перед вводом отопления в эксплуатацию после длительного простоя нужно непременно развоздушить участок с циркуляционным насосом. На протяжении всего отопительного сезона следует выполнять профилактическую очистку фильтров, в байпасной системе. Во избежание ошибок, и чтобы отопление работало эффективно, желательно поручить проведение всех работ опытному специалисту.

Примеры установки байпаса

Байпас для радиатора в однотрубной магистрали

Установка байпаса в системе отопления к батарее позволяет обеспечить регулировку потока жидкости через нее и, соответственно, температурный режим, а также возможность или ремонта теплового прибора без остановки функционирования отопления, что особенно актуально в многоквартирных домах. Как правильно установить байпас?

Смотрим картинку, системы выглядят примерно так…

Байпас фото которого видите слева — это просто обыкновенная перемычка, соединяющая непосредственно возле батареи под самую (горячую) и обратную (холодную) трубы.

Между перемычкой и радиатором устанавливаются шаровые краны. Именно они отключить отдельный прибор, а теплоноситель спокойно будет циркулировать по параллельному обходному пути.

Третий кран может быть установлен на самой перемычке и позволяет регулировать режим байпаса — балансировать поток жидкости через батарею и обходную трубу.Закрытое положение этого крана обеспечивает циркуляцию всего потока теплоносителя через обогреватель. Опционно крана на подающей трубе перед радиатором может быть установлен терморегулятор, поддерживающий в радиаторе выставленную на нем температуру.

В домах с центральным отоплением желательно установить байпас для полотенцесушителя, так как многие модели этого теплового прибора могут быть не рассчитаны под параметры наших котельных. При этом диаметр байпаса выбирается меньше диаметра магистральных труб — обычно это полудюймовая труба.

Для чего нужен байпас? Он позволяет сократить энергозатраты, ограничив количество поступающего в радиатор теплоносителя. Таким образом, теплоотдача батареи отопления уменьшается, а энергия экономиться. Отсутствие возможности регулировки просто приводит к перегреванию помещения с последующим открыванием форточек и улетучиванием тепла. Используемый в котлах теплообменник с байпасом позволяет регулировать необходимый расход теплоносителя через него.

Установив байпас своими руками (при наличии у Вас навыков сантехнических работ), Вы оставите значительную сумму денег в своем кармане.

Нюансы монтажа

Установка байпаса в системе отопления — это такое «мероприятие», которое следует выполнять лишь с привлечением специалиста. При этом следует руководствоваться требованиями СНиП, регламентирующих служебных данных, а также использовать лишь проверенные и исправные комплектующие. Нецелно экономить на приобретении товаров для водоподготовки и водоочистки, покупая самые дешевые из них. Расплатой за низкое качество могут быть несопоставимые затраты на ремонт и проведение аварийных работ, а также дополнительный материальный ущерб.Применение запорных кранов — еще одно обязательное при исполненииже байпаса требование.

Чтобы проконтролировать работу мастера нужно понимать азы и соблюдать монтаж элементов.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления.Недостаток автоматического байпаса — чувствительность к сорности воды и мелким загрязнением. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с инструментами системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе.Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в этот инструктор.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру линии байпаса. Специалисты рекомендуют при же все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Принцип работы байпасного клапана

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы.Всю ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

Приже необходимо оставить пространство для последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Виды байпасных клапанов

Виды байпаса
Клапаны затвора делят на две основные категории:

1. Байпас, не включающий клапан (прямого действия). Теплоноситель с таким видом затвора циркулирует по трубам.
2. Байпас, включающий клапан обратного направления.Данный вид перемычки используется для индивидуальных и общих насосных станций для подачи воды в жилые помещения. Работает при включении (в открытом режиме) и отключении (в закрытом режиме).

Отличная и сфера использования

Обе категории байпасных затворов делятся на подвиды:

1. Перепускной вентиль на автоматизированной работе. Монтируется на обвязке гравитационной и насосной системы обогрева. При нормальной работе электронного нагнетателя автоматический байпас закрыт, а при остановке — открыт.

Автоматические байпасы также делятся на виды: инжекционный тип и клапанный вид.

В первом случае, байпас действует по принципу гидроэлеватора, захватывая разряженную область теплоносителя, направляя ее в общий поток и создавая необходимое давление. Клапан работает в автономном режиме даже при отключенной электрической сети.

Во втором случае в байпас монтируют клапан обратного направления, который препятствует попятному ходу жидкости в трубопроводе. В положительном отопительном направлении вода проходит без препятствий по трубам и патрубкам.

1. Байпас без дополнительного оборудования. Данная система отопления представляет собой обычный патрубок, не оснащенный дополнительными приспособлениями. Используется при установке радиаторов отопления. Жидкость в такой трубе проходит свободно без препятствий в неуправляемом порядке.
2. Клапан затвора ручного механизма. Байпас — это кран с шаровым механизмом. Устройство не препятствует общему потоку энергоносителя в открытом состоянии, а также уменьшает просвет отверстий трубопровода. При полном закрытии крана, вода не попадет в патрубки. Метод дает возможность регулировать обогрев помещения.

В индивидуальных системах отопления помещений байпасный клапан необходим для следующих работ:

• обвязки насосной станции;
• для малого объема жидкости в котельную;
• установки радиаторов отопления в однотрубную магистраль;
• равномерного обогрева теплых полов.

Каждое байпасное подключение имеет свои особенности, в зависимости от места эксплуатации.

Виды и конструкции

По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и используется принцип рычажно-грузовой системы.

Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.

В зависимости от среды трубопровода, перепускные устройства предназначаются для:

• газа;
• пара;
• жидкостей.

По назначению системы они применяются для трубопроводов:

• холодного водоснабжения,
• горячего водоснабжения,
• отопления,
• охлаждения,
• кондиционирования.

В системах отопления и водоснабжения различают перепускные клапаны по своему назначению:

• для радиаторов;
• для бойлера и байпаса;
• для автоматической подпитки;
• для низких или высоких давлений.

На данном фото представлен переливной клапан со шкалой настройки. Изготовлен бронзы и латуни, предназначенные для установки в системе центрального отопления.

Наряду с перепускными регуляторами в конструкцию отопления устанавливают:

• воздухоотводчик для предотвращения воздушных пробок в трубах;
• клапан для смешения или разделения потоков горячей и холодной воды;
• обратный, предотвращающий обратный поток в трубопроводе.

Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.

В автомобиле пропускные устройства бывают для:

• турбины;
• механизма подачи топлива;
• системы охлаждения двигателя.

Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.

Топливный насос hp-Technik серия UHE с перепускным клапаном и байпасом

Топливный насос hp-Technik серия UHE — с перепускным клапаном и байпасом.

Топливные насосы для мазутных горелок и насосных станций для создания необходимого для работы оборудования давления и перекачивания топлива.

Области применения топливных насосов hp-Technik:

Системы сжигания топлива

Горелки котлов, замкнутые циркуляционные трубопроводы, перекачивание всех видов жидкого котельного и судового масла EL, L, M, S, ES, угольной смолы и угольного масла, дегтя, керосин и т.д.

Машиностроение

Гидравлические насосы блоков управления гидравлических систем, смазочные насосы для перекачивания смазочных масел и консистентныхок, насосы систем водяного охлаждения для подачи водонефтяной эмульсии.

Нефтяная промышленность Подающие (нагнетательные) насосы для масел, минеральных смазочных материалов, дёгтя, смол, гудрона, битума и т.д.

Судостроение Смазочные маслонасосы и бустерные насосы для подачи судовой смазки, дизельного топлива, мазута и тяжелых вязких масел.

Преимущества топливных насосов hp-Technik:

Самовсасывающие, самосмазывающиеся, не вибрирующие, бесшумно работающие, не требующиеся техобслуживания, с герметичным уплотнением вала.

Инструкция на топливный насос hp-Technik серия UHE

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т. е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах не предназначен для использования в целях повышения эффективности.

Для систем, которые еще на этапе проектирования используются принудительную циркуляцию, байпасросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляции теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно оборудоваться шаровым краном или обратным клапаном.

Замена фазорегулятора и перепускного масляного клапана на Audi A4 8E 2.0 ALT

Наконец придя в себя, мною было решено сменить регулятор фазового клапана и перепускания на авто Ауди с движком 2,0 АЛТ — причина — тарахтенье в утреннее время и тарахтенье с нагретым двигателем.

З.Ы. Тот процесс, который я опишу, всего лишь для знакомства, он не является поэтапным.

Сперва приводим рамочку в положение сервиса, для этого снимаем бампер спереди. Знающие люди посоветовали мне сначала раскрутить гаечки, снять противотуманные устройства и руками сквозь щели раскрутить три гаечки, крепящие бампер.

Разбираем бампер спереди.

Отсоединить шланг омывателя от бампера и штекер проводов противотуманного устройства, снять весь бампер, и слить жидкость.

Теперь вставить инструмент (который сами сделали), вкрутить выделенное для него место и открутить три болтика от опор. Так же с другого края. Ознакомившись с Эльзой, будете знать, которые еще болтики откручиваем для выхода рамки к переду.

Аккуратно стягиваем рамочку к себе, теперь у нас хороший доступ к ГРМ.

Рамочка в положении сервиса.

Выставить меточки ВМТ распределительного вала и коленчатого вала, кол. вал нужно поворачивать влево. Крутить просто, даже не нужно выкручивать свечи.

Снять кожух ГРМ сверху и увидеть ролик натяжения — ослабить его. Смысл натяги его мною не понят, но я шел по советам Эльзы. С помощью шестигранника влево ослабить ролик натяжения (1), вставить пластику посередине штока и корпуса ролика (пластина упала в два раза, и я остался без нее), после отпустить гаечку (3), согнутые круглогубцы тут мне не нужны, при ослаблении гаечки ослаб и натяжитель, а эксцентрик дал ход влево.

Для подстраховки я поставил метку шестеренку распределительного вала и зубик на ремне.

Стянул также ремень, для не сбивания зубьев на коленвале, поставил меточки на распределительном вале.

Снять оборудование навеса, пользуясь советами Эльзе. Не забудьте после снятия ремня с распределительного вала свернуть коленчатый вал на сорок пять градусов вправо, чтобы при проведении операций с распределительным валом не согнуть клапаны (когда будете собирать, не забудьте свернуть назад коленчатый вал на сорок пять градусов влево).

Двадцатиклапанник без крышечки ГБЦ.

Натяг цепи распределительного вала.

Пропустить много что, открутить рамку с ГБЦ. Соблюдать нужно правильность при раскручивании. С другого бока ГБЦ открутить клапан масла перепуска — самый сложный этап — это раскручивание, так как мало местечка. Натяжитель цепи распределительного вала застопорить болтиком.

Без рамочки ГБЦ. Распределительные валы утоплены как их вкопали — поднимать их лучше с помощником — каждому по одному все в сборку с цепочкой и натяжителем.

Самое сложно для меня оказалось — откручивание болтика, которому крепится регулятор фаз в распредвал впуска. Закручивается он огромным моментом, в итоге испортив головку болтика, мне все же удалось с помощником раскрутить, зажимая ключиком газа в месте, где разрешено на распределительном вале. Закручиваем туда же, где был новенький регулятор фаз крупным моментом. Для тех, кто станет сменят, приобретите новенький болтик.

Новенький регулятор фар в сборке.За закручиваем рамки к ГБЦ, не забудьте открутить болтик.

Обезжирить сторону посадки внизу рамки ГБЦ — нужен бензин. Делаем это для схвачивания герметика. Обезжирить еще верхушку ГБЦ.

После правильной установки распределительных валов утопить их по меточке распределительного вала впуска с крышечкой ГБЦ. При стягивании рамы болтиками правильно распределительные валы сами сядут как нужно — для страховки проверьте, как установлены распределительные валы.

Новенький клапан масла перепуска.

Клапан масла перепуска со старенькой почищенной прокладочкой — я установил еще на герметик.

Герметичный раствор.

Новенький фазорегулятор.

Собирать нужно в обратную установку.

Слегка натягиваем ремень на шестеренку распределительного вала — натянуть роликом натяжения ремешок.

• Какой выбрать автомобиль в 2020? Дизельный, Бензиновый или Электрический?

Смотреть все фото новости >>

Установка байпаса: тонкости монтажа своими руками

По большому счету, байпас перемычка имеет довольно простую конструкцию, и собрать его можно даже с минимальным опытом сантехнических работ. Еще раз повторюсь, что здесь важен принцип работы данного приспособления и его понимание — зная это, изготовить байпас для циркуляционного насоса или еще чего-либо не так уж и сложно. Рассмотрим этот процесс несколько подробнее.

1. Что мы имеем? К примеру, магистраль отопления, на которой смонтирован циркуляционный насос. Первое, что следует сделать для установки байпаса, это снять его и немного переделать магистраль — в частности, несколько увеличить расстояние между резьбовыми концами, на которые был накручен насос.Определить это расстояние лучше всего по месту, собрать насос и узел вокруг как положено.
2. Для этого сразу же за насосом, с одной и с другой стороны, накручиваем шаровые краны — это можно делать сразу капитально. У нас имеются на насосе разъемные соединения, так что быстро разобрать узел и смонтировать его на трубопроводе проблем не составит.
3. Вслед за кранами трубопровода устанавливаются тройники точно такого же диаметра, как и сам трубопровод. Здесь следует сделать оговорку — тип тройника зависит от самого трубопровода. В большинстве случаев применяются тройники, изготовленные из того же материала, что и трубы — если полипропилен или металлопластик, то сначала в краны вкручиваются резьбовые оконечники и потом уже к ним подпаиваются или прикручиваются тройники.
4. В принципе, все, размер задан, и теперь примеряем собранный узел по месту, обрезаем трубопровод по отмеченным меткам и вставляем собранный узел. Для удобства в работе его можно разобрать на американках — попросту говоря, убрать насос, после чего у вас останутся две части трубопроводов, которые и нужно будет соединить с магистралью.После того, как этот участок байпаса будет собран, насос устанавливается на место (капитально) — только после этого можно будет сосредоточиться на самой обводной трубе.
5. поднимаем вверх трубопровод, чтобы он не мешал насосу. Дальше поворотами сводим два патрубка, идущих от двух тройников, друг с другом — по крайней мере, задаем им правильное направление к другу. А дальше идет перемычка и кран, для установки которого, опять-таки, потребуется разъемное соединение и резьбовых оконечников.

В принципе, это и весь байпас для циркуляционного насоса — точно по такому же принципу монтируется и байпас для других сантехнических приборов. Расположить обводной трубопровод можно как вертикально, так и горизонтально — от этого момента его функциональное назначение и качество работы не изменяется.

Вот и все. Теперь вы знаете, что такое байпас и как он работает. Мало того, внимательному и скрупулезному читателю теперь не будет никакого труда изготовить данный узел, без помощи квалифицированных специалистов.Не повторяться принципом — если вы поймете его работы и разберетесь с назначением каждого элемента, собрать байпас своими руками будет несложно.

Автор статьи Александр Куликов

Монтаж своими руками байпасной линии

Монтаж байпаса в отопительной системе сделать просто, необходимо соблюдать несколько правил. Во-первых, диаметр устройства должен быть меньше, чем труб в отоплении. Если не выполнить данное правило, то теплоноситель пойдет в обход батареи.Во-вторых, байпас сдвигают, как можно ближе к радиатору. Для установки перемычки необходимо опорожнить контур. Далее сборка происходит по направлению теплоносителя.

Этапы работы байпасной линии:

• Демонтируется радиатор;
• На месте его крепления присоединяется байпас;
• Далее на краях устанавливается запорная арматура;
• Батареи крепятся на новые места.

Монтаж байпасной линии можно выполнить своими руками

Можно врезать самодельную конструкцию по тому же принципу.Монтаж байпаса выполнить несложно своими руками, не прибегая специалистов к услугам дорогостоящих. Главное, знать несколько тонкостей. Установка перемычки осуществляется как можно ближе к отопительному прибору. Диаметр устройства должен быть чуть меньше, чем трубы контура. Запорный кран устанавливают между перемычкой и радиатором. Вместо шаровых кранов можно установить терморегуляторы, которые самостоятельно направляют потоки через байпас по достижению необходимой температуры. При устройстве устройства возле котла необходимо следить за температурой, чтобы не допустить перегрева.На бесклапанное устройство нельзя ставить кран или задвижку. При срезе труб, устанавливают тройники.

Устройство байпаса

Применение байпаса для монтажа дополнительного давления часто сопровождается включением такого рода в основную часть трубопровода элемента, как обратный клапан.

Он представляет собой небольшой прибор, корпус которого состоит из двух частей. Внутри корпуса байпаса расположен шарик или подпружиненная перегородка. Основная задача клапана заключается в группе работы отопительной системы при отсутствии дополнительного давления, создаваемого насосом.Работа клапана в системе отопления автоматизирована и не требует участия человека. Это очень удобно при аварийном отключении насоса в жителей дома.

Принцип работы обратного клапана в следующем. При включенном и исправном насосе на выходе из клапана создается дополнительное давление, которое запирает его и предотвращает движение жидкости (нижняя часть рисунка).

В случае аварийного отключения насоса (верхняя часть рисунка) дополнительное давление в системе отсутствует, что «отпирает» обратный клапан байпаса и открывает основной трубопровод для движения нагретого теплоносителя.При этом прибор функционирует независимо от наличия оператора, используя лишь законы физики. Это позволяет уберечь всю систему отопления дома от разрушения.

Одним из крепежных элементов, появившихся и активно использующихся в последние годы при использовании элементов систем отопления, стала так называемая гайка-американка.

Она представляет собой две детали, оснащенные резьбой и наворачиваемые друг на друга. Выпускаются в двух вариантах — прямом и угловом. При креплении или ином элементе системы одна часть гайки навинчивается на резьбовую часть патрубка прибора, а подвижная часть соединения сгоняется на трубу с резьбой или фитинг.Использование подобных деталей позволяет сравнительно легко закреплять другие элементы не только в байпасе, но и в любом другом месте отопительной системы. Основным преимуществом соединения «американка» является возможность снятия установленного прибора — насоса, радиатора и других без разборки самой системы.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Что такое байпас? Разновидности, правильная установка

Сегодня трудно себе представить помещение, которое не отапливалось бы в холодную пору года.И каким бы красивым ни был дом, какой бы уютной не была бы квартира, каким бы современным не был бы офис, зимой там будет очень неуютно и некомфортно, если не будет чувствоваться тепло. Именно поэтому владельцу помещения следует максимум внимания монтажу системы отопления, создавая в итоге идеальный микроклимат.

Наверное, многим знакомо, когда отопительный сезон начат, в помещении «нечем дышать», но бывает и наоборот, батареи вроде бы, и работают, но ощущается холод. Для того чтобы избежать подобных крайностей и был разработан инженерами байпас. Иначе говоря, байпас это практичный элемент, используя возможность регулировать подачу который тепло в батареях.

Что такое байпас?

Многие люди даже никогда не слышали о таком понятии, как байпас. И если у обывателя возник вопрос «байпас что это такое?», То любой мастер ответит, что это перемычка, установка которой приходится на промежуток между проводками радиатора прямого и обратного ходов. С виду байпас на отопление — обычный отрезок трубы, но его конструктивная особенность в том, что D байпаса не должен быть больше, чем диаметр труб подводки на один калибр.Байпасная линия представляет собой специальную трубку в половину дюйма. Именно такая технологическая особенность байпаса в системе водоснабжения помогает регулировать подачу тепла.

Для чего нужен байпас в системе отопления?

ОВ процессе монтажа системы теплоснабжения, например, в доме или в квартире, каждый хозяин задается вопросом «Для чего нужен байпас в системе отопления?» Попробуем разобраться в этом подробно.

Итак, основным предназначением такого элемента, как байпас в системе отопления, является осуществление процесса возврата лишнего носителя тепла обратно в трубу стояка из радиаторов.То есть, клапан байпасный, как его еще принято называть, дает возможность не только регулировать температуру воздуха в помещении, но обеспечивает беспрепятственный подход к отопительной системе во время осуществления ремонтных работ, пока система работает. Используя байпас в системе отопления, можно без проблем опорожнить или наполнить систему отоплениялоносителем или обеспечить бесперебойную работу отопительной системы в моменты, когда отсутствует электрический ток. В такие моменты важна конструкция клапана, обеспечивающая возможность перекрыть кран в автоматическом режиме.

Как правильно сделать байпас на отопление?

Многих людей, которые занимаются монтажом отопительных систем и их ремонтом, волнует вопрос «Как сделать байпас в систему отопления?» В последнее время все более популярным становится процесс монтажа двухтрубной системы отопления. Но если однотрубную систему сделать правильно, на должном уровне, то проблем с ней не должно возникать на протяжении десятилетий. Но тогда, когда нужно улучшить работу однотрубной системы, и использовать байпас для радиаторов отопления.В большинстве случаев такой элемент в системе водоснабжения устанавливается в летнее время года, когда система отопления не включена и трубы не заполнены теплоносителем.

Устройство байпаса достаточно простое с технической точки зрения, установка байпаса осуществляется путем использования тройников, соединений на резьбе и сварочных материалов. Такая обводная труба изготавливается в заводских условиях и может быть в продаже диаметрами.

Основным правилом монтажа подобного элемента является соблюдение всех действующих правил и норм.При этом важно следить за тем, чтобы между обводной трубой и отопительным прибором оставалось минимальное допустимое расстояние, а от стояка — максимальное. И не стоит забывать о том, что в схеме монтажа подобных элементов всегдаится отопительной системы, предусмотренная инженерным проектом.

Преимущества использования обводной трубы

Кроме того, что клапан байпасного может регулировать объем подачи теплоносителя в отопительную систему, использование такого элемента обладает и еще массой преимущества, которые из них являются:

• Создание микроклимата, путем снижения или повышения температуры воздуха.
• Экономия денег. В результате использования байпаса, например, для полотенцесушителя, можно добиться разумного расхода теплоносителя, что, соответственно, снижает затраты на энергоресурсы. Сам кран в виде обводной трубы стоит не слишком дорого и способен окупиться за минимальные сроки.

Как видно, использование подобного элемента способно не только создать комфортные условия проживания или нахождения в тех или помещениях, но и сэкономить денежные средства.

Основные разновидности

Так как байпас для радиаторов отопления используется в различных системах, то есть представлен в виде нескольких разновидностей:

1. С обратным клапаном, который широко применяется для насоса циркулярного. Такие элементы допустимы при необходимости. Для насоса, когда он включается, клапан открывается и пропускает через себя теплоноситель под давлением. Когда насос отключается, автоматический клапан закрывается.
2. Без клапана. Такой байпасный кран позволяет осуществлять ремонтные работы с частичной системой отопления, полностью не отключая ее, то есть, перекрывая некоторый участок от подачи теплоносителя.

Байпас — что это такое?

Каждому человеку для комфортной жизни необходимо тепло. Благо, современные технологии предоставляют его с избытком. Байпасы были придуманы для того, чтобы сделать жизнь человека еще более комфортной и удобной.

Байпас для комфортной жизни человека

Для начала необходимо определиться с пониманием, что же такое байпас. Байпас — это своеобразная перемычка, устанавливаемая в области обратной и прямой проводки радиатора.Благодаря этому устройству появляется возможность манипуляций над теплоносителем на водной основе.

Предназначение

Байпас возвращает использованный системой отопления теплоноситель туда, откуда он прибыл, останавливая этим обогрев батарейки в помещении.

Без байпаса, как правило, невозможно выполнить ремонт радиаторов, подключенных к системе отопления. Также за счет байпаса процесс очищения и наполнения батарейки в несколько раз упрощается.

В примере незаменимости байпаса можно привести такую ​​ситуацию: если по какой-то причине в отопительной системе прекратила поступать электроэнергия, необходимо просто перекрыть кран системы водоснабжения (у) и открыть тот, что находится на центральной трубе.В таком удастся избежать аварий и сохранить некоторую часть теплоносителя до того времени, пока не вернется в систему.

Направление вращения вала: I — Обратное направление (против часовой стрелки).
Модели насосов cерии UHE	Вязкость рабочей жидкости, сСт: 6,0 при 20 ° C	Шестерё нчатый ротор, Ф	Вал, Ф	Резьбовое соединение для (S / A / R)	Штуцер мано метра (M1 / M2)	Макс. частота вращения вала, об / мин	Вес, к / г
Подача, л / ч при 1400 об / мин	Подача, л / ч при 2800 об / мин
Арт. № I	9 бар	30 бар	40 бар	Арт. № I	9 бар	30 бар	40 бар
UHE-A2-PZ	05110542	200	155	140	05130542	50021		50021	12	G 1/2 ″	G 1/4 ″	3500	4,4
UHE-A3-P	05110543	300	260	240 0521	260	240	700	600	550	38	12	G 1/2 ″	G 1/4 ″	3500	4,6
UHE-A4-M 5	051 450	425	390	05130544	900	850	800	38	12	G 1/2 ″	G 1/4 ″	3500 4,85 905 905 905	UHE-A5-GZ	05110545	500	450	05130545	1300	1150	1050	38	12	G 1/2 ″	G 1/4 ″	3500 521 905
Направление вращения вала: D — Прямое направление (по часовой стрелке).
Модели насосов cерии UHE	Вязкость рабочей жидкости, сСт: 6,0 при 20 ° C	Шестерё нчатый ротор, Ф	Вал, Ф	Резьбовое соединение для (S / A / R)	Штуцер мано метра (M1 / M2)	Тепловая мощность h2, Вт при 220 В, 50 Гц	Крутящий момент, М (Нм)
Подача, л / ч при 1400 об / мин	Подача, л / ч при 2800 об / мин
Арт. № D	9 бар	30 бар	40 бар	Арт.№ D	9 бар	30 бар	40 бар
UHE-A2-PZ	05120542	200	155	140	05140542	50021		50021	12	G 1/2 ″	G 1/4 ″	110	1,6
UHE-A3-P	05120543	300	260 05120543	300	260 0522	24022905	700	600	550	38	12	G 1/2 ″	G 1/4 ″	110	1,6
UHE-A4-M	0522	05221205 450	425	390	05140544	900	850	800	38	12	G 1/2 ″	G 1/4 ″	110	110	UHE-A5-GZ	05120545	550	500	450	05140545	1300	1150	1050	38	12	G 1/2 ″	G 1/4	110
