Устройство центробежного вентилятора: Устройство центробежного вентилятора конструкция

Содержание

Устройство центробежного вентилятора конструкция

Содержание:

  1. Прямое соединение крыльчатки и двигателя
  2. Крышный радиальный вентилятор
  3. Соединение муфтовое
  4. Ременная передача шкив между подшипниками
  5. Ременная передача
  6. Вентилятор двухстороннего всасывания
  7. Двигатель с внешним ротором

    Центробежный вентилятор или иначе радиальный – устройство для перемещения воздушных (газовых) потоков из одного помещения в другое, либо из помещения в окружающую среду с высоким (до 0,85) КПД. Используется в качестве вентиляционной либо очистной (очищение воздуха от пыли и вредных веществ, попадающих в воздух в производственных цехах) машины. Также может применяться для разряжения воздуха (газа) в помещении.

   Воздух (газ) всасывается вращающейся крыльчаткой, на лопастях которой воздушные массы разделяются, нагнетаются в рабочую камеру, где и происходит их сжатие, далее сжатый воздух (газ) перегоняется под прямым углом в вентиляционные шахты или другое помещение. Объем воздуха (газа), перекачиваемого в единицу времени постоянен.

   В общем случае радиальный вентилятор состоит из электродвигателя, спирального кожуха, в котором расположено колесо с лопастями и выхлопного патрубка. В самом корпусе, в боковой части имеется входное отверстие, через которое воздух втягивается вращающимися с большой скоростью лопастями. Существуют 9 основных вариантов конструктивных исполнений радиального вентилятора.

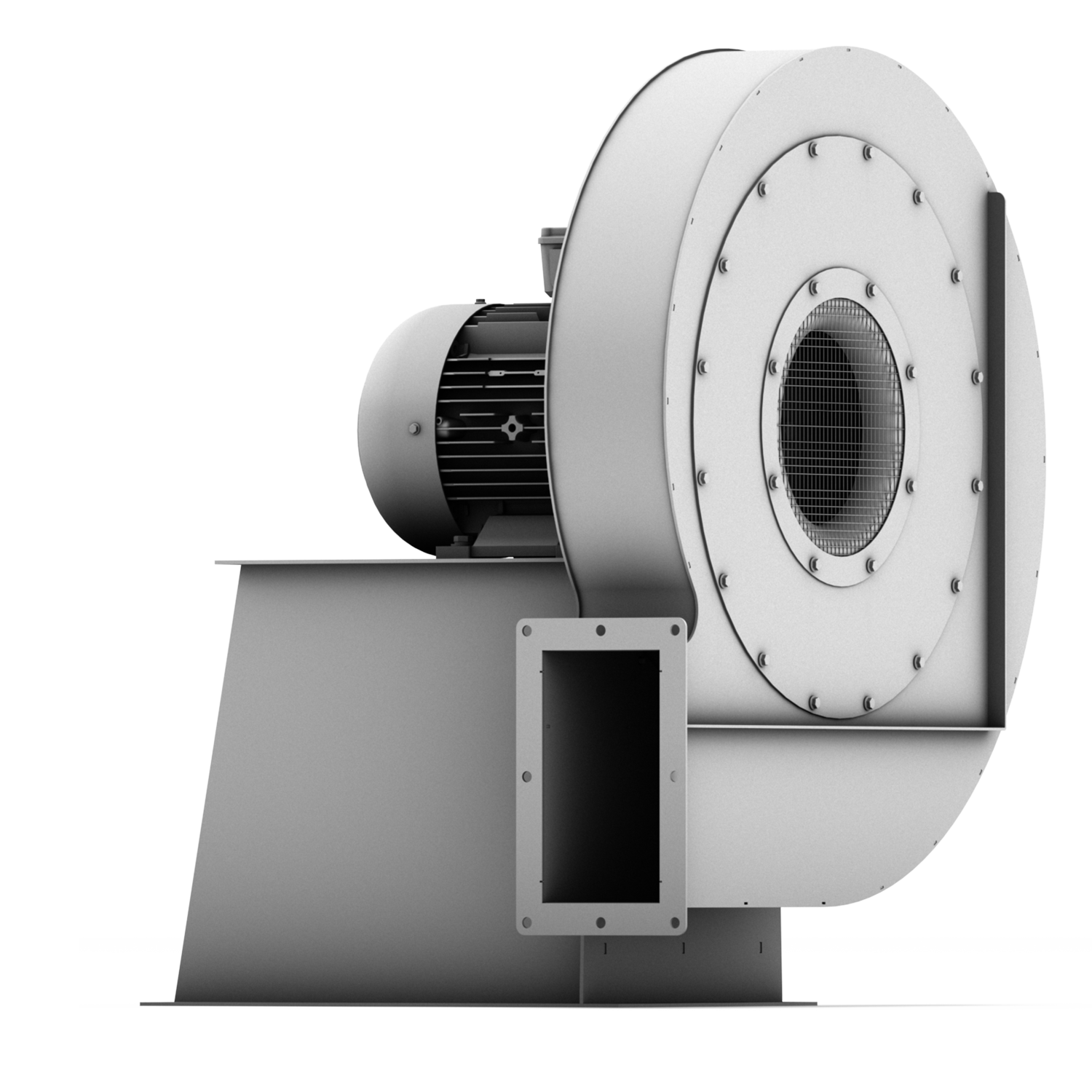

Прямое соединение крыльчатки и двигателя

   Лопастное колесо закреплено без использования муфт и иных передач непосредственно на конце вала электродвигателя, расположенного горизонтально. Данное исполнение обеспечивает максимальную надежность, минимальный уровень шума и высокий КПД (отсутствуют потери мощностей на передачу). Недостатком конструкции являются ограничения по весу и габаритам устройства. Данный способ соединения двигателя с крыльчаткой возможен лишь в малогабаритных, легких вентиляторах. При совпадении частоты вращения двигателя с частотой вращения рабочего колеса данный тип соединения недопустим.

Крышный радиальный вентилятор

   Крышные вентиляторы. Корпус вентилятора и крыльчатка устанавливаются горизонтально без элементов передачи, непосредственно на вал двигателя, расположенного вертикально над корпусом «улитки». Всасывающее отверстие находится снизу, выпускные патрубки по обеим сторонам от корпуса, их отверстия направлены вниз. Отличительной особенностью таких машин является проворачивание воздуха под углом в 180

0. Устройство работает практически бесшумно, отличается простотой конструкции и обслуживания, показывает высокую эффективность. Устанавливается на крышах жилых и нежилых зданий для вентиляции помещений.

Соединение муфтовое

   Крыльчатка соединена с валом электродвигателя посредством муфты. В современных устройствах муфта часто выполняется из износостойких эластичных материалов. Двигатель при этом располагается горизонтально, спиралевидный корпус – вертикально, входное отверстие сбоку, выпускной патрубок при установке соединяют с вентиляционной шахтой. Данная конструкция применяется при внушительных габаритах и весе рабочего колеса, а также при совпадении частот вращения двигателя и крыльчатки.

Ременная передача шкив между подшипниками

   Импеллер соединен с двигателем посредством ременной передачи со шкивом, зафиксированным между подшипниками. Двигатель расположен горизонтально, спиралевидный корпус – вертикально. Недостатком такого исполнения являются сложности при замене ремня. При использовании плоских ремней, их приходится расшивать. При клиноременной передаче – демонтировать подшипник, расположенный с краю. Поэтому вентиляторы данной конструкции встречаются редко.

Ременная передача

   Кожух расположен вертикально, двигатель горизонтально. Соединение ременное, приводной шкив имеет консольное расположение, позволяющее легко заменять ремень. Данная конструкция широко используется в производстве современных вентиляторов.

Вентилятор двухстороннего всасывания

   Кожух расположен вертикально, двигатель горизонтально. Электродвигатель соединяется с колесом эластичной муфтой. В данном варианте подшипники расположены по обеим сторонам от крыльчатки. Данная конструкция отличается высокой жесткостью. Недостаток такой конструкции в расположении кронштейна подшипника. В случае присоединения воздуховода к входному отверстию, кронштейн подшипника оказывается внутри этого воздуховода, что делает его обслуживание неудобным, поэтому такие устройства используют, когда необходимо отбирать воздух непосредственно из помещения. Вентилятор двухстороннего всасывания с клиноременной передачей. Имеет аналогичную конструкцию и особенности, но электродвигатель соединен с крыльчаткой клиноременной передачей.

Двигатель с внешним ротором

   Двигатель с внешним ротором на котором закреплена центробежная крыльчатка. Это наиболее прогрессивное исполнение. Такая конструкция имеет небольшие габариты, хорошее охлаждение двигателя так как двигатель находится в воздушном потоке. Немецкий концерн ebmpapst производит вентиляторы с внешним ротором.

Разновидности вентиляторов улиток. Как сделать вентилятор улитку своими руками

Устройство и конструкция вентилятора


Схема работы радиального вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

  • низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
  • среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
  • высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально.

Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

  • потоки пониженного давления;
  • давление среднего значения;
  • потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Профессионалы предупреждают, чем мощнее вентиляционный агрегат, тем больше усилий по его установке следует приложить. Самодельный короб или основание поспособствует быстрому подключению и корректной работе всего устройства на протяжении длительного времени.

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Дальше центробежный вентилятор собирается из подручных материалов или частей старого устройства. Для таких целей подойдут металлические листы или пластик. Монтаж силового агрегата требует особого внимания, поэтому на этом этапе время уделяется выбору вала или привода. Установленный кулер обеспечит своевременное охлаждение агрегата, продлевая жизнь всему устройству.

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Вентилятор центробежный: конструкция оборудования

Вентиляционные системы, снабженные данным оборудованием, обладают высоким потенциалом даже в сложноклиматических условиях. Центробежный вентилятор представляет собой конструкцию, состоящую из нескольких компонентов:

  • спиралевидного корпуса;
  • рабочего колеса;
  • лопаток рабочего колеса;
  • электродвигателя.

Все части конструкции соединяются точечной сваркой, клепками и болтами, что обеспечивает надежность. Вентилятор центробежный зачастую имеет корпус из нержавеющей стали с порошковым покрытием, что сводит к минимуму возможность возникновения коррозии. От направления изгиба лопаток зависят такие показатели, как экономичность и уровень вибрации.

Вентилятор центробежный: принцип работы конструкции

Популярность данного оборудования во многом зависит от эффективности и экономической целесообразности. Вентилятор центробежный сконструирован таким образом, чтобы максимально повысить данные показатели.

Воздух, попадая на лопасти, отклоняется под углом в 90 0. Затем проходит через спиральный кожух центробежного вентилятора и только затем попадает в помещение. Таким образом, достигается максимально эффективная циркуляция воздушных потоков в помещении.

Купить вентилятор вы можете в нашем интернет-магазине. В нашем каталоге представлен большой выбор разнообразных моделей: вентилятор воздуха осевой центробежный, вентилятор воздуха вытяжной центробежный и т.п. Здесь вы легко сможете подобрать подходящий вентилятор центробежный, характеристики, цена и качество которого будут соответствовать вашим требованиям. Своим клиентам мы даем возможность купить выгодно центробежный вентилятор – стоимость оборудования вас приятно удивит.

Виды центробежных радиальных вентиляторов

Принципиальной разницы в конструкции между вентиляторами радиального типа нет. Их делят на несколько видов по назначению и мощности.

По мощности

Рабочее давление, на которое способна вытяжка улитка, зависит от мощности двигателя устройства, количества и конфигурации лопастей рабочего колеса.

Различают 3 типа радиальных вентиляторов по данному параметру:

  • Устройства относительно низкого давления (до 100 кг/см²). Это небольшие вентиляторы, применяемые для создания принудительной вентиляции в жилых зданиях, маркированные как ВР 80-75. В многоквартирных домах такие устройства монтируют на крыше, в общий вентканал.
  • Устройства, которые работают в интервале среднего давления от 100 до 300 кг/см². Используют в вентиляционных системах производственных цехов без особых требований к безопасности. Общая маркировка вытяжек этой группы ВР 300-45.
  • Мощные (рабочее давление в интервале от 300 до 1200 кг/см²) вытяжки улитки устанавливают на вредных производствах, где есть необходимость интенсивного отвода едких, огне- и взрывоопасных газовых смесей. Общая маркировка этого класса ВР 12-26.

На то, какой вентилятор следует выбрать для данной вентиляционной системы, влияет множество параметров: длина каналов, их разветвленность, пропускная способность, требуемая интенсивность воздухообмена в единицу времени. Такие расчеты проводятся специалистами на этапе разработки проекта вентиляционной системы.

Обратите внимание! Центробежные вентиляторы устанавливают не только на вытяжку, но и подачу воздуха, например, в котельных.

По назначению

Вторая система классификации радиальных вентиляторов делит их по назначению:

  • Вытяжки улитки общего назначения. Эксплуатируются при температуре до +80 градусов в атмосфере, где нет специфических или опасных загрязнений. Устанавливают в жилом или промышленном секторе.
  • Взрывозащищенные – корпус и детали механизма изготовлены из материалов, исключающих появление искры при работе. Используются в помещениях, где есть взрывоопасные газовые смеси. Допустимый температурный интервал эксплуатации от -30 до +40 градусов.
  • Противопожарные или жаростойкие вытяжки устанавливают на производствах, которые используют в технологическом процессе повышение температуры. Устройства изготавливают из углеродистой стали и покрывают жаростойкими составами. Эксплуатируются при температуре до +200 по Цельсию.
  • С усиленной антикоррозийной защитой. Это вентиляторы, которые устанавливают на химических производствах с агрессивной средой.
  • Пылевые (маркировка ВРП) – вентиляторы для удаления воздушных масс с взвешенными частицами. Устройства имеют больший заз

Вентиляторы. Виды, характеристики, расчет вентиляторов

Содержание страницы

Вентиляторами называют газодувные машины для перемещения воздуха и газа. Они потребляют энергию от привода (например, электродвигателя) и сообщают ее рабочему веществу – воздуху или другому газу.

Вентиляторы очень широко применяются в различных отраслях промышленности, в системах вентиляции и кондиционирования воздуха жилых, общественных и промышленных зданий, для проветривания шахт и горных выработок. Вентиляторы являются неотъемлемой частью многих установок теплоэнергетики, металлургической, химической промышленности и систем пневмотранспорта сыпучих веществ. По сути, нет такой отрасли, где бы ни применялись вентиляторы различного назначения. Размеры вентиляторов могут варьироваться от нескольких сантиметров для встроенных вентиляторов охлаждения радиоэлектронной аппаратуры и до 4-5 метров для шахтных вентиляторов главного проветривания. При этом потребляемая мощность может составлять от нескольких ватт до нескольких тысяч киловатт. Общая затрачиваемая мощность на привод вентилятора составляет до 8% от всей вырабатываемой электроэнергии.

Первые прототипы вентиляторов, близкие по конструкции к современным радиальным вентиляторам, были применены инженером А. А. Саблуковым для проветривания горных выработок на Алтае. После этого центробежный вентилятор Саблукова получил широкое распространение в России и за границей для вентиляции зданий, морских судов, а также в промышленности. В дальнейшем А. А. Саблуковым была разработана конструкция осевого вентилятора для проветривания шахт.

Современные вентиляторы очень разнообразны по конструкции и своему назначению, но вне зависимости от области применения основные принципы расчета, монтажа, наладки и эксплуатации вентиляционных установок остаются одинаковыми.

Компрессоры предназначены для сжатия и перемещения газа или пара. По принципу действия компрессоры делятся на компрессоры объемного и динамического действия.

1. Общие сведения о вентиляторах

По конструкции и принципу действия вентиляторы делятся на два основных типа – радиальные (центробежные) и осевые. Существует также ряд модификаций

Чем осевой вентилятор отличается от центробежного

Отличие осевого вентилятора от центробежного

Вентиляторы используются для проветривания помещений, однако их применение не сводится только к приточно-вытяжной вентиляции. Вентиляторы могут использоваться для подачи воздуха в промышленных линиях или, например, для пневматической транспортировки сухих сыпучих материалов. У каждого вида применений есть свои требования, которым соответствует тот, или иной тип вентилятора. В данной статье мы рассмотрим различие двух наиболее распространённых видов вентиляторов: Центробежных и Осевых.



Центробежные вентиляторы

Конструкция центробежного вентилятора, который также часто называют радиальным, включает в себя два основных элемента – электродвигатель и крыльчатку, имеющую ряд лопастей. Визуально он похож на колесо, а при исполнении в спиральном корпусе центробежный вентилятор выглядит как улитка. Такое простое устройство обеспечивает бесперебойное движение воздушных масс в относительно тихом режиме. Лопасти такого вентилятора могут быть загнутыми вперед, назад и прямыми. В центробежных вентиляторах принято использовать двигатели высокой мощности, но, в последнее время тренд на экологичные технологии заставляет производителей использовать энергоэффективные электронно–коммутируемые (EC) двигатели, что позволяет сводить к минимуму потребляемую энергию. Ввиду этих особенностей, центробежные вентиляторы чаще используются в промышленных целях, для работы с большими объёмами воздуха.



Осевые вентиляторы

Осевые вентиляторы еще называют аксиальными, поскольку они перемещают воздух параллельно оси рабочего колеса, в отличие от центробежных, которые перемещают воздух перпендикулярно оси. Устройство представляет собой двигать с крыльчаткой, лопасти которой напоминают пропеллер. Крыльчатка и корпус вентилятора могут быть изготовлены как из пластика (например, в случае встраиваемых или канальных вентиляторов), так и из металла. Осевые вентиляторы имеют множество различных исполнений, в том числе в круглом или квадратном корпусе, с защитной решеткой или вообще без корпуса. Широкий спектр применения позволяет осевым вентиляторам охлаждать, проветривать и даже прогревать жилые и технические помещения.



Отличие центробежного вентилятора от осевого

Относительно центробежных вентиляторов, осевые делают куда больше оборотов, за счёт особенностей своей конструкции и характеристик, однако они неприменимы в условиях с высоким аэродинамическим сопротивлением и более шумные на средних частотах. Но несмотря на это, осевые вентиляторы имеют ряд преимуществ, такие как компактность, удобство эксплуатации, простая конструкция и реверсивность. Они высокопроиз

Радиальные (центробежные) вентиляторы.

Центробежные вентиляторы широко применяются для перемещения воздушных масс, газообразных смесей, пара, дымовых  и пылевых смесей с волокнистыми, пылевидными, твердыми частицами  и примесями, в условиях нормальных и повышенных температур, в приточных (или нагнетательных) и в вытяжных установках. Такие вентиляторы применяются в промышленности, системах отопления и вентиляции, в системах дымоудаления, аспирации, в производственных процессах, климатических вентиляционных системах для обеспечения широкого диапазона производительности с низким уровнем шума. Стоимость центробежных моделей обычно ниже чем осевых, они надежны и не требуют сложного обслуживания.



Конструктивные особенности радиальных вентиляторов



Радиальные вентиляторы имеют корпус спиралеводной формы, иногда обшитый прямоугольными пластинами для удобства монтажа в канальных системах, внутри которого находится рабочее колесо ротора, получающее вращение от привода, который крепится к корпусу. Корпус обычно изготовлен из оцинкованной листовой стали, хотя может быть и пластиковым. Между задним и передним дисками рабочего колеса закрепляются на периферии диска по окружности механически, привариваются или приклепываются лопатки (лопасти ротора).


Типы лопаток различны - с загнутыми назад или вперед краями, плоские, из различных материалов, разной толщины, открытые без переднего диска. Может существенно меняться количество лопаток, их размеры и конструкция. Лопасти рабочего колеса могут быть металлическими, керамическими, пластиковыми,  литыми или составными в зависимости от условий эксплуатации и возможности выдерживать необходимую скорость вращения.



Мы хотим проконсультировать Вас

Вращение ротора осуществляется по часовой или против часовой стрелки. Двигатель передает движение рабочему колесу непосредственно, через ременную передачу или магнитные (или гидравлические) муфты для регулирования скорости вращения вала. Применяются двигатели с внешним ротором, стандартные модели и ЕС-двигатели. Применяется встроенная тепловая защита двигателей от перегрузок.



Регулирование скорости двигателя осуществляют с помощью  электротрансформаторов, преобразователей частоты или электронных коммутирующих устройств, что приводит к значительному снижению энергопотребления.



Применение роликовых маслонаполненных подшипников со специальными системами охлаждения, или шариковых подшипников обеспечивает длительный срок службы и безотказную работу центробежных вентиляторов в любых условиях эксплуатации.



Принцип работы центробежных вентиляторов



Нагнетание  происходит   через центральное отверстие вдоль оси рабочего колеса. При вращении рабочего колеса  воздух толкается лопатками перед собой и отбрасывается центробежными силами в радиальном направлении вовнутрь корпуса вдоль обода рабочего колеса и улиткообразным профилем корпуса направляется к выходу обычно прямоугольного, круглого или квадратного сечения. За счет создаваемого в корпусе  в области центра рабочего колеса вакуума или пониженного давления воздух постоянно засасывается через центральное отверстие. Нагнетание и выброс воздуха или паро-, газовоздушных смесей происходят во взаимно перпендикулярных осях.



Различают центробежные (радиальные) вентиляторы



  • низкого - до 1 кПа,
  • среднего - 1 ... 3 кПа,
  • высокого давления -  3 ...12 кПа.



У центробежных вентиляторов варьируется скорость вращения рабочего колеса, различаясь большой, средней и малой быстроходностью. У первых имеются широкие барабанные колеса с множеством загнутых назад лопаток для создания большого давления, они имеют большой КПД. Вторые отличаются большим размером диаметра всасывания, имеют загнутые вперед лопатки, у третьих - рабочее колесо намного меньшей ширины с лопатками, которые могут быть загнутыми как вперед так и назад.



Конструктивные исполнения радиальных радиаторов



Выпускают крышные центробежные вентиляторы, взрывозащищенные, в шумозащищенном исполнении, канальные дымоудаления, однофазные и трехфазные, с односторонним или двухсторонним всасыванием, со стойкими к эрозии лопатками, с лопатками предотвращающими отложение загрязнений и с множеством других конструктивных  особенностей, необходимых для конкретных условий эксплуатации.



Имеются модели радиальных вентиляторов без корпусов, применяемых  как компоненты для установок обработки воздуха. Выпускают также вентиляторы в  искрозащищенном исполнении, устанавливаемые при перемещении газообразных  или паровоздушных смесей 1-й или 2-й категории, группы Т1, Т2, Т3 согласно классификации ПУЭ, с повышенной угрозой искрообразования.



Центробежные круглые канальные вентиляторы



Применяются для систем с небольшими расходами, в канальных системах вентиляции с диаметрами воздуховодов от 100 до 455мм. Имеют прямое прохождение воздуха вдоль оси  рабочего колеса, принцип «свободное колесо», чем обеспечиваются меньшие потери давления, высокий КПД и стабильные характеристики по давлению и расходу. Выпускаются ведущими мировыми производителями, имеют современную  систему регулирования и защиты двигателя. Компактны и надежны.
Рис. - канальный вентилятор Ostberd серия CK





Центробежные крышные вентиляторы



Устанавливаются в центральных  вытяжных системах вентиляции зданий и сооружений или для отдельных систем. Корпуса из оцинкованной стали, выброс в стороны или вверх. Изготавливаются модели во взрывозащищенном, высокотемпературном исполнении (перемещаемая среда может иметь температуру до 600 град.С), для каминов ( - до 200град.С). Современные модели имеют все возможности регулирования скорости двигателя, надежную защиту и отвечают энергосберегающим требованиям.
Рис. - крышный вентилятор Maico серия ERD




Выпускают также модели маломощных радиальных вентиляторов бытовой серии для кухонных вытяжек или вентиляции санузлов.



Достоинства центробежных  (радиальных) вентиляторов:



  • компактность установки конструкции и монтаж в необходимом положении;
  • крутая расходно-напорная характеристика  позволяет точно подобрать модель;
  • малые пусковые токи;
  • гарантированное регулирование производительности;
  • удобная  подстройка режимов  в зависимости от параметров давления и температуры;
  • обеспечена защита электродвигателя от перегрузок;
  • допустимый уровень шума.



Оригинальный центробежный вентилятор ebmpapst R2D220 AC14 20 M2D068 CF 400V 74W / 115W Гарантия 2 месяца | центробежный вентилятор | ebmpapst fanfan 2

Оригинальный вентилятор

9000 9000
Описание

Состояние: Оригинал НОВЫЙ

Номер детали : R2D220-AC14-20

Гарантия

Гарантия 180 дней с даты регистрации покупки.

Оплата

• Оплата требуется в течение 7 дней после покупки.
• Свяжитесь с нами, если у Вас возникнут вопросы по порядку оплаты
.

Доставка

Если вы выберете стандартную доставку, вы заплатите 3 доллара США, примерно за 15-20 рабочих дней до прибытия.

Если вы выберете экспресс-доставку, например, UPS, примерно за 2-4 дня до прибытия, вы заплатите 33 доллара.

Свяжитесь с нами
  • Если вы удовлетворены полученным товаром, дайте мне ПЯТЬ НАЧАЛА.
  • Пожалуйста, свяжитесь с нами, прежде чем оставить нам нейтральный / отрицательный отзыв, мы всегда будем стараться изо всех сил для 100% удовлетворенности клиентов.
  • SKYPE: skyjoseph_2009 Mail: laptopacc "at 'hotmail. com

Центробежный дегазатор

- GN Solids Control

Центробежный дегазатор

GNLCQ300C - это дегазатор нового типа, специализирующийся на обработке бурового раствора газовой фракции. Обычно он устанавливается после сланцевого встряхивателя и широко используется в различных системах контроля твердых частиц, и очень важен для восстановления веса бурового раствора, стабилизации вязкости бурового раствора и снижения затрат на бурение.А пока его можно использовать как мощный блендер. Его преимуществами являются большая емкость, высокая скорость дегазации, меньшая занимаемая площадь, низкое энергопотребление, простота эксплуатации и обслуживания.

Параметр центробежного дегазатора

Модель GNLCQ300C
Размер впуска жидкости 20 ″
Размер выхода жидкости 8 ″
Размер выхода газа 2 ″
Макс. пропускная способность по жидкости 300м 3 / ч
Максимальное количество удаленного газа 30 м 3 / ч
Главный двигатель 22 кВт
Двигатель вентилятора 1.1 кВт
Масса 1375 кг
Размер 1150 × 1055 × 2885 мм

Принцип работы центробежного дегазатора GN

Через вращающуюся крыльчатку дегазатор всасывает буровой раствор в емкость. Жидкости будут оставаться на уровне выше, чем буровой раствор газовой фракции, и тогда будет сформирован цилиндрический слой жидкости с пространством в форме перевернутого конуса в середине. Буровой раствор выходит из нагнетательного патрубка по касательной.Когда крыльчатка вращается, пузырьки лопаются, газ извлекается из жидкости и, наконец, накапливается в пространстве конической формы с более низкой плотностью. Блок нагнетания (аналогично вытяжному вентилятору) всасывает воздух через узкий канал между воздухораспределительным диском и воздухоразделительным кольцом в выпускной конус, а затем газовый коллектор, плетеный шланг и устройство под давлением в блок нагнетания, наконец, выпускает газ наружу посредством давления. устройство с давлением.

Центробежные вентиляторы, осевые вентиляторы, производители пылесборников

Aerotech India - один из ведущих производителей центробежных и осевых вентиляторов в Индии.Aerotech India была основана группой молодых предпринимателей с амбициозными планами при поддержке команды ведущих технократов в этой области. Мы уже долгое время занимаемся обслуживанием электроэнергетики, патрульной химии, удобрений, автомобилей и т. Д. С момента основания в 2001 году мы постоянно обслуживаем потребности наших взыскательных клиентов. Мы начали наш бизнес с единственным девизом - предоставлять нашим клиентам лучшее из наших продуктов. Качество продуктов и услуг сделало нас полностью отличными от других, работающих в этой сфере.Постоянное поощрение и поддержка наших внутренних клиентов побудили нас успешно выйти на международный рынок. Наши продукты соответствуют всем международным стандартам.

Мы создали специальные услуги для наших клиентов, которые полностью удовлетворены нашим оптимальным дизайном, качеством, конкурентоспособными ценами и услугами для клиентов. Обладая многолетним опытом в проектировании, производстве, поставке, монтаже и вводе в эксплуатацию промышленных систем и оборудования для обработки воздуха и контроля загрязнения воздуха во всех отраслях промышленности, многие из наших клиентов покровительствовали нам по всем их требованиям к этим системам и оборудованию.

Среди основных клиентов Компании : -

  • Автомобиль
  • Правительство / Государственный сектор
  • Фармацевтическая / химическая промышленность
  • Упаковка
  • Продукты питания
  • Одежда / Текстиль
  • Электрооборудование и мощность
  • Керамика / Стекло
  • Сталь
  • Экспортные заказы
  • Бумага и печать
  • Электроника и машиностроение
  • Рис, мука и масло
  • Сахар и Дистеллеры
.
