Пластиковые дождеприемники для ливневой канализации – цена.

Достижение высокой эффективности сбора поверхностных вод происходит благодаря особенностям используемых дренажных систем, в том числе большой скорости водоотвода. Крупные объемы осадков отводятся за счет применения каналов дренажа, монтируемых в специальные устройства – дождеприемники для ливневой канализации. Они представляют собой колодцы, которые отлично собирают воду с поверхности земли, служат укреплением и защитой грунта от размывания, образования ям и глубоких луж.

Конструкция дождеприемников для ливневой канализации состоит из стакана, днища и решеток, которые могут располагаться как в вертикальной, так и в горизонтальной плоскостях. Они играют роль фильтров, пропуская жидкость и собирая палые ветки и листья в специальную корзину. Такой лоток для мусора легко вынимается и очищается.

Как правило, вода поступает в верхнюю часть устройства.

В боковых торцах системы точечного водоотвода имеются трубы определенного диаметра. По ним жидкость стекает в закрытый водосток (канализационные трубы, фильтрационную установку или коллектор).

Форма дождеприемника может быть цилиндрической либо кубической. Обычно подобные колодцы устанавливают в местах, где интенсивного скапливаются поверхностные воды. Чаще всего эти изделия изготавливают из металла или пластика, ведь они должны обладать хорошей механической прочностью и надежностью.

Пластиковые дождеприемники для ливневой канализации

В большинстве случаев предпочтительнее будет использовать пластиковый дождеприемник. Данное устройство является прекрасной защитой фундаментов домов и хозяйственных построек от воздействия атмосферных осадков и скопления влаги. Оно обладает рядом преимуществ, к которым следует отнести:

• Простой монтаж и удобную эксплуатацию;
• Длительный срок службы;
• Устойчивость к колебаниям температур;
• Невосприимчивость к воздействиям различных химических веществ;
• Многообразие расцветок;
• Невысокую цену пластикового дождеприемника.

Необходимо отметить, что максимальная нагрузка устройств из пластика несколько ниже, чем у чугунных аналогов.

Заказать дождеприемник с установкой

Если вам нужно недорого купить пластиковые дождеприемники для ливневой канализации в Москве, обращайтесь в компанию «Кровля-Гуд». Вы можете подобрать подходящее изделие в каталоге сайта либо обратиться за помощью к нашему консультанту, позвонив по номеру телефона из раздела «Контакты».

При необходимости у нас возможно будет заказать монтаж дренажной системы и приобрести другие комплектующие для нее по оптимальной стоимости. Мы оперативно произведем доставку и качественно выполним работы по установке.

Дождеприемник и его характеристики | Инженеришка.Ру | enginerishka.ru

Для приема дождевых и талых вод в водоотводящую сеть применяются специальные сооружения -дождеприемники, представляющие заглубленные камеры, перекрытые решетками. Конструкции дождеприемников подразделяются на две группы: без осадочной части и с осадочной частью.

для приема сточных вод в дождевую водоотводящую сеть применяются в основном дождеприемники без осадочной части. Дно таких дождеприемников должно иметь плавное очертание. Решетки дождеприемников могут быть прямоугольными и круглыми, устанавливаются в плоскости проезжей части дорог. Для увеличения пропускной способности решеток их располагают на 20-30мм ниже лотка проезжей части. Для приема больших расходов при уклоне улиц более0,03 целесообразна установка двух решеток.

Если площадь стока имеет брусчатое или булыжное покрытие то допускается устройство дождеприемников с осадочной частью. Дождеприемники на общесплавной сети кроме того оборудуется гидравлическими затворами высотой не менее 10см. Глубина осадочной части принимается 0,5-0,7м.

дождеприемники располагают в пониженных местах, у перекрестков перед пешеходными переходами и на затяжных участках спусков (подъемов). Расстояние между дождеприемниками определяется гидравлическим расчетом уличного лотка при условии, что ширина потока в лотке перед решеткой не превышает 2,0м.

а) дождеприемник без осадочной части; б) дождеприемник с осадочной частью и гидравлическим затвором

при ширине улиц менее 30м и отсутствии стока с территории кварталов расстояние между дождеприемниками принимается по таблице.

Расстояние между дождеприемниками

Уклоны улиц	Расстояние между дождеприемниками, м
До 0,004	50
0,004 – 0,006	60
0,006 – 0.01	70
0,01 – 0,03	80

примечание: при ширине улиц более 30м или при продольном уклоне улиц более 0,03 расстояние между дождеприемниками должно быть не более 60м.

присоединение дождеприемника к водоотводящей сети производится трубопроводом 200мм, уложенным с уклоном 0,02. Длина присоединения не должна превышать 40м, при этом допускается установка не более одного промежуточного дождеприемника.

Варианты устройства системы дождевого дренажа

Система дренажа дома должна быть разработана еще в период проектирования здания.

Дождеприемник (или сливной водосток) является специальной прямоугольной емкостью, подсоединяемой отводами к ливневой канализации. Поскольку поступающая в дождеприемник вода несет с собой различный мелкий мусор и грязь, нужно выбирать устройства, в которых есть встроенные корзины для сбора мусора.

Они существенно упростят эксплуатацию системы. Чтобы устранить неприятный запах, в дождеприемники встраивают сифоны, или гидрозатворы («ловушки спертого воздуха»). В случае необходимости высота дождеприемников может увеличиваться путем установки их друг на друга.

Способов подсоединения крышного водостока к дождеприемнику два: сверху вертикально или горизонтально, с помощью специальной насадки. Выбор того или иного варианта зависит от устройства системы.

Основные разновидности дождеприемников

Дождеприемники бывают различных конструкций, из разных материалов. Неплохо себя зарекомендовали дождеприемники, изготовленные из полимербетона, подсоединяющиеся к водосточной трубе горизонтально, с помощью специальной насадки. Так же горизонтально они подсоединяются к канализационной трубе.

Полипропиленовые дождеприемники присоединяются к водостоку вертикально и снабжены четырьмя горизонтальными отводами для подключения к ливневке. В дополнение к такому дождеприемнику можно приобрести «пескоуловитель» – конструкцию для сбора грязи и мусора, содержащихся в воде. Вертикальным входом она присоединяется к водосточной трубе, горизонтальным отводом, диаметром чуть больше 10 см, – к ливневой канализации. Пескоуловители универсальны и могут использоваться с дождеприемниками различных фирм с диаметром труб 8–10 см. Наличие встроенного гидрозатвора обеспечивает фильтрацию воды перед сливом ее в канализацию и предотвращает появление неприятных запахов. Некоторые модели пескоуловителей оснащены вертикальным отводом для подсоединения к трубе канализации, а также пластиковой решеткой. Если дождеприемник-пескоуловитель закрыт такой решеткой сверху, он, помимо своего основного назначения, в состоянии собрать воду с прилегающей к водостоку территории. Есть модели пескоуловителей с сифонами и без них.

Сливные водоотводы, которые изготовлены из ударопрочного полипропилена, выпускаются специально для подсоединения к водостоку кровли. Они снабжены вертикальным входом для трубы водостока и горизонтальным, диметром 10 см, раструбом – для подключения к канализационной трубе. Такой двухсекционный водоотвод удобен в использовании, его легко чистить. В конструкцию встроен сифон, благодаря чему удается избежать возникновения неприятных запахов.

На рынке представлена такая разновидность дождеприемников, как отстойники. Эти устройства изготовлены из поливинилхлорида, имеют вертикальные входы и вверху, и внизу – для крышного водостока и канализационной трубы.

Необходимые элементы дождевого дренажа – ливневые заслонки. Их функция состоит в том, чтобы препятствовать обратному ходу воды и предотвращать накопление избыточного количества воды в системе во время таяния снега или сильного дождя.

Варианты расположения систем для сбора стоков

Дождеприемники устанавливаются не только под кровельными водостоками. Их можно монтировать в любом месте, где возникает потребность в точечном сборе поверхностных вод, при этом сверху они закрываются решеткой. Такие устройства могут изготавливаться из разных материалов, в зависимости от сферы применения. Водоотводы из полипропилена обычно устанавливают для сбора воды мощеных дорог, подъездов к гаражам и других поверхностей с усиленным верхним покрытием. В комплекте к водоотводам идут решетки из оцинкованной стали, чугуна, пластика. Выпускается целый ряд унифицированных устройств, которые возможно использовать где угодно – от присоединения к кровельному водостоку до установки под поливочным краном.

Если установить в высоту друг на друга несколько модульных дождеприемников, получится ревизионный колодец.

По инструкциям практически всех производителей, конструкции для точечного водосбора должны быть установлены на основание из бетона. Основная нагрузка при правильном монтаже должна лечь на закрывающую решетку. Выбор последней зависит от нескольких факторов: нужной пропускной способности, класса механической нагрузки и структуры местности.

В системы точечного водоотвода могут быть вмонтированы решетки для очистки обуви. Такие устройства монтируются в крыльцо или перед входом в дом и включают в себя поддон для сбора грязи с отверстием для дренажа, решетку для чистки и опорную сетку. Дренажное отверстие, в свою очередь, подсоединяется к трубе канализации через вертикальный отвод (обычно с сифоном) или напрямую. Иностранные и отечественные производители выпускают поддоны из полимербетона и ударопрочных пластиков. С целью повышения срока эксплуатации, пластиковые и бетонные поддоны комплектуют металлической окантовкой. Чистящие решетки бывают самые разнообразные: различной структуры, сетчатой или ячеистой, из оцинкованной стали; из алюминия, с войлочными, резиновыми вставками; половики из копра и др. Если точечный водоотвод предполагается использовать для сбора воды с какой-либо поверхности, предварительно необходимо провести подготовку.

Она заключается в создании искусственного четырехстороннего уклона, сходящегося книзу в одной точке, где будет находиться устройство для водосбора.

Количество элементов дренажной системы для определенной территории рассчитывается на основе интенсивности атмосферных осадков, пропускной способности самого устройства, свойств поверхности (шероховатости, уклон). Площадь, с которой будет собираться вода, делится на участки по числу водоотводов. Столь тщательная подготовка связана с большим объемом земляных работ, поэтому, для организации водоотведения на большой площади удобнее воспользоваться линейной системой наземного дренажа.

В чем разница между дождеприемником и ливнеприемником | Автомотический полив, системы ливневой канализации в Ставрополе

Если не убирать дождевую воду во время ливня или талую воду в процессе таяния снега, то будут образовываться лужи. Это неприятно и неудобно, особенно, в частном доме. В связи с этим много компаний производят устройства для удаления водных накоплений. Установить оборудование системы дождеотведения и осуществить монтаж систем ливневой канализации в Ставрополе, следуя всем правилам, помогут специалисты фирмы Stavstroy, используя только качественные материалы компании AquaStok.

 В чем разница между дождеприемником и ливеприемником?

Итак, дождеприемник это один из важных комплектующих ливневой канализации. Служит для сбора воды.

Преимущества дождеприемников фирмы AquaStok:

• возможность выбора подходящего размера из ряда, например, 200*200 или 300*300 мм;
• оснащены отверстиями для подведения канализационных труб;
• имеют легкий вес, так как изготовлены из ударопрочного пластика;
• возможность крепления устройств друг на друга при необходимости;
• наличие отсека для сбора мусора в виде листьев, грунта или камней;
• разрешено использование оборудования при любой погоде;
• ударопрочность нагрузки класса В 125 (на парковках и дорогах).

В свою очередь ливнеприемник имеет другие функции. Он соединяет водосточные трубы с канализационными, и работает как переходник. Главной задачей является предотвращение попадания жидкости на стены дома, что приводит к разрушению фундамента.

Выбирая ливнеприемник системы дождеотведения фирмы AquaStok, можно быть уверенным в качестве. Устройство изготовлено из ударопрочного пластика и оснащено специальной перегородкой для устранения неприятного запаха.

Помимо разницы между дождеприемником и ливнеприемником есть и сходство. Они оба служат для обеспечения комфортной жизни пользователей. Составить проект, организовать монтаж систем ливневой канализации в Ставрополе в частном доме и оказать помощь в выборе комплектующих под силу специалистам компании Stavstroy.

Дождеприемники для ливневой канализации, особенности монтажа

Дождеприемники для ливневой канализации

Необходимость организации в своем доме ливневой канализации состоит в том, что она не только отводит воду, но и защищает фундамент дома, бережет дорожное покрытие от проникновения влаги и разрушения.

Этот вид канализации достаточно просто устроен.

По наклонным поверхностям дождевая вода стекает в дождеприемник, откуда перемещается по трубам в колодец.

При обустройстве ливневой канализации она обязательно должна быть оснащена точечным собирателем воды – дождеприемником, который собирает воду под водосточными трубами и кранами.

Современная ливневая канализация. Дождеприемники и их виды

В наши дни дождевая канализация изменилась, по сравнению со старыми вариантами. Теперь ее установка и оборудование для нее стало надежнее и проще.

Основную схему ливневой канализации, используемой для обустройства частных домов, вы видите на рисунке ниже.

В системе канализации присутствуют такие элементы:

• каналы и желоба (лотки) для сбора воды;
• пескоуловители, которые очищают дождевую воду;
• дождеприемные колодцы или дождеприемники;
• канализационные трубы;
• коллекторы и смотровые колодцы.

Дождевая вода, попадая в желоба на крыше, очищается и по трубам перемещается в дождеприемник. Он в свою очередь вторично очищает ее благодаря установленному фильтру, а затем вода из дождеприемника и лотков распределяется по трубам и попадает в вырытый подземный колодец, то есть коллектор.

При этом дождеприемник является одной из самых важных составляющих ливневой канализации, так как он собирает воду не только с труб, но и просто стекающую по дорожному покрытию, поэтому препятствует образованию луж.

Установленный дождеприемник выглядит, как показано на изображении ниже.

Дождеприемник

Современный дождеприемник очень легок в установке и имеет всю необходимую комплектацию, его легко почистить или заменить.

Отличия точечного водосборника состоят не только в самой комплектации, но и в материале из которого он изготовлен.

Это может быть или более легкий пластиковый вариант, либо чугунный. Оба эти вида существенно отличаются по своему предназначению и функциям, которые мы рассмотрим ниже.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Строение дождеприемника

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если предполагается обустройство ливневой канализации в частном доме, то можно с уверенностью выбрать пластиковый дождеприемник, который обойдется дешевле и по цене.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

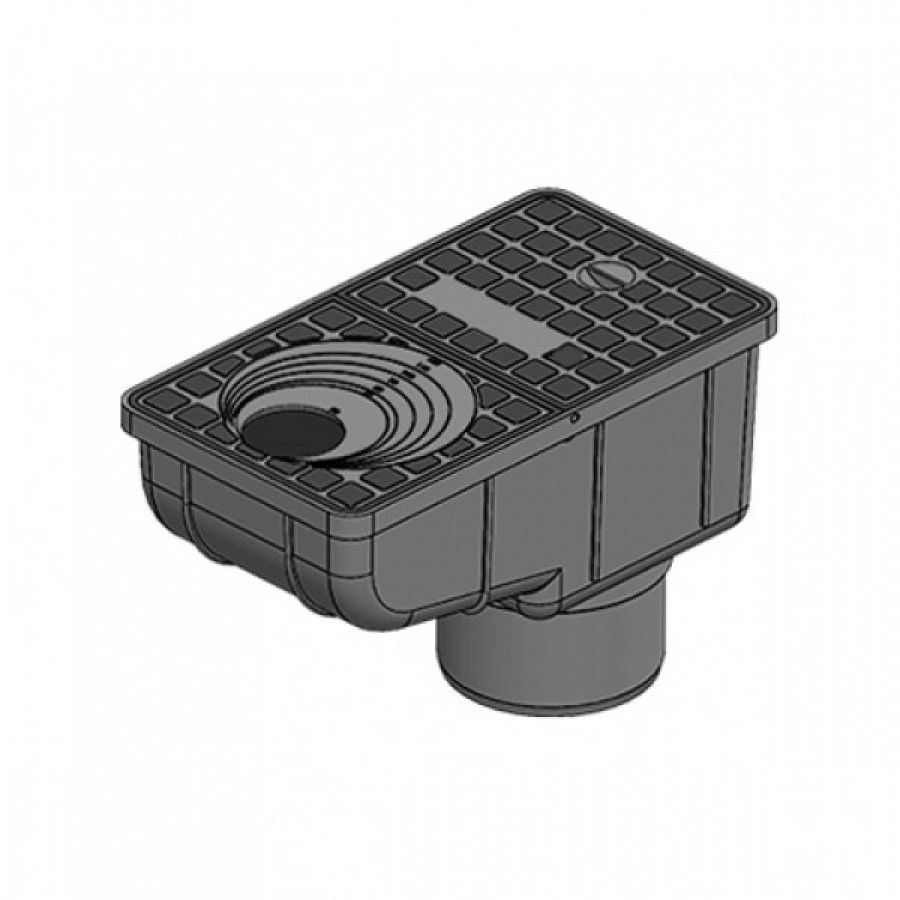

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

Пластиковый дождеприемник

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

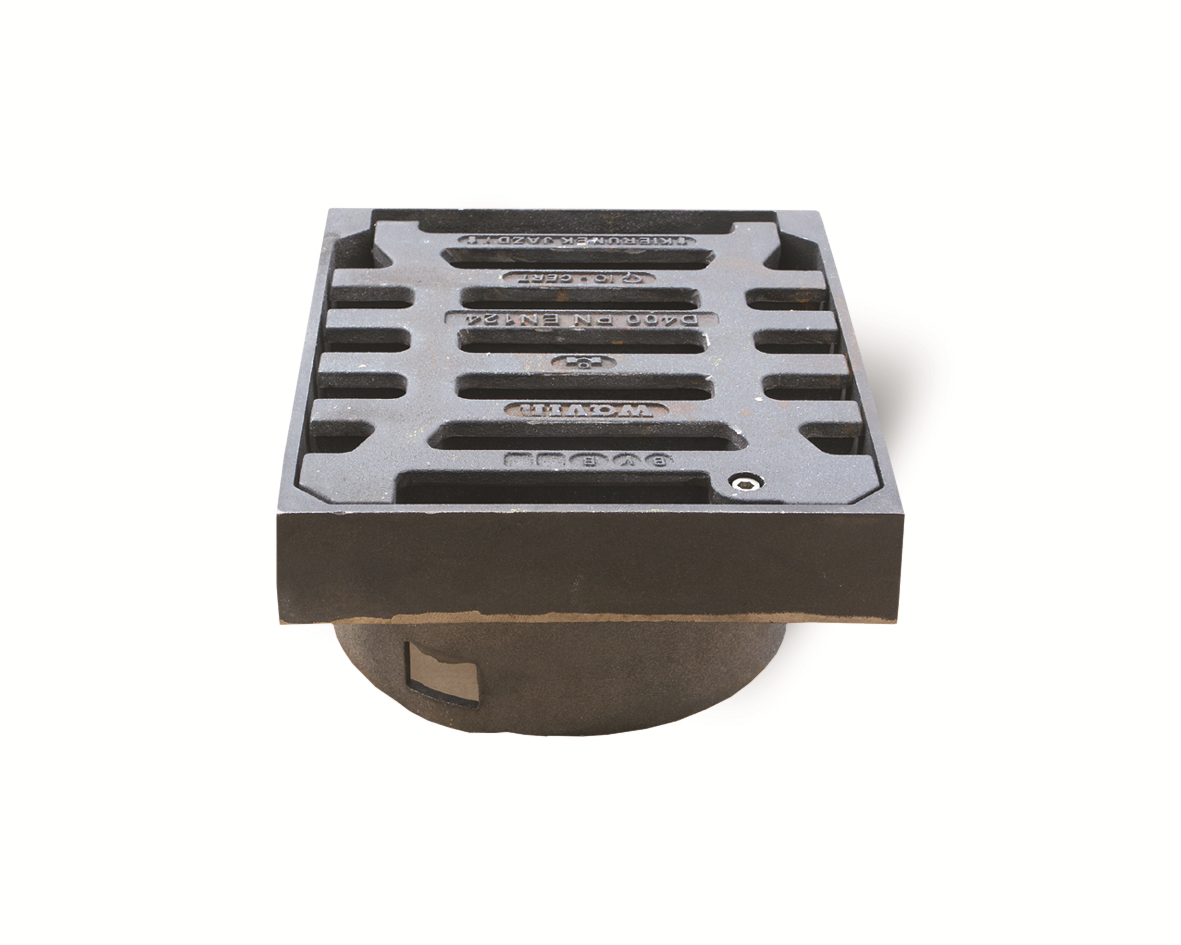

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Чугунный дождеприемник

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Установка дождеприемников для ливневой канализации

Как правило, дождеприемники устанавливают и под сточными трубами, и в местах луж или скопления дождевой и талой воды.

При монтаже важным моментом является учет глубины, на которой будет находиться дождеприемник, а также его размера.

Если провести все этапы установки правильно, то можно быть уверенными в том, что ливневая канализация прослужит долго и не будет засорена мусором.

Правила расположения

Если неправильно расположить дождеприемник, то большая часть воды будет оставаться на поверхности и устройство дождевой канализации окажется бесполезным.

Чтобы убрать как можно больше сточной воды, нужно устанавливать стоки в низинных точках местности или делать для них углубление, чтобы вода сама стекала к дождеприемнику.

Это правило касается и тех водостоков, которые установлены под сточной трубой.

Также нужно выбрать для стока под трубой такое место, чтобы струи воды попадали четко в центр дождеприемника.

Пример правильной установки водоотвода под сточной трубой вы видите на фотографии ниже.

Дождеприемник под сточной трубой

После выбора места для дождеприемника можно приступать к его монтажу.

Особенности монтажа дождеприемников

В первую очередь, при установке дождеприемников следует помнить, что водостоку нужно обеспечить прочное основание и хорошо зафиксировать его под землей.

Рассмотрим основные этапы при монтаже дождеприемника:

• для начала нужно вырыть котлован, измерив глубину самого дождеприемника и добавив к ней 30-40 см, а также оставив 3 см по бокам для заливки бетоном;
• на дно котлована насыпается песчаная подушка, которая заливается водой и плотно трамбуется;
• дождеприемник нужно подсоединить к канализационным трубам, ведущим к коллектору и выровнять по высоте всю конструкцию;
• на дно налить тонким слоем бетонный раствор и плотно уложить дождеприемник;
• теперь бетон нужно аккуратно разлить по боковым сторонам водостока;
• после этого можно установить перегородки и корзину дождеприемника.

После монтажа, поверхностный зазор вокруг водостока можно засыпать песком или гравием.

Общую схему установки дождеприемника вы можете просмотреть ниже.

Схема монтажа дождеприемника

Далее подключается сама ливневая канализация и дождеприемник готов к использованию.

Раз в 2-3 месяца его корзину нужно обязательно очищать от мусора, если делать это регулярно, то ваша ливневая канализация прослужит вам очень долго.

Видео: дождеприемники для ливневой канализации

установка и монтаж своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

FacebookTwitterOkGoogle+PinterestVk

Ливневая канализация является очень важной составляющей любого приусадебного участка, а также территории, с которой необходимо отводить воду. Дождеприемники для ливневой канализации – это обязательный компонент данной дренажной системы. Дождеприемники могут быть изготовлены из различных материалов, иметь разный вес и габариты, выдерживать различную нагрузку, а для их правильного монтажа нужно выполнить определенные требования.

Дождеприемник служит для сбора ливневых и талых вод

Что это такое?

Это специальная емкость, внутрь которой попадает жидкость, стекающая с труб, установленных на фасаде дома. Этот бак должен быть выполнен из прочного материала, так как он сталкивается с давлением грунта, механическими нагрузками и напором воды. Ливневые канализационные дождеприемники не должны подвергаться коррозии.

Дождеприемный колодец с решеткой может быть круглым, квадратным, овальным, прямоугольным. Этот факт никак не влияет на эксплуатационные характеристики. Может повлиять на выбор формы особенность оформления дизайна и выдержка стиля.

Установка дождеприемников

Установка дождеприемника производится с учетом заранее собранных данных:

— Выбор места. Дождеприемник может быть установлен практически в любом месте, однако эффективнее будет поставить его близко к водостоку, чтобы вода попадала в центр этого водостока. При этом стоит учесть, что при различных осадках напор воды бывает разной, например, во время ливня или легкого дождя напоры существенно отличаются. Чем правильнее будет рассчитано место, тем эффективнее будет прием вод.

— Рытье ямы. Яма для дождеприемника вырывается по заранее измеренным параметрам с расчетом на 20-25 см глубже и на 10-15 см шире.

— Устройство дна. Дно для дождеприемника должно быть утрамбовано с помощью любого тяжелого предмета. Далее его следует засыпать щебнем и песком, образуя специальную подушку для установки устройства. В конце дно заливается тонким слоем бетона, примерно на 3-5 см.

— Дождеприемник заранее подготавливается перед установкой. При отсутствии готового отверстия его нужно вырезать. Установка устройства можно осуществить как сразу после заливки бетона, так и спустя какое-то время. Щели между ямой и стенками устройства следует также залить бетоном. При установке чугунного дождеприемника можно не думать, что стенка может выгнуться, а вот в случае пластикового, нужно быть осторожнее.

Зачастую дождеприемники устанавливают так, чтобы в них стекала вода и с соседних участков. При этом пропускная способность намного снижается, так что рекомендуется быть бдительным, чтобы он не засорялся.

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Учтите! Резервуары могут продаваться готовым комплектом или отдельными элементами.

Состоит из таких частей:

• Сама емкость.
• Корзина, которая устанавливается внутрь водоприемника.
• Перегородка или сифон.
• Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Технология монтажа

От правильного выбора места зависит эффективность функционирования дождевой канализации.

При устройстве дождеприемников следует руководствоваться следующими правилами:

• водоотводные конструкции размещаются в местах наибольшего скопления воды;
• отводной трубопровод должен размещаться с уклоном не менее 20 мм/1м. п. для трубопроводов Ø 110 миллиметров. При меньшем диаметре труб и загрязненных стоках уклон увеличивается;
• водосточная труба должна располагаться таким образом, чтобы иметь возможность беспрепятственно снимать решетку дождеприемника и вынимать емкость пескоуловителя.

При установкедождеприемных емкостейнеобходимо учитывать, что очистку пескосборнойкорзинынеобходимо проводить каждые два-три месяца. Для этого нужно обеспечить ее беспрепятственное извлечение.

Дождеприемники монтируются в определенном порядке:

1. Разрабатывается грунт на 300 – 400 мм ниже высоты приемного резервуара.
2. Выполняется песчаная подготовка дна приямка с послойнымтрамбованием.Каждый слой песка проливается водой и хорошо уплотняется.
3. На дно приямка укладывается слой цементно-песчаного раствора или бетона.
4. Устанавливается резервуар дождеприемника и присоединяется к трубопроводам или лоткам ливневки.
5. Сооружение выверяется по высотным отметкам, чтобы решетка приемника строго соответствовала верхней отметке дорожного покрытия или тротуарной плитки.

Рис. 6. Контроль положения дождеприемника.

1. Конструкция фиксируется цементно-песчаным раствором и закрывается решеткой.
2. К дождеприемнику подключаются трубопроводы ливневой канализации, система проверяется на работоспособность потоком воды.

После монтажа дождеприемника герметизируется шов между конструкцией и прилегающим к ней покрытием.

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

• Предполагаемое количество осадков в вашей местности и их интенсивность.
• Площадь дождесборной системы.
• Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Виды устройств

Системы для отвода различают по материалам, из которых сделали. Простота установки, долговечность и удобство эксплуатации зависят от прочности сырья корпуса и решетки. Устройства бывают 4 видов.

Из бетона

Конструкции делают из железобетона или композитного вещества. Разновидности делят на 3 группы:

• Легкие. Производят в форме куба, размером 40х40 см. Располагают пирамидкой внутри отводного трубопровода. Устойчивы к температурным колебаниям.
• Тяжелые. Корпус создают из крепкого фибробетона, решетки – из чугуна. Выдерживают вес до 3 т. Уместны на тротуарах, при выходе из здания и пешеходных переходах.
• Магистральные. Собирают из готовых цементных блоков. Устанавливают вдоль дорожного полотна. Выдерживают вес до 90 т.

Бетонные конструкции очень тяжелые. При прокладке трубопровода нужна специальная техника, что не всегда удобно в условиях загородного дома. Из-за прочности и устойчивости к высоким нагрузкам модели актуальны в качестве водоприемника в автодорожном строительстве.

Крепкая ливневка в земле Источник twitter.com

Из чугуна

Железоуглеродистый сплав – тяжелый материал, который отличается высокой прочностью. Дождеприемники из чугуна выдержат вес до 90 т и справляются с резкими температурными перепадами. У металла высокая пропускная способность, поэтому в ливневке не станет скапливаться вода. Модели классифицируют по видам:

• Д. Компактные изделия весом до 29 кг. Справятся с нагрузкой до 1,5 т.
• ДБ. Масса крупные дождевиков от 50 до 80 кг. Используют в полотне автодорог и на стоянках. Удерживают вес 12,5 т.
• ДМ. Устройства уместны для магистралей с интенсивным движением.
• ДС. Сверхтяжелые конструкции применяют на участках с повышенными нагрузками (аэродромы, доки).

Места расположения

Если неправильно установить водоприемный элемент, то это может привести к скоплению воды на придомовой территории. В этом вопросе необходимо отталкиваться от утвержденных положений по ГОСТу и СНиПу. Основополагающей нормой, от которой следует отталкиваться, является СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения». В частности, ГОСТ 26008-83 предусматривает обязательную установку дождеприемника в следующих местах:

• На затяжных спусках.
• В местах, где пересекаются тротуарные дорожки.
• В пониженных участках по рельефу.
• Во всех местах, где отсутствует естественный отток воды от дождя, талого снега и прочее.
• Под водосточной трубой.
• По краям автомобильных дорог.
• Перед входом в здание.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Полезный совет! Если цена дождеприемника для ливневой канализации вас не устраивает, а осуществить отвод воды с территории надо, то можно попробовать самодельный вариант. Он изготавливается из обычного кирпича, из которого выкладывается небольшой колодец. Стенки колодца оштукатуриваются изнутри, а сбоку к нему подключается трубопровод.

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
4. Все проверив, на дно заливаете бетон в небольшом количестве.
5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
6. Также необходимо сразу заполнить бетоном места вокруг него.
7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

1. Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
2. Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
3. Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Обратите внимание! Фильтр для мусора нужно регулярно чистить, иначе со временем может появиться неприятный запах, выделяющийся в процессе испарения воды из лотка.

Решетка не дает попасть внутрь приемника крупному мусору

Содержание, эксплуатация и уход

Чтобы система слива воды, дренажа и подобных коммуникаций работала исправно, необходимо серьезно отнестись к правилам эксплуатации дождеприемника. Вся суть ухода сводится к тому, чтобы своевременно очищать корзину. Достаточно 2–3 раза в месяц. Если за этот период дожди были небольшие, то чистку выполнять не нужно.

Важно! Если в вашей местности осадки обильные, то необходимо позаботиться о том, чтобы чистить не только сам приемник, но и отводящие от него трубы.

Особенности устройства ливневой канализации

Ливневая канализация служит для отвода с участка не только дождевой воды, но и талых вод. Это делается для того, чтобы скапливающаяся в грунте влага не подмывала фундамент здания, в результате чего оно может начать проседать. В состав любой такой системы обязательно входят следующие компоненты:

• трубы или желоба для транспортировки воды;
• приемники для передачи воды с поверхности;
• водостоки и дренажные колодцы, в которые стекает вода;
• специальные решетки и фильтры, чтобы не допустить попадание крупного и мелкого мусора в систему.

В комплексной системе поверхностного водоотвода дождеприемники занимают важное место

Кроме того, при помощи такой системы можно осуществлять полив растений на участке талой водой, продлить срок службы пешеходных дорожек и тротуаров, а также защитить постройки от пагубного воздействия влаги. Вы можете купить дождеприемник для ливневой канализации для того, чтобы на вашем участке не образовывались лужи или же для того, чтобы вода не затекала в подвал.

Профилактика неисправностей конструкции

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора. Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор.

Смонтировав самостоятельно ливневую канализацию частного дома или дачи‚ не следует забывать о том, что она нуждается в постоянном уходе. Профилактические мероприятия включают очистку лотков от осевшего в них мусора. Если пренебречь этой процедурой система обязательно даст сбой. Идеальный вариант — использование системы круглый год.

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Правильно установив дождеприемники для ливневой канализации, можно защитить свой дом и участок от подтоплений и скопления лишней влаги. Цены на эти простые устройства позволяют без проблем приобрести данную конструкцию, а простота монтажа и обслуживания сделали этот элемент системы отвода воды очень популярным.

Несмотря на то, что ливневая канализация является сложной инженерной системой‚ ее создание под силу даже человеку, не обремененному глубокими познаниями в строительном деле. Стоит в точности следовать всем советам, и ливневая канализация с дождеприемником вокруг частного дома будет работать эффективно и безотказно в течение долгого времени.

Ошибки и как их исправить

Около отмостки в старых домах ливневую канализацию не проводили вообще или делали не особо качественно. Если покрытие твердое, не нужно его разбирать, наземная ливневка прокладывается по крайней границе с необходимым уклоном и уводится к колодцу.

Большинство ошибок требуют демонтажа и повторного сбора системы, но с бетонным основанием наземных систем это будет сделать сложно, поэтому так важно соблюдать уклон сразу, на этапе строительства.

Что важно знать:

Чтобы система получилась герметичной и эффективной, рекомендуется для расчетов и монтажа пользоваться услугами специалистов.

Принцип работы

Водоприемник для ливневки

работает по следующей схеме:

1. Вода, стекаемая самотеком через водосточную трубу, попадает на решетку, которая выполняет декоративную функцию и служит как элемент предварительной очистки стоков.
2. Мелкий мусор и песок остаются на дне фильтра или корзины дождеприемника, а вода направляется в канализационную трубу.
3. Дальнейшее направление стоков указывает труба, установленная с уклоном в сторону накопительного колодца.
4. В колодце стоки собираются и утилизируются (используются для полива растений или для технических нужд).

Схема работы достаточно простая. Но если хотя бы один элемент такой конструкции не будет справляться с потоком жидкости, вся система перестанет функционировать и произойдет затопление участка.

Калькулятор расчета объема ливневых стоков

Обычно определением объема ливневых стоков занимаются при проектировании ливневой канализации в коммунальном хозяйстве, в индивидуальном домостроении расчеты не актуальны в случае, если отвод воды производится за пределы участка. Понятно, что стандартный диаметр отводных труб 110 мм. в наборе с выпускаемыми промышленностью дождеприемниками, обеспечит транспортировку любых водных объемов, которые могут появиться на участке после ливня или весеннего паводка.

Расчет количества ливневых стоков важен в случае, если их слив происходит в накопительную емкость, объем которой необходимо определить во избежание ее переполнения. Для подсчетов проще всего воспользоваться онлайн-калькулятором, в этом случае количество воды, собираемой со всего участка, рассчитывают по следующей формуле:

Q = q х F х Y , где

Q — общий объем ливневой воды на индивидуальном участке;

q — коэффициент, характеризующий интенсивность осадков в данном районе. Определяется по табличным данным метрологических или проектных организаций, а также по специальным картам-схемам для данной местности, измеряется в литрах в секунду на единицу площади (гектар).

F — площадь поверхности участка, с которого осуществляется сбор воды, им могут быть крыши домов и хозяйственных построек или благоустроенная территория вокруг частного дома. Для удобства расчетов на калькуляторах данный параметр вводят в квадратных метрах.

Y — табличный коэффициент, характеризующий впитывающие свойства поверхности, с которой осуществляется водоотвод. Стандартный калькулятор для расчетов вместо данного показателя Y включает в себя перечень различных поверхностей: кровля, асфальт, тротуарная плитка, дерн.

После ввода данных получают искомое значение в литрах в секунду, минуту, или кубических метрах в час.

Рис. 15 Обслуживание водоотводов — примеры

назначение, виды, устройство, расчет, заглубление и уклон, монтаж

Что представляют собой дождеприемники для ливневой канализации

Дождеприемник для ливневки — это специальная емкость, которую монтируют в местах с наибольшей концентрацией атмосферных осадков — дождя, снега. Системы устанавливают над водопроводными трубами, либо в низинах участка.

Ливневый водоотвод состоит из нескольких элементов, главным из которых является дождеприемник. Устройства имеют различные конструкции. Их различают по материалу изготовления.

Не менее важный критерий при выборе конкретной модели — способность выдерживать весовые нагрузки.

Устройство переставляет собой решетчатую раму, которую фиксируют на поверхности водозаборного колодца.

Предназначение

Водоотводная конструкция — дождеприемник — отводит лишнюю жидкость, предохраняет фундамент жилого дома от затопления сточными водами, защищает асфальт и плитку от преждевременного разрушения при негативном воздействии влаги.

От того, насколько правильно будет выбрана и установлена конструкция, зависит состояние здания и приусадебного участка.

Читайте еще: Ливневая канализация: технология монтажа

Дождеприемник — основная часть системы водоотведения. Именно на него ложится главная функция ливневки — принять все виды стоков — дождевой, талые воды, остатки жизнедеятельности человека.

Конструкция и принцип работы

Практически все устройства имеют одинаковую конструкцию. Их различие — только в глубине и массе. Глубина стандартной системы — 40-45 см, вес — в зависимости от материала изготовления.

В торговой сети продают как дождеприемники стационарные, так и в комплекте с дополнительными элементами.

Устройство дождеприемника:

• внешняя часть — решетка;
• сифон — выполняет функцию перегородки;
• емкость для приема воды — имеет различный объем, что влияет на пропускную систему конструкции;
• непосредственно приспособление.

Задача дождеприемника — собрать воду и профильтровать ее от фрагментов мусора. Как это делается?

Вода попадает в устройство. До этого момента она предварительно очищается в корзине — это первичная фильтрация. Здесь жидкость отстаивается, примеси, песок, грязь и мусор оседают вниз. Затем вода поступает через водоотводные каналы в трубы, желоба ливневки. Достигает внешнего коллектора или стационарной системы накопления, которая находится в пределах участка.

Что лучше — лотки для воды или дождеприемник

Если вы просто установите водоотводные лотки, разместив их на землю, полностью решить проблему отвода влаги с участка не получится. Эту идею можно рассматривать как временную меру. Ведь уже через 4-5 месяцев емкости разъедутся по сторонам и вся вода окажется у вас на участке. Кроме того, вместе с водой в лотках окажутся частицы грязи, фрагменты мусора, песок и гравий.

Пропускная способность дождеприемников: формула расчета объема ливневых стоков

Чтобы устройство дождеприемника для ливневой канализации работало функционально, нужно правильно выбрать модель. Для этого определяют пропускную способность изделия. Как это сделать?

Воспользуйтесь онлайн-программой расчетов. Десятки таких калькуляторов есть в сети.

Читайте еще: Значение труб в ливневой канализации, что влияет на их выбор

Принцип пользования программой простой. В таблицу, предложенную ресурсом, внесите сведения, которые запросит программа:

• уровень осадков, который характерен для вашей местности;
• размер участка;
• площадь поверхности крыши;
• уровень впитываемости влаги — учитываются различные виды поверхностей, имеющихся на вашей территории.

Калькулятор произведет расчеты и выдаст результат. Показатель измеряют в литрах на определенный промежуток времени — секунду, минуту, час.

Важно! Выбирайте модель, характеристики которой больше, чем порог проходящей воды, который вы получили. https://www.youtube.com/embed/NciJdW74SRg

Монтаж

Перед началом установочных работ ливневой канализации выполняется её расчет и проектирование. Потребный диаметр системы рассчитывается согласно СНиП. Для того чтобы определить размер водостоков, необходимо учесть ряд факторов:

1. Среднегодовое количество осадков;
2. Объем воды;
3. Общую площадь стока. Расчет этого параметра разнится в зависимости от типа канализации. Для линейной он вычисляется путем общей площади участка, а для точечной – исходя из площади кровли;
4. Тип грунта, глубина промерзания и грунтовых вод.

Фото — проект установки

Все данные, кроме объема воды, можно узнать в службе геодезии Вашего района. Для расчета объема существует формула:

Q=(q*20)*F*Ψ, где

• q*20 – это интенсивность осадков;
• F – площадь обслуживаемой поверхности;
• Ψ – коэффициент в зависимости от материала зоны канализации. Для щебня – 0,4, для бетона – 0,85, для асфальта – 0,95, для кровель – 1.

Последовательность работ и правила установки ливневой канализации:

1. Разрабатывается план (техническое задание) и смета. Это поможет сэкономить средства и время установки стоков. Типовой проект включает в себя данные о размере и месте установки сети, обозначения труб и прочие конструктивные данные;

2. После осуществляется рытье траншей. Нормы, по которым проводится прокладка трубопровода зависят от конкретного региона и нужного диаметра водостоков. Если сечение трубы не превышает полуметра, то её устанавливают на глубине 30 см. Если превышают, то на глубине 70 и ниже;
3. Колодцы, очистные сооружения и сточные каналы нельзя устанавливать ниже уровня промерзания грунта. Такая прокладка нецелесообразна и может негативно отразиться на эффективности системы;

4. Обязательно учитывается уклон дренажа. Монтаж ливневой канализации производится под уклоном 0,5 см на каждый погонный метр, также труба обязательно должна быть ниже, чем фильтрующий патрон;

5. Устанавливаются водоприемные воронки. К ним подводятся выходы водостоков с кровли;
6. После этого начинается установка магистралей. Перед их монтажом нижняя часть траншей уплотняет песчано-щебневой подушкой. Одновременно укрепляется яма для установки колодца;

7. Монтируется приемник, к нему под наклоном подключаются магистральные направляющие. Иногда устройство ливневой канализации также включает в себя установку промежуточных смотровых колодцев. Их монтируют после разветвления труб;

8. Все части сети соединяются в единую систему при помощи фитингов. Места стыков герметизируются. Строительство завершается установкой решеток или засыпкой каналов (в зависимости от типа конструкции).

Обслуживание ливневой канализации требует особого подхода:

1. Очистка стоков выполняется раз в полгода. Это необходимо для защиты системы от заиливания и снижения эффективности;
2. Пескоуловители также прочищаются, но они обслуживаются каждые 3 месяца;
3. К колодцам обязательно должен быть свободный доступ. Это также нужно для препятствия заиливанию.

Система периодически прочищается биологическими или химическими реагентами. Плановый ремонт (проверку фитингов и швов) проводят раз в год.

Видео: строение ливневой канализации

Виды

Сегодня различают некоторое количество подтипов приемников. Каждый из них имеет свои отличительные черты и характеристики.

ДБ

Такой дождеприемник имеет характерное прямоугольное строение. Обозначение ДБ расшифровывается как «водоприемник большой». Подобные детали используются на участках проезжей части, что расположены на достаточно низком уровне. С ДБ дождеприемниками будет обеспечиваться качественный сток жидкости. Рекомендуемым параметром уклона в данном случае является 0,005.

В соответствии с ГОСТ указанные разновидности водоприемников должны быть изготовлены исключительно из очень прочного и долговечного чугуна с маркировкой не ниже СЧ15.

Данные элементы должны обладать следующими характеристиками:

• повышенной прочностью;
• долгим сроком службы;
• эффективной функциональностью.

В наборе с этими дождевыми приемниками зачастую идут такие детали, как корпус и решетка. Некоторые производители предлагают и варианты, в наборе с которыми решетка не идет – выбор подходящего варианта зависит от предпочтений потребителя.

ДМ

Деталь с такой аббревиатурой – это дождеприемник малый (или магистральный). Благодаря этим вариантам удается собирать поверхностную влагу с улиц, частных дворов, парковых территорий и прочих подобных площадей. Малые приемники характеризуются высокими показателями пропускной способности. Как правило, их используют на участках с низкорасположенными лотками автомагистралей, имеющих пилообразный продольный профиль. Кроме того, к подобным элементам обращаются, если речь идет о местах с высокой транспортной загруженностью, а также территориях, где в стоках присутствует большой процент химических составов.

Такие элементы могут иметь:

• круглую;
• квадратную;
• прямоугольную формы.

ДК

Существуют также и дождевые приемники с аббревиатурой ДК. Расшифровывается указанное обозначение как «дождеприемник круглый». Подобные варианты применяют при возведении мостов, дорог и различных промышленных объектов. В большинстве ситуаций можно встретить ДК приемники из крепкого чугуна.

Также подобные дождеприемники можно часто встретить:

• на автомобильных стоянках;
• городских автодорогах;
• на дворовых территориях возле жилых домов.

В чем заключаются особенности устройства

Разные модели дождеприемников имеют отличный вес и глубину. Стандартная деталь имеет глубину – 40 см.

Изделие можно купить как отдельную составляющую, так и в комплектации с другими компонентами.

Состав полного комплекта:

• сам дождеприемник,
• корзины различного объема,
• сифон – перегородка,
• внешняя решетка.

Решетку нужно выбирать, в зависимости от предполагаемой нагрузки, которая будет воздействовать на колосник.

Из какого материала лучше покупать дождеприемники:

• из чугуна,
• пластика?

Этот вопрос волнует многих частных домовладельцев.

Еще, буквально, несколько десятков лет назад в продаже можно было увидеть изделия только из бетона и чугуна.

Сейчас ассортимент расширился и добавилась еще одна модификация– дождеприемники из пластика.

Люди, которые не очень хорошо разбираются в данном вопросе, как правило, делают свой выбор в пользу чугуна, и это не совсем верно.

Благодаря современным технологиям, удалось создать высокопрочное и надежное устройство из пластической массы, которое по своим техническим характеристикам не уступает металлическим изделиям.

Приспособления из качественной, износостойкой пластмассы имеют много преимуществ, главные из которых:

• легкость монтажа,
• небольшой вес,
• неподверженность процессу ржавления,
• они не восприимчивы к воздействию агрессивных сред и механическим повреждениям.

При обустройстве ливневой канализации в частном доме, разумнее всего, использовать пластиковые дождеприемники, они, как нельзя лучше отвечают требованиям цена/качество.

Если вы переживаете, что они не смогут выдерживать больших нагрузок, устройства можно доукомплектовывать чугунной решеткой.

Производители пластмассовой продукции утверждают, что их изделия способны претерпевать большие перепады температур – от +40 до -90 градусов по Цельсию.

Чугунные приспособления рационально использовать на магистралях, по которым ездит большегрузный транспорт.

Особенности установки дождеприемника

Установку дождеприемника для ливневой канализации осуществляют под выходом сточной трубы или же в тех местах, где после дождя или в результате таяния снега образуются лужи

При монтаже особое внимание следует обращать на глубину установки. Также рекомендуется выбирать такое расположение конструкции, чтобы вода из трубы попадала точно в ее центр

А если нет возможности расположить сток в самой низкой точке территории, то к нему нужно провести специальные углубления, по которым вода будет стекать в приемник.

Собранная вода течет по трубам, а затем доходит до подземного колодца — коллектора

После того как вы определились с типом конструкции и местом ее установки, можно приступать непосредственно к установке дождеприемника. Она состоит из следующих этапов:

• Выкапывается котлован. Его глубина определяется размером самого приемника, к которому необходимо добавить 30-40 см. Ширина ямы также должна быть больше габаритов конструкции примерно на 3 см с каждой стороны, так как она будет укрепляться при помощи бетонного раствора.
• На дне ямы монтируется специальная песчаная подушка. После засыпания песок заливается водой и тщательно утрамбовывается.
• Дождеприемник подключается к системе труб или лотков. При этом нужно следить, чтобы вся конструкция была точно выровнена по высоте.
• Дно ямы заливается небольшим слоем бетонного раствора, в который устанавливается приемник. При установке дождеприемника своими руками необходимо надежно зафиксировать конструкцию в бетоне, чтобы избежать ее смещения впоследствии.
• С боков конструкции заливается бетонный раствор. Для того чтобы пластиковая модель не деформировалась под давлением бетона, ее стенки можно дополнительно укрепить металлической решеткой.
• Устанавливаются перегородки и корзина дождеприемника.

Схема укладки ливневой канализации во дворе

Помните, что срок эксплуатации и эффективность работы конструкции зависит от того, насколько вы правильно установили дождеприемник. Как показывают многие видео монтажа дождеприемников, делать это нужно до установки покрытия на территории. Делать мощение на участке, который прилегает к приемнику дождевой воды, стоит только через несколько дней после завершения установки последнего. За это время бетон окончательно застынет, и вы сможете смело укладывать любой тип покрытия.

Комплект для установки дождеприемника

Одним из ключевых факторов, который также нужно учитывать при монтаже дождеприемника для ливневой канализации, это прочность и надежность основания. Учтите, что при перепадах температуры грунт, в который установлен приемник, может расширяться и сужаться, поэтому бетонная подушка и стенки, окружающие конструкцию, должны быть предельно надежными. В противном случае вам придется в первую же весну заново установить дождеприемник. Как избежать этого подскажут многочисленные тематические видео в интернете.

Если вы не обладаете достаточными строительными навыками для самостоятельного монтажа конструкции, то можно поручить это дело квалифицированным специалистам. В таком случае цена установки дождеприемника будет зависеть от типа приемника, глубины установки и ряда других факторов.

Процесс обустройства дренажной системы на дачном участке

Правила ухода за конструкцией

Дождеприемник – один из самых требовательных в плане обслуживания элементов системы ливневой канализации. Это обусловлено тем, что вода в него попадает непосредственно с поверхности, и именно здесь происходит ее первичная очистка от мусора

Если вы хотите, чтобы корзина приемника засорялась реже, то стоит обратить внимание на модели с мелкоячеистой решеткой, которая не будет пропускать мелкий мусор

В любом случае корзину приемника необходимо извлекать и чистить не реже, чем раз в 2-3 месяца. В противном случае вы рискуете получить не только засор, но и источник неприятного запаха у себя под домом. Если же засор образовался в месте соединения конструкции и трубопровода, то его следует удалить при помощи специальных сантехнических приспособлений.

Регулярная чистка всех элементов водосточной системы поможет избежать негативных последствий засоров

Цены дождеприемников на современном строительном рынке позволяют без проблем приобрести такую конструкцию для обустройства ливневой канализации на частной территории, а простота в установке и эксплуатации сделала этот элемент системы отвода воды очень популярным.

Дождеприемники для ливневки из пластика

Самым востребованным является именно пластиковый вариант, который используют для применения на приусадебной территории или дачном участке. Производят его из особого морозостойкого полипропилена, отличающегося устойчивостью к температурным перепадам, различным нагрузкам и химическим веществам.

Стандартные параметры пластиковых дождеприемников для ливневой канализации равны 300х300х300 миллиметров, либо 400х400х400 и 500х500х500 миллиметров. Такие модели различают согласно максимально допустимой величине нагрузки на решетку.

В соответствии с данным показателем выпускают изделия следующих классов:

1. А — максимальная нагрузка на них не превышает 1,5 тонн, их используют для монтажа на дорожках для пешеходов и приусадебных участках.
2. В — имеют способность выдерживать вес до 12,5 тонн, что позволяет устанавливать эти модели на автомобильных парковках и в гаражных сообществах.
3. С — переносят нагрузку максимум 25 тонн и поэтому их задействуют на заправочных станциях и автомобильных магистралях.
4. D – 40-тонные приемники выдерживают вес грузового транспорта.
5. E – максимально допустимая нагрузка на них до 60 тонн и это дает возможность монтировать их на стоянках грузового транспорта и в иных местах.
6. F – они способны выдержать массу до 90 тонн, подобные модели устанавливают на площадках, где перемещается тяжелая техника.

Вне зависимости от размеров модели из пластика для ливневой канализации состоят из следующих частей:

1. Корзина. Предназначается для защиты системы отвода стоков от проникновения мусора. В дождеприемниках размерами 300х300 миллиметров и других аналогичных изделиях он оседает на дно корзины и по этой причине ее периодически следует извлекать и очищать.
2. Резиновый сифон. Не дает распространяться неприятному запаху, возникающему при гниении мусора и испарении жидкости со дна корзины.
3. Перегородка. Выполняет функцию гидрозатвора, она нужна в случае подсоединения к приемнику водоотводящей системы.
4. Крышка. Позволяет полностью закрывать дождеприемник, ее задействуют в холодную погоду или при не использовании дождеприемника по какой-либо причине.
5. Решетка. Через нее вода попадает в ливневку. Модель круглой или квадратной формы подбирают в зависимости от конструкционных особенностей приемника.
6. Люк. Его применяют при обустройстве колодцев закрытого типа.
7. Удлинитель. С его помощью можно увеличивать глубину конструкции.

Приемники различают по способу отвода жидкости. Он может производиться в сторону или вниз. Выбор конкретного варианта основан на конструктивных особенностях ливневки и места нахождения в ней дождеприемника.

Чтобы установить на место пластиковый водоприемник, не потребуется задействовать спецтехнику, можно без проблем обойтись собственными силами. Пластик довольно устойчив к всевозможным негативным воздействиям, таким как, температурные перепады или агрессивные химические соединения.

Еще одним важным преимуществом пластиковых изделий, отличающих их от чугунных водоприемников, стала простота обслуживания. Чтобы их почистить, достаточно извлечь корзину, удалить из нее содержимое и далее промыть. Поскольку такие дождеприемники имеют небольшие размеры и вес, сделать подобную манипуляцию будет несложно.

Трубопровод к модели из пластика подсоединяют без применения специальных крепежных элементов, причем в двух плоскостях. Решетки для пластиковых изделий могут быть произведены из чугуна, жести или из этого же полимера.

Наиболее прочным считается вариант из чугунного сплава и поэтому его задействуют в местах, где наблюдается повышенная нагрузка. Зависит стоимость пластиковых приемников от их конструкционных особенностей и компании-производителя.

Ультра защита на входе | Защита входного отверстия ливневой канализации

Детали входных фильтров ливневой канализации

Защитный кожух бордюрного лотка обеспечивает защиту ливневых стоков для бордюрных ливневых стоков и комбинированных лотков с решетчатыми лотками. Эти впускные фильтры ливневой канализации изготовлены из прочного нетканого полиэфирного волокна. Кроме того, ограждение входного отверстия ливневой канализации выполнено со встроенными магнитами из редкоземельных металлов, что упрощает установку ограждения входного отверстия бордюра. Сверхпрочный геотекстильный материал желтого цвета на входном ограждении бордюра удаляет нефть и углеводороды, а также отложения и ил.

Разница между Ultra Inlet Guard (стандартная модель) и Ultra Inlet Guard Plus заключается в том, что модель Plus оснащена встроенным перепускным отверстием, которое позволяет проходить неочищенной воде во время сильных дождей для предотвращения затопления.

Ограждение бордюрное изготавливается для дождеприемников с боковым подводом (бордюр) и с решетчатым подводом (дождевик комбинированный). Боковые входы ливневой канализации (бордюр) располагаются вплотную к бордюру и захватывают сток, опираясь на способность открытого под тыльной стороной каменного бордюра.Чтобы улучшить улавливающую способность, эти бордюрные входы обычно вдавливаются на обратной стороне. Стандартная модель бордюрного входного фильтра имеет размеры, подходящие для данного типа ливневой канализации.

Ливневые стоки с решетчатыми входами (комбинированные водостоки) у бордюра обычно имеют такие решетки для предотвращения попадания внутрь большого количества мусора и улучшения стока воды во время ливневых дождей. Защитный кожух Ultra Inlet Guard в стиле бордюра идеально подходит для этих комбинированных водостоков, учитывая впускное отверстие на бордюре и поддон под решеткой.

Это защитное устройство для ливневых стоков выпускается в стандартном стиле бордюра и комбинированном решетчатом входе. Точные размеры обеих моделей Ultra Inlet Guard и Ultra Inlet Guard Plus см. в спецификациях ниже.

Для получения дополнительной информации о наших входных фильтрах ливневых стоков позвоните нашим специалистам по продукции по телефону 863-261-8388 .

Установка и обслуживание воздухозаборника | SWS

Защита на входе — очень широкая тема. Существует множество различных типов впускных устройств и столько же типов устройств защиты впускных отверстий.Поиск подходящего защитного устройства, которое будет эффективно работать для любого заданного типа входного отверстия, является главным приоритетом проекта.

Большинство проблем возникает из-за того, что защитные устройства на входе не установлены или не обслуживаются должным образом. Это может быть серьезной проблемой, когда дело доходит до правоприменения. Уличные входы существуют не просто так. Конструкция защиты на входе предназначена для того, чтобы вода могла стекать в пруд или бассейн, позволяя осадку осесть до того, как вода протечет через устройство и попадет в ливневую канализацию.

Обеспечение надлежащей реализации и правильной работы входной защиты входит в обязанности инспектора, равно как и передача этой информации владельцу/оператору или стороне, получающей отчеты о проверке.

Указатели установки

Первый случай, который следует выделить, касается участка, в котором несколько строителей использовали z-образную дамбу. Первым открытием при осмотре было то, что впускная защита была установлена ​​неправильно из-за просчета измерений.

В этом случае защита впускного отверстия остановилась в нескольких дюймах от края впускного отверстия. Это повод для уведомления о нарушении от муниципальной отдельной ливневой канализации или других контролирующих органов. Важно, чтобы защита впускного отверстия была как минимум на 4–6 дюймов длиннее на каждом конце впускного отверстия. Например, если входное отверстие имеет ширину 10 футов, то сайт нуждается в защите входного отверстия шириной 11 футов.

Также существовал зазор между бордюром и задней частью защиты воздухозаборника. Установщик не удостоверился, что защита на входе соответствует бордюру и желобу. Иногда бывает трудно привести продукцию в соответствие из-за калибра проволоки, используемой в производстве. Мешки с камнями или мешки с песком можно использовать, чтобы заполнить пространство между бордюром и желобом, чтобы осадок мог осесть.

Кроме того, передняя кромка не является плоской и не соответствует желобу. Это имеет место в большинстве применений z-дайков и может быть устранено путем установки мешков для камней или мешков с песком.

Эксперты часто получают запросы относительно тюков соломы для защиты входа. Хотя тюки потенциально эффективны, их долговечность недолговечна, и они не дают желаемых результатов при неправильной установке.

По мере развития участка и уменьшения количества отложений существуют другие технологии, которые могут улавливать отложения, создавать меньше беспорядка и поддерживать сайт в более подходящем состоянии.

Дополнительные соображения

При проведении проверки необходимо также учитывать безопасность. Грязь и осадок на улице могут вызвать проблемы с дорожным движением. Чтобы этого не произошло, рекомендуется ежедневно подметать улицы. Даже на засушливом юго-западе может разразиться гроза и устроить на участке огромный беспорядок.

На коммерческих объектах типичную защиту от уличных форсунок обычно можно найти только на более поздних стадиях проекта. Однако существующие водозаборы на улицах, ведущих к месту строительства или поблизости, также должны быть защищены.

Многое может измениться всего за одну неделю между проверками; именно здесь общение с генеральным подрядчиком становится ключевым. Важно обеспечить надлежащую защиту каждого нового входа, а затем отметить и обновить карты передовых методов управления. Хороший инспектор использует эти карты в своей повседневной деятельности.

В ходе реализации проекта инспекторы обнаруживают, что идет установка ливневых стоков. Труба ливневой канализации, установленная наполовину, должна иметь некоторую защиту в конце каждого рабочего дня.Затем, когда последние этапы бетона готовы к заливке, инспекторы должны убедиться, что все вводы защищены.

На входе установлена ​​тканевая ткань для сбора осадка. Единственная проблема, с которой нужно бороться, заключается в том, что почва вокруг впускного отверстия должна быть примерно на 4–6 дюймов ниже верхней части впускного отверстия.

После завершения мощения проектная группа может использовать другие приложения (например, бревенчатые рулоны и маты). Во время строительства рабочие должны свести к минимуму затопление.Расположение и степень затопления, а также степень отвода обычно можно контролировать путем соответствующего размещения входного защитного устройства. В некоторых случаях перемещение входного защитного устройства на небольшое расстояние вверх по течению от фактического входа может обеспечить более эффективный контроль наносов, ограничить запруживание желаемыми областями и предотвратить или контролировать отклонения.

Коммуникация является ключом



Рекомендации для упомянутых здесь ситуаций основаны на простых выводах, таких как проверка правильности установки и обслуживания устройств.Процесс осмотра объекта и составление отчета могут быть излишними. Инспекторы, однако, должны убедиться, что владельцы и операторы работают по программе. Если они обновляют книги и все документы, а за сайтом ежедневно ухаживают, у них будет надежная программа, которая поможет всем соблюдать требования.

Заливы — это начальные точки, которые питают ручьи и ручьи, заполняющие озера и водные пути. Хорошая коммуникация является ключом к тому, чтобы помочь подрядчикам, застройщикам и строителям в достижении их целей.

EEEUSA Защита на входе [Сток ливневых вод с парковки]

Основные характеристики

Из-за утечек транспортных средств стоки с парковок могут содержать масло , нефть , тяжелые металлы , , , , . Местные экологические нормы во всех развитых странах требуют предварительной очистки любых загрязненных ливневых стоков перед их сбросом в городскую канализационную систему или ливневые стоки.

• Для предотвращения попадания песка и загрязняющих веществ в ливневые стоки можно использовать различные типы устройств защиты на входе.
• Защитные корзины на входе изготавливаются для установки непосредственно под решеткой на входе; корзины отфильтровывают грязь, мусор и другие виды загрязнения частицами.
• Дополнительные материалы, такие как абсорбирующие носки, могут быть установлены для защиты от углеводородного (нефтяного) загрязнения.
• Защитные корзины из нержавеющей стали надежны, долговечны, легко дезинфицируются и могут быть адаптированы под любой размер воздухозаборника.
• Защитные корзины на входе требуют регулярного обслуживания (очистки), чтобы оставаться эффективными.Хорошая гигиена парковки также помогает.
• Окончательная цена зависит от размера и особенностей корзины.

Как автостоянки способствуют загрязнению окружающей среды

Ливневые стоки, особенно из городских районов и районов с интенсивным движением, являются значительным источником загрязнения водной среды. Вода, поступающая от осадков или подметания улиц, неизбежно смывает мусор, ядовитые соединения и разного рода отходы.

Особый вид загрязнения исходит от дорожного движения .Транспортные средства неизбежно будут протекать масла, газа и антифриза . Частицы, образующиеся в результате горения, включают опасные соединения, такие как тяжелые металлы , и со временем накапливаются на поверхностях, и если их не сдержать, их смоет ливневыми водами.

Автостоянки обычно менее насыщены мусором, таким как опавшие листья и грязь, чем обычная улица, особенно если они содержатся в хорошем состоянии. В случае с охраняемыми автостоянками, вероятно, будет меньше отходов жизнедеятельности животных и не будет мусора.

Однако у парковок есть особенность: вокруг всегда много автомобилей . Даже если автомобили, грузовики, микроавтобусы, автобусы или мотоциклы только припаркованы, утечки все равно случаются. Если стоянка также используется для обслуживания транспортных средств , вероятность более крупных утечек и разливов резко возрастает.

Когда осадки или ливневые дожди смывают все это вниз, неуправляемый сток, вытекающий через ливневую канализацию, становится прямым впрыском загрязнителя в наши водные пути .

Объем загрязнения ливневыми стоками делает их важным предметом природопользования, и в большинстве стран созданы учреждения для борьбы с ними. Ответственные субъекты обычно обязаны по нормативным актам не допускать свободного сброса загрязненных стоков в муниципальные ливневые стоки.

К счастью, благодаря эффективным инженерным решениям вы относительно легко можете управлять стоком с вашей парковки.

---

Защитные корзины на входе

Сливные патрубки для парковки

Если у вашего предприятия есть парковка, вам следует знать, что существуют специальные устройства, предназначенные для удержания неподходящих материалов на месте и вне потока ливневых стоков.

Впускные защитные корзины , также называемые корзинами для песка или отстойниками , представляют собой защитные устройства, устанавливаемые непосредственно под впускной решеткой. Они улавливают песок и мусор, но пропускают воду, эффективно фильтруя стоки. Для борьбы с углеводородным загрязнением эффективно улавливают нефть и нефтепродукты специальные насадки, такие как впитывающие носки.

---

Защитные корзины для сливных отверстий на стоянках – практический пример

Центральная автомобильная служба (CAM) Автостоянка в большом округе Вирджиния, предназначенная для автомобилей, ожидающих обслуживания или только что отремонтированных.

Агентство по охране окружающей среды было обеспокоено тем, что сток со стоянки содержал неуправляемый песок и масло, поступающие от транспортных средств. CAM требовалось устройство, которое могло бы сдерживать загрязнение до того, как оно достигнет любого из 11 больших впускных отверстий (DI) на стоянке .

Мы работали с ними над созданием корзины, которая подходила бы для их впускных отверстий и успешно справлялась с определенным типом загрязнения, поступающим с парковки.

Результатом стало производство и успешная установка 11 индивидуальных корзин (41″ Д x 10″ Г x 35″ Ш), изготовленных из нержавеющей стали 304 , снабженных маленькими отверстиями на дне и по бокам, чтобы они может пропускать воду, но удерживать грязь.Кроме того, внутрь корзины помещали впитывающие носки для эффективного улавливания углеводородных загрязнений при протекании воды через корзину.

---

Часто задаваемые вопросы

Почему нефть так вредна для окружающей среды?

Углеводороды – нефть и все ее производные – являются особенно опасными загрязнителями воды. Поскольку нефть и вода не смешиваются, нефть рассеивается в водном потоке (или столбе) и скапливается в естественных водоемах.

Попадая в экосистему, углеводороды могут нарушать фотосинтез водных растений и вызывать гибель животных, а также ряд острых и хронических проблем со здоровьем, тем самым подвергая опасности само качество воды. Учитывая, что эти воды мы, люди, используем для питья и орошения, воды, в которых мы плаваем и ловим рыбу, стоит приложить дополнительные усилия, чтобы предотвратить загрязнение.

Обязан ли я по закону заботиться о стоке с моей парковки?

Точные обязанности будут зависеть от того, где вы находитесь. В США существует программа под названием «Национальная система ликвидации выбросов загрязняющих веществ» (NPDES) , которая действует в соответствии с Законом о чистой воде для регулирования сброса из муниципальных систем ливневой канализации, промышленных территорий и строительных площадок.Операторы могут столкнуться с требованием получить разрешение NPDES перед сбросом ливневых вод.

Всегда лучше обратиться в местное отделение EPA или к консультанту по охране окружающей среды.

Как именно работают отстойники?

Вкратце, корзины для песка и осадка работают за счет механической фильтрации. Корзина действует как физический барьер, задерживающий осадок и другие частицы.

Насколько велики корзины для песка для сливных отверстий на стоянках?

Наши песколовки могут быть изготовлены на заказ в соответствии с размерами каплеуловителей.

Как долго корзины остаются в силе?

При изготовлении из прочного материала, а также при правильном проектировании и установке дренажные впускные отверстия могут служить практически бесконечно.

Однако есть одна загвоздка. Дренажные впускные отверстия успешно работают только при хорошем обслуживании. Когда конструкция заполняется мусором и осадком, она теряет свою эффективность. Кроме того, существует опасная возможность вытекания собранной и неудаленной грязи из корзины во время паводка.

Регулярное удаление песка и грязи из корзины, а также надлежащее техническое обслуживание и подметание парковочных площадок являются обязательными условиями для нормального функционирования сливных отверстий.

Из чего изготавливаются водозаборные устройства парковки?

На рынке можно найти различные решения, но мы изготавливаем впускные корзины для парковок из высококачественной нержавеющей стали.

Нержавеющая сталь — это чрезвычайно прочный, стойкий к коррозии и температуре материал. Он имеет высокую прочность на растяжение, но все еще поддается форматированию.Материал также можно эффективно и тщательно дезинфицировать. Нержавеющая сталь пригодна для вторичной переработки, поэтому с этой точки зрения она считается экологически чистым материалом. Глядя на ее свойства, нетрудно сделать вывод, что нержавеющая сталь является идеальным материалом для устройств впуска слива.

Сколько стоит корзина для песка?

Окончательная цена корзины для сливного патрубка парковки может варьироваться в зависимости от технических характеристик и размеров. Корзина, которую мы разработали для Central Automotive Maintenance (CAM), была изготовлена ​​из нержавеющей стали 304 и снабжена абсорбирующими носками для улавливания нефтепродуктов.Окончательная стоимость была небольшой инвестицией для решения потенциально большой проблемы и вполне укладывалась в их бюджет.

Остались вопросы? Не стесняйтесь обращаться к нам сегодня, чтобы получить профессиональную консультацию по наилучшему решению для дренажной системы для вашей парковки.

Защита бордюрного водоприемника – последний шаг в охране вод государства отводить воду с отложениями из системы.Его цель состоит в том, чтобы позволить ливневым водам отступать в ливневую канализацию, предотвращая при этом попадание большого количества наносов с окружающей территории, которые могут засорить системы ливневой канализации и загрязнить приемные воды.

Защита водозабора бордюром – это передовая практика управления (BMP), состоящая из временных проницаемых барьеров, установленных внутри или вокруг водозабора для сбора и фильтрации стоков и удаления отложений. При установке защиты бордюрного впуска следует учитывать размер, тип и расположение впускного отверстия, ожидаемый поток, возможность затопления и вопросы безопасности.Эти устройства могут состоять из различных продуктов для удержания отложений, включая камень, солому, дерн и ткань. Для эффективной работы защита бордюра должна соответствовать бордюру, для которого она используется. Для обеспечения надлежащей защиты входного отверстия может потребоваться более одного устройства.

С другой стороны, важно, чтобы бордюрная защита впускного отверстия позволяла продолжать работу впускного отверстия даже в условиях сильного стока. Защита на входе не должна перекрывать слив, что может привести к локальному затоплению и, в конечном итоге, к проблемам общественной безопасности.Надлежащим образом установленное защитное устройство на входе в бордюр должно иметь максимальную высоту, которая ниже верхней части проема в бордюре, по крайней мере, на некоторых участках, чтобы обеспечить перелив во вход во время сильных штормов. Если высота защиты впускного отверстия больше высоты бордюра, особенно если фильтр забивается отложениями, стоки не будут попадать во впускное отверстие и могут привести к затоплению проезжей части, что приведет к проблемам безопасности на дороге.



Для эффективного функционирования и предотвращения опасностей требуется техническое обслуживание.Все устройства следует осматривать после каждого ливня и при необходимости ремонтировать. Их следует осматривать на наличие разрывов, которые могут привести к попаданию осадка или содержимого устройства (гравий, стружка шин) непосредственно во впускное отверстие. Устройство должно быть проверено на предмет правильной установки и/или смещения из-за движения транспорта, оборудования или сильного дождя. Осадок следует удалять из устройств после того, как осадок достигнет не более половины высоты входного защитного устройства, и утилизировать в подходящем месте, защищенном от эрозии.Временную бордюрную защиту водозаборника следует снять, когда зона водоотвода к водозаборнику полностью стабилизирована.



Компания Silt Saver создала бордюрный входной фильтр SS300.

Это устройство имеет номинальную 7 футов общей длины с 5-футовым центральным фильтром и рукавами на обоих концах для размещения гравия или мешков с песком для обеспечения веса и водослива по мере необходимости. Фильтрующая часть устройства заполнена сосновой соломой. Сосновая солома, покрытая хорошо видимой зеленой сеткой, создает эффективный естественный продукт удержания осадка. Природные смолы на сосновой соломе позволяют воде проходить через нее, а не поглощаться при захвате осадка. Сосновая солома со смолами также позволяет фильтру сохранять свою форму после многочисленных дождей, и, наконец, что не менее важно, это натуральный биоразлагаемый продукт. Если в сетчатом покрытии входного фильтра бордюра произойдет досадный разрыв, водные пути не будут загрязнены загрязняющими веществами, такими как резиновая стружка.Все устройство покрыто зеленой сеткой повышенной видимости, что делает его заметным для водителей и пешеходов на бордюрах вдоль проезжей части. Концы фильтра представляют собой открытые рукава, которые необходимо заполнить гравием или мешками с песком для поддержания веса и предотвращения смещения. Наконец, утяжеленные концы можно использовать для создания водослива. Часто защита бордюрного водоприемника становится проблемой, а не решением, потому что она используется для бордюрного водоприемника неправильного размера или используется без аварийного перелива. Как обсуждалось выше, пространство для перелива или водослив необходимо для предотвращения закупорки впускного отверстия и локализованного затопления.Для этой цели был создан входной фильтр Curb SS300.

Наконец, важна защита бордюрного входа, потому что она часто является последним барьером перед попаданием наносов в систему ливневой канализации и приемные водотоки. Однако крайне важно, чтобы он использовался не в качестве замены, а в координации с другими модернизирующими BMP (противоугонные дамбы, противоиловые заграждения и т. д.), чтобы эффективно предотвратить выход наносов с площадки. Защита входного отверстия бордюра — это еще один элемент в большой цепочке BMP по контролю отложений для вашего проекта.

Если у вас есть вопросы о защите входных отверстий бордюра, обращайтесь к нам в Silt Saver. Мы здесь, чтобы помочь вам найти решения для борьбы с отложениями!



Автор Стефани Дэйр Синглтон, доктор медицины

Silt Saver Inc. , президент

Inlet Protection

Общее

Устройства для защиты ливневых стоков представляют собой временные меры, предназначенные для предотвращения попадания взвешенных отложений в дренажные системы, такие как водопропускные трубы, водосборные бассейны и ливневые коллекторы.Эти устройства снижают скорость стока, пропуская его через фильтрующее устройство, временно задерживая воду и способствуя осаждению взвешенных частиц. Защита на входе имеет решающее значение, потому что часто это последняя мера очистки, которую получают ливневые воды перед тем, как они попадут в принимающие воды.

Устройства для защиты дождеприемника обычно используются на площадках, где системы ливневой канализации работают до постоянной стабилизации площадки. Эти устройства варьируются в зависимости от индивидуальных потребностей и особенностей сайта.Какой бы тип защиты ни был выбран, он должен выдерживать 10-летний расчетный 24-часовой шторм.

Из-за своего временного характера устройства защиты ливневых стоков требуют частого обслуживания и лучше всего использовать в сочетании с другими методами управления.

Эта страница предназначена для временной защиты воздухозаборника во время строительства. Для постоянной защиты входа масла и смазки см. страницу контроля масла и смазки.

Преимущества

• Уменьшает количество осадка, покидающего площадку
• Простота сборки

Недостатки

• Требуется частое обслуживание для предотвращения засорения
• Неэффективен для мелких частиц и во время сильных штормов
• Может вызвать затопление
• Неэффективен для дренажных площадей площадью более 1 акра

Конструкция

Рамная защита впускного отверстия

Рамная защита впускного отверстия имеет жесткую раму и прикрепленный тканевый мешок, который находится полностью под решеткой на входе.Продукция доступна для большинства бордюрных и полевых воздухозаборников стандартного размера. Этот тип является усовершенствованием защиты на входе типа D, с более простой установкой, более эффективным улавливанием отложений и меньшими затратами на техническое обслуживание.

Установленные продукты должны соответствовать следующим спецификациям:

• Все требования стандарта ASTM D8057-17, включая:
• Байпасный перелив, который соответствует расчетному расходу на входе или превышает его
• Рама и мешок достаточно прочны, чтобы выдержать полную нагрузку осадка
• Ни одна часть входной защиты не выступает над решеткой (например,г. ткань для сумок)
• Для комбинированных водоприемников, улавливание стока, поступающего как в решетку, так и в бордюрное отверстие
• Фильтр-мешок из двойной ткани, с нетканым дном и тканым верхом

Защита входного отверстия типа A

Wisconsin DNR Защита входного отверстия типа A применяется к полевым воздухозаборникам, окруженным грунтовыми поверхностями. Каркас (обычно из пиломатериалов размером 2 x 4 дюйма) сооружается и закрепляется столбами, чтобы полностью окружить входное отверстие, с прикрепленной тканью типа FF и заглубленной в землю.

Блочный и гравийный осадочный фильтр

Блочные и гравийные осадочные фильтры применимы на самых разных участках с площадью водосбора 1 акр или менее, особенно на тех, на которых ожидается большой объем стока.Их также можно использовать, когда необходима переливная способность для предотвращения чрезмерного затопления на участке.

Эти конструкции построены из бетонных блоков, уложенных вдоль на бок, высотой 12-24 дюйма. Блоки должны быть обернуты проволочной сеткой, покрытой нетканым водопроницаемым геотекстилем, чтобы камень не вымывался через отверстия в блоке, который должен поддерживаться деревянными стойками размером 2 x 4 дюйма, вставленными через внешние отверстия в блоке. блокировать. Геотекстильная ткань должна быть размещена по периметру конструкции на расстоянии не менее 12 дюймов от блока.1-3-дюймовый промытый камень должен быть помещен поверх ткани и против блока. Камень должен находиться не более чем в 2 дюймах от верха бетонного блока с уклоном 2:1 или более плоским.

Источник: По материалам Департамента качества окружающей среды штата Вирджиния

.

Ловушка для отложений с каплеуловителем из грунта

Ловушка для отложений с каплеотводом из выемки грунта применима для плоскостного стока на участках с площадью водосбора не более 1 акра. Эти устройства состоят из резервуара прямоугольной формы, который окружает входное отверстие с дополнительными дренажными отверстиями для обезвоживания.Вход окружен 12-дюймовым камнем размером от ¾ до 1 дюйма с уклоном 3: 1 или более плоским, поддерживаемым проволочной сеткой и подстилаемым геотекстильной тканью.

Размер и форма бассейна будут зависеть от индивидуальных характеристик участка, но он должен быть в состоянии справиться со стоком от 10-летнего 24-часового шторма. Бассейн должен иметь глубину 1-2 фута (измеряемую от верхней части дренажной конструкции) с минимальной вместимостью, рассчитанной из расчета 67 кубических ярдов на акр. Боковые откосы должны быть спроектированы 2:1 или более плоскими. Размер дренажных отверстий в водозаборной конструкции должен быть таким, чтобы бассейн полностью осушался в течение 24 часов после прогнозируемого шторма. Эти отверстия должны быть закрыты после завершения строительства.

Бассейн должен быть покрыт эрозионным матом или растительностью, устойчивой к частым затоплениям, чтобы предотвратить эрозию бассейна. Приветствуется местная растительность; однако следует тщательно отбирать виды, чтобы не допустить посадки экзотических и инвазивных видов.

Поперечный разрез выкопанной ловушки для отложений с каплеуловителем

Источник: Адаптировано из материалов Департамента качества окружающей среды штата Вирджиния

Произведенные устройства

Несколько типов предварительно изготовленных устройств защиты дождеприемников доступны для покупки, и округ Дейн не рекомендует какой-либо конкретный продукт.Продукты, которые были включены, не составляют полный список продуктов, доступных для этой цели; скорее, они представляют собой образец предварительно изготовленных альтернатив, которые доступны для использования в каждом конкретном случае.

Строительство

• Защита ливневого входа должна быть установлена ​​до того, как канализация начнет функционировать или произойдет нарушение строительной площадки
• Защиту дождеприемника следует демонтировать после окончательной стабилизации площадки и внедрения постоянных ПМУ
.

Техническое обслуживание

• Устройства защиты дождеприемника должны проверяться и ремонтироваться после каждого дождя
• Накопившийся осадок необходимо удалять, когда он достигает ½ проектной глубины
• Отложения, которые удаляются, должны быть помещены в зону, не подверженную эрозии
• Во избежание засорения фильтрующий материал следует периодически очищать или заменять

Метод определения практической эффективности

Защита ливневых стоков уменьшает количество взвешенных отложений в ливневых стоках за счет снижения скорости потока воды.Эффективность этих методов зависит от типа используемого устройства и производителя. Устройства, сооруженные на месте, будут иметь эффективность, определяемую расчетом эффективности оседания устройства.

Каталожные номера

Конструкция впускного отверстия | Национальная ассоциация городских транспортных служащих

Обсуждение

Ширина и количество входных отверстий определяют пропускную способность притока и оттока ливневых вод. Водоприемники должны быть достаточно широкими, чтобы вместить ожидаемый объем ливневых стоков, но их минимальный размер обычно связан с типом оборудования для обслуживания, которое будет использоваться для очистки бордюра (например, минимальная ширина лопаты).Входные отверстия обычно имеют ширину 8–12 дюймов, но нередки входные отверстия шириной до 24 дюймов.
Если в ячейке имеется несколько последовательных ячеек или несколько впускных отверстий, некоторое количество воды может обойти первое впускное отверстие и затем перетечь в следующее впускное отверстие ниже по течению.

Строительство водозаборника часто требует незначительных модификаций существующего пути потока в желобе или дорожном покрытии у бордюра. Эти изменения могут включать в себя наклонную поверхность через бордюрный вырез к ячейке для облегчения прохождения ливневых вод в ячейку, а также стабилизированную поверхность внутри ячейки в точке притока (например,г. булыжник или бетонная подушка) для минимизации эрозии при попадании потока в ячейку.

Тщательно оцените наклон входного отверстия, чтобы убедиться, что потоки могут попасть в ячейку биоретенции. Небольшие различия в уклоне могут означать, что маловодный сток обходит входное отверстие.

Обсуждение

Вертикальные вырезы могут быть установлены по краю тротуара объекта. Ширина не менее 4 дюймов обеспечит удобный доступ для обслуживания и сведет к минимуму риск того, что люди застрянут в отверстиях.

Конструкция воздухозаборников сводит к минимуму возможность въезда транспортных средств. Даже узкие бордюры могут привести к вторжению, особенно если они перпендикулярны полосе для парковки. Металлические или бетонные крышки могут снизить риск вторжения.

Впускные отверстия спроектированы так, чтобы не засоряться. Накопление мусора, мусора или отложений на входе предотвратит попадание стока в ячейку биоудержания, что приведет к обходу ячейки ливневыми потоками и сведет на нет ее значение для предотвращения наводнений и улавливания стока. Подумайте, как лед и снег могут блокировать воздухозаборники, и при необходимости устраните эту проблему.Включите обозначенную зону предварительного отстаивания — на входе для первой ячейки в серии или на основном входе для одной ячейки в блоке — для сбора мусора и отложений, а также для того, чтобы усилия по очистке были сосредоточены на небольшом пространстве в рамках каждого проекта. .

Входной патрубок поверхностного стока 4 дюйма с решеткой

Инструкции по установке: Инструкция по сборке и установке Flo-Well

Листы CSI: Dry Well Flo Well Система выщелачивания ливневой водой Sec 33 49 23

Листы CSI: Dry Well Flo Well Система выщелачивания ливневой водой Sec 02630

Листы CSI: Спецификация руководства по сухоблочным боксам производства Flo Well 4 13 15

Листы спецификаций: Дренажный патрубок Flo Well FWSD69

Детали CAD: Деталь установки Flo-Well, классы нагрузки A и B, Деталь установки для гравия, боковое соединение Multipal Flo-Well

Детали CAD: Деталь установки Flo-Well, класс нагрузки A и B, Деталь установки из гравия, Вертикальная установка Multipal Flo-Well

Детали CAD: деталь установки Flo-Well, классы нагрузки A и B, деталь установки гравия

Детали CAD: деталь установки Flo-Well, классы нагрузки A и B, деталь установки песка

.
