Устройство рекуператора: Что такое рекуператор?

Содержание

Что такое рекуператор?


С наступлением холодов все мечтают о том, чтобы скорее вернулись теплые летние дни и ночи. И это происходит не только из-за того, что мы замерзаем на улице, но и потому, что наступает время задуматься о сохранении тепла в своих квартирах и домах. Мало только отопить помещение, важно заботиться о постоянном поддержании необходимого температурного режима. На сегодняшний день производители энергосберегающего оборудования достигли того уровня, когда стал возможен выпуск приборов, работающих без нанесения урона окружающей среде. В число таких устройств входят рекуператоры, которые пока еще не столь популярны и востребованы среди потребителей, но по праву считаются незаменимым оборудованием в теплообмене.


Связь рекуперации и вентиляции

Всем известно, что такое вентиляция, каков ее принцип и в чем заключается главная роль. Но не столь часто мы встречаемся с понятием «рекуперация».

На самом деле, эти два процесса тесно связаны друг с другом. Рекуперация в переводе с латинского языка означает «обратное получение» или «возвращение», что подразумевает под собой возврат тепла из того воздуха, который был нагрет и «выброшен» при вентиляции. При строительстве зданий в советское время о вентиляции помещений мало кто задумывался, да и по сути, она происходила естественным путем. Ведь окна были деревянными и со временем очень сильно изнашивались, что вынуждало хозяев прибегать к их утеплению подручными средствами. С одной стороны, это очень неудобно и трудоемко, с другой – осуществлялась самостоятельная циркуляция воздуха. С приходом пластиковых оконных конструкций осуществление вентиляции стало одной из важных задач в современном строительстве. Качественную циркуляцию воздуха сегодня можно осуществить только при полном проветривании помещения при помощи настежь открытых окон, что недопустимо в зимний период времени. Следовательно, возникла острая потребность в таких устройствах, которые бы осуществляли естественный процесс принудительно.
Хотя до сих пор многие хозяева своих домов, квартир, коттеджей не понимают всю суть и важность процессов вентиляции и рекуперации, поэтому продолжают активно заниматься только утеплением и герметизацией жилья, что является большой ошибкой. Ведь при поддержании данных процессов значительно экономятся энергия и время, затраченные на поддержание тепла в помещении.


Что такое рекуператор?

Рекуператор – это устройство теплообмена, принцип работы которого заключается в отдаче основной части тепла нагретого в помещении воздуха тем холодным воздушным массам, что поступают с улицы. Грубо говоря, входящий холод нагревается выходящим теплом.

Рекуператор в нашей стране довольно молодое и неизвестное устройство. Длительное время рынок был ориентирован на выпуск крупногабаритных промышленных установок мощностью от 3 000 до 20 000 м3, которые применялись в основном на производстве, в крупных комплексах, бассейнах, спортивных залах. Такие устройства осуществляли лишь автоматическое поступление воздуха и его дальнейшее удаление, а нагрев происходил от основной системы отопления. Совсем недавно (около 5 лет назад) рекуператор для частных домов, квартир и коммерческих помещений найти было очень сложно. Но сейчас с развитием рынка поиск и приобретение данного устройства стал гораздо проще.

Одним из важных свойств рекуператора является возможность его применения не только в холодное время года, но и летом. Ведь суть работы устройства заключается как в нагревании входящего воздуха, так и в его охлаждении.

Главной характеристикой рекуператоров является эффективность, то есть, коэффициент полезного действия (КПД). Знание показателя КПД позволит с точностью определить насколько хорошо нагреются (охладятся) приточные воздушные массы. На уровень прогрева также влияют температуры снаружи и внутри. КПД рекуператоров варьируется в диапазоне 30-96%, и чем выше показатель, тем, соответственно, лучше обеспечивается энергосбережение. На КПД также влияет конструкция устройства.

Расчет температуры воздуха после нагрева рекуператором производится по следующей формуле:

(tпомещения – tулицы) * КПДрекуператора + tулицы

= tпосле рекуператора (нагрев)

А узнать температуру воздуха после охлаждения рекуператором поможет несколько иная формула:

tулицы + (tпомещения + tулицы) * КПДрекуператора = tпосле рекуператора (охлаждение)

У большинства наверняка возник вопрос об уместности рекуператора, если и так уже имеется котел отопления и кондиционеры охлаждения. На самом деле, весь плюс в большой экономии средств, поскольку рекуператорам не требуется энергоноситель, чтобы выполнять функции обогрева и охлаждения.


Виды рекуператоров

Как говорилось ранее, рекуператоры на данный момент не столь популярны по сравнению с иной климатической техникой. Тем не менее, данное оборудование включает в себя пять подвидов, а деление происходит на основе принципа их конструкции. Существуют пластинчатые рекуператоры, роторные, камерные, с промежуточным теплоносителем и тепловые трубы. Рассмотрим каждый вид отдельно.

Наиболее простым и самым популярным устройством является пластинчатый рекуператор, внутри которого находится теплообменник в виде кассеты с большим количеством тоненьких листов из различного материала (сталь, алюминиевая фольга, пластик, специальная бумага). Листы внутри кассет бывают гофрированными и гладкими. Сама рекуперационная система включает в себя основной блок, вентилятор, обязательный отвод конденсата и перепускной клапан для регулирования интенсивности потока воздуха. Главными преимуществами данного вида рекуператоров являются отсутствие подвижных элементов и высокий КПД.

Кстати, коэффициент полезного действия в пластинчатых устройствах напрямую зависит от пластин:

  • Пластины из алюминия, а также теплообменники из оцинкованной стали – самые популярные устройства, поскольку отличаются наиболее низкой стоимостью. Минус – необходимость постоянно прибегать к режиму оттаивания.
  • Теплообменник из пластика отличается самым высоким КПД, но при этом, соответственно, и высокой ценой;
  • Специальная бумага, из которой изготавливаются пластины, также высокоэффективна. Но такие устройства ограничены в местах эксплуатации. Например, помещения с высокой влажностью находятся под запретом, ведь они отличаются большим скоплением конденсата, который мгновенно проникает через стенки кассеты. Также применяются пластины из двойной бумаги, что делает КПД еще больше, но при этом они также не защищены от влаги.

Стоит отметить, что при температуре от -200С пластинчатые рекуператоры начинают сильно обмерзать, что существенно снижает показатель их эффективности. Более-менее оптимальный КПД сохраняется при температуре поступающего воздуха не ниже -5-70С. Но русские зимы отличаются более низкой температурой, поэтому для поддержания коэффициента полезного действия рекуператора необходимо производить дополнительное нагревание воздуха.



Вторым по востребованности является роторный рекуператор, основной деталью которого является роторный теплообменник с определенной скоростью вращения. При вращении температура теплообменника повышается в области вытяжного канала, после он охлаждается в приточном канале. То есть, происходит передача тепла из вытяжного воздуха в поступающий

. Кроме того, возобновляется влага благодаря возникновению конденсации из вытяжных воздушных масс и за счет испарения уличного воздуха. КПД роторных рекуператоров гораздо выше по сравнению с пластинчатыми устройствами. Также, огромным плюсом является возможность их применения при низких температурах без дополнительного обогрева воздуха (-20 — -250С). Но на фоне всех имеющихся положительных свойств существуют и минусы.

Например, осуществляется передача вытяжных воздушных масс в приток. Чтобы максимально избежать этого процесса на данных рекуператорах размещаются специальные секторы, которые продувает приточный воздух, впоследствии моментально переходящий в вытяжку. Правда при этом происходит снижение общего коэффициента полезного действия. В конструкцию роторного теплообменника входят такие элементы, как ротор и его привод, а также ремень. От количества составляющих устройства напрямую зависит частота выхода прибора из строя и, соответственно, необходимость технического обслуживания, что является вторым недостатком роторных рекуператоров. Последний негативный момент — значительное потребление электроэнергии приводом ротора, следовательно, снижение экономии ресурсов.


Приборы, в устройстве которых имеется промежуточный теплоноситель, отличаются совершенно иной конструкцией. Внутри такого рекуператора находится два теплообменника, которые располагаются в вытяжном и приточном каналах соответственно. Между ними активно циркулирует вода или же водно-гликолевый состав. Удаляемый воздух нагревает сам теплоноситель, который в дальнейшем отдает тепло приточным воздушным массам. Поскольку работа теплоносителя осуществляется в замкнутой системе, снижается до минимума вероятность попадания грязи и микрочастиц в приточный воздух. Кроме того, в рекуператорах с промежуточным теплоносителем существует возможность регулировки передачи тепла за счет изменения скорости циркуляции теплоносителя. Данный вид устройства — отличный вариант модернизации имеющихся систем вентиляции раздельного типа. Отрицательная черта данного рекуператора – низкий коэффициент полезного действия. Такие устройства возвращают 25-55% тепла.

Камерные рекуператоры отличаются тем, что имеют в своей конструкции заслонки, которые делят теплообменную камеру пополам. Именно они влияют на столь высокий КПД, достигающий 80-ти %, изменяя направление воздуха. При этом происходит смешивание воздушных потоков и передаются запахи, что относится к отрицательным характеристикам камерных рекуператоров. Кроме того, в конструкции присутствуют подвижные элементы.

Последним видом рекуператоров являются устройства, конструкция которых представлена закрытой системой трубок с фреоном, испаряющимся при нагревании. При прохождении холодного воздуха через трубки происходит конденсация пара с последующим его превращением в жидкость. КПД таких устройств варьируется от 50 до 70%.


Компания NIBE – ведущий производитель отопительного оборудования возобновляемыми источниками энергии

NIBE – крупный концерн, в состав которого входит известный завод Genvex, специализирующийся на производстве систем вентиляции и рекуперации.

Датским заводом был разработан пластинчатый рекуператор NIBE GV-HR110, активно распространяющийся на территории России. Данный прибор отличается очень высоким КПД, показатель которого достигает 96%.

Рекуператор NIBE GV-HR110 укомплектован следующими элементами:

  • противоточным теплообмеником;
  • энергосберегающими вентиляторами, лопасти которых загнуты вперед;
  • бесколлекторными электродвигателями;
  • фильтром всасывания и откачки воздушных масс;
  • контейнером для отвода конденсата;
  • панелью управления контроля системы.

Кроме вышеперечисленных компонентов в комплект рекуператора NIBE GV-HR110 может входить электрический теплообменник, который выполняет роль дополнительного нагревателя воздуха. Это помогает предотвратить сильное обмерзание устройства.

Существует две модификации данной модели рекуператора от NIBЕ:

  • для помещений площадью не более 180 м2 NIBE GV-HR110–250;
  • для помещений площадью не более 380 м2NIBE GV-HR110–400.

Раздумывая о том, стоит ли приобретать рекуператор, помните следующее:

Как бы Вы не утепляли фасад своего дома, какие бы надежные и дорогие окна Вы не ставили и как бы не старались оптимизировать вашу отопительную систему – все это будет перечеркнуто при проветривании помещения. Вентиляция забирает 50-70% всего тепла, которое было накоплено с течением определенного времени. Только применение рекуператоров позволит Вам производить необходимую вентиляцию помещения без особых теплопотерь.

Торговая сеть «Планета Электрика» рада представить свои покупателям ассортимент рекуператоров NIBE, с которым более подробно Вы можете ознакомиться в нашем каталоге.

Рекуператоры воздуха. Виды и принцип работы

С развитием технологий энергосбережения на рынке систем вентиляции и кондиционирования особую популярность получили рекуператоры воздуха – устройства для передачи тепловой энергии от вытяжного воздуха к приточному. В рамках данной статьи мы расскажем о принципе работы, видах и устройстве рекуператоров, их преимуществах и недостатках и критериях подбора.

Что такое рекуператор и каковы его функции

Рекуператор – это устройство, которое предназначено для передачи тепловой энергии от вытяжного выбрасываемого воздуха к приточному воздуху, подаваемому в помещение. В данном случае под тепловой энергией понимается как тепловая, так и холодильная, то есть вытяжной воздух может отдавать приточному как своё тепло, так и свой холод, соответственно, нагревая или охлаждая его.

Основной функцией рекуператора является получение полезной энергии от  удаляемого воздуха из помещения. Эта функция дополняется условием: потоки не должны смешиваться, то есть приточный воздух не должен хоть сколько-нибудь значительно загрязняться отработанным вытяжным воздухом.  В системах вентиляции и кондиционирования такое получение энергии актуально как зимой, так и летом.

В зимнее время задачей рекуператора является осуществление «бесплатного» нагрева приточного воздуха за счёт вытяжного. Для этого холодный поток воздуха с улицы и тёплый вытяжной поток воздуха из помещения подаются в теплообменник, где вытяжной воздух нагревает приточный. Так как вытяжной воздух всё равно был бы выброшен на улицу, можно говорить о том, что данный нагрев происходит «бесплатно».

Для вентиляционной установки такой нагрев позволяет существенно сэкономить на мощности электрического или водяного калорифера. Предположим, температура подаваемого в помещение воздуха зимой должна составлять +18 °С, а наружная температура составляет -26 °С. Таким образом, мощность нагревателя в системе без рекуператора следовало бы рассчитывать исходя из нагрева на 18-(26)=44°С.

При использовании рекуператора приточный воздух может быть нагрет за счёт вытяжного воздуха, например, до температуры +10 °С. В этом случае мощность нагревателя следовало бы рассчитывать исходя из нагрева всего на 18-10=8 °С. Так как мощность нагревателя прямо пропорциональна разнице температур, то рекуператор позволил бы сэкономить (44-8)/44 = 82% мощности вентустановки.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.

Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.

Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.



Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.

Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.

В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.



Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).

Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.



Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.

Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.



Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.

Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.

Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.

Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.



Фреоновый рекуператор

Эффективность рекуператора

Важнейшей характеристикой рекуператора является его эффективность. Она показывает, как сильно рекуператор смог нагреть приточный воздух относительно идеального варианта. За идеальный вариант при этом принимается случай, когда приточный воздух нагрет до температуры вытяжного воздуха. На практике такой вариант недостижим, и нагрев происходит до некой промежуточной температуры Tп. Формула эффективности выглядит следующим образом:

K=  (T_П-Т_Н)/(T_В-Т_Н ), где:

  • ТП – температура приточного воздуха после рекуператора, °С,
  • ТН – температура наружного воздуха (приточный воздух до рекуператора), °С,
  • ТВ – температура вытяжного воздуха до рекуператора, °С.

Данная формула учитывает изменение явного тепла в потоках воздуха. Однако у потоков может меняться и относительная влажность, и тогда лучше прибегать к расчёту эффективности рекуператора по полному теплу. Формула схожа по виду с предыдущей, но отталкивается от энтальпий потоков воздуха:

K=  (I_П-I_Н)/(I_В-I_Н ), где:

  • IП – энтальпия приточного воздуха после рекуператора, °С,
  • IН – энтальпия наружного воздуха (приточный воздух до рекуператора), °С,
  • IВ – энтальпия вытяжного воздуха до рекуператора, °С.

Первая формула позволяет быстро оценить эффективность рекуперации. Для более точных результатов следует использовать вторую формулу.

Преимущества и недостатки рекуператоров разных типов

Преимущество рекуператоров очевидно – они позволяют существенно сэкономить на нагреве приточного воздуха зимой и охлаждении приточного воздуха летом.

Среди недостатков рекуператоров выделяют следующие:

  • Они создают дополнительное аэродинамическое сопротивление в сети. Действительно, как любой другой элемент в сети вентиляции, рекуператоры имеют некоторое сопротивление, которое следует учитывать при выборе вентилятора. Впрочем, это сопротивление не велико (обычно не более 100 Па), и к существенному увеличению мощности вентилятора не приводит.
  • Рекуператоры повышают как стоимость вентиляционной установки, так и стоимость её обслуживания. Как и любое другое решение, направленное на повышение энергоэффективности системы, рекуператоры стоят определенных денег и требуют регулярного технического обслуживания. Однако опыт многократно доказал, что затраты на рекуперацию тепла гораздо ниже получаемой выгоды.
  • Роторные, камерные и в гораздо меньшей степени пластинчатые рекуператоры имеют один недостаток, который может быть критичным на некоторых объектах – в них возможны перетечки потоков воздуха. В этом случае опасность представляет перетекание вытяжного воздуха в приточный. Такие перетечки нежелательны в системах вентиляции чистых помещений и не допустимы, например, в инфекционных отделениях больниц и операционных. Причиной служит опасность перетекания вирусов, которые попали в вытяжку из какого-либо помещения, в приточный поток воздуха с последующим распространением по всем помещениям объекта. Как результат, на таких объектах применяют рекуператоры с промежуточным теплоносителем или фреоновые рекуператоры.
  • Рекуператоры увеличивают габариты вентиляционной установки. В первую очередь это касается пластинчатых рекуператоров, так как они представляют собой воздухо-воздушные теплообменники и имеют достаточно крупные размеры. Кроме того, это касается рекуператоров с промежуточным теплоносителем ввиду наличия двух отдельных теплообменников, двух линий трубопроводов и узлов обвязки возле каждого из теплообменников.

Выбор типа рекуператора

При выборе типа рекуператора следует учитывать несколько факторов:

  • Возможность совмещения приточной и вытяжной установки в одном корпусе
  • Габариты установки
  • Желаемая эффективность
  • Возможность небольших перетечек
  • Цена

В прежние годы большое распространение имели рекуператоры с промежуточным теплоносителем. Сегодня их всё чаще заменяют роторными. В небольших приточно-вытяжных установках (для квартиры, коттеджа или маленького офиса или магазина) применяются пластинчатые перекрестно-точные рекуператоры. Наконец, на объектах, где перетекание вытяжного воздуха в зону притока не допустимо, предпочтение следует отдавать рекуператорам с промежуточным теплоносителем или фреоновым рекуператорам.

Как работает рекуператор

Рекуператор воздуха – особая приточно-вытяжная установка, которая выводит из помещения отработанный воздух и одновременно наполняет его свежим с улицы. Внутри прибора есть теплообменник, который аккумулирует комнатное тепло и потом отдает его воздушным потокам с улицы, подогревая их.

Высокотехнологичный рекуператор аккумулирует тепло от  удаляемого из помещения воздуха и передает его с КПД до 97% свежему воздуху, поступающему в помещение.

Рекуператор был создан специально для того чтобы экономить на отоплении. Благодаря ему с улицы поступает не холодный воздух, а свежий уже подогретый.

 Режимы работы рекуператора

М1. Постоянно работает вытяжной вентилятор. Система работает только на вытяжку.

М2. Постоянно работает приточный вентилятор. Система работает  только на приток.

М3. Основной режим. Установленное время  (одно из 9) работает и останавливается вытяжной вентилятор. Далее, в течение того же времени работает и останавливается приточный вентилятор. Далее все повторяется. Через каждые 90 минут работы в режиме М3 Система  автоматически, для защиты от обледенения, на 4 минуты переключается в режим М1 .

М4. Если температура приточного воздуха становится + 14°С, то вентиляторы автоматически начинают работать следующим образом ( в зависимости от того, какое время в интервале от 20 до 90 секунд установлено) : 20 секунд приточный , 40 секунд  вытяжной  или 30 секунд приточный , 60 секунд вытяжной и т.д. То есть вытяжной вентилятор работает вдвое дольше, чем приточный. Когда температура приточного воздуха доходит до +20°С Система автоматически возвращается в режим М3.


1 Цикл

Отработанный теплый воздух удаляется из помещения и, проходя через керамический регенератор тепловой энергии, постепенно нагревает его, отдавая до 97% своего тепла. Через некоторое время, когда керамический регенератор нагрелся, система автоматически переключается в режим притока воздуха.

2 Цикл

Свежий воздух с улицы, проходя через керамический регенератор тепловой энергии подогревается до комнатной температуры за счет накопленного в регенераторе тепла. Когда регенератор остывает, вентилятор снова включается в режим вытяжки воздуха и цикл повторяется.

Защита от переохлаждения

В режим М4 СПВВР автоматически переходит из режима М3, если температура поступающего в помещение воздуха становится +14 С. При этом вытяжной вентилятор будет работать вдвое дольше, чем приточный. Когда температура приточного воздуха доходит до +20°С СПВВР автоматически возвращается в режим М3.

Защита от достижения «точки росы» и конденсата

За счёт подпора уличного воздуха система предохраняет прибор от достижения «точки росы», когда он не работает. Хотя небольшое количество конденсата и образуется, благодаря автоматическому режиму защиты системе не грозит обледенение.

Значение слова Рекуперация

Значение слова Рекуперация по Ефремовой:
Рекуперация – Возвращение материалов или энергии, израсходованных один  раз при проведении процесса, для повторного использования в таком процессе.

Рекуперация в Энциклопедическом словаре:
Рекуперация — (от лат. recuperatio — получение) – возвращение  части материалов или энергии для повторного использования в том же технологическом процессе. Так, ценные растворители извлекаются из отработавших смесей, отходящие из какой-либо теплотехнической установки газообразные продукты сгорания нагревают в рекуператоре поступающие в эту установку топливо и воздух и т. д.

Значение слова Рекуперация по Финансовому словарю:
Рекуперация – восстановление курса акций после его резкого понижения. – повторный сеанс чтения курсов акций на бирже.

Значение слова Рекуперация по словарю Ушакова:
РЕКУПЕРАЦИЯ
рекуперации, мн. нет, ж. (латин. recuperatio – возвращение) (тех.). 1.Восстановление вещества, израсходованного в каком-н. технологическом процессе. 2.Использование для промышленной цели какого-н. отброса, напр.газа улетучивающегося при коксовании угля.

Рекуператор (Википедия):

(от лат. recuperator — получающий обратно, возвращающий) — теплобменник поверхностного типа для использования теплоты отходящих газов, в котором теплообмен между теплоносителями осуществляется непрерывно через разделяющую их стенку. В отличие от регенератора трассы потоков теплоносителей в рекуператоре не меняются. Рекуператоры различают по схеме относительного движения теплоносителей — противоточные, перекрестные, прямоточные и др.; по конструкции — трубчатые, пластинчатые, ребристые, оребрённые пластинчатые рекуператоры типа ОПТ и др.; по материалу изготовления — металлические, мембранные, пластиковые и др. ; и по назначению — подогреватели воздуха, газа, жидкостей, испарители, конденсаторы и т. д.

Что такое рекуператор воздуха и как сделать его своими руками

Еще в недавнем времени проточно-вытяжные вентиляции с рекуператорами в России и близлежащих странах использовались довольно редко. В последние же годы ими стали массово оборудовать разнообразные помещения, что обусловлено прежде всего надежностью и эффективностью таких систем.

Основная их особенность — возврат части тепла из отработанного ранее воздуха. Покидая комнату, он немного нагревает встречный поток в теплообменнике. Вследствие этого в помещение попадает не только свежий, но и немного подогретый воздух, создающий комфортные условия для людей.

Что такое рекуператор воздуха?

Рекуператор воздуха представляет собой теплообменник поверхностного типа. Он используется для повторного применения теплоты выводящих газов. Это непрерывно происходит через стенку, выполняющую роль разделителя. В отличие от такого устройства, как регенератор, в рекуператоре потоки не меняют своего расположения.

Рекуператор воздуха — это приспособление, обеспечивающее минимизацию потерь через вентиляционную систему. Вследствие этого данное устройство можно назвать энергосберегающим прибором. Он подразумевает повторное использование тепла в осуществлении одного технологического процесса.

Как работает устройство

Устройство рекуператора воздуха довольно простое. Это отражается на работе данного приспособления. Его функционирование происходит следующим образом:

  1. Приток воздуха в помещение и его вытяжка из комнаты происходят одновременно — параллельно друг с другом.
  2. Теплый отработанный воздух всасывается посредством вентилятора в устройство, попадя таким образом в теплообменник.
  3. Проходя сквозь теплообменник, теплый отработанный воздух выходит наружу самого сооружения.
  4. Холодный свежий воздух при помощи обратной тяги всасывается в помещение, проходя через другие части теплообменника.
  5. Тепло воздуха из комнаты таким образом используется для подогрева холодного потока, который попадает в комнату через устройство.

Постоянные непересекающиеся друг с другом потоки воздуха разных температур могут обеспечить эффективность рекуперации более чем на 90%.

Для чего нужен рекуператор

Популярность рекуператоров воздуха обусловлена несколькими факторами. Используются они в следующих целях:

  • улучшение функционирования приточно-вытяжных вентиляций в помещениях;
  • обеспечение квартир, частных домов, предприятий и офисов чистым воздухом;
  • нормализация температуры потока воздуха, попадающего извне;
  • создание оптимального для жизнедеятельности человека микроклимата в комнате.

Рекуператор — это эффективное и надежное устройство, которое намного лучше стандартных приточно-вытяжных вентиляций. Оно позволяет удалять отработанных воздух из помещений, используя его тепло для нагрева поступающих снаружи здания потоков. В свою очередь в летний период времени прибор работает обратным образом. В таких ситуациях более прохладный воздух в помещении охлаждает теплый поток, который поступает в комнату снаружи.

Виды рекуператоров

В настоящее время существует несколько различных типов рекуператоров воздуха. Они отличаются друг от друга такими своими особенностями, как:

  • Схема движения теплоносителей. В этом плане рекуператоры бывают противоточными, перекрестными прямоточными и т.д.
  • Конструкция. В зависимости от собственного устройства, приборы могут быть трубчатыми, пластинчатыми, роторными, ребристыми, оребренно пластинчатыми типа ОПТ и др.
  • Материал изготовления. Чаще всего производятся металлические, мембранные и пластиковые рекуператоры.
  • Назначение. Устройства могут иметь такие функции, как подогрев воздуха, подогрев жидкости, испарение влаги, конденсация излишней жидкости и т.д.

Наиболее популярными по своей конструкции являются пластинчатые и роторные рекуператоры. Прежде чем приобрести одну из этих типов моделей, необходимо обратить на все их особенности и основные отличия.

Пластинчатый рекуператор

Наибольшим спросом на сегодняшний день пользуются именно пластинчатые рекуператоры. Это обусловлено прежде всего простотой их конструкции и дешевизной. Несмотря на это, эффективность теплообменников таких устройств, как правило, не превышает 50%.

Основным преимуществом любого пластинчатого рекуператора является полное изолирование воздушных потоков друг от друга. Вследствие этого не происходит подмешивание вытяжного воздуха в приточный. Тепло удаляемого из помещения потока передается через алюминиевые пластины воздушной массе, которая поступает в комнату.

К минусам пластинчатых рекуператоров можно отнести потребность в обеспечении отвода дренажа. Вследствие этого происходит осушение воздуха.

В северных широтах и средней климатической полосе России специалисты не рекомендуют использовать пластинчатые рекуператоры. Это связано прежде всего с их низкой эффективностью. К тому же такие устройства не очень хорошо функционируют в подобных условиях вследствие постоянных циклов заморозки и оттаивания.

Роторный рекуператор

Отличительной особенностью роторных рекуператоров является их большая эффективность. Вследствие этого подобные устройства реализуются по более дорогой стоимости, нежели пластинчатые.

Эффективность работы роторных рекуператоров составляет около 82%. Таким образом, если температура воздуха на улице составляет −28 градусов по Цельсию, его подогрев в устройстве возможен до +14 градусов по Цельсию.

В основе принципа работы роторных рекуператоров лежит регенерация тепла. Вращающий барабан устройства, выполненный из фольги, поглощает тепловую энергию удаляемого из комнаты потока воздуха, передавая ее приточному.

Также роторные рекуператоры отличаются и некоторыми другими преимуществами. К ним относится отсутствие циклов оттаивания и потребность отводить конденсат. Вследствие этого в последнее время данные типы устройств обретают все больший спрос.

Основные отличия

Прежде чем приобрести роторный или же пластинчатый рекуператор, необходимо обратить внимание на такие основные отличия между ними:

Особенности устройства

Пластинчатый рекуператорРоторный рекуператор
Уровень эффективностиОколо 50%

Около 82%

Стоимость прибора

НизкаяВысокая
Циклы оттаиванияПрисутствуют

Отсутствуют

Потребность в отводе конденсата

ПрисутствуетОтсутствует
КонструкцияИзолированные друг от друга алюминиевые пластины, предназначенные для разных потоков воздуха

Вращающийся барабан из алюминиевой фольги, поглощает тепло одного потока воздуха, передавая его другому

Окупаемость

Около 3-4 летОколо 1,5-2 лет
Степень экономииНебольшая

Весьма существенная

Окупаемость рекуператоров напрямую зависит от нескольких факторов. К ним можно отнести климатические особенности региона, площадь помещения, эффективность конструкции и т.д. Некоторые устройства при достаточно холодных зимах могут окупиться всего лишь за один сезон. Система может существенно уменьшить статью эксплуатационных расходов в быту.

Пошаговая инструкция по изготовлению самодельного рекуператора с чертежами

Несмотря на наличие большого количества рекуператоров воздуха в продаже, такое устройство можно самостоятельно создать своими руками в домашних условиях. Прежде чем приступить к выполнению данного задания, необходимо обратить внимание на некоторые важные особенности. К ним относятся материалы для изготовления, чертежи и инструкция.

Материалы для изготовления

Перед процессом создания рекуператора для воздуха необходимо приобрести такие материалы для его изготовления, как:

  1. Листовой металл. Лучше всего использовать алюминий. Вместо него может подойти также кровельное железо, текстолит, гетинакс или же сотовый поликарбонат. Для того чтобы улучшить уровень теплообмена устройства, необходимо выбрать наиболее тонкий листовой металл.
  2. Деревянные рейки. Они требуются для прокладки между металлическими пластинами. Вместо деревянных реек допускается использование технических пробок или же простого шнура. Их толщина быть не более 2-3 миллиметров. При этом ширина данных изделия должна достигать 10 миллиметров.
  3. Герметик. Он должен быть основан не на кислоте, а на других веществах.
  4. Клей. Необходимо обратить внимание, для каких материалов он предназначен. Клей, предназначенный для металла, не может использоваться для крепления дерева.
  5. Материал для корпуса устройства. Это может быть фанера, металл или же древесноволокнистая плита средней плотности (МДФ). Вместо них специалисты советуют приобрести готовую деревянную коробку необходимых герметических размеров.
  6. Четыре фланца. Они должны иметь точно такой же размер, что и ранее подобранные трубы для устройства.
  7. Минеральная вата. Толщина данного изделия должна быть примерное 4 сантиметра. Этот материал необходим для обеспечения теплоизоляции помещения.
  8. Металлический уголок. Он предназначены для обеспечения надежного и эффективного крепления устройства к стене.
  9. Метизы. Они представляют собой крепежные детали, которые потребуются для сборки всей системы.
  10. Вентилятор или же кулер. Основное предназначение такого приспособление — обеспечение потока воздуха в помещение или же из него.

Для осуществления резьбы некоторых деталей в процессе работы может понадобится электроинструмент. Ширина корпуса устройства должна соответствовать диагонали будущего теплообменника. В свою очередь высота системы напрямую зависит от того, каково количество пластин будет использоваться в создании приспособления для вентиляции.

Пошаговая инструкция

Для того чтобы создать действительно надежный и эффективный рекуператор воздуха необходимо выполнить следующий алгоритм действий:

  1. Первоначально нужно нарезать металл на квадраты со сторонами 20-30 сантиметров. Понадобится около 70 таких пластин.
  2. Рейки стоит покрыть олифой. После этого их нужно нарезать таким же размеров, что и стороны квадратных листов металла.
  3. Рейки необходимо приклеить с двух сторон к каждой пластине. После этого нужно дождаться полного высыхания вещества. На один из квадратов приклеивать рейки не требуется.
  4. Промазав клеем верхние части реек, необходимо соединить между собой все пластины. Нужно обратить внимание на то, что каждую следующую пластину следует класть на предыдущий с поворотом в 90 градусов. Таким образом, каналы, образованные между квадратами, будут перпендикулярными друг к другу.
  5. В конце необходимо приклеить верхний квадрат, на котором отсутствуют рейки. Для стягивания и фиксации собранной конструкции нужно использовать металлические уголки.
  6. Все образованные в результате щели следует тщательно замазать с использованием ранее приобретенного герметика.
  7. Дополнительно нужно сделать крепления и четыре отверстия, предназначенные для монтажа фланцев.
  8. Теплообменник необходимо вставить в корпус. Для того чтобы он там был хорошо закреплен, нужно внутри предварительно привинтить уголки, которые в итоге будут служить направляющими. Стоит обратить внимание на то, что теплообменник должен быть расположен таким образом, чтобы своими углами он упирался в стороны корпуса (в итоге получится ромб).
  9. Также необходимо сделать отверстие, в которое следует вставить шланг. Он будет использоваться для отвода конденсата.
  10. На входе лучше всего предусмотреть специальное крепление, которое будет предназначенное для установки фильтра.
  11. Стенки корпуса необходимо оббить минеральной ватой. Таким образом можно обеспечить должный уровень теплоизоляции.
  12. В конце нужно осуществить монтаж вентилятора. Как только это будет сделано, необходимо установить собранную конструкцию в систему вентиляции.

Готовый прибор можно установить как на стене, так и в специальное подготовленной нише. Уровень шума напрямую будет зависеть от нескольких факторов. К ним относится мощность вентилятора, использующие материалы и т.д. В большинстве случаев прибор издает звуки, не превышающие гудение кулера компьютера.

виды, принцип работы и функции

Большинство владельцев собственных домов и коттеджей стремятся к повышению энергоэффективности своей техники. Это подтверждают многочисленные солнечные панели, устанавливаемые в южных регионах страны, батареи, предназначенные для экономии газа, тепла и других ресурсов. Один из устройств, пользующийся популярностью в последнее время – рекуператор воздуха. В переводе рекуператор означает «обратное получение» или «возмещение». Его основная цель заключается в создании комфортной температуры в помещении, при уменьшении расходов на нагрев приточного воздуха.

Функции рекуператора воздуха

Рекуператор представляет собой теплообменник, который используется в приточно-вытяжной установке, и позволяет нагреть приточный воздух, без использования электричества или горячей воды.

Теплообменник работает в двух направлениях, сохраняя тепло в комнате. Нагретый воздух из помещения удаляется, а воздух с улицы поступает в комнату, нагретый до комфортной температуры. Современные модели оснащены автоматическим блоком управления для удобства использования. Приточно-вытяжная вентиляция с рекуператором создает благоприятный микроклимат и экономит деньги.


Подробнее о принципе работы оборудования

Принцип работы системы состоит в удалении отработанного воздуха через теплообменник. Система состоит из корпуса с подсоединенными воздуховодами, фильтрами, установленным вентилятором и теплообменником.

Принцип действия:

  • отработанный воздух собирается с помощью воздуховодов;
  • вентилятор подает воздух в систему, который проходит через рекуператор и удаляется на улицу
Наличие приточно-вытяжной системы с рекуператором обеспечивает дом или квартиру свежим очищенным воздухом без проветривания.

Виды оборудования

Рекуператоры представлены на рынке в нескольких видах: роторные, пластинчатые, рециркуляционные водяные, камерные, тепловые трубы. Они имеют особенности и отличия, о которых нужно знать при установке. Рассмотрим каждый вид приточной вентиляции с рекуператором в отдельности.

Роторный

Оборудование работает при помощи вращательного элемента – барабана из алюминиевой фольги, который обладает высокой теплопроводностью. Отличительная особенность – устойчивость к низким температурам, поэтому подобные рекуператоры можно использовать на Севере страны и в Сибири, где температура опускается до -40 градусов. Использование оборудования обеспечивает комфортный микроклимат, поскольку в помещение поступает не сухой воздух. Экономия электроэнергии достигается за счет установки нужного числа оборотов ротора, дополнительно можно регулировать его скорость вращения, меняя мощность теплоотдачи.

Пластинчатый

Название выбрано не случайно. Из-за особенностей конструкции, входной и выходной потоки воздуха ограждаются друг от друга пластинами из алюминия. На пластинах может образовываться конденсат. Для изоляции используется стеклоткань с полиуретановым покрытием.

Преимущества пластинчатого рекуператора:

  • эффективность до 75%;
  • длительный срок беспроблемной эксплуатации системы;
  • невысокая стоимость оборудования;
  • простое обслуживание системы.
Пластинчатые рекуператоры имеют недостатки: при низкой температуре возможно обмерзание, в помещении снижается уровень влажности.

Рециркуляционный водяной

Принцип работы рециркуляционного водяного рекуператора можно сравнить с работой котла, поскольку для передачи тепла применяется жидкость. Теплообменник устанавливается в вытяжку, а в качестве радиатора используется элемент, который предназначается для входящего потока с улицы.

В теплообменнике воздух нагревается, а радиатор – отдает тепло в комнату.

Камерный

Холодный и нагретый воздух поступают в камеру, которая отделяется заслонкой. В определенный период времени заслонка меняет направление, передавая тепло через стенки камеры. Вытяжной воздух сначала нагревает одну половину резервуара, после чего регулировочный элемент подает холод с улицы.

Недостаток камерных рекуператоров состоит в том, что входящий и выходящий потоки могут смешаться из-за подвижных элементов камеры. Высока вероятность загрязнения очищенного воздуха, который поступает в помещение. Не исключено появление посторонних запахов.

Тепловые трубы

Рекуперация осуществляется за счет использования трубок, наполненных фреоном. При минусовой температуре воздух охлаждается, на поверхности образуется конденсат. В нагретом потоке фреон испаряется. Воздушные потоки находятся в специальных трубках-термосифонах, которые представляют собой трубки из меди, наполненные фреоном. Один конец трубки нагревается, в результате содержимое закипает, перегоняя тепло в другой конец трубки. Фреон конденсирует и отдает тепло в помещение.

Такие рекуператоры будут функционировать только при условии установки воздуховодов в вертикальном положении, строго друг над другом.

Тонкости выбора: на что обратить внимание при покупке рекуператора

Рассмотрим основные правила выбора оборудования для дома:

  • Климатические особенности. Для умеренной зимы подойдут рекуператоры с пластинами, а в условиях низких температур лучше себя показывают роторные устройства.
  • Экономия. Для бытового использования, выбирайте модели с максимальной эффективностью. Как правило, оборудование обладает средней мощностью.
  • Фильтры очистки. Для удаления всех загрязнений, в том числе, мелкой пыли, лучше использовать оборудование с фильтром класса F7. Фильтры M5 защищают дом от крупной пыли.
  • Производительность приточной системы вентиляции с рекуператором. Для расчета используется один показатель – объем воздуха, который поступает в комнату за 60 минут. По нормативам на одного взрослого человека необходимо 60 кубических метров.
  • Материал и толщина корпуса. К примеру, корпус толщиной 30 мм не может работать при температуре ниже 5 градусов, для функционирования требуется изоляция. Если корпус изготовлен из алюминия, его нужно изолировать, поскольку алюминий является отличным проводником холода.
  • Удобная система с автоматическим блоком управления. Это позволит установить нужную температуру и мощностью подачи воздуха в комнату.
Выбирая приточную вентиляцию для помещения, проконсультируйтесь со специалистом. Менеджер подскажет, какое именно оборудование эффективнее всего справится с поставленной задачей.

Рекуператор своими руками — теплообменник, рекуперация

Рекуператор – функциональное, практичное устройство, предназначенное для энергосбережения и экономии средств на отопление помещений. В результате рекуперации происходит передача тепла вытяжного воздуха, более теплого, холодным приточным массам. В теплообменнике наружному воздуху передается существенная часть накопленного в процессе эксплуатации помещений тепла, при этом тепловая энергия не теряется, выходя наружу, а работает на экономию энергии. Потоки входящего, чистого, и выходящего, использованного, воздуха, в устройстве не перемешиваются, благодаря наличию теплопроводящих пластин, разделяющих два потока.

Принцип рекуперации

Смонтировать рекуператор своими руками можно в виде самой простой и доступной конструкции пластинчатого типа. Такая модель самая распространенная и востребованная среди потребителей нашей страны. Более сложные устройства используются в промышленных целях или на крупных объектах.

Пластинчатый рекуператор можно сделать самому, даже не обладая обширными знаниями и познаниями в механике и инженерии. Любой автолюбитель, который умеет держать в руках отвертку, может собрать устройство самостоятельно.

Достоинства рекуператоров:

  • Рекуператор Даже самые простые и доступные пластинчатые рекуператоры работают с КПД до 65%.
  • Устройство редко ломается, так как теплообменник в этом типе агрегата устроен просто и надежно, не обладает трущимися и подвижными деталями.
  • Рекуператор легок и в уходе и техническом обслуживании.
  • В пластинчатом типе рекуператоров нет каких-либо расходующих электроэнергию частей, что значительно снижает затраты на содержание этого оборудования.

Следует отметить, чтов зимнее время года теплообменник пластинчатого рекуператора может обмерзать при низких температурах.

Технология изготовления

Внутреннее устройство рекуператора

Сначала необходимо приобрести 4 кв. м оцинковки для кровли. Примечание: пластики могут быть не только из оцинкованного металла. Допускается использование любого не толстого листового материала. Например, можно использовать текстолит. На эффективность работы рекуператора теплопроводность материала для пластин практически не влияет. Листы режутся на отдельные пластины размером 200х300 мм.

Внимание! Пластины необходимо резать идеально ровно. Если для их изготовления используется оцинкованный металл, то ножницы по металлу лучше не применять, так как потом будет сложно выпрямить каждую заготовку. Резать оцинковку рекомендуется электрическим лобзиком.

Для дистанционной рамки, устанавливаемой между пластинками, можно применить полоски из технической пробки. Толщина материала 2-3 мм. Между пластинками оставляются промежутки не менее 4 мм, иначе может в процессе эксплуатации возникнуть значительное сопротивление воздушным потокам.

Работа рекуператора

Для сбора конструкции следует использовать герметик нейтрального типа, так как обычный состав может со временем вызвать коррозию устройства. После полного высыхания герметика его укладывают в корпус, сделать который можно из прочной жестяной коробки, подходящей по размеру. Для рекуператора короб можно изготовить из шлифованного МДФ толщиной в 18 мм и деревянного бруса. Все стенки изнутри рекомендуется проложить утеплителем, минеральной ватой или стекловолокном толщиной в 50 мм.

В коробке необходимо сделать отверстия и вставить в них предварительно приобретенные пластиковые фланцы, параметры которых совпадают с сечением труб воздуховода. Наполненные щели нужно залить силиконом.

Готовая площадь пластин в рекуператоре должна приблизительно составлять 3 кв.м, тогда эффективность работы агрегата будет составлять около 60%. Другими словами, на выходе из устройства температура приточного воздуха будет выше, чем исходящего.

Дополнительные рекомендации

Устройство рекуператора В связи с тем, что пластинчатые рекуператоры в зимнее время имеют обыкновение обмерзать, необходимо провести дополнительные работы. Обычно теплообменник пластинчатых рекуператоров обмерзает при температуре воздуха менее 10 градусов. Для проведения периодического размораживания устройства в теплой части рекуператора нужно поставить датчик, фиксирующий перепад давления. Когда агрегат будет обмерзать, показатель перепада давления увеличится, и приточный воздух будет прогоняться сквозь байпас, а калорифер согреется вытяжным воздухом. У установленного датчика гистерезис должен составлять 30Па.

В месте, где находится выход гибкого воздуховода, нужно сделать из двух слоев влагостойкого гипсокартона короб и проложить в нем минеральную вату или стекловолокно. С помощью этого приема решается проблема шумоизоляции работающей системы. Необходимо отметить, что при качественно выполненном рекуператоре, правильной герметизации и изоляции короба в помещении можно сэкономить до 30% энергии.

обзор устройства и области применения

Автор Евгений Апрелев На чтение 6 мин Просмотров 5.1к.

Одним из основных аспектов создания энергоэффективной системы обогрева и вентиляции зданий и сооружений, является решение проблемы подогрева поступающего воздуха и сведение к минимуму потерь тепла при удалении воздуха отработанного. Для обеспечения процесса передачи тепла от удаляемого воздуха приточному предназначены специальные агрегаты, называемый рекуператорами. Рассмотрим основные виды, принципы действия и условия применения такого рода устройств.

Рекуператоры подразделяются на два больших класса, в зависимости от конструктивного строения и принципа действия – пластинчатые и роторные. Каждый из них обладает как своими преимуществами, так и недостатками. В зависимости от характеристик помещения и условий использования, может применяться роторный или пластинчатый рекуператор. Остановимся более подробно на устройстве и принципе действия последнего.

Энергоэффективная система, берегущая тепло

Пластинчатый рекуператор представляет собой кассету, называемую блоком или теплообменником, оснащенную множеством тонких листов, которые могут быть выполнены из различных материалов: оцинкованной стали, алюминиевой фольги, пластика или специальной бумаги. Листы могут быть как гладкими, так и гофрированными.

Помимо материала, из которого выполнены элементы теплообменника, рекуператоры отличаются и по направлению воздушных потоков. В наиболее распространенном перекрестноточном типе рекуператоров потоки приточного и исходящего воздуха идут перпендикулярно друг другу, а в противоточном – в противоположных направлениях. Это связано с тем, что для эффективного обмена теплом потоки, в идеале, не должны соприкасаться друг с другом и перемешиваться.

Используя такой принцип работы, пластинчатый рекуператор обеспечивает бесперебойный подогрев входящего воздуха в холодное время года и сводит к практическому минимуму тот распространенный эффект вентиляционно-обогревательных систем, который принято называть «обогревом улицы». Что и является главной особенностью так называемых энергоэффективных систем.

Рекуператоры, в отличие от обычных систем вентилирования воздуха, способны не только достаточно успешно выполнять функции теплообмена, но и бороться с неприятными запахами, а отдельные виды позволяют справляться с повышенной влажностью помещения. Если вы не готовы приобретать пластинчатый рекуператор, вы можете попробовать изготовить его самостоятельно по данной инструкции.

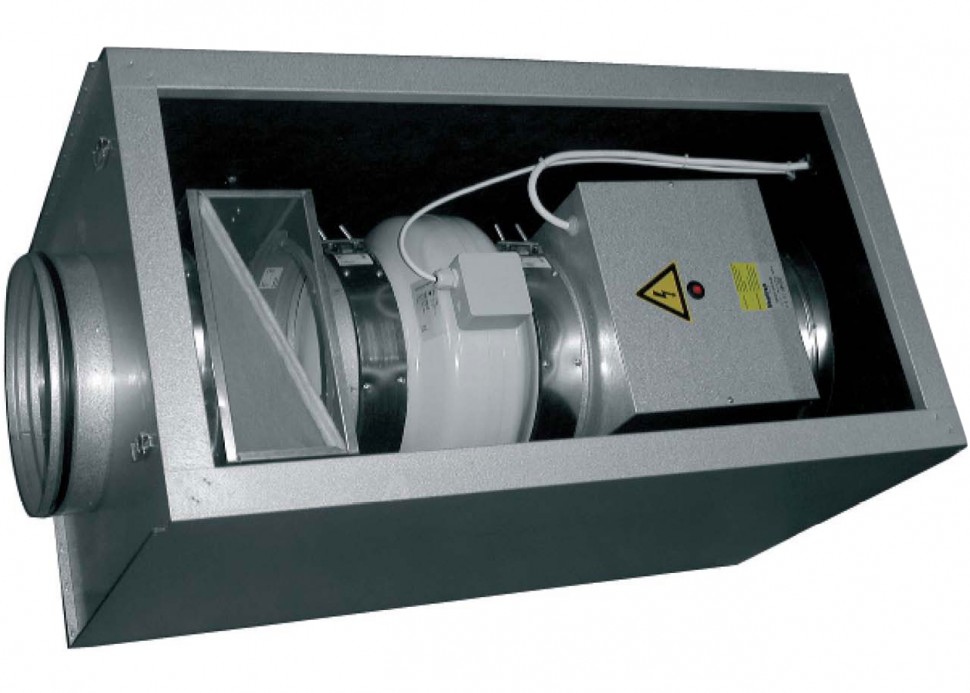

Основные компоненты рекуперационной системы

В состав рекуперационной системы входит, помимо основного блока с пластинами и вентилятор. Кроме того, рекуператоры оснащаются:

  • Системой отвода конденсата, неизбежно образующегося на пластинах, дабы избежать попадания воды в воздушный канал или образования в нем наледи. Такой конденсатосборник обязательно оборудуется водяным затвором, блокирующим работу вентилятора в случае появления избыточного количества влаги.
  • В качестве устройства, регулирующего интенсивность воздушных потоков, используется специальный перепускной клапан. Важной конструктивной особенностью такого клапана и пластинчатого рекуператора является полное отсутствие подвижных деталей.

Как уже говорилось выше, теплообменники пластинчатого рекуператора могут быть выполнены из различных материалов. Каждый из них обладает своими свойствами, достоинствами и недостатками.

Попробуем сравнить их между собой:

  1. Алюминиевые пластины или теплообменники из оцинкованной стали. Такие системы пользуются достаточно высокой популярностью из-за своей относительно невысокой стоимости. Однако, такой пластинчатый рекуператор обладает сравнительно невысоким КПД, поскольку регулярно нуждается в использовании режима оттаивания.
  2. Пластиковые теплообменники обладают более высоким коэффициентом полезного действия и эффективность, но и стоят значительно дороже.
  3. Пластины из специальной бумаги также отличаются высокой эффективностью, но такие теплообменники нельзя применять в помещениях с высоким уровнем влажности (бассейны, автомойки, некоторые промышленные помещения), поскольку конденсат довольно легко преодолевает стенки кассеты.
  4. Используются также и рекуператоры с двойной бумажной кассетой. Их КПД существенно выше, за счет дополнительного прогрева воздуха, но, все же, они также боятся большого уровня влажности воздуха.

Преимущества и недостатки

Как уже упоминалось выше, пластинчатый рекуператор воздуха обладает рядом несомненных преимуществ перед обычными вентиляционными системами.

Основными из них являются следующие:

  • Высокая энергоэффективность, выражающаяся в минимальном уровне потери тепла.
  • Возможность обогрева входящего воздуха в холодное или сырое время года.
  • Минимальное энергопотребление при высоком коэффициенте полезного действия (от 40 до 80%).
  • Отсутствие подвижных деталей существенно облегчает обслуживание системы и продлевает ее рабочий ресурс и долговечность. Остается лишь следить за тем, чтобы система не засорилась.
  • Компактность всей системы, позволяющая монтировать ее практически в любых условиях.
  • Легкость модернизации. В зависимости от задач, мощность и эффективность такого агрегата можно легко увеличить или уменьшить добавив или изъяв пластины.

Правда, любой пластинчатый рекуператор имеет и один достаточно большой недостаток: необходимость дефростации (очистки от образовавшейся на кассете наледи) в холодное время года. Использование недостаточно качественного теплоносителя приводит к быстрому и обильному засорению системы. И если в обычных случаях чистка не представляет собой какой-либо проблемы, то при сильном засоре порой приходится потратить немало денежных средств и времени.

Сферы применения. Пластинчатый или роторный?

Несмотря на то что помимо пластинчатых или роторных рекуператоров, используются и другие конструктивные типы, два вышеназванные являются наиболее распространенными и популярными. Чтобы определиться с выбором типа устройства, необходимо учитывать не только стоимость системы, но и ее технические характеристики, а также условия, в которых она будет применяться.

Пластинчатые рекуператоры, имеющие невысокую цену, обладающие простотой в монтаже и обслуживании, имеют, по сравнению с роторными аналогами, ощутимо меньшую мощность и более низкий КПД. Что делает их малоэффективными для создания систем теплообмена на больших площадях. Кроме того, им противопоказаны помещения с высокой влажностью.

Поэтому пластинчатые рекуператоры используются для оборудования тепловентиляционных систем в загородных домах и на объектах индивидуального жилищного строительства, в офисных или административных помещениях, на небольших промышленных и складских площадях.

В случаях, когда система теплообмена должна охватывать достаточно обширные пространства – большие цеха, крупные жилые или административные здания и сооружения, другие просторные помещения, а также помещения, характеризующиеся повышенной влажностью или избыточно сухим воздухом, целесообразнее использовать рекуператоры роторного типа. Они более мощные, у них заметно выше уровень КПД, неприхотливы к условиям эксплуатации. Такой рекуператор, помимо выполнения функций вентиляции и теплообмена может использоваться и как осушитель. Но, взамен, они имеют гораздо более сложную конструкцию, высокую стоимость и нуждаются в регулярном техническом осмотре и обслуживании.

Области применения рекуператоров различных видов и типов отнюдь не ограничиваются созданием энергоэффективных вентиляционных систем в жилых и производственных зданиях и сооружениях. Агрегаты и системы подобного рода нашли достаточно широкое применение в промышленности и используются в различных производственных и технологических процессах, применяемых в самых разнообразных отраслях.

Рекуператоры

— обзор | Темы ScienceDirect

6.5.3 Рекуператоры тепла

Рекуператоры тепла — это оборудование, которое позволяет утилизировать часть энергии кондиционированного воздуха внутри помещений, оборудованных системой механической вентиляции. Они состоят из теплообменника, который обеспечивает тепловой контакт отработанного воздуха внутри помещения с наружным воздухом для обновления. Зимой подогревают снаружи холодный воздух, а летом дают ему остыть; у них также есть фильтры, улучшающие качество воздуха.Таким образом, можно рекуперировать значительную часть энергии, используемой для нагрева или охлаждения воздуха в помещении, которая была бы полностью потеряна без рекуператора. Обычно они поставляются в виде коробок с некоторыми мундштуками, которые устанавливаются в системе вентиляции, включая вентиляторы для нагнетания и возврата, см. Рис. 6.25.

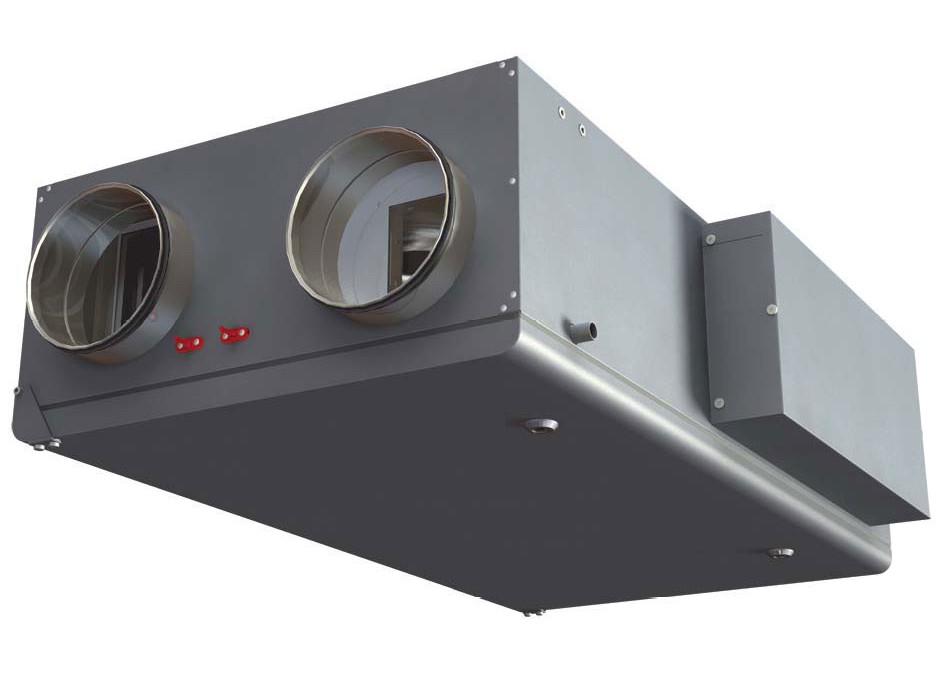

Рисунок 6.25. Внешний вид рекуператора тепла.

Рекуператоры бывают трех типов: с перекрестным потоком, , в котором горячий и холодный воздух циркулируют в перпендикулярных направлениях друг к другу, так что они пересекаются, с параллельным потоком и с роторным потоком , который имеет ротор с высокой теплоотдачей. инерция вращения, приводимая в движение двигателем.

Технический кодекс устанавливает в своем Основном документе механическую или гибридную систему вентиляции жилых помещений. Следовательно, если вентиляция гибридного типа, размещение рекуператоров не может быть рассмотрено, так как приток не проходит через решетки и воздуховоды. Однако в третичном секторе, в тех местах, где воздушный поток, выбрасываемый наружу, превышает 0,5 м 3 / с, RITE требует наличия блоков рекуперации тепла.

Рассмотрим рекуператор тепла, в котором мы используем 0 и 1 для состояний всасываемого воздуха на входе и выходе рекуператора и 2 и 3 для состояний вытяжного воздуха также на входе и выходе рекуператора.Использование V˙ для объемного расхода воздуха, который вводится в здание, который, как мы предполагаем, совпадает с расходом вытяжного воздуха (рекуператор уравновешен), где ρ 0 , ρ i — плотности внешнего и внутреннего воздуха соответственно, и, учитывая, например, некоторые зимние условия, из баланса энергии можно записать уравнение

(6,85) V˙ϱi (h3 − h4) + W˙v = V ˙ρ0 (h2 − h0) + Q˙l

, где мощность вентиляторов W˙v используется для преодоления потерь напора, а Q˙l — тепловые потери, которые приблизительно можно считать незначительными.

Работа рекуператора характеризуется его эффективностью , ASHRAE 1993 [48], которая, как мы знаем, определяется как теплообмен по отношению к максимуму, который мог быть передан. Учитывая, что коэффициент теплоемкости для двух воздушных потоков одинаков, эффективность рекуператора составляет

(6,86) ε = T1 − T0T2 − T0

Эффективность меняется от часа к часу, так как внешняя температура меняется, поэтому более привлекательно определить среднюю сезонную эффективность , которая составит

(6.87) ε¯ = ∑i = 1HεihiH

, где h i — количество часов, в которых эффективность составляет ε i , а H — общее количество часов в период, например, нагрева. Обращаясь теперь к определению эффективности, если мы примем во внимание, что рекуператор является адиабатическим, поскольку уменьшение энтальпии вытяжного воздуха совпадает с увеличением энтальпии воздуха для обновления, то его энергоэффективность будет равна единице. Теперь мы также можем определить КПД, считая энергию воздуха в помещении единственно доступной, поскольку энергия в состоянии 3 является частью потерь, это

(6,88) η = V˙ρ0 (h2 − h0) V˙ρih3 + W˙v = 1 − V˙ρih4 + Q˙lV˙ρih3 + W˙v

Как и для эффективности, наиболее интересным значением является средняя сезонная эффективность , которая рассчитывается аналогичным образом.

С другой стороны, беря баланс эксергии в рекуператоре, мы имеем

(6,89) V˙ρi (b2 − b3) + W˙v = V˙ϱ0 (b1 − b0) + I˙rec

, где термин I˙rec охватывает эксергию, связанную с потерями тепла и внутренними эксергетическими деструкциями из-за термической и механической необратимости.Фактически, поскольку эксергия воздуха в состоянии 3 окончательно разрушается, ее необходимо включить в понятие необратимости, а поскольку состояние 0 — это окружающий воздух, баланс эксергии дает

(6.90) V˙ρ2b2 + W˙v = V ˙ρ0b1 + I˙T, rec

с эксергетической эффективностью оборудования

(6,91) φ = V˙ρ0b1V˙ρ2b2 + W˙v = 1 − I˙T, recV˙ρ2b2 + W˙v

Таким же образом, что касается эффективности и энергоэффективности, мы рассчитаем средней сезонной эксергетической эффективности рекуператора.

Подвесные устройства

Новые энергосберегающие системы обогрева для садоводческой отрасли: Навесные обогреватели Doll типа HR Выдувные жалюзи нового типа

для заметно равного теплоотвода в теплице. Опционально доступен выдувной конус для установки перфорированной пленочной трубки с теплым воздухом.

Высокие цены на энергию требуют эффективных систем отопления для садоводства. Благодаря использованию запатентованного рекуператора с кольцевым зазором, эти устройства имеют, одобренный TÜV в Германии, значительно более высокий КПД по сравнению с обычными системами отопления.Как и в случае с этим патентом Куклы, лучистое тепло камеры сгорания, которое в противном случае оказывается потерянным теплом, поглощается рекуператором и снова преобразуется в полезное тепло.

  • очень компактная, легкая и аэродинамически эффективная конструкция.
  • опционально для оборудования с масляной или газовой горелкой.
  • Специальная камера сгорания и рекуператор из нержавеющей стали.
  • низкие выбросы загрязняющих веществ в помещениях и радиационные потери.
  • высокая эффективность за счет использования революционной, новой, а также экономичной геометрии камеры сгорания.
  • специальный серповидный вентилятор для плавной и бесшумной работы с высокой пропускной способностью.
  • равное тепловыделение без выхлопных труб или с пленочными трубками.
  • применимая компактная конструкция с подвесным потолком.
  • корпус полностью оцинкован и дополнительно покрыт пластиком.
  • боковые выхлопные сопла для простого соединения с выхлопной линией.
  • очень простая установка на 4 серийно оснащенных петли.
  • простота обслуживания и очистки, простота обслуживания благодаря беспроблемному доступу ко всем частям и компонентам.
  • практичная круглая форма, разнообразные варианты установки.
  • возможна установка над зоной возделывания, что не мешает полезной поверхности.
  • новые выдувные жалюзи особой конструкции для равномерного распределения тепла и регулируемой рециркуляции тепла до пола.
  • отсутствует выработка дорогостоящего резервного тепла, как при работе системы водяного отопления.
  • компактная конструкция с задней вентиляцией для уменьшения аппаратно-ограниченных неотапливаемых зон в здании.
  • режим ожидания системы и отказ системы можно оптически наблюдать с помощью сигнальных ламп.
  • переключатель режимов отопления или вентиляции —
  • Поставка в комплекте с горелкой, коммутационной панелью и контроллерами термостата, полностью собранными и подключенными.
  • специальное покрытие для минимального поглощения света.


Серия DOLL HR: в целом чрезвычайно экономичная, экономичная и мощная система мгновенного нагрева для наилучшего климата для роста тепличных процессов!

Технические характеристики:
HR 50
HR 80 HR 100
Электрический разъем: 230 В / 50 Гц 230 В / 50 Гц

400 В / 50 Гц (доступно 230 В)

Мощность обогрева:
до 60 кВт до 80 кВт до 110 кВт
Производительность по воздуху:
4400 м³ / ч 5946 м³ / ч 8176 м³ / ч
Энергоснабжение:

мазут

/ сжатый природный газ (CNG)

/ сжиженный углеводородный газ (LPG)

мазут

/ CNG

/ СНГ

мазут

/ CNG

/ СНГ

Диаметр дымохода:
150 мм 200 мм 200 мм
Диаметр устройства:
780 мм 780 мм 780 мм
Полная длина:
1110 мм 1730 мм 1760 мм
Вес:
80 кг 110 кг 135 кг

Характеристики характеристик интегрированного рекуператора водорода в камере сгорания и масляного теплообменника в микромасштабе | Институт передовых технологий и производства (ATAMI)

Реферат

В этой диссертации представлены эксперименты с новым микромасштабным теплообменником камеры сгорания водорода (uCHX). UCHX был разработан для эффективной передачи тепловой энергии теплоносителю для использования при десорбции водорода из системы хранения гидридов металлов транспортного средства на водородных топливных элементах. Экспериментальное исследование демонстрирует подтверждение концепции конструкции и исследует влияние различных выбранных жидкостных и геометрических условий на общую эффективность uCHX. Малогабаритное устройство, охарактеризованное в этой диссертации, представляет собой элементарную ячейку, состоящую из канала сгорания, канала рекуператора и канала теплообмена масла.Это устройство с элементарной ячейкой может быть расширено до реактора в диапазоне десятков киловатт, необходимых для системы масштабирования транспортных средств. Сгоревшие газы протекают обратно через устройство в противоточной конфигурации между каналом сгорания и масляным каналом, предварительно нагревая входящий газовый поток и передавая тепло маслу. Платина избирательно нанесена на внутреннюю стенку канала сгорания из нержавеющей стали, чтобы облегчить гетерогенное горение водорода и воздуха. Рабочие характеристики uCHX характеризуются на основе общей эффективности, определяемой как отношение энергии, переданной потоку нефти, к энергосодержанию подаваемого газообразного водорода.Были исследованы эффекты времени пребывания, коэффициента эквивалентности и средней температуры масла. Повторные испытания катализатора в течение 80 часов показали стабильные и воспроизводимые результаты. Максимальная конверсия водорода, превышающая 92%, была достигнута при времени пребывания более 20 мс при стехиометрическом эквивалентном соотношении. КПД выше 90% был получен для коэффициентов эквивалентности более 0,5 и для средних температур масла от 63 ° C до 105 ° C. Эксперименты проводились с нанесенным катализатором более 87% и 20% длины канала.Более длинный катализатор продемонстрировал наибольшую эффективность и конверсию водорода. Эта работа проводилась одновременно с разработкой модели CFD Газвини и Нараянаном [1], при этом предварительные сравнения показали качественно хорошее согласие. Предварительный проект и финансовый анализ полноразмерной камеры сгорания был разработан на основе продемонстрированных характеристик uCHX.

Трубки рекуператора для повышения тепловой эффективности — Sandvik Materials Technology

Трубки рекуператора из широкого диапазона материалов, устойчивых к высокотемпературной коррозии, подходящие для температур дымовых газов до 1300 ° C (2370 ° F).

Программа Sandvik охватывает материалы для большинства типов рекуператоров, используемых для рекуперации тепла, например, при обработке стали и металлов, производстве стекла и производстве технического углерода.

Материалы для повышения теплоэффективности

Программа Sandvik включает несколько материалов, обеспечивающих более высокую рабочую температуру, повышенную рекуперацию тепла и более высокую эффективность. Примеры: Kanthal APMT и Sandvik 253 MA * .

Экономия топлива при различных температурах предварительного нагрева отходящих газов и воздуха

Материалы трубок рекуператора (другие марки могут быть предложены по запросу)

Марка Sandvik (UNS) Описание
Sandvik 253 MA *
(UNS S30815)
Аустенитная нержавеющая сталь, легированная азотом и редкоземельными металлами. Подходит для большинства условий.
Sandvik 353 MA *
(UNS S35315)
Аустенитная нержавеющая сталь, легированная азотом и редкоземельными металлами. Подходит для условий окисления, науглероживания и азотирования.
Sandvik 4C54
(UNS S44600)
Ферритная нержавеющая сталь с высоким содержанием хрома (26,5%), подходящая для условий сульфидирования.
Sanicro ® 31HT
(UNS N08811 / N08810)
Аустенитная нержавеющая сталь с хорошей стойкостью к окислению.Подходит для условий окисления, азотирования и науглероживания.
Kanthal APM
Kanthal APMT
Ферритная нержавеющая сталь железо-хром-алюминий (FeCrAl) с превосходными окислительными свойствами. Подходит для условий сульфидирования при самых высоких температурах.

* 253 MA и 353 MA являются товарными знаками, принадлежащими Outokumpu OY

.

Инновационная система вентиляции, созданная исследователями — ScienceDaily

Исследователи, работающие в Startup Space Каунасского технологического университета (КТУ), разрабатывают бесшумное и энергоэффективное вентиляционное устройство (рекуператор), которое сохраняет до 89 процентов тепла.

«Наши инновации обеспечат свежий и чистый воздух в вашем доме без потери тепла», — обещает команда исследователей, создавших продукт под названием Oxygen. Исследователи, работающие в Startup Space Каунасского технологического университета (КТУ), которое является одним из подразделений Национального центра предпринимательства и инноваций КТУ, разрабатывают бесшумное и энергоэффективное вентиляционное устройство (рекуператор), которое сохраняет до 89 процентов тепла.

Основное отличие Oxygen от стандартных вентиляционных устройств — это небольшие размеры.

«Устройство можно установить над потолком — таким образом, оно станет невидимым и неслышным, что особенно удобно для людей, живущих в небольших помещениях», — говорит Жильвинас Салиалионис, менеджер по кислородным продуктам.

Он говорит, что стартап был основан с целью удовлетворить текущие потребности рынка жилья. В прошлом году Евросоюз выпустил рекомендации по установке систем механической вентиляции в каждом новостройке. В квартирах часто не хватает места для размещения большого вентиляционного устройства, поэтому было решено создать компактное изделие, которое легко поместилось бы в очень маленьких помещениях.

Oxygen не только визуально привлекателен, но и эффективен с точки зрения энергосбережения. Специальная система фильтрации воздуха задерживает даже самые мелкие невидимые частицы, а фильтр класса F7 улавливает пыльцу, поэтому система подходит для людей, страдающих аллергией.

Команда исследователей КТУ уже представила прототип. В настоящее время ведутся финальные доработки продукта — вывести на рынок Oxygen планируется в начале следующего года.

Среди партнеров Oxygen есть глобальные поставщики компонентов для вентиляционных устройств, которые, по словам г-на Салиалиониса, чрезвычайно полезны при преодолении проблем в этой области и в достижении новых отраслевых тенденций. Сам менеджер по производству кислорода является экономистом, который много лет работает с интеллектуальными устройствами, поэтому владеет не только техническими знаниями, но и хорошо разбирается в управлении финансами стартапа.

Технические решения

Oxygen предоставляются командой из пяти инженеров-механиков.

История Источник:

Материалы предоставлены Каунасским технологическим университетом (КТУ) . Примечание. Содержимое можно редактировать по стилю и длине.

% PDF-1.4 % 1 0 объект > поток iText 4.2.0 от 1T3XTPScript5.dll Версия 5.2.22022-01-01T22: 36: 49-08: 002016-08-18T10: 26: 53 + 02: 002022-01-01T22: 36: 49-08: 00application / pdfuuid : c9a48d76-43ea-49da-af12-d81b1952881auuid: e40cd120-c0d9-4f1f-bb48-a80e6621250buuid: c9a48d76-43ea-49da-af12-d81b1952881a

  • сохранено xmp.iid: B46FB7017A75E611AE5EF39E1CDEBA7B2016-09-08T09: 39: 15 + 05: 30 Adobe Bridge CS6 (Windows) / метаданные
  • Miroslav Příhoda
  • Jozef Vlček
  • Marek Velička
  • Mária Čarnogurská
  • René Pyszko
  • конечный поток эндобдж 2 0 obj > эндобдж 3 0 obj > поток xWn6SIqf \ s [iҠH /} eklOȖ (zy)% u / [B, O / `~ Uy: P ^>: E`KΡAgb) |, # 6UY & Y! 23h0Y? # {yFeEFx ޏ۳? Ϭ? L6-ƒ9s: 6TJ> uN4up> u1 # B C0 = ʢpl \ jfu * +! Q> 7 # hPwQq ݗ = @ zFhB78p; X’ll & Q פ Gp; ~ hbT_N-t & r-v. a6% R_} LL-% bCf zVe> /} I ߳ V {S / At $ tiP ŗ.q ՠ)] t \ 6KHϓ ~ Nŝ1X_} Dqx ֓ vUbGjPL-i [go`Sb | s? ̯ $ & J (t9 / KU # Wew ̸ [6X M \ # sD, C = Gp «-K] ͚LjB) — ؝ & | EG2Fj && NMƒl; D} p

    Зеленый музей: Рекуператоры стекловаренной печи

    The Corning Museum of Glass стремится быть ответственным распорядителем, оставляя не только нашу коллекцию, но также наши помещения и территорию в наилучшем, наиболее экологически безопасном состоянии, чтобы будущие поколения могли пользоваться им. Мы стремимся внедрять экологически чистые методы в нашу деятельность и постоянно ищем способы минимизировать воздействие на окружающую среду наших объектов и нашей деятельности.

    Часть усилий музея по повышению энергоэффективности сосредоточена на помещениях для производства стекла. Центральным элементом любого горячего стекольного цеха является стекловаренная печь. Эти печи не очень энергоэффективны. Чтобы компенсировать потребление энергии, мы рекуперируем тепло от печи, что включает использование отходящего тепла и снижает потребление энергии.

    Стекло в печи плавится до 2100 градусов F.

    Кирпичная кладка — это дымоход, канал в дымоходе для вывода пламени и дыма в наружный воздух.Обычно дымовые газы охлаждаются путем смешивания с комнатным воздухом, а затем выводятся наружу. В этом методе тепло полностью теряется.

    Дымоход, канал в дымоходе для вывода пламени и дыма в наружный воздух рядом с топкой.

    Воздух состоит на 78% из азота, на 21% из кислорода и на 1% из других газов. Это означает, что 79% воздуха не делает ничего, кроме как входит в печь при комнатной температуре и выходит из нее при 2000 градусах по Фаренгейту. Печь тратит энергию на нагрев этих газов, практически ничего не показывая.Это немного похоже на человека, обдувающего суп, чтобы остудить его.

    Льюис Олсон, руководитель технической группы выставки Hot Glass Show в музее, показал мне одно устройство, используемое в музее, которое повышает эффективность примерно на 15%.

    Печь с рекуператором.

    Выше — одна из новейших стекловаренных печей музея. Сверху расположен рекуператор. Это устройство, напоминающее автомобильный глушитель. Холодный воздух для горения поступает снизу за топкой. Воздух для горения проходит через трубу в центре рекуператора.Эта труба покрыта рубашкой большей трубы, по которой проходят выхлопные газы из печи. Дымовые газы выходят из печи через трубу в верхнем правом углу печи и выходят из рекуператора в верхнем левом углу. Воздух для горения смешивается с топливом (природным газом или пропаном) в горелке, которая является зеленым устройством на правой стороне печи. Дымовой газ выходит из печи примерно на 2000 градусов по Фаренгейту. Воздух для горения нагревается от температуры окружающей среды до примерно 550 градусов по Фаренгейту, используя это отработанное тепло.Это уменьшает количество воздуха, которое необходимо нагреть, и снижает общее потребление газа.

    Вид рекуператора на стекловаренной печи.

    В рамках экологических инициатив Музея рекуператоры устанавливаются на все новые и реконструированные печи.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
