Устройство скважинного насоса джилекс: Принцип работы и устройство водяного насоса

Ремонт насоса «Джилекс» своими руками по шагам на vodatyt.ru

Автор Петр Андреевич На чтение 4 мин. Просмотров 604

Погружные насосы от отечественной компании «Джилекс» завоевали признание владельцев дач и загородных домов благодаря своей высокой производительности и надёжности. Особенной популярностью у наших соотечественников пользуется центробежный скважинный «Водомёт». Однако, любой технике, в процессе эксплуатации, свойственно ломаться. Не являются исключением и аппаратура производственной компании «Джилекс». В данной статье рассмотрим, как произвести ремонт насоса «Джилекс» собственными руками в домашних условиях.

Содержание

Основные поломки насосов

Точная причина неисправности может быть установлена только при детальном осмотре техники.

Но для примерной диагностики бывает достаточно характерных признаков, сопровождающих поломку.

К подобным симптомам относят:

  • Насос при включении не подаёт признаков жизни.
  • Корпус аппарата при прикосновении бьёт током.
  • Напор подаваемой воды значительно уменьшился.
  • Аппаратура работает неравномерно, или при работе издаёт посторонние шумы.

Наиболее частыми причинами для подобного «аномального поведения» становятся такие неполадки:

  • Сгорела обмотка электродвигателя насоса.
  • Перебит питающий провод механизма.
  • Отошёл электрический контакт.
  • Нарушена герметичность корпуса насоса.
  • Подвижные рабочие элементы механизма износились, и насос не в состоянии поддерживать изначальное давление.

Самостоятельный разбор и ремонт насоса «Джилекс»Самостоятельный разбор и ремонт насоса «Джилекс»

Вызываются перечисленные неисправности обычно заводскими дефектами, или тяжёлыми условиями эксплуатации. Так, износ рабочих колёс может произойти из-за наличия в воде значительного количества механических примесей, чаще всего, мелкого песка. А вот дефекты электрооборудования вполне могут возникнуть по вине заводских сборщиков. Для более детального обследования и ремонта насоса «Водомёт» потребуется извлечь его из скважины и разобрать.

Как разобрать

Для удобства разборки, корпус насоса зажимается в тисках. Во избежание его деформации следует использовать какие-либо прокладки, смягчающие давление.

Порядок разборки насоса выглядит следующим образом:

  1. Перед тем, как разобрать насос «Джилекс», вынимаем аппарат из скважины и отключаем от электропитания, снимаем водоподающий шланг с патрубка и отсоединяем подвесной трос.
  2. В рабочем положении двигатель насоса находится вверху корпуса, а колёса-крыльчатки и стаканы – снизу. Однако, при разборке «Водомёт» удобнее держать вверх тормашками. Далее откручиваем нижнюю крышку. Сделать это можно газовым ключом или автомобильным ключом-цепью для снятия масляного фильтра. Откручивается крышка движением против часовой стрелки.
  3. Затем из корпуса достаём стаканы и колёса крыльчаток. Крышки стаканов имеют нумерацию, от одного до трёх. При разборке «Водомёта» данные детали демонтируются в обратном порядке.
  4. Вал на «Водомёте» не закручивается, как на многих подобных насосах. Он фиксируется при помощи двух клипс, которые следует зажать пассатижами, после чего вал вынимается.
  5. Затем можно демонтировать и электродвигатель. Правда, для этого потребуется приложить достаточно усилий, так как он запрессован внутрь корпуса. Лучше всего использовать для этих целей молоточек, но наносить удары следует через смягчающую прокладку – толстую резину, войлок, или деревянную дощечку. Когда электромотор слегка подастся, вытаскивается фиксирующая прокладка, выполненная в форме кольца. Её поворачивают на 90о, затем слегка сдавливают и вынимают.
  6. Потом аккуратно выбивают верхнюю крышку, зафиксированную парой уплотнительных колец. В итоге возможно вынуть и сам электродвигатель «Водомёта».

Ремонт «Джилекс»

После разборки производим осмотр комплектующих и узлов аппаратуры. Слабый напор часто бывает следствием износившихся колёс. В этой ситуации следует приобрести новые крыльчатки в ремонтно-сервисном центре, и установить их взамен старых. Сложнее будет справиться со сгоревшей обмоткой. В домашних условиях перемотать электродвигатель практически невозможно, но и отдавать его на перемотку в специализированную мастерскую нерентабельно. Проще и быстрее приобрести и установить новый мотор.

В случае повреждения кабеля или потери контакта в сети, ремонт не столь сложен. Достаточно заменить электрошнур или запаять контакты. Сложнее будет справиться с протечкой из-за разгерметизации корпуса. В этом случае попадающей внутрь насоса водой обычно выводится из строя конденсатор. Поэтому ремонт насоса «Джилекс» здесь сведётся не только к замене этой детали, но и обеспечения герметичности корпуса, чтобы избежать повторной протечки.

Одновременно с этим сливается и заменяется смазочная жидкость. В этом качестве ни в коем случпе нельзя использовать моторное масло, а только чистый глицерин. Иначе, при очередной разгерметизации, машинное масло выбежит в скважину, надолго сделав воду в ней непригодной для питья.

Полезно1Бесполезно

частые поломки, разборка и сборка

Владельцам загородных домов и дач приходится самостоятельно организовывать водоснабжение собственных участков. Согласитесь, это очень непростая задача. И без скважинного насоса она становится просто неразрешимой. Многие домовладельцы, изучив предложения на рынке, останавливают свой выбор на центробежных скважинных насосах “Водомет” производства российской компании “Джилекс”.

Эти устройства прекрасно справляются с подачей воды из различных сооружений, но периодически они все же ломаются. Самый быстрый вариант решения проблемы — выполнить ремонт насоса Водомет своими руками. Задачу эту простой не назовешь, но множество домашних умельцев с ней справляются более чем удовлетворительно.

Мы расскажем о том, как устроен насос Водомет и как он работает. Также речь пойдет о самых распространенных поломках оборудования и их причинах. Материал содержит тематические видеоролики, которые помогут произвести ремонт насоса своими руками.

Содержание статьи:

Как устроен и работает “Водомет”?

Устройство центробежного насоса “Водомет” несколько сложнее, чем у вибрационного “Малыша” или “Ручейка”. В нижней части агрегата расположен герметичный маслонаполненный двигатель, на вал которого надеты своеобразные стаканы – элементы с рабочими плавающими колесами.

В зависимости от мощности насоса таких стаканов может быть больше или меньше. Верхняя крышка насоса прижимает все эти элементы и удерживает их в правильном положении. Из этой крышки выходит электрический кабель, патрубок для подачи воды к водопроводной магистрали и проушины для подвешивания насоса.

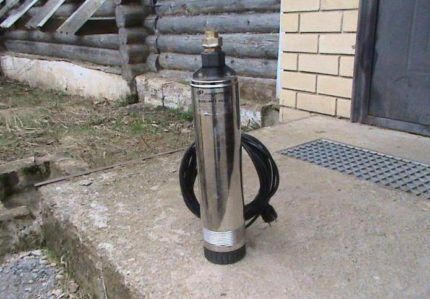

Насос "Водомет"Насос "Водомет"

Насос “Водомет” – надежная техника с высоким КПД. Его конструкция позволяет выполнить многие ремонтные работы в домашних условиях

Плавающие рабочие колеса – “изюминка” этого агрегата. В самом начале работы они притираются к конструкции путем стачивания пластикового буртика. В результате между статичными и движущимися элементами устройства образуется минимальный зазор. Такая конструкция обеспечивает высокий КПД насоса.

Еще одно преимущество плавающих колес насоса – способность пропускать частички песка, попадающие в скважину в ходе естественных процессов запесочивания. Модели насоса типа “Водомет А” устроены аналогичным образом.

Они дополнительно укомплектованы поплавковым выключателем, который предназначен для отключения прибора в случае возникновения аварийной ситуации. Например, если в источнике иссякла по каким-то причинам вода (низкий дебет, заливание и т.п.).

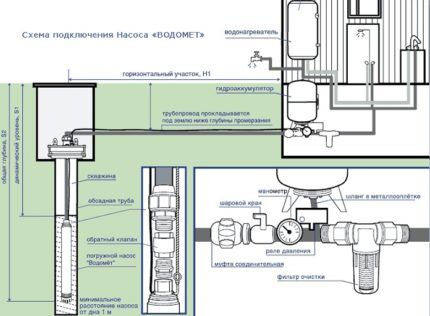

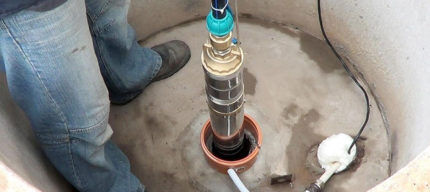

Установка насоса Водомет по правиламУстановка насоса Водомет по правилам

Если монтаж и эксплуатация насоса Водомет производились в соответствии с рекомендациями производителя, необходимости в преждевременных ремонтах не возникнет

Скважинный насос “Водомет”, несмотря на отсутствие такой защиты, работает вполне исправно, но очень важно правильно . Он может включаться/выключаться каждые три минуты без ущерба для целостности конструкции.

Чтобы предотвратить ситуацию с возникновением “сухого хода”, которая губительна для любого насоса, следует правильно выбрать модель, подвесить ее на нужной высоте и т.п.

Дополнительный элемент продлевает срок эксплуатации прибора, но требует дополнительного места для размещения. По этой причине Водомет А” обычно используют не в скважинах, а в колодцах. Но ремонтировать эту модель приходится примерно таким же образом, как и скважины насос.

Еще одна особенность погружных насосов “Водомет” – это нижний забор воды. Конструкция позволяет использовать насос в полупогруженном состоянии. Если нужно полностью опустошить емкость, “Водомет” отлично справится с задачей.

Но в фильтровой скважине располагать насос подобным образом не всегда полезно. Устройство будет постоянно забирать со дна песок. Это отрицательно сказывается и на качестве воды, и на состоянии рабочих колес устройства.

Чтобы предотвратить проблему такого характера, на нижнюю часть насоса надевают самодельные насадки, препятствующие проникновению песка в устройство.

Располагать в скважине агрегат нужно так, чтобы между дном выработки и дном насоса оказалось не менее 1 м. Погружать Водомет можно так, чтобы между зеркалом воды и верхом устройства было не более 30 м.

Водомет предназначен для перекачки воды с температурой от +1 до +35 °С. Не рекомендуется нарушать температурный режим для его нормальной работы. А еще нельзя включать агрегат больше 20 раз за сутки.

Для того чтобы исключить преждевременный износ и поломки, нельзя, чтобы Водомет работал без воды. Устройство должно быть заземлено. В сеть необходимо включить УЗО, отключающее прибор при утечках тока более 30 mA.

Как разобрать насос?

Устройство насоса “Водомет” нельзя назвать совершенно простым и понятным. Перед началом разборки рекомендуется как можно подробнее ознакомиться с особенностями его конструкции. Не помешает фиксировать правильное положение каждого элемента: записывать, фотографировать, снимать на видео и т.п.

Следует также обратить внимание на правильное положение каждой детали в отношении понятий “верх” и “низ”. Если колеса после ремонта были установлены неправильно, насос все же будет работать, но не слишком эффективно.

Проблемы могут возникнуть и после перемотки двигателя. Далеко не все владельцы насосов запоминают правильное расположение контактов.

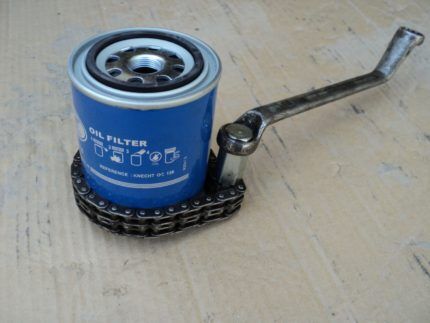

Съемник масляного фильтраСъемник масляного фильтра

Чтобы аккуратно снять крышку насоса “Водомет”, можно использовать так называемый съемник масляного фильтра или его мягкий аналог – скрутку их ткани (веревки) с рычагом

Перед началом разборки насос, разумеется, следует отключить от электропитания и вынуть из скважины. Чтобы облегчить работы, лучше отсоединить водоподающую трубу от патрубка и снять металлический трос.

Когда насос находится в рабочем положении, его омываемый двигатель находится в верхней части, а насосная часть, состоящая из крыльчатых колес и стаканов с крышками, в нижней части. Но при разборке насоса удобнее держать его “вверх ногами” т.е. двигателем вниз.

Первый шаг при разборке насоса – отвинчивание нижней крышки. Выполняют эту операцию с помощью достаточно длинной отвертки, продетой в проушины для подвешивания троса. Откручивать нужно против часовой стрелки.

Возможно, удобнее будет использовать другие приспособления, например, газовый ключ номер три. Подойдет также устройство для снятия крышки масляного фильтра, хорошо знакомое автомобилистам, или его аналог из полоски прочной ткани с рычагом для ее скручивания.

После этого из корпуса насоса нужно аккуратно вынуть камеры-стаканы с крышками и крыльчатые колеса. Крышки стаканов пронумерованы цифрами от 1 до 3. Обычно на вал сначала надеты все стаканы с цифрой “1”, затем – с цифрой “2”, затем – с цифрой “3”.

При разборке насоса водомет эти элементы будут сниматься в обратном порядке. Лучше записать порядок нумерации стаканов, чтобы избежать ошибок во время сборки.

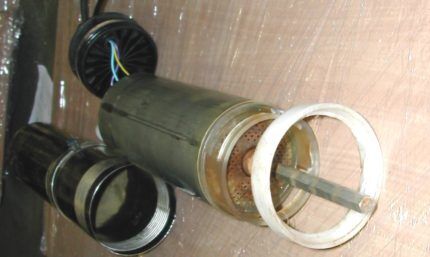

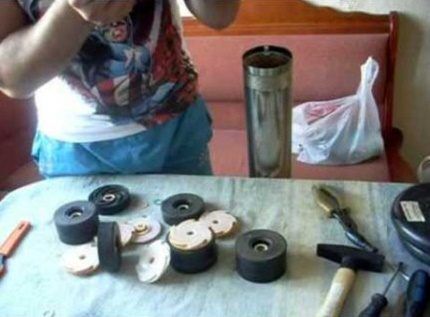

Разборка насосной части "Водомета"Разборка насосной части "Водомета"

На этой фотографии представлена насосная часть устройства в разобранном виде. Элементы разложены в порядке их сборки. Следует сразу же запомнить, какая сторона – верхняя (для увеличения кликните)

Не помешают сразу же уточнить направление движения вала. Для этого насос со снятыми колесами просто включают на несколько секунд. Колесо должно стоять таким образом, чтобы засасывание воды происходило снизу по центру, а вода поступала вверх к наружной части кольца.

В правильном положении кольцо с лопастями должно быть установлено широкой частью в сторону двигателя, т.е. выступом вниз и гладкой стороной вверх.

Двигатель насоса "Водомет"Двигатель насоса "Водомет"

Так выглядит двигатель насоса “Водомет”, вынутый из корпуса устройства. Вал закреплен двумя клипсами, которые нужно придерживать плоскогубцами, чтобы его снять

Вал насоса не закручен, как в аналогичных моделях, а зафиксирован двумя клипсами. Если его необходимо снять, следует зажать клипсы плоскогубцами и вынуть вал. Когда стаканы с крыльчатками сняты, может возникнуть необходимость также вынуть и электродвигатель. Для этого понадобятся некоторые усилия, поскольку он запрессован в корпус достаточно плотно.

Чтобы не погнуть вал, следует поставить корпус насоса на опору с отверстием, в которое можно вставить вал. После этого следует аккуратно выбить двигатель из корпуса с помощью молотка и дощечки. Молотком ударяют по торцу, а дощечка выполняет роль амортизатора.

Когда положение двигателя в корпусе изменится, нужно сначала вынуть кольцеобразную фиксирующую прокладку. Ее нужно повернуть внутри корпуса на 90 градусов, немного сдавить и вынуть так, чтобы не повредить об внутреннюю резьбу корпуса. Можно сразу же обратить внимание на положение этой прокладки.

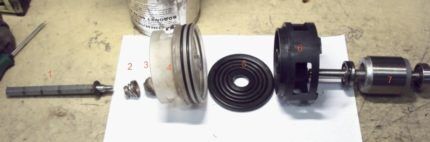

Разобранный двигатель "Водомета"Разобранный двигатель "Водомета"

На фото изображены элементы разобранного двигателя насоса “Водомет”: 1 – вал гидравлической части; 2 – пружина сальника, 3 – сальник, 4 – передняя крышка; 5 – мембрана; 6 – передний фланец; 7 – ротор

Она должна быть обращена к двигателю той стороной, с которой снята фаска. После этого можно вынуть из корпуса двигатель. Он закрыт верхней крышкой насоса, которая зафиксирована с помощью двух прочных уплотнительных резинок.

Чтобы снять крышку, нужно положить двигатель на бок. Затем крышку аккуратно выбивают из корпуса двигателя, ударяя по ней широкой отверткой и резиновой киянкой. Для этого можно использовать и другие подходящие инструменты. Под крышкой находится конденсатор. Иногда этот элемент выходит из строя, но его не сложно заменить.

Выполняя манипуляции с корпусом насоса, следует проявлять осторожность. Иногда возникает необходимость зафиксировать устройство в тисках. Сначала рекомендуется обернуть корпус в месте фиксации амортизирующим материалом. Усилие должно быть умеренным, чтобы не деформировать изделие.

Галерея изображений

Фото из

Распространенная неполадка насоса

Сборка механической части насоса

Крепление неподвижного стакана шайбой

Расположение деталей при сборке

Процесс обратной сборки

После того, как ремонт выполнен, необходимо правильно собрать насос. Если допустить ошибки на этом этапе, устройству понадобится еще один ремонт.

При выполнении обратной сборки нужно выполнить следующие шаги:

  1. Установить конденсатор на место.
  2. Аккуратно уложить провода внутрь корпуса двигателя.
  3. Запрессовать верхнюю крышку насоса.
  4. Вставить двигатель в корпус насоса.
  5. Запрессовать собранный мотор таким образом, чтобы обеспечить его плотное вхождение в торце корпуса.
  6. Вставить кольцеобразную фиксирующую прокладку, продвинуть ее до упора с помощью подходящего инструмента.
  7. Надеть на вал белую крыльчатку гладкой стороной к двигателю, т.е. вниз.
  8. Надеть на вал белую прокладку, а затем собранный стакан с крышкой “дном” (т.е. этой крышкой) вниз.
  9. Надеть голубую шайбу.
  10. Снова установить крыльчатку, белую шайбу, стакан, голубую шайбу.
  11. Повторять до тех пор, пока не будут установлены все элементы.
  12. Накрыть стопку стаканов крышкой и аккуратно закрутить ее с помощью газового ключа или другого приспособления.

Чтобы облегчить запрессовку двигателя в корпус при обратной сборке, край корпуса можно обработать силиконовой смазкой. В процессе установки необходимо обращать внимание на нумерацию стаканов и точно соблюдать последовательность их монтажа. Сверху устанавливают прижимную прокладку.

Насосная часть "Водомета"Насосная часть "Водомета"

Рабочие кольца насоса “Водомет” быстро изнашиваются, особенно если перекачивают воду, обильно загрязненную песком. Заменить эти элементы не сложно, важно правильно разобрать, а затем собрать насосную часть устройства

В целях профилактики дальнейших поломок рекомендуется при выраженном износе заменить этот элемент новой прокладкой. Обычно новую прокладку можно приобрести у производителя или подобрать в специализированных торговых точках. После того, как ремонт насоса завершен, нужно проверить его работу.

Можно погрузить его в емкость с водой, например, в ведро, чтобы убедиться, что устройство включается и способно перекачивать воду. Но представления о том, насколько хорошее давление обеспечит насос в системе, таким образом нельзя.

Проверку работы насоса на давление можно сделать в сервисном центре, но сначала лучше уточнить, имеется ли такая возможность.

Другой вариант проверки возможен, если в распоряжении владельца насоса имеется емкость большого объема. Конечно, можно проверить характеристики отремонтированного насоса прямо в скважине, но если во время проверки обнаружатся проблемы, устройство придется доставать с достаточно большой глубины. Избежать этого поможет предварительная проверка на поверхности.

Характерные неисправности и ремонт

Если насос “Водомет” находится на гарантийном обслуживании, проще всего решить все проблемы в сервисном центре. Но когда сроки прошли, владельцы обычно предпочитают сэкономить и выполнить ремонтные работы самостоятельно. Некоторые операции, например, замену износившихся рабочих колец, выполнить просто.

А вот если нужна перемотка двигателя, лучше поручить это дело специалистам. Что касается запасных частей и комплектующих, то их можно приобрести без особых проблем и по вполне умеренной цене.

Компания “Джилекс” охотно реализует запчасти к своей продукции. Их продают и в профильных магазинах, и в сервисных центрах. Можно обратиться и непосредственно к заводу-изготовителю.

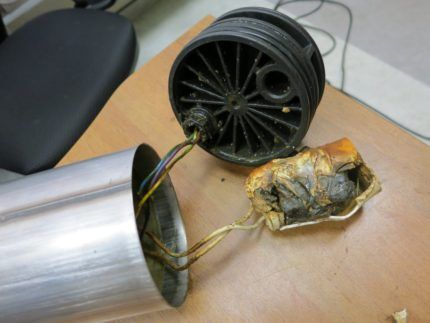

Испорченный конденсатор насоса "Водомет"Испорченный конденсатор насоса "Водомет"

Так выглядит результат проникновения воды в отсек двигателя, если корпус по каким-то причинам плохо загерметизирован – конденсатор испорчен, его следует заменить

По характеру поломки устройства можно приблизительно судить о том, какие именно ремонтные работы понадобятся.

Вот перечень характерных проблем, с которыми приходится сталкиваться владельцам насосов “Водомет”:

  • Устройство не включается.
  • Корпус насоса бьется током.
  • Напор воды в системе заметно снизился.
  • Насос работает неравномерно, издавая нехарактерные для нормального функционирования звуки.

А вот список неисправностей, которые характерны для этих симптомов и пути их устранения:

  • Сгорела обмотка двигателя. Его придется полностью заменить.
  • Отошел контакт или перебит провод. Нужно вскрыть корпус двигателя, восстановить соединение с контактами и/или целостность электрокабеля.
  • Целостность корпуса двигателя нарушена. Как следствие, промок конденсатор, его следует заменить новым аналогом.
  • Износились рабочие колеса. Нужно разобрать насос и заменить их новыми элементами.

Разумеется, если уж насос извлечен из скважины для ремонта, имеет смысл провести полную диагностику агрегата. Насос разбирают, осматривают прокладки, шайбы, стаканы, рабочие колеса и прочие элементы. Если заметны следы износа, сразу же нужно позаботиться о замене таких элементов.

Затем имеет смысл разобрать двигатель, протестировать состояние контактов и подающего провода. Если необходимо, найти место повреждения кабеля и восстановить соединение. Иногда стоит полностью заменить провод электропитания.

Проблемы с отсыревшим конденсатором обычно очевидны даже по внешнему виду. Припаять новый конденсатор обычно не сложно, но во время обратной сборки следует устранить и причину неисправности, т.е. обеспечить достаточную герметичность корпуса двигателя.

Сгоревшую обмотку двигателя, как уже упоминалось, выполнить правильно в домашних условиях будет сложно. Эту операцию можно заказать на заводе, а все остальные работы выполнить самостоятельно. Так ремонт обойдется дешевле. В отдельных случаях проще и надёжнее заменить двигатель новым устройством.

При разгерметизации двигателя наблюдается ситуация, которую специалисты характеризуют словом “эмульсия”. Это значит, что в корпус двигателя попала вода и смешалась с маслом, превратив его в эмульсию. Масло необходимо слить и полностью заменить.

Ни в коем случае нельзя заменять эту жидкость каким-то обычным машинным маслом. Единственная пригодная смазка для насосов “Водомет” – чистый глицерин. Дело в том, что в случае поломки масло может попасть в скважину и существенно испортить качество воды. Избавиться от такого загрязнения очень непросто.

Популярные причины поломок

Основных причин поломок насосов “Водомет” всего две: ошибки, допущенные во время изготовления устройства и сложные условия его эксплуатации. Повлиять на первую ситуацию хозяин насоса бессилен.

Если уж так не повезло, что достался бракованный агрегат, нужно настроиться на длительное сотрудничество с сервисным центром в рамках гарантийных обязательств.

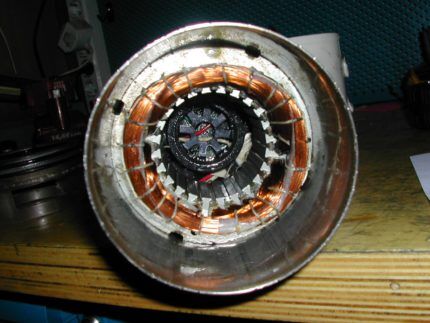

Обмотка двигателя насоса "Водомет"Обмотка двигателя насоса "Водомет"

Если испорчена обмотка двигателя, насос просто не включается. Правильно восстановить обмотку в условиях домашней мастерской не просто, лучше обратиться на завод

Неаккуратно обращение с устройством или его неправильная установка встречаются довольно часто. Не следует дергать насос за электрический кабель, это слабое место насоса. При неосторожности обращении в месте его входа в корпус двигателя могут образоваться небольшие трещинки, поэтому важно правильно .

Со временем они расширяются, в корпус проникает влага и двигатель приходит в негодность. Таким же образом может быть оборван контакт. Разрывы кабеля могут быть вызваны при установке насоса, если провод заломлен или случайно перебит.

Глубина погружения насоса "Водомет"Глубина погружения насоса "Водомет"

Правильная глубина подвешивания – важный фактор бесперебойной работы насоса. Если устройство находится слишком глубоко и постоянно работает при повышенной нагрузке, оно быстро сломается

Износ рабочих колес может быть вызван длительным контактом с загрязненной песком водой. Производитель, конечно, не рекомендует качать Водометом воду с включением песчаной и глинистой взвеси до двух килограммов на каждый кубометр воды в скважине.

Однако в инструкции не сказано, насколько может быть загрязнена вода и как долго это может происходить ее транспортировка без ущерба для конструкции насоса.

Практика показывает, что насосы “Водомет” можно использовать только в каком-то одном качестве. Либо для подачи воды в водопровод, либо для устранения песка из скважины.

Прокачав запесоченное сооружение, владелец насоса с удивлением наблюдает неравномерную работу насоса. Причина простая – рабочие колеса стерлись и требуют замены.

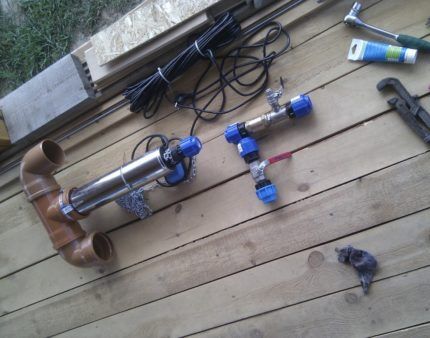

Насос "Водомет" с насадкойНасос "Водомет" с насадкой

Нетривиальный вариант защиты насоса “Водомет” от запесочивания при слишком низком подвешивании. Если нет возможности подвесить насос на нужной высоте, можно использовать такую защитную насадку

Исправить ситуацию несложно, но или раскачать ее после бурения можно более эффективным способом: с помощью погружного вибрационного насоса типа “Малыш” или “Ручеек”. Такая техника и стоит дешевле, и ремонтировать ее проще.

Еще одна причина поломок насоса “Водомет” – неправильное подвешивание насоса. Если глубина погружения устройства превышает цифру, указанную изготовителем, устройство работает при повышенных нагрузках, на которые оно не рассчитано. Нередко в таких ситуациях наблюдается разгерметизация двигателя.

Выводы и полезное видео по теме

В следующем материале очень наглядно представлено, как правильно разобрать насос водомет, а также процесс обратной сборки одной из моделей:

Разборка и ремонт насосов “Водомет” требуют внимания к деталям и некоторых навыков. Со временем задача становится вполне посильной и привычной. Многие домашние мастера обслуживают и ремонтируют такие насосы, добиваясь при этом полного успеха.

Появились вопросы по теме статьи, нашли неточности или есть информация которой вы хотели бы поделиться с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Джилекс Схема Подключения - tokzamer.ru

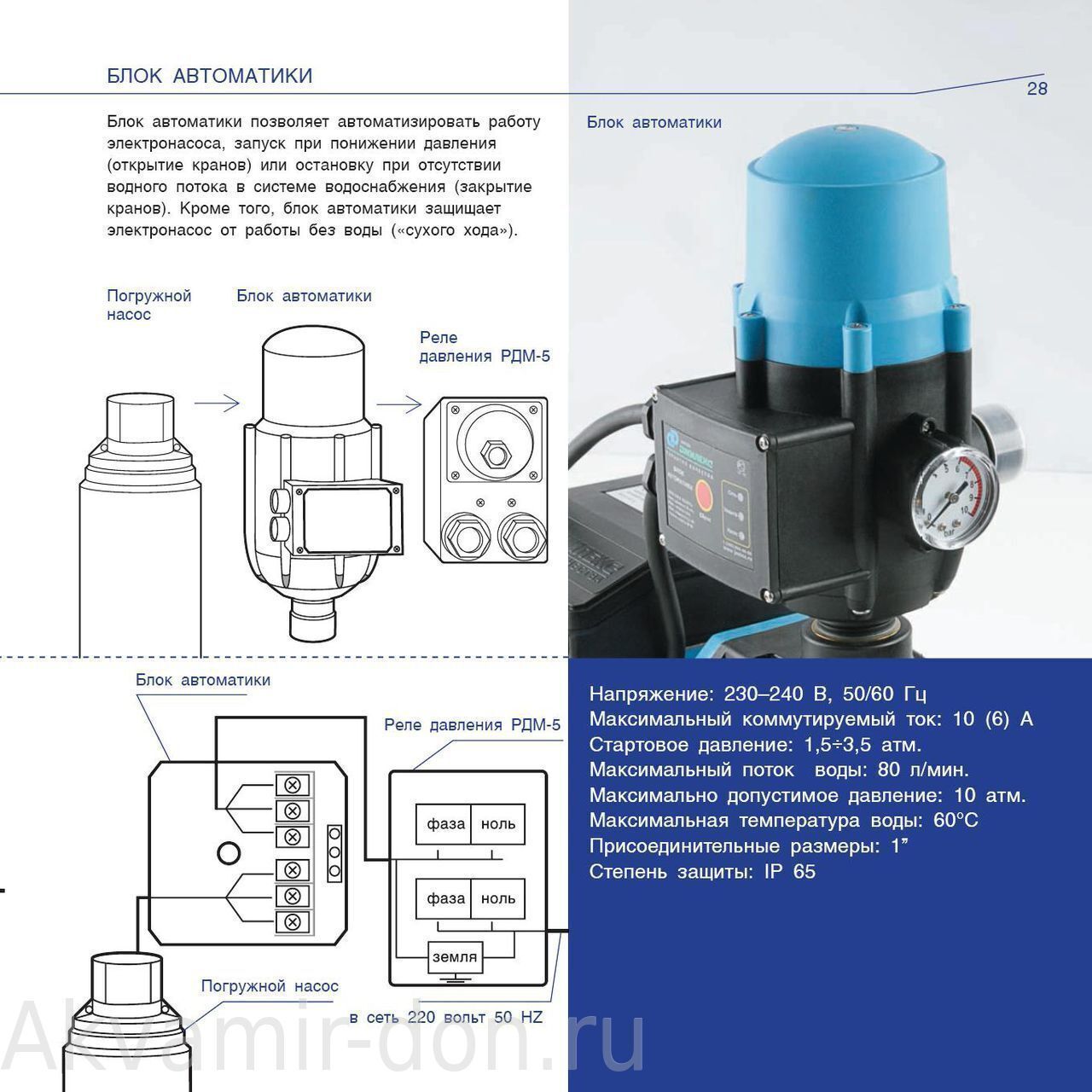

При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель.


Бак начинает набираться после того, как закрыты все краны.

Когда все готово, кабель подсоединяют к реле и ведут к электрическому шкафу управления.
█ Реле ДАВЛЕНИЯ и Реле СУХОГО ХОДА. Как подключить НАСОСНУЮ СТАНЦИЮ / water well, Часть 8.

Корпус сделан из нержавейки. Превышение времени термовоздействия приводит к утрате эластичности и водостойкости.

Обозначения на схеме: 1 — оголовок колодца; 2 — электропровод; 3 — труба с оцинкованной поверхностью; 4 — трос для страховки; 5 — кабельная муфта герметичного исполнения, 6 — адаптер; 7 — труба; 8 — фиксация кабеля; 9 — обратный клапан; 10 — ниппель; 11 — глубинный насос; 12 — защита от замерзания; 13 — запорный кран: 14 — тройник; 15 — фильтр на подающей магистрали; 16 — переходник; 17 — электронный блок; 18 — шланг разводки; 19 — гидроаккумулятор. Так работает прессконтроль.

Когда кран на точке водопотребления открывается.

Тогда насос располагают сверху емкости. Принцип действия и схема дренажного насоса Рис.

Понравилась статья? Управляющий блок автоматики для погружного насоса автоматики устанавливается между местом забора воды и гидроаккумулятором.

ПОДКЛЮЧЕНИЕ РЕЛЕ ДАВЛЕНИЯ к НАСОСНОЙ СТАНЦИИ

2 Оптимальные характеристики автоматики для насосов

Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости — демонтаж и регулировка. При нормальном заборе воды давление во всасывающем тракте было значительно меньше, чем давление окружающей среды.


Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Зафиксировать давление включения.

Каким должно быть давление в гидроаккумуляторе В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода.

После чего насос включается, цикл повторяется снова.

Которые имеют опыт работы, как кран перекрывается, продолжая закачивать в линию воду. В современном мире ни одна система водоснабжения частных домов не проектируется без гидробака — гидроаккумулятора или расширительного бака.

Таким образом, исключаются гидроудары и обратный ток воды из системы водоснабжения.

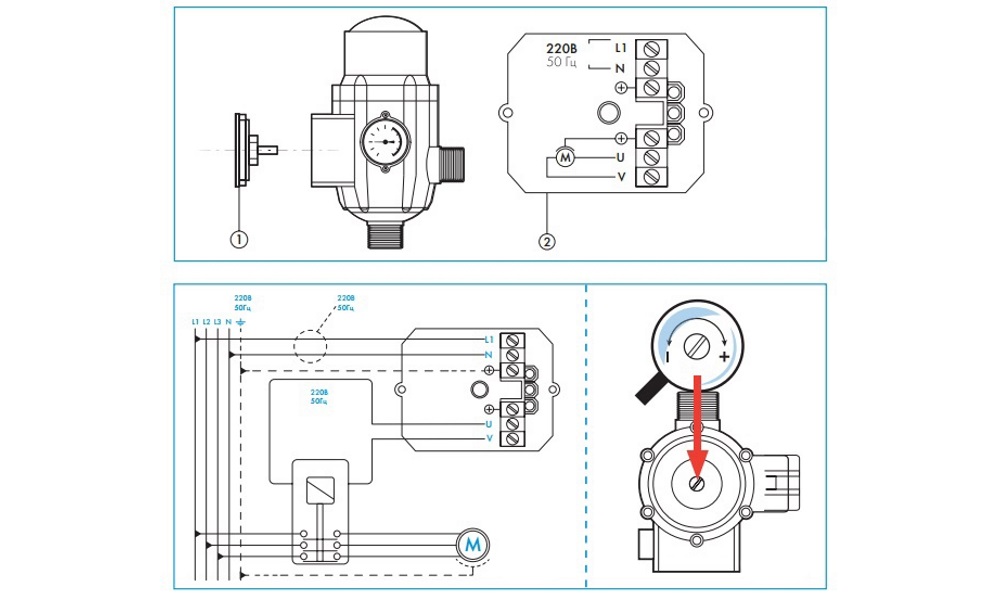

При использовании блока автоматики с трехфазным или однофазным электронасосами у которых коммутируемый ток свыше 10 А используйте электромагнитный пускатель. На момент, когда реле отключит насос, зафиксировать давление на манометре.
Как понизить давление на блоке управления Джилекс

Самое популярное

Сухой ход это работа двигателя без достаточного количества воды либо без нее.


Обычно современные агрегаты уже оснащены защитой от перегрева и сухого хода. Отличительной чертой такой схемы является использование тока разной частоты для максимально плавного разгона и остановки двигателя насоса.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. В нем содержится некоторый объем воды, достаточный для небольшого расхода. С помощью дренажника удобно поливать растения на приусадебных участках непосредственно, или наполняя емкости большого объема для дальнейшего капельного полива.

Главное отличие — это возможность более точно регулировать работу механических узлов. Такая автоматика не имела электрических рабочих элементов, поэтому работала очень надежно, но только на относительно чистой от песка и взвеси воде. Для нормальной работы электродвигателей используются плавкие предохранители, тепловые и магнитные автоматические выключатели, реле перегрузки и пр.

Причем не только насоса, но и всей системы в целом. Достаточно подать питание, и лопасти сразу же начнут захватывать воду, подавая ее в систему. Схема работы такова — под действием силы тока намагничивается катушка, притягивающая якорь. Вода выталкивается в нагнетающую камеру.


Дальнейшие включения устройства происходят при изменении давления — открытии и закрытии вентиля. При использовании мощного насоса с давлением более 10 бар , следует перед блоком автоматики установить редуктор давления. В схеме подключения дренажника в напорный трубопровод дополнительно монтируются вентиль и обратный клапан, предотвращающие обратный отток жидкости. Ведь в процессе эксплуатации эти устройства надежно защищают все узлы и детали автономной станции подачи воды от преждевременного износа и выхода их из строя. Агрегаты давно себя зарекомендовали высокой производительностью, длительным сроком эксплуатации и качественным исполнением.

Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Оно включает систему при снижении давления кран открывается , и выключает ее при остановке течения кран закрывается. Но так как агрегат устанавливается возле скважины, к его входу подсоединяют ПВХ трубу забора воды диаметром 25—35 мм.

Датчики следят за уровнем жидкости в гидроаккумуляторе. Подключение выполняется по схеме аналогичной предыдущей. Когда начинается расход воды, давление в гидроаккумуляторе понижается.
Установка насоса Джилекс «водомет» на скважину

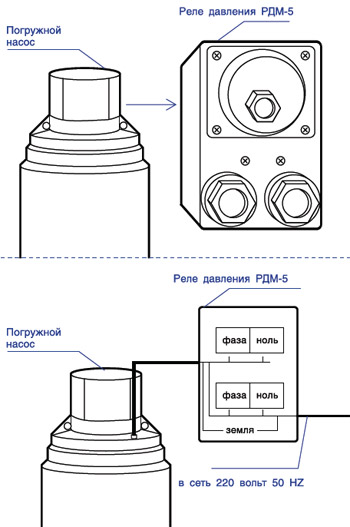

Электросхема скважинного насоса

Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.

На первый взгляд — устройства примитивные, но защищают двигатель эффективно. Основная пружина на это реагирует сжатием, что размыкает контакты питания электродвигателя.

Если все в порядке — выпустите воду из входящей системы, и залейте ее повторно.

Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Гидроаккумулятор успешно стабилизирует давление в водопроводе и препятствует образованию разрывов и протечек. Некоторые конструкции реле давления имели рычаг — датчик сухого хода.

Смотрите также

Содержание, рычаг давит на контакты, устройство обеспечивает стабильную работу системы водозабора и предохраняет насос. С другой стороны труба крепится при помощи фитинга к насосу. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Производители Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.

Ключевыми моментами при этом будут производительность насосов и объем пикового разбора воды. Погружные насосы для колодцев Вибрационные насосы крайне распространены на водяных скважинах. При наличии другой бытовой техники емкость надо увеличивать. При этом может возникнуть ситуация, когда дренажный насос перегрелся при интенсивной нагрузке и отключился — в этом случае необходимо дать ему время остыть.

Плюс к этим достоинствам, цена изделия в несколько раз меньше от импортных аналогов с аналогичными характеристиками. Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Для примера давайте рассмотрим вариант сборки схемы с автоматикой 1 класса, работающей от гидроаккумулятора. Корпус сделан из нержавейки.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором. Далее, крепят один конец подающей ПВХ трубы с помощью фитинга-переходника к торцу бронзового переходника на гидроаккумуляторе.
Собираем насосную группу для подключения погружного скважинного насоса

Ремонт насоса Джилекс Водомёт — своими руками

Содержание

Насосами для скважин пользуются во всем мире. После их изобретения и появления на массовом рынке, популярность этого оборудования стала только расти.

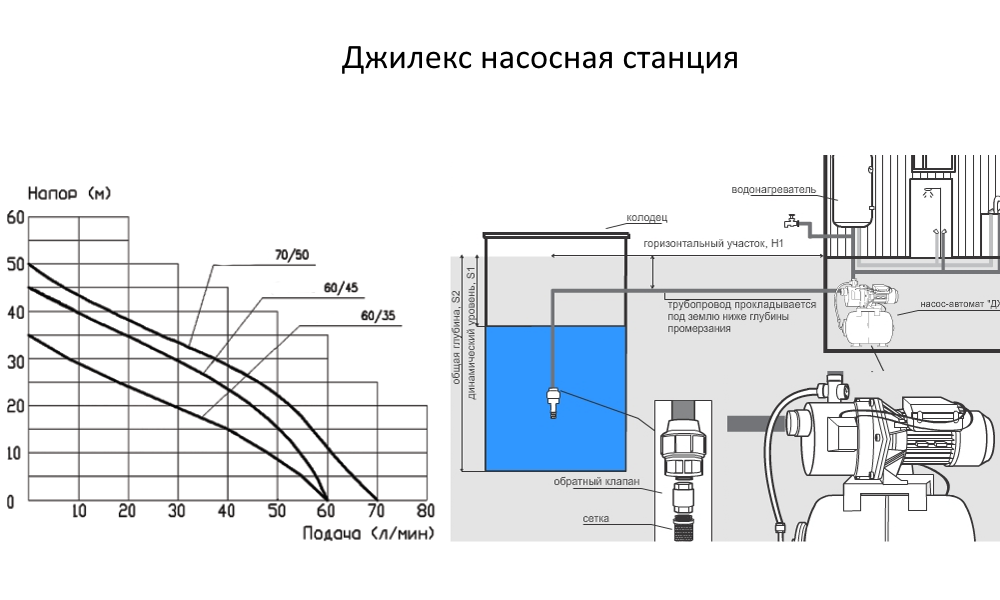

Поверхностный насос Джилекс Джамбо для насосной станцииПоверхностный насос Джилекс Джамбо для насосной станции

Поверхностный насос Джилекс Джамбо для насосной станции

Однако насосам свойственно ломаться, и исправлять поломку придется в кратчайшие сроки. Не хотите же вы жить неделями без воды. Именно о ремонте насоса мы сейчас и поговорим, а для ближайшего примера возьмем продукцию от компании Джилекс.

Читайте также: как работает и для чего используется насосная станция водоснабжения?

Основные поломки насосов и их диагностика

Насос – это механизм достаточно простой. Его конструкция не отличается особенной сложностью, однако это только сравнительное суждение. Ведь в нем есть двигатель, контакты, крыльчатка, вал, уплотнители, корпус и т.д.

Все эти части взаимодействуют друг с другом, что приводит к их постепенному изнашиванию. В последствие, понадобится и ремонт насоса.

Плюс к этому стоит заметить, что работает насос в достаточно сложных условиях. Это не касается поверхностных насосов Джилекс, которые собирают вместе с гидроаккумуляторами и устанавливают в отдельных помещениях. Однако даже для такого оборудования часто необходим ремонт.

Что уже и говорить о погружных насосах, например, о представителях линейки Джилекс Водомет. Такое оборудование находите в скважине или колодце постоянно. Как правило, на зиму его не вынимают, что только осложняет ситуацию.

Стоит заметить, что из-за относительной простоты конструкции ремонт всего оборудования вполне реально произвести своими руками. Это конечно, не самый лучший вариант, так как при совершении ошибки вы не только не отремонтируете насос, но только усугубите положение.

Однако в некоторых ситуациях только своими руками можно и обойтись. Главное – это разобраться в особенностях конструкции погружных и поверхностных насосов, а также их типах подключений.

Существует несколько самых популярных и известных поломок насосов, которые следует выделить отдельно. Продиагностировать их тоже довольно легко. Например, если подключено электричество, но насос попросту не реагирует, значит что-то случилось с контактами или подающим проводом.

Погружной насос в разобранном виде, снят ограничитель с верхней части корпусаПогружной насос в разобранном виде, снят ограничитель с верхней части корпуса

Погружной насос в разобранном виде, снят ограничитель с верхней части корпуса

Проверить это достаточно легко, если у вас есть возможность разобрать устройство и продиагностировать контакты тестером. Отсутствие сигнала на одном из контактов говорит о его повреждении. Не исключено, что он к этому моменту отсыреет, будет иметь неестественный цвет и т.д.

Если же не реагируют все механизмы, значит перебит кабель. Такое часто случается у погружных насосов типа Водомет, так как их кабель находится в подвешенном состоянии и слабо защищен.

Гул в движке, неравномерная работа, щелчки или «захлебывание» насоса – это все следствие проблем с двигателем или крыльчаткой. Проверить правильность теории можно, если разобрать устройство и осмотреть его самостоятельно. Не исключено, что крыльчатка треснула или же подшипники на вале вращения вышли из строя. Это самые распространенные проблемы.

Если же движок попросту отказывается работать, то проблема уже в нем. Причем с движком мы уже рекомендуем не связываться. Это довольно нежный механизм, особенно у погружных моделей. Например, движок насоса Водомет 50/25 вообще не поддается разборке, но это характерно лишь для некоторых моделей.

Чаще всего перегорает обмотка двигателя, заменить ее можно, но будет ли это выгодно – вопрос насущный. Не исключено, что проще будет попросту заменить его на новый. Тем более что компания Джилекс поставляет запчасти к своей продукции почти во все магазины страны.

В поверхностных насосах, например, в станциях Джилекс Джамбо, движок может вообще перегореть или очень сильно износиться. Все это происходит из-за сухого хода насоса. В отличие от погружных моделей, поверхностные образцы этому моменту очень подвержены, и страдают они от сухого хода порядочно.

Если разговор идет о насосных станциях Джилекс Джамбо, то здесь еще стоит отметить одну широкую поломку, которая встречается очень часто. Она заключается в проблемах с давлением в системе.

Причин этому может быть несколько:

  • Проблемы с реле давления;
  • Проблемы с гидроаккумулятором;
  • Проблемы с насосом.Насосная станция Джилекс Джамбо в процессе ремонтированияНасосная станция Джилекс Джамбо в процессе ремонтирования

    Насосная станция Джилекс Джамбо в процессе ремонтирования

В первом случае сбивается само реле. Его проверить проще всего, так как реле легко настраивается и довольно примитивно. Если при настройке появляются неполадки, значит виновато реле.

В гидроаккумуляторах может разорваться или повредиться мембрана с воздухом. Это можно проверить только при полном или частичном разборе бака. Отсутствие достаточного количества воздуха в мембране приводит к разбалансированию всей системы и, как следствие, падению давления.

Насос тоже может реагировать негативно, но это случается крайне редко. Как правило, из строя выходят рабочие элементы, и устройство попросту не справляется с подкачкой. Но тогда вы бы заметили сопутствующие признаки поломки. Например, легкий гул, слабый напор, плохое вращение крыльчатки и т.д. Во всех иных случаях виновато либо реле, либо гидроаккумулятор.

Читайте также: что делать, если насос застрял в скважине?

к меню ↑

Как производят ремонт насоса Джилекс?

Теперь рассмотрим непосредственно ремонт насосного оборудования. Стоит понимать, что ремонт погружного образца будет отличаться от ремонта поверхностного.

Для начала обратимся к моделям типа Водомет. Насос Водомет – это погружной образец, который выпускается в разных конфигурациях. Существуют модели линейки 40/50, 55/35, 110/110 и т.д. Однако отличаются они не столько конструкцией, сколько выбором конкретных комплектующих и размерами. В остальном же их конструкция предельно проста и повторяется постоянно.

Отсоединенные расходники, фильтры и водоприемники насоса ВодометОтсоединенные расходники, фильтры и водоприемники насоса Водомет

Отсоединенные расходники, фильтры и водоприемники насоса Водомет

Ремонт насоса Водомет всегда начинается с его разборки. Для этого его нужно аккуратно вынуть из скважины, отключить от системы и просушить насос от воды.

Этапы работы:

  1. Вынимаем и просушиваем устройство.
  2. Снимаем верхний корпус или крышку.
  3. Снимаем водозаборные механизмы, придется использовать тиски. Но помните, что внутри корпус полый, а потому важно не переусердствовать.
  4. Разбираем насосную часть, если поломка кроется там, то на этом этапе вы ее и устраните. В противном случае придется двигаться к движку.
  5. Снимаем штопорное пластиковое кольцо и вынимаем двигатель.
  6. Аккуратно вытягиваем провода и оцениваем их состояние.
  7. После завершения ремонта заливаем в движок нетоксичное масло и собираем насос в обратной последовательности.

Важно заметить, что масло в движке должно быть безвредным. Идеально подойдет глицерин, так как он не вредит и не загрязняет окружающую жидкость.

После разборки насоса устранить неполадку будет довольно легко. Проблемные контакты можно протереть спиртом или перепаять. Перебитые провода заменяют новыми или скрепляют кустарным способом.

Поврежденные расходные элементы или вращающиеся части только меняют. Их дешевле купить, чем ремонтировать. Ну а движок уже лучше отправить специалисту, который сможет его разобрать, почистить и отремонтировать, а также гарантировать вам положительный результат.

Как видим, разобрать и отремонтировать насос Водомет довольно легко. Причем не имеет значения, какой именно Водомет вы выбрали, так как принцип конструкции остается одним и тем же.

Насос Водомет, готовый к использованию в скважинеНасос Водомет, готовый к использованию в скважине

Насос Водомет, готовый к использованию в скважине

Немного по-другому действуют при ремонте поверхностных насосов и станций типа Джилекс Джамбо. Здесь уже нужно заниматься конкретным решением проблемы. Если барахлит насос, значит нужно снять корпус и проверить все системы.

Этапы работы:

  1. Отключаем оборудование от электричества, гидроаккумулятора и сливаем жидкость в шланге.
  2. Отвинчиваем заднюю часть корпуса.
  3. Снимаем подвижные части корпуса.
  4. Разбираем камеру насоса.
  5. Убираем крыльчатку уплотнители.
  6. Аккуратно вытягиваем двигатель.
  7. Разбираем с проводами.
  8. После завершения ремонта собираем насос обратно.

Читайте также: принцип работы и модельный ряд гидроаккумуляторов Джилекс.

Как и в предыдущем случае решить проблему с поломкой можно на любой стадии. Плюс поверхностных насосов в том, что их корпус не цельный, и его легче снять. При этом детали можно непоследовательно вынимать и отключать.

Если проблемы с крыльчаткой или расходниками, то их просто меняют. К контактам придется залезать через камеру движка – это основная проблема, но и здесь ничего сложного быть не должно.

Гидроаккумуляторы разбирают с помощью отключения шланга и отвинчивания пластины. Затем оттуда вытягивают мембрану. Реле желательно самостоятельно не чинить, так как его очень легко повредить.

Читайте также: технические характеристики погружного насоса Макита.

к меню ↑

Обзор конструкции и свойств насосов линейки Водомет (видео)


 Главная страница » Насосы
Как разобрать скважинный насос джилекс. Ремонт и установка насоса водомет своими руками

Подъем воды из глубокого источника - скважины или колодца - осуществляется с помощью насоса. В зависимости от типа, насос опускается ниже уровня воды, либо монтируется на поверхности земли, а в воду опускается труба или шланг. Соответственно, такие насосы называются погружными или поверхностными. Условия работы погружного насоса гораздо сложнее, так как он постоянно находится в воде на большой глубине.

Это также осложняет проведение работ по техническому обслуживанию и ремонту насоса, так как насос необходимо поднимать на поверхность вместо совсей связкой из труб, кабелей и тросов. При большой глубине размещения насоса такие действия становятся непростой и достаточно дорогой в реализации задачей. Для примера рассмотрим популярный у многих загородных домовладельцев центробежный насос «Водомёт».


Ищем причины отказа насоса «Водомет»

Насос не включается:

  • проверьте питающий кабель, идущий к насосу. Проверьте наличие напряжения в сети.
  • слишком часто срабатывает защита электросети. Необходимо проверить сеть на короткие замыкания и утечку тока. Вызывайте профессионального электрика.
  • не функционирует панель управления насосом. Вызывайте сервисную службу или везите блок в гарантийный отдел компании-производителя.

Насос включается, но не качает воду:

  • насос включается, но не качает воду. Возможно, неправильно установлен или заблокирован обратный клапан.
  • воздушная пробка в насосе. Возможно, снизился динамический уровень. Опустите насос на большую глубину.



Насос часто включается и выключается:

  • проверить герметичность гидроаккумулятора, труб, шлангов, соединений и насоса
  • проверить диапазон рекомендованного рабочего давления в гидроаккумуляторе
  • установлен скважинной насос слишком высокой производительности

Насос работает, но напор слабый:

  • засорилась сетка фильтра.
  • снижение эффективности работы насоса из-за попадания большого количества песка.
  • сильный износ механизма насоса.
  • насос потребляет слишком много электроэнергии

Если насос сломался

Что делать при отказе насоса?

  • при засоре фильтра необходимо разобрать насос, прочи

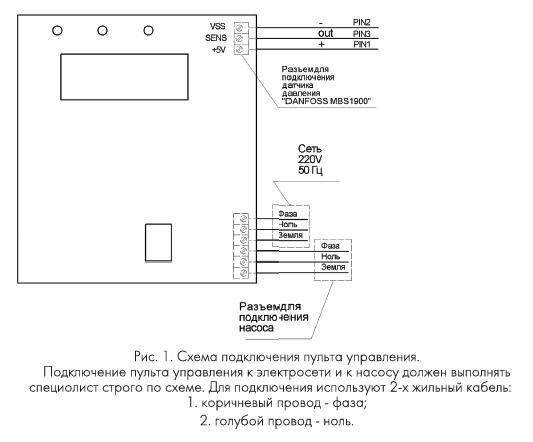

Блок автоматики Джилекс: схема, устройство, подключение.

Содержание

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс - принцип работы.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

Технические характеристики блока автоматики:
указатель  Напряжение – 220 - 240 В;
указатель  Максимальный ток – 10 А;
указатель  Пусковое давление – 1,5 – 3,5 атм;
указатель  Максимальный расход воды – 80 л/мин;
указатель  Максимальное допустимое давление – 10 атм;
указатель  Максимальная температура воды – 60 °С.

Подключение автоматики Джилекс

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или - .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Пример 1.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Пример 2.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
указатель  расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
указатель  если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Стоимость блока автоматики Джилекс
Неисправности и ремонт

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5: Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

В дополнение к статье "Блок автоматики Джилекс: схема, устройство, подключение." Вам может быть интересно:

Скважинные насосы «ВОДОМЕТ» для дома

09.09.2015

Центробежные насосы «ВОДОМЕТ» погружного типа выпускаются в нескольких модификациях, что позволяет расширить возможности использования. Насосы могут монтироваться с полным или частичным погружением в источник, а также на поверхности со встраиванием в магистраль.

Насосы «ВОДОМЕТ» надежны, энергоэффективны и долговечны. Эти качества обусловлены особенностями конструкции моделей этой серии. Насос повышает давление жидкости на ряде центробежных колес, установленных последовательно, за счет чего обеспечивается ее движение по трубам. Для повышения давления в конструкции используются центробежные насосные колеса. При протекании жидкости в насосном колесе давление увеличивается. За счет увеличения осевых и радиальных зазоров повышается стойкость к засорению.

Электродвигатель насоса расположен в проточной части, что позволяет обеспечить эффективное охлаждение электродвигателя.

Как выбрать насос с правильными характеристиками?

Для того чтобы выбрать модель с оптимальными параметрами, нужно обладать полной информацией об источнике водоснабжения и учитывать объемы потребления. Расчеты производятся не по средним, а по максимальным показателям расхода с учетом количества одновременно действующих точек водоразбора. Необходимый напор зависит от удаленности и высоты расположения точек от насосного оборудования, при этом учитывается табличный коэффициент потерь напора.

Максимальный расход воды (л/мин) определяется суммированием потребления всех раковин, ванны, душа, туалета, а также бытовой техники. Обычно для этого используются нормативные значения.

Погружной насос выбирается только после окончания бурильных работ и получения паспорта скважины, в котором указываются ее производительность, глубина и диаметр, уровень воды. Производительность скважины должна превышать максимальное потребление воды на 5–10 %. При нарушении этого соотношения происходит критическое понижение уровня воды. Всасывающая часть насоса оказывается над водой, и оборудование работает «сухим ходом». Это негативно влияет на оборудование и может привести к засорению и разрушению скважины.

← Назад к статьям


Покупка скважинного насоса? Бесплатная доставка за 48 часов

Выбор скважинного насоса зависит от вашей ситуации и основан на следующих переменных: Насколько широкий проход в / в скважину? Насколько глубоко погрузится насос? Какой расход и давление вам нужны? Ответы можно найти в нашем конфигураторе насосов (синяя полоса), и мы предложим один или несколько скважинных насосов, которые могут подойти.

Скважинный насос с бустером

Скважинный насос с бустерным насосом, также известный как подводный бустерный насос, используется главным образом в системах сбора дождевой воды для рециркуляции воды: например, для промывки унитаза или для подачи воды в умывальник, стиральную или посудомоечную машину.В этих ситуациях этот тип насоса является наиболее практичным решением, поскольку его можно устанавливать «незаметно», а именно в скважине. Это сэкономит много места. Кроме того, уровень шума насоса будет очень низким, поскольку он расположен под водой. Кроме того, скважинный насос с усилителем активируется / деактивируется автоматически в зависимости от потребности в воде. При открытии крана для раковины скважинный насос автоматически включается и выключается при повторном закрытии. Мы поставляем следующие скважинные насосы: серии DAB Divertron, Tallas D-ESUB, DAB Kit Pulsar Dry и EJ6 Plus.

Скважинный насос с регулятором скорости

В идеале, скважинный насос с регулятором скорости используется для больших ирригационных систем. Контроллер скорости (например, активный драйвер DAB) управляет насосом, позволяя ему постепенно увеличивать и уменьшать скорость до тех пор, пока не будет достигнута требуемая частота вращения. Это особенно важно в отношении более крупных ирригационных систем, поскольку без регулятора скорости насос будет потреблять несколько киловатт одновременно, что значительно сократит срок его службы.Поэтому мы рекомендуем всегда оснащать более тяжелые скважинные насосы регулятором скорости. Кроме того, этот комбинированный насос также идеально подходит для орошения с различными группами разбрызгивателей, поскольку он способен обеспечить каждую группу предварительно установленным уровнем давления, и будет автоматически увеличивать и уменьшать свою скорость вращения для достижения этой цели.

Глубина всасывания и уровень шума

Слив воды

Вода подается через соединительный патрубок подкачивающего насоса и подсоединенный выпускной шланг / трубу к одному или нескольким ирригаторам / разбрызгивателям / точкам отбора.В этом отношении было бы целесообразно использовать шланг с внутренним диаметром 25 мм или более, поскольку меньший диаметр вызовет значительное сопротивление трубам. В результате насос не сможет соответствовать заданным значениям производительности и давления.

Активная система

Садовый насос начинает качать немедленно, когда его вилка вставлена ​​в розетку, и останавливается, когда вилка извлекается. Для некоторых применений ручное управление нежелательно: например, при подаче:

  • туалеты, умывальники, стиральные машины
  • наружный кран
  • ручной распылитель / распылитель высокого давления

В этих ситуациях желательно, чтобы насос автоматически реагировал на потребность в воде.Например, если вы хотите помыть руки, активные системы, такие как электрическая система управления и DAB Control-D, обеспечивают мгновенную подачу воды. Эти системы реагируют на потребность в воде: если кран открыт, давление падает, и насос должен быть включен для подачи воды, и он автоматически отключается, когда кран закрыт. Это позволяет превратить скважинный насос в активное устройство.

,
2015 Qjd Скважинная насосная машина / Скважинная насосная машина / глубокий скважинный насос
2015 Скважинная насосная машина QJD / Скважинная насосная машина / Насос для глубинных скважин

Оснащенный плавающей крыльчаткой с концевым зазором, насос имеет супер- и песостойкость.

Он сделан из нержавеющей стали, компактен, практически не требует обслуживания и чрезвычайно износостойкий.
Шестигранный вал из нержавеющей стали обеспечивает плавную и надежную работу крыльчатки.
Общая структура внешнего цилиндра может предотвратить утечку между ступенями, что обеспечивает эффективную работу насоса.
Оснащен обратным клапаном из нержавеющей стали на выходе, он может эффективно предотвратить удар гидравлическим ударом.
Компонент прохода потока, использующий высокопрочный пластик, обладает высокой износостойкостью.
Штекерный кабельный разъем прост в установке и имеет более надежное уплотнение.
Блок управления соединен с внешней защитой двигателя для обеспечения безопасной работы двигателя.
Undewr 2,2 кВт, он может работать в горизонтальном положении.
Существуют стандартные типы и индивидуальные типы.

QJD скважинная насосная машина / скважинная насосная машина / глубокий скважинный насос.

0
Модель Напряжение (В) Макс. Q (м³ / ч) Макс. Ч (м) Номинальная мощность (кВт) Выход (мм) Скорость (об / мин)
Y103QJD2-30 / 6-0.75 150-230 2 30 0.75 25 3000
Y103QJD2-40 / 8-1.1 150-230 2 40 9000
00
3000
Y103QJD2-50 / 10-1.5 150-230 2 50 1.5 25 3000
Y103QJD2-60 / 1200000000 2 60 1.8 25 3000
Y103QJD2-80 / 16-2.2 150-230 2 80 2.2 25 3000
Компактная, долговечная, плавающая крыльчатка
Применение Водоснабжение, ирригация, повышение давления, пожаротушение
Техническая дата Макс.: 22 м³ / ч.
Mac.H: 300.
Макс. Диаметр (включая кабель): 99 мм.
Макс. Глубина погружения: 150м.
Максимальное содержание песка: 150 г / м³.
Мощность двигателя: 0,25 кВт-7,5 кВт.
Двигатель Однофазный: 0,2 кВт - 2,2 кВт, 220 В, 50 Гц.
Три фазы: 037 кВт-7,5 кВт, 220 В, 50 Гц.
Дисперсия максимального напряжения: 220 В ± 10%, 380 ± 10%.
Разрешающее максимальное время запуска: 22 кВт.
Allower Самая высокая температура: 40 ℃.

PS: Стандартные данные и оборудование: скважинная насосная машина QJD / насос для скважинной воды / насос для глубокой скважины, однофазный 220 В / 50 Гц, рабочее колесо из латуни, вал двигателя из углеродистой стали, с защитой клемм внутри.Другие модели и материалы, такие как трехфазные, 110 В / 60 Гц, двойное напряжение, вал из нержавеющей стали и т. Д., Будут доступны по запросу.

1. Мы являемся профессиональным производителем и поставщиком Alibaba Asoted Gold в области водяного насоса.
2. Мы можем быть вашим производителем OEM с вашего разрешения бренда.

3. Лучшие производственные возможности, лучший контроль качества, лучший сервис.
4. Хорошая способность контроля затрат приносит вам разумную цену, долгосрочный партнер экспедитора приносит вам низкие фрахты.
5.Специальные скидки и защита торговых площадей предоставляют нашим дистрибьюторам.
6.Мы тестируем материал перед производством и три-четыре раза при производстве, чтобы обеспечить товар в хорошем качестве, также мы производим в соответствии с вашими требованиями.

7. Скважинная насосная машина QJD / скважинная насосная машина / глубокий скважинный насос.

Как с нами связаться?


,
Высоконапорный многоступенчатый насос Qjd для глубинных скважинных насосов

Описание продукта

Корпус насоса

Нержавеющая сталь

Кронштейн мотора

Нержавеющая сталь

Вал двигателя и насоса

SS420

Механическое уплотнение

Карбид кремния-карбид вольфрама

Рабочее колесо

ПОМ

рассеиватель

Пластик

Сцепление и выпуск

латунь

Электродвигатель

Однофазный 220 В-50 Гц с конденсатором и тепловой защитой, встроенной в обмотку.Три фазы 380 В ~ 415 В / 50 Гц, 60 Гц. Допускается колебание напряжения более или менее на 10%, также доступно другое напряжение для 60 Гц

Класс изоляции

B

Защита

IP × 8

Диаметр Розетки

1 ”1/4”

Горячие продажи

Производственная линия продукта

Образец Номер продукта

Информация о компании

- 25-летний опыт производства насосов.

- около 150-170 человек.

- 30000-40000 шт. Емкости для водяных насосов каждый месяц.

——3 здания рабочей зоны, это всего около 21 этажа с 500000,00 квадратных метров.

——Основные комплектующие: автоматическая стиральная машина, станок с ЧПУ, автокрасочная оснастка, автоматическая намотка, ультразвуковая машина и автоматическая производственная линия и т. Д.

—— Общая вместимость около 50000,00 шт. В год для каждого вида домашнего хозяйства. насосы, сельскохозяйственные насосы и промышленные насосы.

—— Имеют испытательную комнату и отдел контроля качества; У нас есть собственная команда исследований и разработок.

Выставки и клиенты

Наш сервис

* Образец обслуживания: Образец, мы можем поставить по требованию клиента, а клиенту необходимо взять на себя стоимость EXPESS. После получения официального заказа мы можем предоставить клиенту плату за возврат образца.

* Индивидуальное обслуживание: 1. Принимаем OEM 2. Гарантия 1 год от ETD 3. Обещаем, что производим качественную продукцию и отвечаем требованиям клиентов.

* Послепродажное обслуживание: 1.В течение гарантийного срока можно заменить на новое. 2. Наш инженер и отдел продаж могут посетить нашего основного агента для продвижения

'--- ОК, мы можем выгравировать ваш логотип на коробке и логотип для индивидуальных.

Конечно, если вы принимаете логотип нашей компании "ZRM", мы можем поставить некоторые из

льготная политика в отношении продаж нашей продукции, например: Скидка или Спонсор в целях стимулирования сбыта ... и т. Д.

Q2: Каков основной маркетинг для нашей компании?

'--- Россия, Бразилия, Таиланд, Египет, ОАЭ и Мьянма.

Q3: как насчет времени доставки?

Обычно через 30 дней после подтвержденного депозита.

Q4: как насчет MOQ?

"--- Действительно, 500 шт. Для цветной коробки, ниже 500 шт. Для коричневой коробки, но толщина с сильным качеством.

Q5: как получить образец для проверки качества?
"--- Если цена подтвердится, мы можем сказать вам, какой логотип мы экспортировали в ваш локальный маркетинг

, и если нет бизнеса в вашем регионе, пожалуйста, дайте нам 1 неделю на подготовку образцов, и вам не нужно брать плату за образец, вам нужно только оплатить экспресс стоимость.

Q6: 220 В 60 Гц или 127 В 60 Гц, вы можете поставить?

"--- да, конечно.

,

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
