В каком положении устанавливать циркуляционный насос: Правильная установка циркуляционного насоса: место, обвязка, положение

Содержание

что ставить при малой мощности котла, для чего нужно включать

Все современные системы отопления оснащены циркуляционным насосом. С помощью которого, в трубах происходит беспрерывный оборот горячей воды, в результате чего и нагревается помещение.

Они выпускаются в разных комплектациях и могут иметь 3 скорости: минимальную, среднюю и высокую.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

  • неправильный монтаж;
  • воздух в трубах;
  • перепады напряжения;
  • неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Как должны работать циркуляционные насосы с электронным управлением

Модели с электронным типом отопления имеют два вида регулировки скорости: ручной и автоматический. Ручное регулирование подразумевает установку мощности прибора на нужном уровне. Корректировка перепадов давления при этом не осуществляется.

Фото 1. Схема управления циркуляционным насосом DAB EVOSTA с электронным регулированием. Выбор режима работы делается одной кнопкой.

В случае с автоматической регулировкой снижение или увеличение скорости осуществляется самой системой и напрямую зависит от температуры в трубопроводе. Автопилот сам определяет оптимальный уровень работоспособности и при необходимости снижает энергопотребление, не уменьшая при этом производительности.

Важно! Автоматическое снижение скорости насоса возможно только после гидравлической балансировки системы.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про разные виды циркуляционных насосов и их характеристики.

Перепад температуры на улице — повод включить другую скорость

Наличие нескольких режимов в насосе отопления позволит корректировать уровень обогрева в том или ином помещении. Эта функция важна при резком перепаде температуры на улице. В таком случае прибор можно вручную перевести на необходимую мощность или же включить автопилот, и система сама подстроится под нужную температуру.

обвязка, подготовка, инструкция монтажа своими руками, советы от специалистов

Установка циркуляционного насоса способна сделать работу отопительной системы заметно эффективнее. Разбираемся, как выполнить ее своими руками, и какой необходим инструмент.

Путем установки циркуляционного насоса разрешаются сразу несколько задач. Повышается эффект от функционирования отопительной системы, лучше регулируется микроклимат в здании, повышается комфортность проживания в доме с таким обогревом. Если иметь некоторые навыки, с монтированием и настройкой циркуляционного насоса вполне можно справиться самому. Выясним, как провести монтаж своими руками, и какой инструмент потребуется для работы.

Что это такое

До недавнего времени циркуляционные насосы монтировались в систему отопления только при крупных масштабах, например, в многоквартирных домах. В индивидуальных домовладениях системы отопления строились на гравитационной циркуляции жидкости, что приводило к гораздо меньшей эффективности их работы. С появлением компактных и доступных по стоимости моделей стало возможным установить такой агрегат и в коттедже или деревенском доме.

Циркуляционный насос призван повысить скорость движения жидкости в отопительном контуре. При этом не происходит повышения давления, поэтому работа насоса не ведет к повышенному износу труб или радиаторов. Зато благодаря большей скорости движения теплоносителя растет количество тепла, поступающего в батареи.

Современные модели имеют несколько скоростных режимов. Это позволяет менять скорость движения воды в батареях, ориентируясь на температуру на улице. В студеный мороз можно повысить скорость отдачи тепла в комнату, а в оттепель – снизить ее. Так достигается комфортный микроклимат в помещениях на всем протяжении отопительного сезона.

Насосы, применяющиеся в системах подачи тепла, можно разделить на две группы:

  • Агрегаты с сухим ротором. Их КПД достигает 80%. Но присутствуют и недостатки: довольно ощутимый шум и необходимость в регулярном обслуживании.
  • Устройства, оснащенные мокрым ротором, почти не шумят при работе. Если теплоноситель достаточно качественный, они могут работать без ремонта по 10 лет и более. За такие преимущества пришлось заплатить снижением КПД. Он составляет у этой группы насосов порядка 50%.

Несмотря на относительно низкий КПД, мощности агрегатов с мокрым ротором в большинстве случаев вполне хватит для решения задачи по обеспечению циркуляции воды в отопительной системе коттеджа. Поэтому наиболее часто монтируют насосы, относящиеся именно к этой группе.

Куда ставить

Монтировать насос, обеспечивающий принудительное движение жидкости в отопительном контуре, стоит до первого разветвления. Есть мнение, что осуществлять монтаж нужно только на магистрали, по которой теплоноситель возвращается в котел. Но это неверно по двум причинам:

  • Материалы, которые используются в конструкции насоса, вполне способны выдержать температуру в 100-110C. До более высокой температуры теплоноситель не нагревается практически никогда.
  • С точки зрения гидравлических закономерностей также нет обоснований, почему стоит ставить насос на «обратку» и нельзя – на «подачу».

Поэтому для большего спокойствия за насос можно прислушаться к рекомендациям, но на самом деле особой разницы нет. Единственный важный момент – не перепутать входной и выходной патрубок насоса.

[important]Если отопительная система имеет более одного контура, лучше установить не один общий насос, а два: по одному на каждый контур. Это даст возможность раздельного управления температурой в  помещениях, отапливаемых по разным линиям.[/important]

[warning]Особенно выгодно устанавливать два раздельных насоса в двухэтажных домах. Второй этаж в таких зданиях частично обогревается теплым воздухом, поднимающимся с первого этажа. А значит, можно понизить скорость течения теплоносителя в контуре второго этажа и сэкономить на топливе, используемом для нагрева.[/warning]

Как правильно выполнить обвязку

Технология сооружения обвязки для насоса зависит от того, как осуществляется циркуляция в системе:

  • Только в принудительном порядке. Такие системы проще в устройстве, но не работают без насоса в принципе. Наиболее часто такие схемы применяются при создании в доме системы «теплый пол», поскольку через настолько длинный контур протекание теплоносителя самотеком невозможно.
  • Под действием силы тяжести (самотеком) или принудительно. Такие системы проектируются с тем, чтобы дать возможность теплоносителю циркулировать даже при отключении насоса. Естественно, в режиме самотека эффективность будет очень низкой. Однако для мест, где часто происходят перебои с электричеством, этот вариант более предпочтителен, поскольку чуть теплые батареи лучше, чем совсем холодные.

В первом случае обвязка чрезвычайно проста. Труба (неважно, подающая или возвращающая) разрезается в месте монтажа, и насос устанавливается в разрез. Перед и после насоса устанавливается два отсечных крана (шарового типа). Это позволяет перекрыть воду с двух сторон и вынуть насос для ревизии или ремонта. При этом вода не будет слита из всего контура.

[warning]Системы с мокрым ротором очень чувствительны к грязи в теплоносителе. Песчинки и другие твердые частички могут заклинить насос. Поэтому перед насосом надо установить фильтр-грязевик и не пренебрегать его регулярной очисткой.

[/warning]

Если в системе отопления реализуем гравитационный самотек, обвязку придется усложнить. В разрезе сооружается разветвление. На одну ветвь устанавливается насос (так же, как и в предыдущем случае – с отсечкой с двух сторон и фильтром перед агрегатом). Во второй ветви ставится байпас. При этом в разрыв перемычки также установлен шаровый кран.

Пока насос работает, кран на байпасе закрыт, вся вода в системе идет через насос.

[important]Если насос перестал работать (поломка или перебои с электричеством), его отсекают кранами, на байпасе кран переводят в открытое положение.[/important]

Теперь вода идет через перемычку, и система работает по гравитационному принципу.

Подготовительные работы, или пару слов об электропитании

Перед тем, как устанавливать циркуляционный насос, нужно подготовить все необходимое. И первый вопрос, о котором нужно позаботиться – это электропитание. Большинство насосов работают от бытовой электросети с напряжением в 220 вольт.  Значит, нужно обеспечить подачу фазы и ноля. Для безопасной работы насос также необходимо заземлить.

[warning]Большинство производителей требует наличия заземления как обязательное условие для гарантийного обслуживания.[/warning]

Подключить насос лучше на отдельную линию, снабженную собственным защитным автоматом. Три провода подключают к клеммной коробке или непосредственно к клеммам на корпусе устройства в следующем порядке:

  • Для провода, соединяющего насос с «землей» клемма обозначается интернациональным значком.
  • Клемма для фазного провода обозначается буквой «L».
  • Нулевой провод прикручивается к клемме с буквой «N».

Возможен и вариант с установкой трехпроводной вилки. Тогда насос просто включается в трехпроводную розетку соответствующего стандарта.

Для систем с обязательной принудительной циркуляцией будет не лишним продумать вопрос о резервном питании. Наиболее часто применяется вариант с подключением стабилизатора с присоединенным аккумулятором. Поскольку насос потребляет мощность порядка 0,25-0,3 кВт, такое резервное питание вполне способно обеспечить работу насоса на протяжении нескольких часов до восстановления подачи электроэнергии.

[important]Чтобы резервное питание надежно работало, необходимо позаботиться о том, чтобы аккумуляторы имели достаточную емкость. Также нужно периодически заряжать их и проверять на работоспособность.[/important]

Своевременное выполнение всех процедур, конечно, требует аккуратности и отнимает время. Но возможность не терять тепла в комнатах при отключении электроэнергии стоит таких усилий.

Особенности монтажа

Хотя в установке циркуляционного насоса и нет ничего хитрого, при монтаже необходимо учесть две особенности:

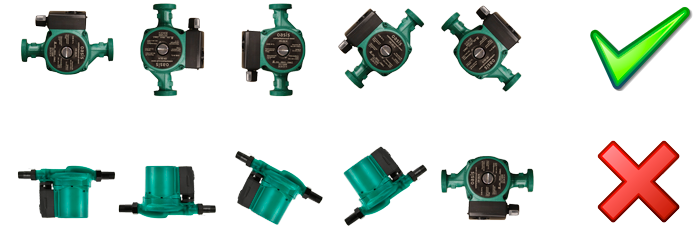

  • Насос должен быть правильно расположен относительно направления потока воды в отопительном контуре. Большинство моделей снабжено стрелкой на корпусе, которая показывает, в каком направлении должна двигаться вода.
  • Положение насоса должно соответствовать его конструктивным особенностям. Часть моделей работают в горизонтальном положении, часть – при размещении в вертикали. Есть и универсальные образцы. Но при размещении в вертикальном положении мощность уменьшается примерно на 1/3, так что стоит учитывать этот факт при подборе модели.

Если эти особенности не учитывать, насос не будет работать правильно, и придется все переделывать.

Как установить циркуляционный насос своими руками. Пошаговая инструкция

Порядок работы таков:

  1. Собираем вокруг насоса обвязку выбранного типа. Важно установить ротор строго горизонтально, а крышку с клеммами – на верхней стороне обвязки. Монтируем фильтр—грязевик, все краны изначально ставим в закрытое положение.
  2. Тщательно герметизируем все соединения. Для этого берем специальные герметики.
  3. Подключаем насос в разрез трубы.
  4. Подводим электропитание. Также подключаем резервное питание.

Останется только проверить все элементы подключения и провести пробный запуск.

Советы профессионалов

Мы рекомендуем посмотреть видео, посвященное проблеме выбора и установки насоса, чтобы лучше понять все моменты, связные с выполнением этой работы:

Если разобраться с технологией, в установке насоса на место нет никаких сложностей. Важно только делать все максимально аккуратно и не экономить на комплектующих сверх разумных пределов. И тогда отопительная система будет работать без перебоев долгие годы.

Циркуляционный насос в отопительной системе – очевидная выгода

Фото: prom1.kz

Старые самотечные системы отопления частных домов сегодня считаются безнадежно устаревшими, однако, если в такую систему врезать циркуляционный насос – все меняется.



В настоящее время эффективность работы циркуляционных насосов уже ни у кого не вызывает сомнения. В современных системах отопления такой агрегат стал непременным атрибутом. Поэтому, если вы решили поменять в своем доме старый газовый котел на более инновационный, есть смысл заодно установить и циркуляционный насос. Да и со старым котлом врезка байпаса (обводной магистрали) в существующую магистраль не представляет сложности для специалистов. Ну, а если система отопления монтируется вновь, тут уж сам бог велел позаботиться о циркуляционном агрегате. Вот только монтировать и подключать его нужно правильно.



В каком месте врезать насос



Назначение циркуляционного агрегата и его принцип действия многим потребителям понятен, а вот при монтаже часто возникает вопрос: в какое место конкретно врезать насос? Вариантов два:

- непосредственно перед отопительным котлом на обратной магистрали;

- после котла и группы безопасности на подающем трубопроводе.

Где лучше ставить насос? Какому варианту отдать предпочтение? Точного ответа нет. Вы найдет большое количество сторонников, как первого, так и второго варианта. Как-то убедительно аргументировать свою позицию не получается ни у тех, ни у других. Ведь место установки агрегата не оказывает абсолютно никакого влияния ни на тепловую мощность, ни на усилие насоса.



Единственное утверждение в пользу установки насоса на обратной магистрали, будто при перегреве котла агрегат на прямой трубе пар перегонять не сможет, и котел взорвется, весьма сомнительно. Во-первых, теплоноситель в частных домах редко превышает температуру 70 градусов. Во-вторых, защита у современным котлов стоит мощная. Про холодные северные регионы мы сейчас не говорим, там и подход к отопительным системам иной. Что касается самого циркуляционного насоса, утверждение, что его от перегрева заклинит, тоже не соответствует действительности. Эти агрегаты рассчитаны на работу при высоких температурах, а если их и клинит, так от некачественного грязного теплоносителя. Поэтому насос можно смело монтировать и на прямую, и на обратную магистраль, параметры системы от этого не изменятся. Однако, если у вас стоит старый котел, работающий на твердом топливе, насос лучше врезать в «обратку», поскольку при такой конструкции водогрейного агрегата его перегрев все-таки возможен.



Правила монтажа



Перед установкой насоса внимательно изучите инструкцию по эксплуатации. В ней сказано, в каком положении работает перекачивающий агрегат. Современные изделия можно ставить и вертикально, и горизонтально, соблюдая направление теплоносителя, которое указано на насосе стрелкой. Ротор обязательно должен быть в горизонтальном положении, а не вниз или вверх «головой». Клеммная коробка после монтажа должна быть вверху насоса, чтобы в нее не попала вода в случае поломки изделия. Если в таком положении поставить насос не получается, отверните 4 винта на корпусе, поверните его на 180 градусов вместе с коробкой и снова закрутите винты.



Агрегат ставится на байпасной (обводной) линии и отсекается с обеих сторон запорной арматурой для легкого демонтажа в случае ремонта или замены на аналогичное изделие. На прямой линии, между врезанными трубами байпаса, ставится еще один запорный клапан. При работающем насосе он закрывается, а при неработающем (отсутствующем) или отключенном электричестве открывается. Можно сделать такое переключение автоматическим, поставив вместо запорного клапана на прямой магистрали обратный клапан лепесткового типа. При работающем насосе он не будет давать жидкости идти самотеком, а когда насос отключится, лепестки клапана раскроет давлением, и отопительная система будет работать сама по себе (самотеком). Такой вариант предпочтительнее, ведь на момент перебоя с электричеством вы можете быть и на работе, а лепестковый клапан все сделает за вас.



В открытой отопительной системе грязевик (сетчатый очистной фильтр) ставится перед насосом после крана, а в напорной – перед байпасом. В системах с твердотопливными котлами грязевик врезается перед трехходовым клапаном. В системе принудительной циркуляции теплоносителя байпас не делают, врезая насос прямо в «обратку» между котлом и расширительным баком. Байпас устанавливают только в самотечных системах.



Порядок монтажа



Котел выключают, давая теплоносителю остыть. Опоражнивают систему или тепловой контур, если такая возможность предусмотрена. Если вода в системе грязная, промойте ее. Байпасный узел с запорной арматурой и насосом собирают заранее, предварительно сделав разметку на участке врезки. Собранный узел врезают в трубопровод. Насос запитывают от электросети. Система заполняется водой. Воздушные пробки выгоняются при помощи клапанов и кранов Маевского на концевых радиаторах. Место монтажа внимательно осматривают на предмет обнаружения протечек. Запорный клапан на прямой самотечной магистрали закрывают, а два запорных вентиля на байпасе открывают. Включают котел. Минут через 5-10 труба после насоса нагреется. Потрогайте ее рукой, чтобы определить степень нагрева. Запустите насос. Большинство моделей работает бесшумно, поэтому и нужно трогать трубу. При правильной работе перекачивающего агрегата труба остынет за несколько секунд прямо у вас на глазах. Это значит, что насос погнал нагретый котлом теплоноситель по системе отопления. Отапливайте свой дом и радуйтесь быстрому и равномерному прогреву радиаторов во всех помещениях. Как видите, в монтаже циркуляционного насоса нет ничего сложного. Главное – знать правила установки и неукоснительно их выполнять, тогда при эксплуатации не возникнет никаких проблем.


Система отопления с циркуляционным насосом

Как правильно установить циркуляционный насос в системе отопления

В этой статье мы хотим рассказать о том, как правильно установить циркуляционный насос с мокрым ротором в системе отопления дома. Поговорим о циркуляционных насосах именно с мокрым ротором – потому, что в 99% случаях, в системе отопления частных домов и коттеджей устанавливаются именно они. Вначале немного теории. Поговорим о конструкции. Посмотрите на схему циркуляционного насоса, зеленым цветом выделен теплоноситель, циркулирующий по системе отопления.

 Как можно заметить, конструкция такова, что перекачиваемый теплоноситель смазывает и охлаждает вращающиеся части насоса. Отсюда вытекает одно из основных требований к установке циркуляционного насоса с мокрым ротором в системе отопления, а именно —  насос должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение, посмотрите на схему внизу.

Это связано с тем, что перекачиваемая среда должна охлаждать и смазывать вращающиеся части насоса, а это возможно только при горизонтальном расположении вала насоса относительно поверхности пола. Если Вы выполняете монтаж системы отопления самостоятельно, то всегда старайтесь, при установке циркуляционного насоса, придерживаться приведенной ниже схемы.

Благодаря этому, в дальнейшем при необходимости демонтажа насоса, задвижки позволят Вам не сливать теплоноситель из системы отопления, а обратный клапан продлит срок службы насоса, исключив разрушающее действие на него гидроударов. Так же перед первым запуском системы отопления не поленитесь промыть её, а после заполнения теплоносителем под необходимым давлением, выпустите воздух из циркуляционных насосов. Для этого понадобится отвернуть торцевую пробку с резиновым кольцом и закрутить её обратно после выхода воздушной пробки. Не стоит затягивать её с большим усилием, просто доверните на 30 градусов после касания резинового уплотнителя.

Соблюдайте эти простые правила при установке циркуляционных насосов в системе отопления вашего дома. Благодаря этому насосы прослужат долгие годы, а ваша система отопления будет более надежной и качественной. Отметим так же, что наиболее известными циркуляционными насосами, на взгляд наших специалистов, являются изделия фирм GRUNDFOS и WILO. Их отличает высокое качество изготовления и надежность в работе. Если Вам необходимы специалисты для монтажа системы отопления и установки циркуляционных насосов – обратитесь в компанию «Термодинамика».



Как установить циркуляционный насос в систему отопления

Содержание

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности,
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

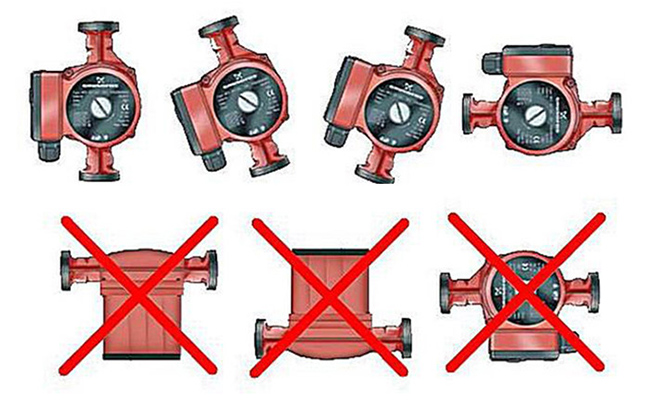

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой,
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке,
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура,
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции,
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть,
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры,
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее,
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше,
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Что в итоге?

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.

Установка рециркуляционного насоса быстрой горячей воды

Насос рециркуляции горячей воды можно использовать для мгновенной подачи горячей воды в душевые и краны, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя. Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя.Обратный клапан - это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубопроводах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в то время дня, когда вам, скорее всего, понадобится горячая вода.Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, в том числе обратный клапан и подающие трубки, которые устанавливаются под раковиной.

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В. Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не гибкому трубопроводу.

Инструкции

  1. Начните с перекрытия воды на запорных вентилях на трубопроводе холодной воды, идущей в водонагреватель. Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которая выйдет при отсоединении гибкой трубы. Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими, а представляют собой жесткие трубы. В таком случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
  3. Наверните насос на горячую сторону водонагревателя. Затягивая его, убедитесь, что циферблат таймера повернут в сторону, где его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
  4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
  6. Отсоедините кран трубки питания от запорной арматуры под раковиной. Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
  7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды - справа.
  8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам. Обычно труба горячей воды находится слева, а труба холодной воды - справа, когда они выходят из стены или поднимаются через пол.
  9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
  10. Включите подачу воды как в кран раковины, так и в водонагреватель.Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
  11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал, когда больше всего требуется горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Как заменить циркуляционный насос


В этом посте мы покажем вам, как заменить циркуляционный насос на вашем HotSpring, Tiger River или Limelight Spa. Этот ремонт может быть выполнен с осушенным или полным СПА, и для этого потребуется несколько основных инструментов.

Если вы в большей степени наглядно обучаетесь, вы можете посмотреть видео с практическими рекомендациями ниже:

Безопасность прежде всего

Перед тем, как начать этот ремонт, убедитесь, что основной источник питания спа отключен. Если вам неудобно работать с электричеством, обратитесь к местному дилеру в вашем районе для ремонта.

Необходимых инструментов:

  • Стандартная отвертка
  • Плоскогубцы Chanel-Lock
  • Плоскогубцы для шланговых хомутов (2) или винные пробки

1.Отсоедините шнур питания циркуляционного насоса.

Начнем со снятия крышки блока управления.

Примечание. Этот шаг не требуется для гидромассажных ванн, изготовленных до 1997 года, поскольку циркуляционный насос вставляется в нижнюю часть блока управления.

Циркуляционный насос обычно располагается рядом с нагревателем. Это небольшой насос с прикрепленной к нему трубкой диаметром 3/4 дюйма. При выключенном питании спа отсоедините шнур питания циркуляционного насоса от блока управления.

Обычно провода соединяются с флажковыми клеммами и винтом заземления (иногда на всех трех проводах используются флажковые клеммы).

После того, как провода отсоединены от платы, сожмите зажим разгрузки от натяжения вместе с парой плоскогубцев и вытяните зажим и провода.

2. Подготовьте циркуляционный насос к снятию.

Затем, используя отвертку с крестообразным шлицем, открутите винты, крепящие циркуляционный насос к полу отсека для оборудования.После того, как винты будут удалены, насос не должен касаться пола отсека для оборудования.

Если вы слили воду из гидромассажной ванны, перейдите к шагу 3

Затем закройте водопроводные линии к циркуляционному насосу плоскогубцами для хомутов. Если у вас есть пара пробок от вина, вы также можете использовать их, чтобы закрыть водопровод. Вам нужно будет остановить поток в обеих линиях, входящий и выходящий из циркуляционного насоса.

3. Снимите циркуляционный насос

Снимите хомуты на входных и выходных водяных линиях на насосе.Обычно используются пружинные зажимы, которые просто нужно сжать вместе при перемещении зажима из положения. Существует специальный инструмент, предназначенный для отжима зажимов, но плоскогубцы для фиксации каналов отлично работают. Как только зажимы убраны, вам нужно вынуть насос из гидромассажной ванны.

Поверните насос вбок, и он должен легко отсоединиться от шлангов. Если вы не сливали воду из гидромассажной ванны, вы можете использовать винные пробки, чтобы закрыть концы шлангов, чтобы вода не попала повсюду.

4. Установите новый циркуляционный насос


Установите новый насос на место и подсоедините шланги. Будьте осторожны, когда трубка диаметром в четверть дюйма выходит из локтя, так как ее довольно легко оторвать.

Примечание. Если шнур выходит из нового насоса в неудобном положении, вы можете ослабить хомут вокруг насоса, чтобы двигатель можно было повернуть, чтобы изменить положение шнура. Не забудьте повторно затянуть хомут после изменения положения двигателя.

Снова установите пружинные хомуты на место с помощью плоскогубцев для фиксации канала и снимите плоскогубцы для хомутов. Если шланги остаются плоскими после снятия зажимающих плоскогубцев, используйте пару плоскогубцев с фиксатором канала, чтобы вернуть шлангам форму.

Используйте новые винты из комплекта поставки, чтобы прикрепить циркуляционный насос к полу гидромассажной ванны. Если положение циркуляционного насоса затрудняет установку, то можно оставить его разобранным.

После двойной проверки того, что питание спа по-прежнему выключено, установите зажим для снятия натяжения и повторно подсоедините шнур питания циркуляционного насоса к блоку управления.Если для нового шнура требуется винт для крепления заземляющего провода, его можно закрепить с помощью винта, расположенного рядом с любыми клеммами заземления флажков.

Наконец, установите на место крышку блока управления, снова включите питание, и насос должен включиться.


Наша цель в Backyard Plus - помочь вам сэкономить деньги, избегая дорогостоящих обращений в службу поддержки для ремонта, который вы легко можете сделать самостоятельно!

Если вы ищете запасные части HotSpring Spa или средства по уходу за водой для вашего спа, у нас есть то, что вам нужно! backyardplus. com

Для получения дополнительных полезных советов и обучающих видео посетите наш канал YouTube !

Спасибо за чтение!

Если у вас есть какие-либо темы, касающиеся вашего HotSpring Spa, пожалуйста, дайте нам знать.

Контур рециркуляции горячей воды

Циркуляционный контур горячей воды TIPS

Гравитация - это волшебство

Когда вода нагревается, она становится светлее.Он хочет всплыть на поверхность более прохладной воды.

Прохладная вода тяжелая и хочет упасть. Если у вас есть петля, которая выступает вверх, холодная вода хочет стечь по петле, а горячая вода поднимается. Гравитация подпитывает движение.

Завершите цикл

Так работает и в вашем доме. У вас уже есть половина гравитационной петли. Это ваша система распределения горячей воды, которая начинается у вашего водонагревателя и заканчивается у самого дальнего приспособления, которому требуется горячая вода.

Если бы вы проложили медный трубопровод, ведущий назад от самой дальней точки и от других высоких точек в существующей системе, у вас была бы петля. Эта труба обратного контура соединяется с нижней частью водонагревателя.

Вы снимаете сливной клапан и устанавливаете патрубок 3/4 дюйма, шаровой кран, тройник и новый слив бойлера, чтобы можно было опорожнить нагреватель.

Это так просто.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Медленный поток

Поток воды через петлю очень медленный.Это не должно быть быстро.

Единственное, что важно, это горячая вода рядом с каждой арматурой, когда вам нужна горячая вода.

Без петли нет движения, поэтому любое движение лучше, чем ничего!

Насосы для плит

Если вы живете в доме на плите или где большая часть линий горячей воды опускается ниже водонагревателя, вам необходимо использовать циркуляционный водяной насос. Если вы приобретете рециркуляционный насос Grundfos, подобный приведенному ниже, вам не нужно добавлять дополнительные трубопроводы!

Видите этот забавный короткий U-образный штуцер под насосом? Он соединяет запорные краны горячей и холодной воды в самой дальней раковине от водонагревателя.

Насос использует линию холодной воды для подачи воды обратно в водонагреватель! Гениально!

Это надежный рециркуляционный насос, который можно установить поверх водонагревателя. Странный резьбовой штуцер проходит под раковиной, которая находится дальше всего от насоса. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ НАСОС.

Расположение насоса

Эти насосы часто располагаются рядом с водонагревателем, однако они могут быть в любом месте контура. Насосы перекачивают воду с низким давлением и низкой скоростью.

И снова нет необходимости в том, чтобы через петлю проходило много воды. Просто важно, чтобы вода возле светильников была горячей.

Если вы устанавливаете один из этих насосов, помните, что вам необходимо установить штуцеры с обеих сторон насоса.

Муфты - это специальные резьбовые фитинги, которые содержат внутреннюю расширяющуюся поверхность или плоские поверхности со специальными шайбами, которые позволяют проникать в систему трубопроводов и повторно соединяться без пайки.

Счетчики воды всегда устанавливаются с помощью штуцеров.Посмотрите на свой, и вы поймете, что я имею в виду.

Изоляция

После того, как вы решите установить контур гравитационной рециркуляции, вам необходимо позаботиться о потерях энергии. Гравитационная петля будет фантастически работать без изоляции. На самом деле, лучше всего и без него!

Но это также может привести к более частому включению и выключению водонагревателя. Помните, что вы отводите тепло от нагревателя, когда в контуре находится горячая вода.

Тип изоляции

Существует множество способов изолировать трубу.Многие изоляционные материалы производятся исключительно для водопровода. Они плотно прилегают к трубам разных размеров.

Некоторая изоляция, например пенопласт, должна устанавливаться при установке трубы, а не после сооружения петли. Пена скользит по участкам трубы.

При выборе изоляционного материала спросите, как и когда он должен быть установлен.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Задержка кадрирования

Также необходимо изменить методы монтажа трубопроводов.Некоторые люди прикрепляют водопроводные трубы к боковым сторонам балок пола. Вы не можете сделать это с помощью системы с изолированной петлей. Труба должна стоять в стороне от балок пола, чтобы не раздавить изоляцию. Специальные недорогие вешалки для труб позволяют сделать это легко.

Экономия энергии

Все линии горячей воды, идущие от водонагревателя, должны быть изолированы. Они должны быть изолированы до места соединения линий обратного контура и немного дальше.

Обратный контур также должен быть изолирован, за исключением небольшого расстояния, прежде чем контур соединится с нижней частью водонагревателя. Если вы слишком хорошо изолируете всю систему, она может не работать!

Помните, вода должна в какой-то момент остыть, чтобы петля начала плавное движение. Я предлагаю вам оставить последние 15 футов возвратной петли неизолированными.

Водонагреватель Тепловые ловушки

Современные водонагреватели имеют небольшие обратные клапаны с резиновыми заслонками в верхней части водонагревателя. Их необходимо удалить, если вы хотите, чтобы гравитационная петля работала. Обратные клапаны предназначены для сохранения энергии в неизолированных трубопроводах.

Если вы не удалите эти заслонки, вода не сможет пройти через петлю.

Уютный ап

В домах, в которых нет системы рециркуляции, есть трубы для горячей воды, которые отходят от основной линии и тянутся к каждому приспособлению. В идеальной системе петли петля должна проходить как можно ближе к каждому приспособлению.

Чем ближе петля к приспособлению, тем быстрее вы получите горячую воду, когда откроете кран.

Воздушные шлюзы - БОЛЬШИЕ ПРОБЛЕМЫ !!

При конструировании петлевой системы вы должны позаботиться о воздушных ловушках.Что это?

Подумайте о сифонах под раковинами. Представьте, что вы сделали это в перевернутом виде с водопроводом в замкнутой системе.

Воздух естественным образом пузырится из воды под давлением. Обычно это самый верхний элемент в вашей водопроводной системе.

Если вы или ваш сантехник непреднамеренно создадите ловушку, вода не пройдет через петлю.

Mystery Air

Воздух может попасть в водопроводную систему любым количеством способов:

  • разрыв водовода
  • Процесс ремонта в собственном доме
  • растворенный в воде воздух

Если вы создаете ловушку, воздух будет собираться в ловушке и БЛОКИРОВАТЬ движение воды в обратном контуре.Это происходит потому, что воздух не спускается в водонагреватель.

Воздух не является проблемой в обычной водопроводной системе. Быстрое движение воды по трубам при открытии крана вытесняет воздух. Помните, вода медленно движется через гравитационную петлю.

Обратный клапан

Непосредственно перед входом петли в нижнюю часть водонагревателя может потребоваться установка простого обратного клапана. Это односторонние клапаны.

Этот клапан предотвращает обратный поток холодной воды из нижней части водонагревателя через контур, когда вы открываете кран с горячей водой где-нибудь в системе.

Обратные клапаны нужны не всегда. Некоторым системам они необходимы из-за потерь на трение и других препятствий, которые облегчают протекание горячей воды в обратном направлении через контур, а не в правильном направлении - сверху нагревателя!

Просверлить отверстие

Эти клапаны могут быть установлены после завершения цикла. Вы можете установить этот клапан в вертикальном или горизонтальном трубопроводе непосредственно перед тем, как он войдет в водонагреватель.

Клапан должен находиться в пределах 5 футов от водонагревателя, и для него необходимо просверлить отверстие 1/8 дюйма в заслонке клапана.

Вы можете сначала попробовать установить петлю без петли и посмотреть, что произойдет. Если вы начинаете наливать холодную воду из крана, когда вам должно стать жарко, значит, вам нужен обратный клапан.

Окончательное соединение

Когда контур возвращается к водонагревателю, он подключается к нижней точке водонагревателя. Здесь всегда находится сливной клапан нагревателя. Этот клапан просто ввинчивается в нагреватель.

Присоедините гаечный ключ к клапану и поверните его против часовой стрелки. Это вылезет наружу.

Установите изолированный ниппель вместо клапана. Это сведет к минимуму возможность коррозии.

Затем как можно скорее установите на тройник тройник с внутренней резьбой. Если вы воспользуетесь правильным, сливной клапан ввернется обратно в тройник. Другой конец штуцера позволяет подсоединить петлю к ТЭНу.

Установите шаровой кран на стороне петли тройника, чтобы, если вы хотите слить воду из водонагревателя, вы можете закрыть шаровой кран, чтобы вся вода в контуре не выходила из слива бойлера

Запорные клапаны

Говоря о клапанах, давайте поговорим о запорных клапанах на водонагревателях. Я видел, как некоторые агрессивные домовладельцы устанавливали запорный вентиль на линии горячей и холодной воды.

Они думали, что это поможет в случае, если им понадобится выключить обогреватель. Что ж, это действительно помогает. Это также создает потенциальную БОМБУ.

БОМБА в вашем доме

Если какой-то идиот откроет оба клапана (где-то бывает каждый день), а предохранительный клапан неисправен или никогда не был установлен, и термостат нагревателя неисправен, нагреватель взорвется. Такое случалось не раз.

Устанавливайте вентиль только на линии ХОЛОДНОЙ воды, а не на горячей линии.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить систему рециркуляции горячей воды!

Колонка В413

Как установить циркуляционный насос горячей воды

Перед обсуждением информацию об установке, давайте обсудим тот факт, что рециркуляционный насос есть и как он работает. Быстродействующий поставщик горячей воды. к кранам, не дожидаясь, пока вода прогреется.Он не полагается на низкое давление, поступающее из системы водяного отопления и подающее нагретую воду к светильникам с той же скоростью.

Для чего нужен циркуляционный насос горячей воды?

Ничего подобного другая система отопления и не требует каких-либо проблемных установок. Это в основном работает с циркуляционным насосом, который находится рядом с водонагревателем и клапан, который установлен рядом с приспособлением. Функция клапана: чтобы вода не возвращалась в нагреватель до тех пор, пока она не станет достаточно холодной.Это термочувствительный клапан, который отключает нагреватель, если вода достаточно теплая. для использования.

Посмотреть видео ниже, чтобы лучше понять, как работает насос рециркуляции горячей воды:

Используются две основные системы циркуляционного насоса горячей воды. Первый - это тот, кто полагается на насос с электрическим приводом, а второй - тот, кто реагирует на силу тяжести, которая термосуммирует, перемещая воду вперед.

1. Система, зависящая от электричества:

Она также известна как интегрированный цикл.Этот тип рециркуляционного насоса чаще всего устанавливается в дооснащение, но также может быть установлено на вновь построенных местах. Она имеет насос, установленный дальше всего от нагревателя и рядом с приспособлением. Он имеет датчик, который сообщает насосу, что температура воды снизилась. упал ниже 85oF, и он отключает насос, когда температура поднимается до 95oF.

Вода возвращается в насос по трубопроводу холодной воды, это может повысить температуру немного ненадолго, но быстро остывает.Он использует наименьшее количество энергия и экономия электроэнергии, а также воды. Работает с переключателем и датчик.

2. Система, зависящая от силы тяжести:

Этот тип системы работает по принципу термофонирования, заставляя более легкую горячую воду выходят на поверхность, тогда как более плотная холодная вода остается в нижней строке. За такая система должна быть установлена, она должна быть размещена возле крана, который дать вам горячую воду. Он будет работать эффективно, потому что более короткие конвейеры сэкономит потребление энергии, а также потери тепла.Это требует больше энергии, чем другой, потому что он будет оставаться в рабочем режиме 24/7. Это также содержит клапан, который контролирует возврат воды к насосу.

Как установить циркуляционный насос горячей воды:

Шаг 1: первый и самый важный шаг установка заключается в перекрытии крана горячего водоснабжения; это может присутствовать возле водонагревателя. Убедитесь, что подача воды полностью перекрыта открытие крана. Если вода все еще течет, возможно, вам придется закрыть основной запас.

Шаг 2: сейчас демонтировать трубопровод горячей воды от водонагревателя, может понадобиться тряпка для остаток выходит из трубы. И помните об одном: вы можете обнаружить, что применяемые трубопроводы не гибкие, а жесткие. Это может быть немного сбивает с толку, но с этим тоже можно справиться.

Шаг 3: Присоедините насос с подачей горячей воды водонагревателя. Когда вы устанавливаете насос, обязательно поверните таймер лицевой стороной, чтобы его можно было легко отрегулирован.Внутренняя гайка трубы имеет прокладку, поэтому не требует сантехническая лента.

Шаг 4: подключите гибкий трубопровод (который вы отсоединили ранее) к рециркуляционному насосу с используйте плоскогубцы, чтобы не было утечки.

Шаг 5: теперь это пора установить клапан рядом с краном, который находится дальше всего от насоса. Прежде чем что-либо отсоединять, закройте кран с обеих сторон, чтобы неудобство.

Шаг 6: теперь вы можете отсоединить трубки подачи крана из-под раковины.Держите сухое полотенце, чтобы смочите воду, которая собирается вылиться из трубы.

Шаг 7: после отсоединив трубку крана, теперь можно установить туда обратный клапан.

Шаг 8: Теперь прикрепите оставшиеся части трубки наверху обратного клапана, и сохраните это Учтите, что подача горячей воды идет с левой стороны, а холодная вода поставка идет с правой стороны.

Шаг 9: теперь запустите недавно установленный рециркуляционный насос, чтобы убедиться, что труба прикреплена к правильное место: горячая вода слева и холодная вода справа.

Шаг 10: включить воду до самого дальнего конца крана, чтобы воздух из трубопровода удалялся так вы можете проверить утечку и поток воды. Установленный на насосе таймер позволяет установить время работы насоса, это сэкономит электроэнергию и воду. В качестве хорошо, что вы можете получить горячую воду, когда она больше всего нужна.

Преимущества рециркуляции горячей воды система:

• В большей части нашей семьи мы ждем несколько минут до подачи горячей воды, за это время мы теряем литры поливать ежедневно.Что в конечном итоге плохо для нашей земли. Весь этот сценарий независимо от того, работает ли рециркуляционный насос вручную или автоматически.

• Также обеспечивает удобство домовладельца, так как это экономит время и силы, которые мы тратим на ожидание.

• Экономит энергию, обеспечивая вода, как только понадобится. Потому что, когда вода покрывает более обширную территорию чем обычно, он может легко простудиться.

Эффективны ли системы рециркуляции горячей воды?

Система рециркуляции горячей воды grundfos предоставляет вам преимущества, связанные с получением горячей воды в снежную зиму всего за 400–800 кВтч в год, даже если насос работает круглый год.Летом это может быть не так полезно, потому что может увеличить тепло в вашем доме.

Циркуляционный насос горячей воды: что вы должны знать

Что следует знать о циркуляционном насосе для горячей воды

Горячая вода - это современное удобство, о котором большинство из нас обычно не задумывается. Однако, если вам когда-либо приходилось ждать несколько минут, пока вода, выходящая из крана, нагреется, вам может быть интересно узнать больше о рециркуляционных насосах для горячей воды.Вместо того, чтобы подавать горячую воду в смеситель только по запросу, эти типы систем обеспечивают постоянную подачу горячей воды, готовой сразу же выйти из крана.

Ожидание горячей воды в течение нескольких минут доставляет больше неудобств, чем что-либо еще, но также может быть довольно расточительным. Если вы не соберете эту неиспользованную холодную воду в ведро для повторного использования в саду или в другом месте дома, все это просто уйдет прямо в канализацию. С рециркуляционным насосом горячей воды холодная вода, находящаяся в ваших трубах, будет возвращаться в водонагреватель, подавая новую горячую воду в кран, чтобы она была готова, когда вы будете.

Из-за частых засух и ограничений на воду здесь, в Калифорнии, Стандарты энергоэффективности зданий штата требуют, чтобы все новые дома были оснащены рециркуляционными насосами для горячей воды, если в них есть краны, расположенные на расстоянии более 50 футов от водонагревателя. Целью этой политики является предотвращение потерь воды, поскольку домовладельцы ждут поступления горячей воды. Даже если ваш дом старше и не обязан следовать этому новому правилу, все же может быть хорошей идеей сделать переход. Вот что вам нужно знать.

Почему из крана горячей воды выходит холодная вода

Когда у вас есть отдельные ручки для горячей и холодной воды, вы ожидаете, что горячая вода будет вытекать, когда вы поворачиваете горячую ручку, и наоборот. Итак, почему вы получаете струю холодной воды из горячего крана до того, как она нагреется? Ответ заключается в том, что остатки воды в трубах со временем остыли.

Когда вы использовали кран с горячей водой в последний раз, вода отключается, как только вы закрываете кран.Однако горячая вода должна была пройти от вашего водонагревателя к крану, чтобы вы могли ее использовать. Когда вы закрыли кран, в пути еще было много горячей воды. Когда кран закрыт, горячей воде некуда деваться, поэтому она просто остается в ваших трубах. Со временем он постепенно теряет тепло, оставляя холодную воду в ваших трубах с горячей водой.

Тогда, в следующий раз, когда вы включите горячую воду, эта холодная вода в трубах должна вытечь, прежде чем сможет пройти свежая горячая вода. Это холодная вода, которую вы чувствуете в течение первой минуты после открытия крана. Как только у горячей воды будет достаточно времени, чтобы пройти от водонагревателя к крану, вытесняя всю холодную воду по пути, вы получите необходимую горячую воду. Чем дальше расстояние между водонагревателем и краном, тем больше времени потребуется горячей воде, чтобы добраться до вас, и тем больше воды вы потратите впустую.

Типы рециркуляционных насосов для горячей воды

Чтобы свести к минимуму потери воды при ожидании горячей воды, вы можете установить на водонагреватель циркуляционный насос.Эти насосы возвращают всю неиспользованную горячую воду в ваш водонагреватель для поддержания ее температуры, а также направляют свежую горячую воду в ваши краны, чтобы вам не приходилось ждать, пока вода нагреется. Циркуляционные насосы для горячей воды обычно делятся на две основные категории.

Система с полным рециркуляционным насосом

В системе такого типа ваш сантехник установит в вашем доме дополнительные трубы для горячей воды. Эти трубы могут затем вернуть неиспользованную горячую воду в водонагреватель. По мере того как охлаждающая горячая вода возвращается к водонагревателю, ее место может занять новая горячая вода, так что она всегда будет готова к употреблению, когда она вам понадобится.Горячая вода проходит через непрерывный контур по всей вашей системе, так что есть постоянная подача горячей воды, сводя к минимуму время ожидания и потери воды.

Если вас беспокоит, как эта постоянная работа может повлиять на ваши затраты на электроэнергию для нагрева воды, в этом нет необходимости. Хотя система способна работать непрерывно, она не всегда это делает. Большинство рециркуляционных насосов горячей воды поставляются с датчиками или таймерами для регулирования работы. Датчики могут определять температуру горячей воды в трубе, только когда рециркуляционный насос запускается, когда температура падает ниже заданного уровня.Таким образом, вода не будет продолжать циркуляцию, когда вода уже теплая, обычно останавливаясь после одного полного цикла.

Таймеры

дают вам еще больший контроль над работой вашей системы. Например, вы можете запрограммировать автоматическое выключение системы по истечении заданного времени вечером, чтобы она не работала, пока вы спите. Вы также можете запрограммировать расписание для отключения системы, когда вы на работе или уезжаете за город в отпуск.

Даже если выбранный вами рециркуляционный насос горячей воды не оснащен датчиком или таймером, сантехник может легко установить его для вас.Таким образом, вы получите все преимущества большего контроля над своей системой без необходимости выбирать совершенно новую насосную систему.

В процессе установки вашему сантехнику потребуется установить дополнительные трубопроводы по всему дому, чтобы отвести неиспользованную горячую воду обратно к водонагревателю. Это может значительно увеличить стоимость установки, особенно если доступ к трубам в вашем доме затруднен. Если вы не хотите переносить дополнительные расходы или установка будет слишком сложной, у вас есть другой вариант.

Система комфорта циркуляционного насоса

Чтобы избежать установки новых труб, вы можете выбрать циркуляционный насос горячей воды, который направляет неиспользованную воду обратно в водонагреватель по вашим трубам холодной воды, а не через отдельную систему труб. Этот вариант намного более экономичен и проще в установке, что делает систему такого типа доступной для более широкого круга домовладельцев. Тем не менее, вы все равно получите быструю горячую воду, когда она вам понадобится.

Однако системы комфорта

имеют один существенный недостаток.Поскольку горячая вода будет течь обратно в водонагреватель по трубам для холодной воды, вода, которая сначала выходит из холодного крана, скорее всего, будет теплее, чем вы привыкли. Также может потребоваться некоторое время, чтобы вода по-настоящему остыла. В большинстве случаев это не будет большой проблемой, так как теплая вода идеально подходит для многих вещей в доме, таких как уборка и приготовление пищи. Однако, если вы используете водопроводный кран для подачи питьевой воды, вам, возможно, придется подождать, пока вода не станет достаточно прохладной и вкусной.

Вы можете решить эту проблему, если знаете, что вам понадобится холодная вода, временно выключив насос. Этот метод особенно эффективен летом. Поскольку в это время года погода более теплая, вам не нужно будет запускать насос так часто, чтобы набрать горячую воду, так как вода, уже находящаяся в трубах, будет дольше оставаться горячей.

Экономия воды с помощью циркуляционных насосов горячей воды

Хотя наиболее очевидным преимуществом рециркуляционных насосов для горячей воды является то, что у вас будет доступ к горячей воде практически мгновенно из каждой раковины в вашем доме, вы также сэкономите много воды.Поскольку при расчете экономии воды учитывается так много факторов, трудно точно определить, сколько вы сэкономите, хотя по некоторым оценкам эта сумма достигает 15 000 галлонов в год. Однако определенные факторы могут увеличить или уменьшить ваши сбережения.

Для начала, размер ваших трубок играет большую роль. Трубы большего диаметра могут переносить намного больше воды, чем их более узкие аналоги, поэтому вы получите наибольшую экономию, если у вас будут трубы с более широкой стороной. Также важно расстояние между водонагревателем и кранами. Если раньше ваша горячая вода должна была пройти долгий путь, чтобы добраться до крана, ваша экономия будет выше, чем если бы ваши краны были ближе к водонагревателю.

Выбор системы циркуляционного насоса горячей воды

При выборе циркуляционного насоса для горячей воды ваше первое решение должно заключаться в том, предпочитаете ли вы полную систему рециркуляции или систему комфортного управления. Ваш бюджет и конфигурация вашего дома будут одними из самых важных факторов в этом решении.Если сантехники могут легко получить доступ к вашей системе трубопроводов, а вы можете позволить себе заплатить немного больше, полная рециркуляционная система принесет вам наибольшую пользу, без недостатка нагрева холодной воды на обратном пути. Для экономии денег, времени и лишних хлопот система комфорта может быть лучшим вариантом для вас.

После того, как вы выбрали желаемый стиль системы, следующим шагом будет выбор датчика или таймера для управления ею. Если вы не хотите беспокоиться о программировании системы, датчик может сделать эту работу за вас, отслеживая температуру воды в ваших трубах.Однако, чтобы максимизировать эффективность вашей системы, вам нужно иметь максимально возможный контроль над ее работой. Для этого вам понадобится таймер.

Простые механические таймеры легко установить и еще проще настроить. Однако вы можете быть ограничены в том, насколько подробно вы можете указать время. Если ваше расписание меняется с одного дня на другой, электронный таймер даст вам большую гибкость. Обычно вы можете запрограммировать несколько сценариев, чтобы учесть изменения в вашем ежедневном расписании, например, с рабочих дней на выходные или если ваше расписание не соответствует типичной рабочей неделе.

Прочие соображения

Также неплохо изолировать трубы с горячей водой, идущие к смесителям и обратно к водонагревателю. Это поможет удержать тепло внутри и предотвратить его рассеивание через стенки труб с течением времени. При надлежащей изоляции вода будет оставаться горячей намного дольше, что сводит к минимуму количество запусков насоса в течение дня, чтобы горячая вода постоянно оставалась в трубах. Со временем это может привести к значительной экономии энергии.

Калифорния известна своей жесткой водой, и если в вашем доме не установлен смягчитель воды, минералы в воде могут нанести ущерб вашему рециркуляционному насосу горячей воды. Чтобы он прослужил как можно дольше, ищите насосы из нержавеющей стали, чтобы минимизировать риск коррозии и предотвратить образование отложений кальция.

Также обратите внимание на размер входных и выходных отверстий. Поскольку в трубах образуются отложения кальция, они могут со временем сузить эти отверстия.Чем больше отверстие, тем легче будет протекать вода. Даже при небольшом скоплении воды через нее будет течь много воды, что позволит максимально увеличить интервал между техобслуживанием.

Подробнее о рециркуляционных насосах горячей воды

Компания Best San Diego Leak Detection с гордостью включает услуги горячего водоснабжения в число наших предложений. Сюда входит установка, обслуживание и ремонт водонагревателей и связанных с ними аксессуаров, таких как циркуляционные насосы для горячей воды.Мы являемся экспертами в том, что делаем, и можем помочь вам сузить круг вариантов, чтобы выбрать лучший рециркуляционный насос, соответствующий вашим потребностям и бюджету.

Наши дружелюбные сотрудники всегда рады ответить на ваши вопросы, поэтому не стесняйтесь обращаться к нам, если вы чего-то не совсем понимаете. Мы назначим вам бесплатную консультацию, чтобы более подробно обсудить ваши потребности и предпочтения. Позвоните сейчас, чтобы начать.

16 июля 2019

Автор: Билл Бринк

Категории:

Циркуляционные насосы для горячей воды

Экономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды.Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, таким образом, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (арматуре) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные на водонагревателе, подходят для установок с предварительно смонтированной возвратной линией горячей воды.Основная линия горячей воды в здании всегда заполнена горячей водой, и горячая или теплая вода не попадает в систему холодного водоснабжения. Однако ответвления подачи горячей воды от основной линии подачи к отдельным приборам не поддерживаются в горячем состоянии, и при открытии крана горячей воды на продувку этой воды будет небольшая задержка. Этот тип установки чаще встречается в новостройках.

Насос на месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды. Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды). Поскольку насос расположен прямо у приспособления, горячая вода поступает в приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем будет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций перетока рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».

Системы с таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение времени, пока таймер на устройстве настроен на это. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды.В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах - отключаясь и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика. Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порогового значения температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются циркулирующей горячей водой. Обычно в первые минуты горячей воды теряется тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему прибору.

Системы по запросу


Системы по запросу требуют, чтобы пользователь включил насос, который быстро забирает горячую воду из водонагревателя, направляя холодную воду, которая все еще находится в трубопроводе горячей воды, в сторону холодной воды.Органы управления активацией насоса могут находиться в нескольких местах по всему зданию, а не только там, где находится насос. Когда в насосе обнаруживается горячая вода, циркуляция отключается до того, как горячая вода заполняет линию холодной воды. Дистанционное управление может быть расположено по всему зданию, чтобы инициировать поток. Переключатели дистанционного управления также могут иметь форму детекторов движения, поэтому, например, когда вы заходите в ванную комнату, горячая вода будет готовиться автоматически. Этот тип системы очень эффективен тем, что насос не работает, кроме случаев, когда это необходимо, и потери тепла меньше, поскольку основная линия горячей воды не поддерживается горячей в выбранное время дня.

Я лично рекомендую ACT D'MAND для удаленной системы на дальнем конце (вдали от водонагревателя) - хотя и не самый дешевый, я думаю, что он лучший. http://www.gothotwater.com/ Посмотрите видео ниже об установке одного из них.

Самостоятельная установка

Установка под мойку с таймером

Я устанавливаю этот под раковиной в ванной, в точке, наиболее удаленной от водонагревателя. Это лучшее место. В зависимости от фактической конфигурации сантехники на месте установки (т.е., расстояние от других светильников до основного водопровода), может быть небольшая задержка подачи горячей воды в другие приспособления, в то время как вода между основной линией горячей воды и приспособлением используется. Тем не менее, это будет по-прежнему более быстрая доставка и изначально более горячая вода во всех приспособлениях, чем без установленного насоса.

Насос, установленный на этом видео, произведен компанией LAING в США. http://completewatersystems. com/brands/laing-thermotech/
Существуют другие бренды и варианты.

Система по запросу под мойку

Это видео, снятое ACT Inc. D'MAND Systems (http://www.gothotwater.com/), объясняет особенности и преимущества рециркуляционного насоса ACT D'MAND System, а также включает пошаговые инструкции по как установить помпу.

Дополнительные ресурсы по установке насосов этой серии (серия STS) см. В информации по установке производителя по адресу: http: //www.gothotwater.com / установка-сантехника / установка-стс-серия

Замена рециркуляционного насоса

В этом видео Грег демонстрирует снятие старого вышедшего из строя рециркуляционного насоса и его замену современным насосом Grundfos COMFORT. http://www.grundfos.com/products/find-product/comfort.html

Вы узнаете, как работает насос, его преимущества в конструкции и пошаговую процедуру, начиная с слива воды из водонагревателя, снятия старого насоса и типичной установки нового водопровода для заменяющего насоса.

Установка насоса: Советы | Общие руководства по трубопроводам • BBA Pumps North America

Размещение насоса - общее

Поместите насосный агрегат на ровную поверхность, способную выдержать нагрузку.

  • Убедитесь, что насосный агрегат установлен таким образом, что на него не действуют деформирующие силы.
  • Убедитесь, что вокруг насосного агрегата достаточно места для работы и обслуживания.

ПРЕДУПРЕЖДЕНИЕ:
- Убедитесь, что верхняя часть насосного агрегата не закрыта. Это важно, потому что насосный агрегат с приводом от дизельного двигателя всасывает свежий воздух сверху.
- Убедитесь, что передняя и боковые части насосного агрегата не закрыты. Это важно, потому что насосный агрегат с приводом от дизельного двигателя отводит тепло с этих сторон.

Общие инструкции по трубопроводам

  • Выберите диаметр и длину всасывающего и напорного трубопроводов, а также те из каких-либо дополнительных компонентов, таких, что впускные остатки давления выше минимального допустимого значения.Рабочее давление не должно превышать максимально допустимое значение. Номинальная мощность установленной приводной системы должна быть достаточной. Графики NPSH доступны по запросу.
  • Диаметр труб должен быть равен или больше, чем присоединительный размер насоса.
  • По возможности переход между трубами различного диаметра должен производиться с углом перехода прибл. 8 градусов.
  • Трубка должна быть правильно выровнена с соединением насоса.
  • Должна быть обеспечена возможность соединения фланцев труб и насоса вместе, не подвергая ни одну из частей напряжению.
  • В случае вибрации и / или горячих жидкостей установить в трубы расширительные элементы.
  • Подпереть трубы прямо перед насосом. Насос не может выдерживать вес труб и фитингов.
  • Установите запорные клапаны на всасывающей и напорных труб как можно ближе к присоединительных фланцев для того, чтобы обеспечить изоляцию насоса для технического обслуживания и ремонтных работ.Запорные клапаны должны быть такого типа, которые допускают прямолинейный поток, например, задвижки или шаровые краны. Внутренний диаметр запорного клапана должен быть таким же, как и у трубы.
  • Если существует вероятность того, что обратный поток жидкости может вызвать вращение насоса в противоположном направлении при остановке, для предотвращения этого в трубопровод необходимо установить обратный клапан.
  • Установите измерительные приборы в трубопровод для контроля во время работы.
  • Если применимо, подключите насосный агрегат к подходящей системе безопасности.Это остается на усмотрение разработчика установки.
  • Изолируйте или защитите горячие трубы.
  • Соблюдайте особые правила, относящиеся к всасывающим и напорным трубам.
  • Тщательно очистите все детали, контактирующие с перекачиваемой жидкостью, перед вводом насосного агрегата в эксплуатацию.

Примечания: При перекачивании вязких жидкостей, может быть значительными потерями давления во всасывающих и давлении труб. Компоненты, размещенные в системе трубопроводов, такие как запорные клапаны, колена, сетчатые фильтры на всасывании, фильтры и донные клапаны, увеличивают потери давления.

Всасывающая труба

  • Поместите насос или насосный агрегат как можно ближе к перекачиваемой жидкости.
  • Труба должна быть как можно короче.
  • Проложите трубу таким образом, чтобы она была наклонена вверх к насосу, чтобы предотвратить образование воздушных карманов.

  • Если труба сужается, труба должна иметь уклон вниз к насосу. Установите запорный клапан между поплавковой камерой и МД, чтобы предотвратить избыточное давление на МД.

  • Проложите трубу так, чтобы не образовывались воздушные карманы.

  • Используйте минимально возможное количество изгибов.
  • Отводы должны иметь максимально возможный радиус.
  • Система трубопроводов должна быть полностью герметичной.
  • В случае несамовсасывающего насоса, в котором жидкость не течет к насосу, установите обратный клапан с достаточно большой пропускной способностью.
  • В случае загрязненных жидкостей всегда устанавливайте всасывающий фильтр или сетку для отделения твердых частиц с достаточно большой чистой площадью отверстий. Размер фильтрующих частиц сетчатого фильтра на всасывании должен быть равен или меньше, чем указано в технических характеристиках насоса для обработки твердых частиц.

  • При изменении диаметра трубопровода используйте эксцентриковый переходник для предотвращения скопления воздуха.

  • Убедитесь, что заборник жидкости будет оставаться достаточно погруженным под поверхность жидкости, чтобы воздух не втягивался, даже когда жидкость находится на самом низком уровне.

  • Убедитесь, что длина трубы между коленом и насосом как минимум в четыре раза больше диаметра трубы, особенно когда имеется небольшой запас между доступным и требуемым NPSH. Изгиб препятствует плавному притоку жидкости к крыльчатке насоса и может отрицательно сказаться на условиях всасывания.

  • При установке тройника используйте переходник с приточным коленом.

В случае самовсасывающих насосов, оборудованных отдельным всасывающим патрубком, этот патрубок нельзя снимать или поворачивать.

  • Для жидкостей с низкой вязкостью установите нижний клапан с диаметром, равным или превышающим диаметр всасывающего клапана, или установите трубопровод без нижнего клапана в U-образной конфигурации (см. Технические характеристики серии BA).
  • Не устанавливайте обратный клапан при перекачивании жидкостей с высокой вязкостью. Нижний клапан вызывает дополнительные потери в трубе.
  • Для удаления воздуха или газов, присутствующих в насосе или всасывающей трубе, напорная труба может быть оборудована байпасной линией.Использование байпасной линии позволит быстрее удалить воздух из насоса. См. Также «Напорная труба».
  • В некоторых ситуациях температура жидкости может быть настолько высокой, что насосу требуется предварительное давление относительно NPSH в линии (см. Технические характеристики серии BA).

Напорная труба

  • Проектировщик установки несет ответственность за включение мер безопасности, таких как защита от избыточного давления.
  • Чтобы предотвратить потери в трубе, используйте как можно меньше изгибов.
  • Когда труба давление длинный или когда не используется обратный клапан в напорном трубопроводе непосредственно после насоса, установить обводную линию, снабженную запорным клапаном. Подсоедините байпасную линию к всасывающей линии или точке всасывания.
  • Для более быстрого выпуска воздуха из насоса байпасная линия должна быть подключена к питающему резервуару или точке всасывания.


ПРЕДУПРЕЖДЕНИЕ Предотвращение внезапного закрытия трубы под давлением, которые могут вызвать гидравлический удар.

  • Если существует опасность гидравлического удара, установить перепускной, аккумулятор или предохранительный клапан давления в напорном трубопроводе.

Всасывающий фильтр

При перекачивании загрязненной жидкости или жидкости, которая может содержать твердые частицы, установите всасывающий фильтр во всасывающее отверстие.

  • При выборе всасывающего фильтра внимательно учитывайте ширину ячеек, чтобы потери в трубе были минимальными. Чистая площадь отверстия всасывающего фильтра должна быть как минимум в три раза больше площади поперечного сечения всасывающей трубы.
  • В случае загрязненных жидкостей всегда устанавливайте всасывающий фильтр с достаточно большой чистой площадью отверстия. Размер фильтрующих частиц сетчатого фильтра на всасывании должен быть равен или меньше, чем указано в технических характеристиках насоса для работы с твердыми частицами.
  • Установите сетчатый фильтр на всасывании так, чтобы можно было проводить техническое обслуживание и очистку.
  • Убедитесь, что всасываемая жидкость имеет ожидаемую вязкость и может легко протекать через всасывающий фильтр. При необходимости нагрейте всасывающий фильтр.
  • Обратитесь к техническим характеристикам серии BA, чтобы узнать максимально допустимый размер частиц (способность обрабатывать твердые частицы).

У вас есть вопросы по установке помпы? Пожалуйста, свяжитесь с нами для получения консультации. Хотите ли вы или ваш персонал пройти обучение по установке наших насосов? Обратитесь в Учебный центр BBA Pumps.

Несоблюдение инструкций по размещению и установке насосного агрегата может привести к опасности для пользователя и / или серьезному повреждению насоса или насосного агрегата.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
