Ваго зажимы характеристики: Клеммники WAGO: технические характеристики, серии, виды

Содержание

зажим проводов: инструкция, как пользоваться

При проведении электромонтажных работ львиную долю времени занимает выполнение соединений проводов в распределительных коробках. Помимо трудоёмкости создания распределительные коробки являются слабым местом любой электропроводки, большая часть неисправностей вызвана именно плохим контактом либо коротким замыканием в них.

Традиционные способы соединения проводов

Исторически соединения выполнялись скруткой или с использованием винтовых клемм. Скрутка проводов – наиболее простой и распространённый способ монтажа, но и он имеет недостатки:

  • Нельзя скручивать вместе медные и алюминиевые провода.
  • Не следует скручивать многожильные провода.
  • Размер скрутки должен быть не менее пяти витков.
  • Нельзя скручивать провода разных сечений.
  • Чтобы скрутка не ослабела с годами, она либо проваривается, либо применяются специальные подпружиненные колпачки, для медных проводов используют также пайку, но это достаточно трудоемко.
  • Необходимо дополнительно изолировать место скрутки.
  • Не рекомендуется соединять более трёх проводов.

Использование винтовых клемм также имеет ограничения вследствие больших габаритов, малого количества соединяемых проводов, ослабевания винтового соединения со временем и конечно трудоёмкости.

Достоинства и недостатки зажимов «Ваго»

Альтернативным способом монтажа является применение быстрозажимных клеммников. Клеммные зажимы «Ваго» имеют целый ряд неоспоримых преимуществ при выполнении электромонтажных работ:

  • Возможность соединения алюминиевых и медных проводов.
  • Соединение проводов разных диаметров от 0,5 до 4,0 кв. мм.
  • Использование многожильных проводов.
  • Номинальный ток до 32А.
  • Соединение до восьми проводов в одной группе.
  • Быстрый и удобный монтаж без применения специальных инструментов.
  • Изолированное электробезопасное соединение.
  • Компактный размер клеммника.
  • Возможность визуального контроля соединения через прозрачный корпус.
  • Отдельные модели позволяют выполнять разборное соединение.
  • Наличие специальных отверстий в корпусе для подключения контрольно-измерительных приборов.

Единственным недостатком этих соединителей является их цена, но он с лихвой окупается экономией времени при монтаже, надёжностью и долговечностью соединения. Также высокой плотности монтажа можно достичь, применяя зажим «Ваго» (фото демонстрирует аккуратность монтажа клеммников в распределительной коробке).

Типы зажимов «Ваго»

Компания выпускает клеммы с зажимными устройствами следующих типов:

  • Пружинные зажимы.
  • Зажимы FIT-CLAMP.
  • Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами являются наиболее простым и бюджетным решением для соединения проводов. Зажим представляет собой блок из плоских стальных пружин, запрессованных в поликарбонатный корпус. Выпускаются блоки с числом контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное применение нежелательно, так как усилие пружины ослабевает.

В зажимах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает наиболее быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для изготовления токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонко- и многожильные.

Линейка продукции

Номенклатура клеммных соединителей «Ваго» (зажимы, характеристики которых мы рассматриваем) такова:

  • 294 и 294 Linec – специализированные клеммы для присоединения источников питания и осветительных приборов, предназначены для ответвления трёх проводников: фазы, нуля и защитного заземления.
  • 224 – серия для подключения тонкожильных проводников осветительных приборов к распределительной сети.
  • 243 PUSH WIRE – для присоединения одножильных проводов малых сечений.
  • 2273 COMPACT PUSH WIRE – используются для соединения любых проводов в распределительных коробках.
  • 273 и 773 PUSH WIRE – соединение одножильных проводов в монтажных коробках.
  • 222 – универсальные клеммы для многократного соединения любых проводов с сечением от 0,08 мм кв.
  • 221 WAGO COMPACT – универсальный клеммник уменьшенного габарита для многократного соединения любых проводов с сечением от 0,2 мм кв.

Рассмотрим более подробно зажимы ваго. Как пользоваться клеммами каждой серии?

Соединители серий 294 и 294 Linect

Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:

  • Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
  • Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
  • Подключить провода осветительного прибора к самозажимным контактам каждого полюса.

Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.

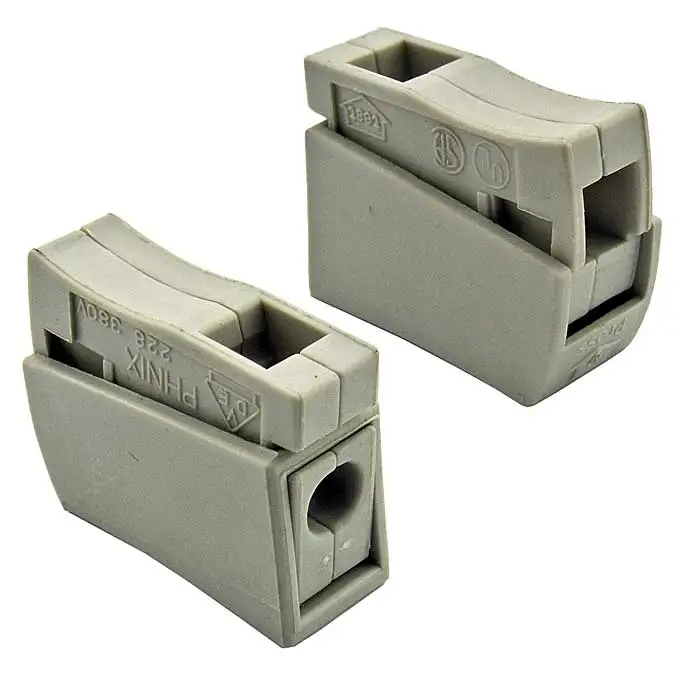

Изделия 224 серии

Этот зажим «Ваго» — для многожильных проводов осветительных приборов или иной слаботочной нагрузки. Тонкий проводник осветительного прибора может быть подключён к концу либо в разрыв распределительной сети. Каждая клемма рассчитана на подключение к одному полюсу электрической сети. Сечение проводов распределительной сети — 1-2,5 мм кв. , а подключаемого прибора — 0,5-2,5 мм кв. каждого полюса сечением от 0,5 до 0,75 мм². Монтаж клеммы производится в такой последовательности:

  • При подключении в разрыв распределительной линии питающий провод разрезается.
  • С обрезанных концов проводов удаляется изоляция на длину 1 см.
  • Провода распределительной сети вставляются в круглые отверстия самозажимных контактов.
  • Нажать на подвижную часть клеммы и ввести зачищенный провод от осветительного прибора в отверстие квадратной формы до упора.
  • Отпустить подвижную часть клеммы, зажим зафиксирует провод.

Клеммы 243 серии

243 серия «Ваго» (зажим PUSH WIRE) применяется для присоединения слаботочных устройств одножильными проводами малых сечений от 0,5 до 0,8 мм кв. Имеют ультракомпактный размер. Выпускаются модели для подключения от трёх до восьми проводов. Номинальное напряжение устройства — до 100В, максимальный ток — до 6А.

Зажимы 273 и 773 серии

Эти серии изделий «Ваго» (зажим PUSH WIRE) предназначены для монтажа одножильных проводов в распределительных коробках и различаются максимальным сечением проводов: до 2,5 мм кв. для 273 серии и до 4 мм кв. для 773-й. Максимально допустимый ток изделий — до 32А.

Зажимы 2273 серии

Клеммы серии 2273 с контактами COMPACT PUSH WIRE отличаются компактным размером, что существенно уплотняет монтаж. Токовая нагрузка этих зажимов — до 24А. Номинальный ряд включает изделия для подключения до восьми проводов. Допускается применение многожильных, алюминиевых либо медных проводов сечением от 0,5 до 2,5 мм кв.

Плоскозажимные клеммы 243, 273, 773 и 2273 серий монтируются вручную без применения специальных инструментов в такой последовательности:

  • Концы проводов зачищаются на длину 10 мм.
  • Зачищенные концы проводов до упора вставляются в отверстия клеммы.
  • Правильность монтажа контролируется через прозрачную крышку корпуса клеммы.

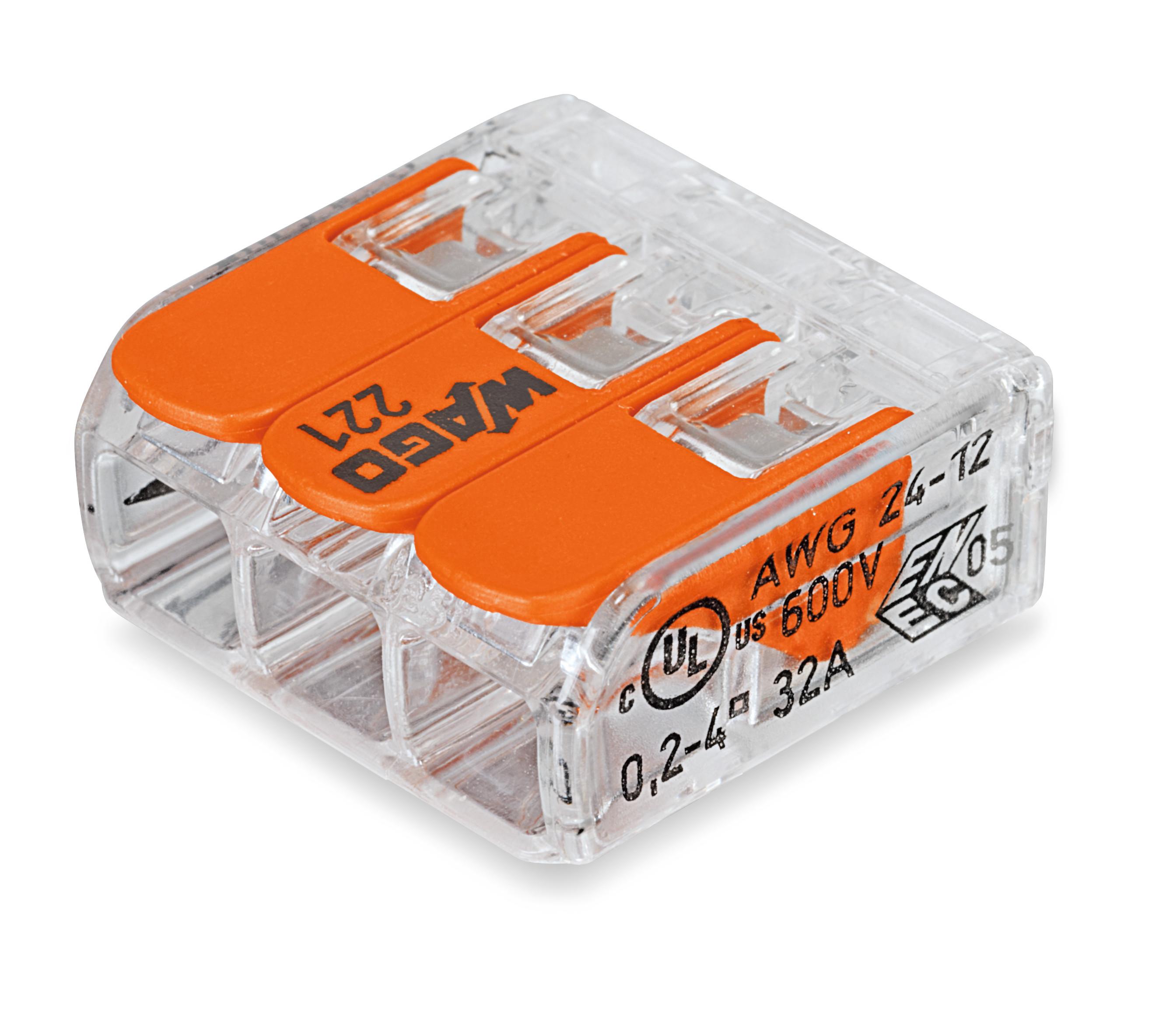

Продукция 222 и 221 серий

Зажимы этих серий различаются размером и типом корпуса. Устройства позволяют выполнять многократный монтаж любых проводов сечением от 0,08 мм для 222 серии и от 0,2 до 4,0 мм кв. (для 221 серии). Выпускаются варианты для подключения двух, трёх и пяти проводов. Максимальный ток зажима — 32А. Серия 221 выпускается в компактном корпусе с прозрачной крышкой.

Монтаж зажимов выполняется вручную:

  • Концы проводов зачищаются на длину 10 мм.
  • Поднимаются рычажки оранжевого цвета на клеммнике «Ваго», зажим открывает отверстие пружинного контакта.
  • Зачищенные концы проводов до упора вставляются в отверстия клеммы.
  • Рычажки опускаются в исходное положение, отпуская пружину контакта и зажимая провод.
  • Для изделий 221 серии можно проконтролировать качество монтажа через прозрачный корпус.

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

  • Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
  • Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
  • Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
  • Распределительные коробки должны располагаться в доступном для ревизии месте.
  • Всегда оставляйте запас проводов, достаточный для повторного монтажа.
  • При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
  • При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
  • Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

WAGO — Типы зажимов » Официальный сайт компании ООО «КорНЕТ»

Автор Admin в . Опубликовано Без рубрики

Зажим CAGE CLAMP®


Впервые представленный на выставке в Ганновере, сегодня этот зажим известен на международном рынке под названием CAGE CLAMP®. Это универсальный зажим для одно-, много- и тонкожильных проводников для сечения клеммы 0.08 мм2.

Вводное отверстие клеммы состоит только из двух элементов: зажимающей пружины и токопроводящей магистрали. Оба этих элемента вместе образуют автономную систему контакта, не выбрасывающую энергию во внешнюю среду. Клеточная пружина изготавливается из благородного сплава никеля, хрома и пружинной стали, а токошина — из электролитической меди с оцинкованным покрытием.

Независимо от типа подсоединяемого проводника клеточная пружина для присоединения провода должна быть прижата отверткой. После введения проводника во входящее отверстие клеммы и после отжима пружины провод автоматически надежно закрепляется в зоне контакта прижимной силой.

Поэтому в отличие от винтовых клеммных систем здесь исключена ситуация, когда забывают завернуть винт до упора.

Зажим CAGE CLAMP® S


Зажим CAGE CLAMP® S занимает особое место среди серий клеммовых систем. Это гибридное соединение объединяет в себе преимущества плоско-пружинного зажима и соединения с клеточными пружинами растяжения.

Если жесткость тонко- и многожильных проводников и тонкожильных проводников вследствие малого диаметра недостаточна, чтобы преодолеть силу контакта клеммных пружин, то вводное отверстие клеммы открывается отверткой. Одножильные проводники с сечением от 0,5 мм2 до 4 мм2 и тонкожильные проводники с гильзовым наконечником подключаются напрямую вставлением во входное отверстие.

Новая, заявленная для патентирования техника подключения CAGE CLAMP® S базируется на одном совершенно новом принципе дейстия: клетка (CAGE) для проведения и связки тонко- или многожильных проводников образуется посредством прямоугольного прохождения в токошине.

Так что при подключениях, осуществляемых преимущественно одножильными проводниками, применяется экономичная по времени и стоимости штекерная система, а в тонкожильных проводниках задействуется клеммная пружина. При этом нет никаких ограничений в отношении нагружаемости током.

Зажим CAGE CLAMP® Compact


Уже по названию видно, что это — компактный вариант зажима CAGE CLAMP®. Он предназначен для одно-, много- и тонкожильных проводников сечением до 4 мм2.

CAGE CLAMP® Compact предполагает значительную экономию места по сравнению с классичесим CAGE CLAMP®. Это позволяет уменьшить габариты устройства.

Входное отверстие клеммы в CAGE CLAMP® состоит всего из двух частей: клеточной пружины и токошины. Оба этих элемента вместе образуют автономную систему контакта, не выбрасывающую энергию во внешнюю среду. Клеточная пружина изготавливается из благородного сплава никеля, хрома и пружинной стали, а токошина — из электролитической меди с оцинкованным покрытием.

Независимо от типа подсоединяемого проводника клеточная пружина для присоединения провода должна быть прижата отверткой. После введения проводника во входящее отверстие клеммы и после отжима пружины провод автоматически надежно закрепляется в зоне контакта прижимной силой. Иначе чем в винтовых клеммах
исключена ситуация, когда после введения проводника во входное отверстие клеммы ее забывают прижать отверткой.

Зажим CAGE CLAMP® Super Compact


Экстремально уменьшенный вариант соединительного зажима CAGE CLAMP®. Проводник размещается как бы внутри пружины, что дополнительно экономит габариты устройства.

Тем самым CAGE CLAMP® Super Compact отвечает запросу на уменьшение габаритов продуктов.

Входное отверстие клеммы в CAGE CLAMP® состоит всего из двух частей: клеточной пружины и токошины. Оба этих элемента вместе образуют автономную систему контакта, не выбрасывающую энергию во внешнюю среду. Клеточная пружина изготавливается из благородного сплава никеля, хрома и пружинной стали, а токошина — из электролитической меди с оцинкованным покрытием.

Независимо от типа подсоединяемого проводника клеточная пружина для присоединения провода должна быть прижата отверткой. После введения проводника во входящее отверстие клеммы и после отжима пружины провод автоматически надежно закрепляется в зоне контакта прижимной силой. Иначе чем в винтовых клеммах исключена ситуация, когда после введения проводника во входное отверстие клеммы ее забывают прижать отверткой.

Плоско-пружинный зажим


Плоско-пружинные зажимы применяются исключительно для монтажа одножильных проводников с сечением от 0,5 мм2 до 4 мм2. В системах плоско-пружинных зажимов жесткость провода используется, чтобы преодолеть силу контакта клеммной пружины.

Зачищенный конец проводника вставляется в вводное отверстие клеммы до упора и автоматически надёжно поджимается пружиной. Это самый быстрый способ подсоединения зачищенных одножильных проводников.

Классическими представителями плоско-прижимных систем «в чистом виде» являются клеммы для распределительных коробок. На специальным образом изогнутой для экономии места токошине из электролитной меди закреплена пружина из хромоникелевой пружинной стали. Конструкция обеспечивает каждому подсоединяемому проводнику свое отдельное место. Корпус, окружающий контактные вставки, имеет воронкообразные вводные отверстия, которые исключают одновременное подсоединение нескольких проводников к одному зажиму.

Пружинный зажим ВАГО с листовой пружиной


Пружинный зажим ВАГО с листовой пружиной базируется на исходной форме пружинных клемм, известен в разнообразных модификациях и применяется в большом количестве продуктов.

Листовая пружина из сплава хрома, никеля и стали окружена U-образной контактной рамкой из меди. Зазор рамки позволяет применить отвертку подходящего размера в качестве инструмента или перегородку.

Таким образом, эта система плоско-пружинных зажимов предназначена, к примеру, для распространенных на печатных платах одножильных проводников сечением менее 0,5 мм2, так как жесткости этих проводников недостаточно для преодоления контактной силы листовой пружины.

Тонкожильные провода применяются ограниченно, вследствие своей конструкции они не могут быть связаны в прижатом состоянии. Выходом из положения в данном случае являются газонепроницаемые гильзовые наконечники.

Зажим ВАГО POWER CLAMP


Присоединение POWER CLAMP — это клеммная система с винтовой или прижимной пружиной. Она отличается не только типом пружины, но и числом элементов конструкции по сравнению со строгим минимализмом CAGE CLAMP®.

Входное отверстие клеммы состоит из токошины, пружины и стяжного хомутика. На окончаниях проводника стяжной хомутик прижимается отверткой, пружины при этом зажимаются, и проводник вводится в отверстие между клеммной дугой хомутика и токошиной.

Системы зажимов с винтовыми пружинами предназначены для проводников сечением от 35 мм2 до 95 мм2. Чтобы ограничить силу воздействия, пользуются циллиндрическим стяжным болтом и изолятором с крутой внешней резьбой. В качестве инструмента применяется ключ-шестигранник.

Зажим ВАГО FIT CLAMP (врезной зажим)


Зажим FIT CLAMP является зажимной системой с использованием врезного контакта (IDC). Эта техника известна уже достаточно давно. Наиболее широкое применение находит в светотехнике в качестве быстрого и экономного соединения.



Трекбэк с Вашего сайта.

Характеристики и особенности клеммников Wago, почему их покупают

Раньше для сращивания одно- и многожильных проводов из алюминия и меди использовали простую скрутку или делали пайку с изоляцией. Такое соединение служило долго, но сделать было сложно, плюс нужны были навыки работы. Из других минусов – неэстетичный вид и невозможность переподключения.

Сейчас есть более удобные обжимные соединители, зажимы и клеммы Wago. Описание их такое: это зажимы, которые подсоединяют два или более проводов к общей точке подключения без физического соединения концов. Электрики уже давно отмечают, что немецкие клеммники Wago – безопасные, удобные и надежные.

Как устроены и как работают клеммники Wago?

К каждой клемме Wago прилагается подробная инструкция, поэтому разобраться в их устройстве несложно. Эти клеммы работают с помощью изолированных пружинных зажимов. Зажимы легко соединяют и разъединяют провода много раз, даже если они изготовлены из разных материалов или имеют разное сечение.

У клеммников особо прочный и защищенный корпус, который не пропускает ток, поэтому соединениям не требуется дополнительная изоляция, плюс в работе не придется использовать инструмент. Тонконесущую рейку клемм Wago делают из электролитной меди с мягкой луженой поверхностью из сплава олова и свинца для защиты от коррозии.

Для всех разновидностей клемм Wago используют аустенитную хром-никелевую сталь и полиамид. Из стали делают зажимные пружины – она придает им максимальную прочность на растяжение. А полиамид используют в качестве изоляции, материал устойчив к коррозии, не воспламеняется и не деформируется.

Где используют немецкие клеммники?

У клемм Wago широкое применение:

  • системы освещения и вентиляции;
  • устройства защиты от перенапряжения;
  • трансформаторы и преобразователи;
  • электронное оборудование и блоки питания;
  • практически любая бытовая техника;
  • специальные промышленные кабели и провода.

Что делает эти клеммы универсальными? Возможность работать даже в условиях постоянного высокого напряжения. Последние серии клеммников рассчитаны на номинальный ток 353 A и номинальное напряжение до 1000 В. С такими параметрами клеммы Wago можно использовать даже в машиностроении.

Какими бывают клеммники Wago?

Есть два типа клемм немецкого производителя – одноразовые (серия 773) и многоразовые (есть несколько серий, самая известная – 222). В последние годы более востребованы многоразовые клеммники, потому что пользоваться ими удобнее. Провода вставляются в клемму и фиксируются с медной пружиной.

У клемм Wago 222 интересные характеристики:

  • Компактные – по размеру они на 40% меньше приборов предыдущих серий. Маленькие клеммы удобные, можно соединить провода даже в стесненных условиях: провод зачищают, вставляют в паз и защелкивают рычажком.
  • Корпус изготовлен из прочного пластика, стойкого к высоким и низким температурам. После завершения работ по соединению проводов электрик сразу видит, полностью ли вставлены провода и правильно ли они подключены.
  • Каждый вход клеммника рассчитан на провод с сечением 0,12-4 мм. Клеммы этого типа выдерживают до 32 ампер и 450 V. У вас не возникнет вопроса о том, как соединить клеммы Wago: они подходят для разных нагрузок.

Одни виды клемм Wago полностью изолируют, другие – только частично, а отдельные модификации оснащают термоусадочными трубками для изоляции. Встречаются и клеммы без изоляции, но их можно использовать только с дополнительными насадками для безопасности соединения. Поэтому лучше использовать приборы 222 серии.

В чем плюсы клеммников Wago?


Многие электрики знают, как соединить провода клеммами Wago. Но не все знают, как много у этих приборов преимуществ. Вот они:

  • Не требуют технического обслуживания в течение всего срока эксплуатации. А еще они безопасны – нет доступа к токоведущим частям. В местах контактов соединение газонепроницаемое.
  • Не нужна дополнительная изоляция – для каждого провода предусмотрен отдельный клеммный зажим. Быстрый монтаж без усилий и инструмента, что облегчает установку в труднодоступных местах.
  • Возможность переделывать соединения проводов неограниченное количество раз. Возможность соединения проводов из любых металлов (например, из алюминия и меди), что очень удобно и экономично.
  • Ударопрочность и виброустойчивость, стойкость к влажности, перепадам температур. Надежное контактное соединение – минимальные риски короткого замыкания и слипания проводов.

Теперь вы знаете, как пользоваться Wago клеммами правильно, а также видите, сколько у этих приборов преимуществ в сравнении с клеммниками других известных производителей. Чтобы немецкие клеммники прослужили долго, важно располагать их в местах, доступных для осмотра и работ в любое время.

WAGO 222-412, WAGO 222-413, WAGO 222-415

Клеммы WAGO серии 222





ЦЕНА на клеммы WAGO







Клеммы WAGO  серии 222 предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.



Для проводников из алюминия данные клеммы заполняются токопроводящей пастой.



Клеммники универсальные и применяются как для подключения осветительного оборудования, так и для установки в распределительных коробках.



Клеммники ВАГО серии 222 подсоединяют проводники для подключения светильников, жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.



Внешне клемма 222-413 очень похожа на известные клеммы серий 273 и 773 для распределительных коробок.



Такая же маленькая и хорошо защищенная от прикосновения к токоведущим частям.



Имеет тестовое отверстие.



Но может гораздо больше и всё без применения инструмента.



Чтобы подсоединить проводник, всего лишь нужно:

– поднять оранжевый рычажок на клемме вверх до фиксации. При этом открывается окно для ввода проводника;

– ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. Самопроизвольное отсоединение, таким образом, становится невозможным.



Правила использования универсальных клемм WAGO серии 222:

1. Снять изоляцию на 9-10 мм.

2. Открыть вводное отверстие клеммы поднятием рычажка до упора и вставить проводник.

3. Опустить рычажок в исходное положение.

Благодаря утопленному рычажку, исключено случайное и неправильное нажатие на него при вкладывании в тесное пространство для встраивания.



Клеммы WAGO серии 222 — одна из последних разработок, но они пользуется очень большой популярностью у потребителей.

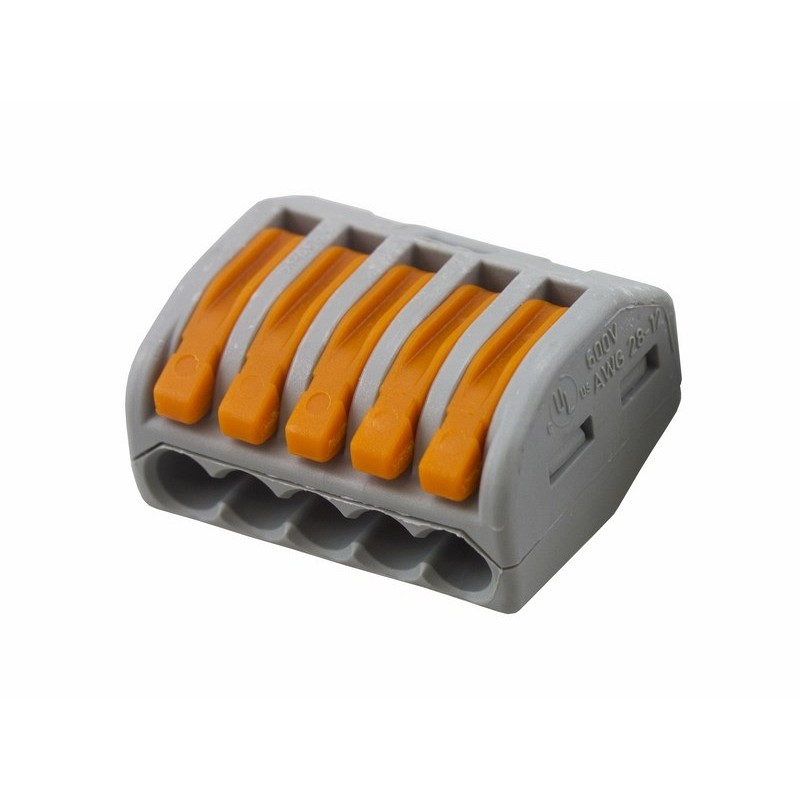

Выпускают двух, трех и пятипроводные клеммы.



Подключать можно проводники диаметром от 0,08 до 4 мм2.



Зажим CAGE CLAMP® Compact очень экономит габариты по сравнению с обычным зажимом CAGE CLAMP®, что позволяет создавать клеммы с меньшими физическими размерами.



Как и в случае с зажимом CAGE CLAMP® новый зажим состоит из тех же двух частей: пружины из хромоникелевой пружинной стали и токошины из электролитной меди специального лужения.



Характеристики клемм WAGO серии 222:

Сечения соединяемых проводников:

– 0,08 – 2,5 мм2 – одножильные и многожильные;

– 0,08 – 4 мм2 – тонкопроволочные.

Номинальное напряжение: 400 В/4 кВ.

Номинальный ток:

– для 4 мм2 – 32 А;

– для 2,5 мм2 – 24 А.

Цвет клеммы: серый



Клеммники Wago серии 222 – основные характеристики:

Фото

Наименование

Ток, (А)

Число подключаемых проводников

Сечение проводников, (мм2)

Наличие контактной пасты



клемма 222-412

32

2

0,08-4,0

без пасты



клемма 222-413

32

3

0,08-4,0

без пасты



клемма 222-415

32

5

0,08-4,0

без пасты





Цены прайс-лист





Если Вы не нашли интересующую Вас продукцию —
звоните:

(499) 290-30-16 (мнгк), (495) 973-16-54, 740-42-64, 973-65-17 или отправьте заявку по электронной почте: [email protected] ru





Клемма WAGO 222-413 (3 контакта) (упак 50шт)

Соединительные клеммы Wago 222 413 с CAGE CLAMP® COMPACT-зажимом захватывают 3 зачищенных тонкопроволочных проводника 3 х 0.08-2.5 мм² без инструментов. Благодаря утопленному рычажку клеммы Wago 222 413 исключено случайное неправильное нажатие на него при вкладывании в тесное пространство для встраивания. Дополнительная безопасность использования клеммы Wago 222 413 для всех видов проводников удостоверяется сертификатами (ENEC, UL). Знак ENEC имеет значение символа безопасности для всей Европы, в целом с 20 странами-участницами договора о стандартизации.

Применение клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

Соединительная клемма Wago серии 222 применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.

Дополнительные возможности применения клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

— подключение индуктивного детального переключателя
— Местный привод для пола с подогревом
— монтаж переговорных устройств
— предварительные подключения
— клеммы для подключения мотора
— балдахинные светильники
— подключение светильника
— счетчик низких напряжений
— отопительные приборы
— насосы для отопительной системы
— механизм управления воротами
— в осветительных полосах
— машинные подключения
— соединения потенциалов
— присоединение люстры
— присоединение фонтанного насоса
— перекидные присоединения ламп
— мобильные подключения (электролинии на стройке)
— соединения приборов и машин
— подведение рождественской иллюминации
— монтаж с заземлением на фонарь
— соединение комбинаций лапм, рулад
— жалюзи, линии громкой связи в жилых помещениях
— галогенные светильники, телефонные кабели, электроплиты, гирлянды
— присоединение вентилей моторов
— соединение пожарных и газовых сигнализаций
— соединение зональных вентилей в отопительных приборах
— в обзорных коробках с цифровыми и PIN станциями
— соединительные клеммы в сенсорике
— присоединение счетчиков
— в коробках передач для машин
— звездное небо

Технические характеристики клеммы Wago 222 413 ( 3 х 0. 08-2.5 мм² )

Наименование — Клемма Wago 222 413 ( 3 х 0.08-2.5 мм² )
Группа изделий — Клеммы с плоско-пружинным зажимом
Напряжение, V — 400
Сила тока, A — 32
Поперечное сечение, мм.кв — 3 х 0.08-2.5
Количество жил — 3
Количество подключаемых проводов — 3
Количество независимых цепей — 1
Способ монтажа клеммы Wago 222 413 — однопроводной + гибкий
Способ подключения — Соединение CAGE CLAMP®
Способ подключения проводов — С боковым подключением
Вес клеммы Wago 222 413, г. — 4,153
Цвет клеммы Wago 222 413 — серый
Размер клеммы Wago 222 413, мм — 14,5 х 17 х 20,5
Максимальная эксплуатационая температура клеммы Wago 222 413 — 85ºС
Размеры упаковки 50 шт, мм — 110х82х57

Страна изготовитель Германия

Зажим клемма Wago на 5 проводов 0.5-2.5мм кв с пастой 2273-245 10шт

Описание

Предназначены для подключения одножильных медных и алюминиевых проводников. Клеммы в прозрачном корпусе, с контактной пастой. Конструкция клемм предусматривает возможность монтажа медных проводников различного сечения (0,5 до 2,5) в одной клемме. Каждый проводник имеет отдельное клеммное место и не повреждается в результате монтажа. Смотровые окна на корпусе клеммы дают возможность контролировать правильность зачистки проводников и защиту от касаний. Конструкция корпуса клемм предусматривает тестовые гнёзда под все стандарты измерительных щупов. Уникальная цветовая маркировка каждого типоразмера клемм позволяет быстро и правильно идентифицировать их при монтаже. Возможность визуально определить сечение проводника и необходимую длину зачистки с помощью информации нанесенной на корпус клеммы. Монтаж не требует использования инструментов. Прозрачный корпус позволяет контролировать глубину захода жилы. Надежная защита от случайного прикосновения к токоведущим частям соединения. Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения. Максимальное напряжение: 450 В.

Характеристики

  • Размеры
  • Длина:

    110 мм

  • Ширина:

    105 мм

  • Высота:

    29 мм

  • Вес, объем
  • Вес нетто:

    0.026 кг

  • Другие параметры
  • Мин. кратности поставки:

    1

  • Производитель:

  • Страна происхож.:

    Германия

  • Торговая марка:

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к товару Зажим клемма Wago на 5 проводов 0.5-2.5мм кв с пастой 2273-245 10шт на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Зажим клемма Wago на 5 проводов 0.5-2.5мм кв с пастой 2273-245 10шт в магазине Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

6045734_Периодическое техническое обслуживание F-образного зажима

%PDF-1.5 % 97 0 объект >/OCGs[754 0 R]>>/Страницы 94 0 R/Тип/Каталог>> эндообъект 8 1 объект >поток Acrobat Distiller 4.0 для Macintosh3004-07-21T17: 28: 50Z2011-04-06T14: 08: 17-07: 002011-04-06T14: 08: 17-07: 00Adobe PageMaker 6,52

  • 192256JPEG / 9J / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAADAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AG6Xb2GjadBBoGlfmfp9p ava3E1nHYiFJFtioZI4LdrWJZJhMBKeBD8GZlZ/jKrUd1BdXGjaYyfmRbatc31xZ6ZdXl0sN4Le4 jsre7eeRo2dY4v79UiDiqlyVB+BVCTear2JX0+xl/MW21LSfS1fVIpbqO5mgjV0t44mjulV3juFD O3JSEYhwkiVoqioobG78wyaZbf8AK0LrzBb+nDE99dxejZvqsMiwzzSRG4ktYuMlXlWFjHxFV5Aq yqcapp+rWHlSKW71jzja211badqd9eNqM81xayvJMstks4htooVje643DyksBGv7n4QcVVBp0VzY RaW2rfmYZLOSSWTU7W6VgXkgidoHuVVEdIxH8PqIKMzVoTTFXrHk7yJZeVJtQvv01qerz6hFaxT3 WsXK3LJHZIyR8HCR05eozPXqxJxVlWKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KvB4Py yvyhTUPy5gl4QOjGz1qeBJElh+rm3jQ3B48YreIfF8NTVaMtSqm8/k28XRmsLL8ulhW8e/8ArUJ1 k+mBd3CpI0vCSMyiaL98F5fARxHE74qhH/LmNVnmT8tCb9ZluUI1x1glmubus7FfW2WNYYrjgRSv wrutSqiJPJt1G5hj/LP1IdKSKLTJBrxHrJa+pbwD4m5bQXMrAy9tjvxoqsbyU9reSrZ/lhM0Jing S4XXhHyi4nipX1qq0n1O240rx5V5DieSqCsPJUl1dXY1D8q3Rp/TuHt31pJLdXneVJYh/doyhLme RgOY+ILt8IVVP/LX5aaJf6otxrfkNdENqkk9pcLqsl1We8RFulaON0AZggXlvUDtir1RFCIqCpCg AEksdvEmpP04q3irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVeQ6v+eHnG2kK6b+Wmt36F5g jtFdQVjjekTkG0fiZU+Lj1Xpiqp/yuTz4tu7y/lxqKTqiyLEDeOriSNZERWSwb95VmRgwCqV+JhU YqzLyT5u1fzE+om+8v3WhwWjQLaveCRHuPUj5yFUkihKiNvgrvX2xVlGKuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KvnW2/PH8w45mtoG025jWxu797zUQ4b1LaIyGFFthbqv7y WKIRnm6uJEMjkBsUoWT/AJyD82LeasL3W9DsxHBdwW+lx2eprfw3Efqx2rgTwNDzeVouYkegX9hW 5DFWpvz+88PqcEHl3VtE1iI20jlJrbUS6JawJPNNOwtrHnIRzIMSKHUfYDEDFWQeRvzK/MnzhrK2 например635fv4dPjhlvRLBfRPcJISYuJFPooVJmlSIfA3wqWBG5UPZfL/wDiH9DW3+IhaDWuJ+ufo/1T a8uRp6XrfvKcafa74qmGKsK/NrzDrOg+WYLzSLj6tdSXkUJfgr1V1c8fijnAqyj9glvsKVZgyqvN 7b84fzkurOeSHTNEekPoh2St0YGjuVhKzo3qgtGpMytTfkAq8ir4qtsfzZ89vptk8+u6NJqUEMz8 Ut79Ib31Ia2rSxGza4Lq1rcl0i9HqhBYfCVVlx+cH5qehBeQ3vlq4W3uooryztodRSQi4ke2CSeu ONEljk5GKT7Sr1U0ZSz78v8Azf5q13XbqJrvTtQ0GJXm9URXNpfxi6b17NOEiCOUJbsoc8U3Zd2K ksoeiYqwL83/ADdrHlnTdHu9MkMQl1FEv5OAaNbYRSFmmYxXBSJX4NIVUNxBAZeuKsHvPzc/Me30 +zZb/wAqT39/PNZ20cKaoOVxbrOZF4SBXHxLEqsw41LVIBBxVCxfm9+YX1XyxcDVtBlsppZ11i/M F+qOlvEHIYNFGwf0n5n0k48wOiGhVRHlvzx+a7XUVkvmjy7q9xdXMtmrXcF9EomgmkLrE0FpbJtF G45MSpZRQ9eSrNfy28/XWoJb+Xdfle680xfWTe3UUSpbN6Tq448eDJSOdFAeNWNCadyq9CxV2Kux V2KuxV2KuxV4JpesxS6vc31z551W1WK8NdJe1vFKL6pljj+O6ukKTo4VXI4lKceBxVERq1kn+Ib2 1/MG/wBVjtxawPaelNF9Ukhu1WUxzPcWkB5sGSrP06s4oCqreXPOkGjavbWy6jq09rBNcwz6M1jA j3MtYYjcoZLgy+l6srSk0LMWJc8uNVWUD89fJYt7uaVLmaAWaxM4l+roH9bhwVJDN6Rb4+hcdK915 KptoH5maJrWuraLFaXtrezRzTR/WY0VCkBTcMkj/AG1lVk9utDtirLsVYf8AmtPLb+UZJ4tXudDK TR8tQtFRnVWqpB9WSCMD4q/E3WlAWoMVYI3nJ1iia1/MmaTnD6Vsv6FLE/WHKQys03EN6ZvrWpZt /TNTV3xVAar+Z2u6dBp9xb+b59XtJi6zT2eixO6+nHbzrLNCH5RxyI7qalW+L4V+GuKonzp5+Xy/ rep8vNt/bSXDrAI7exS6ghuFVGqjXFx6QEZbgQgVTXi3NxyxV6r5f0vzFazvcanrn6UhmgiAgFsk CrOB+8lQqzkK/ZK/D4k1OKp5irz784dcj0iz0KSTWL7RkudSjt2lsIRP6nqqy+nKvqRME3rVKtXo MVY5H5r1y8tL620/8wHu7yw9WG7uYNDjHpSweiCDHM6AtuxJFV+L9kLQqoTV/N2pxahBeRebr3Sp B6Onao8thDNaF0Ko9wEmuEitj/pKs3wcvhqVK0GKpp5d8137+bpPKF95jutWuEaeJzLp9tAgJnrE RJFOs3OGO1kCsE/bWQigGKs08j+TtS8uQXI1HzDf6/cXBUCS9dikSRiirGjNIQafaYtVup3xVk+K uxV2KuxV2KuxV2KvHvL+kWsllrukXGgeYLBdTivIGtSIzZxwMgkQW0yxR8PV5syrxPGQuG3xVi2l W95HY3kE3k7zFbNYWlrLZmX/AEs3rA/WZLeTlp0i80aatWU1dOqvyqqt0bTWsra51e28reZpdTuf rdi0Nx6pkEP1aX/Sell05ZY3YsqowAY8l3PFkCrKPy1/LuOZLy9ms9Q0hp47QN9cdJDKY7g3DgxS WVk5IKr8cgPItuvw7qsj0j8kvK+l6fc2dvd3bfXJLWS6ndLIySLZtyii2tlRVrSpVQ2w+LFVbSfy g0TSdZs9Us9QvBJZ8AsLfVxGQsccbf3UMTAyfV0570O+wrsqivzVtXuPKwWPTL3U5Y7iOVE0xkS8 gMYZjcW7Oko9SMAlNqk0ANSMVedeefKWl6nplpcLpHmK5V66X9UeCNHSONzIs/wWV9MgblRW+BRS p4vuVUBqFrd3V81yfLvmdb259a9nnlUE286FD6cTrp1yrHhZxAdt/g5sFxSmuq+X7GBZJYfIt5qE LymJgoVJWDmNZGaNrNaAm+uqlWpsxB4lGVQ9l0m8kvdLtLyS3e0kuIY5XtZQyvEzqCY2DBGqp23U FLFUXirC/wA0rSS70qzhXTb++WOd7hrjSmRLy09K3lInt/USTlLvxjAoSxG+KsNvbKGyfS/MekaH 5knuwHSNJI0imhW2ilSJngNvORzS5fiGUfZpTkSrKoZdBtor+RI9J16W3eeA2pnR/iZllseZdbB5 YlFoBK3OTwR+OwZVjjeW6aNc6dJ5U8zLbSXEl+LWIx/FPcxrZSrWOwCo0Vu7vt8LN0ZyahSzj8oJ ZbfUZf8AnWdX0h9TMv1ptRQqkTW3Fh8S2tsjh3lbizMSR0/bCqHrWKuxV2KuxV2KuxV2KpBJ+YPk KP1fU8y6Un1css/K9txwZGVGD1f4SrOoNe5Hjirdx5/8iW0rRXHmpS4ZVkaBo5L23VhLHQPGQXB5 LzFV6ioxVXvfOPlGxvZrC91zT7W+t0MtxaTXUMcscYQSF3jZgyrwPKpHTfFXWPnHyjflRY65p92X eOJRBdQyVkmVmiQcWPxSLGxUdwDTpiqb4q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXgNnov5d2CyxXP5ZeYfWnW5lkSzXU7yILIkqSxvJcPbqJZFjo6xhkYmMq70DKqtuLXyDeX9 9aj8qPMVwYImuLS5vYLxIpprFJZEg9QyS+nFJ6aJGu6uSislETFUy0WTyje6hfXC/lpr1ndaoqzS XV3BdofrEHO59LkzMbeEtbRIvo/C9URkCqBiqXeVl0aN9Llm/LHWdJtNMntJ9MPr6vOsNwZIUnb6 t6dR9XSQvydOMlHp1bFXvkMqzQpKgYLIodQ6sjAMKjkjhWU+IIqMVX4qkfm/X9R0LSkvbDSptYma ZYmtoPULKrAkuRFHO/7IUUSlSORVeTBVjJ/OJfqxnHknzYaCvpfooiQkelUcTIP9/fL4W8N1Uruv zu1pLLSpYPIOuPfX5uVuNMlhkiuITapATIiem7SQM90qeoQtCOMKpjF+bmoLJZwX/k7WbGa9utPt 1mlhP1SNNRZFDS3BC8Hi58XTj9vild6hVRR/zX1y6ku7HVPJuo6brUWmS6tY2QYXKTxoWEcTSRJz hllKUCPHUHY70DKp15T893PmDWL+wk8vanpMFoivb3uoW00Edzyd1Ppc41pRAjUch/ipx+E4qyzF XYq7FXYq7FXYq7FXYq7FXYq7FXYq+YtE8v3mg2FxplrrRhv7Z47nTeOuac0cc1xfKLqKKEPazIWW 24MWl4kNIoHInkpTXQvLn5m3f6MM2pavcyPbSTSWqeY4Qx/cpBFcBoXk9SNpIhIPtLVmDcqnFXQe TPMenXculWyeYNLspGiimaPzDb2is0UEUBmiSaJmdXScgBCVDxKoIHEKqm3l/wDKrzp6NjYarea2 mj209tOmmzatbz26W5ZVks5QkSvOIVjBHxBN6KtQSyhmWj+QtA8lXtvrd75t1Ro7S3a2Y6vfw/V5 IhzdRMTHFz9Hmxjq3wdsVZxYalp2oQfWNPuobyA0pNBIsqfEocfEhI3VgfkcVYV+clvqFxoGmwWV pa3jvqlsDFd3KWq1+LgV5yW/qPypxRZAWO24rirzlfy18/2sumaja6fd22oQx3VldWtjqNpYSSWa UuIWjeh5I3kuJXUqKqq07/EVV8Xkzzm+pW15b2EtvrcE8+qz6VdalYXF6GdlIpOijkjSQRU5qVFW /a4kKWY6N5L8xX2r6jFqFzrGg6cec1rHbatHJWSWfieKRIPTThbJIAR1kcEmpooRVn+Xvk+40e30 +LzPf30Gm3nppcNfxTSJP6sL/VmbgVBElutEpUEmlK4qyjyh5O0zytYS2WnySyxTSGZjN6QPIqF2 EKRJ2/lr74qnuKuxV2KuxV2KuxV2KuxV2KuxV2KuxV4DY3/lm+P1nWfK/p6fptxLNqN9HfXrPEiO 9w1zPGH9cKjrI3oSoRVgykhgWVT/AM2af+RWsaZZRanNLaCG3K2F1Et7HOsMTyM6Asjcy3GQsrqW YVb3xVFyp+Rmkh7VnaJ7ApprmN9Rd0YOHRPUjLNy53lVYGtTsfhNFV3+F/yW1i7t47UmO/kmjeEx S3ccjPPMb3gyyHj+8eJuQYbUI+GmKsm/5VV5D+qmzGlr9SegmtTJI8bqsaRqjK7N8KrElAtPs/Oq qc6F5b0jQoZoNLh+rwSsreiCSqBUVAqA9FAXp/CgxVi/50XRtvJqyCyjv/8ATbUGCRmj29SvNZgy RwslOXqSn0x+0CNsVeaLpHlCae2s7vyKiC7tPrFlG99dXMkl2o+o2iu0R9MRScgj8iKcgzgUril2 pX/lnU7G3n83+VYr0WrRQ3M1tqVwSn1Zgw9RYzylEME7uo3XagNXUYqyoaf+QdtZPJLxe0n/ANJa dheFBEOVmqs6AKI0VioVjspLnu2KGRad5C/KrXiNXsdMilMc20qG4gpPFK0ocpyj/eB5WIfjWh3P GmKs6xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV5/ovkzzTBJewaxa+X7+yvmma5nW0EdxMJFQxpKo iELem68SzKeShTQEUxVjGj/lV5+tNOt7SWDy0kqO/wBYnjtLUrJFJx5J6SadAqjZuO/7XxF6Yqq3 n5XefrmG5jKeW1aaOVeX1K3dZJpTLI00qPYt9t1tgyVP2OXIkUZVGxeSfzWt4NMFjeaLZPbgi7WG CGoEYZYBDILFVARCF/uloNh5lV6nGHEaiQhpABzYCgJpuQN8VXYqx7z3omta1oD2OkSWSXLSK7pq UC3NtLGoJMUkbK/wyGikgVAqR4FVIb3yT5hu7eFktdE07Ui80E97Z28bFbF0k9OMC5tp+ZWSXky/ Ap38SMVUtd8j+aL2K4mtINETUKSvpks1tE/1SaUJVw72shkrwZh3UsDXwAVQVp+WnmERyvc2Xlz6 9MicrpbGFmBWIko5+rR+ryuysvP4fs7IK4qy3ydoev6V9eTU7q2e2lmZrCzsoI4IYkMsj8jwjjYy OroHqSKrUdTirJMVdirsVdirsVdirsVdirsVdirsVdirsVeU33/OSn5c2sgVfrdyhe6RZYRb8GFp +0pknTkJv90gbv4Yqr3n/OQ/kW01W1sJrbVAL2iPHffVCLbk8Mc/AMzB3ZY542/dqwPNeJPIYqhp /wDnJLyZDdpbHTNUflw9S4jSzkt4mmR5IkluFujEpeKJpB8VOO5OzUVeoabepf6da3yRtEl3DHOs UhQuokUMFYxs6VFd+LEeBOKojFXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq8c бзр+ZthLa2o1TQ7j69JPBBcajDqQdruOZ7YRgW9pbRxReu0KhZCzAFv3kmzYqvg87/mfbeYG/S2p eW49LuXubG1tVj1OF0u4S8UHOWSAqnO4kiR3c8GUfuwT1VW6R5u/OC7kl0221ryTfXsMiW9rMbmd pLn9y7lzFbuaO1BUcV+y9F48TirJpLP86v07CI73RRoh23nclzM14bMXTS8I6QLErG3ZYSG5fZ5c 6tsqzzFXYqxf8xr7WrLy+s+kajDpl0J0DTTKX5pxasagQXZrWhIERJUFQUJ5qq87T80/zFldbOPV PKP6TeBLhE9PWTH6crwoj8vSX9ppOS1qvw12DHFV0Pm/8z4H02DUfNPliHVLe3uZbi3laeC2uo5L WOSznmaW3RwVb1HdYnjFKfylcVT/AMoec/MsertbeZ/MXli50tIFKzWc8i3TTy+k0Z5OI7d0PqEc UHIAx1JLbqsvg88+T5544INYtZp5pI4YIo5Fd5GmBMZjVal1aho6/Dsd9jiqeYqw78zNfv8ARdP0 65s9XtNI/wBL5XUl83pxSwRwyO0fP0LqnxhSRxUsAVV1JBxVg2tfmb+YujLFaajrPk2LVJ7U3sSx /pWWM26xzyNKpjSTbikZXx+LxXFVtz5s/NUtYWq+afK9pqemRiTUxczywwXizxmW2Mkc1oH/ALqJ ncwSp1PwqFFVU3t/OH5kxXllJf8AmHyMdO9X/cmI57qOVY0lb1Vgd5XVnEEbNVgKMCCKDlirNLv8 wvJVpcRW82rwc5o3liZCZI2EcohcCSMMnMSnhwryrtTFWQ4qwP8ANHzXfaBJpP1PXdP0eW4+sFIt TYxQTyII0i5yCC4PpI8oMqqY24nmJFVGqqwjWvza85WrR6a/mryPb39+ssdtPDPeyrEymVObyBJo Y+Del/fUBIfr2VUPMn5r+dbW5azsvN3lNbm4s25CNb69SB1uZohLFNbQyRhxG8PNZeQ5qTwCdVV1 9+YH5hmx017Xz35L/SNklzNqkMFy08N1BAsUkbcUhkm9TikvqJFxqp+AV+yqqXP5gfmXHJc283m/ yZbXUUMls1uJrgzxTW6lrm5kiaLmrKscjLyX0/sghq7qvX/L3mbQdft5pNh2GDU0tJBb3NxauJYf W9NZCqyL8DfDIPsnbp1qMVeEQeadPSFby8fy2LRJHneW80u5jkMM0vB2LW9qFidZVRlYPVt2bjtw Uq0nnHR7vS5dRW98vveGeK4ia20idykUnrPdKBPahyzvbzyAn4u9GJAdVENr8uj6lAmo2nlyAtKd SsbqLTLkwQ2wVmRRNbx8luAiPy/1mXfbFWcfl/5u80a9q7Q32qaRdC3iDX9ppsV4gR0eaEtHJcxp yVpEXau3E9jih6NirsVYV+bv1B/J72188iQXdxDb/BAboEuTQSRCSAlNvi+MD+aq8hirynWL3ym0 Vo7+bLSVJ1toBejy1GGi4wGW1ZQsKMYxJGshAf4eIWlCaKUPrFn5Y1aPQNHPm6C4vLOT1lEGhi1X hcxKEklhjksmiWNRxARi1SqkcjxKrOI/yitdatLjUtK16JbLVbNEsJo7BVZP3wnW4DeojcyoCHiE qoQdFoVCI0z8n/MFpapb/p2xVLZDFaU0i3dlCpJHE/qFllQqki1CODVah/ibFU1h8mfmVYwhLLzq ZkV04W1xZo6qhmRpf38zXVwx9MOE5uevWlOKq783rqSLR7CGKGKZri64SpPareRNAI2aZHRopwod РТкеIHdgMVeY3Xny0vYLCYWPk+6lSCeCxgn0689WZGtomhS0BjZYkke4YujsKRmpp8dFKL80eZ7G 4kjlnj8vTWOr2dtKNSmtXDC3nVoBatJEjXMaNK0aj4KopY8unFQt0u7sL6UWVrD5YuZp55bpLf8A Rl+00cbvcyxSI11by/vQ0TMoYBa8gPtLilV8mXfmDWdK/R2hWXli4vRPcXUVvqsUtwfTW6Mk5+sW kf1dvTmuF4FOnf4q4oe9oCFAIANBUDpX2xV57+cukaXe6VYPqF1LarJOLCJorKPUA0l28bIJYZKq Y+UAJFPtca9N1XmcOn/lVpuvTXGuJBbQSJFaqk2hR+hPNe2kbLJbpB9bHONoWYgIkas7de6l2k6T 5A0nTLmwsvNsFlC4ke9trrRfrQmkgadGmdZTMsqrNb+qi1ITj8PHmcVVdT0DyFa+jewX8dm2swvb pNNpFrPIstvA1kI4hcSF0Zn4n9wONAObBWDYqmvl3y55O1aXT7Hy9rWnx386yzOi+X/QSe0Z3Hpv DWG3Z0geSBmlDmjEqFLHkoei+TPI2p+WbjimrQS6YyP61hBptrZB5yIljmL24X7CRFePGlCB+yMV edy+aPM89j5juJvNbCz0+Kea/wBMk0e3meJ/Vi5W/pSXU4ljMXI09YACQb1FFVQnmHzQllqumlvO l/p1vo9nF9Y0q0sY4kuBBcekw4JNAkcjj4ynDiiddtsVQlx5s017pNSufNWowWNssLWsPPC2cSIs XHj6uo8EZ4paOGiUmrVPxUZS9N/LbzDYx2Vh5aW3vWuordpG1K5ghiW5dHPqSv6U05EklVkPPdg4 bqTihnuKuxVin5lzeY7fy4Lny+bhbyGdWkazjM84iKOrNHBxdZmUsGWN/hYjcjFWI3dx+Z2keXot VXU9R1TUZUkuJdKj0pDylgSItET8Twxyei4UKtSXPHtirHFvvzIOvvfaVHqGkr5hjnn1CdtJnuXt ZIeYgX99bjmqRhWjQ8SastahVxVl/lnz/wCd4fKkD655dv7zWIbV2llFvNE09xHAkyo0UduREZGc oCoK8l7h5cVTvyl548wa1dJBf+VrzSEbjyuZvV9L4o3eq+rDA+zJw+JVNTuB8PJVmWKsJ/NDUpdP t9JmivNRs5frL+k2mxLMpf0JOLXSPJErQofiZSdyB88VYS3mXVU0y0/TPmnUIrDzLbyJBax2UCz2 ZlCQnlN6ouHaKUM37tTwDHnQccVQt55zs/LPlsyWvna8lsNKlhAtYtKg9eKBnMcUb+SYBMCbeSNn BP2g21A2Kp3F+cFj5VilHmbUb3WvWmRLeeOwt7T06K8TAqJvjV5Ld3D0p8VKmhoq9XSO3eQXIjX1 WQKJaDlwJ5ceXWld6YqqYqwb80b7zVY21rc6BDdzMkdz9Y+p2wvJEqEEUiwMyo7o+6qQa7jbdgq8 91OX80tO12TV7C68xXXl6QRi6sxY+rcRPaGFFe3t5JWZxcNz5qKAoSTUioVTK1vPzGnsUk1n9Jap aXXrwa9pjabFDLFbwxhY3SJWmSRptyVjIYluwUYqp+v+ZVlpSWOlX+vytCIo2FzpUQbjyILJPNJO zVWzYUq3h20JIpQKqWuzfmlpdymp2B1W71C4WWzq1p9YSNPVMQlSNY5kiDFlnegXkI1UA70Veo+S IPMCaR9Y1u7e5ub1/rKpNH6UkIkFfRK7ACMUA+BT3IBNAqgdI/LPStJMyWep6otnP65ewa6rbhrl AsrBOPUsOY3orE8aDbFUsf8AJXQzaWVpFrWrww2EMlvAI5oK8ZYFt3LFoG+IxIFqMVdp35J+W9P4 Nb6lqXrRxmOO4aSBpVJEoDCQwcqr654ivEUApx5AqozSPyh8o6ZNbzhZbq4tpI5lmuBAWLxekVJ4 RRgfFbRNRaCq7UFaqs2xV2KpN5s8qad5o0oabfyzwxLIs8ctrJ6UqSxg+m6uAaFGPIe43qKjFUv1 L8v7TUvLtxoN5q+qTWt28j3Ez3CtMwlRlMfJoyPTHLkq8aAgeFMVS0/lBohnjnbUr5pYZXnt2K2R MbyXMd0xB+rVP72EGrVPXfFVGx/JXy7Y/pT0NS1HlqyzxzF2tZAkdy5eVVV7co1eRAMocgHY4qjd E/Kjy/o+uwa1aXV4bq35cY3eH0mDCUEMqxLX+/O9a+/2qqs0xVhf5pWkl3pVnCum398sc73DXGlM iXlp6VvKRPb+oknKXfjGBQliN8VYH5wiS6svL9xZ+WfM9yLSG4S1lSNILi3KXNvPG00LW9x9r0vg qtaChQk/CqlWn+WLN5pD+hPM1tHqdzJO7mMiSMXP1yM0f9HCReYk/wB2PVOe7KtOalE6RpZtvLNx I3lvzFbySyWzGwmBneVrZ4XjjHCxlMSsWL+pwUjjx5JuqqGSflVoMlnqyX76JqWnFkmsEe9kRiIr RYURpALW1f8AedE+Jk+ElduJxV6xirz/APN3TLvUbTTbeOw1G+tBJJJefouURTxrGFdGSqPycyKq qNti3apCrFbLSLJ9ft9Pg/x/p/6QSa3a7H7qyjAkbg0rqD6ZjCAQtT7HFdxtiq2Oz1F7/WFtbTze T9VkmGoy3EtvI7yUcRhTbcea+pxUxeoVVAvUKpVSu7t9WuNPuPU0LzPH9VvooUsbOaeJbyOIlw7x yWZj4Ut1ABdlCnj6gJoVWY6V56806RoQt28q6zqZsOMKyztNNetgySrzZntYVcgRrv8A5QqePxlV k3lDzhq2u3t9b3ugXOkxWmyT3CzqsjBqEL68FuG8QULD36VVSZPz5/LVPgv9QfT7jjJKttNE0shi iEhZyLX6wE/uHrG5WRaUZFJAxVRP/OQ35Vm+vbGHVJJ7iyt5rgqtvMglNsksksMTSrGDIqwGlaK1 QFYnYKrZv+ciPytS2hliv57iWYqBbRWlwZFLKjfEWRY/93IKhqb7YqttP+chPy/v7LUJ9KW/1O50 9oh+jrW1ZrqeOeaOCKWBHKKyu8y0UsH8VxVMIPzt/L240ldUt755LYTy2twpiaOWGeK0kvDG8UnB yzJCVTgG5P8ACO9FWQeTvOWg+cNFGs6HMZrFppYFZ14NyhcoSUPxLyADKGAPEioGKu83+b9M8q6U mpaikslu8ywAQ+nUM4LVLSvEgFFNKtVjRVBZlUqsZP5//lH9WN1+nwYAK8xa3h6elUUENaj6wm3v 7GiqEi/5yL/LKS2028Fzcix1H6yr3RgYJbSWkKTyxTivPnwlHH01cE7A4qi7r8+Py4gstM1IXs0u kaq9xHDqKQSBVa2KKwMMgS6erzKg9KJ9+tACcVQLf85KflGLCa7/AEpMTEZAluLS5MknDdCtE4KJ RQpzZevxcSGAVenRuJI1cdHAYV60IrirHPPf5gaB5IsLHUNc9ZbK9vI7h24VVxE0qu/qygsremqx nlxDN4A4qx1v+chfyrYWptNTmvDdzrboIrS5XjydEaVjNHEojQyrU1+QOKqg/P78rJROtlqsl9cQ Wsl6beC0uuTRRW7XLUaSOOMN6SE0Zx4dcVQ8f/ORv5RSXT266xKwVInjlWzu2WQymnBAsRfktVqC o+0KV3oqr+W/z9/LTX9RtdLtr+WDU76b0bOzngl5Sk/ZYPEJY1Ddubg+IGKvRMVSPzN5Q07zD9We 6nubW4sxN9TubST0pYnnT0zIjUajqteJ7detMVS7Vfy5tdT0b9E3Ot6q1uXkd3eaKd39SRJKP9Yi mRghjog4/CCaeyqXal+S3la/+p+rd36/UkijiPqRSkrCjxrzaeKVmqsprU9d+taqqV1+R/le6ury 6nv9ReW+klllBkgKKZUkQ8EMPEUEx+KnJqDkW7qqVx+Q/lKfUzqRvtSjnLciIpoo1P2xvxiBPwzO K1rQ9cVeiwRLDDHCpJWNQik7miim+KvETpFqJJNRufLnmePUobpbmK2gb6xCwjlMsbKzxD4iLQHi V2ZwOQLs2Kqq2ly2m3EsY84Q3FgTJHpRaW2tpY3lW3aJFjhuZJUiEHP4YtxJy4gP8KqGby611DeW 9xpPma9RL39LWk09zKtzFdGZbcGIvaxIqIjcwFd2ouykUbFWW/lzp2sQeYZ5ryDWmjFnw+s61d+u ULvHMI40+rxAkmRgzLIaBADvsqr0O3tLS2EgtoY4BNI00ojUJzkc1Z2oBVmPUnriqrirFfzIiM3l +KD6hd6ik13BFLFYs6Sojkq0vwRykqgNTt9IxV5vZaRp1sf0xY6D5rjs9Ttv0ZrVtMvC4aP0zaxT NYiGRJDH6XL7SqFavFgeOKoj0rOQ2emyaX5vjsQtvN/pUESW1p9TeQq6LHFJDGaE8glDThxG1VVT LTtUu9F8x6rfRaZ5vvfReS0t9OmrNpssdfU+tQgoCrt6TBanqRy+1XFWTad+Yd7e3Fta/wCFtZtp Zrlbaaae2aO3j+N1eT1D8RRRHyDcADyXfrRVmWKsF/OLy7Y6z5XjkutLvdYk0yY3lpY6fK0ExnWG RI3Dosj1QvVeI+1SoK1GKsKvtOuvqDWWsw+dJLi0S4jt7/TzHc3MkFy0d+Abhba3KOk9oERU+zUI W4GgVZJoPm298saXL5cHlbzBfx6EsVtpt0sCztd27cFhYyhLWLmvOjgA8QtWbqcVTF/zJ1mG5gFx 5N1g2k9kLwy28RmkjlVXMltLFRAHBSicXPKvQbVVTDTfO97qGp2lqnlzVLS1uJ54JLy8hMIj9BSV kKjn8ErKQrMQO/cAqsqxV2KuxV2KuxV2KuxV4n5c8m+bbvTJ4o9T1CW302Rxp09nqsf1a6mSSQsz iOSV1/v6FGf7cYNVrTFVHyxP578v69Jd6pOV02wN1HfR3mpWUjyQ8UeKW6/0mJVuVi9IVYUqalgr 1CqfL+ZHnGKG6W9/Q8N5bwyKYDPZqy3YhV40kU6lRVDx3AerV+HbYFsVTjy15/vPr+oQebLrSdNg iIFg63VtG70diyugurmlImhft9vpirOYJ4LiCOe3kWaCVQ8UsbBkZWFQysNiCO+Kr8VYT+blhNee V4FhaMyw31vKlu88dqbgqTSCOaV40V5CaCtR4qw2xVhfmHyh5zh0bTIJJtTniWW2uNY1e91S0/0F bVXiaah2wwRyr+sZUPIMAR3GKsauYPzHLSzQ6jd2GpQB7i5d9XsDa8JQYruW54XiSvFBKBHbsUHp 9CpPRSzDQ/OvmTSdKi0uxGm31ppoe0GoTX9lyd1uDHDHJS8Yid4o3biaBj3Qgrihl35beavMWt6f cx+Z4bCz123lYNZafcxXA9Ffg9Q+nNOV/epIvxU3FO2KsxxVgn5vabcaho2lw2vCW7j1GO4t7EzQ 20t08UUrLDBLOyqsjHYGjU60xVhvmryn+Y2neV2vbPWtTOo8KkXOqJbW1uIzBGqSyvN+8MhiLc+Q +0yndq4qxLzhpfnLUNJt7e61RjHLDYyul5q1hMJJYY7gXr20c12kJ4u3FvUJFEJqStCpUfN3kfWb jRrTVrb6np+pwCaxvlN9pwWaQ3zTSGG5kk/ZM7K6t6bMxAbYBQq+g/JWs3mr6GLq8NsZlnnhD2U0 c8LJHIyxkPG8q8uFOQrWvYdMUJ7irsVdirsVdirsVdirHNK/LzybpOpfpLTtNW2vOTv6iSS05yIq SNwLlOThByNNzud98Vasvy68m2Rc2+ncTJX1C0s71DLGrD43bZlgQMO9N++Kqc/5ZeSZ7/UNQl09 mu9ULG9l+s3I5F42iYqBIFjJSRlqgG2KtXf5YeSbz0jc2MkhgCCNjd3YP7sRKhYiWrMBbx/E2/wj FWQaZptlpmnW2nWMfo2VnGsNvFVm4xoOKrViWNAO5xVE4qlvmDy3onmLTm03WrRb2yc8mgcsBy4l Q1VKkEctj2O43AxVLpfy88oS6Q+jvYE6dJK9xJD6845SyqyO5cScyWVz39+uKoVPyq8kRzTyx2lx G1ysqTIl/fLGVuCzTfuxOEHNnYsQOpr1xV2oflR5C1C4ae7015HkCrMBdXaJIqcqLLGkqpID6jcg wPKprXFU40LytoOhGc6VbfV2uiDOxkkkLUd3G8jOaBpWIA8cVTXFUs17yzoXmC2W21izS8hUSBFc SOPRtE5UqVIJRyKjcdsVSa5/KvyHdaPBo9xprSafbSNNDEbm65CR/tOZBL6jMe5Zj+OKoSb8lfy 0mnSaXSC0kSyRx/6VeAKkqurKqibiBSVqCm1dqYqidR/KfyDqVkbG90xprQu8nom5ugvKWT1XI4y inJwp/2K/wAq0VTbyv5R8veVtPbTtCtTZ2byGZ4jLLLWRgAzcpWkap4iu++KpxirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd ирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВди рсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирс сВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирс ВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВ dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVd ирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВдирсВди rsVdirsVdir58/MT/nKXVPInnnUvKd95Wi1CS1lQ216l+bVJIJ0WWWIsslvIAyq/Fzy48ge2KpSP+ cyr9iwXyXbMUkETcdetmoSAeW0H92K7yfYHc4q8FvvzH/Ny7v57mPzjqFulzdSrHAmulVjJZm4gC 4ULGKUV6BDtTqMVe32P/ADmHqun6ZZW135RjuZokFtLcy63AJXlgUo7yr9XJQu0bh5tj2rirJ/yx /wCcndW/MHzxZeV7Pyqmmq/qy39696boRQQIS1EWCDdn4oDypU9MVe+4q7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq8q/Nr/AJx28pfmRq8Gs315d6dqcEC2pltfTMckaMzr6iOpJYFz uGG3yGKvKPMH/OFen2Gm3moWnme8mWzgkuPqcWmrdXMvpKX9OFFuIecj04ovc4q8sk/5xt/NSKwq devTrKXM0U+npHG0S20VvFMJ0vBN6MhcylBGu/JSKlqqFWd+VP8AnFHTNX1P6le6prtnSB7gS3ei /U4iiyKgUTNc3CB2LEiM/HQFiAKVVe6/lH/zj95T/LS/u9T067u7/U7yD6rJPdGMKkXMSFY0jRSO TIvKrHoOmKvT8VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVYdqn5hzWwumsvL2qX y2F7LZ3irbTB2EMXqmS1REk9UP8AZjLcEJ6uKryVQl1+a7xwTPD5O8yzSxiURJ+jmUO0Ql478mIW QwfCeP7a7b4qqD8y776zEG8pa0LSRSvJbSUziVZpITWPgIxF+65hzKGKsp4UNcVUIPzdW5sJry08 o+Y5UjCmP/QRSXLKIh6ZWR+QFeRK1+EVxVfP+Z2qtotzfWXk7WTeWzwJ9SvLaWD1fVkMbmFokunY RAcyTGBxpviqM8led9f8wX09tqXle80OOKL1Vubn1PTduQX019SGA8qfEdqU6V3oqzDFXYq7FXYq 7FUg8zeY9V0cu1rpEmowR2VxdM8Xrs3rxMiw24jgt7lmMxkO4rxCkkYqkWgfmL5m1LUo7O88mahp 8cl2LY3T+oY44zhI5ncvDEOPKNU+AsKt1ApVVnmKuxV2KuxV2KuxVQv7iW2sLm5iha4lgieSO3Sv KRkUsEFAxqxFOmKsIT8y/MBsJy/kfWE1W1i5zWfBWhaWiN6UFyPhl+2Ry4gVUg064quj/NK8eSCP /BvmBWaSOO5kazIiTmwR2Q15uqMa1KKCtT7FVA6h+bnmBJrX9H+QdcuLe4tRclriCSCRWLEeiUSO dVk26SOnvQb4q0fzU85CxW7PkHUGJDD6qhnM/NfrB48WtlWlII/iLAfvBStN1X//2Q==
  • заявка/pdf
  • 6045734_Периодическое техническое обслуживание F-образного зажима
  • ПО
  • 1НеверноИстинно8. 50000011.000000Inches
  • CascBirdLogoCascBirdLogoRegularOpen TypeFalseCascBirdLogo.otf
  • Helvetica-LightHelveticaLightType 1001.001FalseHelveLig; ГельветикаЛайт
  • Helvetica-BoldHelveticaBoldType 1001.007FalseHelveBol; N Гельветика узкая
  • Helvetica-BoldObliqueHelveticaBold ObliqueType 1001.007FalseHelveBolObl; N Гельветика узкая
  • Голубой
  • Пурпурный
  • Желтый
  • Черный
  • Группа образцов по умолчанию 0
  • доказательство: pdfuuid: b89ae4d8-007b-cc4d-979b-337c9f89a411uuid: 354e3054-0f22-5c4d-a900-7a12352979c6 конечный поток эндообъект 94 0 объект > эндообъект 93 0 объект > эндообъект 95 0 объект > эндообъект 28 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]>>/Rotate 0/Thumb 756 0 R/Type/Page>> эндообъект 31 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]>>/Rotate 0/Thumb 757 0 R/Type/Page>> эндообъект 34 0 объект > эндообъект 37 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Properties>>>/Rotate 0/Thumb 763 0 R/TrimBox[0. 0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 759 0 объект >поток HWYs8~ׯGgG

    Двойные башенные зажимы | Безопасность и обращение с материалами

    Запрос продукта

    Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCroatia (Hrvatska) CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGuernseyGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и Mc Дональдские островаГондурасГонконгВенгрияИсландияИндияОстров Ма nIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyIvory CoastJerseyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и ПринципыСаудовская АравияСенегалСербияСейшелыСьерра-ЛеонеСингапурСловакияСловенияСоломоновы острова andsСомалиЮжная АфрикаЮжная Джорджия Южные Сандвичевы островаИспанияШри-ЛанкаSt. ЕленаСв. Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Внешние малые islandsUruguayUzbekistanVanuatuVatican города StateVenezuelaVietnamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenZaireZambiaZimbabwe

    Представлять на рассмотрение Клеммы

    «Ваго»: отзывы, фото

    Быстросъемные клеммы «Ваго» давно известны во всем мире как надежные устройства для проведения максимально быстрого монтажа проводки медным одножильным или многожильным кабелем.Также эти продукты работают с алюминиевыми проводами или любой их комбинацией. При этом нет необходимости использовать дополнительные инструменты или материалы при монтаже. Все, кто пользовался клеммами «Ваго», отзываются о них строго положительно. Итак, давайте посмотрим, что особенного в этих приспособлениях.

    Немецкий бренд WAGO является одним из самых крупных производителей быстроразъемных клемм, а также безвинтовых пружинных соединителей, обеспечивающих максимально качественное соединение различных проводов.

    Преимущества и недостатки технологии

    Клеммы «ВАГО» представляют собой подпружиненные зажимы.

    Устройство имеет массу серьезных преимуществ. Итак, на каждый провод есть отдельный зажим. Это позволяет провести монтаж максимально быстро и аккуратно. Также серьезным преимуществом является высокий уровень безопасности в процессе эксплуатации. Производитель исключает любую возможность случайного контакта с проводами. Монтаж с этими клеммами зависит не от физической силы мастера, выполняющего работу, и от его квалификации.Пружинные клеммы «ВАГО» подстраиваются под сечение проводов, а усилие зажима максимально оптимальное. Таким образом, любые повреждения и деформации в соединяемых кабелях полностью исключены. Соединение очень надежное, обладает высокой устойчивостью к вибрациям и ударам.

    В месте соприкосновения проводов между собой полностью исключено окисление из-за газонепроницаемости. Устройство достаточно компактное. Нет необходимости в каком-либо техническом обслуживании во время эксплуатации. К недостаткам можно отнести только один момент, но он касается любых быстроразъемных соединений: устанавливать эти клеммы «Ваго», как и любые другие, следует в доступном месте.

    Технические характеристики

    Для производства этих изделий используется специальная электролитическая медь. Его особенность в том, что он проходит технологию лужения. Пружина изготовлена ​​из хромоникелевой стали. Носители токопроводящих частей изготовлены из поликарбоната.

    В зависимости от типа клеммы могут пропускать токи от 6 А до 232 А. Рабочее напряжение от 100 до 1000 В. Сечение провода — от 0,08 до 95 мм 2 .

    Клемма с подпружиненным зажимом

    Данные решения предназначены для выполнения быстрых монтажных работ электропроводки.Устройство можно использовать только один раз. Но мастера-электрики уверяют, что даже одноразовое изделие для одножильного жесткого провода, клемму можно использовать несколько раз. При этом качество связи немного ухудшится, но незначительно. Сколько держит контакт клемма «ВАГО», зависит от того, сколько раз она использовалась.

    Можно соединять и предварительно обжатые в наконечниках многожильные провода. Самая популярная модель в этом исполнении – «Ваго 773». Выпускают данный терминал в двух вариантах.

    Так, есть вариант со вставкой, с помощью которой можно подключить медный провод сечением от 1 до 2,5 мм 2 в распределительных щитах. Изделие позволяет подключить 2, 4, 6, 8 шнуров в зависимости от модели. Устройство выполнено в прозрачном корпусе, оснащенном для удобства цветными вставками. Каждому из них будет соответствовать определенное количество подключений. Сила тока должна быть не выше 25 А.

    Также выпускается модель 773-173. Отличие в том, что он рассчитан на токи до 41 А.Возможно сделать три соединения, а провод может иметь сечение от 1,5 до 6 мм 2 .

    Для соединения алюминиевых жил между собой или с медными проводами используется клемма с термопастой «Ваго». Корпус такого изделия бывает черного или серого цвета. Для соединения меди с алюминием с гнезда медного провода удаляется паста. Изделия 773-302-308 рассчитаны на 2-8 подключений. Используемые провода могут иметь сечение от 0,75 до 2,5 мм 2 .Максимально допустимый ток 25 А. Модель 773-503 рассчитана на три подключения. При этом сечение провода может быть от 1,5 мм до 4 мм 2 , а сила тока 32 А.

    Устройства этой серии применяются для минимизации перепадов напряжения в проводниках, имеющих большую длину, в системах электроустановок. , параллельные соединения на выходе.

    Зажимы Cage Clamp

    Эти модели оснащены инновационным зажимом Cage Clamp. Устройство предназначено для использования в распределительных коробках, а также для установки осветительного оборудования.Если используется многожильный проводник, то в наконечниках нет необходимости.

    Медные жилы могут быть одно- и многожильными. Сечение может составлять от 0,08 до 35 мм 2 . Провода можно комбинировать в любом сочетании. Среди преимуществ этой серии с этим уникальным хомутом — простота установки, а также надежность соединений. К недостаткам клемм «Ваго» отзывы относят достаточно высокую цену.

    Применение

    Терминал может использоваться с индуктивными датчиками движения, для подключения электродвигателей, осветительного оборудования, в том числе специального, для электрических машин, насосов, электросчетчиков.

    Также эта система популярна в системах типа «Теплый пол», в электроотопительной технике, в слаботочных домофонах и системах управления дверьми. Ну и, конечно же, этот продукт незаменим для временных соединений.

    Особенности серии

    Изделие изготавливается без пасты и предназначено для комбинированного соединения различных проводов сечением от 0,08 до 4 мм 2 . При этом допустимый ток составляет 35 А, а максимальное напряжение до 380 В.Посмотрите, как выглядят клеммы «Ваго» — фото позволяет убедиться в правдивости описания.

    Для подключения алюминиевого провода необходимо купить пасту и вставить ее в соответствующий разъем. Модели 222-412-415 многоразовые. Клеммы «Ваго 224» предназначены для быстрого подключения осветительных приборов без использования инструментов. Изделие надежно защищает от оголенных проводов. К клемме можно подключить два или три провода из меди или алюминия сечением от 0,5 до 2,5 мм 2 .Гнездо для алюминиевого шнура содержит пасту.

    Fit-Calm

    Также является инновационной разработкой компании. Здесь используется специальный врезной контакт. Отзывы говорят о том, что он помогает выполнить монтаж без необходимости зачистки проводников. Это делает работу по установке еще проще и быстрее.

    Клеммы бытовые

    Для бытового использования можно применять модели из групп 222, 224, а также 773. Изделия из серий 243 и 862 используются значительно реже.

    Как пользоваться

    Быстрая установка – главное преимущество, которым обладают клеммы «Ваго». Как монтировать, посмотрим. Одна клемма — один контакт. При использовании модели из серии 773 провод зачищается от изоляции на длину 12 миллиметров и вставляется в розетку – все готово. Модель 222 ничем не отличается. Но провод зачищен на 10 мм, и чтобы вставить в розетку, надо открыть оранжевый рычажок.

    Главное правильно подобрать сечение провода и рассчитать необходимую клеммную колодку исходя из мощности и токов.Если выбирать прибор наобум, то это может быть причиной того, что плавятся клеммы «Ваго» на люстре.

    Опыт использования

    Отзывы отмечают многоразовость терминалов. Их можно использовать с разными типами проводов. Гарантийный срок — более пяти лет. Однако в отношении клемм, предназначенных для проводников сечением более 2,5 мм 2 , необходимо внимательно относиться к установке. Да, в конструкции есть специальная пружина. Но если провод немного перекосится, искривится или деформируется, то площадь контакта будет минимальной.В результате терминал нагревается. При увеличении силы тока возможно плавление. Поэтому чем толще проволока, тем тщательнее нужно проверять крепления. Важным условием является максимально плотное прилегание элемента к площадке контакта. Только так терминал не будет перегреваться и сможет выдерживать повышенные нагрузки.

    Заключение

    Итак, мы выяснили, что из себя представляют клеммы «Ваго». Как видите, это очень удобный способ соединения проводов разного сечения.Отзывы положительно характеризуют этот продукт.

    р>>

    патентов переданы производственной компании Scovill

    Номер патента: 4055876

    Abstract: Бегунок с застежкой-молнией имеет корпус и ромб предпочтительно из формованных пластиковых деталей. Детали скрепляются между собой застежкой-молнией.Как правило, корпус ползунка имеет головку, а ромб — отверстие или гнездо. За одно целое с ромбом отлит изогнутый запирающий рычаг, а язычок предпочтительно выполнен из пары шнуров с разнесенными крестовинами. Язычок снабжен анкерным концом, предназначенным для защемления под внутренними фланцами в верхней части гнездового отверстия, причем одна из поперечин расположена под стопорным рычагом для подъема рычага во время вытягивания язычка. Вышеупомянутый анкерный конец предотвращает перенапряжение фиксирующего рычага, поглощая тянущее усилие, выходящее за пределы заданного ограниченного значения, приходящегося на рычаг.

    Тип: Грант

    Подано: 7 июня 1976 г.

    Дата патента: 1 ноября 1977 г.

    Правопреемник: Производственная компания Сковилл

    изобретателей: Уолтер Томас Акерманн, Джеремиас Энтони Мартинс

    Ваго за алюминий.

    Какое соединение проводов надежнее

    Страница 1 из 3

    Для соединения проводов внутренней электропроводки профессиональные электрики и домашние мастера все чаще используют пружинные клеммы от WAGO. Попробуем разобраться, в чем секрет успеха этих электротехнических изделий. Остановимся на наиболее распространенных сериях клемм, покажем правильный способ их применения на примере сборки типовой распределительной коробки.

    Общая информация о производителе и конструкции терминала.

    Началом активного развития компании WAGO (WAGO Kontakttechnik GmbH & Co. KG) считается далекий 1951 год. В этом году на одной из специализированных выставок в Германии компания WAGO представила свои первые терминалы на основе пружин. С тех пор основным направлением деятельности компании является технология подпружиненных контактных зажимов в различных областях электроники. В 1973 году компания WAGO изготовила первые малогабаритные клеммы для распределительных (клеммных) коробок и получила разрешения на их широкое применение. На сегодняшний день WAGO является мировым лидером по производству пружинных клемм и соединителей для широкого спектра изделий, используемых в электромонтаже и микроэлектронике.

    Основными преимуществами пружин по сравнению с резьбовым соединением являются, во-первых, высокая вибростойкость получаемого соединения, во-вторых, постоянное давление (прижатие) в месте контакта, позволяющее компенсировать пластическую деформацию металлические провода.

    Клеммы обеспечивают компактную, международно-сертифицированную проводку, допускают повторное подключение нескольких проводов, имеют отверстия для доступа к токоведущей шине с помощью измерительного щупа.Практически все серии терминалов WAGO при установке не требуют использования специализированных инструментов.

    Клеммные контактные группы состоят из двух частей: шины и пружины. Шина изготовлена ​​из луженой меди, благодаря лужению защита от коррозии и увеличение площади электрического контакта. Плоская пружина имеет сложную форму, изготовлена ​​из аустенитной стали хромоникелевого сплава, что позволяет добиться необходимой упругости.

    Электроизоляционный корпус клемм выполнен из модифицированного полиамида «ПА 6.6” и “PA 6.4” или поликарбонат. Это негорючие, самозатухающие материалы с широким диапазоном рабочих температур, устойчивые к ГСМ и атмосферным воздействиям.

    Два типа контактных групп.
    НАЖИМНАЯ ПРОВОДА®

    Плоская пружина контактной группы этого типа выполняет две функции: оказывает необходимое давление на провод, прижимая его к токоведущей шине, и предотвращает самопроизвольное отсоединение провода благодаря своему особому расположению.Пружина расположена под пологим углом к ​​проводу, поэтому вынуть провод из контактной группы намного сложнее, чем вставить. При снятии проволоки пружина своей лицевой стороной (торцом) врезается в проволоку. Особенностью контактной группы типа PUSH WIRE является то, что она не располагает к частому вытягиванию проволоки, так как это повреждает поверхность проволоки и иногда может вызвать деформацию пружины. При соединении провода пружина оказывает слабое сопротивление, но его достаточно для создания затруднений при введении многопроволочного. Соединение же полноценного многопроволочного провода с гибкостью, без использования жесткого наконечника, совершенно невозможно.



    Контактная группа PUSH WIRE.

    КЛЕТОЧНЫЙ ЗАЖИМ®

    Данная конструкция контактной группы разработана с учетом многократного переподключения провода. Плоская изогнутая пружина имеет прямоугольное окно для ввода провода с одной стороны и токоведущую шину с другой. Силой упругости она прижимает провод и шину друг к другу.При нажатии на верхнюю часть пружины окошко приоткрывается, и появляется возможность без усилий вставить или вынуть провод. За счет этого в контактную группу типа CAGE CLAMP можно легко вводить провода любого класса гибкости.



    Контактная группа CAGE CLAMP.
       Красная стрелка показывает точку и направление силы, приложенной для сжатия пружины, чтобы открыть окно, перед извлечением или вставкой провода.

    Типы проводов.
    Клеммы

    WAGO в зависимости от модели применяются для соединения электрических проводов определенных типов и диапазонов сечений. На рисунке приведен полный перечень проводов, разрешенных для подключения к строительно-монтажным клеммам конкретной модели.


    1. Алюминиевый одинарный провод; 2. Медный одинарный провод;
       3. Многопроволочный медный; 4. Многожильный луженый;
       5. Многопроволочный наконечник на втулке;
       6. Многопроволочный со штыревым наконечником.

    Строительные и монтажные клеммы WAGO для распределительных коробок.

    Серия 773-30x.

    В эту серию входят терминалы, которые были одними из первых на российском рынке и поэтому на сегодняшний день считаются эволюционно устаревшими.Клеммы в первую очередь разработаны для соединения алюминиевых проводов, о чем написано внутри, но допускают использование и медных проводов. Модельный ряд состоит из четырех продуктов в темно-сером полиамидном корпусе.

    Технические характеристики терминалов WAGO серии 773-30x.

    Модель терминала 773-302 773-304 773-306 773-308
    Количество входов 2 4 6 8
    Внешний вид и размеры



    Наличие геля кварцевой пасты да
    Тип контактной группы Толкающая проволока
    Типы подключаемых проводов Одножильный провод

    24 А при 300 В (Bv)
    24 А при 400 В (ABS, CCA, FIMKO, GL, LR, NEMKO, RMR, SEMKO)
    85°С



    Клеммы серии 773-30x.



    На корпусе клемм видны символы, напоминающие модель изделия, длину зачистки провода, максимальную силу тока,
       максимальное рабочее напряжение и другие.


    На заднем конце клеммы находится одно или несколько отверстий (в зависимости от модели) для датчика измерительного устройства (фото слева).
    Наличие заполнения кварцевой пастой и кварцевой пастой
    легко определяется визуально (фото справа).


    Длину зачистного провода можно контролировать с помощью маркировки на самой клемме.



    Открывание клемм WAGO с помощью тонкой плоской отвертки (подходит для многих серий клемм). Таким способом можно удалить изнутри кусок провода, оставшийся там после его неудачного отсоединения.

    Клеммы


    WAGO позволяют соединять провода из разнородных металлов:
       в контактной группе типа PUSH WIRE, клеммы WAGO 773-306 одновременно медные и алюминиевые провода.

    Серия 773-32x.

    Усовершенствованные по сравнению с предыдущей серией терминалы. Их главная особенность — частично прозрачный корпус, благодаря которому стало возможно визуально оценить глубину введения провода. Все клеммы этой серии поставляются без кварцевой пасты. Модельный ряд состоит из четырех изделий в корпусе из поликарбоната с разноцветными вставками. Цвет вставки привязан к модели терминала.

    Технические характеристики терминалов серии WAGO 773-32x.

    Модель терминала 773-322 773-324 773-326 773-328
    Количество входов 2 4 6 8
    Внешний вид и размер



    Наличие геля кварцевой пасты Нет
    Тип контактной группы Толкающая проволока
    Типы подключаемых проводов Однопроволочный
       Многопроволочный низкий уровень гибкости
    Допустимое сечение одножильных проводов 0. 75 — 2,5 кв. мм (18 — 12 AWG)
    Допустимые сечения многожильных проводов 1,5–2,5 кв. мм (16–12 AWG)
    Максимальный рабочий ток при указанном напряжении (согласно стандарту испытаний) 20 А при 600 В (UL, CSA)
    24 А при 300 В (Bv)
    24 А при 400 В (ABS, CCA, GL, KEMA, LR, NEMKO,? VE, RMR, SEMKO)
    Максимальная долговременная рабочая температура 85°С




    Клеммы серии 773-32x.

    Данная статья написана в продолжение темы, начатой ​​Александром Молоковым. В странах Европы клеммные колодки WAGO являются наиболее популярным способом соединения проводов. Мы до сих пор относимся к ним с очень большим подозрением, хотя о них знают все, кто профессионально занимается монтажом бытовой электропроводки. Клеммы, разъемы, колодки «вага», «ваги» уже прочно вошли в словарь современного электрика.

    В этой статье разберемся, как устроены клеммники WAGO. Разберемся на примере самой популярной и универсальной серии — WAGO 222 . Эти терминалы используются. для соединения и разветвления медных одножильных и многожильных проводов. Клеммные колодки WAGO 222 можно использовать как для подключения осветительного оборудования, так и для установки в распределительных коробках.


    В клеммной колодке используется специальный зажим с плоской пружиной CAGE CLAMP .

    На рисунке: 1 — Зажим CAGE CLAMP из пружинной хромоникелевой стали создает высокое запрограммированное усилие зажима, которое автоматически подстраивается под сечение проводника и не зависит от обслуживающего персонала.2 — CAGE CLAMP прижимает проводник поверхностно, не повреждая его. 3 — Несущая рейка из электролитической меди с мягкой, луженой поверхностью, с газонепроницаемым покрытием контактной поверхности проводника. 4 — Концентрация прижимной силы на контактной поверхности обеспечивает высокое контактное давление.

    Материалы для изготовления терминала ВАГО

      Простота использования.

      Сокращение времени на электромонтаж (это особенно важно при больших объемах работ)

      Каждый проводник имеет отдельную клеммную колодку.

      Качество соединения не зависит от аккуратности электрика.

      При соединении проводов с помощью клеммников WAGO жилы не повреждаются.

      Надежная защита от случайного прикосновения к токоведущим частям соединения.

      Гарантированная надежность контактов, исключающая короткое замыкание и нагрев в месте соединения.

      Безопасность и порядок в распределительной коробке.

    При подготовке статьи использовались каталоги WAGO.

    Замена винтовых зажимов для проводов на пружинные клеммы компании Wago превратила соединение проводов в одно удовольствие: на протяжении многих лет о клеммниках Wago отзывы пользователей во всем мире исключительно положительные. Плюсы, которые дает любой разъем провода wago, очень серьезные:

      достаточно просто вставить провод в саморез, и прижимать его винтом не нужно, благодаря чему скорость монтажа увеличилась в разы;

      клеммы

      хорошо изолируют концы проводов, которые не требуется дополнительно обматывать изоляцией;

      появилась возможность соединения между собой алюминиевых и медных жил, многожильных с мобилитом;

      легко разобрать и собрать схему по-разному, а для измерения ее параметров даже разборка не требуется, так как есть возможность подвести щуп прибора к контакту через специальное отверстие в клемме;

      Клеммы

      имеют небольшие размеры и занимают даже меньше места, чем обычные скрутки или шипы.

    Способ соединения, предложенный компанией, стал настолько популярен, что она организовала производство клеммников на нескольких заводах, расположенных в разных странах мира.

    Как использовать клеммы

    Рассмотрим, какие бывают клеммы Wago, как пользоваться их различными видами. Все их разновидности можно разделить на два типа – цельные и разъемные.

    Учитывая неразъемные клеммы Wago, как пользоваться, учить никого не придется.Просто вставьте провод в клемму и все. Монолитный провод (многожильный таким образом соединить нельзя) попадает под пружину, которая зажимает его и не дает двигаться назад. Можно, конечно, открутить обратно, но терминалом второй раз пользоваться будет невозможно.

    Фиксированные клеммники Wago технические характеристики Они очень просты: могут различаться диаметрами и количеством соединяемых между собой проводников. Для лучшего контакта и защиты существуют модели клеммных колодок, заполненных токопроводящей пастой. Такие клеммники Wago отзывы вызывают буквально восторженные: вставил провод одним движением и забыл навсегда!

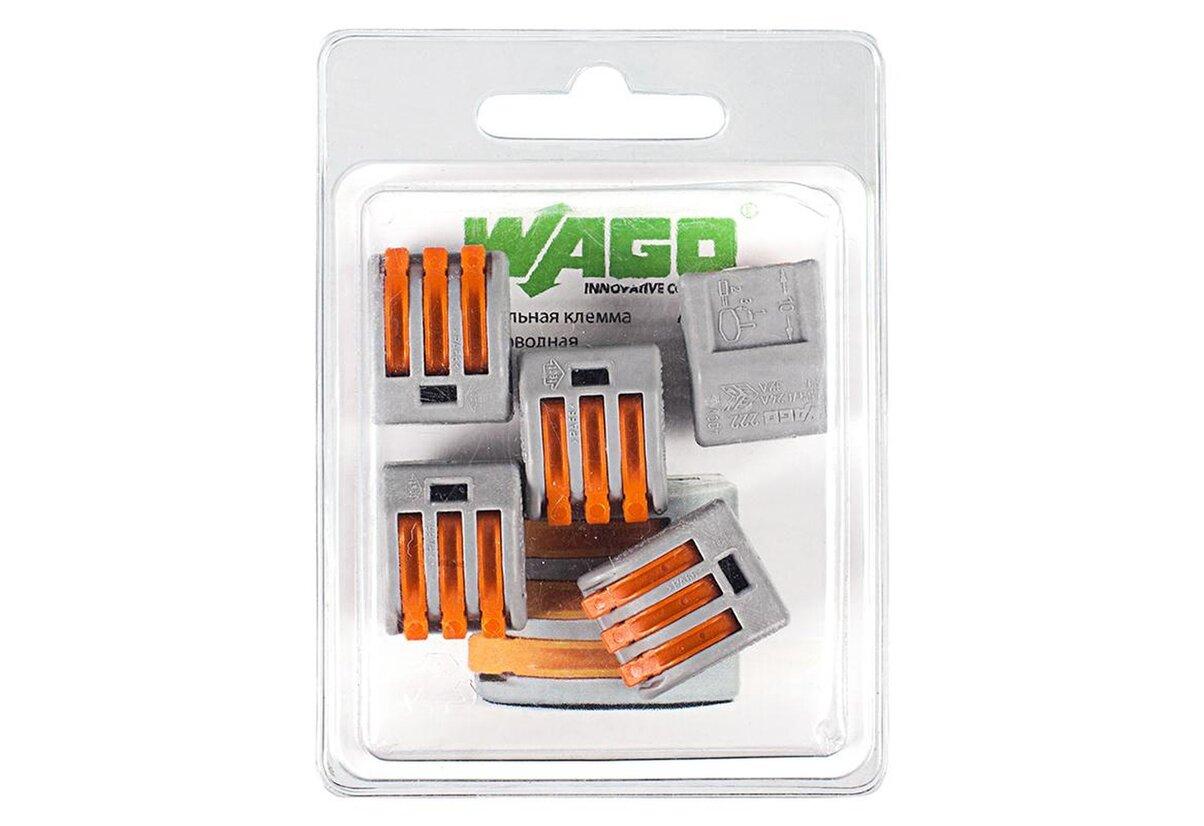

    Обратите внимание на сплит-терминалы Wago: как пользоваться тоже понятно с первого взгляда. Над каждым контактом находится рычажок оранжевого цвета. Если его сжать, можно вставить проводник, как монолитный, так и многожильный. Опускание рычага приводит в действие зажимную контактную пружину.

    Итак, если перед вами соединительная клемма Wago, как пользоваться, понятно и без инструкций: отпустить рычаг, вставить провод, опустить рычаг.Соединение готово.

    Материалы клеммной колодки

    Все провода, вставленные в клемму, внутри соединены между собой медной пластиной со свинцово-оловянным покрытием, препятствующим воздействию коррозии. Прижимные пружины не ржавеют: их материал — аустенитная хромоникелевая сталь. Корпуса изготовлены из полиамидного пластика, способного выдерживать нагрев до 170 o C и относящегося к самозатухающим материалам. При необходимости соединения проводников из другого материала, например, меди с алюминием, целесообразно дополнительно использовать токопроводящую пасту, наличие которой в корпусе клеммника исключает электроэрозионное разрушение проводов.

    Применение клеммной колодки

    Наиболее часто используемые клеммы для клеммных коробок: Wago — это самое удобное устройство, позволяющее успешно работать в таких стесненных условиях. Клеммная коробка имеет небольшие размеры и в ней необходимо соединить концы нескольких проводов между собой. Удалите длинные концы — тогда они не поместятся в коробку. Оставив концы покороче — их будет очень неудобно скручивать между собой, а потом изолировать.

    Разобравшись, что такое клеммники Wago, как ими пользоваться, понимаешь, что лучше сложно придумать. Можно оставить минимум концов проводников, снять изоляцию на несколько миллиметров специальными клещами, а затем просто вставить их в клеммники. На этом все этапы установки можно считать завершенными. Чаще всего клеммные коробки Wago можно использовать одноразовые, неразъемные, ведь обычно такие коробки остаются целыми до капитального ремонта или до аварийной ситуации.

    Компания производит различные варианты терминалов. Вот, например, двусторонний соединительный терминал Wago — как пользоваться тоже сразу понятно. С одной стороны проводник вставляется в постоянное соединение, а с другой — в разъемное. Это удобно, например, при монтаже потолочного освещения, когда провода люстры входят в неразъемную клеммную колодку, а затем выходящий из потолка шнур питания подсоединяется к другой ее стороне. При необходимости его легко отсоединить, снять люстру для чистки, ремонта или просто замены.

    Зажимы 773 и 273 предназначены для соединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. коробки.

    Наименование Сила тока (А) Количество подключаемых проводов Диапазон сечений (мм²) Наличие контактной пасты
    773-322 (фото 1) 25 2 1,0-2,5 без пасты
    773-324 (фото 2) 25 4 1,0-2,5 без пасты
    773-326 (фото 3) 25 6 1,0-2,5 без пасты
    773-328 (фото 4) 25 8 1,0-2,5 без пасты
    773-302 (фото 5) 25 2 1,0-2,5 с макаронами
    773-304 (фото 6) 25 4 1,0-2,5 с макаронами
    773-306 (фото 7) 25 6 1,0-2,5 с макаронами
    773-308 (фото 8) 25 8 1,0-2,5 с макаронами
    273-503 (фото 9) 25 3 1,5-4,0 с макаронами

    клеммные колодки wago: (тип 224)

    Клеммы 224 предназначены для соединения и ответвления одножильных и многожильных проводов из меди и алюминия в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Клеммы используются для подключения осветительного оборудования.

    Клеммы wago

    : основные характеристики

    Клеммы wago

    : (тип 222)

    Зажимы 222 предназначены для соединения и разветвления одножильных и многожильных проводов из меди в электрических цепях переменного тока частотой 50 Гц и напряжением до 380 В. Для проводников из алюминия эти зажимы заполняют токопроводящей пастой. Универсальные клеммы, используемые как для подключения осветительного оборудования, так и для установки в распределительных коробках.

    Клеммы wago

    : основные характеристики

    Клеммы wago: Серия Micro (тип 243)

    Клеммы серии micro WAGO 243 предназначены для соединения одножильных медных проводников. Они широко используются в распределительных коробках слаботочных цепей видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов можно собирать в блоки по несколько клемм. Клеммы wago

    : основные характеристики

    Наименование Ток (А) Количество соединений Сечение проводника (мм²) Цвет
    243-204 6 4 0,6-0,8 темно-серый
    243-304 6 4 0,6-0,8 светло-серый
    243-504 6 4 0,6-0,8 желтый
    243-804 6 4 0,6-0,8 красный
    243-208 6 8 0,6-0,8 темно-серый
    243-308 6 8 0,6-0,8 светло-серый
    243-508 6 8 0,6-0,8 желтый
    243-808 6 8 0,6-0,8 красный
    Адаптер количество клемм
    243-112 4
    243-113 6

    клеммные колодки wago: четырехпроводные клеммы (тип 862)

    Клеммы

    WAGO серии 862 предназначены для соединения медных одножильных и многожильных проводников. Используется при подключении устройств и устройств. Закрепите винтами на плоской поверхности.

    Применение специальных приспособлений, называемых клеммными колодками Wago, обеспечивает надежное соединение пучков кабелей различного сечения. Зажимы Wago — самый популярный вид современных монтажных устройств в электротехнике.

    Появление на рынке электротоваров популярных клеммников фирмы Ваго, производящей контактные системы, вызвало повышенный интерес компаний, занимающихся электромонтажными работами.Электрики особенно оценили надежность контактов и простоту монтажных операций.

    Клеммы Wago представляют собой зажимы с плоской пружиной из аустенитно-хромоникелевой стали с пружинными характеристиками, способными создавать программируемое усилие. Необходимая сила давления создается автоматически в зависимости от сечения и материала сердцевины. Плоско-пружинный зажим равномерно давит на всю контактную поверхность, что гарантирует отсутствие высокого переходного сопротивления. Материал несущей рейки – электролитическая медь с мягкой луженой поверхностью.

    Требования к фирменным устройствам

    Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей компании.

    Требования, которым соответствуют клеммники Ваго:

    • безопасность;
    • виброустойчивость;
    • надежность;
    • полученных соединений не требуют дальнейшего обслуживания;
    • отсутствие специальных навыков для установки.

    Применение новейших технологий при изготовлении пружинных зажимов способствует выполнению перечисленных требований. Действия электрика не нарушают усилия пружинного зажима, которым прижимается соединительный провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы помещаются в подготовленные пазы, корпус запирается защелкой.

    Типы клеммных устройств

    В зависимости от способа соединения клеммные колодки Wago делятся на следующие категории:

    1. Зажимы Vago одноразовые.
    2. Многоразовые клеммные колодки.
    3. Клеммы Wago, обеспечивающие контакт кабелей без удаления изоляционных материалов.

    Зажимы первой категории используются для разовых электрических соединений, не требующих дальнейших боев. Для соединения достаточно вставить зачищенные концы проводников в соединительный узел до упора; внутренний зажим вгрызается в сердцевину и не дает выйти. Не рекомендуется разбирать полученные контакты во избежание поломки клеммы.

    Для создания электрических контактов проводов различного сечения, материалов, конструкций применяются многоразовые зажимы. Эти клеммы универсальны, имеют зажимной механизм оригинальной конструкции, позволяющий фиксировать пучок вен с помощью рычага. Зажим в виде клетки может создать достаточное усилие, чтобы удерживать размещенные в нем кабели. Чтобы отсоединить проводники, откройте фиксирующий рычаг или вставьте отвертку, чтобы ослабить зажимной механизм.

    Клеммы Wago с изолированными проводами также можно снять и использовать повторно. Корпус устройства снабжен отверстием для вставки специальной контрольной вилки диаметром 2 мм для проверки силы тока в принимаемой электрической цепи и электрических параметров без нарушения целостности собранного узла.

    Важно, чтобы при установке клеммная колодка Wago располагалась так, чтобы впоследствии к ней был свободный доступ.

    Достоинства и недостатки концевых механизмов Ваго

    В концевых зажимах Ваго изоляционным материалом является полиамид, обладающий способностью нейтрализовать коррозионные процессы, самопроизвольно гасить пламя, выдерживать температуры от +220°С до –35° С.

    Соединение, полученное с помощью клеммы Wago, имеет много преимуществ:

    • отдельный клеммный зажим, фиксирующий каждый провод;
    • недоступность элементов, находящихся под напряжением, исключаются случайные прикосновения к ним;
    • качество разводки не зависит от силы нажатия и квалификации мастера;
    • усилие зажима клеммы соответствует сечению кабеля, что исключает повреждение и деформацию жил;
    • надежность полученного соединения;
    • повышенная устойчивость к вибрации и механическим повреждениям;
    • устранение окислительных процессов на стыках за счет газонепроницаемости;
    • малые размеры;
    • полученные соединения не требуют дальнейшего ухода.

    В домах, где электропроводка состоит из алюминиевого кабеля, часто возникает необходимость подключения приборов медными токоведущими проводами. При обычной скрутке в местах контакта различных металлов происходит появление на алюминиевых проводниках характерной оксидной пленки. Оксидная пленка способствует разрушению алюминиевого провода и возникновению короткого замыкания.

    Приборы Ваго применяются для смешанной сборки, независимо от электрохимической несовместимости алюминия и меди.Использование фирменных клеммных колодок обеспечивает высокое качество, безопасность и длительный срок службы комбинированного контактного узла.

    Терминал Wago имеет один недостаток — это высокая стоимость.

    Монтажные операции при установке фирменных зажимов

    Наиболее частое применение клеммных колодок фирмы Ваго встречается при монтаже электропроводки в распределительных коробках и щитках, соединениях осветительных приборов, бытовой техники. С помощью фирменных приспособлений можно создавать соединения из одножильных и многожильных проводов.

    Аварийные ситуации чаще всего возникают в местах соединения нескольких проводов. Это связано с возникновением переходных сопротивлений в местах соединения. Большое значение имеет выбор подходящих разъемов для соединения проводов с учетом следующих требований:

    • отсутствие винтовых соединений;
    • длительный срок службы;
    • устойчивость к вибрациям, высоким температурам;
    • повышенные изоляционные свойства;
    • огнеупорные материалы;
    • согласование напряжения и силы тока в сети.

    Как пользоваться терминалами wago? Коммутация электрических проводников с помощью клеммы Ваго осуществляется в несколько операций:

    • зачистка кабеля от изоляционного материала на расстоянии 10-15 мм;
    • перемещение зажима в виде флажка в верхнее положение;
    • вставить сердечник в клемму, продвигать без усердия до упора;
    • блокировка зажима при перемещении его в нижнее положение, с закреплением проводов в клемме.

    В клеммах Ваго есть заливка специальной контактной пасты. Алюминиевые жилы автоматически теряют оксидную пленку и получают смазку, защищающую от окислительных процессов. Если перед монтажом смонтированных алюминиевых тросов замечены признаки окисления в виде потемнения; следует провести тщательную механическую очистку.

    Удельное давление, которое создается в месте контакта, способствует прочной фиксации поверхностей уложенных проводников в слое мягких металлов — свинца и олова, из которых состоит несущий рельс.Это придает полученному соединенному узлу виброустойчивость, надежность и предохраняет место контакта от разрушающего действия коррозии.

    Если вы нашли ошибку, выделите фрагмент текста и нажмите Ctrl + Enter .

    Купеле Штос | www.slovago.sk

    Kúpele Štós
    В очаровательном котле юридического лица Slovenska, в одинокой мужской природе, plnej voňavých jedlí a smrekov na hranici Spišského rudohoria and Slovenského krasu s rozprestierajú kli.
    Kúpele Štós majú viac ako 130 ročnú históriu. В Купелех Стос бола дана до превадзки (1963) и выуживана на леченых первых классицких финских саунах на уземи бывшем Ческословенска, кто по реконструкции и модернизации служения своею учению.
    Купеле Штос на первом климатическом купеле, который Вам поможет WELLNESS в незатянутых чистых водах. Pokúsili sme sa skĺbiť rokmi overené účinky Kúpeľov Štós s потребами sučasnej onáhľanej doby. Preneste sa preto do prostredia krištáľovo čistých prameňov s vôňou lesných živíc a načerpajte nové sily v atraktivnom horskom prostredí.
    Приправили смешение потешений перед Вашей душой и телом — жизненный водный свет с базой, который посильни Ваша сила и приведие Ваш организмус до ровных.
    Комплекс водных и парных купелей со множеством аттракционов: былинковая, эвкалиптовая и финская баня, витальный душ, водная цеста, гидромассажная база, тепидарий. В нерешенном порядке купелов си мате можно выполнить процедуру.
    Ак túžite naplno precítiť nedotknutú prírodu Slovenského krasu je Vám k dispozícii viacero turistických tras priamo s nástupom z kúpeľov. Климатические условия в купелях, ставшие известными СПЕЛЕОТЕРАПИИ – уникальными источниками в ближних ясовских ямах. Kúpele majú v tejto liečbe dlhodobú tradiciu s veľmi dobrými liecebnými vysledkami. Jedná sa o prírodné ihalatorium, ktoré zvyšuje odolnosť organizmu a pomaha predchádzať prechladnutiam.
    Скучный ключ, указанный в торговом центре в купальном парке, который специализируется на 200 других экзотических древинах.
    По прибытии стрейвеном дні в пріроде Воловскич врхов и познанім историческим сквостів околія зрелаксуйте въ модерном плавецкомъ базене.

    Kúpeľný дом KOMPORDAY — Objekt situovaný v центр kúpeľov jedno dvojposteľové izby так samostatným sociálnym príslušenstvom ро podstatnej stavebno-technickej investícii Moderne gastronomické центр: Reštaurácia, kaviareň s veľkoplošnou TV projekciou, Салоник, školiaca miestnosť vodoliečba, elektroliečba, ordinácie lekárov, spoločenská местность, книжница, фитнес-центр, жизненно важный водный свет.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
