Вентилятор с таймером схема подключения – 3 схемы подключения вентилятора в ванной

Содержание

Как подключить вентилятор с таймером | Полезные статьи


Понравилось видео? Подписывайтесь на наш канал!

Как правило, естественная вентиляция в домах старой постройки не выдерживает никакой критики. Она не может поддерживать нужный уровень влажности, не гарантирует отсутствие неприятных запахов и не может правильным образом организовать циркуляцию воздуха. В таких условиях наиболее рациональным решением является установка вытяжных вентиляторов.



Существует несколько видов подобных устройств, которые отличаются конструкцией рабочих органов и мелкими дополнительными устройствами. Распространенным типом приборов является вытяжной вентилятор с таймером. Встроенный таймер позволяет включать прибор одновременно с включением освещения в ванной комнате и выключать через определенное время после его выключения. Благодаря этому отпадает необходимость следить за вытяжкой, оптимальные условия внутри помещения будут поддерживаться автоматически.

Основные особенности вентиляторов с таймером

Вентилятор следует подключать к отдельной распределительной коробке или напрямую вести к распределительному щитку.

Для подключения понадобится прокладка дополнительных проводов, ведущих к вентилятору с таймером от выключателя управляющего освещением.

Таймер нужно всего один раз настроить на подходящий режим работы, и он будет работать в этом режиме постоянно, не требуя дальнейшей корректировки параметров.

Сам таймер – несложный прибор и он ненамного повышает стоимость всего устройства.

Советы, как подключить вентилятор с таймером

Принципиальная схема работы вентилятора выглядит следующим образом: человек, входя в помещение, где установлен прибор, включает освещение, вместе с которым включается и сам вентилятор. Выходя из помещения, свет отключается, но вентилятор продолжает свою работу и функционирует он ровно столько времени, сколько было указано при настройке таймера.

Для того, чтобы подключить вентилятор нужно подвести к прибору 3 провода: постоянную фазу основного питания, эта фаза не будет прерываться никакими выключателями, за исключением автоматического выключателя в электрическом щитке; управляющий фазный провод, который приходит от выключателя; нулевой проводник.

При таком способе подключения, включение вентилятора происходит при замыкании второго фазного провода, одновременно с этим будет происходить включение освещения. При выключении, фаза со второго провода пропадает, и свет выключается, но вентилятор продолжает работать благодаря наличию первого постоянного фазного провода, который остается подключенным до тех пор, пока его не разомкнет сработавший таймер.



cable.ru

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла. Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

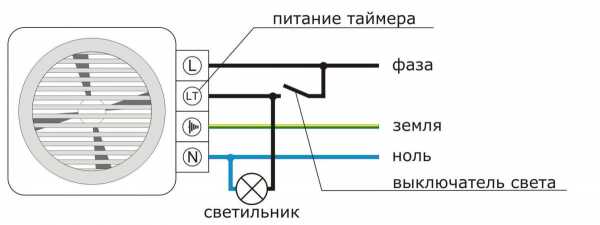

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

jelektro.ru

Схема подключения вытяжного вентилятора — инструкция по установке, порядок соединения проводов

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Содержание статьи

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

На электрическом кабеле, с которым придется работать, не должно быть напряжения.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

  • L — фаза;
  • N — ноль;
  • PE — земля;
  • LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Большинство схем касается трехпроводной проводки с заземлением. При наличии старой, двухпроводной электропроводки со схемы выпадает проводник заземления.

Особенности стандартного подключения контактов устройства:

  • Земля и ноль подсоединяются напрямую с распределительной коробки.
  • Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Важно! Устройства для вытяжки следует подключать к сети через легкоплавкие предохранители в распределительном щитке.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

  • На клемму N подводят ноль.
  • На L — фазу.
  • Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

  • Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
  • Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После подключения проверяют надежность соединений.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

  • Жилу N от питающей сети подключают к нулевой жиле вытяжки.
  • Фазу питания соединяют с входящим контактом выключателя.
  • Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

  • Нулевую жилу питания соединяют с нулем осветительного прибора.
  • Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

Т С

ventilsystem.ru

Вентилятор с таймером для ванной комнаты: выбор и подключение




Принудительная вентиляция ванной комнаты в большинстве домов – вещь совершенно необходимая. Как правило, стандартные вытяжки не до конца справляются с удалением влаги из помещения. В результате в ванной повышается уровень сырости, что чревато развитием плесени, грибка и вредных для здоровья бактерий. Чтобы принудительная вентиляция работала максимально эффективно, для ее устройства стоит использовать современные приборы, например, вентилятор в ванную с таймером. Об особенностях этого устройства, методах его выбора и технологии подключения, рассказывается ниже.

Содержание статьи


Принцип работы вентилятора с таймером

Для того чтобы в ванной не скапливалась сырость, в ней должен осуществляться непрерывный воздухообмен. В действующих санитарных правилах даже указана его скорость – 25 куб. м. в час. Однако поддерживать этот параметр силами одной только естественной вентиляции невозможно. Требуется установка дополнительных устройств, увеличивающих скорость воздушного потока.

Естественно, что данные устройства не могут работать непрерывно. Это ведет к перерасходу электроэнергии, да и по большому счету не имеет смысла. Для предотвращения сырости вполне достаточно обеспечить хороший воздухообмен в совмещенном санузле в момент его использования, а также в течение некоторого времени после. Поэтому стандартные вентиляторы обычно подключают таким образом, чтобы они включались одновременно с освещением ванной, и выключались с ним же. Второй вариант монтажа – вывод кнопки включения вентилятора на отдельную панель. В этом случае пользователь сам определяет, когда необходимо включить и выключить прибор.

Рекомендуем узнать об особенностях мебели для ванны бренда Какса-А.

Читайте: какими бывают водопроводные тройники.

Вентилятор с таймером для ванной комнаты действует немного иначе. Нет, он не включается самостоятельно с определенными промежутками, как можно было бы предположить. Данные устройства рассчитаны на два режима работы:

  • вентилятор включается одновременно с выключением освещения ванной и работает еще 15–45 минут после того, как свет погаснет;
  • вентилятор не включается, если свет в ванной горел менее 1,5 минут.

Длительность проветривания пользователь может регулировать самостоятельно. Для этого на корпусе прибора имеется специальный переключатель.

Преимущества устройств с таймером

По сравнению с обычными вентиляторами, устройства с таймером обладают заметными преимуществами. Во-первых, они экономят электроэнергию. Вентилятор, запитанный вместе с освещением, включается даже тогда, когда человек просто заглядывает в ванную на пару минут вымыть руки или загрузить машинку. То есть они работают даже в том случае, если повышенный воздухообмен в помещении не требуется. Модели с таймером начинают работать только в том случае, если ванной пользовались долго. Соответственно, работают они реже и только «по делу».

Во-вторых, используя вентилятор с таймером, хозяин ванной не подвергается действию сквозняка во время приема водных процедур. Устройство начинает работать уже после того, как он покидает помещение. Таким образом снижается риск подхватить банальную простуду, принимая теплый душ.

Далее: вентилятор с таймером более эффективно осушает воздух в помещении. Проветривания в процессе приема водных процедур не всегда достаточно для того, чтобы отвести из ванной всю влагу. Дополнительная вентиляция после процесса позволяет гарантированно устранить весь скопившийся на стенах и в воздухе конденсат.

И последнее: наличие таймера избавляет от хлопот с включением и выключением вентилятора. Нужно просто один раз выставить необходимое время его работы, все остальное прибор делает сам. Этот момент точно оценят люди, привыкшие пользоваться вентилятором с отдельным выключателем.

Как правильно выбрать устройство для вентиляции?

При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:

  • показатель производительности;
  • уровень шума;
  • степень электробезопасности.

Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.

Советуем прочитать, как выбрать шкаф для встроенной стиральной машинки.

Читайте: какие виды водопроводных труб сегодня есть в продаже.

Узнайте, что такое разрыв струи канализации.

Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.

Совет: лучше выбрать прибор, производительность которого несколько превышает расчетный показатель.

К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ. Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время.

Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.

Совет: из существующих моделей устройств для вентиляции с таймерами наиболее надежными считаются Vortice M 100/4 AT и Elicent E STYLE 100 PRO T.


Как подключить вентилятор с таймером?

Лучший момент для установки нового вентилятора – капитальный ремонт ванной комнаты. В этом случае можно проложить скрытую электропроводку и избавить себя от необходимости делать отверстия в уже уложенном кафеле. Однако, если отделка помещения давно закончена, а установить прибор надо, допускается устройство внешней проводки. В этом случае ее необходимо будет поместить в специальные пластиковые короба, которые крепятся на стену с помощью саморезов или клея.

Схема подключения вентилятора с таймером в ванной немного отличается от схемы монтажа обычного прибора. В распредкоробку заводят кабель питания. От коробки к выключателю освещения прокладывают двужильный провод. К осветительным приборам от выключателя кидают тройной кабель, а к вентилятору подводят четырехжильный шнур.

Подключают провода следующим образом:

  • ноль питания, светильника и вентилятора зачищают и соединяют скруткой;
  • фазу вентилятора, питания и выключателя скручивают вместе, предварительно зачистив;
  • землю питания, светильника и вентилятора скручивают между собой, зачистив;
  • фазу светильника, провод питания таймера и ноль от выключателя зачищают и скручивают вместе;
  • проверяют работоспособность системы;
  • все скрутки пропаивают, опрессовывают, устанавливают на каждую дополнительную изоляцию.

После этого все провода укладывают в распредкоробку. Существуют и другие схемы соединения, но эта, по мнению профессиональных электриков, является наиболее надежной.

При отсутствии опыта проведения подобного рода работ лучше пригласить для их выполнения профессионала.

provanny.com

Пошаговая установка вытяжного вентилятора в ванной с выключателем. Схема подключения вентилятора в ванной с таймером. Схема подключения вентилятора в ванной с таймером

через выключатель, со встроенным таймером и датчиком влажности

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности: отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла. Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни.

jelektro.ru

Схема подключения вытяжно

les66.ru

Как подключить вентилятор в ванной, туалете и на кухне

Подключить вытяжной вентилятор на кухне, в ванной комнате или санузле несложно, поэтому после покупки вентилятора можете смело приступать к его подключению своими руками. Только всегда соблюдайте меры предосторожности. отключайте соответствующий автомат в электрощите и приступайте к работе только после того, как убедитесь в отсутствии напряжения на электрическом кабеле, с которым будите работать.

При подключении вытяжного вентилятора в квартире или частном доме применяются 4 основные схемы. Мы подробно рассмотрим каждую из них. Выбор схемы зависит от типа помещения и от выбранной Вами модели вентилятора. Учитывайте, что все схемы касаются подключений в трехпроводной электропроводке с заземлением, если же Вас старая 2-ух проводная, тогда все подключается аналогично- только со схемы выпадает третий заземляющий проводник.

Как подключить вентилятор в туалете

Для подключения вентилятора в туалете подойдет самая простая схема одновременного включения вентилятора с освещением санузла.Ноль и земля с распределительной коробки подключаются напрямую, а фаза с той же скрутки после выключателя, с которой уходит фазный провод на светильник в туалете. Можно подключить вентилятор параллельно от светильника, находящегося в ванной комнате. Для этого просто с него берем фазу, ноль землю для подключения вентилятора.

По этой схеме одновременно с включением светильника будет запускаться и работать и вентилятор. Но такая схема не очень удобна, потому что после выключения света перестает работать и вентилятор, не успев при этом удалить неприятные запахи. Я рекомендую использовать вторую схему.

Электрическая схема подключения вентилятора от двух клавишного выключателя

Для подключения вытяжного вентилятора на кухне или в туалете прекрасно подходит разделение включения светильника и вентилятора при помощи установки двухклавишного выключателя. Одна клавиша будет включать освещение, а вторая- отдельно вентиляцию. Данная схема подключения вытяжного вентилятора чаще всего используется в квартирах, потому что она позволяет отдельно включать вентилятор только когда это необходимо.

Схему подключения через двухклавишный выключатель будет сделать немного сложнее. Фаза с распределительной коробки приходит на выключатель, далее она коммутируется через два контакта и уходит отдельно на светильник и вентилятор. Ноль и земля (на схеме не показана) с распаячной коробки уходят сразу напрямую на светильник и вентилятор. Для подключения по этой схеме потребуется проложить отдельный третий провод от выключателя до вентилятора, но правильнее будет проложить от выключателя до распределительной коробки трехжильный кабель и уже с распределительной коробки отдельным кабелем подключить вентилятор.

Схема подключения вентилятора с таймером

Вентиляторы с таймером стоят дороже, но за то они прекрасно подходят для использования в ванной комнате. Включение происходит вместе с освещением, а отключение отдельно от него с задержкой по времени, величина которой регулируется. Вентилятор будет работать в ванной комнате и удалять влажность даже после вашего ухода и отключится автоматически после заданного промежутка времени.

Для подключения вентилятора с таймером понадобится 4 провода. На контакт L- приходит прямая фаза с распаячной коробки, на Lt- фаза через выключатель света. На N- ноль, и заземляющий проводник подключается на контакт с обозначением заземления.

Схема подключения вентилятора с датчиком влажности или движения

Вентилятор может работать и в полностью автоматическом режиме без вашего участия. Рекомендую покупать более дорогие модели с датчиком влажности для ванной комнаты, а для туалета- с датчиком движения. Вентиляторы с датчиком влажности будут автоматически включаться при превышении установленного уровня влажности и работать до тех пор, пока не снизится влажность до допустимого предела. Модели с датчиком движения автоматически включаются при появлении человека в зоне действия датчика и затем самостоятельно выключаются с определенной задержкой по времени.

Подключаются вентиляторы с датчиками проще всего. Необходимо напрямую, минуя выключатели, от распаячной коробки коробки подключить фазу, ноль и заземляющий проводник.

После подключения вентилятора сразу стоит переходить к его установке, но об том Я подробно расскажу в следующей статье.

Рекомендую дополнительно прочитать наши советы об организации вентиляции, о проверке естественной вентиляции и о том, какой лучше вентилятор выбрать для туалета, ванной комнаты и кухни .

Добрый день!Делал ремонт и электрик сделал в ванну 2-х жильный провод… грубо говоря записал вентилятор от освещения. Вентилятор сам по себе с платой (как я понял можно установить сколько времени он работает и потом, что бы отключался..) Так как провода только 2 — вентилятор работает только тогда когда включен свет. Вопрос — можно как то решить вопрос, что бы вентилятор то отключался, то включался, исползуя при этом только 2 провода?

Евгений, здравствуйте. Нет. По двум жилам сделать этого не получится. На такой вентилятор должна поступать фаза минуя выключатель, а с выключателя просто задается сигнал. Следовательно у вас только один вариант. Поставить блок управления светом, к примеру на пульте, беспроводной или типа, как в советские времена были выключатели с веревочкой. Но при этом, все равно требуется докладывать третий провод от света к вентилятору. Иначе не будет сигнала на отключение. То есть вы включили свет, поступил сигнал со света на вентилятор, он заработал. Выключили свет, сигнал на вентилятор пропадает, включается схема таймера, через установленное время он выключается. Повторюсь еще раз, по двум проводам так сделать не получится.

Здравствуйте. Есть вентилятор накладной для кухни. Его нужно подключить к сети. Но свободного провода нет. Но рядом (по этой же стене, ниже) есть розетка.Подскажите, можно ли как-то от розетки и через отдельный выключатель его подключить?

Анна, здравствуйте. Конечно можно. Через любой выключатель, какой вам удобнее и подключайте. Можете непосредственно от розетки вывести провода и через выключатель, можете в магазине приобрести готовый шнур для светильника с выключателем и вилкой.

Здравствуйте! Можно ли подключить вентилятор от розетки к стиральной машине через выключатель? Других возможностей подключения нет

Здравствуйте, Купил квартиру, хочу установить вентилятор в ванную, на отдельный выключатель. Распределительной коробки не вижу (спрятаны где то) Розетки в ванной тоже нет. Есть розетка снаружи. Посоветуйте пожалуйста, какие есть варианты. Спасибо.

Дмитрий, здравствуйте. Если у вас еще пока черновой вариант, то есть смысл проложить отдельную линию на вентилятор. Если дом панельный, то распаечная коробка должна быть видна, обычно она или в потолке или в стене. Но если ее не видно, и нет желания искать, то берите от розетки снаружи питание, ставьте либо отдельный выключатель (если стоит одинарный, то меняйте на двойной, если двойной, то на тройной), желательно выключатель ставить проходной, у такого выключателя вход независимый, то есть если вы берете двойной проходной выключатель, то там как бы два отдельных выключателя. Если обычный выключатель имеет один вход и один (два, если двойной) выхода, то у проходного один (два у двойного) входа и два (четыре у двойного) выхода. Еще один вариант, взять вентилятор автоматический. На него сразу подается питание 220 вольт, но есть еще один вход, который запитывается от лампы в ванной. Когда лампа включается, вентилятор тоже включается. Когда лампа отключается, то тут два варианта, либо он работает по таймеру, либо по датчику влажности.

Здравствуйте. Подскажите пожалуйста в чем может быть проблема, подключили вентилятор к выключателю, но он почему то начинает работать, когда свет выключаем, когда включаем-перестает, хотелось бы чтоб наоборот было.

Ксения, здравствуйте. А расскажите мне подробнее, как именно вы его подключили? У вас двухклавишный выключатель и две отдельные линии, или вы решили непосредственно к выключателю подсоединить вентилятор? То о чем вы говорите может иметь только одну причину, что вы вентилятор включили в разрыв выключателя, то есть, когда вы разрываете цепь выключателем, вместо нее в линии появляется вентилятор, поскольку его сопротивление больше, чем у лампы, то лампа не зажигается, а вентилятор начинает работать. В общем, расскажите, как можно подробнее, что именно вы сделали и я вам попробую «разжевать».

Спасибо за ответ, муж понял в чем ошибка

Павел, здравствуйте. Ну смотрите сами, вы подаете на вентилятор фазу и ноль (включенные постоянно) и фазу от лампы (которая отключается вместе с лампой и дает сигнал на отсчет времени). Если вы установите выключатель в фазу, которая должна быть включена постоянно, вы его сможете отключить принудительно, на работоспособность схемы таймера это никак не влияет. Если вы сделаете кнопку, про которую вы говорите, то не проще ли включить и выключить свет? Но да, вы правы, если у вас будет такая кнопка, то при нажатии на нее и отпускании, таймер вентилятора запустится и сразу же начнет отсчет до отключения.

Но получается если я этот отдельный выключатель не верну в исходное положение то в следующий раз когда я включу свет, вентилятор не запустится? Если да как быть тогда.

Александр, здравствуйте. Достаточно любого контактора с одним нормально разомкнутым контактом (то есть в выключенном состоянии, контакт разомкнут). Схема вот.Прямоугольники, это катушки пускателей, где пунктиром — делать не обязательно. Синий — ноль, красный фаза (он должен идти через выключатель).

Я видел в интернете подобные реле, но я ни в них ни в этой схеме не могу понять одного, вот у нас есть две фазы с выключателей, предположим два нуля — но это всё займет все контакты реле, откуда выход то взять?

Александр, посмотрите внимательно на схему. У реле есть катушка, которая втягивает сердечник. Это прямоугольник на схеме. То есть фаза и ноль с лампочки должны прямиком идти на катушку, один провод от катушки (фаза) идет на контакты, которые замыкаются при включении контактора (в вашем случае достаточно одной пары контактов), и уже со второго контакта провод уходит на вентилятор. На втором точно так же. Реле две штуки. То есть две катушки. Посмотрите внимательно и поймете.

Здравствуйте. Подскажите, есть один вентилятор(тянет воздух и из ванны и из туалета), есть включать в ванной отдельно на вентилятор и включатель в туалет свет и вентилятор, какой будет схема, чтобы все работало, и при включении в ванной не загорался свет в туалете. Заранее спасибо.

Добрый день!устанавливаю вентилятор в санузле отдельным выключателем.когда ноль от вентилятора подключаю к нолю в распредкоробке не работает когда цепляю на землю все работает.почему так?вроде ноль и земля не перепутаны.как проверить? И второй вопрос.трехжильный провод.подключаю только фазу остальные концы свободные.включаю элек-во проверяю тестером,показыает ток во все трех жилах-этотнормально?

Дмитрий, здравствуйте. Ток показывать не может, поскольку ток протекает только по замкнутому контуру, подробнее посмотрите физику за 8-9 класс, раздел электричество. Теперь, что касается измерений, если речь идет о напряжении. Поскольку вы подключаете фазу, то напряжение вполне может показывать, вопрос только что именно. Ноль по ПУЭ разрывать нельзя, то есть отключать ноль вы можете только если отсоедините его от нулевого стояка, счетчика, дифавтомата или УЗО. Но в этом случае ваш провод становится конденсатором (пусть и небольшой емкости), и когда вы подаете ослабленную фазу (через вольтметр) на ноль, он в свою очередь, как конденсатор тоже начинает передавать энергию поверхности, через которую он проходит, что вызывает падение напряжения и именно эту разницу показывает вольтметр. Следовательно, если вы хотите проверить провода, нужно использовать постоянное напряжение (вместо фазы (переменное напряжение) подать постоянное напряжение). Ну а теперь, что касается нуля и земли — по факту это одно и то же, а если точнее, то земля берется из той же точки, что и ноль — нулевая точка соединения обмоток генератора или трансформатора, отсюда появляются два понятия — рабочий ноль и защитное заземление и этим проводам (с одинаковым потенциалом и подключенным к одной точке) отводятся две разные роли. Получается, что если у вас работает с заземлением, но не работает с нулем, то ноль не подключен к нулю. Косвенно это можно определить следующим образом — замерить напряжение между землей и нулем при включенной фазе. Если ноль ни к чему не подключен, то он становится обычным проводником, и посредством конденсаторно-индуктивных наводок в нем образуется напряжение отличное от нуля, а поскольку заземление (раз вентилятор работает) можно считать нулевым потенциалом, то напряжение между заземлением и нулем не должно быть больше 5 вольт.

Добрый день.Подключаю вентилятор с датчиком движения и таймером по двум проводам через свой выключатель. При подаче напряжения вентилятор начинает вращаться без датчика движения и не отключается таймером. Уже поменял один вентилятор у продавца — проблема не ушла.

Игорь, здравствуйте. Если вы меняли вентилятор, то наиболее вероятная проблема только одна — вы перепутали местами фазный постоянный и фазный управляющий провода. Я не работал с такими вентиляторами и нигде не могу найти инструкцию. Почитайте инструкцию внимательно или попросите продавца вам продемонстрировать прибор в деле, чтобы срабатывал от движения. Крайне редко, но может быть и такое, что если перепутать фазу и ноль местами, электроника перестает работать адекватно (у меня такое наблюдалось на одной отечественной разработке — сенсорный выключатель розетки, у которого пластина не отключала выносную розетку, если были перепутаны фаза-ноль, в правильном положении все работало и это выяснилось опытным путем, поскольку в инструкции про это ничего не было сказано). Одно могу сказать точно, вряд ли у вас проблемы с питанием, которые дают такой эффект, скорее всего дело все же с неправильным подключением.

http://jelektro.ru

legkoe-delo.ru

Как самостоятельно установить вентилятор в ванной

Установка вытяжного вентилятора в ванной – весьма легкое и полезное дело. При отсутствии должной циркуляции воздуха, даже самая чистая и ухоженная ванная комната может стать местом распространения сырости и вредных микроорганизмов. Чтобы сделать пребывание в санузле комфортным и безопасным, необходимо знать, как сделать вентиляцию в ванной комнате максимально эффективной.

Обычно в санузле и на кухне есть выходы к общей вентиляции здания. К сожалению, она не всегда справляется с влажностью, запахами и полноценным проветриванием помещения. Как определить, что обычная вентиляция не может обеспечить правильный микроклимат в ванной комнате? Внешними признаками может быть запотевание зеркал и других стеклянных поверхностей, конденсат на плитке, плохое устранение различных запахов.

Самым тревожным знаком является появление плесневых грибков на стенах или бытовых приборах в ванной. Споры плесени при вдыхании человеком могут привести к возникновению многих заболеваний.

Вентилятор может стать отличным решением такой проблемы. Он обеспечивает приток свежего воздуха и способствует быстрому высыханию влажных поверхностей сантехники, керамической плитки, пола. В данном разделе мы подробно расскажем, как установить вытяжной вентилятор в ванной комнате и безопасно подключить его к электросети.

Подготовка к монтажу

Установка вентилятора в ванной своими руками наиболее осуществима во время общего ремонта в ванной комнате, поскольку его соединение с электросетью проводится под отделочными материалами. При уже готовом ремонте придется демонтировать плитку или делать декоративные панели над электропроводами, что приведет к дополнительным расходам.Перед тем, как сделать вытяжку в ванной, нужно позаботиться о создании условий правильной работы прибора:

  • Прочистить вентиляционную шахту от пыли, паутины и других загрязнений
  • Обеспечить дополнительный источник воздуха. Легче всего это сделать путем установки новой двери в ванную – с небольшой щелью у пола. Можно и просто оставлять дверь чуть приоткрытой на время работы вентилятора
  • Залогом хорошей вентиляции ванной комнаты является правильно подобранный вентилятор с учетом всех показателей его эксплуатации: производительности, шумовых характеристик, безопасности, функциональности, качества и цены

Выбрав подходящую модель вентилятора, необходимо тщательно ознакомиться с инструкцией по применению. Наличие этого документа подтверждает качество купленного Вами прибора. Здесь Вы также можете узнать особенности его монтажа и работы.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

  • Прокладывание электрокабелей
  • Установка прибора
  • Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

  • Встроенный в прибор ручной выключатель
  • Вывод кнопочного выключателя на стену
  • Одновременное включение со светом
  • С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Закрепление прибора

Как установить вытяжку в ванной на место решетки вентиляции? Лучше всего подобрать вентилятор, соответствующий по размеру отверстию воздушной трубы. Как правило, естественные вытяжки делают с расчетом площади санузла, поэтому встроенный вентилятор будет отлично справляться с функцией проветривания воздуха. Если Вы приобрели слишком большой прибор, можно расширить отверстие для вентиляции с помощью перфоратора.

При нестандартных размерах ванной комнаты для эффективной работы вентилятора может понадобиться установка дополнительного прибора. Для этого нужно будет сделать второе отверстие в вентиляционной шахте. Осуществить такую работу могут только профессионалы, не стоит заниматься этим самостоятельно.

Для закрепления вентилятора лучше всего применять монтажную пену или другие герметики. Они не только будут хорошо удерживать прибор, но и обеспечат защиту от влаги, которая выводится через вентиляцию. Чтобы замаскировать место крепления, можно обрезать высохшие остатки герметика и зашпаклевать поверхность.

Вентиляторы для ванной, как правило, состоят из рабочей части с лопастями и небольшой пластиковой крышки, которая выполняет функцию вентиляционной решетки. Чтобы установить прибор, нужно сперва поместить рабочую часть в отверстие вентиляции и закрепить герметиком.

Затем необходимо зафиксировать крышку прибора на стене. Сделать это можно саморезами или даже суперклеем – обычно крышка вентилятора изготавливается из пластика и имеет небольшой вес.

Мы надеемся, что данный обзор помог вам разобраться с тем, как правильно сделать вытяжку с вентилятором в ванной комнате. Этот процесс занимает считанные минуты и не требует особых навыков монтажа. Однако установка вытяжки в ванной сразу же даст Вам ощутить пользу и результативность ее работы.

Комната будет навсегда избавлена от сырости, плесени и других неприятных последствий плохой вентиляции.

ventinginfo.ru

в комнату, вытяжка в туалет, как подключить к выключателю, установка и схема с таймером

Ванная комната и туалет, как помещение с повышенной влажностью, предъявляет к вентиляции особенные требованияКомфортный микроклимат в ванной и туалете во многом зависит от уровня влажности. Повышенная влажность плохо влияет не только на отделку помещения, но и на здоровье жильцов дома. Установка принудительной вентиляции – один из способов решения повышенной влажности, хотя и довольно затратный.

Для чего нужен вентилятор в ванную комнату

Повышенная влажность в ванной – это не только проблема запотевшего зеркала, но и предпосылка к появлению грибка. Довольно часто он появляется на швах между керамической плиткой или на стыке ванной и стенки.

Проветривание должно быть постоянным и интенсивным, чтобы создавать и поддерживать здоровый микроклимат

Влажность в помещении также может привести к появлению ржавчины на металлических предметах – полочках под шампуни и гели, крючках для полотенец, и, что самое неприятное – на внешних элементах стиральной машинки.

Естественной вентиляции может недостаточно для проветривания ванной комнаты, поэтому многие хозяева устанавливают вентилятор, работающий от сети 220в.

Многие вентиляторы подключаются к выключателю света – прибор работает, пока горит свет в помещении. Второй вариант – установить прибор с возможностью отдельного включения, однако и в этом случае существует вероятность, хозяева будут забывать включать и выключать его.

Идеальное решение – вентиляторы с датчиками влажности в помещении, которые включаются при достижении определенного уровня влажности и работают, пока не понизят ее до приемлемого уровня.

Купить качественный вентилятор в ванную – полдела, нужно знать, как правильно его установить. Специалисты рекомендует размещать прибор напротив двери на верхней части стены.

Как выбрать вентилятор на вытяжку в ванной

Недостаток воздухообмена в ванной приводит к появлению влаги на кафеле и сырости полотенец. Чтобы избавиться от этой проблемы, в ванной комнате нужно проверить вытяжной канал и узнать, как работает вентиляция. Для этого нужно поднести зажженную спичку или зажигалку к вентиляционному окошку: если пламя колышется или тухнет, значит, вентиляция в порядке. В ином случае понадобится принудительная вентиляция.

Чтобы правильно подобрать вытяжной вентилятор, необходимо знать объем и тип помещения, в котором предусматривается установка вентилятора

Осевой настенный вентилятор – отличный выбор для установки в ванную комнату или туалет для принудительного вентилирования помещения.

При выборе вентилятора для ванной нужно учитывать производительность, уровень шума и цену на прибор. Также вентиляторы могут обладать дополнительными функциями. Благодаря им можно автоматизировать работу вытяжки.

Какие есть дополнительные опции для вытяжных кулеров:

  • Таймер – диапазон времени от 5 до 30 минут. Пользователь может выставить наиболее подходящий для него промежуток времени. После посещения ванной комнаты прибор еще может проработать некоторое время для высушивания влаги.
  • Встроенный выключатель – шнурок, за который нужно дернуть, чтобы включить или выключить вентилятор. Однако многие пользователи предпочитают выносить выключатель к кнопке включения света в ванной комнате.
  • Обратный клапан – предотвращает отток воздуха из вентиляционного канала в момент, когда прибор не работает.
  • Жалюзи – по аналогии с обратным клапаном, однако жалюзи придется закрывать и открывать вручную.
  • Датчик влажности – после превышения определенного уровня влажности по гигрометру, включается вытяжка и работает, пока уровень не опустится до нормального.

Некоторые модели оснащены переключателем уровня нагрузки. В основном вентилятор работает на 50% нагрузки, но бывают случаи, когда нужно быстрее осушить помещении, тогда прибор будет работать на полную мощность.

Выбираем необходимую схему подключения вентилятора

Удобство использования вентилятора во много зависит от технических и функциональных характеристик, а также от способа включения прибора. Схема монтажа вентилятора в любом случае подразумевает подключение к сети, но включаться прибор может одновременно со светом либо независимо от него.

Вытяжные вентиляторы в ванную и туалет оснащены двигателями низкого напряжения 12в, поэтому их безопасно применять в помещениях с высокой влажностью.

Перед установкой вытяжки нужно обязательно прочистить канал вентиляции для корректной работы прибора.

Схемы подключения вытяжного вентилятора:

  • Шнурок на корпусе. Позволяет самостоятельно включать и выключать вентилятор, дернув за веревочку.
  • Подключение к выключателю параллельно со светом. Вентилятор начинает работать одновременно с включением света в помещении. Схема подключения неэкономна, так как вытяжка работает каждый раз, когда загорается свет (даже на пару минут).
  • Подключение к отдельному выключателю. Обычно кнопка включения вентилятора выносится к кнопке включения света и включается по необходимости.
  • Автоматическое включение. Работает датчик влажности – включается вентилятор, отключение происходит по происшествию некоторого времени. Для этого вентилятор должен быть оборудован не только гигрометром, но и реле времени.

Все преимущества и недостатки способа подключения вентилятора следует оценить до начала монтажа, так как после полной установки прибора уже будет сложно что-либо изменить.

Как установить вентилятор в ванной комнате: монтаж своими руками

Установка вентилятора своими руками предполагает прокладку электрокабеля на этапе ремонта ванной ко

les66.ru

Как подключить вентилятор в ванной: схема, видео, фото

Ванная по определению храм чистоты и свежести. Но это не всегда так, если в ней плохая вентиляция или вообще отсутствует. Тогда из храма чистоты комната превращается в рассадник плесени, грибов и насекомых, которые комфортно себя чувствуют во влажной атмосфере и сырости, а это несет в себе потенциальную угрозу обитателям квартиры. В этой статье мы расскажем, как подключить вентилятор в ванной комнате своими руками, предоставив возможные схемы подключения, а также советы по установке.

Проверяем естественную вентиляцию

Первым делом нужно найти душник — шахту вентиляции и обследовать ее на отсутствие препятствий оттока воздуха. Также перед тем как подключить бытовой вентилятор, рекомендуется почистить вентиляцию, убрать паутину, мусор и скопившуюся там пыль.

С помощью зажженной свечи проверяем наличие потока воздуха, пламя должно отклонится в сторону шахты при поднесении ее к вентиляционному отверстию. Чтобы узнать достаточная ли вентиляция без специальных приборов, можно приложить лист бумаги к душнику и отпустить. Если он продолжает висеть, поток воздуха присутствует. Упал, значит поток очень слаб или отсутствует. Методика проверки предоставлена на фото ниже:

Если нет естественной вентиляции необходимо обратиться в специальную службу или ЖЭК. Если есть, но ее не хватает, есть смысл установить дополнительный вентилятор в воздушный канал. На сегодняшний день на рынке представлен огромный ассортимент всевозможных вентиляторов на любой вкус и цвет, отличающихся принципиально и видом. Для бытовых условий эксплуатации чаще всего устанавливают осевой кулер.

Определившись с размером и фирмой производителем, приступим к установке вентилятора своими руками. Сразу же обращаем ваше внимание на то, что данная инструкция подойдет как для монтажа в ванной и туалете, так и для кухни, где часто используют небольшой кулер вместо вытяжки.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

  • параллельно освещению;
  • отдельным выключателем;
  • через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Производим монтаж

Производители побеспокоились о легкости подключения и монтажа вентилятора в ванной комнате. Сняв лицевую решетку, нам открываются элементы крепления и коммутации. Подключить вентилятор к сети 220 В можно через клеммную колодку. При подключении нужно обязательно соблюдать цветовую маркировку проводов. Ноль всегда синий, а фаза, как правило, белого, красного либо черного цвета.

Как видите, подключить провода достаточно просто и тут сложно что-то перепутать. Производить установку вентилятора в ванной или туалете можно как на дюбеля, которые идут в комплекте, так и на строительный герметик либо клей, если нет возможности просверлить отверстия в керамической плитке.

Более подробно узнать о том, как установить вентилятор в ванной комнате своими руками, вы можете, просмотрев видео, которые мы предоставили ниже:

Монтаж на стену из плитки

Крепление корпуса на подвесном потолке реечного типа

Надеемся вам понравилась наша статья, и вы узнали все необходимое для того, чтобы подключить вентилятор в ванной комнате своими руками!

Будет интересно прочитать:

samelectrik.ru

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

к содержанию ↑

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

к содержанию ↑

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

  1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
  2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
  3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

к содержанию ↑

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

к содержанию ↑

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

к содержанию ↑

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

  1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
  2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
  3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
  4. Вторая выходная клемма используется для подключения прибора освещения ванной.



При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

  1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
  2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
  3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как подключить вентилятор в ванной к выключателю: схемы подключения

220.guru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
