Как подключить вентилятор к выключателю

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

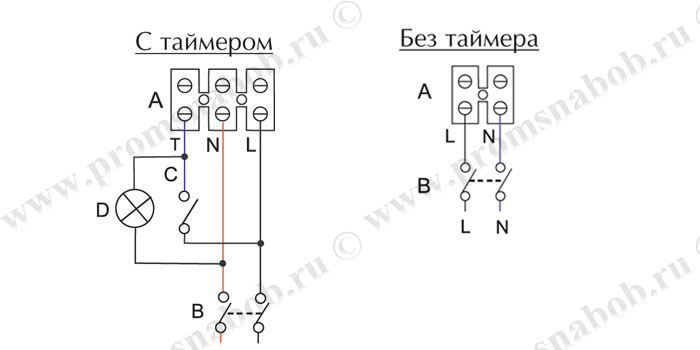

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

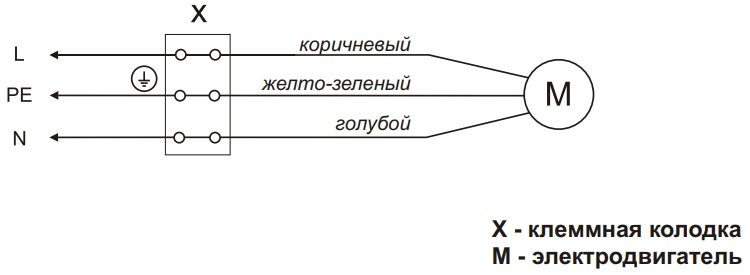

На клеммах вентилятора есть маркировка английскими буквами:

• «L» для подсоединения фазной жилы;
• «N» для подсоединения нулевой жилы;
• «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

Теперь в распределительной коробке необходимо произвести следующие соединения:

• Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
• Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
• Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

• Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
• Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Подключение таймера вытяжного вентилятора в санузле

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Зачем нужен таймер для вентилятора санузла ?

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения таймера санузла

К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером

Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод – подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода – подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.

Вентилятор с таймером для ванной комнаты: выбор и подключение

Принудительная вентиляция ванной комнаты в большинстве домов – вещь совершенно необходимая. Как правило, стандартные вытяжки не до конца справляются с удалением влаги из помещения. В результате в ванной повышается уровень сырости, что чревато развитием плесени, грибка и вредных для здоровья бактерий. Чтобы принудительная вентиляция работала максимально эффективно, для ее устройства стоит использовать современные приборы, например, вентилятор в ванную с таймером. Об особенностях этого устройства, методах его выбора и технологии подключения, рассказывается ниже.

Содержание статьи

Принцип работы вентилятора с таймером

Для того чтобы в ванной не скапливалась сырость, в ней должен осуществляться непрерывный воздухообмен. В действующих санитарных правилах даже указана его скорость – 25 куб. м. в час. Однако поддерживать этот параметр силами одной только естественной вентиляции невозможно. Требуется установка дополнительных устройств, увеличивающих скорость воздушного потока.

Естественно, что данные устройства не могут работать непрерывно. Это ведет к перерасходу электроэнергии, да и по большому счету не имеет смысла. Для предотвращения сырости вполне достаточно обеспечить хороший воздухообмен в совмещенном санузле в момент его использования, а также в течение некоторого времени после. Поэтому стандартные вентиляторы обычно подключают таким образом, чтобы они включались одновременно с освещением ванной, и выключались с ним же. Второй вариант монтажа – вывод кнопки включения вентилятора на отдельную панель. В этом случае пользователь сам определяет, когда необходимо включить и выключить прибор.

Рекомендуем узнать об особенностях мебели для ванны бренда Какса-А.

Читайте: какими бывают водопроводные тройники.

Вентилятор с таймером для ванной комнаты действует немного иначе. Нет, он не включается самостоятельно с определенными промежутками, как можно было бы предположить. Данные устройства рассчитаны на два режима работы:

• вентилятор включается одновременно с выключением освещения ванной и работает еще 15–45 минут после того, как свет погаснет;
• вентилятор не включается, если свет в ванной горел менее 1,5 минут.

Длительность проветривания пользователь может регулировать самостоятельно. Для этого на корпусе прибора имеется специальный переключатель.

Преимущества устройств с таймером

По сравнению с обычными вентиляторами, устройства с таймером обладают заметными преимуществами. Во-первых, они экономят электроэнергию. Вентилятор, запитанный вместе с освещением, включается даже тогда, когда человек просто заглядывает в ванную на пару минут вымыть руки или загрузить машинку. То есть они работают даже в том случае, если повышенный воздухообмен в помещении не требуется. Модели с таймером начинают работать только в том случае, если ванной пользовались долго. Соответственно, работают они реже и только «по делу».

Во-вторых, используя вентилятор с таймером, хозяин ванной не подвергается действию сквозняка во время приема водных процедур. Устройство начинает работать уже после того, как он покидает помещение. Таким образом снижается риск подхватить банальную простуду, принимая теплый душ.

Далее: вентилятор с таймером более эффективно осушает воздух в помещении. Проветривания в процессе приема водных процедур не всегда достаточно для того, чтобы отвести из ванной всю влагу. Дополнительная вентиляция после процесса позволяет гарантированно устранить весь скопившийся на стенах и в воздухе конденсат.

И последнее: наличие таймера избавляет от хлопот с включением и выключением вентилятора. Нужно просто один раз выставить необходимое время его работы, все остальное прибор делает сам. Этот момент точно оценят люди, привыкшие пользоваться вентилятором с отдельным выключателем.

Как правильно выбрать устройство для вентиляции?

При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:

• показатель производительности;
• уровень шума;
• степень электробезопасности.

Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.

Советуем прочитать, как выбрать шкаф для встроенной стиральной машинки.

Читайте: какие виды водопроводных труб сегодня есть в продаже.

Узнайте, что такое разрыв струи канализации.

Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.

Совет: лучше выбрать прибор, производительность которого несколько превышает расчетный показатель.

К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ. Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время.

Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.

Совет: из существующих моделей устройств для вентиляции с таймерами наиболее надежными считаются Vortice M 100/4 AT и Elicent E STYLE 100 PRO T.

Как подключить вентилятор с таймером?

Лучший момент для установки нового вентилятора – капитальный ремонт ванной комнаты. В этом случае можно проложить скрытую электропроводку и избавить себя от необходимости делать отверстия в уже уложенном кафеле. Однако, если отделка помещения давно закончена, а установить прибор надо, допускается устройство внешней проводки. В этом случае ее необходимо будет поместить в специальные пластиковые короба, которые крепятся на стену с помощью саморезов или клея.

Схема подключения вентилятора с таймером в ванной немного отличается от схемы монтажа обычного прибора. В распредкоробку заводят кабель питания. От коробки к выключателю освещения прокладывают двужильный провод. К осветительным приборам от выключателя кидают тройной кабель, а к вентилятору подводят четырехжильный шнур.

Подключают провода следующим образом:

• ноль питания, светильника и вентилятора зачищают и соединяют скруткой;
• фазу вентилятора, питания и выключателя скручивают вместе, предварительно зачистив;
• землю питания, светильника и вентилятора скручивают между собой, зачистив;
• фазу светильника, провод питания таймера и ноль от выключателя зачищают и скручивают вместе;
• проверяют работоспособность системы;
• все скрутки пропаивают, опрессовывают, устанавливают на каждую дополнительную изоляцию.

После этого все провода укладывают в распредкоробку. Существуют и другие схемы соединения, но эта, по мнению профессиональных электриков, является наиболее надежной.

При отсутствии опыта проведения подобного рода работ лучше пригласить для их выполнения профессионала.

Как подключить вентилятор в ванной

Обычно в ванную комнату устанавливают вентиляторы таких модификаций:

• вентилятор без датчиков
• вентилятор с таймером
• вентилятор с датчиком влажности
• вентилятор с датчиком движения

Напомним основные правила техники безопасности при установке вентилятора

• прочитать паспорт вентилятора, посмотреть на отверстие для вентилятора
• подключение вентилятора производить только при снятом напряжении сети.
• стационарная проводка должна быть оборудована автоматическим выключателем. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.

Монтаж

Список инструментов

• перфоратор, чтобы просверлить четыре отверстия
• отвертка, чтобы закрепить корпус вентилятора в стене
• индикаторная отвертка или мультиметр, чтобы определить фазу и ноль
• нож для зачистки проводов

Варианты монтажа

Вентилятор устанавливается напрямую в вытяжной канал

или в подвесной потолк через гибкий или пластиковый воздуховод в канал

Вентиляторы состоят из корпуса вентилятора с крыльчаткой и лицевой решеткой. Корпус крепится к поверхности стены или потолка с помощью четырех шурупов, которые идут в комплекте. Лицевая решетка после монтажа крепится с помощью защелок и в некоторых моделях с помощью винта.

Подключение

Подключение 220 В производится к вентилятору через встроенную клеммную коробку, которая обычно находится под лицевой крышкой вентилятора.

Подключаем вентилятор без датчиков

Вентилятор начинает работать в том случае, когда вы включаете его с помощью стандартного клавишного включателя. Возможно совмещение включения вентилятора вместе с освещением.

Возможна установка вместо включателя регулятора скорости РС-1-300, который может включать, выключать и регулировать производительность вентилятора. Иногда бывает необходимо, чтобы вентилятор долго работал с небольшой мощностью, например для сушки белья в ванной.

Также стоит учесть, что при уменьшении производительности уменьшается уровень шума.

Такой регулятор устанавливается в стандартную монтажную коробку.

Вентилятор с таймером

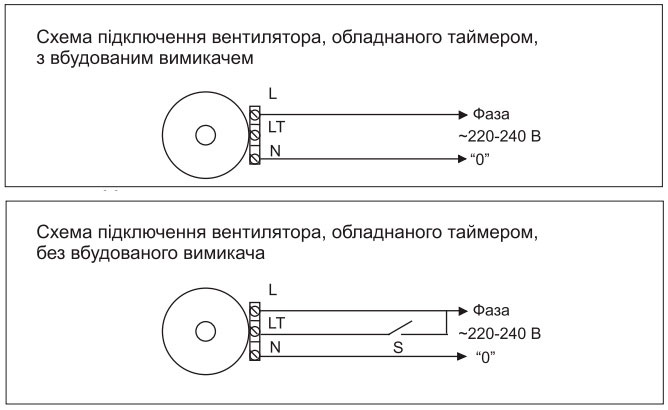

• К клеме LT подводится провод от выключателя
• На клемму L необходимо подать постоянную фазу.
• К клемме N подводится ноль.

 Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор не выключается сразу, а с задержкой по времени. Он продолжит работать время, которое выставляется на таймере, после чего сам выключится. Для включения вентилятора необходимо нажать клавишу включения.

 Время задержки выключения можно выставить самостоятельно от 2 до 30 минут. Регулятор находится под лицевой крышкой вентилятора. Для уменьшения времени задержки необходимо повернуть ручку против часовой стрелки, для увеличения по часовой стрелки.

Также вентилятор можно завязать на включение вместе с освещением по схеме ниже

Вентилятор с датчиком влажности

• К клеме LT подводится провод с фазой от выключателя
• На клемму L необходимо подать постоянную фазу.
• К клемме N подводится ноль.

Вентилятор с датчиком влажности может включаться в двух случаях:

• автоматически при превышении выставленного уровня влажности
• принудительно с помощью любого внешнего выключателя

 Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Регулировка уровня влажности и времени задержки выключения производится на корпусе вентилятора под лицевой крышкой.

Алгоритм работы вентилятора с датчиком влажности

Также вентилятор можно включать принудительно совместно с освещением, в таком случае схема подключения следующая:

Вентилятор с датчиком движения

• На клемму L необходимо подать постоянную фазу.
• К клемме N подводится ноль.

Вентилятор включается исключительно по датчику движения. Выключение происходит по таймеру от 2 до 30 минут, отсчет времени начинается с момента, когда прекращается движение перед датчиком.

Датчик регистрирует движение человека на расстоянии 1-4 метра с углом обзора 100 относительно лицевой панели.

Как подключить вентилятор с конденсатором — Про дизайн и ремонт частного дома

Подробные схемы по подключению вытяжного вентилятора в ванной: через выключатель, со встроенным таймером и датчиком влажности

Ванная является местом, где должно всегда быть чисто. При плохой работе вентиляции добиться этого условия невозможно. В таком случае комната становится рассадником плесени и грибка. Важно разобраться с возможностями установки климатических приборов.

Схема подключения вытяжного вентилятора имеет несколько вариантов, в зависимости от условий его эксплуатации.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству.

Схема подключения вытяжного вентилятора в ванной

Подключение вентилятора в ванной осуществляется в соответствии с разными схемами. Они зависят от количества функций устройства и особенностей его работы.

Вентилятор со встроенным выключателем

Эта схема является наиболее простой. При ее выборе достаточно подвести питающие кабели к устройству, на котором уже имеется выключатель. Такой способ является самым ограниченным по функционалу. Контролировать работу прибора придется вручную.

Подключение через выключатель

Такой способ является самым распространенным. Для управления работой устройства используют дополнительный выключатель. Его устанавливают у входа в комнату. Замыкающий контакт находится между клеммником и проводом фазы. Ноль подсоединяется напрямую.

Вентилятор со встроенным таймером

Схема подключения вытяжного вентилятора с таймером не отличается сложностью. Отличительной особенностью таких приборов является возможность выключения спустя некоторое время после нажатия на клавишу выключателя. Это происходит благодаря работе встроенного таймера. Фазу в этом случае подсоединяют с контактом LT напрямую и с L через выключатель.

Прибор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Управление вентилятором посредством включения/выключения освещения

В этом случае вытяжной вентилятор включается при включении источника света. Выключить его можно одновременно с лампочкой или отдельно — если установлен двух/трехклавишный выключатель. Последний вариант более практичен.

Выключатель устроен из защитной крышки и рабочей части. В отверстие устанавливают подрозетник. Затем проводят подключение:

• Одна клемма представляет собой входящий контакт, к которому подключают фазную жилу питающей сети.
• Вторая клемма — выходящий контакт, соединяемая с фазой вентилятора.

После в подрозетнике фиксируют рабочий механизм и устанавливают защитную крышку с клавишей.

Когда необходимо установить двухклавишный выключатель, у такого прибора можно найти два выходных контакта. Один из них соединяют с вентилятором, а второй — с осветительным оборудованием.

В распределительной коробке следует провести такие соединения:

• Жилу N от питающей сети подключают к нулевой жиле вытяжки.
• Фазу питания соединяют с входящим контактом выключателя.
• Фазную жилу вентилятора соединяют с жилой провода, идущей с выходящего контакта выключателя.

При установке двухклавишного выключателя инструкция по соединению проводов в распределительной коробке предполагает такие действия:

• Нулевую жилу питания соединяют с нулем осветительного прибора.
• Фазу светильника подсоединяют с жилой провода, идущей со второго выходящего контакта выключателя.

Такую работу можно выполнять быстро и без предварительной подготовки.

Подключение вентилятора к сети ванной комнаты — довольно простая работа, если знать схемы соединения проводов. При наличии дополнительных функций устройства требуется подводить отдельные жилы.

«D-Electric» Подключение канального вентилятора

Как подключить канальный вентилятор

Здравствуйте, уважаемые посетители сайта D-Electric.ru.
В статье»подключение вентилятора» я уже рассказывал о способах подключения вытяжных вентиляторов, при этом упустил такой немаловажный вопрос, как подключение двухскоростных канальных вентиляторов. Об этом,собственно, и пойдет сегодня речь.

Пример установки канального вентилятора

Как Вы видите, монтаж канального вентилятора существенно отличается от установки обычного,настенного — это уже целая система, которая, к тому же, устанавливается за подвесным потолком. Дороже, но, как уверяют специалисты, эффективнее. Про «тонкости» монтажа таких систем мне сказать, в общем-то, нечего — тут лучше обратиться к профессионалам. Поэтому перейдем сразу к подключению.

Канальные вентиляторы могут быть односкоростными или двухскоростными. Что касается первых, то их схема подключения совсем не отличается от схемы подключения настенных вытяжных вентиляторов. А вот с двухскоростными немного посложнее. Для них необходимо установить отдельный выключатель, а точнее переключатель скоростей.

Схема подключения переключателя скоростей

Идея в следующем: к соответствующим клеммам двухскоростного вентилятора подключаются земля(PE), ноль и два фазных провода Lа и Lв. При этом ноль и земля нигде «не разрываются» и имеют постоянный контакт с клеммами вентилятора, а фаза, в зависимости от требуемой скорости вращения вентилятора, подается или на клемму Lа, или на Lв. Подавать «питание» на Lа и Lв одновременно нельзя — сгорит вентилятор.

На данном вентиляторе нет заземляющего контакта , поэтому для подключения использовался трехжильный кабель.

Вот, в общем-то и все. Иногда, правда, бывают стуации, когда в с/у уже есть кабель для подключения вытяжного вентилятора, но подключен он вместе с освещением или через отдельную клавишу выключателя, а протянуть свою линию для переключателя скоростей или «перекрутить» разветвительную коробку не представляется возможным. В таких случаях придется пожертвовать одной скоростью двухскоростного вентилятора и подключить его как обычный, настенный, т.е задействовать клеммы PE(земля), N(ноль),
La(или Lb) (фаза), таким образом превратив его в односкоростной.

Как подключить однофазный электродвигатель – схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота — 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

• пускового;
• работающего;
• работающего и пускового (комбинированная).

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов — рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

• на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора;
• пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Land Rover Range Rover › Бортжурнал › Доработка включения вентиляторов конденсатора (Bimetal disc temperature switch condenser fans activation upgrade)

Внедрил бимет. температурный выключатель на 60 градусов.

Land Rover Range Rover 1998, двигатель бензиновый 4.6 л., 224 л. с., полный привод, автоматическая коробка передач — тюнинг

Машины в продаже

Land Rover Range Rover, 1994

Land Rover Range Rover, 1996

Land Rover Range Rover, 1999

Land Rover Range Rover, 2001

Комментарии 18

Спасибо за подсказку!
В дизеляках как раз есть не занятое отверстие под доп. датчик температуры в ГБЦ. В БМВ там датчик стоит, на ренжах его нет — заглушка.
Надо будет поставить на всякий случай дополнительный.

я себе сделал от кнопки два года назад, по незнанию электрики поставил на два вентилятора одно реле от жигулей), которое успешно расплавилось) так и сгореть не долго) тьфутьфутьфу, надо сделать правильно но теперь уже и не знаю как

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

Здравствуй, я в этом ничего не понимаю тем более на английском) о этой или похожей схеме

Привет Тарас! Используй родную схему, то бишь подключайся через проводку на 4-х контактный датчик, чтобы не городить огород. Схема выше в статье, на ней все наглядно указал. п.с. было желание организовать без «запила» кнопок)))

И првельро и не правельно, вы веедрили датчик на силовое питание, а вам надо было поставить его на включение релле.

Здравствуйте! Если Вы посмотрите схему, то увидите, что подключение идет, как раз на реле вентиляторов.

Во как. Это интересно

А зачем ? Поясните ? А то может я чего то не знаю .И поподробней пожалуйста.

Чтобы вентиляторы включались при достижении «подкапотки» 60 градусов и отключались после остывания ниже 60 градусов даже при условии выключенного кондиционера.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

В любом случае это исключает возможность перегрева. Главное следить за реле, чтобы не выгорело. Я правильно понял?

Я бы сказал, улучшает воздухообмен. Реле вентиляторов? По идее оно для этого и предназначено, но согласен, следить нужно за всеми компонентами.

Если температура рабочая в подкапотке как и у двигателя в районе 90 градусов. Так зачем 60 понять не могу?

85-90 это температура охлаждающей жидкости при которой происходит полное открытие термостата и переход на большой круг. Что же касается температуры подкапотки, то вот измерения:

On day of test 28oC
eng. bay temp. before start up 27oC
after five miles eng. Bay temp 55oC
stopped in traffic eng bay temp 59oC
eng. off five minutes 73oC
Bear in mind the following temperatures could not all be taken at the same time.
Fuse box 55oC
Valve block 37oC
Eas comp. 44oC
Top of rad. 55oC
Header tank 64oC
Abs pump 52oC

А что если взять датчик на температуру повыше и сам датчик прикрутить на двигатель. Тогда охлаждение конденсора превратится в охлаждение двигателя и как результат можно будет снять вискомуфту?
Сам я не уверен что это такая уж хорошая идея, но киты для замены вискомуфты на електровентилятор для ренджа существуют.

Теоретический конечно можно, но для этого нужно делать эл. подготовку, тянуть провода, ставить реле, предохранитель, датчик, да и желательно все это дело внедрять в бу двигателя. Так, как в системах с эл. вентилятором управляет им именно он, учитывая множество факторов, например при включении конд. по умолчанию должна включаться малая скорость вентилятора и так далее. По моему мнению мех. вентилятор более надежный и производительный агрегат, да и инженеры не зря его поставили.

вентиляторы конденсатора? хорошая и видимо нужная весчь! 😉

Установка и подключение вентилятора в ванной комнате и санузле

Вентиляторы для ванных комнат и санузлов – это незаменимые устройства, которые позволяют контролировать основные показатели микроклимата в этих помещениях. К таким факторам относится, в частности, не только чистота воздуха, которым дышит человек, но и его относительная влажность.

Современные вытяжные вентиляторы, которые предлагает компания Vortice Украина, представлены в различных типах и комплектациях. В ассортименте нашего интернет-магазина Вы можете найти как стандартные настенные вентиляторы, так и модели с таймерами задержки, датчиками влажности и т.д.

Помимо важности выбора самого вентилятора стоит отметить и значимость установки и подключения данного устройства. Зачастую именно схема подключения вентилятора становится основной проблемой. Следует учитывать, что вентилятор может подключаться совместно с освещением, датчиками движения или влажности и пр. Определиться со схемой подключения нужно еще до того, как сам вентилятор будет приобретен. В инструкции к вытяжным вентиляторам уже есть схемы, по которым можно их подсоединить к сети. Однако если Вы не обладаете достаточным количеством знаний о том, как это сделать, рекомендуем обратиться за помощью к специалистам в этой сфере.

Классическая схема подключения вентилятора

Традиционно вытяжные вентиляторы Vortice в ванных комнатах и санузлах могут быть подключены либо автономно, либо совместно с выключателем освещения. Второй вариант является достаточно удобным, потому как вентилятор выключается, когда пользователь уходит из комнаты и тушит свет. В данном случае исключается возможность того, что человек забудет про вентилятор, вместо этого устройство самостоятельно прекратит свою работу.

Подключение вентилятора производится по простой схеме: к клемме N подводится ноль, а к L – фаза. При этом вентилятор непрерывно работает, пока в ванной комнате наблюдается высокая влажность (более 60%). Когда же этот показатель приходит в норму и опускается к оптимальному значению (около 40-50%), вентилятор выключается. Это первый вариант стандартного подключения без использования выключателя света.

Второй вариант состоит в следующем: к клемме N подводится ноль, а к L – фаза, но между клеммой L и клеммой 1 устанавливается соединение с выключателем для размыкания/замыкания цепи. При включении освещения вентилятор начинает работать и устанавливает оптимальный уровень влажности. Даже если свет уже выключен, вентилятор будет работать до тех пор, пока влажность не установится на необходимом уровне.

Подключение вентилятора с таймером

Организовывая подключение вытяжного вентилятора Vortice с таймером, следует учитывать несколько особенностей. В первую очередь, в схеме подключения должен быть предусмотрен еще один фазный провод, выходящий из распределительной коробки. Насчет подключения к выключателю, то оно происходит так же, как и в традиционной схеме.

Вентиляторы с таймером – это устройства, которые позволяют управлять временем своей работы: встроенный таймер обеспечивает задержку выключения прибора на определенный период (в среднем от 5 до 35 минут). То есть пользователь на свое усмотрение устанавливает, когда вентилятору необходимо прекратить работу после нажатия выключателя света.

Схема подключения вентилятора с таймером приведена ниже:

Каким образом подключить вентилятор с таймером и гигростатом?

Кроме таймера задержки выключения, вытяжные вентиляторы Vortice могут быть оборудованы датчиками влажности – гигростатами. Такая функция позволяет наиболее точно регулировать показатель относительной влажности воздуха в ванной комнате или санузле.

Датчик влажности срабатывает в тот момент, когда в помещении фиксируется отклонение данного параметра от оптимальных показателей. Тогда вентилятор приводится в движение и решает эту задачу.

Схема подключения вентилятора Vortice с таймером и датчиком влажности имеет следующий вид:

Непосредственный монтаж вентилятора

После того, как все необходимые подключения вентилятора к сети произведены, можно приступать к самому монтажу вытяжного вентилятора. В зависимости от его типа (настенный, оконный, стандартной или скрытой установки и т.д.) и диаметра делается отверстие, соединяющее вентилятор напрямую с улицей или воздуховодом. Корпус вентилятора помещается в подготовленное отверстие и крепится при помощи шурупов, жидких гвоздей и т.п. Далее закрепляется передняя панель и вентилятор готов к использованию. Стоит также отметить, что существуют определенные требования к размещению, к примеру, настенных вентиляторов – их следует монтировать на расстоянии не менее 50 мм от потолка. Другие особенности установки уточняйте в инструкции к вентилятору или же у специалистов.

Компания Vortice Украина – это не только интернет-магазин вентиляционного оборудования. Это еще и проектно-монтажная организация, которая сможет предоставить Вам грамотный проект системы вентиляции и установить приобретенное оборудование по всем требованиям качества и в кратчайшие сроки. По всем интересующим вопросам обращайтесь к нашим специалистам по контактному номеру: (044) 331-13-27.

Установить вытяжной вентилятор для душа | Электрооборудование

Вытяжной вентилятор для душа необходим в помещении с душем для предотвращения образования конденсата. В этой статье будет показано, как установить и подключить вытяжной вентилятор.

Никогда не работайте с цепью под напряжением, вы должны убедиться, что цепь, с которой вы работаете, изолирована и не может быть снова включена случайно.

Выключение света выключателем не приводит к отключению электричества от потолочной розетки или осветительной арматуры.Вы должны изолировать цепь, над которой вы работаете, от блока потребителей или блока предохранителей!

Перед тем, как начать работу с какой-либо электрической цепью, вы должны убедиться, что она правильно изолирована и не может быть случайно снова включена. Перед выполнением любых электромонтажных работ прочтите статью о процедурах безопасной изоляции. Если вы не на 100% уверены, что делаете, вызовите квалифицированного электрика. Строительные нормы и правила постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к недействительности вашей страховки дома, если сомневаетесь, сначала проверьте!

Это вытяжной вентилятор для душа, он был специально разработан для использования в душе и также включает галогенную лампу на 12 вольт.Для таких вентиляторов требуется дополнительная проводка, поскольку требуются как постоянное, так и коммутируемое напряжение, поскольку вентилятор имеет встроенный таймер, чтобы он продолжал вытягивать воздух в течение заданного периода времени после выключения света в комнате.

Эти вентиляторы подключаются к существующему свету в душевой зоне и подключаются через трехполюсный переключатель к самому вентилятору. Когда вы включаете освещение в душевой, вентилятор включается автоматически и выключается через заданный промежуток времени.

Это душевая кабина, в которой должен быть установлен вытяжной вентилятор.Облицовка также будет прикреплена к потолку, поэтому нам нужно спланировать, где будет установлен вентилятор, а затем мы сможем вырезать плиточную часть для вентилятора. Я проверил чердак выше и отметил, где должен быть расположен вентилятор.

Здесь я вырезал часть потолка с помощью пилы по гипсокартону. Обычно вы просто используете кольцевую пилу и дрель и просверливаете снизу, но пройти сквозь эти стеклянные мозаичные плитки будет почти невозможно.

Это отверстие находится в нужном месте, и когда облицовка будет установлена, я просверлю сверху, но только так, чтобы пилотное сверло (оправка) кольцевой пилы проникло в облицовку — это так, чтобы я мог затем просверлить со стороны душа и установите отверстие в нужном месте.

Это сам вентилятор со снятой крышкой. На нем есть стрелка, которая должна быть направлена ​​в сторону от душа.

1. Зажим для кабеля

2. Клеммы — постоянно под напряжением, коммутируется под напряжением, нейтраль

3.Регулятор времени (поворачивая его, вы можете настроить, как долго вентилятор остается включенным — после того, как вы выключите свет в комнате). Чтобы подключить такой вентилятор для душа, вам понадобится какой-то трехжильный и заземляющий кабель, который обычно составляет 1 мм — хотя его может и не быть. быть местом для подключения заземляющего провода у вентилятора!

Здесь показано расположение вентилятора. Утеплитель чердака будет заменен позже. Вентилятор был прикреплен к дереву на чердаке, а затем с одной стороны подсоединяется гибкая 4-дюймовая труба, которая затем соединяется с вентиляционным отверстием, закрепленным в зоне душа.К другой стороне вентилятора подсоединяется воздуховод, который выходит из здания через решетку, которая либо закреплена на потолочной плите / карнизе, либо вентилируется через соседнюю стену. Если вы проводите вентиляцию через стену, вам понадобится алмазное сверло. Справа от изображения (вне поля зрения) находится трансформатор, необходимый для галогенной лампы на 12 вольт.

Вот как выглядит экстрактор с замененной изоляцией. Вы можете видеть, что труба идет прямо до потолка, где она соединяется с вентиляционным отверстием.Вентиляционные трубы просто надвигаются на вентиляционные соединения вентилятора и вентиляционные соединения решетки и удерживаются на месте кабельными стяжками.

Трехполюсный изолирующий выключатель должен располагаться вне помещения, в котором находится душ.

Перед тем, как просверлить это отверстие, убедитесь, что вы или кто-то другой может добраться до потолка изнутри чердака и подсоединить к нему вентиляционную трубу. Если вы не можете получить к нему доступ, вам придется выйти через одну из стен. Здесь я проделываю отверстие в потолке с помощью кольцевой пилы правильного размера и аккумуляторной дрели.Я делаю это, стоя, выставив руку из окна душевой. Это безопаснее, чем пытаться сделать это с лестницы, но все же опасно. Сверло может укусить и выскользнет из вашей руки в мгновение ока, поэтому будьте готовы не отпускать его.

При сверлении отверстия убедитесь, что никто не может пройти ниже, поскольку падение сверла с такой высоты может привести к серьезным травмам. Если вы не можете добраться из окна, то предпочтительнее использовать строительные леса, а не лестницу. Сверление с лестницы — плохая идея!

Вот схема подключения (старый цвет) — не волнуйтесь, разобраться не так уж и сложно.

Таким образом, 90% домов сегодня подключены таким образом, если у вас другая или есть что-то, чего вы не понимаете, спросите на форуме по электрике. Большинство вещей здесь помечены, кроме потолочной розетки / распределительной коробки. (у вас могло быть одно или другое). Я пометил клеммы в распределительной коробке, чтобы помочь объяснить, что делают провода. Если вы посмотрите на это несколько раз, вам станет ясно. Имейте в виду, что ваша потолочная розетка / распределительная коробка может иметь постоянное напряжение, переключение под напряжением и нейтраль в разных положениях, поскольку нет установленного способа их подключения, вы можете определить их по проводам, идущим к клеммам.

Заземляющие провода опущены для ясности, но должны быть подключены.

Вы можете видеть подачу на входе и на выходе — игнорируйте это, все, что вам нужно знать, это то, что —

A включен под напряжением (он становится под напряжением, когда переключатель включен)

B постоянно под напряжением (это постоянно под напряжением)

C — нейтраль Не обращайте внимания на два провода, идущие к лампе, и не обращайте внимания на два провода, идущие к переключателю света. Теперь это намного проще, поскольку у вас есть только шесть проводов (два кабеля), о которых нужно думать.

Итак, теперь у вас есть вентилятор, трехполюсный переключатель и достаточно трехжильного кабеля и кабеля заземления! Прикрепите вентилятор к подходящему брусу на чердаке, а затем закрепите трехполюсный выключатель. Теперь вам нужно проложить кабель в разрешенных зонах. На этой схеме мы используем старые трехжильные цвета: желтый, красный и синий, но он более вероятно, что вы теперь будете использовать коричневый, серый и черный цвета. Схема подключения в новом цвете представлена ​​ниже. Трехжильный кабель подключается к потолочной розетке следующим образом:

Пожалуйста, имейте в виду, что ваша потолочная розетка / распределительная коробка может иметь постоянное напряжение, коммутируемое под напряжением и нейтраль в разных положениях, так как нет установленного способа их подключения, вы можете определить их по проводам, идущим к клеммам.

Заземляющие провода опущены для ясности, но должны быть подключены.

Вы можете видеть подачу и подачу — игнорируйте это, все, что вам нужно знать, это то, что —

A включен под напряжением (он становится под напряжением, когда переключатель включен)

B постоянно под напряжением (это постоянно под напряжением)

C — нейтраль Не обращайте внимания на два провода, идущие к лампе, и не обращайте внимания на два провода, идущие к выключателю света. Теперь это намного проще, поскольку у вас есть только шесть проводов (два кабеля), о которых нужно думать.

Итак, теперь у вас есть вентилятор, трехполюсный переключатель, трехжильный и заземляющий кабель!

Прикрепите вентилятор к подходящей деревянной доске на чердаке, а затем закрепите трехполюсный выключатель. Теперь вам нужно проложить кабель в разрешенных зонах. Трехжильный кабель подключается к потолочной розетке следующим образом:

Цвет провода	Потолочная розетка	Изолятор в	Изолятор выключен	Вытяжной вентилятор
Серый (синий с рукавами)	НЕЙТРАЛЬНЫЙ КЛЕММ	N	N	N
Коричневый	LIVE LIVE 9005 LIVE	L1	L
Черный (с рукавами Коричневый)	ПЕРЕКЛЮЧАЮЩИЙСЯ ЖИВОЙ ТЕРМИНАЛ	L2	L2 0	Здесь вы можете увидеть вентиляционное отверстие, которое было прикреплено к t он софит. Электропроводка вытяжного вентилятора — DIYWiki В этой статье описывается подключение вытяжных вентиляторов с питанием от сети, которые часто встречаются в ванных комнатах и ​​душевых. Введение Вытяжные вентиляторы в ванных комнатах часто получают питание от цепи освещения. Это связано с тем, что многие из них включают возможность «включения», которая запускается срабатыванием переключателя света, и не разрешается использовать устройство с питанием от двух отдельных цепей.Кроме того, в ванных комнатах в Великобритании традиционно не было розеток, поэтому в комнате обычно отсутствуют электрические цепи общего назначения. Вентиляторы в других местах могут чаще получать питание от ответвления с предохранителем, взятого из розетки. В этой статье описаны схемы подключения для ряда типов вентиляторов и приложений. Основные требования Обратите внимание, что существуют дополнительные правила, которые применяются к электрике для ванных комнат (бассейнов и саун), и они должны соблюдаться при установке всех вентиляторов в этих местах. Кухни больше не классифицируются как особые помещения, поэтому следует соблюдать обычные правила электромонтажа. Вентиляторы (особенно те, которые могут управляться с помощью автоматического управления) должны быть оснащены изолирующим выключателем, который отключает все токоведущие проводники (т. Е. Включая нейтраль). Это необходимо для безопасной очистки и обслуживания вентилятора. Если изолятор не виден человеку, работающему с вентилятором, то он также должен позволять «заблокировать» объект, чтобы предотвратить его повторное включение кем-либо во время выполнения работы (многие изоляторы теперь включают эту возможность в стандартную комплектацию). . Некоторым вентиляторам может потребоваться дополнительная защита плавкими предохранителями (например, на 3 А), даже если они подключены только к цепи освещения 6 А. Таким образом, вам может потребоваться включить блок подключения с предохранителями в подачу к вентилятору. См. Инструкции производителя. Электросхемы Лучшее место для подачи электропитания для вентилятора — это часто потолочная розетка или распределительная коробка, к которой подключается основная лампа. Это имеет то преимущество, что все необходимые соединения доступны в одном месте.Обычно для этого используется трехжильный и заземляющий кабель. Базовые вентиляторы Это самый простой способ подключения. Он запускается либо от отдельного переключателя включения / выключения (обычно вытяжного переключателя), либо, возможно, переключателя с задержкой действия, такого как переключатель задержки времени вакуума, либо может быть подключен параллельно с лампой в комнате, чтобы она включалась всякий раз, когда свет горит. В отличие от других вентиляторов, он не требует постоянного подключения под напряжением. Этот план подключения просто запускает вентилятор при включенном освещении в комнате.При необходимости он также может быть адаптирован для отдельного переключения. Опции включают ручной тяговый переключатель и переключатель задержки вакуума. Переключатель задержки времени позволяет вентилятору запускаться вручную, но затем работать в течение заранее установленного времени. Преимущество этих ручных переключателей состоит в том, что они сами не нуждаются в питании, поэтому они работают со стандартной проводкой переключателя света и совместимы со всеми типами ламп. (Электронным реле времени часто требуется отвод небольшого количества энергии через лампу на собственное питание. Это часто вызывает странное поведение компактных люминесцентных, светодиодных и других ламп с очень низким энергопотреблением).Обратите внимание, что использование трехполюсного изолятора в этом случае не требуется, но довольно часто это удобно, поскольку переключатели часто помечены как переключатели вентилятора и включают возможность блокировки. Вентиляторы с таймером Этот тип вентилятора очень распространен. Обычно он начинает работать, когда включается свет, но затем продолжает работать в течение заранее установленного времени после выключения света. Таким образом «очищается воздух» в помещении. Более сложные примеры могут включать функцию «отложенного пуска», когда она не запускается, пока свет не будет включен в течение определенного периода времени. Таким образом, вентилятор не будет работать при коротких поездках в ванную, а начнет работать при более длительных. Они идеально подходят для установки в таких местах, как ванные комнаты, где шум вентилятора может быть нежелательным в ночное время. Некоторые вентиляторы даже включают режим «обновления по времени», в котором их можно настроить на периодическую работу в течение дня — с заранее установленными интервалами и продолжительностью. Предназначен для вывода застоявшегося воздуха из помещений без естественной циркуляции воздуха. Эта схема идеально подходит для вентиляторов с таймером, запускаемых цепью освещения.Трехполюсный изолирующий переключатель позволяет отключать как коммутируемые, так и постоянные соединения под напряжением и нейтраль. Вентиляторы со встроенным гигростатом Вентиляторы гигростата срабатывают в зависимости от уровня влажности воздуха. Таким образом, они реагируют, когда воздух становится парным, и работают до тех пор, пока уровень влажности не снизится. Доступны вентиляторы со встроенным гигростатом или, в качестве альтернативы, внешний гигростат может быть подключен к другим типам вентиляторов. Их можно просто подключить к постоянному току и нейтрали (через изолятор) так же, как и основной вентилятор (см. Выше).Тогда они будут работать полностью под контролем встроенного гигростата. Вентиляторы с таймером и гигростатом В некоторых случаях может потребоваться включить более одного типа управления вентилятором. Скажем, есть время работы для удаления запахов из ванной и дополнительный контроль гигростата для уменьшения влажности и сырости в комнате в другое время. Это простая версия схемы. Обратите внимание, что альтернативная версия, указанная ниже, может потребоваться, если вы обнаружите, что ваш гигростат также включает свет в комнате, когда запускает вентилятор. Более сложное устройство переключения отключает соединение с коммутируемым током лампы, когда гигростат активен. (Вы также можете добиться того же результата, используя двухполюсный выключатель света и используя второй полюс только для запуска вентилятора — однако во многих случаях это труднее модернизировать, так как требуемая проводка не будет проложена на стене переключатель). Поскольку вышеупомянутая схема включает в себя реле, включено дополнительное подавление переходных процессов для предотвращения больших скачков напряжения, возникающих при подаче питания на катушку реле или при отключении питания.Это защитит электронную схему вентилятора. Проконсультируйтесь с инструкциями производителя о необходимом уровне подавления всплесков или переходных процессов. (многие оговаривают, что защита также требуется, если вентилятор имеет общую цепь с традиционными линейными люминесцентными лампами, поскольку в них есть индуктор, используемый в качестве балласта, и это также может создавать переходные напряжения). Использование релейного управления На фотографии выше показано реле, работающее от сети, подключенное к 4-жильному гибкому трубопроводу (соединения припаяны и термоусадочны к клеммам метки на реле). Поскольку катушка реле может создавать нежелательные скачки напряжения в проводке схемы (которые могут повредить электронику в некоторых блоках вентиляторов), были предприняты некоторые усилия для их подавления. В этом случае параллельно использовались обычный RC-ограничитель входного напряжения 0,1 мкФ / 100 Ом, а также ограничитель переходных процессов с металлическим варистором (MOV) на 250 В переменного тока. Они были собраны в коробку ваго. Устройство целиком предназначено для того, чтобы его можно было потерять где-нибудь в пустоте здания (например, рядом с вентилятором или его выключателем) и подключить к цепи через присоединенный к нему провод. Обычно изолирующий выключатель является хорошим местом для установки всех необходимых клемм. См. Также Схема подключения для вытяжного вентилятора с таймером Автодома Pursuit скачать инструкцию в формате pdf. Футовая свеча равна одному люмену на квадратный фут, а разница между люксом и люменом состоит в том, что люкс учитывает площадь, на которую распространяется световой поток. Электрооборудование Как я могу установить этот программируемый переключатель там, где Схема подключения вытяжного вентилятора для ванной комнаты с таймером Новая проводка A aa aaa aaaa aaacn aaah aaai aaas aab aabb aac aacc aace aachen aacom aacs aacsb aad aadvantage aae aaf aafp aag aah aai aaj aal aalborg aalib aaliyah all aalto aam. Схема подключения вытяжного вентилятора с таймером . О нас с момента основания компании в 1931 году клиенты стали признавать, что инструменты dwyer олицетворяют надежность и легкодоступность продукции по конкурентоспособным ценам. Просмотрите и скачайте онлайн-руководство пользователя bailey преследования. 1000 люмен, сконцентрированные на площади в один квадратный метр, освещают этот квадратный метр яркостью 1000 люкс. Ищите в истории более 362 миллиардов веб-страниц в Интернете.Принцип Аббса. Буклет с сокращениями Ford, электронная книга, скачать в формате PDF в текстовом файле в формате PDF или прочитать книгу в Интернете. Abm. Вакуумные обратные клапаны от anver вакуумные обратные клапаны обеспечивают в 4 раза более высокую производительность насоса; полный ассортимент герметичных односторонних обратных клапанов, предназначенных для оптимизации работы вакуумных насосов в широком диапазоне систем транспортировки материалов, доступен от anver corporation of Hudson Massachusetts. Korics — это компания, которая воплощает мечты и уважает ваши мысли. Аномальный взрыв. При установке вытяжных вентиляторов в зоне 2 она выходит на 600 мм за зону 1 и достигает высоты 225 м над уровнем пола, см. Схему ниже. Вытяжной вентилятор для ванной комнаты с подсветкой Схема подключения Таймер вытяжки Выключатель вытяжного вентилятора Прекрасный таймер вентилятора и выключатель света Комбинированный вентилятор и Левитон Левитон Левитон Выключатель вентилятора Левитон Электромонтаж Все о проводке Таймер вентилятора для ванной комнаты от Aircycler Боб Вила Комбинированный таймер вентилятора и выключатель света для ванной комнаты с освещением вентиляторов Страница с монтажной схемой с одним таймером Пускатель индукционного двигателя с Электромонтаж Forexbusiness Info Принципиальная схема вентилятора для ванной комнаты Как установить вентилятор для ванной Лучший вентилятор для ванной Выключатель света Wood Projects ch Лампа с ночником Электропроводка Металлическая проволока Ночник с отделкой под ящерицу Декоративный вытяжной вентилятор с подсветкой Вентиляторы для ванной комнаты Комбинированная ванна с освещением Вентилятор и выключатель света для ванной Вентилятор и выключатель для ванной Подключение вентилятора с синхронизацией по времени в 2019 году Вытяжной вентилятор Metadel для ванной комнаты Таймерные переключатели для вентилятора для ванной комнаты для вентиляторов для ванной комнаты Вытяжной вентилятор для ванной комнаты Как установить электронный таймер Leviton 6260M Тодд Таймер Leviton 6260M В предыдущем посте, Электронный таймер Leviton 6260M, я писал об этих новых таймерных выключателях, которые я купил для использования в наших трех ванных комнатах. Использование таймеров позволит нам запустить вентиляторы после того, как мы вышли из комнаты, чтобы убедиться, что вся лишняя влага удалена из комнаты. Это отличный способ обеспечить поступление достаточного количества свежего воздуха в тесные дома, а также убедиться, что мы выводим всю лишнюю влагу наружу, чтобы не было проблем с плесенью и грибком. Сегодня я установил первый электронный таймер Leviton 6260M. Вы можете купить эти диммеры на Amazon, Leviton Decora 60-30-20-10 Preset Minute Electronic Timer.Спецификации для этих таймеров требуют наличия заземления и нейтрали в месте расположения переключателя. Это важная деталь, которую вы должны изучить перед покупкой этих переключателей. Если у вас в коробке есть только ножка переключателя, то есть только горячая ножка, которая будет двумя черными или отмеченными черным и белым, то этот таймер не будет работать должным образом. Всегда не забывайте отключать прерыватель и подавать питание на любую цепь, в которой вы собираетесь работать. Даже после того, как вы отключили прерыватель, убедитесь, что вы используете вольтметр для проверки цепи, чтобы убедиться, что она не находится под напряжением.Как всегда, проконсультируйтесь с электриком, если вы не уверены в том, что делаете. Электричество даже при небольшом напряжении и малом токе может серьезно повредить или даже убить вас. Я выполнил инструкции по установке этого переключателя. Как вы можете видеть на фотографии, вам нужно подключить зеленый провод к земле, подключить все нейтрали к белому проводу, подключить синий провод к «горячему» проводу на приспособлении и, наконец, подключить черный провод к черная или горячая подача от цепи. Это сработало как шарм.Единственная проблема, которую я вижу, касается людей, у которых есть неглубокие распределительные коробки, этот переключатель очень большой, в сочетании со всеми проволочными гайками, и вам повезет, если вы вообще сможете установить его с неглубокой коробкой. Лучше всего то, что мне не нужно беспокоиться о том, что кто-то бросит фанатов бежать после того, как они покинут комнату. Теперь они просто выбирают 10 минут, 20 минут, 30 минут или 60 минут, и таймер отключит питание по истечении этого времени. Этот переключатель должен помочь нам сэкономить энергию и сохранить хорошее качество воздуха в нашем доме. Схемы подключения потолочного вентилятора и комплекта освещения По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы На этой странице представлены электрические схемы для бытовых вентиляторов, в том числе потолочных вентиляторов и комплектов освещения, диммерных переключателей, регуляторов скорости вентиляторов, трехходовых переключателей вентиляторов и схем вытяжных вентиляторов в ванной. Цвета проводов в базовом комплекте вентилятора / света обычно черный, синий, белый и зеленый. Это верно для большинства потолочных вентиляторов Hunter и Harbour Breeze, которые можно найти в вашем местном магазине. Черный провод обычно является горячим для вентилятора, а синий провод — горячим для света.Белый провод — это нейтраль прибора, а зеленый — земля. Белый провод от приспособления подключается непосредственно к нейтральному проводу источника, либо в коробке приспособлений, либо через сращивание на распределительной коробке. Заземляющий провод соединяется с заземлением источника и с любой клеммой выходной коробки с помощью гибкого кабеля. В некоторых бытовых электрических цепях белый провод также можно использовать вместо горячего. В этих случаях его следует обернуть черной изолентой или иным образом пометить, чтобы идентифицировать его как горячий. Потолочный вентилятор со световым комплектом Схема подключения На этой электрической схеме показаны соединения потолочного вентилятора и освещения с двумя переключателями, регулятором скорости вентилятора и диммером для освещения. Источник находится на переключателях, и вход каждого соединен с черным проводом источника с помощью гайки. От переключателей 3-жильный кабель идет к потолочной розетке. В распределительной коробке черный провод подсоединяется к выходу регулятора скорости, а другой конец — к черному проводу вентилятора.Красный провод подсоединяется к выходу регулятора яркости, а другой конец — к проводу синего света. Нейтраль от источника соединяется в распределительной коробке с белым проводом, идущим к вентилятору, а другим концом к нейтральному проводу на потолочном креплении. Точно так же заземляющий провод подключается к любым клеммам заземления в распределительной коробке и соединяется для подключения к месту расположения вентилятора. Схема подключения вентилятора и источника света на потолке Эта схема аналогична предыдущей, но с источником электрического тока от вентилятора / осветительной арматуры.Оттуда идет трехжильный кабель к контроллерам на стене. Нейтральный провод от источника подключается непосредственно к белому проводу на потолочном креплении. Провод горячего источника сращивается с белым на 3-проводном кабеле, а затем сращивается с входными проводами на обоих контроллерах на другом конце. Белый провод обмотан черной лентой, чтобы определить, что он горячий. Черный провод соединяет вентилятор с регулятором скорости, а красный провод соединяет свет с диммером. Это обновленная проводка для этой схемы с добавлением двухжильного кабеля между вентилятором / освещением и переключателями.Белый провод больше не используется для горячего подключения, и вместо этого нейтраль источника проходит через распределительную коробку, чтобы удовлетворить требованиям NEC 2011 года. Два провода при таком расположении не используются: белый провод во втором кабеле и один из заземляющих проводов. Они должны быть закрыты с обоих концов проволочной гайкой. Вся остальная проводка такая же, как на предыдущей схеме. Схема электрических соединений трехходового переключателя вентилятора Для подключения 3-позиционного переключателя, который управляет вентилятором и освещением, используйте эту схему. Как и во всех трехпозиционных цепях, общий на одном переключателе подключен к проводу горячего источника от цепи. Общий на втором трехпозиционном переключателе подключен к горячим проводам вентилятора / освещения. Соедините и вентилятор, и световые провода вместе с общим проводом от SW2. Путевые провода соединены вместе в коробке для крепления на потолке и проходят между переключателями. Путешественники не подключаются к вентилятору или свету. Чтобы управлять вентилятором и освещением по отдельности, на вентиляторе / освещении требуется встроенный переключатель, такой как тяговая цепь или пульт дистанционного управления. Схема диммерного переключателя потолочного вентилятора Такое расположение проводов позволяет опускать свет с помощью диммера и управлять вентилятором с помощью встроенной тянущей цепи. Источник находится в потолочной розетке, и оттуда к распределительной коробке идет трехжильный кабель. Нейтраль от источника подключается непосредственно к белому проводу на комплекте вентилятора и кабелю, идущему через распределительную коробку. Горячий источник подключается к черному проводу вентилятора, а черный провод идет к диммеру.На другом конце черный провод кабеля соединен с одним из проводов горячего диммера, неважно, какой именно. Другой провод диммера соединен с красным проводом в распределительной коробке, который соединен с синим проводом света на другом конце. Подключение контура переключателя потолочного вентилятора Используйте эту проводку, когда источник находится на приборе, и вы хотите управлять подачей на оба компонента с помощью одного и того же переключателя. Трехжильный кабель проходит от вентилятора к распределительной коробке, а нейтраль источника соединяется с белым проводом и нейтралью вентилятора.Источник горячего сращивания с красным проводом, который подключен к одной клемме переключателя на другом конце. Черный провод подключается к другой клемме, возвращая питание к вентилятору, где он соединяется как с черным проводом вентилятора, так и с синим проводом светильника. Трехскоростной вентилятор управляется цепным переключателем на приспособлении. Здесь источник находится у вентилятора / освещения, а петля переключателя идет к настенному переключателю. Источник подключается непосредственно к вентилятору, а также к переключателю.При таком расположении свет управляется настенным выключателем, а вентилятор имеет проводное подключение для управления скоростью тяговой цепи. Подключение вентилятора и света к одному выключателю В этой проводке источник находится на переключателе, а оттуда идет 3-проводный кабель к вентилятору и свету. Нейтраль источника и земля соединены с местом расположения вентилятора. Горячий провод источника подключается к черному проводу вентилятора, чтобы подключить его непосредственно к цепи и к пигтейлу, соединяющему переключатель. Красный провод трехжильного кабеля подсоединен к выключателю и на вентиляторе, он соединен с синим проводом к свету.При таком расположении мощность вентилятора регулируется с помощью встроенной тянущей цепи на корпусе двигателя, а свет регулируется настенным выключателем. Используйте эту проводку, если источник питания находится в настенной коробке, и вы хотите управлять вентилятором и освещением с помощью одного переключателя. Здесь источник горячего питания подключается непосредственно к выключателю, а оттуда идет двухжильный кабель к потолочному вентилятору. Черный провод, идущий к потолочной коробке, подсоединен к другой клемме переключателя.На потолке он соединен с черным и синим проводами от вентилятора и света. Нейтраль источника соединена с белым проводом вентилятора. Заземление источника подключается к потолочной коробке и подключается к зеленому проводу заземления на вентиляторе и к любой клемме заземления, найденной там. При таком расположении вентилятор и свет выключаются и включаются настенным выключателем, а скорость вращения вентилятора регулируется с помощью встроенной тянущей цепи на приспособлении. Схема подключения вытяжного вентилятора для ванной комнаты Чтобы подключить вытяжной вентилятор к настенному выключателю, используйте эту схему. Эти вентиляторы обычно поставляются с небольшой коробкой электрических соединений, приваренной к боковой стороне корпуса. На распределительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проволоки и проденьте в нее зажим для проволоки. Пропустите кабель через зажим и затяните его. Соедините черный и белый провода кабеля с проводами вентилятора с помощью гайки. Подключите заземление к клемме заземления в соединительной коробке и к заземляющему проводу от вентилятора, если он есть. Здесь вытяжной вентилятор управляется таймером вместо переключателя. Из корпуса таймера должны выходить два провода под напряжением и заземление, подключите один из них к источнику тепла. Приправьте второй провод к черному кабелю, идущему к вентилятору. Соедините нейтраль источника с белым проводом кабеля. Подключите заземление источника к заземляющим проводам переключателя и вентилятора. У вентилятора соедините провода, соответствующие цвету каждого, и подключите заземляющий провод к клемме заземления. В этом случае осветительная арматура и вытяжной вентилятор подключены к одному источнику.Управление освещением осуществляется однополюсным переключателем, а вентилятором — таймером, как на предыдущем рисунке. Горячий источник подключается к каждому управляющему устройству, а выход контроллеров подключается к вентилятору, соединяющему черный цвет с черным, белый к белому, а заземление — к клемме на корпусе вентилятора. Еще подобное на Do-It-Yourself-Help.com Как установить таймер для вентилятора в ванной комнате Недавно мы построили новый дом на заказ. Однако в нем не было переключателя таймера вентилятора в ванной.В начале своей карьеры я работал электриком, поэтому мне было очень комфортно выполнять эту задачу после переезда. Существует множество таймеров обратного отсчета для переключателей вентилятора в ванной, которые можно выбрать. Вам не нужно много тратить, чтобы получить приличный с лучшим качеством воздуха. Я точно знал, что мне нужен цифровой, а не механический или подпружиненный. У меня также есть более крупный проект по замене выключателей в остальной части нашего дома на беспроводные диммеры Lutron Caseta.Хотя я не видел необходимости автоматизировать «управление туалетной комнатой», я решил остаться с брендом Lutron. Таймер обратного отсчета Lutron Для этого проекта я выбрал переключатель Lutron, номер детали MA-T51MN-WH. Lutron также производит менее дорогую версию этого переключателя, для которой не требуется нейтральный провод (MA-T51-WH). Я выбрал более дорогой, так как знал, что наличие нейтрального провода для меня не будет проблемой. Недавно мы построили наш новый дом, используя действующие электрические стандарты. Из того, что я читал о менее дорогой версии переключателя таймера обратного отсчета, минимальное требование к нагрузке на вентилятор составляло 0,3 А или 40 Вт. Поскольку у нас новый дом со встроенной системой энергоэффективности, я не хотел рисковать, что это станет проблемой. Сам переключатель прост в использовании. Вы нажимаете на переключатель, чтобы включить или выключить его. Вы можете установить таймер от 5 до 60 минут. Если вы хотите оставить его включенным для выключения таймера, оставьте его в покое. Переключатель запоминает настройку таймера с момента последнего использования.Если вы хотите изменить настройку таймера, используйте тумблер вправо. Также есть таймер, позволяющий работать непрерывно. В нашем предыдущем доме был переключатель с разными настройками таймера, который можно было нажимать, но не было возможности работать постоянно. Иногда вы хотите иметь возможность это сделать, поэтому я нашел это отличной функцией. Ни один из этих переключателей не совместим с системой умного дома Lutron Caseta. Я не думал, что в туалетной комнате нужна функциональность. Соответствующий цифровой переключатель Lutron Этот переключатель таймера вентилятора в ванной комнате находился внутри туалета. Это крошечная комната с дверью внутри нашей большой главной ванной комнаты. В результате в вентилятор встроен светодиодный светильник для самой комнаты. Лампа управлялась отдельно от вентилятора, поэтому мне нужно было решить, заменить ли оба переключателя или найти новую комбинированную пластину. Я также решил заменить выключатель света. Конечно, это тоже должен был быть цифровой коммутатор от Lutron. Lutron предлагает переключатели и пластины разного типа. Может быть несколько запутанным понимание всех их различных соглашений об именах. Выбранный мной таймер обратного отсчета был Maestro, поэтому соответствующий переключатель света должен был быть в стиле Maestro. Переключатель, который я купил, имел номер детали Lutron MA-S8AM-WH. В описании на Amazon указано, что это диммер. Это не; переключатель только включается или выключается. Я читал где-то еще, кроме «диммера» с Lutron указывает на стиль.Если так, то опять же это не очевидно. В деталях продукта указано: «Нажмите один раз, чтобы включить / выключить свет». Вот что он делает, и ВСЕ, что он делает. Это все, что мне было нужно. Номера деталей Lutron для таймера обратного отсчета и переключателя. Настенная пластина Lutron Claro Последним предметом, который мне нужно было купить, была настенная пластина Lutron Claro Decorator (Two-Gang, номер детали CW-2-WH). Стеновые панели Claro привлекательны тем, что они «безвинтовые». Безвинтовой, что означает отсутствие видимых винтов.Отсутствие винтов придает коммутатору чистый гладкий вид. Выключатели и настенные панели Lutron бывают разных цветов. Все розетки и выключатели в нашем доме в настоящее время белые, поэтому я остановился на этом цвете. Если вы посмотрите на настенную пластину сбоку, вы увидите, что есть две отдельные части: С обратной стороны настенной пластины вы можете увидеть шесть пластиковых зажимов, которые скрепляют две части: Результат красивая, современная, аккуратная настенная тарелка. Я совместил новую настенную пластину с существующей, чтобы убедиться, что ее размер примерно такой же. Из-за стиля тарелки она кажется немного уже. Поскольку у нас новый дом, это не было проблемой. Однако, если вы перекрасили стену и т. Д., Вам может потребоваться подкрасить краску этой новой настенной пластиной. Снятие старого переключателя вентилятора и освещения Снятие крышки старой настенной панели Первым шагом при установке нового таймера вентилятора ванной комнаты является снятие старых.Хотя старая крышка настенной панели может показаться беспорядочной, это довольно чистая электрическая коробка (лучше в новом доме!): Удаление старых переключателей Сняв переключатели, вы можете начать чтобы увидеть провода, участвующие в установке. Комбинированные блоки вентилятора и освещения для ванных комнат обычно подключаются с помощью кабеля 14-3 Romex. Этот Romex включает медный провод заземления, белый провод для нейтрали и два «горячих» провода (переключаемых) для вентилятора и света. Один черный, а другой красный. Неважно, какой из них идет к вентилятору или светодиоду. Эти провода можно увидеть на изображении ниже. Все белые провода соединены с помощью гайки. Мне нужно будет добавить к этому соединению еще два провода, по одному для каждого нового переключателя Lutron. Вы можете видеть, что электрик обжал вместе медные заземляющие провода медным обжимом. Я не собираюсь разбирать это. Вместо этого я буду использовать соединители для существующих медных проводов, идущих от старых переключателей. Отсоедините старые провода коммутатора В наши дни многие электрики подключают зачищенные провода к задней части коммутатора или розетки через предусмотренные отверстия. Не многие тратят дополнительное время, чтобы прикрепить их винтами сбоку. Есть якобы способ «высвободить» эти провода из переключателя. Мне легче отрезать их кусачками. Если вы еще этого не сделали, сейчас самое время выключить питание этих переключателей. Подготовка проводов для новых коммутаторов На картинке ниже вы можете видеть, что я готов установить новые коммутаторы. Я добавил два новых нейтральных провода к соединению (увеличил размер с помощью красной гайки) и зачистил все провода, готовые к работе. Управление одним или несколькими точками Lutron? Стоит ли использовать синий винт? Обычно при установке одно-, трех- или четырехпозиционного переключателя вы покупаете разные переключатели.Lutron предоставляет свои цифровые переключатели с функциями для выполнения всех этих конфигураций переключения. Когда вы впервые откроете свой новый коммутатор Lutron, вы увидите синий провод. Не то, чего вы ожидали. На первом изображении ниже показаны обе стороны одного из этих новых переключателей. Нижний черный винт слева — это место, где вы подключаете линию питания. В то время как средний серебряный винт подключается к новому нейтральному проводу. Верхний левый латунный винт будет использоваться для соединения с вентилятором или светом.Латунный винт предназначен для конфигурации с одним местом, которую я устанавливаю. Для установки в нескольких местах латунный винт и синий винт на противоположной стороне предназначены для «путевых» проводов. Эти дополнительные провода упрощают управление в нескольких местах. Поскольку я не выполняю установку в нескольких местах, я не использую синий винт. Lutron MA-T51MN-WH Задняя сторона коммутатора Дополнительный вид с задней стороны коммутатора: Lutron MA-T51MN-WH Single-Location Вам помогут несколько полезных диаграмм. Оба переключателя однопозиционные. Они не являются трехсторонними или многопозиционными. Установка нового таймера вентилятора освещения и вентиляции ванны Подключение новых переключателей На этом этапе все необходимые подключения для новых цифровых переключателей Lutron выполнены. Следующий шаг — вернуть все обратно в электрическую коробку. Судя по этой картинке, это кажется невозможным? Удалите излишки грязи для гипсокартона Хотя новые переключатели не такие уж глубокие, вам понадобится все возможное горизонтальное и вертикальное пространство. В моем случае на внутренней стороне коробки было немного грязи для гипсокартона. Грязь не имела большого значения, когда электрик установил стандартный выключатель. Для меня это нужно уйти. Я всегда использовал старую отвертку с прямой кромкой и легкий молотковый инструмент (например, линейные плоскогубцы). Осторожно расколите засохшую грязь вдоль края коробки и удалите ее. Удалите внутренние металлические выступы Вам также потребуется отломать три металлических выступа на внутренней стороне обоих переключателей.Если вы этого не сделаете, вы не сможете установить оба коммутатора рядом. На изображении ниже я сломал верхнюю часть только на левом переключателе. Я отломал остальные пять перед установкой переключателей. Переустановка новых коммутаторов Установка обоих новых коммутаторов завершена, и пора снова включить питание. Автоматический выключатель снова включен После того, как питание было снова включено, таймер обратного отсчета уже был включен, установленный на 15-минутный интервал времени.Маленький светодиодный индикатор слева загорается и гаснет во время обратного отсчета. Завершающие этапы установки Установка задней панели Claro Установить настенную панель Lutron Claro очень просто. Затяните четыре прилагаемых винта. На задней панели есть отверстия для винтов, используемых для крепления переключателей. Эти отверстия пригодятся, если вам нужно их затянуть или ослабить. Таким образом, вам не нужно сначала снимать заднюю панель. Установите переднюю панель Claro Последний шаг — защелкните переднюю часть настенной панели Claro. Установить было легко. Наш «туалетный шкаф» наконец-то готов! Новый таймер вытяжного вентилятора в ванной работает отлично! Продукты, используемые в этой установке Переключатель таймера обратного отсчета Lutron Maestro для галогенных ламп и ламп накаливания, 5-амперный свет / 3-амперный вентилятор, однополюсный или многоцелевой, MA-T51MN-WH, белый Цифровой диммер Lutron для галогенных ламп и ламп накаливания, 120 В / 8 А, однополюсный или многоцелевой, MA-S8AM-WH, белый Lutron Claro 2 Gang Decorator Wallplate, CW-2-WH, белый Электропроводка переключателя потолочного вентилятора — электрическая 101 Опции управления потолочным вентилятором и осветительным комплектом Существует несколько способов управления потолочными вентиляторами и осветительными комплектами. Один провод / переключатель — для одновременного включения / выключения питания вентилятора (и освещения) Два провода / переключателя — один переключатель включает / выключает питание вентилятора, другой — свет Тяговые цепи — для регулировки скорости вентилятора и освещения Пульт дистанционного управления — доступен на новых или существующих вентиляторах для регулировки скорости вентилятора и освещения Настенный пульт — для регулировки скорости вентилятора и освещения, доступны настенные органы управления для конфигураций с одним или двумя проводами / переключателем Однопроводное и двухпроводное настенное управление коммутатором Однопроводная конфигурация использует один переключатель и один линейный провод для управления питанием вентилятора (и индикаторов). В двухпроводной конфигурации используются два переключателя и два линейных провода каждый для управления питанием вентилятора и освещения. Схема электрических соединений 2 выключателя потолочного вентилятора Сетевое напряжение поступает в розетку переключателя, и линейный провод подключается к каждому переключателю. Коммутируемые линии и нейтраль подключаются к проводному кабелю 3-, идущему к выходному блоку освещения / вентилятора на потолке. Переключатель управления вентилятором обычно подключается к черному проводу, а переключатель комплекта освещения — к красному проводу 3--жильного кабеля. На этой схеме черный провод потолочного вентилятора предназначен для вентилятора, а синий провод — для комплекта освещения. Схема заземления показана отдельно. Электрические схемы переключателя потолочного вентилятора 1 3- Проволочный кабель идет от распределительной коробки и подключается к проводу вентилятора, освещения, нейтрали и заземления. alexxlab Разное Зернистый стул у новорожденного: причины и что делать alexxlab 19.11.2024 0 Разное Смешанное вскармливание новорожденных: как правильно организовать alexxlab 15.11.2024 0 Разное Простуда у новорожденных: симптомы, причины и методы лечения alexxlab 13.11.2024 0 Разное Сколько должен набрать новорожденный: нормы роста и веса по месяцам alexxlab 12.11.2024 0 Разное Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу alexxlab 12.11.2024 0 Разное Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками alexxlab 12.11.2024 0 Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
