Модульные ибп: типы и виды

Источники бесперебойного питания подразделяются на модульные и моноблочные модели. В этой статье мы расскажем о первой категории оборудования. Что такое модульные ИБП, каковы их основные типы и виды и в чем заключаются их преимущества – обо всем этом читайте ниже.

Основные технические особенности

Источник бесперебойного питания модульной конструкции – это относительно новый вид оборудования в системах электропитания. Его главная особенность – наличие 2-х отдельных рабочих групп, размещенных в отдельных шкафах, но работающих при этом сообща.

То есть, если в моноблочном ИБП есть только 1 силовой модуль, скажем, на 60 кВА, то в модульный источник можно добавить несколько дополнительных модулей, нарастив, таким образом, мощность работы устройства. Именно так работают модульные источники серии ИДП-4 нашего производства, компании РУСЭЛТ. Обращаем ваше внимание на то, что рассказывать о типах и особенностях данного оборудования мы будем именно на примере нашей продукции.

Модульный ИБП 160 кВА серии ИДП-4-3/3-160-8-380-А1 на 8 рабочих модулей

Какие существуют типы модульных ИБП?

Почему мы берем в качестве примера именно наши приборы? Дело в том, что модульный источник бесперебойного питания делится на разные типы в зависимости от производителя и технических характеристик. Что касается модульной конструкции, то это уже сам по себе один из признаков типизации этого вида оборудования – по масштабируемости.

Наряду с этим есть ещё 3 критерия классификации:

• Схема внутреннего строения
• Мощность
• Длительность работы от аккумуляторных батарей

Модульный ИБП 100 кВА серии ИДП-4-3/3-100-5-380-А1 на 5 рабочих модулей

Какие модульные ИБП лучше?

Однозначно ответить на этот вопрос нельзя. Дело в том, что по состоянию на 2018-19 годы, источники модульного типа все ещё относительно новый товар на рынке.

Тем не менее, его активно покупают для серверных комнат. Если рассматривать такой аргумент, как стремление быть «в тренде», используя новые виды электрооборудования, то оно также может стать причиной для покупки.

В любом случае, сначала стоит изучить характеристики всех устройств и решить, какие из них подойдут для ваших задач.

Технические характеристики

Источники бесперебойного питания рассчитаны на разное количество рабочих модулей, за счет которых осуществляется наращивание мощностей. Например, у нас на сайте представлены модульные ИБП серии ИДП-4 у которых 1, 2, 3, 4, 5, 6, 8 и 10 модулей.

Это один из ключевых факторов выбора. Иногда кому-то достаточно приобрести моноблочный бесперебойник на 100 или 120 кВА. Причина – заказчик точно знает, что последующее наращивание мощности ему точно не потребуется.

Входные и выходные параметры номинального напряжения у источников ИДП-4 следующие:

• Входное 380 / 400 / 415 (межфазное) +/-25%
• Выходное 380 / 400 / 415 (межфазное)

Что касается длительности автономной работы, то её продолжительность зависит от количества модулей аккумуляторных батарей.

Помимо технических характеристик ИБП, всегда стоит иметь в виду и конкретного производителя. Мы, разумеется, не будем говорить о чужих брендах, а приведем аргументы в пользу своей продукции. Наши источники:

• Удостоены звания 100 лучших товаров России
• Имеют различные виды исполнения и степени защиты, подходящие под большинство задач
• Наличие в продаже модульных устройств как вертикальной, так и горизонтальной конструкции

Решение о том, покупать или не покупать ИБП модульного типа, можно принять на основе технологических преимуществ этого вида оборудования. Поэтому ниже мы перечислили 4 основных преимущества, по которым стоит сделать выбор в пользу нашей продукции.

Основные преимущества модульных ИБП от РУСЭЛТ

1. Масштабируемость и гибкость

Так как ИБП состоят из 2-х групп (1 для  повышения мощности автономной работы, 2 – для увеличения её продолжительности), то можно добавлять  новые силовые и батарейные модули, увеличивая мощность. То есть, текущие потребности сегодня могут диктовать необходимость в небольших мощностях, примерно, 20 кВА, то никто не исключает, что завтра их потребуется гораздо больше. И именно тут приходят на помощь модульные источники бесперебойного питания, мощность работы которых можно увеличить до нужного максимума.

2. Двойное преобразование напряжения (On-line)

Сегодня это наиболее эффективный и востребованный отраслевой стандарт. Он защищает нагрузку от любых сетевых неполадок. Обеспечивает нулевое время перехода из сетевого в автономный режим и обратно. Устройства именно с таким типом преобразования используют для защиты серверов, оборудования ЦОД, узлов связи, медоборудования и т.д.

3. Эффективность в эксплуатации

Модульные источники обеспечивают нулевое время простое, менять и добавлять новые силовые модули можно «на горячую», не отключая нагрузку. Также предусмотрена система мониторинга, дистанционно передающая данные о состоянии системы через интернет.

4. Снижение капиталовложений

За счет наивысшего входного коэффициента мощности к ИБП можно подключать оборудование с нагрузкой большей мощности, использовать оборудование при низком напряжении при минимальной нагрузке тока на проводку. Все это поможет сократить потребление электроэнергии. Также сэкономить поможет и хорошая масштабируемость оборудования.

Таким образом, на основе этих преимуществ можно утверждать, что источники модульной конструкции хороши везде, где необходимо обеспечить высокую надежность электросети и где в дальнейшем потребуется наращивать мощность с минимальными финансовыми и трудозатратами.

Как выбрать источник бесперебойного питания | ИБП | Блог

Сколь бы надежен не был ваш поставщик электропитания, броски напряжения иногда случаются на любых линиях. Каждый пользователь ПК хоть раз, да сталкивался с внезапной перезагрузкой или отключением компьютера из-за неполадок на питающей линии. И компьютеры – не единственный вид техники, требующий бесперебойного электропитания.

Продолжительное отключение электропитания может привести к заморозке системы отопления частного дома. ИБП с подключаемыми аккумуляторами способен «продержать на плаву» циркуляционный насос и электронику котла в течение нескольких часов, и стоить такой ИБП будет намного дешевле, чем генератор с автозапуском.

Роутер, подключенный к ИБП, позволит оставаться «онлайн» и при отсутствии электропитания. Потребляет роутер совсем немного и емкости аккумулятора даже недорогого «бесперебойника» хватит на пару-тройку часов его работы.

Серверам и внешним дисковым накопителям бесперебойное питание совершенно необходимо – внезапное отключение электричества может привести к потере данных.

И вообще, наличия ИБП требует любая автоматика, сбой в работе которой может привести к серьезным последствиям – медицинское и технологическое оборудование, системы пожарной и охранной сигнализации и т. д. Но параметры электропитания у разных видов техники разные, поэтому и ИБП для них потребуется с различными характеристиками.

Характеристики источников бесперебойного питания.

Вид устройства.

Резервный ИБП имеет наиболее простую конструкцию. Электроника источника следит за уровнем входного напряжения, и, при его выходе за установленные рамки (обычно +10% от номинала), переключается на питание от аккумулятора.

Конструкция проста и надежна, но в некоторых ситуациях от такого ИБП будет больше вреда, чем пользы. Например, если он имеет минимальное входное напряжение 180 В и используется для защиты компьютера с блоком питания, работающим от 110 до 240 В. Без ИБП компьютер бы спокойно работал, а ИБП при падении напряжения ниже входного (180 В) перейдет на аккумулятор и после его разряда выключит питание компьютера. Поэтому для этого вида ИБП следует обеспечить соответствие минимального и максимального напряжений «бесперебойника» и потребителя – лучше всего, если диапазон напряжений ИБП будет незначительно (5-10В) уже диапазона напряжений электроприбора. Например, для диапазона рабочих напряжений потребителя 180-240 В, диапазон ИБП должен быть примерно 190-230 — это позволит перейти на питание от аккумулятора до того, как напряжение станет неприемлемым для защищаемого прибора.

Кроме того, переключение на аккумулятор занимает некоторое время, что может быть критичным для некоторых видов техники. Например, для импульсных блоков питания с активным корректором мощности (APFC), которым оснащено большинство таких БП мощностью более 400 Вт. При подборе ИБП для компьютеров, специальной аппаратуры, аудио- и видеотехники с подобными блоками питания следует оставлять большой запас по мощности, либо выбирать ИБП другого вида.

Линейно-интерактивный ИБП, фактически, состоит из резервного ИБП и стабилизатора. При наличии в сети пониженного или повышенного напряжения, автоматический регулятор напряжения (AVR) стабилизирует его, а на аккумулятор ИБП переключается только при настолько большом отклонении напряжения от нормального, что стабилизировать его уже невозможно.

Линейно-интерактивные ИБП немного дороже резервных, но для бытового применения именно этот вид является оптимальным. Единственный случай, когда ему следует предпочесть резервный – когда в вашей сети стабильно пониженное напряжение, подходящее, однако, для защищаемого электроприбора. Резервный ИБП просто пропустит это напряжение в компьютер, а линейно-интерактивный будет его повышать до нормального. Но продолжительная работа в таком режиме может сильно сократить ресурс AVR (особенно на недорогих «бесперебойниках»).

Недостаток, связанный с кратковременным отсутствием питания во время переключения на аккумулятор у линейно-интерактивных ИБП также присутствует.

Устройства с двойным преобразованием (on-line) обеспечивают наилучшее качество электропитания. У ИБП этого вида аккумулятор подключен к цепи питания постоянно, поэтому провалы напряжения в момент перехода на автономное питание отсутствуют. Входной ток выпрямляется, его напряжение понижается до напряжения аккумулятора, после чего инвертор преобразует его в переменный 230 В /50 Гц.

Такие ИБП стоят заметно дороже остальных видов, зато выдают стабильную частоту, напряжение и форму синусоиды при любых помехах на входной линии питания.

Выходная мощность (ВА) стабилизатора определяет максимальную суммарную полную мощность подключенных к нему электроприборов. Однако следует иметь в виду, что приведенное в паспорте на электроприбор значение в Ваттах – это его активная мощность, т.е., выделяющаяся в виде тепла или света.

Многие подключаемые к ИБП электроприборы создают вдобавок к активной еще и реактивную нагрузку, и полная выходная мощность ИБП должна подбираться с её учётом. Для определения полной мощности электроприбора следует активную мощность поделить на коэффициент мощности (cos(φ)), обычно указанный в паспорте. Если найти это значение не удается, можно воспользоваться таблицей:

Поскольку чаще всего ИБП используется для защиты ПК, часто возникает вопрос: какую мощность имеет компьютер? Самый точный способ определения мощности – расчет на основе замера потребляемого им тока. Проще и безопаснее всего это сделать с помощью токовых клещей и самодельного удлинителя с раздельными проводниками.

Измерение тока с помощью мультиметра связано с опасностью поражения электрическим током и делать это, не обладая соответствующими навыками, небезопасно.

Измерение следует производить, дав на процессор и видеокарту максимальную нагрузку – это можно сделать с помощью требовательной к ресурсам игры или с помощью специальных программ (например, OCCT в режиме power supply). Измеренное значение умножается на величину напряжения в сети – это и будет искомая полная мощность (ВА) компьютера.

Простой, но грубый способ – взять максимальную мощность блока питания (в Ваттах), обычно приведенную на корпусе БП и поделить на коэффициент мощности. Реальная мощность компьютера, скорее всего, будет ниже, но уж точно не выше.

К примеру, для защиты компьютера с блоком питания без PFC мощностью 300 Вт и монитором мощностью 50 Вт потребуется ИБП с входной мощностью (ВА) 300/0,65+50/0,8 = 524 ВА. Поскольку реальная мощность системного блока, скорее всего, ниже 300 Вт, ИБП на 500 ВА могло бы и хватить для этого компьютера. Однако с учетом того, что пусковые токи (неизбежные при переключении на аккумулятор) могут превышать номинальные вдвое, выбор ИБП на 750 или 1000 ВА представляется более оправданным.

Следует также отметить, что недорогие ИБП часто характеризуются слабой перегрузочной способностью и не могут выдерживать высокие токи даже очень непродолжительное время (менее 100 мс). Поэтому при покупке недорогого ИБП необходимо следить, чтобы пиковая мощность нагрузки не превышала выходную мощность «бесперебойника».

Если определение полной выходной мощности (ВА) представляется слишком сложным, можно подобрать ИБП по активной выходной мощности (Вт) – обычно этот параметр тоже приводится в паспорте ИБП.

Однако большинство производителей при указании активной выходной мощности ориентируются на cos(φ) = 0,6-0,7, подходящий только при использовании ИБП для защиты компьютеров с блоками питания без PFC.

Коэффициент мощности многой другой техники выше, и, подбирая ИБП по активной мощности в ваттах, вы рискуете переплатить, выбрав ИБП более мощный, чем вам действительно необходимо.

Тип формы напряжения может быть важен для некоторых видов техники. В электродвигателях, трансформаторах, катушках индуктивности «ступенчатая» форма питающего тока приводит к дополнительным нагрузкам – это может проявляться изменением звука работы, увеличенным нагревом обмоток и ускоренным износом. Проблемы могут возникнуть с некоторыми моделями аудио- и видеотехники, измерительными приборами и медицинской техникой.

Импульсные блоки питания к форме напряжения невосприимчивы – ступенчатая аппроксимация синусоиды подходит для любых компьютеров. Проблемы, возникающие на современных блоках питания с активным корректором мощности (APFC) чаще всего связаны не с формой сигнала, а с недостатком запаса по мощности и низкой перегрузочной способностью ИБП. При переключении на аккумулятор и падении входного напряжения, APFC резко увеличивает потребляемый ток, при этом нарастание потребления происходит так быстро, что ИБП часто отключается защитным автоматом (токовым реле), при том, что контроллер даже не успевает «заметить» перегрузку.

Однако, некоторые блоки питания с APFC плохо работают при ступенчатой синусоиде – корректор успевает среагировать на горизонтальную «ступеньку» как на пониженное напряжение, увеличивает ток потребления и перегружает ИБП, приводя к срабатыванию его защиты и отключению. И, хотя многие БП с APFC прекрасно «уживаются» со ступенчатой синусоидой, чтобы не оказаться в ситуации, когда ПК откажется работать с «бесперебойником», следует либо убедиться в их совместимости перед покупкой, либо выбирать ИБП подороже: с «чистой» синусоидой и запасом по мощности, либо ориентироваться на устройство с двойным преобразованием. В последнем случае чрезмерный запас по мощности не нужен, а синусоида у таких устройств и так «чистая».

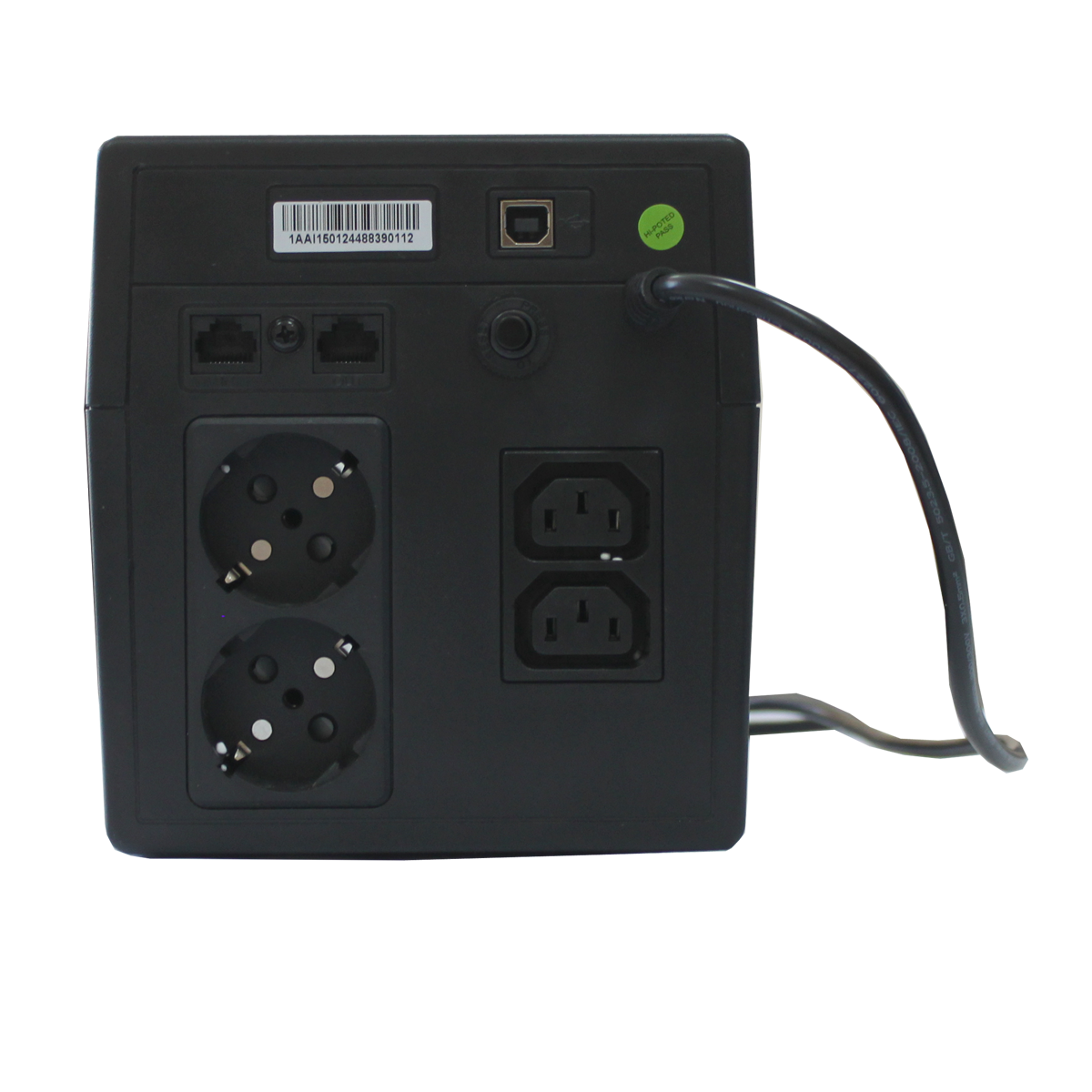

Тип выходных разъемов питания на современных ИБП может быть различным. Старые ИБП все имели выходные разъемы стандарта IEC 320 C13 («компьютерные») для подключения питающих кабелей системного блока и монитора.

Но роутеры, внешние жесткие диски и многие современные мониторы для подключения к сети используют обычную «евро» вилку. Поэтому сегодня уместнее выбирать ИБП с выходными разъемами типа CEE 7/* — «евророзетками». Обратите внимание, чтобы количество розеток соответствовало количеству потребителей.

Некоторые специализированные ИБП, предназначенные для создания линий бесперебойного электропитания, оснащаются клеммами для удобства прямого подключения линейных проводов.

Удобно, если ИБП имеет какой-нибудь интерфейс, по которому он может «сообщить» работающему на ПК приложению о пропадании напряжения. Это позволит сохранить все открытые документы, записать на диск данные из буфера и корректно завершить работу компьютера в автоматическом режиме, даже если оператора поблизости нет. Особенно это важно для серверов: сбой сервера – вещь неприятная, но она может стать еще неприятнее, если «испортятся» хранящиеся на нём данные из-за некорректного завершения работы. ИБП с интерфейсом USB или RS-232 подключается интерфейсным кабелем непосредственно к защищаемому компьютеру, на котором должно быть запущено соответствующее ПО.

Совсем другое назначение имеют разъмы RJ-11/RJ-45 расположенные парой IN/OUT — это защита телефонных и компьютерных сетей от импульсных помех (часто возникающих, например, во время грозы). Входную (уличную) линию следует подключать к разъему IN, а к разъему OUT — локальную телефонную или компьютерную сеть, которая, таким образом, будет защищена от приходящих «извне» помех.

Функция «холодного старта» позволяет осуществить запуск подключенных к ИБП электроприборов при отсутствии питающего напряжения. Холодный старт позволяет использовать ИБП как автономный источник питания для маломощной нагрузки.

Время автономной работы зависит от емкости установленных аккумуляторов и суммарной мощности подключенных потребителей. Производителем обычно указывается продолжительность автономной работы при определенной мощности нагрузки. Но зачастую мощность нагрузки сильно отличается от приведенной производителем. В этом случае следует иметь в виду, что емкость аккумулятора сильно зависит от тока разряда. При быстрой разрядке (5-10 минут) аккумулятор выдает всего 20-30% от номинальной емкости.

Так, если производителем приводится время автономной нагрузки в 5 минут при нагрузке 200 Вт, то при вдесятеро меньшей нагрузке (20 Вт) время автономной работы будет не 50 минут, а около двух часов, потому что емкость при разряде такой продолжительности будет примерно вдвое больше. Максимальная (100%) емкость аккумуляторной батареи достигается при продолжительности разряда в 20 часов и более, это следует учитывать, если предполагается длительная работа оборудования от ИБП.

«Бесперебойники», рассчитанные на продолжительную автономную работу, часто имеют возможность подключения дополнительных батарей. Это позволяет набрать емкость, необходимую для поддержания работы потребителей в течение необходимого времени.

Имейте в виду, что аккумуляторная батарея имеет ограниченный ресурс и через некоторое время (0,5-5 лет в зависимости от качества батареи и частоты циклов заряда/разряда) она потребует замены. В этом случае возможность замены батарей будет совсем нелишней. Оборудование, которое должно работать непрерывно, следует защищать с помощью ИБП с возможностью горячей замены батарей — т.е., без отключения ИБП от сети.

Варианты выбора источников бесперебойного питания.

Для защиты от кратковременных падений напряжения маломощных потребителей (роутеров, модемов, точек доступа) предназначены ИБП с «евророзетками» мощностью до 400 ВА.

ИБП мощностью 500-1000 ВА сможет «поддержать на плаву» простой офисный компьютер в течение времени, достаточного для сохранения всех открытых документов.

ИБП с «холодным стартом» способен обеспечить автономное питание электроприборов в условиях полного отсутствия питающей сети.

Если вам важно стабильное электропитание на выходе «бесперебойника» по минимальной цене, выбирайте среди линейно-интерактивных ИБП.

ИБП с двойным преобразованием гарантируют высокое качество питающего напряжения и обеспечивают полное отсутствие переходных процессов при пропадании внешнего питания.

Как работает источник бесперебойного питания

Источник бесперебойного питания (ИБП или UPS) представляет собой устройство, которое позволяет компьютеру автономно работать за счет поддержания постоянного напряжения в течение некоторого времени после отключения электропитания или скачка напряжения в сети. Использование ИБП даст возможность сохранить данные. Кроме того, запас времени нужен, чтобы правильно выключить компьютер и избежать его поломки.

Источник бесперебойного питания работает от собственного аккумулятора – батареи, вырабатывающей напряжение 220 вольт. Именно на такое напряжение рассчитаны современные компьютеры и бытовые приборы. Не стоит экономить на таком устройстве, как UPS. Обеспечение надежной защиты вашего компьютера позволит избежать проблем при скачках напряжения. Гораздо лучше купить источник бесперебойного питания, чем потом покупать новую бытовую технику за гораздо большие деньги.

Как обеспечить бесперебойное питание для персональных компьютеров

Если вы приобретаете бесперебойник, то предусмотрите несколько входов для электрических штепселей. К ИБП имеет смысл подключить не только процессор, но все остальные комплектующие персонального компьютера (монитор, принтер). Данная система подключения обеспечит надежную и бесперебойную работу всех комплектующих.

Для автономной работы персонального компьютера выделены такие виды UPS:

• наружные
• вмонтированные в устройство

Вмонтированные UPS можно встретить в любом мобильном девайсе – от смартфона до ноутбука. Встроенные в устройство UPS предполагают автономную бесперебойную защиту оборудования при скачках напряжения за счет переключения нагрузок. Если для работы вы постоянно используете различные гаджеты, то вам не нужно искать дополнительные устройства обеспечения бесперебойного питания. Встроенные системы позволят вам обеспечить надежную защиту ваших устройств.

Типы источников бесперебойного питания

По принятому стандарту IES (Международной электротехнической комиссии) все UPSподразделяются на 3 класса:

• line-interactive
• passive standby
• double conversion

Устройства для обеспечения бесперебойного питания с двойным преобразованием или UPSdoubleconversion

Для обеспечения работы серверных станций и сетевого серверного оборудования используются более мощные источники бесперебойного питания.

В основу их работы положено двойное преобразование сетевого напряжения. Инверторное преобразование здесь также идет в виде синусоидального напряжения. Независимо от разницы частот, ИБП с двойным преобразованием не пропускает помехи и не возвращает выбросы обратно через сетевой фильтр. Нагрузка питается напрямую через электросеть. Для этого в работу подключена специальная обходная линия байпас. Это дает существенный плюс при автономной работе, так как поддержание напряжения остается на нужном уровне даже при выходе из строя инвертора.

Линейно-интерактивные источники питания или line-interactive

ИБП данного типа выполняют стабилизацию напряжения аналогично passivestandby. В основу работы линейно-интерактивного UPS в данном случае положен трансформатор со ступенчатым стабилизатором.

Наиболее часто встречающаяся проблема электросетей в России – скачки напряжения. Устройство Line-interactiveUPS обеспечивает нормальное питание в данной ситуации, не переходя в режим автономной работы. Существенным недостатком линейно-интерактивного UPS считается малое время перехода с обычного на аккумуляторное питание (около четырех мс)

Преимущество Line-interactiveUPS состоит в довольно низкой стоимости и удобстве использования для защиты компьютеров.

Устройства line-interactiveUPS с аппроксимированной синусоидой приобретают для персональных компьютеров, где в качестве источников питания используются импульсы. Данный вид ИБП наиболее распространен.

Устройства с синусоидальным напряжением используется для более мощных электрических приборов.

Сколько работает ИБП в автономном режиме

При выборе бесперебойника важным аспектом является время автономной работы. Идеальным считается время около пяти минут. Обычному пользователю вполне хватит этого времени для того, чтобы сохранить документы и выключить компьютер.

Существуют UPS-устройства, которые способны поддерживать время работы до двадцати минут. Такие приборы уместно использовать для офисной работы или локальной сети компьютеров.

Сколько будет автономно работать тот или иной ИБП, будет зависеть от уровня емкости батареи. Эти данные легко можно найти в паспорте UPS.  Там же указана мощность ИБП. Более или равно 1 КВ – время работы составит около пяти минут. Выбирая нужную мощность, вы сможете обеспечить себя необходимым количеством времени для завершения работы.

Одним из решений для увеличения времени работы аккумулятора UPS является установка новой автономной батареи ли аккумулятора. Этот вариант довольно не безопасен, так как вы можете попросту вывести из строя родную батарею ИБП. Но если ваш UPS имеет для дополнительных устройств специальные слоты, то этот метод сработает с гарантией на 100%. Но при подключении обязательно посмотрите, какова схема питания вашего системного блока.

Как выбрать источник бесперебойного питания

Источник бесперебойного питания устанавливается:

• на одно рабочее место
• для офиса
• для серверной станции

При выборе источника бесперебойного питания (ИБП) вам необходимо учитывать, сколько времени вам необходимо для корректного отключения вашего персонального компьютера. Если вы предполагаете установить UPS только на одно рабочее место, то отдайте предпочтение линейно-интерактивным источникам питания. В данной ситуации вы будете обеспечены достаточным временем для завершения работы и убережете свой компьютер от возникновения поломок.

Если вы выбираете бесперебойный источник питания для обеспечения постоянного напряжения в офисе или для серверной станции, отдайте предпочтение ИБП doubleconversion. Данные источники питания смогут обеспечить довольно длительное время автономной работы. Даже при выходе из строя инвертора, такой ИБП будет продолжать работать и даст возможность не потерять важные данные.

При выборе бесперебойного источника питания внимательно изучайте паспорт устройства, выбирайте нужный уровень мощности в зависимости от того, сколько нужно времени для автономной работы. Не пытайтесь установить дополнительные аккумуляторные батареи, если UPS не предназначен для этого.

При выборе UPS лучше всего положиться на мнение специалистов, услуги которых можно заказать легко и быстро на сайте youdo. com. Заказ можно оформить оперативно, а услуги исполнителей стоят недорого.

Типы и особенности бесперебойников ИБП

Источник бесперебойного питания (ИБП) необходим в случае перебоев в электросети. С помощью этого устройства можно защитить компьютерную, офисную, серверную или прочую ответственную технику от нестабильной работы энергосети. Различают множество видов бесперебойников. Они отличаются между собой мощностью, типологией и некоторыми другими характеристиками. Далее будут рассмотрены основные виды ИБП и сферы их применения.

Виды бесперебойников по типологии

Резервного типа

Это самые простые устройства, устраняющие помехи электромагнитного характера посредством пассивных фильтров. Также они ликвидируют и высоковольтные импульсы. Это значит, что при падении напряжения в сети или при его скачке осуществляется автоматический переход на питание от ИБП. Такие устройства используются для офисной и компьютерной техники в регионах, характеризующихся относительно стабильной электросетью.

Линейно-интерактивного типа

Такие бесперебойники уже имеют в своем составе стабилизатор напряжения, с помощью которого осуществляется регулировка уровня входного напряжения. Данный вариант более выгодный для домашнего применения с точки зрения цены и качества. Но если сеть характеризуется частыми колебаниями напряжения всего лишь на 15-20 В, то использовать такой ИБП не рекомендуется, так как из-за постоянного переключения на работу от АКБ бесперебойника его батарея не прослужит долго. Использовать ИБП линейного типа лучше для сетей, которые отличаются нестабильным напряжением.

Преимуществом таких устройств также является меньшее время на переключение, если сравнивать его с предыдущим вариантом. Такие бесперебойники делятся на подвиды: с трапецеидальным и синусоидальным напряжением.

Двойного преобразования

Данные электротехнические устройства являются самыми надежными и мощными. Их применяют в целях обеспечения защиты серверов, различных узлов связи и оборудования, применяющегося в медицинской сфере. Стоят такие ИБП дорого, то это обуславливается их высокими техническими характеристиками. Онлайн ИБП преобразуют переменный ток в постоянный, а с помощью инвертора постоянный ток преобразуется в переменный и подается к нагрузке. Так как устройство работает в онлайн-режиме, то у него нет времени срабатывания – оно происходит мгновенно.

Виды по мощности

При выборе бесперебоника обязательно следует принять в учет характеристики защищаемой системы. В частности особое внимание следует обратить на мощность. Если приобрести очень мощное устройство бесперебойного питания, то вы просто переплатите за ненужную мощность. Например, нерационально приобретать ИБП мощностью 2 кВт для защиты домашнего ПК. В таком случае бесперебойник не будет работать с максимальным КПД, а только будет дополнительным потребителем электроэнергии, что отразится на бюджете. Для дома вполне подойдет ИБП мощностью 1 кВт.

Для офисных серверов необходимо приобрести ИБП, мощность которого не менее 2 кВт, так как при недостаточной мощности в случае перегрузки устройство просто выключится, а это значит, что вместе с ним отключится и серверное оборудование, чего нельзя допустить.

Из числа характеристик, которые также могут повлиять на выбор такого устройства, также стоит выделить уровень шума в процессе работы, габариты и вес. ИБП не должен мешать обычной деятельности офисных работников или не создавать большого шума в процессе защиты домашней техники.

Источники бесперебойного питания (ИБП, UPS) .

Источник бесперебойного питания (ИБП, UPS) –  устройство вторичного электропитания при кратковременном отключении основного источника питания.



Где используется: помимо офисной техники ИБП используют и в более сложных сферах, например, в управлении отопительными котлами, в системах пожарной автоматики, в атомной промышленности, нефтеперерабатывающих комплексах.



Функции ИБП:

• Основная функция ИБП – это обеспечение непрерывности подачи электропитания
• Второстепенная – удерживать характеристики сети в заданных параметрах



Составляющие ИБП – преобразователь, переключатель, батарея.



Основное применение – защита компьютера от потери данных при отключении электроэнергии. Как только случается перерыв в питании, ИБП позволяет продолжить работу в течение непродолжительного времени, достаточного, чтобы сохранить данные.



Важно: ИБП не является источником резервного питания, это устройство для кратковременного поддержания работы техники при внезапном отключении сети.



Виды ИБП

При выборе ИБП нужно учитывать требуемую мощность и принцип работы.

По последнему параметру различают онлайновые (on-line), оффлайновые (off-line) и линейно-интерактивные (line-interactive).

• Оффлайновый (резервный) ИБП при отключении основной сети переключает питание на аккумуляторные батареи. Это самый доступный и простой вид ИБП. За 10 мс ИБП переключит питание на батареи. Также этот вид называют Back UPS.

• Линейно-интерактивные ИБП (Smart UPS) имеют в составе стабилизатор напряжения.

• Онлайновые ИБП используют принцип двойного преобразования напряжения. Этот вид используют для защиты высокочувствительного серверного оборудования



Как выбрать ИБП?

1. Оцените нагрузку.  Перед покупкой ИБП необходимо определиться с суммарной мощностью защищаемых устройств. Для некритичной нагрузки рекомендуем использовать оффлайновый ИБП, для средней – линейно-интерактивный, а для промышленного использования – онлайновый

2. Оцените требуемое время автономной работы ИБП под нагрузку

3. Определите необходиый уровень защиты

4. Проверьте, совпадают ли выходные разъемы питания ИБП с разъемами нагрузки

5. Определите, где будет располагатся ИБП: внутри ЦОД или в отдельной комнате

 6. Оцените требуемый тип батарей

7. Определите тип системы мониторинга ИБП



Мы поставляем источники бесперебойного питания уже более 13 лет.

ANS Group – официальный дистрибьютор производителей ИБП: Legrand, ДКС, ABB, APC.

Для получения индвидуального предложения пишите на почту [email protected] или

звоните по телефону +7 (495) 225-83-39



  Разместить заказ





Рекомендуем производителей:

Legrand — мировой эксперт электрических и информационных сетей.

ИБП (UPS)

Линейно-интерактивные ИБП (Niky, Niky S)

Модульные однофазные ИБП (Megaline)

Модульные трехфазные ИБП (Trimod, Archimod)

Стандартные однофазные ИБП (Daker DK)

Стандартные однофазные ИБП (Keor S)

Стандартные трехфазные ИБП





ДКС — крупнейший производитель кабеленесущих систем и низковольтного оборудования в России и Европе.

RAMbatt — источники бесперебойного питания


Другая продукция:



Виды управляющих воздействий ПА | АО «Системный оператор Единой энергетической системы»

Отключение нагрузки (ОН) используется с целью предотвращения нарушения устойчивости также как и ОГ, в случае необходимости разгрузки «опасного сечения». ОН следует выполнять в приемной части энергосистемы. При этом механизм воздействия на энергосистему оказывается в значительной степени аналогичным воздействию от отключения генераторов в передающей части.

Важные особенности ОН связаны с практической реализацией этого мероприятия в условиях реальной сложной энергосистемы. При организации ОГ приходится иметь дело с крупными ступенями отключения, определяемыми мощностью каждого отключаемого генератора, то время как отдельные потребители имеют существенно меньшую мощность. Для обеспечения возможности более дифференцированного подхода к отключению потребителей необходимо увеличение количества телесвязей для передачи команд на отключение, что сопряжено с существенными дополнительными затратами. В последнее время ведутся разработки так называемой системы автоматической циркулярной разгрузки, суть которой заключается в организации системы передачи команд от центрального передатчика к местным приемникам, от которых осуществляется воздействие на отключение тех или иных потребителей в соответствии с заданным кодом.

ОН является наименее желательным воздействием, т.к. снижает основной показатель надежности электроснабжения потребителей. Вместе с тем, в современных условиях во многих случаях отказаться от ОН, особенно для решения задач устойчивости межсистемных связей ЕЭС, практически невозможно. Этому есть две основные причины. Первая заключается в том, что при необходимости разгрузки электропередачи в сторону существенно меньшей по мощности части энергосистемы снижение генерации в передающей части оказывается неэффективным. Вторая причина, обуславливающая необходимость применения ОН наряду с ОГ, заключается в том, что в ряде случаев разгрузка той или иной межсистемной связи только за счет ОГ оказывается ограниченной по условиям устойчивости других связей.

Форма выходного сигнала ИБП важный параметр

Главная → Статьи → Форма выходного сигнала ИБП. Какие применять?

Неверно подобранный ИБП может привести к выходу из строя подключенное к нему оборудование!

В работе ИБП есть два основных режима — «работа от сети» и «работа от батареи». Очень часто при переводе с английского или китайского языка (особенно если переводил не специалист), информация о выходных параметрах ИБП искажается, и Вы, покупатель (проектировщик) прочитав слово «синусоида» считаете, что это хорошо. А вот в каком режиме эта синусоида присутствует — не всегда четко понятно. синус при питании от сети — это «масло масленое», в сети не синуса быть не может, там всегда синус по природе происхождения напряжения и принципу работы генератора. Другое дело, могут быть скачки, выбросы и шумы, но об этом в другой статье. При отсутствии этой самой сети, вернее напряжения в ней, ВАЖНО знать какой формой напряжения будет питаться Ваше оборудование.

В режиме работы от батарей разные модели ИБП подают на выход напряжение 220 вольт, но форма этого напряжения зависит от типа инвертора, установленного внутри.

Итак, инверторы бывают трех типов:

1. Самые простые (не дорогие) они делают аппроксимированный синус
2. Посложнее, они делают форму напряжения, приближенную к синусоиде, она называется модифицированный синус.
3. Самые дорогие и сложные, на выходе которых форма напряжения это чистая синусоида (как в сети).

В бытовой и промышленной сети к нам поступает напряжение только синусоидальное, поэтому абсолютно все оборудование, заводами изготовителями рассчитано на питание синусоидальным напряжением. В отсутствии напряжения, получаемого из сети, мы начинаем устраивать «подмену» питающего напряжения, полученного от инвертора ИБП. И тут может возникнуть вопрос: какая форма сигнала (напряжения) пройдет не замеченной при этой «подмене»? Логично будет сказать — используйте только ИБП с чистым синусом и ВСЕ! Но — это самые дорогие из всех выпускаемых, значит надо понимать, а подойдет ли первые или вторые для питания именно Вашего оборудования?

Что к чему подходит:

Условно, все подключаемое оборудование можно условно разделить на три категории:

1. Оборудование, на входе которого стоит импульсный блок питания, который делает из входящего переменного 220 вольт низковольтное постоянное напряжение, для питания электроники. Пример: компьютер, монитор, роутер, охранные сигнализации, видеонаблюдение. Для организации бесперебойного питания и снижения затрат на эксплуатацию такого оборудования можно смело применять первый или второй тип.
2. Оборудование с трансформаторным блоком питания на входе и любое оборудование в составе которого есть электромотор. Пример: Hi аудио и видео аппаратура, блоки питания старого поколения (тяжелые), котлы отопления с циркуляционными насосами, холодильники и кондиционеры, насосы для воды. Для бесперебойного питания этой нагрузки (ее называют индуктивной) допускается применять только ИБП с чистым синусом на выходе. Иначе крутые фронты первых двух типов напряжения ( на рисунке) будут разогревать обмотки трансформатора или мотора и он перегорит.
3. Освещение люминесцентными лампами и лампами накаливания. Лазерные принтеры. Лабораторная техника и медицинское оборудование. Здесь вывод тоже однозначен, только синус! Лампы имеют дроссели, которые представляют собой катушку провода, а накал будет светить не полно. Мед техника изначально критична к качеству электропитания.

Важно! Информация в этой статье должна помочь выбрать Вам ИБП по параметру «форма выходного напряжения при работе от батарей», ибо при работе от сети всегда синус без выбора. Однако, необходимо еще выбрать ИБП по типу построения (параметр «тип ИБП»). От этого зависит степень защиты Вашего оборудования в режиме «работа от сети». Чистая синусоида и просто синусоида — две большие разницы, особенно в загородных сетях. Об этом в разделе типы ИБП.

Какие существуют типы систем ИБП?

Все три основные технологии источников бесперебойного питания (ИБП) играют важную роль в защите современной распределенной ИТ-инфраструктуры, особенно на границе сети. Каждая технология имеет свои преимущества, и каждая из них может быть необходима для настройки экономичной защиты электропитания, особенно в сложных системах. Выбор ИБП для вашего конкретного приложения требует изучения ряда факторов. Размер нагрузки, расположение и критичность защищаемого оборудования являются ключевыми факторами, а также бюджетными соображениями при выборе ИБП для резервного питания.

Существует три основных типа системных конфигураций ИБП: онлайн с двойным преобразованием , линейно-интерактивный и автономный (также называемый резервным и резервным питанием от батареи). Эти системы ИБП определяются тем, как мощность проходит через устройство.

Онлайн двойное преобразование

Мощность переменного тока стабильна и чиста при генерации. Но во время передачи и распределения он подвержен провалам напряжения, всплескам и полному отказу, что может прервать работу компьютера, привести к потере данных и повреждению оборудования.Когда дело доходит до защиты критически важных ИТ-нагрузок, только онлайн-технология двойного преобразования полностью защищает от всех этих проблем с питанием, обеспечивая высочайший уровень безопасности для сетей.

Онлайн-система ИБП также обычно называется двойным преобразованием, потому что поступающая мощность преобразуется в постоянный ток (DC), а затем обратно в переменный ток. Такая схема AC-DC/DC-AC обеспечивает повышенную степень изоляции нагрузки от перебоев в питании.

Онлайн-ИБП берет входящий источник переменного тока и преобразует его в постоянный ток с помощью выпрямителя для питания батареи и подключенной нагрузки через инвертор, поэтому переключатели передачи мощности не требуются. Если основной вход переменного тока выходит из строя, выпрямитель отключается от цепи, и батареи продолжают подавать питание на устройство, подключенное к ИБП. Когда входная мощность переменного тока восстанавливается, выпрямитель возобновляет работу с большей частью нагрузки и начинает заряжать батареи.

Поскольку питание постоянно проходит через подключенный к сети ИБП, выходной сигнал представляет собой идеальную синусоиду. Этот тип ИБП защищает критическую нагрузку практически от всех помех в питании, в том числе от малозаметных гармоник и искажений формы сигнала.

Это означает, что качество питания от сетевых ИБП значительно лучше, чем от других технологий.Автономные и линейно-интерактивные технологии снижают влияние пиков, всплесков и провалов за счет ограничения пиков и спадов, повышения мощности или переключения на резервное питание от батареи. Однако в пределах нормальной траектории электрической синусоидальной волны большинство колебаний мощности не затрагиваются. Онлайн-ИБП восстанавливает синусоидальную волну, а не просто кондиционирует необработанное электроснабжение.

Онлайн-ИБП обеспечивает непрерывную высококачественную подачу переменного тока на оборудование без перерывов при переключении на батарею, защищая оборудование практически от всех нарушений электроснабжения из-за отключений электроэнергии, провалов напряжения, скачков напряжения или шумовых помех.Настоящие онлайновые ИБП с двойным преобразованием обеспечивают 100-процентное согласование мощности, нулевое время переключения на батарею, отсутствие изменений выходного напряжения и лучшее подавление переходных процессов, чем линейно-интерактивные устройства.

Двойное онлайн-преобразование — это наиболее распространенный режим работы ИБП, используемый для защиты крупных центров обработки данных, всегда обеспечивающий наивысший уровень качества электроэнергии для нагрузки. Онлайн-системы также обеспечивают регулировку частоты, необходимую для использования с системами резервного генератора для защиты от изменений, характерных для запуска генератора.

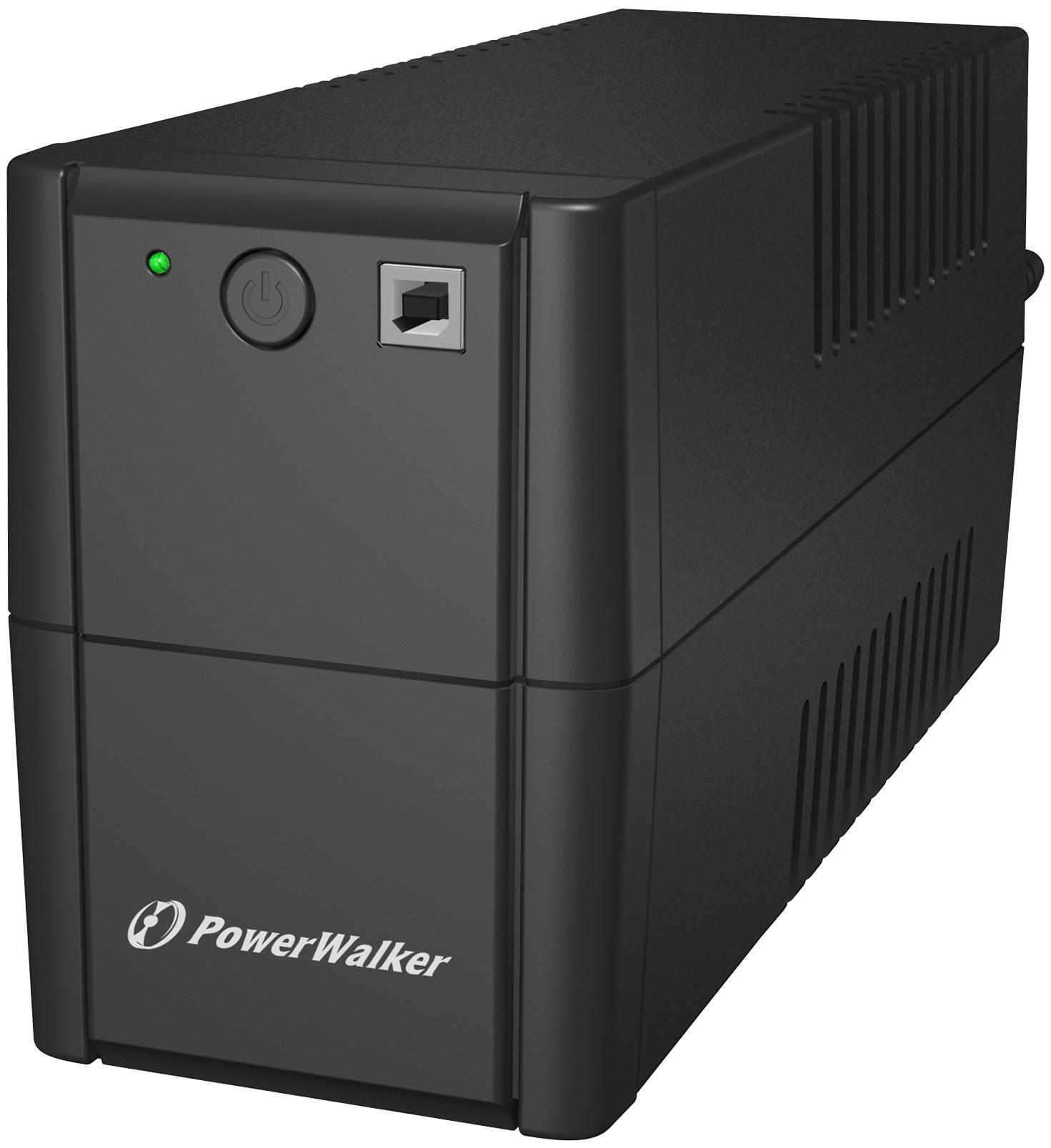

Линейно-интерактивный

Линейно-интерактивные системы ИБП обеспечивают как кондиционирование питания, так и резервное питание от батарей. Эта технология особенно эффективна в тех областях, где перебои в электроснабжении случаются редко, а перебои в подаче электроэнергии случаются часто. Линейно-интерактивные системы ИБП поддерживают широкий диапазон колебаний входного напряжения до переключения на резервное питание от батарей.

Помимо резервного питания от батарей, линейно-интерактивные ИБП обеспечивают гораздо лучший контроль над колебаниями мощности, чем автономные системы. Важнейшим преимуществом линейно-интерактивных ИБП является схема повышения напряжения и диапазон входного напряжения, который принимает этот ИБП.Чем шире диапазон, тем больше у вас будет полной защиты.

Технология линейно-интерактивного ИБП

обеспечивает стабилизацию питания с перерывом в подаче питания на 4-6 миллисекунд при переключении на резервный аккумулятор и защищает от наиболее распространенных проблем с питанием, возникающих в сети. Здесь ИБП также контролирует уровень напряжения и уравновешивает пониженное и повышенное напряжение. Эта технология обеспечивает хороший выбор между разумной защитой и умеренными эксплуатационными расходами.

В линейно-интерактивных ИБП инвертор становится частью выхода и всегда включен.Инвертор может работать в обратном направлении для зарядки аккумулятора, когда вход переменного тока в норме, и переключаться на питание от аккумулятора при сбое входа, что обеспечивает фильтрацию и регулирование напряжения. Линейные интерактивные системы ИБП полагаются на батарею для регулирования мощности, поэтому этот тип, как правило, разряжает свою батарею чаще, чем онлайн-системы ИБП, которые настраивают мощность посредством процесса двойного преобразования.

При сбое входного питания переменного тока размыкается передаточный переключатель устройства, и питание поступает от батареи на выход ИБП.Когда инвертор всегда включен и подключен к выходу, линейно-интерактивный ИБП обеспечивает дополнительную фильтрацию и снижает переходные процессы при переключении по сравнению с резервным ИБП. Линейно-интерактивные системы ИБП обычно используются в стойках мощностью ниже 5000 ВА.



Автономный режим/Ожидание/Резервное питание от батареи

Автономный ИБП

, также называемый резервным ИБП или резервным аккумулятором, является экономичным выбором. Улучшенные автономные системы ИБП достаточно быстро переключаются на работу от батареи, чтобы предотвратить аномалии питания и пережить кратковременные перебои.Автономный ИБП защищает от большинства всплесков, но не поддерживает идеальную мощность при незначительных провалах и скачках напряжения.

Ключом к качеству ИБП в автономном режиме является диапазон мощности, которую устройство будет потреблять до переключения на резервное питание от батареи. Чем шире диапазон, тем меньше расходуется аккумулятор и тем больше времени резервного питания доступно при отключении питания. Чем чаще ИБП переключается на резервное питание от батареи, тем короче срок службы батареи.

Технология автономного ИБП

защитит от большинства скачков напряжения, подавляя избыточное напряжение, и поможет пережить более 90 % всех отключений. Автономная система ИБП пропускает сеть переменного тока напрямую через блок, мимо переключателя, к выходной точке, к которой подключается защищенная нагрузка.

Когда происходит сбой входного питания, встроенная батарея и инвертор, который преобразует постоянный ток батареи в переменный, активируются и подключаются к выходу с помощью безобрывного переключателя. Обычно при переходе на резервный аккумулятор происходит перерыв в подаче питания на 6-8 миллисекунд.

Эта технология лучше всего подходит для устройств мощностью менее 1500 ВА, таких как небольшие офисы, персональные домашние компьютеры и другие менее важные приложения.Автономный ИБП — хороший вариант для тех, кому требуется меньшая мощность и стоимость. Технология автономных ИБП обеспечивает защиту резервного питания для настольного оборудования, игровых консолей, рабочих станций, беспроводных сетей и другой электроники. Во время отключения электроэнергии он обеспечивает достаточное время работы, чтобы сохранить незавершенную работу и завершить упорядоченное отключение оборудования. В дополнение к резервному питанию большинство автономных систем ИБП также предлагают базовую защиту от перенапряжения.

Типы ИБП (источник бесперебойного питания)

Изображение предоставлено: Alhim/Shutterstock.ком

Источник бесперебойного питания, сокращенно ИБП, представляет собой устройство, предназначенное для обеспечения питания системы при выходе из строя основного источника питания или при падении уровня напряжения источника питания ниже допустимого уровня производительности. ИБП — это обычный элемент, включенный в конструкцию компьютеров, ферм серверов и центров обработки данных, в которых хранятся цифровые данные. В зависимости от требований приложения ИБП может обеспечивать питание системы достаточно долго, чтобы обеспечить упорядоченное отключение, что позволяет избежать проблем, связанных со сбоем системы из-за внезапной потери питания.Или, в других случаях, ИБП может быть сконфигурирован для подачи питания в течение гораздо более длительного периода времени, фактически обеспечивая непрерывное питание, которое не приводит к прерыванию работы оборудования, подключенного к ИБП.

В этой статье будет представлен обзор распространенных типов систем ИБП, которые используются, а также рассмотрены их конфигурации и работа.

Пример персонального компьютера

Возможно, самый простой пример ИБП, с которым мы знакомы, — это резервная батарея, используемая в персональных компьютерах.Ноутбуки и планшетные компьютеры питаются от бортовой аккумуляторной технологии, такой как литий-ионная, которая подает питание постоянного тока на электронику компьютера. Блок питания или зарядное устройство, поставляемое с компьютером, служит для подзарядки аккумулятора по мере необходимости, когда уровень заряда падает из-за использования. Если ноутбук или планшет подключен к источнику питания, а пользователь работает на компьютере, внезапная потеря сетевого питания предотвратит дальнейшую подзарядку аккумулятора от источника питания в период отключения, но с точки зрения пользователя. , они не испытывают никаких простоев или отключений.Встроенная батарея продолжает обеспечивать питание печатных плат внутри компьютера, таких как ЦП, поэтому потери данных не происходит. В зависимости от уровня заряда батареи в момент отключения питания пользователь может продолжать работать без происшествий до тех пор, пока не будет восстановлено электроснабжение и источник питания снова не начнет подзаряжать батарею компьютера. Или, в случае низкого уровня заряда, пользователь, по всей вероятности, все еще может успешно сохранить свою работу, закрыть открытые файлы и приложения и выполнить стандартное выключение компьютера.

Этот пример устанавливает структуру функционирования других конфигураций систем ИБП, которые будут описаны в следующем разделе.

Типы систем бесперебойного питания

Системы ИБП

обычно можно отнести к одному из следующих пяти типов:

• Резервный ИБП
• Линейно-интерактивный ИБП
• Резервный ферро ИБП
• Онлайн-ИБП с двойным преобразованием
• Преобразование Delta онлайн ИБП

Обратите внимание, что эти типы основаны на потребности в резервном питании от сети переменного тока для нагрузки.

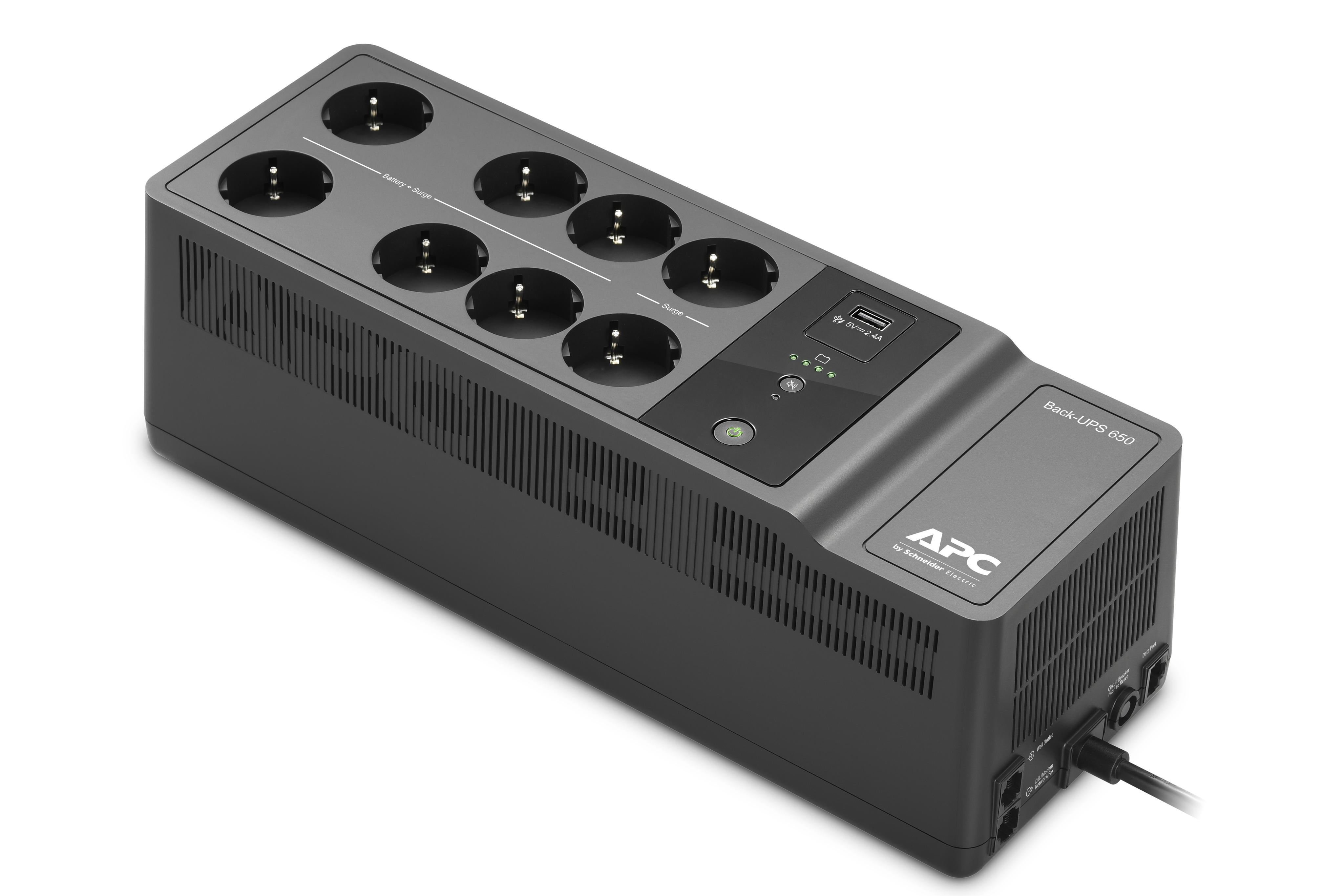

Резервный ИБП

Резервный ИБП представляет собой конфигурацию, в которой резервная батарея заряжается от сетевого напряжения и подается через инвертор на безобрывный переключатель. Когда основное питание пропадает, безобрывный переключатель переводит резервный путь питания в режим онлайн (представлен на рисунке 1 ниже как нижний путь с пунктирной линией). Инвертор обычно не активен до тех пор, пока не произойдет сбой питания, поэтому для описания этого типа ИБП используется термин «режим ожидания». Необходимость активного переключения пути питания означает, что с момента потери основного питания до завершения переключения произойдет кратковременное отключение.Первичный тракт питания, показанный на рис. 1, включает в себя LC-фильтр и схему защиты от перенапряжения для шумоизоляции.

Изображение предоставлено: https://www.schneider-electric.com/

Представленный выше пример с ноутбуком можно рассматривать как упрощенный тип резервного ИБП, в котором желаемым выходом является постоянный ток, а не переменный ток, и не нужен автоматический переключатель.

Линейно-интерактивный ИБП

Одной из наиболее часто используемых конструкций источников бесперебойного питания является линейно-интерактивный ИБП, представленный на рис. 2 ниже.Благодаря линейному интерактивному дизайну основная мощность подается через безобрывный переключатель на инвертор, а затем на нагрузку. Инвертор в этой конструкции всегда активен, и когда основное питание включено, он работает в обратном направлении для преобразования входящего переменного тока в постоянный, который используется для поддержания заряда резервной батареи. Если сетевое питание отключается, размыкается переключатель, и инвертор работает в нормальном направлении, забирая мощность постоянного тока от батареи и преобразовывая ее в переменный ток для питания нагрузки.

Изображение предоставлено: https://www.schneider-electric.com/

Эта конструкция, поддерживающая инвертор в активном состоянии, обеспечивает улучшенную фильтрацию и уменьшает переходные процессы переключения, которые могут иметь место в резервной конфигурации ИБП. В зависимости от конструкции инвертора эта конфигурация может обеспечить два независимых пути питания для нагрузки и исключает инвертор как единую точку отказа. Таким образом, даже если инвертор выйдет из строя, мощность переменного тока все равно будет подаваться на выход. Этот тип ИБП предлагает низкую стоимость, высокую надежность и высокую эффективность, а также может поддерживать приложения с низким или высоким напряжением.

Резервный ферро ИБП

Резервный ферро-ИБП использует трехобмоточный трансформатор для подключения нагрузки к источнику питания, как показано ниже на рис. 3. Первичная мощность проходит через переключатель, который нормально замкнут на катушки в трансформаторе, где он соединяется с вторичной обмоткой. катушки трансформатора, а затем подает питание на выходную нагрузку. Путь резервного питания подает линейное напряжение на зарядное устройство и поддерживает резервную батарею, которая затем подключается к инвертору, соединяющему третью катушку трансформатора.

Изображение предоставлено: https://www.schneider-electric.com/

При отказе основного источника питания размыкается безобрывный переключатель, и инвертор подает питание на нагрузку от резервной батареи. В этой проектной конфигурации инвертор находится в режиме ожидания и становится активным при отключении основного питания и размыкании безобрывного переключателя.

Трансформатор, обеспечивая изоляцию нагрузки от переходных процессов сетевого напряжения, может создавать собственные искажения выходного напряжения и переходные процессы, которые могут быть хуже, чем при плохом подключении переменного тока.Кроме того, неэффективность ферротрансформатора может привести к выделению значительного количества тепла, кроме того, они довольно большие и тяжелые, в результате чего резервные ферротрансформаторы также становятся громоздкими.

Этот тип ИБП в настоящее время реже используется для питания нагрузок современных компьютерных систем, поскольку они могут стать нестабильными. Блоки питания, используемые для питания серверов и маршрутизаторов, имеют «корректированный коэффициент мощности», чтобы потреблять от коммунальных служб только синусоидальную мощность. Это достигается за счет использования конденсаторов с реактивным сопротивлением, позволяющим опережать приложенное переменное напряжение.Выход трансформатора резервного ферро ИБП содержит катушки, индуктивность которых приводит к отставанию напряжения по сравнению с мощностью переменного тока. Эта комбинация индуктивной и емкостной цепей приводит к резонансу или звону, которые могут создавать большие токи и потенциально могут повредить оборудование нагрузки.

Онлайн-ИБП с двойным преобразованием

Для приложений мощностью выше 10 кВА онлайн-ИБП с двойным преобразованием часто является предпочтительной конфигурацией. Как показано на рис. 4 ниже, онлайн-ИБП с двойным преобразованием похож на резервный ИБП, за исключением того, что выход инвертора представляет собой основной путь питания, тогда как в резервном ИБП это был вторичный или резервный путь. Первичная сеть переменного тока питает выпрямитель (преобразователь переменного тока в постоянный), а затем возвращается обратно к инвертору, который регенерирует мощность переменного тока из мощности постоянного тока. Резервная батарея подключается к линии постоянного тока и заряжается от выпрямителя.

Изображение предоставлено: https://www.schneider-electric.com/

Доступен переключатель статического байпаса, но он не активируется в случае отказа основного питания переменного тока. Питание от аккумуляторной батареи будет плавно питать инвертор в случае сбоя сети переменного тока, в результате чего конструкция не приводит к времени переключения в случае потери питания.Поскольку в этой конструкции инвертор и выпрямитель постоянно активны, надежность электрических компонентов снижается по сравнению с другими конструкциями. Но с точки зрения электрической мощности этот тип ИБП обеспечивает идеальную выходную мощность.

Преобразование Delta онлайн ИБП

Онлайн-ИБП с дельта-преобразованием представляет собой относительно новую конструкцию, которая была введена для устранения некоторых недостатков, связанных с онлайн-ИБП с двойным преобразованием, которые обсуждались ранее. Как и в конструкции с двойным преобразованием, в онлайн-ИБП с дельта-преобразованием инвертор подает выходную мощность на нагрузку и, следовательно, всегда работает. На рис. 5 ниже показана конструкция этого типа ИБП.

Изображение предоставлено: https://www.schneider-electric.com/

Трансформатор треугольника соединяет сеть переменного тока с преобразователем треугольника, который генерирует выходную мощность постоянного тока. Как и в конструкции с двойным преобразованием, выход постоянного тока служит для поддержания заряда резервной батареи, а также для питания инвертора, который затем вырабатывает выходной сигнал переменного тока, который передается на нагрузку.Основная мощность также имеет подачу, которая соответствует выходу инвертора.

Функция дельта-преобразователя минимизирует любые гармоники, которые могут быть отражены обратно в электросеть или в подключенную генераторную систему, что делает эту конструкцию ИБП совместимой с генераторными установками и устраняет необходимость в проводке или генераторах слишком большого размера. С точки зрения характеристик выходной мощности онлайн-ИБП с дельта-преобразованием идентичен онлайн-ИБП с двойным преобразованием, но со значительным снижением потерь энергии или более высоким КПД.

Резюме

В этой статье представлен обзор основных типов систем источников бесперебойного питания (ИБП). Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг, включая более 650 поставщиков источников бесперебойного питания (ИБП).



Источники:

1. https://www.schneider-electric.ком/
2. https://www.eetimes.com/the-different-types-of-ups-systems/#
3. https://www.vertiv.com/
4. https://www.pcmag.com/encyclopedia/term/ups
5. https://www.cyberpowersystems.com/blog/how-does-a-ups-work/

Связанные статьи

Еще из раздела «Электроэнергетика и электроэнергетика»

Типы систем бесперебойного питания (ИБП)

Чтобы снизить риск искажения электропитания, система ИБП часто включается в электрические сети (ИБП означает источник бесперебойного питания). Помехи в электроснабжении могут проявляться в различных формах, таких как провалы и скачки напряжения, гармоники или скачки напряжения. Эти сбои могут нанести серьезный ущерб чувствительному электрическому оборудованию, особенно на критических стадиях обработки или производства. Производители электронных источников питания обеспечивают надежный, высококачественный поток энергии для чувствительного оборудования с электрической нагрузкой и обычно используются в промышленных приложениях, медицинских учреждениях, аварийном оборудовании, телекоммуникациях и компьютеризированных системах данных.Система ИБП может быть полезным инструментом для обеспечения надлежащей работы источника питания.

Различные типы ИБП

Ниже приведен краткий обзор различных доступных типов ИБП.

Для использования в промышленных/производственных условиях, таких как заводы и фабрики.

Медицинские ИБП, используемые в больницах и медицинских центрах, невероятно важны, поскольку они поддерживают системы жизнеобеспечения и другое критически важное оборудование.

Находящиеся на фермах серверов и сайтах веб-хостинга, а также в телефонных компаниях, компьютерные/коммуникационные ИБП, вероятно, наиболее известны среднему человеку, но они варьируются от тех, которые предназначены для домашнего офиса, до тех, которые

Качество систем ИБП

Miliary сертифицировано по стандарту MIL-SPEC.Они используются в военных операциях по всему миру.

Как следует из названия, эти системы особенно подходят для работы в условиях высоких температур.

Рабочие характеристики ИБП

— особенности блока питания

Системы ИБП

могут быть необходимы в ситуациях, когда часто происходят колебания или перебои в подаче электроэнергии, потому что они могут обеспечить схему резервного питания, которая поддерживает работу жизненно важных систем в случае отключения электропитания. В условиях, связанных с кратковременными колебаниями или сбоями напряжения, ИБП может поддерживать постоянную мощность, чтобы поддерживать работу нагрузки, а в случае сбоя электропитания он активирует резервное питание, чтобы системы продолжали работать до тех пор, пока их можно будет безопасно отключить. Кроме того, эти системы ИБП часто также могут снизить риск, связанный с гармоническими нарушениями и переходными процессами в сети. Эффективный ИБП обычно включает в себя несколько из следующих функций:

• Регулируемое выходное напряжение с низким уровнем гармонических искажений, не зависящее от входного напряжения или изменений нагрузки
• Входной ток с уменьшенным гармоническим искажением
• Низкая степень электромагнитных помех и акустических шумов
• Минимальное время перехода между обычными и резервными операциями
• Высокий уровень надежности и эффективности
• Относительно низкие требования к стоимости, весу и размеру

Хотя большинство отдельных систем электропитания не могут обеспечить все эти функции одновременно, обычно можно найти ИБП с характеристиками, соответствующими потребностям приложения.Управление научной и технической информации Министерства энергетики предоставляет дополнительную информацию об измерениях гармоник.

Резервный ИБП

Резервный ИБП

, также известный как автономный или предпочтительнейший ИБП, обычно состоит из инвертора переменного/постоянного и постоянного/переменного тока, аккумулятора, статического переключателя, фильтра нижних частот для снижения частоты коммутации выходного напряжения и ограничитель перенапряжения. Резервная система работает с переключателем, устанавливающим вход переменного тока в качестве основного источника питания и чередующимся с батареей и инвертором в качестве резервных источников в случае сбоя основного питания.Инвертор обычно остается в режиме ожидания, активируясь только при сбое питания, а автоматический переключатель автоматически переключает электрическую нагрузку на резервные блоки. Этот тип системы ИБП обеспечивает высокую степень эффективности, небольшой размер и относительно низкую стоимость, что делает его распространенным вариантом для персональных компьютеров.

Резервный ИБП Ferro

В резервном ИБП Ferro используется специальный насыщающий трансформатор с несколькими силовыми соединениями. Первичная мощность поступает от входа переменного тока, проходит через трансформатор и поступает на выход.В случае сбоя питания безобрывной переключатель активирует инвертор, чтобы подобрать выходную нагрузку. Как и в обычных резервных системах ИБП, инвертор остается в режиме ожидания, но специальный ферротрансформатор может в некоторой степени регулировать напряжение и контролировать форму выходного сигнала. Системы Standby-Ferro полезны своей надежностью и характеристиками фильтрации линии, однако их эффективность снижается при сочетании с определенными типами генераторов или компьютеров, а сам трансформатор Ferro несет риск искажения напряжения и перегрева.

Линейно-интерактивный ИБП

В линейном интерактивном дизайне батарея и инвертор переменного тока постоянно подключены к выходу ИБП, и аккумулятор можно заряжать, управляя инвертором в обратном направлении, когда мощность переменного тока установлена ​​на нормальном уровне. В случае сбоя питания автоматический переключатель может переключить электрический ток с аккумулятора на выход системы. Поскольку инвертор постоянно подключен к выходу, ИБП обеспечивает дополнительную фильтрацию и снижает риск коммутационных переходных процессов.Трансформатор с переключением ответвлений иногда включается в состав линейно-интерактивного ИБП, что позволяет ему обеспечивать регулирование напряжения, предотвращающее преждевременное переключение ИБП на питание от батарей. Высокий уровень эффективности и надежности интерактивного дизайна линии, а также ее относительно небольшой размер и низкая стоимость делают ее подходящей для целого ряда источников бесперебойного питания.

Двойное преобразование

Системы ИБП с двойным преобразованием обычно используются для приложений с более высоким напряжением, и они имеют конфигурацию, аналогичную конфигурации резервных блоков, но с основным путем питания, ориентированным на инвертор, а не на сеть переменного тока.Этот тип системы ИБП практически не требует времени для переключения между режимами, поскольку сбой входного переменного тока не приводит к срабатыванию переключателя. Вместо этого входной переменный ток заряжает резервную батарею, которая, в свою очередь, питает выходной инвертор. Эта конфигурация приводит к высокоэффективным характеристикам электроэнергии, но может привести к долговременному износу компонентов и иногда может создавать помехи для силовой проводки или резервных генераторов.

ИБП Delta Conversion

Delta Conversion является относительно недавним дополнением к источникам бесперебойного питания и был введен для устранения некоторых недостатков, присущих системам двойного преобразования.Как и в конструкции с двойным преобразованием, в ИБП с дельта-преобразованием имеется инвертор, непрерывно питающий напряжение нагрузки, однако он также выдает питание на выход инвертора. При сбое питания или электрических искажениях этот ИБП действует аналогично блоку двойного преобразования, но обеспечивает более эффективное энергопотребление за счет преобразования входной мощности в выходную, а не циклического переключения между питанием и аккумуляторными источниками. Он более совместим с генераторными системами и меньше нагревается и изнашивает компоненты.

Прочие электрические изделия

Прочие «Типы» изделий

Еще из раздела «Электроэнергетика и электроэнергетика»

Источник бесперебойного питания (ИБП): блок-схема и объяснение

Что такое ИБП (источник бесперебойного питания)?

Источник бесперебойного питания (ИБП) определяется как элемент электрооборудования, который можно использовать в качестве непосредственного источника питания для подключенной нагрузки в случае отказа основного источника входного питания.

В ИБП энергия обычно накапливается в маховиках, батареях или суперконденсаторах. Преимущество ИБП по сравнению с другими системами непосредственного электропитания заключается в немедленной защите от перебоев в подаче электроэнергии.

Очень короткое время работы от батареи; однако этого времени достаточно, чтобы безопасно отключить подключенную технику (компьютеры, телекоммуникационное оборудование и т. д.) или включить резервный источник питания.

ИБП можно использовать в качестве защитного устройства для некоторого оборудования, которое может привести к серьезным повреждениям или потерям при внезапном отключении питания.

Источник бесперебойного питания, резервный аккумулятор и резервный маховик — другие названия, часто используемые для ИБП. Доступный размер блоков ИБП варьируется от 200 ВА, который используется для одиночного компьютера, до нескольких больших блоков до 46 МВА.

Основные функции ИБП

При отказе основного источника питания ИБП кратковременно подает питание. Это главная роль UPS. В дополнение к этому, он также может в той или иной степени исправить некоторые общие проблемы с питанием, связанные с коммунальными услугами.

Поддающиеся устранению проблемы: всплеск напряжения (продолжительное перенапряжение), шум, быстрое снижение входного напряжения, гармонические искажения и нестабильность частоты в сети.

Типы ИБП

Как правило, системы ИБП подразделяются на онлайновые ИБП, автономные ИБП и линейные интерактивные ИБП. Другие конструкции включают резервный онлайн-гибрид, резервный-ферро, дельта-преобразование в режиме онлайн.

Автономный ИБП

Этот ИБП также называется резервной системой ИБП, которая обеспечивает только самые основные функции.Здесь первичным источником является сеть переменного тока с фильтром (показана сплошной линией на рис. 1).

При отключении питания безобрывной переключатель выберет резервный источник (показан пунктирной линией на рис. 1).

Таким образом, мы ясно видим, что резервная система начнет работать только при сбое в сети. В этой системе переменное напряжение сначала выпрямляется и сохраняется в аккумуляторной батарее, подключенной к выпрямителю.

При отключении питания это постоянное напряжение преобразуется в переменное с помощью инвертора мощности и передается на подключенную к нему нагрузку.

Это наименее дорогая система ИБП, которая в дополнение к резервному питанию обеспечивает защиту от перенапряжения. Время переключения может составлять около 25 миллисекунд, что может быть связано со временем, которое требуется системе ИБП для обнаружения потери сетевого напряжения. Блок-схема показана ниже.

ИБП On-line

В этом типе ИБП используется метод двойного преобразования. Здесь сначала входной переменный ток преобразуется в постоянный посредством процесса выпрямления для сохранения его в перезаряжаемой батарее.

Этот постоянный ток преобразуется в переменный в процессе инверсии и подается на нагрузку или оборудование, к которому он подключен (рис. 2).

Этот тип ИБП используется там, где требуется электрическая изоляция. Эта система немного дороже из-за конструкции постоянно работающих преобразователей и систем охлаждения.

Здесь выпрямитель, питаемый обычным переменным током, напрямую управляет инвертором. Поэтому он также известен как ИБП с двойным преобразованием. Блок-схема показана ниже.

При сбое питания выпрямитель не играет роли в цепи, и постоянная мощность, хранящаяся в батареях, подключенных к инвертору, передается в нагрузку с помощью переключателя.

После восстановления питания выпрямитель начинает заряжать батареи. Чтобы предотвратить перегрев аккумуляторов из-за выпрямителя большой мощности, зарядный ток ограничен. При отключении основного питания эта система ИБП работает с нулевым временем переключения.

Причина в том, что резервный источник выступает в качестве основного источника, а не основного входа переменного тока.Но наличие пускового тока и большого ступенчатого тока нагрузки может привести к тому, что время переключения в этой системе составит около 4-6 миллисекунд.

ИБП Line Interactive

Для серверов и сетей малых предприятий и подразделений используется интерактивный ИБП Line. Это более или менее то же самое, что и у автономных ИБП.

Отличие заключается в добавлении трансформатора РПН. Регулирование напряжения осуществляется этим переключающим трансформатором путем изменения ступени в зависимости от входного напряжения. В этом ИБП предусмотрена дополнительная фильтрация, что снижает переходные потери.Блок-схема показана ниже.

UPS Applications

ИБП

Приложения ИБП включают в себя:

• Центры обработки данных
• Промышленности
• Телекоммуникации
• Больницы
• Банки и страхование
• Некоторые специальные проекты (мероприятия)

Вы можете узнать больше о UPS и другое электрооборудование, изучив наши бесплатные основные вопросы по электротехнике.

Источник бесперебойного питания (ИБП) — Infineon Technologies

Растущая осведомленность и приверженность сокращению выбросов углерода во всем мире относительно приводит к более строгому соответствию, что впоследствии увеличивает угрозу более высоких затрат на электроэнергию, стимулирует рынок более высокоэффективных ИБП.На рынке также наблюдается тенденция к тому, что клиентам требуются ИБП меньшего размера, обеспечивающие такой же уровень защиты. Тенденция определяется ценой пространства и стоимостью владения. Чем меньше площадь ИБП, тем легче он становится, тем дешевле его эксплуатация и тем больше места доступно для основного бизнеса или процесса. Сочетание сильных сторон силовых модулей Easy, которые являются эталоном низкой паразитной индуктивности, с мощностью чипа Infineon 1200 В CoolSiC™ MOSFET позволяет нашим клиентам не только значительно снизить системные и эксплуатационные расходы, но и помогает использовать беспрецедентные возможности. уровни КПД и удельной мощности.

Технические тренды:

Для таких приложений, как серверы, центры обработки данных и промышленная автоматизация, требуется топология ИБП с двойным преобразованием. Системы ИБП подают питание на подключенное оборудование в рамках двухэтапного процесса . Сначала они преобразуют входящую мощность переменного тока в мощность постоянного тока, а затем преобразуют мощность постоянного тока в кондиционированную мощность переменного тока с чистой синусоидой. Во время сбоя системы ИБП преобразуют накопленную энергию батареи постоянного тока в мощность переменного тока. Кроме того, они автоматически обходят внутренние компоненты и подают питание непосредственно на подключенное оборудование в случае внутренней неисправности или перегрузки.

Система DC-AC преобразует постоянное напряжение в кондиционированное переменное чистое синусоидальное напряжение. На этом этапе предпочтительнее уровень 2 или уровень 3 NPC 1/NPC 2 с топологией . В частности, уровень 3 NPC 1/ NPC 2 широко используется из-за его более высокой эффективности. Уровень 3 NPC 1 позволяет использовать устройства 600 В и оптимальную топологию для работы с частотой коммутации более 20 кГц , а также для модели ИБП с высоким выходным напряжением. Уровень 3 NPC 2 использует устройства 600 В и 1200 В , наиболее подходящую топологию для работы с частотой коммутации менее 20 кГц , а также для модели ИБП с низким выходным напряжением.

Infineon  1200 В CoolSiC™ Технология MOSFET открывает новую возможность для разработчиков инверторов использовать простую двухуровневую топологию, чтобы получить еще большую эффективность и удельную мощность, чем сложная трехуровневая топология.

Узнать больше:

Преимущества систем бесперебойного питания

24 марта 2019 г.

Немногие успешные предприятия могут нормально функционировать без электричества. Вы можете легко представить наихудшие сценарии и найти ужасные истории из реальной жизни: бизнес идет своим чередом, и кажется, что с миром все в порядке, пока здание или площадка не отключится.

Перейти к разделам:

Свет гаснет, экраны компьютеров темнеют, машины останавливаются, а производительность резко снижается, поскольку вы немедленно начинаете беспокоиться о жизни, травмах, безопасности и ущербе. Вы также не хотите быть одним из американских предприятий, которые в совокупности ежегодно теряют около 50 миллиардов долларов из-за отключения электроэнергии.Эти факты подчеркивают необходимость безотказного плана резервного копирования.

Новости отрасли от Уоррена КэтПрямо в ваш почтовый ящик

Любой сценарий сбоя вызывает беспокойство и недоумение у сотрудников, а также стресс и напряжение у ответственной команды. Вместо того, чтобы работать эффективно, все собираются у окна, чтобы увидеть или обсудить причину, которая может быть одной из многих вещей.

Распространенные причины потери питания

Коммунальные предприятия обычно резюмируют причины любых отключений электроэнергии в своих информационных бюллетенях или регулярных отчетах.Причины варьируются от всего, что указано в списке выше, до животных, проникающих в трансформаторы и другие компоненты. Независимо от того, продлится ли отключение электроэнергии несколько секунд или несколько дней, бизнес-операции должны продолжаться. И они должны делать это постоянно и последовательно.

Причины могут быть разными, но сбои вызывают беспокойство по поводу того, что проекты будут завершены вовремя и в рамках бюджета. Каждому предприятию и домашнему хозяйству необходимо освещение, тепло, оборудование и другие предметы первой необходимости для функционирования и, конечно же, для процветания.Без власти травмы, потери, ущерб и снижение доходов становятся нежелательной реальностью.

Теперь представьте другой сценарий, когда произошел перебой в подаче электроэнергии. ИБП обеспечивает бесперебойную работу даже при кратковременном отключении. В случае длительного отключения питания у него достаточно времени для перехода на альтернативный источник питания. Представьте, что ваше здание продолжает гудеть, несмотря на обстоятельства, и люди внутри него испытывают спокойствие, а не хаос.

Что такое системы бесперебойного питания?

UPS означает источник бесперебойного питания. А с полной системой вы можете исключить «отключение электричества» из своего списка забот. Технология продолжает совершенствоваться, поскольку важность поддержания питания основных систем и операций становится все более и более важной.

Многие люди не осознают, насколько мир, управляемый данными, изменил общие потребности в электроэнергии, поскольку Интернет и большие данные в целом продолжают повышать спрос на более чистую и надежную энергию.Скачки, всплески или провалы энергии вызывают колебания и неравномерности, которые могут негативно повлиять на ваше оборудование и ваши данные, поэтому системы обеспечивают чистый, стабильный и непрерывный поток энергии, который защищает от этих эффектов.

Многие называют концепцию резервного питания «резервным планом», и большую роль в нем играет ИБП. ИБП может иметь однофазную или трехфазную конфигурацию и может питаться от массива батарей или компонента маховика.

Вообще говоря, система бесперебойного питания может быть чем угодно, от маленького черного ящика, который стоит где-то рядом с вашим столом и защищает ваш персональный компьютер, до мегатонных, мегаваттных моделей, способных обеспечить питание крупного бизнеса.

Система ИБП служит нескольким целям:

1. Защита от перебоев в подаче электроэнергии
2. Обеспечьте достаточное питание во время кратковременных перерывов и времени «пробега» для преобразования в резервный источник питания
3. Улучшайте качество электроэнергии, когда она достигает вашего здания, офиса и оборудования
4. Включить резервный источник на случай длительных отключений, например генераторы

Как правило, аккумуляторные системы используются в небольших устройствах, таких как домашний компьютер или офис, а маховики — в более крупных системах, используемых для питания крупных объектов. ИБП с маховиком может дополнять или заменять батареи и обеспечивать немедленную, непрерывную и достаточную мощность во время отключения или при переключении на альтернативный источник питания.

Различные системы ИБП работают по-разному. Отдел науки и технической информации предоставляет подробную информацию о гармониках и электрических системах ИБП, а также компании, которые их продают и производят. ИБП обычно представляет собой один из трех основных типов, а иногда и их комбинацию.

Основные типы систем ИБП

• Резервная система ИБП также может называться автономным или предпочтительным для сети ИБП. Обычно он имеет инвертор, аккумулятор, статический переключатель, фильтр нижних частот и ограничитель перенапряжения. Система остается в режиме ожидания до тех пор, пока не произойдет сбой основного питания.
• Линейно-интерактивная система ИБП содержит батарею и инвертор, которые всегда подключены к выходу, и в случае сбоя питания переключатель изменяет поток электроэнергии. Непрерывное соединение обеспечивает превосходную фильтрацию.
• Система ИБП с двойным преобразованием имеет резервную батарею, которая заряжается входным переменным током и питает выходной инвертор для плавного переключения.

Более крупные системы обычно включают в себя распределительное устройство и силовые трансформаторы, обеспечивающие стабильное и надежное электроснабжение и гарантирующие от нуля до нескольких секунд простоя в год. Критически важные объекты требуют чистого, стабильного и стабильного источника питания.ИБП может действовать как фильтр для питания, поступающего от общего источника, и защищать от отключений и других аномалий, возникающих из-за источника.

Везде, где у вас есть операции, которые не могут быть остановлены, есть тип ИБП, который гарантирует, что они не остановятся. Существуют следующие типы:

1. Данные: ИБП для таких приложений, как ферма серверов или коммуникационный центр.
2. High Temp: Некоторым людям нужен ИБП, способный работать в условиях повышенной температуры.
3. Промышленные: Эти энергосистемы предназначены для использования в таких условиях, как производство и другие виды заводов и фабрик.
4. Медицина: Больницы и другие медицинские учреждения используют ИБП для обеспечения непрерывной работы критически важного оборудования, такого как системы жизнеобеспечения.
5. Военные: Системы сертифицированы на качество в соответствии с военными спецификациями.

Преимущества систем бесперебойного питания

Государственный веб-сайт Energy Star указывает на сильные стороны ИБП с точки зрения эффективности.Он может защитить от скачков напряжения или других изменений, таких как искажение частоты или падение напряжения. Системы ИБП с рейтингом Energy Star могут помочь снизить общие потери энергии на целых 55%. Например, ИБП мощностью 1000 кВА, используемый в центре обработки данных, может сэкономить до 18 000 долларов США в год на затратах на электроэнергию.

Преимущества использования системы бесперебойного питания

• Непрерывность: Не допускайте перебоев в работе критически важного оборудования, например, компьютеров или заводских производственных линий.
• Согласованность: Электроника внутри ИБП сообщает ему, когда ему нужно работать, и включает альтернативное питание по мере необходимости, что устраняет сбои или скачки напряжения и дает время для безопасного отключения основных систем, если и когда это необходимо.
• Защита: Защищает от всех странностей с электричеством, таких как скачки напряжения, выбросы, провалы и сбои, потому что ИБП, по сути, чувствует эти вещи и переключается на альтернативное питание до того, как аномалии нанесут ущерб.
• Фильтр: Линейно-интерактивный ИБП действует как своего рода фильтр, очищая мощность, поступающую в ИБП, а затем регулируя его выходную мощность таким образом, чтобы внутренние системы получали чистое, стабильное питание без отклонений от нормы.

Несмотря на то, что системы ИБП обеспечивают исключительную надежность и защиту и поддерживают работу критически важных систем, они требуют определенных инвестиций и подготовки. Самый маленький ИБП для домашнего офиса или компьютера может стоить несколько сотен долларов.

Преимущества перевешивают затраты

В зависимости от опций и функций система ИБП для больницы, центра обработки данных или службы неотложной медицинской помощи, например, может быть инвестицией в десятки тысяч долларов, но она сразу же начинает окупаться в защите.В долгосрочной перспективе эффективный ИБП может окупиться в течение нескольких лет только за счет снижения затрат на электроэнергию. Это одно из многих преимуществ систем бесперебойного питания.
Будьте готовы заплатить электрику за что-то большее, чем базовая установка самой маленькой системы. Любители и неопытные пользователи должны знать, что подключение ИБП и его обслуживание — это работа для профессионалов. Большинству систем ИБП для существования требуется прохладное, сухое и незапыленное место, и если вы выбираете систему на основе батарей, знайте, что срок службы батарей составляет около 5–10 лет, и их необходимо утилизировать надлежащим образом в соответствии с экологическими стандартами.

Большинство систем ИБП потребляют энергию, чтобы оставаться заряженными, поэтому некоторые люди удивляются, увидев первоначальный всплеск энергопотребления до того, как проявится долгосрочная эффективность.

Это лишь некоторые из отраслей, которые могут извлечь выгоду из систем ИБП:

• Больницы и медицинские центры
• Производители электроники
• Центры обработки данных и колл-центры
• Банки
• Телевизионные станции
• Производители, основанные на производстве
• Телекоммуникационные и кабельные компании
• Университеты
• Коммунальные предприятия

Как работают системы бесперебойного питания?

Различные типы работают по-разному, но все они предназначены для накопления энергии, а затем ее подачи при необходимости. В мире, управляемом данными, даже мгновенный сбой питания может привести к потере данных, отключению систем, пропущенным изменениям, повреждению файлов и производственным потерям.

ИБП с маховиком или аккумулятором подключается к источнику питания, потребляет энергию и сохраняет ее. Много раз он также фильтрует и очищает его. Существует три основных типа систем бесперебойного питания: в режиме ожидания , интерактивная линия и онлайн .

Потребляемая мощность для ИБП выражается в ВА или кВА.Лучший способ определить ваши потребности — проконсультироваться со специалистом, но вы можете приблизительно рассчитать значение ВА или кВА, которое вам может понадобиться, используя общее потребление в ваттах и ​​коэффициент мощности.

Например, может быть настольный компьютер мощностью 400 Вт с коэффициентом мощности 0,8. Вы должны разделить мощность на коэффициент мощности, чтобы получить ВА: 400 ÷ 0,8 = 500 ВА. Если мощность выражена в амперах, умножьте ампер на входное напряжение, чтобы получить ВА.

Лучший совет : Проконсультируйтесь со специалистом, когда будете выяснять, что вам нужно для ИБП, и имейте в виду, что крупномасштабные модели требуют сложных расчетов, чтобы убедиться, что каждый компонент соответствует применению.

Стандартные функции ИБП

могут включать в себя ряд преимуществ, таких как следующие:

• Незначительные электромагнитные помехи и акустический шум
• Входной ток с уменьшенными искажениями (THD)
• Регулируемый выход
• Кратковременный переход с обычного на резервное питание
• Высокоэффективный и надежный

Большинство потребителей видят или покупают только небольшие типы систем ИБП, но многие из них достаточно велики, чтобы обеспечить защиту и питание для любого бизнеса.

Системы ИБП с маховиком стали компактнее и чище

ИБП Caterpillar® с технологией маховика, доступный через Warren CAT, обеспечивает самую высокую мощность и передовые технологии в системах ИБП. Они оснащены эксклюзивным накопителем кинетической энергии, который работает как традиционный ИБП, но без батарей и с гораздо меньшими затратами на техническое обслуживание и хлопоты.

Полная линейка систем ИБП Cat® предлагает мощность от 150 кВА до 3,6 МВА. Они пронесут объект через сбой или прерывание.В зависимости от модели и технологии они улучшат поступающую мощность, чтобы она была настолько чистой, насколько это необходимо вашей системе. Системы ИБП Cat с маховиком имеют ряд преимуществ, таких как безотказная технология и бесконечный жизненный цикл.

Компоненты системы ИБП с маховиком

1. Входной контактор
2. Статический переключатель
3. Линейный провод
4. Предохранитель инвертора
5. Дроссель фильтра
6. Универсальный преобразователь
7. Преобразователь маховика
8. Система маховика
9. Байпасные и выходные контакторы

Опции включают шкафы со статическим байпасом, изоляцией MMU, подключением MMU, сервисным байпасом и двойным выходом. Моторный отсек маховика не содержит постоянных магнитов и имеет магнитный подшипник, встроенный в цепь возбуждения.

Преимущества системы ИБП с маховиком

• Обеспечивает превосходное качество печати
• Исключает батареи или уменьшает количество
• Снижает затраты на техническое обслуживание, эксплуатацию и замену системы
• Требует меньше обслуживания
• Требуется меньше места при размере, который примерно на 75% меньше, чем у систем на батарейках
• Снижает годовые общие затраты на электроэнергию на целых 4 %
• Обеспечивает отказоустойчивое резервное питание
• Опция для высокотемпературной работы до 104 градусов по Фаренгейту
• Не представляет опасности для сотрудников или окружающей среды
• Обеспечивает простое расширение благодаря модульной масштабируемой архитектуре

ИБП с маховиком обеспечивает как эффективность, так и защиту окружающей среды.Например, традиционный ИБП на основе батарей мощностью, скажем, 300 кВА, будет занимать 40 квадратных футов, весить около 13 000 фунтов и потреблять около 52 269 БТЕ. Система ИБП Cat мощностью 300 кВА будет занимать 14 квадратных футов, весить 4 475 фунтов и потреблять около 25 300 БТЕ.

Одна из систем ИБП Cat представляет собой высоконадежную модель, предназначенную для работы при температурах от -4 градусов по Фаренгейту и до 104 градусов по Фаренгейту. Вы можете разместить оборудование для мониторинга системы ИБП Cat в любом месте здания с дополнительным Соединения Ethernet и различные варианты компьютерного дисплея.

Изобретательность Caterpillar осваивает науку использования кинетической энергии для обеспечения надежного бесперебойного электроснабжения. Когда мощность резко падает, падает или прекращается, инерция позволяет ротору продолжать вращаться и создавать кинетическую энергию для преобразования в электричество. Маховик вращается с таким низким сопротивлением ( практически не имеет сопротивления ), что потери на трение остаются очень низкими, что создает сверхэффективную среду.

Системы UPS предлагают надежную страховку

Деловые люди и потребители пробираются через всевозможную информацию, пытаясь принять обоснованное решение о том, какая страховка им действительно нужна. Затем они должны решить, где взять лучший и наиболее экономичный вид. Система бесперебойного питания обеспечивает почти безотказную защиту от сбоев и перебоев в подаче электроэнергии, поддерживая работоспособность важнейших систем и продуктивность бизнеса.

Найдите квалифицированного эксперта, который поможет вам изучить различные типы ИБП, а также определить, какой из них лучше всего подходит для вашего бизнеса и приложений. ИБП Cat поставляется с дополнительными силами специализированных специалистов, включая электриков, инженеров и техников, которые могут оказать вам поддержку.Они могут перевести язык систем ИБП и их многих частей, включая производство электроэнергии, переключатели, распределительные панели и мобильные или постоянные альтернативные источники питания, а также услуги или поддержку для всего вышеперечисленного.

Какой у тебя запасной план? В некоторых сценариях этот вопрос может вызвать беспокойство, горе или холодный пот. Вооружившись обширными знаниями, опытным партнером и подходящей системой ИБП, вы с уверенностью и гордостью ответите на этот запрос.

Чтобы узнать больше об энергосистемах и источниках бесперебойного питания, свяжитесь с Warren CAT сегодня.

Каковы основные компоненты системы ИБП?

Любая онлайн-система бесперебойного питания (ИБП) с двойным преобразованием состоит из четырех основных компонентов: Выпрямитель ; Батареи ИБП ; Инвертор ; и Статический переключатель байпаса .



Выпрямитель

Выпрямитель выполняет несколько основных функций.Во-первых, это преобразование входной мощности из переменного тока (переменного тока) в постоянный ток (постоянный ток). Его вторая основная роль заключается в перезарядке батарей, в то время как мощность постоянного тока также направляется на инвертор.

В зависимости от размера ИБП модуль выпрямителя может включать в себя зарядное устройство. В небольших системах бесперебойного питания (т. е. ниже 3 кВА) выпрямитель и зарядное устройство нередко являются отдельными компонентами.

Выпрямители ИБП

могут выдерживать большие колебания входного напряжения, что означает, что система может выдерживать перегрузки или скачки напряжения без включения батарей.



Аккумуляторы ИБП

Аккумуляторы в системе ИБП обеспечивают аварийное питание при сбое сетевого питания. Либо выпрямитель, либо отдельное зарядное устройство обеспечивают постоянную зарядку аккумуляторов.

Батарейные системы ИБП

имеют по крайней мере одну группу батарей, при этом необходимое количество батарей зависит от напряжения постоянного тока ИБП. Батареи в цепочке соединены последовательно, поэтому, если выходит из строя одна батарея, выходит из строя и вся цепочка.

В небольших системах ИБП батареи часто находятся внутри устройства. В то время как в более крупных решениях батареи ИБП часто размещаются в отдельных автономных шкафах.



Инвертор

Этот компонент выполняет вторую половину двойного преобразования, переключая постоянное напряжение с выпрямителя или батареи обратно на выход переменного тока, который питает критическую нагрузку.

Этот процесс преобразования (переменного тока в постоянный и переменный) и фильтрация сглаживают такие события, как всплески, провалы, выбросы и электрические шумы, гарантируя, что окончательный выходной сигнал будет чистой синусоидальной формой.



Переключатель статического байпаса

Этот компонент обеспечивает защиту на случай сбоя в системе ИБП. В случае неисправности ИБП переключатель статического байпаса автоматически подключает нагрузку к сети, минуя выпрямитель, батареи и инвертор.

Необходимость переключения на питание от сети не идеальна, так как мощность не будет фильтроваться или кондиционироваться, как обычно в онлайн-ИБП с двойным преобразованием, но это позволяет оборудованию продолжать работу, пока ИБП ремонтируется или заменяется.



Другие компоненты ИБП

В зависимости от размера и типа ИБП могут быть включены несколько других общих компонентов, например вентиляторы или конденсаторы.

Кроме того, имеются такие компоненты, как внешний сервисный байпас , который позволяет снимать и/или заменять ИБП без отключения нагрузки, ограничители перенапряжений (TVSS) и простой протокол управления сетью (SNMP). )-совместимые приложения для мониторинга и связи.



Узнайте больше о том, как работают системы бесперебойного питания, из этого полезного видео «Основы ИБП»:



Дальнейшее чтение:

.
