Виды дренажа

При планировании строительства загородного дома или реконструкции вашего загородного участка, каждый хозяин надеется на то, что его дом простоит много лет, а приусадебный участок будет не только радовать глаз, но и хорошо плодоносить. На практике же часто случается так, что даже при условии хорошо дренируемой почвы, в некоторые периоды года участок основательно затопляет. К таким периодам относятся весеннее таяние снегов, осенние затяжные дожди или летние ливни.
Чрезмерная увлажненность почвы помимо временных трудностей имеет и целый ряд негативных последствий. Повышенная влажность почвы на участке обязательно скажется на состоянии фундамента, на нем могут возникнуть трещины, или же его размоет водой. Неблагоприятно сказывается избыток влаги и на подвальных помещениях, их может затопить, на стенах может вырасти грибок и плесень. Кроме этого влага приносит вред деревянной мебели, дверям, оконным рамам. На приусадебном участке избыточная увлажненность вызывает гниение растительности, а также различные болезни.

Декоративный газон в таких условиях просто не приживается.

Поверхностное благоустройство участка не позволит решить проблему с переувлажнением, и каждый сезон придется снова и снова. Что влечет за собой немалые затраты на монтаж дорожек, подсадку новых растений, укладку нового газона и т.д. Затраты на восстановление фундамента также будут непомерно велики. Но возникновение данных проблем можно предотвратить, если заранее позаботиться о возведении дренажной системы на участке. Дренажная система служит для сбора воды с поверхности и глубин участка и отвода накопленного за его пределы.

Проектируем дренажную систему

Наиболее рационально проектировать дренажную систему совместно с проектом строительства дома и возведения сада. При составлении проекта нужно учитывать следующие факторы:
— особенности рельефа местности;
— качественный состав почвы;

— прогнозируемое количество осадков;
— наличие/отсутствие наземных водоемов и подземных течений;
— количество растительности и ее отношение к увлажненности почвы.

Виды дренажа

Различают два вида дренажа – поверхностный и глубинный. Поверхностный дренаж предназначен для сбора и отвода воды с поверхности участка, с дорожек, с открытых террас, с крыш дома и других построек. Чаще всего поверхностный дренаж отводит талую воду или ликвидирует последствия дождя. Глубинный дренаж предназначен для осушения грунта. Он представляет собой сеть подземных каналов, по которым следует вода и покидает пределы участка. Оба вида дренажа выполняют одинаково важную роль и являются взаимосвязанными системами, поэтому проектировать их строительство следует совместно.

Поверхностный дренаж

Поверхностную дренажную систему можно организовать двумя способами – с помощью точечного водоотвода и с помощью линейного водоотвода. Первый способ применяется для локального сбора дождевой воды или талых вод (например, возле крыш), второй – для аккумулирования воды выпадающей в виде атмосферных осадков на большой площади участка.

Эти два способа организации поверхностного дренажа редко применяются отдельно, для достижения большей эффективности целесообразно соединять эти две системы.
Линейный поверхностный дренаж – совокупность углубленных каналов, пескоуловителей и других элементов (лотков водостоков и т.д.). Пескоуловитель – это емкость, которая служит фильтром, препятствующим проникновению в систему мелкого мусора и песка, засоряющего дренаж. Пескоуловители время от времени нужно очищать вручную. Поверх них, а также поверх желобов, устанавливаются чугунные или стальные решетки.
Точечный поверхностный дренаж предусматривает установку локальных водоприемников в местах скопления осадочных вод (места отвода воды с крыш, возле придверных порогов и т.д.). Чтобы отвести воду с балконов, террас, других открытых площадок, точечный дренаж дополняется линейным.

Глубинный дренаж

Глубинная дренажная система состоит из сети заглубленных каналов (дрен), которые предназначены для понижения уровня почвенных вод и защиты фундаментов зданий и корневых систем растений от пагубного воздействия излишней увлажненности грунта.
Закрытый (глубинный дренаж) применяется в тех случаях, когда участок располагается в низменности, поблизости имеется водоем, или по иным причинам грунт на участке застройки является увлажненным. Специалисты считают, что при возведении дома в средней полосе России, без сооружения дренажа фундамента вокруг дома не обойтись, а в остальных случаях требуется анализ конкретных условий. Если видимых причин для сооружения дренажа нет (под ногами не болото, а твердая земля), то все равно нужно проверить уровень залегания подземных вод. Если воды залегают высоко (менее 1,5-2 метров), то дренажную систему возводить необходимо. А вот в том случае, если уровень грунтовых вод ниже 2 метров, почва песчаная и хорошо дренируемая, то вопрос о строительстве дренажа можно предварительно обсудить со специалистом, возможно, он и не понадобится.

Чтобы построить глубинную дренажную систему, необходимо выкопать траншеи определенной глубины. Их выкапывают с маленьким уклоном в направлении дренажного колодца, естественного водоема или централизованной канавы. Дно траншей требуется утрамбовать, постелить на него песчано-гравийную подушку, и уже на нее укладывать перфорированные дренажные трубы. После того, как трубы уложены в траншею, их требуется засыпать промытым щебнем или гравием. После чего укладывают геотекстиль, и засыпают его грунтом.

Чаще всего дренажная система имеет форму елочки. Боковые дрена примыкают к центральной, которая отводит влагу в колодец или канаву. Дренажные колодцы сооружаются в том случае, когда нет возможности отвести воду за пределы участка. В случае необходимости в колодце используют специальный насос.

Системы открытого и закрытого дренажа выполняют разные, но тесно связанные функции. На практике часто дренажные и канализационные трубы прокладывают в одной траншее. Иногда встречаются случаи, когда поверхностный и глубинный дренаж соединяют в единую систему.

Дренажные системы — их виды и назначение

При строительстве своего дома далеко не все застройщики задумываются о сооружении дренажной системы. А зря. Ведь наличие этой инженерной сети позволяет продлить срок эксплуатации дома, а также улучшить жизнь садовым и огородным растениям. Кроме того, правильно устроенные дренажные системы гарантируют, что в подвалах и погребах не будет сырости и, тем более, воды, а деревянные части дома не поразит плесень и другие грибки.

Что такое дренажная система?

Строительство дренажного колодца

В общих словах можно сказать, что это целая сеть устройств, которые собирают дождевую, талую, грунтовую воду и отводят её на какое-то расстояние с последующей утилизацией. Для этого используют аэрационные поля или специальные емкости. А сами стоки в дальнейшем применяют в хозяйственных нуждах или очищают и сбрасывают в систему централизованной канализации. Водосточная конструкция дома также может быть включена в дренажную систему.

Составляющими элементами дренажа являются:

• дренажные колодцы
• водосборники
• лотки
• приямки
• пескоуловители
• перфорированные трубы
• каналы

Излишки воды на участке губительно сказываются на фундаменте здания, подвальных помещениях и погребах, а также на росте и плодоношении культурных растений.

Да и мало кому нравится после дождя неделями месить грязь во дворе.

Насыщенный водой грунт передает часть влаги материалу фундамента. При наступлении морозов вода разрывает структуру материала, в результате чего возникают трещины. Они, в свою очередь, ослабляют несущую способность фундамента, что может привести к перекосу всего сооружения или его разрушению. Поэтому к наличию излишней влаги в земле следует относиться с большим вниманием.

Нужно или нет делать дренаж, можно определить по такому явлению, как долго не просыхающие лужи на участке. Это говорит о том, что грунт тяжелый и содержит глину, или же близко к поверхности расположены грунтовые воды. В этом случае дренаж просто необходим. Даже замостив дорожки и подъезд к дому, вы не избавитесь от лишней воды в земле, а она может принести немало бед как для самого дома, так и для растений.

Разновидности дренажа

В зависимости от состава почвы, уровня грунтовых вод, количества выпавших осадков и рельефа местности вид дренажных систем подбирается индивидуально для каждого участка.

По принципу устройства дренажные системы разделяют на поверхностного типа и глубинного. Поверхностная, в свою очередь, бывает открытой и закрытой.

Поверхностная сеть собирает дождевые и талые воды с поверхности участка, замощенного тротуарной плиткой или другим материалом, не пропускающим воду, а также с крыш и навесов. В систему поверхностного сбора воды входит линейный и точечный дренаж.

Помимо этого отвод воды в поверхностные сети может осуществляться с огородов, садов и общей придомовой территории. Собранная со всех площадей вода отводится за пределы участка самотеком или собирается в дренажные колодцы и емкости.

Посредством глубинного дренажа осуществляется отведение грунтовых вод, уровень которых постоянно высокий, или при его поднятии во время таяния снега и продолжительных обильных дождей.

Излишки влаги из почвы при помощи системы труб, проложенных на определенной глубине, удаляются:

• в специальные колодцы
• на поля аэрации
• в близлежащие овраги
• в централизованную сеть канализации
• в накопительные емкости, из которых впоследствии вода может использоваться для полива садово-огородных насаждений или в других хозяйственных целях

Важно! Любые дренажные системы устраивают таким образом, чтобы излишки влаги отводились самотеком. Это обеспечивается созданием определенного уклона при монтаже лотков или рытье каналов.

Современные системы

И поверхностная система, и глубинная могут создаваться на участке одновременно, если для этого есть причины:

1. высокий уровень грунтовых вод
2. участок расположен на склоне
3. глинистые почвы, длительное время не пропускающие воду

Однако при комплексном устройстве следует учитывать, что возрастает нагрузка на коллекторы (дренажные колодцы), и в этом случае увеличивают либо их объем, либо их количество. Все это рассчитывается при составлении проекта. Если грунт на участке песчаный, или грунтовые воды располагаются не ближе полутора метров, то можно обойтись без глубинного дренажа, но поверхностный необходим для любых участков.

Устройство данных систем обязательно должно закладываться в проект строительства здания и обустройства участка. Но довольно часто на такие, казалось бы, мелочи домовладельцы вовремя не обращают внимания. В результате приходится впоследствии снимать покрытия дорожек и убирать отмостки, чтобы смонтировать необходимые элементы дренажной системы.

Поверхностная система

Данная сеть включает в себя систему соединенных между собой каналов до 50 см глубиной или уложенных в землю специальных желобов и лотков. Кроме того, в системе присутствуют пескоуловители и устройства, в которых собирается различный мусор, находящийся в сточных водах — листья, ветки, бумага и прочее.

Желоба и каналы могут быть открытыми и закрытыми. Чаще всего их закрывают специальными решетками в целях безопасности людей и транспорта.

Важно! Решетки должны быть выполнены из прочного и надежного материала, выдерживающего вес человека, если они устанавливаются в пешеходной зоне, и вес автомобиля, если поверхностная дренажная система устраивается в зоне движения автотранспорта.

Открытую дренажную сеть чаще всего делают на участках, отведенных под огород или сад. Она представляет собой обычные канавы глубиной не менее полуметра со скошенными стенками. На дно таких траншей можно насыпать слой гравия или щебня, а стенки заложить дерном, чтобы исключить вымывание и осыпание грунта. Каналы устраивают с уклоном в сторону водоприемника, которым может быть любой природный водоём, овраг или специально устроенная емкость.

Глубинная сеть

Строительство дренажной системы

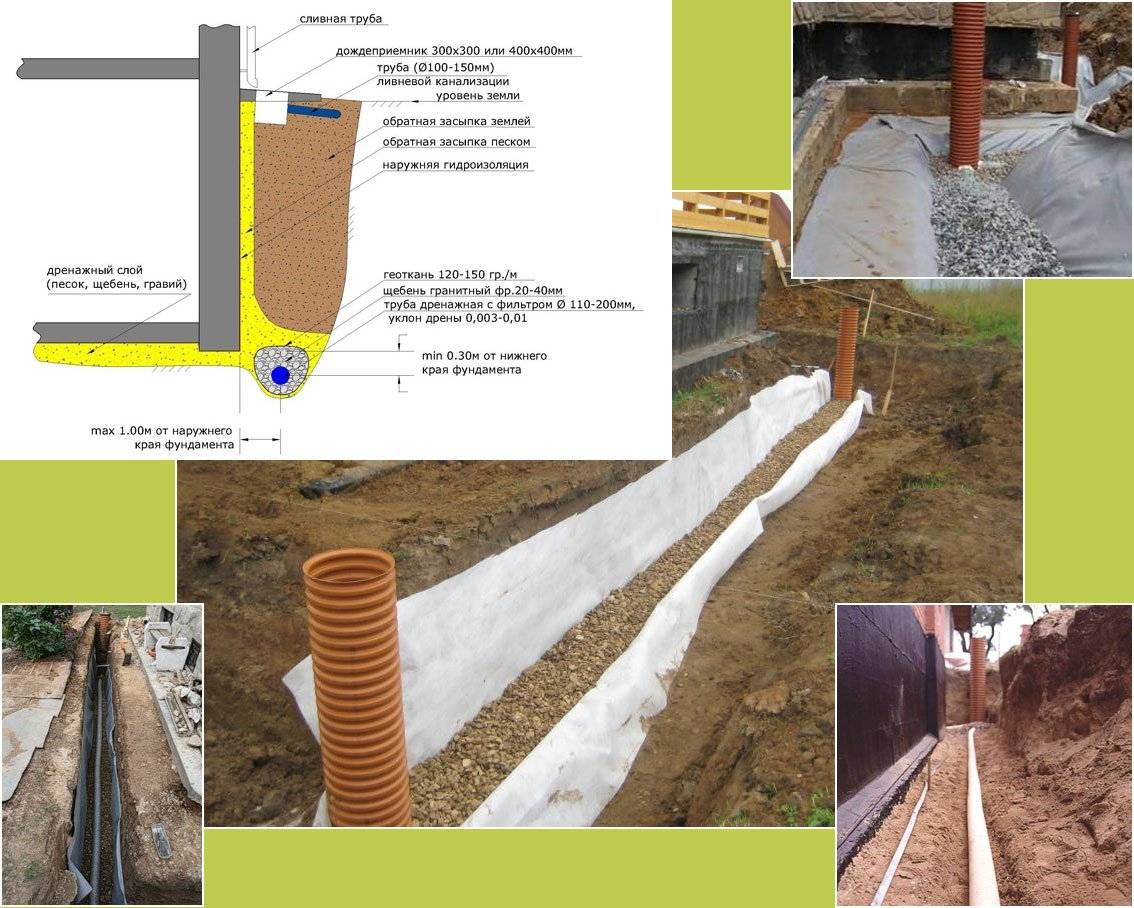

Данный вид дренажа устраивают на глубине около полутора метров. Для этого копают по периметру здания траншеи с уклоном в сторону коллектора. Расстояние от дома до траншеи выдерживают в пределах одного метра. На дно подсыпают смесь песка и гравия, на которую укладывают перфорированные трубы.

При невозможности выкопать траншеи вблизи здания, или когда они располагаются на большом расстоянии от дома, а также при высоком и постоянном уровне грунтовых вод устраивают систему «елочка». Для этого к центральной трубе присоединяют боковые перфорированные трубы наподобие ветвей ели.

Дренажные колодцы ставят на всех пересечениях труб или их изгибах. Они служат для контроля над уровнем воды и для очистки от песка и мусора. Рекомендуется устраивать данные сооружения через каждые 10-15 метров. Грунтовая вода уходит в естественные водоемы, овраги или на участки, лежащие ниже дренируемого, посредством полей аэрации.

Сверху трубы закрывают нетканым материалом, чтобы отверстия не забивались мелкими частицами грунта и не заиливались. После этого укладывают слой щебня или гравия и засыпают ранее выбранной землей. Трамбовать не рекомендуется, чтобы не повредить трубы и их соединения. Со временем грунт сам осядет, после чего участок можно выровнять, досыпав земли.

Глубинный дренаж при высоком уровне подземных вод следует делать обязательно, если в здании имеется подвальный этаж или отдельно стоящий погреб.

Точечный дренаж

Точечный сбор воды предполагает отвод дождевых стоков от водосточных труб и из приямков, устраиваемых возле входных дверей, гаражных ворот и в прочих местах.

Под водосточными трубами в отмостку монтируют дождеприемники, соединяемые трубами или лотками с общей поверхностной дренажной системой или централизованной ливневой канализацией.

Точечные места сбора воды, называемые дождеприемниками, должны закрываться прочными решетками из чугуна, стали или специального пластика. Современные производители предлагают комплект, включающий в себя не только дождеприемник, но также специальные сифоны и корзинки для сбора мусора. Первые не дают распространяться неприятным запахам застоявшейся воды, а вторые собирают сор, который смывается с крыш зданий и прочих поверхностей.

Важно! Точечный отвод воды предохраняет от разрушения отмостку и цокольную часть здания, не дает проникать воде в подвал, исключает риск образования наледей на пешеходных дорожках и автомобильных площадках.

Материалы

Дренажные лотки, колодцы

Для устройства дренажных систем глубинного типа используют пластиковые перфорированные трубы или асбоцементные изделия, отверстия в которых делают самостоятельно.

Если раньше для сбора и отведения дождевых стоков повсеместно использовались железобетонные лотки, то сейчас предпочтение отдается современным материалам.

Большое распространение получила пластиковая дренажная система, которая:

• удобна в сборке
• мало весит, что сокращает затраты на транспортировку
• не подвержена коррозии
• легко очищается от мусора
• устойчива к реагентам
• долговечна
• имеет гладкие стенки, на которых не образуются отложения и наросты, что увеличивает пропускную способность лотков и труб
• позволяет герметично соединять отдельные части

Долговечность пластиковой дренажной системы гарантируется производителем до 50 лет. Однако данные конструкции не рассчитаны на большие нагрузки, поэтому следует выбирать ту систему, которая соответствует расчетным значениям.

Заключение

Правильно устроенные дренажные системы сохраняют фундамент, продлевая тем самым срок эксплуатации здания. С ними не будет проблем в виде затапливания погребов и подвалов грунтовыми водами. А садовые и огородные растения не будут поражаться болезнями, вызванными излишками влаги в почве. Да и сам участок станет более привлекательным — без постоянных луж и грязи.

Каким должен быть дренаж, чтобы ваш участок не затопило — ТЕХНОНИКОЛЬ

Обустраивая свой участок, так или иначе приходится на чем-нибудь экономить. Но если вы замечаете регулярные затопления на участке, значит вам точно нужно сделать качественный дренаж. Рассказываем, что это такое и как создать действительно надежную и долговечную систему.

Что такое дренаж и для чего он нужен

Дренажная система – это техническое сооружение, которое отводит избыток естественных вод (грунтовых, талых и дождевых) за пределы участка. Обычно она состоит из сети труб, колодцев и, при необходимости, насосов.

Дренаж предотвращает множество серьезных проблем, не только надоевшие лужи:

• не позволяет воде добраться до фундамента, чтобы дом не «поплыл» и бетон не треснул из-за морозного пучения;
• не дает воде попадать в подвал или цокольный этаж, чтобы не появились сырость, плесень и грибок;
• при наличии септика на участке не позволяет грунтовым водам «выдавливать» его из земли и размывать выгребные ямы;
• не дает воде застаиваться на участке, чтобы почва не страдала от переувлажнения и корни растений не гнили;
• не позволяет размывать плодородный слой почвы.

В каких случаях его нужно делать

По законам физики, вода после дождя или таяния снега будет под силой тяжести искать более низкое место. Если его нет, она пропитывает грунт, что приводит к его переувлажнению.

Дренаж необходим во множестве случаев:

• если участок расположен в низине, то есть в наиболее низком месте на территории – вода с других участков будет стекать и скапливаться у вас;
• если участок с сильным уклоном – потоки уходящей воды будут размывать плодородный слой почвы;
• если на участке преобладает глинистая или суглинистая почва, которая склонна к морозному пучению, – после любых осадков вода в ней будет застаиваться. Или плодородный верхний слой грунта будет пропускать ее глубже и вода будет сохраняться в самой почве;
• если у вас высокий уровень грунтовых вод, регулярно возникают сезонные затопления или участок находится на водоносном пласте;
• если рядом с участком болотистая местность;
• если участок расположен в пойме реки – могут возникать затопления, подмытие грунта и повышение уровня грунтовых вод.

Какие бывают виды дренажа

При выборе дренажной системы лучше всего ориентироваться на простые и эффективные с технической точки зрения варианты. Чем меньше элементов в системе, тем она надежнее и тем дольше прослужит без вашего вмешательства. Однако, не стоит забывать и о конкретных гидрогеологических условиях на вашем участке – это также определяет выбор дренажной системы.

Поверхностный дренаж нужен для отвода воды после осадков . Его делают вокруг дома и других построек, в том числе гаража и площадок.

Он может быть:

• Точечным – сбор воды с какого-то определенного места. Например, под водостоками, перед дверью в гараж, под садовыми кранами для полива.
• Линейным – сбор воды уже с большей площади. Он состоит из сети лотков и каналов, которые смонтированы с уклоном. Также при необходимости монтируют смотровые колодцы, чтобы контролировать систему и чистить ее, защитные решетки и пескоуловители.

Глубинный дренаж – это уже сеть дренажных труб, которые прокладывают там, где необходимо снизить уровень грунтовых вод. Трубы укладывают с уклоном в сторону, куда будет стекать вода: в коллектор, колодец или водоем. Дренаж закладывают ниже уровня подошвы фундамента здания или по периметру всего участка на глубину 1–1,5 м.

Трубы также могут укладывать в середине участка с рассчитанным интервалом между ними – в виде елочки. Тогда все они направлены к главной отводящей трубе.

Если необходимо, можно совмещать оба вида дренажных систем, чтобы как можно эффективнее решать проблему избытка воды. В любом случае главное – не забывать про пристенный дренаж. Он защищает фундамент и подвал от напора грунтовой воды и когда участок затоплен. А состоит он из дренажной мембраны и дренажной трубы или сети дренажных труб в траншеях вдоль стен фундамента.

Для качественного дренажа отлично подойдет профилированная мембрана PLANTER Geo со слоем термоскрепленного геотекстиля Typar SF27. Он устойчив к заиливанию в отличие от некоторых других видов геотекстиля, которые могут забиваться пылью и частицами грунта, после чего дренажная система перестает со временем работать.

Еще бывает пластовый дренаж – это самый сложный вид и его используют, когда другие системы не справляются и не снижают уровень грунтовых вод (например, если участок расположен на водоносном пласте). Он представляет собой подушку из песка, щебня или гравия, а также пористых материалов (например, которую укладывают на водоносный грунт под фундамент постройки и объединяют уже с трубами кольцевого или пристенного дренажа. Пластовый дренаж защищает от капиллярной влаги, подземных вод и эффективно отводит воду.

Как обустроить дренажную систему

Дренаж относится к сложным инженерным объектам. Поэтому, если у вас нет соответствующего образования и опыта, лучше доверить это дело профессионалам.

Но вы можете контролировать процесс: следить, чтобы работники ничего не упустили и все сделали правильно. Например, перед тем как выбирать вид дренажной системы, нужно определить рельеф участка, тип грунтов и уровень грунтовых вод. Для этого проводят геолого-геодезические исследования.

Также нужны гидрологические изыскания, чтобы получить всю информацию о том, как водные объекты вблизи участка, например, реки, ручьи и грунтовые воды, могут повлиять на его территорию.

Перед тем, как приступить возведению дренажной системы, у вас на руках должны быть:

• подробный план расположения всех строений на участке – дом, гараж, дорожки, теплицы, хозпостройки, беседки, бытовки;
• схема расположения коммуникаций и инженерных сетей на участке;
• данные геодезических и гидрогеологических изысканий, в том числе данные о составе и типе грунтов, данные о почвенных слоях;
• план участка с учетом особенностей рельефа;
• планы и разрезы по фундаментам строений, с указанием глубины их заложения.

Дальше стоит заказать проект дренажной системы. Его состав будет зависеть от особенностей и сложностей гидрогеологических условий на вашем участке и его рельефа. И, конечно же, проектирование дренажных систем должно проводиться с соблюдением всех нормативных документов, например СП 104.13330.2016 «Инженерная защита территории от затопления и подтопления».

Со всеми исследованиями и готовым проектом дренажной системы вероятность ошибок снижается к минимуму, так что вы будете долгие годы спокойно наслаждаться комфортом на участке.

Основные виды дренажных систем

Избыточная влажность грунта негативно влияет на рост растений, а также снижает срок службы строений, возведенных на таком грунте. Поэтому в процессе обустройства участка нужно продумать систему водоотведения.

Виды дренажа

• Поверхностный дренаж. Относится к самым простым системам. Устраивается для сбора воды с водостока и участка. При устройстве не требуется проводить масштабных земляных работ. Часто поверхностные системы называют ливневыми, их организуют путем создания линейных и точечных водоотводов. Линейные системы используют для сбора воды с большой территории, точечные – для локального водоотведения, например, с крыши или из-под поливного крана.
• Глубинный дренаж. Представляет собой горизонтальную сеть для осушения территории и помогает снизить уровень грунтовых вод, организовать их отведение за пределы участка. Этот вид помогает решить проблему избытка влаги, накапливающейся в грунте при обильных осадках или таянии снега. Системы этого типа прокладывают на участках, находящихся в низине, местах с избыточным увлажнением, на суглинистых или глинистых почвах. Состоит из труб, уложенных в специальных траншеях на заданной глубине и собирающих воду в коллекторный трубопровод большого диаметра или сборочный колодец. Дренажная система SoftRock – это экономичный и эффективный способ устройства глубинной сети.
• Вертикальный дренаж. При устройстве такого вида предусматривается несколько колодцев для сбора воды, размещенных вблизи здания. Для отвода водных потоков используются специальные насосы.

Существуют и другие, менее распространенные виды дренажа – лучевой, гончарный, деревянный, каменный. Эти системы отличаются малым сроком эксплуатации, малоэффективны при использовании на участках с большим избытком воды.

Мы рекомендуем устраивать систему SoftRock. Она не требует высоких трудозатрат и привлечения дорогостоящей спецтехники. Сеть сохраняет прочность и устойчивость даже при нагрузках от массы грунта и движения автотранспорта. Конструкция прослужит около 100 лет, если требуется, может использоваться повторно на другом участке.



Виды дренажных систем закрытого типа: преимущества и особенности использования

Даже при наличии фундаментной гидроизоляции, наиболее эффективную защиту основания дома от разрушения грунтовыми водами обеспечивает закрытая дренажная система.

Расположенные ниже подошвы фундамента водозаборные дрены, надежно ограничивают подъем грунтовой воды выше проектного уровня.

Избыток воды отводится за пределы участка с последующим сбросом в водоем, складку рельефа или в дренажный колодец для утилизации.

Посмотрите видео как обустроить дренажную систему

Виды закрытых дренажных систем

Подземные дренажные водоотводы классифицируются на: прифундаментные, кольцевые и стандартные.

• Первые две модели ориентированы на локальное осушение одного или нескольких фрагментов участка. В большинстве случаев — это периметр фундаментного основания и прилегающий к нему массив грунта в радиусе от 2 до 5 метров. Общий дренаж блокирует подъем грунтовой влаги на всей территории.

• Закрытые дренажные водоотводы, выполненные с применением несовершенных материалов и технологий их монтажа, характеризуются низкой производительностью, минимальной ремонтопригодностью и масштабными земляными работами.

Работоспособность таких конструкций стабильно сохраняется в течение 7-9 лет. Восстановление керамического, бетонного или чугунного дренажа по стоимости практически не уступает заложению новой системы.

Закрытый дренаж в пластиковом варианте

• Наиболее совершенные характеристики у пластиковых конструкций. Сочетание полимерных перфорированных дрен диаметром до 200 мм с производительными геотекстильными фильтрами, гарантирует безотказную работу системы на протяжении 15лет и более.

• На заболоченных территориях и участках с интенсивным притоком грунтовой влаги, дрены оснащаются композитными фильтрами, которые удачно сочетают в себе главные достоинства нескольких материалов одновроеменно.

Ресурс пластиковых дрен рассчитан на 50 лет. После очистки от иловых отложений и обновления геотекстильной фильтрующей оболочки, б/у изделия используются для последующего монтажа. В ассортименте дрены разного диаметра, изготовленные из стойких к механическим нагрузкам и агрессивным воздействиям экологически безупречных полимеров.

Целесообразность установки дренажных колодцев

Профилактическое обслуживание системы производится с помощью дренажных смотровых колодцев, в которых размещаются встроенные пескоуловители и штуцера для подключения промывочного оборудования.

Нахождение дома в зоне с плотной застройкой исключает сброс дренируемой воды за границы участка. В таком случае проблема легко решается путем закладки дренажных колодцев накопительного или фильтрационного типа, диаметром от 90 см.

• Накопительные резервуары герметичные используются для хранения воды, которая применяется для бытовых нужд или утилизируется любым удобным способом.

• Колодец фильтрационный оборудуется песчаным донным фильтром, посредством которого вода сбрасывается в грунт. Такие конструкции закладываются в низинах, расположенных на достаточно большом удалении от осушаемой территории.

Застройщики отдают приоритет пластиковым колодцам, в которых умеренная стоимость сочетается с продолжительным ресурсом, возможность самостоятельной установки с широким перечнем монтажных деталей.

        Поделиться:

Какие виды дренажа для участка бывают и в чем разница? | Стройка и дизайн | Дача

Дренаж представляет собой инженерное сооружение, которое включает в себя объединённую систему труб и траншей. Размещается дренажная система как на определённом участке территории, так и по всей её площади. Назначение этой системы — отвести и собрать лишнюю воду за пределы владения.

В каких случаях рекомендуется делать дренаж?

Строители рекомендуют делать дренажную систему владельцам следующих территорий:

• на которых преобладает глинистая почва, которая плохо впитывает влагу;
• расположенных в низинах, областях с обильными подземными водами, долинах рек, на осушенной болотной местности;
• которые регулярно подтопляются сильными дождями или стаявшим снегом.

Всё это может привести к затоплению всего участка или же появлению больших луж на отдельных территориях. Следствие этого — порча и гибель растений, которые есть на участке: цветов, деревьев и кустарников, а также урожая. Некоторые могут столкнуться с затоплением погребов, цокольных этажей дома и других построек. Эта ситуация грозит порчей строений из-за размножения в них плесени и грибков, гниением деревянных конструкций.

Как пишут эксперты источником лишней воды на участке могут быть поверхностные воды, которые образуются при обильных осадках, подземные воды, имеющие сезонность уровня (весной выше, зимой — ниже) и верховодка — подземные воды, которые не могут полностью уйти в почву, так как встречают на своем пути преграду, чаще всего глиняные пласты.

Когда лучше делать дренаж?

Специалисты отмечают, что дренаж требует большого объёма земельных работ, поэтому его лучше делать на этапе обустройства участка, когда не нём ещё нет множества построек и не высажены растения. Но возможно строительство дренажной системы и тогда, когда участок уже полностью обжит. В этом случае размещать элементы системы придётся уже ориентируясь на все объекты, которые размещены на участке.

Какие есть виды этой системы?

В зависимости от объёма воды, который нужно отвести с участка, и места её локализации устанавливаются различные виды дренажной системы.

По способу установки дренаж бывает:

• глубинным (закрытым).

Это классический вид дренажной системы, которая состоит из труб, в которые попадает собравшаяся на поверхности вода, и колодцев, куда вся эта вода стекает. Трубы помещаются в прорытые канавы — обычно есть более широкая центральная траншея и более узкие, примыкающие к ней. Сверху трубы засыпаются песком и гравием. Вода, которая стекает по грунту, попадает в эти слои, а затем и в трубы за счёт множества проделанных в них отверстий. Затем по трубам вода собирается в оборудованные колодцы либо в сточную канаву, овраг, близлежащий водоем. Такой вид системы, как правило, обустраивается для снижения уровня грунтовых вод и отвода их за пределы территории участка;

• поверхностным (открытым).

Это наиболее простой вид дренажа, который не требует масштабных земляных работ. Его ещё называют ливневым дренажем — он подразумевает создание водоотводов — канав, которые впоследствии не засыпаются гравием, песком и землёй. Они остаются открытыми либо закрываются декоративными решетками для защиты системы от крупного мусора. Эксперты в дренажном строительстве рекомендуют устанавливать открытые системы для отвода поверхностной воды, например, атмосферных осадков.

По типу реализации выделяют следующие виды дренажной системы:

• лучевая (горизонтальная) — используется для отвода воды со всей территории или её части. При лучевой схеме к центральной трубе примыкают более узкие трубы, внешне она напоминает ёлочку. Этот способ строительства дренажа используется на участках с большой плотностью застройки, лучи проходят мимо деревьев и сооружений на участке;

• пристенная (вертикальная) — вода отводится от стен здания. Канава располагается на расстоянии более 1,5 метра от фундамента и углубляется на 5-10 см ниже пола подвального этажа. Система включает нескольких колодцев, которые при помощи специальных насосов отводит воду с территории участка;

• кольцевая — трубы замыкаются в кольцо вокруг объекта, например, дома. Такая система сложна в исполнении, говорят специалисты, так как необходимо сильно заглублять дренажные трубы — на 20-30 см ниже уровня грунтовых вод.

Дренаж для душа: виды дренажных систем

Душевая, оборудованная дренажной системой, меняет привычные представления об устройстве душа в ванной. Дренажные каналы и душевые трапы позволяют стереть границы между ванной и душевой, воплотить в реальность ваши самые смелые дизайнерские задумки, создать стильный интерьер. Остается только выбрать подходящий для вас вид дренажа.

Дренажные системы: трап для душа и канал служат одной цели – отводят воду в канализацию из душевой, но имеют ряд отличий друг от друга в устройстве и монтаже. Если вы еще не определили для себя какую систему слива установить в своей душевой, давайте рассмотрим все их особенности, а также плюсы и минусы.

Душевой трап имеет простую конструкцию и очень компактный вид. Трап для душа оснащен небольшой решеткой, которая монтируется в пол в середине или углу душевой. Вода через нее попадает в сифон, а затем уже утекает в канализацию. Для того, чтобы такая дренажная система выполняла свою функцию исправно, пол в душевой нужно укладывать с уклоном к сливному отверстию. Это может привести к трудностям в отделке пола, ведь плитку придется резать под разными углами и по диагонали. Красоты вашему полу такая отделка вряд ли добавит. Поэтому в таких душевых лучше всего выкладывать пол мозаикой. Она скроет любую кривизну.

Дренажный каналдля душа или, как его еще называют, душевой лоток более узкий и длинный, чем душевой трап. Такой линейный дренаж становится дополнительным украшением душевой, ведь дизайн самих пластин невероятно разнообразен. Есть даже дренажные каналы для душа, которые монтируются в стену на месте стыка с полом. Дренажный канал для душа благодаря своей конструкции позволяет перекрыть всю ширину душевой и обеспечивает равномерный сбор воды. Достаточно сделать незначительный уклон пола в одну сторону, чтобы водяной поток с легкостью утекал в канализацию. Кроме того, душевой лоток облегчает отделку пола в душевой, ведь плитку резать не придется при таком уклоне. Если вы сомневаетесь сможет ли такая узкая полоска собрать всю воду, то это совершенно напрасные опасения.  Правда, производительность канала зависит от его высоты. Плоские каналы под тонкую стяжку не справятся, например, с «тропическим душем». Здесь нужно модели с высоким сифоном.

Вся конструкция, отвечающая за отвод воды и в том, и в другом случае скрыта в полу, поэтому и трапы, и каналы лучше устанавливать до заливки стяжки.  Главное при установке трапа и канала сделать правильную герметичную гидроизоляцию. Нельзя допустить попадания воды под плитку и под саму систему слива.

И не забывайте регулярно очищать решетку или лоток от волос и других мелких частиц, тогда дренажная система будет функционировать бесперебойно и можно не опасаться затопления ванной.

Общие сведения о типах дренажных систем

Правильно собирать и рассеивать водный сток важно, потому что он нужен нам, чтобы поливать нашу растительность, не затопляя ее. Кроме того, собранная вода используется для пополнения запасов пресной воды в городе. Чем дольше вода находится на поверхности, тем больше она подвержена загрязнению. Типы дренажных систем позволят вам лучше понять их роль и то, как они работают вместе.

Система поверхностного дренажа

Системы поверхностного дренажа удаляют излишки воды с поверхности земли через каналы или канавы.В некоторых случаях поверхность земли имеет такую ​​форму или градиент, чтобы создать уклон к каналам. Различные типы дренажных систем с поверхностей — это открытые водостоки, неровности и впадины, дамбы и водотоки с травой. Литой траншейный дренаж — прекрасный пример поверхностной дренажной системы.

Система подземного дренажа

Системы подземного дренажа реализованы под верхним слоем почвы. Иногда их называют французским водостоком, они работают на уровне корней, удаляя лишнюю воду.Выкопайте канавы для устройства труб подземных водостоков. ABT продает различные варианты решений для подземного дренажа в зависимости от потребностей и местоположения дренажа.

Наклонная дренажная система

Наклонные дренажные системы построены так, чтобы вода могла вытекать из конструкции в нисходящем направлении. Это делается с помощью труб, спускающихся по откосу. Поскольку установленная труба закреплена на наклоне, она направляет воду по трубе, чтобы быстро отвести ее от конструкции.

Водосточные трубы и водосточные системы

Водосточные трубы и водосточные системы — первая защита сооружения от перенасыщения ливневыми водами. Их часто сливают в алюминиевую надстройку, заглубленную водосточную трубу, дождевую бочку или другой раствор. Его цель — отвести воду и направить ее в другие канализационные системы на улице или тротуаре. Иногда их даже подключают к подземной канализационной сети с помощью водосточных желобов или «подземных водостоков».

Понимая типы дренажных систем, вы увидите, что часто несколько типов работают вместе, чтобы удалить воду и направить ее в подходящее место.Чем быстрее вода будет удалена из конструкции или участка, в котором может происходить скопление, тем лучше. Дренажные системы являются неотъемлемой частью сбережения и сохранения воды, о которой люди редко задумываются.

Основные типы систем водоотведения в жилых домах

Введение

Дренаж — это метод удаления поверхностных или подповерхностных вод с определенной территории. Дренажные системы включают в себя все трубопроводы в пределах частной или государственной собственности, по которым сточные воды, дождевая вода и другие жидкие отходы отправляются к месту утилизации.Основная задача дренажной системы — систематический сбор и удаление отходов для поддержания здоровых условий в здании. Дренажные системы предназначены для максимально быстрого удаления сточных вод и должны предотвращать попадание газов из канализационных сетей и септиков в жилые районы.

Жилые дренажные системы

Жилые дренажные системы удаляют излишки воды из жилых районов. Эта система помогает сбрасывать воду с тротуаров, проездов и крыш, чтобы избежать затопления.Системы бытовой канализации очень важны, поскольку они предотвращают гниение, плесень, грибок и структурные повреждения зданий из-за скопления воды. На наших курсах по обзору экзамена SE обсуждаются требования и рекомендации для жилых построек в отношении дренажных систем.

Типы бытовых дренажных систем:

1) Поверхность
2) Подземный
3) Наклон
4) Водосточная труба / водосточные желоба

Системы поверхностного водоотвода

Системы поверхностного водоотвода содержат неглубокие канавы, вырытые параллельно , которые действуют как каналы для сточных вод.Эти канавы направляют воду в основную канализацию, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Под верхним слоем почвы размещаются подземные дрены для удаления излишков воды на уровне корней. Подземные водостоки требуют рытья глубоких котлованов и прокладки подземных труб. Для сбора воды из труб установлен большой коллекторный сток.

Наклонные дренажные системы

Наклонные водостоки позволяют воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону. Устанавливается труба и закрепляется на небольшом уклоне, в результате чего вода течет по трубе и удаляется от конструкции.

Водосточные трубы и водосточные желоба

Водосточные трубы собирают воду из водосточных желобов и отводят ее на землю. Водосточная труба обычно подключается к водосточной системе здания и уносит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

Комбинированные дренажные системы используют один слив для отвода воды от бытовых нужд и дождевой воды с крыш и других поверхностей в общую канализацию.Эта система экономична в установке. В отдельных системах отвода сточных вод используются отдельные отводы сточных вод, которые ведут в канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельной канализации для поверхностных вод в канализацию для поверхностных вод. Эта система относительно дорога в установке. На наших курсах по обзору экзамена SE тщательно изучаются строительные и проектные нормы и правила, чтобы обеспечить правильную установку дренажных систем.

Различные типы дренажных систем

Если вы работаете над проектом, для которого требуется дренажная система, вы уже знаете, как важна хорошая конструкция для безопасного и эффективного удаления воды.Независимо от того, обрабатываете ли вы ливневую воду или сточные воды, эффективное удаление воды предотвращает повреждение важных активов, создает безопасную, безвредную среду для жителей и устраняет застой воды и связанные с этим проблемы со здоровьем и безопасностью.

Хорошо спроектированная линейная дренажная система решает все эти проблемы, но при этом учитывает время установки, стоимость и текущую производительность, а также скорость потока, устойчивость, время установки и стоимость обслуживания в течение всего срока службы.

При таком большом количестве переменных важно иметь четкое представление о различных типах дренажных систем, доступных сегодня.

Вот руководство, которое разберет различные варианты и поможет вам принять правильное решение в соответствии с вашими потребностями.

Водоотводящие канавы

Внешний вид

Дренажные канавы, по сути, представляют собой неглубокую канаву, выстланную дерновой травой или подобной растительностью. Это более широкая и неглубокая система, что делает их более тонкими, чем традиционные траншейные системы.

Что они делают

Канализационные стоки используются для замедления и контроля стока воды, происходящего на открытом воздухе.Они также помогают предотвратить затопление водой, образование луж или размывание окружающей почвы. Они также помогают защитить ливневые стоки от перегрузки внезапным притоком воды, распределяя воду по большей поверхности и предотвращая слишком быстрый слив сточных вод.

Где они обитают

Эта система обычно используется как в жилых, так и в коммерческих зонах ландшафтного дизайна.

Точечные сливы

Внешний вид

Это подземная система, в которой полы должны иметь уклон в направлении слива. Когда требуется несколько сливов, это может создать непривлекательный, неровный вид и привести к трудностям при планировании и настройке объекта.

Что они делают

Эти сливы работают, собирая воду из одной точки или оврага, как слив в середине душа.

Где они обитают

Точечный дренаж — обычное дело в местах, где требуется дренаж из определенной точки из-за структурных или топографических потребностей.

Французский сток

Внешний вид

Это подземная конструкция, состоящая из перфорированной трубы, которая устанавливается во дворе с наклонной траншеей, которая помогает перемещать сток воды от самой высокой точки в начале к самой низкой в ​​конце, где она попадает в канализацию, цистерну. , или Swale.

Что они делают

Французские водостоки помогают перенаправить воду оттуда, где начинается водосток — обычно близко к основанию конструкции — в какую-то канализацию или цистерну. Как правило, французские водостоки используются, чтобы помочь естественному потоку воды от высокого к низкому.

Где они обитают

Французские водостоки — это обычная система, используемая в жилых районах для отвода воды от домов и ландшафта.

Желоба

Существует множество различных типов дренажных систем, которые подпадают под действие «траншейного дренажа», от стандартного траншейного дренажа до более специфических видов.

Внешний вид

В отличие от других систем в списке, траншейные дренажные системы являются наземной системой. По сути, дренаж траншеи состоит из большой траншеи, в которой есть дренажный канал, залитый бетоном. Этот канал может быть очень узким или очень широким и обычно закрывается решеткой из тяжелого металла.

Что они делают

Дренажные канавы работают, перехватывая поток воды, стекающей по обширным пространствам земли. Они забирают воду с поверхности земли и через канал, где она в конечном итоге достигает точки окончательного слива.

Где они обитают

Эти системы обычно используются вокруг коммерческих зданий, включая рестораны и погрузочные доки. Вы также можете найти их на городских улицах и даже на террасах у бассейнов.

Сливы из ПНД

Желоба из полиэтилена высокой плотности — это новейшая инновация в области дренажных систем, ставшая популярной.

Внешний вид

Эти системы имеют предварительно спроектированные модульные секции каналов, легкие и простые в установке.Они гладкие по текстуре и очень прочные. Как и в случае традиционных траншейных дренажных систем, системы HDPE по-прежнему требуют покрытия решетки.

Что они делают

Как и ваша обычная дренажная система, дренажные системы из HDPE работают путем перенаправления воды с поверхности участка в дренажный канал, откуда ее можно переместить в место для удаления отходов, например в канализацию.

Где они обитают

Благодаря своей высокой химической стойкости и общей долговечности водостоки из полиэтилена высокой плотности являются отличным вариантом для промышленного применения.

Трапы для монолитных траншей

Внешний вид

Из всех типов дренажных систем эта может быть наиболее проблемной. Для установки выкапывается траншея, затем перед заливкой траншеи бетоном устанавливаются деревянные формы с арматурным стержнем. Подобно другим системам траншей, обсуждавшимся до сих пор, эта также требует покрытия решеткой.

Что они делают

Эти системы перенаправляют воду и даже мусор с поверхности пола в канал и через систему улавливания, помогая поддерживать полы чистыми и сухими, если канал не забивается.

Где они обитают

Они были распространены в различных отраслях, но из-за их стоимости и неэффективности многие обратились к лучшим альтернативам.

Дренажный разъем

Наконец, при рассмотрении различных типов дренажных систем можно выделить более новый и инновационный тип траншейного дренажа, называемый щелевым дренажем.

Внешний вид

По внешнему виду щелевой дренаж уникален по сравнению с другими системами, потому что он представляет собой предварительно собранный и наклонный цельный участок поверхностного дренажа. В отличие от других типов траншейных желобов, щелевой дренаж имеет более тонкую конструкцию, что устраняет необходимость в закрытии решетки. Он может быть изготовлен из различных материалов, в том числе из популярной и прочной пищевой нержавеющей стали.

Что он делает

При наклонных полах вода будет стекать в дренажный канал, откуда она может попасть в сборный резервуар для утилизации. Это позволяет полам быстро высыхать и предотвращает скольжение и падение людей на мокрых поверхностях.

Где они обитают

Slot Drain — это самая универсальная система на рынке с различными опциями, которые подходят практически для любой отрасли, и даже для жилых районов и домов.

Существует так много разных типов дренажных систем, что это может оказаться огромным. Но если вы потратите время на то, чтобы немного почитать о том, что каждый из них делает и для чего они подходят, это может очень сильно помочь. Не все варианты работают во всех областях, поэтому вы должны обязательно выбрать лучшую систему для своих нужд. Однако Slot Drain — отличный универсальный вариант, который может работать практически везде, практически без проблем с его установкой и обслуживанием.

Если для вашего проекта требуются точечные или траншейные дренажные системы, свяжитесь с нами, чтобы узнать больше о щелевых дренажах.Наши специалисты могут помочь спроектировать систему, отвечающую всем вашим потребностям, и вы сможете воспользоваться всеми преимуществами щелевых дренажных систем без недостатков других дренажных систем.

Хотите узнать, как обычно устанавливаются желоба? Посмотрите видео ниже:

Типы систем подземного дренажа | Обработка влажных почв | Молочная | Домашний скот и животные

Существует несколько вариантов слива избыточных подземных вод на определенную глубину из профиля почвы.На наиболее подходящую дренажную систему влияют:

• тип почвы
• топография
• осадки
• тип и расположение водостока.

Дренажные системы дороги в установке, но при хорошем техническом обслуживании их преимущества перевешивают их первоначальную стоимость.

Убедитесь, что у вас есть дренаж с поверхности.

Большинство проблем с влажной почвой является результатом заболоченного профиля почвы, а не только поверхностных вод.

Установите поверхностные водостоки для слива излишков поверхностной воды с загонов перед установкой подземных водостоков.Это снизит нагрузку на подземную дренажную систему и позволит установить эффективную подземную систему с меньшими затратами.

Преимущества подземной дренажной системы

Стоимость дренажных систем показала, что как увеличенное использование пастбищ, так и дополнительный прирост пастбищ за счет дренажа могут быть конкурентоспособными по сравнению с другими источниками корма. Но чтобы воспользоваться этим дополнительным ростом, может потребоваться больше коров и улучшения фермы (включая кормушку).

Преимущества экологической устойчивости

Подземный дренаж обеспечивает множество нематериальных преимуществ долгосрочной устойчивости, таких как:

• улучшение здоровья почвы за счет повышенной аэрации почвы
• усиление реакции на использование удобрений
• снижение минерального дисбаланса в почве почва, а иногда и растения
• предотвращение или уменьшение засоления (на ранних стадиях).

Улучшение животноводства

Осушенные почвы позволяют сберечь силос и сено кормами на несколько недель раньше, чем на недренированных почвах. Получаемый в результате корм может иметь гораздо более высокое качество, улучшая животноводство.

Лучшее удержание желаемых видов растений

Дренаж за счет уменьшения забивания и создания благоприятной почвенной среды приводит к сохранению улучшенных видов пастбищ, вместо того, чтобы способствовать притоку растений, подходящих к заболоченным условиям, таким как тростник, туманная трава, глицерия виды и водная кушетка.

Личная выгода для фермера

Что наиболее важно, снижение стресса при управлении скотом и пастбищами в более влажные зимние или весенние месяцы имеет очень большие преимущества для оператора фермы.

Типы систем подземного дренажа

Существуют 4 основных типа систем подземного дренажа:

• гофрированные и щелевые трубы из ПВХ
• дренаж кротов (включая кротовые дренажные системы, кротовые отводы над системами коллекторных труб и кротовые дренажные системы)
• перехватчик дренажей
• насосы грунтовых вод.

Подземные трубы

Подземные трубы лучше всего подходят для глубоких проницаемых почв, где их глубина позволяет увеличить расстояние между ними и минимизировать затраты. Подземные трубы также могут успешно дренировать тяжелые (глинистые), плохо дренированные почвы, но их необходимо прокладывать так близко друг к другу, чтобы они были нерентабельными в обширных системах сельскохозяйственных угодий.

Подземные трубы также могут использоваться в почвах, которые могут иметь задерживающий слой (например, глина) на некоторой глубине, но, если тип и содержание глины подходят, кротовые дренажные системы могут быть установлены над ними в кротовом дренажном канале над коллекторной трубой. система (перейдите к этому разделу).

При правильной установке и обслуживании эти системы могут прослужить долгие годы. Необходим регулярный осмотр водосливов, так как это слабое звено во всех дренажных системах.

Трубы из ПВХ заменили глиняные трубы

Дренаж из подземных труб в прошлом назывался «дренаж плиткой» из-за использования коротких глиняных труб. Глина была дорогостоящей, ее трудно было укладывать, и теперь ее заменили ПВХ-трубами с прорезями или гибкими гофрированными пластиковыми трубами переменного диаметра.

Как укладываются подземные трубы

Специально разработанные дренажные траншеи, обычно оснащенные оборудованием для лазерного наведения, выкапывают траншею, укладывают трубу с прорезями и закладывают проницаемую засыпку в траншею поверх уложенной трубы.Эта засыпка доставляется грузовиками или прицепами, оснащенными конвейерными лентами, которые подают засыпку в бункер. Скорость движения, размер отверстия канала бункера и размер материала определяют глубину и количество материала, уложенного поверх трубы.

Хотя траншеи можно рыть с помощью обычного траншеекопателя строительного типа, создание плоского ровного основания траншеи с постоянным уклоном очень сложно. Укладывать трубы вручную, не забивая грунт в траншею перед укладкой трубы, также очень сложно.Специальная дренажная машина использует лазеры для поддержания постоянной глубины и падения независимо от состояния поверхности земли.

Обратная засыпка траншей

Обратная засыпка является основной статьей расходов дренажной системы, но имеет решающее значение для эффективности дренажа, поэтому качество и цена засыпки не должны подвергаться риску.

В очень проницаемых почвах требуется очень небольшая засыпка, но в менее проницаемых почвах или там, где кроты должны протаскиваться над трубой, глубина засыпки достигает почти поверхности земли.

Дренаж кротов

Дренаж кротов можно классифицировать как:

• кротовые отводы
• кротовые отводы через систему коллекторных труб
• кротовые отводы гравия.

Пригодность каждого типа будет зависеть от:

• содержания глины и типа
• песка и камня в профиле
• градиента
• местоположения устья.

Под действием кротовой плуга образуется кротовый канал на участке почвенного профиля с определенным содержанием глины.Плуг также растрескивает почвенный профиль непосредственно над каналом кротов, позволяя воде стекать в него.

Плуг для кротов применяют для образования кротовых стоков. Проще говоря, кротовый плуг содержит ногу (или лезвие) с торпедой (или ступней), прикрепленной к ее дну. Иногда к задней части торпеды прикрепляют заглушку (или расширитель) немного большего диаметра, чтобы канал крота оставался правильной формы.

Кротовые стоки

Кротовые стоки используются в тяжелых почвах, где глинистый грунт на глубине залегания (от 400 до 600 мм) предотвращает движение грунтовых вод вниз.

Успех и долговечность дренажей кротов зависит от почв с высоким содержанием глины, так что после образования кротового канала он будет поддерживать русло в течение многих лет. Кротовые дренажи не подходят для:

• почв с глинистыми типами, обладающими дисперсионными или гашащими характеристиками
• проницаемых почв из-за высокого содержания в них песка или суглинка.

Кротовые стоки через системы коллекторных труб

Эта система используется в почвах, где невозможно образование кротов, достигающих водослива. Это включает в себя наличие камней, песчаных карманов, неровных поверхностей или чрезмерного расстояния до водослива.

В тяжелых почвах, где кротовые дренажи должны быть очень длинными (более 80 м), прежде чем они достигнут устья, может быть очень успешным установка подземных труб на глубине примерно от 60 до 100 м, через которые протягиваются кротовые стоки. Промытый песок или гравий небольшого диаметра засыпается в траншею для труб до поверхности земли при установке.

Молочные дренажи устанавливаются под прямым углом или близко к направлению труб.Избыточная грунтовая вода течет в стоки кротов и вдоль них, затем стекает в пористую засыпку над трубами, а затем быстро удаляется в водостоки через подземные коллекторные трубы.

Дренажи гравийного крота

Дренажи гравийного крота лучше всего подходят для почв и ситуаций:

• , где подземные трубы не подходят,
• , где дренажные канавы имеют очень короткий срок службы, или
• в гашеных почвах, так что кротовый канал сохранит свою форму во время или вскоре после литья.

Дренаж гравийного крота — это канал или выемка без футеровки, заполненный гравием или промытым песком небольшого диаметра.

Дренажи гравийного крота также дороги из-за:

• количества засыпки
• близкого расстояния.

Но они предлагают альтернативу в некоторых ситуациях, когда «трудно слить».

Они могут быть полезны при гашении и расслоении почв, но получите мнение специалиста, если вы рассматриваете возможность дренирования гравийного крота в таких ситуациях.

Водосливы-перехватчики

Эти водостоки устанавливаются у основания склонов при изменении уклона, обычно там, где более крутой склон встречается с отмелями, чтобы перехватить нисходящий поток подземных вод. Часто тип почвы на склоне более водопроницаемый, чем на равнинах, и это заставляет воду выходить на поверхность, обычно при изменении уклона.

Сливные перехватчики также могут быть установлены под рессорами и родниковыми линиями для перехвата родниковой воды. Пастбищные животные сильно истирают участки вокруг источников, и повреждения обычно более сконцентрированы на спусках, поскольку почва очень влажная и имеет небольшую структурную прочность.Эта пораженная зона обычно расширяется, если не огорожена.

Сливные перехватчики, установленные как можно ближе к пружине и поперек ее нисходящего потока, могут эффективно контролировать разброс. Дренаж уменьшает повреждение инвентаря или забивку, поскольку почва сохраняет свою прочность и структуру.

Насосы грунтовых вод

Они удаляют воду из водоносных горизонтов, поэтому уровень грунтовых вод падает или поддерживается на подходящем уровне ниже поверхности земли.

Акт откачки вызывает просачивание грунтовых вод, выходящих из места расположения насоса — на глубине его эффект будет намного меньше.

Степень воздействия будет зависеть от таких факторов, как:

• глубина водоносного горизонта
• тип почвы
• высота уровня грунтовых вод.

Вы должны обсудить со своим региональным сельским управлением водоснабжения стоимость, преимущества, недостатки, можно ли использовать эти насосы и нужно ли вам разрешение.

Выбор дренажной системы

Чтобы решить, какую дренажную систему установить, вы должны сначала определить:

• характеристики почвы
• ее проницаемость (скорость, с которой вода может двигаться через почву)
• пригодность для дренажа кротов (глина тип и содержание).

Фермеры и подрядчики по дренажу часто могут решить, какую систему подземного дренажа использовать, на основе некоторых простых тестов на ферме.

Но если есть какие-то сомнения, проверьте почву или проконсультируйтесь со специалистом по подземному дренажу.

Закон о воде

Закон о воде 1989 года содержит руководство по управлению водными путями и болотами. Прежде чем рассматривать возможность осушения влажной зоны, обратитесь в местный орган управления водосбором за советом и уточните, нужно ли вам разрешение.

ГЛАВА 6 — ДРЕНАЖ

ГЛАВА 6 — ДРЕНАЖ

---

---

6,1 Необходимость дренажа
6,2 Различные типы дренаж

---

Во время дождя или орошения поля становятся влажными. Вода проникает в почву и накапливается в ее порах. Когда все поры заполнены водой, считается, что почва насыщена и вода больше не может впитываться; когда дождь или орошение продолжаются, на поверхности почвы могут образовываться лужи (рис.96).

Рис. 96. Во время сильных дождей верхние слои почвы насыщаются и могут образовываться лужи. Вода просачивается в более глубокие слои и просачивается из бассейнов.

Часть воды, присутствующей в насыщенных верхних слоях почвы, стекает вниз в более глубокие слои и заменяется водой, просачивающейся из поверхностных бассейнов.

Когда на поверхности почвы больше не остается воды, некоторое время продолжается нисходящий поток, и воздух снова входит в поры почвы. Эта почва больше не насыщена.

Однако насыщение могло длиться слишком долго для здоровья растений. Корни растений нуждаются в воздухе, а также в воде, и большинство растений не могут противостоять насыщенной почве в течение длительного времени (за исключением риса).

Помимо повреждения урожая, очень влажная почва затрудняет, а то и делает невозможным использование техники.

Вода, текущая из насыщенной почвы вниз в более глубокие слои, питает резервуар подземных вод. В результате уровень грунтовых вод (часто называемый уровнем грунтовых вод или просто уровнем грунтовых вод) повышается.После сильных дождей или постоянного чрезмерного орошения уровень грунтовых вод может даже достигнуть и пропитать часть корневой зоны (см. Рис. 97). Опять же, если эта ситуация продлится слишком долго, растения могут пострадать. Таким образом, необходимы меры по контролю за подъемом уровня грунтовых вод.

Рис. 97. После сильных дождей уровень грунтовых вод может подняться. и достигаем корневой зоны

ПЕРЕД СИЛЬНЫМ ДОЖДЕМ

ПОСЛЕ СИЛЬНОГО ДОЖДЯ

Удаление излишков воды с поверхности земли или из корневой зоны называется дренажом.

Избыток воды может быть вызван дождями или использованием слишком большого количества воды для орошения, но также может иметь другое происхождение, например, просачивание через канал или наводнения.

В очень засушливых районах часто наблюдается накопление солей в почве. Большинство культур плохо растут на соленой почве. Соли можно вымыть, пропустив поливную воду через корневую зону сельскохозяйственных культур. Чтобы добиться достаточной фильтрации, фермеры будут поливать поле больше, чем нужно для сельскохозяйственных культур. Но соленая просачивающаяся вода поднимет уровень грунтовых вод.Следовательно, дренаж для контроля уровня грунтовых вод также служит для контроля засоления почвы (см. Главу 7).

---

6.2.1 Поверхностный дренаж
6.2.2 Подземный дренаж

---

Дренаж может быть как естественным, так и искусственным. Во многих районах есть естественный дренаж; это означает, что избыток воды стекает с фермерских полей на болота, в озера и реки. Однако естественный дренаж часто бывает неадекватным, и требуется искусственный или искусственный дренаж.

Существует два типа искусственного дренажа: поверхностный дренаж и подземный дренаж.

6.2.1 Поверхностный дренаж

Поверхностный дренаж — это удаление лишней воды с поверхности земли. Обычно для этого используются неглубокие канавы, также называемые открытыми стоками. Мелкие канавы сбрасываются в более крупные и глубокие коллекторные стоки. Для облегчения оттока излишков воды к дренажам, поле имеет искусственный уклон с помощью профилировки (см.рис.98).

Рис. 98. Поле имеет искусственный уклон для облегчения дренажа

6.

2.2 Подземный дренаж

Подземный дренаж — это удаление воды из корневой зоны. Это достигается с помощью глубоких открытых дренажных труб или подземных дренажных труб.

и. Глубокие открытые трапы

Избыточная вода из корневой зоны стекает в открытые стоки (см. Рис. 99). Недостатком этого типа подземного дренажа является то, что он затрудняет использование техники.

Рис. 99. Контроль уровня грунтовых вод с помощью глубоких открытых дрен

ii. Дренажные трубы

Дренажные трубы — это заглубленные трубы с отверстиями, через которые может поступать почвенная вода. По трубам вода поступает в канализацию коллектора (см. Рис. 100).

Рис. 100. Контроль уровня грунтовых вод с помощью подземных труб

Водоотводные трубы изготавливаются из глины, бетона или пластика. Обычно их помещают в траншеи с помощью машин. В глиняных и бетонных трубах (обычно длиной 30 см и диаметром 5-10 см) дренажная вода попадает в трубы через стыки (см. Рис. 101, вверху). Гибкие пластиковые водостоки намного длиннее (до 200 м), и вода поступает через перфорационные отверстия, распределенные по всей длине трубы (см. Рис. 101, внизу).

Рис. 101. Глиняные трубы (вверху) и гибкая пластиковая труба (внизу)

iii. Глубокие открытые дренажные системы по сравнению с трубными дренажами

Открытые стоки используют землю, которая в противном случае могла бы использоваться для выращивания сельскохозяйственных культур.Они ограничивают использование машин. Им также требуется большое количество мостов и водопропускных труб для пересечения дорог и доступа к полям. Открытые стоки требуют частого ухода (борьба с сорняками, ремонт и т. Д.).

В отличие от открытых дренажных труб, заглубленные трубы не приводят к потере обрабатываемой земли, а требования к техническому обслуживанию очень ограничены. Однако затраты на установку дренажей могут быть выше из-за используемых материалов, оборудования и квалифицированной рабочей силы.

---

Какие типы дренажа и как их отличить?

Знание различных типов дренажных систем и определение того, какая из них находится на вашей территории, может существенно помочь вам в будущем.Если вам когда-либо понадобится внести какие-либо изменения в вашу текущую дренажную систему, либо из-за неисправности, либо из-за того, что вам нужно добавить дренаж в новую пристройку, вам нужно будет знать, какие типы дренажной системы у вас есть и для чего они нужны. Это сделано для того, чтобы вы могли безопасно вносить изменения в вашу текущую систему, не делая никаких предположений, — предотвращая любое опасное перекрестное заражение.

Какие существуют типы дренажа?

Что такое дренаж и какие существуют типы дренажа? В Великобритании в большинстве домов есть только две жилые дренажные системы. Как правило, они состоят из двух разных типов трубопроводов, которые часто вместе называются водоотводом. Причина, по которой эти две системы трубопроводов разделены, заключается в том, что одна содержит поверхностную воду; который отводит дождевую воду, сток с крыш, водосточные и водосточные системы. Другой используется для сточных вод: для удаления воды из туалетов, душевых и даже стиральных машин.

Жилые дренажные системы предназначены для удаления избытка воды из жилых районов, помогая удалить эту лишнюю воду с пешеходных дорожек, проездов и крыш, чтобы предотвратить любой риск затопления.Они также помогают предотвратить гниение, плесень, плесень и структурные повреждения зданий, которые могут быть вызваны скоплением воды.

Решения для дренажа жилых помещений часто включают:

Системы поверхностного дренажа

Системы поверхностного дренажа состоят из неглубоких канав, вырытых параллельно. Эти канавы действуют как каналы для поверхностных сточных вод. Они также направляют воду в основную дренажную систему, чтобы предотвратить скопление воды в любой форме и затопление.

Системы подземного дренажа

Системы подземного дренажа, также известные как французский дренаж, расположены под верхним слоем почвы для удаления излишков воды на уровне корней.Системы подземного дренажа также требуют создания более глубоких канав и установки подземных труб, которые приведут к большому коллекционному дренажу, предназначенному для сбора любой воды из подземных труб.

Откосы

Наклонные водостоки позволяют избыточной воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону. Устанавливается труба и затем присоединяется к небольшому уклону; позволяя воде течь по трубе и уходить от конструкции.

Водосточные трубы и водосточные системы

Водосточные трубы и водосточные системы собирают воду из водосточных желобов и направляют ее на землю.Водосточная труба обычно подключается к водосточной системе здания, отводящей воду с крыши прямо на землю. Все это происходит на склоне, чтобы вода не скапливалась внизу.

Жилые дренажные системы могут иметь трубопроводы, такие как двойной дренаж, наземный или поверхностный дренаж, и этот дренаж никогда не будет сбрасываться в септик. Эта вода возвращается в водотоки и может быть очень опасной при смешивании с загрязненной водой.

Если в вашем саду есть ящик для замачивания, он будет удерживать эту воду и постепенно просачиваться обратно в землю с подходящей скоростью, гарантируя, что она не представляет опасности для окружающей среды или здоровья населения.Если вы обнаружите, что в вашем саду есть утеплитель, который по внешнему виду похож на ящик для замачивания, он удалит лишнюю воду и перенаправит ее в водоток или заранее определенное место, которое было сочтено подходящим для дренажа.

Единственное место, где следует сбрасывать загрязненные воды или сточные воды, — это в основную канализационную дренажную систему и дренажные трубы, где их можно очистить на очистных сооружениях перед безопасным возвратом в систему водоснабжения. Если вы живете в сельской местности, у вас в саду может быть выгребная яма или выгребная яма, которая также способствует подземному дренажу.

Идентификация ваших дренажных систем

В Великобритании существует несколько различных типов дренажных систем, все они встречаются на разных типах собственности. Ниже мы расскажем о каждом типе дренажной системы, которая может быть на вашем участке, и о том, как определить каждую из них наиболее простым способом.

Люки

Если у вас вдвое больше крышек люков по сравнению с обычным имуществом, наиболее вероятно, что у вас двойная дренажная система. Этот тип дренажной системы отводит почву и сточные воды туда, где их можно безопасно обработать.

Возраст недвижимости

Более новые объекты, а именно те, что были построены после 1969-1971 годов, обычно имеют двойную дренажную систему. В старых домах, построенных до 1970-х годов, обычно могут быть отдельные трубы для почвы и отходов.

Наблюдайте за водой

Откройте кран или сполосните унитаз, наблюдая за водой из открытой крышки люка и наблюдая, куда она течет, вы поймете, через какой трубопровод протекает вода — это ваша система отвода грязной воды.

Протяните шланг

Если спустить шланг вниз по водосточной трубе и посмотреть, куда течет вода, вы увидите, где находится ваша бытовая / бытовая дренажная система.

Сельская местность

Если в вашем саду есть водосточная крышка, которая приподнята и имеет электрическую коробку снаружи, это будет означать, что у вас есть установка для очистки сточных вод.
Если у вас есть только одна крышка люка над землей, то более чем вероятно, что у вас есть выгребная яма — ее нужно будет очень регулярно опорожнять или заменять септиком, чтобы предотвратить любой потенциальный ущерб местным жителям. окружающая среда или общественное здоровье.

Если вы обнаружите, что у вас есть от 2 до 4 люков в непосредственной близости друг от друга и вентиляционные трубы над землей, это означает, что на вашем участке есть септик.

Ваши обязанности в отношении дренажной системы

Как владелец собственности, вы несете единоличную ответственность за дренажную систему на своей собственности. Сюда входят любые проблемы, с которыми сталкивается ваша дренажная система, такие как засоры и перелив, вплоть до попадания воды в основную канализационную систему.

Если вы создаете завал на своем участке, вам придется устранить это за свой счет. Однако, если есть засор дальше в основной канализационной системе; это будет ответственность местных властей.Если вы попытаетесь изменить трубопровод для своей системы отвода загрязнений, существует потенциальный высокий риск для здоровья, поэтому, прежде чем вносить какие-либо изменения, обратитесь в местный орган власти, местный офис управления зданием или к специалистам компании Coastal Drains.

Вам нужно связаться с нами по поводу ответственности за канализационную систему или определить вашу канализационную систему? Свяжитесь с нами здесь.

Автор: Грег Чайлд

Грег является экспертом в области дренажа и занимается этим бизнесом более 30 лет. Он владелец Coastal Drains Ltd и очень, очень дружелюбный парень. Просмотреть все сообщения Грега Чайлда

Какие типы дренажных систем?

Безопасный и эффективный отвод воды — важная часть любого строительного проекта. Независимо от того, имеете ли вы дело со сточными водами или ливневыми водами, хорошо спроектированная дренажная система является обязательной, если вы хотите предотвратить повреждение собственности, обеспечить безопасную среду для жителей здания, а также минимизировать риски застоя воды.

Хорошая конструкция дренажной системы может решить эти проблемы, одновременно учитывая затраты на установку и продолжительность, а также текущую производительность, устойчивость, скорость потока и требования к техническому обслуживанию.Учитывая такое множество факторов, которые необходимо учитывать, важно, чтобы вы ознакомились с различными типами дренажных систем и их характеристиками, прежде чем искать поставщика дренажных труб. Читать дальше.

Какие бывают типы дренажных систем?

Основное определение муниципальной канализации заключается в том, что это система, предназначенная для сбора и удаления излишков воды с сельскохозяйственных земель и улучшения их дренажа. Большинство муниципальных канализационных систем представляют собой закрытые системы трубопроводов / плиток или канавы в земле.Эти системы могут также включать в себя такие элементы, как покрытые травой водные пути, водопропускные трубы, буферные полосы, удерживающие пруды, мосты или даже небольшие реки и ручьи.

Вы должны знать два основных типа дренажных систем:

Система ливневой канализации

Муниципальная система ливневой канализации предназначена для отвода и сбора избыточных поверхностных и дождевых стоков с парковок, улиц, дорог, тротуаров и крыш в ливневые решетки (водосборные бассейны) и естественные каналы.Многие ливневые стоки представляют собой системы самотечной канализации, которые собирают и транспортируют неочищенную ливневую воду в ручьи или реки, поэтому очень важно не выбрасывать отходы в пункты ливневого сбора.

Система канализации

Муниципальные канализационные стоки — это подземные трубопроводные системы, предназначенные для транспортировки бытовых сточных вод от жилых и коммерческих объектов к очистным сооружениям или очистным сооружениям. В таких системах обычно через определенные промежутки времени устанавливаются люки для проверки или очистки дренажа.При установке в промышленных зонах канализационные коллекторы также могут переносить промышленные сточные воды.

Какой тип трубы используется для дренажа?

Дренажные трубы могут быть изготовлены из самых разных материалов. Вот некоторые из наиболее распространенных вариантов:

• Металлические трубы десятилетиями используются для водоснабжения и канализации. Однако железные трубы больше подходят для питьевой воды, чем для сточных вод. Они отличаются исключительной прочностью и длительным сроком службы при надлежащем обслуживании, но могут быть дорогостоящими и сложными в установке, а также подвержены коррозии.
• Стальные трубы — еще один популярный выбор для дренажа. Сталь обычно имеет те же плюсы и минусы, что и железо, хотя она менее подвержена кислотной коррозии. Кроме того, стальные трубы, как правило, дороже, чем железные, из-за наличия в сплаве различных металлов.
• Современные керамические трубы из керамики обладают хорошей химической стойкостью по сравнению с металлическими трубами и, как правило, дешевле, чем чугун и сталь. Однако они имеют значительно более низкую устойчивость к силе и давлению, чем металл, а также могут быть подвержены проникновению корней и растрескиванию.
• Бетонные трубы — очень популярный выбор дренажных труб, которые могут прослужить десятилетия при правильной установке. Хотя они склонны к воздействию кислых химикатов или деградации почвы, они могут работать при высоких рабочих давлениях и не так подвержены проникновению корней и почвы, как некоторые другие типы. Правильная установка является ключом к созданию долговечных бетонных труб.
• Пластиковые трубы включают варианты из ПВХ и HDPE, оба из которых стали чрезвычайно популярными в дренажных системах в последние годы благодаря своей устойчивости3 к разрушению и химической коррозии, гибкости и долговечности. Хотя трубы из ПВХ имеют низкую стоимость и довольно просты в установке, HDPE, как правило, является лучшим выбором для систем высокого давления.

Положитесь на давнего поставщика дренажных труб

Не знаете, какие вопросы задать дистрибьютору дренажных труб, или не знаете, что вам следует искать у поставщика дренажных труб? Мы бы сказали, что долголетие и отличные отношения с клиентами находятся в верхней части списка. В Blair Supply Corp мы работаем с ведущими производителями систем водоснабжения и водоотведения, чтобы предложить прочные материалы для трубопроводов, в том числе трубы из полиэтилена высокой плотности и электросварные муфты.

У нас есть три полностью оборудованных склада в Уотертауне, Авока и Рочестере, а также мы предлагаем доставку по всей стране и отличное обслуживание клиентов. Свяжитесь с нами сегодня.

.
