Виды коннекторов: Коннекторы для витой пары: виды и отличия

Содержание

Коннекторы для витой пары: виды и отличия

Сегодня поговорим о том, как устроены соединительные стандартизированные разъемы — Registered Jack (RJ). В статье читайте о видах и характеристиках наконечников для витого кабеля.

Разъем состоит из конкретного количества токопроводящих контактов, которые могут передавать электрические импульсы сразу по нескольким каналам. Также у всех моделей есть определенное количество фиксаторов.

Строением все наконечники похожи друг на друга. У них есть пластиковые корпуса и контактные вставки. Они позолоченные. Как правило, толщина позолоты составляет 50 микрон, но есть модели с более тонким покрытием.

Внимание! Чем толще позолота, тем лучше передается сигнал и тем дольше служит коннектор.

Ножи коннекторов отличаются количеством вилок. Оно влияет на тип витой пары, с которой совместим наконечник. Существует 2 варианта разъемов:

  • с двойной вилкой — для кабеля с несколькими жилами;
  • с тройной — для одножильного провода.

На верхней части корпуса разъема расположена защелка для фиксации наконечника в порту устройства. Сзади же у коннектора есть отверстие под витую пару.

Важно! Покупайте модель только с прозрачным корпусом. Если на пластике есть мелкие трещины, царапинки, если он выглядит размытым — скорее всего, его делали из полимерного вторсырья. А такой коннектор долго не протянет: он может прийти в негодность еще при обжиме.

3 типа коннекторов RJ по назначению

Модели отличаются количеством ножей (C) и позиций (Р). От этого зависит их назначение. Модели делят на 3 вида:

  1. Наконечники RJ-11 — у них одинаковое количество ножей и позиций: по четыре штуки. Разъемами типа 4Р4С обжимают телефонные кабели.
  2. Разъемы RJ-12 — пазов у них всегда шесть. А вот контактов может быть столько же, а может быть и четыре. 6P4C и 6Р6С наконечники используют с телефонами, а также некоторыми сетевыми устройствами.
  3. Коннекторы RJ-45 — 8 позиций и 8 или же 6 контактов. Разъемы 8P6C и 8Р8С используют для мультимедийных, компьютерных, игровых и других сетевых девайсов.

Мастер-класс смотреть онлайн: Основы сборки бижутерии. Часть 3: коннекторы

Сегодня я хотела бы познакомить вас с некоторыми вариантами изготовления коннекторов из проволоки и полностью просверленных бусин. Материала получилось много, поэтому разбила мастер-класс как всегда на две части:

Часть 1: простые коннекторы - подойдет для новичков.

Часть 2: сложные коннекторы - подойдет для тех, кто имеет некоторый опыт.

Итак, начнем!

Часть 1: простые коннекторы.

Нам понадобятся:

Инструменты: тонкогубцы, бокорезы, тонкие круглогубцы.

Материалы: проволока и бусины (в моём случае проволока 0,6мм и бусины 10мм)

Вариант №1.

Простой.

Откусите бокорезами небольшой отрезок проволоки около 30 см (такого количества хватит на несколько коннекторов). С помощью круглогубцев сформируйте петельку как на фото.

Наденьте бусину и отогните проволоку градусов на 45, как на фото. Возьмите круглогубцы и сформируйте петельку, лишнее откусите бокорезами. Подровняйте петельки. Вот наш первый коннектор!

Примечание: данный вид крепления подходит для легких изделий или при использовании достаточно жесткой или толстой проволоки.

Вариант №2. Заправляем петельку.

Формируем круглогубцами петельку как на фото, оставляем маленький хвостик около 2-2,5мм.

Надеваем бусину, с противоположной стороны отгибаем проволоку на 45 градусов, формируем вторую петельку. Откусываем лишнее, оставив хвостик 2-2,5мм. Вставляем этот хвостик в отверстие бусины и круглогубцами доворачиваем петельку. Выравниваем. Наш второй коннектор!

Примечание: условия использования в украшениях те-же, что и в первом варианте.

Вариант №3. Двойное колечко.

Формируем круглогубцами двойное колечко, надеваем бусину и формируем с обратной стороны такое-же колечко. Готово!

Примечание: предпочтительно использовать полужесткую или жесткую проволоку (мягкая может со временем и от натяжения размотаться).

Вариант №4. Оборачиваем вокруг.

Круглогубцами формируем петельку как на фото, оставив свободный конец около 2см. Затем удерживая петельку круглогубцами, с помощью тонкогубцев или пальцами - делаем 1-2 оборота вокруг основной проволоки. Обрезаем лишнее. Должно получиться как на фото 2. Более подробно о том, как завернуть проволоку написано в моих предыдущих мастер-классах.

Надеваем бусину. Снова отгибаем проволоку, формируем вторую петельку и закручиваем свободный конец проволоки вокруг основания. Обрезаем лишнее, выравниваем и радуемся результату!

Примечание: один из самых крепких и надежных видов крепления. Выдерживает большую нагрузку, что особенно актуально для тяжелых украшений. Применяется также для соединения коннектора с цепью. Может быть использована любая по жесткости и толщине проволока (исходя из вашей задумки, конечно).

Вариант №5. Спираль №1.

Повторяем первый шаг из варианта №2. Надеваем бусину, не доходя до основания петельки около 1 мм (фото 2)

С обратной стороны формируем петельку и закручиваем 1-2 оборота. Затем придерживая тонкогубцами петельку, продолжаем обвивать бусину проволокой (делать это удобнее руками, чтобы чувствовать натяжение проволоки). Делаем 1 полный оборот и закручиваем свободный конец проволоки вокруг основания первой петельки 1-2 оборота (мы оставляли там некоторое расстояние). Обрезаем лишнее и выравниваем.

Получился такой вот красивый коннектор!

Примечание: крепкий декоративный коннектор. Предпочтительно использовать полужесткую проволоку. Будет красиво смотреться на круглых и вытянутых бусинах, а также на бусинах-трубочках.

Рада была поделиться! Надеюсь, что этот небольшой мастер-класс был вам полезен!

Во второй части — самое интересное!

Анна

*При копировании и ссылке на материал мастер-класса просьба указывать автора!

Вот ссылки на предыдущие мастер классы:

Основы сборки бижутерии.

Часть 1: виды крепления бусин

Основы сборки бижутерии. Часть 2: простые виды крепления бриолетов

Основы сборки бижутерии. Часть 2: сложные виды крепления бриолетов. Продолжение

Коннекторы для купольного дома: виды крепежа

Дома купольного вида могут отличаться двумя технологиями обустройства, работу выполняют с применением коннекторов, и без использования крепежных элементов. Дома с коннекторами сооружаются легче и быстрее, для выполнения ангара расходуется минимальное количество материалов.

Чем отличаются между собой коннекторы?

Коннекторы представляют собой крепежные элементы, соединяющие все ребра деревянного вида купольного сооружения между собой.

Отличаются такие элементы по соединительным точкам каркасных ребер, они могут быть пятилучевыми и шестилучевыми. Изготавливаются крепежи из оцинкованной стали нержавеющего вида, металлического и окрашенного материала или дерева.

Также коннекторы имеют внешние отличия, они могут быть открытого типа, то есть сквозные или закрытые, имеющие форму тарелки.

При работе крепежные детали могут быть универсального, адаптивного вида или классические, которые нуждаются в подгонке каркасных ребер. При втором варианте работа выполняется не сложно, но на это уходит дополнительное время.

Разновидности коннекторов для купольного дома и их характеристика

Крепеж из двух скоб

Такой элемент состоит из двух скоб с толщиной полос 26*3 миллиметра, их длина 38 сантиметров, в середине расположена труба, имеющая диаметр 10 сантиметров, и такую же длину. Во внутренней части стакана из металла располагается шпилька, которая способствует сборки всех составляющих деталей. Чтобы закрепить ребра сооружения применяют болты металлического вида. Данный крепеж используется для сооружения крупных многоэтажных строений.

Коннекторы из нержавеющего материала

Этот тип крепления является самым простым, такое соединение может быть изготовлено самостоятельно. Для этого пластину из стали оцинкованного вида подрезают, соблюдая необходимый угол, и сгибают, затем выполняют отверстия для точек крепежного типа с помощью сверла.

С помощью такого крепежа можно соорудить беседку, навес или теплицу, для жилой постройки он не подходит. Толщина стального листа должна быть около 2 миллиметров. Если удлинить лепестки до 12 сантиметров, можно соорудить домик небольшого типа.

Коннектор классического вида

Такой тип коннектора является самым прочным и надежным, его можно приобрести в готовом виде или сварить самостоятельно. Для этого понадобиться сварочный аппарат. В центральной части располагается труба из металла, толщина стенок которого около 5 миллиметров. На крайних участках, приваривают лепестки, имеющие толщину 3 миллиметра, между ними располагается деревянный элемент каркаса. Ребро из дерева закрепляют болтами, для них выполняется отверстие шириной 10 миллиметров. При самостоятельном изготовлении можно сэкономить на материалах. После того как элемент будет сделан, его грунтуют и окрашивают специальным составом.

Соединение «Клешня» узлового типа

Крепежный соединительный элемент состоит из оцинкованного материала, а в центральной части имеет металлическую трубу.

Такая деталь отличается прочностью на растяжение до 2100 килограмм, а на сжатие до 4 тонн. Изделие напоминает крепеж классического вида, но отличается наличием дополнительного луча для вставки каркасных ребер. В отличие от обычного элемента, такое крепление является удобным и практичным. Этот коннектор используется для сооружения купольного дома.

Соединители усиленного типа

Коннектор представляет собой изделие универсального, адаптивного вида для купольного дома, изготовлено шарнирным методом. Лучи из металла располагаются в два уровня, полосы из оцинковки имеют размеры 30*3 миллиметра. Труба имеет толщину стенок до 8 миллиметров, опора для лучей, создающая усиливающее действие 50*3 миллиметра. Такая деталь отличается прочностью на растяжение до 2100 килограмм, а на сжатие до 4 тонн.

Коннектор в виде металлической ленты

Такой элемент является самым экономным, в центральной его части располагается металлическая труба без наличия швов. Доски захватываются с помощью ленты металлического вида, которая имеет специальные отверстия для закрепления шурупов.

Чтобы предотвратить появление ржавчины, металл подвергают обработке эмалью. Чтобы прочно прикрепить каркасные ребра, натягивается лента с помощью стяжек.

Пластина сплошного типа из стали нержавеющего вида

Для изготовления такого изделия необходимо использование специального оборудования. Деталь представляет собой пятилучевой закрытый крепеж, может использоваться для небольших купольных сооружений. Ребровая часть доски может вставляться только с внутренней стороны, а отверстие для болта всего одно, поэтому прочность является минимальной.

Элемент зарубежного типа

Детали пятилучевого, адаптивного вида подходят для любой постройки, при этом ребра треугольников легко подгоняются. Нет необходимости изготавливать элементы под отдельный вид купольного дома. Лепестки могут иметь прямоугольный вид с закругленными краями. Фиксатор выполнен из металла высокой прочности, который имеет толстый слой оцинковки, это предотвращает появление ржавчины. Максимальная нагрузка, которую способен выдерживать крепеж до 6 тонн.

Преимущества купольных построек

  1. Такая форма имеет большую несущую способность, при этом вес будет распределен равномерно, это способствует высокой выдержке значительных нагрузок.
  2. Постройка купольного вида отличается высокими аэродинамическими качествами. Форма купола увеличивает показатель сопротивляемости самым сильным воздушным потокам. То есть является устойчивой против сильных ветров.
  3. Устойчивость здания купольного вида не вызывает сомнений при сотрясениях или подземных толчках, это позволяет возводить дома в опасных районах.
  4. Такой вид сооружения является экономным и надежным. Таким способом можно строить не только дома, но и сооружать теплицы, оранжереи, беседки и другие площадки.
  5. Купольные дома позволяют создать идеальный микроклимат внутри помещения, при этом циркуляция воздуха происходит быстрее и проще.
  6. Также купольный дом отличается своей оригинальностью и красотой, такая постройка подходит к любому дизайну участка.

Коннекторы для купольного дома можно приобрести или изготовить самостоятельно, при этом понадобиться время и сварочный аппарат, при использовании плотного металла, конструкция будет более надежной.

Типы разъемов

и их свойства

Наряду с кабелями, которые широко используются в настоящее время, со временем эволюционировали, так же как и разъемы, которые используются для их подключения. Некоторые из этих разъемов заменили свои более ранние версии из-за их новых и улучшенных характеристик, таких как долговечность, надежность, простота в эксплуатации и т. Д. Многие из этих разъемов также использовались для создания соединительных кабелей и заделки внутренних кабелей, идущих в центрах обработки данных и в стене. тарелки.Другое преимущество использования разъема состоит в том, что они взаимозаменяемы от одного типа разъема к другому в соответствии с требованиями, тогда как в случае медного кабеля к разъемам предъявляются определенные требования. Витая пара вместе с коаксиальными кабелями не оставляет нам выбора для разъемов, но оптоволоконные кабели преодолевают этот недостаток. В целом можно сказать, что большинство соединителей выполняют более или менее одинаковую операцию по взаимному соединению двух концов нити сердечника, так что световые импульсы не испытывают затруднений при переходе от одной точки к другой.Другой особенностью большинства разъемов является то, что они подпружинены, так что жилы можно плотно прижать друг к другу. Теперь пользователю остается выбрать, какой тип разъема выбрать, чтобы убедиться в совместимости и требованиях, так как на рынке имеется множество таких разъемов. Некоторые из наиболее широко используемых в наши дни разъемов подробно описаны ниже.

Волокно

Волоконно-оптические соединители могут быть классифицированы в соответствии с индивидуальными требованиями как одномодовые или многомодовые волоконно-оптические соединители.Соединители для оптоволоконных кабелей также широко используются в последнее время, и в ближайшем будущем спрос на них будет увеличиваться также из-за их характеристик прочности и долговечности и т. Д. Некоторые из основных характеристик хорошего соединителя - надежность и низкая стоимость, высокий возврат и низкие вносимые потери, простота в эксплуатации и установке и низкая чувствительность к условиям окружающей среды. Эти разъемы также помогают в более быстром отсоединении и подключении и выравнивают сердечники, чтобы свет мог проходить через них.В зависимости от того, какой оптоволоконный кабель вы используете, и в зависимости от цели и необходимости подключения, подходящий разъем может быть выбран из широкого ряда разъемов. Тем не менее, необходимо иметь общее представление о внешнем виде и основном назначении каждого типа разъемов. Некоторые из оптоволоконных разъемов подробно обсуждаются ниже:

ST: Оптоволоконный разъем ST или прямой наконечник использует байонетный тип и полузакрученный замок, что позволяет надежно удерживать его на месте.Этот тип разъемов обычно используется с одномодовыми оптоволоконными кабелями, которые отвечают за передачу данных на большие расстояния. Эти разъемы сильно напоминают небольшой разъем BNC, но в основном они изготовлены из твердого пластика. Этот тип разъема легче вставлять и имеет диаметр 2,5 мм. Он также имеет такие функции, как керамический наконечник, который помогает минимизировать обратные отражения. Это был один из первых типов разъемов, который был реализован в оптоволоконном оборудовании.Эти соединители используются уже много лет, но теперь они сталкиваются с риском исключения из-за более мелких, новых и более плотных соединений для установки. Обычно они рассчитаны на 500 циклов стыковки. Вносимые потери или затухание для типичного разъема этого типа составляют около 0,25 дБ.

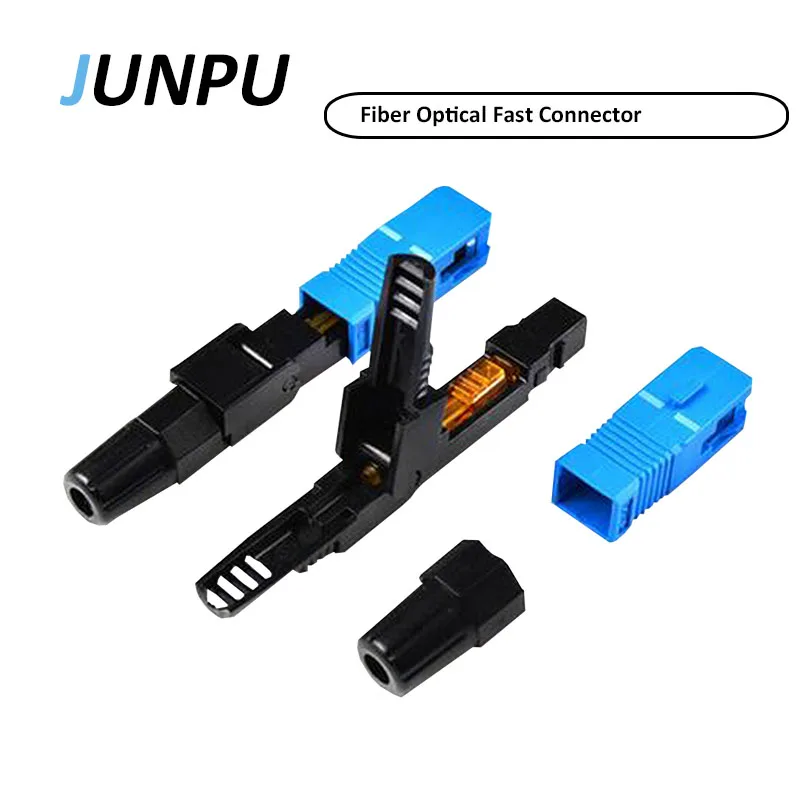

SC: SC или стандартный разъем является одним из самых основных типов оптоволоконного разъема. В нем используется механизм конфигурации push и pull, который вы, возможно, встречали в обычных видео и аудио разъемах или разъемах.Этот тип разъемов находит широкое применение в сочетании с многомодовыми оптоволоконными кабелями, которые составляют основу любого локального соединения или сети. Они способны удерживать одиночное волокно диаметром 2,5 мм. Этот тип механизма двухтактной конфигурации также проще в использовании, чем оригинальные механизмы поворотного типа, и его легче использовать в труднодоступных местах. Он также известен как абонентский соединитель, разработанный японской компанией NTT. Корпус этого типа разъема обычно имеет квадратную форму, так что 2 разъема SC удерживаются вместе с помощью пластикового зажима, и это соединение называется дуплексным.

LC: LC или локальный разъем - это разъем оптоволоконного кабеля, корпус которого выполнен в виде разъема RJ. Эти типы соединителей находят широкое применение для создания локальных соединений, которые обычно можно увидеть в сетевом шкафу или в телекоммуникационной комнате организации. Одной из самых популярных форм разъема является разъем малого форм-фактора, а также разъем типа LC. Этот дизайн разъема был разработан Lucent Technologies, и в нем используется конструкция фиксатора, которая очень похожа на дизайн телефона. Квадратная форма разъема означает, что он напоминает форму разъема SC. Диаметр разъема LC составляет 1,25 мм, и обычно он удерживается вместе с помощью пластикового зажима, который также называется дуплексным соединением, как описано ранее.

MTRJ: Коннектор MTRJ или коннектор с механическим переключением, зарегистрированный в настоящее время, быстро становится все более и более популярным в наши дни из-за своего небольшого размера и высокой прочности. Он более или менее похож на разъем RJ-45 и использует два волокна, которые расположены рядом друг с другом.Первоначально он был разработан с учетом замены базового разъема SC. Вот почему он почти вдвое меньше разъема SC, когда он обеспечивает 2 соединенных волокна вместо одного. Эта форма разъемов также является одной из форм разъемов малого форм-фактора и была разработана Corning и AMP / Tyco. Модульная вилка RJ-Style очень похожа на нее, и отсюда этот разъем получил часть своего названия. Существует дуплексное соединение для удержания двух соединителей вместе, и для их корпуса обычно используется пластик или эластичный компонент.

Медь

О оптоволоконных разъемах сказано достаточно. Не все разъемы относятся к оптоволоконному кабелю. Есть много соединителей, в которых в качестве сырья для изготовления используется медь. Даже сегодня медные соединители широко используются во многих сетях. Некоторые из этих разъемов, возможно, со временем потеряли свою ценность и не смогли выдержать испытание временем, но они, несомненно, найдут важное место во многих приложениях в современном мире.Конец волокна необходимо правильно закрепить с последующей полировкой, чтобы через него могло проходить максимальное количество света. Весь процесс также требует гораздо больше ручных усилий, но они просты в установке и эксплуатации. Затем используется сверхмощный пресс для сжатия концов нескольких слоев, чтобы окончательно превратить его в медную муфту, а затем производится штамповка, чтобы выкопать отверстие для соединения.


RJ - 45: Разъемы этого типа являются наиболее распространенным и основным типом всех сетевых разъемов. В основном они используются для подключения сетевой карты к концентраторам или коммутаторам. Они также нашли постоянное применение при коллективном соединении различных сетевых устройств для улучшения связи и лучшего контроля над устройством. Разъемы типа RJ-45 содержат и могут использоваться для подключения четырех разных пар проводов, хотя обычно они используются для подключения только 2 пар. Это 8-проводные и 8-позиционные модульные разъемы, которые также находят применение в сетях передачи данных, таких как Ethernet.Эти разъемы имеют более широкий внешний вид и могут также подключать соединительный кабель к сетевому маршрутизатору. Он также использует различные ключи, чтобы предотвратить возникновение стыковки с другими разъемами.

RJ - 11: Есть много шансов, что вы встречали этот тип разъема в своей повседневной жизни, поскольку они широко используются во всех формах телефонных соединений почти во всех странах. Эти типы разъемов предназначены для соединения двух разных пар проводов. Во время работы с компьютером вы также будете использовать этот тип разъема для соединения между модемом и телефонной линией, если вы еще не живете в эпоху коммутируемого соединения. В нем используется 6-позиционный модульный разъем, который выглядит идентично разъемам RJ-14 и RJ-25, за исключением того факта, что в разъеме разное количество контактов. Эти типы соединителей могут использовать 2-проводную конфигурацию, но вместо этого обычно используется 4-проводная конфигурация, при этом основные 4 провода подключаются к центральной распределительной коробке.Два контакта используются для подключения наконечника и кольца, а оставшиеся два тогда не используются.

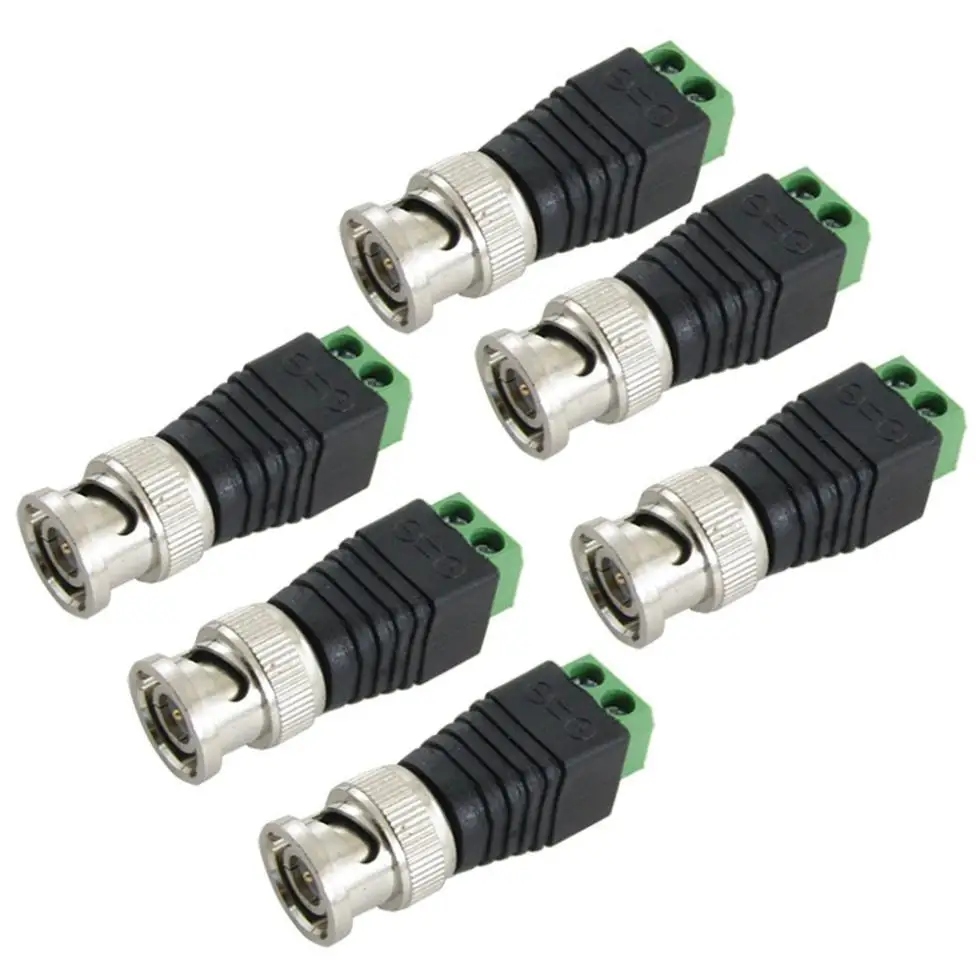

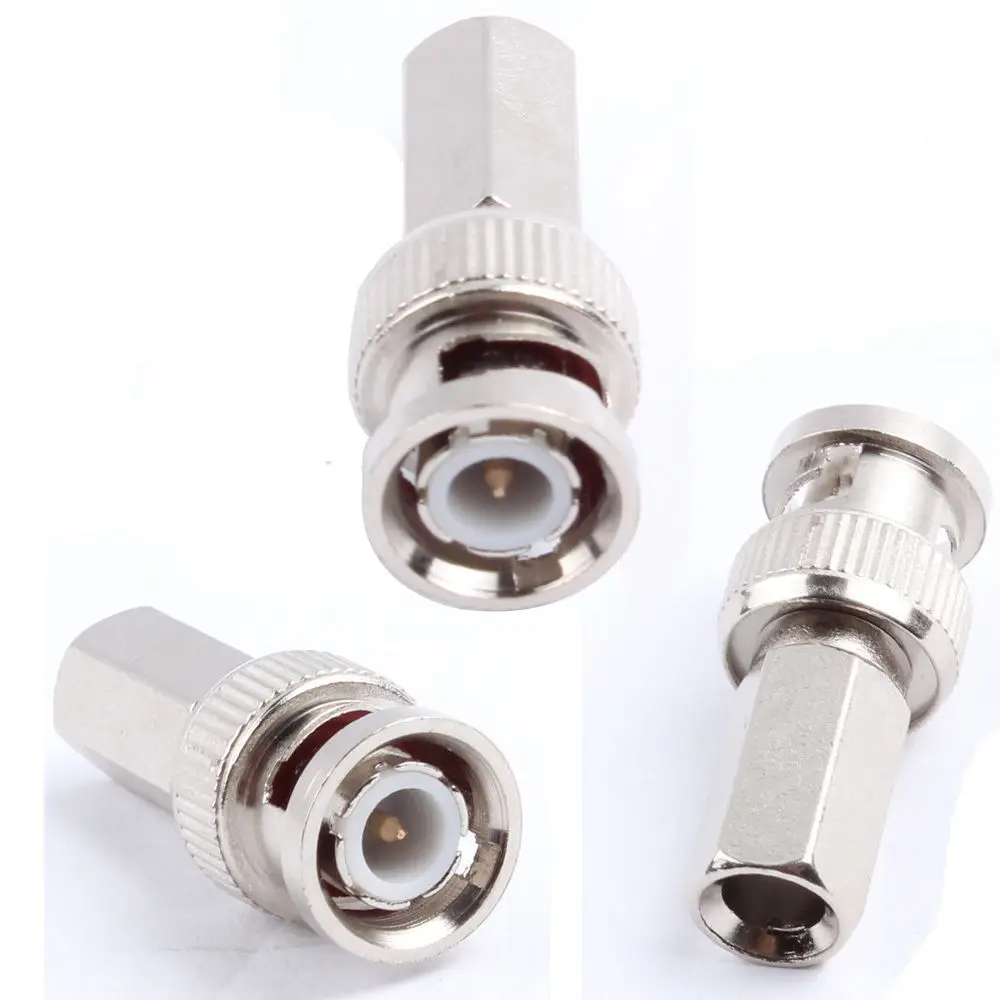

BNC: Тип разъема BNC очень редко используется в наши дни в любых сетях. Они нашли широкое применение в свое время в старые времена и для подключения к старой сети. Разъем BNC предназначен для вставки, а затем фиксирует соединение, чтобы надежно удерживать место, а также соединяет два основных провода и сокращенно называется Bayonet Neill Concelman connector и представляет собой тип коаксиального кабеля, который все еще используется в радио. частотные операции.

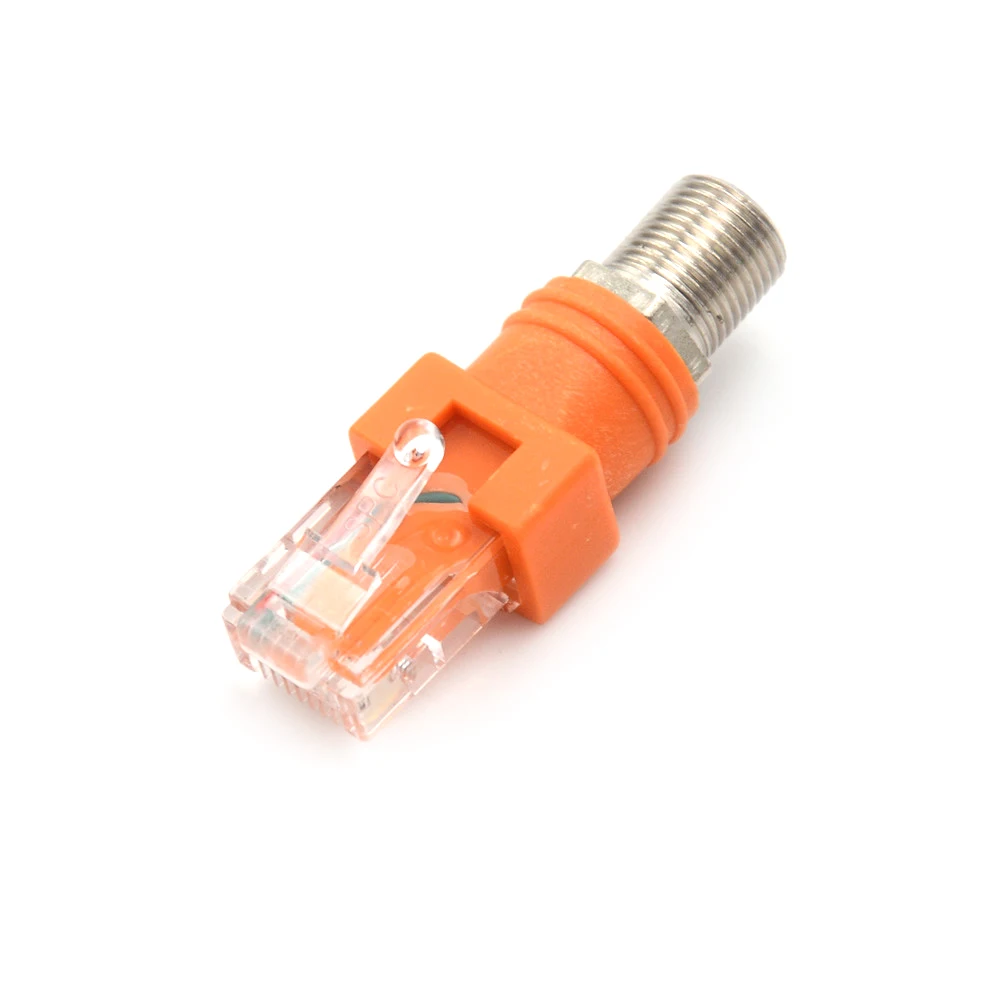

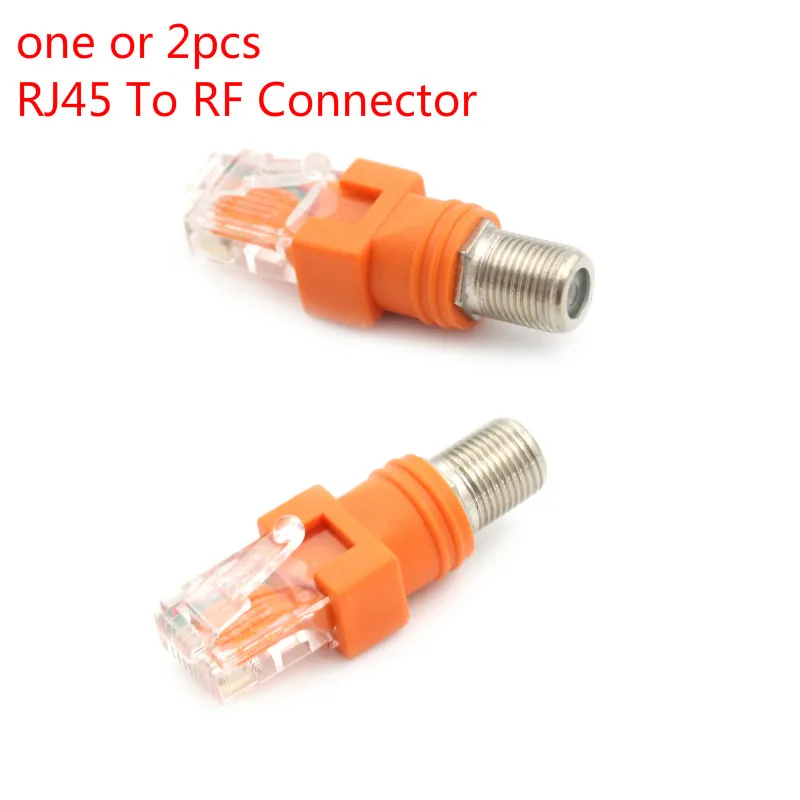

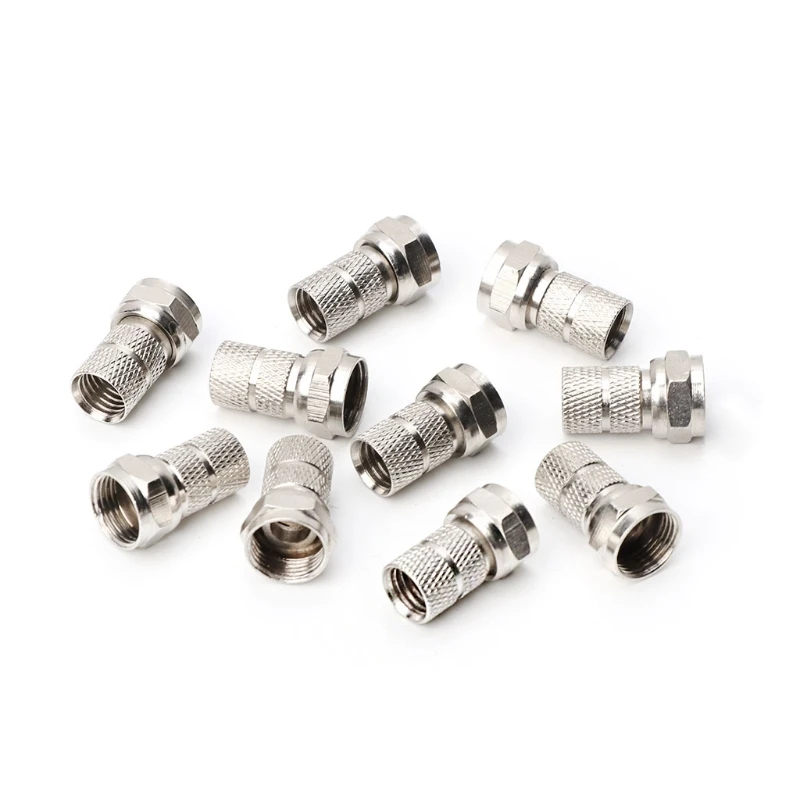

F - разъем: F - разъем представляет собой разъем для кабеля коаксиального типа, который находит свое применение в области кабельного телевидения или кабельных модемов. Он использует подключение через соединительный кабель RG - 6 или RG - 59 в его более старых версиях и обеспечивает прочную основу для облегчения передачи данных или сигналов телевизора или модема. Он также используется в спутниковой связи и является одним из старейших известных соединителей (обнаружен в 1950 году). Его недорогие характеристики и хорошее согласование импеданса делают его идеальным выбором для этого типа соединений.

DB - 9 (RS - 232): Стандарт 232 или RS - 232, также известный как разъем DB - 9, является стандартом передачи данных по кабелю и широко используется для последовательной передачи данных и передачи между терминалом данных и коммуникационным оборудованием. как тот, который используется для подключения последовательного порта компьютера к внешнему модему. В современном мире он используется не так часто, как раньше. Развитие технологий в этой области, таких как разъемы USB и т. Д., Постепенно вытесняет эти стандартные разъемы DB - 9.Он также занимает наименьшую площадь среди всех миниатюрных разъемов D и также используется для передачи данных.

Патч-панель: патч-панель представляет собой более или менее настенную или стоечную конструкцию, которая является домом для кабельных соединений. Обычно для стабильного, длительного и постоянного использования используются вставки на передней и задней стороне, удерживающие соединение, которое было пробито. У этого типа подключения есть дополнительный стимул, поскольку он также предлагает администратору при необходимости изменять тракт прохождения сигнала.Поврежденный кабель можно легко заменить, просто изменив соединение двух соединительных кабелей.

Блок 110 (T568A, T568B): это более новый и самый последний тип соединителей проводки и точек распределения, называемый блоком 110, который уже заменил большинство телефонных проводов и установок, а также внедрен в компьютерную сеть. . Провода сделаны с одной стороны, а с другой стороны подключены RJ-11 для телефонов и RJ-45 для сетевых подключений.Разъемы этого типа бывают разных размеров - от 25 пар проводов до более 500 пар. Когда они используются вместе с кабелями CAT 6, они также могут передавать соединения со скоростью 1 Гбит / с.

В конце концов, способ расположения этих проводов чрезвычайно важен. Внутри сетевого кабеля имеется около 4 пар проводов, скрученных для предотвращения перекрестных помех. Этот процесс имеет огромное значение, а также очень важен из-за размещения кабелей сбоку от кабеля.Прежде чем приступить к работе, ознакомьтесь с оптоволоконными и медными разъемами, а также с патч-панелями и т. Д.


Электронные соединители »Электроника

- обзор, информация или учебное пособие о ключевых фактах о разъемах для электроники и некоторых распространенных типах разъемов, используемых сегодня.


Технология разъемов включает:
Основные сведения о разъемах Типы коннекторов Характеристики Выбор правильного разъема Разъем D-типа Разъем питания IEC Разъем Jack Разъем XLR Разъем IDC Крайний соединитель печатной платы Разъем DIN 41612


Существует огромное количество различных типов разъемов, которые можно использовать в большом количестве различных приложений. Некоторые типы разъемов могут быть предназначены для использования там, где требуется одно соединение, тогда как другие разъемы могут использоваться там, где требуется очень большое количество соединений.

Другие требования могут включать такие элементы, как размер соединителя, предполагаемое использование и многие другие элементы. В результате доступно множество типов соединителей.

Типы полов разъема

Одно из первых различий для разных типов разъемов - это вилка или розетка.

Гнездовой соединитель обычно представляет собой розетку, которая принимает и удерживает «штыревой» соединитель. Штекерный соединитель имеет контакты, которые входят в гнездовую часть соединителя.

Обычно вилка разъема имеет контакты, а розетка имеет соединения, которые сопрягаются с этими контактами.

Главное, на что следует обратить внимание, это то, что штекеры и розетки должны быть одного типа или серии для совмещения.

Типы контуров разъема

Для разных типов разъемов существует множество различных схем. Контур и занимаемое пространство, но разъем являются двумя очень важными соображениями при выборе типа разъема.

Контур или рисунок соединителя определяет многие области, в которых его можно использовать. Часто для внешних подключений используются круглые разъемы. Круглый контур часто можно сделать прочным, а иногда и выдерживать суровые условия окружающей среды.

Разъемы

также выполняются с соединениями в ряды. Многие стили заголовков и согласования IDC сделаны таким образом, как и знакомые разъемы D-типа.

Популярные типы разъемов

Несмотря на то, что существует множество различных типов разъемов, ниже приводится краткое описание некоторых из наиболее популярных типов разъемов:

  • Тип D Этот популярный тип соединителя довольно надежен. Он имеет внешнюю оболочку формы, которую можно примерно приравнять к D. Существуют различные стандартные размеры с заданным количеством штифтов. 9, 14 и 25 являются общими размерами. Подробнее о разъеме D-типа
  • DIN 41612 Этот тип разъема обеспечивает несколько соединений, обычно 32, 64 и т. Д.Он состоит из длинной прямоугольной пластмассовой оболочки с рядами соединений. Он широко используется в качестве разъема для печатной платы или карты.
  • Разъем Штекер изначально использовался для приложений, включая ручные телефонные станции. Сейчас их часто рассматривают как разъемы для наушников. Доступен ряд размеров: 1/4 дюйма (стандартный), 3,5 мм (миниатюрный) и 2,5 мм (миниатюрный). Подробнее о разъеме Jack

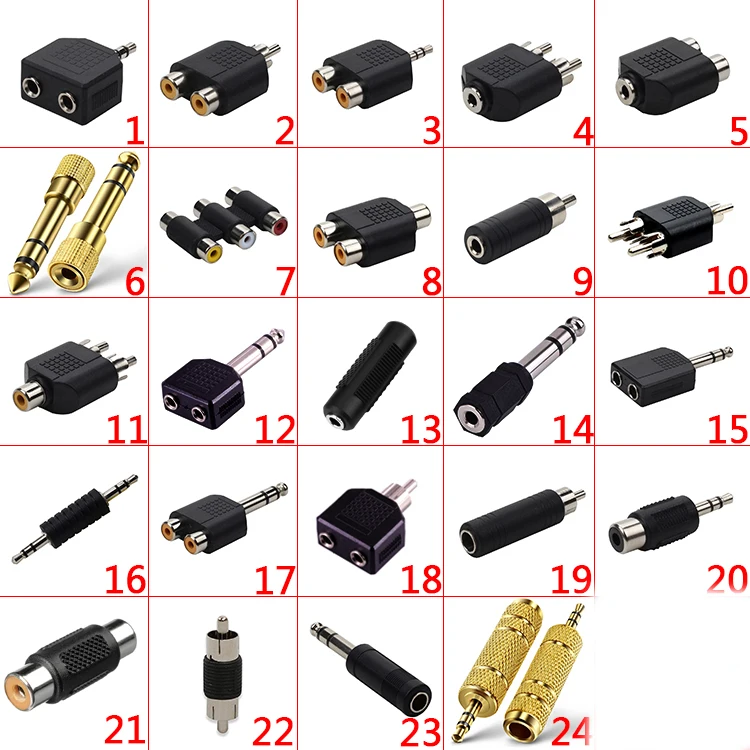

  • Phono Разъем Phono используется для многих домашних аудиоподключений.Обычно с его помощью можно соединить вместе Hi-Fi. Он обеспечивает коаксиальную форму подключения.
  • XLR Этот тип разъема имеет металлическую внешнюю оболочку и используется во многих профессиональных аудио приложениях. Подробнее о разъеме XLR

Обзор разъемов

Существует огромное количество различных типов разъемов для изготовления и обслуживания оборудования. Многие типы разъемов доступны по разумным ценам, хотя некоторые специальные разъемы могут быть чрезвычайно дорогими.Тем не менее, большинство типов, используемых в лабораториях или строителями дома, должно быть легко и дешево получить.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Разъем D-Sub »Примечания по электронике

Обзор и информация о серии разъемов D-типа (часто называемой субминиатюрной D или D-sub), широко используемых для многонаправленных соединений.


Технология разъемов включает:
Основные сведения о разъемах Типы коннекторов Характеристики Выбор правильного разъема Разъем D-типа Разъем питания IEC Разъем Jack Разъем XLR Разъем IDC Крайний соединитель печатной платы Разъем DIN 41612

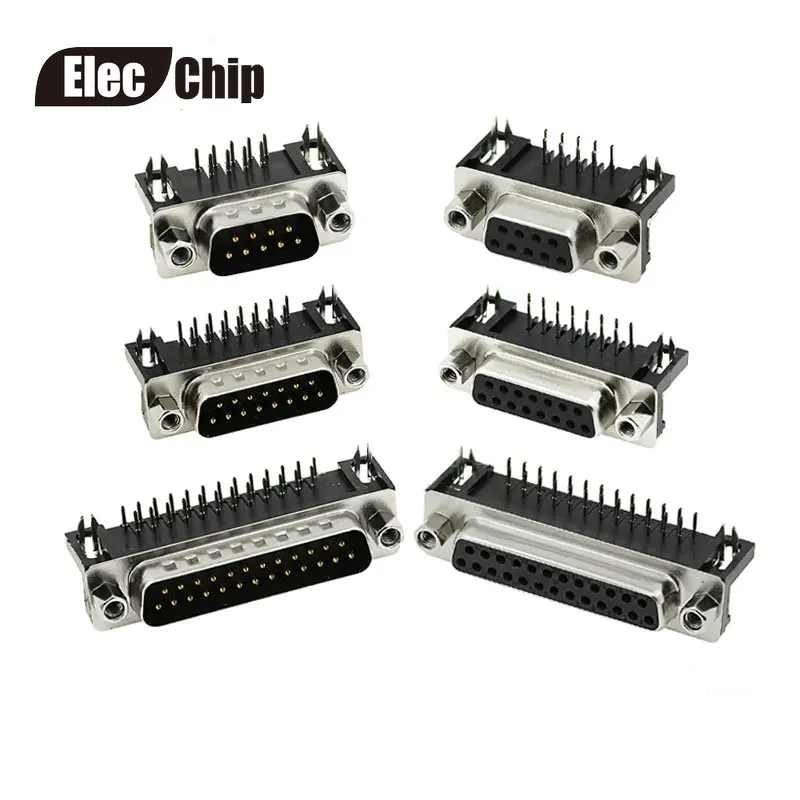

Разъемы типа D широко используются в течение многих лет. Впервые они были разработаны в 1952 году компанией Cannon, которая сейчас является частью ITT.

Разъем D-типа использовался во многих приложениях в качестве многоходового разъема, но, вероятно, наиболее широко известен как разъем, используемый для последовательных каналов RS-232. Фактически, разъем D-типа использовался для последовательной связи на большинстве компьютеров в течение многих лет, и сегодня варианты разъемов D-типа все еще встречаются на большинстве компьютеров.

Разъем D-типа первоначально назывался субминиатюрным соединителем, и сегодня часто эти соединители могут называться субминиатюрными соединителями D.Хотя эти соединители были маленькими, когда они были впервые представлены, их больше нельзя рассматривать как настоящие субминиатюрные соединители.

Разъем D-sub на модуле
Обратите внимание на крепления, которые сами по себе имеют внутреннюю резьбу, так что сопрягаемая половина разъема может быть закреплена для предотвращения случайного отсоединения.

Базовый разъем D-типа

Разъемы

D-типа обычно состоят из двух, а иногда и более параллельных рядов соединений.

Разъемы имеют металлическую оболочку формата D.Это не только обеспечивает механическую прочность разъема, но также обеспечивает ограниченное экранирование - металлические оболочки вилки и розетки контактируют, обеспечивая экранирование. Кроме того, соединители для монтажа на панели обычно крепятся к панели с помощью гаек, которые имеют дополнительную резьбу, которая позволяет прикрепить к ней ответный соединитель, чтобы предотвратить его ослабление.

Кроме того, свободные разъемы могут иметь задние оболочки, которые могут обеспечивать экранирование и могут быть подключены к экрану кабеля, или, если они пластиковые, они могут обеспечивать защиту.Также предусмотрена разгрузка кабеля от натяжения.

Разъем D-типа или D-Sub на выводе видеоэкрана компьютера.

Как и следовало ожидать, соединитель, содержащий штыри, является штекером D-типа, тогда как соединитель, содержащий штыри розетки, является гнездовым.

Исходные разъемы D-типа имели два ряда контактов - общее количество контактов было нечетным, и это привело к тому, что разъем имел на один контакт больше в одном ряду, чем в другом, что привело к появлению обеих D-образных форм, что также препятствовало стыковке разъемы с неправильной ориентацией.

Расположение контактов разъема d-sub / d-типа DE-09

Разъем D-типа, номер

Исходная система нумерации для разъема D-типа или D-sub использовала D в качестве префикса (давая название серии), за которым следуют A, B, C, D или E в зависимости от размера корпуса. За ним следует число, обозначающее количество контактов. Последняя буква - P или S, указывающая, является ли разъем вилкой или розеткой соответственно.

Примеры нумерации разъемов: DB-25P для 25-контактного штекера D-типа или DE-9S для 9-контактного разъема.

Эта оригинальная серия разъемов D-типа имела номера контактов 9, 15, 25, 37 и 50 контактов, а также доступны 19 контактов. Распространенные конфигурации контактов: A = 15 контактов, B = 25 контактов, C = 37 контактов, D = 50 контактов, E = 9 контактов.

Штыри в более распространенных типах разъемов с двумя рядами контактов (например, 9, 15, 25 и 37 контактов) разнесены примерно на 0,108 дюйма (2,74 мм) друг от друга, а ряды разнесены на 0,112 дюйма (2,84 мм).

Большее количество выводов и более высокая плотность выводов могут быть достигнуты при использовании большего количества рядов выводов.

Нормальная плотность соединителя D-Sub
Имя Расположение выводов
DA-15 8–7
ДБ-25 13–12
DC-37 19–18
DD-50 17–16–17
DE-09 5–4
ДБ-19 10–9

Остерегайтесь путаницы со стороны некоторых поставщиков / производителей, продающих разъемы с неправильным обозначением типа. Иногда разъемы, которые следует обозначить как DE-09, продаются как DB-09. DB-9 почти всегда относится к 9-контактному разъему с корпусом размера E.


D-Sub разъем высокой плотности
Имя Расположение выводов
DA-26 9–9–8
ДБ-44 15–15–14
DC-62 21 - 21 - 20
DD-78 20 - 19 - 20 - 19
DE-15 5 - 5 - 5
DF-104 21 - 21 - 21 - 21 - 20

Иногда разъемы D-типа высокой плотности также могут упоминаться нестандартно, например, DB-15HD или даже DB-15 или HD-15, и аналогично для других разъемов D-типа высокой плотности .


Соединитель D-Sub с двойной плотностью
Имя Расположение выводов
DA-31 10–11–10
ДБ-52 17–18–17
DC-79 26–27–26
DD-100 26–25–24–25
DE-19 6–7–6

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Connector Basics - learn.sparkfun.com

Добавлено в избранное Любимый 42

Введение

Разъемы используются для соединения частей цепей вместе. Обычно соединитель используется там, где в будущем может потребоваться отключить подсекции: входы питания, периферийные соединения или платы, которые, возможно, потребуется заменить.

рассматривается в этом учебном пособии

В этом уроке мы рассмотрим:

  • Базовая терминология разъемов
  • Разделить соединители на отдельные категории
  • Расскажите о различиях между разъемами этих категорий.
  • Покажите, как определить поляризованные разъемы
  • Обсудите, какие разъемы лучше всего подходят для определенных приложений

Рекомендуемая литература

Вы можете найти эти концепции полезными перед тем, как приступить к этому руководству:

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Полярность

Введение в полярность электронных компонентов.Узнайте, что такое полярность, в каких частях она есть и как ее идентифицировать.

Терминология разъема

Прежде чем мы начнем обсуждать некоторые часто используемые соединители, давайте исследуем терминологию, используемую для описания соединителей.

Пол

Пол - Пол разъема указывает на то, подключается он или вставляется, и обычно мужской или женский, соответственно (дети, попросите своих родителей более подробное объяснение).К сожалению, бывают случаи, когда разъем может называться «штекер», хотя может показаться, что он женский; в разделе примеров мы укажем на некоторые из них, обсуждая отдельные типы компонентов и объясняя, почему это так.

Разъемы JST типа "папа" (слева) и "мама" 2,0 мм PH. В этом случае пол определяется индивидуальным проводником.

Полярность

Полярность - Большинство разъемов можно подключать только в одной ориентации.Эта особенность называется полярностью, и разъемы, которые имеют некоторые средства предотвращения неправильного подключения, называются поляризованными или иногда с ключом .

Поляризованная розетка для сети для Северной Америки. Благодаря двум разным ширинам лезвий вилки вилка будет входить в розетку только в одном направлении.

Контакт

Контакт - Контакты являются деловой частью разъема. Это металлические части, которые соприкасаются друг с другом, образуя электрическое соединение.Здесь также возникают проблемы: контакты могут загрязняться или окисляться, или упругость, необходимая для удержания контактов вместе, со временем может исчезнуть.

Контакты на этом разъеме хорошо видны.

Шаг

Шаг - Многие разъемы состоят из множества контактов, расположенных в повторяющемся порядке. Шаг соединителя - это расстояние от центра одного контакта до центра следующего. Это важно, потому что существует множество семейств контактов, которые выглядят очень похожими, но могут отличаться по шагу, что затрудняет понимание того, что вы покупаете правильный ответный разъем.

Шаг контактов на разъемах на стандартной Arduino составляет 0,1 дюйма.

Циклы соединения

Циклы соединения - Соединители имеют ограниченный срок службы, и их подключение и отключение - вот что их изнашивает. Таблицы данных обычно представляют эту информацию в виде циклов спаривания , и она сильно варьируется от одной технологии к другой. Срок службы USB-разъема может составлять тысячи или десятки тысяч циклов, в то время как межплатный разъем, предназначенный для использования внутри бытовой электроники, может быть ограничен десятками циклов. Важно выбрать разъем с подходящим сроком службы для данного приложения.

Крепление

Mount - Это может сбивать с толку. Термин «крепление» может относиться к нескольким вещам: как монтируется разъем при использовании (монтаж на панели, свободно висящий, монтаж на плате), какой угол разъема относительно его крепления (прямой или прямой) или механическое крепление (язычок для пайки, поверхностный монтаж, сквозное отверстие). Мы обсудим это подробнее в разделе примеров для каждого отдельного разъема.

Сравнение трех различных методов монтажа одного цилиндрического разъема: (слева направо) монтаж на плате, монтаж на линейный кабель и монтаж на панель.

Устройство для снятия напряжения

Устройство для снятия натяжения - Когда разъем устанавливается на плату или кабель, электрические соединения становятся несколько хрупкими. Обычно предусматривается какое-то снятие напряжения для передачи любых сил, действующих на этот разъем, на более механически прочный объект, чем хрупкие электрические соединения. Опять же, позже будет несколько хороших примеров.

Этот разъем для наушников 1/8 "поставляется с" чехлом "для снятия натяжения, надетым на кабель, чтобы предотвратить передачу сил с кабеля непосредственно на электрические соединения.

USB-коннекторы

USB-разъемы бывают двух типов: хост и периферийные устройства. В стандарте USB есть разница между ними, и разъемы на кабелях и устройствах отражают это.Однако у всех USB-разъемов есть общие черты:

  • Поляризация - USB-разъем может быть вставлен только в одном направлении. Можно принудительно вставить разъем неправильно, но приведет к повреждению устройства.
  • Четыре контакта - Все разъемы USB имеют не менее четырех контактов (хотя у некоторых их может быть пять, а у разъемов USB 3.0+ даже больше). Это для питания, заземления и двух линий передачи данных (D + и D-).Разъемы USB предназначены для передачи 5 В, до 500 мА.
  • Экранирование - USB-разъемы экранированы, поэтому имеется металлический корпус, не являющийся частью электрической цепи. Это важно для сохранения целостности сигнала в средах с большим количеством электрических "шумов".
  • Надежное подключение к источнику питания - Важно, чтобы выводы питания подключались до линий передачи данных, чтобы избежать попыток подачи питания на устройство по линиям данных. Все USB-разъемы разработаны с учетом этого.
  • Литой фиксатор натяжения - Все USB-кабели имеют пластиковую накладку на разъеме, чтобы предотвратить натяжение кабеля, которое может потенциально повредить электрические соединения.
Удлинительный кабель USB, на котором отмечены некоторые общие характеристики разъемов USB.

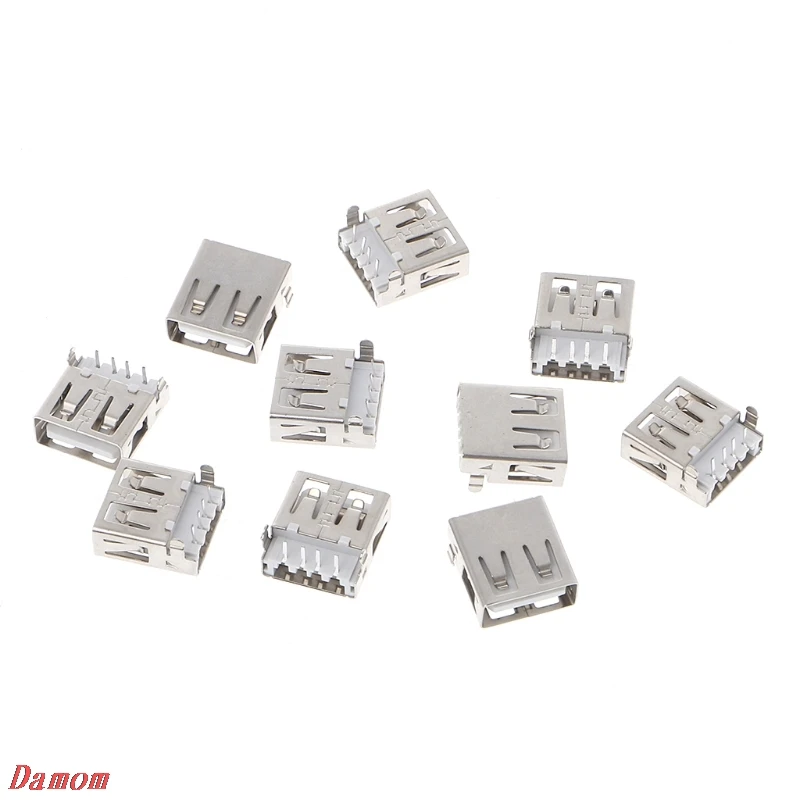

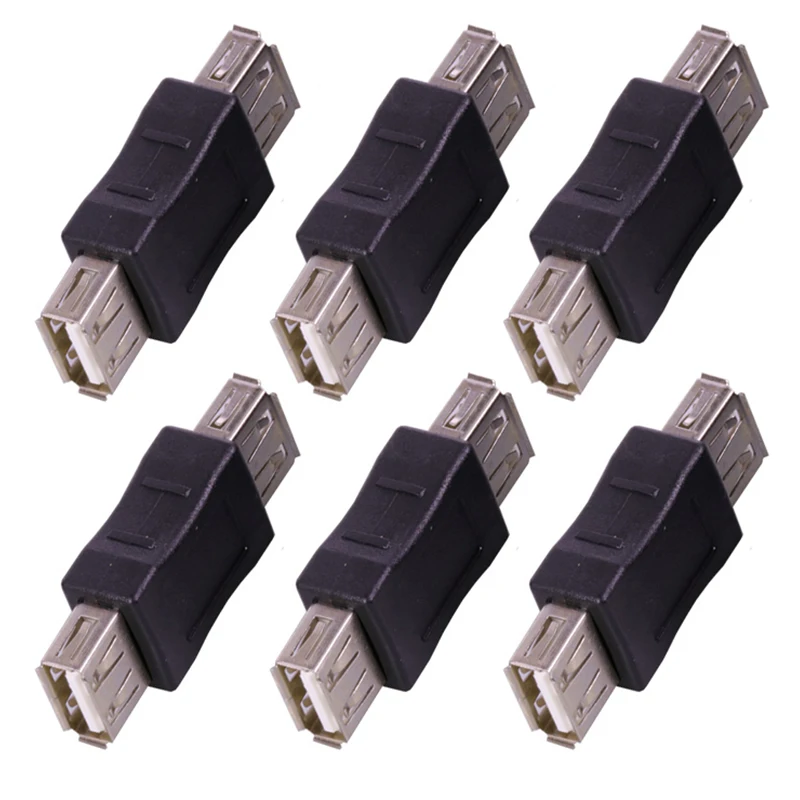

Разъемы USB-A

Гнездо USB-A - разъем стандартного типа "хост". Это можно найти на компьютерах, концентраторах или любых устройствах, к которым должны быть подключены периферийные устройства. Также можно найти удлинительные кабели с гнездом A и штекером A на другом конце.

Гнездо USB-A портов на боковой стороне ноутбука. Синий разъем совместим с USB 3.0.

USB-A, вилка - разъем стандартного «периферийного» типа. Большинство USB-кабелей имеют один конец, заканчивающийся штекерным разъемом USB-A, а многие устройства (например, клавиатуры и мыши) будут иметь встроенный кабель с штекерным разъемом USB-A.Также можно найти штекерные разъемы USB-A, которые можно установить на плату, для таких устройств, как карты памяти USB.

Два типа разъемов Male USB-A , на кабеле SparkFun Cerberus и на плате разработки AVR Stick.

Разъемы USB-B

USB-B, розетка - это стандарт для периферийных устройств. Он громоздкий, но прочный, поэтому в приложениях, где размер не является проблемой, он является предпочтительным средством обеспечения съемного разъема для подключения USB. Обычно это разъем для монтажа на плату в сквозное отверстие для максимальной надежности, но есть и варианты для монтажа на панели.

Платы Arduino , включая этот Uno, уже давно используют гнездовой разъем USB-B из-за его низкой стоимости и долговечности.

USB-B, вилка почти всегда находится на конце кабеля. Кабели USB-B распространены повсеместно и недороги, что также способствует популярности соединения USB-B.

Штекерный разъем USB-B на конце кабеля SparkFun Cerberus.

Разъемы USB-Mini

Соединение USB-Mini было первой стандартной попыткой уменьшить размер разъема USB для небольших устройств. Гнездо USB-Mini обычно встречается на небольших периферийных устройствах (MP3-плееры, старые мобильные телефоны, небольшие внешние жесткие диски) и обычно представляет собой разъем для поверхностного монтажа, надежность которого зависит от размера. От USB-Mini постепенно отказываются в пользу разъема USB-Micro.

Гнездовой разъем USB-Mini на Protosnap Pro Mini.

USB-Mini male - еще один кабельный разъем. Как и USB-B, он чрезвычайно распространен, а кабели можно дешево найти практически везде.

Штекерный разъем USB-Mini на конце кабеля SparkFun Cerberus.

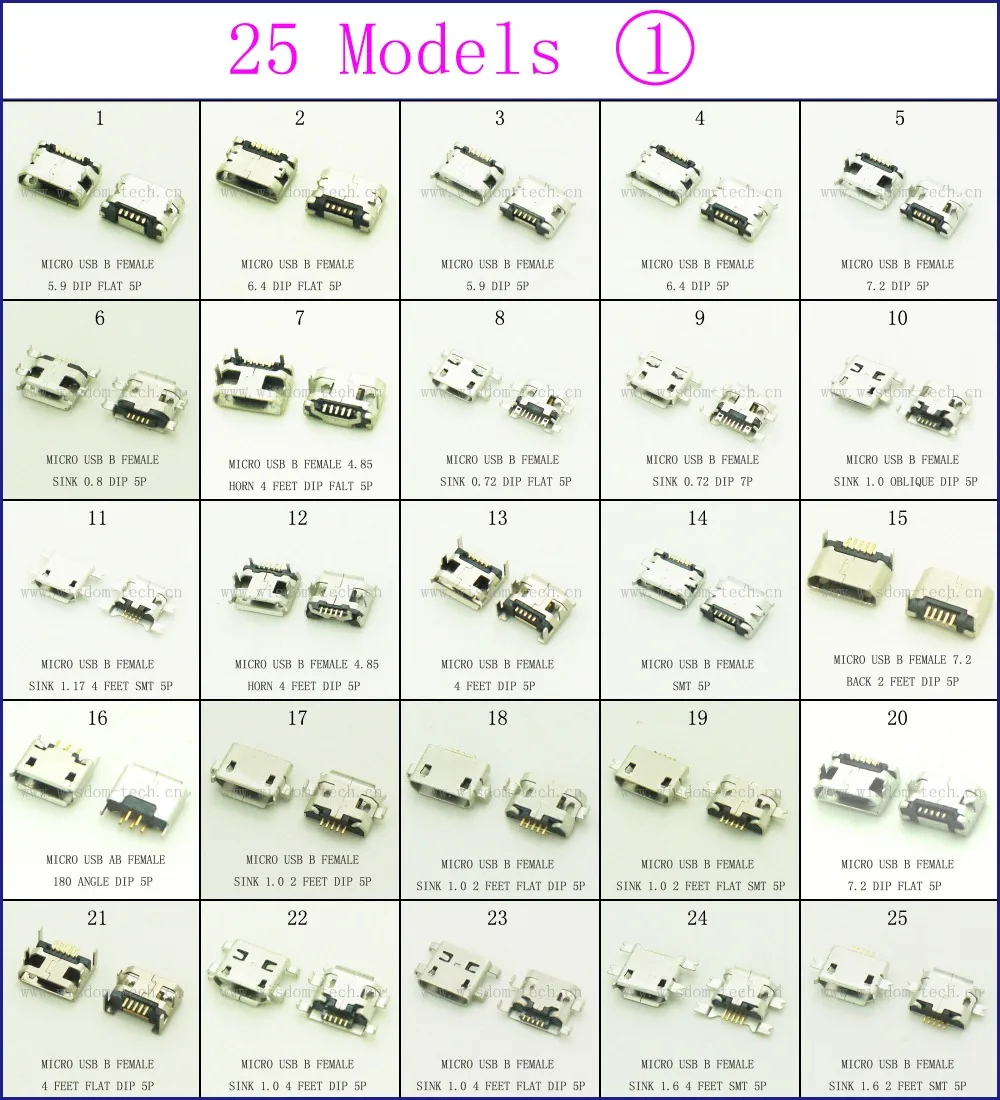

Разъемы USB-Micro

USB-Micro - довольно недавнее дополнение к семейству разъемов USB. Как и в случае с USB-Mini, основной проблемой является уменьшение размера, но USB-Micro добавляет пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (On-the-go), где устройство может захотеть работать в качестве хоста или периферийного устройства в зависимости от обстоятельств.

USB-Micro female используется во многих новых периферийных устройствах, таких как цифровые фотоаппараты и MP3-плееры. Принятие USB-micro в качестве стандартного порта зарядки для всех новых сотовых телефонов и планшетных компьютеров означает, что зарядные устройства и кабели для передачи данных становятся все более распространенными, и USB-Micro, вероятно, вытеснит USB-Mini в ближайшие годы в качестве компактного устройства. USB-разъем на выбор.

Гнездовой разъем USB-Micro на USB-плате LilyPad Arduino.

USB-Micro штекер также предназначен для подключения кабеля.Как правило, существует два типа кабелей с вилками USB-Micro: один для подключения устройства с портом USB-Micro в качестве периферийного устройства к хост-устройству USB, а второй для адаптации гнездового порта USB-Micro к гнезду USB-A. , для использования в устройствах с поддержкой USB-OTG.

Штекерный разъем USB-Micro на кабеле SparkFun Cerberus. Пигтейл адаптера для использования устройств с поддержкой USB-OTG, имеющих только порт USB-Micro, со стандартными периферийными устройствами USB. Обратите внимание, что не все устройства, поддерживающие USB-OTG, будут работать с этой косичкой.

Кабель USB 3.0 micro-B

Кабели USB 3.0 micro-B похожи на разъемы USB 2.0 micro-B, но имеют дополнительные контакты для двух дифференциальных пар и заземления.

Кабель USB 3.0 типа A - Micro-B

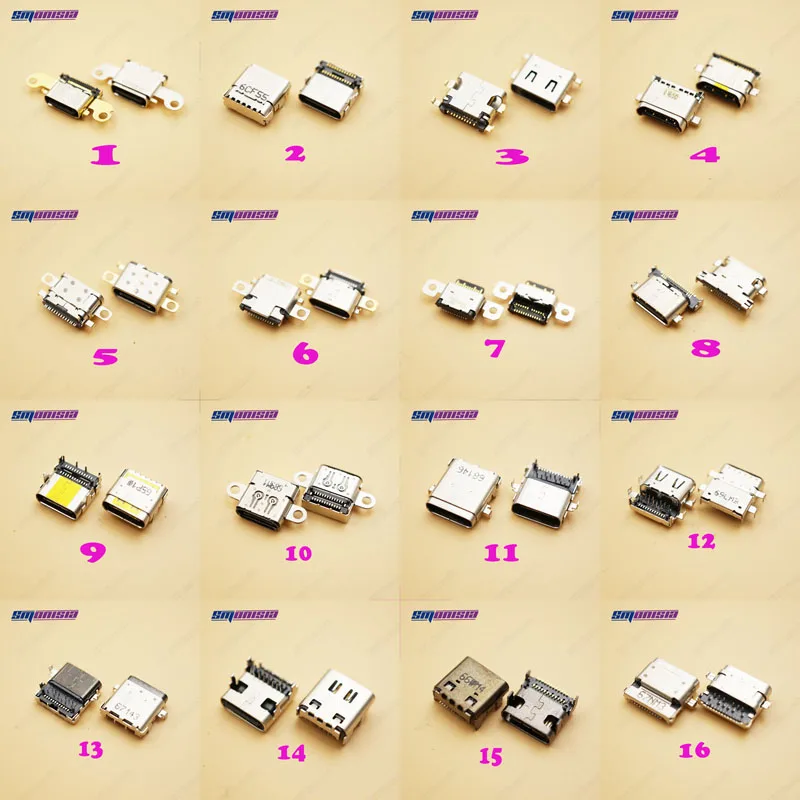

Кабель USB 3.1 C

USB C содержит 24 контакта в разъеме USB. В отличие от предыдущих версий-предшественников, эта версия обратимая! Конструкция кабеля USB C также позволяет использовать ток более 500 мА для энергоемких устройств.

Внимание! В зависимости от кабеля не все контакты предназначены для USB C. Некоторые кабели могут быть ограничены 4-контактной спецификацией USB 2.0, а не полной спецификацией USB 3.1. Двусторонние кабели USB от A до C и SuzyQable - несколько примеров. В зависимости от используемого порта USB вы также можете быть ограничены в количестве тока, который может подаваться на ваше устройство.

Реверсивный USB

С развитием технологий и производства разъемы USB можно вставлять любым способом! Ниже приведены примеры реверсивных разъемов типа A и типа micro-b из каталога.


Если вы ищете USB-разъем или кабель, ознакомьтесь с нашим Руководством по покупке USB или каталогом.

Разъем SparkFun USB-C

Нет на складе BOB-15100

SparkFun USB-C Breakout обеспечивает в 3 раза большую мощность, чем предыдущая плата USB, при этом отключая каждый контакт на соединении…

4

Контроллер GPIB-USB

20 доступно BOB-00549

Используйте это уникальное устройство для загрузки данных и управления осциллографами с поддержкой шины GPIB, логическими анализаторами, генераторами функций, мощностью…

6

Аудиоразъемы

Еще одна знакомая группа разъемов - это те, которые используются для аудиовизуальных приложений - RCA и phono. Хотя на самом деле они не могут считаться принадлежащими к одному семейству, в отличие от различных USB-разъемов, мы будем считать, что они оба принадлежат к одному и тому же коду.

Разъемы телефонного типа

Вы, вероятно, сразу узнаете 1/8-дюймовую версию этого разъема как штекер на конце пары наушников. На самом деле эти разъемы бывают трех распространенных размеров: 1/4 дюйма (6,35 мм), 1/8 Разъемы размером "(3,5 мм) и 2,5 мм. ¼" находят широкое применение в профессиональном аудио- и музыкальном сообществе - большинство электрогитар и усилителей имеют разъемы 1/4 дюйма с наконечником (TS).1/8 "наконечник-кольцо-рукав (TRS) очень распространен в качестве разъема для наушников или выходных аудиосигналов на MP3-плеерах или компьютерах. Некоторые сотовые телефоны оснащены разъемом для наконечника-кольца-кольца-кольца (TRRS) 2,5 мм для подключение к наушникам, которые также включают микрофон для громкой связи.

Широкая доступность этих разъемов и кабелей делает их хорошим кандидатом для приложений общего назначения - например, задолго до USB, графические калькуляторы Texas Instruments использовали 2. Разъем TRS 5 мм для разъема последовательного программирования. Следует помнить, что типы соединителей типа наконечник-втулка не рассчитаны на несущую мощность; во время введения наконечник и гильза могут на мгновение закоротиться, что может привести к повреждению источника питания. Отсутствие экранирования делает их плохими кандидатами для высокоскоростных данных, но через эти разъемы можно передавать низкоскоростные последовательные данные.

Штекер TRS для наушников, 1/8 дюйма. Обычно через наконечник и кольцо передаются стереофонические аудиосигналы, в то время как муфта подключается к заземлению.

Телефонный штекер 1/8 ". Обратите внимание на отсутствие кольцевого контакта на этом разъеме.

Гнездо для наушников 1/8 "на плате с помеченными контактами, соответствующими соединениям контактов. Когда разъем не вставлен, внутренний переключатель соединяет наконечник и кольцевые контакты с соседними немаркированными контактами, обеспечивая обнаружение вставки. Разъемы RCA

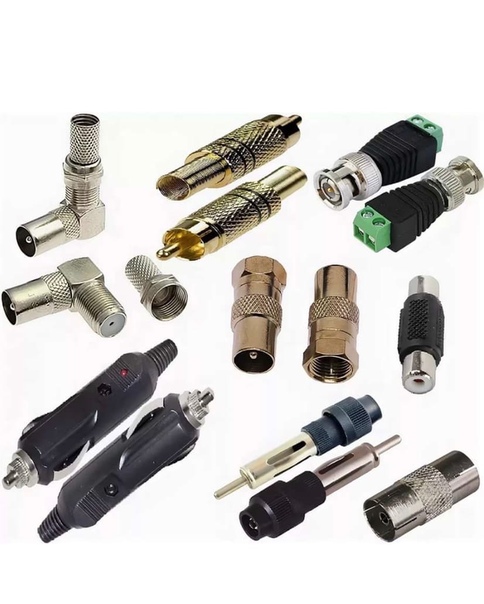

Известный в течение многих десятилетий как разъем для домашних стереосистем, разъем RCA был представлен в 1940-х годах компанией RCA для домашних фонографов.В аудиовизуальной сфере его постепенно вытесняют соединения вроде HDMI, но повсеместное распространение разъемов и кабелей делает его хорошим кандидатом для домашних систем. Пройдет много времени, прежде чем он устареет.

Гнездовые разъемы RCA обычно встречаются на устройствах, хотя можно найти удлинительные или переходные кабели с гнездовыми гнездами на них. Большинство разъемов RCA подключаются к одному из четырех типов сигналов: компонентное видео (PAL или NTSC, в зависимости от того, где было продано оборудование), композитное видео, стереозвук или аудио S / PDIF.

Женский разъем RCA, для видеосигналов. Обычно разъемы видеосигнала NTSC или PAL желтого цвета.

Штекерные разъемы RCA обычно находятся на кабелях.

штекеры RCA. Красный и белый обычно используются для аудиоприложений, а красный означает «правильный» аудиоканал.

Разъемы питания

Хотя многие разъемы передают питание в дополнение к данным, некоторые разъемы используются специально для обеспечения подключения питания к устройствам.Они сильно различаются в зависимости от области применения и размера, но здесь мы сосредоточимся только на некоторых из наиболее распространенных.

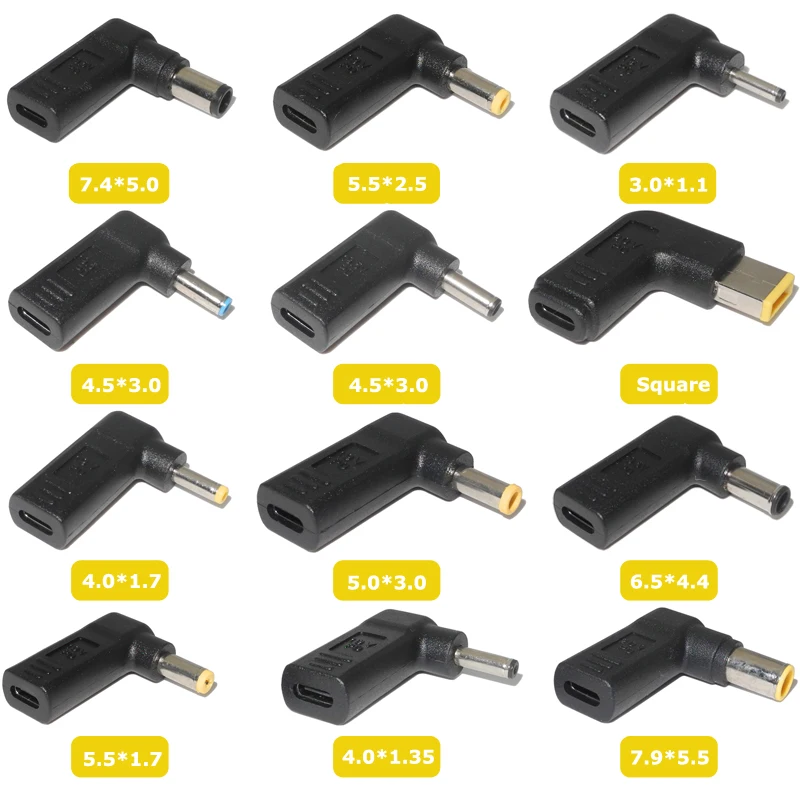

Бочковые соединители

Разъемы типа

типа Barrel обычно используются в недорогой бытовой электронике, которую можно подключить к электросети через громоздкие сетевые адаптеры переменного тока. Настенные адаптеры широко доступны, с различными номинальными мощностями и напряжениями, что делает цилиндрические соединители обычным средством подключения питания к небольшим проектам.

Гнездовой цилиндрический соединитель или «джек» можно приобрести в нескольких вариантах: монтаж на печатной плате (поверхностный монтаж или сквозное отверстие), монтаж на кабеле или на панель.Некоторые из этих разъемов будут иметь дополнительный контакт, который позволяет приложению определять, подключен ли источник питания к цилиндрическому разъему или нет, что позволяет устройству обходить батареи и экономить время автономной работы при работе от внешнего источника питания.

Женский цилиндрический соединитель. Если вилка не вставлена, штифт «обнаружения вставки» будет закорочен на штифт «муфты».

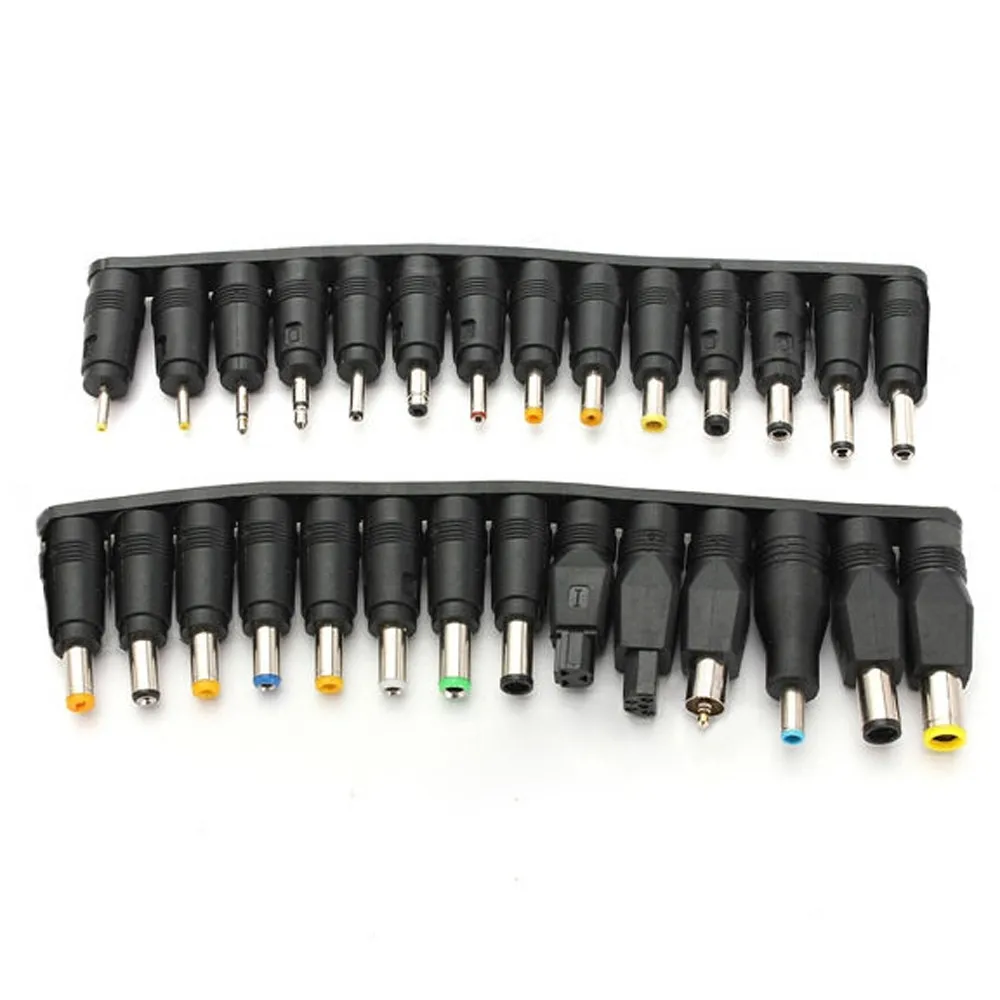

Штекерный цилиндрический соединитель, или «вилка», обычно встречается только в разновидностях концевой заделки проводов, хотя существует несколько способов прикрепления вилки к концу провода.Также можно приобрести штекеры, которые уже прикреплены к кабелю.

Штекер с внешней резьбой, для подключения к любому источнику питания. Обратите внимание, что соединение муфты предназначено для обжима провода для дополнительной разгрузки от натяжения. Внимание! Существуют разные мнения относительно пола гнезда и штекера для этих коаксиальных разъемов малой мощности. В зависимости от того, где у вас есть эти разъемы, разъем можно назвать «штекерным» цилиндрическим разъемом из-за штифта в центре и наоборот для разъема.Обязательно ознакомьтесь с изображением продукта и спецификациями, чтобы найти то, что вы ищете!

Цилиндрические соединители обеспечивают только два соединения, часто называемых «штифтом» или «наконечником» и «втулкой». При заказе есть три отличительных характеристики цилиндрического соединения: внутренний диаметр (диаметр штифта внутри гнезда), внешний диаметр (диаметр гильзы на внешней стороне вилки) и полярность (соответствует ли напряжение гильзы выше или ниже напряжения на наконечнике).

Диаметр гильзы чаще всего равен 5.5 мм или 3,5 мм.

Диаметр пальца зависит от диаметра втулки; втулка 5,5 мм будет иметь штифт 2,5 мм или 2,1 мм. К сожалению, это означает, что штекер, предназначенный для вывода 2,5 мм, подойдет к разъему 2,1 мм, но соединение будет в лучшем случае прерывистым. Штекеры 3,5 мм обычно подключаются к разъему со штекером 1,3 мм.

Полярность - последний аспект, который необходимо учитывать; Чаще всего втулка будет считаться 0 В, а на наконечнике будет положительное напряжение относительно гильзы.У многих устройств есть небольшая диаграмма, показывающая полярность, ожидаемую устройством; Соблюдайте это с осторожностью, поскольку неподходящий источник питания может повредить устройство.

Заглушки обоих размеров втулки обычно имеют длину 9,5 мм, но существуют и более длинные, и более короткие. Во всех продуктах SparkFun используются отрицательная гильза 5,5 мм и положительный штифт 2,1 мм; мы рекомендуем по возможности придерживаться этого стандарта, так как это наиболее распространенный ароматизатор, встречающийся в дикой природе.

Общие схемы полярности для адаптеров переменного тока с цилиндрическими вилками.Положительная полярность (наконечник положительный, гильза 0 В) является наиболее распространенной. Схема любезно предоставлена ​​пользователем Википедии Три четверти десять.

Разъемы "Molex"

Большинство компьютерных жестких дисков, оптических приводов и других внутренних периферийных устройств получают питание через так называемый разъем «Molex». Чтобы быть более точным, это разъем Molex серии 8981 - на самом деле Molex - это название компании, которая изначально разработала этот разъем еще в 1950-х годах, - но его обычное использование несколько опровергло этот факт.

Разъемы Molex

рассчитаны на большой ток: до 11 А на контакт. Для проектов, где может потребоваться много энергии - например, станок с ЧПУ или 3D-принтер - очень распространенным методом питания проекта является использование источника питания настольного ПК и подключение различных системных схем через разъемы Molex.

Разъем Molex - это тот, в котором терминология «папа / мама» немного странная. Гнездовой соединитель обычно находится на конце кабеля и скользит внутри пластиковой оболочки, которая окружает штекерные контакты штекерного соединителя.Обычно разъемы запрессовываются и очень, очень тугие - они предназначены для подключения и отключения только несколько раз и, как таковые, являются плохим выбором для систем, в которых соединения будут часто меняться.

Мужской разъем Molex. Пол контактов внутри разъема - это то, что означает пол разъема в целом. Гнездовой разъем Molex на проектном блоке питания.

Разъем IEC

Как и в случае соединителя Molex, в данном случае обобщенное имя компонента стало синонимом отдельного конкретного элемента. Разъем IEC обычно относится к входу блока питания, который обычно встречается в блоках питания настольных ПК. Строго говоря, это разъемы IEC 60320-1 C13 (розетка) и C14 (вилка).

C14 Вход питания IEC, вилка, для проектного источника питания постоянного тока. Обратите внимание, что, как и в случае с разъемом Molex, пол разъема определяется контактами внутри кожуха. C13 гнездовой разъем питания IEC на довольно стандартном кабеле питания переменного тока. Кабели с этим концом можно найти по всему миру, обычно с доминирующим локальным разъемом переменного тока на другом конце. Разъемы

IEC используются почти исключительно для подачи питания переменного тока. Приятная вещь в использовании одного в проекте заключается в том, что кабели IEC-to-wall очень распространены. и доступны с локализованными розетками для большинства международных местоположений!

Разъем

JST

В SparkFun мы часто ссылаемся на «разъемы JST 2,0 мм». Это еще одно обобщение конкретного продукта. JST - японская компания, которая производит высококачественные разъемы, и наш предпочтительный 2,0-мм разъем JST - это двухпозиционный поляризованный разъем серии PH.

Все одноэлементные литий-полимерные ионные батареи SparkFun стандартно поставляются с этим типом разъема JST, и многие из наших плат включают этот разъем (или посадочную площадку для него) в качестве входа источника питания. Его преимущество в том, что он компактен, прочен и его трудно подключить задним ходом. Еще одна особенность, которая может быть преимуществом или недостатком, в зависимости от того, как вы на нее смотрите, заключается в том, что разъем JST сложно отсоединить (хотя аккуратно примененный диагональный резак может быть полезен!) После его соединения.Хотя это делает маловероятным выход из строя во время использования, это также означает, что отключение аккумулятора для зарядки может повредить разъем аккумулятора.

2-контактный штекер JST на USB-плате LilyPad Arduino. Опять же, как и в случае с Molex, контакты внутри кожуха определяют пол разъема. Штекерные и розеточные 2-контактные разъемы JST.

Есть соединители серии PH с более чем двумя позициями; SparkFun даже продает их. Однако чаще всего мы используем двухпозиционное подключение батареи.

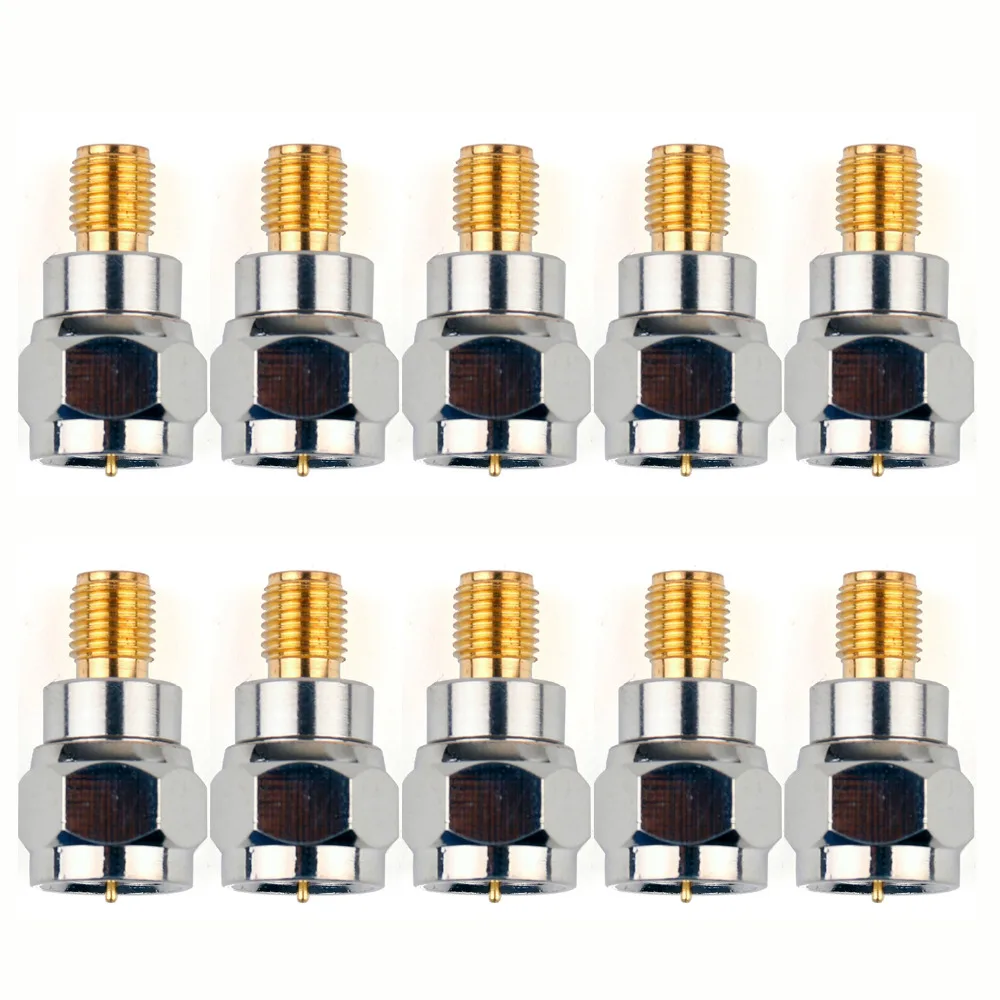

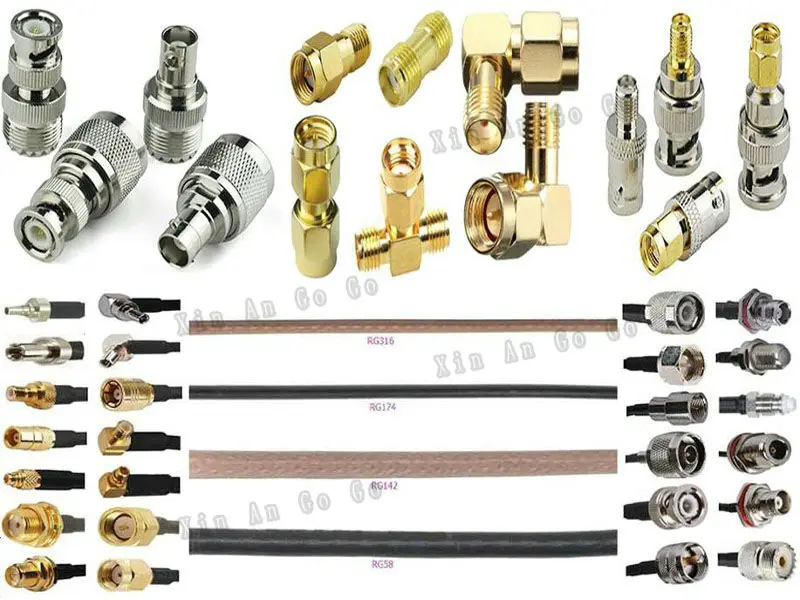

Антенные разъемы SMA

Далее следует объяснение запутанных соглашений об именах для разъемов SMA. Если вы предпочитаете не понимать, почему соглашение такое, как оно есть, вы можете просто посмотреть на 4 картинки и двигаться дальше. В противном случае получайте удовольствие от чтения!

Условные обозначения разъема RF

SparkFun использует разъемы типа SMA на нескольких платах, которым требуется подключение с сопротивлением 50 Ом к внешней антенне (GPS, Bluetooth, сотовая связь, Nordic и XBee).Однако на некоторых из этих плат используются разъемы SMA другого пола и полярности. Поэтому нам нужны разные антенны, чтобы соответствовать определенному полу или полярности РЧ-соединений.

Существует 4 разных типа разъемов SMA, использующих комбинацию пола, которая относится к центральному контакту, и полярности, которая относится к… ..хм, здесь это сбивает с толку. Википедия пытается это объяснить. Но из того, что я обнаружил, была оригинальная «старая» конструкция разъемов SMA.

Разъемы SMA

Первоначальная конструкция SMA требовала наличия двух совместимых разъемов:

Наружная резьба SMA
Центральный штифт, внутренняя резьба
Внутренняя резьба SMA
Центральное отверстие, внешняя резьба

Два вышеуказанных разъема были разработаны для совместного использования, но с этой конфигурацией возникла проблема, и FCC начала двигаться в направлении соответствия Части 15.Все это означает, что все разъемы SMA RF меняют пол (центральный штифт). Действительно раздражает тех из нас, кому нужно подключить антенну к радиочастотному устройству. Изменение пола FCC было введено, чтобы домашние пользователи не могли повредить радиочастотное оборудование (например, домашний WiFi) при прикручивании антенны. Если все антенны розеточные, повредить центральный разъем невозможно.

Однако есть одна закономерность; все антенны, кабели или что-либо еще было прикреплено к потенциальному стационарному объекту с использованием конструкции с внешней гайкой или внутренней резьбой, а все стационарные устройства использовали конструкцию с внешней резьбой.Это относится ко всем продуктам SparkFun. Все наши антенны - это SMA-штекер или RP-SMA-мама. Все наши платы имеют тип SMA female или RP-SMA male.

Разъемы RP-SMA

Единственное, что изменилось в соответствии с Частью 15, - это центральный штифт, таким образом изменив полярность соединения и сформировав «новый» стандарт; обращенно поляризованный SMA (RP-SMA). RP (обратная полярность) названа в честь «пола резьбы» и имеет штифт противоположного пола.

Следующие две фотографии считаются обратно поляризованными (RP-SMA).

Наружная резьба RP-SMA
Центральное отверстие, «наружная» внутренняя резьба
RP-SMA Внутренняя
Центральный штифт, внутренняя внешняя резьба

Если на плате нет разъема u.FL для подключения внешней антенны, платы и антенны SparkFun RF будут использовать комбинацию старой (SMA) и новой (RP-SMA):

  • Сотовая связь и GPS (900/1700/1800 МГц и 1.57542 ГГц соответственно) обычно используется старое соглашение: вилка SMA для антенн и розетка SMA для модулей.

  • Anything 2.4GHz (Bluetooth, ZigBee, WiFi и Nordic) обычно используют новое соглашение: вилка RP-SMA на антеннах и розетка RP-SMA на модулях.

Действительно, дескриптор пола можно игнорировать. Если у вас есть плата или модуль RP-SMA, вам понадобится антенна RP-SMA и т.д. для SMA. Довольно просто, правда ?! Просто убедитесь, что частота антенны соответствует частоте вашей платы.

И на всякий случай, если вы найдете старый и новый микшер, мы продаем штекер SMA к штекеру RP-SMA и гнездо RP-SMA к штекеру RP-SMA, которые будут сопрягать большинство комбинаций антенны и разъема.

Надеюсь, вы не совсем запутались!


Если вы ищете ВЧ-разъем или антенну, ознакомьтесь с нашим Руководством по покупке ВЧ-разъемов или каталогом.

Антенна UHF RFID (RP-TNC)

В наличии WRL-14131

Это ваше решение, когда вам абсолютно необходимо максимально эффективно использовать антенну для вашего следующего проекта RFID.Это…

3

Штыревые разъемы имеют несколько различных способов подключения. Как правило, одна сторона представляет собой серию контактов, которые припаяны к печатной плате, и они могут находиться либо под прямым углом к ​​поверхности печатной платы (обычно называемой «прямой»), либо параллельно поверхности платы (что сбивает с толку как «правый»). -угловые булавки).Такие соединители бывают разных шагов и могут иметь любое количество отдельных рядов контактов.

Соединение штырей разъема под прямым углом «мама» на базовой плате FTDI.

Наиболее часто встречающиеся штыревые разъемы - это однорядные или двухрядные разъемы 0,1 дюйма (2,54 мм). Это стандартный шаг, совместимый с макетной платой. Они бывают в версиях «папа» и «мама» и являются разъемами, используемыми для соединения плат и экранов Arduino. Пользователи можно легко подключить перемычки к макетам.

Разъемы штырей 0,1 дюйма, вилка и розетка, на плате Arduino Uno.

Другие участки не редкость; например, беспроводной модуль XBee использует версию того же разъема с шагом 2,0 мм. Ниже представлен вид сверху, показывающий гнездовой разъем SMD с шагом 2,00 мм, припаянный к плате. Как вы можете видеть, два ряда металлических сквозных отверстий для стандартных разъемов, совместимых с макетной платой, рядом с заголовками расположены на расстоянии 0,1 дюйма (2,54 мм) друг от друга.

XBee Explorer USB с SMD 2.Заголовки с шагом 00мм припаяны к плате.

Распространенной разновидностью этой детали является версия с "машинным штифтом". В то время как обычная версия изготавливается из штампованного и гнутого листового металла, соединители машинных штифтов формируются путем придания металлу нужной формы. В результате получается более прочный соединитель с лучшим соединением и более длительным сроком службы, что делает его несколько более дорогим.

Заголовки машинные с внутренней резьбой. Обратите внимание, что они предназначены для разделения на более мелкие секции, в то время как стандартные 0.1-дюймовые штыревые разъемы с гнездовой головкой не подходят. Также важно отметить, что не все разъемы, не относящиеся к штыревому разъему, совместимы с различными штырями машины.

Кабели, предназначенные для подключения к этим контактным разъемам, обычно бывают одного из двух типов: отдельные провода с обжимными разъемами на них или ленточные кабели с разъемами смещения изоляции . Их можно просто зажать на конце ленточного кабеля, что создает соединение с каждым из проводников ленточного кабеля.Как правило, кабели доступны только для женского пола, и ожидается, что с ними будет сопрягаться штекер.

Шестиконтактный обжимной кабель. Каждый провод зачищается индивидуально, к нему обжимается разъем, а затем разъемы вставляются в пластиковую рамку. Разъемы смещения изоляции (IDC) 2x5 на ленточном кабеле. Этот тип кабеля можно быстро собрать, поскольку он не требует зачистки отдельных разъемов. Он также имеет поляризационные выступы на каждом конце, чтобы предотвратить неправильную вставку в соединительный разъем на стороне платы.

В гибких схемах также можно использовать выводы для пайки со стандартным шагом 0,1 дюйма. Эти выводы скреплены скобами через гибкую подложку для обеспечения контакта с полупроводящим материалом.

Паяльный язычок прикреплен скобами к гибкому датчику.

В зависимости от вашего проекта и набора навыков существует несколько способов подключения к паяным вкладышам. Пользователи могут вставлять выводы припоя в макетные платы или паять непосредственно к контактам. Однако тонкие выводы под пайку могут со временем сломаться при чрезмерном изгибе и могут ослабнуть в гнезде платы.Гибкие датчики также могут быть чувствительны к теплу из-за полупроводящего материала. В качестве альтернативы, разъемы Amphenol FCI Clincher были разработаны с более толстыми выводами и разъемами, совместимыми с макетными платами, для более надежного соединения.

Соединители Amphenol FCI Clincher с опрессовкой на гибкие датчики для более надежного соединения.

Временные соединители

Винтовые клеммы

В некоторых случаях может потребоваться подключить к цепи неизолированный провод без клемм.Винтовые клеммы - хорошее решение для этого. Они также подходят для ситуаций, когда соединение должно поддерживать несколько различных подключаемых устройств.

Обратной стороной винтовых клемм является то, что они довольно легко откручиваются, оставляя оголенный провод в вашей цепи. Небольшая капля горячего клея может решить эту проблему, и ее не будет слишком сложно удалить позже.

Винтовые клеммы

обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода.SparkFun имеет четыре типа винтовых клемм - 2,54 мм (стандартная макетная плата 0,1 дюйма), версия с шагом 3,5, 5 и 10 мм.

Нажмите здесь, чтобы увидеть больше винтовых клемм

Большинство винтовых клемм имеют модульную конструкцию, и их можно легко удлинить на один и тот же шаг, просто соединив вместе две или более небольших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подключаемого провода, фиксирующий винт, удерживающий провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как разъемы типа «push-in», «cage-clamp» или «poke-home»). Пружинные клеммы работают аналогично винтовым клеммам. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина сжимает вместе куски металла.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в условиях сильной вибрации (например, в автомобилях) или когда провод расширяется / сжимается из-за циклического изменения температуры.Кроме того, натяжение автоматически регулируется в соответствии с калибром провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовой зажим. Ниже приведены несколько пружинных клеммных разъемов, которые SparkFun имеет в каталоге.

Терминал динамика - 4 пружины

На пенсии COM-11145

Вы можете узнать в них разъемы, которые обычно используются для домашних стереодинамиков.У них получается хорошая пружина тэ…

На пенсии

Некоторые платы (например, gamer: bit, LumiDrive и Qwiic MP3 Trigger, и многие другие) оснащены пружинным зажимом для легкого доступа к контактам ввода / вывода.

Шариковая ручка, прижимающая язычок gamer: bit к коннектору poke-home для подключения куска провода.

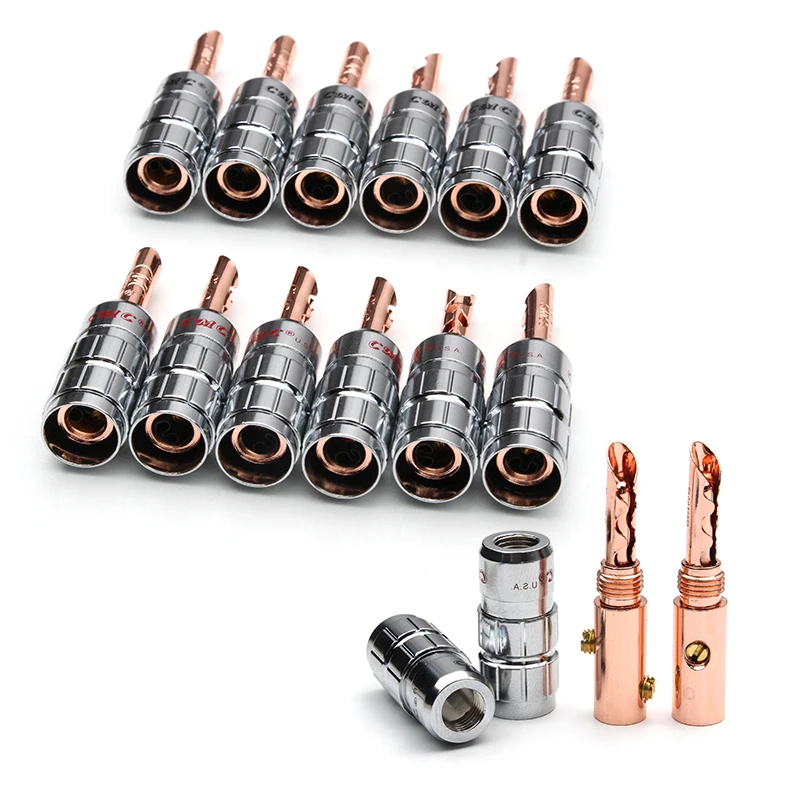

Банановый соединитель

Большинство единиц оборудования для проверки мощности (мультиметры, блоки питания) имеют очень простой разъем, называемый «банановый разъем».Они соединяются с «банановыми вилками», гофрированными пружинными металлическими вилками, предназначенными для подключения к источнику питания. Они часто доступны в штабельной конфигурации и могут быть легко подключены к любому типу проводов. Они способны выдерживать ток в несколько ампер и недороги.

Штабелируемый банановый штекер. Обратите внимание, что есть два разных способа подключить дополнительную банановую вилку. Настольный комплект переменного тока Extech с банановыми домкратами спереди.

Зажим для аллигатора

Названные по понятным причинам зажимы типа «крокодил» подходят для тестовых подключений к стойкам или оголенным проводам.Они имеют тенденцию быть громоздкими, легко замыкаются на ближайшем голом металле и имеют достаточно плохой захват, который может быть легко нарушен. В основном они используются для недорогих соединений во время отладки.

Инструмент «третья рука», в котором используются зажимы из крокодиловой кожи для удержания деталей, а также удерживается провод с зажимом из кожи аллигатора для электрических испытаний. Обратите внимание на пластиковый чехол вокруг зажима «крокодил», чтобы снизить вероятность его короткого замыкания на другие соединения.

Зажим IC (или крючок IC)

Для более тонких измерительных операций на рынке имеется множество зажимов для микросхем.Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних выводов; некоторые из них достаточно хрупкие, чтобы их можно было закрепить даже на ножках компонентов SMD с мелким шагом. Эти небольшие зажимы можно найти на логических анализаторах, а также на измерительных выводах, которые отлично подходят для создания прототипов или устранения неисправностей схем.

Большой зажим для микросхемы на конце провода. Этот зажим все еще достаточно мал, чтобы его можно было подсоединить к одной ножке на микросхеме со сквозным отверстием, не создавая проблем для соседних контактов.

Разъемы прочие

Модульные соединители типа RJ

Зарегистрированный разъем разъемов является стандартным для подключения телекоммуникационного оборудования к местной АТС. Названия, которые обычно ассоциируются с ними (RJ45, RJ12 и т. Д.), Не обязательно верны, поскольку обозначение RJ основано на комбинации количества позиций, количества фактически присутствующих проводников и схемы подключения. Например, хотя концы стандартного кабеля Ethernet обычно обозначаются как «RJ45», на самом деле RJ45 подразумевает не только 8-позиционный 8-проводный модульный разъем, но также подразумевает, что он подключен к Ethernet.

Эти модульные соединители могут быть очень полезны, поскольку они сочетают в себе готовность к эксплуатации, несколько проводников, умеренную гибкость, низкую стоимость и умеренную допустимую нагрузку по току. Хотя изначально эти кабели не предназначались для передачи большого количества энергии, они могут использоваться для передачи данных и нескольких сотен миллиампер от одного устройства к другому. Следует позаботиться о том, чтобы разъемы для подобных приложений не были подключены к обычным портам Ethernet, так как это может привести к повреждению.

Стандартный модульный разъем 8p8c (8-контактный, 8-проводной) «RJ45». Имейте в виду, что если вы собираетесь использовать этот тип разъема для передачи сигналов постоянного тока и питания, вам следует избегать использования разъемов со встроенными трансформаторами сигналов.

Разъемы типа D-sub

Названные в честь формы корпуса, сверхминиатюрные разъемы D являются классическим стандартом в мире компьютеров. Существует четыре наиболее распространенных разновидности этого разъема: DA-15, DB-25, DE-15 и DE-9. Номер контакта указывает количество предоставленных соединений, а буквенное сочетание указывает размер корпуса.Таким образом, ДЕ-15 и ДЕ-9 имеют одинаковый размер корпуса, но разное количество соединений.

Женский разъем DE-9 для монтажа на плату. Пол определяется контактами или гнездами, связанными с каждым сигналом, а не соединителем в целом, что делает этот соединитель гнездовым, несмотря на то, что он эффективно вставляется в оболочку ответного соединителя.

DB-25 и DE-9 - самые полезные для взломщика оборудования; многие настольные компьютеры по-прежнему имеют хотя бы один последовательный порт DE-9 и часто один параллельный порт DB-25.Также широко доступны кабели с разъемами DE-9 и DB-25. Как и в случае модульного разъема, описанного выше, они могут использоваться для обеспечения питания и двухточечной связи между двумя устройствами. Опять же, поскольку обычное использование этих кабелей , а не включает в себя передачу энергии, очень важно, чтобы любое перепрофилирование кабелей выполнялось осторожно, поскольку нестандартное устройство, подключенное к стандартному порту, может легко вызвать повреждение.

Ресурсы и будущее

Теперь у вас должно быть хорошее представление о том, какие разъемы лучше всего подходят для определенных приложений и какие разъемы будут вам полезны в вашем следующем проекте.Пожалуйста, ознакомьтесь с этими другими ссылками, чтобы узнать больше о разъемах.

Если вы хотите изучить больше руководств по SparkFun, ознакомьтесь с другими предложениями:

Последовательная связь

Концепции асинхронной последовательной связи: пакеты, уровни сигналов, скорости передачи, UART и многое другое!

Что такое Ардуино?

Что это вообще за «Ардуино»? В этом руководстве подробно рассказывается о том, что такое Arduino, а также о проектах и ​​виджетах Arduino.

Логические уровни

Узнайте разницу между устройствами 3,3 В и 5 В и логическими уровнями.

Электроэнергия

Обзор электроэнергии, скорости передачи энергии. Мы поговорим об определении мощности, ваттах, уравнениях и номинальной мощности. 1,21 гигаватта удовольствия от обучения!

I2C

Введение в I2C, один из основных используемых сегодня протоколов встроенной связи.

Или ознакомьтесь со следующей записью в блоге:

Список различных типов силовых разъемов

Поскольку источники электроэнергии могут иметь размеры от небольших батарей до больших электрических сетей, электрические силовые разъемы, которые позволяют передавать электричество, различаются по форме. В зависимости от проводимого электрического тока и цели применения может подойти один из нескольких типов разъемов питания.Чтобы лучше понять, какой разъем лучше всего подходит для конкретной цели, полезно изучить, как классифицируются электрические разъемы и возможности каждого варианта.

Типы разъемов кабеля питания

Изображение предоставлено: Nengloveyou / Shutterstock

Как правило, электрические разъемы классифицируются в зависимости от того, какое на них напряжение. Есть три категории электрических разъемов: для легких, средних и тяжелых условий эксплуатации. Заголовок каждой категории указывает, какое напряжение может выдержать разъем.

Легкий электрический разъем питания может выдерживать до 250 В (В) низкого тока. Однако, если контактное сопротивление не остается низким и стабильным, способность устройства передавать ток может быть нарушена. Кроме того, важно свести к минимуму присутствие внешних загрязнений на контактах разъема (таких как грязь, пыль и вода), поскольку компонент склонен к окислению, а загрязняющие вещества могут катализировать процесс. Разъемы питания, используемые в автомобилях, радио и устройствах связи, а также разъемы, предназначенные для основных приборов, классифицируются как разъемы питания малой мощности.

Силовой соединитель для средних нагрузок пропускает электрический ток более высокого уровня до 1000 В. В отличие от соединителей для малых нагрузок, варианты для средних нагрузок могут страдать от электрического износа, если не контролировать материал контакта для предотвращения непроизвольной сварки и эрозии. . Таким образом, правильный выбор материала имеет решающее значение для обеспечения целостности устройства. Средние нагрузки можно найти во множестве бытовых и промышленных применений.

Разъемы для тяжелых условий эксплуатации переносят токи высокого уровня в диапазоне сотен киловольт (кВ).Из-за большой нагрузки, которую они могут выдерживать, соединители для тяжелых условий эксплуатации эффективны в крупномасштабных системах распределения электроэнергии, а также в системах управления питанием и защиты, таких как автоматические выключатели.

Типы электрических разъемов

Помимо трех основных категорий разъемов питания, существует множество различных типов разъемов питания, которые подпадают под каждую категорию. Некоторые из этих вариантов включают:

Разъемы переменного тока

Типы разъемов питания переменного тока

в основном используются для подключения оборудования к настенной розетке для питания устройства.Из типов разъемов переменного тока вилки питания предназначены для устройств стандартного размера, в то время как промышленные разъемы питания переменного тока представляют собой большие электрические соединители для более крупных промышленных приложений.

Соединители постоянного тока

В отличие от разъемов переменного тока, разъемы постоянного тока не стандартизированы. Штекер постоянного тока, вариант разъема постоянного тока, в основном обеспечивает питание небольших электронных устройств. Поскольку существуют разные стандарты вилок постоянного тока, важно случайно не использовать несовместимые варианты.

Разъемы проводов

Назначение соединителя проводов - соединить два или более проводов в общей точке соединения.Проушины, зажимы, установочные винты и шплинты являются примерами этого варианта.

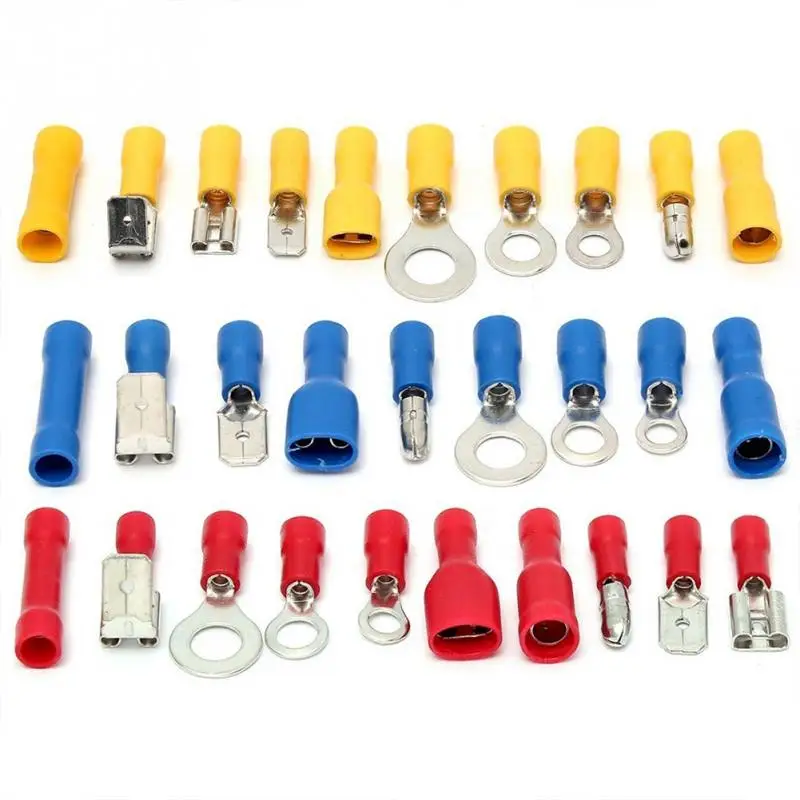

Соединители для лезвий

Разъемы для лезвий имеют однопроводное соединение - разъем для лезвий вставляется в гнездо для лезвий, и когда провод контактного разъема контактирует с проводом приемника, выполняется соединение.

Штекерные разъемы

Штекерные разъемы состоят из вилки и розетки, которые плотно прилегают друг к другу. Вилка, штыревой компонент, состоит из множества штырей и штырей, которые при вставке в гнездо надежно фиксируются на соответствующих контактах.

Соединители с прокалыванием изоляции

Соединители с прокалыванием изоляции полезны, потому что для них не требуются открытые провода. Вместо этого в разъем вставляется полностью покрытый провод, а небольшое устройство внутри отверстия удаляет покрытие провода, когда провод вставляется на место. Затем непокрытый конец провода входит в контакт с рецептором, и электричество может передаваться.

Источники

  • https://www.connectronicscorp.com/what-types-of-high-voltage-connectors-are-there

Прочие электротехнические изделия

Прочие «виды» статей

Больше от Automation & Electronics

Типы разъемов

и их применение | Часть I

В этой главе вы узнаете о

  • Разъемы структурированной проводки
  • Разъемы специализированные
  • Подготовка кабеля и установка разъема

Разъемы являются важной частью интеграции домашних технологий и домашней автоматизации.Правильная установка правильного разъема на правильный кабель очень важна для успеха домашней системы. Разъемы (и их розетки) создают интерфейсы, которые позволяют электрическим сигналам проходить по кабелям между устройствами. Без них не было бы данных, звука, изображений или управления в сети.

В среде структурированной проводки используется не так много разных типов кабелей и проводов. Как правило, большая часть кабелей используется в виде витой пары (TP) и коаксиальных кабелей, при необходимости используются несколько четырехжильных проводов и проводов для динамиков.В результате количество и типы используемых разъемов также довольно ограничены. Однако в разных приложениях у вас есть выбор разъемов в зависимости от типа подключения или интерфейса, который может потребоваться конкретной системе.

В этой главе рассматриваются разъемы, обычно используемые с кабелем и проводом в структурированной системе электропроводки, а также процессы, используемые для их установки.

Терминология разъема

Существует определенный набор терминов, используемых для определения, описания и наименования соединителей.Некоторые из этих терминов представляют собой название органа по стандартизации, который дал определение определенному соединителю; другие являются сокращениями или сокращениями технических терминов; а третьи - имена, описывающие форму, использование или применение соединителя, или названия, которые только что прижились.

Вот список терминов, общих практически для всех разъемов, которые описывают части и компоненты разъемов в целом:

  • Щит Фанерная панель, установленная на стене телекоммуникационной или распределительной сети, где установлено устройство кросс-коммутации.
  • Разъем Устройство, позволяющее передавать электрические сигналы от одного провода или кабеля к другому.
  • Разъем DB-n Этот тип разъема, также называемый D-образным разъемом, обеспечивает параллельную передачу сигналов. Корпус имеет D-образную форму и содержит вилку или розетку. «N» в DB-n представляет количество штырей или контактов (вилка или розетка) в разъеме. Например, разъем DB-9 имеет 9 контактов или контактов, а разъем DB-25 - 25 контактов или контактов.На рис. 2-1 показан пример разъема шины данных (DB).


    Рисунок 2-1: Примеры штекерных (справа) и гнездовых (слева) разъемов DB-9

  • Гнездо Тип штекера разъема, в корпусе которого имеются гнезда для контактов. См. Рисунок 2-2.


    Рисунок 2-2: Примеры штекеров с штыревыми контактами (справа) и розетками (слева)

  • Штыревой Тип штекера соединителя, у которого один или несколько контактов выходят из корпуса.См. Рисунок 2-2.
  • Массовая заделка Несмотря на ужасное звучание, это означает, что весь провод в кабеле заделывается в разъем за одну операцию.
  • Литой кабель Кабельная сборка, имеющая литые разъемы на одном или обоих концах. На рисунках 2-2 и 2-3 показаны литые кабели.


    Рисунок 2-3: Пример литого кабеля

Фотография любезно предоставлена ​​американской корпорацией Canare.

Исходное изображение любезно предоставлено Canare Corporation of America.

ПЕРЕКРЕСТНАЯ ССЫЛКА

Глоссарий, содержащийся в Приложении B к этой книге, содержит дополнительные термины, касающиеся разъемов, кабелей и проводов, а также их значения.

Разъемы питания

При установке некоторых систем в домашнем технологическом проекте может потребоваться подключение к системе питания переменного тока.В рамках этого упражнения вам может потребоваться использовать один или несколько разъемов питания.

Основные типы разъемов питания:

Фото любезно предоставлено Telect, Inc.

Фотография любезно предоставлена ​​Molex, Inc.

Электрические вилки

Как я уже говорил в предыдущем разделе, электрические вилки различаются от страны к стране, в зависимости от используемой электрической системы. На рис. 2-8 показаны некоторые из различных типов вилок, используемых во всем мире.В США и Канаде используются вилки типа A и B. В Таблице 2-1 перечислены характеристики питания и электрические вилки, используемые в некоторых других странах.


Рисунок 2-8: Выборка различных электрических вилок, используемых во всем мире

Таблица 2-1: Электрические характеристики и электрические вилки, используемые во всем мире

Страна

Напряжение

Частота

Тип штекера

Австралия

230 В

50 Гц

Я

Китай

220 В

50 Гц

А и я

Колумбия

110 В

60 Гц

А и В

Чешская Республика

230 В

50 Гц

E

Дания

220 В

50 Гц

C и K

Египет

220 В

50 Гц

С

Франция

230 В

50 Гц

E

Германия

230 В

50 Гц

С

Индия

240 В

50 Гц

C и D

Ирландия

230 В

50 Гц

E

Япония

100 В

50/60 Гц

А и В

Мексика

127V

60 Гц

А

Российская Федерация

220 В

50 Гц

С

Швеция

220 В

50 Гц

С

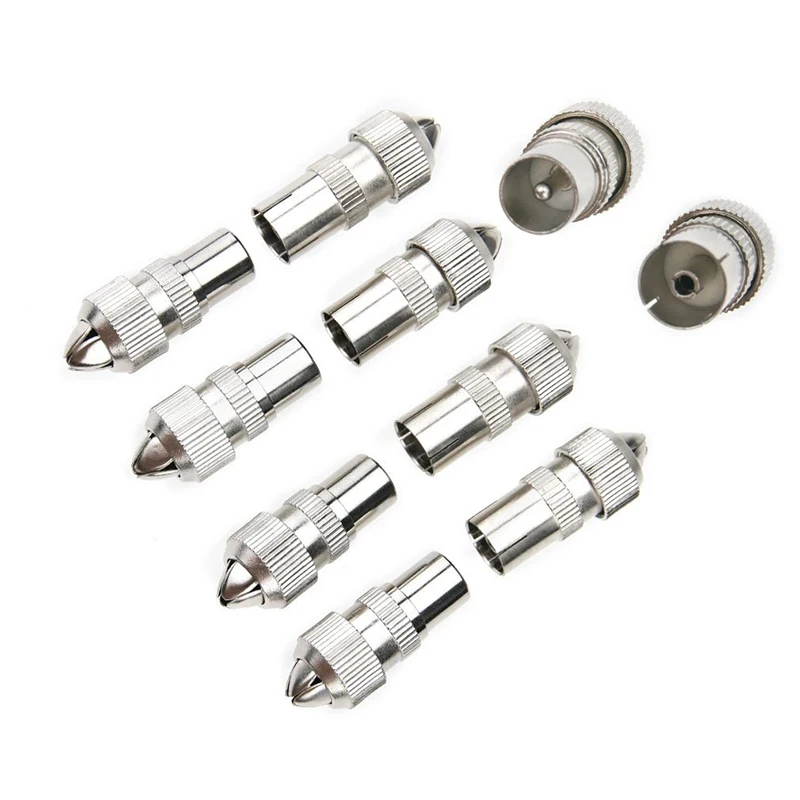

Соединители коаксиального кабеля

Доступен широкий спектр коаксиальных кабелей, но в системе структурированной проводки используются основные типы коаксиальных кабелей RG6 и RG59 («RG» означает «Radio Guide»).

Разъемы типа

F

Разъем F-типа является наиболее часто используемым разъемом для домашних систем, в которых применяется коаксиальный кабель. Разъемы F-типа доступны как навинчивающиеся, так и на обжимные.

Поворотные соединители типа F

Чтобы заделать коаксиальный кабель обжимным разъемом F-типа (см. Рисунок 2-9), выполните следующие действия:

  1. Используйте нож, чтобы обрезать внешний пластиковый слой на расстоянии примерно 1 дюйма (25 миллиметров) от конца кабеля.Следите за тем, чтобы не порезать сетку или медную оплетку под внешней оболочкой кабеля. Снимите срезанное внешнее покрытие и отделите провода экранирующей оплетки, чтобы их можно было скрутить вместе, образуя «косичку».
  2. После снятия экранирующей оплетки должен быть открыт слой металлической фольги. Отрежьте открытую часть экрана из фольги.
  3. Используйте нож, чтобы отрезать белый диэлектрический материал, оставив около 1/8 дюйма (3 мм) диэлектрического материала, выходящего на центральную жилу, чтобы служить изолятором, предотвращающим контакт металлической оплетки «косичкой» с центральный проводник.Будьте осторожны, чтобы не прорезать центральный провод.
  4. Протяните экранирующую «косичку» назад над неразрезанной частью внешней оболочки кабеля и закрутите или навинтите штекер F-типа на конец кабеля до упора. Гильза соединителя также должна закрывать часть «косички», прижимая ее к внешней стороне кабеля. Отрежьте любую открытую часть «косички».
  5. Используйте кусачки, чтобы отрезать конец оголенного центрального проводника под углом 45 градусов, оставив около 1/8 дюйма (3 мм), выходящего за конец корпуса домкрата F-типа.Будьте осторожны при обращении с кабелем с заделкой и разъемом, конец центрального провода должен быть очень острым.
    Примечание

    Если разъем F-типа будет использоваться вне дома, например, для антенны или спутниковой тарелки, он должен быть герметизирован, чтобы вода не попала внутрь кабеля или корпуса разъема. Рекомендуемый способ герметизации кабеля от просачивания воды - обернуть соединительную муфту и часть кабеля гидроизоляционной или самоамальгамирующей лентой.


    Рисунок 2-9: Накручиваемый разъем F-типа для коаксиального кабеля

Обжимные соединители типа F

Некоторые техники считают, что обжимной разъем F-типа (см. Рисунок 2-10) обеспечивает более плотное и безопасное соединение. Чтобы заделать коаксиальный кабель обжимным разъемом F-типа, выполните следующие действия:

  1. Используйте нож, чтобы срезать примерно 3/8 дюйма (9.5 мм) наружной оболочки кабеля, обнажая металлическую оплетку. Будьте осторожны, чтобы не порезать плетеный экран.
  2. Сложите экранирующую оплетку поверх внешней оболочки кабеля.
  3. Отрежьте экран из металлической фольги и обрежьте белый диэлектрический материал так, чтобы обнажилась только 1/4 дюйма (6,3 мм) диэлектрического материала (и открылась 1/8 дюйма центрального проводящего провода). Будьте осторожны, чтобы не надрезать, не порезать и не повредить центральный проводник при резке диэлектрического материала.Удалите пыль или пушок с диэлектрического материала, которые могут быть на центральном проводе.
  4. Наденьте обжимное кольцо на загнутый назад металлический экран с оплеткой и на внешнюю оболочку кабеля.
  5. Проверьте оголенный край фольги, экранирующей фольги, которая была обрезана ранее, и убедитесь, что она плотно прилегает к диэлектрическому материалу под краем внешней оболочки. Если выступают какие-либо заусенцы или флажки, их необходимо сгладить, повернув их вплотную к диэлектрическому материалу.
  6. Вставьте соединительную муфту (оправку) обратно под неразрезанный участок кабеля, чтобы оправка оказалась между экраном из оплетки и экраном из фольги внутри неразрезанного кабеля.
  7. Сдвиньте обжимное кольцо к оголенному концу кабеля, чтобы оно легло на оправку внутри кабеля.
  8. Используйте коаксиальный обжимной инструмент, чтобы закрепить разъем на кабеле.


    Рисунок 2-10: Обжимной разъем F-типа для коаксиального кабеля

Устройства для зачистки и обжима коаксиального кабеля

При работе с коаксиальным кабелем или любым кабелем или проводом в этом отношении лучше всего использовать инструменты, специально предназначенные для использования с этим типом кабеля.Доступно несколько специализированных инструментов для зачистки и заделки коаксиального кабеля. Однако не каждый инструмент предназначен для работы с коаксиальным кабелем любого типа, поэтому вы должны быть уверены, что ваши инструменты специально разработаны для RG58, RG59 или RG6, в зависимости от того, какой коаксиальный кабель вы устанавливаете.

Зачистки Зачистки коаксиального кабеля предназначены для разрезания внешней оболочки и диэлектрических слоев кабеля, оставляя необходимое количество проводников для установки любого из различных соединителей коаксиального кабеля.На рисунках 2-11 и 2-12 показаны два наиболее распространенных типа устройств для зачистки коаксиального кабеля. Помните, что приспособления для зачистки кабеля предназначены для определенного типа кабеля, поэтому убедитесь, что инструмент соответствует кабелю и задаче.


Рисунок 2-11: Ручной инструмент для зачистки коаксиального кабеля

Фотография любезно предоставлена ​​Paladin Tools, Inc.


Рисунок 2-12: Плоскогубцы для зачистки коаксиального кабеля

Фотография любезно предоставлена ​​Harris Corp.

Обжимные устройства для коаксиального кабеля Обжимные устройства используются для зажима металлического разъема на кабеле.Обжимные разъемы коаксиального кабеля требуют использования обжимного инструмента, а не просто обжима. Обжимные устройства обычно предназначены для работы с определенным типом кабеля и, во многих случаях, с особым типом разъема. Обычно, когда вы работаете с коаксиальным кабелем в домашней системе, вы используете обжимной пресс для специального обжима разъема F-типа коаксиального кабеля, подобный показанному на рис. 2-13.


Рисунок 2-13: Инструмент для обжима коаксиального кабеля F-типа

Фотография любезно предоставлена ​​Graber Bender.

Комплекты заделки коаксиального кабеля Некоторые поставщики кабелей и разъемов подготовили комплекты разъемов для использования с коаксиальным кабелем. Типичный комплект включает все детали и инструменты, обычно необходимые для заделки коаксиального кабеля в домашней системе, в том числе ряд профессиональных штекеров F-типа, инструмент для зачистки коаксиального кабеля, инструмент для обжима разъемов F-типа и небольшой звуковой сигнал. испытательное устройство. В большинстве случаев инструменты предназначены для кабеля RG59 или RG6.

Разъем BNC

Другой тип коаксиального разъема, который может использоваться в жилой системе на кабелях RG58 и RG6 в сетях передачи данных и некоторых аудио / визуальных приложениях, - это разъем Bayonet Neill Concellman (BNC).Штыревой участок (вилка) разъема BNC имеет байонетный корпус с двумя маленькими штырями, которые входят в спиральные прорези, расположенные на охватывающей части (розетке) разъема. Вилка вставляется в розетку и закручивается до фиксированного положения.

Используются два типа разъемов BNC: разъем BNC-T и цилиндрический разъем BNC. Разъем BNC-T обычно используется в сетях передачи данных Ethernet для подключения сетевого адаптера компьютера к коаксиальному кабелю. Тем не менее, цилиндрический разъем BNC также может использоваться с некоторыми сетевыми адаптерами.При использовании с системами видео и общинного антенного телевидения (CATV, более известное как кабельное телевидение) наиболее распространенным является соединитель цилиндрического типа. На рис. 2-14 показан разъем BNC-T, а на рис. 2-15 - разъем BNC цилиндрического типа.


Рисунок 2-14: Разъем типа BNC-T


Рисунок 2-15: Бочкообразный разъем BNC

Кабельные соединители TP

В зависимости от области применения в кабелях TP категории (Cat) 3, 5, 5e и выше используется один из следующих модульных разъемов (которые также называются разъемами Keystone из-за формы их штекеров и разъемов):

  • Зарегистрированный разъем (RJ) -11 Это стандартный двух- или четырехпроводный телефонный разъем, используемый для подключения телефонных трубок к телефонным розеткам.На Рис. 2-16 показан штекер RJ-11.


    Рисунок 2-16: Штекер RJ-11

  • RJ-31x Это тип подключения, используемый для подключения системы безопасности к домашней телефонной системе. На Рис. 2-17 показан модульный разъем RJ-31x.


    Рисунок 2-17: Модульное гнездо RJ-31x

  • RJ-45 Это стандартный разъем TP, используемый для передачи данных по сети. На Рисунок 2-18 показан разъем RJ-45.


    Рисунок 2-18: Штекер RJ-45

Зарегистрированные домкраты

«RJ» в каждом из перечисленных выше разъемов означает зарегистрированный разъем, что означает, что разъем и вилка соответствуют стандартам, указанным в Кодексе заказа универсального обслуживания (USOC), опубликованном U.S. Федеральная комиссия по связи (FCC), которая определяет стандартные разъемы и вилки для телефонной связи и передачи данных. В таблице 2-2 перечислены наиболее распространенные разъемы USOC. Хотя стандарт относится в основном к разъемам, он также включает вилки, которые подходят к ним.

Таблица 2-2: Стандартные домкраты, зарегистрированные в USOC

Зарегистрированный Джек

Контакты

Используемые проводники

Использование

RJ-11

6

2

Однолинейный телефон

RJ-12

6

4

Однолинейный телефон на ключевой системе

RJ-13

6

6

Однолинейный телефон на ключевой системе

RJ-14

6

4

Двухлинейный телефон

RJ-15

3

3

Однолинейные водонепроницаемые телефонные соединения

RJ-17

6

2

Медицинское оборудование

RJ-21X

50

50

Разъем типа «амфенол» для 25-парных перфорированных блоков типа 66

RJ-22

4

4

Разъем телефонной трубки

RJ-25

6

6

Трехлинейный телефон

RJ-31X

8

4 или 6

Система безопасности к телефонному интерфейсу

RJ-45

8

4 или 8

Разъем для передачи данных

RJ-48

8

4 или 8

Сетевые подключения T-1

RJ-61X

8

8

Восьмипроводная версия RJ-45

Примечание

В таблице 2-2 вы обычно увидите зарегистрированные обозначения разъемов с суффиксом C, W или X, который относится к типу подключения и оборудованию, в котором они чаще всего используются.C относится к настольным гарнитурам; W относится к настенным гарнитурам; а X относится к домкратам специального назначения.

Подключение разъемов и вилок RJ 11

Чтобы подключить разъем RJ-11 или штекер к проводке TP, первое, что вы должны знать, - это сколько линий будет поддерживать разъем. Если гнездо и вилка используются для подключения одной телефонной линии, то для подключения необходимы только два провода; тем не менее, всегда лучше подключить четыре или более проводов, чтобы обеспечить расширение телефонной системы в будущем.Как указано в Таблице 2-2, для двухпроводных соединений используются четыре проводника (технически это конфигурация RJ-14), а для трехпроводных соединений используется шесть проводов (RJ-25).

Причина, по которой каждая линия требует двух проводов, заключается в том, что для телефонной связи требуются два контакта. Эти две линии, которые называются «Наконечник» и «Кольцо», являются современными эквивалентами вилок, используемых операторами распределительных щитов много лет назад. Когда оператор вставлял вилку в розетку, чтобы замкнуть цепь между входящим вызовом и телефоном в своем офисе или здании, конец вилки замыкал одну петлю, а металлическое кольцо вокруг стержня вилки замыкало другую, соединяя входящий канал к конкретной линии и трубке.

Для заделки провода TP в конфигурации RJ-11 одна пара проводов (обычно синий и бело-синий) подключается к контактам (контактам) 3 и 4 (два центральных контакта) гнезда и вилки, как показано на рисунке 2-19.


Рисунок 2-19: Схема подключения, используемая с разъемом RJ-11

В большинстве разъемов и вилок RJ-11 используется пробивной или изоляционный соединитель (IDC) типа 66, в который вставляется каждый провод с помощью пробивного инструмента, оснащенного лезвием типа 66.На фотографии разъема RJ-45 на рис. 2-20 показаны контакты IDC на задней стороне разъема. Инструмент для перфорации, см. Рисунок 2-21, вставляет отдельный провод в паз IDC и срезает излишки изоляции и провода. Контакт осуществляется посредством IDC, пробивающего изоляцию провода.


Рисунок 2-20: Разъем RJ-45 с контактами IDC

Фото любезно предоставлено SignaMax Connectivity Systems.


Рисунок 2-21: Инструмент для перфорации используется для вставки проводов в IDC на разъемах для перфорации.

Фотография любезно предоставлена ​​Harris Corp.

Примечание

Перфорация типа 66 используется для телефонных и других голосовых соединений. Если для подключения к сети передачи данных используется разъем IDC-типа, они используют более новую версию 110-го типа.

Гнезда и вилки RJ-11 также могут быть прикреплены к проводке TP с помощью обжима с соответствующими приспособлениями. После того, как соответствующие провода вставлены в прорези, соответствующие правильным контактам на разъеме или вилке, обжимной пресс используется для зажимания материала на разъеме, чтобы удерживать провод на месте.На Рисунок 2-22 показан обжимной инструмент TP.


Рисунок 2-22. Обжимной пресс можно использовать для прикрепления разъемов и вилок RJ к кабелю.

Фотография любезно предоставлена ​​Tecra Tools, Inc.

Подключение разъемов и вилок RJ 31X

Разъем RJ-31X можно подключить к одной из внешних телефонных линий дома и, при желании, к внутренним телефонным линиям дома. Он захватывает исходящую телефонную линию, предупреждая станцию ​​мониторинга при возникновении события безопасности. Если вы хотите, чтобы система безопасности занимала более одной линии, чтобы предотвратить прерывание, то к каждой внутренней телефонной линии можно подключить отдельные разъемы RJ-31X.

Если RJ-31X подключается только к внешним линиям, то необходимо подключить только два его проводника. Однако, если одна внутренняя линия должна быть доступна для захвата линии системой безопасности, к этой линии подключаются два дополнительных проводника. Если к системе безопасности необходимо подключить более одной внутренней линии, потребуется несколько разъемов RJ-31X.

Домкраты

RJ-31X имеют небольшой пробивной блок типа 66 внутри корпуса домкрата. Блоки Punchdown позволяют легко соединять внутренние линии с внешними линиями.Предполагая, что гнездо RJ-31X имеет восемь внутренних IDC и восемь внешних IDC в ​​модульном блоке, в Таблице 2-3 приведена конфигурация разъема для подключения разъема к телефонным линиям, а на Рисунке 2-23 показано это соединение.

Таблица 2-3: Подключение проводов RJ-31X

Провод

Источник

Внутренняя телефонная линия № 1

Внутренняя телефонная линия № 1

Внешняя телефонная линия № 2

Внешняя телефонная линия № 2

Белый (TP)

Джек

Подсказка

Синий (TP)

Джек

Кольцо

Бело-синий (TP)

Внутренняя проводка

Подсказка

Синий (TP)

Внутренняя проводка

Кольцо

Красный (Quad)

Центральный офис телефонной компании (CO)

Подсказка

Зеленый (Quad)

CO

Кольцо

Красный (Quad)

Джек

Подсказка

Зеленый (Quad)

Джек

Кольцо


Рисунок 2-23: Схема подключения одной телефонной линии к разъему RJ-31X

Электромонтажные розетки и вилки RJ 45

Гнезда и штекеры RJ-45 являются стандартами для оконечной нагрузки TP-кабеля, используемого в сетях передачи данных.Однако эти разъемы более известны по сетевым стандартам (568a и 568b), которые используются для настройки разъемов и штекерных соединений. В то время как RJ-45 описывает гнездо и штекер USOC, используемые для соединений в сети передачи данных, для описания фактического подключения гнезда и штекера используются другие стандарты.

TP Цвет провода

В стандартном четырехпарном кабеле неэкранированной витой пары (UTP) (Cat 5, Cat 5e, Cat 6 и Cat 7) каждая пара проводов имеет один основной цвет.Как показано на рисунках 2-24 и 2-25, основными цветами являются оранжевый, синий, зеленый и коричневый. Один из проводов в каждой паре имеет однотонную оболочку, а другой - оболочку с цветной полосой, чередующейся с белой полосой.


Рисунок 2-24: Ассоциация электронной промышленности / Ассоциация отрасли телекоммуникаций (EIA / TIA) 568A Конфигурация проводки RJ-45


Рисунок 2-25: Конфигурация разводки RJ-45 EIA / TIA 568B

Цветовая кодировка проводов обеспечивает единообразие сквозной заделки кабеля с помощью разъемов.Если бы все провода были одного цвета, было бы легко перекрестить их.

Установка штекера RJ-45 на кабель UTP зависит от ориентации и цвета. Ориентация вилки для приема проводов кабеля заключается в повороте вилки так, чтобы фиксирующий язычок или то, что в телефонной компании называют «крючком», находился внизу, а открытый конец разъема был направлен к вам.

Когда штекер находится в этом положении, контакт 1 расположен с левой стороны, а контакт 8 - с правой стороны. Важно знать, где находится контакт 1, чтобы правильные провода вставлялись в правильные контакты.

Большинство качественных разъемов имеют цветовую маркировку на контактах IDC или, если разъем обжимного типа, на планке, расположенной над штыревыми контактами. На перфорированном блоке контакт 1 обозначен цифрой 1, а на гнезде обжимного типа контакт 1 находится на крайней левой стороне, а контакт 8 - на крайней правой стороне (если смотреть на гнездо спереди).

Стандарты проводки TP

Два стандарта проводки, используемые для определения того, как кабель TP подключается к гнезду или вилке RJ-45, - это Ассоциация электронной промышленности / Ассоциация телекоммуникационной отрасли (EIA / TIA) 568A и 568B.

Основное различие между этими двумя стандартами кабелей заключается в последовательности и размещении пар зеленого и оранжевого проводов на вилке или розетке. На самом деле, для компьютерной сети нет никакой разницы в производительности между двумя стандартами, потому что цвет оболочки провода не влияет на передаваемый сигнал. Однако, если кабель предназначен для передачи как данных, так и голосового (телефонного) трафика, стандарт 568A (рисунок 2-26) обратно совместим со старыми телефонными стандартами USOC, а EIA / TIA 568B (рисунок 2-27) - нет. поддержка голосовых сигналов.


Рисунок 2-26: Стандарт заделки кабеля EIA / TIA 568A для кабеля TP также поддерживает голосовые сигналы.


Рисунок 2-27: Стандарт кабельной заделки EIA / TIA 568B для кабеля TP

Примечание

Хотя 568B был наиболее часто используемым из двух стандартов 568, особенно в коммерческих установках в Соединенных Штатах, большинство технических и торговых организаций в целом согласны с тем, что все будущие установки должны использовать конфигурацию 568A, чтобы избежать проблем с интегрированными системами передачи голоса и данных в будущее.

TP EIA / TIA 568 Распиновка

При установке разъема RJ-45 или штекера на конце кабеля UTP очень важно, чтобы правильный контакт соответствовал правильному цвету провода. Однако, помимо различий между 568A и 568B, существуют различия между схемами распиновки (какой вывод подключен к какому проводу), необходимыми для поддержки различных типов соединений между разными типами оборудования. Схема, которую вы используете, зависит от требований оборудования, к которому будет прикреплен кабель.В Таблице 2-4 перечислены типы схем разводки, используемые в обычных сетевых ситуациях.

Таблица 2-4: Схема расположения выводов для определенных типов сетевых подключений

Тип подключения

Образец

Компьютер-концентратор / концентратор-компьютер

Прямоточный

Компьютер-компьютер

Кросс-соединение (кроссовер)

Шлюз между компьютером и Интернетом

Кросс-соединение (кроссовер)

Распиновка прямого подключения Прямая распиновка разъема RJ-45 соответствует проводам одного цвета на вилке и розетке.Другими словами, оранжевый, синий, зеленый и коричневый провода на вилке совпадают и подключаются к оранжевым, синим, зеленым и коричневым проводам на розетке. В таблицах 2-5 и 2-6 перечислены выводы для прямых соединений EIA / TIA 568A и EIA / TIA 568B соответственно. На рисунках 2-26 и 2-27 показаны иллюстрации этих двух конфигураций.

Таблица 2-5: Распиновка для прямого подключения EIA / TIA 568A

Штифт

Цвет провода

1

Бело-зеленый

2

Зеленый

3

Бело-оранжевый

4

Синий

5

Бело-синий

6

Оранжевый

7

Бело-коричневый

8

Коричневый

Таблица 2-6: Распиновка для прямого соединения EIA / TIA 568B

Штифт

Цвет провода

1

Бело-оранжевый

2

Оранжевый

3

Бело-зеленый

4

Синий

5

Бело-синий

6

Зеленый

7

Бело-коричневый

8

Коричневый

Распиновка перекрестного соединения / кроссовера Конфигурация перекрестного разъема используется, когда кабель проложен между компьютером (фактически, сетевым адаптером компьютера) и сетевым концентратором.Схемы кроссовера 568A и 568B меняют местами две пары проводов для соединения передающих контактов на одном конце кабеля с приемными выводами на другом конце. В таблицах 2-7 и 2-8 перечислены выводы разъемов и штекеров на каждом конце перекрестного или перекрестного соединения для EIA / TIA 568A и 568B соответственно, а на рисунках 2-28 и 2-29 показаны эти схемы подключения. .

Таблица 2-7: Распиновка кроссовера EIA / TIA 568A

Разъем

Пин

Цвет провода

Контакт B

1

Бело-зеленый

3

2

Зеленый

6

3

Бело-оранжевый

1

4

Синий

7

5

Бело-синий

8

6

Оранжевый

2

7

Бело-коричневый

4

8

Коричневый

5

Таблица 2-8: Распиновка кроссовера EIA / TIA 568B

Разъем

Пин

Цвет провода

Контакт B

1

Бело-оранжевый

3

2

Оранжевый

6

3

Бело-зеленый

1

4

Синий

7

5

Бело-синий

8

6

Зеленый

2

7

Бело-коричневый

4

8

Коричневый

5


Рисунок 2-28: Распиновка перекрестного соединения EIA / TIA 568A


Рисунок 2-29: Распиновка перекрестного соединения EIA / TIA 568B

Подключение разъема RJ 45

Чтобы подключить штекер RJ-45 к кабелю UTP, выполните следующие действия:

  1. Уберите примерно 1.25 дюймов внешней оболочки кабеля UTP. Используйте инструмент для зачистки кабеля CatX (X обозначает кабели категории 3 и выше), если он имеется. Оболочку кабеля нельзя снимать более чем на 1,25 дюйма от соединительного конца кабеля, лучше всего 1 дюйм.
  2. Раскрутите оголенные пары проводов, но избегайте раскручивания проводов на конце оболочки. Провод UTP не следует раскручивать более чем на 0,5 дюйма, лучше всего 0,375 дюйма.
  3. Расположите провода в ровный ряд в порядке, соответствующем схеме расположения выводов кабеля (см. Предыдущие разделы).Например, для прямого разъема расположите провода слева направо: бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый и коричневый.
  4. Используйте кусачки, чтобы обрезать провода до 0,5 дюйма. Отдельные провода зачищать не нужно.
  5. Вставьте провода в разъем RJ-45, следя за тем, чтобы провода оставались в нужном месте.
  6. Используйте инструмент для обжима RJ-45 (см. Рисунок 2-30), чтобы прижать смещающие контакты золотой изоляции к проводам.Обжимной пресс также прижимает шарнирный язычок, который прижимается к изоляции провода, удерживая его в вилке и создавая разгрузку от натяжения. Некоторые обжимные инструменты при использовании со специальными разъемами также разрезают провода, выходящие за пределы другой стороны разъема.


    Рисунок 2-30: Обжимной инструмент, используемый для установки штекеров RJ-45 на кабель UTP

    Примечание

    На самом деле, вы можете купить кабели UTP с подключенными разъемами RJ-45.Это может быть очень дорого для более длинных кабелей. Однако это хороший вариант для патч-кордов и кабелей.

Отбойники и разъемы IDC

Во многих сетевых ситуациях централизация сетевых ресурсов обеспечивает лучший контроль, обслуживание и безопасность. Не все домашние сети достаточно велики, чтобы требовать централизации, но в более крупном доме с несколькими сетевыми подсистемами размещение серверов, контроллеров и исходных устройств в одном месте, как правило, является хорошей идеей.

Использование центрального коммутационного шкафа или панели упрощает обслуживание сети, устранение неисправностей и расширение. Центральная коммутационная панель завершает все сетевые кабели и обеспечивает интерфейс для всех управляющих устройств и всей сети домашней автоматизации по мере необходимости.

Для части домашней сети с кабелем TP в качестве устройства кластеризации можно использовать коммутационную панель. Патч-панель выглядит и во многом функционирует, как старые телефонные коммутаторы, управляемые оператором (см. Рисунок 2-31).Домашние кабели подводятся к задней части коммутационной панели с помощью контактов IDC. Затем используется патч-корд для подключения каждого прогона к следующему восходящему устройству, если это необходимо. Например, патч-панель может соединять подключенный к сети компьютер с сетевым коммутатором, который поддерживает услуги передачи голоса и данных.


Рисунок 2-31: Патч-панель с разъемами RJ-45

Фото любезно предоставлено SignaMax Connectivity Systems.

Двумя наиболее распространенными типами контактов IDC являются блок 66 и блок 110.Блок 66 используется в основном в телефонных и голосовых соединениях. 110 используется для сетей передачи данных. Провода кабеля TP вдавливаются в контакты IDC с помощью инструмента для перфорации, показанного ранее на Рисунке 2-21.

Волоконно-оптические соединители

Оптоволоконный кабель

входит в состав нескольких типов структурированных жгутов проводов и часто устанавливается в домах по двум причинам: из-за его скорости и пропускной способности и для обеспечения будущего дома. В настоящее время существует несколько домашних системных устройств, которые подключаются к оптоволоконному кабелю.

Оптоволоконный кабель заканчивается с использованием одного из трех основных типов разъемов:

  • Интерфейсные разъемы Разъемы для подключения оптоволоконного кабеля к сетевому устройству
  • Встроенные соединители Соединители, соединяющие два стеклянных или пластиковых волокна от отдельных кабельных трасс для образования временного соединения
  • Соединители Соединители, которые создают постоянное соединение между двумя участками оптоволоконного кабеля

В каждом из этих соединений в оконечной нагрузке должен использоваться утвержденный соединитель, который правильно установлен, чтобы минимизировать потери света и защитить кабель от грязи или повреждения.На рынке доступно более 75 различных интерфейсов и встроенных разъемов, которые можно установить несколькими различными способами, но, к счастью, лишь некоторые из них обычно используются в большинстве жилых помещений. К счастью, есть только два способа сращивания кабеля.

Как я уже говорил в главе 1, оптоволоконный кабель бывает одномодовым, многомодовым или пластиковым оптоволокном (POF). Для каждого типа оптоволоконного кабеля используются разные разъемы и методы сращивания. При подключении или сращивании оптоволоконного кабеля вы должны сначала знать, с каким типом кабеля вы работаете.

Основы оптоволоконного соединителя

Двумя основными типами оптоволоконных соединителей являются соединители встык и соединители с расширенным пучком.

Соединители с стыковым соединением выравнивают два подготовленных конца волокна в непосредственной близости или в контакте друг с другом. Соединители бывают двух типов: конические и биконические.

  • Соединители с наконечниками В волоконно-оптических соединителях этого типа с стыковым соединением используются две цилиндрические керамические вилки (называемые наконечниками) и центрирующая втулка.Обнаженная и подготовленная прядь волокна вставляется в прецизионные отверстия через центр каждого наконечника, что обеспечивает ее правильное выравнивание. Качество этого типа соединения зависит от того, насколько точно совмещены центральные отверстия каждого наконечника. Клей на основе эпоксидной смолы используется для постоянного удерживания пряди волокна в наконечнике. Концы волоконных жил необходимо отполировать так, чтобы они находились заподлицо с концом наконечника, чтобы предотвратить потери света в соединении. Манжеты вставляются в выравнивающую втулку, которая, выравнивая манжеты, выравнивает жилы волокна.Этот метод используется для разъемов с прямым наконечником (ST).
  • Биконические соединители В соединителях этого типа с стыковым соединением используются две конусообразные заглушки, которые вставляются в двойную конусообразную регулировочную втулку. Пружины в каждой вилке обеспечивают натяжение, которое соединяет две нити волокна. Эпоксидная смола используется для фиксации заглушек в центрирующей втулке. Затем используется внешняя оболочка с резьбой для фиксации совмещения волокон.

В соединителях расширенного луча используются линзы для расширения и перефокусировки света от одного волокна к другому.Как и стыковые соединители, соединители с удлиненной балкой состоят из двух заглушек и устройства выравнивания муфты.

Волоконно-оптические соединители

При выборе оптоволоконного соединителя для структурированной проводки в жилых помещениях необходимо учитывать четыре критерия:

  • Наличие Является ли разъем стандартным и будет ли он доступен для дальнейшего расширения или ремонта?
  • Совместимость Совместим ли разъем с мостовым соединением и оборудованием источника?
  • Инструменты Требуются ли специальные инструменты для установки или проверки разъема?
  • Надежность Является ли разъем надежным и подвержен ли он определенным условиям окружающей среды?
    Примечание

    Из разъемов, перечисленных в этом разделе, разъем ST считается наиболее надежным, доступным и совместимым из оптоволоконных разъемов.

Наиболее распространенными оптоволоконными разъемами, которые следует использовать в жилых помещениях, являются

Фотография любезно предоставлена ​​Fiber Connections, Inc.

Фотография любезно предоставлена ​​FiberSource Inc.

Фотография любезно предоставлена ​​FiberSource Inc.

Фотография любезно предоставлена ​​FiberSource Inc.

Фотография любезно предоставлена ​​Fiber Connections, Inc.

Примечание

Я попытался объяснить значение аббревиатур и сокращений, используемых для различных оптоволоконных разъемов.Однако некоторые значения теряются для истории, если предположить, что они когда-то существовали.

Подготовка оптоволоконного кабеля

Для обеспечения надежности оптоволоконных соединений жилы волокна необходимо очистить перед стыковкой. Даже при размере волоконно-оптической жилы частицы пыли могут вызывать потерю сигнала до 1 дБ, если концы кабеля не очищены должным образом. Пыль легко удаляется с кабеля и его стеклянных или пластиковых жил с помощью баллона со сжатым воздухом.

Каждый раз, когда кабельное соединение отсоединяется (отсоединяется), на концы кабеля или его наконечника следует немедленно надевать резиновый или пластиковый чехол, чтобы предотвратить попадание пыли на конец кабеля.

Помимо удаления пыли с конца кабеля, конец кабеля следует также очистить безворсовой тканью или салфеткой, денатурированным спиртом и баллончиком с сухим воздухом. Пропитайте ткань или ткань спиртом и протрите им боковые стороны наконечника соединителя. Сразу после очистки произведите подключение.Используйте сжатый воздух для очистки корпуса разъема и портов приемника, если таковые имеются.

Примечание

Вот очень важный совет по безопасности: никогда, я повторяю, никогда, не смотрите прямо в конец волоконно-оптического кабеля. Достаточно миллисекунд, чтобы интенсивный свет в кабеле необратимо повредил ваш глаз. Вы также никогда не должны касаться конца пряди волокна, но это больше связано с чистотой.

Зачистка оптоволоконного кабеля

Чтобы зачистить оптоволоконный кабель (см. Рисунок 2-38), необходимо выполнить следующие действия:

  1. Снимите внешнюю оболочку кабеля с помощью инструмента для снятия изоляции.
  2. Используйте нож или ножницы, чтобы удалить кевларовый (тот же материал, что используется в пуленепробиваемых жилетах) силовой элемент. Избегайте врезания слишком глубоко в буферный, покрывающий и герметизирующий слои вокруг стеклянной или пластиковой нити.
  3. Осторожно удалите буферный, покрывающий и герметизирующий слои вокруг пряди волокна, используя специальный инструмент для зачистки волокна, чтобы избежать образования поверхностных дефектов или царапин, которые могут привести к выходу кабеля из строя.


    Рисунок 2-38: Конструкция оптоволоконного кабеля

Каждый оптоволоконный соединитель проходит уникальный и обязательный процесс установки компонентов соединителя. Точно следуйте инструкциям производителя, чтобы обеспечить правильное соединение, минимизирующее потери света.

Стандарты оптоволоконных соединителей

Как и в случае кабелей TP, стандарт для кабелей и разъемов для оптоволоконных кабелей определен в Американском национальном институте стандартов / Ассоциации электронной промышленности / Ассоциации телекоммуникационной промышленности (ANSI / EIA / TIA) 568A, а вскоре и в новом разделе для ANSI / EIA / Стандарт TIA 568B, который сейчас находится в стадии разработки. В настоящее время стандарт 568A определяет разъем SC как разъем 568SC, но TIA опубликовала стандарт, называемый Стандартом совместимости оптоволоконных кабелей (FOCIS), который, среди прочего, распознает оптоволоконные разъемы, перечисленные в Таблице 2-9 с их стандартные коммерческие названия.

Таблица 2-9: Оптоволоконные разъемы FOCIS

Тип разъема

Обозначение FOCIS

FC

FOCIS-4

SC

FOCIS-3

SMA

FOCIS-1

СТ

FOCIS-2

Компьютерные разъемы для передачи данных и кабеля

В дополнение к разъемам RJ, которые я описал ранее в этой главе, на персональных компьютерах (ПК) используется множество других разъемов.Эти разъемы используются для подключения к периферийным и другим устройствам, таким как принтеры, сканеры и т.п.

С ПК чаще всего используются три основных типа физических разъемов:

  • Разъемы серии шин (DB)
  • Разъемы универсальной последовательной шины (USB)
  • Институт инженеров по электротехнике и электронике (IEEE) -1394 разъемы

Последовательный или параллельный

Внешние соединения с ПК используют последовательный или параллельный режимы передачи данных.При последовательной передаче данные передаются по одному биту за раз, используя форму передачи одного файла по одной линии передачи. При параллельной передаче данные передаются волнами, которые состоят из нескольких параллельных битов, перемещающихся по отдельным линиям передачи. Рисунок 2-39 иллюстрирует основное различие между этими двумя режимами передачи.


Рисунок 2-39: Последовательные данные передаются по одному биту за раз по одной строке (внизу), а параллельные данные передаются в виде волны битов по нескольким параллельным линиям (вверху).

Разъемы серии

DB

Как я определил ранее в этой главе, разъем DB - это разъем компьютера и устройства, который используется для передачи данных между двумя устройствами последовательного или параллельного интерфейса. Обычно количество контактов, доступных в его штекере, и соответствующее количество розеток в его разъеме используются для определения разъема DB. Например, разъем DB-25 (см. Рисунок 2-2 ранее в этой главе) имеет 25 контактов и 25 розеток в вилке и гнезде соответственно. Точно так же разъем DB-9 имеет девять контактов и розеток.

USB-коннекторы

USB обеспечивает высокоскоростную шину данных, которая обеспечивает простой способ подключения периферийных устройств к ПК. Порт USB поддерживает передачу данных со скоростью 12 миллионов бит в секунду (Мбит / с), что намного быстрее, чем интерфейс, доступный на стандартном последовательном порту. Порты USB являются стандартными для большинства новых ПК. На Рис. 2-40 показано, как USB-соединение устанавливается на ПК.


Рисунок 2-40: USB-штекер вставляется в USB-разъем на ПК

Существует два типа разъемов USB, см. Рисунок 2-41.Разъемы типа A встречаются на ПК и интерфейсах некоторых устройств. Разъемы типа B находятся на устройствах, которые подключаются к ПК через USB-соединение.


Рисунок 2-41: USB-кабели имеют разные разъемы для разъемов компьютера или концентратора (справа) и периферийных устройств (слева).

Фото любезно предоставлено Belkin Components.

Разъемы IEEE 1394

Разъемы

IEEE-1394 более известны по марке или названиям моделей, присвоенным им производителями.Возможно, наиболее известными коммерческими названиями соединений IEEE-1394 являются FireWire, название, используемое Apple Computer, и iLink, название, используемое Sony Corp.

.

IEEE-1394 передает данные со скоростью до 800 Мбит / с, а один порт 1394 может поддерживать до 63 дополнительных внешних устройств. IEEE-1394 использует технологию передачи, аналогичную USB, но эти две технологии шины данных скорее дополняют друг друга, чем конкурируют. Разъемы для IEEE-1394 также аналогичны разъемам USB (см. Рисунок 2-42), и, как и USB, IEEE-1394 поддерживает горячую замену, что означает, что его можно подключать и отключать от ПК без выключения ПК.


Рисунок 2-42: Вид сверху и спереди разъема IEEE-1394

Разъемы аудиовидеокабеля

Разъемы, используемые для оконечной нагрузки различных типов проводов и кабелей, используемых в аудиосистемах, довольно стандартизированы. В некоторых системах можно выбрать несколько разъемов, например в системе, показанной на Рисунке 2-43.


Рисунок 2-43: Задняя панель аудио / видео устройства с разъемами для различных сигналов и форматов разъемов

Аудиоразъемы

Для аудиоподключений используются многие из тех же разъемов, что и для сетей передачи данных и видеосистем.Однако, хотя соединение во многом такое же, приложение другое. Основные разъемы, используемые для аудиосистем:

.

Фотография любезно предоставлена ​​американской корпорацией Canare Corporation.

Фотография любезно предоставлена ​​Monster Cable Products, Inc.

Подготовка аудиокабеля

В среде структурированной проводки аудиосигналы могут распределяться по проводам динамика, коаксиальному кабелю или оптоволоконному кабелю. Также можно использовать кабель TP, но, как правило, это не лучший выбор для этой цели, если только это не цифровой звук.

ПЕРЕКРЕСТНАЯ ССЫЛКА

См. Главу 16 для получения информации об установке RCA и других аудиоразъемов.

Примечание

Процесс, используемый для подготовки коаксиального, оптоволоконного кабеля или кабеля TP для подключения к аудиоразъему, аналогичен описанному ранее в главе для каждого из этих типов кабелей.

Видеоразъемы

Видеосистемы и аудиосистемы имеют много общих типов разъемов. Фактически, то, что можно классифицировать как видеоразъем, часто является аудио / видеоразъемом, поскольку соединение обслуживает оба носителя.

Основные видеоразъемы, используемые в среде структурированной проводки:

Фото любезно предоставлено Canare Corp. of America.

Изображение любезно предоставлено Texas Instruments, Inc.

Поскольку Голливуд и киноиндустрия опасаются, что качество изображения, обеспечиваемое DVI, может сделать возможным незаконное копирование и распространение высококачественных контрафактных материалов их фильмов, для работы со схемами DVI был разработан стандарт защиты широкополосного цифрового контента (HDCP). . Схема HDCP добавляется к соединению DVI как на передатчике (DVD-плеер, кабельная приставка и т. Д.), Так и в приемнике (проектор, ЖК-телевизор и т. Д.). Цепи HDCP шифруют видеоконтент, что предотвращает воспроизведение копии исходного содержимого.

Изображение любезно предоставлено Texas Instruments, Inc.

Разъемы для динамиков

Провод динамика обычно подключается к динамику одним из шести распространенных способов подключения:

  • Штекер типа «банан» Одиночный штырь на этом разъеме слегка выпуклый в центре, что придает ему вид банана. Банановый штекер, см. Рисунок 2-52, прикрепляется к оголенному концу провода динамика, вставленному через отверстие в корпусе разъема с помощью установочного винта.Банановые вилки можно использовать на любом конце патч-корда динамика, а банановый разъем используется для подключения распределенного провода динамика в настенной розетке.


    Рисунок 2-52: Банановый штекер, прикрепленный к проводу динамика

  • Штырь для связывания Штырь для связывания, см. Рисунок 2-53, представляет собой пятиконтактный соединитель, к которому провод динамика может быть прикреплен различными способами. Его основной способ соединения - это вал с резьбой, на который можно затянуть головку винта, чтобы закрепить выступ лопаты или петлю из неизолированного провода.Однако стержень стойки является полым и принимает банановую вилку или, как банановую вилку, в стержне есть горизонтальное отверстие, через которое можно вставить провод динамика и закрепить с помощью ручки. Вал также имеет размеры, позволяющие использовать штыревой разъем.


    Рисунок 2-53: Пара соединительных клемм на задней панели динамика

  • Штыревой разъем Штыревые разъемы, подобные показанному на Рисунке 2-54, чаще всего используются для тестирования оборудования, их можно прикрепить к проводу динамика и использовать для подключения к зажимному столбу, вставив штырь разъема в верхнюю часть вала шпильки.


    Рисунок 2-54: Винтовой штыревой разъем можно использовать для подключения провода динамика к зажимному столбу.

  • Винтовой зажим У некоторых старых динамиков могут быть винтовые зажимы, которые используются для закрепления провода динамика, заканчивающегося лопаткой или петлей из оголенного провода. Установочный винт представляет собой винт, который затягивается отверткой (см. Рисунок 2-55), или металлическую или пластиковую ручку, которую можно затянуть вручную.


    Рисунок 2-55: Двухпозиционный винтовой зажим

  • Лопата (выступ) Лопата, см. Рисунок 2-56, и другие типы разъемов с выступами - это соединения, обычно используемые для заделки провода динамика на динамике.Лопатки обжимаются или припаиваются к отдельным проводам проводов динамика. На конце патч-корда, который соединяет настенную розетку с динамиком, помещаются лопаты, также называемые Y-образными штырями, и другие выступы (другой конец патч-корда обычно представляет собой банановую вилку).


    Рисунок 2-56: Лопатка - это тип разъема с наконечником, который обычно используется для подключения динамиков.

  • Пружинный зажим Этот разъем (см. Рисунок 2-57), который также называется нажимной клеммой, является очень распространенным разъемом на нижних динамиках.Зачищенный провод динамика вставляется в отверстие разъема при нажатии на пружинный рычаг. Когда рычаг отпущен, зажимы на внутренней стороне соединителя зажимают провод.


    Рисунок 2-57: Разъемы с пружинными зажимами обычно встречаются на менее дорогих динамиках.

Обзор

Основными типами разъемов питания являются: наконечники, вилки, розетки и клеммные колодки. Электрические вилки и характеристики электропитания в разных странах различаются.

В структурированной системе электропроводки используются основные типы коаксиальных кабелей RG6 и RG59, а общим коаксиальным разъемом является разъем «F». Два метода, используемых для подключения разъема F-типа, - это обжим и скручивание.

Кабель TP

Cat 3, 5, 5e и выше обычно использует один из следующих модульных разъемов: RJ-11, RJ-31x или RJ-45. Используемый разъем зависит от количества линий, которые поддерживает разъем, и его применения. Эти модульные разъемы стандартизированы в USOC, который определяет стандартные разъемы и вилки для телефонной связи и передачи данных.

В гнездах и вилках

RJ-11 используется перфоратор типа 66 с контактами IDC, в который вставляется провод с помощью инструмента для перфорации. Разъемы RJ-31X подключаются к внешним телефонным линиям и, необязательно, к внутренним телефонным линиям дома, чтобы система безопасности могла перехватить линию и предотвратить прерывания при оповещении службы мониторинга. Гнезда и штекеры RJ-45 являются стандартными для оконечной нагрузки кабеля TP для сетей передачи данных.

В стандартном четырехпарном кабеле UTP каждая пара проводов имеет общий базовый цвет: оранжевый, синий, зеленый и коричневый, причем один из проводов в каждой паре имеет сплошной цвет, а другой провод помечен с чередованием его цвета. с белой полосой.Два стандарта проводки, используемые для определения кабельных соединений TP в сети, - это EIA / TIA 568A и 568B. Стандарт 568A обратно совместим со старыми телефонными стандартами USOC, а 568B не поддерживает голосовые сигналы.

Для установки гнезда или вилки RJ-45 очень важно, чтобы правильный контакт соответствовал правильному цвету провода. Выбор схемы подключения зависит от требований сетевого оборудования. Схема прямого подключения используется для подключения компьютеров к концентраторам, а схема кроссовера используется для подключения компьютеров к другим компьютерам.

Использование центрального коммутационного шкафа или панели упрощает обслуживание, устранение неисправностей и расширение сети. Центральная коммутационная панель завершает все сетевые кабели и обеспечивает интерфейс для всех управляющих устройств и всей сети домашней автоматизации по мере необходимости. Патч-панель может использоваться как устройство кластеризации. Домашние кабели подводятся к задней части коммутационной панели с помощью контактов IDC. Затем используется патч-корд для подключения каждого прогона к следующему восходящему устройству, если это необходимо.Два наиболее распространенных типа контактов IDC - это блок 66 и блок 110. Блок 66 используется в основном в телефонных и голосовых соединениях; блок 110 используется для сетей передачи данных.

Оптоволоконный кабель

входит в состав нескольких типов структурированных кабельных пучков проводов и устанавливается в домах по двум причинам: его скорость и пропускная способность, а также его соответствие требованиям будущего. Волоконно-оптический кабель заканчивается с использованием одного из трех основных типов разъемов: интерфейсных разъемов, линейных разъемов и стыков.

Двумя основными типами оптоволоконных соединителей являются соединители встык и соединители с расширенным пучком. Соединители с стыковым соединением выравнивают два подготовленных конца волокна в непосредственной близости или в контакте друг с другом. Соединители бывают двух типов: конические и биконические. В соединителях расширенного луча используются линзы для расширения и перефокусировки света от одного волокна к другому. Наиболее распространенными оптоволоконными разъемами, которые следует использовать в жилых помещениях, являются: SC, ST, LC, FC, SMA и MT-RJ.Перед соединением нити волокна должны быть чистыми. Стандарт для волоконно-оптических кабелей и разъемов - ANSI / EIA / TIA 568A и 568B.

Три основных типа физических разъемов, наиболее часто используемых с ПК: серия DB, USB и разъемы IEEE-1394. Внешние соединения с ПК используют последовательный или параллельный режимы передачи данных. USB обеспечивает высокоскоростную шину данных, которая обеспечивает простой способ подключения периферийных устройств к ПК. Разъемы IEEE-1394 известны как FireWire и iLink.Подключения USB и IEEE-1394 поддерживают горячую замену.

Для аудиоподключений используются многие из тех же разъемов, что и для сетей передачи данных и видеосистем. Основные разъемы, используемые для аудиосистем: BNC, IEEE 1394, RCA, TOSLink, USB и XLR. Аудиосигналы могут передаваться по коаксиальному или оптоволоконному кабелю. Основные видеоразъемы: компонентный, композитный, DVI, F-типа, HDMI, S-video и VPort.

Провод динамика обычно подключается к динамику с использованием одного из шести распространенных способов крепления: банановый штекер, зажим для привязки, штыревой соединитель, винтовой зажим, выступ с лопаткой и пружинный зажим.

вопросов

  1. Штекер соединителя, один или несколько выводов которого выходят из корпуса, обычно называют
    1. Заглушка
    2. Штекер
    3. Минусовой разъем
    4. Положительный разъем
  2. Что из следующего является наиболее часто используемым разъемом для оконечной нагрузки коаксиального кабеля как части структурированной системы электропроводки в доме?
    1. RJ-11
    2. F-образный
    3. RJ-45
    4. Лопата
  3. Какой тип разъема используется для соединения телефонных линий с системой безопасности?
    1. RJ-11C
    2. RJ-21X
    3. RJ-31X
    4. RJ-45
  4. Какой тип перфорированного блока используется для заделки сетевого кабеля для передачи данных?
    1. 66 блок
    2. 88 блок
    3. 110 блок
    4. 240 блок
  5. Какой инструмент используется для подключения провода кабеля Cat 5e к контакту IDC?
    1. Punchdown
    2. Отвертка
    3. Пружинный зажим
    4. Накрутка
  6. Какие четыре цвета проводов используются в кабеле Cat 5e?
    1. Синий, зеленый, красный, черный
    2. оранжевый, синий, зеленый, коричневый
    3. оранжевый, синий, зеленый, желтый
    4. Белый, черный, красный, зеленый
  7. Какой стандарт проводки и разъемов используется для передачи данных в сеть?
    1. EIA / TIA 568
    2. NEC 411
    3. USOC
    4. NFSB
  8. Что из следующего не является широко используемым оптоволоконным соединителем?
    1. RJ
    2. SC
    3. SMA
    4. ST
  9. Какой тип интерфейса видеосигнала разделяет видеоизображения на компоненты цвета RGB с помощью трех разъемов, по одному для каждого компонента цвета?
    1. Композитный
    2. Компонент
    3. DVI
    4. S-Video
  10. Какой тип подключения провода динамика представляет собой пятиконтактный разъем, который можно использовать для закрепления наконечника, контуров оголенных проводов, зачищенного провода, банановой вилки и штыревого разъема?
    1. Стержень переплетный
    2. Винтовой зажим
    3. Лопата
    4. Пружинный зажим

Ответы

  1. Б. Вилка, в корпусе которой имеется одна или несколько розеток, называется гнездовой.
  2. B. Разъемы F-типа обычно используются в домашних системах для заделки коаксиальных кабелей. Для разъемов RJ-45 и RJ-11 требуется несколько проводов, а плоский разъем может не обеспечивать контакта, необходимого для высокоскоростной передачи сигнала.
  3. C. RJ-11 и RJ-21 - это другие соединения телефонной линии, а RJ-45 используется для сетей передачи данных.
  4. С. Блок 66 используется в телефонных приложениях. Блок 88 соединяет до 256 пар проводов в крупных телефонных системах, таких как CO телефонной компании. Насколько мне известно, я составил блок 240.
  5. A. Этот инструмент специально разработан для зачистки, резки и вставки провода в контакт IDC.
  6. B. Единственный другой из перечисленных вариантов, с которым вы действительно можете столкнуться, - это желтый, черный, красный и зеленый цвета, которые являются цветами в проводе телефонного квадрата.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
