Как выбрать розетку.

Виды и устройство. Применение и особенности

Электрическая розетка является необходимым приспособлением для подключения электрических устройств к сети. Практически каждый день мы сталкиваемся с электрическими розетками. Поэтому важно, чтобы их использование было удобным и безопасным, а их конструкция была бы надежной. Многое зависит чтобы правильно выбрать розетку. Прежде всего, это возможность подключения бытовых электрических приборов. Срок службы розетки также зависит от правильного ее выбора.

Чтобы правильно выбрать розетку, требуется знать ее конструкцию, технические параметры и существующие виды.

Устройство розетки

Электрическая розетка включает в себя контактную колодку, декоративную крышку с винтом и подрозеткником.

Колодка в сборе состоит из:

• Лапки для крепления. Они бывают подвижными распорными или неподвижными цельнолитыми.
• Контакты: фаза и ноль, отдельно контакт заземления.
• Клеммы для подсоединения проводов.

Технические параметры

Чтобы выбрать розетку, необходимо обратить внимание на характеристики розетки, которые обозначены на ее корпусе: ток, напряжение и степень защиты.

Номинальный ток – это величина тока, которую может выдерживать розетка в течение длительного времени. Бытовые розетки чаще всего рассчитаны на 16 А.

Номинальное напряжение – это величина напряжения, при котором допускается эксплуатация розетки. Бытовая розетка рассчитана на 220 вольт. Допустимую мощность можно определить путем умножения тока на напряжение.

Степень защиты маркируется обозначением IP и двумя цифрами. Первая цифра означает защиту от пыли и постороннего проникновения, а вторая означает защиту от влаги. Для домашнего использования достаточно наличие защиты IP 20.

При проектировании розеток используется модульный способ. Устройство внутреннего механизма выполняется в виде отдельного модуля, который можно устанавливать в любые розетки. Декоративная накладка может быть любой.

Основной модуль и декоративную накладку изготавливают из специального пластика. Он является качественным диэлектриком, обладает высокой прочностью при разных температурах, не горит и не реагирует на различные внешние воздействия.

Электроды розетки изготавливают в виде пружинящих гнезд. Диаметр гнезд делают меньшим, по сравнению с диаметром штырей вилки. Поэтому при вставлении вилки возникает некоторое усилие. Приемные гнезда должны обеспечивать большое количество вставки вилки.

Виды розеток

Если рассматривать все существующие виды розеток, то одной статьи не хватит. Достаточно рассмотреть основные виды. Розетки классифицируются по виду разъемов, наличию различных дополнений.

Накладные розетки

Устанавливают на открытой электрической проводке, когда провода проложены по потолку или стене. Они закрепляются на стене с помощью саморезов. Провода заводятся в корпус к клеммам в боковое отверстие.

Преимущества

• Можно выполнять замену розетки без повреждения покрытия стены, так как крышка закрывает накладку.
• Возможность замены старых видов розеток на евростандарт. При этом нет необходимости в замене подрозетника.
• Установка розетки непосредственно на обшивку по обрешетке стены. При этом не важно, на какое расстояние розетка удалена от стены.
• На обшивку из гипсокартона с применением специального подрозетника.
• Установка розетки на деревянные стены в металлическом подрозетнике, соблюдая пожарную безопасность.

Встроенные

Утапливаются при установке в стену. Они служат для скрытой электропроводки.

Розетки с защитными шторками

Имеют защищенные отверстия. Они открываются, если одновременно вставляется пара штырьков штепселя электрического устройства. Если ребенок захочет вставить какой-либо предмет в одно отверстие розетки, то защитная шторка не позволит это сделать.

Розетка с выталкивателем

Имеет специальную кнопку, нажав на которую, вилку можно легко вытащить из розетки. Если приходится часто вставлять и вытаскивать вилку в розетку, то эта функция очень пригодится.

Розетка с таймером

На таймере можно настроить время выключения и включения электрического устройства, что полезно людям с плохой памятью.

Розетка с защитой

Принцип работы защиты розетки можно понять на простом примере. Представьте, что на фене неисправна изоляция. Подключенный в розетку, он падает на мокрый пол, где стоит человек, который сразу становится проводником тока. Возникает утечка тока. В розетке имеется специальный датчик, который реагирует на этот ток и быстро обесточивает фен.

Розетки можно устанавливать на любой высоте. Производитель и дизайн корпуса розетки не имеет значения. Основным фактором является правильный выбор нагрузочного тока.

Немаловажным условием качества розетки является выход и вставка вилки в гнездо с небольшим усилием. Вилку следует вытаскивать из розетки, придерживая другой рукой за корпус.

Розетки без заземления применяются тогда, когда в электрической сети не предусмотрен контур заземления.

Розетки с заземлением монтируют в важных местах, требующих наличие заземления. Обычно таким местом является кухня, либо розетка для компьютера. В частных домах также часто используют розетки с контактами заземления.

Розетки с крышкой применяются в помещениях с высокой влажностью: ванной, бассейне и т.д.

Крышка закрывает всю площадь розетки и предотвращает проникновение воды и влаги.

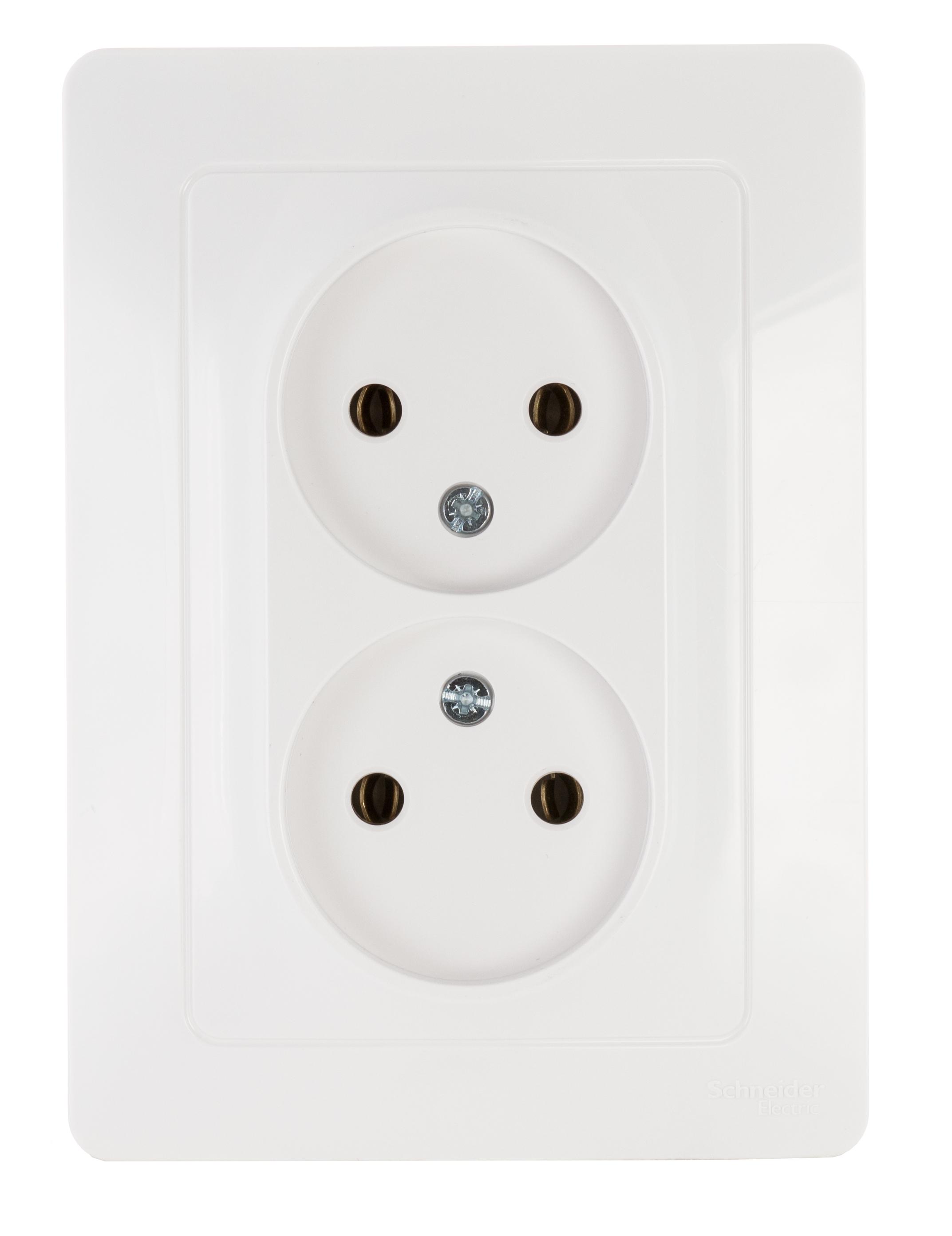

Сдвоенные розетки

Устанавливаются в подрозетник. При этом можно пользоваться одновременно двумя гнездами для подключения к сети. Механическая часть таких розеток не очень надежна.

Специальные виды розеток

Служат для подключения радио, телефона, антенны или компьютера. Они бывают накладными и встроенными. Существуют специальные розетки, объединяющие в себе несколько разъемов.

Силовые розетки

Являются специальными штепсельными гнездами, которые обычно применяются на стройках для включения мощного оборудования, например, бетономешалки или сварочного аппарата.

Цветные розетки

Цветовая гамма современных розеток очень разнообразна. Поэтому можно выбрать розетку, идеально вписывающуюся в дизайн помещения, с любым цветовым оттенком.

Можно выделить следующие оформления розеток по цвету:

• Белые розетки являются универсальными. Они популярны и практичны, подходят для любых помещений.
• Кремовые розетки хорошо сочетаются с красными, желтыми и коричневыми оттенками.
• Розетки с разными сменными вставками дают возможность выбрать подходящую по цвету вставку. Необходимо учесть, что постепенно краска облупится.
• Крашеные розетки имеют высокую стоимость. Но краска довольно быстро начинает стираться. Это решение не практично, но пользуется популярностью, так как имеет большие возможности дизайна.
• Розетки в стиле ретро отлично подходят для деревянного дома или бани со старинным интерьером. Такой вид розеток оригинально дополнит дизайн помещения.
• Wi Fi и GSM розетки являются инновационными видами, управляющимися на большом удалении. Они используются чаще всего в системе «умного дома». После установки умных розеток вы сможете дистанционно подключать и отключать электрические приборы в доме.
• Блок розеток обычно устанавливают на кухне или возле телевизора. Это удобно для одновременного подключения множества потребителей энергии бытового назначения. Применение таких розеточных блоков позволяет отказаться от использования удлинителей.

• С винтовым подключением проводов. Для фиксации жилы применяются винты, которые ввинчиваются в пластинку, зажимающую контакт. Это простое устройство и пользуется популярностью.
• Соединение без винтов используется вместо обычного винтового соединения проводов. Контакт обеспечивается сужением отверстия. Недостатком является слабое крепление провода.
• Розетка с индикатором добавляет удобство пользования. Небольшая лампочка светит и показывает наличие энергии в сети и помогает быстро обнаружить розетку в темноте.
• Напольная розетка устанавливается на полу. Такой вариант установки иногда требуется для подключения электрических приборов. Розетка выдвигается, ее дизайн легко вписывается в интерьер любого жилья.

• Оконная розетка является современным решением. Ее монтаж осуществляется непосредственно в стекло окна, так как электрическая энергия образуется из солнечных лучей. Такой вариант исполнения имеет высокую стоимость, но со временем окупается.

Последствия неправильного выбора

Если выбрать розетку неправильно, то могут возникнуть неприятные последствия:

• Возгорание электрической проводки и оплавление корпуса розетки, так как неправильно подобрана токовая нагрузка.
• Некачественное изготовление и материал. Розетка быстро придет в негодность, вилка станет болтаться при вставке, корпус может вывалиться из стены.
• Ухудшение интерьера помещения из-за неправильного выбора цвета и оформления корпуса.

Кроме этого может возникнуть много других последствий, заставляющих задуматься как правильно выбрать розетку.

Как правильно выбрать розетку

• Материал изготовления значительно влияет на качество изделия, так как дешевый мягкий пластик быстро будет ломаться и царапаться.
• Если на корпусе нет обозначения завода изготовителя или маркировки, то это свидетельствует о поддельной продукции.
• Зажимы, винты и пластины, расположенные внутри розетки, не должны иметь подозрительных повреждений. Заземляющие контакты розетки должны быть упругими, без заусенцев.
• Качественный продукт не имеет неприятного запаха, а пластиковые стенки не должны быть слишком тонкими.
• Чем больше число фиксаторов и деталей, тем выше качество изделия.
• Отверстия для вилки должны совпадать с контактными гнездами. В противном случае лучше выбрать розетку другого производителя.
• Наличие инструкции по установке является положительным фактором для выбора.
• Лучше выбрать изделие известных фирм производителей.
• На задней стороне розетки должно быть обозначение тока и напряжения, для которых рассчитана эксплуатация изделия.
• Сегодня очень часто выбирают комбинированные розетки, выполненные совместно с выключателем. Это позволяет экономить время на установку отдельных изделий.

Похожие темы:

Виды розеток. Электрические розетки: типы штепсельных соединений

Розетка — электрический разъем, в который включаются бытовые и промышленные электроприборы. Они бывают двух типов: для скрытой установки (внутри стен, столешниц, перегородок) и для открытой установки, когда розетка крепится на поверхность.

Бытовые приборы подключаются к розетке при помощи штепселя, или электрической вилки. В разных странах используются различные формы штепсельных соединений.

Об этом надо помнить, отправляясь за границу с электроприборами: вам может потребоваться переходник.



Типы штепсельных соединений розеток

Электрические розетки различаются по типу штепсельного соединения. В разных странах приняты собственные стандарты для розеток и штепселей электрических приборов.

В России и странах СНГ для бытовой техники используются розетки типа C и F (стандарт Евросоюза). Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H. Китайская бытовая техника для внутреннего рынка рассчитана на розетки типа I.

Совет: Отправляясь за границу, не забудьте взять с собой переходник для ваших электронных гаджетов.



Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.



Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.



Виды розеток



Кроме стандартных розеток для бытовой техники, существуют специальные разновидности розеток:

Влагозащищенные розетки

В помещениях с повышенной влажностью, например, в санузлах, ванных комнатах, и на кухнях рекомендуется устанавливать влагозащищенные розетки. Они имеют пластиковые крышки и прочие предохранительные элементы, которые прикрывают контактные отверстия розетки и защищают ее от попадания влаги на контакты.

Существуют влагозащищенные розетки различных классов, есть даже такие, которые можно устанавливать внутри емкостей с водой, например, в бассейнах. Для санузлов и кухонь достаточно розеток, имеющих класс защиты IP 44.

Этот класс защиты предохраняет розетку от сильных брызг со всех сторон, но не защищает от прямых водяных струй или потоков воды. Для таких случаев надо использовать розетки с более высоким классом защиты.

Класс IP, или Ingress Protection Rating (в переводе с английского языка — степень защиты от проникновения) показывает, насколько электроприбор защищен от воздействия внешних факторов: попадания пыли, мелких частиц, влаги. Первая цифра (от 1 до 6) показывает, насколько розетка защищена от попадания твердых частиц. Вторая (от 1 до 8) — показывает защиту от влаги.

Розетки с автоматический защитой

Модели розеток с устройством автоматического отключения при превышении нагрузки или коротком замыкании называют розетками-автоматами. Их желательно устанавливать для подключения крупной бытовой техники: холодильников, мощных микроволновых печей. Такие розетки могут спасти вашу технику от случайных перепадов напряжения в электрической сети: при сильном скачке напряжения они просто отключатся.



Розетки с подсветкой

Розетки с подсветкой имеют небольшой светодиодный источник света, обычно направленный вниз или вверх по стене. Такую розетку хорошо видно в темноте. Розетки с подсветкой чаще всего устанавливают в спальне, прихожей или гостиной, например, для подключения зарядных устройств.

Розетки с USB-портом

Для зарядки гаджетов идеально подойдут розетки с USB-портами. Такая розетка имеет классической разъем для подключения электроприборов, и один или два USB-разъема для зарядки мобильных телефонов, планшетов и других электронных устройств. Очень удобно иметь такие в кабинете или у рабочего уголка.

Виды розеток

На сегодняшний день существуют многочисленные виды розеток, которые применяются повсеместно и служат для разъемного подключения потребителей электроэнергии к сети.

Несмотря на кажущуюся простоту этих устройств, они выполняют целый ряд очень ответственных функций, к основным из которых относятся:

1. Обеспечение надежного контакта между вилкой электроприбора и разъемом бытовой электросети при допустимом токе.
2. Защита от случайного или намеренного прикосновения к токоведущим частям руками или посторонними предметами. Особенно важно обеспечить такую защиту в помещениях, где доступ к розеткам имеют маленькие дети.
3. Обеспечение надежной изоляции токоведущих частей друг от друга и от корпуса электроприбора.
4. Исключение возможности неправильного подключения потребителя к сети (поляризованная вилка). Это свойство особенно актуально для тех электроприборов, в которых используются однополюсные выключатели.
5. Подключение защитного заземления. Такая функция возложена на большинство моделей современных розеток, имеющих, помимо контактов для нулевого и фазного проводов, еще и контакт, к которому подключается контур заземления. Это, конечно, обеспечивает дополнительную защиту людей от поражения электрическим током, однако в большинстве многоквартирных зданий советской постройки заземляющий провод отсутствует.
6. Защита от подключения к электрической сети приборов, которые не рассчитаны на ее напряжение (так называемая «защита от дурака»).
7. Обеспечение пожарной безопасности в случае аварийных ситуаций в работе электрической проводки.

Кроме того, материал корпуса и способ установки электрической розетки должны максимально соответствовать общему дизайну помещения и личным предпочтениям хозяина квартиры.

Большое количество требований различного характера, которые предъявляются к этим устройствам, вынуждают производителей предлагать на рынке чрезвычайно широкий их модельный ряд. На сегодняшний день в магазинах электротоваров и строительных супермаркетах можно найти самые современные розетки различного функционального назначения и внешнего вида. В таких условиях бывает достаточно сложно определиться с выбором оптимальной по цене и качеству модели. Чтобы максимально упростить эту задачу, необходимо хотя бы в общих чертах представлять себе особенности конструктивного исполнения и классификации современных электрических розеток.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

1. Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2).
2. Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а).

Различают следующие типы розеток

• По способу крепления к стене: для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

Различают накладные и встроенные (плоские) розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

• По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Для того чтобы определить допустимую мощность потребителя, который может быть подключен к электросети через розетку, необходимо перемножить значения максимального тока и напряжения сети.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Здесь нужно заметить, что при использовании большинства моделей разветвителей, общая допустимая мощность подключаемых к розетке электроприборов существенно снижается. Это происходит, во-первых, из-за появления дополнительного разъемного соединения, а во-вторых, из-за низкого качества контактов большинства тройников и удлинителей.

• По наличию защитного заземления. Различают розетки, имеющие в своем составе контакт для подключения заземляющего провода, а также те, которые этого контакта не имеют.

Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

В случае возникновения аварий (сильный перекос фаз, обрыв или короткое замыкание) могут возникать ситуации, когда на нулевом проводе появится определенный потенциал по отношению к земле.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Дополнительные аксессуары и функции электрических розеток

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию. Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения.

Виды розеток: их отличия друг от друга и назначение

Оглавление:
Виды розеток: тип разъема и его особенности
Типы розеток: с заземлением или без
Виды электрических розеток: накладная или встраиваемая
Виды розеток и выключателей: дополнительные функции
Розетки специального назначения: какие бывают

Если вы считаете, что розетка – это только две маленькие дырочки, в которых идет ток высокого напряжения, вы глубоко ошибаетесь. Современные розетки – это в первую очередь высокотехнологичное изделие, призванное решать массу задач. В связи с этим и их огромное разнообразие, с которым мы постараемся ознакомить наших читателей в этой статье. Вместе с сайтом stroisovety.org мы изучим виды розеток и рассмотрим их особенности, тем самым ответив на вопрос, какую розетку выбрать?

Какие бывают электрические розетки фото

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

1. Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки. В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.
2. Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку. Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
3. Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
4. Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

   Виды розеток и выключателей фото

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Типы розеток: с заземлением или без

Заземление играет не последнюю роль в работе некоторых потребителей электрического тока. Без него электрические приборы высокой мощности могут оказаться небезопасными для пользователя – легкие щипки тока, которыми проявляет себя отсутствие заземления, это, можно сказать, цветочки. Незаземленная стиральная машина может стать даже причиной смерти человека. В общем, это и есть главный признак, согласно которому производится выбор розеток по наличию или отсутствию заземляющего контакта – другой момент, обусловливающий этот выбор, заключается в наличии заземления как такового. Далеко не в каждом доме или квартире предусмотрен в разводке третий, заземляющий провод – естественно, при отсутствии такового отпадает и надобность в розетках с заземлением.

1. Как вы уже поняли, розетка без заземления применяется исключительно для маломощных потребителей. С одной стороны это правильно, а с другой не очень – отсутствие заземления в маломощном оборудовании не сказывается на защите его самого, а вот для человека оно является отнюдь не безопасным, особенно если потребитель имеет металлические части.
2. Розетка с заземлением – практически вся бытовая техника, мощность которой превышает 300Вт, предусматривает подключение к контуру заземления. В принципе, вилка, которой они оборудуются, подойдет и в розетку без заземления, но, сами понимаете, в таком случае ни о какой защите речи быть не может.

   Виды электрических розеток фото

Вывод напрашивается сам собой – заземление нужно, и если установке розеток предшествует замена электрической проводки, то заземление лучше предусмотреть и выбрать те разновидности розеток, которые предусматривают третий контакт.

Виды электрических розеток: накладная или встраиваемая

Бытует мнение, что встраиваемые электрические розетки применяются при обустройстве скрытой электропроводки, а накладные являются хорошим решением для наружной проводки. С одной стороны это верно, а с другой не совсем. Разберемся с этим моментом несколько подробнее.

1. Встраиваемые розетки. Они знакомы всем, и их отличительная особенность заключается в том, что вся их внутренняя часть, в том числе и место подключения проводов, прячется в стене. Применять такие розетки можно как для наружной проводки, так и для внутренней (скрытой). В любом случае придется позаботиться об установке скрытого подрозетника. Существуют и выдвижные розетки, которые также относят к категории встраиваемых. Как правило, их удел – это столешницы.
2. Накладные розетки. Их конек – простая установка. Для розеток данного типа не нужно долбить в стене отверстие и устанавливать в него подрозетник – поставить такую розетку можно прямо на стену, предварительно просверлив в ней два небольших отверстия под дюбели с пробкой. Есть и недостаток, который выражается в том, что розетки подобного вида очень сильно выступают от стены – некоторым людям этот момент не нравится.

   Разновидности розеток фото

Ну а вообще оба варианта в некотором роде можно назвать взаимозаменяемыми – по крайней мере, сделать это вам никто не запретит.

Виды розеток и выключателей: дополнительные функции

В принципе, розетки – это такие устройства, которые довольно трудно оборудовать дополнительными функциями, придав им таким способом новые функциональные возможности. Но, несмотря на это, все же производители время от времени умудряются радовать своих покупателей подобными новшествами – к таковым можно отнести следующие виды электрических розеток.

1. Розетка с защитой от непрошеных гостей – от детей, которые пытаются влезть куда им по статусу не положено. Отверстия для вилки оборудуются защитой, которая при нажиме вилкой сдвигается в сторону.
2. Розетка с крышкой – в большинстве случаев откидной крышкой оснащаются влагозащищенные розетки, предназначенные для установки на улице или в помещениях с повышенной влажностью. Например, в ванной. Крышка защищает розетку от попадания прямых струек воды.
3. Розетка с таймером. Очень интересное изделие, которое позволяет в автоматическом режиме управлять потребителем, подключенным в эту розетку. Существует два типа подобных устройств – розетки с суточным и недельным таймером (их название говорит само за себя). Первые позволяют программировать работу розетки на протяжении суток, а вторые на протяжении недели.
4. Розетка с выключателем. Это устройство создано для того, чтобы человек имел возможность включать и выключать подсоединенный в розетку потребитель, не вынимая вилки. Штука удобная и позволяет продлить срок эксплуатации как самой розетки, так и вилки потребителя электрического тока.
5. Розетка с подсветкой. Подсветка розетки больше полезна не тем, что в нее можно включать потребителей в темное время суток, а тем, что небольшие огоньки служат своего рода маячками, позволяющими человеку ориентироваться в темном помещении.

   Какие бывают розетки фото

Существуют и другие усовершенствования розеток, позволяющие людям решать те или иные задачи, но в быту они применяются редко.

Розетки специального назначения: какие бывают

Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.

1. Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
2. Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.

   Виды розеток фото

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа. На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара.

В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.

Автор статьи Александр Куликов

Розетки и выключатели — какие бывают виды электрических розеток и выключателей

Базовые понятия электрики Инструменты электрика Электроинструменты электрика Техника безопасности Помощь при поражении током Защита от электрического тока Кабели, провода и шнуры Характеристики составляющих проводов Маркировка кабельной продукции Виды кабелей, проводов и шнуров Сопутствующие изделия Способы соединения проводов Электромонтажные изделия Изделия для прокладки кабеля Электромонтажные коробки Розетки и выключатели Осветительная аппаратура Трансформаторы Автоматические выключатели Предохранители Ящики и боксы под автоматы Электрические счетчики Монтаж кабеля Выбор проводов Составление схемы электропроводки Монтаж скрытой проводки Штробление стен Скрытая прокладка проводки в трубах Скрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводки Прокладка кабеля сквозь стены, дверные проемы и оконные рамы Монтаж розеток, выключателей и распределительных коробок Освещение Виды светильников Основные правила освещения Монтаж освещения в квартире или ч. доме Галогенные лампы с трансформатором Монтаж уличного освещения Дизайнерские ухищрения в освещении Монтаж распределительных (ЩЭ) щитков Заземление Заземление в многоэтажном доме Система уравнивания потенциалов Электричество в частном доме Трехфазные и однофазные сети Ввод электроэнергии в частный дом Подключение к линии электропередачи Заземление в частном доме Защита от молний в частном доме Система уравнивания потенциалов Применение стабилизаторов Монтаж электрики на открытом воздухе Система «Умный дом» Ремонт электропроводки Отключение электроэнергии во всей квартире (доме) Срабатывание УЗО Приложения

Эти изделия относятся к электроустановочным и являются важнейшим элементом любой домашней электросети. Помимо классических силовых розеток и выключателей освещения в последнее время появилось множество новых разновидностей этих приборов, которые заметно отличаются от старых образцов (рис. 5.35). Однако суть остается прежней. Розетки (разъёмы) Полное название — штепсельная розетка. Все знают, что это. Нет такого дома, в которых их нет. Ведь именно через розетки происходит подключение электроприборов, без которых немыслима современная жизнь. Розетка — это часть штепсельного соединения, в которое также входит вилка (рис. 5.36). Эти составляющие называют «мамой» и «папой». Рис. 5.35. Розетка и выключатель фирмы Makel Разновидностей розеток существует такое огромное количество, что непосвященному человеку очень сложно разобраться, какая именно ему нужна. По внешнему виду все розетки похожи. Чтобы определиться с выбором, необходимо знать кое-какие технические подробности. Любая розетка состоит из следующих основных элементов: — контактов; — основания, которое называется колодкой; — защитного корпуса. Контакт — основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора. Материал контакта — металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты имеют винтовые или клавишные зажимы для подсоединения к силовому проводнику, с другой — взаимодействуют с вилкой. Большое значение имеет техническая характеристика контактов, то есть на какое напряжение и силу тока они рассчитаны. Розетки старого образца рассчитаны на номинальное напряжение в 220-230 В и силу тока 6,3-10 А. Эти величины много меньше, чем современные, в которых допустимая сила тока — 10-16 А. Рис. 5.36. Штепсельное соединение От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к отдельной розетке (рис, 5.37). Сравните старый образец — 1386 Вт (1386 Вт = = 6,3 А х 220 В) и современный — 3520 Вт (3520 Вт = = 16 Ах 220 В). Рис. 5.37. Пример грубого нарушения правил эксплуатации силовых разъемов: сумма мощностей подключаемых приборов не должна превышать мощности отдельной розетки Получается, что нынешние розетки едва ли не в три раза превосходят старые образцы. Происходит так из-за увеличения мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то следует задуматься, а стоит ли подсоединять к ним стиральную машину или кондиционер. Материал контакта может не выдержать. Это не единственная проблема старых розеток. Расстояние между выходными контактами тоже разное, у современных оно больше. Кроме того, диаметр штырьков вилки также разнится: вместо 4 мм он стал 4,8 мм. Имейте в виду, что не во всякую старую розетку можно подключить современный электроприбор без помощи молотка (рис. 5.38). Сейчас в розетках устанавливают три провода: фазовый, нолевой и заземляющий. В старых образцах их только два фаза и ноль, в то время как на новых приборах установлены специальные заземляющие проводники (рис. 5.39). Ясно, что при под Рис. 5.38. Розетка ключении к старой старого образца розетке данная защита работать не будет, а это абсолютно недопустимо с точки зрения безопасности. Дело здесь не только в конструкции розеток, но и в питающей силовой сети, которая может иметь систему заземления, а может и не иметь. Это чаще всего случается в домах старой постройки. Рис. 5.39. Розетка с заземляющими контактами, по бокам колодки видны лапки, при помощи которых она крепится в установочной коробке Колодка — основание розетки, то, на чем держатся контакты и защитный корпус (рис, 5.40). Сделана она из керамики или карболита (в старых образцах). Керамика — прекрасный диэлектрический материал, прочный и огнестойкий. Единственный его минус — это хрупкость. Иногда колодки изготавливаются из специального пластика, как, например, в розетках Wessen. Рис. 5.40. Розеточная колодка Если розетка встраиваемая, на колодке есть крепления для ее установки в подрозетнике. Защитный корпус это внешняя покрышка разъема с отверстиями под штепсельную вилку (рис, 5.41). Рис. 5.41. Встроенная розетка в подрозетнике Он выполняет защитную и декоративную функции. В определенных видах в крышку устанавливаются специальные приспособления, такие как защитные шторки, крышки, кнопки выталкивания вилки, подсветка и т. д. Делают крышки из термостойкой небьющейся пластмассы с разнообразными вставками, которые украшают розетки и могут быть заменены, если не подходят к новым обоям или элементам планировки. Хотя разновидностей розеток многие сотни и даже тысячи, делятся они на несколько основных типов. Встроенная розетка так называется, потому что ее колодка вместе с контактами погружена в стену и защитный корпус почти не выступает из плоскости стены (рис, 5.42). Монтируется такая розетка при скрытой проводке в установочные коробки (подрозетники). При установке накладной розетки не требуется делать в стене отверстие. Она просто прикрепляется к поверхности. Защитный корпус окружает разъем со всех сторон, не оставляя открытыми контакты, как в случае со скрытыми розетками. У розеток с заземлением есть контакты, соединенные с заземляющим проводом (рис, 5.43). Предназначены для установки в электрические сети, у которых есть заземление. Двойные розетки используются для подключения сразу двух штепсельных вилок. В основании имеют одну колодку стандартного размера, поэтому встроенный вариант двойной розетки пригоден для установки в один подрозетник. Если в одном месте требуется подключение розетки с количеством гнезд больше 2, то помещают накладные колодки (открытая проводка) или монтируют несколько одногнездовых розеток рядом и накладывают сверху рамку (скрытая проводка) (рис. 5.44). Розетки с дополнительными функциями могут быть любого типа, главное отличие — в корпусе или колодке установлены дополнительные гаджеты. Наиболее распространенные приспособления: подсветка, защитные шторки для детей, крышки, уберегающие от влаги, выталкиватель вилки и таймер отключения (рис. 5.45-5.47). Рис. 5.45. Розетка с таймером Розетки могут быть самого разного типа. Например, двойная встроенная розетка с землей или одногнездовая наружная без земли (маркируется как б/з). Существует такой вид розетки, как проходная. Это означает, что она не является конечной в электрической цепи. Силовой провод, запитывая такую розетку, идет дальше к следующей. Они монтируются при бескоробочном расключении проводов. Помимо силовых существуют и розетки для наконечников информационных кабелей. Антенная розетка отличается от обычной силовой внешним видом ввода. Вместо обычных двух отверстий под штыри вилки у нее разъем под наконечник антенного кабеля (рис. 5.48). Такие розетки устанавливают в местах, где стоят телевизоры или их переносят с места на место. Рис. 5.48. Блок из силовой, антенной, телефонной и компьютерной розеток Рис. 5.47. Накладная розетка с крышкой для защиты от брызг — такие устанавливают в ванных комнатах ПРИМЕЧАНИЕ Никогда не доставайте вилку из розетки, дергая за шнур. При малейшем перекосе штырьков вилки она застрянет в контактах розетки. Дернув за провод, можно просто вытащить розетку из стены и создать угрозу короткого замыкания. Компьютерная розетка по внешнему виду очень похожа на телефонную (рис. 5.50). Рис. 5.50. Компьютерная розетка с двумя гнездами Отличается размерами кабельного наконечника и количеством контактных проводов. Используется для подключения к Интернету и соединения компьютеров между собой. Среди многочисленных видов разнообразных розеток встречаются такие, которые объединяют в одном корпусе антенные, телефонные и компьютерные разъемы (рис. 5.51). Рис. 5.51. Группа розеток, включающая в себя силовые разъемы, телефонное, компьютерное и антенное соединения в одной рамке Телефонная розетка создана под разъем телефонного аппарата. Существует несколько видов: от самых простых, устанавливаемых рядом с телефонным аппаратом, до сложных, имеющих вид и размеры силовой розетки (рис. 5.49). В разных странах штепсельные разъемы могут сильно отличаться друг от друга. Например, фен, купленный в России, невозможно подключить к французской розетке. При необходимости подсоединения несовпадающих разъемов используются специальные переходники (рис. 5.52). Кстати, так называемые евророзетки — немецкий стандарт. Колодка — это своего рода заготовка для самостоятельного изготовления удлинителей (рис. 5.53). Она может использоваться как обычная силовая розетка открытой установки. При изготовлении удлинителя к колодке крепится шнур (обычно используется ПВС) необходимой длины и к его концу монтируется штепсельная вилка — удлинитель готов. Рис. 5.52. Универсальный переходник Помимо обычных бытовых существуют переносные удлинители, которые применяют при различных строительных работах или вне дома, например в саду (рис. 5.54). Рис. 5.54. Переносной удлинитель с катушкой для кабеля Силовые разъемы — это штепсельные соединения, предназначенные для подключения к однофазной и трехфазной сетям различных электроприборов (рис. 5.55). В быту они используются достаточно редко. При помощи силового разъема может подключаться электроплита, сварочный аппарат или бетономешалка (рис. 5.56). Выключатели Видов выключателей существует великое множество. Многочисленные фирмы-производители наперебой предлагают богатейший ассортимент продукции на любой вкус. Точно так же, как и розетки, выключатели состоят из трех основных частей: контактов, колодки и защитной крышки. Они изготовлены из тех же материалов, что и розетки (рис. 5.57). Разница в следующем. Если розетки служат для подключения к электросети, то выключатели действуют наоборот. Они разрывают электрическую цепь. Подвижных элементов в розетке нет. В выключателе весь принцип работы построен на перекидном контакте, который, изменяя свое положение, размыкает или замыкает цепь. К выключателю, в отличие от розетки, подходит лишь один провод — фазовый. В некоторых видах есть контакт для подсоединения провода земли. Точно так же, как и розетки, выключатели бывают скрытой (встраиваемые) и наружной (накладные) установок. На этом их сходство заканчивается. Основные виды выключателей следующие. Клавишные выключатели: основной вид — это прибор с одной клавишей или кнопкой (рис, 5.58). Такой выключатель используется, когда необходимо включить или выключить один источник света. Для удобства и экономии места устанавливают выключатели с 2, 3 или с большим количеством клавиш (рис, 5.59). Такой агрегат способен включать и отключать несколько независимых друг от друга источников света. Это очень удобно, когда из одной точки можно управлять освещением нескольких комнат. Проходной выключатель (переключатель) — этот вид позволяет управлять одним источником света из двух разных точек. По внешнему виду он ничем не отличается от обычного выключателя. Разница становится заметной при взгляде на его контакты. Вместо 2 в одноклавишном переключателе их 3. У двухклавишного — 6 вместо 3. Проходной выключатель — вещь очень удобная. Можно зайти в спальню, включить его у входа, лечь в кровать и выключить свет при помощи переключателя у изголовья. На корпусе выключателя с подсветкой или прямо на клавишах встроена индикаторная лампочка, которая светится в темноте (рис, 5.60). Зайдя в комнату, вы сразу понимаете, где он расположен. Не приходится искать выключатель на ощупь. Контрольный по внешнему виду ничем не отличается от выключателя с подсветкой, но принцип работы прямо противоположный. Индикаторная лампа зажигается при включенном свете и отключена при разомкнутой цепи. Это необходимо, когда по внешнему виду нужно определить, включено ли освещение в удаленном помещении. Рис. 5.57. Одноклавишный встроенный выключатель Рис. 5.58. Двухклавишный накладной выключатель Рис. 5.59. Трехклавишный выключатель Рис. 5.60. Двухклавишный выключатель с подсветкой Ударопрочные и пылевлагозащищенные выключатели с повышенной механической прочностью и защитой от влаги и пыли устанавливаются на улице, в ванных комнатах и т. д. (рис. 5.61). Светорегулятор (диммер) — это выключатель — регулятор освещения (рис. 5.62). В последнее время они стали очень популярными. С помощью диммера можно погрузить комнату в полумрак или залить слепящим светом, плавно поворачивая ручку или нажимая клавишу. Существуют диммеры, которые управляются не вручную, а при помощи пульта от телевизора или голосовыми командами. Стоит такая вещь в 6-7 раз дороже, чем обычный выключатель. Помимо преимуществ диммер имеет и некоторые минусы. Например, он создает радиопомехи. Подключенные последовательно светорегуляторы ведут себя непредсказуемо. Они не могут использоваться при энергосберегающих лампах (с ПРА). Кнопочные, или линейные, выключатели монтируются сразу на провод. Чаще всего они используются в торшерах, бра и прочей осветительной технике (рис. 5.63). Выключатель с таймером имеет часовой механизм, который включает или отключает свет в заданные промежутки времени. С такими выключателями можно устанавливать различные датчики, срабатывающие на звук, свет или движение. Иногда такие датчики монтируются прямо в корпус выключателя (рис. 5.64 и 5.65). Рис. 5.61. Пылевлагозащищенный выключатель Рис. 5.62. Диммер с поворотным регулятором Рис. 5.64. Выключатель с датчиком движения

Виды электрических розеток в странах мира

История развития стандартов электрических розеток

В ходе развития электрического оборудования было создано большое количество различных розеток, позволяющих подключать электрические приборы. На первых этапах развития не было единых стандартов, каждая крупная компания разрабатывала свой тип розеток. В дальнейшем были приняты стандарты конструкции электрической розетки. Однако в разных странах это было сделано в разные годы, и утверждены были различные стандарты.

Вот почему сегодня электрические вилки в разных странах мира имеют различную конструкцию. Для упорядочения этих стандартов в 1998 году министерство торговли США разработало стандарт обозначения электрических розеток. Этот стандарт обозначения используется сегодня как единый. В то же время существуют и другие классификации розеток по классам и типам в европейских и азиатских странах.

Принципы классификации электрических розеток по типам

В общей классификации розеток выделяется 15 типов. Между собой розетки существенно различаются по форме контактов, их размерам и расположению. Часть стандартов имеет обязательное заземление, часть стандартов не имеет заземления.
Все типы розеток, попавшие в единый стандарт, входят в национальные стандарты электрических розеток в своих странах.
На следующем рисунке приведены изображения стандартных розеток 15 типов.

Как видно из рисунка, электрические розетки различаются по:

• форме корпуса вилки;
• количеству штепсельных отверстий в корпусе;
• форме штепсельных отверстий;
• диаметру или размеру штепсельных отверстий;
• расположению штепсельных отверстий;
• по наличию прижимных устройств.

Классификация розеток по типам и их совместимость

Электрические розетки Тип А
Розетки этого типа получили распространение в странах Северной и Центральной Америки и в Японии. Они также имеют международную классификацию Class II. Штепсельная вилка имеет два параллельных контакта. Имеются следующие особенности в конструкции розеток. В американском варианте – один конец шире другого конца. В японском варианте контакты имеют совершенно одинаковые размеры.

Электрические розетки Тип В
Розетки этого типа получили распространение, так же как и розетки Типа А, в странах Северной и Центральной Америки и в Японии. Они также имеют международную классификацию Class I. Альтернативное обозначение американского типа B – NEMA 5-15, канадского типа В – CS22.2. В Америке тип В применяется очень часто. А в Японии он используется значительно реже.

Электрические розетки Тип С
Розетки этого типа получили распространение во всех европейских странах, за исключением Великобритании, Ирландии, Кипра и Мальты. Они также имеют международную классификацию – CEE 7/16. Имеются следующие особенности в конструкции розеток. Вилка имеет два контакта диаметром 4,0-4,8 мм на расстоянии 19 мм от центра. Розетки типа C имеют модернизации более новых типов E, F, J, K и L, которые сейчас широко применяются в странах Европы. Все вилки старого типа С идеально подходят к новым модернизированным розеткам и могут подключаться без переходника.

Электрические розетки Тип D
Розетки этого типа получили распространение в Индии, Намибии, Непале и на Шри-Ланке. Они также имеют международное обозначение или классификацию BS 546. Фактически, это модернизация вилки стандартного британского образца, которая ранее применялась в метрополии. Некоторые розетки типа D можно и сейчас встретить в старых домах Великобритании и Ирландии.

Электрические розетки Тип Е
Розетки этого типа сейчас используются в основном во Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко. Они также имеют международную классификацию CEE 7/7, розетки типа Е немного отличается от CEE 7/4, который получил распространение в Германии и в странах центральной Европы. Имеются следующие особенности в конструкции розеток. Все вилки типа С подходят к электрическим розеткам типа E и могут подключаться без переходника.

Электрические розетки Тип F
Розетки этого типа широко распространены в Германии, Австрии, Нидерландах, Швеции, Норвегии, Финляндии, Португалии, Испании и странах Восточной Европы.
Международная классификация CEE 7/4. Они также имеют международное обозначение Schuko. Имеются следующие особенности в конструкции розеток. Все вилки типа С отлично подходят к розеткам типа F. Этот же тип используется в России с диаметром контактов 4 мм и в Европе с диаметром 4,8 мм. Вот почему российские вилки легко включаются в более широкие европейские розетки. А вот вилки европейских электрических приборов в российские розетки не влезают. Для использования европейских электрических приборов в России часто требуется специальный переходник.

Электрические розетки Тип G
Розетки этого типа получили распространение в Великобритании, Ирландии, Малайзии, Сингапуре, Гонконге, на Кипре и Мальте. Они также имеют международную классификацию BS 1363. Имеются следующие особенности в конструкции розеток. Тип G имеет внешнее сходство с розетками типа I, однако углы наклона штепсельных отверстий у них различны.

Электрические розетки Тип H
Розетки этого типа применяются в Израиле. Они также имеют международную классификацию SI 32. Электрическая вилка типа С легко совместима с любой розеткой типа H.

Электрические розетки Тип I
Розетки этого типа получили распространение в Австралии, Китае, Новой Зеландии, Папуа-Новой Гвинее и Аргентине. Они также имеют международную классификацию AS 3112. Электрические розетки и вилки типов H и I не совместимы. Имеются следующие особенности в конструкции розеток. Розетки и штепсели, которыми пользуются жители Австралии и Китая, подходят друг к другу. Тип G имеет внешнее сходство с розетками типа I, однако углы наклона штепсельных отверстий у них различны.

Электрические розетки Тип J
Используется только в Швейцарии и Лихтенштейне. Международное обозначение – SEC 1011. Имеются следующие особенности в конструкции розеток. Относительно типа С, у вилки типа J есть еще один контакт, а в розетке есть еще одно отверстие. Однако штепсельные вилки типа C подходят к розеткам типа J и могут подключаться без переходника.

Электрические розетки Тип K
Розетки этого типа получили распространение в таких странах как Дания и Гренландия. Они также имеют международную классификацию 107-2-D1. Имеются следующие особенности в конструкции розеток. К датской стандартной розетке подходят вилки CEE 7/4 и CEE 7/7, а также электрические вилки типа С.

Электрические розетки Тип L
Розетки этого типа получили распространение в Италии и очень редко в странах Северной Африки. Международная классификация – CEI 23-16/ВII. Имеются следующие особенности в конструкции розеток. Все вилки типа С хорошо совместимы с розетками типа L и могут подключаться без переходника.

Электрические розетки Тип М
Розетки этого типа получили распространение в странах Южной Африки, Свазиленде и Лесото. Имеются следующие особенности в конструкции розеток. Тип М имеет много общего с типом D. Практически все розетки типа М хорошо совместимы с вилками типа D и могут подключаться без переходника.

Розетки типов N и О практически сегодня не используются.

На следующем рисунке приведена схематичная карта использования розеток различных типов.

Таким образом, в мире существует около 15 стандартных типов розеток. Кроме этого могут быть дополнительные виды розеток, рассчитанные на большую мощность подключаемых приборов. В разных странах были введены нормы и правила использования отдельных видов розеток для мощных приборов. Чтобы решить задачу совместимости розеток и вилок различных стандартов, выпускаются различные переходники или адаптеры.

Читайте также:

6 видов электрических розеток, которые вы можете установить в своем доме

Если вы думаете о модернизации своего дома, неплохо узнать, какие типы розеток у вас есть и какие у вас есть варианты

Скорее всего, вы знаете об умных розетках и розетках со встроенными портами USB, но вы можете быть удивлены тем, сколько разных розеток вы можете купить и установить у себя дома. Конечно, все они созданы для разных ситуаций, и вы должны быть уверены, что в вашем доме есть розетка, подходящая для работы.Прочтите ниже, чтобы увидеть шесть типов розеток, которые вы можете купить для модернизации своей электросети.

Розетки GFCI

Прерыватель цепи замыкания на землю, или сокращенно GFCI, предназначен для быстрого отключения питания розетки при обнаружении короткого замыкания или замыкания на землю. Нормальный электрический ток возникает, когда ток проходит через горячий провод и возвращается обратно через нейтральный провод, но если электричество течет сверх этого, розетка GFCI отключится.

В основном, если вы используете неисправный фен, например, и ваши ноги мокрые, короткое замыкание от фена может привести к тому, что ток пройдет через вас, к вашим мокрым ногам и в землю, порезав вас электрическим током. .Розетка GFCI убивает электроэнергию до того, как ток может удаленно выйти из фена. Понятно, что эти розетки почти наверняка можно найти в домах рядом с источниками воды.

Розетки

GFCI обычно дороже обычных, но их необходимо устанавливать в таких местах, как кухни и ванные комнаты.

Розетки AFCI

Хотя это не так хорошо известно, как розетка GFCI, розетка AFCI выглядит очень похоже. Сокращенно от «прерыватель цепи дугового замыкания», он защищает от дуги, которая возникает, когда электричество перескакивает с одного провода на другой, что может привести к возгоранию.

В любом современном доме, построенном после 1999 года, автоматические выключатели AFCI должны быть установлены в коробке автоматических выключателей. Если вы живете в старом доме, вы можете установить розетки в начале каждого контура, что защитит все следующие розетки в этом контуре.

Нет требований по добавлению защиты AFCI к существующим цепям в старых домах, но если вы планируете построить дополнение к своему дому и вам нужно больше цепей, они должны иметь защиту AFCI и соответствовать коду.

Розетки 20А

Со схемами на 20 А и розетками на 20 А вы можете использовать больше энергоемких устройств без отключения выключателя, поскольку они могут выдерживать на 25% большую нагрузку по сравнению с большинством других розеток.Обычно вы найдете цепи и автоматические выключатели на 20 А на кухнях, в прачечных и гаражах, поскольку большинство электроприборов находится в этих местах.

Но как узнать, рассчитана ли розетка или цепь на 20 А? Вы можете понять это, посмотрев, есть ли на выходе небольшая выемка в левом отверстии штыря. Это означает, что это розетка на 20 А, а цепь, в которой она находится, рассчитана на 20 А.

Коммутируемые розетки

Если вы хотите контролировать мощность розетки, включая и выключая ее в любое время, выбирайте переключаемую розетку.Это розетка с одной розеткой и выключателем, который ее включает и выключает. Это подходит, если у вас есть что-то подключенное к розетке, но вы не хотите, чтобы это было постоянно.

Вы также можете использовать эту розетку для создания собственного коммутируемого удлинительного шнура, где на сам шнур всегда будет подаваться питание, но вы добавляете вторую розетку, управляемую переключателем.

розеток USB

К настоящему времени большинство из нас желает, чтобы розетки со встроенными портами USB входили в стандартную комплектацию всех домов.Насколько это было бы удобно? Однако их сложно найти, и они редко устанавливаются по умолчанию в современных домах. К счастью, вы можете легко их установить.

Доступно множество розеток с USB-разъемом. Популярным вариантом являются те, которые по-прежнему поставляются с двумя обычными розетками, но вмещают два порта USB для зарядки ваших мобильных устройств. Вы также можете найти тот, который заменяет оба гнезда четырьмя USB-портами. Обе розетки могут заряжать ваши устройства до 4 ампер, поэтому ваши мобильные устройства могут заряжаться на полной скорости.

Другой вариант — приобрести настенное зарядное устройство USB, чтобы не выполнять никаких электромонтажных работ.

Умные розетки

Если вы хотите вывести вещи на совершенно новый уровень, возьмите себе несколько умных магазинов. Они похожи на обычные розетки, но ими можно управлять со смартфона. Это означает, что их можно включать и выключать практически откуда угодно.

Варианты умных розеток

включают Belkin WeMo Switch и ConnectSense, но в основном это адаптеры, которые вы подключаете к обычной розетке.Вместо этого вы можете получить интеллектуальные розетки, которые могут заменить любую традиционную розетку. Конечно, для этого требуется концентратор умного дома, но если вы рассматриваете этот вариант, скорее всего, он у вас уже есть.

Источник: How-To Geek

Подробнее о журнале Electronic Products Magazine

Различные типы электрических розеток

Различные типы электрических розеток

Если вы пытаетесь отремонтировать существующую энергосистему или осматриваете новый дом, знание наиболее часто используемых электрических розеток может вам очень помочь.Есть даже новые розетки, совместимые с вашим телефоном! BrickKicker охватывает распространенные электрические розетки и сравнения, такие как GFI против GFCI и AFCI против GFCI ниже.

Диаграмма проверки дефектов электрической панели

AFCI и GFCI Типы электрических розеток

Многие удивляются, сколько разных типов розеток есть в доме, задаваясь вопросом о разнице между розетками GFI и GFCI и т. Д. Давайте подробно рассмотрим эти распространенные электрические розетки:

• — GFCI: GFCI означает «прерыватель цепи замыкания на землю».Они немного дороже обычных розеток, но необходимы на кухнях и в ванных комнатах. Прерыватель предназначен для срабатывания, когда любой ток, вызванный неисправностью, проходит через нейтральный провод.
• — AFCI: означает «Прерыватель цепи дугового замыкания». «Дуга» — это термин, когда электричество перескакивает с одного провода на другой, что может привести к опасным пожарам. С 1999 года эти розетки требуются в коробке выключателя.
• — GFI против GFCI: Некоторые сбиваются с толку, когда видят выходы GFI вместо GFCI.Эти сокращения означают одно и то же, даже если GFI реже используется для описания типов электрических розеток.

Другие распространенные электрические розетки

Есть много других распространенных электрических розеток, которые вы можете встретить в хозяйственном магазине или у себя дома:

• — 20A: 20A розетки предназначены для электроприборов, потребляющих много энергии. Их можно узнать по выемке на левой стороне выпускного отверстия. Часто такие электрические розетки можно встретить в гараже и на кухне.
• — Коммутируемые розетки: Коммутируемая розетка обычно имеет только одну вилку и переключатель для индивидуального управления розеткой. Это замечательно, если вам не нужно постоянно включать устройство или прибор, но вы хотите хранить их в удобном месте.

Другие виды розеток

Помимо этих распространенных электрических розеток, вы, возможно, слышали о новых технологических достижениях, которые делают доступ и управление питанием еще более простым. Давайте посмотрим на более продвинутые типы электрических розеток:

• — Умные розетки: Как и многие новые устройства, которые подключаются к вашему телефону, интеллектуальные розетки можно активировать одним движением пальца.Возьмите несколько из них, если вы строите идеальный умный дом.
• — USB-розетки: Многие из наших устройств используют USB-кабели для питания самих себя, но это может быть сложно, когда вы загружаете свои розетки громоздкими зарядными устройствами для телефонов. USB-розетки решают эту проблему, и их легко установить у себя дома!

Получите услуги по инспекции с BrickKicker!

BrickKicker обеспечивает коммерческий и жилой осмотр вашего дома, но у него также есть ресурсы, такие как наш блог, чтобы предоставить советы и информацию всем.Свяжитесь с нами сегодня, если у вас возникнут какие-либо вопросы о AFCI и GFCI, или о чем-либо еще, что касается дома!

Розетка

— Какие типы электрических розеток встречаются в типичном доме в США?

Сначала давайте разберемся, что такое NEMA и как оно относится к розеткам и устройствам со шнуром и вилкой. Национальная ассоциация производителей электрооборудования (NEMA) — это организация по стандартизации, которая разрабатывает стандарты для электрического оборудования.

Каждый стандарт имеет номер, поэтому вы можете увидеть что-то вроде NEMA 5 .Это просто означает, что любое устройство, соответствующее стандарту 5 , будет отображать характеристики, описанные в стандарте.

При работе с розетками и вилками часто можно встретить что-то вроде этого NEMA 1-15 . Число после тире представляет собой максимальный текущий рейтинг устройства. Таким образом, в нашем примере устройство будет иметь номинальный ток 15 ампер.

Вы также можете увидеть R или P , следуя текущему рейтингу.Это просто обозначает, будет ли это розетка ( R ) или вилка ( P ) (где « Plug » означает фактическое устройство на конце шнура, которое подключается к розетке. Не путать с розеткой. сам, который часто называют «розеткой », «розеткой » или другим сленговым термином).

NEMA 1

В старых домах заземляющие провода обычно не подводились к каждой розетке, поэтому устройства NEMA 1 являются обычным явлением. NEMA 1-15 будет наиболее распространенным.Устройства NEMA 1 рассчитаны максимум на 125 вольт и состоят из двух лезвий (или слотов), один из которых немного больше другого. Где меньший нож / паз — незаземленный (горячий) провод, а больший — заземленный (нейтральный) провод.

^{NEMA 1-15R}

NEMA 5

В современных домах заземляющий провод идет к каждой розетке, поэтому устройства NEMA 5 являются обычным явлением. Опять же, NEMA 5-15 и 5-20, устройства являются наиболее распространенными.Устройства NEMA 5 также рассчитаны на 125 вольт и состоят из двух ножек (или пазов) и одного штифта (или отверстия). Лезвия / прорези расположены так же, как устройства NEMA 1, а штырь / отверстие является заземляющим проводом (не путать с заземленным проводом).

^{NEMA 5-15R — NEMA 5-20R}

NEMA 6

Устройства

NEMA 6 не очень распространены в жилых домах США, хотя их можно найти в гаражах, поставляющих аппараты для дуговой сварки, компрессоры или другие подобные устройства.Эти устройства состоят из двух ножей / прорезей, которые являются незаземленными (горячими) проводниками, и штифта / отверстия, которые являются заземляющим проводом. Из-за этого эти устройства рассчитаны на 250 вольт, а не способны подавать 125 вольт.

^{NEMA 6-20R — NEMA 6-30R}

NEMA 10

До того, как заземляющие проводники стали обычным явлением, устройства NEMA 10 использовались для более крупных бытовых приборов. NEMA 10-30 обычно использовался для электрических сушилок для одежды, а NEMA 10-50 — для электрических плит.Устройства NEMA 10 были рассчитаны на 125/250 вольт и состояли из 3 лезвий / слотов. Два лезвия / слота; обычно обозначаемые X и Y , были незаземленными (горячими) проводниками. Третий нож / паз представлял собой заземленный (нейтральный) провод, обычно маркированный W .

^{NEMA 10-30R — NEMA 10-50R}

NEMA 14

Когда заземлители стали обычным явлением, устройства NEMA 14 заменили устройства NEMA 10. Эти устройства также рассчитаны на 125/250 вольт и имеют 3 лезвия / паза, но они имеют дополнительный штифт / отверстие, используемое для заземления.Опять же, у них есть два лезвия / паза, которые являются незаземленными (горячими) проводниками ( X , Y ), одно лезвие / паз, которое является заземленным (нейтральным) проводом ( W ), и штифт / отверстие, которое является заземляющий провод ( GND ).

Устройства NEMA 10 и NEMA 14 могут обеспечивать как 125 вольт, так и 250 вольт. Это связано с тем, как электричество обычно распределяется по всей территории Соединенных Штатов.

^{NEMA 14-30R — NEMA 14-50R}

Самая распространенная система распределения в США — это однофазная система.Хотя 3-х фазное распределение найти можно.

120/240 В

В системе с разделением фаз электричество под высоким напряжением передается от производителя электроэнергии на местную распределительную станцию. Электрическое напряжение высокого напряжения понижается до ~ 240 вольт с помощью понижающего трансформатора. Трансформатор имеет центральный отвод на вторичной обмотке (поэтому он известен как «, расщепленная фаза, »), что позволяет подавать напряжение 120 вольт. Кабель, подающий электричество в дом, будет трехжильный.Два незаземленных (токоведущих) проводника, между которыми есть потенциал 240 В. И один заземленный (нейтральный) провод, у которого есть потенциал 120 В между ним и любым незаземленным проводником.

208Y / 120

В 3-фазной системе к зданию будут подводиться 4 проводника. Три незаземленных (горячих) проводника, которые имеют потенциал 208 В между собой и любым другим незаземленным проводом. И один заземленный (нейтральный) провод, у которого есть потенциал 120 В между ним и любым из незаземленных проводов.Каждый незаземленный проводник на 120 ° сдвинут по фазе с любым другим незаземленным проводником, поэтому он известен как «трехфазная система , ». Это менее распространенная форма жилого распределения в США, но ее можно найти в некоторых местах (чаще в сельской местности).

типов электрических розеток | HomeTips

В этой статье обсуждаются обычные розетки на 120 и 240 вольт. Для получения дополнительной информации также см. Руководство по покупке электрических розеток.

120-вольтные розетки

Эти розетки, которые бывают разных цветов, легко идентифицировать: они имеют две идентичные розетки, каждая с тремя слотами для подключения.

Каждая розетка имеет в нижней части дугообразную прорезь, которая заземляет прибор; над ними две узкие щели — более широкая нейтральная, а более узкая — горячая. Проверьте требования к силе тока и напряжению устройства, которое вы собираетесь подключить к розетке, относительно силы тока и напряжения розетки, которые четко указаны на передней панели самой розетки.Розетки на 120 В

Некоторые дуплексные розетки позволяют прокладывать заднюю проводку вместо боковой, потому что это более простой процесс; однако задняя проводка не так надежна, как боковая, и может даже не разрешаться местными правилами, поэтому проверьте перед заменой или установкой новой розетки. Лучше всего приобрести дуплексную розетку с разъемами обоих типов.

Электрические розетки на 120/240 В

Эти розетки, подающие напряжение как на 120, так и на 240 вольт, имеют четыре разъема: два горячих, один нейтральный и один заземляющий.Розетки на 120/240 В

Перед покупкой проверьте вилку и определите требования к силе тока для устройства, которое вы собираетесь использовать в этой розетке, чтобы убедиться, что она совместима с расположением разъемов розетки. Вы можете найти стили, которые монтируются непосредственно на поверхность или утоплены в стене.

Розетки на 240 В

Розетки этого типа не предназначены для использования со стандартными приборами, а скорее предназначены для таких предметов, как электроинструменты, которым часто требуется выделенная цепь из-за их требований к энергии.Розетки на 240 В

В отличие от стандартных трехконтактных розеток, которые имеют нейтральный и горячий разъем в дополнение к дугообразному отверстию для заземления, розетка на 240 В имеет два горячих разъема в дополнение к отверстию для заземления.

Уникальный дизайн розетки позволяет легко подключить ее к вилке электроинструмента, не только обеспечивая соблюдение требований по силе тока, но и предлагая дополнительную функцию безопасности, предотвращающую случайное включение в нее любого другого устройства.

Розетки на 240 В бывают разных типов, которые можно установить непосредственно на поверхность или утопить в стене. Для дополнительной безопасности вы можете рассмотреть промышленную модель, которая имеет функцию блокировки вилки в гнезде. Это особенно полезно для больших или очень тяжелых электроинструментов.

Розетки GFCI

Розетки особого типа, называемые GFCI (или GFI), сокращенно от прерывателя цепи замыкания на землю, необходимы на кухнях, ванных комнатах и ​​других открытых влажных местах дома для защиты от серьезного удара, который может возникнуть там, где встречаются электричество и вода.Электрическая розетка GFCI © Дон Вандерворт, HomeTips

Опознаваемая кнопками сброса и проверки, расположенными на ее лицевой стороне, розетка GFCI на 120 В заменяет стандартную дуплексную розетку и контролирует электрический ток. Это похоже на сверхчувствительный автоматический выключатель. Всякий раз, когда величины входящего и исходящего тока не равны, например, во время замыкания на землю или утечки тока, GFCI обнаружит проблему и отключит себя или, в некоторых случаях, другие розетки в той же цепи.

Итак, если одна или несколько розеток на кухне, в ванной или на открытом воздухе перестают работать, поищите розетку GFCI, которая обслуживает эту цепь.

Просто нажмите кнопку сброса, чтобы сбросить розетку — это включит все другие подключенные к ней.

Периодически нажимайте кнопку тестирования, чтобы убедиться, что устройство работает.

Заменить обычную электрическую розетку розеткой GFCI так же просто, как подключить обычную розетку. Инструкции о том, как это сделать, см. В разделе «Как подключить электрическую розетку».Обязательно следуйте инструкциям, прилагаемым к устройству.

СМОТРИТЕ ТАКЖЕ: Встроенный ночник великолепен. Это крышка розетки, которая одновременно является ночником.

О Доне Вандерворте

Дон Вандерворт развивает свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Подробнее о Don Vandervort

5 типов электрических розеток, которые следует учитывать при модернизации вашего дома

У многих людей все еще есть старые электрические розетки, которые поддерживают две вилки, установленные в их домах. Сегодня у нас есть еще немало типов электрических розеток на выбор. Если вы ищете большую безопасность в своем доме, удобство зарядных устройств USB или даже безопасность детей, есть несколько действительно отличных вариантов, которые вы, возможно, захотите рассмотреть для обновления.

Розетки GFCI

GFCI означает прерыватель цепи при замыкании на землю. Модернизация электрических розеток GFCI — хорошая идея для всех домов, потому что они защитят вас и вашу семью от перегрева проводов или розеток или возникновения пожара. Они делают это с помощью автоматического выключателя, который обнаруживает дисбаланс между мощностью, поступающей в цепь, и выходящей из нее. В случае дисбаланса функция размыкания цепи в розетке отключает питание.Простую кнопку, которая находится между двумя розетками, необходимо переустановить, чтобы поток снова прошел через выпускное отверстие.

Электрическая розетка GFCI с кнопками тестирования и сброса и светодиодом.

Ночник

Конечно, все мы знаем о преимуществах небольшого ночника, который защищает нас, когда нам нужно ночью подняться или спуститься в ванную комнату. Кроме того, ночники отлично подходят для детских комнат, потому что они помогают вашему ребенку чувствовать себя в безопасности, когда он засыпает.Здесь нет монстров под кроватью.

Удобство сегодня в том, что вы можете приобрести розетку, которая ЯВЛЯЕТСЯ ночником. Светодиоды — это светодиоды, поэтому вам не нужно беспокоиться о том, что вы тратите деньги на то, чтобы по ночам светить детям. Этот новый тип розетки лучше, чем покупка подключаемого ночника, потому что в него встроен ночник, но он по-прежнему предоставляет вам две розетки. Будучи светодиодами, можно ожидать, что розетка прослужит 20 лет.

Розетки с защитой от взлома

Если у вас есть дети, то вам обязательно стоит подумать о защищенных от взлома емкостях.Автор до сих пор помнит, как ее младший брат вставил игрушечный нож в электрическую розетку и несколько минут трясся, прежде чем наша мать увидела, что происходит, и сняла его с ножа.

Розетки с защитой от взлома сконструированы таким образом, чтобы в розетку было сложно поместить только один предмет. Фактически, когда вы впервые используете их, вам нужно будет осторожно покачивать вилку из стороны в сторону, чтобы вставить вилку в розетку. Они создают душевное спокойствие, потому что вам не нужно беспокоиться о том, что маленький ребенок получит ожог или поражение электрическим током, если вставит какой-либо предмет в электрическую розетку.

USB-розетки

Это, вероятно, первая модернизация розетки, которая пришла вам в голову. Намного удобнее иметь розетки USB прямо в розетке, чем носить с собой громоздкое зарядное устройство USB или адаптер. Просто включите устройство в розетку.

Хорошая особенность USB-розеток заключается в том, что они обеспечивают доступ к двум розеткам на 110 вольт, а также к вашим устройствам с USB-зарядкой, так что вы можете заряжать больше вещей одновременно. Это позволяет использовать одну вилку для всех устройств в зоне зарядки.Кроме того, в более новых USB-розетках используется высокоскоростная зарядка через USB.

Встраиваемые розетки

Возможно, вы еще не видели новые утопленные розетки. Утопленные розетки отлично подходят для пространств, которые слишком тесны, чтобы ваши вилки могли торчать, например, у края вашего стола. Лицевая панель розетки утоплена в стене, что позволяет обеим вилкам целиком войти в стену, так что только провод для вилки будет торчать.

Помимо ограниченного пространства, утопленные розетки отлично работают там, где много людей в комнате, где чья-то нога может случайно натолкнуться на вилку.

Позвоните нам сегодня

Если вам нужен электрик из Лас-Вегаса, компания Fowler Electric готова помочь с модернизацией вашей электрической розетки для вашего комфорта, простоты и безопасности.

Назначьте встречу сегодня, чтобы запланировать бесплатную оценку стоимости модернизации ваших устаревших розеток новыми электрическими розетками. Или позвоните нам по телефону 702-778-4346.

Фото : Тони Вебстер из Миннеаполиса, Миннесота, США [CC BY 2.0 (https://creativecommons.org/licenses/by/2.0)]

Следите за нами и ставьте лайки:

Различные типы электрических розеток

Вы, вероятно, не тратите много времени на размышления о электрических розетках в своем доме. Их легко не заметить, когда вы подключаете шнуры и двигаетесь дальше. Однако, когда вам нужно установить или заменить розетку, вы обнаружите, что есть несколько различных типов, из которых можно выбрать. Что лучше: стандартные электрические розетки или вариант, который обеспечивает большую безопасность или силу тока? Примите во внимание следующее, когда вам понадобятся новые электрические розетки в вашем доме в Фениксе.

Стандартные электрические розетки

Скорее всего, вы знакомы со стандартными розетками, которые распространены в домах. Это розетки на 15 или 20 ампер, которые имеют длинный слот, короткий слот и полукруглое отверстие для заземления под слотами. В зависимости от ваших потребностей вы можете подумать о более специализированной розетке.

Розетки GFCI

Выходы прерывателя цепи замыкания на землю (GFCI) идеальны для снижения риска поражения электрическим током. Когда вы подключаете устройство или небольшой прибор к одной из этих электрических розеток, вам не нужно беспокоиться о замыканиях на землю.Розетка GFCI отключает питание, как только обнаруживает утечку электрического тока из цепи.

Электрики обычно устанавливают розетки GFCI в местах, где домовладельцы подвержены более высокому риску поражения электрическим током. Обычно это означает размещение их в местах, где есть вода, например, в ванной или возле кухонных раковин. Розетки GFCI могут обеспечить безопасность и на открытом воздухе.

Розетки с защитой от взлома

Когда у вас есть дети, вы понимаете важность защиты от детей.Часто первая цель — убедиться, что мизинцы ничего не кладут в электрические розетки. Заглушки на выходе могут помочь в этом, но детям легко их вытащить.

Розетки с защитой от взлома могут обеспечить спокойствие. Маленькие дети могут попытаться воткнуть узкий предмет в розетку, чтобы посмотреть, что произойдет. Если бы это осталось незамеченным в стандартной розетке, это могло бы вызвать пожар. Выходные отверстия с защитой от взлома требуют одновременного добавления давления в оба гнезда для функционирования выхода.Хотя этот тип розетки устойчив к взлому, важно отметить, что он не полностью защищает вашу розетку от детей. Кто угодно мог вставить вилку в розетку даже с усилием.

Электрик может установить эти розетки по всему дому вместо стандартных. После того, как электрик установит ваши новые розетки, они обеспечат постоянную безопасность, дающую вам душевное спокойствие.

Атмосферостойкие розетки

Наружные электрические розетки могут быть влажными или влажными, поэтому вашему электрику потребуется установить водонепроницаемые розетки.Эти выходы спроектированы таким образом, чтобы противостоять коррозии и потенциально опасным повреждениям от воздействия влаги. Имейте в виду, что на них также должны быть надеты водонепроницаемые чехлы.

Атмосферостойкие розетки

— правильный выбор, если вам нужно установить розетки возле бассейнов, на патио или террасе. Вы можете безопасно использовать эти розетки для подключения инструментов, светильников и украшений, не беспокоясь об электрических травмах.

Розетки с высоким усилителем

Когда 15 или 20 ампер недостаточно для работы с вашей электрической нагрузкой, вам следует обратиться к электрику, который установит розетки с высоким усилителем.Эти розетки могут выдерживать большие нагрузки от основных приборов или мощных электроинструментов. Вы можете найти их в вариантах на 30 или 50 ампер. Величина силы тока, которая вам понадобится, будет зависеть от того, для чего вы ее будете использовать. Работа с электриком гарантирует, что вы получите правильную розетку с высоким усилителем для ваших нужд.

Если вам нужна помощь в чем-либо, от установки новой розетки до замены всей электрической системы в вашем доме или коммерческой недвижимости в Фениксе, свяжитесь с Turn It On Electric.

Turn It On Electric

В Turn It On Electric мы стремимся выполнить работу правильно с первого раза.Позвоните в нашу команду 24/7, чтобы получить помощь по любым вопросам, связанным с электричеством, и мы немедленно выведем одного из наших специалистов. Позвоните нам прямо сейчас по телефону (602) 453-4288!

Другие статьи, которые могут вам понравиться

Типы электрических розеток — 15A 20A TL GFCI AFCI Round Square

Сравните типы электрических розеток, чтобы найти вилку или розетку подходящего размера для дома или офиса. Выберите розетки 15A, 20A, TL (с блокировкой), GFCI, AFCI, 120V, 240V, круглые или квадратные розетки в зависимости от потребностей, стиля и текущих соображений безопасности.

Основные типы розеток

Дуплексные розетки имеют центральное отверстие под винт.

Правильная пластина — это крышка дуплексера.

Это стандартная розетка, которую можно найти в домах США в течение некоторого времени.

Каждая розетка в дуплексной розетке имеет длинное (нейтральное) гнездо (показано с правой стороны каждой вилки), более короткое (горячее) гнездо (показано слева) и полукруглое отверстие для заземления (в верхней части каждая розетка).

---

---

---

В некоторых очень старых домах вы можете найти винтажную квадратную розетку, подобную этой.

---

Типы блочных розеток

Современные розетки представляют собой устройства прямоугольной формы, которые подходят к крышкам клапанов.

Их часто называют блочными розетками, декоративными розетками или розетками «Decora».

Термин «Decora» является следом Левитона, хотя он часто используется взаимозаменяемо с термином «рокер» для обозначения этого большего прямоугольного отверстия пластины переключателя.

---

GFCI означает прерыватель цепи замыкания на землю.Этот тип розетки снижает риск поражения электрическим током за счет отключения питания, если он обнаруживает, что электрический ток проходит по ненормальному пути к земле (например, через воду или через человека).

Он работает, контролируя величину тока, протекающего от горячего к нейтральному. Если GFCI обнаруживает какой-либо дисбаланс, он отключает цепь, отключая питание розетки

Розетки

GFCI оснащены кнопками тестирования и сброса в центре. Они необходимы в ванных комнатах, возле смесителей на кухне и на улице.

Правильная крышка — это пластина кулисного переключателя.

---

AFCI (прерыватель цепи дуги) защищает от потенциальных электрических пожаров, обнаруживая дугу в проводке и в розетках.

Когда электрические провода повреждаются (например, шнур будильника зажимается между мебелью и стеной), ток должен пройти через разрыв в проводе, чтобы замкнуть цепь.

Это основная причина электрических пожаров в домах.

Розетки

AFCI предназначены для обнаружения дуги и отключения питания в случае обнаружения.

---

---

Сила тока розетки

Розетки для дома выпускаются в версиях на 15 или 20 ампер, при этом 15 А является стандартом для американских домов.

Найдите горизонтальный разъем, ответвляющийся от одного из вертикальных разъемов, чтобы определить розетку на 20 А.

---

Розетки 30А и 50А используются для питания больших бытовых приборов в доме.

Эти емкости предназначены для сушилок в прачечных, кухонных плит на кухнях и больших электроинструментов, используемых в домашнем гараже.

Найдите крышки розеток 30А.

---

Розетки с защитой от взлома

Розетки с защитой от взлома созданы для безопасности детей.
