Виды розеток: какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики

Содержание

Виды электрических розеток: фото и описание

Розетка – один из главных элементов токонесущих систем как бытовых, так и производственных. От выбора розетки во многом зависит безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с контактной группой и внешней панели. Последняя обычно сделана из пластмассы.

Диэлектрическая часть может быть выполнена из пластикового или керамического материала. Минус пластика в том, что он плавится и даже может загореться при высокой температуре. Керамика является негорючей. Она полностью сохраняет свойства даже при очень сильном нагреве. Электрические розетки разделяются на разные виды и по другим критериям.

1. Классификация по типу контактов:

1.1 С бронзовыми контактами

Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.

1.2 С латунными контактами

Розетка с латунными контактами

Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.

Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.

1.3 С лужёными латунными контактами

Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.

2. Классификация по типу подсоединения провода/кабеля

Подключение провода может осуществляться через прямой конец или конец, скрученный в виде петли. В последнем случае контакт получается более надежным, так как проводник имеет большую контактную площадь. При стыковке прямого провода нужно с особой тщательностью зачищать его монтажный участок, так как площадь соприкосновения с контактами розетки гораздо меньше.

Кроме этого, провод может фиксироваться двумя способами – при помощи винтов и посредством специальных зажимов. Зажимы хороши тем, что позволяют устанавливать розетки быстрее. Качественные зажимные розетки обеспечивают хороший контакт долгое время. Что касается традиционных винтовых соединений, то они тоже являются надежными. Их недостаток в том, что они требуют периодического подтягивания – по причине ослабления винтов из-за регулярного нагрева/остывания.

Розетки нередко объединяются в модули. В продаже есть изделия такого типа с отверстиями для параллельного подключения к электрической сети.

3. Наличие/отсутствие контакта заземления

Розетки без заземления рекомендуется устанавливать исключительно в сухих зданиях/помещениях. Они предназначены для подключения электроприборов и оборудования незначительной мощности, к которым не предъявляются особые требования по безопасности и качеству питания. Это осветительные лампы накаливания, бытовые пылесосы, блендеры, мясорубки, простые холодильники (без электронной автоматики) и т.п. Допускается также подключение конвекторов, тепловых вентиляторов и масляных радиаторов мощностью до 2000 Вт.

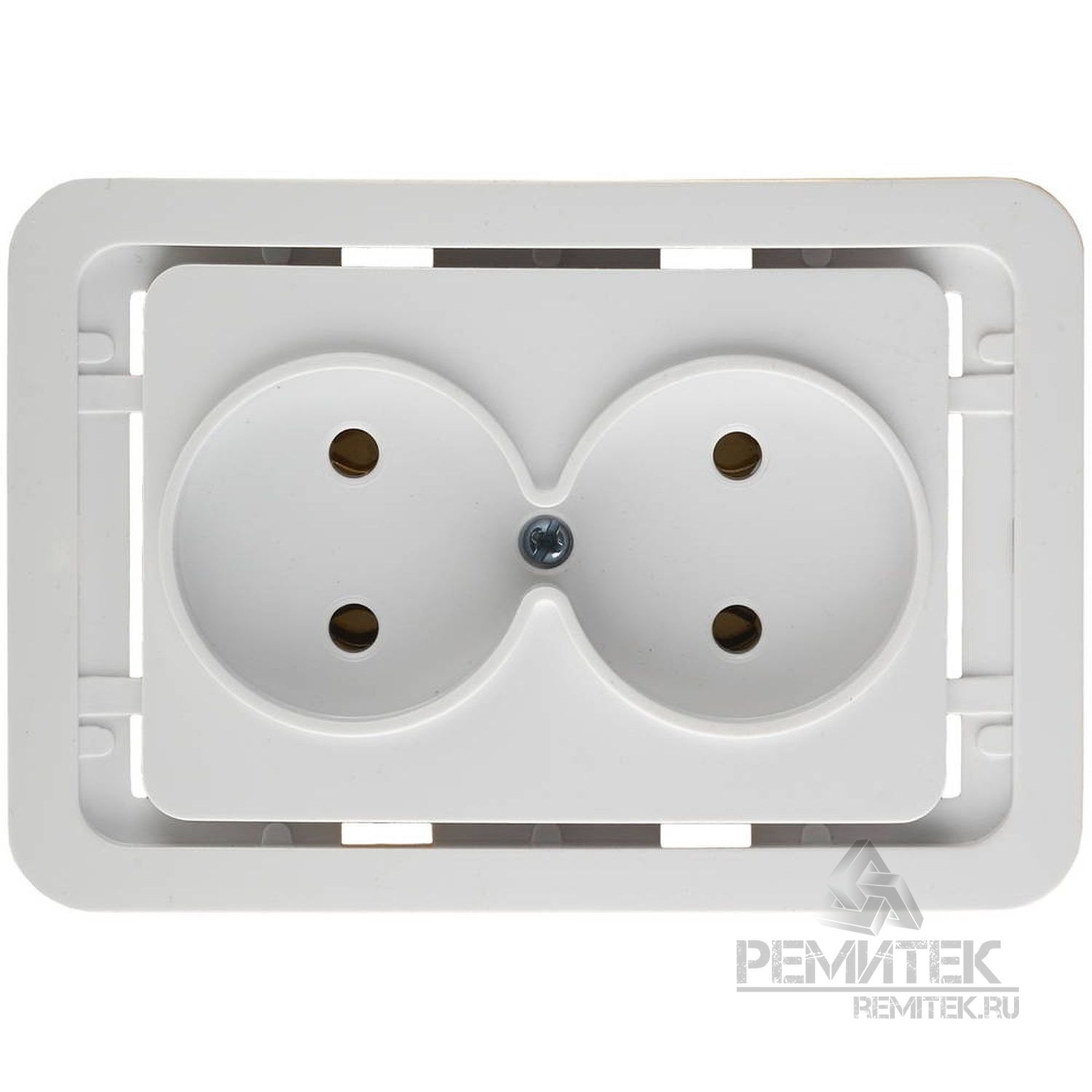

Пример розетки без заземляющих контактов

Заземляющие розетки используются для любой мощной техники, а также для техники, оснащенной электронными системами контроля и управления. Это современные холодильники и морозильные камеры, стационарные компьютеры, плазменные телевизоры, домашние кинотеатры, многофункциональные стерео-системы, специализированные медицинское оборудование, электродуховки и варочные поверхности.

Кроме этого, заземления в обязательном порядке требует оборудование, рабочий цикл которого непосредственно связан с водой. Это стиральные/посудомоечные машины, водонагревательные котлы, циркуляционные насосы, оснащенные мокрым ротором и др.

Пример двойной розетки с заземлением

Помимо дополнительной защиты от удара током, заземляющий провод помогает отводить статическое электричество – распространенную причину выхода из строя высокоточных приборов.

4. Сила тока и напряжение сети

Один из наиболее важных параметров. Определенные виды розеток рассчитаны на соответствующие показатели напряжения/силы тока. В России основная масса потребителей тока подключается к однофазным электросетям с рабочим напряжением 220/250 В и трехфазным электросетям 380 В. Последние обычно применяются на производстве. Во многих других странах (например, в Соединенных штатах и Японии) распространены однофазные сети с характеристиками напряжения 100/127 В.

Поговорим подробнее об отечественных стандартах. Розетки на 220 В подразделяются на несколько групп по рабочему «амперажу» - то есть, по силе тока, на который они рассчитаны. Современные стандартные розетки могут выдерживать ток до 16 А. Изделия на 6 А давно не выпускаются – они потеряли актуальность из-за повсеместного распространения мощной бытовой техники и электроники.

Максимальная мощность электроустройств, которые может «потянуть» розетка 16 А – 3520 Вт. Тем не менее, эксплуатировать ее на пределе возможностей нежелательно, тем более, если нагрузка является постоянной. Лучше ограничиться подключением одного или нескольких приборов мощностью 3000 Вт. Кратковременно розетка 16 А может выдержать и 5000 Вт, но лучше с ней такие «эксперименты» не проводить – контакты могут подгореть и впоследствии начнут греться даже при небольшой силе тока.

Для более мощной техники потребуются розетки 25 А. Их максимальная нагрузка – 5500 Вт, рабочая – 4500/5000 Вт. Как правило, этого более чем достаточно для устройства электропроводки квартир и частных домов.

Для очень мощного оборудования производятся специальные силовые розетки (32 А и более). Они комплектуются исключительно керамическими основаниями и контактными группами повышенной надежности. Данные изделия чаще всего применяются при электрификации промышленных/производственных цехов.

5. IP-характеристики

Как и многие другие электротовары, розетки различаются по степени защиты от влаги/воды. Эти показатели измеряются по международному IP-стандарту. От этого главным образом и зависит область применения розеток. По классу защиты все изделия можно разделить на четыре основные группы:

1) IP 20. Самый распространенный вид. Предназначается для объектов с сухим и нормальным микроклиматом, которые отапливаются в зимнее время. Наилучшим образом подходят для жилых помещений.

2) IP 21/22. Допускается установка на объектах без отопления и на открытом воздухе (при наличии навеса).

3) IP 43/44. Это стандартные влагозащищенные электроустройства. Могут эксплуатироваться в условиях постоянной высокой влажности, в том числе – рядом с бассейнами и на улице.

4) IP 54/55. Рассчитаны на прямой контакт с водой, поэтому подходят для уличного монтажа без навесов и козырьков.

Как правило, все влагозащищенные модели оборудованы крышками – обычными или с резиновыми уплотнителями.

6. Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

Пример внешней розетки на четыре гнезда

Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

Пример внутренней (встраиваемой) розетки

Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

На фотографиях выше пример выдвижных розеток

7. Количество гнезд

Помимо одинарных существуют розетки с несколькими гнездами. Наибольшим спросом пользуются одинарные, двойные и тройные модели. Модификации, рассчитанные на подключение двух и более потребителей энергии, имеют специальное название – «розеточные блоки».

Помимо стандартных гнезд, современные блоки оборудуются выключателями, разъемами LAN, USB, HDMI и др. Это позволяет включать в один блок самую разную технику без дополнительной покупки дорогостоящих адаптеров. Розеточные блоки выглядят эстетично, так как панель с подрозетниками обрамлена внешней декоративной рамкой.

Розетка Werkel с USB-разъёмами, которые можно использовать для зарядки смартфона Комбинированный блок: розетка + выключатель

О таком критерии выбора розетки, как дизайн, говорить нет особого смысла – на рынке представлено множество разных моделей – по цвету/оттенку, фактуре и декору. Так что подобрать подходящий вариант для любого интерьера несложно.

Как выбрать розетки и выключатели в квартиру

Выбор розеток и выключателей – завершающий этап ремонта электрической проводки в квартире. Пускать это решение на самотек нельзя, качество проведения ремонта отвечает не только за срок службы изделий, но и за безопасность использования. Нарушения технологий чревато ударами тока и даже возникновением пожара в квартире. Поэтому к покупке розеток и выключателей необходимо подойти ответственно, изучить предлагаемый ассортимент в магазине и знать разницу между моделями.

Опасности неправильного выбора

Для начала разберемся, чем же опасен безответственный подход к выбору розеток в квартиру. Существует несколько опасностей, подстерегающих хозяев дома, установивших электрические изделия непроверенных фирм или некачественно выполненных.

  • Неправильный выбор розетки опасен возгоранием электропроводки, если нагрузка на нее больше, чем может выдержать изделие.
  • Выход из строя розетки или выключателя заключается и в разбалтывании изделия в нише, из-за чего становятся видны и доступны провода, подведенные к изделию.

  • Нарушения в технологии монтажа или использование некачественных розеток может стать причиной удара током.
  • Эстетические нарушения, хоть и не являются столь опасными, но способны подпортить настроение, если розетки и выключатели неправильно подобраны и не подходят к интерьеру внешне.

Конечно, большую опасность несут в себе неправильно подобранные и установленные розетки, нежели выключатели. Но поскольку эти электрические изделия всегда идут в паре и сочетаются между собой, то и речь мы ведем о выборе комплекта.

Виды розеток и выключателей

Осознанный выбор розеток и выключателей – это не только безопасность, но еще и комфорт пользования. Изучите виды розеток и выключателей до их покупки, чтобы знать, из какого ассортимента придется выбирать.

  • Внутреннее или накладное изделие. Внутренняя розетка используется для скрытой проводки, когда провода укладываются в штробы, а снаружи остается только эстетически привлекательная рамка. Накладная розетка больше подойдет для открытой проводки, часто используется для стилистического исполнения. С выключателями выбор тот же.
  • Заземление розетки. Розетки с заземлением легко отличить от розетки без заземления по наличию металлических хвостиков внутри. Использование первого варианта безопаснее и практичнее, при отсутствии заземления в сети такая розетка убережет от ударов тока.

  • Наличие винтового соединения проводников розетки. Розетка с винтовым соединением проще в установке и надежней в использовании из-за более продуманной системы фиксации проводников.
  • Место установки розетки. Розетки, как и выключатели, можно монтировать не только в стену, но и в пол. Кроме того, существуют даже оконные розетки, которые аккумулируют энергию за счет солнечных батарей.
  • Изделия с таймером или подсветкой. Розетка с таймером отключит подачу электроэнергии в определенное время, а выключатель с подсветкой легче найти в темноте.

  • Специальные розетки. К этой категории относятся электротехнические изделия повышенной защиты, для использования в трудных условиях. Розетка в ванной комнате или в пыльном подвале, на улице. Наиболее распространенный пример – розетка со шторкой, установленная в детской комнате, способная защитить не только ребенка от последствий любопытства, но и саму розетку от попадания пыли или воды.
  • Экстерьер розетки и выключателя. Широкий ассортимент позволяет выбрать не только цветовое решение для электротехнических приборов, но и стилизацию под старину, гжель и другие виды украшения интерьеров.

Советы профессионалов

Профессиональные электрики дают советы, на какие критерии выбора розеток и выключателей необходимо обратить внимание при покупке, и какие нюансы не упустить.

  • Материал изготовления розетки важен, дешевый тонкий пластик ломается еще на этапе установки.
  • Обратите внимание на наличие маркировок. Проверенные фирмы-изготовители не оставляют свои изделия без маркировки.
  • Определитесь с целевым назначением розетки. Под стиральную машину или электроплиту необходима розетка с заземлением и номинальным током не менее 16А.
  • Розетки и выключатели – это не товар на развес. Электротехнический прибор должен быть упакован в индивидуальную упаковку, иметь инструкцию, а иногда и гарантийный талон.

Выбор электротехнического прибора – ответственное дело. Если знаний и опыта не хватает, не бойтесь обратить за помощью к специалистам, чтобы не испортить ремонт и выполнить работы правильно и надежно.

27.01.2019

Подписаться на рассылку

Электрические розетки. Виды, устройство, ремонт и установка

Основная задача розетки — создать надежный электрический контакт с сетевой вилкой прибора после включения, при этом розетка должна быть совершенно безопасной для человека

Электроэнергия используется буквально всюду. Вот почему так необходимы надежные устройства, обеспечивающие доступ к ней. В быту для доступа к электросети используют электрические розетки. Они могут исправно работать многие годы, но иногда приходят в негодность.

Электрические розетки применяются для подключения электроприборов и электромашин к электрической сети. Основная задача розетки — создать надежный электрический контакт с сетевой вилкой прибора после включения. Кроме того, розетки должны быть совершенно безопасны для человека, а их конструкция должна полностью исключать непреднамеренное прикосновение к проводам и деталям, которые находятся или могут оказаться под напряжением.

В настоящее время существенно выросли требования к безопасности и внешнему виду розеток. Конкретные условия применения диктуют цвет и форму выступающих над стеной деталей, все чаще розетки должны собираться в модуль (он может включать разъемы для телефонной линии, телевизионного кабеля и компьютерной сети).





Устройство электрических розеток

При конструировании розеток применяется так называемый модульный метод. При этом механизм устройства, конструируется как отдельный узел (функциональный модуль), который может быть установлен в любых типовых приборах. При этом декоративный модуль (накладку) можно изменять, следуя моде, вкусам или интерьеру помещения. При этом сам механизм замены не требует. Это тем более удобно, что именно механизм крепится к несущей поверхности (например, к стене).

Многомодульная электрическая розетка

Основание функционального модуля и декоративные детали розеток изготавливаются из специальных пластмасс. Они являются хорошими диэлектриками, имеют высокую прочность при нормальных и повышенных температурах, не поддерживают горения, не меняют цвет и не разрушаются под воздействием электромагнитных нолей и ультрафиолетового света. В странах Евросоюза, например, для этой цели используются высокопрочный ABS-пластик и поликарбонат. А вот фарфор в этих странах для производства розеток и иных подобных устройств запрещен, как не самый надежный из диэлектриков.

Итак, любой электроприбор, имеющий соединительный шнур с сетевой вилкой, можно подключить к источнику электроэнергии. Достаточно вставить эту вилку в электрическую розетку соответствующей конструкции. Однако такое подключение можно считать правильным только в том случае, если при протекании электрического тока образованные вилкой и розеткой контакты не греются и не искрят. Это можно обеспечить, если электроды розетки надежно контактируют со штифтами вилки, плотно облегают их, обеспечивая большую площадь соприкосновения. Каждый такой электрод изготавливается в виде пружинящего приемного гнезда. Его исходный диаметр несколько меньше диаметра штифта вилки, поэтому при ее включении в розетку мы должны приложить некоторое усилие, чтобы преодолеть упругость этих гнезд.

Конструкция приемных гнезд розетки и материал, из которого они изготавливаются, должны обеспечивать достаточно большое число повторений цикла «включить — выключить» без ухудшения качества контактов. Розетки от компании, которые считаются лидерами в своем отрасли, допускают не менее 5000 таких циклов, что равносильно сроку эксплуатации в течение 6-10 лет (при условии, что розетку будут использовать 1 — 2 раза в день).

Приемные гнезда розетки соединены с ее клеммами, к которым подключаются провода электропроводки. При чем в современных устройствах это соединение выполняется не отдельной деталью, а как ответвление монолитной пластины, из которой изготовлено приемное гнездо. Таким образом, удается избежать нежелательных с точки зрения надежности дополнительных соединений на пути протекания электрического тока.

Огромное значение для надежности розетки имеет качество механического присоединения подводящих проводов к ее клеммам и надежность электрического контакта в этом соединении. Иными словами, клеммы должны прочно удерживать провода и обеспечивать надежный контакт с токоведущими деталями розетки. Наиболее известными и, пожалуй, все еще самыми надежными для силовых электропроводок и розеток являются винтовые клеммы. В них провода прижимаются к токоведущим деталям при помощи винтов. Главное их преимущество состоит в том, что сила, с которой провода зажимаются в клемме, может быть весьма значительной, а это обеспечивает как хорошее удержание провода, так и надежный электрический контакт. Правда, чтобы предотвратить ослабление зажима из-за вибрации или нагревания, винты в клеммах желательно применять вместе с пружинными шайбами, которые предотвращают самопроизвольное вывинчивание крепежа.

Зажимные клеммы розетки





Пружинные клеммы достаточно часто используются в конструкции бытовых электрических розеток. Их преимущество заключается в том, что они существенно облегчают подключение проводов. Для этого достаточно оголенный конец провода с некоторым усилием вставить в специальное отверстие на корпусе розетки. Подпружиненный «нож» внутри клеммы зафиксирует провод и прижмет его к токоведущим деталям розетки. Но силу такого «зажима» трудно проконтролировать, и если по каким-либо причинам он ослабнет, то ненадежный контакт провода с розеткой останется незамеченным на стадии монтажа и приведет к преждевременному выходу розетки из строя.

Условия монтажа розеток достаточно часто вынуждают подключать к каждой клемме не один, а два провода. С учетом этого и в винтовых, и в пружинных клеммах предусмотрено по два посадочных места или отверстия для проводов. Но при попарном подсоединении проводов необходимо следить, чтобы их диаметры были или одинаковыми, или отличались очень незначительно. В противном случае провод с меньшим диаметром будет плохо зафиксирован. Например, практически невозможно надежно одним винтом зажать провод сечением 1,5 мм², если одновременно с ним подключается провод сечением 2,5 мм².

Как известно, для подключения бытовых электроприборов необходимо два одножильных провода или один двухжильный. Поэтому каждая розетка имеет не менее двух изолированных клемм и приемных гнезд, а если электропроводка выполнена трехжильным проводом, в котором третья жила — это заземление, то на такой электропроводке целесообразно устанавливать розетки с дополнительными электродами заземления (так называемые «розетки с заземлением»). По требованиям безопасности эти электроды располагаются в конструкции розетки так, чтобы при включении вилки, имеющей аналогичные электроды, заземляющие электроды на вилке и розетке приходили в соприкосновение раньше, чем штифты вилки войдут в контакт с приемными гнездами розетки. Поэтому электроды заземления всегда хорошо видны на розетке. Это либо две металлические пластинки по бокам, либо один металлический штырь, очень похожий на штифт сетевой вилки. Электроды заземления соединены со своей клеммой, к которой и подключается заземляющий провод электропроводки.

Розетка и вилка с заземлением

Важнейшими техническими характеристиками электрических розеток являются допустимый электрический ток и рабочее напряжение. Как правило, во внутренних электропроводках жилых и офисных помещений используются розетки, рассчитанные на ток 10 или 16 А и рабочее напряжение до 250 В. Чтобы токоведущие детали розеток способны были пропускать такой ток с минимальным выделением тепла (иначе говоря, не греясь), для их производства используются специальные металлические сплавы с относительно большим, содержанием меди (10-60%.). Электропроводность таких сплавов достаточно высока и позволяет выполнить это условие без существенного увеличения размеров токоведущих деталей и самих розеток. В то же время эти сплавы тверже чистой меди и обладают упругостью, необходимой для правильного функционирования приемных гнезд розеток.

Клеммная коробка

Очевидно, что названные выше допустимые для розеток токи соответствуют тому диапазону значений потребляемой электрической мощности, в котором работает подавляющее большинство электробытовых приборов. И лишь для кухонных электроплит потребуются специальные, более мощные розетки (разъемы). Но еще чаще их подключают вовсе без розеток — через клеммные коробки.

Розетки для кухонных электроплит

Виды электрических розеток

Электрические розетки бывают накладные, встроенные и переносные. Относительно последних достаточно будет сказать, что они сконструированы как портативный прибор с корпусом из диэлектрика, хорошо защищающим его от влияния внешней среды. Такие корпуса используются на разного рода электрических удлинителях. Как правило, на другом конце удлинителя устанавливается сетевая вилка.

Накладная розетка

Накладные розетки монтируют на открытых электропроводках, когда провода прокладываются по поверхности стен, потолков и иных строительных конструкций. Эти розетки прикрепляют на стену в нужном месте при помощи саморезов или шурупов, пропущенных через крепежные отверстия в днище корпуса розетки или в монолитном основании. Провода подводятся к клеммам через проем в боковой стенке корпуса.

Хотя применяемый в накладных розетках способ крепления достаточно прост, он обеспечивает надежную фиксацию розеток на несущей поверхности. Чаще некоторые сложности с креплением возникают при монтаже встроенных розеток. Для этого есть две причины. Во-первых, их монтаж и механизм фиксации действительно сложнее, чем у накладных. Во-вторых, встроенные розетки используются при устройстве скрытой электропроводки, применяемой практически повсеместно. К встроенным розеткам и к качеству их монтажа предъявляются более высокие требования.

Встроенная розетка

Встроенная розетка устанавливается так, что ее функциональный модуль (механизм) полностью прячется в стене. На поверхности остаются лишь декоративные накладки. Фиксируется такая розетка в стене при помощи распорных лапок и саморезов, пропущенных сквозь отверстия в монтажной планке. Многим знакома ситуация, когда при выключении сетевой вилки розетка выпадает из стены и повисает на проводах. Такая неприятность чаще всего происходит со встроенными розетками, неумело закрепленными с помощью одних лишь лапок.

Всегда неприятно, когда что-то не ладится. И вдвойне обидно, когда подводят простые и, казалось бы, более чем надежные вещи, например розетки. На самом деле все имеет свой ресурс безотказной работы, и электрические розетки тоже. Под воздействием электромагнитных полей подвергаются медленной деструкции и теряют свою прочность пластмассовые детали, ухудшаются со временем электрические контакты. В процессе длительного использования ослабевают винтовые соединения, розетки расшатываются и даже вываливаются из стены. В конце концов они просто приходят в негодность, и мы исключаем их из числа полезных вещей. Такие розетки подлежат замене.

Но нередко причиной неисправности розеток становятся ошибки при их монтаже или неправильная эксплуатация. В этом случае можно попытаться их отремонтировать. Рассмотрим несколько типичных ситуаций. Если после подключения электроприборов, особенно мощных, розетка распространяет резкий запах горелой пластмассы, то это означает, что где-то в розетке плохой электрический контакт, на котором выделяется слишком много тепла. Вынув вилку из розетки и выждав 30 секунд, потрогайте штифты сетевой вилки. Если они горячие, то это говорит о том, что, скорее всего, утратили свою упругость приемные гнезда розетки, неплотно прилегающие к штифтам вилки. На это указывают и потемневшие от высокой температуры края отверстий для вилки в лицевой панели розетки.

Если же штифты лишь чуть теплые или вовсе холодные, то нарушение контактов следует искать в месте присоединения к розетке подводящих проводов. Возможно, что одна или обе клеммы недостаточно хорошо прижимают провода к токоведущим деталям розетки. В новых розетках (или тех, которые эксплуатируются меньше года) зажимные винты на этих клеммах просто недожали при монтаже.

Розетка может перегреться и даже воспламениться, если через нее запитать слишком мощный электроприбор или несколько электроприборов, суммарная мощность которых создает ток, превышающий допустимый ток розетки. Кстати, значение допустимого тока и рабочее напряжение, как правило, указываются на лицевой панели розетки. Например, там можно прочесть: 10 А, 250 В. Это означает, что в розетку можно включить электроприборы общей мощностью не более 2,2 кВт. В розетку, рассчитанную на ток 16 А, можно включать электроприборы мощностью до 3,5 кВт. Розетку, которая греется, можно попытаться отремонтировать.



Ремонт розетки

В обязательном порядке отключите от электропитания всю электропроводку квартиры или тот ее фрагмент, в котором установлена подлежащая ремонту розетка. Учтите, что ремонтировать ее имеет смысл лишь в том случае, если причиной нагрева стала винтовая клемма. Все остальные неполадки самостоятельно не устраняются. Приемные гнезда, утратившие упругость, слабые пружинные клеммы — все это достаточные основания для замены всей розетки (или ее функционального модуля). Таким образом, разбирать розетку для ремонта имеет смысл лишь в том случае, когда все указывает на плохой контакт проводов с клеммами розетки.

Встроенная розетка

Если это действительно так, то отвинтите подходящей отверткой винт, удерживающий лицевую панель розетки, и снимите ее. Вместе с ней легко снимется и декоративная рамка. Под ними находится механизм розетки. Если в нем применены винтовые клеммы, то на его нижней или верхней кромке будут заметны два одинаковых шипа, расположенных симметрично по бокам относительно вертикальной оси розетки, возможно, и ведущие к ним провода. Завинтите до отказа (но все же не сорвите при этом резьбу) оба винта. Установите на место рамку и лицевую панель. Все, ремонт окончен. Иное дело, если, вскрыв механизм розетки, вы обнаружите, что клеммы пружинные. В этом случае следует заменить всю розетку. О том, как это сделать, будет рассказано ниже.

В устаревших моделях розеток с фарфоровым основанием винтовые клеммы располагаются на донышке и не видны с фронта розетки. Чтобы поджать винты таких клемм, необходимо извлечь розетку из установочной (монтажной) коробки. А еще лучше просто купите и установите новую розетку.

Ремонт встроенной розетки

1. Встроенная розетка с вырезанной половинки и лицевой панели. Посередине виден винт крепления панели к механизму розетки

2. Снимите декоративные накладки и, если необходимо, срежьте острым ножом обои, скрывающие монтажную рамку

3. Чтобы извлечь механизм из установочной коробки, необходимо вывинтить саморезы, крепящие монтажную рамку

4. Перед подключением розетки обязательно проверьте подводящие провода на наличие обломов

5. После проверки удалите обломок из пружинной клеммы и вставьте в нее оголенный кончик целого провода

6. Вкрутите саморезы в кромку коробки, пропустите их головки через прорези в монтажной рамке. Поверните механизм по часовой стрелке

7. Если клеммы винтовые, то оголенный кончик целого провода зажмите винтом клеммы

8. В одну установочную коробку можно установить сдвоенную розетку, которая ремонтируется аналогичным образом.



Довольно часто розетка просто не работает. То есть подключение электроприборов к ней не означает подключения к источнику электроэнергии. И если при включении сетевой вилки в такую розетку искрения не видно, то причина одна — где-то произошел обрыв фазного или нулевого (реже обоих) подводящего провода. Проверить, какого именно, несложно. Достаточно прикоснуться индикатором фазы (фазоискателем, индикатором напряжения) к одному, а затем к другому электроду розетки. Если при одном из прикосновений лампочка индикатора зажглась, то следует искать обрыв нулевого провода. А если нет — то фазного или обоих.

Индикатор напряжения Fluke. Специальными индикаторами можно определить, какой из проводов фазный, и даже определить уровень напряжения на нем

Не исключено, что провод обломился или был поврежден во время монтажа розетки. Тогда место обрыва можно обнаружить в установочной (монтажной) коробке. Отключив электропитание квартиры или соответствующего фрагмента электропроводки, извлеките розетку из коробки (как это сделать, будет ясно из сказанного ниже) и проверьте подводящие провода. Если визуально они покажутся целыми, потрогайте их, попытайтесь осторожно изогнуть (скрытый под изоляцией облом провода незаметен глазу, но его можно обнаружить на ощупь), наконец проверьте, хорошо ли они держатся в клемме. Обнаружив облом, отрежьте отломанный конец, зачистите оставшийся целый провод и зажмите в клемме. Для извлечения обломка из пружинной клеммы необходимо нажать кнопку над ней.

Искрение при включении вилки прибора в розетку означает, что приемные гнезда розетки полностью утратили упругость. Такая розетка требует замены.

Опасно, когда встроенная розетка вываливается из стены и повисает на проводах. Токоведущие детали розетки и оголенные возле клемм провода оказываются доступными для случайного прикосновения и могут стать причиной поражения электрическим током. Если сама розетка при этом не повреждена, то установить ее на место и укрепить достаточно просто.

Распаечная коробка для открытой проводки. Распаечные и клеммные коробки для монтажа на поверхности стен. Они оснащены герметичными крышками и фитингами для уплотнения проводов

Все встроенные управляющие и коммутирующие устройства модульной конструкции, в том числе и электрические розетки, имеют однотипные узлы крепления. Это крепежные прорези с четырех сторон монтажной рамки и распорные лапки по бокам функционального модуля, которые отводятся в стороны от монолитного основания модуля при завинчивании соответствующих винтов.

Для монтажа любого такого устройства (в том числе и розетки) в стену, в ней полым цилиндрическим буром («коронкой») с помощью перфоратора или дрели высверливается углубление, в котором тем или иным способом (чаще всего алебастром) фиксируется установочная (монтажная) коробка. Она может иметь разную форму, но должна позволять полностью погрузить в нее функциональный модуль устройства и укрепить его там распорными лапками. Кроме того, на верхней кромке коробка должна иметь отверстия, предназначенные для фиксации механизма розетки (саморезами через прорези в ее монтажной рамке).

Установочные коробки. Монтируются в углубления, вырезанные в стене

Отключив электропитание квартиры или соответствующего фрагмента электропроводки, следует снять с вывалившейся розетки лицевую панель и декоративную рамку (удерживающий их винтик обычно хорошо заметен по центру панели), отпустить винты распорных лапок, прижать лапки к основанию механизма розетки и вставить его в установочную коробку. При этом прорези в монтажной рамке должны оказаться над отверстиями для саморезов в кромке коробки. Завинтить саморезы можно после установки розетки в коробку или до этого — прорези в монтажной рамке в одной из позиций пропускают саморезы вместе со шляпкой. Когда функциональный модуль розетки будет правильно сориентирован (стороны монтажной рамки расположены строго горизонтально или вертикально) и прикреплен к коробке саморезами, следует зафиксировать его еще и распорными лапками, завинтив их винты.

Естественно, что возвращенная на свое место в стене розетка должна быть закрыта декоративной рамкой и лицевой панелью, которые ранее были сняты.

Розетки — не самые сложные коммутирующие устройства из тех, что используются в электротехнике. Однако многократные подключения к ним электроприборов существенно влияют на их работоспособность. Учитывая, что одним из последствий неисправности розеток может быть обильное выделение тепла и даже возгорание, имеет смысл внимательно следить за состоянием розеток, вовремя их ремонтировать или заменять старые розетки новыми.

Совет: не имея необходимой квалификации и навыков, не приступайте к работам с электропроводкой — это опасно! Поручите выполнение этих работ квалифицированному специалисту.









Что бы еще почитать?

виды и особенности моделей для дома

Для безопасного использования электрического тока, приборы и арматура, предназначенные для работы с этим видом энергии, должны быть установлены в соответствии с правилами, которые, как известно, написаны красными чернилами. Розетка открытой установки, монтаж которой осуществляется в доме или квартире, позволяет сэкономить время, ведь для осуществления монтажа такой конструкции не потребуется сверлить стену.

Виды наружных розеток

Наружные устройства имеют различную степень защиты от поражения электрическим током, а также могут иметь сдвоенный корпус и защиту от попадания влаги. Кроме перечисленных достоинств таких изделий, существуют модели, которые имеют дополнительные функции и элементы защиты. Такие устройства можно устанавливать как в жилых помещениях, так и в технических. В деревянном доме, очень часто проводка осуществляется открытым монтажом, поэтому в таких домах, также устанавливают наружные электротехнические изделия. Устройства для наружного монтажа могут быть следующих видов:

  1. Наружное устройство без заземляющих контактов и без повышенной защиты.
    Наиболее часто такие изделия имеют круглую форму и используются для установки в технических помещениях или в комнатах, в которых осуществлена отделка в ретро-стиле.
  2. Наружный элемент с заземляющими контактами.
    Этот элемент электроарматуры является обязательным для установки в тех местах, где возможно использование мощных приборов оснащённых евро-штепселями. При этом проводка в таких помещениях осуществляется по открытому типу.
  3. Розетка наружная с защитной шторкой.
    Изделие такой конструкции оснащено специальной шторкой, которая закрывает контакты изделия от попадания влаги. Для того чтобы подключить электроприбор к такому элементу электротехнической арматуры, достаточно открыть шторку и произвести установку штепселя. После использования прибора, вилка извлекается, и защитная шторка снова закрывается.
  4. Розетка двойная.
    Такой элемент электроарматуры устанавливается, когда требуется одновременное использование двух электрических приборов. Двойные устройства могут быть установлены как внутри дома, при осуществлении монтажа открытой проводки, так и снаружи для подключения потребителей электрической энергии на улице.
  5. Электротехническое устройство с УЗО.
    Эта разновидность, имеет встроенный механизм автоматического отключения электроэнергии при образовании опасной утечки электрического тока. Такие изделия позволяют минимизировать негативное воздействие электрического тока в том случае, если человек случайно коснётся оголённого участка проводов или корпуса электрического прибора, на который произошла утечка электричества.
  6. Устройство с таймером.
    Если розетка накладная используется только в определённое время, то с помощью такого изделия можно задать точное время включения и отключения электричества.
  7. Элемент электротехнической арматуры с подсветкой.
    Такое устройство позволяет безошибочно находить место подключения электрических приборов, даже в полной темноте. Особенно удобны такие накладные розетки в технических помещениях, где нет искусственного освещения.
  8. Трёхфазная силовая розетка.
    Для подключения мощных приборов для работы которых требуется подключение трёхфазного тока, применяются специальные элементы электроарматуры.

Установка наружной розетки

Монтаж наружного устройства осуществляется в таком порядке:

  • Отключается электричество в домашней сети.
  • Намечается место установки.
  • К намеченному месту, от распределительной коробки ведётся кабель-канал с электрическим кабелем.
  • Электротехническое устройство разбирается и осуществляется фиксация контактов розетки с проводами.
  • Внутренняя часть фиксируется к стене с помощью дюбелей.
  • Устанавливается пластмассовая декоративная накладка.

После подключения электрического тока, производится проверка работоспособности устройства. Для этой цели достаточно подключить к электротехническому элементу какой-либо электроприбор. Если розетка будет работать в стандартном режиме, то установку можно считать оконченной.

Как произвести монтаж розетки с открытой проводкой видео рекомендую посмотреть:

Заключение

Правильно подобранный вид электрического наружного устройства, позволит безопасно пользоваться электрическими приборами в различных условиях. В большинстве случаев, возникает необходимость установки устройства с заземлением. Установленный по всем правилам электротехнический прибор, имеющий заземляющий контакт предохранит от возможного удара токов в тот момент, когда утечка электричества будет происходить на корпус прибора.
Несмотря на то, что наружные элементы электротехнической арматуры не имеют тонкий корпус, и их установка в жилых помещениях значительно проигрывает в эстетике внутренним розеткам, такие электротехнические устройства широко применяются для электрификации как жилых зданий, так и подсобных помещений. Основное достоинство использования такого способа установки электротехнической арматуры, заключается в минимальных финансовых и временных затратах.

расчет количества и какие лучше ставить

Больше всего электричества используется на кухне, поскольку в помещении применяется много техники. Электроточки нужно правильно расположить, используя правила безопасности и эргономики. Неверный монтаж может вызвать много негативных последствий. За счет этого нужно определиться, сколько нужно розеток на кухню, какой их вид подобрать, и как монтировать.

Особенности использования

Сколько должно быть розеток на кухне? Это зависит от самой площади, функциональных особенностей и количества используемой техники.

В очень малых помещениях сложно разместить много приборов, но при большой квадратуре можно ставить стиральные машины, телевизоры и другие устройства.

Независимо от размеров кухни и количества электрических точек, существуют общие требования, которым нужно следовать:

  • безопасность в использовании;
  • свободный доступ;
  • качественная установка и разводка проводки.

Нужно помнить, что в помещении присутствует высокая степень влажности, могут попадать капли жира и другие брызги, а применение мощной аппаратуры делает высокую нагрузку на всю сеть, поэтому правила безопасности обязательно надо применять:



  1. Строго запрещено монтировать розетку над плитой или раковиной. Учитывается правило еще на этапе планирования, создания схемы и выбора мебели. При капитальном ремонте с изменением дизайна все точки, которые выходят прямо над мойкой или плитой, надо переносить в стороны на 50 см от газовых труб и 60 см от раковины.
  2. используя розетки под мойкой обязательно покупать приборы с дополнительной защитой от IP44. Они должны ставиться выше сифона и не ниже 20 см от уровня пола.
  3. При наличии малых детей рекомендуется покупать современные розетки с защитными шторками и прочими дополнениями, а располагать их выше роста малышей.

В ходе монтажа дело лучше поручить профессионалам, которые знают основные правила безопасности и выполнят работу качественно.

Для мощных приборов в виде духового шкафа, стиральной машины и прочего, надо использовать отдельные линии и точки подключения.

Где и сколько разместить

На этапе планирования розеток следует к количеству стандартных приборов добавить еще 3 точки. С их помощью можно подключить дополнительную технику, которая применяется время от времени.

К примеру, при стандартном оснащении с телевизором на кухне делается от 9 точек, из которых 6 в близости с аппаратурой, блок в фартуке, одна в области обеденного стола и еще элемент в любом удобном месте.

Точный расчет проводится только с учетом пожеланий владельцев. Некоторые предпочитают ставить все на видном месте, поэтому лучше предусмотреть отдельные электроточки под каждую аппаратуру. На кухне 10 метров места мало, поэтому ненужная техника прячется и достается по мере необходимости. Для нее лучше поместить блок на фартуке.

Правильное размещение возможно только после предварительно сделанного плана с учетом аппаратуры и мебели. После создания плана определяется количество и место розеток — учитывая, что провода чаще около 1—1,5 м. При общей мощности аппаратуры до 3,5 кВт можно ставить сдвоенные виды, подходящие для стационарных устройств.

Приборы, постоянно включенные в сеть

Количество розеток для каждой кухни и владельца отличается, но стандартный набор техники, которая нуждается в постоянном подключении почти всегда совпадает:

  • электродуховки — самая мощная аппаратура, некоторые модели могут брать по 5–6 кВт, поэтому обязательно используется силовая розетка и отдельная линия;
  • электроплита или варочная панель — каждая из конфорок требует до 2 кВт, поэтому одновременное включение требует отдельной линии и мощной розетки. Индукционные варианты тоже могут применяться, но электроточки следует ставить в отдалении от другой техники;
  • посудомоечная машина — для работы и прогрева воды используется ТЭНа, которая требует больше всего энергии. Мощность аппарата 1,5–2 кВт, но поскольку применение нечастое, то можно включать в обычные накладные розетки с одной линией для другой бытовой техники;
  • мультиварка — используется для приготовления пищи, средний период работы порядка 1 часа. Мощность 2 кВт, и рекомендуется использовать отдельные розетки или сдвоенные с маломощными приборами. Аналогичные правила относятся к хлебопечи;
  • микроволновка, чайник — аппаратура довольно мощная, но работает 5–10 минут. Их можно подключать в двойную розетку и активировать одновременно;
  • холодильник — требует отдельного питания, мощность аппарата небольшая, монтаж делается отдельно. Рекомендуется установить внешние варианты розеток, одинарную или сдвоенную;
  • вытяжка — маломощная техника, подойдет любая мебельная розетка, если электроточка будет внутри шкафчика, или обычные варианты, которые устанавливаются недалеко от потолка за самим аппаратом. Отдельное питание следует делать для ТВ или радио.

В результате описанного, в сети постоянно находится от 5–6 приборов. Исходя из расположения, функциональности и мощности подходят разные модели розеток, но при подсчете всегда делается запас, учитывая, что периодически будет включаться другая аппаратура.

Приборы, которые подключаются отдельно

После составления схемы и определения количества техники, розеток для нее, важно учитывать наличие комбайнов, блендеров, кофемашин и прочего. Такая техника включается время от времени, но для нее надо свободная электроточка. Она чаще делается блоками из 2–3 источников питания возле обеденного стола или на фартуке.

Подробнее про установку розеток для освещения и техники в фартук читайте тут.

Для любителей пользоваться телефоном и другими гаджетами можно возле стола поставить точку для зарядки устройств. Упростить уборку поможет одна розетка внизу помещения, которая подойдет для подключения пылесоса.

Разновидности розеток

Правильно подобранные и размещенные розетки обеспечивают функциональность и лаконичный внешний вид кухни. Есть разные решения:

  • накладные модели;
  • встраиваемые;
  • скрытые, подходящие для монтажа в столешницу, ящики или шкафы;
  • угловые варианты;
  • поворотные и выдвижные.

Наружные или накладные типы для кухонь используются редко, поскольку защищены только коробкой, что небезопасно в условиях повышенной влажности.

Встраиваемые варианты часто применяются для мощной аппаратуры, но покупать их надо с заземлением, а при монтаже обеспечивать свободный доступ. Есть много моделей, которые гармонично дополнят стиль кухни.

Скрытые варианты устанавливают прямо в столешницу или ящики, применяются в качестве дополнительного элемента. Они экономят свободное место, весьма практичны.

Модным и функциональным решением являются угловые модели. В продаже есть те, у которых используется выдвигающаяся вилка или простой вариант. За счет такого типа можно задействовать угловое пространство, которое редко используется на соединении двух стен.

Кроме описанных вариантов, существуют целые блоки с несколькими точками для подключения, отдельно встроенные выходы для зарядки телефона или подключения ТВ и радио в розетку.

Для электроплит

Отдельно нужно выделить виды для электроплиты, поскольку такие розетки в сравнении со стандартными немного отличаются и пропускают больше номинального тока через себя.

Точки называются силовыми, чаще подключаются к однофазной сети при помощи кабеля на 3 жилы. Устройства рассчитаны на 25 и 32А, но есть и более мощные. Контакты во время поступления тока не греются.

Подобно обычным розеткам, у них есть механизм, декоративная накладка для защиты и шурупы. Основное отличие от стандартных типов — конструкция механизма.

3 основных вида розеток для электроплит:

  • скрытые — шина для розеток ставится внутрь стены, поэтому рабочая зона отвода получается полностью закрытой, что существенно повышает герметичность и безопасность;

  • накладные — устанавливаются поверх отводов, самостоятельно проводить работу удобнее и быстрее, нет потребности создавать отверстие в стене, но сама точка видна над стенкой, сокращается герметичность;
  • комбинированные — сложные модели скрытого вида — кроме установки в отверстие, они включают дополнительную защитную панель, которая защищает контакты от влаги, жира и других факторов.

Конструктивно они бывают одинарные или двойные, но во втором случае электрики советуют брать модели повышенной мощности, чем надо плите. В таком случае можно запитать вытяжку или другие приборы.

Выдвижные и поворотные

Такие модели красиво смотрятся, их удобно использовать, а при необходимости можно спрятать. Визуально они подобны компьютерному сетевому фильтру, который ставится в небольшой тубус. Главный механизм монтируется в столешницу, а для использования достаточно нажать на кнопку, чтобы выдвижные точки были доступны. Примеры размещения видны на фото.

Хотя это современный и удобный вид электророзетки, но до начала использования надо знать возможные минусы:

  • заранее продумать схему расположения, поскольку сам тубус занимает много места внутри шкафа, которое в процессе эксплуатации может понадобиться;
  • проводку надо заводить внутрь мебель, что усложняет процесс установки и перемещения мебели при необходимости;
  • из-за сложной конструкции появляется больше рисков поломок, поэтому подбирать следует качественный товар, который в разы дороже стандартных видов;
  • всплывающие над столешницей модели будут менее устойчивые в развернутом состоянии, сам тубус шатается, а неловкое выдергивание шнура может повредить блок;
  • в случае поломки найти и заменить устройство проблематично.

Каждый владелец сам определяет, какие лучше ставить розетки на своей кухне. Работу можно выполнять самостоятельно, если есть опыт в этой сфере, или поручить дело мастерам. В любом случае, надо учитывать варианты расположения.

Лучшие способы размещения

Во время планирования размещения электроточек мастера советуют пользоваться вертикальным зонированием, которое делит кухню на 3 уровня:

  • верхний — на нем располага

Виды розеток

Второй электрической дилеммой (первую, виды выключателя, мы разобрали в предыдущей статье), с которой вам предстоит столкнуться после ремонта, скорей всего станет выбор розеток. И сейчас мы поговорим о  видах розеток.Что стоит знать о них, кроме того, что они должны сочетаться по стилю с выбранными выключателями? Оказывается, и с розетками все не так просто, существует несколько видов розеток, в которых стоит разобраться.

Но сперва давайте кратко остановимся на принципе устройства розетки. Она состоит из трех обязательных частей – контакты, колодка и защитный корпус. Контакт является важнейшим функциональным элементом, отвечающим за проведение электрического тока от кабеля до прибора, который включают в розетку. Он делается из сплава металла. Надо сказать, что при покупке стоит уточнить, на какое номинальное напряжение рассчитана розетка, от этой величины зависит мощность приборов, которые вы сможете к розетке подключить. Если вы живете в старом доме и у вас установлены розетки старого образца, они могут не выдержать подключения современных бытовых приборов, так как рассчитаны на мощность в три раза меньшую по сравнению с современными розетками.

Кроме того, в современных розетках в обязательном порядке есть заземляющий провод, что делает их более безопасными.

Колодка розетки может быть изготовлена из разных материалов. Хороша в эксплуатации керамика, но она отличается повышенной хрупкостью, поэтому все-таки чаще в современных розетках используют специальный пластик. Третья составляющая – защитный корпус розетки – выполняет одновременно и декоративные, и защитные функции, закрывая собой механизм розетки.

Теперь, когда мы кратко разобрали устройство розеток (а оно примерно идентично у всех моделей), давайте перейдем к видам розеток.

Виды штепсельных розеток

Один из наиболее популярных видов – это штепсельные розетки. Они предназначены для подключения различных бытовых приборов. Среди видов штепсельных розеток можно выделить закрытые (утопленного типа) и открытые (неутопленного типа). Розетка закрытого типа, как очевидно из названия, устанавливается таким образом, что колодка полностью устанавливается в отверстии в стене, а снаружи видна лишь декоративная накладка. Проводка в этом случае требуется скрытая. Тут стоит упомянуть и один из видов двойных розеток – очень часто это бывают закрытые штепсельные розетки. В нее можно включить сразу две вилки. Но есть некоторые тонкости монтажа. Двойная розетка может быть подключена через стандартный разъем в стене, так как у нее одна общая колодка. А вот когда розеток больше двух, скорей всего колодок будет больше одной и это потребует от вас или использования открытой проводки или установки рядом нескольких одинарных розеток с общей декоративной рамкой.

Штепсельная розетка

Открытые штепсельные розетки выглядят гораздо массивней, так как контакты окружены со всех сторон защитным корпусом. У этих розеток обязательно бывает заземление. Кроме того, часто у них есть дополнительные полезные функции, например, подсветка, защитные шторки от детей, таймер отключения.

Телевизионные розетки виды

Стоит упомянуть, что существуют специальные телевизионные розетки. Их целесообразно устанавливать рядом с тем местом, где будет стоять телевизор. Такие розетки называются антенными. Кроме двух привычных нам отверстий, такая розетка имеет еще одно дополнительное, в которое вставляется антенный кабель.

Важным моментом для классификации розеток является наличие или отсутствие у них заземляющего элемента. В некоторых случая можно обойтись и без него, но для большинства современных приборов такой элемент просто необходим, иначе ваша розетка не будет отвечать правилам электробезопасности. Но если в вашей электросети заземление не предусмотрено (а так часто бывает в проводке старых домов), покупать розетки с заземлением бессмысленно.

Телевезионная розетка

Кроме того, иногда розетки подразделяют по типу крепления к стене. Более надежным считается винтовое крепление, хотя розетки с самонажимной клеммой гораздо более просты в установке.

Если вы планируете установить розетку в месте, где не самый благоприятный микроклимат, например, пыльно или влажно, советуем обратить внимание на специальные розетки с защитой от влаги и пыли. Такие розетки можно установить где угодно – хоть в ванной, хоть во влажном подвале дома, хоть на улице. Для определения уровня защиты обратите внимание на маркировку розетки вида IPxx. Чем больше цифра после букв IP, тем лучше защищена розетка от неблагоприятных воздействий.

Виды интернет-розеток

В наш век высоких технологий нельзя не упомянуть о таком важном типе розеток, как интернет-розетка (RJ-45). Она устанавливается исключительно в сухом помещении, изготавливается из прочного технического полимера. Используется для подключения к сети любого интернет-оборудования. Какие же виды интернет-розеток бывают?
Интернет-розетки, как и обычные, подразделяются на внешние и внутренние. Внешняя устанавливается на стене с использованием внешнего подрозетника, чаще всего используется, когда кабель проложен прямо по стене в коробе.

Интернет розетка внешняя

Внутренняя чаще всего используется при монтаже в гипсокартон. Подрозетник в этом случае устанавливается в отверстие в стене, а снаружи используется внешняя панель.

Интернет розетка внутренняя

Полный список: вилки, розетки и напряжение по странам

Если вы прокрутите страницу вниз, вы заметите, что в большинстве стран есть четко определенные стандарты вилки и напряжения. Однако многие страны Латинской Америки, Африки и Азии используют пестрый набор - часто несовместимых - вилок, а иногда и напряжение различается от региона к региону. Очевидно, путешественникам очень сложно оценить, какой тип переходника или трансформатора им понадобится для поездки. Когда ситуация с электричеством в стране требует дополнительной информации, название страны, о которой идет речь, выделяется красным цветом.Эта ссылка приведет вас к подробному описанию.

Страна / штат / территория Тип штекера Однофазное напряжение (вольт) Частота (герц)
Абу-Даби (не страна, а штат (эмират) в Объединенных Арабских Эмиратах) G 230 В 50 Гц
Афганистан C / F 220 В 50 Гц
Албания C / F 230 В 50 Гц
Алжир C / F 230 В 50 Гц
Американское Самоа A / B / F / I 120 В 60 Гц
Андорра C / F 230 В 50 Гц
Ангола C / F 220 В 50 Гц
Ангилья A / B 110 В 60 Гц
Антигуа и Барбуда A / B 230 В 60 Гц
Аргентина C / I 220 В 50 Гц
Армения C / F 230 В 50 Гц
Aruba A / B / F 120 В 60 Гц
Австралия I 230 В (официально, но на практике часто 240 В) 50 Гц
Австрия C / F 230 В 50 Гц
Азербайджан C / F 220 В 50 Гц
Азорские острова A / B / C / F 230 В 50 Гц
Багамы A / B 120 В 60 Гц
Бахрейн G 230 В 50 Гц
Балеарские острова C / F 230 В 50 Гц
Бангладеш A / C / D / G 220 В 50 Гц
Барбадос A / B 115 В 50 Гц
Беларусь C / F 220 В 50 Гц
Бельгия C / E 230 В 50 Гц
Белиз A / B / G 110 В / 220 В 60 Гц
Бенин C / E 220 В 50 Гц
Бермудские острова A / B 120 В 60 Гц
Бутан C / D / G 230 В 50 Гц
Боливия Кондиционер 230 В 50 Гц
Bonaire Кондиционер 127 В 50 Гц
Босния и Герцеговина C / F

Типы розеток | Подробное руководство по 10 различным типам розеток

Введение в сокеты

Сокет определяется как канал для двусторонней связи для программ, выполняемых в сети.Сокет построен с номером порта, который заставляет уровень TCP находить приложение данных, в котором должна быть достигнута информация. Сокет - это конечная точка, которая объединяет номера портов и IP-адреса. Программирование сокета сделано для соединения узлов в сети для лучшего взаимодействия. Один узел следует за соответствующим портом IP, тогда как другой узел расширяется, чтобы установить соединение. Затем они формируют сервер с сокетом слушателя, в то время как клиент достигает своего пути для соединения с сервером.В этой статье ниже обсуждаются различные типы сокетов.

Топ-10 типов розеток

С точки зрения программного обеспечения, сокет ведет себя как конечная точка, устанавливающая двунаправленную сеть с каналом связи между клиентом и сервером. В UNIX внутри операционной системы сокет называется конечной точкой межпроцессного взаимодействия. На рынке существует множество головок, которые разработаны с учетом требований, например, для крепления болта и гайки используется шестигранник, а для прохождения трещотки используется торцевой ключ E Torx.

Наиболее часто используемые розетки доступны в четырех типах. Чаще всего используются поток и дейтаграмма, тогда как редко используются необработанные и упорядоченные пакеты. Предполагаемые процессы используются для взаимодействия между сокетами одного типа без каких-либо других ограничений, которые останавливают обмен данными между разными типами сокетов.

1. Потоковые сокеты

Эти сокеты используются на стороне поставки сетевой среды. Если пользователь передает через сокет потока трех узлов, таких как D, E, F, и он также принимает в том же порядке, как D, E и F.Эти три сокета используют протокол управления передачей для передачи данных. Если доставка невозможна, отправитель получает уведомление об ошибке. Между записями данных нет границ.

2. Сокеты для дейтаграмм

Реализация не дает никаких гарантий доставки, поскольку они работают без установления соединения. Для этого не требуется никаких открытых соединений, таких как потоковые сокеты, которые создают сокет с информацией о назначении и передают ее с использованием протокола пользовательских дейтаграмм.

3. Необработанные сокеты

Он используется для предоставления пользователю доступа для поиска базовых протоколов и обмена данными с поддержкой абстракций сокетов. Сокеты представляют собой стандартную дейтаграмму, ориентированную на подходящее поведение, которое зависит от интерфейса, заданного протоколом. Эти необработанные сокеты не предназначены для обычного пользователя, но они сильно поддерживают разработчиков, которые создают протоколы обмена тенденциями или которые впереди, чтобы получить доступ к большему количеству средств шифрования в существующем протоколе.

4. Сокеты с последовательностью пакетов

Это более или менее то же самое для потокового сокета, но у него нет никаких защитных границ. Данный интерфейс является разделом сетевых систем, который имеет абстракцию сокетов и является обязательным для всех сетевых приложений. Последовательные сокеты пакетов позволяют пользователю умножать протокол последовательности пакетов или какой-либо протокол интернет-дейтаграмм, который возглавляет пакет или группу пакетов, путем записи в заголовок прототипа вместе с данными, которые должны быть отправлены.Заголовок по умолчанию имеет некоторую спецификацию данных, которая используется для отправки с текущими данными и позволяет пользователю получать входящие пакеты с заголовком

Информация о базовых знаниях о разъемах и типах разъемов - блог RHD

Недавно, просматривая FAQ, я наткнулся на вопрос «Что такое сокет?» Для тех, кто не знаком, объясню.

Вкратце, сокет Unix (технически правильное имя - сокет домена Unix, UDS ) обеспечивает связь между двумя разными процессами на одном и том же компьютере или на разных машинах в рамках клиент-серверных приложений.Если быть более точным, это способ связи между компьютерами с использованием стандартного файла дескрипторов Unix.

Каждое действие ввода / вывода системы UNIX выполняется путем записи или чтения файла дескриптора. Файл дескриптора - это открытый файл, связанный с целым числом. Это может быть сетевое соединение, текстовый файл, терминал или что-то еще. Он выглядит и ведет себя как файловый дескриптор низкого уровня. Это происходит потому, что такие команды, как read () и write (), работают так же, как и с файлами и каналами.

Типы розеток

Есть четыре типа розеток.

Первые 2 используются чаще, чем вторые 2 типа:

Потоковые сокеты

Доставка в сетевом окружении гарантирована. Они используют TCP (протоколы управления передачей) для передачи данных.

Потоковый сокет - это тип сокета межпроцессного взаимодействия или сетевого сокета, который обеспечивает ориентированный на соединение, упорядоченный и уникальный поток данных без границ записи с четко определенными механизмами для создания и разрушения соединений и для обнаружения ошибок.

Потоковый сокет передает данные надежно, по порядку и с внеполосными возможностями. Если вы отправите три предмета «A, B, C», то получатель получит их в том же порядке.

Сокеты для датаграмм

Доставка в сетевом окружении не гарантируется. Эти UDP (протоколы пользовательских дейтаграмм) для передачи данных.

Необработанные сокеты

Они предоставляют пользователю доступ к базовым протоколам связи, которые поддерживают абстракции сокетов. Они не предназначены для общего пользования.

Последовательные пакетные сокеты (SPS)

Последовательные пакетные сокеты, аналогичные потоковым сокетам, за исключением сохранения границ записи. Интерфейс SPP предоставляется только как часть абстракции сокетов сетевой системы и очень важен в большинстве серьезных сетевых системных приложений.

Он позволяет пользователю изменять заголовок SP Protocols в пакете или группе пакетов, либо записывая заголовок прототипа вместе с данными, которые должны быть отправлены, либо указав заголовок по умолчанию, который будет использоваться со всеми исходящими данными.

SPS позволяет пользователю получать заголовок входящих пакетов.

Описанный выше процесс предназначен для связи между одинаковыми типами сокетов. Но нет никаких ограничений на обмен данными между разными типами сокетов.

Связь

Более общую информацию о сокетах Unix можно найти здесь.


Если вы новичок в работе с контейнерами или имеете опыт, загрузка этой шпаргалки по поможет вам, когда вы столкнетесь с задачами, которые вы не выполняли в последнее время.

Связанные

TCP / IP и сокеты - документация Python 401 2.1

В этом уроке мы выясним, как компьютеры взаимодействуют друг с другом по сети. В уроке есть несколько более длинных примеров кода, которые вы, возможно, захотите иметь под рукой. Они воспроизведены в socket_exercises.py

Основы работы с сетью

Задания, выполняемые компьютером, называются процессами .Процессы могут общаться друг с другом. Эта связь может происходить внутри одной машины, между двумя машинами или между многими машинами в сети.

Когда мы говорим о процессе взаимодействия машин друг с другом, мы говорим о уровнях активности. Эти слоев в основном произвольны. Существует ряд действующих схем наслоения. У каждого из них разные названия и четное количество слоев. Но по сути, все описывают один и тот же процесс.Наиболее распространенная из этих схем называется TCP / IP Stack .

Стек TCP / IP - ссылка

Нижний уровень - это «Link Layer». Канальный уровень имеет дело с физическими соединениями между машинами, «проводом» (если он есть). Здесь мы упаковываем данные для физического переноса с одной машины на другую. Этот уровень также отвечает за передачу упакованных данных по физическому носителю. Природа этой среды произвольна, это может быть провод, телефонные кабели, радиоволны, инфракрасный свет или любое количество других средств массовой информации.

В вашем компьютере карта (и) сетевого интерфейса (NIC) отвечает за операции на канальном уровне.

Стек TCP / IP - Интернет

Поднимаясь вверх, у нас есть «Уровень Интернета». Этот уровень занимается адресацией сообщений и их маршрутизацией с одного компьютера на другой. Здесь мы отвечаем на вопросы, куда мы идем и как мы туда доберемся?

Операции на этом уровне не зависят от физической среды. Фактически, существует знаменитый эксперимент по созданию IP-адреса через Avian Carrier (IPoAC), который включал отправку пакетов данных с помощью голубя-носителя от одной станции к другой.

Уровень Интернета не обещает надежности. Вы можете отправлять данные, но, используя протоколы на этом уровне, вы не можете узнать, прибыли они или нет.

В настоящее время в Интернет-уровне действуют две основные системы адресации.

Система IPv4 является исторической системой и остается наиболее широко используемой. В IPv4 адреса выглядят так: 192.168.1.100 . Они состоят из строк, содержащих четыре десятичных числа от 0 до 255, разделенных точками.Недостаток этой системы в том, что общее количество адресов ограничено. Всего существует чуть более 4,25 миллиона адресов, а с учетом того, что целые блоки зарезервированы, на самом деле это намного меньше.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
