УЗО водонагревателя. Маленькая коробка на кабеле.

Приветствую!

Бывает так, что при включении водонагревателя в сеть, выключается УЗО, стоящее на вводе в квартиру. Причина может быть в небольшом блоке, расположенном на кабеле питания водонагревателя. Данный блок – не что иное, как устройство защитного отключения (УЗО). Вот так оно выглядит:

Я надеюсь, что все описанное в данной статье поможет кому-нибудь отремонтировать неисправное устройство защиты. Я также покажу как собирается это УЗО, если его разобрали и забыли как что было установлено.

Современные правила устройства электроустановок очень большую роль выделяют устройствам защиты людей от поражения электрическим током. Одним из требований такой защиты является установка устройства защитного отключения (УЗО). Такое устройство убережет человека от смертельно опасного тока, который может возникнуть если, например, разрушится изоляция тэнов в водонагревателе. Тогда фаза может законтачиться с корпусом бойлера и на корпусе появится опасное напряжение, которое будет сидеть и ждать, когда же какой-нибудь человек прикоснется к корпусу водонагревателя. УЗО отключит сеть, если опасное напряжение окажется на корпусе.

Для примера возьмем рабочее УЗО и разберем его. Схему таких УЗО я на просторах глобальной сети не нашел, поэтому попробую восстановить схему по печатной плате. Корпус УЗО скручен саморезами. Они могут быть открыты, а могут быть (как в моем случае) залиты каким-нибудь герметиком, но его можно просто выковырять.

Также для откручивания саморезов может потребоваться отвертка под специальный шлиц. Отворачиваем саморезы, разъединяем половины корпуса, но аккуратно, чтобы не потерять пружинку.

Знающему человеку сразу становится понятен принцип действия данного УЗО. На двух проводах (фаза и ноль), идущих к нагрузке, висит датчик тока (трансформатор тока). Напряжение, снимаемое с этого датчика поступает на усилитель, нагрузкой которого является катушка индуктивности на пластиковом каркасе.

Информации о принципе работы электронного УЗО в интернете предостаточно. Но, все же, я вкратце опишу как это работает. Если с нагрузкой все в порядке (нет обрывов и замыканий), то токи проходящие по фазному проводу к нагрузке и по нейтральному проводу обратно вызывают в сердечнике трансформатора одинаковые по значению и противоположные по направлению магнитные потоки. Такие магнитные потоки компенсируют друг друга. Конечно ничего идеального не бывает, и небольшие утечки все равно присутствуют. Поэтому во вторичной обмотке трансформатора присутствует какой-то ток, но этого тока недостаточно для срабатывания исполнительного устройства. В общем, этим током пренебрегаем и считаем, что тока во вторичной обмотке нет.

При нарушении изоляции появляется ток утечки, и токи в фазном и нейтральном проводниках перестают быть равными, соответственно магнитные потоки уже не компенсируют друг друга. Во вторичной обмотке трансформатора появляется ток. Этот ток усиливается и сравнивается с заданным значением (например, 10 или 30 мА). Выход усилителя (или компаратора) подключен на катушку индуктивности, выполняющей функции реле. Если значение тока во вторичной обмотке трансформатора достигает заданного, то в катушке индуктивности начинает протекать ток. Катушка создает магнитное поле, которое втягивает сердечник внутрь катушки. УЗО размыкает цепь.

Сердечник соединен с металлической скобой-вилкой, которая другой стороной вставляется в паз красного толкателя.

Пружинящие силовые контакты замыкают цепь, когда на них сверху надавливает Т-образная пластиковая деталь.

Долго думал, как назвать данную деталь, и решил, что она будет “исполнителем”, т.к. только он непосредственно замыкает силовые контакты. Как это происходит? Внутрь исполнителя вставлен красный толкатель с пазом. Верхняя часть этого толкателя сделана цилиндрической. На нее надевается пружина. Когда УЗО собрано, пружина упирается в корпус и за счет этого давит на толкатель. Металлическая вилка заходит в паз толкателя, поэтому опускается или поднимается вместе с ним. Т.к. вилка проходит еще и через паз в исполнителе, она давит на последний, также опуская его вниз. А исполнитель давит вниз силовые контакты, и они замыкаются с ответными.

Есть еще одна маленькая, но важная деталька, без которой ничего не будет работать. Это еще одна пружинка. Она вставлена внутрь катушки индуктивности перед сердечником. С противоположной стороны катушки индуктивности отверстие сделано не круглым, за счет чего создается упор для пружины. Эта пружинка через сердечник давит на вилку и удерживает ее в пазе красного толкателя. Без этой маленькой важной детали вилка не держалась бы в пазе толкателя и не давила бы на исполнителя. Контакты не замкнулись бы.

Когда происходит утечка и сердечник втягивается внутрь катушки, он тянет за собой металлическую вилку. Вилка выходит из паза красного толкателя и перестает давить на исполнителя. Силовые контакты за счет того, что сделаны пружинящими, поднимаются вверх и размыкают цепь. А толкатель остается свободным и опускается вниз. Чтобы вернуть все в исходное состояние (когда утечка устранена), достаточно нажать на красный толкатель снизу, чтобы он поднялся вверх и вилка снова попала в паз.

Теперь о схеме УЗО и принципе работы.

Схему срисовал с печатной платы.

В общем-то, все достаточно просто.

Входное напряжение 220 В подается в схему через пружинящие контакты. Неоновая лампа L1 служит индикатором работы.

Про датчик тока я уже писал выше. Цепь R4, 2 витка, намотанных поверх датчика тока и кнопка SW1 служит для тестирования УЗО, имитируя ток утечки. Трансформатор тока нельзя включать без нагрузки, иначе при прохождении тока в первичной обмотке напряжение на вторичной обмотке может достигнуть больших значений (до тысячи вольт), а это чревато, например, пробоем изоляции обмотки. Поэтому в схеме вторичная обмотка имеет постоянную нагрузки в виде резистора R7. Напряжение, снимаемое с этого резистора, подается на усилитель. Питание на усилитель (выводы 6 и 4) приходит с выпрямительного моста на диодах D2-D5 через ограничительный резистор R3, диод D1 и сглаживается конденсатором С4. С выхода усилителя (вывод 5) сигнал подается на управляющий вывод симистора D5.

Обмотка катушки индуктивности включена последовательно с выпрямительным мостом D2-D5. В диагональ этого моста включен симистор. В нормальном состоянии (нет утечки тока в нагрузке) через обмотку катушки индуктивности протекает небольшой ток, который потребляет схема. Как только появляется утечка со стороны нагрузки, датчик тока ловит это, подает сигнал усилителю, а усилитель включает симистор, подавая сигнал на его управляющий электрод. Симистор открывается, замыкает цепь “фаза -> катушка индуктивности -> верхний по схеме диод выпрямителя -> открытый симистор -> нижний по схеме диод выпрямителя -> нейтраль”. То есть через катушку начинает протекать ток. Появляется магнитное поле, сердечник втягивается в катушку, таща за собой вилку. Последняя перестает давить на исполнителя и пружинящие контакты размыкают цепь.

Варистор R8 служит для защиты от импульсных перенапряжений выше 470 В. Снабберная цепочка R6, C6 служит для гашения индуктивных выбросов при отключении катушки индуктивности.

К сожалению, не удалось найти даташит или хоть какие-то данные на усилитель SC4145. Но по схеме включения похоже. что это обычный операционный усилитель, только с нераспространенной цоколевкой.

И напоследок, видео разборки и сборки УЗО водонагревателя.

Оставить сообщение:

[contact-form-7 id=”3550″ title=”Контактная форма 1″]

См. также:

Если Вы нашли что-то полезное, поделитесь с друзьями:

УЗО водонагревателя
https://deneb-80.ru/wp-content/plugins/svensoft-social-share-buttons/images/placeholder.png
Приветствую! Бывает так, что при включении водонагревателя в сеть, выключается УЗО, стоящее на вводе в квартиру. Причина может быть в небольшом блоке, расположенном на кабеле питания водонагревателя. Данный блок – не что иное, как устройство защитного отключения (УЗО). Вот так оно выглядит: Я надеюсь, что все описанное в данной статье поможет кому-нибудь отремонтировать неисправное устройство […]
Facebook
Twitter
ВКонтакте
Одноклассники
Mail.ru
Google+
Livejournal

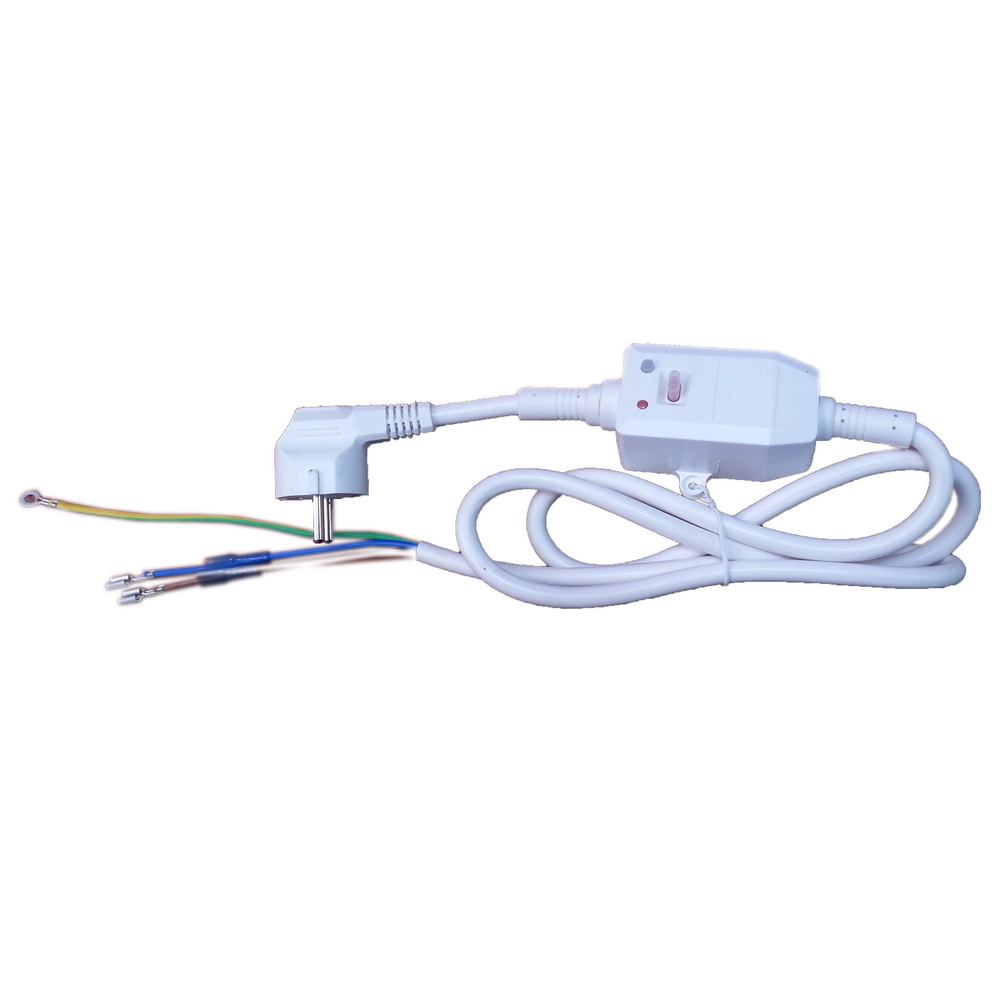

Шнур сетевой с узо для водонагревателя

УЗО для водонагревателя

Магазин Запчастей находится в Митинском радиорынке:
Москва, Пятницкое шоссе, дом 18,
вход в Цокольный этаж,
Павильон 38

От метро «Волоколамская» пешком 10 минут.

УЗО для водонагревателя — это устройство защитного отключения для предохранения человека от возможного поражения электрическим током при пользованиии электрическим водонагревателем.

Кабель для водонагревателя с УЗО расчитан на использование с электроводонагревателями мощностью до 2,2 кВт.

Если привычный большинству пользователей автоматический выключатель защищает от короткого замыкания и выключается при токе в разы превышающем номинальный, то УЗО защищает человека при едва уловимом электротоке и выключает водонагреватель. Поскольку если не отключить прибор в считанные доли секунды (в течении которых срабатывает защитное отключение), то через тело может пройти значительно больший ток и привести к травме (в том числе с вероятным смертельным исходом).

Если Ваш нагреватель воды ещё не оборудован устройством защитного отключения, то настоятельно рекомендуем купить УЗО для водонагревателя в Магазине запчастей бытовой техники. Установку устройства должен выполнять квалифицированный мастер.

3. Проводники подключения питания 220 В.

8. Кнопка взвода.

4. Проводник подключения заземления.

Питающий кабель для водонагревателя с УЗО подключается к клемной колодке бойлера (или проточного нагревателя воды) специально подготовленными для этого проводниками (3). Важно правильно подключить проводник заземления (4). Вилка кабеля с УЗО (5) подключается к сетевой розетке 220 В. Нужно включить сам прибор. Затем обязательно нужно проверить УЗО для водонагревателя путём нажатия кнопки «Тест» (7). Если электронагреватель при этом выключается, значит защитное устройство исправно и готово к работе. После проверки можно начинать пользоваться электроводонагревателем.

Как УЗО для водонагревателя спасает людей от травм

Водопроводная вода содержит примеси, способоствующие образованию накипи и разрушению корпуса ТЭНа нагревателя воды. Это справедливо и для накопительных и для проточных нагревателей. В случае повреждения корпуса ТЭНа высока вероятность поражения электротоком через корпус нагревателя или через горячую воду. ТЭН в повреждённом состоянии может работать довольно долго и не приводить к срабатыванию атоматического выключателя, как это бывает при коротком замыкании. Это создаёт угрозу здоровью пользователям такого электронагревателя воды.

В некоторых случаях электрические подогреватели устанавливаются и работают без заземления, что неправильно, но иногда встречается. Особенно это касается дачных домов и им подобных сооружений, где хозяева зачастую не утруждают себя обустройством полноценного заземления. А трубы зачастую не металлические, а пластиковые, что ещё больше изолирует от заземления. В этом случае кабель для водонагревателя с УЗО просто является спасением. При прикосновении к воде или корпусу нагревателя, в котором разрушен ТЭН человек не будет поражён электрическим током, так как УЗО моментально отключит прибор от сети и воздействие тока на организм не будет травмирующим.

А если заземление есть, то при возникновении пробоя УЗО для водонагревателя моментально срабатывает и отключает сломавшийся прибор, не дожидаясь когда к нему или к горячей воде прикоснётся человек.

Как защитить водонагреватель УЗО

Слабый ток утечки через прохудившийся корпус ТЭНа будет течь и приводить к дальнейшему разрушению нагревателя даже если есть заземление. До тех пор пока корпус ТЭНа не будет окончательно пробит и не произойдёт короткое замыкание, сопровождающееся отключением автомата (или выбиванием пробок), не говоря уже о шокирующем взрывоподобном звуке. Это ещё одна причина защитить водонагреватель УЗО с возможностью восстановить его относительно просто и недорого.

Магазин запчастей для бытовой техники работает без выходных с 9.00 до 18.00, звоните и заказывайте интересующие Вас детали, мы проконсультируем и подберем наиболее подходящие запчасти.

Вы можете купить товар самовывозом в Москве. Для доставки в другой город помимо Москвы выберите один из трех вариантов: через удобную Вам транспортную компанию, через почту России или через Вашего представителя в Москве. Магазин принимает оплату как по наличному, так и безналичному расчету.

Приведённая здесь информация даётся для общего ознакомления. Технические характеристики, внешний вид, конструктивные особенности могут отличаться от фактически предлагаемых к продаже товаров. Любые особенности товаров можно уточнить по телефону магазина в его рабочие часы.

УЗО для водонагревателя: что это такое?

Электричество – это универсальный источник энергии, который можно использовать для нагревания воды. Этот принцип очень часто применяется в современных водонагревателях. Однако вода является универсальным проводником, поэтому следует ограничить соприкасания с ней токопроводящих элементов.

Основные понятия

Водонагреватели электрического типа представляют собой устройства, в которых энергия тока превращается в тепловую, а затем передается воде. Условно такие устройства можно разделить на 2 группы:

Проточные. Вода нагревается в них, проходя сквозь специальные системы с теплыми пластинами или трубами, которые мгновенно отдают ей тепло. Нагреватели проточного типа отличаются большой мощностью.
Накопительные. К ним относится обычный бойлер с ТЭНом, который последовательно греет воду внутри бака.

УЗО для водонагревателя представляет собой специальное устройство, предназначенное для защиты от утечек тока.

Принцип его работы можно описать таким образом:

Устройство устанавливается непосредственно перед самим нагревателем. Сквозь него проходит весь ток, который и питает механизм.
Если внутри нагревателя произошла утечка тока, тогда УЗО улавливает ее, после чего срабатывает отключение всей системы. Его работа обеспечивается с помощью специальных датчиков и переключателей.

Следует отметить, что УЗО по принципу работы напоминает автомат, но технически не является им. Оно улавливает даже небольшие колебания тока, которые автоматы не способны проанализировать.

Сегодня подобные механизмы не всегда обеспечивают оптимальный уровень безопасности, поэтому водонагреватель также дополнительно должен оснащаться заземлением. Не следует путать УЗО с дифавтоматом, так как это две разные конструкции. Первый механизм способен улавливать только утечки тока, а второй является более универсальным: дифавтомат также реагирует на короткие замыкания, перегрузки и другие подобные проблемы, при этом «вышибает» электричество.

Причины срабатывания

Технически защитные системы можно не использовать. Однако для водонагревателей они являются обязательными атрибутами. Связано это с тем, что конструкции изготавливаются из металла, а сама вода хорошо проводит ток. Использование водонагревателей без защитных систем недопустимо, так как оно может стать угрозой для жизни человека.

Отключается УЗО по нескольким основным причинам:

Повреждение изоляции ТЭНа. Именно она защищает всю систему от прохождения тока. Любой пользователь спокойно может мыть руки, не опасаясь поражения электричеством. Однако в старых или некачественных моделях водонагревателей этот элемент может повреждаться. Проверять подобные явления можно только с помощью специальных приборов.
Утечка тока. Очень часто УЗО выбивает, если поврежден кабель внутри бойлера или непосредственно сам сетевой шнур. Нужно обратить внимание на то, что это может произойти практически в любом проводе. Очень часто непосредственно кабель повреждается изнутри, после чего ток подается уже на металлический корпус. Чтобы найти причину, очень часто требуется разобрать нагреватель и проанализировать ситуацию.

Не работает механизм отключения. Это очень часто случается с дешевыми изделиями неизвестных фирм. Они могут просто не включаться после нескольких срабатываний.
Неправильное расположение УЗО. Если прибор подключить не в том месте, тогда он будет анализировать не те токи. В случае поломки нагревателя система не будет обеспечивать защиту человека от утечки тока.

Как выбрать?

УЗО представляют собой универсальные механизмы, которые можно использовать для включения и отключения разных бытовых приборов. Подобрать такой механизм для электрического водонагревателя можно, ориентируясь на некоторые простые правила, речь о которых пойдет ниже:

Мощность УЗО подбирается на основе аналогичного показателя бытового прибора, который планируется эксплуатировать. Для бойлеров с мощностью не больше 2,3 кВт специалисты рекомендуют устанавливать механизмы, рассчитанные на 10 А. Если этот показатель варьируется в диапазоне 5,5-8 кВт, следует покупать УЗО на 32-40 А. Именно поэтому так важно обращать внимание не только на сам выключатель, но и на подключаемый прибор.
Ток утечки. Эта характеристика высчитывается на основе показателей рабочего тока. Зачастую на 1 А учитывают 0,4 мА. Если УЗО устанавливают на удаленном расстоянии, желательно прибавлять еще 10 мкА на каждый метр кабеля. Минимизировать это значение легко, если установить прибор непосредственно перед самим водонагревателем.
Способ монтажа. На рынке представлено несколько вариантов защитных устройств. Самыми распространенными являются УЗО, которые можно крепить на DIN-рейку. Альтернативный вариант — отдельные блоки, позволяющие подключать их сразу в розетку.

Следует обратить внимание на то, что многие современные производители водонагревателей встраивают подобные приборы в свою технику.

Располагаться элементы могут в незаметном месте — под корпусом или внутри сетевого кабеля, поэтому желательно уточнить эту особенность перед покупкой бойлера. Плюсом такой системы является то, что производитель точно рассчитывает все характеристики УЗО под нагреватель определенной мощности.

УЗО не отличаются сложностью, но при этом они могут классифицироваться по нескольким признакам. Приборы делят на следующие разновидности (в зависимости от типа утечки тока):

Класс А. Применяются для переменных или пульсирующих электрических токов.
Класс АС. Эти устройства предназначены только для работы с переменным током. Являются одними из самых дешевых и простых моделей, используются во многих квартирах.

Класс В. Универсальные приборы промышленного назначения. Их можно использовать не только для переменного, но и для постоянного или выпрямленного тока.
Иногда производители добавляют в маркировку изделий букву S, которая указывает на то, что прибор выключается только через определенный промежуток времени. В быту применять подобные системы вместе с водонагревателями нет необходимости, поэтому здесь они встречаются очень редко.
Класс G. Эти УЗО похожи на S, однако время их выдержки значительно меньше.

В зависимости от способа разрыва цепи УЗО можно разделить на следующие группы:

Электронные. Являются относительно недорогими приборами, которые используются в несложных системах. Специалисты не рекомендуют устанавливать их, так как они питаются от электрической сети. Если же пользователь случайно повредит нулевой провод, то прибор просто выйдет из строя. Еще одним недостатком можно считать относительно долгий период срабатывания.
Электромеханические. Выключатели такого типа не питаются от внешних электрических источников, поэтому они являются более надежными и качественными. Единственным недостатком подобных приборов можно считать только их завышенную цену.

Подключение

Получить надежную защиту от утечек можно с помощью УЗО. Однако для этого нужно правильно подключить устройство к основной сети. Осуществляя подобные операции, следует придерживаться нескольких простых правил:

УЗО следует подключать непосредственно перед самим бойлером. Перед ним монтируют автомат отдельной линии, а затем — счетчик и общий входной автомат для всего дома. Если электрическая линия используется только для конкретного водонагревателя, тогда допускается изменение порядка расположения УЗО и автомата. Однако желательно придерживаться первой схемы.
Нежелательно между выключателем и бойлером располагать еще несколько дополнительных розеток или подключать другие бытовые приборы. Специалисты рекомендуют для нагревателей использовать отдельные линии. УЗО здесь должно контролировать только бойлер.
Обязательно дополняйте дом общим УЗО, которое будет контролировать всю сеть. В случае неисправности устройства система отключится другим прибором.

Технически подключить УЗО не составляет труда. На корпусе каждого устройства присутствуют входные и выходные клеммы. К ним подключают нулевой и фазный провода (с помощью специальных зажимов). На выходе применяют также провода, которые уже идут непосредственно к бойлеру или другому нагревателю.

Одной из ошибок считается использование только одного автомата или УЗО. Следует понимать, что эти приборы дополняют друг друга, так как они отвечают за разные угрозы. Их нужно применять в паре.

УЗО для водонагревателя позволяет обеспечить оптимальный уровень безопасности его работы. Если же необходимо получить качественную и надежную систему, то проектирование электрических цепей и установку всех защитных приборов следует доверять только профессионалам.

Еще больше полезной информации об УЗО для водонагревателя вы узнаете в следующем видео.

Шнур сетевой с узо для водонагревателя

Шнур с УЗО сетевой 16 Ампер

Шнур с УЗО для водонагревателей Ariston длина 1,5 метра

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM PLUS POWER

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM PLUS POWER SLIM

Шнур с УЗО для водонагревателей Ariston ABS PRO PLUS POWER

Шнур с УЗО для водонагревателей Ariston ABS VELIS INOX POWER

Шнур с УЗО для водонагревателей Ariston ABS VELIS PLUS INOX POWER

Шнур с УЗО для водонагревателей Ariston ABS VELIS PLUS POWER

Шнур с УЗО для водонагревателей Ariston ABS VELIS POWER

Шнур с УЗО для водонагревателей Ariston ABS VELIS PREMIUM POWER

Шнур с УЗО для водонагревателей:

Шнур с УЗО для водонагревателей Ariston; Сила тока: до 10 А

Шнур с УЗО для водонагревателей Ariston ABS BLU ECO

Шнур с УЗО для водонагревателей Ariston ABS BLU ECO SLIM

Шнур с УЗО для водонагревателей Ariston ABS BLU R

Шнур с УЗО для водонагревателей Ariston ABS BLU R SLIM

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM ECO

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM ECO SLIM

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM R

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM R SLIM

Шнур с УЗО для водонагревателей Ariston ABS PLATINUM SLIM

Шнур с УЗО для водонагревателей Ariston ABS PRO ECO

Шнур с УЗО для водонагревателей Ariston ABS PRO ECO SLIM

Шнур с УЗО для водонагревателей Ariston ABS PRO R

Шнур с УЗО для водонагревателей Ariston ABS PRO R SLIM

Шнур с УЗО для водонагревателей Ariston ABS SGHP

Шнур с УЗО для водонагревателей Ariston ABS SGHP SLIM

Шнур с УЗО для водонагревателей Ariston ABS SILVER

Шнур с УЗО для водонагревателей Ariston ABS SILVER SLIM

Шнур с УЗО для водонагревателей Ariston POLARIS

Шнур с УЗО для водонагревателей:

Где купить?

Новости на тему «шнур сетевой с узо для водонагревателя»

Обзор блока питания Raidmax Scorpio RX-1000AP-S мощностью 1000 Вт

Продукция американской компании Raidmax давно присутствует на отечественном рынке, даже периодически мелькала на страницах нашего сайта в новостной колонке, но ни разу не была у нас на тестировании. В ближайшее время мы постараемся уделить больше внимания этому.

Как переделать аккумуляторный шуруповерт в сетевой для .

Аккумуляторный шуруповёрт станет бесполезным, если батареи испортились. Как переделать .

УЗО для водонагревателя

Как УЗО для водонагревателя спасает людей от травм

Как защитить водонагреватель УЗО

Шнур сетевой с УЗО (04) (66598)

Описание
Характеристики
Видео
Доставка
Оплата
Отзывы

Полный аналог сетевых шнуров SpT066598, SpT066066, SpT069971, 69971, А65151728, SpT000880, 65150868, 65150965.

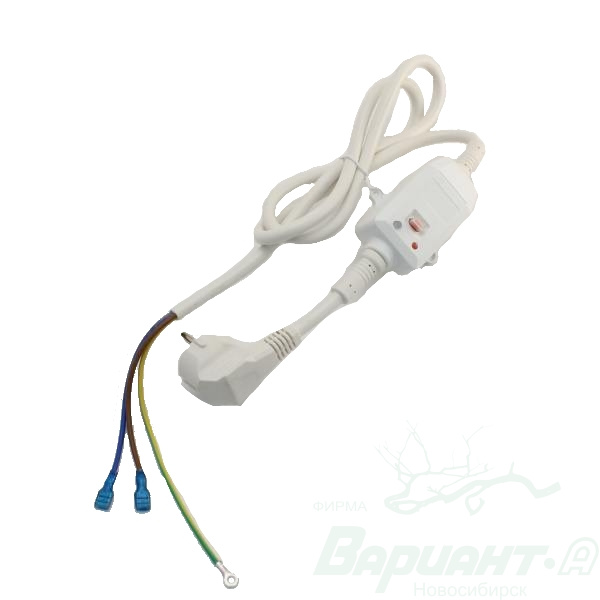

Шнур сетевой с УЗО для водонагревателей
230В 16/0,03А
Универсальный, контакты под разъём

Для водонагревателей Термекс, Аристон: SHT30V, SHT50V, SHT80V, SHT100V, SHT30H , SHT50H, SHT80H, SHT100H, SHT-EL30V, SHT-EL50V, SHT-EL80V , SHT-EL100V, SHT-EL30H, SHT-EL50H, SHT-EL80H, SHT-EL100H, ABS BLU ECO 50 V, ABS BLU ECO 100 H, ABS BLU ECO 80 H, ABS BLU ECO 100 V , ABS BLU ECO 80 V, ABS BLU ECO 65 V SLIM, ABS BLU ECO 30 V SLIM, ABS BLU ECO 50 H SLIM, ABS BLU ECO 80 V SLIM, ABS BLU ECO 50 V SLIM, ABS BLU R 80 H, ABS BLU R 50 V, ABS BLU R 80 V, ABS BLU R 100 V, ABS BLU R 100 H, ABS BLU R 65 V SLIM, ABS BLU R 50 V SLIM, ABS BLU R 50 H SLIM , ABS BLU R 30 V SLIM, ABS BLU R 80 V SLIM, ABS PLT 80 V, ABS PLT 50 V, ABS PLT 100 V, ABS PLT ECO 50 V, ABS PLT ECO 80 V, ABS PLT ECO 100 V, ABS PLT ECO 50 V SLIM, ABS PLT ECO 80 V SLIM, ABS PLT ECO 65 V SLIM, ABS PLT ECO 30 V SLIM, ABS PRO R INOX 50 V, ABS PRO R INOX 80 V , ABS PRO R INOX 100 V, ABS PRO R INOX 30 V SLIM, ABS PLT 30 V SLIM , ABS PLT 50 V SLIM, ABS PLT 65 V SLIM, ABS PLT 80 V SLIM, ABS PRO ECO 100 V, ABS PRO ECO 120 V, ABS PRO ECO 150 V, ABS PRO ECO 80 H , ABS PRO ECO 100 H, ABS PRO ECO 80 V, ABS PRO ECO 50 V, ABS PRO ECO 50 V SLIM, ABS PRO ECO 65 V SLIM, ABS PRO ECO 80 V SLIM, ABS PRO ECO 50 H SLIM, ABS PRO ECO 65 H SLIM, ABS PRO ECO 30 V SLIM, ABS PRO ECO 40 V SLIM, ABS PRO R 100 H, ABS PRO R 150 V, ABS PRO R 120 V, ABS PRO R 100 V, ABS PRO R 80 V, ABS PRO R 80 H, ABS PRO R 50 V, ABS PRO R 50 H SLIM, ABS PRO R 40 V SLIM, ABS PRO R 50 V SLIM, ABS PRO R 65 V SLIM , ABS PRO R 80 V SLIM, ABS PRO R 30 V SLIM, ABS SGHP 80 V, ABS SGHP 100 H, ABS SGHP 50 V, ABS SGHP 100 V, ABS SGHP 80 H, ABS SGHP 150 V , ABS SGHP 120 V, ABS SGHP 80 V SLIM, ABS SGHP 40 V SLIM, ABS SGHP 30 V SLIM, ABS SGHP 50 H SLIM, ABS SGHP 65 V SLIM, ABS SGHP 50 V SLIM , ABS SLV 80 V, ABS SLV 100 V, ABS SLV 150 V, ABS SLV 80 H, ABS SLV 100 H, ABS SLV 120 V, ABS SLV 50 V, ABS SLV 40 V SLIM, ABS SLV 30 H SLIM, ABS SLV 30 V SLIM, ABS SLV 80 V SLIM, ABS SLV 50 H SLIM , ABS SLV 65 H SLIM, ABS SLV 65 V SLIM, ABS SLV 50 V SLIM, ABS SLV 40 H SLIM, PS 50 VP, PS 40 VP, P 100 VP, P 80 VP, P 50 VP, PS 65 VP, ABS PLT PLUS PW 50 V, ABS PLT PLUS PW 100 V, ABS PLT PLUS PW 80 V , ABS PLT PLUS PW 80 V SLIM, ABS PLT PLUS PW 30 V SLIM, ABS PLT PLUS PW 50 V SLIM, ABS PLT PLUS PW 65 V SLIM, ABS PRO PLUS PW 50 V, ABS PRO PLUS PW 100 V, ABS PRO PLUS PW 80 V, ABS PRO PLUS POWER SLIM, ABS PRO PLUS PW 30 V SLIM, ABS PRO PLUS PW 50 V SLIM, ABS PRO PLUS PW 65 V SLIM , ABS PRO PLUS PW 80 V SLIM, ABS VLS INOX PW 50, ABS VLS INOX PW 100 , ABS VLS INOX PW 80, ABS VLS INOX PW 30, ABS VLS PLUS INOX PW 80 , ABS VLS PLUS INOX PW 30, ABS VLS PLUS INOX PW 50, ABS VLS PLUS INOX PW 100, ABS VLS PLUS PW 50, ABS VLS PLUS PW 30, ABS VLS PLUS PW 100 , ABS VLS PLUS PW 80, ABS VLS PW 100, ABS VLS PW 30, ABS VLS PW 100 , ABS VLS PW 80, ABS VLS PW 50, ABS VLS PW 30, ABS VLS PW 50, ABS VLS PW 80, ABS VLS PREMIUM PW 30, ABS VLS PREMIUM PW 50, ABS VLS PREMIUM PW 80, ABS VLS PREMIUM PW 100, ABS VLS PREMIUM PW 100, ABS VLS PREMIUM PW 30, ABS VLS PREMIUM PW 80, ABS VLS PREMIUM PW 50.

Характеристики

Артикул	66598
Бренд	Thermex
Высота, мм.	55
Ширина, мм.	40
Длина, мм.	1015
Вес, кг	0.278

Видео

Доставка

Информация о доставке

Прямо сейчас – оформите заказ!

После оформления заказа с Вами свяжется наш менеджер, и обязательно уточнит Ваши пожелания по доставке.

В Вашем городе у нашего Интернет – магазина есть Пункт Выдачи Заказов.

Адрес Пункта Выдачи Заказов в Москве:
г. Москва, ул. Луганская, 5.

Любые вопросы можно задать по телефону: +7 922 704 88 97 (в рабочее время).

В Москве находится ещё около 10 Пунктов Выдачи Заказов, мы с удовольствием подберём наиболее удобный для Вас.
Также, мы можем выполнить доставку в любой населённый пункт России и СНГ, по любому адресу.

Обычно мы осуществляем доставку до Пункта Выдачи Заказов, но возможна доставка и до двери (в том числе и крупногабаритных грузов).
Чаще всего мы пользуемся услугами:

Срок доставки 1-5 дней.
При получении товара у представителя юридического лица должна быть доверенность от компании-плательщика или печать.

Частные покупатели для получения товара должны предъявить паспорт.

Почта России

Срок доставки 1-14 дней (в зависимости от удалённости Вашего населённого пункта).
Благодаря широкому распространению отделений Почты России во всех населённых пунктах нашей страны, этим способом можно доставить Вашу посылку практически в любой уголок России.

Кроме того, можно выбрать отделение связи совсем рядом с Вашим домом/офисом.

При получении товара у представителя юридического лица должна быть доверенность от компании-плательщика или печать.

Частные покупатели для получения товара должны предъявить паспорт.

Транспортные компании ЛУЧ, Деловые Линии, ПЭК, GTD и другие

Мы можем отправить Ваш заказ любой транспортной компанией, или службой доставки.
Обычно мы выбираем самый удобный и самый дешёвый вариант, но если у Вас есть особые пожелания – мы готовы их учесть.

Оплата

Как оплатить заказ

При оформлении заказа – ОПЛАЧИВАТЬ НИЧЕГО НЕ НУЖНО.

Мы получаем заказ, перезваниваем Вам, уточняем все детали, и потом присылаем ссылку на оплату или счёт (для юридических лиц).

Точную информацию об оплате Вашего заказа Вы узнаете при звонке нашего менеджера

Вы можете оплатить свой заказ банковской картой.

Оплата производится через Яндекс Кассу или платёжный шлюз Сбербанка России.

Мы высылаем Вам ссылку на оплату, где будет указана вся необходимая информация: товар, количество, стоимость доставки.

МЫ НЕ СОБИРАЕМ И НЕ ХРАНИМ ВАШИ ПЛАТЁЖНЫЕ ДАННЫЕ.

Все платежи производятся через сервисы максимальной надёжности (Яндекс Касса и Сбербанк) – поэтому, Ваши деньги в безопасности.

Оплата банковской картой производится без комиссии.

Оплата банковским переводом

Мы вышлем на Вашу электронную почту квитанцию – её можно будет оплатить в любом банке.

При оплате с помощью банковского перевода возможна комиссия. Её размер нужно будет уточнить в банке.

Для юридических лиц

Просто оформите заказ.

При оформлении заказа можно выбрать «Юридическое лицо» — так заказ быстрее попадёт в отдел работы с B2B клиентами.

Мы свяжемся с Вами для уточнения деталей.

Счет на оплату будет выслан на электронную почту или по факсу.

Благодарим Вас за доверие и надеемся на долгосрочное сотрудничество!

Чрезмерный нагрев вилки водонагревателя

При эксплуатации накопительных водонагревателей иногда возникают такие проблемы как нагрев розетки или вилки. С момента обнаружения данной неисправности необходимо сразу же прекратить эксплуатацию электроприбора путём отключения последнего от электрической сети, поскольку дальнейшая эксплуатация прибора может повлечь за собой возгорание проводки и возникновение пожара.

Не следует сразу отдавать водонагреватель в ремонт, т.к. причина возникновения данной проблемы может скрываться в следующих моментах:

Во первых, необходимо внимательно осмотреть розетку, на ней должна быть указана величина количества Ампер, на которую она рассчитана. Обычно это 10А, 15А, 16А. Ниже указана таблица соответствия Ампер и мощности в киловаттах.

Амперы
Ватты
10 А 2200 ватт
15 А 3300 ватт
16 А 3520 ватт

Если ваша розетка может дать большую мощность, чем нужна водонагревателю и вы точно знаете, что проводка рассчитана на потребляемую водонагревателем мощность, то дело не в розетке. Хотя, возможно, внутри неё есть плохое соединение проводов/контактов, которое и вызывает нагрев самой розетки, поэтому не будет лишним разобрать и осмотреть её, не забывая при этом обесточить весь дом (квартиру).

Во вторых, следует внимательно осмотреть (разобрать) саму вилку, для того чтобы выявить и устранить плохое соединение контактов. Сама вилка, разумеется, также должна быть рассчитана на потребляемую электроприбором мощность.

Если осмотр розетки и вилки не вызвал у вас сомнения в их надёжности, стоит перейти к осмотру исправности самого водонагревателя, ведь если последний неисправен, то он вполне может потреблять большую мощность, чем заявлено в техническом паспорте. Здесь каждый пользователь вправе решать осуществлять ли осмотр и впоследствии ремонт самостоятельно или обратиться за помощью в специальные сервисные центры, ведь для этого кроме инструментов потребуется и некоторый навык.

Читать другие полезные статьи

Греется вилка? Водонагреватель — Бытовая техника

Порой возникает вопрос, водонагреватель — должны ли греться вилка, провод, и розетка? Да, при длительной работе, они греться должны! Слышите возмущённые голоса? Так и до пожара не далеко с этим горе мастером! Давайте вспомним электротехнику. Любой электрический проводник, а тем более соединение имеют сопротивление электрическому току, следовательно, при наличии тока они греются. Только при сверхнизких температурах это сопротивление приближается к нулю. К сожалению, в природе этого нет. Следовательно, нагрев есть, но практически мало ощутим руками. Получается почти как в том анекдоте: «Молодой боец спрашивает у своего воспитателя. Крокодил летает? Конечно, нет! А командир сказал, что летает. Командир врать не будет! Крокодил летает, но очень, очень низко!». Если почувствовали нагрев – бьём тревогу и устраняем возникшую неисправность. Водонагреватель — мощный потребитель электрического тока. Бытовой водонагреватель имеет мощность от 1,2 до 2,5 киловат. Сила тока может достигать 10 ампер. Внушительная величина. Этот ток требует серьёзного отношения к электропроводке. Как проводить электропроводку мы рассматривали в «статье». Причины нагрева:

1) При подключении водонагревателя используем переходники, тройники, удлинители, порой неважного качества. Что происходит? В лучшем случае просто добавляются два и более контакта. Порой

Опасно

в одну розетку, на одну линию подключаем водонагреватель, стиральную машину, электрочайник. Даже эта бытовая техника даёт нагрузку в 6 киловат. Это уже почти 30 ампер. Требуется проводка сечением 4 кв. мм. А что мы имеем в лучшем случае – провод сечением 2,5 кв. мм, вилку и розетку на 10 ампер. Действительно, и до пожаре не очень далеко. И будем петь песню: «Обуглилась розетка, а в остальном всё хорошо, прекрасная маркиза».

2) Водонагреватель повесили, а на проводке решили сэкономить. Включаем титан в стандартную розетку. Это может быть и розетка Советского времени рассчитанной на 6,3 ампера. Но она изготовленная на совесть с большим запасом прочности. Правда, времени прошло очень много. Естественно она разбита, проводка проведена алюминиевым проводом, крепление проводов к контактам ослабло. Хуже — это розетка на 10 ампер китайского или турецкого производства. Необходима розетка на 16 ампер. В любом случае эта розетка используется для различных потребителей. После включения вилки с толстыми штырьками, она разбивается (расширяется) под этот размер. Включая потребители с тонкими штырьками, контакты розетки подгорают и теряют свою упругость. Теперь, включая водонагреватель, контакт плохой и вилка с розеткой сильно греется. Когда шевелим вилку, розетка искрит. Вывод! Розетка должна быть персональной под водонагреватель. Если обнаружили, что вилка легко вставляется в розетку, то её лучше заменить. Поджимание контактов, как иногда советуют, временный выход из положения. Периодически осматриваем подсоединяемые провода, если видны следы перегрева, необходимо устранить ослабленное соединение, а может и укоротить провод.

3) Вилка греется, а розетка в норме. Следовательно, в вилке плохой контакт подключённых проводов. Разборная вилка разбирается и устраняется дефект. Неразборная вилка меняется на новую вилку. В этом случае возможен и нагрев самого провода, вблизи вилки.

4) Греется провод. Ну, надо определиться, возможны два варианта: а) подключение произведено проводом сечением менее 2,5 кв. мм, необходимо заменить провод на водогрей. б) произошёл

Неисправные термостат и ТЭН.

пробой нагревательного элемента на корпус, или обугливание мест соединения проводов в титане. В обоих случаях увеличивается потребляемый ток. Обязательно проводим ремонт.Это очень серьёзно и может привести к возгоранию, или к поражению электрическим током. Интересно жизнь устроена. Куда не посмотри, возможны два варианта. Так и здесь. Электропроводка неисправна: а) Дом сгорит; б) дом не сгорит. Если дом сгорит опять два варианта: а) построим новый; б) буду жить «бомжом». И так до бесконечности два варианта. Может, не будем надеяться на «АВОСЬ»

При возникновении подозрения на ненадёжность электропроводки, не оставляем решение этого вопроса на потом. Отключаем подозрительную цепь от электросети! Ремонтируем сами, или вызываем специалиста! Экономия может дорого обойтись!

Похоже, описал все возможные причины нагрева проводки водонагревателя и

помощь оказал. Если что-то упустил, подскажите. Ошибку свою исправлю, добавлю, или напишу новую статью по упущенной проблеме.

Подключение проточного водонагревателя к электрической сети

При планировании проведения монтажа новой квартирной электропроводки возникает множество вопросов, особенно если нет опыта проведения электромонтажных работ. Одним из наиболее распространенных вопросов — как правильно подключить мощные бытовые электроприборы? Ниже рассмотрим особенности подключения мощных бытовых электроприборов, которые используются в квартире. Для начала перечислим, какие электроприборы характеризуются большой потребляемой мощностью: это электрическая печь (духовой шкаф), проточный водонагреватель, система электрического отопления квартиры и др. Мощные бытовые электроприборы характеризуются большим током нагрузки на электропроводку, поэтому необходимо уделить особое внимание их правильному подключению.

Расчет тока нагрузки электроприбора

Первое, что следует сделать – это посчитать ток нагрузки электроприбора, который необходимо подключить. Рассмотрим для примера проточный водонагреватель номинальной потребляемой мощностью 7000 Вт. Делим данное значение потребляемой мощности на напряжение в 220в бытовой сети и получаем значение тока нагрузки данного электроприбора: 7000/220=31,82 А. Для подключения мощных бытовых электроприборов следует проводить отдельную линию проводки непосредственно от главного распределительного щитка квартиры к месту, где будет установлен проточный водонагреватель, в данном случае провод ведется в ванную комнату. Какой кабель выбрать в данном случае?

Выбор кабеля для подключения проточного водонагревателя

Наиболее популярный тип кабеля, применяемый для монтажа электропроводки в быту – NYM или ВВГ нг. Если для подводки требуется гибкий кабель, то можно использовать провод марки ПВС. Для нагрузки 31,82 А подойдет медный кабель сечением 4 кв. мм. Итак, выбираем трехжильный кабель ВВГнг-3х4 кв. мм. Если в квартире не предусмотрено защитного заземления, то есть сеть двух проводная, то настоятельно рекомендуется выполнить заземление электропроводки, так как это обязательная мера, направленная на защиту человека от поражения электрическим током. Проточный водонагреватель, как и любой другой бытовой электроприбор, в процессе эксплуатации которого человек прикасается к его корпусу (электрическая печь, стиральная машина и др.), должен быть в обязательном порядке заземлен.

Устройство защитного отключения

Кроме того, необходимо принять дополнительную меру защиты – установить на данную линию проводки устройство защитного отключения. В случае повреждения изоляции в проточном водонагревателе, возникает ток утечки, который приводит к поражению электрическом током человека, который в данный момент его использует. Устройство защитного отключения, при появлении тока утечки (дифференциального тока) мгновенно разомкнет цепь, защитив тем самым человека от негативного воздействия электрического тока.

Кроме того, устройство защитного отключения осуществляет защиту от возникновения пожара, который также возникает по причине утечки тока через поврежденную изоляцию или некачественное контактное соединение проводников. Выбор порога срабатывания устройства защитного отключения должен производиться таким образом, чтобы выбранный защитный аппарата обеспечивал максимальную защиту человека от поражения электрическим током. Рекомендуется выбирать УЗО с дифференциальным током срабатывания не более 10 мА. Кроме УЗО, для защиты линии электропроводки, питающей проточный водонагреватель, необходимо установить автоматический выключатель. Данный защитный аппарат служит для защиты проводки от повреждения из-за превышения номинального тока, которое возможно в случае возникновения перегрузки или короткого замыкания на данной линии проводки. Нагрузка рассматриваемого электроприбора – 31,82 А. Выбираем автоматический выключатель с ближайшим номинальным током – 32 А. Следует отметить, что при выборе автоматического выключателя необходимо брать ближайшее значение номинального тока в сторону увеличения. Например, нагрузка бытового электроприбора 19 А, тогда автоматический выключатель выбирается ближайшим номиналом в сторону увеличения, то есть 25 А. Выбор автоматического выключателя с номинальным током на 16 А будет неправильным, так как выбранный защитный аппарат будет постоянно работать в режиме перегрузки. Хотя в данном случае необходимо учитывать и время включения бытового электроприбора. Если это, например, электрический чайник, то он работает небольшой участок времени, за который тепловой расцепитель автоматического выключателя не сработает сразу. Как правило, тепловой расцепитель автоматического выключателя способен держать 1,45 кратный номинальный ток более часа, в зависимости от температуры окружающей среды и время-токовых характеристик защитного аппарата. Следующий момент, в котором следует разобраться – способ подключения проточного водонагревателя к электрической сети. В данном случае есть несколько вариантов.

Первый – использование розетки. В данном случае идет речь о розетке, рассчитанной на большой номинальный ток нагрузки. В данном случае подходит силовая розетка с номинальным током 32 А. Можно также выбрать розетку на 40 А – она будет более надежна, так как имеют большую нагрузочную способность.

Подключение проточного водонагревателя к электрической сети

Подключение проточного водонагревателя к электрической сети Ванная комната – это помещение с высоким уровнем влажности, где, помимо этого, часто бывают брызги воды. Поэтому при выборе розетки для подключения проточного водонагревателя необходимо учитывать этот факт и выбирать ту розетку, у которой обеспечена необходимая защита корпуса от воздействия влаги. Как правило, для ванной комнаты выбирается розетка со степенью защиты корпуса IP44. Помимо розетки можно воспользоваться для подключения водонагревателя клеммником, помещенным в монтажную коробку. В данном случае выбирается клеммник, который имеет номинальный ток больше тока нагрузки бытового электроприбора. Для больших токов применются винтовые клеммные колодки. Монтажная коробка, в которой будет монтирован клеммник и подключены кабели, должна иметь защиту корпуса от попадания влаги. В данном случае может быть выбрана монтажная коробка со степенью защиты корпуса IP44 и выше (например, IP45 или IP55). Возможно, также запитать проточный водонагреватель от отдельно стоящего автоматического выключателя. Для обеспечения разрыва, как фазного, так и нулевого провода линии проводки, питающей проточный водонагреватель, необходимо установить двухполюсный автоматический выключатель. Для удобства его включения/отключения, а также во избежание ошибочного отключения другого защитного аппарата в электрическом распределительном щитке, рекомендуется устанавливать автоматический выключатель, питающий проточный водонагреватель, в отдельном боксе. Данный бокс можно расположить ниже главного распределительного щитка или в другом подходящем месте.

Почему при работе водонагревателя выбивает УЗО, как проверить работу автомата?

Рекомендуется производить тестирование устройства защитного подключения один раз в месяц, тестирование проводится при помощи кнопки тест, расположенной на самом устройстве. Достаточно нажать ее и в этот момент создаётся ситуация утечки тока, прибор должен мгновенно сработать и отключиться.

Одними из наиболее возможных причин, выбивания УЗО при работе водонагревателя Термекс или Аристон является:

Нарушилась изоляция ТЭНА. Эта проблема состоит в том, что его поверхность пришла в негодность, вследствие чего нихромовая спираль, которая находилась внутри, вступила в контакт с водой в баке. Как проверить, именно ли эта проблема стала причиной поломки или нет? Когда вы извлечете ТЭН и очистите его от накипи, при его визуальном осмотре могут быть видны мелкие трещины. Для решения возникшей проблемы потребуется заменить его на новый.
Возможно в вашей электросети происходит утечка тока. Причиной могла стать старая проводка, у которой со временем нарушилась изоляция, и произошло оголение провода. Еще одной причиной может стать некачественно произведенное соединение проводов при замене проводки. Также возможно нарушение целостности проводки при креплении какой-либо конструкции на стену с использованием гвоздей, дюбелей.
Неверное подключение УЗО, вследствие чего вы наблюдаете некорректную его работу и частое срабатывание.
Может быть, при приобретении УЗО вы подобрали аппарат неподходящей мощности, вследствие этого происходит периодическое срабатывание.
Вышел из строя сам механизм, возможно западание кнопки теста, или повреждение спускового механизма, который срабатывает от любой вибрации.
Неверное размещение ДВТ в электросети.
Соприкосновение оголенной проводки с корпусом водонагревателя так же может послужить причиной почему выбивает автомат. Эта неисправность состоит в том, что на проводе, который находится в бойлере, нарушилась изоляция, наблюдается пробой тока и срабатывает УЗО. Для устранения неполадки разберите бойлер и проверьте на целостность все провода. При обнаружении провода с нарушенной изоляцией произведите его замену, либо восстановите изоляцию при помощи изолирующей ленты.

При выборе защиты есть два варианта — УЗО или дифавтомат, попробуем рассмотреть плюсы и минусы обоих.

Дифавтомат представляет собой соединение УЗО с автоматом. Используется для предотвращения утечки тока, и недопущения перегрузки проводки, ее нарушении во время замыкания.

Как правильно подключить УЗО.

Существуют два возможных варианта подключения:

Подключение в розетку. Эта схема подключения возможна для устройств с небольшой номинальной мощностью. Еще одним немаловажным условием должно быть наличие заземления в этой розетке, а при установке в ванной комнате она должна быть влагостойкой. Если же прибор будет достаточно большой мощности, розетка будет греться, как следствие, плотность соединения вилки и гнезда станет слабая, появиться зазор в контактах и будет искрить.
Подключение через дополнительный медный кабель, подключенный непосредственно к электрощиту и оснащенный УЗО. При такой схеме отсутствуют вилка и розетка, а выключение будет происходить посредством автоматического выключателя (автомата), при помощи которого будет происходить защита водонагревателя, а защита непосредственно пользователей будет возложена на устройство защиты.

Основной задачей УЗО (устройство защитного отключения) является защита от поражения электричеством. Его работа заключается в постоянном сравнении токов фазного и нулевого проводников, при повышении их разницы

происходит разрыв цепи. При выборе какое поставить, учитываются два значения: сила тока (рекомендуется выбирать немного больше по значению, чем автомат) и величина его утечки, не превышающая 30 мА. Для установки бойлера подойдет устройство типа А или типа G. В настоящее время на рынке представлены много производителей, но предпочтение следует отдать более надежным, таким как: Legrand, ABB, AEG, ведь не стоит экономить на безопасности.

Основным условием безопасной и надежной службы бойлера является правильное его подключение к электросети, с наименьшим количеством соединительных элементов. Все подключения должны выполняться в помещениях с минимальной влажностью, кроме подсоединения провода непосредственно к водонагревателю. Самым лучшим местом подсоединения является электрический щит, в нем устанавливаются все элементы.

Далее рассмотрим на примере некоторых параметров:

Сколько занимает места в щитке. Важно для обладателей маленьких щитков, так как УЗО устанавливается в паре с автоматом, соответственно, он займет два места. Значит, тут первенство у дифавтомата.
Установка. Если автомат + УЗО, то фазу мы подсоединяем на автомат, далее из его выхода нужно сделать перемычку к выходу на устройство защиты. Нулевой провод присоединяем к входу защиты. Если подключение происходит для дифференциального устройства, то к входным клеммам подключаем сразу фазу и ноль. Таким образом, снова лучший вариант эта дифавтомат, так как очень простое подключение.
Удобство эксплуатации. Если устройства разделены, легче выяснить причину, если отключился УЗО — значит, есть утечка тока, отключение автомата — значит, произошёл скачок напряжения или КЗ. А в случае подключения дифавтомата потребуется затратить больше времени на поиск причины поломки.
Стоимость. По стоимости эти два устройства примерно одинаковы.
Долговечность.Тут все будет зависеть от фирмы, которым вы отдадите предпочтение и от состояния вашей проводки. И все же, если в УЗО произойдет поломка, вам скорее всего придется заменить либо его либо автомат, это по стоимости будет дешевле, нежели замена всего узла дифавтомата.
Что же касается надежности, существует такое мнение, что если устройство комбинированного типа, значит, оно является менее надежным, чем отдельные устройства. По результатом многочисленных проверок и испытаний тут не существует определенного лидера.

Какой дифавтомат подойдет для нагревателей термекс или аристон мощностью в 2 кВт — это будет 16А, а если вы остановитесь на УЗО,тогда в 20А.

Также посмотрите видео про срабатывание УЗО у водонагревателя Термекс:

Шнур сетевой с узо для водонагревателя

Дифавтомат для водонагревателя

Время на чтение:

Водонагреватели различного рода являются источником опасности. Для защиты от поражения током применяется УЗО для бойлера. Это устройство разрывает цепь при обнаружении утечки тока.

Принцип работы

Принцип действия УЗО очень прост. Оно включает в себя сердечник с двумя обмотками и представляет собой на самом деле небольшой трансформатор. Количество витков в обмотке, материал и поперечное сечение провода одинаковы, т.е. физические и электрические свойства обмоток одинаковы. В этом случае ток течет через одну обмотку в одном направлении, запитывая приборы в комнате, а затем течет в другом направлении к другому. Независимо от того, насколько обширна сеть, в результате этого проводка в комнате должна иметь одинаковый общий ток на входе и выходе — это уже аксиома (закон Килхофера).

Принцип действия

Два магнитных поля, создаваемых каждой обмоткой, компенсируются, поэтому общее магнитное поле стремится к нулю. При утечке общий ток на входе и выходе из комнаты будет разным, баланс магнитного поля в сердечнике будет нарушен, и появится доминирующее поле от входящего тока. В результате сработает механическая часть, которая отключит питание помещения.

Устройство

Характеристики

Чтобы определить, какое УЗО установить нужно ознакомиться с основными параметрами и характеристиками оборудования:

Двухполюсное (рабочее напряжение 220 В) или четырехполюсное устройство (380 В), в зависимости от сети (однофазная или трехфазная), в которой будет установлен диавтомат.
Номинальная сила заряда. Это ток (в амперах), который может протекать через устройство в течение длительного времени. Стандартный диапазон составляет: 6, 10, 16, 20, 32, 40, 50, 63А.
Временная характеристика тока («B», «C» или «D»), которая указывает зависимость времени отклика.
Номинальный дифференциальный ток. Это величина утечки тока, на которую диавтомат будет реагировать и отключаться. Существует также стандартная серия дифференциальных токов −10, 30, 100, 300, 500 мА.
Номинальная отключающая способность. Этот параметр представляет максимальное значение тока короткого замыкания, которое дифференциальный автоматический выключатель может выдержать и остаться в работе.
Температурный диапазон. Обычно он составляет от −20 градусов до + 45.

Применение УЗО для ванной

Данное устройство особенно пригодится в ванной на водонагревателях и стиральных машинах, так как именно там велик шанс контакта электричества с водой.

УЗО для водонагревателя

Рабочий ток прибора определяет максимально допустимую нагрузку в цепи, которая будет проходить через него. Он должен соответствовать мощности водонагревателя. Например, если котел потребляет до 2,3 кВт, номинальная сила заряда прибора должен составлять 10 А. Для нагревателя мощностью 5,5-7 кВт требуется оборудование на 32 А.

Важно! Рекомендуется устанавливать УЗО непосредственно рядом с бойлером, чтобы исключить влияние второго параметра в расчете.

Защитные устройства, которые могут быть рассмотрены по форме и размеру, могут быть установлены на DIN-рейке панели и могут быть установлены как единое целое с вилкой в обычной розетке. Некоторые модели водонагревателей продаются изначально с УЗО, встроенным в кабель. Все параметры этого типа защиты были предварительно рассчитаны для конкретного котла, просто подключите его к электрической розетке.

Если нет навыков для установки и монтажа, можно использовать УЗО в виде адаптера к розетке — нет никаких проблем с подключением водонагревателя, просто необходимо подобрать параметры защитного блока.

Другим моментом при выборе УЗО является то, что присутствует практически во всем электрическом оборудовании — естественная утечка электрического тока. Эта характеристика должна быть указана в техническом паспорте водонагревателя. Номинальные параметры защитного оборудования должны быть как минимум в три раза выше, чем эти данные, в противном случае будут ложные срабатывания.

Лучшие производители УЗО для бойлеров включают в себя:

Швеция-Швейцария ABB.
Франция «Легран» и «Шнайдер Электрик».
«Сименс» и«AEG» из Германии.
Российские KEAZ, IEK и DEKraft.

Схема подключения УЗО к водонагревателю

Схемы для различных условий использования будут отличаться.

Однофазное сетевое включение

Предполагается, что УЗО установлена в замкнутом контуре цепи управления, а фазовая и нейтральная линии соединяются в соответствии с маркировкой на контактах УЗО. Стоит отметить, что номинальный рабочий ток УЗО должен быть больше, чем ток отключения устройства.

Схема для трех фаз

В трехфазной сети можно установить выделенное трехфазное УЗО (восьмиконтактное) или три (четырехконтактное) однофазных УЗО.

Схема для трех фаз

Схема включения УЗО в цепь с заземлением

Другой вариант подключения УЗО — использовать заземление вместо нейтрали. Магнитное поле в цепи подключения будет сбалансировано тремя равными токами.

Схема подключения УЗО с заземлением

Критерии выбора

Для выбора нужного автомата следует обратить внимание на следующие критерии:

Мощность устройства зависит от мощности тока в цепи. Также модель выбирается в зависимости от количества фаз в сети.
Сетевое напряжение. Однофазное устройство предназначено для бойлеров, работающих в сети 220 В, а сеть 380 В рассчитана на три фазы.
Степень защиты УЗО. Рекомендуется устройство с уровнем защиты 30 мА. Можно выбрать устройство на 10 мА, но в этом случае дома надежность не гарантируется.

Чтобы правильно выбрать устройство защитного отключения, нужно использовать буквенно-цифровые и цифровые маркеры. Для использования УЗО в частных домах или квартирах подходит оборудование с маркировкой C16 или C25.

Отзыв: УЗО LBX 10 А — нужное устройство для бытовых приборов и защита человека от тока

В далеком 2011 году после ремонта в ванной, был приобретен накопительный водонагреватель Thermex Flat Diamond Touch ID 80V вот он, стальной красавец, который до сих висит у нас на стене, радует стильным дизайном и поставляет бесперебойно горячую воду.

При покупке данного помощника нам в магазине была предложена дополнительная функция за отдельную плату (цену не помню) -подключение УЗО к шнуру питания, другими словами опционно.

УЗО — устройство защитного отключения, а также это маленькая и компактная пластиковая коробочка на штатном шнуре электропитания с вилкой. Ее крепят по желанию покупателя .

Его функция-обеспечивать отключение ЭВН от сети электропитания при утечке тока и прыгающем напряжении, а также защита человека от удара электрическим током при неполадках проводки .

Общий вид УЗО на кабеле в работе с ЭВН.

Главное требование к подключению-розетка и подведенная к ней электрическая проводка должны выдерживать мощность не менее 2000 Вт, так указано в инструкции. Также розетка должна иметь заземление и располагаться в месте, защищенном от влаги.

Наш бак висит в правом углу и шнур длиной в 150 см позволил мужу сделать розетку в таком месте, вроде условия все соблюдены, о чем говорит отличная работа бака и УЗО на протяжении 6 лет.

Само УЗО имеет такой компактный вид с разных ракурсов.

После опционного оборудования УЗО, просто нажимается прямоугольная кнопка, загорается левая круглая кнопка красным светом, это индикатор, и работа продолжается.

При неполадках, срабатывает УЗО и отключается весь бак от питания.

Параметры устройства-высота 8 см, ширина 4 см, толщина 3 см .

На панели 3 кнопки: первая круглая и красная light, означает работу УЗО и горит красным индикатором. Вторая test для тестирования исправности устройства, муж ее нажимал при первой работе водонагревателя. Третья-самая большая-вкл-выкл.

На внешней стороне есть небольшая техническая информация .

Указаны тип модели- LBX-10, напряжение, сила тока и ток отключения 30 мА .

На обратной стороне дата производства и меры предосторожности на английском языке.

Шнур с УЗО можно при поломке купить отдельно.

Полное его наименование — устройство защитного отключения типа LBX 10 А для водонагревателя Термекс.

На самом кабеле крепится информация на английском и русских языках, которая и до сих пор висит как напоминание.

На инструкции показан способ подключения устройства и функции трех кнопок на передней панели.

За годы эксплуатации УЗО нареканий нет и до сих пор, к специалистам не обращались.

Как- то под пластиком стала перегорать проводка, ближе к розетке, и был включен водонагреватель, так при первых же проблемах, сработал УЗО, подался сигнал, погас индикатор и бак отключился от сети. Можно было спокойно без поражения током, заняться ремонтными работами. Других случаев для проверки не было.

Розетку заменили, включили устройство защитного отключения и работа бака возобновилась.

Такой сетевой шнур с УЗО подойдет не только для водонагревателя модели Термекс, но также его собратьям.

УЗО для водонагревателя: что это такое?

Основные понятия

Проточные. Вода нагревается в них, проходя сквозь специальные системы с теплыми пластинами или трубами, которые мгновенно отдают ей тепло. Нагреватели проточного типа отличаются большой мощностью.
Накопительные. К ним относится обычный бойлер с ТЭНом, который последовательно греет воду внутри бака.

УЗО для водонагревателя представляет собой специальное устройство, предназначенное для защиты от утечек тока.

Принцип его работы можно описать таким образом:

Устройство устанавливается непосредственно перед самим нагревателем. Сквозь него проходит весь ток, который и питает механизм.
Если внутри нагревателя произошла утечка тока, тогда УЗО улавливает ее, после чего срабатывает отключение всей системы. Его работа обеспечивается с помощью специальных датчиков и переключателей.

Причины срабатывания

Отключается УЗО по нескольким основным причинам:

Повреждение изоляции ТЭНа. Именно она защищает всю систему от прохождения тока. Любой пользователь спокойно может мыть руки, не опасаясь поражения электричеством. Однако в старых или некачественных моделях водонагревателей этот элемент может повреждаться. Проверять подобные явления можно только с помощью специальных приборов.
Утечка тока. Очень часто УЗО выбивает, если поврежден кабель внутри бойлера или непосредственно сам сетевой шнур. Нужно обратить внимание на то, что это может произойти практически в любом проводе. Очень часто непосредственно кабель повреждается изнутри, после чего ток подается уже на металлический корпус. Чтобы найти причину, очень часто требуется разобрать нагреватель и проанализировать ситуацию.

Не работает механизм отключения. Это очень часто случается с дешевыми изделиями неизвестных фирм. Они могут просто не включаться после нескольких срабатываний.
Неправильное расположение УЗО. Если прибор подключить не в том месте, тогда он будет анализировать не те токи. В случае поломки нагревателя система не будет обеспечивать защиту человека от утечки тока.

Как выбрать?

Мощность УЗО подбирается на основе аналогичного показателя бытового прибора, который планируется эксплуатировать. Для бойлеров с мощностью не больше 2,3 кВт специалисты рекомендуют устанавливать механизмы, рассчитанные на 10 А. Если этот показатель варьируется в диапазоне 5,5-8 кВт, следует покупать УЗО на 32-40 А. Именно поэтому так важно обращать внимание не только на сам выключатель, но и на подключаемый прибор.
Ток утечки. Эта характеристика высчитывается на основе показателей рабочего тока. Зачастую на 1 А учитывают 0,4 мА. Если УЗО устанавливают на удаленном расстоянии, желательно прибавлять еще 10 мкА на каждый метр кабеля. Минимизировать это значение легко, если установить прибор непосредственно перед самим водонагревателем.
Способ монтажа. На рынке представлено несколько вариантов защитных устройств. Самыми распространенными являются УЗО, которые можно крепить на DIN-рейку. Альтернативный вариант — отдельные блоки, позволяющие подключать их сразу в розетку.

Следует обратить внимание на то, что многие современные производители водонагревателей встраивают подобные приборы в свою технику.

Кабели электрические с УЗО для водонагревателя в Балашихе

Назначение: для водонагревателя накопительного Тип: универсальный Ном. напряжение: 230В Ном. ток: 16А Материал:поливинилхлорид Дополнительно: наличие УЗО
