порядок соединения проводов и сфера применения

Электротехнические работы, которые связаны с кабелями, сопровождаются необходимостью ремонта, монтажа, обслуживания. Во всех этих процессах используются разные специальные приспособления, в числе которых зажимы. Они позволяют нарастить провод, если не хватает метров или если нужно менять вышедший из строя участок. Также они применяются для временного подключения к тестерам, осциллографам и другим приборам. Существует большое количество видов зажимов, каждый из которых обладает своими характеристиками, достоинствами и способом подключения.

Содержание

1. Самые распространенные виды электрических зажимов
2. Простые клеммы с винтом
3. Самоподтягивающие и рычажные зажимные конструкции
4. Соединительные изолирующие зажимы
5. Прокалывающий зажимный механизм
6. Прокалывающие механизмы для СИП
7. Зажим между гайкой и болтом
8. Зажимы другого предназначения
9. Зажимы анкерного типа под крепление
10. Зажимы для тестовых задач
11. Правильное соединение кабелей

Самые распространенные виды электрических зажимов

Клеммы для проводов

В магазинах электротехнической продукции можно найти широкий ассортимент различных зажимов. Они отличаются по материалу (металлический, пластиковый, пластмассовый), предназначению, способу фиксации, месту установки (улица, помещение). Все типы описать невозможно, но есть ряд моделей, которые используются чаще всего. Применение конкретного вида зажимных механизмов зависит от характеристик электросети, параметров соединений, условий эксплуатации и других важных критериев.

Простые клеммы с винтом

Винтовые зажимы для проводов позволяют выполнить соединение без нарушения структуры кабеля. Клемма надежно фиксирует провода даже из разных сплавов, таких как медь и алюминий.

Нормы толщины изоляции проводов

Конструкция приспособления представляет собой канал из металла (бронза, латунь) небольшой длины с малым диаметром. На канале есть два отверстия с резьбой для установки фиксирующих винтов. Обычно в быту используются винты одноходовые на полиэтиленовой основе или из пластика. Соединение двух отрезков производится путем установки концевых частей в канал с двух сторон, после чего производится фиксация винтами.

Можно найти различную конфигурацию зажимов в зависимости от параметров монтажа. К ним относятся:

• диаметр проводов;
• класс изоляции;
• количество контактных точек;
• токовые характеристики.

Клеммы с винтом подходят для любых технических условий, распространенных в бытовом секторе.

Самоподтягивающие и рычажные зажимные конструкции

Механизмы зажимных клемм самоподтягивающихся

Такие механизмы отличаются повышенным удобством пользования. Для работы с самоподтягивающими одноразовыми зажимами достаточно вставить зачищенный конец провода в отверстие до упора.

Пластинчатые зажимы для подключения проводника имеют внутри пружину, которая не дает проводнику ускользнуть. При прокладке внутрь кабеля пластина поджимается жилой и блокирует провод. Чтобы вытащить при необходимости провод, потребуется отжать пластину через отверстие во втором ряду при помощи отвертки. Этот тип зажимных устройств способен выдержать 3-4 повторных соединения.

Более удобной считается конфигурация, где вместо винтов используются рычаги. Провод поднимается при помощи пластины, которую фиксирует рычаг. Для работы такого устройства достаточно поднять рычаг, вставить в канал кабель и опустить механизм до щелчка. Для вытаскивания провода выполняется обратная процедура.

Соединительные изолирующие зажимы

Зажимные колпачки

Зажимы спиральные для проводов используются для соединения небольших по диаметру проводников. Несколько проводов зачищаются, формируются в группу и накрываются изолирующим механизмом до упора. Для надежной фиксации колпачок следует несколько раз повернуть. Стягивание нескольких жил производится за счет конической спирали. При накручивании колпачка группа кабелей затягивается в единый узел.

Используются колпачковые соединители из пластика для электропроводки небольшой мощности. Также такие зажимы применяют при монтаже электросетей внутри дома.

Разновидности колпачков:

• без упорных выступов;
• с упорными выступами.

Второй вид применяется для проводов с большим диаметром.

Прокалывающий зажимный механизм

Кабельный прокалывающий зажим

Электролинии мощностью до 1 кВт используют прокалывающие зажимы. Они позволяют соединять отрезки с сечением 1,5-10 кв.мм на ответвительных линиях и с площадью 16-95 кв.мм. на магистральных.

Конструктивно они представляют собой металлический обхват, который покрыт изоляцией. Он сжимается при помощи упорного болта. На обхватывающей пластине нанесены металлические зубцы, которые прокалывают изоляцию и впиваются в сам проводник, надежно его фиксируя.

К преимуществам прокола электрического для кабеля можно отнести возможность отказа от операции по удалению изоляционного слоя. Также при работе с зажимом не требуется отключение электроэнергии на линии. Создается герметизация высокого уровня по отношению к атмосферным влияниям, таким как ультрафиолетовое излучение, влага.

Прокалывающие механизмы для СИП

Соединение с использованием влагозащищенного зажима проводов СИП

С помощью таких механизмов можно осуществить подключение СИП к голому проводу без траты времени на зачистку изоляции. Выполняются из армированного стекловолокна и полимеров.

Есть два варианта зажимов для СИП:

• с одним болтом;
• с двумя болтами.

Первый способ также носит название голый СИП. Подходит для подсоединения неизолированных проводов на СИП.

Второй метод с двумя болтами применяется в подключении на главных магистралях. Корпус производится из стеклоармированного полимера.

Зажим между гайкой и болтом

Болтовое соединение проводов

Простой и надежный способ фиксации с помощью болтовых зажимных приборов активно применяется на силовых сетях.

Для соединения потребуются следующие детали:

• болт соответствующего диаметра;
• гайка;
• шайбы;
• контргайка.

Таким методом можно даже соединять проводники из разных материалов.

Зажимы другого предназначения

Кроме механизмов, которые применяются для соединения электрических проводников, есть модели под другие задачи. К ним относятся зажимы под крепление подвесов, под тестовые задания, типа «крокодил» и другие.

Зажимы анкерного типа под крепление

Такая конструкция используется для крепления кабелей с сечением от 2 до 25 кв.мм. Может соединять от двух до четырех проводов. Состоит коробка с зажимами для кабелей и проводов из корпуса из полимерного материала, у которого имеется саморегулируемый зажимной механизм.

Это устройство не используется для соединения проводов. Оно предназначено именно для монтажа – крепления в подвешенном состоянии. Есть разные конфигурации анкерных зажимов для проводов сип. К ним относятся:

• модели под самонесущие системы;
• модели под изолированную нейтраль.

Сами механизмы используются легко. Для крепления есть открывающаяся дуга, на которую можно устанавливать кронштейны, крюки и другие приспособления, которые затем будут крепиться на теле зажима электропроводов.

Зажимы для тестовых задач

Тестовый зажим «крокодил»

Есть множество задач в электронике и электротехнике, при которых нужны зажимы для тестового использования. Это может быть проверка работоспособности устройства с помощью тестера, измерение уровня тока или напряжения или временное подключение к источнику питания. Для таких работ подходят раздвижные или нажимные конструкции с шипами, которые называются «крокодилы». Они выполняются из металла и покрываются ПВХ изолятором. Зубчатая часть должна быть открытой.

Зажимы для тестовых работ можно разделить на две больших группы – для высоковольтной и низковольтной электроники. Их отличие заключается в разных граничных условиях по току и напряжению. При работе важно не перепутать типы тестовых зажимных механизмов, чтобы не вывести из строя устройство.

Правильное соединение кабелей

Безопасное соединение проводов

Правильность процедуры соединения кабелей с помощью зажимных механизмов гарантирует качественный, безопасный и стабильный контакт. Чтобы корректно соединить две жилы, нужно следовать приведенному алгоритму.

Пошаговая инструкция по соединению кабелей:

• Выведение рабочих проводников к месту контакта.
• Отключение сети, вытаскивание прибора из розетки, если наращивается провод на бытовой технике.
• Снятие изоляции на участке ввода в зажим. Зачистить концы можно с помощью ножика или используя специальный инструмент. Последний вариант предпочтительнее, так как профессиональное оборудование не повредит тонкие жилы. Зачистка производится до появления характерного блеска провода.
• Установка неизолированных частей кабеля внутрь гильзы зажима.
• Закрепление соответствующим способом. Это могут быть проколы электрические, стягивание, сдавливание и другие виды фиксации.

Если есть необходимость, можно дополнительно заизолировать место контакта.

Обычно работа по соединению проводов с использованием разных приспособлений осуществляется в распределительных коробках, поэтому нужно соблюдать технику безопасности.

Винтовые клеммники.

Виды и типы. Работа и особенности

В местах соединения электрической цепи ток должен протекать через точку соприкосновения проводов с наименьшими потерями, причем не должно быть утечки тока из-за касания с другими токоведущими поверхностями. Если качество контакта в месте соединения недостаточное, либо контакт вообще отсутствует, то в электрической цепи появляются неисправности. А если контакт токоведущих частей возникает в ненужном месте, это может привести к аварии, которая чревата серьезными последствиями, вызванными травмами людей.

Поэтому специалистами разработаны специальные приспособления, обеспечивающие надежность электрического контакта соединяемых проводников, и безопасные для обслуживающих работников и находящегося вблизи оборудования. Одними из таких приспособлений являются винтовые клеммники.

По типу крепления проводов винтовые клеммники делятся на несколько видов.

Трубчатый

Фиксация токоведущей жилы производится торцом закручиваемого винта. Зачищенная жила находится в латунной трубке, расположенной под прямым углом к винту. Зажатая винтом жила придавливается к стенке трубки, чем достигается электрический контакт. Второй провод вставляется с другой стороны трубки, и фиксируется аналогичным образом.

Трубчатые клеммники широко применяется в частных домах для подключения электропроводки в распредкоробках. Диэлектрические части клемм выполнены из полиамида.

Винтовые клеммники стали популярными, так как они имеют простую конструкцию и невысокую стоимость, их можно приобрести не только в магазине электротехники, но и в любом хозяйственном магазине.

Чтобы выполнить соединение проводов такими колодками, потребуется отвертка и нож для снятия изоляции. Провод необходимо зачистить на такую длину, чтобы неизолированная часть полностью была скрыта в трубке. Латунные трубки располагаются параллельно, а между ними в полиамидной перемычке есть крепежное отверстие для возможности фиксации клеммы.

Недостатки трубчатых клеммников:

• Неравномерный зажим токоведущей жилы торцом винта.
• Повреждение жилы из-за вращения винта.

Ввиду таких недостатков клеммных колодок, целесообразно использовать трубчатые клеммники только для соединения проводов с цельными жилами. При этом не стоит прикладывать к винту чрезмерных усилий. Чтобы соединить таким зажимом многопроволочные жилы, необходимо применять специальные металлические наконечники.

Пластинчатые винтовые клеммники

Этот вид винтового зажима фиксирует провод через прижимную пластину или шайбу, на которую давит винт. В результате жила оказывается зажатой между плоскими поверхностями контактной перемычки и прижимной пластины. На противоположном конце расположено такое же винтовое соединение.

Такого недостатка, как у трубчатых клеммных зажимов, у пластинчатых клеммников нет. Они не повреждают токоведущую жилу. Этот контакт расположен на диэлектрическом материале, обычно это карболит или тугоплавкий пластик. При фиксации жил можно вставлять сразу два провода, так как зажим осуществляется сразу по двум сторонам винта, что видно на рисунке.

Обычно для надежности электромонтеры делают из жилы петлю, надевают ее на винт и затягивают. Нижняя пластина обычно изготавливается U-образной формы для ограничения смещения жилы. Однако не рекомендуется соединять такими клеммами многопроволочные жилы, так как они могут повредиться острыми гранями и насечками контактов. Чтобы винт из-за возможной вибрации не откручивался, используют пружинную шайбу.

Для предотвращения случайного касания человека токоведущих частей, эти клеммы защищены пластиковой прозрачной крышкой. Пластинчатый вид клеммников чаще используется в электрических щитах и другом электрооборудовании.

Винтовые зажимы для печатного монтажа

По типу фиксации винтовые клеммники для монтажных плат делятся на следующие виды:

Лепестковый

Винт давит на тонкую пластину (лепесток) и прижимает ее к жиле. Это наиболее бюджетное исполнение зажима.

Лифтовый

Винт прижимает рельефную пластину к проводу. Надежное соединение осуществляется за счет рельефа пластины, повышающего площадь контакта, в отличие от лепесткового вида. Лифтовый зажим не требует периодической подтяжки соединения и не позволяет проводу вырваться из зажима, ввиду большого усилия затяжки.

ТОР-зажим

Токоведущая жила закрепляется не винтом, а специальным рычагом, на который воздействует винт. Это дает возможность регулировать усилие фиксации, защищать провод от вибрации и вырывания, а также достижения герметичности контакта. Это дорогостоящий, но более совершенный вид винтового зажима.

В зависимости от формы корпуса винтовые клеммники для монтажных плат делятся:

• С рельефной обоймой. Эти модели имеют дополнительную диэлектрическую защиту вокруг гнезда для провода, что снижает риск короткого замыкания.

• С круговой защитой. В них модернизирована зажимная часть клемм, которая полностью охватывает проводник, и при креплении зажимает его со всех сторон. Это повышает надежность контакта и не дает проводу вырваться.

Особенности зажимов для монтажных плат

• Угол подключения. Особенности установки и поставленные задачи заставляют проектировщиков выполнять конструкции винтовых зажимов с разным углом подключения.

• Модульность. Модели современных клеммников для монтажных плат на корпусе имеют специальные пазы, которые дают возможность соединять их друг с другом, получая клеммную линейку необходимой длины с нужным числом контактов.

• Многоярусность. Для экономии площади монтажной платы и простоты установки винтовые клеммники изготавливают с несколькими ярусами. Общее число контактов равно сумме контактов на всех ярусах.

• Фиксирующие фланцы. Клеммники для монтажных плат, рассчитанные на большой ток более 200 ампер, оснащены вспомогательным фиксирующим фланцем, с помощью которого клеммник соединяется с монтажной платой, и уменьшает нагрузку на установочные штифты.

• Угловое и прямое исполнение. Для более удобной установки клеммников на монтажную плату их корпус выполняют угловой и прямой формы.

Технические параметры

• Материал корпуса является диэлектриком, устойчив к перепадам температур, растрескиванию и динамическим нагрузкам. Материалом является капрон, полиамид, нейлон, либо их комбинирование для использования в специальных условиях.
• Материалом зажимной части являются сплавы фосфористой бронзы, никелированной бронзы, нержавеющей стали. Требованиями являются устойчивость к электрическим нагрузкам, коррозии, высокой температуре, а также хорошая электропроводность.
• Материал штырей для пайки. Обычно это никелированная латунь. Фиксирующие винты производят из оцинкованной латуни с головкой под отвертку.
• Число контактов определяется количеством подключаемых проводов, и может достигать 24 штук.
• Шаг контактов – расстояние между ними на клемме. Интервал шагов находится в пределах 2,54-15 мм.
• Сечение жил определяется наименьшим и наибольшим возможным сечением провода, подключаемого к зажиму, и может быть 0,08-25 мм².
• Сила тока и напряжение определяют параметры для разных исполнений клемм.
• Допустимая рабочая температура определяет интервал, в пределах которого обеспечивается постоянная нормальная работа винтового зажима. Эта характеристика зависит от материала контактов и корпуса.

Недостатки винтовых зажимов

• Специалисты знают, что вибрация является основной причиной, по которой затяжка винтовых соединений клемм ослабевает, что приводит к полному отвинчиванию винтов, и нарушению контакта проводов. Кажется, что клеммные зажимы в распредкоробке не подвержены вибрациям и находятся в покое. Но это ошибочное мнение, так как жилые дома расположены в пространстве, где имеются различные природные и техногенные вибрации, особенно в крупных городах.
• Другим отрицательным явлением, снижающим качество контакта винтовых соединений, является текучесть металла, который под воздействием усилия винта и прижимных пластин растекается подобно пластилину в стороны. Алюминий и медь, из которых изготавливаются жилы проводов, могут растекаться на несколько микрон за сутки, поэтому прижимное усилие снижается.
• Ввиду ослабевания затяжки винтов, необходимо периодически их подтягивать. В противном случае контакт будет ухудшаться, что приведет к его нагреванию и возможному возгоранию при пиковых нагрузках в цепи.

Похожие темы:

• Клеммники Wago. Виды и устройство. Применение и как выбрать
• Колпачки СИЗ. Виды и устройство. Применение. Как выбрать
• Распределительная коробка. Виды. Устройство. Применение. Монтаж

Основы разъема

— SparkFun Learn

Авторы: SFUptownMaker, участник #23999

Избранное Любимый 57

Винтовые клеммы

В некоторых случаях может потребоваться возможность подключения к цепи оголенного провода без концевой заделки. Винтовые клеммы являются хорошим решением для этого. Они также хороши для ситуаций, в которых соединение должно поддерживать несколько различных подключаемых устройств.

Недостатком винтовых клемм является то, что они могут довольно легко отсоединиться, оставив оголенный провод в цепи. Небольшой мазок горячего клея может решить эту проблему, и его потом будет не слишком сложно удалить.

Винтовые клеммы обычно предназначены для узкого диапазона размеров проводов, и слишком маленькие провода могут быть такой же большой проблемой, как и слишком большие провода. SparkFun предлагает четыре типа винтовых клемм — 2,54 мм (стандарт макета 0,1 дюйма), версию с шагом 3,5 мм, 5 мм и 10 мм.

Винтовые клеммы Шаг 2,54 мм (2 контакта)

В наличии ПРТ-10571

3

Избранное Любимый 18

Список желаний

Винтовые клеммы Шаг 3,5 мм (2-контактный)

В наличии ПРТ-08084

Избранное Любимый 23

Список желаний

Винтовые клеммы, шаг 5 мм (2 контакта)

В наличии ПРТ-08432

1

Избранное Любимый 14

Список желаний

Клеммная колодка — 3 позиции (15А, 600В)

Пенсионер ПРТ-13060

1 Пенсионер

Избранное Любимый 10

Список желаний

Нажмите здесь, чтобы увидеть больше винтовых клемм

Большинство винтовых клемм имеют модульную структуру, и их можно легко расширить с тем же шагом, просто соединив вместе две или более меньших секций.

Винтовые клеммы с шагом 3,5 мм, показывающие точку вставки подсоединяемого провода, фиксирующий винт, который удерживает провод на месте, и модульные разъемы по бокам отдельных блоков, позволяющие соединять несколько частей вместе.

Пружинные клеммы

Альтернативой винтовым клеммам являются пружинные клеммы (также известные как «вставные», «клеть-зажим» или «защелкивающиеся» разъемы). Пружинные клеммы работают так же, как и винтовые клеммы. Однако вместо того, чтобы затягивать винт для соединения с куском проволоки, пружина скрепляет куски металла вместе.

Пружинные клеммы представляют собой альтернативу винтовым клеммам. Они лучше работают в средах с сильными вибрациями (например, в автомобилях) или когда провод расширяется/сжимается из-за циклического изменения температуры. Кроме того, натяжение автоматически регулируется в соответствии с сечением провода (при условии, что оно находится в пределах допустимой толщины провода), в отличие от колебаний натяжения, когда пользователь затягивает винтовую клемму. Ниже приведены несколько соединителей с пружинными клеммами, которые SparkFun имеет в каталоге.

Пружинные клеммы — монтаж на печатной плате (2-контактный)

В наличии ПРТ-08073

$1,50 0,38 доллара США

Избранное Любимый 14

Список желаний

Пружинные клеммы — монтаж на печатную плату (4-контактный)

В наличии ПРТ-08075

Избранное Любимый 10

Список желаний

Пружинные клеммы — монтаж на печатную плату (3-контактный)

В наличии ПРТ-08074

Избранное Любимый 10

Список желаний

Пружинные клеммы — монтаж на печатную плату (6-контактный)

Пенсионер ПРТ-08077

Пенсионер

Избранное Любимый 9

Список желаний

Клемма динамика — 4 Весна

Пенсионер COM-11145

Пенсионер

Избранное Любимый 10

Список желаний

Некоторые платы (например, gamer:bit, LumiDrive и Qwiic MP3 Trigger) снабжены пружинными клеммами для легкого доступа к контактам ввода/вывода.

Шариковая ручка, нажимающая на язычок коннектора gamer:bit, чтобы соединить кусок провода.

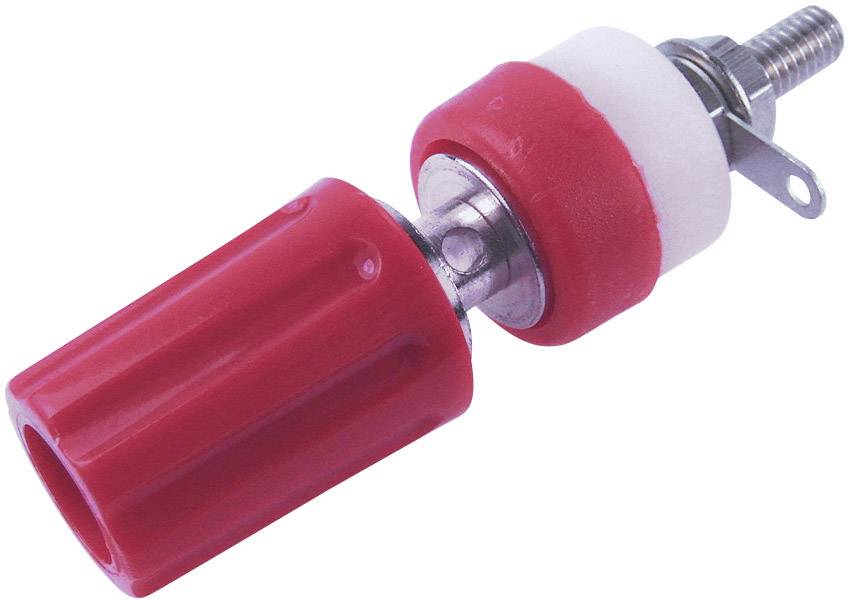

Штекер типа «банан»

Большинство приборов для проверки электропитания (мультиметры, блоки питания) имеют очень простой разъем, называемый «штекер типа «банан». Они соединяются с «банановыми штекерами», гофрированными металлическими штекерами с пружинами, предназначенными для единого подключения питания. Они часто доступны в штабелируемой конфигурации и могут быть легко подключены к любому типу провода. Они способны нести несколько ампер тока и недороги.

Штабелируемая банановая заглушка. Обратите внимание, что существует два разных способа подключения дополнительной штепсельной вилки типа «банан».

Поставка регулируемого стола Extech с держателями типа «банан» спереди.

Зажим «крокодил»

Зажимы «крокодил» названы по очевидным причинам и подходят для тестовых соединений со столбами или оголенными проводами. Они, как правило, громоздки, легко вызывают короткое замыкание на ближайший голый металл и имеют довольно плохое сцепление, которое можно легко скомпрометировать. Они в основном используются для недорогих соединений во время отладки.

Инструмент «третьей руки», в котором используются зажимы типа «крокодил» для удерживания заготовок, удерживающий провод с зажимом типа «крокодил» для электрических испытаний. Обратите внимание на пластиковый чехол, окружающий зажим типа «крокодил», чтобы уменьшить вероятность короткого замыкания на другие соединения.

Зажим IC (или крючок IC)

Для более тонких операций измерения на рынке имеется множество зажимов IC. Их размер позволяет пользователю закрепить их на выводах ИС, не касаясь соседних контактов; некоторые из них достаточно тонкие, чтобы их можно было закрепить даже на ножках компонента SMD с мелким шагом. Эти меньшие зажимы можно найти на логических анализаторах, а также на тестовых проводах, которые отлично подходят для создания прототипов или устранения неполадок схем.

Большой зажим ИС на конце провода. Этот зажим по-прежнему достаточно мал, чтобы его можно было соединить с одной ножкой микросхемы со сквозным отверстием, не создавая проблем для соседних контактов.

---

Как подключить электрические провода к клеммам крепления

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.08.22

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Пол Катлер / Wikimedia Commons / CC BY 2.0

Обзор проекта

При подключении электрических проводов к электрическим выключателям и розеткам есть два способа сделать это, но профессионалы рекомендуют только один из них.

На задней части корпуса выключателя или розетки вы увидите вставные соединительные отверстия, которые позволяют вам просто надавить на конец оголенного провода, чтобы выполнить соединения проводов. Хотя это может показаться очень удобным способом сделать это, практически ни один профессиональный электрик и несколько опытных мастеров-любителей никогда не используют эти вставные фитинги — в основном потому, что у них есть опыт ослабления этих соединений.

Хотя эти вставные соединения по-прежнему разрешены Underwriters Laboratories (UL), они не очень надежны и со временем часто ослабевают. Ослабленные вставные фитинги могут вызвать искрение, точечную коррозию поверхности вокруг соединения, искрение и накопление тепла. Если вам необходимо использовать эти вставные соединения, всегда проверяйте провода, потянув за них, чтобы убедиться, что соединение действительно плотное. Однако лучше вообще избегать их в пользу использования более надежных соединений с винтовыми клеммами.

Каждое устройство выключателя и розетки имеет стандартные винтовые клеммы по бокам корпуса устройства. Это клеммы подключения, которые лучше всего использовать, так как нет никаких сомнений в том, что соединения будут правильными, когда вы закончите свой проект. В этой статье рассматривается правильная техника использования этих винтовых клемм.

Предупреждение

Плохое электрическое соединение является одной из основных причин проблем с электричеством в доме. Обеспечьте безопасность своей семьи и избегайте проблем с электрическим подключением, освоив эту простую технику надежного и безупречного электрического подключения к выключателям и розеткам.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Плоскогубцы с длинными губками
• Отвертка

1. Снимите изоляцию

   Используйте пару инструментов для зачистки проводов или комбинированный инструмент, чтобы снять примерно 3/4 дюйма изоляции проводов с каждого подключаемого проводника. Будьте осторожны, чтобы не порезать сам металлический провод; использование надлежащего отверстия на инструменте для зачистки проводов предотвратит это.


2. Подготовьте провода

   Используйте плоскогубцы с длинными губками, чтобы согнуть открытый металлический кончик проволоки в J-образный крючок. Этот изгиб позволит проводу полностью обернуться вокруг винтовой клеммы, при этом изоляция не будет касаться головки винта.


3. Соедините провода

   Оберните проволочный крюк вокруг винтовой клеммы так, чтобы при закручивании винта крючок затягивал провод в закрытом состоянии, а не заставлял его открываться. По сути, это означает, что провод должен быть обмотан вокруг винтовой клеммы по часовой стрелке, если смотреть на головку винта сверху.

   Совет

   Всегда проверяйте, подключаете ли вы правильные провода к правильным винтовым клеммам. На розетке винтовые клеммы бронзового или латунного цвета предназначены для подключения к горячим проводам (которые обычно имеют черную или красную изоляцию). Винтовые клеммы серебристого цвета предназначены для нейтральных проводов цепи (обычно с белой изоляцией), а винтовые клеммы зеленого цвета предназначены для провода заземления цепи, обычно это оголенный медный провод или иногда провод с зеленой изоляцией.

4. Затянуть соединение

   Плотно затяните винтовую клемму на проводе. Убедитесь, что под головкой винта нет изоляции проводов, и убедитесь, что оголенный провод не касается какой-либо части пластикового корпуса выключателя или розетки.
