Руководство пользователя стиральной машины Whirlpool с вертикальной загрузкой

Руководство пользователя стиральной машины Whirlpool с вертикальной загрузкой

БЕЗОПАСНОСТЬ ШАЙБЫ

ВАЖНЫЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: Чтобы снизить риск возгорания, поражения электрическим током или получения травм при использовании устройства, соблюдайте основные меры предосторожности, в том числе следующие:

  • Перед использованием прибора прочтите все инструкции.
  • Не стирайте предметы, которые были ранее очищены, вымыты, пропитаны или покрыты пятнами бензина, растворителей для химической чистки или других легковоспламеняющихся или взрывоопасных веществ, поскольку они выделяют пары, которые могут воспламениться или взорваться.
  • Не добавляйте в воду для стирки бензин, растворители для химической чистки или другие легковоспламеняющиеся или взрывоопасные вещества. Эти вещества выделяют пары, которые могут воспламениться или взорваться.
  • При определенных условиях газообразный водород может образовываться в системе горячего водоснабжения, которая не использовалась в течение 2 или более недель. ВОДОРОДНЫЙ ГАЗ ВЗРЫВООПАСНО. Если система горячего водоснабжения не использовалась в течение такого периода, перед использованием стиральной машины откройте все краны для горячей воды и дайте воде течь из каждого в течение нескольких минут. Это высвободит накопившийся водородный газ. Поскольку газ легко воспламеняется, не курите и не используйте открытое пламя в это время.
  • Не позволяйте детям играть на приборе или внутри него. Если прибор используется рядом с детьми, необходимо пристальное наблюдение за детьми.
  • Прежде чем вывести прибор из эксплуатации или выбросить, снимите дверцу.
  • Не трогайте прибор, если бак или мешалка движутся.
  • Не устанавливайте и не храните этот прибор в местах, подверженных воздействию погодных условий.
  • Не тampэ-э с элементами управления.
  • Не ремонтируйте и не заменяйте какие-либо части устройства и не пытайтесь выполнить какое-либо обслуживание, если это специально не рекомендовано в инструкциях по обслуживанию для пользователя или в опубликованных инструкциях по ремонту, которые вы понимаете и имеете навыки для выполнения.
  • Не используйте запасные части, которые не были рекомендованы производителем (например, детали, сделанные дома с помощью 3D-принтера).
  • Требования к заземлению и установке см. В Инструкции по установке.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

ПРЕДУПРЕЖДЕНИЕ
Некоторые внутренние детали намеренно не заземлены и могут представлять опасность поражения электрическим током только во время обслуживания. Обслуживающий персонал — Не прикасайтесь к кронштейну термостата, когда прибор находится под напряжением.

ВЫБОР ПРАВИЛЬНОГО МОЮЩЕГО СРЕДСТВА

Используйте только высокоэффективные моющие средства. Пакет будет отмечен «HE» или «High Efficiency». Стирка с низким содержанием воды приводит к чрезмерному пенообразованию с моющим средством, не содержащим HE. Использование моющих средств, не содержащих HE, вероятно, приведет к увеличению продолжительности цикла и снижению эффективности полоскания. Это также может привести к неисправности компонентов и, со временем, образованию плесени или грибка. Моющие средства HE должны обладать низким пенообразованием и быстро диспергируемыми, чтобы производить необходимое количество пены для наилучшей работы. Они должны удерживать почву во взвешенном состоянии, чтобы она не попала на чистую одежду. Не все моющие средства, помеченные как высокоэффективные, идентичны по составу и их способности уменьшать образование пены. Для бывшегоampЛегкие, натуральные, органические или домашние моющие средства HE могут образовывать большое количество пены. Всегда следуйте инструкциям производителя моющего средства, чтобы определить количество используемого моющего средства. Не переходите линию Max Line на дозаторе. См. Руководство по быстрому запуску для получения дополнительной информации.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД ЗА МАШИНОЙ

Шланги подачи воды

Замените наливные шланги через 5 лет использования, чтобы снизить риск их выхода из строя. Периодически проверяйте и заменяйте наливные шланги, если обнаружены вздутия, перегибы, порезы, износ или утечки.

При замене наливных шлангов:

  • Отметьте дату замены на этикетке несмываемым маркером.
  • Убедитесь, что старые шайбы не прилипли к впускным клапанам шайб.
  • Используйте новые шайбы в новых наливных шлангах, чтобы обеспечить надлежащее уплотнение.

ЗАМЕТКА: Эта шайба может не включать наливные шланги. См. Инструкции по установке для получения дополнительной информации.

Уход за стиральной машиной

Рекомендации по поддержанию чистоты и оптимальной работы стиральной машины

  1. Всегда используйте высокоэффективные (HE) моющие средства и следуйте инструкциям производителя моющего средства HE относительно количества используемого моющего средства HE. Никогда не используйте больше рекомендованного количества, поскольку это может увеличить скорость накопления остатков моющего средства и грязи внутри стиральной машины, что, в свою очередь, может привести к появлению нежелательного запаха.
  2. Иногда используйте настройки теплой и горячей воды для стирки (не только для стирки холодной водой), потому что они лучше контролируют скорость, с которой накапливаются загрязнения и моющее средство.
  3. Всегда оставляйте крышку стиральной машины открытой между использованиями, чтобы высушить стиральную машину и предотвратить накопление остатков, вызывающих неприятный запах.

Очистка стиральной машины с верхней загрузкой
Полностью прочтите эти инструкции перед тем, как приступить к обычным процессам очистки, рекомендованным ниже. Эту процедуру обслуживания стиральной машины следует выполнять не реже одного раза в месяц или каждые 30 циклов стирки, в зависимости от того, что наступит раньше, чтобы контролировать скорость, с которой в противном случае могут накапливаться загрязнения и моющее средство.

Очистка внутренней части стиральной машины
Чтобы ваша стиральная машина не имела запаха, следуйте инструкциям по использованию, приведенным выше, и используйте эту рекомендуемую процедуру ежемесячной очистки:

Рекомендуемый цикл очистки ашера
Некоторые модели имеют цикл «Чистая стиральная машина», в котором используются большие объемы воды в сочетании с очистителем для стиральной машины affresh ® или жидким хлорным отбеливателем для очистки внутренней части стиральной машины.
Если ваша модель не имеет цикла «Очистка стиральной машины», обратитесь к интерактивному руководству по циклам, чтобы узнать об оптимальном цикле очистки внутренней части стиральной машины. Используйте этот цикл с чистящим средством affresh ® или жидким хлорным отбеливателем, как описано ниже.

Описание работы стиральной машины с циклом affresh ®:

  1. Этот цикл наполнит машину до уровня выше, чем в обычных циклах стирки, чтобы обеспечить полоскание, чем в обычных циклах стирки, чтобы обеспечить полоскание на уровне выше линии воды для нормальной стирки.
  2. Во время этого цикла будет некоторое перемешивание и вращение, чтобы увеличить удаление почвы.

По завершении этого цикла оставьте крышку открытой, чтобы обеспечить лучшую вентиляцию и сушку внутренней части стиральной машины.

Начать процедуру

  1. Процедура цикла мойки и очистки Affresh ® (рекомендуется для достижения наилучших результатов):
    1. Откройте крышку стиральной машины и снимите одежду или предметы.
    2. Положите таблетку чистящего средства affresh ® на дно корзины стиральной машины.
    3. Не кладите таблетку чистящего средства affresh ® в дозатор моющих средств.
    4. При выполнении этой процедуры не добавляйте в стиральную машину какие-либо моющие средства или другие химические вещества.
    5. Закройте крышку омывателя.
    6. Выберите цикл, рекомендуемый для очистки внутренней части стиральной машины.
    7. Нажмите кнопку «Пуск», чтобы запустить цикл.
      ЗАМЕТКА: Для достижения наилучших результатов не прерывайте цикл. Если цикл должен быть прерван, нажмите Power / Cancel. (Для моделей без кнопки питания / отмены нажмите и удерживайте кнопку «Пуск / Пауза» в течение трех секунд.) После остановки цикла запустите цикл «Полоскание и отжим», чтобы смыть очиститель из стиральной машины.
  2. Процедура отбеливания хлором (альтернатива):
    1. Откройте крышку стиральной машины и снимите одежду или предметы.
    2. Добавьте 1 стакан (236 мл) жидкого хлорного отбеливателя в отделение для отбеливателя.
      ЗАМЕТКА: Использование большего количества жидкого хлорного отбеливателя, чем рекомендовано выше, может вызвать повреждение стиральной машины.
      времени.
    3. Закройте крышку омывателя.
    4. При выполнении этой процедуры не добавляйте в стиральную машину какие-либо моющие средства или другие химические вещества.
    5. Выберите цикл, рекомендуемый для очистки внутренней части стиральной машины.
    6. Нажмите кнопку «Пуск», чтобы запустить цикл.
      ЗАМЕТКА: Для достижения наилучших результатов не прерывайте цикл. Если цикл должен быть прерван, нажмите Power / Cancel. (Для моделей без кнопки питания / отмены нажмите и удерживайте кнопку «Пуск / Пауза» в течение трех секунд.) После остановки цикла запустите цикл «Полоскание и отжим», чтобы смыть очиститель из стиральной машины.

Очистка диспенсеров
После определенного периода использования стиральной машины в дозаторах стиральной машины могут скопиться остатки.
ВАЖНАЯ ИНФОРМАЦИЯ: Диспенсеры нельзя мыть в посудомоечной машине.

  • Для несъемных диспенсеров:
    Чтобы удалить остатки с диспенсеров, протрите их салфеткой для чистки машины affresh ® или рекламной салфеткой.amp ткань и полотенце насухо. Не пытайтесь снимать диспенсеры или обрезки для очистки. Дозаторы и накладка не снимаются.
  • Для съемных диспенсеров:
    Если ваша модель оснащена выдвижным ящиком, нажмите язычки, чтобы снять ящик, и очистите его салфеткой для чистки машины affresh ® или рекламой.amp Вытрите ткань и полотенце до или после запуска цикла чистой стирки. При необходимости используйте универсальный очиститель поверхностей.

Очистка стиральной машины снаружи
ВАЖНАЯ ИНФОРМАЦИЯ: Чтобы не повредить покрытие стиральной машины, не используйте абразивные средства.
Используйте салфетки для чистки машины affresh ®, мягкие,amp ткань или губку, чтобы вытереть пролитую жидкость. Для очистки внешних поверхностей стиральной машины используйте салфетки для чистки машины affresh ® или только мягкое мыло или чистящие средства.

Неиспользование и уход во время отпуска

Работайте со стиральной машиной только дома. Если вы двигаетесь или не используете стиральную машину в течение определенного периода времени, выполните следующие действия:

  1. Отключите стиральную машину от сети или отключите питание.
  2. Отключите подачу воды к стиральной машине, чтобы избежать затопления из-за скачка давления воды.
Уход за зимним хранением

ВАЖНАЯ ИНФОРМАЦИЯ: Во избежание повреждений установите и храните стиральную машину в месте, где она не замерзнет. Поскольку в шлангах может оставаться вода, замерзание может повредить стиральную машину. При хранении или перемещении в морозную погоду подготовьте стиральную машину к зиме.

Для утепления шайбы:

  1. Закройте оба крана для воды; отсоедините и слейте наливные шланги.
  2. Налейте 1 л (1 кварту) антифриза RV-типа в корзину и запустите мойку в режиме полоскания и отжима примерно на 30 секунд, чтобы смешать антифриз и оставшуюся воду.
  3. Отключите стиральную машину или отключите питание.
Транспортировка стиральной машины
  1. Закройте оба крана для воды. Отсоедините и слейте наливные шланги.
  2. Если стиральная машина будет перемещаться в холодную погоду, перед перемещением следуйте инструкциям «Уход за зимним хранением».
  3. Отсоедините сливной шланг от дренажной системы и слейте оставшуюся воду в поддон или ведро. Отсоедините сливной шланг от задней части омывателя.
  4. Отключите шнур питания.
  5. Поместите наливные шланги и сливной шланг в корзину омывателя.
  6. Оберните шнур питания через край в корзину для стиральной машины.
  7. Поместите оригинальные упаковочные материалы обратно в шайбу. Если у вас нет транспортировочных материалов, положите тяжелые одеяла или полотенца в отверстие корзины. Закройте крышку и оберните лентой крышку и перед шайбой. Держите крышку приклеенной, пока шайба не будет установлена ​​на новом месте. Транспортная шайба в вертикальном положении.

Повторная установка / повторное использование шайбы

Опасность поражения электрическим током

  • Подключите к заземленной трехконтактной розетке.
  • Не удаляйте заземляющий контакт.
  • Не используйте переходник.
  • Не используйте удлинитель.
  • Несоблюдение этих инструкций может привести к смерти, пожару или поражению электрическим током.

Чтобы переустановить стиральную машину после простоя, отпуска, зимнего хранения или переезда:

  1. См. Инструкции по установке, чтобы найти, выровнять и подсоединить шайбу.
  2. Перед повторным использованием выполните следующую рекомендованную процедуру для стирки:

Чтобы снова использовать шайбу:

  1. Промойте водопроводные трубы и шланги.
  2. Подсоедините наливные шланги для воды.
  3. Откройте оба крана для воды.
  4. Подключите к заземленной трехконтактной розетке или снова подключите питание.
  5. Информацию о том, в каком цикле (ах) следует запустить стиральную машину для очистки стиральной машины и удаления антифриза, если используется, см. В интерактивном руководстве по циклам. Используйте только моющее средство HE High Efficiency. Для загрузки среднего размера используйте половину рекомендованного производителем количества.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ТРЕБОВАНИЯ

Инструменты и запчасти

Перед установкой соберите необходимые инструменты и детали.

Необходимые инструменты:

Поставляемые детали:

ЗАМЕТКА: Все детали, поставляемые для установки, находятся в стиральной машине.

Сливной шланг с зажимомamp, U-образная форма и кабельная стяжка
Необходимые детали: (если не поставляется с шайбой)
Впускные шланги с плоскими шайбами

ЗАМЕТКА: Доступны различные варианты наливного шланга; информацию для заказа см. в Кратком руководстве.

Альтернативные детали: (без шайбы)

Для вашей установки могут потребоваться дополнительные детали. Чтобы сделать заказ, обратитесь к контактной информации, указанной в Кратком руководстве.

Требования к местоположению

Выберите подходящее место для стиральной машины, чтобы повысить производительность и свести к минимуму шум и возможное «движение стиральной машины». Установите стиральную машину в подвале, прачечной, туалете или в укромном месте.
ВАЖНАЯ ИНФОРМАЦИЯ: Не устанавливайте, не храните и не используйте стиральную машину в местах, подверженных воздействию погодных условий или при температуре ниже 32 ° F (0 ° C). Вода, оставшаяся в стиральной машине после использования, может вызвать повреждение при низких температурах. См. «Техническое обслуживание и уход за стиральной машиной» для получения информации о подготовке к зиме.

Правильная установка — это ваша ответственность.

Тебе понадобится:

  • Водонагреватель установлен на 120 ° F (49 ° C).
  • Заземленная электрическая розетка, расположенная в пределах 4 футов (1.2 м) от шнура питания на задней стороне стиральной машины.
  • Краны горячей и холодной воды, расположенные в пределах 3 футов (0.9 м) от заправочных клапанов горячей и холодной воды на шайбе, и давление воды 20–100 фунтов на квадратный дюйм (138–690 кПа).
  • Ровный пол с максимальным уклоном 1 дюйм (25 мм) под всю шайбу. Установка на ковре или поверхностях с пенопластом не рекомендуется.
  • Пол должен выдерживать общий вес стиральной машины (с водой и грузом) 315 фунтов. (143 кг).

Установка в нише или в шкафу

ЗАМЕТКА: Все шайбы шириной 27 дюймов должны иметь зазор 19 дюймов, а все шайбы шириной 29 дюймов должны иметь зазор 22 дюйма.

Все размеры показывают рекомендованные допустимые расстояния, за исключением вентиляционных отверстий в дверях шкафа, которые являются минимально необходимыми. Эта шайба была протестирована для установки с зазором 0 дюймов (0 мм) по бокам. Рассмотрите возможность предоставления большего пространства для простоты установки и обслуживания, а также места для сопутствующих устройств и зазоров для стен, дверей и молдингов пола. Добавьте расстояние 1 дюйм (25 мм) со всех сторон шайбы, чтобы уменьшить передачу шума. Если установлена ​​дверь шкафа или дверь с жалюзи, требуются верхние и нижние отверстия для воздуха в двери.
* Дополнительные сведения (или информацию), относящиеся к вашей модели, см. В Кратком руководстве.

Сливная система

Система сточная может быть установлена ​​с помощью трапа, стены стояка, пола стояк, стиральной машину. Выберите нужный вам метод.
ВАЖНАЯ ИНФОРМАЦИЯ: Во избежание сифона, не более 4.5 «(114 мм) из сливного шланга должен быть внутри опускной или ниже верхней части бака для стирки. Закрепите сливной шланг кабельной стяжкой.

Напольная водосточная система

Минимальный диаметр водостока: 2 ″ (51 мм). Минимальная выносимая емкость: 17 галлонов. (64 л) в минуту. Верх стояка должен быть не менее 39 «(990 мм) в высоту; устанавливайте не выше 96 ″ (2.44 м) от нижней части шайбы. Если вы должны установить систему на высоте более 96 дюймов (2.44 м), вам понадобится система водоотливного насоса.

Настенная водосточная система

См. Требования в разделе «Напольная водосточная система».

Система слива бака для стирки

Минимальная вместимость: 20 галлонов. (76 л). Верх бака для белья должен находиться на высоте не менее 39 дюймов (990 мм) над полом; устанавливайте не выше 96 ″ (2.44 м) от нижней части шайбы.

Напольная дренажная система

Для системы слива в полу требуется комплект для сифона, 2 набора соединителей и удлинительный сливной шланг, которые можно приобрести отдельно; информацию для онлайн-заказа см. в Кратком руководстве. Минимальная высота разрыва сифона: 28 ″ (710 мм) от нижней части шайбы (могут потребоваться дополнительные шланги).

Требования к электропитанию

Опасность поражения электрическим током

  • Подключите к заземленной трехконтактной розетке.
  • Не удаляйте заземляющий контакт.
  • Не используйте переходник.
  • Не используйте удлинитель.
  • Несоблюдение этих инструкций может привести к смерти, пожару или поражению электрическим током.
  1. Требуется источник питания 120 В, 60 Гц, только переменный ток, 15 или 20 А, с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.
  2. Стиральная машина оснащена шнуром питания с трехконтактной заземляющей вилкой.
  3. Чтобы свести к минимуму возможную опасность поражения электрическим током, шнур должен быть подключен к трехконтактной заземленной розетке, заземленной в соответствии с местными правилами и постановлениями. Если ответная розетка отсутствует, заказчик несет личную ответственность и обязан обеспечить установку правильно заземленной розетки квалифицированным электриком.
  4. Если это разрешено правилами и используется отдельный провод заземления, рекомендуется, чтобы квалифицированный электрик определил, что заземление соответствует требованиям.
  5. Не заземляйте на газовую трубу.
  6. Проконсультируйтесь с квалифицированным электриком, если вы не уверены, что стиральная машина правильно заземлена.
  7. Не используйте предохранитель в цепи нейтрали или заземления.

ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ

Для заземленного прибора с подключенным шнуром:
Этот прибор должен быть заземлен. В случае неисправности или поломки заземление снизит риск поражения электрическим током, обеспечив путь наименьшего сопротивления для электрического тока. Этот прибор снабжен шнуром, имеющим заземляющий провод и заземляющую вилку. Вилка должна быть вставлена ​​в соответствующую розетку, которая установлена ​​и заземлена в соответствии со всеми местными правилами и постановлениями.

ПРЕДУПРЕЖДЕНИЕ: Неправильное подключение заземляющего провода оборудования может привести к поражению электрическим током. Если вы сомневаетесь, правильно ли заземлен прибор, обратитесь к квалифицированному электрику или представителю сервисной службы. Не модифицируйте вилку, поставляемую с прибором: если она не подходит к розетке, обратитесь к квалифицированному электрику для установки подходящей розетки.

Для постоянно подключенного устройства:
Это устройство должно быть подключено к заземленной металлической постоянной системе электропроводки, либо провод заземления оборудования должен проходить с проводниками цепи и подключаться к клемме заземления оборудования или проводу на приборе.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

МОНТАЖ

Распаковка

Опасность чрезмерного веса
Используйте двух или более человек для перемещения, установки или удаления устройства.
Несоблюдение этого может привести к травме спины или другой травме.

Прежде чем ты начнешь: удалить транспортировочные материалы.
Необходимо удалить все транспортировочные материалы для правильной работы и во избежание чрезмерного шума от стиральной машины.

1. Переместите шайбу

Переместите шайбу в пределах 4 футов (1. 2 м) от ее окончательного местоположения; он должен находиться в полностью вертикальном положении.
ЗАМЕТКА: Во избежание повреждения пола установите шайбу на картон, прежде чем перемещать ее, и убедитесь, что крышка закрыта лентой.

2. Снимите транспортировочную базу.

ВАЖНАЯ ИНФОРМАЦИЯ: Удаление транспортировочной базы необходимо для правильной работы. Если ваша стиральная машина оснащена звуковым экраном, обратитесь к инструкциям, прилагаемым к звуковому экрану, чтобы установить его сейчас.

Чтобы не повредить пол, поместите картонные опоры из транспортной коробки на пол за шайбой. Наклоните шайбу назад и поместите на картонные опоры. Снимите транспортировочную основу (для некоторых моделей требуется, чтобы транспортировочная база была повернута на 90 ° вправо перед снятием). Установите шайбу вертикально.

3. Удалите упаковочный материал из внутренней шайбы.

Снимите ленту с крышки стиральной машины, откройте крышку и удалите упаковочный материал с бака стиральной машины. Убедитесь, что из шайбы были сняты все детали.
ЗАМЕТКА: Сохраните упаковочный материал для внутренней стиральной машины на случай, если позже вам понадобится переставить стиральную машину.

4. Бесплатный шнур питания.

Крепко возьмитесь за вилку шнура питания и вытащите ее из задней панели. Осторожно протяните шнур питания над консолью, чтобы обеспечить свободный доступ к задней части стиральной машины.

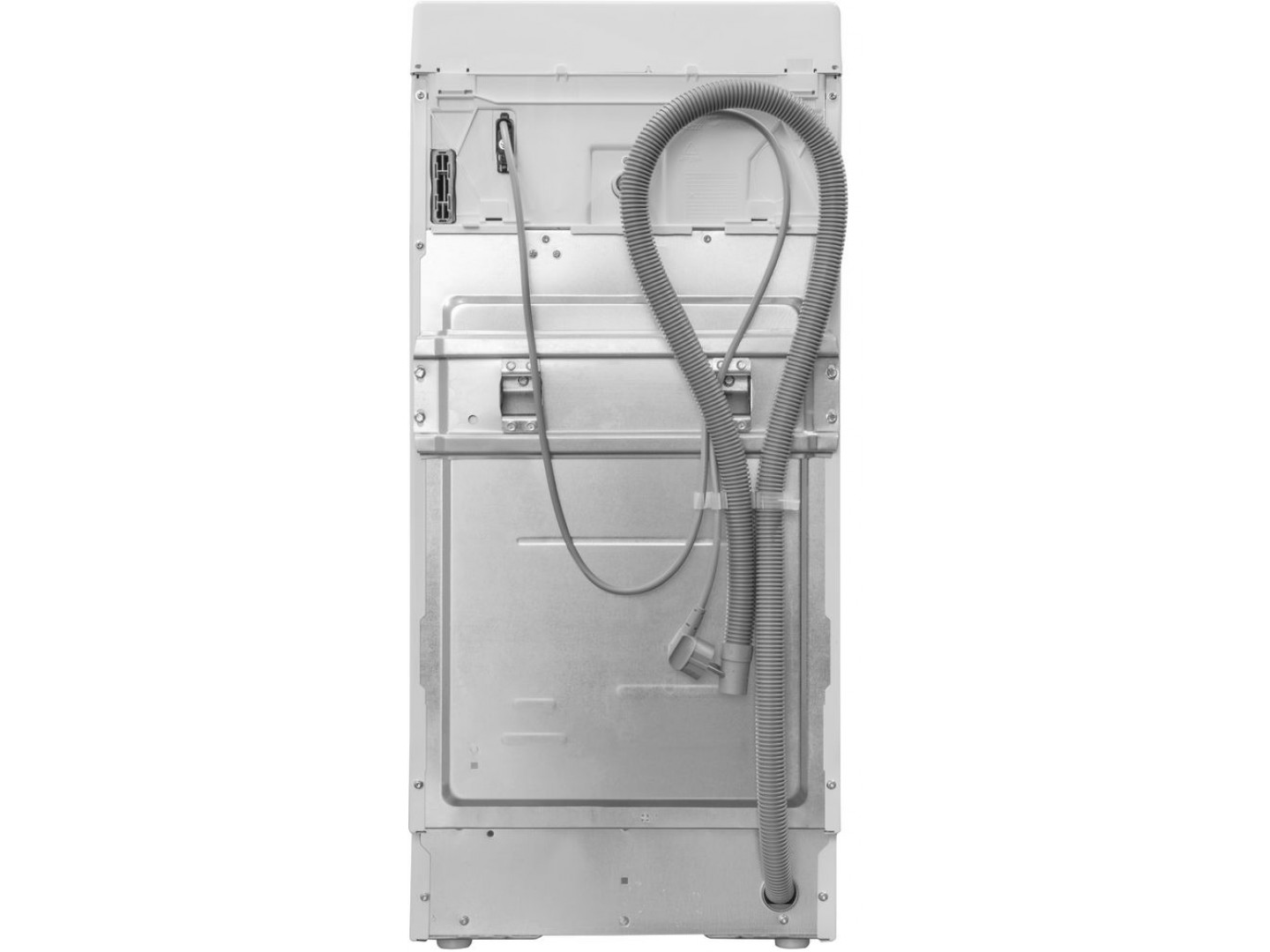

Подключить сливной шланг

5. Подсоедините сливной шланг к сливному отверстию.

Если возможно, снимите красную пластиковую пробку с черного сливного отверстия на задней стороне шайбы.
Если clamp еще не на месте на коленчатом конце сливного шланга, наденьте его на конец, как показано. Сожмите clamp с помощью плоскогубцев, наденьте черный коленчатый конец сливного шланга на черный сливной порт и закрепите зажимом.amp.
Для бака для стирки или слива трубы перейдите к шагу 6.
Для слива в полу снимите предварительно установленную форму сливного шланга, как показано на шаге 7. Вам могут потребоваться дополнительные детали с отдельными указаниями. См. Раздел «Альтернативные детали».

6. Поместите сливной шланг в напорную трубу.

ВАЖНАЯ ИНФОРМАЦИЯ: 4.5 «(114 мм) сливной шланг должен быть внутри стояка; не засовывайте лишний шланг в стояк и не кладите
дно бака для стирки. Необходимо использовать сливной шланг. Поместите шланг в стояк (как показано на рисунке) или над бачком для белья.

7. Снимите форму сливного шланга (только при установке слива в полу).

При установке сливного отверстия в полу вам необходимо снять форму сливного шланга с конца сливного шланга. Вам могут понадобиться дополнительные детали с отдельными направлениями. См. «Инструменты и детали».

Установщик несет ответственность за установку и закрепление сливного шланга в прилагаемом водопроводе / канализации таким образом, чтобы
позволит избежать выхода сливного шланга из водопровода / канализации.

Подсоедините впускные шланги

Шайбу необходимо подключать к водопроводным кранам с новыми наливными шлангами с плоскими шайбами ​​(не входят в комплект). Не используйте старые шланги.
ЗАМЕТКА: Оба шланга должны быть присоединены, и вода должна поступать к впускным клапанам. Если вы подключаетесь только к крану с холодной водой, необходимо использовать Y-образный переходник (не входит в комплект).

8. Подсоедините наливные шланги к водопроводным кранам.

ВАЖНАЯ ИНФОРМАЦИЯ: Не перетягивайте шланг, не используйте ленту или герметики на клапане. Это может привести к повреждению клапанов.
Присоедините шланг к крану с горячей водой. Вручную прикрутите муфту до упора в шайбу. Используйте регулируемые плоскогубцы, чтобы затянуть муфты еще на две трети оборота. Повторите этот шаг со вторым шлангом для крана холодной воды.

9. Линии чистой воды

На несколько секунд налейте воду через шланги в бак для белья, водосточную трубу или ведро, чтобы предотвратить засорение. Вода должна течь до прозрачности.
Запомните, какой шланг подключен к горячей воде, чтобы правильно подсоединить шланги к стиральной машине.

10. Подсоедините наливные шланги к шайбе.

ВАЖНАЯ ИНФОРМАЦИЯ: Чтобы снизить риск выхода из строя шланга, заменяйте шланги каждые 5 лет. Запишите даты установки или замены шланга для использования в будущем.

  • Не перетягивайте шланг, не используйте ленту или герметики на клапане. Это может привести к повреждению клапанов.
  • Периодически проверяйте и заменяйте шланги, если обнаружены вздутия, перегибы, порезы, износ или утечки.

Подсоедините шланг горячей воды к впускному клапану горячей воды. Вверните муфту вручную до упора. С помощью плоскогубцев затяните муфты еще на две трети оборота. Повторите то же самое с впускным клапаном холодной воды.

11. Проверьте герметичность.

Откройте водопроводные краны, чтобы проверить герметичность. В стиральную машину может попасть небольшое количество воды. Позже он истечет.

12. Закрепите сливной шланг.

Прикрепите сливной шланг к ножке бака для белья, сливному патрубку или наливным шлангам настенного стояка с помощью кабельной стяжки.
Установщик несет ответственность за установку и закрепление сливного шланга в водопроводе / канализации таким образом, чтобы избежать выхода сливного шланга из водопровода / канализации.

Шайба уровня

ЗАМЕТКА: Выровняйте шайбу должным образом, чтобы уменьшить чрезмерный шум и вибрацию.

13. Проверьте ровность шайбы.

Переместите шайбу на ее окончательное место. Поместите уровень на верхние края шайбы. Используйте боковой шов в качестве ориентира для проверки ровности сторон. Проверьте ровность передней части, используя крышку, как показано. Прокачивайте шайбу вперед и назад, чтобы убедиться, что все четыре ножки плотно прилегают к полу. Если шайба выровнена, переходите к шагу 15.

14. Отрегулируйте регулировочные ножки.

Если шайба не ровная:
С помощью регулируемых плоскогубцев поверните пластиковую регулировочную ножку против часовой стрелки, чтобы опустить шайбу, или по часовой стрелке, чтобы поднять шайбу.

Еще раз проверьте уровень шайбы и повторите при необходимости.

ПОЛЕЗНЫЕ СОВЕТЫ:

  • Возможно, вам придется отрегулировать две разные ножки, чтобы выровнять устройство. Убедитесь, что каждая ножка остается прикрепленной к основанию стиральной машины.
  • Возможно, вы захотите подпереть перед шайбой примерно 4 дюйма (102 мм) деревянным бруском или аналогичным предметом, который выдержит вес шайбы.

Опасность поражения электрическим током

  • Подключите к заземленной трехконтактной розетке.
  • Не удаляйте заземляющий контакт.
  • Не используйте переходник.
  • Не используйте удлинитель.
  • Несоблюдение этих инструкций может привести к смерти, пожару или поражению электрическим током.
15. Вставьте вилку в заземленную трехконтактную розетку.

Полный контрольный список установки

  • Проверьте электрические требования. Убедитесь, что у вас правильное электроснабжение и рекомендуемый метод заземления.
  • Убедитесь, что все детали установлены. Если есть лишняя часть, вернитесь к шагам, чтобы увидеть, что было пропущено.
  • Убедитесь, что у вас есть все инструменты.
  • Убедитесь, что транспортировочные материалы полностью удалены с шайбы.
  • Убедитесь, что шайба выровнена.
  • Убедитесь, что водопроводные краны открыты.
  • Проверьте герметичность вокруг кранов и наливных шлангов.
  • Удалите защитную пленку с консоли и оставшуюся ленту на шайбе.
  • Убедитесь, что шайба вставлена ​​в заземленную трехконтактную розетку.
  • Утилизируйте / утилизируйте все упаковочные материалы.
  • Прочтите раздел «Техническое обслуживание и уход за стиральной машиной».
  • Чтобы проверить и очистить стиральную машину, отмерьте 1/2 обычного рекомендованного количества порошкообразного или жидкого моющего средства HE и вылейте его в корзину стиральной машины или дозатор моющего средства (на некоторых моделях). Закройте крышку. Выберите любой цикл. Запустите стиральную машину и дайте ей завершить полный цикл.

Руководство пользователя стиральной машины Whirlpool с вертикальной загрузкой — Оптимизированный PDF
Руководство пользователя стиральной машины Whirlpool с вертикальной загрузкой — Исходный PDF

Связанные руководства / ресурсы

Данные продукта Whirlpool TDLR 70231 стиральная машина Вертикальная загрузка 7 kg 1200 RPM Белый Стиральные Машины (TDLR70231)

Размещение бытового устройства *

Отдельно стоящий

Тип загрузки *

Вертикальная загрузка

Цвет товара *

Белый

Встроенный экран *

Подсветка дисплея

Тип управления *

Кнопки, Вращающийся

Дверная петля *

Вверх

Цвет двери

Белый

Длина шнура

2 m

Объем барабана

42 L

Номинальная емкость *

7 kg

Максимальная скорость вращения *

1200 RPM

Класс отжима *

A

Уровень шума (отжим) *

72 dB

Уровень шума (стирка) *

51 dB

Таймер отложенного старта *

Продолжительность цикла (макс. )

240 min

Продолжительность цикла (быстрая программа)

30 min

Washing programs *

Хлопок, Джинсы, Mix, Быстро, Спорт, Синтетика, Деликатный/шелк

Половинная загрузка

Регулируемая скорость вращения

Минимальная скорость вращения

400 RPM

Система выравнивания нагрузки *

Контроль пенообразования *

Остаточная влага

44%

Регулируемая температура

Как устранить неполадки в стиральных машинах Whirlpool с вертикальной загрузкой

_____________________________________________________________________________

_____________________________________________________________________________

Дома используется машинка Whirlpool AWE 2322. Неполадка состоит в том, что агрегат усиленно стала трястись. Каким образом можно это исправить?

Если не были допущены недочеты во время монтажа аппарата, то проблемой нужно рассматривать амортизаторы или пружины.

Помогите, как устранить неполадку. Аппарат беспрестанно начала набирать и сливать воду. Подскажите, какие могут быть причины?

Вероятно, неисправен прессостат, определяющий уровень воды в баке стиралки. Рекомендуется смонтировать работоспособный.

Произошла неработоспособность у СМА. Аппарат не заливает воду, и также не работает процесс стирки. Что за неисправность и как исправить ее?
Похоже, поврежден впускной клапан подачи воды в аппарат. Его необходимо поменять на исправный.

Машинка работала нормально. Сегодня хотели постирать белье, но агрегат не может включиться. Индикаторы не светятся. По какой причине случилось это?

Видимо, неисправен электронный блок управления, который передает сигнал для запуска аппарата.

Стиралка AWE 2214 Вирпул стирает до первого слива и останавливается, после отключения от сети и включении последующие цикли идут нормально.

Необходимо проверить цепь нагрева и электронный блок.

Whirlpool TDLR 70220 с вертикальной загрузкой. При ее включении вода заливается, и слышно, как работает мотор, но барабан не вращается, и на отжиме тоже барабан не вращается. Что могло случиться и сколько может стоить ремонт?

Возможно, порвался ремень.

Модель AWE 2215. Воду набирает, начинает стирать. Барабан вращается несколько оборотов и останавливается, через секунду-другую слышен щелчок (возможно реле) и она задумывается на 30-60 сек. Далее опять: барабан прокручивается несколько раз (в ту же сторону), останавливается и щелчок. Ничего не мигает. Открывал, все контакты на плате и на заливе воды переткнул — не помогло. Заливной шланг переподключал.

Проверяем все периферийные устройства. Возможно, сгорело второе реле реверса.

Стиралка TDLR 60810 начинает работу, все нормально, далее может просто остановиться. Диод на то, что она в сети, горит. Чуть проворачиваешь вперед, дальше стирает. Дойдя до центрифуги встает, даже не помогает поворот режимника. Бывает постоит, подумает и как ни в чем не бывало, заканчивает свою работу.

Скорее всего, произошел износ щеток электромотора. Мотор вращает только сухое белье, а мокрое уже не в состоянии провернуть. Проверьте уровень износа. Если угольки меньше 3 см, то необходима их замена.

Подскажите, пожалуйста, стиральная машина Вирпул 2221. После окончания стирки я открываю крышку, а барабан повернут замком вниз так, что приходится его руками доворачивать и открывать. Как справиться с этой проблемой или нужно мастера вызывать?

Барабан, повернутый вниз после стирки, это норма. Дело в том, что в таких моделях нет никаких ограничителей, которые бы поворачивали барабан до люка.

СМА TDLR 60230 перестала набирать обороты при окончательном отжиме и соответственно отжимать. Вместо этого идет прокрутка белья несколько раз, потом несколько секунд работает насос (сливает воду) двойной щелчок реле, потом опять прокрутка белья, следом слив воды и так до бесконечности. До отжима все циклы отрабатывает. Фильтр посторонних предметов проверил — чисто, воды не остается. Тахо прозвонил — 70 ом, всё держится жестко. Щетки движка прилегают плотно, куда ещё посмотреть?

Проверьте ТЭН мегомметром на утечку.

Купили стиральную машинку Whirlpool AWE 6516 с вертикальной загрузкой и электронным управлением. Контейнер для моющих средств под крышкой. Заливаю кондиционер в контейнер, а он сразу же выливается из маленького круглого отверстия, как только закрываю крышку. В чем причина?

Причина такого поведения может быть в неправильной установке кюветы (дозатора для порошка и кондиционера).

Машинка Вирпул TDLR 70110 с вертикальной загрузкой, уже при отжиме открылся барабан. Почему это произошло? Может ли это повториться и как этого избежать?

Плохо закрыли, либо перегрузили бельем.

Стир.машинка AWE 7515. За 10 мин до окончания стирки загорелся индикатор: прочистить фильтр. Подскажите, что нужно сделать и как после закончить стирку?

Необходимо отключить агрегат из сети. Откройте окошко фильтра, если там есть черный тонкий шланг, подставьте под него поддон, вытащите из него пробку и слейте воду. Если шланг отсутствует, то аккуратно обложите СМА тряпками и проверните немного крышку фильтра, постепенно вода сольется. После слива воды открутите фильтр до конца, прочистите его, промойте под краном и закрутите на место.

Модель AWE 60710 Сегодня после стрики пуховика решила дополнительно еще раз прополоскать. Но вся вода сразу из дозатора вытекает на пол. Все шланги сухие. Открыли верхнюю крышку. Вокруг дозатора все шланги сухие. Что можете посоветовать. 2 года тому назад меняли подшипники барабана и нагревательный элемент.

В Вашем случае неисправность может быть в том, что вода не слилась с последней программы и вода переливается через барабан. В этом случае, неисправен сливной насос.

СМА TDLR 65210 выдает ошибку FdL. Работа стиралки 2 года. По коду ошибки — проблема в замке. Ничего пока не разбирал. Выдает ошибку не при запуске, а под конец программы. И не каждый раз. Предположил, что проблема при открывании замка. Может, я ошибаюсь. Может, кто сталкивался с такой проблемой? Разобрал замок. Разобрал реле. Какие-то пластины. Собрал обратно. Хотел купить новый замок, но пока не знаю где.

Рабочая часть у этого замка вполне универсальная и может быть подобрана от других замков.

СМА Whirlpool AWE 2214/1 не отжимает и не сливает воду. Что может быть?

Проверьте фильтр слива.

Стир.машина Вирпул TDLR 60810 с верхней загрузкой. При запуске выключается, гаснут все индикаторы, дотронешься до панели, загорается, пытаешься запустить, и опять все гаснет. Что это может быть?

Скорее всего, проблема с электрикой. Отходит контакт (необходимо проверить фильтр помех в первую очередь). Или проблема с электроникой, а именно с модулем управления и контактах на нем.

Машинка AWE 2221. Тут недавно такое случилось, что после стирки крышка не открылась, а время было позднее и утром на работу идти не в чем, вот и пришлось разобрать её. Ну естественно пришлось еще пару раз стирать, а вдруг откроется, но нет.

Поменяйте УБЛ.

Стиралка TDLR 70220. При выполнении программы появляется ошибка F9. В какую сумму обойдется ремонт?

Код неисправности указывает на проблему с пресостатом.

В эксплуатации стиральная машина Whirlpool AWE 7515/1 6th sense. Поставил стирать, выбило свет на половине стирки, открыл крышку, потом при следующей стирки пишет: «Крышка открыта», и не правильное время на таймере.

Проверьте блокировку, электронный блок, тэн.

Стиралка Whirlpool TDLR 60230 выполняет все операции, кроме отжима. Причем, пустой барабан работает, как положено, и слив не засорен. Помпа рабочая, фильтр почистила. В работе 2 года. В чем проблема?

Требуется диагностика.

С недавнего времени машинка AWE 60710 стала странно себя вести — через каждые две-три минуты периодически наливает воду, и так без конца. Потом загорается красная кнопка сервис. Подскажите, в чем причина?

Попробуйте опустить сливной шланг в ванну должно помочь.

В машинку TDLR 70110 наливается вода и тут же сливается, как быть?

Прислушайтесь, включается ли сливной насос. Если слив происходит самотеком, то проблема в эффекте сифона. Нужно установить клапан антисифон.

Вирпул TDLR 65210 стирает первых 5 мин, что делать?

Попробуйте, для начала, включить только режим полоскания или отжима. Если программа отработает, то вышел из строя нагреватель воды (ТЭН). Вода в первые 5 минут заливается в бак, и только после этого начинается нагрев. Если вышел из строя ТЭН, то, во избежание короткого замыкания электропроводки, СМА отключает программу.

AWE 6516/1. Нажимаю на пуск, барабан крутится, вода не поступает, загораются лампы «стирка», «полоскание», «сервис». Фильтр — сеточку проверил, давление в шланге подачи воды хорошее, может впускной клапан поврежден? До поломки в течение месяца периодически в конце программы стирки машинка после слива воды не отжимала вещи, и горело «сервис». Вот думаю, может проверить сопротивление катушки клапана? Как туда подлезть? Снимать боковую крышку нужно?

Проверьте все, что связано с датчиком уровня — трубочку, камеру отбора давления, сам прессостат.

Стиральная машина TDLR 70220 закончила полностью стирку, отжим, но вода продолжает поступать и наполнять барабан. Что поменять?

Скорее всего, что-то попало под клапан залива воды и в процессе отжима справляется сливной насос, а по окончании программы потихоньку наполняется. Если при отключении питания наполняться продолжает, перекройте воду вентилем подачи воды на входной магистрали и вызовите мастера для замены или прочистки клапана.

Стиральная машина Вирпул 2214/1. При открытии створок бака прозвучал щелчок, и нижняя створка повисла. По краям лопнули крепления пружины, и створка не держится в правильном положении, соответственно и не закрывает нормально бак. Обзвонила несколько мастеров, все утверждают, что ремонту не подлежит и это замена целиком бака, а стоимость недешевая, и советуют купить новую машинку. Я сталкиваюсь с данной проблемой уже дважды. Неужели нельзя ничего сделать? Пользуюсь ей лет 5, рабочая, не считая этой пружины. Получается деньги на ветер?

Действительно, найти петлю дверцы для модели с вертикальной загрузкой очень сложно, даже под заказ.

При начальной стадии отжима на СМА TDLR 60810 очень сильное биение, при возрастании оборотов биение прекращается. Может ли это быть из-за ослабления пружин, удерживающих барабан?

Из-за пружин биение возможно, но вероятно дело не в них. Проверьте амортизаторы и крепление противовеса, нельзя исключить и неисправность подшипников.

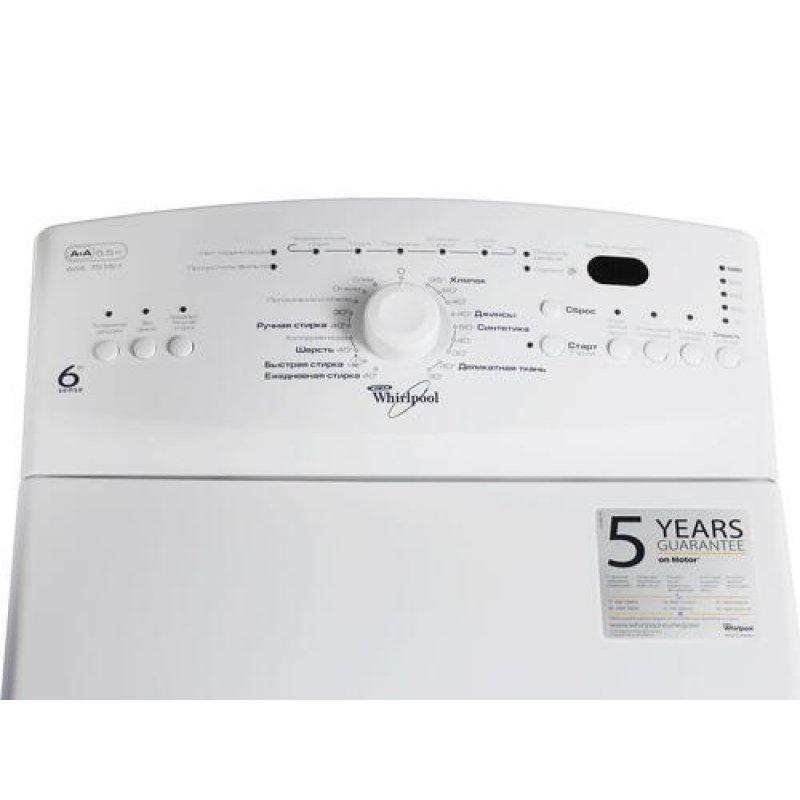

СМА AWE 7515/1 с вертикальной загрузкой до 5,5 кг и электронным управлением, без дисплея. Приобретена две недели назад, а индикатор половинной загрузки, эко режима и предварительной стирки не загорается. Может быть, я нарушаю последовательность нужных действий? Подскажите, пожалуйста.

Необходимо уточнить, что для запуска половинчатого режима и Эко стирки Вы делаете? Если Вы загружаете больше 2,5 кг, то это и не работает.

Почему не крутится барабан у СМА TDLR 60230?

Проверьте ремень барабана.

Модель AWE 2215 — при стирке пишет, нет подачи воды.

Проверьте кран.

Стиральная машина TDLR 70220, не работает отжим. Что нужно сделать?

Если агрегат при отжиме не набирает обороты, то возможно, необходимо заменить щетки двигателя, тахогенератор. Если перед отжимом не сливает, то проверьте слив.

Как открыть барабан на СМА AWE 60710, чтобы забрать одежду, если барабан заклинил и нельзя прокрутить и найти крышку?

Только возвращать шторки в верхнее положение, иначе никак.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________




Ремонт стиральной машины вирпул с вертикальной загрузкой своими руками

Самое подробное описание: ремонт стиральной машины вирпул с вертикальной загрузкой своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной – это факт.

  • Стесненность узлов машинки создает трудности при разборке
  • Повышенная вибрация на отжиме
  • На некоторых машинах нет возможности отрегулировать по уровню задние ножки
  • Коррозия верхней крышки от влаги
  • Самопроизвольное открытие створок барабана при разбалансировке
  • Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
  • Не нужно нагибаться для закладки белья
  • Возможность прервать программу и доложить белье
  • Безопасность от детей. Расположение панели управления.

Особенности и нюансы для самостоятельного ремонта вертикалок:

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее).
Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:


1.С боковых сторон, при помощи отвертки, освобождаем панель управления
2.Потяните пластиковую панель вверх и сдвиньте на себя
3.Наклоняем на небольшой угол к себе для демонтажа проводов с разъемов платы
4.Вынимаем панель


Для снятия электронного модуля управления отсоединяем оставшиеся провода и откручиваем винты показанные на рисунке.
Для быстрой и правильной сборки сфотографируйте места подсоединений шлейфов проводов.


Для снятия заливного клапана воды отсоединить от хомутов резиновые шланги и демонтировать их.
Отстыковать провода и с внешней стороны нажать на отверстия для выдавливания клапана.

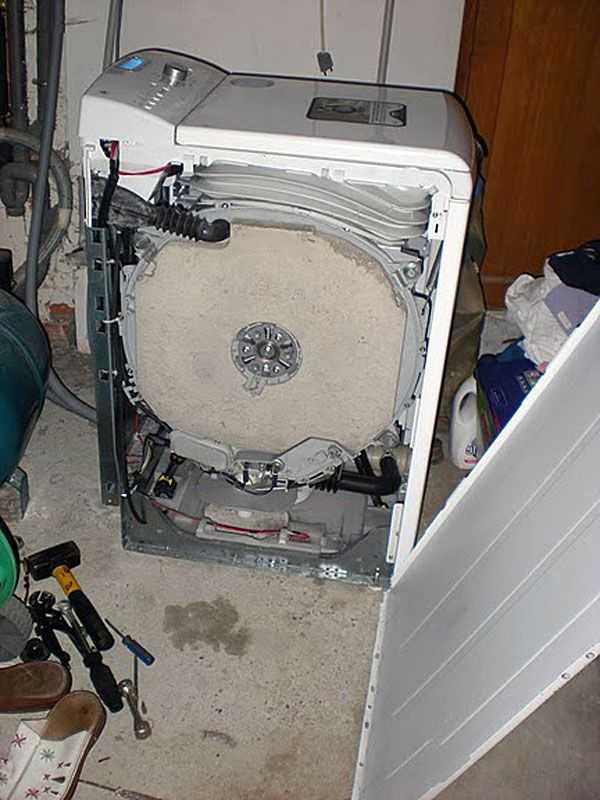

Для снятия боковых панелей откручиваем несколько винтов, не забудьте сохранить шайбы для заземления корпуса.
Отогнуть рукой стенку снизу и сдвиньте ее вниз.

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.

Нет видео.

Видео (кликните для воспроизведения).


Для снятия датчиков NTC и само позиционирования барабана DSP достаточно снять правую стенку и демонтировать их.
  • Частая неисправность – нет возможности изменить программу.:

Пример – Хотпойнт Аристон ARTL 1047.

Многие “умельцы” грешат, что во всем виноват модуль управления.А нет!

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

  • Взорванный верх вертикалки Индезит, Аристон:


001 -ручка управления 002 – кнопки белые вкл-выкл/сброс 003 -панель управления белая 004 – переключатель bitron 005 – клавиши функций 007 – display
008 – ручка крышки 010 – рычаг разблокировки дозатора 011 – пружина крюка дозатора 012 – расцепления кнопка дозатора 016 – опора крышки
018 – перегородка с амортизатором 021 – устройство блокировки двери 022 – белый дозатор 023 – крышка сифона 026 – проводка панели управления 027 – 8-поз. потенциометр

Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников – Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Рубрика: На правах рекламы

Дата публикации: 31.07.2017 2017-07-31

Статья просмотрена: 365 раз

Ремонт стиральных машин Whirlpool своими руками // Молодой ученый. — 2016. — №10. — URL https://moluch.ru/archive/114/46158/ (дата обращения: 17.10.2018).

Современные стиральные машины Whirlpool характеризуются продолжительной длительностью эксплуатационного срока и высоким качеством. Нельзя утверждать, что бытовые приборы часто ломаются, однако имеются случаи необходимости замены элементов или полного обслуживания. Следует отметить, что ремонт стиралки является трудоемким и дорогостоящим процессом, поэтому при необходимости большинство людей предпочитают обращаться к специалистам. В этой статье попробуем подробно остановиться на каждом нюансе ремонта стиральных машин Whirlpool и рассказать обо всех деталях данного процесса.

Если всё же вам требуется квалифицированный ремонт стиралки, то рекомендуем обратиться в ЕвроБытСервис (https://www.evrobytservis-remont.ru/remont-stiralnyh-mashin/). Опытные мастера отремонтируют любую поломку в короткий срок и дадут письменную гарантию до 3х лет.

Характеризуясь достаточно непростыми конструктивными особенностями, стиральный агрегат может поломаться в любой момент. Основные причины неисправностей стиральной машины данной марки могут быть очень разными.

После окончания стирки вода остается в машине

Кто не сталкивался с такой проблемой, когда в процессе стирки машинка зависает, и вода остается в баке? Имеются следующие причины такого поведения стиральных устройств:

  • Произошла поломка сливного электронасоса
  • Засорилась канализационная труба или шланг для слива
  • Засорился сливной фильтр или патрубка

Приступать к самостоятельному ремонту бытовой техники можно после выяснения причины случившегося, а также того, в связи с чем бытовой прибор так себя ведет. При возникновении застоя воды нужно постараться быстро от нее избавиться с помощью аварийного шланга, находящегося вблизи сливного фильтра. После этого можно начинать поиск дефектов, для чего нужно выполнить несколько шагов:

  • Откручивание пробки и избавление от загрязнений, образовавшихся на фильтровом устройстве
  • Снятие сливного шланга и очистка от грязи
  • Проверка засорения канализационного трубопровода

Если температура вашей стиральной машинки перестала достигать определенного уровня, обратите внимание на нагревательный элемент и терморезистор. Необходимо выполнение следующих действий:

  • Снятие задней крышки прибора и кронштейна
  • Отсоединение провода от тены и термистора
  • Замер сопротивления контактов тена и термистора с использованием мультиметра
  • Определение неисправности нагревательного элемента, с его дальнейшим извлечением и заменой на новый.

Бывает, что после включения стиралки марки Вирпул, начинает глючить панель управления, не реагируя на прикосновения или переставая работать. В таких случаях первым делом необходимо на пару минут немедленно извлечь прибор из электрической сети. При повторении проблемы после включения можно сделать вывод об отходе контактов в плате управления.

Если вода начинает протекать из-под люка, необходимо обратить внимание на резиновую подкладку, обволакивающую отверстие и способствующую плотному прилеганию крышки. Для продления срока службы манжета следует удалить излишки грязи и жидкости, которая скопилась в нижней части. Чтобы материал не трескался и смог прослужить максимальное количество времени, нужно придерживаться определенных правил использования.

Стиральные машинки Whirlpool, работающие в автоматическом режиме и имеющие вертикальную загрузку, активно раскупаются владельцами многих небольших помещений. Этому способствуют их небольшие размеры и удобство в применении. Среди преимуществ можно также назвать существующую возможность остановить заданную программу и перезапустить с новыми установками. Однако, как известно, нет ничего вечного, и в случаях поломки агрегата необходимо обязательно заняться его диагностикой и ремонтом. Следует учитывать, что сервисные услуги, предоставляющиеся современными центрами, нельзя назвать дешевыми. Поэтому мы расскажем о самостоятельной поэтапной разборке стиральной машины Вирпул с вертикальным режимом загрузки.

Приступать к самостоятельному ремонту агрегата данной марки с верхней загрузкой можно, выполнив следующие шаги:

Нет видео.
Видео (кликните для воспроизведения).
  • Освободив панели с правой или левой стороны
  • Приподняв вверх и потянув на себя панель с экраном
  • Отсоединив провода от платы и сняв панель под небольшим углом

Благодаря ремонту стиралки Вирпул своими руками можно существенным образом сэкономить средства! Если у вас не получилось сделать это самому – звоните в ЕвроБытСервис и забудьте о проблемах. Для минимизации поломок необходимо придерживаться норм безопасности, производить эффективное обслуживание и качественную очистку приборов.

Не всегда техника ломается в гарантийный срок. Поэтому пользователю приходится самостоятельно решать вопросы по восстановлению работы стиралки. Ремонт стиральных машин Whirlpool можно провести самостоятельно. В публикации мы предоставим пошаговое руководство по устранению неполадок. Для этого вам понадобятся руки и небольшой набор инструментов.

Все чаще на наши рынки поступают стиралки Whirlpool словацкой сборки, реже — итальянской. И хотя пользователи этой техники обращаются в сервисы в 15 раз реже, чем владельцы других марок, поломки все же случаются.

Поиск неполадки облегчается со встроенной диагностикой системы. Выход из строя узла или детали СМА отображается на экране кодом ошибки (FH, F02, F05, F06, F07, F09, F10, F11, F13, F14, F15, Sud, FdL, FdU). Значение кода можно узнать в инструкции, после чего приступать к ремонту прибора.

Какие коды неисправностей встречаются чаще других:

  • F02 — не уходит вода из бака.
  • FH/F09 — перелив, проблемы с прессостатом.
  • F06 — неполадки с двигателем или таходатчиком.
  • FdL/FdU — проблемы с блокировкой люка.

Но даже если ошибка не выбилась на дисплее, определить поломку можно по внешним признакам. Теоретически в стиралке может сломаться что угодно. Мы перечислим только типичные неисправности, с которыми пользователи обращаются чаще всего.

  • Проблемы с элементом нагрева. Стирка проходит в холодной воде, белье плохо отстирывается и полоскается.
  • Неисправность двигателя. Барабан плохо вращается либо совсем не крутится. Вещи не отжимаются. Возможно, причина в износе щеток мотора.
  • Течь из-под люка. Повреждение или износ уплотнительной манжеты, коррозия металла.
  • Поломка электронной платы. Машинка не включается либо работает со сбоями, программы неправильно активируются.
  • Не сливается вода из бака. Причина в засорах, неполадке насоса.

В половине случаев ремонт проводится самостоятельно, в домашних условиях. Как? Об этом ниже.

Начните работу с подготовки техники. Это касается и вашей безопасности: отключите машину от сети, перекройте впускной вентиль подачи воды. Теперь можно разобраться в причинах неполадки и определиться, с чего начинать ремонт.

Вполне вероятно, что вы столкнулись с такой ситуацией: загрузили белье, запустили стирку, а в конце машина отказалась сливать воду. На это может быть три причины:

  1. Засор сливного патрубка или фильтра.
  2. Забились шланг или канализация.
  3. Вышел из строя насос.

Проверить систему на засор можно без разборки СМА. Начните с выкручивания фильтра:

  • Под загрузочным люком находится маленькая дверца.
  • Откройте ее, подставьте емкость.
  • Выкрутите пробку фильтра против часовой стрелки.

Удалите мусор из сетки фильтра. В открывшееся посадочное отверстие можно осмотреть крыльчатку помпы. Иногда она блокируется волосами, нитками, которые наматываются на ее ось. Прочистите крыльчатку от мусора.

Теперь проверьте шланг. Прямое подключение к канализации часто приводит к ее засору. Гораздо лучше соединять сливной шланг с сифоном. Его легче прочистить при необходимости.

Чистка канализации проводится специальными средствами либо необходима помощь сантехника.

Если детали прочищены, но слив не улучшился, значит, проверяйте патрубок и насос. Для этого нужно уложить корпус стиралки набок.

  • Достаньте дозатор для порошка.
  • Положите на пол старое одеяло или полотенце.
  • Переверните корпус СМ набок.
  • Разожмите хомут патрубка. Снимите его с места, прочистите от засора. Можно промыть деталь теплой водой.
  • Проверьте помпу. При неисправности проводится замена: отсоедините проводку от контактов насоса, выкрутите крепежные болты.

Ваши вещи хорошо избавляются от загрязнений благодаря высокой температуре и моющему средству. В холодной воде порошок не растворяется полностью, поэтому пятна плохо отходят. За нагрев в стиральной машинке отвечает ТЭН. Частой причиной его поломок становится накипь. Чтобы проверить или заменить элемент, поступите так:

  • Снимите верхнюю крышку, открутив сзади саморезы.
  • Уберите болты по периметру задней крышки. Снимите ее.
  • Под баком находится ТЭН.
  • Отключите проводку, вытащите термистор из корпуса нагревателя.
  • Проверьте нагреватель на исправность (подробно о процессе диагностики читайте « Как проверить ТЭН в СМА »).
  • Если элемент вышел из строя, тогда скрутите центральную гайку и продавите внутрь болт.
  • Достаньте старый ТЭН, прочистите его гнездо от мусора и накипи.
  • Установите новый нагреватель.

Некоторые предлагают устанавливать на новый ТЕН старую прокладку, если она цела. Мы рекомендуем прокладку тоже поменять, чтобы исключить риск протечки и новой замены.

Заметили медленное вращение барабана? Вещи на выходе остаются мокрыми и не отжатыми? Пора проверить состояние щеток двигателя и приводного ремня.

В коллекторных моторах ток на ротор подается через щетки. Установлены они по бокам корпуса. Стержни элементов из мягкого материала изнашиваются, что приводит к остановке работы.

  • Демонтируйте заднюю стенку.
  • Снимите приводной ремень. Осмотрите его. При растяжении и износе деталь подлежит замене.
  • При первичной замене щеток мотор лучше достать из корпуса.
  • Отсоедините его проводку, выкрутите болты.
  • Отключите клеммы щеток, достаньте их из корпуса.
  • При износе больше чем наполовину требуется замена. Вставьте новые детали в отверстия, закрепите проводку.

Проблемы с отжимом могут быть связаны с износом подшипника. При этом слышны посторонние звуки: скрип, гул.

Стиралки семейства «Вирпул» имеют неприятную особенность — быструю коррозию корпуса. Некоторые части машинки изготовлены из металлов, которые быстро поражаются коррозией, что может привести к протечке. Поврежденные панели нужно менять, окрашивание им не поможет.

Течь может возникнуть из манжеты люка. Резина чувствительна к длительным скоплениям влаги. Если ее не протирать вовремя, манжета изнашивается, трескается и дает течь. Поможет только полная замена.

  • Отогните уплотнитель. Подденьте отверткой хомут, снимите с места.
  • Заправьте резину внутрь барабана.
  • Чтобы убрать внутренний хомут, можно демонтировать переднюю панель либо ослабить винт хомута через верхнюю крышку.
  • После этого аккуратно снимите резину.

Монтаж новой резины проводится в обратном порядке. Для облегчения установки смажьте края моющим средством.

Проблемы с частью электроники проявляются в торможении режимов, неправильном запуске программ, «глюках». Для ремонта требуется схема модуля управления.

Эту работу лучше доверить мастеру. А осмотреть плату можно самостоятельно:

  • Уберите верхнюю крышку.
  • Достаньте лоток для моющих.
  • Выкрутите болты по периметру панели управления.
  • Отключите проводку от модуля.
  • Снимите верхнюю защиту, расстегнув защелки.

Подгары или окисления на поверхности платы говорят о неполадке. Отнесите деталь в сервис или вызывайте специалиста на дом.

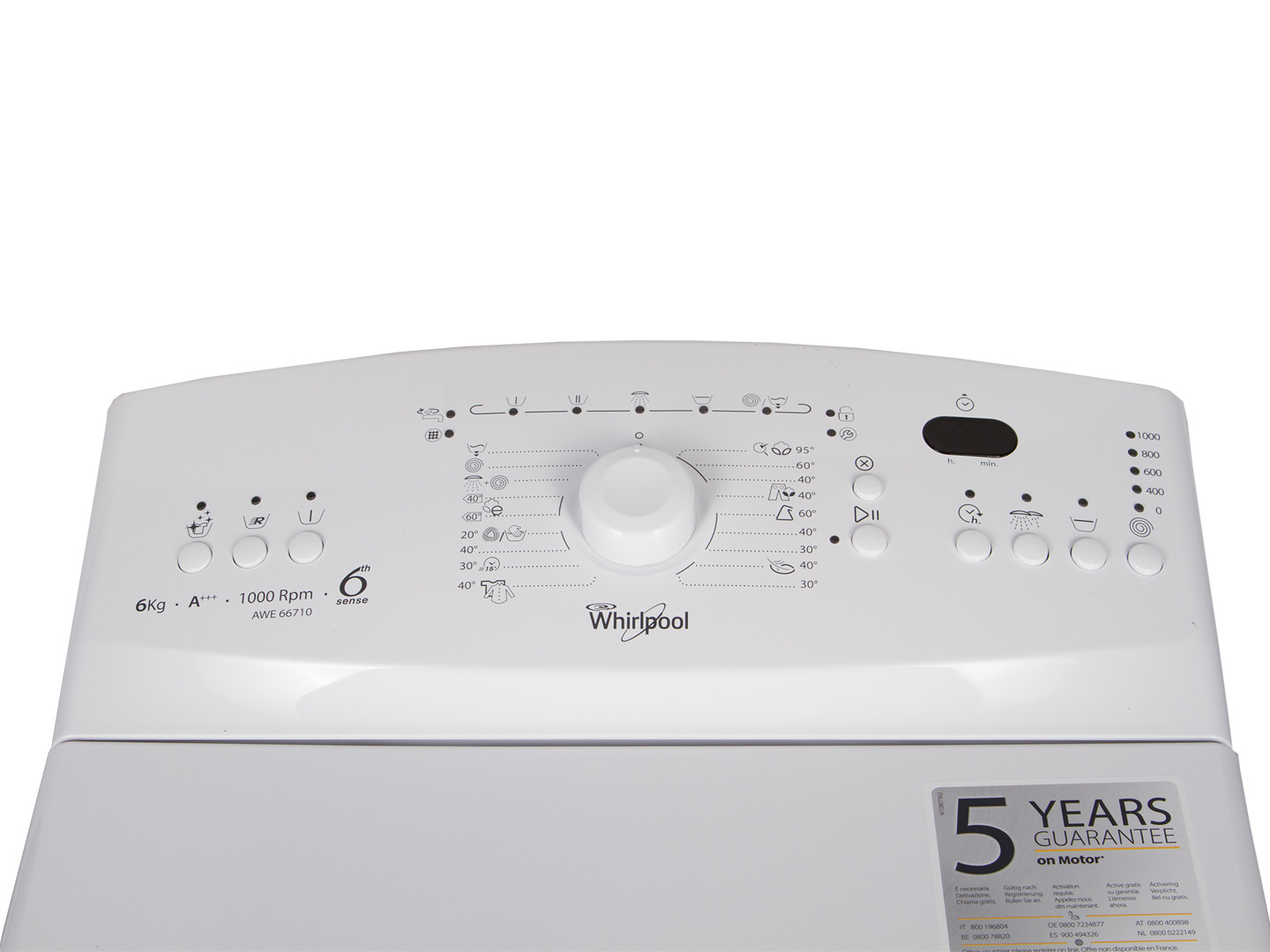

Не только фронтальные модели подвержены поломкам. Однако проведение ремонтных работ описано только для них. Мы решили исправить эту оплошность.

Примерно все вертикалки устроены одинаково:

В таких машинах чаще изнашиваются подшипник и другие детали, потому что все узлы близко расположены друг к другу. Чтобы отремонтировать неполадку, к ней еще нужно добраться.

Как разобрать стиральную машину «Вирпул»:

  • Отключите прибор от сети и водопровода.
  • Плоской отверткой подденьте защелки панели управления. При необходимости вытащите фишки проводки.
  • Чтобы снять верхнюю панель, выкрутите сзади саморезы. Поднимите ее вверх, закрепите тесемкой или цепочкой, чтобы крышка не падала.
  • Расстегните защелки балансировочного кольца на центрифуге. Уберите его в сторону.
  • Выкрутите винт и достаньте активатор центрифуги.
  • Скрутите шайбу оси и достаньте барабан из бака.

Сборка проводится в обратном порядке. По ходу вы сможете осмотреть и заменить необходимые элементы.

Если устройство вашей вертикалки отличное от описанного, посмотрите видео о том, как поменять подшипник на машине с вертикальной загрузкой:

Берегите свою технику и ухаживайте за ней. Тогда не придется ее ремонтировать. Стандартные правила ухода описаны в инструкции производителем.

Сегодня практически в каждом многоквартирном доме можно встретить стиральную машинку марки Whirlpool, и не одну. У нас распространены обе сборки: Словакия и Италия. Последние покупаются реже и стоят дороже, а вот машины, собранные в Словакии, можно встретить во всех магазинах бытовой техники.

Пожалуй, именно европейские стандарты сборки помогли машинам Вирпул зарекомендовать себя как машины высокого качества и завидной долговечности. Именно поэтому ремонт требуется редко, но если и случаются поломки, то часто ремонт стиральных машин Whirlpool (Вирпул) можно провести своими руками.

Если перечислять основательно все возможные поломки СМА, мы вынуждены будем написать целое руководство в 10 томах. Поэтому остановим внимание только на неисправностях, типичных для этого бренда.

Мы использовали данные из авторитетных сервисных центров, чтобы создать ценные инструкции для тех, кто собрался делать ремонт стиральной машины Вирпул своими руками.

  • После стирки вода стоит в баке.
  • Зависают режимы стирки, не запускаются совсем, или программы выполняются со сбоями.
  • Все режимы стирки проходят в холодной воде.
  • СМА протекает в зоне люка.

Важно! За этими на первый взгляд безобидными неисправностями могут скрываться серьезные поломки. Их нужно устранять сразу же, чтобы не сломать СМ окончательно.

Исходя из описанных выше проблем, можно выделить наиболее уязвимые места стиральных машин Вирпул. Во многих современных моделях предусмотрена система самодиагностики, которая при помощи кода неисправности сообщит вам о том, какая деталь вышла из строя.

Но что делать, если машинка не включается совсем, и нет ничего, что помогло бы вам выяснять причину поломки? Послушайте советы бывалых ремонтников, они уверены, что самые уязвимые детали в машинка Вирпул такие:

  1. Термоэлектрический нагреватель – ТЭН.
  2. Двигатель и его подвижные элементы.
  3. Манжета люка, патрубки.
  4. Контроллер (модуль управления).

Внимание! Машины Whirlpool, как и любые другие машины, «страдают» засорами. Засоряются как фильтры, так и шланги. Если своевременно выполнять чистку (3-4 раза в год), то можно избежать поломок системы слива и залива воды.

Наверное, вам знакома ситуация, когда вы загрузили белье в бак, выбрали удобный режим стирки, ушли по своим делам на кухню, затем пришли достать белье, а там катастрофа. Машину глючит: в ней полно воды и пены, стирка не закончилась, белье мокрое.

Вы перезапускаете программу, но всё по кругу – программа стирки не выполняется, потому что вода остается в барабане. Такая проблема вызывается одним из трех факторов:

  • Скопился мусор в патрубке слива воды или фильтре слива.
  • Засор шланга слива или засор в системе канализации.
  • Поломка электронасоса слива (помпы).

Однако, прежде чем посвятить время поиску причин сбоя, подготовьте к этому свою СМА:

  1. Отключите питание.
  2. Вручную слейте воду, оставшуюся в барабане. Это можно сделать быстро, используя шланг аварийного слива – он обычно расположен возле фильтра слива воды.
  3. Подставьте емкость или постелите тряпку на пол – и туда вытечет отработанная вода.

Далее извлекаем фильтр отработанной воды:

  • Подложите тряпку или поставьте емкость под люк, за которым расположен фильтр.
  • Открутите пробку против часовой стрелки.
  • Прочистите и промойте агрегат под краном.
  • Установите все на место.
  • Скрутите шланг слива, почистите и промойте его, установите на место.

Не помешает проверить и канализацию на предмет засора.

Чтобы провести все действия, вам не нужно знать, как разобрать стиральную машину Вирпул, – это легкая работа, которую может сделать любой пользователь.

Если ваши действия не помогли избавиться от проблемы, система слива чистая, в канализации нет засора, а стиралка все равно не сливает воду из бака, ее придется все-таки разобрать. Истинная причина поломки может скрываться в помпе и сливном патрубке.

Важно! Практически все модели Вирпул устроены таким образом, что до помпы и патрубка можно добраться только со дна. Придется переворачивать машину на бок.

Как найти, проверить и прочистить помпу и патрубок:

  1. Извлеките кюветку для моющих средств.
  2. Отключите машину от всех систем: электро- и водоснабжения, канализации.
  3. Переверните СМА, положив ее на боковую стенку.
  4. Открутите болты и снимите дно.
  5. Вооружитесь тестером и замеряйте сопротивление помпы.
  6. Обнаружив проблему, меняйте помпу.
  7. Если помпа не при чем, то действуйте далее.
  8. Ослабьте хомуты патрубка слива воды.
  9. Снимите патрубок.
  10. Прочистите и промойте его.
  11. Установите патрубок обратно.

Эта поломка характерна для машин с любым типом загрузки. Устройство стиральной машины Вирпул с вертикальной загрузкой несколько иное, чем у обычных СМ, но решать проблему с ней нужно по той же схеме.

Нередко после запуска стиралки панель управления начинает вести себя неадекватно: дисплей моргает, а вместе с ним мигают все светодиоды. Также может не срабатывать выбранная вами программа.

Если это ваш случай, то срочно выключайте СМ, и ожидайте 60 секунд. После включите ее и, если проблема не устранена, стоит вызвать мастера, так как поврежден модуль управления, а починка своими руками практически невозможна. Вам понадобится не только схема модуля управления стиральной машины Вирпул, но и опыт в подобном ремонте.

Если же стиралка не хочет нагревать воду и плохо отстирывает белье, то можно без помощи особых приспособлений определить поломку и осуществить самостоятельный ремонт.

Самая верная причина такого поведения – это поломка термистора (температурного датчика), но мог выйти из строя и ТЭН. Как бы то ни было, проверять стоит оба элемента в комплексе. Далее действуйте по такой нехитрой схеме:

  • Поверните машинку так, чтобы передняя стенка была перед вами – так будет удобнее вести работы.
  • Выкрутите болты и снимите заднюю панель.
  • Далее снимите кронштейн, отвинтив болты, чтобы он не мешал работать с нагревателем.
  • Сразу весь ТЭН вы не увидите – под баком виден только его хвостовик, к которому идут четыре провода, два из которых подключены к самому нагревателю, а остальные – к термодатчику.
  • Снимите все провода.
  • Берите тестер и измеряйте сопротивление контактов термодатчика. Проверьте показатели при комнатной температуре, а потом – нагрев датчик в теплой воде, они должны существенно отличаться, если датчик исправен.
  • Далее меряйте сопротивление на самом нагревательном элементе. Его нормальные показатели: 20-40 Ом.

При такой проблеме поломка, скорее всего, подтвердится, поэтому придется заменить датчик (что проще) или же ТЭН.

Важно! Если у вас нет под рукой тестера, сразу доставайте ТЭН из бака, открутив крепеж. Вы быстро определите неисправность, если ТЭН покрыт толстым слоем накипи, или по нему пошли темные пятна. Если накипи совсем чуть-чуть, то ТЭН, возможно, и не сгорел, а если водный камень толщиной в 1 см и более – поломка налицо.

Своими руками легко меняете ТЭН следующим образом:

  1. Контакты и провода уже сняты, поэтому далее снимайте пластиковый щиток.
  2. Отвинтите крепление — оно находится по центру хвостовика.
  3. Аккуратно потянув за контакты, расшатывая нагреватель в разные сторону, извлеките ТЭН. Помехой будет резиновая прокладка, поэтому проявите терпение – тут ничего не поделать.
  4. Достав ТЭН, снимите и прокладку.

Важно! Механики рекомендуют вместе с новым нагревателем ставить и новую прокладку, так как протечки из-за износа прокладки губительны для этого важного узла.

  • В том отверстии, где был ТЭН, наверняка есть сор и накипь, поэтому проведите генеральную чистку; только после этого можно ставить прокладку.
  • Установите новый ТЭН, закрутите крепление.
  • Установите на место пластиковый щиток.
  • Подключите контакты к нагревателю и датчику.
  • Восстановите местоположение кронштейна, и, наконец, смонтируйте назад панель машинки.

Когда в режиме стирки или полоскания из-под дверцы стиральной машинки-автомат Вирпул протекает вода, то начинается это незаметно – сначала пару капель, потом тонкая струйка, а рано или поздно и вовсе начинается потоп.

Вам не понадобится схема стиральной машины Вирпул, чтобы найти манжету – виновницу поломки. Ее видно и невооруженным глазом – это большая резиновая прокладка в вашей СМ. Она расположена по всему внутреннему периметру люка, и главная ее задача – не пропускать воду.

Самое уязвимое место уплотнителя – внизу, потому что грязная вода часто остается там. Если периодически не наводить порядок, манжета может лопнуть. Достаточно чуть задеть износившийся уплотнитель, чтобы он порвался – вот тогда-то протечки не избежать.

Важно! Нельзя пользоваться машинкой с порванной манжетой – она не сможет удержать воду. Если обнаружен прорыв, манжету нужно менять СРОЧНО.

Если вы привыкли проводить ремонт в домашних условиях, то демонтируйте старую и монтируйте новую манжету.

  1. Откройте крышку люка как можно шире.
  2. Вооружитесь шлицевой отверткой и подцепите проволочный хомут – он расположен поверх манжеты.
  3. Поддев хомут, подведите под него отвертку поглубже и двигайте ее по кругу, пока не наткнетесь на соединитель с крепежом.
  4. Ослабьте хомут и снимите его.
  5. Возьмите двумя руками уплотнитель и, потянув на себя, достаньте его.

К сведению пользователей: покупайте манжеты у официальных дилеров. Оригинальная деталь встанет в паз люка четко до миллиметра и защитит бак от протечек.

  1. Распакуйте деталь и вставьте ее в паз.

Важно! Не пользуйтесь ничем острым, дабы не порвать уплотнитель – все делайте ТОЛЬКО руками.

  1. Как только резинка встанет на свое место, быстро накиньте хомут и затяните его.
  2. Проверьте, нормально ли закрывается и открывается люк.
  3. Запустите стирку в тестовом режиме.
  4. Если под машинкой сухо, поздравляем, вы справились «на отлично»!

Если вода течет в машинке вертикального типа, то причина может быть совсем не в люке – он в ней находится сверху. Скорее всего, понадобится разборка стиральной машины Whirlpool с вертикальной загрузкой для выяснения причин протечки.

Есть еще ряд причин, по которым может течь стиралка:

  • Течет помпа.
  • Разгерметизация бака – трещина, пробоина, коррозия.
  • Повреждены патрубки слива или забора воды.
  • Разгерметизация соединения патрубка залива воды.
  • Разгерметизация патрубков, соединяющих впускной клапан и кюветку для порошка.
  • Износ сальника.
  • Засор в бункере дозатора.
  • Износ сливной трубки бака.

Большинство этих поломок несложные, и для устранения протечки можно провести ремонт самостоятельно. Самое главное в этом случае — правильно продиагностировать проблему. В этом вам помогут коды неисправностей.

На табло могут гореть такие коды ошибок: F01 или FH, F02 или FA, F03 или FP, F14, FDL, FDU.

Если у вас остались вопросы по ремонту поломок стиральных машин марки Вирпул, читайте другие наши материалы, в которых мы подробно разбираем каждую отдельную неисправность.

В этой статье мы рассмотрели только типичные поломки, которые можно устранить без помощи ремонтника. А если вам интересно, как поменять подшипник на стиральной машине Вирпул, смотрите дополнительно специальное видео:

Отнюдь не является тайной тот факт, что в огромном количестве квартир места для установки стиральной машины автомат катастрофически не хватает. Создаётся такое странное ощущение, что те, кто эти квартиры проектировал, считали, что стиральная машина для будущих жильцов излишняя роскошь. Хорошо, что разработчики домашней бытовой техники были с такой постановкой не согласны и создали автоматическую стиральную машину с верхней загрузкой. Именно такой тип машин (при сохранении максимальной загрузки белья) имеет компактные размеры и может устанавливаться в помещения даже небольших размеров. А то, что для загрузки дверь открывается вверх, позволяет ещё больше сократить необходимое для эффективной работы пространство. Для многих людей это единственный возможный вариант стиральной машины, который позволяет хоть как-то втиснуть её в ванную или совмещённый санузел.

Вопреки расхожему мнению вертикальные стиральные машины-автомат заметно чаще подвержены такой неприятности, как протечка. А это уже может вызывать другие и более серьёзные неисправности. Но обо всём по порядку.

– Подтекает сливной фильтр. Ну здесь всё понятно – нужно проверить герметичность установки фильтра и состояние уплотнителя. Разумеется, почистить не помешает. Если фильтр сухой – переходим к верхней крышке вертикальной стиральной машины.

– Износился или деформировался резиновый уплотнитель верхней двери. При образовании лужи под стиральной машиной, первое что нужно проверить состояние этого уплотнителя. Если снять панель управления машины, на корпусе сразу будет виден сильный налёт ржавчины. Это означает, что проходящая через верхнюю дверь вода не задерживается резинкой и может попадать под панель управления или в замок блокировки люка. Естественно, такая утечка способна привести не только к банальной луже под машиной, но и к гораздо более серьёзным проблемам, связанным с ремонтом или заменой, дорогостоящих деталей или блоков. Пока до этого не дошло, срочно надо устранить протечку. Причём необязательно заменять весь уплотнитель целиком. Обычно достаточно в месте утечки подложить резину, что немного поднимет уплотнитель и герметичность восстановится. Стоит добавить, что снять панель управления не вызовет особых сложностей – достаточно просто открутить по бокам винты её удерживающие.

Теперь для дальнейшей проверки вертикальной стиральной машины понадобится снять её боковые панели. Для этого просто нужно открутить винты на задней стенке, на которых они крепятся, немного оттянуть нижний край и сдвинуть вниз и назад. После удаления боковых стенок появляется возможность снятия и передней. Открывается доступ к винтам, удерживающим её. Снимать или не снимать переднюю стенку зависит от целей разборки корпуса машины. Итак, доступ к внутренним узлам машины получили. Продолжаем проверку на протечки уже внутри машины.

Проверяем надёжность соединения водяной трубки на заливном клапане. При наличии следов влаги снимаем трубку, промазываем силиконом и устанавливаем обратно подтянув хомут. Потом осматриваем целостность всей резиновой трубки до места, где она подходит к верхней части машины. Если всё сухо – ищем другую причину.

– Осматриваем резиновый патрубок, соединённый с баком машины. Если заметны следы подтёков, опять же снимаем, уплотняем силиконом и возвращаем на прежнее место.

– Теперь очередь патрубка слива и сливного шланга. Все действия аналогичны – проверяем и, если присутствует течь, устраняем.

Ну, кажется, протекать больше нечему. Переходим к другой проблеме свойственной только для стиральных машин с вертикальным способом загрузки.

Обычно такое становится возможным из-за дисбаланса в барабане стиральной машины. Если фронтальные машины при такой ситуации начинают сильно вибрировать, то такая же проблема у вертикальных может привести к гораздо более серьёзным последствиям. Открывшиеся створки просто не могут не войти в соприкосновение с ТЭНом, что наверняка выведет его из строя. Барабан блокируется и может быть повреждён (и он и бак, в котором он установлен). Повреждение барабана и бака может привести к необходимости их полной замены, а тогда придётся задуматься – не проще ли поменять всю машину?

Но это крайности, не будем думать о плохом. В общем-то, если дело ограничилось поломкой нагревательного элемента – не самая великая беда. Он легко подлежит замене и этот процесс осуществляется точно так же, как у фронтальных машин. Испорченный ремень привода тоже легко меняется на новый. Но вполне могут выйти из строя и подшипники. Для стиральных машин с верхним способом загрузки белья замена подшипников несколько отличается от подобного процесса у фронтальных машин.

– Вначале меняем подшипник с той стороны, где нет шкива. Снимем суппорт, с этой стороны резьба будет стандартная правосторонняя, а значит, выкручиваем против часовой стрелки. После извлечения детали проводится замена подшипника и сальника.
– С другой стороны предварительно потребуется снять ремень привода, а затем шкив и колодку заземления.

Важное уточнение – с этой стороны на суппорте используется левосторонняя резьба, а, следовательно, откручивать нужно в обратном от привычного направлении – по часовой стрелке. В обоих случаях место установки нового подшипника тщательно очищается и хорошенько смазывается. Суппорты вновь ставятся на своё место и производится обратная сборка.

В тех случаях, когда может потребоваться разборка бака стиральной машины просто выкручиваются винты, крепящие его крышку, и осторожно разделяется в местах спайки.
Обратно бак собирается так же, как у фронтальных машин.

Все остальные виды ремонта и обслуживания стиральных машин-автомат с верхней загрузкой практически аналогичны этим же действиям для машин фронтальных. Чистка фильтров, замена сливного насоса и ТЭНа и многое другое – отличается только тем, что снимаются не задняя или передняя стенка, а боковые панели. Ну и расположение внутренних частей у вертикальных машин более тесное. Почему-то сервисные специалисты считают это достаточным поводом чтобы просить за ремонт машин с верхней загрузкой больше денег. Вот только если руки на месте и есть понимание, что, собственно, нужно делать, чтобы отремонтировать подобную машину – платить свои кровные постороннему человеку совсем необязательно. А сэкономленные средства потратить на другие интересные дела или покупки.скачать dle 10.6фильмы бесплатно

Стиральные машины Whirlpool пользуются стабильно высоким спросом на рынке. Устройства этого производителя отличаются высоким качеством и надежностью при этом могут похвастаться вполне демократичным ценником. В продаже встречаются машины производства Словакии и Италии. Итальянская сборка заметно дороже, но вряд ли стоит переплачивать, машины из Словакии также имеют отличные потребительские характеристики.

В среднем на протяжении срока службы в ремонт поступает одна из пятнадцати машины этого производителя, что является вполне приемлемым результатом. Сертифицированные сервисные центры можно найти практически в любом крупном городе страны, так что проблем с ремонтом и обслуживанием точно не возникнет. Ремонт стиральных машин Whirlpool можно доверить специалистам центра, а при наличии опыта подобных работ выполнить самостоятельно.

Автоматическая стиральная машина – сложное устройство, она состоит из множества узлов и агрегатов, каждый из которых может выйти из строя. Перечень возможных неисправностей стиральных машин Whirlpool очень обширен, полное руководство по ремонту будет насчитывать несколько томов. Из наиболее распространенных проблем можно выделить следующие: не работающий слив, проблемы с нагревом, износ или обрыв манжеты.

Пожалуй, самая распространенная проблема из тех, с которыми могут столкнуться владельцы стиральных машин Whirlpool. Машина останавливается и вместо того, чтобы слить воду, выдает сообщение об ошибке. Причин неработающего слива может быть несколько:

Прежде чем начинать ремонт стиральной машины Вирпул с проблемами системы слива необходимо удалить воду из барабана. Специально для подобных ситуаций производитель предусмотрел аварийный слив. Удалить воду просто, для этого надо лишь вынуть пробку, предварительно не забыв подставить емкость для воды.

После того, как вода удалена, можно переходить непосредственно к ремонту. Машина отодвигается для удобства работы. Проверяется шланг на предмет загрязнения и перегибов.

После шланга проверяют чистоту сливного фильтра. Он улавливает нитки, лоскуты, пуговицы, что может стать причиной засора. Его необходимо снять и промыть. Также не лишним будет прочистить канализацию, используя гибкий трос или изогнутую проволоку.

Если фильтр чистый, внутри шланга нет засора, а машина по-прежнему не сливает воду, следует проверить сливной патрубок и насос. Для этого необходимо выполнить частичную разборку машины.

  1. Устройство отключается от сети, водопровода и канализации.
  2. Извлекается лоток для моющих средств.
  3. Машина кладется на бок.
  4. Откручиваются болты, удерживающие дно.

Получив доступ к контактам помпы, с помощью мультиметра замеряется сопротивление обмоток. Если прибор покажет обрыв – необходима замена. Старый насос снимается, сливной патрубок очищается от грязи и накипи. Заменив насос, машину собирают, подключают к коммуникациям, проверяют работу слива.

Если работа любой программы останавливается при попытке нагреть воду, а на дисплее отображается сообщение об ошибке системы нагрева, одной из наиболее вероятных причин является неработающий нагреватель – тэн. Отремонтировать сгоревший нагреватель в принципе невозможно, единственный возможный выход – замена. В стиральных машинах Whirlpool тэн меняется достаточно просто, эту процедуру можно выполнить своими руками.

  1. Машина отключается от сети и водопровода.
  2. Устройство поворачивается или отодвигается от стены для удобства работы.
  3. С помощью отвертки отвинчивается задняя крышка.
  4. Снимается кронштейн, перекрывающий доступ к нагревателю.

За кронштейном находятся выводы тэна, контактная площадка. Чтобы проверить нагреватель не обязательно его извлекать, достаточно отключить идущие к нему провода.

Для проверки работоспособности нагревателя используют мультиметр в режиме измерения сопротивления. Нерабочий тэн покажет бесконечное сопротивление, рабочий – несколько десятков Ом, в зависимости от модели.

Сгоревший тэн надо менять. Пожалуй, единственная сложность, которая может возникнуть в ходе его замены – ржавчина. Винт, фиксирующий нагреватель может приржаветь настолько, что без использования специальных средств, к примеру, WD-40 не обойтись.

Старый нагреватель извлекается, на его место устанавливается новый, вместе с ним стоит заменить и резиновую прокладку, в противном случае возможны протечки, из-за старения резины.

Это еще одна распространенная проблема, справиться с которой несложно своими силами. Она проявляется в том, что во время стирки вода просачивается через манжету, уплотнитель загрузочного люка машины. Причина подобного явления – потеря эластичности манжеты или неправильная ее установка в процессе ремонта.

Заменить манжету несложно, надо лишь выполнить ряд простых действий.

  1. Открыть люк до упора.
  2. Поддеть отверткой и снять пластиковый держатель
  3. Выкрутить фиксирующий болт, тем самым освобождая манжету.
  4. Потянуть манжету на себя.
  5. Аккуратно вставить новую. При этом не рекомендуется использовать острые предметы, чтобы не повредить тонкую резину.
  6. Одеть хомут, затянуть болт.

Манжета – простая деталь, но от ее качества зависит безопасность стирки. Правильный выбор – оригинальная деталь, производства Италии или Словакии. Покупая дешевую подделку, удастся немного сэкономить, но вполне возможно скоро придется снова разбирать машину.

Список неисправностей, с которыми можно справиться самостоятельно не ограничивается описанными выше. Знание устройства машины и умение понимать ее сообщения позволит решить большую часть возможных проблем.

В любом случае, прежде чем начинать ремонт стиральных машин Whirlpool необходимо выявить неисправность и найти ее причину. Производитель позаботился о простоте ремонта, для этого в микропрограмму включена система автоматического тестирования, результат работы которой, в виде сообщения об ошибке, выводится на индикатор.

Первое, что стоит проверить при возникновении подобных ошибок – наличие воды в водопроводе и ее давление. Если напор в системе не соответствует номинальному значению, стирку придется отложить до нормализации водоснабжения.

Стоит обратить внимание и на состояние входного клапана. В нем установлена сеточка, играющая роль фильтра, при необходимости ее следует промыть или заменить.

Если же вода в машину поступает нормально, но ошибка все равно возникает, причина может крыться в датчике, контролирующем уровень воды. Стоит проверить сам датчик, его подключение, а возможно и модуль управления.

Данная ошибка может возникнуть в случае блокировки входного клапана. Его необходимо проверить, а при необходимости заменить. Эта же ошибка может появиться в случае утечки воды. Стоит внимательно осмотреть место установки машины. Если появилась лужа – стирку придется перенести до устранения неисправности.

Если машина отказывается сливать воду, необходимо проверить весь сливной тракт. Причиной может быть засоренность фильтра, сливного шланга, его чрезмерный перегиб. К подобным ошибкам ведет поломка или засорение сливной помпы. В редких случаях причиной может стать неисправность контролера.

Машина не греет воду или ее температурные параметры не соответствуют значениям, заложенным в программе. Причины данной проблемы могут крыться в нагревательном элементе или температурном датчике. В любом случае для ремонта придется разобрать устройство, омметром протестировать тэн, при необходимости заменить его. То же касаемо датчика.

Тахогенератор – небольшое устройство, которое устанавливается на двигатель для контроля его оборотов. Чаще всего причинной возникновения данной ошибки служит слетевшая пружинная шайба или обрыв проводников, идущих к устройству.

Источник неисправности – плата контроллера. Для ремонта необходимо извлечь ее и заменить детали, которые вышли из строя.

Нагреватель стиральной машины – один из наиболее уязвимых ее узлов. Контактируя с водой не лучшего качества, он покрывается накипью, она заметно снижает его характеристики. Данная ошибка может означать:

  • сгорел или сломался нагреватель;
  • не работает прессостат;
  • неисправен контроллер;
  • поврежден или сгорел датчик температуры.

Для устранения неисправностей необходимо разобрать машину, проверить, а при необходимости заменить нагревательный элемент или неисправный датчик.

Появление любой из этих ошибок сигнализирует о выходе из строя электродвигателя или схемы подключения. Для их устранения необходимо проверить температурное реле и управляющие симисторы на плате. Сгоревшие детали придется заменить.

Ошибки F27 и F28 указывают на невозможность вращения двигателя в обратном направлении и слишком медленном его вращении, соответственно. Для исправления ситуации необходимо проверить, а при необходимости заменить реле реверса и переключения обмоток.

Проблемы с обмотками двигателя диагностировать сложнее. Возможно выгорание одной или нескольких обмоток, обрыв в них, отсутствие контакта, повреждение изоляции. В большинстве случаев двигатель придется менять, исключение – изношенные щетки коллектора.

Чаще всего источником данных ошибок является несоответствие параметров электрической сети требуемым значениям. Необходимо проверить напряжение в розетке, а также принять меры по его нормализации. Не лишним будет использовать для подключения машины стабилизатор.

Ошибки появляются в случае различных сбоев в работе контролера. Для исправления ситуации может понадобиться повторная прошивка модуля, а возможно и полная его замена.

Также причина ошибок может скрываться в неисправной проводке, обрыве одного или нескольких проводов, идущих от модуля управления к исполнительным устройствам и датчикам. В данном случае необходимо «прозвонить» каждый проводник, при необходимости заменить поврежденный.

Датчик фиксирует чрезмерное количество пены, что может стать причиной выхода машины из строя. Необходимо заменить моющее и повторить стирку.

Первая из этих ошибок появляется в случае невозможности нормального выполнения программы из-за неисправности блока управления, вторая из-за невозможности передачи команды от модуля к исполнительным устройствам. Для их устранения необходимо разобрать машину, проверить целостность проводки и компонентов платы контроллера.

Причина – не работает прессостат, датчик контролирующий уровень воды. Необходима замена.

Данная ошибка сигнализирует о том, что попытка обновления через интернет закончилась неудачей. Возможно, необходимо проверить настройки роутера или обратиться к провайдеру.

Появление этих ошибок сигнализирует о том, что люк неплотно закрыт или не работает соответствующий датчик. Стоит попытаться открыть люк и закрыть заново, если ошибка не исчезнет – заменить датчик.

Справиться с большинством поломок стиральной машины Whirlpool можно в домашних условиях. Для этого достаточно небольшого набора стандартного инструмента, умения ним пользоваться и, безусловно, желания. Конечно, не стоит пытаться отремонтировать машину, гарантийный срок которой еще не истек, и не стоит браться за ремонт, не имея опыта работы с электрооборудованием. Важно трезво оценивать свои силы и в случае малейших сомнений обращаться в ремонтную мастерскую.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.3 проголосовавших: 19

Стиральная машина вирпул с верхней загрузкой ремонт своими руками

Самое подробное описание: стиральная машина вирпул с верхней загрузкой ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной – это факт.

  • Стесненность узлов машинки создает трудности при разборке
  • Повышенная вибрация на отжиме
  • На некоторых машинах нет возможности отрегулировать по уровню задние ножки
  • Коррозия верхней крышки от влаги
  • Самопроизвольное открытие створок барабана при разбалансировке
  • Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
  • Не нужно нагибаться для закладки белья
  • Возможность прервать программу и доложить белье
  • Безопасность от детей. Расположение панели управления.

Особенности и нюансы для самостоятельного ремонта вертикалок:

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее).
Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:


1.С боковых сторон, при помощи отвертки, освобождаем панель управления
2.Потяните пластиковую панель вверх и сдвиньте на себя
3.Наклоняем на небольшой угол к себе для демонтажа проводов с разъемов платы
4.Вынимаем панель


Для снятия электронного модуля управления отсоединяем оставшиеся провода и откручиваем винты показанные на рисунке.
Для быстрой и правильной сборки сфотографируйте места подсоединений шлейфов проводов.


Для снятия заливного клапана воды отсоединить от хомутов резиновые шланги и демонтировать их.
Отстыковать провода и с внешней стороны нажать на отверстия для выдавливания клапана.


Для снятия боковых панелей откручиваем несколько винтов, не забудьте сохранить шайбы для заземления корпуса.
Отогнуть рукой стенку снизу и сдвиньте ее вниз.

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.

Нет видео.

Видео (кликните для воспроизведения).


Для снятия датчиков NTC и само позиционирования барабана DSP достаточно снять правую стенку и демонтировать их.
  • Частая неисправность – нет возможности изменить программу.:

Пример – Хотпойнт Аристон ARTL 1047.

Многие “умельцы” грешат, что во всем виноват модуль управления.А нет!

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

  • Взорванный верх вертикалки Индезит, Аристон:


001 -ручка управления 002 – кнопки белые вкл-выкл/сброс 003 -панель управления белая 004 – переключатель bitron 005 – клавиши функций 007 – display
008 – ручка крышки 010 – рычаг разблокировки дозатора 011 – пружина крюка дозатора 012 – расцепления кнопка дозатора 016 – опора крышки
018 – перегородка с амортизатором 021 – устройство блокировки двери 022 – белый дозатор 023 – крышка сифона 026 – проводка панели управления 027 – 8-поз. потенциометр

Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников – Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Стиральные машины Whirlpool пользуются стабильно высоким спросом на рынке. Устройства этого производителя отличаются высоким качеством и надежностью при этом могут похвастаться вполне демократичным ценником. В продаже встречаются машины производства Словакии и Италии. Итальянская сборка заметно дороже, но вряд ли стоит переплачивать, машины из Словакии также имеют отличные потребительские характеристики.

В среднем на протяжении срока службы в ремонт поступает одна из пятнадцати машины этого производителя, что является вполне приемлемым результатом. Сертифицированные сервисные центры можно найти практически в любом крупном городе страны, так что проблем с ремонтом и обслуживанием точно не возникнет. Ремонт стиральных машин Whirlpool можно доверить специалистам центра, а при наличии опыта подобных работ выполнить самостоятельно.

Автоматическая стиральная машина – сложное устройство, она состоит из множества узлов и агрегатов, каждый из которых может выйти из строя. Перечень возможных неисправностей стиральных машин Whirlpool очень обширен, полное руководство по ремонту будет насчитывать несколько томов. Из наиболее распространенных проблем можно выделить следующие: не работающий слив, проблемы с нагревом, износ или обрыв манжеты.

Пожалуй, самая распространенная проблема из тех, с которыми могут столкнуться владельцы стиральных машин Whirlpool. Машина останавливается и вместо того, чтобы слить воду, выдает сообщение об ошибке. Причин неработающего слива может быть несколько:

Прежде чем начинать ремонт стиральной машины Вирпул с проблемами системы слива необходимо удалить воду из барабана. Специально для подобных ситуаций производитель предусмотрел аварийный слив. Удалить воду просто, для этого надо лишь вынуть пробку, предварительно не забыв подставить емкость для воды.

После того, как вода удалена, можно переходить непосредственно к ремонту. Машина отодвигается для удобства работы. Проверяется шланг на предмет загрязнения и перегибов.

После шланга проверяют чистоту сливного фильтра. Он улавливает нитки, лоскуты, пуговицы, что может стать причиной засора. Его необходимо снять и промыть. Также не лишним будет прочистить канализацию, используя гибкий трос или изогнутую проволоку.

Если фильтр чистый, внутри шланга нет засора, а машина по-прежнему не сливает воду, следует проверить сливной патрубок и насос. Для этого необходимо выполнить частичную разборку машины.

  1. Устройство отключается от сети, водопровода и канализации.
  2. Извлекается лоток для моющих средств.
  3. Машина кладется на бок.
  4. Откручиваются болты, удерживающие дно.

Получив доступ к контактам помпы, с помощью мультиметра замеряется сопротивление обмоток. Если прибор покажет обрыв – необходима замена. Старый насос снимается, сливной патрубок очищается от грязи и накипи. Заменив насос, машину собирают, подключают к коммуникациям, проверяют работу слива.

Если работа любой программы останавливается при попытке нагреть воду, а на дисплее отображается сообщение об ошибке системы нагрева, одной из наиболее вероятных причин является неработающий нагреватель – тэн. Отремонтировать сгоревший нагреватель в принципе невозможно, единственный возможный выход – замена. В стиральных машинах Whirlpool тэн меняется достаточно просто, эту процедуру можно выполнить своими руками.

  1. Машина отключается от сети и водопровода.
  2. Устройство поворачивается или отодвигается от стены для удобства работы.
  3. С помощью отвертки отвинчивается задняя крышка.
  4. Снимается кронштейн, перекрывающий доступ к нагревателю.

За кронштейном находятся выводы тэна, контактная площадка. Чтобы проверить нагреватель не обязательно его извлекать, достаточно отключить идущие к нему провода.

Для проверки работоспособности нагревателя используют мультиметр в режиме измерения сопротивления. Нерабочий тэн покажет бесконечное сопротивление, рабочий – несколько десятков Ом, в зависимости от модели.

Сгоревший тэн надо менять. Пожалуй, единственная сложность, которая может возникнуть в ходе его замены – ржавчина. Винт, фиксирующий нагреватель может приржаветь настолько, что без использования специальных средств, к примеру, WD-40 не обойтись.

Старый нагреватель извлекается, на его место устанавливается новый, вместе с ним стоит заменить и резиновую прокладку, в противном случае возможны протечки, из-за старения резины.

Это еще одна распространенная проблема, справиться с которой несложно своими силами. Она проявляется в том, что во время стирки вода просачивается через манжету, уплотнитель загрузочного люка машины. Причина подобного явления – потеря эластичности манжеты или неправильная ее установка в процессе ремонта.

Нет видео.
Видео (кликните для воспроизведения).

Заменить манжету несложно, надо лишь выполнить ряд простых действий.

  1. Открыть люк до упора.
  2. Поддеть отверткой и снять пластиковый держатель
  3. Выкрутить фиксирующий болт, тем самым освобождая манжету.
  4. Потянуть манжету на себя.
  5. Аккуратно вставить новую. При этом не рекомендуется использовать острые предметы, чтобы не повредить тонкую резину.
  6. Одеть хомут, затянуть болт.

Манжета – простая деталь, но от ее качества зависит безопасность стирки. Правильный выбор – оригинальная деталь, производства Италии или Словакии. Покупая дешевую подделку, удастся немного сэкономить, но вполне возможно скоро придется снова разбирать машину.

Список неисправностей, с которыми можно справиться самостоятельно не ограничивается описанными выше. Знание устройства машины и умение понимать ее сообщения позволит решить большую часть возможных проблем.

В любом случае, прежде чем начинать ремонт стиральных машин Whirlpool необходимо выявить неисправность и найти ее причину. Производитель позаботился о простоте ремонта, для этого в микропрограмму включена система автоматического тестирования, результат работы которой, в виде сообщения об ошибке, выводится на индикатор.

Первое, что стоит проверить при возникновении подобных ошибок – наличие воды в водопроводе и ее давление. Если напор в системе не соответствует номинальному значению, стирку придется отложить до нормализации водоснабжения.

Стоит обратить внимание и на состояние входного клапана. В нем установлена сеточка, играющая роль фильтра, при необходимости ее следует промыть или заменить.

Если же вода в машину поступает нормально, но ошибка все равно возникает, причина может крыться в датчике, контролирующем уровень воды. Стоит проверить сам датчик, его подключение, а возможно и модуль управления.

Данная ошибка может возникнуть в случае блокировки входного клапана. Его необходимо проверить, а при необходимости заменить. Эта же ошибка может появиться в случае утечки воды. Стоит внимательно осмотреть место установки машины. Если появилась лужа – стирку придется перенести до устранения неисправности.

Если машина отказывается сливать воду, необходимо проверить весь сливной тракт. Причиной может быть засоренность фильтра, сливного шланга, его чрезмерный перегиб. К подобным ошибкам ведет поломка или засорение сливной помпы. В редких случаях причиной может стать неисправность контролера.

Машина не греет воду или ее температурные параметры не соответствуют значениям, заложенным в программе. Причины данной проблемы могут крыться в нагревательном элементе или температурном датчике. В любом случае для ремонта придется разобрать устройство, омметром протестировать тэн, при необходимости заменить его. То же касаемо датчика.

Тахогенератор – небольшое устройство, которое устанавливается на двигатель для контроля его оборотов. Чаще всего причинной возникновения данной ошибки служит слетевшая пружинная шайба или обрыв проводников, идущих к устройству.

Источник неисправности – плата контроллера. Для ремонта необходимо извлечь ее и заменить детали, которые вышли из строя.

Нагреватель стиральной машины – один из наиболее уязвимых ее узлов. Контактируя с водой не лучшего качества, он покрывается накипью, она заметно снижает его характеристики. Данная ошибка может означать:

  • сгорел или сломался нагреватель;
  • не работает прессостат;
  • неисправен контроллер;
  • поврежден или сгорел датчик температуры.

Для устранения неисправностей необходимо разобрать машину, проверить, а при необходимости заменить нагревательный элемент или неисправный датчик.

Появление любой из этих ошибок сигнализирует о выходе из строя электродвигателя или схемы подключения. Для их устранения необходимо проверить температурное реле и управляющие симисторы на плате. Сгоревшие детали придется заменить.

Ошибки F27 и F28 указывают на невозможность вращения двигателя в обратном направлении и слишком медленном его вращении, соответственно. Для исправления ситуации необходимо проверить, а при необходимости заменить реле реверса и переключения обмоток.

Проблемы с обмотками двигателя диагностировать сложнее. Возможно выгорание одной или нескольких обмоток, обрыв в них, отсутствие контакта, повреждение изоляции. В большинстве случаев двигатель придется менять, исключение – изношенные щетки коллектора.

Чаще всего источником данных ошибок является несоответствие параметров электрической сети требуемым значениям. Необходимо проверить напряжение в розетке, а также принять меры по его нормализации. Не лишним будет использовать для подключения машины стабилизатор.

Ошибки появляются в случае различных сбоев в работе контролера. Для исправления ситуации может понадобиться повторная прошивка модуля, а возможно и полная его замена.

Также причина ошибок может скрываться в неисправной проводке, обрыве одного или нескольких проводов, идущих от модуля управления к исполнительным устройствам и датчикам. В данном случае необходимо «прозвонить» каждый проводник, при необходимости заменить поврежденный.

Датчик фиксирует чрезмерное количество пены, что может стать причиной выхода машины из строя. Необходимо заменить моющее и повторить стирку.

Первая из этих ошибок появляется в случае невозможности нормального выполнения программы из-за неисправности блока управления, вторая из-за невозможности передачи команды от модуля к исполнительным устройствам. Для их устранения необходимо разобрать машину, проверить целостность проводки и компонентов платы контроллера.

Причина – не работает прессостат, датчик контролирующий уровень воды. Необходима замена.

Данная ошибка сигнализирует о том, что попытка обновления через интернет закончилась неудачей. Возможно, необходимо проверить настройки роутера или обратиться к провайдеру.

Появление этих ошибок сигнализирует о том, что люк неплотно закрыт или не работает соответствующий датчик. Стоит попытаться открыть люк и закрыть заново, если ошибка не исчезнет – заменить датчик.

Справиться с большинством поломок стиральной машины Whirlpool можно в домашних условиях. Для этого достаточно небольшого набора стандартного инструмента, умения ним пользоваться и, безусловно, желания. Конечно, не стоит пытаться отремонтировать машину, гарантийный срок которой еще не истек, и не стоит браться за ремонт, не имея опыта работы с электрооборудованием. Важно трезво оценивать свои силы и в случае малейших сомнений обращаться в ремонтную мастерскую.

Рубрика: На правах рекламы

Дата публикации: 31.07.2017 2017-07-31

Статья просмотрена: 366 раз

Ремонт стиральных машин Whirlpool своими руками // Молодой ученый. — 2016. — №10. — URL https://moluch.ru/archive/114/46158/ (дата обращения: 18.10.2018).

Современные стиральные машины Whirlpool характеризуются продолжительной длительностью эксплуатационного срока и высоким качеством. Нельзя утверждать, что бытовые приборы часто ломаются, однако имеются случаи необходимости замены элементов или полного обслуживания. Следует отметить, что ремонт стиралки является трудоемким и дорогостоящим процессом, поэтому при необходимости большинство людей предпочитают обращаться к специалистам. В этой статье попробуем подробно остановиться на каждом нюансе ремонта стиральных машин Whirlpool и рассказать обо всех деталях данного процесса.

Если всё же вам требуется квалифицированный ремонт стиралки, то рекомендуем обратиться в ЕвроБытСервис (https://www.evrobytservis-remont.ru/remont-stiralnyh-mashin/). Опытные мастера отремонтируют любую поломку в короткий срок и дадут письменную гарантию до 3х лет.

Характеризуясь достаточно непростыми конструктивными особенностями, стиральный агрегат может поломаться в любой момент. Основные причины неисправностей стиральной машины данной марки могут быть очень разными.

После окончания стирки вода остается в машине

Кто не сталкивался с такой проблемой, когда в процессе стирки машинка зависает, и вода остается в баке? Имеются следующие причины такого поведения стиральных устройств:

  • Произошла поломка сливного электронасоса
  • Засорилась канализационная труба или шланг для слива
  • Засорился сливной фильтр или патрубка

Приступать к самостоятельному ремонту бытовой техники можно после выяснения причины случившегося, а также того, в связи с чем бытовой прибор так себя ведет. При возникновении застоя воды нужно постараться быстро от нее избавиться с помощью аварийного шланга, находящегося вблизи сливного фильтра. После этого можно начинать поиск дефектов, для чего нужно выполнить несколько шагов:

  • Откручивание пробки и избавление от загрязнений, образовавшихся на фильтровом устройстве
  • Снятие сливного шланга и очистка от грязи
  • Проверка засорения канализационного трубопровода

Если температура вашей стиральной машинки перестала достигать определенного уровня, обратите внимание на нагревательный элемент и терморезистор. Необходимо выполнение следующих действий:

  • Снятие задней крышки прибора и кронштейна
  • Отсоединение провода от тены и термистора
  • Замер сопротивления контактов тена и термистора с использованием мультиметра
  • Определение неисправности нагревательного элемента, с его дальнейшим извлечением и заменой на новый.

Бывает, что после включения стиралки марки Вирпул, начинает глючить панель управления, не реагируя на прикосновения или переставая работать. В таких случаях первым делом необходимо на пару минут немедленно извлечь прибор из электрической сети. При повторении проблемы после включения можно сделать вывод об отходе контактов в плате управления.

Если вода начинает протекать из-под люка, необходимо обратить внимание на резиновую подкладку, обволакивающую отверстие и способствующую плотному прилеганию крышки. Для продления срока службы манжета следует удалить излишки грязи и жидкости, которая скопилась в нижней части. Чтобы материал не трескался и смог прослужить максимальное количество времени, нужно придерживаться определенных правил использования.

Стиральные машинки Whirlpool, работающие в автоматическом режиме и имеющие вертикальную загрузку, активно раскупаются владельцами многих небольших помещений. Этому способствуют их небольшие размеры и удобство в применении. Среди преимуществ можно также назвать существующую возможность остановить заданную программу и перезапустить с новыми установками. Однако, как известно, нет ничего вечного, и в случаях поломки агрегата необходимо обязательно заняться его диагностикой и ремонтом. Следует учитывать, что сервисные услуги, предоставляющиеся современными центрами, нельзя назвать дешевыми. Поэтому мы расскажем о самостоятельной поэтапной разборке стиральной машины Вирпул с вертикальным режимом загрузки.

Приступать к самостоятельному ремонту агрегата данной марки с верхней загрузкой можно, выполнив следующие шаги:

  • Освободив панели с правой или левой стороны
  • Приподняв вверх и потянув на себя панель с экраном
  • Отсоединив провода от платы и сняв панель под небольшим углом

Благодаря ремонту стиралки Вирпул своими руками можно существенным образом сэкономить средства! Если у вас не получилось сделать это самому – звоните в ЕвроБытСервис и забудьте о проблемах. Для минимизации поломок необходимо придерживаться норм безопасности, производить эффективное обслуживание и качественную очистку приборов.

В настоящее время на рынке стран СНГ присутствуют, в основном, стиральные машины Whirlpool собранные в Италии или Словакии. Итальянские машины довольно дороги и встречаются реже, а вот словацкие стиралки имеются в каждом магазине бытовой техники. Возможно за счет европейской сборки, такие машины ломаются нечасто и ремонт стиральных машин Whirlpool, требуется только одному из 15 владельцев такой техники. Тем не менее, изучить его особенности нужно, ведь мало ли что!

В любой сложной технике, тем более бытовой, потенциально может сломаться все что угодно. Если перечислять все без исключения возможные поломки современных автоматических стиральных машин Вирпул и описывать их устранение, можно об этом книгу написать. Поэтому мы в рамках статьи расскажем только о типичных дефектах, которые по статистике, предоставленной сервисными центрами, встречаются чаще всего.

  1. Вода из машинки не уходит после стирки.
  2. Программы стирки глючат, не работают, как должны, либо вообще не активируются.
  3. Вода, набранная для стирки, не нагревается согласно заданной программе.
  4. Вода подтекает во время стирки из-под закрытой крышки люка.

Обратите внимание! В этих типичных признаках поломок зашифрованы серьезные неисправности, устранение которых первостепенная задача, поскольку иначе стиральная машина Вирпул может сломаться окончательно.

Наверное, и с вами такое было, закладываете белье в барабан, ставите любимую программу стирки и уходите в другую комнату делать домашние дела. Через некоторое время приходите, машинка зависла, в ней полный бак мыльной воды и стирка конечно не завершена. Перезапускаете машинку, история повторяется, стирка не может завершиться, поскольку вода из бака не уходит. Как поступить в такой ситуации, и в чем причина проблемы? Основных причин три:

  • возник засор в сливном патрубке или сливном фильтре;
  • возник засор в сливном шланге или канализации;
  • сломался электрический сливной насос.

Но прежде чем начать выяснять причину поломки вашей машины Вирпул, нужно своими руками подготовить ее, а именно отключить и слить воду из бака вручную. Быстро и безопасно удалить всю воду из бака можно через шланг аварийного слива, который находится рядом со сливным фильтром. Нужно подставить под шланг таз или другую емкость и открыть пробку и вся вода сама вытечет. Далее приступим к поиску поломки, двигаясь от простого к сложному.

  1. Подкладываем емкость или тряпку под отверстие сливного фильтра и откручиваем пробку. Чистим фильтр от грязи и ставим пробку на место.
  2. Аккуратно откручиваем сливной шланг и чистим его от грязи, затем прикручиваем на место.
  3. Проверяем, не засорилась ли канализация.

Вышеуказанные действия не предполагают разборки стиральной машины Вирпул, поэтому после проведения «генеральной» чистки попробуйте запустить машину заново. Если ничего не изменилось и машинка по-прежнему отказывается сливать воду, значит, придется лезть в ее корпус.

Важно! Почти во всех моделях стиральных машин Вирпул, чтобы добраться до сливного патрубка и помпы нужно лишь перевернуть машину на бок и снять дно.

Чтобы добраться до интересующих нас деталей, выполним следующие действия:

  • вынимаем лоток для порошка;
  • отсоединяем машинку от водопровода, канализации и электросети;
  • кладем машинку на бок;
  • откручиваем крепежные элементы и убираем дно;
  • берем мультиметр и замеряем сопротивление на контактах помпы;
  • меняем сливной насос на новый, если проблема не в нем, то переходим к следующему этапу;
  • ослабляем хомуты сливного патрубка и снимаем его;
  • чистим от засоров и ставим на место.

Бывает так, что после включения стиральной машины ее панель управления словно сходит с ума. Дисплей начинает мигать, а ему вторят все лампочки и индикаторы тумблера. При этом программа стирки может и не выставляться. Если вы столкнулись с подобным, немедленно отключите машинку от сети и подождите около 1 минуты. Затем снова включите стиральную машину Вирпул и если проблема повториться – вызывайте мастера. Тут дело в плате управления, а чинить ее своими руками крайне сложно, лучше даже не тратить время и силы.

А вот в случае если ваша машинка отказывается стирать в теплой воде, то можно не только самостоятельно определить неисправность, но и устранить ее своими руками, без помощи специалиста. Вероятнее всего причина кроется в нагревательном элементе или термисторе, в любом случае придется проверять оба элемента сразу. Действуем следующим образом.

  1. Разворачиваем стиральную машину задней стенкой к себе, так чтобы было удобно.
  2. Откручиваем болты и снимаем заднюю стенку машинки.
  3. Отвинчиваем кронштейн, который будет мешать работать с тэном.
  4. В нижней части бака мы увидим два торчащих контакта – это тэн. К нему подходит четыре проводка, два посередине к термистору и два по краям к тэну, нужно их все отсоединить.
  5. Берем мультиметр и замеряем сопротивление контактов термистора.
  6. Если все в порядке, замеряем сопротивление на тэне.

В данном случае вы, скорее всего, обнаружите неисправность, и придется произвести замену нагревательного элемента. Обычно при извлечении тэна из бака причина поломки сразу проясняется, поскольку поверхность нагревательного элемента сплошь покрывается накипью. Если накипи немного, то тэн от нее не сгорит, другое дело, если слой водного камня больше сантиметра – это приводит к поломке элемента стиральной машины Вирпул. Произведем замену тэна своими руками.

  • Контакты с проводами мы уже сняли, теперь открутим пластмассовый щиток.
  • Далее откручиваем болт, который находится между большими контактами тэна.
  • Беремся руками за контакты тэна и вытягиваем его на себя, если тэн не идет, попробуйте его аккуратно покачать. Резиновая прокладка будет немного мешать, но ничего не поделаешь
  • Вытащив тэн, убираем и прокладку.

Обратите внимание! Специалисты рекомендуют не устанавливать новый нагревательный элемент на старую резиновую прокладку, лучше вместе с тэном поменяйте и ее, поскольку протечка для данного элемента – это самое страшное.

  • Вытаскиваем из образовавшегося отверстия грязь и куски накипи, тщательно чистим края, а затем вставляем новую прокладку.
  • Вставляем новый тэн и прикручиваем его.
  • Прикручиваем пластмассовый щиток.
  • Подключаем контакты с проводами к термистору.
  • Подключаем контакты с проводами к тэну, ставим на место кронштейн и заднюю стенку.

Если во время стирки и полоскания из-под люка вашей стиральной машины Whirlpool подтекает вода, сначала немного, несколько капель, потом все больше и больше, то нужно внимательно осмотреть самую крупную резиновую прокладку в машине – манжету. Манжету невозможно не заметить, поскольку она опоясывает отверстие люка и служит для того, чтобы не выпускать воду из бака наружу.

Особенно обратите внимание на нижний край манжеты, поскольку грязная вода часто скапливается там. И если ее не вытирать, то резина манжеты в этом месте начинает трескаться и лопаться. В дальнейшем, стоит ее чуть задеть и она рвется. Порванную манжету эксплуатировать нельзя, поскольку воду она не удержит, придется менять. Для начала правильно демонтируем старую манжету.
  1. Открываем крышку люка как можно шире.
  2. Берем плоскую отвертку и пытаемся поддеть тонкий проволочный хомут, который располагается на внешней стороне манжеты и удерживает ее.
  3. Как только удастся его поддеть, подводим под него отвертку посильнее и начинаем продвигаться по кругу до тех пор, пока не найдем соединительный элемент с болтиком.
  4. Ослабляем хомут и убираем его в сторону.
  5. Беремся за манжету обеими руками и с усилием вытаскиваем ее наружу.

Обязательно на замену приобретайте только оригинальную манжету, которая четко подойдет в паз люка этой модели стиральной машины Вирпул, иначе могут возникнуть проблемы.

Распаковываем новую манжету и запихиваем ее в паз. При этом нужно все делать аккуратно и естественно не использовать никаких острых инструментов вроде отвертки. Как только удастся посадить манжету на место, накидываем на нее хомут, затягиваем его. Проверяем, чтобы люк закрывался нормально, и запускаем пробную стирку.

Подводя итог, отметим, стиральные машинки Whirlpool европейской сборки относительно надежны и типовых поломок у них не так много. Чаще проблемы возникают из-за того, что сам пользователь плохо ухаживает за своей «домашней помощницей» не чистит вовремя шланги и фильтры, не протирает манжету, а все это в конечном итоге выливается в неисправность. Берегите стиральную машину, и ее не придется часто ремонтировать!

Не всегда техника ломается в гарантийный срок. Поэтому пользователю приходится самостоятельно решать вопросы по восстановлению работы стиралки. Ремонт стиральных машин Whirlpool можно провести самостоятельно. В публикации мы предоставим пошаговое руководство по устранению неполадок. Для этого вам понадобятся руки и небольшой набор инструментов.

Все чаще на наши рынки поступают стиралки Whirlpool словацкой сборки, реже — итальянской. И хотя пользователи этой техники обращаются в сервисы в 15 раз реже, чем владельцы других марок, поломки все же случаются.

Поиск неполадки облегчается со встроенной диагностикой системы. Выход из строя узла или детали СМА отображается на экране кодом ошибки (FH, F02, F05, F06, F07, F09, F10, F11, F13, F14, F15, Sud, FdL, FdU). Значение кода можно узнать в инструкции, после чего приступать к ремонту прибора.

Какие коды неисправностей встречаются чаще других:

  • F02 — не уходит вода из бака.
  • FH/F09 — перелив, проблемы с прессостатом.
  • F06 — неполадки с двигателем или таходатчиком.
  • FdL/FdU — проблемы с блокировкой люка.

Но даже если ошибка не выбилась на дисплее, определить поломку можно по внешним признакам. Теоретически в стиралке может сломаться что угодно. Мы перечислим только типичные неисправности, с которыми пользователи обращаются чаще всего.

  • Проблемы с элементом нагрева. Стирка проходит в холодной воде, белье плохо отстирывается и полоскается.
  • Неисправность двигателя. Барабан плохо вращается либо совсем не крутится. Вещи не отжимаются. Возможно, причина в износе щеток мотора.
  • Течь из-под люка. Повреждение или износ уплотнительной манжеты, коррозия металла.
  • Поломка электронной платы. Машинка не включается либо работает со сбоями, программы неправильно активируются.
  • Не сливается вода из бака. Причина в засорах, неполадке насоса.

В половине случаев ремонт проводится самостоятельно, в домашних условиях. Как? Об этом ниже.

Начните работу с подготовки техники. Это касается и вашей безопасности: отключите машину от сети, перекройте впускной вентиль подачи воды. Теперь можно разобраться в причинах неполадки и определиться, с чего начинать ремонт.

Вполне вероятно, что вы столкнулись с такой ситуацией: загрузили белье, запустили стирку, а в конце машина отказалась сливать воду. На это может быть три причины:

  1. Засор сливного патрубка или фильтра.
  2. Забились шланг или канализация.
  3. Вышел из строя насос.

Проверить систему на засор можно без разборки СМА. Начните с выкручивания фильтра:

  • Под загрузочным люком находится маленькая дверца.
  • Откройте ее, подставьте емкость.
  • Выкрутите пробку фильтра против часовой стрелки.

Удалите мусор из сетки фильтра. В открывшееся посадочное отверстие можно осмотреть крыльчатку помпы. Иногда она блокируется волосами, нитками, которые наматываются на ее ось. Прочистите крыльчатку от мусора.

Теперь проверьте шланг. Прямое подключение к канализации часто приводит к ее засору. Гораздо лучше соединять сливной шланг с сифоном. Его легче прочистить при необходимости.

Чистка канализации проводится специальными средствами либо необходима помощь сантехника.

Если детали прочищены, но слив не улучшился, значит, проверяйте патрубок и насос. Для этого нужно уложить корпус стиралки набок.

  • Достаньте дозатор для порошка.
  • Положите на пол старое одеяло или полотенце.
  • Переверните корпус СМ набок.
  • Разожмите хомут патрубка. Снимите его с места, прочистите от засора. Можно промыть деталь теплой водой.
  • Проверьте помпу. При неисправности проводится замена: отсоедините проводку от контактов насоса, выкрутите крепежные болты.

Ваши вещи хорошо избавляются от загрязнений благодаря высокой температуре и моющему средству. В холодной воде порошок не растворяется полностью, поэтому пятна плохо отходят. За нагрев в стиральной машинке отвечает ТЭН. Частой причиной его поломок становится накипь. Чтобы проверить или заменить элемент, поступите так:

  • Снимите верхнюю крышку, открутив сзади саморезы.
  • Уберите болты по периметру задней крышки. Снимите ее.
  • Под баком находится ТЭН.
  • Отключите проводку, вытащите термистор из корпуса нагревателя.
  • Проверьте нагреватель на исправность (подробно о процессе диагностики читайте « Как проверить ТЭН в СМА »).
  • Если элемент вышел из строя, тогда скрутите центральную гайку и продавите внутрь болт.
  • Достаньте старый ТЭН, прочистите его гнездо от мусора и накипи.
  • Установите новый нагреватель.

Некоторые предлагают устанавливать на новый ТЕН старую прокладку, если она цела. Мы рекомендуем прокладку тоже поменять, чтобы исключить риск протечки и новой замены.

Заметили медленное вращение барабана? Вещи на выходе остаются мокрыми и не отжатыми? Пора проверить состояние щеток двигателя и приводного ремня.

В коллекторных моторах ток на ротор подается через щетки. Установлены они по бокам корпуса. Стержни элементов из мягкого материала изнашиваются, что приводит к остановке работы.

  • Демонтируйте заднюю стенку.
  • Снимите приводной ремень. Осмотрите его. При растяжении и износе деталь подлежит замене.
  • При первичной замене щеток мотор лучше достать из корпуса.
  • Отсоедините его проводку, выкрутите болты.
  • Отключите клеммы щеток, достаньте их из корпуса.
  • При износе больше чем наполовину требуется замена. Вставьте новые детали в отверстия, закрепите проводку.

Проблемы с отжимом могут быть связаны с износом подшипника. При этом слышны посторонние звуки: скрип, гул.

Стиралки семейства «Вирпул» имеют неприятную особенность — быструю коррозию корпуса. Некоторые части машинки изготовлены из металлов, которые быстро поражаются коррозией, что может привести к протечке. Поврежденные панели нужно менять, окрашивание им не поможет.

Течь может возникнуть из манжеты люка. Резина чувствительна к длительным скоплениям влаги. Если ее не протирать вовремя, манжета изнашивается, трескается и дает течь. Поможет только полная замена.

  • Отогните уплотнитель. Подденьте отверткой хомут, снимите с места.
  • Заправьте резину внутрь барабана.
  • Чтобы убрать внутренний хомут, можно демонтировать переднюю панель либо ослабить винт хомута через верхнюю крышку.
  • После этого аккуратно снимите резину.

Монтаж новой резины проводится в обратном порядке. Для облегчения установки смажьте края моющим средством.

Проблемы с частью электроники проявляются в торможении режимов, неправильном запуске программ, «глюках». Для ремонта требуется схема модуля управления.

Эту работу лучше доверить мастеру. А осмотреть плату можно самостоятельно:

  • Уберите верхнюю крышку.
  • Достаньте лоток для моющих.
  • Выкрутите болты по периметру панели управления.
  • Отключите проводку от модуля.
  • Снимите верхнюю защиту, расстегнув защелки.

Подгары или окисления на поверхности платы говорят о неполадке. Отнесите деталь в сервис или вызывайте специалиста на дом.

Не только фронтальные модели подвержены поломкам. Однако проведение ремонтных работ описано только для них. Мы решили исправить эту оплошность.

Примерно все вертикалки устроены одинаково:

В таких машинах чаще изнашиваются подшипник и другие детали, потому что все узлы близко расположены друг к другу. Чтобы отремонтировать неполадку, к ней еще нужно добраться.

Как разобрать стиральную машину «Вирпул»:

  • Отключите прибор от сети и водопровода.
  • Плоской отверткой подденьте защелки панели управления. При необходимости вытащите фишки проводки.
  • Чтобы снять верхнюю панель, выкрутите сзади саморезы. Поднимите ее вверх, закрепите тесемкой или цепочкой, чтобы крышка не падала.
  • Расстегните защелки балансировочного кольца на центрифуге. Уберите его в сторону.
  • Выкрутите винт и достаньте активатор центрифуги.
  • Скрутите шайбу оси и достаньте барабан из бака.

Сборка проводится в обратном порядке. По ходу вы сможете осмотреть и заменить необходимые элементы.

Если устройство вашей вертикалки отличное от описанного, посмотрите видео о том, как поменять подшипник на машине с вертикальной загрузкой:

Берегите свою технику и ухаживайте за ней. Тогда не придется ее ремонтировать. Стандартные правила ухода описаны в инструкции производителем.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.6 проголосовавших: 14

Вертикальная вирпул стиральная машина ремонт своими руками

Мы постараемся ответить на вопрос: вертикальная вирпул стиральная машина ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной – это факт.

  • Стесненность узлов машинки создает трудности при разборке
  • Повышенная вибрация на отжиме
  • На некоторых машинах нет возможности отрегулировать по уровню задние ножки
  • Коррозия верхней крышки от влаги
  • Самопроизвольное открытие створок барабана при разбалансировке
  • Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
  • Не нужно нагибаться для закладки белья
  • Возможность прервать программу и доложить белье
  • Безопасность от детей. Расположение панели управления.

Особенности и нюансы для самостоятельного ремонта вертикалок:

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее).
Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:


1.С боковых сторон, при помощи отвертки, освобождаем панель управления
2.Потяните пластиковую панель вверх и сдвиньте на себя
3.Наклоняем на небольшой угол к себе для демонтажа проводов с разъемов платы
4.Вынимаем панель


Для снятия электронного модуля управления отсоединяем оставшиеся провода и откручиваем винты показанные на рисунке.
Для быстрой и правильной сборки сфотографируйте места подсоединений шлейфов проводов.


Для снятия заливного клапана воды отсоединить от хомутов резиновые шланги и демонтировать их.
Отстыковать провода и с внешней стороны нажать на отверстия для выдавливания клапана.


Для снятия боковых панелей откручиваем несколько винтов, не забудьте сохранить шайбы для заземления корпуса.
Отогнуть рукой стенку снизу и сдвиньте ее вниз.

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.


Для снятия датчиков NTC и само позиционирования барабана DSP достаточно снять правую стенку и демонтировать их.
  • Частая неисправность – нет возможности изменить программу.:

Пример – Хотпойнт Аристон ARTL 1047.

Многие “умельцы” грешат, что во всем виноват модуль управления.А нет!

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

  • Взорванный верх вертикалки Индезит, Аристон:


001 -ручка управления 002 – кнопки белые вкл-выкл/сброс 003 -панель управления белая 004 – переключатель bitron 005 – клавиши функций 007 – display
008 – ручка крышки 010 – рычаг разблокировки дозатора 011 – пружина крюка дозатора 012 – расцепления кнопка дозатора 016 – опора крышки
018 – перегородка с амортизатором 021 – устройство блокировки двери 022 – белый дозатор 023 – крышка сифона 026 – проводка панели управления 027 – 8-поз. потенциометр

Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников – Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Не всегда техника ломается в гарантийный срок. Поэтому пользователю приходится самостоятельно решать вопросы по восстановлению работы стиралки. Ремонт стиральных машин Whirlpool можно провести самостоятельно. В публикации мы предоставим пошаговое руководство по устранению неполадок. Для этого вам понадобятся руки и небольшой набор инструментов.

Все чаще на наши рынки поступают стиралки Whirlpool словацкой сборки, реже — итальянской. И хотя пользователи этой техники обращаются в сервисы в 15 раз реже, чем владельцы других марок, поломки все же случаются.

Поиск неполадки облегчается со встроенной диагностикой системы. Выход из строя узла или детали СМА отображается на экране кодом ошибки (FH, F02, F05, F06, F07, F09, F10, F11, F13, F14, F15, Sud, FdL, FdU). Значение кода можно узнать в инструкции, после чего приступать к ремонту прибора.

Какие коды неисправностей встречаются чаще других:

  • F02 — не уходит вода из бака.
  • FH/F09 — перелив, проблемы с прессостатом.
  • F06 — неполадки с двигателем или таходатчиком.
  • FdL/FdU — проблемы с блокировкой люка.

Но даже если ошибка не выбилась на дисплее, определить поломку можно по внешним признакам. Теоретически в стиралке может сломаться что угодно. Мы перечислим только типичные неисправности, с которыми пользователи обращаются чаще всего.

  • Проблемы с элементом нагрева. Стирка проходит в холодной воде, белье плохо отстирывается и полоскается.
  • Неисправность двигателя. Барабан плохо вращается либо совсем не крутится. Вещи не отжимаются. Возможно, причина в износе щеток мотора.
  • Течь из-под люка. Повреждение или износ уплотнительной манжеты, коррозия металла.
  • Поломка электронной платы. Машинка не включается либо работает со сбоями, программы неправильно активируются.
  • Не сливается вода из бака. Причина в засорах, неполадке насоса.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

В половине случаев ремонт проводится самостоятельно, в домашних условиях. Как? Об этом ниже.

Начните работу с подготовки техники. Это касается и вашей безопасности: отключите машину от сети, перекройте впускной вентиль подачи воды. Теперь можно разобраться в причинах неполадки и определиться, с чего начинать ремонт.

Вполне вероятно, что вы столкнулись с такой ситуацией: загрузили белье, запустили стирку, а в конце машина отказалась сливать воду. На это может быть три причины:

  1. Засор сливного патрубка или фильтра.
  2. Забились шланг или канализация.
  3. Вышел из строя насос.

Проверить систему на засор можно без разборки СМА. Начните с выкручивания фильтра:

  • Под загрузочным люком находится маленькая дверца.
  • Откройте ее, подставьте емкость.
  • Выкрутите пробку фильтра против часовой стрелки.

Удалите мусор из сетки фильтра. В открывшееся посадочное отверстие можно осмотреть крыльчатку помпы. Иногда она блокируется волосами, нитками, которые наматываются на ее ось. Прочистите крыльчатку от мусора.

Теперь проверьте шланг. Прямое подключение к канализации часто приводит к ее засору. Гораздо лучше соединять сливной шланг с сифоном. Его легче прочистить при необходимости.

Чистка канализации проводится специальными средствами либо необходима помощь сантехника.

Если детали прочищены, но слив не улучшился, значит, проверяйте патрубок и насос. Для этого нужно уложить корпус стиралки набок.

  • Достаньте дозатор для порошка.
  • Положите на пол старое одеяло или полотенце.
  • Переверните корпус СМ набок.
  • Разожмите хомут патрубка. Снимите его с места, прочистите от засора. Можно промыть деталь теплой водой.
  • Проверьте помпу. При неисправности проводится замена: отсоедините проводку от контактов насоса, выкрутите крепежные болты.

Ваши вещи хорошо избавляются от загрязнений благодаря высокой температуре и моющему средству. В холодной воде порошок не растворяется полностью, поэтому пятна плохо отходят. За нагрев в стиральной машинке отвечает ТЭН. Частой причиной его поломок становится накипь. Чтобы проверить или заменить элемент, поступите так:

  • Снимите верхнюю крышку, открутив сзади саморезы.
  • Уберите болты по периметру задней крышки. Снимите ее.
  • Под баком находится ТЭН.
  • Отключите проводку, вытащите термистор из корпуса нагревателя.
  • Проверьте нагреватель на исправность (подробно о процессе диагностики читайте « Как проверить ТЭН в СМА »).
  • Если элемент вышел из строя, тогда скрутите центральную гайку и продавите внутрь болт.
  • Достаньте старый ТЭН, прочистите его гнездо от мусора и накипи.
  • Установите новый нагреватель.

Некоторые предлагают устанавливать на новый ТЕН старую прокладку, если она цела. Мы рекомендуем прокладку тоже поменять, чтобы исключить риск протечки и новой замены.

Заметили медленное вращение барабана? Вещи на выходе остаются мокрыми и не отжатыми? Пора проверить состояние щеток двигателя и приводного ремня.

В коллекторных моторах ток на ротор подается через щетки. Установлены они по бокам корпуса. Стержни элементов из мягкого материала изнашиваются, что приводит к остановке работы.

  • Демонтируйте заднюю стенку.
  • Снимите приводной ремень. Осмотрите его. При растяжении и износе деталь подлежит замене.
  • При первичной замене щеток мотор лучше достать из корпуса.
  • Отсоедините его проводку, выкрутите болты.
  • Отключите клеммы щеток, достаньте их из корпуса.
  • При износе больше чем наполовину требуется замена. Вставьте новые детали в отверстия, закрепите проводку.

Проблемы с отжимом могут быть связаны с износом подшипника. При этом слышны посторонние звуки: скрип, гул.

Стиралки семейства «Вирпул» имеют неприятную особенность — быструю коррозию корпуса. Некоторые части машинки изготовлены из металлов, которые быстро поражаются коррозией, что может привести к протечке. Поврежденные панели нужно менять, окрашивание им не поможет.

Течь может возникнуть из манжеты люка. Резина чувствительна к длительным скоплениям влаги. Если ее не протирать вовремя, манжета изнашивается, трескается и дает течь. Поможет только полная замена.

  • Отогните уплотнитель. Подденьте отверткой хомут, снимите с места.
  • Заправьте резину внутрь барабана.
  • Чтобы убрать внутренний хомут, можно демонтировать переднюю панель либо ослабить винт хомута через верхнюю крышку.
  • После этого аккуратно снимите резину.

Монтаж новой резины проводится в обратном порядке. Для облегчения установки смажьте края моющим средством.

Проблемы с частью электроники проявляются в торможении режимов, неправильном запуске программ, «глюках». Для ремонта требуется схема модуля управления.

Эту работу лучше доверить мастеру. А осмотреть плату можно самостоятельно:

  • Уберите верхнюю крышку.
  • Достаньте лоток для моющих.
  • Выкрутите болты по периметру панели управления.
  • Отключите проводку от модуля.
  • Снимите верхнюю защиту, расстегнув защелки.

Подгары или окисления на поверхности платы говорят о неполадке. Отнесите деталь в сервис или вызывайте специалиста на дом.

Не только фронтальные модели подвержены поломкам. Однако проведение ремонтных работ описано только для них. Мы решили исправить эту оплошность.

Примерно все вертикалки устроены одинаково:

В таких машинах чаще изнашиваются подшипник и другие детали, потому что все узлы близко расположены друг к другу. Чтобы отремонтировать неполадку, к ней еще нужно добраться.

Как разобрать стиральную машину «Вирпул»:

  • Отключите прибор от сети и водопровода.
  • Плоской отверткой подденьте защелки панели управления. При необходимости вытащите фишки проводки.
  • Чтобы снять верхнюю панель, выкрутите сзади саморезы. Поднимите ее вверх, закрепите тесемкой или цепочкой, чтобы крышка не падала.
  • Расстегните защелки балансировочного кольца на центрифуге. Уберите его в сторону.
  • Выкрутите винт и достаньте активатор центрифуги.
  • Скрутите шайбу оси и достаньте барабан из бака.

Сборка проводится в обратном порядке. По ходу вы сможете осмотреть и заменить необходимые элементы.

Если устройство вашей вертикалки отличное от описанного, посмотрите видео о том, как поменять подшипник на машине с вертикальной загрузкой:

Берегите свою технику и ухаживайте за ней. Тогда не придется ее ремонтировать. Стандартные правила ухода описаны в инструкции производителем.

Современные стиралки известного бренда Whirlpool, отличаются высоким качеством и долговечностью. Как показывает практика, техника бытового предназначения ломается не часто, но все же бывают случаи, когда требуется замена деталей или комплексное обслуживание. Стоит сказать, что ремонт стиральной машины очень трудоемкий и дорогостоящий процесс, поэтому многие доверяют свой прибор опытному мастеру. В данной статье, мы подробно расскажем, как правильно произвести ремонт стиральных машин Whirlpool!

Стиральная машина автомат имеет достаточно сложную конструкцию, и в любой момент из строя может выйти что угодно. Как показывает практика, ремонт стиральных машин Вирпул заслуживает особого внимания, а основными причинами поломки могут быть:

Наверняка, каждый владелец сталкивался с данной проблемой, когда поставил стирку, а через время машинка зависла, и вода из бака не уходит. Что же делать в такой ситуации и какие причины такого поведения техники?

  • Сливной электронасос пришел в негодность
  • Засор канализационной трубы или сливного шланга
  • Засор сливного фильтра или патрубка

Прежде чем делать ремонт своими руками, стоит выяснить в чем проблема и что провоцирует такое поведение прибора. В случае застоя воды, следует быстро избавится от жидкости через аварийный шланг, что находится возле сливного фильтра. Только после этого, преступаем к поиску неисправности, поэтапно выполняя следующее:

  • Открутить пробку и избавится от грязи на фильтре
  • Снять сливной шланг и почистить от грязи
  • Проверить засорение канализационной трубы

В том случае, когда ваша стиральная машинка перестала греть воду до определенной температуры, стоит уделить внимание нагревательному элементу и терморезистору. Следуйте таким образом:

  • Снять заднюю крышку прибора и кронштейн
  • Отсоединить провода от тены и термистора
  • Замерить сопротивление контактов тена и термистора с помощью мультиметра
  • Определив неисправность нагревательного элемента, его следует извлечь и заменить на новый

После включения стиральной машины Вирпул, начали замечать неполадки панели управления? Перестает работать, а иногда вообще не реагирует на прикосновения? Если вы столкнулись с такой проблемой, немедленно извлеките прибор из сети на несколько минут. Если после включения проблема повторится – отошли контакты в плате управления.

Достаточно часто, в процессе стирки, из-под люка начинает протекать вода. В таком случае, следует уделить особое внимание резиновой подкладке, которая обволакивает отверстие и позволяет крышке плотно прилегать. Чтобы продлить эксплуатационный срок манжета, удаляйте излишки грязи и воды, скопившиеся в нижней части. Придерживаясь правил использования, материал не будет трескаться и прослужит максимально долго.

Среди большинства пансионатов и малогабаритных помещений, стиральные машинки автомат Вирпул с вертикальной загрузкой имеют широкий спрос. Они малогабаритные и удобны в использовании. Также, преимуществом является возможность остановки заданной программы и перезапуск с новыми установками. Но как говорится, ничего не вечно и устройство может выйти из строя. В таком случае, просто не обойтись без ремонта и диагностики. Обратите внимание, современные сервисные центры имеют услуги не из дешевых, поэтому мы поэтапно расскажем, как разобрать стиральную машину Вирпул с вертикальной загрузкой, не потратив ни копейки!

Если у вас стиральная машинка Вирпул с верхней загрузкой, ремонт своими руками стоит производить после полного осмотра, следуя нехитрым советам:

  • Освободить панель с боковых сторон
  • Панель с дисплеем приподнять вверх и потянуть на себя
  • Под небольшим углом, отсоединить провода от платы и снять панель

Самостоятельный ремонт стиральной машины Whirlpoo позволит значительно сэкономить средства, не выходя из дома! Помните, чтобы минимизировать поломки, придерживайтесь правил безопасности и особое внимание уделяйте своевременному обслуживанию и чистке приборов. Надеемся, что теперь у нас не возникнет никаких вопросов, а наша статья целиком и полностью раскроет тему: Ремонт стиральных машин Whirlpool! Хватит переплачивать, теперь вы сам себе хозяин!

Сегодня практически в каждом многоквартирном доме можно встретить стиральную машинку марки Whirlpool, и не одну. У нас распространены обе сборки: Словакия и Италия. Последние покупаются реже и стоят дороже, а вот машины, собранные в Словакии, можно встретить во всех магазинах бытовой техники.

Пожалуй, именно европейские стандарты сборки помогли машинам Вирпул зарекомендовать себя как машины высокого качества и завидной долговечности. Именно поэтому ремонт требуется редко, но если и случаются поломки, то часто ремонт стиральных машин Whirlpool (Вирпул) можно провести своими руками.

Если перечислять основательно все возможные поломки СМА, мы вынуждены будем написать целое руководство в 10 томах. Поэтому остановим внимание только на неисправностях, типичных для этого бренда.

Мы использовали данные из авторитетных сервисных центров, чтобы создать ценные инструкции для тех, кто собрался делать ремонт стиральной машины Вирпул своими руками.

  • После стирки вода стоит в баке.
  • Зависают режимы стирки, не запускаются совсем, или программы выполняются со сбоями.
  • Все режимы стирки проходят в холодной воде.
  • СМА протекает в зоне люка.

Важно! За этими на первый взгляд безобидными неисправностями могут скрываться серьезные поломки. Их нужно устранять сразу же, чтобы не сломать СМ окончательно.

Исходя из описанных выше проблем, можно выделить наиболее уязвимые места стиральных машин Вирпул. Во многих современных моделях предусмотрена система самодиагностики, которая при помощи кода неисправности сообщит вам о том, какая деталь вышла из строя.

Но что делать, если машинка не включается совсем, и нет ничего, что помогло бы вам выяснять причину поломки? Послушайте советы бывалых ремонтников, они уверены, что самые уязвимые детали в машинка Вирпул такие:

  1. Термоэлектрический нагреватель – ТЭН.
  2. Двигатель и его подвижные элементы.
  3. Манжета люка, патрубки.
  4. Контроллер (модуль управления).

Внимание! Машины Whirlpool, как и любые другие машины, «страдают» засорами. Засоряются как фильтры, так и шланги. Если своевременно выполнять чистку (3-4 раза в год), то можно избежать поломок системы слива и залива воды.

Наверное, вам знакома ситуация, когда вы загрузили белье в бак, выбрали удобный режим стирки, ушли по своим делам на кухню, затем пришли достать белье, а там катастрофа. Машину глючит: в ней полно воды и пены, стирка не закончилась, белье мокрое.

Вы перезапускаете программу, но всё по кругу – программа стирки не выполняется, потому что вода остается в барабане. Такая проблема вызывается одним из трех факторов:

  • Скопился мусор в патрубке слива воды или фильтре слива.
  • Засор шланга слива или засор в системе канализации.
  • Поломка электронасоса слива (помпы).

Однако, прежде чем посвятить время поиску причин сбоя, подготовьте к этому свою СМА:

  1. Отключите питание.
  2. Вручную слейте воду, оставшуюся в барабане. Это можно сделать быстро, используя шланг аварийного слива – он обычно расположен возле фильтра слива воды.
  3. Подставьте емкость или постелите тряпку на пол – и туда вытечет отработанная вода.

Далее извлекаем фильтр отработанной воды:

  • Подложите тряпку или поставьте емкость под люк, за которым расположен фильтр.
  • Открутите пробку против часовой стрелки.
  • Прочистите и промойте агрегат под краном.
  • Установите все на место.
  • Скрутите шланг слива, почистите и промойте его, установите на место.

Не помешает проверить и канализацию на предмет засора.

Чтобы провести все действия, вам не нужно знать, как разобрать стиральную машину Вирпул, – это легкая работа, которую может сделать любой пользователь.

Если ваши действия не помогли избавиться от проблемы, система слива чистая, в канализации нет засора, а стиралка все равно не сливает воду из бака, ее придется все-таки разобрать. Истинная причина поломки может скрываться в помпе и сливном патрубке.

Важно! Практически все модели Вирпул устроены таким образом, что до помпы и патрубка можно добраться только со дна. Придется переворачивать машину на бок.

Как найти, проверить и прочистить помпу и патрубок:

  1. Извлеките кюветку для моющих средств.
  2. Отключите машину от всех систем: электро- и водоснабжения, канализации.
  3. Переверните СМА, положив ее на боковую стенку.
  4. Открутите болты и снимите дно.
  5. Вооружитесь тестером и замеряйте сопротивление помпы.
  6. Обнаружив проблему, меняйте помпу.
  7. Если помпа не при чем, то действуйте далее.
  8. Ослабьте хомуты патрубка слива воды.
  9. Снимите патрубок.
  10. Прочистите и промойте его.
  11. Установите патрубок обратно.

Эта поломка характерна для машин с любым типом загрузки. Устройство стиральной машины Вирпул с вертикальной загрузкой несколько иное, чем у обычных СМ, но решать проблему с ней нужно по той же схеме.

Нередко после запуска стиралки панель управления начинает вести себя неадекватно: дисплей моргает, а вместе с ним мигают все светодиоды. Также может не срабатывать выбранная вами программа.

Если это ваш случай, то срочно выключайте СМ, и ожидайте 60 секунд. После включите ее и, если проблема не устранена, стоит вызвать мастера, так как поврежден модуль управления, а починка своими руками практически невозможна. Вам понадобится не только схема модуля управления стиральной машины Вирпул, но и опыт в подобном ремонте.

Если же стиралка не хочет нагревать воду и плохо отстирывает белье, то можно без помощи особых приспособлений определить поломку и осуществить самостоятельный ремонт.

Самая верная причина такого поведения – это поломка термистора (температурного датчика), но мог выйти из строя и ТЭН. Как бы то ни было, проверять стоит оба элемента в комплексе. Далее действуйте по такой нехитрой схеме:

  • Поверните машинку так, чтобы передняя стенка была перед вами – так будет удобнее вести работы.
  • Выкрутите болты и снимите заднюю панель.
  • Далее снимите кронштейн, отвинтив болты, чтобы он не мешал работать с нагревателем.
  • Сразу весь ТЭН вы не увидите – под баком виден только его хвостовик, к которому идут четыре провода, два из которых подключены к самому нагревателю, а остальные – к термодатчику.
  • Снимите все провода.
  • Берите тестер и измеряйте сопротивление контактов термодатчика. Проверьте показатели при комнатной температуре, а потом – нагрев датчик в теплой воде, они должны существенно отличаться, если датчик исправен.
  • Далее меряйте сопротивление на самом нагревательном элементе. Его нормальные показатели: 20-40 Ом.

При такой проблеме поломка, скорее всего, подтвердится, поэтому придется заменить датчик (что проще) или же ТЭН.

Важно! Если у вас нет под рукой тестера, сразу доставайте ТЭН из бака, открутив крепеж. Вы быстро определите неисправность, если ТЭН покрыт толстым слоем накипи, или по нему пошли темные пятна. Если накипи совсем чуть-чуть, то ТЭН, возможно, и не сгорел, а если водный камень толщиной в 1 см и более – поломка налицо.

Своими руками легко меняете ТЭН следующим образом:

  1. Контакты и провода уже сняты, поэтому далее снимайте пластиковый щиток.
  2. Отвинтите крепление — оно находится по центру хвостовика.
  3. Аккуратно потянув за контакты, расшатывая нагреватель в разные сторону, извлеките ТЭН. Помехой будет резиновая прокладка, поэтому проявите терпение – тут ничего не поделать.
  4. Достав ТЭН, снимите и прокладку.

Важно! Механики рекомендуют вместе с новым нагревателем ставить и новую прокладку, так как протечки из-за износа прокладки губительны для этого важного узла.

  • В том отверстии, где был ТЭН, наверняка есть сор и накипь, поэтому проведите генеральную чистку; только после этого можно ставить прокладку.
  • Установите новый ТЭН, закрутите крепление.
  • Установите на место пластиковый щиток.
  • Подключите контакты к нагревателю и датчику.
  • Восстановите местоположение кронштейна, и, наконец, смонтируйте назад панель машинки.

Когда в режиме стирки или полоскания из-под дверцы стиральной машинки-автомат Вирпул протекает вода, то начинается это незаметно – сначала пару капель, потом тонкая струйка, а рано или поздно и вовсе начинается потоп.

Вам не понадобится схема стиральной машины Вирпул, чтобы найти манжету – виновницу поломки. Ее видно и невооруженным глазом – это большая резиновая прокладка в вашей СМ. Она расположена по всему внутреннему периметру люка, и главная ее задача – не пропускать воду.

Самое уязвимое место уплотнителя – внизу, потому что грязная вода часто остается там. Если периодически не наводить порядок, манжета может лопнуть. Достаточно чуть задеть износившийся уплотнитель, чтобы он порвался – вот тогда-то протечки не избежать.

Важно! Нельзя пользоваться машинкой с порванной манжетой – она не сможет удержать воду. Если обнаружен прорыв, манжету нужно менять СРОЧНО.

Если вы привыкли проводить ремонт в домашних условиях, то демонтируйте старую и монтируйте новую манжету.

  1. Откройте крышку люка как можно шире.
  2. Вооружитесь шлицевой отверткой и подцепите проволочный хомут – он расположен поверх манжеты.
  3. Поддев хомут, подведите под него отвертку поглубже и двигайте ее по кругу, пока не наткнетесь на соединитель с крепежом.
  4. Ослабьте хомут и снимите его.
  5. Возьмите двумя руками уплотнитель и, потянув на себя, достаньте его.

К сведению пользователей: покупайте манжеты у официальных дилеров. Оригинальная деталь встанет в паз люка четко до миллиметра и защитит бак от протечек.

  1. Распакуйте деталь и вставьте ее в паз.

Важно! Не пользуйтесь ничем острым, дабы не порвать уплотнитель – все делайте ТОЛЬКО руками.

  1. Как только резинка встанет на свое место, быстро накиньте хомут и затяните его.
  2. Проверьте, нормально ли закрывается и открывается люк.
  3. Запустите стирку в тестовом режиме.
  4. Если под машинкой сухо, поздравляем, вы справились «на отлично»!

Если вода течет в машинке вертикального типа, то причина может быть совсем не в люке – он в ней находится сверху. Скорее всего, понадобится разборка стиральной машины Whirlpool с вертикальной загрузкой для выяснения причин протечки.

Есть еще ряд причин, по которым может течь стиралка:

  • Течет помпа.
  • Разгерметизация бака – трещина, пробоина, коррозия.
  • Повреждены патрубки слива или забора воды.
  • Разгерметизация соединения патрубка залива воды.
  • Разгерметизация патрубков, соединяющих впускной клапан и кюветку для порошка.
  • Износ сальника.
  • Засор в бункере дозатора.
  • Износ сливной трубки бака.

Большинство этих поломок несложные, и для устранения протечки можно провести ремонт самостоятельно. Самое главное в этом случае — правильно продиагностировать проблему. В этом вам помогут коды неисправностей.

На табло могут гореть такие коды ошибок: F01 или FH, F02 или FA, F03 или FP, F14, FDL, FDU.

Если у вас остались вопросы по ремонту поломок стиральных машин марки Вирпул, читайте другие наши материалы, в которых мы подробно разбираем каждую отдельную неисправность.

В этой статье мы рассмотрели только типичные поломки, которые можно устранить без помощи ремонтника. А если вам интересно, как поменять подшипник на стиральной машине Вирпул, смотрите дополнительно специальное видео:

Рубрика: На правах рекламы

Дата публикации: 31.07.2017 2017-07-31

Статья просмотрена: 366 раз

Ремонт стиральных машин Whirlpool своими руками // Молодой ученый. — 2016. — №10. — URL https://moluch.ru/archive/114/46158/ (дата обращения: 19.10.2018).

Современные стиральные машины Whirlpool характеризуются продолжительной длительностью эксплуатационного срока и высоким качеством. Нельзя утверждать, что бытовые приборы часто ломаются, однако имеются случаи необходимости замены элементов или полного обслуживания. Следует отметить, что ремонт стиралки является трудоемким и дорогостоящим процессом, поэтому при необходимости большинство людей предпочитают обращаться к специалистам. В этой статье попробуем подробно остановиться на каждом нюансе ремонта стиральных машин Whirlpool и рассказать обо всех деталях данного процесса.

Если всё же вам требуется квалифицированный ремонт стиралки, то рекомендуем обратиться в ЕвроБытСервис (https://www.evrobytservis-remont.ru/remont-stiralnyh-mashin/). Опытные мастера отремонтируют любую поломку в короткий срок и дадут письменную гарантию до 3х лет.

Характеризуясь достаточно непростыми конструктивными особенностями, стиральный агрегат может поломаться в любой момент. Основные причины неисправностей стиральной машины данной марки могут быть очень разными.

После окончания стирки вода остается в машине

Кто не сталкивался с такой проблемой, когда в процессе стирки машинка зависает, и вода остается в баке? Имеются следующие причины такого поведения стиральных устройств:

  • Произошла поломка сливного электронасоса
  • Засорилась канализационная труба или шланг для слива
  • Засорился сливной фильтр или патрубка

Приступать к самостоятельному ремонту бытовой техники можно после выяснения причины случившегося, а также того, в связи с чем бытовой прибор так себя ведет. При возникновении застоя воды нужно постараться быстро от нее избавиться с помощью аварийного шланга, находящегося вблизи сливного фильтра. После этого можно начинать поиск дефектов, для чего нужно выполнить несколько шагов:

  • Откручивание пробки и избавление от загрязнений, образовавшихся на фильтровом устройстве
  • Снятие сливного шланга и очистка от грязи
  • Проверка засорения канализационного трубопровода

Если температура вашей стиральной машинки перестала достигать определенного уровня, обратите внимание на нагревательный элемент и терморезистор. Необходимо выполнение следующих действий:

  • Снятие задней крышки прибора и кронштейна
  • Отсоединение провода от тены и термистора
  • Замер сопротивления контактов тена и термистора с использованием мультиметра
  • Определение неисправности нагревательного элемента, с его дальнейшим извлечением и заменой на новый.

Бывает, что после включения стиралки марки Вирпул, начинает глючить панель управления, не реагируя на прикосновения или переставая работать. В таких случаях первым делом необходимо на пару минут немедленно извлечь прибор из электрической сети. При повторении проблемы после включения можно сделать вывод об отходе контактов в плате управления.

Если вода начинает протекать из-под люка, необходимо обратить внимание на резиновую подкладку, обволакивающую отверстие и способствующую плотному прилеганию крышки. Для продления срока службы манжета следует удалить излишки грязи и жидкости, которая скопилась в нижней части. Чтобы материал не трескался и смог прослужить максимальное количество времени, нужно придерживаться определенных правил использования.

Стиральные машинки Whirlpool, работающие в автоматическом режиме и имеющие вертикальную загрузку, активно раскупаются владельцами многих небольших помещений. Этому способствуют их небольшие размеры и удобство в применении. Среди преимуществ можно также назвать существующую возможность остановить заданную программу и перезапустить с новыми установками. Однако, как известно, нет ничего вечного, и в случаях поломки агрегата необходимо обязательно заняться его диагностикой и ремонтом. Следует учитывать, что сервисные услуги, предоставляющиеся современными центрами, нельзя назвать дешевыми. Поэтому мы расскажем о самостоятельной поэтапной разборке стиральной машины Вирпул с вертикальным режимом загрузки.

Приступать к самостоятельному ремонту агрегата данной марки с верхней загрузкой можно, выполнив следующие шаги:

  • Освободив панели с правой или левой стороны
  • Приподняв вверх и потянув на себя панель с экраном
  • Отсоединив провода от платы и сняв панель под небольшим углом

Благодаря ремонту стиралки Вирпул своими руками можно существенным образом сэкономить средства! Если у вас не получилось сделать это самому – звоните в ЕвроБытСервис и забудьте о проблемах. Для минимизации поломок необходимо придерживаться норм безопасности, производить эффективное обслуживание и качественную очистку приборов.

В настоящее время на рынке стран СНГ присутствуют, в основном, стиральные машины Whirlpool собранные в Италии или Словакии. Итальянские машины довольно дороги и встречаются реже, а вот словацкие стиралки имеются в каждом магазине бытовой техники. Возможно за счет европейской сборки, такие машины ломаются нечасто и ремонт стиральных машин Whirlpool, требуется только одному из 15 владельцев такой техники. Тем не менее, изучить его особенности нужно, ведь мало ли что!

В любой сложной технике, тем более бытовой, потенциально может сломаться все что угодно. Если перечислять все без исключения возможные поломки современных автоматических стиральных машин Вирпул и описывать их устранение, можно об этом книгу написать. Поэтому мы в рамках статьи расскажем только о типичных дефектах, которые по статистике, предоставленной сервисными центрами, встречаются чаще всего.

  1. Вода из машинки не уходит после стирки.
  2. Программы стирки глючат, не работают, как должны, либо вообще не активируются.
  3. Вода, набранная для стирки, не нагревается согласно заданной программе.
  4. Вода подтекает во время стирки из-под закрытой крышки люка.

Обратите внимание! В этих типичных признаках поломок зашифрованы серьезные неисправности, устранение которых первостепенная задача, поскольку иначе стиральная машина Вирпул может сломаться окончательно.

Наверное, и с вами такое было, закладываете белье в барабан, ставите любимую программу стирки и уходите в другую комнату делать домашние дела. Через некоторое время приходите, машинка зависла, в ней полный бак мыльной воды и стирка конечно не завершена. Перезапускаете машинку, история повторяется, стирка не может завершиться, поскольку вода из бака не уходит. Как поступить в такой ситуации, и в чем причина проблемы? Основных причин три:

  • возник засор в сливном патрубке или сливном фильтре;
  • возник засор в сливном шланге или канализации;
  • сломался электрический сливной насос.

Но прежде чем начать выяснять причину поломки вашей машины Вирпул, нужно своими руками подготовить ее, а именно отключить и слить воду из бака вручную. Быстро и безопасно удалить всю воду из бака можно через шланг аварийного слива, который находится рядом со сливным фильтром. Нужно подставить под шланг таз или другую емкость и открыть пробку и вся вода сама вытечет. Далее приступим к поиску поломки, двигаясь от простого к сложному.

  1. Подкладываем емкость или тряпку под отверстие сливного фильтра и откручиваем пробку. Чистим фильтр от грязи и ставим пробку на место.
  2. Аккуратно откручиваем сливной шланг и чистим его от грязи, затем прикручиваем на место.
  3. Проверяем, не засорилась ли канализация.

Вышеуказанные действия не предполагают разборки стиральной машины Вирпул, поэтому после проведения «генеральной» чистки попробуйте запустить машину заново. Если ничего не изменилось и машинка по-прежнему отказывается сливать воду, значит, придется лезть в ее корпус.

Важно! Почти во всех моделях стиральных машин Вирпул, чтобы добраться до сливного патрубка и помпы нужно лишь перевернуть машину на бок и снять дно.

Чтобы добраться до интересующих нас деталей, выполним следующие действия:

  • вынимаем лоток для порошка;
  • отсоединяем машинку от водопровода, канализации и электросети;
  • кладем машинку на бок;
  • откручиваем крепежные элементы и убираем дно;
  • берем мультиметр и замеряем сопротивление на контактах помпы;
  • меняем сливной насос на новый, если проблема не в нем, то переходим к следующему этапу;
  • ослабляем хомуты сливного патрубка и снимаем его;
  • чистим от засоров и ставим на место.

Бывает так, что после включения стиральной машины ее панель управления словно сходит с ума. Дисплей начинает мигать, а ему вторят все лампочки и индикаторы тумблера. При этом программа стирки может и не выставляться. Если вы столкнулись с подобным, немедленно отключите машинку от сети и подождите около 1 минуты. Затем снова включите стиральную машину Вирпул и если проблема повториться – вызывайте мастера. Тут дело в плате управления, а чинить ее своими руками крайне сложно, лучше даже не тратить время и силы.

А вот в случае если ваша машинка отказывается стирать в теплой воде, то можно не только самостоятельно определить неисправность, но и устранить ее своими руками, без помощи специалиста. Вероятнее всего причина кроется в нагревательном элементе или термисторе, в любом случае придется проверять оба элемента сразу. Действуем следующим образом.

  1. Разворачиваем стиральную машину задней стенкой к себе, так чтобы было удобно.
  2. Откручиваем болты и снимаем заднюю стенку машинки.
  3. Отвинчиваем кронштейн, который будет мешать работать с тэном.
  4. В нижней части бака мы увидим два торчащих контакта – это тэн. К нему подходит четыре проводка, два посередине к термистору и два по краям к тэну, нужно их все отсоединить.
  5. Берем мультиметр и замеряем сопротивление контактов термистора.
  6. Если все в порядке, замеряем сопротивление на тэне.

В данном случае вы, скорее всего, обнаружите неисправность, и придется произвести замену нагревательного элемента. Обычно при извлечении тэна из бака причина поломки сразу проясняется, поскольку поверхность нагревательного элемента сплошь покрывается накипью. Если накипи немного, то тэн от нее не сгорит, другое дело, если слой водного камня больше сантиметра – это приводит к поломке элемента стиральной машины Вирпул. Произведем замену тэна своими руками.

  • Контакты с проводами мы уже сняли, теперь открутим пластмассовый щиток.
  • Далее откручиваем болт, который находится между большими контактами тэна.
  • Беремся руками за контакты тэна и вытягиваем его на себя, если тэн не идет, попробуйте его аккуратно покачать. Резиновая прокладка будет немного мешать, но ничего не поделаешь
  • Вытащив тэн, убираем и прокладку.

Обратите внимание! Специалисты рекомендуют не устанавливать новый нагревательный элемент на старую резиновую прокладку, лучше вместе с тэном поменяйте и ее, поскольку протечка для данного элемента – это самое страшное.

  • Вытаскиваем из образовавшегося отверстия грязь и куски накипи, тщательно чистим края, а затем вставляем новую прокладку.
  • Вставляем новый тэн и прикручиваем его.
  • Прикручиваем пластмассовый щиток.
  • Подключаем контакты с проводами к термистору.
  • Подключаем контакты с проводами к тэну, ставим на место кронштейн и заднюю стенку.

Если во время стирки и полоскания из-под люка вашей стиральной машины Whirlpool подтекает вода, сначала немного, несколько капель, потом все больше и больше, то нужно внимательно осмотреть самую крупную резиновую прокладку в машине – манжету. Манжету невозможно не заметить, поскольку она опоясывает отверстие люка и служит для того, чтобы не выпускать воду из бака наружу.

Особенно обратите внимание на нижний край манжеты, поскольку грязная вода часто скапливается там. И если ее не вытирать, то резина манжеты в этом месте начинает трескаться и лопаться. В дальнейшем, стоит ее чуть задеть и она рвется. Порванную манжету эксплуатировать нельзя, поскольку воду она не удержит, придется менять. Для начала правильно демонтируем старую манжету.
  1. Открываем крышку люка как можно шире.
  2. Берем плоскую отвертку и пытаемся поддеть тонкий проволочный хомут, который располагается на внешней стороне манжеты и удерживает ее.
  3. Как только удастся его поддеть, подводим под него отвертку посильнее и начинаем продвигаться по кругу до тех пор, пока не найдем соединительный элемент с болтиком.
  4. Ослабляем хомут и убираем его в сторону.
  5. Беремся за манжету обеими руками и с усилием вытаскиваем ее наружу.

Обязательно на замену приобретайте только оригинальную манжету, которая четко подойдет в паз люка этой модели стиральной машины Вирпул, иначе могут возникнуть проблемы.

Распаковываем новую манжету и запихиваем ее в паз. При этом нужно все делать аккуратно и естественно не использовать никаких острых инструментов вроде отвертки. Как только удастся посадить манжету на место, накидываем на нее хомут, затягиваем его. Проверяем, чтобы люк закрывался нормально, и запускаем пробную стирку.

Подводя итог, отметим, стиральные машинки Whirlpool европейской сборки относительно надежны и типовых поломок у них не так много. Чаще проблемы возникают из-за того, что сам пользователь плохо ухаживает за своей «домашней помощницей» не чистит вовремя шланги и фильтры, не протирает манжету, а все это в конечном итоге выливается в неисправность. Берегите стиральную машину, и ее не придется часто ремонтировать!

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.6 проголосовавших: 50

Whirlpool значки на стиральной машине – расшифровка символов стиралки Вирпул — Офремонт

2018-09-19

Режимы стирки

На машинах для стирках марки Whirlpool, как и на моделях иных изготовителей, размещены разные определения и пиктограммы, каждое из которых имеет собственное обозначение. Наносимые изготовителем Whirlpool значки на стиральныемашины разделяют на 4-ре группы, набор каждой из которых зависит от модели машины. Это наборы доступных для пользователя настроек, которые он может применять либо нет, менять конкретные параметры на собственное усмотрение.

В прилагаемой к машине для стирки инструкции детально расшифровываются все значения символов и пиктограмм, и еще назначение кнопок и регуляторов, присутствующих на экране или на панели управления прибора.

Отличительные для марки Whirlpool значки:

  • Таз в середине с буквой R – режим быстрой стирки;
  • Символ душа – полоскание;
  • 2 символа душа , один над иным – дополнительное полоскание;
  • Буква Е – экономичная программа;
  • Иконка пера – деликатный цикл при щадящих настройках.

На панели стиралок Whirlpool размещены:

  • Селектор выбора программ ;
  • Регулятор частоты вращения барабана при отжиме;
  • Кнопки «Старт», «Пауза» и «Отмена»;
  • Кнопки добавочных функций , все зависит от модели.

Компания Whirlpool всегда снабжает изображения символом и значков всех программ, имеющихся в определенной машине соответствующими пояснениями. Значок первой группы относятся конкретно к процессу отстирывания. При их помощи прибор включается или выключается. При помощи по очереди загорающихся лампочек индикации, пользователь имеет возможность отслеживать промежуточные стадии каждого цикла.

К подобным индикаторам, отражающим происходящие этапы, относятся символы, обозначающие:

  • Старт программы;
  • Предварительную программу;
  • Выполнение прибором цикла в традиционном, простом исполнении;
  • Начало выполнения полоскания вещей;
  • Возможность запуска дополнительного полоскания;
  • Водный слив из бака;
  • Отжимание белья;
  • Режим сушки вещей;
  • Завершение агрегатом выполнения намеченных задач.

Перечисленные символы помогают пользователю очень быстро определить текущую стадию процесса отстирывания, посмотрев на линейку значков, по соответствующему загоревшемуся индикатору на экране.

Режимы на машинках Вирпул носят обозначение таза с добавленными элементами, расшифровывающими назначение символа:

  • Хлопок – для стирки тканей из хлопка и льна, стойких к кипячению;
  • Синтетика –имеется в виду отстирывание ненатурального происхождения вещей, которым не требуется особенный уход;
  • Шерсть –для вещей, которые в силу собственного настоящего происхождения, в большинстве случаев деформируются от больших температур;
  • «Быстрый» или «Смешанный режим» – короткий цикл. По большей части для любых вещей;
  • «Деним» или «Джинс» –для джинсовых изделий;
  • Режим деликатный – для приятных тканей, к примеру например, как хлопковый шелк, шелк и др.;
  • Одежда для детей – кипячение, нужное при отстирывании одежды для детей;
  • Режим полоскания – процесс очищения вещей от остатков порошка и средств для мытья;
  • Отжим – применяется с разной интенсивностью, в зависимости от типа стираемой ткани. Плотную ткань выжимают при самых больших оборотах, а вещи из тканей мягкого вида, шел или кружева не рекомендуется отжимать совсем.

Перед стиркой ставится режим температур. Либо автоматично, либо ручным способом, что зависит от возможностей модели стиралки. Режим отжима формируют по частоты вращения барабана, при этом возможен выбор числа вращения меньшего, чем предписано в программе.

Символы на экране

Символы, отражающие программы, которые покупатель подбирает собственными силами, относятся к группе дополнительных опций и обозначаются соответствующими значками или пиктограммами:

  • Ручной режим;
  • Выведение пятен;
  • Тактичное отстирывание;
  • Ночная стирка;
  • Сверхинтенсивная стирка;
  • Отстирывание детских вещей;
  • Режим экономной стирки;
  • Занавеси и портьеры из легких тканей;
  • Быстрый цикл стирки.

На дисплеях моделей машинок Whirlpool, помимо типовых символов и дополнительных опций, встречаются и подобные, как «Удержание режима полоскания» и «Полоскание со смягчителем». Дополнительные определения наносятся на панели прибора в зависимости от того, какими функциями оборудована эта модель.

  • если понадобилось удалить воду из барабана, то следует поискать на стиралке картинку с тазом и вертикально вниз направленной стрелкой ;
  • если необходим ручной цикл – это таз с рисунком погруженной в него руки ;
  • если символ имеет одну вертикальную линию , то разрешается выбор подготовительной стирки;
  • если две полосы , размещены на рисунке вертикально, то это обычная стирка;
  • пара волнистых линий говорит об интенсивной и быстрой стирке для сильно загрязненной одежды;
  • нарисованный утюг подсказывает о реализованной в этой модели возможности легкой глажки. Вещи будут извлечены из барабана немятыми и чистыми.

На многих моделях марки Whirlpool есть рисунок улыбающегося замочка. Этот значковый символ говорит о защите агрегата от действий детей и значит включение блокировки кнопок от нечаянного нажатия.

Специального внимания заслуживает значок отложенного запуска машины. Он смотрится как будильник и позволяет назначить точное время включения подобранных программ. Символ ключа говорит о плотно закрытой створке загрузочного люка и про то, что машинку можно включать.

Иные определения

На панелях машин для стирки Whirlpool, и еще на их информационных дисплеях, можно повстречать символы и пиктограммы опций, настройки которых потребителю позволяется менять:

  • быстрая и деликатная стирка;
  • холодная вода;
  • турбо – режим;
  • выгодный режим;
  • полоскание и отжим.

Размещенные отдельно кнопки для управления агрегатом:

1 year ago


Типы и размеры стиральных машин

Руководство по покупке

Какие функции доступны в стиральных машинах?

Характеристики сильно различаются в зависимости от типа стиральной машины, марки, размера и т. Д. Вы можете найти все: от базовых недорогих моделей, которые помогут вам справляться с повседневными потребностями в стирке, до передовых интеллектуальных устройств, которые помогут упростить вашу повседневную жизнь. Вот несколько вещей, которые следует учитывать при выборе стиральной машины наилучшего типа для вашего дома:

Циклы и опции

У каждой семьи разные потребности в стирке, будь то цикл дезинфекции для борьбы с бактериями на спортивной одежде или варианты глубокой стирки для сильно загрязненных вещей.Стиральные машины Select Whirlpool имеют оба варианта плюс быстрые циклы стирки для небольших или слабозагрязненных вещей. Вы также найдете некоторые модели со специализированными циклами для деликатных вещей, громоздких вещей, полотенец и т. Д. Проверьте циклы и параметры той стиральной машины, которую вы собираетесь использовать, чтобы убедиться, что она соответствует вашим потребностям.

Интуитивное сенсорное управление

Легко найдите нужный цикл с помощью интуитивно понятного сенсорного управления на некоторых стиральных машинах Whirlpool. Позвольте стиральной машине подобрать вам правильные комбинации циклов или настройте до 36 циклов по своему вкусу, чтобы обеспечить правильный уход за тканью, которую вы стираете.

Функции удобства

Тратьте меньше времени на стирку с функциями, которые помогут вам быстрее закончить работу по дому.

  • Выберите стиральные машины с верхней или передней загрузкой от Whirlpool с дозатором Load & Go , который вмещает 20–40 загрузок моющего средства, чтобы не добавлять его каждый раз. Если вы стираете пять вещей в неделю, на некоторых моделях это будет стоить до двух месяцев. 6

Станция предварительной обработки

В некоторых стиральных машинах есть встроенные смесители, которые помогают избавиться от пятен, замачивать одежду или очищать проблемные места.Выберите стиральные машины Whirlpool ® , оснащенные станцией предварительной обработки или станцией предварительной обработки, которая позволяет вам замачивать, чистить и стирать все в одном месте. Станция предварительной обработки plus оснащена встроенным смесителем для двух температур и щеткой для предварительной обработки, что обеспечивает быстрый и легкий доступ к инструментам, которые помогут вам сделать все сразу. Кроме того, вы можете добавить моющее средство в струю воды для удаления пятен до того, как они застынут.

Тумбы для дополнительного хранения, высота

Если вы выбираете стиральную машину с фронтальной загрузкой, подумайте о том, чтобы поставить подставку, чтобы облегчить доступ.Пьедестал поднимет высоту дверцы, чтобы вы могли загружать и выгружать белье, не сгибая его. Пьедесталы от Whirlpool также служат ящиками для хранения вещей, помогая вам поддерживать порядок.

Whirlpool снова сделала вертикальные стиральные машины неотразимыми

Стиральная машина с фронтальной загрузкой должна была стать панацеей для стирки. Созданные с большим успехом в конце 90-х, машины должны были потреблять меньше воды, чем старые погрузчики с вертикальной загрузкой, и быть более легкими в обращении с одеждой, потому что они просто вращали одежду в корзине, а не тыкали и тыкали в нее механической рукой.

Но потребители разлюбили машины с фронтальной загрузкой. Они, как правило, дороже, больше трясутся и, что хуже всего, требуют водонепроницаемых уплотнений, склонных к образованию плесени. Они также требуют, чтобы вы наклонились, чтобы достать белье. И многие люди скажут вам, что они просто делают одежду менее чистой.

[Фото: любезно предоставлено Whirlpool] Неудивительно, что продажи фронтальных погрузчиков упали с 38% всех стиральных машин, проданных в 2009 году, до всего 27% в 2019 году, согласно данным Ассоциации производителей бытовой техники.

Теперь, после многих лет разработки, Whirlpool создала новую инновационную стиральную машину по цене премиум-класса, которая объединяет в одной машине некоторые из лучших частей фронтальных погрузчиков и погрузчиков с верхней загрузкой.

Последняя стиральная машина Whirlpool — это машина с верхней загрузкой «2 в 1», которая оснащена первой в отрасли съемной мешалкой. Мешалка — это шпиндель в центре традиционной стиральной машины, который вращает одежду назад и вперед под водой, чтобы стирать ее. (Фронтальные погрузчики, с другой стороны, полагаются на корзину, которая переворачивает одежду по кругу, снова и снова бросая одежду в небольшой бассейн с водой, чтобы очистить ее.)

[Фото: любезно предоставлено Whirlpool] Как следует из названия, вы можете использовать стиральную машину двумя способами. Первая — это полностью традиционная мойка с мешалкой внутри. Но, просто взяв мешалку, вы можете снять ее и отложить в сторону. Это открывает полость шайбы, делая ее больше.

[Фото: любезно предоставлено Whirlpool]

«Это похоже на поворот», — объясняет Нелли Мартинес, старший менеджер бренда Whirlpool. «В основном сверху есть ручка. Вы ее подтягиваете, крутите, и она выходит.Мы хотели, чтобы ощущение того, как мы строили [мешалку], оставалось прочным. . . и люди чувствовали уверенность, когда вытаскивали его или в том, что он останется там ».

Съемная мешалка — приятный UX-штрих. Но что произойдет, когда вы вытащите эту мешалку? Будет ли ваша одежда застрять на месте во время стирки и не очиститься? Нет! Поскольку после снятия мешалки в нижней части машины появляется то, что называется крыльчаткой — плоский диск, который распыляет воду вверх из нижней части машины и использует ребра, чтобы заставить одежду постоянно вращаться к середине машины.

[Фотография предоставлена ​​Whirlpool] Потребителям нравятся машины с мешалками для сильно загрязненных грузов. Машины с крыльчатками используют меньше движений для стирки одежды, что означает, что они теоретически более бережно относятся к одежде. Whirlpool не заходит так далеко, чтобы делать какие-либо утверждения (хотя собственное сравнение Whirlpool между агитаторами и крыльчатками определенно подразумевает такое мышление). Consumer Reports утверждает, что мешалки не получают более чистой одежды по сравнению с фронтальным погрузчиком, который обычно имеет более длительный цикл стирки, или верхним погрузчиком без мешалки.

«Оба продукта обеспечивают глубокую очистку и хорошую стирку. Это действительно не имеет значения. Чистота такая же », — говорит Мартинес о промывке с мешалкой или крыльчаткой. «Но . . . Есть много мнений потребителей — если будет крыльчатка, будет ли она более щадящей? »

В любом случае, машина 2-в-1 объединяет в себе некоторые из самых привлекательных функций для стирки. Он имеет мешалку для наиболее агрессивной стирки и крыльчатку для больших или более деликатных загрузок. Возможно, какие-либо значимые улучшения только в воображении нашего потребителя, но считайте меня одним из тех, кто увидит эту новую опцию и никогда больше не купит другой фронтальный погрузчик.

Новая стиральная машина Whirlpool 2-в-1 сейчас продается в Lowe’s за 1250 долларов, что делает ее самой дорогой стиральной машиной из всех доступных на сайте Lowe’s.

Стиральная машина Whirlpool WTW5000DW — Отчеты потребителей

Водоворот WTW5000DW является частью Программа испытаний стиральных машин на Потребительские отчеты.В наших лабораторных испытаниях стиральные машины с вертикальной загрузкой такие модели, как WTW5000DW, оцениваются по нескольким критериям, например перечислено ниже.

Производительность стирки Это отражает степень изменения цвета образцов ткани, которые были включены в 8-фунтовую тестовую загрузку изделий из смешанного хлопка с использованием наиболее агрессивного нормального цикла машины.(Мы не используем специальные кнопки цикла или переключатели.)

Энергоэффективность Указывает количество энергии, необходимое для нагрева воды, запуска стиральной машины и удаления воды, оставшейся в одежде после завершения цикла отжима.

Эффективность использования воды Этот балл показывает, сколько воды потребовалось для стирки 8-фунтовой белья. На моделях, которые не устанавливали уровень заполнения автоматически, мы использовали самую низкую настройку заполнения, достаточную для 8-фунтовой нагрузки.Затем мы подсчитали расход воды на фунт одежды.

Whirlpool с вертикальной загрузкой Руководство пользователя

  Whirlpool с верхней загрузкой Руководство пользователя

ТЕХНИКА БЕЗОПАСНОСТИ

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ своего устройства, соблюдайте основные меры предосторожности, в том числе следующие:

  • Прочтите все инструкции перед использованием устройства.
  • Не мойте предметы, которые ранее были очищены, вымыты, пропитаны или покрыты пятнами бензина, растворителей для химической чистки или других легковоспламеняющихся или взрывоопасных веществ, поскольку они выделяют пары, которые могут воспламениться или взорваться.
  • Не добавляйте в воду для стирки бензин, растворители для химической чистки или другие легковоспламеняющиеся или взрывоопасные вещества. Эти вещества выделяют пары, которые могут воспламениться или взорваться.
  • При определенных условиях газообразный водород может образовываться в системе горячего водоснабжения, которая не использовалась в течение 2 или более недель.ВОДОРОДНЫЙ ГАЗ ВЗРЫВООПАСНО. Если система горячего водоснабжения не использовалась в течение такого периода, перед использованием стиральной машины откройте все краны для горячей воды и дайте воде течь из каждого в течение нескольких минут. Это высвободит накопившийся водородный газ. Поскольку газ легко воспламеняется, не курите и не используйте открытое пламя в это время.
  • Не позволяйте детям играть на приборе или внутри него. Если прибор используется рядом с детьми, необходимо пристальное наблюдение за детьми.
  • Перед тем, как вывести прибор из эксплуатации или выбросить, снимите дверцу.
  • Не касайтесь прибора, если бак или мешалка движутся.
  • Не устанавливайте и не храните этот прибор в местах, подверженных влиянию погодных условий.
  • Не трогайте элементы управления.
  • Не ремонтируйте и не заменяйте какие-либо части устройства и не пытайтесь выполнить какое-либо обслуживание, если это специально не рекомендовано в инструкциях по обслуживанию пользователя или в опубликованных инструкциях по ремонту пользователем, которые вы понимаете и имеете навыки для выполнения.
  • Не используйте запасные части, не рекомендованные производителем (например,г. детали, сделанные в домашних условиях на 3D-принтере).
  • Требования к заземлению и установке см. В Инструкциях по установке.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

ПРЕДУПРЕЖДЕНИЕ
Некоторые внутренние детали намеренно не заземлены и могут представлять опасность поражения электрическим током только во время обслуживания. Обслуживающий персонал — Не прикасайтесь к кронштейну термостата, когда прибор находится под напряжением.

ВЫБОР МОЮЩЕГО СРЕДСТВА

Используйте только высокоэффективные моющие средства.Пакет будет отмечен «HE» или «High Efficiency». Стирка с низким содержанием воды приводит к чрезмерному пенообразованию с моющим средством, не содержащим HE. Использование моющих средств, не содержащих HE, вероятно, приведет к увеличению продолжительности цикла и снижению эффективности полоскания. Это также может привести к неисправности компонентов и, со временем, образованию плесени или грибка. Моющие средства HE должны обладать низким пенообразованием и быстро диспергируемыми, чтобы производить необходимое количество пены для наилучшего результата. Они должны удерживать почву во взвешенном состоянии, чтобы она не оседала на чистую одежду.Не все моющие средства, помеченные как высокоэффективные, идентичны по составу и по своей способности уменьшать образование пены. Например, натуральные, органические или домашние моющие средства HE могут образовывать много пены. Всегда следуйте инструкциям производителя моющего средства, чтобы определить количество используемого моющего средства. Не переходите линию Max Line на дозаторе. См. Руководство по быстрому запуску для получения дополнительной информации.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД ЗА МАШИНОЙ

Впускные шланги для воды

Замените наливные шланги через 5 лет использования, чтобы снизить риск выхода из строя шлангов.Периодически проверяйте и заменяйте наливные шланги, если обнаружены вздутия, перегибы, порезы, износ или утечки.

При замене наливных шлангов:

  • Отметьте дату замены на этикетке несмываемым маркером.
  • Убедитесь, что старые шайбы не прилипли к впускным клапанам шайб.
  • Используйте новые шайбы в новых наливных шлангах, чтобы обеспечить надлежащее уплотнение.

ПРИМЕЧАНИЕ : Эта шайба может не включать наливные шланги. См. Инструкции по установке для получения дополнительной информации.

Уход за стиральной машиной

Рекомендации по поддержанию чистоты и максимальной производительности вашей стиральной машины

  1. Всегда используйте высокоэффективные (HE) моющие средства и следуйте инструкциям производителя моющего средства HE относительно количества используемого моющего средства HE. Никогда не используйте больше рекомендованного количества, так как это может увеличить скорость накопления остатков моющего средства и грязи внутри стиральной машины, что, в свою очередь, может привести к появлению нежелательного запаха.
  2. Иногда используйте настройки теплой и горячей воды для стирки (не только для стирки холодной водой), потому что они лучше контролируют скорость, с которой накапливаются загрязнения и моющее средство.
  3. Всегда оставляйте крышку стиральной машины открытой между использованиями, чтобы высушить стиральную машину и предотвратить накопление остатков, вызывающих неприятный запах.

Очистка стиральной машины с верхней загрузкой
Полностью прочтите эти инструкции перед тем, как приступить к обычным процессам очистки, рекомендованным ниже. Эту процедуру обслуживания стиральной машины следует выполнять не реже одного раза в месяц или каждые 30 циклов стирки, в зависимости от того, что наступит раньше, чтобы контролировать скорость, с которой в противном случае могут накапливаться загрязнения и моющее средство.

Очистка внутренней части стиральной машины
Чтобы ваша стиральная машина не имела запаха, следуйте инструкциям по использованию, приведенным выше, и используйте эту рекомендуемую процедуру ежемесячной очистки:

Рекомендуемый цикл очистки стиральной машины
Некоторые модели имеют «Очистить Стиральная машина », в котором используются большие объемы воды в сочетании с очистителем для стиральной машины affresh ® или жидким хлорным отбеливателем для очистки внутренней части стиральной машины.
Если ваша модель не имеет цикла «Очистка стиральной машины», обратитесь к интерактивному руководству по циклам, чтобы узнать об оптимальном цикле очистки внутренней части стиральной машины.Используйте этот цикл с чистящим средством affresh ® или жидким хлорным отбеливателем, как описано ниже.

Описание чистки стиральной машины с циклом affresh ®:

  1. Этот цикл наполнит машину до уровня выше, чем в обычных циклах стирки, чтобы обеспечить полоскание, чем в обычных циклах стирки, чтобы обеспечить полоскание на уровне выше линии воды для нормальная стирка.
  2. Во время этого цикла будет некоторое перемешивание и вращение, чтобы улучшить удаление загрязнений.

После завершения этого цикла оставьте крышку открытой, чтобы обеспечить лучшую вентиляцию и сушку внутренней части стиральной машины.

Начало процедуры

  1. Процедура цикла стиральной машины Affresh® (рекомендуется для достижения наилучших результатов):
    1. Откройте крышку стиральной машины и снимите всю одежду или предметы.
    2. Поместите таблетку очистителя для стиральной машины affresh ® на дно корзины стиральной машины.
    3. Не кладите таблетку чистящего средства affresh ® в дозатор моющих средств.
    4. Не добавляйте в стиральную машину какие-либо моющие средства или другие химические вещества при выполнении этой процедуры.
    5. Закройте крышку шайбы.
    6. Выберите цикл, рекомендуемый для очистки внутренней части стиральной машины.
    7. Нажмите кнопку «Пуск», чтобы запустить цикл.
      ПРИМЕЧАНИЕ : Для достижения наилучших результатов не прерывайте цикл. Если цикл должен быть прерван, нажмите Power / Cancel. (Для моделей без кнопки «Питание / Отмена» нажмите и удерживайте кнопку «Пуск / Пауза» в течение трех секунд.) После остановки цикла запустите цикл «Полоскание и отжим», чтобы смыть очиститель из стиральной машины.
  2. Процедура отбеливания хлором (альтернатива):
    1. Откройте крышку стиральной машины и снимите одежду или предметы.
    2. Добавьте 1 стакан (236 мл) жидкого хлорного отбеливателя в отделение для отбеливателя.
      ПРИМЕЧАНИЕ : Использование большего количества жидкого хлорного отбеливателя, чем рекомендовано выше, может привести к повреждению стиральной машины в течение более
      раз.
    3. Закройте крышку шайбы.
    4. Не добавляйте в стиральную машину какие-либо моющие средства или другие химические вещества при выполнении этой процедуры.
    5. Выберите цикл, рекомендуемый для очистки внутренней части стиральной машины.
    6. Нажмите кнопку «Пуск», чтобы запустить цикл.
      ПРИМЕЧАНИЕ : Для достижения наилучших результатов не прерывайте цикл.Если цикл должен быть прерван, нажмите Power / Cancel. (Для моделей без кнопки «Питание / Отмена» нажмите и удерживайте кнопку «Пуск / Пауза» в течение трех секунд.) После остановки цикла запустите цикл «Полоскание и отжим», чтобы смыть очиститель из стиральной машины.

Очистка дозаторов
После определенного периода использования стиральной машины вы можете обнаружить некоторое скопление остатков в дозаторах стиральной машины.
ВАЖНО : Диспенсеры нельзя мыть в посудомоечной машине.

  • Для несъемных диспенсеров:
    Чтобы удалить остатки из диспенсеров, протрите их салфеткой для очистки машины affresh ® или влажной тканью и насухо вытрите полотенцем.Не пытайтесь снимать диспенсеры или обрезки для очистки. Дозаторы и накладка не снимаются.
  • Для съемных диспенсеров:
    Если ваша модель оснащена ящиком для диспенсера, нажмите язычки, чтобы снять ящик, и очистите его салфеткой для очистки машины affresh ® или влажной тканью и высушите полотенцем до или после запуска программы очистки. Цикл стирки. При необходимости используйте универсальный очиститель поверхностей.

Очистка внешней поверхности шайбы
ВАЖНО : Во избежание повреждения поверхности шайбы не используйте абразивные средства.
Используйте салфетки для чистки машины affresh ®, мягкую влажную ткань или губку, чтобы стереть все пролитые вещества. Для очистки внешних поверхностей стиральной машины используйте салфетки для чистки машины affresh ® или только мягкое мыло или чистящие средства.

Уход за неиспользованием и во время отпуска

Используйте стиральную машину только дома. Если вы двигаетесь или не используете стиральную машину в течение определенного периода времени, выполните следующие действия:

  1. Отключите стиральную машину от электросети или отключите ее от электросети.
  2. Отключите подачу воды в стиральную машину, чтобы избежать затопления из-за скачка давления воды.
Уход за зимним хранением

ВАЖНО : Во избежание повреждений устанавливайте и храните стиральную машину в месте, где она не замерзнет. Поскольку в шлангах может оставаться вода, замерзание может повредить стиральную машину. Если вы храните или перемещаете в морозную погоду, подготовьте стиральную машину к зиме.

Для подготовки стиральной машины к зиме:

  1. Закройте оба крана для воды; отсоедините и слейте наливные шланги.
  2. Налейте 1 л (1 кварту) антифриза R.V. в корзину и запустите мойку в цикле полоскания и отжима примерно на 30 секунд, чтобы смешать антифриз и оставшуюся воду.
  3. Отключите стиральную машину от сети или отключите питание.
Транспортировка стиральной машины
  1. Закройте оба крана для воды. Отсоедините и слейте наливные шланги.
  2. Если стиральная машина будет перемещаться в холодную погоду, перед перемещением следуйте инструкциям «Уход за зимним хранением».
  3. Отсоедините сливной шланг от дренажной системы и слейте оставшуюся воду в поддон или ведро. Отсоедините сливной шланг от задней части омывателя.
  4. Отсоедините шнур питания.
  5. Поместите наливные шланги и сливной шланг в корзину омывателя.
  6. Оберните шнур питания через край в корзину для стиральной машины.
  7. Поместите оригинальные транспортировочные материалы обратно в шайбу. Если у вас нет транспортировочных материалов, положите в отверстие корзины тяжелые одеяла или полотенца. Закройте крышку и оберните лентой крышку и перед шайбой. Заклеивайте крышку, пока шайба не будет установлена ​​на новое место. Транспортная шайба в вертикальном положении.

Повторная установка / повторное использование шайбы

Опасность поражения электрическим током

  • Вставьте вилку в заземленную трехконтактную розетку.
  • Не снимать заземляющий контакт.
  • Не используйте адаптер.
  • Не используйте удлинитель.
  • Несоблюдение этих инструкций может привести к смерти, возгоранию или поражению электрическим током.

Чтобы переустановить стиральную машину после простоя, отпуска, зимнего хранения или переезда:

  1. См. Инструкции по установке, чтобы найти, выровнять и подсоединить шайбу.
  2. Перед тем, как снова использовать шайбу, выполните следующую рекомендованную процедуру:

Чтобы снова использовать шайбу:

  1. Промойте водопроводные трубы и шланги.
  2. Подсоедините наливные шланги для воды.
  3. Откройте оба крана для воды.
  4. Вставьте вилку в заземленную трехконтактную розетку или снова подключите питание.
  5. Информацию о том, в каком цикле (ах) следует запускать стиральную машину для очистки стиральной машины и удаления антифриза, если он используется, см. В интерактивном Руководстве по циклам. Используйте только моющее средство HE High Efficiency. Для загрузки среднего размера используйте половину рекомендованного производителем количества.

ИНСТРУКЦИИ ПО УСТАНОВКЕ ТРЕБОВАНИЯ

Инструменты и детали

Соберите необходимые инструменты и детали перед началом установки.

Необходимые инструменты:

Поставляемые детали:

ПРИМЕЧАНИЕ : Все детали, поставляемые для установки, находятся в шайбе. Дренажный шланг с зажимом, U-образной формой и кабельной стяжкой

Необходимые детали: (если не поставляются с шайба)
Впускные шланги с плоскими шайбами ​​

ПРИМЕЧАНИЕ : Доступны различные варианты впускных шлангов; информацию для заказа см. в Кратком руководстве.

Альтернативные детали: (не поставляются с шайбой)

Для вашей установки могут потребоваться дополнительные детали.Для заказа обратитесь к контактной информации, указанной в Кратком руководстве.

Требования к размещению

Выберите подходящее место для вашей стиральной машины, чтобы улучшить производительность и свести к минимуму шум и возможное «движение стиральной машины». Установите стиральную машину в подвале, прачечной, туалете или в укромном месте.
ВАЖНАЯ ИНФОРМАЦИЯ : Не устанавливайте, не храните и не используйте стиральную машину там, где она будет подвергаться воздействию погодных условий или при температурах ниже 32 ° F (0 ° C). Вода, оставшаяся в стиральной машине после использования, может вызвать повреждение при низких температурах.См. «Техническое обслуживание и уход за стиральной машиной» для получения информации о подготовке к зиме.

Вы несете ответственность за правильную установку.

Вам потребуются:

  • Водонагреватель, настроенный на 120 ° F (49 ° C).
  • Заземленная электрическая розетка, расположенная в пределах 4 футов (1,2 м) от шнура питания на задней стороне стиральной машины.
  • Краны горячей и холодной воды, расположенные в пределах 3 футов (0,9 м) от клапанов наполнения горячей и холодной воды на шайбе, и давление воды 20–100 фунтов на квадратный дюйм (138–690 кПа).
  • Ровный пол с максимальным уклоном 1 ″ (25 мм) под всю шайбу.Установка на ковре или поверхностях с пенопластом не рекомендуется.
  • Пол должен выдерживать общий вес стиральной машины (с водой и грузом) 315 фунтов. (143 кг).

Установка в углублении или в шкафу

ПРИМЕЧАНИЕ : Все шайбы шириной 27 дюймов должны иметь зазор 19 дюймов, а все шайбы шириной 29 дюймов должны иметь зазор 22 дюйма.

Все размеры показывают рекомендуемые допустимые расстояния, за исключением вентиляционных отверстий в дверях шкафа, которые являются минимально необходимыми.Эта шайба была протестирована для установки с зазором 0 дюймов (0 мм) по бокам. Рассмотрите возможность предоставления большего пространства для простоты установки и обслуживания, а также места для сопутствующих приборов и зазоров для стен, дверей и молдингов пола. Добавьте расстояние 1 дюйм (25 мм) со всех сторон шайбы, чтобы уменьшить передачу шума. Если установлена ​​дверь шкафа или дверь с жалюзи, требуются верхние и нижние отверстия для воздуха в двери.
* Дополнительные сведения (или информацию), относящиеся к вашей модели, см. В Кратком руководстве.

Дренажная система

Дренажная система может быть установлена ​​с использованием напольного водостока, настенной напорной трубы, напольной напорной трубы или бака для стирки. Выберите нужный вам метод.
ВАЖНАЯ ИНФОРМАЦИЯ : Во избежание сифонирования, не более 4,5 дюймов (114 мм) сливного шланга должно быть внутри напорной трубы или ниже верхней части моечного бака. Закрепите сливной шланг кабельной стяжкой.

Напорная водосточная система

Минимальный диаметр водосточной трубы: 2 дюйма (51 мм). Минимальная выносимая емкость: 17 галлонов.(64 л) в минуту. Высота верхней части напорной трубы должна быть не менее 39 ″ (990 мм); устанавливайте не выше 96 ″ (2,44 м) от нижней части шайбы. Если вы должны установить систему на высоте более 96 дюймов (2,44 м), вам понадобится система водоотливного насоса.

Настенная водосточная система

См. Требования в разделе «Напольная водосточная система».

Система слива бака для стирки

Минимальная вместимость: 20 галлонов. (76 л). Верх бака для стирки должен находиться на высоте не менее 39 дюймов (990 мм) над полом; установить не выше 96 ″ (2.44 м) от нижней части шайбы.

Система слива в полу

Для системы слива в полу требуется комплект для сифона, 2 набора соединителей и удлинительный сливной шланг, которые можно приобрести отдельно; информацию для онлайн-заказа см. в Кратком руководстве. Минимальная высота разрыва сифона: 28 ″ (710 мм) от нижней части шайбы (могут потребоваться дополнительные шланги).

Требования к электрооборудованию

Опасность поражения электрическим током

  • Вставьте вилку в заземленную трехконтактную розетку.
  • Не снимать заземляющий контакт.
  • Не используйте адаптер.
  • Не используйте удлинитель.
  • Несоблюдение этих инструкций может привести к смерти, возгоранию или поражению электрическим током.
  1. A 120 В, 60 Гц, только переменный ток, 15 или 20 А, требуется электропитание с предохранителем. Рекомендуется использовать предохранитель с выдержкой времени или автоматический выключатель. Рекомендуется установить отдельный автоматический выключатель, обслуживающий только это устройство.
  2. Эта стиральная машина оснащена шнуром питания с трехконтактной заземляющей вилкой.
  3. Чтобы свести к минимуму опасность поражения электрическим током, шнур должен быть подключен к 3-контактной заземляющей розетке, заземленной в соответствии с местными правилами и постановлениями. Если ответная розетка отсутствует, заказчик несет личную ответственность и обязан установить правильно заземленную розетку квалифицированным электриком.
  4. Если это разрешено правилами и используется отдельный провод заземления, рекомендуется, чтобы квалифицированный электрик определил соответствие заземляющего пути.
  5. Не заземлять на газовую трубу.
  6. Проконсультируйтесь с квалифицированным электриком, если вы не уверены, что стиральная машина правильно заземлена.
  7. Отсутствует предохранитель в цепи нейтрали или заземления.

ИНСТРУКЦИИ ПО ЗАЗЕМЛЕНИЮ

Для заземленного прибора с подключенным шнуром:
Этот прибор должен быть заземлен. В случае неисправности или поломки заземление снизит риск поражения электрическим током, обеспечив путь наименьшего сопротивления для электрического тока.Этот прибор снабжен шнуром с заземляющим проводом оборудования и заземляющей вилкой. Вилка должна быть вставлена ​​в соответствующую розетку, которая установлена ​​и заземлена в соответствии со всеми местными правилами и постановлениями.

ПРЕДУПРЕЖДЕНИЕ : Неправильное подключение заземляющего провода оборудования может привести к поражению электрическим током. Если вы сомневаетесь, правильно ли заземлен прибор, обратитесь к квалифицированному электрику или представителю сервисной службы. Не модифицируйте вилку, поставляемую с прибором: если она не подходит к розетке, обратитесь к квалифицированному электрику для установки подходящей розетки.

Для постоянно подключенного устройства:
Это устройство должно быть подключено к заземленной металлической системе постоянной проводки, или провод заземления оборудования должен проходить с проводниками цепи и подключаться к клемме заземления оборудования или проводу на прибор.

СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ

УСТАНОВКА

Распаковка

Опасность чрезмерного веса
Для перемещения, установки или демонтажа устройства используйте двух или более человек.
Несоблюдение этого правила может привести к травме спины или другой травме.

Перед запуском : удалите транспортировочные материалы.
Необходимо удалить все транспортировочные материалы для правильной работы и во избежание чрезмерного шума от стиральной машины.

1. Переместите шайбу

Переместите шайбу на расстояние не более 4 футов (1,2 м) от ее окончательного положения; он должен находиться в полностью вертикальном положении.
ПРИМЕЧАНИЕ : Во избежание повреждения пола установите шайбу на картон перед ее перемещением и убедитесь, что крышка закрыта лентой.

2. Снимите транспортировочную основу

ВАЖНО : Удаление транспортировочной основы необходимо для правильной работы. Если ваша стиральная машина оснащена звуковым экраном, обратитесь к инструкциям, прилагаемым к звуковому экрану, чтобы установить его на данном этапе.

Чтобы не повредить пол, поместите картонные опоры из транспортной коробки на пол за шайбой. Наклоните шайбу обратно и поместите на картонные опоры. Снимите транспортировочную основу (для некоторых моделей требуется, чтобы транспортировочная база была повернута на 90 ° вправо перед снятием).Установите шайбу в вертикальное положение.

3. Удалите упаковочный материал с внутренней шайбы.

Удалите ленту с крышки стиральной машины, откройте крышку и удалите упаковочный материал с бака стиральной машины. Убедитесь, что из шайбы были удалены все детали.
ПРИМЕЧАНИЕ : Сохраните упаковочный материал для внутренней шайбы на случай, если позже вам понадобится переставить шайбу.

4. Свободный шнур питания

Крепко возьмитесь за вилку шнура питания и потяните, чтобы высвободить его из задней панели. Осторожно протяните шнур питания над консолью, чтобы обеспечить свободный доступ к задней части стиральной машины.

Подсоедините сливной шланг

5. Присоедините сливной шланг к сливному отверстию

Если применимо, снимите красную пластиковую заглушку с черного сливного порта на задней стороне шайбы.
Если зажим на коленчатом конце сливного шланга еще не установлен, переместите его через конец, как показано. Сожмите зажим плоскогубцами и наденьте черный коленчатый конец дренажного шланга на черный дренажный порт и закрепите зажимом.
Для бака для стирки или сливной трубы переходите к шагу 6. ​​
Для слива в полу снимите предварительно установленную форму сливного шланга, как показано на шаге 7.Вам могут понадобиться дополнительные детали с отдельными направлениями. См. Раздел «Альтернативные детали».

6. Поместите сливной шланг в напорную трубу

ВАЖНО : 4,5 ″ (114 мм) сливной шланг должен находиться внутри напорной трубы; не вставляйте излишки шланга в стояк и не кладите на дно бака
. Необходимо использовать форму сливного шланга. Поместите шланг в напорную трубу (как показано на рисунке) или над бачком для белья.

7. Снимите форму сливного шланга (только для дренажных систем в полу)

При установке дренажных труб в полу вам потребуется снять форму сливного шланга с конца сливного шланга.Вам могут понадобиться дополнительные детали с отдельными направлениями. См. «Инструменты и детали».

Установщик несет ответственность за установку и закрепление сливного шланга в предоставленном водопроводе / сливе таким образом, чтобы
не допустил, чтобы сливной шланг выходил и протекал из водопровода / канализации.

Подключение впускных шлангов

Стиральная машина должна быть подключена к водопроводным кранам с новыми наливными шлангами с плоскими шайбами ​​(не входят в комплект). Не используйте старые шланги.
ПРИМЕЧАНИЕ : Оба шланга должны быть присоединены, и вода должна течь к впускным клапанам.Если вы подключаетесь только к водопроводному крану с холодной водой, вы должны использовать Y-образный переходник (не входит в комплект).

8. Подсоедините наливные шланги к водопроводным кранам

ВАЖНО : Не перетягивайте шланг и не используйте ленту или герметики на клапане. Это может привести к повреждению клапанов.
Присоедините шланг к крану горячей воды. Вручную прикрутите муфту до посадки на шайбу. Используйте регулируемые плоскогубцы, чтобы затянуть муфты еще на две трети оборота. Повторите этот шаг со вторым шлангом для крана холодной воды.

9. Линии чистой воды

Пропустите воду в течение нескольких секунд через шланги в бак для белья, сливную трубу или ведро, чтобы предотвратить засорение. Вода должна течь до прозрачности.
Запишите, какой шланг подключен к горячей воде, чтобы правильно подсоединить шланги к стиральной машине.

10. Подсоедините впускные шланги к шайбе

ВАЖНО : Чтобы снизить риск выхода из строя шланга, заменяйте шланги каждые 5 лет. Запишите даты установки или замены шланга для использования в будущем.

  • Не перетягивайте шланг, не используйте ленту или герметики на клапане. Это может привести к повреждению клапанов.
  • Периодически проверяйте и заменяйте шланги, если обнаружены вздутия, перегибы, порезы, износ или утечки.

Присоедините шланг горячей воды к впускному клапану горячей воды. Вверните муфту вручную до упора. Используйте плоскогубцы, чтобы затянуть муфты еще на две трети оборота. Повторите то же самое с впускным клапаном холодной воды.

11. Проверьте герметичность

Включите водопроводные краны, чтобы проверить герметичность.В стиральную машину может попасть небольшое количество воды. Позже он истечет.

12. Закрепите сливной шланг

Прикрепите сливной шланг к ножке бака для белья, сливной стояке или наливным шлангам настенной напорной трубы с помощью кабельной стяжки.
Установщик несет ответственность за установку и закрепление сливного шланга в предоставленном водопроводе / канализации таким образом, чтобы избежать выхода сливного шланга из водопровода / канализации.

Шайба уровня

ПРИМЕЧАНИЕ : Шайба уровня должным образом снижает чрезмерный шум и вибрацию.

13. Проверьте ровность шайбы.

Переместите шайбу в ее окончательное положение. Поместите уровень на верхние края шайбы. Используйте боковой шов в качестве ориентира для проверки ровности сторон. Проверьте ровность передней части, используя крышку, как показано. Прокачивайте шайбу вперед и назад, чтобы убедиться, что все четыре ножки плотно прилегают к полу. Если шайба выровнена, переходите к шагу 15.

14. Отрегулируйте выравнивающие ножки

Если шайба не выровнена:
Используйте регулируемые плоскогубцы, чтобы повернуть пластиковую выравнивающую ножку против часовой стрелки, чтобы опустить шайбу, или по часовой стрелке, чтобы поднять. стиральная машина.

Еще раз проверьте уровень шайбы и повторите при необходимости.

ПОЛЕЗНЫЕ СОВЕТЫ: ​​

  • Вам может потребоваться отрегулировать две разные ножки для выравнивания вашего устройства. Убедитесь, что каждая ножка остается прикрепленной к основанию стиральной машины.
  • Вы можете подпереть перед шайбой примерно 4 дюйма (102 мм) деревянным бруском или подобным предметом, который выдержит вес шайбы.

Опасность поражения электрическим током

  • Вставьте вилку в заземленную трехконтактную розетку.
  • Не снимать заземляющий контакт.
  • Не используйте адаптер.
  • Не используйте удлинитель.
  • Несоблюдение этих инструкций может привести к смерти, возгоранию или поражению электрическим током.
15. Подключите к заземленной трехконтактной розетке

Контрольный список для полной установки

  • Проверьте электрические требования. Убедитесь, что у вас правильное электроснабжение и рекомендуемый метод заземления.
  • Убедитесь, что все детали установлены.Если есть лишняя часть, вернитесь к шагам, чтобы увидеть, что было пропущено.
  • Убедитесь, что у вас есть все инструменты.
  • Убедитесь, что транспортировочные материалы полностью удалены с шайбы.
  • Убедитесь, что шайба выровнена.
  • Убедитесь, что водопроводные краны открыты.
  • Проверьте герметичность вокруг кранов и наливных шлангов.
  • Удалите защитную пленку с консоли и всю ленту, оставшуюся на шайбе.
  • Убедитесь, что шайба вставлена ​​в заземленную трехконтактную розетку.
  • Утилизируйте / утилизируйте все упаковочные материалы.
  • Прочтите раздел «Техническое обслуживание и уход за стиральной машиной».
  • Чтобы проверить и очистить стиральную машину, отмерьте 1/2 обычного рекомендуемого количества порошкообразного или жидкого моющего средства HE и налейте его в корзину или дозатор моющего средства (на некоторых моделях). Закройте крышку. Выберите любой цикл. Запустите стиральную машину и дайте ей завершить полный цикл.

сообщить об этом объявлении

Whirlpool с верхней загрузкой Руководство пользователя — Оптимизированный PDF
Whirlpool с верхней загрузкой Руководство пользователя — Исходный PDF

Связанные руководства / ресурсы

Решения для стиральной и стиральной машины с вертикальной загрузкой LG


* Купите соответствующий условиям пакет комплекта телевизора и звуковой панели за одну транзакцию в LG.com и мгновенно получите дополнительную экономию до 200 долларов от продажной цены до вычета налогов при совместной покупке телевизора и звуковой панели. Экономия будет отражена в корзине, когда все требования предложения будут выполнены. Если какой-либо из подходящих товаров будет удален из корзины, возвращен или часть заказа отменена, рекламная экономия будет аннулирована. Покупка телевизора и саундбара должна осуществляться в одном порядке. Сумма экономии зависит от соответствующей модели звуковой панели, купленной вместе с соответствующими телевизорами. Цены и предложения не подлежат обмену на наличные, передаче и не суммируются с другими предложениями / скидками.Наличие, цены и условия предложения могут быть изменены без предварительного уведомления. Отборочные телевизоры: OLED88ZXPUA, OLED77ZXPUA, 86NANO90UNA, 75NANO90UNA, 65NANO90UNA, 55NANO90UNA, 75NANO80UNA, OLED83C1PUA, OLED77G1PUA, OLED77C1PUB, OLED77B1PUA, OLED77A1PUA, OLED65G1PUA, OLED65C1PUB, OLED65B1PUA, OLED65A1PUA, OLED55G1PUA, OLED55C1PUB, OLED55B1PUA, OLED55A1PUA, 86QNED99UPA, 86QNED90UPA, 86NANO99UPA, 86NANO90UPA , 86NANO75UPA, 75QNED99UPA, 75QNED90UPA, 75NANO90UPA, 75NANO80UPA, 75NANO75UPA, 65QNED99UPA, 65QNED90UPA, 65NANO90UPA, 65NANO80UPA, 65NANO75UPA, 55NANO80UPA, модели 65NANO75UPA, 55NANO90UPYКупите соответствующий пакет звуковой панели + задний динамик за одну транзакцию на LG.com и получите мгновенную дополнительную экономию в размере 50 долларов от продажной цены до вычета налогов при совместной покупке телевизора и звуковой панели. Экономия будет отражена в корзине, когда все требования предложения будут выполнены. Если какой-либо из подходящих товаров будет удален из корзины, возвращен или часть заказа отменена, рекламная экономия будет аннулирована. Покупка телевизора и саундбара должна осуществляться в одном порядке. Сумма экономии зависит от соответствующей модели звуковой панели, купленной вместе с соответствующими телевизорами.Предложение доступно для телевизоров LG 8K и LG 4K для моделей с 2016 по 2021 год. Необходимо активировать пробное предложение в период с 15 ноября 2021 года по 20 февраля 2022 года. Ограничьте одно предложение на телевизор и Apple ID. Только для новых подписчиков. План автоматически продлевается по цене вашего региона в месяц, пока не будет отменен. Требуется Apple ID с указанием способа оплаты. Применяются Условия и Политика конфиденциальности Apple. Предложение не может быть объединено с Apple One или другими бесплатными пробными версиями или предложениями для Apple TV +. Условия могут быть изменены и могут быть изменены или отменены в любое время без предварительного уведомления.Apple TV + является зарегистрированным товарным знаком Apple Inc. Apple не является спонсором данной рекламной акции. Все права защищены.

5 крупнейших моделей стиральных машин Whirlpool на 2021 год

Whirlpool — ведущий бренд стиральных машин в США, который вместе со своими дочерними компаниями Maytag и Amana занимает влиятельную позицию на рынке. По мере того как более крупные стиральные машины становятся все более доступными и популярными, Whirlpool не отставал от некоторых моделей огромной емкости! Если вы ищете самые большие модели стиральных машин Whirlpool, мы составили наш лучший выбор на 2021 год в этой категории, включая модели с фронтальной загрузкой и верхней загрузкой.Их объем составляет от 4,5 до 5,3 кубических футов, а цены — от 799 до 1399 долларов.

Прежде чем мы начнем: сравните стиральные машины с фронтальной загрузкой и с верхней загрузкой в ​​нашей статье, если вы не уверены, какой стиль соответствует вашим потребностям, преимущества и недостатки моечных машин с фронтальной загрузкой и преимущества стиральной машины с верхней загрузкой. Или ознакомьтесь с нашим руководством для покупателя стиральной машины, чтобы получить подробное руководство по выбору и покупке новой стиральной машины.

Содержание:

  1. WFW5620HW (фронтальная загрузка)
  2. WFW9620HW (фронтальная загрузка)
  3. WTW8120HW (с верхней загрузкой)
  4. WTW6120HW (с верхней загрузкой)
  5. WTW5100HW (с верхней загрузкой)

Советы по покупке стиральной машины Whirlpool XL

  • Проверить размеры. Стиральные машины очень большого размера, как правило, имеют большие внешние размеры. Убедитесь, что стиральная машина впишется в ваш дом, измерив каждый дверной проем, через который она должна пройти, и любые другие узкие места.

  • Определитесь, нравятся ли вам элементы управления. Многие стиральные машины Whirlpool теперь оснащены «интуитивно понятным управлением», которое предлагает упрощенную панель управления, позволяющую настраивать циклы. Вы выбираете «Что стирать» и «Как стирать» из двух наборов кнопок.

  • Учитывайте дозаторы Load and Go. Если вам нужна стиральная машина XL, вы, вероятно, много стираете. Один из способов немного упростить процесс — это дозатор моющего средства Load and Go. В нем достаточно моющего средства как минимум для 20 загрузок (в зависимости от типа дозатора), и он будет дозировать его автоматически для каждого цикла стирки. Все стиральные машины Load and Go также поставляются с традиционным дозатором «разовой дозы».

Узнайте больше о выборе новой стиральной машины всего за 6 минут!

1.Whirlpool WFW5620HW — 4,5 куб. футов — $ 899

Первым в нашем списке крупнейших стиральных машин Whirlpool стоит модель с фронтальной загрузкой WFW5620HW по цене около 899 долларов за 4,5 кубических фута. Эта модель является закрытой, поэтому она имеет меньшее измерение глубины, чем другие варианты, представленные сегодня на рынке. Опция Steam Clean помогает избавиться от пятен и запахов с тканей за счет тепла и более интенсивной стирки. Whirlpool предлагает другой набор элементов управления, чем тот, с которым вы, возможно, знакомы: набор кнопок «Что стирать» и «Как стирать», чтобы вы могли сочетать действия стирки с типами ткани для достижения наилучших результатов.

Еще одна замечательная функция — дозатор Load and Go, который позволяет заполнить стиральную машину достаточным количеством моющего средства для 20 загрузок за раз или даже 40 в зависимости от концентрации моющего средства! Стиральная машина автоматически дозирует правильное количество моющего средства для вас в зависимости от цикла, выбранных опций и других факторов. Использование слишком большого или слишком малого количества моющего средства может привести к неудовлетворительным результатам для ваших тканей, поэтому позволить стиральной машине позаботиться об этом — отличная идея от Whirlpool!

Узнайте больше о Load and Go в нашем коротком видео!

Корзина для стирки Smooth Wave из нержавеющей стали, индикатор оставшегося времени, а также дозаторы отбеливателя и смягчителя ткани — дополнительные удобные функции этой стиральной машины с фронтальной загрузкой.Опция «Предварительное замачивание» позволяет вам замачивать одежду в стиральной машине для лучшего удаления пятен, а цикл «Быстрая стирка» очистит небольшие, слегка загрязненные вещи всего за 15 минут. В целом, это полнофункциональная стиральная машина с фронтальной загрузкой по отличной цене!

Характеристики:

  • Рейтинг Energy Star

  • Что стирать: обычные, тонкие, объемные, белые, цветные, полотенца

  • Как стирать: обычная, борьба с морщинами, тяжелая стирка, дезинфекция окси, холодная стирка, быстрая

  • 3 варианта: предварительное замачивание, очистка паром, дополнительное полоскание

  • Диспенсер Load & Go

  • Максимальная скорость отжима: 1160 об / мин

Размеры:

  • Ширина: 27 дюймов

  • Глубина: 31.6 «

  • Высота: 38,6 дюйма

Нажмите здесь, чтобы прочитать более 285 реальных отзывов покупателей об этом продукте!

Whirlpool WFW5620HW — 899 долларов США

2. Whirlpool WFW9620HW — 5,0 куб. футов — 1399 долл. США

Это последняя стиральная машина с фронтальной загрузкой в ​​нашем обзоре крупнейших стиральных машин Whirlpool: Whirlpool WFW9620HW объемом 5,0 кубических футов.Это еще одна модель глубины туалета, которая включает элементы управления Whirlpool «Что мыть» и «Как мыть». Однако эти элементы управления являются частью сенсорного экрана на дверце стиральной машины, а не отдельной панелью!

Дозатор Load and Go XL Plus вмещает достаточно моющего средства для 40 загрузок, а интеллектуальная технология даже позволяет вашей стиральной машине уведомлять вас на вашем смартфоне, когда моющее средство заканчивается! Эта модель также имеет опцию Steam Clean, а также другие замечательные функции, такие как опция предварительного замачивания, цикл дезинфекции и технология Whirlpool Fan Fresh.Встроенный вентилятор позволяет сушить небольшие вещи, такие как спортивная форма или рабочая одежда, в течение ночи, без необходимости перекладывать их в сушилку. Опция Fan Fresh также может дольше сохранять одежду свежей — до 12 часов! — для тех случаев, когда нельзя сразу переложить белье из стиральной машины в сушильную.

Стиральный барабан из нержавеющей стали, внутреннее освещение барабана и внутренний водонагреватель также являются отличными особенностями этой модели. Если ваша занятая семья означает, что вы не всегда можете внимательно следить за своей стиркой, вариант Fan Fresh может оказаться полезным.

Характеристики:

  • Рейтинг Energy Star

  • Технология 12-часового Fan Fresh позволяет сушить небольшие грузы

  • Диспенсер Load & Go XL

  • Что стирать: обычное, цветное, белое, полотенца, тонкое белье, объемные вещи

  • Как стирать: обычная, быстрая, борьба с морщинами, интенсивная стирка, холодная стирка, дезинфекция

  • 4 варианта стирки: предварительное замачивание, очистка паром, дополнительное полоскание, FanFresh®

  • Максимальная скорость отжима: 1200 об / мин

Размеры:

  • Ширина: 27 дюймов

  • Глубина: 33.25 «

  • Высота: 38,6 дюйма

Нажмите здесь, чтобы прочитать реальные отзывы покупателей об этом продукте!

Whirlpool WFW9620HW — 1399 долларов США

3. Whirlpool WTW8120HW — 5,3 куб. футов — 1 099 долл. США

Мы рассмотрели пару стиральных машин с фронтальной загрузкой, и теперь пришло время сиять стиральной машиной с верхней загрузкой: Whirlpool WTW8120HW — одна из самых больших моделей стиральных машин Whirlpool в 5.3 кубических фута! Он заменяет популярный WTW8500DW. Он доступен в хромированной тени по цене 1199 долларов или в белом цвете по цене 1099 долларов. Эта высокоэффективная стиральная машина с верхней загрузкой соответствует требованиям Energy Star и оснащена двигателем с прямым приводом со скоростью отжима до 850 об / мин.

Низкопрофильная крыльчатка мешалки помогает увеличить производительность без ущерба для эффективности очистки. Усовершенствованные функции стирки адаптируются к типу стирки и помогают стирать белье друг против друга, обеспечивая более бережный уход за тканью. Эта модель поставляется со станцией предварительной обработки: встроенным смесителем на две температуры и щеткой в ​​комплекте.В этой модели используются интуитивно понятные сенсорные элементы управления Whirlpool с разделами «Что стирать» и «Как стирать» для настройки циклов в соответствии с типом ткани, уровнем загрязнения и т. Д. Дозатор моющего средства Load & Go позволяет заполнить стиральную машину достаточным количеством моющего средства для 20 загрузок и позволить машине дозировать нужное количество автоматически.

Варианты

включают глубокую промывку водой, предварительное замачивание и другие. И последнее, но не менее важное: эта модель оснащена интеллектуальными возможностями подключения. Запустите стиральную машину удаленно и получите уведомление о завершении цикла!

По состоянию на начало 2021 года первые отзывы покупателей об этой модели были отрицательными, так что имейте это в виду, когда будете проверять эту модель.Это все равно может стоить того, если вам нужен самый большой вариант, который вы можете найти.

Характеристики:

  • Рейтинг Energy Star

  • Технология Adaptive Wash с функцией Active Bloom

  • Что стирать: обычные, тонкие, объемные, белые, цветные, полотенца

  • Как стирать: обычная, быстрая, холодная, борьба с морщинами, тяжелая стирка, дезинфекция с Oxi

  • 6 вариантов: кондиционер для белья, Load & Go, глубокая стирка, отложенный старт, предварительное замачивание, дополнительное полоскание

  • Pretreat Station Plus — встроенный водопроводный кран и щетка для предварительной обработки включены

  • EasyView, медленно закрывающаяся стеклянная крышка

  • Smart — возможность подключения к Wi-Fi

  • Максимальная скорость отжима: 850 об / мин

Размеры:

  • Ширина: 27.25 «

  • Глубина: 28 дюймов

  • Высота: 43,5 дюйма

Whirlpool WTW8120HW — 1099 долларов США

4. Whirlpool WTW6120HW — 4,8 куб. футов — $ 899

Стиральная машина с верхней загрузкой Whirlpool WTW6120HW , доступная в хромированной тени по цене 999 долларов США или белом цвете по цене 899 долларов США, составляет 4,8 кубических фута.Еще одна высокоэффективная моечная машина с верхней загрузкой, эта модель также имеет низкопрофильную крыльчатку для увеличения производительности и соответствует требованиям Energy Star с двигателем с прямым приводом. Максимальная скорость отжима 750 об / мин удаляет влагу с одежды, сокращая время сушки.

Плавные сенсорные элементы управления просты в использовании благодаря четкой маркировке и обладают превосходным ощущением. Стиральная машина может «направлять» вас к правильным комбинациям циклов, рекомендуя циклы на основе того, что вы выбрали в разделе «Что стирать» на панели управления, или вы даже можете создавать собственные циклы.Светодиодный индикатор оставшегося времени позволяет легко определить, сколько времени осталось в цикле.

Эта модель имеет очень похожий набор элементов управления и функций, что и предыдущая модель, но она имеет меньшую емкость и более низкую максимальную скорость отжима.

Характеристики:

  • Рейтинг Energy Star

  • Что стирать: обычное, белое, деликатное, цветные, объемные, полотенца

  • Способ стирки: обычная, быстрая, интенсивная стирка, борьба с морщинами, дезинфекция с Oxi

  • 6 вариантов стирки: предварительное замачивание, дополнительное полоскание, отсрочка старта, кондиционер для белья, глубокая стирка, загрузка и вперед

  • Максимальная скорость отжима: 850 об / мин

  • Станция PreTreat Plus

  • EasyView, медленно закрывающаяся стеклянная крышка

Размеры:

  • Ширина: 27.25 «

  • Глубина: 28 дюймов

  • Высота: 42 дюйма

Whirlpool WTW6120HW — 899 долларов США

5. Whirlpool WTW5100HW — 4,8 куб. футов — $ 799

Следующим в нашем списке самых больших моделей стиральных машин Whirlpool является Whirlpool WTW5100HW, розничная цена которой составляет 799 долларов в традиционном белом цвете и 899 долларов в хромированной тени. Это также высокоэффективная моечная машина с вертикальной загрузкой, в которой используется крыльчатка.Как и у предыдущей модели, его объем составляет 4,8 кубических фута. Однако обратите внимание, что это не рейтинг Energy Star.

Эта стиральная машина оснащена станцией предварительной обработки — со встроенным краном и щеткой для чистки, чтобы вы могли замачивать, чистить и стирать все в одном месте, — а также интуитивно понятным сенсорным управлением Whirlpool, которое поможет вам правильно стирать одежду. Вы можете выбрать один из вариантов «Что стирать» и «Как стирать». Для очистки сильнозагрязненных вещей можно использовать функцию глубокой стирки. Вы также можете запланировать цикл заранее на срок до 12 часов с помощью опции «Отложенный старт».Эта модель также оснащена дозатором для одинарной загрузки для моющего средства, отбеливателя и кондиционера для белья.

Материал барабана — нержавеющая сталь, крышка — кромочное стекло с замком крышки. Если вы ищете стиральную машину большой емкости с вертикальной загрузкой и крыльчаткой, которая обеспечивает тщательную, но бережную очистку вашей одежды, обратите внимание на эту модель!

Характеристики:

  • Технология Adaptive Wash с функцией стирки Active Bloom

  • Что стирать: обычные, тонкие, объемные, белые, цветные, полотенца

  • Как стирать: обычная, быстрая, холодная, борьба с морщинами, тяжелая стирка, дезинфекция с Oxi

  • 6 вариантов: кондиционер для белья, глубокая вода, отсрочка старта, предварительное замачивание, дополнительное полоскание, слив и отжим

  • Боковая стеклянная крышка с замком крышки и барабан из нержавеющей стали

  • Станция предварительной обработки

  • Дозатор с одной загрузкой

  • Максимальная скорость отжима: 750 об / мин

Размеры:

  • Ширина: 27.25 «

  • Глубина: 27,875 «

  • Высота: 41,8125 «

Whirlpool WTW5100HW — 799 долларов США

Вот и все, что мы выбрали для самых больших моделей стиральных машин Whirlpool! Давайте разберем доступные функции и параметры, чтобы помочь вам провести тщательное сравнение.

  • Передняя и верхняя загрузка: Первые две модели в нашем списке — шайбы с передней загрузкой с 4.Вместимость 5 и 5,0 кубических футов. Модели с верхней загрузкой больше — 4,8 и 5,3 кубических футов. Однако обратите внимание, что шайбы с фронтальной загрузкой обычно лучше справляются с меньшими грузами, которые могут вывести из равновесия погрузчики с верхней загрузкой. Фронтальные погрузчики могут поместиться под прилавками и штабелируются, что идеально, если вы хотите сэкономить место с помощью штабелируемой пары стирально-сушильных машин, а также соответствуют требованиям ADA, если в вашей семье есть кто-то с ограниченными физическими возможностями.

  • Общая площадь основания: Передние грузовые шайбы имеют более глубокую конструкцию — 27 дюймов в ширину на 31 дюйм.Глубина 5 дюймов. Шайбы с верхней загрузкой шире, но мельче: 27,25 дюйма в ширину и 28 дюймов в глубину.

  • Уникальные опции и особенности: Стиральные машины с передней загрузкой включают опции паровой очистки и технологию Fan Fresh, а стиральные машины с верхней загрузкой в ​​основном включают Wi-Fi-соединение и все имеют встроенные смесители с щетками для предварительной обработки пятен.

  • Цена: Самая дешевая модель стиральной машины с фронтальной загрузкой занимает первое место в нашем списке по цене 899 долларов, а самая дешевая модель стиральной машины с верхней загрузкой — №5 по цене 799 долларов.

Итак, что вы думаете? Какой из этих вариантов среди самых больших моделей стиральных машин Whirlpool 2021 года вам больше всего нравится? Оставьте нам комментарий ниже — мы будем рады услышать от вас!

Примечание редактора: этот блог был первоначально написан в январе 2019 года и был полностью переработан и обновлен для обеспечения точности на дату публикации, указанную выше.

7 самых больших моделей стиральных машин с верхней загрузкой на 2021 год

Если у вас есть семья из четырех или более человек или семья с маленькими детьми, когда вы покупаете новую стиральную машину, вы можете быть заинтересованы в поиске самой большой стиральной машины с максимальной загрузкой! Мы собрали обзоры семи лучших и самых больших стиральных машин с верхней загрузкой на 2021 год с указанием цен, функций и ссылок на отзывы клиентов, чтобы вы могли выбрать лучший вариант для своих нужд.

Эти стиральные машины с верхней загрузкой обычно имеют крыльчатку, а не мешалку для увеличения емкости бака, и считаются высокоэффективными машинами, которые используют меньше воды для стирки одежды. Все они имеют размер не менее 4,7 кубических футов, и в них достаточно места, чтобы вымыть большое одеяло. Если вы ищете дополнительную информацию о выборе новой стиральной машины, ознакомьтесь с нашим руководством по покупке стиральной машины!

Цены варьируются от 799 до 1099 долларов, хотя имейте в виду, что праздничные распродажи и скидки могут сократить 20% или более от прейскурантной цены.Maytag определенно является лидером в этой категории, но Samsung, Whirlpool и LG предлагают жесткую конкуренцию! Модели перечислены в произвольном порядке, но для вашего удобства пронумерованы. Давайте копаться!

Содержание

  1. Maytag MVW7230HW *
  2. Самсунг WA50R5400AV
  3. Maytag MVW7232HW
  4. Whirlpool WTW5105HW *
  5. Whirlpool WTW7120HW
  6. LG WT7800CW
  7. Самсунг WA54R7200AW

Модели, отмеченные *, являются шайбами ​​мешалки, а не высокоэффективными шайбами ​​крыльчатки.

3 фактора, которые следует учитывать при использовании шайб XL с верхней загрузкой

  • Глубина ванны. У некоторых из этих чудовищных погрузчиков с вертикальной загрузкой могут быть очень глубокие бадьи, до которых не могут дотянуться более низкие члены вашей семьи!

  • Внешние размеры. Если ваша старая стиральная машина была модели среднего размера, она, вероятно, имеет меньшие внешние размеры, чем многие из этих огромных вариантов. Если ваша стиральная машина и сушилка находятся в шкафу, учитывайте глубину новой модели, которую вы рассматриваете (плюс место для подключения воды), а также ширину.Вы также должны измерить любые дверные проемы или коридоры, через которые будет проходить прибор — в частности, в старых домах дверные проемы могут быть более узкими.

  • Подходящая сушилка XL. Сушильная машина, совместимая со стиральной машиной среднего размера, может не справиться с нагрузками от машины большего размера. Перегрузка сушильной машины может привести к более быстрому износу деталей и сокращению срока ее службы, поэтому, чтобы максимально эффективно использовать стиральную машину с большой верхней загрузкой, обязательно возьмите сушилку не ниже 1.В 5 раз больше вместимости стиральной машины (но желательно в два раза больше).

Узнайте больше о покупке новой стиральной машины с вертикальной загрузкой в ​​нашем коротком видео!

1. Maytag MVW7230HW — 5,2 куб. футов — 999 долл. США

В 2020 году Maytag заменил популярный MVWB865GW на Maytag MVW7230HW , моечную машину с мешалкой объемом 5,2 кубических футов с интеллектуальным подключением к Wi-Fi, продаваемую в розницу по цене 999 долларов.Мешалка в сочетании с опцией Deep Fill и кнопкой Extra Power означает, что эта модель может понравиться людям, которым необходимо стирать тяжелую рабочую одежду или сильно загрязненные вещи.

Maytag Commercial Technology предлагает систему прямого привода, испытанную в два раза больше срока службы, и коммерческие пружины — хотя она не совсем соответствует уровню других коммерческих стиральных машин для домашнего использования, она по-прежнему является отличным выбором для людей, заботящихся о долговечности. Изящные элементы управления и крышка из тонированного стекла с функцией медленного закрывания придают этой стиральной машине превосходный вид.Технология автоматического определения размера загрузки помогает экономить воду. В отличие от предыдущей версии, эта новая модель имеет рейтинг Energy Star. Теперь он также оснащен встроенным водопроводным краном, чтобы смыть рыхлую почву или замочить ткань перед началом цикла. Кроме того, новое подключение к Wi-Fi позволяет удаленно запускать цикл и получать уведомление о его завершении.

Если вы предпочитаете стиральную машину с мешалкой, но вас интересуют дополнительные функции, облегчающие стирку, эта модель может вам подойти! Эта модель продается по той же базовой цене, что и старая модель 865 (снята с производства в 2019 году), но имеет больше функций.Он немного шире стандартной стиральной машины размером 27 дюймов на 27,25 дюйма.

Характеристики:

  • 13 циклов: нормальный / стандартный, усиленный режим, белые, дезинфекция с оксидом, полотенца, объемные предметы, индивидуальный цикл, быстрая стирка, деликатная стирка, борьба с морщинами, цвета, слив и отжим, чистая стиральная машина с Affresh

  • 6 вариантов: дополнительная мощность / глубокая очистка, глубокое наполнение, дистанционное включение, дополнительное полоскание, отсрочка старта (1-12 часов), кондиционер для белья

  • Максимальная скорость отжима: 850 об / мин

  • Рейтинг Energy Star

  • Встраиваемый водопроводный кран для предварительной обработки

  • Подключение Wi-Fi

Размеры:

  • Ширина: 27.25 «

  • Глубина: 28 дюймов

  • Высота: 43 дюйма

Maytag MVW7230HW — 999 долларов США

2. Samsung WA50R5400AV — 5,0 куб. футов — 999 долл. США

Samsung всегда предлагает новинки в области бытовой техники, и Samsung WA50R5400AV является отличным примером этого. Он доступен в белом цвете по цене 899 долларов или в черном корпусе из нержавеющей стали с защитой от отпечатков пальцев по цене 999 долларов.Подключение к сети Wi-Fi с помощью приложения Samsung для умной стиральной машины также позволяет вам управлять стиральной машиной и контролировать ее со своего смартфона. Никогда больше не забывайте о чистой загрузке белья!

Благодаря встроенной мойке ActiveWash вы можете замачивать и чистить предметы, требующие особого ухода, перед тем, как бросить их в стиральную машину. Технология Vibration Reduction Plus — это усовершенствованная версия оригинальной VRT от Samsung, которая снижает вибрацию на 40% и делает работу еще тише. Ванна EZ Access более мелкая, поэтому ее легко достать до дна, чтобы выгрузить одежду, но при этом она имеет огромную вместимость.

Эта модель также включает великолепные функции премиум-класса, такие как опция Super Speed, которую можно добавлять к различным циклам стирки для сокращения времени стирки, двигатель с прямым приводом и внутренний нагреватель. Крышка с мягким закрытием — еще один фаворит. Если вы часто предварительно стираете белье или хотите использовать умную стиральную машину, этот вариант среди самых больших стиральных машин с верхней загрузкой — отличный выбор! Эта модель на 0,5 дюйма шире стандартной ширины 27 дюймов средней стиральной машины.

Характеристики:

  • 12 циклов: нормальный, тяжелый режим, постоянное нажатие, спортивная одежда, белое белье, постельное белье / водонепроницаемость, быстрая стирка, тонкое белье, темные цвета, полоскание + отжим, только отжим, самоочистка

  • 6 вариантов: предварительное замачивание, отсроченное окончание, смягчитель ткани, глубокое заполнение, суперскорость, Smart Care

  • Рейтинг Energy Star

  • ActiveWash встраиваемая мойка для предварительной стирки

  • Wi-Fi подключен

  • Технология Vibration Reduction Plus

  • Максимальная скорость отжима: 750 об / мин

Размеры:

  • Ширина: 27.5 «

  • Глубина: 29,4 дюйма

  • Высота: 44,6 дюйма

Нажмите здесь, чтобы прочитать более 155 реальных отзывов покупателей об этом продукте!

Samsung WA50R5400AV — 999 долларов США

3. Maytag MVW7232HW — 5,3 куб. футов — 999 долл. США

В нижней части ценового диапазона самых больших вариантов стиральных машин с верхней загрузкой находится Maytag Bravos XL Maytag MVW7232HW .Эта умная стиральная машина выпускается в белом цвете за 999 долларов или в металлическом сланце за 1099 долларов и заменила популярную модель MVWB835DW в 2020 году. Она поставляется с оптимальными дозаторами для автоматического дозирования моющего средства, смягчителя ткани и кислородсодержащих добавок на протяжении всего цикла, а также системой PowerWash с прямым приводной двигатель и корзина для мытья посуды из нержавеющей стали. Однако это модель с крыльчаткой, а не с мешалкой, и она занимает меньше места.

Одна особенность, которая нам нравится, — это крышка с окошком SmoothClose, которая медленно закрывается на тот случай, если вам мешает рука или голова! Опция Deep Fill идеально подходит для работы с сильно загрязненными предметами, а цикл Sanitize удаляет 99.9% обычных бытовых бактерий. Новой функцией является дополнительная возможность подключения к Wi-Fi, поэтому вы можете управлять стиральной машиной через смартфон и получать уведомления о завершении цикла. Еще одна новинка — встроенный водопроводный кран для предварительной обработки пятен и загрязнений.

Если вам нужна защита от пятен и грязи, но, возможно, вам нужна стиральная машина с меньшими размерами или более низкой ценой, эта модель — отличная альтернатива №1 в нашем списке. Единственное, чего ему действительно не хватает по сравнению с другими полнофункциональными стиральными машинами в этом ценовом диапазоне, — это вариант с паром, но встроенный водопроводный кран дает ему преимущество.

Характеристики:

  • 13 циклов: нормальный / стандартный, тяжелый режим, белое белье, дезинфекция с оксидом, полотенца, объемные вещи, индивидуальный цикл, быстрая стирка, тонкое белье, борьба с морщинами, цвета, слив и отжим, чистая стиральная машина

  • 6 вариантов: глубокое заполнение, дистанционное включение, смягчитель ткани, отсрочка старта, дополнительное полоскание, дополнительная мощность

  • Рейтинг Energy Star

  • Встраиваемый водопроводный кран для предварительной обработки

  • Максимальная скорость отжима: 850 об / мин

Размеры:

  • Ширина: 27.25 «

  • Глубина: 28 дюймов

  • Высота: 43 дюйма

Maytag MVW7232HW — 999 долларов США

4. Whirlpool WTW5105HW — 4,7 куб. футов — $ 799

Следующий пункт в нашем списке — моечная машина с мешалкой от Whirlpool — Whirlpool WTW5105HW. Эта шайба объемом 4,7 кубических футов доступна в белом цвете и продается по цене 799 долларов.Он настраивает элементы управления иначе, чем вы можете использовать: сначала вы выбираете «Что стирать» (Обычное, Деликатное, Белое, Цвета, Объемные вещи, Полотенца), а затем «Как стирать» (Нормальный, Контроль морщин, Heavy Duty, Sanitize with Oxi, Cold Wash, Quick) и любые другие варианты, которые вы предпочитаете. Это означает, что вы можете настроить до 36 комбинаций циклов и выбрать наиболее подходящий для нагрузки.

Эта модель поставляется со встроенным краном и щеткой для чистки, которая называется Pretreat Station, так что вы можете замачивать, чистить и стирать все в одном месте.Опция Deep Water Wash идеально подходит для очистки сильно загрязненных вещей, и вы можете запланировать цикл до 12 часов заранее с опцией отложенного старта. Эта стиральная машина также оснащена дозатором для одинарной загрузки для моющего средства, отбеливателя и кондиционера для белья.

Крышка выполнена из стекла от края до края, что придает ощущение первоклассного качества. Стиральная машина также оснащена замком крышки и барабаном из нержавеющей стали. Если вы ищете стиральную машину с мешалкой, которая обеспечит бережную, но глубокую чистку вашей одежды по разумной цене, эта модель может быть для вас!

Характеристики:

  • Что стирать: обычные, тонкие, белые, цветные, объемные, полотенца

  • Как стирать: обычная, борьба с морщинами, тяжелая стирка, дезинфекция окси, холодная стирка, быстрая

  • Опции: чистая стиральная машина, кондиционер для белья, глубокая стирка, отсрочка старта, предварительное замачивание, дополнительное полоскание, слив и отжим

  • Станция предварительной обработки — со встроенным краном и щеткой для предварительной обработки

  • Интуитивное сенсорное управление — «Что стирать» и «Как стирать»

Размеры:

  • Ширина: 27.25 «

  • Глубина: 27,875 «

  • Высота: 41,8125 «

Whirlpool WTW5105HW — 799 долларов США

5. Whirlpool WTW7120HW — 5,3 куб. футов — 999 долл. США

Модель Whirlpool WTW7120HW продается в белом цвете за 999 долларов или в хромированной тени за 1099 долларов. Эта стиральная машина объемом 5,3 кубических футов также имеет интуитивно понятные элементы управления Whirlpool — «Что стирать» и «Как стирать» — при настройке циклов стирки.Световые индикаторы температуры, уровня почвы и скорости отжима будут переключаться в зависимости от комбинации выбранных параметров, чтобы помочь вам оптимизировать цикл для загрузки.

Воспользуйтесь функцией Whirlpool Load and Go — заполните дозатор моющим средством, достаточным для 20 загрузок, а остальное пусть сделает стиральная машина. Pretreat Station Plus включает в себя встроенный двухтемпературный смеситель и щетку, поэтому вы можете обрабатывать пятна и загрязнения перед стиркой. Вы даже можете добавить моющее средство в воду из крана для более эффективного удаления пятен.Для рыхлых почв используйте опцию «Глубокая промывка». Дополнительное интеллектуальное подключение предупредит вас о завершении цикла, сэкономив ваше время и усилия.

Светодиодный дисплей показывает приблизительное оставшееся время, что позволяет легко проверить состояние нагрузки. Технология адаптивной стирки с функцией стирки Active Bloom направлена ​​на тщательную и бережную очистку ваших тканей, а полезные опции, такие как станция предварительной обработки, облегчают удаление пятен и загрязнений.

Характеристики:

  • Что стирать: обычные, тонкие, белые, цветные, объемные, полотенца

  • Как стирать: обычная, борьба с морщинами, тяжелая стирка, дезинфекция окси, холодная стирка, быстрая

  • 8 вариантов: дистанционное включение, загрузка и запуск, отложенный старт, глубокая стирка, кондиционер для белья, чистая стиральная машина с Affresh, слив и отжим, полоскание и отжим

  • Рейтинг Energy Star

  • Wi-Fi включен

  • Интуитивное сенсорное управление — «Что стирать» и «Как стирать»

Размеры:

  • Ширина: 27.25 «

  • Глубина: 28 дюймов

  • Высота: 43,5 дюйма

Whirlpool WTW7120HW — 999 долларов США

6. LG WT7800CW — 5,5 куб. футов — 1 099 долл. США

Еще одним высоко оцененным вариантом среди самых больших моделей стиральных машин с верхней загрузкой является модель LG WT7800CW . Эта модель предлагает массу различных циклов и опций. В технологии TurboWash 3D используется крыльчатка, которая вращается в направлении, противоположном направлению барабана, для создания мощного эффекта стирки для эффективной очистки и бережного отношения к одежде.Это интересная альтернатива мешалке, которая все еще удовлетворяет предпочтения некоторых потребителей в отношении большей текучести одежды и более интенсивной стирки.

Хотя в этой стиральной машине нет парового цикла, цикл дезинфекции — отличный вариант для уничтожения микробов, бактерий и аллергенов. Технология TurboWash экономит 20 минут при больших загрузках без ущерба для эффективности очистки за счет объединения этапов полоскания и отжима каждой стирки. Такие функции, как цикл для водонепроницаемых вещей, опция StainCare, опция Water Plus и опция замачивания, дают вам гибкость в выборе грязных вещей.

Крышка SlamProof, система струйного распыления SmartRinse и бесшумная работа LoDecibel дополняют набор функций этой стиральной машины с верхней загрузкой и делают ее отличным вариантом для больших домов. Кроме того, это стандартная ширина 27 дюймов, которая может пройти через узкие дверные проемы или в небольшие туалеты для стирки.

Характеристики:

  • 12 циклов: Нормальный, Heavy Duty, Постельное белье, Глубокая стирка, Окси-дезинфекция, Белое, Предварительная стирка + Обычное белье, Тонкое белье, Химическая завивка, Быстрая стирка, Водонепроницаемость, Загружено

  • 14 вариантов: замачивание, дополнительное полоскание, добавление одежды, отложенная стирка, блокировка управления, вода плюс, холодная стирка ™, полоскание + отжим, только отжим, StainCare, очистка ванны, сигнал, дистанционный запуск, Wi-Fi

  • Рейтинг Energy Star

  • Максимальная скорость отжима: 950 об / мин

  • Антивибрационная система TrueBalance и бесшумная работа LoDecibel

Размеры:

  • Ширина: 27 дюймов

  • Глубина: 28.4 «

  • Высота: 44,5 дюйма

Щелкните здесь, чтобы прочитать более 195 реальных отзывов покупателей об этой модели!

LG WT7800CW — 1099 долларов

7. Samsung WA54R7200AW — 5,4 куб. футов — 999 долл. США

И последнее, но не менее важное в нашем обзоре самых больших моделей стиральных машин с вертикальной загрузкой — это Samsung WA54R7200AW . Доступный в белом цвете по цене 999 долларов или черной нержавеющей стали с защитой от отпечатков пальцев по цене 1099 долларов, он имеет ванну из нержавеющей стали и множество замечательных функций.Он имеет встроенный смеситель Active WaterJet для предварительной обработки пятен и загрязнений, а также цикл самоочистки, в котором используются струи горячей воды и высокая скорость отжима для удаления бактерий и запахов из стиральной ванны. Вы также найдете опцию Deep Fill и опцию Presoak, чтобы лучше справляться с тяжелыми почвами.

Для бесшумной стирки технология VRT + снижает вибрацию на 40% больше, чем оригинальная технология подавления вибраций Samsung. Другие удобные функции включают приложение Samsung Smart Care и мягкую стеклянную крышку.Внутренняя часть Swirl + Drum очень гладкая, чтобы предотвратить заедание, и предназначена для более быстрого отвода воды.

У этой стиральной машины есть масса замечательных функций, помимо огромной емкости! Он предлагает эффективную очистку, которую можно адаптировать к вашей одежде. Он был разработан с учетом доступности с помощью AUI и элементов управления Брайля. Samsung предлагает один год полной гарантии на детали и работу, плюс три года на бак и 10 лет на двигатель. Подробную информацию см. В руководстве пользователя.

Характеристики:

  • 10 циклов: нормальный режим, постельное белье / водонепроницаемость, тяжелый режим работы, постоянное нажатие, белое белье, тонкое белье / ручная стирка, быстрая стирка, самоочистка, полоскание и отжим, только отжим

  • 7 вариантов: отсрочка окончания, предварительное замачивание, отключение будильника, блокировка от детей, смягчитель ткани, глубокое наполнение, Smart Care

  • Рейтинг Energy Star

  • Технология Vibration Reduction Plus

  • Встроенный смеситель Active WaterJet для предварительной обработки

  • Подключение к приложению Samsung Smart Care

  • Максимальная скорость отжима: 750 об / мин

Размеры:

  • Ширина: 27.5 «

  • Глубина: 29,4 дюйма

  • Высота: 44,6 дюйма

Нажмите здесь, чтобы прочитать более 70 реальных отзывов покупателей об этом продукте!

Samsung WA54R7200AW — 999 долларов

Вы подошли к концу нашего списка самых больших моделей стиральных машин с максимальной загрузкой в ​​2021 году. Абсолютно самая большая модель в нашем списке — это обзор №6 от LG с пятым.5 кубических футов, затем следует модель Samsung (№7). Модель LG также предлагает самые высокие скорости отжима, а более высокая скорость отжима означает более короткое время сушки. Если вам нужен широкий выбор программ и опций стирки, но традиционные настройки управления сбивают с толку, модели Whirlpool (№ 4 и № 5) могут стать для вас отличным выбором с их «Что стирать» и «Как стирать» дизайн управления.

Помимо размера, что вы ищете в стиральной машине с вертикальной загрузкой? Вы сравнивали шайбы с верхней загрузкой и с фронтальной загрузкой и решили, что модель с максимальной загрузкой лучше всего подходит для ваших нужд? Вы хотите много программ стирки или машину, максимально простую в эксплуатации?

Оставьте нам комментарий ниже — мы будем рады услышать от вас!

Примечание редактора: этот блог был первоначально написан в январе 2019 года и был полностью переработан и обновлен для обеспечения точности на дату публикации, указанную выше.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
