Витая пара соединение по цветам: Как правильно подключить витую пару по цвету

Содержание

Витая пара цвета по порядку

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток.

В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской.

Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

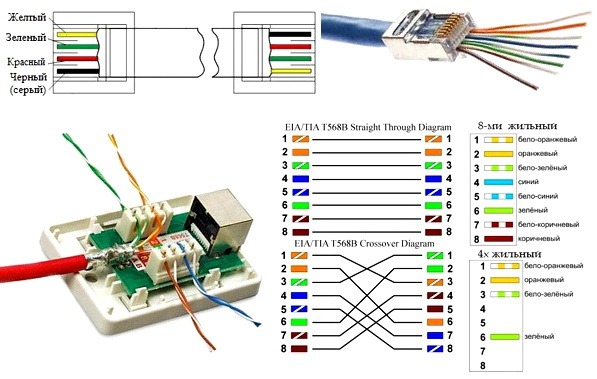

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

    С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

Как снять изоляцию с витой пары

Расправляем провода, выложив их по схеме

Надо вставить провода в желобки

«До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.


Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

На нашем сайте уже был материал про обжим сетевого кабеля. В той статье мы рассматривали весь процесс обжима, начиная от зачистки проводов. В этой статье мы более детально рассмотрим самый ответственный этап обжима витой пары, а именно схему обжима. То, в каком порядке нужно располагать проводники внутри коннектора вызывает больше всего вопросов и сложностей у неопытных пользователей. Поэтому стоит разобрать эту тему еще раз.

Как известно, существует четыре схемы обжима витой пары. Две схемы обжима для прямого кабеля, и две для перекрестного. Но, не спешите пугаться такого разнообразия схем, на практике вам понадобятся максимум две, а скорее всего, только одна схема обжима.

Прямой кабель вариант № 1. Самая распространенная схема обжима для прямого кабеля. Стандарт TIA/EIA-568B.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый

Прямой кабель вариант № 2. Менее распространенная схема обжима прямого кабеля. Стандарт TIA/EIA-568A.

При использовании данной схемы обжима витой пары цвета идут в такой последовательности:

  • Бело-зеленый
  • Зелёный
  • Бело-оранжевый
  • Синий
  • Бело-синий
  • Оранжевый
  • Бело-коричневый
  • Коричневый

Нужно отметить два очень важных момента, которые могут быть неочевидны неопытному взгляду.

  1. Поскольку это прямой кабель, то на обеих сторонах кабеля порядок проводников одинаковый. Если на одной стороне первый контакт коннектора соединяется с зеленным проводником, то и на другой стороне кабеля также первый контакт соединяется с зеленым проводником. Никаких изменений не требуется.
  2. При расположении проводников коннектор располагается защелкой вниз.

Перекрестный кабель вариант № 1. Для сетей 100 мбит/с.

Если вы хотите получить перекрестный кабель для сетей 100 мбит/с, то вам необходимо обжать одну сторону кабеля по стандарту TIA/EIA-568B, а вторую по стандарту TIA/EIA-568A. Образно говоря, перекрестный кабель для сетей 100 мбит/с, это что-то среднее между первым и вторым способом обжима прямого кабеля.

При использовании данной схемы обжима витой пары на одном конце кабеля цвета идут в такой последовательности:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый

А на втором конце кабеля используется следующая последовательность цветов:

  • Бело-зеленый
  • Зелёный
  • Бело-оранжевый
  • Синий
  • Бело-синий
  • Оранжевый
  • Бело-коричневый
  • Коричневый

Перекрестный кабель вариант № 2. Для сетей 1000 мбит/с.

Для сетей 1000 мбит/с используется другая схема обжима витой пары в перекрестный кабель. В этом случае с одной стороны кабеля используется обжим по стандарту TIA/EIA-568B, то есть вот такой:

  1. Бело-оранжевый
  2. Оранжевый
  3. Бело-зелёный
  4. Синий
  5. Бело-синий
  6. Зелёный
  7. Бело-коричневый
  8. Коричневый

А с другой стороны кабеля используется новая последовательность цветов, а именно:

  • Бело-зелёный
  • Зелёный
  • Бело-оранжевый
  • Бело-коричневый
  • Коричневый
  • Оранжевый
  • Синий
  • Бело-синий

Выводы. На первый взгляд, схемы обжима витой пары это темный лес, в котором никогда не разобраться. Но, как видно из этой статьи все намного проще.

Существует два стандарта обжима прямого кабеля, а схема обжима перекрестного кабеля это использования двух этих схем одновременно на разных концах кабеля. Для сетей 1000 мбит/с схема обжима перекрестного кабеля немного сложнее, но она скорее всего вам никогда не понадобиться. Поскольку даже перекрестный кабель для сетей 100 мбит/с уже практически не используется.

Сейчас все современное сетевое оборудование умеет автоматически определять схему обжима кабеля и подстраиваться по нее. Таким образом, перекрестный кабель потерял свою актуальность и на данный момент практически не используется. Поэтому если вы не знаете, какую схему обжима витой пары выбрать, то используйте первую (TIA/EIA-568B) и не сомневайтесь.

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм 2 . Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

  1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
  2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
  3. Кримпер – специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема – выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Витая пара - виды, характеристики и как выбрать

Интересный факт: Впервые трансатлантический телефонный кабель был проложен в 1858г. от залива Валеншиа (Ирландия) до острова Ньюфаунленд (близ берегов Канады). До этого телеграфный кабель уже широко использовался как на суше, так и на море: в частности, соединял Францию и Англию через пролив Ла-Манш. Масса трансатлантического кабеля был настолько велика, что его везли одновременно два судна. Суда дошли до середины Атлантического океана, где разошлись в разные стороны и через несколько месяцев первый трансатлантический кабель был успешно проложен. По обе стороны океана поднялась невероятная эйфория, многие желали немедленно отправить телеграмму за океан за любые деньги. Но из-за просчетов в изоляции кабеля прошли только первые короткие телеграммы. Понадобилось еще несколько лет и несколько неудач, пока в 1866 г. удалось проложить нормально работающий кабель.

1.Определение "витая пара"

Слова витая пара - это дословный перевод с английского языка термина телефонный кабель. В телефонном кабеле жилы скручены/свиты попарно, т. к. подобная конструкция обеспечивает уменьшение электромагнитных помех от внешних и взаимных наводок. В Советском Союзе попарный свив токопроводящих жил применялся, в частности, в кроссовом проводе (марка ПКСВ) и в более широко известном телефоном кабеле марки ТПП (соответствует 3-ей категории витой пары). Кстати, кабель ТПП до сих пор является основной составляющей в телефонных сетях стран СНГ. На Украине более скоростной и надежный телефонный кабель из оптоволокна соединяет пока только областные центры и отдельные особо важные объекты.

Поскольку основное назначение витой пары - это телефонные линии, - то количество пар в витой паре может быть до 1000, а диаметр жил от 0,4 до 0,64 мм. Т.е. все как и у нашего кабеля ТПП. Американская классификация телефонного кабеля по категориям со временем оказались самой удобной и большинство заводов мира при выпуске телефонного кабеля все чаще используют американские термины и стандарты. Этим, например, объясняется то, что стандартная длина бухты кабеля "витая пары" равна 305 м, что соответствует 1000 футам.

С появлением оптоволокна медный телефонный кабель свитый попарно во всем мире уже отходит в прошлое. Вместе с тем, уже при нашем поколении мы видим, как термин витая пара (телефонный кабель) фактически трансформировался исключительно в 4-парный кабель для компьютерных сетей.

2.Категории витой пары

Понятие категория витой пары связано, в первую очередь, со скоростью передачи информации. Ни внутренняя конструкция кабеля, ни материалы и т.п. не определяют напрямую категорию кабеля. Материалы и конструкция должны обеспечивать необходимые технические характеристики: скорость, долговечность, максимальное расстояние передачи и т.п. На сегодня в мире стандартизировано семь категорий витой пары. Наибольший объем при прокладке новых сетей занимает пока кабель 5-ой категории.

Скорость передачи сигнала напрямую зависит от частоты колебаний тока. Каждое колебание - это есть передача какого-либо сигнала/значения. Таким образом, чем выше частота, тем выше скорость. Именно поэтому в стандартах категории кабеля указывается частотный диапазон, в котором данный кабель может работать. Другие факторы: например, класс оборудования или качество кабельных сетей,- могут только поддерживать заданную частоту/скорость, а в худшем случае будут создавать помехи.

Справочно: один сигнал (точка или тире) в информатике называется один бит. Каждый электрический сигнал (импульс) означает точку/тире в телеграфе или ноль/один в двоичной системе компьютера. Набор из нескольких бит образует какое-либо смысловое значение (буква, цифра и т.п.) и называется байт. Современные компьютерные программы чаще используют 16-битную систему: каждый набор из 16 бит соответствуют одному конкретному значению. Очевидно, что чем больше бит в одном байте - тем больше комбинаций смысловых значений можно сформировать в таком стандарте. Уже применяются компьютера с 32-битными системами кодирования данных и разрабатывается 62-битная система кодирования. Во многих "простых" случаях по прежнему используются и старые стандарты на 6,8 и 9 бит.

3.Виды витой пары: назначение и маркировка

    На сегодня существуют следующие марки витой пары:
  1. U/UTP - неэкранированный кабель (ранее – “UTP”)

  2. F/UTP - кабель с общим экраном всех пар (ранее – “FTP”)

  3. SF/UTP -кабель с общим двойным экраном сердечника из алюминиевой фольги + «плетёнки» из луженных медных проволок (ранее – "S-FTP”)

  4. U/FTP – кабель с отдельным экраном каждой пары (ранее – “STP”)

  5. F/FTP – кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из алюминиевой «фольги»

  6. S/FTP - кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из лужёных медных проволок (ранее – “S-STP”)

Как видите, основное различие - это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей.

    Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  1. Моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила множила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд - это кусок кабеля определенной длины c джеками на концах для соединения двух цифровых устройств.

  2. Диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

  3. Количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с - используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.

  4. Оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки:

    • PVC - ПВХ-пластиката. Для внутреннего применения

    • PP - полипропилен. Для внешней прокладки в основном для высоких температур - до +140°С,

    • PE - полиэтилен. Для внешней прокладки

    • FR - огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

    • LS - Low Smoke пониженное дымовыделение при горении

    • ZH - Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы

    • В - Бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

    • С тросом. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

4.Стандарты и сертификация.

В области витой пары стандарты можно условно разделить на два типа: Первый тип - это стандарты Ethernet, которые определяют скорости передачи информации, способы модуляции сигналов, расстояние передачи и т.п. В большинстве стандартов Ethernet витая пара как средство передачи сигналов задействуется. Однако существуют стандарты Ethernet, где возможно, а иногда и необходимо применение других кабельных систем: например, на базе оптоволокна.

Второй тип стандартов - это стандарты по структурированным кабельным сетям. В них описываются условия прокладки кабеля, типы соединений и т. п.

Таким образом, производитель витой пары при конструировании кабеля должен определиться: для какого типа Ethernet будет выпускаться данная витая пара и в каких кабельных системах ее будет возможно проложить. Или еще понятней: какие типы оборудования можно будет подключать с помощью данного кабеля и какими стандартными соединителями.

Стандартов по Ethernet на сегодня уже несколько десятков: от старых 10BASE5, IEEE 802.3 (называемый также "толстый Ethernet") до гигабитного Ethernet (1000BASE). Разработаны и уже применяются стандарты 40 Gigabit Ethernet и 100 Gigabit Ethernet. Специалисты уверены, что в недалекой перспективе должен появится терабитный !!! интернет.

    В области СКС в настоящее время действуют 3 основных стандарта:

  1. "EIA/TIA-568С Commercial Building Telecommunications Wiring Standard -американский стандарт;

  2. "ISO/IEC IS 11801-2002 Information Technology. Generic cabling for customer premises - международный стандарт;

  3. "CENELEC EN 50173 Information Technology. Generic cabling systems - европейский стандарт.

Задаваемый действующими стандартами технический уровень гарантирует работоспособность кабельной системы на протяжении как минимум 10 лет.

5.Как определить качество витой пары в полевых условиях.

Во-первых, по названию торговой марки. На Украине из брендовых кабелей чаще можно встретить витую пару американского концерна Mollex или швейцарской компании Reichle De-Massari AG. Подделки пока не встречалось, видимо потому, что данные кабеля весьма дороги, специалисты их хорошо знают, а заказчики такого кабеля очень серьезны. Также уже брендовым на постсоветском пространстве можно считать витую пару завода "Одескабель". Все остальные торговые марки, присутствующие на нашем рынке, выпускаются преимущественно в Китае (иногда в Тайване), и маркируются по желанию различных заказчиков.

Во-вторых, по материалу жил. Стандартно жилы должны быть медные, но в последнее время получили распространение так называемые биметаллические жилы, которые представляют собой омедненный, правильней говорить плакированный, т.е. покрытый тонким слоем меди, стальной проводник (CCS = Copper Clad Steel) или покрытый медью алюминиевый проводник (CCA = Copper Clad Aluminium). В обоих случаях применение более дешевых материалов значительно ухудшает характеристики кабеля, а именно:

  • жила плохо держится в разъеме (плавающий контакт)

  • небольшая длина сегментов: обычно до 25м

  • непредсказуемость волнового сопротивления в зоне контакта при заделке кабеля в разъем

  • непредсказуемое изменение характеристик при последующей перекладке кабеля

  • у омедненных стальных кабелей скорость чаще не превышает 10 Мбит/с, у алюмо-медных - не более 100 Мбит/с.

Проверить омедненный кабель легко: нужно любым ножом соскоблить верхний слой меди. Если увидите четко белый цвет - это и есть так называемая "омедненка". И еще - омедненный кабель не паяется, во всяком случае, стандартным паяльником. К сожалению, большинство киевских (как, вероятно, и большинство украинских) операторов интернет услуг от щитка до абонента прокладывают исключительно омедненную витую пару.

В последнее время появился кабель из сплава меди с различными металлами. Сплав по виду и характеристикам очень похож на медь но, разумеется, дешевле. К сожалению, ничего более нам пока неизвестно, кроме того, что некоторые операторы сертифицируют такой кабель у нас на Украине.

В-третьих, по толщине жил. Серьезные производители применяют медную жилу диаметром 0,51 мм и выше. Не брендовые марки могут иметь диаметр жилы от 0,4 до 0,51 мм. Как правило, наиболее сильно занижаются жилы на синей (4-5) и коричневой (7-8) парах, т.к. в большинстве компьютерных сетей эти пары не используются.

В-четвертых, по наличию сертификата. Украина не обязывает сертифицировать витую пару, но солидные производители проходят сертификацию в нашей стране добровольно.

6.Что нужно знать при прокладке витой пары в своей квартире, доме.

При прокладке витой пары в квартире или частном доме совершенно излишне брать "крутой" кабель 6-й или даже 7-й категории. Во-первых, под седьмую категорию еще не выпускается ни активное, ни пассивное оборудования и данный кабель прокладывается в расчете на перспективу. Во - вторых, скорость, которую может обеспечить витая пара 6-ой или 7-ой категории провайдеры интернета пока не предоставляют. И в-третьих, кабель 5-й категории может обеспечить скорость до 100 Мбит/с, тогда как для просмотра видео или on-line игры достаточно 4 Мбит/с.

Кабель витая пара должен прослужить как минимум пятнадцать лет, поэтому в стены желательно закладывать медный кабель. Если квартира не ваша - то вполне хватит и омедненного кабеля: года на два-три.

Качество сигнала по кабелю всегда выше, чем радиосигнал. Если хотите уже сейчас и в перспективе иметь высокую скорость - четко спланируйте места вывода кабеля для интернет - соединения.

В месте подключения витой пары к компьютеру лучше оставьте 2-3 метра кабеля, но не ставьте розетку! Любое дополнительное соединение витой пары "крадет" скорость.

Витую пару нельзя механически разветвить на 2-3 компьютера как, например, телефонную розетку. Для подключения двух и более компьютеров на один кабель нужен коммутатор, чаще называемый switch (свич). Стандартно свичи выпускаются на 2,4,6,8,12, 24 и т.д. абонентов.

Для создания беспроводных сетей используется технология WI-FI. Для этого Вы должны подключиться к провайдеру интернет через специальное устройство: маршрутизатор (роутер), который осуществляет подключение к интернет и передает радио сигналы на Ваши компьютеры. Компьютера, в свою очередь должны иметь блок WI-FI: встроенный или внешний. Необходимо помнить, что после третьей стены сигнал от роутера может сильно ослабевать. Хотя бывает и так, что сигнал проходит через две квартиры, но остается достаточно сильным. К сожалению, определить дальность сигнала заранее очень сложно, надо пробовать на месте.

Минимально допустимое расстояние между силовыми (электрическими) и телефонными кабелями должно быть не менее 5 см. На практике данный норматив повсеместно нарушается, что в большинстве случаев не приводит к заметному для потребителя ухудшению качества сигнала.

Будьте очень внимательны с применением витой пары в экране. Экранированная витая пара безусловно более надежна по сравнению с не экранированной, но это только в том случае, если экран будет заземлен. Не заземленный экран может давать дополнительные наводки - помехи. Кроме того, заземление экрана в витой паре необходимо осуществлять со стороны одного из "терминаторов", но не с обеих сторон сразу и не где-нибудь в середине - это может привести к полной потере связи. Также следует иметь в виду, что некоторые устройства, например повторители, автоматически заземляют подключенный к ним конец кабеля.

И удачи Вам в Ваших начинаниях

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 15.06.17

Подключение разъема витой пары по цветам. Как обжать интернет кабель

Задача : Для объединения компьютеров в сеть нужны провода. Сетевой шнур (ethernet - кабель) свободно продается и называется "патчкорд". Если вам нужен патчкорд длиннее или наоборот - короче, то можно сделать его самому.

Инструменты : Для изготовления нам нужены:

1. Кабель "витая пара" , который называют также UTP (Unshielded Twisted Pair - незащищенная витая пара ). Стоимость обычно около четверти доллара за метр. Продается также в бухтах по 305 метров. В бухтах естественно дешевле. Есть еще защищенная витая пара (FTP Foiled Twisted Pair). Обычно дороже из-за оплетки, которая экранирует кабель. Для домашнего использования не нужна. Кабели разбиваются по категориям. Для дома достаточно 5-й категории. В каталогах и магазинах так и обозначают: UTP cat5. Иногда для экономии провайдеры тянут кабель с 2 апарами, вместо 4-х. По таким кабелям скорость будет ограничена 100 Мб/сек. Как обжимать кабель витая пара с четырьмя проводами (двумя парами) - читайте ниже.

Рекомендуем: Кабельный тестер. . Вот как выглядит внешний вид сетевого кабеля. Внутренняя структура кабеля и цветовое кодирование. Эти провода скручены в 4 пары проводов, каждая пара имеет общую цветовую тему. Один провод в паре представляет собой сплошную или преимущественно сплошную цветную проволоку, а другой - преимущественно белый провод с цветной полосой. Крутки чрезвычайно важны. Они предназначены для противодействия шуму и помехам. Важно, чтобы кабель соответствовал стандарту, чтобы обеспечить правильную работу от сетевого кабеля.

2. Коннектор (также может называться "джек", "разъем") RJ-45. По 2 на провод + 1 часто бывает испорчен:) Возьмите с запасом.

3. Инструмент для обжима. ("Обжимка"). Специальные клещи для обжимания коннекторов. Незаменимый инструмент. Без него обжать качественно не получится. Ищите друзей, знакомых, спрашивайте адинистраторов, у них точно есть. При определенной сноровке можно обжать коннектор ножом, но это занятие скорее для экстремалов и качества тут ждать не приходится.

О модульных разъемах и разъемах

Ваш выбор может определяться необходимостью соответствовать существующим проводкам, разъемам или личным предпочтениям, но вы должны поддерживать согласованность. Модульные разъемы поставляются в разных стилях, предназначенных для нескольких различных вариантов монтажа. Выбор является одним из требований и предпочтений. Разъемы предназначены для работы только с прочным сетевым кабелем. Удостоверьтесь, что вы закончили с правильным. Вот схема подключения и вывод.

Стандартная, прямая схема подключения

Вывод разъема модульного разъема и разъема. Требуется только несколько базовых инструментов, а части доступны в магазинах для дома. Ваши голосовые линии и подключение к Интернету имеют одни и те же кабели. Вы можете установить подключение к Интернету в любом месте, где вы можете поместить телефон, и наоборот. Это собственность и ответственность телефонной компании до устройства сетевого интерфейса, и с этого момента все это ваше.

1. Обжимными клещами срезаем изоляцию приблизительно на 3 см. от конца. В клещах обычно есть полукруглая выемка с ножом сверху. Кладите в выемку кабель, зажимайте нож сверху и оберните клещи вокруг. Изоляция срежется.


2. Проверьте, не разрезали ли вы случайно какой-нибудь провод, когда срезали изоляцию. Если провод разрезали, надкусили или оторвали - надо начинать все сначала. Смело откусывайте испорченный кусок кабеля и начинайте все сначала.

У телефонной компании есть линия, идущая по улице. Это может быть воздушная линия, идущая от полюса к полюсу, но в более новых областях она может работать под землей. Падение - это линия от линии телефонной компании в резиденцию. Термин «падение» становится старомодным, ссылаясь на дни, когда все телефонные линии бегали над головой от полюса к полюсу, а линия в место жительства буквально упал, бегая от высокого на полюс к внешней стене дома, а затем вниз во внутреннюю проводку.

Сегодняшняя капля может быть воздушной линией старого стиля, подвешенной от полюса к внешней стене дома, как видно здесь. Или, в то время как линия вниз по улицам арки от полюса к полюсу, капля может спуститься по полюсу и под землей, пробегая разрез, разрезанный на лужайке к основанию, а затем либо через фундамент в подвал, либо через наружную стену.

3. Разберите провода по цветам. Хорошо расплетите их у основания, разложите их по цветовому порядку.


3.1. Обжимать провода в витой паре нужно по строго определенному порядку. Наиболее популярная схема такова:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.

Капля идет вниз по полюсу и в этот ящик, где можно подключить к скрытой линии, ведущей к дому. Захороненная линия выходит из коробки внизу справа, мы видим, что она содержит несколько витых пар. Старые голоса только снижаются только для того, чтобы нести звук основной полосы, поэтому простая проводная пара была достаточной. Старый, показанный здесь, выполнен из медных покрытых стальных проводников, поэтому он может приостанавливаться для накладных расходов.

Наконец, линия вниз по улице может оказаться под землей и выйти на пьедестал, где «капли» до близлежащих домашних хозяйств соединяются и бегут обратно вниз под землей и в дома. На обеих рисунках показаны пьедесталы. Пьедестал на первом рисунке находится у основания полезного полюса, капля идет вниз по полюсу. На втором рисунке показана группа из трех пьедесталов для подземных линий.

Обжимать нужно с обоих концов одинаково. В этом случае у нас получится т.н. прямой кабель. Для кросс-кабеля схема на разных концах разная: с одной стороны стандартная:

Б-Ор, Ор, Б-Зел, Син, Б-Син, Зел, Б-Кор, Кор.,

с другой: Б-Зел, Зел, Б-Ор, Син, Б-Син, Ор, Б-Кор, Кор.

Все довольно легко и понятно, не правда ли? Удачи!

Это собственность и ответственность телефонной компании вплоть до устройства сетевого интерфейса. С этого момента все это ваше. Линия телефонной компании состоит из двух пар проводов. Каждая пара обычно рассматривается как часть цикла, соединяющая двух терминальное устройство на стороне клиента с двухполюсным устройством в телефонной компании. Это было буквально цикл лет назад, теперь он, скорее всего, ведет себя так, как если бы это был цикл, который буквально не был одним.

Две пары проводов считаются снова по историческим причинам, как кольцо и наконечник, обращаясь к тому, когда кольцо и кончик электрического штекера были соединены с двумя линиями. Это дает нам Совет 1 и Кольцо 1 как два провода пары № 1, а Совет 2 и Кольцо 2 в качестве двух проводов пары #.

3.2. Если в кабеле не 8 проводов, а 4, то порядок обжима будет другим.

Если вам надо обжать кабель с обоих сторон - делайте по такой схеме

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
4: пусто
5: пусто
6: Зелёный
7: пусто
8: пусто

(вместо зеленого цвета может быть синий)

Если вам надо обжать только один конец кабеля, а второй уже обжат - лучше посмотреть, как обжат второй и сделать точно так же.

Подключение к устройству сетевого интерфейса

Практически говоря, провода пары № 1 синие с тонкой белой полосой и белые с тонкой синей полосой. Аналогично, провода пары №2 оранжевые с тонкой белой полосой и белые с тонкой оранжевой полосой. Для большинства домов с одной строкой используется пара 1, а пара 2 - неиспользованный запасной.

Этот четырехжильный провод будет поддерживать две отдельные линии. Но подавляющее большинство домов имели только одну линию. Белый-синий с белым-синим и так далее. Когда вы уже используете устаревшую проводку, используйте приведенное здесь цветовое соответствие.

4. Выложите провода по-порядку, выровняйте и сгибая-разгибая их всех вместе добейтесь того, что проводки будут плотно друг к другу прижаты.


5. Откусите край проводов как можно ровнее. Оставьте приблизительно 1,5 см.

6. Аккуратно, чтобы не расплелись сложенные провода вставьте их в коннектор. Одев коннектор удостоверьтесь, что выемка внизу коннектора захватывает изоляцию. При обжиме выемка вдавливается и фиксирует коннектор на изоляции.

Данный провод состоит из трех основных частей

Мы открыли телефонное устройство сетевого интерфейса, чтобы найти грязь, мусор и старые осы «гнезда». Линия телефонной компании поступает из пластикового кабелепровода внизу. Этот трубопровод окрашен в кирпичный цвет. Конец части кабеля, удерживающий внешнюю пластиковую оболочку, обернут черной электрической лентой.

Проводная пара №1 петли до верхней части окна и назад. Эта пара синяя с тонкой белой полосой и белая с тонкой синей полосой. Проволочная пара №2, оранжевая и белая, свернута в конце, где куртка была отрезана, где электрическая лента обернута вокруг последних двух дюймов наружной оболочки.


7. Повернув коннектор торцом убедитесь, что все проводки дошли до края коннектора и там видны. Металлические ножи, которые вдавливаются в провод должны целиком его захватывать.

8. Одновременно толкая провод в сторону коннектора сжимайте клещи.


Проводная пара № 1 подключается к клеммам на обоих концах черного пластикового блока. Центральный терминал - это земля, где вы подключаете тяжелую зеленую проволочную сетку от телефонной компании и тяжелую проволоку, здесь с бежевой курткой, ведущей к заземляющему стержню.

Очистка терминалов в устройстве сетевого интерфейса

Винтовые клеммы в левом нижнем углу, где соединяются линии, ведущие в дом. Телефонные звонки в этот дом могут расстраивать весь шум на линии. Это решило проблему шума! Латунные столбы, гайки и плоские шайбы были сильно корродированы. Посты просто входят в тяжелый пластиковый блок.

9. Убедившись, что цвета не перепутаны зажмите коннектор окончательно. После обжима второго конца проверьте работоспособность. При неуверенной работе смело срезайте и обжимайте заново.

При использовании компьютера непосредственно для выхода в сеть Интернет возникает множество проблем, но самой большой является техническая поломка, локально располагающаяся в жилище пользователя. Многим кажется, что устранить обрыв кабеля практически невозможно самостоятельно из-за необходимости обжимки его конца коннектором (вилкой) RJ-45. Даже в случае, если нужно создать новое соединение при организации рабочего места или покупке телевизора с Ethernet-портом, то обладать навыком самостоятельной обжимки очень полезно. В статье речь пойдет о том, как правильно произвести всю процедуру при наличии простейших инструментов.

Лучшее решение: замените устройство сетевого интерфейса!

Они не являются действительно самой связью, они позволяют производить соединение, используя свои нити, чтобы надавить провода, плоские шайбы и гайки вместе. Слева слева все еще нужно много внимания. Гораздо лучшее решение - просто заменить устройство сетевого интерфейса! Это было заменено телефонной компанией, в комплекте с их синим герметиком.

Фильтры для разделения сигналов голоса и данных

Левая сторона коробки - это телекоммуникационная сторона. Сторона потребителя находится справа, где вы можете подключиться к терминалам, предоставляемым телекоммуникационной компанией. Обычные голосовые вызовы используют узкую полосу звуковых частот, примерно до 4 кГц.

Существующие схемы обжимки

Наиболее популярными являются две схемы опрессовки кабеля используемого для предоставления доступа в сеть Интернет. При подключении используется так называемая «витая пара» и различают опрессовку: прямой кабель и перекрестный кабель.

  1. Первый вариант предназначается для соединения следующих видов устройств: компьютер – свитч, Smart TV – роутер, свитч – роутер, роутер – компьютер.
  2. Второй вариант предназначается для объединения в основном устройств одинаковых типов: компьютер – компьютер, свитч – свитч, роутер – роутер и т.д.

Большинство устройств, которые появились в недалеком прошлом и даже разрабатываемые сегодня, легко справляются с определением подключенного кабеля, а их интерфейс позволяет использовать, как прямой, так и перекрестный тип. Однако на сегодняшний день нововведением в производстве цифровых устройств является такой стандарт подключения, как Auto MDI-X, который постепенно вытесняет перекрестную опрессовку. Далее приведены скриншоты прямой и перекрестной (косой) схемы обжимки.

Проще говоря, вы можете вытащить данные в свой дом намного быстрее, чем вы можете выталкивать данные из него. Это очень хорошо для большинства пользователей, так как вы предпочитаете, чтобы ваши загрузки и потоковая передача в реальном времени имели большую пропускную способность. Поток трафика, такой как отправка электронной почты, может идти немного медленнее, но вы, как правило, не обеспокоены тем, что вам не доставлено неудобств.

Каждый фильтр представляет собой небольшой модуль с очень коротким кабелем; вы подключите фильтр к гнезду, а затем подключите телефон к фильтру. Альтернативой будет создание одного фильтра, подобного показанному здесь. Подключите свою сетевую сторону к сетевому интерфейсу и подключите все разъемы для голосовых линий к своему телефонному порту.

Инструкция по обжиму кабеля коннектором RJ-45

На самом деле процедура обжимки очень проста.

Как обжать сетевой кабель LAN отверткой


Если у вас нет специальных инструментов, как фиксатор, то можно произвести все это дело при помощи подручных средств. Для этого понадобится сам кабель, коннектор, ножница и отвертка. Процедуры первоначальные те же, что описаны выше, только после вставки проводов в коннектор необходимо зафиксировать провод фиксатором при помощи отвертки, а затем каждую жилку сжимаем отверткой, чтобы каждый отдельный провод вошел в свой паз. Посмотрите видео, которое подробно рассказывает, как это сделать.

Что представляет собой обжим витой пары?

Компьютерные кабели запутывают большинство пользователей. Вот наглядное руководство, которое поможет вам быстро определить все распространенные кабели и разъемы, входящие в комплект поставки ваших компьютеров, мобильных телефонов и других электронных гаджетов. Вы также можете обратиться к этому руководству за идеями о том, как подключать различные устройства с помощью обычных разъемов и конвертеров.


Большинство громкоговорителей и микрофонов могут подключаться к компьютеру с помощью этих аудиокабелей. Порт микрофона на вашем компьютере, как правило, розовый, а порт динамика, в который вы вставили стерео аудиокабель, окрашен в зеленый цвет.


Это оптоволоконные кабели и поэтому могут передавать чистый цифровой звук через свет.

Специальные инструменты для обжима

В случае, если вы располагаете средствами и желаете производить обжим витой пары оперативно не только для себя, но и, помогая знакомым, родным и друзьям, то можно приобрести специальный инструмент, значительно облегчающий процедуру. Называется он – пресс клещи обжимные ручные. Они на подобии степлера закрепляют вилку на кабеле, который заранее зачищен на нужное расстояние. Стоит сказать, что подобное устройство стало неплохим подспорьем в работе наладчиков и монтажников от различных компаний предоставляющих доступ к сети Интернет. Покупка таких клещей окупается за считанное количество вызовов, а в дальнейшем они требуют лишь покупки вилок, что естественно не требует много средств.

Обжимка кабеля для гигабитной сети

И что вы должны использовать кроссоверный кабель для подключения устройств с идентичными интерфейсами. Если вы используете прямоточный кабель, один из двух блоков должен, по сути, выполнять функцию перекрестного переключения. Обратите внимание, что контакты 4, 5, 7 и 8 и синие и коричневые пары не используются ни в одном стандарте.

Проверяем сетевой кабель с помощью тестера

Однако фактические кабели физически не так просты. На диаграммах оранжевая пара проводов не смежна. Вы не можете использовать плоский раскрученный телефонный кабель для сетевого кабеля. Кроме того, вы должны использовать пару витых проводов для подключения набора штырей передатчика к их соответствующим контактам приемника.

Итог.

Если ваш интернет-кабель неожиданно обломался или была повреждена непосредственно вилка, то не стоит расстраиваться и ждать пока начнет свою работу компания, предоставляющая вам доступ к сети Интернет. Особенно проблема знакома тем, кто получал такой сюрприз в выходные дни. Стоит просто отправиться на ближайший рынок и найти там RJ-45. Как закрепить ее, подробно описано в данной статье.

Использование многих проводов, но их простота

Вы не можете использовать провод из одной пары и другой провод из другой пары. Первые 5 пар состоят из спаренных проводов, которые скручены вместе, первая пара состоит из одного синего провода и одного белого провода, а вторая пара зависит от выбранного вами «стандартного».

Проводка модульного 8-контактного разъема Кабели Не путайте с номером разъема и парным номером, приведенные ниже диаграммы объясняют разницу. Единственное различие между двумя цветовыми кодами заключается в том, что оранжевые и зеленые пары взаимозаменяемы.

Соединение интернет кабеля со штекером по цветам

Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение.

Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45.

Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с.

Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников.

Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.Компьютерная розетка RJ45 внутренняя
  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

  • Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
  • На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.Подключение настенной розетки с 4-мя проводами
  • На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.Восемь проводников подключают по схеме «В»
  • После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
  • Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки.

При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус.

И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке  Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования —  Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники.

Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов.

Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии.

Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Источник: https://stroychik.ru/elektrika/podklyuchenie-internet-rozetki-rj-45

Как обжать интернет-кабель «витая пара» с клещами и без

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно.

Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP).

Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода.

 Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи).

Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен.

Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$.

Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).

  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом.

Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля.

Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

    Как снять изоляцию с витой пары

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

    Расправляем провода, выложив их по схеме

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

    Обрезаем лишнее

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

    Надо вставить провода в желобки

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Источник: https://elektroznatok.ru/provodka/obzhim-vitoj-pary

Распиновка витой пары сети 8 проводов — цветовая схема


Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их распиновку, монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

  • Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
  • Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
  • Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
  • Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
  • Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

  1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
  2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
  3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
  4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
  5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

55,00

НАЖМИТЕ ТУТ И ОТКРОЙТЕ

Источник: https://2shemi.ru/raspinovka-vitoj-pary-seti-8-provodov-tsvetovaya-shema/

Как обжать кабель для интернета своими руками

Кабели витая пара классифицируются по стандарту EIA/TIA 568 и по международной сертификации ISO 11801. Название у них такое из-за спаренных жил, которые свиты между собой. Существует несколько вариантов обжатия кабеля витая пара и коннектора RJ-45.

Этот провод популярен тем, что используется для подключения персонального компьютера с хабом или свичем, а также при соединении двух ПК.

Компьютер – хаб

На всех фотографиях показан кабель для интернета, который применяется в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line).

Варианты подключения кабеля витая пара по стандарту EIA/TIA-568

Как заметно на фото, в обоих схемах кабеля обжимаются по похожей электрической схеме. Только место зеленой витой пары занимает оранжевая и наоборот. Эти пары, обжатые, как по варианту А так и В можно менять между собой, на работоспособности сети это никак не отразится. Вариант В более распространен при обжимке.

Схема подключения провода по схеме «Компьютер-хаб»

Компьютер – компьютер или хаб – хаб

При создании локальной сети из двух компьютеров, подключенных между собой без использования дополнительного оборудования (свича или хаба), предусмотрена следующая система:

Как подключать провода по схеме «Хаб-хаб» или «Компьютер-компьютер»

Для создания сети из двух компьютеров, достаточно один такой кабель вставить в их сетевые порты.

Один провод обжимается по варианту А, а второй по схеме В

Заметьте, что при подключении по схеме компьютер-компьютер, кабеля обжимаются по разным моделям.

Самые современные сетевые карты и хабы, при поддержке технологии Auto-MDIX, способны самостоятельно определять вариант обжатия кабеля и совершают внутреннюю подстройку. Новейшие компьютеры можно подключать к сети или другой машине напрямую, любым удобным способом, не думая о типе цветовой схемы распиновки.

Сравнение схем подключения

Схемы обжатия RJ-45 из четырех проводников

Четырехжильный сетевой провод RJ-45 быстро обрел популярность во времена массового распространения проводного интернета. По сравнению с аналогичным восьмижильным, он стоит в два раза дешевле. Из-за этого поставщики коммуникационных услуг повсеместно используют его при подключении традиционного интернета.

При подключении компьютера к всемирной паутине или локальной сети, редко когда нужна скорость более 100 МБ/с. В этом случае делать патч-корд из четырехжильного кабеля финансово выгодно.

Если у вас восьмижильный кабель, а скорость небольшая – есть смысл не обжимать все четыре витые пары, а сжать только две: это снизит скорость передачи данных с 1 ГБ/с до 100 МБ/с, а ресурс провода увеличит в два раза. Одна пара задействована для приема сигнала, вторая – для передачи.

Подключаются всегда провода под номерами 1,2,3,6.

Важно подключать проводники под соответствующими номерами

Схематическое изображение подсоединения кабеля для интернета

Электрическая схема подключения сетевой карты компьютера показывает принцип работы витых пар на прием и передачу информации

Электрическая схема подключения кабеля

На цепи видно, что обе пары подключены к хабу и компьютеру по принципу симметричной трансформаторной схемы. Она хороша тем, что подавляет помехи и наводки, гарантирует высокую степень защиты от ошибок монтажа и коротких замыканий.

При необходимости в дополнительной линии или при повреждении витых пар в кабеле, можно увеличить количество линий в два раза, не ухудшив скорость. Или исправить кабель, обжав коннектор на пары, которые до этого не использовались.

Электрические схемы обжатия четырехжильного кабеля аналогичны восьмижильному. На них показаны проводники, которые используются исключительно для приема и передачи сигнала. Пары, которые не применяются, обжимаются, но информация по ним не передается. Они могут эксплуатироваться для дополнительной передачи информации.

Обжимка кабеля по принципу компьютер – хаб (4 провода)

Таблица подключения провода на четыре жилы

Схема подключения компьютер – компьютер

При такой схеме происходит перекрестное соединение (один конец по плану А, второй по схеме В). Соединены оранжевая и зеленая пары.

Перекрестная схема соединения проводов

Как это будет выглядеть сверху в коннекторах

При обнаружении обрыва или короткого замыкания, не обязательно менять провод. Можно заменить витые пары в кабеле. Если ремонтируется вариант В, оранжевая пара меняется на коричневую, а на смену зеленой ставим синюю. Исправление по схеме А, подразумевает замену оранжевой пары на синюю, а зеленую на коричневую.

Неисправную пару можно всегда заменить дополнительной синей или коричневой. Важно помнить номера проводов при четырехжильном соединении кабеля RJ-45 (1,2,3,6).

Всевозможные варианты подключения кабеля витая пара на четыре провода

Необходимые инструменты для работы

  • кабель RJ-45 с исправными витыми парами. Он имеет много названий и вариаций: UTP – кабель без экрана защиты (Unshielded Twisted Pair), FTP – провод с экраном из фольги (Foiled Twisted Pair), STP – аналог FTP, только защитное покрытие для каждой пары отдельно (Shielded Twisted Pair). Провода витых пар делятся на шесть категорий, чем она выше, тем лучше характеристики кабеля. Самый распространенный шнур пятой категории (CAT 5). Главный критерий качества электропровода – четкость и яркость краски на витых парах проводника. На некачественном кабеле цвета едва различимы – это доставит массу неудобств при подключении; Кабель для интернета rj-45
  • коннектор RJ-45. Второе название 8P8C (8 Position 8 Contact). Их можно купить в любом специализированном магазине; Коннектор к кабелю
  • обжимные клещи или кримпер. С их помощью можно сэкономить время и упростить себе работу. Они бывают разных форм, с лезвием для зачистки изоляции или без них. Некоторые имеют возможность обжимать и провод телефонной линии. Самое важное свойство этого инструмента – равномерное сжатие всех проводов. Чтобы через 5 минут кабель не выпал из коннектора по причине плохой обжимки. Инструмент для обжима или кримпер

Обжатие провода RJ-45

  1. Перед тем, как обжимать разъемы, отрежьте (клещами) кусок кабеля нужной длины под прямым углом, так, чтобы все проводники были ровные.
  2. С каждой стороны снимите внешнюю оболочку изоляции на 2,5 – 3,5 см. Только не повредите изоляцию самих проводников!

    Зачищенный и подготовленный провод

  3. Подберите жилы по цветам в правильной последовательности, согласно схеме обжима, которую вы выбрали. Для этого провода сначала расплетают и выравнивают. Затем они раскладываются в ряд в правильной последовательности и прижимаются плотно друг к другу. Концы провода откусывают кримпером на расстоянии 10 – 15 мм от края изоляции.

    Провода сортированы по схеме EIA/TIA 568 B. Обратите внимание, какой провод не стоит покупать (слева), так как на нем тяжело отличить коричневый проводник от оранжевого, в отличии от аналога (справа)

  4. Очень аккуратно одеваем коннектор в кабель. Нужно постоянно наблюдать за проводниками, чтобы они не перепутались и прошли в правильной последовательности. Проталкивайте жилы, пока они не войдут до конца и не упрутся в стенку разъема. Если вы все сделали правильно, проводники были отрезаны ровно, они все зайдут в разъем равномерно и до упора. Изоляция, при этом, окажется внутри корпуса. Если проводники вне коннектора не изолированы, обязательно вытяните их и обрежьте до нужной длины.

    Как правильно подсоединять провода к коннектору

  5. Когда кабель готов, осталось его только закрепить. Вставьте коннектор в соответствующее гнездо кримпера и до упора плавно зажмите рукоятку.
  6. После обжатия, обязательно пошатайте провод рукой. Он должен крепко удерживаться в коннекторе.
  7. Обжать другой конец кабеля аналогично схеме.

Четырехжильный кабель обжимается аналогично. Отличие только в количестве пар. Помните про последовательность канавок, как уже писалось выше для кабеля на две пары: 1,2,3,6.

Обжим кабеля без инструмента

Если у вас нет инструмента или не оказалось его под рукой, кабель RJ-45 можно обжать при помощи обыкновенной плоской отвертки. Во время проведения процедуры будьте осторожны, потому что «ручной» метод:

  • не всегда обеспечивает необходимое качество обжима;
  • увеличивается вероятность сломать или испортить кабель.

Алгоритм обжатия без клещей:

Делать нужно все аналогично описанному выше: отрезать кабель, зачистить внешнюю изоляцию.

Сортируйте жилы по цветам, как на выбранной электрической схеме.

Опять обрежьте проводники до нужной длины.

Аккуратно вставьте в разъем.

Переверните коннектор защелкой вниз, а контактами к себе. Уложить его на плоскую поверхность стоит таким образом, чтобы края разъема надежно опирались на какое-либо основание. А фиксатор был свободным, чтобы избежать случайных поломок.

Возьмите в руки отвертку и, осторожно нажимая, зафиксируйте защелку кабеля до тех пор, пока она не прекратит выступать из корпуса коннектора. Тогда кабель будет надежно закреплен в корпусе.

Если под рукой нет обжимных клещей, эту процедуру можно сделать при помощи плоской отвертки

Осторожно нажимая отверткой, утопите вниз остальные контакты. Они должны пройти сквозь слой изоляции и закрепиться в проводящей жиле. Будьте очень аккуратны! Не повредите хрупкие пластины контактов.

Схематическое изображение подключения

Проверка надежности соединения

Протестировать крепление можно тремя способами:

  • подключить на месте и проверить идет ли передача и прием, не теряются ли пакеты;
  • сделать прозвонку мультиметром;
  • подключить к специальному тестеру. Специальный тестер для проверки подключения

Заключение

В этой статье были рассмотрены всевозможные схемы подключения кабеля типа витая пара; как обжать провод из четырех и восьми жил, как сделать это без помощи специального инструмента, как осуществить проверку работоспособности смонтированной схемы. Надеюсь, вы почерпнули необходимую вам информацию и эта статья поможет вам сделать качественную обжимку электрического провода.

Источник

Юрий созерцатель

  • Активность: 108k
  • Пол: Мужчина

Юрий созерцатель

Источник: https://pomogaemkompu.temaretik.com/1218020748221483281/kak-obzhat-kabel-dlya-interneta-svoimi-rukami/

Как произвести обжим витой пары

Сегодня тяжело представить жизнь без всемирной паутины, поэтому умение прокладывать провода становится важным навыком. Но этого недостаточно, чтобы в квартире заработал интернет и было стабильное подключение к сети. Кроме кабеля, понадобится штекер, превращающий кабель в патч-корд, после чего и осуществляется передача данных. Существуют специалисты, способные прикрепить этот самый разъём к кабелю с помощью ножа и отвертки, но лучше приобрести инструменты, позволяющих выполнить эту работу быстрее.

От чего зависит стабильность передачи данных по сети? Кроме характеристик кабеля, большое значение имеет то, насколько качественно этот кабель обжат. Для выполнения действия необходимы знания и сноровка, а также необходимые инструменты.

Что нужно для того, чтобы обжать кабель

  • Витая пара.
  • Штекеры (коннекторы).
  • Инструмент для обжима (это может быть отвёртка с обычным ножом для зачистки кабеля, но лучше обзавестись специализированными инструментами) .

В комплектацию инструмента, используемого для создания кабельной сети, входят насадки, клещи для обжима (кримпер), инструменты для расшивки кабеля (лезвия), коннекторы для плоского витого провода и для круглого витого кабеля, а также цифровой тестер витой пары для диагностики обрыва, короткого замыкания, перепутанных пар и жил.

Необходимый минимум инструментов — это пресс-клещи (кримпер).

Пресс-клещи — это инструмент, позволяющий соединять конец провода со штекером, не применяя паяние или сварку.

Именно они позволяют осуществить обжим как компьютерных, так и телефонных коннекторов. Кроме того, пресс-клещи оснащены резакам для обрезания кабеля и зачистки изоляции.

Внешний вид пресс-клещей (кримпера):

А вот над чем нужно будет поработать:

Это непосредственно сам кабель связи. Состоит из нескольких изолированных проводников, перекрученных друг с другом и покрытых пластиковой оболочкой.

Коннектор — штекер, используемый при организации сети.
В процессе соединения с витой парой, получается патч-корд — особый коммутационный провод — многожильный кабель, зажатый между коннекторами. Именно он служит для соединения различных устройств. Например, компьютера и роутера (с целью войти в сеть Интернет) или для связи между собой двух компьютеров.

В процессе соединения коннектора с витой парой получается патч-корд — особый коммутационный провод — многожильный кабель, зажатый с обоих концов коннекторами.

Патч-корд позволяет соединяться устройствам и взаимодействовать между собой.

Распиновка производится для того, чтобы правильно подсоединить все провода. Это обозначение контактов в разъемах.

Схемы распиновки витой пары по цветам

Вариант B.

Вариант А.

Оба варианта похожи. Различие в том, что две витые пары, зеленая и оранжевая, поменялись местами.Прежде всего, нужно определиться, с какой целью мы обжимаем кабель. В зависимости от этого различаются методики действия:

  • Если нужно соединить компьютер с роутером (сделать кабель для входа в интернет) — применяется прямой способ.
  • Если целью является соединения двух компьютеров напрямую, то необходимо использовать перекрестный (кроссовер) способ.

Как обжать 8-жильный интернет-кабель

  1. Аккуратно срезаем обмотку и зачищаем провод на 4,5-6,5 см.
  2. Подрезаем жилы до разумной длины, ориентируясь на размер штекера. Нужно учесть то, что короткие оголенные жилы не будут доставать до контактов разъема, а длинные концы недостаточно прочно закрепятся в коннекторе.
  3. Вводим провода в коннектор, зажимом вниз. Сморим, чтобы каждый проводок вошел в коннектор правильно, согласно схеме, в своё отверстие. Вставляем коннектор в кримпер и жмём.

Сетевой кабель (патч-корд) готов!

Как обжимать кабель витой пары, можно изучить, просмотрев это видео:

Как обжать 4 жильный интернет-кабель

8 и 4 жильные кабели различаются скоростью (в случае 4-х жил она равняется 100 Мбит/c), а также количеством проводников, по которым передаётся информация.

Провода под номерами 4 и 5 не используются, подключаются номера 1, 2, 3 и 6.

Схемы прямого и кроссового обжима 4 жильного кабеля:

Последовательность работ:

  • Первую пару жил вставляем в 1 и 2 канал, вторую пару — в 3 и 6. И так с двух сторон кабеля.
  • Снимаем изоляцию с кабеля, расплетаем и выпрямляем жилы. Определяемся с длиной.
  • Совмещаем цвета, руководствуясь схемой.
  • Коннектор RJ45 держим пластиковым фиксатором вниз, на другом конце провода проделываем такую же операцию.

про обжим 4 жильного кабеля:

Источник: https://setupik.ru/kak-proizvesti-obzhim-vitoy-paryi.html

Обжать витую пару для интернета во Владивостоке

Обжать витую пару для интернета

Обжим витой пары : пошаговые инструкции и схемы цветов на 4 и 8 жил

Расплетаем каждую пару и раскладываем жилы по цветам. Первый кабель, способный работать на скорости 10Gbps, хотя и на небольшое расстояние. Витая пара категории 8 - внутренние соединения ЦОД на расстояниях от 5 до 15 метров. Если протяженность кабеля будет большая, тогда берите витую пару с дополнительной проволокой.

Вариант #3 обжим четырехжильного кабеля Основное отличие подключения в том, что в процессе задействованы только 4 проводника. Кросс (обжим витой пары компьютер компьютер). Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет. Как выбрать сетевой кабель, мы расскажем вам, на что необходимо обратить внимание при выборе витой пары.

Как можно обжать сетевой кабель ( витую пару )

Обжим витой пары, главными достоинствами медного кабеля по сравнению с оптическим - это дешевизна и легкость развертывания. Вот несколько ситуаций, для разрешения которых пригодится умение обжимать: Галерея изображений, фото из, если количество техники в доме возрастает, обычно новое устройство просто подключают по Wi-Fi. Галерея изображений Фото из Если нет специального монтажного инструмента стриппера, то для отрезания изоляции можно использовать обыкновенный канцелярский нож. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Этот способ наиболее распространенный в нашей стране.

Разница между ближайшими категориями кабеля может достигать 100. В этом случае есть способ проще. Он имеет два широко используемых наименования и 8P8C. Сегодня практически не применяется,.к. Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере.

Витая пара : категории, обжим, советы по работе

Скорости Wi-Fi растут как на дрожжах, к тому же последние годы наметилась тенденция к созданию беспроводных офисных сетей. Все вопросы, которые у вас возникают, пожалуйста, пишите в комментариях ниже. Как только удастся правильно заправить кабель вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Устройство коннектора для интернета кажется простым, если знать, для чего необходимы его элементы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для. Таким образом получаем, что у нас используются контакты 1,2,3.

Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Для этого нам понадобится коммутатор (свитч) или роутер. Имеет три экрана: внутренний, охватывающий парные жилы и два внешних. Не последнюю роль здесь играет цена и габариты оптических трансиверов, которые не позволяют использовать их в персональных компьютерах и ноутбуках.

Особенно, если неприятность произошла поздно вечером, когда закрыты все магазины, или вы находитесь далеко от города. Если же речь идёт о точках доступа то здесь лучше применить экранированный кабель Cat6A/7. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует кабель не будет работать. Для домашних коммуникационных сетей используют 5-ю категорию, то есть UTP Cat 5 и Cat 5е со скоростью передачи данных до 100 Мб/с и 1 Гб/с соответственно. Обычно прокладывается внутри помещений. Какая витая пара будет завтра?

Настоящий коннектор типа RJ-45 имеет несколько иную форму и несовместим с разъемами своего «тезки». Витая пара категории 6/6A - уровень доступа локальных сетей офисного или административного здания на скоростях до 3-5 Гбит/с. Всех ситуаций, связанных с витой парой, не предусмотреть, поэтому лучше знать заранее, как устроен LAN-кабель и как производится его обжим. Обе схемы имеют цифровое обозначение: прямая 568В; кросс-овер 568А.

Обжим витой пары - схема и порядок действий Настройка оборудования

Кабель способен передавать данные на скорости до 1Гбит/с. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Галерея изображений Фото из Снимаем изоляцию на 1,5-2 см, отделяем только 4 рабочие жилы. Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Наиболее ходовой на сегодня остаётся оболочка из поливинилхлорида (ПВХ). В свою очередь экранированная витая пара FTP больше подходит для подключения офисных точек доступа Wi-Fi, рабочих станций типа «тонкий клиент требующих постоянного подключения к ЦОД и других линий чувствительных к помехам.

Такая оболочка очень дешева, но хорошо горит и имеет ограниченную стойкость к жаре и холоду. Убедитесь, что все провода встали на свои места до конца, а кабельная оболочка входит в разъем. Оба конца кабеля обжаты одинаково. Свою роль играют и материалы, из которых он изготовлен.

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Четвертый способ, думаю, не найдет широкого применения, но будет полезен, когда необходимо обжать сетевой кабель, не имея под рукой кримпера. Прокладка медного кабеля внутри помещения не требует применения защитных чехлов или гофротрубы, как оптическим патч-кордам. Все вышеназванные варианты могут быть 1-жильными и многожильными.

Еще одним популярным материалом для оболочки кабеля является полиэтилен (обозначение PE). Выделяют следующие разновидности кабеля: UTP кабель в простой оболочке, без брони или защитного экрана (неэкранированная витая пара). Уже многие современные цифровые устройства оборудованы интерфейсом нового стандарта Auto MDI-X. Подобные скорости обеспечиваются лишь кабелями высокого качества, сопоставимыми по цене с Cat6.

Обжим витой пары 8 жил: схема цветов, фото, видео

В связи со стремительным развитием компьютерных технологий, трудно представить себе домашний компьютер без выхода в интернет, а любое, пусть даже небольшое, предприятие без локальной компьютерной сети. Материалами для проведения мероприятий по объединению компьютеров в сеть, зачастую служат кабеля UTP категории 5, для оконцевания которых служат коннекторы с 8 контактами, типа 8P8C. Для обжима такого кабеля необходимы некоторые знания и немного сноровки, однако обжать витую пару на 8 жил, по большому счёту, не сложно. Рассмотрим обжим витой пары 8 жил со схемой.

Кабель

Для начала необходимо решить вопрос, какой кабель использовать для работы при данных условиях. Руководствоваться следует местом проведения работ и финансовыми возможностями. Кабель, предназначенный для работ внутри помещения, на улице очень быстро придёт в негодность. Это связано с качеством оболочки, которая не выдержит долгих атмосферных воздействий. Кабель может быть 4-х и 8-ми жильным. Восьмижильный кабель служит для передачи информации до 1 Гбит/с, тогда как четырёхжильный может передать только до 100 Мбит/с. Производитель так же имеет значение. Выбирайте кабель у надежных поставщиков, работающих с мировыми производителями: https://avselectro.ru/catalog/4128-kabeli-i-provoda-svyazi-televizi – кабель для интернета проверенного качества. Мы рассмотрим, как правильно обжать витую пару 8 жил.

Коннектор

Практически все компьютеры и сопутствующее интернет оборудование оснащены разъёмами типа RJ45. Коннекторы для этих разъёмов находятся в свободной продаже в большинстве магазинов технического направления. Существуют два вида данных коннекторов – экранированные и неэкранированные. Нам понадобится коннектор с 8 контактами. Обжатие производится специальными ножницами.

Схема

Схема обжатия витой пары в 8 проводов зависит от его дальнейшего применения. Различают кроссовый и прямой способы обжатия. Прямое обжатие используется для коммутации интернет-оборудования между собой и с персональными компьютерами.

Схема цветов обжима витой пары 8 жил не имеет особого значения, главное- их совпадение между обоими концами. Однако выделяют две основные общепринятые схемы для обжатия кабеля:

568А 1-бело-зелёный; 2-зелёный; 3-бело-оранжевый; 4-синий; 5-бело-синий; 6-оранжевый; 7-бело-коричневый; 8-коричневый.

568В 1-Бело-оранжевый; 2-оранжевый; 3-бело-зелёный; 4-синий; 5-бело-синий; 6-зелёный; 7-бело-коричневый; 8-коричневый.

Схема обжатия витой пары 8 жил для прямого способа одинакова на обоих концах, для кроссового – применяют на одном конце метод А, на другом конце В.

Порядок работы по обжиму витой пары с 8 жилами

Рассмотрим, как обжать витую пару 8 жил на практике. В начале работы необходимо снять с кабеля слой изоляции. Отступив от конца пару сантиметров специальным инструментом снимаем внешнюю оболочку. Делаем это внимательно, поскольку повреждать оболочку самих жил категорически нельзя. Далее выравниваем жилы, раскладываем жилы в порядке, согласно выбранной Вами схеме обжатия. Обжим витой пары 8 жил можно сверить по фото.

Уже выравненные жилы обрезают, оставляя длину около 12 мм. Затем берём коннектор так, чтобы вы смотрели на его контакты, а пластмассовый фиксатор был внизу. Вставляем кабель аккуратно, каждую жилу в свой направляющий канал. Важно, чтобы каждая жила дошла до своего контакта, иначе получим проблемы с сигналом.

Для хорошей фиксации кабеля в коннекторе необходимо завести оплетку под коннектор. Если все условия соблюдены, вставляем коннектор клещи, а именно в разъём для RJ45 и крепко зажимаем его до упора.

Если возможности использовать обжимные клещи нет, можно использовать подручные средства (например, плоскую отвёртку). В таком случае каждый из контактов необходимо аккуратно вдавить в соответствующую жилу. Помните, от качества опреcсовки кабеля напрямую зависит качество получаемого сигнала, поэтому отнестись к этой работе нужно ответственно.

Не помешает дополнительно использовать специальный резиновый колпачок, который защитит место соединения от изгибов. Надевать колпачок на кабель нужно перед обжатием, ведь после это не даст сделать установленный коннектор.

Как и в любой работе, с обжатием кабеля и прокладкой сети лучше обратиться к специалистам, которые в короткие сроки смогут быстро и качественно решить Ваши вопросы с коммуникациями.

Как подключить патч-панель? Три простых шага в подключении патч-панели

Итак, у Вас есть патч-панель которую необходимо правильно "подключить" к витой паре. Точнее витую пару подключить к патч-панели.

Далее в результате Ваших действий, электрический сигнал из проводников кабеля соединенных с контактами путем так называемого "соединения со смещением изоляции", оно же IDC, будет передаваться на порты RJ-45, которые находятся на передней части патч-панели.

Рассмотрим подробнее как же подключить патч-панель...

Первое что мы видим, планируя осуществить задуманное - это задняя часть патч-панели с площадками на которых размещаются забивные контаткы, с их помощью мы и будем подключать патч-панель

Информация располагающаяся на наклейке-схеме дает нам знать:

  • Номер порта RJ-45 на лицевой части к которому относится близлежащая планка с 8-ю врезными контактами
  • Цветовые схемы Т568А и Т568В показывающие в каком порядке должны быть расположены и заделаны проводники витой пары. Чаще всего используют стандарт T568B. Цветовая схема актуальна для порядка размещения проводов как в верхнем ряду контактов, так и в нижнем
  • Категорию патч-панели

Вот схемы Т568А и Т568В



Шаг первый



Зачищаем изоляцию витой пары. Согласно международным стандартам по СКС, длинна снятой внешней изоляции не должна превышать 75 мм а развитие пар должно быть в пределах 13 мм и не более.



После снятия оболочки для удобства разделите пары

По крайней мере чем короче развитый сегмент, и чем меньше изоляции срежем, тем однозначно лучше. Удобнее всего удалять оболочку специальным инструментом, например HT-501А, просто повернув его по своей оси один раз.

HT-501A Hypernet



Шаг второй



Удобно разместите патч-панель перед собой на коленке на столе или другой неподвижной и желательно ровной поверхности. Можно заделывать патч-панель прямо в коммутационном шкафу или на стойке, когда она уже прикреплена к 19" направляющим.

Руководствуясь цветовой схемой поочередно разведите пары соответствующим образом.

Зафиксируйте развитые жилы кабеля в соответствующие им по цветам ячейкам контактов, слегка нажимая на жилу.





На фото изображена тренировочная раскладка, пары чрезмерно развиты в демонстрационных целях. Помните, чем меньше размотка пар, тем лучше. При желании можно разложить проводники сразу на несколько портов.



Шаг третий



Финишными действиями в подключении патч-панели можно считать заделку жил кабеля с помощью специального заделочного ключа, например HT-344KR



Ключ Krone HT-344KR Hypernet



Нужно отдельно сказать о моменте соответствия типа лезвия на инструменте и типа контактов на патч-панели.

Вкратце картина такова:

  • Лезвие типа Krone, может заделывать контакты типа Krone, типа 110, Dual IDC.
  • Лезвие типа 110, может заделывать контакты типа 110 и Dual IDC
  • Если на патч-панели имеются контакты типа Dual IDC, значит к ним подойдет инструмент любого типа и Krone и 110





Поместите лезвие инструмента в ячейку контакта, где предварительно установлен проводник. Обрезающую сторону заделочного лезвия или специальные ножницы для обрезки остатков жил, в зависимости от модели, нужно размещать строго со стороны концов проводников. На фото излишки жил обрезаются бокорезом установленным с внешней стороны патч-панели.

При выполнении заделки инструмент должен размещаться строго перпендикулярно к патч-панели.

Прижимным движением надавливайте на рукоятку заделочного ключа до характерного ударного щелчка. Ура, вы заделали жилу в контакт!

Стоит отметить, приспособление для заделки вполне может быть и без функции удара, в этом случае нужно просто надавливать до конца хода лезвия. Некоторые умельцы для этих целей пользуются отверткой, но качество подобных соединений может вызывать большие вопросы.

Конечно, как и в любом деле качество оборудования и инструмента способно влиять как на работу по монтажу и подключению патч-панели, так и на окончательный результат. Выбирайте качественного сетевое оборудование.







Разделы оборудования по теме:

Патч-панели

Инструмент для заделки жил

Инструмент для снятия изоляции

Кабель CAT с витой парой

ANSI Категории

Цветовые коды для разъема RJ-45 Ethernet - EIA / TIA 568A / 568B и AT&T 258A

Восьмижильный кабель для передачи данных (категории 3 или 5) содержит 4 пары проводов. Каждая пара состоит из однотонного провода и провода с бело-цветной полосой. Каждая из пар скручена вместе. Для обеспечения надежности в сети Ethernet не следует раскручивать их больше, чем необходимо (около 1/4 дюйма).

Пары, обозначенные для 10BaseT Ethernet, оранжевые и зеленые .Две другие пары, Коричневая и Синяя, не используются. Показанные соединения предназначены специально для вилки RJ45. Настенная розетка может быть подключена в другой последовательности, поскольку провода могут быть перекрещены внутри розетки. Разъем должен иметь либо схему подключения, либо, по крайней мере, обозначать номера контактов, которые вы можете сопоставить с цветовым кодом ниже.

Для этих кабелей существует два стандарта разводки: T-568A и T-568B.Они различаются только назначением контактов, а не использованием различных цветов. На приведенном выше рисунке показаны оба стандарта. В спецификации T-568B оранжевая и зеленая пары расположены на контактах 1, 2 и 3, 6 соответственно. Спецификация T-568A меняет местами оранжевые и зеленые соединения, так что синяя и оранжевая пары находятся на центральных 4 контактах, что делает его более совместимым с телефонными соединениями .

Т-568А должен стать стандартом для новых установок, а Т-568Б - альтернативой.Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, подключена к T568B.

Обозначение номеров контактов для EIA / TIA 568A / 568B и AT&T 258A

Штифт

Цвет

Пара

Описание

1

Белый / Оранжевый

2

TxData +

2

Оранжевый

2

TxData -

3

Белый / Зеленый

3

RcData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

Зеленый

3

RcData -

7

Белый / Коричневый

4

Не используется

8

Коричневый

4

Не используется

EIA / TIA 568A / 568B и AT&T 258A определяют стандарты проводки и позволяют использовать два разных цветовых кода проводки.

Штифт #

EIA / TIA 568A

AT&T 258A или EIA / TIA 568B

Ethernet 10BASE-T

Token Ring

FDDI, ATM и TP-PMD

1

Белый / Зеленый

Белый / Оранжевый

х

х

2

Зеленый / Белый

Оранжевый / Белый

х

х

3

Белый / Оранжевый

Белый / Зеленый

х

х

4

Синий / Белый

Синий / Белый

х

5

Белый / Синий

Белый / Синий

х

6

Оранжевый / Белый

Зеленый / Белый

х

х

7

Белый / Коричневый

Белый / Коричневый

х

8

Коричневый / Белый

Коричневый / Белый

х

  • Для четных номеров контактов провода могут иметь только сплошной цвет без полосы .
  • Для каждого номера контакта первый цвет сплошной, а второй цвет - полоса (т. Е. Контакт № 2 для 568A - зеленый провод с белой полосой необязательно, контакт № 5 для белого провода 568A с синей полосой).
  • Примечание: Нечетные номера контактов всегда будут иметь провод с цветной полосой. Сплошные цветные провода (если они есть) будут только на контактах с четными номерами.
  • Кабель категории 5 должен использовать разъемы категории 5.

Штифт

Цвет

Пара

Описание

1

Белый / Зеленый

3

RcData +

2

Зеленый

3

RcData -

3

Белый / Оранжевый

2

TxData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

Оранжевый

2

TxData -

7

Белый / Коричневый

4

Не используется

8

Коричневый

4

Не используется


Прямая и перекрестная

В общем, патч-корды, которые вы используете с вашими соединениями Ethernet, являются «прямыми», что означает, что контакт 1 штекера на одном конце соединен с контактом 1 штекера на другом конце (для любого стандарта).Единственный раз, когда вы перекрестно подключаетесь в 10BaseT, - это когда вы соединяете два устройства Ethernet напрямую вместе без концентратора или соединяете два концентратора вместе. Затем вам понадобится «перекрестный» патч-кабель, который пересекает пары передачи и приема. Простой способ запомнить, как сделать перекрестный кабель, - это подключить один конец к стандарту T-568A, а другой - к стандарту T-568B.


Перекрестный кабель

RJ-45 PIN

RJ-45 PIN

1 прием +

3 Tx +

2 RC-

6 Tx-

3 Tx +

1 RC +

6 Tx-

2 RC-

Прямой кабель

RJ-45 PIN

RJ-45 PIN

1 Tx +

1 RC +

2 Tx-

2 RC-

3 RC +

3 Tx +

6 RC-

6 Tx-

Обратите внимание: Показанный вид стандартного разъема имеет цветовую кодировку для сборки прямого проходного кабеля при подключении концентратора к карте Xcvr или DNI.При подключении концентратора к концентратору, Xcvr к Xcvr или DNI к DNI провода должны пересекаться на противоположном конце кабельной сборки.

Подключение концентраторов, трансиверов и карт DNI

Как показано на рисунках ниже, перекрестный кабель требуется при подключении концентратора к концентратору, или трансивера к трансиверу, или карты DNI к карте DNI, или трансивера к карте DNI. При подключении концентратора к трансиверу или карте DNI всегда используется прямой кабель.

Подключение концентратора к концентратору

Подключение концентратора к трансиверу или карте DNI

Трансивер для подключения DNI

Прекращение действия

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками.Гнездо / штекер часто называют «RJ-45», но это телефонное обозначение для «модульного 8-контактного разъема» с выводом USOC, используемым для телефонов. Штекерный разъем на конце патч-корда называется «вилкой», а розетка на стенной розетке - «розеткой».

В локальных сетях, как указано в 568, есть два возможных вывода, называемые T568A и T568B, которые отличаются только тем, какие пары с цветовой кодировкой подключены - пары 2 и 3 поменяны местами. Любой из них работает одинаково хорошо, если вы их не смешиваете! Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары!

Пары кабелей имеют следующую цветовую маркировку:

Пара 1 Белый с синей полосой / синий
Пара 2 Белый с оранжевой полосой / оранжевый
Пара 3 Белый с зеленой полосой / зеленый
Пара 4 Белый с коричневой полосой / коричневый

Домкраты обычно имеют пробивку сзади или могут быть отключены без пробивки с помощью специальных инструментов производителя или даже крышки для разъема.Опять же, вы ДОЛЖНЫ держать повороты как можно ближе к розетке, чтобы минимизировать пешеходный переход.

Обратите внимание, что гнезда категории 3 и все штекеры будут использовать эти цветовые коды. Однако гнезда Cat 5 имеют внутренние соединения, которые продолжают скручивание как можно ближе к контактам в гнездах. Таким образом, штырь на задней стороне домкратов обычно не соответствует этой схеме! Всегда следуйте цветовым кодам на задней стороне разъемов, чтобы обеспечить правильное подключение!

Перекрестные кабели:

Обычные кабели, соединяющие карту ПК / NIC с концентратором, проложены прямо.То есть контакт 1 подключен к контакту 1, контакт 2 - к контакту 2 и т. Д. Однако, если вы просто соединяете два компьютера вместе без концентратора, вам необходимо использовать перекрестный кабель, полученный путем перестановки пары 2 и 3 в кабеле, две пары, используемые для передачи по Ethernet. Самый простой способ сделать перекрестный кабель - это сделать один конец для цветовой кодировки T568A, а другой конец - для T568B. Тогда пары поменяются местами.

Punchdowns:

Панчдауны бывают четырех видов: 110, 66, Bix и Krone.Самым популярным для локальных сетей является 110 (слева), для телекоммуникационных компаний - 66 (справа), а Bix и Krone встречаются редко (цена, проприетарный дизайн и т. Д.)

110 блок 66 блок

Цветовых кодов для штамповки:

Пробивки всех типов всегда выполняются парами по порядку: сначала белый / полосатый провод, затем цветной провод, пара 1 (белый / сине-синий), пара 2 (белый / оранжевый-оранжевый), пара 3 (белый). / Зелено-зеленый), пара 4 (Белый / Коричнево-коричневый).( Этот цветовой код запоминается BLOG - Bl ue O range G reen and Brown) .

Полное руководство по различным цветам кабелей и их назначению

В компании Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей какому-либо промышленному стандарту. Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, на самом деле выпускает руководство по стандартизации в электрическом проектировании, но ключевым моментом является то, что в их стандартах фактически не подробно описываются цвета кабелей как они относятся к определенной цели или функции.Скорее, стремление к стандартизации в этой сфере было больше со стороны частного сектора, при этом отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей они служат.

Стандарты цвета кабелей 101

Прежде всего, когда дело доходит до стандартов цвета кабелей, нужно понимать, что, хотя существуют организации, такие как IEEE, помогающие обеспечить некоторую стандартизацию, пока нет общепринятого стандарта или даже требования в большинство отраслей.Цветовая схема, используемая в одной отрасли, может полностью отличаться от той, которая используется в другой, и может значительно отличаться в зависимости от того, когда именно система была введена в действие.

Помните, что iPhone и первый настоящий смартфон не появлялись до 2007 года, и это стало огромным толчком для новой телекоммуникационной инфраструктуры для его поддержки. Таким образом, в зависимости от периода, в течение которого кабели будут установлены в данных системах, их цветовые стандарты будут в значительной степени охватывать весь спектр.

К отсутствию стандартизации в цветах кабелей добавляются различия в разных странах. При сегодняшней глобальной логистике компания в США может закупать кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С руководством, выпущенным IEEE, Ассоциацией телекоммуникационной индустрии (TIA), и другими отраслевыми требованиями, такими как требования Министерства обороны США, стандартизация возможна, но, возможно, надолго. Однако дальше мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.

Что означают кабели Ethernet разного цвета?

Кабели Ethernet - очень распространенный тип кабеля, который используется в компьютерных сетях. Они используются как в жилых, так и в коммерческих приложениях, когда требуется проводная сеть для обмена данными и доступа в Интернет. Чаще всего интернет-маршрутизатор использует кабели Ethernet для подключения к кабельному модему и поставляется с комплектом, который ваша кабельная компания отправляет вам при первой подписке на услуги.

Однако, если у вас когда-либо было несколько кабельных компаний или даже одна услуга в течение нескольких лет, вы знаете, что цвет кабеля Ethernet может быть разным.Итак, что означают разные цвета для кабелей Ethernet? Разные цвета быстрее других? Чтобы это выяснить, мы более подробно рассмотрим цветовую кодировку специально для кабелей Ethernet.

  • Какого цвета кабель Ethernet?

Как и все кабели, кабели Ethernet могут быть разных цветов. Один цвет не «лучше» или «быстрее», чем другой кабель, но цвета могут помочь обозначить предполагаемое применение. Наиболее распространенные цвета кабелей Ethernet - серый, синий, желтый, оранжевый и белый.Если Ethernet-кабель предназначен для прокладки наружу, он часто будет черным и водонепроницаемым, чтобы продержаться дольше в погодных условиях.

  • Цвета кабеля Ethernet Значение

Как мы видели, значение цвета кабеля Ethernet может варьироваться в зависимости от того, где, кто и почему в предполагаемой среде. Например, с Министерством обороны (DoD) правительство использует шнуры Ethernet разных цветов, чтобы назначить определенный уровень классификации для данных, передаваемых по кабелю. E.грамм. желтый - совершенно секретно, красный - средний уровень, синий - вообще несекретные данные.

  • Цветовой код для проводов Ethernet

Опять же, хотя нет прямого отраслевого стандарта для одного цвета по сравнению с другим, стоит упомянуть несколько согласований:

  • Серый Ethernet : Кабели Ethernet, которые серые, являются часто представляет собой «стандартное» соединение Ethernet, такое как в жилых и коммерческих сетях.
  • Зеленый Ethernet : Зеленые кабели Ethernet могут использоваться для классификации перекрестных соединений, которые используются для прямого соединения различных компьютеров и / или устройств.
  • Желтый Ethernet : Желтые кабели Ethernet обычно используются для так называемых подключений «питание через Интернет» (POE). Интересно, что этот стандарт был разработан IEEE в 2009 году, чтобы помочь классифицировать эти шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с парой витых кабелей Ethernet.
  • Blue Ethernet : синие кабели Ethernet обычно используются для подключения к серверу терминалов. Терминальный сервер делает возможным подключение нескольких систем к сети LAN без необходимости использования модема или другого сетевого интерфейса.

TIA аккредитована Американским национальным институтом стандартов (ANSI) для создания и поддержания отраслевых стандартов, в том числе для цветовой кодировки, используемой при производстве кабелей. Хотя это одни из самых близких к существующим сегодня стандартам, большая часть схемы управления цветом проводки TIA по-прежнему рассматривается как рекомендация, а не требование. До тех пор, пока не произойдет всеобщее распространение, в цветах кабелей Ethernet, скорее всего, будет использоваться много разных цветов.

Стандарты цвета коммутационных кабелей

Как мы и ожидали, стандарты цвета коммутационных кабелей могут быть опубликованы ANSI / TIA, но в рамках этих рекомендаций они еще не получили всеобщего принятия.Со стандартами цвета коммутационных кабелей Департамент сетевых услуг Университета Висконсина показывает пример, помогая определить, какие цвета следует использовать для каждой кабельной системы в их кампусе.

Стандартные цвета, используемые с куртками патч-кордов Университетом Висконсина, включают:

  • Серый - используется для стандартных подключений Ethernet
  • Зеленый - используется для перекрестных подключений Ethernet
  • Желтый - используется для подключений POE
  • Оранжевый - используется для аналоговые соединения без Ethernet
  • Фиолетовый - используется для цифровых соединений без Ethernet
  • Синий - используется для соединений с терминальным сервером
  • Красный - используется для IP-камер
  • Черный - используется как общий цвет
  • Розовый - используется как дополнительный вариант цвета
  • Белый - используется как дополнительный вариант цвета

В зависимости от клиента и приложения цвета соединительного кабеля могут различаться.Ключ, однако, прост - последовательность. В любой новой системе использование согласованной цветовой схемы может помочь сэкономить время и деньги на внедрение и обслуживание, а также предотвратить множество головных болей в будущем.

Стандарты цвета кабеля Cat6

Будь то кабель Ethernet Cat5, Cat5e, Cat6 или даже Cat6a, цветовую кодировку внешней стороны кабеля не следует путать с внутренними скрученными проводами, имеющими собственный цветовой код. Внешняя цветовая схема гораздо более универсальна, она просто помогает привлечь внимание к цели соединения.Хотя кабель Cat6 представляет собой сетевой кабель с витой парой, который используется для сетей Ethernet, он также обратно совместим с другими категориями, такими как Cat5 и Cat5e. Однако мы снова видим, что отраслевые стандарты, которые используются повсеместно, трудно найти.

Некоторые из наиболее распространенных цветовых стандартов для кабеля Cat6 включают:

  • Синий - обозначает подключение к сети
  • Желтый - обычно используется для проводных камер безопасности
  • Белый - также используется для проводных камер безопасности
  • Серый - используется в качестве межсоединения , также известные как «перемычки»
  • Черный - обычно используется для оборудования, периферийных устройств и / или рабочих станций в сети.
  • Красный - обычно используется с телефонными системами VoIP или другими системами экстренной связи.

Таблица цветов сетевого кабеля

Если вы потратили какое-то время на поиск цветовых схем сетевого кабеля в Интернете, вы, возможно, были разочарованы отсутствием преемственности с различными схемами. Как мы уже выяснили, стандарты цвета сильно различаются, но ANSI / TIA помог в этом начинании своим длинным стандартом - административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий или ANSI / TIA / EIA-606-A.

В то время как стандарт содержит огромное количество деталей для маркировки и простоты идентификации, настоящую цветовую таблицу найти сложно.Обыскивая Интернет, мы смогли найти сторонний сайт, который опубликовал свою версию стандартов ANSI / TIA / EIA-606-A.

Являясь сторонней организацией, эта диаграмма предназначена только для информационных целей, чтобы помочь нашим читателям понять, как может выглядеть цветовая диаграмма сетевого кабеля:

Окончательный вид: синий Cat5e против серого

Пока тема На многих различных интернет-форумах разница между синим и серым цветом Cat5e такая же, как и в случае с другими цветами кабелей, которые мы рассматривали.Решающим фактором здесь является только то, насколько инженер-конструктор выбирает данный цвет. Это очень субъективно и зависит от многих факторов, которые мы уже обсуждали, например, когда был произведен кабель Cat5e, где он был изготовлен и для какой отрасли промышленности он был изготовлен.

Получение нестандартной кабельной сборки с правильной цветовой кодировкой

В компании Meridian мы производим более 70 процентов продукции по индивидуальному заказу. Это означает, что каждый специальный кабель изготавливается в точном соответствии со спецификациями клиента, чтобы работать по назначению в любой электрической системе, для которой предназначена сборка.Одним из ключей к нашему успеху здесь является наша способность создать единицу, которую легко интегрировать в существующие системы клиента. Имея многолетний опыт и одни из самых лучших возможностей в производстве кабелей на заказ, мы можем разработать цветовую схему, которая имеет смысл и может быть легко интегрирована.

Свяжитесь с нашей командой, чтобы обсудить спецификации вашего проекта сегодня.

Определение проводов, подключенных к Ethernet-кабелю с разъемом RJ-45 - FlexRadio

Общий кабель, который можно использовать для создания подключения от разъема микрофона FLEX-3000, FLEX-1500 или Maestro к внешнему аудиооборудованию или к нестандартный разъем для микрофона - это повсеместно распространенные кабели 10 и 100BaseT Ethernet.Эти кабели обычно относятся к категории витых пар 3 или выше и хорошо подходят для аудиоприложений.

Когда вы отрежете конец одного из этих кабелей, вы обнаружите четыре (4) набора из двух (2) проводов, скрученных вместе. Каждый из этих наборов проводов называется «витой парой», и они имеют цветовую маркировку. Каждая пара имеет однотонный провод и полосатый цветной провод, который такой же, как сплошной цвет, но имеет белый цвет в «парикмахерской» или геометрии с зачищенной линией. В кабеле Ethernet балансная витая пара на 100 Ом всегда будет:

.
  • Оранжевый и белый / оранжевый
  • Зеленый и белый / зеленый
  • Синий и белый / синий
  • коричневый и белый / коричневый

Чтобы все было хорошо и запутанно, витые пары не подключаются к контактам 1-8 на разъеме RJ-45 в последовательном порядке.Чтобы усугубить травму, существуют два разных стандарта проводки, которые определяют, какой цвет провода подключен к какому контакту в разъеме RJ-45. Эти стандарты известны как T-568A и T-568B, и они определяют распиновку или порядок соединений для проводов в восьмиконтактном модульном разъеме 8P8C (также называемом RJ45).

Безусловно, самая популярная конфигурация проводки - это определение T-568B, которое заменило определение T-568A. В большинстве случаев это способ подключения разъема, который обычно печатается на самой оболочке кабеля, чтобы указать, как он подключен.

Ниже приведены две схемы двух стандартов подключения 568.


Ниже представлены выводы микрофонов для Maestro, FLEX-3000 и FLEX-1500

Maestro / FLEX-3000 / FLEX-1500 Конфигурация выводов микрофона
Номер контакта Функция
1 Не используется - Зарезервировано для использования в будущем
2 Не используется - зарезервировано для использования в будущем
3 В постоянного тока (+5 В постоянного тока)
4 Заземление микрофона (mic -)
5 Микрофонный вход (микрофон +)
6 PTT (PTT +)
7 PTT Земля (PTT -)
8 Не используется - Зарезервировано для использования в будущем

Как работает разводка витой пары

В этом разделе рассказывается о том, как работает витая пара.

1) Технические преимущества проводки по витой паре

2) Как работает кабельная разводка с помощью витой пары для обеспечения высокоскоростной связи?

3) Требования к конструкции витой пары.

4) Основы подавления магнитного поля

5) Расстояние между двумя проводами определяет эффективность подавления.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

7) Что делает шину или провод потенциальным источником шума?

8) Как работает подавление шума?


1) Технические преимущества подключения витой пары

1) Сведите к минимуму индуктивность провода.

2) Максимально увеличьте форму волны цифрового сигнала.

3) Уменьшите излучаемый шум от витой пары на соседние провода.

4) Уменьшите шум от соседних проводов в витой паре.

Пункты №1 и №2 касаются внутренней высокоскоростной передачи сигналов.

Пункты № 3 и № 4 касаются экранирования внешнего шума как для приема (вход), так и для излучения (выход).

Кабель витой пары - плохой коаксиальный кабель. Это очень дорого в изготовлении и имеет приемлемые характеристики в системах цифровой связи.


2) Как работает кабельная разводка витой пары для обеспечения высокоскоростной связи?

Это уменьшает свойство естественной самоиндукции провода. Индуктивность ограничивает скорость передачи сигнала по кабелю. Что касается DCC, он контролирует скачки напряжения, которые могут появляться в DCC sho

Механически это включает в себя размещение двух незакрепленных проводов рядом с каждым вместе которые несут ОДИН сигнал / питание и обратно вместе мы можем использовать законы физики проводов для определения индуктивности проблема.Скручивание позволяет нам взять два незакрепленных провода и построить плотно расположенная пара проводов. Чем ближе два провода к каждому другое, тем лучше уменьшение индуктивности пары проводов.

Физика мудро, все дело в использовании магнитного поля, которое появляется вокруг провод, когда ток течет в проводе против самого себя. Полярность магнитного поля связано с полярностью / направлением тока. течет в проволоке. Если мы разместим два провода рядом друг с другом, противоположный ток в каждом проводе, в свою очередь, будет создавать равные, но противоположные магнитные поля.Тогда два магнитных поля от каждого провода будут бороться друг друга и отменить друг друга. Отмена магнитного поля в проводах по очереди отменяет из естественной индуктивности в проводах.

цель использования витой пары - сохранить механическое расстояние между два провода как можно меньшего размера и плотно затянуты по всей длине длина кабеля. Чем плотнее, тем лучше. Жесткий расстояние между проводами позволяет воспользоваться преимуществами физического свойства провода и среды, в которой они работают, для улучшения связи и контроль над длинными кабелями.


3) Требования к конструкции витой пары.

Витая пара физически состоит из ДВУХ независимых частей:

1) Близкое расстояние между двумя проводами.

2) Скрутка двух проводов.

Близкое расстояние между проводами - это то место, где проявляется большая часть электрических преимуществ, в то время как скручивание дает дополнительные преимущества как в электрическом, так и в физическом отношении. Мы обсудим каждую часть ниже.

В основе этих преимуществ лежат электрофизические свойства, связанные с протеканием тока в проводах.Это свойства магнитных полей и индуктивности. Чтобы узнать больше, перейдите по ссылке: Track & Wire Properties

Ключ к достижению улучшений по подавлению шума, снижению индуктивности проводов и снижению уровня шума для данной пары проводов по отношению к току - все это вращается вокруг точного управления магнитным полем вокруг каждого провода внутри автобус. Следовательно, настоящий ключ заключается в понимании полярности и силы магнитного поля каждого провода.

Скручивание проводов вместе использует законы физики проводов против самих себя для решения проблемы.Более конкретно, использует магнитное поле одного провода для противодействия или отмены магнитного поля другого провода!

Идеальное подавление магнитного поля означает:

1) отсутствие магнитного излучения в воздухе, связанного с соседними проводами (отсутствие перекрестных помех).

2) Без индуктивности. Без индуктивности в проводе мы можем посылать сигналы с более высокой скоростью, поскольку нет ничего, что могло бы противодействовать изменениям тока!

4) Основы подавления магнитного поля

Возьмем, к примеру, «шину рельсового пути» или два провода от усилителя, которые питают трек.

Поскольку определение покупки рельсовой шины представляет собой замкнутый контур мощности / сигнального тока, идущего на рельсовый путь и обратно, весь ток, идущий по кабелю рельсовой шины для подачи энергии на локомотив, возвращается по тому же кабелю шины. Итак, магнитные поля внутри автобуса:


1) одинаковой силы.
2) напротив друг друга.

Если мы разместим эти два провода рядом друг с другом, это позволит двум магнитным полям нейтрализовать друг друга!

5) Расстояние между двумя проводами определяет эффективность отмены. Механически чем ближе два провода подходят друг к другу, не замыкая друг друга вон, тем лучше. Мы говорим в миллиметрах расстояния между двумя проводами.

6) Насколько хорошо работает подавление индуктивности витой пары (в реальном мире)?

Не идеально. При использовании кабелей с витой парой индуктивность просто сводится к минимуму, поскольку подавление магнитного поля НЕ ИДЕАЛЬНО.

Почему?

Поскольку провода в шине не могут занимать один и тот же точный механический центр пространства, магнитные поля не имеют одинакового выравнивания мертвой точки в исходной или начальной точке.Другими словами, магнитные поля смещены друг от друга за счет физического расстояния между проводами, необходимого для обеспечения пространства для изоляции проводов. Конечный результат - подавление магнитного поля НЕ ИДЕАЛЬНО и, следовательно, подавление шума и эмиссия шума не идеальны.

Единственный тип провода, допускающий наивысшую степень гашения, - это коаксиальный кабель, поскольку оба проводника имеют одну и ту же центральную ось.

7) Что делает шину или провод потенциальным источником шума?

Когда проходит большой ток! Вот почему мы говорим, что следует держать высокоточную рельсовую шину подальше от всех других шин с низким током (шина кабины и шина управления).Менее совершенное подавление позволяет шумной шине передавать шум от магнитного поля на другую шину поблизости. В частности, он может атаковать близлежащие более слабые шины с более низким током, которые также имеют не идеальное подавление шума, чтобы уловить шум. Вот почему мы говорим вместе: Twist the Track Bus wiring. Учитывая, что он передает самые высокие уровни тока и все электрические шумы, которые поезда создают при движении по рельсам, нам необходимо минимизировать эмиссию магнитного поля от проводки трекового автобуса.

8) Как работает подавление шума?

Провода, в которых протекает изменяющийся ток, создают изменяющееся магнитное поле вне провода. Верно и обратное: изменение магнитного поля, пересекающего провод, будет генерировать изменяющийся ток в проводе.

ЕСЛИ соседний провод излучает сильное магнитное поле, которое пересекает нашу витую пару проводов (кабель), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его в одинаковый ток в проводе, идущем в ОДНОМ НАПРАВЛЕНИИ.Но на них это не влияет. Как? Когда два равных тока в каждом проводе встречаются на конце кабеля, который является нагрузкой, два тока сталкиваются друг с другом и нейтрализуются! Это дает тот же результат, экранируя кабель от внешних помех.

Все немного сложнее, потому что я сделал некоторые упрощения (проигнорировал электрические поля или "E" в EMI для радио) для ясности. Но они тоже сокращаются. Тем не менее, я думаю, вы понимаете, почему это работает.

Полярность магнитного поля зависит от направления тока в проводе.
) Как это применимо к DCC?

А шина следа купить определение двух проводов, которые образуют путь тока замкнутого контура (полная цепь) DCC мощность / ток сигнала переход от бустера к треку и обратно к бустеру. При правильной установке ток в шине рельсового пути снижается на один два провода возвращаются на другом проводе. Таким образом, соответствующие магнитные поля внутри каждого провода шины:

1) одинаковой прочности.
2) противоположные полярности.

Это удовлетворяет требованиям, необходимым для компенсации индуктивности провода.


4) Насколько хорошо работает подавление индуктивности?


5) Насколько близко должны быть провода друг от друга, чтобы вызвать снижение индуктивности.

Что Также верно то, что подавление шума и / или выбросы получают для кабель / автобус. Вот почему мы говорим вместе: Twist the Track Bus wiring.Учитывая, что он несет самые высокие уровни тока и все электрические шумы что поезда создают бег по рельсам, нам нужно минимизировать излучение магнитного поля от проводки трекового автобуса. Основная цель скрученные провода убедитесь, что два провода, которые несут одинаковый сигнал / питание, выход и обратная связь остаются в непосредственной близости на всем максимальная длина автобусного маршрута. Вторичное - это факт вращение гарантирует, что два провода в среднем находятся на одинаковом расстоянии от других параллельных проводов, не относящихся к шине.Это еще больше помогает справиться с подавлением шума и выбросов.
Что делает автобус или провод потенциальным источником шума?

Когда проходит большой ток! Вот почему мы говорим: держите высокоточные рельсовые шины подальше от всех других автобусов, несущих низкий ток
. (Шина с кабиной и шина управления). Чем меньше позволяет идеальная отмена шумная шина для передачи шума от магнитного поля к другой автобус рядом. В частности, он может атаковать ближайших более слабых нижних текущие автобусы, у которых также есть не совсем идеальная отмена, чтобы забрать шум.


1) Как работает кабельная разводка витой пары для подавления шума?

Простой Ответ: В "потерянной проводке", часто встречающейся в типовой разводке, возникает шум источник (обычно другой провод, несущий несвязанный сигнал) может быть физически ближе к одному элементу пары проводов, чем к другому по всю длину проводки. В таких случаях больше шума (емкостного или индуктивно) подключается к более близкому проводу, чем к более дальнему, создавая различное напряжение шума в одном проводе относительно другого.Эта разница в уровне шума между парой проводов может быть большой. достаточно, чтобы повредить данные. При использовании витой пары шум источник одинаково близко к каждому из проводов. Поэтому два провода снимайте примерно равные шумовые напряжения с одинаковой полярностью. В "приемник", расположенный на дальнем конце кабеля, ищет разностный сигнал между двумя двумя проводами. Вместо этого он находит одинаковое напряжение шума в обоих проводах и может подавлять этот шум напряжение, потому что они кажутся одинаковыми (без разницы) или "общими" к обоим проводам.Следовательно, шумовое напряжение не может влиять на по кабелю витой пары передается важный "дифференциальный" сигнал.



Более конкретно использует магнитное поле одного провода для противодействия действию или отмены магнитного поля другого провода! Этот работает, потому что полярность тока в проводе и полярность магнитного поля вне провода связаны друг с другом. Поскольку ток в одном проводе равен, но противоположен другому проводу, два магнитных поля нейтрализуют друг друга!

ЕСЛИ все было идеально, отсутствие магнитного поля означает отсутствие магнитного излучения в воздухе (буква "M" в EMI) на соседние провода (без перекрестных помех).Никакие радиостанции не принимают энергия. Поскольку магнитное поле связано с индуктивностью, нет индуктивность в проводе! Без индуктивности в проводе мы можем отправить вниз сигналы более высокой скорости, поскольку нет ничего, что могло бы препятствовать изменениям текущий поток! Верно и обратное. ЕСЛИ соседний провод посылает сильное магнитное поле, которое перерезает наши два скрученных провода (кабеля), оба провода в кабеле улавливают одно и то же магнитное поле и преобразуют его ток в проводе идёт в том же направлении. Но они не затронутый им.Как? Когда два тока в каждом проводе встречаются в конце петли кабеля под нагрузкой, они сталкиваются друг с другом и отменяют сами вышли! Это имеет тот же результат, что и экранирование кабеля от внешнее вмешательство.

Индуктивность электрическая свойство всех проводов, которое воздействует только на сигналы переменного тока. Его существование в провод противодействует быстро меняющимся сигналам переменного тока, что означает, что он будет противодействовать высокая скорость связи. Индуктивность буквально атакует форма волны цифрового сигнала и искажает их и ограничивает верхнюю частоту в котором вы можете использовать для передачи сигнала.С отменой индуктивность, высокоскоростные сигналы смогут путешествовать на большие расстояния прежде чем снова замедлиться. Почему? Не бывает идеального подавление индуктивности, что означает, что некоторая величина индуктивности остается.

СТРАТЕГИЯ ЭЛЕКТРОПРОВОДКИ

Это все немного сложнее, потому что я сделал некоторые упрощения (игнорировали электрические поля или букву "E" в EMI для радио) ради ясность. Но они тоже сокращаются. Несмотря на это, я думаю, вы понимаете представление о том, почему это работает.

9) Напряжение Шипы против декодеров: элементы 1c, 1e и 1f вместе являются ключевой причиной почему у нас могут быть проблемы с нашим макетом с DCC. Проблема варьируется с размером макета. Он варьируется от простого уничтожения ДКК пакеты, создающие непоследовательный контроль поездов или потерю декодеров программирование (сброс CV) вплоть до худшего сценария декодеры взорвать! Потеря программирования или продувка декодеров всегда связано с некоторым событием короткого замыкания на дорожке, например, с общим крушение.На трассе естественным образом возникают скачки напряжения низкой энергии цепь без короткого замыкания. Прерывистый природа контакта колес делает это возможным. Ток в дорожке находится только на текущем уровне, необходимом для работы двигателя. Но если вы получите короткое замыкание, ток в проводах рельсовой шины мгновенно переходит в максимальный уровень, определяемый имеющимся у вас бустером. Энергия сохраненные в магнитном поле будут максимальными. Один короткий открывается, пока крушение продолжается, БАХ, самое сильное напряжение шип по возможности сбрасывается на гусеницу.Цикл можно повторять и так, пока крушение не прекратится. Учитывая, что электронная схема используется имеет самое низкое номинальное напряжение (относительно проводов и дорожек), они легко становятся жертвами этих всплесков. Если достаточно сильный или генерируются достаточно частые всплески, обычно можно потерять программирование но со временем взрывается и схема на декодере.

10) Убийственные скачки напряжения. Два решения:

10a) Перекрутите подающие гусеницы: значительно снижает индуктивность и, следовательно, энергия, которая стоит за такими проблемами, как взрывы декодеров.Сделай это только при строительстве новой планировки.

10b) Установить RC-фильтр / терминатор: Обеспечьте путь для этого тока, когда короткое замыкание размыкается, ограничивая выброс напряжения. Если у вас есть существующая проводка, часто это лучшее решение.

Вы можете сделать одно, другое или и то, и другое. Я лично делаю и то, и другое.

-----------------

Скрученный парный кабель состоит из пары скрученных вместе изолированных проводов. Это Тип кабеля, который очень давно используется в телекоммуникациях.Кабель скручивание помогает снизить шум от внешних источников и перекрестных помех на многопарных кабелях.

Кабель витая пара подходит для передача сбалансированных дифференциальных сигналов. Практика передачи сигналы по-разному восходят к ранним дням телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и колебания земли, которые приносит сбалансированная передача сигнала, особенно ценно в широкополосных и высокоточных системах. Передавая сигналов вместе с сдвигом по фазе на 180 градусов, излучениями и заземляющие токи теоретически погашены.Это облегчает требования на земле и на экране по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витая пара - это неэкранированная витая пара (UTP). Это всего два изолированные провода скручены между собой. любые кабели передачи данных и обычные телефонные кабели этого типа. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. В передаче данных есть кабель типа FTP (пары с фольгированным экраном), состоящий из четырех витая пара внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручен с постоянной скоростью скрутки по длине кабеля, a формируется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстояние между проводниками и тип диэлектрика между ними. У сбалансированной пары или двойных линий есть Zo, которое зависит от соотношения расстояние между проволоками зависит от диаметра проволоки и вышеизложенные замечания. Для практичных линий Zo на высоких частотах очень близко, но не собственно, чистое сопротивление.Поскольку сопротивление кабеля на самом деле функция расстояния между проводниками, поэтому разделение проводники значительно изменяют импеданс кабеля в этой точке.

Когда многие витые пары собираются вместе, чтобы образовать многопарный кальбе, отдельные жилы скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи.

Цветовые руководства для проводки RJ45 Ethernet

Просмотрите наш Bulk Cable

Просмотрите наши Модули Модулей

Просмотрите наши домкраты

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45.Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны. Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Кабель Ethernet

Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet оконцован на обоих концах, чтобы они могли следить за работой других специалистов, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов.Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них по своей сути не лучше. Единственная разница между ними заключается в том, насколько часто они используются в конкретном регионе или типе организации. Итак, ваш выбор цветового кода - какой из них «правильный» - во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B - это стандарт, которому соответствует большинство сетей Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A - это стандартный стандарт, применяемый в странах Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

25-парный цветовой код - HiSoUR - Hi So You Are

🔊 Аудио чтение

Цветовой код из 25 пар, первоначально известный как цветовой код с четным счетом, представляет собой цветовой код, используемый для идентификации отдельных проводников в проводке витой пары для телекоммуникаций.

Цветовое кодирование
С разработкой новых поколений телекоммуникационных кабелей с проводами с полиэтиленовой изоляцией компанией Bell Laboratories для системы Bell в 1950 году были разработаны новые методы маркировки каждого отдельного провода в кабелях.Каждый провод был идентифицирован комбинацией двух цветов, один из которых является основным цветом, а второй - второстепенным. Основные и второстепенные цвета выбираются из двух разных групп, в результате получается 25 цветовых комбинаций. Цветовые комбинации наносятся на изоляцию, покрывающую каждый провод. Обычно основным цветом был сплошной цвет фона изоляции. Второстепенный цвет представлял собой трассирующий индикатор, состоящий из полос, колец или точек, нанесенных на фон. Второстепенный цвет всегда совпадает с основным цветом его парного проводника.

Основная или основная группа цветов состоит из последовательности белого, красного, черного, желтого и фиолетового цветов. Второстепенный или вторичный цвет был выбран из последовательности: синий, оранжевый, зеленый, коричневый и сланцевый.

25-парный цветовой код
Пара
Основной цвет Незначительный цвет
1 Белый синий
2 оранжевый
3 Зеленый
4 коричневый
5 Сланец
6 Красный Синий
7 оранжевый
8 Зеленый
9 коричневый
10 Сланец
11 Черный синий
12 оранжевый
13 Зеленый
14 коричневый
15 Сланец
16 желтый синий
17 оранжевый
18 зеленый
19 коричневый
20 Сланец
21 фиолетовый синий
22 оранжевый
23 Зеленый
24 коричневый
25 Сланец

Пары проводов обозначаются либо комбинацией цветов, либо номером пары.Например, пара 9 также называется красно-коричневой парой. В технических таблицах цвета часто сокращаются.

Violet - стандартное название в телекоммуникационной и электронной промышленности, но иногда его называют пурпурным. Точно так же сланец - это особый оттенок серого. Названия большинства цветов были взяты из обычных цветов радуги или оптического спектра, а также из электронного цветового кода, в котором используются те же десять цветов (но в другом порядке).

При использовании для POTS первый провод известен как кончик или A-образный провод (UK) и обычно подключается к положительной стороне цепи постоянного тока (DC), а второй провод известен как кольцевой провод или B-ножка (Великобритания), и подключается к отрицательной стороне цепи. Ни одна из этих двух сторон линии не имеет связи с местной землей. Это создает сбалансированную звуковую цепь с подавлением синфазного сигнала, также известную как дифференциальная пара. Условные обозначения наконечника и кольца основаны на 1⁄4 ″ (6.5 мм) телефонные разъемы TRS, которые использовались в телефонных коммутаторах в 19 и 20 веках, где концевой контакт разъема отделен от кольцевого контакта прокладкой из изоляции. Соединение, наиболее удаленное от кабеля, называется наконечником, среднее соединение - кольцом, а наиболее близкое к проводу (наибольшее) соединение - муфтой.

Кабели большего размера

Для кабелей с более чем 25 парами первые 25 пар, называемые связующей группой, помечаются майларовыми лентами с использованием цветов цветового кода, начиная с бело-синей ленты, второй связующей группы - с бело-оранжевой ленты и так далее через 24-ю группу связующего, которая имеет фиолетово-коричневую ленту, и образует «супер связующее» из 600 пар.

В кабелях, состоящих из более чем 600 пар, каждая из 100-парных связующих групп в 600 парах из 24-х групп связывающих оборачивается майларовой связующей лентой или нитью, соответствующей цветам «кончика» цветового кода, начиная с белого. . Затем узор начинается с первой группы из 25 пар, обозначенных бело-синим цветом, и продолжается бесконечно, кратно 600 парам или их частям. Например, 900-парный кабель будет иметь первые 600 пар в 24 группах по 25 пар в белом переплете, а оставшиеся 300 пар в 12 группах по 25 пар, завернутые в красный переплет.

Некоторые кабели имеют «зеркальное отображение» или «синхронизацию» по схеме, известной во всей телефонной индустрии. Начиная с первой группы связующих в центре, техник считает группы кабелей по спирали в зависимости от расположения центрального офиса или коммутатора. Если смотреть на жилу кабеля и переключатель находится в этом направлении, вы считаете группы против часовой стрелки. Если кабель находится «на стороне поля», вы считаете группы по часовой стрелке. На майларовых лентах есть индикаторы, чтобы знать, с чего начать для каждого слоя, и диаграммы для различных размеров кабелей должны быть легко доступны для справки.

Другие цветовые схемы иногда используются для наружных кабелей, особенно за пределами США, но этот цветовой код является общим для воздушных и подземных кабелей до нескольких тысяч пар в Северной Америке. В Великобритании Британское почтовое отделение (позднее BT) использовало этот цветовой код для кабелей, которые сейчас широко известны как кабели спецификации CW1308, ссылаясь на спецификацию почтового отделения «Кабели и провода» № 1308.

Дополнительные пары и цвета
При работе с сращиванием и установкой антенного кабеля для связи на большие расстояния обычно используют телефонный аппарат или «набор стыков».Чтобы облегчить это, в кабели встроены дополнительные пары проводов. Одна дополнительная пара (красно-белая) может быть встроена в кабели от 6 до 75 пар; две пары (красный-белый и черный-белый) могут быть заключены в кабели от 100 до 300 пар; и три пары (красный-белый, черный-белый и желтый-белый) могут быть включены в кабели от 400 до 900 пар. Эти дополнительные пары часто называют «переговорными парами» и никогда не используются для передачи тонального сигнала ответа станции.

В волоконно-оптических кабелях используется код из двенадцати цветов, первые десять из которых такие же, как в цветовом коде из 25 пар, а последние два - розовый и голубой.

Запоминание цветов
Для запоминания цветовой кодировки основных цветовых групп использовались различные мнемоники:

«Зачем бегать назад, тебя тошнит»

Источник из Википедии

Стандарты кода ЦВЕТА Cat 5

Стандарты кода ЦВЕТА Cat 5

Это схемы распиновки для прямых сквозные и перекрестные кабели UTP Ethernet.

Контакты TX (передатчика) подключены к соответствующим контактам RX (приемника), с плюсом на плюс и минус на минус. Для подключения блоков с одинаковыми интерфейсы.
Когда для подключения используются прямые кабели Устройства Ethernet, одно из двух устройств должно фактически выполнять перекрестное функция. Это причина того, что прямые кабели работают напрямую. между концентраторами или коммутаторами и сетевыми картами ... концентратор или коммутатор сконструированы таким образом, чтобы их разъемы RJ45 уже подключены к парам передачи и приема. наоборот.

Обычно используются два стандарта цветовой кодировки: EIA / TIA 568A и EIA / TIA 568B.Эти стандарты вытекают из использования TELCO и Показанные пары соответствуют четырем телефонным линиям, каждая из которых имеет свою собственную пару линий. Такая же проводка была использована для стандартной проводки LAN Ethernet RJ45 в качестве Что ж. Показана проводка розетки RJ45 для обоих стандартов. ниже:

Примечание. Для стандартной проводки Ethernet используются только пары 2 и 3. Пары 1 и 4 могут использоваться для других целей, таких как телефоны или даже второй отдельное полное соединение Ethernet.

Прямая проводка Использование стандартного 586A

Плоская электрическая схема выше показывает 568A. цветовой код стандартный как проводка для ПК со стороны кабеля и такой же 568A стандарт для концентраторов, коммутаторов или маршрутизаторов (при условии, что концентраторы, Коммутаторы или маршрутизаторы имеют внутреннюю проводку для выполнения перекрестного переключения. функция). На рисунке показана схема подключения перед вставка в разъем RJ45 перед обжимом.

Перекрестная проводка с использованием Стандарты 568A - 586B

Иллюстрация плоской проводки сверху, показана перекрестная проводка кабеля с использованием стандарта цветовой кодировки 568A в качестве проводки. для ПК и стандарта 568B для подключения к другому ПК. Обратите внимание, что в обоих случаях показаны все восемь проводов, но только четыре. действительно нужно.

Контакты 4, 5, 7 и 8 и синяя и коричневая пары не используются ни в одном стандарте.Вопреки общепринятым техническим знаниям и тому, что вы возможно, читал в другом месте, эти контакты и провода не используются или не требуются для реализовать дуплекс 100BASE-TX. Фактически, их можно использовать для других такие цели, как телефоны с одной линией или даже работа с двумя отдельными Ethernet каналов, при условии, что эти пары проводов изолированы от остальных проводов.

На практике изготовление соединительных кабелей RJ45 физически не все так просто.Подключение пар к контактам в разъем RJ45 не является проводной парой за проводной парой. Вместо этого оранжевая пара провода не смежные, синяя пара перевернута. Если факт, выровняйте кабели в правильном порядке для вставки в разъем RJ45 перед обжимом - это, безусловно, самая сложная часть работы по изготовлению скрученной пара соединительных кабелей Ethernet.

Плоским раскрученным телефоном пользоваться нельзя кабель для сетевого кабеля, проложенного на любое значительное расстояние.Надо использовать пара скрученных проводов для подключения набора контактов передатчика к их соответствующие контакты приемника. Нельзя использовать провод из одной пары и другой провод из другой пары ...


Заявление об отказе от ответственности .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
