Ремонт водонагревателя ТЕРМЕКС.Часть 2

Подключение водонагревателя Термекс к воде

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий Осторожно вынимают терморегулятор и датчики. Включается защитная автоматика; При включении устройства, выбивает пробки на счётчике; Не происходит нагрев воды либо вода очень плохо греется; Водонагреватель начинает шипеть, вода выходит не чистая, а мутная.

В тонких бойлерах установлено два цилиндрических бака, соединенных между собой по технологии Double Tank.

Схема подключения электрического нагревателя должна выполняться одним составом провода.

Вынув ТЭН Вт обнаружили, что на нем напрочь отсутствует магниевый анод.

Спирали перегреваются и выгорают. Также регулятор мощности выполняет дополнительную функцию отключения при определенной температуре нагрева.

Очень важно перед подключением проверить проводку во всей квартире и оценить ее возможности: размер сечения провода, из чего он сделан, предельная нагрузка на провод.

Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования.
Эксплуатация водонагревателя «Thermex»

Установка и подключение бойлера к сети

Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом.

В комплекте прибора имеется стандартный шнур и вилка для подключения в электросеть. В нормальном состоянии, когда Термекс висит правильно, отверстие заборной трубки внутри бака входит в верхней четверти, а впускной в нижней четверти.

Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты.

Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Такие приборы не нуждаются в особой установке, так как они работают от обычной розетки.

Прибор не выдерживает тепловой режим.

На что влияет температура нагрева воды? Такая конструктивная особенность позволяет изменять боковой наклон корпуса простым перемещением нижней точки накопителя. Но это только при условии, что вода в системе отвечает необходимым стандартам и не содержит большого количества примесей и тяжелых элементов, а также в процессе пользования прибором соблюдались правила установки, эксплуатации и своевременного проведения технического обслуживания. Электрическая схема подключения водонагревателя через розетку, подключенную к кабелю, проложенному от щита: Дифавтомат прекрасно может заменить собой связку УЗО и автоматического выключателя.

Открутить сливной вентиль5. Также к инструкции по эксплуатации оборудования, должна быть приложена электрическая схема водонагревателя и схема подключения к сети. Установка бойлера Первым делом необходимо зафиксировать нагреватель на несущей стене, при этом следует учитывать достаточно большой вес оборудования. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого.

При необходимости замените её свежей. Не выполнение очистительных работ приведет к снижению эффективности работы и уменьшению уровня КПД. Отметим, что производителем установлен минимальный срок службы водонагревателя Термекс семь лет.

Она способна поддаваться формообразованию и не боится перепадов температуры. Если скобки удерживаются на протяжение некоторого времени, характеристика будет изменяться быстро. Клапан зачастую идет в комплекте с водонагревателем, однако его можно купить и отдельно Специалисты утверждают, что использовать обычный обратный клапан крайне нежелательно. Устанавливая эти элементы своими руками, прокрутите по резьбе оборотов, не более, иначе повредите патрубок.

Схема подключения бойлера к водопроводу

Назначение нагревателя

После этого необходимо провести тщательный осмотр корпуса устройства для того, чтобы определить место утечки и решить что делать дальше. В обязательном порядке розетка должна быть современной с наличием клеммы заземления и находится в защищенной от влажности зоне.

Чтобы предупредить эти неисправности и, как результат, сэкономить на ремонте, регулярно — хотя бы раз в год — выполняйте чистку водонагревателя Термекс. Видео: В случае какой-либо неисправности, сработает предохранительный клапан, встроенный в систему.

Перевернем бак вверх ногами: Холодная вода заходит сверху, ударяется о рассекатель. Если это не помогло, следует очистить терморегулятор от накипи.

Причем более мощным моделям требуется меньше времени для нагрева воды. Как проверить прозвонить ТЭН?

Рекомендуем: Как востановить электрику на

Статья была полезной? Что необходимо предпринять при первых же неполадках Каждый водонагреватель имеет свой гарантийный срок эксплуатации, поэтому, если неполадки у вас произошли еще до истечения этого времени, вы можете смело обращаться в сервисный центр и вам предоставят все услуги на без оплатной основе.

Установка и подключение требует использование схемы, при которой подача воды может осуществляться одновременно в кран, душ.

Нужно просто вытащить старую, купить новую, которая стоит копейки, и поставить её на устройство. Но иногда бывают случаи, когда нихромовая спираль перегорает внутри оболочки, в этом случае причина не будет столь очевидной и проверить целостность спирали можно будет тестером. Для продления срока службы водонагревателя рекомендуется производить замену магниевого анода не реже 1 раза в 6 месяцев.

Выбор водонагревателя «Термекс» на 80 литров

Удаление накипи осуществляется при помощи специальных очистительных средств. Повреждённая трубка ремонту не подлежит, термостат придется заменить Проверка работоспособности термостата и термореле Защитный термостат водонагревателя Для того чтобы проверить термостат, необходимо наличие мультиметра. Открутить сливной вентиль 5.

Для него выделено место около нагревательного элемента. Поэтому желательно, чтобы на выходе водяной трубы перед баком были установлены фильтры очистки.

С корпусом он соединяется при помощи пасты.
Бойлер Thermex h25-U под раковину на даче

Принципиальная электрическая схема водонагревателя Термекс — Все о печи в доме

Подключение водонагревателя должно производиться специально обученным специалистом. Это связано с тем, что при выполнении таких работ необходимо соблюдать пожарную безопасность и правила установки электрооборудования (ПУЭ).

Накопительные водонагреватели, в отличие от проточных, позволяют одновременно распределять горячую воду по нескольким точкам.

Назначение нагревателя

Нагреватель Thermex сделан при помощи современной технологии сборки с применением высококачественных материалов. В нем имеется устройство защитного отключения (УЗО), которое обеспечивает безопасность во время эксплуатации. Термекс соответствует международным стандартам и требованию ГОСТ Р МЭК 60335-2-21-99. В некоторых моделях нагревателей установлен серебряный анод.

Об этом указывается в инструкции к водонагревателю.

Прибор используется для нагрева проточной воды в бытовых и производственных помещениях. Он очень надежен и экономичен.

Для нормальной работы водонагревателя Термекс давление в системе не должно превышать 0,6 МПа.

Иначе вода не успеет нагреваться до нужной температуры. В зимнее время использовать Thermex следует в хорошо отапливаемых помещениях. Все модели бытовой техники подключаются к источнику питания напряжением 220 В. В комплект поставки нагревателя Термекс входят:

Рисунок 1. Принципиальная схема водонагревателя.

Автомат УЗО.
Предохранительный клапан.
Инструкция по эксплуатации.
Анкеры для крепежа.
Упаковка.

Принципиальная схема водонагревателя показана на рис. 1. Из нее видно, каким образом происходит нагрев жидкости в технической конструкции. Корпус нагревателя Термекс сделан из прочного пластика. Внутренний бак изготовлен из низкоуглеродистой нержавеющей стали.

Благодаря этому Thermex имеет отличную коррозийную стойкость и большой срок эксплуатации. Пространство между пластиковым корпусом и стальным баком заполнено теплоизолирующим материалом.

Для ремонта неисправности ТЭНа фланец, на котором он удерживается, снимается. На передней панели изделия установлен датчик терморегулятора с термостатом. С помощью этого прибора Термекс поддерживает установленную температуру. Работа происходит в автоматическом режиме. Необходимое значение устанавливается регулятором.

Как пользоваться прибором, указано в инструкции. Устройство защитного отключения смонтировано на питающем кабеле. Он срабатывает при утечке тока 0,2 мА. Упрощенная электрическая схема нагревателя представлена на рис. 2, где элемент безопасности — термозащита. Чертеж можно использовать для поиска неисправности в работе оборудования.

Вернуться к оглавлению

Установка и подключение нагревателя

Рисунок 2. Упрощенная электрическая схема нагревателя.

Нагреватель монтируется на стену недалеко от водопровода. Устанавливать Thermex следует над трубами водоснабжения. Это необходимо для того, чтобы конденсатная влага, которая образуется на трубах, не капала на Термекс. Для врезки в водопровод лучше всего использовать шланги из металлопластика. Они достаточно эластичные, при сгибании не боятся поломки.

При подключении прибора к электросети нужно правильно подобрать сечение питающего провода. Если мощность бойлера составляет, к примеру, 6 кВт, то провод подбираем следующим образом. Из практики известно, что 1 кВт имеет 4 ампера. В нашем случае на бойлер поступает 24 А. Известно также, что провод сечением 1 мм² проводит 10 А тока. Из этого следует, что минимальное сечение питающего кабеля должно быть 2,5 мм². Кабель меньшего сечения будет причиной неисправности в работе оборудования. В качестве защиты данной цепи от короткого замыкания устанавливается ближайший по номиналу автомат — 32 А. Номинал этого оборудования указывается в инструкции по эксплуатации.

Электрический нагреватель должен иметь надежное заземление. Это необходимая мера безопасности. Провод для заземления Thermex должен быть толще питающего кабеля. Заземляющий провод ни в коем случае не должен соединяться с нулевым проводом. Иначе электрическая схема водонагревателя не будет работать. При попытке включения электрооборудования будет срабатывать устройство защитного отключения.

Такая ошибка электромонтажа встречается довольно часто. Соединение заземления с нулем возможно только за пределами рабочей схемы. В данном случае электрическая схема имеет такой вид, как показано на рис. 3. Здесь хорошо видно, что заземляющий провод находится отдельно.

Вернуться к оглавлению

Основные причины поломки оборудования

Причиной неисправности обогревателя Thermex чаще всего являются следующие обстоятельства:

Рисунок 3. Принципиальная схема электромонтажа.

Поломка ТЭНа. Это может случиться в том случае, когда во время подключения бойлера в системе водоснабжения слишком малое давление. Защитные датчики при этом не срабатывают. ТЭН в этом случае перегревается и его спираль выходит из строя.
Забивка грязью внутренней системы нагревателя Термекс. Чтобы подобного не произошло, нужно чаще промывать фильтр очистки воды.
Износ электрических элементов. Сюда в первую очередь относится перегрев контактов. Со временем все контакты подключения бойлера ослабевают и начинают греться. Для того чтобы они не разрушались, их необходимо периодически подтягивать. Хотя в инструкции такого и не сказано, но это весьма важный момент.

Чтобы не возникали вышеназванные поломки, используя нагреватель Thermex, необходимо соблюдать правила технической эксплуатации. Периодический осмотр рабочих узлов оборудования следует производить с момента подключения бойлера. Это будет способствовать увеличению срока его работы. Схема подключения электрического нагревателя должна выполняться одним составом провода. Соединения медных проводов с алюминиевыми проводами недопустимы. Связано это с тем, что они имеют различную электропроводность, и места их соединений будут греться.

http://1popechi.ru/youtu.be/GTU6hAYOF2k

Вернуться к оглавлению

Наиболее востребованные устройства

Самым популярным нагревателем является Thermex System Manual. Он соответствует стандарту ГОСТ Р 52161.2.35-2008. Его мощности хватает, чтобы нагревать воду сразу в трех точках. Электрическая схема водонагревателя защищена двухполюсным автоматом с плавким предохранителем. В комплекте поставки этого оборудования имеется техническое описание прибора и инструкция по его эксплуатации. В ней также даны рекомендации по способу подключения обогревателя к системе водоснабжения. Инструкции к водонагревателям помогают производить их установку и обеспечивают информацией о правильном использовании.

Также большим успехом пользуется проточный обогреватель Thermex Stream Manual. Электрическая схема разъясняет принцип работы оборудования. Из нее видно, какие именно детали обеспечивают основной рабочий процесс. Кроме того, указан порядок подключения каждого элемента.

http://1popechi. ru/youtu.be/br96qMimMo4

Во время покупки товара продавец-консультант объяснит, как работает электрическая схема, и подскажет, как выполнить необходимые подключения. Однако монтаж все же следует производить с участием квалифицированного специалиста, который выполнит работы быстро и качественно, соблюдая все инструкции, относящиеся к требуемым нормам электробезопасности.

Самостоятельный ремонт водонагревателя Термекс RZB 30-50-80-100 L

Сложность: средне

Конструкция водосодержащей емкости, данной модели, представляет из себя два цилиндрических бака из нержавеющей стали соединенных между собой и в каждом стоит свой ТЭН.
Бак холодной воды (он же входной) устанавливается ТЭН мощностью 0,7кВт на прижимном фланце 64мм. с анодом без трубок под датчики (в самых старых баках заводом зачем-то устанавливался с трубками под датчики, как наш пациент, но они никак не задействованы в работе).
Бак горячей воды (он же выходной) устанавливается ТЭН мощностью 1,3кВт на прижимном фланце 64мм. , с анодом и двумя полыми трубками под датчики. Подлежат замене если при включении срабатывает УЗО или выбивает автомат в доме, вторая причина если питание на ТЭН поступает, индикация работает, но температура не растет.
С завода ставят китай, рекомендуем брать на замену производства Thermowatt, данный завод выпускает две модификации: стандартные (медная оболочка, штампованный фланец) и усиленные (медный сплав с латунью, литой фланец).
Новые можно купить на нашем сайте под следующими артикулами:
Стандартные
3401335 — 0,7кВт.
3401334 — 1,3кВт.

Усиленные для жесткой воды
3402081 — 0,7кВт.
3402080 — 1,3кВт.

Необходимые инструменты: крестовая отвертка или шуруповёрт, плоскогубцы, ключ, удлинитель и головка на 10.

Далее поэтапно:

Скидываем четыре клеммы питающих проводов с двух ТЭНов и две клеммы с термостата перегрева.
Ключом с головкой на 10 откручиваем две гайки планки на которой крепится термозащита и гайку планки крепления капилляров. Убираем термозащиту вместе с планкой, аккуратно вытягивая датчики из полых трубок ТЭНа 1,3кВт.
Откручиваем гайки планки электрического блока питания (проводку и шлейфы можно не отсоединять), гайки крепления сетевого шнура и провода заземления все это убираем в сторону.
Откручиваем все шесть гаек ТЭНа 1,3кВт и демонтируем прижимной фланец.
Вытаскиваем старый ТЭН. Как видно оболочка просто вскрылась по шву, такое происходит из-за обильного слоя накипи, вследствие чего образуется недостаточный теплосъем, последующий перегрев и разрушение.
Профилактику и чистку заказчик не делает, поэтому было решено поставить оба усиленных ТЭНа + увеличенные аноды 200х16мм. на каждый ТЭН, вместо стандартных 140х14мм., это максимально продлит срок службы как внутреннего бака, так и ТЭНа. Одеваем обязательно новую прокладку, тут не экономим, повторно разбирать в случае чего обойдется дороже. Трубки датчиков должны быть повернуты в сторону где будет располагаться термостат перегрева, это важно.
Накидываем фланец, одеваем шайбы и затягиваем гайки равномерно, крест на крест, с примерным усилием в 12Нм.
Переходим к ТЭНу 0,7кВт, откручиваем шесть гаек и демонтируем фланец (всем рекомендуем менять оба ТЭНа, очень часто после замены одного через 3-6 месяцев начинает пробивать и второй).
Вытаскиваем ТЭН, оболочка окислена, анода уже почти нет.
Нам попался долгожитель, очень старая модификация ТЭНа 0,7кВт еще с двумя полыми трубками, предназначены они для датчиков, как и в ТЭНе 1,3кВт, но самих датчиков нет, вот такой ребус от завода, который бывало вводил людей в заблуждение, заставляя их бегать и искать именно такой. Сейчас уже от них отказались и с завода ставят глухие, без каких либо трубок. Как и с 1,3кВт ставим увеличенный анод, одеваем прокладку и устанавливаем на своем место.
Одеваем прижимной фланец, шайбы и затягиваем равномерно, крест на крест, с усилием около 12Нм.
Устанавливаем на свое место силовой блок, подключаем шлейф дисплея и одеваем фазный провод на ТЭН от таблетки перегрева.
Устанавливаем обратно планку с датчиком температуры и капилляром термозащиты. Датчик утапливаем в трубку меньшего диаметра, а капилляр в большего. Термостат перегрева и держатель шнура закрепляем на свои места.
Затягиваем землю под гайку и одеваем питающие клеммы на ТЭНы, далее подключаем две клеммы питающего шнура на термостат перегрева. На всех проводах клемма «мама» должна с усилием одеваться, необходим плотный контакт (особенно нулевой провод). Если одевается легко, она ослабла, нужно пассатижами поджать.
Закрываем внутренности пластиковой крышкой и закручиваем центральный болт. Весь процесс замены смотрите на нашем канале:

Самостоятельный ремонт водонагревателя Термекс RZL 30-50-80-100-150 VS

Сложность: средне

В данной модели стоит двойной ТЭН общей мощностью 2,0кВт (1,3кВт + 0,7кВт) на прижимном фланце 64мм. с анодом и двумя полыми трубками под датчики. Подлежит замене если при включении срабатывает УЗО или выбивает автомат в доме, вторая причина если питание на ТЭН поступает, но нагрева нет.
С завода ставят китай, рекомендуем брать на замену производства Thermowatt, данный завод выпускает две модификации: стандартный (медная оболочка, штампованный фланец) и усиленный (медный сплав с латунью, литой фланец).
Новый можно купить на нашем сайте под артикулом:
3401309 — Стандартный.
3402079 — Усиленный.

Необходимые инструменты: крестовая отвертка или шуруповерт, пассатижи, ключ, удлинитель и головка на 10.

Далее поэтапно:

Для удобства откручиваем два самореза и снимаем вторую половину крышки.
Скидываем три клеммы питающих проводов с ТЭНа
Откручиваем саморезы жгутика, держащего капилляры термостатов.
Из одной трубки ТЭНа вытаскиваем капилляр терморегулятора, из другой – капилляр термозащиты.
Берем ключ с головкой на 10 и откручиваем две гайки планки, на которой крепится термозащита и вместе с планкой убираем ее в сторону.
Так как водонагреватель поставлялся без УЗО, производителем сделана тройная земля с фланца ТЭНа на корпус водонагревателя. Откручиваем только две земли под гайками, земля под саморезом не будет нам мешать.
Откручиваем две гайки планки капилляров и убираем ее, затем откручиваем все шесть гаек прижимного фланца ТЭНа, убираем пассатижами шайбы, и снимаем фланец.
Вытаскиваем старый ТЭН. Как видно магниевый анод выроботал свой ресурс и тоже подлежит замене. Большое заблуждение многих клиентов считать, что тонкая шпилька это анод и он впорядке.
Берем новый ТЭН (в нашем случае бойлер будет использоваться в системе без фильтрации и водоподготовки, поэтому заказчиком был выбран усиленный ТЭН для жесткой воды), накручиваем анод, надеваем прокладку и устанавливаем взамен старого.
Накидываем фланец (часто на заводе резьбовые шпильки приварены не ровно и фланец не садиться легко на свое место, допускается немного подправить пассатижами), закручиваем гайки крест на крест чтобы фланец прижимал равномерно.
Прикручиваем обратно планку и затягиваем две земли под гайки.
Утапливаем до упора капилляр термозащиты в полую трубку ТЭНа большего диаметра, а в меньшего диаметра – капилляр терморегулятора. Зажимаем под жгутик.
Устанавливаем обратно термозащиту и одеваем питающие провода на ТЭН. На всех проводах клемма «мама» должна с усилием одеваться, должен быть плотный контакт (особенно нулевой провод). Если одевается легко, она ослабла, нужно пассатижами поджать.
Закрываем внутренности с помощью малой и основной крышки, закручиваем саморезы. Весь процесс замены смотрите на нашем канале:

Ремонт водонагревателей Термекс на 50 и 80 литров своими руками, видео

Содержание статьи:

Соединение с водопроводной сетью

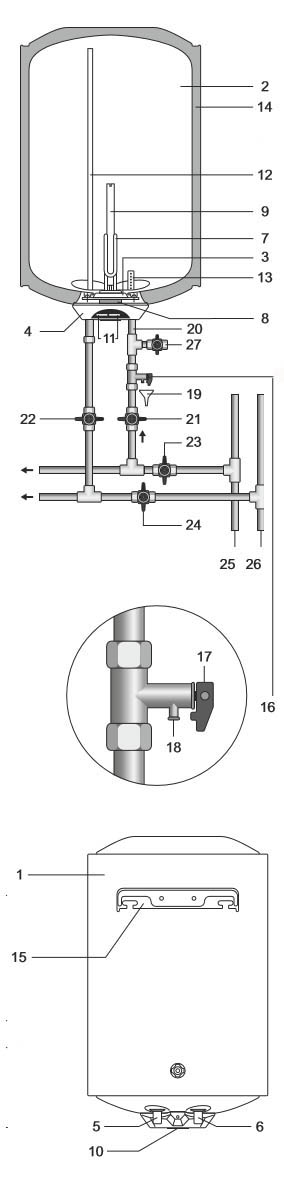

Схема водонагревателя Термекс.

Если качество воды не соответствует требованиям, то могут быть повреждены ТЭНы бойлера, а на его стенках образовалась накипь. Поэтому желательно, чтобы на выходе водяной трубы перед баком были установлены фильтры очистки. После подвески нагревателя производится его подключение к воде.

В комплект «Термекса» входит комбинированный клапан — его надо присоединить к баку на патрубок синего цвета (вход холодной воды). Если этот клапан вышел из строя во время эксплуатации агрегата, то его заменяют комбинацией обычного обратного и предохранительного (для сброса избыточного давления жидкости) клапанов.

Устанавливая эти элементы своими руками, прокрутите по резьбе 4-5 оборотов, не более, иначе повредите патрубок.

Место соединения герметизируют паклей или тефлоновой лентой. Для слива воды из емкости при ремонте на патрубок можно навинтить тройник с вентилем (если есть место), а под ним клапан.

Затем производится подключение патрубка горячей воды (красного цвета) с помощью трубы к крану или смесителю. Вместо нее можно использовать гибкий металлический шланг для воды, главное — чтобы он выдержал давление напора жидкости. В некоторых модификациях есть и третий, нерабочий патрубок. На него надевают заглушку.

Вернуться к оглавлению

Поиск причины поломки

Перед тем как разбирать устройство Термекс, нужно выяснить, что стало причиной поломки. Это можно сделать и без разбора аппарата. Просто необходимо правильно увидеть симптомы.

К основным неисправностям можно отнести:

Накопительный водонагреватель перестаёт включаться;
Включается защита от короткого замыкания;
Вода не греется;
Бойлер течёт.

Если обнаружилась утечка, то сначала нужно выяснить, из какого точно места идёт вода. В том случае, если виной всему прокладка, то такую неисправность можно легко устранить. Нужно просто вытащить старую, купить новую, которая стоит копейки, и поставить её на устройство. Однако если вода идёт из корпуса водонагревателя, то, скорее всего, самостоятельно устранить поломку не удастся. В таких случаях необходимо отвезти водонагреватель к специалистам в сервисный центр. Лишь они смогут устранить проблему. В больших городах, таких как Москва, подобных сервисных центров очень много.

В домашних водонагревателях обычно из строя выходят водонагревательные элементы — ТЭНы

Чтобы узнать, действительно ли причиной поломки является нагревательный элемент, нужно обратить внимание на некоторые признаки: .
Включается защитная автоматика;
При включении устройства, выбивает пробки на счётчике;
Не происходит нагрев воды либо вода очень плохо греется;
Водонагреватель начинает шипеть, вода выходит не чистая, а мутная

А также присутствует очень неприятный запах из аппарата.

Включается защитная автоматика;
При включении устройства, выбивает пробки на счётчике;
Не происходит нагрев воды либо вода очень плохо греется;
Водонагреватель начинает шипеть, вода выходит не чистая, а мутная. А также присутствует очень неприятный запах из аппарата.

Если имеются такие симптомы, то, вероятнее всего, из строя вышли именно нагревательные элементы. Можно определить неисправность и по внешнему виду ТЭНа. Их оболочка будет повреждена. Но иногда бывают и такие случаи, когда оболочка в норме. В этой ситуации определить их неисправность поможет только специальный тестер. Если омметр показывает бесконечность, то произошёл обрыв нихромовой спирали. А если прибор показывает ноль, то в этом случае произошло короткое замыкание.

Но в каждом из этих случаев, повреждённый элемент придётся заменить. Купить необходимые элементы не составит труда. Они продаются не только в таких крупных городах, как Москва или Питер, но и по всей стране. Стоит лишь зайти в электрический магазин или сервисный центр.

Причины выхода из строя ТЭН:

Срок годности истёк;
Водонагреватель был включён в сеть без воды;
Аппарат долгое время был включён, при этом вода не была слита;
Произошёл резкий скачок напряжения.

В таких случаях не остаётся ничего, кроме замены ТЭНа. Это вполне можно сделать самостоятельно. Но нужно запомнить, что ремонт необходимо производить лишь в определённой последовательности, только в этом случае не возникнет путаницы. Именно это гарантирует успешный ремонт.

Устранение неисправностей ремонт водонагревателя Термекс

При подсоединении и эксплуатации и ремонте прибора могут возникнуть следующие проблемы:

срабатывание устройства защиты при установке нового аппарата;
сбой настроек;
возможно, понадобится произвести подстройку крепящих элементов;
неисправность розетки;
сгорел ТЭН;
на стенках бака набралась накипь;
агрегат долгое время не работал;
нужна замена термоизоляционной пасты.

Схема клапанов водонагревателя.

При установке нового маленького «Термекса» бывают случаи самовольного срабатывания аварийного отключения от электрической сети. При такой ситуации не устанавливайте нагреватель в режим максимальной мощности, а срочно вызывайте мастера.
В аппарате температурный режим контролирует электромеханический блок, не имеющий отдельного блока питания. При отключениях и перепадах тока в электрической сети происходит нарушение работы автоматики. В таком случае бойлер надо полностью перезапустить.
Очень часто скобы для креплений установлены на баке в разных плоскостях. Чтобы исправить этот недостаток, надо снять их и придать нужную форму, а также немного расточить отверстия под болты. Если крепеж выполнен штамповкой, то это сделать не удастся — тогда установите на анкеры стальные шайбы.
Проверяется целостность контактов розетки, и если они обгорели, то она заменяется новой.
При длительной эксплуатации бойлеров может сгореть ТЭН или выйти из строя магниевый защитный анод. Чтобы определить это, надо разобрать прибор, если он вертикального исполнения. Если у вас горизонтальный вариант, то его снимать не надо — замена сгоревшего ТЭНа или анода производится через отверстие крепления нагревателей или патрубок.

Перед разборкой «Термекса» его отключают от сети и водопровода перекрытием вентиля подачи холодной воды и вынув шнур из розетки. Выливают из бака воду при помощи шланга, подсоединенного к патрубку холодной воды. После этого открутите подводку горячего конца и откройте ручку обратного клапана.

Бак снимают со стены и ставят на пол вверх ногами. Чтобы снять крышку, надо открутить два боковых винта-самореза и третий, находящийся под наклейкой под нижней частью самой крышки — она свободно сойдет со своего места. Под ней на фланце установлены нужные вам детали: магниевый электрод, термостат и ТЭН.

Очищают это место от накипи и проверяют целостность этих узлов.

Для замены нагревателя надо открутить цветные провода — желтый, красный и синий

Осторожно вынимают терморегулятор и датчики. Если будет повреждена имеющаяся на них медная капиллярная трубка, то эти приборы перестанут функционировать

Если у вас есть запасной ТЭН с прокладками, то просто вкрутите его на место сгоревшего. В противном случае придется покупать новый нагреватель.

Еще один вариант плохой работы бойлера — скопление на его стенках накипи. Бак и патрубки надо очистить от нее. Затем проверяют, есть ли протечки в корпусе, и при их наличии водонагреватель придется полностью заменить.
Если бак долгое время не работал и в нем находилась вода, то накопившийся конденсат может повредить фланец. При обнаружении на его поверхности ржавчины попробуйте ее прочистить, а если это невозможно, купите новый фланец.
Ржавчина может испортить гайку, удерживающую магниевый электрод, тогда придется заменить и ее.
Рядом с фланцем находится датчик черного цвета — он предохраняет бойлер от перегрева. С корпусом он соединяется при помощи пасты. Если при проверке окажется, что она засохла, то ее заменяют.

После окончания ремонтных работ водонагревателя своими руками все детали устанавливают на место и подвешивают бак. Присоединяют его к электрической и водяной сетям и проверяют работу всех элементов агрегата.

Вернуться к оглавлению

Заключительная стадия ремонта

Теперь можно устанавливать новый ТЭН вместо старого

Здесь чрезвычайно важно, чтобы элемент был полностью аналогичен сгоревшему элементу, особенно в посадочной части, а так же должно быть идентичное количество трубок под датчики термостатов. В водонагревателях ТЕРМЕКС RZL 30-150VS, IS 30-50V, IR 50-150V стоит двухзонный ТЭН RF 2000W/220V (1300W+700W) медный, верт., в/з 66052

Двухзонный означает, что на одном прижимном фланце расположено сразу два ТЭНа на 700W и 1300W, но при этом выходит три контакта (одна пара контактов соединена в один). Такая конструкция позволят осуществить возможность двух режимов нагрева воды в баке — обычного и экспресс нагрева.

Итак мы купили аналогичный нагревательный элемент и пора установить его в водонагреватель, далее поэтапно:

Обязательно надеваем силиконовую прокладку, желательно новую (стоит она не дорого, а если из-за нее будет протечка, проблем резко прибавится)
Закручиваем магниевый анод в специальную площадку с резьбой на фланце
ТЭН с анодом и прокладкой вставляем в корпус водонагревателя
Прижимаем ТЭН крепежной планкой и закручиваем гайками

То есть мы осуществляем ту же процедуру, что при демонтаже, но в другой последовательности. Далее, воспользовавшись фотографией подключений контактов, восстанавливаем электрику, закрываем крышку и крепим болтами.

Когда требуется ремонт водонагревателя

Первым признаком неисправности станет отсутствие или слабый нагрев воды в накопителе или проточной системе. Проводится анализ возможных неисправностей. Ремонт водонагревателя требуется, если:

нет сигнала о подаче питания, нет тока в электрической цепи;
питание есть, индикатор светится, а вода не нагревается – вышел из строя ТЭН;
отказал термостат;
появились протечки или свищи;
требуется замена анода.

Для самостоятельного ремонта потребуется минимальный набор инструментов и запасных частей к прибору – запасной ТЭН в сборе с прокладками, магниевый электрод и уплотнители. Для раскручивания крепежа потребуются ключи, для очистки от накипи – щётка, для обследования внутреннего состояния эмалевого покрытия – фонарик. Водонагреватель Термекс 80 литров или другой, ремонтируют своими руками в определённой последовательности:

Если питание не поступает, возможно, неисправна розетка, нет контакта в каком либо проводе сети, или попросту в линии отключили подачу энергии. Найти неполадку поможет внимательность и индикатор тока. Но питание может не подаваться по причине блокировок, предусмотренных в системе защиты от «сухого включения», при низкой изоляции, срабатывании УЗО.
Не греет ТЭН. Сняв с корпуса крышку, освободить доступ к клеммам нагревательного элемента и тестером проверить его на исправность. Если на клеммах напряжение есть, но элемент не греет, он требует замены. В соответствии с инструкцией дренируют систему, сохраняют на любом носителе информацию о расположении проводов, чтобы в последующем подключить правильно. Отсоединяют провода, снимают термодатчики и откручивают фланцевое соединение платформы с нагревательным элементом и анодом. Произвести замену неисправного ТЭНа, одновременно очистить или заменить магниевый электрод. Он крепится в этом же фланце, но снимать его можно отдельно, не разбирая схему.
Течь в уплотнениях, появившаяся в процессе эксплуатации говорит об износе уплотнительных прокладок, которые нужно заменить или сделать подмотку на фланцевых соединениях. Если течь появилась после замены ТЭНа, когда вели ремонт водонагревателя Термекс своими руками, перекосили при неравномерной затяжке фланец. Нужно произвести монтаж заново, заменить прокладку.
Если ТЭН исправен, питание поступает, а нагрева нет, требуется проверить исправность термостата. Для этого узел демонтируют, в проверяют на реакцию его в рабочих условиях, то есть в среде 60 и при комнатной температуре. Отклонения в реагировании на подачу питания считаются неисправностью.

Отсутствие заземления ускоряет коррозию всех элементов, находящихся под водой. Чтобы не проржавел бак, не износились фланцы, заземляющий контур необходим.

Необходимо отметить, что течь в накопительном баке не устранима по многим причинам. Внутренний бак покрыт эмалью, сварка разрушит её. Но другой непреодолимой сложностью является трёхслойная структура, когда демонтировать внутренний бак без повреждения теплоизоляции и верхней окожушки невозможно. Поэтому относиться к баку нужно бережно, зная, что он не подлежит ремонту.

Видео о том, как слить воду с бойлера

Для поиска и устранения неисправностей вертикальный водонагреватель необходимо поставить в удобное положение (чаще всего ремонт проводят при перевернутом вверх ногами устройстве).

Порядок дальнейшей разборки накопительных водонагревателей Термекс следующий:

отвинчивают защитную крышку (часто под наклейками производителя скрываются крепёжные винты). У вертикальных моделей крышка, закрывающая электронные компоненты, находится снизу. У горизонтальных – слева, а у проточных моделей обычно она находится спереди.
снимают фастоны (контактные наконечники) с ТЭНа и термостата;
откручивают винты крепления нагревателя и защитного термостата;
снимают термостат и вынимают термодатчики из корпуса нагревателя;
отсоединяют ТЭН, предварительно отвинтив шесть винтов, крепящих его фланец.

Предупреждение: капиллярные трубки термостата – очень тонкий и хрупкий элемент его конструкции

Проявите максимум осторожности. Повреждённая трубка ремонту не подлежит, термостат придется заменить

Проверка работоспособности термостата и термореле

Защитный термостат водонагревателя

Для того чтобы проверить термостат, необходимо наличие мультиметра. Ставим на нём режим измерения сопротивлений (предел измерений в сотни кОм). Замеряем сопротивление между входными и выходными контактами термостата. Если прибор ничего не показывает, термостат неисправен. Скорее всего, в нем вышла из строя контактная группа, и отремонтировать его будет невозможно. Такой термостат необходимо заменить на аналогичный.

Защитный термостат можно проверить, используя обычную зажигалку или спички. Нажав кнопку на его корпусе, к наконечнику термодатчика подносят пламя. Исправный термостат отреагирует размыканием контактов и выталкиванием кнопки. Неисправный прибор подлежит замене без вариантов.

Проверка исправности ТЭНа

Для проверки исправности нагревающего элемента также понадобится мультиметр. На нём выбирают режим измерения сопротивлений (предел измерений сотни Ом). Сопротивление на контактах электронагревателя должно быть в несколько десятков Ом.

Если же прибор ничего не показал, это указывает на обрыв нагревающего элемента внутри.

Также меряют пробой электричества на корпус ТЭН. Для этого мультиметр настраивают на предел измерений в тысячи кОм. При замере сопротивления между контактами нагревателя и корпусом ТЭНа, мультиметр должен показать бесконечно большое сопротивление, иначе его придется заменить.

Проверка тэна с помощью мультиметра

Устранение протечек водонагревателя Термекс

Выясните, где находится место протечки. Если вода вытекает из-под швов, крышки или платы управления и контроля, то это указывает на коррозию. В таком случае бойлер отремонтировать невозможно.

Если же вода сочится из-под уплотнительной прокладки, необходимо её заменить, сняв ТЭН.

Разобрав водонагреватель Термекс, обратите внимание на состояние фланца. Если он сильно проржавел, его необходимо заменить

Также замените магниевый анод в случае необходимости.

Посмотрите на состояние термопасты между датчиком перегрева и корпусом. При необходимости замените её свежей.

Частая причина ремонта

При установке старого ТЭНа обратно, не забудьте очистить его от накипи. Для этого размешайте уксусную кислоту в соотношении не более 1:10. Погрузите ТЭН в горячий раствор. Также можно промыть им бак изнутри. Для того чтобы уменьшить образование накипи на элементах водонагревателя, поставьте дополнительный фильтр на напорной магистрали. Не забывайте, что образование солей кальция и магния прогрессирует при увеличении температуры воды в баке. Поэтому выставите термостат на температуру не выше 70оС.

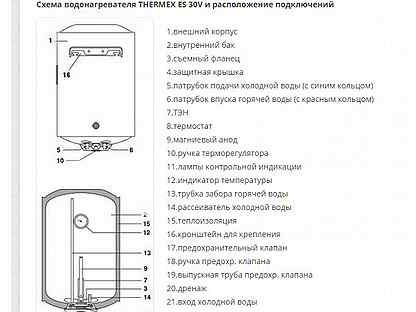

Устройство

Для эффективного устранения неполадок полезно будет вначале познакомиться с устройством бойлеров Термекс. В конструкции можно выделить следующие составные части:

Температурный датчик. С его помощью владелец может в любой момент узнать, какую температуру имеет теплоноситель в баке. Часто он выполнен в виде шкалы со стрелкой или цифрового индикатора. Это приспособление делает более удобным эксплуатацию бойлера. Даже если этот датчик выйдет из строя, это не скажется на работе самого прибора. Правда, в этом случае пользователь уже не сможет узнать, до какой температуры нагреется вода.
Теплоизоляция. Ее наличие позволяет в течение долгого времени сохранять нагретую воду. Этот элемент никогда не сломается.
Шланг для слива горячей воды. Он относится к тем элементам, которые обычно не доставляют проблем владельцу.
Наружная оболочка корпуса водонагревателя. Это часть может быть изготовлена из разных материалов — металла, пластика или сочетать оба варианта. Целостность внешней оболочки корпуса может быть нарушена лишь в том случае, если прибор случайно упадет или же сам владелец несет ему повреждения.
Внутренний бак. Обычно его делают из нержавеющей стали. Ввиду малой толщины его легко может поразить коррозия, что также может стать причиной его выхода из строя. Но если обеспечить регулярное техобслуживание, то на протяжении долгого времени он не создаст владельцу проблем.
ТЭН. Этому элементу отводится определяющая роль в работе устройства, так как он осуществляет нагрев жидкости. Причем более мощным моделям требуется меньше времени для нагрева воды. В виду того, что он постоянно эксплуатируется и подвергается воздействию коррозии, именно с ним связаны наиболее частые выходы из строя водонагревателей.
Магниевый анод. Для него выделено место около нагревательного элемента. Основное его назначение заключается в защите бака и ТЭНа от коррозии. Очень важно следить за его состоянием и при необходимости менять на новый.
Шланг для подачи холодной воды.
термостат для водонагревателя Термекс. Благодаря ему жидкость в приборе нагревается в автоматическом режиме. Выделяют несколько типов термостатов: стержневые, капиллярные электронные. Хотя на рынке встречаются модели разного исполнения, все же в них используется один и тот же принцип работы. Температурный датчик постоянно следит за тем, какую температуру имеет жидкость. В зависимости от этого параметра он посылает сигналы термореле, которое начинает замыкать или размыкать цепь питания ТЭНа. Чаще всего в конструкции водонагревателя предусмотрено два термостата: первый контролирует нагрев воды, второй же следит за состоянием первого. Особенностью дорогих моделей является наличие трёх термостатов, причем задача третьего заключается в контроле исправности ТЭНа. Вышедший из строя термостат нельзя отремонтировать, поэтому его меняются на новый.
Изолирующие прокладки. Они необходимы для уплотнения и защиты от электричества. Этот элемент в случае выхода из строя тоже должен меняться.
Электронные схемы контроля и управления.

Именно из вышеописанных элементов состоят все накопительные нагреватели, выпускаемые под маркой Термекс . Следует сказать, что подобную конструкцию имеют и проточные приборы, однако они лишены накопительного бака и имеют ТЭН увеличенной мощности.

Удаление накипи

Жесткая водопроводная вода неизбежно провоцирует появление на ТЭНе и стенках корпуса отложения солевых осадков или попросту накипи. Если не удалять отложения, со временем может возникнуть целый ряд проблем: ухудшение нагрева воды, сильный шум бойлера, срабатывание реле перегрева и даже поломка ТЭНа. Чтобы предупредить эти неисправности и, как результат, сэкономить на ремонте, регулярно – хотя бы раз в год – выполняйте чистку водонагревателя Термекс.

ТЭН

Удаление накипи производится в три этапа:

Первый – подготовка к бойлера к очистке. На этой стадии нужно отключить технику от сети, перекрыть водоподачу, опустошить накопительную емкость, отсоединить все провода и демонтировать ТЭН.
Второй – очистка оборудования. Сначала удалите из бака твердые отложения, грязь и мусор и промойте его стенки теплой водой. Для чистки можете использовать или специальные химические составы, или раствор уксусной кислоты: 25 мл уксуса на 10 л воды. Промойте раствором внутренние стенки бака. Параллельно поместите ТЭН в емкость с чистящим составом – извлеките деталь, когда накипь растворится.
Третий – сборка бойлера. Промойте бак и ТЭН теплой водой и насухо вытрите, после чего соберите и подключите бойлер.

Совет. Если слой накипи на ТЭНе очень толстый, отложения можно снять металлической щеткой, но делать это нужно аккуратно, дабы не поцарапать деталь.

Когда нужна помощь специалиста

Некоторые виды неисправностей бойлера Термекс может устранить только мастер, и производить самостоятельно ремонт в таких случаях крайне не рекомендуется. Проблемы, которые может решить только специалист:

неправильная работа и аварийные отключения новой техники, у которой гарантийное обслуживание не закончилось;
сбрасываются настройки на электронном терморегуляторе;
УЗО часто отключает агрегат;
течь бака, хотя эффективность такого ремонта сомнительна — будет дешевле приобрести новых аппарат.

Но пред тем, как позвонить в сервис, убедитесь, что в магистрали, через которую подается холодная вода, есть напор. Существуют модели агрегатов, которые отключают бойлер при отсутствии давления в подводке.

Советы по обслуживанию

Чтобы ремонт водонагревателю требовался как можно реже, следует правильно его обслуживать. Например, необходимо периодически проводить профилактические осмотры бойлера, а также следовать советам, указанным в инструкции.

Самая распространенная проблема владельцев водонагревателей – это накипь. Чтобы предотвратить данное явление, в первую очередь необходимо ставить на воду фильтр предварительной очистки. Если на стенках и патрубках видны отложения, то не следует производить их механическую очистку. В ходе нее образуются царапины, которые в дальнейшем могут привести к коррозии. Лучше всего для удаления накипи пользоваться специальными очищающими средствами.

Например, для того, чтобы удалить известковый камень с бака и тэна, можно использовать раствор уксусной или лимонной кислоты. На 100 процентов воды берут от 3 до 10 процентов кислоты. Причем раствор должен быть достаточно горячим. Нагревательный элемент полностью погружают в раствор, используя для этого емкость подходящих размеров, а бак просто промывают. Также для удаления налета подходят средства для чистки стиральных машин.

Не допустить образование накипных отложений может помочь магнитный преобразователь. Также можно снизить тем

Проверка автоматического выключателя и подачи электроэнергии на водонагреватель:

1) Проверить этот водонагреватель полностью заполнен водой, и смеситель для ванны работает на полную мощность без воздушных зазоров.
Воздух, выходящий из крана, может быть вызван различными проблемами водопровода, включая бак, который не заполнен водой.
Примечание: если бак не заполнен водой или элементы погружены не полностью в воде мгновенно перегорит верхний элемент.
Обычно перегорает только верхний элемент, если в баке нет воды.
Если перегорел верхний элемент, то в баке НЕ будет горячей воды.
Если нижний элемент перегорел, а верхний в порядке, значит бак будет немного горячей воды.
Как проверить элементы водонагревателя
Как заменить элемент
Как работает электрический водонагреватель
Электрический водонагреватель
, способ устранения Как к термостату

3) Открыть дренажный клапан бака и проверьте, есть ли на дне бака горячая вода, затем на мгновение откройте клапан TP и посмотрите, есть ли в верхней части бака горячая вода.Если сливной клапан не откроется полностью, используйте крышку садового шланга, чтобы уплотнение капельного. Если TP не отключится, откройте полностью и медленно закройте.
Устранение неполадок сливной клапан
Устранение неполадок Клапан TP

4) Если в баке есть горячая вода, но горячее никогда не достигает смесителя, что указывает на проблему с водопроводом: Проверить кроссовер.
Крест соединение

5) Если бак полон воды, но не горячая вода , это оставляет ЭЛЕКТРИЧЕСТВО в качестве следующего подозреваемого, о котором идет речь на этой странице.
Другое Основными подозреваемыми являются неисправный термостат и сгоревший элемент
Как заменить термостат
Как проверить и заменить элемент

Нажмите кнопку сброса ECO

2-элементный бак — 240 В
Тест верхних винтов 240 В

Тест Черный на землю 120 В
Тест Белый на землю 120 В
Тест Черный на белый 240 В

Выключатель 240 В

Как для проверки автоматического выключателя и подачи электричества к водонагревателю:

1) Откройте крышку (и), расположенную на стороне бака: Удалите изоляцию и пластик изоляторы.Ищите ослабленные и перегоревшие провода, указывающие на расположение проблема. Что делать, если провода сгорели / оплавились
Нажмите ЭКО красный сброс кнопка на верхнем термостате. Надавите очень сильно.
Если сработал ECO отключится, то это отключит питание водонагревателя, и он не будет работать.
Если ECO не сбрасывается и остается нажатым, замените верхний термостат.
После нажатия кнопки сброса приложите ухо к резервуару, чтобы услышать, обогрев. Если нет звука, переходите к следующему шагу.
Если ECO не сработал, переходите к следующему шагу.
Как работают термостаты водонагревателя
Как заменить термостаты

2) -Купить дешевый мультиметр в Home Center и установите циферблат на 240-250 В переменного тока.
-Тестер ленты ведет к прилипанию древесины к держите руки подальше от власти.
— Стоять на сухих досках, не трогать металл, носить сухую одежду.
-Питание включено
Проверьте два верхних винта на верхнем термостате: должно быть 240 Вольт.
Если тест не показывает 240 В, проверьте электрические соединения в верхней части бак.
Проверить каждый винт на оголенной металлической части резервуара. Тест должен показать 0 вольт.
Если этот тест показывает 240 Вольт, значит, цепь к водонагревателю хорошо: Устранение неполадок с электричеством резервуара
Если тест не показывает 240 Вольт, перейдите к следующему шагу

3) Проверьте соединения проводки в верхней части резервуара: Проверьте оба изолированных провода: должно читаться 240Вольт.
Тест от черного до голой земли: должен показывать 120 Вольт
Тест от красного (или белого) до голой земли: должен показывать 120 В См. основной контур водонагревателя
Установите на место соединители проводов очень туго и закройте крышку.Убедитесь, что голые провод заземления подключается к зеленому винту заземления.
Основы соединителя проводов
Если тест не показывает мощность, значит, выключатель неисправен или провод между водонагревателем и автоматическим выключателем плохие.

4) Проверить автоматический выключатель
Если выключатель сработал на одной ноге, то водонагреватель может получить 120 Вольт и вроде бы есть электричество, но водонагреватель не будет Работа. Заземляющий провод не нужен для работы цепи 240 В, но требуется для электробезопасности. Как Цепи на 120 и 240 вольт работают
Чтобы проверить автоматический выключатель, нажмите рычаг выключателя до упора. направление, а затем обратно разное направление, чтобы убедиться, что выключатель зафиксирован.Слушайте треск и запах гари, указывающий на местонахождение проблемы.
Подвигайте выключателем и прислушайтесь к потрескивающему или шипящему звуку, который указывает на замыкание выключателя.
Убедитесь, что выключатель нагревается.
Проверьте запах гари, который указывает на перегрев выключателя или закорочен.
Если выключатель рядом с выключателем водонагревателя перегрелся, это может вызвать выключатель водонагревателя выйти из строя. Коснитесь других выключателей и проверьте, нет ли горячих или теплый выключатель.
Горячие выключатели показывают, что цепь перегружена или выключатель не работает. сбой, или оба.

5) Пометьте прерыватель для идентификации и снимите крышку панели.
Встаньте на сухие доски. Никогда не стойте на голой земле. Не наклоняйтесь или прикоснуться к металлу. Не держите во рту металлические предметы. Носите сухую одежду и сухая обувь. Никогда не прикасайтесь к проводам, входящим в главный выключатель.
Держитесь подальше от главного выключатель нет независимо от того, включен или выключен главный выключатель <> напряжение на главном выключателе
Выключите главный выключатель или, если главный выключатель не может быть отключен, выключить выключатели с обеих сторон на выключателе водонагревателя для безопасности.
Выключите прерыватель водонагревателя и затяните каждый провод на водонагревателе. выключатель с помощью изолированной отвертки.
Включите прерыватель и проверьте оба провода прерывателя на напряжение 240 Вольт.
Если выключатель тесты на 240 Вольт, но верхняя часть бака все еще не поступает 240 Вольт, затем проверьте провод между выключателем и водой. обогреватель на предмет повреждений. Это может указывать на пожарную опасность из-за того, что крыса грызла проволоку, или случайно вставленный гвоздь / скоба в провод во время строительства или неплотное соединение внутри распределительной коробки, расположенной между блоком выключателя и водой обогреватель.
Если выключатель не проверяет наличие 240 Вольт на обоих проводах, затем замените выключатель. Как заменить автоматический выключатель
Для временного устранения переместите провода к другому выключателю такого же размера, пока вода выключатель нагревателя можно заменить. Например, сушилка для белья обычно имеет прерыватель 240 вольт 30 ампер.
Если выключатель проверяет, и вдруг водонагреватель имеет 240Вольт и работает, значит, выключатель все еще подозревается. Перенести провода к другому выключателя на 240 В того же размера и посмотрите, сохранятся ли проблемы.
Если выключатель не сбрасывается: отсоедините провода от верхней части бака и посмотрите, есть ли прерыватель сбрасывается.Это подтвердит, если есть кратковременное условие. Отключить провода от прерывателя и посмотрите, сработает ли прерыватель. Если выключатель не возвращается в исходное положение, замените выключатель. Если выключатель возвращается в исходное состояние после при отключении водонагревателя произошло короткое замыкание в баке: Отсоедините все провода. от термостатов и элементов. 1) Элементы тестирования 2) Тесты провода 3) Еще раз проверьте на предмет сгоревших деталей и мокрого резервуара. 4) Заменить термостаты, заменить любые сгорела деталь

6) Если вы получаете 240 к водонагревателю, но подогреватель не работает, тогда провод внутри резервуара может быть свободным.
Как проверить провода водонагревателя
— Устранение неисправностей за 30 минут:
Устранение неисправностей — электрический водонагреватель

Используйте прерыватель 30 А и провод 10 калибра на водонагревателях 240 В

малоразмерный прерыватель и провод могут вызвать проблемы с водонагревателем.
Перегрев может повредить шину главной панели, что потребует новой дополнительной панели или замена основной панели. См. Таблицу размеров выключателя / провода. Как установить субпанель Цифра в ваттах для водонагревателя

Какая общая потребляемая мощность в амперах в вашем доме.
Сложите общее использование усилителя всем в доме. Вольт x ампер = Вт. или ватты, разделенные на вольт = амперы.
Если приборы газовые, то они не в счет.
Сложить пик использование для 120В. Каждый электроприбор имеет паспортную табличку. За например микроволновая печь 1500 Вт + телевизор с большим экраном 500 Вт + компьютер 300 + холодильник 700 Вт + свет 240 Вт + посудомоечная машина 800 Вт + 1 л.с. насос для джакузи 750 Вт + стиральная машина 350 Вт и т. д. = 5320 Вт, разделенные на 120 вольт = 44 ампера.
Сложить пик использование 240Вольт.Например водонагреватель 4500 Вт + тепло / перем. 5000 Вт + сушилка для белья 1800 Вт + 1 л.с. водяная помпа 750 Вт +? знак равно 12050 Вт разделить на 240 вольт = 50 ампер.
Полностью солнечный водонагреватель имеет два реле /
Можете приблизительно прикинуть, что вы думаете срок службы реле будет?
…. в спецификации указано минимум 30,000 операции при 250 В постоянного тока при 25 А?

Итак, 30 000 операций при 250 В постоянного тока * 25 ампер = 6250 Вт. 250 В постоянного тока / 25 ампер = Импеданс 10 Ом.

Начало попадания в парк мячей. 6250 Вт PV мощности — это немного выше, чтобы рассеяться от элемента мощностью 4500 Вт.
Возможно, если использовать на примере 250VDC * 18 ампер = 4500 Вт. 250 В постоянного тока / 18 ампер = 13,8 Ом
будет реалистичным примером большого фотоэлектрического водонагревателя с прямым питанием.

Таким образом, я предполагаю, что мы получим около 40 000 операций, а не только 30,000.Небольшое увеличение, но все равно.

…. может выдерживать кратковременно 40 А на 10 минут, 50 ампер в течение 5 минут
Да. Вероятно, максимальный рейтинг на наконечниках постоянного тока реле. Для нас это не имеет большого значения.

…. наш солнечный водонагреватель может включение-выключение 30 раз в день в пасмурный день.
Не согласен и согласен. Полная модель нашего дизайна использует два реле Одно реле отключает массив, когда вода
нагреватель достигает максимальной температуры. На моем водонагревателе на солнечной энергии на / на реле №1 обычно может работать только два раза в день.
Температура приближается к солнечному дню. Выключает. Может быть, он снова подпрыгивает, потому что во второй половине дня используется вода.
Предположим, 2 открытых операции в день. 40 000/2 / 365 = 54 года.

Реле №2 который управляет переключением между высокой и низкой мощностью, может только изменить состояние один или два раза (солнечный день: низкое солнце-> высокое солнце-> низкое солнце).
или много-много-много раз в пасмурный день, когда проходят облака по. Здесь появляется таймер задержки, чтобы предотвратить колебания между высокие и низкие состояния солнца.
Давайте будем менее оптимистичными и предположим, что среднее значение в 20 раз больше день. 5,4 года.

Но! Помогает долговечность второго реле из-за одного.

В нашей конструкции второе реле, которое контролирует высокое / низкое состояние солнечной батареи. выполняет открытую операцию при переходе от низкого солнечного состояния к высокому штат.
В «низком солнечном состоянии» и верхний, и нижний элементы находятся в серии. Когда они идут последовательно на сильном солнце, урожай не будет очень хорошо, потому что он не попадет в кривую мощности на правильное место…. Таким образом, мы хотим перейти в «высокое солнечное состояние» с только один элемент в цепи. Но каков текущий и напряжение, протекающее по цепи? Дерьмо! и потому что это хреновый его электронный поток легче сломать. Я ожидал может быть срок службы реле увеличен в 2 раза. Возьмите 5,4 года и двойной что до 11 лет.
Теперь не так уж плохо, правда?

…. будет ли солнечный водонагреватель превышать 250 В постоянного тока при 25 А?
Нет вот 6250 Вт. Я не думаю, что кто-то должен создавать массив настолько большой, и попробуйте рассеять мощность на элементе мощностью 4500 Вт.

…. как часто солнечный водонагреватель будет работать при 30 ампер вместо 26 ампер
Я не думаю, что усилители поднимутся так высоко. 18 ампер для 4500 Вт солнечной батареи было бы более типичным.

****************************
Если реле перегорают один раз в год, то затраты на отопительную воду составляют 260 долларов в год …. 65% стоимости использования обычного 240-вольтового электричества
Если мы используем сверхмощное реле постоянного и постоянного тока, затраты на замену реле могут быть 600 долларов в год …. 150% стоимости использования 240-вольтового электричества

Я не думаю, они сгорят почти так быстро.я мог бы Все еще получить самое большое реле, которое я мог себе позволить, потому что реле дешево по сравнению к фотоэлектрическим панелям. 4500 Вт PV — это 4500 долларов плюс или взять.

Заливает ли бак солнечный водонагреватель с горячей водой, если ограничен выключателем на 25 ампер и 240 вольт?
я снизит номинальные характеристики выключателя на 0,80, поскольку нагрузка считается непрерывный. Таким образом, 25 ампер справятся с 20 нагрузка усилителя.
я также увеличили бы размер дробилки на 50%, чтобы справиться с краем облачный эффект. Затем, когда вычисления будут выполнены, возьмите следующий максимальный размер выключателя (округлить в большую сторону).
Некоторые из моих панелей выдавало 8 ампер. У меня на них выключатели на 15 ампер струны. Провод 12awg так что все хорошо защищенный выключателями на 15 ампер.

Как вы думаете, выключатель достаточно ли защитить реле DC-DC от разгона?
Что вы подразумеваете под разгоном?
На постоянном токе работает ток, превышающий номинальный реле

пытаюсь порекомендовать схему прерыватель, в зависимости от того, что доступно.
Вижу 150 вольт 20 ампер ….
https: // www.amazon.com/dp/B004EQK8SA/?tag=waterheaterti-20

Если мы рекомендуем 150 вольт 20 ампер выключатель ….
Этим достаточно горячей воды?

Зависит от использования и размера массива PV. Амперы зависят от Ом нагревательного элемента.
Максимальный размер системы будет около 4500 Вт PV
4500 Вт PV в солнечный день даст около 4500 * 5 практическое правило = 22,5 кВтч.
Это много горячей воды. Как 150 галлонов или так …. В СОЛНЕЧНЫЙ ДЕНЬ.

Танк какого размера вы оцениваете?
Зависит от использования и размера массива PV.Больше = лучше, пока бак дешевый.
Хранение энергии не тратится впустую.
Даже если бы у меня был небольшой массив на 1500 Вт, я бы все равно купил самый большой танк я мог себе позволить.

Если у нас есть 150 В постоянного тока при 20 А макс. ///
Сколько у вас солнечных панелей на 250 Вт? считать?
Still 2 струны по 7 панелей каждая
Oh Я понимаю, о чем вы говорите. Используя массив 4500 Вт с 4500 ватт нагревательные элементы (12,8 Ом) мы будем выше 150 вольт на выключатель.

Предполагается, что фотоэлектрическая панель мощностью 4500 Вт с элементом мощностью 4500 Вт.
12,8 Ом * 1,4 = целевое сопротивление PV 18 Ом
285 В постоянного тока / 15,8 А = сопротивление 18 Ом
285 В постоянного тока * 15,8 А = 4512 Вт PV
15,8 А * 1,25 для непрерывного режима. Выключатель на 20 А в порядке, но …..

Нам нужен выключатель, который выдержит 285 В постоянного тока. Хм может быть * вздох * предохранители были бы в порядке.
Блин. Думал, все детали разобрались 🙂

А ты пытаешься подавать и пример людям? Какой размер из массив, на который вы нацеливаетесь. Конечно, не подходит один размер все. Рекомендую разобраться в деталях на большой 4500 ватт система и если пользователь не хочет чего-то такого большого, они просто уменьшают масштаб размер массива.Все остальное будет по-прежнему Работа. В противном случае вам нужно будет указать маленький (1500) средний (3000) большой (4500 Вт) системы.

% PDF-1.5 % 361 0 объект > endobj xref 361 69 0000000016 00000 н. 0000002643 00000 п. 0000002876 00000 н. 0000003033 00000 н. 0000003069 00000 н. 0000003260 00000 н. 0000003387 00000 н. 0000003932 00000 н. 0000004633 00000 н. 0000004689 00000 н. 0000022056 00000 п. 0000022323 00000 п. 0000051489 00000 п. 0000051734 00000 п. 0000051797 00000 п. 0000052590 00000 н. 0000053402 00000 п. 0000054143 00000 п. 0000054876 00000 п. 0000055661 00000 п. 0000056389 00000 п. 0000057213 00000 п. 0000058038 00000 п. 0000058620 00000 п. 0000058678 00000 п. 0000058768 00000 п. 0000058849 00000 п. 0000059011 00000 п. 0000059104 00000 п. 0000059208 00000 п. 0000059351 00000 п. 0000059449 00000 п. 0000059542 00000 п. 0000059690 00000 н. 0000059781 00000 п. 0000059907 00000 п. 0000060042 00000 п. 0000060137 00000 п. 0000060235 00000 п. 0000060389 00000 п. 0000060480 00000 п. 0000060587 00000 п. 0000060731 00000 п. 0000060820 00000 п. 0000060906 00000 п. 0000061063 00000 п. 0000061161 00000 п. 0000061262 00000 п. 0000061380 00000 п. 0000061489 00000 п. 0000061591 00000 п. 0000061691 00000 п. 0000061784 00000 п. 0000061876 00000 п. 0000061986 00000 п. 0000062092 00000 п. 0000062227 00000 п. 0000062338 00000 п. 0000062453 00000 п. 0000062596 00000 п. 0000062736 00000 п.
