Здравствуйте, меня зовут Александр Шваров. Моя команда занимается монтажом и установкой сантехники.

Я заметил что в последние годы среди наших заказчиков в процентном соотношений очень много тех кто занят в сфере IT. Разговорившись с одним из заказчиков я узнал про сайт Хабр, на котором общаются специалисты IT. Я подумал, что специалисты It которые делают ремонт в своей квартире или загородном доме являются моими потенциальными клиентами, поэтому я решил зарегистрироваться на этом портале и написать эту статью. В статье я раскрою тему инженерной сантехники, возможно это пригодится кому-то из участников сообщества хабр, а также будет интересно для меня. Я не имею большого опыта в написании статей, поэтому подача может быть немного хаотичной. Поэтому я с удовольствием отвечу на вопросы, если они у вас появятся.

А вот примеры работ которые я делал именно для специалистов IT. В большинстве своем это квартиры с современный сантехникой, но может быть среди владельцев загородных домов в которых мы делали инженерные сети тоже были специалисты IT.

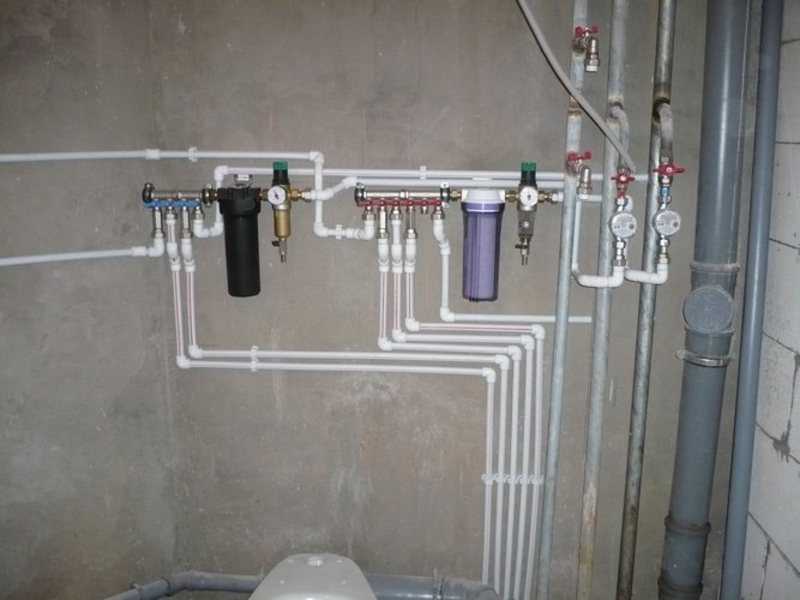

ФотографииКвартира с разводкой воды по потолку.Сантехника в квартире.Узел ввода в одном из двух санузлов.

Перед тем как перейти к разговору о сантехнике вкратце расскажу о себе.

У меня высшее техническое образование , ещё во время обучения в институте, а форма обучения у меня была очно-заочная, поэтому я официально мог устроиться на работу во время обучения, я искал себе работу в газете, ко мне подошел знакомый и поинтересовался чем я занимаюсь, я ответил ему что ищу работу, он сказал: иди работать сантехником никогда не останешься без куска хлеба, я сказал что ничего в этом не понимаю и ничего не умею он сказал что поможет мне. С его помощью я оказался в сантехнике, пробовал разные вариации в том числе работал мастером аварийной службы, занимался капитальным ремонтом, но потом опять вернулся к работе руками. Потихоньку пришел к тому, что мне нравится делать хорошо, не смотря на то, что в обслуживающих организациях нет простора для обширной деятельности, всё что я делал, я старался делать хорошо.

Я менял места работы, поскольку везде мне было некомфортно я всегда стремился к тому чтобы достичь чего-то большего но не понимал что именно мне нужно. В какой-то момент совпал мой накопленный опыт и предоставилась возможность его реализовать. Именно так я сделал монтаж сразу в двух квартирах. Это было стартом моей монтажной карьеры. Плавно я перешёл от работы в обслуживающих организациях на монтажи, а потом и на работу на себя. Поработав сам на себя я достиг определённого уровня монтажа и некоторого авторитета в монтажном мире Санкт-Петербурга. Начался какой-то определённый поток заказов, я понял что работать руками бесперспективно, не хватает времени даже на то чтобы посмотреть новые объекты. Я делал очередной монтаж и в этот момент подвернулась возможность взять ещё один крупный объект, я рискнул и это был мой первый опыт и первый объект который я не делал своими руками. Объект был сделан довольно успешно дизайнер остался доволен и мы с ним сотрудничаем по сей день.

ФотографииПервый объект в качестве прораба.

Теперь я развиваюсь как руководитель, каждый день пытаюсь расширить возможности нашей команды, оптимизировать все процессы и выйти на новый уровень. Это краткий рассказ о моем пути в сантехнике.

Я вкратце расскажу о своём видении того, как нужно делать монтаж сантехники в современной квартире. Я всегда придерживаюсь принципа необходимо и достаточно. Это значит что я не стремлюсь использовать только премиальные бренды и материалы, там где можно обойтись более простыми материалами, обхожусь ими. Там где нужны премиальные материалы куда нет доступа например трубы, водорозетки и прочие фитинги я использую только лучшее, например трубы для разводки воды я использую только Rehau Stabil, на мой взгляд это лучшее, что есть на рынке России, а может быть и всего мира. В узел ввода я выбираю только ту арматуру и фитинги, которая хорошо себя зарекомендовала, не опираюсь на премиальность брэнда а только на качество работы и срок эксплуатации. По комплектации узла ввода я ставлю то, что необходимо для стабильной работы приборов и в тоже время не ставлю лишних деталей, которые занимают место и стоят каких-то денег.

Сейчас мы стараемся собирать максимально стандартные узлы ввода, но там где это необходимо я всегда разрабатываю что-то новое по компоновке максимально подходящее к заданным параметрам, габаритам и техническим условиям. Таким образом иногда получается что-то не совсем стандартное.

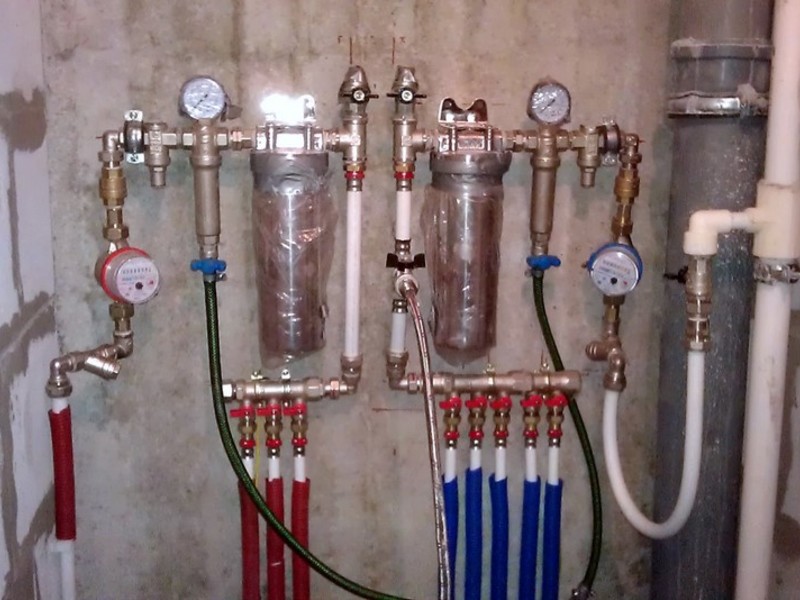

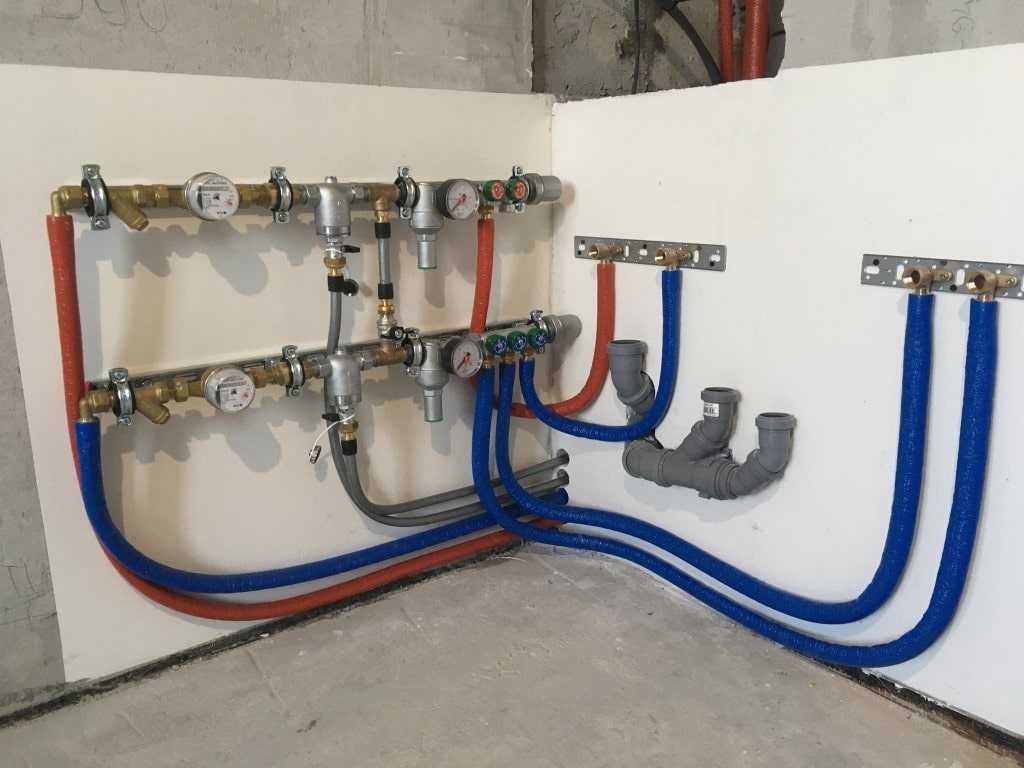

ФотографииУзел ввода, под которым будет ниша.Узел ввода в нише.

Очень большую роль для меня играет аккуратность монтажа, надёжность системы, компактность там где это необходимо. Когда лично я монтирую водопровод я как бы рисую его, вывожу чёткие прямые линии трубами, делаю всё аккуратно, продумываю все детали. Этого же я требую от своих подчинённых.

Если вы дочитали до этого места, то скорее всего у вас есть какой-то интерес к сантехнике. Поэтому я чуть подробнее расскажу о комплектации средней квартиры.

Комплектация

Поскольку сердцем квартиры является узел ввода воды, а это один из самых сложных инженерных узлов в квартире, то именно про него я и расскажу.

1. Вводной кран.

Первое что есть на входе в квартиру это запорный кран, обычно он располагается на стояке водоснабжения, но я всегда перепаиваю отводы и переношу краны в узел ввода, а не оставляю их у стояков хвс, гвс. Тем самым мы избавляемся от необходимости доступа к стоякам, что довольно удобно при эксплуатации.

2.Защита от протечек.

После крана я советую устанавливать защиту от протечки. Раньше я считал что это не самый нужный элемент и его можно не ставить. Да если руководствоваться тем, что прорыв во внутриквартирном водопроводе практически исключён, так как материалы использованы качественные и правильно смонтированы, то защита от протечек не нужна. Но если посмотреть на это с другой стороны всегда может случиться протечка по глупой случайности: не закрытый смеситель, прорыв гибкой подводки на смеситель, течь сифона ванной или умывальника, да в конце концов всегда может попасться бракованный фитинг или другая деталь. Защита от протечек стоит относительно недорого, ремонт в квартире и тем более у соседей стоит несоизмеримо дороже. Поэтому я пришел к тому что защита от протечек все же нужна, хотя бы для исключения непредвиденных ситуаций.

3.Фильтр грубой очистки.

Дальше после защиты от протечек устанавливается фильтр грубой очистки. Он не позволит крупной грязи, окалине и прочим примесям попасть из общедомовых сетей во внутриквартирный водопровод. В современных многоквартирных домах крайне редко засоряются и требуют прочистки, но этот элемент обязателен для установки.

4.Редуктор давления.

За фильтром в многоквартирных домах устанавливается редуктор давления. Для точного определения необходим ли в конкретном случае редуктор давления нужно произвести замер давления, если давление в общедомовых сетях холодной/горячей воды выше 3 кг, то я бы уже советовал ставить редукторы. Если в квартире от застройщика уже стоят редукторы, то их обязательно заменить на новые полнопроходные редукторы, которые хорошо себя зарекомендовали, например мембранный редуктор фар. Некоторые производители современной сантехники требуют установку редукторов в системе для обеспечения гарантийных обязательств, например в инструкции для встроенных смесителей Grohe указано что установка редуктора обязательна.

5.Счётчик воды.

После редуктора в квартире устанавливается счётчик воды, счётчики могут быть импульсные, что позволяет подключить их к системе умного дома и дистанционно снимать показания, так же к системе умного дома можно подключить и защиту от протечек и управлять дистанционно через приложение включением воды. И раз уж я затронул тему автоматизации то на данный момент также есть обвязки для ванн с функцией дистанционного управления набором воды, то есть условно вы приходите домой и к этому времени квартира встречает вас наполненной ванной с температурой воды, как вы любите. Также можно подключить к умному дому и управление системой отопления.

6.Обратный клапан.

Вернёмся к узлу ввода после счётчика ставится обратный клапан, обратный клапан предотвращает обратное течение воды в стояк водоснабжения. Ситуации могут быть разные: отключения холодной или горячей воды, неправильно подключенный водогрей, гигиенический душ через эти приборы при разнице давления на холодной и горячей воде возможен подмес в общедомовые системы, а также вращение счётчика в обратную сторону. Отдельно после коллектора устанавливаются обратные клапаны на отводы гигиенического душа и на подачу воды в накопительные водонагреватели.

7.Кран для пожаротушения.

После обратного клапана я устанавливаю на холодной воде кран для пожаротушения кто-то считает что он нужен, кто-то что не нужен, но я все же склоняюсь к версии что он обязательно должен быть в любой квартире. Тем более, что они всегда есть от застройщика.

8.Магистральный фильтр (фильтр тонкой очистки).

Далее я устанавливаю магистральные фильтры, они позволяют очистить воду убрав примеси до пяти микрон, также в них можно устанавливать специфические картриджи для умягчения воды и так далее. Я ставлю только магистральные фильтры из нержавейки, пластиковые фильтры являются менее надёжными и при внештатных ситуациях могут лопнуть, тем самым создать аварийную ситуацию а нам это не нужно.

9.Кран для подсоса воздуха.

Когда устанавливаются магистральные фильтры, для удобной замены картриджей, необходимо предусмотреть слив воды с колбы, чтобы она не разливалась во время замены картриджа. Для того чтобы слить всю воду необходим кран для подсоса воздуха, он позволяет убрать разряжение воздуха которое мешает сливу воды. Этот кран нужно устанавливать со стороны подачи воды на магистральный фильтр. Если его установить со стороны выхода воды, то он не будет работать.

10.Манометр.

После магистральных фильтров я ставлю манометры. Ставлю их именно туда потому что по разнице давления в статике и динамике можно отследить степень загрязнения картриджа, но по идее манометра должно быть два до магистрального фильтра и после, но один манометр до фильтра я обычно не ставлю для упрощения системы.

11Коллектор.

Дальше ставятся коллекторы. Распределительные коллекторы позволяют отключать все приборы в одном месте, отключать приборы отдельно друг от друга, балансировать расход воды по приборам, в некоторой степени уменьшают взаимовлияние приборов друг на друга.

12.Гаситель гидроудара.

В конечной точке коллектора ставятся гасители гидроудара. Они выполняют две функции: непосредственно функцию гашения гидроудара, а также на холодной воде выполняют роль расширительного бака. Гидроудары компенсируются только те, которые возникают во внутри квартирном водопроводе, общедомовые гидроудары они не смогут компенсировать по своему размеру и производительности, для этого служит редуктор на входе в квартиру, а внутри квартиры гидроудары вполне распространённое явление, возникают они при резком закрытии потребителя. Практически вся современная техника может образовывать гидроудар будь то резкое закрытие керамического смесителя, клапана набора воды в унитаз, закрытие клапана посудомоечной или стиральной машины, все эти закрытия вызывают микро гидроудары, которые негативно сказываются на трубах и прочей арматуре. Также при разборе холодной воды система наполняется холодной водой, которая по СНиП должна быть температурой ниже 8 °C, а в ночное время когда водой никто не пользуется вода внутри системы нагревается до комнатной температуры, из-за этого она увеличивается в объёме, а так как на входе в квартиру стоят обратные клапаны они не дают воде уйти обратно в стояк, вследствие этого может возникнуть высокое избыточное давление, которое опасно как для трубопровода, так и для встроенных приборов. Гаситель гидроудара дает дополнительный объем куда может расширяться вода, тем самым повышает надёжность всей системы.

Ещё одно преимущество коллекторной системы в том, что от коллектора до прибора или водорозетки идёт целый отрезок трубы, учитывая что мы используем только качественные трубы возможность протечки исключается практически на 100%.

Ещё одним важным аспектом при монтаже сантехники являются отштукатуренные стены, так как это позволяет устанавливать водорозетки и всю встроенную технику (инсталляции для унитаза, биде, умывальника; встроенные смесители; встроенные сифоны) на необходимую глубину с учётом финишного покрытия, а также перпендикулярно плоскости чистовой стены.

Сейчас мы плавно переходим от монтажа сантехники к монтажу канализации.
Канализация и водопровод связаны друг с другом расходом воды. Вся израсходованная вода должна успеть уйти в канализацию, не задерживаясь. Для этого необходимо правильно подобрать диаметр канализационных труб, а также обязательно рассчитать расход душевой системы и сопоставить производительностью трапа, производительность трапа должна быть выше чем расход воды душевой системы, тогда в душе не будет скапливаться вода и вы будете наслаждаться комфортом.

Нужно сопоставить расход воды и производительность трапа в душе.

Также наш опыт показывает что в некоторых случаях можно реализовать слив в пол (душевая зона в уровень с полом всей квартиры, без подиума) даже в многоквартирных домах, для этого необходимо понизить точку слива на стояке канализации, а также во время проектирования выбрать оптимальное место для положения трапа. Трап должен быть как можно ближе к стояку канализации. Понижение точки слива (опустить тройник канализации на квартиру)- это довольно сложная операция, но её можно выполнить даже без доступа к нижним соседям, но все же лучше когда доступ есть. Ещё понижение точки слива влияет на правильность установки инсталляции для подвесного унитаза и избавит вас от необходимости делать подиум под ванну.

Здесь душ будет без подиума.

Канализацию необходимо делать с уклоном требуемым СНиПом, но в некоторых случаях этот уклон можно сделать меньше, так как в СНиП уклоны указаны для старых чугунных труб, современные пластиковые трубы имеют более низкую степень трения, и более высокую пропускную способность, также европейские производители рекомендуют делать уклон меньше чем требует российский СНиП. Но только опытный специалист может оперировать степенью уклона и подобрать то значение которое не повлияет на работоспособность водоотведения.

Также немало внимания в современной квартире уделяется акустическому комфорту. Для этого могут применяться шумопоглощающие системы канализации, а также шумоизоляция стояков канализации.
Отдельное внимание заслуживают системы крепления, раньше использовались фанерки палочки и что только не использовать для крепления встроенной техники сбора узла ввода, сейчас же существуют специальные монтажные шины, шиногибы, целые крепежные системы такие как Fischer, Mupro, Walraven которые позволяют решать множество возникающих задач выводя монтаж сантехники на совершенно иной уровень. Крепления получаются надёжными красивыми и долговечными.
Также весьма распространены каркасные системы такие, как Tece Profil, Viega Steptec, Giberit Gis. Эти системы позволяют создать абсолютно разные пространства такие как отдельностоящие подиумы, стены, целые помещения, интегрировать в них встроенную технику, инсталляции, системы канализации и трубопроводов. В некотором роде эти системы являются заменой стандартных каркасов для гипсокартона из профилей, они являются более крепкими, в них предусмотрена интеграция приборов.

Также надо уделить внимание водогреям. Водонагреватели бывают двух типов проточные и накопительные.

Проточные водонагреватели позволяют комфортно пользоваться горячей водой во время отключения горячей воды, при этом горячая вода подготавливается моментально не требуя никаких ожиданий. Недостатком проточников является большое потребление электроэнергии для комфортного использования и не все квартиры имеют необходимую выделенную мощность. Проточные водонагреватели слабой мощности не могут выдать необходимое количество горячей воды для комфортного пользования душем, для набора ванны и других потребителей в которых большой расход воды.

Накопительные водонагреватели имеют два недостатка: большие габариты, так как для комфортного пользования в квартире необходим водогрей около 100 л, второй недостаток это ожидание нагрева горячей воды столь большого объема. Но водонагреватель любого типа, на мой взгляд, должен быть в каждой современной квартире.

Встроенный смеситель для гигиенического душа. Термостатический.

Отдельно можно сказать в двух словах про гигиенический душ. Сейчас они ставится практически во всех квартирах это удобный и нужный прибор. Сделать гигиенический душ можно в разных вариациях. На мой взгляд самый удобный вид гигиенического душа это термостатический либо в черновом исполнении, где сам термостат стоит в том же месте где узел ввода, либо встроенный смеситель с термостатом, также может быть накладной смеситель, но он занимает слишком много места и не актуален.

Так же в последнее время мне стали попадаться такие приборы как пурифайеры, мультиварки, которые требуют подключения к холодной воде и канализации. Это обязательно нужно учитывать при проектировании водопровода и канализации.

Также к канализации подключаются стиральные, посудомоечные, сушильные машины, кондиционеры, накопительные водонагреватели для этого используются встроенные сифоны, которые позволяют отсечь неприятный запах из канализации.

Справа сухой сифон для мультиварки и сифон для посудомоечной машины.

В комментариях мне подсказали, что традиционно в конце статьи нужно объявить о скидки для ХАБРОВИЧАН. Поэтому при заказе говорите кодовое слово Хабр и получите скидку 10% от сметы на работу!

Как сделать водопровод в квартире своими руками

В  зданиях старой постройки, в которых для обустройства водопровода использовалась металлические трубы. Изъеденные ржавчиной инженерные коммуникации могут представлять опасность. В любой момент тонкие стенки могут порваться, и вода хлынет прямо в квартиру. Кроме того, внешняя проводка портит интерьер.

Решить проблему легко, достаточно заменить водопровод.  Поскольку работа стоит дорого, многие домашние мастера задумываются о том, как организовать разводку, смонтировать трубы самостоятельно. При наличии профильных навыков, знании схем прокладки водопроводных труб, можно  сделать водопровод в квартире своими руками. Предложенная ниже информация поможет разобраться домашнему мастеру с теоретическими моментами, обеспечит практические рекомендации.

Стоит ли тратить время на планирование

Целью монтажа системы водоснабжения квартиры является подача воды на сантехнические приборы, бытовую технику. Если ранее требовалось подвести трубы к ванной, унитазу, раковине на кухне, то сегодня в этот перечень входят посудомоечная, стиральная машины, прочие механические помощники. Хотя трудностей, с которыми невозможно справится домашнему мастеру, в этой задаче нет, собрать разводку «на ходу» не выйдет, потребуется заранее продуманный план, схема монтажа.

Перед началом работ необходимо:

• определить, где будет располагаться бытовая техника, сантехнические приборы;
• замерять расстояние от стояков до места размещения приборов, которые необходимо подключить к водоснабжению;
• составить схему, на которой будут указаны все замеры, диаметр труб, комплектующие.

Подобный план поможет определиться с последовательностью действий в процессе монтажа, заранее подготовить все необходимое для проведения разводки.

Возможность заранее оценить особенности разводки поможет избежать ошибок, подготовить участки для скрытого монтажа,  рассчитать количество необходимых материалов, общую стоимость проведения работ.

Какие трубы выбрать для водоснабжения

Широкое разнообразие строительных материалов способно привести в растерянность. Прежде, чем закупать трубы, стоит разобраться в особенностях различных решений.

Стальные трубы

Если ранее все водопроводы сооружались из стали, то сегодня этот материал используется все меньше. Из минусов — высокий вес материала, подверженность коррозии, относительно небольшой срок службы, высокая цена. Для соединения отдельных участков требуется сварочный аппарат, что, в большинстве случаев, не доступно для домашнего мастера.

Медные трубы

Несмотря на высокую стоимость трубопровод, изготовленный из меди, пользуется популярностью. Медь долговечна, более устойчива к коррозии. Однако спаять трубы самостоятельно также достаточно сложно, поэтому работу часто доверяют профессионалам.

Металлопластик

Трубы из металлопластика также сложно назвать дешевыми. Однако их легко собрать своими руками, не имея профессионального инструмента и даже серьезного опыта в области строительства. Отдельные элементы соединяются при помощи резьбовых элементов — фитингов. Гидродинамическое сопротивление, потери давления в таком трубопроводе практически нулевые.

Для монтажа водопровода из металлопластика потребуется инструмент для резки труб, пресс-клещи, набор отверток. С их помощью легко провести все работы самостоятельно с гарантией отсутствия протечек. Кроме того, металлопластиковую трубу можно плавно изгибать в процессе проведения разводки, что упрощает процесс организации водоснабжения.

Монтаж металлопластика  осуществляется на открытых участках, в местах, где важно минимальное сопротивление движению воды, имеется возможность изменения конфигурации трубопровода. Переходники, фитинги всегда имеются в продаже, поэтому внести изменения, дополнительно подключив бойлер, стиральную машину, не составит труда.

Пластик

Сегодня пластик можно назвать эталоном водопровода. Однако пластиковые трубы бывают разными, поэтому стоит разобраться в их разновидностях, эксплуатационных характеристиках:

1. Полибутен — достаточно дорогой вариант, который отличается высокой теплопроводностью, способен долгое время переносить температуру теплоносителя до 90 °С, обеспечивает высокую надежность паяных соединений. Чаще всего используется для обустройства теплого пола.
2. Полиэтилен — относительно дешевое решение. Для обеспечения горячей водой потребуются армированные трубы. Без усиления полиэтилен не выдержит температуру более 60 °С. Материал отличается наименьшим гидравлическим сопротивлением, но спаянный стык рассчитан на давление не более 3,5 ат, чего недостаточно для централизованного водоснабжения квартир. Поэтому полиэтилен чаще используется в частном секторе.
3. Поливинилхлорид — один из самых простых вариантов. Он стоит недорого, отлично гнется, выдерживает температуру до 80 °С. Однако склеенные стыки все равно получаются достаточно хрупкими. Чтобы избежать затопления соседей, рекомендуется устанавливать в систему аквастоп. Изменить конфигурацию системы сложнее, чем у сборного металлопластика, но проще, чем у спаянного полиэтилена. Чтобы отделить участок водопровода достаточно прогреть стык феном, выполнить все необходимые работы, затем повторно склеить его. Подобный вариант подойдет для начинающего домашнего мастера, если расстояние до самого дальнего прибора не превышает 10 метров, а количества приборов-потребителей не более 7.
4. Полипропилен — наиболее востребованное решение для водопровода в квартире.  Демократичная стоимость полимерного материала делает его доступным для большинства домашних мастеров. Высокий уровень теплопроводности позволяет использовать полипропиленовые трубы при температуре воды до 130 °С. Места стыков при соблюдении технологии пайки имеют высокую прочность, выдерживают до 12 ат Показатель  существенно превышает давление, которое может быть создано при централизованной подаче воды.   Гидравлическое сопротивление выше, чем у остальных типов полимеров, однако скорость образования налета внутри труб минимальна, не сравниться с уровнем засорения металлического трубопровода.

Выбирая полипропилен в качестве материала для создания водопровода в квартире, потребуется специальный паяльник, точное соблюдение  технологии соединения отдельных участков между собой. Материал имеет достаточно высокий уровень температурного расширения, поэтому при обустройстве скрытой разводки потребуется оставить достаточно места. В противном случае декоративная отделка может выгнуться и даже сломаться.

Несмотря на перечисленные выше минусы, трубопровод из полипропилена — единственный вариант, который позволит однажды собрать водопровод и забыть о протечках, неполадках на десятилетия.

Как спаять полипропилен

Для пайки пропилена потребуется профессиональное оборудование. Некоторые домашние мастера используют самодельные приборы, соединяют отрезки труб «встык».

Плюс такого решения — минимальная себестоимость монтажа, а минус состоит в том, что на стыке образовывается уплотнение. Шов создает дополнительное гидравлическое сопротивление, на месте стыка образуются отложения, что серьезно уменьшает внутренний диаметр. В итоге, скорость засорения трубы получается намного выше, чем у металла.

Сужение отверстия создает в месте стыка повышенное напряжение. В итоге, место соединение очень быстро начинает протекать. Использование специальных фитингов под пайку позволяет исключить подобные проблемы. Разогретая труба вставляется в разогретый соединительный элемент, затем застывает. В процессе использования вода прижимает внутреннюю часть трубы к обойме, усиливая прочность соединения. Подобная конструкция обеспечивает длительный срок эксплуатации трубопровода без протечек.

Читайте также наши статьи:

• Как выбрать паяльник для полипропиленовых труб для дома?
• Избавляемся от конденсата на трубах
• Как обходить препятствия при кладке плитки



Получайте новые статьи на почту каждый день!

Как работает водопровод в многоквартирном доме

Знаете ли вы, как работает водопровод в вашей квартире? Как работает сантехника? Вот что вам нужно знать.

Только 35 процентов населения США живут в частных домах. Значительный процент из оставшихся 65 процентов проживает в многоквартирных домах. Но как работает водопровод в этих зданиях?

Многие арендаторы, которые живут, работают и даже владеют квартирами, не разбираются в своих сантехнических системах. Это сбивает с толку, когда неизбежно возникают проблемы. Если вы не знаете, как работает сантехника, вы не можете знать, является ли проблема незначительной или чрезвычайной.

Чтобы знать, когда звонить профессионалу — и к какому — полезно узнать некоторые основы сантехники в квартире.

Как работает сантехника

Во всех сантехнических системах используются две отдельные подсистемы, состоящие из труб. Один подает пресную воду внутрь, а другой отводит сточные воды.

Система пресной воды использует давление для подачи воды туда, где она необходима в здании.

В системе водоотведения не требуется давление, так как сточные воды движутся вниз и из здания. Дренажные трубы всегда направлены вниз, чтобы пропускать сточные воды.

Вентиляционные отверстия в канализационной системе пропускают воздух, благодаря чему вода легче вытекает. Ловушки герметизируют дренажную систему, чтобы ничто не могло подняться обратно после того, как вода стечет.

Запорная арматура для всей системы, а также для отдельных участков позволяет перекрывать поток воды на время устранения неполадок. В системах также используется счетчик для измерения расхода воды.

Холодная вода течет из кранов автоматически. Чтобы получить горячую воду, холодная вода проходит через нагреватель, повышая ее температуру.

Но в доме система работает иначе, чем в квартире. Рассмотрим сантехнику в квартире подробнее.

Основы сантехники в квартирах

Многоквартирные дома подразделяются на многоэтажные или многоквартирные.

В сантехнических целях термин «многоэтажные» относится к тем зданиям, которые слишком высоки, чтобы использовать давление муниципального водоснабжения для охвата всего здания. Эти более высокие вертикальные здания нуждаются в системах, которые могут достигать каждого блока.

Многоквартирные дома также имеют отдельные блоки, но не имеют одинаковых проблем с давлением воды. В многоквартирных домах можно использовать такие же водопроводные системы, как и в доме — давайте посмотрим, как они работают.

Системы для многоквартирных домов

Водопроводные системы для многоквартирных домов работают так же, как и системы для домов на одну семью, за исключением того, что трубы разветвляются больше, чтобы обеспечить водой каждую квартиру.

Поскольку вода поступает в многоквартирный дом из муниципального водопровода, система труб, кранов и клапанов обеспечивает поступление воды туда, где она необходима.

Горячие и холодные линии обеспечивают подачу воды к кранам на кухнях и в ванных комнатах. Водопроводные соединения могут также существовать для посудомоечных машин, измельчителей, льдогенераторов и других приборов.

Дренажно-канализационно-вентиляционная система (ДВВ) отводит сточные воды из каждой квартиры в многоквартирном доме.

Поскольку все эти трубы остаются скрытыми в стенах, большинство людей не думают о них, пока не столкнутся с проблемой.

Многоэтажные системы

Но в многоэтажных системах, таких как высотный многоквартирный дом, все выглядит немного иначе.

Давление

Одной из основных проблем в многоэтажной многоквартирной системе является создание достаточного давления, чтобы вода достигла каждой квартиры.

В некоторых зданиях используются гравитационные резервуары на крыше, которые перекачивают воду из резервуаров для хранения на первом этаже или в подвале. Вода достигает резервуара на крыше, где гравитация помогает ей стекать к каждому устройству.

В других компаниях имеется ряд бустерных насосов, которые создают давление, необходимое для подачи воды из резервуаров для хранения или прямо из муниципального водопровода. Эти насосы увеличивают существующее давление в системе.

Наконец, в некоторых многоэтажных системах используются гидропневматические резервуары. Вода поступает из муниципального водопровода или резервуаров для хранения в эти гидропневматические резервуары для хранения, где давление воздуха помогает направить воду туда, где она необходима.

Дренаж

Большие здания могут иметь несколько видов канализационных систем: ответвления, вертикальные трубы и горизонтальные подземные линии.

Вертикальные трубы перемещаются с первого этажа или подвала здания на крышу. К ним относятся стеки отходов, стеки грунта и дренажные стеки.

• Сточные трубы отводят воду от «приспособлений для чистой воды», таких как душевые и раковины.
• Грунтовые стеки отводят воду от приспособлений, таких как писсуары или туалеты.
• Вентиляционные трубы поддерживают систему только с воздушным потоком — они фактически не перемещают воду.

Ответвления соединяют эти вертикальные стойки с каждым блоком. Они транспортируют сточные воды в соответствующую вертикальную трубу. От ответвлений отходы перемещаются к горизонтальным линиям. Горизонтальные подземные линии проходят под зданием и под действием силы тяжести перемещают оттуда сточные воды в местную канализационную систему.

Эти дренажные системы также могут иметь однотрубную или двухтрубную конструкцию:

• Однотрубная: сточные воды и твердые отходы проходят через единую дренажную систему.
• Двухтрубная: жидкие и твердые отходы перемещаются по отдельным системам.

Чем больше и сложнее здание, тем больше преимуществ дает двухтрубная система.

Регулирующие клапаны

Наконец, в этих системах также требуются регулирующие клапаны для каждого блока. Это снижает риск перекрестного загрязнения между устройствами. Он также позволяет отключать подачу воды к отдельному блоку, если требуется ремонт или блок не занят.

Нужна помощь с сантехникой в ​​квартире?

Большинству многоквартирных домов иногда требуется помощь сантехника. Знание того, как работает сантехника, поможет вам понять проблемы, с которыми вы сталкиваетесь. Однако для их устранения все же требуется опытный специалист.

Если вам нужен сантехник, не ищите дальше. Звоните (402) 731-2727 прямо сейчас для профессиональных сантехнических услуг.

Как работает водопровод в многоквартирном доме?

Если вы живете в квартире, то у вас общая водопроводная система с другими жителями дома. В зависимости от того, насколько велико здание и сколько в нем этажей, в нем, вероятно, будет несколько жилых сантехнических систем.

Если здание особенно высокое, то напора воды будет трудно хватить для всего здания и для всех его жителей.

Таким образом, многоэтажная водопроводная система сможет создать такой напор воды, что санузел и кухня в каждой квартире получат хороший сток воды. Ниже приведены некоторые основные принципы работы сантехники в квартире:

Многоэтажные и многоквартирные дома

Многоквартирные дома обычно делятся на многоэтажные или многоквартирные дома. Первый, как уже объяснялось, предназначен для более высоких зданий, требующих большего давления воды, поэтому каждая единица в здании получает проточную воду.

С другой стороны, многоквартирные дома также будут иметь отдельные квартиры. Однако эти здания могут быть не такими высокими и не требовать такого же давления воды.

Идея многоэтажной водопроводной системы состоит в том, что она разветвляется дальше, чтобы большее количество сантехнических приборов могло получать воду. Он не слишком отличается от отдельного сантехнического прибора, за исключением того, что система реплицируется для нескольких квартир.

Квартирные стоки подключены?

Многоэтажная водопроводная система обычно имеет вертикальные трубы, горизонтальные трубы и ответвления. Вертикальные стеки для нескольких квартир могут быть соединены.

Вертикальные трубы служат вашими вентиляционными отверстиями. Эти стеки обеспечат достаточное давление воздуха в водопроводной системе, чтобы никакие вредные канализационные газы не задерживались где-либо.

Существует несколько различных типов вертикальных штабелей. Лидеры представляют собой вертикальные трубы, которые используются для отвода дождевой воды, собирающейся на крыше, в дренажную систему, расположенную ниже.

Стоки для грунта подключаются к унитазу и писсуару, а канализационные трубы подключаются к сантехническим приборам, не предназначенным для отходов жизнедеятельности человека.

Кроме того, трубы, которые вы видите в своей квартире и непосредственно вокруг нее, скорее всего, предназначены только для вашей собственной квартиры. Но часто бывает так, что на 2-3 квартиры могут быть общие трубы или только определенный участок труб.

Иногда сливная линия из нескольких квартир может сливаться с общей линией для всех квартир. В этом случае засор в одной из труб ваших соседей может привести к обратному течению ваших сантехнических приборов.

Однако это полностью зависит от того, сколько лет зданию и как устроена система канализации. Как правило, в новых зданиях будут отдельные трубы для отдельных блоков, которые будут спускаться прямо в канализацию.

Проблемы с сантехникой в ​​квартире

Если вы живете в многоквартирном доме, у вас могут возникнуть некоторые распространенные проблемы с сантехникой. Вот некоторые из этих проблем:

Сеть светильников

Для начала, часто вы можете не знать, какая труба может касаться какой квартиры. Существует сеть труб и вентиляционных отверстий, часто они могут быть даже общими для нескольких квартир.

Так что, если вы переместите одну или случайно повредите одну из них, может быть трудно определить, какая квартира пострадала. Существует сложная сеть труб, вертикальных труб и ответвлений, по которым нужно перемещаться, чтобы случайно не зацепить водопровод соседа.

Давление

Создание нужного давления — еще одна проблема. В каждой квартире должен быть хороший напор воды, чтобы вода текла по трубам. Для этого в некоторых многоквартирных домах могут быть установлены резервуары на крыше и двигатель, способный забирать воду из резервуаров для хранения на первом этаже.

Резервуары на крыше имеют соответствующую высоту, необходимую для того, чтобы сила тяжести выполняла свою работу и позволяла воде течь в каждый блок.

Вам также может понадобиться бустерный насос для подачи воды из резервуаров для хранения в ваш дом. В каждой квартире могут быть свои бустерные насосы, которые, в свою очередь, будут усугублять существующий напор воды.

Гидропневматические накопительные баки — еще один вариант, при котором вода из накопительного бака втягивается в гидропневматический накопительный бак. Оттуда давление воздуха поможет протолкнуть воду в разные части здания.

Замерзшие трубы

Замерзшие водопроводные трубы зимой означают, что это повлияет на водоснабжение всех квартир. Если линии соединены и если общая линия не имеет изоляции, даже если вы установили изоляцию для ваших дренажных труб, это создаст засор даже в вашей трубе, в результате чего вы останетесь без воды.

Что еще хуже, трубы могут лопнуть под давлением и привести к затоплению важных помещений в многоквартирном доме. Отдельные квартиры должны быть согласованы друг с другом, чтобы обеспечить изоляцию труб. Также может быть строительным предписанием, что отопление должно быть включено в каждую квартиру, чтобы трубы не замерзали в экстремальную погоду.

Забитые сливы и туалеты

Если у вас общая линия с другими квартирами, то забитый слив может привести к обратному течению воды и в ваших водопроводных системах. Это одна из наиболее распространенных проблем с сантехникой в ​​многоквартирном доме, так как, когда затрагивается одна квартира, могут быть затронуты и несколько соседних квартир.

Поэтому важно установить строгие санитарные правила для зданий. В старом здании могут применяться такие правила, как запрет смывать туалетную бумагу. Они могут даже быть строгими в отношении сливания жира в кухонную канализацию. Слив в душе, забитый волосами в верхнем этаже, может привести к обратному течению воды и в нескольких нижних этажах.

Заключительные мысли

Проживание в многоквартирном доме в значительной степени означает симбиотическое проживание. То, что человек делает в своей собственной квартире, может иметь последствия для кого-то, кто живет в квартире внизу.
