Водородный генератор для автомобиля своими руками видео: Водородный генератор для автомобиля своими руками чертежи

Содержание

Как работает водородный двигатель и какие у него перспективы

Автомобили с водородными двигателями называют главными конкурентами электрокаров. Но у технологии пока что немало минусов, и, например, основатель Tesla Илон Маск называет ее «тупой и бесполезной». Прав он или нет?

С 2018 года в ЕС действует запрет на дизельные автомобили новейшего поколения в населенных пунктах [1]. Это стало поворотным моментом в развитии рынка электрокаров, а также — гибридных и водородных двигателей.

Великобритания еще в 2017-м высказывалась за полный запрет бензиновых авто к 2040 году. Тогда же, если верить исследованию Bloomberg New Energy Finance [2], на электрокары будет приходиться 35% от всех продаж автомобилей. Уже к 2030 году Jaguar и Land Rover планируют довести число электрокаров в своих линейках до 100% [3]. Часть из них тоже работает на водороде.

История развития рынка водородных двигателей

Первый двигатель, работающий на водороде, придумал в 1806 году французский изобретатель Франсуа Исаак де Риваз [4].

Он получал водород при помощи электролиза воды.

Первый патент на водородный двигатель выдали в Великобритании в 1841 году [5]. В 1852 году в Германии построили двигатель внутреннего сгорания (ДВС), который работал на воздушно-водородной смеси. Еще через 11 лет французский изобретатель Этьен Ленуар сконструировал гиппомобиль [6], первые версии которого работали на водороде.

В 1933 году норвежская нефтегазовая и металлургическая компания Norsk Hydro Power переоборудовала [7] один из своих небольших грузовиков для работы на водороде. Химический элемент выделялся за счет риформинга аммиака и поступал в ДВС.

В Ленинграде в период блокады на воздушно-водородной смеси работали около 600 аэростатов. Такое решение предложил военный техник Борис Шепелиц, чтобы решить проблему нехватки бензина. Он же переоборудовал 200 грузовиков ГАЗ-АА для работы на водороде.

Первый транспорт на водороде выпустила в 1959 году американская компания Allis-Chalmers Manufacturing Company — это был трактор [8].

Первым автомобилем на водородных топливных элементах стал Electrovan от General Motors 1966 года. Он был оборудован резервуарами для хранения водорода и мог проехать до 193 км на одном заряде. Однако это был единичный демонстрационный экземпляр, который передвигался только по территории завода.

В 1979-м появился первый автомобиль BMW с водородным двигателем. Толчком к его созданию послужили нефтяные кризисы 1970-х, и по их окончании об идее альтернативных двигателей забыли вплоть до 2000-х годов.

В 2007 году та же BMW выпустила ограниченную серию автомобилей Hydrogen 7, которые могли работать как на бензине, так и на водороде. Но машина была недешевой, при этом 8-килограммового баллона с газом хватало всего на 200-250 км.

Первой серийной моделью автомобиля с водородным двигателем стала Toyota Mirai, выпущенная в 2014 году. Сегодня такие модели есть в линейках многих крупных автопроизводителей: Honda, Hyundai, Audi, BMW, Ford и других.

Toyota Mirai 2016 года выпуска

Как работает водородный двигатель?

На специальных заправках топливный бак заправляют сжатым водородом.

Он поступает в топливный элемент, где есть мембрана, которая разделяет собой камеры с анодом и катодом. В первую поступает водород, а во вторую — кислород из воздухозаборника.

Каждый из электродов мембраны покрывают слоем катализатора (чаще всего — платиной), в результате чего водород начинает терять электроны — отрицательно заряженные частицы. В это время через мембрану к катоду проходят протоны — положительно заряженные частицы. Они соединяются с электронами и на выходе образуют водяной пар и электричество.

Схема работы водородного двигателя

По сути, это — тот же электромобиль, только с другим аккумулятором. Емкость водородного аккумулятора в десять раз больше емкости литий-ионного.

Баллон с 5 кг водорода заправляется около 3 минут, его хватает до 500 км.

Как работает водородный двигатель внутри Toyota Mirai

Где применяют водородное топливо?

  • В автомобилях с водородными и гибридными двигателями. Такие уже выпускают Toyota, Honda, Hyundai, Audi, BMW, Ford, Nissan, Daimler;
  • В поездах. Первый такой был выпущен в Германии компанией Alstom и ходит по маршруту Букстехуде — Куксхафен;
  • В автобусах: например, в городских низкопольных автобусах марки MAN.
  • В самолетах. Первый беспилотник на водороде выпустила компания Boeing, внутри — водородный двигатель Ford;
  • На водном транспорте. Siemens выпускает подводные лодки на водороде, а в Исландии планируют перевести на водородное топливо все рыболовецкие суда;
  • Во вспомогательном транспорте. Водород используют в электрокарах для гольфа, складских погрузчиках, сервисных автомобилях логистических компаний и аэропортов;
  • В энергетике. Электростанции мощностью от 1 до 5 кВт, работающие на водороде, могут обеспечивать теплом и энергией небольшие города и отдельные здания. Например, после аварии на Фукусиме в 2018 году Япония активнее начала переходить на водородную энергетику [9], планируя перевести на водород 1,4 млн электрогенераторов;
  • В смесях с обычным топливом. Например, с дизельным или газовым — чтобы удешевить производство.

Плюсы водородного двигателя

  • Экологичность при использовании. Водородный транспорт не выбрасывает в атмосферу диоксид углерода;
  • Высокий КПД. У двигателя внутреннего сгорания (ДВС) он составляет около 35%, а у водородного — от 45%. Водородный автомобиль сможет проехать на 1 кг водорода в 2,5-3 раза больше, чем на эквивалентном ему по энергоемкости и объему галлоне (3,8 л) бензина;
  • Бесшумная работа двигателя;
  • Более быстрая заправка — особенно в сравнении с электрокарами;
  • Сокращение зависимости от углеводородов. Водородным двигателям не нужна нефть, запасы которой не бесконечны и к тому же сосредоточены в нескольких странах. Это позволяет нефтяным государствам диктовать цены на рынке, что невыгодно для развитых экономик.

Минусы водородного двигателя

  • Высокая стоимость. Галлон бензина в США стоит около $3,1 [10], а эквивалентный ему 1 кг водорода — $8,6. Водородные батареи содержат платину — один из самых дорогих металлов в мире. Дополнительные меры безопасности также делают двигатель дорогим: в частности, специальные системы хранения и баки из углепластика, чтобы избежать взрыва.
  • Проблемы с инфраструктурой. Для заправки водородом нужны специальные станции, которые стоят дороже, чем обычные.
  • Не самое экологичное производство. До 95% сырья для водородного топлива получают из ископаемых [11]. Кроме того, при создании топлива используют паровой риформинг метана, для которого нужны углеводороды. Так что и здесь возникает зависимость от природных ресурсов.
  • Высокий риск.
    Для использования в двигателях водород сжимают в 850 раз [12], из-за чего давление газа достигает 700 атмосфер. В сочетании с высокой температурой это повышает риск самовоспламенения.

Водород обладает высокой летучестью, проникает даже в небольшие щели и легко воспламеняется. Если он заполнит собой весь капот и салон автомобиля, малейшая искра вызовет пожар или взрыв. Так, в июне 2019 года утечка водорода привела к взрыву на заправке в Норвегии. Сила ударной волны была сопоставима с землетрясением в радиусе 28 км. После этого случая водородные АЗС в Норвегии запретили

Водород для топлива можно получать разными способами. В зависимости от того, насколько они безвредны, итоговый продукт называют [13] «желтым» или «зеленым». Желтый водород — тот, для которого нужна атомная энергия. Зеленый — тот, для которого используют возобновляемые ресурсы. Именно на этот водород делают ставку международные организации.

Самый безвредный способ — электролиз, то есть, извлечение водорода из воды при помощи электрического тока. Пока что он не такой выгодный, как остальные (например, паровая конверсия метана и природного газа). Но проблему можно решить, если сделать цепочку замкнутой — пускать электричество, которое выделяется в водородных топливных элементах для получения нового водорода.

Водородный транспорт в России

В России в 2014 году появился свой производитель водородных топливных ячеек — AT Energy. Компания специализируется на аккумуляторных системах для дронов, в том числе военных. Именно ее топливные ячейки использовали для беспилотников, которые снимали Олимпиаду-2014 в Сочи.

В 2019 году Россия подписала Парижское соглашение по климату, которое подразумевает постепенный переход стран на экологичные виды топлива.

Чуть позже «Газпром» и «Росатом» подготовили совместную программу развития водородной технологии на десять лет.

Главный фактор, который может обеспечить России преимущество на рынке водорода — это богатые запасы пресной воды [14] за счет внутренних водоемов, тающих ледников Арктики и снегов Сибири. Вблизи последних уже есть добывающая инфраструктура от «Роснефти», «Газпрома» и «Новатэка».

В конце 2020 года власти Санкт-Петербурга анонсировали [15] запуск каршеринга на водородном топливе совместно с Hyundai. В случае успеха проект расширят и на другие крупные города России.

Перспективы технологии

Вокруг водородных двигателей немало противоречивых заявлений. Одни безоговорочно верят в их будущее — например, Арнольд Шварценеггер еще в 2004 году, будучи губернатором Калифорнии, обещал [16], что к 2010 году весь его штат будет покрыт «водородными шоссе». Но этого так и не произошло. В этом отчасти виноват глобальный экономический кризис: автопроизводителям пришлось выживать в тяжелейших финансовых условиях, а подобные технологии требуют больших и долгосрочных вложений.

Другие, напротив, критикуют технологию за ее очевидные недостатки. Так, основатель Tesla Илон Маск назвал водородные двигатели «ошеломляюще тупой технологией» [17], которая по эффективности заметно уступает электрическим аккумуляторам. Отчасти он прав: сегодня водородным автомобилям приходится конкурировать с электрокарами, гибридами, транспортом на сжатом воздухе и жидком азоте. И пока что до лидерства им очень далеко.

С одной стороны, в Европе Toyota Mirai II стоит несколько дешевле, чем Tesla Model S (€64 тыс. против €77 тыс.) [18]. Полная зарядка водородного автомобиля занимает около 3 минут — против 30-75 минут для электрокара. Однако вся разница — в обслуживании: Toyota Mirai вмещает 5 кг водородного топлива [19] по цене $8-9 за кг. Таким образом, полный бак обойдется в $45, и его хватит на 500 км — получаем около $9 за 100 км пробега. Для Tesla Model S те же 100 км обойдутся всего в $3.

Но у водородного топлива есть существенное преимущество перед электрическими аккумуляторами — долговечность. Если аккумулятора в электрокаре хватает на три-пять лет, то водородной топливной ячейки — уже на восемь-десять лет. При этом водородные аккумуляторы лучше приспособлены для сурового климата: не теряют заряд на морозе, как это происходит с электрокарами.

Есть еще одна перспективная сфера применения водородного топлива — стационарное резервное питание: ячейки с водородом могут снабжать энергией сотовые вышки и другие небольшие сооружения. Их можно приспособить даже для энергоснабжения небольших автономных пунктов вроде полярных станций. В этом случае можно раз в год наполнять газгольдер, экономя на обслуживании и транспорте.

Основной упрек критиков — дороговизна водородного топлива и логистики. Однако Международное энергетическое агентство прогнозирует, что цена водорода к 2030 году упадет минимум на 30% [20]. Это сделает водородное топливо сопоставимым по цене с другими видами [21].

Если вспомнить, как развивался рынок электрокаров, то его росту способствовали три главных фактора:

  1. Лобби со стороны развитых государств: в США [22], ЕС [23], Японии [24], России [25] и других странах приняты законы в поддержку экологичного транспорта.
  2. Удешевление аккумуляторов: согласно исследованию Bloomberg New Energy Finance, за последние десять лет цены на литий-ионные аккумуляторы упали с $1200 до $137 за кВт·ч.
  3. Развитие инфраструктуры: специальные электрозарядные станции и зарядки в крупных бизнес-центрах, на парковках ТЦ и аэропортов.

Водородные двигатели ждет примерно тот же сценарий. В Toyota видят главные перспективы [26] для водородных двигателей в компактных автомобилях, а также в среднем и премиум-классе. Пока что производство не вышло на тот уровень, чтобы бюджетные модели работали на водороде и оставались рентабельными. Современные водородные машины стоят вдвое дороже обычных [27] и на 20% больше, чем гибридные.

Согласно прогнозу Markets&Markets [28], к 2022 году объем мирового производства водорода вырастет со $115 до $154 млрд. Остается главный вопрос: как быть с инфраструктурой? Чтобы водородные двигатели стали массовыми, нужны сети заправок, трубопроводы для топлива, отлаженные логистические цепочки. Все это пока только зарождается. Но и тут есть позитивные сдвиги: например, канадская Ballard Power по заказу китайского Министерства транспорта запустила пилотный проект, в рамках которого водородное топливо можно будет заливать в обычные АЗС.

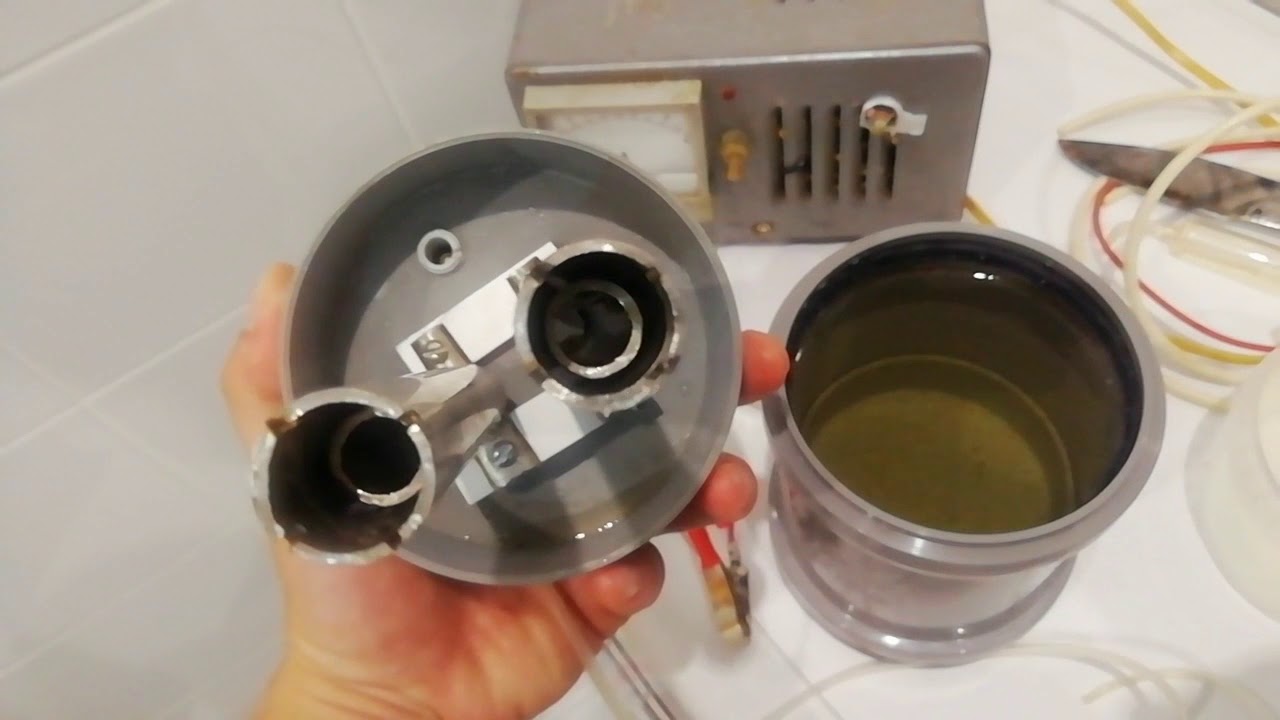

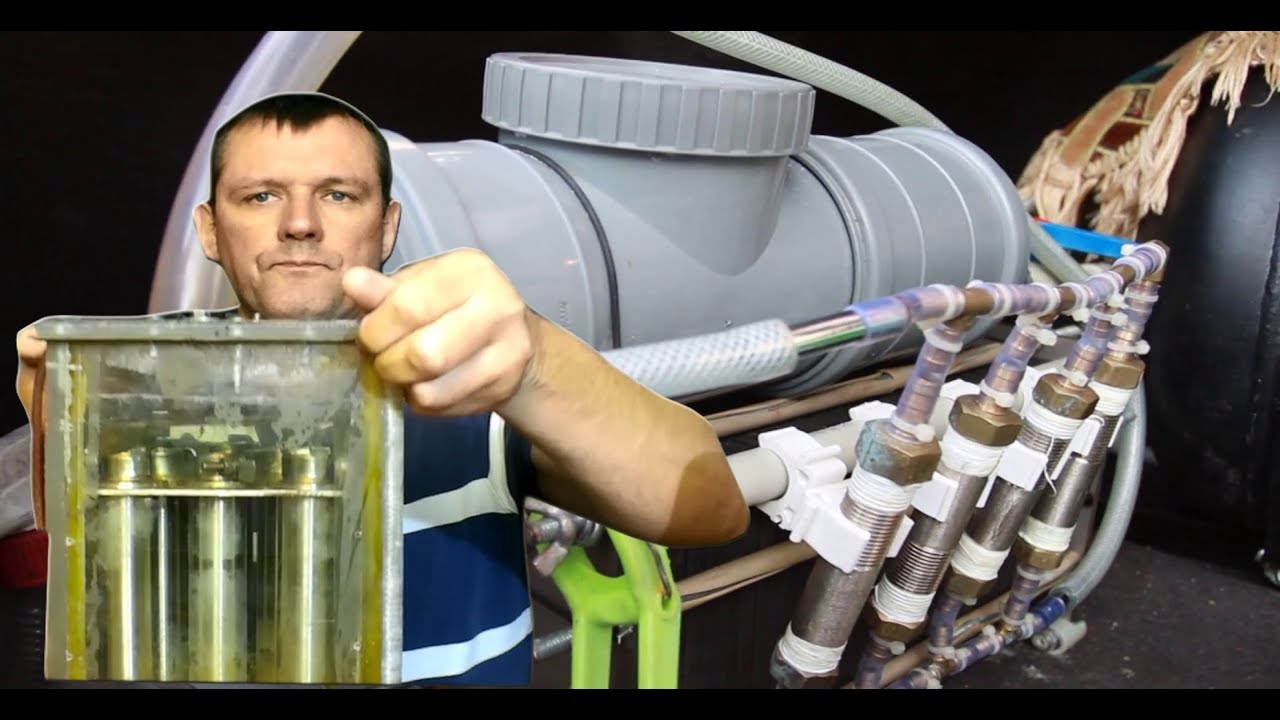

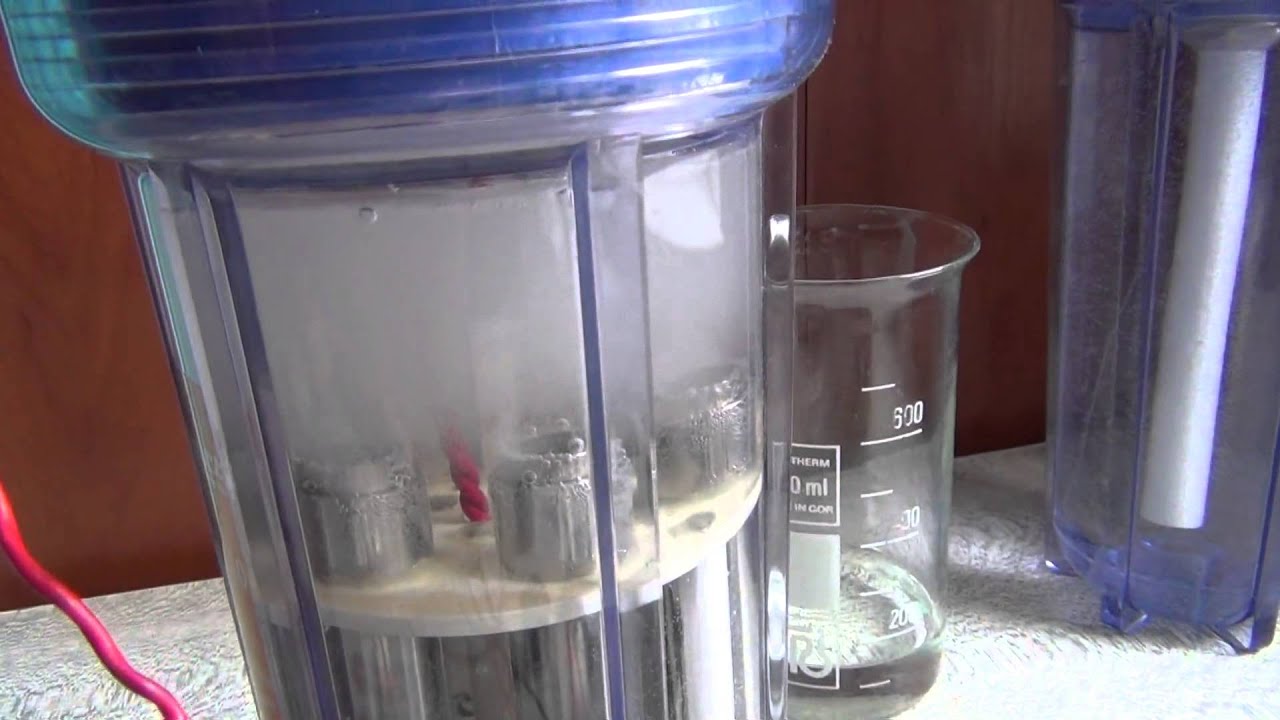

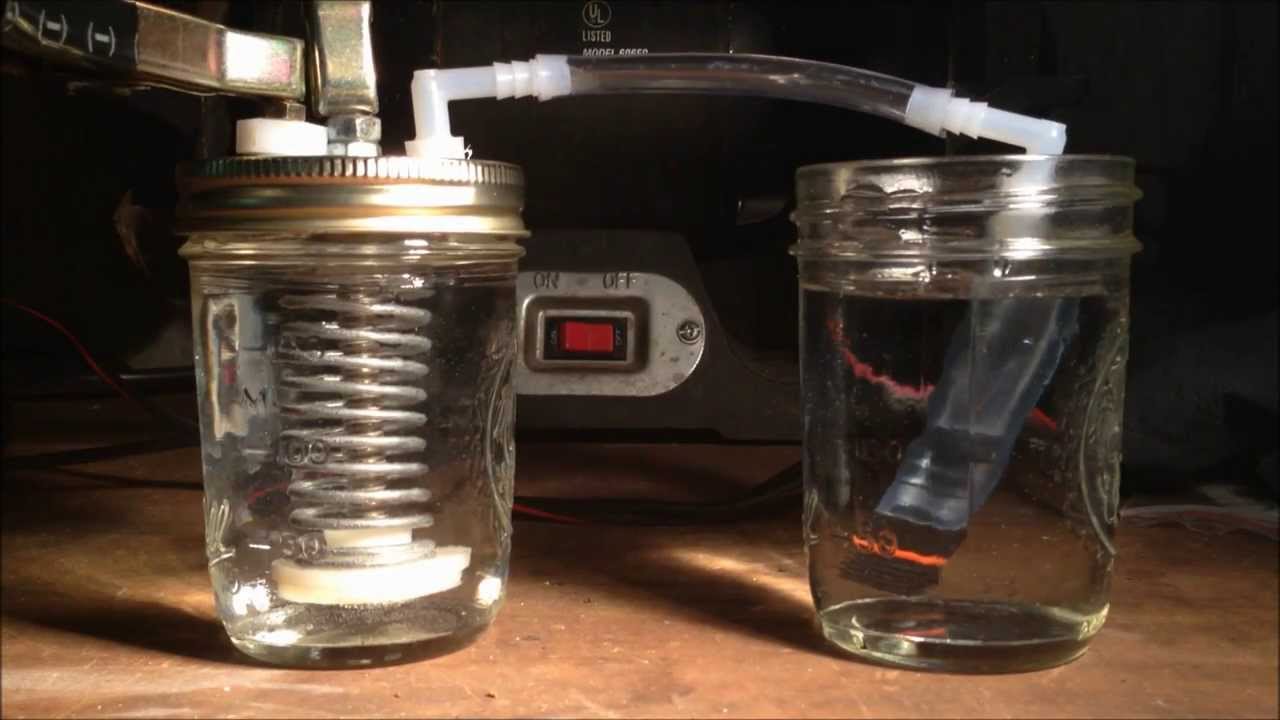

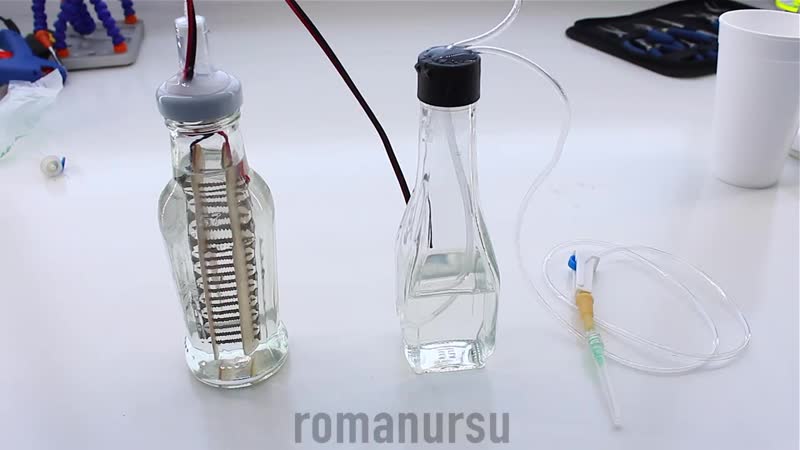

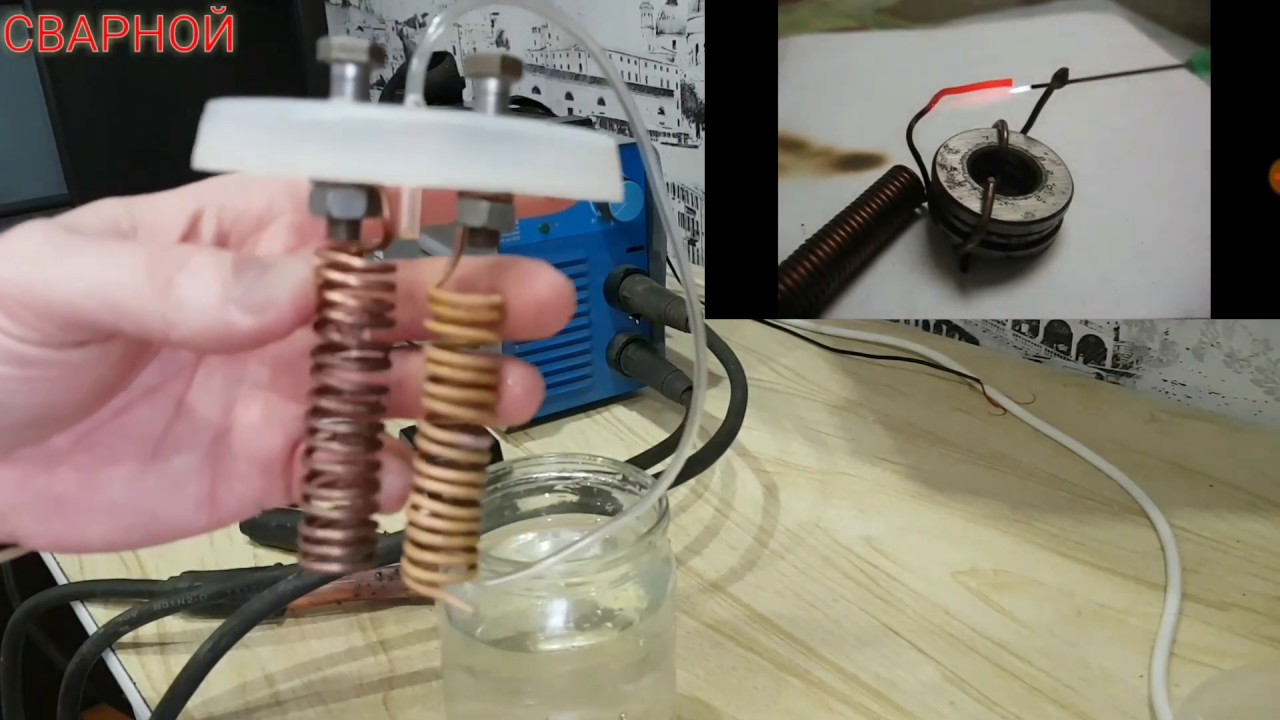

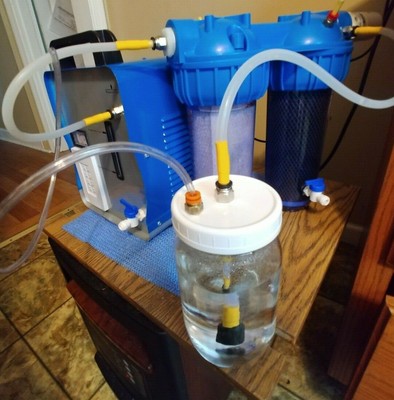

Как сделать водородный генератор своими руками. Особенности отопления на водороде Самый лучший водородный генератор

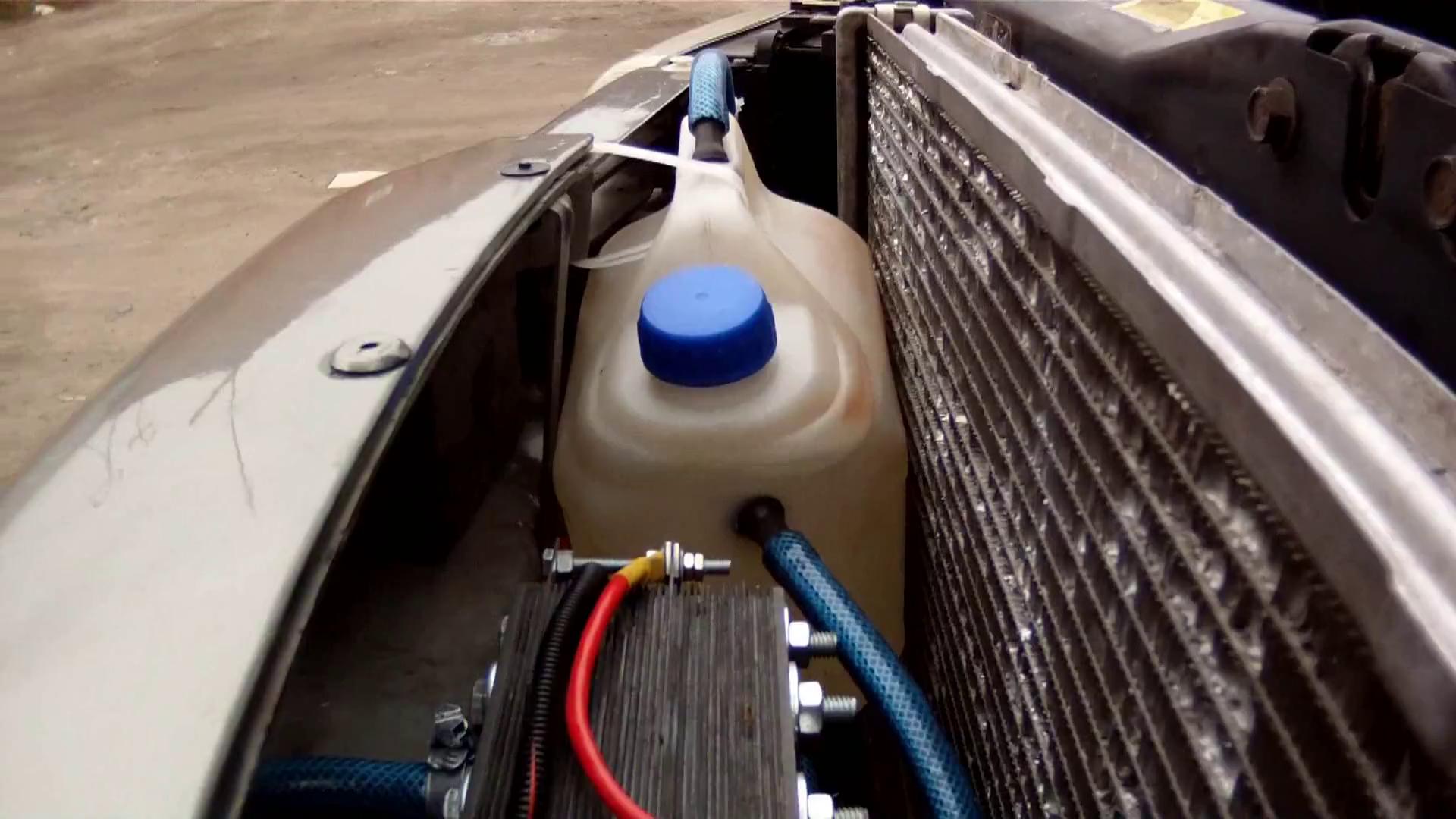

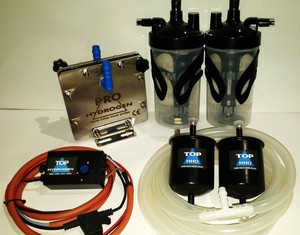

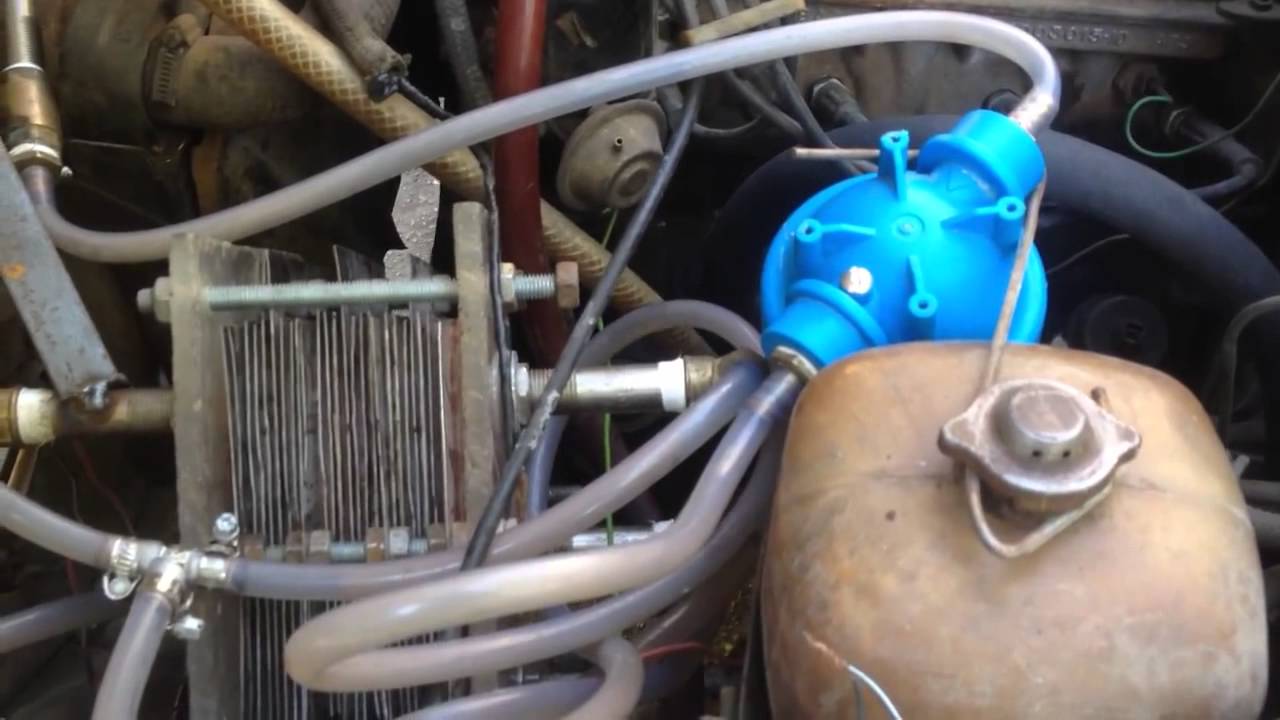

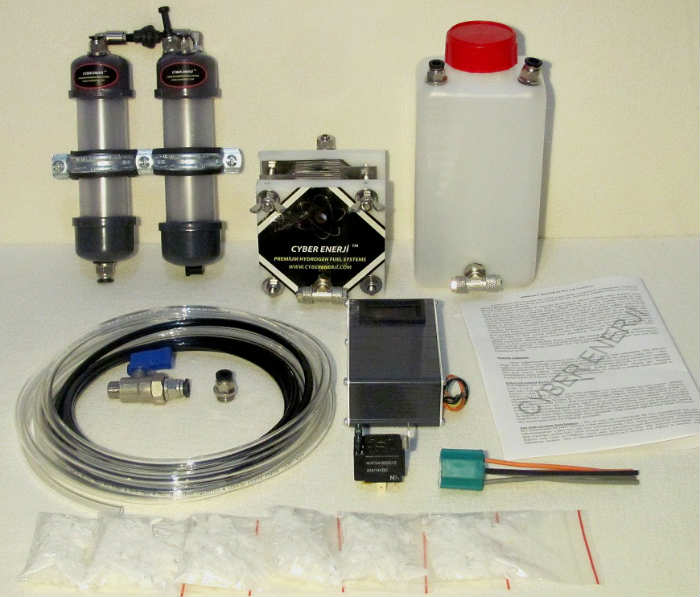

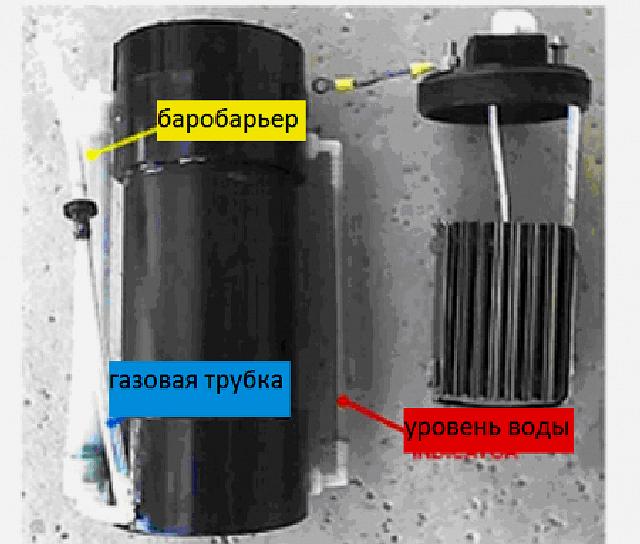

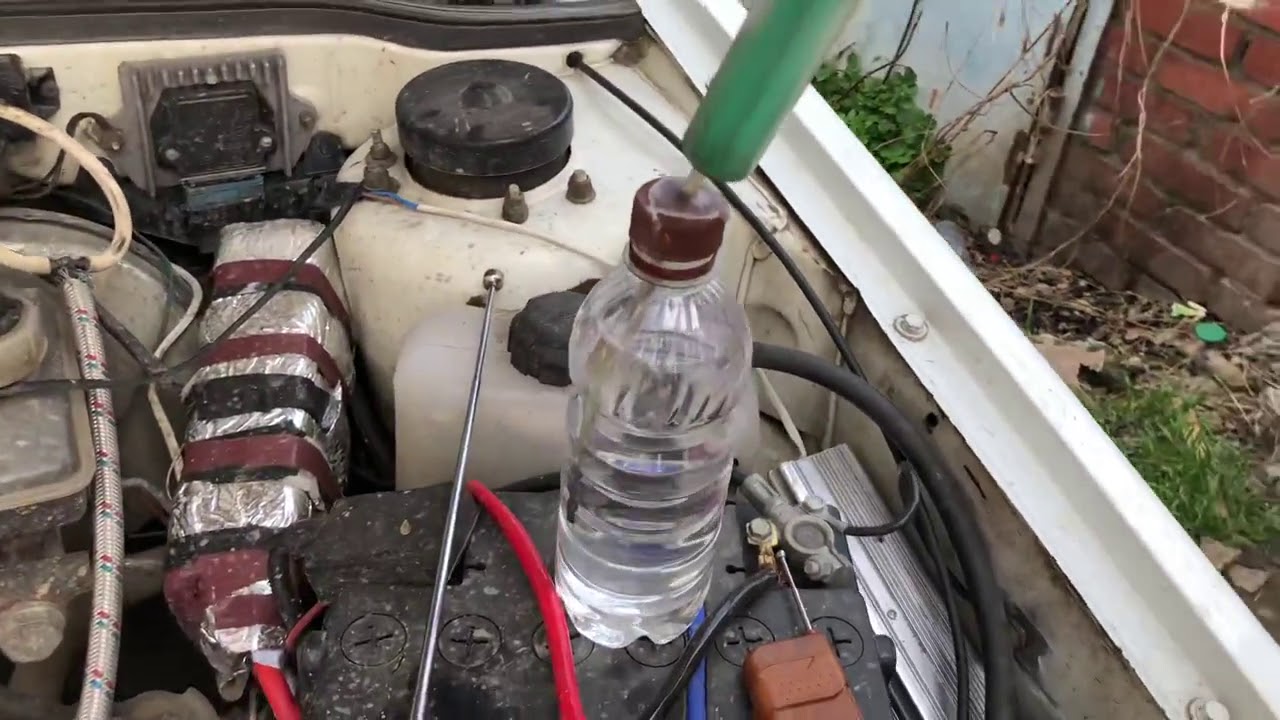

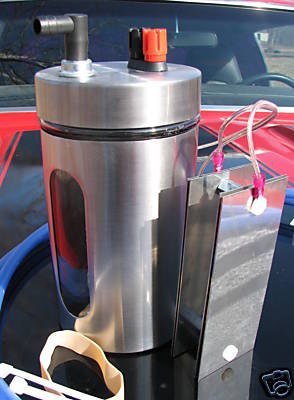

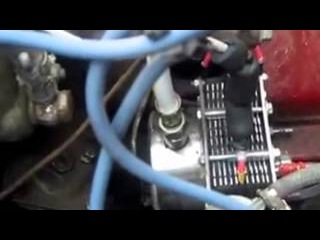

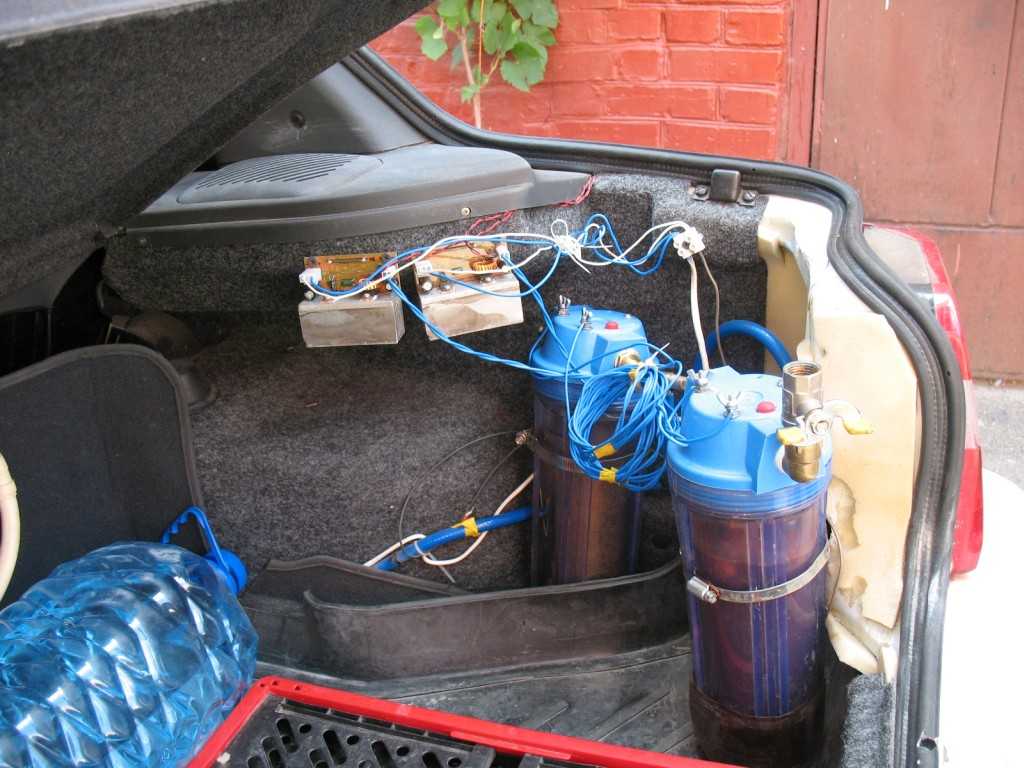

Генераторы водорода, которые в настоящее время используются в автомобилях для экономии энергии, бывают двух видов: “мокрый” электролизер и “сухой”. У каждого из них есть свои преимущества и недостатки, но сухой электролизер является разработкой второго поколения устройств, вырабатывающих водород для авто, так как в нем устранены значительные недостатки мокрого предшественника.

При экспериментах своими руками с генерированием водорода следует предельно осторожно соблюдать технику безопасности! Необходимо сначала изучить опыт других исследователей и практиков. Ссылки на ресурсы по данной теме с практическими примерами в конце статьи.

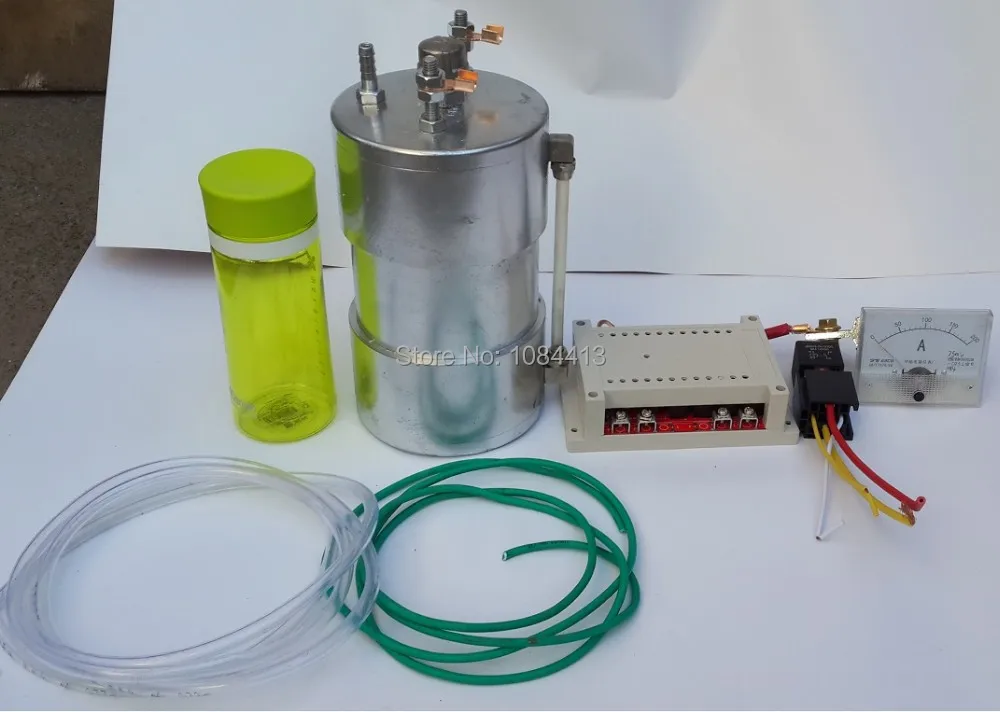

Всякие генераторы и устройства в этом китайском магазине .

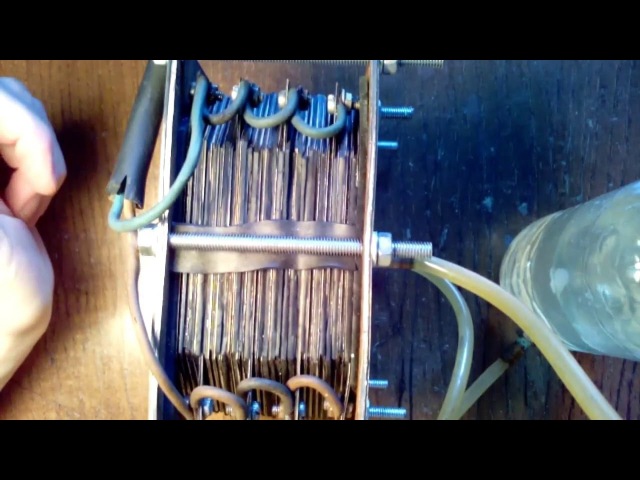

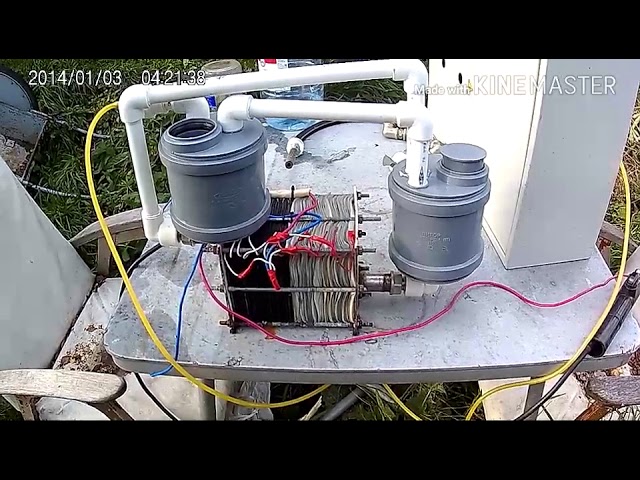

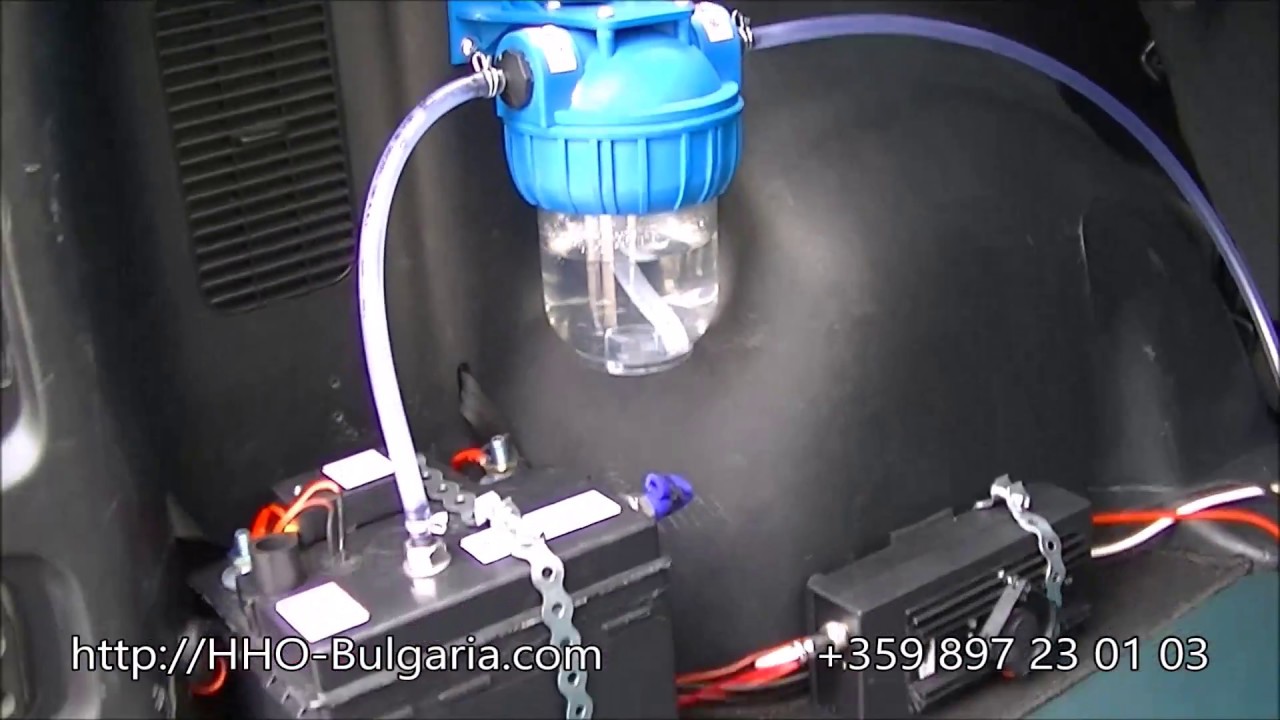

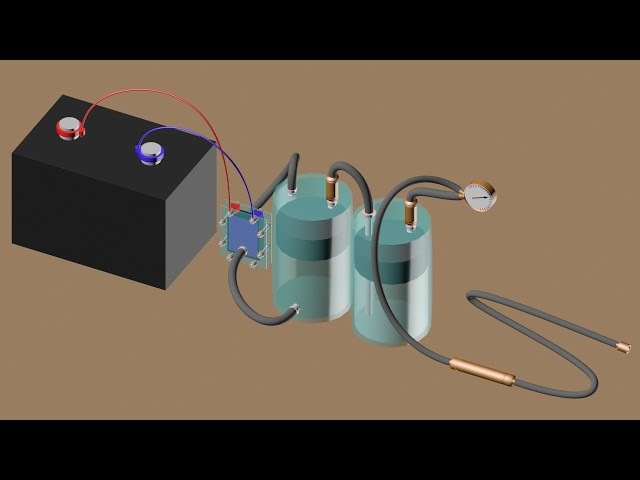

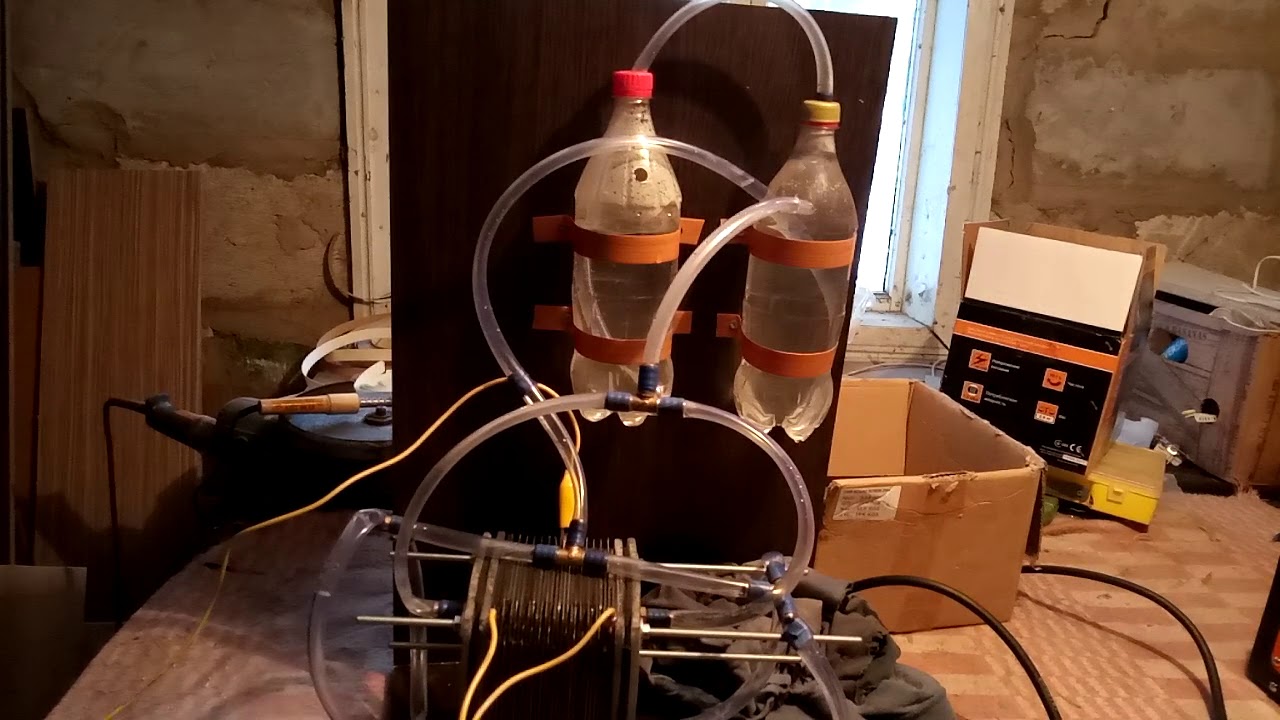

На видео показана схема сухого генератора. Подробнее, как его сделать – на втором ролике.

Подробное описание

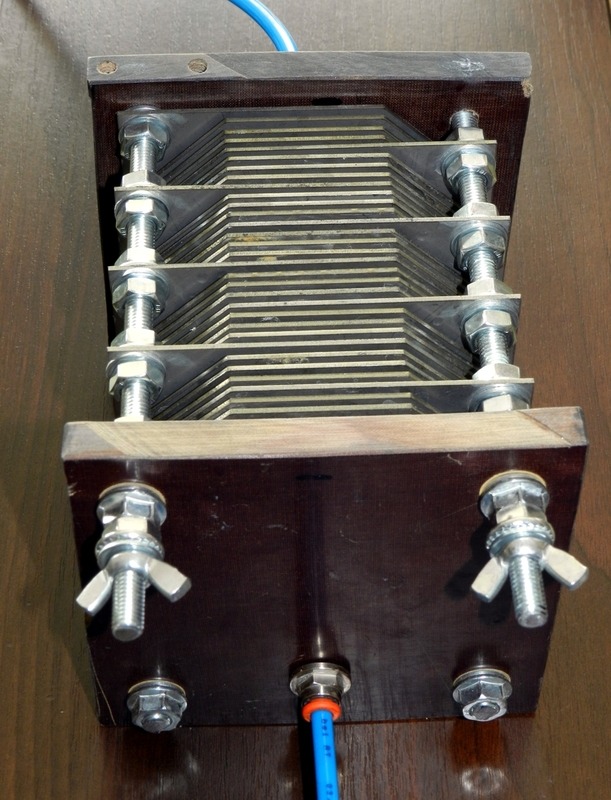

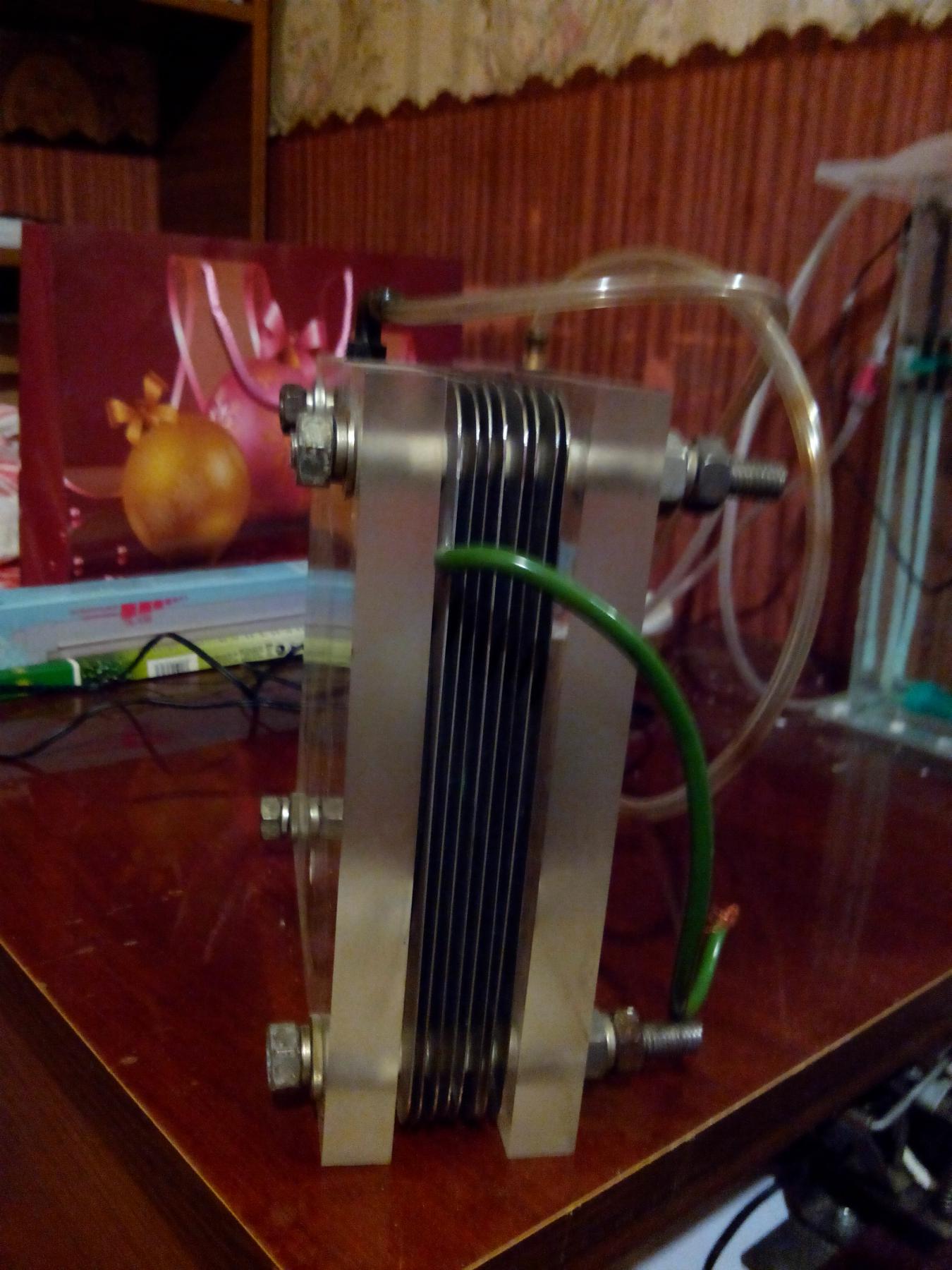

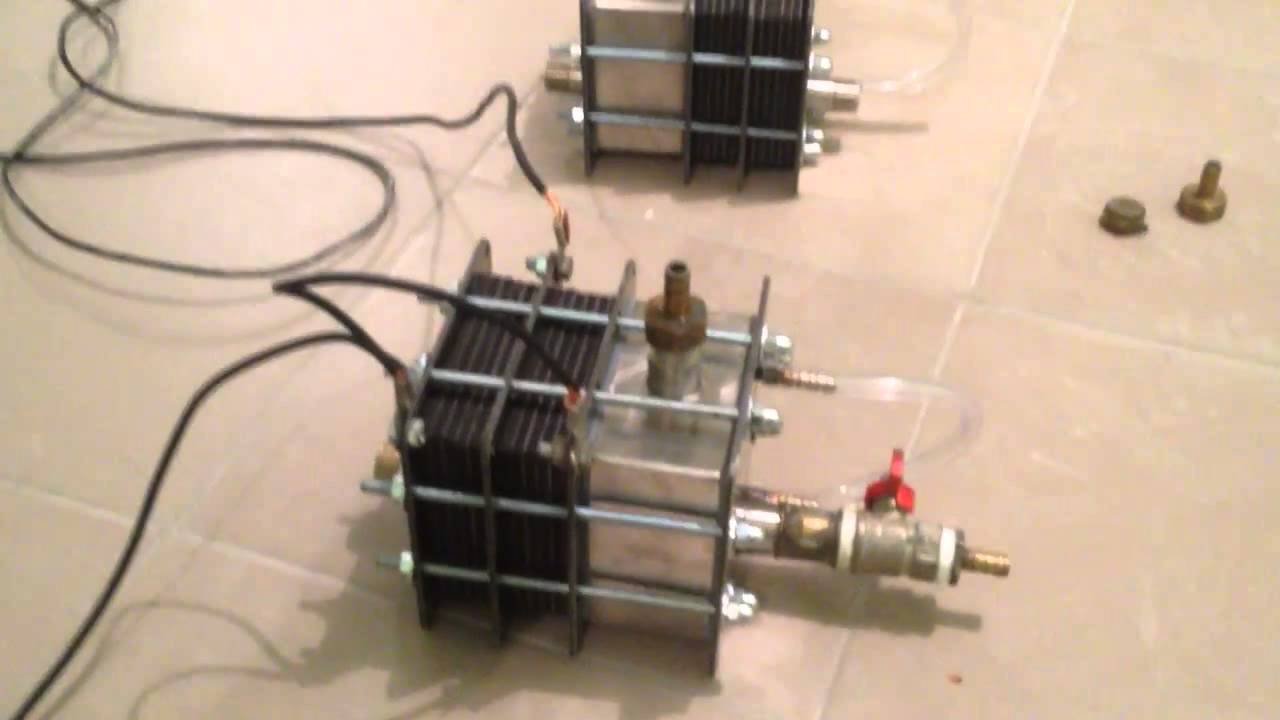

Для изготовления «сухих батарей» вам понадобится перфорированная нержавеющая сталь марки 316L или 316T. Толщина листа 0,4 мм, или 0,5 мм, не толще,с диаметром отверстий 2 мм, или 3 мм. Шаг отверстий в шахматном порядке, как это показано на картинке. Каждый лист слегка зашкурьте грубой наждачкой так, чтоб поверхность была покрыта царапинами. Это увеличит площадь соприкосновения стали с водой.

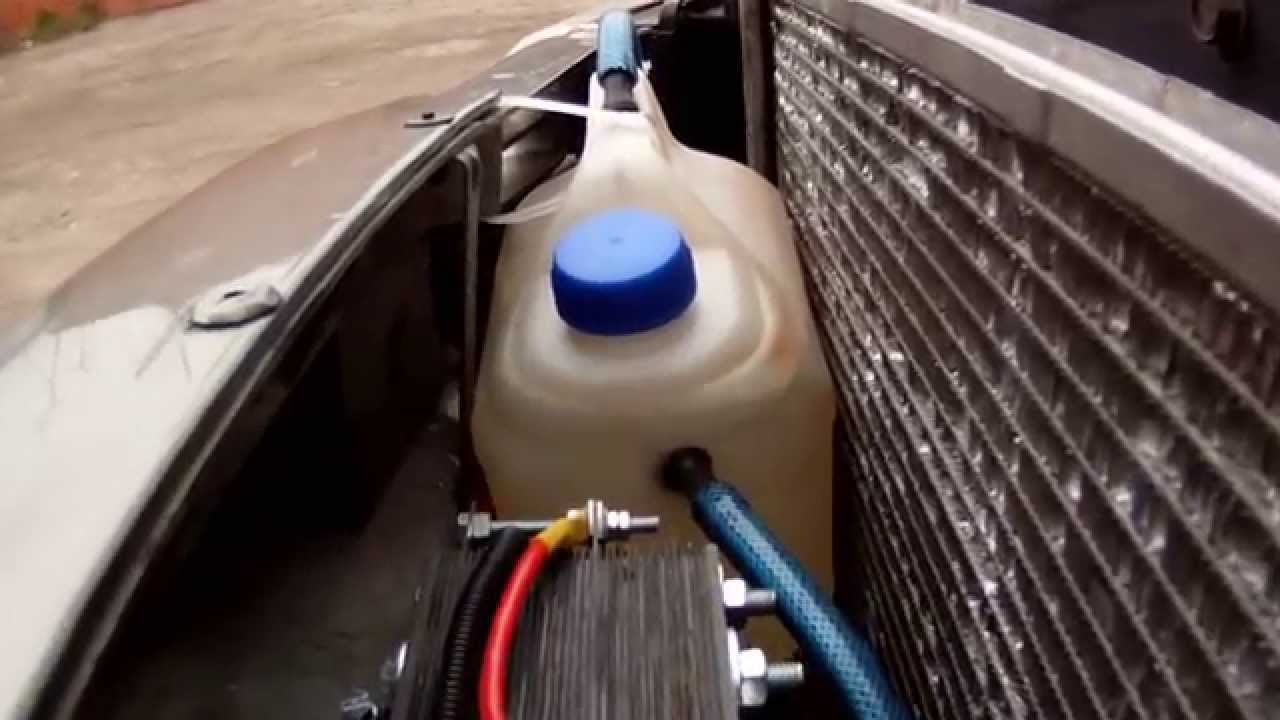

В изготовлении «сухих батарей» для автомобиля вам понадобится 20 листов перфорированной стали 10X10 см, с выступом 3X3 см, для электрического контакта; 19 прокладок, толщиной 2 мм, и 2 прокладки, толщиной 10 мм. Их можно вырезать из камер для автомобилей, или листов резины. Нужны также два листа из пластика 16X16 см. Лучше всего изготовить их из стенок ёмкости аккумулятора, отработавшего свой ресурс. Остальные детали вы увидите в видео-показе модели многополярной «сухой батареи». Первая и последняя прокладки 10 мм толщиной, нужны для того, чтобы пластиковые детали для поступления и выхода воды в системе батарей не упирались плотно в первый и последний стальные листы. В стальных пластинах, в выступах для электрических контактов, просверлите отверстие такого диаметра, чтобы болт в них входил как по резьбе, то есть плотно! Пластины должны чередоваться контактами. Одна пластина контактами на правый болт; другая – контактом на левый болт. И так далее.

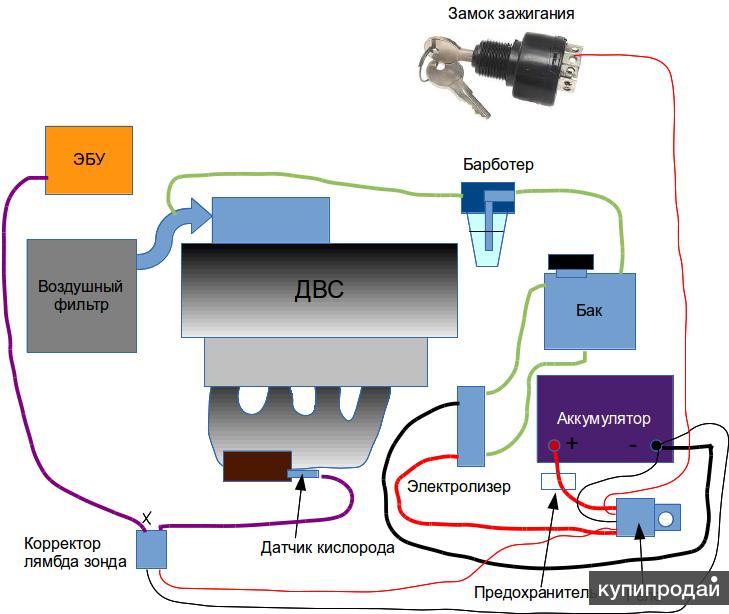

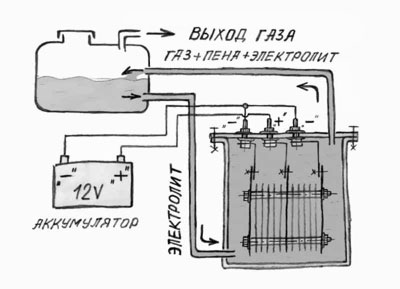

Система электролиза

Система электролиза состоит из следующих частей: Аккумулятор. «Сухая батарея». Первая ёмкость для дистиллированной воды с примесью гидроксида калия. Гидроксид калия должен иметь 95% насыщенности!. Вторая ёмкость с обычной, чистой водой для очистки газа. Прибор давления. Клапан, предотвращающий возврат газа обратно к системе.

Подсоединение от аккумулятора плюсового и минусового кабеля к «сухой батарее». Поступление воды, с примесью гидроксида калия в батарею. Образующийся газ с остатками воды выходит из батареи и поступает в ёмкость. Затем, через фильтр, предотвращающий выход воды, газ из первой ёмкости поступает во вторую емкость, для очистки через воду. Для этого используется длинная трубка, идущая почти к самому дну второй ёмкости. В первую и вторую емкости можно поверх воды уложить устойчивый к кислотам, не тонущий и пористый материал для предотвращения всплесков воды при качке, тряске и наклонах автомобиля во время езды. Затем через фильтр, предотвращающий выход воды очищенный газ из второй емкости проходит через прибор, показывающий давление газа.

Из прибора давления газ проходит через клапан, который предотвращает возврат газа обратно по системе. Клапан состоит из медной трубки с герметично закручивающимися крышками по оба конца. В крышках устанавливаются ниппеля, пропускающие воздух в одном направлении, то-есть из системы электролиза наружу. А в медную трубку плотно набивается «стальная шерсть» марки 0000. Без этого клапана система электролиза будет взрывоопасна!

Сухие батареи» собираются и разбираются легко. Предложенные параметры стальных пластин избавят вас от головной боли вычислений. Если «сухая батарея», при мощности аккумулятора вашего авто, мало эффективна, тогда снизьте число пластин поровну на плюс и минус. Если же батарея сильно греется, тогда добавьте число пластин также поровну, одна на плюс, другая на минус и так далее. Первую и вторую ёмкости, в системе электролиза, делайте той площадью и формы, чтобы удобней их можно было разместить под капотом. Для надёжности, сделайте к ним и к «сухой батарее» стальные кожухи. Газ подаётся в двигатель через воздухозаборную систему. При этом надо снизить впрыск топлива. Марок автомобилей много, поэтому здесь подход нужен индивидуальный. В общем, думайте, экспериментируйте.

На этом сайте вы найдёте видео и чертежи водного инжектора и высоковольтного реле зажигания. А на этом русскоязычном сайте vodorod-na-avto.com много полезной информации с подробностями и испытаниями генераторов водорода для машин.

Давно уже прошли те времена, когда загородный дом можно было обогреть лишь одним способом — сжигая в печке дрова или уголь. Современные отопительные приборы используют различные виды топлива и при этом автоматически поддерживают комфортную температуру в наших жилищах. Природный газ, дизель или мазут, электричество, гелио- и — вот неполный список альтернативных вариантов. Казалось бы — живи и радуйся, да вот только постоянный рост цен на топливо и оборудование вынуждает продолжать поиски дешёвых способов отопления. А вместе с тем неиссякаемый источник энергии — водород, буквально лежит у нас под ногами. И сегодня мы поговорим о том, как использовать в качестве горючего обычную воду, собрав генератор водорода своими руками.

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H 2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H 2 , да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H 2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

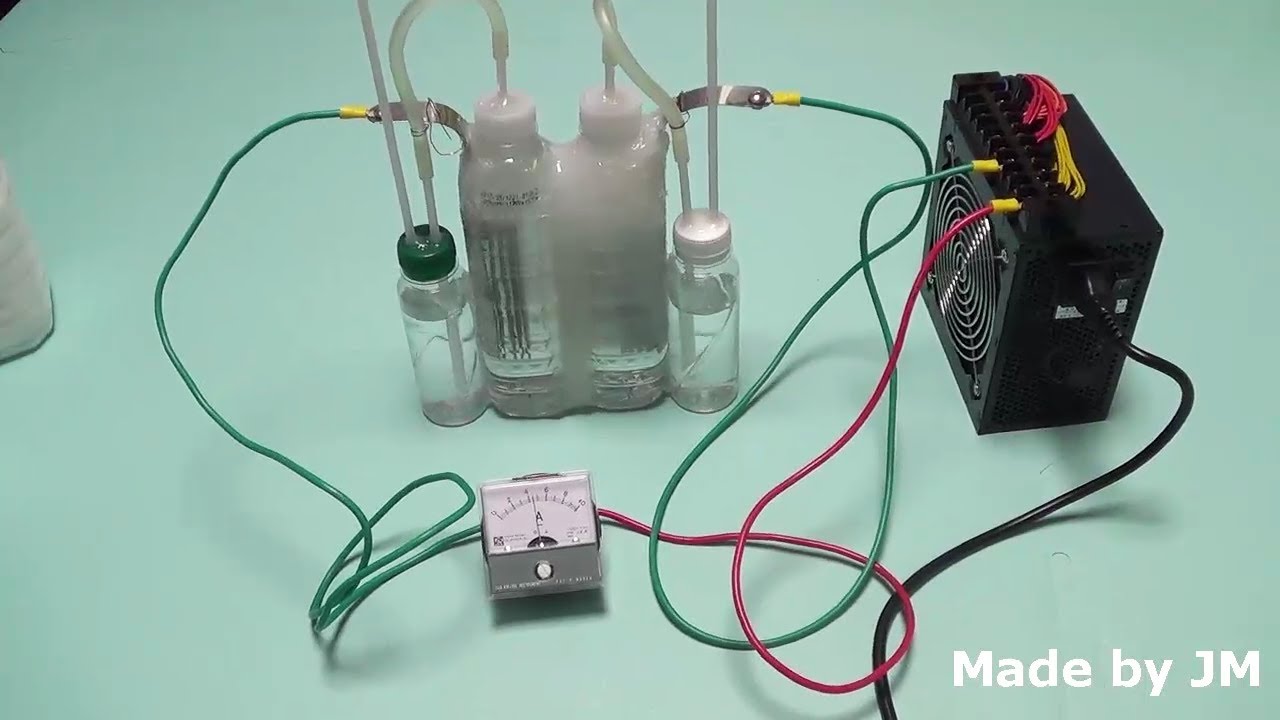

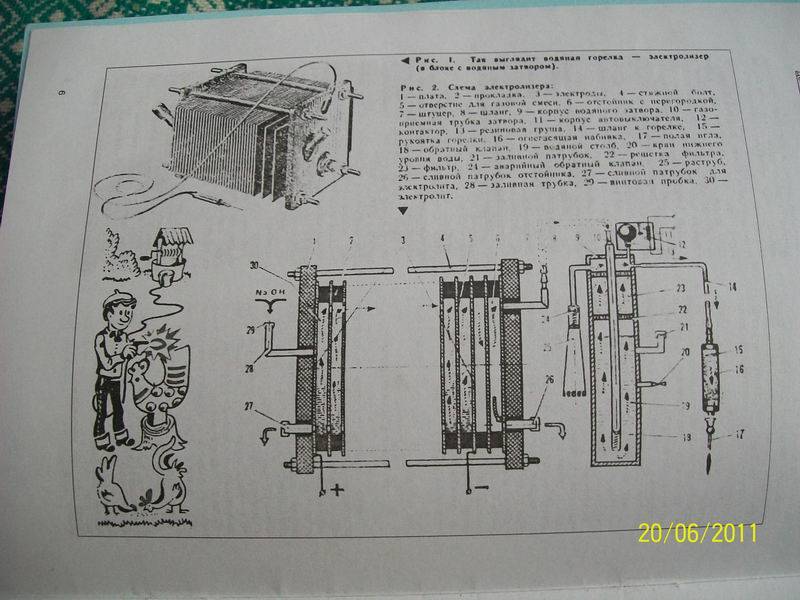

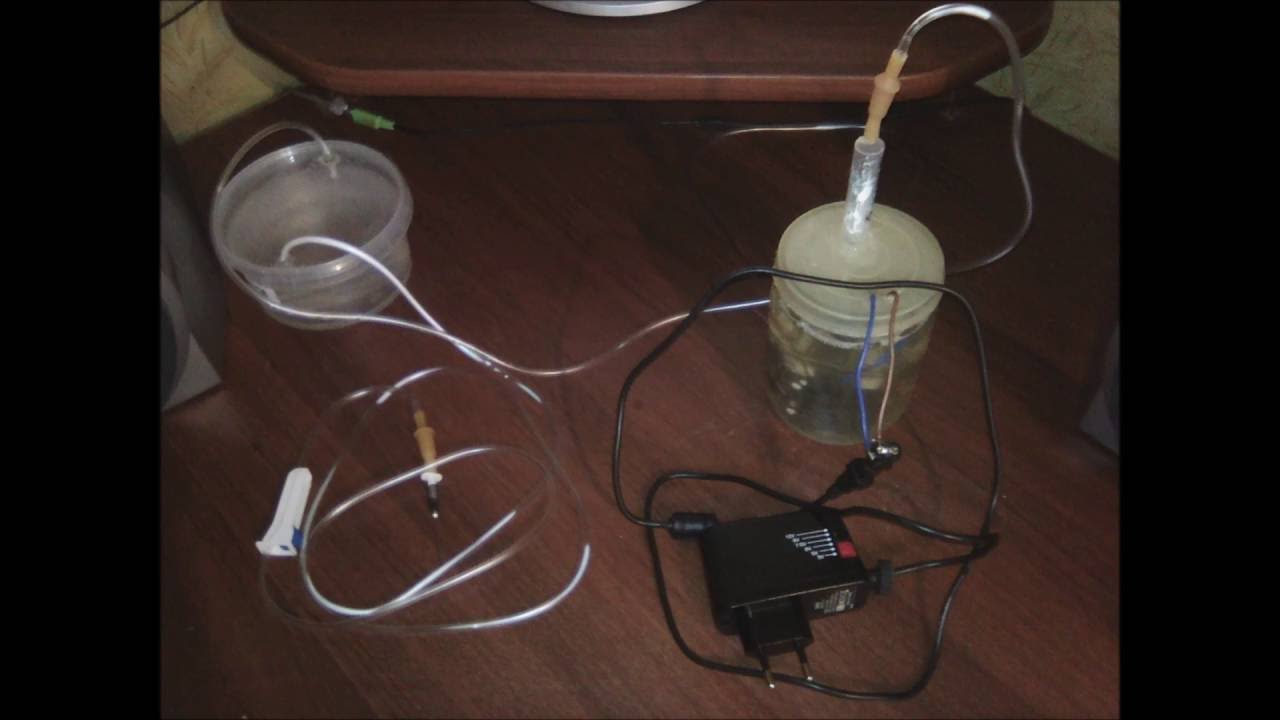

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане. Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности.

Схема установки для получения газа Брауна

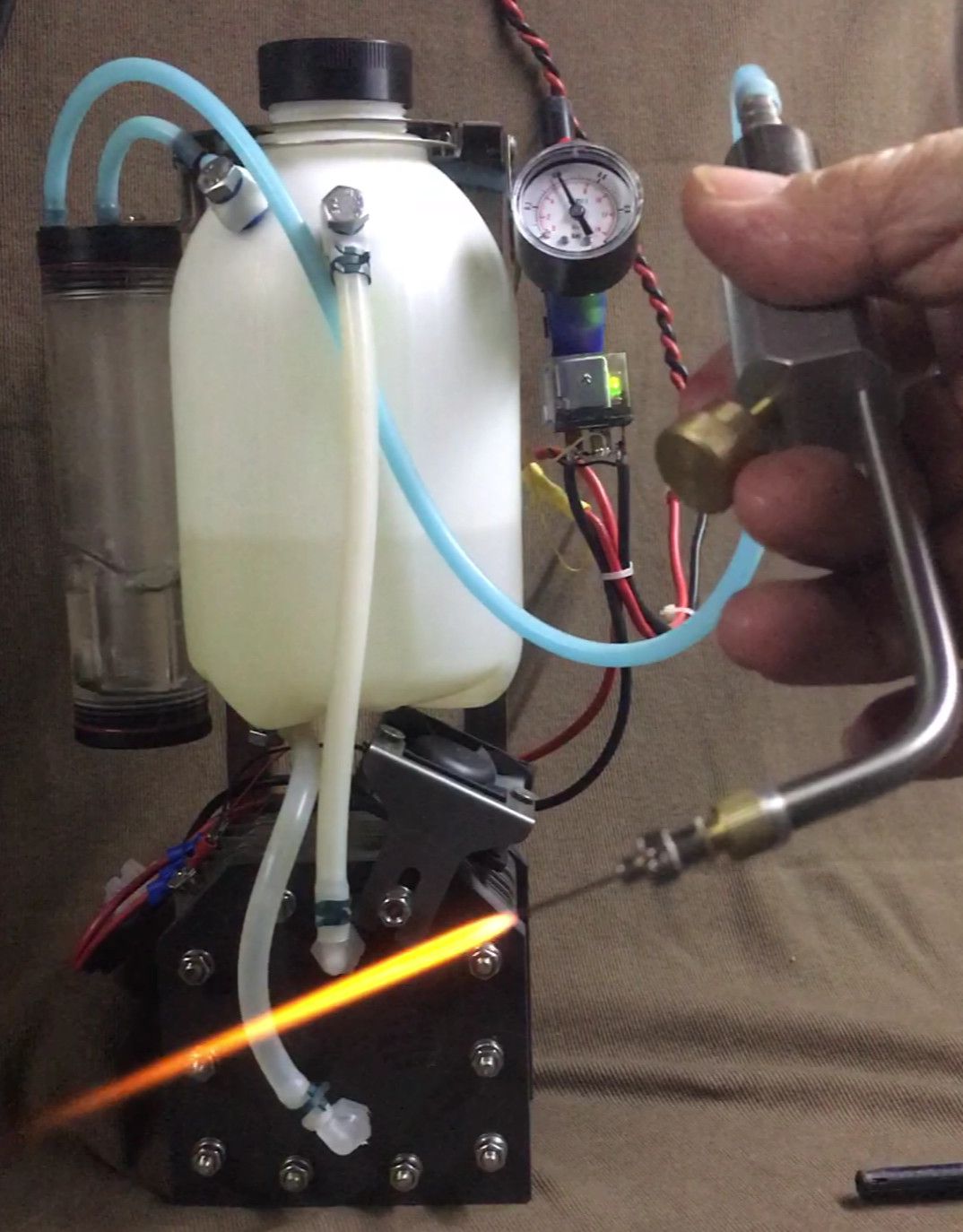

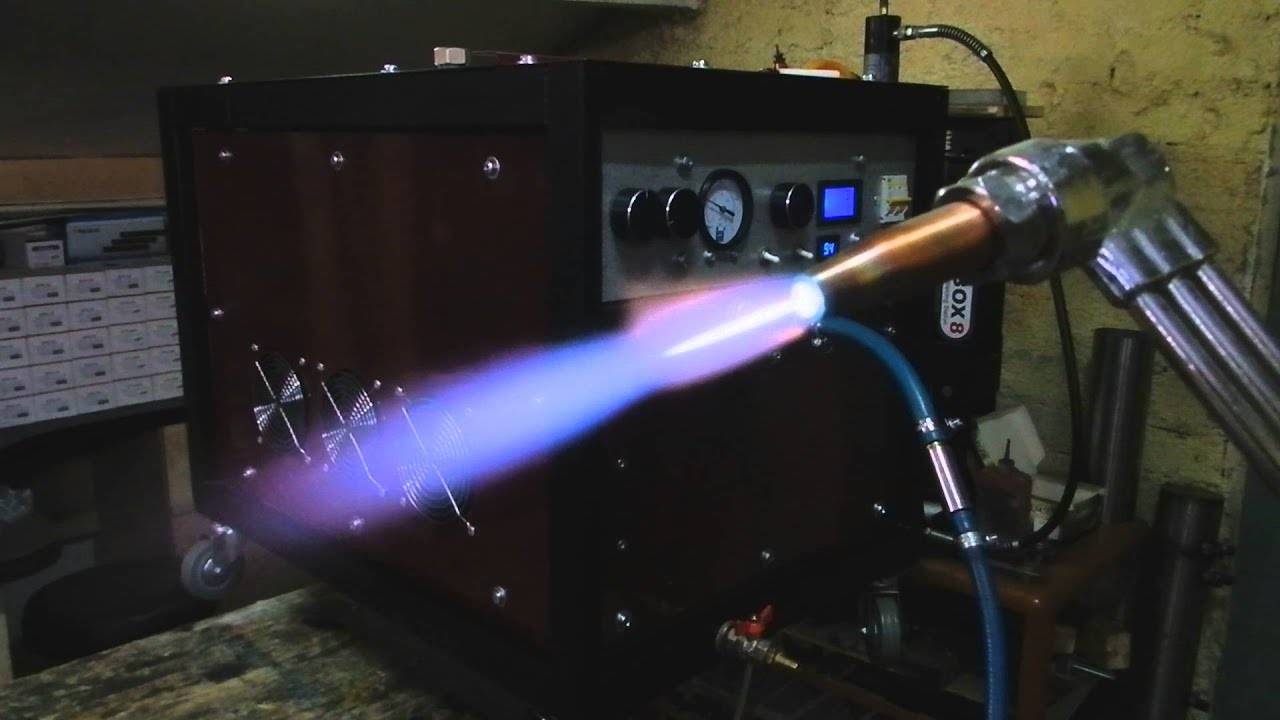

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

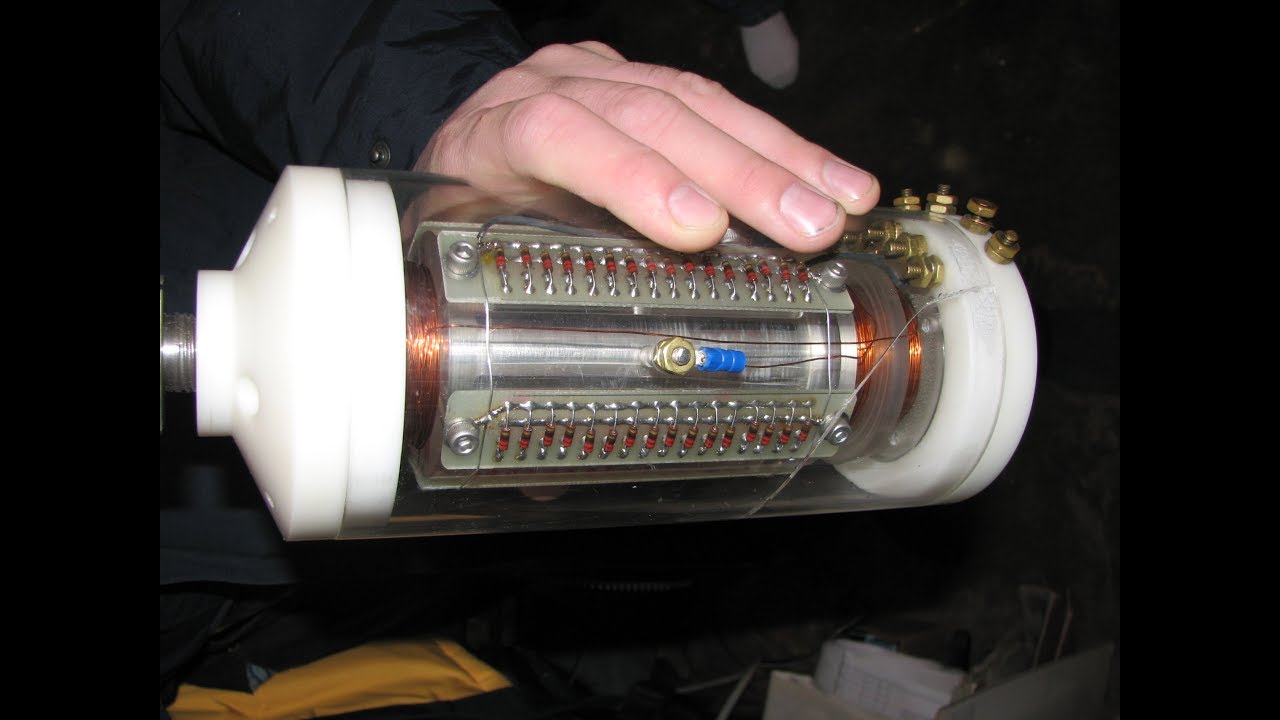

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Видео: Топливная ячейка Стенли Мейера

За своё изобретение, которое могло бы освободить человечество от кабалы нефтяных магнатов, Стенли Мейер был убит, а труды его многолетних изысканий пропали неизвестно куда. Тем не менее сохранились отдельные записи учёного, на основании которых изобретатели многих стран мира пытаются строить подобные установки. И надо сказать, небезуспешно.

Преимущества газа Брауна как источника энергии

  • Вода, из которой получают HHO, является одним из наиболее распространённых веществ на нашей планете.
  • При сгорании этого вида топлива образуется водяной пар, который можно обратно конденсировать в жидкость и повторно использовать в качестве сырья.
  • В процессе сжигания гремучего газа не образуется никаких побочных продуктов, кроме воды. Можно сказать, что нет более экологичного вида топлива, чем газ Брауна.
  • При эксплуатации водородной отопительной установки выделяется водяной пар в количестве, достаточном для поддержания влажности в помещении на комфортном уровне.

Вам также может быть интересен материал о том, как соорудить самостоятельно газовый генератор:

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

  • Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
  • Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
  • Снижение токсичности и повышение эффективности старых котельных.
  • Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
  • Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
  • Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Видео: Как правильно обустроить водородное отопление

Что необходимо для изготовления топливной ячейки дома

Приступая к изготовлению водородной топливной ячейки, надо обязательно изучить теорию процесса образования гремучего газа. Это даст понимание происходящего в генераторе, поможет при настройке и эксплуатации оборудования. Кроме того, придётся запастись необходимыми материалами, большинство из которых будет нетрудно найти в торговой сети. Что же касается чертежей и инструкций, то мы постараемся раскрыть эти вопросы в полном объёме.

Проектирование водородного генератора: схемы и чертежи

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

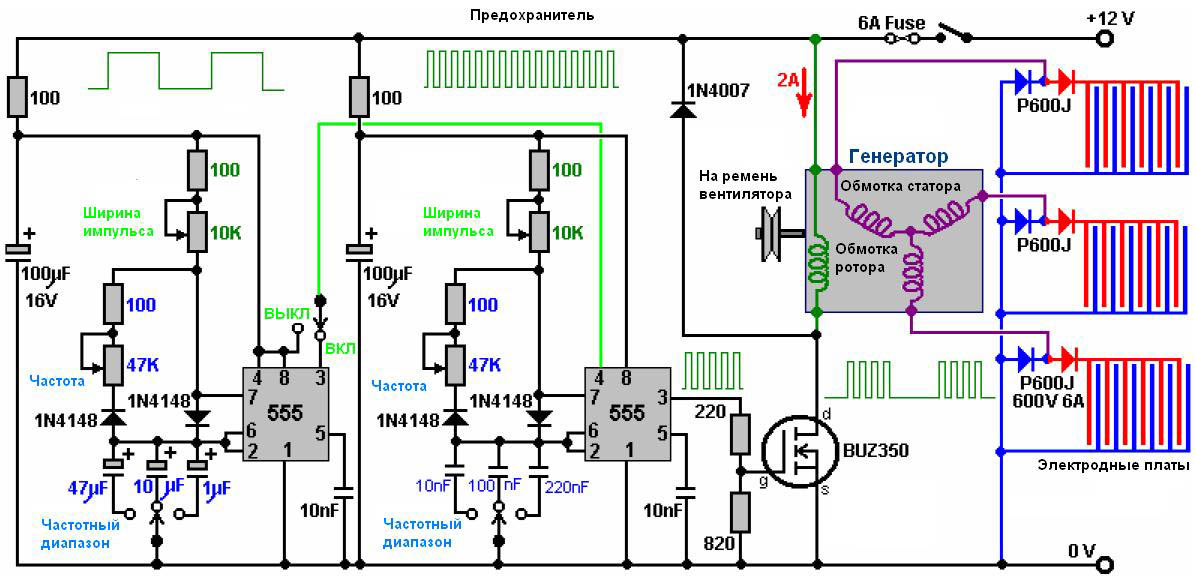

Электрическая схема ШИМ-регулятора Схема единичной пары электродов, используемых в топливной ячейке Мейера Схема ячейки Мейера Электрическая схема ШИМ-регулятора Чертёж топливной ячейки

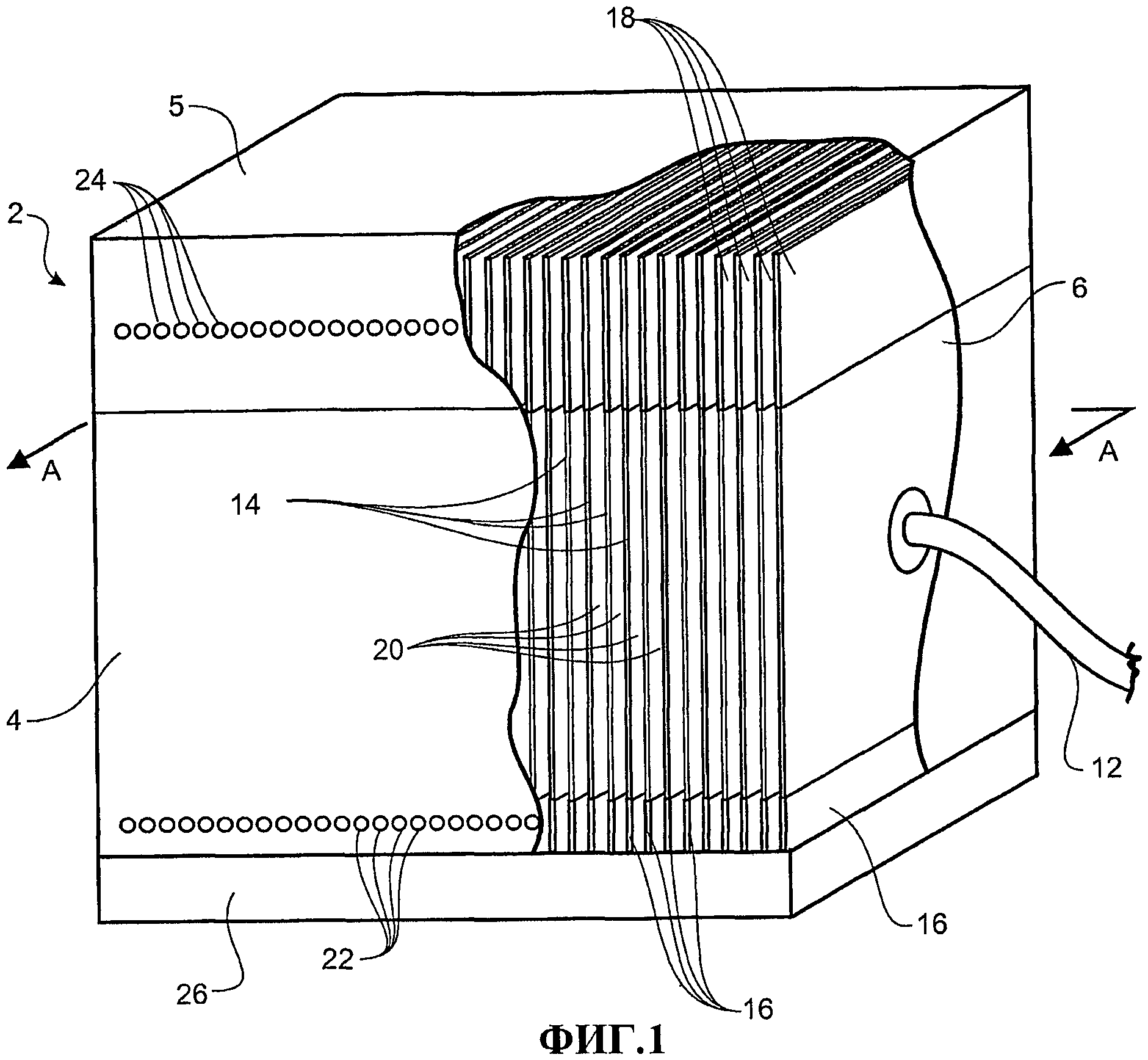

Чертёж топливной ячейки Электрическая схема ШИМ-регулятора Электрическая схема ШИМ-регулятора

В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

Выбор материалов для строительства генератора водорода

Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

  1. Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.

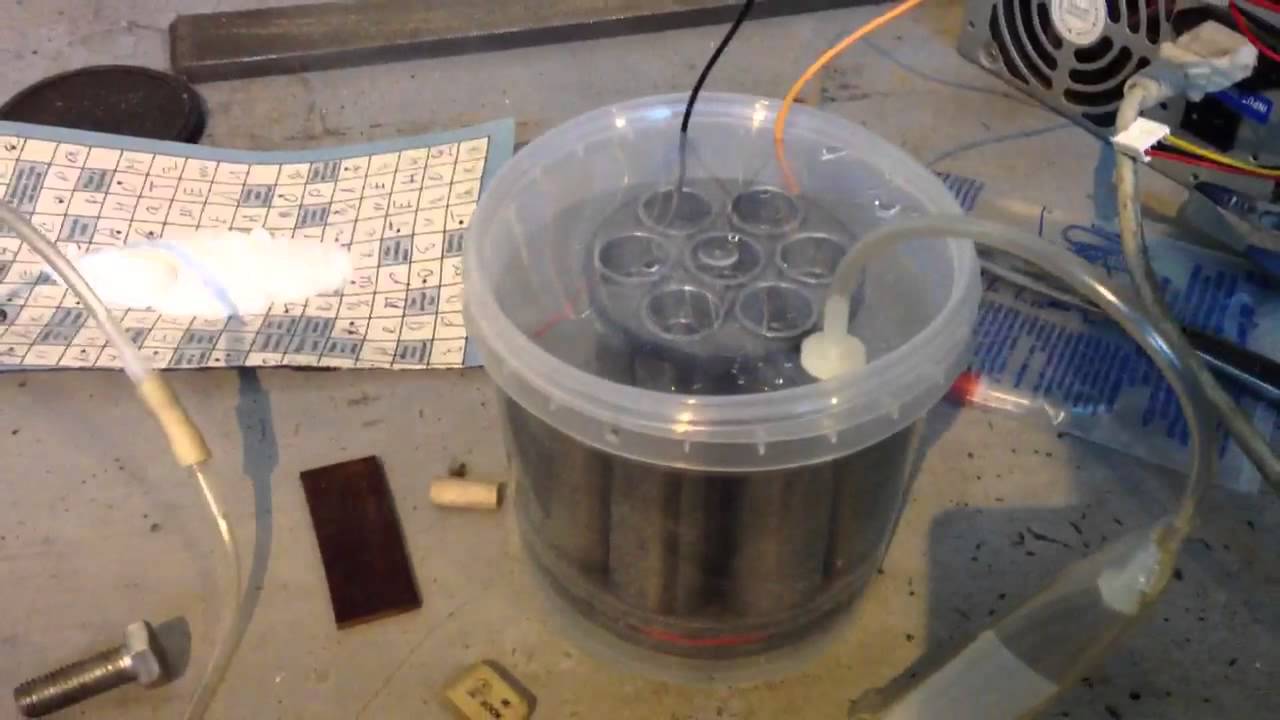

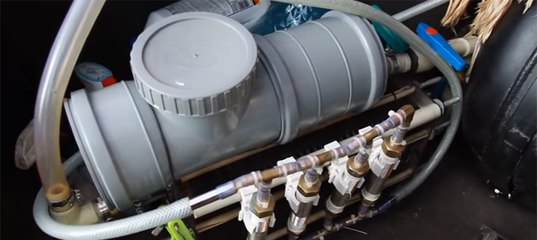

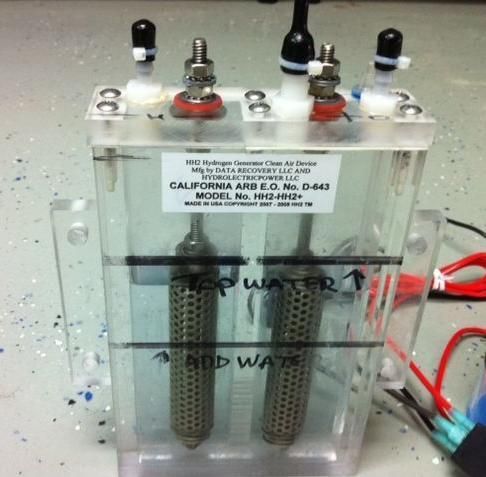

    Электродная сборка для водородного генератора «мокрого» типа

    При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.

  2. Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
    — диаметр внешней трубки — 25.317 мм;
    — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.

    От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность

  3. ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.

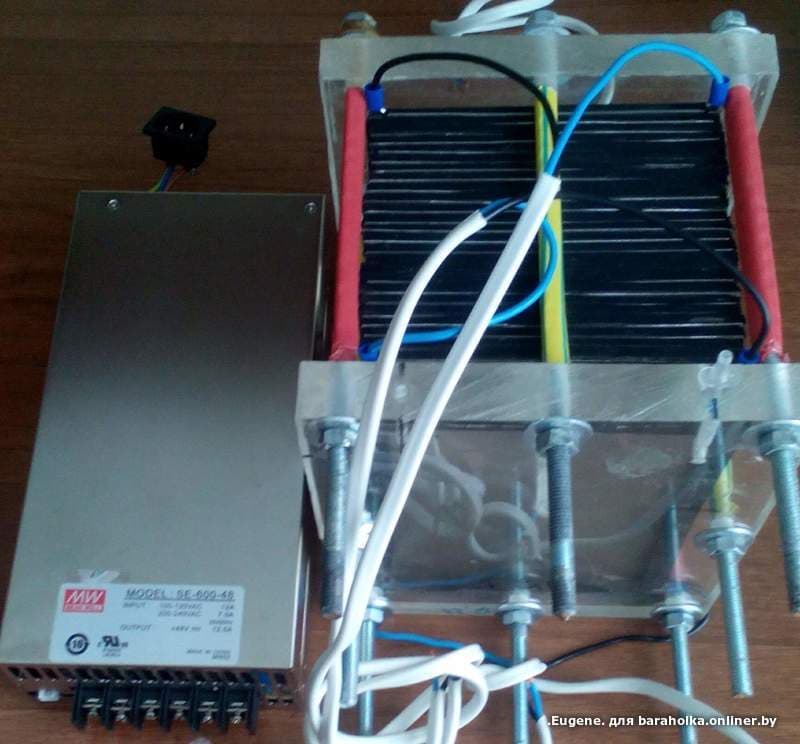

    Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.

  4. Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.

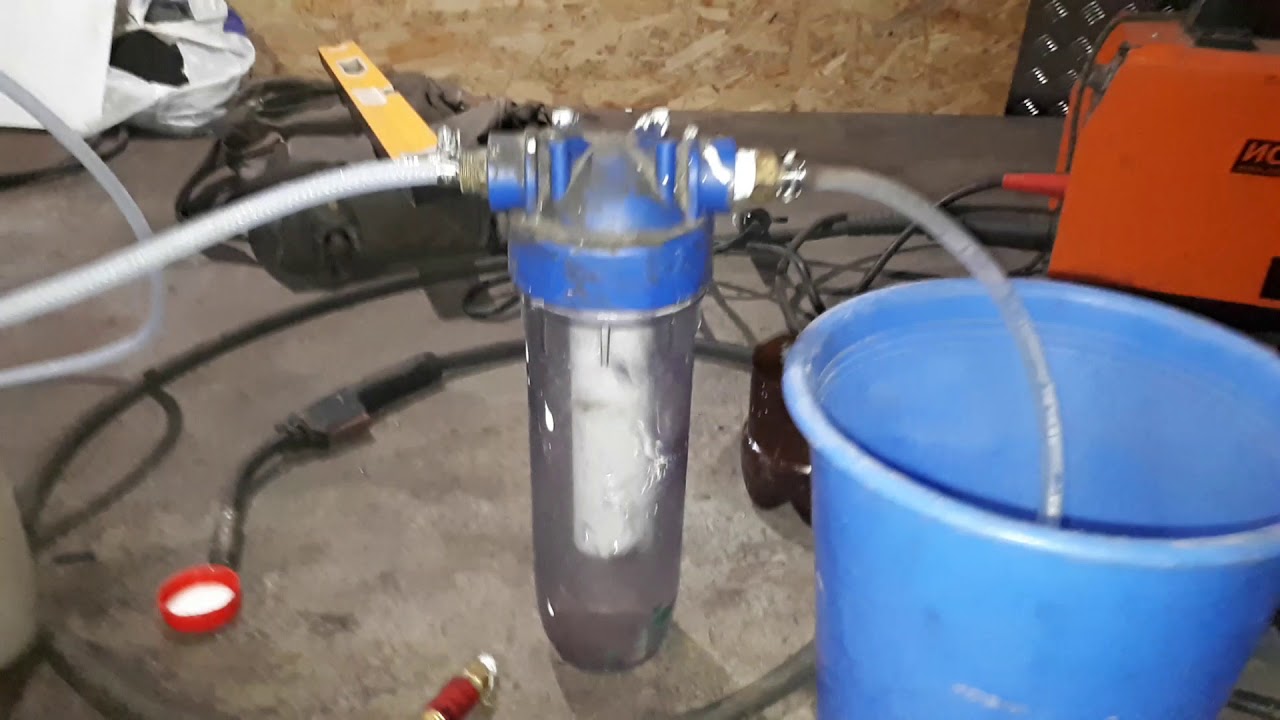

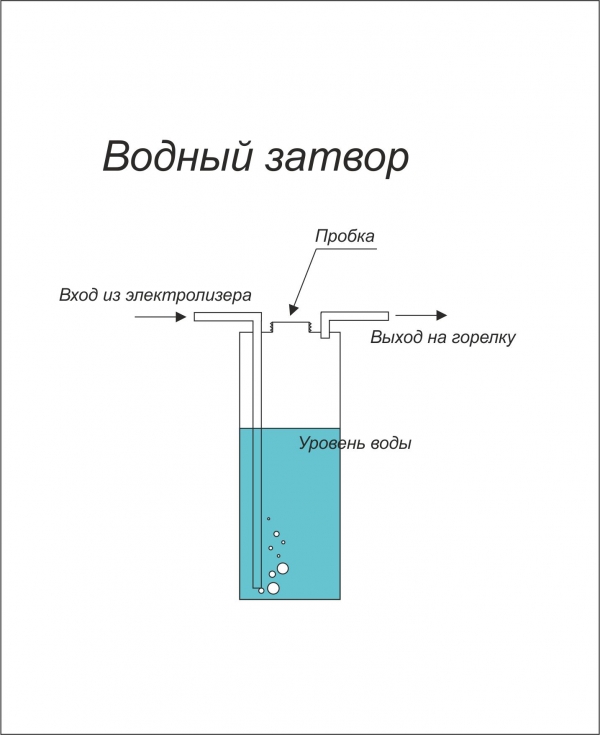

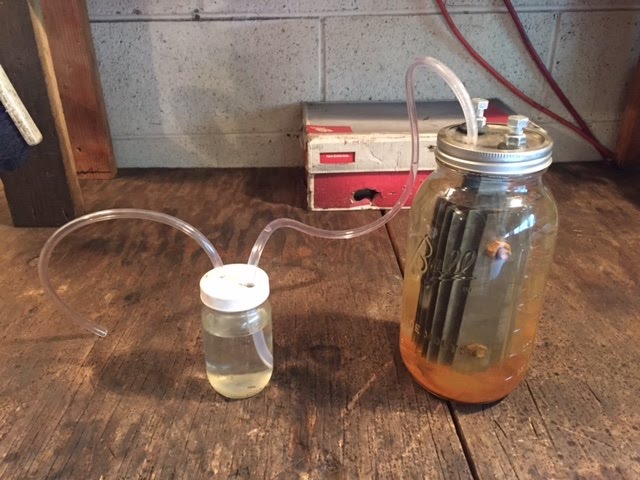

  5. Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.

    Конструкция бабблера

  6. Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.
  7. Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.
  8. Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.
  9. Автомобильный силикон или другой герметик.

Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

  • ножовку по металлу;
  • дрель с набором свёрл;
  • набор гаечных ключей;
  • плоская и шлицевая отвёртки;
  • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
  • мультиметр и расходомер;
  • линейка;
  • маркер.

Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

Обратите внимание на статью, в которой приведены другие источники энергии, которую можно использовать для обустройства отопления дома:

Инструкция: как сделать водородный генератор своими руками

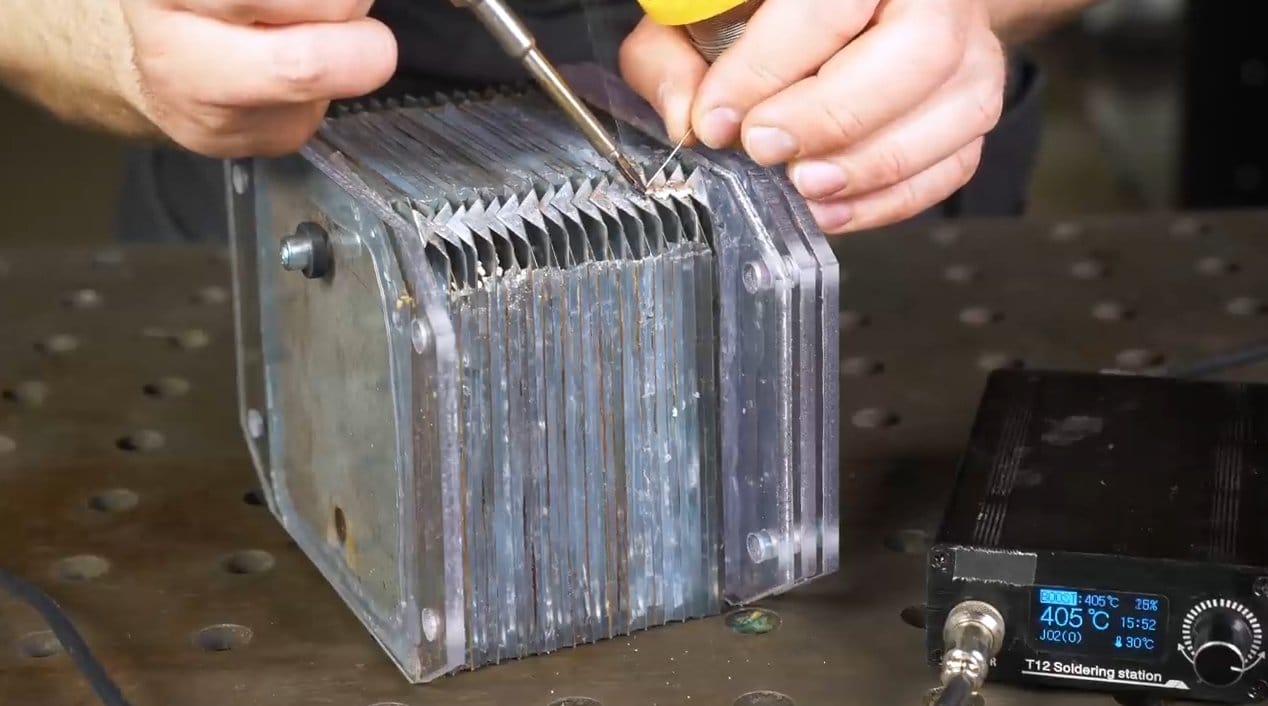

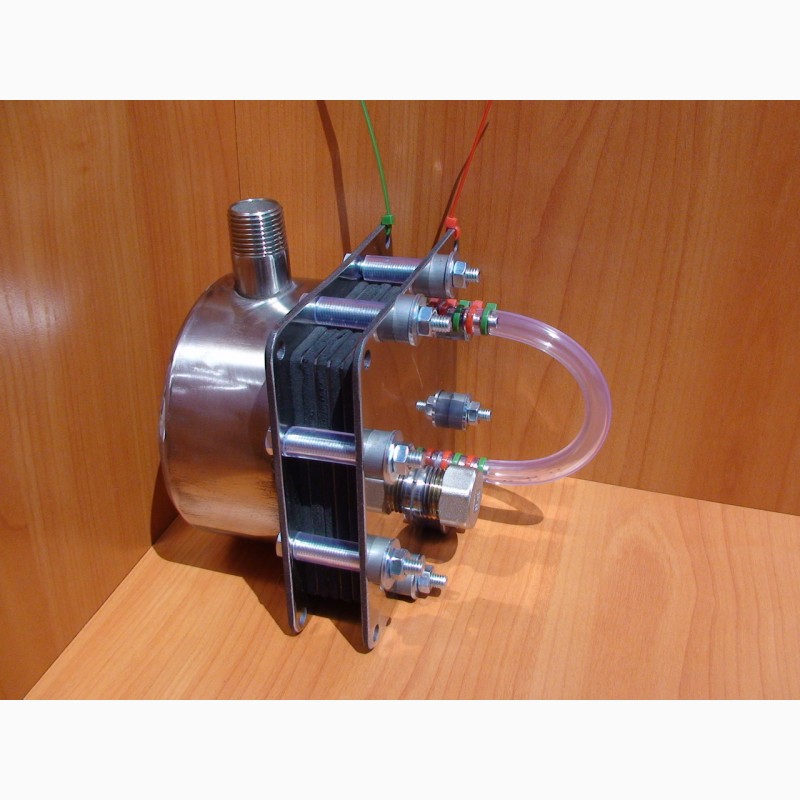

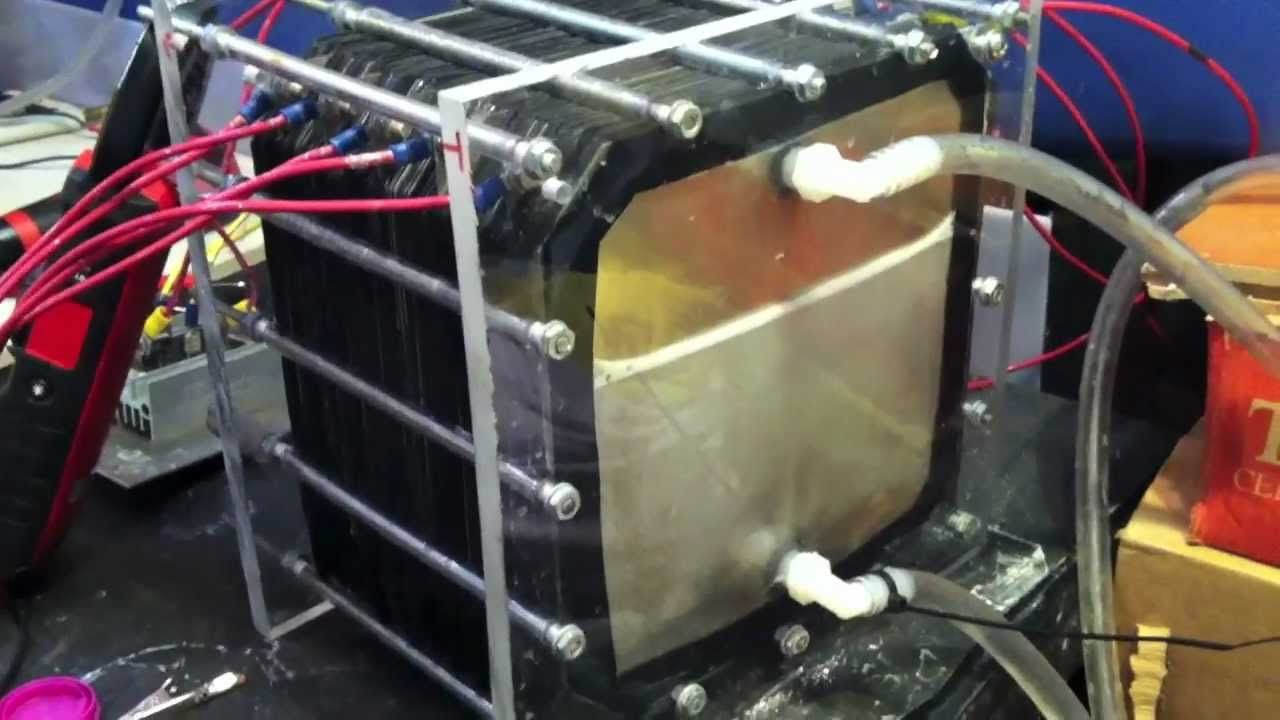

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

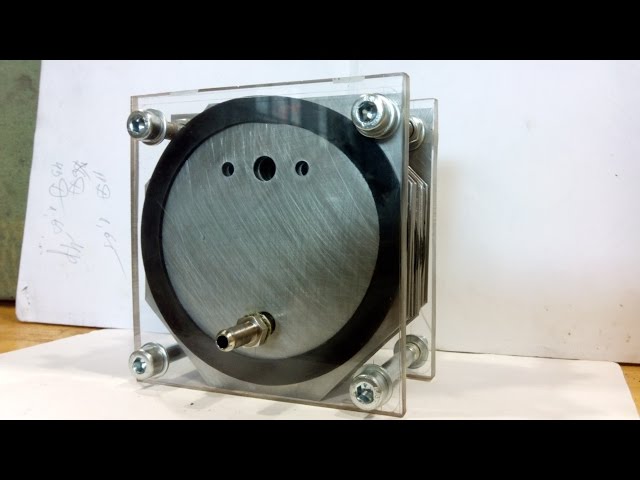

Схема топливной ячейки «сухого» типа

  1. Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
  2. В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.

    Изготовление боковых стенок

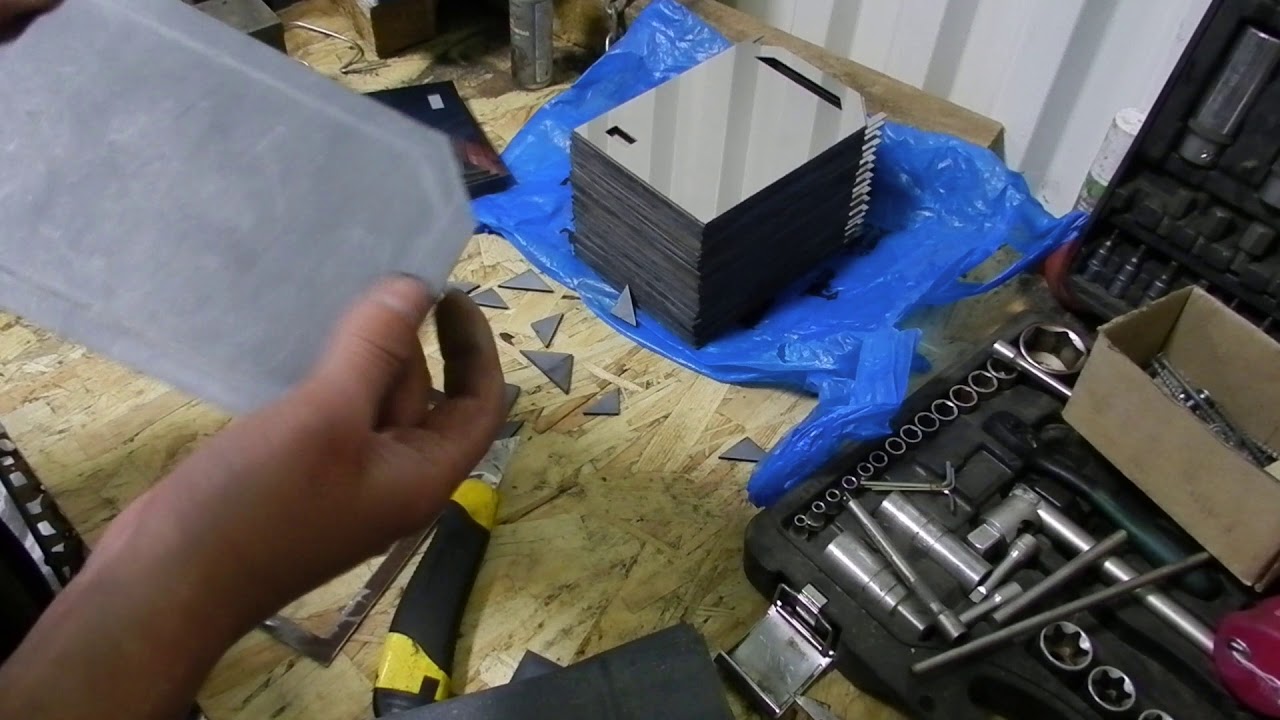

  3. Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
  4. Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
  5. В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

    Вот такой комплект деталей необходимо подготовить перед сборкой топливной ячейки

  6. Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.
  7. После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

    Укладку электродов начинают с уплотняющего кольца

    Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!

  8. Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.

    При сборке пластин важно правильно ориентировать выходные отверстия

  9. После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

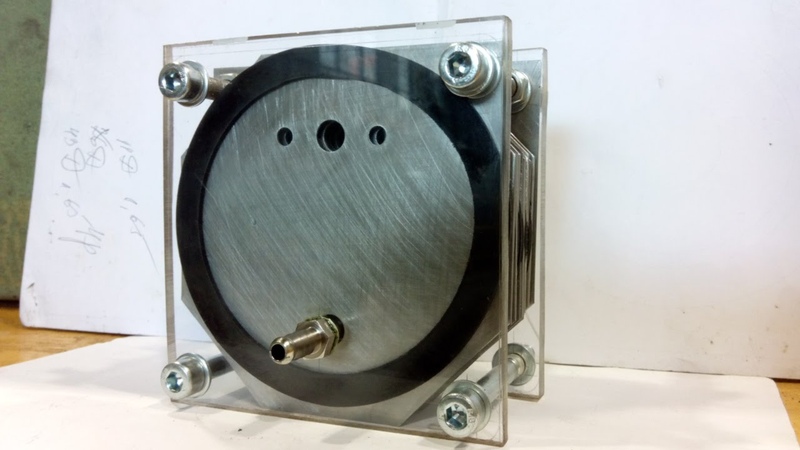

    При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов

  10. При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
  11. Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

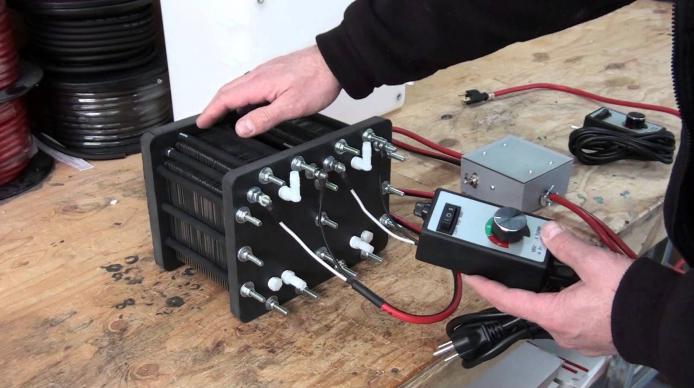

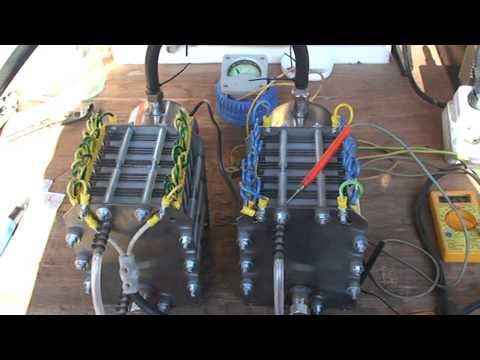

    Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна

  12. На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

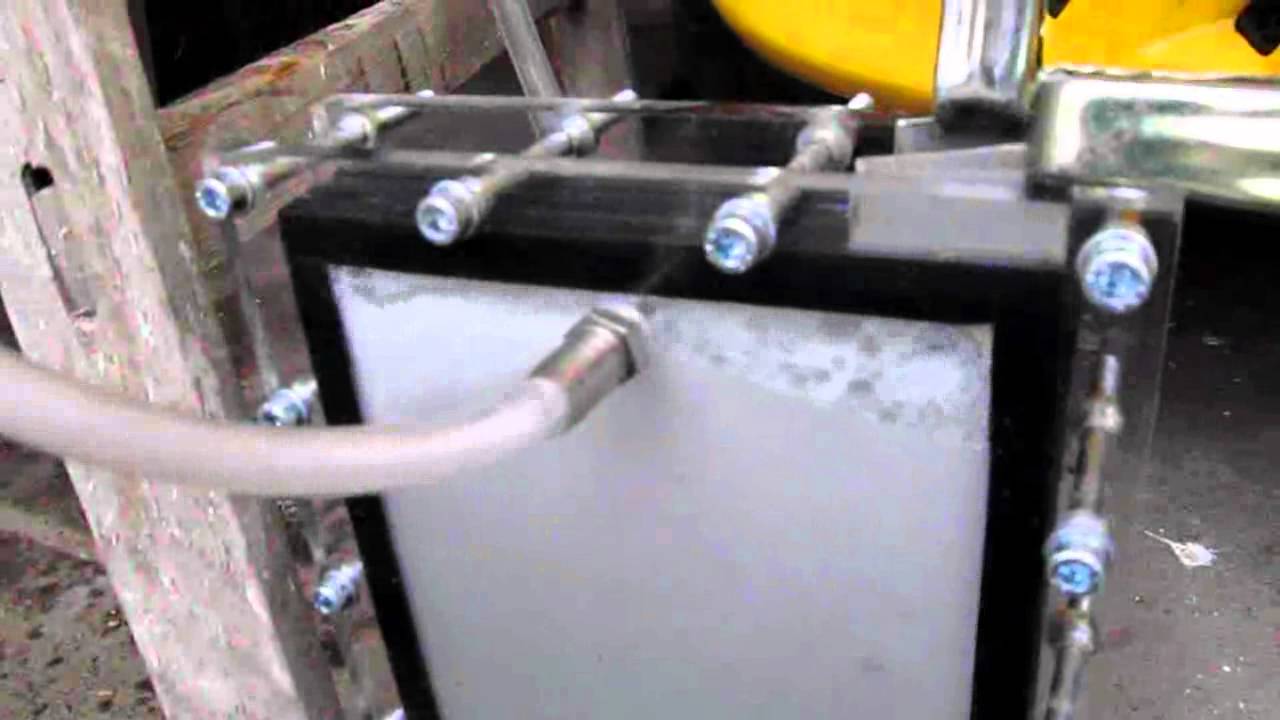

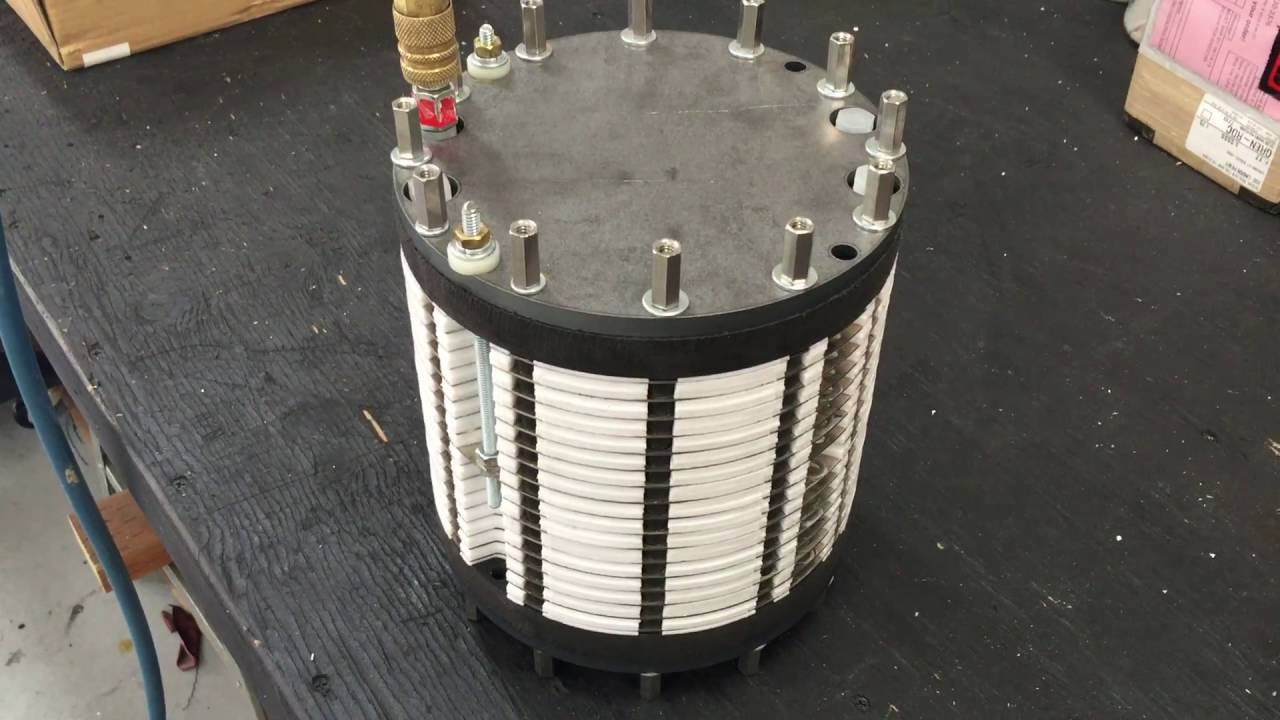

Видео: Сборка устройства

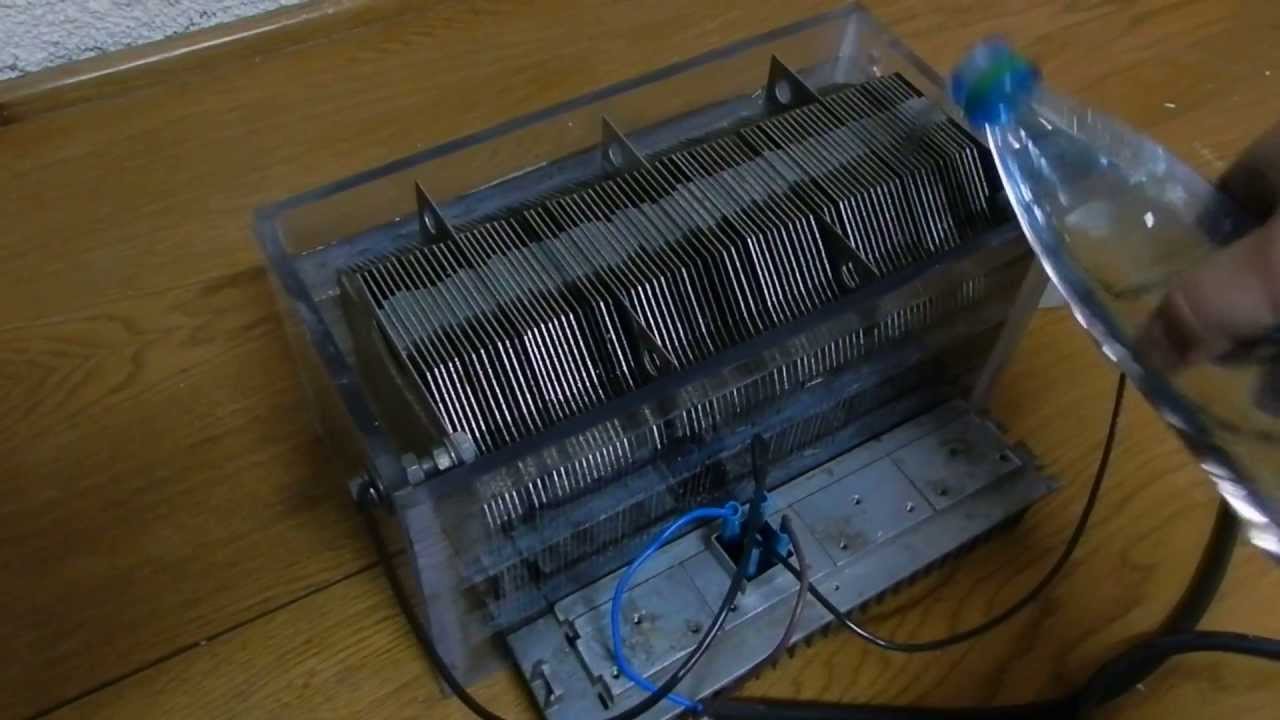

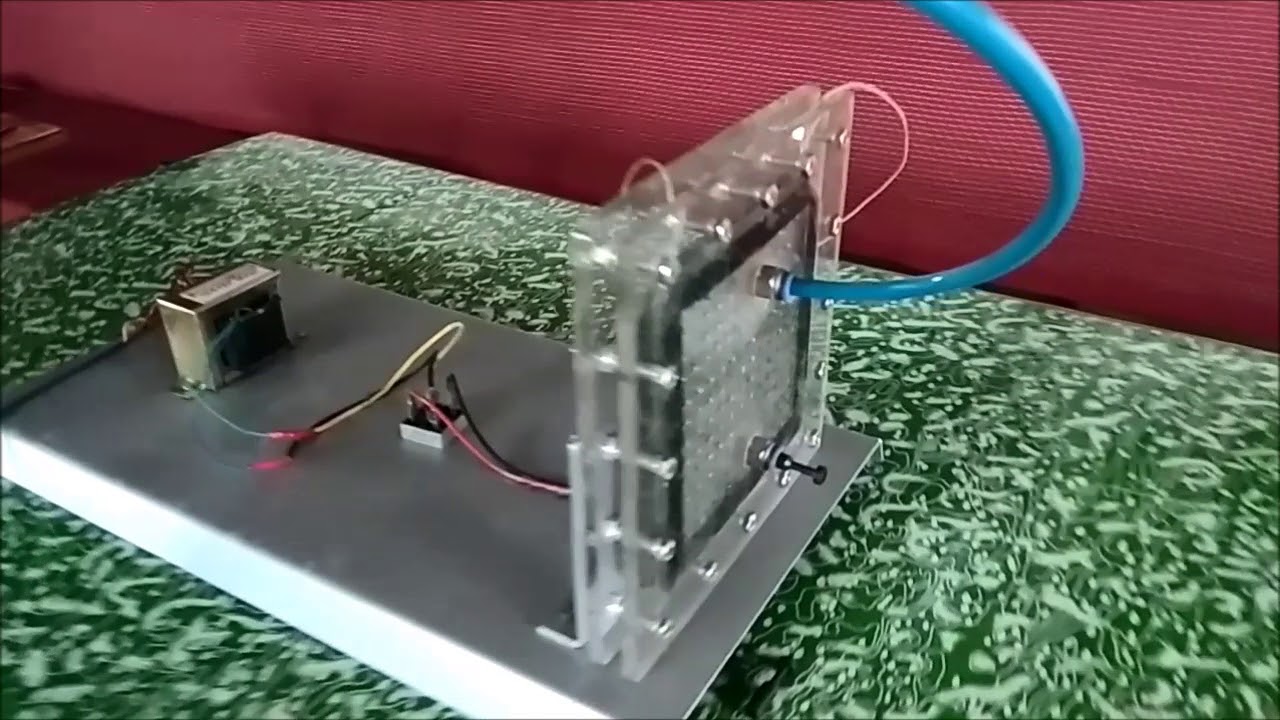

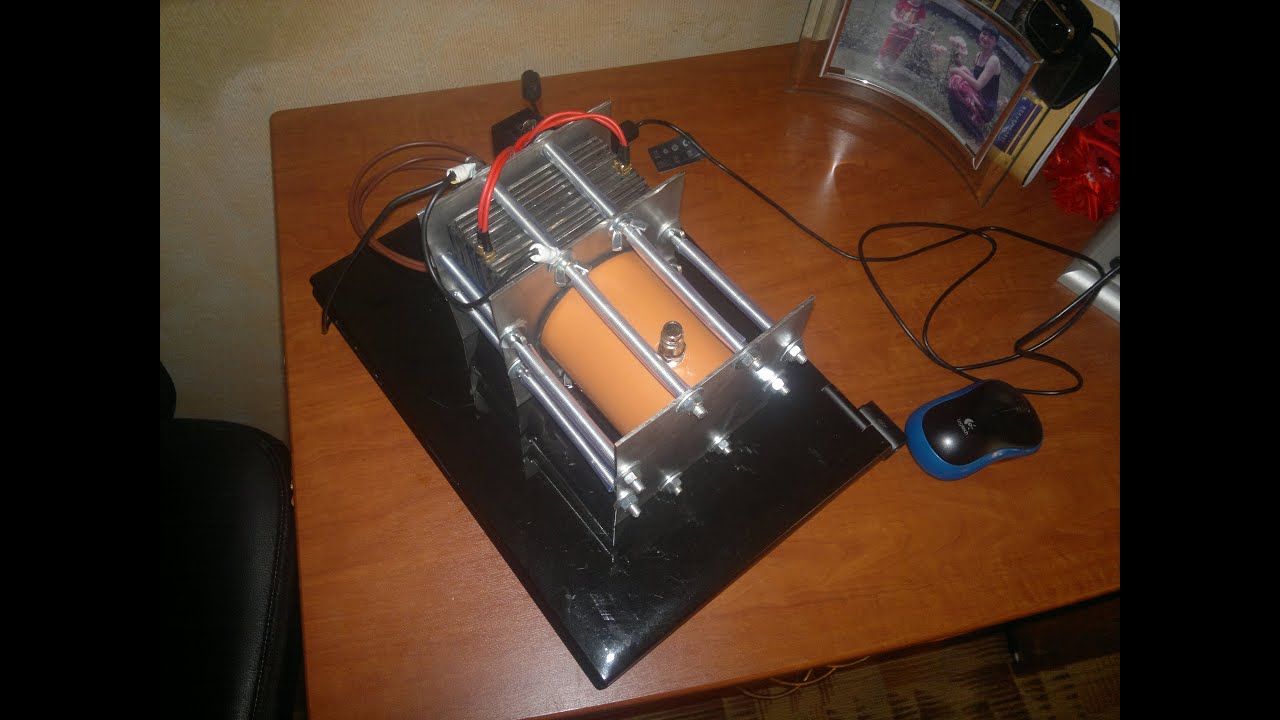

Видео: Работа конструкции «сухого» типа

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов. Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке. Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

В процессе работы установки важно не перегревать генератор. При повышении температуры до 65 градусов Цельсия и более электроды аппарата будут загрязняться побочными продуктами реакции, из-за чего производительность электролизёра уменьшится. Если же это всё-таки произошло, то водородную ячейку придётся разобрать и удалить налёт при помощи наждачной бумаги.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Сложно найти такого человека, который не стремился бы снизить траты на эксплуатацию современных отопительных систем. Для этой цели широко используются разного рода экономичные приборы, с высокими показателями теплоотдачи, а также надежные трубопроводные системы. В качестве альтернативной категории энергоносителя многие рассматривают эффективное водородное отопление дома своими руками. Всё больше потребителей рассматривают вариант установки водородного генератора для отопления частного дома.

Что собой представляет водородный генератор?

Это идеальная альтернатива отоплению обычным природным газом, так как средний температурный режим может достигать 3000 градусов. Для этого требуется провести установку специальной работающей на водороде горелки для отопления, которая без проблем выдержит подобную достаточно высокую температуру.

Стандартный водородный генератор состоит из определенных элементов. В первую очередь это максимально эффективный работающий на водороде генератор. Он обрабатывает смесь при помощи разложения обычной воды на определенные составляющие. Чтобы оптимизировать данный процесс, часто применяются катализаторы. Присутствует также горелка трубопровод, который ведет от генератора – они требуются для создания открытого огня. Важно наличие котла, который играет в конструкции роль теплообменного приспособления. Горелка расположена в топке и посредством нее осуществляется нагрев основного теплоносителя в системе.

Когда стоит установить водородный генератор?

Для каждого потребителя огромное значение имеют особые эксплуатационные качества и свойства современного прибора отопления. Заводские установки, а также все виды водородных котлов отопления своими руками, между собой отличаются по показателям эффективности.

Существует несколько иных надежных схем, которые помогают эффективно провести сбор и установку оборудования своими руками. Чтобы общая расчетная мощность не сильно отличалась от фактической, чтобы не был снижен показатель КПД, организацию водородного качественного отопления стоит делать посредством применения надежных котлов, а также генераторов строго заводского исполнения.

Осуществить установку генератора стоит в случае, если достигаются цели, связанные со значительной экономией. Современные отопительные приборы такого плана в состоянии обеспечить следующие преимущества:

Профессионалы отлично понимают, что в процессе работы водородного генератора, предназначенного для отопления, газ, полученный в оборудовании такого плана, может быть отнесен к категории гремучих. Он отличается полным отсутствием неприятного запаха и цвета. Газ совершенно безвреден, его присутствие невозможно определить даже специальными устройствами.

Важно! Газ имеет свойство воспламеняться при температуре 540 градусов, что характеризует его, как взрывоопасный. Именно по этой причине все подобные установки должны быть тщательно проверены на степень корректности производимой работы.

Если генератор приобретается в готовом виде, стоит поинтересоваться о присутствии у него котла или особого теплообменного прибора. Оно обязательно должно быть рассчитано на влияние высокого температурного режима.

Большое количество преимуществ, присущих водородным котлам отопления и генераторам, будет способствовать росту конкуренции всем традиционным системам отопления. Многих собственников частных домов привлекает низкая стоимость оборудования, а также высокая производительности.

Водородный генератор — пошаговая инструкция по установке

За главную основу работы современного отопления на водороде берется методика выделения достаточно большого объема качественной тепловой энергии. Это достигается посредством взаимодействия молекул кислорода и водорода. Для максимально практичного применения устройства изначально были разработаны специальные промышленные варианты качественных и надежных отопительных котлов. При установке водородного генератора в обязательном порядке потребуется выполнить такие условия:

  1. Обеспечение подключения к основному источнику жидкости . Часто это бывает стандартная водопроводная коммуникация. Расход воды при этом прямо зависит от общей мощности устройства.
  2. Важно обеспечить качественное электропитание . Чтобы поддержать реакцию эффективного электролиза потребуется осуществить подключение устройства к стандартной электрической сети.
  3. Время от времени проводится замена установленного катализатора . Время использования каждого прямо зависит от используемой модели, а также от мощности котла.

Нагрев горелки в состоянии достигать 3000 градусов, потому стоит позаботиться о том, чтобы были использованы материалы, способные выдержать подобные нагрузки. Последовательность действий при обустройстве оборудования следующая:

  • К крышке взятой за основу емкости необходимо присоединить специальный штуцер, который потом будет отводит газ – смесь кислорода и водорода;
  • Штуцер присоединяется к теплообменнику и горелке;
  • Потребуется создать запасное хранилище для готового газа, так как котел не в состоянии работать одинаково. Кроме того, это обеспечит оптимальную безопасность в процессе эксплуатации.

Несмотря на достаточно большое количество вариантов домашних разработок и установок водородных генераторов, найти стоящий образец достаточно сложно. Вне зависимости от вида и категории подобной установки работа подобного теплообменника требует постоянного поддержания необходимого уровня температурного режима, а также давления в системе. Если следовать всем представленным вниманию инструкциям и советам, можно установить оборудование, которое будет характеризоваться высокими показателями стабильности. Это позволит использовать их в постоянном режиме, обеспечив дом теплом.

Водородный генератор (электролизер) это прибор, работающий за свет двух процессов: физического и химического.

В процессе работы под воздействием электротока вода разлагается на кислород и водород. Данный процесс носит название электролиз. Электролизер довольно популярен среди самых известных видов водородных генераторов.

Как устроен прибор

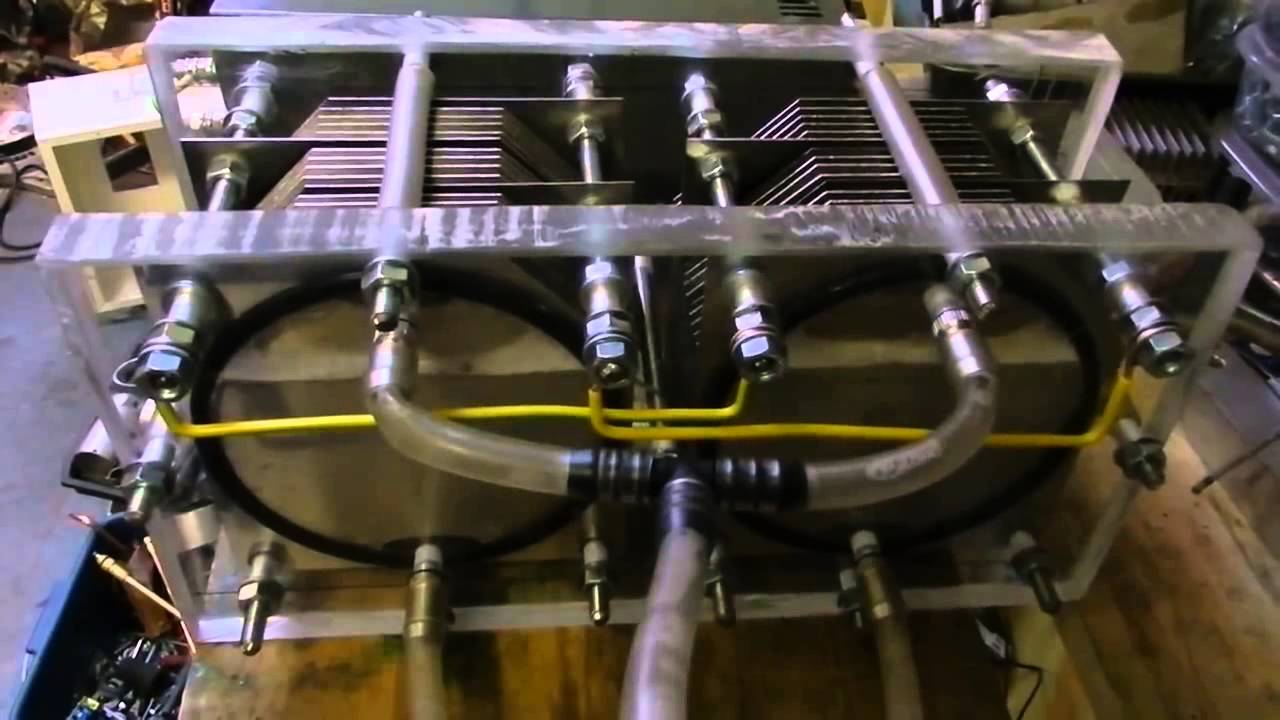

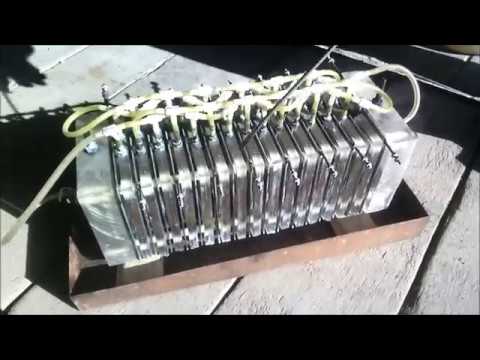

Электролизер состоит из нескольких пластин из металла, погруженных в герметическую емкость с дистиллированной водой.

Сам корпус имеет клеммы, чтобы подключать источник питания и есть втулка, через которую выводится газ.

Работу прибора можно описать так: электроток пропускается через дистиллированную воду между пластинами с разными полями (у одной — анод, у другой — катод), расщепляет её на кислород и водород.

В зависимости от площади пластин электроток имеет свою силу, если площадь большая, то и тока по воде проходит много и больше выделяется газа. Схема подключения пластин поочередная, сначала плюс, потом минус и так далее.

Электроды рекомендуется делать из нержавеющей стали, которая в процессе электролиза не вступает в реакцию с водой. Главное найти нержавейку высокого качества. Между электродами лучше сделать расстояние маленькими, но так, чтобы пузыри газа легко между ними передвигались. Крепеж лучше изготовить из соответствующего металла, что и электроды.

Примите во внимание: в связи с тем, что технология изготовления связана с газом, то во избежание образования искры, необходимо произвести плотное прилегание всех деталей.

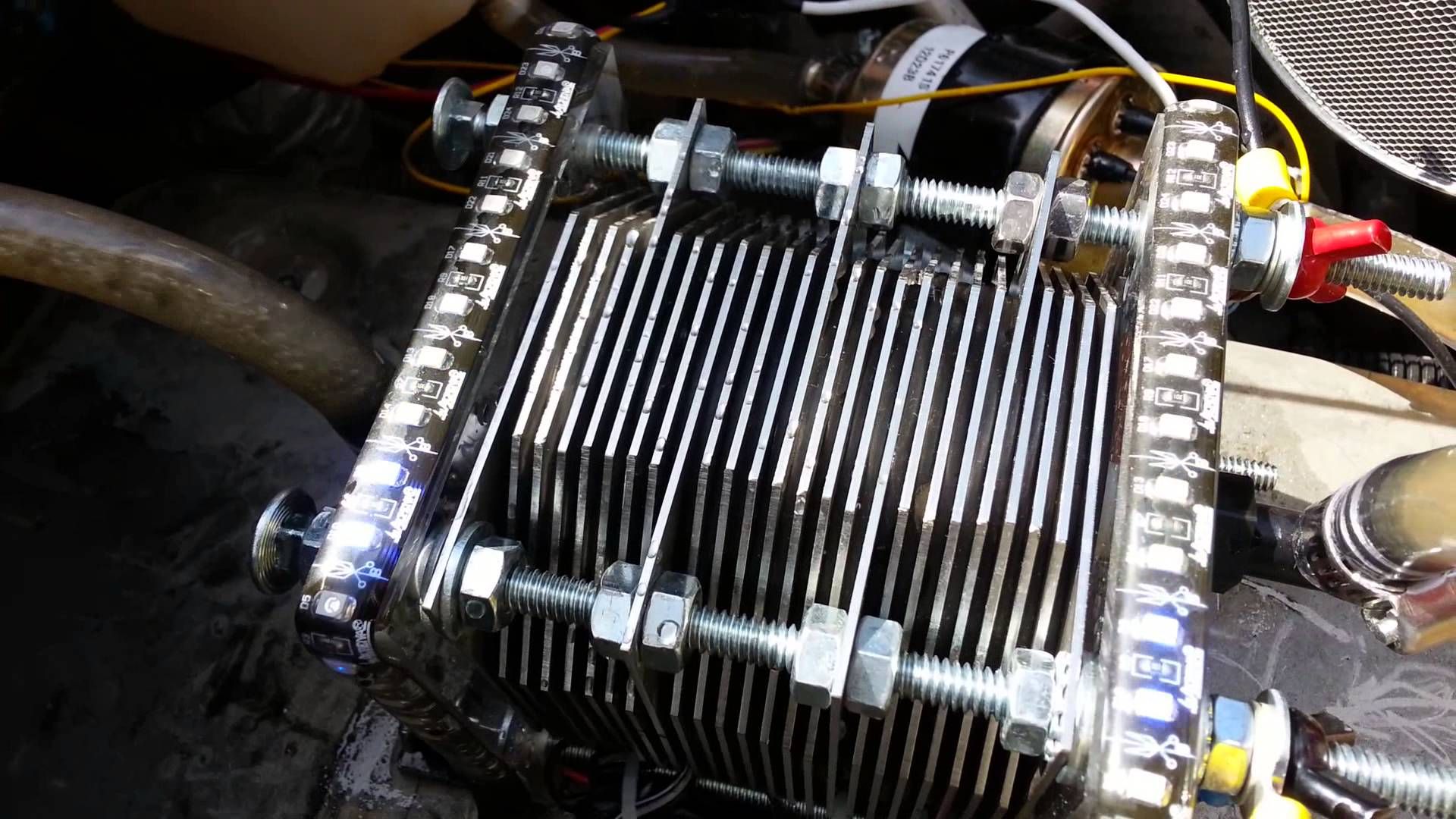

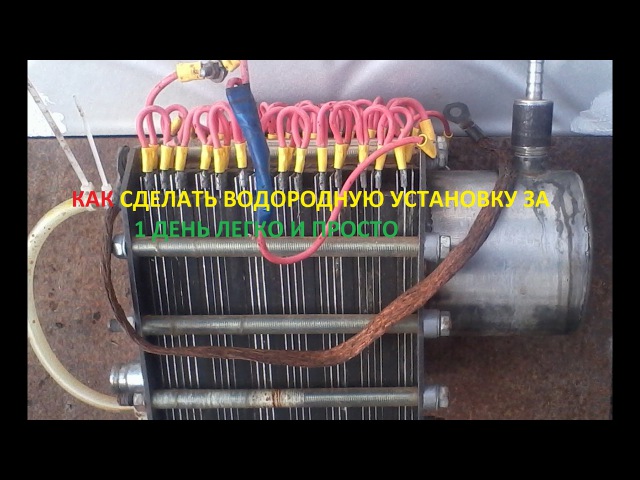

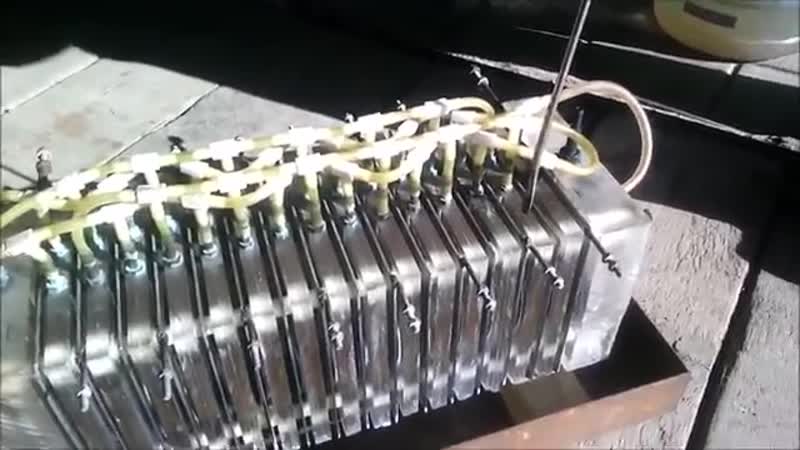

В рассматриваемом варианте устройство включает в себя 16 пластин, расположены они друг от друга в пределах 1 мм.

За счет того, что пластины имеют достаточно немалую площадь поверхности и толщину, можно будет пропустить через такое устройство высокие токи, однако нагрева металла не произойдет. Если измерить на воздухе емкость электродов, то она составит 1nF, данный набор использует до 25А в простой воде из водопровода.

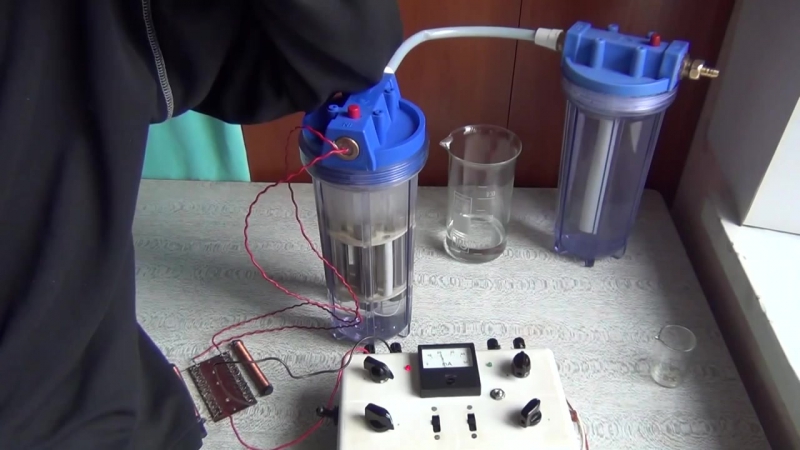

Для сбора водородного генератора своими руками можно применить контейнер пищевой, так как его пластик термоустойчив. Затем нужно в контейнер опустить электроды для сбора газа с разъемами изолированными герметично, крышкой и другими соединениями.

Если использовать контейнер из металла, то во избежание короткого замыкания, электроды крепятся на пластике. С двух сторон медных и латунных фитингов устанавливаются два разъема (фитинг – монтировать, собирать) для извлечения газа. Разъемы контактные и фитинги нужно прочно закрепить, применяя герметик из силикона.

Соблюдение мер безопасности

Электролизер представляет собой устройство повышенной опасности.

Поэтому во время его изготовления, монтирования и работы обязательно нужно соблюдение как общих, так и специальных мер безопасности.

Специальные меры включают следующие пункты:

  • следует контролировать концентрацию смеси водорода с кислородом, в целях недопущения взрыва;
  • если уровень жидкости не просматривается в смотровом окне водородного генератора, то его использовать нельзя;
  • во время выполнения ремонта нужно удостовериться, что в конечной точке системы полностью отсутствует водород;
  • противопоказано использование открытого огня, электрических нагревательных приборов и переносных ламп напряжением более 12 вольт рядом с электролизером;
  • во время работы с электролитом следует себя обезопасить, используя средства защиты (спецодежда, перчатки и очки).

Квалифицированные мастера считают, что изготавливать самодельные водородные генераторы для автомобилей в домашних условиях рискованное занятие.

Они объясняют это тем, что электролизер для авто имеет сложную и небезопасную систему устройств.

Заниматься изготовлением таких агрегатов нужно, применяя специальные материалы и реагенты.

Примите к сведению: в случае самостоятельного установления электролизера, который был изготовлен своими руками, рекомендуется строгое исключение возможности, когда газ попадает в камеру сгорания при заглушенном двигателе. Во время отключения двигателя, обязательно должен автоматически отключиться водородный генератор от сети электрического питания автомобиля.

Если все-таки решили самостоятельно изготовить автомобильный гидролизер, то обязательно следует оснастить его барботером – это специальный водяной клапан. При его использовании значительно повысится безопасность при вождении автомобиля.

Отопление дома газом Брауна

Водород является самым распространенным химическим элементом, поэтому экономически выгодно его использовать.

Для многих владельцев домов и дач часто встает вопрос, как получить «чистую» и дешевую энергию для нужд в быту. Ответ можно найти в таких инновациях, как водогенератор для отопления жилища.

Ученые, благодаря своим разработкам, позволили многим использовать такое устройство для получения газа. Установка способна генерировать водород (газ Брауна) и этот газ будет использован для получения энергии.

Можно это соединение представить химической формулой, как hho. Данный газ можно получить из воды с помощью метода электролиза. Есть много примеров в жизни, когда люди хотят свой дом отапливать оксиводородом. Но чтобы этот вид топлива получил популярность, надо сначала научиться получать его (газ Брауна) в бытовых условиях.

Пока еще нет технологии водородного отопления частного дома, которая была бы достаточно надежной.

Смотрите видео, в котором опытный пользователь разъясняет, как сделать водородный генератор своими руками:

С учетом удорожания энергоресурсов обогрев жилой площади требует больших материальных затрат. Если брать во внимание квартиру с небольшой жилой площадью, то стоимость отопления в холодную пору года посильна для оплаты. Однако учитывать отопительную систему коттеджа или частного дома с большой квадратурой, встает вопрос о поиске отопления. Одним из таких вариантов является водородное отопление. Учеными доказано, что теплоемкость водорода в несколько раз превышает теплоемкость природного газа, что позволяет значительно экономить бюджетные средства. Какие преимущества имеет водородное отопление, его особенности и способы самодельного создания такого вида отопления, разберем далее.

Водород – это легкий газ, который при сжигании дает тепло, в несколько раз превышающее тепло от газа.

Главным его преимуществом при использовании в отопительной системе является относительно небольшая температура горения (всего 300°С). Это позволяет использовать газ в котле, выполненном из традиционных недорогих видов металла.

Сам по себе газ не имеет цвета и запаха, а при соединении с другими химическими компонентами он не образует опасных токсинов, вредных для здоровья человека. Поэтому его использование в быту крайне безопасно. Единственной опасностью является его повышенный уровень взрывоопасности.

Рассказ про отопление дома водородом

При неправильном использовании газа или контакте его с открытым источником огня, может произойти взрыв .

Водород в отопительной системе

Несмотря на наличие таких благоприятных качеств как экологичность и высокий уровень теплоемкости, водород не встречается в природе в свободном виде . Его синтезирует специально собранный котел, в котором при помощи электролиза обычная вода распадается на водород и кислород. Соответственно система отопления должна включать в себя два незаменимых компонента: воду и электричество. Получаемая в результате электролиза газовая смесь получила название «гремучая смесь». Такое название полностью оправдано, ведь при небольшой искре газ способен спровоцировать взрыв.

Рассмотрим более детально, как преобразовать водород в энергоресурс . Как было сказано выше, этот газ получают путем электролиза воды, поэтому для его синтеза потребуется специальное оборудование, представляющее собой контейнер, в который погружены металлические пластины с водой. По пластинам подается ток определенной частоты, после воздействия которого выделяется водород и кислород, но не в чистом виде, а смешанные с водяным паром (он образуется в качестве побочного продукта электролиза). Чтобы отделить пар и вычленить водород, газовую смесь пропускают через химический сепаратор, способный отделить водород от других примесей.

Полученный водород подается в горелку, оснащенную клапаном, что не позволяет его перемещение в обратную сторону, предотвращая взрыв. Пар и кислород отводятся через специальный контейнер. Сам прибор оснащен датчиками давления и показателями уровня воды. Современные модели работают в автоматическом режиме, предотвращая побочные реакции, путем прекращения процесса электролиза и подачи тока при отсутствии должного уровня воды.

Водородный генератор своими руками как сделать и из чего он состоит.

Изготовление водородного генератора своими руками. Область применения и преимущества

Цена на топливо растет с каждым годом и ее увеличению не видно ни конца, ни края. Поэтому вопрос экономии достаточно актуален, тем более при нынешнем положении в стране. В связи с кризисом я задумался о том, как можно сэкономить на бензине. Некоторые водители для этой цели уже давно установили себе газобаллонное оборудование и перешли с бензина на газ, но этот маневр не очень-то помогает сэкономить. Как оказалось, существует еще один способ использовать меньше горючего и это – генератор водорода для автомобиля. Нет, это не значит, что автомобиль будет работать на водороде и вы откажетесь от бензина, но это позволит реально сократить изначальное количество потребляемого топлива при помощи создания водородно-бензиновой смеси.

Что ввести читателя в курс дела сначала я расскажу, как работает генератор водорода для автомобиля. Название должно наталкивать на мысль, что это устройство что-то генерирует, превращая одно вещество в другое. Водородный генератор – это устройство, в котором происходит химическая реакция водорода с кислородом, результатом которой является образование электрического тока.

Принцип работы заключается в следующем: с одной стороны генератора на анод подается водород, а с другой подается кислород из воздуха на катод. Так как анод- это платиновый катализатор, то он расщепляет атомы водорода, в результате получаются положительно заряженные ионы и протоны, имеющие отрицательный заряд. Полимерная мембрана, находящаяся между катодом и анодом, пропускает только сквозь себя только ионы водорода. Куда деваться электронам с отрицательным зарядом? Они находят другой путь – они поступают к катоду, проделывая путь по внешней цепи, при этом создают электрический ток.

Попадая на катод, частицы водорода вступают в реакцию с кислородом. В результате образуется вода, которая выводится наружу. Генератор состоит из ячеек, одна из ячеек вырабатывает до 1.16 Вольт. Этого, конечно, недостаточно чтобы запустить автомобиль. Поэтому водородный генератор для автомобиля имеет структуру, которая представляет собой большое количество отдельных ячеек. Мощность зависит от количества ячеек, а также от размеров мембраны.

Экономно ли?

Водородный генератор экономит количество используемого топлива как в городском режиме, так и на трассе. Показатель экономии зависит от мощности генератора и от модели автомобиля. Если провести опрос водителей, которые используют эту установку, то можно понять, что экономия топлива при использовании водородного генератора составляет от 15 до 30 процентов. Но необходимо знать, что его использование способствует не только экономии горючего, но также имеет некоторое влияние на работу автомобиля, и не всегда это влияние положительное.

Простой генератор своими руками

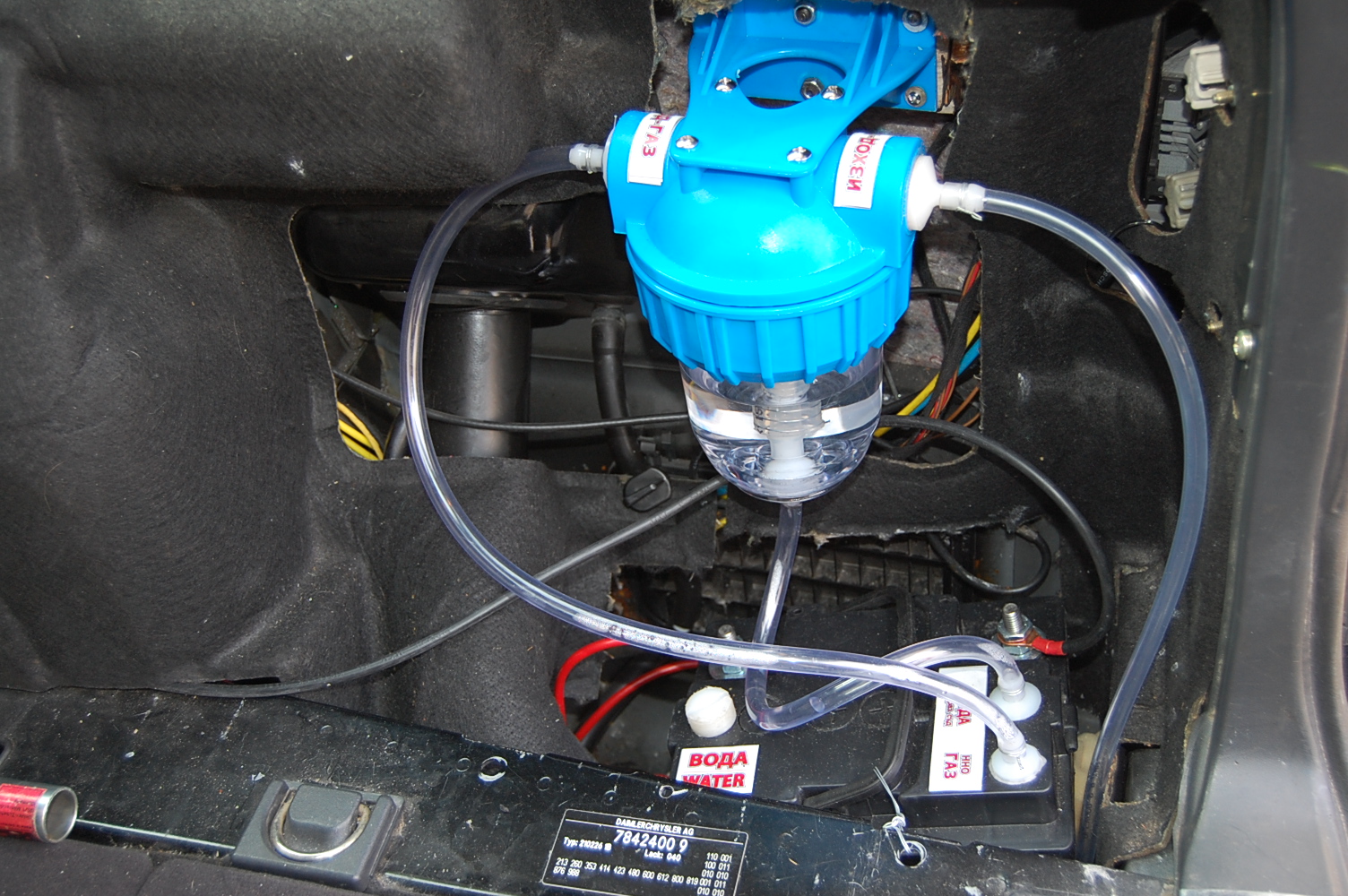

Чтобы сэкономить топливо, можно воспользоваться водородным генератором, который реально собрать самостоятельно. Итак, давайте соберем устройство и сэкономим наши деньги.
Что бы его собрать, необходимо запастись необходимым материалом и деталями:


Чтобы создать генератор, необходимо взять емкость и поместить в нее пластины. Чтобы емкость не повредилась во время тряски, ее корпус должен быть прочным. Для упрочнения можно приклеить к поверхности емкости полоски из оргстекла или сделать ребра жесткости из полиэтилена.

В крышке емкости проделайте отверстия и проведите сквозь них провода к пластине. Лучше сделать крышку быстросъемную, чтобы обеспечить в будущем беспрепятственное пополнение воды, но не забывайте, что крышка должна закрываться герметично. В качестве герметичного материала можно использовать силиконовую прокладку толщиной не больше 1 миллиметра. Так вы избежите потерь газа.

Для подачи газа во впускной коллектор необходимо сделать отверстие в крышке и подсоединить к нему трубку. А чтобы избежать потерь электроэнергии, желательно использовать качественный изоляционный материал. Далее нужно собрать блок управления. Для этого необходимо немного понимать принципы радиоэлектронике.

Если навыков нет, то можно блок заказать у специалиста (это все равно дешевле, нежели его купить в магазине). Блок управления самостоятельно контролирует силу тока, которую необходимо подавать на пластины в зависимости от работы мотора. Изначально посредством опытных попыток установите силу тока на пластины в режиме холостого хода и в момент максимальной скорости. Так вы создадите границы минимума и максимума генератора.

Также есть генератор с ручным приводом, но гораздо удобнее использовать автоматизированный. После того, как генератор будет установлен, необходимо тщательно проверить все соединения на потери. Проверять можно, используя мыльную пену. Пена наносится на соединение и если есть утечка, пузыри дадут про это знать. Утечка влияет не только на вашу первоначальную цель – экономию средств, но также утечка водорода может стать причиной возгорания автомобиля.

Дам еще несколько попутных советов: для модернизации можно подключить второй резервуар. Он крепится немного ниже первого. Резервуары необходимо соединить между собой двумя трубками. Одна трубка используется для подачи воды, а вторая для отвода газа. Второй резервуар используется скорее как хранилище, а первый выполняет основную работу.

Все соединения должны быть плотно соединены. В противном случае будет происходить их нагревание, а в результате нагревания может возникнуть искрение.

Чтобы сэкономить немного средств на топливе, не нужно знать много. Водородный генератор вам в этом поможет. Важно понимать, что во время работы генератора происходит выработка газа, а газ – взрывоопасен. Поэтому необходимо с максимальной ответственностью отнестись к этому процессу. Желаю удачи и высокой экономии.

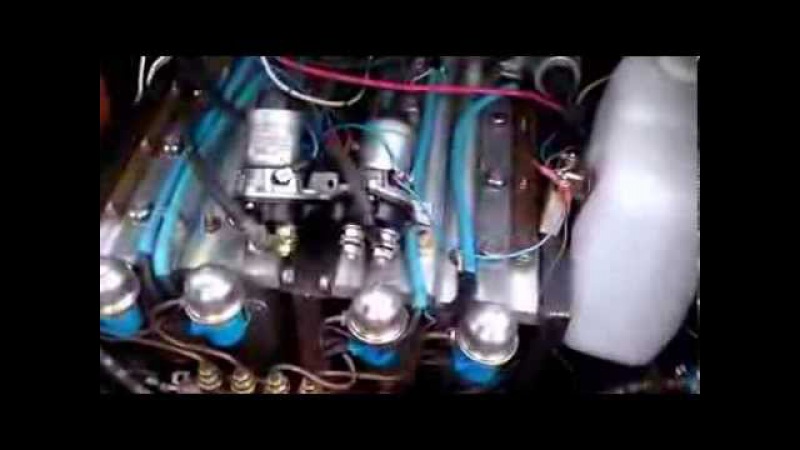

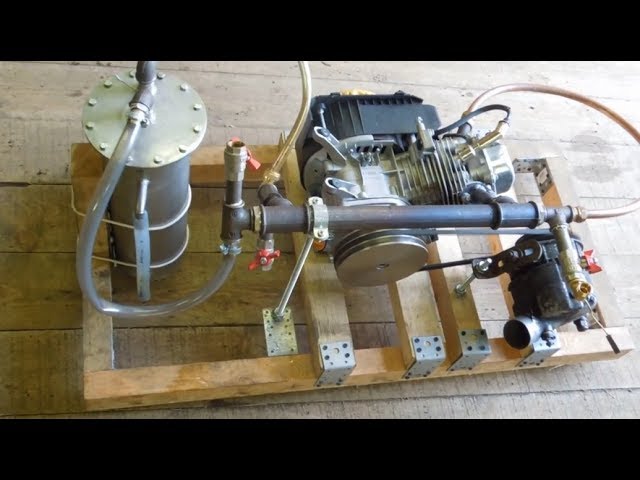

Видео “Генератор водорода на автомобиль своими руками”

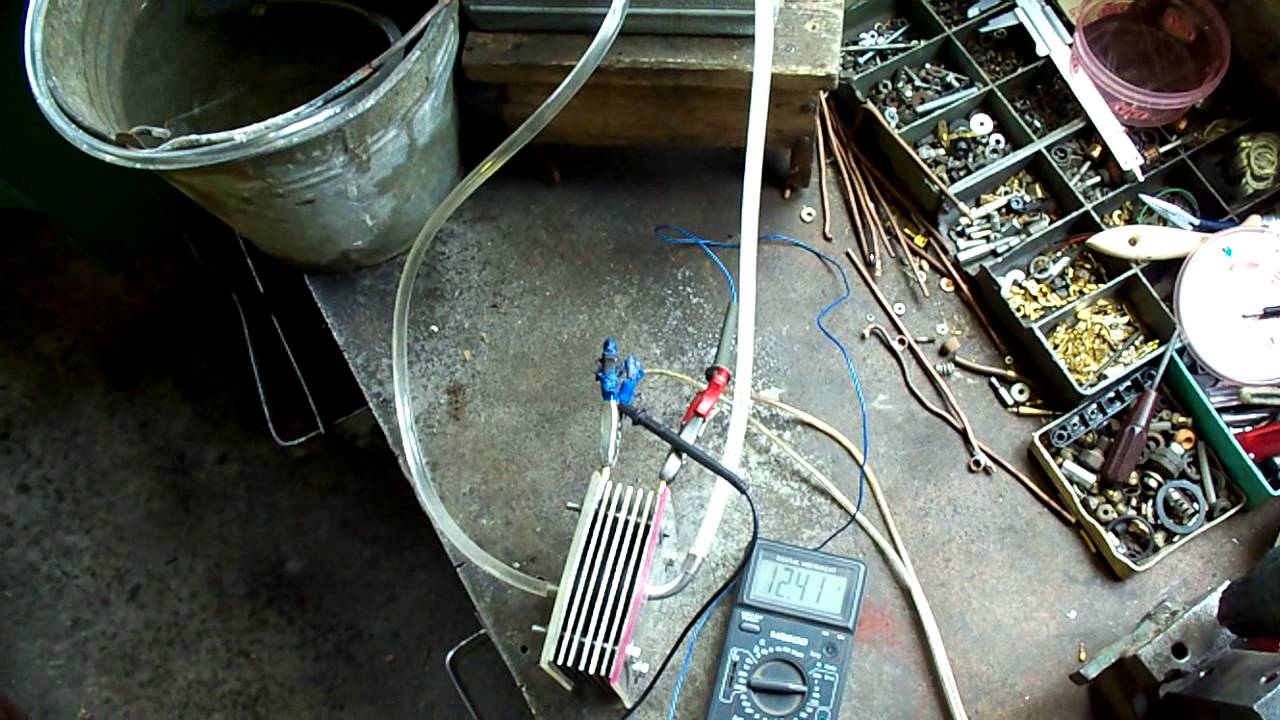

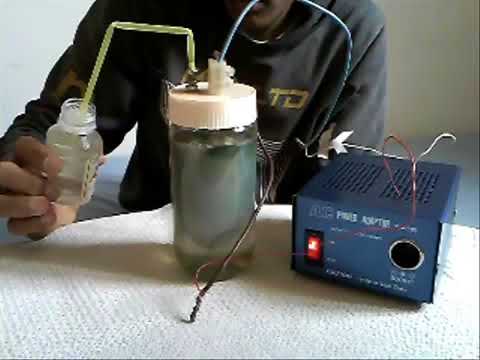

На записи показано как в домашних условиях можно сделать генератор водорода для автомобиля.

Науке известно всего одно абсолютно чистое топливо – это водород, которые используется в космической промышленности. В процессе горения водорода образуются соединения с кислородом, то есть вода. Запасы этого топлива неисчерпаемы, т. к. оно наравне с гелием является основным «стройматериалом» во Вселенной.

Сегодня мы расскажем про водородные генераторы, обретающие в последнее время все большую популярность благодаря доступной стоимости и экологичности.

Отличительные особенности водородного отопления

Данный тип отопления основывается на выработке огромного количества тепловой энергии в результате контакта молекул кислорода и водорода. Что характерно, единственным побочным продуктом в этом случае является дистиллированная вода. И чтобы реализовать этот принцип на практике, проводилось множество разработок по созданию водородного отопительного котла (речь идет о промышленных моделях).

Такие приборы отличались габаритностью и, следовательно, для установки требовалось много места. Да и КПД таких котлов был не самым высоким – порядка 80 процентов. Но с тех пор прибор много раз усовершенствовался и в результате мы получили котел для домашнего отопления, работающий по этому принципу. Для нормальной его работы необходимо соблюдать всего несколько важных условий.

  • Наличие постоянного электропитания. В основе генераторов лежит реакция электролиза, которая, как известно, без электричества невозможна.
  • Постоянное подключение к источнику воды. Зачастую для этого используется водопровод, хотя конкретный расход прибора зависит, конечно же, от его мощности.
  • Катализатор нуждается в регулярной замене. Частота этой замены зависит, как и предыдущий показатель, от мощности, а также от особенностей конкретной модели.

И если сравнивать водородное оборудование, к примеру, с газовым, то оно менее требовательное в плане безопасности. А все дело в том, что реакции образуются и проистекают исключительно внутри генератора. От человека же, как от пользователя, нужен лишь визуальный контроль над основными показателями.

Устройство водородного генератора

А теперь ознакомимся более детально с водородным вариантом обогрева дома. И суть его, как уже отмечалось, в том, чтобы вырабатывать Н2О, этот вариант вполне заслуживает, чтобы его считали альтернативой природному газу. Что характерно, среднестатистическая температура горения в данном случае может достигать 3-х тысяч градусов, поэтому потребуется использование специальной водородной горелки в отопительной системе. Объясняется это тем, что лишь такая горелка способна выдерживать столь значительный нагрев.

Есть несколько компонентов, из которых состоит отопление водородного типа, ознакомимся с ними.

  • Упомянутая выше горелка. Она необходима для одной простой цели – создавать открытое пламя.
  • Водородный генератор – он будет обрабатывать смесь посредством разложения воды на молекулярные составляющие. И для того чтобы оптимизировать химическую реакцию, можно использовать в ее процессе катализаторы.
  • Собственно, котел. Здесь он служит в роли своего рода теплообменника. Саму горелку устанавливают в топочную камеру, благодаря чему носитель тепла в системе и прогревается до требуемой температуры.

Обратите внимание! Тем, кто запланировали изготовить водородные генераторы, напоминаем, что для этого им придется усовершенствовать уже наличествующее оборудование по схеме, указанной ранее. Но зато такое самодельное оборудование более экономично, чем его «магазинные аналоги», купленные за большие деньги.

Сильные стороны водородного отопления

Положительные качества, которыми обладает отопление с помощью водорода, многочисленны. Именно этим и объясняется столь значительная популярность системы.

  • Отличный КПД, коим она характеризуется, может достигать 96 процентов.
  • Экологичность. Объясняется это тем, что единственным побочным продуктом, отходами, если можно так выразиться, является чистая вода, производимая в газообразном состоянии. А водяной пар, как известно, не оказывает негативного влияния на окружающую среду.
  • Для функционирования в системе водорода никакое пламя не требуется. Тепловая энергия появляется вследствие каталитических химических реакций. Соединяясь с воздухом, водород образуется воду, что сопровождается появлением большого количества энергии. Поток тепла (а его температура достигает 40 градусов) подается в теплообменник. Вполне очевидно, что это наиболее оптимальный вариант для системы «теплого пола».

Слабые стороны

Ознакомившись с достоинствами, приступаем к недостаткам водородного отопления.

  • Невзирая на то, что в более продвинутых странах такой способ отопления крайне популярен, в нашей стране ему пока что не уделяют нужного внимания. Именно поэтому приобретение и монтаж данного оборудования столь проблематичен и сопряжен с рядом трудностей.
  • Средняя комнатная температура приводит к тому, что водород приобретает газообразное состояние. Более того, это вещество взрывоопасно, в связи с чем транспортировать его, особенно на большие расстояния, очень сложно.
  • Баллоны, содержащие водород, должны сертифицироваться соответствующими специалистами, на обучение которых требуется достаточно много времени.

Как установить водородный котел?

На данный момент многие предпочитают самостоятельно производить водородные генераторы для своих отопительных систем. И в этом нет ничего удивительного, ведь «магазинные» аналоги не только очень дорого стоят, но и обладают не слишком высоким КПД. А вот если этот прибор сделать своими руками, то эффективность его будет на порядок выше.

Существует несколько вариантов того, как собрать генератор, работающий на водороде. Но в любом случае для его изготовления в домашних условиях потребуются следующие расходные материалы.

  • 12-вольтный источник энергии.
  • Несколько трубок, выполненных из нержавеющей стали и имеющих различный диаметр.
  • Резервуар, в котором будет расположена конструкция.
  • ШИМ-регулятор. Важно, чтобы его мощность составляла как минимум 30 ампер.

Это основные комплектующие, из которых обычно состоят самодельные водородные генераторы. Кроме того, не забывайте о резервуаре под дистиллированную воду – его наличие также обязательно. Воду необходимо подавать в герметичную конструкцию с находящимся внутри диалектиком. В этой же конструкции будет располагаться комплект, сделанный из пластин «нержавейки», примыкающих одна к другой посредством изоляционного материала. Важно, чтобы 12-вольтное напряжение подавалось именно на эти пластины. Если все будет сделано правильно, то при подаче напряжения вода распадется на 2 газообразные элемента.

Обратите внимание! Более эффективной в этом плане является использование постоянного тока (он обязан иметь конкретную частоту), производимого генератором типа ШИМ. В таком случае импульсный ток (либо же переменный) будет заменен постоянным. В результате этого эффективность оборудования существенно повысится.

Какую воду использовать – дистиллированную или из-под крана?

Здесь ничего сложного нет. Водопроводная жидкость может использоваться, но лишь в том случае, если в ней нет примесей тяжелых металлов. Но чтобы оборудование работало более эффективно, лучше использовать все же дистиллированную воду, добавляя в нее небольшое количество гидроксида натрия. Соотношение в данном случае должно быть следующим: по столовой ложке гидроксида на каждые десять литров воды.

Какой именно металл следует использовать?

Этот вопрос спорный. Так, во многих – в том числе весьма авторитетных – источниках говорится, что для водородного отопления необходимо использовать лишь редкие металлы. В действительности это не совсем верно, так как вполне можно использовать и нержавеющую сталь, о чем мы уже говорили выше. Хотя в идеале это должна быть ферримагнитная сталь. Отличается она тем, что не притягивает к себе частички не нужного мусора. Также отметим, что при выборе металла ориентироваться лучше все же на «нержавейку», которая не подвержена процессу окисления.

Как видим, соорудить водородный котел не так сложно, как кажется. Необходимо лишь правильно подобрать расходные материалы и тщательным образом изучить схему отопительной системы такого типа. Установив все необходимое оборудование, произведите проверку, дабы убедиться в том, что оно действительно качественное и достаточно эффективное.

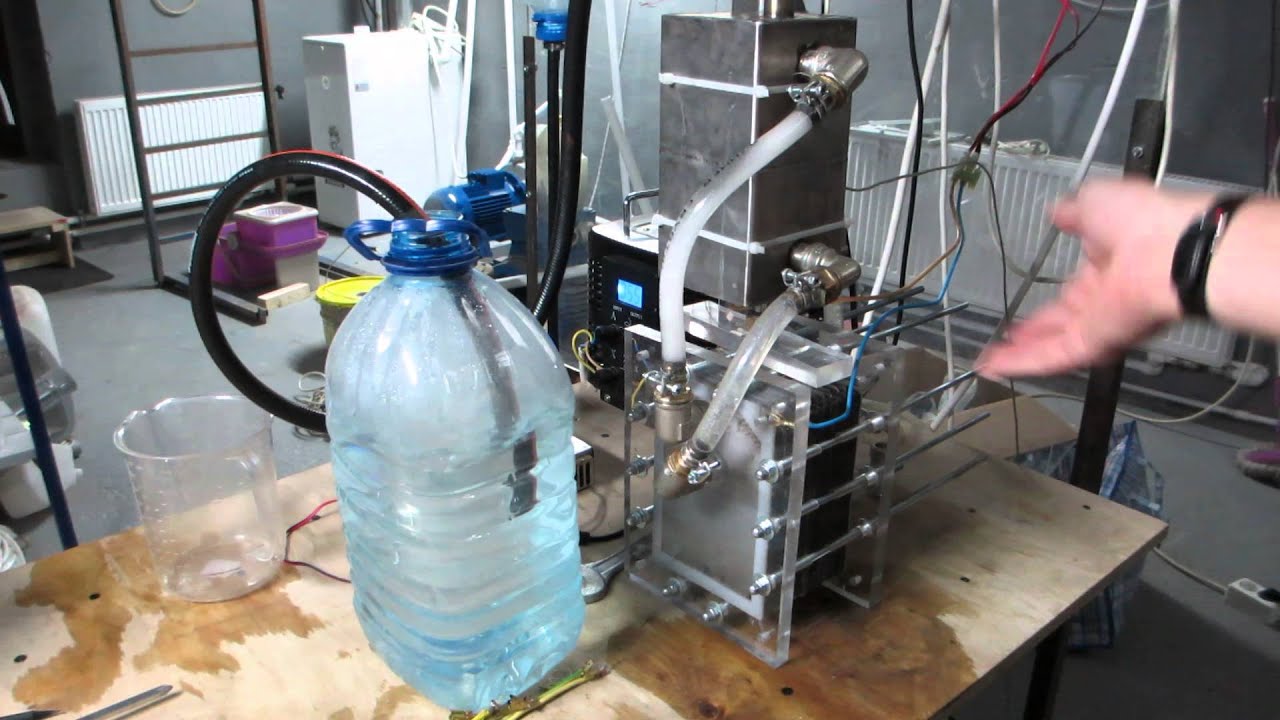

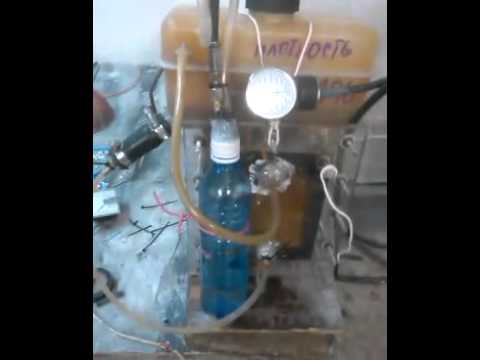

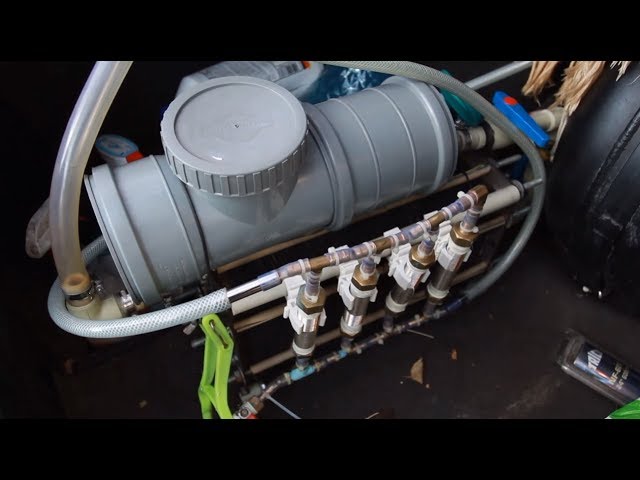

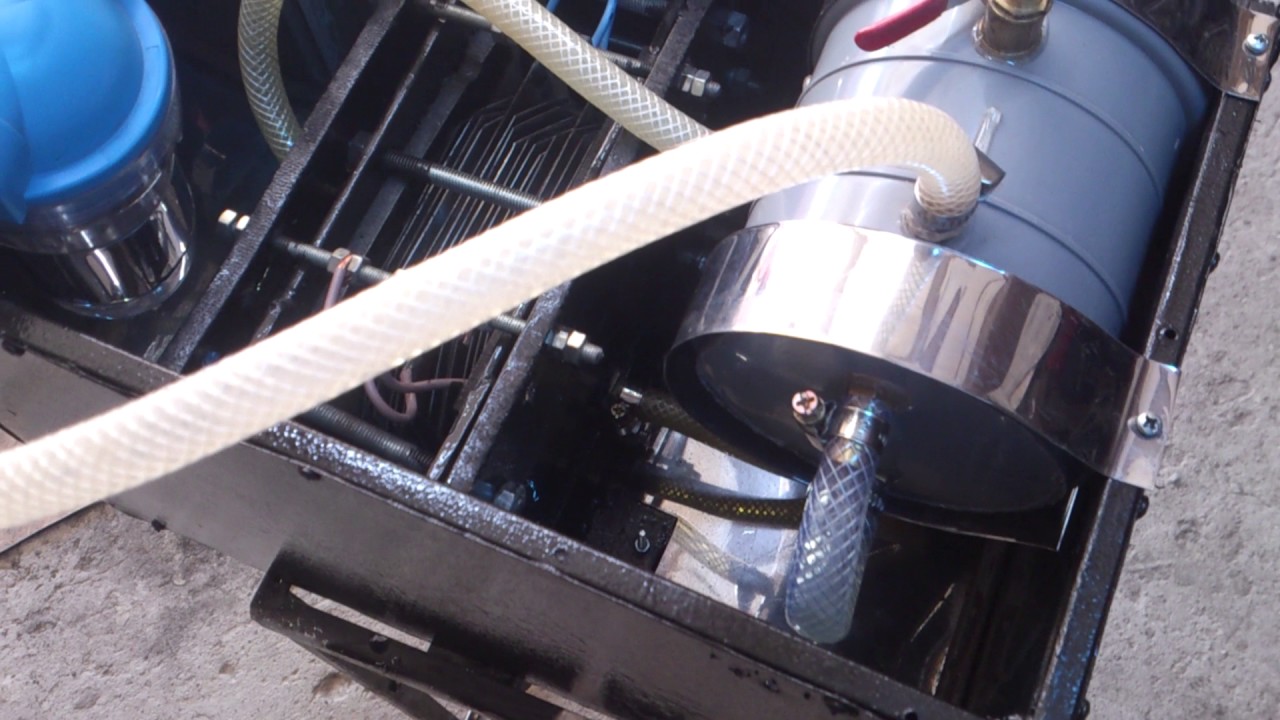

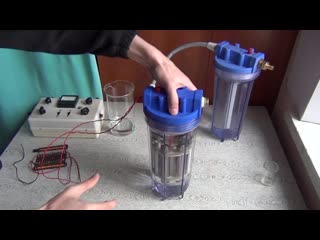

Видео – Изготовление водородного генератора

О законе сохранения энергии

Этот закон гласит, что все в мире взаимосвязано: если где-то убыло, то куда-то обязательно прибудет. И чтобы посредством электролиза можно было получить газ, определенное количество электрической энергии затратить все же придется. А энергия, как известно, получается преимущественно в результате создания тепла при сгорании иных типов топлива. И пусть даже мы возьмем чистую энергию, необходимую для генерирования электричества, и ту, что дает водород после сгорания, то потери будут двукратными (как минимум!) даже на самом современном оборудовании. Выходит, 1/2 средств просто выбрасывается на ветер. Более того, это лишь расходы, связанные с эксплуатацией, а стоимость оборудования, которое, как отмечалось, недешевое, не учитывается. Вспомним хотя бы водородные генераторы.

Если верить исследованиям, проведенным в Америке, то цена одного килограмма водорода (вернее, расходы на его создание) равна:

  • 6,5 доллара при использовании промышленной электрической сети;
  • 9 долларов при эксплуатации ветряных генераторов;
  • 20 долларов в случае применения солярных приборов;
  • 2,2 доллара при использовании твердого топлива;
  • 5,5 доллара, если вещество производится из биомассы;
  • 2,3 доллара, если речь идет об электролизе при высокой температуре, осуществляемом на атомной станции (самый дешевый способ, но самый далекий от обычного бытового применения).

Обратите внимание! Даже самый продвинутый генератор бытового типа будет значительно уступать по всем параметрам аналогичному промышленному прибору. Поэтому, ввиду описанных цен, говорить о том, что водород может составить серьезную конкуренцию природному газу, нельзя. То же относится и к электроэнергии, дизелю и даже тепловым насосам.

Перспективы энергетики с использованием водорода

А теперь попытаемся выяснить, действительно ли существуют шансы снизить себестоимость чистого водорода. Сразу оговоримся, что все шансы для этого есть. Прежде всего, сюда относится технология получения не дорогостоящей электроэнергии с применением возобновляемых ее источников. Кроме того, в процессе катализации могут использоваться более дешевые химические катализаторы. К слову, такие уже давно существуют и используются в водородных ячейках для топлива (речь идет об автомобилях). Хотя здесь, опять же, мы натолкнулись на их чересчур высокую стоимость.

Но технологии все время совершенствуются, наука не стоит на месте. В один прекрасный момент нефть все же закончится, а людям придется переходить на какой-то другой, альтернативный энергетический источник. Но на данный момент и, пожалуй, на ближайшие десятилетия можно говорить с уверенностью: энергетика с использованием водорода сама по себе пока что убыточна. К исключениям относятся лишь те случаи, когда водород является побочным продуктом каких-либо других процессов технического плана. Конечно, возможны и различные программы по поддержке и развитию водородной энергетики, но для этого требуется помощь крупных корпораций и, разумеется, государства.

В качестве заключения

Трудно сказать, какая энергетика станет в будущем основной – водородная, ядерный синтез, применение гравитации и проч. Но специалисты уверяют, что первые электролизные реакторы, способные составить конкуренцию современным атомным, появятся как минимум через двадцать-тридцать лет. Некоторые вообще скептически настроены по этому поводу. Но реальные профессионалы верят, что водородные генераторы станут вскоре предметом высоких технологий, а не самоделкой из подручных средств, которую мы описали выше. На этом все, теплых вам зим!

Одним из самых удобных и практичных способов получения водорода, и его дальнейшего, разумного применения является водородный генератор, так называемая водородная горелка. Но получение водорода в домашних условиях довольно опасное занятие потому прислушайтесь к описанному совету.

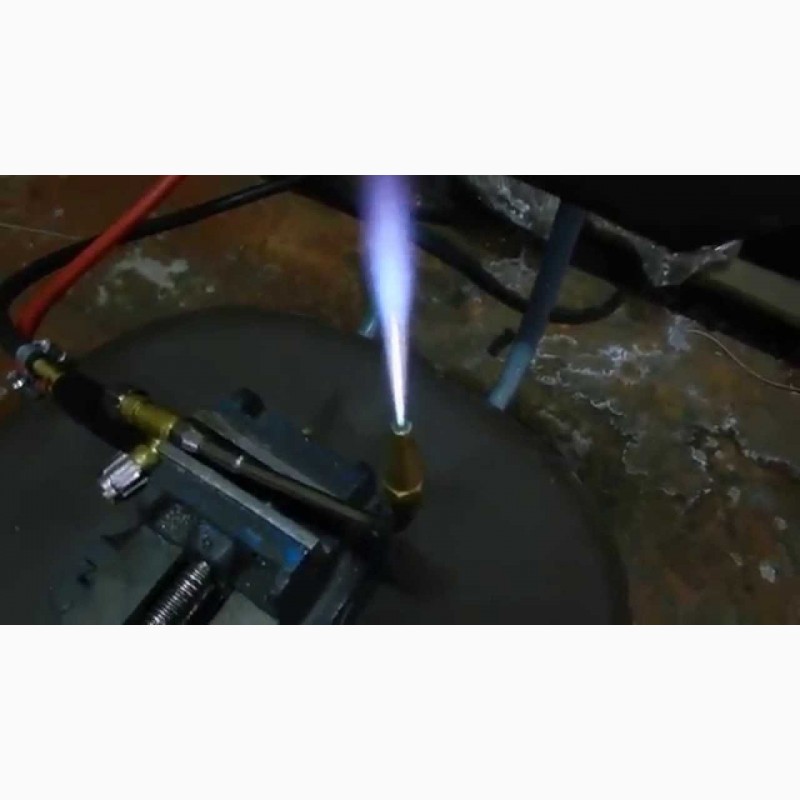

Самодельный водородный генератор:

Основу водородной горелки составляет водородный генератор, который представляет собою своеобразную ёмкость с водой и пластинами из нержавеющей стали. Конструкция и подробное описание водородного генератора можно без особых усилий найти на других сайтах, потому я не стану тратить печатные символы на это. Я хочу передать весьма важные тонкости, которые будут вам очень полезны, если вы соберётесь делать водородную горелку своими руками.


Рисунок №1 – Структурная схема водородной горелки

Суть водородной горелки заключается в получении водорода путём электролиза воды. Вы должны понимать, что в электролизёр (емкость с водой и электродами) и потому, нельзя наливать туда что попало, я рекомендую использовать дистиллированную воду, однако читал, что для более эффективного электролиза добавляют ещё каустическую соду (пропорций не знаю).

Мой электролизёр собран из нержавеющих пластин, резиновых прокладок, и двух толстых пластин оргстекла, и внешне всё это выглядит так:


Рисунок №2 – Электролизёр

Электролизёр необходимо заполнять водою ровно наполовину для соблюдения техники безопасности, следите за уровнем жидкости, так как с его снижением меняются электрические параметры и интенсивность выделения водорода!

Но прежде чем потратить кучу времени и материалов на сборку электролизёра, позаботитесь о блоке питания к нему. Мой электролизёр, к примеру, потребляет ток около 6А, при напряжении 8В.

Металлические пластины (электроды) соединены при помощи припаянной к ним толстой медной проволоки, и толстых медных проводов (около 4мм сечение).


Рисунок №3 – Как подсоединить провода

Так же вы должны понимать, что всё должно быть герметично соединено и хорошо заизолировано, короткое замыкание пластин и искра недопустимо!!!


Рисунок №4 – Изоляция пластин

На самом деле есть масса разного рода конструкций электролизёра потому я не хочу на нем фокусировать ваше внимание, хотя он и является самой основной и трудоёмкой деталью для водородной горелки, само по себе он не очень важен (вам подойдёт любая его конструкция).

При работе с водородной горелкой следует:

Если вы собрались делать водородную горелку, то будьте осторожны! Водород очень взрывоопасен!!! При сборке и работе с водородной горелкой, есть много жизненно важных тонкостей. Обратите внимание на мои советы – я это реально проделывал и знаю что говорю.

В самодельной водородной горелке обязательно должно быть согласованно давление водорода, и защита от обратного взрыва, хорошая герметичность и изоляция!

Дело в том, что при работе водородной горелкой, для электролиза вы используете блок питания. И пока он включён, водород выделяется примерно с одинаковой интенсивностью (по мере работы она может падать, так как вода испаряется и меняется плотность тока между пластинами электродов), потому не приступайте к работе, не ознакомившись предварительно с устройством горелки.

Как правильно пользоваться водородной горелкой:

Во-первых прежде всего, всегда работайте в средствах индивидуальной защиты (обязательно наденьте на лицо защитный щиток или очки), во-вторых соблюдайте правила пожарной безопасности. В-третьих, следите за уровнем воды в электролизёре, и интенсивностью горения пламени.

Поджигать пламя нужно не сразу, дайте водороду вытеснить остатки кислорода (у меня это занимает около десяти минут, в зависимости от интенсивности выделения и объёма сосудов с водяным затвором и предохранителем А, Б рис.1)

Обязательно держите около себя ёмкость с водою – она вам понадобится, что бы потушить пламя горелки, когда закончите работу. Для этого, вам просто необходимо направить кончик иглы с пламенем под воду и тем самым перекрыть огню кислород. ВСЕГДА СНАЧАЛА ТУШИТЕ ПЛАМЯ А ПОТОМ ВЫКЛЮЧАЙТЕ ПИТАНИЕ ГЕНЕРАТОРА – ИНАЧЕ ВЗРЫВ НЕМЕНУЕМ.

Водяной затвор и предохранитель:

Обратите ваше внимание на рисунок №1 – там есть две ёмкости (Я обозначил их А и Б), ну и иголка от одноразового шприца (В), всё это соединено трубками от капельниц.

В первую емкость (А) необходимо наливать воду, это водяной затвор. Он необходим для того что бы взрыв не добрался до электролизёра (если он рванёт то это будет как осколочная граната).


Рисунок №5 – Водяной затвор

Обратите внимание, в крышке водяного затвора есть два соединителя (я всё это приспособил от медицинской капельницы), оба они герметично вклеены в крышку при помощи эпоксидного клея. Одна трубка длинная, по ней водород с генератора должен поступать под воду, булькать, и через второе отверстие идти по трубке к предохранителю (Б).


Рисунок №6 – Предохранитель

В ёмкость с предохранителем вы можете наливать как воду (для большей надёжности) так и спирт (пары спирта повышают температуру горения пламени).

Сам предохранитель делается так: Вам необходимо проделать в крышке отверстие диаметром 15 мм, и отверстия для винтиков.


Рисунок №7 – Как выглядят отверстия в крышке

Также вам понадобится две толстых шайбы (если потребуется, то надо расширить внутренний диаметр шайбы при помощи круглого напильника) две водопроводных прокладки и фольгу от шоколадки или обыкновенный воздушный шарик.


Рисунок №8 – Эскиз защитного клапана

Собирается он достаточно просто, вам необходимо просверлить четыре соосных отверстия в железных шайбах крышке и прокладках. Сначала необходимо припаять болты к верхней шайбе, это легко можно сделать при помощи мощного паяльника и активного флюса.


Рисунок №9 – Шайба с винтиками
Рисунок №10 – Припаянные к шайбе винтики

После того как вы припаяли винтики вам необходимо надеть на шайбу одну резиновую прокладку и непосредственно ваш клапан. Я использовал тонкую резинку от лопнувшего воздушного шарика (это гораздо удобнее чем надевать тонкую фольгу), хотя фольга, тоже подходит довольно удачно, по крайней мере, когда я испытывал свою водородную горелку на предмет взрывоопасности, то в клапане была именно фольга.


Рисунок №11 – Надеваем прокладку и защитную резинку

Потом надеваем вторую прокладку и можно вставлять защиту в отверстия, проделанные в крышке.


Рисунок № 12 – Готовый клапан
Рисунок №13 – Элементы защиты

Вторая шайба и гайки нужны, что бы герметично и крепко зафиксировать защиту, закручивая гайки (посмотрите на рисунок №6).

Поймите правильно и примите к сведенью, нельзя пренебрегать правилами техники безопасности, особенно когда работаете со взрывоопасными газами. А такое нехитрое приспособление может спасти вас от неприятных неожиданностей. Работает защита по принципу «где тонко – там и рвётся», взрывом выбивает защитную плёнку (фольгу или резинку), и взрывная сила не идёт в электролизёр, к тому же этому препятствует ещё и водяной затвор. Поверьте на слово, если взорвётся электролизер, то мало вам не покажется:)!!!


Рисунок №14 – Взрыв

Следует понимать что аварийная ситуация обязательно неминуема. Дело в том, что пламя горит на выходе форсунки, (в качестве которой достаточно неплохо подходит иголка от одноразового шприца) только потому, что создается давление газа (давление согласовано).


Рисунок № 15 – Форсунка из шприца, на пьедестале

К примеру, вы работаете вашей горелкой и вот вырубило свет, поверьте! Вы не успеете отскочить от горелки, пламя моментально пойдёт обратно по трубке и прогремит взрыв защитного клапана (он и нужен что бы рванул он а не электролизёр) – это вполне нормально, когда горелка самодельная – будьте бдительны и осторожны, держитесь подальше от водородной горелки и надевайте средства индивидуальной защиты!

Лично я не в большом восторге от водородной горелки, я и попробовал её сделать только по тому, что у меня уже был готовый электролизёр. Во-первых, это очень опасно, во-вторых не очень эффективно (я говорю о своей водородной горелке а не о горелках в целом) расплавить ею то что я хотел не удалось. И потому если вам пришла в голову идея сделать такого типа горелку задайте себе вполне рациональный вопрос «а оно того стоит», так как собрать электролизёр с нуля это достаточно хлопотное дело, а ещё нужен мощный блок питания такой что бы хватало для согласования давления водорода и диаметра выходной форсунки. Потому, «лишь бы было» я вам её делать не рекомендую, а только если она вам действительно нужна.

Давно уже прошли те времена, когда загородный дом можно было обогреть лишь одним способом — сжигая в печке дрова или уголь. Современные отопительные приборы используют различные виды топлива и при этом автоматически поддерживают комфортную температуру в наших жилищах. Природный газ, дизель или мазут, электричество, гелио- и — вот неполный список альтернативных вариантов. Казалось бы — живи и радуйся, да вот только постоянный рост цен на топливо и оборудование вынуждает продолжать поиски дешёвых способов отопления. А вместе с тем неиссякаемый источник энергии — водород, буквально лежит у нас под ногами. И сегодня мы поговорим о том, как использовать в качестве горючего обычную воду, собрав генератор водорода своими руками.

Устройство и принцип работы генератора водорода

Заводской генератор водорода представляет собой внушительный агрегат

Использовать водород в качестве топлива для обогрева загородного дома выгодно не только по причине высокой теплотворной способности, но и потому, что в процессе его сжигания не выделяется вредных веществ. Как все помнят из школьного курса химии, при окислении двух атомов водорода (химическая формула H 2 – Hidrogenium) одним атомом кислорода, образуется молекула воды. При этом выделяется в три раза больше тепла, чем при сгорании природного газа. Можно сказать, что равных водороду среди других источников энергии нет, поскольку его запасы на Земле неисчерпаемы — мировой океан на 2/3 состоит из химического элемента H 2 , да и во всей Вселенной этот газ наряду с гелием является главным «строительным материалом». Вот только одна проблема — для получения чистого H 2 надо расщепить воду на составляющие части, а сделать это непросто. Учёные долгие годы искали способ извлечения водорода и остановились на электролизе.

Схема работы лабораторного электролизёра

Этот способ получения летучего газа заключается в том, что в воду на небольшом расстоянии друг от друга помещаются две металлические пластины, подключённые к источнику высокого напряжения. При подаче питания высокий электрический потенциал буквально разрывает молекулу воды на составляющие, высвобождая два атома водорода (HH) и один — кислорода (O). Выделяющийся газ назвали в честь физика Ю. Брауна. Его формула — HHO, а теплотворная способность — 121 МДж/кг. Газ Брауна горит открытым пламенем и не образует никаких вредных веществ. Главное достоинство этого вещества в том, что для его использования подойдёт обычный котёл, работающий на пропане или метане. Заметим только, что водород в соединении с кислородом образует гремучую смесь, поэтому потребуются дополнительные меры предосторожности.

Схема установки для получения газа Брауна

Генератор, предназначенный для получения газа Брауна в больших количествах, содержит несколько ячеек, каждая из которых вмещает в себя множество пар пластин-электродов. Они установлены в герметичной ёмкости, которая оборудована выходным патрубком для газа, клеммами для подключения питания и горловиной для заливки воды. Кроме того, установка оборудуется защитным клапаном и водяным затвором. Благодаря им устраняется возможность распространения обратного пламени. Водород горит только на выходе из горелки, а не воспламеняется во все стороны. Многократное увеличение полезной площади установки позволяет извлекать горючее вещество в количествах, достаточных для различных целей, включая обогрев жилых помещений. Вот только делать это, используя традиционный электролизёр, будет нерентабельно. Проще говоря, если потраченное на добычу водорода электричество напрямую использовать для отопления дома, то это будет намного выгоднее, чем топить котёл водородом.

Водородная топливная ячейка Стенли Мейера

Выход из сложившейся ситуации нашёл американский учёный Стенли Мейер. Его установка использовала не мощный электрический потенциал, а токи определённой частоты. Изобретение великого физика состояло в том, что молекула воды раскачивалась в такт изменяющимся электрическим импульсам и входила в резонанс, который достигал силы, достаточной для её расщепления на составляющие атомы. Для такого воздействия требовались в десятки раз меньшие токи, чем при работе привычной электролизной машины.

Видео: Топливная ячейка Стенли Мейера

За своё изобретение, которое могло бы освободить человечество от кабалы нефтяных магнатов, Стенли Мейер был убит, а труды его многолетних изысканий пропали неизвестно куда. Тем не менее сохранились отдельные записи учёного, на основании которых изобретатели многих стран мира пытаются строить подобные установки. И надо сказать, небезуспешно.

Преимущества газа Брауна как источника энергии

  • Вода, из которой получают HHO, является одним из наиболее распространённых веществ на нашей планете.
  • При сгорании этого вида топлива образуется водяной пар, который можно обратно конденсировать в жидкость и повторно использовать в качестве сырья.
  • В процессе сжигания гремучего газа не образуется никаких побочных продуктов, кроме воды. Можно сказать, что нет более экологичного вида топлива, чем газ Брауна.
  • При эксплуатации водородной отопительной установки выделяется водяной пар в количестве, достаточном для поддержания влажности в помещении на комфортном уровне.

Вам также может быть интересен материал о том, как соорудить самостоятельно газовый генератор:

Область применения

Сегодня электролизёр — такое же привычное устройство, как и генератор ацетилена или плазменный резак. Изначально водородные генераторы использовались сварщиками, поскольку носить за собой установку весом всего несколько килограмм было намного проще, чем перемещать огромные кислородные и ацетиленовые баллоны. При этом высокая энергоёмкость агрегатов решающего значения не имела — всё определяло удобство и практичность. В последние годы применение газа Брауна вышло за рамки привычных понятий о водороде, как топливе для газосварочных аппаратов. В перспективе возможности технологии очень широки, поскольку использование HHO имеет массу достоинств.

  • Сокращение расхода горючего на автотранспорте. Существующие автомобильные генераторы водорода позволяют использовать HHO как добавку к традиционному бензину, дизелю или газу. За счёт более полного сгорания топливной смеси можно добиться 20 – 25 % снижения потребления углеводородов.
  • Экономия топлива на тепловых электростанциях, использующих газ, уголь или мазут.
  • Снижение токсичности и повышение эффективности старых котельных.
  • Многократное снижение стоимости отопления жилых домов за счёт полной или частичной замены традиционных видов топлива газом Брауна.
  • Использование портативных установок получения HHO для бытовых нужд — приготовления пищи, получения тёплой воды и т. д.
  • Разработка принципиально новых, мощных и экологичных силовых установок.

Генератор водорода, построенный с использованием «Технологии водяных топливных ячеек» С. Мейера (а именно так назывался его трактат) можно купить — их изготовлением занимается множество компаний в США, Китае, Болгарии и других странах. Мы же предлагаем изготовить водородный генератор самостоятельно.

Видео: Как правильно обустроить водородное отопление

Что необходимо для изготовления топливной ячейки дома

Приступая к изготовлению водородной топливной ячейки, надо обязательно изучить теорию процесса образования гремучего газа. Это даст понимание происходящего в генераторе, поможет при настройке и эксплуатации оборудования. Кроме того, придётся запастись необходимыми материалами, большинство из которых будет нетрудно найти в торговой сети. Что же касается чертежей и инструкций, то мы постараемся раскрыть эти вопросы в полном объёме.

Проектирование водородного генератора: схемы и чертежи

Самодельная установка для получения газа Брауна состоит из реактора с установленными электродами, ШИМ-генератора для их питания, водяного затвора и соединительных проводов и шлангов. В настоящее время существует несколько схем электролизёров, использующих в качестве электродов пластины или трубки. Кроме того, в Сети можно найти и установку так называемого сухого электролиза. В отличие от традиционной конструкции, в таком аппарате не пластины устанавливаются в ёмкость с водой, а жидкость подаётся в зазор между плоскими электродами. Отказ от традиционной схемы позволяет значительно уменьшить габариты топливной ячейки.

Электрическая схема ШИМ-регулятора Схема единичной пары электродов, используемых в топливной ячейке Мейера Схема ячейки Мейера Электрическая схема ШИМ-регулятора Чертёж топливной ячейки
Чертёж топливной ячейки Электрическая схема ШИМ-регулятора Электрическая схема ШИМ-регулятора

В работе можно использовать чертежи и схемы рабочих электролизёров, которые можно адаптировать под собственные условия.

Выбор материалов для строительства генератора водорода

Для изготовления топливной ячейки практически никаких специфичных материалов не требуется. Единственное, с чем могут возникнуть сложности, так это электроды. Итак, что надо подготовить перед началом работы.

  1. Если выбранная вами конструкция представляет собой генератор «мокрого» типа, то понадобится герметичная ёмкость для воды, которая одновременно будет служить и корпусом реактора. Можно взять любой подходящий контейнер, главное требование — достаточная прочность и газонепроницаемость. Разумеется, при использовании в качестве электродов металлических пластин лучше использовать прямоугольную конструкцию, к примеру, тщательно загерметизированный корпус от автомобильного аккумулятора старого образца (чёрного цвета). Если же для получения HHO будут применяться трубки, то подойдёт и вместительная ёмкость от бытового фильтра для очистки воды. Самым же лучшим вариантом будет изготовление корпуса генератора из нержавеющей стали, например, марки 304 SSL.

    Электродная сборка для водородного генератора «мокрого» типа

    При выборе «сухой» топливной ячейки понадобится лист оргстекла или другого прозрачного пластика толщиной до 10 мм и уплотнительные кольца из технического силикона.

  2. Трубки или пластины из «нержавейки». Конечно, можно взять и обычный «чёрный» металл, однако в процессе работы электролизёра простое углеродистое железо быстро корродирует и электроды придётся часто менять. Применение же высокоуглеродистого металла, легированного хромом, даст генератору возможность работать длительное время. Умельцы, занимающиеся вопросом изготовления топливных ячеек, длительное время занимались подбором материала для электродов и остановились на нержавеющей стали марки 316 L. К слову, если в конструкции будут использоваться трубки из этого сплава, то их диаметр надо подобрать таким образом, чтобы при установке одной детали в другую между ними был зазор не более 1 мм. Для перфекционистов приводим точные размеры:
    — диаметр внешней трубки — 25.317 мм;
    — диаметр внутренней трубки зависит от толщины внешней. В любом случае он должен обеспечивать зазор между этими элементами равный 0.67 мм.

    От того, насколько точно будут подобраны параметры деталей водородного генератора, зависит его производительность

  3. ШИМ-генератор. Правильно собранная электрическая схема позволит в нужных пределах регулировать частоту тока, а это напрямую связано с возникновением резонансных явлений. Другими словами, чтобы началось выделение водорода, надо будет подобрать параметры питающего напряжения, поэтому сборке ШИМ-генератора уделяют особое внимание. Если вы хорошо знакомы с паяльником и сможете отличить транзистор от диода, то электрическую часть можно изготовить самостоятельно. В противном случае можно обратиться к знакомому электронщику или заказать изготовление импульсного источника питания в мастерской по ремонту электронных устройств.

    Импульсный блок питания, предназначенный для подключения к топливной ячейке, можно купить в Сети. Их изготовлением занимаются небольшие частные компании в нашей стране и за рубежом.

  4. Электрические провода для подключения. Достаточно будет проводников сечением 2 кв. мм.
  5. Бабблер. Этим причудливым названием умельцы обозвали самый обычный водяной затвор. Для него можно использовать любую герметичную ёмкость. В идеале она должна быть оборудована плотно закрывающейся крышкой, которая при возгорании газа внутри будет мгновенно сорвана. Кроме того, рекомендуется между электролизёром и бабблером устанавливать отсекатель, который будет препятствовать возвращению HHO в ячейку.

    Конструкция бабблера

  6. Шланги и фитинги. Для подключения генератора HHO понадобятся прозрачная пластиковая трубка, подводящий и отводящий фитинг и хомуты.
  7. Гайки, болты и шпильки. Они понадобятся для крепления частей электролизёра между собой.
  8. Катализатор реакции. Для того чтобы процесс образования HHO шёл интенсивнее, в реактор добавляют гидроксид калия KOH. Это вещество можно без проблем купить в Сети. На первое время будет достаточно не более 1 кг порошка.
  9. Автомобильный силикон или другой герметик.

Заметим, что полированные трубки использовать не рекомендуется. Наоборот, специалисты рекомендуют обработать детали наждачной бумагой для получения матовой поверхности. В дальнейшем это будет способствовать увеличению производительности установки.

Инструменты, которые потребуются в процессе работы

Прежде чем приступить к постройке топливной ячейки, подготовьте такие инструменты:

  • ножовку по металлу;
  • дрель с набором свёрл;
  • набор гаечных ключей;
  • плоская и шлицевая отвёртки;
  • угловая шлифмашина («болгарка») с установленным кругом для резки металла;
  • мультиметр и расходомер;
  • линейка;
  • маркер.

Кроме того, если вы будете самостоятельно заниматься постройкой ШИМ-генератора, то для его наладки потребуется осциллограф и частотомер. В рамках данной статьи мы этот вопрос поднимать не будем, поскольку изготовление и настройка импульсного блока питания лучше всего рассматривается специалистами на профильных форумах.

Обратите внимание на статью, в которой приведены другие источники энергии, которую можно использовать для обустройства отопления дома:

Инструкция: как сделать водородный генератор своими руками

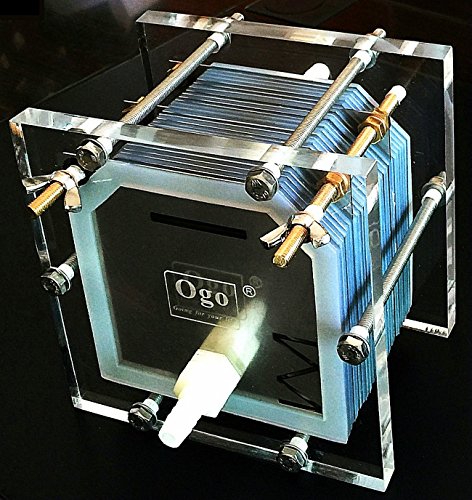

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

Схема топливной ячейки «сухого» типа

  1. Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
  2. В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.

    Изготовление боковых стенок

  3. Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
  4. Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
  5. В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.

    Вот такой комплект деталей необходимо подготовить перед сборкой топливной ячейки

  6. Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.
  7. После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов.

    Укладку электродов начинают с уплотняющего кольца

    Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!

  8. Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.

    При сборке пластин важно правильно ориентировать выходные отверстия

  9. После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами.

    При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов

  10. При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
  11. Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.

    Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна

  12. На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

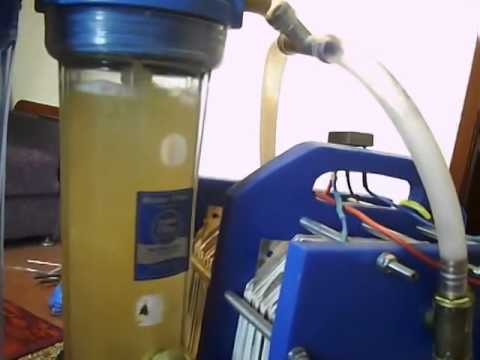

Видео: Сборка устройства

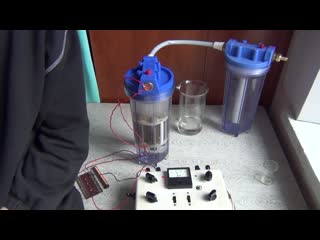

Видео: Работа конструкции «сухого» типа

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов. Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке. Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

В процессе работы установки важно не перегревать генератор. При повышении температуры до 65 градусов Цельсия и более электроды аппарата будут загрязняться побочными продуктами реакции, из-за чего производительность электролизёра уменьшится. Если же это всё-таки произошло, то водородную ячейку придётся разобрать и удалить налёт при помощи наждачной бумаги.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Привет мозгоизобретатели ! В сегодняшнем проекте будет с нуля создан электрический генератор, преобразующий обычную воду в топливо.

Шаг 1: Что такое водородно-кислородный генератор

Водородно-кислородный генератор, аналогичный этому, использует электричество от автомобильного аккумулятора для расщепления воды на газообразный водород и кислород. (Электричество + 2h30 —> 2h3 + O2). В итоге получается топливо, намного мощнее бензина, а в результате выбросов высвобождается только вода!

Это полностью чистый вид топлива, наподобие энергии солнца, ветра или воды, электричество используется только для образования газа.

В видео показано пошаговое создание данного генератора.

ПРИМЕЧАНИЕ: Количество электрической энергии, требуемой для образования газа, превышает энергию, которую можно в итоге получить от генератора. Это НЕ генератор энергии, а простой энергетический конвертор.

Шаг 2: Подготовка металлических заготовок для пластин генератора

Для выполнения данного проекта нам понадобятся детали из нержавеющей стали и трубные фитинги из пластмассы. Вы можете приобрести их в ближайшем магазине хозяйственных товаров.

Я использовал нержавеющую сталь калибра 20 (0,8 мм) и с помощью гидравлического перфоратора пробил требуемые отверстия в верхней и нижней части пластин. В результате мы получили 12 пластин размером 7,6 х 15, 2 см, 4 пластины 3,8 х 15,2 см, и 3 соединительные полоски 2,54 см, 4 — 1,27 см и 3 — 0,62 см. Ленточно-шлифовальная машина используется для сглаживания зазубренных краев вокруг отверстий.

Шаг 3: Увеличение плоскости соприкосновения пластин

Далее я использовал наждачную бумагу с зерном 100 для ошкуривания пластин по диагонали. На обеих сторонах пластины можно увидеть символ «X». Это увеличивает площадь соприкосновения пластины и способствует образованию большего количества газа.

Шаг 4: Конфигурирование пластин в сборе

Пластины соединяются таким образом, чтобы 2 внутренние пластины подключались к одному электрическому выводу, а 2 верхние пластины подключаются к другому выводу. Пластмассовые стержни, пластмассовые шайбы и гайки из нержавеющей стали помогают сделать надежные электрические соединения.

Пластины генератора собираются в следующем порядке – пластина, пластмассовые шайбы, пластина, стопорная гайка из нержавеющей стали и так пока все 8 пластин не будут соединены.

Пошаговая видео инструкция по сборке пластины генератора показана .

После сбора пластин, необходимо установить пластмассовую заглушку 10,1 см, которая прикрепляется в верхней части с помощью нескольких винтов из нержавеющей стали.

Шаг 5: Изготовление корпуса генератора

Корпус состоит из двух пластмассовых адаптеров 10,1 см, с перевернутой заглушкой 10,1 см в нижней части. Основу корпуса составляет акриловая или пластмассовая труба диаметром 10,1 см, Пластины генератора и крышка вкручиваются в верхнюю часть.

Водяной смеситель изготовлен в той же манере из акриловой трубы диаметром 5 см. Его необходимо прикрепить сбоку устройства.

Шаг 6: Изготовление зажимов для смесителя

Зажимы можно изготовить из остатков акриловой или пластмассовой трубы, и приклеить впоследствии клеем в боковой части корпуса.

Для изготовления зажимов я отрезал от трубы диаметром 5 см заготовки 1,9 см и отрезал верхнюю часть размером 0,8 см для формирования захвата. Далее полученную заготовку я прикрепил к акриловому стержню и присоединил к боковой стороне генератора.

Шаг 7: Установка оборотного клапана

В верхнем колене устанавливается прозрачная трубка и одноходовой оборотный клапан. Убедитесь, что клапан стравливает газ, и он не возвращается назад в устройство.

Шаг 8: Подготовка электролита

Для приготовления электролита используется дистиллированная вода и 2-4 ложки KOH (гидроксида калия). Соль или пищевая сода также пригодны, однако со временем они могут вызвать загрязнение и коррозию пластин.

Я размешал хлопья гидроксида калия в воде, далее использовал фильтр для подачи раствора в корпус генератора (после тщательной очистки).

Примечание: Гидроксид калия является каустическим средством и поэтому может вызывать ожоги кожи. Избегайте прямого контакта!

Шаг 9: Финальные штрихи

Я протестировал устройство с использованием автомобильного аккумулятора напряжением 12 В и кабельным перемычками. Образованный газ собирается в небольшой бутылочке из-под воды, и поджигается пламенем.

При напряжении 12 вольт мы получаем 1,5 литра газа в минуту. Если последовательно подключить 2 аккумулятора, тогда при напряжении 24 вольта имеем на выходе 5 литров газа в минуту. Этого достаточно для заполнения емкости объемом 4 галлона (15 литров) за 38 секунд!

Примечание: При большем напряжении в системе присутствует больший ток, что приводит к значительному нагреву. В таком случае возникает опасность расплавления пластмассового корпуса из-за воздействия высокой температуры.

Шаг 10: Сколько силы под капотом нашего генератора?

Данная система не предназначена для использования на транспортном средстве, а просто демонстрирует процесс электролиза воды и образования газа.

Смотрите видео, где показаны эксперименты по поджигу газа, а также некоторые полезные характеристики генератора.

Водородный генератор своими руками для авто

Цены на топливо постоянно увеличиваются, но без автомобиля сложно обойтись. Поэтому и начинают умельцы фантазировать на тему изготовления нового оборудования, которое бы помогло экономить. Очень популярным является изготовление водородного радиатора для авто своими руками.

Что это такое?

Водородный генератор представляет собой топливные ячейки, которые напоминают сосуд с водой. Расположен он под капотом автомобиля. В сосуд необходимо залить водопроводную воду с небольшим количеством катализатора и соды, а после положить в него пластины из нержавеющей стали, которые впоследствии подключаются к аккумулятору. В момент включения зажигания происходит образование газа. После фильтра расположен воздуховод, в который необходимо вмонтировать шланг с водородом.

Правильное расположение всех элементов дает возможность в процессе гидролиза извлечь определенное количество кислорода и водорода, которое является смесью, втягиваемой в впускной коллектор транспортного средства. Именно в нем происходит смешивание смеси с бензином, расположенным в топливном баке. Процесс сгорания топлива происходит в обычном режиме, однако за счет смешивания бензина с кислородом и водородом замечена более производительная работа двигателя. Это помогает значительно сэкономить на расходуемом в обычном режиме количестве топлива. Некоторым изобретателям водородного генератора удается снизить потребление бензина вдвое, но при этом существенно повысить мощность двигателя.

Если учесть то, что работа по изготовлению данного прибора не занимает большого количества времени и не требует колоссальных усилий, то напрашивается один вывод – обязательно нужно попытаться его сделать своими руками. Затратная часть составит менее 100$.

Работа водородного генератора совершается за счет больших запасов водорода в воде. При разрыве атомных связей образуется водород, который впоследствии используется как топливо.

Сделать дешевле, чем купить?

Проблема в том, что в специализированных магазинах довольно скудный выбор водородных радиаторов. К тому же, сделанный своими руками, прибор позволяет получить КПД около 1. Если рассматривать продаваемые водородные радиаторы, то их показатели крайне редко дотягивают до 0,9. А это уже значительная разница.

Прежде, чем получится нужный водородный генератор, придется провести не один эксперимент. Но если сил и упорства хватит, то изготовленный своими руками прибор позволит существенно экономить.

Как сделать водородный генератор для дома своими руками



Еще средневековый ученый Парацельс во время одного из своих экспериментов заметил, что при контакте серной кислоты с феррумом образуются воздушные пузырьки. В действительности то был водород (но не воздух, как считал ученый) – легкий бесцветный газ, не имеющий запаха, который при определенных условиях становится взрывоопасным.

Водородные генераторы для отопления могут обладать различной мощностью

В нынешнее время отопление водородом своими руками – вещь весьма распространенная. Действительно, водород можно получать практически в неограниченном количестве, главное, чтобы были вода и электроэнергия.



Блок: 1/7 | Кол-во символов: 633
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-vodorodom-svoimi-rukami.html

Разделы статьи

Принцип работы

Водород может использоваться для обогрева домов или в качестве топлива для автотранспорта. В первом случае можно добиться хорошего КПД благодаря высокому показателю теплопроводности вещества. Во время реакции окисления один атомами кислорода соединятся с двумя водородными, что приводит к образованию воды. Одновременно выделяется примерно в 3 раза больше тепла в сравнении со сжиганием природного газа.

Среди всех известных сегодня науке источников энергии, именно это вещество следует считать наиболее перспективным — мировой океан планеты дна две третьих состоит из этого вещества, а во Вселенной по распространению конкуренцию водороду может составить лишь гелий. таким образом, двигатель, работающий на этом топливе, можно считать лучшим.

Однако есть довольно серьезная проблема — для получения чистого водорода необходимо расщеплять воду, а это не самый простой процесс. Сегодня ученые считают, что проще всего для расщепления молекул воды использовать электролиз. Этот процесс известен каждому человеку со школьного курса физики: напряжение с высоким электрическим потенциалом буквально разрывает молекулы воды на составляющие элементы.

В результате образуется газ, имеющий формулу HHO с показателем теплотворной способности в 121 МДж/кг. Он был назван в честь физика Ю. Брауна и при горении не выделяет никаких вредных веществ. Особенность вещества заключается в том, что для его применения можно использовать те же емкости, которые сегодня применяются в качестве котлов для метана либо пропана. Однако необходимо предпринять дополнительные меры безопасности, так как газ Брауна является сильной гремучей смесью.

Водородный генератор для автомобиля состоит из двух основных элементов:

  • электролизера.
  • резеэвуара.

В герметичной емкости устройства располагаются пары электродных пластин, а сама она оснащается патрубком для выхода газа, клеммами, защитным клапаном, водяным затвором и горловиной для заливки воды. Такая конструкция позволяет устранить процесс распространения обратного горения газа Брауна и добиться горения водорода только на выходе из горелки.

Но использование классического гидролизера является нерентабельным, так как предполагает значительный расход электрической энергии. Однако выход из сложившейся ситуации был найден — токи определенной частоты. В результате молекулы воды входят в резонанс с электроимпульсами и расщепляются на составляющие. Собрав такое устройство можно получать топливо из воды своими руками.

Блок: 2/4 | Кол-во символов: 2449
Источник: https://chebo.pro/stroyka-i-remont/kak-sobrat-vodorodnyj-generator-svoimi-rukami.html

Теоретическая основа

Водород является очень легким газообразным веществом. У него высокая химическая активность. Окисляясь, он дает большое количество тепловой энергии и при этом образует воду.

Водород обладает следующими свойствами:

  • При горении не выделяет вредных веществ.
  • Его запасы в воде неистощимы.
  • Этот газ добывают в промышленности. На некоторых производствах он является побочным продуктом.
  • Смесь водорода и кислорода взрывоопасна. При воспламенении она выделяет огромное количество энергии.

Стоит отметить, что hydrogen и oxygen соединяются очень легко, а вот разделить их непросто. Для этого придется использовать электричество для запуска непростой химической реакции.

Простейший газогенератор для добычи водорода представляет собой емкость с жидкостью, внутри которой располагаются две пластины с подключением к электрической сети. Поскольку вода хорошо проводит ток, электроды вступают в контакт с малым сопротивлением. При прохождении электричества через пластины возникает химическая реакция, сопровождающаяся появлением водорода.





Блок: 2/4 | Кол-во символов: 1341
Источник: https://oventilyacii.ru/ventilyaciya/kondicionirovanie/izgotovlenie-vodorodnogo-generatora.html

Соблюдение мер безопасности

Электролизер представляет собой устройство повышенной опасности.

Поэтому во время его изготовления, монтирования и работы обязательно нужно соблюдение как общих, так и специальных мер безопасности.

Специальные меры включают следующие пункты:

  • следует контролировать концентрацию смеси водорода с кислородом, в целях недопущения взрыва;
  • если уровень жидкости не просматривается в смотровом окне водородного генератора, то его использовать нельзя;
  • во время выполнения ремонта нужно удостовериться, что в конечной точке системы полностью отсутствует водород;
  • противопоказано использование открытого огня, электрических нагревательных приборов и переносных ламп напряжением более 12 вольт рядом с электролизером;
  • во время работы с электролитом следует себя обезопасить, используя средства защиты (спецодежда, перчатки и очки).

Блок: 3/5 | Кол-во символов: 850
Источник: https://teplo.guru/sistemy/vodorodnyiy-generator-svoimi-rukami.html

Основные достоинства отопления на водороде

Данный способ обогрева дома имеет несколько существенных преимуществ, которыми обусловлена возрастающая популярность системы.

  1. Впечатляющий КПД, который нередко достигает 96%.
  2. Экологичность. Единственный побочный продукт, выделяющийся в атмосферу – это водяной пар, который не способен навредить окружающей среде в принципе.
  3. Водородное отопление постепенно заменяет традиционные системы, освобождая людей от необходимости в добыче природных ресурсов – нефти, газа, угля.
  4. Водород действует без огня, тепловая энергия образуется путем каталитической реакции.

Блок: 3/7 | Кол-во символов: 599
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-vodorodom-svoimi-rukami.html

Изготовление генератора собственными силами

В сети Интернет можно найти немало инструкций, как сделать водородный генератор. Следует отметить, что собрать такую установку для дома своими руками вполне реально — конструкция достаточно проста.

Компоненты водородного генератора своими руками для отопления в частном доме

Но что вы будете делать с полученным водородом? Еще раз обратите внимание на температуру горения этого топлива в воздухе. Она составляет 2800-3000°С. Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит.

Умельцы на форумах советуют выложить топку изнутри шамотным кирпичом. Но температура плавления даже лучших материалов данного типа не превышает 1600°С, долго такая топка не выдержит. Второй вариант — использование специальной горелки, которая способна понизить температуру факела до приемлемых величин. Таким образом, пока не найдете такую горелку, не стоит начинать монтировать самодельный водородный генератор.

Советы по сборке и эксплуатации генератора

Решив вопрос с котлом, выберите подходящую схему и инструкцию на тему, как сделать водородный генератор для отопления частного дома.

Самодельное устройство будет эффективным только при условии:

  • достаточной площади поверхности пластинчатых электродов;
  • правильного выбора материала для изготовления электродов;
  • высокого качества жидкости для электролиза.

Какого размера должен быть агрегат, генерирующий водород в достаточных количествах для отопления дома, придется определять «на глазок» (на основании чужого опыта), либо собрав для начала небольшую установку. Второй вариант практичнее — он позволит понять, стоит ли тратить деньги и время на монтаж полноценного генератора.

В качестве электродов в идеале используются редкие металлы, но для домашнего агрегата это слишком дорого. Рекомендуется выбрать пластины из нержавеющей стали, желательно ферромагнитной.

Конструкция водородного генератора

К качеству воды предъявляются определенные требования. Она не должна содержать механические загрязнения и тяжелые металлы. Максимально эффективно генератор работает на дистиллированной воде, но для удешевления конструкции можно ограничиться фильтрами для очистки воды от ненужных примесей. Чтобы электрическая реакция протекала интенсивнее, в воду добавляют гидроксид натрия в соотношении 1 столовая ложка на 10 л воды.

Блок: 4/5 | Кол-во символов: 2474
Источник: https://ProfiTeplo. com/sistemy-otopleniya/45-kak-sdelat-vodorodnyj-generator.html

Советы специалистов

Квалифицированные мастера считают, что изготавливать самодельные водородные генераторы для автомобилей в домашних условиях рискованное занятие.

Они объясняют это тем, что электролизер для авто имеет сложную и небезопасную систему устройств.

Заниматься изготовлением таких агрегатов нужно, применяя специальные материалы и реагенты.

Примите к сведению: в случае самостоятельного установления электролизера, который был изготовлен своими руками, рекомендуется строгое исключение возможности, когда газ попадает в камеру сгорания при заглушенном двигателе. Во время отключения двигателя, обязательно должен автоматически отключиться водородный генератор от сети электрического питания автомобиля.

Если все-таки решили самостоятельно изготовить автомобильный гидролизер, то обязательно следует оснастить его барботером – это специальный водяной клапан. При его использовании значительно повысится безопасность при вождении автомобиля.

Блок: 4/5 | Кол-во символов: 952
Источник: https://teplo.guru/sistemy/vodorodnyiy-generator-svoimi-rukami.html

Можно ли самостоятельно сделать водородное отопление?

В принципе, это возможно. Главный элемент системы – котел – можно создать на основе ННО генератора, то есть, обычного электролизера. Все мы помним школьные опыты, когда засовывали в емкость с водой оголенные провода, подключенные к розетке путем выпрямителя. Так вот, для сооружения котла вам потребуется повторить этот опыт, но уже в более крупных масштабах.

Обратите внимание! Водородный котел используется с «теплым полом», о чем мы уже говорили. Но обустройство такой системы – это тема уже другой статьи, поэтому мы будем опираться на то, что «теплый пол» уже устроен и готов к использованию.

Блок: 4/7 | Кол-во символов: 652
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-vodorodom-svoimi-rukami.html

Инструкция: как сделать водородный генератор своими руками

Для изготовления топливной ячейки возьмём наиболее совершенную «сухую» схему электролизёра с использованием электродов в виде пластин из нержавеющей стали. Представленная ниже инструкция демонстрирует процесс создания водородного генератора от «А» до «Я», поэтому лучше придерживаться очерёдности действий.

Схема топливной ячейки «сухого» типа

  1. Изготовление корпуса топливной ячейки. В качестве боковых стенок каркаса выступают пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Надо понимать, что размер аппарата напрямую влияет на его производительность, однако, и затраты на получение HHO будут выше. Для изготовления топливной ячейки оптимальными будут габариты устройства от 150х150 мм до 250х250 мм.
  2. В каждой из пластин просверливают отверстие под входной (выходной) штуцер для воды. Кроме того, потребуется сверление в боковой стенке для выхода газа и четыре отверстия по углам для соединения элементов реактора между собой.Изготовление боковых стенок
  3. Воспользовавшись угловой шлифовальной машиной, из листа нержавеющей стали марки 316L вырезают пластины электродов. Их размеры должны быть меньше габаритов боковых стенок на 10 – 20 мм. Кроме того, изготавливая каждую деталь, необходимо оставлять небольшую контактную площадку в одном из углов. Это понадобится для соединения отрицательных и положительных электродов в группы перед их подключением к питающему напряжению.
  4. Для того чтобы получать достаточное количество HHO, нержавейку надо обработать мелкой наждачной бумагой с обеих сторон.
  5. В каждой из пластин сверлят два отверстия: сверлом диаметром 6 — 7 мм — для подачи воды в пространство между электродами и толщиной 8 — 10 мм — для отвода газа Брауна. Точки сверлений рассчитывают с учётом мест установки соответствующих подводящих и выходного патрубков.Вот такой комплект деталей необходимо подготовить перед сборкой топливной ячейки
  6. Начинают сборку генератора. Для этого в оргалитовые стенки устанавливают штуцеры подачи воды и отбора газа. Места их присоединений тщательно герметизируют при помощи автомобильного или сантехнического герметика.
  7. После этого в одну из прозрачных корпусных деталей устанавливают шпильки, после чего начинают укладку электродов. Укладку электродов начинают с уплотняющего кольца

    Обратите внимание: плоскость пластинчатых электродов должна быть ровной, иначе элементы с разноимёнными зарядами будут касаться, вызывая короткое замыкание!

  8. Пластины нержавеющей стали отделяют от боковых поверхностей реактора при помощи уплотнительных колец, которые можно сделать из силикона, паронита или другого материала. Важно только, чтобы его толщина не превышала 1 мм. Такие же детали используют в качестве дистанционных прокладок между пластинами. В процессе укладки следят, чтобы контактные площадки отрицательных и положительных электродов были сгруппированы в разных сторонах генератора.При сборке пластин важно правильно ориентировать выходные отверстия
  9. После укладки последней пластины устанавливают уплотнительное кольцо, после чего генератор закрывают второй оргалитовой стенкой, а саму конструкцию скрепляют при помощи шайб и гаек. Выполняя эту работу, обязательно следят за равномерностью затяжки и отсутствием перекосов между пластинами. При финальной затяжке обязательно контролируют параллельность боковых стенок. Это позволит избежать перекосов
  10. При помощи полиэтиленовых шлангов генератор подключают к ёмкости с водой и бабблеру.
  11. Контактные площадки электродов соединяют между собой любым способом, после чего к ним подключают провода питания.Собрав несколько топливных ячеек и включив их параллельно, можно получить достаточное количество газа Брауна
  12. На топливную ячейку подают напряжение от ШИМ-генератора, после чего производят настройку и регулировку аппарата по максимальному выходу газа HHO.

Для получения газа Брауна в количестве, достаточном для отопления или приготовления пищи, устанавливают несколько генераторов водорода, работающих параллельно.

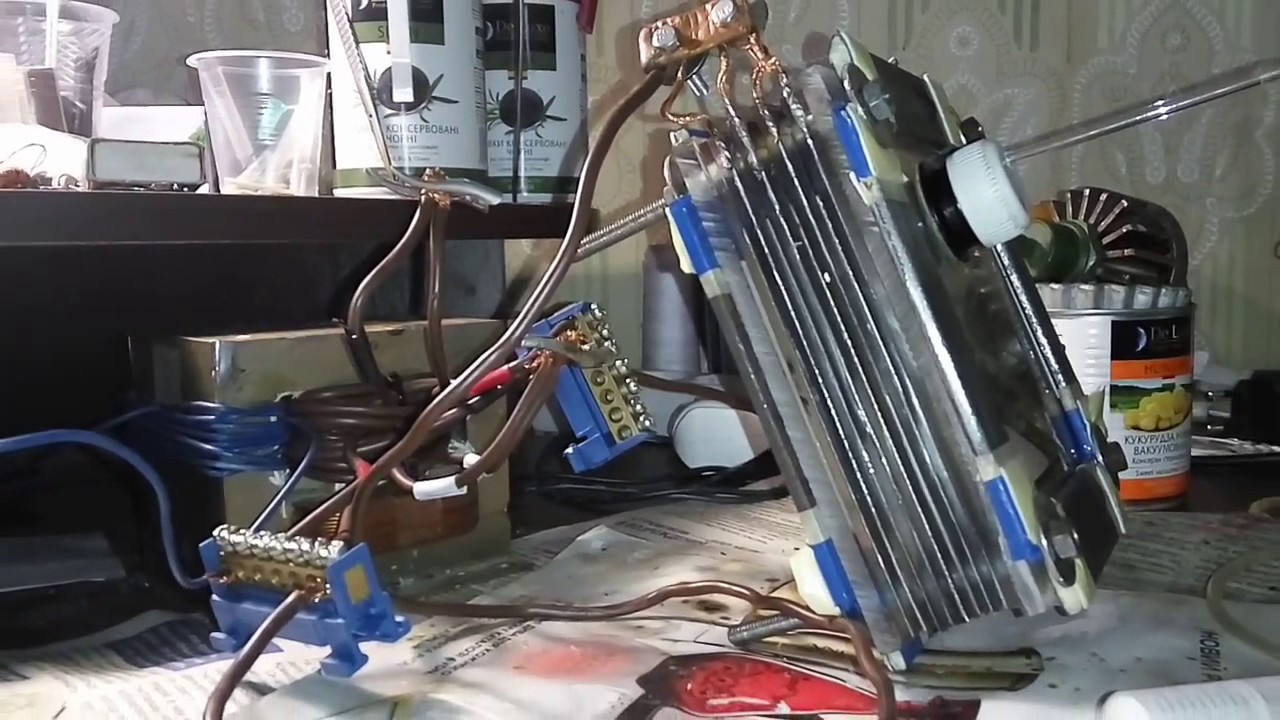

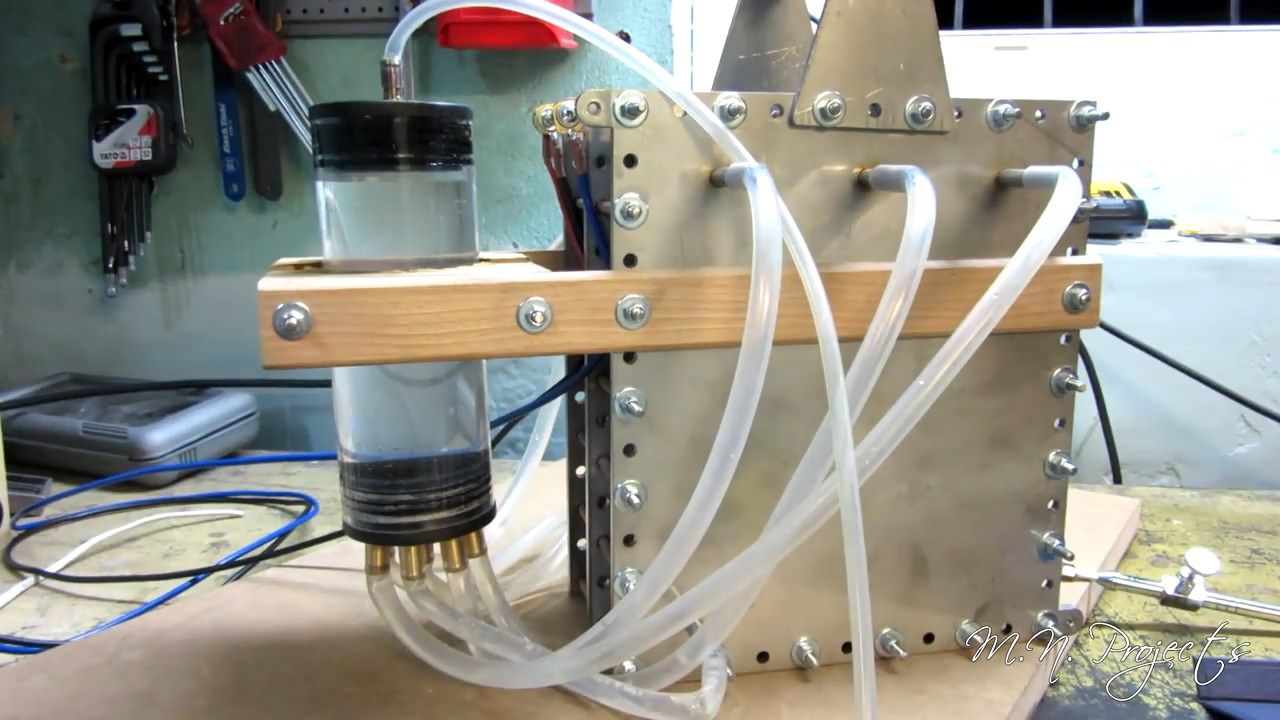

Видео: Работа конструкции «сухого» типа

Блок: 4/5 | Кол-во символов: 4067
Источник: https://aqua-rmnt. com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami.html

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов. Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке. Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

В процессе работы установки важно не перегревать генератор. При повышении температуры до 65 градусов Цельсия и более электроды аппарата будут загрязняться побочными продуктами реакции, из-за чего производительность электролизёра уменьшится. Если же это всё-таки произошло, то водородную ячейку придётся разобрать и удалить налёт при помощи наждачной бумаги.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Блок: 5/5 | Кол-во символов: 2862
Источник: https://aqua-rmnt.com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami. html

Эксплуатация

После сборки можно начинать испытания прибора. Для этого на конце трубки устанавливают горелку из медицинской иглы и начинают заливать воду. В воду нужно добавить KOH или NaOH. Вода должна быть дистиллированная или талая на крайний случай. Для работы устройства достаточно 10% концентрации щелочного раствора. При заливке воды не должно быть никаких подтеков. Лучше всего перед заливкой продуть конструкцию воздухом, давлением до 1атм. Если водородный генератор выдерживает это давление, то можно заливать воду, если нет, нужно устранить протечки.

После этого к электродам по схеме подсоединяют ЛАТР с диодным мостом. В цепь устанавливают амперметр и вольтметр для контроля работы. Начинают с минимального напряжения и потом постоянно увеличивают, наблюдая за газовыделением.

Предварительно работы лучше проводить на открытом воздухе вне дома. Поскольку установка взрывоопасна, все работы следует проводить с особой осторожностью.

При испытаниях наблюдают за работой прибора. Если имеет место маленькое пламя горелки, то может быть или низкое газовыделение в генераторе, или где-то происходит утечка газа. Если раствор помутнел, грязный, его нужно заменить. Также необходимо следить, чтобы прибор не перегревался, а вода не закипела. Для этого регулируют напряжение на источнике тока. И еще одно – пластины при нагревании немного деформируются и могут прилипать одна к одной. Чтобы это исключить, нужно сделать прокладки из резины. Могут также наблюдаться плевки водой – для устранения этого нужно уменьшить уровень воды.

Блок: 5/7 | Кол-во символов: 1530
Источник: https://aqueo.ru/vodosnab/vodorodnyjj-generator-rukami.html

В качестве заключения. Альтернатива

Альтернативой, пускай и весьма спорной, является газ Брауна – химическое соединение, которое состоит из одного атома кислорода и двух водорода. Горение такого газа сопровождается образованием тепловой энергии (притом в четыре раза мощнее, чем в описанной выше конструкции).

Для отопления дома газом Брауна тоже используются электролизеры, ведь этот способ получения тепла также основан на электролизе. Создаются специальные котлы, в которых под действием переменного тока молекулы химических элементов разъединяются, образуя заветный газ Брауна.

Видео – Обогащенный газ Брауна

Вполне возможно, что инновационные энергоносители, резерв которых практически безграничен, вскоре вытеснят невозобновляемые природные ресурсы, освободив нас от необходимости в перманентной добычи ископаемых. Такой ход событий позитивно скажется не только на окружающей среде, но и на экологии планеты в целом.

Видео – Отопление водородом

Блок: 7/7 | Кол-во символов: 1022
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-vodorodom-svoimi-rukami.html

Несколько дельных советов

Далее поговорим о других составляющих водородной горелки – фильтре для стиралки и клапане. Оба предназначаются для защиты. Клапан не позволит загоревшемуся водороду проникнуть обратно в конструкцию и взорвать скопившийся под крышкой электролизера газ (пусть его там и немного). Если не установим клапан, то контейнер повредится и щелочь вытечет наружу.

Фильтр же потребуется для изготовления водяного затвора, который будет играть роль барьера, предотвращающего взрыв. Народные умельцы, не понаслышке знакомые с конструкцией самодельной горелки на водороде, называют этот затвор «бульбулятором». И правда, он по сути лишь создает пузырьки воздуха в воде. Для самой горелки используем все тот же прозрачный шланг. Все, водородная горелка готова!

Остается лишь подсоединить ее к входу системы «теплый пол», герметизировать соединение и начать непосредственно эксплуатацию.

Блок: 6/7 | Кол-во символов: 897
Источник: https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-vodorodom-svoimi-rukami.html

Видео про генератор

Как сделать водородный генератор своими руками без электричества, можно узнать из этого видео.

Главный вопрос, который интересует многих, – настолько дорого или дешево обходится такое отопление? Это можно узнать, если вести статистику во время отопительного сезона. Причем необходимо подбивать все затраты, такие как стоимость дистиллированной воды, стоимость щелочи, расходы на электричество, на ремонт котла и на изготовление установки. На основании этого можно принимать решение, подходит такой вид отопления для дома или нет.

Блок: 7/7 | Кол-во символов: 547
Источник: https://aqueo.ru/vodosnab/vodorodnyjj-generator-rukami.html

Кол-во блоков: 21 | Общее кол-во символов: 22702
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://chebo.pro/stroyka-i-remont/kak-sobrat-vodorodnyj-generator-svoimi-rukami.html: использовано 2 блоков из 4, кол-во символов 3310 (15%)
  2. https://ProfiTeplo. com/sistemy-otopleniya/45-kak-sdelat-vodorodnyj-generator.html: использовано 1 блоков из 5, кол-во символов 2474 (11%)
  3. https://aqua-rmnt.com/otoplenie/generator-vodoroda-dlya-sistemy-otopleniya-sobiraem-dejstvuyushhuyu-ustanovku-svoimi-rukami.html: использовано 2 блоков из 5, кол-во символов 6929 (31%)
  4. https://teplo.guru/sistemy/vodorodnyiy-generator-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 2986 (13%)
  5. https://cotlix.com/kak-sdelat-vodorodnyj-generator: использовано 2 блоков из 5, кол-во символов 3319 (15%)
  6. https://svoimi-rykami.ru/stroitelstvo-doma/otoplenie/otoplenie-vodorodom-svoimi-rukami.html: использовано 5 блоков из 7, кол-во символов 3803 (17%)
  7. https://aqueo.ru/vodosnab/vodorodnyjj-generator-rukami.html: использовано 3 блоков из 7, кол-во символов 3184 (14%)
  8. https://oventilyacii.ru/ventilyaciya/kondicionirovanie/izgotovlenie-vodorodnogo-generatora.html: использовано 1 блоков из 4, кол-во символов 1341 (6%)

Произведите свой собственный водород — Самодельный генератор водорода — LED Journal

В Интернете можно найти множество различных конструкций генераторов водорода. Есть также много схем, доступных для загрузки, показывающих, как именно построить собственный генератор водорода (или газа Брауна). Добавляя этот компонент к своему автомобилю, имейте в виду, что некоторые автомобили могут не получить выгоду от впрыска газа Брауна, но многие будут, особенно в более старых автомобилях меньшего размера.

Совместимость автомобилей с газом Брауна

Некоторые автомобили, особенно новые автомобили со всеми компьютерными системами управления, могут работать с перебоями, если вы введете газ Брауна в систему впуска воздуха. В первую очередь это связано со всеми датчиками, которые сегодня устанавливают на автомобили.

Когда газ Брауна вводится в систему забора воздуха, он улучшает качество воздуха, добавляя водород и кислород. Датчики двигателя автомобиля предназначены для определения «нормального» качества воздуха и внесения в двигатель необходимых регулировок при изменении качества воздуха.Когда они обнаруживают воздух, обогащенный водородом и кислородом, в воздушно-топливной системе, компьютер автоматически вносит изменения в топливно-воздушную смесь и заставляет двигатель работать хаотично.

Некоторые люди избежали этой проблемы, сняв датчики воздуха с автомобиля и заменив их поддельным датчиком, который заставляет компьютер думать, что датчик все еще там, но в отличие от датчика воздуха, поддельный датчик не отправляет никаких сигналов на автомобильный компьютер.Существуют также другие методы, позволяющие избежать этой проблемы, и быстрый поиск в Интернете по запросу «автомобильные датчики и газ Брауна» покажет способы избежать проблем с компьютером.

Самодельный генератор водорода

Водородный генератор, который вы создаете, должен быть разработан специально для автомобиля, в котором вы его устанавливаете. Вам нужно место для водородного генератора, и он также должен быть расположен рядом с аккумулятором (для питания).

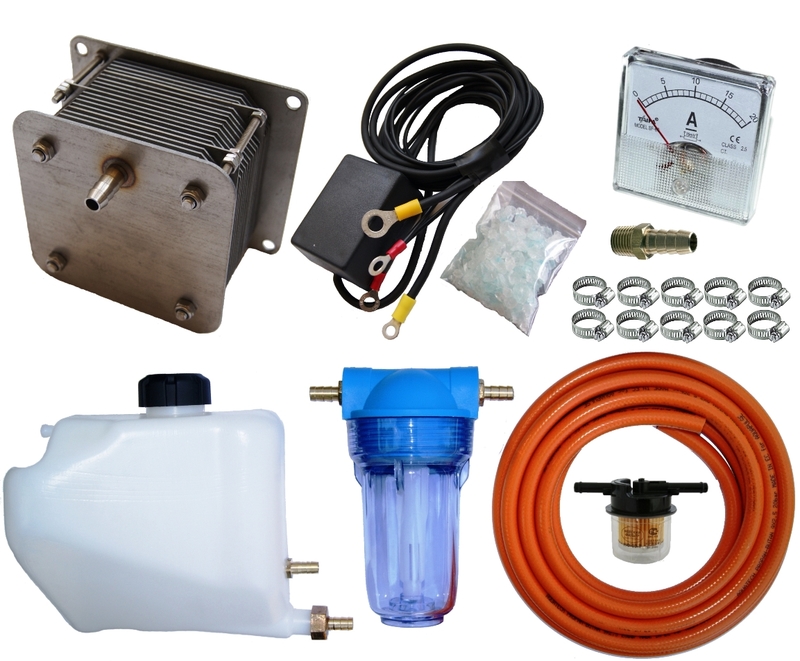

Список компонентов

Для начала сборки водородного генератора вам потребуются как минимум следующие компоненты:

  • Канистра, достаточно большая, чтобы вместить воду, электролитические пластины и проводку.
  • Не менее двух стенных пластин для розеток из нержавеющей стали.
  • Втулки, пластиковые или резиновые шайбы и винты из нержавеющей стали.
  • Провода для тяжелых условий эксплуатации (калибр от 6 до 8) — красный (положительный) и черный (отрицательный).
  • Коробки предохранителей с предохранителями не менее 30 А
  • Пластиковая трубка достаточного количества для подсоединения канистры к системе впуска топлива.
  • Выключатель питания, позволяющий управлять мощностью генератора

Основные инструкции по созданию генератора водорода

Для создания водородного генератора можно использовать множество различных типов контейнеров, но наиболее распространенным является стандартная труба из ПВХ от 6 до 8 дюймов, обрезанная до нужной длины. Труба должна быть полностью герметичной, чтобы газ мог удерживаться и улавливаться. Для этого можно использовать заглушки из ПВХ или резьбовые наконечники.

Стеновые пластины из нержавеющей стали используются для закрытия старой емкости, которая больше не используется. Их можно найти в любом строительном магазине. Необходимо использовать нержавеющую сталь, потому что она не подвержена коррозии, как обычная сталь. Электролиз разъедает обычную сталь за считанные минуты.

Стальные листы стены должны быть зажаты вместе, но не касаться друг друга.Установите втулки внутри «отверстий для винтов» настенных пластин, используйте резиновые шайбы на внешней стороне пластин и прикрепите их вместе винтами из нержавеющей стали, но оставьте каждый винт для крепления отдельной пластины. Пластины не должны касаться друг друга, но каждый винт должен касаться каждой пластины.

Подсоедините красный (положительный) провод к винту на одной из пластин, а черный (отрицательный) провод к противоположному винту на другой пластине. У вас должно получиться примерно 1/8 дюйма пространства между двумя пластинами с каждым проводом, соединяющим каждую пластину.Одна пластина служит положительным проводом, а другая пластина — отрицательным проводником. При включении ток проходит через воду внутри канистры, расщепляя воду на отдельные атомы (водород и кислород).

Пластиковая трубка (обычно около ¾ дюйма) должна быть вставлена ​​через просверленное отверстие в верхней части канистры, где будет собираться газ. Именно эта трубка будет подключаться к впускной системе вашего автомобиля; поставка газа Брауна. В качестве меры предосторожности подсоедините шланг к канистре водородного генератора и опустите его в отдельную канистру, содержащую воду, а затем, наконец, подсоедините его к впускной системе вашего автомобиля.Эта вторичная канистра поможет предотвратить катастрофу в случае возгорания газа в двигателе.

Установите выключатель питания внутри автомобиля и подключите его к красному проводу, подающему питание на водородный генератор. Существует несколько различных способов подключения переключателя питания, так что изучите этот вопрос. Также установите блок предохранителей на одной линии с проводом источника питания. Если провод каким-либо образом закорочен, предохранитель перегорит, а не вызовет электрическое повреждение или возгорание вашего автомобиля.

Подключение к системе забора воздуха

Большинство автомобилей оснащено резиновым элементом воздухозаборника, который соединяется от воздушного фильтра автомобиля непосредственно с воздухозаборником двигателя. Именно к этому резиновому компоненту вы захотите подсоединить трубки от водородного генератора. Когда водородный генератор работает, внутри контейнера будет нарастать давление, которое заставит газ попадать в камеры сгорания двигателя.

Дополнительная информация о создании этих систем

В этой короткой статье ни в коем случае нельзя описать всю науку, связанную с созданием самодельного генератора водорода.Он был написан, чтобы охватить самые основы этого компонента и дать вам краткое представление о том, как они работают и подключаются к транспортному средству. Ниже я привел несколько ссылок, которые следует просмотреть, прежде чем пытаться построить собственный водородный генератор.

И помните; соблюдайте осторожность при их строительстве, потому что они могут взорваться!

HyTech Power, возможно, решил водород, одну из самых сложных проблем в чистой энергии

Это странный химический поворот в том, что топливо встроено в самое обычное вещество на Земле: воду.

Водород — символ славы h3O — оказался чем-то вроде универсального элемента, швейцарского армейского ножа для получения энергии. Его можно производить без парниковых газов. Он легко воспламеняется, поэтому может использоваться в качестве топлива для сжигания. Его можно подавать в топливный элемент для производства электричества напрямую, без сжигания, с помощью электрохимического процесса.

Может храниться и распространяться в виде газа или жидкости. Его можно комбинировать с CO2 (и / или азотом и другими газами) для создания других полезных видов топлива, таких как метан или аммиак. Его можно использовать в качестве химического сырья в различных промышленных процессах, помогая производить удобрения, пластмассы или фармацевтические препараты.

Довольно удобно.

И это самый распространенный химический элемент во Вселенной, так что можно подумать, что у нас есть все, что нам нужно. К сожалению, это не так просто.

Выделять водород из других элементов, хранить его и преобразовывать обратно в полезную энергию — дорого как с точки зрения денег, так и энергии. Ценность, которую мы получаем от этого, никогда полностью не оправдывала того, что мы вкладываем в его производство.Это одна из тех технологий, которая, кажется, постоянно находится на грани прорыва, но никогда не достигает цели.

Уроженец Сиэтла Эван Джонсон считает, что он может это изменить. Он думает, что наконец-то понял, как разблокировать водородную экономику.

Джонсон — далеко не первый и не единственный человек, поставивший эту цель. Но после 10 лет возни, испытаний и подготовки он разработал ряд технологий и практический бизнес-план, который проложил путь к реальному коммерческому масштабу использования водорода.

И хотя HyTech Power, где Джонсон является техническим директором, очевидно, стремится к финансовому успеху, Джонсон видит в своих продуктах нечто большее: способ использовать водород для немедленного уменьшения загрязнения при одновременном увеличении масштабов и снижении затрат, достаточных для внесения более фундаментальных изменений в энергетику. система.

Стационарный дизель-генератор с водородными форсунками HyTech. HyTech Power

HyTech нацелена на большой рынок, чтобы выйти на еще больший

HyTech Power, базирующаяся в Редмонде, штат Вашингтон, намерена представить три продукта в течение ближайшего года или двух.

Первый будет использовать водород для очистки существующих дизельных двигателей, повышая их топливную эффективность на треть и устраняя более половины их загрязнения воздуха, со средней окупаемостью за девять месяцев, заявляет компания. Это потенциально огромный рынок с большим существующим спросом, который, как надеется HyTech, позволит капитализировать свой второй продукт — модернизацию, которая превратит любой автомобиль внутреннего сгорания в автомобиль с нулевым уровнем выбросов (ZEV), позволив ему работать на чистом водороде. В первую очередь это будет нацелено на крупные флоты.

И это станет третьим продуктом — тот, на который Джонсон положил глаз с самого начала, тот, который может революционизировать и децентрализовать энергетическую систему — стационарный продукт для хранения энергии, предназначенный для конкуренции и, в конечном итоге, вытеснения с такими большими батареями, как Powerwall Теслы.

По крайней мере, таков план.

Мир энергетики, конечно, полон громких стартапов, и путь от прототипа к рыночному успеху долог и опасен. Для успеха HyTech потребуется нечто большее, чем просто умные технологии.Потребуется хорошее исполнение.

С этой целью компания недавно привлекла поддержку нескольких опытных руководителей Boeing, в том числе Джерри Аллина, который проработал 30 лет в Boeing, а в декабре вышел на пенсию и возглавил расширение HyTech в качестве главного операционного директора.

Мягкая и неторопливая, с аккуратно подстриженной бородой, Аллин занимает небольшой офис на втором этаже бежевого здания HyTech, которое в основном занято огромным гаражом / мастерской. «Я, как и обычно, очень скептически относился к технологии», — говорит он, — но «как только я смог увидеть ее собственными глазами и понять физику, я подумал:« О, черт возьми ».Это действительно интересно! »

Его привлекло то, что исходные продукты не требуют новых рынков или инфраструктуры. «Теперь они действительно могут изменить мир», — говорит он. Главное — это в первую очередь дизельные двигатели. Их миллионы, они грязные и дорогие, и политики стараются их очистить. Это большой спрос. Компания «ожидает совершить много ошибок», — говорит Аллайн, но потенциальный рынок почти неизмеримо велик.

Работа в гараже HyTech, переоборудование больших дизельных грузовиков. HyTech Power

И ставки выше быть не могут. В последние годы стало ясно, что какое-то топливо с нулевым содержанием углерода, пригодное для хранения, горючее, если не необходимо, для полной декарбонизации энергетической системы, по крайней мере, чрезвычайно полезно.

Перед тем, как углубиться в продукты HyTech, стоит объяснить, почему доступный водород является такой заманчивой перспективой для тех, кто озабочен устойчивой энергетикой.

Проблема с водородом: его дорого собирать, хранить и преобразовывать

Около 95 процентов мирового производства водорода осуществляется за счет парового риформинга метана (SMR), продувки природного газа высокотемпературным паром под высоким давлением.Это энергоемкий процесс, который требует использования ископаемого топлива и оставляет после себя поток углекислого газа, поэтому его использование для обезуглероживания энергетической системы ограничено.

Но также можно извлечь водород непосредственно из воды с помощью электролиза — это процесс поглощения воды (содержащей различные «электрокатализаторы») электричеством, стимулируя химическую реакцию, которая расщепляет водород и кислород. Если электролиз проводится с использованием возобновляемой электроэнергии с нулевым выбросом углерода, полученный водород является топливом с нулевым выбросом углерода.

Это решает проблему углерода, но есть и другие. Водород в воде на самом деле не хочет выпускать кислород (они «прочно связаны»), поэтому их расщепление требует довольно много энергии. Полученный водород необходимо хранить, либо сжимая его в виде газа с помощью больших насосов, либо (слабо) связывая его с чем-то еще и храня в виде жидкости. Для этого газа или жидкости потребуется распределительная инфраструктура. Наконец, водород должен быть извлечен из хранилища и преобразован обратно в энергию путем его сжигания или пропуска через топливный элемент.

К тому времени количество энергии, вложенной в процесс, с большим отрывом превышает то, что можно получить обратно.

Это был барьер. Если сложить все затраты на преобразование энергии, «добыча» водорода для использования в энергетической системе с нулевым выбросом углерода, как правило, была убыточным бизнесом. Полезные услуги, предоставляемые водородом, не могут компенсировать энергию (и деньги), необходимые для ее производства и использования. По крайней мере, не на сегодняшний день.

Вот почему, хотя люди добывают и сжигают водород с 17-го века, двигатели и топливные элементы, работающие на водороде, существуют примерно с 19-го, а водород прошел через многочисленные циклы ажиотажа, вплоть до 21-го века. — провозглашенная «водородная экономика» так и не получила широкого распространения.

Таких не так уж и много. Shutterstock

Еще в конце 2000-х годов большинство экспертов в области энергетики списали водород со счетов. С тех пор изменились две вещи.

Доступный водород может устранить основные препятствия на пути к устойчивой энергетике

Главное, что изменилось, — это глобальный переход на чистую энергию. Чтобы решить проблему изменения климата, мир фактически согласился полностью декарбонизировать энергетическую систему в течение столетия.Это вызвало интенсивное исследование инструментов, необходимых для создания системы с нулевым выбросом углерода.

Мы знаем, как производить электроэнергию с нулевым выбросом углерода (возобновляемые источники, гидроэнергетика, атомная энергия), поэтому одним из ключевых шагов в декарбонизации является «электрификация всего» или, по крайней мере, как можно большего количества видов энергии.

Но широкомасштабная электрификация — непростая задача. Существует множество существующих приложений, работающих на горючем жидком топливе. Помимо практически всего транспорта, подумайте о миллионах и миллионах зданий по всему миру, отапливаемых нефтью или природным газом.

Значительная часть транспорта может быть электрифицирована, и все эти печи теоретически можно заменить электрическими альтернативами, такими как тепловые насосы, но сделать все это за оставшееся время для обезуглероживания — поистине монументальная задача.

Конечно, было бы неплохо выиграть время, если бы у нас было жидкое топливо с нулевым выбросом углерода, которое мы могли бы просто использовать в этих существующих системах, чтобы сократить выбросы от транспортных средств и приборов, которые мы уже используем. (Великобритания экспериментирует с отоплением домов водородом; Норвегия запретит любое использование мазута для отопления домов к 2020 году.)

Кроме того, если переменная возобновляемая энергия (солнце и ветер) должна обеспечивать большую часть или всю нашу энергию, нам понадобится какой-то способ хранить эту энергию, когда солнце и ветер не хватает. Нам потребуется не просто посекундное или почасовое хранение (которое, вероятно, могут обеспечить батареи), но и ежедневное, ежемесячное или ежегодное хранение (для которого батареи не подходят), чтобы обеспечить защиту от долгосрочных колебаний солнца и ветра. . Было бы неплохо, если бы мы могли хранить много резервной энергии в виде стабильного жидкого топлива.

Короче говоря, в наших планах по устойчивой энергетике есть дыра в форме водорода.

Второе, что изменилось, это то, что исследования, разработки и ранние рыночные испытания неуклонно снижали стоимость и повышали долговечность основных компонентов водородной технологии.

В общем, потребность в сочетании с инновациями может, наконец, означать, что под рукой есть рентабельные продукты. Вот почему «во всем мире наблюдается возрождение водородной активности», — говорит Адам Вебер, руководитель группы преобразования энергии в Национальной лаборатории Лоуренса Беркли.

Или, как недавно сказал Пьер-Этьен Франк, секретарь торговой группы Hydrogen Council, «2020–2030 годы будут для водорода такими же, как 1990-е годы для солнца и ветра».

Несмотря на все недавние инновации, Джонсон снова и снова обнаруживал, что каждый раз, когда он отказывался от стандартных компонентов и создавал свои собственные — практически каждый элемент в продуктах HyTech спроектирован и изготовлен по индивидуальному заказу, а сырье заказано через Интернет — цена пошла вниз. Не знаю почему.”

Джонсон — высокий, стройный блондин, заядлый мастер и строитель, глаза которого загораются, когда он говорит о технике. После учебы в Тихоокеанском университете Сиэтла он провел первые 10 лет своей 20-летней карьеры в области сжатия видео. Но работа в Норвегии с Innovation Norway над хранением водородной энергии привела к тому, что у него возникла проблема с водородом. С тех пор он стал истинным верующим. «Ставка на водород в будущем — лучшее, что вы можете сделать», — говорит он.

«Если электролиз действительно настолько дешевле, это меняет правила игры»

Начинается с электролизера, который извлекает водород из воды.Джонсон не смог найти такой дешевый, простой и эффективный, как он хотел, поэтому он построил свой собственный.

Электролизер HyTech (в данном случае присоединенный к стационарному дизель-генератору). HyTech Power

Это не на что смотреть, просто трубка, наполненная дистиллированной водой. Примерно в центре подвешена небольшая титановая пластина, покрытая специальной смесью электрокатализаторов, оптимизированных для разделения водорода и кислорода.Газы поднимаются с пластины непрерывным потоком пузырьков. Он полностью герметичен, в нем нет движущихся частей, поэтому он чрезвычайно прочен и не требует значительного обслуживания.

В целом, по словам Джонсона, система «очень проста и бессмысленна». (Это тема, к которой он часто возвращается — предпочтение замкнутых, простых, полностью перерабатываемых систем.) Но благодаря эффективности электрокатализаторов, добавляет он, «очень точно, сколько энергии необходимо для производства необходимый водород.”

Джонсон может похвастаться тем, что его электролизер может производить водород примерно в три или четыре раза быстрее, чем электролизеры с аналогичной площадью основания, используя примерно треть электрического тока. Это означает постепенное снижение затрат.

«Очевидно, я не могу проверить их экономику издалека, — сказал мне Джеймс Бреннер из Национального центра исследований водорода при Технологическом институте Флориды, — но если электролиз действительно намного дешевле, это меняет правила игры».

Теперь давайте посмотрим, что HyTech планирует с этим делать.

Модернизация. HyTech Power

Способ очистки дизельных двигателей для рынка, который остро нуждается в одном

Первый продукт, дебют которого запланирован на апрель, является ключом ко всему остальному.

Это называется «Система внутреннего сгорания» (ICA), модификация двигателей внутреннего сгорания, которая позволяет им существенно повысить эффективность использования топлива и уменьшить загрязнение воздуха. Это достигается путем добавления к топливу крошечных количеств газообразного водорода и кислорода непосредственно перед его сгоранием в цилиндрах двигателя.Смесь HHO придает интенсивность сгоранию, позволяя топливу сгорать более полно, генерируя больше энергии и меньше загрязнений.

Система ICA может технически работать на любом двигателе внутреннего сгорания, но для начала HyTech нацелена на самые грязные двигатели с самой быстрой окупаемостью, а именно на дизельные двигатели — в транспортных средствах, таких как грузовики, автофургоны, автобусы и вилочные погрузчики, а также большие стационарные дизельные генераторы, которые по-прежнему обеспечивают резервное (и даже основное) питание миллионов людей во всем мире.

Все эти дизельные двигатели выделяют канцерогенный дым, содержащий твердые частицы (сажа) и оксиды азота (NOx), которые вредят здоровью человека. Штаты и города по всему миру борются с загрязнением воздуха дизельным топливом.

Но дизельные сажевые фильтры (DPF), которые задерживают частицы, дороги, требуют технического обслуживания и требуют частой замены. Жидкости для селективного каталитического восстановления (SCR), добавляемые в выхлопные газы для удаления NOx, сами по себе являются загрязнителями, и их необходимо часто менять.

Короче говоря, существует много дизельных двигателей, они очень грязные (ответственны за до 50 процентов загрязнения городского воздуха зимой), и многие люди тратят много денег, пытаясь их очистить. Это большой рынок.

Предложение

HyTech на этом рынке весьма примечательно: оно утверждает, что его ICA может повысить топливную экономичность дизельного двигателя на 20–30 процентов, снизить содержание твердых частиц на 85 процентов и сократить выбросы NOx на 50–90 процентов. В сочетании с сажевым фильтром и некоторым количеством SCR он может дать дизельный двигатель, который соответствует официальным калифорнийским стандартам для автомобилей со «сверхнизким уровнем выбросов».

Стоимость преобразования грязного дизельного двигателя в относительно чистый: около 10 000 долларов на установку, которые, по оценке HyTech, окупятся за девять месяцев за счет сокращения расходов на топливо и техническое обслуживание.

Устройство помощи внутреннего сгорания (ICA) HyTech, установленное на большом дизельном двигателе.(Видите маленький ряд форсунок?) HyTech Power

HyTech — не первая и не единственная компания, разработавшая систему присадок HHO, но ничто на рынке не может сравниться с такими цифрами.

ICA достигает этой эффективности благодаря компьютеризированному контроллеру времени, который определяет и анализирует вращение коленчатого и распределительного валов, чтобы определить точное время и размер впрыска HHO. Предыдущие системы HHO более или менее заполняли двигатель HHO через воздухозаборник, но HyTech использует «впрыск через порт» с отдельным инжектором на впускном клапане каждого цилиндра, управляемым таймером.Каждый инжектор (размером примерно с человеческий волос) впрыскивает крошечные, точно отмеренные струи HHO в цилиндр именно тогда, когда это необходимо.

Такой уровень точности позволяет ICA использовать гораздо меньше водорода, чем его конкуренты, гораздо более эффективно. Небольшого бортового электролизера производит более чем достаточно.

Это смелые заявления, но пока они остаются верными. ICA был включен в список EPA как кандидат на технологию сокращения выбросов; Уважаемая испытательная фирма SGS обнаружила, что ICA повысила топливную экономичность грузовика FedEx на 27.4 процента; FedEx в настоящее время проводит дорожные испытания ICA на автопарке грузовиков и обнаруживает, что экономия топлива на 20–30 процентов выше, а затраты на техническое обслуживание сажевого фильтра значительно снизились. При стороннем тестировании и при ограниченных местных продажах в районе Редмонда ICA выполнила свои обещания.

Если он сможет сделать это в масштабе HyTech — надежно повысить экономию топлива на треть и снизить загрязнение почти до нуля с окупаемостью за девять месяцев — возможностей не будет конца. По оценке компании, рынок очистных работ составляет 100 миллиардов долларов, включая портовые грузовики, грузовые суда, рефрижераторы, грузовики дальнего следования, автобусы, генераторы и все другие грязные дизельные двигатели.

ICA не полагается на новую инфраструктуру или субсидии. Это способ выйти на большой рынок, немедленно сократить выбросы и накопить средства для долгосрочных усилий по полной замене дизельного топлива.

HyTech также хочет очистить существующие автомобили

Позже в этом году HyTech представит свою вторую линейку продуктов: модифицированные водородом автомобили с ДВС. Проще говоря, он будет переключать любой двигатель, работающий на дизельном топливе, бензине, пропане или СПГ, на 100-процентный водород. (В настоящее время компания находится в процессе сертификации своего модифицированного продукта Калифорнийским советом по воздушным ресурсам как имеющий нулевой уровень выбросов.) Это позволит любому водителю получить автомобиль с нулевым уровнем выбросов по значительно меньшей цене, чем стоимость покупки нового электрического или электрического двигателя. автомобиль на водородных топливных элементах.

Джонсон признает, что, если бы он проектировал автомобиль с нуля, он бы спроектировал его на основе водородного топливного элемента без сгорания, но «мы не заинтересованы в том, чтобы становиться автомобильной компанией», — говорит он.Вместо этого HyTech хочет очистить существующие автомобили.

Не каждый может позволить себе автомобиль Toyota Mirai на водородных топливных элементах (от 58 365 долларов). Shutterstock

Для такого применения с чистым водородом (в отличие от смешанного HHO) электролизер немного отличается. Водород пропускается через мембрану, которая лишает его оставшегося кислорода или азота, оставляя чистый водород для сгорания транспортного средства.(Это делает электролизер протонообменной мембраной, или PEM, электролизером, вариант, знакомый любителям водорода.)

По своему обыкновению, Джонсон разработал свою собственную мембрану, смешав сырье, чтобы создать что-то более эффективное и дешевое, чем другие продукты PEM на рынке.

Есть еще одно отличие, которое представляет собой еще одну из основных технологических разработок Джонсона.

Потребляемая мощность двигателя транспортного средства варьируется и может быстро увеличиваться и уменьшаться, поэтому системе необходимо хранить немного водорода в качестве буфера на случай, если он потребляет больше, чем может произвести электролизер.

Обычные автомобили на водородных топливных элементах (например, Toyota Mirai) хранят водород в виде сильно сжатого газа при давлении около 8000 фунтов на квадратный дюйм. Но со сжатым газом возникают самые разные проблемы. Для сжатия газа требуется много энергии, для этого требуется собственная специализированная инфраструктура, заправочные станции для сжатого газа очень дороги в строительстве, а сжатый водород, ну, взрывоопасен, поэтому каждый полный бак может стать бомбой.

Джонсон не хочет иметь с этим ничего общего. Итак, он пошел другим путем.Его система хранит водород, слабо связанный с металлами в виде «гидридов», в инертном жидком растворе без давления (~ 200 фунтов на квадратный дюйм).

Проблема с гидридами была двоякой: а) создание связи, достаточно слабой, чтобы ее можно было разорвать без излишней энергии, когда необходимо высвободить водород, и б) увеличение плотности энергии образующейся жидкости. (На сегодняшний день большинство гидридных жидкостей обладают меньшей энергетической плотностью, чем сжатый водород, и намного меньше ископаемого топлива. Они весят слишком много для той энергии, которую они производят.)

Джонсон думает, что решил обе проблемы. Он не раскрывает подробностей о задействованных гидридах, но у него достаточно высокое соотношение мощности к весу, чтобы побить литий-ионные батареи (которые очень тяжелые), и достаточно слабую гидридную связь, чтобы ее можно было разорвать, используя только перенаправляем отработанное тепло от двигателя (не требуется дополнительного тепла или давления).

Более того, он работает с командой над наноматериалами для гидридов и ожидает «огромного скачка» в соотношении мощности к весу в ближайшие годы; в конечном итоге, по его словам, он хочет, чтобы плотность энергии была конкурентоспособной с ископаемым топливом.

Эффективный электролиз плюс эффективное накопление гидридов означает, что в результате модернизации Hy-Tech будет создан автомобиль с нулевым уровнем выбросов (ZEV) со средней дальностью полета 300 миль, сравнимый с электромобилями высокого класса, но способный работать с любым существующим транспортным средством. Когда я посетил завод HyTech в Редмонде, Джонсон отвез меня на обед в гигантском пикапе Ford Raptor, работающем на водороде.

Ford Raptor, работающий на чистом водороде. HyTech Power

Есть два способа «заправить» автомобиль.Медленный способ — включить его на ночь, чтобы электролизер мог заполнить бак. Самый быстрый способ — заполнить его раствором гидрида, который можно получить на месте, дома или на заправочной станции, не имея ничего, кроме электролизера, немного дистиллированной воды и резервуара.

Пока не существует инфраструктуры, поддерживающей такую ​​быструю заправку, но это не похоже на сжатый водород под высоким давлением, подчеркивает Джонсон. Это не опасно; не производит токсичных побочных продуктов; он не требует множества государственных правил безопасности и правоприменения; Теоретически, на заправочных станциях «мама и папа» можно было бы довольно дешево запустить заправочную станцию.

Несколько утопическое видение Джонсона состоит в том, что в конечном итоге в каждом доме и на предприятии будет электролизер и полный бак связанного водорода, который можно будет использовать либо для выработки электроэнергии для здания (подробнее об этом в третьем этапе), либо для топлива водородных транспортных средств.

По словам Джонсона, цель — оставить двигатели внутреннего сгорания, но «это все равно что бросить курить — все хотят остыть. Этого просто не произойдет «. Модернизация существующих автомобилей за небольшую часть стоимости нового автомобиля с нулевым уровнем выбросов позволит компании быстро начать сокращение транспортных выбросов.

Святой Грааль HyTech: долгосрочное и доступное хранилище энергии

Наконец, получив финансирование и капитализацию за счет продуктов для модернизации, HyTech приступит к производству аккумуляторов энергии. Его масштабируемое хранилище энергии (SES) предназначено для конкуренции с большими батареями, такими как Powerwall от Tesla, либо в качестве локального хранилища для домов и предприятий, либо в качестве хранилища в масштабе сети, подключенного к крупным солнечным и ветряным электростанциям.

Идея хранения водородной энергии заключается в том, что когда-нибудь скоро будут регулярные периоды, когда ветер и солнце вырабатывают электроэнергию, значительно превышающую спрос. Эти излишки энергии будут стоить очень дешево — на самом деле, мы будем искать способы не тратить их зря.

Одна из все более популярных идей — «энергия в газ», то есть преобразование этой избыточной энергии в водород и его хранение. «Водород — это, наверное, самое простое, что вы можете сделать, когда цены на электроэнергию низкие», — говорит Вебер.

Часть этого водорода может быть закачана в существующие газопроводы, что снизит углеродоемкость газа. Некоторые из них могут быть объединены с диоксидом углерода для создания другого жидкого топлива.И некоторые из них можно было бы напрямую преобразовать обратно в энергию с помощью топливных элементов. «Стационарное хранилище — это прекрасных возможностей для создания водородных топливных элементов», — говорит Леви Томпсон, директор Лаборатории технологий водородной энергетики Мичиганского университета.

Проблема, опять же, заключалась в том, что сквозная эффективность накопления водородной энергии на основе электролиза обычно была меньше половины, чем достигается литий-ионной батареей.

Плохой рисунок, иллюстрирующий накопление водородной энергии. Shutterstock

И снова Джонсон думает, что сломал его.

Вот как работает система SES от HyTech: энергия поступает (в идеале от солнечных панелей или ветряных турбин) для запуска электролизера. Произведенный водород либо поступает в топливный элемент (да, Джонсон построил свой собственный), либо связывается в виде гидридов и хранится в резервуаре. Когда требуется энергия, гидридные связи разрываются с использованием отработанного тепла системы, высвобождая больше водорода для топливного элемента.

Избегая сжатия и обнаружив, что гидридная связь достаточно слабая, чтобы ее можно было разорвать отходящим теплом, Джонсон заметно повысил эффективность.Он еще больше повысил эффективность с помощью еще одной умной техники. В большинстве хранилищ водорода используются огромные электролизеры и топливные элементы, которые не могут точно масштабировать производство энергии в соответствии с потребностями. Джонсон построил свою систему по модулям: она содержит стопки электролизеров и топливных элементов меньшего размера, которые можно запускать по одному по мере роста спроса. «Глупо просто, — говорит он с улыбкой.

Внешне SES работает как большая батарея, но есть отличия и компромиссы.

С другой стороны, несмотря на то, что он значительно увеличил сквозную эффективность по сравнению с водородными конкурентами, Джонсон все еще не совсем соответствовал эффективности батарей.Он говорит, что на данный момент эффективность SES составляет около 80 процентов. По крайней мере, когда они новые, традиционные свинцово-кислотные батареи составляют около 90 процентов, а литий-ионные батареи — около 98 процентов или выше, хотя все батареи со временем изнашиваются. (Джонсон ожидает, что эффективность SES будет продолжать расти по мере разработки новых материалов для своих электролизеров и топливных элементов — он думает, что 85 или 90 процентов находятся в пределах досягаемости.)

С другой стороны, SES прослужит намного дольше, чем батарея, пройдя более 10 000 циклов зарядки и разрядки, по сравнению с примерно 1000 для литий-ионной батареи.Это приблизит срок ее службы к сроку службы типичной солнечной панели, что позволит более удобно соединять эти две батареи.

В отличие от аккумуляторов, которые нельзя полностью зарядить или разрядить из-за опасения ухудшения характеристик, SES может перейти от 100-процентной емкости до 0 и обратно без повреждений.

И когда он действительно изнашивается, в отличие от батарей, SES полностью подлежит переработке. Металлы плавятся, перетираются и используются повторно; вода перегоняется.

Лучше всего то, что раствор гидрида может храниться неограниченное время без обслуживания или потери потенциала.Его не нужно сжимать или охлаждать, как сжатый водород. Он не разлагается, как электрохимический заряд аккумуляторов. Гидриды можно хранить столько, сколько необходимо.

Это делает SES фантастическим кандидатом на долгосрочное хранение энергии, святым Граалем по-настоящему устойчивой энергетической системы. Если бы электричество было дешевым и достаточно обильным, в принципе не было бы ограничений на количество резервной энергии, которую можно было бы накапливать.

Это также делает SES идеально подходящим для распределенной энергетической системы.Без движущихся частей, надежных компонентов, устойчивых к экстремальным температурам и погодным условиям, и 98-процентной возможности вторичной переработки, это был бы чрезвычайно простой способ для любого, у кого есть солнечные панели, получить определенную степень энергетической независимости. Это может быть особенным благом для удаленных, автономных сообществ.

Жутко горящий электролизер. HyTech Power

Какой бы ни была судьба HyTech, потребность в водороде вызовет инновации

Распределенная безуглеродная водородная экономика — это то, о чем размышляет Джонсон, когда дает себе время подумать.Но в наши дни перед нами стоит более неотложная задача: запустить HyTech.

Ни один из экспертов по водороду, с которыми я разговаривал, не обнаружил каких-либо особых красных флажков в технических заявлениях HyTech, но все они проявили с трудом завоеванный скептицизм «шоу-не-говори». В водородном мире происходило много новых событий. История усеяна трупами многообещающих стартапов, которые не смогли воплотить свои инновации в жизнеспособные рыночные продукты.

Тем не менее, Hytech, похоже, занимает хорошие позиции с надежной командой руководителей, некоторым ранним финансированием, положительными результатами испытаний, партнерскими отношениями с такими крупными игроками, как FedEx и Caterpillar, а также целевым рынком с продемонстрированным спросом на ее продукцию.Скорее всего, через год или два мы узнаем, справились ли они с этим.

В любом случае, по мере того, как стремление к созданию устойчивой энергетической системы всерьез набирает обороты, потребность в водороде будет только расти. Нам нужно топливо с нулевым выбросом углерода и нам нужно долгосрочное хранение энергии. Водород подходит обоим счетам.

Когда есть большая социальная потребность и деньги, люди становятся умными. Если Джонсон сможет добиться нескольких поэтапных достижений в водородной технологии, делая покупки в Интернете и возясь в своей лаборатории, то вскоре другие сделают то же самое.По мере выхода продуктов на рынок масштабирование приведет к снижению затрат, как это произошло с ветровой и солнечной энергией.

Во многих смыслах доступный водород — это последняя часть головоломки устойчивой энергетики, энергоноситель, который может заполнить бреши в системе, работающей в основном на ветровой и солнечной энергии. За прошедшие годы его несколько раз оставляли умирать, но, поскольку мир серьезно относится к декарбонизации, водород, наконец, может выиграть свой день на солнце.

Илон Маск твердо придерживается мнения о водороде.Не все согласны с этим.

Генеральный директор Tesla Илон Маск не раз высказывал твердые мнения о водороде и водородных топливных элементах.

Несколько лет назад, когда эта тема возникла во время дискуссии с журналистами на Всемирном конгрессе автомобильных новостей, миллиардер и магнат электромобилей назвал водородные топливные элементы «крайне глупыми».

«Это очень сложно … производить водород, хранить его и использовать в автомобиле», — сказал Маск. «Водородный топливный элемент в лучшем случае не побеждает нынешние аккумуляторные батареи, так что тогда очевидно… это не имеет смысла », — добавил он позже.

« Это станет очевидным в ближайшие несколько лет. У нас … нет причин для этих дебатов, я сказал … моя статья об этом, со временем станет очень очевидной, я не знаю, что еще сказать.

В то время как Из-за этих замечаний взгляды Маска, похоже, не сильно изменились, если вообще изменились. В июне 2020 года он написал в Твиттере «Топливные элементы = глупые продажи», добавив в июле того же года: «Водородные глупые продажи бессмысленны». немедленно доступен, чтобы прокомментировать, изменились ли его взгляды на водород, когда с ним связались через Тесла по CNBC в понедельник.

Технологии

Перво-наперво: что лежит в основе технологий, к которым Маск так скептически относится?

Агентство по охране окружающей среды США описывает автомобили на водородных топливных элементах, также известные как электромобили на топливных элементах, как «похожие на электромобили… в том, что они используют электродвигатель вместо двигателя внутреннего сгорания для приведения в движение колес».

Ключевое отличие состоит в том, что у электромобилей есть батареи, которые необходимо заряжать, подключив автомобиль к зарядной точке.С другой стороны, автомобили на топливных элементах используют водородный газ и, согласно EPA, «вырабатывают электроэнергию на борту».

Узнайте больше об электромобилях из CNBC Pro

Проще говоря, в топливных элементах водород из резервуара смешивается с кислородом, производя электричество.

Электромобиль на топливных элементах излучает «только водяной пар и теплый воздух», сообщает Центр данных по альтернативным видам топлива Министерства энергетики США.

Разнообразие взглядов

Не только Маск не убежден в использовании водорода в автомобилях.

В феврале этого года Герберт Дисс, генеральный директор немецкой автомобильной компании Volkswagen Group, высказался по этому поводу.

«Пришло время политикам принять науку», — написал он в Твиттере. «Зеленый водород необходим для производства стали, химической промышленности, авиастроения… и он не должен попадать в машины. Слишком дорого, неэффективно, медленно и сложно развертывать и транспортировать. В конце концов: # водородных автомобилей в поле зрения нет».

Хотя эти продукты, очевидно, не составляют основную часть продаж автомобилей в настоящий момент — Riversimple на самом деле не будет продавать свои автомобили, вместо этого предлагая их по подписке — такой диапазон компаний работает с топливом — предложения сотовой связи показывают, что некоторые видят потенциал в этой технологии.

«Автомобили на топливных элементах, безусловно, будут играть определенную роль в обезуглероживании транспорта», — сказал CNBC представитель Toyota.

«По мере расширения заправочной инфраструктуры они будут предлагать удобный альтернативный вид электрифицированного транспорта вместо полностью электрического BEV [электромобилей с батарейным питанием]», — заявили они.

Toyota рассматривала водород «как альтернативу ископаемому топливу во всех сферах, включая отопление, освещение, перевозки, общественный транспорт и тяжелую промышленность», — сказал представитель компании.

«Диапазон применений водорода будет расширяться, что позволит более дешевое и эффективное энергоснабжение, и мы все чаще будем видеть водородные двигатели в автомобилях, автобусах, поездах и грузовиках», — добавили они.

В заявлении, отправленном CNBC, Ассоциация топливных элементов и водородной энергетики выразила аналогичную точку зрения.

Электромобили на топливных элементах и ​​водородная энергия, как сообщило FCHEA, предложили клиентам «вариант с нулевым уровнем выбросов с ожидаемой производительностью и без изменений повседневной рутины — большой запас хода, быстрая заправка и возможность масштабирования до более крупных платформ без дополнительных ограничений. вес и размер.

Далее FCHEA заявило, что существует «огромная возможность для электромобилей на топливных элементах и ​​погрузочно-разгрузочных машин на топливных элементах». возможность также существует для грузовых автомобилей, автобусов, поездов и самолетов средней и большой грузоподъемности », — говорится в сообщении.

Действительно, поскольку правительства во всем мире пытаются разработать транспортные системы с низким и нулевым уровнем выбросов, идея использования водорода топливные элементы в более крупных транспортных средствах начинают изучать широкий круг компаний.

Узнайте больше о чистой энергии от CNBC Pro

В недавнем интервью CNBC генерального директора Daimler Truck спросили о споре между аккумуляторными электрическими и водородными топливными элементами. Мартин Даум утверждал, что баланс является ключевым моментом.

«Мы выбираем и то, и другое, потому что оба… имеют смысл», — сказал он, продолжая объяснять, как разные технологии будут уместны в разных сценариях.

«В общем, вы можете сказать: если вы отправляетесь в городскую службу доставки, где вам нужно меньшее количество энергии, вы можете заряжать в ночное время в депо, тогда это определенно электрический аккумулятор», — сказал Даум.

«Но в тот момент, когда вы в пути, в тот момент, когда вы едете из Стокгольма в Барселону… на мой взгляд, вам нужно что-то, что вы можете лучше транспортировать и где вы можете лучше заправляться, и это, в конечном итоге, h3».

«Решение не принято, но я думаю, что для компании нашего размера слишком рискованно использовать только одну технологию».

Универсальность

Комментарии Даума о топливных элементах касаются идеи о том, что в конечном итоге они могут найти себе место в более тяжелых формах транспорта, которые преодолевают большие расстояния, перевозя грузы и, в некоторых случаях, переправляя людей из одного пункта назначения в другой.

Не только он придерживается этой точки зрения. Европейский транспортный гигант Alstom, например, разработал Coradia iLint, который он описывает как «первый в мире пассажирский поезд, работающий на водородном топливном элементе».

В области авиации в октябре было объявлено о планах выполнения коммерческих водородно-электрических рейсов между Лондоном и Роттердамом, и те, кто занимается этим проектом, надеются, что он поднимется в небо в 2024 году.

В строительстве JCB, крупный игрок в этом секторе. , заявил в прошлом году, что разработал экскаватор, работающий на водородном топливном элементе.«

При массе 20 метрических тонн, компания заявила, что автомобиль тестировался более 12 месяцев, добавив, что« единственными выбросами из выхлопных газов является вода ».

Проблемы

Хотя есть чувство волнения по поводу использования Технология водородных топливных элементов в различных приложениях, путь к массовому внедрению не обязательно будет гладким.

Ранее в этом году Honda прекратила производство своих подключаемых гибридных моделей и моделей топливных элементов Clarity, хотя компания все же произвела Сказать, что электромобили на топливных элементах будут «играть ключевую роль в нашей стратегии нулевого выброса вредных веществ».«

В другом месте правительство США указало ряд проблем. Они варьируются от долговечности и надежности топливных элементов до стоимости транспортных средств.

« Существующая инфраструктура для производства и доставки водорода потребителям еще не может поддерживать широкое распространение FCV. — добавляет он.

В феврале 2020 года базирующаяся в Брюсселе группа кампании Transport and Environment рассказала о том, с какой конкуренцией водород столкнется в транспортном секторе.

T&E отметила, что зеленый водород, который производится с использованием возобновляемых источников энергии, не будет Придется только «конкурировать с серым и голубым водородом», которые производятся с использованием ископаемого топлива.«Он будет конкурировать с бензином, дизельным топливом, судовым мазутом, керосином и, конечно же, с электричеством», — сказали в T&E.

«Везде, где аккумуляторные батареи являются практическим решением — легковые автомобили; фургоны; городские, региональные и, возможно, дальние грузовые автомобили; паромы, — водород столкнется с трудностями из-за его более низкой эффективности и, как следствие, гораздо более высоких затрат на топливо».

Преодоление разрыва между электромобилями и автомобилями на топливных элементах будет огромной задачей, как отмечается в Глобальном прогнозе развития электромобилей на 2021 год Международного энергетического агентства.

Согласно этому отчету, регистрации электромобилей на топливных элементах «по-прежнему на три порядка ниже, чем у электромобилей, поскольку водородные заправочные станции… не являются широко доступными и, в отличие от электромобилей, не могут заряжаться дома».

Гонка за то, чтобы доминировать в будущем транспорте 21-го века с низким и нулевым уровнем выбросов, продолжается.

Когда дело доходит до автомобилей, аккумуляторные электромобили занимают сильные позиции с такими фирмами, как Tesla, лидирующими, но путь к успеху никогда не бывает прямым.Следи за этим пространством.

ЭТО генератор водорода, который будет питать электрические внедорожники Extreme E

Предстоящая серия внедорожников Extreme E для электромобилей привлекла огромное внимание как в сообществе электромобилей, так и в автоспорте, и ряд громких имен и чемпионов Формулы 1 зарегистрировались как владельцы команд, так и участники. Однако одним большим вопросом о жизнеспособности сериала была надежность зарядных станций в отдаленных пустынях и джунглях, в которых сериал планирует соревноваться.Что ж, нам не нужно больше об этом думать, потому что Extreme E только что представила портативный водородный генератор, который будет питать серию!

Изображение предоставлено Extreme E.

Созданный AFC Energy после шести месяцев разработки совместно с инженерами Extreme E, генератор топливных элементов «100% чистой энергии» (по их словам) наконец получил зеленый свет после месяца интенсивных испытаний на заводе компании в Суррее, Англия. средство. «Продукт от AFC Energy предлагает комплексное решение без выбросов для эксплуатации наших электромобилей, и я надеюсь, что он вдохновит другие организации на изучение экологически безопасных альтернатив с низким уровнем выбросов при проведении своих мероприятий», — объясняет Алехандро Агаг, основатель и генеральный директор серия Extreme E.

Несмотря на то, что это не такой захватывающий внешний вид, как гоночный автомобиль Odyssey 21 от Extreme E — электрический внедорожник мощностью 550 л.с., который обещает разгон от 0 до 60 миль в час в 4-секундном диапазоне с бездорожьем для преодоления 130% уклонов на экстремальных скоростях — портативный Показанный здесь генератор FC обладает некоторыми довольно захватывающими возможностями не только на гоночной трассе, но и на ней. Как только технология будет проверена и разработана, например, с Extreme E, контейнерный генератор FC, подобный этому, мог бы обеспечить без выбросов электрическую поддержку поврежденных электросетей в захваченных ураганами прибрежных городах или обеспечить электроэнергией будущие гуманитарные усилия в такие же отдаленные районы, в которых будет соревноваться Extreme E.

«Зарядка водородных топливных элементов в мире автоспорта является поистине революционным, и Extreme E — первое мероприятие такого рода, в котором используется эта технология», — говорится в заявлении Агага. «Видение Extreme E об использовании автоспорта в качестве платформы для внедрения новых технологий, таких как технология топливных элементов, для достижения этой цели заслуживает всяческих похвал, и AFC Energy очень гордится тем, что участвует в такой знаменательной инициативе».

Который, конечно, водородный генератор (и водород в целом) не идеален, но я думаю, вам будет трудно доказать, что обычные дизельные генераторы являются превосходным решением в этих, ну, «экстремальных» условиях. сценариев.Я имею в виду, правда?

Вы можете посмотреть рекламный видеоролик Extreme E ниже, а затем пролистать несколько изображений Odyssey 21, чтобы рассказать нам, что вы думаете об использовании портативных водородных генераторов в этой серии, в разделе комментариев внизу страницы. . Наслаждаться!

Изображение: Formula E.

Изображение любезно предоставлено Formula E.

Цените оригинальность CleanTechnica? Подумайте о том, чтобы стать участником, сторонником, техническим специалистом или представителем CleanTechnica — или покровителем Patreon.


Реклама
У вас есть совет для CleanTechnica, вы хотите разместить рекламу или предложить гостя для нашего подкаста CleanTech Talk? Свяжитесь с нами здесь.

Toyota создает двигатель внутреннего сгорания, работающий на водороде — видео

Toyota разрабатывает двигатель внутреннего сгорания, работающий на водороде, который в конце этого месяца примет участие в 24-часовой гонке на выносливость.

Японский автомобильный гигант Toyota недавно сообщил, что разрабатывает двигатель, работающий на водороде.В отличие от электромобиля на топливных элементах (FCEV), который использует водородное топливо для выработки электроэнергии для управления автомобилем, в новом двигателе используется модифицированный двигатель внутреннего сгорания, который потребляет энергию из водорода вместо бензина.

По данным Toyota, двигатель может работать на 100-процентном водороде без примеси бензина. Поскольку в двигателе не сжигается ископаемое топливо, выхлопные газы почти не содержат диоксида углерода, и лишь незначительное его количество образуется из-за горения незначительного количества моторного масла во время работы.Кроме того, поскольку двигатель использует атмосферный воздух для сгорания, также выделяется небольшое количество NOx.

Производитель также объявил, что новый двигатель будет испытан на гоночной трассе. Toyota примет участие в гонке Super Taikyu 24 Hour Endurance Series 2021 года с 21 по 23 мая 2021 года. Это будет 1,6-литровый рядный трехцилиндровый двигатель с турбонаддувом, а гоночный автомобиль будет представлять собой хэтчбек Corolla с трансмиссией GR Yaris 4WD.

Хотя Toyota считает двигатель недостаточно развитым, подвергнув его изнурительной конкуренции, производитель сможет эффективно его улучшить.Кроме того, это говорит нам о том, что Toyota привержена развитию этой новой технологии и очень серьезно к ней относится.

« Чтобы воплотить такую ​​технологию в реальность, вы должны оказаться в таком месте, где ось времени движется быстро, и вам придется снова и снова проверять вещи. Как будто мне сказали: если вы этого не сделаете, будущее не приблизится, », — сказал Кодзи Сато, президент GAZOO Racing Company .

Кодзи Сато также показал, что стендовые характеристики водородного двигателя соответствуют уровням мощности бензиновых двигателей, и, таким образом, ожидается, что общая производительность будет на уровне традиционных автомобилей с бензиновым двигателем.Двигатель IC, работающий на водороде, представляет собой довольно интересный подход к углеродной нейтральности, поскольку он сохраняет ощущение и сущность обычного двигателя, что является отличной новостью для автолюбителей.

Новый способ сделать водородную энергию из воды намного дешевле

Ученые показывают, как использование только воды, железа, никеля и электричества позволяет производить водородную энергию гораздо дешевле, чем раньше.

Автомобили с водородным двигателем вскоре могут стать больше, чем просто новинкой после того, как группа ученых под руководством UNSW продемонстрировала гораздо более дешевый и устойчивый способ создания водорода, необходимого для их работы.

В исследовании, опубликованном недавно в Nature Communications, ученые из Университета штата Южный Уэльс в Сиднее, Университета Гриффита и Технологического университета Суинберна показали, что улавливание водорода путем отделения его от кислорода в воде может быть достигнуто за счет использования в качестве катализаторов дешевых металлов, таких как железо и никель, которые ускоряют эта химическая реакция требует меньше энергии.

Железо и никель, которые в изобилии встречаются на Земле, заменят драгоценные металлы рутений, платину и иридий, которые до сих пор считаются эталонными катализаторами в процессе «расщепления воды».

Профессор школы химии UNSW Чуан Чжао говорит, что при расщеплении воды два электрода прикладывают к воде электрический заряд, который позволяет отделять водород от кислорода и использовать его в качестве энергии в топливном элементе.

«Мы покрываем электроды нашим катализатором, чтобы снизить потребление энергии», — говорит он. «На этом катализаторе есть крошечный наноразмерный интерфейс, где железо и никель встречаются на атомном уровне, который становится активным центром для расщепления воды. Здесь водород может быть отделен от кислорода и уловлен в качестве топлива, а кислород может быть выпущен как экологически безопасные отходы.”

В 2015 году команда профессора Чжао изобрела никель-железный электрод для выработки кислорода с рекордно высокой эффективностью. Однако профессор Чжао говорит, что железо и никель сами по себе не являются хорошими катализаторами для производства водорода, но там, где они соединяются в наномасштабе, «происходит волшебство».

«Наноразмерный интерфейс в корне меняет свойства этих материалов», — говорит он. «Наши результаты показывают, что никель-железный катализатор может быть таким же активным, как и платиновый, для производства водорода.

«Дополнительным преимуществом является то, что наш никель-железный электрод может катализировать образование как водорода, так и кислорода, поэтому мы не только можем сократить производственные затраты за счет использования элементов, богатых землей, но также и затраты на производство одного катализатора вместо двух».

Беглый взгляд на сегодняшние цены на металлы показывает, почему это могло бы изменить правила игры, необходимые для ускорения перехода к так называемой водородной экономике. Цена на железо и никель составляет 0,13 и 19,65 доллара за килограмм.Напротив, рутений, платина и иридий оцениваются в 11,77, 42,13 и 69,58 долларов за грамм — другими словами, в тысячи раз дороже.

«В настоящий момент, когда мы экономим на ископаемом топливе, у нас есть огромный стимул перейти к водородной экономике, чтобы мы могли использовать водород в качестве чистого энергоносителя, которого на Земле много», — говорит профессор Чжао.

«Мы говорили о водородной экономике целую вечность, но на этот раз похоже, что она действительно приближается.”

Профессор Чжао говорит, что если технология разделения воды получит дальнейшее развитие, однажды могут появиться водородные заправочные станции, похожие на сегодняшние заправочные станции, куда вы могли бы пойти и заправить свой автомобиль на водородных топливных элементах газообразным водородом, полученным в результате этого водоразделения. реакция. Заправку можно было осуществить за считанные минуты по сравнению с часами в случае электромобилей с питанием от литиевых батарей.

«Мы надеемся, что наши исследования могут быть использованы такими станциями для производства собственного водорода с использованием устойчивых источников, таких как вода, солнечная энергия и эти недорогие, но эффективные катализаторы.”

Ссылка: «Общее электрохимическое расщепление воды на гетерогенной границе раздела никеля и оксида железа» Брайан Х. Р. Сурьянто, Юн Ван, Розали К. Хокинг, Уильям Адамсон и Чуан Чжао, 6 декабря 2019 г., Nature Communications .
DOI: 10.1038 / s41467-019-13415-8

Авторы исследовательской работы: Брайан Сурьянто (UNSW), Юн Ван (Griffith), Розали Хокинг (Swinburne), Уильям Адамсон (UNSW) и Чуан Чжао (UNSW).

Как это звучит (видео)

Очень, очень немногие люди на планете когда-либо видели автомобили, работающие на водородных топливных элементах, не говоря уже о том, чтобы ездить на них или управлять ими.

Но если вам интересно, как они звучат в действии, теперь у вас есть шанс.

На недавней технологической презентации BMW продемонстрировала два разных прототипа транспортных средств, работающих на водородных топливных элементах, в рамках своего технологического партнерства с Toyota в области передовых силовых агрегатов.

НЕ ПРОПУСТИТЕ: прототипы водородных топливных элементов BMW проходят испытания и производятся «Когда-нибудь после 2020 года»

Недавнее видео на канале YouTube Cars демонстрирует, как звучит автомобиль на топливных элементах, когда он проносится мимо вас.

И учитывая таинственную, даже зловещую, матово-черную окраску сильно модифицированного прототипа автомобиля BMW i8, звуки как-то совпадают: автомобиль звучит почти так же необычно, как и выглядит.

Автомобиль Toyota Mirai на водородных топливных элементах 2016 года, Ньюпорт-Бич, Калифорния, ноябрь 2014 г.

Как мы узнали во время поездки на предсерийном водородном автомобиле Toyota Mirai 2016 года, поведение на низких скоростях очень похоже на поведение электромобиля.

В обоих типах транспортных средств для поворота колес используются мощные электродвигатели; отличается только источник электричества.

ТАКЖЕ СМОТРИ: Toyota Mirai 2016: первый седан на водородных топливных элементах (декабрь 2014 г.)

На более низких скоростях Mirai звучит почти как гибрид Prius в полностью электрическом режиме. Преобладающие звуки — это шум шин и небольшой фоновый вой.

Но на более высоких скоростях водородный седан Toyota добавляет множество дополнительных шумов, поскольку компрессоры и насосы увеличивают объем водорода, подаваемого в батарею топливных элементов, чтобы увеличить выходную мощность.

Технология водородных топливных элементов BMW

Свист, который вы слышите на видео BMW, соответствует аналогичному звуку, хотя и менее выраженному, в Mirai.Это происходит из-за того, что водяной пар выходит из выхлопной трубы.

Toyota также продемонстрировала пронзительный шум (мы назвали его «хрипом») от воздушного компрессора, который подает кислород в батарею топливных элементов.

ПОДРОБНЕЕ: Автомобиль Toyota Mirai на водородных топливных элементах 2016 года: несколько замечаний, которые мы заметили

Ни один автомобиль на водородных топливных элементах не будет издавать ничего подобного шуму трансмиссии автомобиля с двигателем внутреннего сгорания, который, в конце концов, производит тысячи крошечных взрывов, двигаясь по дороге.

Но нам больше нравится это видео, потому что оно демонстрирует инопланетную природу силовых установок на водородных топливных элементах.

Электромобили работают тихо, возможно, немного поют; автомобили на водородных топливных элементах добавляют к впечатлениям элемент иного, почти потустороннего звука.

_________________________________________________

Подпишитесь на GreenCarReports в Facebook, Twitter и Google+.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
