Воздушный насос своими руками: Как смастерить простой насос своими руками: видео

Насос воздушный — как сделать своими руками, видео

Воздушный насос, которым можно накачать шину велосипеда за 2 минуты не найдёшь в магазине, но его можно сделать самостоятельно. Им можно будет создать давление в шинах до 60-ти атмосфер. Секрет создания такого высокого давления и работы насоса заключается в поршне. В открытом состоянии он пропускает давление до 10 атмосфер, а в закрытом может сдерживать давление до 60 атмосфер. Давление свыше 100 атмосфер разорвёт шину, поэтому делать воздушный насос высокого давления нет смысла. Рассмотрим инструкцию по изготовлению насоса среднего давления.

Детали для сборки насоса

Для сборки корпуса воздушного насоса среднего давления понадобится:

  • доска и черенок от лопаты для подставки и ручки насоса;
  • водяная розетка диаметром 16 мм и внутренней резьбой 0,5 мм;
  • тормозной шланг от газели;
  • заклёпка;
  • колпачок на ниппель.

Для сборки цилиндра:

  • переходник на полипропиленовую трубу диаметром 20 мм. Наружная резьба переходника – 0,5 мм;
  • полипропиленовая труба для горячей воды диаметром 20 мм;
  • заглушка на трубу;
  • алюминиевая трубка – 12 мм;
  • два ниппеля от бескамерной шины.

Также понадобится скальпель, наждачная бумага, дрель, эпоксидный клей, штуцер.

Сборка насоса

Соберём клапан. Ниппелю нужно придать форму конуса. Для этого зажмите его в дрели и сточите с помощью наждачной бумаги. Далее нужно отшлифовать конус. Диаметр самой толстой его части должен быть на 1 мм больше, чем внутренний диаметр 20-ой трубы. Конус нужно вставить в алюминиевую трубку, предварительно зашкурив один край трубы наждачной бумагой. Отметьте точку на 1 см выше расположения поршня и просверлите отверстие. Залейте эпоксидный клей в отверстие и смажьте место стыка конуса и трубы. Поршень насоса готов.

Далее соберём цилиндр. В переходник на 0,5 мм нужно вставить штуцер, а сам штуцер закрепить в дрели. Далее включите дрель и наденьте переходник на трубу 20 мм с помощью сварки трением.

Отрежьте от второго ниппеля толстую часть до линии. Затем необходимо вставить его в переходник и выровнять по центру. Заполните свободное пространство эпоксидным клеем.

Займёмся шлангом. Один из концов отрежьте. Нужен конец с наружной резьбой. Резьбу сотрите напильником. У водяной розетки спилите штуцер прямо под резиновое кольцо. Далее аккуратно рассверлите отверстия сверлом на 9-9,5 мм. Нужно чтобы сточенная резьба могла свободно вкрутиться в боковое отверстие. Верхнее отверстие водяной розетки заполните холодной сваркой и убедитесь, что переходник сможет вкрутиться в него.

Для сборки цилиндра отрежьте часть полипропиленовой трубы так, чтобы она была на несколько сантиметров короче, чем алюминиевая. Затем вкрутите в заглушку для трубы болт. Используйте сварку трением, чтобы надеть заглушку на трубу. Сделайте в ней отверстие, чтобы можно было продеть в него алюминиевую трубку. Далее соберите насос с помощью суперклея и установите ручку на болт с помощью гаек.

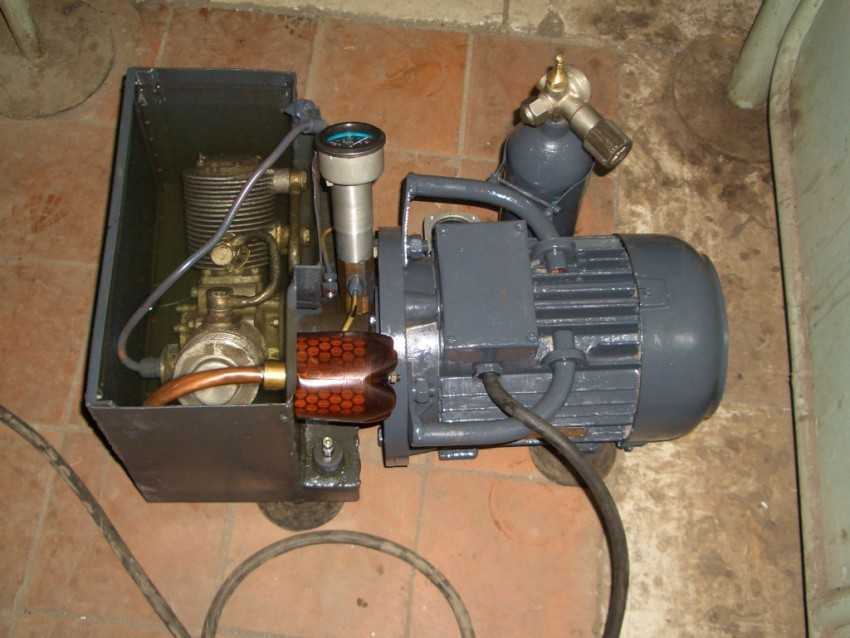

Как сделать воздушный компрессор своими руками

Этот воздушный поршневой компрессор очень просто в изготовлении и повторить, при желании, его сможет каждый.

Компрессор может быть использован для надувания шариков, для каких-нибудь химических экспериментов, где требуется создавать пузырьки воздуха в жидкости, как компрессор для аквариумных рыбок и т п.

Что потребуется для изготовления компрессора?


  • Мотор с редуктором 12 В — самая дефицитная часть, его можно купить тут — aliexpress
  • Несколько велосипедных спиц.
  • Два клапана-ниппеля от велосипеда.
  • Источник питания 12 В, его можно купить тут, если его вдруг у вас нет — aliexpress

Мотор-редуктор на 12 вольт постоянного, с частотой вращения 300 об./мин.

Велосипедная спица.


Изготовление

Итак, если вы собрали все компоненты, но можем приступать к изготовлению нашего компрессора.
Загнем спицу на конце под прямым углом.

Кусачками откусим спицу с другой стороны, чтобы у нас получилась вот такая делать Г-образной формы.

Резьбовую часть спицы вставляем в отверстие вала мотор-редуктора. Отверстие там было изначально. Второй запорной гайкой от другой спицы фиксируем, затягивая плоскогубцами.

Затем берем две спицы и одну накручиваем на другую. Вынимаем внутреннюю спицу, откусываем часть навиваемой спицы. Вот что должно получиться.

Откусываем на расстоянии примерно 10 см и делаем загиб.


Далее эту завитушку одеваем на деталь, которую сделали ранее на мотор-редуктор. Ограничители сделали из запорных гаек от спиц. Фиксируем гайки супер клеем. У нас получился подвижный узел. Это поршневой рычаг, который будет толкать поршень компрессора.


Возьмем кусок деревянной доски и прикрепим мотор с редуктором и нашей кривошипно-шатунной системой, используя скобу, винты, и деревянный брусок для возвышения.


Достанем шприц, отделим иглу — она не понадобиться.

Вынем поршень шприца и срежем нижние грани под конус, чтобы обеспечить большую легкость движения поршня, убрав лишнее давление.


Горячим паяльником, с боку ближе к началу шприца, сделаем отверстие под клапан-ниппель.


Вставляем ниппель, фиксируем супер-клеем. Это будет впускной клапан.

Отверстие под иглу заливаем горячим клеем — оно нам не понадобиться.


Делаем паяльником ещё одно отверстие и вставляем выпускной клапан, фиксируем так же супер клеем.

Для большей надежности, и чтобы не было утечек, заливаем соединения клапанов эпоксидной смолой.

Возьмем пасту от гелеевой шариковой ручки. Отрежем небольшой кусочек примерно 1 см. Приклеим этот кусочек к концу поршня супер клеем.

Вставим в него конец от спицы нашего механизма. И установим доработанный шприц на деревянную подставку. Все фиксируется горячим клеем.


Одеваем силиконовую трубку. Клеим стык супер клемм, так как трубка у меня немного большего диаметра и плотно на клапан её не оденешь.

Берем адаптер на 12 вольт.

Подключаем его к мотору. И впаиваем в цепь переключатель.


Воздушный компрессор поршневого типа готов. Мощности хватает для моих нужд с лихвой.


Видео инструкция изготовления


Воздушный насос своими руками из пластиковой бутылки — выставка научных моделей

Введение:

Воздушный насос был изобретен Робертом Бойлем и Робертом Гуком. Это насос, который устанавливается в велосипедах, аквариумах, газовых компрессорах, звуковых сигналах и пылесосах для перекачивания воздуха.

Обычный механизм работы воздушного насоса состоит в том, что часть воздуха выталкивается, создавая вакуум, который наполняется большим количеством воздуха.

В основном используется для подачи воздуха. Воздушный насос в различных инструментах и ​​оборудовании работает совершенно одинаково, за исключением очень мелких различий.

Существует две категории воздушных насосов: мембранные насосы и поршневые насосы. Существует разница в том, как работают эти два типа насосов, они устанавливаются на разные машины и используются для разных целей.

В этом видео мы показываем рабочую модель воздушный насос с использованием пластиковой бутылки и воздушных шаров.

Используемые материалы Воздушный насос для надувания воздушного шара
  1. Пустая бутылка для воды
  2. Воздушные шары-2
  3. Маркер
  4. Ножницы
  5. Лента

Вы используете раздел страницы ресурсов/инструментов, чтобы найти советы, где можно купить эти материалы по разумной цене.

Подробное видео, как сделать воздушный насос своими руками из пластиковой бутылки
