Обратный воздушный клапан для компрессора: применение, разновидности, специфика

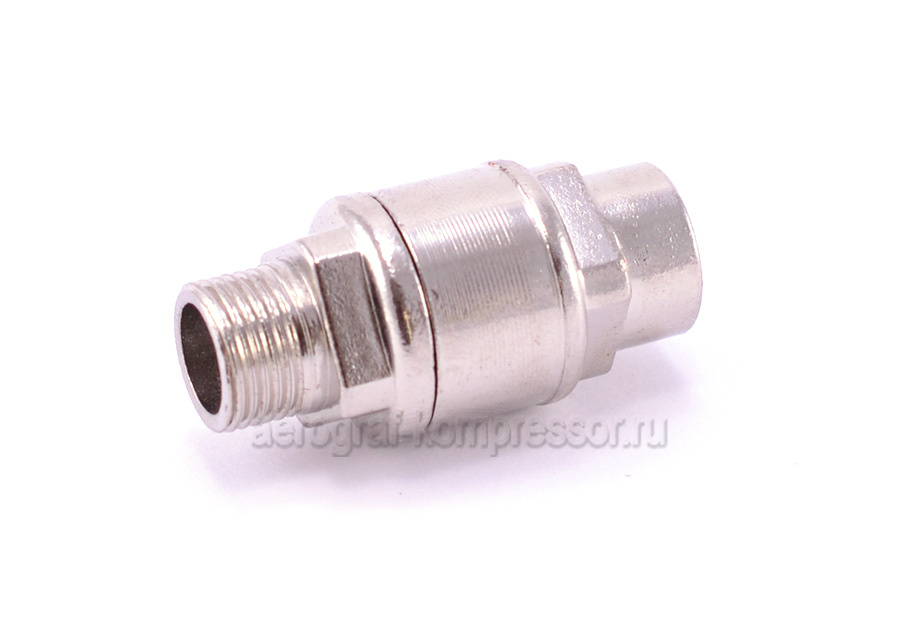

На сегодняшний день для того, чтобы гарантировать четкую работу компрессорных агрегатов, используемых почти везде, применяют целый ряд добавочных технических механизмов, одним из которых считается обратный клапан для компрессора. Подобный вентиль, которым укомплектовывается много компрессорных аппаратов, также охраняет их от раннего выхода из строя и гарантирует бесшумное включение.

• Назначение и специфика устройства
  • Условия работы
• Основные виды
• На что обратить внимание

Назначение и специфика устройства

Обратный клапан ставится на выходное окно головки механизма, впускает охлажденный атмосферный воздух лишь в одном направлении — к трубе или другому агрегату. Следовательно, этот вентиль предупреждает возвращение сжатого воздуха, расположенного в трубе или прочих элементах пневматического механизма, назад в установку. Имеется опасность возвращения атмосферного воздуха из пневматического механизма во внутреннюю часть установки в моменты перерыва в деятельности механизма, а также в период его пуска.

Устройство стандартного компрессорного вентиля составляют следующие части:

• стальной корпус;
• входное окно, которое затворяется;
• резиновое кольцо;
• спираль, которая надевается на направляющие выступы вентиля;
• пробка;
• уплотняющие прокладки.

В оболочке обратного клапана, помимо окна, которым он при помощи патрубка связывается с установкой, существует еще одно: к нему подсоединяется вентиль разгрузки станции. Назначение подобного защитного механизма на компрессоре заключается в том, чтобы не допустить превышения возможного давления в функционирующей камере.

Условия работы

• Охлажденный воздух, образовываемый агрегатом, попадает во входное окно механизма.
• Под влиянием давления охлажденного воздуха сдавливается спираль, открывая вентиль и впуская воздух в пневматическую систему.
• После отключения установки и падения давления воздуха в функционирующей камере спираль растягивается и закрывает воздушную линию.

Если давление воздуха в функционирующей камере в тот момент, когда установку выключают, превосходит возможное значение, срабатывает защитный вентиль, также установленный на выходе из механизма. В конструкции разгрузочного или защитного вентиля станции применяется закрывающий элемент шарикового вида, придавливаемый к краям впускного окна особой спиралью. Если усилие, направленное на подобный шарик сжатым воздухом, превосходит то, на которое настроена спираль, вентиль открывается, за счет чего и исполняется стабилизация давления.

Защитные вентили в пневматических механизмах могут ставиться и на аппараты, например, на трубах. В этом случае назначение подобных вентилей заключается в том, чтобы не допустить понижения давления атмосферного воздуха, закаченного в трубу.

Механизмы, функционирующие по принципу обратного клапана, то есть отрубающие поток функционирующей субстанции при его беге в противоположную сторону, применяются в разных областях.

Обратные клапаны, используемые в механизмах по перевозке жидких субстанций, рассчитаны на то, чтобы не позволить попасть данным субстанциям в установку, которая может от этого прийти в неисправность. При перевозке горячих газов эти станции также применяются для того, чтобы не допустить попадания газов к другим деталям механизма.

Обратные клапаны, которые ставятся в вентиляционные системы, решают две основные задачи:

• гарантируют целенаправленный путь хладагента;
• предупреждают создание обратной конденсации.

Основные виды

Обратные клапанные механизмы подразделяются на:

• прямого вида;
• угловые;
• пружинные;
• шариковые;
• ставящиеся при помощи фланцев;
• створчатые;
• устанавливаемые при помощи пайки;
• произведенные под разбортовку.

Все-таки существует один главный недостаток: подобный воздушный клапан ставится на поглощающий резервуар и весьма отрицательно воздействует на совместную холодопроизводительность.

В любом случае, независимо от разновидности и целевого предназначения механизма, надо тщательно следить за тем, чтобы на зазорную деталь не попадали инородные частицы. В противном случае, даже находясь в затворенном положении, запорный вентиль не сможет целиком гарантировать свою работоспособность.

Для того чтобы смонтировать любой из них (имеется в виду разновидность вентиля), надлежит брать в расчет настройку и конфигурацию системы. Помимо этого, эти установки выделяются исходя из специфики своей формы, (квадратные и круглые) и изделия, из которого они произведены. Любое из используемых изделий обладает своей спецификой. Исходя из этого многие механизмы оснащаются агрегатами, исполненными с употреблением пластика, а некоторые — установками из металла.

Сейчас самым популярным видом считается пластиковый клапан. Пропускная возможность этого механизма составляет до 6 м/с. Подобное значение складывается благодаря бесшумности во время включения и выключения рабочих составляющих. Подобная модификация агрегата может действовать как при помощи клапана, поставленного для вытяжки, так и самостоятельно. Необходимо заметить, что подобная разновидность не пользуется большой известностью среди покупателей из-за вытеснения более экономичными аналогами. На сегодняшний день можно приобрести самый популярный вид вентиля для компрессоров — это так называемая «бабочка».

Данные аппараты изготавливаются с использованием металла, а сверху обрабатываются тонким оцинкованным слоем. Механизм оснащен двумя вертящимися лопастями, которые укрепляются на центральную ось. При отсоединении вытяжного коллектора детали замыкаются. Вентиль «бабочка» продается в нескольких вариантах, габариты которых составляют от 31 см.

На что обратить внимание

Перед тем как приобрести вентиль, для начала берут в расчет такое обстоятельство, как интенсивность действующего воздухопотока. В других системах это может быть жидкость или газ. Это обстоятельство напрямую воздействует на запуск и безошибочную деятельность установленного вентиля.

Помимо этого, нужно брать в расчет, что коэффициенты производительности воздухоочистительного агрегата взаимосвязаны с данными мощности аппарата выкачки, будь то помпа или вентилятор. При выборе вентиля берут в расчет температурный режим в комнате и среде, в которой устройство будет поставлено. Существенное значение также имеет и уровень загрязнения окружающей среды. К примеру, агрегат разновидности «бабочка» при влиянии на него струи холодного воздуха начинает значительно сбрасывать обороты. Это может привести к плохому слиянию воздуховода и механизма в целом. Стоимость вентиля может ничтожно колебаться и непосредственно зависит от технических параметров и компании-разработчика механизма.

Обратный клапан компрессора в категории «Промышленное оборудование и станки»

Обратный клапан для компрессора PT-0014 INTERTOOL PT-5005

На складе

Доставка по Украине

по 139 грн

от 8 продавцов

139 грн

Купить

Roza Shop

Обратный клапан на компрессор СО-7Б, У43102, СО-243

Доставка по Украине

950 грн

Купить

ПромБудМаш

Обратный клапан для компрессора PT-0014 INTERTOOL PT-5005

На складе в г. Киев

Доставка по Украине

139 грн

125.10 грн

Купить

Интернет-магазин «Willoas»

Обратный клапан для компрессора, 3090, (32mm)

На складе в г. Киев

Доставка по Украине

599 грн

Купить

TOP MASTER

Обратный клапан для компрессора, 2065, (20mm)

На складе в г. Киев

Доставка по Украине

250 грн

Купить

TOP MASTER

Обратный клапан компрессора (D резьбы 10мм*16мм*21мм) (60 грамм)

На складе в г. Харьков

Доставка по Украине

97 грн

Купить

Global-Rеparts.com

Обратный клапан компрессора (D резьба внутр.9мм*нар16мм*20,5мм) 59 грамм

На складе в г. Харьков

Доставка по Украине

138 грн

Купить

Global-Rеparts.com

Обратный клапан компрессора С50 (9мм*19мм*20,5мм) латунь

На складе в г. Харьков

Доставка по Украине

302 грн

Купить

Global-Rеparts.com

Обратный клапан на компрессор Forte FL-24

Доставка из г. Харьков

92 грн

Купить

Интернет магазин Бензоград

Обратный клапан на компрессор наружный (медный)

Доставка по Украине

181 — 185 грн

от 2 продавцов

185 грн

Купить

Интернет магазин Бензоград

Обратный клапан компрессора (внутренняя)

Доставка по Украине

95 — 97 грн

от 2 продавцов

97 грн

Купить

Интернет магазин Бензоград

Обратный клапан на компрессор медный (1/2*19мм*1/8)

Доставка по Украине

228 — 233 грн

от 2 продавцов

233 грн

Купить

Интернет магазин Бензоград

Обратный клапан на компрессор (1/2*3/8*1/8)

Доставка по Украине

189 — 194 грн

от 2 продавцов

194 грн

Купить

Интернет магазин Бензоград

Обратный клапан для компрессоров №1

На складе в г. Одесса

Доставка по Украине

20 — 21 грн

от 3 продавцов

21 грн

Купить

Golden Chest

Обратный клапан для компрессоров №2

На складе в г. Одесса

Доставка по Украине

20 — 21 грн

от 3 продавцов

21 грн

Купить

Golden Chest

Смотрите также

Обратный клапан компрессора DK-50 EKOM Шестигранный

На складе

Доставка по Украине

1 965 грн

Купить

LUMed Service

Обратный клапан в компрессор прямой 1,5″x1,5″ (железный) Profline 7501B15

Доставка по Украине

449 грн

Купить

Toolsline — Твоя линия инструмента

Обратный клапан к компрессору изогнутый 1″x1″ (железный) Profline 7501C1

Доставка по Украине

531 грн

Купить

Toolsline — Твоя линия инструмента

Обратный клапан к компрессору 1.5 » прямой (2090/3090) Profline 7501B15

Доставка по Украине

550 грн

Купить

ООО «ПРОФЛАЙН 2000»

Обратный клапан компрессора 4ВУ1-5/9 и 4ВУ1-7/11

Доставка из г. Запорожье

от 2 850 грн

Купить

ЮА Компрессор

Обратный клапан для компрессора, резьба наружная

На складе в г. Днепр

Доставка по Украине

132 грн

Купить

TOOLDNEPR

Обратный клапан для компрессора, резьба наружная, большой

На складе

Доставка по Украине

176 грн

Купить

TOOLDNEPR

Обратный клапан для компрессора хром

На складе

Доставка по Украине

по 220 грн

от 2 продавцов

220 грн

Купить

TOOLDNEPR

Обратный клапан компрессора (вн. резьба)

На складе в г. Мукачево

Доставка по Украине

108 грн

Купить

интернет-магазин «MK»

Обратный клапан компрессора (наружняя резьба)

На складе в г. Мукачево

Доставка по Украине

129 грн

Купить

интернет-магазин «MK»

Обратный клапан к компрессору 1. 5 » прямой (2090/3090) Profline 1B

Доставка по Украине

550 грн

Купить

RED MASTER

Обратный клапан для компрессоров

На складе в г. Одесса

Доставка по Украине

20 грн

Купить

CRYSTAL AQUA

Обратный клапан компрессора K2/LK250. PFT

Доставка по Украине

573 грн

Купить

Bauservice

Обратный клапан для компрессора Forte VFL-50 (1/2*19мм*1/8)

Доставка по Украине

151 — 154 грн

от 2 продавцов

151 грн

Купить

ОиМ Подшипник

Обратный клапан воздушного компрессора: что он делает, зачем он нужен и как он работает.

Эта информативная статья позволит лучше понять обратные клапаны воздушных компрессоров.

Обратный клапан является важной частью любого воздушного компрессора. Обратный клапан воздушного компрессора можно найти практически на любом компрессоре. Обратные клапаны используются, например, в поршневых компрессорах, ротационно-винтовых компрессорах и спиральных компрессорах. На многих компрессорах имеется даже более одного обратного клапана.

Что он делает

Обратный клапан воздушного компрессора выполняет только одну функцию: пропускает воздух с одной стороны на другую, блокируя поток воздуха в противоположном направлении.

Если вы держите обратный клапан в руке и будете дуть на него с одной стороны, у вас не будет проблем с продувкой воздуха через него. Но если перевернуть обратный клапан, через него невозможно продуть воздух.

То же самое происходит внутри компрессора или системы сжатого воздуха. Как только сжатый воздух проходит обратный клапан, он уже не может вернуться обратно.

Почему он там

Существует так много причин, по которым обратные клапаны воздушных компрессоров используются в воздушных компрессорах. Иногда на один компрессор устанавливается до 5 обратных клапанов. Все зависит, конечно, от типа компрессора, размера и марки/модели.

Как было сказано ранее, обратные клапаны пропускают воздух только в одном направлении. С помощью обратных клапанов компрессор может держать одни части под давлением, а другие части разгерметизировать.

Обратные клапаны также препятствуют тому, чтобы сжатый воздух, вышедший из компрессора (в трубопровод / воздушный резервуар), больше не мог течь обратно в компрессор.

Где на воздушном компрессоре мы можем найти обратные клапаны?

Как сказано, это зависит от типа компрессора, размера и марки/модели компрессора.

Вот обзор некоторых мест, где используются обратные клапаны, и почему!

На поршневых компрессорах

На поршневых компрессорах (вы знаете, с поршнем, который движется вперед и назад) вы найдете обратные клапаны в нескольких местах.

Во-первых, есть 2 обратных клапана или комплекта обратных клапанов, используемых внутри головки поршня для управления потоком воздуха из цилиндра и в него.

Воздух всасывается через впускной (обратный) клапан при движении поршня вниз. Когда поршень снова движется вверх, воздух сжимается и выходит из цилиндра через второй обратный клапан: выпускные клапаны.

Что было бы, если бы на входе компрессора не было обратного клапана? Воздух пойдет по пути наименьшего сопротивления, а именно: обратно через входное отверстие компрессора! Не то, что мы хотим, конечно. Обратные клапаны гарантируют, что после всасывания воздуха в цилиндр он «застревает» и больше не может вернуться обратно.

Это уже два обратных клапана на вашем поршневом компрессоре! Но есть еще один!

Где? Между компрессором и ресивером сжатого воздуха (баком сжатого воздуха, на котором часто монтируется компрессор).

Этот обратный клапан воздушного компрессора гарантирует, что после того, как воздух был закачан в воздушный резервуар, он не может вернуться обратно в компрессор, когда он отключается.

Малый обратный клапан на воздушном ресивере
(верхняя часть). Фото: Атлас Копко

При останове труба между поршневым компрессором и ресивером («нагнетательная труба») «продувается» клапаном продувки (что еще! ;)) Продувка просто означает, что любой воздух давление внутри этой трубы сбрасывается до 0 бар (это помогает компрессору при запуске).

Продувочный клапан часто встроен в реле давления.

Обратный клапан, установленный между этой трубой и ресивером, обеспечивает продувку только маленькой трубы, а не всего ресивера.

На самом деле, это часто встречающаяся проблема на многих компрессорах. Если вы слышите утечку воздуха из вашего реле давления, когда компрессор остановлен, это не реле давления сломано! Это обратный клапан, который пропускает воздух!

На винтовых компрессорах

Обратный клапан воздушного компрессора также используется в винтовых компрессорах. Сколько обратных клапанов используется и как они выглядят, зависит от марки и модели вашего компрессора.

Впускной обратный клапан

Во впускной (разгрузочный) клапан винтовых компрессоров встроен обратный клапан.

Этот обратный клапан используется при остановке компрессора. Сжатый воздух, который все еще находится внутри компрессора, пытается найти выход, когда компрессор останавливается.

Входной обратный клапан предназначен для того, чтобы сжатый воздух (и масло!) не вытекал обратно через входной фильтр.

Конечно, этот обратный клапан также может сломаться или застрять, и я несколько раз видел результат этого: много масла вытекало из воздушного фильтра!

Как будто компрессор «рвет».. Это не очень красивое зрелище, и много беспорядка, который нужно убрать!

Выходной обратный клапан элемента

Часто прямо под элементом компрессора устанавливается еще один обратный клапан. Это гарантирует, что когда-то смесь сжатого воздуха и масла не сможет вернуться обратно в элемент компрессора, когда компрессор остановится.

А на выходе воздушного компрессора есть обратный клапан. Любой воздух, произведенный компрессором, не может поступать обратно в компрессор. Он должен идти только в одну сторону: туда, где вам нужен сжатый воздух.

Обратные клапаны сжатого воздуха предотвращают это.

Как это работает

Обратные клапаны воздушного компрессора

на самом деле довольно простые детали. Хотя они могут принимать разные формы и формы, принцип в основном один и тот же.

Внутри обратного клапана воздушного компрессора вы найдете диск или шар (шар в основном на обратных клапанах меньшего размера) и пружину, которая давит на диск или шар.

Когда поток воздуха движется в «разрешенном направлении», он давит на диск или шар. Поскольку пружина не очень сильная, сжатый воздух будет открывать диск или шар. Результат: воздух может проходить через обратный клапан.

Теперь, когда воздух пытается течь с противоположного направления, он давит на диск или шарик с той же стороны, что и пружина. Пружина и сжатый воздух работают вместе! Они вдавливают диск/шар в гнездо, и воздух не может пройти мимо него.

На самом деле, чем выше давление, тем сильнее оно вдавливает диск или шарик в гнездо, и тем меньше вероятность утечки воздуха.

Иногда обратные клапаны воздушного компрессора пропускают воздух при более низком давлении и прекращают утечку воздуха при более высоком давлении. Хотя это может показаться странным, это легко понять, если вы знаете внутреннюю работу обратного клапана!
