Воздухообмен в помещениях нормы: Определение необходимости воздухообмена помещений. Рекомендации

Содержание

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий

Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений в жилых зданиях и общежитиях (ГОСТ 30494-96, СанПиН 2.1.2.1002-00)

Период года	Наименование помещения или категория	Температура воздуха, °С		Результирующая температура, °С		Относительная влажность, %		Скорость движения воздуха, м/с
Период года	Наименование помещения или категория	опт	доп	опт	доп	опт	доп	опт	доп
Холодный	Жилая комната	20-22	18-24 (20-24)	19-20	17-23 (19-23)	45-30	60	0,15	0,2
	То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С	21-23	20-24 (22-24)	20-22	19-23 (21-23)	45-30	60	0,15	0,2
	Кухня	19-21	18-26	18-20	17-25	НН*	НН	0,15	0,2
	Туалет	19-21	18-26	18-20	17-25	НН	НН	0,15	0,2
	Ванная, совмещенный санузел	24-26	18-26	23-27	17-26	НН	НН	0,15	0,2
	Помещения для отдыха и учебных занятий	20-22	18-24	19-21	17-23	45-30	60	0,15	0,2
	Межквартирный коридор	18-20	16-22	17-19	15-21	45-30	60	0,15	0,2
	Вестибюль, лестничная клетка	16-18	14-20	15-17	13-19	НН	НН	0,2	0,3
	Кладовая	16-18	12-22	15-17	11-21	НН	НН	НН	НН
Теплый	Жилая комната	22-25	20-28	22-24	18-27	60-30	65	0,2	0,3
НН — не нормируется. Примечания:* — значения в скобках относятся к домам для престарелых и инвалидов;

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по СНиП 2.08.01-89* ЖИЛЫЕ ЗДАНИЯ.

№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	Кратность воздухообмена или количество воздуха удаляемого из помещения
№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	приток	вытяжка
1	2	3	4	5
1	Жилая комната квартир или общежитий	18 (20)	—	3 м³/ч на 1 м² жилых помещений
2	То же, в районах с температурой наиболее холодной пятидневки (обеспеченностью 0,92) минус 31 °С и ниже	20(22)	—	то же
3	Кухня квартиры и общежития, кубовая: — с электроплитами — с газовыми плитами	18	—	≥60 м³/ч ≥60 м³/ч при 2-конф. пл.; ≥75 м³/ч при 3-конф.пл.; ≥90 м³/ч при 4-конф.пл.
4	Сушильный шкаф для одежды и обуви в квартирах	—	—	30 м³/ч
5	Ванная	25	—	25 м³/ч
6	Уборная индивидуальная	18	—	25 м³/ч
7	Совмещенный помещение уборной и ванной	25	—	50 м³/ч
8	То же с индивидуальным нагревом	18	—	50 м³/ч
9	Умывальная обшая	18	—	0,5
10	Душевая общая	25	—	5
11	Уборная общая	16	—	50 м³/ч на 1 унитаз и 25 м³/ч на 1 писсуар
12	Гардеробная комната для чистки и глажения одежды, умывальная в общежитии	18	—	1,5
13	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
14	Вестибюль, общий коридор, лестничная клетка в общежитии	18	—	—
15	Помещение для культурно-массовых мероприятий, отдыха, учебных и спортивных занятий, помещения для администрации и персонала	18	—	1
16	Постирочная	15	по расчету, но ≥ 4	7-кратн.
17	Гладильная, сушильная в общежитии	15	по расчету, но ≥ 2-кратн.	3-кратн.
18	Кладовые для хранения личных вещей, спортивного инвентаря, хозяйственные и бельевые в общежитии	12	—	0,5
19	Палата изолятора в общежитии	20	—	1
20	Машинное помещение лифтов	5	—	по расчету, но ≥ 0,5
21	Мусоросборная камера	5	—	1 (через ствол мусоропровода)
Примечания. 1. В угловых помещениях квартир и общежитий расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице. 2. В лестничных клетках домов для IV климатического района и IIIБ климатического подрайона, а также домов с квартирным отоплением расчетная температура воздуха не нормируется. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С. 4. Значения в скобках относятся к домам для престарелых и семей с инвалидами.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий по МГСН 3.01-01 ЖИЛЫЕ ЗДАНИЯ.

№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	Кратность воздухообмена или количество воздуха удаляемого из помещения
№№ п/п	Помещения	Расчетная температура воздуха в холодный период года, °С	приток	вытяжка
1	2	3	4	5
1	Общая комната (гостиная), спальня, жилая комната общежития¹⁾	20 (22)²⁾	не менее 30 м³/ч на человека	—
2	Кухня квартиры и общежития — с электроплитами — с газовыми плитами	16(18)²⁾ 16(18)²⁾	— —	≥60 м³/ч ≥60 м³/ч при 2-конф. пл.; ≥75 м³/ч при 3-конф.пл.; ≥90 м³/ч при 4-конф.пл.
3	Кухня-ниша	16(18)²⁾	Механическая приточно-вытяжная по расчету
4	Ванная комната	25	—	25 м³/ч
5	Уборная	18	—	25 м³/ч
6	Совмещенный санузел	25	—	50 м³/ч
7	Совмещенный санузел с индивидуальным подогревом	18	—	50 м³/ч
8	Душевая	25	—	5-кратн.
9	Гардеробная комната для чистки и глажения одежды	18	—	1,5-кратн.
10	Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме	16	—	—
11	Вестибюль, общий коридор, передняя, лестничная клетка в общежитии	16	—	—
12	Постирочная	15	по расчету, но ≥ 4-кратн.	7-кратн.
13	Гладильная, сушильная в общежитии	15	по расчету, но ≥ 2-кратн.	3-кратн.
14	Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях	12	—	1,5-кратн.
15	Машинное помещение лифтов³⁾	5	—	по расчету, но ≥ 0,5-кратн.
16	Мусоросборная камера	5	—	1-кратн. (через ствол мусоропровода)
17	Сауна⁵⁾	16⁴⁾	—	по расчету
18	Тренажерный зал⁵⁾	16	—	80 м³/ч на человека
19	Биллиардная⁵⁾	18	—	0,5-кратн.
20	Библиотека, кабинет⁵⁾	20	—	0,5-кратн.
21	Гараж-стоянка⁵⁾	5	—	по расчету
22	Бассейн⁵⁾	25	Механическая приточно-вытяжная по расчету
Примечания. 1. В одной из спален следует предусматривать расчетную температуру воздуха 22 °С. 2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование. 3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 °С. 4. Температура для расчета дежурного отопления. 5. Расчетные параметры воздуха и кратность воздухообмена указанны для квартир и одноквартирных домов жилища I категории. 6. В угловых помещениях квартир, одноквартирных домов и общежитии расчетную температуру воздуха следует принимать на 2 °С выше указанной в таблице (но не выше 22 °С). 7. В помещениях общественного назначения общежитий и специализированных квартирных жилых домов для престарелых и семей с инвалидами расчетные параметры воздуха и кратность воздухообмена следует принимать по соответствующим нормативным документам или техническому заданию в зависимости от назначения этих помещений.

Выдержка из СНиП 31-02-2001 ДОМА ЖИЛЫЕ ОДНОКВАРТИРНЫЕ.

8 ОБЕСПЕЧЕНИЕ САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКИХ ТРЕБОВАНИЙ

8. 1 При проектировании и строительстве домов должны быть предусмотрены установленные настоящими нормами и правилами меры, обеспечивающие выполнение санитарно-эпидемиологических требований по охране здоровья людей и окружающей природной среды.

8.2 Система отопления и ограждающие конструкции дома должны быть рассчитаны на обеспечение в помещениях дома в течение отопительного периода при расчетных параметрах наружного воздуха для соответствующих районов строительства температуры внутреннего воздуха в допустимых пределах, установленных ГОСТ 30494, но не ниже 20 °С для всех помещений с постоянным пребыванием людей (по СНиП 41-01-2003), а в кухнях и уборных — 18 °С, в ванных и душевых — 24 °С.

При устройстве в доме системы воздушного отопления с принудительной подачей воздуха в холодный период года эта система должна быть рассчитана на обеспечение в помещениях дома оптимальных значений параметров микроклимата по ГОСТ 30494 (температура, относительная влажность и скорость движения воздуха, результирующая температура помещения и ее локальная асимметрия). При устройстве системы кондиционирования воздуха оптимальные параметры должны обеспечиваться и в теплый период года.

8.3 Система вентиляции должна поддерживать чистоту (качество) воздуха в помещениях в соответствии с санитарными требованиями и равномерность его поступления и распространения. Вентиляция может быть:

— с естественным побуждением удаления воздуха через вентиляционные каналы;

— с механическим побуждением притока и удаления воздуха, в том числе совмещенная с воздушным отоплением;

— комбинированная с естественным притоком и удалением воздуха через вентиляционные каналы с частичным использованием механического побуждения.

Удаление воздуха следует предусматривать из кухни, уборной, ванны и при необходимости — из других помещений дома.

Воздух из помещений, в которых могут быть вредные вещества или неприятные запахи, должен удаляться непосредственно наружу и не попадать в другие помещения, в том числе через вентиляционные каналы.

Для обеспечения естественной вентиляции должна быть предусмотрена возможность проветривания помещений дома через окна, форточки, фрамуги и др.

8.4 Минимальная производительность системы вентиляции дома в режиме обслуживания должна определяться из расчета не менее однократного обмена объема воздуха в течение одного часа в помещениях с постоянным пребыванием людей. Из кухни в режиме обслуживания должно удаляться не менее 60 м3 воздуха в час, из ванны, уборной — 25 м3 воздуха в час.

Кратность воздухообмена в других помещениях, а также во всех вентилируемых помещениях в нерабочем режиме должна составлять не менее 0,2 объема помещения в час.

8.5 (Исключен, Поправка от 26.05.2004 г.).

8.6 Используемые при строительстве материалы и изделия, подлежащие гигиенической оценке в соответствии с утвержденными Минздравом России Перечнями видов продукции и товаров, должны иметь гигиеническое заключение, выданное органами и учреждениями государственной санитарно-эпидемиологической службы.

8.7 При строительстве домов на участках, где, поданным инженерно-экологических изысканий, имеются выделения почвенных газов (радона, метана, торина), должны быть приняты меры по изоляции соприкасающихся с грунтом полов и стен подвалов, чтобы воспрепятствовать проникновению почвенного газа из грунта в дом, и другие меры, способствующие снижению его концентрации з соответствии с требованиями санитарных норм.

8.8 Звукоизоляция наружных и внутренних ограждающих конструкций жилых помещений, воздуховодов и трубопроводов должна обеспечивать снижение звукового давления от внешних источников шума, а также от шума оборудования инженерных систем до уровня, не превышающего допускаемого по СНиП II-12.

Стены, разделяющие жилые блоки блокированного дома, должны иметь индекс изоляции воздушного шума не ниже 50 дБ.

8.9 Естественное освещение должно быть обеспечено в жилых комнатах и кухне. Отношение площади световых проемов к площади пола жилых помещений и кухонь должно быть не менее 1:8. Для мансардных этажей допускается принимать это отношение не менее 1:10.

Необходимость естественного освещения для встроенных помещений общественного назначения устанавливается по СНиП 2.08.02. Уровень естественного освещения этих помещений должен соответствовать требованиям СНиП 23-05.

8.10 Ограждающие конструкции дома должны иметь теплоизоляцию, воздухоизоляцию от проникновения наружного холодного воздуха и пароизоляцию от диффузии водяного пара из внутренних помещений, обеспечивающие:

— необходимую температуру на внутренних поверхностях конструкций и отсутствие конденсации влаги внутри помещений;

— предотвращение накопления влаги в конструкциях.

Разница температур внутреннего воздуха и внутренней поверхности конструкций наружных стен при расчетной температуре внутреннего воздуха не должна превышать 4 °С, а для конструкций пола первого этажа — 2 °С. Температура внутренней поверхности конструктивных элементов окон не должна быть ниже 3 °С при расчетной температуре наружного воздуха.

Помещения дома должны быть защищены от проникновения дождевой, талой, грунтовой воды и бытовых утечек воды.

8.11 Снабжение дома питьевой водой должно быть предусмотрено от централизованной сети водоснабжения населенного пункта.

Допускается предусматривать индивидуальные и коллективные источники водоснабжения из подземных водоносных горизонтов или из водоемов из расчета суточного расхода хозяйственно-питьевой воды не менее 60 л на человека. В районах с ограниченными водными ресурсами расчетный суточный расход воды допускается уменьшать по согласованию с местными органами Минздрава России, Качество питьевой воды должно соответствовать гигиеническим нормативам, утвержденным Минздравом России.

8.12 Для удаления сточных вод должна быть предусмотрена система канализации — централизованная, локальная или индивидуальная, в том числе выгребная, поглощающая или с санитарной индивидуальной биообработкой.

Сбор и удаление твердых бытовых отходов и отходов от эксплуатации помещений общественного назначения должны быть организованы в соответствии с правилами эксплуатации жилищного фонда, принятыми местными органами власти.

Сточные воды и твердые отходы должны удаляться без загрязнения территории и водоносных горизонтов.

9 ЭНЕРГОСБЕРЕЖЕНИЕ

9.1 Дом должен быть запроектирован и возведен таким образом, чтобы при выполнении установленных требований к внутреннему микроклимату помещений и другим условиям проживания обеспечивалось эффективное и экономное расходование невозобновляемых энергетических ресурсов при его эксплуатации.

9.2 Соблюдение требований, касающихся норм по энергосбережению, оценивают или по характеристикам основных элементов дома — строительных конструкций и инженерных систем, или по комплексному показателю удельного расхода энергии на отопление дома.

9. 3 При оценке энергоэффективности дома по характеристикам его строительных конструкций и инженерных систем требования настоящих норм считаются выполненными, если соблюдены следующие условия:

— приведенное сопротивление теплопередаче и воздухопроницаемость ограждающих конструкций не ниже требуемых по СНиП 23-02-2003;

— системы отопления, вентиляции, кондиционирования воздуха и горячего водоснабжения имеют автоматическое или ручное регулирование;

— инженерные системы дома при централизованном снабжении оснащены приборами учета тепловой энергии, холодной и горячей воды, электроэнергии и газа.

9.4 При оценке энергоэффективности дома по комплексному показателю удельного расхода энергии на его отопление требования настоящих норм считаются выполненными, если расчетное значение удельного расхода энергии q для поддержания в доме нормируемых параметров микроклимата и качества воздуха не превышает максимально допустимого нормативного значения , приведенного в СНиП 23-02.

При этом инженерные системы дома должны иметь автоматическое или ручное регулирование и при централизованном снабжении должны быть оснащены приборами учета расхода теплоты, холодной и горячей воды, электроэнергии и газа. (Поправка от 26.05.2004 г.).

9.5 Расчетное значение удельного расхода тепловой энергии на отопление запроектированного дома q определяют как сумму теплопотерь через ограждающие конструкции и с уходящим воздухом через систему вентиляции за отопительный период, отнесенную к 1 м2 площади отапливаемых помещений дома и числу градусо-суток отопительного периода.

9.6 В целях достижения оптимальных технико-экономических характеристик дома и дальнейшего сокращения удельного расхода энергии на отопление предусматривают:

— объемно-планировочные решения дома, обеспечивающие улучшение показателей его компактности;

— наиболее рациональную ориентацию дома и его помещений по отношению к странам света с учетом преобладающих направлений холодного ветра и потоков солнечной радиации;

— применение эффективного инженерного оборудования соответствующего номенклатурного ряда с повышенным КПД;

— утилизацию теплоты отходящего воздуха, сточных вод, использование возобновляемых источников солнечной энергии, ветра и т. д.

Если в результате проведения указанных мероприятий соблюдение условий 9.4 обеспечивается при меньших значениях сопротивления теплопередаче ограждающих конструкций, чем требуемые СНиП 23-02-2003, то допускается снижать показатели сопротивления теплопередаче стен по сравнению с требуемыми СНиП 23-02-2003.

9.7 В зависимости от отношения максимально допустимого нормативного значения удельного расхода тепловой энергии на отопление дома к расчетному (К= /q) дом относят к одной из следующих категорий энергоэффективности:

— при К>1,25 — дом высокой энергоэффективности;

— при К=1,25-1,1 — дом повышенной энергоэффективности;

— при К=1,1-1,0 — дом нормальной энергоэффективности.

Категорию энергоэффективности заносят в паспорт дома при вводе его в эксплуатацию и уточняют впоследствии по результатам эксплуатации и с учетом проводимых мероприятий по энергосбережению.

9.8 Нормы настоящего раздела не распространяются на возводимые собственными силами традиционные дома с рублеными стенами из бревен при площади отапливаемых помещений не более 60 м2.

10 ДОЛГОВЕЧНОСТЬ И РЕМОНТОПРИГОДНОСТЬ

10.1 При соблюдении установленных правил эксплуатируемый дом должен сохранять свои свойства в соответствии с требованиями настоящих норм и правил в течение предполагаемого срока службы, который может устанавливаться в задании на проектирование.

10.2 Основные неремонтируемые элементы дома, которыми определяется его прочность, устойчивость и срок службы дома в целом, должны сохранять свои свойства в допустимых пределах с учетом требований ГОСТ 27751 и строительных норм и правил на строительные конструкции из соответствующих материалов.

10.3 Элементы, детали, оборудование с меньшими сроками службы, чем предполагаемый срок службы дома, должны быть заменяемы в соответствии с установленными в проекте межремонтными сроками с учетом требований задания на проектирование. Решение о применении менее или более долговечных элементов, материалов или оборудования при соответствующем увеличении или уменьшении межремонтных сроков устанавливается технико-экономическими расчетами.

10.4 Конструкции и детали должны быть выполнены из материалов, обладающих стойкостью к возможным воздействиям влаги, низких температур, агрессивной среды, биологических и других неблагоприятных факторов согласно СНиП 2.03.11.

В необходимых случаях должны быть приняты соответствующие меры от проникновения дождевых, талых, грунтовых вод в толщу несущих и ограждающих конструкций дома, а также образования недопустимого количества конденсационной влаги в наружных ограждающих конструкциях путем достаточной герметизации конструкций или устройства вентиляции закрытых пространств и воздушных прослоек.

В соответствии с требованиями действующих нормативных документов должны применяться необходимые защитные составы и покрытия.

10.5 Стыковые соединения сборных элементов и слоистые конструкции должны быть рассчитаны на восприятие температурно-влажностных деформаций и усилий, возникающих при неравномерной осадке оснований и при других эксплуатационных воздействиях. Используемые в стыках уплотняющие и герметизирующие материалы должны сохранять упругие и адгезионные свойства при воздействии отрицательных температур и намокании и быть устойчивыми к ультрафиолетовым лучам. Герметизирующие материалы должны быть совместимыми с материалами защитных и защитно-декоративных покрытий конструкций в местах их сопряжения.

10.6 Должна быть обеспечена возможность доступа к оборудованию, арматуре и приборам инженерных систем дома и их соединениям для осмотра, технического обслуживания, ремонта и замены.

Оборудование и трубопроводы, на работу которых могут отрицательно повлиять низкие температуры, должны быть защищены от их воздействия.

10. 7 При строительстве домов в районах со сложными геологическими условиями, подверженных сейсмическим воздействиям, подработке, просадкам и другим перемещениям грунта, включая морозное пучение, вводы инженерных коммуникаций должны выполняться с учетом необходимости компенсации возможных перемещений основания.

Оборудование и трубопроводы должны быть закреплены на строительных конструкциях дома таким образом, чтобы их работоспособность не нарушалась при возможных перемещениях конструкций

что это такое и для чего нужно

Обмен воздуха в жилом помещении определяет степень комфортности пребывания в нем. И такой вопрос, как воздухообмен, должен озаботить всех, кто стремится сохранить свое здоровье и хорошее самочувствие своей семьи. Воздухообмен и его качество определяются работой системы вентиляции. Существует даже ряд нормативных документов. Они указывают на основные критерии воздухообмена в различных помещениях. Об этом мы расскажем сегодня в нашей статье.

Что вы узнаете

Что такое воздухообмен

Воздухообмен является важной характеристикой любого помещения. И в первую очередь он важен для жилых комнат, домов и квартир. От того, каким воздухом мы дышим, во многом зависит наше самочувствие, производительность, качество сна.

Понятие «воздухообмен» характеризует количество раз полной замены воздуха в помещении. Данное определение означает, что под воздухообменом понимают количество полностью замененного воздуха за выбранную единицу времени. Например, за 1 час. Вентиляционные системы характеризуются именно показателем воздухообмена. Измеряется он в кубометрах в час – а именно в м³/ч. Это значит, что рассчитывается количество воздуха (его объем), которое за час покидает помещение и затем приходит в него.

Жилые помещения: какой воздухообмен должен быть

Благодаря хорошему обмену воздуха, нахождение в таком помещении характеризуется комфортом. И для обеспечения этого применяются строгие нормы, принятые в строительстве.

Так, для комнат площадью 20 м² на одного человек должно приходиться 3 м³ на 1 м² площади. А для жилых помещений с большей площадью данный показатель увеличивается до 30 м³ за 1 час.

Различаются и требования к показателю воздухообмена в разных помещения квартиры:

на кухне кратность смены воздуха должна составлять 5-8;
в санузле и ванной комнате – 7-10;
в гостиной – 3-4;
спальня — 2-4;
комната, предназначенная для курения, – 10-12.

Приведенные данные позволяют понять нормы для каждого типа помещения. Ниже приведены некоторые нормы в виде картинки для лучшего понимания:

В ванной комнате создается совершенно особый микроклимат. Для него характерны высокие показатели влажности и температуры. И достаточный обмен воздуха здесь совершенно необходим. Прочитайте, как можно надежно герметизировать данное помещение. Наверняка такой вопрос возникал у всех, кто занимался или планирует заняться своей ванной комнатой. Ведь герметизация такого помещения позволяет избежать появление грибка и плесени. И поможет при малом показателе воздухообмена. Например, когда в помещении нет окна.

Воздухообмен: как правильно рассчитать

Существует определенная формула по расчету показателя воздухообмена. Выглядит она следующим образом:

B = V×n, где B является показателем воздухообмена, V – объем помещения и n – кратность замены воздуха в помещении (кратность воздухообмена).

Многие строительные сайты предлагают провести расчет показателя воздухообмена онлайн. Для этого представлены специальные калькуляторы. Они просты в использовании. С их помощью можно рассчитать воздухообмен и по количеству людей в помещении.

Почему правильный воздухообмен важен

Нормы воздухообмена придуманы не просто так. При грамотно организованной вентиляции в помещении приятно находиться. Не ощущается спертого воздуха. В помещении не сохраняются надолго неприятные запахи. А также микроклимат не создает предпосылок к появлению плесени.

Система вентиляции – важная составляющая в организации хорошего показателя воздухообмена. И создания оптимальной атмосферы в помещении.

Разновидности систем вентиляции

Сегодня выполняется два вида вентиляции в жилых помещениях. Они различаются по методике монтажа и организации. А также по результативности в разных условиях эксплуатации.

Однако функции обоих видов вентиляции идентичны:

Следующие виды вентиляционных систем используются в строительстве:

естественная вентиляция. Выполняется она в виде воздуховодов. Через них осуществляется отток воздуха из помещения. А приток – через неплотности и щели в дверях и окнах. Действие естественной вентиляции начинается только при разнице температур воздуха между помещением и вне его. Она должна составлять 10-15°С;
принудительная вентиляция. Она будет работать вне зависимости от любых внешних факторов. Представляет собой вентиляторного типа устройство. Оно устанавливается в толщу стены здания. И может работать и на приток, и на отток воздуха.

Принудительный тип вентиляции справляется с задачей воздухообмена эффективнее. Существуют разновидности таких устройств. Они могут различаться по объему обрабатываемого воздуха. Оснащаться системой подогрева воздуха, который поступает с улицы. Стоимость устройства зависит от его возможностей и функций.

Схематично прибор принудительной вентиляции представлен на картинке ниже:

Возможность сочетания разных видов вентиляции

Можно сочетать оба вида вентиляции в одном помещении. Такой подход позволит обеспечить нормальный воздухообмен в любое время года. Ведь в летний период естественная вентиляция уже не работает. Связано это с отсутствием разницы температуры воздуха внутри и снаружи помещения.

Особенностью работы принудительной вентиляции по требованиям СНиП является обязательное расположение радиаторов отопления строго под окнами. Объясняется это тем, что приток воздуха преимущественно осуществляется через щели в окнах.

Получив представление о понятии воздухообмена и нормах, можно организовать грамотную вентиляцию внутри жилого помещения. Это обеспечит оптимальный микроклимат в нем. И поможет ощущать себя комфортно в любое время года.

Автор статьи: Иванова Елена

Написание статей на самые разные тематики, касающиеся дома, строительства, садоводства и обустройства доставляет мне удовольствие, ведь это позволяют приобретать всё новые знания и навыки. Буду рада поделиться с читателями полезной информацией, приму конструктивную критику и дополнения, которые позволят предоставлять максимально развернутую и полную информацию, полезную для каждого!

Вентиляция офиса (кабинетов, офисных помещений, бизнес центров): устройство, нормы, монтаж

Работоспособность офисных сотрудников напрямую зависит от обстановки в помещении – это было доказано уже не раз. И речь даже не о градусе кабинетных сплетен или скорости Интернета – сильнее всего на КПД офиса влияет микроклимат в помещении. И здесь все не так прозрачно, как кажется. Узнайте все тайны офисного микроклимата в этой статье.

Содержание:

Микроклимат в офисе

Микроклимат в офисе, как мы все знаем, складывается из сочетания базовых показателей – температуры, влажности и содержания углекислого газа. С первыми двумя пунктами все более-менее ясно. Влажность воздуха должна соответствовать общепринятым нормам, и они едины для всех помещений – не ниже 30% зимой и не ниже 40% летом. Оптимальной считается влажность 50-60%, при таком содержании воды в воздухе работать комфортно и слизистые не сохнут, что особенно важно для глаз офисных сотрудников.

Температурные нормы более индивидуальны, однако вычисляются они также без учета типа помещения, большее значение имеют субъективные предпочтения сотрудников и общечеловеческие механизмы работы мозга. Если не трогать вечное противоборство между теми, кому жарко и кому дует, то средняя температура в офисе должна держаться в диапазоне от +20 до +25°С. При достижении отметки термометра в 26 градусов и ее превышении организм человека «млеет от жары», замедляется реакция, повышается утомляемость.

Температура ниже +20 градусов также сказывается на производительности офиса, вызывая сонливость, а при длительной перспективе и увеличивая процент больничных, что не выгодно ни руководству, ни самим сотрудникам.

Даже при соблюдении всех норм по первым двум показателям атмосфера в офисе может не располагать не только для работы, но и для жизни. И основная проблема офисных микроклиматов обычно скрывается в вентиляции. Даже если компания обосновалась в комфортном здании с профессиональной системой вентиляции, свежего воздуха может не хватать, а если речь идет об обычном жилом здании, то его зачастую нет вовсе.

Нормы и требования к вентиляции в офисе

Вентиляция в офисе – понятие неоднородное. Существует список стандартов для каждого типа помещения, нормы воздухообмена зависят от типа помещения и количества людей, которые находятся в нем постоянно. Соответственно, точная норма устанавливается из расчета на одного человека и адаптируется под конкретное помещение путем умножения нормативного значения на количество сотрудников.

Нормы воздухообмена для офисных помещений

ТИП ПОМЕЩЕНИЯ	НОРМА ВОЗДУХООБМЕНА НА 1 ЧЕЛОВЕКА, М3 В ЧАС
Кабинет	60
Переговорная комната	40
Коридор	11
Комната для совещаний	30
Приемная	40
Санузел	75
Курительные комнаты	100

Рекомендуемая скорость воздухообмена согласно ГОСТ 30494-2011 до 0,1 метра в секунду вне зависимости от сезона. Несложно рассчитать, что для поддержания объема воздухообмена при нужной скорости форточные проветривания не подходят, нужна качественная система подачи и вывода воздуха, которая будет практически постоянно.

Кроме того, так как нагрузка на офисную вентиляцию выше, чем на обычную бытовую, к ней предъявляются и более высокие требования:

Постоянный приток свежего воздуха в требуемом объемеv
Удаление отработанного воздухаv
Фильтрация воздуха как минимум от пыли и крупных загрязнений
Комфортный уровень шумаv
Удобное управление
Умеренное энергопотребление
Возможность регулировать температуру поступающего воздуха во избежание сквозняков
Небольшие габариты
Простой монтаж без ремонта в офисе

Решение проблемы вентиляции в офисе

Зачастую проблему вентиляции решают установкой кондиционера. Однако важно помнить, что кондиционер только регулирует температуру сложившейся внутри помещения атмосферы, но не поставляет в комнату свежий воздух.

Организовать удобную и функциональную вентиляцию в офисе можно при помощи нескольких бризеров, которые обеспечат бесперебойную подачу свежего воздуха, очистят его от пыли, аллергенов и даже мельчайших вредных частиц и подогреют до выбранной температуры. Отток воздуха в таком случае остается на совести стандартной вытяжки, а сама конструкция органично включается в готовый дизайн и не требует дополнительных ремонтных работ.

Сделать офисный микроклимат умнее поможет система MagicAir. Базовая станция в режиме реального времени отслеживает все показания основных параметров атмосферы – температуры, влажности и уровень углекислого газа. Благодаря базовой станции работу всех бризеров можно контролировать из единого веб-интерфейса или приложения на смартфоне и задать нужные параметры климата, которые система будет автоматически поддерживать.

Отдельной вытяжкой или системой очистки воздуха стоит оснастить санузлы, вестибюли с большой проходимостью, приемные комнаты и курилки.

ПО МЕРЕ РАЗВИТИЯ СИСТЕМЫ УМНОГО МИКРОКЛИМАТА БАЗОВАЯ СТАНЦИЯ СМОЖЕТ УПРАВЛЯТЬ КОНДИЦИОНЕРАМИ И УВЛАЖНИТЕЛЯМИ ВОЗДУХА, А САМА СИСТЕМА БУДЕТ РАЗВИВАТЬСЯ, ПРЕДОСТАВЛЯЯ НОВЫЕ ВОЗМОЖНОСТИ ДЛЯ СОЗДАНИЯ И ПОДДЕРЖАНИЯ КОМФОРТНОЙ АТМОСФЕРЫ.
ПУСТЬ ВАШ ОФИС ДЫШИТ СВОБОДНО И РАБОТАЕТ ПРОДУКТИВНО!

Цены на вентиляцию Tion Бризер

Нормы и кратность воздухообмена в серверной | Занимательная Вентиляция

Вентиляция серверной

Серверная — помещение, в котором сосредоточено большое количество компьютерного или телекоммуникационного оборудования и аппаратуры. Штатный режим работы приборов зависит от условий, в которых они находятся. Система вентиляции способна обеспечить оптимальный режим функционирования аппаратуры, установленной в серверной, но для этого необходимо иметь представление о возможностях системы, требованиях помещения и нормах воздухообмена. Рассмотрим вопрос подробнее.

Микроклимат серверного помещения определяется следующими параметрами:

температура
влажность
чистота воздуха

Состав воздуха

Состав воздуха для аппаратуры не столь важен, но для работающих людей этот фактор имеет важное значение. При этом, чистота и отсутствие пыли позволяют приборам функционировать в оптимальном режиме, поскольку собственные охлаждающие вентиляторы — кулеры — постоянно прогоняют поток воздуха сквозь корпуса оборудования.

Если в воздухе содержится множество взвешенных частиц, то платы приборов быстро покроются слоем загрязнений и начнут сильнее нагреваться. Перегрев приведет к преждевременному выходу из строя, что для серверной недопустимо.

Температура и влажность

Не менее значительными показателями являются температура воздуха, компенсирующая общий нагрев оборудования, и влажность, обеспечивающая эффективное функционирование оборудования. Все параметры должны быть под контролем, для чего в помещении устанавливаются соответствующие датчики, связанные с блоком управления системой. Изменение показаний одного из них вызывает немедленную реакцию аппаратуры управления и корректируется с помощью соответствующих действий.

Помимо вентиляции, должно производиться кондиционирование воздуха, в зимнее время приходится внимательно следить за влажностью и не допускать образования конденсата.

Основные требования и нормы

Требования, предъявляемые к системе вентиляции серверного помещения направлены на создание оптимальных условий для работы оборудования. Основные нормы:

температура в помещении должна быть в пределах 18-27°С
влажность — от 20 до 70%, конденсация влаги не допускается, изменение значения не более 6% в час
количество пыли, взвешенных частиц в воздухе — до 0,75 мг/м3
давление в серверной должно поддерживаться как минимум на 14,7 Па выше, чем в смежных помещениях. Это обеспечивается превышением объемов приточного воздуха над вытяжным
скорость воздушного потока не превышает 0,3 м/с в зимнее и 0,5 м/с в летнее время (оптимальное значение — 0,2 м/с)

Поддерживать необходимую температуру с помощью одной вентиляционной системы сложно, особенно в летний период. Для серверных комнат рекомендуется использование подпотолочных кондиционеров (сплит-систем), наиболее эффективных в подобных условиях. Они способны равномерно распределять потоки воздуха, исключая зоны застоя и повышения температуры, а большое расстояние, на которое можно разнести наружный и внутренний блоки таких систем (до 50 м) позволяет использовать сплит-системы в крупных помещениях.

К рекомендуемым моделям можно отнести также шкафные кондиционеры, отлично удаляющие пыль. Они относятся к прецизионным моделям и имеют массу преимуществ перед остальными видами сплит-систем — высокий ресурс, точность работы, возможность управления с помощью дистанционных средств и способность без заметной реакции переносить значительные колебания температуры.

Кратность воздухообмена

Оптимальным режимом для серверной считается двукратный воздухообмен, при котором весь объем воздуха в помещении дважды в течение часа полностью подлежит замене.

Типы вентиляции

В серверных применяют принудительную приточно-вытяжную вентиляцию. Естественные методы в данном случае не используются из-за неустойчивости и неравномерности охвата площади комнаты. Кроме того, естественная вентиляция не имеет возможности фильтрации поступающего воздуха, что для серверной является критичным.

Используется два способа вентилирования серверной:

сверху-вверх. Применяется при тепловой нагрузке, не превышающей 400 Вт/м2 площади помещения
снизу-вверх. Устанавливается при тепловой нагрузке, превышающей 400 Вт/м2, при этом способе 40% воздуха отводится снизу, а 60% — сверху комнаты

Вытяжные патрубки принято располагать над самыми мощными и нагревающимися приборами. Приточные отверстия располагаются снизу, на стенах или на полу. Окна в серверной должны быть всегда закрыты, весь поступающий извне воздух подлежит тщательной фильтрации.

Повышенное давления воздуха внутри серверной требует наличия обособленной системы дымоудаления, иначе при возгорании все продукты горения начнут активно распространяться по смежным помещениям или коридорам.

Некоторые помещения оборудуются средствами автоматического газового пожаротушения. Для них необходимо организовать вытяжные линии удаления фреона из нижних ярусов помещений и из подпольных отсеков серверной.

Вентиляция серверного шкафа

Серверное оборудование устанавливается в специальные шкафы, служащие для защиты приборов от пыли, создания оптимального микроклимата — температуры, влажности и т.д. Кроме того, серверные шкафы обеспечивают защиту оборудования от механических повреждений. При этом, условия содержания оборудования требуют активного охлаждения, поскольку общеобменная вентиляция в данном случае воздействовать на приборы не может.

Обеспечить оптимальный микроклимат в серверном шкафу, имеющем объем в несколько кубометров, гораздо проще, чем создать требуемые условия во всем помещении. При пользовании таким шкафом можно несколько сократить расходы на создание системы, сосредоточив усилия на обеспечении условий в шкафу. В частности, проще обеспечить кондиционирование, охлаждение небольшого пространства.

Стандартный серверный шкаф имеет собственную систему кондиционирования. Блок питания вынесен наружу и не нагревает внутреннее пространство. Холодный воздух подается из боковых стенок, перегоняется на лицевую панель, а оттуда — на заднюю часть прибора, после чего, уже нагретый, выводится наружу. Конденсат собирается в специальную емкость и удаляется из шкафа. Мощность устройства невелика, всего 4-15 кВт, но эффективность работы достаточна для использования в любой серверной.

Существуют разные типоразмеры шкафов, имеющие конструктивное или габаритное отличие, но способ охлаждения практически везде одинаков и отличается только в мелочах.

Резервная приточно-вытяжная вентиляция в серверной

Требованиями по вентиляции серверных предусмотрено наличие резервной вентиляционной линии. Она необходима для оперативного запуска в случае отказа или выхода из строя основной системы, отчего работа серверной может быть аварийно остановлена. Для исключения возможности остановки рекомендуется создать резервную систему вентиляции, полностью или частично дублирующую основную линию.

Необходимо также организовать резервную линию питания, чтобы при отключении аппаратуры оставалась возможность охлаждать ее и не позволить перегреться. Иначе, при внезапной подаче питания, горячая аппаратура не сможет быстро охладиться, поскольку вентиляционная система обладает некоторой инерцией и не сразу выходит на рабочие параметры.

Примечательно, что резервная вентиляция не обязательна, но резервное питание является абсолютно необходимым элементом оснащения серверной.

Пример расчета

Расчет вентиляции серверного помещения производится по кратностям. Особенность процесса состоит в разных значениях для притока и вытяжки.

Кратность притока принято принимать равной 2,5, тогда как для вытяжки считают двукратный воздухообмен.

Это позволяет гарантированно обеспечить превышение притока, создающее повышенное давление в помещении. Оно необходимо для исключения попадания внешнего воздуха из смежных помещений, не прошедшего фильтрацию и несущего пыль и твердые частицы.

Расчет по количеству работников обычно не производится, поскольку серверная большую часть времени пустует. Производится определение объема помещения, после чего полученная величина умножается на 2 (производительность вытяжки) или на 2,5 (производительность приточной линии). Для обеспечения необходимой температуры выбирается сплит-система или кондиционер, подходящий по рабочим параметрам.

что это, виды и установка

Для того чтобы создать комфортный климат в квартире, необходимо предусмотреть множество нюансов, связанных с подбором и установкой климатического оборудования. Например, за качественный воздухообмен в помещении отвечает приточная вентиляция. Она используется в тех случаях, когда естественный воздухообмен не способен обеспечить приток свежего чистого воздуха в достаточной степени.

Мы расскажем, какие существуют виды принудительного воздухообмена, как правильно установить вентиляционную систему. Изучим как самые простые способы вентилирования воздуха, так и сложные системы воздухообмена.

Качественный воздухообмен создаст комфортный микроклимат

В большинстве городских квартир, зачастую это касается старого жилищного фонда, предусмотрена естественная вентиляция, это подразумевает под собой поступление свежего воздуха с улицы через оконные и дверные отверстия, форточки, щели в фрамугах. Можно говорить о достаточном воздухообмене в том случае, если обеспечивается однократный цикл смены воздуха в час, это может обеспечить вентиляционная система с естественной вытяжкой.

На фото: Вентиляционная система с естественной вытяжкой

Часто в помещении устанавливаются пластиковые стеклопакеты, стены выполнены из паронепроницаемого материала, вытяжка справляется плохо, поэтому сразу начинает ощущаться застой воздуха как в жилых комнатах, так и в нежилых подсобных помещениях, к которым можно отнести санузел, гардеробную, прачечную и т.д.

Признаки недостатка чистого свежего воздуха, свидетельствующие о возникновении проблем с вентиляцией:

Качественно меняется в худшую сторону состав воздуха, это можно определить по быстрому ухудшению самочувствия при попадании в квартиру, снижению работоспособности, снижению качества сна.
Появление неприятных запахов. Так как вовремя не происходит смена воздуха, то все отходы жизнедеятельности людей, выделяемых в воздух, начинают застаиваться в замкнутом пространстве, вследствие чего появляется удушливый запах.
Повышение уровня влажности. Оптимальный уровень влажности определяется промежуточным значением в 40-60%, если уровень повышается, то это может привести к появлению конденсата на окнах и стенах, если причину не устранить, то возможно появление плесени, споры которой могут привести к тяжелым поражениям дыхательных путей, появлению аллергии, повышается вероятность заболевания вирусными инфекциями.

Для различных помещений существуют свои нормы воздухообмена. Рассмотрим вариант при условии проживания одного человека:

гостиная, кабинет – 30 м³/ч;
столовая – 60-90 м³;
ванная комната – 25-50 м³/ч.

Достаточно широкий диапазон значений зависит от типа установленного оборудования, например, плиты и духового шкафа. При установке приточки в санузле стоит также учитывать, является ли он раздельным или совмещенным с ванной комнатой.

Как повысить эффективность воздухообмена

Существует ряд мер, способных качественно улучшить процесс воздухообмена в квартире:

без использования принудительного притока воздуха;
установки, принудительно нагнетающие свежий воздух.

К первому способу относится:

Проветривание (оно может быть ручным и автоматическим), установка стенного или оконного клапана.
Обычное проветривание – раскрытие оконных створок для поступления свежего воздуха в помещение.
автоматическое проветривание – на оконную створку монтируется специальный привод, который запрограммирован на изменения погодных условий – дождь, град, снегопад, ветер. Например, при усилении ветра окно автоматически закроется и проветривание прекратится. Также возможно подключение привода к системе умный дом или к системе противопожарной безопасности. В данном случае привод сработает при задымлении, и окно откроется, обеспечив приток воздуха в квартиру.
Клапаны для стен и окон.

Их отличие заключается в особенностях монтажа и, соответственно, в стоимости.

Оконные клапан проще установить, так как не требуется сквозное сверление несущих стеновых конструкций.

Виды оконных клапанов

Все клапаны состоят из воздухозаборника, телескопического канала, внутреннего блока.

Со стороны улицы, с внешней части окна помещается воздухозаборник, непосредственно в раму устанавливается клапан, образующий щель, через которую и происходит поступление свежего воздуха в помещение.

Клапаны могут быть 3 видов: щелевые, фальцевые или накладные.

На фото: Виды оконных клапанов

Щелевые устройства способны проводить не более 15 м³/ч. Воздух поступает через маленькие отверстия не более 4 см в ширину. Сложность монтажа объясняется необходимостью сверления оконной рамы.

Фальцевые отличаются простотой установки и доступной ценой. Приток воздуха не более 5 м³/ч.

Накладные клапаны редко используются в квартирах, так как устанавливаются во время сборки стеклопакета и снижают уровень звукоизоляции.

Стеновые клапаны

Стеновые модели представляют собой трубку с теплоизоляционной прослойкой.

Элементы клапана:

фильтр;
теплоизоляция;
регулятор.

Этот вид клапана отличается большей производительностью, нежели оконный, его пропускная способность воздушных масс составляет, примерно, 40 м³/ч, этого хватит, чтобы проветрить помещение не более 10-13 м².

На фото: Стеновой клапан

Стеновые клапаны лучше всего устанавливать на несущую стену, с выводом на утепленный балкон. Желательно не размещать выходное отверстие на проезжую часть, так как там уровень загазованности будет значительно выше.

Также существуют бесканальные системы принудительного притока воздуха.

К ним можно отнести:

проветриватели – это стеновые клапаны, но с интегрированными в них вентиляторами;
бризеры – система подачи воздуха с возможностью его фильтрации, еще один плюс бризера – наличие системы климат-контроля, которая позволяет поддерживать установленную температуру воздуха;
кондиционеры с функцией подмеса воздуха – эти сплит-системы оснащены воздуховодом, через который поступает свежий и очищенный воздух с улицы. Очищение происходит благодаря встроенной системе фильтрации.

На фото: Cтеновой клапан, бризер, кондиционер с функцией подмеса воздуха

Все перечисленные выше приспособления предназначены для подачи воздуха в одно помещение, если есть необходимость обеспечить воздухообмен сразу в нескольких комнатах, то лучше использовать канальные вентиляционные системы.

Отличие канальных приточных систем:

высокая производительность;
возможность подогрева нагнетаемого воздуха;
хороший уровень шумоизоляции;
автоматизация процессов управления;
сложный монтаж;
цена выше, чем у бесканальных систем.

Чаще всего канальные приточные системы устанавливаются в помещениях общественного назначения, в коттеджах, в офисах и квартирах большой площади.

Ближе всего по качеству осуществления воздухообмена к приточным канальным установкам находится бризер.

Бризер, как уже отмечалось выше, это вентиляционная система с возможностью нагрева воздуха до нужных температурных значений. Он способен обеспечить качественную циркуляцию воздуха в помещениях площадью до 50 м².

На фото: Устройство бризера

Из чего состоит бризер:

воздухозаборник с защитной решеткой, которая препятствует попаданию внутрь воды и грязи;
утепленный герметичный воздуховод – обеспечивает поступление воздуха в помещение;
заслонка автоматическая – препятствует проникновению холодного воздуха в помещение;
вентилятор регулирует объем подаваемого воздуха в помещение;
система управления.

В бризере предусмотрена многоступенчатая система фильтрации, которая позволяет очистить 80% воздушных масс от вредных примесей. Чаще всего бризер, как компактную вентиляционную приточную систему, устанавливают в небольших квартирах или офисных помещениях. Ее монтаж достаточно прост, однако для установки необходимо просверлить сквозное отверстие в стене, что может повлечь за собой определенные неудобства при замене или поломке бризера.

Бризер сможет обеспечить циркуляцию воздуха только в одной комнате, поэтому, если в квартире больше чем одно помещение, или если речь идет о большой квартире или же загородном доме – то стоит рассматривать центральную приточную вентиляционную систему.

Сплит-системы с подмесом воздуха

Большинство кондиционеров предназначены для охлаждения воздуха, многие модели могут нагревать воздух в комнате, но есть отдельный вид сплит-систем с подмесом свежего воздуха, которые подают воздух с улицы в помещение через воздуховоды.

Отличие кондиционеров с притоком свежего воздуха от обычных сплит-систем:

свежий воздух поступает в помещение с улицы через воздуховод, установленный между внешним и внутренним блоками;
во внешнем блоке установлен небольшой центробежный вентилятор со встроенными фильтрами, которые очищают воздух, поступающий с улицы.

Мультисплит-системы с подмесом свежего воздуха

Основное отличие мультисплит-систем от обычных кондиционеров заключается в возможности подключения нескольких внутренних блоков к одному внешнему, что позволит обеспечить воздухообмен не в одной, а сразу в нескольких комнатах. И, конечно же, цена на мультисплит-системы будет значительно выше.

Приточно-вытяжные установки

Первое и, пожалуй, самое главное отличие приточно-вытяжных установок – это возможность не только подавать в помещение свежий воздух с улицы, но и выводить уже отработанный воздух из помещения. Эти установки выпускаются в компактном размере и монтируются между подвесным и основным потолком.

На фото: Устройство приточно-вытяжной вентиляции

Благодаря использованию пластинчатого рекуператора обеспечивается экономия электроэнергии. Так как происходит теплообмен между теплыми воздушными массами, которые выводятся из помещения, и холодными, которые нагнетаются в комнату. Также в них предусмотрен и дополнительный нагреватель, который включается, если мощности рекуператора недостаточно для установки и поддержания необходимой температуры.

Эффективный воздухообмен при использовании приточно-вытяжных установок можно осуществлять не только в жилых комнатах, но и в подсобных помещениях без окон. Интеллектуальная система управления позволяет контролировать расход воздуха и регулирует производительность оборудования.

Компактные приточно-вытяжные установки DANTEX можно использовать в квартирах, коттеджах и офисных помещениях.

Вентиляция дома СНиП нормы и требования для устройства

Строительные нормы и правила (СНиП) для систем вентиляции предусматривают неукоснительное их соблюдение при строительстве или переоборудовании зданий. В них прописаны требования к пожарной, санитарной и экологической безопасности, а также к надежности и энергосбережении.

Также к системам отопления и вентиляции применяются требования для обеспечения охраны окружающей среды и сокращения расхода невозобновляемых природных ресурсов.

Виды жилых построек

К жилым постройкам относятся здания типового и индивидуального образцов. Типовые дома – это здания, построенные по определенному шаблону, разница может быть незначительной и зависеть, например, от ландшафтных условий, от удаленности центральных электросетей и т.д.

Индивидуальные жилые здания строятся по уникальным проектам – планировка, фасады, этажность, наличие подсобных помещений.

К жилым постройкам относятся не только жилые дома, но также интернаты, общежития, гостиницы.

Одноквартирные постройки и воздухообмен в жилых многоквартирных зданиях

Воздухообмен, соответствующий гигиеническим и экологическим нормам, регулируется правилами, прописанными в СНиП или, если это не предусмотрено требованиями, рассчитывается по специальным формулам.

СНиП предписывают для создания и поддержания оптимального микроклимата и постоянного воздухообмена, наличия естественной вентиляции в жилых зданиях. Это предусмотрено в целях экономии средств и обеспечения бесперебойного, постоянного процесса воздухообмена во всех помещениях. Для естественной циркуляции воздушных масс в постройках жилого фонда спроектированы вентиляционные шахты, окна в санузле, ванной комнате и в помещении кухни.

Нормативная база предусматривает изменение проектов вентиляции как в доме, так и непосредственно в квартирах. Необходимость внесения корректировок может возникнуть вследствие ухудшения воздухообмена, изменения микроклимата в помещениях, поступления воздуха из общего коридора, отсутствия движения воздушных масс из-за несанкционированных перепланировок в других жилых помещениях.

Для жилых помещений индивидуальной застройки при проектировании допускается размещение приточно-вытяжных вентиляционных установок поквартирно или централизованно.

Монтаж и пусконаладочные работы необходимо проводить согласно требованиям СП 73.13330.

Для жилых и общественных зданий предусмотрена система принудительной вентиляции или вентиляция с частичным использованием естественной вентиляции в том случае, если параметры микроклимата и состав воздушных масс не соответствуют требованиям и не могут быть обеспечены путем использования только естественной вентиляции.

Если в жилых помещениях или в квартирах при температуре наружного воздуха ниже -5 С не производится удаление отработанного воздуха путем естественного воздухообмена, то следует использовать механическую или смешанную вентиляцию.

Все системы вентиляции, воздуховоды и все комплектующие, которые подлежат обязательной сертификации, должны иметь соответствующее подтверждение на возможность их использования и установки на объектах жилого назначения.

Работы необходимо производить с четким соблюдением всех норм, прописанных в своде правил СНиП.

Нормативные документы:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция».
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» — прописаны общие требования к системам вентиляции, кондиционирования и отопления, предложены формулы для расчета кратности воздушных масс.
ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» – прописаны требования по соблюдению пожарной безопасности при установке систем вентиляции в жилых зданиях.
СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — прописаны требования только к многоквартирным домам. Нормы не относятся к одноквартирным частным домам индивидуальной застройки.
СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». В разделе представлена актуальная информация о требованиях к проведению строительных работ, а именно – процесс монтажных работ, перечень документации по итогам работ.

Государственные стандарты:

ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
СНиП 31-01-2003 «Здания жилые многоквартирные».
ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования».

Санитарные нормы и правила:

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях».

Системы вентиляции одноквартирных зданий

К одноквартирным зданиям можно отнести индивидуальные или типовые постройки с несколькими этажами, но не более 3 этажей от уровня земли. В этот список входят таунхаусы, сблокированные дома, коттеджи или малоэтажные постройки.

При строительстве малоэтажных построек желательно руководствоваться нормами СП 55. 13330.2016 «Дома жилые одноквартирные». Частные малоэтажные постройки контролируются надзорными органами не так строго, как, например, жилые многоквартирные здания, тем не менее, для создания и поддержания бесперебойного и эффективного процесса воздухообмена желательно придерживаться указанного выше свода правил.

Системы вентиляции в частном одноквартирном доме СНиП

Частный дом предполагает индивидуальный проект застройки и индивидуальный проект прокладки вентиляционных систем. Установка вентиляционного оборудования будет зависеть от особенностей планировки, количества жилых, подсобных и хозяйственных помещений.

При монтаже вентиляционного оборудования необходимо предусмотреть ряд моментов. Так, уровень шума должен быть в пределах допустимых значений, это прописано в нормативной документации к жилым зданиям, эти нормы также могут быть применимы в случае с частным домом. Кроме того, все вентиляционное и отопительное оборудование должно подлежать обязательной сертификации и это должно быть подтверждено сертификатами соответствия.

Перед проектированием необходимо изучить нормативную базу на предмет ее актуальности на текущий период. Руководствуясь нормами и требованиями к системам вентиляции, можно создать энергоэффективную и бесперебойно работающую систему отопления, вентиляции и кондиционирования в любом помещении.

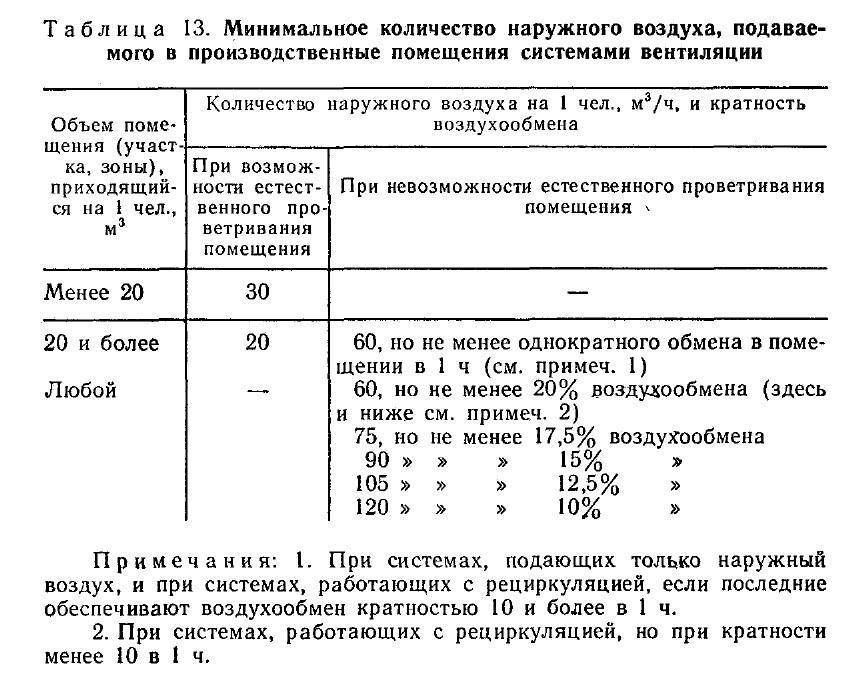

Благодаря чему обеспечивается нормальный воздухообмен в производственных помещениях

Дабы создать в оптимальные метеорологические условия, очистить из них вредные пары и газы, пыль, следует правильно эксплуатировать вентиляционную систему, а также проверять воздухообмен в производственных помещениях. А работа самих вентиляционных систем должна создавать на рабочих местах чистоту воздушной среды соответствующую санитарным нормам. Кроме того, система должна обеспечивать правильный воздухообмен в производственных помещениях и условия отвечающие требованиям технологического процесса. Установить ее необходимо в обязательном порядке на любом предприятии.

Какие бывают виды вентиляции?

Вентиляцией называют организованный воздухообмен. Естественную вентиляцию можно разделить на проветривание и аэрацию. Кратность обмена воздуха в производственных помещениях вычисляют с помощью специальных формул. Механическую вентиляцию, в зависимости от направления воздушных потоков также подразделяют на:

приточно-вытяжную;
приточную;
вытяжную.

По времени действия, она может быть аварийной и постоянно действующей. Система должна обеспечивать правильный состав воздуха. При этом, важную роль отыгрывает кратность обмена воздуха в производственных помещениях.

Правильно выбранная система вентиляции очистит помещение от газов, паров и пыли. Именно поэтому нужно определить места возможных выделений вышеперечисленных вредностей, оборудовать их специальными отсосами, а также, проверить соответствуют ли нормы воздухообмена в производственных помещениях указанным.

Учесть следует и то, что ограничиваться устройством местной вытяжной системы нельзя. И чтобы соблюдать нормы воздухообмена в производственных помещениях, необходимо иметь общеобменную вентиляцию.

Как обеспечить естественную вентиляцию?

Естественная осуществляется под влиянием разных весов воздуха и температур, а также, ветрового побуждения. При этом, обеспечивается нормируемая кратность воздухообмена для производственных помещений. Однако применение данного типа вентиляции требует расположения оборудования перпендикулярно продольным стенам, т.е занимает много места.

Существует и другой способ вентиляции, который также обеспечивает нужную кратность воздухообмена промышленных помещений — проветривание. Его проводят открывая фрамуги и форточки, а также окна. При этом, свежий воздух вытесняет загрязненный и не перемешивается.

Интерпретация данных

«Необходимо учитывать множество факторов, и расчет риска для каждого случая индивидуален, — сказал Пиз.«Сколько человек в здании и где они находятся? Насколько велико здание? Сколько комнат? На данный момент не так много данных о том, как вирусные частицы перемещаются в многокомнатных зданиях.

«Эти цифры очень специфичны для этой модели — этого конкретного типа модели, количества вирусных частиц, выделяемых человеком. Каждое здание отличается, и необходимо провести дополнительные исследования», — добавил Пиз.

Фильтрация, смесь наружного воздуха и скорость воздухообмена — это лишь некоторые из факторов в многокомнатном здании, влияющих на уровень вируса, вызывающего COVID-19.(Фото Романа Зайца | Shutterstock.com)

Соавтор Тимоти Солсбери, эксперт по управлению зданиями, отмечает, что многие из компромиссов могут быть оценены количественно и взвешены в зависимости от обстоятельств.

«Более мощная фильтрация приводит к более высоким затратам на электроэнергию, как и подача большего количества наружного воздуха, чем обычно используется в обычных условиях. Во многих случаях затраты энергии на повышенную мощность вентилятора, необходимую для сильной фильтрации, меньше, чем затраты энергии на нагрев или охлаждение дополнительного наружного воздуха», — сказал Салсбери.

«Существует множество факторов, которые необходимо сбалансировать — уровень фильтрации, уровень наружного воздуха, воздухообмен — чтобы свести к минимуму риск передачи. Руководителям зданий, безусловно, не покладая рук», — добавил он.

Ведутся дополнительные экспериментальные исследования

Команда уже проводит серию экспериментальных исследований по той же схеме, что и исследование моделирования. Как и в недавно опубликованном исследовании, в дополнительном анализе рассматриваются эффекты фильтрации, включения наружного воздуха и воздухообмена.

В этих продолжающихся исследованиях используются настоящие частицы, состоящие из слизи (не содержащие настоящий вирус SARS-CoV-2), и учитываются различия между частицами, выбрасываемыми из различных частей дыхательных путей, таких как ротовая полость, гортань и легкие. Исследователи используют аэрозольную машину, которая рассеивает вирусоподобные частицы так же, как они рассеиваются при кашле, а также технологию флуоресцентного отслеживания, чтобы отслеживать, куда они попадают. Другие факторы включают в себя различные размеры частиц, как долго вирусные частицы могут оставаться заразными и что происходит, когда они падают и разлагаются.

Помимо Пиз и Салсбери, авторами опубликованного исследования являются Нора Ванг, Рональд Андерхилл, Джулия Флаэрти, Алекс Влачокостас, Гурихар Кулкарни и Дэниел Джеймс.

Исследование, последнее из серии результатов PNNL о COVID-19, объединяет сильные стороны PNNL в области строительных технологий и аэрозольных исследований. Работа финансировалась через Национальную виртуальную биотехнологическую лабораторию, консорциум всех 17 национальных лабораторий Министерства энергетики, занимающихся реагированием на COVID-19, при финансовой поддержке Закона о помощи, помощи и экономической безопасности в связи с коронавирусом или CARES.

# # #

Тихоокеанская северо-западная национальная лаборатория опирается на свои отличительные преимущества в области химии, наук о Земле, биологии и науке о данных для расширения научных знаний и решения проблем в области устойчивой энергетики и национальной безопасности. Основанная в 1965 году, PNNL управляется Battelle для Управления науки Министерства энергетики США, которое является крупнейшим сторонником фундаментальных исследований в области физических наук в Соединенных Штатах. Управление науки Министерства энергетики работает над решением некоторых из самых насущных проблем нашего времени.Для получения дополнительной информации посетите Центр новостей PNNL. Следите за нами в Twitter, Facebook, LinkedIn и Instagram.

Роль и расчет воздухообмена в час в зоне чистых помещений: Фармацевтические рекомендации

Определение скорости воздуха в CFM и воздухообмена в час ACPH в фармацевтических чистых помещениях, а также знание его требований в различных классах чистых помещений, таких как 100, 1000, 10000, 100000.
Воздухообмен в фармацевтическом чистом помещении играет важную роль в поддержании качества чистого помещения HVAC.Воздухообмен в час — это количество полных замен воздуха в любом помещении за один час. Если подача воздуха системой HVAC за один час равна объему помещения, то это будет один воздухообмен в час.

В комнатах с 60 воздухообменами в час подача воздуха будет в 60 раз больше объема помещения. FDA рекомендует поддерживать минимум 20 воздухообменов в час для чистых помещений.

Как рассчитать обмен воздуха в час (формула ACPH):

Прежде всего, определите скорость воздуха под HEPA-фильтром в футах в минуту.Он определяется в четырех углах и центре фильтра, а также определяется среднее значение пяти показаний.

V = скорость, наблюдаемая в каждой точке

Теперь вычислите площадь фильтра, умножив длину и ширину фильтра в футах.

l = длина HEPA-фильтра

Рассчитайте общий объем воздуха в минуту, подаваемый в чистую комнату, по следующей формуле:

A = площадь фильтра HEPA в квадратных футах

V = средняя скорость воздуха в футах в минуту

Рассчитайте общий воздух в комнате, умножив длину, ширину и высоту комнаты в футах.

Теперь мы можем рассчитать воздухообмен в час, используя следующую формулу:

Воздухообмен в час = T X 60

Том

Требуемое количество воздухообменов в час для любого чистого помещения зависит от класса помещения, количества персонала, работающего в помещении, и частоты доступа в помещение. Чистота любого чистого помещения поддерживается обменом воздуха в час. Для лучшего класса чистого помещения требуется больше воздухообмена в час, чем для более низкого класса.

Требуется больше воздухообмена в час для поддержания зоны, где образуется пыль, например, в зонах грануляции и прессования таблеток. В этих местах пыль должна быть удалена за короткий период, поэтому требуется больше воздухообмена в час.

		Требуемый воздухообмен в час

Таким образом, обмен воздуха в помещении в течение часа показывает качество воздуха в чистом помещении, что помогает поддерживать качество чистой зоны.

Анкур Чоудхари — первый профессиональный фармацевтический блоггер в Индии, автор и основатель Pharmaceutical Guidelines, широко читаемого фармацевтического блога с 2008 года. Подпишитесь на бесплатные обновления по электронной почте, чтобы получать ежедневную дозу фармацевтических советов.
.moc.enilediugamrahp@ofni :liamENeed Помощь: задать вопрос

Результаты, опубликованные в Интернете в окончательной форме 15 апреля в журнале Building and Environment , получены группой исследователей из Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. В команду входят специалисты по строительству и HVAC, а также специалисты по аэрозольным частицам и вирусным материалам.

«Большинство исследований изучали уровни частиц только в одной комнате, а для здания с одной комнатой усиленная вентиляция всегда полезна для снижения их концентрации», — сказал Леонард Пиз, ведущий автор исследования. «Но для здания с более чем одной комнатой воздухообмен может представлять опасность в соседних комнатах, повышая концентрацию вируса быстрее, чем это могло бы произойти в противном случае.

«Чтобы понять, что происходит, рассмотрим, как пассивный дым распространяется по всему зданию. Возле источника воздухообмен уменьшает дым рядом с человеком, но может распространять дым на более низких уровнях в соседние помещения», — добавил Пиз. «Риск не нулевой для любого респираторного заболевания».

Ученые изучили эффекты добавления различного количества наружного воздуха к притоку воздуха в здание, от отсутствия наружного воздуха до 33 процентов подачи воздуха в здание в час.Как и ожидалось, включение более чистого наружного воздуха снизило риск передачи инфекции в смежных помещениях. Замена одной трети воздуха здания в час чистым наружным воздухом в помещениях, расположенных ниже по течению, снизила риск заражения примерно на 20 процентов по сравнению с более низкими уровнями наружного воздуха, которые обычно присутствуют в зданиях. Команда отметила, что модель предполагала, что наружный воздух чистый и не содержит вирусов.

Фильтрация заметно снизила вероятность заражения в смежных комнатах.Фильтр MERV-8 снизил пиковый уровень вирусных частиц в смежных помещениях всего на 20% по сравнению с отсутствием фильтрации. Фильтр MERV-13 снизил пиковую концентрацию вирусных частиц в подключенной комнате на 93 процента, что составляет менее одной десятой от того, что было с фильтром MERV-8. Исследователи отмечают, что более сильные фильтры стали более распространенными с начала пандемии.

Самый удивительный результат исследования связан с вентиляцией — эффектом, который исследователи называют обменом воздуха в час.Что хорошо для исходной комнаты — снижение риска передачи внутри комнаты на 75 процентов — не так хорошо для подключенных комнат. Команда обнаружила, что высокая скорость воздухообмена, 12 воздухообменов в час, может вызвать скачок уровня вирусных частиц в течение нескольких минут в соединенных комнатах. Это увеличивает риск заражения в этих помещениях на несколько минут более чем в 10 раз по сравнению с тем, что было при более низкой скорости воздухообмена. Более высокий риск передачи в соединенных комнатах сохраняется около 20 минут.

«Существует множество факторов, которые необходимо учитывать, и расчет риска для каждого случая индивидуален, — сказал Пиз. «Сколько людей находится в здании и где они расположены? Какого размера здание? Сколько комнат? На данный момент не так много данных о том, как вирусные частицы перемещаются в многокомнатных зданиях.

«Эти цифры очень специфичны для этой модели — этого конкретного типа модели, количества вирусных частиц, выделяемых человеком.Каждое здание уникально, и необходимо провести дополнительные исследования», — добавил Пиз.

«Более сильная фильтрация приводит к более высоким затратам энергии, как и подача большего количества наружного воздуха, чем обычно используется в обычных условиях. нагрев или охлаждение дополнительного наружного воздуха», — сказал Салсбери.

«Есть много факторов, которые необходимо сбалансировать — уровень фильтрации, уровень наружного воздуха, воздухообмен — чтобы свести к минимуму риск передачи инфекции. У управляющих зданиями, безусловно, есть своя работа», — добавил он.

Здания были связаны с распространением инфекционных заболеваний, таких как вспышки кори, гриппа и Legionella . Что касается SARS-CoV-2, то большинство вспышек с участием 3 или более человек были связаны с пребыванием в помещении, и данные подтверждают, что передача SARS-CoV-2 воздушно-капельным путем (определяемая как внутри помещения, но за пределами 6 футов) происходит.¹

Контроль концентрации респираторных аэрозолей внутри помещений для снижения воздушно-капельной передачи инфекционных агентов имеет решающее значение и может быть достигнут с помощью контроля источника (маскирование, физическое дистанцирование) и технических средств контроля (вентиляция и фильтрация). ² Что касается средств инженерного контроля, то в работе большинства зданий существует важный недостаток, заключающийся в том, что действующие стандарты вентиляции и фильтрации для внутренних помещений, за исключением больниц, установлены на минимальном уровне и не предназначены для инфекционного контроля.Несколько организаций и групп призвали к увеличению скорости вентиляции наружного воздуха, но на сегодняшний день существует ограниченное руководство по конкретным целям вентиляции и фильтрации. В этой статье описывается обоснование ограничения передачи SARS-CoV-2 по воздуху в дальней зоне за счет усиления вентиляции наружного воздуха и улучшения фильтрации, а также предлагаются предполагаемые цели.

Чтобы уменьшить передачу SARS-CoV-2 по воздуху в дальней зоне в помещениях небольшого объема (например, в классных комнатах, розничных магазинах, домах, если их посещают гости), предложения включают в себя целевую частоту смены воздуха от 4 до 6 в час в любой комбинации из следующих: вентиляция наружного воздуха; рециркуляционный воздух, проходящий через фильтр с минимальным значением рейтинга эффективности 13 (MERV 13); или прохождение воздуха через переносные воздухоочистители с фильтрами HEPA (высокоэффективные воздушные частицы).

Несмотря на то, что доза-реакция для SARS-CoV-2 неизвестна, и продолжаются научные дебаты о доминирующем пути передачи, данные подтверждают эти предположения. Во-первых, SARS-CoV-2 в основном передается через выдыхаемые респираторные аэрозоли инфицированных людей. Более крупные капли (>100 мкм) могут оседать в воздухе под действием сил гравитации в пределах 6 футов, но люди выделяют в 100 раз больше меньших аэрозолей (<5 мкм) во время разговора, дыхания и кашля. Меньшие аэрозоли могут оставаться в воздухе от 30 минут до нескольких часов и перемещаться далеко за пределы 6 футов.¹ Во-вторых, громкие и хорошо описанные вспышки SARS-CoV-2 в разных типах помещений (например, в ресторанах, спортзалах, хоровых репетициях, школах, автобусах) имеют общие черты: время пребывания в помещении и низкий уровень вентиляции, даже когда люди сохраняли физическую дистанцию. ³

В-третьих, эти предложения основаны на основах науки о воздействии и снижении риска ингаляционной дозы. Более высокие скорости вентиляции и фильтрации быстрее удаляют частицы из воздуха в помещении, тем самым снижая интенсивность воздействия и продолжительность пребывания дыхательных аэрозолей в воздухе в помещении.В-четвертых, этот подход согласуется с тем, что используется в больницах для минимизации риска передачи (eTable в Приложении). В-пятых, обзоры взаимосвязи между вентиляцией легких и инфекционными заболеваниями показали, что множество доказательств указывает на то, что вентиляция играет ключевую роль в передаче инфекционных заболеваний, со ссылкой на обсервационные эпидемиологические исследования, показывающие, что низкая вентиляция связана с передачей кори, туберкулеза, риновируса, гриппа и атипичной пневмонии. КоВ-1. ⁴ ^-6 Во всех 3 обзорах отмечается ограниченное количество исследовательских работ по этой теме и ограниченность данных наблюдений.В-шестых, совсем недавно Национальный институт аллергии и инфекционных заболеваний упомянул о важности адекватной вентиляции в комплексе мер по борьбе с COVID-19, ², а также Центры по контролю и профилактике заболеваний и Американское общество отопления, охлаждения и воздуха. — Инженеры по кондиционированию (ASHRAE) поддерживают более высокие скорости вентиляции и улучшенную фильтрацию как компоненты целостных стратегий снижения риска.

Текущие стандарты вентиляции для большинства внутренних помещений установлены ASHRAE.⁷ Эти стандарты были разработаны с целью разбавления биологических отходов (например, запахов от людей) и достижения базовых уровней приемлемого качества воздуха в помещении, а не инфекционного контроля. ⁸

Хотя для описания скорости вентиляции существует несколько условных обозначений (например, общий объемный поток, объемный поток на человека и площадь, скорость вентиляции наружного воздуха), скорость воздухообмена часто используется в медицинских учреждениях и обычно выражается в единицах воздухообмена в час ( АЧ).

Существующие минимальные стандарты для ACH различаются в зависимости от типа здания (электронная таблица в Приложении). Например, согласно ASHRAE, основной организации, устанавливающей стандарты для интенсивности вентиляции, минимально требуемый общий ACH, который имеет место в большинстве домохозяйств, составляет 0,35 ACH наружного воздуха, и школы должны быть рассчитаны на примерно в 10 раз более высокие скорости, хотя большинство школ на практике такого не встретишь. ⁹ Предложение увеличить целевое значение до 4–6 ACH больше соответствует показателям, установленным в больницах, где более высокие требования к ACH подчеркивают потенциальную роль скорости воздухообмена в качестве стратегии инфекционного контроля.

В дополнение к вентиляции воздуха из наружного воздуха респираторные аэрозоли также могут быть удалены путем фильтрации воздуха. Таким образом, отфильтрованный воздух можно рассматривать с точки зрения эквивалентного воздухообмена в час (ACHe) и добавлять к ACH из наружного воздуха.

Скорость подачи чистого воздуха (CADR) — это термин, используемый для описания количества чистого воздуха, подаваемого в помещение, определяемого эффективностью фильтрации и количеством воздуха, проходящего через этот фильтр.Портативные воздухоочистители обычно используют CADR для описания их эффективности. Например, если портативный воздухоочиститель оснащен высокоэффективным воздушным фильтром для твердых частиц (HEPA), он улавливает 99,97% аэрозолей размером 0,3 мкм. Об эффективности фильтра обычно сообщается на основе размера аэрозоля, против которого фильтр работает наиболее плохо (0,3 мкм), хотя фильтр HEPA улавливает еще больший процент аэрозолей крупнее (и меньше) 0,3 мкм.

Показатель CADR ценен тем, что его можно использовать для оценки ACH очищенного от вирусов воздуха, подаваемого в помещение.Оценка ACHe рассчитывается как [CADR в футах ³ /мин × 60 мин] на объем помещения в футах ³ . Таким образом, устройство с CADR 300 в комнате площадью 500 квадратных футов с потолками высотой 8 футов будет обеспечивать 4,5 ACH.

Эта же концепция фильтрации может быть применена к воздуху, рециркулирующему через центральную механическую систему вентиляции или систему вентиляции в помещении. Однако большинство центральных механических систем не были предназначены для фильтров HEPA. Вместо этого в этих системах используются фильтры с другой оценочной шкалой, отчетным значением минимальной эффективности или MERV, и обычно используется низкосортный фильтр (например, MERV 8), который улавливает только приблизительно 15% от 0.Частицы размером от 3 до 1 мкм, 50% частиц размером от 1 до 3 мкм и 74% частиц размером от 3 до 10 мкм. ⁴ Для инфекционного контроля в зданиях следует по возможности установить фильтры MERV 13, которые могут задерживать примерно 66%, 92% и 98% частиц этих размеров соответственно. Эти значения MERV можно применять для оценки общей скорости подачи чистого воздуха в помещение, как и в случае фильтров HEPA, но вместо того, чтобы использовать почти 100% эффективность улавливания для HEPA, расчет необходимо скорректировать с учетом более низкой эффективности улавливания любого из фильтров. Используется фильтр MERV.Модернизация фильтров в механических системах особенно важна в зданиях, в которых используются системы рециркуляции воздуха в одном помещении или в одной зоне местной вентиляции.

Во-первых, увеличение скорости воздухообмена требует компромиссов, включая дополнительные затраты на перемещение большего количества воздуха, а также на нагрев или охлаждение этого большего объема воздуха. Эти дополнительные расходы могут быть ограничены за счет использования энергосберегающих систем и «умных» систем, которые подают воздух, когда помещение занято. Кроме того, при необходимости естественная вентиляция (например, открытые окна) также может минимизировать затраты на усиление вентиляции.

Во-вторых, улучшение вентиляции и фильтрации воздуха в помещении учитывает только передачу аэрозоля в дальней зоне (т. е. за пределами 6 футов) и не оказывает существенного влияния на передачу при тесном контакте.Ношение масок по-прежнему важно в помещении для контроля источника и для тесного контакта с людьми, даже когда достигается высокая интенсивность воздухообмена.

В-третьих, полезность воздухообмена в час по сравнению с подходом к вентиляции с объемным потоком наиболее полезна в небольших помещениях с высотой потолков, как правило, менее 12 футов. В помещениях с более высокими потолками (например, спортзалы, атриумы) аэрозоли будут растворяться в большем пространстве, и объемный расход на единицу площади или на человека будет более подходящей мерой, учитывающей плотность людей и уровень активности, которые также влияют на скорость выброса аэрозолей. .

В-четвертых, кратность воздухообмена полезна при типичных сценариях или сценариях с низкой плотностью людей, как это должно происходить во время пандемии. В местах с большими ограничениями по количеству людей или если в меньшем пространстве размещается больше людей, чем это предусмотрено, вентиляция должна быть увеличена соответствующим образом.

В-пятых, в местах, где маски не носят постоянно, например, в ресторанах, необходимы дополнительные стратегии, в том числе повышение целевых показателей воздухообмена в час, рабочие, носящие высокоэффективные маски, посетители, носящие маски все время, кроме как во время активного приема пищи. или пьют, и все внутри физически дистанцируются не менее чем на 6 футов.

В-шестых, несмотря на то, что эти конструктивные соображения важны для снижения передачи воздушно-капельным путем в нынешних условиях пандемии COVID-19, улучшенная вентиляция и фильтрация воздуха являются стратегией, которую следует рассмотреть для дальнейшего использования в зданиях в будущем из-за ассоциации с меньшим объемом работы и прогулы в школе, лучшие результаты тестов на когнитивные функции и меньшее количество симптомов синдрома больного здания, таких как головная боль и усталость. ¹⁰

Увеличение воздухообмена в час и фильтрация воздуха — это упрощенная, но важная концепция, которую можно использовать для снижения риска внутрикомнатной и дальней воздушной передачи SARS-CoV-2 и других респираторных инфекционных заболеваний.Здоровые средства управления зданием, такие как более высокая вентиляция и улучшенная фильтрация, являются фундаментальной, но часто упускаемой из виду частью стратегий снижения риска, которые могут принести пользу после нынешней пандемии.

Раскрытие информации о конфликте интересов: Д-р Ибрагим сообщает о получении платежей от HOK Architects в качестве старшего директора и главного врача. Д-р Аллен владеет 9 Foundations Inc., которая предоставляет консультации по стратегиям снижения риска COVID-19 во многих секторах, включая образование, недвижимость, правительство, частные лица и религиозные организации. Д-р Аллен также получал гонорары за консультации от коммерческих организаций, в том числе за работу в качестве научного консультанта Carrier Corporation.

1.
Национальные академии наук, инженерии и медицины. Воздушная передача SARS-CoV-2: материалы семинара — кратко . Национальная академия наук; Октябрь 2020 г.
3.
Lancet Целевая группа комиссии по COVID-19 по безопасной работе, безопасной школе и безопасному путешествию. Шесть приоритетных направлений. Комиссия Lancet COVID-19; 2021.
6.Луонго Джей Си, Феннелли КП, Кин Дж. А., и другие.Роль механической вентиляции в воздушно-капельной передаче инфекционных агентов в зданиях. Внутренний воздух . 2016;26(5):666-678. doi:10.1111/ina.12267PubMedGoogle ScholarCrossref 10.
Аллен Дж., Макомбер J. Здоровые здания: как внутренние помещения повышают эффективность и производительность . Издательство Гарвардского университета; 2020.
Как рассчитать воздухообмен и воздухообмен в час Блог
Прочитать оригинальную статью здесь
Тема воздухообмена – одна из самых популярных технических тем.Здесь «Док» Фальке «освежает» тему в связи с недавним увеличением потребности в улучшении вентиляции в больничных условиях.
Медицинские учреждения делают все возможное, чтобы обеспечить безопасность медицинских работников и пациентов. Специалистов по HVAC вызывают для тестирования и настройки систем HVAC, чтобы убедиться, что воздушный поток и объемы наружного воздуха соответствуют действующим стандартам и нормам. Давайте посмотрим, как можно рассчитать и отрегулировать воздухообмен и воздухообмен в час в медицинских учреждениях.
Нормы штата и федеральные нормы требуют тестирования, регулировки и проверки воздухообмена в помещении и наружного воздухообмена в медицинских учреждениях.Правила соответствуют стандартам ASHRAE 170, 62.1 и 62.2 и включены в Единый механический кодекс (UMC), Унифицированные критерии оборудования (UFC), а также в Американское общество инженеров здравоохранения (ASHE) и многие другие.
Используя проверенные медицинские стандарты, вы можете тестировать, регулировать и контролировать воздух в помещении. Эти принципы могут применяться от чистых помещений до спальни инфицированного ребенка и всего, что между ними. К сожалению, эта короткая статья может предоставить только обзор воздухообмена и воздухообмена, чтобы помочь расширить ваши знания и осведомленность об этих требованиях.
Управление воздухом разработано и спроектировано теоретически. Это достигается только тогда, когда действующая система HVAC построена, протестирована, отрегулирована и задокументирована для работы в полевых условиях так, как она была спроектирована.
Воздухообмен в час
Воздухообмен в час (ACH) — это предписанный процесс измерения и расчета, обеспечивающий замену воздуха в помещении определенное количество раз в час. Это обеспечивает надлежащее качество воздуха в помещении, вентиляцию и чистоту.
Требуемый воздухообмен в час варьируется в зависимости от конкретного использования помещения.Хирургические кабинеты могут потребовать 20 ACH; травмпункты, 12 АЧ; и палаты 6 АЧ.
Начнем с формулы воздухообмена в час:
Воздухообмен в час = Комната CFM x 60 ÷ Объем комнаты в кубических футах
Сценарий – Какой будет воздухообмен в час в палате пациента с положительным давлением размером 15 футов в ширину на 20 футов в длину и на 10 футов в высоту, если расход воздуха в помещении был измерен со скоростью 200 кубических футов в минуту (куб. фут/мин)? В палате обычно требуется 6 воздухообменов в час.
1. Вы измерили общий объем воздушного потока в помещении при 200 кубических футах в минуту. Расход воздуха измеряется с помощью колпака для балансировки воздуха или анемометра в точке подачи воздуха в помещение. Обычно это в реестрах поставок.
2. Умножьте измеренную общую подачу помещения в кубических футах в минуту на 60 минут в час, чтобы преобразовать их в кубические футы в час (кубические футы в час). Уравнение выглядит так: 200 кубических футов в минуту x 60 минут в час = 12 000 кубических футов в час.
3. Поскольку воздухообмен зависит от объема палаты, рассчитайте объем палаты пациента.(15’ х 20’ х 10’ = 3000). Объем помещения составляет 3000 кубических футов.
Рассчитайте воздухообмен в час (ACH) путем деления расхода приточного воздуха 12 000 кубических футов в час на объем палаты пациента 3 000 кубических футов. (12 000 кубических футов в час ÷ 3 000 кубических футов). = 4.
Для диагностики ACH комнаты сравните измеренное значение 4 ACH с кодом, необходимым для палат пациента (6 ACH). Понятно, что в помещении нужен дополнительный приток воздуха.
Расчет требуемого расхода воздуха в помещении
Далее рассчитайте, каким должен быть требуемый объем помещения, чтобы привести помещение в соответствие с требуемым АСН. Для этого умножьте объем помещения в кубических футах на требуемый обмен воздуха в час. Затем разделите час на 60 минут, чтобы найти требуемый расход приточного воздуха в кубических футах в минуту.
Требуемые кубические футы в минуту = Комната в кубических футах x Требуемый воздухообмен в час ÷ 60
Сценарий. Используя рассматриваемую палату пациента объемом 3000 кубических футов, рассчитайте необходимое помещение в кубических футах в минуту, чтобы обеспечить требуемые 6 воздухообменов в час. Умножьте объем комнаты в 3000 кубических футов на требуемый ACH, равный 6 = 18 000.Затем разделите 18 000 на 60, чтобы найти требуемый расход воздуха в помещении 300 кубических футов в минуту.
Воздухообмен в час
Воздухообмен в час (AEH) касается только объема свежего или наружного воздуха, необходимого для помещения в час. Для сравнения, ACH учитывает общий объем воздуха (рециркуляционный и наружный), поступающего в помещение. Наружный воздух сохраняет воздух внутри свежим, а также создает давление в здании.
Минимальное требуемое значение AEH зависит от назначения помещения. Например, в хирургических кабинетах может потребоваться 4 AEH, а в палатах скорой помощи — 2 AEH.
Если приточно-вытяжное оборудование обслуживает различные медицинские помещения, наружный воздух устанавливается в соответствии с потребностью помещения с наибольшим воздухообменом в час. Помните, что нормы воздухообмена являются минимальными значениями. Допускается дополнительный приток наружного воздуха.
Сценарий. Мы будем использовать одну и ту же палату объемом 3000 кубических футов. Минимальная потребность в обмене наружного воздуха в час составляет 2. Расход воздуха, выходящего из приточно-вытяжного оборудования, обслуживающего это и многие другие помещения, составляет 9860 кубических футов в минуту.Наружный воздух измеряется при 2400 кубических футов в минуту. Какой общий расход воздуха в палате пациента требуется для обеспечения двухкратного воздухообмена в час?
1. Используя метод траверса воздушного потока, вы измерили и записали 9860 кубических футов в минуту на выходе из пневматического оборудования.
2. Вы также измерили объем наружного воздуха, подаваемого в пневматическое оборудование, и измерили 2400 кубических футов в минуту.
3. Разделите объем наружного воздуха в кубических футах в минуту на общее количество кубических футов в минуту оборудования для подачи воздуха, чтобы найти процент наружного воздуха.
Процент наружного воздуха = Наружный воздух CFM ÷ Суммарный объем пневматического оборудования CFM
Вы измерили наружный воздух при 2400 фут3/мин ÷ пневматическое оборудование 9860 куб.
4. Наконец, примените формулу AEH, которая аналогична формуле ACH, за исключением того, что общее количество кубических футов в минуту умножается на процент наружного воздуха.
Воздухообмен в час = Комната CFM x Процент наружного воздуха x 60 ÷ Объем комнаты в кубических футах
200 куб. час.Разделите 3880 на объем палаты пациента 3000, чтобы найти 1,29 AEH.
Для диагностики минимальной производительности наружного воздухообмена сравните 1,29 AEH с требуемыми 2 AEH. Примените формулу AEH еще раз, чтобы найти 300 кубических футов в минуту, необходимых для обеспечения необходимой замены воздуха и воздухообмена в палате пациента.
Отрегулируйте блок VAV, заслонки или скорость вращения вентилятора, пока не будет достигнут требуемый поток воздуха. Проверьте и задокументируйте в своем отчете о воздушном балансе.
Увидеть большую картину
Изменение воздушного потока повлияет на давление в помещении.Всегда измеряйте и документируйте давление в помещении и следите за тем, чтобы оно соответствовало нормативным требованиям.
Знайте и соблюдайте процедуры инфекционного контроля каждого учреждения для вашей безопасности, а также безопасности пациентов и персонала.
Имейте в виду, что между местными и государственными кодами могут быть значительные различия в разных регионах. Стандарты — это минимальные требования, и стандартные рабочие процедуры некоторых объектов могут превышать типичные требования.
Роб «Док» Фальке служит в отрасли в качестве президента National Comfort Institute, Inc. , обучающая компания HVAC и членская организация. Вы можете связаться с Доком по телефону 800-633-7058. Посетите веб-сайт NCI по адресу nationalcomfortinstitute.com, чтобы получить бесплатную информацию, статьи и файлы для загрузки.
Теплообменники «воздух-воздух» для более здоровых энергоэффективных домов — Публикации
Конденсация окон и другие проблемы с влажностью вероятны в обветренном доме без воздухообменников. Это проблема как для людей, так и для дома.Подача наружного воздуха и отвод воздуха из помещения (вентиляция) разбавляют или удаляют загрязняющие вещества и влагу из помещения. Вопрос в том, как вы удаляете влагу и загрязняющие вещества, сохраняя при этом нагретый или охлажденный воздух? Воздушный теплообменник решит эту проблему. Воздухообменники передают тепловую энергию воздуха в помещении поступающему свежему воздуху, удаляя влагу и загрязняющие вещества, но сохраняя тепло. В этой публикации описываются причины использования теплообменников типа «воздух-воздух», технология теплообменников, экономическая выгода от их установки и некоторые советы по выбору теплообменника, подходящего для вашего дома.
Почему важна вентиляция?
Раньше энергия была дешевле, чем теплоизоляция, и строители уделяли меньше внимания теплоизоляции дома. С течением времени и повышением цен на энергоносители домовладельцы начали сокращать расходы, утепляя чердаки, стены и подвалы, что остановило крупномасштабную передачу тепла.
В последнее время из-за высоких затрат на электроэнергию и лучших материалов домовладельцы и строители останавливают небольшие утечки воздуха вокруг дверей, окон, сантехники и даже пластин выключателей света.В некоторых домах эта естественная инфильтрация воздуха теперь заменяет воздух внутри каждые 4-10 часов, по сравнению с каждые 30 минут 40 лет назад. К сожалению, такое уменьшение поступления наружного воздуха в здание может привести к проблемам с качеством воздуха в помещении. Двумя наиболее распространенными проблемами качества являются избыточная влажность
и загрязняющие вещества.
Относительная влажность – это отношение количества водяного пара в воздухе к максимальному количеству водяного пара, которое воздух может содержать при определенной температуре. Точка росы – это температура, при которой относительная влажность составляет 100 процентов и образуется конденсат.
Теплый воздух способен удерживать больше водяного пара, чем холодный. В теплый летний день температура может достигать 85 градусов по Фаренгейту (°F) при 50-процентном уровне относительной влажности, что делает точку росы 71 °F.
По мере охлаждения воздуха температура приближается к точке росы, или точке, при которой водяной пар начинает осаждаться из воздуха. Например, при охлаждении воздуха при температуре 85 °F относительная влажность увеличивается, а при температуре 70 °F на холодных поверхностях образуется конденсат.Воздух при температуре 70 ° F и относительной влажности 40 процентов имеет относительную влажность около 80 процентов при охлаждении до 50 ° F. Воздух при температуре 20 ° F и относительной влажности 90 процентов имеет относительную влажность 23 процента при нагревании до 60 ° F. Грубо говоря, падение температуры на 20 °F снижает влагоудерживающую способность вдвое и удваивает относительную влажность.
В тесных домах деятельность человека, такая как принятие душа, сушка одежды и приготовление пищи, поднимает относительную влажность до проблематичного уровня, что приводит к образованию конденсата на окнах и высокой влажности, что может привести к росту плесени.Рекомендуемая относительная влажность для людей составляет около 50 процентов, чтобы свести к минимуму носовые кровотечения, сухость кожи и другие физические недомогания. Северный климат не может поддерживать такой уровень влажности зимой. Когда теплый влажный воздух соприкасается с прохладными поверхностями, влага конденсируется на поверхности, если она ниже точки росы.
Подобно тому, как вода конденсируется на стакане ледяной воды, конденсат образуется на холодных поверхностях в доме. Это может произойти на окнах, дверях, полах и даже внутри стен.Постоянные влажные условия могут вызвать структурные повреждения и связанные с этим проблемы с гниением и плесенью. Идеальная влажность для северных равнин зимой составляет от 30 до 40 процентов, что является компромиссом между идеальными условиями для людей и строениями, в которых они обитают.
Измерение влажности дома
Используйте гигрометр (рис. 1) или измеритель относительной влажности, чтобы проверить конструкцию на предмет относительной влажности. Гигрометры могут иметь либо циферблат, либо цифровое считывание. Цифровые гигрометры не всегда более точны.В продаже имеются более дорогие модели, которые, как правило, должны иметь более высокую степень точности. Более дорогие гигрометры обычно имеют точность в пределах 5 процентов от фактической относительной влажности. Все гигрометры требуют калибровки для повышения уровня их точности. При покупке гигрометра проверьте рабочий диапазон, потому что электронные гигрометры могут иметь минимальный уровень относительной влажности, который они могут считывать, например 20 процентов.
Рис. 1.Примеры измерителей относительной влажности, также известных как гигрометры.
(Фото Карла Педерсена)
Для калибровки гигрометра приобретите герметичный контейнер, по крайней мере, в три раза превышающий размер гигрометра. Примеры включают пластиковый пакет с застежкой-молнией, контейнер для хранения продуктов с плотно закрывающейся крышкой или кофейную банку с оригинальной крышкой. Поместите чашку с водой в герметичный контейнер вместе с глюкометром на четыре-шесть часов или до тех пор, пока капли воды не станут видны на внутренней поверхности контейнера.Когда капли начинают скапливаться на краю герметичной емкости, это указывает на уровень относительной влажности 100 процентов. Показание гигрометра должно быть не менее 95 процентов, а лучше 100 процентов, Рисунок 2 . Обратите внимание на чтение.
Рис. 2. Калибровочный тест, 100-процентная влажность.
(Фото Карла Педерсена)
Теперь добавьте поваренную соль в чашку с водой, помешивая, пока вода не перестанет растворять соль.Соль должна оставаться на дне чашки. Затем поместите чашку обратно в герметичный контейнер с глюкометром и снова оставьте на два-три часа. Соль снижает способность воды к испарению и, следовательно, уровень влажности. Раствор соли должен давать показания влажности 75 процентов, но допустимы показания от 70 до 80 процентов, Рисунок 3 .
Рис. 3. Калибровочный тест с солевым раствором, влажность 75 процентов.
(Фото Карла Педерсена)
Сравните два показания.Если они оба отличаются на одинаковую величину, вы можете откалибровать свой гигрометр на эту величину. Обратитесь к руководству пользователя для получения конкретных инструкций по калибровке вашего устройства. Если ваш блок не имеет возможности калибровки, то вы можете настроить показания мысленно.
Загрязнители в домах
Различные загрязняющие вещества существуют на разных уровнях в разных домах. Примеры включают двуокись углерода и монооксид от газовых приборов, газ радон из почвы вокруг фундамента, формальдегид от строительных материалов и твердых частиц, таких как плесень и табачный дым. В таблице 1 перечислены некоторые основные источники загрязняющих веществ внутри и снаружи помещений. Некоторые из наиболее распространенных загрязнителей заслуживают обсуждения в связи с их созданием и возможными проблемами со здоровьем человека.
Углекислый газ и угарный газ, образующиеся в результате сжигания топлива, могут вызвать серьезные проблемы со здоровьем. Старые приборы обычно производят самые высокие уровни угарного газа из-за неправильного сжигания, утечек и отсутствия достаточного количества свежего воздуха для полного сгорания. Хотя двуокись углерода вызывает проблемы только при высоких уровнях, ее присутствие обычно указывает на присутствие угарного газа.Высокий уровень углекислого газа вызывает сонливость и указывает на плохую вентиляцию. Угарный газ вызывает головные боли и усталость при низких концентрациях и может вызвать потерю сознания или смерть при высоких концентрациях. Обеспечить подачу наружного воздуха для любого топочного устройства и регулярный воздухообмен облегчают проблемы.
Радон попадает в строение через отверстия для доступа к трубопроводу, щели в полу и другие отверстия в почву и возникает в результате распада природных радиоактивных материалов в почве. Радон может вызывать рак легких в высоких концентрациях.Вентиляция подвальных помещений и подвалов свежим воздухом может уменьшить проблему, но предпочтительным методом является вентиляция слоя гравия под цокольным полом (рис. 4) . Для определения уровня радона необходимо провести тест на радон.
Рисунок 4. Вентиляция радона .
Другие опасные вещества, передающиеся по воздуху в быту, связаны со строительными материалами и чистящими средствами. Формальдегид, распространенный промышленный химикат, присутствует во многих строительных материалах и предметах домашнего обихода.Газообразный формальдегид может покидать материалы и попадать в окружающую среду в течение всего срока службы материала, но большая часть газа уходит в течение первого года. Формальдегид вызывает раздражение слизистых оболочек носа, горла и глаз. Его нужно вывести наружу. Сегодня использование формальдегида в строительных материалах ограничено.
Твердые частицы включают более крупные частицы, переносимые по воздуху, такие как споры плесени и табачный дым, упомянутые ранее. Сюда также входят вирусные и бактериальные организмы, перхоть домашних животных, пыль и многое другое.Из-за большого разнообразия предметов физические недуги варьируются от простуды до аллергии и болезней легких. Некоторые частицы могут быть отфильтрованы, а другие могут быть выброшены только наружу.
Воздухо-воздушный теплообменник Эксплуатация и конструкция
Одним из способов свести к минимуму проблемы с качеством воздуха и влажностью в доме, не открывая окна, является установка механической системы вентиляции с использованием теплообменника «воздух-воздух». Теплообменник типа «воздух-воздух» приводит в тепловой контакт два воздушных потока с разной температурой, передавая тепло от отработанного внутреннего воздуха к поступающему снаружи в течение отопительного сезона.Типичный теплообменник показан на рис. 5 .
Рис. 5. Типичные характеристики воздухо-воздушного теплообменника.
Летом теплообменник может охлаждать, а в некоторых случаях и осушать горячий наружный воздух, проходящий через него и поступающий в помещение для вентиляции. Теплообменник воздух-воздух удаляет избыточную влажность и вымывает запахи и загрязняющие вещества, образующиеся в помещении.
Теплообменники обычно классифицируются по способу прохождения воздуха через устройство.В противоточном теплообменнике потоки горячего и холодного воздуха движутся параллельно в противоположных направлениях. В поперечном блоке потоки воздуха текут перпендикулярно друг другу. В агрегате с осевым потоком используется большое колесо. Воздух нагревает одну сторону колеса, которое отдает тепло потоку холодного воздуха при медленном вращении. Блок с тепловыми трубками использует хладагент для передачи тепла. Другие единицы доступны для специализированных приложений. В небольших сооружениях, таких как дома, обычно используются противоточные или перекрестные теплообменники.
Большинство теплообменников воздух-воздух, устанавливаемых в северном климате, представляют собой вентиляторы с рекуперацией тепла (HRV). Эти агрегаты рекуперируют тепло из отработанного воздуха и возвращают его в здание. Недавние достижения в области технологий также увеличили использование вентиляторов с рекуперацией энергии (ERV). В прошлом ERV в основном использовались в климате с более высокой влажностью, когда нагрузка на охлаждение была больше, чем на отопление.
Основное различие между ними заключается в том, что HRV рекуперирует только тепло, а ERV рекуперирует тепло и влажность.У ERV были проблемы с более низкой эффективностью из-за перенасыщения внутренних осушающих колес в течение длительных периодов высокой влажности, но при правильной установке и обслуживании они могут создать более здоровое жилое пространство и большую экономию энергии. Кроме того, большинство ERV, продаваемых сегодня, представляют собой ERV пластинчатого типа, которые не содержат адсорбционного колеса. Проконсультируйтесь с подрядчиком по отоплению/охлаждению, чтобы определить, какие системы HRV или ERV будут наиболее полезными в ваших обстоятельствах.
В общей конструкции теплообменника воздух-воздух используется ряд пластин, называемых сердечником, уложенных друг на друга вертикально или горизонтально. Идеальная плита обладает высокой теплопроводностью, высокой коррозионной стойкостью, способностью поглощать шумы, низкой стоимостью и малым весом. Общие материалы пластин включают алюминий, различные типы пластиковых листов и современные композиты.
Первоначально в теплообменниках использовались алюминиевые пластины. Возникли проблемы с коррозией во влажной среде, создаваемой конденсатом, и плохими звуковыми характеристиками. Пластмассы решили проблему коррозии и некоторые проблемы со звуком, но проводимость не была такой же, как у алюминия, а стоимость была выше.В современных высокотехнологичных теплообменниках используются композитные материалы, отвечающие всем критериям.
В дополнение к сердцевине установка состоит из изолированного контейнера, средств управления оттаиванием для предотвращения замерзания влаги на сердцевине и вентиляторов для перемещения воздуха. Все теплообменники нуждаются в изоляции для повышения эффективности и уменьшения образования конденсата снаружи устройства. Различные типы механизмов разморозки с датчиками внутри устройства доступны для управления процессом разморозки. Вентиляторы перемещают воздух, чтобы обеспечить необходимый воздушный поток и скорость вентиляции.
Противоточные теплообменники состоят из плоских пластин. Как показано на рис. 6 , воздух входит в любой конец теплообменника. Тепло передается через пластины более холодному воздуху. Чем дольше воздух проходит в агрегате, тем больше теплообмен. Процент рекуперации тепла – это КПД агрегата. Эффективность обычно составляет около 80 процентов. Как правило, эти блоки длинные, неглубокие и прямоугольные, с воздуховодами на любом из длинных концов.
Рисунок 6.Противотеплообменник: воздушные потоки движутся в противоположных направлениях.
В теплообменниках с перекрестным потоком также используются плоские пластины, но воздух течет под прямым углом (рис. 7) . Блоки имеют меньшую площадь основания и могут даже поместиться в окне, но теряют часть эффективности противотока. Эффективность обычно не превышает 75 процентов. Эти блоки часто имеют форму куба со всеми соединениями на одной грани куба. Подавляющее большинство теплообменников, используемых в жилых помещениях, используют конструкцию с поперечным потоком.
Рис. 7. Теплообменник с поперечным потоком. Воздушные потоки проходят под прямым углом друг к другу.
(вентиляция RenewAire)
Выберите модель, которая лучше всего соответствует вашим потребностям. Следует учитывать такие характеристики, как пространство, доступное для установки, необходимый обменный курс и желаемая эффективность. К сожалению, почти каждый производитель по-разному сообщает эти цифры. Например, скорость вентиляции зависит от сопротивления воздушному потоку.Вентилятор с расходом воздуха 150 кубических футов в минуту (куб. фут/мин) фактически может создавать такой поток только при очень низком давлении. Точно так же блок может иметь заявленную эффективность 85 процентов, но может быть не лучше, чем блок с эффективностью 80 процентов, в зависимости от температуры испытания.
Чтобы стандартизировать заявления производителей об эффективности, Институт домашней вентиляции (HVI) тестирует теплообменники типа «воздух-воздух» и другое вентиляционное оборудование. Испытания используются для создания спецификации воздухо-воздушного теплообменника.Этот лист, показанный на Рисунок 8 , нормализует теплообменники к заданному набору давлений и температур, позволяя сравнивать эффективность и скорость воздушного потока между моделями. Показатели производительности вентиляции связывают скорость воздушного потока с заданным давлением, а энергетические характеристики связывают набор заданных температур наружного воздуха с различными типами эффективности.
Рис. 8. Спецификация проекта рекуперации тепла.
(Институт домашней вентиляции)
Наиболее важной эффективностью является разумная эффективность рекуперации, так как большая часть теплообмена происходит во время этого типа процесса.Ощутимая эффективность рекуперации обеспечивает эффективность установки при определенных расходах воздуха (куб. фут/мин) и температурах. Эти числа можно сравнивать от одного блока к другому, чтобы обеспечить правильное сравнение при одинаковых скоростях воздушного потока.
Стоимость
Приобрести недорогой теплообменник можно всего за 500 долларов. Топовая модель может стоить более 2000 долларов. Хотя некоторые из более дорогих теплообменников имеют более высокую эффективность, это не всегда так. Большая часть увеличения стоимости происходит из-за потребительских характеристик, таких как легко очищаемые сердцевины, усовершенствованные средства управления разморозкой и датчики для включения и выключения устройства.Эти функции, как правило, не влияют на общую эффективность, но могут быть полезны для облегчения работы.
Стоимость установки может составлять от 500 долларов США и выше, в зависимости от размера дома и требований системы. Установка может варьироваться от сращивания в исходную систему до полного воздуховода конструкции. Структура, в которой уже используются воздуховоды для отопления и/или охлаждения, скорее всего, уже имеет воздуховоды, обеспечивающие прохождение всего воздуха через теплообменник. Простое присоединение системы к концу подачи может быть всем, что требуется.
Во многих домах есть электрический плинтус или водяное отопление. Добавление теплообменника «воздух-воздух» к этим типам систем отопления требует определенных размышлений. Наиболее распространенной ошибкой при самостоятельной установке является неправильная вентиляция всего дома (Рисунок 9) . Проблема видна в левом верхнем углу Рисунок 9 . Воздушный поток от приточного к обратному воздуховоду никогда не попадает в большинство из трех помещений. Свежий воздух постоянно циркулирует через часть дома, рециркулируя эту часть дома без обмена воздухом в другой части дома. На рис. 10 показана более совершенная система вентиляции, обслуживающая все жилое пространство.
Рис. 9. Простая система воздуховодов с теплообменом воздух-воздух не обеспечивает надлежащей вентиляции всей конструкции.

Рисунок 10. Несколько приточных и вытяжных вентиляционных отверстий обеспечивают полную вентиляцию всей конструкции.
Воздухо-воздушные теплообменники
также могут быть установлены в различных местах. На рис. 11 показана чердачная установка, соединенная с разветвленной системой воздуховодов, отводящих застоявшийся воздух из кухни, ванной и подсобных помещений и распределяющих подогретый наружный воздух в спальни и гостиные. На рис. 12 показан блок, установленный в подвале, снова подключенный к системе воздуховодов.
Рисунок 11. Чердачная установка теплообменника.
(Расширение NDSU)
Рисунок 12. Подвальная установка теплообменника.
(Расширение NDSU)
Техническое обслуживание теплообменника
Чтобы обеспечить правильную работу HRV, необходимо проводить регулярное техническое обслуживание. График технического обслуживания будет зависеть от конкретного установленного блока; обратитесь к руководству пользователя для получения конкретных инструкций.
Перед выполнением любого обслуживания убедитесь, что питание устройства отключено. Начните с фильтров. Очищайте или меняйте фильтры каждые один-три месяца, в зависимости от рекомендаций производителя.Моющиеся фильтры следует очищать, следуя рекомендациям производителя.
При замене фильтров пропылесосьте область вокруг фильтров. После очистки фильтров проверьте воздухозаборники, чтобы убедиться, что ничто не блокирует экраны и колпаки. Осмотрите поддон для конденсата и дренажную трубку. Чтобы убедиться, что трубка ничем не заблокирована, налейте немного воды в поддон возле слива. Если вода не сливается, трубку необходимо прочистить.
Не реже одного раза в год очищайте сердцевину теплообменника.Обязательно следуйте инструкциям в руководстве пользователя по надлежащей очистке и обслуживанию сердечника. Опять же, убедитесь, что питание отключено, прежде чем выполнять какое-либо техническое обслуживание. Помимо сердцевины, не реже одного раза в год следует чистить вентиляторы. Протирайте лезвия начисто и смазывайте двигатель только в том случае, если это рекомендовано производителем.
Теплообменник типа «воздух-воздух» рециркулирует тепло вентилируемого воздуха внутри помещения для нагрева поступающего свежего наружного воздуха, необходимого для поддержания здоровья жителей здания.Опасные уровни загрязняющих веществ, таких как химические вещества, твердые частицы, радон и даже избыток водяного пара, которые могут вызвать структурные повреждения и проблемы со здоровьем, удаляются. Существуют различные типы теплообменников для удовлетворения многих условий, необходимых домовладельцам, будь то установка, экологические или энергетические соображения.
В сегодняшних домах повышенной герметичности избыточная влажность, приводящая к конденсации влаги на окнах и другим проблемам с влажностью, скорее всего, не будет иметь теплообменника. Теплообменники обеспечивают прямую и быструю окупаемость инвестиций и уверенность в том, что свежий воздух доступен для дыхания в любое время.
Рисунок 13-А. Типовая установка теплообменника.
(Фото предоставлено Ширли Неймайер, Университет Небраски, Линкольн).
Рисунок 13-Б. Фильтры в теплообменнике.
(Фотографии предоставлены Ширли Неймайер, Университет Небраски, Линкольн).
Экономическая эффективность теплообменников
Простой метод окупаемости, при котором экономия энергии оплачивает покупку и установку в расчетные сроки, показывает экономическую эффективность добавления системы.
В качестве руководства следующий набор уравнений показывает экономическую эффективность теплообменника воздух-воздух, установленного в доме с низким уровнем инфильтрации в Фарго, Северная Дакота. Для примера расчета существуют следующие условия:
• Площадь пола: 1500 квадратных футов (футы ² )
• Количество спален: 3
• Скорость инфильтрации: 0,1 воздухообмена в час (ACH) или 10 часов для полного воздухообмена
• Стоимость мазута за галлон $3. 80
• Стоимость электроэнергии за киловатт-час (кВтч): 0,10 $
Стандартные рекомендуемые скорости вентиляции установлены Американским обществом инженеров по отоплению, охлаждению и кондиционированию воздуха (стандарт ASHRAE 62.2-2007). Эти стандарты не учитывают особые обстоятельства, такие как особая чувствительность или хобби, которые создают проблемы с качеством воздуха. Стандарты различаются в зависимости от здания, его использования и количества жильцов (стандарт ASHRAE 62.2-2007).
Преимущества включают удаление влаги, снижение вероятности структурных повреждений, устранение вредных загрязнителей и снижение затрат на электроэнергию.Любая установленная система также повысит стоимость здания при перепродаже.
В частном доме количество спален определяет типичное количество жильцов.
В этом примере в доме с тремя спальнями уровень жильцов равен четырем, или количество спален плюс одна. Для определения расхода вентиляционного воздуха используется следующая формула:
Рекомендуемая скорость вентиляции = (0,01 x площадь пола, квадратные футы) + 7,5 (количество спален + 1)
Пример скорости вентиляции = (0. 01 x 1500 кв. футов) + 7,5 (3 спальни + 1) = 45 кубических футов в минуту
Расход вентиляционного воздуха часто выражается в кубических футах в минуту или кубических футах в минуту.
Рекомендуемая скорость вентиляции для этого дома составляет 45 кубических футов в минуту.
Использование теплообменника для нагревания этого воздуха до комнатной температуры компенсирует затраты на отопление, связанные с подогревом холодного воздуха до комнатной температуры. Точное количество энергии зависит, конечно, от разницы температур наружного и внутреннего воздуха.
Мерой измерения является градусо-день отопления (ГДС).
Обычно HDD рассчитывается на основе средней разницы между 65 °F и средней дневной температурой. Различные метеорологические агентства по всему штату имеют таблицы нормальных жестких дисков для данной области. В этом примере используется Fargo, Северная Дакота, с жестким диском 9000.
Уравнения для определения количества сэкономленной энергии (БТЕ) за год используют куб. фут/мин, HDD, рейтинг эффективности теплообменника (EF) и константу для удельной теплоемкости и удельного веса воздуха (25.92). Формула выглядит следующим образом:
Годовая экономия тепла (БТЕ) = куб. футов в минуту x HDD x EF x 25,92
БТЕ — британские тепловые единицы
Cfm – расход вентиляционного воздуха в кубических футах в минуту
HDD – нагрев градусо-день
EF – КПД теплообменника
25,92 – постоянная для удельной теплоемкости и массы воздуха
Используя 45 кубических футов в минуту и 9000 жестких дисков, тепловая энергия, сэкономленная теплообменником с эффективностью 70 процентов, составит:
Сэкономленная тепловая энергия = 45 x 9000 x 0.70 х 25,92
Сэкономленная тепловая энергия = 7 348 320 БТЕ в год
Как упоминалось ранее, теплообменник нуждается в управлении разморозкой, чтобы предотвратить образование льда. Размораживание, как правило, осуществляется с помощью электрического резистивного нагревателя. Эту стоимость электроэнергии необходимо вычесть из стоимости энергосбережения. Стоимость можно определить по следующей формуле:
Стоимость разморозки = мощность, потребляемая устройством разморозки x часы работы x стоимость электроэнергии
Предполагая, что нагреватель мощностью 70 Вт (Вт), 500 часов работы в год при отрицательных температурах и $.10 за кВтч, стоимость электроэнергии для работы антиобледенителя после преобразования ватт в киловатты (кВт) составляет:
Стоимость = 70 Вт x 500 часов в год x 1 кВт/1000 Вт x 0,10 долл. США/кВтч = 3,50 долл. США в год
Для анализа экономии топлива необходимо знать энергосодержание топлива и эффективность приборов, использующих топливо.

Для получения дополнительной информации об энергии от NDSU Extension Service
Рецензенты
Лэйни Инк. , Фарго, Северная Дакота
Домашнее отопление, Фарго, Северная Дакота
RenewAire LLC, Мэдисон, Висконсин
Один час отопления и кондиционирования, Фарго, Северная Дакота
Фото на обложке предоставлены Агентством по охране окружающей среды США по программе ENERGY STAR и RenewAire Ventilation of Madison, Wisc.
Отказ от ответственности
Отчет был подготовлен как отчет о работе, спонсируемой агентством правительства Соединенных Штатов. Ни правительство Соединенных Штатов, ни какое-либо его агентство, ни кто-либо из их сотрудников не дает никаких гарантий, явных или подразумеваемых, и не берет на себя никакой юридической ответственности за точность, полноту или полезность любой информации, устройства, продукта или процесса, раскрытых , или означает, что его использование не будет нарушать права частной собственности.Ссылка в настоящем документе на какой-либо конкретный коммерческий продукт, процесс или услугу по торговой марке, товарному знаку, производителю или иным образом не обязательно означает или подразумевает его одобрение, рекомендацию или поддержку со стороны правительства Соединенных Штатов или любого его учреждения.
