Автоматический воздухоотводчик: принцип работы
Виды автоматических сбросников воздуха
Что лучше: автомат или ручной кран Маевского

Воздух в системе отопления – это даже не плохо, это критично и негативно сказывается на эффективности отопления дома. И самое неприятное в нем, что он образуется в трубах постоянно. Следовательно, его удаление – это нескончаемый процесс. То есть человеку приходится либо постоянно стравливать его вручную посредством крана Маевского, либо же автоматически, что гораздо привлекательнее. Именно для этого и был создан такой прибор, как автоматический воздухоотводчик, который и является темой данной статьи – вместе с сайтом stroisovety.org мы разберемся с его конструкцией, ознакомимся с разновидностями и принципом работы, а также расскажем о том, как и где он устанавливается.

Автоматические воздухоотводчики в системе отопления фото

Автоматический воздухоотводчик: принцип работы

Вы, наверное, сильно удивитесь, если я скажу, что автоматический кран Маевского работает практически по такому же принципу, как и бачок унитаза – и в том и в другом устройстве основную работу выполняет поплавок. В случае с унитазом перемещение поплавка перекрывает и открывает игольчатый клапан, через который проходит жидкость, а в случае с автоматическим сбросом воздуха через игольчатый клапан из системы отопления удаляется газ. По сути, в такой системе имеются всего два рабочих положения клапана – поплавок вверху и поплавок внизу.

1. Поплавок вверху – клапан закрыт. Такое положение говорит только о том, что в корпусе воздушного клапана не содержится воздух или он там есть, но в малом количестве, и его недостаточно для того, чтобы поплавок опустился вниз настолько, чтобы клапан сработал. То есть по мере того, как воздух вверху корпуса воздушного автомата будет добавляться, он будет вытеснять воду – вместе с водой будет опускаться и поплавок, который, в свою очередь, тянет игольчатый клапан.
   Неровен тот час, когда поплавок опустится настолько низко, что клапан откроется полностью, и весь воздух, находящийся в автомате, благодаря давлению теплоносителя в системе отопления выйдет наружу.
2. Как только это случится, пространство, ранее занимаемое воздухом, заполнится водой. Что произойдет с поплавком? Все правильно – он поднимется вверх, и игольчатый клапан закроет выпускное отверстие, предотвратив тем самым выход наружу теплоносителя. Все. Клапан вернулся в исходное положение Закрыто и будет находиться в нем, пока скапливающийся в корпусе автоматического сбросника воздух не опустит поплавок настолько, чтобы игольчатый клапан открылся.

   Работа автоматического воздухоотводчика фото

Все прекрасно, все работает, и воздух удаляется в автоматическом режиме – контролировать этот процесс вручную теперь не нужно. Есть правда одно «но» – вся эта система работает только при вертикальном положении поплавка, то есть самого автоматического воздушного клапана, чего добиться в системе отопления не всегда возможно. В принципе, и это не проблема, так как, осмыслив эту ситуацию, производители подобных устройств быстро нашли выход, и в результате этих поисков появились альтернативные конструкции – так сказать, разновидности.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

1. Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов.
   Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

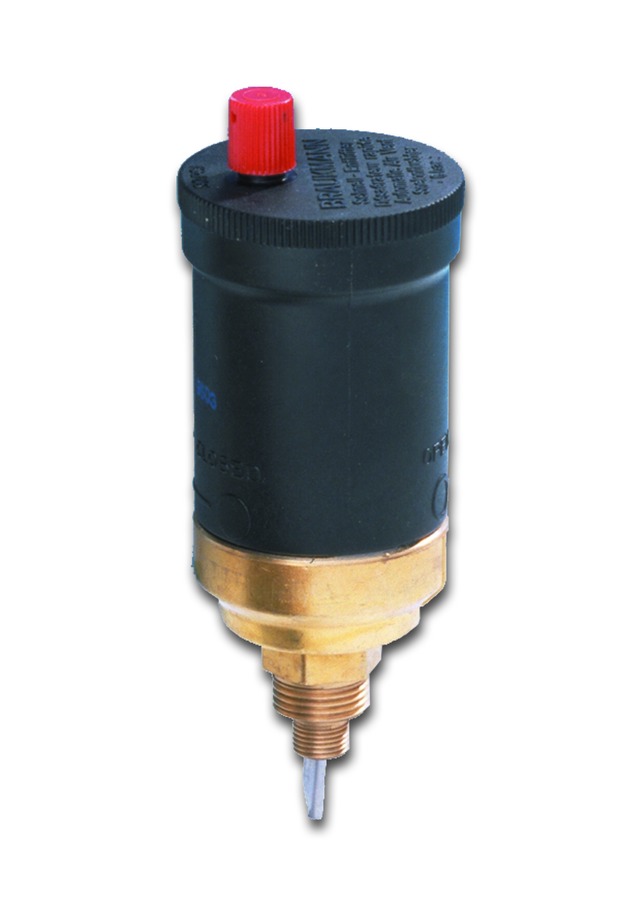

   Автоматический воздушный клапан фото

2. Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.
3. Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек.
   На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

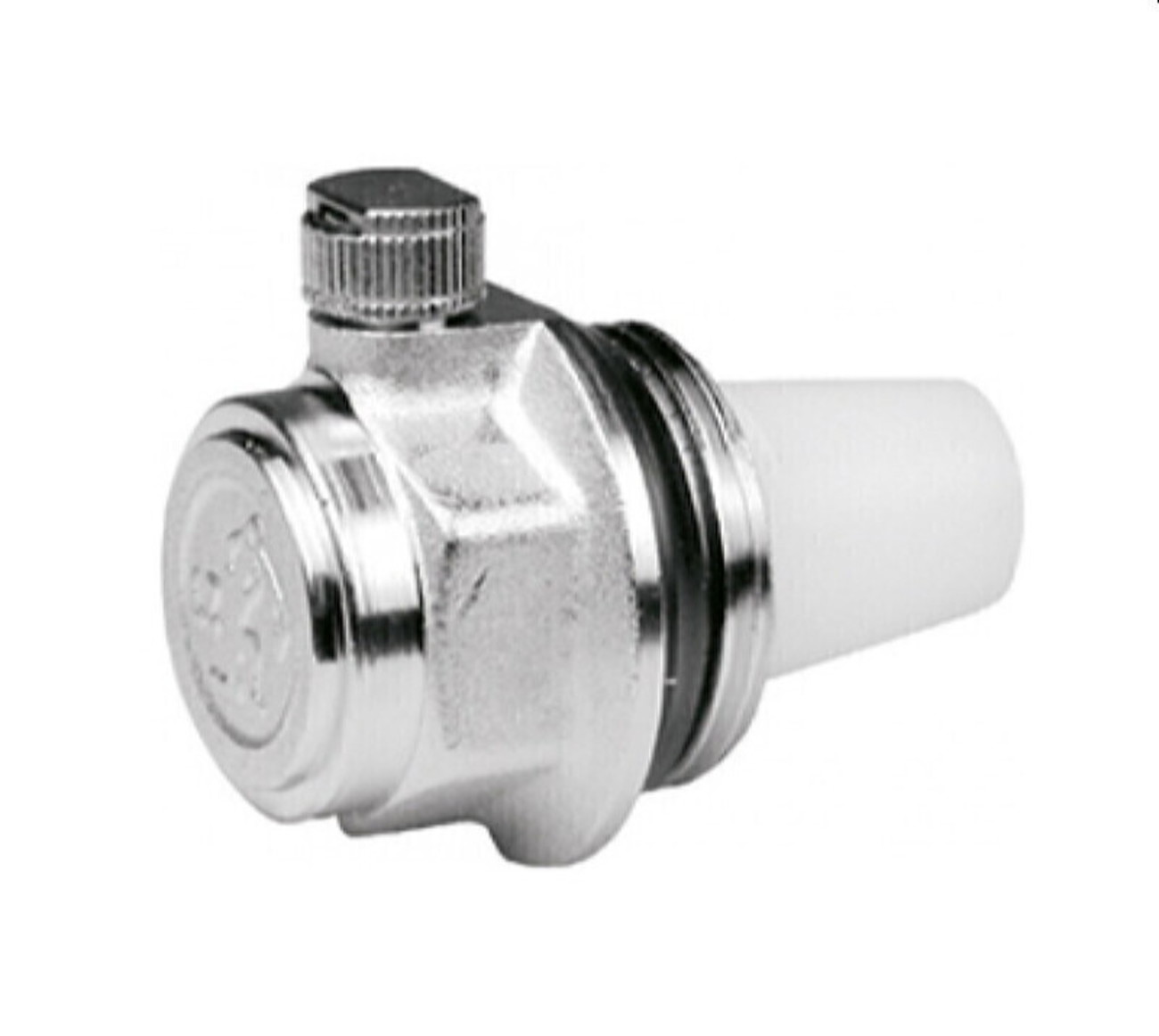

   Автоматический воздухоотводчик для радиаторов фото

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

Что лучше: автомат или ручной кран Маевского

Как бы привлекательно ни выглядела работа автоматического клапана сброса воздуха, какие бы преимуществами она ни сулила, все же существуют некоторые обстоятельства, которые говорят не в ее пользу. Или как минимум говорящие об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.

1. В первую очередь, это системы центрального отопления с чугунными батареями. Причин, по которым автоматику лучше не ставить, несколько. Во-первых, это грязь, которой в металлических трубах и чугунных батареях очень много – автомат быстро забьется илом, и его придется часто чистить. Если вас это не смущает, то возникает другой вопрос – снять автомат при заполненной системе и почистить его не получится. Хотя если вам все-таки захочется его установить, можно дополнительно перед автоматом поставить небольшой клапан, который не даст теплоносителю вытекать из системы после того, как вы снимете автоматический сбросник воздуха. Если и это вас не остановило, то тогда подумайте о том, как часто вы будете стравливать воздух с батареи центрального отопления. Я совершенно уверен, что 90% жителей многоэтажных домов этим не занимаются даже один раз в отопительный сезон. А ставить на всякий случай как-то неразумно – на всякий случай можно обойтись и дешевым ручным краном Маевского.
   Воздухоотводчик автоматический фото

2. Чтобы понять второй нюанс, следует разобраться, почему в системе отопления образуется воздух. А образуется он потому, что некоторые химические элементы при повышенной температуре вступают в реакцию с материалом батареи – причем следует понять, что делают они это интенсивно далеко не с каждым из них, а только с алюминием. Именно поэтому на алюминиевых и биметаллических батареях автоматические воздухоотводчики устанавливаются обязательно. В случае со стальными, чугунными и прочими материалами выделение газов в системе отопления происходит очень медленно – причем настолько, что необходимость в сбросе воздуха возникает только в случае перезаполнения системы теплоносителем. Отсюда вывод, что в таких ситуациях вполне можно обойтись и обычным ручным краном Маевского.

Спросите, к чему такие разграничения? Все достаточно просто – автоматический воздухоотводчик стоит как минимум раз в 10 больше, чем кран Маевского. Так что если особой необходимости в нем нет, можно воздержаться от излишних расходов.Кстати, совсем забыл сказать – любой автоматический сбросник для воздуха можно использовать в ручном режиме. Для этого он дополнительно оборудуется золотником – стоит только нажать спичкой или чем-то другим тонким на его внутренний штифт, и воздух сойдет. Как вариант, если его нет, пойдет водичка.

Автор статьи Александр Куликов

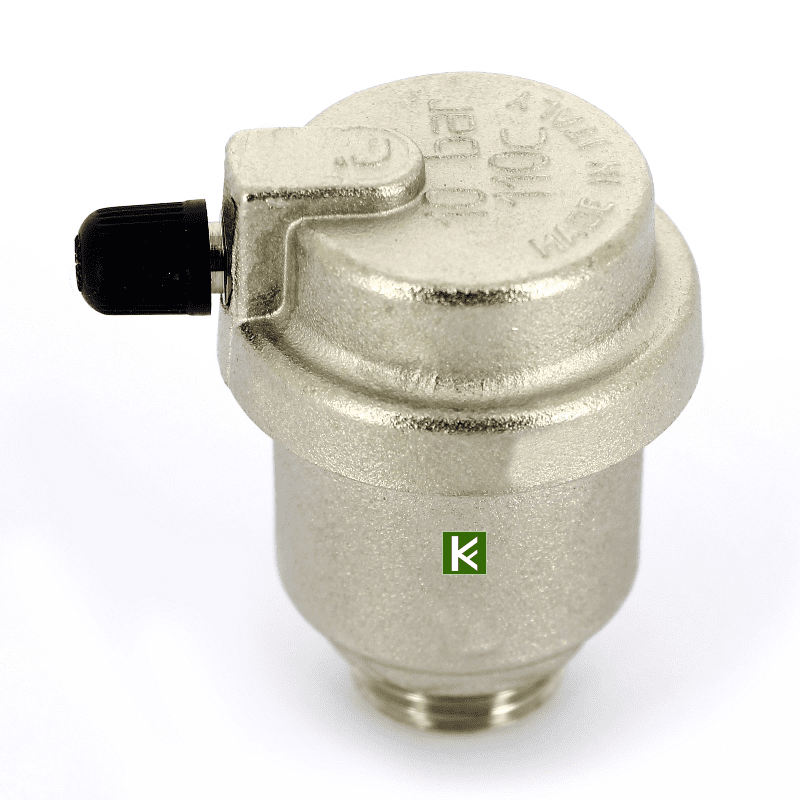

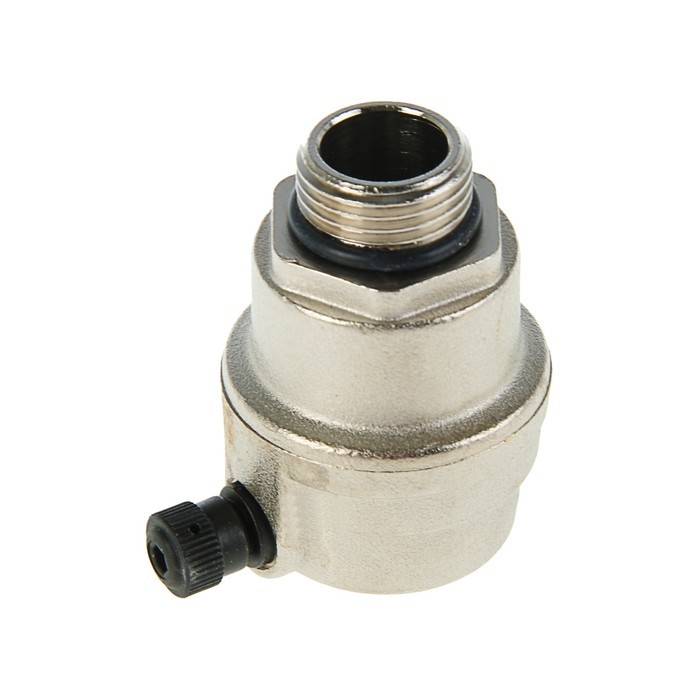

Автоматический воздухоотводчик 1/2″ Itap (Италия)

Наименование  —  Воздухоотводчик  автоматический  1/2 » ( Ду 15 )  Артикул 362 Itap
Применение  —  воздухоотводчик  автоматический  1/2 »  Itap 362  ( Итап 362 )  служит  для  автоматического  отвода  воздуха  из  систем  отопления

,  водоснабжения  или  кондиционирования
Производитель  —  ITAP  S.p.A.  ( Италия )
Артикул  по  каталогу  поставщика  —  362
Максимальное  рабочее  давление  =  10 бар
Максимальная  рабочая  температура  =  + 110°С
Материалы:
•  корпус,  крышка,  механизм  —  латунь
•  колпачок  —  полиэтилен
•  поплавок  —  полипропилен
•  рычаг  механизма  —  нержавеющая  сталь
•  запорный  клапан  —  силикон
Размеры:  А  =  47 мм,  В  =  75 мм,  С  =  46 мм,  D  =  39 мм
Монтаж  —  вертикально,  в  местах  вероятного  скопления  воздуха  ( наивысшие  точки  гидравлических  систем )
Принцип  работы:  при  накоплении  воздуха  в  корпусе  автоматического  воздухоотводчика  Itap  опускается  поплавок,  открывая  запорный  клапан  и  выпуская  воздух,  при  этом  корпус  заполняется  водой  и  поплавок  поднимаясь,  закрывает  запорный  клапан.   Для  приведения  воздухоотводчика  в  рабочий  режим  необходимо  приоткрыть  ( не  снимая )  колпачок,  расположенный  наверху  крышки
Комплект  поставки:  воздухоотводчик  автоматический  1/2 »  Itap  ( Итап )  Артикул  362  без  обратного  клапана.  Обратный  ( отсечной )  клапан  1/2 »  предназначен  для  предотвращения  утечки  теплоносителя  в  период  технологического  демонтажа  воздухоотводчика.  Его  можно  приобрести  отдельно
Количество  в  упаковке  =  10 шт.  ( в  коробке  —  120 шт. )
Сертификат  /  паспорт  ( по  запросу )
Цена  /  прайс  ( по  запросу )

Сопутствующий  товар

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton.lm@mail.ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО «ПРОТОН»,  Россия,  Москва,  проспект  Андропова,  дом  38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

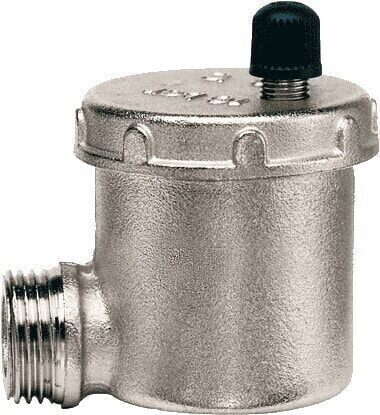

назначение модели Valtec VT 502 1/2, угловой вариант

Сброс воздуха из отопительных и водопроводных магистралей очень важен. Накопление его приводит к возникновению коррозии и образованию воздушных пробок. Надежную помощь в такой ситуации способен оказать автоматический воздухоотводчик, к выбору которого следует подойти со всей серьезностью.

Особенности

Компания Valtec поставляет превосходные автоматизированные устройства, в том числе радиаторные системы небольшой величины. Комплектующими к ним выступают отсечные клапаны 539-й модели, которые позволяют снимать воздухоотводчик, не убирая всю жидкость из системы.

Корпуса механизмов могут быть выполнены из:

Другие критерии подразумевают такую градацию:

• устройство без блокировки;

• радиаторная система;

• угловая;

• поплавковая;

• горизонтальная.

О свойствах модели

VT 502 1/2 относится к поплавковому формату, оснащен золотником на основе пружины. Устройство может применяться на магистралях, перекачивающих воду, этиленгликоль, пропиленгликоль и прочие жидкости, которые не разрушают конструкционные материалы. Специалисты отмечают, что подобная система может быть легко отремонтирована. Для изготовления корпуса применена латунь сантехнической категории, которую покрыли слоем никеля. Уплотнительная прокладка выполняется из эластомера, полипропиленовый поплавок тоже довольно инертен химически.

Разработчики пружин предпочли использовать нержавеющую сталь марки Aisi 306, а нейлоновые держатели надежно фиксируют жиклер и золотник. Тщательно подобранные материалы и продуманная конструкция помогают воздухоотводчику работать с водой, прогретой до 110 градусов и находящейся под давлением до 10 бар. Диаметр устройства составляет 4,6 см. Присоединительный габарит внешней резьбы — ½.

Производитель гарантирует эксплуатацию воздухоотводчика в течение 30 лет.

Как работает система?

Даже в полностью герметичном отопительном или водопроводном контуре, непрерывно заполненном жидкостью, может появиться воздух. Причина его появления — процесс закачки воды или нарушение герметичности соединений. Предотвратить смешивание воды с воздухом практически никогда не удается, а соединения имеют свойство нарушаться внезапно. Что хуже всего, визуальных и легко обнаружимых пользователями признаков может не быть. И это происходит даже в безупречно настроенных системах, собранных из качественных компонентов.

Проблемы существенно усугубляются, если система отопления смонтирована плохо, если подключен твердотопливный котел, если установлены бракованные элементы на магистрали. Но воздухоотводчик обязан справляться не только с воздухом, но и с другими газами. Они неизменно появляются вследствие химической реакции между теплоносителем с повышенной кислотностью и алюминием радиаторов. Есть и другие реакции, сопровождающиеся более или менее обильным газообразованием. При заполнении корпуса газообразными веществами поплавок идет вниз и отпирает клапан, поступление воды вытесняет газ и поплавок возвращается в исходное положение.

О том, как работает автоматический воздухоотводчик в системе отопления, вы можете узнать из видео.

Автоматический воздухоотводчик —

Высокотемпературный воздухоотводчик для солнечных систем ГВС — роскошь или необходимость?

Одним из актуальных вопросов, возникающих при монтаже и эксплуатации гелиосистем (особенно это относится к системам на основе вакуумных коллекторов и системам с использованием больших площадей плоских коллекторов), является вопрос воздухоотведения. Эффективность функционирования гелиосистемы напрямую зависит от того, насколько своевременно и качественно будут выводиться газы, скапливающиеся в высших точках таких систем.

Зачем нужен воздухоотводчик?

Воздухоотвотчик незаменим для простого и надежного выполнения следующих работ:

— запуск систем;
— опорожнение систем;
— деаэрация высоко расположенных точек в трубопроводных системах;
— предотвращение возникновения воздушных пробок в системах.

Воздухоотводчик (в обиходе автовоздушник) должен присутствовать в любой закрытой гидравлической системе. При нагреве теплоносителя из него выделяется воздух, который необходимо выводить из системы, иначе пузырьки воздуха будут препятствовать нормальному протоку теплоносителя. Это в свою очередь приведет к тому, что циркуляция теплоносителя станет нестабильной или вовсе прекратится. Именно по этой причине может закипеть гелиосистема, могут не работать радиаторы отопления, контуры теплого пола или стен.

Как выбрать воздухоотводчик для гелиосистемы?

При нагревании жидкости в трубках вакуумного коллектора температура на верхней части коллектора может достигать высоких температур, поэтому обычный сантехнический воздухоотводчик в таких системах использовать не рекомендуется.

Проблема заключается в том, что во время эксплуатации обычного воздухоотводчика достаточно за короткое время он начинает плавиться. И в лучшем случае, он просто перестает работать, а в худшем, деформированный пластик может закупорить магистраль и через воздухоотводчик начинает вытекать теплоноситель. Чтобы не возникло такой ситуации нужно устанавливать в воздухоотводчик (автовоздушник) для гелиосистем в металлическом исполнении, на котором есть специальная маркировка «Solar» — рабочая температура 180°С.

Видео. Данное видео наглядно показывает отличия в работе автоматического воздухоотводчика SpiroTop от работы стандартного автоматического воздухоотводчика

Рекомендуем! Идеальным вариантом для солнечных систем является специальный высокотемпературный воздухоотводчик Spirotop Solar, разработанный компанией Spirotech для использования при высоких температурах и в гликолевой среде.

В чём преимущества воздухооотводчика Spirotop Solar?

1. Уникальный механизм вентиляционного клапана гарантирует отсутствие течи.

2. Специальная конструкция воздушной камеры: частицы грязи не попадают в воздухоотводчик. Большой объём воздушной камеры предотвращает блокирование воздухоотводного канала.

3. Прочная конструкция, рассчитанная на долгие годы эксплуатации.

Spirotop Solar — автоматический воздухоотводчик, который применяется в контурах солнечных коллекторов для удаления воздуха, содержащегося в теплоносителе. Удаление воздуха производится автоматически посредством сбора в верхней точке контура солнечного коллектора.

Spirotop Solar — модель воздухоотводчика, которая работает в системах с температурой до 200°С. В отличие от традиционного воздухоотводчика, автоматический воздуховодчик Spirotop полностью выполняет функции воздухоотведения в системах отопления, благодаря инновационной конструкции, предотвращающей засорение воздушного спускного клапана.

Видео. Воздухоотводчик Spirotop Solar

В солнечных установках возможны очень высокие температуры, которые приводят к образованию пара. Для предотвращения выпуска пара и  избежания получения ожогов, применяются отсечные клапаны. Без таких клапанов солнечная установка может даже выпариться досуха.

Поскольку солнечная установка обычно содержит второй источник нагрева, бывает сложно заметить, что солнечная секция вовсе не работает. Другие системы выводятся из эксплуатации, например, на зимний период. Вследствие этого появляется возможность повышения включения воздуха, который после запуска системы (или даже всех отдельных коллекторов) должен быть деаэрирован в наивысшей точке. На практике это не всегда выполняется. Вследствие этого неизбежны проблемы с запуском и устойчивой циркуляцией.

Деаэраторы AutoClose: автоматически открываются и автоматически закрываются, когда нужно. Благодаря запатентованному изобретению, компания Spirotech предлагает продукты для солнечных установок с функцией AutoClose. Они закрыты только тогда, когда это действительно необходимо. Процесс полностью автоматический, деаэрация вручную больше не нужна. Благодаря принципу AutoClose стало возможным постоянно поддерживать теплоноситель в солнечных установках без включений воздуха. Это повышает эффективность и предупреждает все неудобства, а также износ и разрушение компонентов.

Где устанавливается воздухоотводчик?

Воздухоотводчик в гелиосистемах используется в двух местах:

— на выходе из солнечного коллектора

— и на выходе из бойлера гелиоконтура.

Воздухоотводчик Spirotop Solar устанавливается в самой верхней точке трассы после последнего солнечного коллектора.

С учетом того, что воздухоотводчик будет подвергаться воздействию высоких температур, он устанавливается на удлинителе около 300 мм в строго вертикальном положении.

Где купить автовоздухоотводчик для гелиосистемы?

Купить высокотемпературный автоматический воздухоотводчик Spirotop Solar для солнечных систем горячего водоснабжения и отопления автономных объектов на основе вакуумных и плоских коллекторов, можно в нашем офисе или сделав заявку в каталоге продукции на нашем сайте.

ВАЖНО! Не забывайте требовать от монтажников качественный воздухоотводчик специально для гелиосистем, имеющий маркировку SOLAR.

Автоматический воздухоотводчик — принцип работы

В связи с различными ситуациями со временем в отопительной системе происходит образование воздушной пробки, которая препятствует равномерной циркуляции воды по трубопроводу. В итоге это приводит к частичному или даже полному остыванию батареи. Для обеспечения тепла в радиаторах на тех или иных участках тепловой схемы устанавливают воздухоотводчик, который позволяет автоматически удалять накопленный изнутри воздух. Аппарат представляет собой небольшой корпус из металла с патрубком для присоединения к системе отопления. Изнутри оборудования, в специальной герметичной камере расположен поплавок с прикрепленным к нему рычажком, открывающим-закрывающим клапан.

Виды автоматических воздушных клапанов

По конструктивным признакам аппараты для выпуска воздуха делятся на прямые, угловые и радиаторные.

Первый тип клапанов считается самым распространенным. Их обычно монтируют в верхней части вертикальных стояков, где по законам физики обычно скапливаются воздушные массы.

Угловые клапаны предназначены специально для отопительных систем со сложной конструкцией, которая подразумевает удаление воздушных пробок на самых труднодоступных участках системы. Их обычно устанавливают выпускным клапаном вверх на трубу, находящуюся в горизонтальном положении. По конструкции угловой аппарат ничем не отличается от простого прямого, за исключением расположения патрубка (не снизу, а сбоку).

Радиаторный отводчик воздушных масс устанавливают не на трубопроводах, а исключительно на батареях. В отличие от прямой и угловой модели он имеет специальную резьбу для монтажа на радиаторе. Данный вид клапана устанавливается на алюминиевых или биметаллических батареях. Радиаторный воздухоотводчик – альтернатива широко применяемому крану для спуска воздуха СТД 7073В (более известному как кран Маевского). Он способствует своевременному сбросу воздуха из радиатора, что предотвращает проявление различных химических реакций, возникающих в результате внутреннего взаимодействия жидкости, газов и алюминиевых сплавов. Благодаря этому срок эксплуатации батареи значительно возрастет.

Принцип действия и функции

Основной принцип работы автоматического отводчика построен на вытеснении из тепловой системы избыточного количества воздушной массы. В нейтральном состоянии корпус прибора наполнен теплоносителем, а поплавок поднят максимально высоко – соответственно клапан плотно закрыт. Однако периодически воздух понемногу поступает в камеру и полностью вытесняет находящуюся в ней воду. Вот тогда поплавок опускается до минимального уровня, и открывается отверстие, через которое выходит вся накопившаяся в камере воздушная масса. После выхода воздуха из отопительной системы его место снова занимает теплоноситель. А поплавок, по возвращении в исходное положение, закрывает клапан.

Существует несколько видов подключения:

• Нижнее
• Угловое

А также два вида выпуска пара:

• В сторону
• Вверх

Помимо главной функции, связанной с удалением воздуха, воздушный клапан предназначен также для полного или частичного освобождения тепловой системы от воды, особенно в теплый сезон. Поплавок опускается и открывает выпускной клапан, а воздух попадает через него, тем самым ускоряя процесс.

Еще одна функция, которую выполняет автоматический воздухоотделитель, – это выведение воздуха при наполнении водой котла в закрытой отопительной системе. Отводчик вместе с манометром и предохранительным клапаном составляют группу безопасности, которой оснащен котел. Оборудование устанавливают на подающем трубопроводе, выходящем из теплового генератора.

Автоматические приборы для удаления воздуха используются и в циркуляционных насосных системах с целью обеспечения стабильного функционирования перекачивающего агрегата. Последствием проникновения воздушных масс в рабочую зону насоса может стать полная остановка циркуляции теплоносителя. Благодаря отводчику атмосферные образования выводятся изнутри оборудования, и насос дальше продолжает свою работу.

Заказать автоматический воздухоотводчик можно на нашем сайте. Наши специалисты подберут для вашего теплового узла подходящую модель и ответят на дополнительные вопросы.
