Выдвижные встраиваемые розетки для столешниц: характеристика и установка

Электрическая розетка плохо вписывается в интерьер и, если она не используется постоянно, нет смысла держать её всё время на виду. В идеале электроточка должна появляться «по требованию»: нужно, к примеру, включить кофемолку — появилась, после использования прибора — исчезла. Именно так действуют выдвижные блоки розеток, встраиваемые в столешницу или стенку шкафа. Рассмотрим, как выбрать и установить подобное устройство.

Встраиваемые выдвижные розетки: плюсы и минусы

Как любое изделие, розеточные блоки имеют сильные и слабые стороны. Перед покупкой их надо здраво оценить, сопоставить — только тогда такое приобретение будет оправданным. Сравнить достоинства и недостатки встраиваемых выдвижных розеточных блоков с обычными розетками поможет таблица.

Таблица: сравнительная характеристика стационарных и выдвижных розеток

Виды встраиваемых розеток

Выпускают несколько разновидностей подобных устройств:

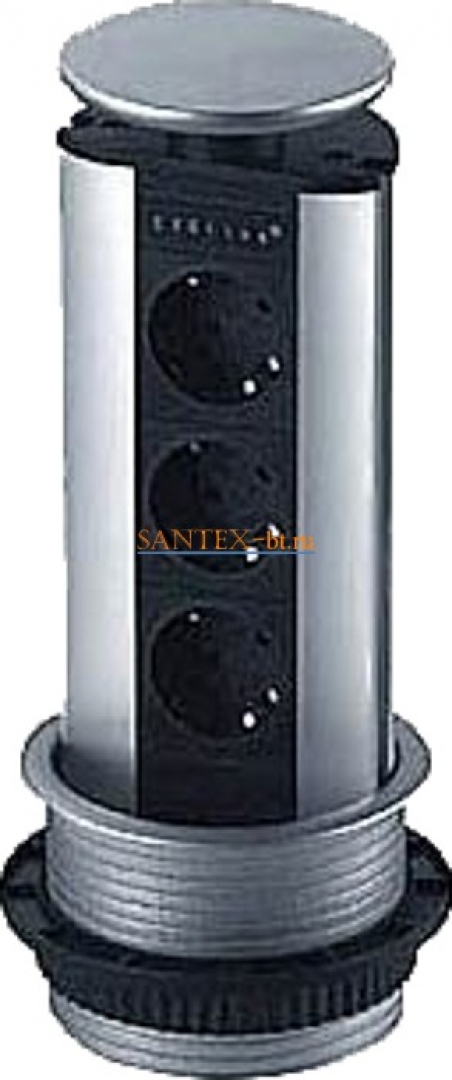

1. Выдвижной вертикальный. При извлечении из столешницы блок движется вверх. Для этого нажимают на крышку, после чего она немного приподнимается. Далее, взявшись за крышку, блок переводят в рабочее положение, в котором он автоматически фиксируется. Самые дорогие модели выдвигаются самостоятельно за счёт работы мотора по сигналу сенсорной клавиши. Обратно в столешницу блок задвигают нажатием на крышку, предварительно отжав фиксатор. Крышка защёлкивается.
   Блок выдвигается посредством нажатия на крышку

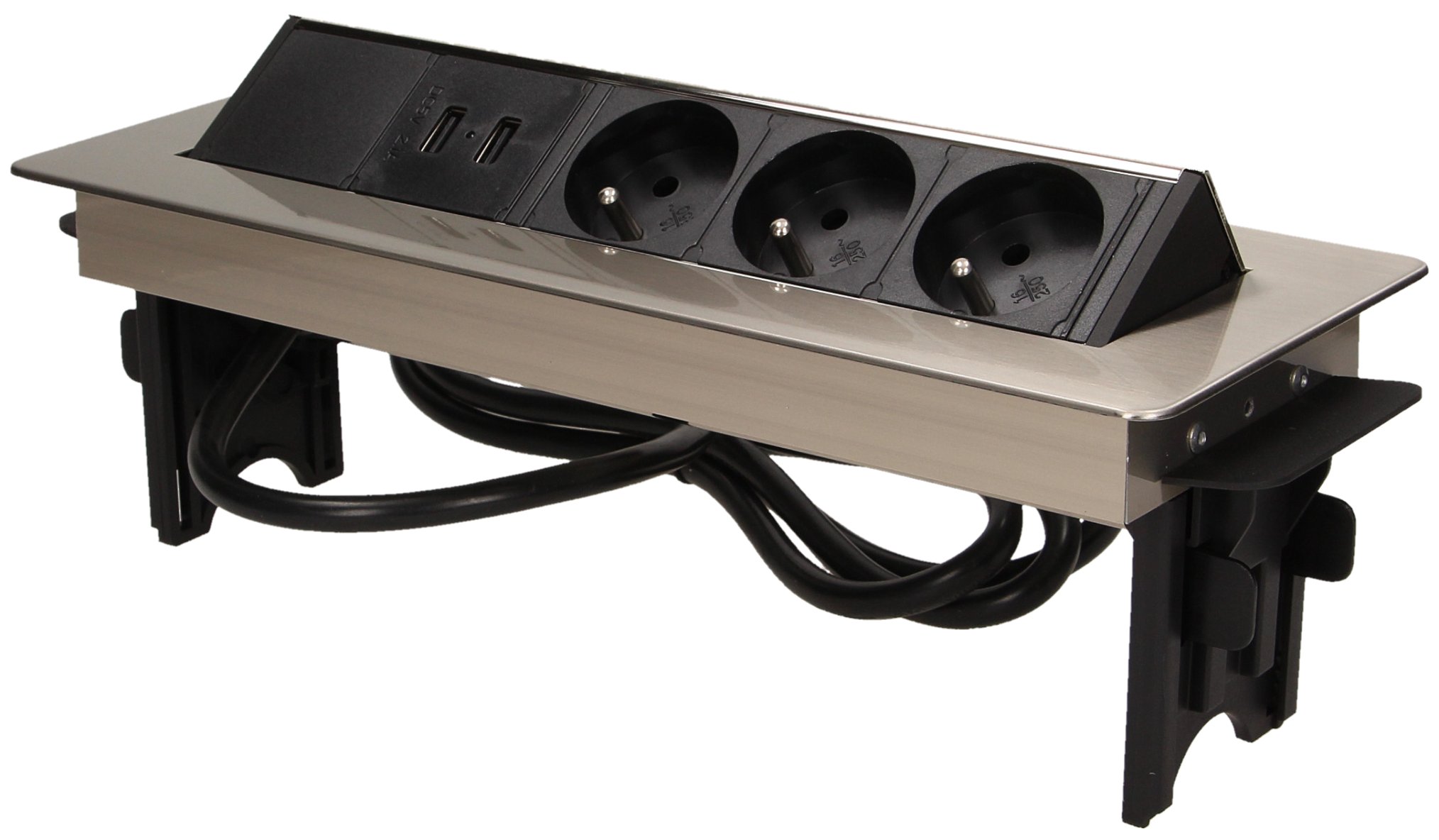

2. Выдвижной горизонтальный. Действия производятся аналогичные, но при нажатии на крышку она откидывается под углом к поверхности столешницы, вытягивая наружу блок. Розетки расположены горизонтально, потому блок выдвигается на незначительную высоту. К некоторым моделям сложно подключать вилки с кабелем, отходящим в сторону.

   Розеточный блок выступает над столешницей на незначительную высоту

3. Поворотный. Блок опрокидывается на 180° относительно центральной оси, так, что розетки оказываются вверху, а крышка — внизу.

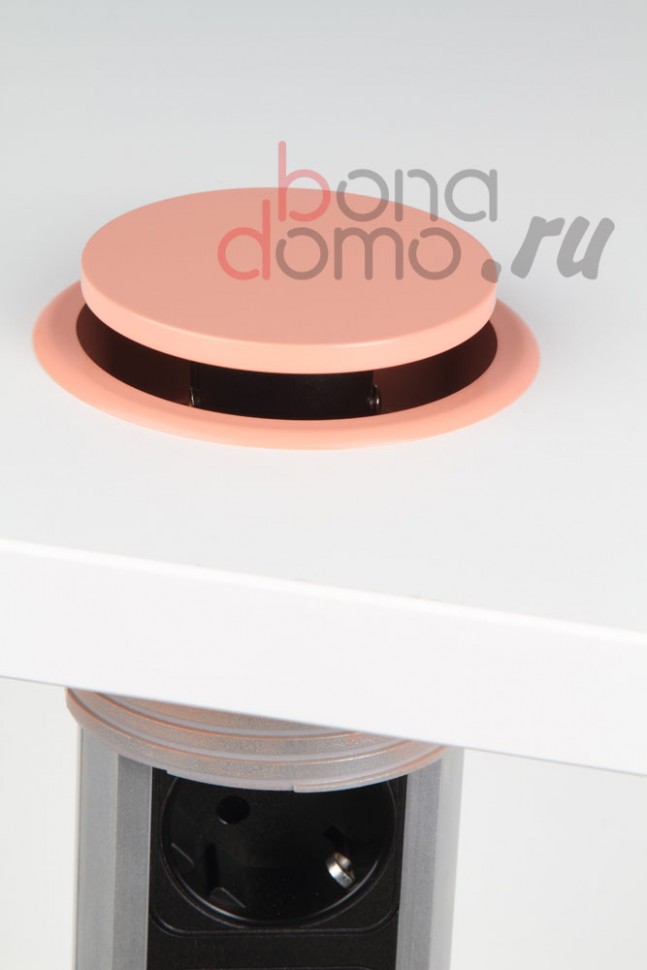

   При этом розетки из столешницы не выступают, оставаясь с ней заподлицо.

   При помощи электромоторчика блок с розетками осуществляет поворот на 180 градусов

В некоторых вертикальных моделях розетки выстроены не в высоту, а по периметру. Они выдвигаются незначительно, на ширину всего одной розетки.

За счёт расположения розеток по периметру вертикального выдвижного элемента высота его подъёма над столешницей уменьшается

Выбор розеточного блока

Розеточный блок выбирают по нескольким критериям.

Число модулей и допустимая мощность

Число розеток и других разъёмов подбирают сообразно тому, сколько приборов планируется включать одновременно. Высокую оценку пользователей получили модульные блоки, позволяющие добавлять или демонтировать разъёмы на своё усмотрение. При подборе мощности суммируют мощности всех одновременно включаемых приборов и добавляют запас в 50–100%.

Производители

Из-за наличия подвижных элементов встраиваемый блок с розетками требователен к качеству изготовления, потому при покупке особенно важно сделать выбор в пользу одного из известных, хорошо зарекомендовавших себя брендов.

Такие есть и среди поставщиков недорогой продукции, например, российская компания «Экопласт» и польская GTV.

Фирма GTV выпускает встраиваемые розетки в различных конфигурациях

Флагманами же индустрии считаются компании:

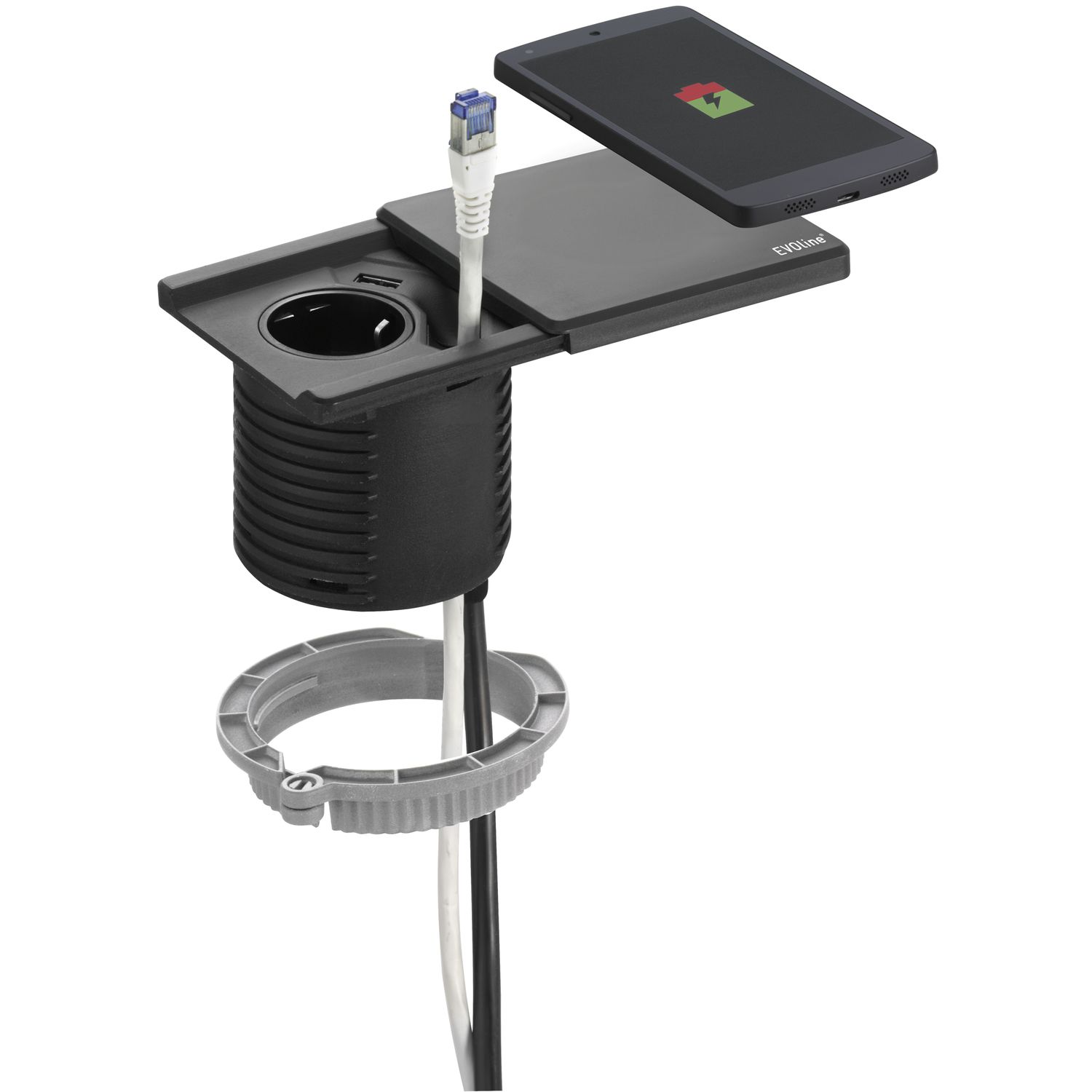

• Schulte Elektrotechnik (владелец бренда Evoline, Германия) — изделия этого производителя сконструированы по модульному принципу;

  Вертикальный выдвижной блок розеток от Schulte Elektrotechnik пригоден для подключения мультимедийных устройств

• Legrand (Франция) — блоки этой серии примечательны модульной конструкцией. Пользователь сам собирает изделие, устанавливая необходимое для себя количество силовых розеток, USB-портов и HDMI-разъёмов. В Россию компания Legrand поставляет встраиваемые выдвижные розеточные блоки серии DLP. Самые большие имеют 8 розеток. К блоку прилагаются крышки различных цветов — от белого до золотого;
  Крышка выдвижного блока «Легранд» откидывается легким нажатием кнопки и автоматически фиксируется в открытом состоянии

• Kondator (Швеция) — компания представила отечественным потребителям серию блоков Smartline PopUp, включающую 3 модели. Все блоки вертикального типа, материал корпуса — алюминий;

  Встраиваемые розеточные блоки «Кондатор» выпускаются в вертикальном исполнении

• Simon Connect (Италия) и др.

Прочие критерии

Также принимаются во внимание:

1. Класс пыле- и влагозащиты. Для помещений с нормальной относительной влажностью и без пыли подходят блоки с классом IP22 или 33. В пыльных или влажных помещениях (кухня, ванная) устанавливают более дорогие изделия с классом защиты IP44. Это максимально возможное для выдвижных розеточных блоков значение предусматривает защиту от брызг воды и пыли диаметром более 1 мм.
2. Размеры. Подбираются из соображений удобства эксплуатации. Если, к примеру, блок предполагается монтировать в кухонный стол, он не должен мешать приготовлению пищи.
3. Цвет крышки. Выбирается в соответствии с дизайном интерьера. Производители комплектуют встраиваемые розеточные блоки наборами сменных крышек самых ходовых цветов.

   Различные цвета крышек розеточных блоков позволяют подобрать вариант под любой интерьер

4. Конструкция. Некоторые модели можно утапливать в столешницу, не вынимая из них вилок электроприборов. Они наиболее практичны.

   Блок можно закрыть после подключения приборов, обеспечивая аккуратный внешний вид стола

5. Подсветка. Блок с подсветкой легко обнаружить в темноте. Также он может служить ночником.

   Подсвечиваемый розеточный блок может служить ночником
6. Тип вилки. Для подключения к стационарной розетке блоки комплектуются вилками двух типов: неразборной и разборной. Разборная вилка позволяет нарастить кабель, если стандартной длины (до 3 м) недостаточно.

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

• столешницы;
• стенки шкафов.

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

• в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
• в зоне приёма пищи;
• в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Видео: встраиваемые розетки для кухни

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

• дрель;
• сверло-коронка или «балеринка»;

  «Балеринка» в отличие от коронки — универсальный инструмент: она позволяет высверливать отверстия любого диаметра
• провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Техника безопасности

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Монтаж встраиваемой выдвижной розетки

Установка блока производится в определённом порядке.

Монтаж розеточного блока можно осуществить самостоятельно

Подготовка отверстия

Отверстие выполняют следующим образом:

1. На столешнице в месте установки вычерчивают круг, равный по диаметру корпусу блока.
2. В центре круга высверливают отверстие сверлом того же диаметра, что и центровочное сверло коронки или балеринки.
3. Меняют в патроне дрели сверло на коронку или «балеринку», вставляют центровочное сверло в просверлённое отверстие и приступают к вырезанию отверстия большого диаметра.

   Отверстие высверливается сверлом коронка или «балеринка»

4. Пройдя половину толщины столешницы, выбирают оставшийся материал с другой стороны.

При отсутствии «балеринки» и коронки применяют другой способ:

1. Вдоль вычерченной окружности высверливают сверлом диаметром 5 мм множество отверстий, оставляя между ними тонкие простенки.
2. Вырезают простенки любым подходящим инструментом или выламывают кусачками.
3. Выравнивают края образовавшегося проёма шлифовальной насадкой, закреплённой в патроне дрели.

   Края отверстия нужно обработать шлифовальной насадкой

Для вырезания отверстия в столешнице из искусственного камня требуется навык, потому неопытному пользователю лучше обратиться к мастеру-профессионалу. Отверстия в стеклянных столешницах выполняют только в специализированных мастерских.

После выполнения отверстия в деревянной столешнице его стенки обрабатывают водоотталкивающим составом.

Закрепление блока

Блок устанавливают так:

1. Вставляют его в отверстие.
2. Фиксируют снизу винтовым крепежом, имеющимся в комплекте.

   Блок фиксируется крепежом

Подключение к линии электропитания

Блок, оснащённый проводом с вилкой, просто включают в стационарную розетку. При отсутствии провода прокладывают кабель от ближайшей точки подключения к электрической сети до розеточного блока. При этом надо следить, чтобы общая мощность линии вместе с новой розеткой не превысила максимально допустимую.

Если блок оснащён проводом, его подключают к стационарной розетке

Если розетки блока не подключены к клеммной колодке, их подключают отрезками проводов длиной 10–15 см. Используются провода с сечением, соответствующим номинальной нагрузке.

Видео: как врезать розетку в столешницу

Особенности подключения поворотных розеточных блоков

Установка блока поворотного типа возможна только при толщине столешницы от 3 до 5 см.

Эксплуатация и уход

При использовании розеточного блока полезно придерживаться нескольких правил:

1. Нельзя включать нагрузку выше номинальной. Это вызовет нагрев контактов, что, в свою очередь, приведёт к оплавлению пластиковых элементов или возгоранию.
2. Не стоит лишний раз выдвигать/задвигать розеточный блок — тогда он прослужит дольше.
3. При подключении электроприбора и при извлечении его вилки из гнезда блока последний следует придерживать рукой.

При следующих признаках блок ремонтируют или меняют:

• нагрев при номинальной нагрузке;
• искрение;
• появление неприятного запаха.

Это свидетельствует о нарушении одного из контактов, в результате чего он искрит и греется.

Уход состоит в таких действиях:

1. Время от времени корпус блока и крышку протирают влажной ветошью, предварительно обесточив изделие.
2. При заедании может потребоваться смазка небольшим количеством масла пружинного механизма.

Розеточный блок по своей сути — это тот же удлинитель, только всегда готовый к использованию и при этом установленный скрыто. Интерьер не теряет привлекательности, в то же время решается проблема с поиском свободной розетки для включения электроприборов. Пользуясь изложенными выше советами, читатель сможет правильно выбрать и установить это изделие.

Оцените статью: Поделитесь с друзьями!

характеристики встроенных кухонных моделей. Особенности встраиваемых блоков. Установка врезных розеток

Кухня – одна из самых интересных зон ремонта. В процессе ее преображения можно проявить не только индивидуальный вкус, но и знание современных технологий. В настоящее время существует большое число предложений по возможной модернизации кухонь для комфортного и простого пользования. Одной из свежих идей является установка встроенных розеток в кухонную мебель. При этом можно выбрать из нескольких вариантов оформления и установки такого электрооборудования.

Особенности

Существуют определенные правила установки розеток, продиктованные удобством обращения и техникой безопасности. Оптимальным считается размещение розеток в таком положении, чтобы все кухонные электроприборы можно было располагать на трех уровнях:

• нижнем;
• среднем;
• верхнем.

К нижнему уровню подключения можно отнести такие приборы, как стиральная машина, посудомойка, духовка или электроплита.

В среднем ярусе находятся бытовая техника, которую можно поставить на столешницу:

• кофеварка;
• электрический чайник;
• тостер;
• блендер;
• электрическая духовка;
• микроволновка;
• мультиварка.

Оборудование типа вытяжек, систем подсветки и кондиционирования относят к верхнему уровню.

В столешнице располагают розетки для среднего уровня приборов. Их можно утопить в рабочей поверхности стола или разместить на фартуке. Это наиболее востребованный вариант установки встраиваемых блоков в кухонную мебель.

Разновидности

Так как использование удлинителей на кухне создает неудобства при передвижении и приготовлении пищи, встроенные розетки пользуются популярностью у хозяек. Такие устройства в зависимости от расположения делят на два вида:

• вертикальные;
• горизонтальные.

Розетки, установленные вертикально, могут иметь разную конфигурацию разъемов. В более низких моделях места для вилок можно располагать по всей окружности, а в высоких – идут просто сверху вниз.

При горизонтальном расположении мест для обычной вилки может быть несколько. Но встречаются виды розеток с одним разъемом для стандартной вилки и дополнительными USB-портами, то есть местами для подключения интернета и выходов HDMI.

Есть и деление встроенных в столешницу розеток по типу конструктивных особенностей:

• выдвижные;
• поворотные.

Выдвижные модели могут делать полный оборот вокруг своей оси на 360 градусов, а могут разворачиваться только наполовину – на 180 градусов. В таких видах устройств часто есть встроенная подсветка.

Розетки поворотного типа считаются более надежными и долговечными. Но необходимо отметить определенные сложности, которые могут возникнуть при подключении боковых видов вилок.

Вне зависимости от вида, встроенные розетки обладают рядом преимуществ перед удлинителем. И главной из них является возможность эффективно организовать рабочее пространство на кухонном столе, даже если его габариты малы, а конфигурация нестандартна. При этом внешний вид такого устройства намного современнее и эстетичнее. Функциональное устройство встроенных розеток на порядок выше, как и уровень безопасности. А это особенно важно в условиях, когда рядом с прибором периодически присутствует влага. Безопасность важна и в случае, когда в доме есть маленькие дети.

Производители

Производство таких передовых устройств освоено в основном европейскими странами.

Наиболее качественную продукцию выпускают в следующих государствах:

• Германии;
• Швеции;
• Италии.

В продаже встречаются и устройства, произведенные в Китае. Однако уровень надежности и безопасности китайских приборов значительно ниже, чем у европейских. Их использование может быть чревато возникновением коротких замыканий или поломками корпуса, выполненного из дешевого пластика.

Из немецких производителей на отечественном рынке выделяется компания Evoline.

Она предлагает широкий выбор встраиваемых блоков:

• открытые розетки;
• вертикальные блоки;
• горизонтальные прямоугольные устройства;
• цилиндрические приборы горизонтального типа.

Одной из наиболее известных шведских фирм является Kondator. Конструкции их блоков оснащены разъемами разного назначения. При большом количестве бытовой техники этот вариант является наиболее функциональным.

Итальянская фирма Simon также предлагает отечественным потребителям встраиваемые блоки повышенной функциональности. Такие приборы можно располагать не только в кухонной столешнице, но и в офисной мебели.

Выбор

Для того чтобы встроенный блок лучше сочетался со столешницей и при этом был максимально функционален, необходимо учитывать несколько ключевых условий.

• Общую мощность всех электроприборов, которые предполагается использовать. Это необходимо, чтобы не вызвать перенапряжение в квартире (доме).
• Единовременную нагрузку, которую может выдержать тот или иной блок. Данная информация в обязательном порядке вносится в инструкцию к прибору.
• Число и вид необходимых разъемов. Этот показатель зависит от того, должен ли на кухне работать телевизор, интернет, или только бытовая техника.
• Наличие дополнительных функций. Например, выталкивание вилки при отключении прибора. Это не только очень удобно само по себе, но и помогает не оставлять приборы включенными.
• Цвет и узор крышки встраиваемого блока, который должен либо совпадать со столешницей, либо хорошо сочетаться с деталями кухонного гарнитура. Например, с ручками.
• Компанию-производителя. От данного пункта зависит функциональность, стиль, долговечность и безопасность устройства.

Лучше всего покупать приборы тех фирм, чей бренд давно известен. В этом случае можно быть уверенными в высоком качестве устройств, так как компании с известным именем дорожат своей репутацией. Кроме того, такой вариант позволяет получить гарантию от производителя, чтобы в случае обнаружения брака обменять или вернуть товар без особого труда.

Однако не стоит полностью доверять производителю или продавцу. При покупке все-таки необходимо провести предварительный осмотр изделия. На нем не должно быть никаких механических повреждений, например, сколов или трещин.

Также нужно особое внимание уделить маркировке блока. По ней можно определить подлинность бренда. Крупные фирмы делают ее при помощи штамповки, а не чернильными печатями или в виде наклейки.

Проверить стоит и комплектацию прибора. Все соединения и крепления должны быть в наборе. В противном случае необходимо сразу же указать продавцу на недостачу. Ведь после покупки доказать отсутствие комплектующих будет сложно.

И наконец, главное – проверка работоспособности розетки. Продавец обязан продемонстрировать исправность блока путем его подключения к электрическому разъему.

Установка врезных розеток

Первым этапом при монтаже встроенной розетки является разметка отверстия под прибор, которое затем необходимо выпилить. Если отверстие представляет собой окружность, то для работы можно использовать дрель со специальной круглой насадкой необходимого диаметра. Если же розетка имеет угловатую форму, то для работы применяют электролобзик с подходящей пилкой.

Затем при помощи специальных крепежных деталей, которые должны входить в набор, производится фиксация блока в отверстии столешницы. Разумеется, идеальным вариантом является планирование места расположения розетки при проектировании гарнитура. Так намного проще спланировать процесс подключения оборудования с учетом специфики модели. Электрические провода можно спрятать внутри стола или шкафчика. При такой установке нужно закрепить их специальными пластиковыми зажимами вдоль внутренней поверхности мебели, чтобы они не болтались.

Кроме того, можно поместить провода в специальный короб, который не только создаст еще один слой изоляции, но и поможет дополнить аккуратный и эстетичный вид кухни. Неплохим вариантом может стать и протяжка проводов под плинтусом.

Встраиваемые розетки отлично вольются в интерьер любой кухни и помогут сохранить максимальное пространство, необходимое для приготовления пищи и отдыха.

О том, как встроить блок розеток для кухни в столешницу, смотрите в следующем видео.

Продукты — Выдвижные розетки — GTV

ETHERNETдаyestaksija

USB [V, A]2,1A

USB-портда

Вид розеткиschukofrench

Вид соединителяPLUG 4 mm

Диаметр [мм]60100

Длина провода с вилкой [м]1,81,5

Дополнительная информация1x HDMI

Класс защиты от поражения электрическим токомI

Количество в упаковке810122070

Максимальная допустимая нагрузка [Вт]3600

Материалсталь, пластиксталь, алюминий, пластикстальпластмассаалюминий, пластик

Питание напряжением [В, Гц]220-240, AC, 50-60

Сила тока [A]16

Степень защиты IP20

Цвет:черныйшлифованная стальхромсеребристыйбелыйалюминий

Как устроены выдвижные розетки для столешницы и как установить их самостоятельно

Выдвижные розетки для столешницы: монтаж своими руками. Преимущества, недостатки и особенности конструкции

На первый взгляд розетки в столешницу считаются эффективным дополнением к рабочему месту. Устройства могут использоваться не только в кухонных помещениях, но и на любых необходимых поверхностях. Принцип работы подобных конструкций аналогичен обычным источникам питания, расположенных в стене.

При помощи встраиваемых в поверхность устройств можно обеспечить электричеством любое место в доме. Для кухонных условий раздвижные розетки для кухни будут идеальными. Встречается несколько вариантов устройств, которые следует выбрать, отталкиваясь от эстетического вида в помещении. Не сильно красиво будет выглядеть присутствие наляпистого блока розеток на поверхности рабочего стола, к тому же это весьма небезопасно. Существующую альтернативу рассмотрим в нашей статье.

Установка выдвижной розетки своими руками

Встречается два варианта: выдвижная розетка для горизонтальных поверхностей и поворотная. Первый вариант применяется чаще за счет своей популярности. Масштабный недостаток подобной конструкции — это скорейший выход из строя. Поворотная вариация немного практичнее, но не имеет удобной возможности подключения угловых вилок. Несмотря на разновидности приборов, их монтаж является похожим.

Принцип работы выдвижной розетки

1. На начальном этапе заботимся о собственной безопасности, отключаем электричество в нужной зоне.
2. Выдвижная розетка вертикального типа монтируется довольно просто, все что вам необходимо — это высверлить отверстие в столешнице диаметром, соответствующим размеру корпусу монтируемого прибора.
3. Дальнейшие действия заключаются в правильном подключении устройства к общей энергосистеме дома. Соединение с проводкой может быть стационарным либо при помощи удлинителя.
4. Чтобы монтировать горизонтальную встраиваемую розетку, придется создать прямоугольное отверстие немного большего размера. Закрепить горизонтальный встраиваемый блок розеток можно, используя саморезы или клипсы, которые иногда поставляются в комплекте с устройством.
5. Подсоединяется выдвижная розетка непосредственно к домашней электросети, иногда прибегают к способу подключения ее при помощи электрической вилки.

Внимание! Подсоединяя выдвижные розетки для кухни, целесообразно предусмотреть тщательную изоляцию всех проводников, особенно если конструкция размещается в местах, с высокой влажностью.

Плюсы и минусы встраиваемых розеток

Каждый источник, запитывающий электроприборы монтируется с учетом определенных особенностей, обязательно рассматриваются возможные преимущества и недостатки. Например, встраиваемые розетки, использующиеся для столешниц и других горизонтальных поверхностей, совершенно не портят внешний вид дизайна и не занимают полезное место на рабочем столе.

Горизонтальная выдвижная розетка

Выдвижной блок розеток вы можете использовать, как удлинитель и переноску. Такое устройство предполагает подключение нескольких малогабаритных мобильных электроприборов. Электропитание в виде встраиваемых розеток характеризуется своей универсальностью, объясняется это возможностью монтировать источники в стены или полы для удобства использования. Если выбрать дорогостоящие встроенные комплектации, тогда в них будет присутствовать разъем для зарядки сотовых телефонов.

Обратите внимание! Частое и неправильное использование встраиваемых выдвижных вертикальных и горизонтальных конструкций влечет за собой разбалтывание гнезд. Такая поломка может сопровождаться искрением трещанием и даже возгоранием.

Особенности выдвижных розеток

Все электрические розетки имеют одинаковый принцип действия, только встраиваемый прибор еще и защищает человека от случайного удара током, к тому же использовать место, в котором спрятана розетка можно по-разному. Подобные приспособления являются отличным решением, особенно если врезка традиционных источников питания невозможна из-за уже положенного кафеля и чистовых поверхностей на стены.

Скрытые розетки для кухни

Устройство подобного приспособления производится из пластикового корпуса, в нем размещается блок из нескольких штепсельных розеток (их может быть три и более). Выполненная конструкция отличается удобством в эксплуатации, некоторые из них дополнительно укреплены каркасом, чтобы со временем сохраняли свою прочность.

Важно! При выборе выдвижных розеток для столешниц лучше изучить все особенности, именно от них зависит продолжительность срока использования прибора.

Выдвижные розетки для столешницы: как установить их самостоятельно

Экология потребления.Усадьба:Какие бывают выдвижные розетки для столешницы и как установить розетки в столешницу своими руками. Подробный видео обзор встраиваемых моделей и фото вариантов.

Бытовые приборы, обеспечивающие комфорт дома и в офисе, нуждаются в подключении к электрической сети. Большое же количество накладных розеток никак не станет изюминкой в дизайне интерьера, вне зависимости от предназначения комнаты. Отличным решением в таких случаях будут выдвижные розетки для столешницы. Они помогают сэкономить место в помещении и здорово вписываются в интерьер.

Виды и особенности выдвижных розеток

Встраиваемый блок силовых разъемов является оригинальным изобретением производителей розеток. Он удобен в использовании и способен гармонично вписаться в любом помещении. Производители розеток с мировым именем предлагают покупателю все более совершенные модели и вариации таких конструкций.

Виды встраиваемых в столешницу блоков

Стильным решением для кухни-студии, офисного помещения станут встроенные розетки в шкаф, стол или столешницу. Они служат альтернативой удлинителю, одновременно являясь более совершенной его разновидностью. Ведь не всегда уместно использовать обычный удлинитель, особенно если речь идет о конференц-зале или комнате для приготовления пищи.

В зависимости от внешнего вида встраиваемого блока, розетки бывают:

• горизонтального типа;
• вертикально расположенные.

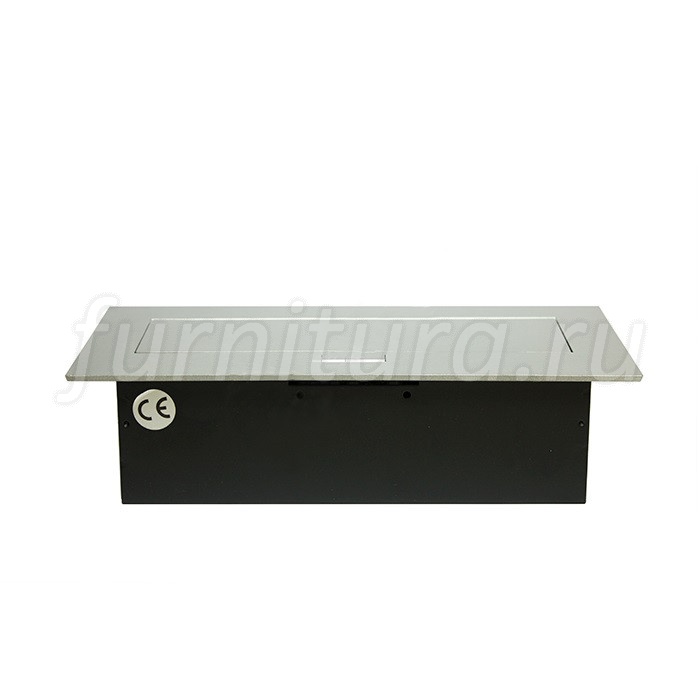

Горизонтальные блоки могут иметь один силовой разъем, а также 2, 3, 4 и более. Все зависит от конкретной рассматриваемой модели. Также, помимо стандартных вилок, в них может быть предусмотрено подключение USB, HDMI, интернета.

Вертикальные модели отличаются друг от друга высотой и функциональными возможностями. Среди этого вида розеточных блоков встречаются невысокие вариации, все разъемы в которых располагаются вдоль окружности прибора.

Часто можно встретить модели с 2, 3, 5 и более разъемами, располагающимися друг за другом в высоту. В эти розеточные блоки можно подключать не только кухонную технику, но и ноутбук, зарядное устройство для любого типа мобильного телефона, нестандартные вилки приборов.

По своим конструкционным особенностям встроенные в поверхность мебели розетки подразделяются на:

Выдвижные блоки, в зависимости от конкретной модели, могут поворачиваться вокруг своей оси на 180, 360 градусов. Некоторые производители предлагают розетки с подсветкой, что способно задать особую атмосферу помещению.

Поворотные встраиваемые розетки считаются более надежными в эксплуатации. Основным их недостатком являются сложности в использовании приборов с боковым типом вилки.

Встроенные блоки розеток можно разместить в следующих местах:

• в навесном шкафу;
• в столешнице/столе;
• в желобе между столешницей и стеной.

Встраиваемые конструкции розеточных блоков можно назвать универсальными, ведь одна и та же модель может быть установлена как в навесной шкафчик, так и в столешницу. Принципиального отличия в месте установки для таких моделей нет.

Одной из важнейших характеристик любого типа розеток является степень ее защиты. Выдвижные модели для кухни следует брать со значением IP44. Ведь, в этом помещении повышенный уровень влажности, угроза попадания мелких частиц жира и пыли.

Как устроены выдвижные конструкции

Выдвижные розетки по своему удобству и необходимости можно сравнить со встроенной мебелью для кухни. Они не просто позволяют экономить пространство, но и упрощают жизнь. Ведь нет надобности прокладывать отдельную линию, чтобы установить недостающее количество стационарных точек подключения к электросети.

Розетки, встраиваемые в столешницу, шкаф или другую поверхность, представляют собой блок разъемов, расположенных определенным образом. Их размер и внешний вид продиктован задумкой дизайнера, проектирующего конкретную модель для фирмы производителя. Чаще всего разъемы имеют заземление. Блок оснащен кабелем длиной от 1 до 3-х метров и вилкой для подключения в сеть.

Вилка выдвижного блока может быть стационарной или разборной. Если со стационарным вариантом все понятно – включил в сеть и прибор готов к использованию, то разборная вилка пригодится в случае, когда требуется нарастить длину кабеля.

Принцип работы выдвижного вертикального блока довольно прост. Эта конструкция в нерабочем состоянии полностью скрыта в укромном месте – под столешницей/в навесном шкафу. Если требуется подключить кофемолку или другой бытовой прибор, то надо нажать на верхнюю защитную крышку выдвижной розетки. Она приоткроется на пару сантиметров. Далее, просто вытянуть весь блок вверх, пока он не зафиксируется.

Фиксация происходит с помощью специальной кнопки, установленной производителем в нижней части блока. Можно включать бытовую технику, не отвлекаясь на поиски удлинителя или свободной розетки на рабочем фартуке.

Когда потребность в дополнительном силовом разъеме отпадает, достаточно отжать механизм, фиксирующий выдвижной блок, и, слегка надавив на верхнюю крышку, спрятать всю конструкцию на ее постоянное место.

Вертикальные модели могут оснащаться светодиодной подсветкой, дополнительными входами для аудио/видео аппаратуры и другого рода разъемами. Также, в зависимости от индивидуальных особенностей, есть блоки, которые можно спрятать в столешницу вместе со включенными в них вилками бытовых приборов.

Поворотный выдвижной блок розеток в нерабочем состоянии спрятан в столешнице. Когда нужно использовать один из его разъемов для включения в сеть электроприбора, достаточно нажать на специальную кнопку сверху. Некоторые модели имеют механизм, срабатывающий при нажатии на крышку. При таком срабатывании из столешницы выезжает блок, поворачивающий силовые разъемы в рабочее состояние.

Угол поворота зависит от характеристик модели – около 180 градусов. Конкретное значение обязательно указывается в инструкции производителя.

Прячется поворотный блок розеток нажатием на соответствующий механизм сверху. Его подключение к электросети осуществляется с помощью кабеля, расположенного в нижней части. В некоторых моделях не предусмотрено наличие кабеля в комплекте. Предстоит купить подходящий провод самостоятельно, учитывая технические характеристики блока.

Особенности выбора и установки выдвижных розеток

Внезапно возникшую потребность в дополнительных точках для подключения электроприборов способна удовлетворить выдвижная розетка. Ее установка не отличается особой сложностью. Важно выбрать модель, которая сможет выполнить все требования, предъявляемые к ней. Тогда сам процесс эксплуатации принесет лишь положительные эмоции.

Правила выбора блоков выдвижных розеток

Рынок розеток изобилует соблазнительными вариантами от самых именитых производителей. Чтобы среди массы предложений отобрать подходящую модель, соответствующую своим представлениям о соотношении качества и цены, надо четко формулировать требования.

Во-первых, предстоит решить, сколько понадобится силовых разъемов и дополнительных входов для аудио/видео техники, USB-кабелей и прочего. В соответствии с этими требованиями можно подбирать подходящий вариант. Возможно, придется приобрести 2 или 3 встраиваемых конструкции.

Во-вторых, нельзя забывать о мощности. Каждая модель рассчитана на максимально допустимую нагрузку, которую она способна выдержать. Поэтому, суммарная мощность электроприборов, которые планируется подключить, не должна превышать это значение.

Чтобы узнать, какую нагрузку способна выдержать приглянувшаяся модель розеточного блока, достаточно ознакомиться с его техническими характеристиками, приведенными производителем в инструкции.

В-третьих, имеет значение фирма производитель. На рынке представлена продукция компаний: немецкой Evoline, итальянской Simon Connect, российской Экопласт, французской Schneider Electric, швейцарской Kondator, польской GTV. Выдвижные розетки выполнены из высококачественных материалов.

Производители, поставляющие свою продукцию на рынок не один год, полностью отвечают за ее качество. Но есть и более дешевые аналоги, производимые китайскими фирмами – Desc Socket и Displace. Эти розеточные блоки визуально напоминают свои оригинальные прототипы, но на этом сходство заканчивается.

Выдвижные розетки китайских фирм выполнены из более дешевых материалов, поэтому уже через 4-6 месяцев они начинают приходить в негодность. Сначала блок начинает жить своей жизнью, не реагируя на потребности пользователя. Он самопроизвольно открывается и закрывается, а спустя некоторое время перестает работать.

В-четвертых, нужно подбирать вариант, соответствующий цветовой гамме помещения. Производители этому вопросу уделяют особое внимание, предлагая различные цветовые решения одной и той же модели – металл, золото, бронза, черный, белый и другие.

В-пятых, подобрав оптимальную модель, следует внимательно ее осмотреть на наличие внешних повреждений и дефектов. Также, нужно проверить комплектацию и работоспособность покупаемого устройства.

В-шестых, надо обратить внимание на степень защиты, указанную производителем в инструкции. Хорошо, когда это значение составляет IP44, если предстоит установка на кухне. Для комнаты или офиса достаточно показателя IP20.

Встраиваемые розетки: где лучше расположить

На этапе подсчета нужного количества входов для подключения к электросети надо решить, где именно будут располагаться розеточные блоки. Здесь важно, чтобы место было удобным и легко доступным.

Если встраиваемым розеткам предстоит установка в офисный стол, находящийся в комнате для переговоров/совещаний, то нужно учесть и предугадать потребности бизнес-партнеров и сотрудников. Ведь в процессе совместной работы возникает необходимость в дополнительном питании для ноутбуков, планшетов и других мобильных устройств.

Количество разъемов для подключения должно быть соизмеримо с количеством сотрудников, принимающих участие в обсуждении бизнес процессов.

Для размещения в доме розеточных блоков, встраиваемых в столешницу/шкаф, также актуально правило удобства и доступности. При этом, нельзя забывать о безопасности. Если выдвижная розетка будет устанавливаться на кухне, то надо правильно подобрать место ее расположения.

Категорически нельзя устанавливать выдвижные блоки в таких местах:

• над/под плитой;
• над/под мойкой;
• рядом с плитой/мойкой.

Эти требования продиктованы правилами безопасности. Ведь попадание воды может привести к короткому замыканию. Следует выдержать расстояние в 60 см от воды и огня.

Если встроенная в столешницу розетка находится совсем близко от мойки, она может в любой момент прийти в негодность. В процессе мытья посуды не исключено проливание воды на близлежащую столешницу. А защитная крышка выдвижной розетки не является герметичной и не сможет защитить от проникновения воды в механизм.

Оптимальные места для размещения встроенных блоков – рабочая зона столешницы, активно используемая хозяйкой для приготовления блюд, а также, зона приема пищи и отдыха всех членов семейства.

Если в рабочей зоне целесообразнее расположить блок из 3-5 силовых разъемов, то в зоне отдыха нужнее будет блок комбинированных разъемов. Тогда все члены семьи смогут, при необходимости, подключать свои мобильные устройства.

Самостоятельная установка встраиваемых конструкций

Выдвижные розетки можно установить самостоятельно. Для этого понадобится минимальный набор инструментов – ведь долбить стены и прокладывать отдельную силовую линию не придется.

Основная сложность в установке заключается в том, чтобы прорезать отверстие в столешнице. В зависимости от ее материала, эта операция может потребовать использования дополнительных инструментов или привлечения специалистов. Так, если покрытие выполнено из искусственного камня, стекла или другого сложного материала, то без специальных навыков не обойтись.

Если вопрос о том, как самостоятельно установить розетки в стеклянную столешницу встал перед заказом кухонного гарнитура, то отверстия под них лучше заказать у фирмы изготовителя мебели. Не имея опыта работы с таким материалом, можно испортить дорогостоящую поверхность.

В случае, когда проделать отверстие не составит особого труда, можно смело приступать к установке выдвижного блока. Для этого надо разметить место монтажа, руководствуясь реальными габаритами, указанными в инструкции. У каждой модели они будут свои.

Окончив разметку, предстоит аккуратно вырезать отверстие. Затем, используя специальные крепежи, идущие в комплекте, плотно зафиксировать розетки. В случае установки выдвижного блока с кабелем и вилкой, останется включить его в обычную розетку. Длина кабеля позволяет достать даже до весьма удаленной электроточки за шкафчиком.

Если такой розетки нет, то встраиваемую конструкцию можно подключать напрямую к питающему проводу, поочередно соединяя соответствующие провода. Здесь важно обесточить линию, с которой предстоит работать. Иначе можно получить удар тока.

В случае, когда приобретенная модель не имеет кабеля с вилкой, предстоит выполнить соединение посадочных мест, используя отрезки провода длиной 15-20 см. Затем подсоединить питающий кабель, заведя его в отверстие корпуса коробки. Концы проводов нужно зачистить, освободив от изоляции, и присоединить в механизм розетки соответственно маркировке.

Окончив работы с проводами, можно включать питание линии и проверять работоспособность установленной выдвижной розетки.

Видео о розетках, встраиваемых в столешницу

Видео ролик о горизонтальном блоке розеток польского производителя, встраиваемых в столешницу:

Обзор использования вертикальной розетки, встраиваемой в столешницу/шкаф:

Наглядный ролик о работе вертикальной выдвижной розетки, встроенной в столешницу:

Отдав предпочтение блокам электрических разъемов, встраиваемых в столешницу, важно подобрать оптимальную модель. Ее монтаж можно совершить собственными силами, следуя инструкции по установке. Такая конструкция придаст изюминку современному интерьеру и позволит существенно сэкономить полезное пространство в комнате. опубликовано econet.ru

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Выдвижной блок розеток в столешницу и розетки в полу: установка и подключение

Когда имеются большие офисные помещения, которые не разделены перегородками, в середине этих комнат существует проблема с розетками и их подключением к сети 220 В. Это наиболее заметно в конференц-залах, где как правило много кабелей проходит от стен до стола. Данная проблема может быть решена двумя способами: путем правильной организации эклектичных кабелей и телекоммуникационных линий ещё при планировании и ремонте офиса или путем укладки их в соответствующие каналы на поверхности пола.

Планирование электро коммуникаций

Незадолго до ремонта или строительства комнат следует спланировать, как будет выстроена комната или офис. Если планируется разместить объекты питаемые от электричества или требующие доступа к интернет линиям в местах расположенных далеко от стен, необходимо предусмотреть розетки и другие разъемы как можно ближе к этим местам.

Розетка будет в середине комнаты

В настоящее время популярны полы в которых могут быть уложены различные типы телекоммуникационных кабелей. При бетонировании подложки электрические и телекоммуникационные розетки могут быть сразу сделаны в удаленных от стен местах.

Чаще всего каналы расположены по стенам по периметру комнаты в нескольких местах, и проходят через каналы к внутренней части комнаты. Имея специальное устройство для проталкивания кабелей, дополнительные провода можно легко протянуть вдоль существующих.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен ​​в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

Выдвижная розетка в столешницу

Лучшим решением является протяжка кабелей на полу в алюминиевых монтажных плинтусах с закругленными сторонами. В середине такого канала имеется перегородка, разделяющая кабели высокого и низкого напряжения.

Протягивание проводов по каналу в полу

При необходимости можно потянуть новые кабеля. При монтаже напольного канала просверливают отверстия в нём, затем кладут на бетон и сначала размечают, а затем сверлят соответствующие отверстия и вставляют штифты. После прокладки плинтусов они крепятся винтами.

Закрытый кабель канал в полу

Интересным решением будет спрятать провода в ножке стола — там делается отверстие, чтобы кабели могли проходить через него, а сам стол будет прикреплен к полу. Вы можете сделать это, привинтив нижнюю часть ножки к полу с помощью винта (иначе при сдвиге порвутся провода).

Разметка центра стола

Существует еще одно решение для организации телекоммуникационных и сетевых установок — это выдвижные розетки в столешницу. На столе видны только провода устройства, а вся проводка скрыта. Монтаж такого блока не является сложным. Просверлите отверстие в столе ближе всего к месту, где будет подключено оборудование. Затем в отверстие вставляется часть обложки колонки, только после этого будет вставлен столбик, в котором есть соединения с Интернетом, электричеством, телефоном. Такой столбик подходит не только для конференц-столов, но и для других рабочих мест.

Сверление отверстия в столешнице Сверление отверстия с другой стороны Дисковая фреза и дрель Отверстие в ножке стола вырезано Фиксируем ножку стола на пол Вставив кабели, ввинтим винт Выдвижной блок розеток в столешнице К блоку подключенные кабели Подключенное оборудование к розетке в столу

Существуют также модели выдвижных розеток, в которых на блок спрятан и надо нажимать на крышку его чтоб поднять — он оснащен специальным механизмом. В общем эта пошаговая инструкция должна вам помочь решить вопрос с розетками в центре комнат, а если всё ещё что-то неясно — спрашивайте в комментариях.

Схема расположения розеток на кухне — 5 ошибок. Расстояния и высота размещения.

В современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Перед работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

освещение – 150-200 Ватт

Микроволновка – 2000 Ватт

Холодильник – 100 Ватт

Посудомоечная машина – 1000-2000 Ватт

Чайник электрический – 2000 Ватт

Духовой шкаф – 2000 Ватт

Водоподогреватель – 2000 Ватт

Варочная панель – 3500-7500 Ватт

Безусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

После выбора проводки нужно определиться с розетками.

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Сколько минимально розеток требуется на кухне?

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.

Сюда будет включаться электрочайник, блендер, миксер и т.п.

Когда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

Для холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения – один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

При наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.

Если такой возможности нет, то придется подключаться от нижней группы.

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

Согласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А

для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2 Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3 Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4 Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

5 При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Выдвижные розетки для кухни – выбор модели и установка в столешницу

Современная кухня для обеспечения удобства пользования, высокой функциональности и придания эстетичного внешнего вида требует новых подходов к своему оформлению и дизайну.

Одной из последних новинок в ее обустройстве является использование встроенных в кухонную мебель розеток, среди которых наибольшей популярностью пользуются выдвижные розетки в столешницу. Их конструкция с извлечением розеточного блока на поверхность в случае необходимости, удобна в работе и практична, обеспечивает высокий комфорт при использовании.

Электрическая техника, встраиваемая в кухонную мебель

Выдвижные встраиваемые розетки

• легко и быстро монтируются без использования дорогостоящих и продолжительных работ;
• не нарушают эстетичный внешний вид кухонного фартука своим присутствием;
• обладают высокой функциональностью, позволяя подключать к ним не только электрические бытовые приборы, но и интернет-порты, зарядные устройства сотовых телефонов и ноутбуков.

Основным недостатком встроенной электророзетки является невозможность подключения к ней постоянно действующих электроприборов (холодильника, плиты, вытяжки, печи СВЧ) и проблемы с герметичностью при попадании влаги.

Специфика встроенных розеток

Основные разъемы для подключения электроприборов во встраиваемых блоках

Особенностью розетки в столешнице является то, что в нерабочем состоянии она спрятана, скрытыми розетками для кухни можно пользоваться только тогда, когда они выдвигаются из столешницы.Чтобы потайные блоки могли выезжать, используются специальные пружинные механизмы в виде кнопки в горизонтальных моделях или верхняя крышка в вертикальных видах.

Основные виды

Все врезные розетки в столешницу кухни можно разделить по типу расположения на ее поверхности при использовании на две основные группы:

Вертикальные

Вертикальные модели отличаются практичностью и широким разнообразием, имеет различное количество точек подключения, часто оснащаются разъемами USB для запитывания сотовых телефонов и компьютерной техники. Наиболее продвинутые модели оснащается подсветкой и сервоприводом, управляемым сенсорным переключателем на верхней крышке.

Вертикальный выдвижной блок розеток Evoline

Горизонтальные

Обычно это утопленные в столешницу горизонтально расположенные конструкции, управляемые при помощи кнопки на верхней панели. Встраиваемый блок при работе разворачивается вокруг боковой оси и приподнимается над плоскостью столешницы.

Устройства иногда оснащаются разъемами USB для зарядки батарей сотовых телефонов и ноутбуков, в отличие от вертикальных моделей к ним трудно подключить вилки, которые имеют кабеля с боковым расположением.

Производители

Польская фирма GTV (Werkpol) более известна на рынке как производитель мебельной фурнитуры, одним из направлений ее деятельности является выпуск сопутствующих электротехнических устройств. Под брендом GTV компания выпускает недорогие силовые электророзетки горизонтального и вертикального расположения.

Встроенные розетки GTV

Legrand

Офис крупнейшего мирового производителя электротехнической продукции — холдингаLegrand, размещен во Франции, концерн производит 215 тысяч наименований продукции, является обладателем 4,5 тысяч запатентованных разработок.

На предприятиях в 80 странах работает 36 тысяч сотрудников, годовой оборот холдинга составляет 4,5 миллиарда евро. Потребителю известны такие бренды группы Legrand, как Estap, BTicino, Vantage, Cablofil.

На отечественном рынке Legrand представлен как производитель высококачественных выдвижных розеточных блоков серии DLP. Блоки комплектуются сменными крышками популярной цветовой гаммы (цвета — белый, золотой, серебряный, черный, металлик), могут состоять из нескольких модулей, максимальное число которых доходит до 8, выдвигаются наружу при плавном нажатии кнопки на корпусе.

Встраиваемая розетка Legrand

Evoline

Электротехническую продукцию под брендом Evoline производит немецкая компания SchulteElektrotechnik, появившаяся на рынке в 1964 году. В настоящее время Evoline является европейским лидером в разработке современных инновационных решений, за время своей деятельности фирмой запатентовано около 300 разработок в сфере электротехники.

Электротехнический завод SchulteElektrotechnikGmbH&Co, расположенный в немецком городе Люденшайд, выпускает в год около 1,5 миллиона высококачественных модулей, значительная часть которых поставля

строка Python | strip () — GeeksforGeeks

Строка Python | полоса ()

strip () — это встроенная функция в языке программирования Python, которая возвращает копию строки с удаленными начальными и конечными символами (в зависимости от переданного строкового аргумента).
Синтаксис:

 string.strip ([символы])
  Параметр:
В нем только один необязательный параметр:
1)  символов  - строка, определяющая
набор удаляемых символов.Если необязательный параметр chars не указан, все ведущие
и завершающие пробелы удаляются из строки.
  Возвращаемое значение:
Возвращает копию строки с удаленными начальными и конечными символами.

строка = печать (строка) печать (строка.полоса ()) печать (строка.полоска ( 'geeks' ))

Вывод:

    вундеркинды для гиков
вундеркинды для гиков
за


str1 = "выродки для гиков" печать (стр1) str2 = 'ekgs' печать (стр1. полоса (стр2))

Вывод:

вундеркинды для гиков
 за


Работа с приведенным выше кодом:
Сначала мы создаем строку str1 = «гики для гиков»
Теперь мы вызываем метод полосы над str1 и передаем str2 = «ekgs» в качестве аргумента.
Теперь интерпретатор python отслеживает str1 слева. Он удаляет символ str1, если он присутствует в str2.
В противном случае отслеживание прекращается.
Теперь интерпретатор python отслеживает str1 справа. Удаляет символ str1, если он присутствует в str2.
В противном случае отслеживание прекратится.
Теперь, наконец, он возвращает результирующую строку.

Когда мы вызываем strip () без аргументов, она удаляет начальные и конечные пробелы.

str1 = печать (стр1) печать (str1. strip ())

Выход:

вундеркинды для гиков


Практическое применение:
Для данной строки удалите вхождение слова «the» в начале и в конце.

строка = «У короля самая большая армия в мире» печать (string.strip ( "the" ))

Ввод:

у короля самая большая армия во всем мире.


Выход:

У короля самая большая армия во всем мире


Внимание компьютерщик! Укрепите свои основы с помощью курса Python Programming Foundation и изучите основы.

Для начала подготовьтесь к собеседованию. Расширьте свои концепции структур данных с помощью курса Python DS .

Вестерн-блот снятие мембраны для протокола восстановления

Наш протокол снятия и восстановления мембран вестерн-блоттинга включает пошаговые инструкции по удалению антител с мембран вестерн-блоттинга.

Распечатайте этот протокол.

Стриппинг — это термин, используемый для описания удаления первичных и вторичных антител с мембраны вестерн-блоттинга.Стриппинг полезен, когда кто-то хочет исследовать более одного белка на одном и том же блоте, например, интересующий белок и контроль загрузки. При зондировании нескольких целей удаление и повторное зондирование одной мембраны вместо прогона и блоттинга нескольких гелей дает преимущество в экономии образцов, материалов и времени.

Не рекомендуется проводить количественные сравнения мишеней, исследованных до и после стриппинга, поскольку процедура удаляет часть образца белка с мембраны.По той же причине не следует исследовать снятую мембрану, чтобы продемонстрировать отсутствие белка.

---

Для минимизации потерь белка в образце настоятельно рекомендуется использовать мембрану из ПВДФ. Также обратите внимание, что колориметрические / хромогенные реагенты для обнаружения будут оставлять постоянное видимое пятно на мембране, которое может помешать последующему обнаружению мишеней с аналогичным молекулярным весом. Рекомендуются хемилюминесцентные реагенты, такие как ECL, поскольку они не оставляют пятен и более чувствительны, чем колориметрические реагенты.

---

Следующие два протокола различаются по степени жесткости обращения. Как правило, сначала попробуйте более мягкий, а затем переходите к более жесткому, если все еще есть сигнал от антитела, которое пытается удалить. Эти шаги можно повторить для зондирования с несколькими антителами, хотя потенциальный сигнал может быть слабее, а фон выше после каждого раунда стриппинга. Некоторые исследователи сообщают об успешном окрашивании мембраны после удаления десяти или более раз.

---

Эффективность стриппинга можно проверить, инкубируя мембрану с хемилюминесцентным детекторным реагентом. Если очистка считается удовлетворительной, промойте мембрану несколько раз буфером, затем заблокируйте перед продолжением инкубации антител.

---

Мягкий стриппинг

Буфер, 1 л

15 г глицина
1 г SDS
10 мл Tween 20
Растворить в 800 мл дистиллированной воды
Довести pH до 2.2
Довести объем до 1 л с помощью дистиллированной воды

Процедура

1. Используя объем, закрывающий мембрану, инкубируйте при комнатной температуре в течение 5–10 мин.
2. Удалить буфер
3. Повторить инкубацию в течение 5–10 минут со свежим буфером для стриппинга
4. Удалить буфер
5. Промыть в течение 10 минут в PBS
6. Промыть в течение 10 минут в PBS
7. Промыть в течение 5 минут в TBST
8. Промыть 5 мин в TBST
9. Готовность к блокированию

Жесткая очистка

Подготовьте буферные и стрип-мембраны под вытяжным шкафом.

Буфер, 0,1 л

20 мл SDS 10%
12,5 мл Tris HCl, pH 6,8, 0,5 M
67,5 мл дистиллированной воды
Добавить 0,8 мл ß-меркаптоэтанола под вытяжной шкаф

Процедура 03

Нагрейте буфер до 50 ° C.
1. Добавьте буфер в небольшую пластиковую коробку с плотной крышкой; используйте объем, который будет покрывать мембрану
2. Добавьте мембрану. Инкубируйте при 50 ° C до 45 минут при небольшом перемешивании
3. Утилизируйте раствор, как требуется для буферов на основе ß-меркаптоэтанола
4. Промойте мембрану под проточной водой в течение 1-2 минут
5. Следы ß-меркаптоэтанола могут повредить антитела.Тщательно промойте в течение 5 минут в TBST
6. Готовность к блокированию

Python String strip ()

Метод strip () удаляет символы как слева, так и справа в зависимости от аргумента (строка, определяющая набор символов, которые необходимо удалить).

Синтаксис метода strip () :

string.strip ([символы])

---

strip () Параметры

• символов (необязательно) — строка, определяющая набор символов, которые нужно удалить из левой и правой части строки.

Если аргумент символов не указан, все начальные и конечные пробелы удаляются из строки.

---

Возвращаемое значение из метода strip ()

strip () возвращает копию строки с удаленными начальными и конечными символами.

---

Обработка методом полосы ()

• Когда символ строки слева не совпадает со всеми символами в аргументе chars , он перестает удалять ведущие символы.
• Аналогично, когда символ строки справа не совпадает со всеми символами в аргументе chars , он перестает удалять завершающие символы.

---

Пример: Работа метода strip ()

  строка = 'xoxo love xoxo'

# Начальные и конечные пробелы удаляются
печать (строка. strip ())

# Все символы <пробел>, x, o, e слева
# и правая часть строки удаляются
печать (строка.стрип ('xoe'))

# Аргумент не содержит пробелов
# Никакие символы не удаляются.печать (строка.стрип ('stx'))

строка = 'Android потрясающий'
print (string.strip ('an'))

Выход

  xoxo любовь xoxo
любить
  xoxo любовь xoxo
дроид классный

Здесь мы видим, что первое выражение string.strip () без каких-либо аргументов удалило пробелы слева и справа от string .

string.strip ('xoe') удалили все пробелы, x , o и e , ведущие или замыкающие строку.

Поскольку строка имеет пробелы в начале и в конце, выражение string.strip ('stx') не изменяет строку. x не удаляется, так как он находится в середине строки (пробелы ведут и следуют за строкой)

string.strip ('an') удалил и в начале строки.
