Встроенный термостатический вентиль: назначение, принцип работы + установка

Содержание

Термостатические и запорные вентили

Термостатические и запорные вентили для радиаторов отопления. Вопросы и ответы

Кран и вентиль - это устройства, у которых совершенно разные исполнительные механизмы.

Чем термовентиль отличается от обычного крана, запорного или регулирующего вентиля?

В кране поворачивается рабочая часть с отверстием, в одном положении отверстие совпадает с осью трубы, в другом положении отверстие перекрыто. Т.е кран работает только на открыто/закрыто - пропускает теплоноситель, или перекрывает ему проход. Регулировать расход кранами категорически не рекомендуется!
В вентиле рабочая часть поднимается или опускается на седло, плавно изменяя проходное сечение. Если нужно всего лишь подрегулировать поток, то достаточно простого вентиля.
Запорные и регулирующие вентили с ручной регулировкой используются для контроля и регуляции расхода в радиаторных системах отопления.
В регулировочных вентилях рабочая часть имеет специальную форму, чтобы размер сечения изменялся по определенному закону. Это позволяет точно регулировать расход жидкости.

Регулирующие вентили отличаются от запорных конструктивными особенностями, позволяющими  с их помощью не только закрывать/открывать, но и регулировать количество проходящего через них теплоносителя.
В термостатических вентилях размер проходного сечения определенным образом зависит от измеряемой температуры воздуха в помещении.
Радиаторные вентили с термостатической опцией представляют собой особые вентили, которые могут преобразовываться из ручных в термостатические простой заменой регулирующей ручки на термостатическую головку, которая обеспечит поддержку на установленном значении температуры воздуха в помещении.
Вентили с термостатической опцией, как правило, снабжены устройством, которое позволяет осуществить предварительную настройку характеристик гидравлического сопротивления.
С помощью специального механизма, можно выбрать особые сечения прохода, чтобы создать необходимое сопротивление движению жидкости.
Каждое сечение прохода соответствует особому значению Kv для создания гидравлического сопротивления, которому соответствует определенное положение на градуированной шкале.
Клапан может быть предварительно отрегулирован таким образом, чтобы получить простую и быструю балансировку гидравлического контура.

Почему термовентиль нельзя ставить на теплый пол?

Потому что термовентиль регулирует не температуру, а свое гидравлическое сопротивление. В теплый пол все равно пойдет теплоноситель с такой же температурой, как и в радиаторы, только с меньшим расходом. А в теплый пол нельзя подавать теплоноситель с высокой температурой (ногам будет жарко, да и бетонная стяжка может потрескаться).
Нужно устанавливать смесительные узлы, предназначенные для того, чтобы из теплоносителя с температурой, например, 80 град.C, делать теплоноситель, например, 35 град.С. Причем его температура не будет зависеть от других условий - расхода и давления.
Смеситель смешивает горячую подачу с холодной обраткой, идущей из теплого пола. Фактически теплоноситель прокачивается насосом по замкнутому кольцу через теплый пол, а смеситель лишь немного добавляет в этот контур горячей воды, чтобы вода в контуре не остывала.

Смесительные узлы для ТП бывают двух видов - с регулировкой по температуре теплоносителя и с косвенным регулированием по температуре воздуха в помещении. Исходя из этого и применяем тот узел, который подходит.

Так получается, что термостатический вентиль только уменьшает поток в радиаторе, но не снижает его температуру? Но ведь на нем есть шкала температуры, то есть, регулируя его, можно изменять температуру воздуха в помещении?

Этот вентиль изменяет не температуру теплоносителя, а количество тепла, которое отдает радиатор, и только при правильной установке вентиля - перед радиатором. Если вентиль закрывается - то уменьшается расход воды через него и через радиатор, радиатор остывает, и температура теплоносителя снижается только на выходе из радиатора, а на входе она всегда одна и та же.

Но ведь, закрывая вентиль, мы уменьшаем расход воды через радиатор и снижаем его температуру.
Значит, прикрутив его, мы так же снизим расход в теплых полах, как и в радиаторе - если поток теплоносителя ниже, значит и бетонная стяжка начнет остывать ...

Нет, нельзя устанавливать термовентиль в теплых полах!
Температура снизится только на выходе из теплого пола, а на входе останется горячей! Для теплого пола это опасно - стяжка может растрескаться. Да и неравномерность будет большая между подающими и обратными трубками - будут горячие и холодные области на полу. Вода в трубах теплого пола должна циркулировать, а не стоять на месте, иначе пол будет тёплый только на входе.
Когда установлен смеситель, то расход теплоносителя большой (отдельный насос), а перепад температур между входом и выходом маленький и пол прогрет равномерно. Кроме того, в смесителе напрямую определяется температура теплоносителя, а вентиле - только приблизительно, на глаз.
На радиаторы же мы устанавливаем ручные термостатические вентили, или вентили с термоголовкой. В термоголовке есть спиралька (или цилиндр) со специальной жидкостью или с газом. Эта жидкость при изменении температуры расширяется или сужается, и тем самым давит на шток клапана, который, в свою очередь, закрываясь или открываясь, ограничивает расход теплоносителя.


Специалисты компании "Термогород" Москва помогут Вам правильно подобрать, купить, а также смонтировать элементы отопительной системы, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой "Обратная связь"
Вы останетесь довольны, сотрудничая с нами!

Термостатические вентили: описание и принцип работы

В системах отопления сегодня используют специальные терморегулирующие устройства. Они позволяют автоматически поддерживать заданный в помещении режим нагрева воздуха. Термостатические вентили применяются для того, чтобы снизить температуру в системе отопления. Такие проблемы есть у жителей верхних квартир многоэтажных домов, так как там чаще всего подача теплоносителя верхняя, а разводка вертикальная.

В нашей статье мы рассмотрим, что собой представляет этот вентиль и как он работает.

Как устроен данный элемент

Регулятор температуры в батареях отопления представляет собой чашеобразный корпус.

Устройство можно спутать с обыкновенным радиаторным краном, который устанавливают на входе и выходе из батареи. Но вместо традиционного вентиля здесь применяется гайка. Она быстросъемная, накидного типа. При помощи этой гайки головка устройства крепится к корпусу.

Термостатические вентили имеют градуировку, с помощью которой можно выставлять необходимый режим работы. К корпусу устройства с одной из сторон подсоединяется трубопровод. С другой имеется накидная гайка и конусная уплотнительная система. Далее идет наружная резьба, которую вкручивают в пробку радиатора отопления.

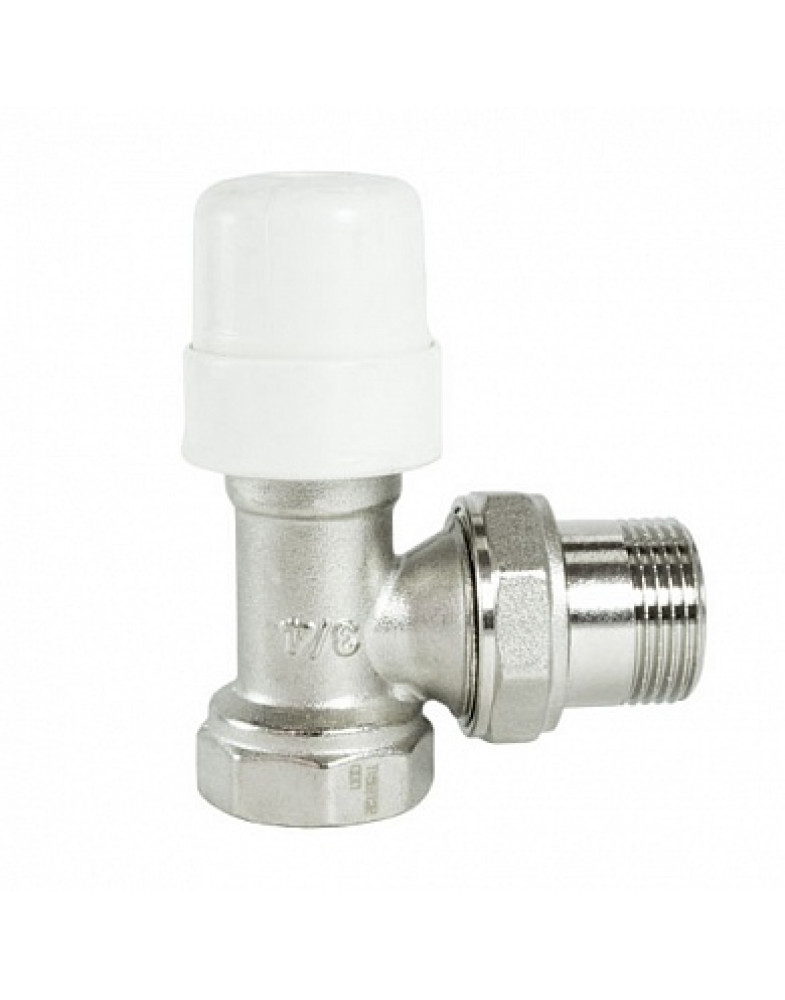

Термостатический вентиль 3/4 можно легко монтировать на любые радиаторы. Накидная гайка позволяет в любой момент выполнить монтаж к радиаторам разного типа. Она подходит для быстрых монтажных/демонтажных работ. В верхней части корпуса прибора имеется еще одна гайка. Она помогает фиксировать непосредственно саму головку.

Принцип работы

Термостатические вентили в своей основе представляют цилиндр, который заполнен теплоагентом (данный элемент сантехники называют сильфоном). В качестве теплового реагента может использоваться жидкость либо газы. Но что угодно для этого не подойдет. Объем теплоносителя должен зависеть от температуры. Существуют также и устройства с твердыми составляющими. Однако они не пользуются популярностью из-за долгого времени реакции.

В процессе нагревания рабочее вещество начинает увеличиваться в объеме, тем самым растягивая цилиндр. Последний начинает давить на поршень, который в свою очередь приводит в движение запорный конус на вентиле.

Конус полностью или частично перекрывает поток теплоагента, отчего рабочее вещество в термостатической головке начинает остывать. В процессе остывания объем вещества уменьшается, и в результате упругий элемент поднимает запорный конус. Теплоноситель снова будет поступать в радиатор отопления, а головка нагреется заново.

Так, термостатические вентили помогают точно контролировать температуру с высокой точностью (вплоть до одного градуса Цельсия).

Виды головок по конструкции

Различают терморегулирующие устройства по типу конструкции. Они подбираются в зависимости от особенностей трубопровода конкретной системы отопления и способа монтажа к радиатору.

Необходимо учитывать и особенность установки головки. Данный узел располагался всегда горизонтально. В таком положении прибор будет более эффективен. Головка сможет лучше омываться воздушными потоками.

В продаже встречаются устройства самостоятельные без радиаторных вентилей или же вместе с ними. Термостатический вентиль Danfoss, например, имеет именно такую компоновку. Но компания выпускает совершенно разные системы. Вместо шкалы на данном изделии нанесена специальная схема, по которой можно точно осуществить настройку.

Но не всегда применение такого оборудования целесообразно. В таком случае, вместо автоматических решений, можно использовать вентили другого типа. Отличие здесь в том, что регулировка осуществляется не в автоматическом, а в ручном режиме. Регулируемые вентили и термоголовки устанавливаются на подающей магистрали. На обратном выходе из батареи рекомендуется устанавливать более простую арматуру.

Виды элементов

Термоголовкой называют только верхнюю сменную часть прибора. Она может быть ручной, механического типа и электронной. Большинство серьезных производителей такого рода оборудования делают корпус вентиля полностью совместимым со всеми типами термоэлементов.

Так, если в радиаторе имеется встроенный термостатический вентиль, тогда на него можно установить головку любого типа. Самой надежной считается механическая деталь, оснащенная термостатом.

Многие производители изготавливают несколько модификаций подобных решений. Они различаются по стоимости и техническим характеристикам. Что касается конкретных цифр, производители из Европы предлагают механические системы по цене от 15 до 25 евро.

Существуют также и модели, защищенные от вандализма. Предлагаются системы с выносными датчиками. Такие решения приобретают и устанавливают, если текущие условия не позволяют осуществлять регулировку температур на самом радиаторе. К примеру, батарея установлена за шкафом или комодом. Стоимость таких моделей начинается от 40 евро.

Ручные терморегуляторы – это те же самые регулирующие вентили радиатора. Принцип работы здесь такой же. Но необходимо вращать ручку вручную, чтобы изменить количество проходящей жидкости или газа. Разница в том, что при необходимости можно снять данный элемент и заменить его на электронный или механический. Цена таких головок составляет до 4 евро. Надежный выбор в этой категории – вентиль термостатический Luxor.

Электронные решения – самые дорогие варианты. Они отличаются и самым массивным корпусом. Кроме всего прочего, производители предусматривают и место для батареек питания.

Данные приборы сильно отличаются от первых двух типов. Здесь предлагается больше функциональных возможностей. Например, кроме основной функции по поддержанию температуры в течение длительного срока, можно выполнять программирование нагрева по конкретным дням или времени.

Часто после 9 утра все жители квартиры покидают ее, а возвращаются только вечером. И тогда поддерживать высокую температуру в помещении нет необходимости. Электронные системы позволяют в рабочие дни выставлять более низкие температуры. Можно установить даже 6 градусов, а к вечеру система снова нагреет воздух в помещении до комфортных температур. После работы вы вернетесь в теплое и прогретое помещение. Эти решения дают возможность существенно экономить не во вред удобству.

Термоголовки по типу вещества

По рабочему веществу различают газовые и жидкостные системы. Газовые являются более инерционными. Это значит, что их реакция более быстрая. Однако серьезной разницы с жидкостным устройством не наблюдается. Смысла переплачивать за газ нет.

Главное – отнюдь не тип конкретного вещества, а его качество. Жидкостные системы отличаются не меньшим качеством, при этом их проще производить. Они предлагаются в более широком ассортименте за доступную цену.

Товары и бренды

Сегодня существует много производителей, которые выпускают подобные решения. Есть огромный ассортимент оборудования по любой стоимости и под любые требования. Ниже мы рассмотрим наиболее востребованные марки.

Термостатический вентиль Oventrop

Это отечественный производитель, который занимается изготовлением разных технических приборов.

К ним относятся системы теплых полов, термостаты для систем отопления и масса другой техники. Много позиций из каталогов выпускают в Германии.

Термостатичекий вентиль Oventrop – это недорогое, но качественное решение. Изделия отличаются высокой надежностью и имеют положительные отзывы пользователей. Среди модельного ряда есть множество устройств под разные задачи.

Danfoss

Эта компания является изобретателем описываемого оборудования. Уже более 60 лет продукция данного производителя олицетворяет самое лучше качество, высокую надежность и ассортимент. Эта техника помогает существенно сэкономить.

Среди популярных изделий можно выделить вентиль термостатический RA-N. Он предназначен для двухтрубных систем, оснащен встроенной функцией для предварительной настройки пропускной способности. Устройство изготовлено в прочном литом бронзовом корпусе и максимально защищено от коррозии.

Как видно, эти решения – отличный вариант, когда необходимо сэкономить на отоплении или когда в квартире или доме очень жарко. Эти устройства способны сделать жизнь более комфортной.

Принцип работы термостатического клапана | Всё об отоплении

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Как правильно установить и настроить термостатический клапан

Отапливая помещения любого назначения, важно не только создать комфортный климат, но и обеспечить рациональный расход топлива. В решении этих задач помогают термостатические клапаны, которые устанавливают на тех участках теплового контура, где подключены теплообменники. Особенно удобно при помощи термоклапанов регулировать уровень нагрева теплого пола.

Назначение и функции

Термостатический или балансировочный клапан устанавливают на узлах трубопровода, транспортирующего горячую рабочую среду. Этот вид трубопроводной арматуры позволяет регулировать напор и температуру жидкостей или газов, поступающих из основной магистрали в теплообменные или раздающие приборы. Использование регулирующего элемента обеспечивает удобство водозабора в кухнях и санузлах, простоту управления системой обогрева помещений и делает работу систем отопления и водоснабжения энергоэффективной, снижая затраты рабочей среды.

В системах водоснабжения балансировочный клапан служит для настройки параметров подаваемой из крана или душа воды. Обычно элемент регулировки в частных домовладениях устанавливают на смесители в ванных комнатах и кухнях, а в общественных помещениях – в санузлах. Здесь термоклапан регулирует процесс смешивания холодной и горячей воды в нужной пропорции.

В теплосетях термоэлемент поддерживает баланс температуры в тепловых контурах и теплообменниках. Устанавливают его обычно на входе в радиатор, регистр или горизонтальный теплообменный контур – теплый пол или теплый плинтус, чтобы получить возможность настраивать температуру теплоносителя. Уровень нагрева энергоносителя регулируется нагревательным аппаратом, а нагрев теплообменников регулируется путем настройки напора рабочей среды, для чего и нужен термостатический клапан.

Классификация термостатических клапанов

Типов и видов термоклапанов довольно много, однако все они имеют общее строение:

  • корпус – муфта или тройник,
  • клапан – регулирующий или запирающий механизм,
  • вентиль с термостатом – управляющий механизм.

Классифицируют термостатическую арматуру по нескольких параметрам:

  • конструкции корпуса,
  • размещению регулирующего вентиля,
  • назначению,
  • способу регулировки потока,
  • способу управления.

По конструкции корпуса выделяют следующие виды термостатических клапанов:

Корпус прямого и углового термоклапана представляет собой соответственно прямую и угловую муфту, корпус трехходового – тройник.

Размещение регулирующего вентиля может быть:

  • осевым – вентиль расположен напротив одного из патрубков на его продолжении, клапан называют осевым;
  • боковым – вентиль расположен перпендикулярно корпусу, сбоку, дополнительного названия клапан с боковым вентилем не имеет и называется только по форме корпуса.

По назначению выделяют термоклапаны:

  • радиаторные – для подключения теплообменных приборов,
  • смесительные или подмешивающие – для регулировки напора и температуры воды в водоразборных кранах и системах “теплый пол”,
  • переключающие – для изменения направления потока рабочей среды в отопительных и водоснабжающих контурах,
  • разделительные – для распределения рабочей среды на два потока.

Способы регулировки потока определяют следующую классификацию балансировочной арматуры:

  • настраиваемые или клапаны с открытой регулировкой – настроить напор и температуру можно в любое время, вентиль управляется без специальных ключей;
  • закрытые или клапаны предварительной настройки – параметры рабочей среды выставляются при монтаже системы, для их перенастройки необходим специалист и набор специнструментов.

В зависимости от способа управления выделяют термоклапаны:

  • ручные – настройка производится вращением вентиля,
  • автоматические – оснащены термоголовкой, реагирующей на изменение температуры и давления теплоносителя,
  • удаленного управления – оснащены выносным термоэлементом, реагирующим на изменение температуры в помещении, с возможностью настройки оптимального диапазона.

Особенности установки и настройки

При монтаже термоклапанов на различных участках трубопровода возникают определенные сложности.

Заранее зная об особенностях установки, этих сложностей удастся избежать:

  • Перед установкой регулирующего устройства подачу рабочей среды на ремонтируемом участке отключают, остатки воды сливают.
  • По ходу подачи жидкости или газа перед термоэлементом устанавливается кран, с помощью которого можно будет при необходимости отключить узел с термоклапаном.
  • Термоклапаны в теплосетях устанавливают на трубе подачи, при подключении к теплообменным приборам – на входящем патрубке или участке трубы перед ним.
  • В двухконтурной системе на обратной трубе после выхода из теплообменного прибора устанавливают дроссель, служащий для уменьшения пропускной способности обратного контура. Так достигается баланс давления в батарее, не возникает разрежения и завоздушивания.
  • Регулирующая арматура автоматического управления и выносной термоэлемент при удаленном управлении устанавливаются таким образом, чтобы контактировать с воздухом в помещении. Недопустимо прятать калибровочные элементы за шторами, мебелью, декоративными накладками.
  • При расположении ниже 80 см от пола термоэлемент может остывать, так как внизу находится самая холодная зона, и некорректно регулировать температуру в помещении.
  • Термостатический элемент не устанавливают вертикально, чтобы восходящие потоки теплого воздуха от теплообменника не влияли на точность работы прибора. Вентиль располагают в направлении от теплообменного устройства.

Обратите внимание! Нахождение терморегулирующего устройства под прямым воздействием солнечного света, теплого воздуха от работающих нагревательных приборов и электрооборудования негативно влияет на точность настройки параметров рабочей среды. Поэтому нельзя устанавливать терморегулятор вблизи кухонных плит, водонагревателей, котлов, холодильников.

  • В доме с центральным отоплением регулирующая арматура на батареи ставится только при наличии байпаса или трубы-перемычки между подающей и обратной трубой. В противном случае термоклапан будет регулировать давление в стояке и температуру не только в “своей” батарее, но и у соседей.
  • Для подключения радиаторов и регистров отопления выбирают угловые или прямые термоклапаны в зависимости от геометрии трубопровода. При этом вентиль должен быть осевым, чтобы исключить возможность случайного механического воздействия на него, например, при передвижении мебели.

Обратите внимание! Существуют устройства, специально разработанные для установки на радиаторы справа или слева. Нельзя устанавливать арматуру в обратном направлении, так как при неправильном расположении открываться клапан будет не из-за изменения температуры, а под давлением рабочей среды, и регулировка нарушится.

  • В системе водяного теплого пола устанавливают клапаны с боковым вентилем, так облегчается доступ к настройке.
  • Перед водоразборными узлами в частном домовладении или квартире оптимальным является использование смесителя, оснащенного термостатическим клапаном, или термоклапана с ручной настройкой.
  • Системы водоснабжения в общественных помещения целесообразно оснащать термоклапаном с удаленным управлением или предварительной настройкой, чтобы исключить возможность вмешательства в работу системы посторонних.
  • В качестве уплотнителя при резьбовом соединении термостатического клапана с трубопроводом нельзя использовать ФУМ-ленту, так как она может дать течь при малейшем обратном ходе резьбы при температурном расширении патрубков. Надежное соединение получают при уплотнении узла герметизирующими нитями: полимерными или льняными с термостойкой краской.

Установка термоклапана в системе “теплый пол”

Монтаж термоклапана в горизонтальный теплообменный контур имеет свои особенности. Так как для оборудования теплого водяного пола обычно используют трубы из полимеров, температура теплоносителя должна быть ниже, чем в батареях. Кроме того, это предотвращает перегревание пола, а значит ходить по нему будет комфортнее. Поэтому основная задача термоклапана – поддерживать температуру в трубах на уровне, достаточном для создания комфортного климата и не опасном для трубопровода и жителей дома.

Важно правильно выбрать и установить терморегулирующее устройство, соответствующее размерам и назначению помещения.

  • Нежилые помещения и жилые комнаты малой площади. В коридоре, ванной или кухне, а также в небольших комнатах теплый пол может быть единственным источником тепла – как правило, этого достаточно. Рабочей среде для прохождения короткого контура не требуется высокое давление, поэтому ставят простой терморегулятор без подмешивания. Если поступающая от котла вода нагрета выше допустимого, клапан закрывается, не пуская горячую воду в трубопровод и предотвращая перегрев труб и пола. При этом теплоноситель в трубах остается и продолжает отдавать полу тепло. Когда рабочая среда в теплообменном контуре остывает, клапан открывается, в трубы поступает горячая вода, которая при смешивании с остывшей достигает нужной температуры.
  • Жилые помещения небольшой площади, где теплый пол является дополнительным источником тепла. Как правило, основной обогрев идет за счет теплоотдачи батарей, а тепловой контур под напольным покрытием добавляет комфорта. Термостатический клапан с подмешиванием устанавливают на входе в первую из батарей комнаты, для регулировки напора поступающей горячей воды от котла. В обратку врезается еще один термостат, регулирующий температуру энергоносителя, поступающего после радиаторов в трубопровод водяного пола.
  • Жилые помещения большой площади или единый тепловой контур частного дома. Устанавливают трехходовые термостатические клапаны с подмешиванием, то есть с подключением к системе холодного водоснабжения. Такой термоклапан регулирует распределение рабочей среды в батареи и водяной пол: теплоноситель с температурой 90 градусов подается в радиаторы или регистры, а для подачи в горизонтальный теплообменник к горячей воде подмешивается холодная, готовая смесь с температурой около 50 градусов обогревает пол. Такая система может обогревать помещения несколькими способами: при одновременной работе батарей и теплого пола или при включении только одного контура, когда не нужна большая поверхность теплоотдачи.
  • В общественных зданиях или многоквартирных домах теплосеть сложная и разветвленная, так как требуется обогреть помещения различного назначения и площади. Монтируется несколько тепловых контуров и узел смешения, в котором располагается трехходовой клапан с подмешиванием, подающий теплоноситель установленной температуры в коллектор. И уже из коллектора выходят ответвления в каждый контур. При необходимости индивидуальной регулировки температуры в каждом помещении можно установить отдельные термоклапаны.

Как регулировать работу отопительной системы с помощью термостатического клапана

Установив термоклапан, необходимо откалибровать его таким образом, чтобы дальнейшая регулировка процесса отопления происходила с минимальным вмешательством со стороны человека:

  • Полностью открывают клапан.
  • Дожидаются, когда температура воздуха перестанет подниматься.
  • Полностью закрывают балансировочный клапан.
  • Когда в помещении установилась комфортная температура, начинают постепенно снова открывать термоклапан.
  • Когда корпус снова потеплеет, прекращают процесс открывания и оставляют управляющий вентиль в этом положении, пока не потребуется новая настройка.

Термостатический клапан систем водяного отопления для установки на радиаторы

Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет. Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Термостатический клапан принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

  • а) по способу установки;
  • б) по типу систем отопления;
  • в) по разновидности вещества в термоэлементе;
  • г) по виду термоэлемента;
  • д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Как правильно установить термостатический клапан

Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Источники: http://otivent.com/trexxodovoj-klapan-v-sisteme-otopleniya, http://infotruby.ru/armatura/termostaticheskij-klapan, http://www.natrix-el.kz/otoplenie-doma/avtomatika-raspredelenie-i-zashchita-sistem-otopleniya/termostaticheskij-klapan.html

Регулирующий термостатический вентиль для радиаторов

Кран и вентиль для радиатора отопления – это абсолютно разные узлы, функции которых отличаются. Кран может либо полностью открыть условный проход, либо закрыть. Работа вентиля заключается в частичном перекрытии пути теплоносителя. Этот вид арматуры применяется для регулировки температуры в батареях и балансировки системы отопления.

Отличие вентиля от крана

Шаровой кран в разрезе.

Если вы введете в строку поиска запрос «вентиль для радиатора отопления», то выдача будет касаться абсолютно всей арматуры для обвязки батарей, начиная с шаровых кранов. А ведь между вентилями и кранами есть концептуальное отличие, что не может ставить эти два узла в один ряд.

Кран – это трубопроводная арматура, которая работает на полное открывание или перекрытие пути теплоносителю. В качестве затворного элемента выступает шар с отверстием. Он вращается только вокруг своей оси. Никаких смещений по осям Х и У нет.

Вентили для радиаторов отопления могут перекрывать путь теплоносителю частично, ограничивая поток. Затворная часть перемещается перпендикулярно потоку. В верхнем положении условный проход полностью открыт, а в нижнем, когда запорный конус опускается в седло, вентиль перекрыт.

В отличие от кранов, где шар перекрывает условный проход вследствие вращения, в вентилях все несколько иначе:

  • вращается только шток клапана, создавая давление на перекрывающий конус;
  • конус опускается вниз, перекрывая поток.

Конструкция вентилей для радиаторов отопления может быть двух видов: с ручным и автоматическим управлением. Ручное управление – это когда нет возможности заменить вращающийся шток на термоголовку. Разница в том, что термоголовка не крутится, а просто давит на золотник за счет теплового расширения сильфона.

Сейчас медные трубы и фитинги для отопления используются редко, полимеры почти полностью вытеснили металлы.



Подробнее про пластиковые отопительные трубы вы можете почитать тут.

Термостатические вентили для радиаторов

Термовентиль в разрезе.

Первыми рассмотрим вентили, которые за счет уменьшения условного прохода могут регулировать температуру в батареях. Они называются термостатические вентили для радиаторов отопления. Как мы уже сказали, есть ручные и полуавтоматические. Полуавтоматические – потому что могут работать в обоих режимах.

Есть разные конфигурации:

  • прямые;
  • угловые;
  • с обычной и повышенной пропускной способностью – вторые применяются для однотрубных систем.

Вентили для радиаторов термостатические устанавливаются на подаче. Если арматура работает в ручном режиме, то настройка осуществляется один раз. Опытным путем вы выставляете необходимое положение затворного конуса, ориентируясь по температуре батарей. Неудобство в том, что с изменением погоды температура воздуха в помещении будет скакать. А если у вас центральное отопления, то появляется еще один нестабильный фактор – теплоноситель. Степень его нагрева тоже меняется в зависимости от погоды, за этим следят уже в котельной.

Если на термовентиль для радиатора отопления установлена термоголовка (если есть техническая возможность), то перепады температуры теплоносителя и изменения погоды не влияют на микроклимат в помещении.

В головке есть сильфон – это капсула, в которой есть рабочее вещество. За счет его теплового расширения капсула увеличивается в объёме и давит на запорный конус. В механических термоголовках нельзя влиять на степень теплового расширения рабочего вещества, поэтому регулировка осуществляется изменением расстояния от сильфона до конуса. В электрических головках вокруг сильфона намотана спираль, за счёт ее нагрева происходит тепловое расширение. В этом случае можно контролировать подачу тока на спираль, соответственно, влиять на изменение размеров конуса. Встроенный датчик температуры контролирует этот процесс.

Балансировочные вентили для радиаторов

Настроечный болт скрыт под крышкой.

Этот вид радиаторной арматуры предназначен для гидравлической балансировки системы отопления. Чтобы теплоноситель проходили равномерно по каждому теплообменнику в контуре нужно выровнять их гидравлическое сопротивление.

Балансировочный регулирующий вентиль для радиатора настраивается согласно проекту. В централизованных системах эта работу могут выполнять только сотрудники обслуживающей организации. Самовольное вмешательство в контур запрещено, даже поменять батарею без разрешения ЖЭКа нельзя. В небольших автономных системах эти вентили не нужны, только если контур большой и имеет несколько разных по длине веток.

Балансировочные вентили устанавливаются на обратке – это там, где теплоноситель покидает батарею. Бывают прямыми и угловыми, вполне могут заменить запорную арматуру (шаровые краны).

С недавних пор полиэтиленовые трубы для отопления (РЕХ) стали использоваться наравне с полипропиленом.



Соотношение внутреннего и наружного диаметра стальных труб отопления смотрите здесь.

Комбинированные регулирующие вентили для нижнего подключения

Комбинированный вентиль.

Есть такие двойные вентили для радиатора отопления похожие на бинокль. Обратите внимание на наличие крышечки сбоку. Она скрывает шток для балансировки системы. Если крышечки нет, то перед вами просто два совмещенный шаровых крана. Это уже не вентиль, а запорная арматура.

Комбинированные вентили помимо простой балансировки, могут еще и регулировать температуру в радиаторе. Например, четырехходовой термостатический узел для нижнего подключения радиатора. При этом метод монтажа тоже может отличаться. Есть узлы, которые работают в тандеме с термостатическими клапанами, а есть и такие, на которые можно накручивать термоголовки. Во втором случае обвязка намного аккуратнее.

как выбрать для напольного обогрева

Для напольной водяной системы обогрева рекомендуют установить блок автоматического управления. Оборудование позволяет контролировать температуру в помещении, регулировать работу жидкостной магистрали.

Самым простым устройством для управления обогревом является трёхходовой клапан. Его работу можно осуществлять вручную, посредством вентилей, но достичь определённого режима в помещении будет сложно.

Приобретают термостатическое оборудование. Его используют в Москве и других крупных городах. Оно позволяет сделать напольный обогрев автономным. Как устроен термостат? Какова схема его работы?

Характеристика оборудования

Теплоноситель из котла проходит по магистрали труб к коллектору. Из него жидкость поступает в напольный трубопровод. Отдавая тепло, она возвращается обратно к коллектору, который имеет отдельный обратный выход для охлаждённого теплоносителя. Циркуляционный насос нагнетает воду обратно в котёл.

При ручном управлении температурного режима на контуре с холодной водой и теплоносителе высокой температуры устанавливают вентили. Если комната прогрелась достаточно хорошо, то вентиль с горячей водой закрывают. Если в помещении холодно, то вентиль открывают.

Для автоматического регулирования режима отопления устанавливают трёхходовой смеситель с термостатом и выносным термодатчиком. Данная система образует термостатический клапан. Его устанавливают на входе в коллектор. Оборудование производится из латуни или из бронзы.

  • Трёхходовой клапан имеет 3 выхода для горячей, холодной воды и для теплоносителя, который подаётся в напольную магистраль. На корпусе маркерами обозначено направление потоков различных температур.
  • Для смешивания жидкости различной температуры предусмотрена смесительная камера.
  • На корпусе располагается термостат, с регулятором температуры.
  • Термодатчик расположен на термостате.
  • Клапаны перекрывают выходы для холодного и горячего потока. Они могут быть тарельчатыми или игольчатыми. Их работа зависит от термостата.
  • Термостат представляет собой систему, которая состоит из капсулы с жидкостью и подпружиненным штоком. К нему прикрепляются клапаны.
  • Датчик температуры имеет цифровую панель, на которой обозначены режимы отопления.

Термостат может находиться в термоголовке или в сервоприводе. Устройства имеют различную схему, но одинаковый принцип работы. Термоголовка представляет собой термостат, работа которого осуществляется с помощью жидкости: она чувствительна к перемене температуры.

Сервоприводы функционируют от электрической сети. Жидкость заключена в ёмкость. В ней находится нагревательная пластина. Сервопривод устанавливают на коллектор.

Трёхходовой смеситель предназначен для системы отопления больших площадей. В отдельных помещениях или в дачных домиках к коллектору подключают двухходовой вентиль. Его устанавливают на контур с теплоносителем высокой температуры. Вода проходит через него только в одном направлении.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

  1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
  2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
  3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
  4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
  5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
  6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Трёхходовой термостатический клапан для тёплого пола устанавливают в системе отопления для большой площади обогрева. Оборудование необходимо для котла, который разогревает воду до высокой температуры. Двухходовой клапан к системе подключают в качестве дополнительного регулирования обогрева для отдельных помещений.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Загрузка...

трехходовой смесительный клапан с терморегулятором, термосмеситель, установка

Содержание:

Еще совсем недавно теплый пол относился к предметам роскоши. В настоящее время стало ясно, что такой вариант обогрева является наиболее предпочтительным для создания идеального микроклимата в помещении. При простой установке радиаторов теплый воздух сразу же поднимается вверх, оставляя пол полностью холодным. В итоге происходит отступление от стандартов, при которых температурные показатели были бы благоприятными для человека. В этой же статье мы поговорим о трехходовом клапане для теплого пола, опишем его характеристики и виды.


Идеальная температура в жилом помещении

Согласно принятым нормам температура воздуха на уровне головы должна достигать 20 ℃, а у ног она должна составлять порядка 22-24 ℃. Стоит отметить, что создать такие условия с помощью одних лишь настенных обогревателей невозможно. В силу особенностей циркуляции воздуха, нижние его слои будут прогреты наименее всего – неважно, какой тип отопления использован и насколько прогрето помещение.

Теплый воздух в районе пола можно получить только при условии укладки нагревательных элементов под напольное покрытие. В этом случае вам обязательно понадобится трехходовой термостатический смесительный клапан для теплого пола.

Назначение термостатического клапана

Основная функция термосмесителя для теплого пола состоит в перемешивании потоков для достижения оптимальной температуры в отопительном контуре. Регулирование показателей теплоносителя производится в автоматическом режиме.


Как понятно из названия, трехходовой клапан смешивает три потока жидкости. По способу смешивания различают несколько видов таких клапанов.

Разновидности по методу смешивания

По данному признаку различают два типа клапанов:

  • с функцией термостата;
  • термостатический.

Клапан с функцией термостата

Клапан данного типа регулирует интенсивность обоих потоков воды – и горячего, и холодного. Таким образом, достигается необходимое значение температуры и удержание на заданном уровне. Регулирование потоков происходит при помощи термостата, который реагирует на показатели жидкости и помогает сохранять стабильные значения температуры.


Такой трехходовой кран для теплого пола может быть использован также и для проведения трубопровода горячего водоснабжения. Благодаря наличию автоматического регулирования температуры воды, потребитель будет защищен от ошпаривания, когда откроет кран. Механизм действия клапана предполагает автоматическое перекрытие клапана с горячей водой в том случае, если холодной воды также нет. Кроме того, внутри клапана установлены термочувствительные датчики, которые определяют температуру входящих потоков жидкости и автоматически сокращают или расширяют отверстия, пока не будет достигнута оптимальная температура.

Термостатический клапан

Главным отличием термостатического клапана для теплого пола является регулирование интенсивности только потока горячей воды. В данном случае вместе с клапаном продается термоголовка с выносным термодатчиком.


В продаже можно найти разновидности трехходовых клапанов, которые не могут регулировать температуру теплоносителя самостоятельно. В сущности, это стандартные вентили, открывая или закрывая которые можно отрегулировать температуру воды вручную. Несмотря на простоту конструкции, они довольно часто используются в системах теплых полов.

Виды клапанов по направленности потоков

В зависимости от конфигурации отопительного контура теплого пола, можно выбрать один из таких типов клапанов:

  • С Т-образной схемой. В данном устройстве смешанный поток вытекает из центра клапана, а входящий горячий и холодный потоки входят симметрично с противоположных сторон.
  • L-образная схема является ассиметричной. В данном случае горячий поток входит сбоку, холодный – снизу, а смешанный поток вытекает с противоположной стороны от горячего.

Для каких целей применяют трехходовой клапан

Основное предназначение трехходовых клапанов заключается в комбинировании радиаторов с высокими температурами теплоносителя и более прохладного контура для теплого пола. Так, теплый пол может выдерживать до 40 ℃, тогда как в радиаторах теплоноситель может нагреваться до 90 ℃. Таким образом, перепад температур компенсируется трехходовым краном для теплого пола с терморегулятором. Хотя это не единственное приспособление, можно воспользоваться и другими средствами.


Альтернативные варианты

Если площадь помещения не превышает 10 м2, то корректировку температуры можно осуществлять простыми вентилями. Понадобится всего два устройства – на подачу и на обратку. Если нужно повысить температуру, достаточно открутить вентиль сильнее, и наоборот, прикрутив кран, можно добиться снижения температуры теплоносителя. Правда, в отличие от термостатического трехходового смесительного клапана для теплого пола, вентиль нужно перекрывать вручную. Да и точные данные получить достаточно сложно – все определяется лишь опытным путем.

Термостатический клапан можно купить не только трехходовой, но и двухходовой. Такое устройство устанавливают в дополнение к обычному вентилю с одной из сторон. В таком случае, не будет необходимости в ручном регулировании – оно будет осуществляться автоматически.


В тех случаях, когда потребуется покрыть теплыми полами большую площадь, понадобится узел подмеса. Он представляет собой комплект из термостатического клапана, циркуляционного насоса, коллектора подающего и обратного потока.

Факторы выбора смесительного приспособления для теплого пола

Перед тем, как начать установку трехходового клапана на теплый пол или любого другого устройства, необходимо учесть ряд факторов. В частности, большое значение имеет отапливаемая площадь.

Наименее затратными с экономической точки зрения будут стандартные вентили, однако они используются только для маленьких помещений. В то же время, для оборудования небольшой комнаты, ванной или туалета например, совсем не нужно тратить большие деньги на узел подмеса. Несколько дороже будет установка трехходовых клапанов, однако они позволят автоматически регулировать температуру.


Безусловно, несколько дороже будут стоить устройства со встроенными терморегуляторами. Хотя различие между двухходовыми и трехходовыми клапанами будет не слишком большим. Намного дороже будет стоить узел подмеса.

Как вариант, если цена узла подмеса для большой комнаты кажется неподъемной, можно собрать его самостоятельно, если у вас есть необходимый опыт и багаж технических знаний. При желании, можно найти множество схем установки регуляторов для теплых полов, которые несложно выполнить самостоятельно. В любом случае, самостоятельная компоновка узла из отдельных элементов позволит существенно сэкономить.


Термостатические смесительные клапаны

Термостатические смесительные клапаны Перейти к основному содержанию
  • Наша компания
  • Служба поддержки
  • Инвесторам
  • Карьера
  • Соединенные Штаты
  • Продукты Продукты
    • Сантехника и решения для управления потоками Сантехника и решения для управления потоками
      • Фитинги AquaLock Push-to-Connect Фитинги AquaLock Push-to-Connect
      • Автоматические регулирующие клапаны Автоматические регулирующие клапаны
      • Предохранители обратного потока Предохранители обратного потока
      • Системы газового подключения Системы газового подключения
      • Технологические трубопроводные системы высокой чистоты Технологические трубопроводные системы высокой чистоты
      • Гидравлическое и паровое отопление Гидравлическое и паровое отопление
      • Смесительные клапаны Смесительные клапаны
      • Сантехника PEX и системы лучистого отопления Сантехнические и отопительные системы PEX
      • Клапаны понижения давления Клапаны понижения давления
      • Предохранительные клапаны Предохранительные клапаны
      • Запорные клапаны Запорные клапаны
      • Вся сантехника и контроль потока Вся сантехника и контроль потока
    • Решения по качеству воды Решения по качеству воды
      • Решения для кондиционирования Решения для кондиционирования
      • Решения для дезинфекции Решения для дезинфекции
      • Решения для фильтрации Решения для фильтрации
      • Инструментальные решения Инструментальные решения
      • Решения OneFlow для предотвращения образования накипи Решения OneFlow для предотвращения образования накипи
      • Сбор дождевой воды Сбор дождевой воды
      • Детали и аксессуары для качества воды Детали и аксессуары для качества воды
      • Все качество воды Все качество воды
    • Дренажные решения Дренажные решения
      • Дренаж из нержавеющей стали (BLÜCHER) Дренаж из нержавеющей стали (BLÜCHER)
        • Дренаж химических отходов (Орион) Дренаж химических отходов (Орион)
          • Спецификация Дренаж Спецификация Дренаж
            • Очистки Очистки
            • Водостоки из траншеи мертвого уровня Водостоки из траншеи мертвого уровня
            • Держатели приспособлений Держатели приспособлений
            • Полы и трапы Полы и трапы
            • Зеленые водостоки Зеленые водостоки
            • Перехватчики Перехватчики
            • Сливы с парковочной площадки Сливы с парковочной площадки
            • Кровельные водостоки Кровельные водостоки
            • Весь дренаж Весь дренаж
          • Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения Системы отопления, вентиляции и кондиционирования воздуха и горячего водоснабжения
            • Котлы (AERCO) Котлы (AERCO)
            • Управление Управление
            • Подогрев пола - электрический (SunTouch) Подогрев пола - электрический (SunTouch)
            • Напольное отопление - Hydronic Напольное отопление - Hydronic
            • Нагревательные клапаны и аксессуары Нагревательные клапаны и аксессуары
            • Таяние снега - электрическое (SunTouch) Таяние снега - электрическое (SunTouch)
            • Таяние снега - Hydronic Таяние снега - Hydronic
            • Водонагреватели (AERCO) Водонагреватели (AERCO)
            • Водонагреватели (ПВИ) Водонагреватели (ПВИ)
            • Все HVAC и горячая вода Все HVAC и горячая вода
          • Решения Решения
            • Решения по потребности Решения по потребности
              • Умный и подключенный Умный и подключенный
              • Безопасность и регулирование Безопасность и регулирование
              • Энергоэффективность Энергоэффективность
              • Сохранение воды Сохранение воды
              • Комфорт Комфорт
            • Решения для каналов Решения для каналов
              • Оптовые продажи Оптовые продажи
              • OEM OEM
              • Розничная торговля Розничная торговля
            • Системы Системы
              • Дренаж Дренаж
              • Пожарная защита Пожарная защита
              • Газовая безопасность Газовая безопасность
              • Орошение Орошение
              • Системы лучистого отопления Системы лучистого отопления
              • Сбор дождевой воды Сбор дождевой воды
              • Таяние снега Таяние снега
            • Решения для здравоохранения Решения для здравоохранения
              • Решения для гостеприимства Решения для гостеприимства
                • Решения против легионеллы Решения против легионеллы
                  • Ресурсы Ресурсы
                    • Планирование Планирование
                      • Установка Установка
                        • Операция Операция
                          • Ремонт / замена Ремонт / замена
                            • Библиотека ресурсов Библиотека ресурсов
                              • Таблицы спецификаций Таблицы спецификаций
                              • Инструкции по установке Инструкции по установке
                              • Видео Видео
                              • Примеры из практики Примеры из практики
                              • Каталоги Каталоги
                              • Прайс-листы Прайс-листы
                              • FAQs
                            • Обратный концентратор Обратный концентратор
                              • Технические характеристики и дизайн Технические характеристики и дизайн
                                • SpecHUB SpecHUB
                                • Поиск по ASSE Поиск по ASSE
                                • Чертежи BIM и CAD Чертежи BIM и CAD
                                • Продукт MasterSpec Продукт MasterSpec
                                • Трафареты Tekmar Design Трафареты Tekmar Design
                              • инструменты инструменты
                                • Калькуляторы продуктов продукты-калькуляторы
                                • Конфигуратор Selexit Online Конфигуратор Selexit Online
                                • Перекрестная ссылка на продукт Перекрестная ссылка на продукт
                                • Калькулятор экономии цифрового микширования Калькулятор экономии цифрового микширования
                              • Образование и обучение Образование и обучение
                                • Очное обучение Очное обучение
                                • Онлайн-обучение Онлайн-обучение
                                • Непрерывное образование (CEU) Непрерывное образование (CEU)
                                • Вебинары по запросу Вебинары по запросу
                              • Наши бренды Наши бренды
                                • Наша компания Наша компания
                                  • История История
                                  • Разнообразие и инклюзивность Разнообразие и инклюзивность
                                  • Сообщество Сообщество
                                  • Sustain

                              Лучшая цена для ванной комнаты с термостатическим клапаном - Отличные предложения на ванную комнату с термостатическим клапаном от глобальных продавцов термостатических клапанов

                              Отличные новости !!! Вы попали в нужное место для ванной с термостатическим вентилем. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

                              Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

                              AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта ванная комната с термостатическим вентилем в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили ванную комнату с термостатическим вентилем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

                              Если вы все еще не уверены в выборе для ванной комнаты с термостатическим вентилем и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

                              А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести для ванной с термостатическим клапаном по самой выгодной цене.

                              У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

                              Различия между термостатическим расширительным клапаном и электронным расширительным клапаном

                              Перейти к основному содержанию

                              Производитель оборудования для глубокой заморозки, холодильного хранения и расстойки для пищевой промышленности: хлебобулочных, кондитерских и кейтеринговых.

                              • Логин

                              MM ГЛАВНОЕ МЕНЮ Английский

                              • Главная
                              • Hengel

                                Hengel

                                • О компании Hengel
                                • История
                                • Экологический подход
                                • Исследования и разработки и инновации
                                • Наши клиенты
                                • Видео
                                • Hengel является членом Foodtech Alliance
                                • Наша дочерняя компания Hengel Japon
                                • Остаться : Остаться

                                • Новости
                                • Продукты

                                  Оборудование для хлебопекарен, кондитерских изделий и общественного питания

                                  • Хранение при глубокой заморозке
                                  • Шоковое охлаждение / быстрое охлаждение
                                  • Хранение с отрицательным и положительным давлением / морозильная камера и холодильник
                                  • Ретардер для проверки и расстойки

                                  Остаться : Остаться

                                • Рекомендации
                                • Нажмите

                                  Пресса

                                  • Обзор прессы
                                  • Пресс-файлы и сообщения

                                  Остаться : Остаться

                                • Информационные бюллетени
                                • Служба поддержки

                                  Коммерческая поддержка

                                  • Документация

                                  Техническая поддержка

                                  • Команда послепродажного обслуживания к вашим услугам
                                  • Инструкции для пользователя
                                  • Руководства по техобслуживанию, очистке и процессу
                                  Руководство по сборке Электрические схемы Запчасти В разобранном виде

                                  Остаться : Остаться

                                • Связаться с нами

                                  Связаться с нами

                                  • Связаться с нами
                                  • Получить коммерческое предложение
                                  • Послепродажное обслуживание / Запасные части / Техническая информация
                                  • Ваше мнение как установщика
                                  • Ваше мнение как пользователя

                                  Остаться : Остаться

                                • Home
                                • Hengel
                                  • О компании Hengel
                                  • История
                                  • Подход Blue Pulse
                                  • Исследования и разработки
                                  • Наши клиенты
                                  • Видео
                                • Новости
                                • Продукты
                                  • 000 Глубокая заморозка
                                  • 000 хранение
                                  • Расстановка замедлителей
                                • Пресса
                                  • Обзор прессы
                                  • Пресс-файлы и релизы
                                • Информационные бюллетени
                                • Коммерческая поддержка
                                  • Документация
                                • Техническая поддержка
                                  • Служба послепродажного обслуживания инструкция

                                Встроенный термостатический смеситель с 2 функциями (запорный клапан)

                                • Каталог
                                  • Kollektionen
                                  • Unsere Kollektionen
                                  • Отводы Badezimmer
                                  • Küchenarmaturen
                                  • Zubehör
                                  • Sanitär
                                  • Knöpfe und Türgriffe
                                  • Handtuchwärmer
                                  • Все продукты
                                  • Установки
                                  • Oberflächen
                                  • Übersicht Kollek
                                .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
