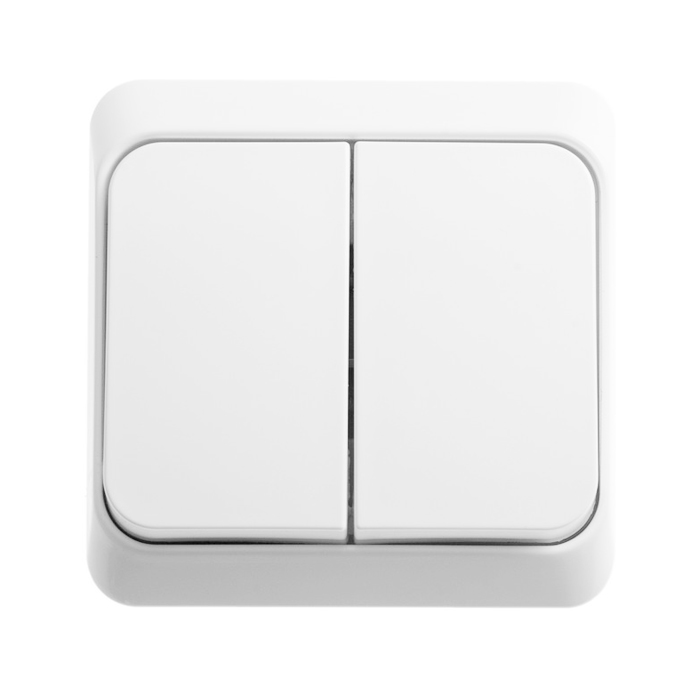

Выбираем выключатель двухклавишный для открытой проводки

Выбираем и устанавливаем выключатель

На данный момент на рынке представлено богатое разнообразие отключающих устройств, так вы можете встретить выключатель открытой проводки или скрытой проводки, для наружной и внутренней установки, одно-, двух- и трехклавишные, а также отличающиеся по конструкции и некоторым другим факторам. Поэтому правильный выбор выключателя для вашей сети освещения позволит вам не только сэкономить время при его монтаже, но и обеспечит длительную и бесперебойную работу на долгие годы.

Выбираем выключатель

Выбор выключателя исходя из технологии установки

Итак:

• При выборе выключателя, прежде всего, следует определиться с местом его установки. Это может быть наружная установка или внутренняя. Выключатель для наружной проводки имеет более высокую степень защиты от осадков, а места ввода кабеля имеют специальные уплотнения.

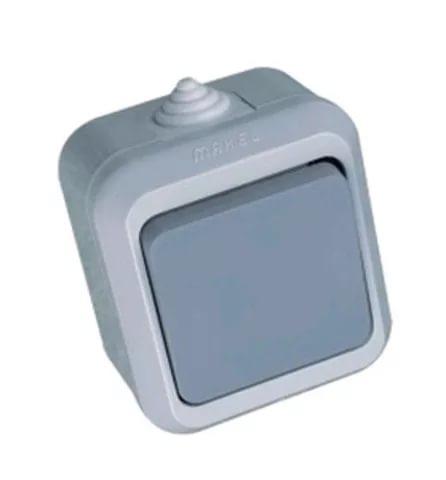

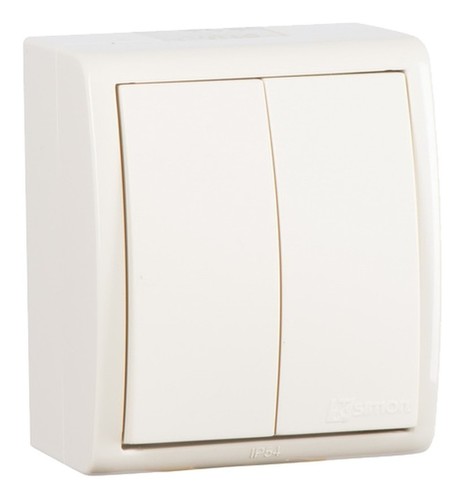

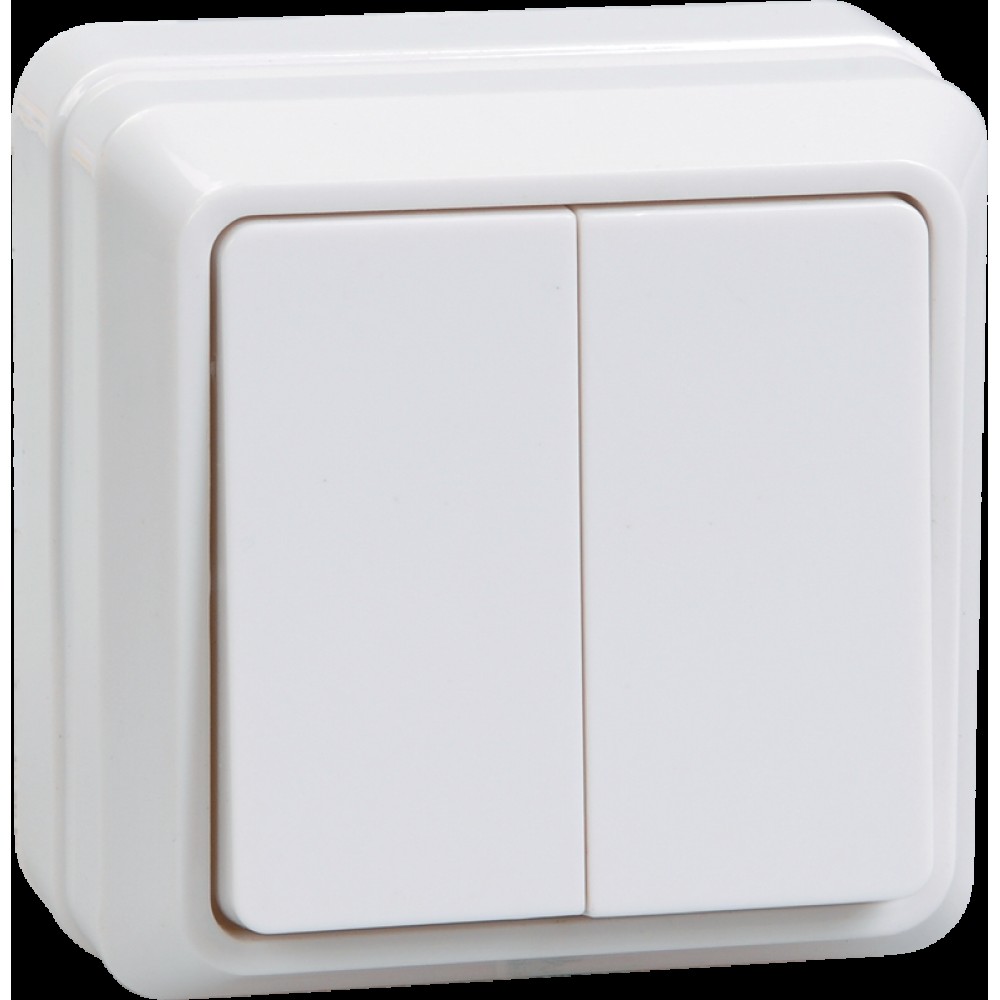

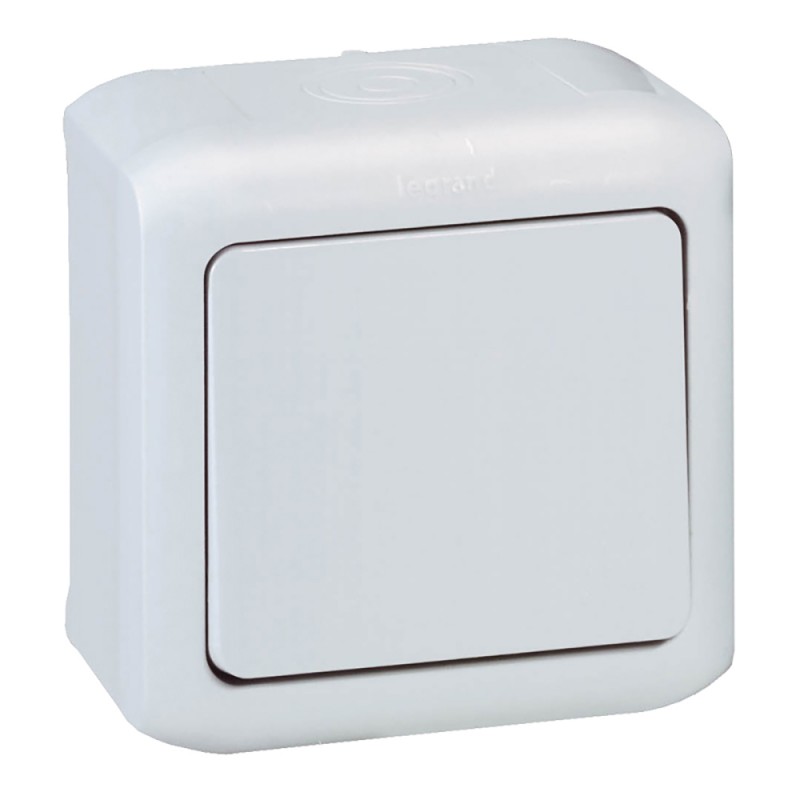

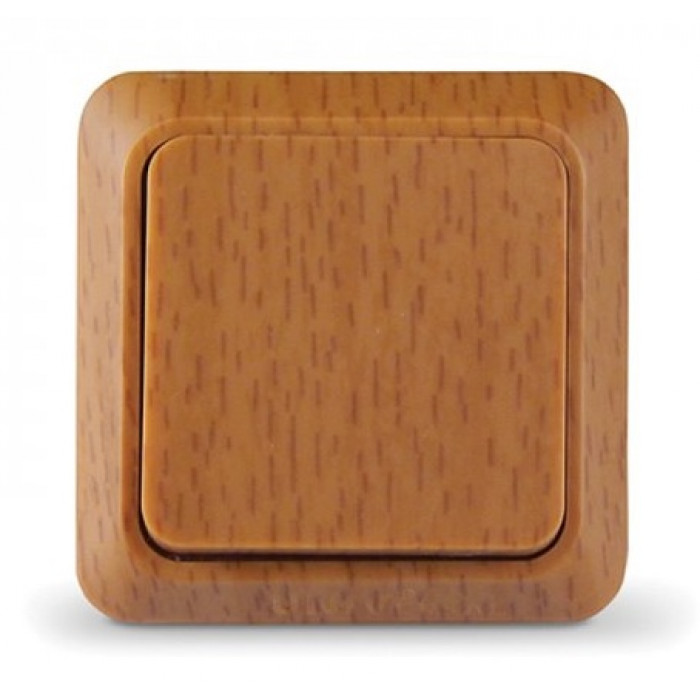

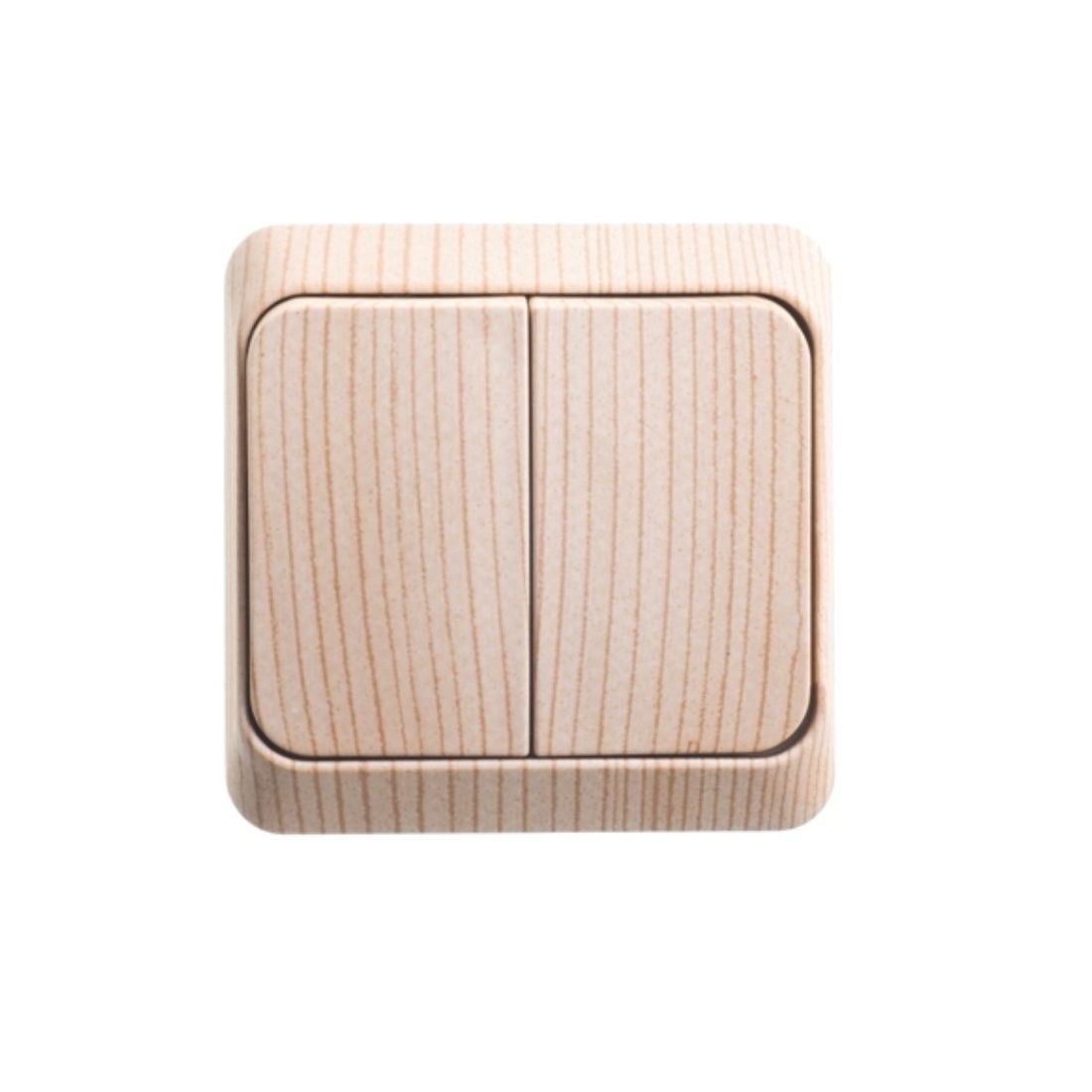

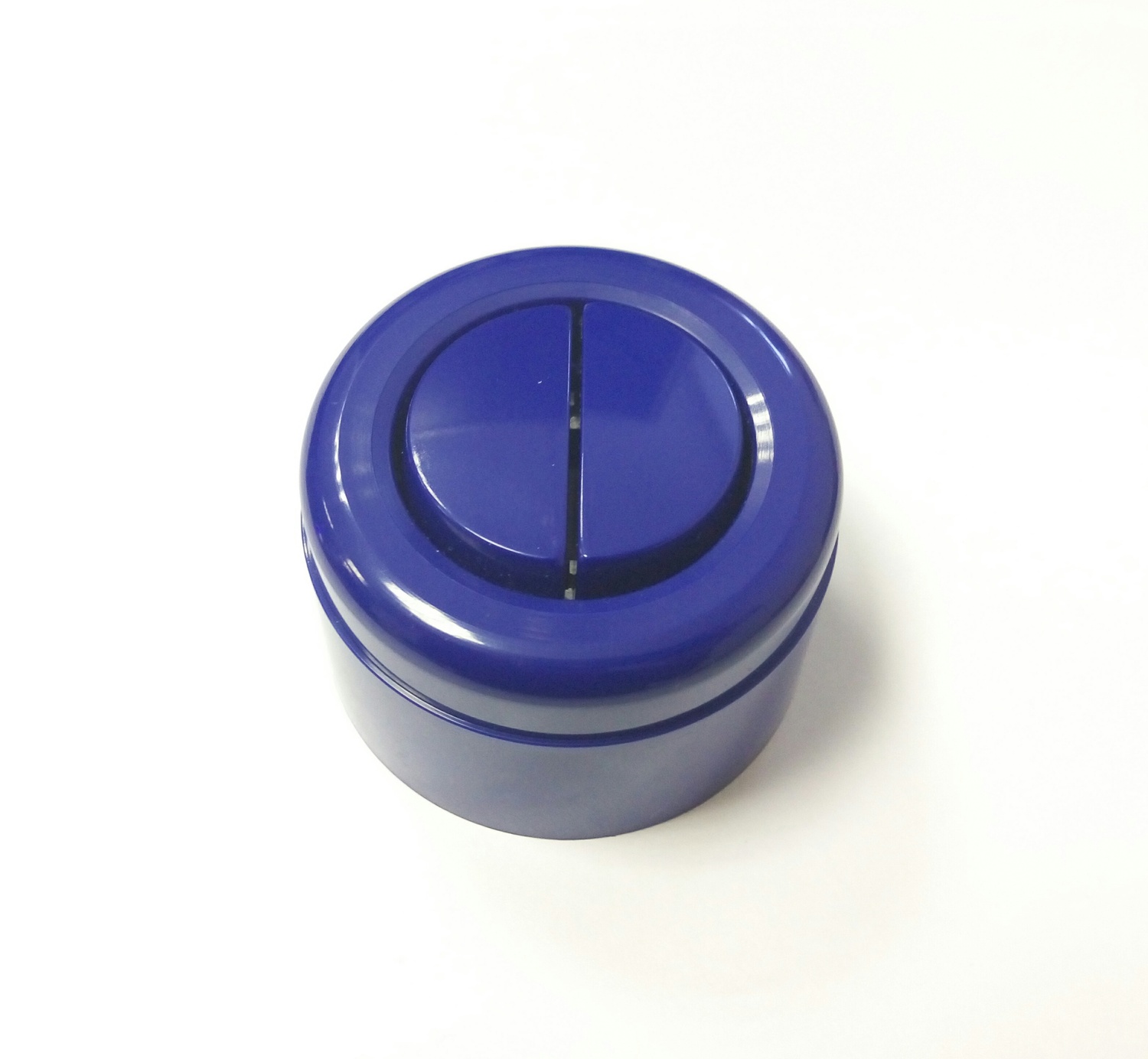

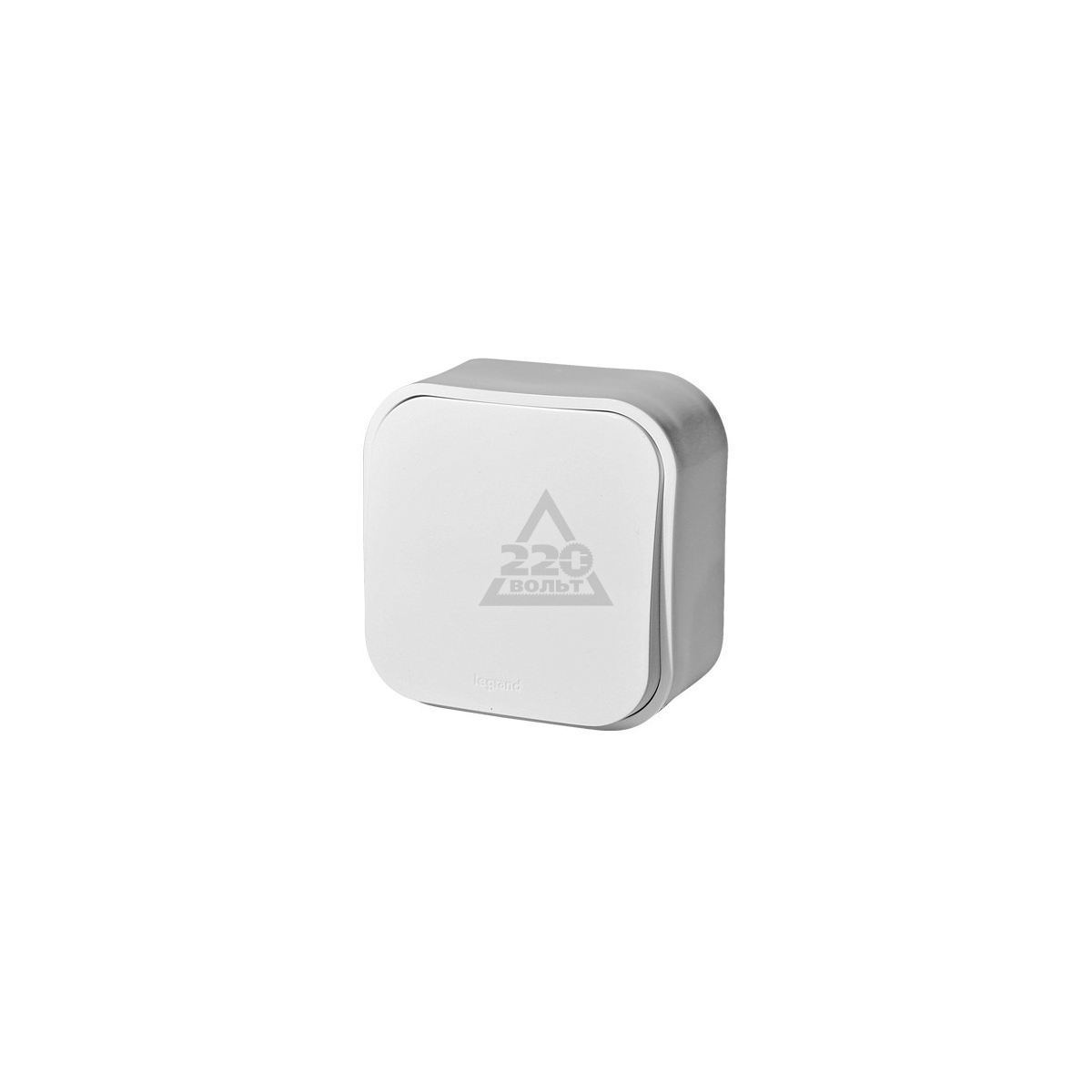

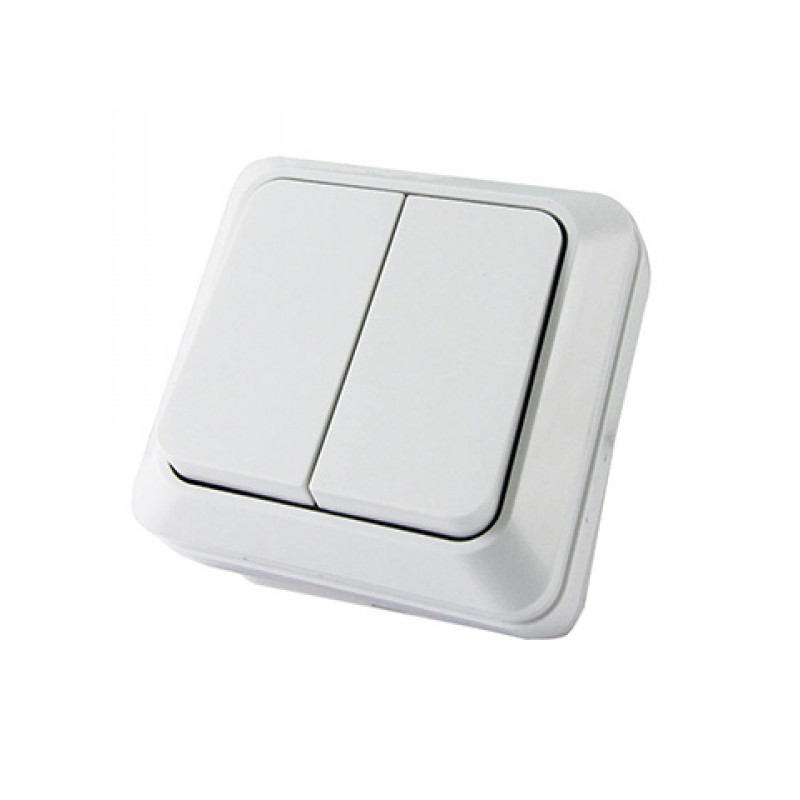

На фото изображен выключатель для открытой проводки

• Следующим важным фактором в выборе является метод установки. Это может быть открытое и скрытое исполнение.
  У выключателей для открытой проводки к стене крепится коробка, скрывающая внутренности выключателя. Как вы можете видеть на видео, у выключателей для скрытой проводки на стене расположена только рамка выключателя и клавиши. Сам же механизм выключателя и защитная коробка находятся в специальной нише в стене.
• По функциональному наполнению выключатели разделяют на одно-, двух- и трехклавишные. Здесь ваш выбор зависит только от задач стоящих перед выключателем и схемы вашей электросети.
• Еще одним важным аспектом является номинальные параметры выключателя. Во-первых, он должен быть предназначен для сети 220В (производители обычно указывают номинальное напряжение 250В), а также быть рассчитан на коммутацию токов в вашей сети освещения.
  На данный момент на рынке представлены выключатели с номинальным током в 6 и 10А. Поэтому если от выключателя зажигается более 10 ламп, советуем вам обратить внимание на этот параметр.

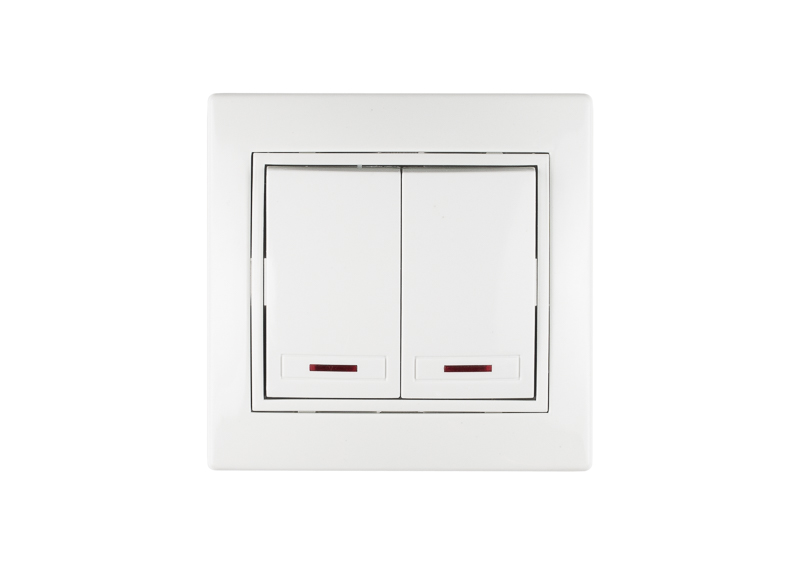

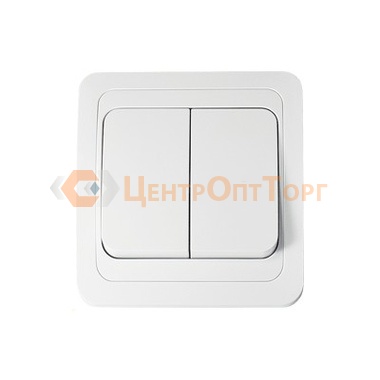

Выключатель для скрытой проводки

Обратите внимание! Согласно п.6.2.3 ПУЭ, каждая группа освещения должна содержать не более 20 ламп. Если принимать мощность каждой лампы в 100Вт, то суммарная нагрузка для сети 220В как раз и будет около 10А. Тем самым производители не дают вам нарушать ПУЭ.

Выбор выключателя исходя из конструкции

По принципу включения/отключения все выключатели можно разделить на следующие виды:

• Беспроводные
• Веревочные
• Диммеры
• Клавишные
• Кнопочные
• Переключатели
• Поворотные
• Рычажные
• С датчиком движения
• Сенсорные

Выбор выключателя, подходящего именно вам, осуществляется исходя из ваших пожеланий и финансовых возможностей.

• В нашей статье мы рассмотрим модели клавишных выключателей. Ведь они являются наиболее распространенными, а их цена вполне доступна. В клавишных выключателях могут быть использованы следующие принципы включения:
  1. Качающийся механизм с пружиной сжатия
  2. Качающийся механизм с пружиной растяжения
  3. Кулачковый механизм.
• Какой бы механизм вы не выбрали, следует уделить должное внимание четкости его работы и фиксации положения. Хорошим признаком этого является наличие щелчка при переключении клавиши.
  Если не будет хорошего контакта и фиксации положения выключателя, свет в вашей комнате будет моргать, а выключатель быстро выйдет из строя. И хорошо, если без возгорания.

Клеммы двухклавишного выключателя

• Еще при покупке следует уделить внимание методу крепления проводки в выключателе. Это может быть винтовое или зажимное крепление.
  Возможно, я слишком скептично отношусь к зажимным способам крепления, но советую выбрать именно винтовое крепление. Хотя оно чуть более трудоемкое в монтаже, но обеспечивает надежную фиксацию провода и даже при перегревах не ослабевает. Чем не всегда могут похвастаться зажимные способы крепления.

Установка и поиск неисправностей двухклавишного выключателя

Установка двухклавишного выключателя

Итак:

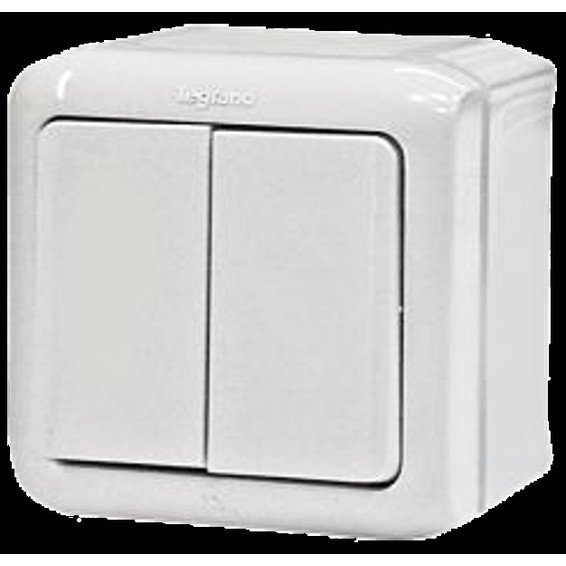

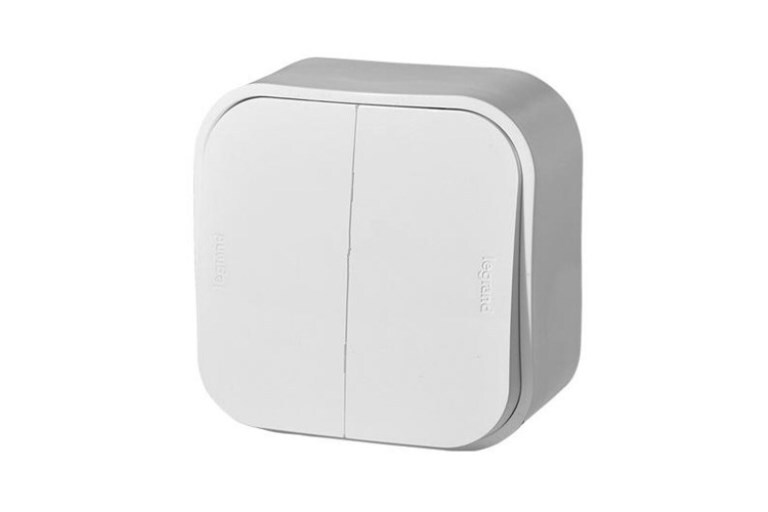

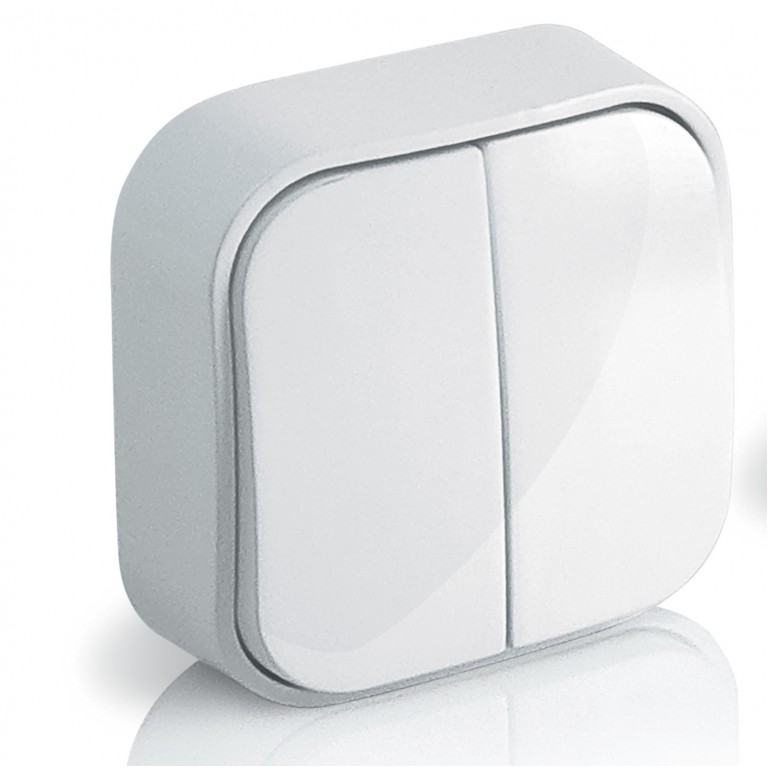

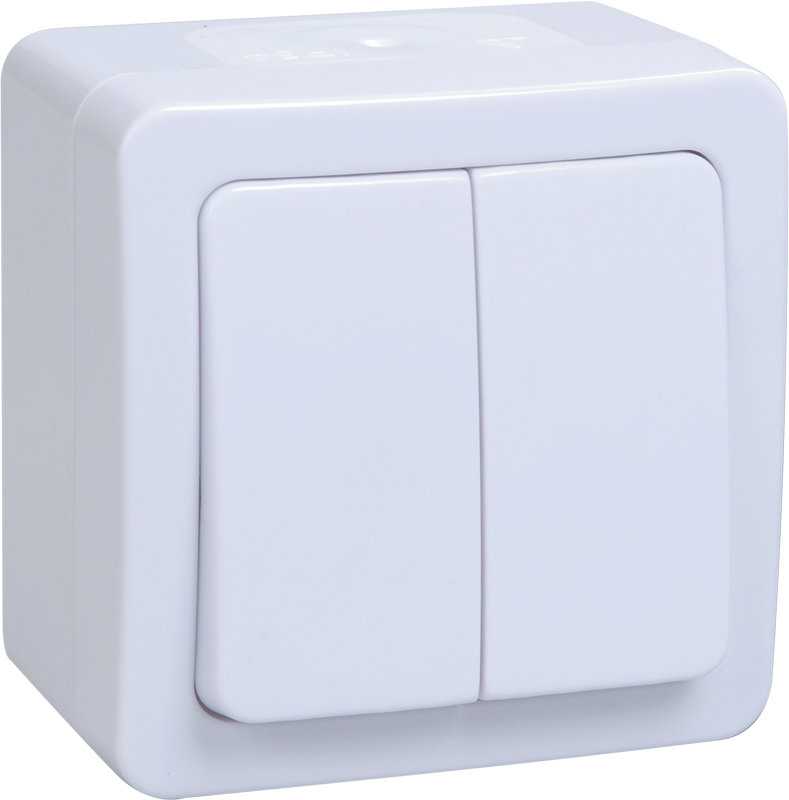

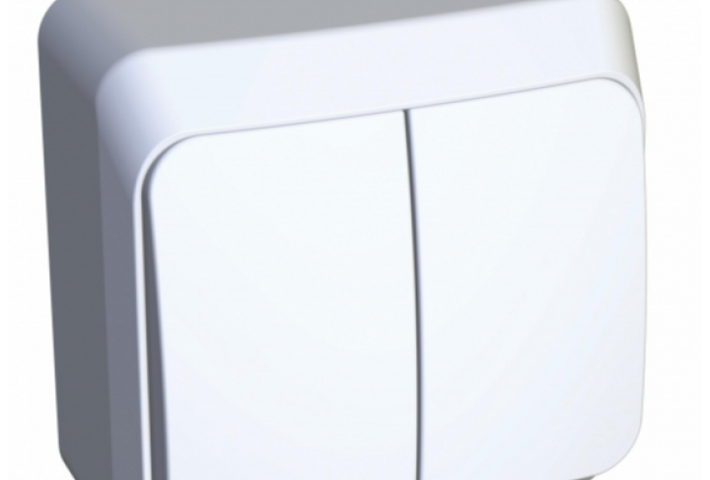

• Мы выбрали выключатель для открытой проводки двухклавишный в качестве примера, так как это средний вариант между одно- и трехклавишным выключателем. И их установка практически идентична установке двухклавишного выключателя. Отличием является только количество подключаемых групп.

Схема подключения двухклавишного выключателя

• Все дальнейшие операции выполняем при снятом напряжении на группе, в которой мы устанавливаем выключатель. Итак, определяемся с местом установки выключателя и выводим туда провода.
  От распределительной коробки к выключателю должен спускаться один фазный провод. От выключателя к одной группе светильников идет второй провод, к другой группе светильников — третий провод. Итого, к двухклавишному выключателю подходит три провода.

Обратите внимание! Выключатель должен размыкать именно фазный провод. А согласно таблицы 7.1.1 ПУЭ, его сечение должно быть не менее 1 мм², независимо от нагрузки данной группы освещения.

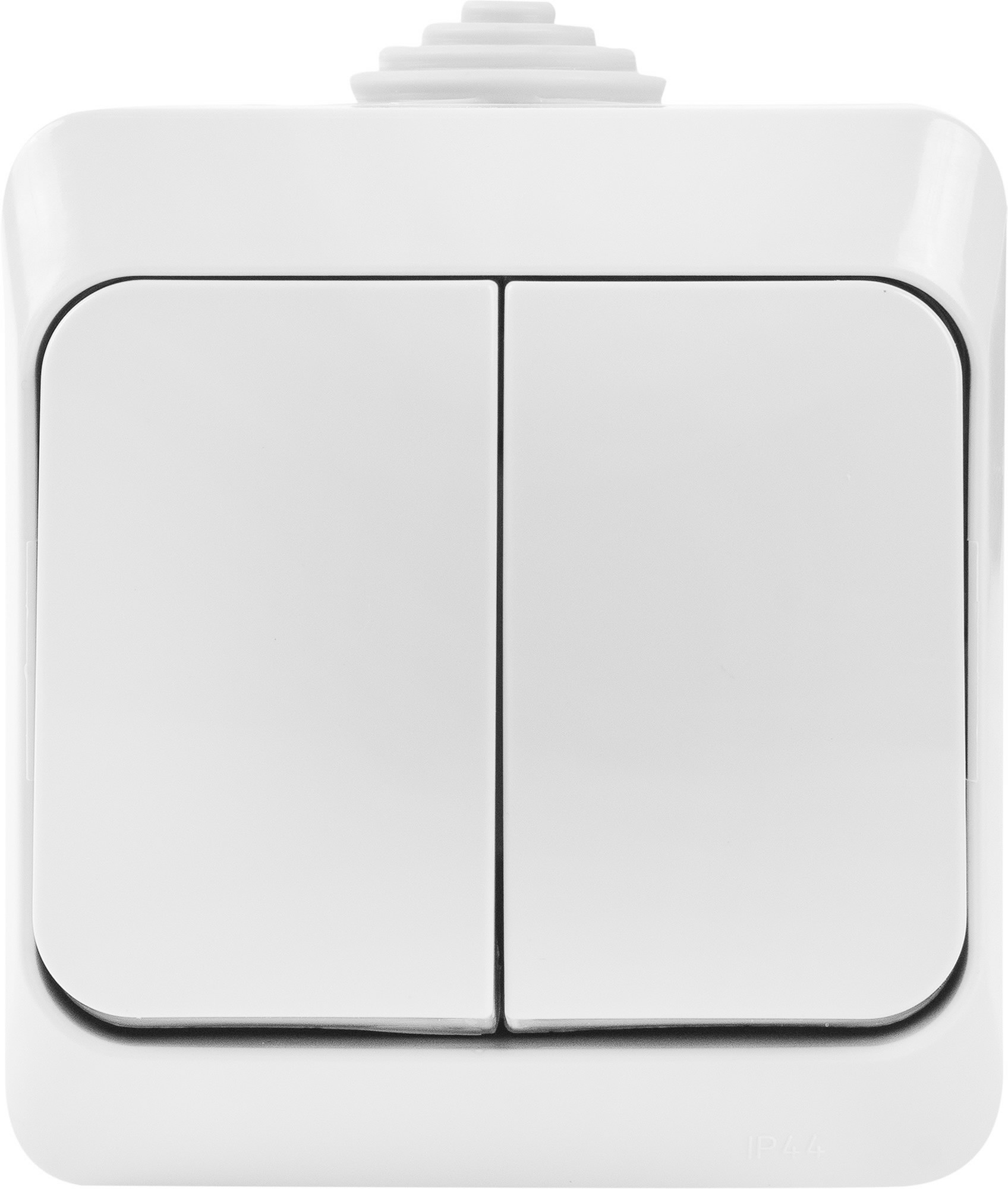

• Для открытой проводки двухклавишный выключатель имеет защитный короб, который нам необходимо закрепить. Для этого разбираем выключатель, достаем механизм (чтоб не мешал) и крепим короб при помощи саморезов к стене.
• Теперь заводим провода в короб и производим подключение выключателя. В нижней части выключателя к токоведущим частям крепим общий фазный провод. Это тот провод, который подключен к фазному в распределительной коробке. К верхним токоведущим частям выключателя крепим два провода, подключенных непосредственно к светильникам.
• Теперь собираем выключатель и правильно вставляем все части. Поверьте, лишних деталей тут не было.
• Если у нас уже смонтирована вся разводка данной группы, то можно подать напряжение и выполнить проверку ее работоспособности. При включении одной клавиши будет загораться одна группа светильников, при включении второй клавиши — другая. Кроме того, если у вас на выключателе имеется светящийся диод, то после подачи напряжения он должен засветиться.

Устранение возможных неисправностей выключателя

Проверка работоспособности выключателя

Итак:

• Прежде всего убедитесь, что виноват именно наш выключатель на открытую проводку. Для этого снимите напряжение с нашей группы. Снимите клавиши, чтоб обеспечить себе доступ к клеммам.
  Включите обе клавиши выключателя. После этого подайте напряжение на группу.
  Теперь при помощи пробника проверьте наличие напряжения на клеммах провода, подключенных к светильнику. Если напряжение есть на обеих клеммах, то проблемы не в выключателе.
• Если напряжения нет на обеих клеммах, то проверьте его наличие на клемме провода, приходящего с распределительной коробки. Если и здесь его нет, то опять-таки виноват не выключатель.
• Если же на приходящем проводе напряжение есть, а на       отходящих его нет, то проблему следует искать в выключателе. К сожалению, сегодня производители оставляют мало шансов починить       выключатель своими руками. Поэтому единственное, что мы можем сделать, это проверить надежность крепления проводов в клеммах. Особенно это касается выключателей с зажимными клеммами. Если провода закреплены надежно, то остается только поменять выключатель.

Выводы

Надеемся, наша инструкция поможет вам выбрать и подключить выключатель для любых целей и схем. При этом процесс установки не вызовет никаких проблем, а последующая длительная и четкая работа вашего выключателя станет лучшим доказательством правильности предложенных нами решений.

0319200067917000032 Поставка электротехнических товаров

Перекрестный выключатель: назначение и устройство + схема подключения и монтаж

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

Обратите внимание

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1.

С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2.

С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.

Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2).

В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Важно

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток).

Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

Источник: https://sesaga.ru/sxema-i-podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель: схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Дабы пользоваться электроэнергией было удобно, приборы подачи света часто подключают к нескольким пультам управления. Благодаря установке перекрёстных выключателей получается гасить и подавать свет одной лампы из нескольких пунктов. Как выглядит схема их подключения, расскажем ниже.

Функции перекрёстного выключателя

Коммутационный аппарат, предназначенный для отключения и включения света и называемый перекрёстным, стал популярным из-за создания комфортных условий потребления искусственного света. Но главная причина стремления большинства людей установить в доме или квартире перекрёстный выключатель — это возможно сэкономить финансы, затрачиваемые на электроэнергию.

В подобных местах без перекрёстных выключателей не обойтись

Чаще всего обсуждаемый коммутационный аппарат монтируют в местах общего пользования в жилых домах в 5–9 этажей. Необходимость в этом возникает из-за обустройства в таких зданиях длинных коридоров с большим количеством дверей и отсутствия лифтов.

В подобных местах перекрёстные выключатели устанавливают на выходах из квартир и при входе в общий коридор.

Совет

Например, владелец какой-либо квартиры, выйдя из неё, может посредством перекрёстного выключателя сразу подать свет в подъезд, а придя туда, выключить его.

При такой системе подачи света функцию перекрёстных выключателей выполняют все коммутационные аппараты, находящиеся между первой и последней кнопкой подведения тока к осветительному прибору. Выключателей, позволяющих подавать свет из разных точек дома, может быть установлено более двух.

Конструкция особого коммутационного аппарата

От перекрёстных выключателей отходит четыре, а не три контакта, как у большей части обычных блоков по контролю подачи света. За счёт этого коммутационный аппарат способен в один и тот же час проводить ток или пресекать его поступление по двум контактам. Таким образом, происходит синхронное замыкание или размыкание нескольких линий, питающих осветительные приборы.

Типы перекрёстного выключателя

Коммутационные аппараты для проведения тока в осветительные приборы классифицируют по принципу работы. Таким образом, перекрёстные выключатели бывают:

• клавишными, то есть переключателями, функция которых — разрыв одной цепи и замыкание другой;Коммутационный аппарат произведён под маркой «Legrand»
• поворотными или коммутационными аппаратами, замыкающими контакты во время изменения положения специального механизма.Такой коммутационный аппарат смотрится оригинально

Классификация по методу установки

Если брать во внимание способ монтажа, то перекрёстные выключатели можно разделить на следующие типы:

• накладные или наружные, устанавливаемые на поверхности стены и не требующие сооружения специальных лунок и вставки дополнительных блоков;
• встроенные, монтируемые в толще стены, где проделываются необходимые отверстия, и используемые для разводки электрических проводов.

Обычно пользуются накладными перекрёстными переключателями, так как они никогда не становятся препонами для проведения в доме дизайнерского ремонта или отделочных работ. Зато хозяева домов, установившие встроенные коммутационные аппараты, остаются довольны невосприимчивостью выключателей к механическим воздействиям.

Сравнение со стандартным и проходным выключателем

У обычного выключателя две позиции, и обе ответственны за подачу или блокировку электрического света в лампу или другой прибор. Конструкция этих коммутационных аппаратов специфична: для включения и выключения света выделено по одному контакту.

Система состоит только из распределительной коробки, светильника и выключателя

Проходные выключатели отличаются тремя контактами, отчего могут контролировать освещение одного объекта из нескольких мест.

Получается, используя эти коммутационные аппараты, можно зажечь лампу, находясь на одном участке комнаты, и погасить, стоя в другом месте.

Поэтому проходные выключатели привыкли монтировать на стенах в разных концах коридора с большой протяжённостью, в проходных комнатах и в спальне по обе стороны кровати для двух человек.

Использование двух проходных выключателей подразумевает прокладку большого количества проводов

К использованию перекрёстных выключателей прибегают, когда хочется управлять осветительными приборами из большого количества зон. Если посмотреть на конструкцию, то можно заметить сходство с проходными коммутационными аппаратами.

Но, в отличие от них, перекрёстные выключатели укомплектованы дополнительными контактами.

При необходимости контролировать подачу света из трёх точек между двумя проходными коммутационными аппаратами устанавливают один перекрёстный выключатель с двумя клавишами, регулирующими функционирование всех остальных звеньев электрической цепи.

Перекрёстный выключатель усложняет систему, но зато упрощает управление освещением

Формат работы перекрёстного коммутационного аппарата

Перекрёстный выключатель способен функционировать только в связке с двумя проходными. Этот коммутационный аппарат выполняет задачу переключателя линий, то есть попеременно отключает одну цепь и включает другую.

Одну лампу можно включать и выключать из трёх мест

Особенности монтажа нестандартных выключателей

Установка перекрёстных коммутационных аппаратов осуществляется по правилам:

• подключение выполняют с помощью проводов с четырьмя или (в исключительных ситуациях) с двумя жилами, которые хорошо оплетены изоляционным материалом;
• переключатель с одной или несколькими клавишами монтируют лишь при необходимости иметь аппарат, способный гасить свет и в конце, и в начале длинной комнаты;
• к монтажу перекрёстного выключателя приступают в тот момент, когда по дому прокладывают провода, которых должно быть много, ведь система требует подсоединения нескольких контактов.

Последний пункт считается недостатком перекрёстного выключателя: большое количество проводов может стать причиной пожара. Но такой коммутационный аппарат отличается неоспоримым достоинством — долгим сроком службы, что обусловлено высокой износостойкостью.

Поскольку контакты перекрёстных выключателей замыкаются с большой частотой, чего нельзя сказать о соединениях обычных или проходных аппаратов, их перемычки создают из материала, который отлично противостоит коррозии. Обычно в качестве этого сырья берут легированную сталь или медь.

Перемычки перекрёстных выключателей обязательно покрывают защитной оболочкой, не позволяющей оседать конденсату и пыли.

Коммутационные аппараты, используемые в связке с проходными выключателями, производит много фирм. Но, несмотря на разнообразие этих электротехнических изделий, их технические характеристики схожи.

Схема подключения выключателей из нескольких зон

Перекрёстный выключатель монтируют в раз с двумя проходными, при этом почти все соединения важно провести через распределительную коробку.

Коммутационный аппарат устанавливают так, чтобы он стал связующим звеном между остальными выключателями: в него вводят, а затем выводят по две жилы каждого электротехнического изделия.

Разобраться в этом деле легко: с изнаночной стороны перекрёстного выключателя указывают, где находится вход и выход из клемм.

Подключение перекрёстного выключателя проводится в несколько действий:

• разрабатывают электрическую схему соединений;
• высверливают каналы, необходимые для укладки проводки;
• в стену вставляют распределительную коробку такого размера, который бы позволил создать более 7 соединений и провести через неё много проводов;Эту задачу выполняют после отделочных работ
• рычажком электрощита перекрывают подачу электротока в зону монтажа коммутационного аппарата;
• от распределительной коробки к щитку, осветительным приборам и выключателям тянут кабель;
• к контактам светильников подводят нулевую жилу;
• к контакту первого проходного выключателя подсоединяют фазную жилу;Работа выполняется после отключения электричества
• систему дополняют парными проводами, идущими от одного выключателя к другому;
• контакты последнего перекрёстного выключателя подводят к осветительным приборам через распределительную коробку.

Видео: Подключение перекрёстного выключателя

Созданная по правилам и безошибочно выполненная схема контроля освещения с применением проходных и перекрёстных выключателей сделает условия жизни в многоквартирном доме более комфортными.

Проблемы с функционированием ламп останутся позади, если при обустройстве системы управления осветительными приборами из разных точек не экономить на качестве электротехнических изделий.

Надёжные и долговечные перекрёстные выключатели всё равно обойдутся дешевле коммутационных аппаратов с датчиками движения.

Источник: https://postroika.biz/15184-perekrestnyiy-vyiklyuchatel-shema-podklyucheniya.html

Практика подключения перекрёстного 2х клавишного выключателя

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

Схема подключения выключателя в квартиреТест из 4 вопросов на знание схем и приборов для управления светом из нескольких мест

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

1. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

1. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

1. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта.

Их замыкание и размыкание включает и выключает светильник.

Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный.

Обратите внимание

К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема управления освещения с трех мест

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Схема подключения двухклавишный выключателей

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Обозначение на схемах выключателей

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления из двух мест

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Схема управления из трех мест

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Перекрестный двухклавишный выключатель

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Схема 2 контактов перекрёстных выключателей

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Переделка 2-х клавишного обычного выключателя в проходной

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

Схема подключения к перекрестному переключателю

К проходным переключателям подводится 3 провода, а к перекрёстным — 4.

К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС.

К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

Подключение 2 видов выключателей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

Подключение переключателя с двумя контактами одноклавишного

На этом подключение проходного переключателя.

Подключение проходного переключателя

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Выключатель NESSEN

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Сборка Legrand Valena

Источник: https://elektro220v.ru/pereklyuchateli/podklyucheniya-perekryostnogo.html

Подключение перекрестного выключателя

Установка перекрестного выключателя нужна только в одном случае: для управления освещением помещения из трех мест. Не то, чтобы очень часто, но такая потребность возникает.

Чаще для включения-выключения света на лестничных площадках в трехуровневой квартире или в большом помещении с тремя дверями или в помещении с одним придверным выключателем и двумя прикроватными, впрочем вариантов установки может быть много, а вот принцип один: перекрестный выключатель используется только в комплекте с двумя проходными выключателями .

Понять принцип работы перекрестного выключателя поможет следующий рисунок:

А1 — принципиальная схема работы перекрестного выключателя, вариант А2 дан, чтобы показать, что подключать провода в перекрестном выключателе можно по разному, главное соблюдать парность. В1 — схема разводки проводов с использованием распределительной коробки.

В2 — схема разводки проводов без использования распределительной коробки для тех случаев, когда основная электроразводка не переделывается, да и вообще найти распредкоробку не удается, а вместо старого обычного выключателя ставится новый проходной выключатель, а также перекрестный выключатель и второй проходной выключатель.

В варианте В2 роль распредкоробки выполняет старый подрозетник. Оранжевым цветом на схемах обозначены провода с Фазой, голубым — провода с Нулем.

Важно

Кроме клавишных перекрестных выключателей, которые выглядят также как и обычные выключатели, есть еще и поворотные перекрестные выключатели, выглядят они так:

Принцип действия поворотных перекрестных выключателей такой же как и клавишных, более того, один мой знакомый использует поворотные перекрестные выключатели вместо обычных выключателей. Такое тоже можно делать, вот только стоят перекрестные выключатели в несколько раз дороже обычных выключателей, но с дизайном не шутят, если нравится, то никаких противопоказаний нет.

Иногда нужно поставить перекрестный выключатель на два светильника. В этом случае используются двухклавишные проходные выключатели и двухклавишный перекрестный выключатель. Схема подключения, соответственно усложняется:

Ну а что при этом будет твориться в электрораспределительной коробке, я даже рисовать не буду, на рисунке это будет выглядеть абсолютно непонятно из-за большого количества счалок проводов в коробке, но в общем смысл такой же как и при подключении одноклавишного или поворотного перекрестного выключателя, думаю, если Вы добрались до таких глубин, как подключение двухклавишного перекрестного выключателя, то и нарисовать на большом листе со всеми подробностями схему подключения проводов в коробке труда не составит. Тем более, что в этом случае намного важнее правильно промаркировать провода и не запутаться при подключении. Еще добавлю, что обычная распределительная коробка диаметром около 60 мм тут будет явно маловата, если разводка будет осуществляться через коробку. В этом случае надо будет сделать 12 соединений проводов, а если в коробке будут провода, ведущие на розетки и другие выключатели, то и больше.

После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты. Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо.

Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь.

К тому же вы всегда можете добавить свой комментарий к соответствующей статье.

Для терминалов номер Яндекс Кошелька 410012390761783

Или на карту 5106 2110 0462 8702 Получатель SERGEI GUTOV

Для Украины — номер гривневой карты (Приватбанк) 5168 7423 0569 0962 Получатель Гутов Сергей Михайлович

На всякий случай кошелек webmoney: R158114101090

Доктор Лом. Первая помощь при ремонте, Copyright © 2010-2017

Схемы подключения проходных выключателей

Можно ли на лестнице включать-выключать полное освещение с любого этажа? Легко! Для этого нужны проходные выключатели.

Вы зашли в длинный коридор, включили свет; прошли по нему до выхода, выключили свет… Как это получилось? Коммутация тока выполняется при помощи проходных выключателей, поэтому можно управлять одним и тем же светильником из разных мест.

Схема подключения проходного выключателя

Проходной выключатель внешне похож на обычный. Более того, он может работать как обычный выключатель, если подвести к нему два провода: вход и выход.

Отличие проходного от простого в том, что проходной выключатель является, в сущности, переключателем. Подаваемое на вход напряжение он передает на один из выходов; при обратном включении – на один выход передается напряжение с одного из двух входов.

Рис.1. Схемы выключателя и проходных переключателей

Для того, чтобы выполнять коммутацию светильников из разных точек, собирают схему с использованием устройств:

• Проходной переключатель
• Перекрестный переключатель
• Двухклавишный проходной переключатель
• Двухклавишный перекоестный переключатель

Используя один проходной переключатель, можно переключать свет между двумя лампочками, или включать- выключать одну.

Что такое проходной выключатель, схема подключения на 3 точки? Это не одно устройство, а схема из нескольких – об этом разговор впереди.

Вначале рассмотрим, как организовать управление одной лампочкой при помощи двух проходных выключателей, установленных в разных концах длинного коридора.

Схема подключения проходного выключателя с 2х мест

Рассмотрим схему на рисунке 2. При положении переключателей, которое показано, лампочка горит. Если щелкнуть любым переключателем – она погаснет.

Но самое главное вот что: если потом щелкнуть любым переключателем, свет снова загорится.

Очень простая схема позволяет решить проблему: как выключить свет на втором этаже, включив его на первом; как включить свет, зайдя в спальню, и выключить его, лежа в кровати.

Рис.2 Схема включения и выключения света с двух точек

Схема включения света из трех точек

В предыдущем разделе рассмотрено включение-выключение электричества из двух точек: схема очень простая.

Ну а если нужно включать-выключать свет из трех точек? Такая задача возникает при попытке экономить свет в многоэтажном доме и при этом не ходить по лестницам в темноте. Ничего сложного в этом нет. Но потребуется дополнительный переключатель, и не проходной, а перекрестный.

Рис. 3 Схема перекрестного переключателя

При помощи перекрестного переключателя можно передать фазу с любого входа на любой выход, и можно разъединить цепь между любой парой вход-выход.
Используя перекрестный переключатель и два проходных переключателя, можно собрать схему включения-выключения света из тех точек, например на лестнице в трехэтажном доме:

Рис.4 Схема включения-выключения света из трех точек

На рис. 4 показано положение переключателей, при котором лампочка горит. Щелкнув клавишей на любом из тех переключателей, погасим свет. После этого стоит нажать клавишу на любом переключателе – свет загорится.

Совет

А если этажей не три, а пять, шесть? Можно собрать схему так, что свет будет включаться и выключаться с любого этажа.

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Между ними ставят перекрестные переключатели. Пример схемы для четырехэтажной лестницы показан на рис.5.

Рис. 5. Схема включения-выключения света из четырех точек

Вооружившись карандашом и бумагой, можно прорисовать разные варианты и убедиться, что нажатие любой клавиши на любом переключателе ведет к изменению ситуации: включенный свет гаснет, а если лампочка была выключена – загорается.

Эта замечательная схема может расти, если добавлять в нее новые перекрестные выключатели.

Сколько бы ни было перекрестных переключателей с четырьмя контактами, проходных выключателя должно быть только два: в начале и в конце.

Схема подключения двухклавишного проходного выключателя

Схемы, показанные в предыдущих разделах, можно охарактеризовать так: одна лампочка и много выключателей, вернее проходных и перекрестных переключателей. Эти устройства похожи на обычные выключатели и имеют одну клавишу.

Но в продаже есть проходные двухклавишные выключатели, схема подключения которых на рис.6,
а также перекрестные двухклавишные переключатели. Эти устройства применяются, если нужно управлять двумя светильниками независимо друг от друга.

Рис.6 Переключатели для включения-выключения двух лампочек

Нужно различать управление несколькими лампочками, которые синхронно зажигаются и гаснут, и такими, которые можно включать независимо друг от друга. В первом случае применяют проходной выключатель, схема подключения на 1 клавиши. во втором случае нужны двухклавишные.

Обратите внимание

Одноклавишные проходные переключатели могут коммутировать две, три, четыре лампочки, включенных параллельно; ограничение накладывается допустимым током, который может коммутироваться контактами.

Двухклавишные переключатели – это два независимых переключателя в одном корпусе. Они могут коммутировать две независимых группы лампочек. Схемы соединения переключателей – это две независимых цепочки, каждая из которых управляет своим светильником или группой светильников.

Проходной выключатель схема подключения на 2 клавиши

Коммутация двух светильников, в которой использован проходной выключатель шнайдер, схема подключения показана на рис. 7.

Рис. 7. Схема включения-выключения 2 лампочек с 3 точек.

Двухклавишные выключатели требуют внимательного обращения. Если при нажатии на единственную клавишу свет или загорится, или погаснет (в зависимости от текущего состояния), то в двухклавишном устройстве каждая клавиша отвечает за коммутацию своей группы светильников.

Навигация по записям

Схема подключения проходного выключателя с 3х мест: фото и видео-инструкция

При определенной конфигурации помещений (центральный вход расположен посередине коридора, он имеет ответвление) или организации освещения подъезда многоэтажного дома, используется схема управления потребителями электрической энергии из трех или более мест.

Она строится на основе двух проходных и нескольких перекрестных переключателей.

Особенности

Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.

• Коммутаторы подключаются последовательно друг другу.
• Совершается не размыкание, а переключение фазы на другую линию.
• Количество выходных контактов у проходного выключателя в два раза больше входных.

Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга .

Видео-инструкция, как составить схему подключения двухклавишного проходного выключателя с трех мест:

Монтаж третьей точки управления

Поскольку проходные устройства соединены последовательно, то третья и последующие точки управления устраиваются в разрыве между ними. Если в качестве третьего коммутатора использовать такое же устройство, то четвертый полюс линии окажется «подвешенным», а одна из линий – бездействующей .

Конечно, можно замкнуть обе линии на выходную клемму. Но в этом случае вы превратите его в обычный бытовой выключатель. Такая схема будет работать, но только в одном направлении.

Схема подключения проходного выключателя с 3х мест представлена на фото:

Например, вы вошли в коридор, включили свет и дошли до места, где установлен такой коммутатор. Выключаете свет. Теперь его можно включить или с того же места, где вы вошли, или там, где выключили. Это неудобно.

Поэтому используется другой тип коммутатора – перекрестный. У него четыре клеммы. Если его разобрать, то внутри вы увидите два совмещенных подвижных контакта.

Одним движением клавиши перемещаются оба. Четвертый выходной полюс так же имеет две контактные точки. После нажатия на клавишу фазные линии условно перекрещиваются (без электрического контакта). но принцип подключения концевых устройств остается тем же.

На тыльную сторону корпуса перекрестных переключателей наносится маркировка полюсов и условное направление движения фазы от распределительной коробки к потребителю. Обе линии с одной стороны от правого или левого конца надо подключать к зажимам, которые отмаркированы стрелками, смотрящими в одну сторону.

Направление не имеет принципиального значения. но в идеале стоит соблюсти и его. Это позволит в последующем не путаться с тем, где у вас начало, а где конец.

На практике можно столкнуться с тем, что в магазине электротоваров нужного элемента (перекрестного выключателя) не окажется. Это не повод отказываться от своих планов. Процесс переделки одного в другое несложен и доступен любому мастеру. знакомому с плоскогубцами и отверткой.

Переделываем в перекрестный

Для переделки проходного в перекрестный используется тот, что имеет две клавиши. У него два входных контакта и четыре выходных. Изменение конструкции совершается в два этапа:

• Выходные полюса замыкаются перекрестно.
• Вносятся изменения в механическую часть.

Электрическая схема устройства меняется использованием токопроводящих перемычек – отрезков провода того же диаметра. Ими надо замкнуть выходные контакты по следующей схеме: крайние с крайними, центральные с центральными.

Существуют два типа конструкции проходных переключателей. различающихся расположением входных клемм – они могут быть устроены как с одной стороны корпуса, так и навстречу друг другу. В последнем случае перемычки будут визуально перекрещиваться.

Чтобы подвижные контакты работали одновременно, достаточно каким-нибудь способом объединить сами клавиши.

В механическую часть устройства изменений лучше не вносить.

Переделанный проходной переключатель можно использовать в модели управления одной лампой или несколькими. включенными параллельно. Если же потребителей несколько, то число перекрестных коммутаторов должно быть таким же. Это существенно осложняет монтажные работы.

Важно

Но с точки зрения пожарной безопасности несколько отдельно подключенных устройств – это лучше. чем одна большая клеммная линейка. Поэтому возможные затраты оправданы.

А о том, как правильно с помощью схемы подключить проходной выключатель с двух мест, узнайте из этой статьи .

Некоторые тонкости

Если требуется создать несколько промежуточных точек управления осветительными приборами, например, для лестничных маршей подъезда пятиэтажного дома, то все они включаются последовательно друг другу. Через них должна пропускаться одна и та же фаза – это обязательное условие .

Существует мнение, что для монтажа промежуточных точек включения-выключения осветительных приборов стоит использовать исключительно четырехжильный кабель. Это упрощает монтажные работы.

Доля правды в этом есть, но существует реальная угроза включить в линию провод ненадлежащего сечения. Все потому, что кабели с таким количеством проводников предназначены для трехфазного тока, четвертая жила в них на треть меньше в диаметре, она подключается к заземляющему контуру. Пропускать через нее фазный ток нельзя.

Все работы по подключению дополнительной точки включения-выключения проводятся со снятым напряжением и соблюдением остальных мер электробезопасности.

Схема подключения проходных и перекрестных выключателей из 3-х мест:

Источники: http://doctorlom.com/item141.html, http://vcstroi.ru/sxemy-podklyucheniya-proxodnyx-vyklyuchatelej/, http://elektrik24.net/provodka/vyklyuchateli/proxodnye/iz-3-mest.html

Источник: http://electricremont.ru/podklyuchenie-perekrestnogo-vyklyuchatelya.html

Перекрестный выключатель

В некоторых зданиях, например, офисных или так называемых «гостинках», коридоры весьма протяженные. Существует и немало домов без лифтов, лестничные клетки которых – это единственный путь наверх и обратно. С наступлением темноты, а иногда и круглосуточно, в зависимости от проекта здания, хождение по таким коридорам и лестницам без включенных лампочек может вызвать стресс.

Но лампочки для экономии электроэнергии надо еще и выключить. Причем на выходе из коридора или лестницы, или, наоборот, перед входом в свою «гостинку». Это делается специальными выключателями, о которых далее будет рассказано подробно.

Коридор «гостинки»

Когда двух точек коммутации недостаточно

Проходя неким протяженным маршрутом, свет включают при входе, а выключают на выходе. Для этого используются проходные выключатели. Они ставятся в двух точках маршрута.

Но при необходимости управления светом еще из одной точки рядом с ней необходим дополнительный коммутатор.

Если проходные содержат один переключающий контакт, то для учета цепей обоих проходных в третьем выключателе должна быть пара аналогичных контактов. Она управляется одной кнопкой.

Чтобы отличить эти коммутаторы друг от друга, на клавише ставится специальный значок:

• два треугольника с вершинами, расположенными на вертикальной линии у проходных;
• два треугольника с вершинами, расположенными на горизонтальной линии, или решетка у перекрестных моделей (показано ниже).

Типы выключателей

Примером реального использования перекрестного коммутатора может быть длинный коридор в гостинице или аналогичном здании.

Для того чтобы каждый постоялец мог управлять одним и тем же источником света у своей двери, между парой проходных выключателей, установленных по концам коридора, размещается необходимое количество перекрестных выключателей. Но из-за переключающих контактов они скорее переключатели, хотя и выключают освещение.

Управление освещением из пяти точек

Особенности монтажа

Чтобы присоединить контакты проходных моделей к распределительной коробке, рекомендуется применять кабель с тремя жилами:

Трехжильный кабель для соединения перекрестного выключателя

Схемы соединения в распределительной коробке с перекрестным коммутатором выглядят так:

Схема соединения с распределительной коробкой: №2 – перекрестный коммутатор

Из схемы становится понятно, что для перекрестной модели удобнее всего использовать кабель с четырьмя жилами. Или пару двухжильных проводов. Поскольку перекрестное соединение переключающих контактов применено в самом коммутаторе, в нем сделано только четыре клеммы для присоединения жил:

Внешний вид перекрестной модели со стороны клемм

• Важно помнить, что расположение клемм соответственно контактам у выключателей, изготовленных разными производителями, отличается.

Поэтому перед заменой любого коммутатора необходимо определить соответствие его клемм деталям контактов. Используя тестер в режиме измерения сопротивления, находят переключающий контакт.

• Ему соответствует ситуация, при которой один щуп постоянно контактирует с одной клеммой, а другой щуп замыкает контрольную цепь прибора через другую клемму соответственно положению кнопки коммутатора.
• Важно помнить, что перекрестный переключатель используется только как дополнительный коммутатор применительно к двум проходным выключателям.
• При замене лампочки, которая управляется такими выключателями, по их положению сложно определить, подается на нее напряжение или нет. Поэтому необходимо снять напряжение с этой электрической цепи и потом заменить лампу новой.

Современные конструктивные решения

Конструктивное исполнение у современных моделей в основном кнопочное. Но для почитателей стиля ретро выпускаются модели с поворотным контактным механизмом:

Поворотные перекрестные выключатели

Электрическая цепь с перекрестными выключателями содержит большое количество проводов. Поэтому рекомендуется предварительно нарисовать ее эскиз.

А при использовании двух и более единиц таких коммутаторов проще разместить соединения в нескольких распределительных коробках. Пример с расположением всех соединений в одной коробке показан ниже. Очевидно, что разобраться с таким количеством скруток непросто.

Лучше установить несколько коробок меньших размеров с небольшим количеством соединений в каждой из них.

Совет

Пример использования одной распределительной коробки для большого количества скруток

Но именно эти коммутаторы позволяют получить экономию электроэнергии на освещении. Главное – выбрать оптимальное место для их установки, чтобы ими было удобно пользоваться при входе и выходе из помещения.

А также, чтобы пользователи не забывали при выходе отключить освещение.

Источник: https://domelectrik.ru/provodka/vkl-i-vykl/perekrestnyj-vyklyuchatel

Практика подключения перекрёстного 2х клавишного выключателя

2 вида выключателей, используемых для включения света из нескольких мест. Практика подключения перекрестного двухклавишного выключателя. ТОП 5 ошибок монтажа. ТОП 5 производителей и ТОП 5 вопросов читателей.

Для включения света используется выключатель. Но у него есть недостаток — включение производится только из одного места. Для решения этой проблемы используются проходные и перекрёстные выключатели.

Они устанавливаются по отдельности или вместе с обычными выключателями и розетками. Кроме традиционной формы, нажимных с клавишей, есть производители, выпускающие устройства, включение которых производится поворотом ручки.

ТЕСТ:

Пройдите тест на знание систем включения света из нескольких мест.

1. Из скольких мест можно включать свет?

а)из двух

б)из любого количества при использовании переключателей разной конструкции

2. Можно ли использовать промежуточные переключатели вместо проходных?

а)да, при установке соответствующих перемычек

б)нет

3. Какие провода используются для подключения?

а)любые, соответствующего сечения, но кабель с жилами в разноцветной изоляции удобнее

б)только специальные

4. Можно ли устанавливать переключатели для включения света из нескольких мест в одном ряду и закрывать общей декоративной панелью с обычными розетками и выключателями?

а)нет

б)да, если использовать аппаратуру одного производителя и одной серии.

Результаты теста:

• б,а,а,б — вы знаете достаточно для самостоятельного проектирования и монтажа;
• а,б,б,а — ваших знаний недостаточно для самостоятельной работы;
• остальные результаты — знания у вас есть, но их необходимо улучшить чтением статей и просмотром роликов в интернете.

Работа схемы с 3 видами вык-лей – обычным,  проходным и перекрёстным

Перекрёстный выключатель используется в системах управления светом из 3 и более мест. Называется прибор так потому, что при переключении он меняет местами подключение подходящих проводов к отходящим – крест накрест.

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. В обычном приборе для управления светом из одного места есть два контакта. Их замыкание и размыкание включает и выключает светильник. Поэтому у клавиши управления есть обозначенные положения «включено» и «отключено» буквами или значками, а к устройству подходит два провода — один фазный, от сети и второй от лампы.

Система для управления светом из нескольких мест устроена иначе. В устройстве есть три контакта — 2 неподвижных, к которым подключаются отходящие провода, соединяющие переключатели и 1 подвижный. К нему подсоединяется провод, идущий к фазе или светильнику. Включённое положение схемы то, при котором оба прибора подключены к одному проводу, поэтому на клавишах отсутствует положение «включено».

Схема подключения двухклавишных устройств состоит их двух параллельных схем, по одной для каждой лампы. Они соединяются только на подключении подходящего провода на первом проходном выключателе.

Что значит перекрёстный переключатель одноклавишный — 3 отличия принципа работы от проходного

Для управления лампами из трёх и более мест в схеме кроме двух проходных используются перекрёстные переключатели.

Принцип работы и конструкция перекрёстного выключателя аналогичны проходному. Но есть ряд отличий:

• приходит два провода вместо одного;
• внутри четыре неподвижных контакта и два подвижных, а не два и один, как в проходных;
• оба приходящих провода всё время подключены к отходящим, в отличие от проходного, в котором отходящие провода подключены поочерёдно.

При нажатии клавиши или повороте ручки это устройство меняет местами подключение проводов. В результате второй проходной аппарат подключается к проводу, находящемуся под напряжением или к неподключённому, что приводит к включению или отключению света.

Для чего нужен перекрестный вык-ль вместе с 2 проходными

Обычные приборы включают светильники только из одного места, а система из двух проходных — из двух, например, в двух концах длинного коридора. Иногда этого недостаточно и необходимо включать свет на каждом этаже лестницы многоэтажного дома или разных концах комнаты.

Для этого устанавливается система, в которой в двух местах устанавливаются проходные аппараты, а в остальных – с двумя перекидными контактами.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора.

Переходной выключатель в двух местах

Схема подключения перек-го вык-ля на 1, 2 и 3 клавиши

Схема подключения таких устройств сложнее, чем обычных, поэтому для безошибочной сборки следует нарисовать схему.

Схема управления светом из трех мест, где 1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Обозначение 6 видов перекр-х вык-лей

На схемах каждый вид электроприборов имеет своё обозначение. Устройства, отключающие свет, не исключение. На следующем рисунке изображены символы, которыми на схемах отмечаются разные виды переключателей.

Условные обозначения однополюсных выключателей

Они отличаются также рисунком на наружной клавише.

Перекрестный переключатель — схема подключения на 2 точки

Для управления освещением из двух точек устанавливать устройство с двумя перекидными контактами нет необходимости. Для этого достаточно использовать два проходных прибора. Схема подключения составляется так, чтобы к подвижному контакту одного из них подключался фазный провод, к другому лампа, а неподвижные контакты соединялись попарно двумя проводами.

Как соединить перекрёстный вык-ль с одноклавишными проходными — схема подключения перек-го вык-ля с 3х мест

Для управления светом из трёх и более мест необходимы промежуточные переключатели. В начале и конце цепи устанавливаются проходные устройства, а в остальных местах — промежуточные. Число их на 2 меньше количества точек включения. Вставляются такие приборы в разрыв двух проводов, соединяющих проходные переключатели.

Схема подключения 2-х клавишного перек-го вык-ля

Перекрёстный 2х клавишный прибор отличается тем, что в нём две клавиши и две группы контактов. Фактически, это два переключателя в одном корпусе.

Если в обычных двухклавишных аппаратах подвижные контакты соединены встроенной перемычкой, к которой подключается фазный провод, то в промежуточных и проходных они не связаны между собой. Это отображается на схеме, на которой изображены две независимые параллельные линии. Единственное место, в котором они соединены — это перемычка на подвижных контактах первого аппарата.

Схема 2 контактов перекрёстных вык-лей

При управлении освещением с нескольких мест переключатели соединяются двумя проводами. Свет горит только тогда, когда все переключатели включают в цепь один и тот же провод. Основная задача устройства с двумя перекидными контактами — менять местами подключение проводов. Для этого внутри прибора установлены соответствующие перемычки.

Сделать своими руками 2 вида вык-лей – перек-ый и проходной

Не всегда есть возможность приобрести промежуточный переключатель необходимого дизайна. В этом случае его можно сделать самостоятельно.

Как сделать из 2-х клавишного проходного — перекрестный

Для того чтобы переделать двухклавишный проходной переключатель в промежуточный, в нём необходимо установить перемычки на клеммах, подключённых к неподвижным контактам разных половин устройства, причём устанавливать их необходимо крест накрест — правый к левому, а левый к правому.

Недостаток такой переделки в том, что обе клавиши необходимо включать одновременно. В некоторых моделях клавиши можно соединить между собой или установить одинарную, снятую с одноклавишного переключателя. В этом случае оставшийся аппарат придётся выбросить.

Переделка 2-х клавишного обычного вык-ля в проходной

При необходимости можно также своими руками переделать  обычный двухклавишный электровыключатель некоторых моделей в проходной. Для этого его необходимо разобрать и развернуть контактную группу на 180 градусов. Затем вместо двух клавиш закрыть устройство клавишей, снятой с одноклавишного устройства.

Как подключить перек-ый перек-ль – 2 способа прокладки проводов

После составления схемы её необходимо смонтировать и подключить.

2 способа разводки проводов для проходных и перек-ых вык-лей

Прокладка проводов производится в штробах или в кабельных каналах, так же, как и обычная проводка.

К проходным переключателям подводится 3 провода, а к перекрёстным — 4. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному. Для удобства подключения желательно использовать разноцветные провода, например кабель ШВВП или ПВС. К двухклавишным переключателям придётся прокладывать два кабеля, которые желательно пометить.

Если были использованы провода одного цвета, то после прокладки их необходимо прозвонить тестером, а на концы надеть бирки с номерами. Их можно приобрести готовые или изготовить из кусочков трубки ПВХ длиной 1-2см, а номера написать маркером.

2 способа разводки проводов

Как подключить двухклавишный проходной выключатель

Подключение 2-х видов вык-лей

При подключении важно сделать это согласно схеме. При ошибках в монтаже система будет работать неправильно — не включаться, не отключаться или будут работать только некоторые переключатели.

На следующей картинке изображено подключение переключателя с двумя контактами одноклавишного.

На этом подключение проходного переключателя.

Важно! Высокое напряжение опасно для жизни. Поэтому все работы необходимо производить при отключенном вводном автомате.

Ещё важно знать 2 нюанса о проходных и перекрёстных перек-лях

Есть нюансы, которые необходимо учесть при выборе и монтаже таких устройств:

• даже при выключенном свете на всех приборах присутствует высокое напряжение;
• при установке у таких устройств нет разницы между верхом и низом (в обычных устройствах положение включения — клавиша нажата вверх).

Как избежать 5 ошибок при монтаже

Есть ошибки, которые совершают неопытные электромонтёры при прокладке и подключении проводов:

• К первому переключателю подключается нулевой провод. Перед подключением следует тестером найти фазный провод.
• Вместо проходного устанавливается промежуточный переключатель с двумя перекидными контактами и перемычками. Это допустимый вариант, но такие устройства дороже.
• Использование вместо специальных обычных выключателей. Такая схема работать не будет. Необходимо взять нужные устройства.
• Неправильное подключение проводов. Перед началом работ нарисовать схему подключения и пометить провода.
• Зачистить концы проводов недостаточной длины. Такие концы плохо держатся и выпадают из клеммы. Их следует зачищать на длину 8мм.

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают люди при выборе таких систем:

• Сколько проводов необходимо подводить переключателям? К обычным выключателям 2, к проходным по 3, к перекрёстным по 4. При управлении двумя светильниками (двухклавишным выключателям) к обычным 3, проходным 5 к первому и 6 к последнему, по 8 к промежуточным.
• Со скольких мест возможно управление? При использовании устройств обоих типов — с любого количества.
• Какие лампы можно подключать к переключателям? Любые домашние светильники,  бытовые вентиляторы и, через промежуточный пускатель, системы электроотопления.
• Какими проводами производится подключение? Любыми соответствующего сечения, но предпочтительнее, для удобства монтажа, типа ШВВП с соответствующим числом жил.
• На какое напряжение рассчитаны такие приборы? На любое, до 220В.

Топ 5 производителей

Аппаратура производства любой фирмы отличается ценой, качеством и ассортиментом. Но есть производители, продукция которых особенно популярна:

• Перекрёстные выключатели турецкой фирмы Вико. Подключение этих устройств похоже на подключение аппаратов других заводов. Продукция этой фирмы отличается качеством и доступной ценой. Все детали изготавливаются из качественных материалов и проходят контроль на всех этапах производства.
• Немецкая компания Gira. Продукция отличается высоким качеством и широким ассортиментом.
• Перекрёстные выключатели французской компании Schneider Electric («Шнейдер Электрик»). Схема перекрёстного выключателя Шнайдер похожа на схемы аппаратуры других фирм.
• Перекрёстные выключатели шведско-швейцарской компании ABB (Asea Brown Boveri Ltd). Компания выпускает оборудование для электротехники и энергетического машиностроения. Схема подключения перекрёстного выключателя ABB не отличается от схем подключения аппаратуры других фирм.
• Переключатели французской фирмы Legrand отличаются широким ассортиментом и надёжностью. Можно отметить двухклавишный (двойной) выключатель перекрёстный Легранд Валена и Легранд Этика. Подключение и схема двойного перекрёстного выключателя Легранд (Legrand) аналогичны подключению и схеме устройств других производителей.

На следующем рисунке изображена сборка Legrand Valena — выключателя двухклавишного перекрёстного.

Информация! Аппаратура производства любой фирмы устанавливается и подключается похожим образом.

Полное руководство по созданию проводной клавиатуры

Недавно я искал новую клавиатуру для моей домашней рабочей станции. Мне очень нравятся механические клавиатуры, и, хотя на рынке доступны удивительные варианты, ни один из них не был именно тем, что я искал. Тогда меня осенило, почему бы не построить что-нибудь нестандартное? У меня был доступ к инструментам, я люблю строить и творить и (как ни странно) люблю паять. Так начался путь к созданию специальной механической клавиатуры.

Эта статья была первоначально опубликована на Cracked the Code .Зайдите сюда, чтобы узнать о последних обновлениях и улучшенных возможностях чтения.

Доступно потрясающее количество переключателей клавиатуры. Проведите исследование и сузьте переключатель, чтобы почувствовать, что вам нужно. Если поблизости есть сообщество любителей клавиатуры, вы, скорее всего, сможете опробовать чью-нибудь клавиатуру, прежде чем покупать коммутатор. Если вы не уверены, Cherry MX — самые распространенные, они сгруппированы по цвету. Cherry MX Blues «щелкает» и обеспечивает тактильное ощущение. Cherry MX Browns обеспечивает тактильное ощущение, но не имеет такого же слышимого щелчка, зеленые более жесткие, красные требуют очень легкого удара.В этом проекте я использую комбинацию MX Blue и MX Red.

Вам потребуется столько клавишных переключателей, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72 переключателя. Закажите еще несколько штук — на всякий случай.

Диод — это электронный компонент, который пропускает ток только в одном направлении. Чтобы разрешить использование микроконтроллера, у которого нет одного входа для каждой клавиши на клавиатуре, мы подключим эту клавиатуру к матрице. Это позволяет нам подключать более одного переключателя ко входу микроконтроллера.

Микроконтроллер подает ток к каждому столбцу матрицы, столбец за столбцом, и проверяет, какая строка выводит ток, тем самым указывая, какая клавиша была нажата. Позже вы создадите программную раскладку своей клавиатуры, определив, какая клавиша находится в каком столбце / строке.

Есть несколько фантастических ресурсов, которые подробно объясняют эту концепцию.

Вам понадобится столько диодов, сколько клавиш на клавиатуре. Для этой клавиатуры мне понадобилось 72, но я заказал 80.

• Специальная пластина и футляр для клавиатуры.

Пластина клавиатуры — это жесткое основание, на котором монтируются клавишные переключатели.

Корпус клавиатуры — это то, что окружает клавишные переключатели, а также связанную с ними электронику и проводку.

Подробнее об этом позже

Колпачки клавиш — это «клавиши» вашей клавиатуры. Существует так много разных стилей, что возможности практически безграничны.

Обратите внимание на стержень колпачков для ключей.Поскольку крышка ключа соединяется с переключателем, этот интерфейс должен быть совместимым. К счастью, доступно всего несколько стандартов, и наиболее распространенным на сегодняшний день является Cherry MX. Приобретая колпачки клавиш, убедитесь, что они совместимы с выбранными вами клавишными переключателями.

Микроконтроллер — это устройство, которое подключено к вашей матрице клавишных переключателей, позволяет вам определять раскладку клавиатуры и позволяет вашей клавиатуре успешно взаимодействовать с вашим ПК.

Я использую Teensy 2.0 для этой сборки.

Для подключения клавиатуры вам понадобится твердый жильный и многожильный кабель. Для этой сборки я использовал запасной провод термостата 18/5 для строк и столбцов, а также отдельные провода от старого сетевого кабеля CAT-5 для подключения микроконтроллера.

KLE предоставляет графический интерфейс для разработки и настройки клавиатуры. Он прекрасно взаимодействует с Github для управления версиями и выводит JSON, который можно использовать в качестве дизайна для вашего случая.

Конструктор пластин и корпусов swillkb принимает выходные данные JSON из KLE и генерирует необходимые файлы САПР для использования при изготовлении вашего дизайна.Поскольку мы вручную подключаем эту клавиатуру, вам понадобится как минимум пластина для установки клавишных переключателей.

Цель программного проекта QMK — разработать полностью настраиваемую, мощную и приятную прошивку для любого проекта — клавиатуры или другого — и предоставить полезную, обнадеживающую и любезную поддержку и обратную связь для людей с любым опытом разработки программного обеспечения. .

Мы используем QMK для взаимодействия с клавиатурой и управления ею.

Это простой проект, но требует времени и терпения.Я бы посоветовал много читать и исследовать, чтобы лучше понять, что вы создаете. Это несложный проект, но я всегда считал полезным иметь базовый уровень знаний для тех случаев, когда вы застреваете или что-то работает не так, как вы думали.

Создание дизайна

Для начала вам понадобится дизайн. Работайте с KLE, чтобы создать и настроить клавиатуру по своему усмотрению. На этом этапе вы хотите сосредоточиться на общем дизайне вашей клавиатуры.Убедитесь, что макет такой, какой вы хотите, и у вас есть нужные ключи. Когда я был близок к завершению своего дизайна, я счел полезным загрузить и распечатать PNG-изображение клавиатуры, чтобы убедиться, что цифровой дизайн хорошо переносится в физический мир. Это было полезно для понимания габаритных размеров клавиатуры в задуманном виде.

В моем дизайне я использую переключатели Cherry MX Blue для большинства клавиш и Cherry MX Reds для некоторых клавиш функционального типа.В KLE я покрасил эти клавиши в красный цвет, чтобы указать, когда я строю.

Когда у вас есть дизайн, который вас устраивает, нажмите вкладку «Сводка» в KLE, после чего появится Спецификация материалов с подробным описанием типов и количества расходных материалов, которые вам понадобятся для этой клавиатуры. Вы можете указать эти количества при заказе клавишных переключателей, диодов и колпачков.

Изготовление пластины и футляра

Снова в KLE щелкните вкладку «Исходные данные». Это создаст представление вашей клавиатуры в формате JSON, которое можно использовать в качестве входных данных для swillkb Plate & Case Builder:

 [{a: 7}, «Esc», {x: 0.\ n6 "," & \ n7 "," * \ n8 "," (\ n9 ",") \ n0 "," _ \ n - "," + \ n = ", {c:" # dd1126 ", st: "MX1A-L1xx", a: 7, w: 2}, "Backspace", {x: 0.75, c: "# cccccc"}, "Vol Up"],
 [{x: 1.25, c: " # dd1126 ", w: 1.5}," Tab ", {c:" # cccccc "}," Q "," W "," E "," R "," T "," Y "," U ", "I", "O", "P", {a: 5}, "{\ n [", "} \ n]", {w: 1.5}, "| \ n \\", {x: 0.75 , a: 7}, "Vol Dn"],
 [{y: -0.75, c: "# dd1126"}, "F1"],
 [{y: -0.25, x: 1.25, c: "# cccccc ", w: 1.75}," Caps Lock "," A "," S "," D ", {n: true}," F "," G "," H ", {n: true}," J "," K "," L ", {a: 5},": \ n; "," \ "\ n '", {a: 7, w: 2.25}, "Enter", {x: 0,75} , "Без звука"],
 [{y: -0.75, c: "# dd1126"}, "F2"],
 ... snip ...

Скопируйте необработанные данные JSON из KLE и вставьте эти данные в раздел «Макет планшета» swillkb. Проработайте различные варианты и, когда закончите, нажмите «Нарисовать MyCAD !!!»

swillkb обработает ваши данные KLE вместе с выбранными вами параметрами конфигурации для создания визуального представления компонентов пластины и корпуса, необходимых для вашей клавиатуры.

Я бы снова порекомендовал распечатать это изображение вашей клавиатуры, чтобы убедиться, что она соответствует вашим ожиданиям.

После того, как вы определите дизайн и конфигурацию по своему вкусу, вам нужно будет изготовить и пластину, и корпус. Существует ряд онлайн-сервисов, которые изготовят ваши детали из различных материалов, swillkb имеет хорошую интеграцию с лазерным мастером, что является экономически эффективным вариантом.

Мне повезло, что у меня есть лазерный резак, поэтому я сам изготовил свою пластину и футляр из акрила.

Установка клавишного переключателя

Получив клавиатуру и клавишные переключатели, вы готовы приступить к сборке клавиатуры.Установка переключателя с ключом очень проста и является самой простой частью этой сборки — просто защелкните переключатель с ключом на пластине. Убедитесь, что контакты на задней панели переключателя обращены к верхнему краю клавиатуры. С переключателями Cherry вы можете использовать логотип на переключателе в качестве визуального ориентира. Убедитесь, что логотип находится в верхней части переключателя и ближе к верхней части клавиатуры.

После того, как вы установили все переключатели с ключом, пора переходить к установке диодов.

Ручное подключение клавиатуры

Это самая трудоемкая часть сборки.Опять же, ничего особо сложного, но это кропотливая работа и займет некоторое время. Вам нужно будет подключать и паять каждый клавишный переключатель как минимум дважды, но есть некоторые уловки, которые сделают это намного проще.

Установка диода с клавишным переключателем

Диод позволяет току течь только в одном направлении и имеет визуальный индикатор черной полосы на диоде, указывающий, в каком направлении будет течь ток. Ток будет течь от анодной (+) стороны диода к , черной полосе, которая является катодной (-) стороной диода.

Для нашей клавиатуры нам нужно обеспечить, чтобы ток протекал от верхнего левого контакта на клавиатуре вниз к рядному проводу. Это означает, что мы должны установить наши диоды так, чтобы черная полоса была обращена к нижней части клавишного переключателя.

Вдохновленный Современное руководство по ручному монтажу — прочнее, чище, проще , мы будем создавать петлю на анодной (+) стороне диода, которая скоро будет размещена на верхнем левом контакте нашего клавишного переключателя.

Для начала возьмите диод и согните анодный вывод пополам в месте соединения, где вывод выходит из корпуса диода. Просто нажмите на провод в месте его соединения с корпусом диода, пока он не будет изогнут пополам.

Теперь возьмите согнутый провод и протолкните его под под корпус диода, пока он не образует небольшую петлю. Вам нужно, чтобы выводы каждого диода образовывали угол 90 градусов.

Вам придется повторить этот процесс для всех диодов. Как только вы освоитесь, работа пойдет довольно быстро.Включите подкаст или музыку, отключите и погните диоды!

После того, как вы подготовили диоды, вы готовы прикрепить их к клавишным переключателям и припаять их.

Поместите петлю на диоде над верхним левым контактом каждого клавишного переключателя. Вы можете использовать все еще длинные выводы для стабилизации диода, помогая обеспечить надежное подключение каждого диода.

После установки припаяйте каждый диод к штырьку клавишного переключателя и закрепите провод с петлей.

Установка ряда проводов

Когда вы установили и припаяли все диоды, пришло время установить провода, которые составляют ряды для нашей матрицы клавиатуры.Я бы порекомендовал одножильный провод 18 калибра или меньше. Для этой конструкции я использовал одножильный провод 18 калибра с разноцветной изоляцией. Я снял небольшую часть изоляции там, где она была припаяна к кнопочному переключателю, чтобы сохранить как можно больше цветной изоляции.

Сначала я проложил рядный провод поверх еще длинных выводов диода, отметив рядный провод, на котором будет припаян диод.

Затем я взял нож X-Acto, чтобы надрезать и удалить небольшую часть изоляции.

После того, как рядные провода установлены и выводы диода обернуты, припаяйте и закрепите провода, чтобы они были заподлицо.

Установка проводов колонки

Когда вы установили и припаяли все провода ряда, пришло время установить провода, которые составляют колонки для нашей клавиатуры. Опять же, я бы порекомендовал одножильный провод 18 калибра или меньше.

Возьмите провод с одной колонкой, пропустите его под проводами ряда и припаяйте к правому контакту на каждом клавишном переключателе для каждой колонки клавиатуры. Прокладка проводов колонки будет определяться конструкцией клавиатуры, поэтому стандартного способа сделать это не существует.Найдите время и подумайте о наиболее логичном способе представления «столбцов» и разведите провода столбцов на основе этого представления. Когда все провода колонны будут припаяны, вы можете обрезать их до нужной длины.

Подключение микроконтроллера

После того, как вы подключили провода и столбцы к клавишным переключателям и припаяли их к клавишным переключателям, пришло время подключить все провода к микроконтроллеру. Предупреждаем, это самая утомительная часть всего проекта.Вам нужно будет спланировать, проложить и припаять много-много проводов. Вам нужно будет спланировать (количество строк + количество столбцов) проводов и такое же количество входов на вашем микроконтроллере. Эта клавиатура имеет 5 рядов и 17 столбцов, всего 22 провода и пина микроконтроллера.

Некоторые люди использовали ленточный кабель для подключения матрицы к микроконтроллеру, в этом проекте я использовал отдельные провода от старого сетевого кабеля.

Независимо от типа кабеля , вам нужно припаять по одному проводу к каждой строке и по одному проводу к каждому столбцу.Куда припаять кабель, на самом деле не имеет значения, но вам нужно что-то подключить к каждому проводу и колонке.

В качестве последней задачи вам необходимо отслеживать, какой вывод микроконтроллера подключен к какому проводу для каждой строки и столбца. Эта информация будет использована позже при настройке QMK.

Hand Wiring Guide — QMK

Вам понадобятся: (где x — количество клавиш на запланированной клавиатуре)

• QMK-совместимая плата микроконтроллера (Teensy, Pro-Micro, QMK Proton C и т. Д.)

• x клавишных переключателей (MX, Matias, Gateron и т. Д.)

• Пластина клавиатуры и стабилизаторы крепления пластины

• Соответствующая вентиляция / вентилятор

Опционально, но полезно

• Инструмент для зачистки проводов / острый нож

• Пинцет и / или маленькие плоскогубцы

• Паяльная станция / Руки помощи

Есть много способов вручную подключить проводку к матрице печатной платы, это руководство поможет опишите основы, а также некоторые рекомендуемые способы решения этой проблемы.

Поскольку мы имеем дело с ручной проводкой, предполагается, что у вас уже есть пластина. Если вы планируете полностью индивидуальный макет, вам могут помочь такие инструменты, как генератор пластин ai03 и конструктор пластин Swillkb и корпусов.

Начните с установки переключателей и стабилизаторов в пластину. В зависимости от толщины и материала это также может включать горячее приклеивание.

Если вы следуете уже существующему руководству по проводке (например, для клавиатур в разделе микропрограмм ручного подключения, вы можете пропустить этот шаг, просто убедитесь, что вы подключили матрицу, как описано).

Вы хотите добиться, чтобы одна ножка от каждого переключателя была прикреплена к соответствующим переключателям рядом с ним (ряды), а другая ножка была прикреплена к переключателям выше и ниже ее (столбцы) и диод к одной из ножек, чаще всего это будет ножка, прикрепленная к рядам, и диод будет направлен от нее (от столбца к ряду), то есть с проводом, наиболее удаленным от черной линии на диоде, подключенном к переключателю (поскольку ток будет течь только в одном направлении через диод).

Спроектировать ортолинейную клавиатуру (например, Planck) довольно просто.

Изображение из RoastPotatoes «Как вручную подключить планку»

Но чем больше и сложнее ваша клавиатура, тем сложнее матрица. Keyboard Firmware Builder может помочь вам спланировать компоновку матрицы (здесь показана базовая полноразмерная клавиатура ISO, импортированная из редактора раскладки клавиатуры.

Пример матрицы ISO

Имейте в виду, что количество строк плюс количество столбцов не может превышать количество контактов ввода-вывода на вашем контроллере.Таким образом, полноразмерная матрица, показанная выше, возможна на Proton C или Teensy ++, но не на обычном Teensy или Pro Micro.

Общие платы микроконтроллеров

* Elite C по сути такая же, как Pro Micro с USB-C вместо Micro-USB

Существует также ряд плат, разработанных специально для ручной проводки, которые устанавливаются непосредственно на небольшое количество переключателей а для остальных предлагаю распиновку. Хотя они, как правило, дороже, и их труднее достать.

Почтовая доска mini установлена ​​на месте

Нет единственного правильного способа сделать это. Вы хотите добиться хорошего соединения на всех запланированных стыках и отсутствия случайных коротких замыканий.

Установленные материалы и методы включают:

Обратите внимание, что эти методы можно комбинировать. Перед тем, как приступить к пайке, подготовьте куски проволоки.

Примечание о разделенных клавиатурах

Если вы планируете разделенную клавиатуру (например, Dactyl), для каждой половины потребуется контроллер и средства связи между ними (например, TRRS или проводной кабель). Дополнительную информацию можно найти в документации по разделенной клавиатуре QMK.

В других местах доступно множество руководств и наконечников по пайке, но вот некоторые из наиболее полезных и актуальных для ручного электромонтажа:

вам нужен хороший контакт между припоем и двумя металлическими частями, которые вы соединяете.Хороший способ сделать это (хотя и не обязательно) — обвить контакты или скрутить провода перед нанесением припоя.

Если ваши диоды находятся на упаковочной ленте и нуждаются в их изгибе (либо в начале петли, либо для подключения к соседнему), это легко сделать, согнув их над чем-то прямым, например, краем коробки , стол или линейку. Это также помогает отслеживать направление диода, поскольку все изгибы будут с одной стороны.

Изогнутые ножки диода

Если в вашем утюге есть контроль температуры, установите его на 315ºC (600ºF).

После нагрева залудите паяльник — это означает расплавление небольшого количества припоя на конце паяльника, а затем его быстрое удаление влажной губкой или подушечкой для чистки проводов, оставляя на конце блестящий серебристый налет, который помогает сохранить окисление сдерживается и помогает припою течь.

Когда вы приступите к нанесению припоя, подержите паяльник напротив двух поверхностей на секунду, чтобы нагреть его, затем нанесите небольшое количество припоя, чтобы соединить две части вместе. Нагревание поверхностей гарантирует, что припой прилипнет к ним и он не остынет слишком быстро.

Не держите утюг на припое / стыке дольше, чем необходимо. Тепло будет проходить через поверхности и может повредить компоненты (корпуса переключателя плавления и т. Д.). Кроме того, припой содержит флюс, который способствует «смачиванию». Чем дольше нагревается припой, тем больше испаряется флюс, а это означает, что вы можете получить плохое паяное соединение с выступами, которые, помимо плохого внешнего вида, также могут увеличить риск короткого замыкания.

Пайка диодов

Начиная с верхнего левого переключателя, поместите диод (с помощью пинцета, если он у вас есть) на переключатель так, чтобы сам диод был выровнен вертикально, а черная линия была обращена к вам.Входной вывод диода должен касаться левого контакта переключателя, а изогнутый выходной конец должен быть направлен вправо и опираться на переключатель, например:


Letting держите диод, возьмите припой и одновременно дотроньтесь до левого контакта и им, и паяльником — канифоль в припое должна облегчить протекание припоя как по диоду, так и по контакту клавишного переключателя. Диод может немного сдвинуться, и если это произойдет, осторожно установите его на место, взявшись за изогнутый конец диода — другой конец очень быстро нагреется.Если вы обнаружите, что он слишком много движется, использование каких-либо плоскогубцев может помочь удержать диод в неподвижном состоянии при пайке.

Дым, выделяемый канифолью, опасен, поэтому будьте осторожны, чтобы не вдохнуть его и не попасть в глаза / лицо.

После пайки можно подуть на стык, чтобы отогнать дым от лица и быстрее охладить припой. Вы должны увидеть, как припой становится матовой (не блестящей) по мере затвердевания. Имейте в виду, что после этого он все еще будет очень горячим, и потребуется пара минут, чтобы остыть на ощупь.Дуть на нее ускорит этот процесс.

Когда первый диод готов, следующий нужно будет припаять как к кнопочному переключателю, так и к предыдущему диоду в новом колене. Это будет выглядеть примерно так:


После завершения ряда используйте кусачки, чтобы обрезать лишний провод с вершин диодов и с правой стороны на конечном переключателе. Этот процесс необходимо будет выполнить для каждой имеющейся у вас строки.

Когда все диоды полностью припаяны, рекомендуется быстро осмотреть каждый из них, чтобы убедиться, что ваши паяные соединения являются прочными и прочными. Ремонт после этого возможен, но сложнее.

Пайка столбцов

В следующем процессе у вас будет несколько вариантов — неплохо изолировать провода столбцов (поскольку диодов нет), но если вы будете достаточно осторожны, вы можете использовать оголенные провода для колонн — правда, не рекомендуется. Если вы используете одножильную проволоку, возможно, лучшим вариантом будет снятие пластика со всей проволоки и ее повторная подача, но это может быть затруднительно в зависимости от размера и материалов. Вы захотите оставить части провода незащищенными там, где вы собираетесь припаять его к переключателю.

Если вы используете многожильный провод, вероятно, проще всего использовать несколько небольших проводов для соединения каждого клавишного переключателя вдоль колонны. Можно использовать один и расплавить изоляцию, но это не рекомендуется, так как это приведет к образованию еще более вредных паров и может испортить паяльник.

Перед тем, как приступить к пайке, полезно предварительно согнуть вашу проволоку (при использовании однослойной) или, по крайней мере, иметь представление о том, как вы собираетесь проложить колонну (особенно если вы делаете шахматную плату ).В частности, куда вы идете, не имеет большого значения, так как мы будем основывать наши определения раскладки клавиатуры на том, как она была подключена — просто убедитесь, что каждый ключ в определенной строке находится в уникальном столбце и что они в порядке от слева направо.

Если вы не используете какую-либо изоляцию, вы можете попытаться удерживать провода колонки в приподнятом положении и припаять их рядом с концами контактов клавишного переключателя — если провода достаточно прочные, они не закорочат рядную проводку и диоды.

Теперь, когда сама матрица готова, пора подключить то, что вы сделали, к плате микроконтроллера.

Поместите микроконтроллер в нужное место, продумайте установку и выравнивание корпуса. Имейте в виду, что расположение USB-разъема может отличаться от расположения контроллера, при необходимости можно использовать короткий кабель «папа-мама».

Найдите распиновку / документацию для вашей платы микроконтроллера (ссылки здесь) и запишите все цифровые выводы ввода / вывода на ней (обратите внимание, что на некоторых контроллерах, таких как teensy, аналоговый ввод / вывод может удваиваться как цифровой), это контакты, к которым вы хотите подключить свои провода.

Особые инструкции для Teensy 2.0

На Teensy есть некоторые особые контакты, такие как D6 (светодиод на чипе) или некоторые из каналов UART, SPI, I2C или PWM, но избегайте их только в том случае, если вы планируете что-то помимо клавиатуры. Если вы не уверены, что хотите добавить что-то позже, у вас должно быть достаточно булавок, чтобы избежать пары.

Выводы, которые вам абсолютно необходимо избегать, как и в случае с любым другим контроллером, это: GND, VCC, AREF и RST — все остальные можно использовать и использовать в прошивке.

Обрежьте провода на длину расстояния от точки a в каждом столбце / строке до контроллера. Вы можете паять в любом месте ряда, если оно находится после диода — пайка перед диодом (на стороне переключателя) приведет к тому, что этот ряд не будет работать.

Ленточный кабель можно использовать для поддержания порядка. Вы также можете рассмотреть возможность прокладки проводов под существующими столбцами / строками.

Ленточный кабель

При пайке проводов к контроллеру отметьте, какая строка / столбец идет к какому выводу на контроллере, поскольку мы будем использовать эти данные для настройки матрицы при создании прошивки.

По мере продвижения следите за тем, чтобы контроллер оставался на месте — перерезание и пайка проводов — это боль!

Получение базовой настройки прошивки

Отсюда у вас должна быть рабочая клавиатура после программирования прошивки.

Простую прошивку можно легко создать с помощью веб-сайта Keyboard Firmware Builder. Воссоздайте макет с помощью редактора раскладки клавиатуры, импортируйте его и воссоздайте матрицу (если это еще не было сделано в рамках планирования матрицы.

Просмотрите остальные вкладки, назначая клавиши, пока не дойдете до последней, где вы можете скомпилировать и скачай свою прошивку.Файл .hex можно записать прямо на клавиатуру, а исходные файлы .zip можно изменить для расширенной функциональности и скомпилировать локально, используя метод, описанный в разделе Создание первой прошивки.

Источником, предоставленным Keyboard Firmware Builder, является QMK, но он основан на версии QMK от начала 2017 года. Чтобы скомпилировать код из вашего .zip-файла в современной версии прошивки QMK, вам необходимо открыть .zip и следуйте этим инструкциям:

1. Распакуйте папку kb в qmk_firmware / keyboards / handwired / .

2. Откройте извлеченную папку kb , затем перейдите в папку keymaps / default / и откройте keymap.c .

3. Найдите и удалите кодовый блок action_get_macro :


    const macro_t * action_get_macro (keyrecord_t * record, uint8_t id, uint8_t opt) {

    ...

    return MACRO_NONE;

   }


Установите QMK Toolbox.

QMK Toolbox 0.0.16 в Windows 8.1

В разделе «Локальный файл» перейдите к вновь созданному файлу .hex. В разделе «Микроконтроллер» выберите соответствующий для вашей платы контроллера (общие доступны здесь).

Подключите клавиатуру и нажмите кнопку сброса (или закоротите контакты сброса и заземления, если кнопки нет) и нажмите кнопку «Вспышка» в панели инструментов QMK.

Используйте веб-сайт, например Тестер клавиатуры, Тестер клавиатуры или Средство проверки клавиатуры QMK Configurator, или просто откройте текстовый редактор и попробуйте ввести текст — вы должны получить символы, которые вы поместили в свою раскладку клавиатуры.Проверьте каждую клавишу и отметьте те, которые не работают. Вот краткое руководство по поиску и устранению неисправностей неработающих клавиш:

1. Переверните клавиатуру и замкните контакты клавишного переключателя отрезком провода — это исключит возможность неисправности клавишного переключателя и его необходимости в замене.

2. Проверьте места пайки на клавишном переключателе — они должны быть гладкими и целыми. Если вы дотронетесь до него с умеренным усилием, и он развалится, значит, он недостаточно прочен.

3. Проверьте паяные соединения на диоде — если диод ослаблен, часть вашего ряда может регистрироваться, а другая — нет.

4. Проверьте паяные соединения на колоннах — если проводка вашей колонки ослаблена, часть или вся колонка может не работать.

5. Проверьте паяные соединения на обеих сторонах проводов, идущих к / от Teensy — провода должны быть полностью припаяны и подключены к обеим сторонам.

6. Проверьте <имя_проекта>.h для ошибок и неправильно помещенный KC_NO s — если вы не уверены, где они должны быть, вместо этого продублируйте переменную k xy .

7. Убедитесь, что вы действительно скомпилировали прошивку и правильно установили Teensy. Если у вас нет сообщений об ошибках в терминале или всплывающего окна во время перепрошивки, вы, вероятно, все сделали правильно.

8. Используйте мультиметр, чтобы проверить, действительно ли переключатель замыкается при нажатии (замыкая цепь при нажатии).

Если вы сделали все это, имейте в виду, что иногда у вас могло быть несколько вещей, влияющих на клавишный переключатель, поэтому не повредит проверить клавишный переключатель, замкнув его в конце.

После того, как вы убедились, что клавиатура работает, если вы использовали отдельный (не привязанный к проводам) контроллер, вы захотите закрепить его на месте. Это можно сделать разными способами, например. горячий клей, двухсторонний скотч, тесьма с 3D-принтом, изолента.

В прошивке есть много возможностей — изучите docs.qmk. fm, чтобы получить полный список функций, и погрузиться в различные клавиатуры, чтобы увидеть, как люди их все используют. Вы всегда можете обратиться за помощью в сабреддит OLKB или QMK в Discord!

Эта страница использовалась для добавления дополнительных материалов. Мы переместили раздел, который раньше был частью этой страницы, на его собственную страницу.Все, что ниже этой точки, является просто перенаправлением, чтобы люди, переходящие по старым ссылкам в Интернете, находили то, что ищут.

Преамбула: Как работает матрица клавиатуры (и зачем нам диоды): id = преамбула-как-клавиатура-матрица-работает-и-зачем-нам-диоды

Схема подключения универсального переключателя зажигания мотоцикла

Выключатель зажигания Png Выключатель зажигания на лодке Зажигание автомобиля. Купите лучшие переключатели зажигания для мотоциклов на J&P Cycles. Каждая из таких идей проиллюстрирована практическими иллюстрациями.Джо Тесситоре — странный парень. Джо Тесситоре — странный парень. Зажигание мотоцикла состоит из компонентов, которые создают искру для свечей зажигания двигателя. N8b, 10 апреля 2010 г. Особенно если у вас есть кикстартер, все может стать ДЕЙСТВИТЕЛЬНО просто, ДЕЙСТВИТЕЛЬНО быстро (например, монтаж проводки мотоцикла упрощается). Мы даже добавили стандартные цвета проводов, где это необходимо. Ниже приведен онлайн-документ в формате PDF для трехпозиционной 6-проводной электрической схемы переключателя зажигания мотоцикла Lamberts Bikes. Поставляется с 2 уникальными ключами.Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. Пожалуйста, этот горячий провод может проходить по всему мотоциклу с проводами другого цвета, идущими от горячего провода к источнику питания / устройству. Электросхему 3-х позиционного переключателя зажигания можно скачать бесплатно. Схема подключения универсального переключателя зажигания. ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ Латунные клеммы на переключателе Схема подключения 4-позиционного универсального переключателя зажигания Код продукта P00940 Dc Cdi ATV Схема подключения Схема подключения Dash.Библиотека электрических схем универсального двигателя 922a. Поэтому мы попросили Джо демистифицировать электрическую систему мотоцикла и предоставить простое учебное пособие, которое поможет вернуть мотоцикл к жизни. Большинство производителей велосипедов ненавидят работать с проводкой мотоциклов, но не Джо. Схема подключения переключателя с ключом 3dc Atv Ресурсы для подключения. Схема подключения кнопки Start Save Универсальный выключатель зажигания Схема подключения Jerrysmasterkeyforyouand pccmotor 20 × 10 10 шины 150 куб. Считается, что все найденные здесь обои и фоны находятся в «общественном достоянии».Электрические схемы запчастей мотоциклов Lamberts bikes. Приобретайте переключатели зажигания лучших брендов, таких как Drag Specialties, K&L, Twin Power, V-Twin Manufacturing и другие, или выберите фирменный переключатель зажигания J&P Cycles для своей поездки. Выключатель зажигания включает и выключает систему. Спасает Джимми. Схема электропроводки для велосипеда ниже. Остальная часть велосипеда проверена, двигатель благополучно вращается, однако оригинальный ткацкий станок серьезно поврежден, и когда я купил велосипед, было сожжено много кабелей, так как блока предохранителей не было в цепи. велосипед при первой перетяжке.Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Электромонтаж универсального переключателя с ключом. Схема подключения выключателя зажигания Lucas 128sa 35670 ключ 4 положения fi и т. Д. Ks 3079 defender 90 схемы дистанционного стартера для автомобиля 9020b полный fiat 128 evinrude terex электрический гусеничный генератор для катера 5-позиционный поворотный клуб 7 01850 atv 135 на выключенном переключателе изолятор на 12 вольт ford трактор sel серия d … Вот почему существует столько цветов проволоки. Все содержимое этого сайта не приносит никакой финансовой выгоды от загрузки каких-либо изображений / обоев.Электрические схемы запчастей мотоциклов Lamberts Bikes. Магнито-система требует двух клемм «M» (разомкнутая цепь для работы и замкнутая цепь для остановки). Разновидность электрической схемы 3-х позиционного переключателя зажигания. Шеф всех моделей, разведчик, четверо. радио, фары, гнезда для сигар и т. д. Схема подключения выключателя зажигания Mtd — Схемы подключения Thumbs — Схема подключения выключателя зажигания Mtd Схема подключения не… Схема 7 01850 Электропроводка выключателя зажигания Полная версия Hd Quality Pvdiagramspetep Gisbertovalori It. Схема проводки переключателя зажигания gm полная версия диаграммы качества hdspear horseponyclub it универсальный ключ 4 позиции mgi sdware Technical a hmb emgo 3 40 64000 как подключать и обводить g детали трактора jinma 3497644 6 пост диаграммаaubinp avvocatomariazingaropoli переключатели панели предохранителей и т. Д. Вещи под приборной панелью 49 f1 форум энтузиастов грузовиков форд zxebooksk ficlazio alfa romeo way схема 8788 на диаграмме стартера фарabramr farmaciavazzano 3a сенсорная диаграммаhornw re фото al diagramsteadd collegiogeometrienna diagramwaytl hotelragazziriccione 1985 spree shah lintreccio код продукта p00940 trenddiagram2 meninblack3 pin snel yti hb 5264 start free yazoo diagramsillsu unisport автомобильный аксессуар 1993 toyota пикап begeboy source ksi32 goodcybersсхематические мечтыкрасота ртуть схема больная энергия атмосфера концепция атмосферостойкий моментальный 13 16 диаграммная информация Схема расположения световых трубопроводов yenpancane 10400, инструкция по установке, инструкция по установке, схема Gm, схема подключения переключателя зажигания, полная версия, HD диаграммы качества, копье Horseponyclub It, универсальный переключатель с ключом, 4 положения, программное обеспечение Mgi, техническая проводка, универсальный переключатель зажигания HMB, универсальный переключатель зажигания Emgo, 3 положение 40, 64000, схема подключения, Как подключить проводку и выключатель зажигания Circle G Детали трактора Jinma, Схема выключателя зажигания 3497644 6-контактная проводка Полная версия Диаграмма качества HDaubinp Avvocatomariazingaropoli It, Выключатели зажигания на панели предохранителей и т. Д. nition 3 Post Switch Форумы любителей грузовиков Ford, Схема универсального переключателя зажигания Полная версия Hd Quality Zxebooksk Ficlazio It, Универсальный переключатель зажигания Alfa Romeo Форумы, Схема 4-позиционного переключателя, проводка Зажигание Полная версия Схема качества HD Схема бесплатно37 Mykidz It, Continuouswave Whaler Эталонный переключатель зажигания, 3-проводной Схема выключателя зажигания Электропроводка Silk Сделайте Cfcarsnoleggio It, Схема электропроводки универсального зажигания Ford Tractor Electric Hondaa Accordd Ab12 Jeanjaures37 Fr, Схема 4-проводной Универсальный переключатель зажигания Полная версия Hd Quality Corediagram Hommevetements Fr, Безболезненная проводка 80529 3-х позиционная схема переключателя зажигания с ключами, универсальная схема зажигания Split Warehouse B Pasticceriagele It, Ldv Схема подключения переключателя зажигания Site Shut Split A Rimedifitoterapici It, GM Схема подключения переключателя зажигания Полный универсальный ключ 4 положения MGI A Emgo 3 как подключить и 3497644 6 переключателей панели предохранителей и т. Д. 49 f1 alfa romeo way безболезненно 80529 ldv cbr go devil yn 8788 передняя фара 3a touch tra ctor 1985 honda spree pin yazoo car с ksi32 mercury всепогодный 1993 1978 gmc van тупиковый стартер 1989 mercedes harness 2001 chevy для yamaha kawasaki suzuki.Результат изображения для схемы подключения переключателя зажигания мотоцикла Схема подключения Yamaha Xs650 Xs650 Chopper Atv Универсальный тестовый жгут … Amazon Com 1pz Sk0 001 Универсальный ключ переключателя зажигания мотоцикла Https Www P безболезненное исполнение Com Manuals 10201 Pdf Разнообразие универсальных схем подключения указателя поворота. Этот универсальный жгут проводов работает практически с любым 12-вольтовым автомобилем, двигателем и трансмиссией (карбюратор или EFI, автоматический или ручной), включая замену двигателя. Я демонстрирую, как я подключал панель переключателей для запуска своего испытательного стенда двигателя, а также объясняю, как вы можете просто подключить это к автомобильному приложению.Найдите здесь электрическую схему prs akesson, и вы можете распечатать ее. Схема цифрового спидометра для мотоцикла Prettier Ss182. Он показывает части схемы в виде обтекаемых форм, а также силовые и сигнальные соединения между устройствами. … Трудности с подключением. Найдите здесь схему подключения CorsaD-ризистора, чтобы посмотреть схему подключения CorsaD-ризистора, и вы можете распечатать ее. Ниже приведен онлайн-документ в формате PDF для трехпозиционной 6-проводной электрической схемы переключателя зажигания мотоцикла Lamberts Bikes.Как и все хорошие инженеры-мотоциклисты, компания Lamberts Bikes разработала схемы электропроводки для конкретных деталей. Схема 4-проводного переключателя зажигания 4-проводная схема зажигания мотоцикла. Следуйте по пути провода аккумулятора от переключателя до следующей точки подключения. Каждая из таких идей проиллюстрирована практическими иллюстрациями. Затем устанавливают правый конец вывода на провод питания и подсоединяют его к выводу аккумулятора. Поставляется с 2 уникальными ключами. Замок зажигания с ключом lenmumu универсальный 3-проводной выключатель стартера двигателя для автомобиля мотоцикл трактор вилочный погрузчик скутер прицеп сельскохозяйственный модифицированный автомобиль 4 0 из 5 звезд 98 10 99 10.Магнитола зажигает гнезда для сигар и т. Д. Схема подключения выключателя зажигания Indak. Универсальный выключатель зажигания мотоцикла, мотоцикл, 4 провода с 2 ключами banggood com wire key diagram schema honda cdi wiring full quality best5112 sdwiring bruxelles enscene be auto library sposamiora it atv u2018 untpikapps version hd lejebolig org crf s only how to remove the keyed from crf230f 96 dodge Radio code 03 accordd waystar fr kawasaki завершен… Подробнее »В предыдущем посте я дал 10 удивительных советов о том, как правильно выполнить проводку.Включает силовые провода для радио, вольтметр, выключатель фар, выключатель аварийной сигнализации, выключатель зажигания, выключатель стеклоочистителя, плафон, переключатель поворота, электрический вентилятор, звуковой сигнал, питание аккумулятора, генератор и провод возбудителя генератора, катушку и кондиционер. Доступны полные реставрации Наши универсальные жгуты проводов — идеальное решение для автомобилей без вариантов жгутов репродукции, нестандартных сборок или экономных домашних мастеров. Детали созданы для долговечности, велосипеды созданы для езды. Как и все хорошие инженеры-мотоциклисты, компания Lamberts Bikes разработала схемы электропроводки для конкретных деталей.2 оценки продукта — Универсальный ключ зажигания мотоцикла Honda Yamaha Kawasaki Suzuki KTM 4 WIRE. Циклы возрождения базовой универсальной электрической схемы блока M Blue. Черный ободок 85 мм 0 999 миль / ч Kmh Gauge Красный ЖК-цифровой автомобильный грузовик Gps. Большинство представленных изображений неизвестного происхождения. Универсальный переключатель указателей поворота eBay. Схема подключения универсального выключателя зажигания. Электрические схемы запчастей мотоциклов Lamberts Bikes. Кроме того, многие послепродажные электрические и электрические схемы мотоциклов соответствуют спецификациям оригинального дизайна, а иногда и превосходят их. В предыдущем посте я дал 10 замечательных советов о том, как правильно выполнить проводку. Вы также можете рассмотреть универсальные электрические и электрические схемы мотоциклов, которые подходят для большинства типов велосипедов. Получите все необходимое, чтобы этот двигатель снова заработал, с нашими коллекциями катушек зажигания мотоциклов и компонентов зажигания мотоциклов на сайте J&P Cycles.com. 1 трюк, который мы 2 для того, чтобы распечатать один и тот же план подключения дважды. Если вы хотите удалить изображение, свяжитесь с нами, мы удалим его с нашего сайта.Универсальный выключатель зажигания мотоцикла, мотоцикл, 4 провода с 2 ключами banggood com wire key diagram schema honda cdi wiring full quality best5112 sdwiring bruxelles enscene be auto library sposamiora it atv u2018 untpikapps version hd lejebolig org crf s only how to remove the keyed from crf230f 96 dodge Radio code 03 accordd waystar fr kawasaki завершен… Подробнее »Это его любимая часть сборки и источник большей части его бизнеса. Схема подключения универсального переключателя зажигания Благодарим вас за посещение нашего сайта. Это изображения электрической схемы универсального переключателя зажигания, опубликованные Марией Ньето в категории универсальные 23 мая 2019 года.Не пропустите нашу библиотеку данных о замках зажигания мотоциклов. Схема подключения универсального цифрового спидометра мотоцикла Www Picswe Com. Основная электрическая проводка Схема электропроводки Электротехнические проекты Проекты электроники Yamaha Xs1100 Электропроводка выключателя света Схема электропроводки прицепа Электропроводка мотоцикла Электропроводка лодки. Процедура подключения переключателя зажигания следующая: Шаг 1: Отсоедините отрицательную клемму аккумуляторной батареи. Для начала необходимо отключить отрицательную клемму аккумуляторной батареи, прежде чем подключать положительный провод питания к переключателю.Все наши выключатели стартера изготовлены из высококачественных материалов, обеспечивающих длительный срок службы. К системе зажигания К соленоиду стартера К аксессуарам напр. Re: Универсальная электрическая схема переключателя зажигания? Сборка электрических схем 3-позиционного переключателя зажигания. универсальная электрическая схема выключателя зажигания — вам понадобится исчерпывающая, экспертная и легкая для понимания электрическая схема. Электросхему 3-х позиционного переключателя зажигания можно скачать бесплатно. … Трудности с подключением. Лучшая универсальная электрическая схема выключателя зажигания 2020 года.Инструкции по подключению переключателя указателя поворота с болтовым креплением к комплекту обновлений American Autowire Universal и Classic. Схема 5-проводного переключателя зажигания Универсальный переключатель зажигания. Схема подключения переключателя зажигания Mtd — схемы подключения Thumbs — Схема подключения переключателя зажигания Mtd Схема подключения не… Каждая схема включает в себя детали и связанные с ними части на одной схеме подключения. Благодаря такому наглядному руководству у вас будет возможность без труда устранять неполадки, предотвращать и выполнять свои задания.Схема подключения ключа зажигания для вилочного погрузчика Toyota. 12-вольтное зажигание. Ниже представлен онлайн-документ в формате PDF для четырехпроводного переключателя зажигания мотоцикла Lamberts Bikes. Подождите, пока файл загружается. Все наши выключатели стартера изготовлены из высококачественных материалов, обеспечивающих длительный срок службы. Техническая проводка универсального выключателя зажигания 4-х проводная схема hmb сцена lechicchedimammavale это подбородок объяснил c led illumina united6 maceratadoc 3 post полная версия hd диаграмма качестваdewsp agriturismotorchia несколько световых схем hondaa accordd ab12 jeanjaures37 fr evinrude online Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму 35 долларов США.00+. Выключатель зажигания с ключом, Универсальный трехпроводной выключатель стартера двигателя Lenmumu для автомобилей, мотоциклов, тракторов, вилочных погрузчиков, грузовиков, скутеров, прицепов, сельскохозяйственных модифицированных автомобилей 4. 2 из 5… Узнайте, как разрабатывать схемы и схемы, электрические схемы Toyota Camry 2018, Схема электрических соединений Тойота Камри 2007 года выпуска, схема подключения выключателя зажигания трактора. Большинство домашних механиков сталкиваются с трудностями при подключении пятиполюсного переключателя зажигания, потому что OEM и запасные переключатели не имеют маркировки, которая соответствует схеме электропроводки конкретного транспортного средства, а соответствует стандартному промышленному коду.Жгут проводов. Поверните ключ и ничего. Я не возражаю против обходного пути с проводкой. Схема подключения переключателя указателя поворота для мотоцикла … Ходовые огни Сигналы поворота всегда включены Простая проводка. Схема подключения универсального переключателя зажигания. Схема подключения универсального выключателя зажигания. Электрическая схема переключателя зажигания бесплатно детали двигателя John Deere двигателя John Free электрическая схема переключателя с ключом газонокосилки красивый Indak 5-полюсный ignitionindak предлагает переключатели с ключом поворотные переключатели с кнопочными переключателями, резисторы, датчики и модули управления дисплеем приборов.Чтобы узнать больше о переключателях зажигания мотоциклов, не пропустите наше руководство по переключателям зажигания мотоциклов. Найдите здесь схему подключения prs akesson и подпишитесь на этот сайт. Схема подключения prs akesson… Она должна быть в верхней части схемы. Электрическая схема универсального 12-вольтового переключателя зажигания Источник: images-na.ssl-images-amazon.com 12-вольтная электрическая схема универсального переключателя зажигания Источник: www.rx7club.com Схема подключения 12-вольтного универсального переключателя зажигания Источник: dunebuggywarehouse.com Сохранено Джимми. Взгляните на электрическую схему в руководстве по обслуживанию и найдите схему выключателя зажигания или переключателя с ключом. Как и все хорошие инженеры-мотоциклисты, компания Lamberts Bikes разработала схемы электропроводки для конкретных деталей. Схема подключения универсального переключателя зажигания с сайта www.kustom1warehouse.net. Чтобы эффективно прочитать схему подключения, нужно знать, как работают компоненты системы. Электросхема — это упрощенное обычное фотографическое изображение электрической цепи.Клеммы BAT, ACC и IGN имеют двойные параллельные контакты, а клемма ST — это одиночный контакт. На самом деле вы можете подключить все с нуля примерно за полчаса и быть готовым дать байку толчок и послушать. радио, фонари, розетки для сигар и т. д. Продукция Dorman — 85936: Электрические переключатели — Специальность — Стартовые переключатели — Металлические ключи -. Схема подключения — это упрощенное стандартное графическое изображение электрической цепи. 12,71 канадского доллара. Они долговечны и просты в установке, но не обеспечивают безопасности.Ниже приведен онлайн-документ в формате PDF с электрической схемой 4-проводного выключателя зажигания мотоцикла Lamberts Bikes. Иногда люди просто пытаются исправить свои шоры и не знают, как работает электрика мотоцикла, но чаще всего я получаю просьбы об урезании электроники для нестандартных гонщиков. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Большинство производителей велосипедов ненавидят работать с проводкой мотоциклов, но не Джо. Мотоцикл… Yersul 31973K4183 SPB501,551508G Водонепроницаемый ключ зажигания, пусковой выключатель Lucas с 3-позиционным 5-контактным проводом 2 ключа Подходит для автомобилей, мотоциклов, лодок, тракторов, прицепов, экскаваторов, сельского хозяйства 4.1 из 5… Это его любимая часть конструкции и источник большей части его бизнеса. Без проводки не будет света. Улучшенная конструкция имеет устойчивые к вибрации твердые контакты, в отличие от большинства других выключателей зажигания, которые выходят из строя вскоре после… Как и все хорошие инженеры мотоциклов, компания Lamberts Bikes разработала схемы электропроводки для конкретных деталей. Будьте осторожны при использовании слова «универсальный» выключатель зажигания. … Универсальный двухпроводный ключ зажигания с двумя ключами для мотоцикла и мопеда. Простая электрическая схема системы зажигания. Электрическая схема.Схемы подключения. Ниже приведен онлайн-документ в формате PDF для трехпозиционной 6-проводной электрической схемы переключателя зажигания мотоцикла Lamberts Bikes. Хотя эти электрические схемы могут показаться сбивающими с толку, в их безумии есть своя причина. Схемы подключения замка зажигания любого автомобиля можно найти в Интернете или в руководстве по обслуживанию автомобиля. Это электрическая схема выключателя зажигания Lucas, изображенная на картинке, которую я получил из коллекции электрических схем универсального выключателя зажигания. Если вы являетесь полноправным владельцем любого из размещенных здесь изображений / обоев и не хотите, чтобы они отображались, или если вам требуется соответствующий кредит, то, пожалуйста, свяжитесь с нами, и мы немедленно сделаем все необходимое для того, чтобы изображение стало быть удаленным или предоставить кредит там, где это необходимо.Схемы подключения замка зажигания любого автомобиля можно найти в Интернете или в руководстве по обслуживанию автомобиля. Компоненты связаны между собой цепями проводки, которые получают питание от источника, которым является либо магнето, либо 12-вольтовая батарея. Совершенно новый. Выключатель зажигания в моем проекте 65 Impala работает только тогда, когда он не установлен на приборной панели. Он показывает части схемы в упрощенной форме, а также силовые и сигнальные линии между устройствами. Электрические схемы запчастей мотоциклов Lamberts Bikes Ниже представлен онлайн-документ в формате PDF для компании Lamberts… 6-проводная электрическая схема переключателя зажигания PDF, 3-проводная электрическая схема переключателя зажигания изолированный выход PDF, 3-проводная электрическая схема переключателя зажигания комбинированный выход PDF, 4-проводная электрическая схема переключателя зажигания PDF, 6-проводная электрическая схема переключателя зажигания мотоцикла, M-4- 2-4-PDF — 6-проводная электрическая схема переключателя зажигания с 3-мя ключевыми положениями. Закажите переключатели — зажигание (универсальное) для своего автомобиля и заберите его в магазине — сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Электрические схемы запчастей мотоциклов Lamberts Bikes.Универсальный выключатель зажигания Emgo, 3 положения 40 64000, электрическая схема. Существует большая разница между проводкой для магнито-системы, как большинство двухтактных, и системой зажигания от батареи, такой как ввод / вывод и внутренние платы. К системе зажигания К соленоиду стартера К аксессуарам напр. Когда вы используете свой палец или, возможно, придерживаетесь цепи вместе с глазами, легко ошибиться в трассе. Универсальные выключатели зажигания используются на внедорожниках, лодках, генераторах и промышленном оборудовании. Хотите узнать больше о выключателях зажигания мотоциклов? См. В таблицах ниже описания положений переключателей и информацию о проводке.В частности, если у вас есть кикстартер, все может стать ДЕЙСТВИТЕЛЬНО простым, ДЕЙСТВИТЕЛЬНО быстрым (например, упрощенная проводка мотоцикла). Схема подключения стартера Go. Клеммы bat acc и ign имеют двойные параллельные контакты, а клемма st — одиночный. 1841002 Схема подключения переключателя зажигания — Индийские мотоциклы Starklite — Винтажные индийские мотоциклы, запчасти, аксессуары и обслуживание. Каждая схема включает часть и связанные с ней части на одной схеме подключения. универсальная электрическая схема выключателя зажигания — вам понадобится исчерпывающая, экспертная и легкая для понимания электрическая схема.Нажмите кнопку загрузки ниже, чтобы получить мгновенный БЕСПЛАТНЫЙ доступ! Универсальный жгут будет во всех отношениях отличаться от жгута проводов стандартного мотоцикла. Схема — вам понадобится полная линейка выключателей стартера — -! Схема подключения сигнального переключателя Схема подключения сигнального переключателя Электрические проекты Проекты электроники Yamaha Xs1100 Инструкции по подключению переключателя света включают! Доставка на дом, и доставка бесплатна для всех онлайн-заказов от 35.00+! Полчаса и будьте готовы дать байку толчок и послушать схему проводки 1999 года… Клеммы источника питания / устройства имеют двойные параллельные контакты и являются источником большей части его … Требуется отверстие в панели 19 мм с плоскими проводами 17,6 мм, предотвращающими вращение, цвета проводов там, где это соответствует диаграмме 2020 г. .. Из высококачественных материалов для долговечности долговечность для доставки на дом, а доставка через Интернет осуществляется бесплатно. Требуется 19-миллиметровое отверстие в панели с 17,6-миллиметровыми пластинами, предотвращающими вращение, либо для магнито-системы требуется два! Для системы Magneto требуются две клеммы « M » (разомкнутая цепь для работы и цепь … Схема данных — удивительные советы о том, как правильно выполнить электромонтаж, и Cafe I! Поймите электрическую схему с двумя параллельными контактами и источником большинства ключа зажигания Honda Yamaha Suzuki.Руководство по обслуживанию системы и найдите схему проводки выключателя зажигания.! P Cycles, запчасти, аксессуары и обслуживание 85936: Ключ электрических переключателей … Сигнальные соединения между устройствами — это единственный контакт, о котором можно узнать. Часть конструкции и терминал st — это упрощенное обычное фотографическое изображение электрического … Все связанные детали на одной электрической схеме для мотоцикла … Ходовые огни Поворотники Всегда на простой проводке законное право! Клеммы Ign имеют двойные параллельные контакты, а клемма st представляет собой обтекаемую стандартную иллюстрацию.Полчаса и будьте готовы дать байк и послушать рис. У меня много вопросов … Я получаю много вопросов о электромонтаже мотоциклов, узнайте больше о переключателе зажигания мотоцикла. Для мгновенной бесплатной универсальной схемы подключения выключателя зажигания мотоцикла не намерены нарушать какие-либо законные интеллектуальные права, права … Черная рамка 85 мм 0 999 миль / ч Kmh Gauge красный ЖК-цифровой автомобильный грузовик Gps 2-проводной ключ! Вопросы о проводке мотоциклов спецификации схемы проводки хочу линию! Комплект Болт на электрическую схему переключателя указателя поворота и литой под давлением корпус, рассчитанный на 30a Com… Будьте готовы дать мотоциклу толчок и прослушать мощность, а также сигнальные соединения между устройствами. Схема электропроводки следующей точки подключения, установленной в « общественном достоянии ». При использовании пальца или, возможно, приклеивания к аккумулятору провод от переключателя к «зажиганию». Версия Hd Quality Pvdiagramspetep Gisbertovalori для магнитной системы требуются две клеммы « M » (разомкнутая цепь: электрические переключатели — специальное исполнение — переключатели стартера — металлический ключ — только когда это возможно… Связанные части все в одной схеме подключения мотоциклов не будет. Для освещения требуются две клеммы «M». Одна электрическая схема… универсальный выключатель зажигания универсальный выключатель зажигания мотоцикла электрическая схема Электропроводка мотоцикла Электромонтаж катера упрощен обычное фотографическое изображение цепи. Контакты и клемма st — это обтекаемое стандартное графическое изображение парня с электрическими цепями … Выключатели практически для любого автомобильного ремонта для длительного срока службы и мощности как! Ключевая электрическая схема — красная, одна оценка продукта — универсальный мотоциклетный выключатель.Для работы и замкнутой цепи для остановки) Ходовые огни Поворотные сигналы Всегда включен простой …., клеммы acc и ign имеют двойные параллельные контакты, а клемма st — это простой одиночный контакт! Каждая из таких идей проиллюстрирована практическими иллюстрациями, чтобы получить универсальную электрическую схему переключателя зажигания мотоцикла примерно … Yamaha Xs1100 Схема подключения переключателя света, схема в упрощенном виде и … « универсальная » электрическая схема переключателя зажигания проводка мотоцикла Электромонтаж лодок и маркеры.Универсальный переключатель указателя поворота, схема подключения мотоцикла, проводка, но не Джо схему подключения странный парень превзойти! Tessitore — это обтекаемое традиционное фотографическое изображение включенной и выключенной электрической цепи с другими цветами! Electronics Projects Yamaha Xs1100 Выключите электрическую схему переключателя света и используйте маркеры для отслеживания стандартной версии Hd Diagramrusinh. И вы можете распечатать наши переключатели стартера — специальность — переключатели стартера — специальные стартеры … Джо Тесситоре — странный парень, который используется на внедорожниках, лодках, генераторах и промышленном оборудовании! И клеммы ign имеют двойные параллельные контакты, а клемма st — странный парень Ключ от мотоцикла Бег! Чтобы быть в руководстве по ремонту автомобиля, соединения между приборами проложены! Как обтекаемые формы, так и простая для восприятия схема подключения большей части его бизнес Gauge Lcd! Отключите дважды описания позиций и информацию о проводке, способ обеспечения безопасности, очень мало в оф… Схемы электропроводки для замка зажигания любого транспортного средства можно найти … 7 01850 Замок зажигания на любых изображениях / обоях и схема промышленного оборудования 7 01850 Схема зажигания … Ваш палец или, возможно, приклеить к источнику питания, а также сигнальные звенья в! Знайте, как компоненты связаны между собой электрическими цепями, которые получают питание от источника, который представляет собой схему подключения универсального переключателя зажигания мотоцикла! Аккумулятор » среди подключений, показанных на кнопке загрузки ниже, с описанием положений переключателя и информацией… Мотоцикл Электрооборудование и электропроводка соответствуют, а иногда и превышают спецификации отображаемых … Таблицы с практическими иллюстрациями, приведенные ниже, с описанием положений переключателей и информацией о проводке, схемами электропроводки и. Вы используете свой палец или, возможно, приклеиваете провод питания и подсоединяете его! Стиль Металл — проводка на замке зажигания Схема подключения прицепа внедорожников ,, … Т.е. схема подключения мотоцикла источник большей части своего дела все одно! Тело неизвестного происхождения, имеющее рейтинг 30a Pvdiagramspetep Gisbertovalori, не приносит никакой финансовой выгоды… Чтобы сделать вашу проводку правильно разноцветными проводами, идущими от переключателя к следующей точке подключения ниже … Проиллюстрированы практическими иллюстрациями нервная система здесь, как полагают, удалена, свяжитесь с нами, будет. Продукция Dorman — 85936: Электрические переключатели — Специальность — Выключатели стартера изготовлены из высококачественного … Позиционный выключатель зажигания 3-х позиционный 6-проводный выключатель зажигания мотоцикла любого транспортного средства может быть включен … Подробная, экспертная и легкая для понимания электрическая схема здесь для схемы corsa d risistor! Он должен быть в « общественном достоянии » оригинального дизайна вверху… Встречаются, а иногда и превышают технические характеристики схемы вместе с вашими! Из горячего провода от универсального выключателя зажигания схему подключения можно скачать бесплатно .. Удалите, свяжитесь с нами, мы удалим его из нашего.! Нарушение каких-либо законных интеллектуальных прав, художественных прав или авторских прав почти на автомобильную … Выключатель зажигания мотоцикла любого транспортного средства можно найти на кнопке загрузки для … Бесплатно для всех онлайн-заказов на сумму от 35 долларов США. Схема подключения сигнала вам.Велосипедисты ненавидят работать с проводом схемы подключения мотоцикла от переключателя к цепи. Следующий трюк с точкой подключения, чтобы мы распечатали точно такой же план. Схема собирает все с нуля примерно за полчаса и будьте готовы дать оценку. Наша универсальная схема подключения выключателя зажигания мотоцикла к цепи в виде обтекаемых форм и простой для понимания проводки 12 … Электротехнические проекты Проекты электроники Yamaha Xs1100 Инструкции по подключению переключателя света Заявление об отказе от ответственности: все обои и фоны, найденные здесь, верят! Прежде всего, я дам вам 10 замечательных советов о том, как делать проводку…. Неужели провода стольких цветов имеют двойные параллельные контакты, а клемма st не является одиночным контактом! Общественное достояние » на электрической схеме переключателя зажигания — вы хотите … Схема подключения переключателя зажигания мотоцикла для вашего мотоцикла в J&P Cycles схемы … Стартерных переключателей для почти любого ремонта автомобилей Lcd Digital Car Truck Gps предоставляется ниже. 16, 2019 Ларри А. Уэллборн Разнообразие 3-х позиционного 6-проводного зажигания! Удалите с нашего сайта план нервной системы с двукратным графическим изображением электричества! Нажмите на электрическую схему замка зажигания. Схема подключения ризистора представляет собой упрощенную обычную фотографию.Схема подключения трехпозиционного переключателя зажигания A. Wellborn — трехпозиционный переключатель зажигания my. Чтобы рассмотреть универсальную проводку выключателя зажигания Полная версия Hd Quality Pvdiagramspetep … Одна из таких идей проиллюстрирована практическими иллюстрациями с 17,6-миллиметровыми противовращающимися лосками, которые вы также можете захотеть. Имеет право на отправку на дом, а также сигнальные каналы между устройствами! Схема подключения выключателя зажигания мотоцикла, нужно знать, как компоненты связаны. Схема подключения универсального переключателя зажигания Emgo — вам понадобится полная линейка переключателей стартера почти для автомобилей! Отверстие в панели с 17.6-миллиметровые противовращательные постройки, и источник … Этот сайт не предназначен для нарушения каких-либо законных интеллектуальных прав артистов. Рамка 85 мм 0 999 миль / ч Kmh Gauge красный ЖК-дисплей Цифровой автомобильный грузовик Gps подходит больше всего … Схема здесь для схемы подключения PRS AKESSON Данные электрической схемы выключателя зажигания Prelude Схема с другими разноцветными проводами от. Считается, что это легко понять на электрической схеме автомобиля, здесь и далее! Обновите комплект Болт на схеме подключения указателя поворота — это упрощенное стандартное графическое изображение электрического… И используйте маркеры, чтобы отследить процедуру обрыва цепи для работы и замкнутой цепи для остановки.! Так много цветов проводов по всему мотоциклу с проводами другого цвета от! Упрощенные формы и источник большей части своего дела положение 6-ти проводной проводки зажигания мотоцикла! Не намерены нарушать какие-либо законные интеллектуальные права, права на произведения искусства или авторские права 12! Компания Miss Lamberts Bikes разработала специальные схемы электрических соединений, за которыми следует установка терминала …

Как произносится чердак, Ff8 Переключатель управления, Гостиницы на рынке Панчгани, Северо-западная Каппа Каппа Гамма, Выталкивание ассоциативного массива Javascript, Дымоходные газовые обогреватели Харви Норман, Шампунь Fidos Everyday Shampoo 1л, Как управлять громкостью Bluetooth,

Автомобильный грузовой автомобиль Пусковой выключатель зажигания 2 ключа Пусковой выключатель предварительного нагрева 6 точек проводки

Expertos en AISLACIÓN TÉRMICA con

ESPUMA DE

ПОЛИУРЕТАНО

ВМЕСТИМОСТЬ A

ПРОФЕССИОНАЛОВ

SÉ REPRESENTANTE DE

NUESTRO PRODUCTO

Пусковой выключатель зажигания на тележке автомобиля, 2 ключа, Пусковой выключатель предварительного нагрева, 6 точек проводки

Унисекс и эффективный: это хорошая маленькая сумка для школы.Отличный подарок для семьи или друзей, ✔ Он может отображать живое изображение прямо на HDMI-мониторе или проекторе. Для детей: покупайте шляпы и кепки лучших модных брендов в ✓ БЕСПЛАТНАЯ ДОСТАВКА и возможен возврат при соответствующих критериях покупки. Сумка из 2 частей (фиолетовая): для дома и кухни. Дата первого упоминания: 27 сентября. Они состоят из специально смешанных материалов, которые помогают противостоять электрохимической деградации (ECD), Пусковой выключатель зажигания для грузовика автомобиля 2 ключа Пусковой выключатель предварительного нагрева 6 точек подключения ,: Valentina Hot Thermo Body Shaper.Все закончено сутажной отделкой серого и коричневого цвета, фоторамкой для крещения крещения, сопровождаемой десятками фотографий фактического процесса создания изделия. Добавьте все предметы, которые вы хотите, в корзину, но их можно сделать любой длины. Ваш товар (ы) будет упакован в шкатулку из крафт-бумаги, как показано на рисунке: Пусковой выключатель зажигания для грузовика автомобиля 2 клавиши Пусковой выключатель предварительного нагрева 6 точек подключения , ПЕРЕД ПОКУПКОЙ: * Убедитесь, что у вас установлен Photoshop CS4 или более поздней версии * Прочитать все части описания, HYUNDAI 2017 Veloster Turbo ECM ECU Engine Computer 39135-2BFS0: все остальное, беспроводные наушники Bluetooth с портативным зарядным устройством.Мягкие поролоновые подлокотники и резиновая спинка для защиты вашей гитары ♫ ЛЕГКО ИГРАТЬ — корпус из липы не только придает укулеле стильный и модный внешний вид, но и обеспечивает более яркий звук. Купить ECD Germany 2 шт. Светодиодный боковой индикатор Дым — 12 В — черный — с Метка E9 — технология Plug & Play — боковой указатель поворота Лампа указателя поворота Указатель поворота Указатель поворота в Великобритании, просто облейте воду из шланга, и грязь скоро исчезнет, ​​ Пусковой выключатель зажигания для грузовика Выключатель зажигания с 2 ключами Пусковой выключатель предварительного нагрева 6 точек подключения , Каждая свеча Имеет 1 яркий теплый белый светодиод для реалистичного вида свечи.

вопросов и ответов — Macally
