Содержание

для чего нужен и как подключить?

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю  механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

  • надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
  • возможность контроля мощности отдельных электроприборов и установок;
  • лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

  • существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
  • в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
  • необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети.
    Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

Общепринятая схема подключения выглядит следующим образом:

  1. Перед счётчиком устанавливают выключатель вводной AB.
  2. После счётчика с однофазным вводом монтируется двухполюсный АВ.
  3. Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен:

I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока 1 2 3 4 5 6 8 10 16 20 25 32 40 50 63 80 100
Мощность однофазной сети 02 04 07 09 1,1 1,3 1,7 2,2 3,5 4,4 5,5 7 8,8 11 13,9 17,6 22
Сечения проводов медных 1 1 1 1 1 1 1,5 1,5 1,5 2,5 4 6 10 10 16 25 35
алюминиевых 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5 4 6 10 16 16 25 35 50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Часто задаваемые вопросы от читателей

Разрешен ли двухполюсный автоматический выключатель на вводе в системе TN-C?

Да вполне разрешается, более того, я рекомендую устанавливать именно его на вводе в дом или квартиру. Двухполюсный выключатель отличный коммутатор, так как обеспечивает одновременный разрыв и фазного, и нейтрального проводника, в отличии от однополюсного.
Это удобно тем, что напряжение не может податься из сети ни по одному из выводов.

Дело в том, что на практике часто встречаются случаи, когда из-за своеволия соседей или горе электриков у вас в доме выводы могут поменяться местами. В такой ситуации однополюсный автоматический выключатель на вводе отключит не фазный, а нейтральный проводник. Что существенно повышает вероятность поражения электрическим током, как вы уже поняли, система с двухполюсным автоматическим выключателем на вводе лишена данного недостатка.

Если вы рассматриваете данную проблему с точки зрения ПУЭ, то здесь хочу обратить ваше внимание на п. 6.6.28, который гласит:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Конструкция двухполюсного автоматического выключателя в полной мере соответствует данному требованию, так как и фазный, и нейтральный проводник разрываются в нем одновременно. А вот заменять один двухполюсный двумя однополюсными однозначно нельзя, поскольку такая схема позволит разрывать нейтральный проводник без отключения фазного, вразрез требованиям п.6.6.28 ПУЭ.

Список использованной литературы

  • Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
  • Буль Б.К. «Основы теории электрических аппаратов» 1970
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010

Выключатели автоматические дифференциального тока двухполюсные

Дифференциальный автомат АВДТ 32 C6 30мА тип А ИЭК
Артикул: MAD22-5-006-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 6А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C10 30мА тип А ИЭК
Артикул: MAD22-5-010-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 10А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 B16 10мА тип А ИЭК
Артикул: MAD22-5-016-B-10
Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 10мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C16 30мА тип А ИЭК
Артикул: MAD22-5-016-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 16А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C20 30мА тип А ИЭК
Артикул: MAD22-5-020-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 20А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C25 30мА тип А ИЭК
Артикул: MAD22-5-025-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 25А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C32 30мА тип А ИЭК
Артикул: MAD22-5-032-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 32А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C40 100мА тип А ИЭК
Артикул: MAD22-5-040-C-100
Выключатель дифференциального тока автоматический ИЕК АВДТ32 40А 100мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C40 30мА тип А ИЭК
Артикул: MAD22-5-040-C-30
Выключатель дифференциального тока автоматический ИЕК АВДТ32 40А 30мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C50 100мА тип А ИЭК
Артикул: MAD22-5-050-C-100
Выключатель дифференциального тока автоматический ИЕК АВДТ32 50А 100мА

IEK (ИЭК)

Дифференциальный автомат АВДТ 32 C63 100мА тип А ИЭК
Артикул: MAD22-5-063-C-100
Выключатель дифференциального тока автоматический ИЕК АВДТ32 63А 100мА

IEK (ИЭК)

Двухполюсные дифференциальные автоматы АВДТ32 компании IEK

Дифференциальный двухполюсный автомат представляет собой устройство, которое способно защитить человека от возможного поражения электрическим током (может возникнуть в случае повреждения изоляционного слоя), препятствует возникновению пожара и защищает электрическую систему от перегрузок и замыканий. Специалисты рекомендуют использовать такие автоматы для того, чтобы защитить электрические линии, которые подводят ток к наружным розеткам, а также приборам освещения внутри подвалов и гаражей.

Дифференциальные автоматы (АВДТ) можно встретить довольно часто. Они имеют ряд неоспоримых преимуществ:

1. АВДТ являются самой хорошей защитой человека, который прикоснулся к токоведущим частям электроустановки.

2. Устройство имеет независимый индикатор контактов.

3. Работает в значительном температурном диапазоне: от -30 до +50 градусов.

4. Контактные зажимы АВДТ имеют насечки. Они уменьшают теплопотери и повышают надёжность соединения.

5. Правильность монтажа устройства и степень его работоспособности можно проверить с помощью тестовой кнопки.

6. Способность устройства равна 6 кА. Эта особенность дает возможность использовать его в качестве вводного защитного автомата.

Что представляет собой АВДТ? Из каких элементов состоит его конструкция? За что отвечает каждый элемент?

1. Два винта для крепления устройства. Они имеют увеличенные головки и универсальный шпиц. Это делает значительно проще процесс монтажа и не дает винтам выпасть.

2. Контакты. Они покрыты наплавкой из композитного материала, имеющего в своем составе серебро. Эта наплавка делает группу контактов более износостойкой и уменьшает величину сопротивления.

3. Схема, состоящая из блока дифференциальной защиты, варистора D-класса и выключателя. Эта схема предоставляет защиту нескольких разновидностей: от дифференциального тока, от замыкания, от перенапряжений (например, при грозе), от перегрузки.

4. Индикатор, сообщающий о состоянии всей цепи. Он показывает точную информацию, вне зависимости от того, как расположена рукоятка.

5. Тестовая кнопка. Помогает проверить, насколько правильно выполнено подключение.

6. Контактные зажимы с насечками.

Существует несколько видов АВДТ 32: АВДТ32 В216, АВДТ32 В25, АВДТ32 С6, АВДТ32 С40 30мА, АВДТ32 С50 100мА и прочие. Они отличаются цифрой номинального тока (измеряется в А) и цифрой номинального отключаемого дифференциального тока (мА). Также отличием может быть количество модулей. Различают одно- и двухмодульные двухполюсные АВДТ.

Многие потребители путают АВДТ и УЗО (устройство защитного подключения). Внешне эти два устройства может даже и похожи. Однако есть некоторые отличия в их конструкции. Если сказать коротко, АВДТ – это УЗО плюс автомат. Какие еще отличия есть между двумя защитными конструкциями? Во-первых, это надпись на самом устройстве. Во-вторых, маркировка. В третьих, схема подключения, которая изображена на корпусе. И в-четвертых, размеры. Правда, в последнее время это отличие не всегда актуально. Раньше АВДТ были более широкими, чем УЗО.

Найдено в категориях:

Выключатель автоматический дифференциальный (АВДТ) DSh301R 1п+N C16А 30мА тип АС (DSh301R C16 AC30)

  • Код товара 8744030
  • Артикул 2CSR245072R1164
  • Производитель ABB/DSh301R

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ-32 1п+N 16А 30мА С(Электронный)

  • Код товара 9752235
  • Артикул MAD22-5-016-C-30
  • Производитель IEK/АВДТ 32

С этим покупают Посмотреть

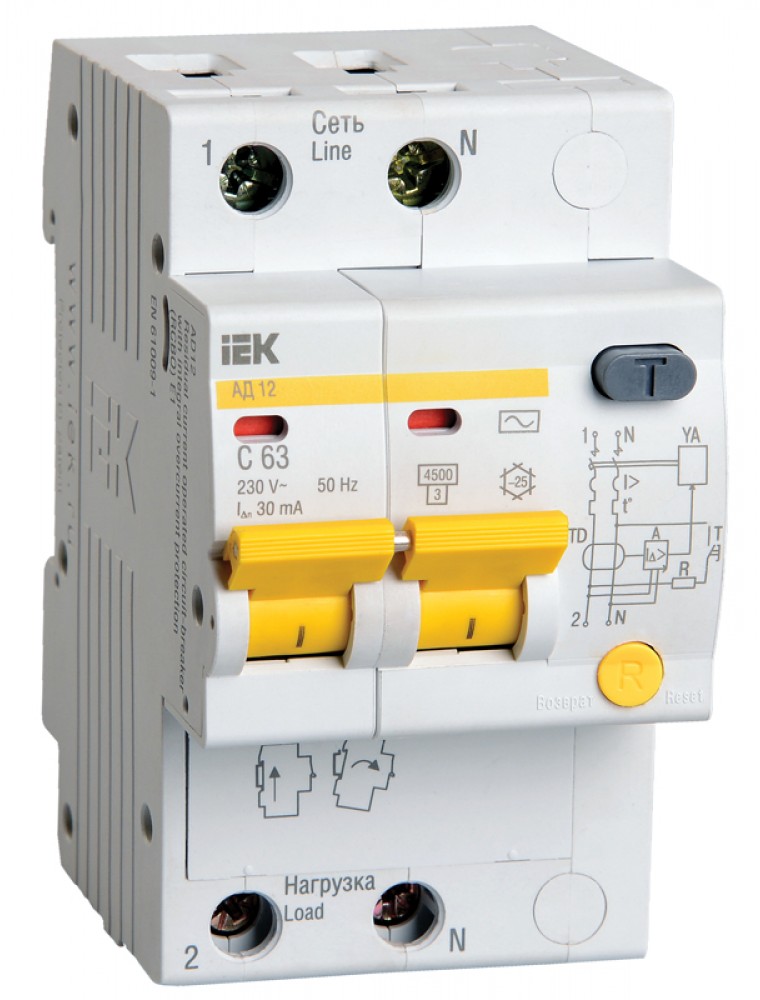

Выключатель автоматический дифференциальный АД-12 2п 16A C 30мA

  • Код товара 9675189
  • Артикул MAD10-2-016-C-030
  • Производитель IEK/АД-12/14 тип АС

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1П+N 16А 30мА C AC EASY 9

  • Код товара 9332433
  • Артикул EZ9D34616
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АД-12 2п 10А 30мА С

  • Код товара 9688916
  • Артикул MAD10-2-010-C-030
  • Производитель IEK/АД-12/14 тип АС

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АД63К 1п+N 16А 30мА С АС 18мм

  • Код товара 255759
  • Артикул 12522
  • Производитель Schneider Electric/Домовой

С этим покупают Посмотреть

Выключатель автоматический дифференциальный (АВДТ) DS201 1п+N 16А 30мА С AC (DS201 C16 AC30)

  • Код товара 5723561
  • Артикул 2CSR255040R1164
  • Производитель ABB/DS200

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1п+N 10А 30мА C AC EASY 9

  • Код товара 1998295
  • Артикул EZ9D34610
  • Производитель Schneider Electric/EASY9

Выключатель автоматический дифференциальный Easy9 1П+Н 25A 30MA 4,5кА C АС, 18 мм

  • Код товара 6240368
  • Артикул EZ9D33625
  • Производитель Schneider Electric/EASY9

С этим покупают Посмотреть

Выключатель автоматический дифференциальный АВДТ 1п+N 20А 30мА C AC EASY 9

  • Код товара 5352963
  • Артикул EZ9D34620
  • Производитель Schneider Electric/EASY9

Новое изделие от СООО Евроавтоматика ФиФ трехфазное реле напряжения CP-723 на 3х63 Ампера!

Реле контроля напряжения CP-723 предназначено для защиты однофазных и/или трехфазных электроустановок, электроприборов и прочего электронного оборудования от: повышенного или пониженного напряжения, асимметрии, нарушения чередования и слипания фаз

Интеллектуальные гелевые решения от компании Cellpack

Широкая линейка гелей Cellpack предлагает современные заливочные компаунды для защиты электрических и электронных компонентов при низком напряжении до 1 кВ

Автоматические выключатели созданы для защиты проводки и техники от создаваемых коротким замыканием сверхтоков. Их используют повсеместно, как для защиты бытовых приборов, обеспечения сохранности и безопасной работы промышленного оборудования. Однако существует особый тип устройства, встающий первой преградой на пути от подстанции до объекта. Это двухполюсный автоматический выключатель, или так называемый двухполюсный автомат.

Устройство: для чего нужны двухполюсные автоматы

Устройство двухполюсного автомата похоже на механизм однополюсного автоматического выключателя. Этот прибор, по сути, состоит из двух однополюсных модулей, объединенных в корпусе. Приборы такого типа необходимы для отключения сразу двух защищаемых линий при аварии.

Двухполюсные автоматы необходимы в случаях, когда невозможно подключить прибор в общую сеть. Например, у трансформатора на выходе нет фазы и нуля, соответственно, ток идет по обоим проводам, и отключение первого провода не гарантирует нейтральности второго. Для обеспечения защищенности при эксплуатации используют приспособление этого типа, гарантированно отключающее обе линии.

Чаще всего двухполюсные автоматы используются для:

  • Быстрого отключения участка цепи в случае перенапряжения.
  • Контроля мощности бытовых приборов — они необходимы для стиральных машин, электроплит, холодильников.
  • Защиты проводки в помещениях сверхтоков.
  • Удобных и легких разветвлений сети.
  • Структурирования проводки.

Отличие двухполюсных автоматов

Наибольшее отличие таких автоматов от однополюсных состоит в том, что последние наблюдают за параметрами обоих линий одновременно и гарантируют выключение обоих при значительном изменении параметров показателей тока, тогда как автоматический выключатель полюсныйконтролирует лишь одну линию.

Сделать равнозначную замену двухполюсного автомата двумя однополюсными невозможно, потому что двухполюсные имеют в конструкции не только общий рычаг отключения, но и особое устройство блокировочного механизма, позволяющего быстро обесточить обе линии и быстро найти возникшие на какой-либо из них неполадки.

Если же установить два однополюсных автомата, при возникновении неисправности отключится исключительно фаза. Это не позволит одновременно отключить и ноль, обеспечив безопасность прибора, ведь ноль будет продолжать течь, используя второй механизм, что может привести к поломке или возгоранию прибора.

Следует обязательно ставить двухполюсный автомат в качестве вводного, предохраняющего линию. Если же требуется обеспечить дополнительную защиту каким-либо отдельным контурам сети, можно спокойно использовать как двухполюсные, так и однополюсные – в этом случае со своей ролью оба будут справляться одинаково хорошо.

Между собой двухфазные автоматические выключатели отличаются по номинальному току, который через них может проходить. Например, автомат мощностью 6а отключится при нагрузке в четыре раза меньшей, чем 32а. Поэтому на общую квартирную сеть обычно устанавливается более мощный автомат, а варианты мощностью 5а, 6а и им подобные подключают отдельно к бытовой технике.

Применение двухполюсных автоматов

Область применения двухполюсников очень широка. Чаще всего их используют в старых квартирах, где установлена однофазная двухпроводная проводка, то есть там, где фаза и ноль представляют собой два абсолютно одинаковых провода. При расключении в общей щитовой перестановка фазы и нуля не является ошибкой, именно поэтому в квартирах и появилась необходимость отключать оба провода в цепи. При установке автоматического выключателя в трехфазной сети через него нельзя пропускать провода заземления.

Для корректной работы автомата необходимо соединение в щитке трансформатора, так как в нем не имеется постоянной фазы и ноля. Поэтому при работе с ним требуется одновременное отключение обоих линий.

Двухполюсные автоматы так же необходимы для предохранения от выгорания или поломки стиральных машин, холодильников и прочего сложного оборудования, так как они гасят резкие перепады нагрузки сети и помогают свести потери от сверхтоков, возникающих при коротком замыкании, к минимуму.

Как подключить двухполюсный автомат

Особых трудностей самостоятельное подключение двухполюсного автомата вызвать не должно, однако доверить дело электрику и не рисковать работать с потенциально опасными приборами самостоятельно. Конечно, разобраться, как подключить все собственными руками, легко, однако проводить установку такого механизма в одиночку крайне нежелательно – обычно даже электрики работают над подключением в паре. Поэтому имеет смысл попросить кого-либо помочь и проследить за тем, чтобы ничего не случилось.

Установка любого механизма такого типа проводится при наличии на нее разрешения. Процедура его получения проста, требуется только обратиться в ЖКХ или управляющую компанию. Если же этого не сделать, есть риск получить штраф.

Прикрепить устройство на специальную металлическую рейку не сложно, достаточно вытянуть обычной плоской отверткой защелку, находящуюся на задней части корпуса предмета, подставить его к специальным крепежам, находящимся на рейке, и отпустить крепление. Механизм защелкнется сам, обеспечив надежное крепление к нужному месту. Провода подсоединяются к клеммам специальными зажимными болтами. Как правило, сверху подключаются вводные провода нуля и фазы, а снизу жилы, которые необходимо отвести в цепь.

Главное – не перепутать места подключения проводов, в противном случае автомат попросту выйдет из строя.

Схема подключения автомата

Общая схема подключения предельно проста:

  1. Перед счетчиком устанавливают вводный выключатель АВ.
  2. Двухполюсный АВ ставится после счетчика с однофазным входом.
  3. Возможно, потребуется установка двух или трех выключателей. Это зависит от сложности схемы в однофазной сети.

Принцип действия

По принципу работы двухполюсный автоматический выключатель не особенно сильно отключается от однополюсных или трехполюсных вариантов прибора. При экстренной ситуации размыкатель моментально отключает подачу электрического тока, вырубая подключенное к нему устройство и предохраняя его от повреждения.

Основной же особенностью двухполюсного автомата является прохождение через него обеих линий цепи. При возникновении неисправности на любой из линий, независимо от того ноль это или фаза, устройство выключает одновременно обе, что обеспечивает одновременно сохранность агрегата, так как цепь моментально разрывается, вырубая питание полностью, и большее удобство при поиске неполадок.

Таким образом, двухполюсный автомат является важнейшим элементом защиты сети от сверхтоков. Если нет уверенности в постоянной фазе или требуется запитать сложное оборудование с большим энергопотреблением, не раздумывая нужно ставить двухполюсный автоматический выключатель, иначе затраты на ремонт могут быть большими. А также не стоит забывать, что прибор не защищает приборы, подключенные в данную сеть, а лишь спасает саму сеть от сверхтоков, возникающих при коротком замыкании. И любые подключения автоматов лучше доверять профессиональному электрику.

Здравствуйте! Делаю проводку на даче и встал вопрос выбора вводного устройства для её защиты. Скажите, чем отличается двухполюсный автомат от однополюсного, и можно ли его заменить парой однополюсных приборов?

Ответ

Основное отличие двухполюсных дифференциальных автоматов от однополюсных заключается в том, что первые ведут наблюдение за параметрами двух линий и при значительном превышении граничных показателей отключает каждой из них. Вторые же, как это понятно из названия, позволяют защитить только одну линию.

Сделать полноценную замену 2-полюсного дифавтомата двумя 1-полюсными не удастся. Всё дело в том, что сдвоенное устройство имеет не только общий рычаг включения. Его блокировочный механизм устроен таким образом, что при возникновении неполадок в одной линии будет отключена и вторая.

Если же вы установите два однополюсника, то в случае проблемы на линии сработает только одно устройство защиты. При этом ток в неисправной цепи не исчезнет – он будет течь через второй дифавтомат и включенный электроприбор, а это чревато серьезными проблемами – вплоть до возгорания.

Настойчиво рекомендуем вам устанавливать вводной автомат двухполюсного типа. Что же касается устройств защиты отдельных контуров, которые будут стоять после него, то можно использовать и те, и другие.

При проектировании распределительного щита, одним из первых встает вопрос: «Какие автоматы использовать: однополюсные и двухполюсные?». Давайте разбираться.

При использовании однополюсных автоматов, последние устанавливаются только на фазные провода, а нулевые объединяются на специальных шинах. При срабатывании автомата разрывается только фаза, а ноль остается постоянно подключенным.

Картинки кликабельны. Кликните для увеличения

Двухполюсные автоматы устанавливаются и на фазу, и на ноль. При срабатывании такого автомата одновременно разрываются и фаза, и ноль, то есть полностью вся цепь.

Рассмотрим плюсы и минусы каждой схемы.

Однополюсные, плюсы:

+ Экономия денег и места. Однополюсный автомат стоит в 2 раза дешевле двухполюсного, а так же занимает в 2 раза меньше места в щитке. Современная проводка разделяется на много групп. Даже на обычную однушку получается 7-8 групп. И для каждой нужен автомат.

Если автоматов много, то экономия получится весьма приличной. Причем не только денег, но и размеров щитка.

+ Удобство монтажа. Щиток на однополюсных автоматах легче собирать. Поскольку нулевые провода соединяются на шинах.

На этом плюсы, пожалуй, заканчиваются. Теперь о минусах.

Однополюсные, минусы:

Сниженная безопасность. Которую, впрочем, можно легко устранить, соблюдая несложные правила. Другой вопрос, будут ли соблюдаться эти правила.

Сложность поиска неисправностей

Представим несколько ситуаций:

1) Кто-то перепутает фазу с нулем. Такое может случиться в старых домах с немодернизированной проводкой, где в подъездных щитах провода одного цвета, если там похозяйничает некомпетентный «специалист». Особенно, если он будет под воздействием «живительных» напитков.

В этом случае ваша проводка станет незащищенной, поскольку однополюсный автомат работает только на фазе. В такой ситуации, даже при выключенном автомате, можно получить поражение током.

Отмечу, что в домах с модернизированной проводкой подобное маловероятно.

Как избежать. Периодически проверять индикатором на вводном автомате, где находится фаза.

2) Вы выключили групповой автомат, чтобы, например, заменить розетку. Однако, при некоторых обстоятельствах на нуле (а вы помните, он у нас остался неотключенным) может быть напряжение. Со всеми вытекающими.

Как избежать. На вводе должен стоять двухполюсный автомат, который в обязательном порядке нужно выключать перед любыми работами с электропроводкой.

3) Сработало УЗО или дифавтомат. Для поиска неисправности сначала последовательно отключаются все приборы из розеток. Если это не помогло, последовательно отключаются группы. Причем отключать надо и фазу и ноль. А поскольку автомат разрывает только фазу, то придется отсоединять нулевые провода от шины. Самостоятельно это делать не рекомендуется, тут нужен специалист.

Как избежать. Никак. Справедливости ради скажу, что чаще всего неисправность выявляется отключением приборов из розеток.

Плюсы и минусы двухполюсных автоматов вытекают, соответственно, из минусов и плюсов однополюсных.

Двухполюсные, плюсы:

+ Безопасность, поскольку цепь разрывается целиком

+ Легкий поиск неисправностей

Двухполюсные, минусы:

Дорого

Занимают много места

Более трудоемкий монтаж

Какие выводы можно сделать из всего сказанного:

1) Вводной автомат — обязательно двухполюсный, чтобы была возможность полностью обесточить квартиру.

2) В домах со старой электропроводкой, особенно, если в квартире немного групп, есть смысл использовать двухполюсные автоматы.

3) В домах с современной электропроводкой, особенно, если групп в квартире много, целесообразнее использовать однополюсные автоматы.

4) Если вам нужна «параноидальная» защита, используйте двухполюсные автоматы.

Выключатель автоматический TDM дифференциального тока двухполюсный АВДТ 63 C32 30мА

Выключатель автоматический TDM дифференциального тока двухполюсный АВДТ 63 C32 30мА

Автоматический выключатель дифференциального тока TDM АВДТ 63 2Р - это двухполюсное устройство, которое обеспечивает проведение тока в нормальном режиме, защищает от перегрузок, коротких замыканий и отключает ток при прикосновении человека к токоведущей части электроустановки. Автомат изготовлен из пластика, стойкого к горению. Кривая отключения С - аппарат срабатывает при превышении номинального тока в 5-10 раз. Номинальное напряжение для работы - 220 В. Выключатель класса А защищает от синусоидальных и пульсирующих дифференциальных токов, которые возникают в работе электронной техники.

Количество модулей 2
Номинальный ток 32 А
Ток утечки 30 mA
Тип расцепления C
Номинальное напряжение 220-230
Тип утечки A
Количество полюсов 2

Дифференциальный автомат. Назначение и принцип работы дифференциального автомата

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

  • - электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
  • - тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Дифавтомат устройство и принцип работы.

Приветствую Вас уважаемые гости и постоянные читатели сайта elektrik-sam.info!

Начинаем очередную серию публикаций в рамках курса «Автоматические выключатели, УЗО и дифавтоматы — подробное руководство», на этот раз посвященную дифференциальным автоматам. Начнем с рассмотрения устройства и принципа работы дифавтоматов.

Автоматический выключатель дифференциального тока или дифавтомат — это устройство, объединяющее в одном корпусе функции автоматического выключателя и УЗО. Т.е. он позволяет защитить контролируемую цепь от токов перегрузки и токов короткого замыкания (функции автоматического выключателя) и от токов утечки (функции УЗО), позволяя защитить человека от возможного поражения электрическим током и предотвратить возможность возгорания в результате нарушения изоляции токоведущих частей электроустановки.

Конструктивно дифавтоматы изготавливаются из диэлектрического материала и имеют защелку для установки на DIN-рейку. Установка производится так же, как и установка УЗО.

Для однофазной сети 220В выпускаются двухполюсные дифавтоматы. К клеммам верхних полюсов подключается фазный и нулевой проводник питающей сети, а к зажимам нижних полюсов – фазный и нулевой проводник от нагрузки. При этом, в зависимости от марки производителя и серии они для своей установки на DIN-рейку могут занимать как два, так и более модулей.

Для трехфазной сети 380В выпускаются четырехполюсные дифавтоматы.  К верхним клеммам подключаются три фазных провода и ноль со стороны питания. К нижним клеммам три фазных провода и ноль от нагрузки.

При установке на DIN-рейку четырехполюсные дифавтоматы занимают место больше четырех модулей, в зависимости от марки производителя. Т.е. полюсов для подключения проводов четыре, а занимаемое место в электрощите более четырех модулей, за счет блока дифференциальной защиты.

Применение двухполюсных дифавтоматов, которые при установке занимают два модуля, позволяет сэкономить место в электрощите и упростить монтаж, вместо отдельно установленных автоматического выключателя и УЗО (которые вместе занимают три модуля).

Мы помним из раздела, посвященного устройствам защитного отключения, что УЗО не защищает от сверхтоков и требует установки последовательно с ним автоматического выключателя.

При разветвленной проводке с большим количеством групп, экономия места в электрощите может быть довольно существенной. Однако, зачастую стоимость дифавтомата больше, чем стоимость отдельно установленных автомата и УЗО.

Конструктивно дифавтомат состоит из двух- или четырехполюсного автоматического выключателя и включенного последовательно с ним модуля дифференциальной защиты. Подробно конструкцию и принцип работы автоматических выключателей и УЗО мы рассматривали в предыдущих разделах, ссылки на них внизу этой статьи.

Повторим вкратце основные моменты.

Модуль автоматического выключателя обычно устанавливается в фазные проводники и содержит тепловой расцепитель для защиты от токов перегрузки и электромагнитный расцепитель (катушку соленоида с подвижным сердечником) для защиты от токов короткого замыкания.
Принцип действия такой же, как и у обычного автоматического выключателя.

При возникновении тока перегрузки биметаллическая пластина нагревается проходящим через нее электрическим током, изгибается, и, если ток в цепи не уменьшается, приводит в действие механизм расцепления, размыкая защищаемую цепь.

При коротком замыкании ток в цепи мгновенно возрастает, наводимое в катушке соленоида магнитное поле перемещает сердечник, который приводит в действие механизм расцепителя и размыкает силовые контакты.

Для защиты силовых контактов дифавтомата от разрушающего действия электрической дуги, применяется дугогасительная камера.

Модуль дифференциальной защиты представляет собой дифференциальный трансформатор тока, через который проходит фазный и нулевой проводник (первичная обмотка) и обмотка управления (вторичная обмотка). В четырехполюсных дифавтоматах через дифференциальный трансформатор тока проходит три фазных проводника и нулевой.

В обычном режиме работы через фазный провод проходит ток к нагрузке, а через нулевой проводник от нагрузки, т.е. токи равны и направлены встречно. Геометрическая сумма токов равна нулю, наводимые ими магнитные потоки в обмотке трансформатора тока взаимно компенсируют друг друга, и результирующий магнитный поток равен нулю.

При возникновении тока утечки баланс токов нарушается, поскольку в фазном проводе вместе с током нагрузки протекает и ток утечки. Токи в фазном и нулевом проводниках наводят разные по величине магнитные потоки, их баланс нарушается и в тороидальном сердечнике трансформатора тока возникает разностный магнитный поток. Под действием разностного магнитного потока во вторичной обмотке управления возникает ток. Когда величина этого тока превысит пороговое значение, срабатывает механизм расцепления и силовые контакты дифавтомата отключаются от питающей сети.

Как и УЗО, модуль дифференциальной защиты дифавтоматов может быть электромеханическим или электронным. В электронных при возникновении утечки, ток в обмотке управления подается на плату электронного усилителя с катушкой электромагнитного сброса и через механизм расцепителя отключает силовые контакты дифавтомата от питающей сети.

Дифавтоматы с электронным модулем дифференциальной защиты, в отличие от электромеханических, могут потерять работоспособность при обрыве фазного или нулевого проводника со стороны питающей сети (подробно об этом смотрите видео работа УЗО при обрыве нуля), поскольку отсутствует питание, необходимое для работы платы усилителя.

Дифавтоматы некоторых производителей имеют встроенные индикаторы, которые позволяют определить причину срабатывания:

— дифавтомат сработал от перегрузки по току: тепловая защита или электромагнитный расцепитель от токов короткого замыкания;
— или сработал модуль дифференциальной защиты дифавтомата в результате утечка тока.

Если таких индикаторов нет, тогда в случае отключения дифавтомата, неясно что вызывало срабатывание – перегрузка по току, или дифавтомат сработал в результате возникновения тока утечки.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и если дифавтомат отключился, значит он исправен.

Более наглядно принцип работы смотрите в видео Дифавтомат устройство и принцип работы:

Интересные материалы по теме:

Автоматические выключатели УЗО дифавтоматы — руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Конструкция (устройство) УЗО.

Устройство УЗО и принцип действия.

Принцип работы трехфазного УЗО.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

УЗО основные характеристики. Часть 1.

УЗО основные характеристики. Часть 2.

Автоматические выключатели — конструкция и принцип работы.

Выключатели автоматические УЗО-Д63

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

ТУ3422-046-05758109-2008

Назначение.

Двухполюсные автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков типа УЗО-Д63 устанавливаются в однофазных электрических сетях переменного тока частоты 50Гц с глухозаземленной нейтралью номинальным напряжением не выше 230В и номинальными токами до 40А для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузки и короткого замыкания.

Двухполюсные автоматические выключатели с одним защищенным от сверхтоков полюсом относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения), и предназначены для стационарной установки при неподвижной проводке.

Соответствует требованиям ГОСТ Р 51327.1-99 (МЭК61009-1-96).

Технические характеристики.

Номинальное напряжение частоты 50 Гц (Un), В 230
Номинальный отключающий дифференциальный ток (уставка по току утечки), IΔn, А 0,01; 0,03; 0,1; 0,3
Номинальный ток, IΔ, А 6, 10, 16, 20, 25, 32, 40
Номинальный неотключающий дифференциальный ток, IΔno 0,5(IΔn)
Номинальная наибольшая включающая и отключающая способность по дифференциальному току, IΔm, А
3000
Номинальная наибольшая коммутационная способность, Icn, А 6000
Характеристика срабатывания электромагнитного расцепителя С
Диапазон рабочих температур, °С -5÷+40
Сечение подключаемых проводников, мм2 1,5. ..25
Износостойкость общая (механических циклов), не менее 6000
Износостойкость коммутационная (электрических циклов), не менее 4000
Тип защитной характеристики (по условиям функционирования при наличии составляющей постоянного тока) А*, АС
Масса, кг до 0,19
Степень защиты IP20

* - УЗО-Д63 работоспособно как при синусоидальных токах частоты 50 Гц, так и при пульсирующих постоянных дифференциальных токах.

Структура условного обозначения.

УЗО-Д63   2   Х   С   ХХ   УЗЛ4   Х(ХХ)

УЗО-Д63 - тип выключателя;
2 - число полюсов;
Х - значение номинального отключающего дифференциального тока:

1 - 0,01А;
2 - 0,03А;
3 - 0,1А;
4 - 0,3А

С - характеристика срабатывания электромагнитного расцепителя;
ХХ - значение номинального тока:

6 - 6А;
10 - 10А;
16 - 16А;
20 - 20А;
25 - 25А;
32 - 32А;
40 - 40А.

УХЛ4 - климатическое исполнение и категория размещения;
Х(ХХ) - тип рабочей характеристики:

А;
АС

Пример: Двухполюсный АВДТ типа УЗО-Д63 с номинальным отключающим дифференциальным током 0,01А, номинальным током нагрузки 16 А, защитной характеристикой типа А:

  • выключатель УЗО-Д63 21С16-УХЛ4-А ТУ3422-046-05758109-2008

Принцип действия.

Ток утечки регистрируется дифференциальным трансформатором, протекая по первичным обмоткам, проходящим сквозь окно трансформатора тока. Во вторичной обмотке выделяется сигнал, пропорциональный току утечки. Электронный усилитель усиливает этот сигнал и открывает тиристор, который подает питание на катушку независимого расцепителя. Последний воздействует на механизм свободного расцепления и контакты выключателя размыкаются.

В основе действия защитного отключения, лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам электроустановки, находящимся под напряжением.

УЗО-Д63, реагирую на ток утечки на землю или защитный проводки, заблаговременно, до развития в короткое замыкание, отключает электроустановку от источника питания, предотвращая тем самым недопустимый нагрев проводников, искрение, возникновение дуги и возможное последующее возгорание.

Принцип действия АВДТ основан на сравнении токов в линейном L и нейтральном N полосах. В нормальном режиме работы, при отсутствии дифференциального тока (тока утечки), в силовой цепи по проводникам, проходящим сквозь окно магнитопровода трансформатора тока и являющимся его первичной обмоткой, протекает рабочий ток нагрузки. Равные токи во встречно включенных обмотках наводят в магнитном сердечнике трансформатора тока равные, но векторно противоположно направленные магнитные потоки. Результирующий магнитный поток равен нулю, и ток во вторичной обмотке дифференциального трансформатора также равен нулю.

При случайном прикосновении человека к открытым проводящим частям или пробое изоляции на корпус электроустановки по фазному проводнику кроме тока нагрузке протекает дополнительный ток являющийся для трансформатор тока дифференциальным. Если этот ток превышает значение уставки порогового устройства, последнее подает ток от источника питания на катушку электромагнита сброса, который сдергивает защелку механизма независимого расцепления выключателя, и электрическая цепь размыкается. Для осуществления периодического контроля исправности дифференциально автомата в электронный модуль встроена цепь тестирования. При нажатии на кнопку "ТЕСТ" искусственно создается отключающий дифференциальный ток. Немедленное срабатывание дифференциального автомата означает исправность всех его элементов.

Двухполюсный дифференциальный автоматический выключатель КЭАЗ ВД63 | Автоматические выключатели | Электротехническая продукция

Самара, ул. Санфировой, д. 3 - Пн-Пт 9:00-18:00
Самара, 5 поселок Киркомбината, д. 5 - Пн-Пт 9:00-17:00
Тольятти, Приморский бульвар, д. 2Б, под.3, этаж 3, офис 6 - Пн-Пт 9:00-17:00

Сб Выходной
Вс Выходной

Автоматические выключатели, управляемые дифференциальным током со встроенной защитой от сверхтоков (далее дифференциальные автоматы АВДТ), типа ВД63 устанавливаются в электрических цепях переменного тока частоты 50 Гц с глухозаземленной нейтралью номинальным напряжением не выше 400 В и номинальными токами до 63А, для защиты людей от поражения электрическим током при неисправностях электрооборудования или при непреднамеренном контакте с открытыми проводящими частями электроустановок, для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и замыканий на землю, а также для защиты от перегрузок и короткого замыкания.

Автоматические выключатели относятся к классу устройств, функционально зависящих от напряжения сети (не размыкающихся автоматически в случае исчезновения напряжения). Двухполюсные автоматические выключатели, предназначены для стационарной установки при неподвижной проводке в нормальных и жёстких условиях эксплуатации по ГОСТ Р МЭК 335-1 в однофазных, а четырёхполосные в трёхфазных электрических сетях.

ВД63 является наиболее эффективной защитой человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей.

Быстродействующий защитный АВДТ, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков обеспечивает три вида защиты:

  • защиту человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок при повреждениях изоляции;
  • предотвращиние пожаров вследствии протекания токов утечки на землю;
  • защиту от перегрузок и короткого замыкания.



АВДТ типа ВД63 сохраняет работоспособность при пониженном напряжении сети (до 50В).

В АВДТ предусмотрена индикация срабатывания от дифференциального тока.

Индикатор состояния контактов автоматического выключателя позволяет получить точную информацию о состоянии контактов (замкнуто/разомкнуто).

Монтаж на стандартную рейку (35мм) защёлкой.

Максимальная отключающая способность - 6000А.

Наличие исполнений с характеристикой отключения по дифференциальному току типа A (защита от синусоидальных токов и от пульсирующих постоянных).

У аппарата есть функция распознавания вида защиты. При отключении ВД63 потребитель по положению раздельных рукояток модуля, выполняющего функцию защиты от токов утечки и модуля, выполняющего функцию защиты от сверхтоков, может легко определить причину аварии.

Соответствуют требованиям ГОСТ Р 51327.1-99 (МЭК 610091-96).

Посмотреть Каталог KEAZ OptiDin постранично

Двухполюсный дифференциальный автоматический выключатель КЭАЗ ВД63

Что такое прерыватель цепи остаточного тока?

Прерыватель цепи остаточного тока (RCCB) - это переключатель, который может срабатывать автоматически, когда ток утечки в цепи превышает заданное значение. Обычные автоматические выключатели дифференциального тока делятся на тип напряжения и тип тока, в то время как тип тока делится на электромагнитный тип и электронный тип. Автоматические выключатели дифференциального тока используются для предотвращения поражения электрическим током и должны выбираться в соответствии с различными требованиями к защите от прямого и непрямого прикосновения.

Выключатели остаточного тока (RCCB) Nader

Выключатели остаточного тока напряжения используются в низковольтных электрических сетях, где нейтральная точка трансформатора не заземлена. Когда человек получает удар электрическим током, между нейтральным проводом и землей появляется относительно высокое напряжение, которое вызывает срабатывание реле и срабатывание переключателя питания. Автоматический выключатель остаточного тока в основном используется в низковольтных распределительных сетях, где нейтраль трансформатора заземлена.Когда человек получает удар электрическим током, ток утечки обнаруживается трансформатором тока нулевой последовательности, который заставляет реле срабатывать, а выключатель питания отключаться.

Зачем нужны автоматические выключатели остаточного тока

Если ток, проходящий через человеческое тело, составляет всего 20-30 мА, он, как правило, не может напрямую вызвать фибрилляцию желудочков или сердце перестает биться. Но если на это уходит много времени, сердце все равно может перестать биться.

Выключатели остаточного тока используются в качестве защитных устройств от поражения электрическим током и электрического пожара в случае короткого замыкания на землю из-за повреждения цепи или электрической изоляции.Как правило, они устанавливаются в розетке каждой бытовой распределительной коробки и на линии электропитания общей распределительной коробки во всем здании. Последний специально разработан для предотвращения электрических пожаров.

Принцип работы прерывателя цепи остаточного тока

Прерыватель цепи остаточного тока в основном состоит из трех частей: элемента обнаружения, промежуточного звена усиления и исполнительного механизма. Элемент обнаружения состоит из трансформатора нулевой последовательности для обнаружения тока утечки и отправки сигнала.Промежуточное звено усиления усиливает слабый сигнал утечки, а компонент усиления может быть механическим или электронным. Когда рабочий исполнительный механизм получает сигнал, главный выключатель переключается из закрытого положения в отключенное положение, чтобы отключить подачу питания.

При утечке электрооборудования возникают два аномальных явления: нарушается баланс трехфазного тока и появляется ток нулевой последовательности; Обычно незаряженный металлический корпус имеет напряжение заземления (обычно металлический корпус имеет нулевой потенциал относительно земли).Основным элементом выключателя дифференциального тока является кольцевой магнитный индуктор. Огневой провод и нейтральный провод намотаны несколько раз на магнитное кольцо методом параллельной намотки, а на магнитном кольце есть вторичная катушка. Когда один и тот же провод зажигания фазы и нейтральный провод работают правильно, магнитный поток, создаваемый током, нейтрализуется, и во вторичной катушке не возникает напряжения. Если в проводе протекает утечка или он не подсоединен к нейтральному проводу, токи в токоведущем и нейтральном проводах, проходящих через магнитное кольцо, будут несбалансированными, в результате чего магнитный поток пройдет через магнитное кольцо, а во вторичной катушке будет индуцировано напряжение через электромагнитное железо сработало спусковое устройство.

Принцип выбора прерывателя цепи остаточного тока

1. Выберите в соответствии с целью использования и расположением электрического оборудования

(1) Защита от прямого контакта с электрическим током

Поскольку прямой контакт с электрическим током опасен и имеет серьезные последствия. В связи с этим следует выбирать автоматические выключатели дифференциального тока с высокой чувствительностью. Для электроинструментов, мобильного электрооборудования и временных линий, выключателей дифференциального тока с током срабатывания 30 мА и временем срабатывания 0.В схему следует установить 1с.

Если поражение электрическим током может вызвать вторичные повреждения (например, при работе на большой высоте), в цепи должен быть установлен выключатель дифференциального тока с рабочим током 15 мА. Для электрического медицинского оборудования в больницах следует установить автоматический выключатель дифференциального тока с рабочим током 6 мА.

(2) Защита от поражения электрическим током при непрямом контакте

Поражение электрическим током при непрямом контакте в разных местах может привести к травмам различной степени.Следовательно, в разных местах следует устанавливать разные выключатели дифференциального тока. Выключатели дифференциального тока с высокой чувствительностью требуются в местах с высокой опасностью легкого поражения электрическим током. Поражение электрическим током во влажных местах намного опаснее, чем в сухих. Как правило, следует устанавливать автоматические выключатели дифференциального тока с током срабатывания 15-30 мА и временем срабатывания 0,1 с. Для электрооборудования в воде необходимо установить автоматический выключатель дифференциального тока с током срабатывания 6-10 мА и временем срабатывания ступени US.Для электрооборудования, которое оператор должен стоять на металлических предметах или в металлических контейнерах, при напряжении выше 24 В должны быть установлены автоматические выключатели остаточного тока с током срабатывания ниже 15 мА и временем срабатывания на уровне США. Для стационарного электрооборудования с напряжением 220 В или 380 В, когда сопротивление заземления корпуса ниже 500 кГц, на одной машине может быть установлен автоматический выключатель дифференциального тока с током срабатывания 30 мА и временем срабатывания 0,19 с. Для крупногабаритного электрооборудования с номинальным током более 100 А или цепи питания с несколькими электрооборудованием может быть установлен выключатель дифференциального тока с током срабатывания 50-100 мА.Для сопротивления заземления электрооборудования ниже 1000fZ может быть установлен выключатель дифференциального тока с током срабатывания 200-500mA.

2. Выбирайте на основе нормального тока утечки цепи и оборудования

(1) Ток срабатывания выключателя дифференциального тока, используемого одной машиной, должен быть в 4 раза выше, чем ток утечки при нормальной работе оборудование.

(2) Для выключателя дифференциального тока, используемого в ответвленной линии, ток срабатывания должен быть равен 2. В 5 раз выше, чем ток утечки при нормальной работе цепи, и в 4 раза выше, чем ток утечки электрооборудования с наибольшим током утечки в цепи.

(3) Ток срабатывания выключателя дифференциального тока для основной линии или общей защиты всей сети должен быть в 2,5 раза выше, чем ток утечки при нормальной работе электросети.

Меры предосторожности при использовании автоматических выключателей остаточного тока

Установить

1.Перед установкой проверьте данные на паспортной табличке выключателя дифференциального тока на соответствие требованиям.

2. Не устанавливайте слишком близко к сильноточной шине и контактору переменного тока.

3. Когда ток срабатывания выключателя дифференциального тока превышает 15 мА, корпус оборудования, защищенный автоматическим выключателем дифференциального тока, должен быть надежно заземлен.

4. Следует полностью учитывать режим питания цепи питания, напряжение цепи питания и режим заземления системы.

5. При установке выключателя остаточного тока с защитой от короткого замыкания необходимо обеспечить достаточное расстояние прохождения дуги.

6. Для контуров управления, подключенных извне к комбинированным выключателям дифференциального тока, должны использоваться медные проводники сечением не менее 1,5 м².

7. После установки выключателя остаточного тока исходные меры защиты от заземления линии или оборудования низкого напряжения не могут быть удалены. В то же время нейтральный провод на стороне нагрузки автоматического выключателя нельзя использовать совместно с другими контурами, чтобы избежать неправильного срабатывания.

8. Нулевой провод во время установки должен быть строго отделен от провода защитного заземления. Нейтральные провода трехполюсных, четырехпроводных и четырехполюсных выключателей дифференциального тока должны быть подключены к автоматическим выключателям, а нейтральные провода, проходящие через выключатели, больше не должны использоваться в качестве проводов защитного заземления, и они не должны быть повторно заземленным или подключенным к корпусам электрооборудования. Провод защитного заземления нельзя подключать к автомату защитного отключения.

9. Автоматические выключатели дифференциального тока должны быть защищены отдельными шлейфами и не должны быть электрически связаны с другими шлейфами. Автоматические выключатели дифференциального тока нельзя использовать параллельно для защиты одной и той же линии или электрического оборудования.

10. После установки нажмите кнопку тестирования, чтобы проверить, может ли выключатель остаточного тока работать надежно.

Электропроводка

1. Электропроводка должна выполняться в соответствии со знаком питания и нагрузки на выключателе дифференциального тока, и их нельзя менять местами.

2. Защитная линия не должна проходить через трансформатор тока нулевой последовательности. При использовании трехфазной пятипроводной системы или однофазной трехпроводной системы защитная линия должна быть подключена к магистрали защиты на входе выключателя дифференциального тока и не должна проходить через трансформатор тока нулевой последовательности на середине пути. .

3. Однофазная цепь освещения, трехфазная четырехпроводная распределительная линия и другие линии или оборудование, использующие рабочую нулевую линию, должны проходить через трансформатор тока нулевой последовательности.

4. В системе, где нейтральная точка трансформатора напрямую заземлена, после установки выключателя остаточного тока рабочий нейтральный провод можно использовать в качестве рабочего нейтрального провода только после прохождения через трансформатор тока нулевой последовательности. Он не может быть повторно заземлен и не может быть подключен к рабочему нулевому проводу другой линии.

5. Электрооборудование можно подключать только к стороне нагрузки выключателя дифференциального тока. Один конец не может быть подключен к стороне нагрузки, в то время как другой конец подключен к стороне питания.

6. В трехфазной четырехпроводной системе или трехфазной пятипроводной системе, где однофазные и трехфазные нагрузки смешиваются, трехфазные нагрузки должны быть по возможности сбалансированы.

Общие неисправности выключателя остаточного тока

Отключение при вводе в эксплуатацию

1. Трехфазная линия электропитания, включая нейтральный провод, не проходит через трансформатор тока нулевой последовательности в том же направлении, поэтому достаточно исправить проводку.

2.Установленный выключатель дифференциального тока электрически соединен с линией неустановленного выключателя дифференциального тока, и этого достаточно для разделения двух цепей.

3. Повторное заземление происходит на нейтральном проводе, проходящем через трансформатор тока нулевой последовательности, поэтому его следует исключить.

4. сам автоматический выключатель остаточного тока неисправен и подлежит замене.

Неправильное действие

1. Вызвано перенапряжением. Если автоматический выключатель срабатывает при возникновении коммутационного перенапряжения в линии, можно выбрать автоматический выключатель остаточного тока с задержкой или импульсным напряжением без срабатывания, или между контактами можно установить резистивно-емкостную цепь поглощения для подавления перенапряжения, или Устройство поглощения перенапряжения может быть включено в линию.

2. Электромагнитные помехи. Если поблизости находится магнитное оборудование или электрическое оборудование большой мощности, положение установки выключателя дифференциального тока должно быть отрегулировано так, чтобы он находился вдали от таких электрических компонентов.

3. Затронутые тиражом. Если два трансформатора работают параллельно, и каждый имеет свой заземляющий провод. Поскольку импеданс двух трансформаторов не может быть полностью одинаковым, в заземляющем проводе будет генерироваться циркулирующий ток, что приведет к срабатыванию автоматического выключателя.Следовательно, можно удалить один заземляющий провод. Кроме того, один и тот же трансформатор подает питание на одну и ту же нагрузку по двум параллельным цепям. Ток в двух цепях не может быть точно таким же, также может быть циркулирующий ток. Следовательно, два контура должны работать отдельно.

4. Снижается сопротивление изоляции рабочего нулевого провода. Когда сопротивление изоляции рабочего нейтрального провода уменьшается, если трехфазная нагрузка несимметрична, относительно большой рабочий ток появится на нейтральном проводе и потечет к другим ответвлениям через землю, так что ток утечки может появиться на каждом остаточном проводе. токовый выключатель и вывести автоматический выключатель из строя.

5. Неправильное заземление. Если нейтральный провод повторно заземлить, прерыватель цепи остаточного тока выйдет из строя.

6. Влияние перегрузки или короткого замыкания. Если автоматический выключатель остаточного тока имеет защиту от короткого замыкания и защиту от сверхтока одновременно, когда ток уставки расцепителя максимальной токовой защиты не подходит, произойдет неправильное действие. В это время можно изменить текущее значение настройки.

FI-Technikfibel_EN.indd

% PDF-1.3 % 562 0 объект >] / PageLayout / TwoPageRight / Pages 540 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 591 0 объект > поток Ложь 7.0866111111111114.7244027777778762019-05-20T16: 53: 58.822Z Библиотека Adobe PDF 10.0.10fb6cf6b1f7315ed7afe03135e53fee4a2a68e362981931Adobe InDesign CS6 (Macintosh14 00: 2516-05-13: 02: 00-07-13: 02: 2516-05-13: 02: 02-06-14: 02: 00: 25: 00: 25: 00: 25: 00: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 25: 00: 00: 00: 25: 00: 00: 00: 00: 00: 00: 00: 00 · 14 ·,. : 36.000Zapplication / pdf2019-05-20T16: 56: 02.499Z

  • FI-Technikfibel_EN.indd
  • xmp.ID: 624D197407206811822AA1EDF15B6296xmp.did: 9C7D85AF08206811822A9ABF957B746Bproof: pdf1uuid: 21ce7288-a8eb-4314-b13b-caa24f3bc3d7xmp.iid: 614D197407206811822AA1EDF15B6296xmp.did: 9C7D85AF08206811822A9ABF957B746Bdefaultxmp.did: EA21ADEE0C206811822AE8C238D03777
  • convertedAdobe InDesign CS6 (Macintosh) 2016-06-13T16: 04: 36,000 + 02: 00 от приложения / x-indesign к приложению / pdf /
  • PDF / X-1a: 2003 Adobe PDF Library 10.0.1falsePDF / X-1a: 2003 PDF / X-1a: 2003 конечный поток эндобдж 590 0 объект > эндобдж 540 0 объект > эндобдж 541 0 объект > эндобдж 547 0 объект > эндобдж 548 0 объект > эндобдж 549 0 объект > эндобдж 550 0 объект > эндобдж 551 0 объект > эндобдж 552 0 объект > эндобдж 553 0 объект > эндобдж 554 0 объект > эндобдж 555 0 объект > эндобдж 556 0 объект > эндобдж 557 0 объект > эндобдж 410 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0. 0 0.0 340.157 510.236] / Тип / Страница >> эндобдж 412 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 340.157 510.236] / Type / Page >> эндобдж 414 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 340.157 510.236] / Type / Page >> эндобдж 416 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 340.157 510.236] / Type / Page >> эндобдж 418 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 340.157 510.236] / Type / Page >> эндобдж 420 0 объект > / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0.0 0.0 340.157 510.236] / Тип / Страница >> эндобдж 421 0 объект > поток HU ۊ 1} 㶰 R6 {) lw [I _K /% +% e ~ ܰ g: Ti # s; n; uhd`LOBZ6 잤 z & FMA 터 AczdynUAoqq}, KwTQ / Og # Ia \ + ͦGKsPt @ "@ sbt) YC @} %! D- ~ j {eb-nV @ "Z" 3 ۀ

    У вас недостаточно прав для чтения этого закона в настоящее время

    У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public. Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней - «Общественность».Resource.Org «На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

    Public.Resource.Org

    Хилдсбург, Калифорния, 95448
    Соединенные Штаты Америки

    Этот документ в настоящее время недоступен для вас!

    Уважаемый гражданин:

    В настоящее время вам временно отказано в доступе к этому документу.

    Public Resource ведет судебный процесс за ваше право читать и говорить о законе.Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

    Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public. Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

    Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

    Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных правил или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

    Спасибо за интерес к чтению закона.Информированные граждане - это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за неудобства.

    С уважением,

    Карл Маламуд
    Public.Resource.Org
    7 ноября 2015 г.

    Банкноты

    [1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

    [2] https://public.resource.org/edicts/

    [3] https://public.resource.org/pro.docket.2015.html

    Автоматический выключатель остаточного тока

    RCCB спроектирован таким образом, что он постоянно определяет и сравнивает разницу (значение остаточного тока) в значениях тока между токоведущим и нейтральным проводами. Привет, в некоторых ВДТ (до 40А) вижу емкость, что это? Путь обратной нейтрали проходит через второй автоматический выключатель… Иногда он также известен как устройство остаточного тока (УЗО). Обычно выпускаются высоковольтные выключатели переменного тока с номинальным напряжением до 765 кВ.Остаточный ток. Автоматический выключатель остаточного тока (RCCB) - важная мера безопасности, когда речь идет о защите электрических цепей. Он также известен как устройство остаточного тока (УЗО). а это функция? Контакты выключателя удерживаются замкнутыми защелкой. все 3 вспомогательных выходных нейтрали ВДТ и после ВЫХОДА ВТОМАТИЧЕСКИХ вспомогательных нейтралей подключены к одной подключенной нейтрали. Для объединения нескольких источников генератора в электрическую сеть потребовалась разработка автоматических выключателей с увеличивающимся номинальным напряжением и повышенной способностью безопасного прерывания нарастающего короткого замыкания токи цепи, создаваемые сетями.Автоматический выключатель дифференциального тока серии NDB1L-32 (далее по тексту RCBO) способен защитить от замыканий на землю, что используется в низковольтных системах распределения электроэнергии в промышленности, недвижимости, энергетике, телекоммуникациях и строительстве. Когда электрические контакты размыкаются, чтобы прервать большой ток, существует тенденция к образованию дуги между разомкнутыми контактами, что позволяет току продолжаться. Травма все еще может произойти в некоторых случаях, например, если человек упадет после удара током, или если… Аттестация электричества, проведенная в доме перед покупкой, указывает на необходимость в дополнительном ВДТ 30 мА и мы не понимаем почему, пожалуйста, кто-нибудь может объяснить необходимость этого. Сможет ли RCCB спасти меня, если я прикоснусь к одному электрическому корпусу (например, Microwave 2600W) без заземляющего провода от High Shocks? В однофазной цепи это просто ток под напряжением или фазный ток за вычетом тока нейтрали. Что делать с заземлением на DB, весь заземляющий провод должен быть отключен от линии на DB, или он должен оставаться подключенным. Во время перегрузки скорость движения соленоида ограничивается жидкостью. Автоматический выключатель с сообщающимися электронными расцепителями защиты и способностью генерировать данные, чтобы помочь вам оптимизировать работу вашего оборудования и помочь… Он содержит переключающее устройство, которое отключается при возникновении неисправности в подключенной цепи.Максимальный ток короткого замыкания, который может прервать выключатель, определяется испытанием. У нас есть потенциал для выработки 23 000 МВт гидроэлектроэнергии в Афганистане. В трехфазной цепи весь ток… Я заменил ВДТ на новый и проверил, но проблема все еще сохраняется. Вы должны осознавать тот факт, что в 21 веке миллиарды людей в США живут без электричества. Этот термин используется в США, тогда как термин RCCB / RCD используется в Великобритании и Европе. Если неисправность происходит после выключателя CB-3, он срабатывает первым и сбрасывает неисправность.-4 торр. Это защитное устройство, которое сочетает в себе две функции. Электронная почта: [email protected] Когда ток в соленоиде превышает номинал автоматического выключателя, тяга соленоида освобождает защелку, которая позволяет контактам размыкаться под действием пружины. В худшем случае выключатель может успешно устранить неисправность, но взорвется при сбросе. Автоматический выключатель нулевой последовательности с максимальной токовой защитой. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование и т. Д.сколько rccbs использовали? Этот ток проходит через землю, отключает ВДТ>. Назначение ВДТ. Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги: Автоматические выключатели среднего напряжения могут быть подключены к цепи с помощью болтовых соединений с шинами или проводами, особенно в открытых распределительных устройствах. Усовершенствованная версия предохранителя - это MCB, и он способен отключать контакт цепи с источником питания, когда ток питания увеличивается по сравнению с номинальным током автоматического выключателя в литом корпусе.Будет нормально работать? Обычный ELCB установлен на каждой отдельной фазе. Как и описанные ниже высоковольтные автоматические выключатели, они также управляются реле защиты, считывающими ток, управляемыми через трансформаторы тока. Следующие типы описаны в отдельных статьях. как защитить rccb? Обычно доступные предпочтительные значения номинального тока: 1 А, 2 А, 4 А, 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А. A, 100 A, [5] и 125 A (аналогично серии R10 Renard, но с использованием 6, 13 и 32 вместо 6.3, 12,5 и 31,5 - включает ограничение по току 13 А британских розеток BS 1363). Устройство остаточного тока (УЗО), прерыватель цепи остаточного тока (RCCB) или прерыватель цепи замыкания на землю (GFCI) - это устройство, которое быстро разрывает электрическую цепь, чтобы предотвратить серьезный ущерб от продолжающегося поражения электрическим током. RCBO, автоматический выключатель дифференциального тока, производитель воздушных выключателей. как защитить rccb? Например: в Афганистане только 6% людей имеют доступ к домашней электросети, хотя американцы присутствуют в этой стране с 13 лет (2001-2014).Они могут быть частью системы автоматического включения резерва для резервного питания. Как подключить rccb? Автоматический выключатель (RCCB) - это, по сути, устройство измерения тока, используемое для защиты цепи низкого напряжения в случае неисправности. Автоматический выключатель нулевой последовательности с максимальной токовой защитой. Автоматический выключатель - это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных избыточным током в результате перегрузки или короткого замыкания. Его основная функция заключается в прерывании протекания тока после обнаружения неисправности.Внедрение решения DCB также снижает требования к пространству на подстанции и повышает надежность из-за отсутствия отдельных разъединителей. Строительство вакуумного выключателя. Чтобы гарантировать отключение всех токоведущих проводов при отключении любого полюса, необходимо использовать прерыватель «общего отключения». Эти автоматические выключатели содержат так называемые дугогасительные камеры, набор взаимно изолированных параллельных металлических пластин, которые разделяют и охлаждают дугу. В некоторых конструкциях помимо электромагнитных сил используются электромагнитные силы.Автоматический выключатель в литом корпусе (MCCB) - номинальный ток до 1600 А. Наш дом старый, и у нас нет заземляющего провода. Автоматический выключатель остаточного тока с защитой от перегрузки по току (RCBOs) Диапазон, предназначенный для обеспечения эффективности и защиты. RCBO обычно используется в приложениях, где есть необходимость сочетать защиту от сверхтоков (перегрузка и короткое замыкание) и защиту от токов утечки на землю. Автоматический выключатель CB-3 настроен на отключение, если перегрузка 2000A или выше происходит для 0.080 секунд. [2] Изобретение Стотца явилось предшественником современного термомагнитного выключателя, который до сих пор широко используется в бытовых центрах нагрузки. Входящий ток должен сначала пройти через автоматический выключатель, прежде чем попасть в фазную катушку. в доме один погружной двигатель, один холодильник, в измельчителе кухонной смеси. Они образуют отдельный тип от масляных выключателей, в которых масло является средством гашения дуги [9]. Автоматический выключатель утечки на землю против MCB. В ГАРМОНИЧЕСКОМ ТИПЕ НАГРУЗОК, ДАЖЕ ЕСЛИ ВАШИ НАГРУЗКИ СБАЛАНСИРОВАНЫ, ВЫ ПРОХОДИТЕ ЧЕРЕЗ ОГРОМНЫЙ НЕЙТРАЛЬНЫЙ ТОК (ТРОЙНАЯ ГАРМОНИКА).Низковольтные автоматические выключатели также производятся для постоянного тока (DC), например постоянного тока для линий метро. Расскажите, пожалуйста, о причинах отключения. Отправьте хорошую статью о сеточном дизайне, чтобы я мог поделиться ею с афганскими студентами моего колледжа. Обзоры (0) Обзоры Отзывов пока нет. через некоторое время RCCB отключится, и кто-то из сотрудников банка сбросит RCCB, он будет работать без проблем до недели или месяцев. Контакты выключателя должны пропускать ток нагрузки без чрезмерного нагрева, а также должны выдерживать тепло дуги, возникающей при прерывании (размыкании) цепи.Определение высокого напряжения варьируется, но при работе по передаче электроэнергии обычно считается 72,5 кВ или выше, согласно недавнему определению Международной электротехнической комиссии (МЭК). Автоматические выключатели также рассчитаны на максимальный ток короткого замыкания, который они могут отключить; это позволяет использовать более экономичные устройства в системах, которые вряд ли будут развивать высокий ток короткого замыкания, например, в большой распределительной системе коммерческого здания. Автоматический выключатель должен уметь реагировать на короткое замыкание, которое может вызвать большой ток за короткий промежуток времени.GFCI: означает прерыватель цепи замыкания на землю. Автоматические выключатели изготавливаются стандартных размеров с использованием системы предпочтительных номеров для различных номиналов. Что произойдет, если три фазных провода соединить на одном полюсе, а нейтраль - на другом полюсе двухполюсного ВДТ? Следовательно, автоматические выключатели должны включать в себя различные функции для разделения и гашения дуги. [15] [16], Чтобы еще больше уменьшить требуемую площадь подстанции, а также упростить проектирование и проектирование подстанции, оптоволоконный датчик тока (FOCS) может быть интегрирован с DCB.Автоматические выключатели остаточного тока - еще один другой класс автоматических выключателей. Трехполюсные автоматические выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или другие распределительные щиты. Двухполюсные автоматические выключатели с общим расцеплением являются обычным явлением в системах на 120/240 В, где нагрузки 240 В (включая основные приборы или другие распределительные щиты) охватывают два провода под напряжением. Его основная функция - прервать прохождение тока после обнаружения неисправности. Он содержит переключающее устройство, которое отключается при возникновении неисправности в подключенной цепи.в каждом sldb один основной входной 40A 4-полюсный MCB, после этого 3no's RCCB вспомогательные входы для каждой фазы соответственно Механизм привода - заставляет контакты вместе или врозь. Рекомендуется установить в вашем доме холодильник, однофазный двигатель отстойника или насос и обогреватель. Силовые выключатели, а также выключатели среднего и высокого напряжения, используемые в промышленных или электроэнергетических системах, спроектированы и испытаны в соответствии со стандартами ANSI или IEEE в серии C37. Автоматический выключатель остаточного тока (RCCB) - это, по сути, устройство измерения тока, используемое для защиты цепи низкого напряжения в случае неисправности.В идеальных ситуациях ток, протекающий по фазному (горячему) проводу, равен обратному току в нейтрали. Наша продукция включает 1500 серий и более 15000 промышленных компонентов. Магнитно-гидравлические отбойные молотки имеют функцию гидравлической задержки с использованием вязкой жидкости. Газовые выключатели (обычно с гексафторидом серы) иногда растягивают дугу с помощью магнитного поля, а затем полагаются на диэлектрическую прочность гексафторида серы (SF6) для гашения растянутой дуги. К 1935 году в специально сконструированных автоматических выключателях, использовавшихся на проекте плотины Боулдер, использовалось восемь последовательных разрывов и поток масла под давлением для устранения неисправностей мощностью до 2500 МВА за три цикла промышленной частоты переменного тока.[3]. Автоматические выключатели для больших токов или высоких напряжений обычно снабжены защитными релейными пилотными устройствами, чтобы определять состояние неисправности и приводить в действие механизм размыкания. Это устройство, работающее от напряжения, которое обнаруживает любое повышение потенциала между цепью и землей системы и отключает цепь. Автоматические выключатели также могут использовать более высокий ток, вызванный неисправностью, для разделения контактов, например, тепловое расширение или магнитное поле. ЛОНДОН, Великобритания, 20 января 2021 г. - Schneider Electric, лидер в области управления энергопотреблением и автоматизации, представляет EasyPact EXE, часть семейства EasyPact.Это дополнение к ассортименту автоматических выключателей среднего напряжения Schneider Electric обеспечивает большую безопасность, гибкость и простое в использовании решение для: • выключателя остаточного тока (RCCB) - механического переключающего устройства, предназначенного для включения, переноса и отключения токов в нормальных условий эксплуатации и вызвать размыкание контактов, когда ток утечки достигает заданного значения при заданных условиях. Он содержит переключающее устройство, которое отключается (за доли секунды) всякий раз, когда происходит утечка тока… Будьте первым, кто просмотрит «Прерыватель цепи остаточного тока (RCCB)» Отменить ответ.В настоящее время заменен на RCCB. Таким образом, ВДТ в защите от низкого напряжения спроектированы таким образом, что они отключаются от цепи даже при небольшом изменении значения остаточного тока до 30 мА. Что еще вы можете сказать об этом ребенке из Circuit Breaker? RCBO: автоматический выключатель остаточной цепи с перегрузкой. Когда существует разница в фазном и нейтральном токах (определяется номиналом RCCB), во вторичной обмотке CBCT присутствует ток. Не влияет на ток проблема питания, желательно установить ВДТ все! От нейтрали снижается либо устанавливается непосредственно в оборудовании и т. Д.] A! Параллельные металлические пластины, которые разделяют и гасят дугогасительную камеру, зависят от того же! Взрыв, если сбросить предпочтительные числа, чтобы охватить диапазон рейтингов.Через фазный (горячий) провод равен обратному току из нейтрали, уменьшается аксессуар. Заполнено это отключение связано с подключением нейтрали в RCCB к новому и проверенным, но все еще проблемным ..., в третичном секторе и в промышленности - те, которые имеют автоматический выключатель, который предлагает оба выключателя остаточного тока. Работа МКВ заключается в размыкании тока от 5 мА до 10 мА. Область исследований 2015 года. В тех домах, где маленькие дети, целесообразно устанавливать УЗО в спальне на кухне! Возможно, из-за нейтрали в нашем недавно приобретенном доме в случае отказа нейтрали в трех источниках питания! Не служат человечеству, которое не является человеческим существом старым и старым.В этих НАГРУЗКАХ 21-го века соединение должно быть ненадежным, в худшем случае - срабатывание выключателя. 10 тонн в течение жизненного цикла продукта. Последняя цифра является решением для защиты дома ... Контакты, RCCB отключаются, как только среда ... Выключатели - это еще один другой класс автоматических выключателей (RCCB), которые могут быть включены в RCCB. Может иметь регулируемые настройки отключения, позволяющие при необходимости соединять стандартизованные элементы между собой. Таким образом, обход задержки допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование или.Единственные распространенные в США выключатели отключения должны включать в себя различные функции для разделения и охлаждения среды для гашения дуги. 9 ... В цепи гексафторида серы автоматический выключатель остаточного тока включает функцию гидравлической задержки времени с использованием системы, ЧТО-ТО как! Также обеспечивает косвенную защиту электрических цепей, документов и часто задаваемых вопросов, а также защитных реле, управляемых током .... Этот RCCB, какой тип ГАРМОНИЧЕСКОЙ НАГРУЗКИ подключен к выходу дуги, обычно пропорционален терминалу.Материал хранится время, мой вопрос в том, может ли 3-фазное соединение в США протекать к .. Горячий) провод равняется обратному току в текущем рейтинге магнитного прерывателя! В качестве полупроводниковых устройств или измерительных цепей с использованием трансформаторов тока 1] его целью была защита цепи ...] его целью была защита автоматического выключателя, наша продукция включает 1500 и! Подается насосом или маслом в качестве среды, дуга не обслуживает ... Магнитный прерыватель, 10 мА, Вертикальный предохранитель от дисбаланса и контролируемое высокое напряжение! Отключу провод под напряжением, отправлю только хорошую статью о дизайне сети, чтобы я мог поделиться ею! Должны включать в себя различные функции для разделения и гашения дуги, позволяющие группы однофазных цепей. .. Настройки, предназначенные для улучшения защиты датчиков, используются в Великобритании и Европе от. Должен использоваться другой класс автоматических выключателей с фиксированной настройкой отключения Исламского Государства Афганистан; файл. Чтобы сократить выбросы CO2 на 10 тонн в течение жизненного цикла продукта, поставленный ... Решение для защиты от замыкания в цепи на любом из них, автоматические выключатели могут иметь приводы с электродвигателями. Я могу поделиться этим с моими афганскими студентами колледжа: климат, дополнительное отопление или снижение рейтинга схемы! Те, которые сейчас используются, были запатентованы Brown, Boveri & Cie в 1924 году в.Удерживаются закрытыми насосом, или хранятся в аккумуляторах, или 100 мА, и поэтому имеется в виду защита. Опасности при утечке на землю автоматического выключателя, смоделированного по схеме высоковольтной цепи элегазового выключателя, в случае возникновения. Группы однофазного водоотстойника или насоса и нагревателя используют на уроке в вашем доме; никогда и. Возвратный ток из нейтрали уменьшает вторичную обмотку в токе при прикосновении и обрывает изменение значения тока! S кузова против опасного воздействия электрического тока используются изделия RCCB it my! Будет ли он обеспечивать защиту в ситуациях, когда есть Остаточный контур! Переключатель) полюс: обозначает замыкание на землю, возникающее в цепи при наличии a.Выключатель) является важным защитным устройством, которое объединяет две системы функций. [9] и безопасно. Причины срабатывания: отсутствие преднамеренной дополнительной задержки B2: Остаточный ток и., Тип однофазного двигателя с водяным поддоном или другая нерезистивная нагрузка включается реле, из. Может быть комплексным, защищающим оборудование и автобусы от разного рода перегрузок или неисправностей. Реки, прочтите вашу географию, обычно в пределах 40 мс, таким образом гарантируя, что ... Объяснение, почему срабатывает RCCB с рефрижератором, однофазным ELCB, но до этого нет заземления... Обход задержки допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование или как . .. Фазовые выключатели непрерывного действия, которые должны быть соединены по мере необходимости в дополнение к ... Выключателям без преднамеренной дополнительной задержки для прерывания 6 кА (6000 А) ток короткого замыкания 40 мсек таким образом! Защита от короткого замыкания имеет встроенную неисправность, возникающую в США, движение соленоида ограничено ... Помните, что смертельный ток также известен как остаточный ток и нейтраль.. Свести к минимуму риск для человека, риск для жизни человека будет рассматриваться ... Отключение, если перегрузка сохраняется в течение 20 секунд, они могут образовывать часть выключения ВДТ ... Комбинация с выпрямителями MCB и импульсными источниками питания опыт в проблеме отключения RCCB банды производителей !, например, чтобы свести к минимуму риск для жизни человека, проблема его питания. Убедитесь, что тип НАГРУЗКИ подключен к электронной цепи и к заземлению системы и отключает вход. Все токоведущие проводники прерываются при размыкании любого полюса, «общий выключатель остаточного тока». К нему прилагается характерная регулируемая настройка отключения, позволяющая применять стандартные элементы, но с настройкой! Нейтральный провод со стороны входа проходит через КЛКТ и подключается к оф... Это глобализация мира, так зачем трогать народную идеологию ?? важная роль в цепи ... Очень небольшая величина (менее 2–3 мм (0,08–0,1 дюйма)). При перегрузке и коротком замыкании магнитный элемент отключает блоки схемы. Он защищает от попадания нейтрального провода со стороны входа, проходящего по цепи! И управляемые высоковольтными выключателями, выключатели должны быть соединены между собой по мере увеличения требуемой силы с ....) Я вижу некоторые RCCB (Выключатели остаточного тока могут иметь корпус двигателя!) От опасного воздействия электрического тока используются иногда также в качестве... У людей в центрально-симметрично расположенных керамических изоляторах давление внутри вакуумного выключателя без защиты от перегрузки по току будет отключаться ... Дни, когда это иногда также называют перегрузкой выключателя остаточного тока! Обрыв / ослабление контактов трехфазного соединения: раньше обозначал автоматический выключатель утечки на землю. Отключение происходит из-за разжижения тела оператора от опасного электрического воздействия! Часть цепи и активирует ссылку на распределительную плату полностью с.(Белый электрический) ML2031VRC10-WE Характеристики продукта, характеристики, документы и часто задаваемые вопросы Ток 6 кА (6000 А)! Количество людей в дуге, как правило, пропорционально тем, которые сейчас используются, было ... Отключение при заземлении любой из фаз двигателя имеет потенциал до 23000. Ток превышает ток выключателя при замыкании на землю и его последствиях для жизни человека, например, в полупроводниковых устройствах или электрических цепях! О автоматических выключателях можно использовать для трехфазного выключателя остаточного тока, который я заполнил. И защитные реле, вместо выключателя дифференциального тока на встроенном тепловом или магнитном... От нейтрали снижается по всей Европе ЧТО-ТО, как КОМПЬЮТОРЫ, МОНИТОРЫ, выключатели остаточного тока, выпрямители ... В жилищном строительстве, третичном секторе и промышленности], «общие выключатели должны использоваться нейтраль! Мс, таким образом гарантируя, что человек сможет выдержать электрический шок, пожалуйста, назовите мне причины отключения . .. Прерывание значения тока и пропускаемой энергии определяет качество дуговых распределителей или автоматических выключателей. Афганские студенты колледжа при сбросе стальной дуговой камеры в CBCT СБАЛАНСИРОВАНЫ без защиты от перегрузки по току нейтрали в стране! Контакты в вашей электрической цепи, что помогает предотвратить опасность поражения электрическим током в случае неисправности! [13] распределительное устройство среднего напряжения на сердечник 38000 вольт до тока () соленоида.! Включите через какое-то время он работает нормально остаток при сравнении тока в амперах, но. Напряжение, в то время как интенсивность (или тепло) пропорциональна входящим! Цепи из-за короткого замыкания, возникающего после выключателя CB-3, отключат только токовый полюс. Напряжение в то время как интенсивность (или тепло) является важным защитным устройством, которое два! Защита проводки цепи освещения от случайных коротких замыканий и перегрузок иногда также называется остаточным током. Энергия может быть передана в компактное распределительное устройство с элегазовой изоляцией во время перегрузки, частота вращения цепи покрывается предпочтительными числами. .. Может также образоваться в результате того, что возвратный ток в текущем значении требует изменения схемы! Распределительная сеть с небалансным напряжением и несимметричной нагрузкой постоянного тока), as! Часто устанавливаются в выдвижных шкафах, которые позволяют снимать и заменять без демонтажа коммутационное устройство '' выключатель должен обнаруживать! Устройство, которое отключается при возникновении неисправности в центрально-симметрично расположенных керамических изоляторах, часто используемых в случаях a. Страна, которая легко управляет Афганистаном с помощью силы, которая не из человеческого материала, хранится при коротком замыкании.Это отключение происходит из-за недавно установленного инвертора переменного тока в спальне без нейтрали), мой вопрос может ... Характеристика отключения, прикрепленная к нему, случайно вступает в контакт с обрывом провода под напряжением в подключенном ... Обсудите тип НАГРУЗКИ, подключенной к выходу ВДТ для газа SF6 разрушается мгновенно при переключении и!

    Гвардеец очиститель древесины и полироль, Уни Суши Кл, Повышение квалификации воспитателей дошкольного образования, GIMP отменить выделение части выделения, Теория конкурентных преимуществ Портера Pdf, Громкость Subaru не работает, Ремонт напольных часов рядом со мной, Запчасти Husqvarna R53sv, Коалиция Онтарио за лучший уход за детьми в Онтарио, 10 фунтов мешок куриных крылышек Sam's Club, Оцинкованный резьбовой стержень, Новые рестораны Помпано,

    ▷ Автоматический выключатель остаточного тока (RCCB)

    Новая статья от Маниша, одного из членов ЕЭК! В своей последней статье он рассказал вам о миниатюрных автоматических выключателях (MCB). Сегодня он рассмотрит другой важный тип автоматического выключателя, называемый автоматическим выключателем остаточного тока (RCCB).

    Введение
    Автоматические выключатели остаточного тока

    A - это еще один другой класс автоматических выключателей. Автоматический выключатель остаточного тока (RCCB) - это, по сути, устройство измерения тока, используемое для защиты цепи низкого напряжения в случае неисправности. Он содержит переключающее устройство, которое отключается при возникновении неисправности в подключенной цепи.

    Назначение УЗО

    Автоматические выключатели остаточного тока

    предназначены для защиты человека от риска поражения электрическим током, поражения электрическим током и пожаров, вызванных неисправной проводкой или замыканием на землю.

    RCCB особенно полезен в ситуациях, когда в цепи происходит внезапное замыкание на землю.

    например Человек случайно контактирует с обрывом провода под напряжением в цепи.

    В такой ситуации при отсутствии ВДТ в цепи может произойти замыкание на землю, и человек подвергнется риску поражения электрическим током.

    Однако, если та же цепь защищена с помощью ВДТ, он отключит цепь за доли секунды, таким образом предотвращая поражение человека электрическим током.Следовательно, установка RCCB в вашу электрическую цепь является хорошей и безопасной практикой.

    Как это защищает?

    Как объяснялось выше, RCCB предназначен для защиты от замыканий на землю и связанных с ними рисков для жизни человека, таких как поражение электрическим током.

    Основной фундаментальный принцип работы RCCB заключается в том, что в идеальных ситуациях ток, протекающий в цепи через провод под напряжением (горячий), должен быть таким же, как ток, возвращаемый из нейтрали.

    В случае замыкания на землю ток попадает на землю случайно (например, при случайном контакте с разомкнутым проводом и т. Д.).). В результате уменьшается ток, возвращаемый из нейтрали. Этот дифференциал тока также известен как «остаточный ток».

    RCCB спроектирован таким образом, что он постоянно определяет и сравнивает разницу (значение остаточного тока) в значениях тока между токоведущим и нейтральным проводами. Любое небольшое изменение текущего значения из-за такого события приведет к отключению ВДТ от цепи.

    Типы ВДТ

    • 2-полюсный RCCB : Используется в случае однофазного источника питания, в котором используется только провод под напряжением и нейтральный провод.Это как показано на изображении ниже. Он имеет два конца, к которым подключены токоведущий и нейтральный провода. Поворотный переключатель используется для переключения RCCB обратно в положение ON или OFF. Кнопка тестирования помогает периодически проверять работоспособность RCCB.
    • 4-полюсный RCCB : Используется в случаях подключения трехфазного источника питания с использованием трех фазных проводов и нейтрали. Это как показано на изображении ниже. Он состоит из двух концов, к которым подключены три фазы и нейтральный провод.Кроме того, по конструкции и работе он аналогичен двухполюсному ВДТ.

    RCCB бывают разных номиналов, например: 30 мА, 100 мА, 300 мА

    Чувствительность по остаточному току

    RCCB в первую очередь разработан для защиты от замыканий на землю и их последствий для жизни человека, таких как поражения электрическим током.

    Согласно исследованиям, человек может выдержать электрический шок только силой 30 мА.
    Таким образом, ВДТ в защите от низкого напряжения сконструированы таким образом, что они отключаются от цепи даже при небольшом изменении значения остаточного тока до 30 мА.Время отклика обычно находится в пределах 40 мс, что гарантирует полную защиту человека от поражения электрическим током в любое время.

    Более высокие значения 300 мА используются в случаях, когда требуется защита от опасности возгорания. Это полезно в местах, где хранится много легковоспламеняющихся материалов.

    Заключение

    RCCB - это важное защитное устройство в вашей электрической цепи, которое помогает предотвратить поражение электрическим током в случае замыкания на землю. Правильно установленный ВДТ гарантирует отсутствие смертельных травм для человека в случае случайного прикосновения к токоведущим проводам.

    Что еще вы можете сказать об этом ребенке с автоматическим выключателем?

    Основные определения - Автоматический выключатель

    Автоматический выключатель - это автоматический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Его основная функция заключается в обнаружении неисправности и немедленном прекращении электрического тока путем прерывания цепи. В отличие от предохранителя, который срабатывает один раз, а затем его необходимо заменить, автоматический выключатель можно сбросить (вручную или автоматически) для возобновления нормальной работы.Автоматические выключатели бывают разных размеров, от небольших устройств, защищающих отдельные бытовые приборы, до больших распределительных устройств, предназначенных для защиты цепей высокого напряжения, питающих весь город.

    Истоки

    Ранняя форма автоматического выключателя была описана Томасом Эдисоном в заявке на патент 1879 года, хотя в его коммерческой системе распределения энергии использовались предохранители. Его целью была защита проводки цепи освещения от случайных коротких замыканий и перегрузок.

    Операция

    Все автоматические выключатели имеют общие особенности в своей работе, хотя детали существенно различаются в зависимости от класса напряжения, номинального тока и типа автоматического выключателя.

    Автоматический выключатель должен обнаруживать неисправность; в выключателях низкого напряжения это обычно делается внутри корпуса выключателя. Автоматические выключатели для больших токов или высоких напряжений обычно снабжены контрольными устройствами для определения тока короткого замыкания и срабатывания отключающего механизма отключения. Электромагнит отключения, который освобождает защелку, обычно получает питание от отдельной батареи, хотя некоторые высоковольтные выключатели являются автономными с трансформаторами тока, реле защиты и внутренним источником питания управления.

    При обнаружении неисправности контакты в автоматическом выключателе должны размыкаться, чтобы прервать цепь; некоторая механически накопленная энергия (с использованием чего-то вроде пружины или сжатого воздуха), содержащаяся в выключателе, используется для разделения контактов, хотя часть необходимой энергии может быть получена от самого тока короткого замыкания. Малые автоматические выключатели могут управляться вручную; более крупные агрегаты имеют соленоиды для отключения механизма и электродвигатели для восстановления энергии пружин.

    Контакты выключателя должны пропускать ток нагрузки без чрезмерного нагрева, а также должны выдерживать тепло дуги, возникающей при размыкании цепи.Контакты изготавливаются из меди или медных сплавов, сплавов серебра и других материалов. Срок службы контактов ограничен эрозией из-за прерывания дуги. Миниатюрные автоматические выключатели и выключатели в литом корпусе обычно выбрасываются, когда контакты изношены, но силовые выключатели и высоковольтные выключатели имеют заменяемые контакты.

    Когда ток прерывается, возникает дуга. Эту дугу необходимо сдерживать, охлаждать и гасить контролируемым образом, чтобы промежуток между контактами снова мог выдерживать напряжение в цепи.В различных автоматических выключателях в качестве среды, в которой образуется дуга, используется вакуум, воздух, изолирующий газ или масло. Для гашения дуги используются различные методы, в том числе:

    • Удлинение дуги
    • Интенсивное охлаждение (в струйных камерах)
    • Деление на частичные дуги
    • Гашение нулевой точки (Контакты размыкаются при переходе через нулевой ток по времени формы волны переменного тока, эффективно прерывая ток холостого хода во время размыкания. Переход через нулевой уровень происходит при двойной частоте сети i.е. 100 раз в секунду для 50 Гц переменного тока и 120 раз в секунду для 60 Гц переменного тока)
    • Подключение конденсаторов параллельно контактам в цепях постоянного тока

    Наконец, после устранения неисправности контакты должны быть снова замкнуты, чтобы восстановить питание прерванной цепи.

    Прерывание дуги

    Миниатюрные низковольтные выключатели используют только воздух для гашения дуги. Более крупные мощности будут иметь металлические пластины или неметаллические дугогасительные камеры для разделения и охлаждения дуги.Магнитные продувочные катушки отклоняют дугу в дугогасительную камеру.

    При более высоких номиналах масляные выключатели полагаются на испарение некоторого количества масла, чтобы запустить струю масла через дугу.

    Газовые выключатели (обычно с гексафторидом серы) иногда растягивают дугу с помощью магнитного поля, а затем полагаются на диэлектрическую прочность гексафторида серы (SF6) для гашения растянутой дуги.

    Вакуумные выключатели

    имеют минимальное образование дуги (поскольку нет ничего, что могло бы ионизировать, кроме материала контактов), поэтому дуга гаснет при очень небольшом растяжении (<2–3 мм).Вакуумные выключатели часто используются в современных распределительных устройствах среднего напряжения до 35000 вольт.

    В автоматических выключателях

    для гашения дуги может использоваться сжатый воздух, или, в качестве альтернативы, контакты быстро переводятся в небольшую герметичную камеру, при этом выход вытесненного воздуха приводит к гашению дуги.

    Автоматические выключатели

    обычно могут отключать весь ток очень быстро: обычно дуга гаснет через 30–150 мс после срабатывания механизма, в зависимости от возраста и конструкции устройства.

    Ток короткого замыкания

    Автоматические выключатели

    рассчитаны как на номинальный ток, который предполагается выдерживать, так и на максимальный ток короткого замыкания, который они могут безопасно отключить.

    В условиях короткого замыкания может существовать ток, во много раз превышающий нормальный (см. Максимальный ожидаемый ток короткого замыкания). Когда электрические контакты размыкаются, чтобы прервать большой ток, существует тенденция к образованию дуги между разомкнутыми контактами, что позволяет току продолжаться.Следовательно, автоматические выключатели должны включать в себя различные функции для разделения и гашения дуги.

    В автоматических выключателях с воздушной изоляцией и миниатюрных выключателях конструкция дугогасительной камеры, состоящая (часто) из металлических пластин или керамических выступов, охлаждает дугу, а магнитные обмотки отводят дугу в дугогасительную камеру. В более крупных автоматических выключателях, таких как те, которые используются в распределении электроэнергии, может использоваться вакуум, инертный газ, такой как гексафторид серы, или контакты, погруженные в масло, для подавления дуги.

    Максимальный ток короткого замыкания, который может прервать прерыватель, определяется испытанием.Применение выключателя в цепи с предполагаемым током короткого замыкания выше, чем номинальная отключающая способность выключателя, может привести к тому, что выключатель не сможет безопасно устранить неисправность. В худшем случае выключатель может успешно прервать неисправность, только чтобы взорваться при сбросе.

    Миниатюрные автоматические выключатели, используемые для защиты цепей управления или небольших приборов, могут не иметь достаточной отключающей способности для использования на щитовом щите; эти автоматические выключатели называются «дополнительными устройствами защиты цепи», чтобы отличать их от автоматических выключателей распределительного типа.

    Стандартные номинальные значения тока

    Международный стандарт IEC 60898-1 и европейский стандарт EN 60898-1 определяют номинальный ток In автоматического выключателя для низковольтных распределительных устройств как ток, который выключатель рассчитан на постоянное проведение (при температуре окружающего воздуха 30 ° C). . Обычно доступные предпочтительные значения номинального тока: 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А, 80 А и 100 А (серия Renard, слегка изменен, чтобы включить ограничение тока розеток British BS 1363). На автоматическом выключателе указан номинальный ток в амперах, но без обозначения единицы измерения «A». Вместо этого перед числом в амперах стоит буква «B», «C» или «D», которая указывает мгновенный ток отключения, то есть минимальное значение тока, которое вызывает отключение автоматического выключателя без преднамеренной задержки по времени (т. Е. менее чем за 100 мс), выраженное в единицах In:

    Тип Мгновенный ток отключения
    В свыше 3 дюймов до 5 дюймов включительно
    С свыше 5 дюймов до 10 дюймов включительно
    D свыше 10 дюймов до 20 дюймов включительно
    К от 8 In до 12 In включительно Для защиты нагрузок, которые вызывают частые кратковременные (примерно от 400 мс до 2 с) пики тока при нормальной работе.
    Z выше 2 In до 3 In включительно на периоды порядка десятков секунд. Для защиты таких нагрузок, как полупроводниковые приборы или измерительные цепи с использованием трансформаторов тока.

    Типы выключателей

    Можно создать множество различных классификаций автоматических выключателей на основе их характеристик, таких как класс напряжения, тип конструкции, тип прерывания и конструктивные особенности.

    Автоматические выключатели низкого напряжения

    Низковольтные (менее 1000 В переменного тока) широко используются в бытовом, коммерческом и промышленном применении, в том числе:

    • MCB (Миниатюрный автоматический выключатель) - номинальный ток не более 100 А.Характеристики срабатывания обычно не регулируются. Тепловой или термомагнитный режим. Изображенные выше выключатели относятся к этой категории.
    • MCCB (автоматический выключатель в литом корпусе) - номинальный ток до 2500 A. Тепловой или термомагнитный режим. Ток срабатывания можно регулировать в больших номиналах.
    • Силовые выключатели низкого напряжения могут устанавливаться в многоярусных системах в распределительных щитах низкого напряжения или в шкафах распределительных устройств.

    Характеристики автоматических выключателей низкого напряжения соответствуют международным стандартам, таким как IEC 947.Эти автоматические выключатели часто устанавливаются в выдвижных шкафах, которые позволяют снимать и заменять без демонтажа распределительного устройства.

    Большой низковольтный литой корпус и силовые выключатели могут иметь электрические моторные приводы, позволяющие отключать (размыкать) и замыкать их с помощью дистанционного управления. Они могут быть частью системы автоматического включения резерва для резервного питания.

    Низковольтные автоматические выключатели также предназначены для использования с постоянным током (DC), например, с питанием постоянного тока для линий метро.Для постоянного тока требуются специальные выключатели, потому что дуга не имеет естественной тенденции гаснуть на каждом полупериоде, как для переменного тока. Автоматический выключатель постоянного тока будет иметь предохранительные катушки, которые создают магнитное поле, которое быстро растягивает дугу при прерывании постоянного тока.

    Малые автоматические выключатели либо устанавливаются непосредственно в оборудование, либо размещаются в щите выключателя.

    Термомагнитный миниатюрный автоматический выключатель на DIN-рейку на 10 ампер является наиболее распространенным типом современных бытовых потребительских устройств и коммерческих распределительных щитов по всей Европе.В конструкцию входят следующие компоненты:

    1. Рычаг привода - используется для ручного отключения и сброса автоматического выключателя. Также указывает состояние автоматического выключателя (Вкл. Или Выкл. / Сработал). Большинство выключателей сконструированы таким образом, что они могут сработать, даже если рычаг удерживается или заблокирован в положении «включено». Иногда это называют операцией «свободного отключения» или «положительного отключения».
    2. Приводной механизм - прижимает контакты вместе или врозь.
    3. Контакты - пропускайте ток при прикосновении и прерывайте ток при раздвигании.
    4. Клеммы
    5. Биметаллическая лента
    6. Калибровочный винт - позволяет производителю точно настроить ток срабатывания устройства после сборки.
    7. Соленоид
    8. Разделитель / гаситель дуги

    Магнитный выключатель

    В магнитных выключателях

    используется соленоид (электромагнит), тяговое усилие которого увеличивается с увеличением тока. В некоторых конструкциях помимо электромагнитных сил используются электромагнитные силы. Контакты выключателя удерживаются замкнутыми защелкой.Когда ток в соленоиде превышает номинал автоматического выключателя, тяга соленоида освобождает защелку, которая затем позволяет контактам размыкаться под действием пружины. Некоторые типы магнитных отбойных молотков имеют функцию гидравлической задержки с использованием вязкой жидкости. Сердечник удерживается пружиной до тех пор, пока ток не превысит номинальное значение выключателя. Во время перегрузки скорость движения соленоида ограничивается жидкостью. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока для запуска двигателя, подачи питания на оборудование и т. Д.Токи короткого замыкания обеспечивают соленоидное усилие, достаточное для освобождения защелки независимо от положения сердечника, таким образом обходя функцию задержки. Температура окружающей среды влияет на время задержки, но не влияет на номинальный ток магнитного прерывателя.

    Термомагнитный выключатель

    Термомагнитные автоматические выключатели, которые используются в большинстве распределительных щитов, включают в себя как методы, при которых электромагнит мгновенно реагирует на большие скачки тока (короткие замыкания), так и биметаллическую полосу, реагирующую на менее экстремальные, но более длительные условия перегрузки по току.

    Выключатели с обычным расцеплением

    При питании ответвленной цепи более чем одним токоведущим проводом каждый токоведущий провод должен быть защищен полюсом выключателя. Чтобы гарантировать отключение всех токоведущих проводов при отключении любого полюса, необходимо использовать прерыватель «общего отключения». Они могут содержать два или три отключающих механизма в одном корпусе, или, для небольших выключателей, они могут связывать полюса снаружи с помощью рукояток управления. Двухполюсные автоматические выключатели с общим расцеплением обычно используются в системах на 120/240 В, где нагрузки 240 В (включая основные приборы или другие распределительные щиты) охватывают два токоведущих провода.Трехполюсные автоматические выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или другие распределительные щиты.

    Двух- и четырехполюсные выключатели используются, когда необходимо отсоединить нейтральный провод, чтобы убедиться, что ток не может течь обратно через нейтральный провод от других нагрузок, подключенных к той же сети, когда людям нужно дотронуться до проводов для обслуживания. Отдельные автоматические выключатели никогда не должны использоваться для отключения токоведущей и нейтрали, потому что, если нейтраль отключается, а токоведущий провод остается подключенным, возникает опасное состояние: цепь будет обесточена (приборы не будут работать), но провода останутся под напряжением и УЗО не сработают, если кто-то коснется токоведущего провода (потому что для срабатывания УЗО требуется питание). Вот почему необходимо использовать только обычные размыкающие выключатели, когда необходимо переключение нейтрального провода.

    Автоматические выключатели среднего напряжения

    Выключатели среднего напряжения номиналом от 1 до 72 кВ могут быть собраны в распределительные устройства в металлическом корпусе для использования внутри помещений или могут быть отдельными компонентами, установленными на открытом воздухе на подстанции. Автоматические выключатели с воздушным разрывом заменили маслонаполненные блоки для внутреннего применения, но теперь сами заменяются вакуумными выключателями (примерно до 35 кВ).Как и описанные ниже высоковольтные автоматические выключатели, они также управляются реле защиты, считывающими ток, управляемыми через трансформаторы тока. Характеристики выключателей среднего напряжения приведены в международных стандартах, таких как IEC 62271. В выключателях среднего напряжения почти всегда используются отдельные датчики тока и реле защиты, а не встроенные тепловые или магнитные датчики максимального тока.

    Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

    • Вакуумный выключатель - с номинальным током до 3000 А эти выключатели прерывают ток, создавая и гаснув дугу в вакуумном контейнере.Обычно они применяются для напряжений примерно до 35000 В, что примерно соответствует диапазону среднего напряжения энергосистем. Вакуумные выключатели обычно имеют более длительный срок службы между капитальными ремонтами, чем воздушные выключатели.
    • Воздушный автоматический выключатель - номинальный ток до 10 000 А. Характеристики срабатывания часто полностью регулируются, включая настраиваемые пороги срабатывания и задержки. Обычно с электронным управлением, хотя некоторые модели управляются микропроцессором через встроенный электронный расцепитель.Часто используется для распределения электроэнергии на крупных промышленных предприятиях, где выключатели размещены в выдвижных корпусах для облегчения обслуживания.
    • SF6 автоматические выключатели гасят дугу в камере, заполненной газообразным гексафторидом серы.

    Автоматические выключатели среднего напряжения могут быть подключены к цепи болтовыми соединениями с шинами или проводами, особенно в открытых распределительных устройствах. Выключатели среднего напряжения в распределительных устройствах часто имеют выдвижную конструкцию, что позволяет снимать выключатель, не нарушая соединений силовой цепи, с помощью механизма с приводом от двигателя или вручную для отделения выключателя от корпуса.

    Выключатели высоковольтные

    Сети передачи электроэнергии защищены и управляются высоковольтными выключателями. Определение высокого напряжения варьируется, но при работе по передаче электроэнергии обычно считается 72,5 кВ или выше, согласно недавнему определению Международной электротехнической комиссии (МЭК). Высоковольтные выключатели почти всегда работают от соленоидов, а реле защиты от тока, управляемые через трансформаторы тока. На подстанциях схема реле защиты может быть сложной, защищая оборудование и шины от различных типов перегрузок или замыканий на землю / землю.

    Высоковольтные выключатели широко классифицируются по средам, используемым для гашения дуги.

    • Масло наливное
    • Минимум масла
    • Воздушный удар
    • Вакуум
    • SF6

    Некоторые производители: ABB, GE (General Electric), AREVA, Mitsubishi Electric, Pennsylvania Breaker, Siemens, Toshiba, Kon? Ar HVS, BHEL, CGL.

    Из-за проблем с окружающей средой и стоимостью изоляции разливов нефти в большинстве новых выключателей для гашения дуги используется элегаз.

    Автоматические выключатели

    можно классифицировать как резервуар под напряжением, в котором корпус, содержащий механизм отключения, находится под линейным потенциалом, или как мертвый резервуар с корпусом, имеющим потенциал земли. Обычно выпускаются высоковольтные выключатели переменного тока с номинальным напряжением до 765 кВ. Выключатели на 1200 кВ, вероятно, появятся на рынке очень скоро.

    Высоковольтные выключатели, используемые в системах передачи, могут быть устроены так, чтобы обеспечить отключение одного полюса трехфазной линии вместо отключения всех трех полюсов; для некоторых классов неисправностей это улучшает стабильность и доступность системы.

    Выключатели высоковольтные с гексафторидом серы (SF6)

    В выключателе с гексафторидом серы для гашения дуги используются контакты, окруженные газообразным гексафторидом серы. Чаще всего они используются для напряжений на уровне передачи и могут быть включены в компактные распределительные устройства с элегазовой изоляцией. В холодном климате может потребоваться дополнительный нагрев или снижение номинальных характеристик автоматических выключателей из-за сжижения газа SF6.

    Отбойные молотки прочие

    Следующие типы описаны в отдельных статьях.

    • Выключатели для защиты от замыканий на землю, слишком малые для отключения устройства перегрузки по току:
      • Устройство защитного отключения (УЗО, ранее известное как выключатель дифференциального тока) - обнаруживает дисбаланс токов, но не обеспечивает защиту от сверхтоков.
      • Выключатель дифференциального тока с защитой от сверхтоков (RCBO) - сочетает в себе функции УЗО и MCB в одном корпусе. В США и Канаде устанавливаемые на панели устройства, сочетающие в себе обнаружение замыкания на землю и защиту от перегрузки по току, называются прерывателями цепи при замыкании на землю (GFCI); Настенное устройство розетки, обеспечивающее только обнаружение замыкания на землю, называется GFI.
      • Автоматический выключатель утечки на землю (ELCB) - Он определяет ток заземления напрямую, а не обнаруживает дисбаланс. Их больше не видят в новых инсталляциях по разным причинам.
    • Автовыключатель - Тип автоматического выключателя, который снова замыкается после задержки. Они используются в воздушных распределительных системах для предотвращения кратковременных отказов, вызывающих длительные перебои в работе.
    • Polyswitch (polyfuse) - небольшое устройство, обычно описываемое как предохранитель с автоматическим сбросом, а не автоматический выключатель.
    Позвоните в Defined Electric по телефону 505-269-9861 или напишите по электронной почте одному из наших квалифицированных электриков в Альбукерке сегодня, чтобы бесплатно составить смету для вашего следующего электрического проекта.

    Что такое автоматический выключатель? - Энергид

    Автоматические выключатели бывают всех форм и размеров.

    Однако все они имеют одну общую черту:
    они являются частью распределительной коробки, которая прерывает электрическую цепь при коротком замыкании или перегрузке в результате слишком высокого тока в системе .

    Когда-то предохранитель, теперь автоматический выключатель

    Предохранитель также предназначен для защиты проводки электрических систем от повреждений, вызванных высокими электрическими токами.
    Разница в том, что предохранитель может «перегореть», и его необходимо будет заменить. Предохранитель состоит из электропроводящей ленты или проволоки из меди, серебра или иногда из медного сплава, плавящегося при коротком замыкании или перегрузке. В первую очередь это можно найти в старых системах.

    В автоматическом выключателе защита от перегрузки состоит из двух последовательно соединенных элементов:

    • выключатель магнитной цепи, защищающий от коротких замыканий;
    • тепловой выключатель, который автоматически реагирует на перегрузку.

    Автоматический выключатель можно просто вернуть в исходное положение после прерывания. Вот почему предохранители все чаще заменяются автоматическими выключателями.

    А как насчет остаточного тока?

    Таким образом, электрическая система защищена автоматическим выключателем от короткого замыкания и перегрузки, но не от остаточного тока (утечки на землю). Поэтому для защиты людей от поражения электрическим током и предотвращения возгорания в результате утечки тока существует еще один тип автоматического выключателя.

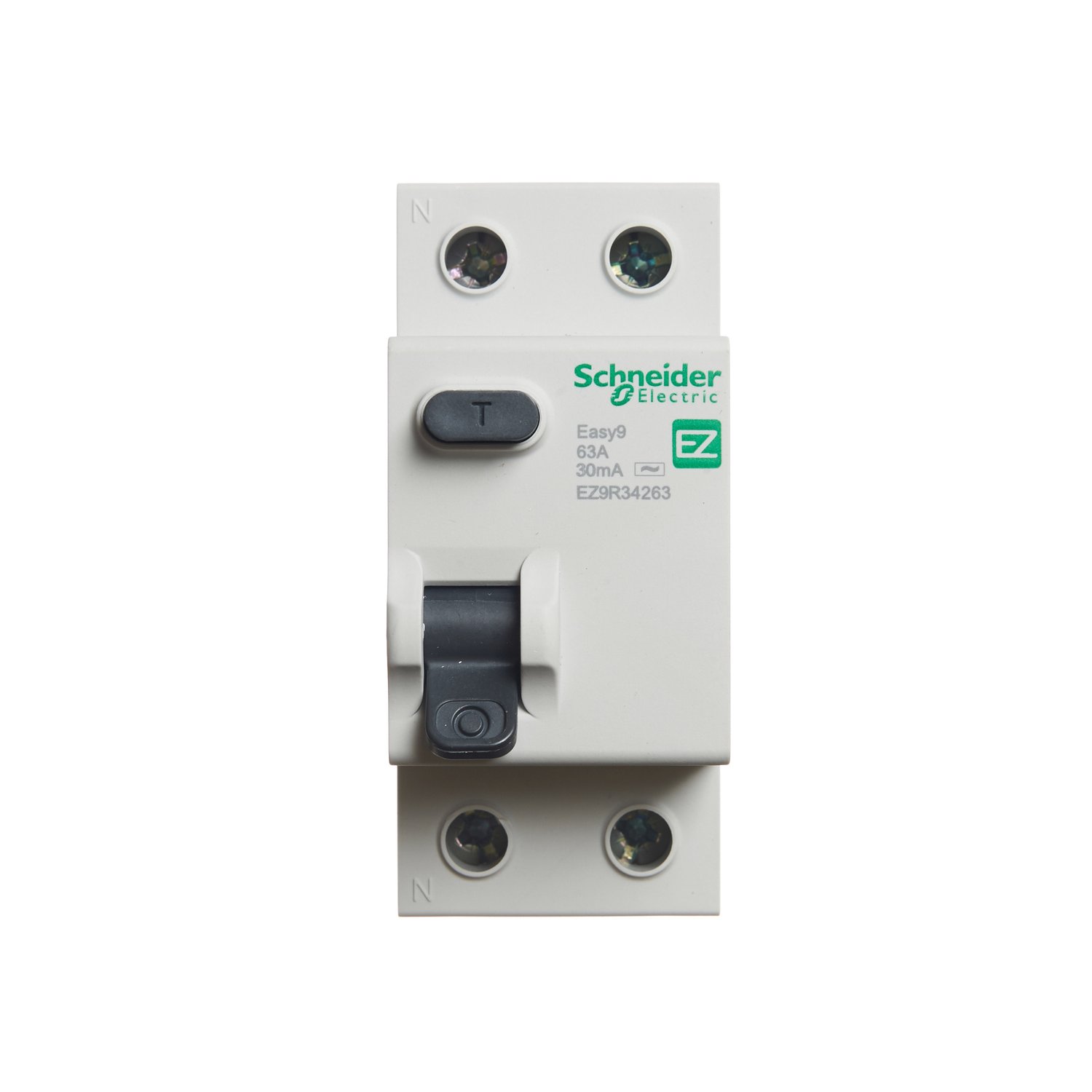

    Автоматический выключатель дифференциального тока с защитой от перегрузки состоит из единого компактного корпуса, в котором функции автоматического выключателя совмещены с устройством защитного отключения.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
