Теплый пол как основная система отопления дома применяется все чаще. Наибольшее распространение получили водяные системы. Растущей популярностью отличаются электрические пленочные. По причине множества вариантов исполнения того или иного решения, все чаще звучит вопрос, какая под теплый пол толщина стяжки приемлема в отдельном случае.

Высота стяжки с элементами обогрева

Рекомендации, которые невозможно игнорировать

Некоторые минимальные показатели, которым должна соответствовать стяжка под теплый пол, обусловлены технологическими характеристиками часто используемых строительных смесей. Структура напольного покрытия выглядит так:

В этом случае нетрудно рассчитать, какой минимальной высоты будет стяжка с теплым полом. Она складывается из следующих величин:

• 16 мм армирующей сетки, которая делается из арматуры-восьмерки;
• 8-10 мм термоизолятора;
• 20-25 мм высоты трубок, по которым циркулирует теплоноситель;
• 20-25 мм толщина стяжки над теплым водяным полом.

В среднестатистическом случае (по рекомендуемой технологии создания) общая высота “сэндвича” напольного покрытия будет составлять не менее 70 мм. Такой показатель чаще всего закладывается в проектную документацию домов с надежными и прочными междуэтажными перекрытиями. Но идеального строительства не бывает. Поэтому при создании стяжки с теплым полом необходимо тщательно планировать методику формирования общей структуры покрытия.

В домах с междуэтажными перекрытиями из железобетонных плит под теплый пол толщина стяжки может быть уменьшена. Общий показатель для всего слоя составит около 50 мм. Это технологический минимум, который соблюдается при черновом выравнивании основания или наличии готового, прочного и ровного междуэтажного перекрытия без биения высот.

Толщина стяжки

Методика, которая всегда дает хорошие результаты

Теплый пол может устраиваться в самых разнообразных условиях. Чтобы экономить материалы, денежные средства и время, которое уйдет на высыхание стяжки, следует работать комплексным методом. В список операций может входить:

• формирование силовой стяжки, что необходимо делать на первых этажах домов на грунте, в гаражах;
• черновое выравнивание, это показывает хорошие результаты, если стяжка под теплый пол делается по основанию с значительным биением высот;
• создание прочного покрытия на междуэтажном перекрытии из деревянных или металлических балок.

В зависимости от существующих условий работы, может выбираться то или иное сочетание методик для получения хорошего результата. Цель, которая чаще всего стоит перед исполнителем – получить прочное и ровное основание, на котором создается стяжка с системой теплый пол минимальной толщины.

Создание основания повышенной прочности

В гаражах, где напольное покрытие испытывает значительные нагрузки, а также в домах, построенных на грунте – необходимо создавать силовую стяжку под покрытие с системой теплый пол. Для этого действуют разными методами, самый распространенный из которых выглядит так:

• вынимается грунт на глубину в 300-400 мм;
• делается отсыпка из гравия средней или мелкой фракции высотой до 250 мм;
• формируется и трамбуется песчаная подушка высотой от 100 до 150 мм.

Слои гравия и песка перед трамбовкой вибромашиной должны обильно смачиваться водой. После того, как подушки высохнут, на них укладывается гидроизолятор.

В гаражах, складах должна быть не только больше толщина стяжки над теплым водяным полом, но и обязательно формирование демпферных швов поверхности. Может производиться укладка основной стяжки на стандартные рулонные гидроизоляционные материалы. В домах, для предотвращения обратного вертикального движения влаги, в роли гидроизолятора применяется специальная полимерная мембрана односторонней проницаемости.

При работе в гаражах, где нужно гарантировать высокую нагрузочную способность пола – толщина стяжки под основной слой с системой обогрева может быть значительной. В минимальном показателе, для гаража с легковыми автомобилями, рекомендуется делать укладку 150-200 мм раствора. При этом делается армирование стальной сеткой. Если вы делаете теплый пол в гараже, то армирование будет не лишим.

Задачу создания надежного, относительно легкого и долговечного чернового покрытия в гараже или доме на грунте можно решить при помощи высоконаполненных наливных смесей. Этот отдельный класс составов на цементной основе именуется толстый пол и позволяет без дополнительных усилий создавать слой до 150-170 мм.

Создание надежного основания на грунте

Работа по слабым перекрытиям

Задача формирования покрытия с как можно меньшей массой стоит в домах с перекрытиями из металлических или деревянных балок. Решается проблема при помощи полусухих или сухих стяжек разного класса. Общий список работ может выглядеть так:

• удаляется строительный мусор, которым засыпано пространство между балками;
• в пустоты засыпается керамзит или полимерные гранулы;
• нашивается слой доски или фанеры;
• укладывается гидроизолятор;
• делается стяжка чернового выравнивания.

Что такое сухая стяжка и полусухая стяжка есть в наших материалах.

Чтобы не создавать избыточного давления на перекрытие, для нивелирующего слоя под стяжку теплого пола применяются строительные смеси на основе перлита. Они достаточно легкие, образуют прочное покрытие.

Черновое выравнивание большого биения высот

Чтобы гарантировать отсутствие деформаций и возникающих при этом трещин и разрушений, когда толщина стяжки над теплым водяным полом минимальна – нужно нивелировать броски высот основания заливки до показателя в 5-10 мм. Удобнее всего это делать наливными составами на основе гипса или цемента.

Первые мало весят, быстро сохнут, выдерживают нагрузки, типичные для среднестатистической квартиры. Вторые – оптимальны, если нужно нивелировать незначительный, в пределах 50 мм, перепад высот с одновременным получением прочного покрытия.

Техника работы с самонивелирующимися составами доступна даже начинающим. При помощи гипсовых наливных смесей можно успешно решить проблему перепада высот основания до 150 мм. С помощью цементных – лучше работать с покрытием, разница уровней которого составляет 10-50 мм.

Проблема выбора толщины стяжки

Современные наливные смеси полимерной группы позволяют работать слоями от 1 до 10 мм. У некоторых домашних мастеров возникает соблазн сделать стяжку теплого пола крайне тонкой. Но это чревато некоторыми неприятностями. К примеру:

• трубки неравномерно прогревают пол, что может повлиять на состояние финишных покрытий, например, ламината;
• резкие механические нагрузки могут повредить проходящие в стяжке трубки;
• разница в коэффициентах теплового расширения основания и наливного слоя пола может вызвать механические напряжения и аварию отопительной системы.

Из соображений безопасности и гарантии долговечности работы системы отопления – не рекомендуется делать общую стяжку меньше 50 мм. Большая толщина вызовет снижение эффективности отдачи тепла. Значительная часть энергии теплоносителя будет тратиться на нагрев бетона.

Получить улучшенные характеристики работы отопления и гарантировать прочность стяжки при ее минимальной толщине можно с использованием пластификаторов. Они имеют несколько полезных механик работы.

1. Пластификаторы увеличивают текучесть раствора, позволяя ему заполнять малейшие пустоты, при этом не создавая давления на трубки теплого пола при укладке.
2. Улучшается структура бетона, в нем исчезают пузырьки воздуха, поэтому эффективность отдачи тепла увеличивается.
3. Стяжка пола с находящимися водяными трубками внутри меньше реагирует на изменения температуры, поэтому общий показатель долговечности системы отопления и пола – растет.

Можно выбрать пластификатор, идеально соответствующий поставленной задаче. К примеру, средство, в составе которого есть базальтовое или полимерное фиброволокно – армирует стяжку. Такая добавка позволит отказаться от слоя арматурной сетки и уменьшить общую толщину стяжки.

Пластификаторы позволят значительно уменьшить толщину силовой стяжки в домах на грунте, действуя как средство укрепления бетона и повышения его морозостойкости. Правильно выбранное средство поможет и в домах с непрочными перекрытиями. Пластификатор, который образует в слое бетона множество газовых пузырьков – идеальное средство для создания слоя чернового выравнивания с минимальной массой.

Отдельные группы пластификаторов позволяют значительно повысить прочность бетона после застывания. В результате можно делать над трубками технологический минимум высоты стяжки, который будет включать и наливной пол. К примеру, в общем показателе 20 мм будет 15 – бетонного раствора с пластификатором и 5 – наливного пола эпоксидного класса.

Тщательно планируя работы, делая черновое выравнивание, подготавливая основание для заливки стяжки с теплым полом – можно гарантировать долговечность решения. А правильно выбранные пластификаторы позволят экономить материалы и ценные миллиметры поднятия уровня напольного покрытия.

Видео: принцип действия пластификатора:

Какая толщина стяжки теплого пола требуется для монтажа

Чаще всего технология монтажа теплых полов предусматривает устройство поверх смонтированных греющих контуров из труб или электрических кабелей цементно-песчаной стяжки. В инструкциях по монтажу систем напольного обогрева производитель, как правило, обходит этот вопрос стороной. Между тем устройство прочного и долговечного основания, подвергающегося перепадам температур – процесс непростой и требующий соблюдения определенных правил. Задача данной статьи – осветить вопрос, как правильно выполнить цементное основание и какая должна быть толщина стяжки теплого пола.

Назначение стяжки теплого пола

Обычная стяжка, выполняемая практически во всех помещениях жилых зданий, несет на себе ряд функций:

• создает максимально ровную поверхность для укладки финишного напольного покрытия;
• усиливает прочность и надежность конструкции здания в целом;
• распределяет нагрузку от мебели, оборудования и бытовой техники равномерно по всей поверхности.

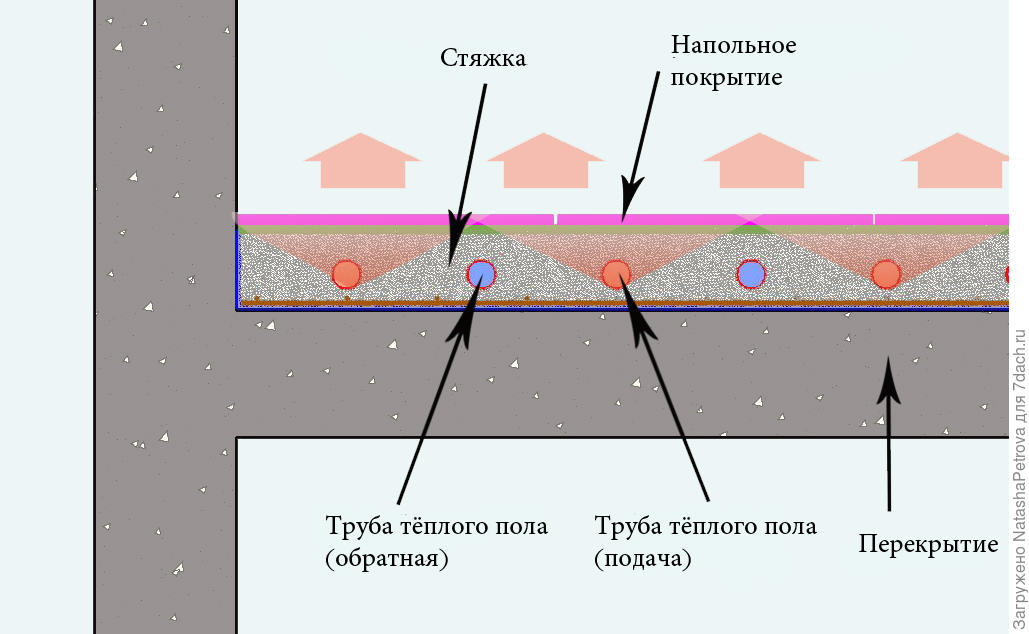

Помимо этих функций стяжка для теплого пола выполняет дополнительные задачи, а потому требования к ее качеству выше. Задачи такие:

• служить хорошим «посредником» в передаче тепловой энергии от труб воздушной среде помещения;
• равномерно распределять это тепло по всей площади;
• защищать греющий контур от механических воздействий.

При этом стяжка над теплым полом должна длительно служить и выдерживать перепады температур, не разрушаясь и не повреждая замоноличенные в ней трубы. Перед выполнением работ по заливке основания следует тщательно подготовиться, а после них – выдержать рекомендации по отвердеванию пола. Поскольку будущая монолитная плита будет подвергаться нагреву, расширяться она будет сильнее, чем обычные стяжки, это надо учесть при монтаже.

Для справки. Технология укладки обычной стяжки поверх слоя утеплителя, чья максимальная толщина не превышает 100 мм, рекомендует предусмотреть деформационный шов по всему периметру помещения шириной до 5 мм.

Подготовка: устройство деформационных швов

После того как укладка теплого пола под стяжку окончена, можно хорошо увидеть все подводные камни, связанные с будущим покрытием. Например, когда греющих контуров в комнате получилось 2, то и монолитных плит надо сделать две, а между ними обязательно предусмотреть деформационный шов. Другой момент: распределительный коллектор наверняка находится в другом помещении, поэтому трубы теплого пола, ведущие к нему, пересекут несколько подобных швов. Две или три плиты хоть и с небольшой разницей температур, но будут расширяться по-разному, заставляя вмурованные в них трубы или кабели работать на разрыв. Это отразится на долговечности функционирования контура, значит, нужно правильно выполнить переходы труб из одной стяжки в другую.

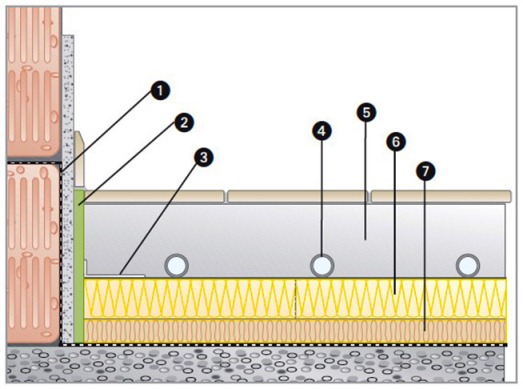

Ниже на рисунке показана схема выполнения деформационного шва у стены по всей толщине теплого пола:

1 – гидроизоляционное покрытие; 2 – демпферная лента толщиной от 8 до 10 мм; 3 – полиэтиленовая пленка; 4 – трубы греющего контура; 5 – цементная стяжка; 6 – утеплитель с теплоотражающей пленкой; 7 – дополнительный теплоизоляционный слой (при необходимости).

В деформационный шов между плитами отдельных контуров также закладывается демпферная лента толщиной не менее 10 мм, а для организации пересечения трубами этого шва в нем устанавливается специальный профиль. При этом трубы должны проходить сквозь защитные футляры:

Примечание. В случае, когда выполняется армирование стяжки, сетки с ячейками 150 х 150 мм укладываются на теплоизоляционный слой тоже с учетом разделения покрытия деформационным швом.

Как сделать стяжку: рекомендации по устройству

Прежде всего, следует знать, что минимальная толщина стяжки над водяным теплым полом должна составлять не менее 30 мм выше верха трубы. Если принять во внимание, что для напольного обогрева использовалась труба диаметром 16 мм либо электрический кабель, то общая толщина цементного покрытия получится 50 мм. Такая мощность слоя учитывает долговременную нагрузку от легкой мебели и людей, а также является минимальной в плане распределения тепла и его передачи в помещение.

Интересно посмотреть разные фото, сделанные тепловизором при работающем напольном отоплении в инфракрасном диапазоне. Когда толщина стяжки под теплый пол минимальна, а шаг укладки труб большой, то можно заметить, что поверхность прогревается неравномерно:

Как правило, специалисты рекомендуют выдержать мощность слоя 70 мм, а толщину стяжки над трубами теплого пола – 50 мм.

Это самый лучший вариант во всех отношениях, поскольку основание сможет выдерживать статические и динамические нагрузки от любой мебели и бытовой техники, при этом идеально распределяя тепло, как показано на фото:

В то же время не стоит слишком наращивать мощность основания, если толщина стяжки над теплым полом превысит 50 мм, то проявится другой недостаток системы напольного обогрева – инерционность. Плита станет прогреваться гораздо дольше, как и остывать, сводя возможность автоматического регулирования с помощью выносных датчиков температуры практически к нулю. Опять же, на бетонное перекрытие ляжет повышенная нагрузка, чего не следует допускать.

Примечание. В некоторых инструкциях по монтажу указывается высота стяжки для электрического теплого пола 40—50 мм. Это верно лишь для пленочных нагревателей или термоматов под кафельную плитку, к обычной кабельной системе обогрева требования те же, что и к водяной.

Устройство основания под финишное покрытие производится обычным цементно-песчаным раствором, смешанным в пропорции 1:3, при этом в состав стяжки должен обязательно входить пластификатор. Его количество на 1 м3 раствора определяется в соответствии с инструкцией на упаковке. Можно пойти и по другому пути – приобрести готовую строительную смесь для теплых полов. Высоту поверхности при выполнении работ надо контролировать по заблаговременно установленным маячкам. После окончания заливки стяжке требуется 28 дней для полного отвердевания.

Заключение

На практике заливка стяжки для системы напольного обогрева дело скрупулезное и требующее некоторых навыков и терпения. Если таких навыков нет, то наверняка поверхность получится не слишком ровной и ее придется корректировать дополнительным выравнивающим слоем. Пусть это вас не смущает, главное – выдержать толщину.

Какая нужна толщина стяжки для водяного и электрического теплого пола и как ее сделать

Сегодня все чаще в качестве дополнительного, а иногда и единственного отопления выбирают теплые полы. Такая отопительная система экономична, удобна и позволяет достигнуть оптимальной температуры в комнате. Существует много мастер-классов по укладке теплого пола и домашний мастер, вооружившись инструкциями и советами профессионалов, вполне может выполнить работу самостоятельно. Следует, однако, помнить, что для отопительной системы «Теплый пол» немаловажно правильно сделать стяжку. Ее обустройство – один из самых трудоемких этапов при укладке теплых полов.

Стяжка: функции и виды

Стяжка под теплый пол представляет собой специальный раствор или бетон, который наносят на поверхность пола. Это многослойное покрытие. Каждый слой заливаемого «пирога» имеет свое предназначение:

• Нижний слой не только предварительно выравнивает пол, но и выполняет функцию гидроизоляции от подпольной влаги. Для обеспечения гидроизоляции чаще всего применяют обычную полиэтиленовую пленку.
• Слой термоизоляции. Его назначение исключить потери тепла на обогрев подпольного пространства и направить все тепло вверх. Часто в дополнение к этому слою укладывают фольгу, которая помогает выровнять температуру вдоль поверхности пола и служит экраном для тепла.
• Финишный слой стяжки укладывается на кабельную систему или трубы теплого пола. Этот слой распространяет тепло по поверхности пола и служит основанием для финишного покрытия.

Существует 3 вида стяжки:

• классическая мокрая;
• сухая;
• полусухая.

Чаще всего используют 2 первых вида, третий выполняют достаточно редко.

Мокрая стяжка

Это наиболее часто применяемый вид. Ее выполняют на основе цементного или гипсового раствора.

Следует учесть! Гипсовый раствор нельзя использовать в помещении с высокой влажностью.

Классическая мокрая стяжка выполняется из цемента, песка и различных добавок: щебня, шлака, керамзита и т.д. Часто в раствор стяжки добавляют специальные пластификаторы, которые существенно повышают качество бетона. Пластификатор позволяет увеличить плотность материала и предел прочности на сжатие поверхности, тем самым повышая и общую теплопередачу конструкции.

Такая добавка обязательна для стяжки менее 30 мм и желательна, но необязательна при толщине от 50 мм. Производители выпускают специальные пластификаторы для стяжки теплого пола. Их добавляют из расчета 0.6 – 1 л на раствор, предназначенный для покрытия одного квадратного метра поверхности. Мастера иногда в качестве пластификатора используют клей ПВА, добавляя мешок клея на каждый мешок цемента.

Для тонкой бетонной стяжки в большом помещении кроме пластификатора в раствор добавляют фибру. Этот материал заменяет армированную сетку. Кроме того, он позволяет укрепить стяжку и поможет выполнить заливку равномерно.

Фибра и пластификаторы повышают технические характеристики стяжки

Содержание цемента и его марка может быть разной, в зависимости от планируемого финишного покрытия пола. Утвержденных норм соотношения компонентов стяжки для теплого пола не существует. Как правило, берут соотношение цемента и песка 1:3, добавляя воду, пока не получится раствор по консистенции похожий на жидкую сметану. Если смесь делают бетонную, то кроме цемента и песка добавляют щебень мелкой фракции. Соотношение долевых частей в этом случае будет 1:3:5. Воды в такую смесь добавляют около половины от веса используемого цемента.

Марки и состав бетона

Сегодня производители выпускают много готовых смесей с правильным соотношением всех компонентов и уже добавленным пластификатором. Стяжка для теплого пола будет выполнена намного проще и быстрее при использовании таких специальных смесей. Инструкцию по применению можно прочитать на упаковке.

Важно! Нельзя приступать к финишному покрытию пола до полного высыхания слоя стяжки. В зависимости от температуры в комнате на это может понадобиться от нескольких недель до месяца, а для толстого слоя бетона и до полутора месяцев.

Сухая стяжка

Это новый и набирающий все большую популярность метод. Главное его преимущество – это отсутствие периода ожидания застывания поверхности. Для этой технологии используются исключительно сухие материалы, поэтому высыхания не требуется и монтаж чистового пола можно осуществлять через 5 – 6 часов после укладки смеси.

Укладка сухой стяжки

Требования к стяжке для теплого пола

Как мы уже отмечали толщина и используемые для стяжки пола материалы не регламентируются, какими-то нормативными документами, но, тем не менее, при выполнении работ особое внимание следует уделить ровности поверхности и толщине слоя.

Выравнивание поверхности очень важно как для дальнейшего правильного функционирования системы теплого пола, так и для чистовых поверхностей. Для выравнивания основы под трубы или кабель удобно применять самовыравнивающиеся смеси. Они легки в работе и позволяют достичь идеально ровных поверхностей.

Толщина стяжки для теплого пола, как правило, составляет от 3 до 5 сантиметров. Такая толщина делает конструкцию достаточно прочной и в тоже время максимально эффективной: обеспечивает равномерный и достаточно быстрый прогрев пола за короткий промежуток времени. Она оптимальна и для равномерной сушки стяжки. Толщина стяжки для водяного теплого пола несколько больше, чем для электрического теплого пола.

Тревожным фактором являются трещины на стяжке. Они уменьшают надежность системы:

• не позволяют полу прогреваться равномерно, тем самым не равномерно отапливая помещение;
• вследствие возникновения локальных участков с повышенной температурой, происходит перегрев нагревательных элементов, что будет быстро выводить эти элементы из строя.

Трещины в стяжке уменьшают эффективность системы теплого пола

Поэтому если на стяжке появились трещины, их необходимо ликвидировать до укладки основного пола.

Следует учесть! Для набора полной прочности цементу необходима выдержка в 4 недели. В течение этого срока проводить какие-то работы нежелательно.

Помещение, в котором проводится заливка, необходимо защитить от сквозняков и прямых солнечных лучей. Это предотвратит неравномерное высыхание. Нельзя использовать для ускорения сушки какие-то дополнительные устройства или включать саму систему теплого пола. Затвердевание раствора должно проходить естественным способом.

Время затвердевания смесей, предоставляемых производителями, ниже, чем бетонного раствора. Через 48 часов после заливки пол увлажняют и затем накрывают клеенкой. В идеале в таком виде, с периодическим увлажнением через 3 дня, пол должен простоять месяц. Выполнение всех этих условий предотвратит возникновение на стяжке трещин.

Стяжка для теплого пола своими руками

Подготовительные работы

Прежде всего, тщательно подготавливают основу для заливки пола:

• очищают от мусора;
• гидроизолируют;
• устанавливают маяки.

Основу хорошо подметают, моют и сушат. Если есть дефекты в виде трещин или большая неровность поверхности, то этот слой после уборки можно пролить самовыравниющей смесью. На чистый, отремонтированный пол кладут слой гидроизоляции, который защитит пол от влаги, шума и послужит дополнительным слоем, удерживающим тепло.

В качестве гидроизоляции обычно используют толстый полиэтилен. Материал гидроизоляции заводят на стену, на высоту 15 см. Полосы гидроизоляции кладут внахлест.

По низу стены по всему периметру укладывают демпферную ленту. Эта лента, как правило, изготовляется из вспененного полиэтилена и предназначена для компенсации температурного расширения стяжки. Кроме того, эта лента позволяет снизить потери тепла на стыке пол-стена и предотвратить передачу ударного шума (например, топота) и вибрации из стяжки в стены комнаты.

Следующим этапом является выставление маяков, которые помогут сделать пол максимально ровным.

Стяжка для водяного теплого пола

Стяжка для водяного теплого пола довольно существенно поднимает всю конструкцию, однако, по сравнению с электрическим аналогом – это более экономичная система. Поэтому делая выбор между водяным и электрическим теплым полом необходимо взвесить все за и против.

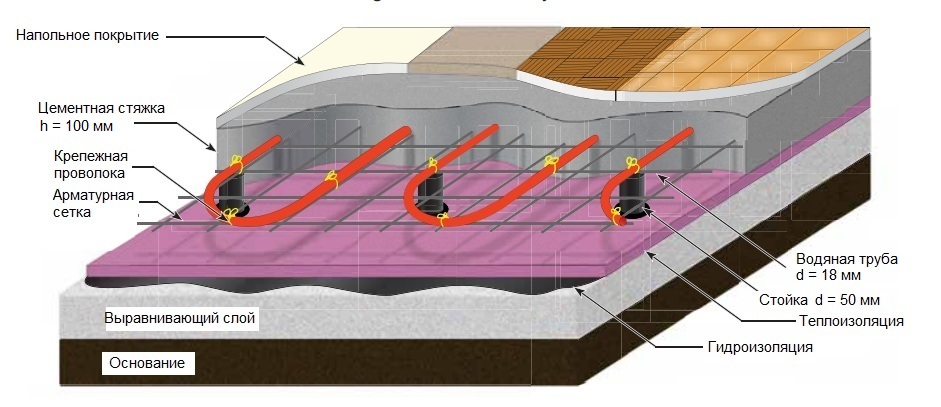

Пирог водяного теплого пола

«Пирог» водяного теплого пола представляет собой:

• слой гидроизоляции;
• утеплитель;
• фольга;
• трубы;
• армированная стяжка;
• чистый пол.

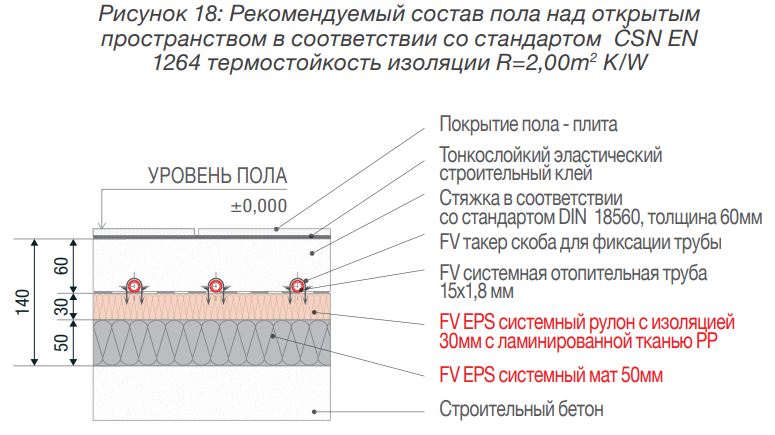

Толщина бетонной стяжки для такого пола составляет 7–10 см в зависимости от многих факторов. Учитывается высота порогов в комнате, диаметр труб и другие конкретные характеристики этого помещения.

Толщина стяжки водяного теплого пола

Следует учесть! Чем больше слой бетона, тем дольше такой пол будет прогреваться, но и дольше остывать, что экономически выгодно.

Чтобы предотвратить всплывание труб, их необходимо закрепить. Трубы крепят к арматурной сетке или к плитам утеплителя.

Для укладки труб выбирают одну из схем:

• змейка;
• двойная змейка;
• спираль.

Заливку начинают от дальней стены, продвигаясь к двери. Комнату делят на зоны, ориентируясь на маяки. Выложенный на трубы раствор разравнивается специальным правилом. Если применяются полусухие смеси, которые быстро сохнут, то максимум через 6 часов после укладки стяжку отшлифовывают.

Стяжка залитая на теплый пол

Как альтернатива стяжке может применяться настильная система, которая представляет собой специальные алюминиевые пластины.

Стяжка для электрического теплого пола

Электрический теплый пол бывает трех видов:

• кабельный;
• пленочный;
• в виде нагревательных матов.

Пленочный пол допускается укладывать поверх стяжки, а остальные два вида заливаются в стяжку. Заливка для этого типа полов выполняется так же, как и для водяного теплого пола, однако, следует учесть, что электрический кабель крепится непосредственно к арматурной сетке, подвешенной между специальными лагами. Термоизоляции кабель касаться не должен. Для теплого электрического пола в стяжку обязательно добавляется пластификатор.

Часто для большей надежности при монтаже электрического теплого пола применяют комбинированный способ заливки. В этом случае в утеплителе делают 10 – 15 сантиметровые отверстия, что позволяет соединить заливку с основанием. После этого устанавливают маяки и делают заливку толщиной 3 – 5 см. При этом следят за температурным режимом и влажностью воздуха в помещении. Минимальный срок высыхания, как мы уже упоминали, составляет 28 день. В этот период включать теплый пол нельзя.

Наиболее прост в монтаже пленочный теплый пол. Его толщина может быть около 2 см. Если жила такого пола перегорает, то конкретное место повреждения находят с помощью специального прибора. В таком случае специалисты точечно вскрывают стяжку и выполняют ремонт.

Положить теплый пол в стяжку при выполнении всех инструкций и рекомендаций вполне под силу домашнему мастеру. Этот процесс достаточно длительный, но выполняя работу своими руками можно значительно сократить финансовые расходы.



Какая минимальная толщина стяжки для водяного теплого пола – правила и нормы

Содержание:

При обустройстве теплого водяного пола поверх нагревательных элементов заливается стяжка, используемая в качестве основы для финишного напольного покрытия. Для частных домашних мастеров, которые решаются самостоятельно смонтировать систему теплого пола, актуальным является вопрос о толщине стяжки. Какой должна быть высота стяжки теплого пола, чтобы нагревательные элементы не получили повреждений от нагрузок в процессе эксплуатации, а обогрев был максимально эффективным. Чтобы ответить на этот вопрос, необходимо изучить особенности системы и свойства материалов, из которых будет изготовлен чистовой пол. Кроме того в СНиП существуют определенные рекомендации, связанные с этим вопросом.

Устройство теплого водяного пола

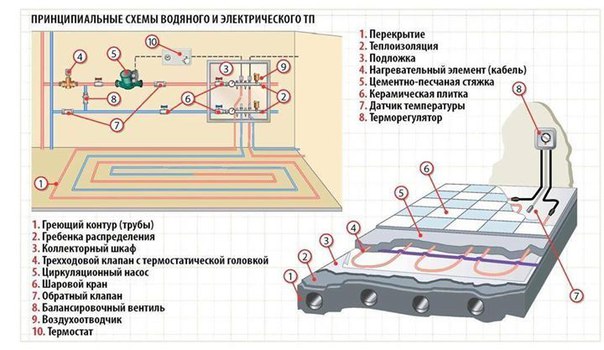

Система «теплый пол» предполагает наличие нескольких слоев, уложенных в определенной последовательности. Если рассматривать пирог системы снизу вверх, то можно увидеть следующий порядок:

• Вначале обустраивается черновое основание.
• Далее следует гидроизоляционный слой.
• Затем укладывается слой теплоизоляции.
• Нагревательные элементы.
• Бетонная стяжка.
• Финишное напольное покрытие.

Черновое основание является необходимой частью, так как с его помощью выравнивается поверхность пола. Это позволяет получить более ровную чистовую стяжку. Следует учесть, что черновое основание необходимо во всех случаях, включая теплый пол по грунту в частном доме или бетонные перекрытия. Отсутствие первого слоя может негативно отразиться на эффективности работы системы «теплый пол».

Назначение стяжки

Стяжка теплого водяного пола предназначена для выполнения следующих функций:

• Защита нагревательных элементов от механического воздействия.
• Передача тепла и его равномерное распределение по поверхности.

Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.

При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:

• Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).
• Диаметр нагревательных трубок.
• Для какой цели монтируется теплый пол (основной или дополнительный обогрев).
• Величина предполагаемой нагрузки на стяжку.

Помимо этого при определении максимальной и минимальной толщины стяжки для водяного теплого пола следует придерживаться рекомендованных Санитарных Норм и Правил.

Минимальная толщина стяжки

При определении минимальной толщины стяжки над трубой теплого пола лучше всего брать за основу Санитарные Нормы и Правила. Именно в этом документе обозначено, что при использовании металлоцементного состава толщина стяжки над трубами отопления не должна превышать 2 сантиметров. Минимальная толщина классического цементного раствора над трубными коммуникациями, которые располагаются внутри пола, должна быть не меньше 4 см.  Добавляя к этим значениям  диаметр трубных изделий, получаем высоту 6-7 см. Это значение считается наиболее оптимальным и соответствующим требованиям СНиП. Поэтому профессиональные мастера делают чистовую стяжку над трубами водяного пола именно такой высоты.

Современные мастера делают стяжку из самовыравнивающихся растворов, которые характеризуются повышенной прочностью. Применение таких материалов позволяет делать стяжку минимальной толщины, слегка покрывающую трубные коммуникации. Однако в этом случае в качестве финишного напольного покрытия рекомендуется использовать кафельную плитку. С этим материалом, уложенным на плиточный клей, поверхность приобретает особую прочность, несмотря на минимальную толщину стяжки теплого водяного пола под плитку.

Что касается электрического теплого пола, то здесь ведутся совсем другие расчеты. Дело в том, что прочность греющего кабеля намного выше, чем аналогичная характеристика трубок водяного пола. Следовательно, верхнему слою стяжки в большей степени отводится функция передачи тепла, чем защиты от механических нагрузок и повреждений. Кроме этого в качестве финишного напольного покрытия для теплого пола, работающего на основе электрического кабеля или нагревательных матов, чаще всего используется плитка. В результате получается, что минимальная стяжка электрического теплого пола составляет 1,5 см.

Независимо от высоты стяжки между ней и стеной необходимо оставлять деформационный зазор, куда следует обязательно уложить демпферную ленту. Если заливается большая площадь, то не стоит забывать о компенсационных швах.

Максимально допустимая высота стяжки

В отношении максимальной толщины стяжки над водяным теплым полом в СНиП нет никаких указаний, однако превышать оптимальные значения толщины при обустройстве теплого пола в частном доме смысла нет. Это станет причиной следующих факторов:

• Большой расход строительных материалов, в результате чего обустройство теплого пола обойдется намного дороже.
• Повысится инерционность процесса нагрева поверхности.
• Полезное жилое пространство станет значительно уменьшится.

В большинстве случаев оптимальное значение толщины превышают при необходимости сделать поверхность максимально ровной или при обустройстве теплого пола на одном уровне в рядом расположенных помещениях. Хотя более правильно будет сделать это на этапе создания чернового основания. Из-за разной толщины верхней стяжки поверхность пола будет прогреваться неравномерно. Благодаря тому, что стяжка создается независимо от других конструкций, расход энергоносителей из-за неравномерного нагревания пола не увеличится. Но этот фактор может повлиять на инерционность прогрева плавающей стяжки. В целом стяжка передаст то количество тепла, которое ей дадут нагревательные элементы.

Следует обратить внимание еще на один факт: обустраивая стяжку теплого водяного пола в жилых помещениях, лучше всего создавать равномерный слой оптимальной толщины. А вот в местах, где на поверхность пола оказывается значительная нагрузка, для защиты нагревательных трубок теплого водяного пола можно увеличить слой чистовой стяжки. К таким помещениям можно отнести гараж или различные технические постройки.

Стяжка для теплого водяного пола: толщина и порядок устройства

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

Строение труб водяного теплого пола.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

• материал основания;
• требуемое значение температуры в помещении;
• расстояние от основания до потолка;
• диаметр отопительных труб;
• уровень перепадов высот основания;
• материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

• не менее 2 см при организации заливки самовыравнивающими смесями;
• не менее 3 см, если в стяжке применяется армирование;
• не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

• чрезмерный перекос высот;
• стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

• от 45 до 70 мм для стандартной стяжки без армирования;
• от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
• от 60 до 70 мм для стяжки с армирующей сеткой.

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек – 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

• Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

Линия стяжки.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

• Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

• К настилу финишного покрытия приступают спустя 28 суток после заливки.

Настильная схема устройства теплого пола.

Подготовка под водяной теплый пол в деревянном доме

В деревянных строениях чаще выполняется устройство водяного теплого пола без стяжки. Бетонирование возможно только на нулевых или первых этажах здания, если основанием чернового пола является грунт. Заливка стяжки на теплый водяной пол на междуэтажных перекрытиях не проводится, так как система перекрытия не сможет справиться с повышенной нагрузкой.

Если планируется устройство основания с подогревом в деревянном доме, рекомендуется подготовку поверхности вести по сухой технологии:

• на черновое основание укладывают утеплитель (пенопласт, пенополистирол), который также является подложкой для ламината;

• под отопительные трубы вырезают углубления;
• в углубления укладывают отражающие тепловые волны пластины и выполняют монтаж труб;
• поверхность закрывают полиэтиленовой пленкой, поверх которой уже производят сборку ламината.

При монтаже дощатого покрытия, трубы располагают между часто уложенными лагами.

Реечная система.Монтаж реечной системы.

Можно ли делать водяной теплый пол без стяжки

Не каждое основание способно выдержать массу заливного пола. Кроме того, устройство бетонного основания не может быть выполнено, если в помещении низкие потолки, когда поджимают сроки сдачи объекта или у хозяев, выполняющих ремонт своими руками, недостаточно навыка для работы со строительными смесями.

В таких ситуациях применяют различные сухие технологии укладки. Самым распространенным и легким вариантом является применение готовых полистирольных плиток с бобышками.

Материал раскладывается на выровненную и очищенную от мелких фракций и грязи поверхность, крепится между собой клеевыми растворами, после чего можно приступать к сборке системы отопления, по заранее разработанной схеме. Далее вся поверхность укрывается полиэтиленовой пленкой, поверх которой укладываются листы ГВЛ, являющиеся основанием для напольного покрытия – ламината или линолеума.

Данная технология позволяет минимально уменьшить высоту помещения, максимально снизить нагрузку на перекрытие и сократить сроки сдачи объекта, ну и осуществить все работы самостоятельно, без привлечения дорогостоящих специалистов.

Оптимальная толщина полусухой стяжки пола

Полусухая стяжка в своем составе практически идентична стяжке бетоном. Однако использует в своем растворе меньшее количество воды. Которое необходимо только для гидратации цемента. В ходе которого молекулы образуют между собой прочные связи. Поскольку в растворе содержится меньшее количество воды. То и высыхает он значительно быстрее обычной бетонной стяжки. Поэтому если толщина полусухой стяжки маленькая. Она высохнет раньше, чем успеет схватиться с основанием. А это в свою очередь приведет к тому, что стяжка расслоится, и будет крошиться под давлением ног.

Высота полов.

При этом слишком большая толщина стяжки будет добавлять лишний вес на пол. Если перед хозяином квартиры стоит задача поднять пол. То наиболее оптимальным решением будет поднять пол с помощью керамзита или используя керамзитобетон. После чего уже делать полусухую стяжку на пол.

В связи с этим толщина полусухой стяжки ограничена определенными рамками, которые идут от 4 до 6 см, и наиболее оптимально подходят при стяжке пола для большинства объектов.

Толщина стяжки на водяном теплом поле.

Уделим особое внимание максимальной и минимальной толщине стяжки под водяной теплый пол. Для начала вспомним количество слоев, для водяного теплого пола. В первую очередь идет плита бетонного перекрытия. Далее обязательно укладывается слой утеплителя. После чего идет труба водяного теплого пола. После нее укладывается полусухая стяжка. Ну и в последнюю очередь напольное покрытие. И конечно не забываем, что по периметру всего помещения укладывается демпферная лента. Сразу определим, что нас интересует расстояние от верхнего края трубы, до верхнего края стяжки. Ведь трубы они все бывают разных диаметров, от 14 до 20. Поэтому именно это расстояние мы и будем сегодня рассматривать.

Нормативы.

В нормативной документации сказано. В жилых помещениях бетонные покрытия, под которыми проложены водяные коммуникации. Должны выдерживать статическую нагрузку в 2 кН/кв.м. Это приблизительно соответствует 200 килограммам силы на квадратный метр. В свою очередь вся эта информация говорит о следующем. Стяжка над трубой, должна быть не меньше 45 мм. А при использовании армирования, к примеру, сетки с ячейками 100х100 мм и диаметром в 3 мм. Толщину стяжки можно уменьшить на 10-15 мм. Соответственно толщина стяжки у нас будет составлять 30-35 мм.

СНИП.

При этом в СНИПе указано. Толщина полусухой стяжки над водяными коммуникациями составляет не менее 40 мм.

В другом нормативном документе указана толщина стяжки в 20 мм. Но это в случае использовании железобетонного основания дома.

Поэтому можно сказать, что информация из разных источников не совпадает друг с другом. При этом можно прийти к общему среднему показателю в 30-40 мм стяжки над трубами.

Комфортабельность использования теплого пола.

При этом для комфорта многие выбирают напольное покрытие удобное им покрытие. Здесь речь идет о равномерности распределения тепла по поверхности пола. В данном случае равномерное распределение тепла от труб поднимается в виде конуса по толщине стяжки. Потому что он расширяется ближе к напольному покрытию. Таким образом, что вся поверхность пола получается теплой. При этом если мы нарушим установленную толщину стяжки. Расположим трубы слишком близко к финишному покрытию. Здесь тепло от трубы не будет успевать подниматься в виде конуса, прогревая всю поверхность пола. Поэтому труба будет греть только участок пола только над собой. И в результате мы получим тепло-холодный пол. Теплым он будет лишь в тех местах, под которым у него лежат трубы. Где их нет, там пол будет холодным.

Рекомендации производителей.

Компания Oventrop указывает на оптимальный уровень стяжки водяного теплого пола в 65 мм. С учетом проходящей трубы, толщина которой составляет 20 мм. Следовательно толщина стяжки над трубой будет равна 45 мм. Данная компания исходит из максимальной нагрузки на стяжку водяного теплого пола. Она составляет 20 килоНьютонов на квадратный метр.

И компания Uponor полностью аналогичные цифры в 45 мм. С учетом максимальной нагрузки на стяжку пола.

Компания Kan также указывает на толщину стяжки в 45 мм, больше чем диаметр трубопровода.

Компания Thermotech наиболее подробно подошла к этой теме. Описывает, что заливка бетона осуществляется после монтажа и проведения испытаний. Толщина стяжки не менее 30 мм над трубой. При этом указывают даже марку бетона, не ниже М300. Также отдельно оговаривая, что толщина расписана именно не прочностными характеристиками. А для достижения наилучшего результата по равномерному распределению тепла.

Поэтому все цифры об оптимальной толщине полусухой стяжки над водяным теплым полом, как мы видим, не взяты с потолка. Они представляют собой уже проверенный опыт производителей.

Максимальная толщина стяжки.

Упоминания о максимальной толщине стяжки мы не смогли найти ни в одном нормативном документе. Поэтому здесь нужно подключить здравый смысл. Потому что чем больше у нас будет стяжка. Тем дольше нам придется ждать для поступления тепла на финишное покрытие пола. Поскольку необходимо время для прогревания всей толщины стяжки.

При этом на практике был случай. Когда человек сделал себе стяжку толщиной в 19 см. над водяным теплым полом. После чего включил систему отопления. Прождал половину дня, но за это время полы так и не прогрелись. Далее он с вопросом обратился к специалистам. Которые естественно пояснили ему, что у него толщина стяжки для водяного теплого пола, неимоверно большая. Поэтому ждать прогрева всей толщины стяжки можно ждать не одни сутки. Из всех минусов, здесь все же имеется один плюс. То есть при пропадании электричества. У соседей полы станут холодными, а у него они будут еще долгое время сохранять свое тепло. Так как период остывания у них намного дольше.

Рекомендованные значения по максимальной толщине стяжки.

Из всей найденной информации, нам удалось найти только рекомендованные значения. Для жилых помещений не рекомендуется превышать стяжку толщиной в 100 мм. В нежилых помещениях, например, в кафе, автосалонах, фитнесах и тому подобных помещениях, не более 200 мм. В производственных помещениях, таких как авиационных ангарах, гаражах для тяжелой техники и других подобных зданиях, используется стяжка не более 300 мм.

Выводы.

Из всей полученной информации можно сказать, что полусухая стяжка над водяным теплым полом в жилом помещении должна варьироваться от 30 до 100 мм. При этом здесь должны учитываться целесообразность финансовых затрат и высокая инерционность.

Если вы хотите доверить свою стяжку пола профессионалам, то оставляйте свою заявку на нашем сайте.

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т.д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

Какая стяжка пола мне нужна и какой толщины она должна быть?

Введение

В последнее время пол с подогревом стал более популярным средством обогрева как жилых, так и коммерческих объектов в Великобритании.

Во многом это произошло из-за дополнительной эффективности, которую может предложить правильно установленная система подогрева пола.

Все различные системы — мокрые или сухие, трубопроводные или кабельные — разработаны с учетом создания восходящего потока тепла, что позволяет создавать эффективное лучистое тепло в отличие от прежнего конвекционного нагрева.

Конечно, по мере увеличения тепла это означает, что можно получить максимальную выгоду по всему зданию, максимально ограничивая потери.

Выбор подходящей толщины стяжки для использования с системой UFH — один из наиболее важных факторов, который необходимо принять во внимание перед началом работы.

Здесь мы рассмотрим наиболее распространенные виды стяжки, используемые в системе UFH, и которые являются лучшей толщиной как для водопроводных, так и для электрических установок.

Перво-наперво — изоляция для систем лучистого отопления

Нет смысла в установке UFH, если ее не собираются устанавливать с максимальной эффективностью.

Помните, что в отличие от систем центрального отопления, которые зависят от радиаторов, UFH не требует почти никакого обслуживания.

Действительно, правильно изолированная система должна прослужить десятилетия (экономия на счетах за электроэнергию и увеличение стоимости недвижимости).

Для того, чтобы он работал эффективно, изоляция должна быть проложена под системой UFH, чтобы генерируемое тепло не поглощалось вниз черновым полом и фундаментами зданий.

Изоляция не должна останавливаться на полу

Кроме того, многие люди предпочитают проверять общую изоляцию своей собственности перед установкой новой системы теплого пола, чтобы убедиться, что все стены, окна и даже чердаки максимально хорошо изолированы. Большинство подрядчиков, как правило, могут дать совет по максимальному увеличению такой эффективности.

Теперь, когда мы рассмотрели важность изоляции, пришло время взглянуть на два самых популярных и эффективных типа стяжки для UFH.

Полусухая стяжка пола — что это такое и какой толщины лучше?

Это самый распространенный и, в зависимости от условий участка, самый популярный тип используемой стяжки.

Эта традиционная смесь для стяжки состоит из песка и цемента в соотношении 1: 3-5, затем распределяется по полу и дает затвердеть вокруг труб или кабелей UFH. В настоящее время большинство установщиков будут использовать волокна для придания прочности и армирования напольному покрытию и будут стремиться к толщине около 75 мм.Это позволяет наилучшим образом сопоставить эффективность нагрева (как удерживающую способность, так и время отклика) и общую стабильность и прочность самого пола.

Добавление волокон делает пол намного более устойчивым, уменьшая вероятность растрескивания, а также защищая от значительного веса и ударов. Для некоторых проектов может потребоваться более тонкое количество стяжки, если в здании не хватает глубины пола, а стяжка, уложенная тоньше 60 мм, потребует адекватного и достаточного усиления, чтобы оставаться прочным.

С умом выбирайте подрядчика

Стяжку

действительно нужно укладывать осторожно, и при этом следует обращать внимание на то, чтобы не образовывались зазоры или трещины после начала процесса сушки.

Если вы потратите время на поиски подрядчиков в вашем районе, это принесет дивиденды в долгосрочной перспективе — это не тот этап, который нужно спешить.

Время высыхания

Эта форма стяжки требует определенного времени для оседания, а это во многом зависит от окружающей среды и самого помещения.Однако, как правило, для отверждения большинства традиционных смесей для стяжки рекомендуется минимум 21 день.

Имейте в виду, что, хотя пол можно использовать для пешеходов, рекомендуется не включать UFH как минимум в течение месяца. Тем не менее, для твердых черновых полов этот тип стяжки по-прежнему обеспечивает лучшую общую эффективность.

Чтобы обеспечить движение стяжки во время высыхания, почти всегда будет использоваться кромочная изоляционная лента, поскольку она податлива к стяжке и позволяет ей расширяться по мере оседания.Большинство архитекторов и инспекторов строительства будут рекомендовать / ожидать этого.

Тем, кто спешит, может понравиться быстросохнущая стяжка, которая, как и ожидалось, высыхает значительно быстрее. В некоторых случаях можно разрешить пешие прогулки только после 12 часов сушки.

Жидкая стяжка для теплых полов

Жидкая (или сыпучая) стяжка действительно разработана для больших проектов и сделана из ангидрита — жидкой формы стяжки, которую заливают, а не наносят вручную, и которая предназначена для самовыравнивания.Однако большинство домашних установок UFH обнаружат, что традиционная стяжка значительно более рентабельна, если только дом не очень большой.

Огромное покрытие

Жидкая стяжка предназначена для покрытия до 1000 квадратных метров за один день по сравнению со 150 м² в традиционной стяжке. Поскольку стяжка этого типа перекачивается насосом, ее обычно доставляют в грузовом автомобиле-смесителе и укладывают через насосную трубу.

По этой причине важно помнить о доступе к вашему сайту — например, жилая улица может быть не в состоянии принять такое нарушение.Так что, если у вас нет огромной площади, которую нужно покрыть, и пространства для работы, традиционное сочетание, вероятно, лучше.

Преимущества жидкой стяжки пола

Преимущество свободно текущей стяжки в том, что она намного эффективнее и прочнее, чем ее традиционный собрат, и для выполнения работы ей требуется слой толщиной не более 55 мм.

Как следствие, система лучистого отопления, которая проложена внутри стяжки этого типа, соответственно более эффективна и требует меньше времени на нагрев.Как жидкость, она также обладает тем преимуществом, что является самовыравнивающейся и не требует использования выравнивающих досок, используемых при установке сухой стяжки, что экономит время и рабочую силу.

Еще одно преимущество жидкой стяжки заключается в том, что после ее укладки система обогрева может быть включена для облегчения процесса высыхания намного раньше, чем при использовании традиционной стяжки, склонной к растрескиванию. Обычно требуется всего неделя, прежде чем можно будет передать тепло на низком уровне, чтобы способствовать отверждению / сушке.

Это означает, что пол можно будет использовать в гораздо более короткие сроки. Единственный реальный недостаток жидкой стяжки заключается в том, что она более дорогая и действительно требует более крупного проекта, чтобы сделать ее жизнеспособной, например, установка полной стяжки пола в большом доме или помещении. Это также хорошо работает с полимерными полами.

Заключение

Надеюсь, это руководство даст некоторые подсказки относительно того, какой тип стяжки лучше всего подходит для вашего проекта. Как уже упоминалось, толщина и форма стяжки будут зависеть в основном от участка, бюджета и размера проекта.

Подрядчики

, занимающиеся стяжкой, являются экспертами в этой точной науке, поэтому стоит обратиться в местную фирму, чтобы помочь вам принять наиболее обоснованное решение относительно вашего конкретного проекта.

Как всегда, дайте нам знать, как у вас дела.

Стяжка теплого пола — CoGri USA INC

Стяжки для полов с подогревом с использованием жидких стяжек, наносимых насосом, или бетонных полов.

Эти типы стяжек для теплого пола являются текучими по своей природе и предназначены для обеспечения наилучшего решения для вашей системы теплого пола.Кроме того, они имеют значительные преимущества перед более традиционными цементно-песчаными стяжками для пола.

Благодаря текучести этих стяжек можно полностью покрыть трубы теплого пола. Их можно установить при толщине 50 мм, что обеспечивает покрытие 35 мм над 15-мм нагревательной трубой, в отличие от необходимой толщины 75 мм для песчано-цементной системы. Это в сочетании с доставкой материала насосом гарантирует, что большие площади могут быть обработаны в любой день.

Специальные стяжки пола

Мы поставляем специальные стяжки для полов с применением насосов для систем стяжки полов с подогревом. К ним относятся:

• Самоуплотняющаяся стяжка на ангидритной основе
• Самоуплотняющаяся стяжка на основе альфа-гемигидрита
• Стяжка пола LAFARGE Gyvlon

Бытовые и коммерческие помещения

Сыпучие стяжки для систем теплого пола идеально подходят для коммерческих и жилых помещений, будь то новостройка или реконструкция. В зависимости от конструкции пола они могут применяться в виде приклеенных, несвязанных или плавающих конструкций. Они обладают более высокими теплопроводными свойствами по сравнению с песчаными и цементными стяжками.

Характеристики стяжки для обогрева пола

Предназначен для получения гладкой высококачественной поверхности и снижения возможности растрескивания или скручивания. Идеально подходит для использования с системами водяного теплого пола, а также подходит для укладки большинства напольных покрытий.Экологически чистый, он не содержит белков, поэтому не содержит бактерий.

Услуги по стяжке полов

Стяжки для систем теплого пола

Стяжка для подогрева пола после публикации впервые появилась на сайте CoGri USA.

Максимальные и минимальные параметры толщины стяжки пола

Основа напольного покрытия пола — стяжка пола.Для его создания следует приложить максимум усилий, чтобы получить хороший результат. Поверхность должна быть гладкой, без дефектов, соответствовать всем требованиям. Для работы необходимо не только подготовить материалы, инструменты, но и определиться с тем, какой толщины бетонный пол должен быть.

требования

Выбор толщины бетонного пола влияет на функции выставляемой стяжки, поэтому важно определиться с высотой и материалом для заполнения. Этот слой требуется для создания не только динамической, но и статической прочности, придавая конструкции плоской поверхности.Основание должно быть таким, чтобы можно было без проблем уложить плитку, пол линолеум или укладку ламината. Если толщина бетонного пола правильная, нагрузка равномерно распределяется по всей площади. Это в свою очередь продлит срок службы базы

.

Выделение слоя может отличаться в зависимости от того, хотите ли вы создать на поверхности откос. Это важно для таких помещений, как предбанники, санузлы, душевые. В любом случае толщина должна быть такой, чтобы легко выдерживать не только расстояние, но и размещенную на поверхности мебели. При этом вокруг основания он должен быть одинаково плотным. Не должно происходить сколов, каких-либо дефектов типа трещин, пустот внутри.

Толщина стяжки пола с подогревом

Допустимый максимальный уклон к ровной поверхности стяжки пола в пределах 0,2%. Все будет зависеть от самого помещения, в котором устанавливается стяжка, а также от отдельных элементов дизайна. То же касается и теплого пола. Слишком мелкий слой быстро нагреется, но очень быстро остынет, что приведет к ненужной работе котла.На толщину будет влиять грунтовка, плита перекрытия или другое основание.

Нельзя забывать и о том, что при определенных обстоятельствах необходимо устраивать дополнительный армирующий слой. Чаще всего это стальная сетка с элементами определенного диаметра. Это несколько увеличит предельный слой стяжки. Но есть современные способы выполнения армирования — использование стекловолокна. Он имеет даже лучшие качества, придавая раствору пластичность, прочность и способность противостоять разрушению, усадке и растрескиванию.

Чем хуже плоскостность основания, тем больше толщина стяжки. Ведь необходимо получить ровную поверхность с минимальными характеристиками затирки. На некоторых участках толщину придется увеличить, а в некоторых случаях сделать ее меньше.

Подбор стяжек

В зависимости от толщины слои стяжки бывают следующие.

1. Черновая стяжка минимальной толщины. все, наверное, становится интересно, какой именно слой должен быть в данном случае. Чаще всего используются невелирующие грубые сухие смеси толщиной до 20 мм.Для этого типа стяжки не потребуется никакого армирования.
2. высота чернового пола до 70 мм. Здесь уже предусмотрены армирующие элементы в виде элементов арматурной или стальной сетки. Чаще всего изготавливается по технологии цементной стяжки или полусухой стяжки.
3. Максимальная толщина, достигающая 150 мм. это монолит, внутри которого также присутствует арматура. Основная его область применения — фундамент дома с перекрытием. Т. е. обе функции объединены.

При заливке выбранного вместе с детритом бетона можно кое-что забыть о минимальной производительности. Особое влияние на гравийную фракцию. Когда необходимо устроить тонкую стяжку пола, работы включаются в самовыравнивающуюся смесь. То же относится и к другим типам смесей, которые в основном используются в качестве финишного покрытия устройства стяжки пола. Слой получается не только тонким, но и ровным, его можно использовать как декоративный элемент.

Надо чуть-чуть на теплые полы.Ведь каждый хочет знать о том, сколько сантиметров необходимо стяжка для теплого пола. Решение должно охватывать все части системы, возможные кабели и проводку. Если толщина трубы в среднем 25 мм, то общий слой заполнения обычно принимают в пределах 50-70 мм. Больших толщин не берут, так как теплый пол по параметрам работать не будет. Специалисты говорят, что поверх ТЭНов достаточно 40 мм раствора. В противном случае будет нарушена система подачи тепла в помещение и теплого пола. Основная масса энергии будет потрачена на то, чтобы разогреть сам бетон.

Стоит отметить, что большая толщина стяжки на теплом полу приводит к тому, что при нагревании она начнет сильно расширяться. Следовательно, пострадает стена в комнате. Это позволит исключить оклейку стен с заполнением демпферной лентой, способной компенсировать колебания данных.

Определение неровностей

Сам на глазок никто не определит, какие неровности на дне при заливке стяжки пола.Для этого самый простой вариант — использование планки или специальной планки. Начнем с планки.

Размер стержня

должен составлять примерно полтора метра. Гуляя им по поверхности пола, можно обнаружить отверстия, существующие между собой и уровнем пола. Если их большое количество, либо есть существенные отличия, вам необходимо устроить стяжку максимальной толщины под теплый пол. В новой квартире старый цоколь заменен на новый, стяжка берется в пределах 35-50 мм. Нельзя сказать, что на качество основания повлияет большая толщина стяжки. Эта точка зрения ошибочна и требует пояснения. После стяжки необходимо только выровнять основание, а не с целью поднять его на высоту.

Стяжка большой толщины будет сохнуть долго и это может произойти из-за неравномерного высыхания. Следовательно, теряется качество решения. При сборке основного покрытия следует дождаться полного высыхания основания.

Минимальная толщина

Строительные нормы гласят, что минимальная рабочая толщина соответствует 20 мм.Но многое будет зависеть от материала, используемого в работе, для этого материала хватит 5 мм, как наливной пол. А с пескобетонной стяжкой обычно заливают минимальную высоту 20 мм.

При выборе правильного решения заливки чернового пола важно правильно определить разницу в высоте пола.

Эти требования основаны на том, что цокольный пол должен быть ровным и ровным. Для экономии бюджета с этими цифрами возможно сочетание разных типов галстуков. С мелкими неровностями справится тонкая стяжка автоцистерны, более толстый бетон. В свою очередь уменьшите высоту стяжки по всей поверхности.

есть условия, которые необходимо соблюдать при установке стяжного слоя с минимумом. Очень важный момент — ровная поверхность, отсутствие армирующих элементов. Если речь идет о технических помещениях или помещениях производственного назначения, то о тонкой стяжке стоит забыть. То же касается кухонь, прихожих и ванных комнат. Лучше всего в таких случаях устроить толстую стяжку.

Существуют определенные требования и последовательность выполнения работ по стяжке тонким слоем:

• Он засыпается гравием и песком, которые тщательно обрабатываются специальным инструментом.В этом случае он должен быть равномерно распределен по плоскости в помещении.
• устанавливает гидроизоляционный слой, которого будет достаточно для использования полиэтиленовой пленки.
• Закрепляем на поверхности арматурной сеткой, после чего происходит выставление маяков для наилучшего заполнения приготовленным раствором. Стоит отметить, что подкрепления не должны базироваться на базе, а «плавать» в будущих связях. Для этого их немного приподнимают над поверхностью.
• произведена затирка бетона.

Поскольку в основном связующий слой и, кроме того, имеет небольшой армирующий слой, из материалов следует выбирать мелкий щебень. Прочность не теряется, а также сохраняется высота от пола до потолка внутри помещения. Пластификаторы при добавлении в раствор придадут ему лучшее качество и прочность.

Некоторые особенности показателей минимальной толщины предусмотрены СНиП для водяных теплых полов. Обычно стяжка должна быть на высоте 40-45 мм от места расположения труб.Но даже это расстояние можно сократить. Лучше всего использовать эту арматурную сетку диаметром 0,3 см. размер ячейки сетки должен быть 10 * 10 см. Затем происходит снижение уровня стяжки примерно на 10-15 мм.

Обычно оптимальная толщина для равномерного распределения тепла и качества основания и пола внутри помещения — это кафель. На весь слой будет достаточно 65 мм. Многое будет зависеть от диаметра используемой трубы. Специалисты рекомендуют стяжку толщиной 60 мм использовать трубу MV12, а 65 мм — трубу MV17.

Перед началом работ следует уточнить все показатели, по которым способна выдержать плита перекрытия. Ведь устроенная таким образом стяжка поверх теплого пола может создавать нагрузки до 150 килограммов на квадратный метр.

максимальная производительность

Также не дает показателей, чтобы была получена максимальная стяжка в квартире. а вот более 150-170 мм заливочный раствор производить не имеет смысла. На это уходит много времени и сил. Это имеет смысл только в том случае, если помещение постоянно создает огромную нагрузку на базу.Это может быть даже гараж. Здесь вес транспортного средства влияет вместе с имеющимся оборудованием. Эта стяжка должна быть полностью обоснована.

То же относится и к случаям, когда стяжка является частью несущей конструкции. Это устройство касается пола и фундамента как единое целое. Даже плохая почва требует затирки значительной высоты.

Толстая стяжка чаще применяется для выравнивания большой разницы в высоте помещения. Но это не единственный способ скрыть неровности.

Перед началом работ лучше определиться с тем, что будет использоваться, только стяжкой или дополнительно уложенным щебнем или керамзитом. Эти материалы позволяют легко скрыть все отличия, сокращая расходы в финансовом плане. Высокие затраты никогда не оправдываются, поэтому следует сразу задуматься, использовать засыпку для уменьшения высоты стяжки.

Выполнение обвязки квартиры с перепадом высот 2см требует прибавления к обвязке этого показателя. На одном участке, где высота выше, следует устроить стяжку нижнего слоя, а на другом — большего.Чтобы получить оптимальное решение, следует рассчитать все пред.

Для получения хорошего результата при заливке стяжки пола даже по системе теплый пол, следует произвести расчеты и определить наилучшие характеристики. Ведь от этого будет зависеть конечный результат и прочность всей конструкции будущего пола. Очень важно прислушиваться к рекомендациям специалистов, имеющих значительный опыт проведения подобных работ.

Видео:

Видео:

Видео:

Видео:

Видео:

»На какую глубину и когда заливать?

На какую глубину и когда заливать?

Выбор толщины стяжки

• С подогревом пола
  Мы рекомендуем заливать стяжку Easy Screed от 35 до 50 мм. Эта глубина включает диаметр трубы. Окончательная толщина будет зависеть от ряда факторов, в том числе от размера и диаметра трубы для теплого пола, от того, как труба будет установлена ​​(с помощью зажимов или направляющих) и от выбора изоляции. Наше минимальное требование — 20 мм покрытия над самой высокой точкой. Пожалуйста, обсудите ваши планы с нашей командой.

• В качестве финишной стяжки без теплого пола
  Мы предлагаем вам установить стяжку 35 мм, если пол с подогревом не устанавливается.С точки зрения прочности нет необходимости устанавливать глубже. Стяжку Easy Screed 35 мм можно укладывать на изоляцию толщиной до 200 мм.

• В качестве выравнивающей стяжки
  Easy Screed можно заливать от 5 мм в самой нижней точке в качестве выравнивающей стяжки. Перед установкой выравнивающей стяжки необходимо провести осмотр места, чтобы определить тип подготовки, необходимой для чернового пола.

Ниже приведен список наиболее часто используемых стяжек

Этаж	Тип дома	Черновой пол	Глубина изоляции	Предлагаемый тип изоляции	Теплый пол	Глубина стяжки Easy Screed	Просмотр профиля пола
Первый этаж	Новая сборка	Бетон	до 250 мм	Комбинация белого полистирола и изоляции высокой плотности	Да Вставляется в изоляцию	35-50 мм	Стандартный цокольный этаж / Первый этаж Рейтинг A
Первый этаж	Модернизация	Бетон	10 мм	Triso-Sols или аналогичный	Да Кабельное соединение с сеткой A142	35 мм	Тризо изоляция первого этажа
Первый этаж	Новая сборка	Балка и слой	8 мм	Звукоизоляционный мат Ethafaom	Есть	35 мм	Звукоизоляция Ethafoam первого этажа
Первый этаж	Новая сборка	Балка и слой	10 мм	Акустический коврик Enkasonic	Да Кабельное соединение с сеткой A142	35 мм	Первый этаж Enkasonic Звукоизоляция
Первый этаж	Новая сборка	Бетонная плита	По требованию клиента	Изоляция из полиуретана высокой плотности или аналогичная	Есть	35 мм — 50 мм

Когда устанавливать?

Для всех сборок мы рекомендуем устанавливать Easy Screed после того, как здание будет полностью заделано, а в идеале — после завершения внутренней штукатурки. Благодаря простому процессу установки Easy Screed, он позволяет полностью построить дом до установки труб теплого пола, сводя к минимуму любой потенциальный ущерб для системы отопления.

Выбор правильной смеси для стяжки пола с подогревом (UFH)

Если тепло исходит от пола, оно равномерно нагревает всю комнату, и для достижения желаемой температуры требуется меньше энергии. Если вы собираетесь установить теплый пол (UFH), будь то новостройка или уже существующий дом, вам необходимо подумать о смеси для стяжки, которая ее покроет.В этой статье мы поговорим о том, что нужно учитывать, какая подготовка требуется и как получить как можно больше UFH при выборе лучшей стяжки.

Виды систем теплого пола

Самый распространенный тип UFH — это теплые полы с подогревом , в основе которых теплая вода циркулирует в стальных, медных или ПВХ трубах. Они укладываются равномерно по полу комнаты. Вы также можете встретить и электрический UFH , который тоже используется довольно часто, но из-за гораздо большей необходимой энергии он обычно используется только в небольших помещениях, например, в ванной комнате.

Установка

Начиная с низа, черный пол представляет собой бетонную плиту или балку и блок, которые изолированы водонепроницаемой мембраной. Затем мембрану покрывают слоем теплоизоляции из полистирола или минеральной ваты (например, Kingspan. Xtratherm и т. Д.). При необходимости поверх него будет установлена ​​еще одна пароизоляция, после чего можно будет начинать монтаж труб. Обычно их кладут на пол равномерно и прикрепляют к подкладке с помощью зажимов (рисунок ниже).Только после того, как все подготовлено, укладывается настоящая готовая стяжка. Когда стяжка высохнет, укладывается выбранный вами пол.

Толщина используемой стяжки

Очень важно выдерживать рекомендуемую толщину стяжки, которой покрывается труба. Толщина будет иметь значительное влияние на то, как фактический УФН будет распределять тепло. Идеальная толщина при использовании традиционной песчано-цементной стяжки составляет , где-то от 65 до 75 мм. .Если используется стяжка с добавками (волокно, позволяющее сделать стяжку более прочной), можно использовать минимум 50 мм. Это же правило действует для нижних и верхних этажей.

Типы стяжки, используемые для UFH

Используется два основных типа стяжки. Сухие стяжки и Самовыравнивающиеся стяжки. В то время как сухие стяжки более традиционны, дешевле и используются на небольших площадях, самовыравнивающиеся стяжки дают преимущество при использовании на обширных промышленных или коммерческих площадях, будучи более дорогими.Соотношение смеси для сухой стяжки 1: 3-5 = цемент и песок. Его смешивают с водой и волокнистыми добавками, чтобы избежать растрескивания. Также могут быть добавлены другие добавки, чтобы обеспечить быстрое высыхание. Самовыравнивающиеся стяжки, также известные как жидкие стяжки (или текучие стяжки), сделанные из сульфата кальция, песка, воды и других химикатов, просто заливаются или перекачиваются по площади, и они растекаются и достигают желаемого уровня самостоятельно.

Источник: https://www.underfloorheating.co.uk

Могу ли я использовать любое напольное покрытие при использовании UFH?

Если подложка и UFH были установлены правильно и при соблюдении определенных условий, любое напольное покрытие можно укладывать поверх UFH. С точки зрения высокой теплопроводности, лучший пол для керамической плитки и плитки из натурального камня, ПВХ и текстильных полов. Наименее предпочтительным является дерево. Однако, если вы все же хотите использовать деревянный пол, его можно реализовать как плавающий пол. Классическую разделительную прокладку, которая может снизить теплопроводность, необходимо заменить специальной доской или напольное покрытие необходимо наклеить непосредственно на основу с помощью полиуретанового клея. В любом случае всегда следуйте инструкциям производителя.

Если вам нужна готовая бетонная стяжка с доставкой на ваш участок. Пожалуйста, свяжитесь с нами для бесплатной оценки цены.

Толщина жидкой стяжки, какой размер правильный?

Толщина жидкой стяжки, какова правильная мера?

Один из наиболее важных вопросов — минимальная толщина жидкой стяжки в определенных ситуациях. При нанесении жидкой стяжки мы сталкиваемся с тремя основными ситуациями, поэтому получение правильной толщины жидкой стяжки для каждого случая имеет решающее значение.

1. Первый случай — это жидкая стяжка со связующим, это когда жидкая стяжка укладывается непосредственно на твердое заранее подготовленное основание. В этом случае минимальная толщина жидкой стяжки составляет 25 мм .
2. Вторая ситуация — несвязанная стяжка. Здесь твердое основание отделяется от жидкой стяжки с помощью полиэтиленовой мембраны. В этом случае минимальная толщина жидкой стяжки составляет 30 мм .
3. Третья ситуация называется плавающей стяжкой.В этом случае стяжка отделяется от твердого основания и изоляционным слоем, и полиэтиленовой мембраной. В этом случае минимальная толщина жидкой стяжки составляет 40 мм .

Толщина жидкой стяжки с теплым полом

Есть еще одна переменная, которую необходимо учитывать при определении толщины жидкой стяжки, а именно, если пол с подогревом должен быть частью конструкции. В этой ситуации минимальная толщина жидкой стяжки 30 мм необходима для покрытия нагревательных труб или кабелей.

Что касается максимальной рекомендованной толщины жидкой стяжки, 60 мм не должна превышаться ни в какой ситуации.

Хорошая практика диктует, что применяемая толщина должна определяться площадью перекрываемого пола, выделенным бюджетом и возможностью неровностей в основном слое, поэтому толщина жидкой стяжки должна иметь допуск 10 мм для учета всех изменений в структуре. Это следует тщательно учитывать при выборе минимальной толщины жидкой стяжки.

Стоит отметить, что время отверждения и высыхания зависит от толщины жидкого экрана, поэтому при планировании других работ на объекте их следует отразить в общем плане проекта строительства.

Для получения дополнительной информации о толщине жидкой стяжки и о том, как мы можем помочь вам спроектировать правильный монтаж, позвоните сейчас за помощью и советом.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем увеличение количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины выхода из строя теплого пола

В большинстве случаев отказы связаны с одним из следующих факторов:

• Несоблюдение планировки этажа на ранней стадии.
• Несоблюдение отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрации

При компоновке контуров теплого пола следует учитывать установки, которые требуют проникновения в пол. Расчет теплого пола должен быть обеспечен на первом этапе ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по установке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и напольным покрытием превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается упругое напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако лучше всего изолировать все первичные трубопроводы. Потери тепла из коллекторов напольного отопления также могут способствовать снижению эффективности системы.Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из ряда портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов в контурах трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы изгибы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и петлями трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком острыми, коллекторы следует располагать на соответствующей высоте над полом и надежно прикреплять к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все наружные двери и окна и здание не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду .

Схема петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно раскладывать по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до краев полов и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы подогрева пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют, чтобы промежуточные этажи в домах были изолированы, чтобы предотвратить потери тепла, в случае установки полов с подогревом потребуется изоляция для направления потока тепла вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной тепловой мощности система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделочные материалы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании над системами теплого пола, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
• Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочной или полиуретановой подложки под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Хотя BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытание под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Расчет и установка стяжки

Стяжка Тип

Стяжка обычно бывает полусухой, которая наносится вручную и затем затирается до финишного покрытия, или жидкой, текучей смеси, которую перекачивают в нужное место и на заданную глубину.

Из них:

• Модифицированный полусухой цемент
• Самовыравнивающийся модифицированный цемент
• Самовыравнивающийся модифицированный нецементный
• Ангидрит
• Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к появлению трещин.

Самовыравнивающиеся стяжки при правильном нанесении будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек используются в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

• Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
• Изоляция должна быть плотно стыкована и выровнена по уровню
.
• Стяжки необходимо правильно перемешать
• По стяжке нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5 ° C)
• Потребуются деформационные швы
• Деформационные швы также необходимы, если размеры пролета превышают 40 м2
• Стяжка должна быть готова к установке любой напольной плитки
• Время высыхания:
  • Для цементных выравнивающих стяжек необходимо отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
  • Полимер-модифицированные стяжки: строго соблюдайте спецификации и рекомендации производителя.
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом имеющихся условий окружающей среды e.грамм. Температура и влажность
    • Время высыхания полимерно-модифицированных стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, участвующие в отделке стяжки и пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
    • По стяжке нельзя ходить, пока она полностью не затвердела
    • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги указаны в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

• Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
• UFH Испытания и ввод в эксплуатацию системы
• Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
• Подготовка стяжки под финиш
• Нанесение клея методом двойного склеивания
• Полный контакт плитки и клея
• Соблюдение заводских правил при укладке полов
• Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

• Межкомнатные пороги
• Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
• В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e. грамм. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между отапливаемыми и неотапливаемыми участками стяжки
• Дополнительные соединения следует рассматривать в областях с высоким тепловым усилением, например большие зимние сады или стеклянные атриумы

Устройство деформационных швов

• Соединения пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь стыка должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
• Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
• Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
• Деформационные швы должны быть проведены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Стык следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть стык. Затирку использовать нельзя
• Они не должны перекрываться каким-либо упругим, текстильным или другим приклеенным покрытием пола
• Крышки деформационных швов могут быть заподлицо, монтируются на поверхность или закладываются в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

• Стяжки должны быть изолированы по всем краям, примыканиям и колоннам для обеспечения возможности движения из-за тепловых нагрузок
• При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо соблюдать рекомендации производителей как стяжки пола, так и плитки.Обычно это 6-15 мм
• Шов можно скрыть плинтусом
• Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Теплые полы (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, любая остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Испытание системы под давлением не является вводом системы в эксплуатацию.Источник тепла должен быть установлен и работать, чтобы обеспечивать правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предлагается напольная плитка

• Испытание на влажность следует проводить после ввода в эксплуатацию системы UFH, но до укладки плитки
• Испытание на влажность проводится с использованием подходящего одобренного метода, например, с помощью гигрометра для пола или испытания карбидной бомбы. Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
.
• Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
• Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но он может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

• Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для напольной плитки
• Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
.
• Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
• Любые грунтовки и клеи нельзя наносить до полного затвердевания и высыхания стяжки.Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими, без провалов и возвышений, прочными, чистыми и без цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

• Необходимо соблюдать спецификации производителя плитки для крепления. грамм. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
• Клей необходимо использовать в соответствии с рекомендациями производителя
• Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
• При укладке плитки следует избегать больших пустот
• Полы не должны открываться для движения транспорта, пока клей не затвердеет.

Полный контакт плитки и клея

• Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и прочное основание без образования пустот
• Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

• Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
• Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки.

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

• Инструкции производителя на продукцию
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как недвижимость разделена на зоны контроля.
• Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
• Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: было предпринято все возможное, чтобы информация в этой статье была верной на момент публикации.
