Многие владельцы частных домов и дач предпочитают самостоятельно обустраивать отопительную систему в доме посредством сооружения каминов и печей. Для того, чтобы возводить такие конструкции, не прибегая к помощи специалистом, нужно иметь опыт и определенные навыки. Одним из ключевых элементов для печи, который обеспечивает ее эффективную работу, является шиберная задвижка для дымохода. О том, что представляет собой это устройство, мы расскажем в этой статье.
- Предназначение и функции шибера для дымохода
- Технические характеристики и достоинства
- Разновидности шиберных заслонок

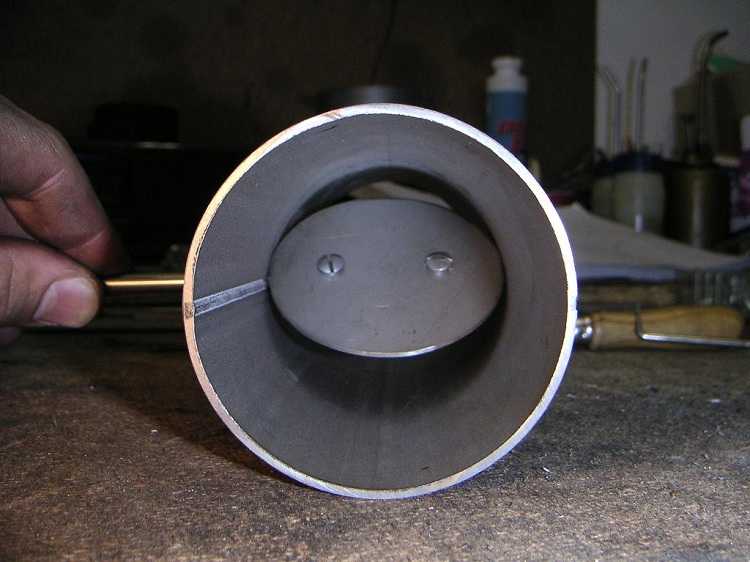

Поворотный шибер для дымохода из нержавейки
Предназначение и функции шибера для дымохода
Многие пользователи задаются вопросом: для чего нужен шибер в дымоходе? А также: можно ли обойтись без него?
Как и традиционные заслонки для дымохода, шибер предоставляет возможность осуществлять открытие/закрытие доступа в дымоход продуктам горения. Помимо этого он отвечает за ряд полезных функций:
- выполняет регулировку тяги;
- сокращает расход топлива.
В переводе с немецкого шибер (schieber) — деталь, которая изготовлена из определенного металла.
Безусловно, ключевым условием для успешного функционирования отопительной системы, является хорошая тяга. Когда она обеспечивается должным образом, топливо сгорает практически полностью, тем самым достигается экономичный и эффективный процесс обогрева. В случае, когда тяга плохая, то может произойти задымление помещения и появляется большой риск возгорания.
Для того, чтобы не допустить этого в системе дымоотвода, монтируется шиберная заслонка для дымохода. Она предотвращает деление газовых пузырьков, которые не должны подвергаться разделению.
Перед тем, как приобретать или конструировать собственноручно шибер на дымоход котла, следует ознакомиться и понять, в чем заключается принцип функционирования этого устройства.
В процессе топки печи задвижка частично перекрывает сечение трубы, давая возможность дымовым газам выходить через трубу и, одновременно, отвечает за регулировку силы тяги. После того, как процесс топки будет завершен, путем плотного закрывания заслонки для дымохода, прекращается выход газов. Благодаря регулировке силы тяги, появляется возможность контролировать и изменять интенсивность и скорость горения топлива. В современных отопительных приборах шибер является неотъемлемым звеном дымоходной системы.
Сэндвич-шибер
Выделим ключевые различия между стандартной заслонкой и шибером. Шибер для дымохода имеет следующие характеристики:
- Устойчивость к высоким температурным режимам (способен перенести нагрев до +900°C.
- Не подвластен коррозии (если произведен из качественных материалов).
- Может перекрыть дымоход в процессе топки до 85 % его сечения.
- Отличается высокими показателями теплопроводности.
Технические характеристики и достоинства
Регулировочные заслонки для дымоходов, в основном, изготавливаются из нержавейки, толщина которой 1 мм. Поверхность задвижки — полированная, практически идеально гладкая, благодаря чему процесс очистки от сажи становится намного легче.
Шибер, который выполнен из такой стали, может выдерживать температурный режим до 900°C. Благодаря гладкой поверхности шибера появляется возможность получить максимально высокую эффективность работы оборудования, поскольку она обеспечивает хорошую тягу и никак не препятствует движению дымовых газов.
Помимо этого, шибер, изготовленный из нержавейки с такими характеристиками, отличается устойчивостью к коррозии, у него хорошая прочность и низкий коэффициент термического расширения.
Еще одно важное преимущество — высокая теплопроводность, благодаря этому свойству, детали нашли активное применение в системах теплообмена. Стыковые швы на заслонках создаются методом вальцовки.
Усилить тягу дымохода можно при помощи дефлектора.
Разновидности шиберных заслонок
На сегодняшний день выделяются выдвижной и поворотный шибер для дымохода. Конструкция первого схожа с обычной заслонкой. Его устройство — очень надежное и отличается длительным сроком службы. Такие виды шиберов применяются как для кирпичных, так и для стальных дымоходов.
Пожарная безопасность достигается благодаря небольшим конструктивным отверстиям, которые не позволяют на 100 % перекрывать дымоходный канал. Изготовить подобную конструкцию самостоятельно — не сложно.

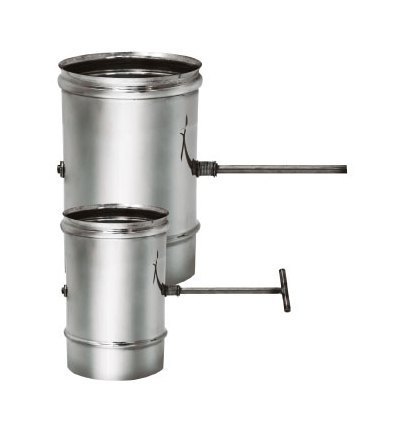

Поворотный шибер для дымохода по большому счету представляет собой дроссельную заслонку. Применяется он в тех случаях, когда отсутствуют технические возможности монтировать прямую задвижку. Для определенных функциональных задач можно использовать исключительной модель поворотного типа.
Например, только такие детали можно монтировать в дымоходах, которые подключены к газовым котлам, поскольку дроссельная заслонка не предоставляет возможности герметично закрыть дымоход, что является важным условием для обеспечения безопасности. Для печей, которые работают не постоянно, а периодами — поворотная задвижка не подходит.
Выдвижная шиберная заслонка
Установка задвижек
Не знаете, как сделать шибер в стальной трубе дымохода своими руками? Разберемся по порядку. В действительности эта процедура достаточно простая и нетрудоемкая. Монтаж этого элемента необходимо в самом начале установки всей системы отопления.
Осуществить эту процедуру можно двумя методами.
Вы можете монтировать заслону на первом метре трубы. Основной плюс такого способа заключается в том, что управлять шибером будет очень просто. Еще один вариант монтажа — «труба в трубе». В такой ситуации конструкция не фиксируется никакими вспомогательными способами, а просто плотно подгоняется к другим деталям.
Первый метод считается более легким, в связи с этим он чаще применяется печниками. Процесс монтажа начинается после того, как первый слой дымохода будет заложен. В кирпичах второго ряда нужно вырезать фрагмент, где в последующем будет располагаться шибер. Конструкция фиксируется при помощи кладочного раствора. Еще в одном кирпиче нужно проделать сквозной паз, в котором будет выведена ручка, при помощи которой будет осуществляться управление шибером.
Второй ряд кладется очень плотно к первому, нужно стараться, чтобы не было даже самых маленьких щелей. Затем выкладывается дымоход традиционным способом.
Несмотря на то, что работа достаточно простая, если вы не имеете никакого опыта в кладке печей и дымоходов, то лучше обратитесь к специалистам.
Другой способ подразумевает монтаж шибера на неутепленном участке дымохода. Это обусловлено тем, что из-за разницы температурного расширения металла и кирпича, заслонка может очень быстро подвергнуться деформации.
Подводя итог, стоит отметить, что шибер для дымохода — это достаточно простая конструкция, которая позволяет сделать энергоэффективным даже самое обычное печное отопление. Поэтому ни в коем случае не стоит пренебрегать его установкой.
Теги: выбор дымохода своими руками
Задвижки
Устройство печи невозможно представить без важного элемента – печной задвижки. Это справедливо как для традиционных, так и для современных моделей. После того как печь протопили, дымоход должен быть закрыт, иначе драгоценное тепло быстро через него улетучится. В более сложных системах с несколькими дымоходами задвижки выполняют функцию переключателя, регулируя потоки между разными трубами. Без этого важного элемента конструкции практически невозможно добиться её нормальной работы.
Почему задвижка для дымохода всегда чугунная
Чугун используется при производстве комплектующих для печей с незапамятных времён.
Современная наука, вероятно, могла бы предложить более подходящие для этих целей сплавы. Но практический опыт говорит, что оптимальным материалом для создания функциональных печных элементов до сих пор остаётся именно чугун.
Такое безоговорочное лидерство обусловлено универсальностью, подтверждённой опытом многих поколений, и рядом характеристик этого сплава:
- высокая устойчивость материала к температурным воздействиям;
- долговечность печного элемента из-за впечатляющей прочности чугуна;
- приятная эстетика и сочетаемость с другими материалами;
- низкая стоимость – одно из важных преимуществ перед инновационными составами.
Как правильно подобрать
Выбор правильных комплектующих – задача ответственная, так как от результата зависит не только стоимость покупки, но и безопасность эксплуатации. Перед выбором задвижки для дымохода необходимо определить ряд характеристик печи:
- тип и назначение;
- размеры сечения трубы;
- требуемая функциональность – например, необходимость использования вьюшки.
Если сделать самостоятельный выбор сложно, и присутствуют опасения совершить ошибку, лучше обратиться к специалистам. Опытные консультанты интернет-магазина Pechi-tut.ru всегда на связи и оперативно помогут подобрать оптимальный вариант. Выстроенная система закупок и логистики позволяет предлагать клиентам магазина низкие цены на комплектующие для печей, а также удобную доставку.
Большой ассортимент товаров и исключительный уровень обслуживания способен удовлетворить требования самого взыскательного покупателя. На сайте реализована удобная система заказа и оплаты, позволяющая совершить покупку продукции за несколько шагов. Специалисты магазина ответят на любые вопросы и помогут сделать правильный выбор.
