Как подключить светодиодную лампу вместо люминесцентной самостоятельно?

В свое время люминесцентные лампы считались настоящим прорывом - их можно было увидеть в школах, больницах, детских садах, других учреждениях, и даже в некоторых квартирах. Но в последнее время отношение к ним стало неоднозначным. С одной стороны, они характеризуются низким потреблением электрической энергии, длительным сроком службы и высокой световой эффективностью. Но все эти положительные качества меркнут перед их главным недостатком – люминесцентные лампы содержат в себе колбу, наполненную ртутью.

С изобретением светодиодных ламп отпала нужда подвергать себя смертельной опасности, тем более что по своим характеристикам такие лампы во многом превосходят люминесцентные.

Но когда мы впервые задумываемся о замене изживших себя люминесцентных ламп, перед нами встает вопрос: как сделать это с наименьшими материальными затратами, ведь стоимость светодиодных светильников достаточно высока, и полная замена обойдется нам в кругленькую сумму. Гораздо проще заменить только лампы, тем более что сделать это достаточно просто, если знать некоторые особенности. Итак, рассмотрим по порядку, как подключить светодиодную лампу вместо люминесцентной самостоятельно.

Введение

Производитель светодиодных ламп уже давно упростил нашу жизнь, выпустив трубчатые светодиодные лампы Т8, подходящие для цоколя G13. Остается лишь слегка переделать старый светильник. Для этого необходимо демонтировать из схемы подключения все ненужные компоненты.

Давайте посмотрим, как подключить светодиодную лампу вместо люминесцентной на схеме стандартного растрового светильника с четырьмя люминесцентными трубками, которая встречается наиболее часто – с балластом и стартером.

Схема подключения люминесцентной лампы

Светильники ЛДС имеют добавочное оборудование, которое необходимо для их работы. Светодиодные лампы этих дополнений не требуют: все необходимое для их нормального функционирования уже изначально встроено в корпус. Поэтому перед тем как подключить светодиодную лампу вместо люминесцентной, необходимо демонтировать все лишнее и запитать контакты лампы напрямую.

Обе категории светильников подключаются по одной схеме: зеленый проводник присоединяется к нулевому проводу, а красный - к фазе. Ниже, на схеме показано, как правильно подключить светодиодную лампу вместо люминесцентной.

Схема подключения светодиодной лампы

Сделать это довольно легко – к одной стороне лампы нужно подключить фазу, к другой - ноль.

Соблюдать полярность не нужно, так как питание идет от переменного тока. Сам провод можно подсоединять к любому из контактных штырьков, потому что каждая пара контактов на одной стороне LED-лампы между собой замкнута.

Переделка растрового люминесцентного светильника

Перед тем как подключить светодиодную лампу, необходимо отрезать все провода, идущие от цоколей G13. После этого достаточно кабель на одной стороне подключить на клеммы фазы, а на другой - на нулевые.

Разновидности светодиодных ламп

В продаже очень редко можно встретить светодиодные лампы производства Украины, у которых контактные штырьки фаза и ноль находятся с одной стороны. Перед подключением таких ламп необходимо предварительно проверить указанные на лампе стороны подключения. Сам процесс монтажа будет таким же, как и в случае с лампами с двухсторонним расположением контактов.

Как правильно подключить светодиодные лампы на основе кристаллов

Такие лампы требуют дополнительного оборудования для подключения чипов:

  • диммер;
  • стабилизирующий трансформатор 12 В или 24 В.

Любое из этих стабилизирующих устройств можно собрать самостоятельно. Но для этого необходимо обладать определенными познаниями и достаточным количеством времени.

Обычно дополнительные стабилизирующие устройства требуются для подключения светодиодов, LED-элементов и светодиодных полос. Светодиодные лампы, как правило, имеют встроенные стабилизаторы.

Не будем в этой статье рассматривать способы по сборке стабилизирующих устройств для подключения, так как научиться этому самостоятельно довольно сложно. Если вы не имеете никаких знаний по электротехнике, то перед покупкой обязательно изучайте упаковку – на ней обычно указывают, требуется ли для подключения дополнительное оборудование, и какое именно.

Выключатели с подсветкой

Такие выключатели очень удобны в использовании, но часто не сочетаются с современными лампами. Лучше всего они подходят для ламп накаливания. Их недостатком является то, что светодиодная лампочка может временами вспыхивать в темноте, что не совсем удобно, особенно в спальне.

Происходит это из-за того, что в устройстве таких светильников предусмотрен выпрямитель, преобразующий переменное напряжение в постоянное. Чтобы сглаживать пульсации, в выпрямитель встроен конденсатор, который имеет свойство накапливать в себе заряд во время работы светильника.

Поэтому, когда светодиодная лампа подключена к выключателю с подсветкой, она тускло светится, а иногда и мерцает, даже когда отключена. Исправить это можно несколькими способами:

  • убрать подсветку с выключателя;
  • проверить правильность монтажа проводки;
  • параллельно подключить лампу накаливания, чтобы ток проходил не сквозь выпрямитель, а через нить накала;
  • параллельно подключить шунтирующий резистор, чтобы конденсатор не накапливал заряд;
  • использовать светодиодную лампу, специально предназначенную для выключателя с подсветкой, но следует учитывать, что такие лампы разгораются достаточно долго и имеют более высокую стоимость.

Подводим итоги

Как видите, перед тем как подключить светодиодную лампу вместо люминесцентной, не нужно менять полностью светильники или обладать большими знаниями. Это достаточно легко можно сделать самостоятельно с минимальными затратами, тщательно соблюдая инструкцию.

После этих простых переделок у вас будут современные светильники с низким потреблением энергии, обладающие длительным сроком службы, а главное - безопасные.

Важно!

Не следует забывать, что люминесцентные лампы нельзя просто выбрасывать, так как в них содержится ртуть. Обязательно утилизируйте их по всем правилам. Почти во всех крупных городах есть фирмы, занимающиеся утилизацией опасных отходов, многие из них готовы будут принять лампы абсолютно бесплатно.

Интересные факты о LED-лампах

  • Белых светодиодов не существует. Их получают, напыляя на синие особое вещество - люминофор.
  • Синие светодиоды снижают выработку организмом мелатонина, нехватка которого не позволяет человеку до конца расслабиться.
  • Синий цвет светодиодов негативно влияет на некоторые продукты питания, например, на молоко, изменяя его вкусовые качества даже через непрозрачную упаковку.
  • Пульсация светодиодов снижает численность популяций животных и птиц в городе.

Как подключить светодиодную лампу вместо люминесцентных, схема

Появление на рынке LED-ламп привело к новой индустрии освещения. Но в офисах и на производстве продолжают работать миллионы старых люминесцентных ламп. Проще всего не менять весь светильник целиком, а просто установить светодиодную лампу в уже существующий. Рассмотрим, как подключить светодиодную лампу вместо люминесцентной, используя старую арматуру.

Преимуществом светодиодной лампы является малое потребление энергии и больший рабочий ресурс. Хотя они и немного дороже, однако светят ярче и служить вам будут в 5 раз дольше чем люминесцентные.

Как работает светодиодная лампа

Источником света в светодиодной лампе является светоизолирующий диод, состоящий из полупроводникового кристалла, имеющего два вывода (катод и анод) и оптической системы. Далее по тексту будет использована аббревиатура СД или LED.

При прохождении электрического тока через полупроводник в прямом направлении, носители заряда (электроны и дырки) осуществляют рекомбинацию. В результате этого происходит оптическое излучение фотонов (из-за перехода электронов на другой энергетический уровень).

Также в лампе находится драйвер (специальная микросхема), который обеспечивает питание светодиода. Радиатор (система охлаждения) собирает и выводит излишнее тепло. Рассеиватель минимизирует потери света.

Схематическое изображение светодиода

На схемах светодиоды условно обозначаются как диоды со стрелками, которые обозначают оптическое излучение.

Выпускаемые светодиодные лампочки на 220В могут отличаться между собой внешним дизайном, но принцип внутреннего устройства сохраняется для всех моделей.

Излучение света в лампах выполняется светодиодами, число и размеры кристаллов которых может варьироваться в зависимости от мощности и возможностей охлаждения. Их цветовой спектр задается веществом, входящим в структуру каждого кристаллика.

Чтобы добраться до пускового драйвера, необходимо аккуратно снять защитную «юбочку» лампы. Под ней откроется печатная плата либо монтажная сборка из соединенных между собой радиоэлементов.

На входе драйвера расположен диодный мост, подключенный к электрическому цоколю лампы, контактирующему с патроном. Благодаря ему переменное питающее напряжение выпрямляется в постоянное, поступает на плату и через нее подается к светодиодам.

Чтобы лучше рассеять излучаемый поток и защитить кристаллы от прикосновений, а также избежать их контакта с посторонними предметами, снаружи устанавливается рассеивающее защитное стекло (прозрачная пластмассовая колба). Поэтому своим внешним видом они очень напоминают традиционные источники света.

Для вкручивания лампочки в патрон их цоколи выполняют стандартных размеров Е14, Е27, Е40 и т.д. Это позволяет использовать лед лампы в домашней сети, не прибегая к каким либо изменениям в электропроводке.

Устройство светодиодной лампы 220

    В состав лампы входят:
  • корпус;
  • цоколь;
  • рассеиватель;
  • радиатор;
  • блок светодиодов LED;
  • бестрансформаторный драйвер.

Как устроена светодиодная лампа? На рисунке изображена современная LED-лампа по технологии СОВ. Светодиод выполнен как одно целое, с множеством кристаллов. Для него не требуется распайка многочисленных контактов. Достаточно присоединить всего одну пару.

    Каждая светодиодная лампа состоит из следующих частей:
  1. Рассеиватель – специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В большинстве случаев элемент производится из прозрачных и полупрозрачных пластиков либо матированного поликарбоната.
  2. Светодиодные чипы – основных составляющих ламп нового поколения. Они устанавливаются как по одному, так и десятками. Их число зависит от конструктивных особенностей изделия, его размеров, мощности и наличия приспособлений для отвода тепла.
  3. Печатной платы. При их изготовлении используются анодированные алюминиевые сплавы, способные эффективно отвести тепло на радиатор, что создаст оптимальную температуру для бесперебойной работы чипов.
  4. Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Для отливки радиаторов тоже выбирается алюминий и его сплавы, а также специальные формы с большим количеством отдельных пластин, помогающих увеличить теплоотводящую площадь.
  5. Конденсатора, убирающего пульсацию по напряжению, подаваемому на кристаллы светодиодов с драйверной платы.
  6. Драйвера, сглаживающего, уменьшающего и стабилизирующего входное напряжение электрической сети. Без этой миниатюрной печатной платы не обходится ни одна светодиодная матрица. Различают выносной и встраиваемый драйвер. Большинство современных ламп оснащается встраиваемыми устройствами, которые монтируются непосредственно в их корпусе.
  7. Полимерного основания, вплотную упирающегося в цокольную часть, защищая корпус от электрических пробоев, а меняющих лампочки — от случайного поражения электрическим током.
  8. Цоколя, обеспечивающего подключение к патронам. Обычно при его изготовлении используют латунь, покрытую никелем. Это гарантирует хороший контакт и долговременную коррозионную защиту.

Также существенным отличием светодиодных приборов от их обычных прототипов стало расположение зоны максимального нагрева. У остальных типов излучателей распространение тепла происходит от внешней стороны поверхности.

Светодиодные кристаллы нагревают свою печатную плату с внутренней стороны. Поэтому им требуется своевременное отведение тепла изнутри лампы, а это конструктивно решается путем установки охлаждающих радиаторов.

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. По форме лампы бывают круглыми, цилиндрическими и прочими. Подключение к сети питания производится через резьбовые или штырьковые цоколи. Под общее освещение выбираются светильники с цветовой температурой 2700К, 3500К и 5000К.

Градации спектра могут быть любыми. Их часто используют для освещения реклам и в декоративных целях.

Типы светодиодов

Светодиод – это полупроводниковый кристалл из нескольких слоев, преобразующий электричество в видимый свет. При изменении его состава получается излучение определенного цвета. Светодиод делается на основе чипа – кристалла с площадкой для подключения проводников питания.

Чтобы воспроизвести белый свет, «синий» чип покрывается желтым люминофором. При излучении кристалла люминофор испускает собственное. Смешивание желтого и синего света образует белый.

    Разные способы сборки чипов позволяют создавать 4 основных типа светодиодов:
  • DIP – состоит из кристалла с расположенной сверху линзой и присоединенными двумя проводниками. Он наиболее распространен и используется для подсветки, в световых украшениях и табло.
  • «Пиранья» – похожая конструкция, но с четырьмя выводами, что делает ее более надежной для монтажа и улучшает отвод выделяющегося тепла. Большей частью применяется в автомобильной промышленности.
  • SMD-светодиод – размещается на поверхности, за счет чего удается уменьшить габариты, улучшить теплоотвод и обеспечить множество вариантов исполнения. Используется в любых источниках света.
  • СОВ-технология, где чип впаивается в плату. За счет этого контакт лучше защищен от окисления и перегрева, а также значительно повышается интенсивность свечения. Если светодиод перегорает, его надо полностью менять, поскольку ремонт своими руками, с заменой отдельных чипов, не возможен.

Недостатком светодиода является его маленький размер. Чтобы создать большое красочное световое изображение, требуется много источников, объединенных в группы. Кроме того, кристалл со временем стареет, и яркость ламп постепенно падает. У качественных моделей процесс износа протекает очень медленно.

Схема светодиодной лампочки на 220в

Конструктивно схема светодиодной лампы на 220В состоит из трех основных частей: корпуса, электронной части и системы охлаждения. Сетевое напряжение через цоколь поступает на драйвер, где преобразуется в сигнал постоянного тока, необходимый для свечения светодиодов.

Свет от излучающих диодов обладает широким углом рассеивания и поэтому не требует установки дополнительных линз. Достаточно обойтись рассеивателем. В процессе работы детали драйвера и светодиоды нагреваются. Поэтому в конструкции лампы обязательно должен быть продуман отвод тепла.

К корпусной части светодиодной лампы относится цоколь, оболочка из пластика, внутри которой размещен драйвер, и полупрозрачная крышка в виде полусферы, по совместительству являющаяся рассеивателем света. В дорогих моделях ламп большую часть корпуса занимает ребристый радиатор из алюминия или специального теплопроводящего пластика.

В лампочках бюджетного класса радиатор либо вовсе отсутствует, либо расположен внутри, а по окружности корпуса сделаны отверстия. Дешёвая китайская продукция мощностью до 7 Вт вовсе имеет сплошной корпус, без какого-либо отвода тепла.

В фирменных светодиодных лампах на 220В печатная плата с SMD светодиодами крепится к радиатору через термопасту для эффективного отвода тепла.

В дешевых китайских моделях эта плата либо просто вставлена в пазы корпуса, либо прикреплена саморезами к металлической пластине для охлаждения кристаллов. Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.

Вывод излучения происходит через рассеиватель, как правило, из матового пластика. А в дешевых светодиодных лампах на 220В такой корпус ещё надёжно скрывает недостатки китайской сборки от любопытных глаз потребителя. Крепится рассеиватель к основанию либо герметиком, либо резьбовым соединением.

Лампы светодиодные вместо люминесцентных

Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т. е. люминесцентных светильников (обычно это приборы мощностью 36 Вт.).

Действительно, еще буквально 5–7 лет назад казалось, что для офиса это самый экономичный вид световых приборов. Но время идет, появляются новые варианты освещения, куда более энергосберегающие и долговечные.

Сейчас повсеместно в целях экономии внедряются LED-лампы. Конечно, если в кабинете висит обычная люстра, то все, что нужно сделать для модернизации – это поменять лампочки накаливания на LED.

А возможно ли поставить светодиодные лампы в люминесцентные светильники, если было решено перейти на более энергосберегающий вид освещения или придется их выбросить, чтобы после на их место установить светодиодные трубки?

Торопиться с этим не стоит. Ведь совершенно ясно, что покупка такого светильника в магазине обойдется в разы дороже, чем приобретение отдельного элемента. Нужно разобраться, возможно ли переделать люминесцентный светильник в светодиодный.

Остается понять, как заменить ЛДС на LED. Переделка люминесцентной лампы в ЛЕД-лампу не составляет практически никакого труда, и по своей сути это простая доработка старого светильника.

    Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Для этого требуется выполнить несколько простых действий:
  1. Сначала необходимо отключить питание старого светильника. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. к. неизвестно, кто и как производил электромонтаж и не пущен ли через выключатель ноль вместо фазы. Обязательно после отключения нужно удостовериться в отсутствии напряжения с помощью отвертки-индикатора.
  2. Следующим шагом демонтируется старый светильник, далее снимаются трубки ЛДС, т. е. производятся те же действия, которые требуются, чтобы заменить люминесцентные лампы, с той лишь разницей, что на место их уже ставить не придется.
  3. Все провода, идущие от стартера (это алюминиевый либо пластиковый цилиндр), а также от дросселя или пускового регулирующего аппарата (прямоугольный элемент в форме удлиненной коробки из металла) отсоединяются. Эти части тоже больше не пригодятся.

Несмотря на то, что при подключении люминесцентной трубки на патрон с каждой стороны подавалась фаза на одно гнездо патрона и ноль на другое, в работе светодиодной лампы используется совершенно иная схема подключения.

Необходимо так собрать светильник, чтобы по одной стороне патронов на оба их контакта подавалось напряжение только лишь с одного, фазного провода, ну а по противоположной стороне так же на два контакта шел только нулевой, т.к. на светодиодные лампы (в том числе и Т8) подается разнополярное напряжение на противоположные стороны.

Таким образом, получится схема подключения, показанная на рисунке. На этом переделка люминесцентной лампы на светодиодную окончена. Теперь остается только повесить светильник на место и поставить в него лампы Т8 с цоколем G13, которые являются светодиодными аналогами люминесцентных, после чего подать напряжение.

Преимущества светодиодных ламп перед люминесцентными

    Обычно заявленное производителем рабочее время LED-лампы составляет не менее 30 000 часов, и все же многое будет зависеть от производителя драйвера, т. е. электронного балласта, и самих светоэлементов. Но в любом случае установка Т8 вместо люминесцентных ламп выгодна по нескольким причинам:
  • Переделка люминесцентного светильника, т. е. изменение схемы старой лампы, не представляет никаких проблем и занимает минимум времени. И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.
  • LED-светильники не нужно обслуживать и ревизировать, достаточно иногда вытирать с них пыль и очень редко менять трубки.
  • До 60% электричества экономится при их работе, если сравнивать с энергозатратами люминесцентных ламп.
  • Они более долговечны в работе, средний показатель срока службы – 40 000 часов.
  • Светодиодные трубки не мерцают, как это происходило с их предшественниками, а значит, их вполне целесообразно монтировать в детских садах и школах.
  • Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя.

Даже если напряжение в сети упадет до 110 В, светодиодные аналоги люминесцентных ламп продолжат работать так же, как и при 220 В. И еще одно важное преимущество – это то, что у светодиодных светильников отсутствуют недостатки, за исключением, может быть, высокой цены в их премиум-вариантах.

Одним словом, переделка люминесцентного светильника в светодиодный своими руками – дело выгодное, и пренебрегать им по возможности не стоит. Ну а вопросов, как переделать лампу, теперь остаться не должно.

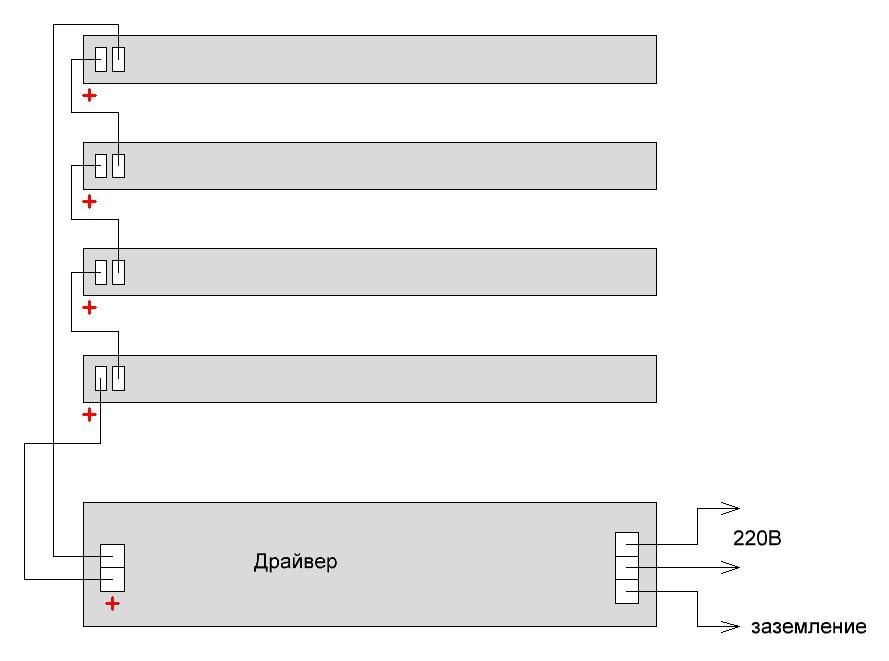

Схема подключения светодиодной лампы вместо люминесцентных

Тип колбы Т8 (диаметр трубки 25,76 мм, цоколь G13), единственный типоразмер, который позволяет использовать один и тот же светильник для установки в него ламп разной конструкции, но одинаковой длины. Правда, потребуется небольшая модернизация, отключение пуско – регулирующей арматуры, но это дело нетрудное и не займёт много времени.

Как видите, схема простая. Стартёры нужно вынуть из разъёмов. В разъём дросселя можно поставить перемычку, но если на входе стоит УЗО то велика вероятность ложных срабатываний, поэтому просто демонтируйте балласт.

В принципе, дроссель и компенсационный конденсатор можно оставить, всё будет работать, но образуемые при включении кратковременные импульсы ЭДС (700-1000 В) вряд ли будут способствовать долгой работе LED прибора.

Трубки Т8 с цоколем G13 имеют четыре вывода (штырька), но для подключения LED сборки понадобится только два, по одному с каждого торца колбы. Так, должно быть, но китайские производители, как всегда, не строго придерживаются стандартов, поэтому встречаются LED трубки с выводами на один из торцов.

Как подключить светодиодный светильник к 220в

    Главное преимущество таких светильников перед моделями, работающими от 12 вольт, заключается в том, что питание подается напрямую от выключателя. В результате затрачивается меньше средств и усилий на монтаж ламп. В настоящее время существуют три способа подключить светильник:
  1. последовательный;
  2. параллельный;
  3. лучевой.

Каждый имеет свои достоинства и недостатки, применяется в разных ситуациях. Обсудим схемы более подробно.

  • Последовательный

Если возникает необходимость экономии провода, а к помещению нет особых требований, тогда последовательное подключение подойдет лучше других. Тут потребуется небольшое количество двойных или тройных проводов.

При этом разрешается ставить в одну цепь не больше шести ламп, иначе яркость всех устройств будет низкой. А также если один из светильников выйдет из строя, подача питания прекратится, и придется проверять каждое устройство отдельно, чтобы найти дефект.

Сам процесс подключения прост: от выключателя прокладывается фаза к первому светильнику, далее от него подается провод к следующему и так до тех пор, пока не будет произведено подсоединение в одну цепь всех устройств.

К последнему прокладывается ноль, идущий от распределительной коробки. Если перепутать провода местами и вместо питания пустить ноль, то лампы будут всегда оставаться под напряжением, что небезопасно.

Все современные светильники выпускаются с расчетом на подключение провода «земля». Если в вашем случае в квартире есть заземление, тогда придется протягивать кабель напрямую от розетки к каждой лампе.

Для экономии средств, реализуя последовательную схему, применяют провод, так как в кабеле вторая жила будет просто обрываться и никак не использоваться.

Подключение светильников параллельным способом более практично и применяется чаще, чем последовательное. При реализации этого метода все источники света будут выдавать яркость, заявленную производителем. Единственным недостатком можно считать повышенный расход проводника по отношению к предыдущему варианту.

Рекомендуется применять кабель ВВГ нг 2х1,5 или 3х1,5. Эта маркировка означает, что два или три провода сечением 1,5 мм и кабель в целом имеют ПВХ-оболочку. Отметка «нг» в маркировке свидетельствует о том, что кабель негорючий.

В некоторых случаях применяют кабель с дополнительной маркировкой «Is», означающей отсутствие сильного выделения дыма при воспламенении. Большинство пожаров возникает из-за некачественной проводки, поэтому на ней не стоит экономить, особенно если дом деревянный.

Для подключения от распределительной коробки через выключатель тянут кабель, который по очереди соединяется к каждому светильнику. После первой лампы провод обрезается и подается к следующей, пока не закончатся все устройства. Такая схема гарантирует работоспособность цепи даже в том случае, если одна из ламп перегорит.

В помещениях, разделенных на несколько функциональных зон, устанавливают две группы светильников. Обычно их подключают к двухклавишному выключателю. Так появляется возможность управлять включением света, давая его там, где планируется активность.

В таком случае придется прокладывать кабель отдельно от каждой клавиши на определенную группу ламп. В целом принцип такой схемы ничем не отличается от описания в абзаце выше.

Лучевая схема по своей природе относится к параллельному методу подключения и часто встречается в люстрах. Он подразумевает прокладку питания к каждому светильнику индивидуально.

Такой вариант более затратный, так как требует наибольшего количества провода. Чтобы сэкономить, прокладывают кабель в центр комнаты, откуда до каждого светильника будет равное расстояние. Далее к нулю и фазе подключаются одножильные провода, которые тянутся к осветительным приборам.

Важно решить, как будут соединены жилы кабеля с отдельным проводом. Если ламп немного, то можно довольствоваться обычно скруткой. Важно ее надежно обжать пассатижами и сварить воедино.

В таком случае соединение выходит неразъемным и требует много времени для реализации. Для более безопасного варианта понадобится приобрести клеммы с нужным количеством выходов. На каждую жилу одевается разъем, и уже от него тянут провода к лампам.

При желании в цепь можно подключить диммеры — устройства, позволяющие управлять яркостью светильников.

Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

Замена ламп на светодиоды в мониторе

Наиболее частой причиной отказов в работе ЖК мониторов и матриц становится выход из строя ламп подсветки. Если для телефонов и небольших дисплеев в планшетах используют Led ленты, в матрицах с большой диагональю для этих целей устанавливают CCFL лампы. По сути, это та же люминесцентная лампа дневного света, но с холодным катодом.

У них есть неприятная привычка выходить из строя без особых видимых причин, причем даже выход из строя одной лампы вызывает срабатывание блока защиты и отключение питания монитора.

Сверху перегоревшая CCFL лампа в модуле подсветки.

Избавляемся от старой CCFL

Наиболее очевидный путь решения проблемы – замена лампы, но ремонт имеет и некоторые подводные камни. Например, для замены необходима точно такая лампа. Источники с немного другими параметрами питания инвертор принимать не хочет, а найти полный аналог для модели выпущенной 5-6 лет назад порой проблематично.

В свете этого очень привлекательна идея переделки монитора на led подсветку.

Для перехода на LED придется разобраться с инвертором для CCFL ламп. Нам он уже не пригодится, поскольку на его выходе формируется высоковольтный высокочастотный сигнал смертельный для светодиода.

Просто отсоединяем шлейф разъёма инвертора от основной платы. На будущее нам понадобится разъём «dim» для управления яркостью светодиодной ленты.

Для замены ламп в мониторе на светодиодную ленту потребуется диммируемый драйвер питания.

Замена проводится в два этапа. Первый – извлечение CCFL ламп и инвертора питания, второй – установка светодиодной ленты, драйвера питания и их подключение. В качестве светодиодного драйвера можно использовать модели на 220В и 12В, главное, чтобы они подошли по габаритам.

В качестве эквивалента CCFL лучше всего подходят ленты, у которых 120 диодов на метр. Если не удалось найти такую ленту подходящей ширины, возможно использование 90 диодов на метр.

Лента должна быть нейтрально белого цвета, иначе искажения цветопередачи гарантированы. При выборе светодиодной ленты для монитора на это обратите особое внимание. Подробнее о цвете свечения ламп читайте здесь.

При замене лампы не стоит увлекаться достижением слишком высокой яркости, у мощных светодиодов значительное тепловыделение, что не лучшим образом скажется на самой матрице.

Как заменить подсветку монитора на светодиодную

Самым сложным и кропотливым участком работы станет для нас демонтаж корпуса.

Любое неосторожное движение может вызвать обрыв шлейфа или вообще повредить матрицу. Разбирать корпус при включённом питании не стоит, на выходе инвертора формируется напряжение порядка киловольта. Пробой его на блок развертки или матрицу гарантированно сожжёт эти блоки.

Но по большому счёту, замена подсветки монитора на светодиодную своими руками достаточно проста.

Электронная начинка состоит из трёх блоков:

  • Блок питания;
  • блок развёртки изображения;
  • блок инвертора ламп.

Обычно блок инвертора закрыт защитным кожухом.

Светодиодная лента, установленная вместо ламп подсветки монитора, должна максимально соответствовать по ширине желобам ламп, иначе подсветка будет неравномерной.

Если вы решили использовать драйвер светодиодной подсветки на 12В, убедитесь, что блок питания имеет выход с таким напряжением. Можно конечно найти на плате точку с напряжением питания 12В, но подключение к ней драйвера ленты способно вызвать «просадку» напряжения и нестабильную работу электроники.

Схема диммируемого драйвера светодиодной ленты

Как уже упоминалось, для замены CCFL на LED в мониторе придётся установить драйвер питания светодиодной ленты.

Собрать простейшим ШИМ регулятор для диммирования яркости подсветки своими руками можно на микросхеме N555.

Схема светодиодной подсветки монитора со встроенным диммером

Генератор диммирующего сигнала собран на генераторе импульсов NE555, особенностью этой микросхемы является возможность изменять и частоту, и скважность импульсов. Переменный резистор в этой схеме влияет на скважность.

Преимущества такой схемы управления яркостью подсветки – низкое тепловыделение и широкий диапазон сигнала, недостаток – механическая регулировка. Эта схема понадобится, если стоит программный диммер на плате инвертора питания ламп. Эта схема led подсветки универсальная и подойдет для экранов любых производителей.

Схема для внешнего диммирования

Это копия выходного каскада предыдущей схемы. Если уровень сигнала с диммирующего выхода будет недостаточен для корректной работы полевого транзистора, перед затвором возможно установить дополнительный маломощный транзисторный ключ, который будет играть роль коммутатора напряжения.

А эта схема позволит управлять яркостью ленты через штатный канал. Учтите, что глубина диммирования для ccfl ламп меньше чем у светодиодов, поэтому в такой схеме диапазон яркости будет меньше чем при первом варианте.

На многих устройствах Toshiba, JVS, BenQ ШИМ программный, когда на инвертор поступает сигнал увеличения либо уменьшения скважности, а диммирующий сигнал формируется контроллером самого инвертора. В Samsung и LG у всех моделей есть выход «dim», который подойдёт для управления яркостью led подсветки монитора.

Замена ccfl на led в мониторе позволяет значительно снизить затраты по сравнению с установкой новой лампы. Даже по минимальным расценкам четыре лампы обойдутся в 3-5 долларов, а полметра светодиодной ленты вместе с драйвером обойдутся вам меньше чем в доллар.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Переделываем настольную лампу на светодиоды

Наверно только ленивый еще не переделал настольную лампу на светодиоды. Потому что лампочка типа приведенной в заголовке светит довольно слабо, разгорается долго и вообще морально устарела. Соответственно, я не претендую на какую-то новизну, и целью статьи вижу лишь показать один из вариантов решения.
* ЭТО НЕ ОБЗОР, это топик в сообщество DIY

Здрассье 😉 Разбавим обзоры диайваем. Сегодня мы будем мучать вот такую лампу

Лампа старая, «заслуженная», несколько раз ремонтировалась зачем-то, ну и долго валялась на полочке, а сейчас я вот решил прицепить её рядом с CNC — для локального освещения. Но практика показала, что привыкнув к яркому светодиодному свету — крайне сложно потом «откатываться» на люминесцентный светильник.

Итак, задача: минимальными усилиями переделать данный светильник на светодиоды, желательно увеличив яркость.

Нам потребуется:
— сам светильник
— светодиодная полоса (когда-то брал здесь, но уже давно есть другие варианты)
— термопроводящий клей типа такого, на моем написано FD604, ссылка протухла
— Ш-образный профиль 20х10мм
— алюминиевый скотч
— блок питания 12В 1-2А

Разбираем светильник, дроссель внизу закорачиваем, электронику, патрон лампы, отражатель — выкидываем. На всякий случай я обклеил изнутри алюминиевым скотчем вместо отражателя.

Далее работаем с профилем и светодиодными полосами. Я пошел «в лоб», соединив два куска профиля тремя винтами в виде ШШ. Тут важно чтобы нижняя плоскость была ровной, без перепада на стыке профилей. Длина профиля должна быть чуть больше чем у отрезка полосы. В моем случае полуметровая полоса отлично поделилась на 3 части


Соединив профиля, клеим на них отрезки полосы термопроводящим клеем. наверно можно мазануть термопастой и поставить пару точек суперклея. Края полос, как видим, чуть свешиваются, но я не вижу в этом проблемы. Желательно дождаться высыхания клея.

Далее я взял БП на 2А из этого обзора, извлек его из корпуса и поставил на соответствующее место, припаяв к полосам, которые соответственно соединил параллельно

Ну и ставим всё на место

Профиля к корпусу лампы я крепил банально парой винтов М3, их шляпки видны на первом фото.

Подытоживая: лампа работает, светит ярче чем до переделки, времени затрачено примерно два часа, включая разработку конструйни и сверление лишних отверстий с нарезанием лишней резьбы. Себестоимость по материалам — наверно бакса 4, из них самое дорогое по-моему это профиль 😉

Собственно, данный профиль я давно применяю в качестве радиатора и весьма доволен. Будет ли перегреваться данная лампа — покажет время, пока ничего сказать не могу, ибо в гараже прохладно. Но если что — недолго срезать у лампы «верхушку» и переделать крепление профиля. Но что-то мне подсказывает, что при мощности в примерно 7Вт какого-то критичного перегрева там не будет.

Лучшая цена для замены светодиодных люминесцентных ламп - Отличные предложения по замене светодиодных люминесцентных ламп от глобальных продавцов замены светодиодных люминесцентных ламп

Отличные новости !!! Вы находитесь в нужном месте, чтобы заменить светодиодные люминесцентные лампы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта замена люминесцентной лампы с верхним светодиодом вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели замену светодиодной люминесцентной лампы на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в замене светодиодной люминесцентной лампы и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести led fluorescent tube replacement по самой выгодной цене в Интернете.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Canon: Технология Canon | Canon Science Lab

Для этого сайта требуется браузер с поддержкой JavaScript.

Лампы накаливания и люминесцентные лампы

Мы не можем производить солнечный свет, но мы можем создать подобное освещение. Примеры включают лампы накаливания и люминесцентное освещение.

То, что излучает свет, известно как источник света.
Источники света можно разделить на источники естественного света, такие как солнце, звезды, молния и биолюминесценция, и источники искусственного света, включая лампы накаливания, флуоресцентное освещение и натриевые лампы.Их также можно классифицировать по характеристикам интенсивности света, то есть постоянным источникам света, которые излучают одинаковое количество света в течение фиксированного периода времени (например, солнце и лампы накаливания), и источникам света, которые меняются во времени. Люминесцентное освещение может казаться постоянным, но на самом деле оно изменяется в соответствии с частотой источника питания. Человеческий глаз просто не способен обнаруживать такие быстрые изменения.

Лампа накаливания светит из-за тепла

Лампа накаливания кажется желтоватой по сравнению с флуоресцентным светом.Это потому, что лампы накаливания производят свет от тепла. В лампе накаливания нагревается нить. Нити изготовлены из двойных спиралей вольфрама, одного из видов металла. Вольфрам имеет высокое электрическое сопротивление, заставляя его светиться (накаливаться) при прохождении электрического тока. Электрический ток из-за высокого электрического сопротивления приводит к нагреву из-за трения между материалом и электронами, которые проходят через материал. Вольфрам используется для изготовления нитей лампы накаливания, поскольку он чрезвычайно устойчив к плавлению при высоких температурах.Он также не горит, потому что в лампы накаливания впрыскивается газ, чтобы удалить весь кислород.

Лампа накаливания была изобретена Томасом Эдисоном в 1879 году. В то время нити представляли собой карбонизированные волокна, изготовленные путем удушения определенного вида бамбука, выращенного в Киото, Япония, но в наши дни для производства ламп используются различные материалы и методы. Есть много типов лампочек, каждая из которых имеет свое предназначение. Например, есть кремнеземные лампы с частицами кремнезема, электростатически нанесенными на их внутреннюю поверхность для значительного улучшения светопропускания и рассеивания, криптоновые лампы, в которые впрыскивается криптон (более высокий атомный вес, чем обычно используемый газ аргон) для увеличения яркости, и рефлекторные лампы, в которых используется высокоэффективный газ. отражающий алюминий на их внутренней поверхности.

Флуоресцентный свет сложнее, чем кажется

Флуоресцентный свет, распространенный вид освещения в офисах, имеет более сложный механизм излучения света, чем лампа накаливания. Ультрафиолетовые лучи, создаваемые люминесцентными лампами, преобразуются в видимый свет, который мы можем видеть. Здесь важную роль играют явления электрического разряда, а также «возбужденное состояние» и «основное состояние» электронов. Давайте начнем с рассмотрения основной конструкции люминесцентной лампы.Люминесцентные лампы представляют собой тонкие стеклянные трубки, покрытые люминесцентным материалом на своей внутренней поверхности.

Пары ртути впрыскиваются внутрь, а электроды прикреплены к обоим концам. Когда подается напряжение, электрический ток течет по электродам, заставляя нити на обоих концах нагреваться и начать испускать электроны. Затем небольшая газоразрядная лампа внутри люминесцентной лампы выключается; Электроны испускаются из электрода и начинают течь к положительному электроду. Именно эти электроны излучают ультрафиолетовый свет.

Столкновение электронов и атомов внутри люминесцентных ламп

Давайте подробнее рассмотрим механизм излучения ультрафиолетовых лучей флуоресцентным светом. Электроны, испускаемые электродом, сталкиваются с атомами ртути, составляющими пар внутри стеклянной трубки. Это заставляет атомы ртути переходить в возбужденное состояние, в котором электроны на внешней орбите атомов и молекул получают энергию, заставляя их прыгать на более высокую орбиту.

Возбужденные атомы ртути постоянно пытаются вернуться в свое прежнее низкоэнергетическое состояние (основное состояние), потому что они очень нестабильны. Когда это происходит, разница энергий между двумя орбитальными уровнями высвобождается в виде света в форме ультрафиолетовых волн. Однако, поскольку ультрафиолетовые лучи не видны человеческому глазу, внутренняя часть стеклянной трубки покрыта флуоресцентным материалом, который преобразует ультрафиолетовые лучи в видимый свет. Именно это покрытие заставляет люминесцентные лампы светиться белым.Люминесцентные лампы не всегда прямые. Они бывают и в других формах, таких как кольца и луковицы. Некоторые типы люминесцентных ламп претерпели гениальные модификации, например, лампы, использующие металлическую линию на внешней поверхности трубки (тип быстрого запуска), устраняющую необходимость в газоразрядной лампе внутри.

Белые светодиоды, используемые в освещении

Светодиоды, используемые в освещении, излучают белый свет, похожий на солнечный. Белый свет создается, когда присутствуют три основных цвета света - RGB (красный, зеленый и синий).Сначала были только красные и зеленые светодиоды, но развитие синих светодиодов привело к разработке белых светодиодов для использования в освещении.
Есть два способа создать белые светодиоды. Первый - это «многокристальный метод», в котором комбинируются все три светодиода основного цвета, а второй - «однокристальный метод», в котором сочетаются люминофор и синий светодиод. Многокомпонентный метод с использованием трех цветов требует баланса между яркостью и цветом для обеспечения равномерного освещения и требует, чтобы каждый из трех цветных чипов был оснащен цепью питания.

Это стало причиной разработки однокристального метода, который излучает почти белый (квази-белый) цвет с использованием одного синего светодиода и желтого люминофора. Это потому, что смешанные синий и желтый свет кажутся человеческому глазу почти белыми.
Используя однокристальный метод, были разработаны белые светодиоды, в которых используется синий светодиод в сочетании с желтым + красным люминофором или зеленым + красным люминофором для достижения более естественного белого света на основе светодиодов. Кроме того, недавно были разработаны светодиоды, которые излучают ближний ультрафиолетовый свет (светодиод ближнего ультрафиолетового света: длина волны 380–420 нм), и их использование в качестве источника возбуждающего света привело к появлению белых светодиодов, способных излучать весь видимый световой диапазон.

Источники света имеют «цветовую температуру»

В нашей повседневной жизни мы часто замечаем, что цвет одежды, видимый при флуоресцентном освещении в помещении, выглядит по-другому при солнечном свете на открытом воздухе и что одна и та же еда кажется более аппетитной при освещении лампами накаливания, чем при флуоресцентном освещении. Вы когда-нибудь задумывались, что вызывает такие различия? Мы видим цвет объекта, когда свет падает на него и отражается обратно в наши глаза. Короче говоря, цвета, которые мы воспринимаем, изменяются в соответствии с составляющей длины волны источника света, освещающего объекты, которые мы видим.Это приводит к вышеупомянутым различиям, которые мы воспринимаем в освещении одежды и пищи.

Различия в цвете обозначаются «цветовой температурой». Цветовая температура - это числовое значение, представляющее цветность, а не температуру источника света. Все предметы излучают свет при нагревании до чрезвычайно высокой температуры. Цветовая температура указывает, какой цвет мы увидим, если нагреем до определенной температуры объект, который вообще не отражает света, то есть «черное тело».Единица измерения, используемая в этом случае, - градусы Кельвина. Низкотемпературные объекты кажутся красными, а по мере нагрева становятся синими.

Как видно из таблицы ниже, цветовая температура красноватых цветов низкая, а голубоватых - высокая. Цветовая температура используется для таких целей, как настройка цвета на мониторе компьютера.

Цветовая температура и источники света

Цветовая температура Источник света
10 000 Ясное небо
9 000 Мутное небо
8 000
7 000 Облачно
6 000 Лампа-вспышка
4,500 Белая люминесцентная лампа
4 000
3,500 Вольфрамовая лампа, 500 Вт
3 000 Восход, закат
2,500 Лампочка 100 Вт
2 000
1 000 При свечах

Высокий пусковой ток со светодиодной подсветкой - как исправить?

Современные технологии светодиодного освещения очень экономичны. Но при включении на короткое время генерируется очень высокий пик тока. Этот бросок тока вызван емкостным поведением светодиодных ламп. Из этой статьи вы узнаете, что такое пусковой ток и какие эффекты он может иметь. Вы также найдете способы ограничить пусковой ток.

Пусковой ток светодиода

Возможно, вы сейчас находитесь в следующей ситуации: вы установили новое светодиодное освещение и хотите включить его впервые . После включения света сразу срабатывает предохранитель .Новые лампы остаются темными. Если пусковой ток слишком велик для , это может вызвать срабатывание предохранителя, особенно в цепях с несколькими светодиодными лампами.

Большой пусковой ток или неисправный источник света?

Конечно, неисправная лампа также может вызвать срабатывание предохранителя. Чтобы определить проблему, вам следует по возможности проверить светодиодные источники света один за другим. Если все лампы работают в одиночном режиме, проблема заключается в высоком пусковом токе.

Технические данные

Пусковой ток - это электрический ток, который течет сразу после включения лампы .В старых лампах накаливания пусковой ток генерируется холодной нитью накала и может достигать до 15 раз в от нормальной потребляемой мощности. Этот высокий ток протекает только сразу после включения и уменьшается в пределах ок. 50 миллисекунд до нормального потребления тока.

Пусковой ток для светодиодных фонарей

Светодиодные лампы очень экономичны в эксплуатации. Однако проблема с пусковым током усугубляется использованием светодиодов. Для правильной работы светодиода требуется небольшое напряжение постоянного тока.В большинстве источников света он генерируется встроенным блоком питания или драйвером светодиода от сети 120 В. Импульсные источники питания, используемые для этой цели, представляют собой емкостную нагрузку.

Эти импульсные источники питания генерируют пусковые токи от до 100 раз превышающие номинальный ток в раза. Однако сверхвысокий ток светодиодов длится всего микросекунды . Эта форма пускового тока обычно не вызывает каких-либо проблем для отключающих характеристик автоматических выключателей в доме.

Высокий пусковой ток при параллельном подключении

Однако при параллельном подключении нескольких светодиодных ламп пусковые токи складываются. Это может привести к описанным здесь проблемам, если определенное количество светодиодов подключено параллельно.

Пусковой ток светодиодных трансформаторов

Светодиодный трансформатор используется для всех низковольтных установок. Обычно в несколько светодиодных источников света питаются от одного блока питания. Каждый светильник содержит собственный светодиодный драйвер.Драйвер содержит конденсаторы, которые должны быть заряжены на при включении . Этот зарядный ток отвечает за пусковой ток источника света.

Сам трансформатор также имеет емкостное поведение , что приводит к высокому пусковому току. Эффект также можно наблюдать при использовании многих подключаемых блоков питания. При включении в розетку часто можно заметить искрение или потрескивание. Пусковой ток светодиодного трансформатора вызывается самим трансформатором, а также всеми поставляемыми осветительными приборами.Сумма токов всех драйверов светодиодов и трансформатора составляет .

Высокий пусковой ток, вызванный трансформатором и источниками света

Пусковые токи складываются параллельным подключением нескольких светодиодных осветительных приборов к трансформатору. При наличии определенного количества источников света это может привести к описанным проблемам.

Расчет пускового тока

Теоретически пусковой ток можно рассчитать по омическому закону. Рабочее напряжение для расчета известно.Однако внутреннее сопротивление (сопротивление прямого наклона) светодиодной лампы или трансформатора в момент после включения неизвестно. Следовательно, пусковой ток не может быть вычислен из-за отсутствия информации.

Пусковой ток можно измерить только с помощью очень быстрого измерительного устройства на отдельной электрической установке. Может помочь более пристальный взгляд на технический паспорт драйвера светодиода или источника питания. Но не все производители указывают это значение в своих таблицах данных.

Расчет невозможен

Так как расчет пускового тока в большинстве случаев невозможен, поможет только более внимательный взгляд на технические данные. Если здесь не указан пусковой ток, может помочь запрос к производителю.

Воздействие и побочные эффекты

Высокий пусковой ток не является необычным из-за емкостного поведения светодиодных ламп. В большинстве приложений этот пусковой ток не является проблемой. Сложности обычно возникают при работе большого количества источников света в одной цепи.Это может иметь следующие эффекты.

Сработал предохранитель

Используемые сегодня автоматические выключатели имеют два механизма защиты. С одной стороны, есть защита от перегрузки , которая срабатывает при нагреве в зависимости от времени и силы тока. Второй механизм - это защита от короткого замыкания , которая работает в зависимости от тока и срабатывает очень быстро. Если пусковой ток слишком велик, срабатывает защита от короткого замыкания предохранителя.

Предохранитель срабатывает при включении?

Если предохранитель регулярно срабатывает при переключении выключателя света, причиной является высокий пусковой ток.Описанное здесь ограничение пускового тока должно помочь.

Износ выключателя света

Высокий пусковой ток вызывает механическую нагрузку на контакты внутри выключателя света. Это может привести к повышенному износу и, как следствие, к короткому сроку службы переключателя. Ваш выключатель света может быть поврежден, если он искрит, заметно при включении, или если слышен треск .

Выключатель света искры или потрескивает?

Если на переключателе света внезапно возникают искры или треск после преобразования в светодиод, это означает, что пусковой ток слишком велик. Описанное здесь ограничение пускового тока должно помочь.

Контакты реле слипаются

В современных электроустановках все реже используются классические выключатели света. Вместо этого исполнительный механизм переключателя управляется кнопкой или дистанционным управлением. Этот исполнительный механизм обычно содержит реле , которое, наконец, включает цепь со светодиодным освещением. Реле, в свою очередь, имеет механические контакты для протекания тока.

Очень высокий пусковой ток вызывает искрение внутри реле.Как и в классическом выключателе света, контакты очень быстро изнашиваются. В худшем случае контакты могут даже слипнуться . В этом случае выключение освещения невозможно. Исполнительный механизм необходимо заменить.

Контакты реле залипают?

Если контакты реле слипаются в исполнительном механизме переключения, пусковой ток слишком велик. Описанное здесь ограничение пускового тока должно помочь.

Ограничение пускового тока

Если возникают проблемы, перечисленные выше, пусковой ток светодиодного освещения определенно слишком велик.В этом случае пусковой ток должен быть ограничен технически. Обычные ограничители пускового тока работают с резистором NTC или переключателем перехода через нуль.

NTC ограничитель пускового тока

NTC резистор - это так называемый термистор. Аббревиатура NTC означает отрицательный температурный коэффициент . В холодном состоянии NTC имеет высокое сопротивление, в нагретом - сопротивление уменьшается. Такое поведение позволяет легко снизить пусковой ток небольших светодиодных установок.

Ограничители пускового тока Passvice NTC

Ограничитель пускового тока с резистором NTC является пассивным элементом. Эти модули недорогие и компактные, их можно устанавливать в распределительных коробках или корпусах ламп.

Переключатель перехода через ноль

Переключатель перехода через ноль - это активный ограничитель пускового тока . Здесь электронная схема обеспечивает включение подключенных светодиодных ламп при переходе через ноль синусоидальной кривой переменного напряжения 120 В.Таким образом можно эффективно снизить пусковой ток с высокой точностью повторения.

Активные переключатели перехода через ноль

Ограничитель пускового тока с переключателем перехода через ноль является активным модулем. Переключатели с нулевым переходом предназначены для более крупных установок и обычно устанавливаются в блоке предохранителей.

Опасно

Любые изменения в электрооборудовании представляют опасность для жизни. Устранение неисправностей и модификации могут выполняться только квалифицированными специалистами.Для вашей же безопасности вам следует нанять электрика для решения проблемы.

Заключение

Пусковой ток светодиодных ламп часто становится проблемой, когда несколько ламп работают параллельно. Регулярно срабатывают предохранители или контакты переключателя изнашиваются очень быстро. Пусковой ток можно эффективно снизить с помощью описанных ограничителей пускового тока.

Флуоресцентное освещение для внутренних помещений | ICPS

Одна из достопримечательностей хищных растений - это то, что многие виды их можно выращивать в помещении.Нет лучшего места для хищников, чем ваша гостиная. И ваша столовая. И ваша кухня ... Некоторые виды можно выращивать в ярком окне, но многим требуется больше света и, возможно, более высокая влажность, чем можно обеспечить у окна. Искусственное освещение можно использовать в сочетании с террариумом, с общедоступными стеллажами или в любой ситуации в вашем доме, где вам нужно дополнительное освещение и растения.

Люминесцентное освещение - устаревшая технология.

Не рекомендуется покупать новые люминесцентные светильники.

Пожалуйста, посетите страницу, посвященную светодиодному освещению, для получения дополнительной информации о более холодном, более эффективном и улучшенном светодиодном освещении. Эта страница по-прежнему является хорошим справочником по освещению растений в целом и по эффективному использованию любых имеющихся у вас люминесцентных светильников.

Полка глубиной 12 дюймов в качестве зоны выращивания с двумя лампочками T5-HO, предназначенная для освещения растений.Лампочки 4000 К.

Сейчас я рекомендую использовать только светодиодное освещение с Heliamphora . Эти растения можно было сохранить в более прохладном месте и начать расти НАМНОГО лучше после перехода на светодиоды.

Площадка для выращивания глубиной 18 дюймов с двумя двухламповыми осветительными приборами. Фото Forbes Conrad.

Сколько света нужно хищным растениям?

В естественной среде обитания многие плотоядные растения живут полностью на солнце. Это около 100 000 люкс света в полдень.Для выращивания этих растений в помещении требуется много света, не 100 000 люкс, но все же много. Даже растениям, которые обычно живут в несколько затененных условиях, все же требуется больше света, чем может предложить дизайнер освещения для внутреннего освещения для людей. Яркая тень около 15 000 люкс; типичное офисное освещение - 1000 люкс. В таблице справа указано количество света, необходимое хищным растениям, обычно выращиваемым в помещении при освещении.

Чтобы обеспечить такое количество света вашим растениям с наименьшими затратами для вас и окружающей среды, необходимо использовать технологии освещения 21 века.К счастью для плотоядных растениеводов, есть еще одна группа производителей, которые в основном занимаются выращиванием комнатных растений. У них есть набор спецификаций и протоколов, необходимых для получения урожая наилучшего качества. Из-за большого количества потребляемой ими электроэнергии возникает стимул либо найти, либо произвести самые эффективные системы освещения для выращивания растений в помещении. Многие магазины и веб-сайты для домашних фермерских хозяйств продают специализированные осветительные приборы, которые значительно превосходят осветительные приборы потребительского уровня, доступные в крупных домашних магазинах.У них также есть протоколы по всем аспектам выращивания растений. Большая часть этой информации полезна для растениеводов-хищников.

Для выращивания таких хищных животных, как Heliamphora и Sarracenia , требуется около 25 000 люкс света в течение 12–16 часов в день. Вы можете добиться этого, обеспечив световой поток 2400 люмен на квадратный фут площади выращивания или используя 25 Вт люминесцентного освещения T8, T5 или T5-HO на квадратный фут площади выращивания или 40 Вт компактного люминесцентного освещения на квадратный фут площади выращивания.Под «зоной выращивания» я имею в виду не только зону непосредственно под лампами. Я имею в виду общую площадь, освещаемую лампами. Чем дальше лампы находятся от растений, тем больше площадь выращивания, независимо от того, где на самом деле вы выращиваете растения. Использование зеркал или других поверхностей с высокой отражающей способностью устранит потерю просвета, вызванную выходом света за пределы того места, где вы хотите выращивать растения. При наличии зеркала на одной стороне зоны выращивания луковицы находятся примерно на 5 дюймов (13 см) над верхушками растений.Если вы не хотите или не можете использовать зеркала или источники света расположены дальше от растений, вам могут понадобиться лампы, производящие вдвое больше люменов. Вы также можете выращивать виды, которым требуется меньше света, в зоне, не находящейся непосредственно под лампами, поскольку свет будет тусклее по бокам, чем непосредственно под лампами.

Другие плотоядные животные, такие как Cephalotus , Dionaea и большинство видов Drosera , предпочли бы 25000 люкс, но нормально работают при 15000 люкс. Существует видов непентесов, видов, которые живут на полном солнце и могут выдерживать более 15 000 люкс, но большинство из них будет нормально работать даже при температуре ниже 8 000 люкс.Помните, что эти цифры относятся к люминесцентным лампам с высоким индексом цветопередачи. Растениям потребуются более высокие значения люкс при «широком спектре» освещения, которое более точно соответствует кривой чувствительности человеческого глаза.

Для управления освещением следует использовать таймер. Сверхмощный электронный таймер с резервным аккумулятором поможет гарантировать, что свет будет включаться и выключаться в одно и то же время каждый день. Если вы выращиваете растения умеренного климата, возможно, вам понадобится таймер, который регулирует периоды включения и выключения в зависимости от продолжительности светового дня.Если таймер рассчитан на работу всю ночь, и вы хотите, чтобы он работал весь день, а на летнее солнцестояние было бы включенным дольше всех, установите время и дату ровно на 6 месяцев и 12 часов. Если таймер позволяет вам установить событие включения на восходе и выключение на закате, то это прекрасно.

Какой свет нужен хищным растениям?

Здесь мы используем люкс, чтобы указать количество света, в котором нуждаются растения. Использование lux в этом контексте немного проблематично, и некоторые могут возразить, что это неправильно.Люкс - это мера того, насколько ярким кажется людям освещение. На рисунках справа вы можете видеть, что цвета света, к которым чувствительны человеческие глаза, в точности соответствуют цветам света, который отражают растения. Растения поглощают, а значит, не отражают слишком синие и слишком красные цвета, чтобы мы могли их хорошо видеть. Для выживания и роста растениям нужен синий и красный свет. Зеленый свет им не нужен.

Люксметр будет измерять свет от люминесцентных ламп с той же чувствительностью, что и человеческий глаз.Это несколько проблематично, поскольку люминесцентные лампы излучают прерывистый спектр. Растениям понравятся синие пики с длиной волны 440 нм и оранжевые пики с длиной волны 620 нм, но эти пики будут исключены люксметром по сравнению с зеленым пиком 550 нм, о котором растения могут меньше заботиться. Существуют так называемые измерители активной фотосинтетической радиации (PAR), которые используют более широкую цветовую кривую. Они лучше, но не идеальны отчасти потому, что не игнорируют зеленый свет. Также обратите внимание, что компании, которые продают измерители PAR, используют другую кривую фотосинтетической реакции.Мы многого не знаем о потребностях растений в свете.

Существуют или продавались люминесцентные лампы как светильники для растений. Лампы GRO-LUX® тусклые (для человека), а растения кажутся фиолетовыми из-за синего и красного света. Хелсон (1965) провел исследование, в котором сравнивал рост томатов при освещении GRO-LUX® и холодным белым флуоресцентным светом. Не имело значения, какие люминесцентные лампы использовались. Это было удивительно, потому что большой процент света от холодно-белых лампочек Halo, доступных в то время, является зеленым светом и теоретически не должен быть полезен для растений.Свет от ламп GRO-LUX® должен быть намного ближе к тому, что нужно растениям. Что было еще более удивительным, так это то, что добавление ламп накаливания значительно увеличило рост и плодоношение томатов. Было высказано предположение, что преимущество ламп накаливания было результатом большого количества красного света, испускаемого лампами накаливания.

Sylvania GRO-LUX® Wide Spectrum Spectral Power

Лампы GRO-LUX® Wide Spectrum кажутся тусклыми, потому что большая часть излучаемого ими света приходится на длины волн, к которым люди имеют низкую чувствительность.Это спектр ламп GRO-LUX® T-12, в которых используются старые люминофоры галофосфатного типа. К сожалению, старые лампы T12 не очень энергоэффективны.

Sylvania GRO-LUX® Spectral Power

В этой лампе GRO-LUX® используется немного другая смесь люминофоров, чем в лампе с широким спектром, вырабатывающая больше энергии на 660 нм, максимальной длине волны поглощения хлорофилла. Вашим растениям может понравиться свет от этой лампочки, но они будут выглядеть фиолетовыми. Эти лампочки доступны только в Т12, если вы их вообще можете получить.

Результаты

Helson не означают, что мы должны использовать лампы накаливания вместе с флуоресцентными. Лампы накаливания требуют в 4–5 раз больше электроэнергии, чтобы произвести такое же количество света, как люминесцентные лампы. Плюс эксперименты проводились в камерах для выращивания с регулируемой температурой. Лампы накаливания излучают слишком много тепла, чтобы их можно было использовать рядом с растениями.

С новой технологией светодиодного освещения можно создавать лампы, настроенные специально для растений.Светодиодные светильники очень энергоэффективны и могут быть тем, что мы будем использовать в будущем для всего внутреннего освещения. Если исследование Хельсона может быть воспроизведено с помощью светодиодов на разных длинах волн, то мы сможем ответить на некоторые из интересных вопросов, поднятых исследованием Хельсона. Возникает вопрос: если лучший рост был результатом красного света (которого лампы GRO-LUX® производили больше, но не помогали), какая длина волны красного света была ответственной? Если окажется, что все, что имеет значение, - это свет на пике поглощения хлорофилла 660 нм, то это будет означать, что стоит подумать о новых комбинированных светильниках с флуоресцентными лампами T5-HO и красными светодиодами 660 нм.В настоящее время такие лампы очень дороги, и может быть более рентабельным использовать светильники с большим количеством люминесцентных ламп.

Все эти разговоры о свете, который нужен растениям, заставляют задуматься о том, для кого вы выращиваете свои растения? Да, вы хотите, чтобы ваши растения были счастливыми и хорошо росли, но вы выращиваете растения, потому что нам нужно больше плотоядных растений на этой планете, или вы выращиваете их, потому что хотите ими наслаждаться? Чтобы наслаждаться растениями в их естественных цветах, мы должны использовать лампы, предназначенные для человеческого глаза.Если это означает, что мы должны дать им больше света, чтобы мы могли видеть, чтобы они получали достаточно света, который они могут использовать, пусть будет так.

Какая осветительная техника самая лучшая?

Доступен ряд технологий люминесцентного освещения. Флуоресцентные лампы T12 существуют уже давно. Вы можете обновить старые магнитные балласты до электронных балластов и получить лампы с более новым люминофором, но эта технология не очень эффективна для освещения растений. Некоторое время назад люминесцентные лампы T8 заменили T12 в качестве стандартной технологии освещения в местах обитания человека, а T8 все еще используется в новых приложениях.Однако Т8 не лучший вариант для освещения растений.

T5-HO - это технология, которая дает максимальное количество света при минимальных затратах. Есть три вида люминесцентных ламп T5. Для каждого из них требуются разные типы электронных балластов и лампочек. Для получения ожидаемых результатов необходимо совместить лампу T5 с балластом в осветительном приборе. Standard T5 - это, по сути, новый T8. Оба они подходят для домашнего и офисного освещения, но относительно тусклые для освещения растений, если вы не используете в два раза больше лампочек.Однако T5-HO и T5-VHO - это то, что используют домашние фермеры, и на то есть веские причины. Я проигнорирую T5-VHO здесь, потому что трудно найти светильники и лампы T5-VHO, и их может быть слишком много для использования CP. Опять же, когда вы покупаете светильник и лампочки, вы должны быть внимательны.

Лампы T5-HO обладают множеством преимуществ. Вам нужно вдвое меньше лампочек, потому что они почти в два раза ярче, чем лампы T8 и обычные лампы T5. С меньшим количеством ламп светильники могут быть более узкими, что позволит лучше циркулировать воздух и охладить растения под лампами.Лампы T5-HO стоят немного дороже, чем высококачественные лампы T5 и T8, поэтому вы экономите деньги, покупая меньше ламп. Меньшее количество лампочек также означает меньшее количество рециркуляции ртути. Лампы формата Т5 позволяют светильникам быть более эффективными. Лампы T5 и T5-HO тоньше, чем лампы T8. Это позволяет отражателям в светильниках лучше отражать свет от задней части лампы вокруг нее к растениям.

Какие особенности светильников важны?

Вы будете тратить около 20 долларов США на квадратный фут площади выращивания в год на электроэнергию (при условии, что 12 центов за киловатт-час), поэтому приобретение светильника, дающего растениям как можно больше света, стоит небольших денег.Также важно получить хорошо сделанные и прочные приспособления. Вы не устанавливаете этот прибор на потолок или в труднодоступном месте. Его будут шлепать.

Что касается ваших растений, то наиболее важной характеристикой светильника является отражатель. Растения смогут видеть только половину луковицы. Хороший отражатель необходим для перенаправления света с задней части лампы на переднюю часть светильника. Поищите светильники с зеркальным отражателем, на котором хорошо видна задняя часть лампы.Если вы это видите, ваши растения тоже.

Поищите приспособления в магазинах домашнего хозяйства. В отличие от светильников в домашних магазинах, светильники в комнатных фермерских магазинах предназначены для интенсивного использования. Когда на приспособление предоставляется 5-летняя гарантия, они знают, что вы собираетесь использовать его не менее 25 000 часов в течение этого времени, поэтому в него входят детали более высокого качества. Скорее всего, владельцы производителей светильников строят светильники, которые им нужны и необходимы для своих собственных крытых ферм, и владельцы магазинов используют продаваемое ими оборудование по той же причине.Едят ли руководители крупных национальных магазинов для дома собачий корм?

Какие лампы лучше?

Что касается лампочек, то "лучших" не бывает. Есть просто много компромиссов. Но краткий ответ - выбирайте самые яркие лампы с самым высоким индексом цветопередачи (CRI) любой цветовой температуры, которая нравится вам и вашим растениям.

Причина использования самых ярких лампочек заключается в том, что большинство производителей выпускают лампы разного качества для разных рынков.Обычно в более ярких лампах используются люминофоры и покрытия новой формулы. Это также причина получения ламп с самым высоким индексом цветопередачи. Выбор и качество люминофоров в лампах с самым высоким индексом цветопередачи обеспечивают более высокое излучение света в синей и оранжевой частях спектра. Это хорошо для ваших растений, и они будут выглядеть лучше для вас.

Больше всего сбивает с толку то, какую цветовую температуру использовать. В некотором смысле это не имеет значения. Все лампы с наивысшим индексом цветопередачи используют одни и те же люминофоры, только в разных соотношениях.Можно утверждать, что комбинация ламп с самой высокой и самой низкой цветовой температурой даст самое высокое излучение в синем и красном цветах. Это могло быть правдой. Но дело обстоит сложнее.

Если вы войдете в фермерский магазин и попросите новые луковицы T5-HO, они захотят узнать, хотите ли вы "выращивать луковицы" или "цветущие луковицы". Поскольку многие домашние фермеры ни в малейшей степени не интересуются ботаникой или самими растениями, им нужен только урожай, существуют протоколы для всего процесса от семян до сорняков для садоводческих проблем.Одна часть этого протокола - начать с лампами на 6500 К. Их растения, растущие при температуре ниже 6500 К, «растут» на свету, вырастают высокими и обильно ветвятся (так мне сказали). Когда наступает время созревания, растения переходят на "цветущие" лампочки 3000 К. Под "цветением" луковиц растения перестают расти выше, набухать и цвести (опять же, как мне сказали). Для хищников нужно что-то среднее.

Лично мне не нравится свет 6500 K, и для меня мои растения при таком освещении выглядят как , как будто они не получают достаточно света, независимо от того, действительно ли они получают достаточно света.Мне нравится, как мои растения растут и выглядят при освещении 3000 К. Они короче и краснее. Однако, если я переведу растение со светового режима 3000 K на свет 4000 K, зеленая часть листьев сначала будет выглядеть немного бледной, а через несколько недель станет более темно-зеленой. Я перешел на лампы 4000 K T5-HO, так как заменяю комбинированные лампы 6500 K / 3000 K. Если ваш единственный источник ламп хорошего качества - это комнатный фермерский магазин, вам, вероятно, лучше всего будет сочетать лампы 6500 K и 3000 K. Если у вас есть источник качественных ламп 4000 K, они могут понравиться вам и вашим растениям больше всего.

Как часто нужно менять лампочки?

Решение о том, когда заменить лампочки, зависит от того, сколько вы платите за работу ламп и какой световой импульс ваши растения получат при использовании новых ламп. Световой поток люминесцентных ламп со временем уменьшается. Для ламп T5-HO и новейших ламп с высоким индексом цветопередачи T5 и T8 световой поток снижается примерно до 95% от первоначального значения в первые шесть месяцев использования. Затем световой поток очень медленно уменьшается, пока лампочка не начинает выходить из строя.Недорогие лампы потребительского класса T5-HO, T5 и T8 с более низким CRI и более новые лампы с более высоким CRI T12 теряют интенсивность быстрее и не начинают выравниваться примерно до 90% от первоначального значения. Это происходит, когда лампочки использовались год. Лампы CFL имеют ужасный просвет.

Чтобы сделать вычисления, вы будете тратить около 36 долларов в год на электричество для работы одной 54-ваттной лампы T5-HO. Замена лампочки будет стоить около 10 долларов и восстановить стоимость света от 1 до 2 долларов в зависимости от ожидаемой потери светового потока для конкретных ламп, которые у вас есть.Если лампа показывает какие-либо признаки того, что она неисправна, например, она светлее, чем другие лампы того же возраста, или очень темнеет на концах, или показывает пятна на внутреннем покрытии, замените ее как можно скорее. В противном случае я бы заменил лампу на 60% от их номинального срока службы. На данный момент производители говорят, что 10% ламп должны были выйти из строя, и вы только попадаете в крутой участок кривой отказа.

Для лампы КЛЛ это другое дело. Вы можете произвести расчеты с электричеством, но после года использования лампочка готова выйти из строя, и либо ваши растения имели больше света, чем им было нужно, когда вы начали использовать лампочки, либо они страдают от недостатка света сейчас.Это неприятная проблема с КЛЛ, потому что их легко использовать в труднодоступных местах. Планируйте их частую замену.

- Джон Бриттнахер
августа 2013 г.

Для получения дополнительной информации:

Хелсон, В.А. (1965) Сравнение GRO-LUX и люминесцентных ламп холодного белого света с лампами накаливания и без них в качестве источников света, используемых в комнатах для выращивания растений для роста и развития растений томатов. Канадский журнал растениеводства 45 (5): 461-466.

Информация в таблицах и рисунках основана на документах Osram Sylvania, если не указано иное:

Бюллетень технической информации Sylvania.(2000) Свет и растения: Люминесцентные лампы SYLVANIA GRO-LUX® стандартного и широкого спектра.

Sylvania с информацией о продукте. (2001) Аквариумные и аквариумные люминесцентные лампы широкого спектра действия GRO-LUX® для внутреннего сада.

Сильвания. (2011) Паспорт безопасности продукта, PSDS № 1.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
