Клапаны обратные, запорные, регулирующие. Низкие цены короткие сроки поставки

Клапан — это разновидность трубопроводной арматуры, в которой тарельчатый запирающий элемент расположен параллельно или под углом к оси трубопровода. Регулировка осуществляется посредством зубчатой пары или электромагнита.

В зависимости от назначения, клапаны различают: запорные, регулирующие, предохранительные, перепускные, обратные, отключающие, отсечные, кольцевые, электромагнитные.

Клапан обратный

Предназначен для предотвращения обратного потока рабочей среды в трубопроводах. Эти детали пропускают рабочую среду трубопровода только в одном направлении, а при изменении направления потока на обратное закрываются, прекращая обратное движение рабочей среды.

Клапан запорный

Предназначен для частичного или полного перекрытия перекрытия рабочего сечения трубопровода. Устройства управляемые вручную, посредством винтовой пары, называют вентилями.

Конструктивно различают клапаны: проходной, угловой, прямоточный и игольчатый.

Клапан регулирующий

Клапан регулирующий, или как его ещё называют регулятор давления, используется для ручного или автоматического управления параметрами (расход, давление) транспортируемой среды. Устанавливаются для управления технологическими процессами производства.

Клапан предохранительный

Выполняют функцию защиты оборудования от повышения давления сверх допустимого. Используются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического или ручного сброса рабочей среды. Как только давление снижается до нормального, клапан прекращает сброс.

Клапаны разделяют по способу выпуска рабочей среды на клапан предохранительный, который работает без противодавления и сбрасывает рабочую среду в атмосферу, и с противодавлением, который сбрасывает рабочую среду в трубопровод.

ООО «Невский завод ТРУБОДЕТАЛЬ» поставляет все виды запорной арматуры ведущих производителей. По желанию заказчика арматура может быть укомплектована  ответными фланцами, прокладками и крепежом.



Раздел «Запорная арматура»

Виды и принцип работы обратных клапанов

Зачем нужен обратный клапан?

Основное его назначение — перекрыть поток воды или иной среды в одном из направлений. Он защищает оборудование, насосы, сосуды и помещения от обратного потока в случае засоров, протечек и прочих неисправностей трубопровода.

Принцип действия обратных клапанов основан на перекрытии потока запирающим элементом под действием обратного давления. Когда среда оказывает давление на запирающий элемент в нужном направлении, он открывается.

Области применения

1. Обвязка насосного оборудования;
2. Обвязка котельного оборудования;
3. Подводы холодной воды к накопительным водонагревателям;

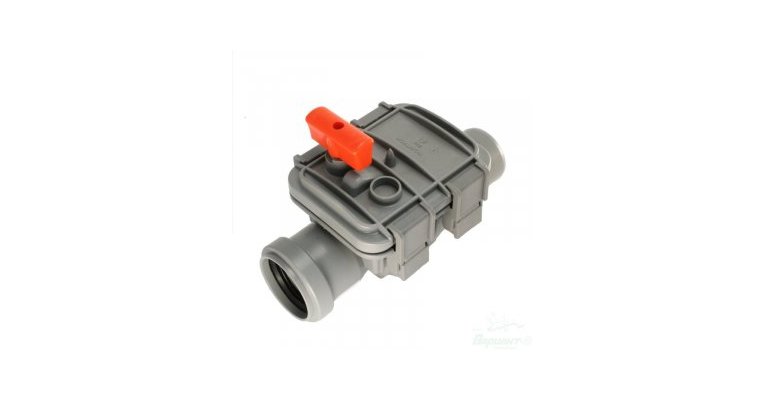

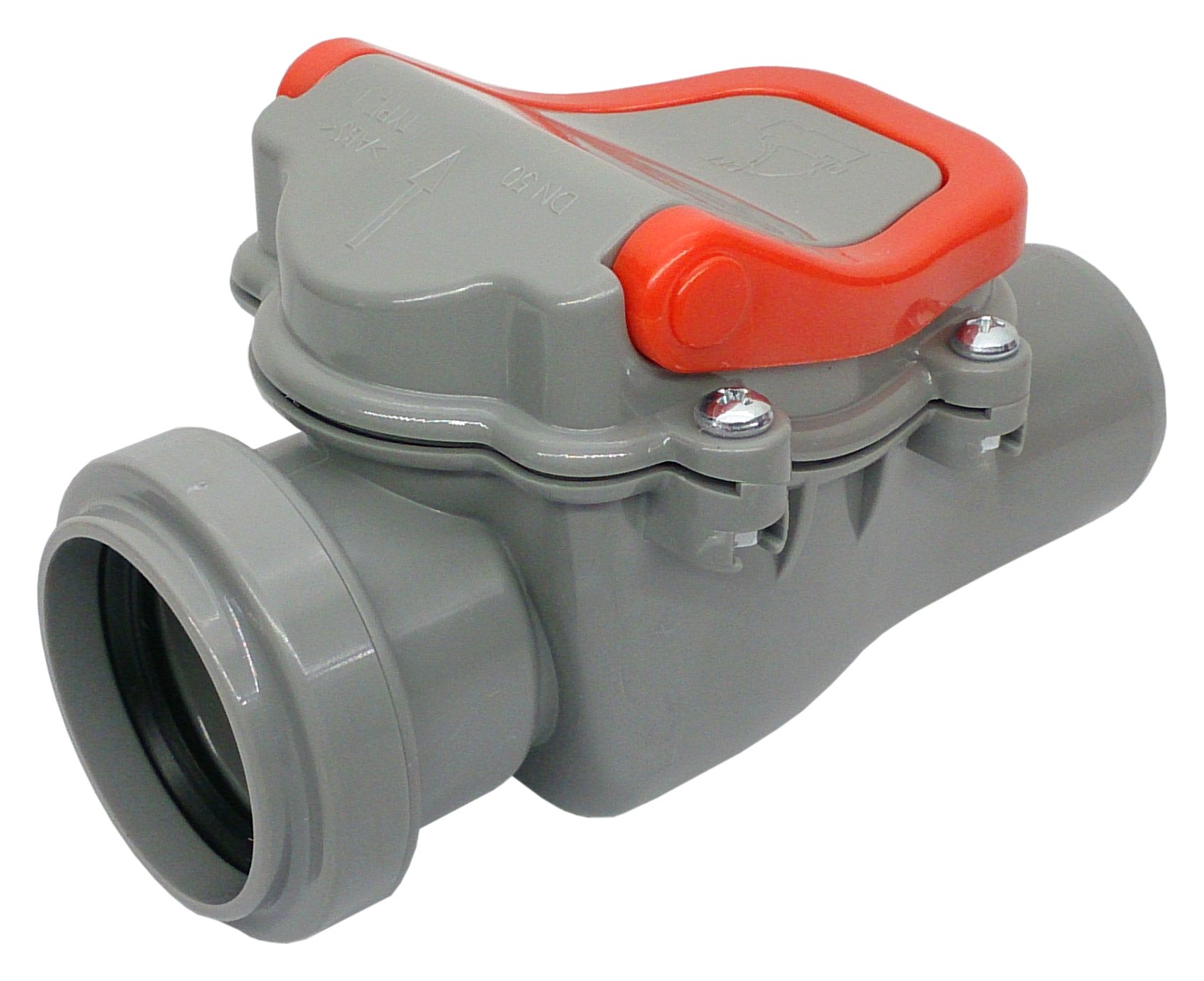

4. ЖКХ: на подаче горячей, холодной воды, на выводе канализации внутри квартиры и т.д.

Виды обратных клапанов

Подъемный обратный клапан

Подъемные обратные клапаны схожи по своей конструкции с запорным вентилем. Однако, подпружиненный затвор в них открывается автоматически, под действием напора среды. При падении давления запор опускается на седло, препятствуя обратному потоку.

Подъемные обратные клапаны хорошо поддаются ремонту даже без полного демонтажа, обеспечивают хорошую герметичность. Однако, они весьма чувствительны к загрязненности среды: запор может заклинить.

Устройство подъемного обратного клапана

Штоковый обратный клапан

В штоковом клапане потоком управляет шток из латуни или термостойкого пластика. Когда среда оказывает давление в нужном направлении, шток открывается. Если давление отсутствует или является обратным, пружина прижимает шток к уплотнителю.

Устройство штокового клапана

Двустворчатый обратный клапан

Запором в двустворчатых обратных клапанах являются две створки, закрепленные на оси по центру проходного сечения. При прохождении среды в нужном направлении створки складываются, открывая для среды проход. При обратном токе или отсутствии среды створки закрываются.

Такой тип клапанов используется с незагрязненными средами, т.к. велика вероятность застопоривания створок. Однако, благодаря тому, что материал уплотнителя широко варьируется, возможно использовать двустворачатые клапаны для сложных, активных сред (например, нефтепродукты).

Вид двустворчатого обратного клапана

Поворотные (подъемные) обратные клапаны

Запорным элементом является откидная створка, которая открывается при токе среды в нужном направлении. При обратном токе створка опускается и перекрывает проток.

Такие клапаны можно использовать при высокой загрязненности среды, и они широко применяются в системах центрального отопления.

Устройство поворотного клапана

Шаровые обратные клапаны

Запором в шаровых клапанах является шар. При обратном токе шар перекрывает проток. Такая конструкция обладает достаточно высокой надежностью и используется чаще всего с небольшими диаметрами трубопровода в ЖКХ.

Устройство шарового обратного клапана

Дисковые обратные клапаны

В дисковых обратных клапанах запором является плоский диск, связанный с подпружиненным штоком. Давление среды в нужном направлении отжимает диск, при понижении давления диск прижимается к уплотнителю, перекрывая проток.

Малый размер дисковых клапанов позволяет установить их между фланцами и в различных положениях.

Устройство дискового обратного клапана

Ознакомьтесь с нашим ассортиментом обратных клапанов! Мы всегда рады помочь Вам в выборе нужного типа клапана и предоставить товар по выгодным ценам!

Клапан обратный. Нефтегазовое оборудование. ООО «Уралнефтемаш»

Клапан со стеллитовой парой (77185.001.00.280-05)

Клапан обратный 77185.001.00.280-05 имеет в качестве запорного элемента стеллитовую пару, широко применяемую в глубинных насосах. Благодаря свойствам твердого сплава, стеллит обладает высокой износостойкостью, и как следствие, обеспечивает долгий срок службы.

Клапан обратный (77185.001.00.280-01)

Клапан обратный с уплотнением предназначен для использования в составе устьевых арматур с целью поддержания заданного перепада давления между линиями трубопроводов, предотвращения перетока добываемой среды в обратном направлении и для перепуска газа из затрубного пространства арматуры в линию выкида.

Клапан обратный устанавливается в линию затруба, либо на пересечении линий затруба и выкида. Запорный орган клапана выполнен из нержавеющей стали.

Клапан обратный с фторопластом (77185.001.00.280-02)

Клапан обратный 77185.001.00.280-02 имеет фторопластовый запорный орган, что обеспечивает простоту конструкции и изготовления, и, в то же время, надежность уплотнения.

Клапан регулируемый (Н.05.355.000.00)

Клапан обратный вварной незамерзающий предназначен для перепуска рабочей среды из затрубья в рабочее пространство устьевого оборудования нефтяных, газовых и нагнетательных скважин. Клапан находится в потоке добываемой среды для перепуска газа из затрубного пространства арматуры в линию выкида.

Клапан обратный устанавливается в линию затруба, либо на пересечении линий затруба и выкида. Запорный орган клапана выполнен из нержавеющей стали.

Клапан-захлопка (АФК.210.00.100)

Обратный клапан-захлопка предназначен для использования в составе устьевых арматур с целью поддержания заданного перепада давлений между линиями трубопроводов, также предотвращения перетока жидкости в обратном направлении.

По сравнению с другими клапанами, клапан-захлопка имеет ряд преимуществ:

• возможность надежной работы в диапазоне рабочих давлений от 0 до 21 МПа вследствие использования специального уплотнения;
• уменьшена возможность замерзания за счет отсутствия внутренних незаполненных объемов;
• основные запорные элементы выполнены из коррозионностойкой стали.

Клапан обратный фланцевый (АФК.210.00.200)

Клапан обратный фланцевый предназначен для предотвращения в трубопроводах обратных потоков рабочей среды и гидроударов.

Клапаны обратные не являются запорной арматурой.

Запорный клапан однонаправленный

Применение и эксплуатация однонаправленного обратного клапана

В гидрозамках VU, поток направлен в одном направлении и блокируется в обратном.

Материалы и особенности запорного клапана  VU

Корпус гидрозамка: оцинкованная сталь.
Внутренние детали гидрозамка: закаленная шлифованная сталь.
Тарельчатый клапан гидрозамка: предотвращает какой-либо утечки.

Купить однонаправленный запорный клапан:

Остатки запорных клапанов высылаются менеджерами по запросу.

Код	Тип	Расход макс. Лит./мин.	Давление макс. Бар	Давление мин. открытия Бар
Обратный клапан V0592	VU G1/8″	3	350	±0. 4/0.7
Обратный клапан V0590	VU G1/4″	20	350	±0.4/0.7
Обратный клапан V0600	VU G3/8″	45	350	±0.4/0.7
Обратный клапан V0610	VU G1/2″	70	350	±0.4/0.7
Обратный клапан V0620	VU G3/4″	110	350	±0.4/0.7
Обратный клапан V0630	VU G1″	160	350	±0.4/0.7
Обратный клапан V0631	VU G1.1/4″	250	300	±0.7/1
Обратный клапан V0632	VU G1.1/2″	350	300	±0.7/1
Обратный клапан V0633	VU G2″	650	300	±1

Код	Тип	Резьба	L mm	Ж mm	D mm	Вес
Гидрозамок V0592	VU G1/8″	G 1/8′	44	14	16	0. 038
Гидрозамок V0590	VU G1/4″	G 1/4′	62	19	21	0.104
Гидрозамок V0600	VU G3/8″	G 3/8′	68	24	26.5	0.184
Гидрозамок V0610	VU G1/2″	G 1/2′	77	30	34	0.322
Гидрозамок V0620	VU G3/4″	G 3/4′	88	36	40	0.492
Гидрозамок V0630	VU G1″	Gl*	105	41	46	0.676
Гидрозамок V0631	VU G1.1/4″	G 1′ 1/4	135	55	63	1. 646
Гидрозамок V0632	VU G1.1/2″	G 1′ 1/2	145	60	69	1.95
Гидрозамок V0633	VU G2″	G 2′	150	70	80	2.726

Обратные затворы (клапаны) – типы, устройство и применение

Затворы обратные (или клапаны) представляют собой защитную арматуру для трубопроводов. Они пропускают промышленный поток в одну сторону и не допускают его движения назад. Арматура приводится в действие автоматически.

Содержание:

Разница между клапаном и затвором

Обратные клапаны используются для предотвращения обратного потока среды в трубопроводе, который может стать причиной аварии, например, в случаи внезапной остановки насоса и др.

Затвор – это основной узел обратного клапана. Он пропускает среду в одном направлении и перекрывает ее поток в обратном.

По принципу действия и по конструкции обратные клапаны подразделяют на:

• подъемные (Изображение № 1)
• поворотный обратный затвор (Изображение № 2)

Изображение № 1 — Обратный затвор подъемного типа 1– корпус; 2– золотник; 3– пружина; 4– крышка; 5 – болтИзображение № 2 — Обратный затвор 1– корпус; 2– захлопка; 3– крышка; 4 – серьга

Затворы применяют:

• в качестве подпиточных клапанов гидроприводов, работающих с замкнутой циркуляцией рабочей жидкости;
• в гидроприводах, представляющих собой несколько насосов, с целью исключения взаимовлияния при одномоментной работе;
• в системах фильтрации — гарантируют движение потока только в одном заданном направлении;
• в гидролиниях, требующих строго направления движения.

Как правило, затворы данного типа устанавливаются на горизонтальных и вертикальных участках. Их установка позволяет предотвратить аварийные ситуации, когда в результате падения давления на определенном участке трубопровода возникает обратный ток среды в смежных участках. Такие ситуации не только нарушают нормальную работу оборудования, но и могут вывести его из строя.

Классификация

По типу запорного элемента различают:

• поворотные, когда под действием потока заслон поворачивается на оси, установленной перпендикулярно ему. При возникновении обратного направления движения происходит автоматическое перекрытие заслонки. Подходит для газообразной и жидкой среды различной степени агрессивности.
• дисковые (межфланцевые) представляют собой конструкцию небольших размеров. При монтаже происходит фиксация между фланцами путем стяжки крепежным элементами. Запорный элемент в виде диска поворачивается на оси, опускается на седло корпуса, перекрывая сечение затвора. Подходит для рабочей среды типа: вода, пар, нефть и нефтепродукты, токсичные жидкости.

Поворотные затворы в зависимости от диаметра трубопровода подразделяются на:

• простые с диаметром до 40 см, удар при захлопывании не влияет на работу арматуры и системы в целом;
• безударные рекомендуются для диаметров от 400 мм. Благодаря гидравлическим демпферам и грузам происходит снижение скорости захлопывания. Это предотвращает конструкцию от повреждения. Однако такой тип устанавливается только на горизонтальном трубопроводе.

По принципу работы делятся на:

• прямого действия, когда предотвращение обратного потока происходит автоматически;
• невозвратно-запорного действия, когда допустимо ручное или механическое закрытие устройства;
• невозвратно-управляемого действия, когда возможно принудительное закрытие заслонки.

Получить консультацию

Разновидности затворов

• однодисковый поворотный — монтируется на трубы любого направления. Изготовлен из чугуна. Соединение безфланцевое – происходит затягивание местными фланцами трубы. Среда потока: парообразная, жидкость.
• обратный поворотный — монтируется на вертикальные или горизонтальные трубы. Особенность конструкции не позволяет применять его в пульсирующем потоке. Изготовлен из стали. Тип соединения – межфланцевое. Рабочая среда: агрессивная жидкая, масла, сильно загрязненные.
• обратный поворотный с захлопкой устанавливается в рабочих средах: канализационные воды или вода с твердыми частицами мусора. Изготовлен из стали. Тип присоединения – фланцевый.
• обратный поворотный с концами под приварку изготавливается из углеродистой стали. Работает в: парообразном, жидком, и химически нейтральном к деталям веществе.
• обратный поворотный фланцевый монтируется на трубах любого направления. Изготовлен из серого чугуна. Тип соединения — фланцевый. Рабочая среда: вода, пар, нефть и нефтепродукты, масло.

Рабочие среды

Затворы обратные хорошо чувствуют себя в агрессивных и неагрессивных средах газо- и жидкообразного состояния. Напомним, что агрессивные – это нефть, химсоставы, газы, в т. ч. радиоактивные. Неагрессивные среды – жидкости с биологическими элементами, пар, вода любой температуры, сточные воды, жиры.

Герметизация обеспечивается металлическими и резиновыми уплотнителями.

Сроки эксплуатации

Благодаря простой и эффективной конструкции затворы обратные дисковые отличаются высокими показателями ремонтопригодности. При замене неметаллических элементов срок службы может составить от 30 лет.

Выводы

Затворы обратные применимы в трубопроводах любых отраслей промышленности и жилищно-коммунального хозяйства.

• Устанавливаются на горизонтальные и вертикальные трубопроводы.
• Соединяются способами: сварка, фланцевый и межфланцевый.
• Управляется автоматически или вручную.
• Конструкция проста и эффективна, имеет небольшое количество деталей.
• Обладают малым весом и габаритами

Клапан Обратный Запорный коды ТН ВЭД (2020): 8481807900, 8481806390, 8481808199

Арматура промышленная трубопроводная: обратный (запорный) клапан	8481807900
Арматура промышленная трубопроводная: задвижки клиновидные, шаровой кран, запорный кран, секущий кран, клапан редукционный, клапан разгрузочный, клапан предохранительный, клапан обратный	8481806390
Арматура промышленная трубопроводная: клиновые задвижки, стальной запорный клапан, затворы дисковые поворотные, клапаны стальные обратные (невозвратные), кран стальной шаровый	8481808199
Арматура промышленная трубопроводная:клапан возвратный, клапан обратный, клапан разгрузочный, клапан предохранительный, дренажный клапан, клапан запорный, кран запорный,	8481808199
Арматура промышленная трубопроводная: краны шаровые, задвижки, клапаны запорные, клапаны обратные, затворы, клапаны предохранительные, клапан регулирующий, клапаны воздушные, клапаны, вентили	8481309109
Арматура промышленная трубопроводная: клапан распределительный, клапан обратный, клапан предохранительный, клапан запорный, клапан регулирующий	848180
Арматура промышленная трубопроводная: клапан обратный невозвратный, запорный клапан, предохранительный клапан	8481309109
Арматура промышленная трубопроводная из серого чугуна: клапан обратный подъемный фланцевый серия Н Тип КН 200, вентиль (клапан) запорный серия Н тип ВН 300	8481
Арматура промышленная трубопроводная: клапан обратный, клапан предохранительный, клапан разгрузочный, клапан регулирующий, клапан запорный, клапан соленоидный	8481309909
Арматура промышленная трубопроводная: задвижки, вентили, клапаны обратные, клапаны запорные, затворы дисковые, затворы обратные, клапаны спускные, клапаны сильфонные, клапаны предохранительные, клапаны регулирующие, клапан	8481
Арматура промышленная трубопроводная: клапаны обратные (невозвратные) пластиковые, клапаны запорные из стали, клапан предохранительный из пластика, прочие краны из пвх — шаровой кран, арматура регулирующая (клапан пред	8481805990
Арматура промышленная трубопроводная, задвижки ЗШН, ЗКС,ЗКЛ,ЗМС,ЗШС, клапаны (вентиль) запорные, клапан обратный поворотный, краны шаровые, затворы дисковые поворотные, клапаны регулирующие, краны пробковые DN15-2200, PN0.	848180
Арматура промышленная трубопроводная: регулятор давления, клапан предохранительный, разгрузочный, клапан запорный, клапан обратный, краны, затвор дисковый поворотный,	8481807900
Арматура промышленная трубопроводная торговой марки DANFOSS: клапан запорный (обратный)	8481807399
Арматура промышленная трубопроводная торговая марка “ VASTAS”, Задвижка серии Е5, Е1, Е504; Шаровой кран серии Е6, Е604, Е63, Е63F, E63wF; серии Е4; Клапан запорный проходной серии Е3	8481808199
Арматура промышленная трубопроводная, диаметром до 200 миллиметров, для жидкостей среды 2, до 32 миллиметров для газов и паров среды 2: клапан обратный, клапан запорный	8481309108
Арматура промышленная трубопроводная, Диаметры DN10 – DN 300 Давление до 4 МПа: краны шаровые, затвор дисковый, клапан обратный, клапан запорный, задвижки клиновые, затворы, затворы обратные	8481309108
Арматура промышленная трубопроводная: клапан обратный, клапан запорный поплавковый, клапан обратный в комплекте с обвязкой, клапан предохранительный (разгрузочный), краны шаровые, краны дренажные, кр	8481
Арматура промышленная трубопроводная: клапаны предохранительные, разгрузочные, обратные, узлы клапанные регулирующие, коллекторы, вентили запорные,	8481
Арматура промышленная трубопроводная: Гидравлический клапан электромагнитный клапан, обратный клапан, предохранительный клапан, запорный клапан	8481
Арматура промышленная трубопроводная: краны шаровые, обратный клапан, клапан регулирующий, клапан запорный, воздухоотводчик, вентиль	8481
Арматура промышленная: клапан обратный: A-31*, вентили проходные запорные: CA*, CX*, 325* где * — любое количество символов: букв латинского алфавита от А до Z, цифр от 0 до 9, символов «-», «/», «.	8481807399
Арматура трубопроводная: обратный клапан 1/2″ Класс 600 – 2 шт., запорный клапан 2″ Класс 600 – 1 шт.	8481309909

Клапаны обратные осевого потока

1. Конструкция клапана не обслуживаемая, но для проведения капитального ремонта все внутренние узлы имеют разборную конструкцию со свободным доступом к деталям.
2. Корпус клапана выполнен из поковок либо сортового проката со 100% контролем УЗК.
3. Для обеспечения требуемого Заказчиком времени закрытия возможно изготовление клапанов, эксплуатируемых на жидких средах, с демпфирующей системой. Она представляет собой камеру, заполненную гидравлической жидкостью, внутри которой перемещается демпфирующий диск, жестко связанный со штоком запорного органа. Система уплотнений камеры обеспечивает её герметичность и исключает необходимость замены гидравлической жидкости на протяжении всего срока службы изделия.

Открытие клапана происходит под действием давления среды. При этом шток сжимает пружину, расположенную внутри запорного органа.
При отсутствии давления или наличии обратного потока среды клапан возвращается в положение «закрыто» под действием пружины.
Конструктивное исполнение проточной части клапанов (по типу «сопло Вентури») обеспечивает плавную посадку затвора на седло, исключающую искрообразование.



Уплотнение в затворе осуществляется по схеме «металл-металл».

* Присоединительные фланцы арматуры могут изготавливаться по ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12815-80, ASME B16.5, а также по иным стандартам, указанным заказчиком. По требованию заказчика клапаны во фланцевом исполнении могут поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).
При присоединении «под приварку» разделка кромок выполняется под трубу заказчика.
При необходимости клапаны могут поставляться в комплекте с переходными кольцами (катушками) как раздельно, так и с приваркой в заводских условиях, длина колец — не менее 250 мм.

Какие критические обратные клапаны

В соответствии с Кодексом контроля трубопроводов API 570, : Проверка в процессе эксплуатации, оценка, ремонт и изменение трубопроводных систем , Критические обратные клапаны (CCV) определяются как обратные клапаны в системах трубопроводов, которые были идентифицированы как жизненно важно для безопасности процесса . CCV можно найти во всех блоках и системах технологического оборудования любого предприятия.Это обратные клапаны, которые должны работать надежно, чтобы избежать возможных опасных событий или серьезных последствий в случае возникновения обратного потока. Хорошее практическое правило для определения того, является ли обратный клапан «критическим» для вашего технологического процесса: при использовании матрицы рисков вашего объекта, отказ обратного клапана вызывает опасные последствия или если обратный клапан определен как средство защиты от уменьшить вероятность последствий, вызывающих беспокойство, и, следовательно, снизить конкретный риск до приемлемого уровня, тогда этот обратный клапан следует классифицировать как критический.

Общие типы обратных клапанов

Поворотный обратный клапан Поршневой обратный клапан

Шаровой обратный клапан Клапаны Дисковые обратные клапаны

Дисковые обратные клапаны

Как проверить критические обратные клапаны

Критические обратные клапаны проверяются / тестируются с использованием трех основных методов: внешнего, внутреннего и, в особых случаях, функционального тестирования на линии.

Внешний осмотр

Внешний визуальный осмотр обратных клапанов является частью внешнего визуального осмотра трубопроводных контуров API 570 . Объем этого типа проверки включает визуальный осмотр трубопровода и всех компонентов трубопровода, включая обратные клапаны.

Внутренняя проверка

Внутренний визуальный осмотр обычно включает снятие и разборку крышки капота и осмотр на предмет загрязнения, коррозии, а также изношенных или отсутствующих деталей.Более крупные клапаны можно вывести из эксплуатации и проверить. Сварные клапаны меньшего размера все еще можно проверить, сняв крышку во время останова .

Согласно API 570, внутренний визуальный осмотр CCV обычно включает следующие шаги:

1. Убедитесь, что заслонка свободно движется по мере необходимости, без люфта за пределами допуска из-за износа.
2. Ограничитель заслонки не должен иметь износ сверх допуска. Изношенный стопор заслонки позволит заслонке пройти мимо верхнего мертвого центрального положения и остаться в открытом положении, когда обратный клапан установлен в вертикальном положении.
3. Гайка заслонки должна быть прикреплена к болту заслонки, чтобы избежать откатывания при эксплуатации.

Проверки обратного потока CCV обычно не требуются, но могут быть рассмотрены при особых обстоятельствах. Это испытание, также известное как испытание на наличие пузырьков, обычно выполняется в клапанной мастерской путем подачи воздуха на выходную сторону обратного клапана, в то время как входная сторона погружена в воду; затем подсчитывается количество пузырьков и данные сравниваются с конкретными критериями приемлемости.API 598, Valve Inspection and Testing , дает руководство по критериям проведения пузырькового теста.

Кроме того, согласно API 594, Обратные клапаны: фланцевые, проушины, межфланцевые и стыковые соединения , когда для сборки диска или пластины на рычаге шарнира используется гайка, гайка должна быть надежно закреплена для предотвращения отсоединения. Использование одиночного прихваточного шва, стопорной шайбы или контргайки недопустимо. Также обратные клапаны с наружными валами требуют проверки состояния механизма фиксатора вала и седел.Необходимо проверить обратные клапаны с внутренними валами, чтобы убедиться, что вал не может выйти из корпуса.

При необходимости сертифицированные арматурные мастерские могут измерить критические размеры CCV и восстановить клапаны до состояния, аналогичного новому. Для обратных клапанов из сплава необходимо выполнить Положительная идентификация материала (PMI) , чтобы убедиться, что внутренние компоненты CCV соответствуют спецификациям.

Проверка функций на линии

Потоковое тестирование обратного потока не так распространено, как внешние и внутренние проверки, но некоторые компании действительно требуют поточного тестирования (функционального тестирования), чтобы принять участие в IPL.Если необходимо, поточное тестирование требует особой конфигурации трубопровода для имитации обратного потока и измерения такого обратного потока на стороне входа обратного клапана.

CCV Integrity Management

Обеспечение механической целостности (MI) критических обратных клапанов теперь является требованием («должно») в соответствии с API 570; но более того, история доказала, что надежные обратные клапаны предотвращают нарушения безопасности технологического процесса. Если вы не знаете, с чего начать, вот пять шагов для создания вашей программы CCV MI.

1. Определите и подтвердите обратные клапаны, которые следует считать критическими.
2. Определите риски, связанные с отказом указанных обратных клапанов.
3. Основываясь на выявленных рисках и условиях процесса, разработайте стратегии проверок, соответствующую частоту и соответствующий уровень проверки, чтобы гарантировать надлежащее функционирование каждого CCV.
4. Осмотрите и задокументируйте проверки для каждого CCV.
5. Скорректировать частоту проверок на основе предыдущих результатов и извлеченных уроков.

Это определение неполное? Вы можете помочь, внося в него свой вклад.

Инструменты для тем

Поделиться темой

Внести вклад в определение

Мы приветствуем обновления этого определения Integripedia от сообщества Inspectioneering.Щелкните значок ссылку ниже, чтобы открыть форму, которая позволит вам внести изменения в определение и отправить их Инспекционному персоналу.

Способствовать определению

Основы обратных клапанов

Обратные клапаны , или односторонние клапаны, предназначены для остановки обратного потока и, в конечном итоге, для защиты насосов и компрессоров.Они доступны в нескольких стилях и размерах, от 1/8 дюйма до любого необходимого размера. Обратные клапаны используются во многих отраслях промышленности и в различных областях — от водоснабжения до горнодобывающей промышленности и природного газа. Три наиболее распространенных типа — это поворотные обратные клапаны, двухдверные обратные клапаны и бесшумные подпружиненные обратные клапаны осевого потока.

Изображение 1. Поворотный обратный клапан ( Изображения любезно предоставлены Triangle Fluid Controls Ltd. )

Поворотный обратный клапан

Это, вероятно, самый распространенный обратный клапан, который используется сегодня, и имеет конструкцию с полным отверстием, что означает, что диск, когда он полностью открыт, находится вне потока.Этот тип обратного клапана является хорошим выбором для приложений с высоким процентным содержанием твердых частиц и меньшим числом циклов включения / выключения. Из-за расстояния перемещения диска поворотные обратные клапаны закрываются медленно. Это приводит к тому, что последний толчок обратного потока закрывает диск, что приводит к огромному скачку давления, вызывающему гидравлический удар. Гидравлический удар — это скачок давления, когда движущаяся жидкость вынуждена останавливаться или внезапно менять направление, вызывая волну давления в трубе. Эта волна давления может вызвать серьезные проблемы, от шума и вибрации до обрушения трубы.

Изображение 2. Двухдверный обратный клапан.

Двухдверный обратный клапан

Этот клапан похож на обратный клапан и немного лучше с точки зрения закрывания из-за спиральных пружин, которые помогают двум консольным дверям закрываться быстрее. Было доказано, что это не лучший выбор при столкновении с гидроударом, хотя они будут работать лучше, чем поворотный обратный клапан. Как правило, этот тип клапана считается стандартным товарным клапаном с небольшими возможностями настройки.

Бесшумный пружинный обратный клапан осевого потока

Эти полнопоточные клапаны обычно включают узел шток-диск с центральной направляющей и пружину сжатия. Это означает, что диск остается в потоке. Среда течет вокруг него и не требует ручной или автоматической помощи для работы. Когда насос работает, клапан открыт. Когда насос отключается, клапан слегка закрывается перед изменением направления потока жидкости из-за силы пружины сжатия, действующей на диск, что почти устраняет гидравлический удар.

Рисунок 3. Бесшумный подпружиненный обратный клапан осевого потока.

Большинство запросов на обратные клапаны учитывают только размер линии и класс давления, так как давление и расход среды могут сильно различаться, если конструкция труб превышает размер для будущих проблем или занижена из-за отсутствия или неверной информации. Это не всегда лучший способ решить, какой тип клапана использовать в системе. Также следует учитывать рабочее давление, расход, удельный вес среды и температуру.Настоятельно рекомендуется анализ конструкции системы. Необходимо понимать, почему выходят из строя клапаны и первопричины. Чаще всего выход из строя происходит из-за чрезмерного износа внутренних деталей клапана. Пружины, диски и штоки изнашиваются преждевременно из-за того, что они не удерживаются в устойчивом положении во время работы. Когда диск не стабилен из-за недостаточного потока для удержания его в полностью открытом положении, может возникнуть вибрация.

Что означает определение размера обратного клапана?

Подобрать размер клапана с центральной направляющей несложно.Наряду с размером трубы, классом давления и типом требуемого клапана (фланцевый, межфланцевый и т. Д.) Пользователям необходимо фактическое рабочее давление, скорость потока, тип среды, температура и удельный вес среды. Это может быть так же просто, как построить клапан с более легкой пружиной, чтобы позволить клапану полностью открыться. Чтобы клапан достиг полностью открытого положения, может потребоваться ограничитель подъема, чтобы уменьшить расстояние перемещения диска. Когда клапан открыт на 100 процентов, он будет стабильным в потоке и приведет к снижению преждевременного износа и отказов за счет устранения эффекта вибрации.Очень важно помнить, что эти клапаны рассчитаны на фактические значения расхода, а не на размер линии. Клапан подходящего размера будет находиться либо в полностью открытом, либо в закрытом положении.

Зачем нужен клапан?

Преимущества использования бесшумного обратного клапана правильного размера и расположения:

1. Он может защитить систему от дорогостоящих отказов и простоя производственного объекта.
2. Срок службы клапана может быть значительно увеличен за счет снижения риска поломки деталей и повреждения оборудования на выходе.
3. Он защищает насосы, которые находятся выше по потоку, не допуская обратного потока, который может вызвать вращение насоса в обратном направлении и вызвать серьезные повреждения.
4. Обеспечивает лучшую защиту насоса и компрессора.
5. Уменьшает вибрацию труб.
6. Уменьшено количество проблем с гидравлическим ударом.
7. Он будет работать при вертикальном нисходящем направлении потока.

Возврат инвестиций

Первоначальный «удар от наклейки» для клапана такого размера может быть пугающим, поэтому ответьте на несколько вопросов:

1. Как долго прослужит стандартный клапан?
2. Сколько стоит его замена?
3. Сколько дохода теряется при замене?

Замена клапана может быть довольно дорогостоящей из-за потери дохода, заработной платы и стоимости замены клапана.Цена стандартного клапана может быть привлекательной, но какова реальная стоимость владения? Если задвижка такого размера стоит в пять раз больше, но служит в пять раз дольше, подумайте, как это влияет на финансовый баланс с учетом затрат на техническое обслуживание и производственных потерь.

Заключение

Хотя существуют приложения, в которых двустворчатые и поворотные обратные клапаны работают должным образом и требуются, это неправда, что эти и другие стандартные клапаны являются единственным решением.В любом приложении, где используются обратные клапаны, установка специального клапана может повысить производительность и продлить срок службы трубопроводной системы. Это означает большую ценность и общую долгосрочную экономию затрат.

Что такое обратный клапан?

Обратные клапаны часто считаются недооцененными или забытыми многими отраслевыми экспертами. Однако обратные клапаны являются одними из самых важных клапанов в системе. Они работают для обеспечения бесперебойной работы и безопасности.Но что такое обратный клапан и как он работает?

Что такое обратный клапан и их назначение?

Обратные клапаны можно найти практически на любом типе объектов от промышленных предприятий до жилых домов. Они помогают предотвратить обратный поток жидкостей и газов в системе. Проще говоря, их единственная цель — поддерживать поток жидкости вперед.

Это двухходовые клапаны, предназначенные для определенного давления открытия или величины давления на входе, необходимого для работы клапана. Кроме того, обратные клапаны являются самоавтоматизированными, поэтому им не требуется никакая ручная помощь, чтобы помочь им открываться и закрываться.

Как работают обратные клапаны?

Общая конструкция обратных клапанов предназначена для удержания жидкости в одном направлении через трубопровод. Эти клапаны поставляются с заслонкой, которая прикреплена к шарниру, и сдвигом заслонки или пинтой, который установлен на нижней стороне крышки внутри корпуса клапана.

Заслонка поднимается и позволяет жидкости течь через систему в одном направлении. Это заставляет клапан открываться. Если давление жидкости уменьшается или поток начинает реверсировать, заслонка закрывается, чтобы помочь поддерживать направленный поток.

Насколько будет открыт клапан, зависит от расхода в системе или количества проходящей жидкости. Чем больше жидкости проходит по трубопроводу, тем больше открывается клапан. Обычно полностью открытое положение обратного клапана составляет около 85 градусов в зависимости от типа, который вы используете.

Узнайте больше о том, как работает обратный клапан, здесь.

Зачем нужны обратные клапаны?

Обратные клапаны являются одними из наиболее часто используемых клапанов и не зря.Эти клапаны могут помочь повысить эффективность и обеспечить безопасность для многих типов систем.

Например, обратные клапаны могут работать даже при отключении электроэнергии или при выключенном устройстве. Это означает, что они могут поддерживать постоянную скорость и направление потока, предотвращая обратный поток.

Обратные клапаны также могут помочь предотвратить затопление таких устройств, как водонагреватели. Кроме того, они предотвращают повреждение регулирующих клапанов, фильтров и расходомеров из-за обратного потока материалов.

Типы и выбор обратных клапанов

Существует множество типов обратных клапанов практически для любого применения.Эти шаровые обратные клапаны, поворотные обратные клапаны и обратные клапаны с разрезным диском.

Вдобавок к этому такие бренды, как CPV Manufacturing, предлагают различные виды обратных клапанов в зависимости от ваших конкретных потребностей. Их обратные клапаны включают следующее:

Чтобы узнать больше об обратных клапанах и выбрать подходящий клапан для ваших конкретных потребностей, свяжитесь с CPV Manufacturing сегодня.

Самые важные клапаны в вашей технологической системе

Обратные клапаны с центральным расположением и увеличивающим элементом на входе Контрольные клапаны, столь же критичные для производительности системы потока, часто не получают должного уважения, — сказал Ари Брегман, вице-президент и генеральный директор. , DFT, Inc.в недавней презентации VMA. Брегман напомнил участникам основы работы с обратным клапаном:

• Они позволяют жидкости течь только в одном направлении.
• Они предотвращают обратный поток или сифонирование.
• Поддерживают давление в системе.
• Они защищают другое оборудование, например насосы и резервуары.

ВИДЫ ОБРАТНЫХ КЛАПАНОВ И ПРИНАДЛЕЖНОСТЕЙ

Обратные клапаны бывают разных типов, в которых используются различные механизмы для блокировки обратного потока, включая диски, шары, поршни и другие формы.Поток может быть прямым, угловым или подъемным. У каждого типа обратного клапана есть свои преимущества. Обратные клапаны поворотного типа могут позволить очистить или проверить трубопровод с помощью скребка, который проходит через трубу. Другие лучше всего работают с вертикальными потоками. Некоторые из них подлежат прямому ремонту. Некоторые допускают потоки, содержащие твердые частицы или волокнистый материал.

Принадлежности

позволяют точно настроить работу клапана. Различные комбинации рычагов и противовесов, пружин, воздушных подушек или масляных дросселей могут помочь контролировать скорость закрытия клапана в соответствии с применением и предотвратить проблемы с хлопком клапана и гидроударами.Другие аксессуары, такие как индикаторы положения, предоставляют рабочую информацию. По словам Брегмана, во многих приложениях может быть хорошей идеей включить устройство обратной промывки для удаления любого мусора, который скапливается на дне клапана.

Клапан обратный поворотный

Обратный клапан осевого потока

Клапан обратный поворотный с воздушной подушкой

ПРАВИЛЬНЫЙ КЛАПАН ДЛЯ РАБОТЫ

Поскольку поток жидкости открывает обратный клапан, знание потока и его характеристик имеет решающее значение.Является ли жидкость жидкостью, газом или многофазной — с твердыми частицами в потоке жидкости или жидкостью в потоке газа? Какой будет нормальный объемный расход? Поток горизонтальный или вертикальный? Вверх или вниз? Какой будет температура и давление потока? Каковы физические свойства потока, такие как плотность и вязкость? Каковы химические свойства потока, такие как его pH и давление пара? Это едко? Это абразивно?

Эти характеристики потока определяют, какие типы обратных клапанов будут выполнять эту работу, а также любые особые требования к материалам для компонентов клапана и трима.

РАЗМЕР ОБРАТНОГО КЛАПАНА

«Чтобы быть надежным, обратный клапан должен иметь правильный размер», — сказал Брегман. Иногда люди предполагают, что размер трубопровода определяет размер клапана. Это не так, особенно с обратными клапанами.

Для стабильной работы и длительного срока службы обратные клапаны должны иметь размер, соответствующий расходу, с которым они будут работать. Они должны иметь достаточный поток, чтобы они оставались полностью открытыми при нормальных условиях потока. «Всегда делайте расчеты размеров», — сказал Брегман.

Чтобы удерживать обратный клапан полностью открытым, обычно требуется скорость жидкости от 10 до 12 футов в секунду, сказал Брегман, для таких жидкостей, как вода. Чтобы начать открытие обратного клапана, «давление открытия» требуется от 4 до 8 футов в секунду. Падение давления для удержания обратного клапана в открытом состоянии обычно в два-пять раз превышает давление открытия.

Что произойдет, если обратный клапан неправильного размера?

Обратный клапан слишком большого размера приводит к низкой скорости потока, из-за которой клапан не будет постоянно открыт.Это вызывает нестабильность, при которой клапан может дребезжать или трепетать. Это, в свою очередь, вызывает преждевременный механический износ клапана и, вероятно, дополнительные расходы на техническое обслуживание из-за более частой замены клапана / трима, а также дополнительных отключений системы для ремонта или замены обратного клапана.

Обратный клапан недостаточного размера приводит к слишком высокому расходу через клапан, что приводит к неоправданно высокой потере давления в системе. Это также может вызвать чрезмерную турбулентность потока, что может вызвать нестабильность клапана и повышенный механический износ, что приведет к более высоким затратам на техническое обслуживание.Кроме того, более высокая скорость потока через клапан меньшего размера может увеличить эрозионный износ внутри клапана.

«Используйте соответствующие инженерные формулы для определения правильного размера клапана», — сказал Брегман.

ПОД ДАВЛЕНИЕМ

Коэффициент клапана Cv для клапана используется для расчета потери давления. Для воды Cv — это расход в галлонах в минуту (галлон / мин) при перепаде давления в 1 фунт / кв. Дюйм. В единицах СИ Kv — это аналогичный коэффициент расхода: для воды — кубические метры / час при перепаде давления 1 бар.

Более высокое значение Cv означает меньшую потерю давления для данного расхода. Для других типов клапанов обычно желательно более высокое значение Cv; не так с обратными клапанами, которые требуют другого подхода. Для обратных клапанов критическим фактором является наличие достаточного потока, чтобы клапан оставался открытым при нормальной скорости потока в системе. При правильном размере они требуют соответствующего перепада давления для эффективной работы. Как часть процесса выбора обратного клапана, «вам необходимо знать минимальный расход или падение давления, необходимое для поддержания клапана в полностью открытом положении», — сказал Брегман.

РАССМОТРЕНИЕ ЗАЯВКИ

Даже обратный клапан надлежащего размера может испытывать нестабильность при работе с турбулентным потоком, вызванным насосом, коленом или другим возмущением потока выше по потоку. Рекомендуется оставлять прямую трубу перед клапаном, чтобы турбулентность могла рассеяться, если есть место. Обычно достаточно длины в 10 диаметров трубы.

Обратные клапаны играют важную роль в защите других компонентов проточных систем.Для выполнения своей работы каждый обратный клапан должен быть подходящего типа и иметь правильный размер, чтобы он оставался полностью открытым при нормальном рабочем потоке. Правильно подобранные и рассчитанные на размер, обратные клапаны могут иметь долгую безотказную работу.

VMA предлагает вебинары по различным темам. Чтобы ознакомиться с последним расписанием веб-семинаров, перейдите на VMA.org/Webinars.

---

Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.является веб-редактором журнала VALVE Magazine.

Изображения любезно предоставлены DFT, Inc.

Обратные клапаны | Группа клапанов Curtiss-Wright

Подразделение клапанов Curtiss-Wright предлагает широкий ассортимент высококачественных обратных клапанов своих торговых марок Phönix, Valve Group-Korea и Strack. Обратные клапаны представляют собой самоавтоматические односторонние клапаны, предназначенные для обеспечения потока газов и жидкостей только в одном направлении, автоматически предотвращая обратный или обратный поток.

Обратный клапан бывает разных форм и предлагает различные решения для множества применений.Обратный клапан настолько универсален, что его можно найти почти во всех отраслях промышленности, где используются насосы. Коллекция обратных клапанов , которую мы поставляем, включает:

• Угловые регулирующие клапаны
• Клапаны обратные поворотные
• Клапаны обратные поршневые
• Микрорегулирующие клапаны
• Сервисные криогенные клапаны
• Множество вариаций регулирующих клапанов, таких как одинарные, двойные, многоступенчатые, клеточные и другие.

Поскольку каждый из обратных клапанов в нашем разнообразном ассортименте относится к высочайшего качества , с герметичным уплотнением и длительным сроком службы, все они гарантируют бесперебойную работу вашего оборудования.

ПОСМОТРЕТЬ ВЕСЬ АССОРТИМЕНТ ОБРАТНЫХ КЛАПАНОВ НИЖЕ:

---

Обратные клапаны

: назначение и функции

Обратные клапаны — это самоавтоматические клапаны, которые позволяют потоку газов и жидкостей двигаться в одном направлении, предотвращая любой обратный или обратный поток материала внутри трубопровода. Его универсальный характер позволяет устанавливать их вертикально или горизонтально, без вмешательства человека и в зависимости от потока, открывающегося и закрывающегося.Внутренний диск внутри обратного клапана позволяет потоку проходить вперед, что открывает клапан. В зависимости от конструкции диск начинает закрывать клапан по мере уменьшения или изменения направления потока.

ПРЕИМУЩЕСТВА:

• Доступен в широком диапазоне размеров

• Надежный

• Предотвращает обратный поток

• Снижение затрат на техническое обслуживание

• Повышение экономии энергии

• Экономичный

• Поддерживает давление

• Служит резервной системой

• Можно использовать горизонтально и вертикально

• Гибкость при работе с переменным расходом

• Снижают вероятность внезапного отказа клапана, поскольку они устраняют вибрацию от дребезжания

Применение обратного клапана

Обратные клапаны в основном используются в самых разных областях по одной из четырех причин:

Характер их функциональности доказывает свою полезность в бытовых приборах, таких как посудомоечные машины, канализационные и стиральные машины, в том числе в более промышленных целях, таких как бойлеры, насосные установки, газовые системы, печи и трубопроводы для CO2 в аквариумах.Однако они чаще всего используются в системах с водой и воздухом.

Пневматический обратный клапан

Пневматические обратные клапаны автоматизированы и не требуют ручного управления для открытия или закрытия. Часто называемые односторонними воздушными клапанами или воздушными обратными клапанами, они пропускают воздух внутрь и предотвращают его выход. Они имеют заданное давление открытия, которое представляет собой минимальное давление, необходимое для работы клапана.

Обратные клапаны для воды

Обратные клапаны используются во многих сферах водоснабжения, таких как питьевая вода и сточные воды.Обратные клапаны в системах с питьевой водой гарантируют, что никакая среда с выпускной стороны клапана не может попасть в систему с чистой питьевой водой и загрязнить ее. То же самое и со сточными водами; они гарантируют, что загрязненная вода не может повторно попасть в систему и вызвать переполнение.

Типы обратных клапанов

Обратный клапан — это самый простой тип гидрораспределителя, используемый в гидравлических системах. Существует множество типов обратных клапанов, все с определяющими характеристиками, которые более эффективно работают в различных областях применения.

Шаровые обратные клапаны

Обычно компактные и экономичные шаровые обратные клапаны имеют сферическую подвижную часть для блокировки потока в трубопроводе. Иногда он подпружинен, чтобы удерживать его закрытым, или же требуется обратный поток для перемещения шара к седлу и создания уплотнения.

Обратные клапаны поворотные

Установленный с диском, который качается на шарнире или валу, диск откидывается от седла, обеспечивая прямой поток; когда поток останавливается, диск поворачивается назад к седлу, чтобы блокировать движение потока в обратном направлении.Поворотные обратные клапаны необходимо очищать, поэтому они не требуют полного обслуживания, поэтому крайне важно установить их в удобном месте, которое можно будет осмотреть.
СВЯЗАННЫЕ ПРОДУКТЫ: S72 — Поворотный обратный клапан

Поршневые / подъемные обратные клапаны

Внутри диска расположен поршневой / подъемный обратный клапан, который поднимается со своего седла за счет более высокого давления входящей жидкости и перетекает в выходную или выходную сторону. Когда давление падает, сила тяжести или более высокое давление на выходе заставляет диск опускаться на свое седло, закрывая клапан, чтобы остановить обратный поток.
СВЯЗАННЫЕ ПРОДУКТЫ: S27 — Поршневой обратный клапан

Клапаны обратные стопорные

Запорно-обратные клапаны используются в качестве обратного клапана или запорного клапана. Они могут мгновенно останавливать поток независимо от направления потока или давления в трубопроводе, в том числе от внешнего компонента.

Обратные клапаны с двумя пластинами

Обратный клапан с двумя пластинами известен под многими названиями, например, обратный клапан-бабочка, обратные клапаны с откидным диском или двухдисковый. Он имеет две половины диска, движущиеся к центру трубопровода с прямыми потоками, и он закрывается с обратным потоком двумя половинами, открытыми и опирающимися на седло, чтобы закрыть поток.Легкий и компактный по своей конструкции, это недорогой вариант установки и обслуживания.

Обратные клапаны с поворотным диском

Конструкция с наклоном позволяет клапану полностью открываться и оставаться устойчивым при более низких расходах, обеспечивая быстрое закрытие при остановке поступающего потока. Диск имеет скошенное седло на корпусе и краю диска, что позволяет герметично отключаться при любом давлении.

Межфланцевые обратные клапаны

Бесфланцевые обратные клапаны — это компактное и недорогое решение, которое является предпочтительным типом обратных клапанов для большинства применений.Клапан открывается и закрывается в моменты крайне низкого давления на диске клапана.

Угловые регулирующие клапаны

Угловые регулирующие клапаны

часто используются в системах трубопроводов, где требуется пространство, например, в системах слива, питательной воды для котлов и других системах трубопроводов. Корпус клапана имеет прямой угол, что способствует изменению направления потока.
СВЯЗАННЫЕ ПРОДУКТЫ: 7000ACV — Угловой регулирующий клапан (тип zen-trol), 7900SATV — Регулирующий клапан угла поворота

Микро-регулирующий клапан

Микроклапан — это микромасштабный клапан, часто менее 10 мм, который имеет два порта для регулирования потока.Обычно они используются в жидкостях и микрофлюидиках для управления жидкостями или газами, а клапан управляется электрически. Микрорегулирующие клапаны часто используются на входах и выходах микронасосов, где жидкость или газ должны течь в одном направлении.
СВЯЗАННЫЕ ПРОДУКТЫ: 23XXMCV — Micro Control Valve

Криогенные сервисные клапаны

Криогенные рабочие клапаны подходят для использования в очень холодных условиях, в диапазоне от -40 C до -196 C, и имеют крышку с длинной шейкой.Они могут помочь хранить и транспортировать тонны криогенных газов, таких как сжатый природный газ или сжиженный природный газ; при нагревании эти газы могут расширяться в сотни раз, становясь легковоспламеняющимися и взрывоопасными.
СВЯЗАННЫЕ ПРОДУКТЫ: 22XXCSV — Криогенный сервисный клапан

Регулирующие клапаны

Регулирующий клапан используется для управления расходом жидкостей или газов с помощью контроллера. Позволяет напрямую контролировать расход, давление, уровень жидкости и температуру в канале.
СВЯЗАННЫЕ ПРОДУКТЫ: 2000GCV — Общий регулирующий клапан, 4000SCV — Стандартный регулирующий клапан, 4000ZCV — Регулирующий клапан Zen-trol, 4X1XSTD — Регулирующий клапан STD (клеточного типа), 4X2XCV — Регулирующий клапан (одноступенчатый), 4X3XCV — Регулирующий Клапан (двухступенчатый), 4X4XCV — Регулирующий клапан (двухступенчатый с диффузором), 4X5XCV — Регулирующий клапан (многоступенчатый), 4X6XCV — Регулирующий клапан (типа Zen-trol), 4XXXCV — Регулирующий клапан (кондиционирование пара), 8000CVSB — Регулирующий клапан (разъемный корпус), 8500CVD — Регулирующий клапан (мембранный перемычка и пережим)

Часто задаваемые вопросы:

Как работают обратные клапаны?

Для эффективной работы обратных клапанов необходим перепад давления.Имея два порта, вход для среды и выход для ее выпуска, обратный клапан контролирует поток жидкости в одном направлении. Он делает это путем измерения давления, и если оно выше на выпускной стороне, клапан закроется. Если давление на входном отверстии будет недостаточно высоким, оно закроется. Поскольку существует очень много типов обратных клапанов, каждый механизм закрытия будет отличаться.

Могут ли выйти из строя обратные клапаны?

Обратные клапаны могут выйти из строя, и они начинают подавать предупреждающие симптомы, когда что-то не так.Обратите внимание на обратный поток и чрезмерное повреждение компонентов. Некоторые клапаны могут даже начать вибрировать, издавать шум при выходе из строя и терять внутренние детали при возникновении проблем. Если вы сможете распознать ранние признаки отказа клапана, вы сможете предотвратить его падение и избежать дорогостоящего ремонта или простоев.

Каков срок службы обратных клапанов?

Обратные клапаны рекомендуется проверять каждые 12 месяцев на предмет признаков износа. Хотя это зависит от области применения и частоты использования, большинство обратных клапанов потребуют ремонта или замены через 3-5 лет.

Производители обратных клапанов | Встроенный обратный клапан низкого давления открытия и компрессора | Обратный клапан для воды и вакуума

Доступен надежный обратный клапан низкого давления срабатывания

Обладая более чем столетним опытом проектирования и производства, Specialty Mfg. Co. предлагает широкий ассортимент латунных обратных клапанов, пневматических обратных клапанов и односторонних обратных клапанов, а также множество других клапанов и сопутствующих компонентов. . Поскольку мы специализируемся на шаровых обратных клапанах и аналогичных изделиях, у нас обычно есть на складе что-то подходящее для ваших требований, даже для нестандартных проектов.

Тарельчатый обратный клапан и миниатюрные обратные клапаны из различных материалов

Мы понимаем, что наши клиенты из разных отраслей, поэтому мы предлагаем широкий выбор пластиковых обратных клапанов, компонентов обратных клапанов для воды и аналогичных изделий самых разных форм и размеров. Наша квалифицированная производственная команда может работать с широким спектром материалов, включая латунь, пластик и полимеры.

Линейный обратный клапан

Быстро и в нужном количестве

Наши клиенты часто работают в условиях жестких ограничений по времени и нуждаются в ресурсах, на которые они могут положиться для изготовления необходимых деталей.Мы стремимся предоставить каждому клиенту своевременное и последовательное обслуживание, которое позволяет вам планировать производство, будучи уверенным в том, что необходимые детали встроенного обратного клапана или обратного клапана компрессора будут доставлены в соответствии с согласованным графиком.

Специализированная компания Specialty Mfg. Co. Custom Difference

Как производитель с более чем вековым опытом, мы создали нашу компанию, чтобы не только создавать решения для металлических и пластиковых клапанов, которые решают широкий спектр задач управления потоком, но также производить и собирать их в количестве и во временных масштабах. вам необходимо поддерживать свои производственные операции.С 1960 года мы усовершенствовали и вертикально интегрировали процессы проектирования и производства, которые обеспечивают контроль качества по высшим стандартам на каждом этапе производственного процесса.

Если вы не можете найти элемент каталога, который бы соответствовал требованиям вашего приложения, мы предлагаем полных производственных услуг по индивидуальному заказу , чтобы убедиться, что у вас есть точное решение клапана для ваших уникальных потребностей. Принесите нам свои сложные проекты. Мы регулярно работаем с заказчиками над решением проблем проектирования и производства, которые другие производители не могут или даже не будут предпринимать.Чтобы узнать больше о наших услугах, поговорите сейчас и расскажите нам, что вы ищете, свяжитесь с нами через Интернет или позвоните по телефону (651) 653-0599 .

Когда следует использовать встроенные обратные клапаны?

Что касается направляющих клапанов, то обратный клапан является самым простым как по концепции, так и по функциям. Они предназначены для пропускания потока в одном направлении и блокирования потока в противоположном — вот и все. Некоторые клапаны становятся более сложными, например обратный клапан с пилотным управлением, но чаще всего в качестве дополнительного компонента к гидравлической системе используется встроенный обратный клапан.

Встроенный обратный клапан, изображение любезно предоставлено Parker Hannifin

Встроенный компонент — это любой полезный объект, расположенный в контуре и связанный с соседними жидкостными трубопроводами, так сказать, на линии жидкостного соединения. Встроенные компоненты удобны и универсальны, часто добавляются для улучшения существующей схемы или в качестве обновления существующей машины. Встроенный обратный клапан ничем не отличается и имеет множество применений.

Многие функции гидравлического контура требуют одностороннего потока, и встроенный обратный клапан является лучшим решением.Для гидравлических систем обратный клапан будет состоять из стального корпуса с подпружиненным шаром или тарелкой, закрепленной на месте с помощью фиксатора. Пневматические системы имеют большую свободу конструкции из-за более низкого номинального давления, поэтому материалы могут быть латунными, алюминиевыми или даже пластмассовыми или композитными.

Самая распространенная тактика для встроенного обратного клапана — предотвратить обратную передачу давления, а не потока, и давление в любом случае создает поток. Примером этой тактики является обратный клапан, который обычно устанавливается после насоса в системе, в которой используется аккумулятор.Обратный клапан предотвращает попадание накопленной энергии обратно в насос, что особенно важно, когда накопленная энергия находится в аккумуляторе, а насос даже не работает. Энергия, хранящаяся в аккумуляторе, может быть опасной или опасной, и ее необходимо контролировать, чтобы гидравлические системы были безопасными и надежными.

В сложных приложениях с измерением нагрузки насосу или компенсатору, используемому для считывания сигнала измерения нагрузки на выходе всех регулирующих клапанов, требуется только определение самого высокого давления из всех работающих приводов.Сеть обратных клапанов с измерением нагрузки открывает параллельный путь гидравлической жидкости от каждого привода к первичному компенсатору, а канал с самым высоким давлением преодолевает обратный клапан и впоследствии закрывает все остальные обратные клапаны в сети. Хотя они не являются индивидуально подключенными к трубопроводам компонентами, соответствующими «встроенной» номенклатуре, они устанавливаются в блоках клапанов или коллекторах и существуют только для открытия или закрытия встроенного пути потока.
