Засыпной дренаж: Как сделать дренаж на участке из щебня без труб своими руками

Содержание

Зачем нужен дренаж для дачного участка?

Причина форсированного износа фундаментов и других подземных сооружений — высокий уровень грунтовых вод, которые часто содержат разрушительные химические соединения. Поскольку долговечность фундамента — это долговечность постройки, решению этой проблемы уделяется особое внимание. Самый простой и доступный способ избавиться от лишней влаги — монтаж дренажных систем.

На сегодняшний день, существует несколько востребованных технологий, предусматривающих осушение грунтового основания для создания эффективной и долговечной дренажной системы. В арсенале специалистов как бюджетные решения, так и строительство дренажных систем, требующих значительных инвестиций.

Повышенные затраты компенсируются

  • долговечностью эксплуатации,
  • минимальным уходом,
  • возможностью обустройства ландшафтного дизайна.

Правильно выполенный монтаж дренажа способствует освоению переувлажненных, непригодных для загородного строительства зданий и сооружений. Технология, по которой проводится строительство дренажных систем, относительно несложная, поэтому некоторые виды дренажа могут быть выполнены владельцем участка самостоятельно.

Нужен бюджетный монтаж дренажных систем? Выбирайте засыпной дренаж!

Самая простая и доступная по стоимости технология дренажа участка — это дренаж засыпной.

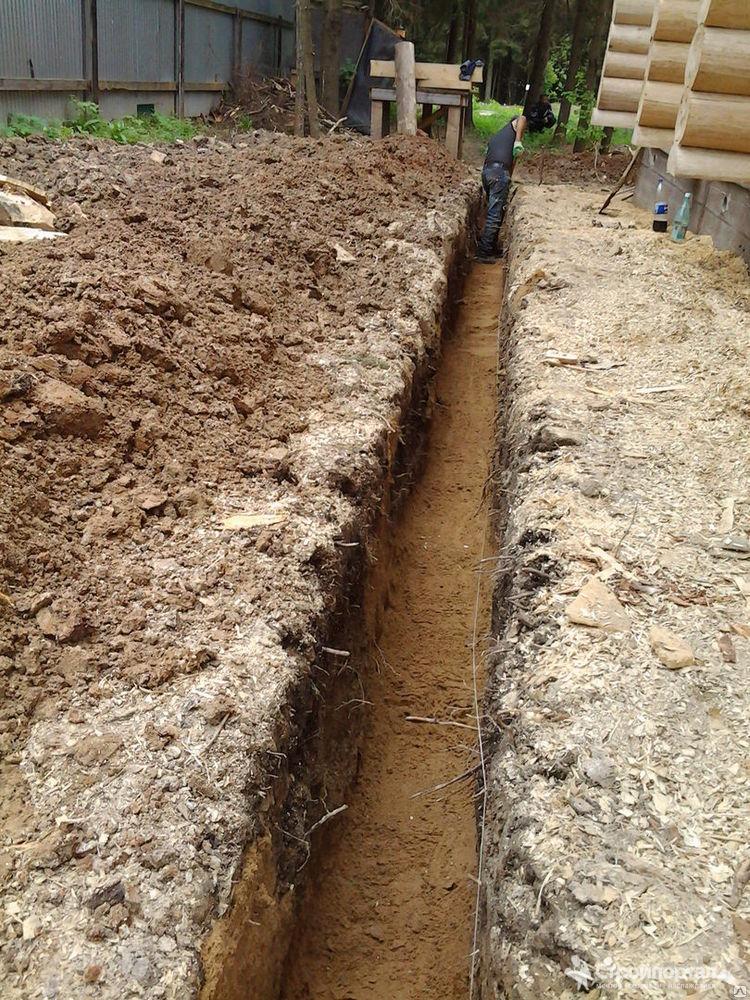

  • По периметру участка роется достаточно глубокая наклонная траншея, заполняется до половины щебнем и накрывается геотекстилем.
  • Затем отсыпается слой песка, накрываемый грунтом.

К сожалению, производительность такой конструкции снизится до минимума не позже, чем через 2-4 года. Ремонтопригодность такой системы крайне низкая, дешевле заново провести монтаж дренажа.

Помните! Планируя монтаж дренажной системы, цена материалов не должна становиться решающим аргументом в выборе. Экономить на качестве материалов — значит заранее привносить в систему слабое звено.

Если средств на осушение всего участка пока недостаточно, можно защитить от воды фундамент дома. Для этой цели разработан так называемый кольцевой монтаж дренажа, расположенный по периметру основания дома.

Такая технология не требует объемных земляных работ, вместо щебня в узкие траншеи укладываются компактные пластиковые трубы, оборудованные долговечными геотекстильными фильтрами. Для естественного стока, монтаж дренажных систем должен проводиться под незначительным уклоном в сторону водосборника. Впоследствии, такой дренаж, известный под названием «французского», можно расширить на всю территорию участка.

Внимание! В холодном климате трубы укладываются ниже глубины максимального промерзания грунта, в таком случае, система будет работать на протяжении всего года.

Что касается ресурса, то он определяется скоростью заиливания труб, и уменьшением их производительности. При использовании стандартных компонентов, соблюдении правил и технологий, можно рассчитывать на 10-12 лет безаварийной эксплуатации дренажной системы.

Если дренаж оборудован специальными смотровыми колодцами, его ресурс можно продлить периодической очисткой. Такие технологии уже разработаны и успешно применяются. К сожалению, колодцы существенно удорожают строительство, кроме того, они не актуальны на небольших участках.

Поверхностный дренаж — долгосрочное вложение!

Несколько слов о верховом открытом монтаже дренажной системы. Такой способ используется для ускоренного отвода талой воды и атмосферных осадков с поверхности глинистой почвы, которая характеризуется низким уровнем фильтрации.

По внешнему виду, это неглубокие наклонные траншеи, оборудованные пластмассовыми или бетонными лотками и закрытые металлическими решетками. В другом варианте — монтаж дренажных систем выполняется по технологии «сухой ручей».

Для этого на дно неглубоких траншей укладывается гидроизолирующая мембрана, которая балластируется декоративным гравием. Такая конструкция отводит излишки влаги, кроме того, может эксплуатироваться в качестве декоративного элемента ландшафтного дизайна.

Полноценное строительство дренажных систем на участке повышает комфортность проживания, сохраняет фундамент и подземные объекты от разрушения, что положительно сказывается на оценочной стоимости дома при продаже или сдаче в аренду. Проведенный по всем правилам монтаж дренажной системы, цена которого доступна каждому домовладельцу, — это выгодная инвестиция в Вашу собственность.

Приобрести дренажные и геосинтетические материалы по суперценам вы всегда можете на нашем сайте.


Дренаж и принцип его работы

Местность, в которой расположен загородный дом, не всегда бывает абсолютно благоприятной для строительства дома и ведения домашнего хозяйства. Часто дачные поселки размещаются в низинах, вблизи болот или на других участках с повышенной увлажненностью почвы. При начале строительства дома или инженерных сетей, поинтересуйтесь, какая глубина залегания грунтовых вод на вашем участке. Поскольку чрезмерную увлажненность не всегда можно заметить самостоятельно. Высокий уровень залегания подземных вод может послужить причиной загнивания корневой системы растений (деревьев, газона, кустарников и т.д.). Если уровень залегания грунтовых вод находится на глубине 2 метра от поверхности земли или даже меньше, то без сооружения дренажной системы не обойтись. Помимо уровня грунтовых вод учитывается также количество осадков, свойственное данной местности, тип почвы, место расположения участка относительно возвышенностей, расстояние до ближайших водоемов и т.д.

Самым простым способом удаления лишней воды с поверхности участка является система канав по периметру участка. Но такие мероприятия могут быть не эффективными, если почва является чрезмерно влагоемкой. При любом воздействии на характер рельефа на участке (например, воздание склонов), нужно предусматривать и систему водоотведения поверхностной воды.

Что такое дренаж?

Дренаж – система дренажных труб и вспомогательных устройств и сооружений, которая служит для регулирования водного баланса почвы.

Сооружается дренаж следующим образом. На определенную глубину, которая зависит от индивидуальных особенностей участка, закладываются перфорированные дренажные трубы. Такие трубы изготавливаются из асбестоцемента, керамики, полиэтилена и поливинилхлорида. Диаметр труб изменяется в диапазоне от 5 см до 20 см, в редких случаях используются трубы еще большего диаметра.
Очевидно, что со временем дренажные трубы могут засоряться и заиливаться, а перфорация может забиваться частичками грунта или песка. Поэтому для обеспечения нормальной работы устройства дренажные трубы необходимо дополнительно покрывать фильтрующим материалом.

Виды дренажа

Дренажная система может быть двух видов: открытой и закрытой. В некоторых источниках еще выделяют засыпной дренаж, как отдельный вид, но он, по сути, является подвидом закрытой дренажной системы.

Открытый дренаж – самый примитивный вид дренажа участка. Для его сооружения достаточно выкопать канавы шириной в 50 см и глубиной около 60-70 см по всему периметру участка. Вода, собираемая открытой дренажной системой должна покидать участок, и направляться в общую сточную канаву или специальный водоприемник. Применяется открытый дренаж для отвода воды в периоды дождей или таяния снегов, для понижения уровня грунтовых вод такой дренаж не подходит. Более эффективно система работает в том случае, если участок расположен на склоне.
Закрытый дренаж – более сложная система. Для его сооружения требуются более глубокие канавы (ширина до 40 см, глубина от 1 до 1,5 метров). Траншеи необходимо выкапывать таким образом, чтобы они имели уклон в сторону дренажного колодца или общей сливной канавы. На дно траншеи укладывают песчано-щебневую подушку, а поверх нее уже монтируются дренажные трубы.
После укладки труб оставшуюся траншею засыпают водонесущим слоем из щебня и песка. Вся вода, собранная дренажным трубопроводом сбрасывается в накопитель, а затем в водоприемный колодец, поверхностный водоем или канализационную трубу. Для обслуживания закрытой дренажной системы в местах изменения направления дренажных труб устанавливаются смотровые колодцы.

Атмосферные осадки нередко приводят к подъему грунтовых вод, что оказывает неблагоприятное воздействие на фундаменты построек, имеющихся на участке, а также на элементы ландшафтного дизайна. Помочь в этом случае поможет система осушения.
Осушением называется отведение грунтовых и поверхностных вод за пределы осушаемого участка. Поверхностные потоки могут образовываться вследствие выпадения большого количества осадков или резкого таяния снегов. Для отведения дождевой и талой воды с крыш сооружений применяются точечные углубления, которые направляют воду в кольцевой дренаж и выводятся за пределы участка. Кольцевой дренаж устанавливают по периметру зданий или хозяйственных построек на расстоянии 1 метра.

Грунтовые воды приносят немало вреда кирпичным сооружениям и бетону. Постепенно они приводят к разрушению их структуры. Для предотвращения таких негативных процессов при закладке фундамента в него добавляют специальные водоотталкивающие добавки, а также сооружают дренаж фундамента.

Профессионально спроектированная и установленная дренажная система позволит не только снизить риск подтопления участка, разрушения фундамента и гибели растительности, но и повысит плодородность почвы и ее восприимчивость к удобрениям.

Дренаж участка своими руками: как сделать

Дренаж участка — система удаления и отвода вод с земли с использованием труб, скважин, траншей и других подобных устройств. Кроме того, дренажом называют материал, который впитывает лишнюю влагу из почвы при выращивании растений на закрытом грунте.

Устройство дренажа на участке применяют для земель с повышенной влажностью, глинистой почвой и приближенным уровнем грунтовых вод. Такие свойства земельного участка негативно влияют на рост деревьев и цветов, огородных культур и других растений. В слишком глинистой и перенасыщенной влагой почве они не приживаются и просто гибнут.

Избыток влаги и приближение грунтовых вод к поверхности земли поднимает грунт и приводит к усадке дачи, бани и хозяйственных построек, затоплению подвалов и цокольных этажей в доме. Кроме того, разрушаются отмостки, появляются трещины на дорожках и других элементах декора. Чтобы избежать подобных проблем, и используют дренажную конструкцию. Давайте рассмотрим, когда нужна такая система, и узнаем, как правильно сделать дренаж участка своими руками.

Когда нужен дренаж садового участка

Прежде, чем начать обустройство системы на конкретном участке, определяют тип почвы. Для этого делают яму до 60 сантиметров глубиной, которую заливают водой и отмечают время, когда вода полностью уйдет в землю. Осушение за сутки свидетельствует о пористой почве, за двое суток — о плотной тяжелой структуре земли.

Определение типа почвы и уровня грунтовых вод также поможет подобрать нужный вид фундамента для дома или бани. Подробнее об устройстве фундамента на загородном участке, читайте по ссылке http://marisrub.ru/uslugi/montazh-fundamentov/.

Таким образом, обустройство дренажной системы нужно проводить при следующих факторах:

  • Близкое расположение грунтовых вод к поверхности земли. Глубина залегания вод составляет 1,5 метра и выше;
  • Глинистая и суглинистая почва;
  • Образование луж на поверхности земли при сильном дожде;
  • Пологий участок без уклона;
  • Участок расположен на склоне, в этом случае вода при осадках или таянии стекает с верхних уровней на поверхность;
  • Расположение участка в низине или рядом с водоемом.

Дренаж необязательно делать для сухой и песчаной почвы, но обязательно для глинистой, лесной и сильно влажной. Сегодня выделяют несколько видов систем, к которым относят засыпной, закрытый или глубинный, открытый или поверхностный дренаж участка. Давайте рассмотрим характеристику и обустройство каждого типа.

Виды дренажной системы

Вид Схема Особенности Применение
Открытый (поверхностный) По периметру делают открытые канавы с уклоном без труб, по которым вода попадает в общую для нескольких участков сточную канаву Требует постоянного ухода и травмоопасен



Простой и доступный способ подходит для участков на склоне и глинистой почвы
Закрытый (глубинный) В землю прокладывают дренажные трубы, которые отводят лишнюю влагу в дренажный колодец Не нарушает эстетичности земельного участка Используют для участков с близким расположением грунтовых вод
Засыпной По периметру делают траншеи под уклоном без труб, которые заполняют битым кирпичом или щебнем, а сверху кладут гравий. Вода уходит в дренажный колодец или сточную канаву Требует дополнительного слоя фильтрации и регулярной чистки, быстро засоряется, низкая пропускная способность Походит только для маленьких участков либо если проблема затопления касается только отдельных точек территории



Установка дренажной системы

Чтобы правильно проложить дренаж, понадобится схема. План составляют с учетом характеристики почвы и грунтовых вод, плана садового участка и расчета нужных строительных материалов. Для территории с высоким уровнем вод свыше 1,5 метров выбирают закрытый или глубинный тип. Для глинистой и тяжелой почвы — поверхностный. Давайте рассмотрим подробнее, как сделать дренаж на участке своими руками.

Обустройство открытой или поверхностной системы дренажа — самый легкий и доступный способ, который не требует использования труб и финансовых затрат. По периметру участка прорывают канавы с уклоном в сторону приемника вод (общей канавы) в соответствии с планом расположения. Глубина такой траншеи составляет примерно 0,7 метра, ширина — 0,5 метра, а угол наклона — до 30о. Стоки вод при такой системе уходят в большую канаву, которую делают за границами сада и используют для нескольких участков.

Учтите, что поверхностная дренажная система испортит внешний вид земельного участка. Чтобы прикрыть непривлекательные открытые канавы, часто используют декоративные решетки. Кроме того, можно сделать дизайн оригинальным и интересным, на дно укладывают щебенку и крупный камень, а верхний слой покрывают цветными мелкими камушками или декоративным гравием. Таким образом, получаются сухие ручейки, берега которых украшают зелеными насаждениями.

Глубинный дренаж скрыт от глаз и не нарушает эстетичности сада. Он обеспечивает эффективное осушение земли с повышенным уровнем грунтовых вод. Трубы для дренажа участка выбирают диаметром 63 и 110 миллиметров. Подходящая схема для закрытой дренажной системы — елочка, при которой боковые траншеи собираются в одну, ведущую к водосборнику (дренажному колодцу).

Траншеи выкапывают с уклоном 7 сантиметров в сторону колодца. Учтите, чем земля плотнее, тем выше прокладывают трубы. Так, для песчаной почвы глубина канавы составляет около одного метра, для суглинистой — 80, а для глинистой — 70. Дно ям засыпают слоем песка и щебенки высотой 20 сантиметров, а поверх укладывают трубы и собирают в едину систему. После укладки изделия покрывают геотекстилем, а затем засыпают слоями песка и щебня по 10-15 сантиметров каждый. Кстати, можно купить уже готовые трубы в геотекстиле.

Засыпной тип дренажа эксперты не рекомендуют устанавливать, так как он обладает самой низкой пропускной способностью, часто и быстро засоряется. Кроме того, такая система подходит для участка маленькой площади и локальных проблем с затоплением. Но если вы решили использовать такой тип, то обустройство начинают с рытья канав по периметру территории.

Траншею наполовину наполняют крупных щебнем или битым кирпичом, а затем кладут гравий или другой мелкий материал. Сверху канавы засыпают грунтом. Чтобы траншеи не заливались быстро, делают дополнительный фильтрующий слой из геотекстиля.

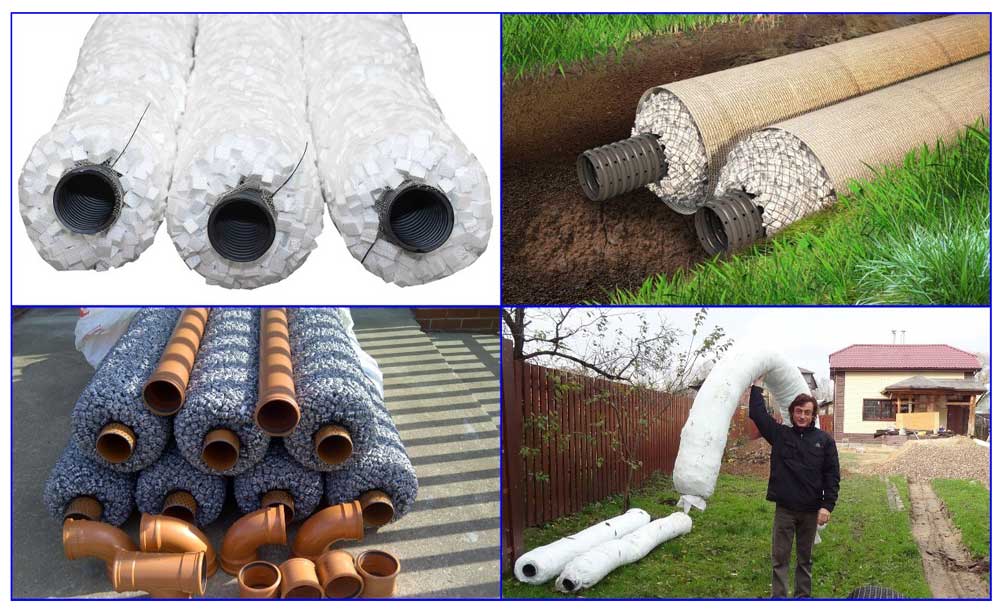

Какие дренажные трубы выбрать

Чтобы система работала правильно и прослужила, как можно дольше, нужно выбрать надежные дренажные трубы. Сегодня выделяют керамические, асбестоцементные и полимерные изделия. Первые два вида редко используют сегодня, так как они характеризуются тяжелым весом, трудным и дорогостоящим монтажом, маленьким эксплуатационным сроком до 20-30 лет.

Эксперты рекомендуют использовать для закрытой дренажной конструкции полимерные трубы, так как они обладают следующими преимуществами:

  • Срок службы составляет 50-60 лет;
  • Легкий вес, что обеспечивает быструю и простую перевозку и установку;
  • Устойчивы к негативному воздействию вод и не подвержены коррозии;
  • Высокие показатели прочности за счет равномерного распределения нагрузки;
  • Внутренняя гладкая поверхность не позволяет скапливаться грязи внутри и предупреждает засорение;
  • Доступная стоимость;
  • Возможность провести установку самостоятельно.

Наиболее прочными являются двухслойные конструкции. Учтите, что длинные изделия более гибкие, чем короткие. Важно, чтобы поверхность снаружи была гофрированной, а внутри — гладкой.

Обустройство дренажной конструкции — трудоемкий процесс, который требует верного определения типа почвы и уровня грунтовых вод. Важно правильно выбрать тип дренажа и выполнить монтаж, иначе система будет неэффективна. Чтобы избежать ошибок, обратитесь к профессионалам! Опытные мастера компании “МариСруб” надежно и оперативно оборудуют дренаж на любом типе участка, подберут нужные материалы и при необходимости выполнят монтаж дренажного колодца!

Дренаж вокруг дома в Москве и МО

Климатические условия России — с ее снежными зимами, быстро наступающей весной и, как следствие, появлением на участках «большой воды» – требуют, чтобы лишняя влага имела возможность уходить с участка в короткие сроки.

Невыполнение этого условия грозит серьезными неприятностями: избыток вод способен разрушать фундамент здания, приводить к перекосам оконных и дверных проемов, возникновению трещин на стенах. Поэтому проведение дренажных работ нельзя откладывать


Типы и виды дренажа

Дренаж представляет собой систему, служащую для отвода лишней воды с грунта загородного участка. Различают дренажные системы 3 типов: открытые, засыпные и закрытые.

  • Открытая система — это наиболее простой вариант. На участке выкапываются достаточно глубокие и широкие канавы (0,5х0,5 м), по которым и уходит вода. Минусы этого типа дренажа: он портит внешний вид участка, травмоопасен, и, кроме того, стенки легко осыпаются, а поэтому нуждаются в дополнительном укреплении.
  • Засыпной дренаж имеет в основе те же канавы, засыпанные щебнем или осколками кирпича и сверху накрытые дерном. Плюс: такое устройство дренажа обеспечит его долговечность. Минусы: незначительная пропускная способность и недоступность для технического обслуживания.
  • Закрытый дренаж фундамента представляет собой систему труб, уложенных в землю. Она не обладает недостатками вышеописанных вариантов, но достаточно сложна в обустройстве. Для проведения работы лучше пригласить специалистов.

Дренажная система — это конструкция из специальных труб, чаще всего пластиковых, имеющих перфорацию. Диаметр труб – от 75 до 100 миллиметров. Они укладываются в землю на глубину примерно в 30 сантиметров и засыпаются гравием. Чтобы предотвратить засорение, детали оборачивают фильтрующим материалом или используют геотекстиль.


Дренажные сооружения бывают нескольких видов:

Пристенный дренаж монтируется еще на первоначальном этапе возведения дома, в ходе обустройства фундамента. Трубы укладываются по периметру здания и соединяются со смотровыми колодцами. В наиболее низкой точке организуется выводящий колодец, из которого вода уходит за пределы участка.

Кольцевой дренаж фундамента (иначе называемый траншейной системой) укладывается не вплотную к стенам, а на расстоянии в 1,5–3 метра от них. Чаще такая конструкция применяется в домах, где отсутствует подвал или цокольный этаж, а для участка характерно преобладание суглинистого или глинистого грунта.


Особенности дренажа

Первым шагом при возведении дренажной системы должна стать разработка плана участка, в соответствии с которым можно будет определить наиболее удобное местоположение труб, колодцев, количество необходимых материалов и, как следствие, примерную стоимость работ. Чтобы система дренажа эффективно отводила воду с участка, ей должен быть обеспечен определенный уклон. Он достигается подсыпанием песка на дно канавы, куда планируется укладывать трубы.

Если вы решили выполнять работы по монтажу дренажной системы своими силами, то проверить угол уклона можно с помощью шнура, натянутого вдоль траншеи. Однако, если вы хотите, чтобы состояние вашего дома и участка было идеальным со всех точек зрения, лучше обратиться к услугам специалистов. Скорость и цена работы сотрудников компании «Красные крыши» придется вам по душе, дальнейшая жизнь в собственном загородном доме будет уютной и комфортной, а лишняя вода не доставит проблем.


Обратившись в компанию «Красные крыши», вы сможете заказать услугу дренажа вокруг дома под ключ: все будет сделано быстро, качественно и с использованием лучших материалов.


Профессиональный дренаж для отвода воды с земельного участка

Автор: Яковлев Василий • Дата публикации: 25. 10.2016

Жить в загородном доме и круглый год наслаждаться покоем вдали от городской суеты и шума хотелось бы многим. Но свой земельный участок – это не только романтическое место для возведения дома мечты. Ранней весной могут возникнуть серьезные проблемы с размыванием фундамента. Чтобы спасти участок от глобального затопления, специалисты проводят дренажные работы.

Основная цель – защита участка с жилыми строениями. Дренажем называют отвод избыточной влаги от зданий, который осуществляется в несколько этапов. Подобные работы невозможно выполнить самостоятельно без специфических навыков и знаний. Отводить воду необходимо в ливневую канализацию. Если правильно спроектировать схему, доступ влаги к постройке удастся максимально ограничить

Существует несколько разновидностей дренажных работ – засыпные, открытые и закрытые. Первый метод предполагает прокладку канализационных труб на определенную глубину. Открытый дренаж – это подготовка канав, а закрытый предусматривает изготовление преграды для воды из щебня или гравия, других строительно-отделочных материалов. Многие современные компании занимаются поставками материалов для дренирования местности.

Дренажные работы в Серпухове осуществляют специалисты высшей категории современных строительных организаций. Засыпной дренаж обычно обустраивают на небольших участках, где невозможно использовать канавы. Для этого под выбранным уклоном через весь участок роется траншея. На ее дно высыпают слой битого кирпича, а затем гравия или щебня. Для эстетичности верхний слой маскируется дерном. Но у подобных дренажных работ есть один недостаток – отсутствие возможности выполнить чистку. Со временем траншея засорится и перестанет эффективно отводить воду.

Закрытый дренаж – это метод прокладки специальных труб с их последующим выведением в коллектор. Работы нужно начать с рытья траншей. Важно, чтобы их глубина была не более 150 см. Если изначально расчеты были сделаны неправильно, направление естественного водотока будет нарушено. Инженерная работа на начальных стадиях очень важна. Закрытый дренаж – это наиболее эффективный метод осушения и окультуривания земельных участков.

В некоторых случаях проводятся открытые дренажные работы, если нет необходимости сохранять идеальный дизайн ландшафтной территории. Рытье канав – это простой и действенный способ решения проблемы.

Оставьте первый комментарий

Ждем ваш первый комментарий

Похожие материалы

[15.02.2022]

Вызов мастера ремонтника в Киеве

Компания Ремонт-Мастер оказывает различные услуги, тут можно заказать различных мастеров на дом, в том числе и вызвать сантехника. Компания имеет десятки постоянных клиентов, которые ценят свое время и отдают предпочтение эффективному и оперативному выполнению различных работ. Почему стоит отдать предпочтение Ремонт-Мастер? Если нужен вызов мастера Киев любого направления, то однозначно стоит от…

[14. 02.2022]

Преимущества и особенности натуральной черепицы

На современном строительном рынке предлагается огромное разнообразие кровельных материалов. Однако, несмотря на высокую популярность металлических аналогов, натуральная черепица все равно остается весьма востребованной. Альтернативные виды кровли смотрятся красиво, но это все же имитация, и они по некоторым показателям проигрывают природным материалам. Разновидности натуральной черепицы Материал…

[14.02.2022]

Сайдинг или Виниловый сайдинг, что лучше?

Для обшивки домов используют отделочные материалы нового поколения. Одним из таких стал сайдинг, имитирующий дерево, камень, бревно, кирпичную кладку, корабельную доску. Он годами не меняет цвет, и здания выглядят как новые. Что такое Сайдинг? Изделия выпускают в виде панелей из винила и металлических листов. Для соединения и компенсации теплового расширения оснащены перфорированными кромками с …

[10.02.2022]

Для чего нужен технический паспорт здания

Техпаспорт строительного объекта составляется по результатам инвентаризации. В документе записывают все параметры строения или отдельной квартиры. Технический паспорт здания обязательный документ для перепланировки. Изменения в него вносят после каждой переделки здания. Какие сведения содержит Жилищный кодекс четко указывает, какие характеристики должны быть вписаны в техпаспорт, и дает ему юрид…

[09.02.2022]

Современные виды нержавеющих труб

К началу 2022 года мировое производство нержавеющей стали выросло на 16,9% по сравнению с годом ранее. Об этом свидетельствует отчет некоммерческой организации International Stainless Steel Forum. В России спрос на все виды продукции из нержавеющей стали вырос на 14,2% и составил 420,32 тыс. тонн (январь — сентябрь 2021 года). Наиболее востребованным типом проката остаются нержавеющие трубы общего…

Дренаж участка в Липецке — ДивСад

Дренаж участка в Липецке

Дренаж участка — это важнейшая составляющая создания изысканного и надежного ландшафтного дизайна. Влажная и болотистая почва препятствует созданию качественного сада, оказывает отрицательное воздействие на растения. Самостоятельная покладка дренажных систем вызывает много вопросов и трудностей, именно поэтому стоит обратиться к специалистам. Чтобы сэкономить силы и время, закажите полный дренаж участка (от проекта до реализации) и профессионалов.

Дренаж участка может выполняться только после составления проекта территории. Важнейшими факторами считаются размеры территории, состав грунтовых вод, почва и прогноз поведения грунтовых вод. Существуют различные варианты дренажа, которые подбираются исходя из параметров участка, а также личных предпочтений заказчика.

Чаще всего бывают следующие варианты дренажа:

  • Выполнение глубинного дренажа участка — основной вид.

  • Поверхностный дренаж — защищает от избытка воды в сезон дождей.

  • Траншейный дренаж дома — препятствует разрушительному воздействию подземных вод на цоколь и фундамент дома.

  • Пристенный дренаж фундамента — полное окапывание фундамента, с целью сохранить цокольный этаж.

Также следует отметить, что дренаж может быть открытым, закрытым и засыпным.

Для установки открытого дренажа используют дренажные канавы. Этот вид является самым простым и малотребовательным. Именно открытый дренаж хорошо смотрится и предотвращает чрезмерную влажность почвы.

Закрытый дренаж (глубинный) требует использования труб, которые закапываются в землю, излишки воды отводятся в дренажные колодцы. Дренажные трубы внутри имеют гладкую поверхность, а снаружи — гофрированную.

Засыпной дренаж схожий с глубинным, однако имеет существенные различия. Здесь не используют трубы, нижний слой засыпается крупным щебнем или битым кирпичом, далее идет слой гравия, а потом грунт.

Дренажная система имеет множество нюансов и особенностей. Только грамотное планирование и выполнение всех видов работ может гарантировать необходимый результат. Именно поэтому дренаж участка следует доверить настоящим профессионалам своего дела.



*Оставьте заявку на бесплатный выезд дизайнера

Дренирующие обсыпки

Одним из самых простых способов дренажа считается дренажная обсыпка. Она выбирается с учетом свойств грунта и применяется для небольших частных владений. Главное ее преимущество — это простота изготовления, но даже при ее обустройстве необходимо соблюдать определенные правила и рекомендации специалистов.

Сущность дренажной обсыпки

Дренажная обсыпка или засыпной дренаж представляет собой поверхностный слой из насыпных материалов, который легко впитывает в себя всю влагу и отводит ее по воздушным каналам на безопасное расстояние. При этом отводящие каналы формируются естественным способом за счет воздушных зазоров между отдельными элементами гравия, щебня, дробленного камня.

Данный способ дренажа имеет такие преимущества:

  • простота обустройства;

  • доступность материалов;

  • малые затраты;

  • возможность посадки травянистых растений сверху.

Ограничивают использование обсыпки следующие недостатки:

  • малая эффективность при значительном объеме увлажнения;

  • заиливание воздушных каналов, что приводит к частой замене дренирующего материала;

  • пригодна только для небольших участков и малоответственных объектов.

Важно! Несмотря на всю простоту конструкции, дренажная обсыпка весьма эффективна для дачных участков и защиты небольших строений, расположенных на глинистых почвах и суглинках.

Особенности конструкции

Дренажная обсыпка может иметь 2 исполнения:

  1. Однослойный вариант. Водосборный слой изготавливается из щебня или гравия крупных фракций. Он подходит для участков, расположенных на песчаниках с зернистостью песка более 0,3 мм. Толщина слоя составляет не менее 30 см.

  2. Двухслойный вариант. Он формируется из слоев песка и гравия (щебня), причем песчаный слой является наружным, выполняющим функцию фильтра. Его можно обустраивать на грунтах с низкой водопроницаемостью и песчаниках с мелким песком. Толщина каждого слоя должна быть не менее 15 см.

Сверху дренирующие слои могут присыпаться грунтом. При засыпке дренажа формируется обязательный уклон в сторону от защищаемого объекта или в направлении водоотводящей канализации.

Выбор материалов

Для дренажной обсыпки следует подбирать насыпные материалы, очищенные от примесей и загрязнений. Содержание частиц размером менее 0,1 мм не должна превышать 4–6 % по весу. Рекомендуется использовать крупнозернистый песок с размером зерен порядка 0,5–1 мм. В качестве основного материала желательно применять щебень или гравий из дробленого базальта, гранита, мрамора, габбро и других прочных пород. Подходят фракции размером не менее 15–20 мм.

Особенности изготовления

Наиболее часто используются такие варианты дренажной обсыпки:

  1. Поверхностная обсыпка вокруг защищаемого объекта. Грунт убирается по всему периметру сооружения на глубину 40–50 см. Ширина — 1,5–2 м. Дно тщательно уплотняется и формируется уклон от стены. Если грунт обладает повышенной водопроницаемостью, то на дно рекомендуется уложить гидроизоляционную пленку или щиты. Глинистая почва и суглинки дополнительной изоляции не требует. Далее, насыпается щебень (гравий). Толщина слоя не менее 15 см. Его надо утрамбовать. На щебень желательно положить геотекстильное полотно. Затем засыпается песок крупной зернистостью.

  2. Дренажная обсыпка в траншее. Он подходит для защиты небольшого участка. По его периметру роется траншея глубиной и шириной порядка 40–50 см. На дне формируется уклон не менее 2 см на 1 п. м в направлении водоотвода или накопительного колодца. Нижний слой изготавливается из гранитного щебня размером 25–30 мм. Подойдет бутовый камень и битый кирпич. Для следующего слоя применяется любой щебень размером 15–20 мм или мелкие камни. Завершает «пирог» песчаный слой толщиной порядка 10–15 см из песка крупной зернистости. Форма траншеи может быть прямоугольной или трапецевидной.

Сверху по дренажной обсыпке можно насыпать землю и посадить газон, что придаст привлекательности.

Дренажная обсыпка применяется не очень часто, но она оказывается достаточно эффективной на небольших участках, в регионах с умеренными осадками. Такой дренаж не требует значительных затрат и доступен практически любому владельцу дач и загородных участков. При правильном обустройстве он обеспечивает нужный уровень защиты от обводнения.

Основы дренажа подпорной стены и обратной засыпки

Этот задний двор представляет собой ряд террасных подпорных стен высотой 2-3 фута, которые создают уникальный внешний вид и обеспечивают полезное открытое пространство. Цыганская ландшафтная архитектура в Гленко, Иллинойс.

Подпорная стена предназначена для удержания грунта при резком изменении высоты. Часто подпорные стены используются для террас дворов, изначально имевших крутой уклон. Кроме того, подпорные стены могут помочь создать полезное наружное пространство, а также контролировать эрозию (см. Ландшафтный дизайн двухуровневого дома. ) Низкие подпорные стены часто используются в качестве грядок для растений и могут добавить интереса плоскому двору.

Если вы думаете о том, чтобы нанять кого-нибудь для строительства ландшафтной подпорной стены на вашем участке, вам необходимо иметь общее представление о том, что входит в правильный дизайн подпорной стены. Таким образом, вы обязательно получите качественную стену, которая без проблем прослужит долгие годы. Неправильно построенная подпорная стена может вздуться, треснуть или наклониться, создавая неприглядное бельмо на глазу и вызывая у вас головную боль.

Советы по установке подпорной стены

Время / 04:42

Узнайте, как можно использовать подпорные стены из шлакоблоков, покрытых травертином, чтобы добавить структуру и красоту наклонному ландшафту.

На этом чертеже показано поперечное сечение подпорной стены высотой 4 фута.

  1. Основание

    Во-первых, подпорная стена должна быть построена на подходящем основании. Производители блоков, а также опытные подрядчики и инженеры подчеркивают важность начала с хорошей базы.Основание подпорной стены должно быть ниже уровня земли. Чем выше стена, тем ниже уровня земли она должна быть установлена. Решающее значение для поддержки остальной части стены имеет хорошее основание из утрамбованного грунта и не менее шестидюймового слоя утрамбованного песка и гравия.
  2. Обратная засыпка

    Во-вторых, подпорная стена должна иметь правильно уплотненную обратную засыпку. Обратная засыпка относится к грязи за стеной. Чтобы обеспечить надлежащий дренаж, непосредственно за стеной следует уложить не менее 12 дюймов гранулированной засыпки (гравия или аналогичного заполнителя).Уплотненный родной грунт можно использовать для обратной засыпки остального пространства за стеной. Если вы собираетесь заниматься ландшафтным дизайном за стеной, поверх гравийной насыпи следует также положить слой родной почвы толщиной более 6 дюймов.
  3. Дренаж

    В-третьих, поскольку большинство подпорных стен непроницаемы, а это означает, что вода не может пройти через саму стену, крайне важен эффективный дренаж. Когда дренаж остается без внимания, гидростатическое давление будет накапливаться за стеной и вызывать повреждения, такие как вздутие или растрескивание.Существует несколько способов обеспечить надлежащий отвод воды из-под подпорной стены. Во-первых, убедитесь, что ваш подрядчик по озеленению засыпает гравием не менее фута пространства за стеной. Во-вторых, перфорированная труба устанавливается вдоль внутренней или засыпной нижней части стены. И в-третьих, спросите, нужны ли будут дренажные отверстия, чтобы вода могла стекать через стену.
  4. Высота

    В-четвертых, важно знать, что высота подпорной стены определяет нагрузку, которую она может выдержать, и количество дополнительного армирования, которое потребуется.Как правило, жилые подпорные стены строятся высотой от 3 до 4 футов. Эта высота обеспечивает превосходную прочность, не требуя анкеров, консолей или других дополнительных усилений. Если для вашей собственности требуется более высокая стена, у вас есть два варианта: вы можете заказать стену, специально спроектированную инженером, или вы можете использовать ряд стен высотой 3-4 фута для создания эффекта террасы.

Использование водонепроницаемых мембран

Влага может оставаться за подпорной стенкой еще долго после того, как сток исчезнет.Он просачивается в каменную кладку, проходя насквозь. На сухой стороне он испаряется, оставляя минеральные высолы или обесцвечивающую плесень. Влага – враг декоративной облицовки, такой как штукатурка, камень и плитка. Вот почему важно использовать прочную водонепроницаемую мембрану на обратной стороне каждой подпорной стены так же, как она наносится на заднюю часть стен подвала, где возникают те же условия. Существуют различные типы мембран, и ваш подрядчик будет знать, какой из них наиболее эффективен для вашего местного климата и типа почвы.Каждый раз, когда вы кладете землю за стену, обязательно используйте мембраны, чтобы защитить красоту ее лица.

Идеи дизайна подпорной стены:

  • Встраивание фонтана или водоема в подпорную стену
  • Интегрируйте уличный камин в конструкцию подпорной стены
  • Установка ландшафтного освещения в подпорной стене
  • Включите в подпорную стену встроенную скамью для сидения
  • Не забудьте шаги, если вы планируете получить доступ к области над стеной
  • Для придания законченного вида установите настенные заглушки

5 лучших камней для обратной засыпки

Строительные проекты обычно требуют большого количества земляных работ, и эти ямы в конечном итоге необходимо будет засыпать.
Обратная засыпка относится к материалу, используемому для заполнения выкопанной ямы, и обычно используется для укрепления и поддержки фундамента конструкции, а также для улучшения дренажа воды. Камень

— отличный выбор для обратной засыпки, поскольку он прочен и обеспечивает отличный дренаж; однако некоторые камни работают лучше, чем другие. Изучите пять лучших камней для обратной засыпки ниже.

1. ПРОСМОТР
Отсев

, также известный как FA5 или отсев известняка, является отличным выбором для обратной засыпки, поскольку он хорошо уплотняется.Из-за этого отсев чаще всего используют для засыпки труб и канализации, либо в качестве основания для кирпичной брусчатки.

2. ЗАПИСКА ТРАНШЕИ (TBF)

Обратная засыпка траншеи чем-то похожа на CA6/класс 8, но может содержать более мелкие частицы заполнителя. Он очень хорошо уплотняется и может использоваться для различных проектов заливки. Он также обеспечивает некоторые дренажные характеристики.

3. CA7 ПОСТЕЛЬНЫЙ КАМЕНЬ

CA7, также известный как известняк размером ¾ дюйма или иногда как известняк размером 1 дюйм, обычно называемый «подстилочным камнем», представляет собой угловатый белый/серый камень, который самоуплотняется, что делает его идеальным для использования в качестве обратной засыпки, а также для труб. постельные принадлежности, подстилающее основание и дренажные ситуации.Это один из самых популярных продуктов для обратной засыпки, используемых в проектах подземного строительства.

4. CA6/CM06/КЛАСС 8

CA6 часто называют гранулированной обратной засыпкой подстилающего слоя, потому что он регулярно используется в качестве дорожного основания или вдоль обочин проезжей части. Кроме того, этот материал отлично подходит для обратной засыпки проектов.

5. КАМЕНЬ 3″

В некоторых проектах, требующих большего количества материала — запиливание большего отверстия — можно начать с 3-дюймового камня для первого слоя материала. 3-дюймовый камень заполняет большие площади, оставляя некоторые пустоты, обеспечивая при этом отличные дренажные характеристики. Затем его часто покрывают верхним слоем СА6, чтобы обеспечить дополнительное заполнение и уплотнение. Помимо обратной засыпки, этот материал хорошо подходит для мягких оснований и дорожных покрытий.

Если для вашего проекта требуется обратная засыпка, обязательно обратитесь к экспертам по материалам, которые помогут вам подобрать нужный материал. Свяжитесь со специалистом по материалам Ozinga сегодня.

Лучшая засыпка для подпорной стенки

Общий вопрос о подпорной стене: какой тип обратной засыпки лучше всего подходит для моей подпорной стены? В сети вы найдете множество ответов.Все они имеют хорошие намерения для своего конкретного случая. Давайте обсудим различные зоны обратной засыпки и какой тип обратной засыпки лучше всего подходит для каждой из них.

Определения

Базовый материал

Основной материал – основа подпорной стенки. Он также обеспечивает ровную поверхность для размещения ваших блоков. Подробнее о фондах читайте в этом посте.

Уолл Рок

Wall Rock применим только к блочным стенам. Имеется в виду материал, используемый для заполнения пустотелых блоков.Это увеличивает вес подпорной стены, сохраняя при этом сами блоки относительно легкими. Это также помогает в сопротивлении трения между блоками. Это важный компонент пустотелых блоков. Не все блоки полые.

Дренажный камень

Дренажный камень будет установлен сзади подпорной стены и будет выступать за стену на 12 дюймов. Дренажный камень позволяет воде свободно стекать в дренажную трубу и выходить из стены. Чтобы узнать больше о том, как дренажный камень вписывается в дренажную систему, ознакомьтесь с этим постом.

Оставшийся грунт

Если ваша стена находится на месте насыпи, вам потребуется дополнительная засыпка за дренажным камнем. В идеале вы захотите использовать то, что у вас есть в собственности, но это не всегда возможно.

Допустимые типы обратной засыпки

Скальные отсевки содержат «пыль» от щебня. Иногда его называют 3/4″ минус. Это делает хорошо уплотненный базовый материал, но недостаточно хорошо дренирует для дренажа камня.
Базовый материал

Скальный отсев, 3/4″ минус, раздавить и спустить (или камень ABC), основание асфальтоукладчика, 3/4″ щебень, камень № 57 или № 78 и засыпку класса I, II или III являются приемлемыми формами базовый материал.Не используйте в качестве основного материала гладкий речной камень, мелкий гравий или однородный песок. Круглый материал, подобный этому, не держит форму, его трудно уплотнить, и это затруднит выравнивание блоков. Отсев скальной породы или минусовой материал облегчают выравнивание первоначальных блоков подпорной стены, но чистый щебень со временем будет работать так же хорошо, если не лучше.

Уолл Рок

Стеновой камень должен быть угловатым. Это устраняет мелкий гравий и речную скалу. Я рекомендую хорошо отсортированный уплотняемый заполнитель, который равен 0. 25″ – 1,25″ в идеале. Это включает в себя 3/4-дюймовый щебень, камень № 57 или № 78, чистый дробленый известняк или засыпку класса I или II.

Дренажный камень
Камень № 57, чистый щебень и чистый 3/4″ — это разные названия дренажного камня. Он должен быть угловатым (не гладким) и не содержать мелких частиц и «пыли». Это обеспечивает свободный дренаж дренажного камня.

Дренажный камень должен пропускать воду. Количество мелочи (материала, проходящего через сито № 200) должно быть менее 10%.У вас может возникнуть соблазн использовать мелкий гравий или речной камень в качестве дренажного камня. Однако из-за гладкости этого материала его будет трудно удерживать в конце стены или если вам когда-нибудь понадобится удалить блок. Кроме того, гладкий материал трудно уплотнить. Я рекомендую хорошо отсортированный уплотняемый заполнитель размером от 0,25 до 1,25 дюйма в идеале. Это включает в себя 3/4-дюймовый щебень, камень № 57 или № 78, чистый дробленый известняк или засыпку класса I или II.

Оставшийся грунт

В идеале вы хотите использовать то, что у вас есть в собственности.Не используйте глину, органические материалы, такие как разлагающаяся мульча, садовая земля, верхний слой почвы или любая другая мягкая почва. Если вам необходимо приобрести засыпку, ищите обработанную засыпку, гравий, песок или отсев.


Основной материал, стеновая порода и дренажный камень требуют добытой обратной засыпки. Хотя вы можете использовать разные материалы для каждой зоны, я рекомендую использовать только один материал для всех трех зон. Это должен быть чистый щебень, например, камень № 57 или № 78, щебень размером 3/4 дюйма или чистый щебень из известняка.

Где купить

Для небольшого проекта щебень можно купить в обычном хозяйственном магазине. В Lowes или Home Depot щебень закупается по 0,5 куб. фут мешок. Посмотрите их варианты доставки, если у вас нет большого автомобиля.

Если количество щебня превышает 1/4 куб. ярд (6,75 куб. Футов), и у вас есть доступ к грузовику, исследуйте компании, занимающиеся поставкой ландшафта, такие как эта в Роли. 1/4 куб. ярд Обычно это минимальная сумма заказа в компании, занимающейся поставкой ландшафта.Вы заплатите часть цены по сравнению с обычным магазином товаров для дома. Компании-поставщики ландшафта также будут поставлять в больших количествах, как правило, более 5 куб. ярдов

Дренаж подпорной стены: как правильно сливать воду

Подпорные стены полезны и привлекательны во многих дворах, но они могут выйти из строя, если не принять во внимание надлежащий дренаж. Некоторые профессиональные монтажники считают, что почти 80 процентов подпорных стен, которые они видят, в какой-то момент выходят из строя из-за неправильного дренажа.Планируете ли вы установить собственную подпорную стенку или поручить это кому-то другому, понимание того, как должен работать дренаж, обеспечит наилучший конечный результат.

Почему надлежащий дренаж важен для работы подпорной стены

Подпорная стена строится так, чтобы удерживать определенное количество грунта. Конструкция правильно построенной подпорной стены противостоит силе грунта за ней и предотвращает обрушение, коробление или наклон. Тем не менее, подпорные стены строятся с учетом определенной пропускной способности.Когда вода попадает за стену, она оказывает дополнительное давление на конструкцию, в результате чего общая сила может превышать способность стены сопротивляться.

Вот как выглядит хороший водоотвод в подпорной стене:

Диаграмма предоставлена ​​с сайта anglestonewallsolutions.com

Когда стена больше не может сопротивляться силе позади нее, ее самая слабая часть не выдержит. Иногда это означает, что в этом слабом месте на стене образуется выпуклость. В других случаях давление воды за стеной может привести к ее наклону наружу.Если давление на стену постоянное и достаточно сильное, она может даже прогнуться.

И наоборот, вот как выглядит плохой дренаж в подпорной стене:

Диаграмма предоставлена ​​с сайта anglestonewallsolutions.com

Хорошо, давайте углубимся во все детали этой схемы и в то, как сделать дренаж в вашей подпорной стене успешным.

Как настроить подпорную стену для правильного дренажа

Процесс обеспечения правильного дренажа подпорной стены относительно прост, но не очень гибок.Хотя есть исключения, большинство подпорных стен требуют обратной засыпки из гравия, уплотнения почвы, трубных или пальцевых дренажей и дренажных отверстий. Вместе эти четыре функции обеспечат адекватный дренаж для большинства конструкций. Только несколько типов стен не потребуют их всех. Мы рекомендуем обратиться к профессионалу за помощью в установке, но если вы хотите сделать все своими руками, приведенные ниже шаги и другие советы в нашем подробном руководстве «Сделай сам» могут помочь вам на этом пути.

Гравийная засыпка

Обратная засыпка просто относится к почве непосредственно за стеной.Для надлежащего дренажа первые 12 дюймов пространства за подпорной стенкой должны быть заполнены щебнем или гравием. Это делается для того, чтобы вода, попадая в помещение, не увязала в почве, а могла стекать по стене в водостоки или водосточные ямы. Многие конструкции позволяют заполнить верхние шесть дюймов пространства за стеной естественной почвой, чтобы эту область можно было использовать для посадки растений.

Уплотнение почвы

Уплотнение почвы очень важно для создания прочности, но оно также делает грязь менее проницаемой и уменьшает способность воды просачиваться в пространство за стеной.Целью этого шага является почва за слоем гравийной засыпки. Правильное уплотнение предполагает использование виброплиты или аналогичного инструмента, а не просто топтание почвы ботинками.

Трубные водостоки

Трубчатые водостоки, также известные как водосточные желоба, представляют собой перфорированные трубы, собирающие воду по длине стены и выводящие ее наружу. Некоторые из этих стоков выводятся через переднюю часть подпорной стены, в то время как другие могут проходить по всей длине стены и стекать в стороны.Дренажные трубы обычно устанавливаются у основания стены, но для более высоких стен и стен с дополнительными потребностями в дренаже может потребоваться несколько дренажных труб на разной высоте. Дренажные трубы должны вентилироваться не реже чем через каждые 30–50 футов, и часто необходимо использовать сетку от грызунов, чтобы предотвратить попадание мусора в трубы и их засорение.

Сливные отверстия

Сливные отверстия — это отверстия в передней части стены, которые позволяют влаге выходить наружу. Они могут быть расположены у основания стены для конструкций с минимальной потребностью в дренаже или в виде сетки по всей стене.Вода, вытекающая из дренажных отверстий, может создавать неприглядные пятна, если материал подпорной стены не защищен должным образом, поэтому необходимо использование водонепроницаемых покрытий, лаков и других влагозащитных веществ.

Нужна помощь в ландшафтном дизайне?

Мы сотрудничаем с HomeAdvisor, чтобы помочь вам найти лучших подрядчиков по ландшафтному дизайну в вашем районе. Сравните котировки бесплатно от полностью проверенных специалистов по ландшафтному дизайну.

Прочие факторы

Также важно избегать избыточной влажности в процессе строительства. В некоторых случаях потребуется отвести дренаж по склону над стеной во время строительства. В идеале подпорные стены не следует устанавливать, когда ожидается дождь. Если этого нельзя избежать, использование брезента поможет предотвратить попадание воды в зону, когда строительство фактически не ведется.

Инструкции по установке – Baughman Tile Co.

Изделия Baughman Tile должны быть установлены в соответствии со стандартом ASTM D2321, Стандартной практикой для подземной прокладки термопластиковых труб для канализации и других применений с гравитационным потоком.Внимательно следуя этим инструкциям по установке, вы получите простую в установке, безопасную, долговечную и функциональную дренажную систему Baughman Tile.

Обратите особое внимание на все необходимые правила техники безопасности; включая, но не ограничиваясь, Министерством труда, Управлением по охране труда и здоровья (OSHA), Правилами безопасности и гигиены труда для строительства во время установки дренажной системы. Существуют особые правила техники безопасности, необходимые во время строительства, включая подготовку фундамента, земляные работы, транспортировку труб, сборку и обратную засыпку.Пожалуйста, обратитесь к вашему конкретному штату и местным юрисдикциям для получения более подробной информации.
Следующие советы по установке будут полезны для ознакомления:

1. Уход во время установки

Следует соблюдать осторожность, чтобы не повредить трубку во время операции обратной засыпки. Не роняйте большие комки почвы или камни прямо на трубку. Следует избегать любых тяжелых нагрузок до тех пор, пока почва вокруг места установки не осядет должным образом.

2. Постельное белье

НКТ должны быть засыпаны гравием.В некоторых ситуациях клиенты предпочитают не использовать требуемую засыпку из гравия, а вместо этого предпочитают использовать грунтовый материал для обратной засыпки, такой как щебень или уплотненный грунт, и все же могут достичь удовлетворительных результатов. Подстилочный материал должен быть размещен вокруг трубки на глубину не менее 2 дюймов над верхом трубки. Когда используется выбранный материал грунтовой подушки из выемки траншеи, выбирайте небольшие рыхлые частицы почвы, которые будут обтекать трубку и сведут к минимуму оседание почвы. Избегайте больших камней, которые могут повредить трубку, или больших комков почвы, которые вызывают пустоты и последующее чрезмерное оседание.

3. Глубина покрытия

Если ожидается движение транспортных средств по трубе, должно быть не менее 12 дюймов покрытия над трубой, если используется гравийный материал для подстилки, и 24 дюйма покрытия, если используется выбранный материал для грунтовой подушки. Типичные рекомендуемые гравийные материалы – это мелкий гравий, обыкновенный камень или песчано-гравийные смеси из карьерного карьера.

4. Надлежащая оценка

Уклон или уклон, на котором проложены трубы, важен, поскольку изменение уклона снизит эффективность системы.Наилучшие результаты дренажа достигаются при непрерывном уклоне или уклоне по всей длине дренажной линии. Падение 0,2 дюйма на 10 футов длины обычно считается достаточным. Большее падение будет способствовать более быстрому дренажу.

5. Правильный выбор материалов Baughman Tile

Выберите материалы в соответствии с применением. Если требуется абсорбция и дренаж, следует использовать перфорированную трубку. Если трубка служит только для отвода воды из помещения (например, водосточные трубы и т. д.), лучше всего подойдет неперфорированная трубка, поскольку она не будет рассеивать воду в окружающее пространство.Неперфорированные трубки также следует использовать, если линия проходит близко к деревьям, где может возникнуть проблема с проникновением корней. Если дренируемая почва песчаная и илистая, то следует использовать либо защитную пленку Poly-Drain®, либо гравий , чтобы предотвратить попадание почвы и блокирование дренажной линии.

6. Минимальная ширина траншеи

Минимальная ширина траншеи зависит от диаметра трубы, материала обратной засыпки и метода уплотнения. Минимальная ширина траншеи должна вмещать трубу и уплотняющее оборудование, если оно используется, с обеих сторон трубы.В реальных условиях на ширину траншеи также может влиять имеющееся у подрядчика оборудование. С самого начала типичная ширина траншей в два раза превышала номинальный диаметр, но никогда не превышала номинальный диаметр плюс 2 фута (0,6 м). Раздел 30 AASHTO требует, чтобы минимальная ширина траншеи не менее чем в 1,5 раза превышала внешний диаметр трубы плюс 12 дюймов (300 мм). Стандарт ASTMD 2321 определяет ширину траншеи как большее из двух значений: наружный диаметр трубы плюс 16 дюймов (400 мм) или 1,25-кратное увеличение наружного диаметра трубы плюс 12 дюймов.(300 мм). В приведенной ниже таблице представлены рекомендации ASTM и AASHTO.

Внутренний диаметр в дюймах Приблизительный наружный диаметр в дюймах. AASHTO сек 30 мин. Ширина траншеи в дюймах ASTM D 2321 Мин. Ширина траншеи в дюймах
4 4,75 19 21
6 6,98 22 23
8 9,50 26 26
10 11. 80 30 28
12 14,50 34 31
15 18.00 39 35
18 21.50 44 39
24 28,50 55 48
30 35,65 65 57
36 42.50 76 65
42 48,20 84 72
48 54,30 93 80
60 67.00 113 96



7. Конверт для обратной засыпки

  • Оболочка обратной засыпки может иметь определенные зоны, каждая из которых имеет определенное назначение.
    Основание обеспечивает однородное основание, обеспечивающее сохранение уклона и возможность распределения нагрузок на фундамент
  • Навеска проходит от основания до рессорной линии трубы или средней точки. Этот участок обратной засыпки работает в основном за счет сопротивления приложенным нагрузкам.
  • Первоначальная засыпка, расположенная над линией пружины на высоте не менее 6 дюймов над вершиной, выдерживает нагрузки с обеих сторон трубы.
  • Окончательная засыпка помогает распределить поверхностные нагрузки. Высота начальной и конечной областей обратной засыпки должна быть не менее 1 фута над венчиком трубы в установках с максимальными нагрузками AASHTO H-20 или HS-25. Для труб большего диаметра и некоторых типов грунта требуется большее количество обратной засыпки.

Подстилка, натяжка и первоначальная засыпка обеспечивают прочность системы; они должны состоять из соответствующего материала обратной засыпки и при необходимости быть уплотнены. Окончательная засыпка непосредственно не поддерживает трубу; обычно он может состоять из выкопанного траншейного материала или другого материала, подходящего для ожидаемых нагрузок. Дополнительная информация о соответствующих материалах обратной засыпки и рекомендуемых уровнях уплотнения включена в технический буклет CPPA и может быть найдена в ASTM D2321.

Влияние дренажа и последовательной засыпки на поведение обратной закладки в выработках

Цитируется по

1. Численное исследование микромасштабных и макромасштабных прочностных характеристик твердеющей закладки из цементного теста

2. Боковая закладка с учетом ползучести окружающего горного массива

3. Физическое и численное моделирование дренажа и консолидации хвостохранилищ вблизи вертикального включения пустой породы

4. Влияние гидратации на эволюцию поверхности разрушения цементной закладки с низким содержанием сульфидов

5. Химически индуцированные изменения в геотехнической реакции закладной цементной пасты при испытании на качающемся столе Обратная закладка в забоях выработки

7. Численная оценка загрязнения подземных вод при закладке заброшенного рудника

8. Решение задачи распределения напряжений в зависимости от времени в суборбикулярной закладке забоя при взаимодействии с ползучей породой

9,0377
Корреляция совместного влияния напряжения при отверждении и температуры отверждения на механические и физические свойства закладки из цементного теста на основе реляционного анализа серого

10. Аналитическая оценка внутренних напряжений в закладке из цементного теста Поведение при консолидации большой массы гидратирующей засыпки

12. Влияние содержания полипропиленового волокна и длины волокна на насыщенную гидравлическую проводимость гидратирующей цементно-песчаной закладки

13. Решения для оценки избытка PWP, осадки и объема дренажной воды после отложения шлама. Часть II: водопроницаемое основание

14. Решения для оценки избытка PWP, осадки и объема дренажной воды после отложения шлама. Часть I: непроницаемое основание

16. Поведение на сдвиг поверхности раздела между скальной породой и цементируемой обратной засыпкой: влияние напряжения при отверждении, условия дренажа и скорости обратной закладки

17. Анализ рабочих параметров частичной обратной засыпки в контексте добыча угля

18. Стойкость обводненного материала пастообразной закладки и его экологически чистая эксплуатация в угледобыче

19. Численное исследование распределения напряжений в засыпных забоях с учетом ползучести горного массива

20. Влияние дренажа и консолидации на Давление поровой воды и общие напряжения в засыпных забоях и на баррикадах

21. Оптимизация пропорций цементированной закладки хвостохранилища и механизма ее взаимодействия с горными породами в камерно-столбовой забое: тематическое исследование

22. Трехмерное аналитическое решение эффекта сводообразования в наклонных засыпных забоях

23. Суммарные и действующие напряжения в засыпных забоях при укладке засыпки на проницаемое основание для проектирования баррикад

24. Законы вынужденного движения вышележащих пластов отработкой длинными забоями глубокозалегающих угольных пластов с технологией обратной закладки сверхвысоководных материалов

25. УСТОЙЧИВОСТЬ И УПРАВЛЕНИЕ ХВОСТАМИ В ГОРНОДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ: ПАСТОВЫЕ ТЕХНОЛОГИИ

26. Трехмерное напряженное состояние наклонных закладных забоев, полученное в результате численного моделирования и нового решения в замкнутой форме

27. Влияние глубины забоя на поведение поля и характеристики закладок из цементного теста

28. Аналитическое решение модели Гибсона для оценки порового давления воды при аккреционном отложении взвешенного материала в условиях одномерного уплотнения собственного веса. Часть I: Водопроницаемое основание

29. Аналитическое решение модели Гибсона для оценки порового давления воды при аккреционном отложении взвешенного материала при одномерном уплотнении по собственному весу.Часть II: Непроницаемое основание

30. Анализ распределения напряжений в наклонных засыпных забоях с использованием решений замкнутой формы и численного моделирования

31. Моделирование давления на подпорные конструкции для подземной засыпки

322 Новое решение для оценки требуемой прочности закладки шахты с вертикальным обнажением

33. Технология отработки закладкой свайно-столбчатого типа для контроля оседания поверхности

34. Ненасыщенное течение в гидратирующих пористых средах применительно к цементированной закладке шахты

35. Новое аналитическое решение для расчета напряженного состояния в наклонных засыпных выработках

36. Численное исследование напряжений в засыпных выработках, перекрывающих подоконник

37. Мониторинг деформации засыпки пустой породы для наземного контроля

38. Анализ устойчивости баррикад из пустой породы, предназначенных для удержания пастовой закладки

39. Гидравлическая проводимость шахтных хвостов с зольной добавкой

40. Численное исследование коэффициента давления грунта вдоль центральной линии засыпных забоев

41. Процесс диффузии порового давления в насыщенном глинистом грунте и воздействие адсорбированной воды

42. Долгосрочное связанное поведение обратной засыпки из цементного теста в экспериментах с датчиками нагрузки

43. Эволюция прочности и деформационное поведение обратной засыпки из цементного теста в раннем возрасте: влияние напряжения при отверждении, стратегии заполнения и дренажа

44. Экспериментальное исследование эволюции кривой водоудерживающей способности почвы для гранулированного материала при гидратации цемента контроль оседания поверхности грунта: разработка материала, набухающего при высоком уровне воды, и его применение при закладке горных работ

47. Численный анализ напряженного состояния в двух соседних выемках, вырытых и засыпанных последовательно

48. Реконструкция деформации интеллектуальной георешетки, встроенной в датчики на волоконной брэгговской решетке

49. Численная оценка непрерывной обратной засыпки в закладке с обратной закладкой из цементного теста с применением фитильных дрен

50. Численное исследование геомеханического отклика прилегающих

51. Миграция соединений гидроксида кальция в грунтах строительных отходов

52. Исследование распределения кратковременных напряжений в очистных забоях и штреках, засыпанных тампонажной закладкой

53. Оценка напряженного состояния в двух соседних засыпных забоях в упругопластическом массиве горных пород

54. Численное исследование факторов, влияющих на напряжение и поровое давление в свободно дренируемых забоях

Использование проницаемых материалов

Использование проницаемой обратной засыпки поверх подземных дрен необходимо во всех областях применения на спортивных площадках. Функция обратной засыпки заключается в обеспечении свободной дренирующей связи между верхними слоями грунта и дренами.Используемый материал должен представлять собой проницаемую засыпку соответствующего размера. Проект должен обеспечивать, чтобы проницаемая засыпка проходила достаточно близко к поверхности, чтобы перехватить любую вторичную обработку и обеспечить адекватное попадание воды в дренажные каналы. Вторичная обработка, кроме обслуживания, не должна применяться, если уже не установлена ​​адекватная дренажная система с проницаемой обратной засыпкой.

Расчетная глубина от поверхности до проницаемой обратной засыпки может варьироваться, но должна составлять не менее 100 мм от игровой поверхности.Следует соблюдать осторожность, чтобы не допустить травм из-за выступающего на поверхность гравия или каменной засыпки.

Выбор материала для подсыпки водопроницаемой (гравийной) засыпки чрезвычайно важен. Советы по наиболее подходящему материалу следует запрашивать у поставщиков, консультантов и подрядчиков.

Выбор водопроницаемых материалов для обратной засыпки имеет первостепенное значение. Весь материал обратной засыпки, размещаемый поверх дрен или при вторичной обработке, должен быть чистым, прочным и не содержать пыли, извести, химических или других загрязняющих веществ.

Гранулированная засыпка

Материал обратной засыпки, уложенный поверх дрен, должен быть чистым, промытым заполнителем, галькой или другим подходящим камнем. В некоторых случаях можно использовать искусственный материал хорошего качества, такой как Lytag.

Переработанный материал может быть использован при условии, что он соответствует приведенным ниже спецификациям.
Материал должен иметь узкий диапазон размеров частиц. Рекомендуемые пределы дренажа на травяных полях, покрытых песком, составляют 5–10 мм.

Песчаная засыпка

Крайне важно, чтобы используемый песок или смесь песка/почвы имели правильный размер частиц, чтобы предотвратить миграцию в гранулированную засыпку. Если это не так, следует использовать защитный слой для предотвращения такой миграции. Например, мелкий песок или смесь песка/почвы, используемая поверх гранулированной обратной засыпки 5-10 мм, вероятно, потребует засыпного слоя толщиной 50 мм.

Более подробные сведения о выборе типа песка и его использовании см. в прилагаемой таблице.
Следует принять во внимание, какой песок имеется в наличии на месте, и, если есть сомнения, следует обратиться за советом относительно его пригодности.

Обратная засыпка проницаемой засыпкой

Подходящая водопроницаемая засыпка должна быть уложена поверх дрен на требуемую глубину.

Любая рыхлая почва или другой материал на трубе должны быть удалены, а почва не должна смешиваться с материалом наполнителя. Рекомендуется использовать бункеры для заполнителя или песка, чтобы регулировать глубину обратной засыпки и минимизировать просыпание и предотвратить попадание почвы.

Обратная засыпка должна быть уложена таким образом, чтобы избежать повреждения или смещения труб. Обратная засыпка над подземными дренажами обычно должна простираться в пределах 100-150 мм или около того от поверхности, чтобы перекрыть верхний слой почвы. Последние 100 мм обратной засыпки должны состоять из подходящего песка, корневой зоны, почвы или дерна, в зависимости от применения. В тех случаях, когда предусмотрена щелевая, полосовая или другая вторичная обработка, проницаемая засыпка над подземными дренами должна быть связана с этой обработкой.

Водосборные или французские водостоки, например, те, что расположены рядом с всепогодными поверхностями, должны иметь проницаемую обратную засыпку до поверхности. В некоторых случаях последние 50 мм могут быть засыпаны песком. При обратной засыпке следует соблюдать осторожность, чтобы на каменную засыпку не попал грунт.

Примечание: часто происходит оседание обратной засыпки. Обычно это связано с усадкой илистой фракции почвы в результате более сухого почвенного режима. Это может быть серьезным в периоды длительной засухи в первые годы.

После того, как расчет произошел, меры по исправлению ограничиваются пополнением счета.В интенсивных схемах можно использовать общую подкормку песком или корневой зоной, но для глубокой осадки потребуется специальное нанесение на отдельные линии траншей с помощью специального оборудования. Может потребоваться последующее техническое обслуживание.

Вторичная дренажная обработка

Под вторичной обработкой здесь понимается любая обработка, проводимая поверх первичной дренажной системы с целью улучшения реакции дренажа.
Щелевой траншейный дренаж представляет собой узкие траншеи, из которых удален грунт, обычно шириной 50 мм и глубиной 200–300 мм, частично засыпанные гравием и покрытые песком.

Гравийный ленточный дренаж относится к полосам гравия или песка, установленным бестраншейным методом, то есть твердым вибрирующим зубом, разрезающим почву с одновременной укладкой проницаемой насыпи.

Эти методы, наряду с насыпкой песка/нарезкой канавок, рыхлением почвы и вспахиванием кротов, увеличивают поверхностную инфильтрацию и улучшают дренаж поверхности и верхних слоев.

Обработка вторичного дренажа должна проводиться только по правильно спроектированной и правильно установленной схеме первичного дренажа.

Щелевой траншейный дренаж

Щелевой траншейный дренаж состоит из интенсивной системы узких траншей, засыпанных водопроницаемыми материалами, расположенных примерно под прямым углом к ​​дренажу. Они могут располагаться на расстоянии до 500 мм друг от друга, но чаще встречаются расстояния в 1-2 метра. Их цель — быстро перемещать избыточную почвенную воду в трубопроводную систему.


Для выемки и засыпки щелей следует использовать специальные траншейные машины. Машины должны быть оборудованы конвейерами для отвала, чтобы загружать транспорт, оставляя траву чистой и незагрязненной.
Траншеи или щели обычно заполняются подходящим крупнозернистым песком или подходящим промытым гравием размером 5–10 мм, посыпанным песком.
Необходимо постоянно поддерживать правильную глубину водопроницаемой обратной засыпки, а специальные бункеры должны работать без перебоев и часто проверяться на наличие засоров.
Расстояние между щелями, длина проема между водосточными желобами и глубина щелей зависят от типа почвы, спортивной активности и предполагаемой интенсивности использования. Кроме того, близкое расстояние обеспечивает очень быструю реакцию дренажа, когда дренажные трубы расположены на расстоянии 5-7 м друг от друга; в меньшей степени там, где трубы расположены на расстоянии 10 м друг от друга.Для дальнейшего совершенствования этой системы в последующие 2-3 года следует предусмотреть ежегодные подкормки песком из расчета 150 т/га.

Дренаж из гравийной ленты

Гравийно-ленточный дренаж состоит из интенсивной матрицы полос песка или гравия, расположенных под прямым углом к ​​дренажному каналу. Полосы обычно имеют ширину 20 мм, расстояние между ними не более 500 мм, глубину до 250 мм и засыпку гравием 2-4 мм или одним из готовых продуктов; например Лайтаг.Монтажные работы проводятся при средней или высокой влажности почвы, чтобы предотвратить пучение. Как и в случае щелевого дренажа, усадка грунта в первые годы может привести к некоторой осадке проницаемой насыпи в полосах в очень сухую погоду. Однако из-за того, что полосы узкие и расположены более близко друг к другу, осадка обычно гораздо менее выражена. Там, где необходимо принять меры, обычно достаточно общей песчаной повязки, обработанной матом.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Верхний слой песка

После дренажных работ, первичных или вторичных, рекомендуется использовать подходящую песчаную подсыпку.Необходимо следить за тем, чтобы песок равномерно распределялся по поверхности. Нанесение должно производиться с помощью специального оборудования с низким давлением на грунт, чтобы предотвратить повреждение или уплотнение, а песок следует втирать в дерн, чтобы предотвратить его засыпание.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
