Нужно ли заземлять ванную, полотенцесушитель и другую сантехнику? В настоящее время существует две, диаметрально противоположные, версии ответа на этот вопрос. Многие потребители утверждают, что в заземлении сантехники нет необходимости. Другие настаивают на необходимости выполнения такой процедуры, аргументируя это тем, что безопасность человека превыше всего. Ответить на вопрос кто прав, а кто нет довольно просто. Специалисты дают однозначный ответ: для защиты человека от случайного поражения электрическим током необходимо обязательно правильно заземлить ванную, джакузи или любое другое сантехническое изделие.

В недалеком прошлом, при монтаже систем водоснабжения и водоотведения использовались металлические трубы, поэтому проблем с заземлением сантехники не возникало. Заземление ванны в квартире, полотенцесушителя или любого другого изделия выполнялось простым подключением к общему стояку, который имел надежный контакт с землей. В настоящее время, с появлением пластиковых труб, ситуация полностью изменилась и создавать защиту от поражения электрическим током в ванной комнате стало сложнее. В этой статье мы рассмотрим зачем необходимо заземление в ванной комнате и как правильно его сделать для различных сантехнических изделий из металла и полимерных материалов.

Как заземлять сантехнику и для чего это необходимо делать

Современные квартиры в большинстве случаев переполнены разнообразной бытовой техникой и металлическими изделиями. Ванная комната не составляет исключения. В небольших туалетных помещениях можно увидеть большой набор потенциально опасных для человека электроприборов и сантехнических предметов. Даже акриловая ванна входит в этот перечень, хотя она и изготовлена из диэлектрического материала. Это изделие способно накапливать мощный заряд статического электричества, способного нанести человеку значительный урон. К тому же акриловая емкость устанавливается на металлический каркас, а он отлично проводит электрический ток.

Все это говорит о том, что заземление в ванной комнате необходимо создавать, хотя особых требований в нормативных документах на этот счет не существует. Для частного дома или на даче создать заземляющий контур в ванной комнате не составит труда, а вот в квартирах многоэтажных домов придется вывести провод заземления к этажному распределительному щиту и подключить его к специальной шине. Как выполнить защиту различных сантехнических предметов от появления на них опасного напряжения электрического тока и как заземлить ванну в квартире мы рассмотрим ниже.

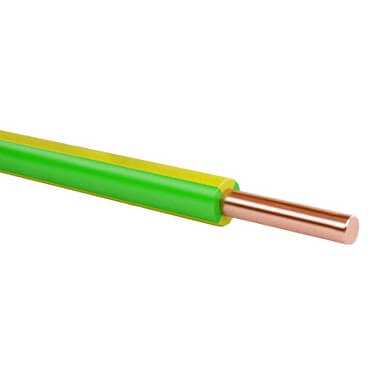

Важно! Заземляющий проводник имеет изоляцию зелено-желтого цвета и обозначается на монтажных схемах буквами PE. Это необходимо для того, чтобы не перепутать заземляющий кабель с силовыми линиями электроснабжения объекта.

Заземление старых ванн

В советские времена для изготовления ванн использовались в основном чугун или сталь. В этих изделиях не были предусмотрены специальные конструктивные элементы, которые необходимы для подключения заземляющего провода. Но эта проблема решается довольно просто! Для выполнения работ понадобятся следующие инструменты и материалы: электрическая дрель, сверло с победитовым наконечником, перемычка для подключения заземляющего провода, комплект крепежных деталей (болт, шайбы и гайки), а также многожильный медный кабель и распределитель всех отводов заземления.

В ножке ванны сверлится отверстие необходимого диаметра и выполняется монтаж перемычки заземления на резьбовое соединение. К перемычке крепится заземляющий проводник и выводиться на распределительное устройство. Само устройство необходимо закрепить в удобном месте, так как к нему будут заводиться все провода заземления от металлических изделий, находящихся в ванной комнате. От распределителя общий провод заземления необходимо вывести к распределительному щиту на площадке этажа и подключить его к шине защитного заземления. Все эти работы довольно просты и могут быть выполнены собственными руками.

Заземление современных чугунных и стальных ванн

Заземление чугунных ванн, изготовленных в последнее десятилетие, проблем не вызовет даже у неискушенного потребителя. Все они снабжены специальными лепестками с крепежным набором для подключения заземляющего проводника. Достаточно просто затянуть оголенный конец провода между шайбами и вывести его на распределитель. Если по каким-то причинам перемычка отсутствует, то необходимо будет сверлить отверстие. Лучше всего эту операцию выполнить на специальных утолщениях корпуса ванны, которые предназначены для расклинивания несущих ножек изделия. Такой вариант позволит создать надежный контакт между проводом заземления и ванной.

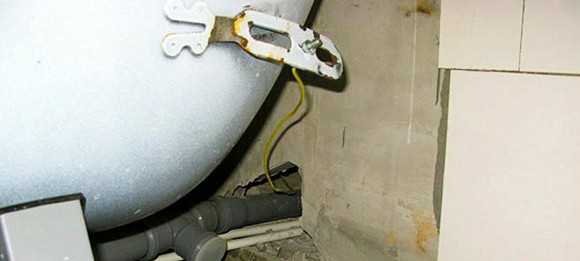

Со стальными ванными особых проблем также не возникнет. Лепесток у них, как правило, присутствует и сверлить отверстие не потребуется. Достаточно зачистить эмалевое покрытие вокруг отверстия на лепестке до самого металла и с помощью обжимного винта закрепить заземляющий проводник. Все остальные операции необходимо выполнять по аналогии с ваннами из чугуна. Далее, мы рассмотрим вопрос нужно ли заземлять акриловую ванну и как правильно такую работу выполнить.

Внимание! Запрещено подключать заземление к съемным ножкам стальных и чугунных ванн. Это обусловлено тем, что между опорными элементами и самой ванной отсутствует нормальный электрический контакт!

Заземление акриловых ванн

Ванны из акрила становятся очень популярными сантехническим изделиями. Именно они постепенно вытесняют с рынка изделия из стали и чугуна. Главным преимуществом акриловых ванн является их небольшой вес, но в то же время — это определенный недостаток. Существует два типа таких изделий: литые и экструдированные. Второго вид акриловых сантехнических изделий устанавливается на стальные каркасы, а как мы знаем, металл отличный проводник электричества. Поэтому каркасы ванн из акрила необходимо заземлять. Заземление акриловой ванны выполняется по аналогии со стальными изделиями.

Важно! Попадание воды между корпусом акриловой ванны и поддерживающей металлической рамой может привести к образованию токопроводящего слоя, поэтому такую конструкцию необходимо заземлить!

Заземление джакузи

Если о необходимости заземления различных моделей ванн можно поспорить, то для джакузи (гидромассажных ванн) эта процедура обязательна! Это сантехническое изделие является сложной бытовой техникой, потребляющей электроэнергию, а любой электроприбор в ванной комнате должен иметь защиту от появления напряжения сети на его корпусе. Гидромассажные ванны подключаются к заземляющей шине через специальные розетки, предназначенные для установки в помещениях с высокой влажностью. Они имеют в своей конструкции специальные шторки, которые защищают контакты от попадания на них воды.

Розетки для подключения джакузи устанавливают на расстоянии 30 см от пола ванной комнаты и 50 см от края гидромассажной ванны. Кабель для подводки электричества и заземляющего проводника должен иметь двойную изоляцию и его необходимо поместить в гофрированную трубу. Для джакузи в распределительном щите необходимо установить отдельное УЗО и автомат, в дополнение к заземлению это обеспечит надежную защиту человека от поражения электрическим током. Правилами ПУЭ запрещено заземлять гидромассажные ванны через систему водоснабжения. К работе по монтажу джакузи желательно привлечь опытного электрика, так как это позволит избежать ошибок при подключении.

Внимание! При монтаже электропроводки и кабеля защитного заземления не допускается использование скруток и других ненадежных соединений, которые могут привести к разрыву контакта и поражению человека электрическим током!

Заземление полотенцесушителя

Как заземлить полотенцесушитель из нержавейки и нужно ли это? Ответ на этот вопрос можно найти в учебниках физики и справочниках! Существуют такие понятия, как гальваническая коррозия и блуждающие токи. Эти два неприятных явления могут сократить срок эксплуатации полотенцесушителя до минимума! Блуждающие токи возникают при утечках электрической энергии в систему отопления из поврежденной проводки, бытовых приборов и по некоторым другим причинам. Гальваническая коррозия возникает при взаимодействии двух разнородных металлов и воды, которая в какой-то степени является электролитом.

Эти два фактора способны повредить полотенцесушитель из нержавейки, поэтому его следует заземлить. Системы отопления, состоящие из металлических труб, изначально заземлены и дополнительного заземления для уравнивания потенциалов на полотенцесушителе не потребуется. А вот если трубы отопления пластиковые, то его лучше подключить к общей шине заземления на распределительном щите. Такая операция затруднений не вызовет, достаточно с помощью металлического хомута закрепить заземляющий проводник на полотенцесушителе и вывести его нулевую шину.

Выбор комплектующих для заземления ванны

Обычно в квартирах и частных домах для устройства заземления и зануления применяется многожильный провод с площадью сечения не менее 6 кв. мм. Такой площади сечения заземляющего проводника вполне достаточно для обеспечения защиты от поражения электрическим током человека в жилых помещениях. Лучше выбирать медный кабель, но в крайних случаях можно использовать алюминиевый провод или стальной в медной оболочке. Заземляющий проводник следует замаскировать. Это необходимо не только с эстетической точки зрения, но и для защиты заземления от случайного повреждения. Обычно кабель прячут в предметах интерьера ванной комнаты, за экранами и пластиковыми панелями. Для подключения заземления всех предметов в ванной комнате к общей шине используют специальный распределитель.

Заключение

Какие бы споры ни велись вокруг необходимости заземления сантехнических изделий, специалисты утверждают, что в помещениях с большим количеством влаги риск поражения электротоком резко возрастает. Наличие электрических приборов в туалетных комнатах увеличивает этот риск вдвойне. Поэтому следует сделать вывод: заземление ванны в квартире и других изделий из металла, расположенных рядом с ней — это не блажь перестраховщика, а реальная необходимость.

Не подвергайте свое здоровье опасности и заземлите определенные предметы, находящиеся в ванной комнате. Если собственными силами вы не в состоянии выполнить эти работы, то пригласите опытного электрика! Надеемся, что в этой статье мы полностью ответили на вопрос: зачем необходимо заземление ванны и как сделать заземление в ванной комнате!

Видео по теме

profazu.ru

Как правильно сделать заземление в ванной комнате?

В каждой ванной комнате, будь то квартира или частный дом, имеется хотя бы один электроприбор. Эти электроприборы, само собой, используются в помещениях с повышенной влажностью. Как известно, вероятность поражения током в помещении с повышенной влажностью и электроприбором, крайне высока. Обезопасить себя и близких от этого можно с помощью самой простой и самой малозатратной меры — заземления.

Любой, частично неисправный электроприбор, является источником опасности для жизни людей в ванной комнате. Аналогичной опасностью может служить не заземленный электроприбор у ваших соседей, который подключен к системам водоснабжения или канализации. Помимо водоснабжения и канализации, опасность может заключаться в контакте плохого электроприбора и стальной или чугунной трубы стояка. Во всех этих случаях, опасность заключается только в контакте с фазным проводом. Нулевая жила в этом случае опасности не несет.

Любой человек получит удар током, если замкнет какую либо токопроводящую поверхность или воду на землю. Это может произойти при следующих обстоятельствах:

• Одной частью тела ( например рукой), человек коснется с объектом, который находится под напряжением;
• Осуществляется контакт другой частью тела с проводящими объектами или поверхностями, которые подключены к «земле». То есть с теми объектами, которые образуют электрическую цепь.

Не все металлические предметы являются токопроводящими. Речь идет о тех материалах, которые сами по себе являются хорошими проводниками. Если эти предметы мокрые, то через них может протекать электрический ток. Например, мокрое полотенце может пропускать ток, если оно находится под фазным напряжением.

С первым пунктом все понятно, а вот второй пункт относительно сложный, давайте рассмотрим его более подробно. В электрическую цепь на землю могут входить:

• Металлические трубы;
• стальные или чугунные ванны;
• Вода,  которая контактирует с металлом;
• Металлические элементы конструкции здания;
• Намокший бетон перекрытия;
• Намокшее напольное покрытие.

А теперь давайте вспомним школьные годы , а именно  —  закон Ома.  Величина тока, протекающего через что-либо, равна напряжению, приложенному к этому чему-либо, поделенному на его сопротивление (I = U/R). То есть чем больше R, тем меньше I (ток). Если сопротивление велико, что встречается в в случаях электроизоляционных материалов, то величина тока практически будет равна нулю. Таким образом, если в цепи, о которой мы говорили во втором пункте, будет хоть одна составляющая с хорошим сопротивлением, то замыкания не произойдет.

В то же время, напольное покрытие из керамической плитки, которая является прекрасным изолятором, превращается в проводник. Точнее пленка воды на этом покрытии превращается в проводник. Если по мокрым швам или пленке, ток пройдет до металлических конструкций комнаты, которые соединены между собой, то у вас получится электрическая цепь до пола в ванной комнате.

Поражение током маловероятно при следующих условиях:

• Человек стоит на сухом полу босиком, а сам пол выполнен из плохого проводника: дерево, плитка, линолеум;
• Человек стоит на мокром полу, в тапочках или другой обуви, которая не проводит ток и сухая внутри.

В противном случае вас может ударить током. И тем сильнее, чем больше будет величина тока. А она, как следует из приведенного в предыдущей главе закона Ома, зависит от напряжения – разности потенциалов между землей и на объекте, к которому прикоснулись – и суммарного сопротивления получившейся цепи. То есть суммируются R человека и всех следующих за ним до земли элементов такой цепи. Если из-за высокого общего сопротивления и/или небольшого напряжения ток окажется маленьким, то его прохождение через тело можно даже и не заметить.

Еще один из примеров когда человека может ударить током и он находится в самой ванной. Человек может или стоять или сидеть в воде. Человек включает воду из крана, который подключен к электрическому нагревателю, а у нагревателя неисправен нагревающий элемент. Если у нагревателя повреждена изоляция, то вода подключается к электрической цепи и происходит утечка тока. В этом случае, если человек прикоснется к воде, то на него упадет фазное напряжение, так как какой либо другой частью тела человек будет контактировать так же, с водой. То есть ток потечет через человека, потом ванную, воду, сливающуюся из нее, и канализационные трубы. Либо от ванны пойдет через мокрый пол и бетон перекрытий, а потом по металлическим элементам конструкций здания. Через струю при этом тоже будет протекать ток, но наибольший пойдет именно через человека, так как его сопротивление гораздо меньше, чем у воды.

Когда какой-либо электроприбор в ванной комнате становится неисправен, то степень опасности складывается из следующих факторов:

• Материал, из которого изготовлена труба стояка и внутренняя разводка;
• Качество воды. Когда вода качественная, то она плохо проводит ток;
• Уровень общей влажности комнаты;
• От состояния человека и состояния его кожного покрова.

Общее сопротивление человеческого тела 1 кОм. Сопротивление внутренних тканей составляет маленький процент от этого значение, все остальное сопротивление содержится на кожном покрове человека. Если кожа человека грязная или мокрая, то сопротивление снижается в несколько раз, а значит вероятность удара током повышается. Заземляющий проводник, соединяющий токопроводящие (металлические) элементы или детали электроприборов и других потенциально опасных объектов с землей напрямую, тем самым производит выравнивание между ними возникающей разницы потенциалов (напряжения). То есть ток начинает течь через заземление.

Если при этом человек замкнет с помощью своего тела фазу на землю, то он ничего не почувствует, так как в этом случае через него будет проходить малый ток. Больше всего тока будет в заземляющем проводнике, так как у него сопротивление меньше, чем у человека. Помимо этого, заземление может спасти сломавшийся электроприбор от полной поломки.  При коротком замыкании на корпус пойдет высокий ток, который вызовет срабатывание автоматического выключателя.

Необходимость заземления в ванной комнате появилась относительно недавно, так как в наше время начали использовать пластиковые трубы, которые в отличие от металлических, не выполняют роль заземлителя.

Обязательность или рекомендательный характер установки заземления для тех либо иных объектов и принятие других мер безопасности регламентируются ПУЭ («Правила устройства электроустановок») п. 7.1.88. и Техническим циркуляром № 23/2009 «Об обеспечении электробезопасности и выполнении системы дополнительного уравнивания потенциалов в ванных комнатах, душевых и сантехкабинах». Так, согласно второму документу, в ряде случаев необходимо заземлять даже смесители, краны, змеевики отопления, вентили и прочие детали из металла. А согласно ПУЭ в качестве дополнительной защиты рекомендуется подключение УЗО к электросети ванной или всей квартиры.

В вашем электрощитке должна быть заземляющая шина. К шине присоединяют третий провод из 3 жильного кабеля, который питает розетки с заземляющим контактом. К этой шине нужно будет протянуть провод заземления из ванной комнаты. Сажать этот провод на металлические трубы категорически запрещено.

А в щитке монтируем купленную в электротоварах нулевую шину (или для заземления – они одинаковые) с походящими размерами и  способом крепления. Затем соединяем ее протянутым через кабельную шахту проводом (сечение не меньше, чем у фазных проводников) в изоляционной оболочке с заземляющим контуром. Все установленные в ванной электроприборы рекомендуется подключать напрямую непосредственно в распределительном электрощитке через свой отдельный дифференциальный автомат или автоматический выключатель. Подключение, разумеется, производят 3-жильным кабелем. Третью жилу в щитке подсоединяем к шине, а у электроприбора – к винтовому зажиму со значком земля либо с обозначением «PE».

При установке внутри они должны быть соответствующего исполнения по влагозащищенности и иметь «шторку», предохраняющую от попадания брызг на контакты. Кроме того, розетки в этом случае должны монтироваться на высоте от пола 30–50 см и не ближе чем в 50–70 см от электроприборов и источников воды (края ванны, умывальника, душевой кабины). Для каждого электроприбора должна быть своя отдельная розетка (никаких тройников) с заземляющим контактом. Электропитание от нее до щитка проводим тоже 3-жильным кабелем. Третья жила подсоединяется к контакту заземления розетки. От электроприбора до нее протягиваем тоже 3-жильный кабель со штекером, имеющим третий заземляющий контакт.

От каждого прибора в ванной должен отводиться отдельный проводник. К заземляющей шине в щитке нельзя подсоединять устройства последовательно. В качестве заземляющего проводника нужно использовать провод с медным сечением не меньше 2,5 мм, если он будет с механической защитой. Допускается использовать стальной или алюминиевый проводник, но с сечением не меньше 16 мм.  Зачищаем его оба конца, на которых затем делаем кольцо под крепеж. Начнем с обычных душевых кабин и ванн. Они оснащены специальным креплением – ушком. При необходимости очищаем его в месте установки крепежа (подходящий болт с гайкой и шайбами, которые предохранят петлю провода и ушко от продавливания) от эмали, грязи или ржавчины до чистого металла.

В старых металлических ваннах заземление не предусмотрено. Если у них ножки являются неотъемлемой частью всего изделия (не съемные), то просверливаем в одной из них отверстие диаметром 4–6 мм под соответствующий болт с гайкой и шайбами. Сверлить надо в таком месте, чтобы отверстие не снизило прочность ножки, а крепеж и провод заземления не портили внешний вид. Перед креплением проводника место вокруг отверстия с обеих сторон надо очистить до чистого металла.

К съемным ножкам подводить заземление нельзя, так как контакт между ними и самой металлической ванной со временем значительно ухудшается, а то и вовсе пропадает из-за окисления и даже ржавления их прилегающих поверхностей от повышенной влажности, а также деформации, вызванной частой сменой температуры. Но если стойки крепятся к корпусу ванной болтами, то можно подсоединить заземление к одному из них. Когда нет такого крепления ножек, поступаем следующим образом.

В стальной ванне делаем сквозное отверстие у бортика со стороны, обращенной к стене. В чугунной с внешней ее стороны просверливаем глухое отверстие диаметром 5 мм в месте, где максимальная толщина металла. Лучше возле бортика. Затем нарезаем резьбу под болтик диаметром 6 мм (с шайбой). Главное, чтобы не получилось вместо глухого сквозное отверстие и не повредилось эмалевое покрытие внутри ванной. Но и глубина отверстия должна быть достаточной – 5–6 мм, чтобы надежно и с хорошим контактом установить заземление. У метчика для нарезки резьбы необходимо будет сточить заостренную носовую часть. Так удастся глубже нарезать резьбу.

Что делать, если ванна акриловая? Изготовленная экструзионным способом идет с металлической рамой-подставкой. Если на ней нет специального ушка под заземление, то просверливаем отверстие. Если акриловая ванна литая, то в ней обычно должна быть специальная перемычка. Когда ее нет, поступаем как с металлической ванной – сверлим отверстие. Заземление акрилового сантехнического прибора обезопасит еще и от статического электричества, накапливающегося на нем, когда в ванной относительно небольшая влажность.

[ajax_load_more post_type=»post» post_status=»any» images_loaded=»true»]

mensnewspaper.ru

Заземление в ванной комнате своими руками: видео, схема, фото

Все мы знаем, что связь воды и электричества может стать фатальной для человека. В ванной эта картина наблюдается постоянно: повышенная влажность, текущая вода из крана, а рядом розетки, электрический бойлер, стиральная машина. Чтобы обезопасить себя от поражения током нужно обязательно смонтировать заземляющий контур, назначение которого – увести напряжение на землю и тем самым предотвратить опасную ситуацию. В этой статье мы расскажем, как сделать заземление в ванной комнате своими руками, предоставив не только инструкцию, но и наглядные примеры каждого этапа работ.

Как это делалось раньше?

Еще несколько десятков лет назад вопрос создания заземляющего контура не был настолько важен. Это было связанно с тем, что все владельцы квартир делали заземление через металлические стояки горячей и холодной воды, которые в свою очередь были соединены с землей. В результате возникновения опасной ситуации потенциал уходил по трубам и проблем никаких не было. Однако позже многие жители многоквартирных панельных домов стали заменять металлические трубы на пластиковые, т.к. они являются более практичными. Как результат, соседи снизу меняют подводку труб, и ваше заземление в ванной комнате теряет свою работоспособность, а вы в свою очередь можете стать жертвой поражения электрическим током.

Именно поэтому в хрущевках было принято решение делать заземляющий контур другим способом, о котором мы и расскажем ниже.

Современная методика монтажа

В квартирах старого образца сделать заземление ванной комнаты можно несколько способами. Лучшим считается установка заземляющей шины в общедомовом щитке, так сказать, модернизация системы электроснабжения. Однако добиться этого крайне сложно, поэтому некоторые жильцы с разрешением управляющей компании организовывают собственный контур заземления в подвале.

Допустим, в вашем случае уже подведена трехжильная электропроводка к распределительному щитку. Все, что вам остается, сделать систему уравнивания потенциалов, о которой мы подробно рассказывали в соответствующей статье. Эта система предполагает объединение в КУП (коробке уравнивания потенциалов) заземляющих проводников от самой ванны, раковины и металлических труб, как показано на схеме ниже:

От КУП провод идет на заземляющую шину в щитке. Что касается электроприборов (бойлера, стиральной машины, полотенцесушителя и т.д.), они должны быть обязательно подключены к розетке с заземлением. На видео ниже специалист дает свое мнение по этому поводу:

Дополнительно нужно подключить УЗО, которое будет защищать электропроводку в ванной комнате от утечек тока. Если вы все же решитесь сделать защитный контур таким способом, поражения электрическим током удастся избежать. О нюансах монтажа мы расскажем ниже.

В новостройках дела обстоят гораздо проще, т.к. чаще всего система уравнивания потенциалов уже предусмотрена, собственно, как и трехжильная проводка. Останется только заземлить ванну, если она еще не установлена, и подключить УЗО в щитке.

Кстати, сделать заземление ванной комнаты в частном доме можно по аналогии с предоставленной выше инструкцией. Преимущество в том, что выполнить монтаж заземляющего контура в этом случае гораздо проще, чем в старой квартире. Все нюансы установочных работ мы подробно рассмотрели в статье, на которую сослались.

Нюансы подключения

Вот мы и подошли к главной части статьи, в которой рассмотрим особенности монтажа заземления в ванной комнате. Первым делом хотелось бы поговорить о материалах, которые нужно подготовить. Итак, список следующий:

1. Устройство защитного отключения. О том, как выбрать УЗО, мы рассказывали в соответствующей статье. Если вкратце, то для квартиры подойдет УЗО на 16А и 10 мА.
2. Заземляющий провод. Согласно требования ПУЭ, сечение медного проводника должно быть не менее 6 мм², при этом окрас изоляции согласно нормам должен быть желто-зеленый. Рекомендуем использовать провод ПВ-1 для того, чтобы самостоятельно заземлить ванну и другие объекты.
3. КУП. О ней мы уже говорили, на фото ниже показано, как она выглядит.
4. Хомуты для того, чтобы можно было заземлить трубы.

Теперь подробно поговорим о том, как сделать заземление ванны, которая на сегодняшний день может быть стальной, чугунной или же акриловой.

Сложнее всего заземлить старую чугунную ванну, т.к. для этого нужно просверлить в корпусе, немного выше ножки, отверстие под болт (увидите специальные отростки от корпуса). Далее провод прижимается шайбой и гайкой, как показан на фото ниже:

В современных чугунных и стальных чашах уже предусмотрено производителем специальное ушко для заземления. Единственное, вам нужно будет немного счистить эмаль до металлического цвета, что позволит улучшить электрический контакт.

Что касается акриловых ванн, как и в предыдущих случаях, производитель заботиться о своих клиентах и поэтому заранее предусматривает ушко на раме, к которому и нужно подключить провод. Если ушка нет, высверливаем его дрелью, как уже говорилось выше. Еще один способ показан на фото:

Ну и последнее о чем хотелось бы рассказать – заземление ванны с гидромассажем. Так как она оснащена электрическим оборудованием, благодаря которому работает джакузи, нужно серьезно подойти к вопросу монтажа заземления. Как правило, устройство с гидромассажем подключается к розетке, с помощью которой и обеспечивается защита (если проводка трехжильная). Дополнительно рекомендуется обезопасить себя, подключив в щитке УЗО, которое должно сработать в опасной ситуации.

Вот мы и рассказали, как сделать заземление в ванной комнате своими руками, если его нет. Надеемся, предоставленная инструкция с фото примерами была для вас полезной и интересной!

Материалы по теме:

samelectrik.ru

как сделать самому без ошибок, схемы (+ видео фото)

Споры о необходимости заземления ванн не утихают. Одни утверждают, что в нем нет необходимости. Другие аргументировано объясняют, почему заземление важно для обеспечения безопасности жильцов квартиры. Специалисты считают, что защитный контур все же нужен. Пока альтернативы металлическим трубам не было, заземление ванны в квартире делалось просто – сантехнику подключали к металлическому стояку.

Но сейчас ситуация изменилась: если соседи снизу заменяют какие-то отрезки труб на пластик, заземление исчезает. Поэтому теперь приходится соединять ванну с заземляющей шиной на распределительном щите.

Содержание статьи:

Зачем и как нужно заземлять сантехнику?

С каждым годом в квартирах появляется все больше электроприборов и металлических предметов. Ванная комната не исключение из общего правила. Сама ванна тоже стала источником повышенной опасности. Это касается не только стальных и чугунных моделей, но и акриловых.

Хотя акрил не проводит электрический ток, любая емкость, изготовленная из него, способна накапливать мощный статический заряд. Не улучшает ситуацию и то, что акриловые ванны часто устанавливают на металлическую раму, которая является хорошим проводником электричества.

Актуальность заземления ванны в квартире поясняет специалист:

Старые ванны советского образца обычно изготовлены из чугуна и стали. В них не предусмотрены специальные устройства для заземления. Но это не проблема. Достаточно просверлить одну из ножек и установить заземляющую перемычку.

Крепят такие перемычки обычными болтами и гайками. Современные модели уже более удобны.

Если в квартирах многоэтажек стояки и трубы не менялись на пластиковые, заземление ванны очень простое. Электрический ток уводится по металлическому проводу, прикрепленному к стояку. Этот вариант не подходит для современных квартир, где стояки уже сменены на пластик

Производители устанавливают так называемый лепесток – металлическое устройство в виде ушка, к которому можно прикрепить заземляющий провод. Его последовательно подключают к металлическим предметам, водонагревательному оборудованию, электрическим приборам и выводят на распределительный щит.

Если в старых ваннах приходится самостоятельно проделывать отверстия для заземляющего провода, то с современными моделями таких проблем нет. Производители заранее предусмотрели лепесток в нижней части конструкции в соответствии со всеми правилами электрической безопасности

Особые требования предъявляются к заземлению гидромассажных ванн. Такое сантехническое оборудование подключают только к отдельной розетке с заземлением. По правилам электробезопасности розетку размещают в 30-50 см от пола и в 50-70 см от края ванны. Чтобы сантехническое оборудование не сломалось и представляло опасности в случаях перепадов напряжения, устанавливают УЗО за пределами комнаты.

Хотя сама по себе процедура установки заземляющих устройств не сложна, ее стоит доверить квалифицированным электрикам. Не имея нужных навыков, самостоятельно экспериментировать нежелательно.

Заземлением гидромассажных ванн должны заниматься специалисты. Они грамотно подключат оборудование самой ванны, провода заземления. Когда работы будут закончены, все неэстетичные элементы можно скрыть за декоративным экраном

Вариант #1: Заземление ванны старого образца

Чтобы заземлить ванну без специальной проушины, понадобятся такие материалы и инструменты:

• электродрель;
• победитовое сверло;
• заземляющая перемычка;
• крепежные детали: болт, шайба, гайка;
• многожильный кабель.

Просверлите отверстие в ножке ванны, затем к нему прикрутите заземляющую перемычку, закрепив болтом, шайбой и гайкой. К перемычке прикрепите многожильный кабель и соедините его с распределителем. Сам распределитель нужно закрепить на любой удобной стене и вывести к щиту, на заземляющую шину. К тому же распределителю подсоединяют остальные кабели от всех металлических предметов, находящихся в ванной комнате.

Правила электробезопасности предусматривают подключение всех металлических приборов ванной комнаты к одной общей заземляющей шине. Благодаря этому можно избежать негативного влияния блуждающих токов, которые зачастую становятся причиной быстрой точечной коррозии металлических труб систем водоснабжения и канализации

Вариант #2: Как заземлить чугунную сантехнику?

Если чугунная ванна изготовлена в течение последних лет, с ее заземлением не должно возникнуть трудностей. В конструкции заранее установлена перемычка с ушком для подсоединения кабеля – лепесток. Часть провода, предназначенную для подсоединения к ванне, оголяют, зажимают между шайбами, используя болт и гайку.

У водонагревателя или других электроприборов также есть детали, служащие для заземления. Их подключают по тому же принципу. Однако зачастую возникают трудности с заземлением полотенцесушителя. Вариант решения такой проблемы своими руками:

Если по каким-то причинам на ванне нет лепестка заземления, нужно его прикрепить самостоятельно. Лучше всего подсоединять его не к самим ножкам, т.к. между ножками и емкостью ванны нет достаточного контакта, а к другим деталям. Например, для просверливания отверстия под заземление хорошо подойдет элемент конструкции, предназначенный для расклинивания ножек сантехнического прибора. По виду эти детали похожи на отростки от корпуса.

Здесь можно сделать отверстие до 1 см глубиной без риска повредить емкость ванны. Если закрепить провод заземления к корпусу, будет обеспечен надежный контакт. Также можно установить его на «крыльях» ванны.

Можно сделать отверстие под заземление как на самой ножке ванны, так и в части корпуса, к которой она крепится. Второй вариант предпочтительнее, поскольку в этом случае контакт с металлической емкостью обеспечен. Если же выбрать в качестве альтернативы «крылья», то нужно учесть, что глубина отверстия здесь будет не более 5 мм. Могут возникнуть сложности с подбором длины винта

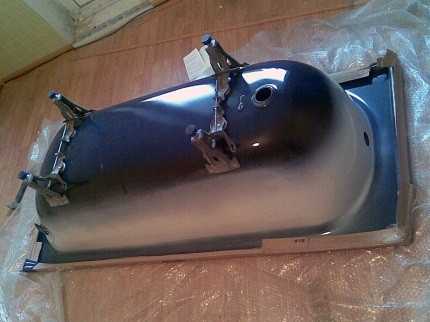

Вариант #3: Что делать со стальной моделью?

С ваннами из стали вообще не бывает никаких проблем. Заземляющий провод прикрепляют так же, как и к чугунным моделям. Лепесток чаще всего уже есть, и ничего сверлить не приходится. Впрочем, при закреплении обжимного винта стоит очистить отверстие от эмали. Счищают эмалевое покрытие до самого металла. Это обеспечит полноценное заземление.

Заземление любой металлической ванны осуществляется по одной схеме. Разница заключается только в том, что при креплении провода к стальной модели желательно зачистить эмаль

Вариант #4: Особенности заземления акриловых ванн

Акриловые ванны становятся все популярнее. Именно их выбирают многие владельцы квартир. Одно из главных достоинств моделей из акрила – легкость. В то же время это свойство является и недостатком. Изделия малой массы не отличаются устойчивостью, и легкие ванны не исключение. Чтобы установить их, используют каркасы.

Многие производители комплектуют свою продукцию металлическими рамами, а покупатели считают такой вариант установки оптимальным. Если для ванны на кирпичном или деревянном каркасе заземление не так актуально, то для стали оно обязательно.

В зависимости от способа изготовления различают литые и экструдированные акриловые ванны. К моделям второго типа «полагаются» металлические рамы. Желательно организовать заземление и для ванн с менее «опасными» каркасами. Это обусловлено тем, что вода является проводником электричества, и, хоть сам по себе акрил – это диэлектрик, емкость может накопить немалый заряд статического электричества.

Для заземления обычно есть специальная перемычка. Если же попалась модель без нее, следует просверлить отверстие так же, как в металлических ваннах. Внешнее покрытие нужно счистить, как при заземлении стальных ванн, поскольку краска является диэлектриком.

Модели из акрила тоже нуждаются в заземлении, особенно если в качестве каркаса для монтажа использован металл. После окончания работ подключение ко всем коммуникациям будет замаскировано, внешний вид ванны не пострадает

Вариант #5: Как заземлить джакузи?

Гидромассажные ванны обязательно нуждаются в заземлении. Если относительно других видов еще бывают споры, то для сантехники, работающей от электросети с напряжением в 220 В вопрос изначально решен. Для гидромассажной ванны устанавливают отдельную розетку. Выбирают модель со «шторкой», предохраняющей устройство от брызг воды, которые могут быть во время купания с гидромассажем. Эта «шторка» по виду напоминает маленькую дверцу на розетке.

Такие розетки можно приобрести в любом строительном или хозяйственном магазине. Нужно выбрать модель с третьим (заземляющим) штекером. Для подводки к розетке гидромассажной ванны используют провода с двухслойной изоляцией.

В идеале установкой устройства должен заниматься электрик. Если у вас нет соответствующего опыта, электромонтажные работы могут представлять опасность для жизни и здоровья. Велика вероятность ошибки при монтаже или подключении приборов.

Минимальное расстояние от розетки до пола – 30 см, до края джакузи – 50 см. За пределами комнаты следует установить УЗО и автомат на 16 А. Электрокабель помещают в гофрированную трубку. Заземлять гидромассажную ванну через любое водопроводное оборудование запрещено по правилам техники безопасности. Если возникают проблемы с заземлением, пользоваться прибором нельзя, пока все неисправности не будут устранены.

Чтобы оборудование гидромассажной ванны не пострадало от скачков напряжения в электросети, лучше всего поставить стабилизатор напряжения. Так будет обеспечена максимальная безопасность людей при эксплуатации сантехники.

Неправильно подключенные к электросети гидромассажные ванны могут представлять потенциальную опасность для жизни людей. Подключение следует осуществлять в соответствии со стандартными правилами монтажа электроустановок

Выбор материалов для заземления

Обычно для дома применяют 6-миллиметровый многожильный кабель. Сечение такого провода достаточное для обеспечения электробезопасности жильцов. Этот кабель подходит для подключения сантехники с функцией подогрева проточной воды. Что касается материала провода, то лучше меди ничего не найти.

В крайнем случае, можно использовать стальной кабель в оболочке из меди. Для заземления лучше выбрать кусок длиной от 2 м. В то же время не следует использовать слишком большие отрезки, поскольку возрастает вероятность прорыва.

Кабель заземления необходимо замаскировать. Это делают из эстетических соображений, поскольку провод портит интерьер, может мешать нормальной эксплуатации ванной комнаты. Стоит скрыть электрокабель и для того, чтобы обезопасить его от случайных повреждений. Обычно провода заземления прячут за декоративными экранами, в предметах мебели, за пластиковыми панелями.

Имеет смысл установить устройство защитного отключения электротока. В этом случае можно быть спокойным: если изоляция пострадает, ток будет автоматически отключен.

Для заземления ванны в квартире лучше всего выбрать медный многожильный кабель сечением 6 кв.мм. Хорошо подходит провод в желто-зеленой изоляции

Устройство защиты от тока для ванной комнаты

Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.

Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.

Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.

Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:

Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.

Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.

vannapedia.ru

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники. Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате. Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

Что такое заземление ванны и зачем оно необходимо?

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока. Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током). Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам. По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом). Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Рекомендуем к прочтению:

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Рекомендуем к прочтению:

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов). Акрил не является металлом и не проводит электроток. Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.

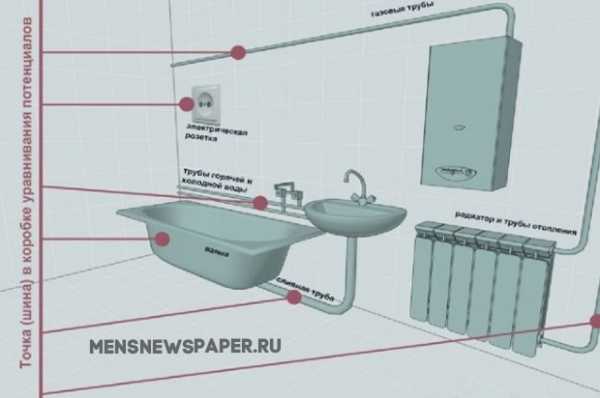

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

dizain-vannoy.ru

Заземление в ванной комнате в новостройке. Заземление ванны в ванной комнате

В прежние времена делать заземление в доме не было необходимости. Однако сейчас данный вопрос актуален, как никогда, особенно для современного санузла, ведь в нем находится множество электрического оборудования и металлических предметов.

И, прежде всего, необходимо делать заземление ванны, так как она является безусловным источником опасности.

Немного теории

Обратите внимание!

Большинство современной электрической бытовой техники имеет специальные канавки из металла для «заземления».

Этот термин означает особую защиту, забирающую электрический ток при его появлении на корпусе оборудования и уводящую в землю.

Каждый из нас хоть раз в жизни чувствовал удары тока при прикосновении к электроприбору. Нередко это бывает при работе со стиральной машиной, компьютером, при прикасании к водонагревателю, когда пробой тэна вызывает прохождение через воду электротока.

Случается все это, потому что в наших квартирах и домах электрическая проводка монтируется, зачастую, без принятия необходимых мер безопасности. А вот при организации заземляющего устройства пробои электротока на корпусах приборов и оборудования не будут чувствоваться.

Почему так важно заземлять ванну

Вода является отличным проводником электричества, поэтому ванная комната всегда будет одним из самых небезопасных мест в вашем жилище. Там, где размещено много металлических труб, а также установочных изделий и все это сочетается с влажным микроклиматом, для предотвращения несчастных случаев, необходимо строжайшим образом соблюдать правила и нормы безопасного электромонтажа.

Металлическое оборудование, не имеющее отношения к электричеству: канализационные и водопроводные трубы, батареи, ванны, раковины и прочее, могут стать причиной самых печальных последствий, если вдруг сработает, например, плавкий предохранитель. Вследствие этого и необходимо организовывать заземление в ванном помещении и предотвращать, тем самым, образование на металлических деталях оборудования опасного напряжения.

Обратите внимание!

Раньше так осуществлялась защита ванны: заземление производили, соединяя ее чашу с канализационным либо водопроводным стояком.

Сейчас, если вы живете в многоквартирном доме, этого делать нельзя, ни в коем случае!

Если ваши нижние соседи в своей квартире поменяют железный водопроводный либо канализационный чугунный стояк на пластиковые трубы, то заземления у вас не будет. Более того – вы получите увеличенную площадь конденсатора, со всеми печальными последствиями, вытекающими из данного обстоятельства.

Заземление металлических ванн

Заземление современной металлической ванны

Нормы электромонтажа диктуют, чтобы ванна подключалась, при помощи особого соединения, со специальной заземляющей шиной. Она должна располагаться на входном распределительном щите.

Такое соединение называется «заземляющей перемычкой».

Производить подобную процедуру необходимо в любом ванном помещении, независимо от того, какое электрическое оборудование в нем находится .

1. Во многих домах, квартирах, дачах до сих пор стоят еще советские ванны. Если ваш сантехнический прибор именно такой – старого образца, то заземлять его нужно нижеследующим образом.
   Просверлите электродрелью с победитовым сверлом отверстие в ножке ванны. Далее закрепите, при помощи болта, гайки и шайбы, заземляющую перемычку.
   Многожильный кабель приверните, с одной стороны, к ножке ванной, с другой – к специальному распределителю. К нему же подсоединяются и все прочие провода от металлического оборудования в комнате – сливов, труб, приборов.
   Распределитель закрепите на стене ванной в любом удоб

ongun.ru
