Заземление в ванной комнате в новостройке: Зачем и как заземлить ванну в старой квартире и новостройке

Содержание

чугунной и акриловой, в новостройке и многоквартирном доме в Москве от «Алеф-ЭМ»

  1. Компоненты молниезащиты
  2. Для чего нужно заземление в ванной
  3. Функции заземления
  4. Что и как заземлять в ванной комнате
  5. Почему мы?

Бытовая физика или Что нужно знать при обращении с током

Благодаря научному прогрессу, дома мы пользуемся для освещения электрическими лампочками, а не свечами, используем многочисленные бытовые приборы, работающие от электрического тока и облегчающие выполнение ежедневных задач. Конечно, каждый помнит школьные курсы физики, на которых объяснялось, что ток движется по пути наименьшего сопротивления, и наиболее привлекательными для него являются металлические предметы, жидкости. Кроме того, что нас везде окружают электрические приборы и токопроводящие предметы, некоторые не проводящие электричество материалы могут накапливать серьезный статический заряд, например, акрил.

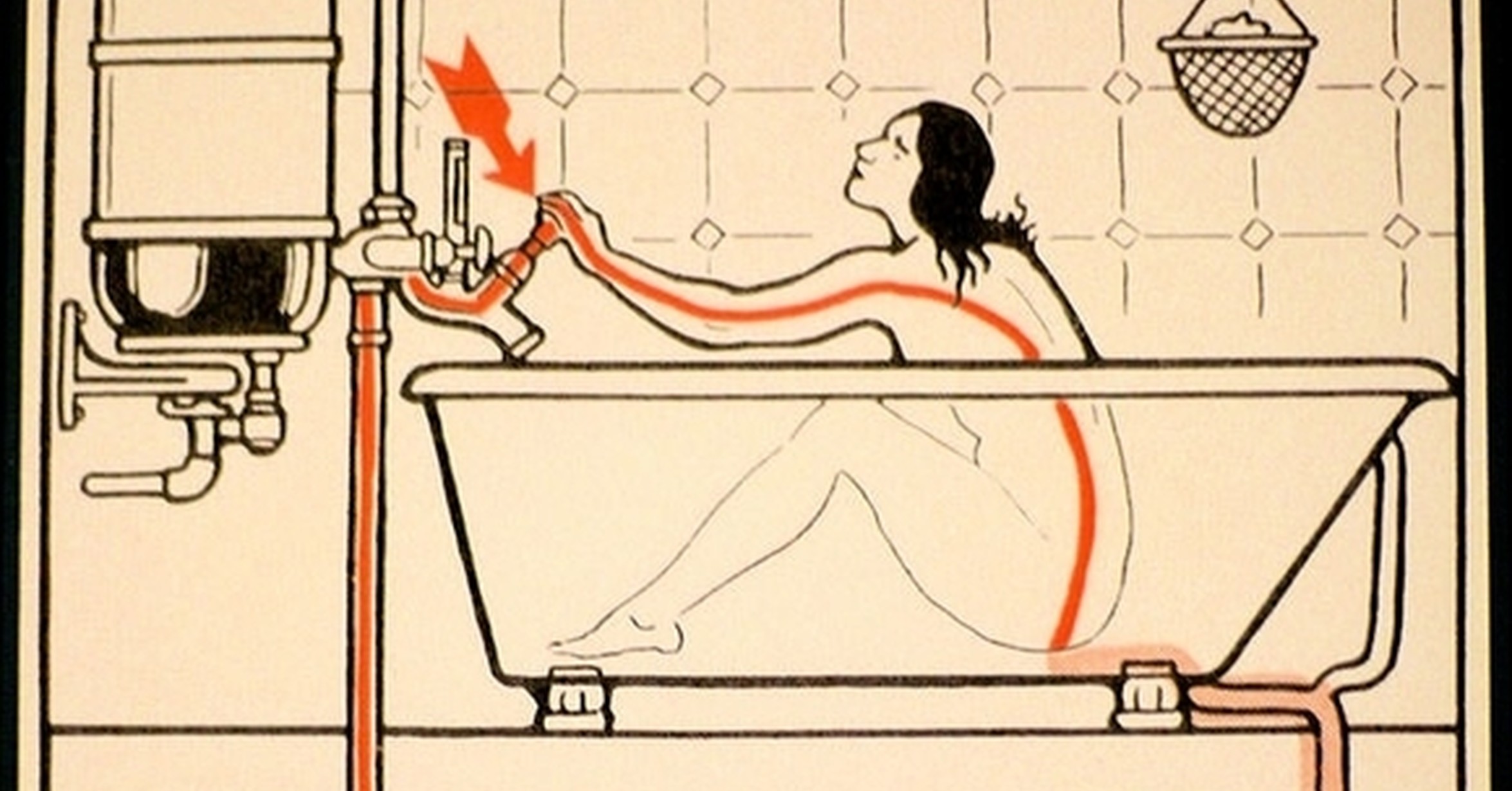

Опасность тока для человека

Тело человека – хороший проводник электричества. Если оно станет частью цепи, например, одной рукой взявшись за провод, на котором повреждена или отсутствует изоляция, а другой за металлический поручень или будет стоять голой ногой на мокром полу, то разряд пойдет по нему, что может иметь неприятные последствия вплоть до летального исхода. Тяжесть травмы от удара током зависит от мощности разряда, времени воздействия, возраста, здоровья пострадавшего и влажности тела. При непосредственном взаимодействии с электричеством с организмом случается шок, возникают нарушения сердечного ритма, нервной и других систем, может остановиться сердце. В качестве последствий после непродолжительного, «легкого» контакта в дальнейшем проявляются аритмия, стенокардия и другие сбои.

Для чего нужно заземление в ванной

Мы настолько привыкли к тому, что нас окружают электрические приборы, что уже не замечаем, сколько их вокруг, в том числе в ванной комнате:

  • электроводонагреватель;
  • стиральная машина;
  • фен;
  • полотенцесушитель
  • электрическая бритва.

И это минимум электроприборов, который находится в каждой ванной комнате. Каждое из этих постоянно использующихся устройств может накопить напряжение в корпусе, не говоря уже о том, что не исключается утечка электричества из-за поврежденной проводки или по другим причинам.

При незаземленном электрическом токе и высокой влажности, характерной для помещения, ванная комната превращается в крайне опасное место.

Заземление в ванной в новостройке и вообще в современных домах – это один из первостепенных вопросов безопасности. Эта проблема – «слепая зона» нашего поколения, так как раньше вопрос заземления не стоял. Трубы и сантехнические коммуникации были исключительно металлическими и уходили в землю, являясь самостоятельным отводом для электрического тока. С ними соединялась чугунная или стальная ванна. Роль заземляющего устройства играла перемычка, вставляющаяся в просверленную ножку.

Заземление в ванной комнате многоквартирного дома необходимо, так как люди отказываются от металлических труб в пользу пластика.

Имея же в квартире трубы из металла, живя в многоквартирном доме, нельзя быть уверенным, что сосед снизу не заменит у себя часть стояка на пластиковый трубопровод, тем самым разорвав общую заземляющую сеть. Таким образом, вопрос безопасности встает конкретно перед каждым владельцем квартиры. Учитывая серьезность угрозы, лучше принять возможные меры и обезопасить семью и себя, обратившись за решением задачи к специалистам.

Функции заземления

Предназначение заземления – обезопасить электроприборы, соединив проводником сеть электропроводки с нулевым потенциалом (зануление) или землей, которая зачастую выступает в его роли. В высотных домах сложно увести электрический заряд напрямую в почву, поэтому чаще практикуется соединение электрических приборов с автоматом – в случае пробоя тока происходит короткое замыкание, система срабатывает спустя доли секунды, и техника обесточивается. Однако и этого может быть достаточно, чтобы получить серьезную травму, когда речь идет о высоком напряжении.

При грамотном заземлении ванны (зачем это требуется, мы уже разобрались) при возникновении сбоев в электрической цепи находящийся рядом с приборами человек не пострадает.

Что и как заземлять в ванной комнате

Вне зависимости от того, сколько электроприборов в душевой и есть ли они вообще, ванна должна соединяться проводником с контуром, по которому электричество сможет уйти в землю или на коробку уравнивания потенциалов. Также с уравнителем или с отводом отдельным кабелем соединяются каждый прибор или труба, так как заземлять объекты последовательно не допускается.

Как лучше сделать заземление в ванной, подскажет специалист. Не рискуйте и не занимайтесь работами самостоятельно, даже имея достаточно ясное представление о данных системах – платой за ошибку может стать здоровье или даже жизнь близких. Профессионалы знают все особенности заземления ванн из разных материалов, разбираются в нюансах, обладают ценным и большим практическим опытом.

Различные типы сантехники требуют разного подхода, например:

  • Заземление акриловой ванны, сравнительно легкой, удобной, недорогой и потому популярной, необходимо, несмотря на то, что акрил не токопроводящий материал.
    Такие модели выпускаются литые, а также укомплектованные металлической основой, к которой непосредственно крепится заземляющее устройство. В набранной ванне из акрила, из-за того, что этот материал – диэлектрик, накапливается определенный электрический заряд, зависящий от площади емкости. Поэтому каркас необходимо заземлить.
  • Заземление чугунной ванны обязательно, так как она прекрасный проводник. Модели старого образца соединяют с отводом посредством проводника, который крепят к ножке. Современные ванны производятся уже со специальным конструктивным дополнением – лепестком для заземления, который приваривают к чаше на заводе. К нему крепят многожильный проводник. Конец кабеля оголяется и прижимается к лепестку шайбой с помощью болта и гайки.
  • Электроприборы, использующиеся в ванне, также имеют специальные дополнительные детали, служащие для заземления. Однако более надежная система отвода тока необходима, когда речь идет об устройствах, потребляющих много электроэнергии и имеющих большую мощность, например, водонагревателях.
    Все металлические части оборудования должны соединяться с контуром заземления. Иногда возникают трудности с тем, чтобы обезопасить полотенцесушитель – тогда мастер оснащает его дополнительными клеммами для аккуратного присоединения проводника.
  • Обязательно заземляются гидромассажные ванны – для работающей от сети сантехники это однозначное решение. Во-первых, устанавливается влагозащитная отдельная розетка, конструкция которой предохраняет ее от брызг, а также включает дополнительный заземляющий штекер. Дырки таких розеток имеют защитные «шторочки». Монтируют их на стену на высоте не менее 30 см от пола. Для подключения гидромассажной ванны используется проводка с двойным гидроизоляционным слоем, работы ведутся строго с соблюдением правил безопасности. Напряжение электричества регулируется с помощью специального автомата, который устанавливается чаще всего в коридоре и при необходимости отключает сантехнику.

Какими бы особенностями не обладала ванная комната – определенным набором сантехники и индивидуальной системой коммуникаций – специалист разработает грамотный план заземления, гарантирующий безопасность эксплуатации электроприборов в данных условиях.

Куда обратиться, чтобы заземлить приборы и сантехнику

Компания «Алеф-ЭМ» специализируется на разработке планов заземления, монтаже токоотводящих устройств и обслуживании данных систем безопасности. Организация профессионально занимается установкой молниеотводов, проектами молниезащиты, обеспечением безопасности цифровых сетей, бытовых приборов и другой техники в зданиях разного назначения – промышленных, коммерческих и жилых. В том числе специалисты «Алеф-ЭМ» оказывают услугу заземления сантехники и электроприборов в ванной комнате, заказать которую можно по приемлемым ценам, позвонив по телефону, указанному на сайте.

Свяжитесь с менеджером компании или заполните форму ниже, чтобы получить бесплатную консультацию, задать интересующие вопросы и узнать условия обслуживания.

Форма заказа заземления ванной комнаты

как сделать самому без ошибок, схемы (+ видео фото)

Споры о необходимости заземления ванн не утихают. Одни утверждают, что в нем нет необходимости. Другие аргументировано объясняют, почему заземление важно для обеспечения безопасности жильцов квартиры. Специалисты считают, что защитный контур все же нужен. Пока альтернативы металлическим трубам не было, заземление ванны в квартире делалось просто – сантехнику подключали к металлическому стояку.

Но сейчас ситуация изменилась: если соседи снизу заменяют какие-то отрезки труб на пластик, заземление исчезает. Поэтому теперь приходится соединять ванну с заземляющей шиной на распределительном щите.

Содержание статьи:

Зачем и как нужно заземлять сантехнику?

С каждым годом в квартирах появляется все больше электроприборов и металлических предметов. Ванная комната не исключение из общего правила. Сама ванна тоже стала источником повышенной опасности. Это касается не только стальных и чугунных моделей, но и акриловых.

Хотя акрил не проводит электрический ток, любая емкость, изготовленная из него, способна накапливать мощный статический заряд.

Не улучшает ситуацию и то, что акриловые ванны часто устанавливают на металлическую раму, которая является хорошим проводником электричества.

Актуальность заземления ванны в квартире поясняет специалист:

Старые ванны советского образца обычно изготовлены из чугуна и стали. В них не предусмотрены специальные устройства для заземления. Но это не проблема. Достаточно просверлить одну из ножек и установить заземляющую перемычку.

Крепят такие перемычки обычными болтами и гайками. Современные модели уже более удобны.

Если в квартирах многоэтажек стояки и трубы не менялись на пластиковые, заземление ванны очень простое. Электрический ток уводится по металлическому проводу, прикрепленному к стояку. Этот вариант не подходит для современных квартир, где стояки уже сменены на пластик

Производители устанавливают так называемый лепесток – металлическое устройство в виде ушка, к которому можно прикрепить заземляющий провод.

Его последовательно подключают к металлическим предметам, водонагревательному оборудованию, электрическим приборам и выводят на распределительный щит.

Если в старых ваннах приходится самостоятельно проделывать отверстия для заземляющего провода, то с современными моделями таких проблем нет. Производители заранее предусмотрели лепесток в нижней части конструкции в соответствии со всеми правилами электрической безопасности

Особые требования предъявляются к заземлению гидромассажных ванн. Такое сантехническое оборудование подключают только к отдельной розетке с заземлением. По правилам электробезопасности розетку размещают в 30-50 см от пола и в 50-70 см от края ванны. Чтобы сантехническое оборудование не сломалось и представляло опасности в случаях перепадов напряжения, устанавливают УЗО за пределами комнаты.

Хотя сама по себе процедура установки заземляющих устройств не сложна, ее стоит доверить квалифицированным электрикам. Не имея нужных навыков, самостоятельно экспериментировать нежелательно.

Заземлением гидромассажных ванн должны заниматься специалисты. Они грамотно подключат оборудование самой ванны, провода заземления. Когда работы будут закончены, все неэстетичные элементы можно скрыть за декоративным экраном

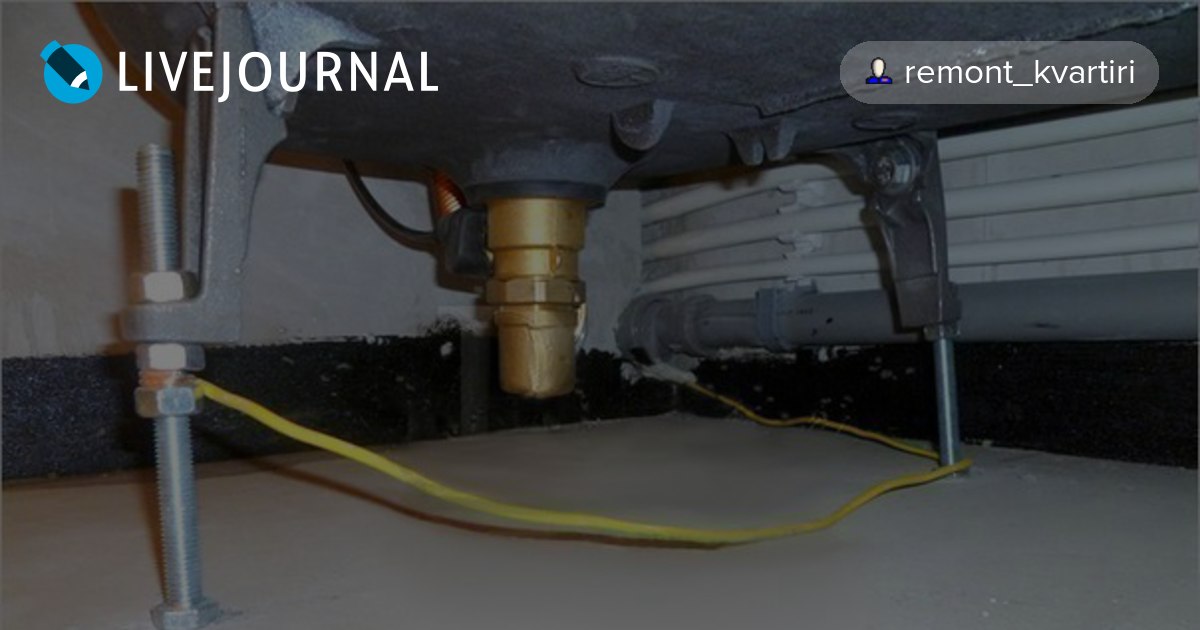

Вариант #1: Заземление ванны старого образца

Чтобы заземлить ванну без специальной проушины, понадобятся такие материалы и инструменты:

  • электродрель;
  • победитовое сверло;
  • заземляющая перемычка;
  • крепежные детали: болт, шайба, гайка;
  • многожильный кабель.

Просверлите отверстие в ножке ванны, затем к нему прикрутите заземляющую перемычку, закрепив болтом, шайбой и гайкой. К перемычке прикрепите многожильный кабель и соедините его с распределителем. Сам распределитель нужно закрепить на любой удобной стене и вывести к щиту, на заземляющую шину. К тому же распределителю подсоединяют остальные кабели от всех металлических предметов, находящихся в ванной комнате.

Правила электробезопасности предусматривают подключение всех металлических приборов ванной комнаты к одной общей заземляющей шине. Благодаря этому можно избежать негативного влияния блуждающих токов, которые зачастую становятся причиной быстрой точечной коррозии металлических труб систем водоснабжения и канализации

Вариант #2: Как заземлить чугунную сантехнику?

Если чугунная ванна изготовлена в течение последних лет, с ее заземлением не должно возникнуть трудностей. В конструкции заранее установлена перемычка с ушком для подсоединения кабеля – лепесток. Часть провода, предназначенную для подсоединения к ванне, оголяют, зажимают между шайбами, используя болт и гайку.

У водонагревателя или других электроприборов также есть детали, служащие для заземления. Их подключают по тому же принципу. Однако зачастую возникают трудности с заземлением полотенцесушителя. Вариант решения такой проблемы своими руками:

Если по каким-то причинам на ванне нет лепестка заземления, нужно его прикрепить самостоятельно. Лучше всего подсоединять его не к самим ножкам, т.к. между ножками и емкостью ванны нет достаточного контакта, а к другим деталям. Например, для просверливания отверстия под заземление хорошо подойдет элемент конструкции, предназначенный для расклинивания ножек сантехнического прибора. По виду эти детали похожи на отростки от корпуса.

Здесь можно сделать отверстие до 1 см глубиной без риска повредить емкость ванны. Если закрепить провод заземления к корпусу, будет обеспечен надежный контакт. Также можно установить его на «крыльях» ванны.

Можно сделать отверстие под заземление как на самой ножке ванны, так и в части корпуса, к которой она крепится. Второй вариант предпочтительнее, поскольку в этом случае контакт с металлической емкостью обеспечен. Если же выбрать в качестве альтернативы «крылья», то нужно учесть, что глубина отверстия здесь будет не более 5 мм. Могут возникнуть сложности с подбором длины винта

Вариант #3: Что делать со стальной моделью?

С ваннами из стали вообще не бывает никаких проблем. Заземляющий провод прикрепляют так же, как и к чугунным моделям. Лепесток чаще всего уже есть, и ничего сверлить не приходится. Впрочем, при закреплении обжимного винта стоит очистить отверстие от эмали. Счищают эмалевое покрытие до самого металла. Это обеспечит полноценное заземление.

Заземление любой металлической ванны осуществляется по одной схеме. Разница заключается только в том, что при креплении провода к стальной модели желательно зачистить эмаль

Вариант #4: Особенности заземления акриловых ванн

Акриловые ванны становятся все популярнее. Именно их выбирают многие владельцы квартир. Одно из главных достоинств моделей из акрила – легкость. В то же время это свойство является и недостатком. Изделия малой массы не отличаются устойчивостью, и легкие ванны не исключение. Чтобы установить их, используют каркасы.

Многие производители комплектуют свою продукцию металлическими рамами, а покупатели считают такой вариант установки оптимальным. Если для ванны на кирпичном или деревянном каркасе заземление не так актуально, то для стали оно обязательно.

В зависимости от способа изготовления различают литые и экструдированные акриловые ванны. К моделям второго типа «полагаются» металлические рамы. Желательно организовать заземление и для ванн с менее «опасными» каркасами. Это обусловлено тем, что вода является проводником электричества, и, хоть сам по себе акрил – это диэлектрик, емкость может накопить немалый заряд статического электричества.

Для заземления обычно есть специальная перемычка. Если же попалась модель без нее, следует просверлить отверстие так же, как в металлических ваннах. Внешнее покрытие нужно счистить, как при заземлении стальных ванн, поскольку краска является диэлектриком.

Модели из акрила тоже нуждаются в заземлении, особенно если в качестве каркаса для монтажа использован металл. После окончания работ подключение ко всем коммуникациям будет замаскировано, внешний вид ванны не пострадает

Вариант #5: Как заземлить джакузи?

Гидромассажные ванны обязательно нуждаются в заземлении. Если относительно других видов еще бывают споры, то для сантехники, работающей от электросети с напряжением в 220 В вопрос изначально решен. Для гидромассажной ванны устанавливают отдельную розетку. Выбирают модель со «шторкой», предохраняющей устройство от брызг воды, которые могут быть во время купания с гидромассажем. Эта «шторка» по виду напоминает маленькую дверцу на розетке.

Такие розетки можно приобрести в любом строительном или хозяйственном магазине. Нужно выбрать модель с третьим (заземляющим) штекером. Для подводки к розетке гидромассажной ванны используют провода с двухслойной изоляцией.

В идеале установкой устройства должен заниматься электрик. Если у вас нет соответствующего опыта, электромонтажные работы могут представлять опасность для жизни и здоровья. Велика вероятность ошибки при монтаже или подключении приборов.

Минимальное расстояние от розетки до пола – 30 см, до края джакузи – 50 см. За пределами комнаты следует установить УЗО и автомат на 16 А. Электрокабель помещают в гофрированную трубку. Заземлять гидромассажную ванну через любое водопроводное оборудование запрещено по правилам техники безопасности. Если возникают проблемы с заземлением, пользоваться прибором нельзя, пока все неисправности не будут устранены.

Чтобы оборудование гидромассажной ванны не пострадало от скачков напряжения в электросети, лучше всего поставить стабилизатор напряжения. Так будет обеспечена максимальная безопасность людей при эксплуатации сантехники.

Неправильно подключенные к электросети гидромассажные ванны могут представлять потенциальную опасность для жизни людей. Подключение следует осуществлять в соответствии со стандартными правилами монтажа электроустановок

Выбор материалов для заземления

Обычно для дома применяют 6-миллиметровый многожильный кабель. Сечение такого провода достаточное для обеспечения электробезопасности жильцов. Этот кабель подходит для подключения сантехники с функцией подогрева проточной воды. Что касается материала провода, то лучше меди ничего не найти.

В крайнем случае, можно использовать стальной кабель в оболочке из меди. Для заземления лучше выбрать кусок длиной от 2 м. В то же время не следует использовать слишком большие отрезки, поскольку возрастает вероятность прорыва.

Кабель заземления необходимо замаскировать. Это делают из эстетических соображений, поскольку провод портит интерьер, может мешать нормальной эксплуатации ванной комнаты. Стоит скрыть электрокабель и для того, чтобы обезопасить его от случайных повреждений. Обычно провода заземления прячут за декоративными экранами, в предметах мебели, за пластиковыми панелями.

Имеет смысл установить устройство защитного отключения электротока. В этом случае можно быть спокойным: если изоляция пострадает, ток будет автоматически отключен.

Для заземления ванны в квартире лучше всего выбрать медный многожильный кабель сечением 6 кв.мм. Хорошо подходит провод в желто-зеленой изоляции

Устройство защиты от тока для ванной комнаты

Для ванной комнаты желательно установить устройство защиты от электротока. Влажная среда делает особенно опасными электрические приборы и даже обычные металлические предметы. В соответствии с правилами электробезопасности все они должны быть заземлены, а чтобы водонагреватель, джакузи или стиральная машина не стали источником поражения электрическим током, монтируют УЗО.

Это устройство отключает электрический ток при сильных скачках напряжения. Принцип его работы заключается в контроле за входящими и исходящими электрическими импульсами. Если на выходе напряжение выше, чем на входе, ток отключается.

Если электропроводка смонтирована с проводом заземления, можно установить УЗО 30 мА. Устройства с более высоким номиналом тока нежелательны. Чаще всего для ванны выбирают УЗО 10 мА. Это гарантирует высокую скорость отключения тока в случае неполадок.

Подробнее о принципе работы и особенностях подключения УЗО рассказано в видеоролике:

Сколько бы ни спорили о необходимости заземления ванн, факт остается фактом: в помещениях с повышенной влажностью проще всего получить удар током. Современные ванные комнаты оборудованы электроприборами, в них используются металлические предметы, а это небезопасно.

Не стоит рисковать здоровьем из-за банальной лени или нежелания потратиться. Установите качественное заземление, при необходимости – устройство защиты от тока. Если вам трудно разобраться с этим самостоятельно, обратитесь к электрику. Он выполнит все работы быстро и качественно, а ваша ванная комната станет безопасной.


Как правильно сделать заземление в ванной комнате?

заземление ванны

Ванная комната – особое помещение в квартире или частном доме. С посещения этого помещения начинается день каждого человека и заканчивается также визитом в это царство повышенной влажности и высоких температур. Принятие ванны – процедура, приносящая расслабление, гарантирующая восстановление сил и дарящая минуты незабываемого блаженства. Однако чтобы этот комфорт всегда сопутствовал при совершении таких водных процедур, следует вовремя позаботиться о заземлении ванны.



Защитный контур для ванной

Ванна, наполненная водой или просто сырая после процедуры, относится к категории зоны повышенной влажности, и при всем притом, еще находится в окружении электрических бытовых приборов и розеток, — источник повышенной опасности для своих владельцев. Поэтому весьма важно создать защитный контур, могущий предотвратить возможные неприятности.

Не так давно заземление устраивали при помощи соединения ванны с водопроводным или канализационным стояком. Однако в настоящее время так делать не рекомендуется: весьма часто в многоквартирных домах соседи по стояку заменяют у себя металлические трубы на пластиковые и смысл заземления сразу теряется. Именно поэтому заземлять ванну нужно при помощи особой заземляющей шины, располагающейся на распределительном общедомовом щите. В новостройках заземление уже предусмотрено, и как правило сделан дополнительный контур заземления в ванной комнате. В старых советских домах в 95 процентах отсутствует заземление, поэтому ванную комнату заземлить не представляется возможным. Если дом прошел реконструкцию и  по стояку был проведен проводник заземления, тогда нет причин отказываться от дополнительной защиты ванной комнаты.

Что и как заземлять в ванной комнате?

куп коробка уравнивания потенциаловустройство защитного отключения для ваннойЧто и как заземлять в ванной комнате

В большинстве ванных комнат даже в домах современной застройки устанавливаются традиционные чугунные ванны. Заземление такой ванны устроить несложно:

  • в любой ножке ванны высверливаются отверстие;
  • в готовое отверстие вставляется заземляющая перемычка;
  • болтом и гайкой с шайбой перемычка закрепляется в отверстии ножки ванны.

Современные же чугунные и стальные ванны выпускаются уже оснащенным специальным устройством, напоминающим лепесток цветка, для создания надежного заземления. К такому устройству можно без особых хлопот подсоединить проводник заземления (PE – желто-зеленой расцветки).

В случае использования электрооборудования для нагрева проточной воды заземление нужно обеспечить через устройство защитного отключения. Также необходимо заземлять любое электрическое оборудование, располагающееся в ванной комнате, будь то накопительный водонагреватель или стиральная машина. Все заземляющие проводники выводятся в общую коробку для заземления, которая называется коробка уравнивания потенциалов (КУП). Из коробки КУП сечением не менее 6 квадратов, проводник выводится на общую заземляющею шину, которая находится в на этажном или квартирном щите.

Уравнивание потенциалов можно делать в системе заземления TN-C-S или TN-S.
Если в санузле установлена современная модель ванны из акрила, ее также нужно заземлять несмотря на то, что акрил не проводит электрический ток. Акриловая ванна накапливает статическое электричество. Причем чем больше размер ванны, тем больше электричества может накопиться на ее поверхности. Поэтому необходимо заземлить стальную раму, на которой располагается чаша ванны.

Заземление гидромассажных устройств в ванной комнате

розетка ip-44

Если в помещении располагается гидромассажная ванна, то заземление должно быть устроено по-особому типу. Такую ванну следует подключать только к специальной розетке, использующейся во влажных помещениях – розетка с защитой не менее IP-44. Такую розетку лучше всего располагать на высоте не менее 0,5 м от пола. От края же ванны джакузи ее следует размещать на расстоянии не ближе 0,6 м.

уравнивание потенциалов

Помимо непосредственного заземления розетки за пределом помещения, где располагается такая гидромассажная ванна, нужно установить специальный автомат – устройство защитного отключения, или его еще называют выключателем дифференциального тока. Он поможет предотвратить неприятные последствия, которые могут возникнуть при возникновении утечки тока в электрической цепи.

Заземляя ванну, располагающуюся в любом помещении квартиры или частного дома, необходимо иметь в своем распоряжении многожильный провод, как правило, желто-зеленого цвета, сечением 6 мм и изоляцией ПВХ. Заземляющую перемычку лучше всего располагать за декоративным экраном ванны или в тумбе, или на стене расположенную в коробке КУП. Устроив заземление ванны, можно с уверенностью в своей безопасности наслаждаться любыми водными процедурами.

Оцените качество статьи:

как и зачем заземлять ванну

Нужно ли заземлять ванную, полотенцесушитель и другую сантехнику? В настоящее время существует две, диаметрально противоположные, версии ответа на этот вопрос. Многие потребители утверждают, что в заземлении сантехники нет необходимости. Другие настаивают на необходимости выполнения такой процедуры, аргументируя это тем, что безопасность человека превыше всего. Ответить на вопрос кто прав, а кто нет довольно просто. Специалисты дают однозначный ответ: для защиты человека от случайного поражения электрическим током необходимо обязательно правильно заземлить ванную, джакузи или любое другое сантехническое изделие.

В недалеком прошлом, при монтаже систем водоснабжения и водоотведения использовались металлические трубы, поэтому проблем с заземлением сантехники не возникало. Заземление ванны в квартире, полотенцесушителя или любого другого изделия выполнялось простым подключением к общему стояку, который имел надежный контакт с землей. В настоящее время, с появлением пластиковых труб, ситуация полностью изменилась и создавать защиту от поражения электрическим током в ванной комнате стало сложнее. В этой статье мы рассмотрим зачем необходимо заземление в ванной комнате и как правильно его сделать для различных сантехнических изделий из металла и полимерных материалов.

Как заземлять сантехнику и для чего это необходимо делать

Современные квартиры в большинстве случаев переполнены разнообразной бытовой техникой и металлическими изделиями. Ванная комната не составляет исключения. В небольших туалетных помещениях можно увидеть большой набор потенциально опасных для человека электроприборов и сантехнических предметов. Даже акриловая ванна входит в этот перечень, хотя она и изготовлена из диэлектрического материала. Это изделие способно накапливать мощный заряд статического электричества, способного нанести человеку значительный урон. К тому же акриловая емкость устанавливается на металлический каркас, а он отлично проводит электрический ток.

Все это говорит о том, что заземление в ванной комнате необходимо создавать, хотя особых требований в нормативных документах на этот счет не существует. Для частного дома или на даче создать заземляющий контур в ванной комнате не составит труда, а вот в квартирах многоэтажных домов придется вывести провод заземления к этажному распределительному щиту и подключить его к специальной шине. Как выполнить защиту различных сантехнических предметов от появления на них опасного напряжения электрического тока и как заземлить ванну в квартире мы рассмотрим ниже.

Важно! Заземляющий проводник имеет изоляцию зелено-желтого цвета и обозначается на монтажных схемах буквами PE. Это необходимо для того, чтобы не перепутать заземляющий кабель с силовыми линиями электроснабжения объекта.

Заземление старых ванн

В советские времена для изготовления ванн использовались в основном чугун или сталь. В этих изделиях не были предусмотрены специальные конструктивные элементы, которые необходимы для подключения заземляющего провода. Но эта проблема решается довольно просто! Для выполнения работ понадобятся следующие инструменты и материалы: электрическая дрель, сверло с победитовым наконечником, перемычка для подключения заземляющего провода, комплект крепежных деталей (болт, шайбы и гайки), а также многожильный медный кабель и распределитель всех отводов заземления.

В ножке ванны сверлится отверстие необходимого диаметра и выполняется монтаж перемычки заземления на резьбовое соединение. К перемычке крепится заземляющий проводник и выводиться на распределительное устройство. Само устройство необходимо закрепить в удобном месте, так как к нему будут заводиться все провода заземления от металлических изделий, находящихся в ванной комнате. От распределителя общий провод заземления необходимо вывести к распределительному щиту на площадке этажа и подключить его к шине защитного заземления. Все эти работы довольно просты и могут быть выполнены собственными руками.

Заземление современных чугунных и стальных ванн

Заземление чугунных ванн, изготовленных в последнее десятилетие, проблем не вызовет даже у неискушенного потребителя. Все они снабжены специальными лепестками с крепежным набором для подключения заземляющего проводника. Достаточно просто затянуть оголенный конец провода между шайбами и вывести его на распределитель. Если по каким-то причинам перемычка отсутствует, то необходимо будет сверлить отверстие. Лучше всего эту операцию выполнить на специальных утолщениях корпуса ванны, которые предназначены для расклинивания несущих ножек изделия. Такой вариант позволит создать надежный контакт между проводом заземления и ванной.

Со стальными ванными особых проблем также не возникнет. Лепесток у них, как правило, присутствует и сверлить отверстие не потребуется. Достаточно зачистить эмалевое покрытие вокруг отверстия на лепестке до самого металла и с помощью обжимного винта закрепить заземляющий проводник. Все остальные операции необходимо выполнять по аналогии с ваннами из чугуна. Далее, мы рассмотрим вопрос нужно ли заземлять акриловую ванну и как правильно такую работу выполнить.

Внимание! Запрещено подключать заземление к съемным ножкам стальных и чугунных ванн. Это обусловлено тем, что между опорными элементами и самой ванной отсутствует нормальный электрический контакт!

Заземление акриловых ванн

Ванны из акрила становятся очень популярными сантехническим изделиями. Именно они постепенно вытесняют с рынка изделия из стали и чугуна. Главным преимуществом акриловых ванн является их небольшой вес, но в то же время — это определенный недостаток. Существует два типа таких изделий: литые и экструдированные. Второго вид акриловых сантехнических изделий устанавливается на стальные каркасы, а как мы знаем, металл отличный проводник электричества. Поэтому каркасы ванн из акрила необходимо заземлять. Заземление акриловой ванны выполняется по аналогии со стальными изделиями.

Важно! Попадание воды между корпусом акриловой ванны и поддерживающей металлической рамой может привести к образованию токопроводящего слоя, поэтому такую конструкцию необходимо заземлить!

Заземление джакузи

Если о необходимости заземления различных моделей ванн можно поспорить, то для джакузи (гидромассажных ванн) эта процедура обязательна! Это сантехническое изделие является сложной бытовой техникой, потребляющей электроэнергию, а любой электроприбор в ванной комнате должен иметь защиту от появления напряжения сети на его корпусе. Гидромассажные ванны подключаются к заземляющей шине через специальные розетки, предназначенные для установки в помещениях с высокой влажностью. Они имеют в своей конструкции специальные шторки, которые защищают контакты от попадания на них воды.

Розетки для подключения джакузи устанавливают на расстоянии 30 см от пола ванной комнаты и 50 см от края гидромассажной ванны. Кабель для подводки электричества и заземляющего проводника должен иметь двойную изоляцию и его необходимо поместить в гофрированную трубу. Для джакузи в распределительном щите необходимо установить отдельное УЗО и автомат, в дополнение к заземлению это обеспечит надежную защиту человека от поражения электрическим током. Правилами ПУЭ запрещено заземлять гидромассажные ванны через систему водоснабжения. К работе по монтажу джакузи желательно привлечь опытного электрика, так как это позволит избежать ошибок при подключении.

Внимание! При монтаже электропроводки и кабеля защитного заземления не допускается использование скруток и других ненадежных соединений, которые могут привести к разрыву контакта и поражению человека электрическим током!

Заземление полотенцесушителя

Как заземлить полотенцесушитель из нержавейки и нужно ли это? Ответ на этот вопрос можно найти в учебниках физики и справочниках! Существуют такие понятия, как гальваническая коррозия и блуждающие токи. Эти два неприятных явления могут сократить срок эксплуатации полотенцесушителя до минимума! Блуждающие токи возникают при утечках электрической энергии в систему отопления из поврежденной проводки, бытовых приборов и по некоторым другим причинам. Гальваническая коррозия возникает при взаимодействии двух разнородных металлов и воды, которая в какой-то степени является электролитом.

Эти два фактора способны повредить полотенцесушитель из нержавейки, поэтому его следует заземлить. Системы отопления, состоящие из металлических труб, изначально заземлены и дополнительного заземления для уравнивания потенциалов на полотенцесушителе не потребуется. А вот если трубы отопления пластиковые, то его лучше подключить к общей шине заземления на распределительном щите. Такая операция затруднений не вызовет, достаточно с помощью металлического хомута закрепить заземляющий проводник на полотенцесушителе и вывести его нулевую шину.

Выбор комплектующих для заземления ванны

Обычно в квартирах и частных домах для устройства заземления и зануления применяется многожильный провод с площадью сечения не менее 6 кв. мм. Такой площади сечения заземляющего проводника вполне достаточно для обеспечения защиты от поражения электрическим током человека в жилых помещениях. Лучше выбирать медный кабель, но в крайних случаях можно использовать алюминиевый провод или стальной в медной оболочке. Заземляющий проводник следует замаскировать. Это необходимо не только с эстетической точки зрения, но и для защиты заземления от случайного повреждения. Обычно кабель прячут в предметах интерьера ванной комнаты, за экранами и пластиковыми панелями. Для подключения заземления всех предметов в ванной комнате к общей шине используют специальный распределитель.

Заключение

Какие бы споры ни велись вокруг необходимости заземления сантехнических изделий, специалисты утверждают, что в помещениях с большим количеством влаги риск поражения электротоком резко возрастает. Наличие электрических приборов в туалетных комнатах увеличивает этот риск вдвойне. Поэтому следует сделать вывод: заземление ванны в квартире и других изделий из металла, расположенных рядом с ней — это не блажь перестраховщика, а реальная необходимость.

Не подвергайте свое здоровье опасности и заземлите определенные предметы, находящиеся в ванной комнате. Если собственными силами вы не в состоянии выполнить эти работы, то пригласите опытного электрика! Надеемся, что в этой статье мы полностью ответили на вопрос: зачем необходимо заземление ванны и как сделать заземление в ванной комнате!

Видео по теме

Особенности заземления ванны - В квартире, в доме

11.06.2018

Электричество с водой не совместимо! Об этом знают даже дети. Но как быть с ванной комнатой, где вода повсюду и без электричества, в принципе, не обойтись? Ответ прост – качественное заземление ванны обеспечит максимальную электробезопасность и позволит полностью исключить возможные весьма печальные последствия.

Электропроводка в ванной комнате: что к чему?

Помещение ванной комнаты, согласно современным требованиям к планировке жилых квартир, относится к так называемой «мокрой» зоне. При ее обустройстве электробезопасность – первостепенное условие. Среди основных требований для ее обеспечения стоит отметить, что:

  • электропроводка в ванной комнате должна иметь тройную изоляцию с заземляющим контактом;
  • монтаж распределительных коробок, дополнительных розеток и выключателей в данном помещении исключен.

Кроме того, проводка должна иметь соответствующее сечение, ведь использование различного высокомощного оборудования в ванной может привести к перегреву кабеля.

Заземление в ванной комнате должно быть наиболее качественным и выполняться опытными мастерами. Это позволит избежать отвода электричества и исключить вероятность возникновения мощных электроразрядов.

Что такое заземление ванны и какова его роль?

Первым этапом в установке любой ванны является ее заземление. Основная его задача – отделить воду, как проводник, от электричества. Использовать для этого металлические трубы не рекомендуется. И не удивительно, ведь:

  • для соединения элементов трубопровода применяются муфты, способные нарушить электрический контакт;
  • в металлических трубах могут появляться блуждающие токи, что не редкость в многоквартирных домах.

Оптимальный вариант для создания заземления ванны – медный провод с минимальным сечением в 6 мм. Такой провод можно подсоединять прямо к щитовой, создавая качественную изоляцию между водой и электричеством.

Основные функции, которые выполняет заземление ванны, заключаются в следующем:

  • качественное заземление повышает безопасность использования различного электрического оборудования;
  • при нарушении изоляции проводки заземление позволяет исключить возможность удара током;
  • заземление эффективно отводит блуждающие токи, возникающие в случае пробоя изоляционного слоя.

Подобная мера безопасности позволяет защитить здоровье и жизнь человека в различных непредвиденных ситуациях.

Разные виды ванн и особенности их заземления

Многие люди считают, что заземление акриловых или эмалированных ванн необязательно. Это не так. Ведь даже при малейшем повреждении покрытия конструкций изоляционный эффект тут же исчезает. Но стоит отметить, что особенности заземления зависят от материала, из которого изготовлена ванна:

  • В современных моделях чугунных ванн для заземляющего кабеля имеется специальное отверстие, в которое должен вставляться болт, фиксирующий провод. Для более качественного контакта провод предварительно зачищается. В старых чугунных ваннах такого отверстия не предусмотрено. Его необходимо сделать самостоятельно, например, в месте фиксации ножки ванны.
  • В стальных конструкциях, предлагаемых на рынке сегодня, также предусмотрено ушко для болта. Прежде, чем подсоединять провод, отверстие рекомендуется тщательно очистить не только от ржавчины, но и от эмали.
  • На акриловых ваннах, которым также крайне необходимо качественное заземление, для подсоединения проводов предусмотрен специальный металлический бандаж.

Но необходимость заземления относится не только к различным видам ванн. При установке душевых кабин также важно соблюдать данное требование по электробезопасности.

Как правильно заземлить ванну?

Если такую работу необходимо выполнить в частном доме, провод, как правило, выводят прямо около жилого строения. При этом рекомендуется на участке оборудовать заземляющий контур. Обычно он представляет собой квадратную конструкцию из металлической шины с шириной 5 см. Оптимальный размер контура – 4*4 м. Минимальная глубина его вкапывания должна составлять 1 м. Также для создания более эффективной защиты можно установить УЗО (устройство защитного отключения). В процессе выполнения работ по заземлению следует придерживаться нескольких правил:

  • важно обеспечить надежную фиксацию провода к заземляющему предмету;
  • все элементы заземляющего контура должны быть надежно скреплены друг с другом и присоединены к заземляющему проводу;
  • минимальная толщина заземляющего провода должна составлять 6 мм, что обеспечит оптимальное сопротивление до 4 Ом, соответствующее действующим нормам.

Благодаря соблюдению всех вышеперечисленных рекомендаций можно будет создать эффективное заземление ванны и обеспечить полную энергобезопасность помещения.

Основные правила безопасности при заземлении ванны

При обустройстве заземления ванны в квартире или частном доме необходимо соблюдать определенные правила безопасности:

  • чтобы заземление было эффективным, а энергобезопасность находилась на высоком уровне, проводка в доме должны быть наиболее качественной;
  • в ванной комнате, да и в любом другом жилом помещении в принципе, нельзя пользоваться сломанными приборами, провода которых оголены, а при их включении можно наблюдать искрение;
  • нельзя допускать использование электроприборов детьми без присмотра родителей.

Помимо того, пребывая в ванной комнате, следите, чтобы электроприборы не контактировали с водой. Вода не должна попадать на розетки, выключатели и осветительные приборы. При искрении каких-либо приборов и систем их незамедлительно надо заменить.

Делаем выводы

Подводя итоги всего вышесказанного, стоит отметить основные моменты, требования и рекомендации:

  •  заземление ванны является обязательным условием электробезопасности, соблюдение которого позволяет избежать опасных для жизни ситуаций;
  • заземление должно быть комплексным и затрагивать не только ванную комнату, но и все помещения в доме, где используется электрооборудование;
  • для эффективного и качественного заземления нужно использовать медный кабель с минимальным сечением 6 мм;
  • заземляющий контур должен располагаться в земле на глубине минимум 1 м прямо возле дома;
  • специалисты рекомендуют дополнять электробезопасность за счет установки УЗО, отключающего электричество при контакте с оголенными проводами.

Соблюдая все вышеперечисленные назидания и рекомендации, вы сможете обеспечить полную электробезопасность вашей квартиры или дома.

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники. Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате. Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

Что такое заземление ванны и зачем оно необходимо?

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока. Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током). Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам. По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом). Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Рекомендуем к прочтению:

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Рекомендуем к прочтению:

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов). Акрил не является металлом и не проводит электроток. Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

Проводка в ванной. Правила и порядок монтажа.

Материалы

В настоящее время дизайн ванных комнат совсем не тот, каким был много лет назад. В ванной комнате сейчас могут находиться вентиляторы, светильники, водонагреватели, стиральные машины, и конечно розетки. Да и нагрузка на электрические провода сейчас намного возросла. Повышенная влажность является особенностью условий в ванной комнате. Проводка в ванной требует быть более внимательным при монтаже, а также выполнять правила и нормы.

Правила
Мокрая стена или пол являются отличным проводником электрического тока. Поэтому при укладке проводов в ванной целесообразно придерживаться определенных правил:
  • Провода прокладывать только скрытыми отделочными материалами.
  • Применять гофротрубу для укладки проводов.
  • В помещении ванной комнаты запрещается устанавливать распредкоробки, скрутки, соединения. Применяются только целые куски провода, проложенного от наружной распредкоробки.
  • Запрещается устанавливать розетки и регуляторы света ближе 0,7 метра от емкости ванны, раковины, труб, и менее 0,9 м от пола.
  • Провода для розеток проводятся отдельно от освещения и вентиляторов.
  • Класс защиты приборов освещения, выключателей, а также и розеток должен быть не менее IР44.
Порядок монтажа
Инструменты
Перед тем, как будет начата проводка в ванной комнате, необходимо подготовить инструмент:

Если нет в наличии электроинструмента в виде перфоратора или штробореза, то можно вполне обойтись зубилом и молотком, для ручной работы.

Материалы

Если вы не хотите часто ремонтировать или менять электропроводку, то необходимо приобрести качественные материалы: влагозащищенные розетки, провода с медными жилами в тройной изоляции сечением от 2,5 мм2 и другое качественное электрооборудование, которое обеспечит достойную безопасность электросети. Бывшие в употреблении провода со значительными изгибами, либо поврежденной изоляцией не допускаются к применению.

Удаление старой проводки

Если проводка в ванной на вашей памяти не менялась в этом доме, то лучше произвести ее замену, во избежание возникновения неисправностей в виде перегрева, выбивания автомата, искрения, либо возгорания. Если ванная и туалет будут объединяться, то в туалете также нужно заменить проводку. Обратите внимание, откуда идет питание в туалет, возможно, оно проведено отдельно от ванной.

Схема

Правильно составленная схема – это залог качественной электропроводки и хороший помощник электромонтера. Необходимо тщательно продумать места установки приборов, розеток, линий проводки, освещения. Про отопление в ванной тоже не стоит забывать. По причине повышенной влажности проводка в ванной делается скрытой.

Дополнительные советы:
  • Рекомендуемое количество розеток 2-3 штуки.
  • Для стиральной машины и титана монтируйте отдельные розетки.
  • Выключатель устанавливать за пределами ванной.
  • На каждую группу приборов должен быть отдельный автомат.
  • Линии проводов должны располагаться вертикально и горизонтально.

На стенах, обшитых гипсокартоном, провода располагают между обшивкой и стеной, а в стенах без обшивки делают штробы.

Монтаж проводов
Перед укладкой проводов нужно определить места для розеток, выключателей и светильников. Монтаж проводки приходится производить при различных условиях:
  • Между стеной и покрытием есть пустота.
  • Кабель не проходит в пространство между стеной и покрытием.
  • Стены без панелей.

По первому условию имеются пустоты, в которых располагают проводку в гофротрубе, которая проводится по отверстиям в профилях, расположенных вертикально.

При втором условии нужно делать штробы для укладки в них проводов в рукаве, и закреплять его скобами.

По третьему варианту также необходимо сделать штробы такого размера, чтобы в них поместилась гофротруба с проводами. После укладки проводки штробы замазываются раствором алебастра, затем выравниваются.

Далее, устанавливают подрозетники, закрепляют их алебастром, крепят тройной провод с заземлением к розеткам и другим электропотребителям.

Заземление

Проводка в ванной по правилам должна состоять из трех жил: фаза, ноль и заземление. В старые времена, когда электропроводка была двойной, то производили заземление отдельно ванной комнаты, проводили кабель к распределительному щиту на лестничной площадке. Новая электропроводка уже содержит в себе третью жилу в качестве заземления. Эту жилу необходимо в обязательном порядке подключать к розеткам.

В новых постройках домов с инновационными сетями в распределительных щитах на этажах имеется главная заземляющая шина. Ее можно узнать по стояку, из которого выходит кабель с 5-ю проводами. Шина изготовлена из стали и меди, состоит не менее, чем из пяти мест присоединения. От них отходят провода заземления в квартиру.

Для монтажа теплого пола также необходимо заземление, которое производится при помощи монтажа металлической сетки. Кабель заземления подключают к сетке с помощью клеммы.

В частном доме заземление можно сделать своими руками. Для этого в землю закапывают три сваренных между собой куска арматуры с болтом, к которому подключается кабель заземления.

Использование защитного отключения

Такие устройства дают возможность создавать безопасную эксплуатацию электроприборов. Они обязательны для монтажа к цепи ванной комнаты. Щит входа питания должен быть оборудован устройством защитного отключения. Оно отключает питание в том случае, если ток на входе и выходе различается, для того, чтобы человека не поразило электрическим током. Установку таких устройств лучше доверить специалистам.

Автоматические выключатели

Для безопасности также необходимы автоматические выключатели, которые располагают в электрощитах в количестве, зависящем от числа и мощности электроприборов. На освещение ток отключения автомата рекомендуется величиной 10 ампер под нагрузкой 2,2 кВт в час. Для потребителей мощнее целесообразно поставить автомат на 25 ампер для нагрузки 5,5 кВт.

Безопасные розетки

Для розеток необходима установка отдельного защитного устройства с током номинала немного выше, чем у автоматического выключателя. При большой разнице в номинальном напряжении защита не сработает.

Стиральные машины новых образцов обычно требуют розетки на 16 ампер с защитой от влаги с керамической поверхностью, и оборудованными специальными крышками, которые защищают от брызг.

Применение распаечных коробок

В такой коробке расположено соединение различных линий электрической проводки, соединенные клеммниками, либо скрутками — СИЗы. Один провод подключается к распределительному щитку. Распаечная коробка располагается за пределами ванной комнаты. Преимуществом можно назвать экономию электропроводки и материальных затрат.

Однако, имеется серьезный недостаток, заключающийся в недостаточной надежности, так как скрутки и клеммники очень плохо отзываются на большое напряжение. Поэтому применять распаечные коробки не рекомендуется.

Похожие темы:

Электробезопасность при строительстве душевых и ванных комнат

Этот информационный бюллетень предупреждает лицензированных электромонтажников и подрядчиков о требованиях:

  • Пункт 5. 6.2.5 Душевые и ванные комнаты в AS / NZS 3000: 2018

Любая проводящая арматура в бетонном полу или стенах, образующих часть душа или ванной комнаты должны быть подключены к системе заземления электроустановки, чтобы избежать разницы потенциалов, которая может возникнуть между токопроводящими трубами (включая краны, водостоки и т. д.)) соединены или находятся в контакте с системой заземления электроустановки, бетонным полом или стеной.

Провод уравнивания потенциалов должен быть подключен между армирующим материалом и любой частью системы заземления в помещении.

Стандарт 2007 года внес ряд изменений, и это одно из самых новаторских. Это требование соблюдалось в течение многих лет за границей и было включено для уменьшения растущего числа поражений электрическим током, которые могут возникнуть. записывается каждый год.

Хотя установка заземляющего проводника не устраняет причину удара, она устраняет потенциал напряжения. Как и во всех случаях уравнивания потенциалов, он работает, поддерживая на токопроводящих дорожках одинаковый потенциал.

Основные причины ударов в ванных комнатах.

Шоковые удары мужчин. Это вызывает повышение напряжения на водопроводных трубах и появление потенциала между кранами и влажным полом в ванной, который содержит армирующую сетку.

Наведенное напряжение

  • Существующий кабель, проложенный в бетоне, наводит напряжение на армирующую сетку, создавая потенциал напряжения между влажным полом в ванной и кранами.

Поврежденный кабель

  • Существующий поврежденный кабель, проложенный в бетоне, замыкает арматурную сетку, создавая потенциал напряжения между влажным полом в ванной и кранами.

Можно ли заземлить выход на металлическую водопроводную трубу?

Вопрос:

Дом моей дочери ремонтировали в 1950-х годах.У него соответствующая проводка (№12 на розетках), но ни одна из цепей не имеет заземляющего провода. Могу ли я подключить к розеткам одно заземление или мне нужно по одному для каждой цепи? Могу ли я привязать к трубам холодной воды, если они есть? (Я должен был убедиться, что трубы заземлены.)

Vince O’Brien, Emeryville, CA

А:

Клиффорд А. Попеджой, лицензированный подрядчик по электричеству из Сакраменто, Калифорния, отвечает: Сначала ответьте на второй вопрос: нет, вы не можете ухватиться за землю из трубы с холодной водой.Несколько лет назад такая установка была разрешена, но с ростом популярности неметаллических водопроводных труб и фитингов существует слишком большая вероятность обрыва металлических труб, чтобы их можно было использовать для чего-то столь же важного, как заземляющий провод. См. Разделы 250.130 (C) (1) и 250.52 (A) (1) Национального электротехнического кодекса 2002 года.

Даже если при прокладке заземляющего провода трубы являются непрерывными, вы не можете гарантировать, что целостность заземления сохранится в будущем, например, после ремонта участка оцинкованной железной или медной трубы с помощью ПВХ. Не стоит рисковать чьей-то жизнью.

Куда же тогда крепить заземлитель оборудования? Хотя NEC допускает несколько других вариантов [раздел 250.130 (C)], лучшее место для подключения заземления (при модернизации) находится на шине заземления панели, где цепь подключена к своему выключателю.

Чтобы ответить на ваш первый вопрос: в случае модернизации, когда заземление не является частью кабеля или находится в одном кабелепроводе, для каждой цепи требуется отдельный заземляющий провод.См. Разделы 250.122 (A) и (C) NEC.

Я обнаружил, что приборы и инструменты, которые обычно используются во многих частях дома, не нуждаются в розетке с заземлением (то есть с заземлением для оборудования). Для розеток, в которых заземление оборудования необходимо для безопасности, например, на кухне, на улице или в гараже, или для защиты от перенапряжения, я рекомендую использовать новую цепь. Как правило, проложить новый неметаллический кабель 14/2 или 12/2 не намного сложнее, чем проложить изолированный заземляющий провод AWG 12. Добавление новой цепи также обеспечит большую емкость и лучшее заземление оборудования.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

»Розетки с заземлением и незаземленными

Когда я представляю своих покупателей как ABR, я обнаруживаю, что одни и те же темы возникают каждый раз, когда мои клиенты проходят проверку всего дома.Проблема заземленных и незаземленных розеток. Что это значит, для чего они используются и что происходит, если они не заземлены. После нескольких недель умоляющих дать простые ответы на этот вопрос, я даю вам ответ доверенных лицензированных инспекторов всего дома…

Эми,
Отвечая на ваши вопросы, касающиеся розеток, обычно встречающихся в жилых домах, я начну с основ старого и нового. Во-первых, хотя я хотел бы указать, что я лицензированный домашний инспектор, тем не менее, для любых электромонтажных работ и рекомендаций по электрическим системам я рекомендую своим клиентам при необходимости проконсультироваться с лицензированным электриком.

Дома, построенные до начала 1960-х годов, чаще всего имели двухпроводную систему, в то время как современный третий провод не являлся проводом заземления оборудования. Первое требование к заземленным розеткам в жилищном строительстве относится к 1951 году, когда NEC (Национальный электротехнический кодекс) требовал, чтобы в прачечных были заземленные розетки. К этому требованию были добавлены устройства и места, пока система заземления не стала требованием повсюду в современном жилом доме.

  • К электрическим устройствам, которые могут использоваться с незаземленными розетками, относятся: лампы, радиоприемники, адаптеры питания, тостеры, пылесосы и любые предметы, у которых шнур не имеет третьего круглого контакта.
  • К электрическим устройствам, которым требуется заземленная розетка (заземление оборудования), относятся: высокопроизводительные приборы, компьютеры, телевизоры, стереооборудование, электроинструменты, полосы защиты от перенапряжения и любые другие электрические устройства со шнуром, имеющим третий контакт.

Доступны адаптеры, которые позволяют использовать устройство, использующее три контакта / заземление, в двухслотовой розетке. Адаптеры вставляются в розетку с двумя штырями, а затем лопатка адаптера прикрепляется к розетке с помощью центрального винта крышки.Чтобы эти адаптеры работали, необходимо заземление корпуса розетки и коробки.

Дома до 1960-х годов, которые не обновлялись, обычно имеют двухслотовые розетки. Большинство домов, построенных до 1960-х годов, в той или иной форме претерпели модернизацию / модернизацию внутренней электрической системы.

Розетка без заземления Наиболее распространенной является замена розеток с двумя гнездами на розетки с тремя контактами (с заземлением). Если установка заземленной розетки правильная, розетка обеспечивает заземление оборудования с помощью круглой мотыги в розетке. Неправильно установленный грунт отсутствует, что обычно называют открытым грунтом. Это не обеспечит заземление оборудования, и высококачественное оборудование / компьютеры / телевизоры не должны использоваться в этой розетке с открытым заземлением.

В случае, если высокопроизводительное устройство, такое как компьютер, подключено к незаземленной розетке, производительность устройства не может измениться или проблемы обнаружены.Однако устройство может быть повреждено без предупреждения в любое время из-за статического электричества, которое не может быть разряжено, а также из-за другого соприкасающегося источника напряжения (одним из которых может быть молния). Это может происходить из различных источников, как внутренних, так и внешних по отношению к устройству. Идея заземления заключается в отключении прерывателя, предотвращающем повреждение устройства или поражение пользователя электрическим током. Если устройство не заземлено должным образом, и произойдет какое-либо из ряда событий, устройство может выйти из строя, не требуя ремонта.В нескольких гарантиях я обнаружил, что устройство, используемое с незаземленной розеткой, не покрывается гарантией производителя; это по тем же причинам, что и ранее.

Устройство защиты от перенапряжения, используемое в незаземленной розетке, представляет собой прославленный удлинитель и не обеспечивает никакой дополнительной защиты, только ложное ощущение защиты. Использование адаптера с металлической лопаткой, закрепленной под винтом лицевой панели, не является заземлением, если вы не проверите его на наличие заземления, и заземление подтверждено.Большинство источников не предлагают постоянно устанавливать эти переходники в качестве решения для заземления. Опять же, эти устройства, если они не заземлены должным образом, могут дать пользователю ложный сигнал о заземлении.

В старых домах довольно часто встречаются открытые площадки, это связано с тем, что исходная система электропроводки не обновляется до трехпроводной системы или обновляются только отдельные участки. Способы заземления этих розеток сильно различаются в зависимости от периода, когда они были установлены или модернизированы.

Розетка с заземлением. Когда идентифицированы трехконтактные розетки с открытым заземлением и имеется двухпроводная система, NEC в настоящее время позволяет использовать следующие методы для решения проблемы:

  • Установите заземление оборудования. (рекомендуется для оборудования высшего класса, см. предыдущие комментарии)
  • Обеспечьте GFCI-защиту для розетки (либо на розетке, либо перед розеткой), розетки должны иметь маркировку без заземления оборудования.Этот метод не предусматривает заземления оборудования.
  • Замените имеющуюся розетку с тремя отверстиями на незаземленную розетку с двумя отверстиями.

Поляризованные вилки имеют два разъема разного размера, нейтраль - это больший разъем, это позволяет подключать устройство только одним способом, обеспечивающим правильную полярность. Обратная полярность - это когда общий и горячий провод на розетке перепутаны; когда это происходит, большая розетка для лезвий теперь горячее, а не нейтральное (это относится как к заземленным, так и незаземленным системам). Например, лампа подключена с обратной полярностью, внешний металлический патрон лампы накаливания «горячий»? во все времена. В этом случае при замене лампочки или прикосновении к внешней стороне патрона человек может получить удар током. Обратная полярность является проблемой безопасности и может вызвать проблемы с бытовой техникой высокого класса.

Обратную полярность обычно легко исправить. Довольно часто, если несколько розеток проверяют обратную полярность, нередко бывает, что только одна клемма проводки оказывается неправильной.Однако это не может быть определено без дальнейшего расследования.

Прерыватели цепи защиты от замыканий на землю

(GFCI) предназначены для защиты людей, использующих электрические устройства, особенно во влажной зоне. GFCI доступны как автоматические выключатели, расположенные внутри сервисной панели, и как розетки. Большинство владельцев дома знакомы с ними как с розеткой с маленькими кнопками (кнопки тестирования и сброса), которые, кажется, всегда срабатывают при использовании фена.

GFCI Outlet. GFCI обеспечивает защиту пользователя и срабатывает, обнаруживая утечку / дисбаланс тока, в свою очередь, отключая питание электрического устройства.GFCI не срабатывает при обнаружении силы тока, как выключатель, и, в свою очередь, стандартный выключатель не срабатывает при тех же обстоятельствах, что и GFCI.

GFCI являются предметом безопасности и обеспечивают защиту от поражения электрическим током и потенциального поражения электрическим током. GFCI должны проверяться домовладельцем один раз в месяц для проверки работоспособности. GFCI могут быть установлены как в двухпроводной системе без заземления, так и в трехпроводной системе.

GFCI требуются NEC © в различных областях, ниже приводится общий список (неполный), когда и где: внешние резервуары и бассейны 1971 г., ванные комнаты 1975 г., гаражи 1978 г., гидромассажные ванны и ванны 1981 г., кухни 1987 г. в пределах 6 умывальника и подвалов, недостроенных подвалов и подвалов 1990 г., раковин в барах 1993 г. , 1996 г. - все кухонные столешницы, специальные контуры для ванных комнат, все наружные розетки, зарядные устройства для электромобилей.

В случае, если GFCI не функционирует должным образом, GFCI следует отремонтировать в целях безопасности. В старых домах, где нет GFCI, я рекомендую установить GFCI в целях безопасности, это обычно считается улучшением собственности.

Тестер розеток с тремя лампами чаще всего используется во время домашнего осмотра, чтобы определить, правильно ли подключены розетки. Это устройство можно легко купить в большинстве хозяйственных магазинов, и домовладелец может использовать его как обычно.Использование только этого устройства не заменяет услуги квалифицированного электрика.

Майкл Паттон - лицензированный домашний инспектор и владелец компании AA Home Inspection LLC, расположенной в Северном Кентукки. Майкл имеет лицензии в Кентукки и Индиане и квалификацию для проведения инспекций в Огайо (в Огайо нет лицензионных требований). Майкл является нынешним президентом Ассоциации инспекторов недвижимости Кентукки (KREIA) и активным членом Американского общества домашних инспекторов (ASHI).Майкл основал компанию AA Home Inspection LLC в 2001 году, до этого Майкл работал в фирмах, предоставляющих широкий спектр услуг, включая проектирование, строительство и управление проектами. Услуги Майкла включают в себя инспекции жилых домов, инспекции легких коммерческих помещений, инспекции WDI / термитов и радоновые тесты. Район Большого Цинциннати обеспечивает широкий спектр проверок; от недвижимости за миллион долларов до домов с ремонтом, от новостройки до домов старше ста лет и клиентов от хорошо зарекомендовавших себя до тех, кто впервые покупает жилье.

www.AAHomeInspection.net ‘

Заземление и соединение | Электробезопасность прежде всего

Зачем нужно проверять заземление и соединение?

Если вы вносите дополнительные изменения в вашу электрическую установку, ваш электрик должен проверить (а также другие вещи), что имеющиеся у вас устройства заземления и соединения соответствуют требуемым стандартам.

Это связано с тем, что безопасность любой новой работы, которую вы выполняете (пусть даже небольшой), будет зависеть от схемы заземления и соединения.

Что такое заземление?

Если в вашей электрической установке есть неисправность, вы можете получить удар электрическим током, если дотронетесь до металлической детали под напряжением. Это потому, что электричество может использовать ваше тело как путь от токоведущей части к земной.

Заземление используется для защиты от поражения электрическим током. Это достигается путем обеспечения пути (защитного проводника) для тока короткого замыкания, протекающего на землю. Это также приводит к тому, что защитное устройство (автоматический выключатель или предохранитель) отключает электрический ток в цепи, в которой возникла неисправность.

Например, если плита неисправна, ток короткого замыкания течет на землю через защитные (заземляющие) проводники. Защитное устройство (предохранитель или автоматический выключатель) в потребительском блоке отключает подачу электроэнергии к плите. Теперь плита защищена от поражения электрическим током любого, кто к ней прикоснется.

Что такое склеивание?

Склеивание используется для снижения риска поражения электрическим током любого, кто может прикоснуться к двум отдельным металлическим частям, когда где-то происходит сбой в электроснабжении электроустановки.Соединяя проводники между отдельными частями, он снижает возможное напряжение.

Обычно используются следующие типы склеивания: основное и дополнительное склеивание.

Дополнительные советы

Электрик даст вам совет, если ваше заземление или соединение необходимо улучшить по соображениям безопасности.

Мы настоятельно рекомендуем вам использовать электрика, зарегистрированного в утвержденной правительством схеме, для выполнения любых необходимых вам электромонтажных работ.

Чтобы узнать, как найти зарегистрированного электрика, щелкните здесь.

Определения

Склеивание - Способ снижения риска поражения электрическим током.

Проводники - Провода, по которым проходит электричество.

Consumer Unit - Блок предохранителей, который используется для управления и подачи электричества в доме. Обычно он содержит главный выключатель, предохранители или автоматические выключатели и одно или несколько устройств защитного отключения (УЗО).

Ток - Электроэнергия течет.

Земля - ​​ Подключение к земле.

Заземление - Способ предотвращения поражения электрическим током.

Электромонтаж - стационарная электропроводка.

Live - Активный (есть электричество).

Основное соединение - Зеленые и желтые проводники, которые соединяют металлические трубы (газ, вода или масло) внутри здания с главной клеммой заземления электроустановки.Основные соединительные соединения также могут быть выполнены за пределами здания, например, если снаружи установлен полузакрытый газовый счетчик, и невозможно установить соединение с трубопроводом газовой установки в помещении.

Главный зажим заземления - Где заземляющий и соединительный проводники соединены вместе.

Устройства защитного отключения (УЗО) - Чувствительное переключающее устройство, отключающее цепь при обнаружении замыкания на землю.

Дополнительное соединение - Зеленые и желтые проводники, которые соединяют доступные металлические части электрического оборудования (например, полотенцесушитель) с доступными металлическими частями предметов электрического оборудования и / или доступными металлическими частями предметов, которые не являются электрическими (например, трубы).Эти соединения сделаны для предотвращения опасного напряжения между двумя доступными металлическими частями в случае неисправности. Вам может потребоваться дополнительное соединение для комнат, в которых есть ванна или душ, за исключением случаев, когда все цепи в комнате защищены УЗО и основное соединение соответствует требуемым стандартам.

Напряжение - Сила электричества.

Электрическое заземление сантехнических систем | Руководства по дому

Электрическое заземление направляет опасные электрические заряды из дома в землю.Удары молнии и заряды статического электричества - два наиболее распространенных типа потенциально опасных электрических зарядов. Исторически сложилось так, что система медных водопроводных труб в доме обеспечивала безопасное заземление для электрической системы дома. Водопроводная система была заземлена, потому что ее металлические трубы уходили далеко под землю. Изменения в способах подключения домов потребовали адаптации способов заземления сантехнических систем.

Различные материалы труб

Водопроводные трубы из меди или чугуна предпочитались в качестве заземляющих устройств, потому что они обычно простирались не менее чем на 10 футов под землей от точки, где трубы входили в дом, до основного водопровода.Растущее использование труб из поливинилхлорида или ПВХ в домашних водопроводных системах вытеснило использование меди и других металлов настолько, что водопроводы перестали быть надежным основанием для электрических систем. Кроме того, расширилось использование диэлектрических муфт, которые соединяют трубы из разных металлов, предотвращая таким образом электролиз. Эти стыки по своей природе плохо проводят электричество. Использование неметаллических сантехнических материалов также представляет проблему в отношении заземления - точнее говоря, соединения - водопроводных систем.

The Bonding Solution

Неметаллические трубы не только разрушают потенциальный источник электрического заземления, они также могут генерировать статический заряд из-за трения, вызванного протекающими через них жидкостями. В результате водопроводная система соединяется с электрической системой, и обе заземляются через вторичный электрод. Соединение - это неагрессивный заземляющий провод, который проходит от металлической водопроводной трубы обратно к металлической коробке главной электрической панели дома, к проводу, который ведет к заземляющему стержню за пределами конструкции или к самому заземляющему стержню.Создание связи позволяет цепи, которая переносит потенциально опасные электрические заряды от водопроводной системы на землю.

Вторичные электроды

Вторичный электрод представляет собой кусок металла, обычно от 8 до 10 футов, вбитый в землю. При правильной установке над землей остается только достаточное количество стержня для крепления к проволоке большого сечения. Другой конец этого провода подключается к электрической системе дома и соединяется с водопроводной системой. Стандартные строительные нормы и правила допускают использование стальных трубопроводов, стальных стержней и стали с медным покрытием в качестве заземляющих электродов.Эти устройства также называются вторичными электродами, поскольку некоторые электрики по-прежнему заземляют электрические системы на домашнюю водопроводную сеть. В этих случаях электрические нормы требуют использования второго электрода.

Подключение к водопроводу

Заземляющие или соединительные устройства, прикрепленные к водопроводу, должны быть плотно прикреплены к входной трубе рядом с местом, где труба входит в дом. Заземляющий провод, намотанный на трубу, не заменяет надлежащий зажим. Ни водопровод, ни электрические системы нельзя соединять или заземлять ни с чем, кроме правильно заземленного электрода.Например, входящие трубопроводы природного или пропанового газа могут проходить надлежащее расстояние под землей, но они неприемлемы для систем электрического заземления, так как по этим трубопроводам проходит горючее топливо.

Ссылки

Писатель Биография

Роберт Корпелла профессионально пишет с 2000 года. Он является дипломированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором сайта freshare.net, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях.Он имеет степень бакалавра Университета Арканзаса.

FAQ - Основы заземления - Gounded.com

+ Расскажите мне о заземлении

Так что же такое заземление? Заземление, также известное как заземление, просто подключает ваше тело напрямую к тонкой естественной электрической энергии, которая существует на поверхности земли. Вы можете сделать это, выйдя босиком на улицу или используя «заменители босиком», подобные тем, о которых мы рассказываем на нашем сайте. Эти оригинальные продукты Earthing® работают за счет использования порта заземления домашних розеток или простого набора заземляющих стержней для подключения к энергии Земли.Некоторые продукты Earthing® содержат проводящие материалы из серебра, а другие изготовлены из карбонизированных материалов, что позволяет им передавать энергию Земли вашему телу, когда вы контактируете с ними кожей.

+ В чем разница между заземлением и заземлением?

«Заземление» и «Заземление» относятся к процессу воссоединения с тонкой естественной энергией Земли. Подключиться к энергии Земли так же просто, как выйти босиком по траве, песку или бетону.В качестве альтернативы вы можете заземлить, используя оригинальные, проверенные временем, прочные и безопасные оригинальные продукты марки Earthing®, также известные как «заменители босоножек», о которых вы можете узнать на нашем сайте.

+ Какая наука стоит за заземлением?

Наука, лежащая в основе заземления, объединяет физику, биологию и физиологию. Мы электрические существа! Наши тела функционируют как совокупность динамических электрических цепей. Одно из основных электрических объектов в теле - сердце.Каждый удар запускается электрическим сигналом из сердечной мышцы. Энергия внутри нас и вокруг нас. Но не все энергии одинаковы. Искусственное электричество создает электромагнитное поле (ЭМП), чуждое нашему телу. Земля, с другой стороны, пульсирует естественной для нас энергией, поскольку мы развивались в контакте с этой тонкой энергией. По сути, Земля представляет собой батарею метрических тонн в шесть секстиллионов (шесть с двадцатью одним нулем), которая постоянно пополняется солнечным излучением, молниями и теплом из расплавленного глубоко под ней ядра.Естественные ритмические пульсации естественной энергии, протекающей через поверхность Земли и исходящей от нее, поддерживают в ритме и равновесии биологические механизмы и глобальную жизнь - в том числе и вас. Заземление на Землю возвращает ваше тело в контакт с этим естественным ритмом и возвращает электрический баланс.

+ Какая технология используется для заземления?

Технология, лежащая в основе продуктов Earthing®, очень проста. Во-первых, все изделия изготавливаются из токопроводящего материала.Спальные системы Earthing® имеют серебряную резьбу, а универсальный коврик Earthing® состоит из карбонизированного верхнего слоя. Эти проводящие материалы передают энергию Земли к вам через шнур заземления, который подключается к порту заземления электрической розетки или к дополнительному заземляющему стержню Earthing®. Все шнуры Earthing® оснащены резистором 100 кОм, что очень важно. Этот резистор защищает пользователей продуктов Earthing® от любого неестественного потока энергии, поступающего в продукты. Продукция прочная, безопасная и доступна по доступным ценам! Заземлен.com здесь, чтобы помочь вам найти систему заземления, которая наилучшим образом соответствует вашему образу жизни!

+ Кто такой доктор Стивен Синатра?

Стивен Синатра, доктор медицины, FACC, FACN, CNS, CBT, является сертифицированным кардиологом и доцентом клинического профессора медицины в Медицинской школе Университета Коннектикута в Фармингтоне, Коннектикут. Сертифицированный как биоэнергетический психотерапевт, специалист по питанию и антивозрастному лечению, доктор Синатра объединяет психологические, нутрицевтические и электролитические методы лечения в матрицу исцеления.Он является основателем www.heartmdinstitute.com , информационный веб-сайт, посвященный повышению осведомленности общественности об интегративной медицине. Доктор Синатра - научный сотрудник Американского колледжа кардиологии и Американского колледжа питания. Последняя книга доктора Синатры «Великий миф о холестерине» будет выпущена в ноябре 2012 года. Доктор Синатра также написал книгу «Решение Синатры / Метаболическая кардиология и заземление: самое важное открытие в области здравоохранения? Доктор Синатра также является редактором национального информационного бюллетеня «Сердце, здоровье и питание для здоровых направлений».Более подробную информацию можно найти на www.drsinatra.com.

+ Кто такой Клинт Обер?

Клинт Обер начинал как продавец кабельного телевидения в Биллингсе, штат Монтана, а затем стал лидером в отрасли. В начале 1970-х он основал Telecrafter Corporation и превратил ее в крупнейшего поставщика услуг кабельного маркетинга и монтажа в Соединенных Штатах. В 1980-х он обратил свое внимание на зарождающуюся компьютерную индустрию. Он сотрудничал с McGraw-Hill, чтобы получить права на распространение прямой трансляции для компьютерных служб новостей по всему миру.После почти смертельной болезни в 1993 году он отправился в личное путешествие в поисках высшей цели в жизни. Во время своего путешествия он начал думать, как его опыт работы с кабельным телевидением может быть применен к человеческому телу. Он понял, что большинство людей носит обувь с синтетической подошвой, которая изолирует их тела от энергетического поля Земли, которое стабилизирует не только кабельное телевидение, но и все электрическое оборудование - промышленное или жилое - во всем мире. Эта, казалось бы, простая реализация вдохновила на научное приключение, результатом которого стало, возможно, величайшее открытие в области здравоохранения нашего времени. Клинт Обер с тех пор решительно сосредоточился на продвижении научных исследований и практических приложений заземления.

+ Не могли бы вы объяснить, как использовать и подключать площадку Earthing ™?

Подключить площадку Earthing® и начать заземление очень просто. Первым шагом является проверка вашей розетки с помощью прилагаемого средства проверки розеток Earthing®. Проверка покажет, заземлены ли ваши розетки. Если индикаторы не показывают правильного положения, розетка не заземлена.Попробуйте использовать другую розетку или обратитесь к электрику. Теперь вы готовы подключить либо 15-футовый прямой шнур Earthing®, либо 20-футовый катушечный шнур Earthing® к заземляющему устройству. На каждом продукте есть кнопка, которая подходит к прилагаемому шнуру. Другой конец шнура будет иметь заземляющий контакт. Этот конец вставляется в порт заземления электрической розетки. После подключения вы готовы прикоснуться к своему продукту и получить заземление!

+ Работает ли заземление через одежду? Заземление

работает лучше всего, если ваша голая кожа касается земли или заземленных продуктов Earthing®. Некоторая часть энергии Земли может проходить через одежду, если в материале есть влага, которая поможет направить ток Земли через одежду. У некоторых людей влага из тела создает необходимую проводимость. Однако лучше всего контактировать с кожей.

Что самое важное в заземлении, так это то, что оно настолько естественное и простое, и что оно влияет на все аспекты физиологии человека. Когда вы заземляете себя, все тело перестраивается на новый уровень функционирования, уровень, на самом деле, кажется, он был разработан на протяжении всей эволюции.Многие люди, которые несколько лет жили в Заземленном состоянии, говорят, что не хотят возвращаться к жизни без заземления. Они чувствуют разницу. Жизнь с землей в целом поднимает качество вашей жизни до уровня, который в противном случае кажется невозможным.

Джеймс Ошман, доктор философии, всемирно известный эксперт по энергетической медицине и член нашего совета консультантов, так описывает это явление: «Недавно я присутствовал на встрече на восточном побережье. Один из моих коллег приехал с западного побережья. У нее был тяжелый случай смены часовых поясов.Я сказал ей снять обувь и носки и выйти на траву на 15 минут. Когда она вернулась, она полностью изменилась. Ее смены часовых поясов исчезли. Вот как быстро работает заземление. Каждый может попробовать это. Если вы чувствуете себя плохо по какой-либо причине, просто коснитесь Земли босиком на несколько минут и посмотрите, что произойдет. Конечно, если у вас есть проблемы со здоровьем, вам следует обратиться к врачу. Для быстрого облегчения нет ничего, что могло бы приблизиться к заземлению. Вы буквально можете почувствовать боль, покидающую ваше тело, как только вы коснетесь Земли.”

Нет. Стандартные пластмассовые / резиновые или композитные подошвы не проводят электрическую энергию Земли. Большинство обуви сегодня изготавливается из этих материалов. Вам нужна кожаная или кожаная подошва, которая раньше была основным материалом для обуви. Нога потеет, а влага проводит энергию от Земли через кожу к телу. Кожа не так хороша, как босиком на земле, но, безусловно, намного лучше, чем стандартные изолирующие подошвы. Надеемся, что вскоре обувные компании начнут производить обувь с заземлением.

+ Можно ли считать заземлением включение чего-либо в порт заземления настенной электрической розетки, например провода, и наматывания его на лодыжку или запястье?

Не делай этого! Если вы не электрик или инженер-электрик, настоятельно рекомендуется не «экспериментировать» с подключением «чего-то» к сетевой розетке. В первую очередь, в любом случае небезопасно подключать оголенный провод к заземлению. Розетку всегда следует проверять, чтобы убедиться, что она правильно заземлена.Все разрешенные продукты Earthing® специально разработаны для безопасного биологического заземления людей. У них есть встроенные резисторы, которые ограничивают прохождение тока, чтобы предотвратить маловероятную возможность того, что электричество протечет через соединительный провод и, возможно, кому-то повредит. Они пропускают естественную энергию Земли, но не пропускают потенциально вредное электричество. В этом отношении резистор действует как «изгиб» шланга. Продукты Earthing® для индивидуального заземления имеют встроенную защиту, аналогичную системам, используемым в промышленности во всем мире, чтобы предотвратить повреждение чувствительных электронных компонентов электричеством и статическим электричеством.

+ Возникает ли заземление, если вы работаете, стоите или ходите по керамической плитке на полу?

Это зависит от того, лежит ли кафельный пол на бетонной плите или на земле. Если так, то энергия может пройти. Если плитка стоит на фанере или каком-либо другом основании из дерева, пластика или винила, у вас вряд ли будет проводимость. Также зависит от того, какая плитка. Керамическая плитка с глазурованной поверхностью, как и стекло, вероятно, будет препятствовать проникновению энергии Земли.

+ Почему электрическое поле Земли так легко передается телу?

Тело состоит в основном из воды и минералов. Это отличный проводник электричества (электронов). Свободные электроны на поверхности Земли легко передаются человеческому телу, пока существует прямой контакт. К сожалению, обувь с синтетической подошвой действует как изолятор, поэтому, даже находясь на улице, мы не связаны с электрическим полем Земли. Когда мы находимся в домах и офисных зданиях, мы также изолированы и не можем принимать уравновешивающие энергии Земли.

+ В чем разница между электрическим полем Земли и электрическим полем, используемым для проведения электричества в наших домах?

Электрическое поле Земли в основном представляет собой поле, создающее непрерывный постоянный ток (DC). На протяжении всей истории жизнь на планете настраивала нашу биологию на эту тонкую область. Для сравнения, домашние системы электропроводки в США используют переменный ток (AC) с частотой 60 циклов в секунду. За исключением случаев очень низкой частоты (менее 10 циклов в секунду) и / или малой мощности, переменный ток чужд нашей биологии. Эта и другие формы антропогенных электромагнитных полей окружающей среды (ЭМП) исследуются в качестве факторов различных реакций, связанных со стрессом. Многие люди чувствительны к ЭМП. Исследования показывают «связь», но не причинно-следственную связь, между проживанием рядом с линиями электропередач (или воздействием электромагнитных полей на работе) и более высоким уровнем проблем со здоровьем, таких как детская лейкемия, опухоли головного мозга, некоторые виды рака, врожденные дефекты и выкидыши.

+ В чем разница между технологией заземления и использованием магнитов?

Хотя использование магнитов дает некоторые терапевтические эффекты при правильном применении, магниты не могут предоставить свободные электроны и не могут соединить тело с естественными уравновешивающими электрическими частотами Земли.Запатентованная технология Earthing® - это единственный способ, не находясь непосредственно на Земле, соединиться с электронами Земли.

+ Может ли заземление защитить меня от частот сотового телефона?

Защитный потенциал заземления еще не проверялся на воздействии сотового телефона. Нет исследований, указывающих на то, что заземление защитит или не защитит человека от воздействия сигналов сотовых телефонов, микроволнового излучения или радиочастот. Что мы знаем, так это то, что заземление значительно снижает наведенные телесные напряжения, возникающие при простом воздействии на обычные бытовые ЭДС 60 Гц, непрерывно излучаемые всеми подключенными электрическими шнурами (даже если прибор выключен), внутренней проводкой и всеми незаземленными электрическими устройствами в дом или офис.Основываясь на случаях, которые мы видели у людей, чрезвычайно чувствительных к таким ЭМП, разумно как можно больше заземляться дома или в офисе.

Действительно ли мой дом заземлен?

Извините, это закончилось так долго

Я живу в доме, построенном в 1960 году. Почти все розетки имеют двухконтактные розетки, за исключением тех, что находятся в бывшем внутреннем дворике, который был преобразован в семейную комнату, как мы думаем в 70-х годах, и розетки в ванной. Я всегда предполагал, что весь дом не был заземлен - только семейная комната, когда она была добавлена, и что розетки в ванной были заменены, но на самом деле не заземлены.

Мы пошли и купили несколько тройников. Я думал, что мы можем просто заземлить их на розетки и все будет в порядке (до того, как читать нашу книгу по ремонту дома). Поскольку я уже вытащил старую розетку (я не увидел заземляющего провода), я пошел дальше и установил новую, а не вставлял старую, отчасти чтобы посмотреть, подойдет ли она вообще. Просто из любопытства я решил проверить это с помощью моего тестера цепей GRT-500, и тестер показывает, что он заземлен!

Затем я проверил все розетки в доме, которые, как я знал, были заземлены, и все они проверены как заземленные, поэтому это не мой тестер (проверка двух контактных розеток с помощью адаптера показывает, что они не заземлены).

Половина моего разума говорит: «Если тестер говорит, что они заземлены, они заземлены», в то время как другая половина говорит: «Ага? Как это может быть, если даже если в доме есть провод заземления, а розетка - заземлен, я не подключал заземляющий провод к коробке ".

Я ДУМАЮ, что винт заземления касается металла выпускной коробки (он был ОЧЕНЬ плотно подогнан, и мне пришлось вкручивать винт, чтобы он подошел), поэтому я подумал, что, вероятно, так он заземлен, но, будучи я параноик, но не электрик, я чувствую себя обязанным получить подтверждение от кого-то, кто знает больше, чем я, и заверения в том, что теперь я могу без проблем установить остальные 3 штыревых розетки.

Возможно / вероятно, что дом заземлен, но в розетках не осталось «незакрепленного» заземляющего провода для подключения к новой розетке?

Если розетки заземлены, но нет заземляющего провода для подключения, следует ли мне делать что-нибудь еще с этой розеткой, или все в порядке, если мой тестер говорит, что она заземлена?

Если другие выходные коробки больше и винт заземления не касается их, могу / должен ли я прикрепить провод от винта заземления к коробке, чтобы все было в порядке?

Большое спасибо за вашу помощь!

-Морин

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
