Сборные ЖБ элементы колодцев | Цена ЖБИ элементов колодца

Железобетонный колодец - гидротехническое строение, необходимое для стабильной работы водопроводной, канализационной системы, и других инженерных коммуникаций. Такие строения могут быть как унифицированными, так и сборными, в последнем случае состоят из различных элементов колодцев. Ствол сборной конструкции сооружается из стандартных и доборных колец различного диаметра и высоты. Глубина строения будет определяться числом таких колец, и может варьироваться в зависимости от назначения и особенностей участка. Надежность сборные железобетонные элементы колодцев и их прочность определяются точным соблюдением технологического регламента производства и использованием качественных материалов.

Фильтр товаров

Сортировать по Не сортировать

ВД-8

190001

Железобетонный колодец ВД 8 относится к категории унифицированных, отличающихся универсальностью и широкой сферой применения.

В отличие от сборных, монтаж которых состоит из соединений отдельных конструктивных элементов, они представляют собой единую конструкцию в виде цилиндра, армированного стальной сеткой, комплектующегося люками и днищами.

Основными их преимуществами можно считать:

  • долговечность;
  • устойчивость к действию коррозии и различных агрессивных сред ;
  • устойчивость к впитыванию посторонних запахов,
  • герметичность,
  • доступную цену.

Унифицированные колодцы модификации ВД предназначены для обустройства систем ливневой канализации и могут применяться для бытовых и производственных нужд.

Помимо выполнения основного предназначения они могут быть использованы как:

  • перераспределитель сточных вод по нескольким трубам в случае их глубокого залегания;
  • перепадный накопитель на участках со сложными грунтами и перепадами высот;
  • накопитель сточных вод в канализационных системах без такового.

Особенностью ВД 8, помимо габаритных размеров и веса, является возможность использования специальной крышки ПВК - 8 с прямоугольным отверстием под дождеприёмную решётку.

Унифицированный колодец ВД 8 надёжно удерживает сточные воды и обеспечивает эффективную работу всей ливневой канализации в целом.

3940 RUB

ВС-10

190002

Железобетонный колодец ВС 10 относится к серии унифицированных колодцев для канализации и водосточных коммуникаций. Изготавливается из водонепроницаемого и морозостойкого бетона, и применяется как рабочая камера сети водостока или как шахта колодца. ВС 10 обладает устойчивостью к коррозии и высокой прочностью.

Колодец ВС 10 имеет форму цилиндра с отверстиями снизу, а при необходимости может доукомплектовываться кольцами из бетона, крышками и лотками.

Унифицированные колодцы серии ВС проявляют стойкость к химическим и биологическим воздействиям, в том числе и к длительному контакту со щелочными грунтами и водой, не подвержены воздействию плесневых грибков и гниению. К особым преимуществам ВС 10 относится:

  • долгий срок их службы, даже и в неблагоприятных внешних условиях,
  • универсальность использования;
  • достаточно низкая цена;
  • ремонтопригодность, и возможность лёгкой очистки;
  • способность не впитывать запахи и не пропускать загрязнения внутрь колодца.

Колодцы ВС не только позволяют постоянно следить за работой сети и регулировать режим её работы, но и при необходимости соединять отдельные участки сетей трубопроводов, в том числе и залегающие на разной глубине.

5885 RUB

ВС-12

190003

Железобетонные колодцы ВС 12 используются в водосточной и ливневой канализационных системах, упрощая доступ к водопроводным трубам. Это позволяет без труда производить ремонт инженерной сети при её неисправности, сокращая затрачиваемое на ремонт время, менять режим работы сети и следить за работоспособностью. Также с его помощью можно соединять трубопроводные сети, лежащие на разной глубине.

Водосточные унифицированные колодцы ВС 12 представляют собой единые цельные конструкции, имеющие цилиндрическую форму, дно и два отверстия в нижней части. ВС 12 могут использоваться как колодезные шахты в системе водоснабжения, и как сетевая рабочая камера. Соблюдение всех технологических операций и использование качественных материалов при производстве, позволяет добиться следующих преимуществ унифицированного колодца:

  • устойчивость к расширениям и сжатиям, что делает изделие не просто прочным, но и надёжным;
  • длительный срок службы, составляющий несколько десятков лет;
  • коррозионная стойкость;
  • устойчивость к действию химически агрессивных сред;
  • гигиеничность, конструкция предохраняет внутреннее содержимое от загрязнений;
  • отсутствие посторонних запахов;
  • универсальность и широкая сфера использования.

Водосточный колодец ВС 12 оптимально использовать при прокладке водопроводных и канализационных сетей в городских условиях, что позволяет сократить сроки строительных работ.

9020 RUB

ВС-15

190004

Железобетонный колодец ВС 15 (водосточный) применяются для прокладки инженерных коммуникационных сетей и используются как рабочие камеры. Колодезные шахты или составные детали подземных трубопроводов, по которым самотёком транспортируется вода и неагрессивные к железобетону жидкости, применяемые в технологических целях.

Унифицированные колодцы ВС 15, представляют собой единую конструкцию цилиндрической формы, оснащённую дном с двумя отверстиями снизу, и в случае необходимости наращиваются дополнительными доборными кольцами.

Колодец ВС 15 упрощает доступ к водопроводным трубам, что позволяет без проблем их осматривать и ремонтировать. Кроме того, с его помощью можно соединять трубопроводы, находящиеся на различной глубине.

Унифицированный колодец ВС 15 обладает следующими преимуществами:

  • прочностью;
  • химической устойчивостью, включая коррозионную стойкость;
  • не впитывает посторонние запахи;
  • гигиеничен, его стенки препятствуют попаданию внутрь загрязнений с поверхности;
  • долговечен, и может исправно служить несколько десятилетий, не теряя при этом своих эксплуатационных характеристик.

10725 RUB

ВГ-10

190005

Колодец ВГ10 может быть использован при прокладке трубопроводных инженерных сетей. С его помощью можно легко получить доступ к установленным коммуникациям, это облегчает сервисное обслуживание и ремонт.

Маркировка унифицированных колодцев является обязательной, при маркировке указывается категория колодца, а затем его внутренней диаметр.

Колодцы категории ВГ изготовлены из качественного бетона, с высокой морозостойкостью и устойчивостью к действию влаги. Так как унифицированные колодцы устанавливается под строем грунта, они устойчивы к их щелочной среде за счёт использования в составе цемента высокой марки, за счёт этого унифицированные колодцы имеют длительный срок службы.

Для обеспечения стабильной работы колодцы, как правило, используются вместе с прочными крышками и люками, изготовленными из чугуна или прочного пластика. Положительная особенность использования унифицированных колодцев является их надёжная цельная и прочная форма, и высокое качество бетонной смеси, из которого они изготовлены.

Кроме того, колодцы ВГ10 отличаются:

  • высокой многофункциональностью - их используют для прокладки коммуникаций разных типов;
  • выдерживают высокие нагрузки на сжатие;
  • могут быть быстро и достаточно просто установлены;
  • обладают хорошей водонепроницаемостью;
  • устойчивы к низким температурам.

6380 RUB

ВГ-12

190006

Унифицированный колодец ВГ 12 - это рабочая камера, используемся на водопроводной или газопроводной сети, изготавливаемая из железобетона.

Приимущество использования железобетонных колодцев:

  • высокотехнологичный материал, позволяющий отлить в форме деталь любой сложной конфигурации;
  • материал устойчив к действию коррозии;
  • стены железобетонных колодцев гладкие, их легко очищать;
  • материал колодца химически и биологически инертен, поэтому не подвержен гниению и не оказывает влияние на качество воды;
  • возможность создания унифицированных конструкций делает производство менее трудоёмким и ускоряет монтажные работы;
  • не имеют своего собственного запаха и не впитывают другие;
  • имеют повышенный уровень гигиеничности. Плотные стенки колодцев препятствуют проникновению загрязнений с поверхности земли внутрь конструкции.

Железобетонные унифицированные колодцы предназначены для обустройства типовых коммуникаций: газо - и водоснабжения, а также канализации. Колодец ВГ 12 выполняется в виде железобетонного цилиндра с дном.

8580 RUB

ВГ-15

190007

Железобетонный колодец ВГ 15 является частью системы сети водопровода и газопровода в городских условиях. Основное назначение колодцев ВГ 15 - проведение ремонтных мероприятий, а также прокладка и строительство коммуникационных трубопроводов. Конструкции из железобетона являются элементами системы подземных сооружений, эксплуатирующихся в неагрессивных или слабоагрессивных средах ниже и выше уровня грунтовых вод.

Унифицированные колодцы из железобетона имеют высокую гигиеничность, и это даёт возможность использовать их в системах водопровода, и применять для обустройства канализационных систем. Благодаря оптимальным физическим характеристикам материала изготовления, как то: низкой степенью водопоглощения и морозостойкости, колодцы такого типа долговечны и способны при минимальном уходе прослужить несколько десятков лет.

Унифицированный колодец ВГ 15 - единая цилиндрическая конструкция, позволяющая иметь прямой постоянный доступ к водопроводным или канализационным трубам, их также можно использовать как конструкции, соединяющие части трубопроводов, находящиеся на различных глубинах. При необходимости ВГ 15 можно наращивать доборными бетонными кольцами, а также комплектовать решётками и люками.

Колодец ВГ 15 обладает:

  • высокими прочностными характеристиками;
  • широким спектром применения;
  • устойчив к химическим и биологическим воздействиям, что означает, что он не подвержен коррозии и гниению;
  • благодаря плотным стенкам не пропускает загрязнения.

10725 RUB

виды, маркировка, технология производства + обзор производителей



Железобетонные кольца используются в сооружении функциональных и ревизионных пунктов подземных инженерных систем. Применяют их в обустройстве водопроводных и канализационных колодцев различной категории и назначения. Для того чтобы грамотно подобрать ж/б изделия, нужно знать эксплуатационные характеристики.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

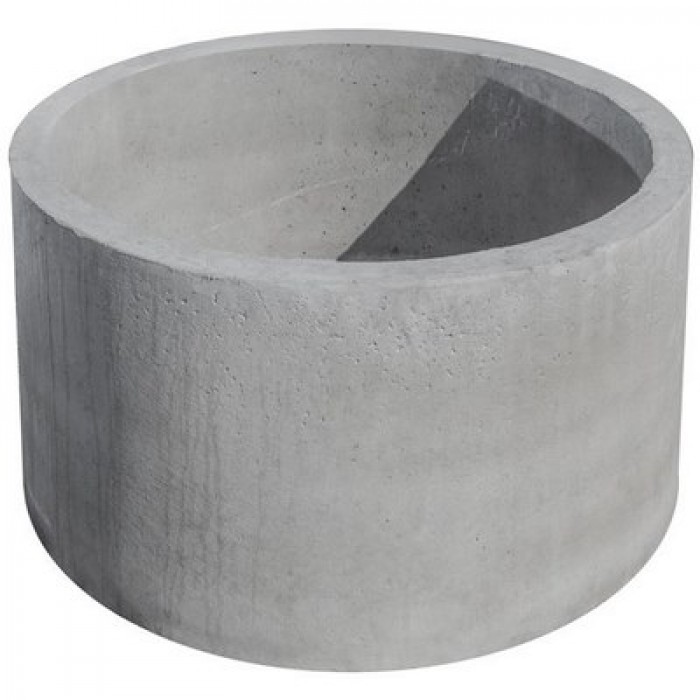

  • КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
    • обычные с ровным краем, стандартной толщиной стенки;
    • со сформированным выступом — для замкового стыка;
      Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
    • усиленные — с большой толщиной стенки для случаев глубокого заложения;
    • армированные — с введенной арматурой.
  • КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
  • КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
  • КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

  • ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
  • ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
    Виды плит перекрытия для колодцев
  • ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
  • ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.


Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура. Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию.

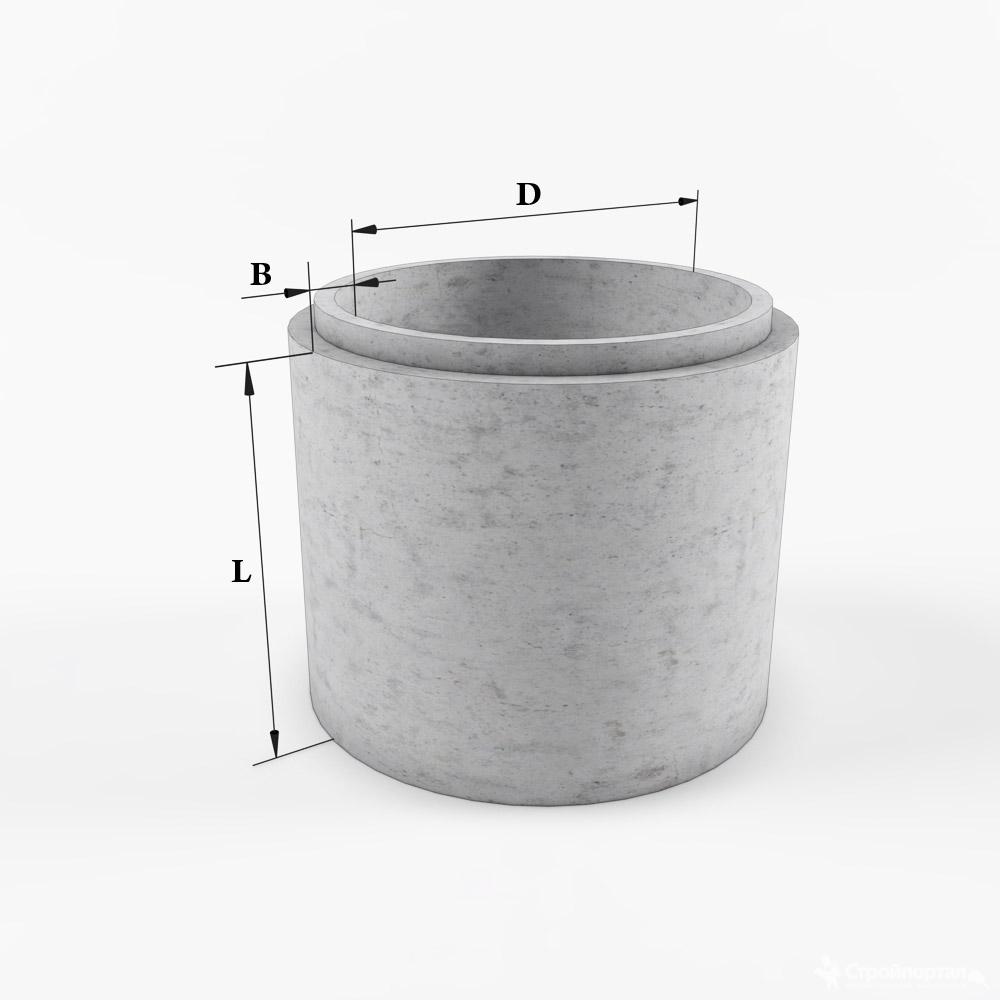

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.


Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

  • КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
  • Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
  • Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.
    Размер колец типа КС для стенок
  • Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
  • Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
    Таблица размеров колодезных колец с указанием толщины стенки и массы
  • Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.


Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов. Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое. На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ.

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).


Как проверить размер бетонного кольца для колодца
  • В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
  • Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.


Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.


Объем бетонного кольца (жби, железобетонного)

Объем бетонного кольца – величина, которая нужна для вычисления оптимальных размеров изделия в процессе проектирования и монтажа той или иной системы, колодца. Бетонные кольца сегодня используются повсеместно, выступая основными элементами в монтаже колодцев разного типа (канализационные, водопроводные, смотровые, газопроводные и т.д.).

Кольца подбирают в соответствии с требованиями по массе, внутреннему диаметру, высоте. Все важные характеристики прописываются в маркировке изделия. Все бетонные изделия данного типа производят в соответствии с ГОСТом 8020-90, с применением высококачественного бетона, стальной арматуры. Благодаря этому бетонные кольца получаются прочными и надежными, стойкими к агрессивным средам и механическим нагрузкам, долговечными и не боящимися влаги.

Обустройство колодца и канализации может понадобиться в самых разных случаях, актуально как для многоэтажной застройки, так и для частного домостроения. К сооружениям предъявляются определенные требования по прочности, санитарно-гигиеническим нормам, объему и т.д. И обеспечивать все важные свойства колодцу может использование качественных и подходящих по размерам бетонных колец, крышек, опорных колец, днищ и всех конструкционных элементов.

Какие бывают кольца ЖБИ: виды и назначение

Железобетонные кольца – это конструкции круглой формы, без верха и дна (как правило), из которых собираются колодцы различных коммуникаций, септиков, систем, углубляемых в грунт. Это самый простой и экономически оправданный вариант. Бетонные кольца производят с металлическим армированием, поэтому они способны выдерживать немалые нагрузки и служить долго.

Основные виды колец ЖБИ:
  • С замковым соединением – наличие стыковочных выемок и специальных выступов на торцах обеспечивают плотное прилегание колец одно к другому. Целостность конструкции сохраняется даже при давлении грунта, поэтому можно обойтись без дополнительной герметизации.
  • Сквозные для канализации – их производят сплошными, с гладкими стенами и плоским торцом. Самые популярные кольца, соединяются металлическими скобами с заделкой зазоров цементным раствором.

  • Доборные кольца – нужны там, где нужно скорректировать высоту колодца (когда сделать это с использованием стандартных колец не получается). Высота может быть разной, как и масса таких элементов.
  • Фильтрационные – в изделиях есть равномерно распределенные отверстия (перфорация) по поверхности, что обуславливает их использование в обустройстве фильтрационных колодцев.
  • Дополнительные детали – плиты днища, крышки, цельные блоки с крышками и т.д.

По назначению бетонные кольца бывают канализационными и водозаборными, используемыми для монтажа подземных кабельных электрических сетей, газопроводными, а также используемыми в формате коллекторов. Изготавливаются кольца из бетона марок М200-М500 (выбор зависит от того, в каких условиях предполагается эксплуатация железобетонного кольца).

Технология производства

Изготавливают бетонные кольца из тяжелого бетона, который заливают в смонтированную опалубку. В форме предварительно выполняют армирование из стальной проволоки сечением 8-12 миллиметров. На противоположных концах изделия монтируют два вертикальных стержня, призванных выполнять функцию монтажных петель (для подъема краном). Размеры бетонных колец (как и масса) могут быть разными.

В опалубке весь объем бетона уплотняют вибрированием, чтобы убрать все пустоты и сделать бетон максимально плотным и прочным.

Через сутки опалубку демонтируют, потом готовые уже кольца складируют аккуратно на открытых площадках. Через 7 дней изделие набирает отпускную прочность (около 50% от заданной). Полный цикл прочности материал набирает через 28 суток.

Достоинства и недостатки

Железобетонные кольца используются в самых разных сферах, но практически всегда в грунте, когда нужно проложить под землей коммуникации, трубопроводы, инженерные системы и т.д. При выборе изделия обращают внимание на такие параметры, как объем кольца и его размеры, вес. Но до начала расчетов и монтажа желательно изучить основные плюсы и минусы элемента, его особенности.

Главные преимущества железобетонных колец:
  • Длительный срок эксплуатации – произведенные по ГОСТу в условиях завода кольца способны прослужить до 50 лет, сохранив целостность и прочность.
  • Разумная стоимость – что существенно удешевляет создание всего колодца.
  • Универсальность – в железобетонных кольцах обустраивают септики, питьевые колодцы, монтируют подземные коммуникации и т.д.
  • Быстрый монтаж за счет производства колец и доборных деталей, которые точно соответствуют друг другу и позволяют создать колодец любой конфигурации.
  • Высокий уровень механической прочности – кольца стойки к сдвигам грунта, давлению почвенных вод, имеют достаточный запас прочности, чтобы подходить для монтажа в любом типе грунта.

  • Простой уход – независимо от того, каковы диаметр и габариты бетонных колец, все они внутри выполнены с ровной поверхностью, легко и быстро чистятся при необходимости.
  • Экологичность – ввиду того, что бетонные кольца производят из полностью безопасных компонентов без вероятности выделения токсинов и вредных веществ, эксплуатация изделий даже для обустройства питьевых колодцев полностью безопасна.
  • Большой выбор элементов – объем колодца может быть любым за счет наличия в ассортименте колец множества размеров (диаметров, высоты).

Из недостатков бетонных колец стоит выделить такие, как большой вес и габариты (из-за чего смонтировать самостоятельно элементы может быть проблематично, обычно привлекают спецтехнику), гигроскопичность и необходимость выполнять гидроизоляцию.

Маркировка согласно ГОСТ (таблица)

На каждое бетонное кольцо (и остальные детали) наносят маркировку, представляющую собой набор букв и цифр, предоставляющих основную информацию об изделии.

Что включает маркировка бетонного кольца:

  • Буквы – для частного строительства обычно выбирают КС, ПП, ПД.
  • Цифры – говорят о габаритах элемента.
  • Дополнительные параметры – иногда производители указывают еще степень проницаемости бетона (нормальная Н, пониженная П, особо низкая О).
Условные обозначения типов колец по ГОСТу:
  • КЛК – для обустройства городских ливневых канализаций и водостока.
  • КВГ – для водопроводных колодцев и газопроводов.
  • КО – опорное кольцо, использующееся в качестве фундамента колодца.
  • КС – кольцо стеновое, которое устанавливается в качестве основного элемента колодца.
  • КФК – сети коллекторов, дренажные системы.

Числовые обозначения говорят о величине изделий, но лучше всего для поиска оптимального элемента обращаться к специальным таблицам, где все подробно указано.

Пример расшифровки маркировки изделия КС-7-9: стеновое кольцо высотой 900 миллиметров и с толщиной стенок 70 миллиметров.

Стандартные размеры железобетонных колец

Объем колодца зависит от размера колец, которые монтируются. Вариантов очень много, но есть определенные нормы ГОСТа, в соответствии с которыми производят элементы.

Размеры ЖБИ колец по стандарту:
  • Диаметр – показывает 1-я цифра маркировки (обычно указывают внутренний), варьируется в диапазоне 7-20 сантиметров. Диаметр должен быть одинаков для всех элементов колодца.
  • Высота – стандартная равна 90 сантиметрам, варьируется в диапазоне 10-100 сантиметров, указывается в самой маркировке (КС-10, к примеру, это кольцо с диаметром в 1 метр, КС-20 – 2 метра и т.д.). Если высота отличается от стандартной, то она идет в маркировке второй цифрой: КС 7-3 (диаметр 7 дециметров, высота 29 сантиметров).
  • Толщина стенок – может быть от 70 до 120 миллиметров.
  • Удельный вес – от 46 до 2900 килограммов (но вес может указываться в кг на м3).

Дополнительные элементы

Для выполнения расчетов и проекта необходимо учитывать все элементы, которые входят в конструкцию. Только из колец колодцы не строят, обычно для монтажа используют также различные доборные элементы, позволяющие реализовать любую конфигурацию системы.

Какие элементы применяются в монтаже конструкций колодцев:
  • Плиты днища – для создания надежного основания.
  • Доборные кольца – для получения нужного размера колодца, если не удается создать его из стандартных изделий.
  • Плиты перекрытия (они же крышки колодцев) – для накрывания сверху колодца и места под люк.

Также есть еще кольца с крышками, которые представляют собой объединение кольца и крышки в монолитную конструкцию в условиях завода.

Крышки для колодцев

Крышка представляет собой круглую плиту, которой накрывается кольцо, с наличием отверстия в центре или сбоку. В дренажных колодцах монтируют крышки с отверстием под люк в центре, для других целей – сбоку.

Производят крышки из тяжелого высокопрочного бетона класса минимум В15, водонепроницаемого и морозостойкого. Для осуществления монтажа, погрузки/разгрузки изделие оснащено петлями из арматуры.

Плиты днища

Это сборные железобетонные элементы для монтажа подземных инженерный сооружений и коммуникаций. Плиты становятся основанием для камеры, на них сверху монтируют кольца. Благодаря плитам днища получается обеспечить герметичность колодца и защитить его от разрушений, попадания влаги и обвалов грунта. Перед выбором плиты днища нужно знать, сколько весит бетонное кольцо, чтобы правильно рассчитать нагрузку.

Плиты днища – круглое изделие по диаметру колодца. Выполняется из бетона с показателями морозостойкости минимум F100, водонепроницаемости минимум W6, прочности В15 и выше.

Опорные кольца

Это специальные элементы, на которые опирается люк колодца. Изделия круглой формы по внешнему диаметру колодца, небольшой толщины с диаметром внутреннего отверстия минимум 70 сантиметров, чтобы при необходимости вовнутрь мог попасть человек. Вес бетонного кольца составляет около 50 килограммов. Бетон соответствует всем требованиям и стандартам.

Кольца с крышками

Такие изделия предполагают объединение двух элементов – кольца и крышки в условиях завода. На объект поставляется уже готовое изделие, заменяющее собой два других.

Таким образом удается избежать лишнего соединения и добиться большей герметичности, уменьшить объемы монтажных работ и ускорить сборку колодца.

Процесс монтажа

До того, как приступать к монтажу, желательно рассчитать вес бетонного кольца (1 метр колодца сколько равен или просто суммировать вес всех элементов, входящих в конструкцию). Как правило, кольца и другие детали монтируют с использованием спецтехники – вручную все это устанавливать достаточно трудно, но возможно.

Как осуществляется монтаж колец:
  • Выбор места – дренажные системы и водопроводные колодцы, канализационные конструкции не устанавливают рядом с жилыми домами, огородами. Есть определенный стандарт, которому нужно следовать. Чем дальше будет установлен колодец от всех объектов, тем лучше, но не ближе 5 метров к жилым домам и сооружениям. Кроме того, в выбранном месте нужно исследовать грунт на предмет залегания вод. Также заботятся о том, чтобы к месту свободно могла подъехать техника обслуживающих служб.
  • Рытье котлована – лучше с использованием техники. Яму копают на глубину высоты всех колец, на ее дно засыпают несколько слоев песка и щебня (общей толщиной минимум 50 сантиметров), трамбуют.
  • Монтаж дна может осуществляться двумя способами: либо с использованием колодца с глухим дном, либо с установкой плиты днища, а на нее уже сквозного кольца. Далее устанавливаются кольца одно на другое (желательно с привлечением крана), стыки тщательно замазываются раствором, закрепляются металлическими скобами.
  • Подводка коммуникаций, соединений, всех систем и т.д., после чего котлован засыпают, кольца накрывают верхней плитой, монтируют люк.

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам.

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:
  • «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
  • «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
  • «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
  • «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
  • «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

Кольца железобетонные для колодца: порядок монтажа

Не все дачники могут похвастаться наличием централизованного водоснабжения в своих усадьбах. Поэтому одна из важнейших задач для них - создание колодца. Он выполнен с использованием железобетонных колец.

О порядке их установки мы сейчас и поговорим.

Характеристики железобетонных колец

Общая информация

Эти конструкции представляют собой не что иное, как типовые железобетонные изделия.На заводах они изготавливаются по ГОСТ 8020-90, который устанавливает технические характеристики сборных железобетонных колец для колодцев .

Эти заготовки отличаются друг от друга, прежде всего, диаметром. Он может варьироваться от 750 до 2000 мм с шагом 250 мм. Что касается высоты колец, то она составляет 800-900 мм.

Все такие детали также можно разделить на две подгруппы:

  1. элементы, имеющие фиксатор в торцевой части - он позволяет сделать соединение колец между собой более прочным и герметичным; (См. Также статью Кольца для колодца с замком: особенности конструкции.)
  2. элементы без замка - для их крепления используются металлические скобы.

Достоинства и недостатки железобетонных колец

Их достоинства следующие:

  1. Надежность и прочность изделий - сборных железобетонных колец для колодцев - изготовленных по ГОСТу, очень прочны. Это связано со свойствами, используемыми для создания железобетона;
  2. Короткие сроки монтажа - сборка конструкции из сборных элементов не занимает много времени.

Минус у этих колец только один - это большой вес. Но этот недостаток не критичен.

Совет! Для облегчения процесса сборки стоит прибегнуть к использованию автомобильного крана.

Расчет железобетонных колодцев

Для определения количества блоков, которые нужно приобрести, сначала необходимо рассчитать объем железобетонных колец для колодцев.

Для этого воспользуйтесь следующей формулой: V = L * 3,14 * R?, Где:

  • V - общий объем скважины;
  • L - высота конструкции;
  • радиус.

Рассчитав общий объем будущей конструкции, необходимо разделить его на объем железобетонного колодезного кольца. Он может составлять от 0,16 до 0,54 м. Точное количество можно узнать у продавца.

Выбор железобетонных колец

Решение о покупке

Где применить бетонное кольцо?

При построении систем связи эффективно использовать бетонное кольцо. Современная промышленность выпускает кольца в большом ассортименте.Их масштаб применяют при строительстве канализационных, водопроводных, канализационных, газопроводных и канализационных колодцев.

Кольца бетонных колодцев изготавливаются для карьерного производства, поэтому должны соответствовать стандарту. Эти изделия широко используются в загородном и крупномасштабном строительстве. Качественный бетонный колодец, построенный по всем требованиям и нормам, прослужит долгие годы.

Виды сборных железобетонных колец:

  • плоской формы
  • для колодцев с соединительными концами
  • взаимоблокировки (обеспечивают за счет плотности и прочности водонепроницаемость)
  • с мелкозернистыми составами (дополнительное крепление - металлические скобки)

Конструкция из железобетонных колец напоминает колодец сруб. В пре-мине кладут кольцо поверх следующего и так далее. Здание опускается постепенно, подкопается от дна до необходимой глубины или водоносного горизонта. Между кольцами колодца нужно заделать в нескольких местах соседние арматурные рамы. Отсутствие креплений приводит к вылету из строя в холодное время года. Между кольцами стыки залиты цементным раствором, позволяющим рыть минное кольцо, нелегко застрять и заклинивать.

Арматурная сетка придает кольцам прочность при увеличении давления, тем самым повышая устойчивость конструкции. Бетонные кольца долговечны и способны выдерживать большие нагрузки. При строительстве водных коммуникаций нижнего кольца должны иметься отверстия, которые предварительно пробивают пробойником в шахматном порядке через каждые 30 см. Дно колодца засыпается щебнем, выполняющим роль фильтра.

Как там крепежные кольца?

Работы по установке колец лучше выполнять с помощью специального оборудования.Тогда скважина Москва будет установлена ​​в короткие сроки, но этот метод дорогостоящий. Экономически выгодно опускать кольцо вручную. Первое кольцо нужно опустить с помощью крана, а остальные опускаются по тросам. При отсутствии подъемного оборудования следует ограничивать глубину вырытых шахт. При ручном опускании колец в шахту для безопасности используются предохранительные доски. Требования к характеристикам колодцев из бетонных колец:

  • высокая прочность
  • устойчивость к химическим и биологическим веществам
  • прочность.

Идеальное решение для строительства котлована из бетонных колец. Кольца имеют разный диаметр, поэтому перед постройкой колодца следует выбрать правильную конструкцию.

Широкое распространение сборных железобетонных колец обусловлено широким диапазоном типов и размеров, применением для различных видов строительства и простотой монтажа. Бетонные кольца - универсальный, удобный, простой и надежный строительный материал, занимающий лидирующие позиции на рынке.

Услуга "перевод".yandex.ru "

Well Rings Concrete High Resolution Фотографии и изображения

  • Сборные железобетонные кольцевые колодцы круглого сечения, построенные навалом для размещения внутри слабых природных колодцев для питья в Керале (Индия) Сборные железобетонные кольцевые колодцы круглого сечения, сконструированные в объеме для размещения внутри слабых природных колодцев для питья в Керале (Индия) https: //www. alamycom / licenses-and-pricing /? v = 1https: //www.alamy.com/stock-photo-precast-circular-concrete-well-rings-constructed-in-a-bulk-for-placing-28216189.html
  • Кольца бетонных колодцев / дренажные трубы, Финляндия Кольца бетонных колодцев / дренажные трубы, Финляндия https://www. alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-concrete-well-rings-drainage-pipes- finland-37633920.html
  • кольца старых бетонных колодцев, Финляндия кольца старых бетонных колодцев, Финляндияalamy. com/licenses-and-pricing/?v=1https://www.alamy.com/stock-photo-old-concrete-well-rings-finland-71099040.html
  • Вид туннеля через ряд бетонных колец для дренажной трубы или строительства колодца, абстрактный фон в отрасли, выбранный фокус, узкая глубина поля Вид туннеля через ряд бетонных колец для дренажной трубы или строительства скважины, абстрактный промышленный фон, выбранный фокус, узкая глубина поля https://www. alamy.com/licenses-and-pricing/? V = 1https: // www.alamy.com/tunnel-view-through-a-row-of-concrete-rings-for-drainage-pipe-or-well-construction-abstract-industry-background-selected-focus-narrow-depth-of-fiel- image397127798.html
  • Интерьер-чердак спортивного зала с гимнастическими кольцами и весовыми плитами на бетонном полу Лофт-интерьер спортивного зала с гимнастическими кольцами и весами, уложенными на бетонном полу. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/loft-interior-of-sports -Зал с-гимнастическими-кольцами-и-весовыми-пластинами-сложен-на-бетон-полу-image370755990.html
  • Скважина для добычи воды. Строительство деревенского колодца для добычи воды с помощью нескольких бетонных колец, заложенных в яме из земли. Скважина для добычи воды. Строительство деревенского колодца для добычи воды с помощью нескольких бетонных колец, заложенных в яме из земли https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy. com / stock-photo-well-for-water-добыча-строительство-деревня-колодец-для-147198645.html
  • Кольца бетонные колодцы для сельской местности Бетонные колодцы для сельской местности https://www. alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/concrete-well-rings-for-rural-area-image385292464.html
  • Бетонные кольца лежат на земле. Подготовка к строительству колодца. Бетонные кольца лежат на земле. Подготовка к строительству колодца. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/concrete-rings-lie-on-the-ground-preparation -для строительства-колодца-image367044549.html
  • Экскаватор
  • опускание бетонных колец экскаватор, опускающий бетонные кольца https://www. alamy.com/licenses-and-pricing/? v = 1 https://www.alamy.com/stock-photo-excavator-lowering-concrete-rings-93554664.html
  • Деревня Ла-Тоден, провинция Яко, Буркина-Фасо. Колодцы в рыночном саду были выкопаны в конце последнего сезона дождей, и большинство из них сейчас высохло. К следующему засушливому сезону планируется углубить колодцы. Деревня Латоден, провинция Яко, Буркина-Фасо.Колодцы в рыночном саду были выкопаны в конце последнего сезона дождей, и большинство из них сейчас высохло. Есть планы углубить колодцы к следующему засушливому сезону. Https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy.com/la-toden-village- яко-провинция-буркина-фасо-колодец-на-рынке-сад-были-выкопаны-в-конце-последнего-дождливого-сезона-и-большинство-сейчас-сухих-там- есть-планы-углубить-скважины-вовремя-для-следующего-засушливого-сезона-image234826210.html
  • Кольца колодезные в цехе бетонного завода Кольца колодцев в цехе бетонных заводов https://www. alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/well-rings-in-workshop-of-concrete-batching-plant-image256427296.html
  • бетонных колец, применяемых при строительстве колодцев бетонные кольца, используемые при строительстве колодцев https://www. alamy.com/licenses-and-pricing/? v = 1 https://www.alamy.com/concrete-rings-used-in-the-construction-of- wells-image336153082.html
  • Трубы, сборные железобетонные колодезные кольца, свалка и прочее на стройплощадке Трубы, сборные железобетонные колодезные кольца, свалка мусора и прочее на стройке https://www. who.int/alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/pipes-pre-cast-reinforced-concrete-well-rings-garbage-dump-and-other-things-in-construction -site-image362154280.html
  • Колодец из бетонных колец. Колодец на стройке в тропических джунглях. Лебедка примитивная для забора воды с деревянных балок, шкива, синего цвета. Хорошо сделан из бетонных колец. Колодец на стройке в тропических джунглях. Примитивная лебедка для забора воды с деревянных балок, шкив, синий. Https://www.youtube.com/watch?v=ru.alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/well-made-of-concrete-rings-well-on-construction-site-in-tropical-jungle-primitive-winch -for-вытягивать-воду-из-деревянных-балок-шкив-синий-image332488195.html
  • Массивные бетонные кольца лежат на зеленой траве, абстрактный фон промышленного фото Массивные бетонные кольца лежат на зеленой траве, абстрактный промышленный фото-фон. Https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/massive-concrete-rings-lay-on- зеленая трава абстрактные промышленные фото фон image365434033.html
  • Кольца железобетонные для устройства колодцев дренажных систем Железобетонные кольца для строительства колодцев для дренажных систем https://www. alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/reinforced-concrete-rings-for-the-construction -of-колодцев-дренажных-систем-image223762385.html
  • Кольца люков бетонного вала - 3D-рендеринг Кольца колодцев бетонного вала - 3D-рендеринг https://www. alamy.ru / licenses-and-pricing /? v = 1https: //www.alamy.com/concrete-shaft-manhole-rings-3d-rendering-image178360840.html
  • кольца бетонные для строительства колодцев и коллекторов вид сверху бетонные кольца для строительства колодцев и коллекторов вид сверху https://www. alamy.com/licenses-and-pricing/? v = 1 https://www.alamy.com/concrete-rings-for-the-construction-of -колодцы-и-канализации-вид сверху-image369567785.html
  • Большие бетонные кольца для колодцев и канализационных систем подготовлены для закапывания на строительной площадке. Изолированные на белом панорамный открытый выстрел Для закапывания на стройплощадке подготовлены большие бетонные кольца для колодцев и канализационных сетей. Изолированные на белом панорамном снимке на открытом воздухе https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/large-concrete-rings-for-wells-and-sewer-systems- подготовлены к закапыванию на стройплощадке, изолированной на белом, панорамном снимке на открытом воздухе-image178904611.html
  • разгрузочные кольца бетонные для строительства колодцев и коллекторов вид сверху разгрузочные бетонные кольца для строительства колодцев и коллекторов вид сверхуhttps: // www. alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/unloading-concrete-rings-for-the-construction-of-wells-and-sewers-top-view-image350291441.html
  • Кольца бетонных колодцев / дренажные трубы, Финляндия Кольца бетонных колодцев / дренажные трубы, Финляндия https://www. alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-concrete-well-rings-drainage-pipes- finland-37633885.html
  • Основание старого сельского колодца выполнено из бетонных колец. Для кровли используются сосновые доски и бревна. Солнечный сентябрьский день выстрел Основание старого сельского колодца - из бетонных колец. Для кровли используются сосновые доски и бревна. Солнечный сентябрьский день: https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/the-basis-of-a-old-rural-well-is-made- из-бетонных-колец-для-крыши-сосновых досок и бревен-используются-солнечный-сентябрь-день-выстрел-image211462790.html
  • Куча сломанных бетонных дренажных труб под тонким слоем снега на строительной площадке в ожидании вывоза мусора, выбранный фокус Куча сломанных бетонных дренажных труб под тонким слоем снега на строительной площадке в ожидании вывоза мусора, отобранные focushttps: // www. alamy.com/licenses-and-pricing/?v=1https://www.alamy.com/heap-of-broken-concrete-drainage-pipes-under-a-thin-layer-of-snow-on-a -конструкция-сайт-ожидание-утилизации-мусора-selected-focus-image397127978.html
  • Защитные кольца из бетона вокруг деревьев Защитные кольца из бетона вокруг деревьев https://www. alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/stock-photo-protective-rings-of-concrete-around-the -trees-177374799.html
  • Скважина для добычи воды. Строительство деревенского колодца для добычи воды с помощью нескольких бетонных колец, заложенных в яме из земли. Скважина для добычи воды. Строительство деревенского колодца для добычи воды с помощью нескольких бетонных колец, заложенных в яме из земли https://www.alamy.com/licenses-and-pricing/? V = 1https: //www.alamy. com / stock-photo-well-for-water-extract-the-construction-of-a-well-well-for-the-147198607.html
  • Канализация при строительстве. Установлены бетонные кольца для канализации. Канал Канализация при строительстве. Установлены бетонные кольца для канализации. Канал https://www.alamy.com/licenses-and-pricing/? V = 1 https://www.alamy.com/sewerage-during-construction-installed-concrete-rings-for-the-sewer-system- the-channel-image368765076.html
  • НИКА, ЛАТВИЯ - 24-ОЕ ИЮЛЯ 2016: Автоматический электрический насос установлен внутри колодца для водоснабжения индивидуального дома. НИКА, Латвия - 24 июля 2016 г .: Автомат e

армированных сборных железобетонных колодцев

Marshalls CPM предлагает линейку сборных железобетонных колодцев, специально разработанных для проходки кессонным способом от диаметра 2000 мм до внутреннего диаметра 4000 мм на различной глубине (см. Таблицу ниже).

Это достигается за счет использования системы опускания шахты и производится в соответствии со стандартом BS EN 1917: 2002 и имеет кайтмаркировку, где это применимо, к BS 5911-3: 2010.

К преимуществам систем можно отнести:
  • Для слабых почв, высокопластичных глин, илов, песков и гравия
  • Минимальные трудозатраты на стройплощадке
  • Быстрая и простая установка
  • Быстрая, чистая и точная конструкция
  • Валы промежуточные постоянные
  • Подходит для поддомкрачивания котлованов

Система проходки кессонных стволов первоначально была разработана для использования при прокладке микротоннелей, но в настоящее время она более широко используется для строительства насосных станций, колодцев и колодцев, особенно в сложных грунтовых условиях.

Вес и размеры секции кессонной камеры
Нажмите на изображение для увеличения
Примечания о весах и размерах секции кессонной камеры:
  1. Камеры диаметром 4000 мм поставляются в виде двух половин, каждая из которых весит приблизительно 3180 кг на метр, для сборки на месте.
  2. Стальные режущие башмаки прикреплены к базовой секции, обеспечивая 10-миллиметровый перерыв на всех станках, кроме 3660 и 4000 мм, которые обеспечивают 20-миллиметровый перерыв.
  3. Режущие башмаки с большим перерывом могут быть изготовлены по запросу.
  4. +
  5. без кайтмаркировки Подъемное оборудование
  6. Caisson можно приобрести в Marshalls CPM по телефону 01179 814500 или [email protected]
Вес и размеры перекрытия кессона
Щелкните изображение, чтобы увеличить

Вес основан на открытии 675 x 675 или аналогичном

Настоятельно рекомендуется обратиться к Руководству по установке Caisson

Для продаж в Англию и Уэльс звоните по телефону 01179 814500 или по электронной почте salesemail @ marshalls.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
