Как откачать воздух из банки – Вакуумное консервирование продуктов в стеклянных банках: рецепты

Содержание

Вакуумное консервирование продуктов в стеклянных банках: рецепты

Каждая домохозяйка хочет, чтобы зимние заготовки из фруктов и овощей хранились  максимально долго, не теряя при этом своих полезных свойств. Современной новой технологией в производстве зимних заготовок является вакуумное консервирование, сокращенно ВАКС.

Оно дает возможность быстро и просто консервировать продукты, сохраняя при этом их качество. Статья ознакомит читателя с приспособлениями, используемыми в данной технологии и некоторыми тонкостями проведения вакуумного консервирования.

Вакуумное консервирование продуктов

Вакуумное консервирование является наиболее естественным способом хранения продуктов без термической обработки при высоких температурах, которые разрушают почти все витамины и питательные вещества (рисунок 1).

ВАКС, как метод консервирования, имеет целый ряд явных преимуществ:

  1. Простота и практичность использования;
  2. Высокое качество продукции;
  3. Возможность многоразового использования крышек;
  4. Более длительный срок хранения консервации.

Советую Вам новое натуральное средство для борьбы с болью в суставах — регенерирует хрящи и ткани суставов. Хотите попробовать?

Узнать больше

Такое консервирование можно с легкостью проводить в домашних условиях, используя специальные вакуумные крышки и насос. При этом отпадает необходимость проводить такие трудоемкие процедуры, как стерилизация пустых банок и крышек, пастеризация готового блюда, переворачивание закруток с целью проверки герметичности с одновременным риском обжечься кипятком. Вся технология предполагает несколько простых манипуляций, которые будут описаны ниже.

Примечание: Заготовки, закрытые подобными крышками, способны храниться намного дольше. Это связано с тем, что вследствие выкачивания кислорода из банки в ней не остается возможности для окисления, а значит, и для порчи продукта.

При помощи системы ВАКС можно хранить не только консервацию, но и другие продукты: сухофрукты, крупы, муку, специи, чай, кофе, а также вещества, которые активно выделяют или поглощают запахи. Как известно, под влиянием кислорода, некоторые продукты портятся очень быстро (например, рыба, мясо, сыр). Их хранение в условиях вакуума при температуре от +3 до +50 градусов может быть продлено в 3 раза.

Рисунок 1. Преимущества вакуумного консервирования

Вакуумная упаковка помогает сохранить вкус свежих соков, овощных пюре, свежесть молочных продуктов. Крупы и  мука  будут надежно защищены системой ВАКС от жучков, а хлеб и печенье – от плесени. Хранение кофе и чая под вакуумом поможет сберечь их неповторимый вкус и аромат.

Вакуумное консервирование по этапам

Для того, чтобы оборудование ВАКС можно было эксплуатировать достаточно длительное время, его необходимо правильно использовать (рисунок 2).

Работа с системой ВАКС включает следующие этапы:

  1. Тщательный осмотр емкости для консервирования: на поверхности стеклянной банки и на ее горлышке не должны быть заметны трещины и сколы.
  2. Укладка продукта (жидкости): при этом следует оставлять незаполненными 3-4 см пространства до горлышка банки. Это связано с тем, что при вакуумировании жидкость поднимается вверх, создавая пену, а попадание ее в насос крайне нежелательно. В таком случае процесс следует остановить и повторить после того, как пена осядет.
  3. Уплотнение: установление уплотнительной прокладки на канавке крышки даст возможность более герметично укупорить емкость.
  4. Укладывание крышки на горлышко емкости: при этом запрещено касаться пальцами внутренней стороны крышки во время закатывания емкостей с маринадами.
  5. Присоединение насоса: его фиксируют к банке через клапан в центре крышки.
  6. Создание вакуума путем перемещения штока насоса до упора вверх и вниз, при этом количество качков составляет: для консервирования – 3-6 раз, для длительного хранения – 15-20 раз.
  7. Укутывание банок: как при обычном консервировании является возможным, но необязательным. Проводить переворачивание банок нет необходимости.
  8. Промывка насоса: после каждого консервирования с помощью теплой (горячей) воды.
  9. Если после открытия банки было употреблено не все содержимое, то ее можно вновь герметично укупорить при помощи насоса. Хранить такой продукт можно будет только в холодильнике.

Рисунок 2. Этапы вакуумной укупорки

Вакуумные крышки нельзя подвергать механическому воздействию острых или металлических предметов. Для открывания банок необходимо всего лишь приподнять край клапана, расположенного на крышке, для доступа воздуха в емкость. С течением времени крышки становятся все менее функциональными, поэтому перед каждым применением их рекомендуется проверять. Для этого необходимо заполнить банку водой, не доливая до верха 3-4 см, закрыть крышкой и откачать воздух. Затем банку следует перевернуть и проследить, нет ли пузырьков воздуха, которые просачиваются из-под клапана. Появление пузырьков свидетельствует о том, что крышка больше не пригодна к эксплуатации.

Примечание: После каждого применения крышки следует хорошо промыть и просушить.

Насос также требует систематического ухода, который заключается в очищении от загрязнений путем промывки в теплой воде и смазывания манжета вазелином. В случае затрудненного движения штока насос необходимо разобрать и промыть цилиндры, а манжет смазать. В условиях длительного хранения и при отсутствии смазки последний может терять свою эластичность. В таком случае рекомендуется выдержать манжет несколько минут в горячей воде или полностью заменить его.

При хранении заготовок, укупоренных при помощи подобной системы, в погребе или подвале следует регулярно проверять состояние клапанов. Нарушение их целостности (например, мышами) неминуемо приводит к порче содержимого банок.

Подготовка овощей и фруктов

Подготовка продуктов для консервирования при помощи системы ВАКС ничем не отличается от таковой при обычном консервировании. Прежде всего, сырье должно быть чистым. И если речь идет об овощах и фруктах, прежде всего, их необходимо осмотреть с целью выявления повреждений, следов гнили или других дефектов.

Отобранные продукты тщательно моют, применяя, при необходимости, замачивание, чтобы комочки земли и другие загрязнения можно было с легкостью смыть. Небольшие плоды можно консервировать целиком, а более крупные измельчить кубиком, кружочками, полукольцами и т.д.

Как работают вакуумные крышки

Вместо привычных металлических крышек система ВАКС применяет вакуумные (рисунок 3).

Последние отличаются рядом преимуществ:

  • Они не ржавеют, а потому их можно использовать много раз в течение нескольких лет. К тому же, это еще и экономично.
  • Вакуумные крышки имеют современный внешний вид, они окрашены в яркие цвета.
  • Компактность и простота в использовании.
  • Возможность применять в дальних поездках и путешествиях.

Вакуумные крышки увеличивают срок хранения продуктов: свежая зелень – до 7 дней; готовая еда, салаты, молочные продукты, свежее мясо – до 10 дней; колбасы и колбасные изделия – около месяца;  крупы и макаронные изделия – около 1 года.

Рисунок 3. Устройство вакуумных крышек

Крышки для ВАКС оснащены специальным клапаном, предназначенным для подсоединения насоса. Во время выкачивания кислорода продукт остается в стерильной среде, где нет почвы для размножения болезнетворных бактерий, процессов окисления и брожения. Процесс закрывания банок  в системе ВАКС не представляет особых трудностей. После размещения продукта банку закрывают вакуумной крышкой, присоединяют насос и удаляют воздух. Движениями штока «вверх – вниз» создают вакуум, при этом количество качков может колебаться от 6 до 20. Чтобы открыть банку, законсервированную таким способом, достаточно приподнять край клапана для поступления воздуха. Категорически запрещается пользоваться различными механическими средствами воздействия на крышку. Это приводит к ее порче и непригодности для дальнейшего использования.

Откачиваем воздух из банки

Откачивание воздуха из банки, предназначенной для консервирования, производится при помощи вакуумного насоса, состоящего из корпуса, внутри которого ходит цилиндр с поршнем, рукоятки со штоком и манжета. При помощи манжета насос соединяется с клапаном на специальной крышке. Поступательно-возвратные движения штока (качки) приводят в действие цилиндр и поршень, что способствует выкачиванию воздуха из емкости и создание в ней вакуума (пространства без кислорода).

Последовательность действий для откачивания воздуха:

  1. Наложить вакуумную крышку на горлышко банки.
  2. Плотно вставить насос в центральный клапан на крышке.
  3. Перемещать шток вверх-вниз до упора при помощи ручки.
  4. Число качков зависит от заполнения банки и определяется целями (консервирование или хранение).
  5. Нельзя допускать самопроизвольного опускания штока с нанесением ударов по крышке. Это свидетельствует о глубоком вакууме, который может повредить крышку.

Если вы успешно выполнили все эти действия и банки плотно закрылись, можете свободно отправлять емкости на хранение.

Вакуумное консервирование: рецепты

Лучше всего при вакуумном консервировании зарекомендовали себя однородные массы: соки, компоты, варенье, кетчупы. А вот с цельными овощами дела обстоят немного труднее. Поскольку в их составе также содержится кислород, который невозможно откачать насосом, приходится применять дополнительные меры. Например, огурцы рекомендуется замочить на 5-6 часов в холодной воде, а затем проткнуть каждый из них острым предметом в нескольких местах (как вариант – огурцы можно надрезать вдоль до половины), чтобы выпустить воздух. При мариновании огурцов советуют применять способ двойной заливки. То есть, огурцы заливают кипящим маринадом дважды: первый раз – до остывания, второй – для укупоривания.

Более детально технология вакуумного консервирования показана в видео.

mirfermera.ru

создание самодельных агрегатов своими руками в домашних условиях

Для вакуума нашлось применение не только в промышленности, но и в бытовых условиях. Почти все используют обычный насос для подкачки колес автомобиля или другого транспорта, но вакуумный пока не так часто используется, многие считают его особенным и применимым только в промышленных масштабах. Так как для использования в быту устройство является дорогостоящим, то многие хотят сделать самодельный вакуумный насос.

Предназначение устройства

Перед тем как изготавливать устройство, необходимо разобраться в его работе. Почти все потребители ежедневно сталкиваются с вакуумными упаковками и знают, что это такое. Они представлены в виде целлофанового изделия, в котором отлично сохраняются продукты, при этом не высыхая. В самых простых упаковках воздух выдавливается вручную, а более сложные — предусматривают использование рабочего механизма. Благодаря самодельному устройству можно создавать вакуум в любом пакете, хотя упаковку нужно будет герметизировать.

Вакуумные упаковки также используют для хранения одежды, так как объем уменьшается, и все вещи можно поместить в сумку или чемодан. Особенно распространено применение аппарата на промышленности в таких целях:

  • Использование для производства мешков и на упаковочных лентах;
  • Перегонка химического вещества, сушка химического препарата и сжатие газообразного вещества;
  • Очистка рыбы или овощей, переработка пищевых продуктов;
  • В полиграфии используются компрессоры в печатных и перерабатывающих механизмах;
  • Использование в очистных устройствах для очистки окружающей среды:
  • В медицинских дыхательных аппаратах и стоматологическом оборудовании.

Распространено использование вакуумирования для обработки дерева и придания ему эстетичности. Для этого деревянное изделие пропитывается маслом, а для ускорения процесса и большей эффективности деревянный предмет помещается в камеру, и производится откачка воздуха. При этом внутреннее давление древесины выталкивает воздух и всасывает масляное вещество.

Процесс откачки воздуха

При подробном разборе процесса можно понять, что отличие в технологии нагнетания и откачки несущественное, так как стоит развернуть поток воздуха, и нагнетательный насос сразу же станет вакуумным. Особенность заключается в более тщательной герметизации устройства при откачке воздуха или жидкости. Также может потребоваться фильтр для впускного клапана в целях предотвращения попадания мусора.

Общую работу механизма можно описать двумя циклами процесса:

  1. При всасывании воздуха в камере создается разрежение, при этом происходит открытие впускного клапана и герметизация выпускного. В отборочной камере достигается максимальный объем воздуха и низкое давление.
  2. На этапе возвратного действия механизма сохраняется низкое давление на впускном ходе, впускной клапан закрывается, после чего открывается выпускной клапан и происходит вытеснение воздуха. Давление в отборочной камере нормализуется.

Процесс такого типа относится только к поршневым и мембранным устройствам, а в роторных системах воздух перемещается при помощи лопастей в камеру отбора, при этом поэтапно открываются впускной и выпускной клапаны.

Виды и самодельные аналоги

Существует множество разновидностей вакуумных насосов и их аналогов, но все помпы разделяют по типу рабочей детали:

  1. Пластинчато-роторные (масляные и сухие).
  2. Вихревые.
  3. Поршневые.
  4. Мембранные.

Наиболее распространенными являются поршневые и мембранные, а также мембранно-поршневые, которые можно без особых усилий сделать в домашних условиях.

Для изготовления с нуля придется столкнуться со множеством трудностей, однако, упростить задачу можно. К примеру, вакуумный насос из автомобильного компрессора, своими руками сделать несложно. А также существуют и другие агрегаты, подходящие для переделки. Для этого может использоваться:

  • Компрессор холодильной установки;
  • Воздушный компрессор аквариума;
  • Ручной велосипедный насос.

Выбирать и усовершенствовать конструкцию будущего устройства нужно в зависимости от характера применения.

Изготовление вакуумного насоса

Для быстрого изготовления можно использовать медицинский шприц. Такое устройство считается самым простым и бюджетным вариантом. Шприц является наиболее доступным предметом.

Создание шприца

Для создания устройства понадобится:

  • Резинка от капельницы — создание отсека с клапаном.
  • Шприц 50 кубовый — для использования в домашних условиях его будет более чем достаточно.
  • Стальной шарик от небольшого подшипника — выступает в роли клапана. Шарик должен свободно помещаться внутри выходного сужения шприца, на который обычно надевается игла.
  • Трубка пвх — нужно выбирать жесткую, устойчивую к давлению. Трубка от капельницы не подойдет.
  • Стальная швейная игла.

Для начала удаляются пластиковые вставки из резинки, и сама резинка разрезается напополам. Далее, от узкой части резинки отрезается половина длины. Теперь кусочек узкого резинового изделия нужно вставить в носик шприца, и длинным предметом затолкать до полного уплотнения. В качестве впускного клапана устанавливается шарик и подпирается вторым отрезком резинки с узким концом так, чтобы остался свободный ход шарика.

Напротив шарикового клапана разогретой иголкой пропаливается отверстие, которое будет выступать выпускным клапаном. Для завершения сборки, оставшееся резиновое кольцо надевается на носик таким образом, чтоб оно закрывало выпускное отверстие. Кольцо лучше зафиксировать, используя для этого суперклей.

Вакуумный насос для откачки воздуха своими руками готов, и его можно проверить, надев один конец трубки на носик шприца, а второй зафиксировав в крышке пластиковой бутылки, используя при этом пластиковую вставку, изъятую ранее.

Приспособление из автокомпрессора

Для изготовления насоса компрессор можно переделать, выполнив такие действия:

  1. Снять крышку гильзы и извлечь шток, на котором закреплен манжет;
  2. Отвинчивая крепежный винт, отсоединить манжет;
  3. Закрепить манжет, при этом перевернув его обратной стороной;
  4. Подготовленный заранее обратный пластиковый клапан подсоединить к нагнетательной трубке, которая теперь будет использоваться в качестве втягивающей;

При работе важно правильно установить клапан, чтобы он пропускал воздух. Далее, на свободную часть клапана крепится жесткая трубка, которая будет выдерживать влияние низкого давления. Устройство может использоваться для упаковки одежды или выкачки воздуха из контейнера с продуктами.

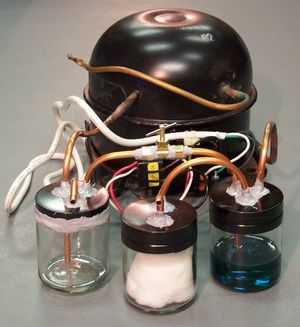

Насос из холодильного оборудования

Компрессор холодильника отлично подходит для самодельного вакууматора, но для преобразования его в полноценное рабочее приспособление, нужно немного потрудиться:

  1. Ножовкой по металлу спилить верхнюю часть крышки компрессора;
  2. Внутри находится мотор, соединенный с корпусом пружинами, который нужно извлечь. Провести соединение втягивающих и нагнетательных медных выходов маслостойкой трубкой.
  3. Изготовление крышки для корпуса. Новую крышку необходимо изготовить из латунного материала. Диаметр должен быть меньшим, чем диаметр корпуса компрессора, а также рекомендуется снабдить крышку обрезком из линолеума в качестве звукоизоляционного материала. Если соединение крышки и корпуса будет довольно плотным, то давление внутри будет равно атмосферному, но при желании можно установить сапун.
  4. Будущий вакуумный насос из компрессора от холодильника будет подобием масляного, а уровень масла будет постоянно снижаться, так как оно будет распыляться и выходить из нагнетательного канала. Поэтому уровень масла рекомендуется контролировать, в связи с чем нужно устанавливать уровнемер. В качестве такого приспособления можно использовать прозрачную оболочку шариковой ручки, который соединяется с компрессором через отрезок маслостойкой трубки. Колпачок корпуса полностью закручивать нет необходимости: должен проходить воздух.
  5. Этот тип масляного устройства не должен поддаваться воздействию влаги изнутри, поэтому нужно соорудить фильтр перед входным каналом. Для этого можно применить воздушный фильтр автомобиля, но, если влажность воздуха очень высокая, то необходимо установить ресивер и отстойник.
  6. К нагнетательному каналу подключается фильтр — маслоулавливатель, в котором есть сливная пробка.

В завершение работы устанавливается клапан сброса давления перед маслоулавливатель. В качестве такового может выступать электропневмоклапан, подключенный вместе с мотором.

Переделка аквариумного компрессора

Аквариумное приспособление довольно практично, чтобы сделать прибор для откачки воздуха. Устройство для подачи воздуха в аквариум не требует серьезных изменений, а лишь изменение клапанной системы. Для этого необходимо:

  • Разобрать крепежные элементы;
  • Демонтировать обратные клапаны;
  • После демонтажа поменять клапаны местами;
  • Сложить конструкцию и крепежную систему.

Для предотвращения попадания влаги в устройство необходимо создать маленькое отверстие в корпусе или установить сухой фильтр.

Устройство водокольцевой механизм

Такой вариант является малоэффективным видом оборудования. В его основе находится корпус и закрепленные в роторе пластины. Погружаясь в жидкость, пластины ее вытесняют, и при этом откачивается воздух с эффективностью до 95%. При замене жидкости с большей плотностью и обеспечении охлаждения показатель повышается.

Одним из преимуществ такого агрегата является длительный срок эксплуатации, но существуют и некоторые недостатки:

  • Нужно утилизировать или рециркулировать рабочую жидкость;
  • Постоянное потребление рабочей жидкости и необходимость ее пополнения;
  • Рабочая жидкость нагревается, тем самым повышая давление паров. Поэтому жидкость нужно охлаждать.

Сборку водокольцевого аппарата можно провести за несколько этапов:

  • Подготовка цилиндрической заготовки для корпуса;
  • Установить в корпус рабочее колесо на валу. Колесо оснащается лопастями, немного меньше по диаметру, чем внутренний диаметр корпуса.
  • Необходимо обеспечить подачу воды в корпус. Под действием воды должно вращаться колесо с лопастями, в результате чего образуется центробежная сила и в устройстве создается вакуум.

Такая установка может применяться в сельском хозяйстве, для частного дома или в промышленности.

Изменение работы велосипедного насоса

Из простого манжетного насоса можно быстро и легко сделать необходимое устройство для откачки воздуха. Такое устройство имеет большое распространение, так как насосом пользуются велосипедисты, автовладельцы и мотоциклисты. Особенность использования и процесс переделки остается практически неизменным, в сравнении с манжетными приборами.

Поэтапное создание вакууматора:

  • Отвинтить главную гайку и разобрать насос;
  • Открутить винт крепления и перевернуть манжету в обратное положение;
  • Собрать агрегат в обратном порядке;
  • Установить клапан между насосом и шлангом.

После внесения таких изменений можно откачать воздух из банки или другой емкости, а в качестве клапана можно использовать клапан нагнетающего аквариумного компрессора.

Рекомендации по эксплуатации

В процессе работы в компрессоре могут возникать неполадки и разные поломки, но при изучении конструкции можно самостоятельно проводить ремонт без привлечения специалистов. При создании вакууматора необходимо наличие исходного материала, а уже от типа материала будет зависеть сложность работы и область применения аппарата. При использовании сложных конструкций вакуумного насоса лучше использовать отстойники и ресиверы для продления срока службы агрегата.

obinstrumentah.info

Вакуумный насос своими руками в домашних условиях

Насосное оборудование вакуумного типа нашло применение промышленностью и бытовыми условиями. Конструкция повсеместно используется для откачивания газообразных, парообразных веществ. Готовых изделий на рынке достаточно, однако цена чрезмерно завышена. Достаточно иметь смекалку и некоторые подручные средства, для сборки насоса своими руками.

Вакуумный насос своими руками

Принцип работы вакуумного насоса

Перед сборкой конструкции необходимо разобрать, из каких частей она состоит и как работает. Принцип работы не сильно отличается от работы обычного насосного оборудования, при развороте клапанов обратной стороной, получается вакуумное устройство. Производительность насоса достигается путем герметизации системы, в противном случае, мощность падает.

Также следует следить за состоянием впускного тракта, т.к. при откачке может попасть мусор, что забивает каналы установки.

Существуют основные принципы работы вакуумного насоса:

  • Двигающий элемент, состоящий из поршня, мембраны, либо ротора создает разряжение в цилиндре режимом всасывания. В этот момент выпускной клапан находится закрытым состоянием, впускной максимально открыт.
  • В процессе обратного хода впускной клапан переходит к закрытому состоянию, при этом остается давление низкого уровня во впускной камере. Через отверстие выпуска стравливается газ, наполненность цилиндра приходит в минимальное состояние.
Устройство вакуумного насоса

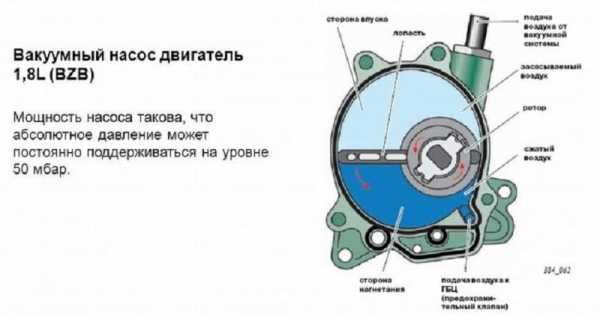

Устройство двигателя вакуумного насоса

Данный цикл работы применяется к поршневым установкам, роторными имеет расположение лопатка, которая переводит камеру всасывания по кругу, в определенных моментах соединяя с отверстиями впуска и выпуска. Принцип работы поможет разобраться, как грамотно изготовить вакуумный насос своими руками.

Изготовление вакуумника своими руками

Бытовая помпа, своими руками может быть изготовлена различными способами и установками. Простейшая конструкция состоит из частей, которые возможно соединить в домашних условиях. Бытовыми условиями вакуумные установки могут найти применение при упаковке вещей, продуктов и т. д.

Составляющие вакуумного насоса, изготовленного своими руками:

  • поршень с приводом;
  • ручка;
  • трубка сливная;
  • гайка с шайбой;
  • сальник из резины;
  • впускной клапан
  • штуцер фланцевого типа.

Модификация различных исполнений происходит с помощью велосипедного или автомобильного насоса, аквариумного нагнетателя, старого холодильного компрессора.

Преобразование манжетного насоса

Манжетные конструкции применяются ручными автомобильными насосными изделиями. Для изготовления требуемого прибора понадобиться сам механизм, несколько трубок и клапан. Переделка происходит несколькими шагами, самодельный вакуумный насос не требует применения сложных инструментов.

  1. Разбирается механизм, для этого необходимо открутить контр гайку, вынуть содержимое. Внутри изделия располагается манжета, пружина, застопоренные шайбой и гайкой, которые нужно демонтировать.
  2. Далее нужно развернуть манжету противоположной стороной, решение подойдет для операций, не требующих мощного вакуума.
  3. Изделие собирается обратным порядком, перед установкой манжеты, ее можно смазать небольшим слоем солидола, это продлит срок службы, увеличит мягкость хода.
  4. Для сохранения состоянию вакуума понадобится обратный клапан. Его установка производится в подобранную трубку подходящего размера, к основанию модификации. Герметичность достигается установкой хомутов на соединениях, используется герметик при установке.

Готовое изделие, при соблюдении технических условий способно выдавать КПД до 85%. Достаточно соблюдать параметры герметичности, технического состояния манжеты.

Низковакуумный насос

Модификация работает по центробежной схеме, похожа на роторные конструкции. Готовые продукции имеют различные характеристики, самодельный вакуумный насос такого типа изготовить достаточно трудно. При изготовлении не обойтись без услуг токаря, с его помощью производится вал, ровный цилиндрический корпус. Продукт совершает всасывание путем применения лопастной конструкции, при подаче жидкости оно вращается, создается центробежная сила, нагнетающая вакуум.

Низковакуумный насос

Работа устройства невозможна без применения электрического двигателя, установка оси лопастей не по центру, для реализации проталкивания газа в отверстия системы. Основным недостатком является перегрев воды, которую со временем нужно менять. Поделка снабжается отверстиями входа и выхода жидкостей, газов.

Эксплуатация механизма происходит на крупных производствах и сельских местностях, где в отводимом газу наблюдается большое содержание сажи и пыли.

Продолжительные действия происходят с системой отвода газа, охлаждения электродвигателя, постоянной подачи жидкости.

Простейший вакуумный насос

Ручная откачка воздуха может понадобится в любой момент при бытовых условиях. Эту функцию способна выдержать вакуумная помпа, изготовленная своими руками из пластиковых бутылок. Для изготовления понадобятся:

  • шланг, небольшого диметра, отлично подходит для этих целей велосипедный;
  • пластиковые бутылки разного диаметра;
  • дрель или другой ручной инструмент резки отверстий.

Подбор бутылок необходимо производить одинаковой формы, одна из них немного меньшего диаметра, выступает видом поршня. Вакуумный насос для откачки воздуха собирается следующим образом:

  • срезается верхняя часть большой бутылки;
  • по центру бутылки меньшего диаметра, в нижней части, прорезывается отверстие;
  • после примерки изготавливается уплотнительное кольцо их скотча или изоленты.

К крышке подсоединяется шланг, происходит опробование действия насоса. При движении малой бутылки создается вакуум, достаточный для бытовых нужд.

Вакуумный нагнетатель из велосипедного насоса

Конструкция велосипедного нагнетателя не отличается от автомобильного насоса. Важно отметить, что необходимо произвести установку дополнительного механизма, иначе изделие будет прорабатывать всего один цикл. Если не имеется специального обратного клапана, подойдет золотник, но необходимо установить герметичное соединение. Вакуумный насос для откачки воздуха действует на разряжение, поэтому клапан или золотник должен устанавливаться противоположным направлением.

Процесс происходит ручным способом, после переделки необходимо тянуть ручку с усилием на себя, что в некоторых ситуациях сделать трудно. Для модификации возможно не переворачивать манжету, а загерметизировать нижние отверстие выходного штуцера, изготовить отвод газа сверху изделия. Таким исполнением механизм будет работать в штатном режиме, но создавая вакуум. Реализация происходит сложнее, однако при наличии определенного инструмента, можно полностью изготовить своими руками.

Вакуумный насос из автомобильного компрессора

В качестве донора используется портативный нагнетать воздуха для поддержки давления в автомобильных шинах. Исполнение производится, если в гараже имеется доступный автомобильный аксессуар, если же приобретать ее на рынке, то лучше сразу купить готовый продукт. Самодельный вакуумный насос изготавливается по несложному принципу, достаточно переделать устройство с минимальным вмешательством.

Вакуумный насос своими руками из автомобильного компрессора

Для изготовления понадобится поменять местами впускной и выпускной клапан, на место впускного ставиться запорный механизм другого образца. Монтируется шланг, к направлению забора воздуха, поршневой механизм тем самым создает разряжение. При использовании можно добавить манометр вакуумного типа, для контроля состояния разрежения. Полноценная камера может получиться с применением герметичной сковородки.

Модифицирование аквариумного компрессора

В случаях, когда требуются высокие показатели разреженности, возможно приметить более производительные технические элементы. Бытовые аквариумные компрессоры для откачки воздуха, способны выдерживать нагрузку продолжительное время, выдавать нужный показатель. Применяется модифицированное изделие во множестве экспериментов и бытовых деяний, где требуется повышенный показатель разрежённости. Изготовить самодельный вакуумный механизм достаточно легко, не требуется дополнительных инструментов или знаний.

Устройство аквариумного компрессора

Важно соблюдать последовательность действий, чтобы получить наиболее производительное изделие на выходе:

  • с помощью отвертки демонтируются крепления корпуса;
  • после снятия крышки, составом компрессора имеется узел с клапанами, его нужно демонтировать;
  • в углу корпуса отпиливается отверстие, для соединения подготовленного шланга;
  • в нижней стенке просверливается отверстие для удаления конденсата и влаги;
  • система отведения газов исполняется с помощью клея, подходящей трубки.

Сборка производится обратной последовательностью, на выходе должно получится устройство, изготовленное своими руками, способное откачивать воздух вместо нагнетания. Таким прибором можно уменьшать температуру кипения жидкостей при экспериментах, но следует контролировать уровень газов.

Водокольцевой насос

Низковакуумное оборудование применяется при необходимом долгосрочном обеспечении среды в производстве. Прибор имеет внутри корпус с пластинами, прикрепленными к ротору, погружаемыми в воду. Процесс подразумевает создание 90% вакуума, повысить показатель возможно с применением жидкости с более высокой температурой кипения. Преимущества данного прибора заключаются в том, что оно имеет повышенный ресурс, ввиду отсутствия трущихся частей и уплотнителей.

Водокольцевой насос

Водокольцевые агрегаты имеют несколько недостатков:

  • важно организовать устройство улавливания или рециркуляции жидкости, отвода отработанных газов;
  • необходимо следить за уровнем рабочей жидкости, иначе при вращении в «сухую» устройство перегреется, выйдет из строя;
  • сложное техническое решение не позволяет выполнить сборку своими руками при отсутствии особых навыков.

Однако, при подготовке специализированных деталей, можно произвести конструкцию на свет. Необходимо воспользоваться чертежом для сборки, подготовить корпус цилиндрической формы и подходящего размера. Вал, с лопастями, помещается к рабочей части, далее подается пробная порция воды. Жидкость подается под углом, для воздействия на лопасти.

Преобразование медицинского шприца

Создание простейшего инструмента из медицинского шприца не потребует специальных навыков. Данный прибор применяется к емкостям небольшого объема, из которых нужно откачать воздух. Понадобится обычный шприц, состоящий из сопла и ядра, а также пластиковый тройник, штуцер. Сборка не отличается повышенной сложностью, необходимо соблюдать последовательность шагов, чтобы получить качественный результат.

  1. Сопло вставляется в одну из сторон тройника, далее накручивается штуцер на резьбу, подсоединяется к шлангу длинной не более 15 см.
  2. К отводу тройника подсоединяется дополнительный шланг, опускается до требуемого уровня.
  3. В конец шланга устанавливается ядро, к противоположной стороне подводится короткий шланг отвода воды.

Вакуумный насос своими руками из шприца

Сборка считается оконченной после проведения тестового запуска. Подается вода и создается разряжение, за счет которого откачивается газ или жидкость. Стоит подчеркнуть, что сделанный своими руками прибор может нарушить действие всей системы, он уступает по надежности покупным аналогам. Поэтому, для ответственных нужд подбираются более надежные конструкции.

Использование холодильного компрессора

Для работы в качестве вакуумного насоса может применяться старый компрессор от холодильника, основным требованием является его работоспособность. Изготовленная вакуумная помпа своими руками может продолжать действие как в качестве нагнетателя, так и вакуумного устройства. Перед сборкой понадобится несколько элементов, которые можно найти на разборах:

  • рама, на неё будут крепиться все детали, изготавливается из уголков методом сварки или болтовым креплением;
  • в качестве ресивера допускается применить баллон от фреона или пропана небольших размеров;
  • манометр;
  • шланги для соединения;
  • влагоотделительный фильтр;
  • автомат и провода;
  • крестовина, выступающая ролью коллектора.

Вакуумный насос своими руками из компрессора от холодильника

В случае построения универсальной конструкции, стоит предусмотреть реле давления, которое отключает нагнетатель по достижению определённого уровня. Перед сборкой удаляется отработанное масло, заливается новое, чтобы продлить долговечность прибора. Порядок сборки происходит следующим методом:

  • К раме прикручивается компрессор с ресивером, установка нагнетателя производится вертикальным положением, применяются антивибрационный материал или подушки.
  • Шлангами стыкуются все детали, фильтр.
  • Монтаж электропитания производится с обязательным включением в схему автомата, для избегания поломки результатом короткого замыкания.

Когда необходим компрессор, просто меняются шланги местами. Универсальная конструкция позволяет использовать прибор во многих направлениях.

Применение ресиверов

Работа примитивных инструментов не требует поддержания постоянного давления системой. Ручной вакуумный насос для откачки воздуха эффективен только в процессе хода поршня, при этом возникают скачки.

Ресивер из газового баллона

При выполнении точных действий не допускается наличие перерывов, для этого используется ресивер.

Принцип действия ресивера состоит в поддержании буферного состояния при скачках давления, в качестве прибора может использоваться старый газовый баллон.

Устройство подключается последовательно, оснащается манометром, расчет производится при соответствии с материалом и емкостью. Использование вакуумного ресивера может быть исполнено обычной стеклянной бутылкой.

Особенности эксплуатации

Вакуумные насосы имеют предназначение к созданию пространства разряжения отдельными объемами. Применяется бытовым назначением, автомобилестроением, производством. Эксплуатация прибора, приготовленного своими руками может значительно сократить время на откачку газа.

Нагнетатель вакуумный не является первым бытовым устройством, большинство пользуется обычным пылесосом. Однако имеются задачи, с которыми не справиться без специального прибора. Наличие устройства поможет выполнить большинство задач своими руками, не прибегая к помощи специалистов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

пошаговое описание разных вариантов изготовления устройств для откачки воздуха

В промышленности приспособления для создания вакуума необходимы для удаления больших объемов воздуха и газа. Однако этот способ нашел применение и в быту, хоть и не так давно. Такие устройства помогают хранить продукты питания и вещи, мариновать мясо, выкачивать газ, а также жидкость. Их можно без труда приобрести в магазинах, но стоят они недешево. Существует альтернативный вариант — изготовить вакуумный насос своими руками.

В промышленности приспособления для создания вакуума необходимы для удаления больших объемов воздуха и газа.

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Вещи и бытовые изделия (пледы, одеяла, подушки) значительно уплотняются в упаковке, вследствие чего занимают гораздо меньше места. Следует отметить, что одежда при таком хранении надежно защищается от моли.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

  • Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.
  • Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
  • Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Простейшие устройства

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками. Для этого потребуются две пластмассовые бутылки различных диаметров, которые без труда помещаются друг в друга. Одна из них будет выполнять роль поршня, поэтому следует подбирать приближенные по диаметру емкости, иначе на меньшей из них нужно будет делать большой уплотнительный слой. Кроме этого, потребуется шланг от велонасоса.

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками.

Сначала нужно срезать горлышко у большей емкости. Затем в дне меньшей бутылки проделать отверстие и вставить бутылки друг в друга (следует отметить, что на внутренней могут понадобиться уплотнители, которые можно изготовить с помощью скотча). Затем в большую емкость ввинтить шланг, обязательно в обратном направлении. Устройство будет выкачивать воздух при осуществлении движения поршнем из меньшей емкости.

Модернизация манжетного насоса

Изготовить вакуумный насос для откачки воздуха своими руками можно из любого манжетного приспособления. Для этих целей подойдут даже устройства для велосипедов. Конечно же, лучше брать автомобильный насос, ведь с его усовершенствованием будет гораздо меньше хлопот.

Пошаговая инструкция по изготовлению:

  1. Раскрутить автомобильное устройство.
  2. Снять манжет и перевернуть его наоборот.
  3. Собрать прибор в обратной последовательности. Разница состоит в том, что манжет перевернут в обратную сторону.
  4. На входе в насос, где расположен шланг, с помощью которого откачивается воздух, прикрутить обратный клапан. Последний должен функционировать, пропуская поток воздуха от сосуда к прибору. Движений воздушной массы в обратную сторону быть не должно. Обратный клапан можно приобрести отдельно или взять с аквариумного компрессора. Непосредственно перед установкой нужно подуть в него. Ту из сторон, которая не будет пропускать воздух, прикрутить к насосу, а вторую — к трубке. Следует отметить, что устройства вполне хватит для удовлетворения потребностей в быту, но для создания глубокого вакуума оно не подойдет ввиду малой мощности.

Вакуумное приспособление из компрессора

Более мощное устройство можно получить из компрессора, который присутствует в кондиционерах или холодильниках. Поэтапный мастер-класс по самостоятельной сборке агрегата:

  1. Компрессор освободить от испарителя и конденсатора. Чтобы это сделать, нужно перерезать медные трубки, с помощью которых осуществляется соединение приборов.
  2. Правильно подключить компрессор к электросети.
  3. На входе в устройство закрепить воздушный фильтр тонкой очистки (приобрести можно в любом автомагазине).
  4. Прикрепить гибкий шланг нужного диаметра к выходному отверстию прибора.
  5. Подключить компрессор к сети.

С помощью такого агрегата нельзя откачивать воздушные массы, которые содержат много водяных паров. Это может стать причиной поломки устройства. В таком случае необходимо сделать ресивер и отстойник. Такие детали будут совместно работать в качестве осушительного приспособления.

Вакуумный насос можно самостоятельно сделать из аквариумного компрессора. Для этого нужно разобрать его и удалить обратные клапаны. При перевороте клапанов компрессор вместо нагнетания начнет откачивать воздух. Процедура аналогична изготовлению прибора из автонасоса.

Использование медицинского шприца

Такое устройство непременно пригодится в хозяйстве, если потребуется выкачать жидкость или газ в небольших объемах. Для работы необходимы следующие детали:

  • тройник из пластмассы;
  • гибкая пластмассовая труба, ее диаметр должен быть идентичен отверстиям тройника и шприца;
  • 2 обратных клапана для аквариума;
  • шприц, объем которого зависит от мощности устройства (чем больше шприц, тем больше мощность).

Пластиковую трубу нарезают на кусочки размером по 10 см, а затем присоединяют их к тройнику. Трубочки должны плотно прилегать к носику тройника. Это необходимо для того, чтобы они не соскакивали под давлением во время работы устройства.

Затем к центральной трубке прикрепляется носик шприца. Вся конструкция представлена в виде тройника, по боковым сторонам которого фиксируются два куска шланга, а также шприц, расположенный под прямым углом по отношению к отведенным концам.

Следующим шагом является монтаж клапанов. Зачастую на них обозначается маркировка с указательной стрелкой. Один из них следует разместить так, чтоб стрелка показывала от тройника, а второй — со стрелкой на него. В общем, система будет подобна указателю входа-выхода.

Ручное устройство готово. С его помощью можно откачать воду из одной емкости в другую, разместив один клапан в жидкость, а другой — в емкость для перекачивания. Стрелки выступают в качестве направляющих. В воду нужно погрузить клапан, указатель которого показывает на тройник. Система будет работать, когда начнется движение поршня, который находится на шприце.

Низковакуумный агрегат

Его достаточно трудно сделать самостоятельно при отсутствии токарного станка, сварочного аппарата и без специальных навыков. Для изготовления необходим цилиндрический корпус. В нем следует разместить вал, оснащенный лопастным колесом. Во время подачи воды осуществляется вращение колеса и под действием центробежных сил в устройстве непременно будет создаваться вакуум.

Механизм действует при помощи электродвигателя. Лопастное колесо не следует устанавливать прямо по центру. Это нужно для того, чтобы газообразная масса нагнеталась и проталкивалась через систему. Минусом такого устройства является то, что жидкость, благодаря которой работает устройство, постоянно греется и нуждается в замене.

Прибор должен быть оснащен входными отверстиями. С их помощью жидкость будет поступать внутрь. Кроме этого, должны быть выходные отверстия, через которые сможет выходить газ. Подобные механизмы используются на больших предприятиях, а также в сельскохозяйственных работах для отведения газа с примесью песка или пыли. Для непрерывной работы необходимо обеспечить газоотвод, постоянную подачу жидкости и систему охлаждения мотора.

Механизм действует при помощи электродвигателя. Лопастное колесо не следует устанавливать прямо по центру.

Переделка автомобильной помпы

Сделать вакуумную помпу своими руками можно при помощи аналогичного автомобильного устройства. Поэтапный процесс состоит в следующем:

  • сначала необходимо снять шток с манжетой из открытой крышки, расположенной на гильзе;
  • предварительно открутив шурупы, извлечь манжету;
  • последнюю перевернуть в обратную сторону и установить на место ее и шток.

В результате проведенных манипуляций получится всасывающая трубка, к которой необходимо подключить обратный клапан. Во время установки нужно следить, чтобы воздух поступал в гильзу. Чтобы это проверить, необходимо подуть в клапан. Ко второму концу клапана следует присоединить трубку, которая должна быть изготовлена из плотных материалов, не поддающихся атмосферному влиянию.

Такое устройство создает вакуум в сосудах с пищевыми продуктами или чехлах для хранения одежды. Возникающие поломки можно легко устранить своими руками. Для этого достаточно изучить материалы по устройству исходного агрегата. Ознакомившись с конструкцией, можно самостоятельно отремонтировать прибор, без помощи дорогостоящих мастеров.

Чтобы сделать вакуумный насос своими руками, нужно желание и исходный материал. От типа первичного устройства зависит область применения и сложность изготовления приспособления. Большим преимуществом самостоятельного изготовления приборов можно считать значительную экономию средств.

rybki.guru

Модернизированный вакуумный компрессор

Модернизированный вакуумный компрессор продается в специализированных магазинах

Вакуумные насосы активно используются в промышленном производстве при изготовлении пластиковых деталей, зеркал, тканей, изделий из древесины и для упаковки товаров. Также это устройство незаменимо и в быту, оно обеспечит надёжное хранение продуктов и вещей, поможет уменьшить их объём при транспортировке. Стоимость такого оборудования немаленькая, но для домашних целей на основе имеющейся компрессорной установки можно изготовить нужный бытовой прибор своими руками.

Содержание статьи

Использование компрессора холодильника

Самым простым вакуумным насосом считается обыкновенный медицинский шприц, однако он может создать вакуум только в минимальном объёме. Для откачивания воздуха можно приспособить и обычный автомобильный ручной насос, но для большего разряжения или создания вакуума в больших объёмах нужен насос с электроприводом. Для его изготовления хорошо подойдёт компрессор от бытового холодильника.

Перед проведением модернизации следует хорошо изучить теорию

Изготовление вакуумного насоса своими руками состоит из следующих этапов:

  • Спилить ножовкой верхнюю часть компрессора и извлечь двигатель;
  • Обрезать ножовкой медные трубки, ведущие от компрессора к испарителю и конденсатору;
  • Обратить внимание на схему подключения компрессора к электросети, так как неправильное подсоединение проводов вызовет поломку агрегата;
  • Один конец дюритового шланга надеть на обрезок медной трубки на компрессоре, а другой присоединить к ёмкости для вакуумирования;
  • Для вскрытого корпуса компрессора нужно сделать крышку, вмонтировать в нее сапун;
  • Уровень масла может контролировать трубчатый уровнемер, помещенный снаружи корпуса и сообщающийся с ёмкостью через шланг;
  • К всасывающему патрубку насоса подсоединить воздушный фильтр и через тройник подключить манометр, показывающий степень разрежения;
  • Подсоединить специальный воздушный фильтр к нагнетающему патрубку для улавливания масла;
  • Подключить установку к сети.

Самодельный вакуумный насос из холодильного компрессора не отличается большой мощностью, но вполне справится с откачиванием воздуха из пакетов с продуктами и прочими мелкими бытовыми задачами.

Оборудование из автомобильного компрессора

При наличии автомобильного компрессора и в результате небольших доработок можно получить мощную вакуумную установку. Принцип работы обычного вакуумного насоса не отличается от нагнетательного – нужно только развернуть клапан в противоположную сторону, и получится вакуум вместо давления.

Особенности вакуумного насоса в том, что его следует тщательно герметизировать, в противном случае процесс невозможен.

Если в откачиваемом воздухе много пыли и прочих загрязнений, или установка используется для откачки жидкостей, необходимо обеспечить чистоту впускного тракта. А смысл переделки компрессора в насос состоит в смене местами двух клапанов на цилиндре.

Автомобильный компрессор позволяет модернизировать насос

Выполняется это следующим образом:

  • Выпускной штуцер обеспечивается запорным клапаном, препятствующим входу воздуха;
  • Вместо впускного клапана монтируется новый штуцер;
  • На новый штуцер надевается впускной шланг, обеспеченный клапаном, запирающимся в направлении выхода.

Поршни компрессора работают в своём стандартном режиме, только вместо сжатого воздуха для работы используется создаваемое разрежение. По этому принципу можно переделать скороварку в настоящую вакуумную камеру, а для контроля обратного давления использовать вакуумный манометр.

Изготовление вакуумного насоса с ресивером

Давление разрежения, создаваемое при работе поршневого насоса, непостоянно, так как в такт работы механизма возникают постоянные скачки. При выполнении многих точных операций это недопустимо, поэтому требуется аккумулятор вакуума, который называется ресивер.

Ресивер – это герметичная ёмкость цилиндрической или шарообразной формы с полусферическими торцами, выполненная из очень прочных материалов, способных выдержать большое давление.

Ресивер поддерживает некое буферное состояние насоса и имеет технологический запас вакуума в случае его резкой утечки для производственных нужд.

Принцип действия ресивера:

  • Аппарат подключается во впускную магистраль последовательно и обязательно оборудуется манометром;
  • Рассчитываются параметры рабочего разрежения согласно показателям разрешенного давления для используемой ёмкости;
  • Если превысить параметры откачки, баллон может схлопнуться вовнутрь.

Детали для модернизации насоса можно найти на барахолке или в специализированном магазине

Ресивер может применяться при откачке масла и других жидкостей. В этом случае нужно дополнительно установить своеобразный сепаратор для отделения жидкости от воздуха. В пробку сепаратора помещают два штуцера: один соединяют со всасывающей трубкой насоса, и он должен быть установлен выше уровня воды, чтобы жидкость не смогла попасть в поршневую группу компрессорной установки; второй штуцер шлангом соединяется с ёмкостью с жидкостью. При образовании вакуума в сепараторе вследствие разницы давления жидкость перекачивается в эту ёмкость.

Создание обратного клапана для компрессора

Газообразные и жидкие среды, которые транспортируются по трубопроводам, должны перемещаться в нужном направлении. Установив обратный клапан, можно обеспечить это требование эксплуатации трубопровода.

Основная функция обратного клапана – пропускать рабочий поток жидкости или газообразного вещества в одном направлении и блокировать движение его в момент, когда тот начинает двигаться в обратную сторону.

Обратный клапан необходим для откачки воздуха из вакуумной камеры. Для его изготовления понадобится сантехнический шланг с двумя штуцерами, 3-миллиметровый болт длиной около 5 см, штуцер с резьбой на 15, две гайки и кусочек резины от камеры для автомобиля.

Процесс изготовления обратного клапана состоит из нескольких этапов:

  • Вырезают из резины круглую прокладку с небольшим отверстием посередине, через которое проводят болт;
  • Берут небольшой прямоугольный кусочек железа и просверливают в нём отверстие чуть больше диаметра болта;
  • Надевают на болт по очереди металлическую пластинку с отверстием, гайку, шайбу, резиновую прокладку и направляющую;
  • Делают пропил на штуцере с резьбой по размеру железной прямоугольной пластинки, чтобы она плотно ложилась на своё место;
  • Вставляют основную часть клапана в штуцер с резьбой таким образом, чтобы резинка слегка выходила снизу штуцера;
  • На нижнюю часть штуцера накручивают вторую гайку со штуцером;
  • Сверху накручивают обычную гайку, диаметр верхнего отверстия которой меньше диаметра штуцера, что позволит зафиксировать железный прямоугольник.

Модернизированный вакуумный компрессор обладает отличными эксплуатационными свойствами

Такой клапан, изготовленный своими руками, можно использовать при самостоятельном изготовлении компрессорно-вакуумной камеры.

Как откачать воздух из банки

Чтобы откачать воздух из банки, можно изготовить вакуумный насос из аквариумного компрессора. Такая конструкция не требует серьёзной доработки, следует только немного её видоизменить. Устройство представляет собой корпус из пластика, в который помещён мембранный микронасос, оборудованный двумя клапанами, и маленький электродвигатель.

Модернизацию аквариумного нагнетателя производят в таком порядке:

  • Отверткой выкрутить винты и снять крышку корпуса;
  • Отсоединить с помощью пинцета и ключа тягу, которая приводит в движение мембрану, и вытащить нагнетательный элемент из его гнезда;
  • Разобрать узел на две части: клапанную группу и резиновую мембрану;
  • Поменять клапаны местами и аккуратно подпилить противоположный закруглённому угол пластиковой крышки;
  • Собрать конструкцию в обратном порядке и откачать воздух из банки через отверстие.

Чтобы в мембранный узел не попадала пыль, мусор и влага, следует установить на подводящем шланге бензиновый автомобильный фильтр. При правильном выполнении рекомендаций аквариумный нагнетатель преобразуется в вакуумный всасыватель воздуха, способный откачать воздух из банок и выполнять прочие мелкие задачи.

Функция вакуумного насоса – откачивание воздуха из определённого герметически изолированного объёма. Поменяв местами клапаны компрессора, можно получить установку, которая будет откачивать воздух, а не нагнетать его. Модернизированные компрессорные установки успешно используются в изготовлении пластиковой тары и для вакуумной упаковки.

kanaliza.ru

Вакуумный насос своими руками — описание и инструкция!

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

Вакуумный насос

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Узнайте, как выбрать насос для скважины, а также рассмотрите основные критерии выбора, из нашей новой статьи.

Содержание статьи

Модифицирование автомобильного насоса

Насос

Насос

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насос

Собираем насос

Собираем насос

Собираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

Устройство вакуумного водокольцевого насоса

Устройство вакуумного водокольцевого насоса

Вакуумный водокольцевой насос

Вакуумный водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

  • необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
  • необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
  • необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Водокольцевой

Узнайте, как правильно выбрать насосную станцию, а также ознакомьтесь с нюансами оборудования, из нашей новой статьи.

Модифицирование аквариумного компрессора

Компрессор

Компрессор

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

  • ядро насоса;
  • тройник;
  • сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

  • вы открываете кран;
  • в систему поступает вода;
  • в шланге создается разрежение;
  • вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Узнайте, как выбрать насос для повышения давления воды, а также рассмотрите способы его применения, из нашей новой статьи.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Удачной работы!

Видео – Вакуумный насос своими руками

stroyday.ru

Вакуумные крышки с насосом для банок, отзывы

Среди хозяек все большую популярность приобретает устройство вакуумного консервирования. Это обуславливается тем, что такая система консервации надежная, быстрая, простоя в исполнение. Ведь многие не делают никаких закаток на зиму именно из-за самого процесса, который отнимает уйму времени.

Вакуумные крышки с насосом для банок – именно так выглядит устройство. Такое приспособление не только экономит время на кухне при консервации, но и дает возможность закупаться большим количеством продуктов и хранить их на протяжении долгого времени, без опасений о том, что они могут испортиться. С помощью вакуумных крышек с насосом для банок продукты можно хранить как в домашних условиях, так и в путешествии или на отдыха за городом.

Сокращенно устройство известно также под названием ВАКС и является запатентованным изобретение, которое пригодиться в быту и станет настоящей палочкой-выручалочкой для многих хозяек.

Преимущества ВАКС


Вакуумные крышки с насосом для банок имеют массу положительных отзывов от тех счастливчиков, которые уже успели приобрести это простое, но надежное устройство. Помимо того, что с помощью системы ВАКС сокращается время на консервацию, чем еще она может порадовать и похвастаться?

• Использование вакуумных крышек с насосом для банок позволяет хранить продукты намного дольше, чем при привычном образе хранения. Это объясняется тем, что насос помогает откачать воздух, уменьшая содержания кислорода в банке, а это в свою очередь приводит к медленному процессу окисления.

• Вакуумные крышки с насосом для банок изготавливаются из лучшего материала высокого качества, поэтому полностью безопасны как для быта, так и для продуктов.

• Устройством ВАКС очень легко пользоваться, для его применения не нужно обладать какими-то специальными навыками и знаниями, а также не придется осваивать то-то новое.

• ВАКС очень надежное устройство, которое прослужит много лет. Одну крышечку можно использовать около 200 раз в течение 5 лет. Это намного удобней, чем каждый раз покупать горы металлический крышек, которые пригодны лишь для единичного использования.

• Даже закрытый продукт можно открыть, использовать половину содержимого тары, а затем повторно закупорить продукт, продлевая сроки его хранения. Таким образом, продукты из режима консервирования переходят в режим хранения. А как уже стало ясно, ВАКС сохраняет качество и пригодность продукта в разы дольше.

• Отзывы о вакуумных крышках с насосом для банок (видео) доказывают, что с помощью этой системы можно закрывать компотики, вареньице, аджику, кетчупы, лечо и другие вкусные закуски и напитки.

Внушающий список преимуществ системы ВАКС. А что же насчет минусов? Минусы, как таковые выделить сложно, некоторые отзывы пользователей про вакуумные крышки с насосом для банок указывают на то, что немного проблематично мариновать огурцы. Однако, если следовать рекомендация от продвинутых пользователей. То и это предоставляется возможным.

Как мариновать огурцы с помощью вакуумных крышек с носом для банок


Во многих инструкциях по этому вопросу рекомендуется мариновать огурцы, которые только-только были собраны с грядок. Молодые огурчики следует вымачивать в холодной воде в течение 6 часов. Таким образом, из них выйдет воздух.

Далее, следует проколоть огурчики в нескольких местах тонким предметом, либо сделать надрезы до середины плода. После этой процедуры огурчики следует уложить в банку так, чтобы надрезы были сверху и залить все кипящим маринадом. Подержать огурцы в таком виде два часа. Потом маринад слить, и залить новый кипящий маринад. Подождать 15 минут, вновь слить маринад и залить новый, а затем сразу же закупорить банку вакуумной крышкой с насосом для банок.

Несколько рекомендаций по работе с ВАКС


Любой прибор будет служить долго, и выполнять свою функцию только в случае правильной эксплуатации. Несколько простых советов по работе с ВАКС помогут разобраться с прибором и получить максимальный эффект при его использовании:

• Перед консервацией, банку следует проверить на наличие трещин и других повреждений, иначе будет нарушена герметичность.

• Чтобы открыть закупоренную банку, достаточно пальчиком приподнять краешек клапана на крышки, в банку проникнет воздух, и крышечка легко откроется без повреждений.

• Если насос начинает туго двигаться. То его следует разобрать, промыть и смазать вазелином.

Галина, 53 года

«Когда развелась с мужем, то долго искала себе хобби. В итоге решила заняться консервацией: и время отлично проводишь и для детей полезно, передаю им на учебу всегда помидоры и огурцы. Как только узнала о существовании таких крышек, то не поверила. Но решила купить ради любопытства. В итоге готова подтвердить: все, что говорится в рекламе (как ни странно) – это правда».

Аркадий, 33 года:

«Мне понравилось, что в наборе несколько крышек, которые подходят к разным емкостям. В итоге я беру на работу еду теплую, которую только забираю у мамы или у сестры. Надеюсь, что жена моя тоже полюбит эти крышки, когда она у меня будет. Крышки открыла сначала мама как для консервации».

Вакуумные крышки с насосом для банок отзывы и каталоги цен показывают, что стоимость товара зависит от того, сколько крышек входит в комплект. Поэтому, подобрать для себя приемлемый вариант сможет каждый. С использованием ВАКС можно навсегда забыть, что такое одноразовые металлические крышки и наслаждаться долговечностью и практичностью таких вакуумных крышек. А еще, можно перестать волноваться о том, что продукты могут испортиться или не сохранить свой вкус!

Разместил: stvalerija [offline]
Дата: 13.02.2016 / 18:26

25.07.2016 / 17:45

Вован
«Как мариновать огурцы с помощью вакуумных крышек с носом для банок» — Может, таки с насосом? ))

03.09.2016 / 16:10

Пьер
Мариновать, как обычно ,только банки закрывть вакуумными крышками.

24.09.2016 / 14:50

ГостьЕлена
А у меня не получилось закрыть компот! Когда стала откачивать воздух, из насоса фонтаном стал брызгать сироп. Потом долго мыла кухню. Может банку надо не доливать до полного объема?

  • Гость

    нужно наливать меньше компота : на 3-4 см ниже края

namenu.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
