Классы влагозащиты ip – Изучаем стандарты пыле- и влагозащиты IP

Содержание

Изучаем стандарты пыле- и влагозащиты IP


На многих технических устройствам нам приходится видеть маркировку IP-54 с указанием, что это пыле и влагозащищенное устройство. Но что же это означает?


Ingress Protection Rating — система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды в соответствии с международным стандартом IEC 60529 (DIN 40050, ГОСТ 14254-96).


Под степенью защиты понимается способ защиты, проверяемый стандартными методами испытаний, который обеспечивается оболочкой от доступа к опасным частям (опасным токоведущим и опасным механическим частям), попадания внешних твёрдых предметов и (или) воды внутрь оболочки.


Маркировка степени защиты оболочки электрооборудования осуществляется при помощи международного знака защиты (IP) и двух цифр, первая из которых означает защиту от попадания твёрдых предметов, вторая — от проникновения воды.


Так называемые «защищенные» мобильные телефоны или смартфоны, получают соответствие международным стандартам защиты промышленного оборудования от внешних факторов. Порядок обозначения степени защиты такой: за обозначением IP следуют две цифры, первая из которых показывает уровень защиты от попадания твердых частиц, а вторая — от проникновения влаги.


Например, класс защиты IP54 средний. Цифра 5 означает, что внутрь корпуса может попадать пыль, но она не должна оказывать влияния на работу прибора. Цифра 4 — корпус защищает внутренности от попадающих брызг и капель воды. Но если устройство погрузить в воду, то оно будет испорчено и не будет работать.


Ниже приведена таблица классов защищенности IP.












Класс IP

1-я цифра кода — защита от попадания посторонних предметов

2-я цифра кода — защита от попадания воды

0

Нет защиты

Нет защиты

1

Защита от попадания посторонних предметов размерами свыше 50 мм

Защита от вертикально падающей воды (конденсация)

2

Защита от попадания посторонних предметов размерами свыше 12 мм

Защита от воды, падающей под углом 15° к вертикали

3

Защита от попадания посторонних предметов размерами свыше 2,5 мм

Защита от воды, падающей под углом 60° к вертикали

4

Защита от попадания посторонних предметов размерами свыше 1 мм

Защита от водяных брызг со всех сторон

5

Защита от пыли

Защита от водяных струй со всех сторон

6

Полная защита от пыли (пыленепроницаемый)

Защита от сильных водяных струй со всех сторон

7

Нет

Защита от попадания воды при кратковременном погружении

8

Нет

Защита от попадания воды при длительном погружении


К примеру, Samsung В2700 отвечает IP54, Samsung B2100 — IP57, Sony Ericsson C702i – IP54, Sonim XP1 — IP52, Sonim XP3 — IP54, а модель Sonim XP3 Quest — IP67.

yamobi.ru

Степень защиты IP: расшифровка, таблица значений

При определенных условиях любые электрические устройства могут стать источниками опасности. Чтобы избежать этого, на корпус или упаковку наносится маркировка, указывающая степень защиты IP – это комбинация букв и цифр, содержащая исчерпывающие сведения об условиях эксплуатации приборов.

Согласитесь, умение читать эти маркеры особенно актуально при выборе оборудования и устройств, используемых в сложных условиях: повышенной влажности, пылеобразовании, риске механических воздействий и т.п. Как узнать информацию, расшифровать маркировку и подобрать нужный прибор мы расскажем в этой статье.

Содержание статьи:

IP для электрических устройств

Принятая во всем мире аббревиатура IP имеет несколько возможных вариантов расшифровки: International Protection Marking/международный защитный код, Internal Protection/внутренняя защита, Ingress Protection Rating/степень защиты от вмешательства.

Маркировка обозначает уровень защищенности технического устройства от попадания в него пыли, твердых предметов, воды.

Данные, которые характеризуют класс прибора, выясняются экспериментальным путем с применением специально разработанных методов проверки.

Класс защиты любого электрического устройства маркируется следующим образом: комбинация букв IP и две цифры

Для определения уровня IP применяется интернациональный стандарт ЕС60529, аналогом которого является ГОСТ 14254-96, а также усложненный немецкий вариант DIN 40050-9.

На территории России любое оборудование, монтаж которого осуществляется в помещениях, должно соответствовать ПЭУ – правилам устройства электроустановок, техническим условиям – ТУ, ГОСТу Р51330.20-99.

Согласно принятой российской и международной классификации, максимальный уровень защиты маркируется кодом IP68.

Это обозначение указывает на полную пыленепроницаемость устройства, которое способно также длительное время находиться в воде, испытывая значительное давление.

В удобной таблице сведены вместе значения двух букв, которые используются для обозначения степени защиты IP с расшифровкой всех приведенных показателей (+)

Наивысшая степень защищенности, предусмотренная системой DIN, маркируется как IP69-К; такие знаки наносятся на изделия, которые способны выдержать мойку горячей водой, проводимую при высоком давлении.

Можно встретить приборы, имеющие неопределенную степень защиты. В этом случае цифровое обозначение заменяется буквой «X», то есть маркировка будет выглядеть как «IPX0». За таким обозначением могут также следовать одна или две латинские буквы.

Расшифровка цифр на маркировке изделий

Электроприборы могут содержать различные значения на корпусе или в паспорте/технической документации, указывающие на безопасность их использования в тех или иных условиях. Ниже мы подробно рассмотрим, что обозначает каждый такой показатель.

Первая цифра на приборе

Первая цифра указывает на защиту от твердых предметов.

Таблица подробно расшифровывает первое цифровое значение IP, а также приводит сведения о методе проведения проверки (+)

В шкалу обозначений входят показатели от 0 до 6:

  • «0» — предполагает полное отсутствие защитного барьера. Опасные узлы прибора с подобной маркировкой находятся по существу в свободном доступе;
  • «1» — указывает на определенные ограничения для вмешательства твердого предмета, размер которого превышает 50 мм, как пример, в подобное устройство нельзя проникнуть тыльной стороной ладони;
  • «2» — обозначает наличие препятствия для предметов, размер которых превышает 12,5 мм, что соответствует пальцу руки;
  • «3» — говорит о невозможности проникнуть внутрь аппарата с помощью слесарных инструментов или предметов, диаметром свыше 2,5 мм;
  • «4» — гарантирует защищенность оборудования от попадания внутрь любых твердых частиц, параметром >1 мм;
  • «5» — свидетельствует о частичной пылезащите;
  • «6» — самый высокий уровень протекции; корпус прибора надежно предохраняет внутренний механизм от мельчайших элементов, рассеянных в воздухе.

Маркировка 4-6 указывает на невозможность добраться до токоведущих деталей устройства с помощью иглы, шпильки, тонкой проволоки.

Вторая цифра маркировки

Следующая цифра двузначного числа имеет не менее важное значение, нежели предыдущая. Маркировка обозначается цифрами в диапазоне от 0 до 8.

От нее зависит возможность использования оборудования в помещении, где содержатся водяные пары.

В таблице приводятся значения цифр, входящих в маркировки IP, с подробной расшифровкой и обозначением метода определения (+)

Как и в предыдущем случае, «ноль» обозначает отсутствие какой-либо защиты, по существу открытые контакты.

Оборудование, помеченное этим знаком, допустимо применять лишь в абсолютно сухих помещениях, хорошо отапливаемых зимой.

Расшифровка значений:

  • «1» — предполагает защиту механизма от водяных капель, вертикально падающих на оболочку прибора ; не попадая внутрь, где находятся детали под напряжением, влага стекает с поверхности;
  • «2» — корпус препятствует проникновению капель воды, падающих под углом в 15°;
  • «3» — преграда для водяных капель, стекающих под углом 60°;
  • «4» — электроустройства с этим показателем можно ставить под открытое небо, так как кожух защищает механизм от мелкого дождя и брызг;
  • «5» — оболочка выдерживает слабые струйки воды, благодаря чему они не могут попасть внутрь;
  • «6» — защита от водных струй большой мощности;
  • «7» — устройство этого класса можно погружать под воду на непродолжительное время;
  • «8» — максимальный уровень защиты, для приспособлений с этой маркировкой доступно стабильное функционирование под водой в течение длительного периода.

Возможны, но необязательны варианты комбинирования цифр с буквами.

Буквенные обозначения класса защиты

Согласно стандартам, принятым в ГОСТ 14254-96, в обозначениях дополнительно могут использоваться буквы, которые ставятся после цифр. Для определения степени защиты IP нужно уметь прочесть маркировку, т. е. сделать ее расшифровку.

Расшифровка первой буквы

Символ, стоящий сразу же после цифр, обозначает параметры доступа к внутреннему устройству электрооборудования.

В таблице приводится расшифровка первого и второго буквенных обозначений с указанием уровня защиты при прикосновении, допустимом использовании, функциональных особенностей приборов (+)

Первый буквенный символ после двухзначного числа имеет следующее значение:

  • А – корпус таких устройств создает препятствие для проникновения крупных предметов; к частям прибора, находящимся под напряжением, нельзя прикоснуться ладонью;
  • В – оболочка приспособления не дает пользователю дотронуться пальцем до токоведущих элементов;
  • С – надежная защита делает невозможным контакт проводников с отверткой, ключом и другими инструментами;
  • D – идеально подогнанный кожух препятствует доступу в устройство иголки или тонкой проволоки.

Как пример, рассмотрим маркировку IP20В. Прибор, на который она нанесена, не имеет какой-либо защиты от влаги; внутрь него нельзя проникнуть предметом, толщина которого более 12,5 мм.

О чем скажет вторая буква

Следующий буквенный символ, используемый в маркировке, обозначает возможность функционирования электрооборудования в особых условиях.

Вторая буква маркировки содержит дополнительные сведения, которые могут оказаться полезными для пользователя (+)

В маркировке применяются следующие латинские буквы:

  • H – высоковольтный прибор, выдерживающий напряжение до 72 кВольт;
  • М – устройство способно выдерживать повышенную влажность, находясь в движении;
  • S – влага не попадает в неподвижно расположенное электрооборудование;
  • W – приспособление имеет добавочное предохранительное оборудование, гарантирующее абсолютную защиту от климатических факторов: росы, ветра, снега, града, дождя, инея.

Стоит отметить, что действующий в настоящее время ГОСТ упразднил обозначение «W», но оно может присутствовать в маркировках возрастного оборудования

Расширенный немецкий стандарт

Существует также принятый в Германии стандарт DIN 40050-9, где предусмотрен повышенный уровень защиты IP69K, который обозначает возможность высокотемпературной мойки.

Помеченные этой маркировкой приборы не только полностью пыленепроницаемы, но и выдерживают экстремальное сочетание горячей воды и высокого давления.

Для предохранения приборов с нулевым классом защиты от водяных паров применяются специальные ящики, конструкция которых предупреждает попадание влаги

Первоначально указанный уровень защиты использовался для маркировки специальных транспортных средств – бетономешалок, грузовиков, поливальщиков, которые нуждаются в регулярной интенсивной помывке.

Позднее обновленный формат нашел применение на предприятиях пищевой и химической промышленности, а также в других сферах народного хозяйства.

Распространенные маркировки электроприборов

Поскольку современные электрические устройства используются в самых различных условиях, в быту и производстве получило распространение оборудование разных классов защиты от влаги и твердых частиц.

К числу наиболее востребованных маркировок относятся коды IP20, IP44, IP65, IP30, IP54.

Для установки на открытом воздухе важно подобрать светильники класса IP54 и выше. Только в этом случае они будут эффективно защищены от попадания влаги и твердых частиц

Уровень защиты IP20 указывает, что корпус прибора защищает от попадания внутрь предметов, диаметром свыше 12,5 мм, но совершенно не препятствует попаданию влаги.

Приспособления, отмеченные этой маркировкой, рекомендуется устанавливать в помещениях домов с сухим воздухом и хорошим отоплением.

Подобное оборудование требует бережного отношения: не слишком высокая степень защиты от проникновения твердых предметов способствует механическим повреждениям.

Маркировка IP30 обозначает отсутствие защиты от влаги, однако подобный прибор лучше предохраняет устройства, препятствуя вмешательству плотных объектов диаметром 2,5 мм и более.

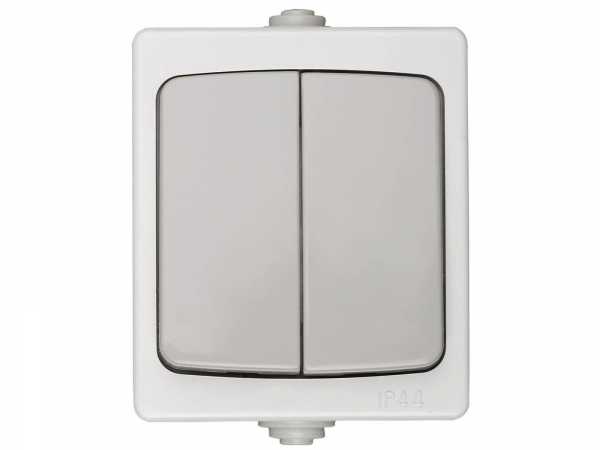

Твердая оболочка изделий класса IP44 надежно предотвращает внутренний механизм от попадания проводников, гаек, ручного инструмента, размер которых превышает 1 мм.

Одновременно кожух гарантирует защиту от водяных паров и брызг, падающих под 60-градусным углом.

Даже техника, обладающая значительной степенью защищенности от твердых частиц, может пострадать от длительного контакта с пылью или песком. Даже если они не попадут в механизм, они вполне могут повредить корпус или экран

Оборудование с уровнем IP44 подходит для установки во влажных помещениях и на улице. В последнем случае его лучше поставить под навесом, чтобы защитить от струй дождя.

Приборы этого класса можно также монтировать в производственных помещениях и мастерских за исключением мест, где скапливаются груды пыли.

Приспособления класса IP54 отличаются от описанного выше полной защищенностью от вмешательства твердых предметов и наличием частичной пылезащиты.

Их можно устанавливать как внутри, так и снаружи. Однако при монтаже на открытом воздухе, желательно продумать дополнительные укрытия от атмосферных осадков.

Корпус оборудования с маркировкой IP55 обеспечивает отличную защиту от влаги, а также предохраняет от попадания пыли. Аппараты этого уровня подойдут для влажных помещений, их можно устанавливать на улице, где они выдерживают даже кратковременные дожди.

Осветительные приборы с наиболее высоким уровнем защиты IP68  подходят подсветки бассейнов, оформления берега пруда или других влажных мест

Изделия с маркировкой IP65 обладают полностью пыленепроницаемыми свойствами. Их можно монтировать практически всюду: в производственных помещениях, мастерских, складах или других запыленных пространствах.

Такие аппараты идеальны также для установки в подвалах либо погребах, для которых характерно сочетание высокой влажности и наличия пыли.

Электробезопасность в ванной: класс IP

Высокая степень защищенности особенно важна для приборов, которым приходится функционировать в сложных условиях.

К таким помещениям в доме относится ванная комната, воздух которой содержит высокий процент водяных паров.

Повышенная влажность, свойственная ванным комнатам, требуют особо тщательного выбора электрических приборов. В таких условиях необходимо использовать устройства, обладающие высокой степенью влагозащиты (+)

Перед оборудованием этого помещения следует заранее разработать план размещения электрических приборов с учетом их удаленности от источников влаги.

Наиболее высокая, практически 100-процентная степень влажности наблюдается непосредственно у душа или ванны. В этой зоне требуется применять низковольтные светильники, имеющие высшие защитные уровни IP67 или IP68.

Участок над купелью или душевой кабиной также считается довольно опасным: сюда в большом количестве попадают брызги и пар. Для установки подойдут приборы, имеющие маркировку IP45.

Если светильник планируется смонтировать в центре комнаты на некотором расстоянии от источников влаги, достаточно подобрать вариант класса IP24 или выше.

Для наиболее сухой части ванной рекомендуется изделие с маркировкой IP22. Некоторую степень защиты нужно предусмотреть из-за фонового содержания влаги в помещении и возможности выброса пара.

Сочетания букв и цифр, обозначающих класс защищенности, наносится на все виды электрических приборов. Как правило, ее можно найти на корпусе

При подборе лучше отдать предпочтения той, у которой класс влагозащиты в пределах 4-6. Если ее предполагается разместить в отдалении от душа или купели достаточно маркировки 4.

При более близком расположении с возможным попаданием брызг уровень защищенности должен быть выше – 5 либо 6.

Для оборудования бани или сауны светильниками и/или другими электроприборами нужно выбирать электрофурнитуру класса IP54 и выше.

Дополнительная информация по обустройству ванной комнаты представлена в статьях:

Выводы и полезное видео по теме

Видеоролик поможет разобраться степени защиты IP, которая рассматривается на примере различных электроприборов:

Пользование прибором с ненадлежащим уровнем защиты может привести к тяжелым последствиям: выходу устройства из строя, замыканию электропроводки и даже поражению электрическим током.

Чтобы избежать подобных неприятностей, при подборе нужно непременно учитывать условия, в которых ему предстоит работать. Перед покупкой нужно проверить маркировку, которая должна полностью соответствовать требованиям.

Есть, что дополнить, или возникли вопросы по маркировке и расшифровке степени защиты IP? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выбора электроприборов. Форма для связи находится в нижнем блоке.

sovet-ingenera.com

Степень защиты IP67 и IP68: расшифровка

При изучении технических характеристик смартфона вы можете наткнуться на такую характеристику как степень защиты. При этом данная характеристика будет определяться как две буквы «IP» которых идут две цифры. Например, в характеристиках смартфона может быть написано: Степень защиты IP67 или Степень защиты IP68. Очевидно, что эта характеристика отвечает за устойчивость смартфона к внешним воздействиям, но на что конкретно указывает та или иная степень защиты, об этом мы и расскажем в этой статье.

Что такое степень защиты IP67 или IP68

Дело в том, что существует система классификации уровня защиты, которую обеспечивает корпус электрооборудования. Эта система называется Ingress Protection Rating или сокращенно IP. Система IP стандартизирована международным стандартом IEC 60529, немецким DIN 40050, а также российским ГОСТ 14254.

Система классификации IP определяет какой уровень защиты от проникновения может обеспечивать корпус устройства. При этом степень защиты определяется двумя цифрами, которые указывается после букв «IP». Первая цифра указывает на степень защиты от проникновения твердых предметов, а вторая на степень защиты от попадания влаги. При этом одна из цифр может отсутствовать, в этом случае вместо нее указывается буква «Х».

Кроме этого степень защиты может включать дополнительные буквы. Например, буква «A» означает, что корпус устройства обеспечивает защиту от касания тыльной стороной руки к опасным частям устройства, буква «B» означает защиту от касания пальцем, «C» — инструментами, «D» — проволокой.

Расшифровка степени защиты

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку. Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.

Степень защиты Диаметр твердых предметов, от которых обеспечивается защита Защита от проникновения
0 Без защиты, внутрь корпуса могут проникать любые твердые объекты
1 ≥ 50 мм Защита от проникновения твердых объектов большого размера. Например, частей тела, рук, других крупных объектов.
2 ≥ 12,5 мм Защита от проникновения объектов среднего размера. Например, пальцев, крупных инструментов.
3 ≥ 2,5 мм Защита от проникновения мелких объектов. Например, большинства инструментов, крупных кабелей.
4 ≥ 1 мм Защита от проникновения очень мелких объектов. Например, проводов, болтов, мелких инструментов.
5 Пылезащищённое Защита от проникновения мелких частиц и пыли. При этом небольшое количество пыли все же может попадать внутрь корпуса. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.
6 Пыленепроницаемое Полная защита от проникновения пыли. Обеспечивается надежная защита от контакта с человеком, инструментами, проводниками.

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обеспечивает защиту от проникновения внутрь корпуса воды и влаги.

Степень защиты Описание воздействия водой и влагой, от которой обеспечивается защита Защита от проникновения
0 Без защиты, внутрь корпуса беспрепятственно может проникать вода.
1 Вертикальные капли Защита от вертикальных капель воды. Вода, капающая вертикально на корпус, не должна попадать внутрь корпуса устройства и нарушать его работу.
2 Вертикальные капли под углом до 15° Защита от вертикальных капель воды при отклонении корпуса на угол до 15 градусов.
3 Падающие брызги Защита от дождя или брызг воды, которые падают вертикально или под углом до 60 градусов.
4 Брызги Защита от брызг, которые падают на корпус под любым углом.
5 Струи Защита от струй воды, которые падают на корпус под любым углом.
6 Морские волны Защита от сильных водяных струй и морской воды.
7 Короткое погружение на глубину до 1 м Защита от воды при кратковременном погружении в воду. При этом постоянная работа в воде не предполагается.
8 Погружение на глубину более 1 м длительностью до 30 мин. Защита от воды при кратковременном погружении в воду. При этом устройство может работать под водой до 30 минут.
9 Воздействие с водой высокой температуры Защита от воды при высокотемпературной мойке с водой под высоким давлением.

Степень защиты смартфонов

Что касается степени защиты, которая используется производителями телефонов и смартфонов, то тут бывают самые разные варианты. Начиная, от простых степеней защиты, таких как IP54, до максимальных, таких как IP 67 и IP68. Для примера рассмотрим несколько телефонов и их степень защиты.

Nokia 3720 classic IP54, защита от пыли и брызг воды.
GINZZU R1D IP56 Red IP56, защита пыли, струй воды и волн.
Samsung B2100 IP57, защита от пыли и кратковременного погружения в воду на глубину до 1 метра.
CUBOT X10 IP65, полная защита от пыли и струй воды
Sony Xperia Go IP67, полная защита от пыли и воды при кратковременном погружении на 1 метр.
Texet X-driver IP68, полная защита от пыли и воды при погружении длительностью до 30 мин.

Нужно отметить, что в большинстве случаев, если степень защиты телефона или смартфона не IP67 или IP68, то производитель ее просто не указывает. Поэтому в характеристиках смартфонов редко можно встретить степень защиты IP54, IP56, IP57 или IP65.

smartphonus.com

Расшифровка уровней защиты IP и водостойкости в часах

IP00 Нет защиты от пыли Нет защиты от воды
IP01 Нет защиты от пыли Защита от конденсации
IP02 Нет защиты от пыли Защита от брызг воды под углом менее чем на 15 градусов
IP03 Нет защиты от пыли Защита от брызг воды под углом менее чем на 60 градусов
IP04 Нет защиты от пыли Защита от брызг воды с любого направления
IP05 Нет защиты от пыли Защита от струй воды низкого давления с любого направления
IP06 Нет защиты от пыли Защита от струй воды под высоким давлением с любого направления
IP07 Нет защиты от пыли Защита от погружения от 15 сантиметров до 1 метра в глубину
IP08 Нет защиты от пыли Защищенный от долгосрочного погружения до заданного давления
IP10 Защита от прикосновения руками больше, чем 50 мм Нет защиты от воды
IP11 Защита от прикосновения руками больше, чем 50 мм Защита от конденсации
IP12 Защита от прикосновения руками больше, чем 50 мм Защита от брызг воды под углом менее чем на 15 градусов
IP13 Защита от прикосновения руками больше, чем 50 мм Защита от брызг воды под углом менее чем на 60 градусов
IP14 Защита от прикосновения руками больше, чем 50 мм Защита от брызг воды с любого направления
IP15 Защита от прикосновения руками больше, чем 50 мм Защита от струй воды низкого давления с любого направления
IP16 Защита от прикосновения руками больше, чем 50 мм Защита от струй воды под высоким давлением с любого направления
IP17 Защита от прикосновения руками больше, чем 50 мм Защита от погружения на глубину от 15 см до 1 м
IP18 Защита от прикосновения руками больше, чем 50 мм Защита от долгосрочного погружения до заданного давления
IP20 Защита от прикосновения пальцами и объектов больше 12 мм Нет защиты от воды
IP21 Защита от прикосновения пальцами и объектов больше 12 мм Защита от конденсации
IP22 Защита от прикосновения пальцами и объектов больше 12 мм Защита от брызг воды под углом менее чем на 15 градусов
IP23 Защита от прикосновения пальцами и объектов больше 12 мм Защита от брызг воды под углом менее чем на 60 градусов
IP24 Защита от прикосновения пальцами и объектов больше 12 мм Защита от брызг воды с любого направления
IP25 Защита от прикосновения пальцами и объектов больше 12 мм Защита от струй воды низкого давления с любого направления
IP26 Защита от прикосновения пальцами и объектов больше 12 мм Защита от струй воды под высоким давлением с любого направления
IP27 Защита от прикосновения пальцами и объектов больше 12 мм Защита от погружения на глубину от 15 см до 1 м
IP28 Защита от прикосновения пальцами и объектов больше 12 мм Защита от долгосрочного погружения до заданного давления
IP30 Защита от инструментов и проводов, превышающих 2,5 мм Нет защиты от воды
IP31 Защита от инструментов и проводов, превышающих 2,5 мм Защита от конденсации
IP32 Защита от инструментов и проводов, превышающих 2,5 мм Защита от брызг воды под углом менее чем на 15 градусов
IP33 Защита от инструментов и проводов, превышающих 2,5 мм Защита от брызг воды под углом менее чем на 60 градусов
IP34 Защита от инструментов и проводов, превышающих 2,5 мм Защита от брызг воды с любого направления
IP35 Защита от инструментов и проводов, превышающих 2,5 мм Защита от струй воды низкого давления с любого направления
IP36 Защита от инструментов и проводов, превышающих 2,5 мм Защита от струй воды под высоким давлением с любого направления
IP37 Защита от инструментов и проводов, превышающих 2,5 мм Защита от погружения на глубину от 15 см до 1 м
IP38 Защита от инструментов и проводов, превышающих 2,5 мм Защита от долгосрочного погружения до заданного давления
IP40 Защита от инструментов и небольших проводов более 1 мм Нет защиты от воды
IP41 Защита от инструментов и небольших проводов более 1 мм Защита от конденсации
IP42 Защита от инструментов и небольших проводов более 1 мм Защита от брызг воды под углом менее чем на 15 градусов
IP43 Защита от инструментов и небольших проводов более 1 мм Защита от брызг воды под углом менее чем на 60 градусов
IP44 Защита от инструментов и небольших проводов более 1 мм Защита от брызг воды с любого направления
IP45 Защита от инструментов и небольших проводов более 1 мм Защита от струй воды низкого давления с любого направления
IP46 Защита от инструментов и небольших проводов более 1 мм Защита от струй воды под высоким давлением с любого направления
IP47 Защита от инструментов и небольших проводов более 1 мм Защита от погружения на глубину от 15 см до 1 м
IP48 Защита от инструментов и небольших проводов более 1 мм Защита от долгосрочного погружения до заданного давления
IP50 Защита от ограниченного проникновения пыли Нет защиты от воды
IP51 Защита от ограниченного проникновения пыли Защита от конденсации
IP52 Защита от ограниченного проникновения пыли Защита от брызг воды под углом менее чем на 15 градусов
IP53 Защита от ограниченного проникновения пыли Защита от брызг воды под углом менее чем на 60 градусов
IP54 Защита от ограниченного проникновения пыли Защита от брызг воды с любого направления
IP55 Защита от ограниченного проникновения пыли Защита от струй воды низкого давления с любого направления
IP56 Защита от ограниченного проникновения пыли Защита от струй воды под высоким давлением с любого направления
IP57 Защита от ограниченного проникновения пыли Защита от погружения на глубину от 15 см до 1 м
IP58 Защита от ограниченного проникновения пыли Защита от долгосрочного погружения до заданного давления
IP60 Защита от общего проникновения пыли Нет защиты от воды
IP61 Защита от общего проникновения пыли Защита от конденсации
IP62 Защита от общего проникновения пыли Защита от брызг воды под углом менее чем на 15 градусов
IP63 Защита от общего проникновения пыли Защита от брызг воды под углом менее чем на 60 градусов
IP64 Защита от общего проникновения пыли Защита от брызг воды с любого направления
IP65 Защита от общего проникновения пыли Защита от струй воды низкого давления с любого направления
IP66 Защита от общего проникновения пыли Защита от струй воды под высоким давлением с любого направления
IP67 Защита от общего проникновения пыли Защита от погружения на глубину от 15 см до 1 м
IP68 Защита от общего проникновения пыли Защита от долгосрочного погружения до заданного давления
IP69K Защита от общего проникновения пыли Защита от пароструйной чистки

ismartwatch.ru

Классы пылевлагозащиты оборудования (IP — Ingress Protection)

© 2008-2019 — ZIPSTORE.RU Запчасти и компоненты для торгового оборудования

Наш адрес: г. Москва, ул. Полярная, д. 31, стр. 1. Телефон: +7 495 649 16 77 (Skype, ICQ). Режим работы: понедельник — пятница с 9:00 до 18:00; суббота и воскресенье — выходной. Доставка по России, Белоруссии, Украине, Казахстану: Москва, Подольск, Сергиев Посад, Истра, Рязань, Курск, Липецк, Тула, Иваново, Воронеж, Ярославль, Тверь, Смоленск, Калуга, Белгород, Орел,
Тамбов, Кострома, Брянск, Красноярск, Норильск, Кемерово, Новокузнецк, Новосибирск, Омск, Барнаул, Иркутск, Братск, Бийск, Улан-Удэ, Томск, Абакан, Чита, Горно-Алтайск, Кызыл, Санкт-Петербург,
СПб, Выборг, Вологда, Череповец, Мурманск, Сыктывкар, Ухта, Архангельск, Северодвинск, Великий Новгород, Петрозаводск, Гомель, Гродно, Витебск, Могилев, Брест, Минск, Алма-Ата, Астана,
Ереван, Киев, Днепропетровск, Львов, Ташкент, Могилев, Псков, Калининград, Нарьян-Мар, Уфа, Стерлитамак, Самара, Тольятти, Сызрань, Нижний Новгород, Арзамас, Саратов, Энгельс, Пермь,
Ижевск, Казань, Набережные Челны, Бугульма, Пенза, Оренбург, Орск, Чебоксары, Новочебоксарск, Ульяновск, Киров, Йошкар-Ола, Саранск, Екатеринбург, Верхняя Пышма, Серов, Челябинск,
Магнитогорск, Снежинск, Тюмень, Курган, Нижневартовск, Сургут, Надым, Ростов-на-Дону, Волгодонск, Таганрог, Волгоград, Волжский, Краснодар, Армавир, Астрахань, Майкоп, Владивосток,
Уссурийск, Хабаровск, Комсомольск-на-Амуре, Советская Гавань, Южно-Сахалинск, Благовещенск, Петропавловск-Камчатский, Мирный, Ставрополь, Минеральные Воды, Махачкала, Нальчик, Алушта, Армянск, Джанкой, Евпатория, Керчь, Севастополь, Симферополь, Судак, Крым, Феодосия, Ялта. Сайт отвечает на вопросы: Как отремонтировать, настроить, установить оборудование? Где скачать документацию (инструкцию, мануал)? Где посмотреть партномер? Где купить запчасти (запасные
части, зип), комплектующие, аксессуары и термоэтикетка, чековая лента для весов, термопринтеров штрих-кода, чековых принтеров? Обслуживание весов, кассовых аппаратов, термопринтеров,
терминалов сбора данных, сканеров штрих-кода: каким образом возможно своими силами? Вас интересует наличие, цена, купить запчасти за наличный и безналичный расчет? — сделайте запрос
нашим менеджерам. Официальный сайт компании Zipstore.ru.

zipstore.ru

Степень защиты IP44 по ГОСТ, расшифровка классов защиты

Разбираемся с классами безопасности домашней электротехники

Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя, и не получить удар током от касания.

Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.

Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию. Значит, и от этого нужна защита.

Что такое степень защиты IP

Аббревиатура IP (от англ. Ingress Protection Rating) расшифровывается как степень защиты от проникновения. Этот международный знак классифицирует технические устройства в зависимости от того, насколько эффективно их оболочка защищает внутренние части от влаги и посторонних твердых частиц. Иначе говоря, он помогает понять, стоит ли принимать душ с любимым девайсом или лучше поберечь деньги.

Классификация защиты IP





На практике кодировка выглядит так: IP XY. Буквы указывают, что речь идет именно о защите от влаги и пыли, а цифры говорят о ее степени. Первая цифра (X) по шкале от 0 до 6 показывает, как хорошо электроприбор защищен от проникновения твердых предметов и пыли, вторая (Y) по шкале от 0 до 8 — степень защиты от влаги. О значении конкретных цифр вы можете узнать из таблицы ниже.





Например, класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды, и от проникновения твердых предметов.





Светильники класса IP 68 можно устанавливать на дне бассейна для подсветки, IP 55 прекрасно подойдут для освещения лужайки или газона перед домом.

Какой класс защиты выбрать для дома?





Не стоит бросаться в крайности, и устанавливать в квартире лампы, розетки и выключатели для космического корабля или подводной лодки. Хотя, в стиль стимпанк или хай-тек они впишутся идеально.

  • Для жилых комнат, гостиных и спален, достаточно обычных розеток и выключателей, имеющих класс защиты IP 22 или IP 33. Часто ли вы будете, например, брызгать водой в спальне так, чтобы она летела во все стороны? Класс IP 43 рекомендуется ставить в детской: такие розетки имеют крышку и специальные шторки в штепсельных отверстиях, мешающие юному исследователю что-нибудь сунуть в розетку.
  • Кухня и ванная, как самые влажные помещения дома, требуют класс защиты IP 44 или выше. В этих помещениях присутствуют пар и вода, которые легко могут попасть в розетку или выключатель. Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44.
  • Для светильников и розеток, расположенных на открытых балконах, рекомендуется использовать оборудование класса IP 45 или IP 55: здесь присутствует и пыль, и влага (дождь). На балконе с холодным остеклением можно обойтись классом ниже — IP 44 будет в самый раз.
  • Если в доме есть подвальное помещение, здесь также рекомендуется устанавливать защищенное электрооборудование. Розетки и выключатели класса IP 44 будут достаточно защищены от пыли и влаги.





Как видите, всё это не так сложно, как кажется: больше цифры — выше защита. Если вы собираетесь делать ремонт или перепланировку, обязательно сохраните эту статью себе в закладки, чтобы во время работы информация была под рукой.

legko.com

Что такое IP стандарт, пылевлагозащита IP54, IP65, IP67, IP68 и другие

Каталог

  • Расходомеры US-800
  • Теплосчетчики
  • Комплектующие

Новая продукция

Высокоточные двухлучевые расходомеры US-800

Высокоточные двухлучевые преобразователи расхода УПР особенно рекомендованы для трубопроводов больших диаметров и теперь выпускаются на Ду50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600 мм!

Новое помехозащищенное исполнение US800-4X!

Новое помехозащищенное исполнение ультразвукового расходомера US800-4X для самых ответственных промышленных объектов!

IP [International Protection] — это международные стандарты защиты
электрического и электротехнического оборудования от потенциально
опасного воздействия окружающей среды.
Этот норматив несёт информацию о защите обслуживающего персонала от
поражения электрическим током при работе с прибором и о степени защиты
расположенных внутри прибора электронных компонентов от проникновения пыли и влаги.
Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на
национальные стандарты.
Поэтому, выбирая приборы для конкретных условий эксплуатации,
необходимо обращать внимание не только на внешний вид приборов,
но и на степень его защиты по IP.

Согласно принятой классификации, степень защиты IP, которой соответствует
сертифицированное оборудование, сопровождается двухразрядным номером,
например: IP65, IP68.

  • Первая цифра стандарта IP — это степень защиты от механических
    повреждений [проникновение и воздействие твердых предметов]
  • Вторая цифра стандарта IP — это степень защиты от проникновения
    внутрь корпуса влаги или воды]

Таким образом, чем больше указанное двухзначное число,
тем выше степень защиты оборудования от вредного воздействия
окружающей среды.

Первая цифра стандарта IP: защита от механических повреждений
IP 0x Нет защиты от механических повреждений.
Открытая конструкция, никакой защиты от пыли, никакой защиты
персонала от прикосновения к токоведущим частям.
IP 1x Защита от проникновения в конструкцию крупных предметов диаметром более 50 мм.
Частичная защита от случайного касания токоведущих частей человеком
(защита от касания ладонью).
IP 2x Защита конструкции от проникновения внутрь предметов диаметром более 12 мм.
Защита от прикосновения пальцами к токоведущим частям.
IP 3x Конструкция не допускает проникновения внутрь предметов диаметром более 2,5 мм.
Защита персонала от случайного касания токоведущих частей инструментом или пальцами.
IP 4x В конструкцию не могут попасть предметы диаметром более 1 мм.
Конструкция защищает от прикосновения пальцами или инструментом к токоведущим частям изделия.
IP 5x Снижена возможность проникновения пыли внутрь корпуса изделия.
Полная защита от прикосновения к токоведущим частям оборудования.
IP 6x Пыленепроницаемость.
Никакая пыль не может проникать внутрь конструкции.
Вторая цифра стандарта IP : защита от проникновения внутрь корпуса влаги или воды
IP x0 Нет защиты от проникновения внутрь корпуса влаги
IP х1 Защита от вертикально падающих капель воды
IP x2 Защита от брызг воды, с углом отклонения до 15 град от вертикали
IP x3 Защита от брызг воды, с углом отклонения до 60 град от вертикали
IP x4 Защита от водяных брызг с любого направления
IP x5 Защита от водяных потоков с любого направления
IP x6 Защита от водяных потоков или сильных струй с любого направления
IP x7 Защита при частичном или кратковременном погружении в воду на глубину до 1 м
IP x8 Защита при полном и длительном погружении в воду на глубину более 1 м

Материал из Википедии — свободной энциклопедии







Возможно Вас заинтересует:

www.us800.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
