Ремонт гидроаккумулятора своими руками: пошаговые инструкции
Схема устройства системы водоснабжения для частного дома включает в себя много важных элементов. И назвать ее простой, никак нельзя. Один из важнейших ее элементов – это гидравлический аккумулятор.
Это устройство отвечает за поддержку постоянного давления в системе, а также защищает водопровод от гидроударов. Однако, ничто не вечно, поэтому, иногда требуется делать ремонт гидроаккумулятора. При этом, большинство неисправностей, можно устранить своими руками.
Основные неисправности гидробаков

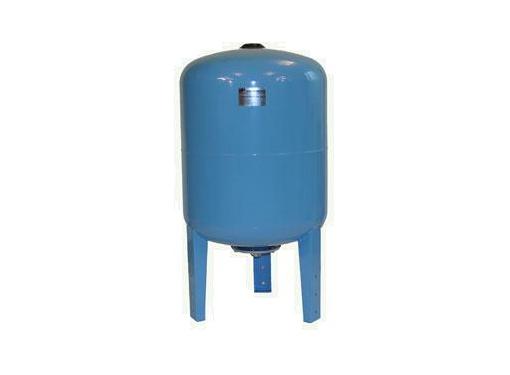

На самом деле, устройство гидравлического аккумулятора не отличается особой сложностью. Он состоит из:
- основного бака;
- мембраны или резинового баллона для хранения воды;
- реле давления, манометра и прочей арматуры.
Однако, несмотря на свою простоту, эти устройства могут ломаться. Основные неисправности гидроаккумулятора для систем частного водоснабжения:
- слишком частое включение и выключение насоса. Это может быть вызвано разными причинами. Наиболее распространенные это снижение давления воздуха в баке, повреждение мембраны и повреждение корпуса бака. Кроме того, может быть неправильно настроено реле давления;
- воздушное давление ниже нормы – скорее всего, поврежден ниппель, который не держит давление;
- вода протекает из воздушного клапана – это говорит о повреждении мембраны;
- не набирается необходимое давление воды – не достаточно воздуха в баке.
Конечно, самый оптимальный вариант это вызвать специалиста или отдать гидробак на ремонт в сервисный центр. Однако, при желании, можно сделать ремонт и своими руками.

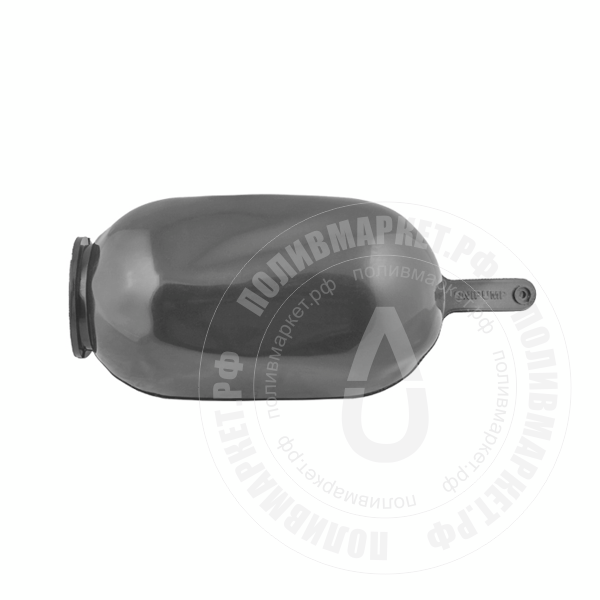

Замена мембраны
Довольно часто, приходится менять мембрану в гидроаккумуляторе. Однако перед тем как разобрать бак, стоит удостовериться, что причина именно в мембране. Ведь дело может быть и в неправильной настройке реле давления, либо в малом объеме воздуха в гидробаке.
Одна из частых проблем – это поломка мембраны
Основные признаки, по которым можно определить повреждения мембраны:
- слишком частые включения насоса;
- течет вода из ниппеля и воздушного клапана.
В этом случае, ремонт мембраны делается в такой последовательности:
- прежде всего, необходимо приобрести новую грушу и подготовить набор ключей;
- после этого, гидроаккумулятор отключается от системы водоснабжения;
- с него сливается вода и спускается воздух;
- теперь нужно открутить фланец и вынуть старую грушу;
- далее, желательно внимательно осмотреть внутренности бака – если есть грязь или ржавчина, то нужно ее очистить;
- после этого, новая мембрана расправляется и устанавливается на посадочное место;
- затем, он прижимается фланцем.
Теперь, требуется накачать в гидроаккумулятор его рабочее давление, обычно это 1,5-2 атмосферы. А после делать пробный запуск. При этом, воду в новую грушу нужно подавать под малым напором – это исключит вероятность ее повреждения. Подробнее о нюансах ремонта, можно прочесть в статье «Как заменить мембрану в гидроаккумуляторе».
Проблемы с давлением
Такая проблема может быть вызвана рядом причин:
- повреждение ниппеля – через него уходит воздух;
- неправильная настройка реле давления;
- повреждение корпуса бака.
Последовательность действий для ремонта:
- вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
- если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
- для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
- теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.
Манометр может показывать неверные значения
Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.
Слишком частые включения насоса
Это явление, говорит о недостатке воздушного давления в баке для систем водоснабжения. Поэтому, самое первое, что нужно сделать – это проверить показания манометра.
Здесь нужно учесть и тот факт, что этот прибор может показывать неверные значения. Поэтому, можно просто полностью спустить воздух с системы через клапан для закачки воздуха и накачать его заново. Если манометр вышел из строя – нужно его заменить.
Еще одна возможная причина – сбилось реле управления давлением. В этом случае, нужно его отрегулировать. Возможно, что неисправность устранится.
Поломка реле давления – тоже одна из возможных неисправностей
Также нужно осмотреть и сам гидроаккумулятор – если нарушена целостность корпуса, воздух будет стравливаться. В зависимости от размеров повреждения, нужно будет либо герметизировать его, либо покупать новый.
Еще одна распространенная причина – вышел из строя ниппель для воздуха. Если это так, то его нужно просто поменять. Для этого, нужно отключить гидравлический аккумулятор от системы водоснабжения и стравить с него воздух. После этого, нужно выкрутить старый ниппель и вставить на место новый.
Затем в бак накачивается воздух до 1,5 атмосфер, а после набирается вода в мембрану.
Выходит вода из под фланца
Иногда случается и такая поломка. Однако лечится она просто – обычно достаточно просто подтянуть гайки на фланце. Если это не помогает, тогда придется спускать с бака воду и сбрасывать давление воздуха, а после этого снимать фланец.
Затем можно попробовать сделать дополнительную резиновую прокладку и провести пробный запуск системы. Дело в том, что гидроаккумулятор находится под постоянным давлением и от этого, в резине могут появляться микротрещины.
Может протекать вода через фланец
Если же дополнительная прокладка не помогла – придется покупать новый фланец. При этом, нужно осмотреть посадочное место – на нем не должно быть механических повреждений, заусенцев и ржавчины. Если есть какие либо дефекты, их нужно устранить, т.к. именно они могут стать причиной протечки.
Профилактика аккумулятора
Вообще эти устройства ломаются не так часто, все-таки их конструкция довольно простая. Однако, чтобы избежать или вовремя диагностировать неисправность, нужно периодически проводить обслуживание гидроаккумулятора. Тем более, в этом нет ничего сложного, и такая процедура не отнимает много времени.
Обслуживание проводится по такому графику:
- раз в 1-2 месяцы делается простой визуальный осмотр устройства. Гидроаккумулятор проверяется на предмет течи, кроме того на некоторых моделях нужно сбрасывать лишнее давление;
- следующий осмотр делается каждые полгода. Бак также проверяется визуально, но дополнительно нужно проверить состояние давления воздуха и при необходимости подкачать его. Также, стоит проверить исправность реле давления – и при необходимости провести корректировку настроек.
Если же гидравлический аккумулятор проработал больше трех лет, желательно провести комплексную профилактику. Для этого устройство отсоединяется от системы водоснабжения и проводится замена груши. Также может потребоваться замена фланца и ниппеля.
Каждые 3 года проводите профилактику
Ремонт аккумулятора можно без проблем сделать своими руками. Однако, при замене запчастей, желательно покупать оригинальные изделия. Особенно это касается мембраны.
Видео
Ремонт гидроаккумулятора для водоснабжения
Простейшие на вид гидроаккумуляторы требует к себе внимание, как и все то, что работает и приносит пользу.
Поводом для ремонта могут стать и появление коррозии, вмятин на корпусе, утечки, и давление газа вовне секции, и нарушение целостности груши или резиновой перегородки, и нарушение герметичности баллона.
Это неполный список причин, который обязывает приступить к ремонту гидравлического бака. Утверждения о необходимости осуществлять контроль гидравлического бака два раз в год не выглядят серьезными. Если устранить, например, коррозию корпуса сегодня, то нет гарантии, что завтра мембрана не выйдет из строя. Поэтому, осмотр гидроаккумулятора нужно проводить при малейшей на то возможности. Выявленные неисправности и будут причиной для проведения ремонтных работ.
Причины поломки расширительного бака
Расширительный бак может выйти из строя по многим причинам и традиционными из них считаются:
2. Исход воды через клапан.
3. Низкое давление (ниже расчетного) воздуха.
4. Низкий напор жидкости.
5. Низкий напор жидкости после насоса.

Неисправности гидроаккумулятора и пути их устранения своими руками
Поводом для этого может служить:
отсутствие или слишком низкий напор газа в гидроаккумуляторе; повреждение мембраны гидроаккумулятора; повреждение корпуса; разница в давлении при запуске — выключении насоса; неправильно выбранный объема бака. Для устранения этих неисправностей следует соответственно:
— произвести нагнетание воздуха гаражным или другим типом компрессора через ниппель бака;
— ремонт резины или груши не считается оправданным и поэтому грушу можно легко заменить, а мембрану лучше восстановить в сервисном центре;
— любую работу по целостности и герметичности корпуса целесообразно проводить в сервисе.
— выставить на реле давления увеличенный дифференциал соответствия включений насоса;
Исход воды через клапан
Свидетельство о повреждении мембраны и необходимости ее замены (желательно в сервисе).
Низкое давление в гидроаккумуляторе (ниже расчетного) воздуха
Нарушение герметичности ниппеля, для чего нужно продуть его и после установки на место, восстановить в воздушной части соответствующее давление.
Низкий напор воды
К этому может привести отсутствие воздуха в баке. Накачать воздух компрессором не составит труда.
Низкий напор воды после насоса
В данной ситуации следует установить правильность выбора насоса или его исправность.
Кстати, чтобы выявить факт разрыва мембраны, нужно отсоединить емкость от системы и слить воду. В случае, если из сливного крана выходит воздух, значит, разрыв мембраны имеет место быть.
По изъятой груше можно установить характер ее повреждения. Перед установкой новой резины нужно почистить внутреннюю поверхность бака от возможных неровностей сварных швов и грязи.
Специалисты не рекомендуют закачивать воздух предварительно, поскольку его напор в полости приводит к неполному наполнению баллона, что отражается на ранних включениях реле давления. Кроме того, жидкость в полость груши следует нагнетать в пределах 1,8 атмосфер, а потом стабилизировать до требуемого уровня. Они же резюмируют, что подкачку воздуха лучше проверять по стравливанию воды до запуска насоса.
Видео замены груши в гидроаккумулляторе своими руками
Как самостоятельно отремонтировать и восстановить гидроаккумулятор .
Если гидроаккумулятор эксплуатируется в режиме нормального давления воздуха внутри его корпуса, то и резиновая груша надежно и долго работает много лет. Не так часто выходит из строя резиновая груша, а чаще и быстрее всего к гам приходит «беда» и неисправности связанные с негерметичностью именно воздушного пространства гидроаккумулятора .
Воздух через ниппель гидроаккумулятора см фото
накачивается непосредственно в объем его металлического корпуса. Что и где в этой конструкции может быть не герметичным и пропускать накаченный воздух?
- прогнил, проржавел, механически пробит сам металл корпуса.
Только замена , сварка или тп металлоремонт.
- сломан ниппель. Может сам ниппель сломаться и начать пропускать и туда и обратно — тогда надо менять ниппель, но это редкость и такая неисправность скорее в его будет понятна сразу — накачал, стал откоючать насос, а из ниппеля прет обратно воздух …
- отверстие для ниппеля. Ниппель просто вставлен в маленькое отверстие в металле корпуса гидроаккумулятора и туго, через резиновые прокладки, прикручен гайкой. Естественно со временем есть множество причин, чтобы такое соединение начало пропускать воздух.
- отверстие для «груши». Здоровенное отверстие, как правило напротив того маленького, что для ниппеля. Внутрь этого отверстия засовывают ( мужская рука влезет) резиновую «грушу» гидроаккумулятора. Груша имеет «отогнутую наружу» резиновую манжету «на входе» , которая , укладываясь поверх дыры и притягиваясь к корпусу 6-ю ( как правило) болтами через специальный металлический фланец, закрывает выход воздуха через эту здоровенную дыру.
Опять же и это место со временем вполне способно начать пропускать воздух.
Что делаем, чтобы восстановить герметичность гидроаккумулятора.
После того как убедились, что корпус цел и сам ниппель исправен.
Отключаем электропитание насоса.
Перекрываем вход водопроводной системы — у меня это кран на трубе самовсасывающего насоса . Открываем любой(какой удобно) кран холодной воды в доме — сливаем воду до тех пор, пока не перестанет литься из открытого крана.
Перестала литься. Закрываем кран.
Идем к гидроаккумулятору. Готовим посудину для сбора воды, которая уместится под накидной гайкой , готовим тряпки и ведро.
Накидная гайка прикрученная к фланцу — смотри фото
Слегка ослабляем накидную гайку. Из под нее сначало потихоньку, потом достаточно бодро попрет вода — это выливаются остатки не слившейся воды из гидроаккумулятора.
Открутите гайку так, чтобы вы успевали переливать из посудины в ведро не слишком много проливая на пол . Учтите, вода литься в этом нашем случае, будет достаточно долго и много , около трех ведер . .. Наконец это кончится и вода из под накидной гайки перестанет литься. Вот тогда откручиваем накидную гайку полностью ( везде положите тряпки для сбора воды — она все равно будет) и снимаем ее с резьбы фланца.
Теперь откручиваем все 6-ть винтов фланца смотри фото ( в фотосессии участвуют одновременно два гидроаккумулятора — старый и новый, но по сути они одинаковы)
Снимаем металлический фланец с корпуса гидроаккумулятора.
Видим отогнутую наружу» резиновую манжету » груши .
Поддеваем эту резину пальцами и вытягиваем из чрева гидроаккумулятора всю резиновую грушу ( сейчас в ней полно воды, вытягивая грушу одновременно сливайте из нее воду, иначе не вытянуть …).
Ой, не идет, что то не дает , как бы держит где то впереди…
Да, бывает и так. (На самом деле вам повезло, та груша , что стоит у вас немножко получше других …). Чтоб решить эту маленькую проблемку оставим на минутку резиновую грушу и открутим гайку, которая крепит ниппель. Открутив гайку ниппеля пальцем вталкиваем ниппель внутрь гидроаккумулятора, чтоб он просто туда внутрь весь скрылся.
Теперь резиновую грушу уже ничего не держит . Она достаточно легко полностью вынется наружу .
Отмываем , как следует , дочиста резиновую грушу от всяких разных гадких отложений. На всякий случай, еще раз проверяем целостность груши и визуально и накачав ее воздухом , через спец приспособу ( о приспособлении для поиска места с мелкой дыркой в груше напишу позднее).
Теперь берем силиконовый герметик ( желательно нейтральный, не опасный для металла) . Берем в руку ниппель , там, где он внутри корпуса будет упираться в железо мажем его силиконом. Суем руку с намазанным ниппелем в большую дыру корпуса и изнутри вставляем ниппель в маленькую дырку. Придерживая снаружи ( например тонкими плоскогубцами) ниппель , чтоб не свалился обратно внутрь, накручиваем на него гайку, опять все мажем герметиком — теперь уже снаружи, там, где гайка ниппеля притянется к корпусу. Как следует держим за сам ниппель ( плоскогубцами или тп) и крепко затягиваем гайку ниппеля. Все, с герметизацией отверстия ниппеля закончили.
Берем отмытую до сказочной красоты «как новая» грушу.
Засовываем ее через здоровенное отверстие внутрь гидроаккумулятора, расправляем ее там внутри так, чтобы отогнутая наружу резиновая манжета груши ровно легла на посадочное место га корпусе. Теперь силиконовым герметиком мажем это самое посадочное место так, чтобы между резиной манжеты и металлом корпуса оказался герметик. Потом сверху ставим металлический фланец и крепим его шестью болтами.
( Естественно болты затягивайте крест накрест, чтоб то равномерно зажать отогнутую резиновую манжету груши между металлом корпуса и металлом фланца) .
( Прежде, чем ставить фланец, внимательно посмотрите на его резьбовой патрубок — тот самый с которого вы недавно снимали накидную гайку и из которого выливалась вода…
Если торец резьбы изъеден ржавчиной до такой степени, что стал уже не ровным и плоским- а в нем вода проела рельефные углубления, не ставите эту деталь в таком виде. Будет постоянно сочиться вода из под накидной гайки. Аккуратно, на точильном кругу, или напильником, снимите все неровности так, чтобы торец резьбы на патрубке был плоским и ровным)
Теперь и здоровенная дыра полностью герметична.
Ждем часов шесть — даем просохнуть силикону.
После этого берем насос, подключаем к ниппелю и долгл долго качаем, пока не увидем на манометре насоса, что накачали до 1,4 бар внутри гидроаккумулятора.
Оставляем так еще га три часа. Если все сделано аккуратно то воздух нигде не выходит из гидроаккумулятора и через три часа вы увидите на шинном манометре все те же 1,4 бара, которые вы и накачали.
Теперь гидроаккумулятор полностью исправен и в него с правильным давлением закачан воздух.
Ставим на место снятый шланг с накидной гайкой ( не потеряйте там внутри резиновую прокладку и обязательно поставьте ее!) . Затягиваем накидную гайку — хорошенько но без излишнего фанатизма.
Открываем кран на входе ( тот, что я закрывал на подающей всасывающей трубе ).
Подаем электропитание на насос.
Насос накачает гидроаккумулятор полностью водой и автоматически выключится.
Шинным манометром проверьте и запишите, какое теперь у вас он показывает давление воздуха в полностью заполненном гидроаккумуляторе. Это будет заметно больше 1,4 бара, ну например 2,7 бара . Запишите это число и раз в месяц проверяйте, если стало на полном гидроаккумуляторе меньше этого числа — подкачайте немного воздуха насосом, чтоб опять стало как было.
Раз в год полностью спускайте из гидроаккумулятора воду и на пустом выставляйте 1,4 бара. Теперь гтдроаккумулятор вашей водопроводной системы полностью исправен делает именно то, что и должен.
Убедиться просто. Сколько там литров в первом опыте от прекрасной половины выливалось до момента запуска насоса? 7 выливалось раньше. Темерь повторите тот же опыт. У вас выльется уже не 7 а 15 литров. Это значит, что насос теперь у вас включается в два раза реже. Да и перепады давления воды уже не так велики как прежде.
Не будет вас уже под душем так резко кидать от холодной к горячей и обратно . ..
Я ничего не сказал про за еру старой рваной груши на новую, однако оно ни чем не о личается от установки той старой, которую мы только что вынимали и с авили обратно :-).
О том, каким простым приспособлением можно проверить старую грушу, найти есть ли в ней мелкие дырки и где именно они находятся (чтоб, например, завулканизировать или заклеить) об этом в следующий раз.
Удачи вам, неутомимые домовладельцы!
Ремонт гидроаккумуляторов Ил-14. — Андрей Иванов — LiveJournal
К сожалению этой зимой полёты на Ил-14 не проводились. Но работы по проекту восстановления Ил-14 продолжаются уже в спокойном темпе.Наступило время доводки самолётов, когда выполняется плановый ремонт систем и агрегатов. На очереди гидросистема самолётов, а именно гидроаккумуляторы.
Краткое описание параметров и назначения гидросистемы самолёта Ил-14.
Гидравлическая система самолета предназначена для выпуска и уборки шасси, закрылков, торможения, питания автопилота и стеклоочистителей.
Схема гидросистемы
При нормальном функционировании систем шасси, закрылков, тормозов и др. все агрегаты работают от общесамолетной гидравлической системы. Азотная система предназначена для случаев аварийного выпуска передней ноги шасси, аварийного торможения и наземной зарядки азотных камер гидроаккумуляторов. Гидравлическая система работает при давлении 110 кГ/см2.
Источником энергии гидросистемы служат два шестеренчатых гидравлических насоса НШ-13, установленных по одному на правом и левом двигателях.
В гидросистеме имеются четыре гидроаккумулятора (два обслуживают шасси, закрылки и стеклоочестители и тормоза, один — тормоза и один — систему автопилота).
Во время нормальной работы насосов и малых расходов жидкости в системе в гидроаккумуляторах накапливается энергия путем сжатия азота. Эта энергия автоматически используется в дополнение к энергии, развиваемой насосами НШ-13, для ускорения выпуска и уборки шасси, закрылков и торможения. Когда производительность насосов падает или вовсе прекращается (из-за отказа), то гидроаккумуляторы позволяют рулить с торможением или убирать закрылки.
Гидроаккумуляторы необходимы и на случай бездействия системы. При нахождении гидросистемы в состоянии покоя автоматы разгрузки переключают гидронасосы на холостой ход, а гидроаккумуляторы компенсируют падение давления в системе, вызываемое утечками, чем уменьшают частое переключение насосов с холостого хода на рабочий. Также гидроаккумуляторы поглощают и устраняют гидравлические толчки и пульсации давления жидкости.
Рабочей жидкостью системы является минеральное масло АМГ-10, заливаемое в гидробак. Полная емкость гидробака 84 л. Полная емкость системы по количеству заправляемой жидкости -114 л.
Устанавливаются гидроаккумуляторы на правом борту служебного отсека. Гидроаккумуляторы общей сети и тормозов имеют одинаковую конструкцию. Несколько отличается от них только гидроаккумулятор автопилота, который выполнен из дюраля.
По конструкции гидроаккумулятор Ил-14 представляет собой стальной цилиндр с полусферическими донышками. Внутри цилиндра двигается стальной поршень. На поршне установлены два уплотнительных резиновых кольца круглого сечения. Ёмкость гидроаккумулятора составляет 8л.
Конструкция гидроаккумулятора
Большой запас энергии в гидроаккумуляторах сети позволяет быстро выпустить или убрать шасси в случае отказа одного гидронасоса или в полёте с одним работающим двигателем. В этом случае время подъёма или выпуска шасси увеличивается на полторы-две секунды.
Воздушные камеры гидроаккумуляторов заряжаются через воздушные редукторы азотом до давления 70 кг/см2, гидроаккумулятор тормозов 45 кг/см2.
За время прошедшее, с последнего заводского ремонта гидроаккумуляторов, резиновые кольца на поршне и уплотнительные кольца в крышке гидроаккумуляторов стали умирать. В гидробаке слышалось бурление, прорывающегося азота, зарядка воздушных камер гидроаккумуляторов упала.
Гидроаккумуляроты был демонтированы с самолётов и перевезены на Тушинскую авиаремонтную базу.
Для их разборки были специально заказаны и изготовлены компанией “Сигма-Тех” ключи. Они вырезаны из толстой листовой стали, при помощи высокого давления воды. К слову сказать, качество реза водой значительно выше, чем лазером! Особенно это достоинство проявляется при резе больших толщин, цветных металлов, и неметаллов.
Один из ключей необходимо было делать разрезным. К этой задаче подключился Дима Синёв, который выполнил эти сварные и доводочные работы за один вечер.
Наступил долгожданный момент разбора гидроаккумулятора. До сего момента мы его изучали только по книжкам и инструкциям, но что окажется внутри?
Стравив давление с помощью специального приспособления из верхней азотной камеры, мы приступили к отворачиванию крышки. Предварительно были нанесены маркером метки, отмечающие положение крышки относительно баллона.
И вот крышка поддалась и мы её отвернули! Из баллона торчал поплавок.
Как его достать? Надо дать небольшое давление в воздушную камеру. Подключили компрессор и с помощью продувочного пистолета подали воздух. Поплавок стоял. И вдруг раздался взрыв! Это выстрелил поплавок. С потолка капало масло, все мы были тоже в нём. Вот чёрт. Небольшое давление, даже на такой, вроде бы небольшой площади может быть опасным. При дальнейших разборах мы снова и снова “стреляли” поплавком, только вот роль мишени у нас выполняла деревянная доска. Масло, находившееся в верхней камере предварительно сливали. К сожалению другой возможности достать поплавок просто нет.
Резиновые кольца гидроаккумулятора были замерены и выбрав удобный момент я рванул на Щёлковскую. Там располагается офис компании “Валькар”, которая производит самые разнообразные резинотехнические изделия.
Нужные кольца изготовлены! Теперь мы можем перебрать 6 основных гидроаккумуляторов (с двух самолётов).
Обеспечив практически стерильную чистоту на рабочем верстаке пошла сборка. Внутренняя полость баллона промыта бензином и смазана АМГ-10, она хромирована и нанесён хон.
Поплавок без уплотнения проверен на движение внутри цилиндра (от руки). Установлены новые уплотнительные кольца на поплавок и крышку. Все кольца и резьба обильно смазаны минеральной смазкой AeroShell Grease 6 (аналог нашего Циатим-201).
Начинаем сборку. Аккуратно заправляем поплавок в баллон. Его нельзя перекашивать, иначе просто заклинит. Далее также очень аккуратно, в вертикальном положении заправляем и наварачиваем крышку. Она садится очень плотно. В одиночку такую работу не сделать! Только вдвоём, в 4 руки.
К сожалению в наших условиях проверку на полное давление в 180 атм мы произвести не можем. Воздухом это делать нельзя, по правилам безопасности, а гидростанции у нас пока нет.
Гидроаккумулятор собран! В азотную камеру заливается 200 мл гидромасла АМГ-10.
Медная шайба под клапаном оджигается и устанавливается на место. Оджигать нужно обязательно, что-бы сделать её на время мягкой.
Теперь с него нужно смыть старую краску и заново покрасить, после этого зарядить азотом. В дальнейшем мы немного изменили технологию. На смывку старой краски гидроаккумуляторы поступают сразу по приезду на Тушинскую авиаремонтную базу и только после этого они перебираются.
Покраска гидроаккумулятора тоже не простая задача в наших условиях. Вначале растворителем и обезжиривателем протирается вся окрашиваемая поверхность, после этого наносится слой грунта Body, даётся сушка в течении 3 часов, и после этого два слоя полиуретановой краски. Финишной операцией является нанесение чёрных или жёлтых полос (указывающих в какой сети работает гидроаккумулятор) и нанесение таблички с параметрами и датой ремонта.
Вы можете поддержать проект восстановления и сохранения в лётном состоянии легендарных самолётов Ил-14!
Заходите на наш сайт — IL-14.RU
Устройство гидроаккумулятора. Ремонт гидроаккумулятора
Конструктивно гидроаккумуляторы выполняются с поршневым разделителем сред и с эластичным разделителем сред, как это показано на рис. 1 и 2
По обеим сторонам гильзы 1 с торцов установлены крышки 2 и 4, крепящиеся к ней с помощью колец 7, фланцев 6 и винтов и уплотнительных колец круглого сечения, и защитными шайбами из полиамида. В верхней крышке 4 установлен обратный пневмоклапан 5, а в нижней крышке – пробка. Внутри гильзы перемещается поршень 3 , разделяющий аккумулятор на две полости – газовую и жидкостную (рис.1).
Гидроаккумулятор с эластичным разделителем (резиновым мешком) состоит из баллона 1,резинового мешка 2, пневмоклапана 5, установленного в стакане 3 крепящем эластичную опору 4.Также состоит из выпускного клапана 6 с пружиной 7, размещенные в стакане 11, крепящем через подставки 10 и 9 нижний эластичный предохранитель.Выпускной узел затягивается с помощью гайки 12 (рис.2).
Зарядка гидроаккумулятора
Как накачать гидроаккумулятор?
Для закачки гидроаккумулятора служит пневмоклапан с зарядным устройством.
Пневмоклапан (рис.3 а) состоит из корпуса 1, собственного клапана 2 с эластичным уплотнением, пружины 3, накидной гайки 4, пробки 5 и уплотнительного кольца 6. Клапан служит для заправки аккумулятора газом с помощью зарядного устройства, показанного на (рис. 3 б) и последующего запирания газовой камеры.
Зарядное устройство содержит шток с уплотнительными и стопорными кольцами 3 и 4, размещенный в корпусе 2, накидную гайку 1 и тройник для соединения зарядного устройства с баллоном сжатого газа и манометром.
Для закачки аккумулятора газом необходимо удалить из пневмоклапана пробку 5 и кольцо 6, предварительно отвинтив гайку 4 и установить на корпус 1 клапана зарядное устройство, присоединив его к баллону со сжатым газом и манометру.
Открыв вентиль баллона, заполнить аккумулятор газом, контролируя заправку по манометру до достижения требуемого значения давления в газовой полости р3.Затем зарядное устройство должно быть удалено , в корпусе клапана установлены пробка 5 и уплотнительное кольцо 6 и навинчена гайка 4.
Ремонт гидроаккумулятора
Основной неисправностью гидроаккумулятора является негерметичность газовой полости, причиной возникновения которой может быть негерметичность пневмоклапана и, либо износ уплотнений в гидроаккумуляторе поршневого типа, либо нарушение целостности резинового мешка, в гидроаккумуляторе с эластичным (резиновым) разделителем.
Внешним проявлением неисправности является снижение скорости перемещения рабочих органов машины. Кроме того, у гидроаккумулятора поршневого типа при этом могут возникать механические удары поршня о днище верхней крышки.
Для проверки этой причины необходимо полностью опорожнить жидкостную камеру аккумулятора и измерить давление в газовой полости. Если оно окажется меньшим давления зарядки, то следует полностью сбросить давление газа с помощью зарядного устройства, убедиться в этом легким нажатием на шток пневмоклапана, который должен опуститься, и только после этого — разобрать аккумулятор и уточнить причину негерметичности газовой камеры. При необходимости — заменить уплотнения поршня или пневмоклапана у гидроаккумулятора поршневого типа, либо заменить мешок у гидроаккумулятора с эластичным разделителем сред.
Серийно производятся ПГА поршневого типа с объемом от 0.4 до 100 л, и ПГА с эластичным разделителем с объемом от 1 до 40л.
Уникальные аккумуляторы и зарядные устройства выбирайте и заказывайте на http://rubraslet. ru/power-bank.html.
ПКЦ КинематикаКомплектующие для ремонта гидроаккумуляторов
Комплектующие для ремонта гидроаккумуляторов
ООО «ПКЦ «Кинематика» поставляет комплектующие и баллоны(груши) для ремонта промышленных гидроаккумуляторов FOX, Hydac, Bosch Rexroth, Olaer, Parker, Orsta, SAIP и других производителей.
На рисунке представлена груша для баллонного гидроаккумулятора объемом 4 литра
На рисунках представлены типоразмеры газовых клапанов 50мм и 22мм соответственно
Для заказа комплектующих необходимо указывать:
- Наименование фирмы-производителя гидроаккумулятора.
- Основные параметры (максимальное давление, объем, присоединительные размеры со стороны гидросистемы и со стороны зарядного клапана).
- Обозначение гидроаккумулятора.
- Диапазон рабочих температур гидроаккумулятора.
- Рабочую жидкость, которая поступает в гидроаккумулятор.
На рисунке красной точкой отмечена резьба, которую нужно измерить, размер 22,25мм или 50мм (размер F).
При заказе баллона необходимо обращать внимание на размер F (см. рис. внешний вид и основные размеры баллона для г/а). Встречаются два типоразмера: 22,25мм и 50мм.
Внешний вид и основные размеры баллона для гидроаккумулятора высокого давления
В таблице ниже приведены параметры баллонов наиболее часто встречающихся типоразмеров баллонных гидроаккумуляторов
Нажмите на таблицу для увеличения
(таблица будет открыта в новом окне-вкладке)
Очевидно, что у различных производителей конструкция и размеры баллонов и комплектующих могут различаться, именно по этой причине мы просим указывать в запросе информацию о производителе и обозначение гидроаккумулятора.
Необходимый складской запас сменных баллонов (груш) для гидроаккумуляторов, а также взаимозаменяемость различных производителей этих баллонов, позволяет нам производить ремонт в сжатые сроки и, тем самым, минимизировать затраты на простой оборудования.
Ниппель газового клапана гидроаккумулятора
Иногда приходится сталкиваться с тем, что после выполнения зарядки гидроаккумулятора давление в нем падает в течение нескольких недель, а иногда и быстрее. Причиной этого может быть негерметичность газового клапана.
В этом случае решением может служить замена ниппеля клапана.
Это простая и недорогая операция обеспечит дальнейшую безотказную работу Вашего оборудования.
ООО «ПКЦ «Кинематика» также оказывает следующие услуги:
Ремонт насосной станции
Опубликовано: 03 августа 2019 г.
Доброго здоровья всем! Речь пойдёт о бытовой насосной станции, с механическим контроллером давления и пуска, и гидроаккумулятором в составе. После десяти с лишним лет эксплуатации, пришло время делать ремонт насосной станции!
Первые ласточки
Самое первое, что вышло из строя, это фланец гидроаккумулятора. Он просто прогнил, из-за качества воды, или из-за некачественного покрытия.
Фланец заменил на новый. Новый фланец купили с пластиковой вставкой, которая препятствует контакту металла с водой.
И действительно, фланец проработал до конца жизни самого бака гидроаккумулятора!
Далее, вышел из строя конденсатор электродвигателя насоса. Я не стал покупать новый, а набрал необходимую ёмкость из старых конденсаторов, имевшихся в наличии. Соединил конденсаторы параллельно, пропаял и подключил их, через кабель. Конденсаторы поместил в полиэтиленовые пакеты, для защиты от сырости.
Пришло время замены
Через некоторое время, насосная станция стала включаться очень часто, даже при небольшом расходе воды. Это явный признак того, что давление воздуха в гидроаккумуляторе ниже нормы. Подкачал воздух в бак, но через пару дней история повторилась!
Так как насосная станция находится в подвале дома, воздух сырой. Плюс, образование конденсата, из-за холодной воды в корпусе насоса. Капельки конденсата попадали на корпус гидроаккумулятора. Это всё привело к коррозии корпуса. Образовались микротрещины, через которые начал выходить воздух, и давление быстро опускалось.
Изначально, я хотел дождаться тёплого времени года, и сделать ремонт бака, с использованием эпоксидного клея. Но, не получилось. Насос стал очень часто включаться, даже если расход был в пару литров. Проверив подозрения, убедился что лопнула резиновая груша гидроаккумулятора.
Дальнейший ремонт гидроаккумулятора был уже не целесообразным. И что-то мне подсказывало, что одним баком тут не обойдёшься. К тому же, в последнее время, насос стал работать очень шумно.

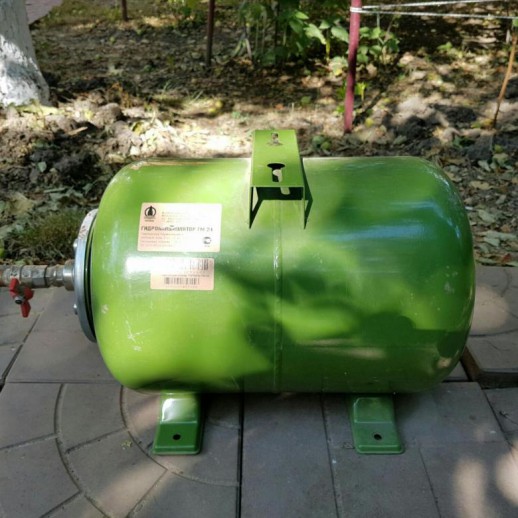

Замена гидроаккумулятора насосной станции
Итак, после приобретения нового гидроаккумулятора, перекрыл краны на всасывающем и напорном трубопроводах, отвентил разборные соединения (американки), и достал насосную станцию для ремонта. Чтобы вынуть её из подвала, мне понадобилась помощь, так как, весь бак гидроаккумулятора был наполнен водой, из-а прорыва резиновой груши.
Чтобы снять насос с бака, пришлось срубывать зубилом и молотком, одну гайку. Вторая открутилась ключами. Итог – на фото ниже.
Сразу можно увидеть состояние гидроаккумулятора. Корпус сильно поржавел.
Смонтировал все соединения на новый гидроаккумулятор, обработал металлические поверхности смазкой, чтобы избежать быстрой коррозии.
На фото видна собранная насосная, вместе с внешним конденсатором.
Осталось только установить насосную станцию на прежнее место и соединить американки. Что было и сделано. Далее, залил насос водой, для первого пуска, и включил в эксплуатацию.
Я приобретал насосную станцию в 2008 году.
- Насос: SPERONI CAM 88-HL;
- Производительность: max 70 литров в минуту;
- Давление: H max 45 метров;
- Электродвигатель: 1100 Вт.
Таким образом, проработала она более 10 лет!
Но это, ещё не конец истории. В следующем материале – что ждало дальше.
Гидроаккумуляторы | ХИДАК
Компания HYDAC Technology GmbH имеет более чем 50-летний опыт исследований и разработок, проектирования и производства гидроаккумуляторов.
Сюда входят все гидропневматические аккумуляторы, от баллонных аккумуляторов и поршневых аккумуляторов до мембранных аккумуляторов, а теперь также аккумуляторы с металлическими сильфонами для расширенных областей применения.
Благодаря постоянному расширению отдельных типов, в течение многих лет был создан оптимальный ассортимент аккумуляторов, который также дополняется защитой аккумуляторов со стороны газа и жидкости, такими как температурные предохранители, разрывные мембраны, газовые предохранительные клапаны и другие аксессуары.
Гидроаккумуляторы – прочные и универсальные
Везде, где требуется выполнение гидравлических задач, могут помочь гидроаккумуляторы HYDAC. Они гибки в использовании, повышают комфорт вашей машины, защищают вашу гидравлическую систему и используются для повышения энергоэффективности гидравлических систем и для многих других задач.
Примеры применения включают:
накопление энергии,
аварийные функции и функции безопасности,
демпфирование вибраций, пульсаций (демпферы пульсаций), удары (амортизаторы) и шум (глушители),
стабилизация потока всасывания,
подвеска шасси,
объем компенсация и компенсация утечек, выравнивание веса
, рекуперация энергии
, рекуперация, а также разделение среды
.
Дома с гидравликой
Ноу-хау наших специалистов по гидравлике охватывает все четыре типа гидроаккумуляторов. Мы будем рады помочь вам в выборе правильного типа аккумулятора и в определении подходящей модели аккумулятора.
Широкий ассортимент принадлежностей HYDAC упрощает установку в соответствии со спецификацией, защиту газовой и жидкостной стороны и техническое обслуживание.
HYDAC может предоставить вам комплексную поддержку и экспертные знания по всему миру:
Выбор правильного типа аккумулятора, будь то баллонный, поршневой, диафрагменный или металлический сильфонный аккумулятор,
Оптимальный выбор подходящего типа аккумулятора на основе передовых программ расчета и имитация аккумулятора,
Подбор принадлежностей и оборудования для обеспечения безопасности из одних рук,
Техническое обслуживание и ремонт выполняются всемирной сервисной службой HYDAC и местными специалистами благодаря всемирному опыту.
Баллонные аккумуляторы
Поршневые аккумуляторы
Мембранные аккумуляторы
Металлические сильфонные аккумуляторы
Гидравлические демпферы
Специальные аккумуляторы
Аккумуляторные станции
Аксессуары для аккумуляторов
Запчасти/аксессуары – аккумуляторы
В зависимости от типа вашей гидравлической системы и ваших потребностей в последовательной и стабильной работе может потребоваться гидроаккумулятор.Промышленный гидроаккумулятор наполняется энергией (жидкостью под давлением) при нормальной работе системы, которую он накапливает и высвобождает, когда давление в системе падает ниже заданного уровня. Как только давление в системе восстанавливается, аккумулятор снова автоматически заряжается, готовый к следующему падению давления.
Эффект гидроаккумулятора можно использовать для обеспечения гидравлической мощности при отключении электричества в аварийной ситуации или для сглаживания пульсаций давления, создаваемых насосом. Хотя принцип работы гидроаккумулятора относительно прост, движущиеся части, входящие в состав аккумулятора, со временем могут изнашиваться.
Несколько факторов способствуют износу гидроаккумулятора, в том числе:
- Пульсации давления
- Тепло
- Вибрации
- Загрязнение маслом
- Старение мочевого пузыря
Регулярный осмотр, техническое обслуживание и техническое обслуживание важны для обеспечения правильной работы вашего гидроаккумулятора и выполнения функций сглаживания и хранения, для которых он предназначен.Здесь, в Hard Chrome, мы имеем многолетний опыт работы в качестве ведущего предприятия по ремонту гидравлических систем PA и можем позаботиться обо всех ваших потребностях в гидроаккумуляторах.
Различные гидроаккумуляторы для различных промышленных нужд
Наши клиенты разбросаны по всей Пенсильвании в таких городах, как Гаррисберг и Йорк, и у каждого есть свои потребности в аккумуляторах давления. У вас может быть аккумулятор, который поддерживает работу вашей гидравлической системы в аварийных ситуациях, или вам может потребоваться обеспечить постоянный поток и давление, которые не может обеспечить ваш насос.В обоих случаях гидроаккумулятор в вашей системе играет важную роль.
Когда вы свяжетесь с нами, мы потратим время на осмотр вашего гидроаккумулятора и выясним, что не так. У нас есть опыт работы с двумя основными типами — баллонными и поршневыми — и мы можем выполнить ремонт гидроаккумуляторов всех типов и размеров. Сообщите нам сегодня, какой тип гидроаккумулятора у вас есть и какие проблемы у вас возникли.
Ваш лучший выбор для ремонта гидроаккумуляторов в штате Пенсильвания
Наши опытные и знающие специалисты быстро вернут вам работоспособность с помощью резерва гидравлического давления, необходимого для надежной и стабильной подачи гидравлической мощности.Просто заполните нашу контактную форму онлайн или позвоните нам для получения дополнительной информации. Мы гордимся тем, что обслуживаем промышленных клиентов в Пенсильвании и близлежащих штатах, поэтому приходите и узнайте, как специалисты Hard Chrome могут удовлетворить все ваши потребности в гидроаккумуляторах.
В фокусе — Рот
Roth Hydraulics предлагает полный ассортимент
04.12.2017
Решения для многих жидкостейБиденкопф.Roth Hydraulics может предложить энергоэффективные гидроаккумуляторы для систем, требующих накопления или преобразования гидравлической энергии. Компоненты жидкостной технологии используются, например, в системах энергетики и электростанций, мобильной гидравлике, станках и нефтегазовых системах. Roth Hydraulics, ранее торгующаяся как «Bolenz & Schäfer», является компанией с давними традициями в этом секторе.
Roth Hydraulics предлагает полный спектр решений, поставляя полный спектр поршневых, баллонных и диафрагменных аккумуляторных систем, а также аккумуляторные блоки для различных областей применения. Многолетний опыт, накопленный компанией в разработке и производстве поршневых аккумуляторов, делает ее настоящим специалистом. Конструкция аккумуляторных систем Roth основана на модульном принципе. Производитель будет производить индивидуальные и экономичные решения для удовлетворения требований. Максимальная производительность гидроаккумулятора Roth доступна в кратчайшие сроки. Качественное изготовление долговечных и удобных в обслуживании аккумуляторов гарантирует максимальную безопасность и требует минимального обслуживания.Программное обеспечение Roth ACCU можно использовать для планирования и проектирования аккумуляторных систем, а также для моделирования рабочих характеристик. Мощность аккумуляторной установки Roth практически не ограничена; они имеют полностью подключенные трубопроводы, все необходимые устройства безопасности и контроля и сертифицированы в соответствии с международными нормами.
Мембранные аккумуляторы
Благодаря компактной и легкой конструкции мембранные аккумуляторы Roth подходят для промышленного и мобильного использования при давлении до 350 бар. Их можно использовать при температуре от -35 до +80 градусов по Цельсию. Типичные области применения включают демпфирование пульсаций, компенсацию пикового давления, подвеску шасси и поддержание давления в зажимных и тормозных системах.
Различные материалы диафрагм позволяют использовать аккумуляторы при экстремальных рабочих температурах и для различных жидкостей. Гибкая диафрагма, закрепленная металлическим зажимным кольцом, разделяет газ и жидкость. Между жидкостью и газом не будет разницы давлений.Мембранные аккумуляторы Roth Hydraulics отличаются высокой эффективностью. Они доступны с указанными, ограниченными объемами и давлением нагнетания.
Баллонные аккумуляторы
Компактные баллонные аккумуляторы Roth Hydraulics используются в экстремальных условиях при давлении до 420 бар и температуре от -40 до +80 градусов по Цельсию. Они подходят для гашения короткоходных, высокочастотных колебаний и пиков давления, а также для поддержания давления в установке при отключении установки. Многочисленные преимущества эффективных баллонных аккумуляторов открывают множество областей применения: быстрая цикличность, высокая частота зарядки и разрядки и высокая эффективность. Небольшая масса баллона обеспечивает малое время отклика, что имеет решающее значение для многих применений. Разница давлений между жидкостью и газом будет незначительной. Баллонные аккумуляторы доступны в оптимизированных по весу конструкциях с использованием композитов. В зависимости от используемого вкладыша и волокнистых материалов возможна экономия веса до 70%.Баллонные аккумуляторы подходят для использования в ограниченном пространстве в тяжелых условиях, а также для мобильных систем. Специальные версии, например, с масляными клапанами с высокой пропускной способностью или пластиковым покрытием с низким коэффициентом трения, превращают баллонный аккумулятор Roth в инновационный продукт с широким спектром применения.
Поршневые аккумуляторы
Поршневые аккумуляторы Roth для машин и оборудования доступны в размерах от 0,1 до 1 500 литров. Стандартное оборудование доступно при рабочем давлении до 350 бар, а специальные версии — до 1200 бар.Давление зарядки меняется. Они используются там, где необходимы большие объемы выпуска и мощность. В зависимости от области применения газовые баллоны, расположенные ниже по потоку, могут значительно увеличить производительность. Доступны даже компактные, готовые к работе основные установки с общим объемом, намного превышающим 100 кубических метров, за счет соединения произвольного количества поршневых аккумуляторов и газовых баллонов, расположенных ниже по потоку. Аккумуляторные системы подходят для температур от -10 до +80 градусов по Цельсию; они также доступны для эксплуатации при экстремальных температурах от -60 до +200 градусов по Цельсию.Компания Roth спроектирует гидравлические соединения поршневых аккумуляторов и системы уплотнений в соответствии с требованиями заказчика. Внезапная потеря газа на стороне жидкости невозможна. Уплотнительные системы с низким коэффициентом трения гарантируют высокую производительность и высокую эффективность работы.
Дополнительные опции, такие как встроенное ограничение хода и большой выбор измерительных и контрольных инструментов, предоставят информацию о рабочем состоянии и накопленной энергии. Установленное положение поршневых аккумуляторов произвольное.
Стандартные сосуды под давлением Roth доступны на 50 и 75 литров. Они используются в качестве дополнительных баков для аккумуляторной установки или в качестве напорных аккумуляторов для различных газов.
Заявка на патент США для гидроаккумулятора (заявка № 20040123912 от 1 июля 2004 г.)
ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ [0001] Гидроаккумуляторы с разделяющими элементами применяются преимущественно в гидросистемах, в том числе для накопления энергии, для аварийного включения габаритных гидросистем, амортизации и т. д.Гидроаккумуляторы по определению считаются сосудами под давлением, при этом определенный полезный объем может храниться в зависимости от применения. Обычно гидроаккумуляторы с разделительным элементом дифференцируют на баллонные, мембранные и поршневые, принцип действия которых основан на сжимаемости рабочего газа, используемого для хранения жидкости. Обычно в качестве рабочего газа используется азот. Разделительный элемент разделяет гидропневмоаккумуляторы на газовую и жидкостную части, причем последняя подключается к гидравлическому контуру.Когда давление со стороны жидкости повышается, газ со стороны газа сжимается в газовой камере. Когда давление на стороне жидкости падает, сжатый газ может расширяться и вытеснять жидкость, хранящуюся в аккумуляторе, обратно в гидравлический контур.
[0002] Поскольку разделительный элемент в виде мембраны из эластомерного материала, как правило, подвержен определенной газопроницаемости, особенно при длительном использовании гидроаккумулятора, рабочий газ может диффундировать через разделительную мембрану на жидкостную сторону гидроаккумулятора и теряться.Затем емкость гидроаккумулятора непрерывно снижается. Чтобы противодействовать этой потере работоспособности баллонных аккумуляторов, газовая сторона аккумулятора специально разработана для подключения сосудов под давлением. Через трубопровод в качестве соединения газовая сторона гидроаккумулятора постоянно соединена для подачи газа в сосуд высокого давления, который затем используется в качестве средства пополнения газа для соответствующего рабочего газа, предпочтительно в форме азота. Принципиально газ фактически не перенаправляется в гидроаккумулятор через средства заправки газом.Скорее, объем газа добавляется за счет добавления объема газовой камеры в аккумуляторе и газовой камеры в аккумуляторе давления, так что частичные потери газа за счет диффузии через разделительную мембрану становятся менее значительными по сравнению с общим объемом хранится рабочий газ. Таким образом, срок службы гидроаккумулятора может быть продлен. При этом подъем давления при том же объеме вытесняемой жидкости меньше.
[0003] На практике подходы, применяемые в этом отношении, в результате раздельного расположения гидроаккумулятора и сосуда под давлением в качестве средств пополнения газа требуют большого пространства для установки. Существующая трубопроводная система в качестве средства соединения между контейнерами обычно имеет утечки. По сути, преимущество, желаемое дополнительным средством заполнения газом, по меньшей мере частично снова теряется из-за утечек. Кроме того, трубопровод может быть изготовлен только в качестве постоянного газопроводящего соединительного средства между резервуарами, так что возникают не только производственные затраты из-за самого трубопровода, но также возникают другие затраты, связанные с монтажными работами.
[0004] Этот баллонный аккумулятор с постоянно подключенным средством наполнения газом имеет разделительную мембрану, выполненную в виде газового баллона.Наполнение баллона осуществляется газовым клапаном, расположенным в верхней части гидроаккумулятора и присоединяемым в составе соединительных средств, открытых к трубопроводу, и соответственно к средствам заправки газом. Из-за того, что в качестве средства наполнения газом используется сосуд высокого давления большого объема, эта конфигурация обычно использовалась только в гидроаккумуляторах большого объема, таких как баллонные аккумуляторы, или в поршневых аккумуляторах, в которых разделительный элемент представляет собой герметичный разделительный поршень, подвижный внутри. корпус аккумулятора.В поршневом аккумуляторе диффузия газа в сторону жидкости происходит через уплотнительные средства на внешней периферии разделительного поршня, который скользит по внутренней периферийной стороне корпуса гидроаккумулятора для рабочего процесса аккумулятора.
[0005] Задачей настоящего изобретения является создание усовершенствованной системы наполнения газом гидроаккумуляторов, которую можно также использовать для мембранных аккумуляторов экономичным и надежным образом, которая требует небольшого места для установки и удобна в производстве, установке и обслуживании.
[0006] Вышеупомянутые цели достигаются с помощью средства наполнения газом, образованного, по меньшей мере, из одной дополнительной части корпуса, соединенной с корпусом аккумулятора в единый блок. Соединительное средство имеет по меньшей мере одно соединительное отверстие в корпусе аккумулятора, соединяющее внутреннюю часть дополнительной части корпуса с газовой камерой. Средство наполнения газом в виде дополнительной корпусной части аккумулятора посажено на собственно корпус аккумулятора с газовой и жидкостной камерами.Благодаря средствам прямого соединения между газовой камерой корпуса аккумулятора и внутренней частью дополнительной части корпуса, используемой с внутренним объемом, в котором находится рабочий газ, можно избежать обычной трубопроводной системы. Это позволяет сэкономить деньги и место для установки габаритного гидроаккумулятора, дополненного таким образом. Так как при устранении трубопровода больше не может возникать протечка в местах соединения трубопровода с аккумулятором и бензобаком в качестве средства заправки газом.В настоящем изобретении устраняется соответствующая проблема и при более длительном сроке службы гидроаккумулятора, за исключением потерь газа за счет диффузионных процессов на разделительном элементе, особенно в виде разделительной мембраны, потерь рабочего газа на эксплуатацию аккумулятора, особенно в виде газообразного азота, не происходит.
Эта реализация предотвращает торможение движения мембраны при пиках давления. Перерастяжение газовой камеры, повреждающее мембрану, произойти не может.
[0007] В одном предпочтительном варианте выполнения гидроаккумулятора по настоящему изобретению дополнительная корпусная часть расположена со стороны внешней периферии корпусной части корпуса гидроаккумулятора, граничащей с газовой камерой гидроаккумулятора. Предпочтительно корпусная часть, которая, по меньшей мере, граничит с жидкостной камерой, образует на своем свободном крае, обращенном к корпусной части газовой камеры, выступ, на который может быть посажен свободный конец дополнительной корпусной части. Таким образом, при монтаже дополнительная часть корпуса может быть легко размещена на собственно корпусе гидроаккумулятора и соединена с ним.По существу, аккумулятор по настоящему изобретению может быть выполнен за один рабочий процесс с тремя частями корпуса.
[0008] В другом особенно предпочтительном варианте выполнения гидроаккумулятора по настоящему изобретению все три части корпуса соединены друг с другом на своих торцах общей точкой соединения, предпочтительно в виде сварного шва. Сварной шов также может быть выполнен с помощью лазерного процесса и т.п. Таким образом, общая установка гидроаккумулятора может быть экономично выполнена за один цикл.
[0009] В одном варианте осуществления гидроаккумулятора по настоящему изобретению разделительный элемент представляет собой эластомерный материал, удерживаемый монтажным кольцом, оставляющим свободным точку соединения на внутренней периферийной стороне корпуса аккумулятора. При этом в другом предпочтительном варианте выполнения одна часть корпуса, имеющая, по меньшей мере, частично газовую камеру, имеет на своей свободной установочной кромке ступенчатый буртик, который может закрывать место соединения с внутренней стороны. Такая компоновка предотвращает проникновение возможных горячих сварочных материалов или сварочных брызг внутрь гидроаккумулятора и повреждение разделительной мембраны.Вместо этого сварной шов заканчивается на внутренней периферийной стороне на ступенчатом выступе этой части корпуса.
[0010] В одном альтернативном варианте соответствующая точка крышки также может быть образована верхним концом монтажного кольца.
[0011] В одном особенно предпочтительном варианте выполнения гидроаккумулятора по настоящему изобретению объемная емкость дополнительной части корпуса примерно в два раза больше объема аккумулятора корпуса аккумулятора на газовой стороне.Соответствующая конфигурация с такими объемными соотношениями оказалась особенно эффективной для мембранных аккумуляторов и позволяет значительно продлить срок службы аккумулятора за счет добавления азота на выходе. К удивлению специалиста в области гидроаккумуляторов, толщина стенки дополнительной части корпуса, используемой для добавления азота, может быть уменьшена по сравнению с толщиной стенки двух других частей корпуса аккумулятора. В частности, его можно сделать примерно в два раза меньше, что не приведет к неблагоприятному влиянию на безопасность аккумулятора.В частности, устройство по настоящему изобретению может быть выполнено таким образом, что свободная подвижность мембраны соответственно ограничена и она не может выходить на газовую сторону корпуса дополнительного аккумулятора.
[0012] Если разделительный элемент предпочтительно снабжен запорной частью, с помощью которой можно перекрыть гидравлическое соединение корпуса аккумулятора, то при полном удалении жидкости из корпуса аккумулятора разделительный элемент не может всасываться через гидравлическое соединение. в направлении гидравлического контура.Это действие может привести к повреждению материала мембраны.
[0013] Преимущественно все части корпуса выполнены цилиндрическими в области их соединения и имеют на своих торцевых сторонах, по крайней мере, частично изогнутые торцевые стороны. Соответствующая конфигурация оказалась благоприятной в отношении сил сжатия, приложенных к корпусу аккумулятора. Гидроаккумулятор соответственно сконструирован так, чтобы быть надежным.
[0014] Поскольку средство заполнения газом можно сделать очень компактным, теперь можно легко использовать средство заполнения газом для обычных мембранных аккумуляторов.В прошлом такого использования не было, поскольку из-за использования в качестве средства пополнения газа аккумуляторов давления большого объема эти устройства с трубопроводами использовались только для баллонных или поршневых аккумуляторов.
[0015] Другие цели, преимущества и существенные признаки настоящего изобретения станут очевидными из следующего подробного описания, которое вместе с прилагаемыми чертежами раскрывает предпочтительный вариант осуществления настоящего изобретения.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ[0016] Ссылаясь на чертежи, которые составляют часть настоящего раскрытия:
[0017] ИНЖИР.1 представляет собой вид сбоку, частично в разрезе и частично в проекции, на обычное средство для заправки газом, имеющее баллонный аккумулятор и сосуд высокого давления; и
[0018] ИНЖИР. 2 представляет собой вид сбоку в разрезе гидроаккумулятора согласно одному варианту осуществления настоящего изобретения.
ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ [0019] ИНЖИР. 1 показан, если смотреть на его левую сторону, гидроаккумулятор в виде баллонного аккумулятора.Баллонный аккумулятор имеет корпус 10 аккумулятора, имеющий непрерывную первую корпусную часть 12. В корпусе 10 аккумулятора проложен разделительный элемент 14 в виде баллона из резино-эластичного материала (эластомера). Баллон наполняется через патрубок 16 для газа, расположенный в верхней части корпуса гидроаккумулятора 10. Жидкостный клапан 18, прикрепленный к нижнему концу гидроаккумулятора, если смотреть на него, представляет собой тарельчатый клапан, предотвращающий всасывание баллона. выходит при выходе жидкости.Клапанное средство возвращается в исходное положение обычным образом с помощью соответствующей пружины сжатия, подробное описание которой не приводится. Разделительный элемент 14 делит корпус аккумулятора 10 на газовую камеру 20 и камеру 22 для жидкости.
[0020] Сверху обычный аккумулятор снабжен переходником 24, обеспечивающим соединение газовой камеры 20 через газовую соединительную часть 16 с трубопроводом 26 в виде отдельных отрезков трубы. Трубопровод 26 выходит одним свободным концом на переходник, а другим свободным концом — на сосуд 28 под давлением, образуя средство наполнения газом.Если в этот момент из-за эластомерной аккумуляторной камеры возникают потери газа в газовой камере 20 корпуса аккумулятора 10, то за счет диффузионных процессов рабочего газа в основном в виде азота через разделительный элемент 14 в направлении со стороны 22 камеры гидроаккумулятора соответствующие потери рабочего газа за счет увеличения доступного объема внутри сосуда 28 под давлением, по меньшей мере, в течение заданного интервала времени выравниваются. Сосуд под давлением также заполняется сжатым рабочим газом и повторно заполняется через трубопровод 26.
[0021] Даже если трубопровод 26 тщательно подсоединен, потери газа не могут быть исключены, особенно в местах соединения 30, из-за проблем с уплотнением. Потери газа индуцируются со стороны аккумулирующей камеры, а также средствами заправки газом в виде сосуда высокого давления 28 с трубопроводом 26 и переходником 24. Дальнейшая утечка возникает из-за места соединения 30 между переходником 24. и выпускную сторону части 16 для подключения газа. Кроме того, на фиг. 1 ясно видно, что традиционный подход является конструктивно большим и из-за разнообразия деталей (переходник, трубопровод, отдельный сосуд высокого давления и т.) как производство, так и последующее обслуживание являются дорогостоящими.
[0022] В настоящем изобретении, показанном на фиг. 2, вышеописанные недостатки предшествующего уровня техники надежно устранены. Гидроаккумулятор по настоящему изобретению показан в виде мембранного аккумулятора. Разделительная мембрана или элемент 14 имеет форму буквы W в поперечном сечении в исходном состоянии, показанном на фиг. 2. Аккумулятор имеет корпус 10 аккумулятора с первой частью 12 корпуса и второй частью 32 корпуса.Разделительный элемент 14 в виде W-образной разделительной мембраны делит корпус аккумулятора 10 в свою очередь на газовую камеру 20 и камеру 22 для жидкости или жидкости. Газовая камера 20 соединена для подачи газа к средствам пополнения газа в качестве связующего средства. Средство наполнения газом представляет собой камеру в третьей или дополнительной части 34 корпуса, соединенную с корпусом 10 аккумулятора и образующую компактный блок. Соединительным средством является по меньшей мере одно соединительное отверстие 36 в корпусе 10 аккумулятора, соединяющее внутреннюю часть 38 третьей части 34 корпуса с газовой камерой 20 гидроаккумулятора.В дополнение к показанному соединительному отверстию 36 в соответствующей части корпуса могут быть предусмотрены несколько проходов меньшего диаметра.
[0023] Как видно из фиг. 2, третья часть 34 корпуса содержит одну часть корпуса аккумулятора 10 на внешней периферийной стороне первой части корпуса 12. В исходном состоянии аккумулятора части 12 и 34 определяют соответствующие части газовой камеры 20. Объем газонаполнения между первой частью корпуса 12 и верхней частью разделительного элемента 14 заключен.
[0024] Вторая часть 32 корпуса граничит с камерой 22 для жидкости и позволяет вмещать жидкость гидравлического контура, подсоединенного к соединению 40 для жидкости. Камера для жидкости может изменяться точно так же, как объем газовой камеры 20. В зависимости от соотношения давлений в корпусе 10 аккумулятора и размещенного количества жидкости, разделительный элемент 14 может перемещаться между внутренней частью второй части 32 корпуса и соответствующей внутренней частью первой части 12 корпуса, в частности, между точкой соединения для соединения 40 с жидкостью. и соединительное отверстие 36.
[0025] Вторая часть 32 корпуса на своем свободном крае, обращенном к первой части 12 корпуса, образует выступ 42, на котором могут располагаться свободные концы первой части 12 корпуса и третьей части 34 корпуса. Поскольку все части корпуса 12, 32 и 34 последовательно соприкасаются обращенными друг к другу концами по общей линии кромки 44 и соединяются общей соединительной точкой 46, предпочтительно в виде соединительного сварного шва (не показан), сборка на может быть выполнен весь гидроаккумулятор.Разделительный элемент 14 в виде разделительной мембраны имеет конец, расширенный в виде буртика и направляемый в монтажном кольце 48. Свободная торцевая поверхность 50 монтажного кольца, если смотреть на фиг. 2, лежит под краевой линией 44. Если верхний край монтажного кольца 48 вытянуть дальше вверх, то в варианте осуществления, который далее не показан, верхний край монтажного кольца может закрывать точку соединения 46 в виде сварного шва на внутри. Таким образом, предотвращается повреждение чувствительной разделительной мембраны возможными брызгами сварки или подобными предметами внутри.Однако в этом варианте осуществления первая часть 12 корпуса охватывает, по меньшей мере, частично газовую камеру 20 и закрывает со ступенчатым буртиком 52 на своей свободной монтажной кромке место соединения 46.
Таким образом, обеспечивается такая же защита от брызг сварки. полученный. Заплечиком 52 достигается внутреннее центрирование первой части 12 корпуса, что облегчает посадку и сборку гидроаккумулятора.
[0026] В частности, объемная емкость третьей части 34 корпуса примерно в два раза превышает объем аккумулятора корпуса 10 аккумулятора на его газовой стороне.Один из примеров расчета продления срока службы за счет добавления азота выглядит следующим образом. Для показанного мембранного аккумулятора пусть начальное давление будет po=10 бар при объеме газа в газовой камере 20 Vo=0,5 л; это соответствует объему газа 5 нл (стандартные литры). Потери газа за определяемый интервал времени х составят 2 Нл. Таким образом, разница составляет 5 Нл−2 Нл=3 Нл. Давление газа составляет 3 нл/0,5 л=6 бар после временного интервала x.Тогда потеря давления из-за указанной потери газа в 2 нл составляет 4 бар после временного интервала х.
[0027] В случае, когда мембранный аккумулятор снабжен добавкой азота, при начальном давлении po=10 бар начальный объем газа Vo составляет 11 л по сравнению с предыдущим примером 0,5 л, и применяется объем газа третья часть 34 корпуса с ее внутренней частью. Это добавление дает общий объем газа 10 нл. Потери газа за определяемый интервал времени x снова должны составлять 2 нл, что дает потерю давления 2 бар по истечении времени x.10 нл-2 нл дает 8 нл, что дает давление газа 8/л=8 бар по истечении времени x. Этот рабочий пример наглядно показывает, что срок службы соответствующих мембранных аккумуляторов может быть значительно увеличен за счет дозаправки газом, который является неотъемлемым компонентом мембранного гидроаккумулятора.
[0028] Как показано на фиг. 2 также показано, что толщина стенки третьей части 34 корпуса по сравнению с толщиной стенки двух других частей 12 и 32 корпуса может быть значительно уменьшена. В частности, третья часть 34 корпуса может быть выполнена только в два раза толще стенок корпуса 10 аккумулятора.
[0029] Разделительный элемент 14 снабжен стопорной частью 54 со стороны дна. Эта стопорная часть является обычной для таких гидроаккумуляторов и поэтому подробно не описывается. Стопорная часть 54 используется для предотвращения вытягивания эластичного разделительного элемента 14 через соединение 40 для жидкости, когда аккумулятор опорожняется со стороны жидкости, чтобы избежать необратимого повреждения чувствительного материала мембраны. Запорной частью 54 возможно определенное закрытие соединения 40 для жидкости без описанного недостатка.Запорной части 54 отведена функция, аналогичная уже описанному дисковому клапанному средству 18 в первоначально описанном баллонном аккумуляторе.
[0030] Все части корпуса 12, 32, 34 выполнены цилиндрическими в области их соединения, т. е. в области места соединения 46. Их противоположные торцевые стороны имеют, по крайней мере, частично дугообразные торцевые стороны 56. Такая форма выгодна, особенно внутри корпуса 10 аккумулятора до такой степени, что разделительный элемент 14 затем можно осторожно поддерживать в максимальных конечных положениях на частях корпуса корпуса 10 аккумулятора без чрезмерного напряжения чувствительного материала мембраны.
[0031] Аккумулятор по настоящему изобретению характеризуется, как показано, увеличенным сроком службы. Потери газа за счет диффузии через разделительную мембрану можно компенсировать средствами дозаправки газа в виде дополнительной или третьей части корпуса 34. Благодаря увеличенному объему газа после него повышение давления меньше при том же объеме вытесняемого масла, по сравнению с другими стандартными аккумуляторами. Габаритный аккумулятор, выполненный как единое целое, может быть выполнен в виде модульного комплекта со стандартными компонентами.Всего тремя корпусными частями и одним соединительным швом гидроаккумулятор со своими рабочими пространствами укомплектован. Средство наполнения газом, которое может быть установлено непосредственно на самом аккумуляторе, образует компактную конструкцию с небольшим количеством компонентов без необходимости в сложных трубопроводах, которые нельзя сделать газонепроницаемыми. Такая компоновка также снижает затраты на производство и установку, а также затраты на техническое обслуживание подхода, как в настоящем изобретении.
[0032] Хотя для иллюстрации изобретения был выбран один вариант осуществления, специалистам в данной области техники будет понятно, что в него могут быть внесены различные изменения и модификации без отклонения от объема изобретения, определенного в прилагаемой формуле изобретения.
(PDF) Для оценки надежности гидроаккумуляторной системы атомных станций и повышения ее конструкции и надежности
В табл. 1 λ0 – интенсивность отказов оборудования; n — количество соединений/заклепок.
Для различных подключений коэффициент a1 может быть разным. В таблице 2 показано, как коэффициент a1
зависит от различных факторов.
Таблица2. Формула расчета коэффициента а1.
В таблице 2, K11 = коэффициент вибрации, K12 = коэффициент раздавливания/ударная нагрузка, K13 = климат в помещении,
K14 = качество обслуживания, K15 = качество изготовления.
Для окончательного расчета мы создали базовый калькулятор с использованием языка программирования Python. Мы
использовали версию Pycharm Community 2019.3 в качестве нашего компилятора. Это самый простой способ рассчитать надежность
для различных клапанов и соединений. Код, который мы используем для построения этого калькулятора:
print(«расчет отказов для разных клапанов»)
n1 = input(«введите лямбда:»)
n2 = input(«введите коэффициент a_1:»)
n3 = input(«введите коэффициент a_m:»)
n4 = input(«введите коэффициент a_k:»)
result = float(n1)*float(n2)*float(n3)*float(n4)
print (результат)
3. Результат и обсуждение
3.1 Расчет надежности для прототипа реактора на быстрых нейтронах
Надежность горячей ветви/правого контура от прототипа «реактора на быстрых нейтронах» приведена ниже.
3.1.1 Надежность клапана давления. Согласно формуле Интенсивность отказов нагнетательного клапана:
F=λ0a1√𝒏, где n — количество заклепок, пружин, рабочих колес и т. д. В этом случае считаем n=1, a1 равно
коэффициенту и значение a1 равно: a1= k11k12k13k14k15.Здесь k11= постоянная из-за вибрации. Так как
приборов находятся в лаборатории, значение k11 равно 1. Таким образом, k11=1. k12=Постоянная из-за
Раздавливающих/измельчающих/Ударных нагрузок. Поскольку оборудование находится в Лаборатории, k12=1. k13=Константа из-за
климата в помещении. Для холодной погоды в неотапливаемом помещении значение коэффициента k13=2. k14= Константа
из-за качества обслуживания, и ее значение в данном случае равно 1, так как 1 используется, когда оборудование управляется
индивидуально, т. е.т. е., k14=1. k15=Постоянная из-за качества изготовления, и ее значение такое же, как у k14. т. е. k15 = 1
т. е. значение a1 = k11k12k13k14k15. Или а1 = 1*1*2*1*1; Или а1 = 2. Следует отметить, что коэффициент а1
будет иметь то же значение для этого расчета (надежность реактора-прототипа), поскольку все оборудование
удовлетворяет тем же критериям, что и этот нагнетательный клапан. Так как напорный клапан соединен с трубопроводом сваркой
и муфтой, значение константы отказа составляет: λ0=5.0×10-7 [в течение одного часа]. Итак, F = λ0a1√𝐧; Или F =
5,0 х 10-7 х 2 х 1 [на час]; Или, F= 1,0×10-6 А, Надежность клапана давления, R= 1-F; Или R =
0,999999. Снова посчитаем Отказ этого оборудования за один год. То есть t = 1 год. Итак, F =
5,0×10-7×2×1×8760 [За один год t=8760 часов]; Или F = 8,76×10-4, т. е. R = 1-F; Или R = 0,999124.
Аналогично рассчитаны и другие детали, представленные в таблице 3.
Комплексное приложение мониторинга и экспресс-диагностики для поиска отказов на агрегатах системы Common Rail
Образец цитирования: Грицук И.
Скачать ссылку
Автор(ы): Игорь В.Грицук, Евгений Зенкин Е.Ю., Николай Булгаков, Андрей Головань, Иван Курич, Василий Матейчик, Милан Сага, Владимир Вычужанин, Роман Симоненко, Эрнест Рабинович, Вячеслав Павленко, Дмитрий Погорлецкий
Филиал: Харьковский национальный автомобильно-дорожный университет, Херсонская государственная морская академия, Одесский национальный морской университет, Жилинский университет, Национальный транспортный университет, Education & Technology Solutions Inc., Государственный научно-исследовательский институт автомобильного транспорта
Страницы: 10
Событие: Международная встреча по силовым агрегатам, топливу и смазочным материалам
ISSN: 0148-7191
Электронный ISSN: 2688-3627
назначение, разновидности, принцип действия и основы расчетов.

Для обеспечения стабильной работы системы водоснабжения следует узнать, что такое гидроаккумулятор. Это полезное устройство необходимо для автоматизации работы автономной водопроводной системы.
Также позволяет значительно продлить срок службы насоса и защитить оборудование от гидроударов.
В этом материале мы расскажем об устройстве и принципах работы гидроаккумуляторов, а также дадим рекомендации по установке оборудования.
Гидроаккумулятор отличается от обычного накопителя более сложным устройством, что значительно расширяет его функциональные возможности.
Состоит из:
- металлический корпус;
- внутренняя мембрана;
- ниппель;
- подключение к водопроводу.
Мембрана делит емкость на две части, одна предназначена для воды, а во вторую закачивается воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать давление воды в системе.
Каждый, кто хоть раз сталкивался с проблемой низкого давления в системе, может рассказать о том, для чего нужен гидроаккумулятор. Иногда проблема решается с помощью, но ГА — более эффективный вариант.
Внутри гидроаккумулятора находится мембрана, разделяющая устройство на две части: для воды и для воздуха, поэтому ГА еще называют мембранным баком
Устанавливается в системе после насоса на наружной или внутренней водяной питания, конкретная схема зависит от особенностей системы.Вода попадает в емкость и скапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной работы автономного водоснабжения с бесперебойной подачей воды в краны.
Обычный гидроаккумулятор не гарантирует подходящие напорные характеристики для водопровода, так как напор создается только за счет разницы высоты расположения точки водозабора и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно накачать воздух для создания нужного давления.
Современная техника, например, автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при подключении к водопроводной сети. А обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.
Гидроаккумулятор необходимо использовать совместно с реле давления, управляющим насосом, подающим воду из колодца, колодца и т. п., и манометром, предназначенным для контроля и контроля параметров работы автономного водопровода.
Обслуживание гидробака сводится к тщательному осмотру корпуса и контролю давления в воздушном отсеке. Иногда нужно подкачать или стравить воздух, чтобы восстановить правильные показания. Обычно давление должно быть около двух атмосфер или чуть меньше. Кроме того, следует удалять воздух, скопившийся за мембраной в отсеке, где хранится вода.
Иногда здесь даже можно установить автоматический воздухоотводчик. Если для этой процедуры нет отверстия, нужно отключить ГК от водопровода и полностью опорожнить его через сливной кран. Вместе с водой из емкости выйдет воздух. Затем остается только снова включить насос, чтобы вода снова начала поступать в бак.
Говоря о том, как работает мембранный аккумулятор, стоит отметить, что самая частая поломка в ГА – это прорыв мембраны. Этот упругий элемент подвергается постоянному растяжению и сжатию, поэтому со временем разрушается.
Вот признаки разрыва мембраны:
- вода из крана идет резкими рывками;
- «прыгает» стрелка манометра;
- после полного стравливания содержимого «воздушного» отсека из ниппеля вытекает вода.
Последний пункт позволяет точно узнать, действительно ли проблема с мембраной. Если вода не вытекает из ниппеля, а вода поступает в систему слабо, скорее всего, дело в разгерметизации. Нужно внимательно его осмотреть, найти и заделать трещины.
Замена мембраны не представляет сложности, но нужно подобрать точно такой же элемент, как и поврежденный, так как он разработан именно для этого конкретного ГА.
Для проведения ремонта необходимо:
- Отключить устройство от системы водоснабжения.
- Слить воду, удалить воздух.
- Открутите крепежные винты.
- Удалите поврежденную мембрану.
- Установите обслуживаемый элемент.
- Закрепите винтами.
- Установите GA на место и подключите его к системе.
Самым сложным этапом этой процедуры является затяжка винтов. Он должен быть равномерным, поэтому их рекомендуется скручивать, делая поочередно по одному витку на каждом элементе. Такая тактика позволит правильно закрепить мембрану на корпусе и предотвратит скольжение ее края внутрь.
Некоторые неопытные мастера, стремясь улучшить качество соединения, наносят на край мембраны герметик. Этого делать не следует, так как состав может разрушить резину и вызвать обратный эффект.
Выводы и полезное видео по теме
Устройство и принцип работы ГА:
Для автономной системы водоснабжения полезным оборудованием является гидроаккумулятор, обеспечивающий автоматический забор воды, включение/выключение насоса. Такое устройство улучшит качество водоснабжения и предотвратит выход из строя технических устройств.
Остались вопросы после изучения материала? Вы можете задать их в блоке с комментариями, и мы постараемся дать на них предельно понятный ответ.
Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.
В одной секции вода, в другой воздух.При увеличении давления воды воздух сжимается, размер сечения с воздухом уменьшается, мембрана провисает, вода вытесняет воздух. Устройство имеет подключение к водопроводу с одной стороны, и золотник для нагнетания воздуха с другой.
Но названия устройствам присвоены не из-за конструктивных особенностей, а по их прямому назначению.
Назначение
- Бачки расширительные предназначены для компенсации расширения воды за счет нагрева в контурах отопления, а также горячего водоснабжения (ГВС).
- предназначены для накопления объемов воды под давлением в системах водоснабжения, имеющих напорный насос, для уменьшения частоты включения этого насоса и сглаживания гидроударов. Дополнительная функция – подача питьевой воды до 1/3 от общего объема бака.
Нюанс в том, что один и тот же прибор используется и для горячего, и для холодного водоснабжения, но называться он может по-разному, в зависимости от того, что он делает в том или ином контуре — либо аккумулирует (аккумулирует) запас воды, либо забирает ее избыток при тепловом расширении.
- Особенностью конструкции гидроаккумулятора часто является то, что внутри находится не мембрана, а груша из пищевой резины, которая прокачивается водой. Вода не соприкасается с корпусом бака.
- Расширительный бачок системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, причем теплоноситель (не всегда вода) также контактирует непосредственно с корпусом.
Как отличить
Внешне все мембранные баки похожи друг на друга.Есть мнение, что для системы отопления – красный, а для водопровода – синий. Но это не совсем так, так как некоторые производители используют разные цвета.
На самом деле устройства можно отличить друг от друга только по техническим характеристикам, которые указаны в шильдиках на самих устройствах:
- Все устройства для водоснабжения, в том числе для горячего водоснабжения — низкой температуры — до 80 градусов С, но высокого давления — до 12 Атм;
- расширительные баки для отопления — высокотемпературные — до 120 град С, но низконапорные до 4 атм.
Как работают системы хранения воды
Гидроаккумулятор в контуре водоснабжения сглаживает скачки давления, возникающие при заборе воды из системы, т.е. при открытии крана, и уменьшают количество пусков насоса, которое не должно быть более 50 раз в 1 час.
При наборе воды в объеме стакана гидроаккумулятор выдаст этот объем, давление в системе упадет, но не настолько, чтобы реле давления включило насос. При взятии большего объема (например, в объеме ведра) давление упадет настолько, что насос включится и заполнит прибор.
Расширительный бак в системах горячего водоснабжения и отопления забирает избыточный объем воды, возникающий при ее нагреве.
Если бы такого устройства не было, то в замкнутом контуре отопления давление очень быстро поднялось бы выше критического, так как жидкость практически не сжимается. Это приведет к сбросу воды из предохранительного клапана, который обычно настроен на давление 3 атм.
На практике, если такой клапан постоянно пропускает воду, то это свидетельствует о неисправности накопительного устройства. Если нет предохранительного клапана, то отопление разрушит самое слабое место системы.
Когда необходим расширительный бак в системе горячего водоснабжения
Это естественный вопрос, ведь горячее водоснабжение может осуществляться по-разному. Если есть проточный нагреватель, например газовый двухконтурный котел, который нагревает струю воды непосредственно на ее приеме, то конечно расширительный бак не нужен.
Если вода в системе нагревается в закрытом котле большой емкости (более 100 литров), то помимо предохранительного клапана необходимо установить расширительный бак. На что надеяться не правильно, так как он совсем не рассчитан на частую работу и при частом включении просто начинает течь.
Как подобрать объем прибора для обогрева
Главный вопрос, который возникает у пользователя, сколько нужно такого водохранилища? При этом пользователь хочет приобрести меньший объем, так как это дешевле.Но покупать нужно тот, который подходит по расчету.
Объем расширительного бака для отопления будет зависеть от объема теплоносителя в системе, давление — предельное и заданное.
Формула расчета объема представлена на фото:
Объем теплоносителя указан в проектных данных, либо его можно рассчитать путем сложения всех внутренних объемов элементов системы, наконец, в готовой системе он можно рассчитать при наполнении ведрами.
Для домашней системы — расчет объема «без лишних страданий» — 1/10 часть залитого теплоносителя.
Какое давление нужно установить заранее
На заводе воздушная камера обычно заполняется азотом до давления 1,5 бар. При этом мембрана прогибается и ее видно через соединительный ниппель. Сохранение заводского давления говорит о том, что мембрана цела и прибор пригоден к эксплуатации.
Но в дальнейшем мембранный бак необходимо подготовить для работы в конкретной системе.Существуют следующие правила определения давления:
- В системе холодного водоснабжения гидроаккумулятор накачивается воздухом до 0,2 атм. меньше нижней уставки реле давления насоса. Чаще нижнее значение реле давления составляет 1,4 атм. (давление включения насоса) и верхний 2,8 атм. Соответственно, начальное давление в устройстве 1,2 атм. Такая настройка позволит избежать гидроударов при разборе воды и быстрого износа мембраны.
- В системе горячего водоснабжения расширительный бак накачивается воздухом до давления, превышающего давление, при котором отключается насос (верхний предел срабатывания реле давления).
В этом случае бак не будет отдавать охлажденную воду в водопровод. Но застоя воды бояться не стоит, устройство сделано таким образом, что груша постоянно омывается потоком пресной воды.
- В системе отопления воздушная камера расширительного бачка накачана до давления 0,2 атм. меньше, чем давление в холодной системе отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно предварительно накачивается до давления 1,3 атм при холодной системе.
Как установить
Обычное правило состоит в том, что соединение с системой любого мембранного бака должно быть внизу, а воздушная камера – вверху.
Но следует учитывать, что гидроаккумулятор можно развернуть как угодно, подключение к водопроводу может быть как сверху, так и сбоку, ничего особенного в этом нет, если нет возражений со стороны производителя.
А подключение к нагреву должно быть только внизу устройства.Если этого не соблюсти, а воздушную камеру разместить внизу, то при выходе из строя мембраны, при появлении в ней трещин, воздух сразу будет поступать в систему отопления и проветривать ее. Если воздушная камера будет сверху, то даже если мембрана треснет, ничего страшного не произойдет, прибор еще может очень долго работать в штатном режиме.
На фото пример отопительного контура с подключенным в нем расширительным баком закрытого типа.
Гидроаккумулятор для водоснабжения предназначен не только для того, чтобы брать на себя часть давления, он также выполняет некоторые полезные функции по отоплению.Необходимо немного подробнее разобраться, в чем особенности гидроаккумулятора, а также как он устанавливается.
Назначение
Прежде чем перейти к вопросу о назначении гидроаккумулятора, необходимо разобраться, что это такое. Аккумулятор представляет собой металлический бак с эластичной полостью внутри. Впоследствии полость можно заполнить водой. Благодаря воздушному зазору, расположенному между металлическими стенками бака и эластичной полостью, водяной «мешок» никогда не соприкасается с металлом.
Такое устройство наделяет аккумулятор многими положительными качествами.
В первую очередь гидроаккумулятор позволяет частично снять нагрузку с насоса. До подачи воды непосредственно насосом она подается от гидроаккумулятора. Когда уровень воды падает до определенного уровня, включается насос. Таким образом, насосный агрегат защищен от гидроударов.
Такие меры могут значительно увеличить срок службы насоса.Такое бережное отношение убережет его от преждевременных поломок и износа, при этом качество нажима не пострадает. Даже если использовать одновременно два крана, подключенных к выбранной насосной станции, напор останется на заданном уровне.
Водопровод из одного источника также прослужит дольше, так как не будет подвергаться перепадам давления воды. Например, трубы стиральной машины не так быстро изнашиваются. А дополнительный запас воды позволит не бояться перебоев с ее подачей, что удобно, если вы живете в частном доме и вода в должном количестве нужна всегда.
Функции
Суммируя все полезные свойства, которые обеспечивает наличие гидробака, можно определить его функции:
- Защита насоса.
Наличие гидроаккумулятора помогает защитить насосную систему от нежелательных воздействий, продлевая срок ее службы. Благодаря тому, что насос будет включаться только по мере необходимости, ему гарантировано определенное количество неиспользованных включений. Имеется в виду отклонение от нормы включений в час.
- Опора давления. Благодаря тому, что есть гидроаккумулятор, можно не бояться постоянных перепадов давления воды. Например, если только с насосом есть вероятность того, что вода будет течь либо сильнее, либо медленнее, особенно при открытии сразу нескольких кранов, то с гидроаккумулятором эта проблема исчезает. Ведь нагрузка делится на два технических устройства, а не на одно.
- Выравнивание гидравлического удара. При включении насоса часто сталкиваешься с тем, что вода начинает течь слишком интенсивно. Такой резкий толчок называется гидроударом. Использование гидроаккумулятора позволяет избежать подобных проблем, так как вода из гидробака подается бесперебойно.
Таким образом, трубопровод также прослужит гораздо дольше.
- Обеспечение водоснабжения. Если вы живете в районе с проблемами водоснабжения, может быть полезно иметь гидроаккумулятор. Он обеспечивает некоторый запас воды, пригодный для хозяйственных нужд.
В зависимости от потребности вы можете выбрать большой аккумулятор (до 500 л) или очень маленький (до 5 л).
Устройство и принцип работы
Особенность гидробаков в том, что вода не вступает в непосредственный контакт с металлическим корпусом, а остается заключенной в эластичную полость, называемую также мембраной. Мембрана изготовлена из бутила, прочного каучукового материала. Бутил обеспечивает должный уровень защиты воды от бактерий, чем не может похвастаться металл.
Между эластичной мембраной и металлическим корпусом имеется воздушный зазор. В нее закачивается азот, но камеру можно заполнить и обычным воздухом. Камера оборудована специальным пневматическим клапаном, посредством которого регулируется давление внутри. Через этот клапан можно заполнить камеру или, наоборот, стравить воздух.
Аккумулятор можно разобрать и собрать в любое время. Имеет простую структуру. Эта простота обеспечивается тем, что всегда можно выявить проблемы и провести своевременный ремонт.В этом случае устройство можно отремонтировать, не выливая из него всю воду.
Гидроаккумуляторы большого объема имеют дополнительный клапан в мембране, который также позволяет выпускать воздух, но здесь речь идет о воздухе, который выделяется из воды. В небольших гидробаках эта функция недоступна, но тогда клапан должен быть на трубопроводе.
Работа гидроаккумулятора осуществляется следующим образом.
- Сначала вода закачивается в эластичную полость, растягивая и заполняя ее.К полости крепится специальное реле.
- После достижения порога давления реле реагирует на это и отключает насос.
- Далее при работе гидроаккумулятора снова падает давление, и реле, реагируя на это, снова включает воду.
Реле можно настроить на любой уровень. Такой тип устройства называется автоматическим аккумулятором.
В наше время таких вариантов практически нет, но все же есть устаревшие гидробаки, за степенью наполнения которых нужно следить и доливать самостоятельно по мере необходимости.
Типы и критерии выбора
Существует множество критериев, по которым делятся гидробаки. Каждый из них имеет свои особенности, которые необходимо учитывать в процессе выбора. Материал – один из таких критериев. Если сам расширительный бачок из нержавейки, то мембрана может быть из различных видов резины:
- Натуральная. Натуральный каучук для питьевой воды. Она хорошо тянется, но это свойство может привести к тому, что через стенки такой мембраны со временем будет проникать вода.В полость из натурального каучука можно наливать воду температурой от -10 до +50 градусов.
- Бутил. Этот тип искусственного каучука также предназначен для питьевой воды.
Он полностью соответствует всем требованиям безопасности. Он обладает меньшей эластичностью, чем натуральный, что делает его более прочным. Температура, которую выдерживает бутилкаучук, выше: от -10 до +99 градусов.
- ЭПДМ. Этот тип резины также предназначен для хранения питьевой воды.Как и бутилкаучук, этилен-пропиленовый каучук выдерживает температуру от -10 до +99 градусов, но разрушается немного быстрее бутила.
- СБР. Марка предназначена для технической воды. Такую воду нельзя использовать для хозяйственных нужд, но она нашла применение в системах отопления. Такие гидроаккумуляторы используются в качестве расширительных баков для систем отопления.
- Нитрил. Пожалуй, самый необычный вид, так как предназначен для хранения масел и топлива.
При выборе обязательно обращайте внимание на то, какой тип резины используется, так как последние два вида не соответствуют санитарным нормам и поэтому не подходят для хранения питьевой воды.
По комплектации гидроаккумуляторы делятся на вертикальные и горизонтальные.
- Вертикальный. Гидравлические баки вертикального типа выбирают в основном для помещений с небольшой площадью. Поскольку они вытянуты вверх и занимают мало места на полу или вообще не занимают его, они являются отличным выбором для небольших бытовых котлов. Пневматический клапан расположен вверху.

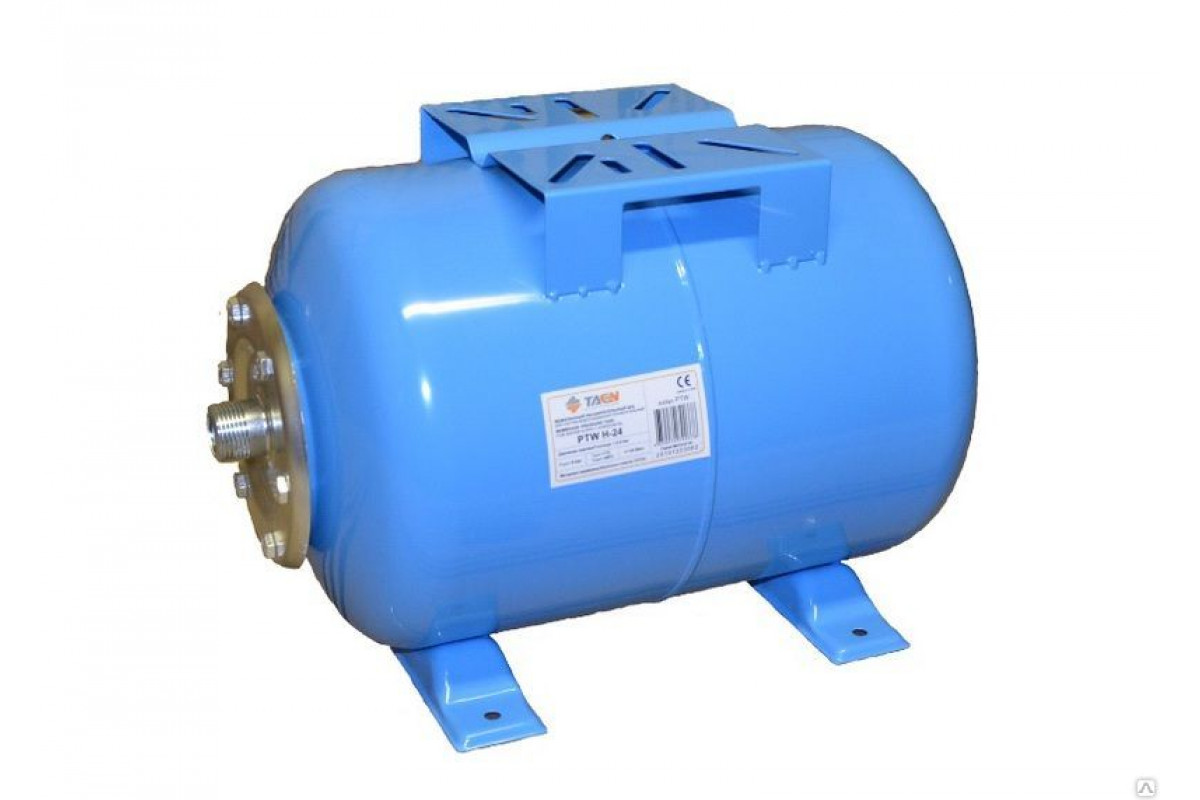

- Горизонтальный. Горизонтальные аккумуляторы не так практичны.Для того, чтобы их установить, нужно иметь много свободного места. Клапана нет и таких конструкций нет, поэтому приходится делать специальный клапан для стравливания воздуха.
Горизонтальный блок имеет крепление, с помощью которого он соединяется непосредственно с насосом. Благодаря возможности крепления внешнего насоса они приобрели такую популярность.
Аккумуляторы делятся на механические и пневматические по типу накопителя.
Механический
Для функционирования этого типа накопителя необходима кинетическая энергия груза или пружины. В последнее время эти модели практически не используются, так как недостатков у них больше, чем достоинств. Из недостатков наиболее существенными являются:
- Большой размер. Такие агрегаты занимают много свободного места, что никак не связано с их объемом.
- Инерция. Имеется в виду способность таких систем не изменять свои исходные параметры независимо от внешних факторов.
Иногда требуется адаптивность. Однако такие аккумуляторы дешевле.
Пневматический
Сегодня такие аккумуляторы более распространены, так как функционирование за счет воздействия газа проще. Такое устройство было описано в предыдущих разделах. Устройства из этой категории делятся на поршневые, грушевидные или баллонные и диафрагменные.
- Поршневой. Устройства этого типа крайне редко используются в бытовых условиях.
Они больше подходят для промышленного использования. Их вместимость чрезвычайно высока и достигает 600 литров. Понятно, что мало кто дома постоянно нуждается в таком объеме воды. Тем не менее, стоимость таких установок очень мала.
- С грушей или воздушным шаром. Такие баки-аккумуляторы по отдельности не используются. Чаще всего они включаются в систему гидронасоса. В этом случае внутри металлической емкости закрепляется груша. С одной стороны есть отверстие для наполнения водой.Получается, что груша как бы натянута внутри металлического бака. Воздух, накачанный в емкость вокруг груши, затем выталкивает находящуюся там воду. Когда давление падает, груша снова наполняется.
- Мембрана. Принцип работы мембранного аккумулятора аналогичен варианту с грушей, однако в данном случае в качестве эластичной полости выступает мембрана из шламорезины. Мембрана соединена с металлическим корпусом только одним концом. В пустом состоянии мембрана прижимается к выходному отверстию газом внутри.
Наполняя водой, мембрана расширяется.
По назначению гидроаккумуляторы можно разделить на подходящие для систем отопления, горячего водоснабжения и холодного водоснабжения.
- Для систем отопления. Гидроаккумулятор для отопления служит для избавления от скопившегося воздуха в трубах, а также для предотвращения снижения температуры воды.
- Для горячей воды. Мембранные расширительные баки в основном используются для горячего водоснабжения.Они предназначены для компенсации расширения воды, возникающего из-за перепадов температуры. Это расширение приводит к перепадам давления.
- Для холодной воды. Для холодной воды в основном выбирают гидроаккумуляторы, которые подключаются к внешнему источнику.
Это решение чаще всего выбирают для частных домов.
Резервуары делятся на малые и большие по размеру.
- Маленький. Эти агрегаты не отличаются большим объемом, но идеально подходят для дома. К малым относятся устройства объемом не более 150 литров.
- Большие. Сюда входят промышленные блоки, которые занимают много места и редко устанавливаются в частных домах. В основном их делают горизонтальными. Их объем может достигать 600 литров. Они предназначены для хранения технической воды.
Среди прочего следует обратить внимание на те моменты, которые должны коренным образом повлиять на выбор того или иного юнита. Подводя итог всему вышесказанному, можно выделить следующие моменты, заслуживающие особого внимания:
- Тип. Крайне важно, по какому принципу работает аккумулятор. Каждая из потребностей требует определенного образца. Так, для горячей воды выбирайте расширительный бак, а для холодной – аккумуляторную с возможностью подачи воды от стороннего источника. При выборе гидроаккумулятора для питьевой воды обратите внимание на наличие фильтра.
Лучше всего купить пневмоаккумулятор.
- Том. Объем бака лучше подобрать такой, чтобы он полностью покрывал потребности. Например, если вы измеряете, сколько воды вы тратите за один поход в душ, то можете ориентироваться при выборе этого показателя.
- Ориентация. Конфигурацию бака подобрать проще всего: если помещение небольшое, то выбирайте вертикальный гидроаккумулятор, если позволяет площадь, выбирайте горизонтальный вариант.
Расчет объема
Для более точного расчета объема рекомендуется использовать следующую таблицу.Он показывает приблизительное количество воды, которое будет доступно после того, как насос перестанет качать воду из-за отключения электроэнергии. Обратите внимание, что этот показатель невозможно определить точно, так как все зависит от того, как настроено реле.
Для более точных расчетов рекомендуется использовать специальную формулу: К (коэффициент мощности двигателя) x Amax (максимальный расход, литры в минуту) x ((Pmax (давление при выключении насоса в барах) ) + 1) x (Pmin (давление при включении насоса в барах) + 1)) / (Pmax — Pmin ) x (Пар (давление воздуха в гидроаккумуляторе в барах) + 1).
Например, посчитаем по таблице, взяв случайные значения.
При коэффициенте K = 0,25, максимальном расходе Amax = 2,1 и давлениях Pmax = 3, Pmin = 1,8 и Pair = 1,6 получаем: 0,25 х 2,1 х ((3 + 1) х (1,8 + 1 )) / (3 — 1,8) х (1,6 + 1) = 31,41 литра.
Этапы установки
Установка гидроаккумулятора осуществляется в несколько этапов, совершенно отличных от тех, что сделаны для обычного бака.… Следует учитывать, что аккумуляторный бак практически не находится в покое. Он постоянно работает, мембрана или груша постоянно задействованы и находятся под давлением. Поэтому все действия по установке и регулировке нужно делать осторожно и не спеша.
Сначала нужно починить бак.
Он должен быть надежно закреплен на полу и не шататься. Под ножки нужно подложить резиновые подкладки, чтобы в случае вибраций, шумов и прочего бак амортизировал и не так сильно шатался.
При пренебрежении этим правилом в процессе эксплуатации металлический корпус может раскачиваться и греметь, издавая неприятные звуки, а также подвергаться ненужным воздействиям.
Трубопровод также необходимо соединить с помощью резиновых прокладок, выполняющих в данном случае изолирующую функцию. Важно, чтобы резиновые переходники были гибкими, иначе они могут треснуть и пропустить воду. Кроме того, гибкие материалы легче устанавливать и эксплуатировать.
Оптимально, если вход аккумулятора и присоединяемый трубопровод имеют одинаковое сечение.Тогда не будет дополнительных проблем с подключением. Сечение проводки к розетке сужать нельзя: это приведет к необоснованному повышению давления в баке гидроаккумулятора, что может вызвать полосу, так как баки часто на это не рассчитаны.
Резервуар должен быть надлежащим образом подготовлен перед первым использованием. В первую очередь мембрану или грушу проверяют на наличие воздуха. Если есть воздух, то его выпускают. Затем бак наполняется водой под очень низким давлением.Это связано с тем, что резина при слеживании слипается, и если ее слишком резко отклеить, то ее можно повредить или порвать. Чтобы этого не произошло, заправку необходимо проводить медленно и осторожно.
При выборе места для эксплуатации необходимо обеспечить свободный доступ к механизму с любой стороны. В общем, подключение гидроаккумулятора в водопровод лучше всего доверить опытным специалистам, так как по неопытности можно не учесть некоторые неочевидные, но важные факторы, такие как перепад давления или несоответствие сечения водопровода. трубы водоснабжения.Такие риски недопустимы, так как гидроаккумулятор – довольно дорогой агрегат, а ремонт водопровода влетит в копеечку.
Если вы решили рискнуть и сделать все самостоятельно, воспользуйтесь следующей пошаговой инструкцией.
Регулировка
После того, как бак куплен и доставлен домой, первым делом нужно проверить давление внутри него. Обычно оно составляет 1,5 бар, но нередко давление падает из-за утечек из-за длительного хранения. Давление проверяется манометром.
Вы можете проверить это в магазине. Затем прямо во время покупки попросите продавца-консультанта сделать необходимые замеры. Точность предлагаемого в магазине манометра обычно достаточно высока, чтобы погрешность не сильно повлияла на конечный результат замены.
Обычно специалисты рекомендуют устанавливать давление, которое будет на 10% ниже, чем в мембране при включении насоса.Чтобы отрегулировать уровень, накачайте воздушную камеру или стравите лишний воздух. Однако следует учитывать, что перепады давления крайне негативно сказываются на сроке службы мембраны. Если разница больше 1,5 бар, это увеличит нагрузку.
T Также давление нужно выставлять с учетом того, для чего именно вам нужен бак. Например, некоторые люди любят принимать душ под высоким давлением или использовать гидромассаж. Тогда давление в воздушной камере должно быть немного выше, чем если вы хотите только принять ванну.Однако давление в воздушной камере не должно быть слишком высоким, иначе вы просто не сможете закачать воду в мембрану. Слишком слабое давление тоже губительно: мембраны не рассчитаны на повышенный объем воды.
Настройка реле
После того, как регулировка гидроаккумулятора произведена, переходят к регулировке реле, которое отвечает за включение и выключение насосной станции.
Для правильной настройки выполните следующие действия:
- Откройте крышку отсека, в котором находится реле.
- Посмотрите, из чего сделано это реле. Вы увидите две пружины и гайки. Большая пружина и гайка обозначаются буквой P, а маленькие – треугольником P.
- Сначала разберемся с компонентами, отвечающими за включение насоса. Это группа P. Чтобы сделать пружину более чувствительной к давлению, слегка затяните большую гайку.
- Группа Delta P отвечает за отключение насоса. Потянув ее вверх, вы укажете, что насос выключен в тот момент, когда мембрана еще не полностью заполнена водой.
После того, как вы сделали настройки, проверьте, что получилось. Если вы не очень довольны результатом, снова затяните или ослабьте гайки.
Во время испытаний не нужно накрывать реле крышкой, но после установки всех настроек крышка должна быть закрыта.
Наполнение водой
После того, как выставлено давление внутри гидроаккумулятора и настроено реле, можно переходить непосредственно к наполнению гидробака.Здесь снова понадобится качественный манометр с подробной шкалой значений и небольшой погрешностью. Необходимо подключить его к баку и залить водой, строго соблюдая показатели.
Вооружитесь характеристиками вашего танка. Они указывают, какое давление можно считать нормальным, а какое – максимальным. Если показания манометра близки к пределу, немедленно прекратите подачу воды и попытайтесь выровнять давление, спустив или добавив воздух в воздушную камеру.
При заполнении бака гидроаккумулятора необходимо вручную отключить насос в момент, когда давление станет оптимальным. После этого реле настраивают по нужным параметрам, ослабляя или затягивая маленькую пружинку. Обратите внимание, что достаточно давления в 3 бара, хотя его можно варьировать по желанию. Разница между давлением включения и выключения насоса должна быть около 1-1,5 бар. Как показывает практика, этого вполне достаточно.
После выполнения всех вышеперечисленных действий вы можете смело приступать к полноценной эксплуатации вашего гидроаккумулятора. Раз в пару месяцев проверяйте в нем давление, осматривайте реле и соединения с водопроводом, а также наблюдайте за работой насоса.
Показанная здесь схема подключения не единственная. Есть еще несколько вариантов, которые нашли применение в бытовых условиях.
Схема: опции
В первую очередь схема подключения гидроаккумулятора к насосной станции зависит от функций, которые на него накладываются, а также от способа использования самого гидробака.Наиболее популярны следующие варианты.
Трубопровод бустерной насосной станции
Установка гидроаккумулятора подобным образом уместна при большом объеме водопотребления. На таких насосных станциях постоянно работает один насос, что может вызвать большие скачки давления, которые необходимо немедленно устранять.
Здесь гидробак гасит скачки давления, тем самым продлевая срок службы всех насосов. Он также компенсирует небольшие колебания давления, которые могут возникнуть из-за большого объема потребляемой воды.
Однако сфера применения данного типа подключения этим не ограничивается.
Так уж получилось, что перебои с электричеством случаются постоянно, а наличие воды жизненно необходимо. Подобные ситуации могут возникать, например, на сельскохозяйственных объектах. Здесь запас воды помогает пережить такие кризисные периоды, часто длящиеся несколько дней.
Аккумулятор играет здесь роль демпфера. Чем мощнее насосная станция, тем больший объем должен иметь гидробак и тем большее давление он должен выдерживать.В противном случае желаемый эффект никогда не будет достигнут.
Для погружного насоса
Чтобы погружной насос не работал вхолостую, необходимо, чтобы он совершал всего от 5 до 20 включений в час, что подробно описано в его технических характеристиках. Если давление в системе водоснабжения упадет, насос включится автоматически. Такие падения могут происходить гораздо чаще, чем 20 раз в час. Для компенсации таких различий необходим гидробак.
В данном случае гидроаккумулятор призван компенсировать небольшой расход воды, что также приводит к срабатыванию насоса, тем самым предотвращая тупое срабатывание погружного агрегата. Реле гидроаккумулятора не такое чувствительное, как у погружного насоса. К тому же помпа подает воду резкими рывками и мгновенно, из-за чего напор резко скачет. Это негативно влияет на трубы. Подключение гидробака также устраняет эту проблему.
Нет необходимости в большом гидравлическом баке.Для выбора оптимального объема необходимо оценить, сколько расходуется воды в час, как часто включается насос, мощность перекачки. Важную роль играет то, где будет установлен бак относительно насоса и на какой высоте закреплен сам насос.
С накопительным водонагревателем
Если подключить гидробак к водонагревателю, то он будет использоваться как расширительный бак, не реагируя на изменение температуры воды. Так как вода в водонагревателе поднимается под действием расширения, элементы водонагревателя, не всегда рассчитанные на такие нагрузки вопреки своему прямому назначению, могут быть повреждены, что приведет к необходимости полной замены это дорогое оборудование.
Мембрана гидравлического бака легко выдерживает расширение, которому подвергается вода. Полость эластична и не может быть повреждена небольшим расширением объема.
В связи с этим подключение гидравлического бака к водонагревателю является хорошей идеей, чтобы сохранить сам водонагреватель в целости и сохранности.
Перед насосами по направлению движения воды
В этом случае гидроаккумулятор включается в цепь перед императивным насосом. Он нужен для того, чтобы давление не падало так резко сразу после включения воды и давление оставалось на одном уровне. Особую роль здесь играет объем гидробака. Итак, чем больше расходуется воды, тем выше должна быть емкость, иначе все меры по установке гидроаккумулятора будут бесполезны и компенсация давления не будет достигнута.
Соединение
Гидробак включен в схему в том месте, где он может обеспечить наибольшую отдачу. Точные точки подключения отмечены на рисунках выше. В зависимости от проблемы, с которой вы столкнулись, расположение гидроаккумулятора и его объем будут отличаться.
Обследование
Проверка гидроаккумулятора проводится с целью выявления неисправностей мембраны и своевременной замены этого важного компонента.Сегодня есть много видео и инструкций, как проверить себя в домашних условиях. Ниже приведена самая простая из инструкций.
Для начала есть несколько профилактических мероприятий, призванных обеспечить бесперебойную работу мембранной полости. Также есть признаки, явно указывающие на то, что с гидробаком что-то не так. К ним относятся:
- Ежемесячная проверка давления. Важно, чтобы имеющийся параметр и указанные в техпаспорте гидроаккумулятора совпадали.Если это не так, можно сказать, что есть какая-то проблема.
- Наличие ржавчины на кузове. Если бы мембрана была цела, то вода не попадала бы на корпус и на нем не образовывалась бы коррозия. С другой стороны, это может быть связано с тем, что вода попала на корпус извне. Например, гидробак находится под трубой с горячей водой, конденсат из трубы систематически капает в одно и то же место на поверхности.
- Влажность на стыках. Это также может означать, что мембрана лопнула и пропускает воду. Выступающие капли не могут появиться в полости, которая, по идее, заполнена только воздухом или газом, просто так.
- Странные звуки. Из-за работающего насоса звук гидробака практически не слышен. Если звуки есть и достаточно отчетливые, то это может быть признаком серьезной поломки.Если вы только что подключили аккумулятор и он еще находится на гарантии, рекомендуется немедленно вернуть его.
- Видимые повреждения. Вооружившись фонариком, следует заранее осмотреть мембрану на наличие видимых глазу повреждений: дырок, трещин, трещин.
Их не должно быть. При наличии таких дефектов замените мембрану.
Проверка начального давления уже приводилась в одном из предыдущих разделов, поэтому имеет смысл кратко описать порядок:
- бак должен быть отсоединен от насосной станции;
- затем имеющаяся в нем вода сливается из гидробака;
- путем подключения манометра проверяется уровень давления воздуха в гидроаккумуляторе.
Возможные неисправности
В процессе эксплуатации гидроаккумулятора может возникнуть множество проблем, и нужно знать, как устранить каждую из неисправностей. Для этого нужно учитывать причины, которые могут повлечь за собой подобные неприятности.
- При неисправности насосного агрегата, при частом включении и выключении дело может быть в мембране. В этом случае рекомендуется проверить его целостность и, в случае чего, заменить на новый, предварительно тщательно просушив металлический корпус бака.
- Возникновение течи возле пневмоклапана, через который можно стравливать воздух или наполнять бак, также связано с нарушением целостности мембраны. Как и в предыдущем случае, мембрану необходимо заменить.
- Слишком низкое давление клапана может быть вызвано несколькими причинами. Самое простое — недостаточная толщина воздушной прослойки. В этом случае нужно просто добавить немного воздуха внутрь гидробака.Вторая причина более серьезная. Если сломана деталь, через которую выходит воздух, ее придется заменить. Возможно, потребуется провести сварочные работы.
- Течь на трубе, идущей от насоса, может возникнуть из-за потери герметичности. В этом случае следует попробовать затянуть фланец чуть плотнее, чтобы он плотно прилегал. Если это не помогло, рекомендуется полностью заменить детали.
- Если давление в кране неравномерное, несмотря на наличие гидробака, то дело может быть в эластичной полости.
Проведите его полную проверку, протестируйте несколько раз. Если у вас все еще есть сомнения в ее герметичности, то замените имеющуюся деталь на новую.
- Слабый напор связан вовсе не с мембраной, а с тем, что ваш насос может работать некорректно или вообще быть неисправным. Обязательно проверьте насос на работоспособность. Отремонтируйте его, если обнаружите проблему. Второй причиной может быть неправильный выбор объема гидроаккумулятора. В этом случае есть только один выход – замена гидробака на подходящий.
Если из пневмоклапана пойдет жидкость или образуется рядом с ним, это означает, что мембрану придется заменить со стопроцентной вероятностью.
Экспертное заключение о необходимости
Ниже видео, в котором специалист наглядно обосновывает необходимость покупки гидроаккумулятора. Он утверждает, что гидравлический бак является одним из лучших способов снизить чрезмерную нагрузку на насосы, тем самым значительно продлевая срок службы насосов.
Гидроаккумулятор представляет собой специальную металлическую герметичную емкость, содержащую внутри эластичную мембрану и определенный объем воды под определенным давлением.
Гидроаккумулятор (иначе мембранный бак, гидробак) служит для поддержания стабильного давления в системе водоснабжения, предохраняет водяной насос от преждевременного износа вследствие частого включения, защищает систему водоснабжения от возможного гидроудара. При отключении электричества, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.
Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:
- Защита насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос включится только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому благодаря гидроаккумулятору у насоса будет запас неиспользуемых включений, что увеличит срок его службы.
- Поддержание постоянного давления в системе водоснабжения, защита от перепадов давления воды. Из-за перепадов давления при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например, в душе и на кухне. Аккумулятор успешно справляется с такими неприятными ситуациями.
- Защита от гидравлического удара, который может возникнуть при включении насоса и может испортить трубопровод в порядке.
- Поддержание запаса воды в системе, что позволяет пользоваться водой даже при отключении электроэнергии, что в наше время случается довольно часто.Эта функция особенно ценна в загородных домах.
Аккумуляторное устройство
Герметичный корпус этого устройства разделен специальной мембраной на две камеры, одна из которых для воды, а другая для воздуха.
Вода не соприкасается с металлическими поверхностями корпуса, так как находится в водяной камере-мембране из прочного резинового материала бутил, устойчивого к бактериям и отвечающего всем гигиеническим и санитарным нормам на питьевую воду.
Воздушная камера содержит пневматический клапан, предназначенный для регулирования давления. Вода поступает в гидроаккумулятор через специальный патрубок с резьбой.
Аккумуляторное устройство должно быть смонтировано таким образом, чтобы его можно было легко разобрать в случае ремонта или технического обслуживания, не сливая всю воду из системы.
Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в системном трубопроводе.
В мембранах гидроаккумуляторов объемом более 100 литров имеется специальный клапан для стравливания воздуха, выходящего из воды. Для гидроаккумуляторов малой емкости, в которых такого клапана нет, в водопроводе должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, перекрывающий магистраль водопровода.
В воздушном клапане гидроаккумулятора давление должно быть 1,5-2 атм.
Принцип работы аккумулятора
Аккумулятор работает так. Насос подает воду под давлением на диафрагму гидроаккумулятора. При достижении порога давления реле отключает насос и вода перестает течь. После того, как давление начинает падать во время забора воды, насос снова автоматически включается и подает воду на мембрану гидроаккумулятора. Чем больше объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.
В процессе работы гидроаккумулятора в мембране постепенно скапливается растворенный в воде воздух, что приводит к снижению КПД устройства.Поэтому необходимо проводить профилактику гидроаккумулятора, стравливая скопившийся воздух. Периодичность профилактических работ зависит от объема гидробака и частоты его эксплуатации, что составляет примерно 1 раз в 1-3 месяца.
Эти устройства могут иметь вертикальную или горизонтальную конфигурацию.
Принцип работы устройств не отличается, за исключением того, что вертикальные гидроаккумуляторы объемом более 50 литров в верхней части имеют специальный клапан для стравливания воздуха, который в процессе эксплуатации постепенно скапливается в системе водоснабжения. Воздух скапливается в верхней части устройства, поэтому расположение стравливающего клапана выбирают именно в верхней части.
В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.
Из приборов малых размеров, независимо от того, вертикальные они или горизонтальные, сброс воздуха осуществляется путем полного слива воды.
Выбирая форму гидробака, исходите из размеров технического помещения, где они будут установлены.Все зависит от габаритов прибора: какой лучше впишется в отведенное для него место, тот и будет установлен, независимо от того, горизонтальный он или вертикальный.
Схема подключения гидроаккумулятора
В зависимости от возложенных функций схема подключения гидроаккумулятора к системе водоснабжения может быть различной. Наиболее популярные схемы подключения гидроаккумуляторов приведены ниже.
Такие насосные станции устанавливаются там, где много водопотребления. Как правило, один из насосов на таких станциях работает постоянно.
На подпорной насосной станции гидроаккумулятор служит для снижения скачков давления при включении дополнительных насосов и для компенсации малых водозаборов.
Такую схему также широко применяют, когда часты перебои с подачей электроэнергии на подпорные насосы в системе водоснабжения, а наличие воды жизненно необходимо. Тогда подачу воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.
Чем крупнее и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидроаккумулятора, выполняющего роль демпфера.
Буферная емкость гидробака зависит также от объема необходимой подачи воды, и от разницы давлений при включении и выключении насоса.
Для длительной и безотказной работы погружной насос должен выполнять от 5 до 20 пусков в час, что указано в его технических характеристиках.
При снижении давления в системе водоснабжения до минимального значения реле давления автоматически включается, а при максимальном значении выключается. Даже самый маленький расход воды, особенно в небольших водопроводах, может понизить давление до минимума, что моментально даст команду на включение насоса, т. к. утечка воды компенсируется насосом моментально, а через несколько секунд, когда подача воды пополняется, реле выключает насос.Таким образом, при минимальном потреблении воды насос будет работать практически вхолостую. Такой режим работы негативно влияет на работу насоса и может быстро вывести его из строя. Ситуацию может исправить гидроаккумулятор, который всегда имеет необходимый запас воды и успешно компенсирует незначительный ее расход, а также защищает насос от частого включения.
Кроме того, подключенный к контуру гидроаккумулятор сглаживает резкое повышение давления в системе при включении погружного насоса.
Объем гидробака выбирается в зависимости от частоты пусков и мощности насоса, расхода воды в час и высоты его установки.
Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бачка. По мере нагревания вода расширяется, увеличивая объем в водопроводе, а так как она не имеет свойства сжиматься, то самое минимальное увеличение объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водопровода. водонагреватель.Здесь тоже придет на помощь гидробак. Его объем будет напрямую зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагретой воды и повышения максимально допустимого давления в водопроводе.
Аккумулятор подключается перед подкачивающим насосом по ходу воды. Он нужен для защиты от резкого падения давления в водопроводной сети в момент включения насоса.
Емкость гидроаккумулятора для насосной станции будет тем больше, чем больше воды используется в водопроводе и чем меньше разница между верхней и нижней шкалами давления в водопроводе перед насосом.
Как установить гидроаккумулятор?
Из всего вышесказанного можно понять, что устройство гидроаккумулятора совершенно не похоже на обычный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике.Поэтому установка гидроаккумулятора не так проста. Резервуар при монтаже должен быть укреплен надежно, с запасом прочности, шума и вибрации. Поэтому бак крепится к полу через резиновые прокладки, а к трубопроводу через гибкие резиновые переходники. Нужно знать, что на входе в гидросистему сечение подающей магистрали не должно сужаться. И еще одна немаловажная деталь: первый раз бак следует наполнять очень осторожно и медленно, используя слабый напор воды, на случай, если резиновая груша от долгого бездействия склеилась, а при резком напоре воды ее можно повредить.Перед вводом в эксплуатацию лучше всего удалить весь воздух из груши.
Установка гидроаккумулятора должна производиться так, чтобы во время работы к нему можно было свободно подойти. Эту задачу лучше доверить опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например, из-за несоответствия диаметра труб, неотрегулированного давления и т. п. Эксперименты проводить нельзя здесь, потому что на карту поставлена нормальная работа системы водоснабжения.
Вот вы и занесли в дом купленный гидробак. Что с ним делать дальше? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его до 1,5 атм, но бывают случаи, когда из-за протечки к моменту продажи показатели снижаются. Чтобы убедиться в правильности показателя, нужно открутить декоративный колпачок на обычной автомобильной катушке и проверить давление.
Как это проверить? Обычно для этого используется манометр.Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который идет в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0,5 атм меняет качество работы гидробака, поэтому пластмассовые манометры лучше не использовать, так как они дают очень большую погрешность в показаниях. Обычно это китайские модели в слабом пластиковом корпусе. На электронные манометры влияют заряд батареи и температура, и они очень дороги.Поэтому лучший вариант – обычный автомобильный манометр, прошедший проверку. Шкала должна иметь небольшое количество делений, чтобы можно было более точно измерить давление. Если шкала рассчитана на 20 атм, а измерять нужно всего 1-2 атм, то высокой точности ожидать не стоит.
Если воздуха в баке меньше, то запас воды больше, но разница в давлении между пустым и почти полным баком будет очень значительной.Все дело в предпочтениях. Если необходимо, чтобы в водопроводе постоянно было высокое давление воды, то давление в баке должно быть не менее 1,5 атм. А для бытовых нужд вполне может хватить и 1 атм.
При давлении 1,5 атм гидробак имеет меньший запас воды, из-за чего насос-качалка будет включаться чаще, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется пожертвовать напором, ведь душ с массажем можно принять с полным баком, а по мере опустошения только ванну.
Когда вы определитесь, что для вас важнее, вы можете установить нужный режим работы, то есть либо нагнетать воздух в бак, либо стравливать лишний воздух.
Нежелательно снижать давление ниже отметки 1 атм, а также чрезмерно ее превышать. Груша, наполненная водой при недостаточном напоре, будет задевать стенки емкости, и может быстро прийти в негодность. А избыточное давление не позволит прокачать достаточный объем воды, так как большую часть бака займет воздух.
Настройка реле давления
Также необходимо отрегулировать реле давления. Открыв крышку, вы увидите две гайки и две пружинки: большую (Р) и маленькую (дельта Р). С их помощью можно установить максимальный и минимальный уровень давления, при котором включается и выключается насос. За включение помпы и давления отвечает большая пружина. По замыслу видно, что он как бы помогает воде замыкать контакты.
С помощью небольшой пружинки устанавливается разность давлений, которая указана во всех инструкциях. Но в инструкциях не указана отправная точка. Получается, что точкой отсчета является пружинная гайка Р, то есть нижний предел. Нижняя пружина, отвечающая за разность давлений, сопротивляется давлению воды и отталкивает подвижную пластину от контактов.
Когда правильное давление воздуха уже установлено, вы можете подключить аккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и максимального давления, превышение которых недопустимо.Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении предельного значения напора насоса. Это происходит, когда прекращается повышение давления.
Мощности насоса обычно не хватает, чтобы накачать бак до предела, но в этом даже нет особой необходимости, т.к. при перекачивании сокращается срок службы как насоса, так и груши. Чаще всего предел давления на отключение устанавливается на 1-2 атм выше включения.
Например, когда манометр показывает 3 атм, что достаточно для нужд владельца насосной станции, нужно выключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, пока механизм не сработает. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, необходимо отметить значение, при котором включается реле – это нижний предел давления при включении насоса. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0,3 атм). Это позволит груше простоять в течение более длительного периода времени.
При вращении гайки большой пружины P устанавливается нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление не достигнет нужного уровня. После этого необходимо отрегулировать гайку малой пружины «дельта П» и завершить регулировку гидроаккумулятора.
В воздушной камере гидроаккумулятора давление должно быть на 10% ниже давления при включении насоса.
Точный показатель давления воздуха можно измерить только при отключенном баке от водопровода, при отсутствии напора воды. Давление воздуха нужно постоянно контролировать, регулировать по мере необходимости, что добавит срок службы мембране. Также для продолжения нормального функционирования диафрагмы нельзя допускать большого перепада давления при включении и выключении насоса. Падение 1,0-1,5 атм нормально. Более сильные перепады давления сокращают срок службы мембраны, сильно растягивая ее, к тому же такие перепады давления не дают возможности комфортно пользоваться водой.
Гидроаккумуляторы можно устанавливать в местах с пониженной влажностью, не подверженных затоплению, благодаря чему фланец устройства будет успешно служить долгие годы.
При выборе марки гидроаккумулятора нужно обратить особое внимание на качество материала, из которого изготовлена мембрана, проверить сертификаты и санитарно-гигиенические заключения, убедившись, что гидробак предназначен для систем с питьевой водой . Вы также должны убедиться, что у вас есть запасные фланцы и диафрагмы, которые должны быть включены, чтобы в случае проблемы вам не пришлось покупать новый гидробак.
Максимальное давление гидроаккумулятора, на которое он рассчитан, должно быть не менее максимального давления в системе водоснабжения. Поэтому большинство устройств выдерживают давление в 10 атм.
Для определения того, сколько воды можно использовать из гидроаккумулятора при отключении электричества, когда насос перестает качать воду из водопровода, можно воспользоваться таблицей заполнения мембранного бака. Подача воды будет зависеть от настройки реле давления.Чем выше разница давлений при включении и выключении насоса, тем больше воды будет в гидроаккумуляторе. Но это различие ограничено по причинам, изложенным выше. Рассмотрим стол.
Здесь мы видим, что в 200 литровом мембранном баке с настройками реле давления при включении насоса 1,5 бар, выключении насоса — 3,0 бар, давлении воздуха 1,3 бар, подача воды будет быть всего 69 литров, что составляет примерно треть от общего объема бака…
Расчет необходимого объема гидроаккумулятора
Для расчета гидроаккумулятора используйте следующую формулу:
Vt = K * A max * ((Pmax + 1) * (Pmin +1)) / (Pmax- Pmin) * (Pair + 1) ,
- Amax — максимальный расход литров воды в минуту;
- К – коэффициент, зависящий от мощности двигателя насоса;
- Pmax — давление при выключенном насосе, бар;
- Pmin — давление при включении насоса, бар;
- Воздух — давление воздуха в гидроаккумуляторе, бар.
В качестве примера подберем требуемый минимальный объем гидроаккумулятора для системы водоснабжения, взяв для примера насос Водолей БЦПЭ 0,5-40 У со следующими параметрами:
Pmax (бар) | Pmin (бар) | Воздух (бар) | A max (куб.м/час) | K (коэффициент) |
3,0 | 1,8 | 1,6 | 2.1 | 0,25 |
По формуле вычисляем минимальный объем ГА, который равен 31.41 литр.
Поэтому мы выбираем ближайший размер GA, который составляет 35 литров.
Объем бака в пределах 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых систем водоснабжения, а также с эмпирическими целями разных производителей насосного оборудования.
При частых отключениях электроэнергии желательно выбирать бак большего размера, но при этом следует помнить, что вода может заполнить бак только на 1/3 от общего объема. Чем мощнее насос установлен в системе, тем больше должен быть объем гидроаккумулятора. Такое выравнивание размеров уменьшит количество ходов насоса и продлит срок службы двигателя насоса.
Если вы купили гидроаккумулятор большого объема, вам необходимо знать, что при нерегулярном использовании воды она застаивается в баке ГА и ее качество ухудшается. Поэтому при выборе гидробака в магазине нужно учитывать максимальный объем воды, используемый в системе водоснабжения дома.Ведь при малом водопотреблении гораздо целесообразнее использовать бак объемом 25-50 литров, чем 100-200 литров, в которых вода будет расходоваться зря.
Ремонт и обслуживание гидроаккумулятора
Даже самые простые гидробаки требуют внимания и ухода, как и любое рабочее и полезное устройство.
Причины для ремонта гидроаккумулятора разные. Это коррозия, вмятины на корпусе, нарушение целостности мембраны или нарушение герметичности бака.Также существует множество других причин, которые обязывают владельца произвести ремонт гидробака. Во избежание серьезных поломок необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы не допустить возможных проблем. Недостаточно два раза в год осматривать ГА, как это предусмотрено в инструкции. Ведь одну неисправность можно устранить сегодня, а завтра не обратить внимание на другую возникшую проблему, которая в течение полугода превратится в неустранимую и может привести к выходу гидробака из строя.Поэтому гидроаккумулятор нужно осматривать при каждом удобном случае, чтобы не пропустить малейшие неисправности, и вовремя провести их ремонт.
Причины поломок и их устранение
Причиной поломки расширительного бака могут быть слишком частые включения и выключения насоса, выход воды через вентиль, слабый напор воды, слабый напор воздуха (ниже расчетного один), слабый напор воды после насоса.
Как устранить неисправность гидроаккумулятора своими руками? Причиной ремонта гидроаккумулятора может быть низкое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница давления при включении и выключении насоса или неправильный объем гидравлический бак.
Устранить неисправность можно следующим образом:
- для повышения давления воздуха необходимо прокачать его через ниппель бака гаражным насосом или компрессором;
- поврежденную мембрану можно восстановить в сервисном центре;
- повреждение корпуса и его герметичность также устраняется в сервисном центре;
- разницу в давлении можно скорректировать, установив слишком большую разницу в соответствии с частотой пусков насоса;
- достаточность объема бака необходимо определить перед его установкой в систему.
Усадьба, как правило, не имеет центрального водопровода. В данном случае источником воды является колодец или колодец, откуда при помощи насоса жидкость перекачивается в систему хозяйственно-питьевого водоснабжения.
Потребление воды непостоянно. Иногда нужно набрать стакан воды из-под крана, а в других случаях нужно наполнить ванную. В обоих случаях при открытии крана давление воды в системе упадет и включится насос, но если насос поработает 10 минут для ванной, то на стакан воды хватит 5 секунд. А если вам нужно набрать несколько стаканов воды с интервалом в полминуты, то насос будет включаться на каждый из них – такой режим работы для электродвигателя неприемлем и он быстро выходит из строя.Чтобы этого не произошло, в трубопровод встроен гидроаккумулятор для систем водоснабжения.
Гидроаккумулятор в частном доме поможет избежать проблем с водоснабжением Источник novosibirsk.tiu.ru
Назначение и принцип работы
Основной задачей, которая ложится на гидробаки для систем водоснабжения, является накопление определенного объема жидкости и отдача ее в водопровод при падении давления в трубах.Таким образом, в системе есть запас воды и при кратковременных открытиях кранов (чтобы набрать воду в чайник или ополоснуть руки) насос не работает, так как вода поступает из гидробака.
В результате основной принцип работы гидроаккумулятора в системе водоснабжения заключается в уменьшении количества включений/выключений водяного насоса, а значит, в увеличении срока его службы.
Конструктивно гидробак представляет собой герметичный полый металлический цилиндр.Внутри имеется мембрана, называемая также «грушей», изготовленная из специального каучука – бутилкаучука или синтетического этиленпропиленового каучука. Эти материалы долговечны, гигиеничны и устойчивы к бактериям. Мембрана делит полость на две части, в одной из которых скапливается вода. Второй занят сжатым воздухом, который выталкивает воду из гидробака в систему при открытии крана.
Устройство состоит из полого цилиндра и гибкой мембраны внутри.
Аккумулятор работает циклически:
- При снижении давления воды в системе (когда уже выбрана вода из гидробака) срабатывает датчик давления, и насос начинает подавать воду.
- «Груша» наполняется водой, ее объем увеличивается. Воздух сжимается, давление в баке повышается.
- Реле давления дает сигнал и насос перестает работать.
- При израсходовании воды реле давления снова срабатывает и цикл повторяется.
Начало и конец рабочего цикла гидроаккумулятора Источник nts-sk.ru
Преимущества установки гидробака
Есть ряд причин, по которым нужен гидроаккумулятор в системе водоснабжения:
- Основная задача — благодаря гидроаккумулятору насос реже включается и останавливается.Двигатель не перегревается и дольше не выходит из строя.
- Помимо создания запаса воды, накопитель смягчает гидравлические удары в системе водоснабжения. Воздух, содержащийся в баллоне, благодаря своей сжимаемости уменьшает перепады давления в трубопроводе. В результате все элементы системы меньше изнашиваются.
- При отключении электроэнергии в гидробаке остается резервный запас воды, что важно при частых отключениях электроэнергии.
Типы конструкций и их устройство
В зависимости от применяемого насоса и места расположения насосной станции в быту применяют горизонтальные и вертикальные гидроаккумуляторы.
Данные молдинги позволяют вписать их в пространство любого технического помещения. Устанавливать агрегат необходимо с расчетом на его удобное обслуживание. Необходимо предусмотреть доступ для ремонта и, при необходимости, отвода воды.
Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещение Источник remkasam.ru
Горизонтальные гидробаки рациональнее всего подключать к выносным насосам, а вертикальные к погружным, но в любом случае окончательное решение нужно принимать по сайта в зависимости от параметров всей системы.
Принципиальных отличий в работе агрегатов нет. Отличие заключается в способе выпуска лишнего воздуха, который скапливается в процессе эксплуатации в водопроводной системе. При прохождении больших объемов воды через гидроаккумулятор из него выделяется растворенный воздух. Это может создавать воздушные карманы и препятствовать работе системы.
В конструкциях с вертикальным цилиндром отверстие с клапаном расположено в верхней части агрегата, т.к. воздух собирается в верхней части цилиндра.В горизонтальных гидробаках такого устройства обычно нет. Требуется дополнительная установка трубопровода из шарового крана, сливной трубки и ниппеля.
Резервуары объемом до 100 литров не имеют устройств выпуска воздуха. Излишки газа удаляются после полного слива воды.
Слив воды осуществляется штатным краном на входе Источник makemone.ru
Зачем нужно уметь выбирать гидробак
Чтобы оборудование исправно функционировало и обеспечивало водой жильцов дома, нужно не только знать, что такое гидроаккумулятор для систем водоснабжения, но и как его правильно выбрать.
Если объема гидроаккумулятора недостаточно, то насос будет работать в усиленном режиме, чтобы обеспечить требуемое давление в сети.
При избыточном объеме гидробака такой проблемы не будет, кроме того, в баке всегда будет определенный объем воды, который можно использовать, например, в случае отключения электричества. Но не стоит гнаться за размерами, ведь основное назначение оборудования – поддержание давления для раздачи жидкости в сети.А для подачи воды можно подобрать другой, менее дорогой резервуар, например, из пластика.
Каждый предмет имеет свое назначение — обычная пластиковая емкость лучше справится с хранением воды «про запас» Источник gidrosnab.ru
Расчет оптимального объема гидробака
Правильно подобранный объем гидробака позволит:
- обеспечить достаточный уровень водопотребления,
- оптимальное использование насосного оборудования,
- продлить срок службы привода и элементов системы.
Существует несколько способов, как выбрать гидроаккумулятор для систем водоснабжения и рассчитать требуемый объем накопителя.
Итальянские инженеры разработали методику расчета UNI 8192. Отбор осуществляется по трем параметрам: максимальный расход воды, количество допустимых пусков насоса в час и высота подачи воды.
При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, проживающей в одноэтажном доме, объем гидробака можно не рассчитывать.24-литровой емкости будет достаточно.
Для домов большей этажности и со значительным количеством точек водопотребления следует производить расчет.
Необходимый размер гидробака можно подобрать только на основании расчетов Источник pumpekhoob.com
Выполняется по схеме:
- Таблицы определяют суммарные коэффициенты расхода воды в зависимости от используемого оборудования .
- Рассчитывается максимальное потребление воды.Например, при совместной работе на кухне душа, бачка и смесителя этот показатель составит 30 л/мин (Qmax).
- Расчетное количество пусков насоса в час (для комфортной работы) принимается за а = 15. При более интенсивной работе мембрана гидробака слишком часто вибрирует, что приводит к его преждевременному разрушению. Кроме того, производительность насоса не позволяет полностью заполнить резервуар водой. Насос перегревается при длительной работе и быстрее выходит из строя.
- Следующим важным значением является максимальное и минимальное давление для срабатывания реле. Для двухэтажных домов эти значения составляют 3 бар и 1,5 бар соответственно (Pmax и Pmin). В расчете принимается начальное давление газа в установке P0 = 1,3 бар.
- Необходимый объем определяется по формуле: V = 16,5 x Qmax x Pmax x Pmin / (ax (Pmax-Pmin) x P0) = 16,5x30x3x1,5 / (15x(3-1,5)x1,3) = 76 л.
Наиболее близким по стоимости является бак объемом 80 литров.
Гидроаккумулятор для систем водоснабжения такой емкости позволит обеспечить потребности в водоснабжении жителей 2-х этажного дома с тремя одновременно работающими точками забора воды.
Описание видео
Вам нужен резерв мощности
Дополнительный объем воды, хранящийся в гидробаке, не влияет на его работу. Основной функцией агрегата является поддержание давления в водопроводной сети.
Если требуется значительный запас воды, проще и намного дешевле интегрировать в систему пластиковый накопительный бак.Поэтому при подборе оборудования нет смысла приобретать гидроаккумулятор с запасом.
При увеличении потребности в водоснабжении, например, при увеличении количества проживающих или количества бытовых приборов, потребляющих воду, можно дополнительно установить еще один небольшой гидробак. Их производительность суммируется. Место установки дополнительного гидробака не играет большой роли.
При необходимости в системе Источник нц-ск может быть установлено несколько гидробаков.ru
Расчет давления в аккумуляторе
Для того, чтобы оборудование работало эффективно и удовлетворяло потребности жителей дома, давление в гидробаке должно быть избыточным.
Для того чтобы вода поступала в верхнюю точку разбора, давление воздуха в цилиндре должно быть больше, чем гидростатическое давление, создаваемое столбом жидкости высотой от нижней до верхней точки водопотребления. Например, для двухэтажного дома это значение P min = 0.7 бар (10 м = 1 бар). Перепад высот в этом случае составляет около 7 м.
Для стабильной работы необходима разница 0,5-0,6 бар между давлением в нижней и верхней точках.
Таким образом, номинальное давление в гидроаккумуляторе Pном = 0,6 + 0,7 = 1,3 бар
Заводские настройки предусматривают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора. Для контроля в прибор встроен тонометр.
Тонометр необходим для контроля давления в гидробаке Source armada52.ru
Если показатель давления отклоняется в меньшую сторону, его можно откорректировать путем подкачки воздуха автомобильным насосом, для чего в корпусе устройства предусмотрен ниппель.
Установка, проверка, подключение
Просто смонтировать гидробак не составляет труда — более насущной проблемой обычно является правильный выбор объема и рабочего давления, поэтому лучше, если все работы в комплексе будут выполняться специалистами.
В первую очередь подбирается место для установки, которое должно отвечать следующим требованиям:
- вибрация и шум от работающего оборудования не мешают жильцам,
- имеется достаточно места для обслуживания и ремонта гидробака,
- предусмотрена надежная опора на ровном и строго горизонтальном основании.
При установке используются резиновые амортизирующие прокладки, частично гасящие вибрацию.
Для установки гидробака необходимо прочное основание Источник de.decorexpro.com
Подключение гидроаккумулятора к системе водоснабжения осуществляется в следующем порядке:
- На твердом грунте подготовлен ровный участок фундамент, например, бетонный цокольный этаж.
- Гидробак устанавливается на основание с помощью специальных прокладок.
- Контрольные замеры давления в баллоне проводятся в нерабочем состоянии. Оно должно быть не менее 1,5 бар (атм). Это заводская настройка. При недостаточном давлении можно использовать автомобильный насос.
- На патрубок гидроаккумулятора устанавливается штуцер с пятью выходами.
- Водяной насос, водопровод, манометр и реле давления подключаются по очереди к выходу штуцера.
Гибкие адаптеры используются для уменьшения вибрации.Они устанавливаются на участке, где агрегат подключается к водопроводу. Убедитесь, что зазор переходника не меньше диаметра присоединяемой трубы.
Описание видео
Подключение насоса к гидробаку показано на видео:
- Бак наполняется водой и проверяется на герметичность. При необходимости выполняется дополнительная герметизация резьбовых соединений.
Наливайте воду в резервуар очень медленно, чтобы избежать разрыва мембраны.При длительном хранении «груша» может слипнуться; при постепенном заполнении гибкая форма будет плавно распрямляться.
- Блок питания подключен и реле давления настроено согласно инструкции к оборудованию.
При использовании погружного насоса необходимо установить обратный клапан. Предотвращает обратный ток воды в скважину.
Схема подключения гидроаккумулятора к элементам водопроводной сети Источник гкызыл.ru
Популярные модели
Покупатель при покупке гидроаккумулятора основное внимание обращает на объем цилиндра. Сегодня выпускаются и используются в быту модели объемом от 10 литров до 200 литров.
Согласно опросу российской интернет-аудитории, наиболее популярны гидробаки объемом 76-100 литров, 11-25 литров и 26-50. Для дачи часто покупают диски до 10 литров. Вертикальная установка является приоритетной.
Обычно, какой купить гидроаккумулятор для систем водоснабжения, выбирают просто по соотношению цена-качество. Производители предлагают модели, сочетающие в себе различные комплектации и достойное качество по приемлемой цене. Рейтинг производителей выглядит следующим образом: Reflex, Jeelex, Wester, UNIPUMP, CIMM.
Заключение
Гидроаккумулятор – необходимый элемент системы водоснабжения частного дома, который обеспечит длительную работу насоса и бесперебойную подачу воды.Чтобы устройство служило долго и не требовало частого ремонта, его необходимо правильно подобрать и правильно установить, для чего рекомендуется пользоваться услугами грамотных специалистов. Разобравшись, для чего нужен гидроаккумулятор, можно планировать его установку и искать хороших специалистов, которые сделают все на высшем уровне.
