Как отремонтировать стиральную машину бош: Неисправности стиральных машин Bosch — как ремонтировать

Содержание

ремонт своими руками, диагностика и замена сливного насоса

Для того чтобы произвести починку стиральной машины, следует обладать некоторыми знаниями, которые помогут разобраться в случившейся ситуации. Но если учитывать, что существует много информации по теме в интернете, которая сможет помочь решить проблему, то за дело можно взяться самому. Ремонт можно провести согласно инструкциям.

Стиральные машины Бош (Bosch) являются одними из самых популярных на отечественном рынке. Это качественные аппараты, с которыми проблем не так много. Но даже у самых совершенных устройств есть вероятность того, что поломки будут. Поэтому надо быть к этому готовыми. Так что и сведения о ремонте машин должны иметься.

В статье ниже будет приведена информация о том, как можно самостоятельно произвести ремонт стиралки фирмы Bosch.

Диагностика

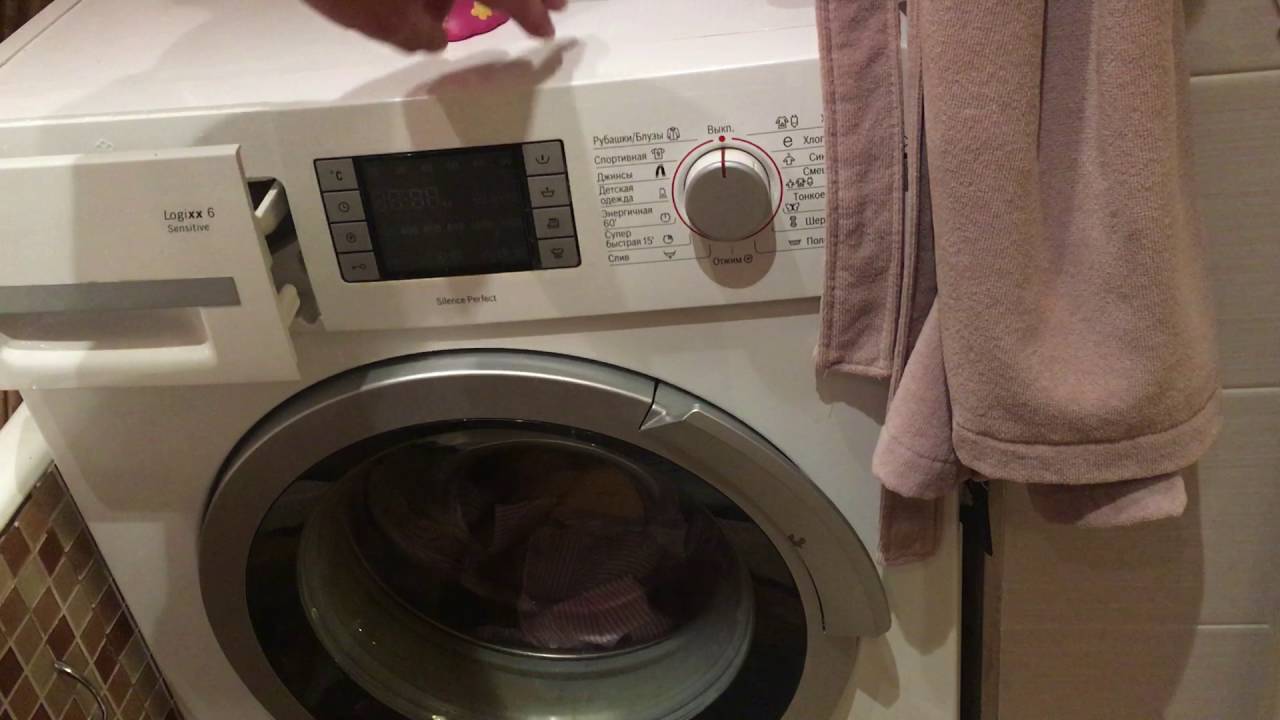

Последние модели стиральных машин производителя Bosch позволяют пользователям провести специальный тест на предмет наличия каких-либо неполадок и недостатков для проведения ремонта.

Алгоритм такого теста для ремонта выглядит следующим образом:

  1. Для начала следует закрыть загрузочный люк.
  2. Затем поставить селектор программ в положение «Выкл.».
  3. После двух секунд ожидания требуется поставить селектор в положение «Отжим» (обычно это самое нижнее положение).
  4. Индикатор кнопки «Старт» должен будет замигать.
  5. После этого нужно нажать на кнопку «Обороты отжима», причём не убирая с неё пальца. Индикатор кнопки «Старт» замигает опять.
  6. После этого нужно установить селектор программ на программу «Слив».
  7. Затем следует снять палец с кнопки «Обороты отжима» и, используя селектор программ, уже найти и выбрать тот объект, который нужно протестировать.

Тест двигателя для возможного ремонта может быть запущен посредством выбора нескольких положений. Обычно это тройка или четвёрка

. В том случае, если во время тестовой диагностики обнаружатся проблемы с вращением барабана, это будет означать наличие неполадок непосредственно с мотором. А вот невозможность проведения диагностического теста будет свидетельствовать о сбоях в плате управления, а не в двигателе, что потребует ремонта этой платы.

Ремонт стиральной машины Bosch своими руками

Чаще всего ремонтные работы, связанные со стиральными машинами от этого производителя сводятся к тому, что требуется замена агрегата. Замена электромотора будет выходом из ситуации далеко не во всех случаях. Демонтаж двигателя может быть произведён пользователем самостоятельно. Это делается для того чтобы пользователь отвёз электромотор в сервисный центр для его обследования специалистам и последующего ремонта.

Можно попытаться отремонтировать электромотор стиральной машины самостоятельно. Это будет, конечно же, намного менее затратно, чем приобретение нового электромотора. Если эту процедуру, ремонт, будет выполнять специалист с необходимой квалификацией, то можно точно быть уверенным, что электромотор стиральной машины будет работать дальше. Но, если пользователь не обладает нужными знаниями в этой области, то всё, что в его силах — это

снятие электромотора, а затем его установка, но не весь ремонт. В стиральных машинах марки Bosch, чтобы провести эту процедуру, следует действовать следующим образом:

  1. Сначала следует достать вилку из розетки.
  2. Потом надо открутить винты и убрать верхнюю и сервисную панель. У ряда моделей убирать придётся и заднюю.

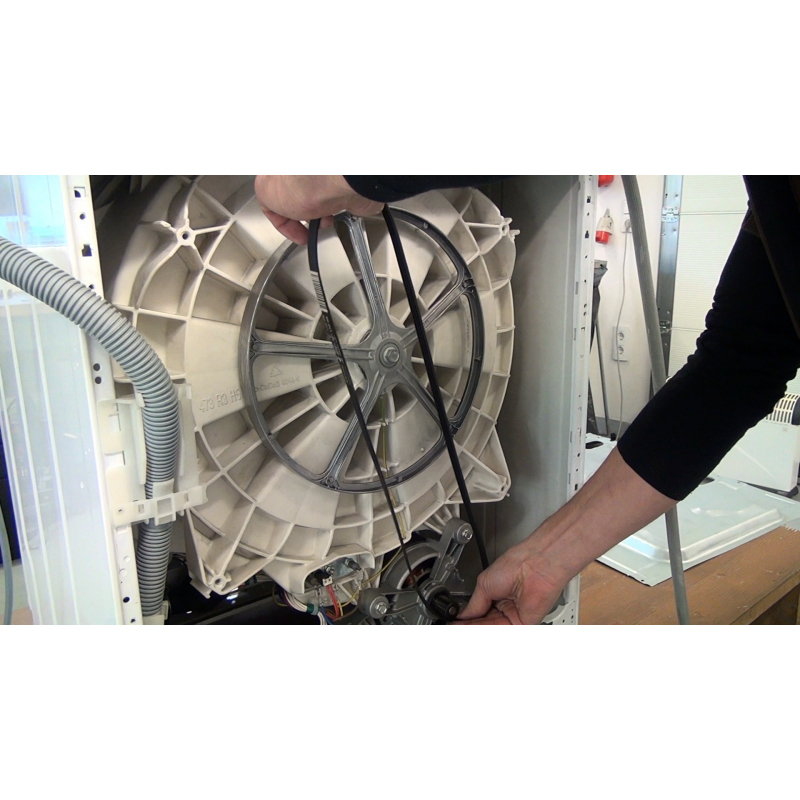

  3. Затем надо снять клиновидный ремень.
  4. После этого следует отсоединить электрический разъём подключения двигателя.
  5. И уже после этого нужно снять двигателя, предварительно перед этим открутив болты, его фиксирующие.
  6. Если требуется поставить двигатель обратно — новый или отремонтированный — нужно использовать эту же инструкцию, соблюдая выполнение действий в обратном порядке.

В отдельных случаях ремонт стиральной машины Bosch осуществляется посредством снятия приборной панели, где находятся разъёмы и штекеры. Чаще всего, пользователи, которые не имеют опыта в этом просто осуществляют их отключение. Но это делать нежелательно. Во-первых, подключать все эти разъёмы обратно совсем не так легко, как может показаться. Во-вторых, механическое воздействие может негативно сказаться на дальнейшей работе разъёмов и штекеров. Лучше для осуществления этой операции использовать приспособление, которое называется технологическим крюком. Это приспособление можно сделать и самому.

Изготовление технологического крюка своими руками

Для того чтобы самому изготовить технологический крюк потребуется

стальная некаленая проволока, диаметр которой будет не менее 3 мм. От неё требуется отрезать примерно 30 сантиметров. На этот кусок надевают кембрик. Он должен быть длиннее, чем проволока, с каждой стороны минимум на сантиметр. Затем следует отступить с каждого конца проволоки примерно 6 или 7 сантиметров, чтобы затем сделать закруглённые загибы.

Получившийся крюк вешают на боковую панель. Это приспособление предназначено для того чтобы на него впоследствии повесить приборную панель. Получается, что панель будет висеть с одной стороны на этом приспособлении, а с другой — на проводах. Это делается для того, чтобы можно было не отключать лишний раз индикаторы и электронный программатор.

Замена сливного насоса в стиральных машинах Bosch

С помощью самостоятельной диагностики стиральной машины можно без всяких проблем проверить насос на предмет его неисправности. Современные стиральные машины обнаруживают такие проблемы самостоятельно, о чём могут уведомить пользователя специальным сигналом.

Если всё-таки неполадка с насосом была обнаружена, то следует разобраться в самой проблеме. В том случае, если неполадка может быть устранена путём очистки сливного фильтра, то сложностей с самим насосом не возникнет. Но бывают случаи, когда такая очистка не позволяет справиться с проблемой. В таких случаях понадобится замена сливного насоса полностью.

Самостоятельная замена насоса

Замена насоса у машин Бош — весьма сложная процедура, требующая внимательности и соблюдения всех предписаний и советов. Самым лёгким способом является вызов специалиста из сервисного центра, который сможет без проблем провести ремонт и заменить сливной насос. Но вызов не всегда возможен, могут быть разные причины. Поэтому можно попытаться произвести замену сливного насоса самостоятельно.

Для того чтобы заменить насос придётся для начала снять переднюю панель. Снимается панель довольно просто. Нужно извлечь отсек для моющих средств. Потом нужно найти и выкрутить саморез, который расположен в правом нижнем углу. После этого действия уже следует приступить к снятию нижней панели. Для этого следует выкрутить саморез, который расположен рядом с фильтром, а затем саморезы, находящиеся под панелью.

После вышеописанных процедур нужно произвести снятие манжеты дверцы люка. Эта манипуляция предполагает уже наличие некоторых трудностей. Для начала следует снять обруч, фиксирующий манжету. Сделать это можно, используя отвёртку. После этого демонтировать манжету будет не так трудно. Главное — избежать всяких повреждений, иначе впоследствии придётся менять манжету. Снять переднюю панель уже будет совсем несложно. Нужно просто будет потянуть её на себя.

Так пользователь получает доступ к внутренним частям стиральной машины.

Очень важным моментом является тот факт, что до замены сливного насоса следует отсоединить провода, идущие к замку люка. Месторасположение насоса — нижняя часть стиральной машины. Для того чтобы достать насос, нужно просто открутить три винта, находящиеся на задней стенке насоса. Уже после этого следует произвести замену насоса. Сборка проводится в обратном порядке.

Распространённые ошибки

Из инструкции по эксплуатации своей стиральной машины Bosch (Бош) можно узнать, что такая процедура, как замена сливного насоса, не является очень сложным мероприятием, особенно если это её выполняет человек, которые уже работал со стиральными машинами этого производителя.

Но нельзя утверждать, что самостоятельный ремонт не сопряжён с наличием каких-либо ошибок. Чаще всего проблемы возникают с манипуляциями с манжетой люка. Дело в том, что небрежные действия с манжетой

могут привести к неприятным последствиям. Повреждения приводят к неисправности этой детали, что потребует её замены.

Также уязвимыми являются контакты во многом из-за того, что их приходится многократно подключать и отключать — в случае, если операции проводятся неаккуратно, они теряют целостность. Все вышеназванные ошибки приводят к нестабильной работе стиральной машины и к некачественному процессу стирки, сопряжённому с неполадками.

Как разобрать стиральную машину Бош своими руками

Рейтинг автора

Написано статей

Просмотров: 421

Опубликована: 14-5-2018

Изменена: 14-5-2018

Время на прочтение: 5 минут

У этой статьи: 0 комментариев(я)

Стиральная машинка-автомат (СМА) собрана из множества деталей и комплектующих. Все они упрятаны в корпус и взаимосвязаны. Чтобы отремонтировать машинку, проверить или заменить какой-то узел или деталь, приходится разбирать аппарат.

СМ «Бош» пользуются спросом среди наших потребителей. Они надежны и функциональны. Но ни одна стиралка не застрахована от поломок. Зная, как разобрать стиральную машину Бош, вы в любой момент сможете своими руками устранить многие неисправности и заменить изношенные элементы.

Подготовка к разборке

Чтобы правильно выполнить разбор стиральной машинки Bosch, нужно сначала ознакомиться с ее устройством. Представляя, где находится тот или иной элемент, легче выполнять демонтажные работы. Стиральные машинки Bosch Maxx 6 (Бош Макс 6), Bosch Maxx 5 (Бош Макс 5), Bosch Maxx 4 (Бош Макс 4) и многие другие модификации этой марки разбираются по одной схеме.

Перед тем как разобрать стиральную машинку Bosch, нужно запастись всеми инструментами, которые понадобятся по ходу процесса:

  • Ключами — гаечными и разводными. Размеры — разные. Желательно иметь целый набор.
  • Молотком, а еще лучше — несколькими молотками разных размеров. Какой применять — зависит от вида неисправности и модификации СМ.
  • Отвертками. Так как в стиралке встречаются элементы, закрепленные разными шурупами, понадобится два вида отверток — крестовая, шестигранная, с прямым шлицом.
  • Плоскогубцами.
  • Долотом.

Аппарат придется выдвигать на свободное пространство — чтобы разбирать такую громоздкую технику, нужно много места.

Порядок демонтажа

Чтобы не запутаться во время разборки, наметим план. Как разобрать стиральную машинку Бош — последовательность демонтажа:

  • все стенки;
  • контейнер для моющего сердства;
  • управляющая панель;
  • электромотор, насос, трубчатый электронагреватель;
  • ремень привода, шкив;
  • амортизаторы, противовесы;
  • впускной клапан, трубки, прессостат;
  • фильтр, патрубки;
  • люк и УБЛ;
  • бак.

Отключение

Наиболее простой этап. Он важен — от него зависит ваша безопасность. Разборка стиральной машины Bosch начинается с отключения всех коммуникаций. Отсоедините аппарат от водопроводной трубы, от канализации, отключите от электросети.

Разборка СМА Bosch

Действуйте строго в указанной ниже последовательности.

Убираем крышку

Посредством крестовой или шестигранной отвертки выкрутите винты (две штуки), расположенные сзади. Сдвинув верхнюю панель на себя, приподнимите ее вверх. Но соблюдайте осторожность, иначе можете пораниться острыми краями крышки. Уберите снятый элемент подальше — чтобы не мешал.

Убираем панель управления

Извлеките контейнер для стирального порошка. Нажмите на центральную защелку и, двигая его вперед, выньте наружу.

За контейнером вы обнаружите болты. Разжав защелки и помогая себе отверткой, снимите управляющую панель. Отсоединяйте все проводки, идущие к ней. Но сначала сделайте фото — чтобы затем присоединить провода правильно. Можно и не отсоединять провода — пусть панель болтается на сервисном крюке.

Демонтируем нижнюю панель

Нужно снять нижнюю фасадную стенку — эта часть стиралки прикрепляется с помощью защелок. Снять нижнюю крышку совсем просто — разожмите защелки.

Снимаем переднюю панель

Распахните дверку. Перед тем как разобрать дверцу стиральной машины Bosch, следует выкрутить винты и снять ее — она держится на петлях. Действуйте осторожно, чтобы не испортить стеклянное окошко.   Заправив внутрь манжету и поддев хомут отверткой, сдерните люк.

Открутив болтовые соединения, на которых крепится замковое устройство, извлеките УБЛ. Отсоединив провода от УБЛ, уберите замок.

Откручивайте один за другим саморезы, на которых крепится фасадная стенка. Снимите ее.

Снятие задней панели и противовесов

Открутив болтовые соединения, которыми крепится стенка, уберите ее. Станут видны «внутренности» машинки. Теперь откручивайте планку, соединяющую  половинки корпуса. Действуя подходящим ключом, уберите противовес, расположенный наверху. Потом аналогично уберите противовесы, находящиеся возле загрузочного люка.

Разбираем верхнюю часть

Вам предстоит извлечь бак — деталь громоздкую, поэтому следует расчистить пространство внутри аппарата и демонтировать комплектующие, имеющие с баком соединения.

Уберите кюветку, отсоединяя соответствующий патрубок. Входной клапан также отсоедините от своего патрубка. Далее наступает очередь прессостата и фильтра, подавляющего помехи. С прессостата снимают трубку. Все отсоединенные детали извлекают наружу. Вверху ничто не мешает извлечению узла.

Разбираем заднюю часть

Возвращайтесь в заднюю часть, чтобы снять крепежные соединения и детали:

  • приводной ремень;
  • ведущие к мотору проводки;
  • болты, удерживающие электромотор на подвесах.

Пошатывая движок, извлеките его. Будьте осторожны — мотор очень тяжелый.

Извлечение насоса

Положив стиралку набок (на левую сторону), уберите дно — если таковое имеется.

  • с помощью пассатижей нужно разжать хомут патрубка слива;
  • уберите проводки, подсоединенные к помпе;
  • выкрутите болты, фиксирующие помпу — доставайте ее.

Извлекаем бак

Отсоедините проводку от ТЭНа — в «Бошах» он расположен впереди, внизу бака.

Нагревательный элемент не вытаскивайте, чтобы не разорвать уплотнитель из резины — он не восстанавливается после повреждения. На стенах может крепиться проводка, которую держат жгуты — их перекусывайте с помощью кусачек. Демонтируйте амортизаторы.  Теперь снимайте бак и вытаскивайте через переднюю часть.

Достаем барабан

Дело близится к завершению. Остается узнать, как разобрать барабан стиральной машины Бош. В СМА этого бренда бак разборной — это большой плюс. Отсоединив шкив, блокируйте его вращение подпоркой. Открутив болт, размещенный по центру, переходите к болтам, соединяющим половинки бака. Снимайте верх.

Повернув нижнюю часть, увидите здесь шток — бейте несильно молотком по нему, чтобы достать барабан. После извлечения барабана стали доступны подшипники. Их достают так: сначала извлекают сальники, поддевая отверткой; затем с помощью долота и молотка выбивают подшипник.

Разобрав СМ, осмотрите ее элементы — если что-то износилось, замените. Теперь вы можете увидеть, сколько накипи образовалось на ТЭНе и стенках бака, если пренебрегали профилактической чисткой. Прежде чем ставить назад элементы, почистите их — это продлит срок их службы.

Полезное видео:

Как оказалось, разобрать стиралку не так уж сложно. Полученные навыки пригодятся вам, если понадобится заменить какой-либо элемент — подшипник или ТЭН, своими руками.
