Ремонт насоса «Малыш» своими руками: популярные поломки

Для бытовых нужд вы используете погружной электрический насос Малыш, но он, как и всякая иная техника, со временем требует вмешательства? Хотя его конструкция проста и достаточно надежна, но без опыта ремонта сложно отыскать поломку, не прибегая к услугам мастера.

Согласитесь, было бы неплохо починить его самостоятельно, чтобы сэкономить на выезде работника сервисной организации.

Мы подскажем вам, как выполнить ремонт насоса Малыш своими руками, не прибегая к помощи специалистов. В статье приведены основные типы неисправностей и пути их обнаружения. Подобраны схемы устройства и сборки составных элементов агрегата, что упрощает самостоятельные работы.

Для простоты восприятия информации мы предлагаем поэтапный процесс исправления поломок, снабженный видеороликом. На самом деле это несложно — достаточно иметь ремкомплект, обязательно входящий в поставку насоса.

Содержание статьи:

Модификации насоса и характерные отличия

Вибрационные изобретены очень давно. Еще в 1891 году русский инженер В. Г. Шухов использовал принцип вибрации для насоса. Кстати, примерно такая система задействована в автомобильном бензонасосе.

Позднее аргентинец Т. Беллок доработал схему — она используется без особых изменений и сегодня.

Вибрационных погружных насосов существует великое множество. Но все они имеют примерно одинаковое устройство и принцип их ремонта одинаковый

Первыми для бытовых нужд такие устройства выпустили итальянцы. В СССР за их разработку в конце 1960-х взялись конструкторы московского завода «Динамо» под руководством М. Е. Брейтора. И с 1971 года бытовой вибрационный насос стал выпускаться на предприятиях СССР — сказалось увлечение унификацией.

Примерный состав ремонтного комплекта для насоса Малыш и ему подобных модификаций

Насосы выпускались в Ереване, Ливнах, Москве, Бавленах и еще множестве предприятий. Можно назвать только самые известные марки: , «Нептун», «Струнок», «Сега», «Ручеек», «Урожай», «Босна», «Каштан».

Все они, по сути, отличались названиями и формой корпуса. И то не всегда. Сюда же можно отнести и итальянские и китайские конструкции. Например, «Джерельце».

Насос «Струнок» не всегда отличит от «Малыша» даже специалист — только по маркировке

Все это вариации одной схемы. Иногда менялись названия, но суть оставалась прежней. Например, известный ныне «Малыш — М» чуть раньше был «Сегой» и . Поэтому и методики их устранения очень схожи с ближайшим конкурентом – “Малышом”.

Если игнорировать путаницу с разными наименованиями, то коротко все вариации сводятся к трем-четырем типам погружных насосов:

«Малыш» – модель погружного вибрационного электронасоса с нижним забором воды. Самая мощная модификация из всех, но плохо подходит для придонной работы — может захватить со дна грязь или ил и выйти из строя.
«Малыш — М» вариант в верхним забором воды. Чуть послабее, зато не забирает грязь со дна. Реже выходит из строя по причине перегрева — попросту даже если падает уровень воды и забор заканчивается, корпус все равно охлаждается — он-то остается погруженным.
«Малыш — К» – модель с нижним забором воды, но оснащена термореле и трехжильным проводом с заземлением. Наличие термореле положительно влияет на срок службы и надежность, но увеличивает его стоимость. Раньше эта модификация шла исключительно на экспорт.
«Малыш — 3» – компактная модель диаметром 80 мм для узких скважин.

В любом случае, вибрационные насосы ценятся за компактность, дешевизну и простоту. К тому же, они достаточно стойко переносят , которые возникают при перекрытии водяной магистрали, например. Хотя и тут не стоит увлекаться — подобная частая практика все же выводит насос из строя.

Насосы даже одной модели могут незначительно отличаться: полировка или порошковое покрытие корпуса, например. Но детали у них, как правило, взаимозаменяемые

Устройство и принцип действия агрегата

Принцип действия прост. Механизм забора и подъема воды при помощи поршня и клапана известен еще с античных времен Герона Александрийского. Вся разница в том, что схема переработана под электрический двигатель.

Электрический переменный ток меняет свое направление несколько раз в секунду. В России принят стандарт 50 Гц. Это означает, что за секунду ток меняет полярность 50 раз.

Соответственно, железный сердечник, помещенный в магнитное поле, создаваемое током с такой частотой, будет вибрировать с частотой смены полярности. Если к такому сердечнику добавить поршень с клапаном, то появится насос.

Все это разновидности одной и той же рабочей схемы. В принципах проведения их ремонта нет особой разницы

Корпус насоса состоит из двух половин. В одной из них электрическая катушка, создающая электромагнитное поле, а в другой помещена вся механика со стальным сердечником.

Катушка имеет П-образный сердечник. В сборе эта деталь называется ярмом. Она запрессована в корпус и залита для герметичности и изоляции компаундом — пластифицированной бакелитовой смолой с примесью кварцевого песка из соображений лучшей теплопроводности.

В другой половине корпуса находится гидравлическая камера. В ней располагается сердечник на резиновом амортизаторе. Движение сердечника корректирует резиновая мембрана. На сердечнике стоит поршень. А для направления потока откачиваемой жидкости на заборном патрубке ставится обратный клапан.

Проще говоря: катушка магнитит, сердечник вибрирует, амортизатор работает как герметизирующая прокладка корпуса и возвращает сердечник в нейтральное положение, мембрана не дает сердечнику раскачиваться, поршень толкает воду, клапан обеспечивает ее движение в одну сторону.

Вот и вся конструкция — просто и эффективно.

Насосы Малыш и модификации выпускают с нижним и верхним забором воды. Агрегаты с нижним забором ломаются чаще, так как у их конкурентов лучше охлаждается двигатель

Основные виды неисправностей и их причины

Все неисправности можно свести к двум типам:

электрическая часть;
механическая часть.

В свою очередь каждую из них можно разделить на две подгруппы. Это полная неработоспособность и частичное нарушение работы.

Частичная потеря работоспособности насоса не обязательно означает нарушение регулировки. Иногда причина кроется в выходе из строя его отдельных деталей. Но начнем по порядку.

Тип #1 — неисправности электрической части

Наиболее частая неисправность — выход из строя катушки. Полное перегорание или пробой изоляции на корпус. Реже происходит отслоение от корпуса компаунда. Причина у неисправностей одна — работа «всухую», без воды, что вызывает перегрев катушки.

Тогда горит изоляция, подгорает компаунд и, вследствие разницы теплового расширения различных материалов, происходит расслоение заливки и выпадание ярма из корпуса.

Иногда насос перестает качать вообще, но может и разбить корпус. Это самая неприятная поломка, избежать которую можно только соблюдением правил эксплуатации.

При поиске неисправности предстоит выполнить его разборку. Благодаря простой конструкции удастся самостоятельно разобрать его на составные элементы

Тип #2 — поломки механической части

Тут полное разнообразие причин и последствий:

Известкование деталей. Происходит от перекачки жесткой воды. Это белый известковый налет типа накипи в чайнике. В работе это особо не ощущается, но после длительного хранения, например, в зимний период, известка может заклинить поршень. Неисправность редкая, как правило только затрудняет разборку и немного снижает характеристики насоса.
Нарушение целостности корпуса. Впечатление, точно срезано напильником или фрезером. Обычно верхнее ребро корпуса. Причина простая — контакт с бетонной поверхностью колодца при работе.
Засорение рабочей полости насоса. Например, песком. Песок и камушки, ветки, водоросли — все это нарушает плотность прилегания клапана к постели. Не критично, но неприятно — насос не развивает положенной мощности.
Ослабление резьбовых соединений. Происходит от вибрации, случаются нечасто. Например, раскручиваются гайки, закрепляющие поршень. Последствия могут быть самые плачевные — вплоть до разрушения корпуса.
Нарушение свойств резины. Ведет к снижению мощности насоса. В редких случаях происходит полное прекращение работоспособности.

Наиболее капризная и чувствительная к ослаблению свойств резины деталь, как ни странно, массивный амортизатор. Слишком эластичная резина способствует разбиванию сердечника, слишком жесткая — снижению амплитуды вибрации и потере мощности.

Кроме того, при проворачивании сердечника в амортизаторе, проекция основания штока (на шток запрессована деталь, называемая якорь) не полностью совпадает с ярмом и хуже притягивается к нему. Жесткий поршень хуже перемещает воду. Разбитый поршень не качает вообще.

Клапан при потере эластичности работает хуже, но совсем из строя насос не выходит. Тоже мы наблюдаем и при нарушении регулировке клапана.

Иногда происходит просто потеря мощности. Часто причиной является опять включение насоса без погружения в воду. Чаще всего это происходит из-за пренебрежения правилами эксплуатации.

Например, подвешивание насоса на стальном тросе и без амортизатора — крепление насоса обязательно должно амортизировать! Поэтому в комплект и входит леска или нейлоновый шнур и амортизирующее кольцо для крепления.

Зная устройство насосов серии Малыш, с ремонтом агрегатов можно без особых проблем справиться своими руками

Алгоритм поиска и ликвидация неисправностей

Если насос отказывается работать или делает это как-то неубедительно, то первым делом отключите его от сети и извлеките на поверхность.

Этап #1 — внимательный наружный осмотр

Далее следует отсоединение подающего шланга и визуальный осмотр. Нет ли каких видимых повреждений.

К сожалению, трещины в корпусе лечатся только полной заменой корпуса. Но и тут стоит помнить, что просто так они не появятся в литье, сделанном под давлением — тут где-то кроется иная причина.

Если корпус цел, тестером проверяем сопротивление катушек и наличие замыкания на корпус. Исправное ярмо покажет сопротивления порядка 10 Ом. Любой из контактов (кроме заземления) не должен давать короткое на корпус насоса.

Если оно есть — дело плохо. Заменить катушку самому очень сложно и попытка дает плохие результаты. Впрочем, рекомендации по этому вопросу будут чуть позднее.

Если с корпусом и электрикой все нормально, надо продуть насос. То есть просто подуть в его заборное и подающее отверстия. В оба направления воздух долже проходить свободно.

Но если резко дунуть в подающий патрубок, то клапан должен закрыться и заблокировать подачу воздуха.

Если этого не происходит, то красноречиво говорит о нарушении в регулировке насоса. Дальше просто потрясем насос. Ничего не должно громыхать внутри него. Причина посторонних звуков — отслоение компаунда или разрушение механической части.

Если есть сомнения в необходимости разборки, а насос попросту потерял мощность, то можно попробовать обойтись без разборки. Первым делом промываем насос струей воды. Задача — вымыть изнутри песок и мусор.

Дальше можно попробовать опустить в ведро с водой. В воду добавляем 9% уксус (примерно 100 г на ведро) или пакетик лимонной кислоты. Оставляем часов на шесть. Затем снова промываем струей воды. Цель процедуры проста — снять известкование.

Дальше проверяем регулировку клапана. Он должен лежать неплотно и иметь зазор 0,5 — 0,8 мм. Просто ослабляем контргайку и зажимную гайку на заборе насоса и регулируем. Как только попали как надо — крепим контргайкой. Процесс контролировать просто.

Опускаем насос без шланга в ведро с водой. Так, чтобы выглядывал только патрубок шланга. И включаем. У исправного и отрегулированного насоса столб воды поднимается примерно на метр.

По этому фонтану и судим о регулировке. Как только получили максимальную величину — тут и закрепляем результат.

Мы перечислили самое простое. Для остального требуется разборка.

Галерея изображений

Фото из

Составные части вибрационного насоса

Замена изношенных шайб

Разборка клапана для профилактической очистки

Сборка вибрационного насоса

Этап #2 — пристальный взгляд изнутри

Первым делом нужно разобрать насос. Предварительно желательно сделать на корпусе метки. Чтобы потом правильно собрать.

К сожалению, просто отвернуть крепежные винты только на новом насосе — в процессе эксплуатации резьбовое соединение так окисляется, что разобрать его — еще та задача. Лучшее подспорье — терпение и жидкость WD40.

Кстати, в былые годы на заводе на соединительных шпильках во избежание разбалтывания вообще забивали керном. Сегодня поступают несколько гуманнее и применяют гайки с пластиковым фиксатором.Точно такие надо ставить и при сборке.

Если разборка не задалась, нужно прибегать к ножовке или УШМ (болгарке). Только очень аккуратно, без повреждения корпуса. Штатные винты лучше заменить с болтами под внутренний шестигранник — их затем проще отвинчивать.

Кстати, разбирать и собирать следует по тому же принципу, что и автомобильные колеса или блок двигателя — зятягиваем или ослабляем крепления постепенно, крест-накрест.

После ремонта неплохо заменить штатные шлицевые винты на болты с головкой под внутренний шестигранник — они проще при разборе

Насос распадается на две половинки — в верхней компаундом залито ярмо, а в нижней держится вся механика.

Этап #3 — устранение электрической неполадки

В электрической половине смотрим на компаунд. Если он отслоился, то аккуратным постукиванием молотка по корпусу определяем участок. Если он небольшой, то можно попробовать вылечить неисправность заливкой эпоксидной смолы.

Если узел выпадает из корпуса, то на компаунд наносим неглубокую насечку (болгаркой) не глубже 1 мм.

И крепим узел на месте с помощью герметика, который применяют при ремонте автомобильных стекол. Эпоксидная смола не подходит — она недостаточно пластичная и попросту лопнет позднее от вибрации.

Запрессовать катушку на место сложно — может понадобиться пресс с усилием порядка 300 кг. Можно попытаться и перемотать катушку, если та перегорела. Но тут сложнее.

Сначала греют корпус, чтобы извлечь ее. Примерно до 120 градусов. Пока не отслоится компаунд. Делать это лучше на свежем воздухе — подгорающий компаунд не сильно полезен для здоровья.

Аккуратно скалывая, освобождают корпуса катушек (их две) от остатков компаунда. Сматывают с них старый провод. Затем наматывают новые обмотки. Провод диаметром 0,65 мм, марки ПЭТВ. Виток к витку, примерно восемь слоев каждая катушка.

Выводы катушек присоединяют пайкой к влагостойкому проводу сечением 0,75 в двойной изоляции. И затем катушку заливают в корпус эпоксидной смолой с добавлением прокаленного кварцевого песка.

Но вообще, этот метод ремонта не сильно надежный — на заводе оборудование и материалы позволяют делать это более качественно. И ремонт электрической части можно рекомендовать только в крайнем случае. В остальных лучше обращаться к производителю.

Неполадки электрического характера можно устранить своими силами только при наличии опыта выполнения подобных работ. В противном случае дешевле обойдется покупка новой детали

Впрочем, если у вас много свободного времени и намоточный станок и навыки работы с электрическими устройствами, то можно и попытаться. Но чаще всего оказывается дешевле полностью заменить катушку вместе с половиной корпуса. На заводах, кстати, так и делают. Можно считать это агрегатным ремонтом.

Этап #4 — исправление механических нарушений

С механикой проще. Аккуратно вытаскиваем узел из корпуса насоса. Первым делом визуально определяем неполадки: разрушения, разрывы, обломки шайб и так далее. Если есть чернота и гарь — снова проверяем электрику.

Если есть следы механического износа на металлических деталях — проверяем зазоры и амортизатор и еще раз перепроверяем электрическую половину на предмет отслоения компаунда. Это можно сделать постукиванием молотка — в месте отслоения звук будет глуховатым.

Просто иногда износ ярма и якоря случается потому, что катушка смещается, выпадает из корпуса. Что не всегда заметно на старом насосе по причине загрязнения.

При разборке иногда случаются надрывы мембраны и амортизатора. Мембрана особенно не влияет на работоспособность насоса и, если можно ее подклеить резиновым клеем, то можно этим и ограничиться. А вот амортизатор в таком случае лучше заменить.

Внутренности насоса промываем от песка — если он там есть. Известковый налет удаляем по тому же принципу, что и накипь в чайнике — лимонная кислота, уксус, средство для удаления накипи. Только не применяйте сильную щелочь и другие мощные средства — нужно очистить корпус, а не растворить его.

Чаще всего разборки и сборки насосы Малыш требуют после промывки скважин. Их необходимо регулярно очищать от песка и илистых включений

Далее смотрят, как ориентирован якорь штока по отношению к катушке. Их проекции должны совпадать. Нет — поворачиваем, ослабив крепежные гайки. Расстояние от якоря до ярма должно составлять 5 — 8 мм.

Этот зазор регулируется подкладными шайбами и контргайками на основании штока. Больше расстояние не позволит насосу развить мощность. Меньшее ведет к разбитию ярма и якоря, а иногда и корпуса.

Если якорь на штоке разболтался — что бывает крайне редко — его крепят кернением. Иногда случается разрыв самого штока в районе резьбы крепления поршня или прослабление резьбы — тут уже только замена.

Если износился поршень или он потерял эластичность, то тут все просто. Меняем его на новый из ремнабора и регулируем зазор между ним и постелью в корпусе. Этот расстояние должно находиться в пределах 4 — 5 мм.

Регулируется он просто — путем добавления или уборки проставочных шайб толщиной 0,5 мм. Их вы найдете на самом штоке над и под поршнем.

При смене поршня следует помнить о стальной втулке, запрессованной в центре. Достать ее из старого и запрессовать в новый просто. Не требуется даже специальных инструментов. Как правило, она входит от нажатия рукой.

Иногда выручают тиски или просто болт с парой шайб и гайкой — просто насаживаем последовательно поршень и втулку на болт и стягиваем гайкой — втулочка встает на место как надо. Можно даже попробовать это сделать прямо на штоке.

Мембрану меняют крайне редко — только если уж совсем рассыпалась. А так, если она цела и резина не потеряла своей упругости, то особо не обращайте на нее внимание. Главное, что она есть.

Хорошим подспорьем в работе будет штангенциркуль с глубиномером. Им и замеряем расстояние от посадочного края корпуса до постели клапана, а затем от клапана до амортизатора. И приводим их в соответствие.

Клапан насоса меняется тоже просто — винт и две гайки. Расстояние между ним и заборным отверстием регулируется простым поджатием винта. Как уже говорилось, зазор должен лежать в пределах 0,6 — 0,8 мм.

Шток на амортизаторе, и поршень крепятся контргайками. Относимся к этому серьезно.

Если это крепление позднее от вибрации развинтится, то может привести к серьезной поломке — как раз одна из главных причин разрушения корпуса или выхода из строя резиновых частей.

Важный элемент конструкции насоса – резиновый клапан, который находится в корпусе. Он перекрывает отверстия для выхода воды, а в случае отсутствия давления в устройстве обеспечивает ее свободное вытекание

Собираем аккуратно. Обращаем внимание на насосах с верхним забором воды на совпадение отверстий в корпусе и амортизаторе — для этого мы и делали метки перед разборкой насоса. С виду обе стороны одинаковы и их легко перепутать. Если это произойдет, то насос попросту откажется работать.

Винты корпуса, как и говорилось, тянем крест-накрест, постепенно. И очень плотно. Гайки обязательно новые, с пластиковым фиксатором. Совсем не помешают шайбы Гровера. Помним, что насос при работе сильно вибрирует, чего не любят резьбовые соединения.

Снова все проверяем. Меряем сопротивление обмотки ярма, продуваем туда-сюда насос. Если все нормально, переходим к проверке на ведре с водой. Опускаем насос в воду, патрубок для шланга оставляем снаружи. Или применяем для таких целей обрезок короткого шланга. И глядим, как у нас качает воду. Все нормально — хорошо. Слабо — регулируем клапан.

После восстановления работоспособности или в колодец.

Выводы и полезное видео по теме

Небольшая видео-подсказка по ремонту и диагностике, которая поможет произвести ремонт:

Всегда помним о безопасности! А потому, даже убедившись в целостности катушек и отсутствии замыкания на корпус, никогда не держим насос при проверке за корпус! Всегда только на диэлектрическом пружинящем подвесе!

И никогда для подобных целей не используем провод питания. Безопасность никогда не бывает лишней.

Есть, что дополнить, или возникли вопросы по устранению неполадок насосного оборудования? Пожалуйста, оставляйте комментарии к публикации. Форма для связи находится в нижнем блоке.

Ремонт насоса «Малыш» — основные поломки, и как разобрать на vodatyt.ru

На чтение 4 мин. Просмотров 1k. Опубликовано 07.01.2019 Обновлено 02.12.2019

Ремонт насоса «Малыш», в принципе мало чем отличается от ремонта прочих похожих водяных насосов. В большинстве случаев устранить неполадки можно своими руками, не прибегая к услугам профессионалов.

Вибрационный насос «Малыш»: принцип и схема работы

Вибрационные насосы являются одними из наиболее популярных модификаций, выпускаемой отечественной промышленностью уже более полувека. По большому счёту, все подобные механизмы по своей конструкции схожи, или, более того, – идентичны. Различаться может дизайн и форма корпуса, при одинаковом внутреннем устройстве. Соответственно, и неполадки вибрационных насосов характерны для большинства подобного оборудования, и произвести ремонт насоса «Малыш» своими руками не составит особого труда.

Принцип работы насоса «Малыш» основан на принципе колебания переменного электротока. По стандартам, принятым в нашей стране, его частота равна 50 герц, то есть ток в отечественной электросети меняет направление 50 раз в минуту. Соответственно, с такой же частотой колеблется и сердечник внутри насоса. При добавлении к колеблющемуся электромеханизму клапана и резинового поршня, получается вибрационный насос. При включении поршень начинает засасывать воду внутрь аппарата, и, через клапан, выталкивать вверх по шлангу.

Основные виды поломок

Вибрационные насосы типа «Малыш» разработаны более полувека назад советскими конструкторами. Но, несмотря на это, они до сих пор пользуются большой популярностью у наших соотечественников. Причина этого – доступная цена и высокая надёжность. Но, несмотря на это, погружные насосы «страдают» рядом характерных неисправностей, свойственных и «Малышу». К основным типам неисправностей «Малыша» следует отнести:

Отслоение электромагнита.
Величина зазора между катушками поршня и магнита не соответствует нормативам.
При включении в сеть насос гудит, но воду не подаёт.

Разборка насоса «Малыш»

Перед тем, как отремонтировать насос «Малыш», его нужно правильно разобрать. Главное в этом деле – не повредить целые детали, и запомнить порядок действий, чтобы после ремонта правильно собрать механизм. Перед разборкой следует слить с насоса воду и обесточить его. Далее нужно при помощи острого предмета или маркера нанести на двух половинках корпуса метки, чтобы правильно их состыковать при сборке.

Затем корпус «Малыша» зажимается в тисках в вертикальном положении, чуть ниже стыковочного шва верхней и нижней частей. Выкручиваются все крепёжные болты, и верхняя часть корпуса механизма снимается. Далее раскручиваем и убираем фиксирующую гайку с втулки вибратора, и снимаем все детали, надетые на шток. Основные комплектующие вибрационного насоса:

Поршень.
Диафрагма с упором.
Электромуфта.
Амортизатор.
Якорь.

Все вышеперечисленные запчасти нанизываются на центральный шток, а между ними устанавливаются шайбы и контргайки.

Ремонт водяного насоса «Малыш» + видео

Перед началом ремонта насоса «Малыш» следует точно установить причину, вызвавшую ту или иную неисправность. От этого будет зависеть и правильное устранение неполадки.

Отслоение электромагнита может привести к тому, что напор воды будет намного слабее, нежели предусмотренный в техпаспорте. В нормальном состоянии электромагнит крепится к нижней части корпуса при помощи особой эпоксидной заливки – компауда. В результате длительной эксплуатации он может отслаиваться, в результате длительной эксплуатации прибора. Для устранения этой неполадки вынимаем магнит из корпуса, отбиваем с его поверхности остатки не отслоившегося компауда, и с помощью острого предмета чертим на его поверхности небольшие борозды. Затем обмазываем электромагнит герметиком, лучше подойдёт состав для стекла, и вновь запрессовываем его в корпус. Когда герметик полностью схватится, «Малыш» можно собирать и запускать.
Когда размер зазора между катушками поршня и электромагнита вибратора не соответствует норме, возможен выход двигателя из строя. Нормальный эксплуатационный зазор должен находиться в промежутке между 4 и 5 мм. При большем показателе электромеханизм будет перегреваться, а при меньшем – повышается вероятность износа катушек. Для регулировки зазора разбираем вибратор, вплоть до амортизатора. Затем собираем все комплектующие вновь на шток, при необходимости добавляя или убирая шайбы между втулкой поршня и амортизатором, добиваясь соответствия зазора между катушками до требуемой нормативом величины в 4-5мм.
Насос при включении гудит, но вода по шлангу не поступает. Причин для этого бывает несколько. Самая безобидная – чересчур закручена гайка на регулировочном винте. Её следует ослабить и попробовать запустить «Малыша» вновь. Другая причина – разрыв резиновой манжеты поршня. В этой ситуации склеивать её не имеет смысла, а проще купить и установить другую. Другая причина, также не подлежащая ремонту – поломка центрального штока поршня. Здесь также следует приобрести новую деталь и установить на неё все остальные части вибратора.

Как видим, основные неполадки «Малыша» вполне возможно устранить в домашних условиях. Достаточно иметь желание и соответствующие навыки.

Ремонт насоса малыш своими руками: инструкция

Ремонт насоса «Малыш» своими руками

В среде дачников и владельцев частных домов огромной популярностью пользуются насосные погружные устройства, работающие на вибрационном принципе. Одной из самых распространенных моделей является насос «Малыш». Такие устройства отличаются невысокой стоимостью, но, тем не менее, показывают довольно высокие характеристики, прокачивая воду на значительные дистанции.

Ремонт насоса «Малыш» своими руками

Однако, как любое сложное техническое оборудование такие насосы требуют регулярного обслуживания. В ряде случаев у владельцев насоса «Малыш» может возникнуть вопрос, как сделать насос своими руками, если не срабатывает реле давления насосной станции?При наличии минимальных технологических навыков, большинство ремонтных операций можно сделать в бытовых условиях.

Как устроен бытовой погружной насос «Малыш»?

Содержание статьи

Размещение погружного насосного оборудования

Вибрационные насосы, работающие в погруженном состоянии, обычно работают по инерционному принципу. Это означает, что узлы устройств придают массе жидкости колебательные движения, которые передаются на значительное расстояние.

Возможно, Вас заинтересует информация о том, как провести ремонт насоса водолей своими руками видео

Для того чтобы придать жидкости колебательное движение, в насосном устройстве имеется вибратор, который приводится в движение при помощи электромагнитного оборудования. Все узлы насоса размещаются в корпусе.

Электромагнитное оборудование насоса «Малыш» представляет собой сердечник в виде буквы «П» и катушек с медной проводной обмоткой. Две катушки и сердечник размещаются в корпусе, где фиксируются пластиковой смолой – компаундом. Помимо фиксации устройства, компаунд отводит от катушек с обмотками излишнее тепло и изолирует их от металла корпуса. В состав компаунда, помимо смолы, входит и песок с кварцевым составом, обеспечивающий высокую теплопроводность.

Вибратор представляет собой якорь, перемещающийся под действием электромагнитных сил, с прикрепленным к нему штоком. Для того чтобы вибратор возвращался в исходное состояние, к нему прикрепляется пружина из вулканизированной резины.

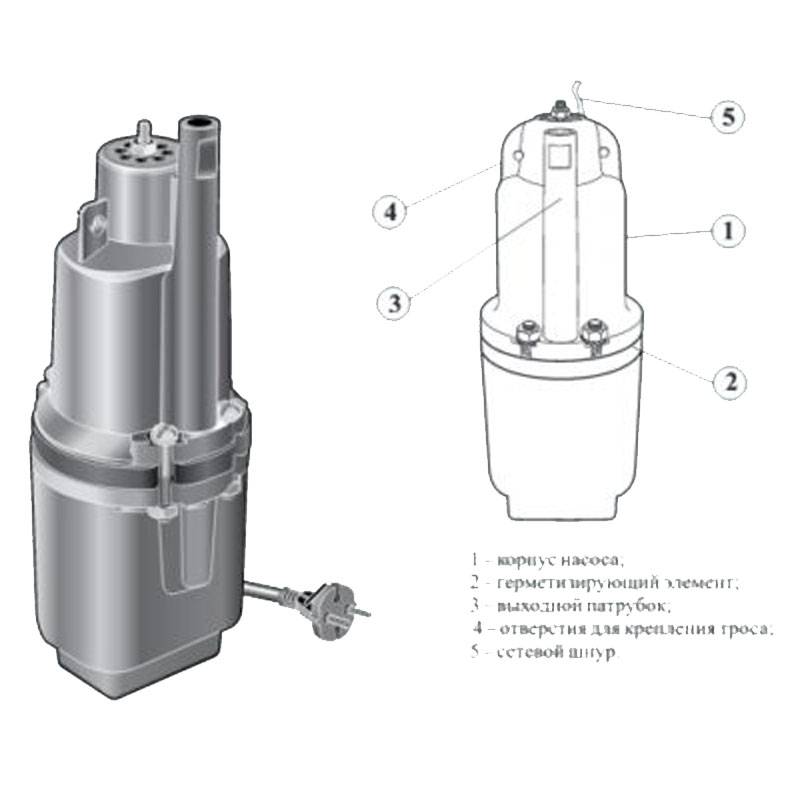

Составные части погружного вибрационного насосного устройства

Все основные узлы погружного вибрационного насосного устройства «Малыш» размещаются в металлическом корпусе. В верхней части корпуса расположен клапан, изготовленный из резиновой отливки. Именно резиновый клапан является узлом насоса, наиболее часто выходящим из строя.

Возможно, Вас заинтересует информация-застрял насос

Как работает вибрационное насосное устройство

Чтобы понять, как самостоятельно ремонтировать и обслуживать погружные вибрационные насосные устройства, необходимо разобраться в принципе их работы.

При подключении оборудования к электрической сети якорь под воздействием электромагнитных сил приближается к магниту. Через некоторое время электромагнитная сила притяжения исчезает, а пружина амортизатора, изготовленная из очень упругой резины, возвращает якорь в исходное положение. Такие колебания происходят 50 раз в секунду. Размещенный совместно с якорем поршень, с такой же частотой меняет свое положение.

Между крайними положениями поршневого элемента образуется «гидравлическая камера», в которую поступает двухкомпонентная смесь (вода и растворенный в ней воздух). Данная смесь, в отличие от чистой жидкости, обладает определенной упругостью. Новые порции смеси поступают через входной клапан и выталкиваются через выпускной патрубок, создавая движение воды в трубе или шланге.

Составные части вибрационных погружных насосных устройств

Погружные насосные устройства «Малыш»

Данное оборудование выпускается Бавленским заводом «Электродвигатель». Оборудование представлено несколькими моделями.

Модели «Малыш» и «Малыш-К». Характеризуются всасывающими патрубками в нижней части корпуса. Модель с литерой «К» оснащена дополнительно термореле. Стоит отметить, что нижнее расположение патрубков делает насос чувствительным к загрязненной воде. «Сухой ход» такого оборудования может вывести его из строя, так что дополнительная защита в виде термореле позволяет избежать неприятностей.
Модель «Малыш-М» имеет всасывающий патрубок в верхней части. Если глубина вашего водоема невелика, то такое устройство можно расположить горизонтально.
Модель «Малыш-3» обладает компактным сечением, позволяющим располагать устройства в трубах с диаметром 8 сантиметров (3 дюйма).

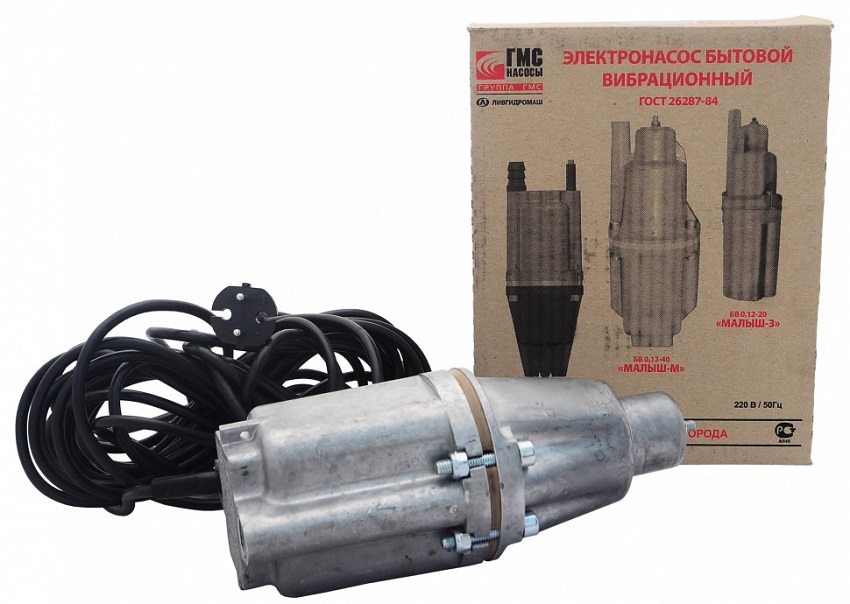

Насос «Малыш» в стандартной комплектации

Для размещения насосных устройств в колодцах и скважинах, они комплектуются тросом из капрона. Синтетический трос позволяет избежать удара пользователя током при нарушении герметичности металлической оболочки устройства.

При подключении насоса минимальная величина внутреннего сечения шланга или трубопровода не должна быть менее 19 мм. При несоблюдении этих требований, устройство может перегреться и выйти из строя.

Геометрические размеры насоса «Малыш»

Цены на насос Малыш

~~насос Малыш~~

Как своими руками починить насосное устройство «Малыш»

Видео — Ремонт насоса «Малыш»

Как разобрать и собрать вибрационное насосное устройство «Малыш»?

Перед началом разборки оборудования сделайте насечки на корпусе, отметив взаимное положение частей насоса.
Винты, соединяющие части корпуса насоса, снимаются последовательно. Каждый винт по очереди ослабляется на несколько оборотов. Для облегчения демонтажа части корпуса в районе уступов под фиксирующие винты можно временно сжать тисками. Чтобы упростить последующие работы по регламентному обслуживанию, замените обычные винты на аналогичные (под внутренний шестигранный ключ) или на болты с перпендикулярными прорезями на головках.
Установите поршневой диск строго параллельно его седлу, соблюдая соосность этих узлов. Контролируется параллельность постоянным измерением штангенциркулем дистанции от края поршня до прокладки. Отсутствие параллельности может вызвать гровер на гайке. Чтоб отрегулировать правильное положение гровера, под него можно подмотать кусок тонкой фольги. Причиной нарушения параллельности может быть изгиб штока. Исправить его наклон можно разворотом прокладки.
При сборке насосного устройства «Малыш» обратите внимание на то, чтобы отверстия в резиновой прокладке, расположенные по центру и в верхней части корпуса устройства, совпадали. Можно легко перепутать их взаимное положение, так как эти узлы устройства являются симметричными.

Проверить исправность работы насоса можно при опускании его в ведро с водой. При отсутствии шланга он выдает из выходного патрубка струю жидкости высотой до 30 сантиметров.

Заливаем новый компаунд

Одной из наиболее частых поломок насосов модели «Малыш» является отслоение эпоксидного компаунда от корпуса устройства. Это происходит вследствие неравномерности расширения алюминиевого корпуса и пластика компаунда при нагревании.

Поднимите насос из скважины или колодца, обесточьте его.
Разберите устройство. Как правило, его составные части крепятся на болтах.
Маленьким молоточком простучите корпус и установите места отслоения компаунда – на этих участках звук будет звонкий.
Извлеките узел с компаундом из корпуса.

Нанесите болгаркой на внутреннюю поверхность алюминиевого корпуса насечки в виде сетки. Аналогичные насечки нанесите на узле с компаундом. Глубина канавок должна быть не более 2 миллиметров.
Нанесите на внутреннюю поверхность корпуса и узел с компаундом герметик. Лучше использовать вещество для соединения стеклянных поверхностей.
Поместите узел с компаундом внутри корпуса, приложив усилие около 300 килограмм.
После застывания герметика насос собирается в обратном порядке.

Мембрана на втулочном узле

Проверка правильного положения составных частей насоса

Если вы разобрали насос, проведите ревизию правильного положения его составных частей.

Убедитесь, что зазор между поршнем и электромагнитами катушек составляет около 5 миллиметров.
Проверьте состояние клапана. Он должен беспрепятственно продуваться в обоих направлениях. На клапане должны отсутствовать видимые повреждения. Для более надежной фиксации клапана законтрите его гайку дополнительной.

Убедитесь в отсутствии механических повреждений на поршневом узле. Несмотря на его прочную фиксацию, он должен сохранять некоторую гибкость. Чтобы обеспечить его прочное крепление на втулочном узле, расклепайте гайку на конце. Для надёжности гайку можно законтрить дополнительной.
Можете также разобрать втулочный блок. Снимите поршневой узел, демонтируйте шайбу, регулирующую расстояние между втулкой и мембраной (этих шайб может быть несколько). Затем снимите кольцо упора и со стороны поршневого узла извлеките мембрану из прочной резины. Вы увидите цилиндр из алюминия. Прижмите втулочный узел к пружине и демонтируйте цилиндр. При обратной сборке вы сможете отрегулировать зазор, сделав его равным 0,5 см. Зазор изменяется добавлением или снятием шайб с обеих сторон.

Отсоединяем шланг от устройства и вывешиваем его в ведре, наполненном водой. Включаем электропитание и проверяем напряжение в сети — оно должно быть зафиксировано в диапазоне 220-240 вольт.
Выключаем оборудование и сливаем из насосного устройства воду.
Проверяем проходимость клапана. Просто продуваем его ртом. Воздух изо рта должен проходить в клапан свободно, но при повышении напора отверстие должно запираться, при этом вы должны ощущать, что поршневой узел переместился. При продувании в обратном направлении воздушный поток должен проходить без видимых препятствий.

Схема настройки погружного насосного вибрационного устройства «Малыш»

Насос в разобранном виде

Полезный совет: если насосное устройство не продувается в прямом направлении, то исправить этот недостаток можно понижением рабочего напряжения оборудования до 170-200 вольт. Понизить напряжение можно при помощи трансформатора.

Насос «Малыш» работает, но не перекачивает воду

Ослабление контргайки в регулировочном винте, расположенном в месте забора воды. Покрутите винт, изменяя эффективность работы насоса.
Повреждение качающей манжеты из резины. Увидеть эту неисправность можно только после разборки устройства. Внешне этот узел выглядит как пара блюдец, расположенных донцами друг к другу. Их диаметр около 4 сантиметров. Стоят такие манжеты копейки и продаются в специализированных магазинах.
Поломка качающего штока. Это довольно серьезная неисправность. Он запрессован в соседний узел и поменять его без специализированного оборудования крайне затруднительно. Отремонтировать такую поломку можно, имея в своем распоряжении второй неисправный насос – донор.

Чтобы более подробно ознакомиться с процедурой разборки, ремонта и настройки погружных вибрационных устройств модели «Малыш», вы можете посмотреть обучающий видеоурок.

Видео — Ремонт насоса «Малыш» своими руками

Ремонт насоса «Малыш» своими руками

Составные части погружного вибрационного насосного устройства

Составные части вибрационных погружных насосных устройств

Ремонт насоса «Малыш» своими руками

Размещение погружного насосного оборудования

Насос «Малыш» в стандартной комплектации

Геометрические размеры насоса «Малыш»

Мембрана на втулочном узле

Насос в разобранном виде

Ремонт детей по лучшей цене — Отличные предложения по ремонту детей от мировых продавцов детских товаров

Отличные новости !!! Вы попали в нужное место для ремонта детей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший детский ремонт в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили своего ребенка на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ремонте детей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести kid repair по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Colgate Kids Toothpaste Pump, максимальная защита полостей, 4.4 унции — Walmart.com

«,» tooltipToggleOffText «:» Щелкните выключателем, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

Временно приостановлено в связи с высоким спросом.
Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» true «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «
