Ремонт газовой колонки вектор: неисправности и методы их устранения, ремонт

Содержание

неисправности и методы их устранения, ремонт


Китайские газовые колонки Вектор являются одними из самых популярных в России, наравне с колонками Нева или Аристон. Чем больше аппаратов продается, тем соответственно и выше спрос на их ремонт и устранение возможных неисправностей.

Благо, запчасти на газовые колонки Vektor JSD-20W и Vektor Lux Eco не такие дорогие, как на импортные европейские модели. Но, ввиду невысокого качества сборки и китайских комплектующих, газовые проточные водонагреватели марки Вектор довольно часто выходят из строя.

Разберем основные причины неполадок колонок Vektor, их ремонт, возможные неисправности и способы их устранения.

Неисправности газовых колонок Вектор и методы их устранения

Первое, за чем надо следить — это цвет пламени в аппарате. Нормальным считается, если оно голубого цвета, если пламя желтое или коптит, то это говорит о том, что пора произвести чистку газовой колонки, ибо сама горелка забилась пылью.

1. Колонка не включается.

Если аппарат не включается, но при этом искра есть, то это свидетельствует о слабом напоре воды на выходе из газовой колонки.

Причины могут быть следующие:
— засорился фильтр на входе в колонку;
— образование накипи в теплообменнике водонагревателя.

Необходимо произвести чистку этих элементов самостоятельно или вызвать специалиста.

Если же аппарат не включается и нет искры, то скорее всего, причина в батарейках, которые надо заменить на новые. Элементы питания для газовой колонки Вектор лучше покупать алкалиновые от известных компаний-производителей, например, Duracell или Energizer.

2. Газовая колонка самопроизвольно выключается, зажигается и тухнет.

Что делать в этом случае? Вероятно это неполадки с тягой и срабатывает датчик. Необходимо выполнить чистку дымохода от сажи и проверить на герметизацию стык воздуховода с патрубком на колонке. Существует также вероятность срабатывания датчика защиты от перегрева, необходимо вручную уменьшить температуру воды на лицевой панели водонагревателя.

3. Колонка плохо нагревает воду, недостаточно горячая вода на выходе.

Данный сигнал говорит нам о том, что трубки теплообменника забиты и на нем образовалась накипь. Произведите его очистку.

4. Пламя постепенно уменьшается, а затем полностью исчезает.

Этот показатель свидетельствует о том, что пора поменять мембрану водяного узла газовой колонки Вектор.

Неисправности и ремонт газовых колонок Вектор

5. Слабый напор воды на выходе из аппарата.

Тут причин может быть несколько:

— слабый общий напор в системе;
— забился водяной фильтр на входе в колонку;
— недостаточный диаметр водопроводной трубы (менее 1/2 дюйма).

Проверьте фильтр, установленный перед газовой колонкой или замените вашу водопроводную трубу на трубу бОльшего диаметра.

6. При открытии крана отсутствует искра при исправных, новых батарейках.

Требуется замена одной или нескольких деталей-запчастей:

— микровыключатель;
— электромагнитный клапан;
— электронный блок управления.

Необходимо вызвать специалиста-газовщика для выявления причины неполадок и замены, вышедшего из строя элемента.

7. На дисплее газовой колонки не показывается температура воды.

Датчик температуры не подает сигнал на дисплей из-за разрыва в цепи или сломался сам цифровой индикатор.

Гарантия на газовую колонку Вектор составляет 1 год, при условии запуска аппарата специалистами, имеющими лицензию на данный вид работ. Если аппарат был установлен самостоятельно, то колонка не подлежит гарантийному обслуживанию.


Мы рассмотрели основные возможные неисправности газовых колонок Вектор, а также разобрали методы и способы их устранения и самостоятельный ремонт аппарата. Эксплуатируйте аппарат согласно его инструкции, а при поломках или неполадках все-таки лучше обратиться в сервисную газовую службу.

nomortogelku. xyz

Читайте также:

Газовая колонка вектор люкс эко ремонт своими руками

Самое подробное описание: газовая колонка вектор люкс эко ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Сегодня мы рассмотрим ремонт газовой колонки Vektor ( Вектор). Ниже я представлю порядок разборки с фото, пошагово, как это делаю Я.

1. Снимаем с колонки ручки регулировки. Их тут три. Одна ручка регулировки протока воды, вторая ручка регулировки подачи газа на горелку, третья ручка включения режима полной или частичной подачи газа на горелку (режим ЗИМА/ЛЕТО). Откручиваем саморезы крепления передней панели колонки снизу и сверху, отсоединяем два разъема проводов, идущих на дисплей и снимаем переднюю крышку.

2. Откручиваем болты крепления планки с электродами розжига и электродом ионизации от горелки колонки .

3.Находим болты, которые крепят водогазовый блок к корпусу колонки (4 шт. ) и откручиваем их. Со стороны газового узла болты откручиваются без проблем. Со стороны водяного блока китайская колонка устроена так, что болты откручиваются от стены. Если это делать на верстаке, то без проблем. Если колонка висит на стене, то это Вам не удастся. Либо придется ее снимать, либо пытаться открутить два болта, которые крепят кронштейн к водяному блоку, что не всегда удается, т.к. обычно водяной блок мокрый от конденсата, и болты ржавеют.

Нет видео.

Видео (кликните для воспроизведения).

4. Откручиваем правую трубку теплообменника от водяного блока ( 2 болтика на накидном фланце). Откручиваем два самореза на кронштейнах, которые фиксируют горелку, отсоединяем провод заземления, прикрученный к газовому блоку (желтый провод). Отсоединяем все разъемы: разъем микровыключателя, разъем газового клапана, провода, идущие к батарейному отсеку.

5. Извлекаем из колонки полностью водогазовый блок вместе с горелкой. Неплохо еще открутить заглушку для слива воды с водяного блока. Она длинная и будет мешать как разборке, так и сборке газовой колонки Vektor ( Вектор).

6. Теперь наша задача извлечь из корпуса колонки теплообменник. Для этого откручиваем три самореза, которые крепят теплообменник снизу к задней панели корпуса колонки, отсоединяем от колпака колонки датчик тяги и от теплообменника датчик температуры, откручиваем 2 самореза, крепящие колпак колонки к корпусу (в самом верху). Нам остается отсоединить от корпуса патрубок горячей воды теплообменника, который крепится снизу двумя саморезами. Теплообменник и колпак можно извлекать из корпуса. Далее откручиваем 4 самореза, соединяющих между собой колпак колонки и теплообменник. Собственно колонка разобрана на узлы. В корпусе остается только блок розжига.

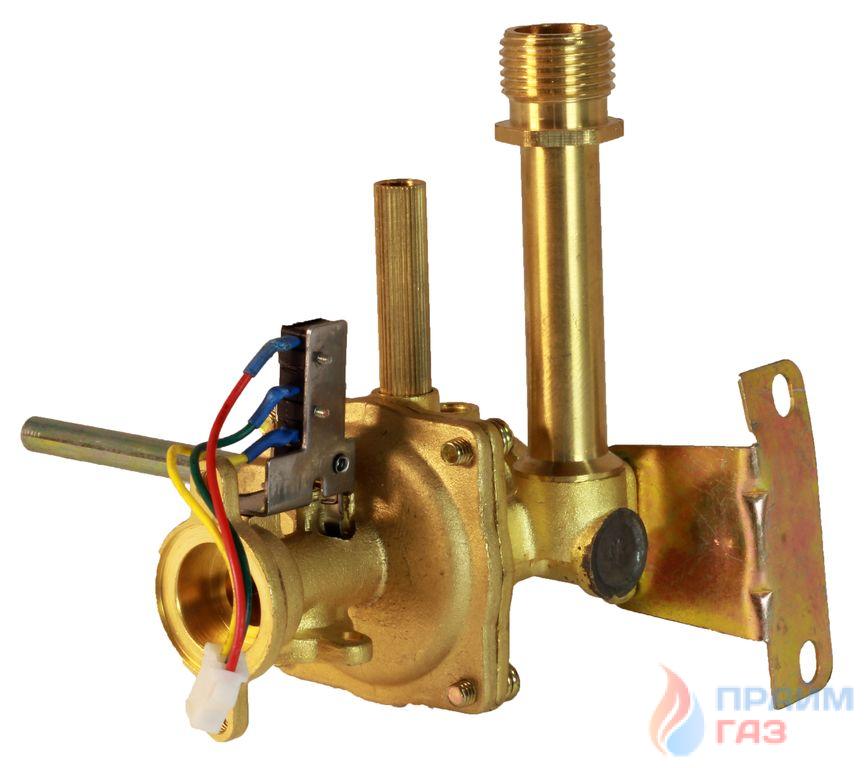

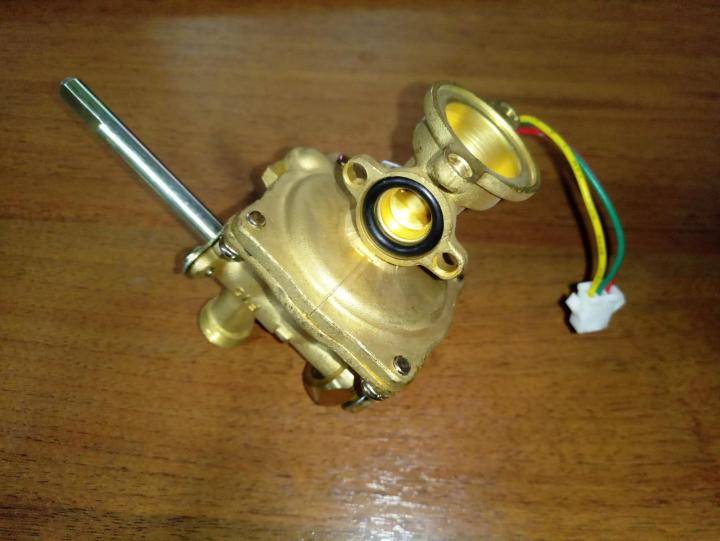

7. Далее рассмотрим разборку водяного блока газовой колонки. Откручиваем 4 болта на корпусе, разбираем блок и извлекаем мембрану. У китайских газовых колонок обычно 2 типа водяных блоков. В данной колонке «большой» водяной блок с двумя «ушами» (в простонародье). Обычно колонка не зажигается или слабо греет именно из-за этой мембраны. Ее я советую однозначно менять, если разбираете водяной блок.

9. Микровыключатель я всегда советую тоже менять, ибо это расходник и он нередко выходит из строя. Стоит он недорого.

10. Сборка газовой колонки Vektor ( Вектор) производится в обратном порядке. Так же не забудьте перед сборкой промыть теплообменник и газовую горелку.

Существует две комплектации газовых колонок Вектор: JSD 20-W и Lux Eco. Разница между ними довольно незначительная.

Потребители отмечают множество положительных сторон газовых колонок Вектор. Во-первых, это их стоимость. Водонагреватели под указанным брендом относят в категорию относительно дешевого оборудования.

Во-вторых, покупателей привлекают компактные размеры и стильный дизайн газовых колонок Вектор, благодаря которому они прекрасно впишутся в любой интерьер.

В-третьих, наличие цифрового дисплея, розжига в автоматическом режиме и теплообменника из меди существенно облегчают управление газовым оборудованием.

В-четвертых, последние модели колонок Вектор снабжены системой для регулирования температуры. Главным критерием в этом случае считается время года. Также необходимо отметить защиту от перегрева, систему дымоудаления, простоту установки и мощность.

К главным составляющим колонки Вектор относят:

  • газоотводящее устройство;
  • теплообменник;
  • газовую горелку;
  • клапан для предохранения и датчик перегрева;
  • водогазовый узел.

Подобная конструкция считается довольно простой. Автоматический розжиг включается с помощью поворотного крана. После его открытия предохранительный клапан начинает постепенно запускать газ в горелку.

После того как газ проходит все стадии горения освобождается определенное количество энергии. Она предназначена для быстрого нагрева жидкости. Данный процесс происходит в период прохождения воды через теплообменник. Кстати, дымоход не всегда является обязательным дополнением к газовым колонкам Вектор.

Оборудование способно работать как на сжиженном, так и на природном газе. Данное обстоятельство обязательно прописывается в инструкции по эксплуатации.

Для тех, кто желает приобрести газовую колонку Вектор, существует полезный бонус. Он заключается в наличие такой услуги, как сервисное обслуживание. В случае поломки водонагревателя его ремонт будет осуществлен квалифицированным мастером в самые короткие сроки. Этому поспособствует отсутствие трудностей с приобретением запчастей, цена на которые довольно приемлемая.

Неполадки газовой колонки Вектор могут быть следующими:

Самостоятельное проведение ремонта должно происходить лишь при наличии подобного опыта. Если его нет, следует обязательно вызвать специалиста, а не пытаться самому все исправить. Подобная опрометчивость чревата взрывом или самовозгоранием.

По мнению специалистов, вероятность возникновения вышеописанных проблем появляется вследствие плохого качества деталей, из которых состоит водонагреватель, отсутствии автоматического поддержания требуемого температурного режима, недостаточной толщины стенок теплообменника и мощности аппарата.

Кстати, самостоятельная установка газовой колонки считается основанием для отказа в обеспечении гарантийного ремонта. Срок гарантии для оборудования Вектор обычно составляет 12 месяцев.

Для более долгого и эффективного применения газовой колонки надо следовать инструкции по ее эксплуатации. В ней описан порядок действий при включении агрегата, его предохранении от замерзания и процесс чистки. При использовании данного оборудования необходимо учитывать внешние условия, например, если вода жесткая, то чистить газовую колонку необходимо не меньше одного раза в 6 месяцев. Воду желательно нагревать не больше +60 градусов по Цельсию, так как в этом случае накипи будет существенно меньше.

Неисправности в газовых колонках Вектор и методы их устранения должны определяться только специалистами. Порядок проведения диагностики водонагревателя можно посмотреть на видео.

Ремонт газовой колонки Вектор: причины неполадок

Китайские газовые колонки Вектор являются одними из самых популярных в России, наравне с колонками Нева или Аристон. Чем больше аппаратов продается, тем соответственно и выше спрос на их ремонт и устранение возможных неисправностей.

Благо, запчасти на газовые колонки Vektor JSD-20W и Vektor Lux Eco не такие дорогие, как на импортные европейские модели. Но, ввиду невысокого качества сборки и китайских комплектующих, газовые проточные водонагреватели марки Вектор довольно часто выходят из строя.

Разберем основные причины неполадок колонок Vektor, их ремонт, возможные неисправности и способы их устранения.

Нет видео.
Видео (кликните для воспроизведения).

Неисправности газовых колонок Вектор и методы их устранения

Первое, за чем надо следить — это цвет пламени в аппарате. Нормальным считается, если оно голубого цвета, если пламя желтое или коптит, то это говорит о том, что пора произвести чистку газовой колонки, ибо сама горелка забилась пылью.

1. Колонка не включается.

Если аппарат не включается, но при этом искра есть, то это свидетельствует о слабом напоре воды на выходе из газовой колонки.

Причины могут быть следующие:
— засорился фильтр на входе в колонку;
— образование накипи в теплообменнике водонагревателя.

Необходимо произвести чистку этих элементов самостоятельно или вызвать специалиста.

Если же аппарат не включается и нет искры, то скорее всего, причина в батарейках, которые надо заменить на новые. Элементы питания для газовой колонки Вектор лучше покупать алкалиновые от известных компаний-производителей, например, Duracell или Energizer.

2. Газовая колонка самопроизвольно выключается, зажигается и тухнет.

Что делать в этом случае? Вероятно это неполадки с тягой и срабатывает датчик. Необходимо выполнить чистку дымохода от сажи и проверить на герметизацию стык воздуховода с патрубком на колонке. Существует также вероятность срабатывания датчика защиты от перегрева, необходимо вручную уменьшить температуру воды на лицевой панели водонагревателя.

3. Колонка плохо нагревает воду, недостаточно горячая вода на выходе.

Данный сигнал говорит нам о том, что трубки теплообменника забиты и на нем образовалась накипь. Произведите его очистку.

4. Пламя постепенно уменьшается, а затем полностью исчезает.

Этот показатель свидетельствует о том, что пора поменять мембрану водяного узла газовой колонки Вектор.

Неисправности и ремонт газовых колонок Вектор

5. Слабый напор воды на выходе из аппарата.

Тут причин может быть несколько:

— слабый общий напор в системе;
— забился водяной фильтр на входе в колонку;
— недостаточный диаметр водопроводной трубы (менее 1/2 дюйма).

Проверьте фильтр, установленный перед газовой колонкой или замените вашу водопроводную трубу на трубу бОльшего диаметра.

6. При открытии крана отсутствует искра при исправных, новых батарейках.

Требуется замена одной или нескольких деталей-запчастей:

— микровыключатель;
— электромагнитный клапан;
— электронный блок управления.

Необходимо вызвать специалиста-газовщика для выявления причины неполадок и замены, вышедшего из строя элемента.

7. На дисплее газовой колонки не показывается температура воды.

Датчик температуры не подает сигнал на дисплей из-за разрыва в цепи или сломался сам цифровой индикатор.

Гарантия на газовую колонку Вектор составляет 1 год, при условии запуска аппарата специалистами, имеющими лицензию на данный вид работ. Если аппарат был установлен самостоятельно, то колонка не подлежит гарантийному обслуживанию.


Мы рассмотрели основные возможные неисправности газовых колонок Вектор, а также разобрали методы и способы их устранения и самостоятельный ремонт аппарата. Эксплуатируйте аппарат согласно его инструкции, а при поломках или неполадках все-таки лучше обратиться в сервисную газовую службу.

Возможные неисправности и способы их ремонта

Важно помнить, что любые действия, направленные на ремонт водонагревателя, необходимо проводить на аппарате, отключенном от подачи воды, газа и электричества.

Прибор не зажигается, но искра присутствует

1. Нет подачи газа. Требуется восстановить, открыв вентиль.
2. Слабая подача воды в систему. Необходимо связаться с коммунальными службами, и подать жалобу о недостаточном напоре воды. Если таким образом проблему решить не получится, потребуется установить дополнительный насос, который нормализует давление подачи воды.
3. Несмотря на то, что вода подается в систему с хорошим давлением, на выходе давление сильно падает. Нужно осмотреть все фильтра, установленные в системе. Скорее всего они забились. Также подобные проблемы может вызвать обросший накипью теплообменник. Для его ремонта необходимо провести демонтаж и промыть его используя специальные кислотные средства. Если нет возможности купить реактивы, можно использовать лимонную кислоту.

Газовая колонка Vektor Lux не запускается, нет искры

1. Необходимо проверить, в каком режиме установлено реле, контролирующие напор воды. Возможно оно установлено на минимуме. Переключите его на максимум.
2. Возможно требуется замена батареек. Купите и установите новую.

Колонка jsd20 w выключается, спустя некоторое время после начала работы

1. Очень плохая тяга. Срабатывает датчик. Убедиться в наличие тяги можно используя горящую спичку. Если с дымоходом проблема, необходимо его прочистить самостоятельно, или вызвать специалиста из сервисной службы.
2. Течь в месте соединения газоотводящей трубки. Необходимо проверить и, при необходимости, восстановить герметичность, проложив в местах стыка термостойкий уплотнительный материал.
3. Сработал датчик контроля нагрева воды. С помощью рукояти, расположенной слева, необходимо снизить температуру.

Температура воды не нагревается до желаемого уровня, при этом подача газа максимальна

1. Сильно засорился теплообменник. Требуется его промыть. Для очистки внешней поверхности необходимо провести демонтаж, и поместить теплообменник на полчаса в горячий мыльный раствор. Для улучшения результата, допускается использовать щетку. Для внутренней промывки теплообменником необходимо замочить его на один час в тёплой воде с добавленным в неё кислотных растворов. Дальше требуется хорошенько промыть проточной водой, и установить на место.
2. Слабое давление газа. Необходимо написать заявление газовщикам.
3. Если при работе прибора, через некоторое время гаснет огонь, то скорее всего засорилась или повреждена мембрана. Для ремонта необходимо разобрать водогазовый узел, достать поврежденные элементы, установить новые. Желательно, чтобы мембрана была выполнена из силикона.
4. Если цвет пламени вместо голубого стал желтым, то скорее всего внутри горелки накопилось много пыли и сажи. Для устранения данной проблемы необходимо ее прочистить. До этого нужно провести демонтаж, и с помощью щетки очистить пыль и грязь. Допускается использование мыльного раствора. Тщательно промойте все каналы и внутренние секции. После выполненных действий, можно всё собрать назад.

Причины отсутствия розжига

Вариантов, почему газовая колонка Vektor Lux Eco не зажигается может быть много: Отсутствует искра. Искра присутствует, но розжиг не идёт. Слишком большое давление подачи воды. Другие причины. Эти и другие возможные поломки, и варианты ремонта будут рассмотрены на примере модели jsd20, jsd 20 w с автоматическим розжигом.

Газовый водонагреватель Вектор не зажигается. Искра отсутствует

Такая неисправность может быть вызвана несколькими причинами:

1. Нет тяги. Скорее всего засорился воздуховодный канал. Проверяется зажженной спичкой либо листом бумаги. При наличии тяги пламя будет отклоняться в сторону воздуховода или гаснуть. Если проблема в этом, требуется прочистить дымоход.

2. Давление воды, подаваемой в агрегат, слишком низкое для корректной работы. Необходимо проверить фильтра, возможно они засорены. Основной фильтр находится перед блоком водяного узла водонагревателя. Снимается он легко, достаточно открутить гайки. Если фильтр сильно загрязнён известковыми отложениями, скорее всего придётся купить и установить новый. Второй причиной может быть слишком слабое давление в
подающей магистрали. Можно попробовать обратиться к поставщику услуги, или установить дополнительный насос. Также можно попробовать купить другую колонку, которая сможет работать с данным давлением. Еще необходимо проверить смеситель, возможно причина засора в нём. Может быть нарушена проходимость воды в теплообменнике. Для устранения причины необходимо провести демонтаж, предварительно перекрыв
кран подачи воды и газовый вентиль. Провести его очистку от накипи, с помощью специальных химических реактивов, или обычный лимонной кислоты.

3. Поломка мембраны. Она находится внутри водяного бака. Чтобы достать ее, необходимо снять крышку. Получив доступ к мембране, необходимо внимательно осмотреть. При корректной работе она должна быть нормально растянута, не должно быть дыр или деформации. Лучше, когда установлена мембрана, изготовленная из силикона. При установке, в начале ставятся винты, расположенные друг напротив друга, а затем крепятся все остальные.

4. Нерабочие батарейки. Самая распространенная причина данной поломки. Срок службы батареек не зависит от того, что написано в инструкции. Меняются они по мере выхода из строя.

5. Окислились контакты батарейного блока. Требуется их зачистка.

6. Некорректно установлена ручка. Ручка водяного регулятора переведена в крайнее левое положение. Чтобы на колонке Vektor jsd 20 w появилась искра, нужно переключить рукоять в крайнее правое.

7. Протек сальник внутри устройства. Если, при снятии крышки, видно, что с клапана капает вода, проблема в сальнике. Требуется его замена. Также необходимо установить новый микровыключатель.

8. Шток автомата потерял свою подвижность или окислился. Для исправления, демонтируются выключатели, что позволяет освободить штук. Если он закис, требуется прочистка и смазка.

9. Поломка микровыключателя. Определяется, если закоротить его. В случае поломки требуется замена.

10. Повреждение электрической цепи между микровыключателем и блоком управления. Необходимо убедиться, что все контакты и провода исправны и не окислились. При необходимости зачистить их или заменить.

11. Неисправность электромагнитного клапана. Требуется замена.

12. Поломка блока управления. Требуется замена.

Проточный водонагреватель Вектор не включается, несмотря на то, что есть искра

1. Нет газа, так как перекрыт кран. Для устранения проблемы необходимо восстановить подачу газа.

2. Недостаточный напор воды. Для решения этой проблемы необходимо установить дополнительный насос.

3. Из прибора вода выходит с недостаточным давлением. Проблема чаще всего заключается в том, что загрязнены все фильтра, которые установлены на входе аппарата, или засорен смесительный кран. С помощью специальной щетки необходимо их почистить. При очень большом слое накипи требуется замена. Для увеличения срока службы фильтров, необходимо периодически их осматривать и мыть.

4. Внутри теплообменника образовалась накипь. Необходимо его вымыть как внутри, так и снаружи. Для внешний мойки, обходимо демонтировать теплообменник, и поместить его в емкость, которая значительно больше чем он (важно, чтобы теплообменник был полностью покрыт водой). Если при монтаже выяснится, что гайки не открутить, так как они забиты накипью, можно использовать специальные компоненты. Внутренняя часть теплообменника промывается раствором лимонной кислоты. Готовится он так: 100 г порошка необходимо растворить в одном литре воды. Теплообменник держится в растворе 15 минут. Затем требуется всё тщательно промыть. При плохом качестве промывки, часть накипи, не вымытая системы, может перекрыть проход в теплообменнике. Запрещается использовать соляную кислоту, так как она способна разлагать металл.

5. Установлены батарейки слишком малой емкости. Необходимо установить батарейки согласно инструкции.

6. Горелка сильно загрязнена. Очень распространённая причина, по которой горелка не загорается. Самостоятельно чистить эту деталь не рекомендуется. Можно удалить сажу с внутренней части жиклёров горелки с помощью тонкой медной проволоки, а также используя металлическую щетку. После этого необходимо убедиться, что нигде нет утечки газа с помощью раствора из мыла, нанесенного на стыки соединений. Процедуру чистки горелки рекомендуется проводить регулярно.

Газовая колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать

Существует несколько причин такого поведения газовой горелки. Ниже приведены некоторые из них.

1. Плохая тяга, так как нет циркуляции воздуха внутри помещения. Это происходит обычно при плотно закрытых дверях и окнах. Соответственно защитное реле перегревается, и срабатывает датчик защиты от перегрева. Для устранения проблемы рекомендуется открыть окно или форточку, обеспечив подачу свежего воздуха. Это необходимо, так как аппарат при своей работе сжигает очень много воздуха.

2. Слишком короткое время активации кнопки розжига. Ее требуется удерживать более 20 секунд.

3. Поломка датчика отвода продуктов сгорания. Необходимо замерить сопротивление на нём, в норме оно должна показывать в бесконечность. Если это не так, требуется замена.

4. Холодная вода подается под слишком большим давлением, а горячая со слишком низким. Это случается, если во время использования горячей воды, одновременно открывается кран с холодной. Для устранения важно, чтобы подача горячей воды была отрегулировано так, чтобы разбавлять горячую не требовалось. Разбавление горячей воды, это нарушением инструкция по эксплуатации.

5. Слишком большое давление подачи воды. Данная проблема чаще всего встречается на газовых колонках модели Люкс Эко, который конструктивно разработан для работы со слабым напором. Если давление подачи воды выше нормы, в колонке прогибается мембрана водяного узла, и тем самым сдвигает шток, блокируя подачу газа. Для устранения требуется настроить подачу газа, или уменьшить напор воды.

6. Срабатывает датчик температуры. Его основной функцией является защита от перегрева. В течение некоторого времени прибор работает, но постепенно выключается. Если после этого попытаться ее включить, это не получится. Запустить аппарат возможно только через 25 минут, но он снова очень быстро гаснет. В такой ситуации датчик настроен слишком чувствительно. Необходимо его заменить.

7. Плохой контакт между термопарой и электромагнитным клапаном. Убедившись, что термопара находится в рабочем состоянии, необходимо проверить и по необходимости прочистить контакты и блок автоматики. А также сам запальник, и устройство образования электрической искры. Конструкция электрода подразумевает что искра попадает на гребенку приваренную к краю газовой горелки на расстоянии примерно 12 мм от входа.
Если проточный газовый водонагреватель Вектор настроен на работу при малом давлении воды, газ небольшими порциями подаётся в горелку. В связи с этим почти всегда образуется незначительная обратная тяга, и часть газа оттягивается в сторону от искры. Для решение этой проблемы необходимо немного отодвинуть электрод от гребенки. Расположите его таким образом, чтобы искра шла через центр горелки. После проведения этих манипуляций, прибор будет всегда разжигаться, его работа станет более постоянной и мягкой.

8. Между газотводящей трубкой, присоединительными патрубками отводящего устройства, дымоходом и отдельными участками газа отводящей трубы образовались отверстия. Это можно определить, внимательно осмотрев в систему. Для дальнейшей работы необходимо закрыть эти дыры специальной самоклеящейся термостойкий лентой, но возможно использовать и другие материалы, главное чтобы они были термостойкими.

Проточный водонагреватель Вектор запускается спустя некоторое время

Данная проблема имеет несколько вариантов неисправностей, и, соответственно, несколько вариантов решений.

1. Загрязнились внутренние конструкции агрегата. Требуется почистить, обратив особое внимание на сопла и жиклёр.

2. Если прочистка не помогла, не необходимо проверить следующие элементы: электронный блок розжига, датчик тяги, микровыключатель и электромагнитный клапан. Проблема в каком из этих узлов.

3. Если при попытке запустить агрегат раздается треск, но искра не появляется, то скорее всего проблема в микровыключателе. Определить это можно и замерив сопротивления на нём. Для диагностики необходимо снять кожух. Для этого надо потянуть на себя обе рукояти и снять их. Далее важно открутить два винта, расположенных снизу прибора. Нижнюю часть кожуха оттянуть на себя, и подняв его, снять со штырей. Под кожухом в самом центре находится микровыключатель. Когда поступает запрос на подачу горячей воды, кнопка выключателя должна освободиться, так как специальный шток выйдет со своего места. Если это не произошло, его следует подтолкнуть отверткой, и смазать. После этого прибор должен разжечь. Если это не помогло, требуется установить новый микровыключатель.

4. Если искра есть, слышен щелчок, но при этом прибор не зажигается, сломан электромагнитные клапан. Его не ремонтируют. Требуется установить новый.

5. Если не слышно щелчков и треска, нет искры, при этом микровыключатель исправен, то скорее всего проблема в электронном блоке розжига. И монтировать его очень сложно, поэтому рекомендовано купить и установить новый.

Если не зажигается газовая колонка Вектор: когда нет искры, когда есть искра, когда большое давление воды, другие причины и способы их решения рассмотрим на примере моделей JSD 20-W, JSD 11-N, Vektor Lux, Вектор Люкс Эко JSD 20-2 с типом поджига автомат.

Причин, по которым нет искры и газовая колонка Вектор не зажигается может быть несколько:

Нормальная тяга — — Обратная тяга

Причина может быть самая простая — засорение воздуховодного канала. Проверить тягу можно простым способом — поднести к воздуховоду зажженную свечку либо спичку, или тонкий лист бумаги. Если с тягой все в порядке, пламя или лист будут отклоняться в сторону воздуховода. Если ее нет, нужно прочистить дымоход.

Причин низкого давления может быть несколько. Засоренный фильтр, расположенный перед блоком водяного узла водонагревателя. В этом случае необходимо его снять, открутив гайки, и промыть. Если фильтр сильно забит известковыми отложениями и почистить не получается, придется его заменить.

Если же у вас низкое давление водной магистрали, тогда нужно либо ставить насос, либо менять на модель, которая может работать при таком давлении. Виновником может стать и засорение комплектующих смесителя. Для устранения этой проблемы его нужно разобрать и прочистить. Четвертый фактор — засорился теплообменник.

Необходимо снять теплообменник, открутив болты. Перед этим нужно перекрыть под водонагревателем все краны, газовый вентиль. Очистить его от накипи, используя специальное готовое химическое средство или обычную лимонную кислоту.

Она располагается внутри водяного блока. Нужно снять с него крышку, раскрутив винты. Под крышкой находится резиновая мембрана. В рабочем состоянии она не должна быть порванной, растянутой, деформированной. Если у нее обнаружены какие-либо дефекты, мембрану необходимо заменить. Лучше приобрести силиконовую, так как она более долговечная. При замене мембраны нужно соблюдать осторожность, чтобы ее не повредить — первоначально нужно закрутить винты, расположенные друг напротив друга, затем остальные.

Это наиболее простая и часто встречающаяся причина. Следует учесть, что они могут сесть раньше, чем это указано в инструкции. Замените батарейки.

Необходимо зачистить контакты.

Ручка водяного регулятора установлена в крайнее левое положение. Для получения искры и включения водонагревателя ручку нужно перевести в крайнее правое положение.

Отвинтив крышку, можно увидеть как с водяного клапана капает вода. Проблема решается заменой сальника с микровыключателем.

шток

В этом случае необходимо снять с корпуса микровыключатель, освободить неподвижный шток. При закисании требуется зачистить, смазать шток.

Определить поломку можно, закоротив его. В случае неисправности требуется заменить микровыключатель.

Нужно проверить на разрыв и окисление контакты разъема блока управления, проводов микровыключателя, при необходимости устранить неисправность, зачистив и соединив провода.

В этом случае, клапан придется заменить.

Электромагнитный клапан

Решить проблему поможет только замена блока.

Для решения проблемы надо открыть запорный кран. Это первое, что нужно сделать, когда отсутствует поджиг устройства.

Причина может быть в слабом напоре водопроводной магистрали, чтобы его увеличить, можно поставить насос для нагнетания давления.

При нормальном на входе получается из-за засорения фильтра на входе аппарата или в смесителе крана. Необходимо прочистить фильтры, используя щетку и сильный напор воды. Если слой накипи не удаляется полностью, фильтр лучше поменять. Профилактический осмотр и очищение фильтра требуется проводить регулярно для продления срока службы устройства.

Необходимо обработать внутреннюю и внешнюю поверхности теплообменника. Для устранения накипи теплообменник следует снять и поместить в емкость большего размера, чем сам теплообменник. При снятии может оказаться, что гайки забиты накипью и открутить их проблематично.

При помощи масленки закапайте на места соединения специальную жидкость ВД-40, либо «Силит», подержите около получаса, затем открутите гайки. Когда теплообменник снят, приготовьте раствор лимонной кислоты, на один литр воды 100 грамм порошка, залейте с помощью воронки внутрь трубки эту жидкость, погрузите туда теплообменник, подержите в этом растворена протяжении 15 минут. Затем раствор слейте, деталь очень тщательно промойте водой до удаления всех остатков накипи.

Если часть накипи останется, она может забить трубки теплообменника. При необходимости процедуру повторить. Запрещается снятие накипи раствором соляной кислоты, которая вступает в химическую реакцию с металлом, из которого изготовлен теплообменник, такая очистка может для него закончиться плачевно.

Они могут садиться, либо быть плохого качества.

Решением проблемы является замена батареек. Из-за слабых батареек колонка может не включаться с первого раза, приходиться включать-выключать несколько раз, пока она загорится.

Также может быть причиной того, что агрегат не зажигается с первого раза. Самостоятельно заниматься чисткой газового оборудования небезопасно, это должен делать специалист. Единственное, что можно сделать самостоятельно — удалить сажу, которая находится внутри жиклеров горелки. Как это сделать — жиклеры освобождаются от сажи тонкой медной проволокой, копоть удаляется металлической щеткой. После проведения этих манипуляций необходимо проверить агрегат на предмет утечки газа (во избежание вероятности взрыва), приготовив раствор из мыла, нанести его на стыки, соединения. Если мыло не пенится, не появляются пузырьки, значит, утечки нет. Чистить горелку требуется регулярно.

Рассмотрим несколько моментов, когда колонка затухает через некоторое время после поджига и какие есть пути решения этой проблемы:

Одна из причин — недостаточная тяга из-за отсутствия движения воздуха внутри помещения, где находится устройство.

Проверка силы тяги

Это случается тогда, когда плотно закрыты окна и двери. По этой причине происходит перегрев защитного реле, срабатывает датчик перегрева.

Устранить можно, открыв окно или форточку, создав сквозняк в помещении. Газовый нагреватель во время работы сжигает очень большое количество кислорода, поэтому для его работы требуется постоянный приток свежего воздуха.

Второй причиной затухания колонки, возможно, является недостаточное время удержания кнопки розжига. Ее следует удерживать не менее 20 секунд, если держать меньшее время, колонка потухнет.

Неисправность датчика отвода продуктов сгорания — следующий момент. Для проверки датчика его нужно прозвонить, соединяя две клеммы. В норме сопротивление должно показывать бесконечность. Если показание другое, датчик придется заменить.

Сильное давление холодной воды, а горячей низкое — такая ситуация также часто становится причиной затухания водонагревателя. Это происходит тогда, когда вы, пользуясь горячей водой, открываете кран с холодной. Для устранения такой проблемы надо настроить подачу воды таким образом, чтобы не пришлось открывать холодную воду для того, чтобы разбавить горячую. Кроме того, это является некорректной эксплуатацией устройства, может привести к поломке нагревателя.

К затуханию может привести большое давление воды. Такая проблема особенно характерна для устройства модели Люкс Эко, которая предназначена для работы при слабом напоре воды. При этом сильный напор протока прогибает мембрану водяного узла, мембрана сдвигает шток в подаче газа. Требуется настроить подачу газа или по возможности отрегулировать напор воды.

Сработал температурный датчик , который защищает устройство от перегрева.

Температурный датчик колонки Вектор

Какое-то время после поджига нагреватель работает, затем снова затухает. Если попытаться сразу включить устройство, результата не будет. Через некоторое время, примерно около 25 минут, горелка загорается, но потом опять тухнет. Проблема заключается в слишком чувствительном датчике. В этом случае поможет только его замена.

Плохой контакт термопары и электромагнитного клапана.

Если термопара исправна, необходимо почистить контакты и блок автоматики.

Конструкция самого запальника (устройства образования электрической искры). Электрод смонтирован таким образом, чтобы искра попадала на гребенку, которая приварена к краю газовой горелки на расстоянии около 12 мм от ее выхода. При условии, что подача газа отрегулирована на низкое давление воды, газ выходит из горелки в малом объеме и с небольшой скоростью.

С учетом того, что внутри системы практически всегда образуется небольшая обратная тяга, слабый уровень газа уходит под давлением этой тяги вниз, не доходя до искры. Исправить эту ситуацию можно, отогнув электрод от гребенки до уровня, при котором искра попадает не на гребенку, а через газ точно по центру горелки. После совершения подобных манипуляций устройство зажигается практически всегда, розжиг получается быстрым, стабильным и мягким.

Образование отверстий между газоотводящей трубкой, присоединительными патрубками газоотводящего устройства и дымохода, между отдельными участками газоотводящей трубы. Определяется визуально, для устранения требуется загерметизировать зазоры самоклеящейся термостойкой лентой или другими материалами, устойчивыми к высокой температуре.

Здесь также существует несколько вариаций. Самое первое, что требуется сделать при такой ситуации — открыть и почистить агрегат, особенно сопла, жиклер. Если это не помогло, следует последовательно проверить, для определения места сбоя следующее:

  • электронный блок розжига
  • датчик тяги
  • микровыключатель
  • электромагнитный клапан.

Если при розжиге нет искры, но есть треск, требуется проверить микровыключатель на работоспособность, закоротив его.

Микровыключатель газовой колонки Вектор

Первоначально надо снять кожух: потянуть на себя рукоятки, снять их, снизу агрегата открутить два винта, справа и слева. Оттянуть низ колонки на себя, поднять кожух до выхода со штырей вверху. Кожух снят. По центру в нижней части находится микровыключатель.При включении крана горячей воды кнопка выключателя освободится рычажком, выйдет из утопленного состояния, в противном случае следует подтолкнуть отверткой и смазать маслом. После всего проделанного должен пойти розжиг.

Если этого не случилось, микровыключатель требует замены. Когда есть искра, есть щелчок, а розжиг не происходит, в этом случае, не работает электромагнитный клапан. Отремонтировать его не удастся, также следует заменить. В случае, если нет искры, нет треска и щелчков, но проверено, что исправен микровыключатель, необходимо проверить электронный блок розжига. Ремонт этого блока затруднителен, потребуется замена.

В помощь предлагаем ознакомиться с материалом статьи о ремонте колонки Вектор JSD20 W своими руками. Кроме того дополнительную информацию по замене штока можно получить из данного видео:

Некоторые из перечисленных проблем можно устранить самостоятельно, некоторые возникают по причине ненадлежащего ухода за агрегатом, несоблюдения правил пользования. В любом случае следует учесть, если неисправность касается газового оборудования, лучше доверить ремонт специалистам, особенно, если агрегат не зажигается и причина непонятна.

Наиболее популярными моделями газовых колонок являются китайский продукт – «колонка газовая Вектор». Контролируют заказы данного продукта заказчики из России.

Тестирование и контроль за качеством газовых колонок производится в заводских условиях. Все это делают квалифицированные специалисты.

Газовая колонка «Вектор» является популярной моделью среди потребителя на Российском рынке. А вот отзывы о газовой колонке «Вектор», имеют противоречивые.

style=”display:block”
data-ad-client=”ca-pub-9337857885889635″
data-ad-slot=”9967522739″
data-ad-format=”auto”>

Китайский продукт очень хорошо продуманный в системе безопасности. Мастера учли все детали работы газовой колонки. Система безопасности предупреждает горения колонки без подачи воды, тут срабатывает автоматическое отключение при перегреве колонки, либо если закипела вода.

Также было предусмотрено автоматическое отключение прибора при отсутствии тяги дымохода. Газовая колонка «Вектор jsd20 w» была оснащена встроенным автоматическим электрическим поджигом. Также есть еще много положительных моментов при пользовании данным продуктом.

Если вы остановили взглядом на модель газовую колонку вектор Люкс Эко, то такие модели оснащены часами на дисплеи, которые дают информацию о температуре воды в баке. Это очень удобная функция. И установка газовой колонки тоже не требует запредельных знаний.

«Вектор Люкс» обладает хорошей мощностью, которая запросто может обеспечить несколько точек водозабора, таких как на кухне и ванне. А это все немаловажно. Стоит заметить, что данный продукт простой в управлении.

Газовая колонка Вектор в частном доме

Немаловажным моментом является цена на ремонт газовой колонки Вектор. Также агрегат вы сможете приобрести в любом магазине отопительных приборов по доступной цене в любом варианте расцветки. Многим потребителям понравилась функция «зима-лето», но у многих пользователей существует мнение, что данный режим не чем не отличается друг от друга. Удобен и ярок блок управления газовой колонки Вектор. В магазинах, где продают газовую колонку Вектор Люкс, всегда есть запчасти на нее, а также неплохое сервисное обслуживание.

Квалифицированный мастер всегда объяснит и найдет причину поломки данного продукта. Цены на запчасти и чистки газовых колонок Вектор ниже средних, что позволяет произвести ремонт, и на этом сильно не потратится.
к меню ↑

При пользовании прибора наиболее частые неисправности газовой колонки Вектор являются слабые батарейки, которые обеспечивают автоматический поджиг – их следует часто менять.

В этом случаи нужно использовать дорогостоящие качественные батарейки. Также минусом является то, что в приборе настроена система защиты слишком жестко. Для нормальной работы требуется стабильное давление воды и хорошая проточность воды.

Есть недочеты в изменении температуре воды на выходе, а это происходит, если есть большие перепады давления. В этих случаях используют автоматическую настройку температурного режима, а у газовой колонки Вектор она отсутствует.

Так выглядит газовая колонка Vektor

Вручную выставить такие настройки будет сложно. Наиболее частые поломки встречаются такие как:

  • не зажигается газовая колонка Вектор;
  • нет искры на газовой колонки Вектор.

Это самые распространенные поломки. Также реже встречаются поломки, как треснутая трубка теплообменника. Устройство газовой колонки Вектор не удобна, так как при снятии теплообменного узла для чистки агрегата вы встретитесь со многими трудностями.

Внимание! Если у Вас не загорается газовая колонка Вектор, то нужно сразу вызвать мастера, так как устранения поломки в таких моделях своими руками представляет большую опасность (взрыв, возгорание).

Следует заметить, что не в каждом магазине есть полный перечень запчастей на агрегат. Также есть случаи, что даже «ГОРГАЗ» отказывал в ремонте данного агрегата, так как сотрудникам не знакомы устройство колонки.

Требовали схему газовой колонки Вектор, а ее зачастую не оказывалось у потребителя. Существенный недостаток данного агрегата, то что при длительном использовании ломается часто процесс ее включения. Может произойти взрыв из — за несвоевременного воспламенения газа. При этом потребители испытывают страх при включении колонки. Если у вас не включается газовая колонка Вектор, то лучше вызвать квалифицированного мастера.

Если выслушать многочисленные отзывы, то можно прийти к выводу, что газовая колонка Вектор эксплуатируется не так легко, как кажется на первый взгляд. Такое устройство требует понимать несколько основных принципов данного агрегата. Даже у опытных специалистов возникает вопрос, как разобрать газовую колонку Вектор?
к меню ↑

Конструкция агрегата очень проста. В принципе она не чем не отличается от своих собратьев. Состоит из:

  • Горелка основная;
  • Запальная;
  • Теплообменник.

Газовая колонка Вектор Люкс состоит из металлического крашенного каркаса, который очень схожий с обычным кухонным шкафом. Внутри данного каркаса размещены вышесказанные элементы. Снизу каркаса выходят две трубы. Одна для подачи газа, другая для воды.

Устройство газовой колонки Vektor

Принцип действия агрегата тоже прост. Все модели имеют автоматический тип розжига. Это означает, что колонка включается после того, как вы повернете поворотный кран.

После того, как вы открыли поворотный кран, в системе колонки срабатывает клапан, который медленно пропускает газ в запальную горелку, а потом уже в основную. После этого газ сгорает и колонка выделяет тепло и энергию для быстрого нагрева холодной воды. Холодная воды проходит по спиралеобразному крану (теплообменнику) и подается в кран уже горячая вода. Следует заметить, что газовая колонка Вектор может работать и без дымохода , а это сказывается на дешевизну в монтаже.
к меню ↑

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.6 проголосовавших: 14

Ремонт газовых колонок VEKTOR (Вектор) в СПб

Вы используете для нагрева воды газовую колонку VEKTOR и она перестала работать?

В этом случае мы можем Вам предложить грамотное решение проблемы: воспользуйтесь профессиональными услугами наших мастеров по ремонту газовых колонок Вектор в СПб и Лен области на дому.

Из-за чего колонка Вектор могла перестать работать? Причин может быть много, самые основные из них:

○ выходит из строя электромагнитный газовый клапан;
○ залипание кнопки микро выключателя;
○ повреждение мембраны, которая находится внутри водяного узла и влияет на включение газовой колонки;
○ выходит из строя блок управления газовой колонкой.

Есть еще много других проблем и факторов, которые могут влиять на правильную работу оборудования. Поэтому, при возникновении любых проблем в работе колонки, мы рекомендуем вызвать мастера. Только опытный специалист выполнит правильный осмотр оборудования и грамотно проведет ремонт колонки Вектор с гарантией.

Если необходимо произвести замену колонки: поможем с выбором нового аппарата, бесплатно осуществим доставку на дом и произведем установку оборудования «под ключ»

Ознакомиться с ценами на ремонт можно в разделе Стоимость.

Ремонт газовых водонагревателей Вектор всех моделей

Мы ремонтируем разные газовые водонагреватели Вектор:

JSD 20 – водонагреватели этой серии небольшого размера, подходят для небольших помещений. Для удобства пользователей есть цифровой дисплей, на котором можно посмотреть заданный температурный режим воды, что очень удобно для пользователя. Колонка имеет автоматическую систему розжига, выпускается в нескольких цветах: белом, золотом, серебряном, что позволяет выгодно вписать аппарат в существующий на кухне интерьер. Модель lux JSD 20-C выпускается в белом корпусе с серой стеклянной вставкой и с часами на передней панели.

JSD 12 W – у водонагревателя автоматическое включение, то есть он сразу включается при открытии крана горячей воды, хорошо работает при низком давлении воды в водопроводе.

LuxEco – газовые колонки этой серии располагают всеми преимуществами, что и вышеописанные модели. Но есть и существенные отличия: улучшенная система безопасности аппарата, следящая за перегревом водонагревателя.  На передней панели располагается цифровой дисплей, обеспечивающий быстрый доступ пользователя к просмотру выставленного температурного режима. Колонки этой модели отличаются особенным дизайном: имеют зеркальную внешнюю поверхность и разные рисунки на ней, поэтому выглядят красиво и оригинально.

Всегда рады Вам помочь!
Контакты

Ремонт газовых колонок Вектор за 300 руб.

Ремонт газовых колонок Вектор

Газовые колонки являются бытовыми нагревательными приборами, где источником тепловой энергии служит газ. Газовые колонки предназначены для бесперебойного обеспечения горячей водой в жилых помещениях. Как любой нагревательный прибор, газовые колонки требуют правильной эксплуатации и своевременного ухода. При условиях соблюдения простых и доступных правил и требований газовые колонки служат длительное время. Однако в экстренных и непредвиденных случаях необходим ремонт газовых колонок (Вектор в частности), который можно заказать у нас.

Особенности установки и эксплуатации газовых колонок

Эксплуатация газовых колонок предусматривает некоторые особенности. У помещений, где проектируется установить газовые нагревательные приборы, должна быть надежная и эффективная система вентиляции. Согласно проекту газоснабжения и газификации, установка газовых колонок и пайка радиатора к газовой колонке Junkers, например, осуществляются в строго регламентируемых помещениях. С периодичностью раз в 2-3 года газовым колонкам рекомендуется делать техническое обслуживание, в которое входит комплекс работ по очистке колонки от сажи, от пыли и водяного фильтра от механических примесей. В процессе эксплуатации газовых колонок возможен ряд неисправностей:

  • не происходит загорание запальной горелки или загоревшийся запальник тухнет;
  • не загорается основное пламя или загоревшееся пламя сразу тухнет;
  • колонки не производят нагрев воды или нагрев происходит медленно;
  • имеются протечки радиатора;
  • отсутствует хорошая тяга дымоходе, которая производит к гашению пламени в колонке.

Чтобы практически избежать выхода из строя нагревательных систем и устранить возможность несчастных случаев, потребителям газовых колонок запрещается:

  • устанавливать и запускать газовые колонки в работу самостоятельно;
  • при производстве ремонтных работ следует помнить, что все действия по ремонту газовой колонки Вектор должны проводиться специалистом при выключенной газовой системе;
  • разрешать детям и лицам, не знакомым с правилами эксплуатации, использовать газовые колонки;
  • закрывать технологические решетки и зазоры, предназначенные для притока воздуха в процессе эксплуатации прибора.



Во время эксплуатации газовых колонок необходимо соблюдать правила техники безопасности. В случае возникающих проблем необходимо звонить в сервисный центр. Обращайтесь к нам. Наши высококвалифицированные специалисты быстро и качественно осуществят ремонт газовых колонок Протон, Junkers, Beretta, Demrad и других. Любые неисправности газовых колонок будут устранены.

Ремонт газовых колонок своими руками Нева, Вектор, Оазис, Аристон, Астра

Газовая колонка – достаточно сложное устройство. Поэтому часто возникает необходимость в выполнении мелкого, либо крупного ремонта. Не обойтись без замены некоторых составляющих. Главное – выполнять все действия по инструкции, тогда проблем не возникает.

Типичные неисправности газовых водонагревателей

Само по себе это оборудование неприхотливое, долгое время может работать без появления дефектов и неисправностей.

Но есть несколько признаков и проблем, при наличии которых диагностика, дальнейшее обслуживание упрощаются:

  • Нарушение требований и правил при установке.
  • Возможные неполадки с газовым блоком.
  • Появление неисправностей у водяного узла.
  • Проблемы с электропитанием в телообменнике.

Собственноручный ремонт такой техники находится под запретом. Даже самые маленькие ошибки и проблемы требуют обращения к квалифицированному мастеру. Только некоторые несерьёзные ситуации допускают другие варианты. Схема газовой колонки Юнкерс и других производителей помогает разобраться.

Проблемы с электропитанием

Большинство блоков газовых колонок не будут работать без стабильного электропитания. Недостаточная мощность тока, идущего через батарейки– самая вероятная причина поломок, если пламя не зажигается вообще, либо гаснет в процессе работы водонагревательной установки.

СПРАВКА! Правило не распространяется на конструкции, у которых электронные части исключены.

В заблуждение может ввести тот факт, что пламя не загорается, хотя панель управления горит. И показывает, что с питанием как будто всё в порядке. Но розжиг – другое дело. Чтобы образовался заряд или вспышка достаточной силы – мощность тока должна находиться на определённом уровне. Необходимость в электроэнергии возникает при передачи движений электромагнитному клапану. Главное – чтобы эта часть конструкции находилась в открытом состоянии. Если батарейки в газовой колонке израсходовали часть мощности – её может не хватать для нормального функционирования некоторых из узлов.

Продолжительность работы комплекта с батарейками, в том числе – у старой газовой колонки обычно указывается в инструкции, самим производителем. Но это приблизительная величина, в том числе – зависящая от компонентов, совместно с которым используются изделия.

Есть несколько советов, которые помогут понять, как действовать:

  • LR20 – оптимальная маркировка для тех, кто заинтересован в длительной бесперебойной работе колонки. Это алкалиновые или щёлочные варианты, вставить батарейки не составит труда.
  • R20 – более дешёвый вариант. Выход из строя происходит с меньшим промежутком времени. Проблемы появляются с постоянной нагрузкой, даже если теплообменник в газовой колонке не мощный.
  • СR20 – литиевые батареи, тоже подходящие для большей части оборудования. От аналогов, описанных ранее, отличаются стабильным создаваемым током, высокой ёмкостью. Отличаются сроком службы в два раза большим по сравнению с аналогами. Подходят, если сломалась газовая колонка.

Высокая стоимость – единственный минус изделий, снабжённых маркировкой CR20. В плане экономичности, рентабильности LR20 будут оптимальным выбором.

Главное – отказаться от приобретения элементов питания на рынках, у продавцов в ларьках. Особенно – если речь о зимнем времени, на холоде часть заряда утрачивается.

Снятие облицовки колонки

Только при замене батареек владельцу не нужно избавляться от внешнего кожуха, установленного на агрегате. В других ситуациях без выполнения такого действия не обойтись. Перед работой все вентили, через которые идут газ с водой, перекрывают. После этого выполняют следующие действия. Они могут отличаться для каждой модели, но в большинстве случаев остаются общими.

  • Ручки управления с агрегата снимаются первыми. При обращении в сервисный центр действия будут примерно такими же. Достаточно потянуть эти детали на себя, ведь дополнительное закрепление у них отсутствует.

Плоский предмет поможет вытянуть ручку, если самостоятельно проблему решить не получится. Главное – аккуратно поддевать предметы снизу, чтобы избежать поломок. Иногда ручек целых три, и все они находятся по центру. Тогда замена батареек в газовой колонке Нева не помогает.

  • Выкрутить надо 1 винт, расположенный под ручкой.

  • Дисплей тоже закрепляют на такой детали, как кожух, с газовой колонки его снимают при любых обстоятельствах.

Чаще всего к этой части конструкции идёт 4 провода. Модуль управления соединяют с парой из красного и чёрного проводников. Чёрно-синяя пара идёт к такой части, как датчик температуры. Соединительные колодки на концах таких элементов упрощают их присоединение к другим. Размыкание колодок не доставит хлопот. Для этого нажимают на фиксатор небольших габаритов.

  • Из корпуса для газовых колонок удаляют винты для удержания облицовки.

  • Заведение пальцев под облицовку требует особой осторожности. Иначе велика вероятность появления порезов, когда течёт газовая колонка.Внешнюю часть владелец должен потянуть чуть на себя, чтобы направляющие шипы выходили из прорези. Они тоже находятся на корпусе агрегатов.

  • Кожух подают по направлению наверх. После этого изделие легко снимать с крюков. Отверстие для зацепов не составит труда найти, как и любой узел газовой колонки Нева.

  • Винты крепления, шипы центровки требуют отдельных отверстий, из них крепления тоже удаляют.

  • Обратный порядок применяют при сборке конструкции. Неисправности колонки устранены.

Неисправности водяного узла

Водяной блок газовой колонки становится самым распространённым местом, где находят ошибки. Эта часть предназначена для того, чтобы передать движение жидкости дальше штоку. С этой целью внутри устанавливают мембрану, способную изгибаться. Далее движется толкатель газового узла. Следствие – открытое состояние газового клапана. Электрическое питание начинают подавать на управляющий модуль. Горелка просто не будет запускаться в случае каких-либо ошибок у водяного узла, проблему нужно исправлять самостоятельно.

Существуют некоторые внешние признаки, по которым проще всего определить поломку. И которые упрощают понимание того, почему не включается прибор.

  • Если уже открыли подачу воды, но остался неподвижным шток для прижатия пластины выключателя  (на рисунке показан синей стрелкой), вероятнее всего, повреждения появились у мембраны. Она находится внутри так называемой «лягушки» – главной составляющей текущего узла. Это важно, когда организуется установка газовой колонки.

  • Прикипание штока приводит к тому, что деталь переклинивает. В этом случае замена теплообменника на газовой колонке не нужна, достаточно исправить проблемы в текущих деталях.
  • Протечки часто появляются там, где соединяют газовый и водяной узел (показано красными стрелками). Или другие появления жидкости из-за регулировочного вентиля. Тогда тоже нужен ремонт газовых колонок своими руками.

Конструкция наверняка придётся снимать и ремонтировать, если появился хоть один из вышеуказанных признаков. Водяные и газовые узлы при этом снимают одновременно. Ведь конструкция едина, не допускает разделения. При этом починить газовую колонку не составит труда, если всё нормально.

Решают проблемы с помощью такой инструкции:

  • Вентиль газа на поверхности труб нужно перевести в закрытое состояние (а). Если с этим всё в порядке – можно переходить к отсоединению шланга проводки.
  • Гайку на патрубке у водяного блока газовой колонки тоже откручивают, аналогичным образом (б).
  • Соответствующий ключ применяют при избавлении от гайки, крепящей теплообменник с водяным блоком. Установка газовой колонки предполагает такой же порядок действий (в).
  • Проводники отсоединяют от контактной колодки. Первые чаще служат для соединения между электромагнитным клапаном и панелью управления (г).
  • Не обойтись без отсоединения проводов, связанных с выключателем. В том числе – когда организуют ремонт газовой колонки Электролюкс (д).
  • 2 винта – основные элементы крепления патрубка с водно-газовым узлом, винт тоже отсоединяют отвёрткой. Назначение таких деталей – подача горючего к коллектору горелки (е).
  • Когда крепёжных элементов не осталось – узел легко выкручивается из аппарата.

Следующий этап – разборка самого водяного узла газовой колонки Нева и других моделей.

  • Первый шаг – отделение водяного узла газовой колонки Нева.

Надо открутить два винта. Главное – не обязательно вывинчивать всё полностью. «Лягушка» благодаря этим деталям крепится внутри газового узла. В разных моделях для устранения проблемы действуют разные способы.

  • Саму «лягушку» тоже разбирают. Иначе проблемы и их устранение только усложняются.

Для этого откручивают все шесть винтов, участвующие в креплении. Такие детали туго выкручиваются, если слегка прикипели. При подобных обстоятельствах значительный вред конструкции наносит отвёртка, даже при небольших усилиях. WD-40 – специальная жидкость, которой можно капнуть на винты, чтобы избежать негативных последствий. После этого винты легко выкручиваются без поломок. Ремонт газовой колонки Электролюкс предполагает выполнение таких же правил.

  • Модуль раскалывается на две половины, когда винты успешно выкручены. Это легко поймёт каждый, кто интересуется, как отремонтировать газовую колонку своими руками.

Пользователь должен увидеть мембрану, выполненную из резины.

  • Мембраны предполагают проведение тщательного осмотра. Метод их изучения стандартный.

Деталь меняют на новую при появлении любых прорывов, либо других дефектов. К примеру – если материал растянулся. Или когда щумит газовая колонка Нева.

  • Мембрану снимают, чтобы добраться до тарелки с пружиной. Как правильно это сделать, легко понять по прилагающейся инструкции.

Если тарелка ещё целая – при выполнении работ придерживаются особой аккуратности. Главное – не повредить колечко, обеспечивающее крепление на патрубок.

  • Когда мембрану снимают, взгляду открываются тарелка с пружиной. На газовой колонке Ariston порядок действий такой же.
  • Осмотр сальника и электрического клапана газовой колонки предотвратит любые лишние телодвижения. Тарелку со штоком для решения вопроса извлекают с максимальной аккуратностью.

  • При получении пружины легко заметить пробку, у которой есть пропил для отвёртки. Пробку время от времени выкручивают, чтобы тщательно смазать. Резиновый сальник тоже периодически меняют, проводя ремонт газовой колонки своими руками.

  • Вышедшие из строя детали легко меняются, если ремонтный комплект приобретался заранее. При обратной установке сальника не стоит забывать о своевременной смазке. Место расположения детали тоже требует такой обработки, как и электромагнитный клапан газовой колонки.
  • Обратный порядок используют, когда собирают водяной узел. Шток должен проходить сквозь пробку без дополнительных проблем, об этом надо позаботиться заранее. Когда конструкция снова собрана – считается, что ремонт закончен. Тот же порядок актуален для тех, кто интересуется, как разобрать газовую колонку Вектор.

Ремонт теплообменника

Существует несколько ситуаций, когда ремонт теплообменника необходим:

  • При работе агрегата появились дополнительные шумы.
  • Жидкость нагревается, но плохо.
  • Выход из колонки даёт недостаточно сильный напор жидкости. Тогда придётся разбираться в том, как снять крышку с газовой колонки.

Одна из причин – накипь, скопившаяся на поверхности трубок из меди. Из-за этого показатель теплообмена падает, то же касается пропускной способности изделия. Если от обслуживания давно отказались – велика вероятность, что между пластинами появятся пыль, копоть. Из-за этого нагрев воды тоже портится. Проточный водонагреватель с такими проблемами тоже иногда работает.

Снимать теплообменник не сложно.

  • Начинают с отключения всех частей от магистрального трубопровода, дальше сливают остаточную жидкость. Для этого с водяной секции откручивают соответствующую пробку.
  • Обязательно отсоединение трубок, подающих и сливающих воду. (на рисунке показаны зелеными стрелками).

  • Переходят к откручиванию винтов (синие стрелки), снимают пластину, отвечающую за фиксацию (желтый указатель). Главное – заранее приобрести ремкомплект водяного узла.

Промывка внутренних частей под водой с сильным напором – вот какое действие совершают при ремонте любых теплообменников. Это нужно, чтобы удалить любые загрязнения. После агрегат рекомендуют опустить в воду, куда добавили хотя бы небольшое количество моющего средства. На этом ремонт газового водонагревателя своими руками заканчивается.

Чистят узел, применяя не жёсткую щётку маленьких габаритов. После такого этапа всё снова промывают, включая воду. Очищение трубок проходит за счёт сильного потока воды, идущего в обратном направлении. Без специального раствора не обойтись, если накипь остаётся даже после сильного давления. Иначе ремонт водяного блока не даст никаких результатов.

100 граммов кислоты разводят в 1 литре воды, разогретой до 40 градусов. Раствор заливают внутрь патрубка теплообменника. Реакция появится сразу, из конструкции начнёт появляться пена. В таком залитом состоянии всё оставляют на несколько минут. После все каналы водяного узла газовой колонки Нева снова промывают обычной водой.

Случаи с неправильной установкой

Как нужно устанавливать агрегат.

Не включающаяся газовая колонка часто становится следствием монтажа, проведённого с ошибками.

Вот лишь некоторые ошибки, которые могут допустить владельцы:

  • Вентиляционная шахта полностью перекрыта из-за того, как вставлен дымоход. В этом случае ремонт газового водонагревателя своими руками не поможет.

  • Ещё одно отверстие имеется на одном уровне вместе с дымоходом.

  • Кухонную вытяжку встраивают в канал для отвода продуктов сгорания из аппарата.

При подобных способах монтажа нормальная тяга нарушается. Из-за этого нагреватель перестаёт работать правильно. В некоторых случаях искра вообще не появляется, и даже не загорается панель управления.

Выводы

Правила эксплуатации гласят, что за устранение серьёзных неисправностей газовых колонок должны отвечать исключительно газовики. Лишь некоторые проблемы допускается исследовать, устранять самостоятельно. К мастерам стоит обращаться при малейших сомнениях в собственных силах, или когда нет части инструментов, необходимых для работы. Главное – чтобы мастера обладали достаточной квалификацией для решения вопроса.

Неисправности газовой колонки Вектор и способы их устранения

Существует две комплектации газовых колонок Вектор: JSD 20-W и Lux Eco. Разница между ними довольно незначительная.

Преимущества выбора

Потребители отмечают множество положительных сторон газовых колонок Вектор. Во-первых, это их стоимость. Водонагреватели под указанным брендом относят в категорию относительно дешевого оборудования.

Во-вторых, покупателей привлекают компактные размеры и стильный дизайн газовых колонок Вектор, благодаря которому они прекрасно впишутся в любой интерьер.

В-третьих, наличие цифрового дисплея, розжига в автоматическом режиме и теплообменника из меди существенно облегчают управление газовым оборудованием.

В-четвертых, последние модели колонок Вектор снабжены системой для регулирования температуры. Главным критерием в этом случае считается время года. Также необходимо отметить защиту от перегрева, систему дымоудаления, простоту установки и мощность.

Как устроена газовая колонка

К главным составляющим колонки Вектор относят:

  • газоотводящее устройство;
  • теплообменник;
  • газовую горелку;
  • клапан для предохранения и датчик перегрева;
  • водогазовый узел.

Подобная конструкция считается довольно простой. Автоматический розжиг включается с помощью поворотного крана. После его открытия предохранительный клапан начинает постепенно запускать газ в горелку.

После того как газ проходит все стадии горения освобождается определенное количество энергии. Она предназначена для быстрого нагрева жидкости. Данный процесс происходит в период прохождения воды через теплообменник. Кстати, дымоход не всегда является обязательным дополнением к газовым колонкам Вектор.

Оборудование способно работать как на сжиженном, так и на природном газе. Данное обстоятельство обязательно прописывается в инструкции по эксплуатации.

Читайте также: Что лучше выбрать для дома: бойлер или проточный водонагреватель?

Основные причины неполадок и способы их устранения

Для тех, кто желает приобрести газовую колонку Вектор, существует полезный бонус. Он заключается в наличие такой услуги, как сервисное обслуживание. В случае поломки водонагревателя его ремонт будет осуществлен квалифицированным мастером в самые короткие сроки. Этому поспособствует отсутствие трудностей с приобретением запчастей, цена на которые довольно приемлемая.

Неполадки газовой колонки Вектор могут быть следующими:

  1. Изменение цвета пламени и наличие следов копоти. Подобное явление говорит о том, что аппарат срочно нуждается в чистке. Конечно, данная проблема не может быть неожиданной, ведь очищение водонагревателя от пыли должно происходить регулярно. В противном случае нарушения в его работе неизбежны.
  2. Неимение данных о температурном режиме. Обычно они выводятся на дисплей. Если этого не происходит, то подразумевается повреждение самого экрана или цепи, по которой нужная информация до него доходит.
  3. Отсутствие реакции на включение. Это может случиться из-за слабого напора воды (при наличии искры). Для решения проблемы следует очистить фильтр, расположенный на входе в водонагреватель, или теплообменник. В первом случае причиной загрязнения станет пыль, а во втором накипь. При отсутствии искры нужно просто заменить батарейки.
  4. Уменьшение пламени вплоть до его полного исчезновения. Данный факт говорит о необходимости смены мембраны водяного узла.
  5. Самопроизвольное включение и выключение аппарата. В этом случае понадобится чистка дымохода, проверка герметизации патрубка и воздуховода, и устранение причин перегрева колонки Вектор.
  6. Отсутствие искры при недавней смене батареек. Здесь потребуется замена неисправных запчастей, в частности, микровыключателя, электромагнитного клапана и (или) электронного блока управления.
  7. Уменьшение напора жидкости на выходе из колонки. Подобное может происходить вследствие неимения нормального напора во всей системе, маленького диаметра трубы и засорения водяного фильтра.
  8. Недостаточный нагрев воды. В такой ситуации поможет только очищение трубок теплообменника от накипи и пыли.

Самостоятельное проведение ремонта должно происходить лишь при наличии подобного опыта. Если его нет, следует обязательно вызвать специалиста, а не пытаться самому все исправить. Подобная опрометчивость чревата взрывом или самовозгоранием.

По мнению специалистов, вероятность возникновения вышеописанных проблем появляется вследствие плохого качества деталей, из которых состоит водонагреватель, отсутствии автоматического поддержания требуемого температурного режима, недостаточной толщины стенок теплообменника и мощности аппарата.

Кстати, самостоятельная установка газовой колонки считается основанием для отказа в обеспечении гарантийного ремонта. Срок гарантии для оборудования Вектор обычно составляет 12 месяцев.

Рекомендации по использованию газовых колонок Вектор

Для более долгого и эффективного применения газовой колонки надо следовать инструкции по ее эксплуатации. В ней описан порядок действий при включении агрегата, его предохранении от замерзания и процесс чистки. При использовании данного оборудования необходимо учитывать внешние условия, например, если вода жесткая, то чистить газовую колонку необходимо не меньше одного раза в 6 месяцев. Воду желательно нагревать не больше +60 градусов по Цельсию, так как в этом случае накипи будет существенно меньше.

Неисправности в газовых колонках Вектор и методы их устранения должны определяться только специалистами. Порядок проведения диагностики водонагревателя можно посмотреть на видео.

Газовая колонка Вектор (Vektor) JSD20 W – инструкция по эксплуатации, неисправности и ремонт своими — Офремонт

2017-03-05

Включение прибора

Первым этапом является установление элементов питания. Для этого откройте отсек для батареек и установите их, соблюдая полярность. Затем нужно открыть вентиль холодной воды и газовый. Откройте на ближайшем из смесителей кран с горячей жидкостью.

В момент, когда жидкость протекает через водяной узел, происходит искровое возгорание и, благодаря этому, зажигается горелка. Если включение происходит впервые или после длительного простоя, в газовой магистрали возможно скопление воздуха, для того, чтобы его удалить, понадобится несколько раз открывать смеситель с удержанием на минуту, а затем закрывать.

Если загорание горелки происходит, нужно повернуть рычаг регулировки водяного напора (расположена справа) вправо, это даст возможность включить устройство Vektor JSD 20, когда понизилось давление жидкости в системе.

Как осуществляется регулировка температуры

Для того, чтобы получить большой напор горячей воды, нужно правую рукоятку выкрутить максимально вправо, а левой рукояткой, которая регулирует подачу газа, подстроить нужную температуру.

Однако, если из вашего крана течет жесткая вода, не рекомендуется задавать сильно высокую температуру нагрева, она должна быть такой, чтобы на смесителе не требовалось разбавлять ее. Диапазон нагрева 45-55 градусов.

В противном случае это приведет к неисправности устройства и образованию на стенках теплообменника налета, который будет препятствовать нормальному нагреву и протоку жидкости. Чистку теплообменника, если у вас в водопроводе жесткая вода, необходимо проводить каждые 6 месяцев.

Отключение аппарата

Рекомендуется отключать прибор на ночь и если вы не планируете пользоваться им длительный промежуток времени.

Сделайте это следующим образом:

  • Закрыть кран горячей воды.
  • Перекрыть запорный газовый вентиль.
  • Перекрыть подачу воды к газовому устройству.

Рекомендации по отключению, если в водопроводе жесткая вода:

  • Открыть на смесителе горячую воду.
  • Повернуть рычаг регулировки газа вправо до упора (находится слева).
  • Подождать, пока начнет течь холодная вода.
  • Перекрыть подачу газа и воды к устройству.

Требования к помещению

Устанавливаются только в нежилых помещениях, например, кухня. В инструкции к газовой колонке Вектор JSD20 W написано о категорическом запрете устанавливать в подвальных помещениях. Помещение должно быть отапливаемое. Не допускать понижения температуры ниже 5 градусов тепла. Если есть вероятность снижения температуры, слейте воду из системы.

Предъявляются следующие требования к помещению: высота потолка от 2,2 метра, объем комнаты от 8 метров кубических, обязательно наличие открывающегося окна и двери.

Обслуживание устройства

Для четкой и безотказной работы газовой колонки необходимо своевременно проводить определенные действия. К ним относится визуальный осмотр, техническое обслуживание.

Дабы избежать возникновения пожароопасных ситуаций следите за состоянием запальной группы и основной горелки, своевременно прочищайте их от накопившегося нагара, следите за тем, чтобы просветы в теплообменнике не засорялись сажей.

Сам корпус необходимо очищать от пыли, используя мыльный раствор. Категорически запрещается класть что- либо на устройство, или завешивать его.

Техническое обслуживание необходимо проводить один раз в году, оно включает в себя:

  1. Очистку горелки.
  2. Прочистку или замену фильтров, водяного и газового.
  3. Очистку теплообменника.
  4. Также нуждаются в замене и прокладки.
  5. Выполнение смазки всех подвижных элементов.
  6. Проверка исправности контроллера тяги и водяного датчика.

Перед каждым включением нужно проверить:

  1. В помещении не должно быть запаха газа, если произошла утечка, немедленно откройте окно для проветривания, и вызовите службу газа.
  2. Исправность дымоходной системы.

Возможные поломки и способы их устранения

Далее попробуем разобраться, как можно произвести ремонт своими руками. Ниже будет приведен тип неисправности и возможный способ ее решения. Перед тем, как приступить к каким либо ремонтным работам, нужно отключить все коммуникации, для этого перекройте газовый и водяной вентили.

Если колонка не зажигается, когда есть искровой разряд, то причиной могут быть:

Тут нужно проделать более серьезную работу, необходимо снять его и прочистить при помощи специальных средств, в состав которых входят кислоты, способные разрушать налет. Также можно приготовить раствор самостоятельно при помощи лимонной или уксусной кислоты.

Если искровой разряд отсутствует:

  • Реле, регулирующее напор воды , установлено на самое маленькое значение. Переведите его в максимальное положение.
  • Возможно, сели или испортились батарейки . Откройте отсек, где они хранятся, посмотрите, возможно они потекли, в этом случае потребуется прочистить все от окисления и приобрести новые батарейки.

После того, как колонка проработала какое-то время, она отключается:

Низкая температура нагрева жидкости при том, что расход газа установлен на максимум:

  • Отложение нагара на стенках теплообменника, или большое количество накипи внутри его самого. Очистите внешнюю поверхность, для этого понадобится снять его, поместить в горячий мыльный раствор на 20-30 минут, затем прочистить остатки грязи щеткой. Просушить и установить на прежнее место.

Для того чтобы прочистить внутреннюю часть, потребуется также снять его, поставить на небольшой огонь емкость, заполненную наполовину водой, погрузить его туда и влить очистительный кислотный раствор. Оставить на огне на час, затем промыть под проточной водой и установить на прежнее место.

  • Недостаточное давление газа . Обратиться в службу газа.
  • Колонка работает какое-то время, затем постепенно огонь гаснет. Причиной служит вышедшая из строя или засоренная мембрана. Для этого придется разобрать водогазовый узел, извлечь мембрану и заменить ее на новую. Более надежной считается мембрана, выполненная из силикона.

    Силиконовая мембрана

    Если изменился цвет пламени основной горелки на желтый и оно стало слабым. Это происходит по причине скопления пыли и сажи внутри горелки. Естественно, решение может быть только одно — это чистка.

    Для этого придется снять ее, при помощи щетки удалите пыль с поверхности и коллектора, смоченной в мыльном растворе губкой протрите сопла и коллектор. Также при помощи щетки и воды промойте внутренние каналы и секции. Просушите все и установите на прежнее место.

    5 years ago
