Инструкция по ремонту шарового крана и однорычажного смесителя с шаровым затвором +Фото и Видео

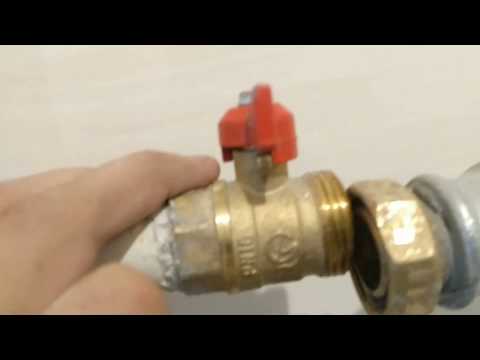

Ремонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.

Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Содержание статьи:

• 1 Общие сведения
  • 1.1 Виды
  • 1.2 Ремонтабельность изделия
• 2 Исправляем поломку крана
  • 2.1 Виды поломок
    • 2.1.1 Протечка крана
    • 2.1.2 Трещина на корпусе крана
    • 2.1.3 Вентиль подачи воды с трудом закрывается
    • 2. 1.4 Протечка воды непосредственно в месте соединения штока и корпуса крана
    • 2.1.5 Снижение напора воды
  • 2.2 Ремонт однорычажного смесителя с шаровым механизмом
    • 2.2.1 Устройство смесителя
• 3 Рекомендация!

Общие сведения

Виды

Кран запорный с шаровым механизмом бывает двух типов:

1. Цельносварный.
2. Разборный.

Ремонтабельность изделия

Цельносварный корпус, как не трудно догадаться, ремонту не подлежит и в случае неисправности меняется полностью.

А вот кран, состоящий из нескольких частей с шаровым механизмом отремонтировать не сложно.

Достаточно знать:

• устройство корпуса
• особенности конструкции
• последовательность разбора крана

Перед тем, как приступить к поиску неисправности и разбору конструкции, первым дело необходимо перекрыть воду. Слить оставшуюся жидкость.

Купить новый шаровый кран в Петровиче =>>

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Купить новый шаровый кран в Петровиче =>>

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Значит износились уплотнители и шайбы. Ремонтировать тут нечего, их только заменить, тем более, это пустяковое дело, по сравнению с остальным ремонтом.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками.  Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

• Плоскогубцы
• Разводной ключ
• Молоток
• Торцевой шестигранный ключ
• Запасные детали (при уверенности в причине неисправности)
• Тряпочки для протирки и минимизации грязи
• Жидкое специальное средство для удаления ржавчины
• Силиконовая смазка для сантехнических целей
• Отвертка

Предварительное ознакомление с правильной и безопасной инструкцией демонтажа – залог успешного начала ремонта.

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
3. Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

1. Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
2. Снять рычаг.
3. Далее демонтируются эксцентрики и купол смесителя.
4. Водный камень, ржавчину и грязь аккуратно удалить.
5. Достать шаровой механизм. При нарушении целостности деталь заменить.
6. Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
7. Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Не подлежат ремонту корпус и шар, если они имеют механические повреждения. Все остальное можно исправить.

Рекомендация!

В целях профилактики следует регулярно чистить аэратор.

Следить за чистотой смесителя. Постараться минимизировать прохождение через смеситель ржавой воды.

Купить новый шаровый кран в Петровиче =>>

Ремонт шарового крана | Онлайн-журнал о ремонте и дизайне

Содержание

1. Устройство шаровых кранов
2. Возможные проблемы при пользовании шаровым краном
3. Ремонт и обслуживание шаровых кранов

Ситуации, когда необходимо самостоятельно в домашних условиях устранить неисправности кранов шаровых, встречаются достаточно часто. По своему устройству шаровой кран отличается от других подобных устройств. Однако выполнить его ремонт может практически каждый мужчина, обладающий минимальными необходимыми для этого знаниями и навыками. А знать для этого нужно устройство крана и принцип подачи воды.

Схема устройства шарового крана.

Многие привыкли к тому, что в обычном кране нужно всего лишь заменить силиконовую или резиновую прокладку, после чего можно продолжать его использование. В шаровом кране могут возникнуть как подобные неисправности, так и многие другие поломки, приводящие к его плохой работе.

Устройство шаровых кранов

Шаровой кран состоит из следующих деталей: внутри крана или смесителя вмонтировано запорное устройство, имеющее вид металлического шара со специальными отверстиями для выхода воды. При повороте этого шара происходит уменьшение или увеличение напора воды либо полное закрытие крана. Смеситель имеет два отверстия, для горячей и холодной воды. На выходе же имеется единственное отверстие для выхода воды нужной температуры.

Поэтому, при возникновении затруднений, ремонт таких устройств следует доверить сантехнику, который сделает его качественно и быстро.

Однако можно немного сэкономить и устранить все неисправности своими руками.

Возможные проблемы при пользовании шаровым краном

Схема устройства шарового крана высокого давления.

Кран не подлежит ремонту в том случае, если он имеет видимые повреждения в виде трещин на его корпусе. Такой дефект часто встречается в дешевых кранах, сделанных из плохого материала. При уменьшении напора воды необходимо разобрать устройство и поискать проблемы внутри. Для начала следует проверить, не стал ли напор меньше из-за того, что в системе упало давление воды. Для этого нужно открыть другие краны в доме и посмотреть, какой в них напор. Другой причиной является засорение аэратора на выходном канале. Его нужно просто снять и почистить. Если из крана течет ржавая вода, причину стоит искать в системе водоснабжения, а не в самом устройстве.

Наиболее часто встречающимися поломками шаровых кранов являются: протечка воды из смесителя, слабый напор воды и неправильная регулировка температуры воды. Вода может протекать из-за засорения пространства между резиновыми прокладками в картридже и поворотным элементом. Даже маленькая песчинка способна привести к нарушению герметичности конструкции и протечке. Поэтому следует разобрать смеситель и прочистить его, в противном случае протечка увеличится вследствие деформации резиновой прокладки, что потребует замены последней.

Причиной слабого напора воды может быть засорение затвора. Для того чтобы избежать возникновения этой неисправности, необходимо устанавливать перед смесителем и на вводе в дом фильтр грубой очистки. Изменение температуры воды вызывает засорение одного из отверстий шара песчинками или кусочками резиновой прокладки.

Если причины неисправности обнаружить не удалось, необходима замена крана на стояке с водой. Причиной тому является стремление сэкономить на покупке качественных кранов и смесителей. Такие устройства обычно производятся из силумина — дешевого материала, имеющего низкую прочность и часто крошащегося при любом механическом воздействии. Поэтому лучше приобрести качественное устройство, чем потом ремонтировать дешевый смеситель.

Ремонт и обслуживание шаровых кранов

При разборке и ремонте крана вам могут потребоваться следующие материалы и инструменты:

• гаечные ключи;
• плоскогубцы;
• резиновые прокладки;
• отвертка;
• специальная смазка.

Схема ремонта шарового смесителя.

Перед тем как разобрать смеситель, необходимо перекрыть холодную и горячую воду перед ним. Винт, удерживающий поворотный рычаг смесителя, следует выкрутить. После этого рычаг снимают, прикладывая некоторое усилие и немного двигая его из стороны в сторону. После снятия рычага откроется резьбовая часть крана. Ее нужно открутить отверткой, слегка вращая по часовой стрелке. Не забывайте при этом о водопроводных шлангах, которые могут деформироваться при повороте устройства.

С помощью плоскогубцев нужно удалить купол смесителя и убрать пластиковый элемент. При протечке нужно осмотреть уплотнитель, который может износиться либо засориться песком и известковыми отложениями. Очистку нужно производить осторожно, иначе можно повредить уплотнитель. После этого шар вынимают из крепления и, при наличии повреждений, заменяют его. Следующим шагом будет демонтаж уплотнителей, фиксирующих поворотный элемент. Пружинки и уплотнители снимаются при помощи тонкой плоской отвертки.

При повреждении и деформации прокладок их нужно заменить на новые.

Пружинки необходимо внимательно осмотреть, если они стали менее упругими, и также необходимо обновить.

Таким образом, можно отремонтировать кран в ванной или на кухне. Сборку производят в обратном порядке. Все прокладки необходимо смазать специальной смазкой, подходящей для конкретного типа крана или смесителя.

Неисправный шаровой кран следует ремонтировать очень тщательно, внимательно осматривая все его детали и части. Особенно необходимо обращать внимание на наличие инородных частиц в шаровом элементе и на резиновых прокладках. После сборки нужно проверить герметичность соединений и провести испытания при подключенном водоснабжении.

Замена ручки шарового крана из ПВХ

Возможно, в вашем браузере отключен JavaScript.

Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

Fittings

Труп

Клапаны

Сантехника

Фильтрация

Электрические принадлежности

Аксуары

Эта запись была опубликована 14 ноября 2017 года администратором.



Шаровые краны из ПВХ — это простой, но эффективный способ управления потоком в бесчисленном множестве применений, включая бассейны и системы орошения. Они чрезвычайно устойчивы к коррозии и могут выдерживать разумный диапазон температур и давлений. Однако ПВХ не предназначен для использования в горячей воде и со временем может стать хрупким, поэтому иногда возникают утечки. Шаровые краны из ПВХ чаще всего выходят из строя в районе ручки. К счастью, заменить ручку шарового крана из ПВХ несложно!

Шаровые краны этих типов имеют штоки с уплотнительными кольцами, которые могут выйти из строя при превышении предельных значений давления или температуры. В некоторых более старых, более распространенных стилях (показаны справа) сама ручка может довольно легко треснуть. Независимо от того, вызывает ли это утечки, это ужасно неудобно и может затруднить работу клапана, если не сделать ее невозможной. Продолжайте читать эту статью, чтобы узнать, как заменить ручку шарового крана.

Замена нажимной рукоятки

В шаровых кранах из ПВХ используются два основных типа рукояток, независимо от типа корпуса или конца: с винтом и без. В этом разделе мы сосредоточимся на тех, у кого нет винта. Эти ручки защелкиваются на верхней части штока клапана. Несмотря на то, что они не прикручены, они остаются на месте очень хорошо.

Перед снятием рукоятки убедитесь, что система выключена. Чтобы снять его, вам просто нужно сильно потянуть за ручку, пока она не выскочит из клапана. Вы часто можете найти сменные ручки в продаже самостоятельно, если знаете номер модели своего шарового крана из ПВХ. Если вы не можете найти только ручку, вы можете просто купить целый клапан. Это даст вам резервный корпус клапана, если он вам когда-нибудь понадобится.

Замена навинчивающейся рукоятки

Некоторые из более тяжелых шаровых кранов из ПВХ имеют рукоятку, которая ввинчивается в шток. Это делает соединение прочнее, но также затрудняет снятие ручки. Починить треснувшую ручку шарового крана несложно, даже если она навинчена на шток клапана. Вам понадобится маленькая плоская отвертка и крестовая отвертка.

Прежде чем что-либо снимать, обязательно выключите систему, чтобы во время ремонта клапан не находился под давлением. Используя отвертку с плоской головкой, снимите маленькую заглушку в центре ручки, под которой будет винт с крестообразным шлицем. Используйте другую отвертку, чтобы удалить винт. Это должно ослабить ручку и позволить вам легко снять ее.

Как и нажимные ручки, навинчивающиеся ручки для шаровых кранов из ПВХ несложно найти самостоятельно (по очень низким ценам), если известен номер модели крана. Это простое решение, которое сэкономит вам время и деньги по сравнению с полной заменой клапана!

Прочтите эту тему на Hometalk, чтобы узнать, что делать с протекающим клапаном!

Замена шарового крана из ПВХ

Иногда замены ручки недостаточно, и обычные шаровые краны из ПВХ позволяют заменить только определенные детали. Если вы используете настоящий шаровой кран с муфтой, вы можете заменить шток, шар, рукоятку или концы по отдельности, но это не всегда так. Когда клапан не подлежит ремонту, единственным выходом является его замена.

Если это резьбовой клапан, вы можете открутить концы старого клапана и просто установить новый на то место, где он был. Если это раструбный клапан с зацементированными соединениями, вам нужно будет вырезать клапан. Это может затруднить замену клапана. Иногда проще выполнить повторное подключение целой секции системы, но это различно для каждого приложения.

Чтобы получить советы по замене отдельных деталей клапана, ознакомьтесь с этой статьей журнала «Сделай сам!».

Улучшенные варианты клапанов

Изображения и примеры, которые мы использовали выше, относятся к наиболее распространенным типам шаровых кранов из ПВХ. Однако доступны и другие, более прочные версии. Ниже приведены несколько примеров высококачественных, прочных шаровых кранов из ПВХ, которые не так подвержены растрескиванию, как клапаны выше.

1. Компактный шаровой кран Deluxe из ПВХ

Эти шаровые краны Deluxe из ПВХ имеют более прочную форму корпуса и рукоятку, чем традиционные шаровые краны из ПВХ с плоской рукояткой. Для рукоятки этих клапанов не требуется винт, что делает снятие и замену рукоятки чрезвычайно простым.

2. Шаровой кран True Union из ПВХ

Шаровые краны True Union имеют концы, которые действуют как соединительные фитинги, что позволяет легко отвинтить клапан от системы. Эти клапаны также имеют более толстые и прочные ручки, чем клапаны, показанные в верхней части этой статьи. Клапаны из ПВХ True Union могут прослужить вам долгое время благодаря простоте обслуживания.







Магазин шаровых кранов



Информационный бюллетень

Наверх

Как заменить запорный кран на новый шаровой

Запорный кран на водопровод выполняет очень важную работу: он регулирует подачу воды во весь дом. Так что, если этот недооцененный герой дома протекает, забивается или повреждается, вам нужно быстро это починить — возможно, поэтому вы здесь.

Хотя замена клапана может показаться пугающей, я надеюсь, что это пошаговое руководство сделает этот процесс более доступным. Я использовал медные пресс-фитинги, чтобы починить запорный клапан для воды, но мы также рассмотрим другие доступные варианты. Кроме того, я использовал ручной пресс-инструмент, чтобы сделать этот проект ремонта дома экономичным, но вы увидите ссылки на другие популярные электрические инструменты, которые требуют больших инвестиций.

(Если у вас уже есть шаровой клапан и вы хотите остановить утечку воды, не заменяя его новым шаровым краном, загляните в этот блог.) связанных с сантехникой или электричеством, обязательно ознакомьтесь с местными нормами и правилами. Вам могут понадобиться разрешения и/или лицензии, поэтому лучше всего проконсультироваться со специалистом.

Расчетное время выполнения

2-3 часа

Используемые материалы:	Описание:
. Я не мог найти их в Home Depot или Lowe’s, но они были доступны в Menards и в Интернете.
Пресс-инструмент для меди – IWISS	Этот инструмент необходим, если вы работаете с пресс-фитингами Nibco. Он похож на болторез, но имеет разные адаптеры для труб разного диаметра. Вы также можете инвестировать в электрические версии. Rigid и Milwaukee — два популярных, но они намного дороже.
Наждачная бумага	Доступно в любом магазине улучшения дома. Я использую 120grit наждачную бумагу
. медная труба после резки
Jaw Horse	Комбинация пилы и настольных тисков, которая пригодится при сантехнических работах

Инструкции по самостоятельному ремонту: как заменить главный запорный клапан на новый шаровой

Независимо от того, вы ремонтируете шаровой кран с помощью SharkBite или клапана с пресс-фитингами на конце, установка будет примерно такой же. Но обратите внимание, что в зависимости от вашей сантехники вам, вероятно, придется адаптировать эти инструкции, чтобы они лучше всего работали в вашей ситуации.

1: Отключите водяной кран на бордюре и составьте план , вам нужно будет перекрыть водяной клапан на бордюре ключом. (Посмотрите это видео для получения пошаговых инструкций.)

Если вы еще не сделали этого раньше или не знаете, как это сделать, я рекомендую позвонить в вашу компанию по водоснабжению, чтобы отключить воду в вашем доме. Обычно они могут сделать это в день вашего звонка.

Вы также должны убедиться, что у вас есть план того, как вы собираетесь заменить свой клапан, прежде чем начинать резать трубы. Иногда это так же просто, как заменить старый клапан на новый. Однако в некоторых случаях вам нужно немного спланировать, чтобы убедиться, что у вас есть детали для перенастройки линий к основному запорному клапану воды.

Вот что я сделал: Я спланировал любую перенастройку водопроводных линий, максимально собрал перед установкой водопроводные линии, идущие от стены, заглушил линию, идущую к водонагревателю, а затем завершил установку. Следует отметить, что мои водопроводные трубы были ½ дюйма, но большинство основных водопроводов, идущих в дом, имеют диаметр не менее ¾ дюйма. Затем, как только новый клапан был установлен, я снова включил воду.

2: Замена клапана Удаление старого клапана с помощью стандартного трубореза обжать его + дать немного больше места от стены для зазора.

В зависимости от вашего зазора вы можете использовать стандартный труборез или труборез для ближнего боя. Помните о том, где находится стена, чтобы обеспечить достаточный зазор.

• Вырежьте старый клапан, здесь важно иметь план, чтобы отрезать трубы в правильном месте, чтобы установить новый клапан и фитинги.
• Мне пришлось использовать как стандартный труборез, так и труборез для ближнего боя из-за зазоров, с которыми я работал для этой работы
• Очистите трубу наждачной бумагой и используйте инструмент для удаления заусенцев, чтобы очистить внутреннюю часть, чтобы убедиться, нет металлической стружки. Важно, чтобы на концах труб не было заусенцев или каких-либо острых предметов, потому что они могут порезать уплотнительное кольцо и привести к утечкам.
•  Все готово к установке шарового крана!

3: Установите новый шаровой кран  _{С помощью тисков удерживайте медную трубу на расстоянии от стены}

Поскольку шаровые краны не имеют направления потока, их можно устанавливать в любом направлении. Я отметил 11/16 ” , это глубина, необходимая для ввода медной трубы в шаровой кран, как рекомендовано производителем. Это может быть меньше, чем другие фитинги. Если вам нужна помощь в определении глубины, вот таблица с фитингами и долями глубины для справки.

• Наденьте шаровой кран на трубу. Прежде чем обжимать его, выясните, что еще происходит с вашим клапаном. (Я сделал другую запасную трубу, установил насухо и убедился, что она выровнена, поэтому я знал, что смогу обжать шаровой кран).

_{Обжатие нового шарового клапана на месте с помощью пресс-инструмента}

• Убедившись, что все выровнено, вам нужно открыть рукоятки пресс-инструмента, чтобы высвободить и зафиксировать его на месте. Не отодвигайте шаровой кран от линии, чтобы медная труба оставалась на нужной глубине. Затем выровняйте его, чтобы убедиться, что ручка находится там, где вы хотите.
• Надавите на рукоятки, и как только рукоятки пройдут через центр, вы поймете, что у вас есть полный обжим и нажим.
• Снимите губки пресс-инструмента с трубы

4: Последние штрихи Окончательная обжимка нового шарового крана трубопроводов. Все идет на 11/16″ отмеченную строчку – как на шаровой кран, так и на подачу холодной воды в санузел.

Мне нужно сделать два обжима: 1 на шаровом кране и 1 на муфте.

Делайте как можно больше опрессовки на широком открытом пространстве или на верстаке (например, на челюстной лошади, которую я использовал) для свободы и продумывайте порядок операций, чтобы сделать работу максимально легкой.

Другой вариант: пайка и укус акулы

Другой вариант — пайка, которую рекомендуют большинство профессионалов. Этот процесс упрощает получение подходящих фитингов и в целом обходится дешевле.

Однако пайке нужно учиться. И есть открытый огонь, так что вы хотите убедиться, что чувствуете себя (очень) уверенно и знаете, что делаете.

Если вы не умеете паять и не хотите покупать пресс-инструмент, такой как IWISS, SharkBite — это относительно простой и доступный вариант для мастеров-сделай сам, таких как я.

Примечания по пресс-инструменту IWISS

Я не хотел вкладывать столько денег в электрический пресс-инструмент, который может стоить тысячи долларов. Поэтому я выбрал ручной менее чем за 200 долларов.

• Плюсы : Он более экономичен, поворачивается на 90 градусов, прост в использовании, имеет телескопические рычаги и в целом похож на причудливый болторез. пространство и т. д.), потому что вам понадобится место, чтобы применить силу и получить рычаги на ручках. Кроме того, это может не стоить инвестиций, если вы будете использовать его только для одного проекта.
