Ремонт светодиодного светильника своими руками

Сломался светильник? Мы расскажем что делать.

Подготовка (лучше проводить в светлое время суток)

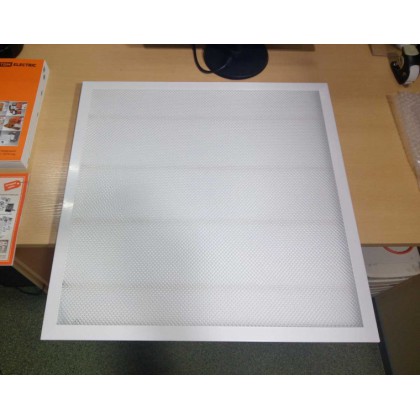

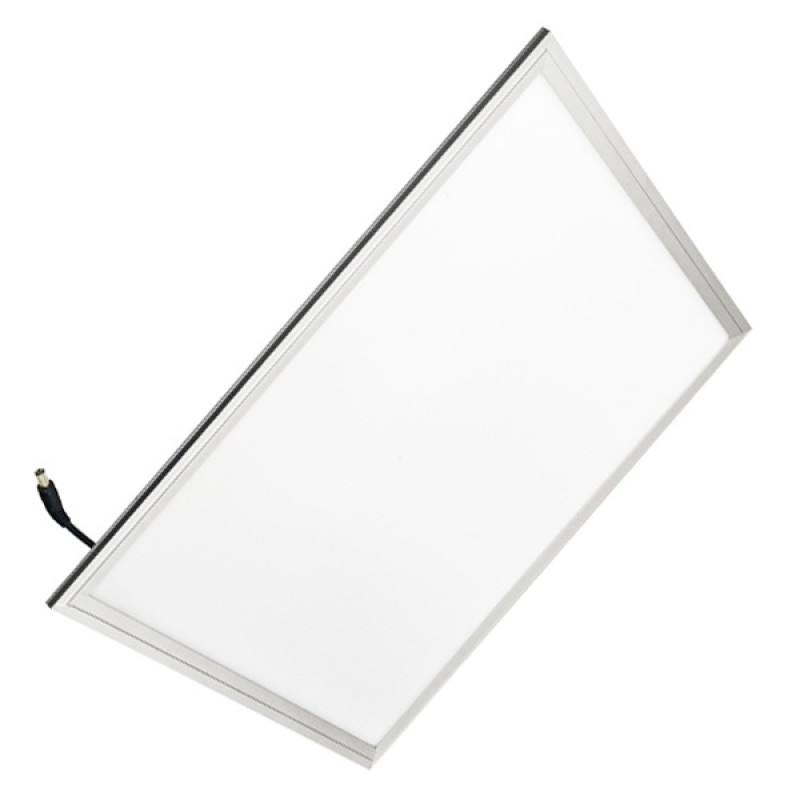

Отключить питание в помещении и снять панель с потолка.
Снять рамку: открутить болты, фиксирующие боковую планку в торце панели.
Вынуть призматический рассеиватель.
Провести визуальную проверку. Выявить неисправные светодиоды можно даже не включая панель. Для этого внимательно просмотрите все диоды: если заметите маленькие черные точки (как будто выгоревшие пиксели), значит, эта лента подлежит замене.

Демонтаж ленты

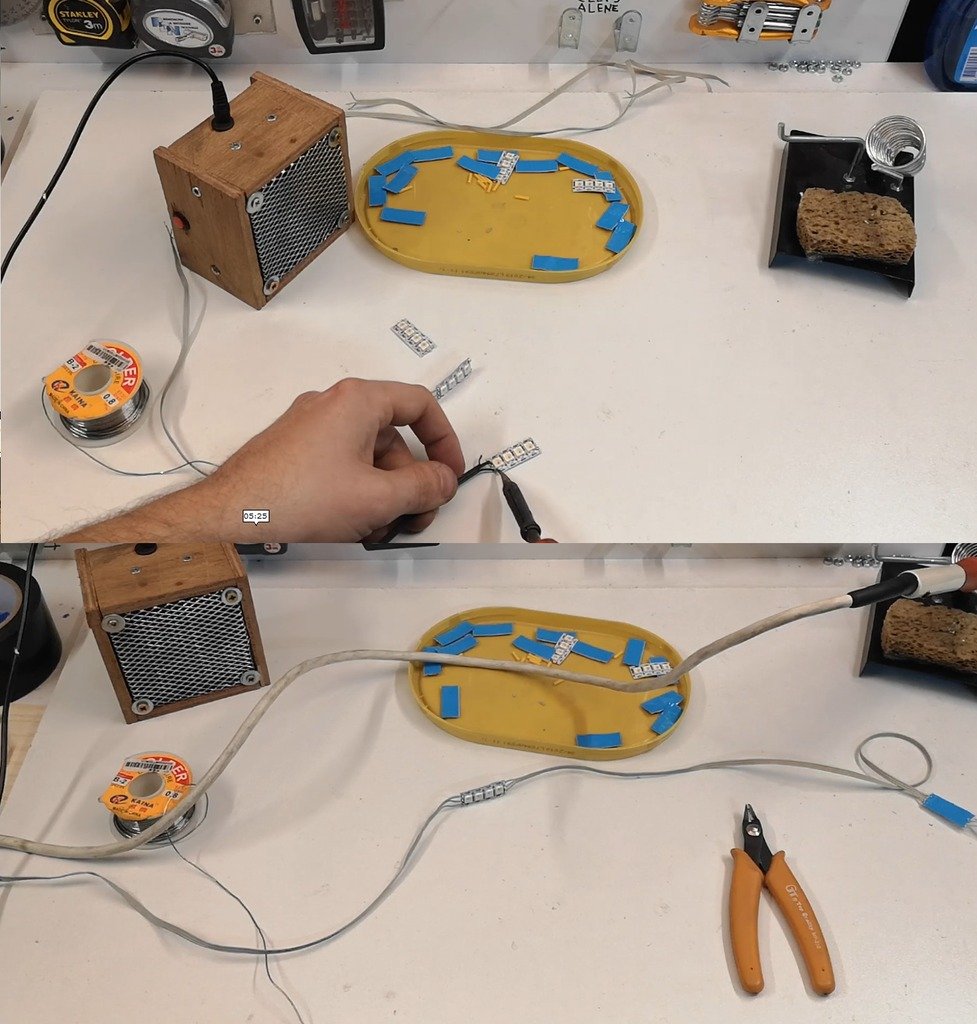

Нагреть контакты и отпаять их. Можно использовать и подручные средства нагрева, но лучше паяльник, т.к. он пригодится и дальше.
Снять пластиковые клипсы, придерживающие ленту (3-4 шт с помощью отвертки).

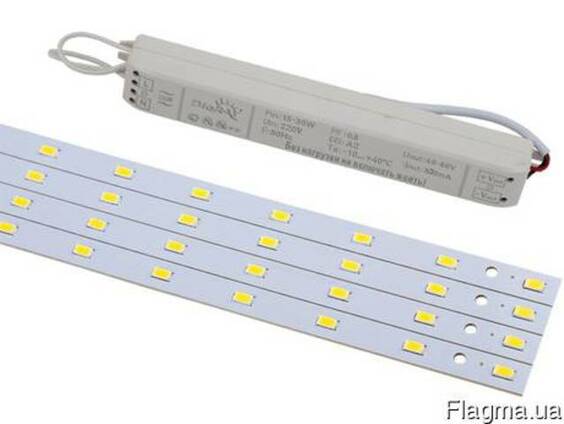

Замена светодиодной ленты в панели Prismatic

Закрепить новую светодиодную полоску клипсами

Соединить контакты. Внимательно соблюдайте схему подключения «+/-». Для соединения можно использовать олово в качестве припоя.

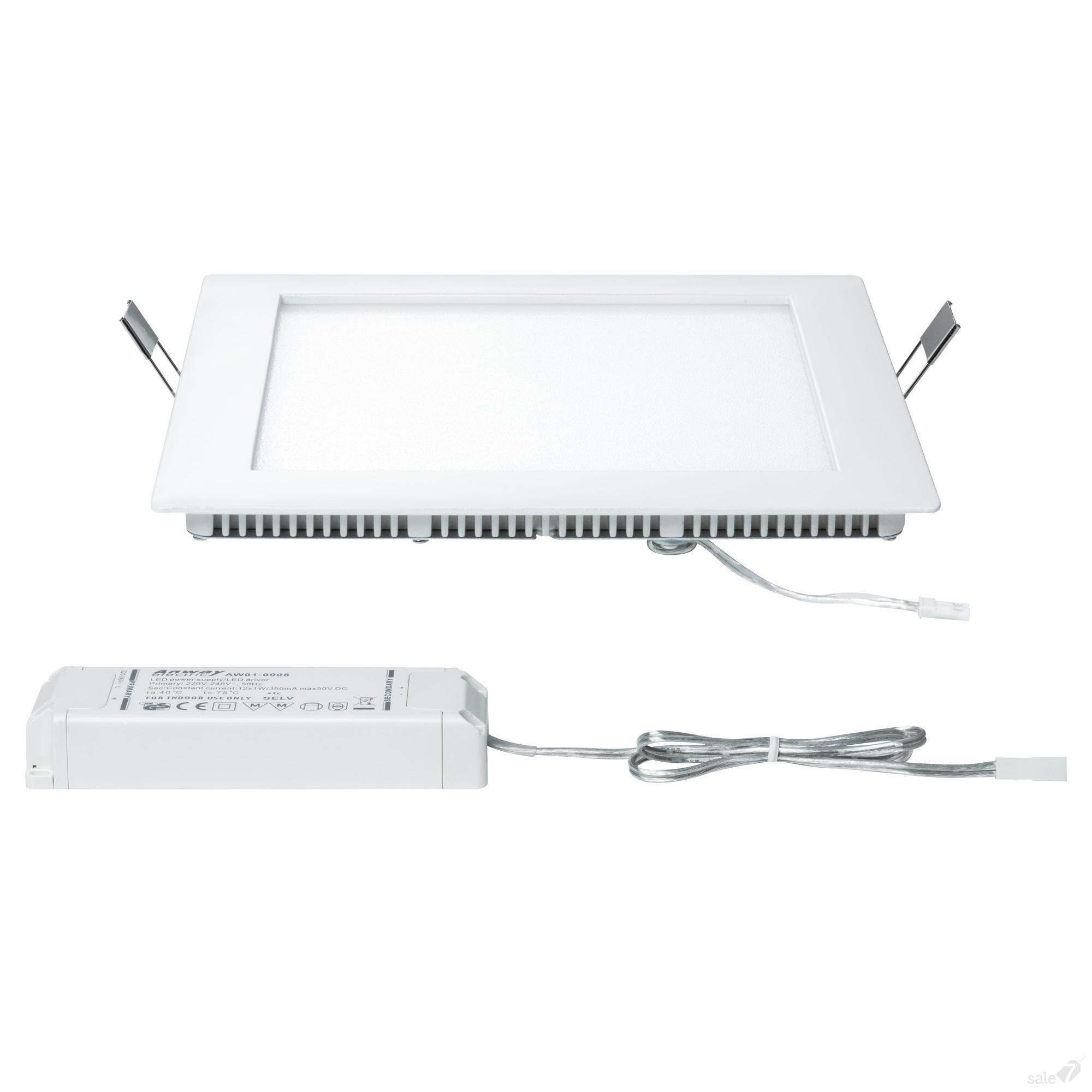

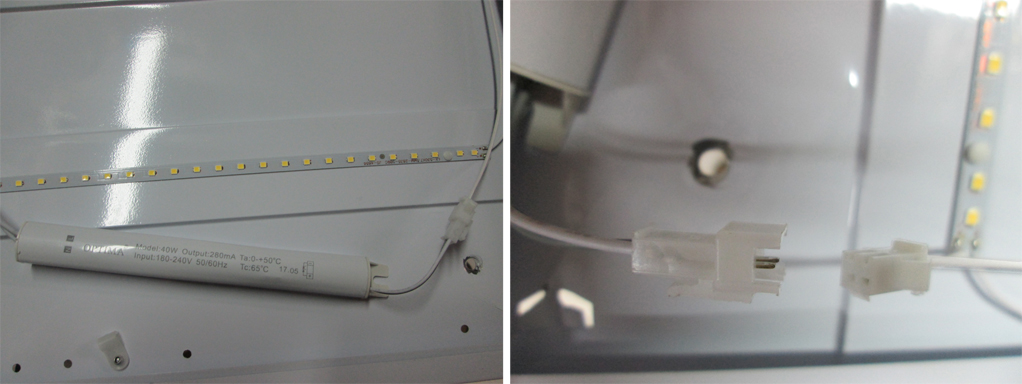

Замена драйвера – на случай, если лента исправна, но панель не «горит»

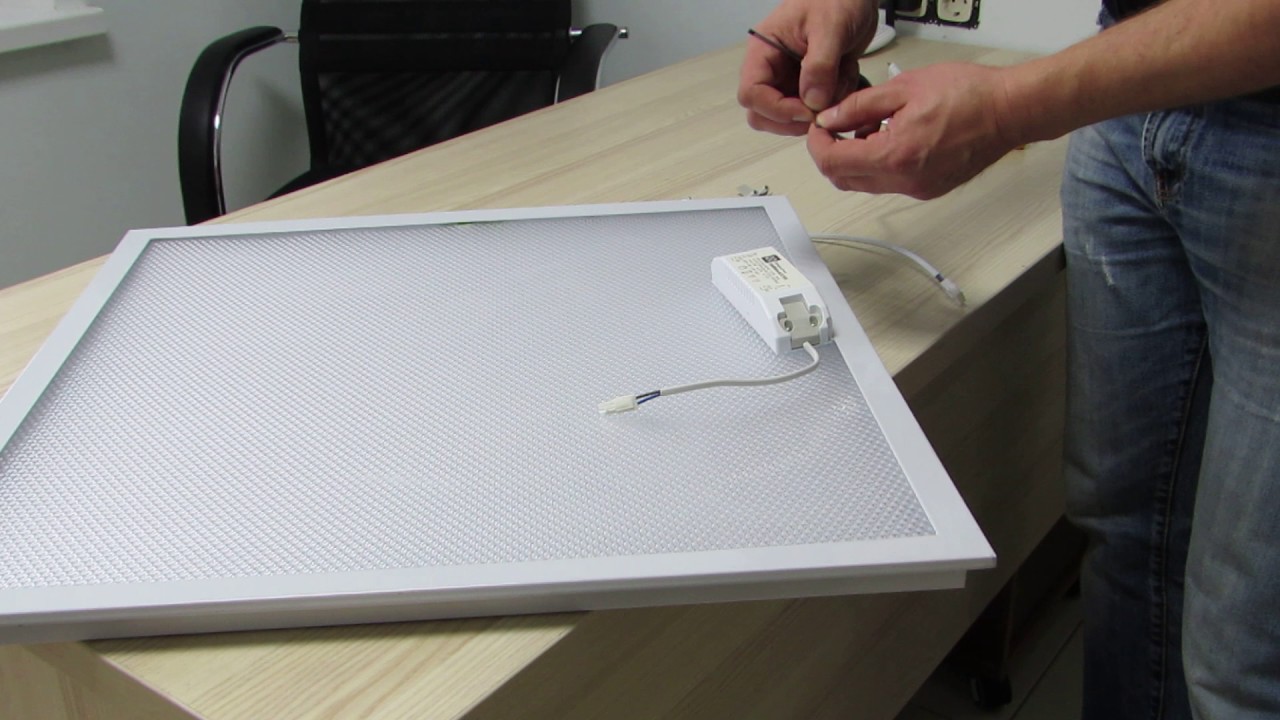

Аккуратно отсоединить ЭПРА от всех держателей и фиксаторов.
Разъединить коннектор.
Заменить, закрепить в той же последовательности: сначала фиксаторы, затем контакты. Свободные провода ЭПРА продеть в специальное сквозное отверстие на корпусе.
Проверить панель, подключив ее к источнику питания.

Сборка

Теперь, когда все неисправности устранены, Призматик можно собирать:

В специальные пазы в рамке вставляйте рассеиватель, заостренным рельефом внутрь (это влияет на качество рассеивания света).
Закрепите съемную планку на рамке.

Остается только установить панель на прежнее место и подключить светодиодную панель к источнику питания.

Ремонт панелей лед ламп своими руками

Самое подробное описание: ремонт панелей лед ламп своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Экономия и дизайн в сфере освещения привели передовые технологии почти в каждый дом. Многие меняют обычные цокольные люстры на экономичные светодиодные изделия. Не все знают, как отремонтировать светодиодный светильник самостоятельно, тем более из каких деталей он состоит внутри. Как инструментом пользоваться при поломке, с чего начать весь процесс. Попробуем разобраться детально, какие бывают поломки в приборах и как некоторые светодиодные люстры отремонтировать своими руками.

Типичные поломки: частичное или полное отсутствие освещения, кратковременное мигание или самопроизвольное отключение, выход из строя. Причины: Температура достигла выше 50 градусов, разрыв контакта самой нити и держателя, если платный вариант, а не ламповый, отслоение контактов на плате.

Выгорел светодиод, частично или полностью. Причина: Перенапряжение в сети, перегорел конденсатор (пробой). Обычно поломка происходит в дешёвых вариантах плат.
Существуют дополнительные причины, приводящие к выходу из строя прибора, а именно: кратковременное замыкание в цепи, неправильное подключение к сети, несоблюдение схемы подключения устройства при монтаже.
Плохая припайка контактов цепи, светодиодов к плате, слабое крепление проводов в цокольной части ламп. Слабая пайка проводящих элементов (проводов, шин). Причина: Заводской дефект. Ремонт многих светодиодных люстр с пультом управления проводят именно по этой причине.

Нет видео.

Видео (кликните для воспроизведения).

Перед тем как отремонтировать светодиодный светильник, прибор необходимо снять. Понадобится некоторый инструмент; отвёртка тонкая с плоским концом, крестообразная. Если соединение было смонтировано с помощью скруток, нужны будут клещи с изолированными ручками, изоляционная лента и прибор мультиметр, для проверки контактов.

Пинцет пригодится в работе с мелкими деталями.

Понадобится паяльник с тонким жалом и припоем (желательно использовать специальную насадку). Дрель со сверлом 2,5 мм., тоже может пригодиться, отсоединять цокольную часть лампы, высверлив крепления. Несколько тонких проводов по 10 см., длины.
Внимание! Проводить электротехнические работы без специального защищённого инструмента запрещено!

С пультом управления люстры появились не так давно. Мало кто знаком с их устройством. Проводя ремонт светодиодных потолочны

х люстр необходимо знать конструкцию, просто в общих чертах. Разберёмся подробнее, из чего она может состоять.

Простая светодиодная люстра состоит из корпуса, блока регулятора или драйвера. Он применяется в качестве выпрямителя напряжения. В нем установлены клеммы, или клеммные зажимы, к которым подсоединяют питание сети. Затем от блока проходят провода к лампам. Их может быть от одного провода, под обычную лампу, до 12 под дизайнерский вариант устройства.

Более сложный вариант изделия, состоит из антенны, блока управления самим освещением, регулятора напряжения или неск

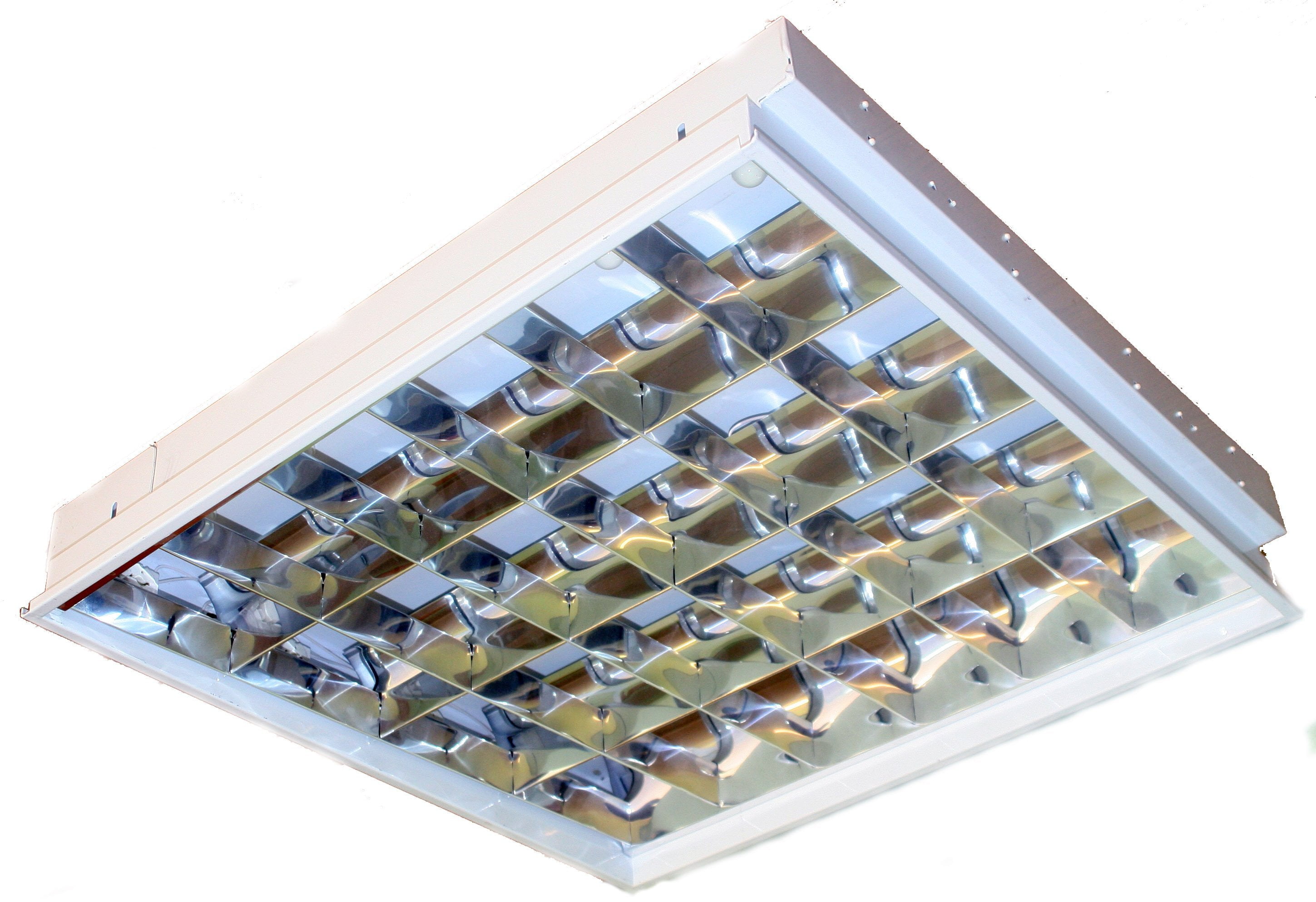

олькими блоками, проводящие автоматическую настройку. В растровых светильниках может быть несколько драйверов и разные типы светодиодных элементов, ламп. От конкретного вида осветительного

прибора зависит проверка и ремонт компонентов.

Почему необходимо знать или выяснить конструкцию, перед тем как
начать ремонт светодиодной люстры. Причина проста, требуется определить, где находятся блоки управления, внутри люстры или в
самом элементе освещения, лампе. Вот здесь нам понадобится та самая схема люстры на светодиодах.

Ремонт светодиодной люстры работающей без пульта проводить проще. В ней нет ничего сложного, собраны по одному типу: один или несколько диодов (возможен компактный мост), электролиты (конденсаторы), пару сопротивлений (резисторов), и катушка с обмоткой. Это простейшая схема без защиты, вариантов их существует множество, но мы сейчас разберём именно простейшую схему.

Сняв светильник, осмотрите плату на присутствие видимых дефектов, обрыва проводов, отсутствие таковых хороший признак.
Снимите плафон или украшение вокруг лампы, выкрутите элементы освещения. Осмотрите цоколь, подгоревшие места говорят о плохом контакте. Если они есть попробуйте зачистить их ножом.
Перепакуйте клеммники, или скрутки, подтяните винты на всех деталях.Не обнаружив видимых дефектов, переходим к осмотру ламп. Вариант блочного светильника, где реле и лампы находятся рядом на большой плате, рассматривают как ремонт лампы описанной ниже.

Ремонт светодиодной люстры своими руками начинают с определения места поломки или обрыва.

Зафиксировать лампу с помощью пластиковой бутылки меньшего диаметра, обрезав и вставив в неё лампу.

Подать питание лучше отдельным блоком питания, на лампу, если она 12 или 24 вольта номиналом. Прозвонить прибором нужно все не повреждённые светодиоды в цепи. Но способ есть проще, подключив лампу к питанию провести нехитрые манипуляции

Поочерёдно замыкать (кинуть перемычку) контакты каждого светодиода пинцетом или проводом с зачищенными и залуженными контактами.
Лампа загорится тогда, когда вы найдёте (замкнёте контакты) на сгоревшем светодиоде. В случае если этого не произошло, смотрите далее по цепи.
Проверяйте плату на причину прогаров, вздутие конденсаторов, проверьте внимательно дорожки на самой плате регуляторе. Подпаяйте оборванные контакты.

Нельзя заменять светодиод перемычкой, когда в общей цепи их менее 10, произойдёт перегрузка конденсаторов, блочные светодиоды, сгорят, когда в одном корпусе их по 3 шт. Определить их можно по трём тёмным точкам, внутри жёлтого или белого кристалла.

Часто ремонт светодиодных люстр необходимо делать из-за перегрева самой матрицы. Сначала отвинчивают крепления и визуально осматривают внутреннюю часть люстры. Затем осторожно пробуют двигать плату, на месте. Определяют, нет ли обрыва проводов от блока управления, не отгорел ли провод от перенапряжения. Если отгорел, паяют на место. Проверяем поочередно все детали.

Затем понадобится оригинальная схема люстры. Без неё можно провести ремонт только люстры без дистанционного управления. Если есть блок дистанционного управления, меняют в нём батарейки на новые элементы. Светодиодные люстры с пультом управления встречаются часто, здесь понадобится для выявления поломки, точная схема контроллера люстры.

Блок управления люстрой обычно наглухо запаян в оболочку, а на неё производители прорисовывают схемы. Только это схемы подключения проводов и элементов освещения.

Встречаются и блоки с разборным корпусом, тогда вариант упрощается. При не разборном блоке позваниваем с помощью тестера выходной сигнал на элементы освещения (светодиоды). При отсутствии подачи напряжения причина может быть в поломке приёмника сигнала. Разбираем его, проверяем визуально контакты и дорожки на плате, целостность деталей. Если подача напряжения идёт на одну ветку освещения, значит поломка в блоке управления, а не в самом приёмнике сигнала.

Нет видео.

Видео (кликните для воспроизведения).

Сгоревшую деталь можно выпаять и прозвонить, для начала все сопротивления (смотреть схему), поставив на приборе значок ОМа. Затем ёмкость конденсаторов, благо на них есть обозначения, полярность и вид также важен при проверке.

Обозначение на схеме

При обнаружении несоответствия в номинале, перепаиваем.

Блок управления люстрой отвечает за интенсивность и режимы горения светодиодных элементов. Нарушение одной из цепи (в плафонном варианте светильника), не выводит из строя блок, возможно, сгорел предохранитель.

Но всё же, проверьте блоки, нет ли на них оплавленных мест, есть, замените его новым. При неправильном подключении проводов горят только детали в блоке питания. Блок регулятор защищён от чрезмерных нагрузок. Его можно прозвонить по схеме.

Многие модели регуляторов, драйверов и блоков питания светодиодных светильников идут с радиаторами охлаждения. В них сделано посадочное место, через которое микросхема или другой элемент управления отдаёт тепло. На большинстве ламп радиаторы присутствуют.

Отсутствие специальной смазки, термопасты, причина перегрева большинства (до 15%) плат и блоков. Открутите и проверьте, нанесена ли она по плоскости посадочного места.

Термопаста наносится тонким слоем по всей поверхности посадочного места, большое количество только ухудшит передачу тепла. Прикрутив дополнительную пластинку из тонкого алюминия к радиатору, увеличить теплоотдачу можно, при этом монтаж проводят, не перекрывая основные потоки воздуха проходящие через него.

Как видим ничего не обычного в ремонте светодиодных потолочных люстр, нет. Самому сделать это не так уж сложно. Необходимо немного терпения, чуточку практики и оловянную капельку знаний. Конечно разнообразие ламп, светильников и всевозможных люстр, не заставит нас скучать в процессе ремонта. Но в этом количестве деталей, нам поможет разобраться, точная схема светодиодной люстры и конечно огромное желание.

Не обязательно покупать новый светодиод, починить его просто, киньте маленькую перемычку между контактами. Обязательно уберите остатки сгоревшей части светодиода, зачистите плату от нагара, он проводит электричество.

С появлением светодиодных технологий системы освещения вышли на совершенно новый уровень. Экономичные, экологически и электрически безопасные приборы сегодня эксплуатируются везде – они пришли на смену стандартным «лампам Ильича» и набравшим популярность «экономкам». Первые давно устарели с моральной точки зрения, вторые крайне опасны для здоровья из-за содержащихся внутри паров ртути.

Несмотря на продолжительный срок эксплуатации, даже такие устройства со временем выходят из строя. Дорогостоящий ремонт светодиодных светильников в некоторых ситуациях можно выполнить самостоятельно, в домашних условиях, что мы и рассмотрим далее.

Прежде чем разбирать на составные части вышедшую из строя светодиодную лампу, обязательно изучите ее устройство и принцип работы. Стандартное оборудование данного типа имеет в составе электронную плату питания, световой фильтр и корпус с цоколем. Более дешевые модели вместо ограничителей тока и напряжения используют обычные конденсаторы.

Одна лампа может насчитывать несколько десятков светодиодов, которые соединяются последовательно или параллельно. Во втором случае конструкция получается дорогостоящей (к каждому led-диоду или группе подключается отдельный резистор), поэтому позволить себе ее могут далеко не все.

Принцип действия светодиода практически идентичен полупроводниковому элементу. Ток между анодом и катодом перемещается по прямой линии, что приводит к образованию свечения. Каждый светодиод по отдельности характеризуется минимальной мощностью, из-за чего используется сразу несколько штук. Для создания нужного светового потока применяют люминофорное покрытие, трансформирующее свет в видимый для человеческого глаза спектр.

Качественные модели содержат высокотехнологичный драйвер, выполняющий функцию преобразователя наряду с диодной группой. Первичное напряжение идет на трансформатор, уменьшающий характеристики тока. На выходе элемента получаем постоянный ток, необходимый для питания led-диодов. С целью уменьшения пульсации в цепи используется вспомогательный конденсатор.

Несмотря на многочисленные разновидности, отличия устройств, количество используемых светодиодов, все осветительные приборы данного типа характеризуются одной конструкцией, что упрощает их техническое обслуживание.

Существует несколько возможных неисправностей светодиодных приборов, что связано с их хоть и схожей, но достаточно сложной конструкцией. Самые распространенные поломки среди остальных сопровождаются следующими моментами:

полное отсутствие свечения;
периодическое отсутствие освещения;
кратковременное мерцание;
отключение света в произвольные моменты;
повреждение лампочки или светодиода.

Причин появления поломок еще больше. Чаще всего из них встречаются следующие:

Нарушение правил и рекомендаций эксплуатации светодиодных устройств. Покупая новый светильник, обязательно изучите условия его работы, прописанные в технической методичке. При игнорировании любого правила вероятность поломок возрастает в несколько раз.
Перегрев оборудования. Сами по себе светодиоды в работе практически не нагреваются, но если температура превышает заявленные 50–60 градусов, то может произойти разрыв нити, держателя или отслоение контактов на электронной плате. Перегрев иногда происходит из-за того, что не предназначенный для этих целей светильник устанавливается внутрь натяжного потолка. Это препятствует его естественному охлаждению.
Выгорание led-диода – полное или частичное. Привести к этому могут высокие скачки напряжения сети или перегорание конденсатора.

Важно! Последняя поломка актуальна для дешевых приборов, в которых применяют некачественные платы.

Если сильнее углубиться, то можно выявить несколько других, более редких, но не менее интересных причин, из-за которых может не работать светодиодный светильник:

технические нарушения при подключении к сети питания;
короткое замыкание;
неверная установка оборудования;
ошибки при построении элементов в схеме подключения;
изделие низкого качества – при попытке сэкономить не забывайте о том, что покупаете «кота в мешке».

В таких устройствах могут быть изначально плохо припаяны контакты либо вместо драйвера используется дешевый конденсатор. Речь идет о так называемом заводском дефекте.

Светодиодные потолочные светильники с пультом дистанционного управления часто выходят из строя как раз из-за заводского брака. Таким образом, для выполнения ремонта важно правильно установить не только поломку, но и причину ее возникновения.

Для выполнения качественного ремонта, гарантирующего исправность изделия и его продолжительную эксплуатацию в дальнейшем, необходима кропотливая подготовка. Для начала выполните демонтаж люстры, настенного светильника. В случае с настольными лампами просто отключите их от сети питания. В дальнейшем пригодятся некоторые инструменты и материалы, в том числе отвертка, плоскогубцы, изолента, нож. Клещи или пассатижи пригодятся в том случае, если корпус устройства соединен с помощью специальных скруток. Для проверки контактов воспользуйтесь мультиметром.

Поскольку светодиоды характеризуются небольшими габаритами, то для манипуляций с ними пригодится пинцет. Впоследствии при обнаружении разрыва цепи или необходимости замены какого-либо элемента может потребоваться паяльник. С целью замены led-диодов применяйте дрель с разнообразными сверлами.

Не забывайте о том, что каждый инструмент должен иметь электроизоляцию – запрещено выполнять работы пассатижами или клещами с голыми металлическими рукоятками.

Светодиодные подвесные светильники, работающие от пульта дистанционного управления, появились сравнительно недавно. Их устройство знакомо далеко не всем, поэтому вкратце рассмотрим конструкцию приборов.

В самой простой комплектации люстра на светодиодах состоит из корпуса (металлического, пластикового, стеклянного), блока с регулятором (драйвера). Последний элемент используется как выпрямитель напряжения, на нем размещают клеммы и зажимы, к которым подводится питание от промышленной сети. Проводами блок питания соединен с лампами.

В сложных люстрах применяют антенну, блок управления, регулятор (несколько блоков), необходимый для автоматической настройки. Растровые осветительные приборы содержат несколько драйверов и светодиодные лампы различных видов. Последовательность ремонта напрямую зависит от конкретного типа светильника.

Изучите конструкцию устройства, используя приложенную к нему инструкцию, чтобы разобраться, где находятся блоки управления. Они могут устанавливаться как внутри, так и снаружи изделия.

Ремонт люстры без пульта ДУ намного проще. В таком приборе установлен диод или диодный мост с электролитами и резисторами. Также есть катушка с обмоткой для уменьшения пульсации.

Чтобы правильно отремонтировать уличный или внутренний светильник, соблюдайте пошаговую инструкцию:

Снимите прибор с потолка или стены и удалите крышку корпуса.
Изучите электронную схему, чтобы разглядеть видимые дефекты (либо подтвердить их отсутствие). К таковым относятся обрывы проводки.
Удалите плафон и другие декоративные украшения оборудования, выкрутите светодиодные лампочки, если они используются.
Изучите цоколь на предмет наличия прогоревших мест. Для зачистки можете использовать обычный нож.
Заново выполните скрутки, подтяните все винты на крепящихся к плате элементах. При отсутствии видимых дефектов изучите непосредственно лампу.

Рассмотрим самый легкий метод проверки цепи светодиодов. Для начала зафиксируйте лампу, используя обрезанную пластиковую бутылку с меньшим диаметром. В нее и вставляется лампа. Для подачи питания воспользуйтесь вспомогательным блоком питания (в том случае, если речь идет об устройстве на 12 или 24 В).

Вместо того чтобы прозванивать каждый led-диод в цепи, можно прибегнуть к более простому методу. По очереди устанавливайте перемычку между контактами каждого диода, используя пинцет. Если нет перемычки, то возьмите любой провод, предварительно зачистив оба конца и выполнив лужение контактов.

Важно, чтобы лампа в этот момент была подключена к сети. Как только вы замкнете контакты на сгоревшем светодиоде, прибор загорится. Если этого не произойдет, то, возможно, перегорело более одного диода.

Продолжите визуальный осмотр схемы и ищите места прогаров, вздутые конденсаторы, изучите каждую дорожку на плате. При обнаружении оборванных контактов выполните пайку. Если цепь состоит из 10 и менее элементов, то ни в коем случае не заменяйте сгоревший светодиод проводом или перемычкой. Это может привести к перегрузке катушек и сгоранию диодов.

Чаще всего причина поломки люстры с пультом ДУ заключается в перегреве матрицы. В такой ситуации ремонт выполняется следующим образом:

Снимите и разберите люстру.
Выясните причину поломки – отыщите перегоревшие элементы.
Если потребуется замена компонентов и выполнение пайки, то обязательно изучите схему устройства, приложенную к гарантийному талону.

Перегореть может контроллер, антенна или блок управления. В данном случае требуется банальная замена вышедшего из строя изделия.

Большинство светодиодных осветительных приборов выпускается с радиаторами охлаждения. Наличие этого элемента – признак высокого качества устройства. В данных изделиях отводится специальное посадочное место, а радиатор используется для отвода тепла. Периодически нужно проводить замену термопасты. Если этого не делать, то со временем радиатор потеряет свою эффективность и плата или блок перегорит. Разберите устройство и убедитесь в том, что термопаста нанесена на обе плоскости посадочного места.

При необходимости самостоятельно тонким слоем нанесите специальную смазку на всю поверхность посадочного места. Чересчур большое количество термопасты сказывается на теплоотдаче так же негативно, как и ее отсутствие. Для увеличения тепловой отдачи можно прикрутить к радиатору дополнительную алюминиевую пластинку, при этом убедитесь, что она не перекрывает основной воздушный поток.

Качественный ремонт светодиодных источников света своими руками возможен при условии соблюдения правил безопасности и наличии конструктивной схемы электроприбора. В статье были подробно описаны основные причины и типы неисправностей, даны рекомендации по их поиску и устранению.

Перед тем как приступать к ремонту лампочки на 220 либо 12 вольт, необходимо ознакомиться с ее устройством. Как уже говорилось выше, конструкция предельно проста. Лампу условно можно разделить на три части: корпус с цоколем и светофильтром, плата питания светодиодов, LED модуль.

Разобрав аккуратно корпус, перед вами откроется внутренности электронной схемы. В большинстве своем китайские производители недорогих устройств, таких как «кукуруза» и им подобных светодиодных светоизлучателей, устанавливают бестрансформаторные конденсаторные источники тока. В этих схемах конденсатор выполняет роль ограничителя тока и напряжения.

К сведению читателя скажем, что рабочее напряжение одного светодиода составляет 3.3 Вольта, а ток полупроводникового кристалла около 20- 50 мкА в зависимости от типа диода. Если эти параметры будут завышены, диод перегреется и кристалл пробьет, выйдет из строя.

Как же устроены лампочки LED. Последовательно в цепочку 50 — 60 светодиодов спаяны вместе, совместно образуя светоизлучающий элемент на напряжение 180 вольт. Силовой конденсатор с резистором ограничивает ток и напряжение до требуемого уровня.

Часто производители таких устройств идут на заведомый обман, и вот в чем: если увеличить ток через кристалл выше рабочего номинала, но в разумных пределах, то излучение от диода возрастет. В связи с этим так же станет выше тепловыделение, с которым можно непродолжительное время бороться. Данная хитрость выгодно выделяет их на фоне конкурентов, ввиду большей яркости при одинаковой заявленной мощности. Однако приводит к падению светоизлучения или разрушению со временем и горькому разочарованию пользователя.

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100-200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор, вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Прочитав нашу статью возможно у Вас возникнет такой вопрос, а можно ли самому собрать такой источник света? Можно, именно так я и сделал, до того как начал использовать заводские LED, и то в силу специфики люстры и дизайна. Используя светодиодную ленту и переделанный электронный трансформатор, была изготовлена лампа на рабочий стол с двумя режимами работы. Позже изготовлен ночник на одном мощном трех вольтовом диоде и декоративном бра из шпагата.

Также можете узнать о том, как сделать LED лампочку в нашей отдельной публикации. Надеемся этой статьей мы вас заинтересовали, не только возможностью ремонта светодиодной лампы своими руками, но и идеей создания красивых и необычных источников света!

автор

Дмитрий Мелёхин 11.01.2018, 09:28 2.8k Просмотров Мнений
Источники света этой категории очень востребованы современным рынком. Они расходуют небольшое количество энергии, отличаются долговечностью и устойчивостью к различным внешним воздействиям. Однако любое техническое устройство может выйти из строя в процессе эксплуатации. Нельзя исключить и заводской брак, который может проявится после завершения официального гарантийного срока. Квалифицированный ремонт светодиодных ламп своими руками поможет устранить проблему без лишних затрат. В данной статье приведены технологии восстановления работоспособности устройств в домашних условиях с пошаговыми инструкциями и пояснениями.
Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.
Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.
Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.
Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.
В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.
В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.
Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.
Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.
Чтобы исключить сомнения, проверяют 220 V непосредственно в патроне. Для этого используют мультиметр, пробник фазы (отвертку с встроенным индикатором фазы), либо вкручивают другую работоспособную лампу.
При многообразии осветительных приборов на прилавках страны, светодиоды остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. Лампы перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить осветительный прибор, в каких случаях изделие ремонтируется и как это сделать.
Светодиодные осветительные приборы прочно вошли в нашу жизнь
Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.
Схема драйвера светодиодной лампы 220 В состоит из:
диодного моста;
сопротивлений;
резисторов.
Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.
Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.
Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.
Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».
Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.
Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.
Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.
Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.
Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.
Проверка светодиодной лампочки в разобранном состоянии. Не стоит так делать – это опасно
Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.
Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.
Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.
Светодиод можно прозвонить мультиметром не выпаивая из печатной платы
Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.
При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.
Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.
Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.
Китайский драйвер – эти ребята любят минимализм
Статья по теме:
Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.
Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и монтируем элементы на места. Удобно использовать для этого пинцет.
Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.
Ремонт светодиодной трубки в форме люминесцентной лампы ничем не отличается от работы с простой
При монтаже освещения в помещениях с повышенной влажностью (ванная комната или кухня) используются стабилизирующие блоки питания, которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.
Блок питания для светодиодов выглядит так
Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.
Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.
Расшифровка степеней защиты IP для электроприборов
Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.
Статья по теме:
Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.
Если причиной мерцания светодиодной лампы является выход из строя конденсатора (его нужно заменить), то периодическое моргание при выключенном свете решается проще. Причина такому «поведению» светильника – подсветка-индикатор на клавише выключателя.
Находящийся в схеме драйвера конденсатор накапливает напряжение, а при достижении предела выдает разряд. Подсветка клавиши пропускает малое количество электричества, которое никак не сказывается на лампочках накаливания или «галогенках», однако этого напряжения хватает, чтобы конденсатор начал его накапливать. В определенный момент он выдает разряд на светодиоды, после чего снова переходит к накоплению. Решить эту проблему можно двумя способами:
Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.
Такой выключатель может стать причиной мигания световых диодов в приборе
Миганию подвержены не только светодиодные лампы, но и КЛЛ. Устройство их ПРУ (пуско-регулирующего устройства) работает по похожему принципу, что позволяет конденсатору накапливать энергию.
Рассмотрим на примере простой ремонт светодиодной лампы:
Автор статьи: Антон Кислицын
Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.
✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3. 9 проголосовавших: 10
Ремонт и подключение светодиодных панелей. | Домашний мастер
Как проверить и подключить светодиодные панели.
Здравствуйте уважаемые читатели!
Светодиодные светильники и прожекторы все чаще стали использоваться в быту и на производствах. Они отличаются от обычных ламп большей надежностью и большим сроком службы, но и они иногда выходят из строя.
Светодиодные платы бывают разного вольтажа, сегодня мне попались вот такие панели на алюминиевой основе на 90 Вольт, подключаются они через блок питания (драйвер) 54-90 Вольт 300 мА. Я расскажу о том, как очень просто проверить и подключить эти светодиодные панели.
Так выглядит сам блок питания (драйвер) светодиодной платы.
Драйвер (блок питания светодиодных панелей).
Инструменты которые нам понадобятся для проверки и возможного ремонта:
тестер;
паяльник;
блок питания 9-24 В;
старая светодиодная панель на запчасти.
Итак, приступим. Берем тестер и светодиодную панель, которую нужно проверить, включаем тестер на прозвонку и поочередно касаемся выходов светодиодов, главное не путать плюс с минусом, иначе тестер ничего не покажет. При исправности светодиода он будет излучать небольшое свечение или будет показывать цифровые показания, если же светодиод не рабочий, он не покажет ничего. Неисправные светодиоды перепаиваем на заведомо рабочие.
Рабочий и нерабочий светодиоды — 2 фото:
Рабочий и нерабочий светодиоды — 2 фото.Рабочий и нерабочий светодиоды — 2 фото.
Так же можно не проверять каждый светодиод отдельно, а можно взять блок питания, у меня на 24 Вольта и проверить целыми линейками, а в нерабочей линейке уже искать неисправный светодиод.
<noscript><img src='/800/600/https/images.md.prom.st/17666271_w640_h640_svetodiodnyj-diy-smd.jpg' /></noscript> youtube.com/embed/8kCIjJlhehc?modestbranding=0&controls=1&rel=0&showinfo=1&enablejsapi=1&origin=» frameborder=»0″ allowfullscreen=»»/>
После проверки и замены всех неисправных светодиодов подключаем светодиодную панель к блоку питания и проверяем:
Подключенная панель с блоком питания
P.S. К таком блоку питания можно подключать по две светодиодных панели одновременно. Ниже на фото показаны выходы для включения плат.
Выходы для включения плат.
Вам также могут быть интересны следующие публикации:

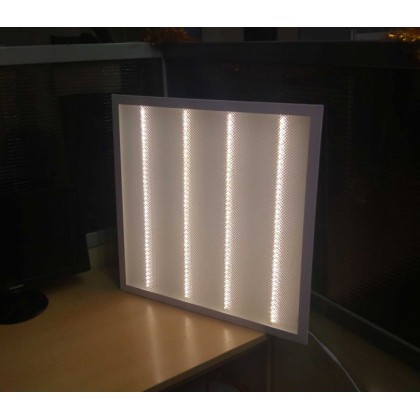

Ремонт светодиодной LED панели призматик с помощью ремкомплекта
Светодиодные панели смело можно назвать современным, практичным и выгодным решением для качественного освещения помещения. Такое освещение имеет УФ-излучение, благодаря которому свет включается сразу же, благодаря чему отсутствует мерцание. Кроме того, в таких моделях отсутствует ртуть. Панели – это отличное решение для эффективного освещения офисов, торговых центров и других помещений с большой площадью.
Светодиодные панели ТМ Ecostrum: конструкция
Данный осветительный прибор имеет металлический корпус, который окрашен порошковой краской. По всему периметру панели прикреплены светодиодные линейки, способствующие быстрому охлаждению. Линейки обладают двухслойной структурой, и медной дорожкой, что позволяет равномерно подавать напряжение на каждый диод. Отражатель из оргстекла устойчив к разным температурам, что немаловажно. Благодаря тому, что в панелях применяется современный драйвер IC, прибор может функционировать в широком диапазоне напряжения.
Ремонт светодиодного светильника армстронг и Призматик
Сломалась лед панель: что делать?
Если панель сломалась, то не нужно сразу ее выбрасывать. В товарах представленной торговой марки есть ремкомплект для светодиодных панелей, который включает в себя светодиодные линейки с подключенными драйверами. Если панель ломается, то нужно всего лишь демонтировать рассеиватель, и заменить элементы, которые вышли из строя.
Как починить светодиодную панель самому при помощи ремкомплектов ?
Обесточить сеть, и демонтировать светодиодный светильник.

Демонтировать фиксирующий элемент держателя рассеивателя на торце светодиодной панели.

Осторожно демонтировать пластиковый Рассеиватель.

Провести визуальный осмотр светодиодных модулей на прогорание. Для этого не потребуется дополнительных приборов или вольтметров, достаточно найти на модуле потемнение под светодиодом «черную точку», это и будет выгоревший элемент на всей линейке, который подлежит замене.

Замена лед ленты для светодиодной панели Призматик
Для этого необходимо — отпаять контакты от лед ленты при помощи паяльника, поскольку диаметр рабочей области достаточно мал, можно использовать не очень мощный паяльник например паяльник 40 ват с жалом на 3.5 мм будет достаточно, если нужен паяльник на перспективу с быстрым нагревом можно использовать Паяльник импульсный на 100Вт от торговой марки Intertool.
Замена драйвера для светодиодной панели — если светодиодная линейка светиться, но панель в сборе отказываться светить
Отключить «Электронный пускорегулирующий аппарат»

Отщелкнуть клипсовый соединитель

Установить заведомо исправный драйвер

Протестировать светодиодную панель, подключить 220В с новым драйвером

Сборка светодиодной конструкции после замены всех комплектующих
После замены всех необходимых компонентов, панель призаматик можно вернуть в первоначальный вид.
Монтируем рассеиватель обратно в предназначенные пазы или крепежные отверстия в зависимости от конструктивных особенностей панели, важно следить за направлением рельефа пластикового отражателя, по скольку это влияет на исходящий свет.

Рисунок рассеивателя должен смотреть во внутрь светодиодных лент.

Закрепить алюминиевую рамку обратно на борту панели.

Перед тем как возвращать панель обратно в потолок, правильнее будет провести стационарное тестирование работоспособности, во избежание лишних демонтажных работ на высоте, в случае некорректной работы светильника.

Если все было сделано верно и светодиодная панель горит без мерцаний и периодического отключения, все сделано правильно ! Панель готова к дальнейшей работе.
Подбирая комплектующие для ремонта светодиодного светильника, необходимо учитывать мощность входного напряжения и потребляемого на выходе после преобразование драйвером.
Для подключения комплекта линеек на 48Вт — необходимо использовать соответствующий драйвер преобразователь — Драйвер для LED панели PRISMATIC 48W 220V
Для подключения светодиодной линейки на 36Вт — используем ваш старый драйвер, или приобретем новый который соответствует мощности вашей линейки.
Ремонт светодиодной панели в г. Москва за 700 рублей
Требуется ремонт светодиодной панели. Светодиодный светильник не включается. Вот такого типа: http://www.ledrus.ru/svetodiodnye-paneli/1200×300/ Детали обсудим с Исполнителем. Жду Ваших предложений!
Когда: , 23:59
Адрес: ул. Академика Зелинского, д. 38/8
Смотрите также:
Хотите найти лучшего мастера по ремонту?
Последние добавленные задания
Цена договорная
Монтаж жб колец для кессона

Необходимо установить 2 жб кольца для кессона на скважину. Котлован готов.

Алексей Н. деревня Светлое

Цена договорная
Стоимость пристройки веранды к дому в Набережных Челнах…

Пристройка к бревенчатому дому, 3 отсека (2 сенцев на 2 входа в дом и веранда), каждый отсек 6*2,5*2,66 с утеплёнными стенами, полом и потолком, материал дерево, в сенцах торцевые окна и двери, на веранде…

Гусев А. ул. Ленина, д. 59, Набережные Челны

Цена договорная
Мелкий ремонт в квартире

1. Закарсить трубу (убрать пятна ржавчины) см. фото 2. Сделать &quot;спинку&quot; у скамейки (см. фото) надо приехать посмотртеь ,что можно сделать 3. Стену за скамейкой зашпаклевать, повесить…

Олег улица Земляной Вал, 38-40/15с9, Москва, Россия

Цена договорная
Собрать шкаф икеа

Нужно собрать шкаф икеа опхус 150х200 с раздвижными дверями. инструкция от икеи прилагается.

Бунина Е. Михневская улица, 8, Москва, Россия

Цена договорная
Построить антресольный этаж в квартире площадью 12…

Построить в квартире с 5 метровыми потолками антресольный этаж площадью 12 кв м

Елена Орехово-Зуево

Ремонт потолочных и настенных светодиодных светильников, ремонт светодиодных светильников Армстронг в СПб
На прилавках магазинов мы можем найти осветительное оборудование всевозможных видов. Однако особняков выделяются лампы на светодиодах. Они славятся безупречными техническими и эксплуатационными характеристиками:

надежностью;

экономичностью;

стойкостью к атмосферным и механическим воздействиям;

продолжительностью работы.

Хотя LED-лампы и отличаются долговечностью эксплуатации, по тем или иным причинам они могут выйти из строя. Проблема может крыться в перепадах напряжения электросети или человеческом факторе, однако суть дела не меняет – требуется ремонт настенного светильники светодиодного.

Ремонт потолочных светодиодных светильников: из каких элементов состоит?

Конструкцией светодиодные лампы все идентичны, поэтому с небольшими отличиями они все состоят из следующих компонентов:

корпус с модулем и световым фильтром;

модуль LED;

драйвер.

Чтобы получить доступ к содержимому следует открыть корпус. Перед нами откроется плата со светодиодами, которые соединены параллельно. При различного рода дефекте может наблюдаться кратковременное мерцание или излучение отсутствовать полностью. В таком случае требуется ремонт светодиодных светильников армстронг.

Рекомендации по техническому обслуживанию

В первую очередь, лампу необходимо демонтировать и разобрать. А перед этим отключить от электрической сети. Не забывайте, что инструмент должен быть надежно изолирован.

Как происходит восстановление светодиодной лампы? Снимаем рассеиватель и осматриваем полупроводники. Увидели черную точку? Она свидетельствует о том, что диод сгорел. Восстановлению не подлежит. Сгоревший элемент удаляем и впаиваем новый, с зачисткой контактов и нанесением специальной пасты. Не нарушайте полярность устройства. Осталось проверить работоспособность лампочки.

Как происходит восстановление светодиодной люстры? Если пульт ДУ отсутствует, то процедура выглядит проще. Нужно диагностировать электронную плату. При визуальном осмотре проблем не обнаружено? Перепроверяем все лампы. А вот в технике с пультом ДУ может поломаться не только драйвер с лампами, но и антенна, радиатор и контроллер. В последнем случае конструкция намного сложнее. Для продления срока службы диодной люстры, нужно периодически обновлять термопасту.

Лучше всего с подобными проблемами обращаться за помощью к специалистам. В компании «Время Света» вам помогут: предлагаем ремонт потолочного светодиодного светильника Армстронг быстро, качественно и дешево!
Ремонт led панели освещения. Ремонт светодиодных ламп своими руками без особых познаний в электрике. После проверки было выяснено, что четыре светодиода на нижней планке и три в центральной были неисправны

В работе даже самой качественной техники появляются различные сбои и неисправности. Поэтому каждый пользователь должен готов быть к тому, что придется чинить оборудование своими руками, ведь на оплате услуг сервисных центров можно разориться.
Сегодня речь пойдет о самой популярной поломке – неисправность ЛЕД подсвечивания в телевизорах LG. Именно с такой проблемой рядовые пользователи чаще всего обращаются в сервисные центры. Мало кто знает, что нормализовать работу устройства можно и своими силами. Специальные навыки не потребуются, главное следовать инструкциям.
Прежде, чем начинать ремонт подсветки телевизора LG, следует сначала разобраться, как устроена данная комплектующая, каковые ее функции и для чего она вообще нужна?
Что такое LED подсветка?
Аббревиатура LED расшифровывается Light Emitting Diode, что с английского переводится как диод, излучающий свет. Если говорить именно в контексте индустрии производства телевизионного оборудования, то данное сокращение обозначает тип жидкокристаллической матрицы и подсветки светоизлучающими диодами.
После того, как был представлен новый тип подсветки ЖК мониторов, производители стали заменять в названии моделей аббревиатуру LCD обозначением LED. Разумеется, что телевизоры LG не стали исключением из этого правила.
На самом деле, мотивом для подобных изменений были скорее маркетинговые задачи, нежели реальная необходимость. Дело в том, что LED подсветка матриц не является принципиально новой технологией изготовления экранов телевизионного оборудования. Это просто обновленный способ освещения. Однако тенденция гармонично прижилась, поэтому термин Light Emitting Diode активно используется и сегодня.
Самые обыкновенные матрицы телевизоров основаны на использовании лампы с холодным катодом, по сути это все те же люминесцентные лампы. Что касается моделей LCD и LED, то они характеризуются излучающими свет диодами.
Ни для кого не секрет, что LCD экраны состоят из пикселей с жидкими кристаллами. Положение кристалла в пикселе определяет, пропускает ли ячейка свет. Собственно так и осуществляется свечение экрана.
Качество матрицы экрана определяет огромное количество параметров, в частности: уровень темных оттенков, угол обзора, статическую контрастность, частоту обновления изображения и даже время отклика. Жидкокристаллические матрицы производятся по нескольким технологиям. Перечислим наиболее популярные: TN, IPS, PLS.
Что касается непосредственно подсветки, то она влияет на яркость, передачу цвета, охват, динамическую контрастность. Однако стоит все-таки оценивать параметры в комплексе, учитывая тип матрицы и подсветки.
Таким образом, покупая телевизор с LED подсветкой, пользователь получает:
сбалансированную контрастность;
насыщенную яркость;
высокую четкость картинки;
цветовую палитру.
Кроме того, светодиоды потребляют гораздо меньше электроэнергии, примерно на 40%, нежели аналоги. Непосредственно лампы дневного света, которые также используются в сфере производства телевизионного оборудования, содержат ртуть, что негативно сказывается на экологии. В этом плане преимущества ЛЕД очевидны.
Нет смысла спорить, современные ТВ-устройства с подсветкой, состоящей из светодиодов, обеспечивают трансляцию максимально яркого изображения. Появляется динамическая контрастность – регулирование яркости свечения диодов для разных участков монитора. Изображение становится более реалистичным.
Регулирование свечения диодов непосредственно в процессе просмотра ТВ, положительно сказывается и на уровне черного. Когда появляются темные оттенки, уровень подсветки снижается, в результате, экран темнеет.
Причины выхода из строя подсветки
Качественное телевизионное оборудование способно проработать достаточно долго, соответственно проблемы с подсветкой появляются спустя внушительный отрезок времени. К сожалению, этого нельзя сказать о китайских производителях.
Почему нет подсветки? Существует несколько причин появления неисправности, проанализируем каждую из них:
Перегорела определенная линейка диодов. Светодиоды характеризуются последовательным типом подключения, это означает, что если перестает работать один элемент, то вся комплектующая выходит из строя. Однако напряжение (примерно в 200 вольт) продолжает поступать на лампочки.
Проблемы с LED-драйвером. Изображение пропадает на телевизоре LG из-за того, что напряжение наоборот не подается на светодиоды, соответственно они не загораются.
Заводской брак. Порой не работает только один светодиод, но при этом экран ТВ-устройства не загорается.
Пользователь выставляет максимальную яркость изображения, что ведет к увеличению напряжения, как следствие диоды не выдерживают и перегорают.
Иногда некорректные настройки подаваемого на светодиоды напряжения – вина магазина, в котором вы приобретаете телевизор. Они пытаются привлекать покупателей яркой картинкой.
Теперь вы знаете, почему выходит из строя LED подсветка телевизора. Эта поломка встречается достаточно часто, но если соблюдать рекомендации производителя, можно существенно продлить эксплуатационный срок устройства.
Профессиональные ремонтники с помощью специального оборудования определят, какой именно модуль вышел из строя. Как обычному пользователю понять, что не работает подсветка экрана телевизора LG? Сейчас разберем азы диагностики.
Диагностика телевизора
Как определить, что из строя вышла именно подсветка? Все зависит от симптомов. Например, ЖК телевизор запускается с пульта дистанционного управления, но при этом изображения на экране нет. Направьте на экран фонарик, в результате вы увидите тусклую картинку. По сути, фонарик выполняет функции принудительной подсветки.
Исходя из этого, приходим к выводу, что сломался либо LED драйвер или же подсветка. Чтобы конкретизировать источник проблемы, следует разобрать ТВ и тщательно осмотреть элементы аппаратной составляющей.
Запомните, что разбирать корпус телевизора стоит только при условии, что ранее у вас был подобный опыт. Если навыков нет, то целесообразней обратиться в сервис-центр. Лишний раз лучше не рисковать. Поскольку всегда есть вероятность сделать хуже, то есть усугубить первоначальную поломку.
Чтобы демонтировать заднюю панель ТВ-устройства от компании LG, достаточно просто выкрутить специальные болты, которые обеспечивают фиксацию. Сделать это несложно. Сначала отсоедините поставку и демонтируйте крепления. Если крышка все равно не снимается, значит нужно найти блокирующий болт.
Когда задняя панель снята, следует проверить подсветку и напряжение на выходе. Например, если напряжение подсветки 100 вольт, то значит, комплектующая вышла из строя.
В большинстве случаев, телевизоры LG оснащены светодиодным набором с линзами, он располагается по всему периметру экрана, обеспечивая четкое освещение. Чтобы добраться до этой детали и починить ее, следует для начала демонтировать матрицу.
Теперь вы знаете, что делать, если ТВ включился, но при этом изображение отсутствует.
Разборка изделия
Вне зависимости от модели, телевизионное оборудование оснащается тремя ключевыми платами: main, T-con и адаптером питания. Сразу после снятия крышки вы увидите их.
Разборка ЖК телевизора LG – крайне сложный и трудоемкий процесс, соблюдайте максимальную осторожность, поскольку присутствует риск повреждения других аппаратных элементов. Чтобы аккуратно разобрать ТВ, придерживайтесь следующих рекомендаций:
заранее подготовьте рабочую зону и два плотно стоящих друг к другу стола, на которые будут укладываться комплектующие: матрицу, светодиодную ленту, планку;
прежде чем начать разборку, помойте руки, чтобы не загрязнить фильтры или матрицу. В дальнейшем это негативно отразится на качестве изображения;
особое внимание следует уделить дешифраторам, если вы не будете соблюдать аккуратность, то просто оборвете шлейф.
Пошаговая инструкция по разборке телевизионного оборудования:
Отсоедините шлейфы и выкрутите расположенные между ними болты, чтобы отсоединить и извлечь T-con плату.
Снимите металлические защитные элементы с дешифраторов. Для этого открутите крепления, расположенные по бокам и болты. В результате, дешифраторы будут держаться исключительно на резиновых креплениях.
Пришло время снять переднюю рамку устройства. Выкрутите винты по всему периметру и положите изделие на заднюю панель. Снимите рамку.
Переверните экран, придерживая при этом матрицу. Дешифраторы должны находиться сверху, можете отсоединить резиновые крепления, удерживающие их, главное делать все очень осторожно.
Отсоединяем матрицу и кладем ее на заранее подготовленный стол, чтобы она не мешала ремонту подсветки.
В принципе, разобрать ТВ-устройство сможет каждый желающий, главное быть при этом максимально аккуратным.
Определение нерабочих светодиодов
Ранее мы рассмотрели процесс разборки телевизора, теперь приступим непосредственно к ремонту. Чтобы заменить светодиоды в подсветке, аккуратно отщелкните все крепления, а затем демонтируйте пластиковую рамку. Убираем рассеивающие пленки с целью открытия доступа к неисправным элементам.
Структура ЛЕД подсветки напрямую зависит от того, о какой именно модели телевизионного оборудования идет речь. Например, для LG 32LB582V три ряда светодиодов на 6 штук. Модель 32LN541U имеет на один диод в каждом ряду больше.
Телевизионное оборудование, в котором используется такая технология освещения, характеризуется последовательным подключением диодов, поэтому если сгорит только один элемент, то абсолютно вся система выйдет из строя.
В случае поломки драйвера, на всю систему перестанет поступать напряжение. Если перегорит только один диод, то напряжение будет, однако должного освещения нет. Цепь разомкнута. Поэтому нужно поменять неисправные светодиоды телевизора LG для корректного просмотра.
Примерно система подсветки насчитывает около 18 диодов, замеры напряжения показали, что без загрузки подается 140 V, это означает, что на каждый элемент по отдельности приходится примерно 7,8 В.
Для чего все эти расчеты нужны? Уровень напряжения каждой планки и суммарная нагрузка позволяют вычислить мощность используемых светодиодов. Отыскать неисправный элемент системы необычайно тяжело. Если крепления не подгорели, то придется поочередно перепроверить абсолютно все диоды.
Замена светодиодов
Самостоятельно заменить подсветку телевизора LG чрезвычайно непросто, не исключено, что у вас возникнут определенные затруднения. Предположим, что в процессе диагностики вам удалось определить парочку поврежденных диодов. Приобрести планку новых лампочек весьма проблематично. Сервисные центры не поставляют эти детали, поэтому единственный выход – закупка у производителя. Понятное дело, что поставки придется ждать очень долго, не говоря уже о стоимости.
Чтобы не покупать планку, следует заменять светодиоды в LED телевизорах LG поодиночке. Купить можно на рынке. Преимущественно продаются уже перепаянные детали, но ничего страшного, главное чтобы они работали.

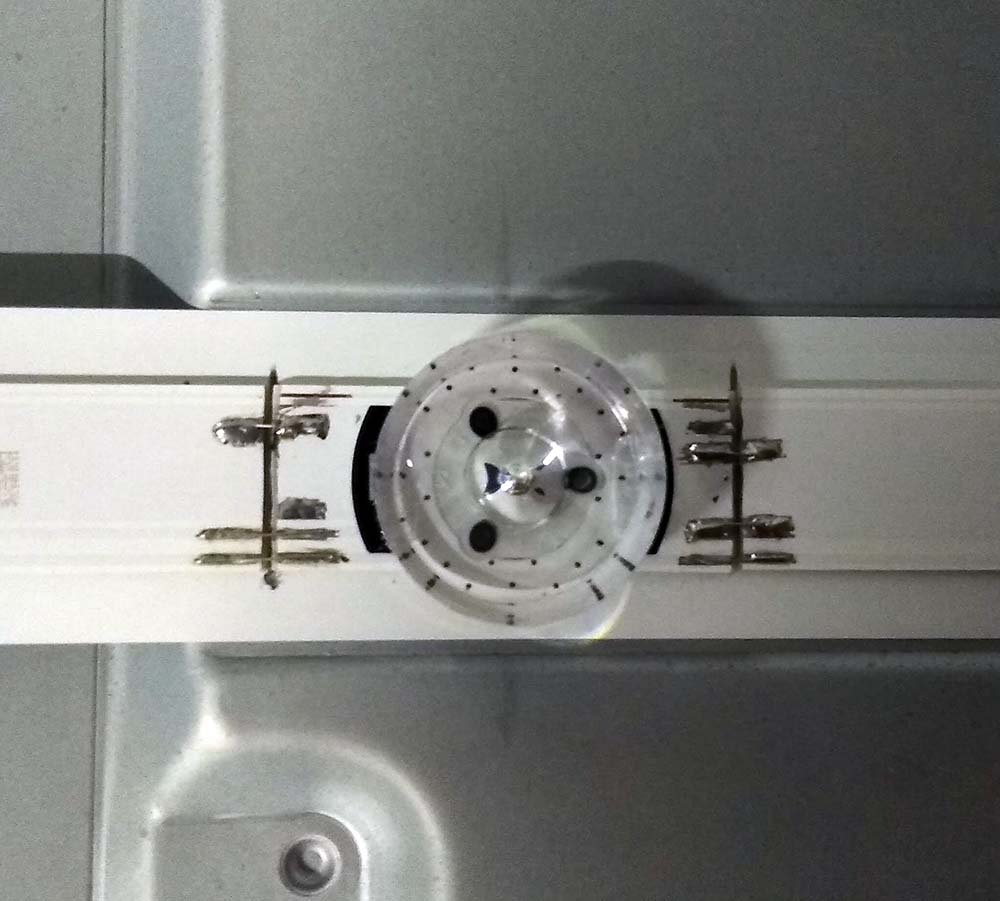

Запомните, что абсолютно все планки фиксируются при помощи двустороннего скотча. Следовательно, их нужно прогреть паяльным феном, чтобы ослабилась фиксация скотча. Зафиксируйте светодиодную планку в специальном держателе. Прогрейте ее феном снизу, в итоге олово будет расплавлено. Так и удаляется сломанная деталь. Пайка осуществляется аналогичным образом, только так можно поменять деталь, при этом, не повредив ее.

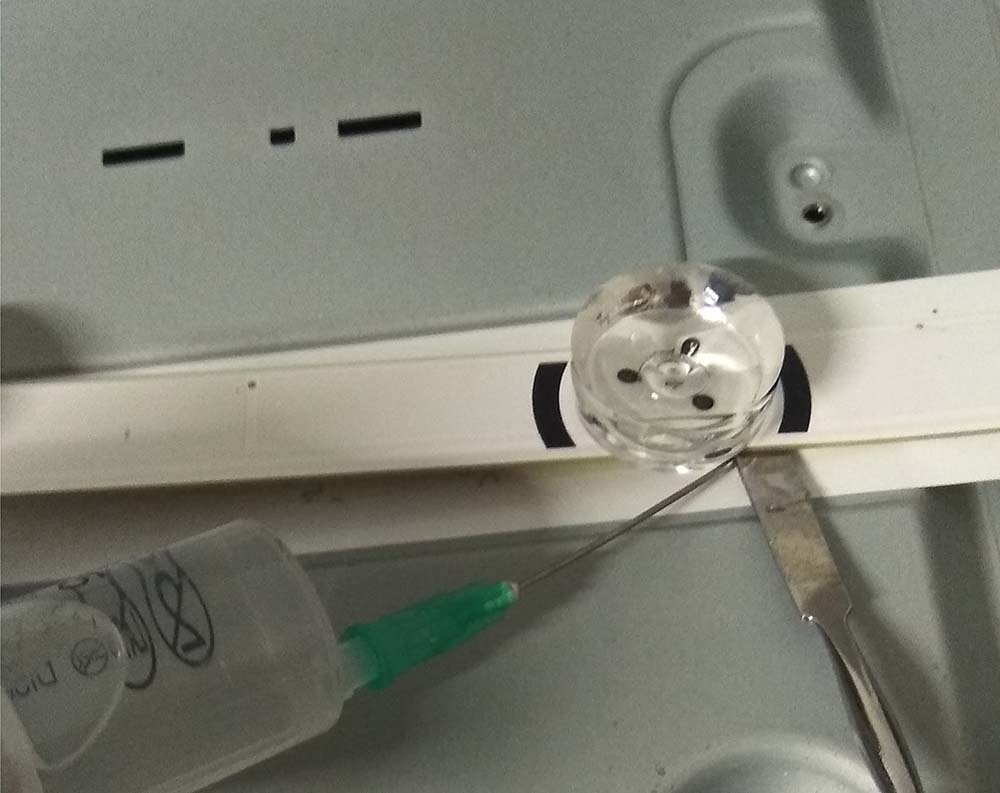

Запомните, что в заводских условиях абсолютно все линзы крепятся компаундом, следовательно, в процессе их демонтажа будьте предельно осторожны. Каждую из них придется установить на ее место. Чтобы не нарушить фокусировку.
Есть еще одна тонкость: не исключено, что вам попадутся светодиоды с минусовой площадкой большого размера, следовательно, плюсовая будет меньше. Подрежьте место контакта, чтобы припаять диод.
В том случае, если краска будет немного повреждена – ничего страшного. По аналогичному принципу припаиваются оставшиеся элементы конструкции. Что касается линз, то их нужно приклеить с помощью суперклея.
Обратите внимание.
При многообразии на прилавках страны, остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить , в каких случаях изделие ремонтируется и как это сделать.
Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему , без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.
драйвер gauss 12w
Схема драйвера светодиодной лампы 220 В состоит из:
диодного моста;
сопротивлений;
резисторов.
Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.
Принцип работы драйвера в лампе на светодиодах
Вид на схеме Порядок работы

Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.

Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.

Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.

Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.
Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных , то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.
Причины выхода из строя осветительных LED-приборов
Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.
Причина поломки Описание Решение проблемы
Перепады напряжения Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы. Если скачки чувствительны, нужно установить , который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев. Выбрать с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки. Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP. Правильный подбор или устранение негативных факторов.
Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».
Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ
Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.
Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.
мультиметры бытовые
Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

паяльная станция
Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.
Как разобрать светодиодную лампочку
Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.
Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.
Выявляем причину выхода из строя светодиодной лампочки
Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.
Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.
Замена светодиодов лампочки: насколько это сложно
При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.
Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.
Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.
Статья по теме:
Для правильного выбора LED-приборов надо знать не только общие . Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.
Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства
Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и . Удобно использовать для этого пинцет.
Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Как проверить и заменить блок питания светодиодных светильников
При монтаже освещения в помещениях с повышенной влажностью ( или ) используются стабилизирующие , которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов
Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.
Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.
Статья
Здравствуйте уважаемые подписчики и читатели моего сайта!
В данной статье я хочу рассказать вам, как был
отремонтирован жк телевизор LG, а именно его led подсветка .
Итак, в ремонт поступил
, модель 32LN541U.
Неисправность была следующая: телевизор включался из дежурного режима, но экран не светился. При подсвечивании фонариком матрицы (экрана), можно было различить изображение. Отсюда был сделан вывод, что не работает подсветка или led драйвер. Далее было решено вскрыть аппарат, что и было сделано.
После разбора были проверены выходные напряжения, которые оказались в норме.

Затем было проверено напряжение led подсветки , которое при включении было около 100В, с последующим незначительном понижении. Такое поведение этого напряжения явно указывало на неисправность led подсветки данного телевизора.

Далее было принято решение извлечь матрицу, чтобы добраться до светодиодной подсветки для проведения дальнейшего ремонта.
Подсветка представляла собой три планки по семь светодиодов. Планки были расположены вверху, внизу и в центре экрана.

Далее был проверен каждый светодиод в отдельности, пришлось в некоторых местах зачистить планку, чтобы была возможность это сделать.

После проверки было выяснено, что четыре светодиода на нижней планке и три в центральной были неисправны.
Ну что ж, теперь дело за малым – найти такие светодиоды и заменить неисправные. Но как раз в этом и заключалась проблема. В сервисные центры такие планки отдельно не поставлялись, а в продаже их не было. Была возможность заказать их, но это было долго и дорого, но я не отбрасывал такой вариант. В общем, я решил сначала попробовать другой вариант, а именно, заменить только те светодиоды, которые вышли из строя. Точно таких же в продаже также не имелось, тогда я решил подобрать подходящие по параметрам и вставить их вместо неисправных.
Параметры расщитал так: всего в подсветке был 21 светодиод, напряжение на них по схеме шло 70 В. Произведя нехитрые расчёты (70:21) оказалось, что диоды нужны напряжением 3,3В.
Итак, в наличии у меня имелось пять светодиодов, подходящих по параметрам – 3,3В 1Вт. Ещё два светодиода я решил взять со светодиодной ленты, которые свободно продаются в магазинах.
После этого я демонтировал неисправные диоды, предварительно сняв с них колпачки-рассеиватели, которые в дальнейшем нужно будет установить на новые светодиоды. Затем двусторонним скотчем закрепил первые пять диодов на планках и проводками припаял контакты, не забывая при этом про полярность.

Два других светодиода я отрезал от светодиодной ленты, но отрезал так, чтобы они были с резисторами. Скотчем крепить их не пришлось, так как они сами были расположены на клейкой ленте.

Контакты к ним я так же припаял проводками.
После этого скотчем закрепил планки к корпусу.

Далее, с помощью опять же скотча, я закрепил колпачки-рассеиватели на заменённые светодиоды: отрезал тонкие полоски скотча и крепил по краям колпачки. Когда всё было готово, я подключил все планки и произвёл пробное включение.

Как видите, подсветка работает почти равномерно.
Чтобы в дальнейшем подсветка не перегорала, я включил в цепь её питания резистор мощностью 1,2Вт и сопротивлением 1Ом.
Далее я произвёл сборку телевизора в обратном порядке, включил в сеть и подал телевизионный сигнал.

Настала пора поговорить о наиболее частой поломке современных ЖК телевизоров. Каждый день call – центр нашего сервиса принимает звонки следующего содержания:
Нет изображения на экране
Потух экран, а звук остался
Нет картинки
Мерцает изображение
Нет видимости
Телевизор моргает красным огоньком
Пропало изображение
Как правило в LCD панелях используются два типа подсветки – ламповая и светодиодная:
Ламповая представляет собой небольшие электролюминесцентные лампы, по своей конструкции сходные с используемыми в освещении производственных и офисных помещений. Панели TV в которых они применяются отличаются приятной теплой картинкой.
Светодиодная представляет планки, на которые напаяны светодиоды. Отличаются от ламп более низким энергопотреблением.Изображение при использовании этого типа решений имеют более холодную и яркую картинку.
Выше на картинке расположен основной компонент ламповой подсветки матрицы, а ниже соответственно планка светодиодной подсветки.
В настоящее время ламповая технология подсвечивания не устанавливается в современные ЖКИ матрицы. Связано это с мировой тенденцией на энергосбережение и экологию. Лампы отличаются большим энергопотреблением и в своем составе имеют ртуть. Разговор мы будем вести исключительно про ремонт светодиодной (LED) подсветки.
Существует два типа ЛЕД подсветки:
Direct LED – конструктивная особенность такого решения является расположение нескольких горизонтальных,либо вертикальных рядов светодиодных планок с обратной стороны матрицы. Плюсами такой конструкции является равномерность подсвечивания изображения и возможность выборочно управлять яркостью подсветки в различных частях экрана что позитивно сказывается на качестве отображения. Понижение яркости в более темной части изображения, или наоборот повышение в более яркой делает цвета более контрастными. Главным недостатком такого инженерного подхода является более высокая толщина TV.
EDGE LED – расположение одной либо двух планок с боков или нижней части панели, позволяет конструировать особо тонкие TV. Минусам этой технологии являются небольшие затемнения по углам экрана

В верху на фото расположен компонент Direct Led, внизу EDGE LED. Обратите внимание как расположены линзы и диоды. В боковой подсветке они светят в бок, а в задней в верх.

Вот так выглядит Direct Led подсветка внутри телевизионной панели.
Поговорим немного основных причинах выгорания светодиодной подсветки:
Основной причиной выхода LED диодов является то, что производители заставляют работать на пике своих параметров, что ведет к ускоренному выгоранию. Мы не будем утверждать, что технологические вендоры делают так специально, но некоторые подозрения реют у нас в головах.
Еще одним страшным врагом диодов являются броски в электросетях и грозы. Нередко после таких казусов происходит полное выгорание подсветки. Весной и летом, во время гроз количество техники с такими дефектами приходящей в ремонт значительно возрастает.
Также довольно частым явлением является заводской брак. Установленные уже с завода бракованные диоды, либо перегретые во время заводской пайки. Особенно этим грешат китайские бренды. Не хотим наговаривать на китайских производителей, но часто ремонт такой радиоэлектронной аппаратуры заставляет попотеть. Связано это с отсутствием такой жесткой унификации как у корейских производителей.
Один выгоревший светодиод зачастую тоже может быть причиной выгоревшей подсветки. Представим, что имеется 18 светодиодов с рабочим напряжением 6 вольт. Соответственно для нормальной работы требуется что бы в цепь светодиодов приходило 18Х6=72 (семьдесят два вольта). При выходе одного светодиода их строя подсветка как правило не замыкается из – за имеющегося в корпусе светодиода стабилитрона. Получается, что на оставшихся 17 светодиодов заходит 72 вольта что влечет к ускоренному выгоранию, когда умирает еще один LED диод уже на 16 приходит все тоже напряжение. И так пока все не выгорит, либо сработает токовая защита драйвера управления и принудительно отключит подсветку.
Существует огромное количество видов светодиодных планок. Зачастую в одной и той же модели телевизора и матрицы может использоваться несколько абсолютно различных типов планок. Зависеть это может от нескольких факторов:
Место производства, одинаковая модель панели может сильно отличаться в зависимости от места производства ТВ. Российская,европейская и китайская сборка может сильно различаться типом используемых комплектующих.
В одинаковой модели могут использоваться матрицы разных производителей и соответственно разные планки.
Дата производств – производитель во время производственного цикла может менять конструктивный состав. Банально причиной установки разных запчастей может быть отсутствие требуемой запчасти на складе завода (выкручиваются как могут). На практике иногда приходится сильно озадачивать поставщиков что бы найти необходимую запасную часть. Ну а мы стараемся всегда иметь у себя на локальном складе максимально обширную номенклатуру блоков необходимых для ремонта.

Обратите внимание – все эти планки устанавливаются в одну модель телевизора Samsung. Отличие только во времени и месте сборки (Европа, Россия и Китай). Планки существенно отличаются типом используемых светодиодов, линз,длиной и шагом.
Светодиоды тоже не устают нас радовать своим разнообразием, отличаясь:
Силой тока
Напряжением
Корпусами
Расположением площадок анод и катод
Параметрами пайки
Сроком службы
Цветовой температурой свечения

Обратите внимания насколько отличаются корпуса.

Контактные площадки тоже поражают своим разнообразием. Ко всему прочему в одном и том же корпусе анод и катод могут в двух вариантах расположения. Нередко у мастеров не знакомых с такими нюансами ремонты заканчиваются полным выгоранием подсветки, при пайке светодиодов не той полярности.
Как правило мы используем оригинальные светодиоды, произведенные в Южной Корее. Для китайских телевизоров используем соответственно китайские светодиоды, за исключением случаев полной замены. В таких случаях китайские диоды меняем на корейские по причине гораздо более высокой надежности последних.
Замена светодиодов осуществляется только если отсутствуют требуемые планки по причине высокой трудоемкости процесса. Перепайка полностью подсветки состоящей из 50 светодиодов занимает как правило один рабочий день, гораздо проще поставить новые планки.
Частичная замена светодиодов (замена только выгоревших) является довольно бесполезным занятием.Так как спустя непродолжительное время начинают умирать соседние светодиоды. В итоге все заканчивается новыми ремонтом каждые 1 – 2 месяца.
После ремонта подсветки мы ограничиваем примерно на 25 процентов ток для увеличения срока службы. Это рекомендация заводов – изготовителей которая рассылается в виде бюллетеней в авторизированные сервисные центры. Опять возникают нехорошие мысли про производителей которые на заводе задают более яркие режимы работы заводов,а если такая техника приходит по гарантии – рекомендуют принудительно, на аппаратном уровне производить ограничение.
Для качественного ремонта нами используются только оригинальные планки завода изготовителя.

Сверху на фотографии запечатлены оригинальные запчасти для телевизоров Samsung. Имея негативный опыт использование не оригинальных компонентов,предпочитаем использовать только подлинные комплекты Repair Kit.
Будучи ответственными мастерами, мы бываем периодически удивлены как производят такого рода ремонты другие сервисные центры. Ниже мы приведем фотографии таких неудачных примеров сервисного обслуживания не компетентными мастерами с использованием комплектующих сомнительного происхождения.

Вместо полной замены запчастей, по верху родных были припаяны вырезанные части БУ планок. Из-за плохого теплоотвода, они выгорели в течении 3 месяцев. Ко всему прочему линзы были переклеены китайским«суперклеем» в результате чего на экране появились жуткие пятна. Владелец был неприятно удивлен.

Эта жуткая работа была произведена в одном из «домов быта». Не найдя необходимых запчастей,мастер решил нарезать подсветку с других планок. Планки были плохо приклеены к корпусу в результате чего произошло повторное выгорание, не проработав и трех месяцев.Нами была произведена полная замена с годовой гарантией. Заказчики в знак благодарности привезли нам полное ведерко домашних помидоров.

Еще один отвратительный пример корявой работы мастеров. Из-за установленных не оригинальных запчастей,произошло выгорание подсветки, экран стал чуть светить. Пришлось полностью менять подсветку. Просим читателей обратить на мутную линзу, это последствие того –что она была приклеена цианоакрилатом. В результате испарения клея линза стала мутной, для таких работ требуется использовать эпоксидные клеи.

Творчество сельского радиомеханика. Были установлены диоды используемые для освещения помещений.Неаккуратный мастер так же умудрился повредить матрицу, повредив шлейф. Только ценой больших усилий нам удалось вернуть этот телевизор к жизни. Клиент в весьма нелесной форме вспоминал специалиста, который производил ремонт до нас.

Пример работы одного известного минского сервиса. После ремонта телевизор не проработал и двух месяцев. Хозяева отвезли его по гарантии где он находился 2 месяца. Устав от постоянных переносов сроков ремонта владельцы забрали телевизор и передали в наш сервисный центр. На следующий день телевизор был готов приятно поразив клиентов. Пришлось полностью менять комплект подсветки.

Еще одна работа горе– мастеров которая не прослужила и двух месяцев. Вставка не была должным образом приклеена к поддону, в результате срок ее службы оказался весьма коротким. Клиент попросил нас полностью заменить подсветку устав от постоянных ремонтов в сомнительных мастерских.

Вместо того что бы поменять все светодиоды или заменить планки мастер решил резать и составлять планки, проработало около месяца. За полтора часа мы заменили всю работу предыдущего специалиста и дали заказчику длинную гарантию, после чего он ушел довольный.

А вот так клеят линзы еще одни мастера. В результате ужасные пятна на экране. Судя по цвету клея в голову приходят определенные неприятные ассоциации. Ко всему прочему этот клей не держит линзы, к моменту прихода телевизора в ремонт большее часть осыпалась усугубив и без того весьма плохую картинку.

Ребята еще и умудрились поставить вместо оригинальных светодиодов для подсветки ТВ, диоды используемые в светильниках. Самое смешное что бы сделать такой колхоз требуется потратить довольно много времени – приобрести светодиоды и клей, произвести ремонт и диагностику. А в результате получить некачественную работы потратив как свое,так и время заказчика. Хотя нужно было просто установить оригинальную запасную часть от завода – изготовителя, найти которую не так и сложно в специализированных магазинах.

А здесь мастер не смог даже ровно наклеить вставку, которая к тому же от другого телевизора. Проработало 2 недели и сломалось – когда заказчики стали звонить специалисту с просьбу произвести гарантийный ремонт он отказался, мотивируя это тем – что не давал гарантию на свою работу. Обратившись к нам, клиент получил ремонт в течении трех часов и честную годовую гарантию на всю подсветку.

А вот такую работу мы увидели – разобрав прибор, побывавший в одном скандально известном сервисе,который периодически становить героем статье известно сайта Onliner. Это лист – отражатель из китайского ТВ. Особенностью китайской инженерной мысли состоит в том, что в отличии от корейцев листы крепятся не защелками, а клеятся на двухсторонний скотч. Мастера с «руками из плеч» вместо того что бы аккуратно срезать лист, начали его тянуть полностью порвав. Не имея аналогичного решили скомбинировать из того что было в наличии,в результате получив вот такое чудо.

Подведем итоги нашей статьи:
З амену светодиодов имеет смысл производить полностью, замена только выгоревших приводит к короткой службе изделия.
Лучше всего компоненты подсветки менять сразу планками.
Устанавливать следует только оригинальные комплектующие. Экономия негативно сказывается на эксплуатационных характеристиках.
Нужно внимательно подходить к выбору мастерских, осуществляющих ремонт. Неверный выбор может привезти к финансовым и временным затратам.
Всем привет. На ремонт принесли телевизор LG 39LB561V с неисправностью «нет подсветки».
Около года назад данный телевизор уже ремонтировали у местной мастерской, но спустя год дефект вернулся.
Диагностика неисправности LED подсветки
Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.
Уложив телевизор, отвинтил все болты по периметру крышки.
Телевизор после разборки
Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.
Разъем на LED светодиоды
В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.
Полная разборка телевизора. Пошаговая инструкция
Подтвердив неисправность именно подсветки, приступил к полной разборке телевизора.
Сначала, отключил шлейфы идущие на плату T-CON и MAIN плату, после чего отвинтил и снял эти платы.
Отключение шлейфа на плату T-CON
Сняты платы блока питания и MAIN
Снимаем защиту платы T-CON
С платой T-CON тоже проблем не появилось. Аккуратно от щелкнул шлейфы, которые шли на дешифраторы матрицы и снял плату T-CON.
Отключение шлейфов платы T-CON
Снятие планки защиты дешифраторов
Переворачиваем корпус матрицей к верху, после чего аккуратно отщелкиваем переднюю металлическую рамку.
Отщелкиваем эти защелки по периметру
Если что-то сразу не снимается, ни в коем случае не применяем силу. Рассматриваем хорошо все крепления, ищем мешающую защелку, только потом снимаем рамку.
После снятия рамки, необходимо освободить дешифраторы с резиновых держателей.
Дешифраторы еще не сняты с защелок
Делаем это тоже очень аккуратно, сначала освобождаем нижнюю часть дешифратора, после чего без усилий тот должен повиснуть на шлейфе.
Дешифраторы сняты с защелок
Снимал матрицу я вместе с пластмассовой рамкой. Так как рамка плотно сидит на защелках, я нарезал с остатков тонкого пластика квадраты, и вставил под защелку, между пластмассовой частью и металлической, тем самым освободив все защелки по периметру.
После этого рамка вместе с матрицей полностью снялась. Класть снятую матрицу необходимо на заранее подготовленное место, при этом уделить особое внимание шлейфам, чтобы те ни коем образом не повредить.
После снятия рамки, убираем пленки. Делаем это просто, перем за самый нижний слой (там находиться слой по типу орг. стела), и убираем с телевизора.
Добрались к светодиодам
Теперь необходимо снять отражающую пленку. Она держится на при помощи поддерживающих клипс.
Поддеваем клипсу
Клипса снята
На этом разборка завершена.
Определение неисправных светодиодов
После разборки, увидел что предыдущие мастера вырезали из планки неисправные светодиоды, после чего на их место установили светодиоды из других планок. Сделали это хорошо, никаких нареканий на качество проделанной работы нет.
Светодиоды, которые были заменены в предыдущем ремонте
Вид ближе
Для поиска неисправных светодиодов использовал лабораторный блок питания. На кончики крокодилов установил две тонкие швейные иглы.
Подготовка к проверке
Для определения номинала светодиодов, сначала выставил напряжение около 3-х вольт и проверил светиться ли светодиод. Далее, поднял напряжение да 5 вольт с копейками, и повторил проверку. Светодиод загорелся, и это означало что используются светодиоды номиналом в 6 вольт.
Проверка светодиодов
Таким образом проверил все светодиоды, и нашел всего один неисправный. На этом этапе необходимо согласовать с владельцем тип ремонта.
При ремонте подсветок, лучше менять все светодиоды, так как в любом случае старые светодиоды могут выйти из строя в любой момент, что приведет к повторному ремонту. Если нет желания менять светодиоды, можно заказать полностью планки.
Владелец выразил желание установить новые планки. Так как в наличии их нет, заказал их в Китае на его имя. На время ожидания, телевизор было решено восстановить, заменив всего один светодиод. После повторной поломки, владелец уже приедет с планками для замены, и это сократит время ремонта до минимума. Правда когда произойдет данная поломка неизвестно, возможно телевизор будет работать очень долго 🙂
Инструкция по снятию линз и замене светодиодов.
Каждый мастер меняет светодиоды по своему. Я опишу то, как это делаю я.
Первым делом необходимо отклеить планку от корпуса. Для этого, я прогреваю паяльным феном корпус температурой около 100 градусов, потом подливая со шприца спирт потихоньку отклеиваю планку. Здесь необходимо стараться не перегибать планку, чтобы линзы не отклеивались.
Процесс отклеивания планок
После этого, закрепляем планку с помощью «третей руки», и готовимся снимать линзу.
Фиксация планки
Для снятия линзы, на фене выставляем температуру около 120 градусов, и хорошо прогреваем низ планки на расстоянии около 10 сантиметров.
Лопатка под линзой
Линза снята. Все ноги на месте
Всегда запоминаем где какая линза стояла, на то же место ее и будем возвращать. Такой подход спасет Вас от пятен на экране после замены.
Далее можно выпаивать светодиод. Для того, чтобы немного уменьшить потемнение текстолита (в данном случае мне не помогло, так как я использовал не качественный флюс), место пайки заклеиваем каптоновым скотчем.
Подготовка светодиода к пайке
Капаем немного флюса на светодиод, после чего выставляем на фене температуру около 320 градусов. Снизу платы начинаем ее прогревать пока светодиод не отпаяется.
Процесс выпаивания светодиода
Светодиод выпаян
Как видите, текстолит потемнел, особенно в тех местах, где закипел флюс. Это не cтрашно, на качество изображения данное потемнение не будет особо сказываться.
Смываем остатки флюса, и залуживаем новым припоем контактные площадки.
Новые светодиоды на 6 вольт. Большая площадка плюс
Светодиоды я не залуживаю, так как в таком случае на контактной площадке будет много олова, а это негативно скажется на дальнейшей работе. Новый светодиод хорошо протираю спиртом, чтобы убрать остатки оксидной пленки, после чего наношу флюс и позиционирую светодиод.
Новый светодиод запаян
Перед установкой линзы, хорошо протираем внутреннюю часть линзы ватной палочкой.
После этого наносим немного клея на место установки линз. Очень важно, чтобы клей не попал на светодиод, тем самым не испачкал внутреннюю часть линзы.
Наносим клей
После этого устанавливаем линзу. Пытаемся установить линзу как можно ровнее, чтобы ее центр попадал ровно на цент светодиода.
Пока клей еще полностью не высох, подключил платы, и включил телевизор. Подсветка заработала.
Подсветка в работе
Далее, быстро установил отражающую пленку, и светофильтры. Это сделал для того, чтобы посмотреть нет ли пятен на изображении от неровно установленной линзы. Так как клей еще полностью не высох, линзу можно немного подвинуть, если она неправильно выставлена.
В этом месте установлен светодиод. Результат лучше чем на некоторых родных светодиодах
Дал часок просохнуть клею, после чего начал собирать телевизор.
Ограничение тока на светодиоды
Для избежания повторных ремонтов, необходимо проверить ток, который приходит на планки. Он должен быть не больше 250mA. Посмотрев на плату, увидел что два резистора, отвечающих за ток на светодиоды были уже удалены из платы. Это очень хорошо, так как мастера, которые ремонтировали телевизор раннее сделали все как нужно.
на этом месте были резисторы
Измерив ток, он составил всего 150 мА. Это очень хорошо, телевизор можно собирать.
В итоге все получилось.
телевизор в работе
Вот такой ремонт. Снизу приложен весь перечень деталей, которые были использованы в ремонте. Всем спасибо за просмотр и удачи в ремонтах!
Детали, которые использовались в ремонте
Остальные светодиоды для ремонта LED подсветки смотрите
2021 Стоимость ремонта телевизоров | LED, LCD и плоский экран
Стоимость ремонта телевизора
Ремонт телевизоров стоит от 60 до 350 долларов , большинство из которых в среднем тратят 207 долларов на ЖК-телевизоры, LED, плазменные телевизоры и телевизоры 4K; затраты выше при ремонте старых DLP, проекционных и HD-телевизоров. Проблемы с телевизором, такие как проблемы с отображением, проблемы с включением или проблемы со звуком, могут быть устранены. Может взиматься плата за самовывоз и доставку.
Стоимость ремонта телевизора
Средняя стоимость по стране 207 долл. США
Минимальная стоимость 60 долларов США
Максимальная стоимость 350 долл. США
Средний диапазон 84 доллара США к $ 300
Стоимость ремонта телевизора будет включать стоимость запчастей и оплату труда, а также другие сопутствующие расходы.Дополнительные расходы включают плату за поездку технического специалиста к вам домой, плату за транспортировку телевизора в ремонтную мастерскую и обратно, а также плату за диагностику для определения того, что необходимо заменить.
Содержание
Стоимость ремонта телевизора
Стоимость ремонта экрана телевизора
Сколько нужно для устранения распространенных проблем с ремонтом телевизора?
Оценка стоимости ремонта телевизоров по типу
Сколько берут средства в мастерских по ремонту телевизоров?
Дополнительные расходы и соображения
Как сэкономить на ремонте телевизора
Замена vs.Ремонт телевизора
Часто задаваемые вопросы
Наем мастера по ремонту телевизоров
Ремонт телевизора рядом со мной
Стоимость ремонта экрана телевизора
Стоимость ремонта экрана телевизора может значительно превышать стоимость покупки нового телевизора. По этой причине замена или ремонт сломанного экрана телевизора не считается целесообразным.
Например, цена нового 40-дюймового LED-телевизора Samsung составляет около 400 долларов США , а стоимость замены панели дисплея для этой модели составляет около долларов США 380 долларов США.Эта цена указана только для запасной части и не покрывает расходы на диагностику, рабочую силу, командировочные расходы или транспортные расходы.
Ремонт сломанного экрана телевизора не является услугой, предлагаемой большинством компаний по ремонту телевизоров или электроники. Например, 90-дневная гарантия BestBuy не указывает ремонт сломанного экрана телевизора как одну из проблем, которые они обслуживают.
Стоимость ремонта треснувшего экрана телевизора
Если вы не пытаетесь отремонтировать телевизор 80-х годов или ранее, ремонт треснувшего экрана телевизора невозможен; Вместо этого необходимо заменить всю панель дисплея.Стоимость замены панели дисплея телевизора превышает стоимость покупки нового телевизора, не считая затрат на оплату труда и других услуг.
Гарантия производителя не распространяется на ремонт треснувшего или поврежденного экрана телевизора.
Стоимость замены экрана телевизора
Стоимость замены экрана телевизора обычно равна стоимости покупки нового телевизора или превышает ее. Поэтому замена сломанного или неисправного экрана телевизора не считается жизнеспособным вариантом. Если на телевизор распространяется гарантия производителя, производитель может заменить весь блок.
производители телевизоров держат под рукой сменные панели экрана телевизора для поддержки продуктов по гарантии в случае неисправности экрана из-за дефекта производителя.
Если вы все же хотите заменить поврежденный или неисправный экран телевизора, лучший вариант — найти использованную сменную панель или сломанный телевизор той же модели, на котором экран все еще работает. Вы можете найти его на eBay и нанять специалиста для замены панели.
Стоимость подержанной сменной ТВ-панели составляет от $ 50 до $ 350 и более, без учета доставки, в зависимости от марки и размера.Обратите внимание, что шансы найти именно ту деталь, которая вам нужна, в отличном состоянии невелики, а стоимость не включает стоимость установки в ремонтной мастерской.
Вернуться к началу
Сколько нужно для устранения распространенных проблем с ремонтом телевизора?
Независимо от того, является ли ваш телевизор с ЖК-экраном, светодиодной подсветкой, плазменным экраном или 4K (Ultra HD), стоимость устранения распространенных проблем колеблется от $ 60 до $ 350 , в зависимости от типа ремонта и марки ремонтируемого телевизора.
Стоимость устранения распространенных проблем с ремонтом телевизоров
Проблема Компонент Средняя стоимость исправления
Телевизор включается, есть звук, но нет изображения Светодиодная или CCFL-подсветка (в большинстве ЖК-телевизоров) 100–122 долл. США
Лампа (в проекционном телевизоре или более старом ЖК-телевизоре) 60–115 долларов
Инвертор 104–171 долл. США
Телевизор не включается Источник питания 200–300 долл. США
Предохранитель 60–136 долларов
Телевизор обратной проекции отключается из-за перегрева Система охлаждения 200–330 долл. США
Нет дисплея, вертикальные линии, нет звука Материнская плата 200–350 долл. США
Нет сигнала с входов Плата ввода 200–350 долл. США
Белый дисплей, без дисплея, двойное изображение, строки Плата управления 250–350 долларов
Телевизор не включается, или любая из вышеперечисленных проблем Конденсатор 61–139 долларов
Эти ремонтные проблемы могут иметь несколько возможных источников, поэтому техническому специалисту потребуется время, чтобы сузить точную проблему.Ремонт телевизоров осуществляется путем замены неисправных комплектующих.
Получите бесплатные расценки от ближайших к вам специалистов по ремонту телевизоров. Посмотреть плюсы
Замена материнской платы
Замена материнской платы телевизора
стоит от 200 до 350 долларов , включая детали и работу, или около 275 долларов в среднем. Стоимость запасных частей материнской платы варьируется от 35 до долларов 199 долларов США, а стоимость рабочей силы — от 60 долларов США до 125 долларов США.
Ремонт ТВ инвертора
Ремонт ТВ-инвертора стоит от 104 до 171 долларов, включая детали и труд, при средней стоимости 138 долларов для телевизора с одной платой инвертора или 178 долларов для двух.Стоимость запчастей варьируется от $ 7 до $ 74 , а средняя стоимость работ по ремонту инвертора телевизора составляет 97 $ в час.
Функция инверторной платы в телевизоре — это питание подсветки экрана. Плата инвертора требует напряжения в несколько сотен вольт. Если плата инвертора выйдет из строя, это приведет к включению телевизора и воспроизведению звука, но без изображения.
Когда компонент инвертора выходит из строя, его обычно заменяют, а не ремонтируют. В некоторых случаях конденсаторы на плате преобразователя выходят из строя, и технический специалист может исправить это, заменив конденсаторы, а не заменяя весь компонент инвертора.Однако, если полная замена платы инвертора недоступна для модели ремонтируемого телевизора, замена конденсаторов может быть единственным вариантом ремонта инвертора телевизора.
Замена лампочки для телевизора
Замена лампы для телевизора с плоским экраном стоит от $ 60 до $ 115 , при этом большинство домовладельцев тратят $ 84 на запчасти и работу. Цена на замену лампочки составляет от 18,50 до 80 долларов.
Если более старая модель ЖК-телевизора или проекционного телевизора включается и воспроизводит звук, но отсутствует изображение, это может быть связано с перегоранием лампы, что является обычным и ожидаемым явлением.В этом случае замена лампы решит проблему. Опытный специалист сможет быстро и легко заменить лампочку.
В 50-дюймовых HD-телевизорах Samsung с обратной проекцией (1080 мегапикселей) используются специализированные светодиодные лампы, в которых можно заменить лампу.
Стоимость ремонта подсветки
Ремонт подсветки телевизора стоит от 100 до 122 долларов США, включая запасные части и оплату труда, в ремонтной мастерской. Расходы на ремонт на дому больше из-за командировочных сборов. Стоимость запасных частей для подсветки в среднем составляет около $ 2.50 за каждый светодиод и от 20 до 25 долларов за каждую полосу CCFL.
Если полосы CCFL для вашего телевизора больше нет в наличии, технический специалист может преобразовать подсветку с CCFL на светодиодную, используя такое же количество полос подсветки. Каждая полоска светодиодов стоит от $ 12 до $ 30 .
Для питания светодиодов может потребоваться новый инвертор, который стоит от до 74 долларов без учета работ, или в среднем 40 долларов . В некоторых случаях ремонтная мастерская может преобразовать подсветку CCFL в светодиодную без установки нового инвертора.
Отказ подсветки в телевизоре также может быть вызван отказом инвертора питания, который подает питание на подсветку. В редких случаях выходят из строя как инвертор, так и компоненты освещения.
Стоимость ремонта платы блока питания
Ремонт платы блока питания телевизора стоит от $ 23 до $ 234 только на запчасти. Полная замена платы блока питания стоит 250 $ на запчасти и работу. Если один конденсатор вышел из строя, стоимость замены конденсаторов невысока. Однако для технического специалиста более рентабельно заменить всю плату, чем тратить время на диагностику и замену неисправных конденсаторов один за другим.
Ремонт порта HDMI и печатной платы
Стоимость ремонта порта HDMI на телевизоре составляет от 93 доллара до 302 долларов . В некоторых случаях входная печатная плата, к которой подключается порт HDMI, может быть повреждена и ее необходимо заменить. Стоимость замены этой входной печатной платы, включая рабочую силу, колеблется от 200 долларов США до 350 долларов США.
Ремонт ТВ конденсаторов
Ремонт конденсатора телевизора
стоит от 60 до 129 долларов, включая запчасти и работу. Стоимость заменяемой детали колеблется от 0 $.06–14 долларов США, при этом рабочая часть составляет от 60 долларов США до 125 долларов США в час. Конденсаторы телевизора защищают схему от чрезмерного потребления энергии, фильтруют сигналы и облегчают переключение каналов.
Отремонтировать конденсатор ТВ при его выходе из строя невозможно; он нуждается в замене. Если ваш телевизор перестает работать, пока вы его используете, и вы чувствуете запах, похожий на запах аммиака или отбеливателя, это признак того, что конденсатор взорвался. Однако некоторые конденсаторы не издают заметного запаха при перегреве.
Запасное стекло
Сменное стекло для плоского экрана недоступно. Единственный вариант ремонта стекла телевизора с плоским экраном — это попробовать клей для оптических стекол, который стоит $ 1,70 за 5 мл. трубка. Это может быть вариант для ремонта стекла телевизора, если трещина составляет всего несколько дюймов или меньше. Телевизионные панели собираются на заводе как одно целое, стекло приклеивается к панели дисплея.
Картинная трубка
Ремонт кинескопа стоит в среднем от 149 до 249 долларов, в зависимости от размера телевизора и места ремонта.
Стоимость ремонта ЭЛТ на дому составляет от 199 долларов до 249 9000 долларов США. Стоимость ремонта кинескопа с ЭЛТ колеблется от 199 долларов для телевизора с диагональю 27 дюймов или меньше до 249 долларов для телевизора с диагональю 28 дюймов или больше.
В ремонтной мастерской затраты на ремонт варьируются от 149 долларов для телевизора с размером экрана 27 дюймов или меньше до 199 долларов США долларов США для телевизора с диагональю 28 дюймов и более.
Кинескопы или электронно-лучевые трубки (ЭЛТ) использовались в старых телевизорах, которые имели гораздо более низкое качество изображения, чем современные телевизоры, и были намного крупнее и тяжелее.
Ремонт предохранителей
Ремонт предохранителя телевизора стоит от 61 до 136 долларов , причем большинство из них в среднем тратят 99 долларов. Стоимость самого сменного предохранителя составляет от 1,50 доллара до 11 долларов, а стоимость рабочей силы колеблется от 60 до 125 долларов в час . Может взиматься дополнительная плата.
Стоимость ремонта панели
Ремонт плоских ЖК-панелей
не считается рентабельным. Если стекло треснуло или дисплей физически поврежден, дешевле заменить весь телевизор, чем отремонтировать или заменить панель дисплея.
Вернуться к началу
Оценка стоимости ремонта телевизоров по типу
Оценка стоимости ремонта телевизоров по маркам — не то, что предлагают мастерские по ремонту телевизоров, однако есть общие цены по типам. При поиске конкретных затрат на ремонт вашего телевизора вы найдете их в приведенном выше прайс-листе на обычный ремонт. Цена распространяется на такие бренды, как Samsung, LG, Sanyo, TCL, Insignia, HiSense, Sony, Toshiba, Pioneer и Vizio.
Более популярные телевизоры, как правило, дешевле ремонтировать, потому что ремонтные мастерские заказывают для них запчасти оптом, что позволяет им покупать эти детали по более низкой цене.
Проконсультируйтесь с ближайшим к вам специалистом по ремонту телевизоров. Посмотреть плюсы
Ремонт телевизоров с плоским экраном
Стоимость ремонта телевизора с плоским экраном составляет от 42 до 359 долларов. Вы не можете починить сломанный экран, но цена нового плоского телевизора начинается примерно от 249 долларов за светодиодный телевизор с разрешением 1080 мегапикселей (без 4K) от LG до 14 999 долларов за 85-дюймовый телевизор. LED-телевизор 8K от Samsung. Телевизор, именуемый «плоский телевизор» или «телевизор с плоским экраном», может иметь одно из следующих значений:
ЖК телевизор
LED телевизор (LCD с LED подсветкой)
Плазменный экран
4K телевизор (Ultra HD)
Смарт ТВ
Ремонт ЖК телевизоров
Ремонт ЖК-телевизора
обычно стоит 60–85 долларов США за диагностическое тестирование и 200–300 долларов США за ремонт.В ЖК-телевизорах используется подсветка, которая может выйти из строя. В новых ЖК-телевизорах для подсветки используются светодиодные ленты. Более старые могут использовать CCFL. При выходе из строя подсветки CCFL технический специалист может заменить ее светодиодной подсветкой.
Стоимость ремонта LCD и LED телевизоров
Сервис Диагностика Ремонт
Обслуживание на дому $ 85 $ 270
Обслуживание в ремонтной мастерской $ 59 220 долларов США
Ремонт LED телевизоров
Светодиодный телевизор — это просто ЖК-телевизор со светодиодной подсветкой, которая используется во всех новых моделях (в старых моделях используется подсветка CCFL).Стоимость замены одной полосы светодиодной подсветки колеблется от $ 100 до $ 122, включая детали и работу.
4K TV (Ultra HD) Ремонт
Стоимость замены материнской платы, инвертора или светодиодов в 4K-телевизоре колеблется от $ 100 до $ 275 $ или более в зависимости от марки и модели. Стоимость ремонта экрана для телевизора 4K не имеет значения, поскольку его нельзя отремонтировать или заменить по цене ниже, чем стоимость нового телевизора 4K.
Ремонт плазменных телевизоров
Ремонт плазменного телевизора
обычно стоит 40–85 долларов США. — диагностическое тестирование, а — 300–400 долларов США — ремонт.
Стоимость ремонта плазменного телевизора
Сервис Диагностика Ремонт
Обслуживание на дому $ 85 359 долларов США
Обслуживание в ремонтной мастерской $ 42 329 долл. США
Замена панели (только в магазине) – 299 долларов США
Ремонт проекционного телевизора
Телевизоры с цифровой обработкой света (DLP) также известны как проекционные телевизоры.DLP-большие экраны не производятся с 2012 года, и ремонт DLP-телевизоров обычно не стоит затрат, за исключением перегорания лампы, при которой лампочку можно заменить. Стоимость замены ламп составляет от 60 до 115 долларов.
Вернуться к началу
Сколько берут на себя мастерские по ремонту телевизоров?
Мастерские по ремонту телевизоров
взимают в среднем от 60 до 125 долларов в час или фиксированную ставку от от 50 до 250 долларов , которая включает плату за диагностику. Дополнительные расходы после этого зависят от необходимого ремонта, марки и типа телевизора.Однако в большинстве магазинов минимальная плата составляет около $ 90 .
Лучшая покупка и команда компьютерщиков
Ремонт телевизоров
Best Buy осуществляется через службу домашнего кинотеатра Geek Squad TV. Ремонт телевизора Geek Squad начинается с базовой стоимости $ 100 за диагностическую плату. Ремонт телевизора покрывается планом защиты Best Buy, который стоит 280 долларов США в год. при покупке телевизора в Best Buy во время покупки или в течение периода возврата, указанного в квитанции.
Sears
Ремонт телевизоров Sears ограничен:
Плазма
Проекция
Проекционный DLP
Проекционный ЖК-дисплей
Трубка 35 дюймов и больше
Sears не занимается ремонтом ЖК-телевизоров.
Получите бесплатные предложения от ближайших к вам специалистов по ремонту телевизоров. Посмотреть плюсы
Вернуться к началу
Дополнительные расходы и соображения
Марка и модель вашего телевизора будут определять окончательную стоимость ремонта, при этом более дорогие бренды и более крупные телевизоры будут стоить дороже.Перед оплатой ремонта примите во внимание оставшийся срок службы телевизора. Теперь вы можете покупать телевизоры большего размера с большим количеством функций и улучшенными дисплеями для телевизора, который некоторое время не нуждается в ремонте и, вероятно, поставляется с гарантией.
Затраты на оплату труда
Стоимость труда по ремонту телевизора составляет от 60 до 125 долларов в час , или фиксированная ставка от от 90 до 299 долларов . Если работа выполняется у вас дома, стоимость колеблется от $ 25 до $ 125 за час плюс командировочный. Обычно ремонт телевизора занимает от 1 до 3 часов, если у специалиста по ремонту уже есть детали.
Стоимость транспортировки телевизора в ремонтную мастерскую
Некоторые магазины заберут и доставят телевизор бесплатно. Другие взимают плату в размере от 40 долларов до 75 долларов за доставку и высадку со средней стоимостью 58 долларов.
Если вы живете в отдаленном районе, вам может потребоваться отправить телевизор в ремонтную мастерскую стоимостью от 99 до 175 долларов . Обязательно выбирайте службу доставки, которая позволяет отслеживать отправку и подтверждать доставку. При отправке телевизора в сервисный центр для ремонта с вами свяжутся по поводу сопутствующих расходов и попросят произвести оплату до завершения ремонта, который обычно занимает две недели, включая время доставки.
Стоимость диагностики
Многие мастерские по ремонту телевизоров взимают плату за диагностику, которая составляет от 38 до 60 долларов, в зависимости от того, проводится ли это у вас дома или в ремонтной мастерской. Некоторые магазины взимают фиксированную плату в размере от $ 50 до $ 250 , которая покрывает как стоимость диагностики, так и стоимость рабочей силы. Во многих случаях плата за первоначальную диагностику будет добавлена к стоимости ремонта, если ремонт будет производиться в мастерской.
Расширенные гарантии
Чем дороже телевизор, тем больше смысла приобретать дополнительную гарантию, чтобы компенсировать возможность дорогостоящего ремонта.Best Buy предлагает расширенную пятилетнюю гарантию $ 89 на телевизоры начального уровня. На более крупные телевизоры, такие как 85-дюймовый телевизор Samsung QLED 8K, который стоит 14 998 долларов, пятилетняя гарантия от Geek Squad стоит дополнительно 1 699 долларов — 11,33% от стоимости телевизора.
В рамках расширенной гарантии Best Buy ремонтные работы выполняются их дочерней компанией Geek Squad и включают следующее:
Все запчасти и монтаж
Неисправность изделия из-за пыли, влажности, внутреннего тепла
Любые дефекты изготовления или материала
Коррекция битых пикселей и теней изображения
Урон от скачков напряжения
Обслуживание на дому для больших телевизоров
Гарантия подлежит передаче, если вы продадите или отдадите телевизор.
Сертифицированные специалисты по ремонту телевизоров
Вы можете найти ремонтную мастерскую, в которой работают только сертифицированные специалисты. Две ведущие сертификационные организации в области электроники —
.
Национальный институт сертификации инженерных технологий
ETA Международный
В современных телевизорах ремонт влечет за собой замену компонентов или замену конденсаторов, для которых не требуется высокий уровень сертификации. Как правило, мастерские по ремонту телевизоров сообщают вам, есть ли у их сотрудников сертификат.
Если на вашем телевизоре есть изображение, но нет сигнала
Если телевизор включается, но вы не видите сигнал от кабельного подключения, спутниковой антенны или DVD-плеера,
Сначала убедитесь, что соединительный кабель надежно вставлен в гнездо на обоих концах. Если это не помогло, попробуйте заменить другой кабель для передачи данных, если он у вас есть, или проверьте его с помощью нового кабеля.
Кабель для передачи данных 4–15 долл. США
Кабель HDMI более высокого качества до 75 $
Коаксиальный кабель — для старых спутниковых систем 4 доллара.50–10
Компонентный кабель — старый, с красными, белыми и желтыми разъемами 6–10 долларов
Ремонт спутниковой антенны покрывается либо вашей компанией, занимающейся спутниковым обслуживанием, либо стоимость ремонта техническим специалистом колеблется от $ 80 до $ 150 . За ремонт также может быть выставлен счет по почасовой ставке от $ 50 до $ 65 .
Если у вас есть антенна на крыше, стоимость обслуживания технического специалиста такая же, как и стоимость обслуживания спутниковой антенны на крыше.
Стоимость монтажа телевизора
Стоимость монтажа телевизора колеблется от 149 долларов до 199 долларов США, при этом большинство людей платят около 174 долларов за рабочую силу. Монтажное оборудование стоит от $ 20 до $ 500 в зависимости от марки монтажного оборудования и размера вашего телевизора.
Вернуться к началу
Как сэкономить на ремонте телевизора
Есть несколько способов сэкономить на ремонте телевизора. К ним относятся транспортировка вашего телевизора в ремонтную мастерскую, использование магазина, который заряжает с шагом 15 или 30 минут, самостоятельная диагностика проблемы, использование утилизированных деталей и самостоятельное выполнение ремонтных работ.
Стоимость ремонта телевизора также можно учитывать при покупке нового телевизора. Более популярные модели телевизоров дешевле ремонтировать, потому что ремонтные мастерские закупают запчасти для наиболее распространенных телевизоров оптом и, следовательно, могут получить их по более низким ценам.
Устранение неполадок Общие проблемы ремонта телевизора
Телевизор не включается
Вилка — Если телевизор не включается и светодиоды состояния не горят, начните с подключения телевизора к другой розетке. Если телевизор слишком сложно перемещать, вы можете подключить удлинитель к другой ближайшей розетке.
Автоматический выключатель — Проверьте автоматический выключатель розетки, к которой подключается телевизор. Вы можете проверить автоматические выключатели, открыв дверцу панели выключателей и отыскав выключатели, находящиеся в положении ВЫКЛЮЧЕНО.
Кабель питания — Проверьте кабель питания. Если это съемный кабель, вы можете проверить его, заменив кабель питания от другого оборудования в вашем доме, или вы можете купить новый кабель для этого теста. Стоимость замены кабеля питания телевизора составляет от $ 2.От 50 до 10 долларов.
Пульт дистанционного управления — Если телевизор не включается с помощью пульта дистанционного управления, попробуйте заменить батареи. Для пультов дистанционного управления со светодиодным индикатором состояния мощности может быть достаточно для включения светодиода, но недостаточно для отправки сигнала на телевизор.
Телевизор выключается через определенное время
Если ваш телевизор включается, но через некоторое время выключается, примите во внимание:
Если это проекционный телевизор, это может быть перегрев, вызванный проблемой с системой охлаждения телевизора.
На телевизоре может быть установлен таймер сна . Проверьте настройки телевизора, чтобы убедиться, что это не так.
Нет изображения
Есть много причин, по которым телевизор может включаться, но на нем нет изображения.
Перегорела подсветка — В современных ЖК телевизорах подсветка может перегореть. Техник может заменить светодиоды или полосы подсветки CCFL.
Инвертор неисправен — Возможно, инвертор, который питает подсветку, вышел из строя и нуждается в замене.Также возможно, что один или несколько конденсаторов на инверторе вышли из строя, и в этом случае технический специалист сможет заменить конденсаторы дешевле, чем заменить весь инвертор.
Перегорание лампы — В проекционном телевизоре или более старом ЖК-телевизоре изображение может отсутствовать из-за перегорания лампы. В этом случае техник может быстро и легко заменить лампочку.
Изображение отображается неправильно
Если изображение отображается, но есть проблемы, такие как вертикальные линии, двойное изображение или белый дисплей, это может указывать на неисправную материнскую плату или системную плату.
Нет звука
Если телевизор включается, но нет звука,
Убедитесь, что громкость на устройствах ввода, таких как DVD-проигрыватель или кабельная приставка, увеличена.
Измените канал, чтобы убедиться, что проблема не только в этом канале.
Вставьте наушники в гнездо для наушников. Если звук исходит из наушников, подключенных к разъему для наушников, это указывает на проблему с динамиками телевизора.
Убедитесь, что ваши аудиокабели правильно подключены.Посмотрите, работает ли новый кабель.
Ремонт телевизоров своими руками
Основной способ сэкономить на ремонте телевизора — это выполнить работу самостоятельно. Это может потребовать от вас приобретения и ознакомления с различными инструментами, такими как инструменты для пайки, и методами замены конденсатора или какого-либо другого компонента.
Подходящие инструменты — В случае отключения плат питания или инверторов может быть достаточно стандартных инструментов, таких как отвертки или плоскогубцы.
Правильные части — Может быть сложно определить, какой компонент телевизора выходит из строя и вызывает некорректную работу телевизора. Если вы купите запасную часть и произведете ремонт самостоятельно, телевизор может по-прежнему не работать, либо потому, что вы заменили не ту деталь, либо потому, что деталь была старой и не работала должным образом, либо вы не выполнили работу правильно. Покупка нескольких запасных частей может стать дорогостоящей.
Отсутствие опыта — вы можете нанести больший ущерб телевизору из-за недостатка знаний и опыта, а также можете стать причиной возгорания паяльником или удара током.
По этим причинам лучше всего, чтобы диагностика телевизора проводилась профессиональным техником по ремонту телевизоров.
Поговорите с профессиональным техником по ремонту телевизоров сегодня. Посмотреть плюсы
Вернуться к началу
Замена или ремонт телевизора
Стоимость ремонта телевизора может достигать 500 долларов США , если требуется многократный ремонт. Consumer Reports рекомендует не тратить более 50% стоимости нового телевизора на ремонт старого.
Если у вас есть новый телевизор, который стоит тысячи долларов, его ремонт, скорее всего, будет рентабельным.Если телевизор стоит всего несколько сотен долларов для начала, замена телевизора, скорее всего, будет лучшим вариантом.
Имейте в виду, что даже если ваш телевизор работает безупречно, когда он возвращается из ремонтной мастерской, у него все равно будут другие старые компоненты, которые могут выйти из строя.
Сколько стоит новый телевизор?
Ниже приведены цены на новый телевизор от Best Buy по состоянию на осень 2019 г .:
Сколько стоит новый телевизор?
Марка Модель Средняя цена
Самсунг 85 «8K светодиодный Q900 14 999
75-дюймовый светодиод 4K серии 7 2,199
65-дюймовый светодиод 4K Q90 3 499 долл. США
55-дюймовый светодиод 4K Q80 1,999
43-дюймовый светодиод 4K Q60 1,299
Sony 85 «8K светодиодный Z9G 12 999 долларов США
75-дюймовый светодиод 4K X900F 2,799
65-дюймовый светодиодный дисплей 4K X950G 2,199
55-дюймовый светодиодный дисплей 4K X950G 1,399
43-дюймовый светодиодный дисплей 4K X800G 649 долларов США
LG 77-дюймовый OLED-дисплей 4K серии C8 6 999
65-дюймовый 4K OLED серии E9 4 299 долл. США
55-дюймовый 4K OLED серии C9 2,499
43-дюймовый светодиод 4K серии UM7 399 долл. США
Vizio 75-дюймовый светодиод 4K серии P 3 499 долл. США
65-дюймовый светодиод 4K серии P 2,199
55-дюймовый светодиод 4K серии P 549 долларов США
43-дюймовый светодиод 4K серии V 299 долларов США
В эти цены от Best Buy не входят экраны 1080P, которые варьируются от 249 долларов до 279 долларов для 43-дюймовых телевизоров от таких брендов, как Samsung, Sony и LG.На верхнем уровне у Sony и Samsung есть 95-дюймовые 8K LED-телевизоры за 69 999 долларов.
Вернуться к началу
Часто задаваемые вопросы
Можно ли починить телевизор с плоским экраном?
В большинстве случаев телевизор с плоским экраном можно починить. Исключение составляет физически поврежденная панель дисплея или экран. Большинство других проблем, включая выход из строя динамиков, подсветки или источника питания. Перегоревшие предохранители и поврежденные входные порты также можно отремонтировать.
Как починить разбитый экран телевизора?
Если экран физически не поврежден, но не показывает изображение или показывает «снег», вертикальные или горизонтальные линии, технический специалист может отремонтировать телевизор, заменив вышедшие из строя компоненты.Если экран физически поврежден, его нельзя отремонтировать.
Сколько стоит плоский экран?
Вы не можете заменить сломанный плоский экран. Новые телевизоры стоят от $ 249 за LED-телевизор 1080P (не 4K) от LG до $ 14 999 за 85-дюймовый LED-телевизор 8K от Samsung.
Вернуться к началу
Наем мастера по ремонту телевизоров
Читайте онлайн-обзоры местных ремонтных компаний здесь, на HomeGuide.
Проверьте BBB на наличие записей о спорах и способах их разрешения.
Выберите того, кто занимается бизнесом не менее 3 лет.
Не работайте с теми, кто просит деньги заранее.
Если они предлагают ремонт на дому, убедитесь, что их сотрудники прошли проверку биографических данных.
Решите, сколько вы готовы потратить на ремонт, а не на покупку нового телевизора.
Получите не менее 3 цитат.
Сборы за прием и доставку ТВ
Некоторые магазины заберут и доставят телевизор бесплатно. Другие взимают плату в размере от 40 долларов до 75 долларов за доставку и высадку со средней стоимостью долларов США 58.
Если вы живете в отдаленном районе, вам может потребоваться отправить телевизор в ремонтную мастерскую стоимостью от 99 до 175 долларов . Обязательно выбирайте службу доставки, которая позволяет отслеживать отправку и подтверждать доставку.
Преимущества профессионального ремонта телевизоров
Профессиональный ремонт телевизоров дает несколько преимуществ.
Диагностика — Профессиональный техник по ремонту телевизоров имеет необходимую подготовку и опыт, чтобы определить, какие компоненты необходимо быстро заменить.
Время — Профессиональный техник по ремонту телевизоров обычно может завершить ремонт в течение 1-3 часов.
Ошибки — Если вы неправильно диагностируете проблему с телевизором, вы потратите зря время и затраты на замену детали.
Стоимость запчастей — В ремонтных мастерских часто закупаются качественные комплектующие для ТВ оптом оптом, что удешевляет их.
Гарантии — Большинство профессиональных мастерских по ремонту телевизоров дадут гарантию своей работы.
Получите бесплатную оценку HomeGuide от проверенных специалистов по ремонту телевизоров:
Получите бесплатные оценки
2021 Стоимость ремонта телевизора | Замена светодиодного и ЖК-экрана
Стоимость ремонта плоского телевизора
Стоимость ремонта плоского телевизора составляет от 45 до 360 долларов. Цена нового плоского телевизора начинается от 250 долларов за светодиодный телевизор 1080p (не 4K) от LG до 15 000 долларов за 85-дюймовый 8K светодиодный телевизор от Samsung.
Телевизор, называемый «плоский телевизор» или «телевизор с плоским экраном», может быть любым из следующих:
ЖК-телевизор
Светодиодный телевизор (ЖК-телевизор с светодиодной подсветкой)
Плазменный экран
4K-телевизор ( Ultra HD)
Smart TV
Стоимость замены экрана светодиодного телевизора
Светодиодный телевизор аналогичен ЖК-телевизору, в котором используется светодиодная подсветка.Стоимость замены одной светодиодной полосы подсветки колеблется от до 125 долларов США, включая долларов США, включая детали и работу. Ремонт старых телевизоров дороже. Запчасти для этих телевизоров может быть сложно найти. Кроме того, детали для телевизоров с диагональю 42 дюйма и выше стоят дороже.
Ремонт телевизора 4K (ultra HD)
В телевизоре 4K цена замены материнской платы, инвертора или светодиода колеблется от $ 100 до $ 275 или больше в зависимости от марки и модели.Стоимость ремонта или замены поврежденного экрана превышает стоимость нового 4K-телевизора.
Ремонт плазменных телевизоров
Обычно ремонтные работы стоят от от 40 до 85 долларов за диагностические испытания и от от 300 до 400 долларов США за ремонт.
Сравните предложения по ремонту телевизоров от местных профессионалов
Вернуться к началу
Средняя стоимость ремонта треснувшего телевизора с плоским экраном
Ремонт треснувшего ЖК-телевизора может стоить 100 долларов или более . Экраны телевизоров хрупкие и легко повреждаются, что делает этот вид ремонта телевизоров наиболее распространенным.
Возможна замена экранов телевизоров, но это капитальный ремонт. Обычно это означает замену всей панели дисплея. Стоимость замены экрана почти такая же или выше, чем стоимость нового телевизора. Однако вы можете отремонтировать экран за меньшую плату, если повреждение находится на гарантии. Стоимость нового телевизора с плоским экраном с экраном 32 дюйма или меньше начинается примерно с 100 долларов .
Смета затрат на ремонт телевизора по частям
Стоимость ремонта подсветки
Стоимость ремонта подсветки телевизора от 100 долларов до 125 долларов , включая запасные части и работу.Вы заплатите больше за поездку, чтобы отремонтировать устройство дома. Стоимость запасных частей для подсветки в среднем составляет около $ 2,50 за каждый светодиод и от $ 20 до 25 $ за каждую полосу CCFL.
Ремонт порта HDMI и печатной платы
Стоимость ремонта порта HDMI на телевизоре составляет 95 долларов – 300 долларов . Если печатная плата продолжает включаться и выключаться, печатная плата, к которой подключается порт HDMI, может быть повреждена. В этом случае стоимость замены, включая рабочую силу, колеблется от 200 долларов до 350 долларов .
Ремонт ТВ инвертора
Ремонт ТВ инвертора стоит от 105 до 170 . Средняя стоимость телевизора с одной инверторной платой составляет 140 долларов, долларов США или долларов США, долларов США на двоих. Средняя стоимость работ по ремонту ТВ инвертора составляет 100 долларов в час. Запасные части варьируются от $ 5 до $ 75.
Замена лампочки для телевизора
Ремонт лампы с плоским экраном стоит от 60 долларов до 115 долларов . Средняя стоимость составляет 85 долларов США на запчасти и работу. Стоимость замены ламп составляет от 20 до 80 долларов. Если ЖК-телевизор или проекционный телевизор более старой модели включается и издает звук, но нет изображения, причиной может быть перегорание лампы. Если это произойдет, замена лампы позволит быстро и легко решить проблему. 50-дюймовые HD-телевизоры Samsung с обратной проекцией (1080 мегапикселей) оснащены светодиодными лампами, в которых можно заменить лампу
Стоимость ремонта платы блока питания
Средняя стоимость полной замены платы блока питания составляет 250 долларов США на запчасти и работу .Детали для платы питания телевизора стоят от 25 $ до 235 $. Замена конденсаторов возможна, обычно от 60 долларов до 130 долларов . Однако для техника дешевле заменить всю плату, чем найти и заменить несколько неисправных конденсаторов.
Почините свой телевизор. Найдите местные службы по ремонту телевизоров.
Вернуться к началу
Ремонт или замена телевизора
Если стоимость ремонта равна или превышает половину стоимости нового телевизора, возможно, пришло время заменить ваш телевизор.Вы также можете заменить свой набор, если аналогичный стоит менее 200 долларов США или если ваш экран менее 32 дюймов.
Например, новая материнская плата в модели LG 24LF452B 24 будет стоить около долларов США 150 «Телевизор, на ремонт которого уйдет около часа. В результате вы можете заплатить от 190 долларов до 210 долларов за ремонт своего набора, вместо того, чтобы потратить около 120 долларов на новую модель. Обычно ремонт более популярных телевизоров обходится дешевле, потому что ремонтные мастерские могут покупать детали по более низкой цене.
Телевизоры с ЭЛТ
— это особый случай, поскольку они быстро вытесняются моделями с плоским экраном. Конденсаторы в лампе опасны даже после того, как она была отключена от сети в течение нескольких дней. Не пытайтесь их ремонтировать, если вы не опытный профессионал.
Ремонт сломанного телевизора вместо того, чтобы выбрасывать его и покупать новый, может сэкономить ваши деньги. Если ваш телевизор перестает работать, вы хотите как можно скорее отремонтировать его. Начните с проверки руководства производителя телевизора или веб-сайта. Обычно у них есть руководство по устранению неполадок.
Как только вы обнаружите проблему, обратитесь в надежную мастерскую по ремонту телевизоров. Некоторые дают бесплатные оценки, а другие взимают плату за диагностику. Если вашему телевизору требуется частый ремонт, возможно, срок его службы подошел к концу. Если вам потребовалось несколько ремонтов в течение двенадцати месяцев, возможно, пришло время заменить.
Станок для ремонта светодиодных панелей для телевизоров на непревзойденных рекламных акциях
Повысьте производительность и эффективность своего предприятия с помощью революционного станка для ремонта светодиодных телевизионных панелей по невероятно выгодным предложениям на Alibaba.com. Машина для ремонта светодиодных панелей наполнена передовыми технологиями и инновациями, которые упрощают выполнение производственных процессов. Машина для ремонта светодиодных панелей , собранная из прочных и надежных материалов, отличается высокой прочностью и идеально подходит для различных отраслей и предприятий, которым требуется максимальная эффективность.
Машина для ремонта светодиодных телевизионных панелей выпускается в широком диапазоне моделей и характеристик, которые учитывают всевозможные индивидуальные и групповые требования.В их производственные линии входят ведущие дистрибьюторы и поставщики, что гарантирует высочайшее качество и стабильно высокий уровень производительности. Все машины для ремонта светодиодных телевизионных панелей имеют мощные детали, которые отличаются высокой производительностью и в то же время потребляют мало электроэнергии, что помогает пользователям экономить на счетах за электроэнергию. Доступны различные машины для ремонта светодиодных телевизионных панелей размеров , которые могут быть размещены в разных точках завода.
Различная машина для ремонта светодиодных телевизионных панелей в продаже на Alibaba.com поставляются с различными возможностями для повышения производительности, подходящими для всех производственных процессов. Машина для ремонта светодиодных телевизионных панелей обладает высокой устойчивостью к ржавчине и коррозии, что обеспечивает безопасность и долгий срок службы. Несмотря на то, что они поставляются с инструкциями по установке, пользователи могут запросить у дистрибьюторов машины для ремонта светодиодных телевизионных панелей услуги по установке на месте. Они просты в эксплуатации и обслуживании, гарантируя вам соотношение цены и качества.
Это ваше время, чтобы сэкономить с невероятно выгодными предложениями на Alibaba.com. Изучите широкий ассортимент доступной машины для ремонта светодиодных панелей и оцените повышенную производительность. Если вы ищете индивидуальные логотипы и принты, поговорите с различными продавцами led tv panel repair machine на сайте и получите соответствующие скидки.
Ремонт LED / LCD телевизоров — это того стоит?
Ремонт светодиодных и ЖК-телевизоров
Ремонт светодиодных и ЖК-телевизоров стоит ли? Многие люди, использующие светодиодные или ЖК-телевизоры, действительно опасаются поломки.Любой, у кого была дорогая и высококачественная техника, знает, что существует большая вероятность того, что поломка означает, что ее нельзя будет отремонтировать. Однако это «общепринятое» знание на самом деле является предположением, не основанным на фактах. С помощью подходящего профессионала можно без проблем вернуть телевизор в рабочее состояние. Что еще более важно, вы можете сделать это, не беспокоясь о том, нужно ли вам покупать полностью новый телевизор!
Если ваша телевизионная панель все еще цельная, то есть кирпич не прошел сквозь экран, велика вероятность, что его можно отремонтировать! Многие распространенные проблемы, такие как питание, звук, HDMI, можно исправить.
Начало работы с диагностикой
Самая важная часть любого ремонта светодиодного телевизора — это в первую очередь выяснить, что с продуктом не так. Представьте себе сценарий, в котором ваш телевизор внезапно перестает работать, и вы думаете, что он сломан, и выкидываете его. В некоторых случаях ремонт светодиодного или ЖК-телевизора означает просмотр программного обеспечения и выяснение, есть ли быстрое решение.
Процесс диагностики ремонта телевизора потребует помощи специалиста, даже если вы знаете, что делаете.Иногда вы можете использовать различные переключатели питания, кабели и другие внешние устройства, чтобы проверить, есть ли у вас неисправная проблема, которую вы можете исправить. В некоторых случаях вы можете обнаружить, что вам нужно заменить просто старый кабель HDMI!
Однако иногда более вероятно, что вам потребуется помощь профессионала для диагностики проблемы. В некоторых местах предлагается бесплатная диагностика светодиодного телевизора, чтобы вы могли бесплатно узнать, в чем проблема. Затем вы можете попросить их исправить это или другого надежного поставщика.
Ремонт светодиодных телевизоров — в чем опасность?
Есть люди, которые утверждают, что обладают опытом в определенной области, но на самом деле не имеют многих полномочий. Убедитесь, что вы нашли профессионала по ремонту LED-телевизоров, чтобы не получить еще худший телевизор или вам ошибочно сказали, что вы не можете его починить. Существует риск найти специалиста по ремонту ЖК-телевизоров низкого качества, поэтому убедитесь, что вы можете найти того, кто знает, о чем они говорят.
Отличный способ сделать отличный ремонт LED-телевизора — это заранее позвонить и поговорить с кем-нибудь по телефону.Вы можете обсудить их полномочия или, в некоторых случаях, даже посетить место, чтобы узнать, хорошо ли они разбираются в предмете. Иногда местные города и организации будут предлагать награды компаниям, которые демонстрируют особенно хорошее обслуживание и поддержку этого типа электроники.
Что делать, если у вас сломался телевизор
Если вы не можете понять, что не так с вашим телевизором, или просто хотите узнать мнение эксперта, неплохо было бы начать поиск местных магазинов, которые могут вам помочь. ты.Даже если вам придется немного попутешествовать, чтобы найти хорошего специалиста по ремонту ЖК-телевизоров, вы, в конце концов, будете рады этому, когда окажетесь дома с фиксированным телевизором, который будет как новый.
Следуйте предоставленным нами советам по диагностике и ремонту, и есть большая вероятность, что у вас получится рабочий телевизор, даже если вы думали, что вам придется все это выбросить и купить новый.
Обратите внимание — просим вас не связываться с нами. Если у вашего телевизора есть трещина на самом ЖК-дисплее или на верхнем стекле, паутина, большая черная метка на экране.При таких физических повреждениях стоимость замены панели обычно превышает стоимость телевизора. В этом случае мы не сможем вам помочь и рекомендуем заменить телевизор.
Feed Shark
Как отремонтировать светодиодную панель? Сбой светодиодной панели и драйвера
Чтобы устранить и устранить неисправности светодиодной панели, сначала необходимо определить причину неисправности. Для этого определения последовательность процесса сначала проверяется драйвером светодиода, а затем печатной платой, на которой расположены светодиоды SMD и светодиоды.
В нашей статье вы можете изучить , как отремонтировать светодиодную панель , как устранить неисправности и отремонтировать светодиодную панель.
ПРИЧИНЫ НЕИСПРАВНОСТИ СВЕТОДИОДНОЙ ПАНЕЛИ
Неисправности светодиодных панелей обычно вызваны недостаточной мощностью драйверов.
1- Сбой драйвера и причины (сбой драйвера светодиода)
Недостаточная мощность драйверов со временем приводит к перегреву, а затем отказу водителя от выполнения своих обязанностей. В светодиодных панелях большой емкости, особенно в импортных продуктах, используются полностью ориентированные на цену драйверы, даже если их недостаточно, как мощность
В общем, мы можем перечислить причины следующим образом;
Недостаточная вместимость
Используемые компоненты низкого качества
Высокая температура окружающей среды
Высокое напряжение
2- неисправности светодиода и причины
Светодиоды
SMD, используемые в светодиодных панелях, выходят из строя из-за высокого тока.Таким же образом, уменьшая количество светодиодов в ориентированных на цену продуктах, большой ток, проходящий через светодиоды, заставляет светодиоды со временем деформироваться. На самом деле, светодиоды нелегко сломать при правильном использовании.
В общем, мы можем перечислить причины следующим образом;
Сильный ток через светодиоды
Недостаточное охлаждение
3- Механические неисправности и причины
Механические поломки возникают из-за ударов и ударов по светодиодной панели.Сильный удар по светодиодной панели во время транспортировки и установки может привести к растрескиванию припоя на панели. Или винт, брошенный неосознанно внутрь панели во время сборки, может повредить печатную плату внутри.
ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ
Прежде всего, он обеспечивает большое удобство обнаружения неисправностей на глаз.
Если светодиодная панель вообще не горит, скорее всего, неисправен драйвер.
Если светодиодная панель мигает, неисправность все еще вызвана драйвером.
Если горят только некоторые светодиоды на панели светодиодов, возможно, неисправен светодиод.
Мы уже указывали, что неисправности обычно вызываются драйверами, но могут быть вызваны и другими причинами. Кратко опишем, как мы можем обнаруживать неисправности.
Проверить с другим водителем
Хотя возможность найти резервный драйвер не очень велика, если у вас более одной светодиодной панели, большинство из них, вероятно, относятся к одной и той же серии. Отключите драйвер одной из других рабочих панелей и попробуйте неработающую панель с этим драйвером. (убедитесь, что емкость драйвера и значения выходного мА совпадают)
Если светодиодная панель работает, очевидно, что неисправность вызвана драйвером. Если панель по-прежнему не работает, скорее всего, неисправность связана с соединительными кабелями между драйвером и светодиодами. В этом случае необходимо проверить припайку концов кабеля между директором и светодиодом.
КАК ОТРЕМОНТИРОВАТЬ?
Устранение неисправности может оказаться не таким простым делом, как могло бы быть.Поэтому разумно заменить неисправный драйвер на новый в случае неисправности.
Если светодиоды неисправны, светодиоды, которые, вероятно, управляются большим током, быстро погасли, и в этом случае лучше всего заменить панель на новую.
Конечно, можно устранить мелкие неисправности в соединительных кабелях. В случае обнаружения таких неисправностей ваша панель может снова стать работоспособной после прекращения контакта.
Руководство по ремонту светодиодной панели ЖК-дисплея
Это Электронная книга была заменена новой электронной книгой под названием: «LED / LCD TV T-CON & Panel Repair Guide»
Ремонт
-дюймовых ЖК / светодиодных экранов Гид! »
Хорошая новость для мастера по ремонту, что появилась новая электронная книга. Звоните «Руководство по ремонту ЖК / светодиодных экранов» сейчас перед запуском! Телевизоры с плоским экраном, такие как ЖК-телевизор, светодиодный телевизор и Плазменные телевизоры были полностью представлены на рынке.
В наше время ремонтировать LCD или LED телевизор уже не так трудно сравнивать 3 ~ 4 года назад. Но когда проблема ЖК / светодиодного телевизора вызвана проблемой с экраном (некоторые позвонят это как ЖК-панель), большинство из них не подлежат ремонту или не требуют ремонта. Потому что цена новой ЖК-панели довольно дорого и почти 70 ~ 90% от цены нового телевизора!
За прошедшие годы я узнал, что SONY, ЖК / светодиодные телевизоры TOSHIBA и OEM-производителей имеют множество проблем с отображением, и это происходит из-за неисправности панели.И это Неисправность панели была вызвана «фирменным» производителем панели! (Здесь я не хочу писать, какая компания… J).
Но с этого момента, пожалуйста, НЕ бросайте ЖК-дисплей / светодиод. Телевизор с проблемой экрана в помойку. Потому что это можно исправить с помощью метода обучения на этой ЖК / светодиодной панели экрана. Руководство по ремонту! Это ОГРОМНЫЙ рынок для мастеров по ремонту телевизоров, а также для тех, кто ремонтирует ЖК-экран / светодиодный монитор! (Для ваша информация, экран ноутбука, также почти такой же, как ЖК-экран / светодиодный экран монитора)
Почему ремонт ЖК / светодиодных экранов имеет огромное рынок? Это потому, что многие ремонтники, когда увидели, что ЖК-телевизор или монитор имеют проблемы с отображением, и они думаю, это была неисправность панели экрана.Они не примут этот телевизор к себе на рабочее место и попросят клиента взять его. обратно и не хочу тратить время на его ремонт. Даже в ремонтную мастерскую или в ремонтный центр звонили покупатели. объяснив, что симптом их телевизора — проблема с экраном, они прямо говорят клиенту, что ремонт не стоит и лучше купи новый телевизор!
На самом деле их суждения не 100% обязательно точный. Прочитав это руководство по ремонту, вы узнаете, как точно изолировать экран. проблема с панелью.Чтобы вы знали, что проблема в материнской плате, плате / секции T-con или в их стекле панели. Так Вы знаете, какая плата / секция неисправна, замените ее и проблема решена. Или у вас хорошие навыки в Тестируйте электронику, чтобы вы могли ремонтировать компоненты на уровне и получать больше прибыли! Так что это будет прямо увеличить скорость ремонта LCD / LED экранов.
Для других проблем с отображением, также включенных в эту электронную книгу нравится:
Нет дисплея,
Серый дисплей,
Белый дисплей,
Экран двойных изображений,
Подергивание / дрожание дисплея,
Искажение дисплея,
Дисплей вверх ногами Раствор,
по горизонтали и вертикали Линии / Бары,
Половина дисплея в обратном направлении и так далее.
Если вы мастер по ремонту или хотите отремонтировать ЖК-экран / светодиодный экран, так что просто задайте себе вопрос:
— Вы знаете, как Панель LCD / LED экранов работает?
— Вы знаете, как плата / схема T-con функция?
— Вы знаете, какие или какие напряжения (ВГХ, ВГЛ, ВДД, AVDD, VON и тд) генерируются из цепи T-con DC-DC и куда эти напряжения уходят?
— Вы знаете, для чего нужна плата T-con? сигналы (STV, CKB, CKVB, VCOM, TP, XAO, GOE и т. д.) генерируют и куда они направляются?
— Знаете ли вы, когда на T-con DC-DC напряжение или Линия сигналов отсутствует, так в чем же проблема, которая будет отображаться на экране телевизора?
— Вы знаете, как изолировать проблему с дисплеем телевизора в материнской плате, плате / секции T-con или в их стекле панели?
Все вышеперечисленные вопросы, вы Вы можете найти свой ответ в этой электронной книге по ремонту ЖК-экранов и светодиодных экранов.Мало того, он также охватывает множество других ценная информация внутри электронной книги. Ниже приводится содержание электронной книги:
Часть-1: Основная теория того, как ЖК-экран Работа
Как работает ЖК / светодиодный телевизор?
Как ЖК-дисплей Работа
Что такое ЖК-экран и ЖК-панель?
Номер детали T-con Boar
TAB / COF Номер детали IC
Деталь или модель ЖК-панели Число
Часть-2: Как создать ЖК / светодиодную экранную панель Работает
Типы ЖК-панелей и их Состав
ЖК-экран TFT Строение
Узнайте о ЖК-телевизоре и ЖК-экране TFT Дисплеи
Как работают пиксели TFT LCD
Пиксель TFT LCD
Разрешение ЖК-панели с TAB / COF
Блок-схема управления ЖК-дисплеем Панель
Сигналы драйвера затвора и поставка Линии
Как ЖК-панель CPT CLAA320WB02 Работа
Терминология платы T-con и ЖК-дисплея Панель
Типичная форма сигнала управления драйвером затвора Сигналы
Микросхема управления синхронизацией (TCON) CM2681A-KQ Диаграмма
Если эти напряжения питания и контроль Отсутствуют сигналы Что будет происходить с ЖК-панелью?
Часть-3: Как устранить неполадки и восстановить ЖК / светодиодный экран и панель
Инструменты и оборудование для ЖК-экрана Ремонт
Как изолировать проблему отображения от Материнская плата, плата T-con или ЖК-дисплей Панель?
Что такое модификация обхода вкладки?
Что такое отключение ЖК-панели Модификация?
Машина для склеивания TAB
Лазерный ремонт Система
Part-4: Ремонтный чехол для ЖК / светодиодных экранов Истории
Как исправить проблему двойных изображений на ЖК-экран Samsung
ЖК-панель Samsung LTA320AP с Проблема двойных изображений решена
ЖК-панель Samsung с дисплеем Причина со стороны драйвера ворот
Случай ремонта модификации байпаса TAB Истории
Как решить проблему с ЖК-дисплеем LG Вниз проблема
Как решить проблему улучшения панели BOE HV320WXC-200 Вниз проблема
Дисплей Левый Правый Обратный Проблема Решено
Проблема с белым экраном на V315B3-C04 T-con Доска
Нет дисплея или серый экран — общая неисправность горит LG 370WX4-SLA1
(6870C-0158A)
Плата AUO T460HB01 V0 (46T12-C01) T-con с Случайно нет проблем с отображением
LG 470WU5-SLA1 (6870C-0140B) Нет дисплея Проблема решена
Как решить картину маслом на ЖК-телевизоре Samsung Проблема с отображением
Как устранить симптом ЖК-телевизора с помощью синего цвета Экран и вертикальные полосы
Как отремонтировать размытый экран дисплея Проблема
Как легко удалить микросхему AS-15F или AS-15HF без 3 минут
Часть 5: Ремонт ЖК / светодиодных экранов на все случаи жизни Информация и бонусы
Список эквивалентов TAB / COF IC (более 40+ эквивалентных номеров TAB / COF.если у кого есть клейкая машина TAB / COF, она им поможет)
Список обхода TAB / COF (Нажмите здесь, чтобы получить подробную информацию о части TAB / COF числа)
Как войти в универсальный ЖК / светодиодный телевизор Заводские настройки материнской платы (6M30, 6M48, 6M182, MST6E18, MST6M48, HX6M181, TSUV59V2, TopTech V59, серия V29, серия V59, VST811 и и т. д.)
Как устранить искажение изображения (жирное Покраска дисплея) Проблема в универсальной материнской плате ЖК / LED-телевизора
Как решить проблему перевернутого дисплея в Универсальная материнская плата LCD / LED TV
Искажение дисплея Samsung (маслянистая окраска Дисплей) Ремонтное решение
Проблема с ЖК-дисплеем выходит за рамки Ремонт
БОНУС-A: LG LED / LCD TV Схема соединений
32LD350-Межсоединение
32LG40-Межсоединение
42LG70-Межсоединение
42Лх30-Интерконнект
42LK520-Межсоединение
42SL80-Межсоединение
47GA6400-Межсоединение
47LG90-Межсоединение
47LH85- Межсоединение
55GA6400-Межсоединение
55LX6500-Межсоединение
79UB9800- Межсоединение
BONUS-A: Доска T-Con Схема / Принципиальные схемы
AUO T370XW02 V5_CA1-H0453-02_1
AUO T420XW01_CA1-H0509-61_1
AUO T520HW01-V0-BN07-00650A
Chimei V260B1-C03_LG 26LG7R
LG LC320WXN-SAC1-731_6870C-0195A
LG LC370WX4-SLA1-F11_6870C-0158A
LG LC420WUD-SAC1-G31-LC37WU
LC420WU_LC470WU_6870C-0202B
LG LC470WUN-SAA2-731_6870C-4200C
Samsung LTA320AP02
БОНУС-B: (Этот бонус не внутри электронной книги он находится на странице загрузки)
* Сборник ремонта платы T-con Информация (более 50 моделей плат T-con)
* LG T-con Устранение неполадок и обучение Путеводитель
* LG TFT-LCD-Production-Process-Explained
Вот предварительный просмотр некоторых страниц из V4.0 ЖК-дисплей и Электронная книга советов по ремонту светодиодных телевизоров!
Товар Подробности:
Электронная книга Формат: PDF файл (не сложно тетрадь)
Страниц: более 278 страниц (+ Бонусы)
Размер файла: 40.03MB
Язык: английский
Бонус: включена поддержка по электронной почте и Бонусы информации по ремонту LCD / LED панелей!
Совместим с: ПК, ноутбуком и Компьютер MAC
Цена: 39.95 долларов долларов США (Только цена предложения!)
(Первоначальная цена 59 долларов.95 долларов)
Не только это, но и самые последние модель LG Interconnect Diagram и другая модель платы T-con принципиальная схема! Также есть супер-бонус: «Коллекция T-con Board. Информация по ремонту «!!!
«Да! Я хочу это» Электронная книга! Что мне теперь делать? »
Заказать легко.Все, что вам нужно сделать, это просто нажать на «Добавить в корзину». кнопку ниже, которая перенесет вас на страницу заказа, а затем вы просто введете свою информацию. Все процесс занимает всего пару минут. Как только вы разместите заказ, вы сразу же попадете в секретная страница (страница загрузки), на которой вы можете сохранить электронную книгу «Руководство по ремонту ЖК / светодиодных экранов» на вашем компьютере. Так что вы можете распечатать ее и переплести как книгу для удобства использования. И не беспокойтесь о загрузке информации это настоящая хватка.(Он отлично работает как с MAC, так и с ПК / ноутбуками или некоторыми моделями планшетов. ПК).
Доставка и обработка не производятся, потому что он находится в файле формата PDF. и НЕ в бумажном виде Книга . Это означает, что вам не придется ждать, чтобы начать использовать эту информацию о ремонте. Ты можешь быть на пути к успеху всего за несколько минут. Даже если вы никогда ничего не скачивали из Интернета раньше, не волнуйтесь, он идет с инструкциями.Этот информационный продукт является единственным в своем роде и не встречается ни в одном книжный магазин!
Розничная стоимость: $ 59,95
долларов США
Специальный Запустить предложение!
Вы экономите $ 20.00 Прямо сейчас
Заказать сейчас всего $ 39.95 USD Только!
Я с нетерпением жду вашего письма и расскажу о вашем ЖК-дисплее. или опыт ремонта светодиодных телевизоров.Хотя я могу получать много писем, пожалуйста, напишите мне. Я бы хотел услышать ваша история успеха!
Enjoy & Happy Ремонт!
http://www.LCDRepairGuide.com
P.S: Всего с одним удачным ремонтом ( с помощью электронной книги «Руководство по ремонту ЖК / светодиодных экранов» ) вы уже получаете обратно свой инвестиции! Эта электронная книга окупится назад много раз!
Нажмите здесь, чтобы заказать Теперь!
Лучший ремонт светодиодных панелей — отличные предложения по ремонту светодиодных панелей от глобальных продавцов ремонта светодиодных панелей
Отличные новости !!! Вы попали в нужное место для ремонта светодиодной панели.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот ремонт верхней светодиодной панели вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили светодиодную панель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в ремонте светодиодных панелей и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
И, если вы новичок на AliExpress, мы откроем вам секрет.

Вид на схеме	Порядок работы
	Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.
	Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.
	Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.
	Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.

Причина поломки	Описание	Решение проблемы
Перепады напряжения	Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы.	Если скачки чувствительны, нужно установить , который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник	Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев.	Выбрать с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа	Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки.	Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор	Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP.	Правильный подбор или устранение негативных факторов.

Средняя стоимость по стране	207 долл. США
Минимальная стоимость	60 долларов США
Максимальная стоимость	350 долл. США
Средний диапазон	84 доллара США к $ 300

Проблема	Компонент	Средняя стоимость исправления
Телевизор включается, есть звук, но нет изображения	Светодиодная или CCFL-подсветка (в большинстве ЖК-телевизоров)	100–122 долл. США
	Лампа (в проекционном телевизоре или более старом ЖК-телевизоре)	60–115 долларов
	Инвертор	104–171 долл. США
Телевизор не включается	Источник питания	200–300 долл. США
Телевизор не включается	Предохранитель	60–136 долларов
Телевизор обратной проекции отключается из-за перегрева	Система охлаждения	200–330 долл. США
Нет дисплея, вертикальные линии, нет звука	Материнская плата	200–350 долл. США
Нет сигнала с входов	Плата ввода	200–350 долл. США
Белый дисплей, без дисплея, двойное изображение, строки	Плата управления	250–350 долларов
Телевизор не включается, или любая из вышеперечисленных проблем	Конденсатор	61–139 долларов

Сервис	Диагностика	Ремонт
Обслуживание на дому	$ 85	$ 270
Обслуживание в ремонтной мастерской	$ 59	220 долларов США

Сервис	Диагностика	Ремонт
Обслуживание на дому	$ 85	359 долларов США
Обслуживание в ремонтной мастерской	$ 42	329 долл. США
Замена панели (только в магазине)	–	299 долларов США

Марка	Модель	Средняя цена
Самсунг	85 «8K светодиодный Q900	14 999
	75-дюймовый светодиод 4K серии 7	2,199
	65-дюймовый светодиод 4K Q90	3 499 долл. США
	55-дюймовый светодиод 4K Q80	1,999
	43-дюймовый светодиод 4K Q60	1,299
Sony	85 «8K светодиодный Z9G	12 999 долларов США
	75-дюймовый светодиод 4K X900F	2,799
	65-дюймовый светодиодный дисплей 4K X950G	2,199
	55-дюймовый светодиодный дисплей 4K X950G	1,399
	43-дюймовый светодиодный дисплей 4K X800G	649 долларов США
LG	77-дюймовый OLED-дисплей 4K серии C8	6 999
	65-дюймовый 4K OLED серии E9	4 299 долл. США
	55-дюймовый 4K OLED серии C9	2,499
	43-дюймовый светодиод 4K серии UM7	399 долл. США
Vizio	75-дюймовый светодиод 4K серии P	3 499 долл. США
	65-дюймовый светодиод 4K серии P	2,199
	55-дюймовый светодиод 4K серии P	549 долларов США
	43-дюймовый светодиод 4K серии V	299 долларов США
