Камин своими руками на даче

Содержание:

В каких случаях камин лучше печи
Принцип работы камина
Что такое под топки в камине
Расчет параметров камина от площади помещения
Примеры и схемы простых каминов

Камин своими руками из кирпича

Несмотря на существование современных высокоэффективных систем отопления, камины по-прежнему считаются классикой жанра, стоящей у истоков всего современного отопительного оборудования. Но дело совсем не в их высокой эффективности, а скорее в декоративных особенностях, которые вносят уникальный антураж в интерьер отапливаемого помещения.

В каких случаях камин лучше печи

Камин был первым отопительным прибором в истории человеческой цивилизации. Именно поэтому его конструкция повторяет особенности обычного костра: наличие открытого пламени, нагрев пространства только в пределах прямой видимости, довольно низкий КПД.

В процессе эволюции камин постепенно превратился в закрытую печку — прибор, несомненно, гораздо более сложный и эффективный для обогрева помещения.

Тем не менее, в наше время камины играют не только декоративную роль, но и применяются для отопления. И связано это именно с особенностью их работы:

• в отличие от печи — камин начинает отдавать тепло практически сразу после появления устойчивого пламени;
• очистка и обслуживание камина намного проще, чем печи;
• постройка камина не так критична к ошибкам каменщика и поэтому может быть выполнена без привлечения профессиональных печников;
• существуют современные металлические камины промышленного производства, эффективность и безопасность которых сравнима с параметрами печей.

Камин своими руками из кирпича в интерьере

Положительные особенности камина

Вес простого камина гораздо меньше каменной печи, а учитывая небольшую температуру нагрева в камине, для его постройки может подойти обычный керамический кирпич хорошего качества.

В результате затраты на кирпич, материалы и работу оказываются в несколько раз меньше, чем на постройку каменной печки. Таким является камин на даче фото которого приведено ниже.

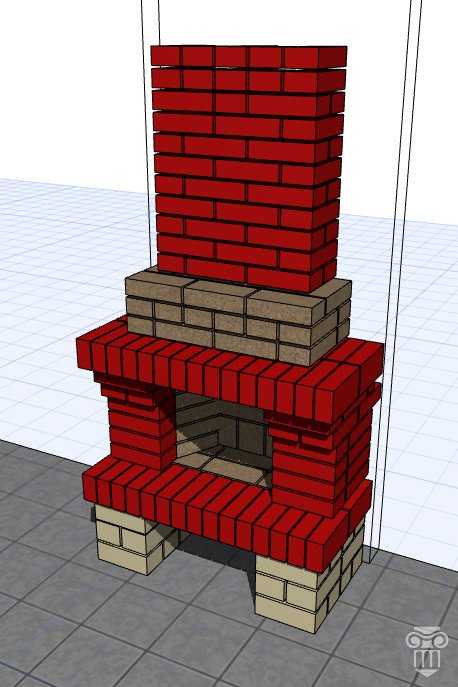

Простой камин в доме своими руками

Сегодня существуют конструкции каминов, которые по своим тепловым и качественным показателям ничем не уступают традиционным печам голландской или шведской конструкции. Правда, достичь этих показателей в кирпичной конструкции не удается, поэтому данные конструкции реализованы в металле и представлены в виде готовых металлических каминов промышленного изготовления.

Многое необходимо продумать прежде, чем строить камины: размеры, местонахождение, устройство, тип используемых материалов. Все это рассчитывается заранее, зачастую при помощи специальных программ. Высокоэффективные камины ориентированы на использование паллет или другого аналогичного медленногорящего биотоплива.

Камин для дачи с открытой топкой

О безопасности пользования камином

Использование открытого пламени в помещении законодательно запрещено строительными и противопожарными нормами, что сильно ограничивает возможность использования камина классической схемы. Информацию можно найти в Правилах пожарной безопасности РФ (ППБ 01-03, раздел 3: Правила для проживания людей).

Застройщик, который нарушает правила ППБ и выкладывает открытый камин на даче своими руками из кирпича, сильно рискует. Сегодня этот вопрос легко решается за счет использования стеклянной защиты. Высокотемпературное стекло легко пропускает инфракрасное излучение, обеспечивая эффект жара открытого пламени.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток «перекрывает» подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится — вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ — СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться — сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина — организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Что такое под топки в камине

Сформированная экранами, горизонтальными и немного наклоненными поверхностями нижняя часть топки называется под. В некоторых материалах встречается как поддон топочный.

Как у костра нет поддувала, так и в первых каминах под топки был сплошным. Но для быстрого возгорания дров лишняя тяга совсем не помешает. Поэтому кладка каминов современной конструкции часто предусматривает небольшое поддувало, которое перекрывается после появления стабильного огня. Вихрь образуется в момент закрытия. До этого момента все выработанное тепло вылетает в трубу.

В классических английских каминах предусматривался небольшой наклон пода в сторону пола. Это улучшало условия возникновения теплового вихря, но горящие головешки так и норовили выкатиться из топки.

Поэтому в качестве защиты топку камина снабжали низенькой решеткой. Сегодня защиту от пожара обеспечивают стеклянные дверки особой конструкции. А решеткам отводится чисто декоративная роль.

Расчет параметров камина от площади помещения

Камин размеры топки может иметь различные, но рассчитываются они, исходя из объема помещения согласно нормам.

Таблица: расчет площади под камины, размеры

• Объем камеры сгорания должен быть не менее 1/50 объема нагреваемого помещения;
• Площадь каминного портала должна составлять около 2% от площади пола помещения;
• Площадь пода равняется 0,7 площади портала;
• Поперечное сечение дымохода в самом узком месте составляет около 0,15 площади пода.
• Высота камеры сгорания определяется в 3/5 ее ширины. А глубина топливника — в три раза меньше высоты.

Примеры и схемы простых каминов

Чтобы долго не думать, как сделать камин своими руками, предлагаем схему простого камина, доступного для самостоятельной постройки. Полный перечень материалов представлен в таблице:

Таблица материалов для камина

При возведении стенок нужно обеспечивать минимально возможную толщину швов, вертикальность кладки и точность ее размеров. При образовании сводов выступ каждого следующего ряда не должен превышать 6,5 см над предыдущим (четверть размера кирпича). Для облегчения задачи наклонный экран делается из стального листа.

Печь камин своими руками — чертежи с размерами

Камин из кирпича — чертежи с размерами

В камине организованы воздушные каналы для тепловой конвекции. Благодаря этому повышается тепловая эффективность и скорость прогрева помещения. С оглядкой на небольшие размеры камина и упрощенную конструкцию его КПД составляет до 20%.

Порядовка камина представлена на схеме ниже:

Как сделать камин своими руками — схема порядовки

Итог

Если в доме есть камин, то именно он становится основным объектом для сбора всей семьи. Языки пламени завораживают и располагают к общению. Наверное, именно поэтому в нашу технологическую эпоху камин по-прежнему остается эффектным романтическим дополнением интерьера нашего дома.

СТРОИМ СВОИМИ РУКАМИ ПРОСТОЙ КАМИН В 22 ШАГА | Своими руками

При строительстве дачи немалую часть каменных работ мне пришлось выполнять самому, так как оплата строительных услуг обходится дорого.
Потренировавшись на вспомогательных работах и приобретя некоторый опыт, я решил возвести еще и камин.

Самый простой камин – это костер и сквозное отверстие в крыше.

Но сразу хочу заметить, что слишком простых каминов не бывает.

Это устройство должно соответствовать кубатуре помещения, надежно обеспечивать горение и отдавать часть тепла прямым излучением и нагревом самого камина, надежно выводить дымовые газы, не допускать во время его простоя возможности подсоса холодного воздуха в помещение. И это еще не все факторы.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

Когда я строил свой камин, предварительно переворошив ряд литературы, все оказалось довольно сложно. Нужно было умело работать кирочкой, чтобы делить целый кирпич на простые и фигурные части. Сейчас же с помощью болгарки с диском для керамики, думаю, вы без труда выполните эти работы. Руководствуясь чертежом порядовой кладки, любому желающему по силам возвести прекрасный камин самому.

Собственно последовательность действий и пошаговая инструкция:

1. Фундамент камина не должен быть связан с фундаментом дома.
2. Старайтесь, чтобы верхняя кромка фундамента не доходила до чистого пола на 1 -2 ряда кладки.
3. Не забудьте между фундаментом и кладкой проложить в два слоя рубероид.
4. Приготовленные для кладки кирпичи по 2-3 шт. опускайте в воду до полного выхода пузырьков из кирпича.
5. Кладку ведите красным кирпичом размером 250x120x65 мм.
6. По ряду причин нежелательно применять огнеупорный кирпич, в том числе из-за ухудшения теплопроводности.
7. Раскрой кирпича ведите кирочкой, а лучше болгаркой с диском для работы с керамикой.
8. Для кладки используйте раствор следующего состава (из расчета на 100 шт.
   полного кирпича):
   • глина – 2-2,5 ведра;
   • песок-1,5-2 ведра;
   • соль-100-200 г;
   • вода – до состояния раствора густой сметаны.
9. Толщина шва должна быть 3-5 мм.
10. Глину разминайте и вымачивайте в воде двое  суток.
11. Песок просеивайте.
12. Сколотую часть кирпича не направляйте вовнутрь топки или канала.
13. Горизонтальность рядов проверяйте уровнем.
14. Для проверки вертикальности после укладки 2-3 нижних рядов прибейте к потолку планки и навесьте четыре отвеса по габаритам кладки.
15. После 2-3 рядов внутреннюю часть камина, обогревающих каналов и дымохода протрите мокрой тряпкой оставалось подтеков раствора.
16. Трубу под крышей и вывод за ее пределы ведите на цементном растворе.
17. Оголовок желательно укрепить уголком, связанным между собой с наружной и внутренней стороны верхнего ряда,
18. Трубу выводите через перекрытие с разделкой стены не менее чем в 1,5 кирпича.
19. В нижней части дымохода установите заслонку.
20. Арочное перекрытие выполняйте с использованием шаблона.
21. Зазор между колошниками должен быть 3-5 мм.
22. Поверхность перед камином делайте негорючей (покрытие – листовое железо, мраморная плита, кафельная или другая негорючая плитка).

Не забывайте о пожарной безопасности. Место, где проходит сквозь крышу труба, должно быть защищено от возможных протечек и выполняться в строгом соответствии с противопожарными требованиями. То же касается и всего камина в целом, ведь дело-то придется иметь с огнем!

Открытую часть камина можно оформить по своему усмотрению, например оштукатурить, покрыть изразцами или вообще оставить без покрытия с разделкой швов.
После изготовления камина просушите его 2-3 недели. Вначале без протолки, а в конце – протапливая небольшими порциями бумаги, стружки, соломы и уж затем дров.
Не привожу порядовой кладки, так как чертежи занимают значительное место.

Инструмент для работы

Раскрой кирпича и его обозначение

Вертикальные размеры камина

В продолжение темы :  как и какой сделать камин своими руками

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

СДЕЛАЙТЕ ПРОСТОЙ КАМИН СВОИМИ РУКАМИ ЗА 22 ШАГА | Своими руками

При строительстве дачи большую часть каменных работ пришлось выполнять самому, так как оплата строительных услуг дорогая.
Потренировавшись на подсобных работах и ​​набравшись опыта, я решил построить еще один камин.

Самый простой камин — это костер и сквозное отверстие в крыше.

Но сразу хочу отметить, что слишком простых каминов не бывает.

Данное устройство должно соответствовать кубатуре помещения, надежно обеспечивать горение и отдавать часть тепла прямым излучением и нагревом самого камина, надежно отводить дымовые газы, исключать во время его простоя возможность подсоса холодного воздуха в помещение . И это еще не все факторы.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Когда я строил свой камин, предварительно полистав литературу, все оказалось довольно сложно. Нужно было умело работать кирочкой, чтобы разделить весь кирпич на простую и фигурную части. Теперь с помощью болгарки с диском для керамики, думаю, вы легко сможете выполнить эти работы. Руководствуясь чертежом упорядоченной кладки, любой может построить красивый камин самостоятельно.

Собственно последовательность действий и пошаговая инструкция:

1. Фундамент камина не должен быть связан с фундаментом дома.
2. Старайтесь, чтобы верхний край фундамента не доставал до чистого пола на 1-2 ряду кладки.
3. Не забудьте проложить рубероид между фундаментом и кладкой.
4. Кирпичи подготовленные к кладке по 2-3 шт. опускайте в воду до тех пор, пока из кирпича не пойдут пузырьки.
5. Кирпич свинцовый красный размером 250х120х65 мм.
6. По ряду причин нежелательно применять огнеупорный кирпич, в том числе из-за ухудшения теплопроводности.
7. Открыть кирпичи с накидом, а лучше болгаркой с диском для работы с керамикой.
8. Для кладки использовать раствор следующего состава (из расчета на 100 шт.
   полнотелых кирпичей):
   • глина — 2-2,5 ведра;
   • песок-1,5-2 ведра;
   • соль-100-200 г;
   • вода — до состояния густого раствора сметаны.
9. Толщина шва должна быть 3-5 мм.
10. Замесить глину и замочить в воде на двое суток.
11. Просеять песок.
12. Не направляйте отломанную часть кирпича внутрь печи или воздуховода.
13. Проверить горизонтальность уровня с помощью уровня.
14. Для проверки вертикальности после укладки 2-3 нижних рядов прибить рейки к потолку и подвесить четыре отвеса по габаритам кладки.
15. После 2-3 ряда внутреннюю часть камина, каналы отопления и дымоход протереть мокрой тряпкой, остались потеки раствора.
16. Трубу под кровлей и вывод снаружи на цементном растворе.
17. Оголовье желательно усилить уголком, соединенным друг с другом с внешней и внутренней стороны верхнего ряда,
18. Проложить трубу через потолок с прорезью стены не менее чем в 1,5 кирпича.
19. В нижней части дымохода установите заслонку.
20. Арочное перекрытие по шаблону.
21. Зазор между лезвиями должен быть 3-5 мм.
22. Сделать поверхность перед камином негорючей (покрытие — листовой металл, мраморная плита, плитка или другая негорючая плитка).

Не забывайте о пожарной безопасности. Место прохождения трубы через крышу должно быть защищено от возможных протечек и выполнено в строгом соответствии с противопожарными нормами. То же самое относится и ко всему камину в целом, потому что с огнем нужно что-то делать!

Открытую часть камина можно оформить на свое усмотрение, например оштукатурить, обложить плиткой или даже оставить необлицованной с вырезкой швов.
После изготовления камина сушить его 2-3 недели. Сначала без дробления, а в конце — переплавкой небольшими порциями бумаги, стружек, соломы, а затем дров.
Порядок кладки не привожу, так как чертежи занимают значительное место.

Инструмент для работы

Вскрыть кирпич и его обозначение

Вертикальные размеры камина

В продолжение темы: как и из чего сделать камин своими руками

ИНСТРУМЕНТ ДЛЯ МАСТЕРА И МАСТЕРА, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

как сделать искусственный фальш-камин без отопления

Изначально камин в доме предназначался в первую очередь для обогрева. В наши дни городских жителей от холода спасает центральное отопление. В то же время камин по-прежнему ассоциируется с домашним уютом, местом для отдыха и релаксации. Поэтому в современном интерьере хочется обзавестись собственным очагом, но только ради красоты. С этой целью возводится фальш-камин, в котором присутствует огонь как тепло для души, а не для тела.

Домашний декоративный портал можно сделать самостоятельно или привлечь специалиста, а можно купить готовую модель. Все зависит от ваших желаний и возможностей. Чтобы создать полноценное украшение, нужно уделить внимание главному атрибуту камина – огню. Естественно, настоящее пламя, наверное, не для каждого камина. Но самостоятельно создать имитацию огня не под силу.

Виды декоративных каминов

На рынке большой выбор готовых порталов. Предпочитаете готовый вариант или хотите сделать сами — решайте сами. Перед этим ознакомьтесь с особенностями каждого вида.

1. Самый демократичный вариант — портал из картона и пенопласта. Они просты в изготовлении и доступны по цене. Имитация огня в камине своими руками допустима только из источников без пламени как такового. Такие материалы легко воспламеняются и требуют осторожного обращения. Учтите еще одну особенность картона и пенопласта – они не выдержат тяжелых предметов. Поэтому все декоративные атрибуты должны быть предельно легкими.
2. Соорудить камин из гипсокартона не сложно. Материал прост в обработке и доступен по цене. Его особенность в огнеупорности, поэтому в него легко ставить свечи. Но, как и предыдущий вид, гипсокартон не выдерживает больших нагрузок.
Фанера
3. хороша в обработке, уникальна своей натуральностью и экологичностью. Важно знать, что этот материал не любит влаги.
4. Кирпич и камень — эстетически красивые материалы, которые прослужат долго. При создании очага камина потребуются элементарные навыки в расчете кирпичей и камней. На строительство придется заложить немалый бюджет. Кроме того, итоговые работы могут быть достаточно весомыми и не каждый этаж в многоэтажном доме выдержит строительство.

Создать очаг

Камин-муляж не предназначен для обогрева помещений. Для такой функции существуют специальные электронные фокусы различных размеров, форм и материалов. Для тех, кому камин нужен как дизайнерское решение, определитесь с типом камина и рассмотрите варианты пародий на огонь. Начнем с самого простого.

Гирлянды

Потребуется сама гирлянда, источник энергии и декоративные украшения к ней в виде бревен. Лучше, чтобы лампы мерцали желтым, оранжевым и красным цветами.

Добавить эффект реалистичности помогут кружевные веточки, сделанные своими руками. Для создания необычного украшения вам понадобятся: ветки деревьев, фольга, кружево, клей, камни.

Ветки оборачиваем фольгой без просветов, поверх фольги приклеиваем шнурок. Дайте высохнуть около суток. После, обрезаем и аккуратно удаляем ветки деревьев. Формируем из камней круг (по желанию камни можно покрасить в любой цвет), в середину выкладываем гирлянду, а получившиеся кружевные веточки формируются как огонь. Включите гирлянду и поленья заиграют со вспышками огненных цветов. Это удивительно простой и эффективный способ разжечь огонь в камине.

Свечи

Вы можете использовать подсвечники, канделябры или просто расставить большие свечи в соответствии с вашим планом. Подчеркнем, что этот вариант подходит не для каждого светлого камина, потому что пламя может оставить черный след.

Есть интересный способ эффектно подать свечи в камине. Для этого вам понадобится несколько средних аккуратных бревен. В каждой прорежьте по 2-3 отверстия размером с небольшую свечу в металлической подставке. В результате получится изысканная имитация каминного огня с минимальными затратами времени и средств.

Соляные лампы

Специальные лампы из кристаллов соли прекрасно смотрятся в фальш-камине. Соляная лампа станет интересным воплощением настоящего огня в камине. Главный «минус» такого дизайнерского решения – высокая стоимость. Но есть и большой «плюс» — кристаллы соли принесут пользу здоровью всей семьи.

ЖК-экран

Установка экрана в камин – достаточно дорогое решение. Основная сложность такого заменителя настоящего огня – установка экрана. Образ пламени будет изящно танцевать и успокаивающе потрескивать в каминном портале.

Увеличить эффект горящего на экране огня помогут несколько зеркал, размещенных в очаге на разном расстоянии и под разными углами. Экранное изображение отлично имитирует огонь, а зеркала создадут иллюзорный эффект объемного изображения.

Если вы предпочитаете более интересные решения в дизайне своего интерьера, то вам придется приложить некоторые усилия. Рассмотрим, как сделать огонь более реалистичным и увлекательным своими руками.

Поленница из картона или настоящего дерева со светодиодной лампой и тканевым огнем

Для самостоятельного изготовления полена вам понадобится картон, клей, ножницы, краска, кисточка. Формируем колоды из картона, окрашиваем их в понравившийся цвет, раскладываем в виде колодца и склеиваем между собой. Колодец из настоящего дерева создается немного проще: берем заготовленные бревна и склеиваем их строительным клеем.

Для костра вам понадобится светодиодный цоколь, хаотично мерцающий разными цветами (идеально было бы сочетание красного и желтого цветов), плафон, светильник равномерная светлая ткань, пропускающая свет; четыре прочные проволоки длиной от 15 до 30 см.

Надеваем чехол и закрепляем его поверх поленницы, закрепляем проволоку на бревнах и другими концами друг к другу. Закрепите ткань на проволоке. Включаем светодиод и наслаждаемся получившимся маленьким нереальным огнем

Театральный огонь

Очень эффектный вид на искусственное пламя. Для него потребуются следующие элементы: бесшумный небольшой вентилятор, диоды разного цвета (в идеале красный, желтый и синий), отражающая поверхность (это могут быть осколки зеркала, фольги и т. д.), шелковые лоскуты разного размера и формы. , небольшая коробочка, где все и место.

Коробку нужно украсить, затем:

• установить в нее вентилятор;
• расположите диоды рядом друг с другом;
• прикрепите готовые обрезки возле вентилятора

Огонь окажется живым. Осталось поставить ящик в портал и наслаждаться прекрасным видом с чашечкой ароматного чая в руках и в компании души.

Аквариум как имитация огня

Игра воды и света всегда завораживает. Вы можете использовать этот удачный ансамбль в камине вместо огня. Подготовьте следующие приспособления: аквариум любой формы и размера (главное, чтобы он поместился в очаге), светодиодную ленту огненного цвета, воду. На дно аквариума установить ленту, залить воду в аквариум. Украсьте конструкцию на свое усмотрение ракушками, ветками деревьев, камушками, стеклом, камешками и т.д.

Водяной пар

Один из самых сложных способов имитации огня — иллюзия дымом. Результат будет радовать всех каждый раз, когда дымится водяной пар из камина.

Для конструкции вам потребуются: три ультразвуковых генератора тумана, вентилятор, емкость для жидкости, воды без примесей, RGB-лампы и ящик, куда все это сложить.
