нормы и правила установки газового котла в частном доме, нормы и правила установки электрического котла в частном доме

Для установки твердотопливного, газового или электрического котла необходимо оборудовать котельную. К бойлерной предъявляется ряд норм и правил, так как любое топливо является небезопасным. Рассмотрим в нашей статье как правильно устроить котельную в частном доме.

Содержание:

1. Нормы и правила установки газового котла в частном доме
2. Нормы и правила установки твердотопливного котла в частном доме
3. Нормы и правила установки электрического котла в частном доме

Нормы и правила установки газового котла в частном доме

В зависимости от мощности газового котла необходимо выбрать место установки:

1. Если мощность отопительного котла 150-350 кВт, то необходимо его устраивать в цокольном или первом этаже, а также можно установить в отдельно стоящем здании или же пристройке.
2. Если мощность газового котла равна 60-150 кВт, то устроить оборудование можно на любом этаже, но в отдельном помещении. Такой котел можно установить еще в подвале или цокольном этаже.
3. Если мощность оборудования менее 60 кВт, то установить его можно даже на кухне, но необходимо соблюдать все требования установки.

Котел, который имеет небольшую мощность можно устанавливать в отдельной котельной. Но обычно в отдельном помещении такие котлы устраивают вместе с остальными системами. Для каждого котла необходимо оборудовать помещение соответствующие его мощности:

1. Мощность 60-200 кВт – 15 м3.
2. Мощность 30-60 кВт – 13,5 м3.
3. Мощность менее 30 кВт – 7,5 м3.

Если вы решили установить газовый котел на кухне, то минимальный объем помещения должен быть 15 м3, а высота до потолка более 2, 5 м.

К любому из помещений предъявляются нормы и правила. Рассмотрим самые основные требования:

• В случае утечки газа должна быть оборудована форточка для аварийного проветривания;
• В любую котельную необходимо провести воду и канализацию.
  Вода необходима для подпитки системы, а канализация для стока теплоносителя;
• Каждая котельная должна быть оборудована естественным освещением. На каждый 1 м3 необходимо устроить 0,03 м2 остекления. Окно должно быть распашное, а открываться должно наружу;
• Устройство дымохода. Через него должно проходить удаление продуктов сгорания газа, а также должна проводиться вентиляция. Если котел имеет мощность меньше 30 кВт, то выхлоп можно вывести через стену.

В системе отопления с газовым котлом мощностью больше 60 кВт нужно установить контроль загазованности. В таком случае протечки газа будет автоматически срабатывать контроль и подача газа будет прекращена.

Нормы и правила установки твердотопливного котла

По сравнению с газовыми котлами твердотопливные имеют меньше требований к установке. Связано это с тем что твердотопливный котел не является взрывоопасным оборудованием в отличие от газового. Именно поэтому устанавливать такой отопительный котел можно самостоятельно без помощи специалистов.

Установить такой котел можно в подвале или на цокольном этаже.

При установке твердотопливного котла необходимо следовать следующим правилам:

1. Необходимо уложить стальной лист на полу перед твердотопливным отопительным котлом поверх негорючей подложки. Поверхность пола должна быть выполнена из негорючих материалов. Необходимо устроить основание из бетона или огнестойкого покрытия.
2. От мощности твердотопливного котла зависит площадь котельной. Но минимальная площадь помещения должна быть 8 м2.
3. Для твердотопливного котла необходимо устанавливать вертикальный дымоход. Размер котельного выходного патрубка должен быть равен диаметру дымоходной трубы. Необходимо устроить в дымоходе ревизионное отверстие. Оно нужно для очистки и контроля канала отведения продуктов сгорания.
4. В топочной должны быть все противопожарные средства: щит с огнетушителем и т. д.
5. Необходимо установить качественную вытяжную систему. Для того чтобы происходило сжигание твердого топлива необходимо поступление воздуха в камеру сгорания открытого типа. Но в таком случае может проникать угарный газ в воздух помещения. Поэтому по плану должна быть устроена вытяжная система. Сечение вытяжки должно быть следующим: если топочная устроена на первом этаже, то на 1 кВт мощности котла необходимо 8 см2. Если котел установлен в подвале, то на 1 кВт мощности необходимо 24 см2.

Для того чтобы сделать дымоход пожаробезопасным нужно оштукатурить дымоход, если он кирпичный. Если же дымоход металлический, то необходимо использовать сэндвич-трубу. В такой трубе между двойными стенками устроен теплоизолятор. Когда температуры дымовых газов превышает 1000оС, то может произойти возгорание. Воспользовавшись такими советами можно предотвратить возгорание дымохода.

Нормы и правила установки электрического котла

Если в качестве отопительного оборудования для системы вы выбрали электрический котел, то не нужно обустраивать отдельную котельную для его установки. В такой отопительной системе не нужно устраивать дымоход или устанавливать дополнительную вентиляцию, так как продукты сгорания не выделяются в электрическом котле. А установить электрический котел можно в любом удобном месте частного дома.

При установке котла необходимо провести электромонтажные работы, которые нуждаются в рекомендации производителя оборудования. Рекомендации нужны по кабельной продукции для подключения отопительного котла к электросети.

Необходимо устанавливать отдельный автомат в электрощите. Если у вас случаются перебои электричества, то необходимо установить стабилизатор. Таким образом вы обеспечите бесперебойную качественную работу отопительного котла. А также увеличится срок службы оборудования.

Читайте также:

Какие требования предъявляются для котельной в частном доме

Как правило, основные требования выдвигают ко всем отопительным установкам, однако правила и условия зависят от типа используемого топлива. Параметры и площадь под котельную необходимо устанавливать на этапе возведения дома. Такое помещение может находиться внутри здания или располагаться отдельно.

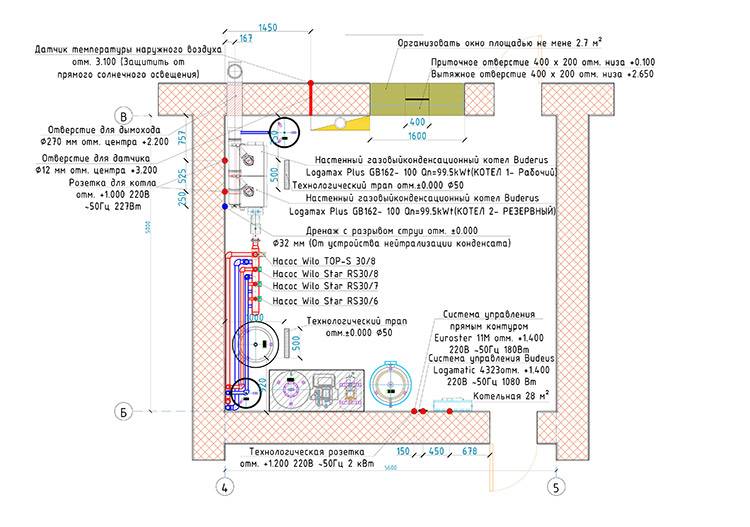

Схема установки котла в частном доме с учетом параметров

Стандартные требования ко всем типам котельных:

1. В подсобном помещении разрешается устанавливать не более двух котлов.
2. Вентиляция и дымоход должны соответствовать мощности установки и определяются рекомендациями изготовителя.
3. Стены для помещения рекомендуется делать из кирпича или бетона. Пол в котельной важно покрыть листами из металла или сделать бетонированным. В качестве облицовки разрешается оштукатуривать стены или покрывать их кафельной плиткой.

   Расположение газового котла в котельной частного дома
4. Нельзя использовать горючие предметы и средства в этом помещении.
5. Дверь в котельную нужно сделать пожаробезопасной, особенно при расположении отопительной системы внутри дома.
6. Возле котла важно оставить дополнительное пространство, которое позволит без затруднения обслуживать или эксплуатировать установку. Как правило, все технические параметры указываются в проектной документации.
7. Все другие требования по безопасности устанавливаются в зависимости от типа котла и топлива.

Требования к котельной с газовым котлом

В помещении, где расположен газовый котел, необходимо придерживаться таких правил:

1. Высота котельной должна составлять от 2,5 м, но не меньше.
2. Общая площадь должна составлять как минимум 6 квадратных метров, а объем помещения вычисляется в 15 куб. м.
3. В котельной важно оборудовать окно площадью в 0,5 кв. м.
4. Необходимо обустроить вентиляцию!
5. Дверь в помещении должна быть шириной в 0,8 м.
6. Для отвода конденсатов и иных стоков нужно оборудовать канализационную систему.
7. По правилам в дымоходе оборудуют очистительные каналы.
8. Труба дымохода должна быть выше крыши.
9. Со всех сторон котла важно оставить дополнительное пространство, что позволит легче пользоваться установкой и ремонтировать ее.

Условия установки для твердотопливных котлов

Котлы, основанные на работе твердого топлива, не являются взрывоопасными. Как правило, в качестве топлива используются дрова, паллеты или уголь. К подобной установке также выставляются особые требования:

• Доступ к котлу не советуют ограничивать разными предметами, ведь в установку необходимо постоянно загружать топливо.
• Приблизительное расстояние между котлом и стеной должно быть 10 см и больше.
• Если стены котельной, смастеренные из деревянных материалов, то их надо отделать листами из стали с асбестовой подложкой.
• В отопительный сезон под котел необходимо подложить стальной лист.
  Схема установки твердотопливного котла в частном доме
• В качестве напольного покрытия важно использовать материалы с негорючими свойствами или сделать в помещении бетонную заливку.
• В котельной важно оборудовать окно, размеры которого должны определяться так: на 1кВт мощности установки требуется 8 кв. см.
• Для дымоходной части важно оборудовать область для очистки трубы.
• Дымоходная область должна быть одинаковой по всей длине.
• Если в качестве топлива используется уголь, то установку котла необходимо дополнительно оборудовать проводкой, которую важно герметизировать.
• Если котел отапливается дровами, то общая площадь котельной, как правило, обязана составлять 8 квадратных метров и больше.

Требования к электрическим установкам

Наиболее безопасной топливной установкой считается электрический котел. Для него необязательно оборудовать отдельное помещение. Установка способна нагревать комнаты без каких-либо выделений от продуктов сгорания. Таким образом, для установки нет необходимости оборудовать вентиляционные системы. Подобные изделия легко монтировать и эксплуатировать.

Схема установки электрического котла в частном дома

Такие котлы работают тихо, не производят лишнего шума в доме, при этом уровень их КПД может составлять около 99 процентов. Главным недостатком установки считается большая зависимость от снабжения электричеством. Для этого в доме должна быть электрическая сеть большой мощности. В частности, для дома около 200 кв. м. необходимо 20 кВт мощности установки.

Важно знать, что существуют стандартные требования к отопительным установкам, но к каждому виду котла приписываются отдельные правила. Чтобы установка работала правильно и не привела к негативным последствиям, советуем руководствоваться требованиями и следовать нормам. Рекомендуем посмотреть видео по подобной тематике

Отопление. Котельная в частном доме, требования, нормы.

Котельная в частном доме.

При строительстве частного дома место для установки котла необходимо выбрать заранее.

Решение этого вопроса связано в первую очередь с производством строительных работ. Если вы затеяли серьезный ремонт или реконструкцию частного дома «без удобств», и планируете превратить его в комфортабельное жилье, решение вопроса с местом установки котла и выбором системы отопления должно быть первоочередным.  Ведь о каком комфорте может идти речь без качественной системы отопления?

Бывает так, что старая планировка не позволяет разместить котельную в доме без нарушения действующих требований и норм. А если вы все-таки впишете котельную в небольшое помещение без знаний правил, то получите множество мелких, а порой и крупных неприятностей.

Где размешать котельную в доме или за его пределами — очень важный вопрос. И решать его нужно естественно на первых этапах строительства или реконструкции частного дома.

При реконструкции вы можете поместить котельную в пристроенном помещении, хотя, как правило, подобные архитектурные решения, безнадежно портят внешний вид дома. Оптимальным решением в данном случае будет отдельно стоящая котельная.

При новом строительстве под котельную обычно выделяется отдельное помещение, хотя и в этом случае котел не обязательно устанавливать внутри дома. Вполне возможно установить его в специальном помещении, на отдельном фундаменте и на определенном расстоянии от дома.

Не буду загружать Вас преимуществами и недостатками этих двух вариантов устройства котельной в частном доме, а лишь постараюсь подробно объяснить нормы и требования устройства котельных, и почему эти требования мы обязаны беспрекословно соблюдать.

Котельная в частном доме, требования.

Требования и нормы при устройстве котельных подлежат соблюдению независимо от того, где вы располагаете котел — в пристройке, внутри дома, или в отдельно стоящем здании.

Основные документы, на которые мы будем ориентироваться это – «Инструкция Минстроя России по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов» и «Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов».

Читаем выдержки:

Требованиями к размещению тепловых агрегатов предусматривается:

— на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;

— в отдельном помещении на любом этаже (в том числе в цокольном или подвальном)

при их суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;

— в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.

— высота от пола до потолка должна быть не менее 2,5 м.

— объем помещения не менее15 м3 плюс 0,2 м3 на 1 кВт мощности теплового агрегата для отопления;

— при установке газового котла на кухне должна предусматриваться вентиляция из расчета — вытяжка в объеме 3х  кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа;

— кухня должна иметь окно с форточкой. Для притока воздуха следует предусматривать в нижней части двери решетку или зазор с живым сечением не менее 0,025 м2.

При размещении тепловых агрегатов суммарной мощностью до 150 кВт в отдельном помещении, расположенном на любом этаже жилого здания, помещение дополнительно должно отвечать следующим требованиям:

— объем и площадь помещения проектируются из условий удобного обслуживания тепловых агрегатов и вспомогательного оборудования, но не менее 15 м3;

— помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю;

— естественное освещение — из расчета остекления 0,03 м2 на1 м3 объема помещения, но не менее не менее 0,5 м2;

— в помещении должна предусматриваться вентиляция из расчета — вытяжка в объеме 3-кратного воздухообмена помещения в час, приток в объеме вытяжки плюс количество воздуха на горение газа, при этом вентиляционное отверстие должно иметь сечение не менее 150 х200 мм;

— при отсутствии вентиляционного отверстия под всеми дверьми делается щель не менее двух сантиметров;

— на входе в котельное помещение и во все смежные должны быть установлены двери открывающиеся наружу.

— необходима также форточка или фрамуга для экстренного проветривания;

К отдельно стоящей котельной необходимо подвести канализационную трубу для отвода аварийных стоков от котла, а также предусмотреть слива конденсата из дымохода.

Существуют также отдельные нормы и требования пожарной безопасности для газовых котельных, которые считаются взрывоопасными.

Электрооборудование газовых котельных должно быть полностью вынесено за ее пределы, за исключением светильника. Светильник в этом случае должен быть во взрывобезопасном герметическом исполнении. Электропроводка делается скрытой, в стальных трубах.

Котельные, работающие на твердом не пылеобразном топливе — угле, не относятся к взрывоопасным помещениям. Однако и в них электропроводка делается скрытой, в идеале в стальных трубах, а осветительная аппаратура используется с завинчивающимся стеклом и металлической сеткой для защиты от механических повреждений.

Система отопления — самая сложная и дорогостоящая из инженерных решений в строящемся или реконструируемом частном доме, и поспешности и непродуманных решений она не терпит. Словом, подойдите обдуманно к размещению котельного оборудования в частном доме.

Далее — Чем заполнить систему отопления дачного или садового дома? Бытовой антифриз и все о его правильном применении.

Требование к котельной в частном доме

Требования к котельной в частном доме

Для начала работ по монтажу необходимо определиться с помещением для котельной.

Основные требования к помещению котельной:

1. Ограждающие конструкции помещения с пределом огнестойкости 0,75 часа

2. Наличие естественной вытяжки, в виде вентиляционного канала чаще всего выходящего на кровлю дома. Это необходимо, в первую очередь, для удаления скопившихся газов в результате возникновения аварийной ситуации.

3. Наличие оконного проема, размером 0,03 кв.м на 1 куб. м. объема помещения котельной.

4. Высота потолков не менее 2500 мм

5.Из котельной должен быть предусмотрен безпрепятсвенный выход на улицу, исключающий движение через жилые помещения. Это не означает, что обязательно дверь на улицу должна вести прямо из котельной, главное, чтобы путь из котельной наружу не вел через жилые помещения.

Пожелания к обустройству помещения котельной:

1.Монтаж котельной лучше вести в помещении, где проведена чистовая отделка. Мы делаем красивые котельные, устанавливаем современное оборудование, которое будет служить долгие годы. Ведь у вас не возникает заносить на неоштукатуренною кухню новых холодильник. Так и с котлами — котельная должна быть готова.

Скажите как вам больше нравится так:

Или вот так

2. Не нужно городить никакие подиумы! не тратьте ни деньги ни время. Львиная доля предлагаемых нами решенеий основана на использовании настенных котлов. Но даже в случае применения напольной техники, подиум будет лишним.

3. В котельную должно быть заведено электропитание. Нужно, что бы было смонтировано электроосвещение. Должен стоять маленький распределительный щиток с вводным автоматом и все — ни каких розеток, нам они не нужны. А если понадобятся, то поставим сами.

4. Пол в котельной (его заливку и отделку) можно оставить на самый последний этап работ, когда будут смонтированы не только котельная, но и трубы которые пойдут от распределительных коллектроров котельной к системам отопления, теплых полов, водопровода и канализации. это позволит скрыть огромное количество труб в полу.

Требование к газовой котельной в частном доме, нормы СНИП, обустройство котельной

На чтение 6 мин. Просмотров 1.4k.

Обогрев частного дома может осуществляться несколькими способами, но самым современным и удобным является отопление дома при помощи газового котла. Современное оборудование предполагает безопасную эксплуатацию, но при условии, если применяются качественные газовые котлы, и они грамотно монтированы.

Котельная комната может быть организована в одном из помещений дома либо быть отдельно стоящим помещением. Об этом и другом более подробно ниже.

Требования к площади

Прежде, чем устанавливать газовый котел, нужно подобрать для него соответствующее помещение, полностью отвечающее требованиям безопасности.

Во-первых, стоит сказать о выборе оптимального помещения исходя из мощности котла, который планируется монтировать.

Условно, газовые котлы можно поделить на три группы:

• Приборы мощностью до 60 кВт можно устанавливать на кухне.
• Мощность от 60 до 150 кВт предполагает использование отдельного помещения.
• Котельное оборудование мощностью более 150 кВт устанавливают тоже в отдельной комнате, но на нижнем этаже, если этот дом имеет несколько этажей.

Во-вторых, помещение выбирается в зависимости от его объема. Он показывает, сколько воздуха вмещается, так сказать, в «рамки» комнаты.

Это важно, так как речь идет о газе, который имеет свойство скапливаться. В небольшом помещении его концентрация будет больше, нежели в более просторной комнате.

Таким образом, по объему комнаты делятся на:

• Около 8м3 для котлов мощностью до 30 кВт.
• 14 м3 для мощности свыше 30 кВт и до 60 кВт.
• 15 м3 и больше для мощности от 60 кВт.

Кроме всего этого, в помещениях должны быть потолки средней высоты, от 2,5 метров.

Топочная в отдельном помещении

Мощные газовые котлы следует прятать за не горящие стены. Они должны быть монтированы на цокольном этаже или вообще в подвале.

Кроме этого, стены не должны пропускать вредные пары газа, а из топочной должен вести запасной выход, ведущий на улицу.

Нормы СНИП

Есть определенные требования, которые следует соблюдать, при монтаже бойлерной в отдельном помещении (специальная комната, пристройка, отдельно стоящая топочная):

• Минимальный объем топочной комнаты 15 м3. Это для котла мощностью чуть ниже средней. Если мощность выше, то добавляют 0,2 м2 на каждый кВт мощности. Это обеспечит оптимальный объем.
• Высота потолков должна быть не меньше 2 метров, а то и больше. Зависит от мощности газового оборудования.
• Помещение должно быть вентилируемым. Для этого подойдет функционирующая форточка.
• Котельное оборудование должно быть расположено от окон, дверей на расстоянии не менее 1 метра.
• Если помещение планируется строить отдельно, то его нужно делать из огнеупорных стройматериалов.

Подойдут:

• Кирпичи;
• Шлакоблоки;
• Бетонные монолиты и другие.

Пристройка газовой котельной предполагает выстраивание отдельно стоящего помещения со своим фундаментом и всеми четырьмя стенами. Это безопасность, в первую очередь.

Вентиляция

Вентиляция в котельной может осуществляться тремя способами:

1. через двери;
2. через форточку;
3. посредством трубы.

Общие требования к организации вентиляции помещения:

• Воздух поступает с улицы.
• Выход для вентиляции монтируют рядом с котлом, на потолке.
• Отверстия для притока воздуха должны быть достаточного диаметра, чтобы циркуляция проходила качественно. Отверстия для оттока воздуха больше диаметром, чем для притока почти в 4 раза.
• Для вентиляции делается два канала: один выводит дым, а второй нужен для очистки дымохода.

Вообще, по нормам установки котельного оборудования воздух помещения топочной должен обновляться каждые 20 минут.

Естественного характера

Самый простой способ для вентиляции помещения — это труба

Требования к ней следующие:

1. Диаметр трубы не меньше 15 см.
2. Отверстие ветканала должно быть закрыто решеткой. Благодаря ней, труба будет надежно защищена от попадания в нее различного мусора.
3. Сверху также одевается специальный «зонтик». Его функция — защита трубы от попадания снега, дождя, града и так далее.

Искусственная

Топочная, которая имеет отопительные агрегаты мощностью свыше 60 кВт, нужно обустраивать искусственной системой вентиляции. Это объясняется тем, что проконтролировать качество естественного воздухообмена невозможно.

Искусственные вентиляции имеют некоторые особенности, которые касаются самих установок и их работы. Вот они:

• Важно правильно рассчитать требуемую мощность вентиляторов.

Она зависит от:

• уже имеющихся вентканалов;
• от сложности монтажа вентилируемых труб, которые, например, могут изветвляться.

Искусственные вентустановки имеют высокие цены. Также требуют дорогого монтажа. Экономить здесь не следует. Некоторые умудряются сделать лишь одну ветвь, оттока или притока воздуха, но это не отвечает требованиям безопасности.

Нужно обязательно механизировать весь процесс обмена воздуха, но, чтобы экономить, стоит подумать об установке автоматики. Вентиляторы будут функционировать при работающем котле, а при выключенном — останавливать свою работу.

Как обустроить дымоход?

Газовое оборудование выделяет при функционировании вредные продукты сгорания. Чтобы они своевременно удалялись из воздуха, от газовой установки выводят дымоход. Его обустройство должно быть продумано самым тщательным образом.

Есть несколько разновидностей дымоходов:

Асбестовые трубы. Из плюсов можно выделить:

• Доступность;
• Низкая цена.

Также есть минусы, о которых нельзя не сказать:

• Асбестовые дымоходы не выдерживают температуру свыше 250 градусов, так как такой горячий угарный газ может просто-напросто разорвать трубу.
• Асбестовые дымоходы не совсем мобильны, имеют большой вес и длину.
• Монтаж предполагается односложный с вертикальным размещением трубы.

Фуранфлексовые дымоходы. Этот материал представляет собой синтез металла и пластмассы. Есть неоспоримое достоинство у таких труб – это то, что фуранфлекс не боится кислотного конденсата. Также есть не менее важный недостаток – свыше 250 градусов труба начнет плавиться.

Нержавеющая сталь. Еще один материал, из которого делают дымоходы.

Плюсы:

• Герметичность;
• Безопасность эксплуатации.

Последнее достигается при условии, что в местах соприкосновения стали и других материалов проложена изоляция высокого качества. Это защитит от возгорания, так как угарные газы имеют высокую температуру, как отмечалось выше.

Оцинковка. Трубы из оцинковки служат недолго, зато вполне доступны. Их срок службы можно продлить, используя защитный слой. Время службы увеличивается вдвое.

Основной показатель качественной работы дымохода – это уровень тяги. Если он хороший, то угарные газы на 100% удаляются из воздуха помещения. Дымоходная система имеет много элементов.

Что касается диаметра трубы, то он указывается в инструкции к газовому котлу. По большей части диаметр зависит от мощности газового оборудования.

Документы, регламентирующие установку газовых котлов

Чтобы получить разрешение на монтаж газового котла, нужно собрать определенный пакет документов:

• Технические условия установки;
• Проект по установке газового котла;
• Согласование с газоснабжающей организацией.

Таким образом, обустройство газового котла оправдано. Газ является сырьем наиболее дешевым по сравнению с другими видами отопительного сырья. Современное оборудование позволяет использовать газ в качестве топлива максимально безопасно.

Кроме этого, наличие газового котла предполагает:

• простоту обслуживания;
• долгий срок эксплуатации;
• минимальные размеры системы.

Требования, предъявляемые к помещению газовой котельной

Требования к помещению газовой котельной.

Так как газовые котлы являются устройствами с высокой пожароопасностью и взрывоопасностью, к котельным с таким котлом предъявляются строгие требования. Выполнение этих требований является обязательным условием при оборудовании котельного помещения.

Основные требования к газовым котельным:

• Не допускается установка газовых котлов в жилых помещениях дома.
• Запрещено устанавливать котел вблизи от источников открытого огня.
• Одновременно в котельной допускается установка не более 4 газовых котлов, суммарная мощность которых не должна превышать 200 кВт.
• К котельным на базе газовых котлов с герметичной (закрытой) камерой сгорания не предъявляются требования, устанавливающие минимальный объем помещения.
• Минимальный объем котельной для газового котла с открытой камерой сгорания определяется исходя из мощности котла:
  • До 30 кВт — 7,5 м³;
  • От 30 до 60 кВт – 13,5 м³;
  • От 60 до 200 кВт – 15,0 м³.
• В помещении котельной высота потолка для газового котла должна быть не меньше 2,2 м.
• Требуемая площадь помещения для газового котла выбирается из расчета 4 кв.м на один газовый котел.
• Котел устанавливается таким образом, чтобы был обеспечен беспрепятственный подход к нему с любой стороны. Расстояние между передней поверхностью котла и противоположной стеной должно обеспечивать удобство обслуживания котла и составляет не менее 1 м.
• Пол в помещении котельной должен быть выполнен из негорючих материалов.
• При установке напольного котла, поверхность пола должна быть выровнена.
• В помещении с газовым котлом должна быть предусмотрена приточная вентиляция. Размер вентиляционного отверстия должен быть не менее 200 кв.см и зависит от источника приточного воздуха. Если приток воздуха поступает из соседнего помещения здания, то минимальный размер вентиляционного отверстия должен определяться из расчета 30 кв. см на 1 кВт мощности котла. Если воздух поступает непосредственно с улицы, то для газового котла достаточно приточной вентиляции размером 8 кв.см на 1 кВт.
• Нижний край вентиляционного отверстия должен находиться на уровне не выше 30 см от пола. В случае если установлен котел, работающий на сжиженном газе, то вентиляцию располагают на уровне пола, при этом вытяжной канал должен располагаться с уклоном в направлении наружного отверстия.
• Дверной проем, ведущий в котельную должен иметь минимальную ширину 0,8 м.
• Если устанавливается котел с открытой камерой сгорания, то в помещении нужно предусмотреть окно от 0,25 кв.м. Если используется котел с закрытой камерой, то такое окно не требуется.
• В котельную должно быть проведено электроснабжение с индивидуальным автоматом защиты и заземлением.
• На каждой газовой магистрали, подведенной котлу необходимо установить запорный узел.
• Для отведения продуктов сгорания нужно установить газонепроницаемый дымоход, диаметр и высота которого должны соответствовать характеристикам котла. Минимальная высота дымохода не должна быть ниже, чем конек крыши здания для предотвращения возникновения обратной тяги.



---

Смотрите также:
Типовая схема обвязки газового котла
Правила установки газового котла
Эксплуатация газового котла. Безопасность котельной с газовым котлом

Нормативные документы по котельным установкам

Требования к помещению для установки газового котла — СНиП, схема, советы

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации.

Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м3 должно приходиться не менее 0,03 м2 площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
7,5 м3
> 30-60 кВт	13,5 м3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры.

Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями.

Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами.

Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут).

Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

• Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
• Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
• Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
• При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
• Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
• При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
• Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий

Читайте другие статьи по данной тематике

Модульная газовая котельная	Газовая котельная в частном доме
Электрокотлы для отопления частного дома: особенности, как выбрать, применение	Дровяной котел для отопления дома — монтаж своими руками
Комбинированные котлы отопления: виды, особенности	Отдельно стоящая котельная для частного дома
Как выбрать газовый котел для отопления частного дома	Нормы проектирования котельной в частном доме
Как выбрать котел для отопления дома	Дизельные котлы отопления

Услуги по данной тематике

Монтаж котельной в частном доме	Проектирование котельных
Монтаж котельных под ключ	Монтаж газового котла отопления
Монтаж газовых котельных	Монтаж котлов отопления дома
Монтаж электрического котла отопления	Монтаж твердотопливного котла
Монтаж пеллетного котла	Монтаж дизельного котла
Монтаж настенных газовых котолов	Установка газового котла в частном доме
Стоимость монтажа газовых котлов	Монтаж напольных газовых котлов

Требования к котельным общественных зданий

1.8.* Для общественных зданий допускается проектирование встроенных котельных при применении: — водогрейных котлов с температурой нагрева воды до 115 оС.

— паровых котлов с давлением насыщенного пара до 0,07 Мпа, удовлетворяющих условию (t — 100) * V ≤ 100 для каждого котла, где t — температура насыщенного пара при расчетном давлении, оС; V — водяной объем котла, м3; Общая тепловая мощность индивидуальной котельной не должна превышать потребности в теплоте здания или сооружения, для теплоснабжения которого она предназначена, кроме того, тепловая мощность не должна превышать: 3,0 МВт — для крышной котельной и для встроенной котельной с котлами на жидком и газообразном топливе;

1,5 МВт — для встроенной котельной с котлами на твердом топливе

Не допускается проектирование встроенных котельных к зданиям детских дошкольных и школьных учреждений, к лечебным и спальным корпусам больниц, поликлиник, санаториев и учреждений отдыха.

1.10.

Не допускается размещать встроенные котельные под помещениями общественного назначения (фойе и зрительными залами, торговыми помещениями магазинов, классами и аудиториями учебных заведений, залами столовых, ресторанов, раздевальными и мыльными бань, душевыми и т. п.) и под складами сгораемых материалов.

1.18.* В проектах котельных следует предусматривать: Для встроенных котельных следует предусматривать автоматизированные котлы полной заводской готовности.

1.23.* Встроенные котельные должны отделяться от смежных помещений противопожарными стенами 2-го типа или противопожарными перегородками 1-го типа и противожарными перекрытиями 3-го типа.

Пристроенные котельные должны отделяться от основного здания противопожарной стеной 2-го типа.

При этом стена здания, к которой пристраивается котельная, должна иметь предел огнестойкости не менее 0,75 ч, а перекрытие котельной должно выполняться из негорючих материалов.

3.10.* Выходы из встроенных котельных надлежит предусматривать непосредственно наружу.

Марши лестниц для встроенных котельных допускается располагать в габаритах общих лестничных клеток, отделяя эти марши от остальной части лестничной клетки несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее 0,75 ч.

7.14.* Высота устья дымовых труб для встроенных котельных должна быть выше границы ветрового подпора, но не менее 0,5 м выше крыши, а также не менее 2 м над кровлей более высокой части здания или самого высокого здания в радиусе 10м.

По понятным причинам я не могу ответить конкретно. При проектировании объекта, на который отсутствуют нормы проектирования, необходимо будет разрабатывать СТУ –специальные технические условия.

Дмитрий Горохов

06.02.2018 в 6:27 пп | #

У меня трёх этажный магазин. Сделан второй пожарный выход с каждого этажа. Площадка выхода первого этажа проходит прямо под котельной (по другому не получается), Вопрос — это нарушение?

Не видя планировки сложно представить архитектуру здания. Интуиция подсказывает, что нарушение следует искать в размещении котельной на втором этаже.

6.9. Требования к зданиям котельных

6.9.1 Требования настоящего подраздела следует соблюдать при проектировании зданий и сооружений котельных.

При проектировании встроенных, пристроенных и крышных котельных следует дополнительно руководствоваться требованиями строительных норм и правил тех зданий и сооружений, для теплоснабжения которых они предназначены.

6.9.2 Отдельно стоящие здания котельных по степени огнестойкости, классу конструктивной пожарной опасности, высоте зданий и площади этажа в пределах пожарного отсека принимаются в соответствии с требованиями для зданий производственного назначения.

Здания отдельно стоящих, пристроенных и встроенных котельных выполняются I и II степени огнестойкости класса пожарной опасности С0; III степени огнестойкости классов пожарной опасности С0 и С1.

Здания отдельно стоящих котельных, относящихся ко второй категории по надёжности отпуска тепла потребителям, могут также выполняться IV степени огнестойкости класса пожарной опасности С0, С1.

Конструкции крышных котельных должны иметь степень огнестойкости не ниже III и относиться к классу пожарной опасности С0.

6.9.3 Крышные котельные выполняются одноэтажными. Кровельное покрытие здания под крышной котельной и на расстоянии 2 м от её стен должно выполняться из материалов НГ или защищаться от возгорания бетонной стяжкой толщиной не менее 20 мм.

6.9.4 При блокировке котельной с закрытым складом твёрдого топлива последний должен быть отделён противопожарной стеной 1-го типа с пределом огнестойкости не менее REI 150.

6.9.5 Пристроенные котельные должны отделяться от основного здания противопожарной стеной 2-го типа.

Перекрытие котельной должно выполняться из материалов НГ.

6.9.6 Встроенные и крышные котельные должны отделяться от смежных помещений и чердака противопожарными стенами 2-го типа или противопожарными перегородками 1-го типа, противопожарными перекрытиями 3-го типа.

Не допускается размещение встроенных котельных под жилыми помещениями, непосредственно на перекрытиях жилых помещений, смежными с жилыми помещениями, а также над и под помещениями категорий А и Б.

6.9.7 Встроенные в здание котельной помещения обслуживающего персонала отделяются от производственных помещений противопожарными перегородками 1-го типа и противопожарными перекрытиями 3-го типа.

6.9.8 Надбункерные галереи топливоподачи должны быть отделены от котельных залов перегородками (без проёмов) 2-го типа. Допускается, как исключение, устраивать в указанной перегородке дверной проём в качестве эвакуационного выхода через котельный зал.

При этом сообщение между надбункерной галереей и котельным залом должно быть выполнено через тамбур. Предел огнестойкости ограждающих конструкций тамбура должен быть не менее REI 45, а предел огнестойкости дверей в перегородке и тамбуре – не менее EI 30.

6.9.9 В котельных залах (но не над котлами или экономайзерами) отдельно стоящих котельных допускается предусматривать установку закрытых расходных баков жидкого топлива ёмкостью не более 5 м3 ? для мазута и 1 м3 ? для лёгкого нефтяного топлива.

6.9.10 Для встроенных и пристроенных котельных общая вместимость расходных баков, устанавливаемых в помещениях котельной, не должна превышать 0,8 м3.

Источник: https://yokvadro.ru/stati/trebovanija-k-kotelnym-obshhestvennyh.html

Требования для твердотопливных котлов

1. Необходимое расстояние от стены до котла примерно 10-12 сантиметров;
2. Если твердотопливный котел устанавливается в деревянном помещении, то заранее нужно отделать листами стали стену прилегающую к котлу;
3. Пол в помещении желательно сделать из бетона;
4. Обязательно должно быть окно и форточки;
5. Помещение должно быть не меньше 8-10 квадратных метров.

Прежде чем устанавливать котел в своем частном доме или коттедже, нужно правильно выбрать сам агрегат. На рынке их огромное множество, в изобилии котлы отечественных производителей и зарубежных фирм. Требования к помещению котельной, где будет устанавливаться котел, зависит от мощности купленного аппарата.

Следует отметить, что требования к помещению для установки разных видов котлов почти одинаковые. Есть небольшие различия и эти различия несут судьбоносный характер. Не все потребители и мастера знают эти нюансы. И зачастую случается так, что специалисты установили котел и он готов к работе, а, например, газовая служба не подписывает акт по эксплуатации котла, потому что не были соблюдены все требования. Помещение нужно срочно переделывать. Поэтому соблюдать нормативы для котельной очень важно!

Нормы и требования для помещения котельной в частном доме

В настоящее время возник устойчивый спрос на загородную недвижимость в ближайших пригородах больших и малых городов.

Современные технологии в строительстве позволяют осуществить давнюю мечту многих людей, жить на природе в своем доме.

Устройство современной системы отопления главный вопрос, встающий перед застройщиком.

Большой выбор систем отопления. Широкая линейка котельного оборудования и автоматики, обеспечивающей стабильную и безопасную работу в жилом доме.

Строить котельную в частном доме лучше мастерам своего дела. При строительстве необходимо знать основные нормы и требования, предъявляемые к котельной в частном доме.

Строить помещение для котла где попало и как попало запрещено.

Виды отопительных котлов

У пожарных и газовых служб имеются определенные требования к котельной в частном доме. Руководствуясь правилами и нормами в первую очередь необходимо определиться, какими котлами будет отапливать коттедж.

• Твердотопливным котлом.
• Жидко топливным котлом.
• Газовым котлом.
• Комбинированным котлом (Котлы, данных типов работают на твердом топливе, жидком топливе, газе).
• Электрическим котлом.

Места установки котлов отопительных

• Автономно построенные котельные (Котельные, построенные отдельно от жилого дома)
• Крышные котельные (Котельные, расположенные на кровле дома)
• Модульные котельные (Котельные, размещенные в контейнерах или блок модулях)
• Встроенные котельные. (Котельные расположенные внутри жилого дома)
• Пристроенные котельные (Котельные, пристроенные вплотную к коттеджу)

Большая линейка отопительных котлов может сбить с толку застройщика. Для оптимального решения, какой котел приобретать, необходим совет профессионалов. Если отсутствует проект коттеджа со всеми расчетами, где и как все должно размещаться, то знания опытных монтажников позволят избежать ошибки, с определением какая минимальная площадь котельной в вашем доме необходима.

Котельные работающие на газе

Требования предъявляемые к газовым котлам. Подключение частного сектора к сети природного газа, без согласования и выполненного проекта не допускается:

1. Одним из требований является вход в котельную. Двери в котельную должны открываться на улицу.
2. Размеры котельной нужно строить с учетом мощности котла. Объем помещения котельной для частного дома обязан произвести трехкратный воздухообмен. Простой расчет вентиляции 3 кубических метра в секунду на один метр квадратный площади.
3. Обеспечить нормативные требования, трехкратного воздухообмена должна вентиляция в котельной частного дома. Строительные нормативы, выдержанные по СНИП расчета вентиляции котельной и размеров окон и дверей обеспечат безопасную эксплуатацию котла в доме.
4. Минимальный размер окна в котельной должен быть 0,5 м2. Норма, расчета окон в котельной следующая: 0,03 метра квадратного на 1 кубометр объема.
5. Окно в здании котельной обязано иметь форточку. Оконные проемы в котельной работают как взрывной клапан. При взрыве, из-за повышенной концентрации газа в помещении вылетаю окна. Стены остаются в сохранности.

Помещение котельной должно быть выполненно

1. Стены кирпичные, бетонные или из негорючего материала.
2. Полы, бетонированные выложенные кафелем.
3. Ширина двери не менее 80 см.
4. Дверь противопожарная.
5. Разрешена установка 2 котлов.
6. Максимальное естественное освещение.
7. Вентиляция котельной.

Котлы до 30 кВт разрешено устанавливать на кухне.

Минимальный размер кухни:

1. Площадь 7,5 м2.
2. Потолок 2,5 метра.
3. Объем 15 м3.

Предпочтение отдается к отдельно возводимым котельным. Одним из условий строительства котельной является отдельно возводимый фундамент. Если котел напольный, то под котел возводится отдельный фундамент и подиум.

Дымоход, если котельное оборудование не коаксиального типа возводится на специально построенным, под него фундаменте. Дымоход оборудуется тройником для его прочистки. Обслуживание газового котла нужно производить минимум один раз в год.

Монтируется отдельная газовая котельная и в виде мини-котельной. Такую котельную можно построить своими руками. Для помещения под котельную можно использовать контейнер. Такая котельная не будет занимать место в доме. Она безопасна. Отсутствует небольшой шум от котла.

Трубы изопрофлекс, закапываемые в землю всего на 60 см и исключающие тепловые потери, прекрасно подойдут для теплотрассы от котельной до коттеджа.

Котельные на твердом топливе

К котельным, оборудованным твердотопливными котлами требования не такие жесткие, как к газовым. Линейка твердотопливных котлов очень широкая. Единственное что объединяет все модели котлов этого типа, это то что они все напольные.

Особое внимание уделяется к фундаменту под котел и дымоход. К отведению продуктов сгорания подход особенный. Дымоход выполняется с отверстием в нижний части для удаления продуктов сгорания:

1. 8 см2 на 1 кВт мощности котла.
2. 24 см2 на 1 кВт мощности котла (Котел в подвале).

Монтаж котла на бетонное основание. Возведение подиума желательно. Перед топкой котла на полу укладывается лист металла.

Средства пожаротушения должны соответствовать СНиП пожарной безопасности. Размер котельной для твердотопливных котлов должен занимать не ниже 8 м2.

Приточная вентиляция в котельной с твердотопливным котлом должна обеспечивать обмен воздуха в трехкратном объеме. Правильно выбранный и построенный объем помещения котельной обеспечит безопасную эксплуатацию котельного оборудования и коттеджа в целом.

Пример котельной с интересным решением

Имеется интересное решение строительства котельной работающей на угле. Здание котельной возводится прямо по границе участка. Котельное помещение двухуровневое. Помещение котельной на отметке -2,5 м. Общая площадь разделена на 2 помещения.

В первом непосредственно устанавливается котел. Второе помещение оборудовано для хранения топлива. В нашем случае угля. Оба помещения оборудованы системой вентиляции соответствующей СНиП. Освещение естественное через окна. Окно, должно быть, с форточками.

Помещение, для хранения топлива обустроено следующим образом.

Смонтирован бункер из листовой стали. Загружается бункер благодаря сваренному из листовой стали наклонному желобу, подведенному прямо к бункеру. Машина с углем разгружается со стороны улицы у стены котельной. В открытый приемный желоб в стене уголь стекает прямо в бункер.

Физические затраты на складирование необходимого объема угля сведены до минимума. Котел, расположенный на минусовой отметке, работает лучше. Отпадает необходимость установки циркуляционного насоса.

Помещение первого этажа котельной можно использовать под любые вспомогательные помещения. Такую котельную очень хорошо разместить на углу своего участка, если таковой имеется.

Котельные на жидком топливе

Котельную для жидкотопливных котлов предпочтительнее строить отдельно от коттеджа. Возведение котельного модуля, отдельно стоящего в стороне от жилого дома обусловлено следующими соображениями:

1. Отсутствие запаха солярки.
2. Пожарная безопасность.
3. Удобство закачки топлива в топливные баки.
4. Пожара—изолированный топливный домик разделенный кирпичной стеной от котельной.

Емкости для солярки во встроенной котельной можно размещать и внутри дома. Помещение для хранения солярки должно быть высотой порядка 2,5 метров. Емкости занимают много места в коттедже.

Нужно учитывать габариты топливных баков при строительстве котельной и методов их заправки соляркой.

Требования для котельной с электрокотлом

Электрический котел из всех видов котлов наиболее безопасный. Нагрев жидкости происходит за счет электроэнергии. От него нет угарных газов. Для электрического котла не нужна вентиляция. Помещение для котельной сделать своими руками не представляет труда. Вот перечень требований:

1. Сделать заземление. В домашних условиях достаточно на улице вбить три стальных уголка в землю на 1,5 метра. Соединить их вместе. Проверка качества заземления следующая. Необходимо взять фазу с электрической розетки, ноль от заземления. Если все выполнено правильно, то любой электроприбор должен заработать. То есть, включиться.
2. Установка автоматов, отключающих электричество.
3. Прокладки отдельного кабеля для подключения электрического котла.
4. Сухое помещение для электрокотла.
5. Помещения должна быть достаточным для подключения к электрическому котлу трубопроводов отопления и водоснабжения.
6. Предпочтительно естественное освещение с площадь окна 0,5 м2.
7. 12 кВт котлы потребляют трехфазное питание.

Завершение

Все, выше приведенные рекомендации помогут вам избежать ошибок при выборе помещения для котельной в частном доме.

Котельная в деревянном доме не исключение.

При проектировании своего коттеджа необходимо определиться с системой отопления дома. Типом и моделью котельного оборудования, режимом его работы.

Что бы избежать грубых ошибок желательно заказать проект у профессионалов. Строительство котельной в частном доме дело серьезное и требует особенного внимания.

Источник: https://NormaTeh.ru/teplosnabzhenie/trebovaniya-k-pomeshcheniyu-kotelnoj-dome.html

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов.

Собственно, по вентиляции у нас все.

Требования к воздуху для горения в котельной — предпочтительный пироскоп

Для успешного и эффективного сгорания необходимы три элемента: тепло, топливо и воздух. При проектировании котельной можно легко упустить из виду необходимый приточный воздух. Приточный воздух в котельную — это количество воздуха, необходимое для наиболее эффективной работы оборудования, включая воздух для вентиляции. Без соответствующего размера подачи воздуха оборудование котельной может выйти из строя и стать причиной несчастных случаев.

Сколько?

Подача воздуха на входе в котельную должна соответствовать количеству воздуха, необходимому для оборудования в котельной. Каждое входное отверстие подачи должно иметь минимальную свободную площадь 1 из ² на 2 000 БТЕ / ч. NFPA рекомендует, чтобы в котельной было как минимум два отверстия, напрямую сообщающихся с окружающей средой, хотя в котельной может быть только одно отверстие.

Компания

Preferred создала калькулятор требований к воздуху для горения на основе NFPA 54 и Международного кодекса пожарного газа 304, чтобы помочь определить размеры входных отверстий для котельной, если известны BHP или BTU / час оборудования.

Примечание. Информация, представленная выше, носит общий характер и должна быть проверена на соответствие конкретным требованиям местного законодательства.

На что обратить внимание

Открытий

NFPA 54 рекомендует, чтобы в каждой котельной было два отверстия в пределах одного фута от потолка и одного фута от пола. Наличие обоих входных отверстий позволяет воздуху поступать в котельную, даже если одно из отверстий заблокировано, и обеспечивает естественную вентиляцию котельной.Согласно нормам, каждое отверстие должно иметь площадь не менее 1 фут ² .

Высота

Если котел находится на высоте более 1000 футов над уровнем моря (fasl), то поправочный коэффициент 3,5% на 1000 fasl должен быть добавлен к общему требуемому воздуху для горения из-за менее плотного воздуха на больших высотах.

Механическая вентиляция

Установка механического вентилятора в проем увеличивает приток приточного воздуха в котельную.Установленные механические вентиляторы должны иметь блокировку для проверки работы вентилятора перед запуском котла. Если используется механическая вентиляция, необходимо добавить 0,35 кубических футов в минуту воздуха на каждые 1000 БТЕ / час оборудования для сжигания газа.

Решетки и решетки

Поскольку большие отверстия в стене здания не рекомендуются, используется комбинация жалюзи / решеток и экранов для предотвращения проникновения паразитов, а иногда и людей в котельную. Поскольку оба элемента слегка блокируют поток воздуха, существует дополнительный коэффициент, который необходимо использовать для расчета размера нового отверстия с металлическими и деревянными решетками, если производитель не указывает коэффициент K.Перед установкой моторизованных заслонок в котельной проверьте элементы управления и предохранительные устройства ASME CSD-1 для котлов с автоматическим зажиганием и воздух для горения CG-260.

Согласно Международному кодексу топливного газа, раздел 304.10 Жалюзи и решетки

Металлические жалюзи: 75% свободной площади

Деревянные жалюзи: 25% свободной площади

Минимальный размер сетки: ¼ ”

Заключение

Подсчитать, сколько воздуха для горения необходимо в котельной, не так сложно, как кажется. Кроме того, важно правильно выбрать размер входных воздуховодов для приточного воздуха в котельную и следить за тем, чтобы они регулярно обслуживались для максимальной эффективности оборудования.

Список литературы

• NFPA 54 — Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.

• NFPA 31 — Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.

• ASME CSD-1 — Устройства управления и безопасности для автоматических котлов, 1992 с приложением 1a 1993.раздел CG-260 Воздух для горения.

• BOCA — Национальный механический кодекс, 1990, статья 10, Воздух для горения.

• SBCCI — Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.

• Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

Конструкция воздуха для горения

Котел в спальне: преимущества, соображения и безопасность

Чаще всего котлы устанавливают на кухнях или в подсобных помещениях, но это не значит, что их нельзя устанавливать в других комнатах дома.

Многие бойлеры компактны, поэтому их можно убрать в шкафы или гардеробы, а это значит, что вы можете подумать о том, чтобы установить их в спальне. Это идеально, если вы живете в небольшом доме, в котором нет подсобного помещения или есть небольшая кухня.

Несмотря на то, что у него есть свои преимущества, естественно, возникнут некоторые опасения по поводу установки бойлера в комнате, в которой вы спите. Итак, в этой статье мы узнаем, насколько он безопасен и является ли это хорошей идеей. иметь бойлер в спальне.

---

---

Спать в одной комнате с бойлером?

Сон в одной комнате с котлом может показаться небезопасным, но правда в том, что котлы более эффективны, надежны и безопасны, чем когда-либо.

При установке котла вам просто нужно убедиться, что котел герметичен. Это означает, что прибор забирает воздух снаружи, и любые отработанные пары отправляются обратно на улицу, а не в комнату. Это делает совершенно безопасным спать в одной комнате.Подавляющее большинство новых котлов имеют герметичное помещение, но всегда рекомендуется дважды проверить перед тем, как приступить к работе.

В соответствии с Правилами газовой безопасности 1998 года в комнате, используемой для сна, не может быть газового котла мощностью более 14 кВт, если она не герметизирована. Перед установкой обязательно проверьте мощность котла.

Если вы не уверены в безопасности комнаты, вам следует связаться с инженером по газовой безопасности, который сможет провести полную оценку спальни. Используя Boiler Guide, вы можете бесплатно получить расценки от 3-х надежных инженеров в вашем районе.

Бойлер в спальне: какие соображения?

Рассматривая установку бойлера в спальне, многие домовладельцы часто думают о безопасности и, во-вторых, о том, сможет ли человек в этой комнате поспать под шум котла.

Шум

Котлы

действительно развивались с годами, чтобы быть намного тише, чем раньше, но это не значит, что они бесшумны. Все бойлеры будут издавать некоторый шум, например, при воспламенении пламени, поэтому, если малейший шум не дает вам уснуть по ночам, вероятно, не стоит устанавливать бойлер в спальне.Если вы можете проспать все, что угодно, то вы будете крепким сном, мечтая о дополнительном пространстве, которое есть у вас в доме.

Если котел постепенно становится громче и начинает издавать лязгающие или булькающие звуки, то проблема скорее в том, чем в том, что сам котел просто громкий. Мы составили руководство, чтобы вы могли определить шум, который издает ваш котел, и отсортировать его.

Площадь

Многие бойлеры имеют компактные размеры, поэтому вы сможете установить их вне поля зрения в шкафу. Это означает, что вам придется пожертвовать местом в спальне ради котла, так что учитывайте его, только если можете.

Окись углерода

Окись углерода — это очень ядовитый газ, который выделяется в результате использования неисправных или небезопасных газовых приборов. Неисправные котлы могут привести к утечке окиси углерода в комнату, что может привести к летальному исходу при вдыхании и является причиной около 50 смертей ежегодно по всей Великобритании. Хотя это опасно, есть меры, которые можно предпринять, чтобы предотвратить утечку или обнаружить ее на ранней стадии.

Как избежать риска отравления угарным газом

Регулярное обслуживание котла, желательно ежегодно, важно везде, где котел находится в вашем доме, но становится еще более важным, когда он находится в той же комнате, в которой вы спите. Эти услуги всегда должны выполняться зарегистрированным инженером по газовой безопасности, поскольку они смогу решить любые проблемы до того, как они станут опасными.

У вас также должна быть установлена ​​сигнализация угарного газа в той же комнате, что и котел, так как она сможет обнаруживать любые утечки.Они доступны по цене от 20 до 30 фунтов стерлингов, и их нужно будет регулярно проверять.

---

---

Другие помещения для котла

Если установка бойлера в спальне кажется вам неподходящим вариантом, есть альтернативы.

Лофт

Найти место для установки бойлера, полностью скрывающего прибор от видимости, является основной целью многих домовладельцев. Итак, где лучше, чем на чердаке? Однако это непростой случай установки котла наверху дома, поскольку необходимо соблюдать некоторые правила:

• Инженеры-теплотехники нуждаются в легком доступе при проведении обслуживания, поэтому необходимо уложить достаточное количество полов, чтобы создать безопасный проход
• Лестница для доступа с ограждением для безопасности
• Хорошее освещение на чердаке
• Пункты изоляции электро-, газо- и водоизоляции

Узнайте больше о комнатах, подходящих для установки котла, в разделе Сколько стоит переезд котла?

Стоит ли устанавливать бойлер в спальне?

Спать в одной комнате с герметичным котлом совершенно безопасно, и если у вас есть свободное место в гардеробе, вы можете спрятать котел и воспользоваться ценным пространством вокруг дома. Есть несколько мер предосторожности, которые вам нужно предпринять, например, установка детектора угарного газа и ежегодное обслуживание котла, но они необходимы для котла в любой комнате дома.

---

---

Свод правил штата Калифорния, раздел 8, Правила техники безопасности для котлов и топочных сосудов под давлением, Приложение 1

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобство пользователя, и не дается никаких заверений или гарантий, что информация актуален или точен. См. Полный отказ от ответственности на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Вернуться к индексу
Новый запрос

---

Приложение 1

---

3228. (i) ¹ Котельные, печи и инсинераторы.

Любое помещение, в котором находится котел, печь, мусоросжигательная печь или другое оборудование, работающее на топливе, должно быть обеспечено двумя выходами при соблюдении обоих следующих условий:

(1) Площадь помещения превышает 500 квадратных футов, или

(2) Крупнейшая единичная единица топливного оборудования превышает 1000000 B.t.u. входная мощность в час.

Исключение: Помещения с котлами высокого давления (более 15 фунтов на кв. Дюйм), в которых существует одно из условий, перечисленных в (1) или (2), должны иметь 2 выхода.

Если должны быть предусмотрены два пути выхода, одно может быть фиксированной лестницей. Выходы должны быть разделены горизонтальным расстоянием не менее половины наибольшего горизонтального размера комнаты. Все отверстия должны быть защищены самозакрывающейся противопожарной системой, имеющей минимальный часовой рейтинг огнестойкости.При использовании котлов, работающих на жидком топливе, должен быть предусмотрен негорючий порог (дамба) диаметром 6 дюймов. Между помещениями не должно быть внутренних отверстий, в которых можно ожидать скопления воспламеняющихся или взрывоопасных веществ.

———————
¹ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3228 (i), выходы, котельные, печи и помещения для сжигания, Административного кодекса Калифорнии, раздел 8, подраздел 7 (регистр 72, № 23).

3274. ² Клапаны и органы управления.

(a) Если трубопроводная арматура требует ежедневных манипуляций и расположена так, что к ней нельзя добраться или управлять ею с пола, должна быть предусмотрена постоянная платформа или другие безопасные средства работы.

(b) Клапаны или другие органы управления не должны располагаться таким образом, чтобы их манипулирование подвергало работника опасности, связанной с опасными движущимися частями первичных двигателей, машин или передаточного оборудования. (Заголовок 24, T8-3274)

———————
² Перепечатка Общего отраслевого приказа о безопасности, раздел 3274, Клапаны и органы управления, Административного кодекса Калифорнии, раздел 8, подраздел 7 (регистр 76, No.29).

3311. ³ Flarebacks.

(a) Для обеспечения большей безопасности при освещении и повторном зажигании стационарного оборудования работодатель должен назначить одного или нескольких сотрудников, которые должны пройти обучение безопасному освещению и повторному зажиганию оборудования. Работодатель несет ответственность за ограничение освещения и повторного включения оборудования только назначенными таким образом сотрудниками. Сотрудники несут ответственность за выполнение данных им инструкций. Копии инструкций должны быть вывешены на видном месте рядом с оборудованием.

(b) В дополнение к вышеупомянутым топочным камерам или камерам сгорания необходимо продуть или дать достаточно времени для вентиляции, прежде чем в них будет помещен источник воспламенения.

(c) Должна быть предусмотрена установка удлинительных осветительных стержней, если указано их использование. Клапаны и другие элементы управления должны быть расположены таким образом, чтобы избежать попадания работника в небезопасное положение в случае возникновения вспышки.

———————
³ Перепечатка Общего отраслевого приказа о безопасности, раздел 3311, Flarebacks, Административного кодекса Калифорнии, раздел 8, подраздел 7 (регистр 72, No.23).

3312. ⁴ Вход в камеры сгорания, дымоходы, котлы или необожженные паровые сосуды под давлением.

(a) До того, как сотрудникам будет разрешено войти через люк в корпус или барабан парового котла или сосуда под давлением пара без сжигания для технического обслуживания или ремонта, если такой котел или сосуд высокого давления является одним из двух или двух. больше котлов или сосудов или подключены к другому источнику пара, клапаны, соединяющиеся с паровым коллектором или другим источником пара, должны быть закрыты и эффективно заглушены, или должны быть установлены два клапана с выпускным отверстием между ними, а клапаны должны быть закрыты и выпускные открытым.Продувочные клапаны и другие клапаны на линиях, через которые вредный материал может случайно попасть обратно в котел или резервуар, должны быть либо опломбированы, либо закрыты и заперты, а ключ должен оставаться у сотрудника или его начальника, пока сотрудник находится в котле или резервуаре. Когда трубопроводы эффективно заглушены, клапаны не нужно блокировать или опломбировать.

(b) Сотрудники не должны входить в топки, дымоходы или камеры сгорания топочного оборудования или должны входить в них до тех пор, пока:

(1) Запальный свет, топливная и паровая линии к горелкам, входящим в топку или камеру сгорания, были заглушены, отсоединены или эффективно закрыты с помощью двух запорных клапанов с открытым выпускным отверстием между ними.

(2) Вся вероятность возгорания любых твердых горючих материалов в топке или камере сгорания устранена.

—————————
⁴ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3312, Вход в камеры сгорания, дымоходы, котлы или необожженные паровые сосуды под давлением, Административного кодекса Калифорнии, раздел 8, подраздел 7 (регистр 72, № 23).

3310. ⁵ Место разгрузки.

(a) Отверстия для выпуска ловушек, стоков и продувок должны быть расположены так, чтобы не подвергать опасности сотрудников.

————————-
⁵ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3310 (а), место разгрузки (регистр 72, № 23).

3514. ⁶ Трубчатый кожух манометра.

(a) Трубчатые водомеры на переносных паровых котлах должны быть защищены существенным ограждением, обеспечивающим защиту, по крайней мере, эквивалентную защите, обеспечиваемой ограждением из проволочной сетки в половину (1/2) дюйма № 18 U.S.S. калибр.

(b) (NI) Каждый переносной паровой котел должен быть оборудован уровнемерами жидкости рефлекторного типа.

————————-
⁶ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3514, Защита трубчатого манометра (регистр 72, № 23).

3515. ⁷ Пробный сливной патрубок крана.

Если слив представляет опасность для сотрудников, пробные краны должны сливаться в воронку, капельницу или другой аналогичный резервуар, который, в свою очередь, должен быть направлен в безопасное место разгрузки.

————————-
⁷ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3515, Пробный сливной патрубок (регистр 72, №23).

3516. ⁸ Попробуйте манипуляции с петухом.

Должны быть предусмотрены условия, при которых каждый из пробных кранов может управляться сотрудником, стоя на полу или платформе, на которой установлен котел.

————————-
⁸ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3516, «Попробуй манипуляции с петухом» (регистр 72, № 23).

3517. ⁹ Расположение стекол паромеров и водомеров.

Паромер и водомерные стекла должны быть расположены на котле так, чтобы их мог хорошо видеть оператор.

————————-
⁹ Перепечатка Общего отраслевого приказа по технике безопасности, раздел 3517, Расположение стекол паромеров и водомеров (регистр 72, № 23)

ИСТОРИЯ

1. Новое Приложение 1 (разделы 3228, 3274, 3311, 3312, 3310, 3514, 3515, 3516 и 3517) подано 12-14-76; начиная с тридцатого дня после этого (Регистр 76, No.51).

Вернуться к Правилам техники безопасности для котлов и топочных сосудов под давлением Содержание

Обнаружение газа в котельной | Sensidyne

Эксперты в

Котельной Обнаружение газа

В промышленных зданиях и сооружениях для отопления обычно используется природный газ. На этих объектах необнаруженная утечка газа или неполное сгорание может представлять опасность взрыва или притока окиси углерода, что может привести к гибели людей, повреждению конструкции или дорогостоящим расходам топлива.Поскольку бойлер не часто используется, утечки часто остаются незамеченными. Система непрерывного контроля и обнаружения газа обеспечит раннее предупреждение о выбросе газа и предотвратит потенциально катастрофические события.

Возможное скопление горючего газа в котельных:

Природный газ составляет почти половину веса воздуха и поднимается до потолка или крыши котельной. Природный газ состоит в основном из метана — горючего газа с высокой скоростью расширения.

При обнаружении газа необходимо знать LEL или LFL потенциальной опасности.LEL или LFL в зависимости от вашего местоположения означает нижний уровень взрываемости или нижний предел воспламеняемости. Эти значения представляют минимальную концентрацию, необходимую для возникновения взрыва при наличии источника воспламенения. Хотя существует количественная разница между пределами воспламеняемости и пределом взрываемости, во взрывоопасной смеси смесь окислителя топлива ближе к стехиометрической пропорции. Это различие не имеет практического применения в технике безопасности установки, поскольку облако горючего пара является турбулентным, а точная смесь топлива и окислителя сильно варьируется. Поэтому во многих источниках термины «предел воспламеняемости» (LFL, UFL) и «предел взрываемости» (LEL, UEL) используются как взаимозаменяемые.

Возможное скопление окиси углерода в котельных:

Окись углерода — медленно действующий, но смертельно токсичный газ, образующийся при неполном сгорании углеводородного топлива, такого как изделия из древесины, природный газ, мазут и уголь. Ежегодно происходит около 500 смертей и 15 000 посещений скорой помощи из-за чрезмерного воздействия CO. В то время как плохо вентилируемые домашние печи и водонагреватели составляют большую часть этого, более крупные здания и определенные классы занятости требуют принятия мер безопасности в соответствии с правилами.К ним относятся квартиры, кондоминиумы, услуги по уходу за взрослыми, дома престарелых, больницы и так называемые помещения для собраний. Отопительные приборы в более крупных сооружениях часто представляют собой комплектные котлы, предназначенные для распределения тепла через пар или горячую воду. Несмотря на то, что они выбрасываются в атмосферу, существует вероятность утечек через кожух и плохо вентилируемых устройств, которые могут выделять CO в подсобном помещении. CO имеет ту же плотность, что и воздух, и легко мигрирует в другие части здания через вентиляционные отверстия, каналы и отверстия в конструкции здания.Согласованные строительные нормы и правила требуют мониторинга дыма, CO и природного газа в многоквартирных зданиях, когда «котельная» присоединена к конструкции или является ее неотъемлемой частью. То же самое и с приборами, работающими на пропане.

Системы обнаружения газов в котельной:

В котельных системы обнаружения газа состоят из стратегически установленных фиксированных датчиков, подключенных к контроллеру обнаружения газа. При обнаружении газа контакты реле сигнализации на панели управления активируют звуковые и визуальные сигналы тревоги.Если концентрация газа продолжает достигать более высокого уровня, дополнительные реле должны отключать питание электромагнитного клапана с электрическим приводом, подключенного к источнику газа.

Размещение общего датчика:

• Газовая горелка в сборе
• Запорный газовый клапан
• Счетчик газа
• Сборка газовой магистрали
• Усилитель давления

Нижний предел взрываемости метана составляет 4,4–5% по объему.
Нижний предел взрываемости окиси углерода составляет 12,5 — 75%
50 PPM Допустимый уровень воздействия OSHA 8 часов

В котельной к потенциальным источникам возгорания может относиться любое несертифицированное электрическое оборудование от освещения до переключателей панели управления.

Котельная: Обзор

Что такое котельная?

Котельная — это место или операция (обычно это центр обработки вызовов), где продавцы под высоким давлением называют списки потенциальных инвесторов («списки бездельников»), чтобы торговать спекулятивными, а иногда и мошенническими ценными бумагами. Списки лохов идентифицируют жертв предыдущих афер. Термин котельная относится к ранней практике проведения таких операций в подвале или котельной здания и называется так из-за продажи под высоким давлением.

Что такое котельная

Брокер, использующий тактику котельной, дает клиентам только положительную информацию об акциях и отговаривает их от проведения каких-либо сторонних исследований. Продавцы котельной обычно используют крылатые фразы вроде «это наверняка» или «такие возможности случаются раз в жизни».

Методы котельной, если и не являются незаконными, явно нарушают правила добросовестной практики Национальной ассоциации дилеров по ценным бумагам (NASD). По оценкам Североамериканской ассоциации администраторов ценных бумаг, инвесторы в совокупности теряют миллиарды долларов в год из-за инвестиционного мошенничества.

Ключевые выводы

• Котельная — это схема, в которой продавцы применяют тактику продаж с высоким давлением, чтобы убедить инвесторов покупать ценные бумаги, включая спекулятивные и мошеннические ценные бумаги.
• Большинство продавцов котельных связываются с потенциальными инвесторами посредством холодных звонков.
• Некоторые известные тактики включают предъявление претензий, которые не могут быть легко проверены инвестором, требование немедленной оплаты или угроза несоблюдения.

Принцип работы котельных

По данным Комиссии по ценным бумагам и биржам (SEC), люди, участвующие в схеме котельной, обращаются к инвесторам через холодные звонки, незапрашиваемые звонки людям, с которыми продавец ранее не контактировал.Эта тактика позиционирует потенциального клиента как отсутствие системы координат или истории, на основе которой можно было бы измерить утверждения звонящего. Хотя это означает, что у потенциального клиента нет причин доверять звонящему, это также означает, что у него нет справочной информации, чтобы опровергнуть свои утверждения.

Комиссия по ценным бумагам и биржам советует инвесторам изучить опыт работы продавцов, занимающихся инвестициями, и предоставляет свой веб-сайт Investor.gov в качестве ресурса для проверки зарегистрированного статуса этих специалистов.

Часть подхода к продажам под давлением может включать утверждения об инвестиционной возможности, которые объект не может проверить самостоятельно.Продавец может настаивать на немедленной оплате покупателем. Они также могут занять враждебную позицию, угрожая потенциальным действиям. Обещания высокой доходности и отсутствия риска также могут быть использованы для давления на перспективных инвесторов.

Иногда тактика «котельной» используется для того, чтобы убедить инвесторов потратить слишком много средств на покупку ценных бумаг, которые на самом деле имеют более низкую стоимость. На самом деле ценные бумаги могут быть бесполезными или вообще отсутствовать, а средства, которые собираются, предназначены исключительно для обогащения людей, стоящих за операцией.Через котельные могут быть запущены самые разные мошеннические схемы. Это может включать мошенничество с бинарными опционами, мошенничество с предоплатой и мошенничество с микрокапиталом.

Эти схемы больше не ограничиваются подвалами и котельными; их можно обслуживать в различных местах, например, в офисах или частных домах. Продавцы в котельной также могут привлекать потенциальных клиентов не только по телефону, но и другими способами. Электронные сообщения, такие как электронная почта, текстовые сообщения и социальные сети, могут быть использованы для установления контакта с потенциальным клиентом.

Освещение газовой котельной

Знаете ли вы, какие примечания при проектировании взрывозащищенного освещения газовых котлов и другого взрывозащищенного оборудования?

В связи с активизацией национального контроля за загрязнением окружающей среды и корректировки структуры энергетики доля газовых котельных в строительстве котельных увеличивается. В газовой котельной в качестве топлива используется природный газ, а природный газ является горючим и взрывоопасным газом.Поэтому при проектировании газовой котельной уделяется особое внимание вопросам безопасности. Электрооборудование котельной в основном взрывозащищенное.

Со временем у людей легко формируется фиксированное мышление, котельная относится к опасным зонам и должна быть спроектирована по стандарту взрывозащиты.

На самом деле, по нашему мнению, это недоразумение.

Мы не можем просто определить, что эта зона является опасной из-за наличия легковоспламеняющихся и взрывоопасных газов в определенной зоне.Вместо этого его следует рассматривать в сочетании с технологическим процессом производства и классификацией зоны пожарной опасности. Если зона действительно является взрывоопасной зоной, зону взрывоопасной газовой среды следует классифицировать в соответствии с положениями «Правил взрывозащиты» и определить диапазон зоны. Затем, в зависимости от типа опасной зоны взрывоопасной газовой среды, должны быть приняты соответствующие меры взрывозащищенного проектирования, такие как «Спецификация конструкции силового устройства для взрывоопасной среды», и в разных странах действуют разные стандарты и требования.

Электрооборудование и подбор электрооборудования газовых котлов

Корпус котла в котельной, электрическая коробка управления котла и электрические приборы на котле — все это обычное оборудование, а не взрывозащищенное электрическое оборудование. Нет никакого смысла требовать только от электрика для использования взрывозащищенного электрооборудования. Например, GB 50041–2008 «Нормы проектирования котельной» не предусматривает, что электротехника должна проектироваться в соответствии с требованиями взрывозащиты.Он просто запрашивает электрическое проектирование следующим образом:

Выбор двигателя, пускорегулирующего оборудования, светильников и типов проводов должен соответствовать экологической классификации различных зданий и сооружений в котельной.

Классификация взрывоопасных и пожароопасных участков котельных, постов контроля давления газа, насосных станций, пылеугольных печей, угольных дробилок и коридоров транспортировки угля топливных и газовых котельных должна соответствовать национальным стандартам.Соответствующие положения для технических условий на проектирование устройств защиты окружающей среды.

Резервы следующие:

В газе, если основным компонентом природного газа является метан, легко загореться, когда он образует газовую смесь с концентрацией воздуха от 5% до 15%. Таким образом, помещение для регулирования давления природного газа относится к взрывозащищенным зданиям … Здания и сооружения в различных средах Выбранный двигатель и электрическое оборудование должны быть совместимы с различными средами.

Видно, что выбор электрического оборудования соответствует экологической классификации зданий и сооружений, а требования к выбору электрического оборудования на производственных предприятиях класса A и Ding существенно различаются.

Определение взрывоопасной зоны на производственном предприятии не должно отклоняться от технологических характеристик и производственного процесса, а также не должно отклоняться от качественного характера здания. Если эти факторы не принимаются во внимание, помещение должно быть объявлено взрывоопасным в соответствии с положениями «Правил взрывозащиты».конструкция электроэнергии во взрывоопасной газовой среде — шутка.

Например, кухня, использующая природный газ и сжиженный газ, полностью соответствует «правилам взрывозащиты», но никто не будет электрически спроектирован с учетом взрывоопасной газовой среды, а кухонные приборы не будут использоваться для взрывозащиты. товары. В правилах газового проектирования четко указано, что котельная и помещение с водонагревателем являются невзрывоопасными местами, поэтому выбор электрооборудования в соответствии с нормальной окружающей средой не является необоснованным.

При выполнении электрического проектирования газовой котельной, котельную следует классифицировать в соответствии с производственными характеристиками и производственным процессом каждого помещения в сочетании с уровнем пожарной опасности установки, чтобы определить, какие помещения относятся к опасным зонам. взрыв, а затем в соответствии с положениями «Правил взрыва». Разделите опасную зону и определите протяженность перегородки, затем примите соответствующие меры взрывозащищенности.

Например, в помещении для впуска газа это производственное помещение класса A и относится к Зоне 2 взрывоопасной газовой среды. Выбор оборудования должен производиться в соответствии с требованиями Зоны 2. Котельная представляет собой производственное помещение Ding, которое не является взрывоопасной зоной и может быть электрически спроектировано в соответствии с нормальной окружающей средой. Вообще говоря, когда клапан появляется в помещении газовой котельной, клапан эквивалентен источнику выброса, а источник взрыва находится в определенном диапазоне источника выброса в определенном диапазоне, и следует избегать использования электрического оборудования в этой области.

Однако в большинстве случаев клапаны располагаются близко к корпусу котла. Фактическая конструкция корпуса котла, электрического блока управления котлом и электрических приборов на котле является обычным оборудованием, и многие стандарты газового дизайна также указывают, что эти места в котельной и водонагревательной комнате являются невзрывоопасными зонами, что является также причина, по которой котельная характеризуется как производственное помещение типа D. Если принять во внимание, что вся котельная является взрывоопасной зоной и обозначена как зона взрывоопасной газовой среды 2, это противоречит правилам пожарной безопасности в котельной.

Прочие меры безопасности при проектировании электрооборудования газовых котлов

Как было сказано ранее, нет оснований для определения котельной как взрывоопасной зоны.

Конечно, для обеспечения безопасности эксплуатации и технического обслуживания котла мы должны принять некоторые меры безопасности, такие как установка устройства сигнализации концентрации горючего газа, устройства аварийного выхлопа и трубопровода для антистатического заземления. В некоторых административных постановлениях в котельной требуются взрывозащищенные светильники.Эти дополнительные требования также должны соблюдаться проектировщиком. Это равносильно повышению проектных норм (хотя это не оказывает существенного влияния на безопасность) и взрыву между котлом и котлом. Меры взрывозащиты, которые необходимо принимать в этой зоне, — это две разные концепции.

При этом аварийный вентилятор газовой котельной должен быть взрывозащищенным. Это разумно и необходимо, поскольку аварийный вентилятор характеризуется не по месту его установки, а по характеру его работы.Это авария, при которой концентрация горючего газа превышает норму. Для работы необходимо использовать взрывозащищенный двигатель, обеспечивающий безопасность. Даже если аварийный вентилятор размещен на открытом пространстве крыши, все равно потребуется взрывозащищенный вентилятор.

Из разногласий по поводу электрооборудования газовой котельной становится ясно, что люди придают большое значение безопасности использования газа, и это хорошо. Однако обращать на это внимание недостаточно.Также необходимо понимать опасные факторы газа в различных средах.

Например, опасность газовой котельной в период простоя зачастую выше, чем в период эксплуатации. Во время остановки котла остаточный газ в топке представляет угрозу безопасности. Поэтому перед ремонтом топку необходимо прочистить ее сжатым воздухом. Для ведения открытого огня. Конечно, безопасность обслуживания котла имеет строгий набор рабочих процедур, которые больше не входят в рамки электрического проектирования.

В настоящее время некоторые проектировщики-электрики, которые встретили газопровод, независимо от его местоположения и от того, установлен ли клапан на газопроводе, установят устройство сигнализации концентрации горючего газа, а электрическое оборудование будет заменено на взрывозащищенное. типа, который потратит зря и не сыграет. Любая охранная роль.

Вопрос о классификации местонахождения

Не только газовая котельная, но и электрическое проектирование других взрывоопасных газовых сред, необходимо объединить технологические характеристики и производственный процесс, чтобы разумно классифицировать площадку и определить зону опасности взрыва, зону взрывоопасной газовой среды и диапазон зоны.Это узкоспециализированная и сложная работа, которая тесно связана с компоновкой технологического оборудования, производственными процессами, хранением сырья / продукции, физическими и химическими свойствами опасных выбросов и условиями вентиляции.

Работа по классификации участков далеко не так проста, как некоторые думают, и инженеры-электрики не имеют квалификации для этой работы. В каждой стране есть сертифицированный инженер по технике безопасности, обладающий обширными знаниями в областях, связанных с технологическим процессом, вентиляцией и электричеством.Ответственность за классификацию участка, зонирование взрывоопасной газовой среды и определение объема возлагается на них.

Резюме как следует

а. Газовая котельная не является взрывоопасной зоной.

г. Корпус котла, электрический шкаф управления котлом и электроинструмент на котле в газовой котельной являются обычным оборудованием, а не взрывозащищенным электрооборудованием. Специалист-электрик может спроектировать и выбрать в соответствии с невзрывоопасными зонами.

г. В некоторых местах действуют административные правила, требующие наличия взрывозащищенных электроприборов в газовых котельных. Электрическое проектирование может улучшить стандарты проектирования в соответствии с этим требованием.

г. Аварийные вентиляторы в газовых котельных должны использовать взрывозащищенные двигатели.

e. Если на газовой линии нет клапана, нет необходимости выполнять электрическое проектирование во взрывоопасных зонах, где он открыт.

ф. Классификация взрывоопасной газовой среды требует всесторонних технических знаний в соответствующих областях, таких как процессы, вентиляция и электрика.Эту работу обычно выполняют профессионалы.

CESP предоставляет все виды светодиодных взрывозащищенных осветительных приборов для взрывоопасных зон , в том числе осветительные приборы для газовых котельных. Свяжитесь с нами, чтобы узнать подробности и профессиональное решение освещения для ваших проектов.

Требования к вентиляции газовой котельной. Вентиляция в котельной частного дома: виды, требования, расчет

При использовании любого котельного оборудования сжигается топливо, будь то газ, твердое или жидкое топливо, и, как известно, при горении поглощается кислород.Благодаря этому котел всасывает большое количество воздуха, как пылесос. Поэтому вентиляция в котельной — необходимое и обязательное сооружение.

Прежде всего, необходимо правильно спроектировать и рассчитать вентиляцию, чтобы не подвергать людей, живущих в частном доме, воздействию угарного газа. Это позволяет предотвратить обратную тягу, не позволяя окиси углерода распространяться по дому. Существуют разные способы циркуляции воздуха в котельной, они зависят от типа котла и используемого топлива.Воздушный поток в помещении должен быть тройным.

Основные требования

К вентиляции существуют общие требования, перечисленные в СНБ 4.03.01-98:

.

• Помещение котельной должно быть связано со всей вентиляционной системой дома, а на потолке помещения должен быть выход для вентиляционного канала;
• Два канала уходят в стену для дымохода. Где один собственно для самого дымохода, а второй, который должен быть ниже и не менее 25 см, для чистки дымохода;
• Подача воздуха может идти как с улицы, так и через решетку двери котельной;
• Входные отверстия для воздуха должны быть не менее 8 см² на 1 кВт мощности котла, если воздух забирается снаружи, и 30 см² на 1 кВт, если воздух забирается изнутри.Необходимое пространство поможет рассчитать документацию на котельное оборудование.

Естественная и принудительная вентиляция

Вентиляция котельной может быть довольно простой в исполнении. В стене напротив котла делается канал, диаметром не менее 15 см, затем в отверстие монтируется вентиляционная труба и комплектуется вентилем и сеткой. Таким образом, вы получите естественную вентиляцию, которая будет работать всегда, вне зависимости от источников энергии или каких-либо действий человека.Но в силу своей простоты эта система не позволит контролировать приток и отток воздуха и, в основном, зависит от погодных условий.

Вы также должны оборудовать отверстие или вентиляционное отверстие в нижней части двери или стены в другую комнату в соответствии с размерами, указанными в требованиях.

Но направлять поток воздуха прямо в котел категорически запрещено! Это запрещено требованиями и несовместимо со здравым смыслом.

Система принудительной вентиляции должна устанавливаться как дополнительная к естественной, так и как основная.Корпус такой системы изготовлен из алюминия или меди, что предотвращает образование искр при работе оборудования.

Если требуется вентиляция в газовой или дизельной котельной, вентиляторы должны быть защищены от возгорания и взрыва.

Для снижения энергопотребления необходимо подключить систему к котлу, тогда включение и выключение вентиляторов будет происходить только при работающем котле. Также можно установить в котельной принудительную циркуляцию воздуха. По общему мнению, это сэкономит.

Климатические системы вентиляции

В котельной частного дома вентиляцию можно проводить с помощью так называемых умных климатических систем.

При необходимости автоматически меняют микроклимат в помещении. В основном такие системы содержат в своей конструкции нагреватель, фильтры и вентиляторы.

Более дорогая, но совершенная система — моноблок. Его корпус не громоздкий и сделан из звукоизоляционных материалов. Поэтому его можно установить в любом помещении.

Другая популярная система — приточно-вытяжная. Работает за счет механического притока и вытяжки, круглый год поддерживает нужную температуру. Имеет конденсаторно-компрессорное оборудование и секцию охлаждения.

Эта система имеет большие габариты и высокий уровень шума. Поэтому рекомендуется использовать его в основном в подвале.

Котел вентиляционный газовый

При эксплуатации уличного газового котла оборудование естественной тяги не требуется. Достаточно вентилятора в дымоходе.По конструкции этот дымоход должен быть двойным, то есть труба в трубе. Он называется коаксиальным. Воздух подается за пределы внешнего кольца. Согласно расчетам, это повысит КПД, так как продукты сгорания нагревают подаваемый воздух.

В связи с тем, что такая котельная производит много шума и дополнительно оборудована вентилятором, рекомендуется устанавливать ее в подвале частного дома.

Расчет вентиляции

Для котельной в частном доме нужно произвести грамотный профессиональный расчет многих параметров.В схеме необходимо отразить место для установки оборудования и план помещения. Вам необходимо заранее узнать характеристики оборудования. Параметры помещения, которые потребуются:

• Объем помещения;
• Зависимость высоты потолка от коэффициента увеличения кратности воздухообмена;
• Расход воздуха Не менее 1 м / с;

Эти характеристики потребуются для расчета желаемого диаметра трубы.

По этим характеристикам рассчитываются приточный и воздухоотводящий канал.

И все же установка вентиляции в котельной частного дома — задача не из легких. Во избежание ошибок расчеты следует доверить инженеру. Естественную вентиляцию котельной можно сделать своими руками, но другие типы систем лучше доверить специалистам.

Системы вентиляции котельной частного дома — необходимая мера для защиты жизни и здоровья людей, проживающих в доме.Они предотвращают попадание переработанного воздуха в другие помещения дома, обеспечивают пожаро- и взрывобезопасность.

Котельная — это место, где будет находиться газовый, угольный, топливный или комбинированный отопительный котел плюс вспомогательное оборудование. Для нее устройте отдельную комнату или даже постройку. Автономное отопление обеспечивают генераторы на газе, жидком и / или твердом топливе. К газовым котельным предъявляются самые жесткие требования (из-за повышенной взрывоопасности топлива).Второе место в списке потенциально опасных занимают твердотопливные и жидкие котлы.

Для такого оборудования требуется отдельное помещение, хорошо вентилируемое и имеющее отдельный канал для отвода дыма и газов. Какие требования к вентиляции котельной в частном доме? Как оформить самому?

Требования к вентиляции котельной

Нормальный воздухообмен в топке обеспечивает работу отопительного оборудования, вывод дымовых газов.Касательно вентиляции котельной в СНиП указано:

• Топка должна иметь вытяжную вентиляционную шахту.
• Если планируется установка котла с открытой камерой сгорания, то следует предусмотреть окно площадью 0,25 квадратных метра. Обязательное окно.
• Двери в котельную с вентиляцией должны быть приподняты над полом и оборудованы решеткой воздухозаборника. Воздухозаборник можно сделать в стене над полом. Площадь — от 0.02 кв.
• Приточно-вытяжная вентиляция топки обеспечивает трехчасовой обмен всего объема воздуха.

Котлы малой мощности можно установить на кухне. Отдельной котельной не требуется.

Как сделать вентиляцию в котельной?

Для определения оптимального диаметра воздуховода зададим следующие характеристики помещения:

• объем,
• скорость воздуха (не менее 1 м / с),
• Коэффициент увеличения кратности воздухообмена в зависимости от высоты помещения.

Эти параметры позволят произвести упрощенный расчет, достаточный для частного дома.

Вентиляционные каналы можно устанавливать вертикально и горизонтально. Но чтобы не нарушался воздухообмен, соблюдаем следующие правила:

• Для принудительной вентиляции — горизонтальные трубы. Но только. Поворотов делать нельзя. Максимальная длина конструкции определяется в зависимости от мощности нагревательного агрегата.
• Для естественной вентиляции — вертикальные трубы.Минимальная высота — три метра. В этих условиях создается оптимальная тяга.

Лучше всего делать комбинированную систему вентиляции. Если форсирование не удается, естественное на время компенсирует его отсутствие (хотя и частично).

Важно! Объем вытяжного и вытяжного воздуха должен быть равен входящему воздуху. Если приточный воздуховод имеет недостаточное поперечное сечение, необходимо будет установить вентилятор соответствующей мощности.

Естественная вентиляция печи

Если мощность котла не превышает 30 кВт, можно обойтись самой простой конструкцией:

1.Отступив от пола 25-30 см, пробиваем дыру в стене на улицу. Как можно ближе к котлу. Так поступающий воздух сразу попадет в камеру сгорания.

2. Вставьте пластиковую трубку диаметром 10-15 сантиметров. Для защиты воздухозаборника от мусора снаружи надеваем мелкоячеистую пластиковую или металлическую сетку (1-2 миллиметра).

3. Изнутри на этот канал ставим обратный клапан. Устройство не даст воздуху «убежать».

4.Вытяжное отверстие желательно пробить прямо над отопительным оборудованием. Так что продукты сгорания будут немедленно удалены.

5. Снаружи вытяжной канал защищен козырьком от дождя и снега.

Принудительная вентиляция

Для котлов мощностью более 30 кВт предусмотрена система принудительной вентиляции — приточно-вытяжные электровентиляторы. Подбирая производительность, мощность, они руководствуются требованием трехкратного воздухообмена в течение одного часа.

Рассчитываем объем помещения (высота * длина * ширина) и умножаем его на 3. Получаем объем воздуха, который вентиляторы должны закачать в котельную. На этой же цифре указан объем воздуха, который необходимо удалить.

Все мы знаем со школьной скамьи, что горение — это особый случай окислительной реакции. При этом чем интенсивнее реакция, тем больше расходуется кислорода. Атмосферный кислород необходим для поддержания открытого пламени. И газовые котлы не исключение.Для нормальной работы отопительной установки, работающей на сжигании газа или жидкого топлива, требуется постоянная подача свежего воздуха в определенном объеме и утилизация продуктов сгорания, то есть должна быть вытяжная и приточная вентиляция котельной.

Вентиляция автономных источников теплоснабжения регулируется государственными нормативными документами СП-41-104-2000, СНиП 2.04.05 и СНиП II-35. Однако в частном строительстве стандарты часто не соблюдаются. Недостаточная приточная вентиляция приводит к неполному сгоранию газа (теряет интенсивность процесс окисления), в результате чего КПД отопительной установки снижается.Отсутствие или плохая работа системы вытяжной вентиляции приводит к загрязнению воздуха в помещении продуктами сгорания (оксидами) и остатками газов. Как следствие — плохое самочувствие, угроза здоровью и даже жизни, сажа на потолке и стенах.

Рабочий газовый котел, как мощный насос, вытягивает воздух из помещения, пропуская его через зону горения. Если в доме старые окна и двери, то, как правило, обычно достаточно пустых щелей для прохождения свежего воздуха за счет естественной инфильтрации.Но в эпоху современных строительных материалов, герметичных окон и дверей с автоматическим крыльцом, котельная изолирована от внешней среды. В результате производительность котла падает из-за недостатка атмосферного кислорода для нормального протекания горения, а кроме того в помещении создается разрежение, которое может спровоцировать опрокидывание тяги. В этом случае все продукты сгорания пойдут прямо в комнату.

Оптимальным решением для нормальной работы котельной является устройство приточно-вытяжной вентиляции.

Естественная вентиляция

В большинстве случаев для нормальной вентиляции достаточно естественной вентиляции котельной. Для среднего котла на 20-30 кВт достаточно проделать в стене отверстие на улицу диаметром всего 100-150 мм. В проем вставляется воздуховод или обычная пластиковая труба, внешний конец которой защищен металлической или пластиковой сеткой от внешнего мусора, а во внутренний монтируется обратный клапан, чтобы воздух из помещения не выходить через трубу.

Аналогично устроена и вытяжная вентиляция газовой или котельной. Только в этом случае необходимо обеспечить защиту от атмосферных осадков на выходе из воздуховода (зонтик или выход под углом 90 градусов), а обратный клапан должен предотвращать попадание наружного воздуха внутрь помещения.

Воздухозаборник обычно стараются размещать в нижней части потолка сразу за топкой, чтобы наружный воздух не «ходил» по комнате, а сразу попадал в камеру сгорания.Вытяжное отверстие размещается над котлом, так как продукты сгорания и остатки воздуха за счет потоков естественной конвекции устремляются вверх.

Такая система приточно-вытяжной вентиляции является наиболее простой, но при этом не позволяет регулировать воздухообмен. Согласно СНиП требования к вентиляции котельной устанавливают минимальную кратность воздухообмена равную трем (без учета расхода воздуха для работы топки!).О частоте воздухообмена, исходя из принципа естественной вентиляции, остается только догадываться. Да и на процесс воздухообмена очень сильно влияют погодные факторы: ветер, перепад давления и т. Д.

Искусственная вентиляция

Если по каким-либо причинам невозможно организовать естественную вентиляцию газовых котлов или других теплогенераторов, работающих на сжигании топлива (например, приточный или вытяжной вентиляционный канал слишком длинный и извилистый), то придется прибегнуть к механизация системы воздухообмена.

Элементом, который заставляет воздух двигаться внутри каналов, является вентилятор. Для систем воздуховодов обычно используются канальные вентиляторы, которые встраиваются непосредственно в секцию воздуховода. При расчете вентиляции котельной вентилятор следует выбирать по максимальному расходу воздуха котла с запасом + 15 … + 30% (в зависимости от длины, нелинейности воздуховода и наличие в системе элементов аэродинамического сопротивления).

Для снижения материальных затрат на устройство вентиляции котельной вентилятор может быть укомплектован как приточной, так и вытяжной частью системы.Если на первом месте стоит надежность и безопасность вентиляции, лучше механизировать обе части.

Для вентиляции автономных источников теплоснабжения, работающих на газе или жидком топливе, выбираются вентиляторы во взрывозащищенном исполнении. Чтобы исключить образование искры, которая может спровоцировать возгорание газовоздушной смеси в случае отказа вентиляции, корпус вентилятора (который также является статором) изготавливается из алюминия или меди (или из композитного металла с внешней алюминиевой или медное покрытие).

Для рационализации работы сетевого оборудования (в частности канальных вентиляторов) систему можно автоматизировать, подключив двухпозиционные вентиляторы к работе топки.

В остальном механическая вентиляция помещений с газовым котлом или другим теплогенератором не отличается от вентиляции с естественным движением воздуха.

Наконец, необходимо отметить, что приточно-вытяжную систему вентиляции помещений с автономными источниками теплоснабжения нельзя интегрировать в общую воздухообменную сеть помещения или здания, чтобы минимизировать риски загрязнения соседних помещений горением. изделия при нарушении вентиляции в котельной.

Если в котельной можно найти рабочий или обслуживающий персонал, то следует контролировать тепловой баланс в помещении, для чего может потребоваться подогрев всасываемого воздуха.

Газовая котельная частного дома в обязательном порядке оснащается вентиляцией согласно ГОСТам и СНиП. Сжиженный и природный газ могут вызвать пожар или взрыв, поэтому к помещениям предъявляются повышенные требования безопасности. Соблюдение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе помещения под котельную.О том, как правильно сделать вентиляцию в котельной, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной?

Даже небольшое количество угарного газа может ухудшить самочувствие жильцов. Хроническая усталость, головные боли и боли в глазах — это меньшее, что ощущают люди, часто вдыхая продукты сгорания. Не менее опасны утечки взрывоопасного и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но и снижает производительность оборудования.

Работа газового котла возможна при постоянной подаче кислорода в котел и своевременном удалении продуктов сгорания. При нехватке воздуха хуже горит топливо. Расходуя столько же газа, в плохо вентилируемом помещении котел вырабатывает меньше тепла.

Слабый с уличным газовым котлом приводит к скоплению горения и копоти внутри оборудования, уменьшается сечение воздуховода, ухудшается тяга и часть продуктов сгорания затягивается в помещение.

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней есть окна старого образца, то через зазоры каркаса поступает достаточно воздуха. Но если установлены современные окна и двери, воздух снаружи не будет поступать. При сгорании топлива в помещении будет выходить воздух, и КПД котла снизится. Шлак из котла может идти в котельную, а оттуда в жилые комнаты.Поэтому необходимо подумать, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме газом

К помещению газовой котельной, помимо наличия вентиляции, предъявляются особые требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном здании;
• в специально отведенном помещении.

Если оборудование рассчитано на сжиженный газ, подвал или подвал работать не будут. Сжиженный газ имеет более высокий удельный вес, чем воздух. Поэтому при протечке он падает в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Газовые котлы малой мощности (не более 30 киловатт) не требуют оборудования специальной котельной;

• площадь от 15 кв.метры;
• высота потолка не менее 2 м 20 см;
• окон площадью 3 кв. см на 1 кубический метр объема помещения;
• окно открывается или снабжено форточкой;
Сделано
• отверстий для притока воздуха из соседних помещений в нижней части двери;
Оборудование
• устанавливается у стены из негорючего материала на расстоянии не менее 0,1 м.

По требованиям приточная вентиляция в котельной в частном доме обязательна.Если мощность оборудования выше 30 киловатт, оборудуют отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

Все требования к вентиляции газового котла изложены в СНиП 2.04.05, II-35.

• В газовой котельной должна быть вентиляция, выход воздуховода находится на потолке;
• Еще один пробивает канал для дымохода, на 30 см ниже.Служит для чистки дымохода;
• Приток воздуха обеспечивается с улицы через вентиляционный канал или из соседнего помещения через отверстия в нижней части двери;
• Расход воздуха на вентиляцию рассчитан исходя из мощности котла:
  • Приток с улицы: Мощность 1 киловатт — от 8 кв. сантиметры еды;
  • приток из соседнего помещения: на 1 киловатт мощности — от 30 кв. сантиметров продухов.

С остальными правилами обустройства котельной в частном доме вы можете ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

Обычно для вентиляции газовой котельной частного дома используют естественную тягу. Таким образом, при котле мощностью до 30 киловатт для притока достаточно подвода диаметром 15 см. В изделия вставляется пластиковая труба, снаружи вход закрывается металлической сеткой от проникновения грызунов и мусора. Внутри к трубе крепится обратный клапан, не позволяющий вытягивать воздух на улицу.

Капюшон тоже сделан. К верхнему концу выхлопной трубы прикреплен зонт для защиты от дождя и снега. Некоторые мастера также устанавливают на выхлопную трубу обратный клапан, чтобы через нее не попадал воздух в дом.

Для очистки воздуха непосредственно в камере сгорания, впускной канал устраивают для топливного отсека. Выхлопная труба размещается прямо над котлом, куда поднимаются продукты сгорания.

Указанное выше устройство вентиляции котельной частного дома очень простое в исполнении и в большинстве случаев достаточно эффективное.Но систему невозможно контролировать, и это ее главный недостаток. Согласно СНиП вентиляции в котельной воздух необходимо обновлять трижды в час. Воздухообмен с системой естественной вентиляции котельной не рассчитать. Кроме того, воздухообмен зависит от давления, температуры наружного воздуха и силы ветра.

Дымоход для вентиляции газовой котельной

Дымоход — один из важнейших элементов правильной вентиляции котельной частного дома.Поэтому стоит остановиться на его конструкции отдельно.

СНиП вентиляция в котельной на дымоходы:

• Дымоход не пропускает газ и сажу. Продукты сгорания не должны попадать в воздух котельной. Чтобы увеличить герметичность дымохода, некоторые хозяева оштукатуривают его или вставляют внутрь металлической трубы асбестоцемент. Его диаметр зависит от мощности котла;
• Дымоход должен выходить за уровень конька, чтобы тяга была достаточной.Выход дымохода должен возвышаться на 2–5 метров над коньком крыши, иначе возможен подсос;
• Диаметр дымохода в газовой котельной должен быть больше диаметра дымохода самого котла и зависит от его мощности. Можно использовать следующие пропорции:
  • при мощности котла 24 кВт — диаметр 120 мм;
  • при 30 кВт — 130 мм;
  • при 40 кВт — 170 мм;
  • при 55 кВт — 190 мм;
  • при 80 кВт — 220 мм;
  • при 100 кВт — 230 мм.

Простые правила помогут тем, кто решил обустроить котельную собственного частного дома своими руками:

• сечение дымохода указано в паспорте котла;
• Дымоход изготавливается из листового металла (оцинкованная или нержавеющая сталь). Дымоход имеет круглое сечение одинакового диаметра по всей длине и смотровое окошко для чистки;
• дымоход должен иметь не более трех витков или изгибов.

Искусственная вентиляция котельной

Если невозможно оборудовать систему естественной вентиляции в газовой котельной частного дома, прибегают к механической тяге.

Механическая вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентиляционных каналов.

При расчете вентиляции в котельной с уличным газовым котлом мощность вентилятора выбирается от 20 до 30% от запаса при максимальной нагрузке.Мощность зависит от количества изгибов воздуховода, его сечения и длины.

Самым простым методом расчета своими руками является вентиляция котельной частного дома:

( Ш * В * Г) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш — ширина помещения, AT — высота потолка, D — длина помещения.

Обустроив вентиляцию в котельной частного дома своими руками, можно сэкономить.Для этого вентилятор устанавливается только на приточный или приточный. Но самый надежный способ — полная механизация воздухообмена.

Самый распространенный метод получения энергии — сжигание ископаемого топлива. Для его обеспечения необходимо подавать кислород в зону горения. Эта задача решается постоянной и достаточной вентиляцией помещения, в котором установлен отопительный котел. Качественная вентиляция в котельной не только обеспечивает эффективную работу автономной системы отопления частного дома, но и сохраняет жизнь и здоровье жителей, так как не пропускает опасные продукты горения в жилую зону.

Существует два типа вентиляции: естественная и принудительная. Первый — самый простой, он имеет открытые окна и форточки, проемы в дверях и под ними, искусственные сквозняки и вентиляционные каналы в стенах. Принудительная система требует использования вентилятора. Он приточно-вытяжной. В соответствии с государственными нормами и правилами вентиляция должна быть установлена ​​в помещениях жилого дома, поэтому их владельцы сталкиваются с проблемой выбора оптимального типа.Обе системы успешно используются в котельных частных домов, но между ними есть принципиальные отличия.

Обеспечить естественную вентиляцию проще и дешевле. Достаточно сделать в нижней части внешней стены приточное отверстие, диаметр которого будет зависеть от мощности котла и не может быть меньше 15 см. Подача воздуха регулируется с помощью клапана (штанги), установленного на воздуховоде. В верхней части стены прорезается отверстие для отвода загрязненного воздуха. Примечательно, что естественная вентиляция для котельной энергонезависима, однако критична к погодным условиям и ее трудно контролировать.

Из соображений безопасности запрещается установка приточно-вытяжной части в котельной, так как при выходе из строя котла горючий газ или продукты сгорания попадут в жилую зону дома. Вытяжная вентиляция, выводящая опасные вещества наружу, в этом случае послужит дополнительной страховкой. Принудительные системы позволяют гибко управлять климатом в комнатах дома, но они непостоянны и дороги.

Основные требования к вентиляции

Чаще всего котлы систем отопления коттеджей устанавливаются в отдельных помещениях — котельных.Иногда для них создаются специальные расширения. Помимо правил пожарной безопасности, необходимо соблюдать требования к вентиляции для обеспечения притока свежего воздуха в топку и своевременного удаления продуктов сгорания. Порядок воздухообмена в помещениях с разным видом органического топлива регулируется государственными нормами и правилами (СНиП). В случае несоблюдения надзорные органы не дадут разрешение на работу.

Неудивительно, что требования к вентиляции газовой котельной в жилом доме самые жесткие.В этом случае для жителей опасность представляют не только вредные продукты сгорания, но и само топливо — газ. Более мягкие условия выдвигаются для установки газовых котлов малой мощности (до 30 кВт). Для них необязательно выделять отдельную комнату, ее можно установить в жилом помещении, например, на кухне. Нормы, касающиеся газового оборудования, полностью подходят для котлов, работающих на других видах топлива.

При установке вентиляции следует соблюдать правила:

1.Высота потолков в помещении для отопительного оборудования не допускается делать ниже 6 м. Поскольку выполнить это требование в частном доме буквально сложно, решить проблему можно за счет увеличения интенсивности вентиляции котельной. Каждый недостающий метр высоты необходимо компенсировать увеличением воздухообмена на 25%.

2. Кроме того, согласно СНиП в котельных должна быть предусмотрена вентиляция, обеспечивающая полную замену трех объемов воздуха в помещении в течение 1 часа.При этом не учитывается объем, необходимый для обеспечения горения котла.

3. Если естественная вентиляция не справляется с заменой воздуха в котельной, то потребуется установка системы принудительного типа.

Особо внимательными и осторожными следует быть при проектировании систем высоких домов. Грамотно спланированная и качественная вентиляция в котельной коттеджа должна подавать необходимое количество воздуха на 2 этажа для обеспечения стабильной работы котла, а вытяжная система должна оперативно выводить выхлопные газы наружу через общую вытяжной канал здания.

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап при проектировании системы отопления. Профессиональные инженерные расчеты учитывают размер печи, технические характеристики и место установки оборудования. Проектировать котельную в частном доме проще. Требуется определить следующие параметры:

• Геометрические размеры помещения (длина, ширина, высота).
• Расход воздуха не должен быть менее 1 м / с.
• Усиление воздухообмена из-за разницы между допустимой высотой помещения (6 м) и ее фактическим значением.

1. Путем умножения параметров помещения вычисляется его объем. Он равен 33,6 м3.
2. Определен коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
3. Найден объем воздуха, который необходимо заменить в течение часа: V = 3.8 × 33,6 = 128 м³.
4. Площадь сечения канала, который должна иметь вытяжная вентиляция в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
5. Полученное значение площади переводится в диаметр, поскольку на практике чаще используются круглые вентиляционные трубы: D = 2 sqrt (S / π) = 211 мм.

На основании найденного значения выбирается дымоход с ближайшим стандартным диаметром (200 мм). Размер входного патрубка также будет соответствовать этим параметрам.В технической документации можно найти готовые таблицы подбора выхлопных труб, исходя из необходимого расхода воздуха.

Монтаж своими руками

Правильный монтаж системы вентиляции котельной включает в себя три обязательных этапа: подготовка технического проекта, монтаж оборудования и проверка работоспособности. При проектировании учитывается производительность системы вентиляции, длина воздуховодов и тепловая мощность котла.При сборке воздуховодов следует помнить, что их расположение зависит от типа используемого воздухообмена. Горизонтальные трубы следует устанавливать только в принудительных системах. Причем их длина связана с установленной мощностью оборудования. В любом случае каналы должны быть прямыми, без изгибов. Разрешается оборудовать природные системы только вертикальными видами с высоты птичьего полета, длина которых не может быть менее 3 м.

После завершения монтажа системы вентиляции и отопления частного дома необходимо проверить работоспособность всех ее функциональных элементов.Требуется убедиться в отсутствии протечек теплоносителя, реверсивной тяги и тепловых потерь, измерить КПД котла и концентрацию оксида углерода в топочном. Для обеспечения точности измерений их следует проводить только через 24 часа после начала нагрева и воздухообмена. Чтобы повысить безопасность котельной и эффективно удалить из нее продукты сгорания, полезно дополнительно использовать противопожарную вентиляцию и специальную противодымную систему.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

.
