Реле давления защитой: Реле давления / Защита сухого хода от 590 руб купить в Москве TDKomfort.ru
Реле давления воды стрелочное c защитой от сухого хода (РДС-А)G1/2″для насосов
«EXTRA®» Акваконтроль РДС (реле давления воды для насоса стрелочное) – удобный прибор, функционально заменяющий стандартное электромеханическое реле давления и манометр. Пороговые значения включения и выключения насоса визуально устанавливаются с помощью регулировочных винтов и разноцветных стрелочных указателей (маркеров), что дает возможность легко зафиксировать пороги включения и выключения насоса, а встроенный манометр позволяет контролировать текущее давление в системе водоснабжения. Реле снабжено встроенной функцией защиты насоса от сухого хода.
РДС-А (Реле давления стрелочное, серия РДС).
Задержка срабатывания защиты от “сухого хода”― Откл./30/180сек.
Автоматический перезапуск для проверки наличия воды после срабатывания защиты от “сухого хода”.
PDF. Таблица сравнения функций приборов EXTRA Акваконтроль серий РДС, РДЭ и БРД
PDF.
JPG. Схема подключения РДС с поверхностным насосом
JPG. Схема подключения РДС с погружным насосом
ВИДЕО: РДС. Знакомство с РДС-1 (реле давления воды стрелочное) (12 мин)
| Характеристика | РДС-30 | РДС-180 | РДС-А | РДС-М |
| Напряжение питания, В / Частота тока, Гц | 220 / 50 | 220 / 50 | 220 / 50 | 220 / 50 |
| Размер присоединительных патрубков | G1/2″ | G1/2″ | G1/2″ | G1/2″ |
| Максимально допустимая мощность насоса*, Вт | 1500 | 1500 | 1500 | 1500 |
| Номинальный ток нагрузки, А | 6,9 | 6,9 | 6,9 | 6,9 |
| Защита от сухого хода | есть | есть | есть | есть |
| Автоматический перезапуск для проверки наличия воды | нет | нет | есть | есть |
| Защита от утечки (когда давление не достигает верхнего порога) | нет | нет | нет | есть |
| Давление включение насоса, бар | от 0 до 6,0 | от 0 до 6,0 | от 0 до 6,0 | от 0 до 6,0 |
| Давление отключение насоса, бар | от 0 до 6,5 | от 0 до 6,5 | от 0 до 6,5 | от 0 до 6,5 |
| Задержка срабатывания защиты от сухого хода, cек | 30 | 180 | откл. /30/180 | откл./30/180 |
| Длительность проверки системы на утечку, мин | нет | нет | нет | откл./20/40 |
*максимальная мощность электронасоса (P1), не путать с P2 – мощностью на валу электродвигателя (P1 > P2)
| Грузовая характеристика | РДС-А |
| Масса брутто, г | 640 |
| Габариты упаковки (длина х ширина х высота), мм | 140 x 120 x 120 |
Осуществляем отправку нашей продукции во все регионы Российской Федерации.
Доставка для физических лиц осуществляется курьерской службой «СДЭК» или «Почтой России».
Стоимость доставки можно посчитать здесь:
СДЭК — Калькулятор доставки СДЕК
Почта России — Рассчитать доставку
Оплатить покупку можно он-лайн переводом с банковской карты при оформлении заказа либо в курьерской службе или на почте при получении посылки.
Следует учитывать, что при оплате посылки наложенным платежом, взимается комиссия 3% от суммы платежа.

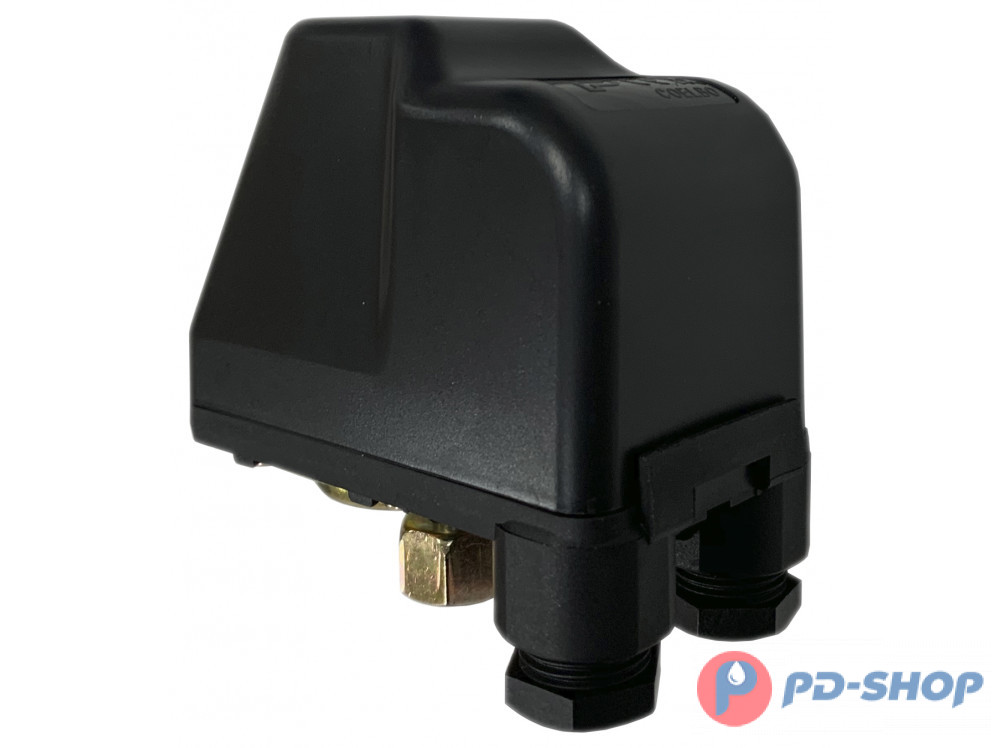

Реле давления Italtecnica LP/3 с защитой от сухого хода
Реле давления Italtecnica LP/3 с защитой от сухого хода
Реле давления Italtecnica LP/3
Принцип действия
Реле давления Italtecnica LP/3 применяется для отключения насоса по нижнему заданному пределу давления, защищая тем самым насос от работы в сухую и соответственно поломки. При возникновении давления выше заданного предела (отключения) реле автоматически перезапустится, что можно сделать и в ручную нажав кнопку перезапуска. Позволяет задать предел отключения по минимальному давлению в определённом диапазоне.
Особенности и преимущества
- Применяется для защиты систем подачи воды (повысительные установки, системы пожаротушения), а так же в пневматических системах (контуры регулирования под давлением).
- Размыкает электрическое соединение между электропитанием и оборудованием, когда давление падает ниже установленного значения (давление остановки).
- Устанавливается последовательно с реле давления PM/5 в автоматических станциях повышения давления для защиты электронасоса от «сухого хода»
- Перезапуск происходит автоматически, когда давление снова становится выше, чем стартовое давление, или при нажатии кнопки перезапуска
- Двойной электрический контакт: нормально разомкнутый, из сплава меди, с накладкой Ag-Ni
- Мембрана из обрезиненного тканевого материала (резина NBR)
- Надежно фиксирующие кабельные зажимы
Технические характеристики
Диаграмма настроек
Габаритные размеры
Электрические контакты
Пример установки
«Реле давления FSG 2 с защитой от сухого хода»
Реле давления FSG 2 с защитой от сухого хода предназначено для автоматизации работы электронасоса, поддержания давления в системе водоснабжения загородного дома, коттеджа, дачи и отключения насоса при отсутствии воды в источнике водоснабжения.
Проще говоря, при падении давления в системе водоснабжения дома ниже определенного уровня (заводская настройка 0,4атм), заданного на регуляторе давления FSG 2, электронасос не сгорит, а просто отключится.
Характеристики реле сухого хода FSG 2:
— Напряжение сети — 220-230 В, 50 Гц.
— Максимальный коммутируемый ток — 10A.
— Максимальное рабочее давление — 5 бар.
— Диапазон регулирования давления — 1,1 – 5,0 бар.
— Заводские настройки — 1,4 – 2,8 бар (при изменении заводских настроек изменяется порог отключения электронасоса по сухому ходу).
— Регулируемая разница (дельта) включения и выключения не менее 1 бар.
— ОГРАНИЧЕНИЕ — водяной столб между реле переключения по давлению FSG 2 и самой высокой точкой отбора воды не должен превышать 3м.
Подключение реле давления с защитой по сухому ходу FSG 2:
При снятой крышке завести в реле давления провода от электросети и от электронасоса. Произвести их подключение к клеммам в соответствии с ниже представленным рисунком.
Провода электросети подключаются к клеммам 1 и 3, от насоса к клеммам 2 и 4. Провода заземления подсоединяются к двум зеленым винтам, которые расположены рядом с клеммной коробкой.
Запуск регулятора давления с защитой по сухому ходу FSG 2:
Из рисунка, который представлен ниже, видно, что на крышке реле имеется 3 положения рычага, с помощью которого реле FSG 2 приводится в рабочее положение.
Положение «AUTO» соответствует стандартной работе прибора. Положение «START» предназначено для запуска реле давления FSG 2 и не фиксируется. После запуска прибора рычаг автоматически возвращается в положение «AUTO». Положение «OFF» является фиксированным и служит для отключения реле давления. Для запуска насоса необходимо перевести рычаг из положения «AUTO» в положение «START» и удерживать несколько секунд, пока давление в системе не поднимется выше 0,4атм. После этого отпустить рычаг, который автоматически вернется в положение «AUTO» и ваша система водоснабжения будет готова к работе.
Регулирование давления FSG 2:
— Отключить питание;
— Снять крышку реле FSG 2;
— За давление включения насоса отвечает большая пружина. Поворот по часовой стрелке увеличивает давление включения насоса, а поворот против часовой стрелки уменьшает стартовое давление включения насоса. Один полный оборот гайки соответствует изменению давления примерно на 1атм.
— За давление отключения насоса отвечает малая пружина. Поворот по часовой стрелке увеличивает давление отключения насоса, а поворот против часовой стрелки уменьшает давление отключения насоса. Один полный оборот гайки соответствует изменению давления на 0,2атм.
Оптовые цены для торгующих и монтажных организаций предоставляются по запросу
Заинтересованы в развитии сети сбыта по Санкт-Петербургу и Северо-Западному региону
принцип работы датчика защиты насосного оборудования
Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать.
Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.
Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса
Почему насосное оборудование надо защищать от сухого хода
Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.
По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.
Насосная станция с автоматической защитой от сухого хода
Основные средства защиты
Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:
- реле защиты насоса от сухого хода;
- датчик потока воды;
- реле давления с опцией защиты по сухому ходу;
- датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.
Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.
Характеристики реле защиты насоса от сухого хода
Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.
Реле сухого хода для насоса состоит из:
- мембраны, являющейся одной из стенок внутренней камеры датчика;
- контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
- пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).
Основные элементы реле «сухого хода»
Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.
- Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
- Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.
Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.
Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.
Пример автоматического водоснабжения жилого дома
Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.
Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.
Датчики, обеспечивающие контроль потока воды
В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).
Реле или датчики протока водыВыделяют две разновидности электромеханических датчиков потока воды:
- лепестковые;
- турбинные.
Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии.
Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.
Устройство датчика потока лепесткового типа
Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.
Датчик автоматического управления насосом «Турби»
Электронные контроллеры потока водыЕще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода.
Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.
Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока
Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.
Датчики, контролирующие уровень воды в системе
Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.
Поплавковые датчикиСреди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.
Поплавковый датчик ПДУ-В241-50 и схема его подключения
Принцип работы поплавкового реле контроля уровня воды достаточно прост.
Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.
Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.Электронные реле
Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.
Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды
При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины.
Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.
Электронное реле подключается к датчику трубного или скважинного типа
Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.
com/embed/4yISLtCkVfA»/>Реле давления (защита сухого хода) PS-7 BELAMOS — Комплектующие для насосного оборудования
Давление отключения 0.05-0.5 barТок 16 A
Напряжение сети 220 В/50 Гц
Макс. температура воды 55° C
Класс защиты IP 44
Присоединительный размер G 1/4′ (трубная резьба)
Сеть магазинов «Сантехник&Электрик» представляет для вашего выбора большой ассортимент качественной сантехники и электрики. Мы сотрудничаем с ведущими производителями сантехнического и электрического оборудования. Товары, которые вы купите в нашей сети, будут доставлены к вашему дому в Твери и Тверской области.
Покупать сантехнику и электрику в нашем магазине удобно, и персонал торговой сети стремится сделать сотрудничество с покупателями более выгодным и удобным. Спасибо, что выбрали нас!
Не прилагая усилий купить Реле давления (защита сухого хода) PS-7 BELAMOS в Твери и Тверской области вы сможете в нашем магазине «Сантехник&Электрик» двумя способами:
Заказ через форму на сайте.
- Заказы через сайт принимаются круглосуточно. После выбора товара, нажмите на кнопку Купить , которая находится справа от основного фото товара.
- Выбранные товары помещаются в корзину, содержимое которой Вы можете просмотреть, нажав на пункт «Корзина покупок», в главном меню сайта.
- Для заказа находящихся в корзине товаров, нажмите на пункт меню «Оформить заказ» и пройдите все шаги оформления заказа.
- После поступления заказа, менеджер перезвонит Вам по указанному Вами номеру телефона
- Позвоните нам: 8(4822) 41-55-74
- Согласуйте с оператором наличие Реле давления (защита сухого хода) PS-7 BELAMOS в данный момент на складе.
- Сделайте заказ, сообщив свои данные, адрес доставки и желаемое время доставки.
Нет отзывов об этом товаре.
Написать отзыв
Цифровой регулятор давления WPC-10 для водяного насоса, с защитой от сухого хода. (реле давления воды для насоса электронное)
Минимальное давление включения устанавливается в диапазоне 0,1—9,8 бар. Максимальное давление отключения настраивается в диапазоне 0,2—9,9 бар. Разница давления между минимальным и максимальным пределом 0,1 бар.
Отличительные особенности:
- свободная регулировка нижнего и верхнего предела давления.
- в регуляторе имеется функция сбережения электричества;
- при разнице между порогами давления в 0,5—0,8 бар гидроаккумулятор в систему водоснабжения можно не устанавливать;
- работает с различными средами водой, маслом, газом, пищевыми жидкостями;
- регулятор бесшумный в работе;
- отсутствует электрическая искра при контакте;
- предотвращает частые пуски насоса при течи трубопровода, крана;
- работает при температуре жидкости до 80 град Цельсия, что позволяет установку в систему горячего водоснабжения;
- корпус прибора надежно защищает механизм от влаги и сырости;
- продолжительный срок работы до 1400000 часов;
- работает даже при значительном подсосе воздуха в систему;
- защищает насос по режиму «сухой ход», устанавливается минимальное давление от 0,1 до максимального 4,0 бар при котором насос отключается из-за отсутствия воды в системе.
Достоинства прибора в том, что после срабатывания защиты «сухой ход» (45 секунд), он через 8, 24 ,48 минут и т.д. снова включит насос на 45 секунд для проверки наличия воды во всасывающей магистрали. В случае отсутствия воды, насос будет выключен повторно. Второй раз и каждый последующий пуски будут осуществляться в течении 24 часов. Электронный регулятор давления будет включать насос для проверки воды, и при наличии ее запустит насос в работу.
Реле подходит для любых типов поверхностных и скважинных насосов для регулировки давления в системах домашнего водоснабжения и защиты насосов от работы «в сухую» без воды. Автоматически перезапускается и снова включает насос без участия человека.
Технические характеристики | |
| Напряжение питания | 220 Вольт / 50 Гц |
| Подключаемая нагрузка | до 1,5 квт. |
Порядок настройки реле давления
Проверьте установку нуля при отсутствии давления на входе:
На электронном циферблате должны быть нули.
Если на табло не нули, произведите сброс нажав одновременно две правые кнопки. Сброс производится при выключенном приборе (зеленая лампочка не горит), и нижний порог давления должен быть уставлен 1,5 обязательно!
Нажатием на эту клавишу установите верхний порог выключения насоса (max-10 kg/cm2)
Нажатием на эту клавишу установите нижнее давление включения насоса (min – 0,5 kg/cm2)
Нажатием на эту клавишу устанавливается давление обнаружения ошибки работы насоса (min – 0,1 kg/cm2)
Если требуется, установите период опроса датчика (сек), по умолчанию 3 сек
Для сохранения настроек и запуска в работу нажмите on/off
Ошибки работы реле давления
Ошибка, неправильный диапазон давления или датчик поврежден. Проверьте установку нуля при отсутствии давления на входе
Защита нехватка воды «сухой ход».
Для сброса ошибки — выключить и включить
Зачем нужно реле защиты от сухого хода для скважинного насоса, принцип работы, схема подключения.
Для начала давайте пробежимся по теории, ответим на вопрос: “зачем нужно реле защиты от сухого хода для скважинного насоса?”, а потом уже рассмотрим, принцип работы и как подключается данное реле.
Сухой ход насоса
Сухой ход насоса — это такое состояние, при котором насос работает вхолостую, без воды. В таком состоянии насос быстро перегревается и в считанные минуты может выйти из строя. Для обеспечения безопасной работы насоса было придумано реле защиты от сухого хода.
Давайте вкратце рассмотрим, чем может быть вызван, сухой ход насоса:
- Когда неправильно выбрана мощность насоса — например, выбран насос с большой производительностью, который выкачивает всю воду из скважины.
- Когда в скважине естественным образом понизился уровень воды.
- Негерметичность водонапорной трубы.
Принцип работы реле сухого хода
Сейчас давайте рассмотрим как работает реле сухого хода.
Если разобрать реле, то под крышкой мы увидим: предохранительная кнопка, группа нормально разомкнутых контактов для отключения насоса и две пружины для регулирующую давления отключения.
Когда в водонапорной трубе исчезает вода, то в системе водоснабжения резко падает давление. В этот момент реле, под действием пружины, размыкает контактную группу, которая в свою очередь отключает подачу электрического тока на насос.
Повторное включение реле в работу осуществляется путем нажатия на предохранительную кнопку. Контакты замыкаются, тем самым собирается цепь включения насоса, который создает в системе необходимое давление, находится в пределах 1 — 1,5 атмосфер. При таком давлении в системе контакты реле сухого хода будут постоянно замкнуты.
Регулировка работы реле
В заводских условиях реле сухого хода настраивается на давление 0,5 — 0,8 атм. При этом давлении контакты разомкнуться и отключат насос.
Рассмотрим процесс регулировка давления отключения на примере реле LP/3.
Для этого необходимо проделать ряд операций:
- Отключить питание насоса от электросети.
- Откройте защитную крышку реле.
- На маленькое пружине заверните гайку по часовой стрелке, тем самым будет увеличиваться давление первоначального включения.
- На большой пружине, Зажимая гайку по часовой стрелке, мы поднимем давление выключения насоса.
- После регулировки реле нам надо определить давление отключения: для этого необходимо произвести разбор воды системе, например открыть кран в раковине, по мере опустошения системы водоснабжение, давление воды будет уменьшаться. По манометру отследить при каком давлении разомкнуться контакты реле. Должен произойти щелчок и предохранительная кнопка выйдет из корпуса.
Путем таких нехитрых манипуляций мы можем установить нужно нам давление отключения.
Как подключить реле сухого хода
Реле защиты от сухого хода монтируется в систему водоснабжения через, так называемый пяти вывод, это такой штуцер, который иметь пять выводов подключения:
- Подвод воды в систему
- Выход на гидроаккумулятор
- Выход для манометра
- Выход для подключения реле сухого хода
- Выход воды в систему.
Наглядно это можно увидеть на следующем рисунке:
Так как реле сухого хода работает в паре с реле давление то электрическая схема подключения этих реле выглядит следующим образом.
Реле защиты от сухого хода обязательно к установке, так как оно гарантирует длительный срок службы насоса. В случает выхода из строя насоса из за работы на сухую считается не гарантийным!
| ПРИМЕР | _ _DA_ _ | _ _31 | _153_ _ | _4 | Стандартный регулятор с трубкой Бурдона DA, двойная уставка, автоматический сброс, ртутный переключатель SPDT, 1-35 фунтов на кв. Дюйм, ман. | |
| СБРОС ОПЦИИ | R | U | Ручной сброс, однократная регулировка, автоматически работает на уменьшение | G E N E R A L | ||
| R | л | Ручной сброс, однократная регулировка, автоматически увеличивается | ||||
| Ю (3) | Автоматический сброс, однократная регулировка, только DS | |||||
| КОРПУС И УТВЕРЖДЕНИЕ ВАРИАНТЫ | Вт | Всепогодный кожух, NEMA 3S, 4 и 4X, стандартный фланцевый | ||||
| N3 Вт | Атмосферостойкость, со сливом, стандартная фланцевая задняя часть, только по специальному заказу | |||||
| H | Взрывозащищенный корпус, встроенное управление, доступно только для DA, DR, DS | |||||
| E | Взрывозащищенный корпус, съемное управление, доступно на DA, DR, DS | |||||
| Ф | Заводское взаимное одобрение, DAW одобрено FM в качестве стандарта | |||||
| ЦЕПЬ ПЕРЕКЛЮЧЕНИЕ ОПЦИИ | ___2 | SPST открывается при повышении давления, электр. код А, ртутный выключатель | ||||
| ___3 | SPST закрывается при повышении давления, эл. код А, ртутный выключатель | |||||
| _153 | SPDT, выб. код B, ртутный выключатель | |||||
| _156 | 2 каждого SPST, один открывается, а другой закрывается, выберите. код А, ртутный выключатель | |||||
| _804 | 2 каждого SPDT, выб.код B, ртутный переключатель, провода 18 дюймов, код выбора G, мгновенный переключатель, винтовые клеммы | |||||
| _ (___) | Доступны другие схемы, проконсультируйтесь с заводом | |||||
| _2 | ___2_ | SPST открывается при увеличении, избран. код I, только DS, ртутный выключатель | ||||
| _2 | ___3_ | SPST закрывается при увеличении, избран. код I, только DS, ртутный выключатель | ||||
| _4 (2) (8) | 4122_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _4 (2) (8) | 4129_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _4 (2) (8) | 4132_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _4 (2) (8) | 4123_ | Двухступенчатый, по 2 SPST, ртутный выключатель | ||||
| _5 | ___2 | Ртутный выключатель SPST, электр.код H, открывается при увеличении | ||||
| _5 | ___3 | Ртутный выключатель SPST, электр. код H, закрывается при увеличении | ||||
| 70 | 153 | Выключатель мгновенного действия, SPDT, электр. код D, 15 А при 120 В переменного тока | ||||
| 70 (12) | 804 | 2 каждого SPDT, выб. код F, только для диапазонов выше 35 фунтов на кв. дюйм, добавьте 30% к минимальной зоне нечувствительности, 702, 703, 704 только | ||||
| 72 | 153_ | Только DS, переключатель мгновенного действия, SPDT, эл.код E | ||||
| 72 | 804_ | 2 каждого SPDT, защелкивающиеся переключатели, эл. код G, только DS | ||||
| 74 | _____ | Двухступенчатый, по 2 шт., Переключатели с защелкой SPDT, эл. код G | ||||
| Б | Delrin Bushed Movement, для всех элементов управления | |||||
| ДИАПАЗОНЫ И BOURDON ТРУБКА МАТЕРИАЛЫ | 2 | 25S | диапазон 30 дюймов рт. Ст. — 60 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | |||
| 2 | 26S | диапазон 30 дюймов рт. Ст. — 75 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 5S | диапазон 2-60 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 6S | диапазон 5-100 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 8S | диапазон 10-200 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 9С | диапазон 10-300 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 9AS | диапазон 40-350 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 10S | диапазон 25-600 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 11S | диапазон 50-1000 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 12S | диапазон 100-1500 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 13S | диапазон 300-2500 фунтов на кв. Дюйм, тип 403SS трубка Бурдона | ||||
| 2 | 15S | диапазон 500-5000 фунтов на кв. Дюйм, трубка Бурдона тип 403SS, не доступен.с корпусом E или задним соед. | ||||
| 2 | 16S | диапазон 800-8000 фунтов на кв. Дюйм, трубка Бурдона тип 403SS, не доступен. с корпусом E или задним соед. | ||||
| 3 | 2 | диапазон 30-0 дюймов рт. Ст., Латунная трубка Бурдона | ||||
| 3 | 3 | диапазон 10 дюймов ртутного столба — 12 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 1 | диапазон 1 / 8-15 psig, латунная трубка Бурдона | ||||
| 3 | 3A | диапазон 1 / 8-20 psig, латунная трубка Бурдона | ||||
| 3 | 4 | диапазон 1-35 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 27 | диапазон 25 дюймов рт. Ст. — 50 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 5 | диапазон 2-60 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 6 | диапазон 5-100 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 7 | диапазон 5-150 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 8 | диапазон 10-200 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 3 | 9 | диапазон 10-300 фунтов на кв. Дюйм, латунная трубка Бурдона | ||||
| 4 | 26E | диапазон 30 дюймов рт. Ст. — 75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 23E | диапазон 5-75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 6E | диапазон 10-100 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 24E | диапазон 10-150 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 9E | диапазон 10-300 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 21E | диапазон 30-400 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 22E | диапазон 75-800 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 11E | диапазон 100-1000 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 4 | 13E | диапазон 200-2500 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS | ||||
| 8 (6) | 23 К | диапазон 5-75 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F | ||||
| 8 (6) | 24 КБ | диапазон 10-150 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F | ||||
| 8 (6) | 9K | диапазон 10-300 фунтов на кв. Дюйм, трубка Бурдона из стали 316SS, дно из углеродистой стали, стандартный корпус F | ||||
| ПОДКЛЮЧЕНИЕ И МОНТАЖ ОПЦИИ | 1 | Стандартный корпус | ||||
| 2 | Заднее соединение, недоступно для серии D-900, недоступно для диапазонов 15S, 16S | |||||
| 3 | Задняя часть с фланцем — стандартно для моделей «W» | |||||
| 4 | Заднее соединение и заднее фланцевое соединение, недоступно для диапазонов 15S, 16S или для серий D-900, 9200, 9500 | |||||
| ДИАПАЗОН | 35 (4) (5) | 1Н | от -60 до 30 ° F, 150 ° F макс., Колба из нержавеющей стали 304 и медный капилляр std . ; СС спецзаказ | T E M P E R A T U R E | ||
| 35 (4) (5) | 3Н | диапазон от 0 до 100 ° F, макс. 240 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 4Н | диапазон от 50 до 150 ° F, макс. 250 ° F., Колба из нержавеющей стали 304 и медный капилляр std .; СС спецзаказ | ||||
| 35 (4) (5) | 5Н | диапазон от 100 до 200 ° F, макс. 300 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 7N | диапазон: от 140 до 300 ° F, макс. 500 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 8Н | диапазон от 250 до 415 ° F, макс. 550 ° F., Колба из нержавеющей стали 304 и капилляр стандарт. | ||||
| 35 (4) (5) | 9Н | диапазон от 350 до 550 ° F, макс. 600 ° F, колба из нержавеющей стали 304 и капилляр, стандарт. | ||||
| 35 (4) (5) | 10Н | диапазон от 100 до 300 ° F, макс. 500 ° F, колба из нержавеющей стали 304 и медный капилляр, стандартный; СС спецзаказ | ||||
| 35 (4) (5) | 11Н | диапазон от 100 до 500 ° F, 600 ° F макс., Колба из нержавеющей стали 304 и капилляр стандарт. | ||||
| 36 (4) (5) (10) | 5NS | диапазон от 100 до 200 ° F, 300 ° F макс., Стандартная лампа из нержавеющей стали 304. | ||||
| 36 (4) (5) (10) | 6NS | диапазон от 140 до 250 ° F, макс. 380 ° F, стандартная лампа из нержавеющей стали 304. | ||||
| ПОДКЛЮЧЕНИЕ И ВАРИАНТЫ МОНТАЖА | 37 (4) (5) (11) | То же, что 36, за исключением заднего подключения, лампа из нержавеющей стали 304 стандарт. | ||||
| 38 (4) (5) | То же, что 36, за исключением задней части с фланцем | |||||
| 39 (4) (5) (9) | То же, что и 35, за исключением фланцевого соединения сзади и сзади |
| Модель | Описание |
|---|---|
| МВС-1 | Миниатюрный выключатель вакуума, мин. уставка 3 дюйма водяного столба (8 мбар), макс. уставка 8 дюймов водяного столба (20 мбар), соединение с процессом с гладким портом 1/4 «. |
| МВС-2 | Миниатюрный выключатель вакуума, мин. заданное значение 9 «Вт.c. (21 мбар), макс. уставка 80 дюймов водяного столба (199 мбар), соединение с процессом с гладким портом 1/4 дюйма. |
| МВС-3 | Миниатюрный выключатель вакуума, мин. уставка 81 дюймов водяного столба (200 мбар), максимальная уставка 330 дюймов водяного столба (822 мбар), соединение с процессом с гладким портом 1/4 «. |
| МВС-4 | Миниатюрный выключатель вакуума, мин. уставка 3 дюйма водяного столба (8 мбар), макс. уставка 8 дюймов водяного столба (20 мбар), присоединение к процессу с наружной резьбой 1/8 дюйма, NPT. |
| МВС-5 | Миниатюрный выключатель вакуума, мин.уставка 9 дюймов водяного столба (21 мбар), макс. уставка 80 дюймов водяного столба (199 мбар), присоединение к процессу с наружной резьбой 1/8 дюйма, NPT. |
| МВС-6 | Миниатюрный выключатель вакуума, мин. уставка 81 дюймов водяного столба (200 мбар), максимальная уставка 330 дюймов водяного столба (822 мбар), присоединение к процессу с наружной резьбой 1/8 «NPT. |
Реле давления охлаждения [Кондиционер HVAC и тепловые насосы]
Реле давления для настроек кондиционирования воздуха
Настройки реле давления охлаждения будут различаться в зависимости от типа хладагента, используемого в системе.
Для настройки реле низкого давления охлаждения следует использовать диаграмму давление-температура хладагента, чтобы определить отсечку для стороны низкого давления системы. Для большинства систем отопления, вентиляции и кондиционирования воздуха эта настройка для контроля давления должна быть чуть выше точки замерзания, чтобы на змеевике испарителя не образовывался лед.
Есть некоторые реле давления охлаждения, предоставленные производителем, которые являются предварительно настроенными нерегулируемыми переключателями. Во многих случаях эти предустановленные переключатели автоматически отключают конденсаторный блок до того, как может произойти замерзание, в зависимости от настройки предустановленного переключателя.
Сторона высокого давления, если она оборудована реле высокого давления, должна быть настроена в соответствии с рекомендациями производителя. Это давление будет основываться на технических характеристиках максимального давления для стороны высокого давления холодильной системы и типа используемого хладагента.
Главное — защитить компрессор от чрезвычайно высокого давления, которое может повредить внутренние компоненты компрессора.
В некоторых случаях производитель поставляет реле высокого давления с конденсатором, и это реле давления с ручным сбросом.В любом случае, срабатывание реле давления в системе приведет к вызову неисправности от клиента, где проблема с давлением может быть решена техническим специалистом.
Реле давления для системы кондиционирования воздуха | Релейная логика с легендой
На следующей схеме релейной логики вы увидите красную стрелку в правом нижнем углу. Красная стрелка указывает на реле низкого давления, а справа от реле низкого давления находится реле высокого давления. Эти реле давления подключаются через Y-провод или клемму, ведущую к тепловому насосу.В этом случае, если бы одно из реле давления сработало, это управление отключило бы весь конденсаторный блок.
Следуя логике подключения, показанной на схеме, Y-провод проходит через реле давления, а затем через временную задержку компрессора.
От выдержки времени логика следует к катушке контактора компрессора. Если вы отключите питание катушки контактора компрессора, вы отключите весь блок. Контакты контактора компрессора размыкаются, когда катушка теряет питание. Вот что произошло бы, если бы одно из реле давления охлаждения разомкнулось.
Как сделать реле давления долговечными
Товарные реле давления постоянно выходят из строя. А в несущественных приложениях для управления текучей средой эти сбои могут быть не намного больше, чем стоимость замены переключателя. Однако в системах контроля жидкости, используемых во внедорожном оборудовании, выход из строя действительно не возможен. Эти приложения требуют точного и надежного переключения давления в тяжелых условиях эксплуатации.
Еще больше поднимая ставки, реле давления помогают управлять действительно критически важными подсистемами машины.Они используются для контроля жидкости в тормозных системах, системах рулевого управления, трансмиссии, подвески и натяжения гусениц во всех типах оборудования — от гражданских землеройных машин, мобильных кранов и горных машин до внедорожных военных транспортных средств.
На этих машинах подсистемы безопасности оператора также полагаются на точное, безотказное переключение давления. Аналогичным образом, вспомогательные гидравлические системы, такие как ковши и экскаваторы-погрузчики, нуждаются в переключении давления для работы. Во всех этих случаях неправильное реле давления может вызвать катастрофические повреждения или даже поставить под угрозу жизнь человека.
Так что же делает реле давления хорошим для этих отказоустойчивых внедорожных приложений? Во-первых, коммутатор должен соответствовать основным требованиям приложения, связанным с давлением, точностью, размером, требованиями к установке и коммуникациями. Во-вторых, что не менее важно, переключатель должен быть прочным.
Понятие «защищенный» может быть несколько субъективным, и многие поставщики заявляют, что имеют переключатели повышенной прочности. Надежность определяется как стабильная реакция на переключение и длительный жизненный цикл при семи режимах отказа — скачках давления, утечках, экстремальных температурах, влажности, химическом воздействии, вибрации и ударных нагрузках.
Эти переключатели подходят для всех, кроме самых экстремальных условий ( см. «Экстремальная защита от проникновения» ниже ).
, которые могут противостоять всем этим семи режимам отказа, заканчивающимся сроком службы, имеют три общих принципа конструкции. Они, как правило, имеют поршневую, а не мембранную конструкцию. Они имеют тщательно продуманные элементы управления давлением и уплотнения. И они используют материалы и методы строительства, которые уменьшают воздействие химических веществ и влаги, а также несоответствия теплового расширения.Вот более подробный взгляд на эти принципы дизайна.
Когда дело доходит до работы в экстремальных условиях, конструкция с поршневым приводом имеет ряд неоспоримых преимуществ по сравнению с другими типами реле давления.Выбрать переключатели с поршневым приводом
Современные реле давления для внедорожных систем в целом делятся на две большие категории.
Электромеханические переключатели включают конструкции, в которых внутренний поршень, диафрагма или и то, и другое перемещаются в ответ на изменения внешнего давления.
Это движение приводит в действие переключающий элемент мгновенного действия при заданном уровне давления, размыкая или замыкая электрическую цепь. Когда мы говорим о срабатывании поршня, мы имеем в виду, что герметичный поршень и привод относительно большого диаметра управляют переключающим элементом напрямую — без необходимости в диафрагме.
Твердотельные переключатели полагаются на тензодатчики определенного типа для определения изменений давления и электронные схемы для инициирования реакции переключения.
Все эти типы реле давления имеют преимущества, если вы используете их в правильных приложениях.Например, простой мембранный переключатель может предложить теоретическое преимущество в течение жизненного цикла или стоимости единицы продукции по сравнению с конструкцией с поршневым приводом, но мембранный переключатель может быть не в состоянии выдерживать скачки давления и условия окружающей среды, характерные для применения в тяжелом оборудовании. Аналогичным образом, твердотельный переключатель может поначалу показаться более точным или более надежным, чем поршневой переключатель, но эти преимущества, указанные в паспорте, могут исчезнуть в приложении, которое испытывает резкие скачки давления или электромагнитные помехи (EMI).
Твердотельные переключатели также требуют более сложной электрической инфраструктуры, чем их механические аналоги, что может привести к увеличению затрат.
Когда дело доходит до работы в экстремальных условиях, конструкция с поршневым приводом имеет ряд убедительных преимуществ по сравнению с другими типами реле давления — даже с аналогичными или даже лучшими техническими характеристиками. Хорошо спроектированные поршневые переключатели обеспечивают точность, а также точность от ± 1 до 2 процентов с узкой зоной нечувствительности, и они могут работать до 1 миллиона циклов.Тем не менее, что делает реле давления с поршневым приводом уникальным, так это то, что оно не теряет своей точности и не выходит из строя на ранней стадии в тяжелых условиях эксплуатации.
Компания Sigma-Netics недавно произвела на заказ реле давления для «сухого» давления для большой части землеройного оборудования. Переключатель находится на ходовой части оборудования, поэтому он подвержен воздействию влаги и постоянных тепловых циклов.
Насколько сурово? Надежные реле давления должны выдерживать термоциклирование от -65ºF до 250ºF. Они должны выдерживать ударные и вибрационные нагрузки, соответствующие пиковым ускорениям до 50 G.Им требуется степень защиты IP 67, которая не пропускает влагу и твердые частицы. Они должны переносить широкий спектр топлива и агрессивных химикатов. И, что самое сложное, они должны выдерживать резкие скачки давления до 1 миллиона фунтов на квадратный дюйм в секунду.
Управление скачками давления
Еще одно ключевое различие между конструкциями реле давления связано с тем, как они измеряют условия избыточного давления. Многие переключатели повышенной прочности по своей конструкции могут выдерживать высокое давление.Например, реле давления современной конструкции имеют испытательное давление до 12 000 фунтов на квадратный дюйм и максимальное рабочее давление до 7 500 фунтов на квадратный дюйм. Но не стабильное давление приводит к отказу хорошо спроектированного и правильно настроенного переключателя.
Это скорость нарастания скачков давления.
Скачки давления возникают по многим причинам, от пульсации насоса до быстрого срабатывания клапана для предотвращения сбоев. И эти всплески могут достигать удивительно высокой частоты. Мы видели приложения тяжелого оборудования, которые испытывали скачки до 1 миллиона фунтов на квадратный дюйм / секунду.Скачки давления на этой высоте создают огромную нагрузку на каждый компонент переключателя и представляют собой наиболее катастрофический режим отказа для реле давления, работающего в тяжелых условиях.
Защита переключателей от скачков давления частично сводится к разработке прочных корпусов переключателей, уплотнений, поршней и приводов. Тем не менее, усиление компонентов переключателя даст вам только возможность, учитывая величину сил от скачка давления в 1 миллион фунтов на квадратный дюйм / секунду.
Частично защита переключателей от скачков давления сводится к созданию прочных корпусов переключателей, уплотнений, поршней и приводов.
Переключатель повышенной прочности также должен иметь конструктивные особенности, предотвращающие попадание шипов повреждения во внутренний электрический переключающий элемент реле давления.При таких значениях давления в реле повышенной прочности также должны быть включены конструктивные особенности, которые предотвращают попадание повреждающих всплесков на внутренний электрический переключающий элемент реле давления. Один из подходов к проектированию заключается в использовании механических элементов или устройств, которые уменьшают размер отверстия в напорной камере переключателя, перекрывая поток, поступающий в переключатель.
Эти ограничители потока жидкости, называемые демпферами, могут защищать от скачков давления, но они создают проблему при проектировании: для систем высокого давления отношение площади поршня к отверстию через демпфер должно быть очень высоким, иначе демпфер не будет обеспечить желаемую защиту от скачков давления. Однако в поршнях малого диаметра это соотношение приведет к тому, что размеры отверстия будут слишком малы для изготовления, не говоря уже о том, чтобы обеспечить беспрепятственный поток жидкости в переключатель и может легко засориться из-за загрязнения среды частицами.
Примером может служить использование демпфирующей конструкции, внутренние конструктивные особенности которой ограничивают поток жидкости, сохраняя при этом относительно большое, устойчивое к засорению отверстие. Эта конструкция обеспечивает поток жидкости, эквивалентный отверстию меньшего размера, которое соответствует очень высокому отношению поршня к отверстию.
Дальнейшие улучшения можно было бы сделать, используя эластомерный привод переключателя между верхней частью поршня и переключателем. Эластомер действует как молоток для смягчения любых ударов по электрическому переключающему элементу под действием давления.
В ранних конструкциях переключателей использовался металлический привод, но мы обнаружили, что подход с молотком может значительно продлить срок службы переключателя в приложениях с низким заданным давлением и высоким линейным давлением. В этих случаях молоток дополняет демпфер, дополнительно уменьшая воздействие поршня, поскольку он воздействует на электрический переключающий элемент с высокой скоростью.
Молоток смягчает эти удары, защищая переключающий элемент от ранних усталостных отказов.
Обратите внимание на размер поршня
Создание переключателя, который обеспечивает точность и надежность в суровых условиях, начинается с правильной конструкции самого поршня, особенно его размера.
В поршневых реле давления площадь поперечного сечения поршня помогает определить как точность, так и воспроизводимость. В общем, вам нужен поршень большого размера по сравнению с общим размером переключателя и прочностью различных материалов переключателя. Поршни с большой площадью поперечного сечения по своей природе более чувствительны к небольшим изменениям приложенного давления.
По нашему опыту, резкие скачки давления являются главным убийцей переключателей. Поршни большего размера также помогают улучшить гистерезис переключателя.Также известный как значение Delta-P, гистерезис — это разница в процентах между давлением срабатывания переключателя и давлением, при котором он возвращается в исходное состояние.
Поскольку сила, создаваемая приложенным давлением, растет экспоненциально с увеличением площади поверхности поршня, в то время как силы трения от уплотнений возрастают только линейно, большие поршни уменьшают фрикционную составляющую гистерезиса. Иными словами, вклад сил трения в систему в относительном выражении уменьшается с увеличением размера поршня.С другой стороны, уменьшение трения динамических поверхностей переключателя также улучшает общую воспроизводимость и долговечность. Имейте в виду, что размер поршня — это только одна часть уравнения гистерезиса. Также играют роль многие другие факторы, включая конструкцию и материалы всех механических компонентов, а также механические характеристики электрического переключающего элемента.
Проектирование переключателя с большим поршнем может показаться скучным, но это все же представляет некоторые конструктивные проблемы.Ограничения по размеру внутри блока переключателей накладывают некоторые очевидные ограничения на размер поршня, но более сложная проблема заключается в достижении баланса между размером поршня и калиброванной пружиной, которая помогает контролировать реакцию поршня на приложенное давление.
Пружина должна быть компактной с учетом размера поршня и всего комплекта переключателя. Однако пружина также имеет требования к отклику и аккумулированию энергии, которые либо увеличивают ее размер, либо приводят к очень высоким расчетным напряжениям.
Хороший баланс между размером поршня и пружины — одно из недооцененных конструктивных отличий, которое отличает хорошее реле давления повышенной прочности от плохого.
Остановить утечки
Утечки из камеры давления переключателя в его электрическую полость — еще один распространенный вид отказа, который можно устранить путем тщательного проектирования. В поршневых переключателях утечки обычно возникают вокруг динамических поршневых уплотнений. И это неудивительно, поскольку во многих переключателях используются уплотнительные кольца из эластомера для создания уплотнения вокруг движущегося поршня.
Однако при высоких давлениях и количестве циклов проблема с уплотнительными кольцами не столько в том, будут ли они протекать, сколько в , когда они потекут.
Чрезмерно высокое давление приведет к деформации уплотнительных колец из эластомера до такой степени, что они позволят жидкости проходить. Эта проблема имеет тенденцию усугубляться со временем по мере износа уплотнительного кольца из эластомера. Кроме того, при каждом скачке давления может начаться прокалывание уплотнительного кольца, что в конечном итоге может привести к разрыву уплотнения. Проблемы с простыми уплотнительными кольцами вынудили конструкторов по-другому подходить к уплотнению, используя жесткое фторполимерное уплотнение в сочетании с уплотнительным кольцом. Благодаря низкому коэффициенту трения и жесткости фторполимерное уплотнение позволяет избежать проблем с деформацией и износом, связанных с традиционными эластомерными кольцевыми уплотнениями, даже при очень высоких давлениях 30 000 фунтов на кв.
Используйте правильные материалы
Последний элемент, который следует учитывать при создании реле давления повышенной прочности, связан с его конструкционными материалами.
Неисправности, связанные с коррозией и влажностью, как правило, имеют очевидные материальные решения: внешняя часть наиболее прочных реле давления изготовлена из нержавеющей стали 18-8. Внешние полимерные компоненты изготовлены из высококачественных инженерных пластиков, таких как стеклонаполненный полифениленсульфид (PPS). Все внутренние компоненты, включая пружины, поршень и уплотнения, также будут изготовлены из коррозионно-стойких материалов.
Что менее очевидно в материалах реле давления повышенной прочности, так это то, что они должны работать вместе как единая система. Отказы переключателей, связанные с экстремальными температурами, слишком часто происходят из-за того, что разработчики реле давления не учли несоответствие коэффициента теплового расширения (CTE) между различными материалами в переключателе. Визуальный осмотр коммутатора не покажет вам, достаточно ли тщательно продумал производитель коммутатора различия CTE. Но вы можете и должны проверить работу коммутатора во всем диапазоне рабочих температур.
Выключатель из хорошо подобранных материалов будет иметь относительно ровный отклик во всем диапазоне температур. Переключатели с плохо подобранными материалами часто будут иметь пониженную точность или увеличивающиеся значения Delta-P при очень низких или высоких температурах, поскольку тепловое расширение или сжатие изменяет перемещение компонентов переключателя относительно друг друга.
бывают разных форм, поэтому трудно решить, какой тип лучше всего подойдет для вашей области применения. Но если ваше приложение связано с суровыми условиями эксплуатации и нетерпимостью к сбоям, выбор между переключателями становится намного яснее.Поршневые конструкции с приспособлениями для управления резкими скачками давления, утечками, сильной вибрацией и ударами, высокой влажностью и тепловыми проблемами обеспечат наилучший баланс точности и надежности в самых сложных условиях.
Наружные поверхности большинства прочных реле давления изготовлены из нержавеющей стали 18-8.
Экстремальная защита от проникновения
Большинство реле давления повышенной прочности имеют степень защиты IP 67. И этот уровень защиты более чем достаточен для подавляющего большинства промышленного, аэрокосмического и тяжелого оборудования.Однако иногда приложение требует большей защиты от влаги или загрязнения.
Нам часто приходится разрабатывать эти переключатели по индивидуальному заказу, поскольку большинство серийных моделей не достигают IP 69 или выше. Например, доступны специальные аэрокосмические переключатели, которые герметично закрыты до 1 × 10 -8 Торр куб.см / сек He.
Или возьмем другой пример: изготовленный на заказ «сухой» реле давления для большого землеройного оборудования. Переключатель находится на ходовой части оборудования, поэтому он подвергается воздействию влаги и постоянных термоциклов.
Чтобы смоделировать эту требовательную среду конечного использования, коммутатор проходит ряд агрессивных тестов.
Например, «испытание на стирку под давлением» подвергает переключатель, нагретый до 120ºC, повторяющимся струям воды под давлением 1000 фунтов на кв. «Тест на погружение с подогревом» многократно нагревает коммутатор до 120ºC и погружает на метр глубиной в воду комнатной температуры. В этих условиях нагретый выключатель будет втягивать более холодную воду, как соломинка.
Для того, чтобы выжить в этих тестах и в условиях конечного использования, потребовалась индивидуальная конструкция, выходящая за рамки того, на что способны самые надежные переключатели.Чтобы устранить все пути утечки, которые могут открыться при термическом цикле переключения переключателя, нам пришлось реализовать ряд запатентованных шагов, связанных с управлением тепловым расширением (CTE) переключателя, его корпуса и уплотнительных материалов.
Сильные скачки давления
Во многих гидравлических системах давление может быстро выйти из-под контроля. Мы наблюдали скачки давления до 1 миллиона фунтов на квадратный дюйм в секунду в некоторых приложениях тяжелого оборудования.
Если это звучит как нереалистичная цифра, примите во внимание, что повышение давления на 5000 фунтов на квадратный дюйм за одну миллисекунду соответствует скачку давления на 1 миллион фунтов на квадратный дюйм / сек.В тяжелом оборудовании такие шипы могут возникнуть, если, скажем, погрузчик с шарнирно-сочлененной рамой сильно и быстро ударится о землю.
По нашему опыту, эти шипы являются главным убийцей переключателей. Но вы можете сконструировать переключатель, выдерживающий резкие скачки давления. Для лучшей конструкции переключателя демпфер давления и амортизирующий привод могут поглощать удар молота, связанный с скачком давления. Мы также оптимизируем конструктивную целостность всех внутренних компонентов и компонентов корпуса — отчасти, выбирая материалы с высокими прочностными характеристиками.
Реле давления со степенью защиты IP65 и IP67
Важной характеристикой промышленных измерительных приборов в целом и датчиков давления в частности является степень защиты от проникновения.
В этом контексте нам часто указывали на предполагаемую типографскую ошибку в наших технических паспортах электронных реле давления PSD-4, PSD-30, PSD-31 и PSA-31. В этих технических паспортах указано, что эти приборы соответствуют требованиям защиты IP65 и IP67.И да, это абсолютно верно.
Объяснение этому довольно простое. Это происходит из-за того, что два типа защиты от проникновения и, следовательно, лежащие в основе тесты, полностью различаются. Предположительно «более высокая» степень защиты от проникновения, IP67, в то же время не покрывает «более низкую» степень защиты от проникновения, IP65. Это два разных типа защиты от проникновения с разными характеристиками.
Общее рассмотрение степени защиты IP65 и IP67
Чтобы прояснить «тайну» двух типов защиты от проникновения, вот техническое объяснение: В соответствии с IEC 60529 первая характеристическая цифра указывает защиту «от проникновения твердых веществ. посторонние предметы », а второй характеристической цифрой — защита« от проникновения воды ».
Типы защиты от проникновения обеспечивают «пыленепроницаемое» оборудование (IP6x), защиту от «водяных струй» (IPx5) и «временное погружение» (IPx7). Не каждый инструмент, защищенный от погружения, также выдерживает водяные струи, и, наоборот, не все инструменты, защищенные водяной струей, также защищены от погружения. Небольшое, но важное отличие в некоторых приложениях.
Пылевлагозащита IP65 и IP67 с реле давления WIKA
Наши электронные реле давления были разработаны и испытаны для обоих типов защиты.Это подтверждается не только внутренними испытаниями WIKA, но и внешними испытаниями, проведенными независимыми испытательными центрами, например, в рамках одобрения UL. В частности, это означает, что электронные реле давления WIKA PSD-4, PSD-30 и PSD-31 соответствуют степени защиты IP65, то есть они пыленепроницаемы и защищены от водяных струй. Кроме того, они соответствуют степени защиты IP67, что означает, что они также защищены от кратковременного погружения в воду. Модель WIKA PSA-31 также соответствует обоим типам защиты от проникновения и была специально разработана для санитарных применений.
Примечание
Для получения дополнительной информации о нашем ассортименте электронных реле давления — модели PSD-4, PSD-30, PSD-31 и PSA-31 — посетите веб-сайт WIKA.
Защита датчика давления от скачков высокого давления
При указании диапазона давления для гидравлической системы может возникнуть риск скачков высокого давления, вызванных внезапным открытием и закрытием клапанов, аналогично тому, что происходит, когда вы открываете или закрываете водопроводный кран слишком быстро и из-за внезапного напряжения, приложенного к водопроводной трубе, будет слышен стук.
Эти скачки избыточного давления могут быть чрезвычайно высокими, но обычно их продолжительность очень короткая, и энергия ударной волны будет рассеиваться по мере распространения по системе.
Таким образом, расположение датчика давления может быть ключевым фактором в минимизации воздействия избыточного давления, но также выбор диапазона давления и технологии датчика также являются ключевыми факторами в защите от избыточного давления.
Скачки избыточного давления очень трудно предсказать и измерить, поэтому в этих случаях максимальное требуемое избыточное давление может быть определено только экспериментальным путем с использованием датчика давления на выходе тензодатчика и осциллографа или другого прибора для измерения высокочастотных сигналов.Датчик давления на выходе тензодатчика имеет выходной сигнал в милливольтах без усиления сигнала, поэтому динамический отклик близок к собственной частоте чувствительной диафрагмы, которая часто очень высока для диапазонов высокого давления в диапазоне x10 кГц.
Датчики давления с защитой от избыточного давления
Запросите информацию о датчиках давления с защитой от избыточного давления для вашего приложения.
Поскольку точность не важна при исследовании избыточного давления, выберите гораздо более высокий диапазон давления, чем вам нужно.Это защитит датчик, чтобы вы могли использовать его снова и снова для создания профиля скачков избыточного давления в разных местах установки.
Даже если используется высокий диапазон, вы все равно можете заметить, что нулевое показание датчика проверки избыточного давления изменилось из-за скачков избыточного давления. Чем выше скачок избыточного давления, тем больше смещение нуля. Хотя это не очень точный индикатор, уровень смещения можно использовать для сравнения избыточного давления в разных местах установки.
После того, как вы поймете характеристики скачков давления в вашей системе, вы сможете решить, какой тип датчика давления использовать. Указание датчика давления с высоким рейтингом избыточного давления поможет, поскольку часто вы будете устанавливать датчик давления с пропорционально более толстой диафрагмой. Но некоторые всплески избыточного давления имеют огромную амплитуду, во много раз превышающую нормальные условия эксплуатации. В этих случаях наиболее эффективным методом защиты от избыточного давления является установка демпфера или ограничения в напорном патрубке для рассеивания энергии волны давления до того, как она достигнет диафрагмы.
Датчики давления с защитой от избыточного давления
Запросите информацию о датчиках давления с защитой от избыточного давления для вашего приложения.
Реле потокаи реле давления в противопожарной защите: разница
За схожим внешним видом реле расхода и давленияскрываются важные различия в функциях и соответствии нормам
Один переключатель подает сигнал тревоги, когда открывается пожарный спринклер. Другой делает то же самое, но ломается во всех спринклерных системах, кроме одной.И все же третий тип переключателей отслеживает только важные, но не обязательно жизненно важные изменения в системе трубопроводов.
Их называют реле потока или давления, и хотя все эти устройства выглядят почти одинаково, различия между ними имеют большое значение для систем противопожарной защиты. Читайте дальше, чтобы узнать о:
Вы также можете просмотреть наши поставки электронного оборудования для мониторинга .
Все реле расхода предназначены для обнаружения срабатывания пожарных спринклерных систем, но только некоторые реле давления играют ту же роль
В противопожарной защите реле потока или датчики потока воды — это именно то, что: устройства, которые обнаруживают, когда вода течет через систему пожаротушения.
Обычно вода в трубах, ведущих к спринклерным головкам, остается застоявшейся. Когда разбрызгиватель открывается, запас жидкости перемещается по трубам и разбрызгивается в комнату. Это изменение скорости движения воды активирует датчик. В свою очередь, он отправляет сигнал на контрольную панель пожарной сигнализации, устройство уведомления (например, звонок) или и то, и другое.
Реле давления пожарных спринклерных систем, с другой стороны, следят за изменениями давления. Основные производители предлагают два основных типа реле давления:
- Реле аварийного давления, которые отслеживают только изменения давления воды. Они служат в основном для той же цели, что и реле потока, подавая сигнал тревоги, когда голова или головки явно открываются.
- Контрольные переключатели, которые контролируют давление воздуха в сухих системах и системах предварительного срабатывания , а также могут отслеживать изменения давления воды в системах с мокрым трубопроводом. Они предотвращают повреждение системы или нежелательную активацию.
Они служат в основном для той же цели, что и реле потока, подавая сигнал тревоги, когда голова или головки явно открываются.Контрольные переключатели низкого уровня воздуха отслеживают потерю воздуха в системе с сухими трубами. Эти системы содержат подачу сжатого воздуха до срабатывания спринклерных головок.Нежелательное снижение давления может привести к открытию важного клапана — сухого клапана — и наполнения труб водой. При низких температурах эта вода расширяется внутри (и может повредить) систему. Сообщая персоналу о потенциальной проблеме, эти переключатели помогают сохранить целостность спринклерных систем.
Переключатели высокого и низкого давления воздуха играют ту же роль, но также обнаруживают повышение давления.
Это дополнительное давление может повредить клапаны, активируемые давлением, и другие компоненты в спринклерных системах пожаротушения.А если что-то загорится при избыточном давлении, клапаны, контролирующие подачу воды к спринклерам, могут не открыться вовремя.
Основы реле расхода воды
Реле потока или реле потока лопастного типа работают только в системах с мокрыми трубами . Как следует из названия, у них есть лопасть или лопасть, которая находится на пути воды и перемещается, когда она течет. Но в сухих системах, где вода быстро заменяет сжатый воздух при срабатывании спринклеров, лопасть может быть повреждена или сломана, что является ограничением для систем с мокрыми трубами.
Для труб меньшего диаметра (обычно менее двух дюймов) эти переключатели могут иметь форму «тройника». У них есть вход с резьбой и выступающая лопасть, которая соединяется с резьбовым фитингом (тройником). У других есть весло и седло с засовом в форме подковы. При затяжке этот U-образный болт удерживает датчик на месте над отверстием в трубе.
Этот выключатель-тройник ввинчивается непосредственно в фитинг.
Ориентация и размещение
Реле потока и лопастные реле потока должны быть обращены к потоку воды.Однако они могут свисать с трубы, которая проходит вертикально или горизонтально. Стандартное расположение этих переключателей — немного ниже по потоку от того места, где вода попадает в спринклерную систему — на обратном или стопорном клапане или после него.
Активация и сигнализация
Реле расхода воды срабатывают, когда расход превышает заданный уровень. Однако они также могут использовать механизм задержки этих сигналов, предотвращающий ложные срабатывания сигнализации из-за скачков давления.
Обычно они оснащены двумя электрическими переключателями: один для сигнализации панели управления пожарной сигнализацией, а другой для подачи сигнала звонка или другого аудиовизуального сигнала тревоги.Реле потока, подключенные к панели управления, должны иметь цепь без отключения звука — это означает, что панель не может деактивировать сигнал тревоги переключателя.
Вариант
Тройные переключатели потока обычно защищают спринклерные системы пожаротушения в жилых помещениях, в которых используются трубы небольшого размера. Они также могут работать на небольших линиях (ответвлениях) в коммерческих системах. Напротив, установщики обычно используют переключатели с U-образным болтом в коммерческих системах, где они присоединяются к трубам, по которым подается вода в систему.
Вы можете вернуться к содержанию или просмотреть оборудование электронного мониторинга .
Основы реле давления
Некоторые реле давления, также известные как реле потока давления, срабатывают, когда вода течет через сухую трубу, систему предварительного срабатывания и дренчерные системы. Другие могут помочь предотвратить повреждение от слишком большого или слишком малого давления. Эти переключатели могут также действовать как реле потока для систем с «мокрым» трубопроводом с поддерживаемым избыточным давлением .
Такие системы с мокрыми трубами имеют дополнительное давление, которое предназначено для предотвращения ненужного открывания заслонки, которая не позволяет воде вытекать обратно из спринклерных систем.
Идентификационный номер
Одно видимое различие между реле давления и реле потока лопастей — отсутствие лопасти в последнем. Реле давления не имеют частей, которые достигают открытой трубы. Именно это различие делает реле давления безопасными для систем пожаротушения с сухими трубами, предварительного срабатывания и дренчерного пожаротушения.
Сигнальные реле давления, подобные этим, запускают локальную сигнализацию или панель управления.
Активация и сигнализация
Изменения давления вызывают перемещение деталей внутри датчика. Когда это давление повышается или падает слишком сильно, электрические контакты замыкаются, образуя цепь, которая отправляет предупреждающий сигнал на панель управления пожарной сигнализацией или подает сигнал тревоги.
Большинство реле давления регулируются, что позволяет установщикам точно решить, какое изменение давления является достаточно значительным, чтобы вызвать беспокойство.
Вы можете вернуться к содержанию или просмотреть оборудование электронного мониторинга .
NFPA 13 требует реле потока или реле давления аварийной сигнализации для всех систем, но не реле контроля
NFPA 13 : Стандарт для установки спринклерных систем сообщает подрядчикам, какие системы требуют мониторинга потока или давления в спринклерных системах пожаротушения. Вкратце, эти требования заключаются в следующем:
- Если включены, все реле расхода и давления воды — контролирующие или нет — должны быть перечислены (раздел A.7.1.1 в редакции 2019 г.)
- Системы с более чем 20 головками должны иметь локальную сигнализацию потока воды, которая активирует сигнальные звонки или другие аудиовизуальные устройства (16. 11.2.1)
- Как поясняется в комментариях к NFPA 13 Handbook , NFPA 13 не требует устройств обнаружения потока воды для сигнализации панели управления пожарной сигнализацией
- «Лопастные устройства водяного потока» (то, что мы и производители называем «реле потока») могут использоваться только с системами пожаротушения с мокрыми трубами (16.11.3.4)
11.2.1)Лопасти перемещаются так, чтобы не мешать потоку воды, но установка в системах, использующих сжатый воздух, может сломать лопасть, что приведет к смертельной преграде для потока воды. Источник: NFPA 13 Handbook
Однако для высотных зданий требования ужесточаются. Требуется больше датчиков расхода воды, и они должны подключаться к системе охранной сигнализации.
Из NFPA 13 издания 2019 г.
16.11.10 * Насадки сигнализации — многоэтажные дома. Когда пожар необходимо тушить внутри из-за высоты здания, должны быть предусмотрены следующие дополнительные устройства сигнализации:
(1) Каждая спринклерная система на каждом этаже должна быть оборудована отдельным устройством для отвода воды.
Устройство протока воды должно быть подключено к системе сигнализации таким образом, чтобы срабатывание одного спринклера приводило в действие систему сигнализации, а местоположение сработавшего устройства протока должно указываться на сигнализаторе и / или регистре. Сигнализатор или регистр должны располагаться на уровне класса в обычном пункте доступа пожарной части, в постоянно обслуживаемом центре управления безопасностью здания или в обоих местах.Вы можете вернуться к содержанию или просмотреть оборудование электронного мониторинга .
Требования NFPA 13 касаются каждого типа коммутатора по очереди
Реле потока
Для спринклерных систем с мокрым трубопроводом требуется обратный клапан аварийной сигнализации — устройство, предотвращающее течь воды в неправильном направлении. и имеют реле потока — или другое перечисленное средство подачи сигнала тревоги (16.
11.3.1). Переключатели, используемые для обнаружения потока воды, должны вызывать звуковой сигнал тревоги в течение пяти минут после того, как скорость потока соответствует или превышает поток от самого маленького спринклера в системе, измеренный по размеру отверстия или К-фактору (7.7). Этот сигнал продолжается до тех пор, пока поток не остановится.
Реле аварийного давления
Стоит отметить, что хотя аварийные реле давления срабатывают при определенном давлении, NFPA 13 не говорит, какое это давление должно быть. Но раздел 7.7 по-прежнему применяется: звуковой сигнал должен звучать в течение 5 минут после минимального открытия головки в системе.Однако тесты, описанные в NFPA 25 Handbook , могут подтвердить, что коммутатор работает должным образом:
- Системы влажных труб (без избыточного давления): откройте контрольный клапан инспектора
- Системы с мокрыми трубами (с избыточным давлением) и системы с сухими трубами: откройте контрольный клапан инспектора, перепускной клапан проверки воды или клапан проверки аварийной сигнализации
Контрольные реле (давления)
Нигде в NFPA 13 не требуются контрольные переключатели низкого и высокого давления.
Тем не менее, издание NFPA 13 Handbook от 2019 года отмечает, что это хорошая идея. Хотя это и не является обязательным, надзор может сократить количество проверок, необходимых после установки системы.
Когда должны активироваться эти переключатели? Эти требования содержатся в NFPA 72 : Национальный кодекс пожарной сигнализации и сигнализации.
Из издания NFPA 72 от 2016 г.
17.16.2.2.2 Спринклерная система с сухой трубкой.
(A) Устройство подачи сигнала контроля давления для спринклерной системы с сухим трубопроводом должно указывать на условия как высокого, так и низкого давления.
(B) Сигнал отклонения от нормы должен быть инициирован, когда давление увеличивается или уменьшается на 10 фунтов на квадратный дюйм (70 кПа).
Вы можете вернуться к содержанию или просмотреть оборудование электронного мониторинга .
Хотя NFPA ослабляет некоторые требования к жилым системам, для многих по-прежнему требуются устройства обнаружения потока воды
Два других стандарта Национальной ассоциации противопожарной защиты могут регулировать установку этих датчиков в жилых помещениях:
- NFPA 13D: Установка спринклерных систем в одно- и двухквартирных жилых и промышленных домах
- NFPA 13R: Установка спринклерных систем в жилых помещениях высотой до четырех этажей включительно
NFPA 13D
Домашние пожарные спринклерные системы, на которые распространяется действие NFPA 13D, должны иметь сигнализацию потока воды , если в доме нет серии дымовых сигнализаторов или детекторов, соответствующих требованиям NFPA 72 (издание 2016 г., раздел 7.6). В отличие от коммерческих пожарных спринклерных систем, домашние пожарные спринклерные системы не нуждаются в устройстве обнаружения потока воды из списка .
Если в домашней пожарной спринклерной системе есть сигнализация о протекании воды, эта же система должна иметь тестовое соединение, позволяющее проверить эту сигнализацию (7.2.4).
NFPA 13R
Все жилые системы NFPA 13R требуют тестового подключения (издание 2016 г., раздел 6.10.1). Это требование имеет смысл в свете того факта, что все эти системы должны иметь сигнализацию расхода воды (6.16.2).
Эти сигнализации должны подключаться к системе пожарной сигнализации здания, если она есть (6.16.2). Что касается требований к установке, NFPA 13R предлагает подрядчикам обратиться к NFPA 13. Примечательно, что нет необходимости устанавливать эти сигнальные устройства на каждом этаже (6.16.4).
Мотели и другие коммерческие жилые здания высотой в четыре этажа или ниже нуждаются в сигнализаторах расхода воды, но им не нужно подключаться к системе пожарной сигнализации. Источник: Википедия
Вы можете вернуться к содержанию или просмотреть оборудование электронного мониторинга .
Выбор переключателя имеет большое влияние на результаты пожарной безопасности
Реле расхода и давленияварьируются от необходимой электроники, требующей кода, до полезных, хотя и необязательных, дополнений к системе противопожарной защиты. Но если вы потратите время на то, чтобы понять различия между ними, это может помочь установщикам повысить безопасность в зданиях всех типов.
QRFS предлагает реле расхода, давления срабатывания сигнализации и реле контроля, производимые компанией System Sensor, которая уже более 30 лет производит оборудование для пожарной сигнализации из Иллинойса.Эти переключатели, одобренные UL и FM, поставляются с трехлетней гарантией и подключаются к трубам размером от 1 до 8 дюймов или к тройникам с входными отверстиями 1/2 или 1 дюйм.
Это восьмидюймовое реле потока является нашим самым большим, но доступны различные размеры для различных спринклерных систем с мокрыми трубами.
Посмотрите наш онлайн-каталог переключателей противопожарной защиты.
Вопросы? Позвоните нам по телефону +1 (888) 361-6662 или по электронной почте [электронная почта защищена].
Этот блог изначально был размещен на QRFS.com / blog. Проверьте нас на Facebook.com/QuickResponseFireSupply или в Twitter @QuickResponseFS.
Материалы, представленные на сайтах «Мысли в огне» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях.Кроме того, всегда консультируйтесь со специалистом, например, инженером по безопасности жизнедеятельности, подрядчиком или местным органом власти, имеющим юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.
